Ручной резак для пенопласта своими руками. Самодельные резаки для пенопласта. Как самому сделать терморезак из подручных материалов. Приспособления для резки пенопласта своими руками

Пенопласт представляет собой довольно практичный и легкий теплоизоляционный материал. Его часто используют и для создания различных поделок. Однако в процессе работы с ним приходится сталкиваться с одной неприятностью – материал трудно разрезать. Выпускается пенопласт в виде больших плит, и чтобы поделить панель на фрагменты, понадобится разрезать ее.

Использовать пилу или нож для такой цели не получится. Это обусловлено тем, что при любом механическом воздействии структура материала разрушается. Чтобы этого избежать, понадобится сконструировать резак для пенопласта своими руками.

Простейшее устройство для резки пенопласта

Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.

При использовании такого прибора лист пенопласта будет разделяться на две части сразу после прикосновения к струне. При этом по обрезанным краям материал будет плавиться. Рез при такой обработке получается максимально ровным. Струну для резки пенопласта необходимо разогревать до температуры минимум 120 градусов. Однако она не должна превышать показатель 150 градусов.

Проверить, насколько нагрета струна, довольно просто. Во время резки на краях материала остаются прикипевшие кусочки. Если они слишком длинные, струна нагрета недостаточно. При отсутствии таких кусочков можно судить, что струна перегрета.

При использовании такого элементарного устройства можно обработать около 3 пенопластовых панелей. Однако для больших объемов работ оно не годится. Батарейки садятся довольно быстро. Чтобы продлить время действия резака, понадобится соорудить прибор, работающий от сети.

Понять, как сделать резак для пенопласта, помогут несколько простых советов.

Самодельные электрорезаки для пенопласта

Если делить такие приспособления по группам, их следует классифицировать следующим образом:

устройство для линейной резки;
терморезак, при помощи которого выполняется фигурная резка;
прибор с пластиной из металла.

Однако, несмотря на такую классификацию, каждый прибор имеет в своей конструкции один общий элемент. Для создания резаков для пенопласта понадобится найти понижающий трансформатор. Необходимо, чтобы этот элемент выдерживал 100 Вт.

Резак для линейной резки

Для создания таких приспособлений следует подготовить рабочее пространство. Обычно для таких целей выбирают стол. На нем крепят два вертикальных стояка. На каждом из них должен быть изолятор. Между изоляторами необходимо натянуть нихромовую нить. На ней подвешивается свободно свисающий груз. Нихромовую нить подключают к контактам, соединенным с понижающим трансформатором.

Принцип работы довольно простой. Нихромовая нить при подключении нагревается, что позволяет без труда нарезать пенопласт. Благодаря подвешенному грузу нить остается в натянутом положении. Груз необходим, потому что при нагревании нить начинает провисать.

Движущийся пенопласт режется нихромовой нитью быстро и ровно. Какой толщины будут обработанные листы, зависит от высоты нити над рабочей поверхностью стола. Главное – чтобы пенопласт подавался с одной скоростью на протяжении всего периода резки.

Чтобы разрезать листы вертикально, понадобится использовать резак другой конструкции. В нем режущая проволока натягивается в вертикальном положении. В этом случае рабочая поверхность выполняется из ДСП. К ней необходимо прикрепить раму. Лучше, если этот элемент будет сделан из металлического профиля. Однако и деревянные бруски хорошо подойдут.

Рама оборудуется лапой-держателем, на котором и подвешивается нихромовая проволока. На ее конце крепят груз. Проволоку пропускают через отверстие, выполненное в рабочей поверхности. Чтобы она не касалась дерева, отверстие изнутри защищают металлической полой трубкой.

При использовании терморезаков пенопласт не только легко режется на определенные блоки. Из больших плит можно вырезать различные геометрические фигуры, такие как квадрат, полукруг, треугольник. Перед работой достаточно провести по поверхности плиты маркером, обозначив линию разреза.

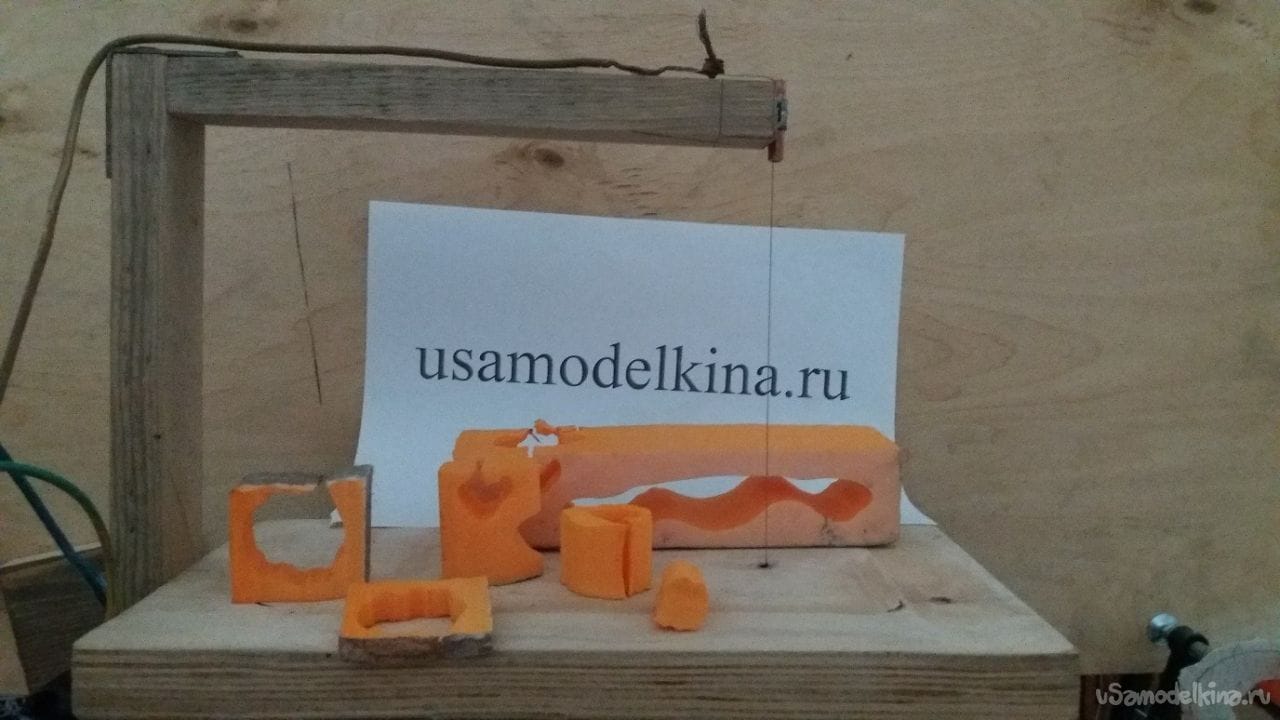

Резак для фигурной резки

При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.

Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы. Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку. Для этого используются гайки. Проволоку изгибают определенным образом.

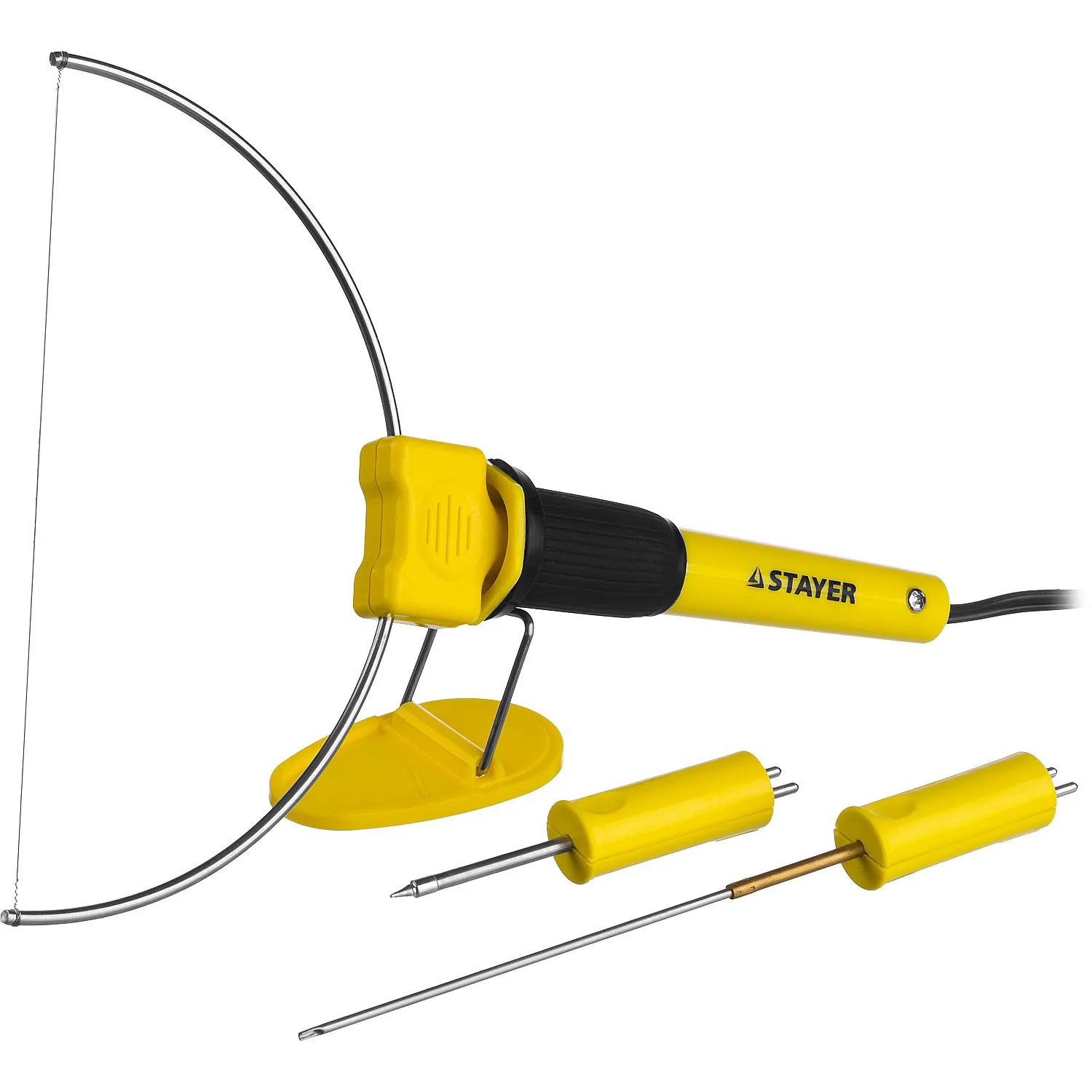

В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.

Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.

Резак из металлической пластины

Существует и другой способ переделать паяльник в резак для пенопласта. Чтобы модифицировать инструмент, понадобится просто заменить жало на пластину из меди. Подойдет и стальная, однако она дольше греется и сложнее затачивается. Однако при правильной заточке стальной пластиной можно будет резать любой синтетик, включая пенопласт.

Одну сторону пластины необходимо аккуратно заточить. Заточку можно выполнить двухсторонней. Необходимо, чтобы угол заточки был выполнен не слишком большим. Нарезание материала осуществляется не только лезвием, но и полотном пластины. Такой резак обладает одним недостатком – придется опытным путем искать оптимальную температуру нагрева ножа.

Выводы

Соорудить резак для пенопласта своими руками довольно просто. Способы, перечисленные выше, помогут разобраться с устройством и принципом работы резака для пенопласта. Такие устройства отличаются практичностью и простотой сборки. Каждый способ отличается своими преимуществами, поэтому домашние мастера могут выбрать для себя более подходящий, в зависимости от доступных материалов.

Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.

Что надо знать о резке пенопласта

Пенополистирол – это ячеистый материал, структура которого состоит из множества плотных спрессованных пузырьков. Пузырьки плохо подаются механической деформации, так как продавливаются даже острым ножом.

Единственная возможность аккуратно резать такой материал – применение режущего инструмента, разогретого до температуры свыше +100 °С. Меньшая температура нагрева приведет к тому, что материал под резаком будет проминаться и рваться.

Температура нагрева режущего инструмента свыше +200 °С приведёт к тому, что края реза будут загораться и обгорать.

Кстати, правильно собранный термонож может резать не только пенопласт, но и экструдированный пенополистирол, полиэтилен и прочие полимерные материалы.

Сборка простого резака из обычного паяльника

Бывают ситуации, когда пенопласт нужно резать прямо сейчас и времени на изготовление сложного станка нет. Вот именно для таких случаев предлагаю простой способ переделки обычного паяльника в резак для пенополистирола.

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

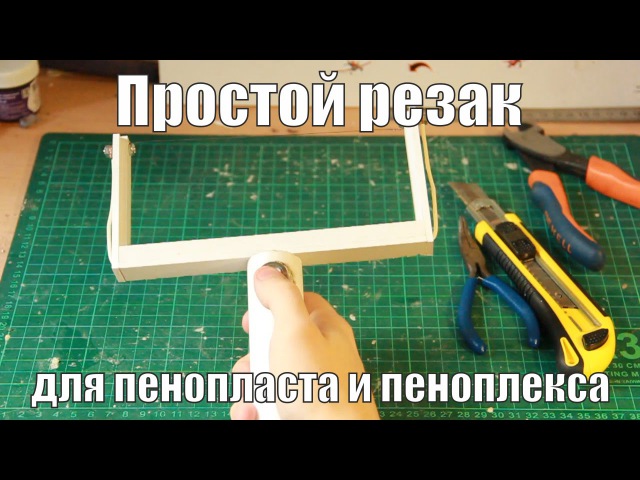

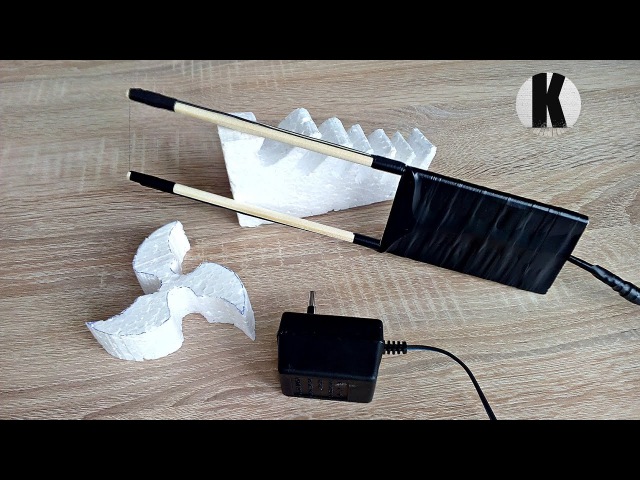

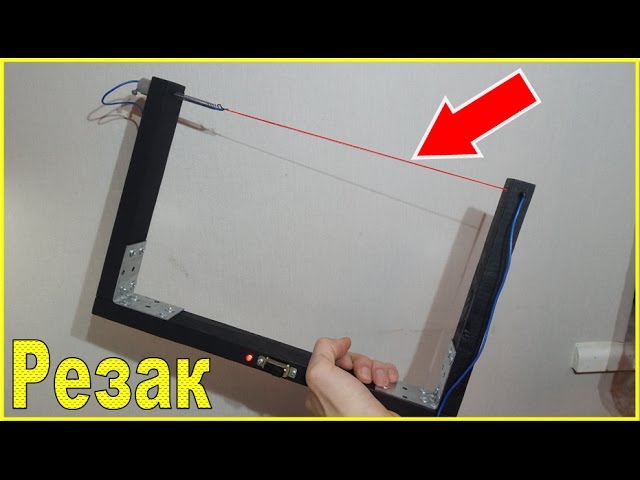

Сборка ручного резака на нихромовой нити

Теперь, когда вы знаете, как своими руками сделать простой термонож из обычного паяльника, предлагаю инструкцию сборки ручного резака с режущей частью из нихромовой проволоки.

Этот резак такой же несложный, как и термонож, но его можно использовать для аккуратной, фигурной резки пенопласта.

Иллюстрация	Описание действий
	Подготавливаем все необходимое . Нам потребуется: Нихромовая проволока толщина 0,8-1 мм; Две палочки от мороженого или аналогичные деревянные планки; Две металлические планки от детского конструктора; Крепежные болтики и гайки с размером под отверстия в металлических планках; Блок для двух пластиковых батарей формата АА; Две пальчиковые батарейки формата АА; Кнопка малого размера; Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.
	Крепим к блоку батареек деревянные палочки . На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.
	Сверлим в планках отверстия под кабель . С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.
	Выводим провод . Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.
	Крепим кнопку . Обрезаем свободный кусок провода с отступом 1 см от блока батареек. Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.
	Сверлим отверстия для крепления металлических планок . В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.
	Крепим металлические планки и провода . В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.
	Крепим нить накаливания . В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.
	Устройство для резки пенопласта в работе . Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт. Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

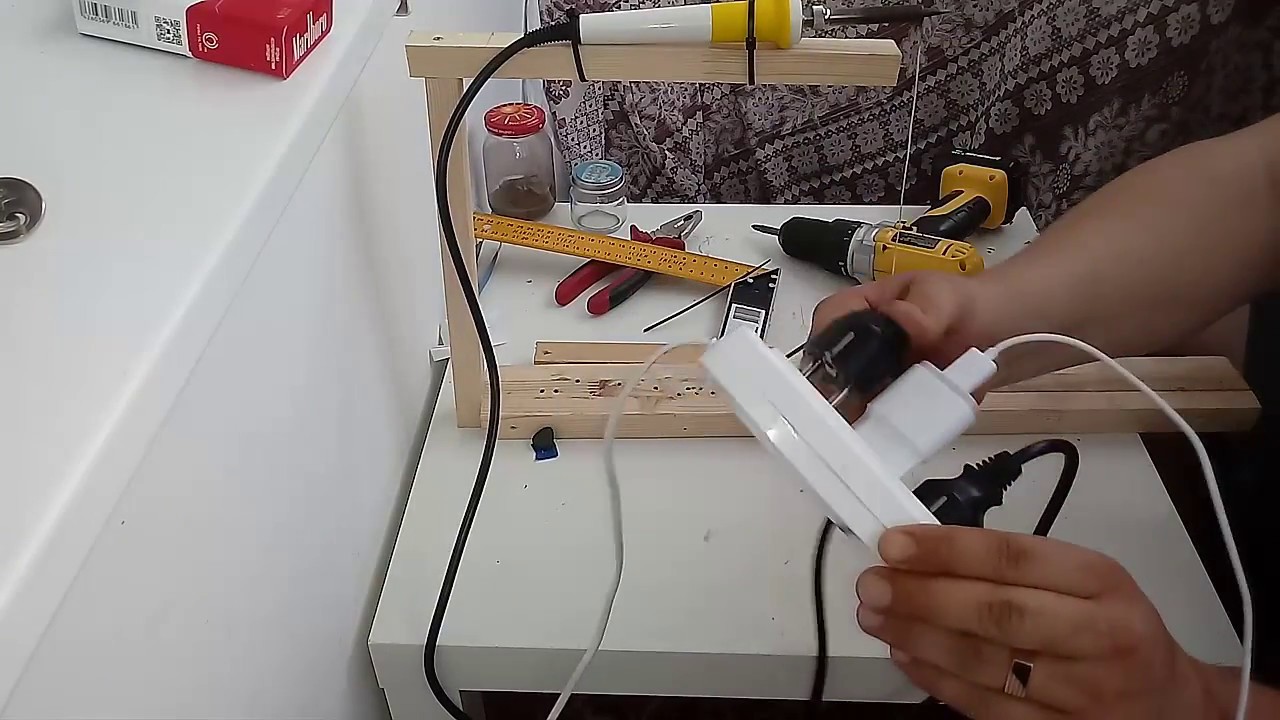

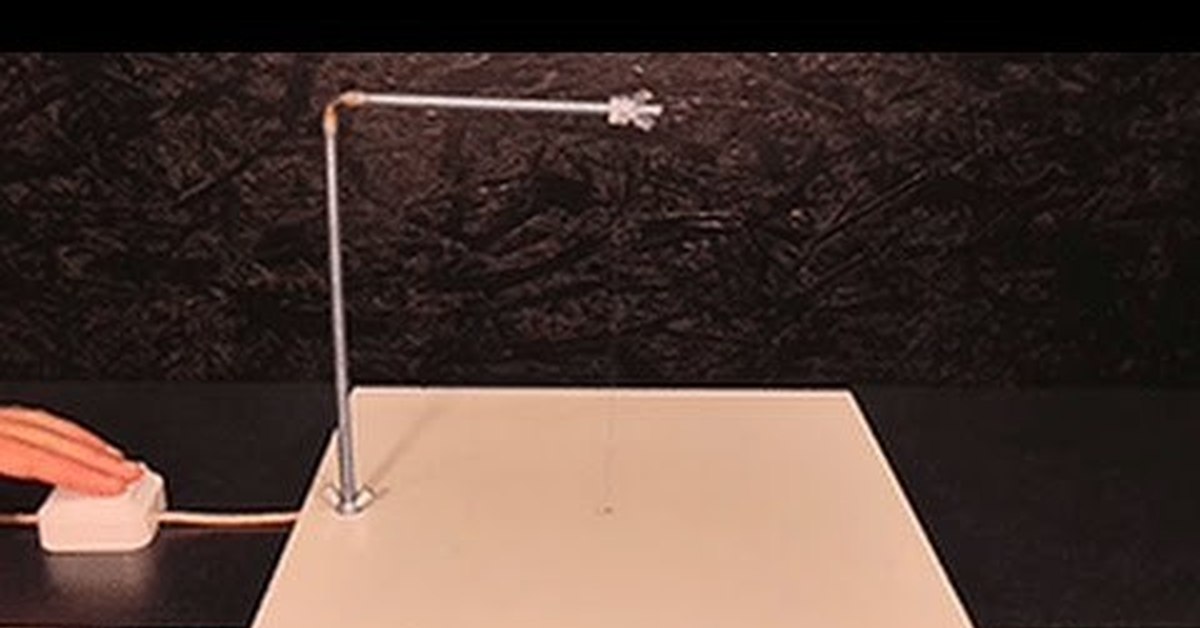

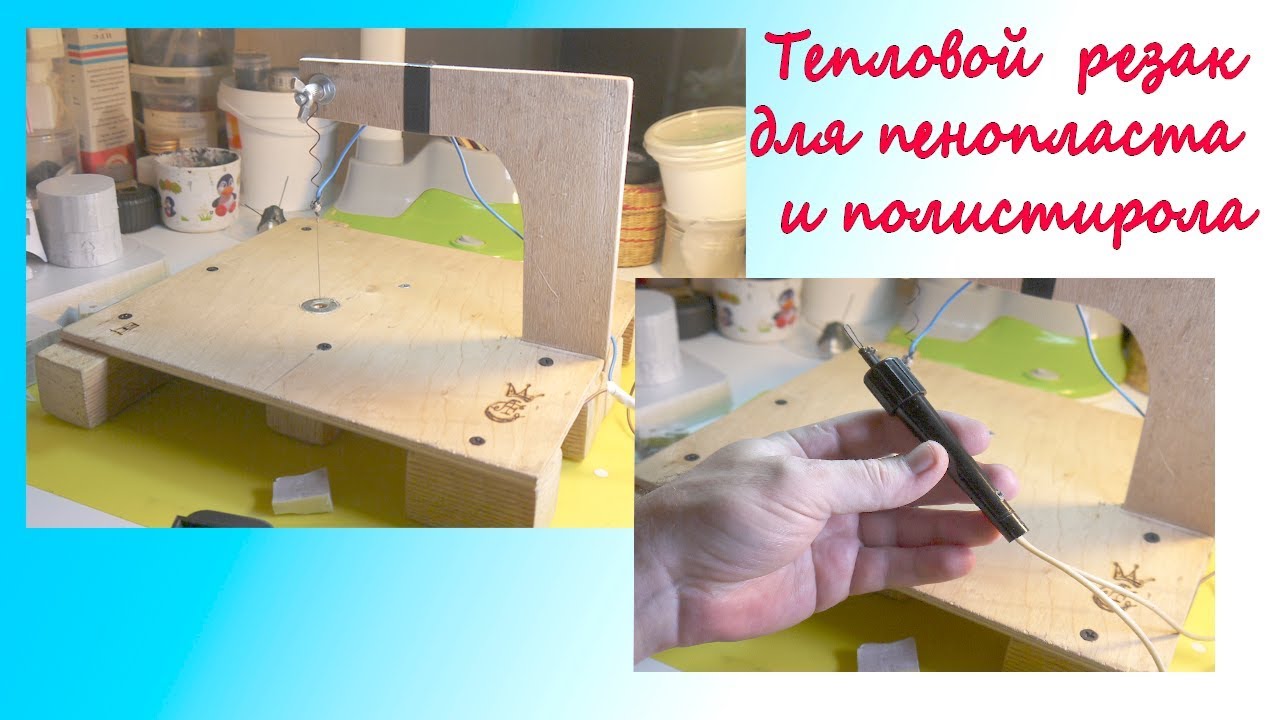

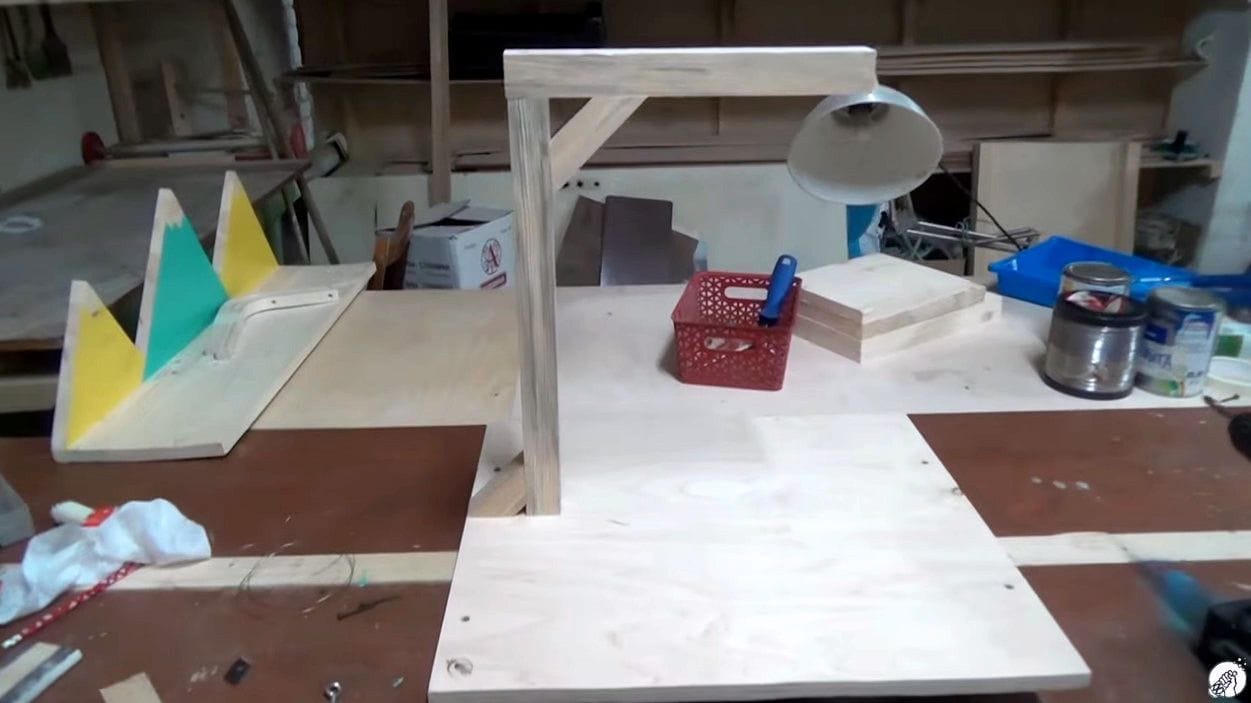

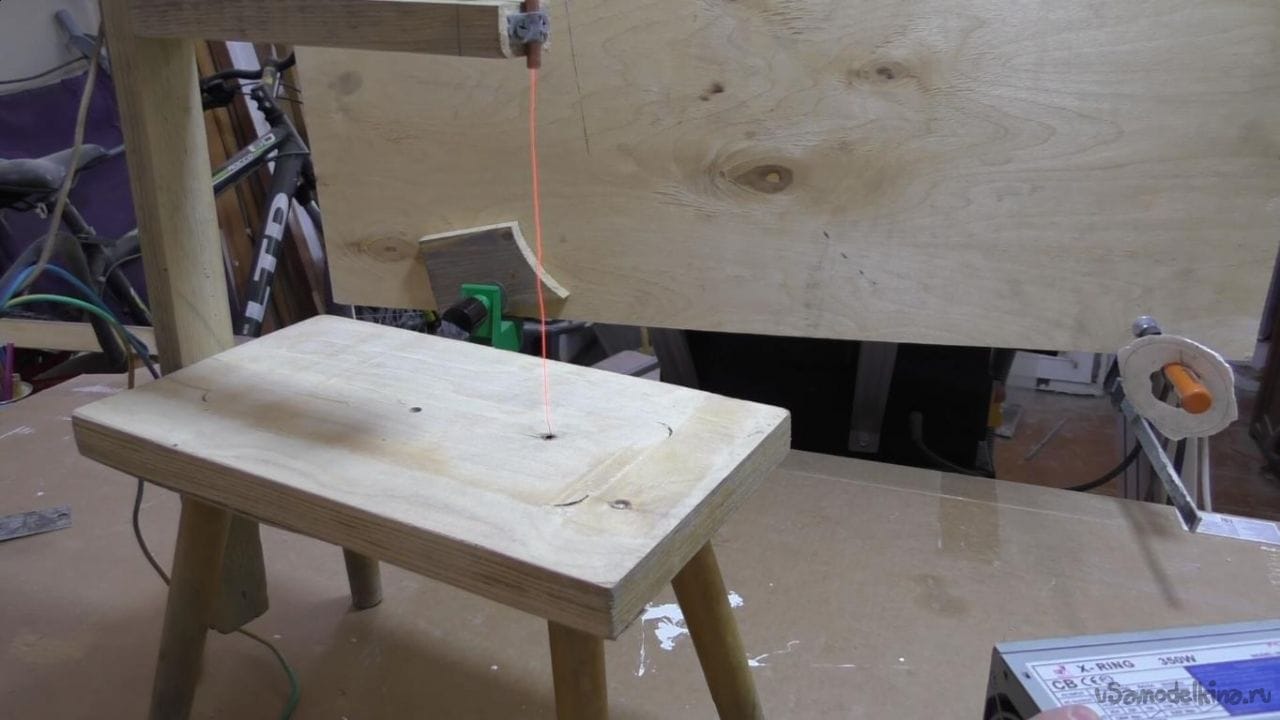

Сборка стационарного станка вертикальной резки

Предыдущий нихромовый резак при работе удерживается в руке. Модель, о которой вы узнаете сейчас, стационарная. То есть, приспособление неподвижное, а пенопласт будет подаваться вручную к нити накаливания.

Иллюстрация	Описание действий
	Подготавливаем материалы . Нам потребуется: Фанера толщина от 10 мм и больше или плоские листы ДСП; Брусок 50×50 мм; Небольшой талреп; Металлическая пластина толщина не менее 1 мм; Нихромовая проволока диаметр 0,8 мм; Блок питания.
	Собираем станину . Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски. По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.
	Делаем крепление под талреп . С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.
	Собираем стойку мачты . К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.
	Устанавливаем на мачту перекладину . В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см. Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.
	Определяем точку прохождения проволоки на станине . От верхней перекладины к станине будет проходить нихромовая нить накаливания. Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.
	Сверлим станину . Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.
	Подготавливаем металлическую накладку на отверстие . Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм. Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.
	Устанавливаем металлическую пластинку . Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру. Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.
	Делаем перекладину под нихромовую проволоку . Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.
	Устанавливаем перекладину . С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек. По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.
	Крепим конец нихромовой проволоки к перекладине на мачте . Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп. На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.
	Соединяем нихромовой проволокой верхнюю перекладину и талреп . Свободный конец проволоки проводим через отверстие в металлической пластине в станине. Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу. Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.
	Подключаем питание . В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку. Один кабель через клеммы подключаем к болту на перекладине, а второй кабель – к талрепу снизу станины.

Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией. Однако это достаточно хрупкий и крошащийся материал. Поэтому при его резке применяется специальное оборудование. В противном случае края будут неровными, а сам материал потеряет свои теплоизоляционные качества на стыках.

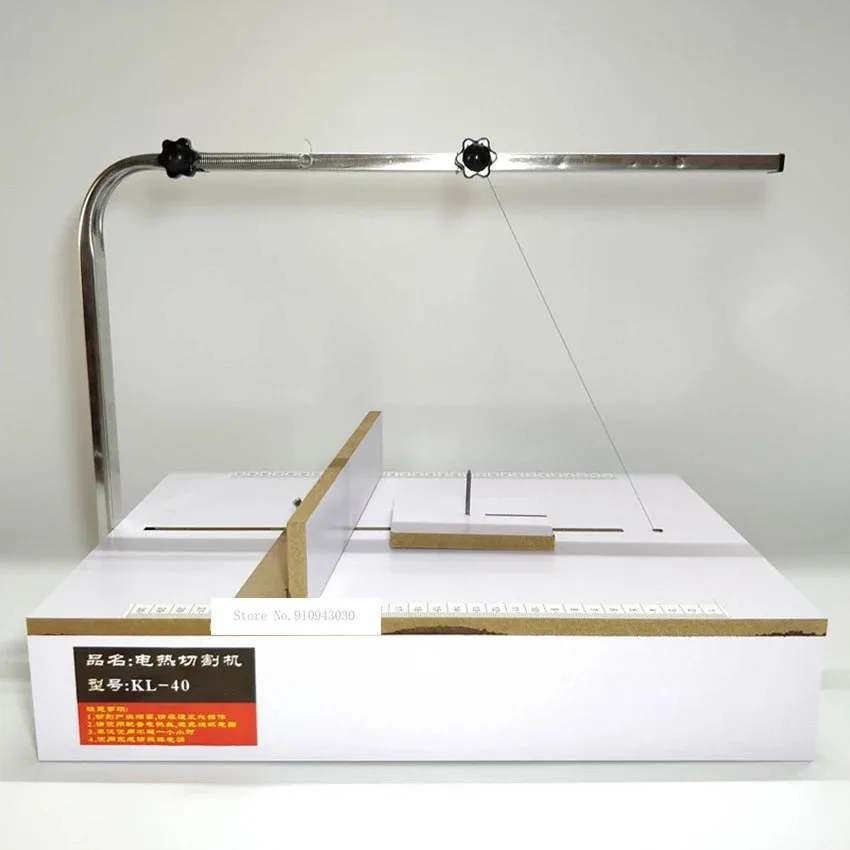

В продаже представлено специальное оборудование. Однако резак для пенопласта можно сделать и самостоятельно. Это значительно сэкономит средства семейного бюджета. Как создать разные варианты инструмента для резки пенопласта, будет интересно узнать каждому мастеру.

Тип инструмента

Создавая ручной резак для пенопласта , следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Однако для того, чтобы обеспечить плотное прилегание плит пенопласта друг к другу, необходимо обеспечить высокую точность резки. Края должны быть гладкими. В этом случае удается создать утеплительный слой высокого качества. Его теплопотери будут минимальными. При неровной резке между стыками образуются большие щели. Через них тепло из помещения будет уходить наружу.

Профессиональные дизайнеры и строители применяют исключительно электрооборудование для резки пенопласта. В домашних условиях вполне можно создать подобный инструмент.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта , следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок. К нему подсоединяют гитарную струну. При прохождении электрического тока по цепи, она будет нагреваться. Именно в таком состоянии струна сможет легко разрезать лист пенопласта.

При работе такого инструмента материал будет плавиться. Струна нагревается до 120 ºС и даже больше. При этом вполне можно разрезать несколько больших плит из пенопласта. Если же требуется выполнить большой объем работы этот вариант не подойдет. Быстро сядут батарейки. Придется предусмотреть вариант подключения системы в бытовую сеть.

Разновидности электрических резаков

Электрический резак для резки пенопласта может применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Первая категория используется для линейного раскроя. Ко второй группе относятся резаки, которыми выполняют фигурную резку материала. Их применяют дизайнеры. Для выполнения ремонта дома эту разновидность применяют реже. Также существует инструмент с рабочей пластиной из металла.

Подобное оборудование обязательно имеет в своей схеме понижающий трансформатор. Он должен быть рассчитан на минимальную мощность 100 Вт. Вторичная обмотка трансформатора должна иметь сечение не менее 1,5 мм. Она должна выдерживать напряжение 15 В. В этом случае можно добиться высокого результата работы.

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту , необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Подобный материал достаточно плохо реагирует на нагрев. Поэтому важно выдерживать технологию проведения всего процесса. Раскрой при помощи раскаленной нити выполняется быстро. Это позволяет добиться высокого качества разреза.

Проверить уровень нагрева струны просто. Для этого на пробном куске пенопласта проводят тест. Если при погружении нити, на ней остаются длинные куски материала, она еще недостаточно разогрелась. Если же на струне вообще нет пенопласта, значит, температура слишком высока. В этом случае придется немного остудить инструмент. При правильном нагреве получается выполнять быстрый, точный раскрой.

Резак для линейного раскроя

Линейный резак для пенопласта своими руками позволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора. Между ними натягивается нихромовая нить. Этот сплав быстро нагревается, обеспечивая достаточную температуру для резки. Через одну из стоек пропускают свободно свисающий груз. К нити подсоединяют контакты от трансформатора.

Проходя по ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу. Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

Процесс линейной резки

Рассматривая, как сделать резак для пенопласта своими руками , необходимо также понять, как правильно им работать. Раскрой может выполняться вертикально или горизонтально. Для этого нить натягивают в соответствующем положении.

Если струна натянута горизонтально, можно при помощи ее делать такие же разрезы. Пенопласт равномерно тянут по столу. Нить будет равномерно разрезать его на требуемые куски.

При вертикальной резке конструкции добавляется рама из металла или фанеры. На ней устанавливается держатель. К нему подводится изолятор и нихромовая струна. С другой ее стороны подвешивается груз. Он будет проходить через отверстие, просверленное в столе. Оно должно быть достаточно большим и покрытым специальным изоляционным материалом. Далее можно выполнять вертикальную резку.

Фигурная резка

Если нужно раскроить достаточно большие листы пенопласта или создать декоративные элементы, скульптуры из этого материала, применяется особый тип оборудования. Его также можно сделать самостоятельно. Это ручной резак для пенопласта. Его изготавливают на базе ручного лобзика или ножовки. В них режущий элемент меняют на нихромовую струну.

Если требуется создавать фигурные элементы, можно сделать несколько инструментов различной формы. К ручке лобзика подводится провод. Ее необходимо тщательно изолировать. Иначе работать при помощи этого оборудования будет небезопасно. К контактам провода крепится нихромовая струна. Это можно сделать при помощи гаек и винтов с шайбами.

Также для создания подобного оборудования может подойти импульсный паяльник или выжигатель по дереву. Этот инструмент считается удобным. Из такого оборудования извлекают их рабочий элемент и заменяют его куском При этом нити можно придать разную форму.

Резак с металлической пластиной

Существует резак для пенопласта, в конструкции которого применяется Для создания этого оборудования можно переделать паяльник. Подойдет оборудование мощностью 60 Вт. Из прибора вынимают нагревательный элемент. Вместо него сюда устанавливают пластину.

Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности. Угол заточки не стоит делать слишком большим. Раскрой будет выполняться при помощи нагрева. Чтобы подобрать его требуемый уровень, придется поэкспериментировать на пробном куске пенопласта.

Этот способ также применяется мастерами различного уровня квалификации и профиля. При необходимости медную пластину можно заменить стальной заготовкой. Этот вариант потребует больше усилий при выполнении заточки. Зато при помощи такого инструмента можно резать и более плотные полимерные материалы.

Выбирая, какой резак для пенопласта больше подойдет для работы мастера, следует учесть рекомендации профессиональных строителей. Чем больше объем выполняемых работ, тем сложнее будет конструкция. Простой резак на батарейках вполне подойдет для раскроя нескольких блоков. Однако для выполнения большого объема работ, следует отдать предпочтение сетевым разновидностям оборудования.

При раскрое пенопласт нагревается. В этот момент из него выделяются в окружающую среду небезопасные для здоровья человека вещества. Поэтому работу выполняют в хорошо проветриваемой комнате или на улице.

Чтобы не ошибиться с конфигурацией раскроя, следует перед началом действия наметить все линии карандашом. Это позволит избежать ошибок при резке. Эти несложные рекомендации позволят выполнять работу быстро, правильно и безопасно.

Рассмотрев, какие варианты резаков для пенопласта можно сделать своими руками, каждый мастер сможет подобрать лучший вариант для себя.

Тем, кто задумал утеплить квартиру или новопостроенный дом своими руками, обязательно следует ознакомиться со способами, которыми осуществляется резка пенопласта в домашних условиях, ведь это один из самых популярных и доступных способов изоляции.

Пенопласт – это вспененный материал и по большей части состоит из воздуха, поэтому он очень легкий и с ним просто работать. Однако не стоит думать, что никаких проблем не возникает, ведь кроме всего пенопласт и довольно хрупкий материл. Поэтому если воспользоваться электрической болгаркой, то на ровные края надеяться не стоит, к тому же все помещение и площадка будет усыпана раскрошенным пенопластом.

Каким бы острым ни был нож, материал все равно будет крошиться. Безусловно, это незначительный дефект и листы будут пригодны к использованию, а вот уборка превратится в хлопотное мероприятие . Из такого положения есть выход, вы можете воспользоваться термоножом. При этом края материала оплавляются и он не крошится. Но вот незадача, стоит такое приспособление очень много, но в принципе можно нагреть и обыкновенный нож. Однако в этом случае надо быть весьма аккуратным, чтобы не получить ожога, да и работа существенно затянется.

Для этой цели можно воспользоваться различным режущим инструментом, например, болгаркой, только тогда следует использовать самый тонкий диск. Очень часто строители пользуются и простым острым ножом. Иногда советуют брать и ножовку с очень мелкими зубьями, но последний метод весьма сомнительный. Кроме того, в магазинах продают специальные термоножи, предназначенные для работ с пенопластом.

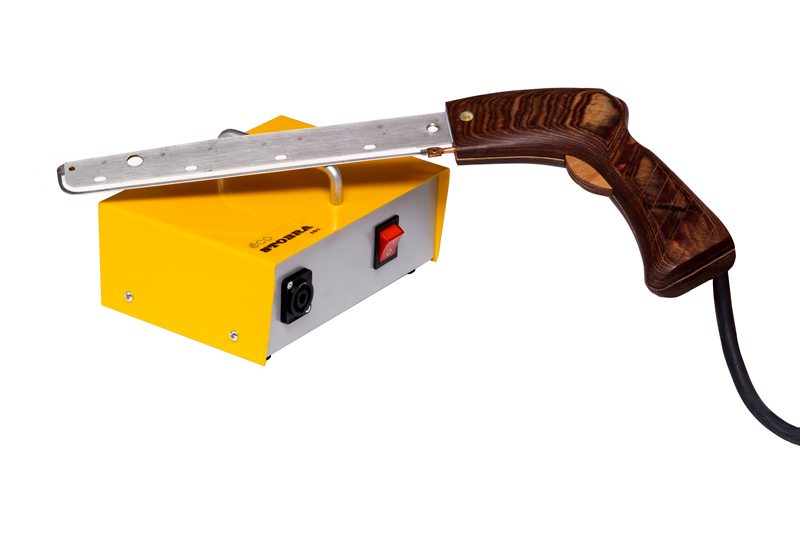

Термонож нагревается до 600 °С всего за 10 секунд. Однако этот инструмент довольно дорогостоящий, поэтому далеко не всегда есть смысл покупать его.

Выходом же из положения во многих случаях станет приспособление для резки листов пенопласта, сделанное самостоятельно. Вероятно, оно несколько громоздкое, зато при наличии необходимых компонентов абсолютно бесплатное и всегда доступное. А если вам придется заниматься масштабной работой, например, у вас впереди , который вы возвели для своей большой семьи, то вопрос, как удобно разрезать пенопласт, да еще много и быстро, не всплывет на протяжении всего мероприятия, насколько бы оно ни затянулось.

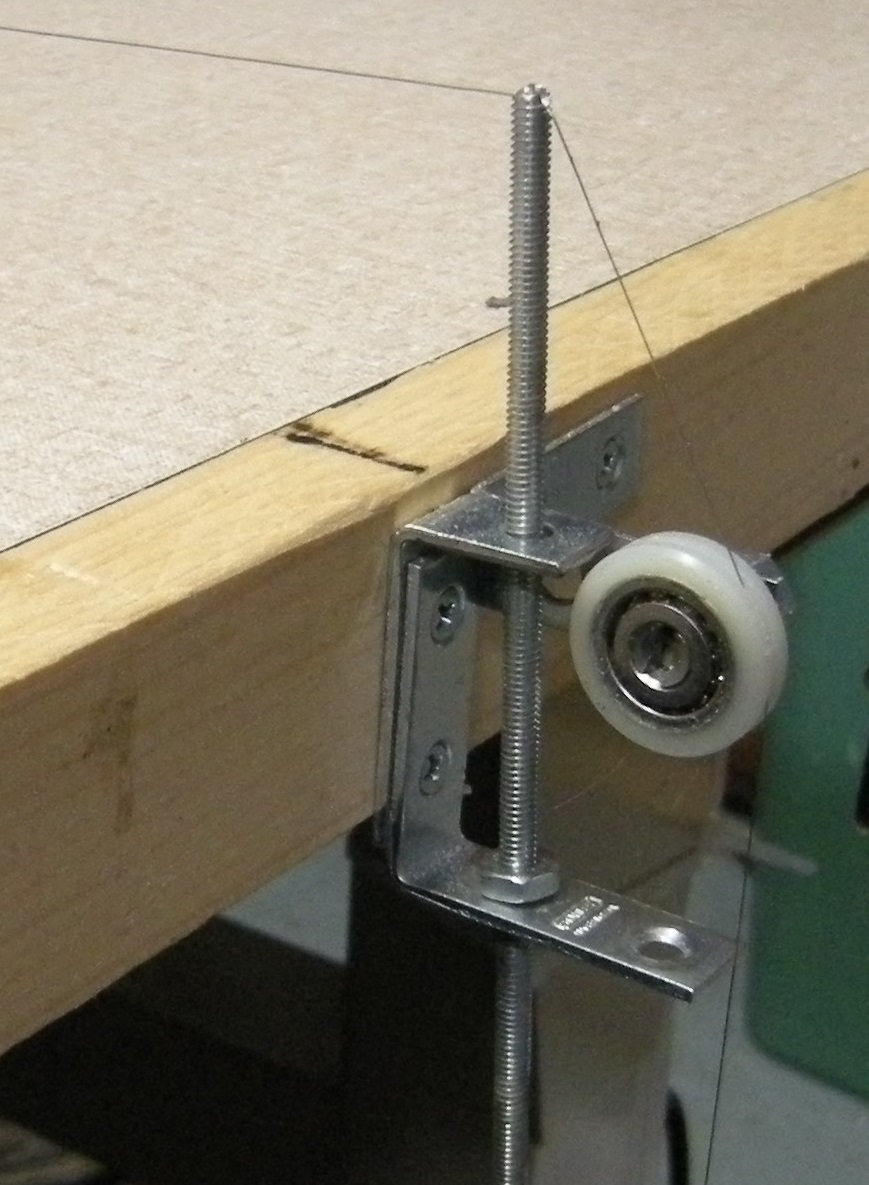

Для того чтобы собрать резак для пенопласта, понадобится столешница, по паре пружин, винтов М4 и стоек длиной в 28 мм, а также нихромовая нить, которая и будет выступать в качестве режущего инструмента. Сначала делаем в основании два отверстия, запрессовываем в них стойки, а у основания шляпки винта пропиливаем небольшую канавку, благодаря которой нить будет надежно фиксироваться в заданном положении.

Когда все собрано, крепим к винтам струну, но так как она может провисать во время нагревания, следует соединять ее через пружины, тогда нить будет всегда находиться в натянутом положении. Источник же питания подсоединяется к такому приспособлению посредством обыкновенных скруток. Так можно сделать самодельный и очень эффективный резак для пенопласта, при этом затратив минимум сил, времени и денег.

Пробуем разрезать пенопласт самостоятельно

Теперь немного поговорим о различных технологиях, методах и, конечно же, приведем подробную инструкцию, что и как делать.

Как самостоятельно разрезать пенопласт – пошаговая схема

Шаг 1: Подготовительные работы

Неважно, каким именно инструментом вы собираетесь пользоваться – ножом, нихромовой нитью либо же иными режущими приспособлениями, все равно начинать необходимо с разметки. Так что берем линейку, угольник, рулетку, карандаш и наносим на поверхности листа отметки, затем соединяем их в линии. В общем, рисуем контуры будущего разреза.

Есть и еще способы, как можно . Например, с использованием нихромовой нити. В этом случае на нее подается небольшой ток, который способен раскалить струну до нужной температуры, и резка аккуратно производится по заданному контуру. Безусловно, качество реза в этом случае получится значительно лучше, однако немного придется потрудиться, чтобы сделать станок. Поэтому данный метод не всегда оправдывается, если вам необходимо обработать всего несколько листов, просто нет смысла тратить время на конструирование приспособления. Как видим, нельзя дать однозначного ответа, чем же лучше резать пенопласт, все зависит от объемов и навыков.

Пенопласт – легкий, долговечный, хороший теплоизоляционный материал, с которым очень просто работать. Но у него есть одна неприятная особенность: обычно он изготавливается в виде плит достаточно больших размеров, которые в процессе работы приходится разрезать на куски меньших размеров. Как бы остро ни были наточены нож и пила, аккуратно разрезать ими плиту не получится, поскольку при механическом воздействии разрушается структура пенопласта, отчего он не режется, а крошится. Поэтому для резки нужно использовать специальный резак для пенопласта.

Пенопласт как и любой материал требует раскроя, именно для этого нужен резак.

Простейший самодельный резак для пенопласта

Такой резак не сложно сделать своими руками. Для этого достаточно взять самую тонкую гитарную струну и 4-5 больших батареек для электрического фонарика. Соединив последовательно все батарейки в единый элемент, к его концам нужно подсоединить и закрепить изолентой гитарную струну, замкнув электрическую дугу. Благодаря проходящему по струне электрическому току струна будет нагреваться.

Изображение 1. Схема резака, позволяющего нарезать плоские листы из блока пенопласта.

В месте соприкосновения с нагретой до нужной температуры струной лист пенопласта будет мгновенно плавиться, разделяясь на две половинки, срез у которых получится сплавленный и ровный. Но для нормальной резки струна должна быть разогрета до температуры не меньше 120-150º. При работе определить, достаточно ли разогрелась струна, никакого труда не составит, так как при резке пенопласта на струне будут оставаться небольшие прикипевшие кусочки. Чем длиннее остаются такие кусочки, тем ниже температура струны. Но если их на струне совсем не остается, то это значит, что данный своеобразный термонож нагрет больше, чем необходимо.

Такой примитивный резак для пенопласта способен легко разрезать 2-3 больших пласта материала. Но при больших объемах работы батарейки быстро садятся, поэтому в таких случаях для применяют резак, работающий от электросети.

Вернуться к оглавлению

Варианты самодельных электрорезаков для пенопласта

Условно подобные приспособления можно разделить на группы:

резак для линейной резки пенопласта;
резак для фигурной резки пенопласта;
резак с рабочей металлической пластиной.

Но, несмотря на такое разделение, у всех резаков есть одна общая деталь.

Для их изготовления не обойтись без понижающего трансформатора.
Такой трансформатор должен быть рассчитан на мощность минимум 100 Вт. Вторичная обмотка у него должна быть рассчитана на напряжение в 15 В и иметь сечения провода обмотки не ниже 1,5 мм.
Вернуться к оглавлению

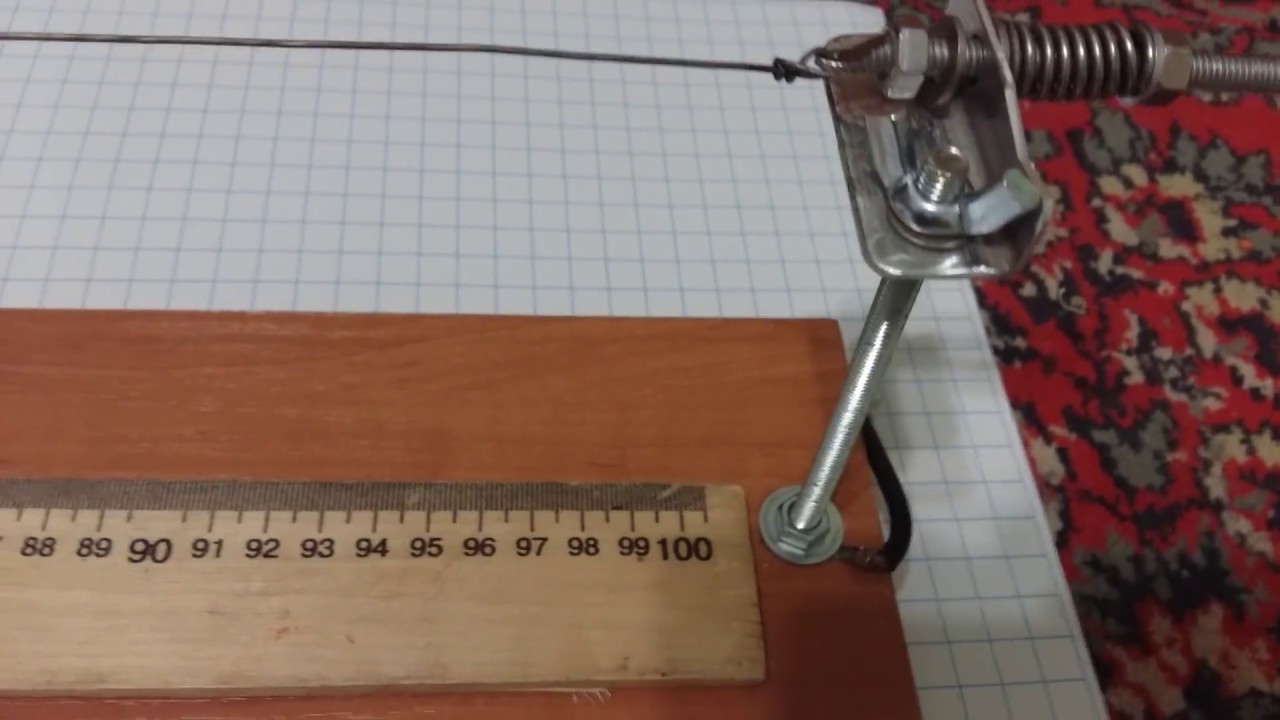

Резак для линейной резки пенопласта
Изображение 2. Схема вертикального резака: 1 – режущая нихромовая проволока, 2 – груз, 3 – рама, 4 – рабочая поверхность.
Подобные приспособления монтируются из рабочей поверхности (можно использовать поверхность стола) с закрепленными на ней двумя вертикальными стояками, прикрепленными к стоякам двумя изоляторами, подсоединенной к двум подключенным к понижающему трансформатору контактам и натянутой между изоляторами нихромовой нити, а также пропущенного через один из стояков свободно свисающего груза (изображение 1).
Работает такой резак для пенопласта очень просто. Проходя через нихромовую нить, электрический ток нагревает ее, а подвешенный груз поддерживает нить в натянутом состоянии, не давая провиснуть, поскольку при нагревании она довольно сильно растягивается. Иногда вместо подвешенного груза для натягивания нити используют прикрепленную к одному из стояков пружину.
Нагретая нить легко разрезает тело двигающегося пенопласта, превращая его в плоские листы, толщина которых зависит только от расстояния от поверхности стола до натянутой проволоки. Все, что вам нужно делать, выдерживать равномерную скорость подачи пенопласта по поверхности стола.
Для вертикальной резки пластов используют другую конструкцию резака, в которой режущая проволока натянута вертикально (изображение 2). К рабочей поверхности из толстой фанеры или ДСП (на схеме обозначена цифрой 4) крепится рама, предпочтительнее сваренная из металлического профиля, но вполне подойдет и сделанная из деревянных брусков (3).
Конструкция рамы предусматривает наличие лапы-держателя, к которой с помощью изолятора подвешена нихромовая проволока (1) с подвешенным грузом на другом конце (2), пропущенная через просверленное в рабочей поверхности отверстие. Поскольку нихромовая нить будет нагреваться, отверстие лучше сделать побольше и изолировать деревянные части, вставив в него металлическую полую трубку полого диаметра, через полость которой и вывести конец проволоки с грузом.
Такой резак для пенопласта не только легко порежет большие куски пенопласта на блоки нужных размеров, но и позволит при необходимости вырезать в материале квадраты, треугольники, полукруги и другие фигурные отверстие. Для этого достаточно предварительно провести маркером по поверхности пенопласта линию разрезки.
Вернуться к оглавлению

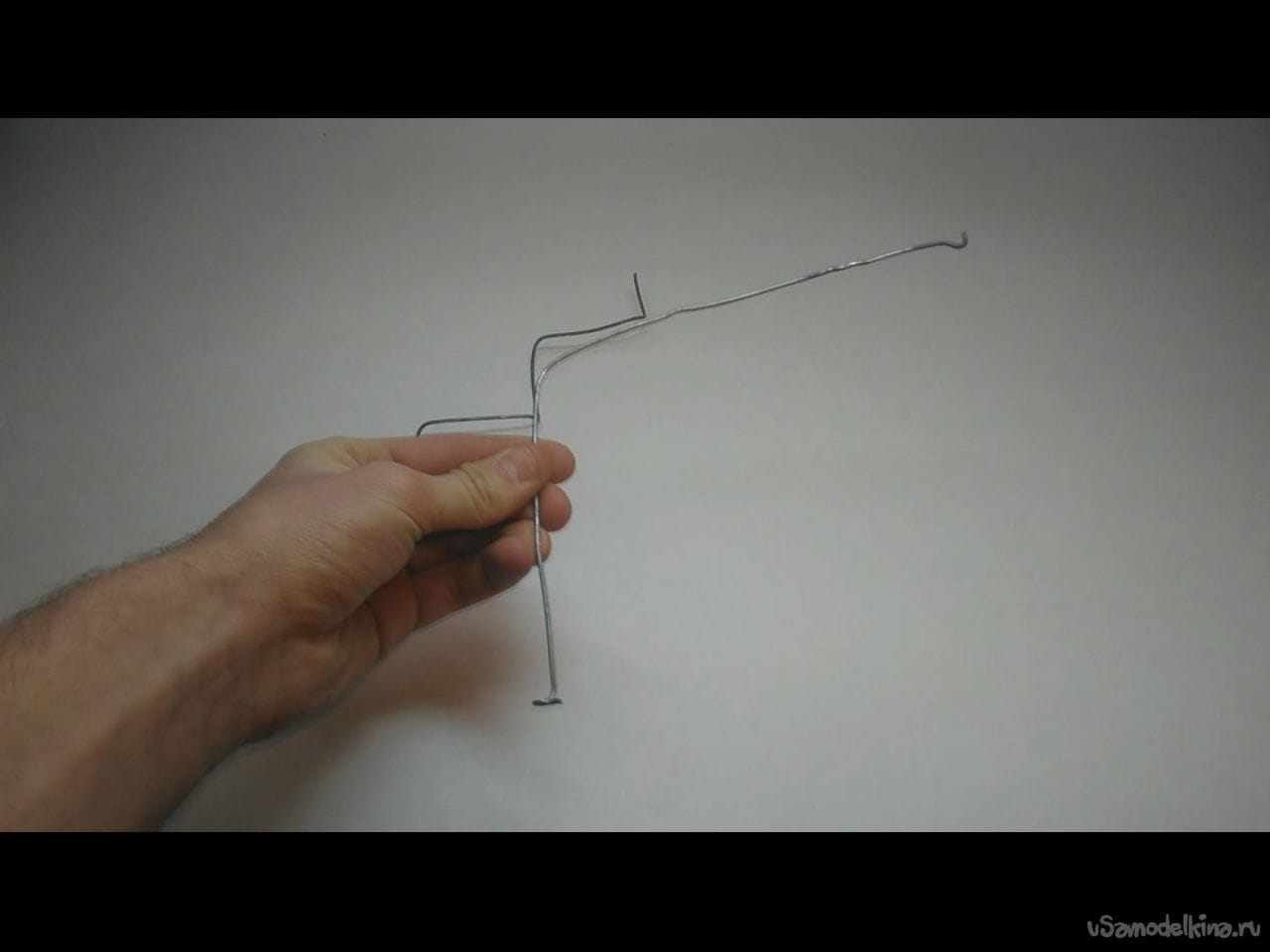

Резак для фигурной резки пенопласта
Если нужно разрезать листы большого размера или толщины, которые из-за размеров невозможно поместить на рабочий стол, то в таких случаях применяют ручной электрический резак, переделанный из ручного лобзика или слесарной ножовки, в которых режущее полотно заменено нихромовой проволокой.
Изображение 3. Схема ручного терморезака: 1 – режущая нихромовая проволока, 2 – винт с гайкой и шайбой, 3 – текстолитовая ручка толщиной 4-5 мм, 4 – электрошнур.
Такой электрический резак не сложно сделать своими руками. При этом для удобства фигурной резки можно изготовить несколько рабочих инструментов разной формы (изображение 3). У лобзика или слесарной ножовки снимается режущее полотно, а к ручке (3) подводится электрический провод (4). Несмотря на то что напряжение будет не слишком высоким, все же ручку, как и другие металлические элементы, лучше заизолировать хотя бы с помощью обыкновенной изоленты. Вместо режущего полотна к подведенному электрическому кабелю при помощи винтов и гаек с шайбами крепится нихромовая проволока, изогнутая нужным образом (4).
Как вариант для устройства такого резака можно также использовать прибор для выжигания по дереву или импульсный паяльник. Такой резак будет даже более удобным, поскольку электрический провод изначально предусмотрен в конструкции этих приборов. Чтобы превратить эти приборы в электрорезак для пенопласта, достаточно заменить в них нагревательные рабочие инструменты куском толстой нихромовой проволоки, придав ему нужную форму.
Такие ручные резаки удобны тем, что с их помощью можно не только разрезать листы пенопласта, но и вырезать в них всевозможные углубления, полости, убирать фаски, словом, не просто резать пенопласт на куски, а ваять из него настоящие произведения искусства.

Узнаем как изготовить резак для пенопласта своими руками?

Тип инструмента

Создавая ручной резак для пенопласта, следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта, следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Разновидности электрических резаков

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту, необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Резак для линейного раскроя

Проходя по нихромовой нити, ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу. Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

Процесс линейной резки

Рассматривая, как сделать резак для пенопласта своими руками, необходимо также понять, как правильно им работать. Раскрой может выполняться вертикально или горизонтально. Для этого нить натягивают в соответствующем положении.

Фигурная резка

Также для создания подобного оборудования может подойти импульсный паяльник или выжигатель по дереву. Этот инструмент считается удобным. Из такого оборудования извлекают их рабочий элемент и заменяют его куском нихромовой проволоки. При этом нити можно придать разную форму.

Резак с металлической пластиной

Существует резак для пенопласта, в конструкции которого применяется медная пластина. Для создания этого оборудования можно переделать паяльник. Подойдет оборудование мощностью 60 Вт. Из прибора вынимают нагревательный элемент. Вместо него сюда устанавливают пластину.

Советы экспертов

подробная инструкция по изготовлению. Безопасная резка пенопласта своими руками в домашних условиях Резак для фигурной резки пенопласта

Иногда нужно обработать пенопласт, придать ему нужную форму, обрезать, нарезать… Использовать для этого нож можно, но это неудобно, разрезы получаются не всегда ровные, резать материал трудно, да еще и жутко раздражающий большинство людей звук. Можно нагревать нож, но это неудобно, так как он будет постоянно остывать. Мы же сделаем небольшой и простой резак для пенопласта и не только.

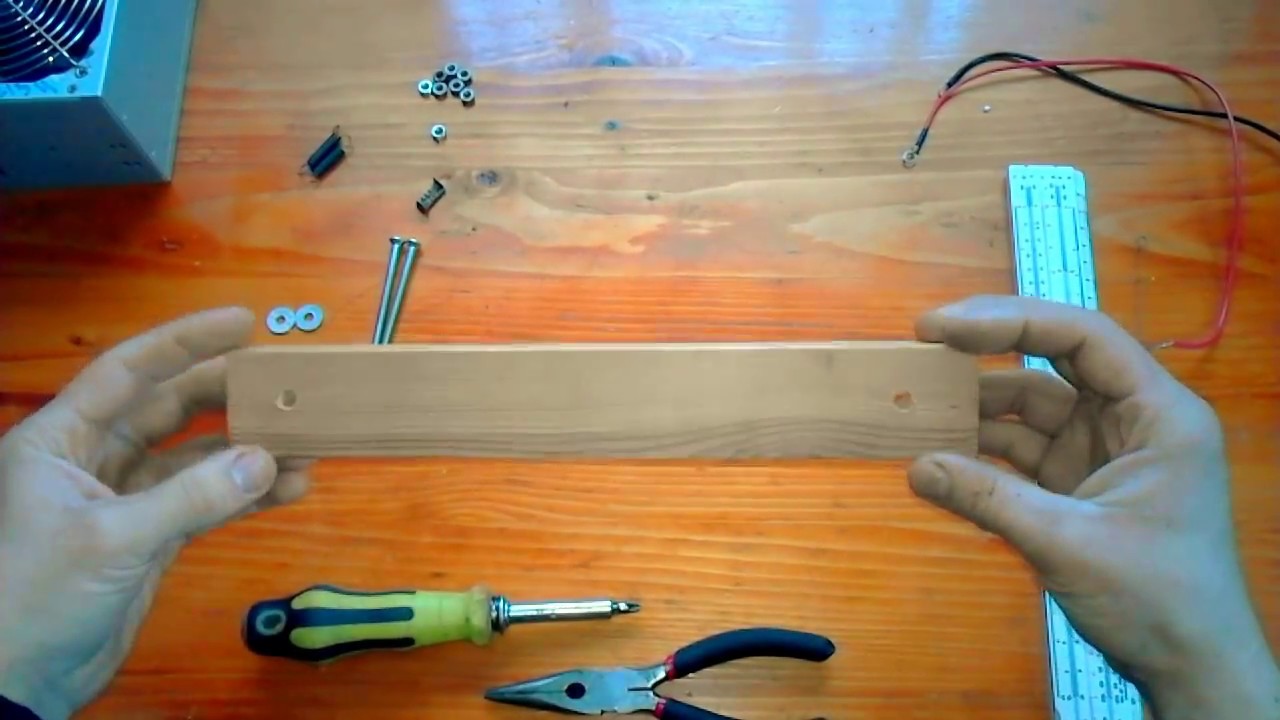

Основой для температурного резака пенопласта будет небольшой деревянный брусочек. Вы можете выбрать для себя любую диэлектрическую ручку или выточить, например, на токарном станке красивую и удобную. Мне подходит и такая, как на фото, ей удобно работать, она имеет форму прямоугольной параллелепипеда, её длина 13 см, а ширина с высотой по 1,4 см.

Наш термо-резак будет не совсем резать пенопласт, а расплавлять его. Придавать любую форму куску пенопласта таким резаком очень удобно и можно приловчится и делать настоящие шедевры. Нагревательным элементом служит небольшой кусочек проволоки из металла, имеющего большое удельное сопротивление, толщина (диаметр) у меня его где-то 0,6 мм. Примеры таких металлов и специальных сплавов: вольфрам, нихром, константин, фехраль, хромаль. Проволоку из таких металлов можете купить, а если не можете найти в продаже, то изъять из старого фена, тостера или еще какой-нибудь простой техники, в которой что-то греется. Небольшой кусок проволоки будет работать как резистор, на который подается ток, больший положенного, вследствие чего на нем рассеивается такая мощность, что он нагревается.

Припаять провод к высокоомному обычным паяльником вам не удастся, как не старайтесь, можно конечно сначала электролизом перенести немного меди на концы, но на бруске мы закрепим его парой гвоздей или шурупов.

Источником тока можно использовать много чего, например, маломощный трансформатор, импульсный блок питания. Переменное напряжение от обмотки трансформатора можно даже не выпрямлять диодным мостом. Если есть лабораторный блок питания отрегулируйте вольты или ограничьте амперы до таких значений, при котором будет нужная температура для плавки пенопласта или других подобных материалов. У меня, зачастую, используется БП 12 Вольт – 0,5Ампер (при долгой эксплуатации знатно нагревается). Провод идущий от выжигателя к источнику энергии должен быть эластичным и выдерживать постоянные изгибы, к примеру, это может быть специализированный акустический кабель. Подсоединяться нагрузка будет через небольшое гнездо питания 5,5 х 2,1 мм.

Если вы захотите сделать толстое жало или, например, в форме ножа то оно будет иметь очень маленькое сопротивление. Чтобы разогреть такие “жала” на них нужно подавать маленькое значение напряжения, вольт, два, три. Трансформаторы с таким миниатюрным значением выходного напряжения редкость, так что если перематываете обыкновенный, то убираем стандартную вторичную обмотку, и берем заранее параллельно скрепленных несколько медных проводов чтобы получить общий диаметр где-то 5 мм, от него зависит максимальный ток. Также стоит помнить, что если трансформатор тока рассчитан на небольшую мощность, то из него не вытащите большого тока и напряжения. Очень дешево будет купить БП для люминисцентных ламп (электронный трансформатор) и переделать его, в интернете куча инструкций как превратить такую штуку в нормальный ИБП.

Выходит, на рабочую температуру резак моментально, так же и после отключения от питания остывает. Поэтому, чтобы зря не тратить энергия и лишний раз не перегружать, то что дает нам напряжение прикрепляем в разрыв миниатюрную тактовую кнопочку. Смотрите допустимый ток в это кнопке, чтобы она выдержала такую мощную нагрузку.

Вы можете придать своему резаку любую удобную вам форму. У меня получилось что-то вроде греющегося ножика-пилы. Толстая проволока при этом почти не нагревается из-за своего маленького сопротивление, а режущая наоборот – хорошо греется. Если я подключаю маломощный блок питания, то нить просто нагревается, а если беру мощный трансформатор, то нихромовая нить просто разжаривается до красна, выглядит классно (в темноте светит очень ярко, прям как лампа накаливания!), но такая высокая температура просто мне не требуется.

Пенопласт (экструдированный пенополистирол) используют в качестве теплоизоляции при внешней и внутренней отделке, применяют для упаковки товаров или изготовления сборных конструкций. Материал выпускается в виде листов, которые на месте обрезают и подгоняют под размеры поверхностей. Для быстрой резки пенопласта понадобится специальное приспособление, позволяющее делать прямой или фигурный срез.

Ручная обработка пенопласта возможна в домашних условиях и небольших мастерских с помощью простого прибора, собранного из подручных материалов. Экструдированный пенополистирол отличается достаточно плотной структурой, поэтому резать плиты можно металлическим инструментом , нагретым до определенной температуры. В качестве режущей поверхности подойдет проволока, подающая электрический ток, с подводом которого и связана основная трудность сборки.

Самостоятельно изготовленный станок позволяет из обычного пенопласта для упаковки получить плитки или бруски подходящей толщины с дальнейшим их применением в тех или иных конструкциях. Таким устройством можно раскраивать еще и поролон или аналогичные материалы, которые нужны для изготовления или ремонта мягкой мебели. Компактные размеры приспособления для резки пенопласта своими руками с помощью нихрома позволяют установить станок в маленькой мастерской или даже на балконе.

Для резки пенопласта в домашних условиях понадобится конструкция, которую можно собрать из простых материалов, доступных в любом строительном магазине. Предварительно нужно определить параметры каждого элемента с учетом размеров плит пенопласта, которые придется обрабатывать. В большинстве случаев достаточно следующих деталей:

Основание из плотной фанеры, ДСП или массива. Можно заказать новые детали или использовать элементы старой мебели (двери, стенки, полки). Для работы с пенопластом достаточно основания 400 x 600 мм.
Струна или проволока в виде термоножа для пенопласта.
Металлические стойки, винты, пружины или обычные гвозди для фиксации проволоки. Высота установки резака зависит от предполагаемой толщины готовых плит.
Крепления для деталей на основании. Достаточно нескольких саморезов, которыми фиксируют элементы конструкции.

Чтобы собрать терморезак, понадобится до одного часа рабочего времени. Каждый из элементов конструкции можно быстро заменить в процессе ремонта или расширения возможностей приспособления.

Алгоритм действий

Для изготовления приспособления под порезку пенопласта или аналогичных материалов нужны самые обычные инструменты (молоток, отвертка, плоскогубцы). Работать можно в любом месте с достаточным пространством (балкон, комната, прихожая, гараж и т. д.). Никакого участия помощников или сторонних специалистов не потребуется.

Сборка осуществляется в следующем порядке:

К основе можно прикрепить ножки, что повысит устойчивость при резке пенопласта струной.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм – 125 В).

Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения , поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

Нужно учитывать, что режущий инструмент под напряжением сразу будет горячий, поэтому к нему нельзя прикасаться для проверки температуры.

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

Тепло и звукоизоляционные строительные материалы на рынке представлены в широком ассортименте, это вспененный полиэтилен, минеральная и базальтовая вата и многие другие. Но самым распространенным для утепления и звукоизоляции является экструдированный пенополистирол и пенопласт, благодаря высоким физико-химическим свойствам, простоте монтажа, малому весу и низкой стоимости. Пенопласт имеет низкий коэффициент теплопроводности, высокий коэффициент звукопоглощения, устойчив к воздействию воды, слабых кислот, щелочей. Пенопласт устойчив к воздействию температуры окружающей среды, от минимально возможной до 90˚С. Даже через десятки лет пенопласт не меняет своих физико-химических свойств. Пенопласт также обладает достаточной механической прочностью.

Пенопласт обладает еще очень важными свойствами, это пожароустойчивость (при воздействии огня пенопласт не тлеет как древесина), экологическая чистота (так как пенопласт сделан из стирола, то в таре из него можно хранить даже пищевые продукты). На пенопласте не возникают грибки и очаги бактерий. Практически идеальный материал для утепления и звукоизоляции при строительстве и ремонте домов, квартир, гаражей, и даже упаковки для хранения продуктов питания.

В магазинах строительных материалов пенопласт продается в виде пластин разной толщины и размеров. При ремонте зачастую нужны листы пенопласта разной толщины. При наличии электрического резака пенопласта всегда можно нарезать из толстой пластины листы нужной толщины. Станок также позволяет фигурную пенопластовую упаковку от бытовой техники превратить в пластины, как на фотографии выше, и успешно разрезать толстые листы поролона для ремонта мебели.

Как легко режется пенопласт на самодельном станке, наглядно демонстрирует видео ролик.

При желании сделать резак для пенопласта и поролона многих останавливает сложность с организацией подачи питающего напряжения для разогрева нихромовой струны до нужной температуры. Это препятствие преодолимо, если разобраться в физике вопроса.

Конструкция станка

Основанием приспособления для резки пенопласта послужил лист ДСП (древесно-стружечной плиты). Размер плиты нужно брать исходя из ширины пластин пенопласта, которые планируется разрезать. Я использовал дверку от мебели размером 40×60 см. При таком размере основания можно будет разрезать пластины пенопласта шириной до 50 см. Основание можно сделать из листа фанеры, широкой доски, закрепить струну резки непосредственно на рабочем столе или верстаке.

Натягивать нихромовую струну между двумя гвоздями предел лени домашнего мастера, поэтому я реализовал простейшую конструкцию, обеспечивающую надежную фиксацию и плавную регулировку высоты расположения струны в процессе резки над поверхностью основания станка.

Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка. При толщине основания 18 мм, я подобрал металлическую стойку длиной 28 мм, из расчета, чтобы при полном вкручивании винт не выходил за пределы нижней стороны основания, а при максимально выкрученном состоянии обеспечивал толщину нарезки пенопласта 50 мм. Если потребуется нарезать листы пенопласта или поролона большей толщины, то достаточно будет заменить винты более длинными.

Чтобы запрессовать стойку в основание, сначала в нем просверливается отверстие, диаметром на 0,5 мм меньше, чем внешний диаметр стойки. Для того, чтобы стойки легко можно было забить молотком в основание, острые кромки с торцов были сняты на наждачной колонке.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.

Чтобы проточить в винте канавку, сначала его резьбу нужно защитить от деформации, надев пластиковую трубку или обернуть плотной бумагой. Затем зажать в патроне дрели, включить дрель и приложить узкий надфиль. Через минуту канавка будет готова.

Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины.

Подходящей оказалась пружина от компьютерного монитора, используемая для натяжения заземляющих проводников на кинескопе. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.

После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Так как ток при работе потребляется значительный, около 10 А, то для надежного контакта токоподводящего провода с нихромовой проволокой я применил способ крепления скруткой с обжатием. Толщину медного провода при токе 10 А необходимо брать сечением не менее 1,45 мм 2 . Выбрать сечение провода для подключения нихромовой проволоки можно из таблицы. В моем распоряжении имелся провод сечением около 1 мм 2 . Поэтому пришлось каждый из проводов сделать из двух сечением 1 мм 2 , соединенных параллельно.

Если не известны электрические параметры нихромовой проволоки, то нужно сначала попробовать подключить маломощный электроприбор, например электрическую лампочку 200 Вт (потечет ток около 1 А), далее обогреватель на 1 кВт (4,5 А), и так увеличивать мощность подключаемых приборов, пока нихромовая проволока резака не нагреется до нужной температуры. Электроприборы можно подключать и параллельно.

К недостаткам последней схемы подключения нихромовой спирали следует отнести необходимость определения фазы для правильного подключения и низкий КПД (коэффициент полезного действия), киловатты электроэнергии будут расходоваться бесполезно.

Простейшее устройство для резки пенопласта

Самый простой резак для пенопласта легко выполнить своими руками. Для этой цели потребуется использовать самую тонкую гитарную струну. Кроме того, следует подготовить 5 больших батареек для обычного электрического фонарика. Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.

Самодельные электрорезаки для пенопласта

Если делить такие приспособления по группам, их следует классифицировать следующим образом:

устройство для линейной резки;
терморезак, при помощи которого выполняется фигурная резка;
прибор с пластиной из металла.

Резак для линейной резки

Резак для фигурной резки

Резак из металлической пластины

Выводы

Пенопласт – это долговечный, легкий и очень хороший теплоизоляционный материал. Выполнять с ним работы очень просто. Но есть и некоторые нюансы в работе с данным материалом.

Поскольку его изготавливают в виде плит больших размеров, то очень часто нужно прибегать к их обрезке. Сделать это можно, используя и обычный нож, но им, как ни старайся аккуратно это выполнить, не получится.

А все потому, что при механическом воздействии будет происходить нарушение структуры пенопласта. Именно потому специалисты рекомендуют для таких действий использовать исключительно резчик или, как еще его называют, резак для пенопласта.

Такой многофункциональный инструмент можно, конечно же, и купить, но если вы сделаете его своими руками, то сможете приспособить под свои потребности и, конечно, же, сэкономите деньги.

Если же вы планируете работать с резаком в промышленных целях, то все же лучше купить электрический прибор, который будет предназначен для больших и частых нагрузок.

Как сделать самостоятельно

Необходимость в резаке может возникнуть в любой момент, если вы довольно часто делаете какие-либо дела по дому. Возможно, кто-то сталкивался с тем, что необходимо сделать деталь, прибегая к специальной форме для отливки эпоксидной смолой.

И чтобы выполнить это, нужен будет кусок пенопласта. К примеру, можно использовать пенопласт от упаковки телевизора. На нем необходимо расчертить с помощью линейки, циркуля и шариковой ручки места, где в дальнейшем надо будет сделать отверстия.

Вот тут-то и возникает потребность в электрическом резаке. Ведь выполнить данное действия, не испортив лист пенопласта, будет сложно без такого инструмента. Рассмотрим один из вариантов, как же сделать устройство такого типа в домашних условиях.

Самодельный прибор для порезки может быть различной конструкции. Именно от нее и типа резки будет зависеть, как именно резак справляется с поставленными целями.

Виды

Перед тем как начинать делать резак, вам стоит определиться, с какой целью он вам нужен, ведь в зависимости от целей, они делятся на несколько групп:

с рабочей пластиной из металла ;
для линейной резки;
для фигурной резки.

Этапы создания

Поскольку линейная резка самая распространенная, давайте рассмотрим именно этот вариант подробнее:

Режущая часть. Для этого понадобится проволока из нихрома, приблизительно спираль с диаметром в 0,6 мм. Ей можно взять от старых электроплиты или иных нагревательных электроприборов. Длина такой проволоки должна составить 14 см (ее сопротивление будет составлять 2 ом).
Применение трансформатора. Чтобы все было верно, первым делом надо произвести расчет напряжения и тока для нагрева режущей части. Выполнить это можно, используя формулу – закон Ома I=U/R. Таким образом, можно определиться с мощностью трансформатора питания.
Изготовление резака. Основу можно выполнить из какого-либо металла, но его длина должна быть не менее 11 см. Дальше в торец надо прикрепить изолятор – пластинку текстолита. А теперь по краям пластины закрепить контактные группы, их можно изъять из электророзетки. Именно в эти контакты можно будет закреплять спирали с разной формой.
Как работает резак. После того, как резак будет включен в сеть, его спираль будет нагреваться и станет слегка красноватого цвета. Именно это и имеет значение, так как подогретый резак даст возможность легко и быстро порезать пенопласт, который при этом не будет шелушиться.

Важно знать: получив такой прибор, уже за три минуты можно будет вырезать необходимую форму из листа пенопласта.

В обязательном порядке соблюдайте все правила безопасности, чтобы не травмировать себя и окружающих. Ведь мощности резака достаточно, чтобы повредить какую-либо часть тела при работе. А подключение к электричеству еще больше увеличивает риск травмирования.

Поэтапное изготовление терморезака

Изготовить терморезак можно с использованием выжигателя или паяльника и старого лобзика. Рассмотрим изготовление такого устройства пошагово:

1. Втулка. Изначально нужно сделать основное и самое сложное – втулку. Итак, для этого пластину надо изогнуть, выточить. Дальше во втулке надо проделать отверстие, туда будет в дальнейшем вставлена нить.
2. Выжигатель. Нужно отрезать провод, который ведет к отверстию, и взять подходящие разъемы, потом припаять в место разрыва.

Обратите внимание: такие участки в обязательном порядке необходимо изолировать.

1. После того, как все выполнено можно подключить терморезак. Старый лобзик распилить пополам. В верхнюю часть надо прикрепить заблаговременно подготовленную пластину-лапку на винты. А вот низ крепим к основанию, используя саморезы.
2. Вставить втулку в лапку. Теперь с особым вниманием надо из отверстия по отвесу, либо угольнику, отметить точку под отверстием втулки. Далее сверлим отверстие в основании. Диаметр отверстия в основании должен составлять около 5 мм.
3. Терморезка. Итак, когда все готово, надо расправить нихромовый провод. Для этого вам стоит включить на всю мощность выжигатель и проводами от него коснуться нихромки. Все нужно сделать таким образом, чтобы между проводками осталось расстояние, равное высоте устройства. Если нить не нагревается, но при этом выжигатель начинает гудеть, найдите более тонкую проволоку. Это необходимо, потому что у выбранной вами недостаточное сопротивление.

Возьмите на заметку: нихром должен быть горячий, но не должен нагреваться до красна. Если струна стала красного цвета, необходимо уменьшить посредством регулятора ее нагрев. В том случае, если нихром красный даже на минимуме, то выше пружинки на 5-10-15 см нихромовой проволоки стоит оставить компенсатор. И только после этого можно подцеплять контакт.

Работа прибора. С предварительно установленной направляющей вам нужно нарезать плашки из пенопласта заданной толщины, также вы можете сделать форму фигурной.

Применение

Если вы делаете ремонт или занимаетесь резкой по дереву, или вам нужно порезать кусок фанеры, то вам очень пригодится электрорезак, который к тому же можно использовать даже для порезки плотной ткани.

Если вы думаете, что для всех вышеперечисленных действий вам достаточно будет применить термонож, либо хватит ножовки, то вы ошибаетесь.

Ведь ножовка не сделает края ровными и не рваными, как выходит в случае с резаком.

Ручной резак для пенопласта своими руками. Безопасная резка пенопласта своими руками в домашних условиях. Как подобрать режущую проволоку

Что надо знать о резке пенопласта

Сборка простого резака из обычного паяльника

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

Сборка ручного резака на нихромовой нити

Иллюстрация	Описание действий
	Подготавливаем все необходимое . Нам потребуется: Нихромовая проволока толщина 0,8-1 мм; Две палочки от мороженого или аналогичные деревянные планки; Две металлические планки от детского конструктора; Крепежные болтики и гайки с размером под отверстия в металлических планках; Блок для двух пластиковых батарей формата АА; Две пальчиковые батарейки формата АА; Кнопка малого размера; Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.
	Крепим к блоку батареек деревянные палочки . На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.
	Сверлим в планках отверстия под кабель . С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.
	Выводим провод . Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.
	Крепим кнопку . Обрезаем свободный кусок провода с отступом 1 см от блока батареек. Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.
	Сверлим отверстия для крепления металлических планок . В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.
	Крепим металлические планки и провода . В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.
	Крепим нить накаливания . В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.
	Устройство для резки пенопласта в работе . Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт. Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

Сборка стационарного станка вертикальной резки

Иллюстрация	Описание действий
	Подготавливаем материалы . Нам потребуется: Фанера толщина от 10 мм и больше или плоские листы ДСП; Брусок 50×50 мм; Небольшой талреп; Металлическая пластина толщина не менее 1 мм; Нихромовая проволока диаметр 0,8 мм; Блок питания.
	Собираем станину . Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски. По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.
	Делаем крепление под талреп . С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.
	Собираем стойку мачты . К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.
	Устанавливаем на мачту перекладину . В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см. Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.
	Определяем точку прохождения проволоки на станине . От верхней перекладины к станине будет проходить нихромовая нить накаливания. Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.
	Сверлим станину . Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.
	Подготавливаем металлическую накладку на отверстие . Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм. Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.
	Устанавливаем металлическую пластинку . Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру. Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.
	Делаем перекладину под нихромовую проволоку . Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.
	Устанавливаем перекладину . С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек. По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.
	Крепим конец нихромовой проволоки к перекладине на мачте . Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп. На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.
	Соединяем нихромовой проволокой верхнюю перекладину и талреп . Свободный конец проволоки проводим через отверстие в металлической пластине в станине. Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу. Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.
	Подключаем питание . В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку. Один кабель через клеммы подключаем к болту на перекладине, а второй кабель – к талрепу снизу станины.

Пенопласт (пенополистирол) — чрезвычайно благодатный материал для домашнего мастера или строителя. Самые ценные его качества — низкая теплопроводность, небольшой вес, технологичность, долговечность. Это позволяет использовать его и как утеплитель, и как конструкционный материал для изготовления различных форм, моделей, заготовок, упаковки, основ для малых архитектурных форм. Изготавливается пенополистирол в виде больших блоков размером более метра по каждой стороне, а затем режется на пластины нужной толщины, от 3 до 20 см толщиной (по заказу).

Для исполнения своих творческих или строительных замыслов приходится резать пенопласт до нужных размеров и формы самостоятельно. Пенопласт достаточно легко режется ножом или ножовкой. Но в этом случае происходит разрушение структуры пенопласта, так как он представляет собой спеченные «шарики» вспененного полистирола. Экструдированный пенопласт представляет собой единую массу, но и он может крошиться. Поэтому для резки пенопласта удобнее всего использовать специальные электрические терморезаки. Их рабочий орган обычно представляет собой тонкую нихромовую проволоку, которая нагревается при пропускании через нее электротока до нескольких сот градусов. При контакте с ней пенопласт мгновенно плавится и образует прочный спеченный слой. Место реза получается аккуратным, ровным и не выкрашивается.

Для работы с небольшими плоскими листами удобнее всего использовать настольный резак с вертикальным расположением проволоки. Основа такого резака — рама, изготовленная из металлического профиля или деревянных брусков (если она небольшая) . Внизу на раме находится рабочая поверхность — стол. Его можно сделать из толстой фанеры, ДСП, листа металла или текстолита. Вобщем любой прочный плоский материал. Сверху от рамы (см. эскиз) свешена нихромовая проволока, которая пропущена сквозь отверстие в столе. Если стол сделан из горючего материала, то в отверстие для проволоки следует впрессовать отрезок металлической трубки заподлицо с поверхностью стола.

Вверху проволока крепится к раме винтом, снизу к проволоке подвешивается грузик в несколько сот граммов. Дело в том, что проволока при нагревании сильно удлиняется и для сохранения ее натяжения и служит грузик. К концам проволоки подводят электрические провода. Если стол сделан из металла, то следует изолировать от него верхнюю балку рамы, к которой крепится проволока. Например, самый конец балки может быть деревянным. Если стол из диэлектрического материала, то рама может быть полностью металлической.

На таком резаке удобно резать листовой материал, осуществлять фигурную резку, так как лист можно поворачивать в любую сторону. Для качественной резки лучше обозначить на пенопласте линию будущего реза.

Однако для «разделки» листов большого размера и толщины, а так же в условиях, когда невозможно принести пенопласт на рабочий стол (например при выполнении работ по утеплению дома, срезанию излишков и выступающих частей, проделывании отверстий в целом листе пенопласта), может быть полезен и ручной электрический резак. Его так же можно изготовить самому.

Для его изготовления потребуется любая ножовка, желательно с разъемной ручкой. При помощи отрезной машинки – болгарки отрезаем от полотна зубья. (Они не пропадут — из них можно сделать неплохую садовую ножовку с узким полотном) .

На конце оставшегося полотна просверливаем отверстие для крепления нихромовой проволоки. К ручке приделываем пластину из жести для крепления другого конца проволоки. Разумеется, она не должна касаться полотна ножовки.

Для компенсации растяжения нихрома при нагреве ставим небольшую, но сильную пружинку. В холодном состоянии проволоки она должна быть хорошо растянута, а в нагретом — сохранять небольшое напряженное состояние, что бы проволока сохраняла прямолинейность. Подсоединяем провода к концам проволоки (в качестве проводника на дальний от ручки конец проволоки используется полотно ножовки). Вот и готов ручной резак для пенопласта.

Пенополистирол он режет лучше чем горячий нож масло. Однако надо учитывать, что фигурный рез им выполнить невозможно, только прямолинейный (из-за плоского полотна ножовки). Изменить «маршрут» реза в процессе нельзя — резать надо только прямо. Если надо вырезать сложный по форме кусок, то придется это делать за несколько итераций.

Мощность, которая рассеивается на проволоке должна составлять примерно 100-150 Вт на 50 см. ее длины. Сопротивление проволоки обычно 1-3 Ома. Рабочая температура — на грани покраснения проволоки. В качестве питания можно использовать понижающий трансформатор. На его вторичной обмотке должно быть 6-12 вольт с током до 10 А. Однако «заморачиваться» с трансформатором имеет смысл если резак будет использоваться очень часто и помногу. Если же работа с резаком достаточно эпизодическая, то разумнее использовать небольшой аккумулятор. К тому же это сильно развязывает руки в плане мобильности. Ведь с аккумулятором вы можете работать хоть стоя на стремянке и перемещаться по всей стройке. Да и с точки зрения электробезопасности аккумулятор лучше.

При работе с мелкими деталями или для очень точной подгонки размеров, а так же для фигурной резки можно использовать резак сделанный на основе импульсного паяльника. Импульсный паяльник представляет собой трансформатор с очень большим током и низким напряжением на вторичной обмотке. Жалом такого паяльника служит небольшой V-образный отрезок толстого нихрома. Он подключен к вторичной обмотке трансформатора и нагревается за считанные секунды до высокой температуры. Поэтому в качестве резака можно использовать паяльник как со штатным жалом, так и с самодельным. Самодельный резак изготавливается из толстой нихромовой проволоки. Ей придают нужную форму и зажимают к клеммах паяльника вместо обычного жала.

Прибор для выжигания по дереву тоже может послужит неплохим резаком для пенопласта, особенно если эта модель с наконечником из нихромовой проволоки. Резак для пенополистирола получится и из обычного паяльника, у которого жало представляет собой медный стержень. Стержень удалять не надо, но для него можно изготовить насадку – нож и жести. Паяльник следует взять помощнее, 60-100 Вт, что бы насадка хорошо прогревалась.

Как видите, способов резки пенопласта достаточно много, поэтому выбрать наиболее подходящий для конкретного требования несложно.

Константин Тимошенко © 11.11.2011

На форуме вы можете обсудить и ознакомиться с другими

Пенопласт – хороший теплоизолятор, отличающийся долговечностью и небольшим весом. Он используется для создания разнообразных форм, заготовок и моделей, в качестве превосходного утеплителя. Работать с ним достаточно просто. Но нередко такой материал выпускается в виде блоков с большими геометрическими параметрами. Разрезать их пилой либо ножом очень неудобно. Изделия крошатся, что нарушает их структуру.

Проблему с раскроем теплоизоляционного материала решает резак для пенопласта, нередко называемый резчиком. Его можно приобрести в строительном магазине либо сделать самостоятельно. Во втором случае домашний мастер получает в свое распоряжение инструмент, который подходит ему по всем параметрам.

Элементарный резчик – полчаса и готов!

Самый простой инструмент для раскроя листов пенопласта (вспененного полистирола) изготавливается без малейших затруднений при помощи 4–5 батареек для электрофонарика и обычной гитарной струны. Процесс создания резчика будет следующим:

элементы питания последовательно соединяются между собой в один блок;
к торцам получившегося модуля фиксируется струна для гитары.

В результате этих действий получается инструмент с электрической замкнутой дугой. Ток, проходя по ней, станет разогревать струну. На участке ее соприкосновения с раскраиваемым материалом будет наблюдаться процесс плавления и разрезания листа пенополистирола на две части.

Для работы описанного самодельного термоножа необходим нагрев струны до 130–150 °С. С помощью такого простейшего инструмента можно раскроить 1–3 блока пенопласта. Применять его для резки большого количества листов нецелесообразно из-за того, что элементы питания будут очень быстро садиться.

Разновидности электрических термоножей и их особенности

Если мастер использует пенопласт регулярно и выполняет большие объемы работ, ему желательно сделать своими руками инструмент, который функционирует от бытовой электрической сети. Такие самодельные термические ножи, не требующие отдельных зарядных устройств, используются для:

линейной резки;
фигурного раскроя.

В качестве рабочего термоэлемента в них применяется нихромовая нить либо пластина из металла. Обязательным блоком подобных приборов является трансформатор, понижающий напряжение (рисунок 1). Его обмотки должны соответствовать далее приведенным требованиям:

сечение кабелей – от 1,5 мм;
напряжение – от 100 В (первичная обмотка), 15 В (вторичная).

Специалисты рекомендуют подключать понижающий аппарат к автотрансформатору (ЛАТР), который позволяет плавно настраивать выходное напряжение. Если приобретать такой дорогостоящий прибор нет желания, можно поступить иначе:

поставить переключатель на отводы вторичной обмотки;
оснастить понижающий трансформатор реостатом.

Устройство для линейной резки – как сделать?

Самодельный термонож для раскроя плоских листов вспененного пенополистирола представляет собой простую конструкцию. Принцип ее создания поймет любой народный умелец.

Основа сооружения – рама, сделанная из стального профиля либо деревянных брусков. В нижней ее части монтируется рабочая поверхность из древесностружечных плит, фанеры большой толщины. Некоторые мастера используют листы текстолита для ее сооружения.

Функцию рабочей поверхности может выполнять и обычный стол либо верстак. Тогда необходимость в раме отпадает. А сам процесс сооружения конструкции выглядит следующим образом:

На столе (иной ровной поверхности) монтируются две вертикальные опоры, которые закрепляются изоляторами.
К последним через электроконтакты подключают трансформатор для понижения напряжения.
Между изоляторами протягивается нихромовая проволока. К ней подвешивается специальный груз. Он нужен для натяжения нити.

Функционирует такой резак для пенопласта просто. Электроток проходит по нити, разогревает ее, что приводит к растяжению проволоки. Груз не позволяет последней провисать.

Нагретая нихромовая нитка легко разрезает по горизонтали блок пенопласта, который перемещается руками. В результате этого получаются плоские листы утепляющего материала. Их толщина определяется дистанцией, отделяющей натянутую проволоку от рабочей поверхности стола.

При выполнении описанной операции важно обеспечить подачу пенополистирола с максимально равномерной скоростью.

В случаях, когда материал необходимо кроить вертикально, конструкция резчика немного видоизменяется. Раму требуется дополнительно оснастить лапой-держателем. Подвесить к нему нихромовую нить и грузик, пропустив последний через предварительно просверленное в столе отверстие. В него желательно установить полую трубу из металла, которая защитит мастера от ожогов при нагревании проволоки.

Правила изготовления инструмента для фигурного раскроя

Если резке в домашних условиях будут подвергаться большие по толщине либо геометрическим размерам листы пенопласта, не помещающиеся на рабочую поверхность из-за своих параметров, рекомендуется сделать термонож из слесарной ножовки или ручного лобзика. Работы выполняются так:

Режущее полотно лобзика (ножовки) снимается.
К ручке инструмента подсоединяется электрокабель.
Нихромовая проволока изгибается под заданным углом.
Фигурно согнутая нить устанавливается на место, где раньше размещалось полотно, и фиксируется гайками и винтами.

Все металлические элементы на самостоятельно сделанной конструкции изолируются. При желании можно сразу изогнуть под разными углами несколько нихромовых полотен. Тогда фигурная резка будет проходить более комфортно.

Представляем вашему вниманию уникальный набор: резак для пенопласта, паяльник на батарейках и выжигатель по дереву. Новая разработка компании Star Tec, которая обязательно придется по душе любителям поделок, пирографии и тем, кто просто работает над созданием оригинальных вещей собственными руками.

Фактически, данный мультитул объединяет в себе три инструмента, оставаясь при этом компактным, удобным в использовании и производительным. А главная его особенность – это система Plug and Start, благодаря которой нужно только сменить наконечник основного блока и можно работать.

В комплекте вы найдете:

И самое главное: производитель не ограничивает покупателя только данной комплектацией. Можно докупить другие насадки разной формы. Все они позволяют осуществлять по-настоящему ювелирную работу с высокой точностью и очень аккуратно.

Обратите внимание: мультитул работает от 4 батареек типа АА, которые не идут в комплекте. Их нужно приобрести отдельно. Можно использовать и аккумуляторы АА, если вы планируете эксплуатировать инструмент часто и не хотите регулярно покупать новые батарейки.

Естественно, можно отдельно купить резак для пенопласта, купить паяльник на батарейках и выжигатель. Но потратить придется на порядок больше, удобство эксплуатации крайне сомнительное, да и качество не всегда на высоком уровне. Здесь же вы можете приобрести первоклассную продукцию по доступной стоимости от всемирно известного производителя.

Область применения

Разумеется, в первую очередь это инструмент для хобби, однако производители позаботились о том, чтобы инструменту нашлось и более широкое применение. На данный момент это замечательная покупка для производителей рекламы.

Мультитул может быть использован для изготовления:

Рекламных материалов из пенопласта – объемных букв и 3D-объектов;Ярких и запоминающихся вывесок;Рекламных стендов.

Также применяется для оригинального декорирования внутренних интерьеров помещения и фасадов, создания муляжей и букв, ударопрочных упаковок и тому подобного. Область эксплуатации ограничивается только вашей фантазией и родом деятельности. Прекрасная покупка за свои деньги для всех, кто привык создавать что-то новое собственными руками и не представляет без этого своей жизни.

Преимущества покупки паяльника или резака для пенопласта своими руками в нашей компании

На данный момент наше предложение – уникальное на рынке.

Новый продукт, аналогов которому просто нет и вряд ли появится в дальнейшем. Оригинальная разработка компании Star Tec, с которой мы сотрудничаем напрямую и без посредников. Соответственно, гарантируем своим клиентам следующие преимущества:

Цены от производителя без неоправданных наценок и переплат;Гарантия 1 года для каждого покупателя;Продукция поставляется исключительно из Германии.

Не будем отрицать, что можно сделать резак для пенопласта своими руками, а паяльник купитьпо смехотворной цене на каком-нибудь китайском сайте. Вопрос в том, насколько качественными, функциональными и надежными будут такие инструменты? И готовы ли вы пожертвовать результатом ради сомнительной экономии?

Закажите Мультифункциональный выжигатель, резак и паяльник 3 в 1 у нас, работайте с удовольствием и удобством, создавайте нечто новое и оригинальное каждый день!

я подтверждаю свою дееспособность, даю согласие на обработку своих персональных данных.>

Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией.

Однако это достаточно хрупкий и крошащийся материал. Поэтому при его резке применяется специальное оборудование. В противном случае края будут неровными, а сам материал потеряет свои теплоизоляционные качества на стыках.

В продаже представлено специальное оборудование.

Однако резак для пенопластаможно сделать и самостоятельно. Это значительно сэкономит средства семейного бюджета. Как создать разные варианты инструмента для резки пенопласта, будет интересно узнать каждому мастеру.

Тип инструмента

Создавая ручной резак для пенопласта, следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Его теплопотери будут минимальными. При неровной резке между стыками образуются большие щели. Через них тепло из помещения будет уходить наружу.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта, следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок.

К нему подсоединяют гитарную струну. При прохождении электрического тока по цепи, она будет нагреваться. Именно в таком состоянии струна сможет легко разрезать лист пенопласта.

При работе такого инструмента материал будет плавиться. Струна нагревается до 120 ºС и даже больше. При этом вполне можно разрезать несколько больших плит из пенопласта.

Если же требуется выполнить большой объем работы этот вариант не подойдет. Быстро сядут батарейки. Придется предусмотреть вариант подключения системы в бытовую сеть.

Разновидности электрических резаков

Электрический резак для резки пенопластаможет применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Их применяют дизайнеры. Для выполнения ремонта дома эту разновидность применяют реже. Также существует инструмент с рабочей пластиной из металла.

Подобное оборудование обязательно имеет в своей схеме понижающий трансформатор. Он должен быть рассчитан на минимальную мощность 100 Вт.

Вторичная обмотка трансформатора должна иметь сечение не менее 1,5 мм. Она должна выдерживать напряжение 15 В. В этом случае можно добиться высокого результата работы.

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту, необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Подобный материал достаточно плохо реагирует на нагрев.

Поэтому важно выдерживать технологию проведения всего процесса. Раскрой при помощи раскаленной нити выполняется быстро. Это позволяет добиться высокого качества разреза.

Если же на струне вообще нет пенопласта, значит, температура слишком высока. В этом случае придется немного остудить инструмент. При правильном нагреве получается выполнять быстрый, точный раскрой.

Резак для линейного раскроя

Линейный резак для пенопласта своими рукамипозволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора.

Между ними натягивается нихромовая нить.Этот сплав быстро нагревается, обеспечивая достаточную температуру для резки. Через одну из стоек пропускают свободно свисающий груз. К нити подсоединяют контакты от трансформатора.

Проходя по нихромовой нити, ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу.

Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

Процесс линейной резки

Рассматривая, как сделать резак для пенопласта своими руками, необходимо также понять, как правильно им работать. Раскрой может выполняться вертикально или горизонтально. Для этого нить натягивают в соответствующем положении.

При вертикальной резке конструкции добавляется рама из металла или фанеры.

На ней устанавливается держатель. К нему подводится изолятор и нихромовая струна. С другой ее стороны подвешивается груз.

Он будет проходить через отверстие, просверленное в столе. Оно должно быть достаточно большим и покрытым специальным изоляционным материалом. Далее можно выполнять вертикальную резку.

Фигурная резка

Если нужно раскроить достаточно большие листы пенопласта или создать декоративные элементы, скульптуры из этого материала, применяется особый тип оборудования.

Его также можно сделать самостоятельно. Это ручной резак для пенопласта.Его изготавливают на базе ручного лобзика или ножовки. В них режущий элемент меняют на нихромовую струну.

Иначе работать при помощи этого оборудования будет небезопасно. К контактам провода крепится нихромовая струна. Это можно сделать при помощи гаек и винтов с шайбами.

Также для создания подобного оборудования может подойти импульсный паяльник или выжигатель по дереву. Этот инструмент считается удобным. Из такого оборудования извлекают их рабочий элемент и заменяют его куском нихромовой проволоки.При этом нити можно придать разную форму.

Резак с металлической пластиной

Существует резак для пенопласта,в конструкции которого применяется медная пластина.Для создания этого оборудования можно переделать паяльник.

Подойдет оборудование мощностью 60 Вт. Из прибора вынимают нагревательный элемент. Вместо него сюда устанавливают пластину.

Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности.

Угол заточки не стоит делать слишком большим. Раскрой будет выполняться при помощи нагрева. Чтобы подобрать его требуемый уровень, придется поэкспериментировать на пробном куске пенопласта.

Этот способ также применяется мастерами различного уровня квалификации и профиля.

При необходимости медную пластину можно заменить стальной заготовкой. Этот вариант потребует больше усилий при выполнении заточки. Зато при помощи такого инструмента можно резать и более плотные полимерные материалы.

Выбирая, какой резак для пенопластабольше подойдет для работы мастера, следует учесть рекомендации профессиональных строителей.

Чем больше объем выполняемых работ, тем сложнее будет конструкция. Простой резак на батарейках вполне подойдет для раскроя нескольких блоков. Однако для выполнения большого объема работ, следует отдать предпочтение сетевым разновидностям оборудования.

Всем привет. Из пенопласта можно сделать много интересных вещей: объёмные буквы и фигуры, модели судов и самолётов, арт объекты. Именно для таких целей я и смастерил подобный резак из полипропиленовой трубы.

Нам понадобится:

Полипропиленовая труба диаметром 20 мм;Две скобы на 20 мм;Фитинги;Мебельные уголки;Нихромовая проволока;Силовой трансформатор;Провод;Гайки с болтами.

Из полипропиленовой трубы и фитингов был собран сам держатель с возможностью регулирования глубины разреза.

Для этого П-образная деталь крепится на скобах и может свободно перемещаться относительно ручки. В полости трубки проложен медный провод на 1.5 мм, выходящий одним кабелем из ручки.

Вся конструкция имеет небольшой вес и удобно лежит в руке. При необходимости она складывается и не занимает много места.

Нихромовая нить была взята из советского, переменного резистора СП5. Она крепится на уголках, впаянных в трубку путём нагрева.

В качестве источника питания был взят советский трансформатор мощностью 150 Вт, который имеет один из выводов на 2.5 Вольта. Это напряжение является безопасным для человека. Правда, конечно, есть опасность обжечься горячей нитью нихрома.

Сама нить не раскаляется докрасна, но легко плавит пенопласт. При наличии небольшого опыта можно нарезать полоски пенопласта тонким ровным слоем, как на овощерезке.Можно выжигать рисунок: в середине заготовки предварительно прожечь отверстие разогретой спицей, вставить нить нихрома и только потом закрепить её в держателе.Вот такой резак придумал и собрал своими рукамидля создания поделокиз пенопласта.На этом всё, спасибо за внимание!ILYA20-05-2018, 00:242 803ПриспособленияFacebookВКонтактеTwitterGoogle+ОКПривет всем любителям самоделок. В данной статье я расскажу, как сделать резак для пенопласта своими руками.

С его помощью можно вырезать пенопласт различной формы, необходимый для разных целей, например, авиамоделизма. Данная самоделка достаточно легкая в изготовлении, так что материалы, необходимые для сборки найдутся у каждого.Перед тем, как прочитать статью, предлагаю посмотреть видеоролик с подробным процессом сборки резака для пенопласта, а также его тестированием.Для того, чтобы сделать резак для пенопласта своими руками, понадобится:* Строительный уголок* Два деревянных бруска* Саморезы* Шуруповерт* Нихромовая нить* Ненужный табурет или лист фанеры* Блок питания от ПК* Металлический уголок* Медная трубка* Кусок пенопласта для проверкиШаг первый.Сначала нужно сделать стойку для резака, для этого можно использовать ненужную табуретку или при желании сделать из листа фанеры коробок. Так как ненужный табурет стоял без дела, было решено сделать основание из него, в нем проделываем отверстие под медную трубку при помощи шуруповерта и сверла по дереву.

Достать медную трубку можно из конденсатора старого и ненужного холодильника, обычно там используется трубка подходящего диаметра, в этой самоделке она нужна для того, чтобы нихромовая нить не прожгла дерево. Шаг второй.Далее прикручиваем деревянный брусок к торцу табурета при помощи саморезов и шуруповерта, при этом соблюдаем перпендикулярность строительным уголком, чтобы в итоге рез на данном резаке был как можно ровнее.Затем при помощи металлического уголка к деревянному бруску крепим еще один брусок под углом 90 градусов, в итоге должно получится примерно так.Шаг третий.Отпилив необходимую длину медной трубки при помощи ножовки по металлу, прижимаем ее металлической пластиной к бруску, вкрутив два самореза, при этом также соблюдаем перпендикулярность.Для фиксирования нихромовой нити вкручиваем в верхний брусок саморез при помощи шуруповерта.После этого берем нихромовую нить и продеваем ее в медные трубки сверху и снизу, далее наматываем ее на нижний шуруп возле трубки, затем на верхний, сделав небольшую натяжку. Теперь подключаем блок питания от компьютера, для его работы без ПК нужно замкнуть между собой зеленый и черный провод.

Наматываем провода от блока на саморезы и включаем питание. После первого включения нихромовая нить слегка растягивается, поэтому еще раз ее натягиваем и можно проверять резак в действии.Шаг четвертый.Проверяем готовый резак на пенопласте. Включаем блок питания и двигаем пенопласт в нужном направлении, нихромовая нить прорезает его и в итоге получается отрезок необходимой формы.

При работе с данным резаком нужно соблюдать меры безопасности и не в коем случае не касаться нихромовой нити руками.При помощи данного резака можно делать авиамодели, лодки и многое другое, где применяется пенопласт.На этом у меня все, всем спасибо за внимание и творческих успехов.Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.5Идея5Описание7ИсполнениеИтоговая оценка: 5.67из 10 (голосов: 1)FacebookВКонтактеTwitterGoogle+ОК5Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):Обычная регистрацияИнформацияПосетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Безопасная резка пенопласта своими руками в домашних условиях. Безопасная резка пенопласта своими руками в домашних условиях Приспособления для резки пенопласта своими руками

Что надо знать о резке пенопласта

Сборка простого резака из обычного паяльника

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

Сборка ручного резака на нихромовой нити

Иллюстрация	Описание действий
	Подготавливаем все необходимое . Нам потребуется: Нихромовая проволока толщина 0,8-1 мм; Две палочки от мороженого или аналогичные деревянные планки; Две металлические планки от детского конструктора; Крепежные болтики и гайки с размером под отверстия в металлических планках; Блок для двух пластиковых батарей формата АА; Две пальчиковые батарейки формата АА; Кнопка малого размера; Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.
	Крепим к блоку батареек деревянные палочки . На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.
	Сверлим в планках отверстия под кабель . С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.
	Выводим провод . Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.
	Крепим кнопку . Обрезаем свободный кусок провода с отступом 1 см от блока батареек. Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.
	Сверлим отверстия для крепления металлических планок . В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.
	Крепим металлические планки и провода . В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.
	Крепим нить накаливания . В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.
	Устройство для резки пенопласта в работе . Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт. Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

Сборка стационарного станка вертикальной резки

Иллюстрация	Описание действий
	Подготавливаем материалы . Нам потребуется: Фанера толщина от 10 мм и больше или плоские листы ДСП; Брусок 50×50 мм; Небольшой талреп; Металлическая пластина толщина не менее 1 мм; Нихромовая проволока диаметр 0,8 мм; Блок питания.
	Собираем станину . Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски. По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.
	Делаем крепление под талреп . С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.
	Собираем стойку мачты . К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.
	Устанавливаем на мачту перекладину . В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см. Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.
	Определяем точку прохождения проволоки на станине . От верхней перекладины к станине будет проходить нихромовая нить накаливания. Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.
	Сверлим станину . Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.
	Подготавливаем металлическую накладку на отверстие . Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм. Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.
	Устанавливаем металлическую пластинку . Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру. Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.
	Делаем перекладину под нихромовую проволоку . Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.
	Устанавливаем перекладину . С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек. По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.
	Крепим конец нихромовой проволоки к перекладине на мачте . Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп. На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.
	Соединяем нихромовой проволокой верхнюю перекладину и талреп . Свободный конец проволоки проводим через отверстие в металлической пластине в станине. Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу. Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.
	Подключаем питание . В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку. Один кабель через клеммы подключаем к болту на перекладине, а второй кабель – к талрепу снизу станины.

В комплекте вы найдете:

Область применения

Мультитул может быть использован для изготовления:

Преимущества покупки паяльника или резака для пенопласта своими руками в нашей компании

На данный момент наше предложение – уникальное на рынке.

я подтверждаю свою дееспособность, даю согласие на обработку своих персональных данных.>

Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией.

В продаже представлено специальное оборудование.

Тип инструмента

Создавая ручной резак для пенопласта, следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта, следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок.

Разновидности электрических резаков

Электрический резак для резки пенопластаможет применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту, необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Подобный материал достаточно плохо реагирует на нагрев.

Резак для линейного раскроя

Линейный резак для пенопласта своими рукамипозволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора.

Процесс линейной резки

Рассматривая, как сделать резак для пенопласта своими руками, необходимо также понять, как правильно им работать. Раскрой может выполняться вертикально или горизонтально. Для этого нить натягивают в соответствующем положении.

При вертикальной резке конструкции добавляется рама из металла или фанеры.

Фигурная резка

Также для создания подобного оборудования может подойти импульсный паяльник или выжигатель по дереву. Этот инструмент считается удобным. Из такого оборудования извлекают их рабочий элемент и заменяют его куском нихромовой проволоки.При этом нити можно придать разную форму.

Резак с металлической пластиной

Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности.

Этот способ также применяется мастерами различного уровня квалификации и профиля.

Нам понадобится:

Из полипропиленовой трубы и фитингов был собран сам держатель с возможностью регулирования глубины разреза.

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки. Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Важно! При выборе утеплителя, обратите внимание на характеристики. Там должно быть указано: «самозатухающий». Такой пенопласт отлично режется с помощью температуры, но при пожаре он не станет источником горения .

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива.

Однако резка пенопласта в домашних условиях не предполагает подобных объемов и размеров. При ремонтных работах в своем жилище (или гараже) вполне достаточно компактного термического ножа. Он легко справится как с линейным раскроем, так и с фигурной подгонкой плит, при укладке на участках со сложной формой.

Любой инструмент имеет стоимость, и всегда есть возможность сэкономить на покупке.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

Нихромовая (вольфрамовая) нить
Источник питания, желательно регулируемый
Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
Мебельные направляющие для ящиков.

На столе, верстаке, или иной ровной поверхности, устанавливаем вертикальные стойки для крепления гильотины. С помощью мебельных направляющих, закрепляем рамку резака таким образом, чтобы она двигалась без перекосов. Обе стороны должны перемещаться синхронно.

Самая ответственная часть резака – проволочный механизм. Первый вопрос: где взять материал. Нихром можно приобрести в магазинах, торгующих радиодеталями. Но поскольку мы стремимся к условно бесплатной конструкции – поищем альтернативу.

Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Обратите внимание

Совет: При распрямлении спирали, не следует тянуть проволоку вдоль пружины. Могут появиться петли, и нить лопнет. Лучше разматывать витки как с катушки ниток. Можно надеть спираль на гвоздь или карандаш, и тянуть проволоку поперек витков.

Принцип работы рамки изображен на схеме

Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла. Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%. Это приводит к провисанию струны.

Простейшее устройство для резки пенопласта

Самодельные электрорезаки для пенопласта

Если делить такие приспособления по группам, их следует классифицировать следующим образом:

устройство для линейной резки;
терморезак, при помощи которого выполняется фигурная резка;
прибор с пластиной из металла.

Резак для линейной резки

Резак для фигурной резки

Резак из металлической пластины

Выводы

Термонож нагревается до 600 °С всего за 10 секунд. Однако этот инструмент довольно дорогостоящий, поэтому далеко не всегда есть смысл покупать его.

Пробуем разрезать пенопласт самостоятельно

Как самостоятельно разрезать пенопласт – пошаговая схема

Шаг 1: Подготовительные работы

Главная » Наружная канализация » Безопасная резка пенопласта своими руками в домашних условиях. Безопасная резка пенопласта своими руками в домашних условиях Приспособления для резки пенопласта своими руками

Резак для пенопласта (выборки щелей) своими руками | Своими руками

Затеял в доме ремонт. Решил увеличить звуконепроницаемость внутренних стен-перегородок. Для этого использовал экструзионный пенополистирол толщиной 20 мм. Его выпускают в виде плит различной толщины, но, к сожалению, только начиная с 30 мм их производят с четвертью, что при стыковке исключает щели. Чтобы выбрать щели в 20-миллимитровых плитах, на скорую руку смастерил удобный резак.

Подобрал две фанерные планки одинаковой ширины и одну дубовую рейку толщиной 10 мм и уже фанерных на 10 мм. На одной фанерной планке отступил от грани 10 мм, поставил метки и по ним провел линию (фото 1).

Затем склеил планки и рейку на ПВА Столяр (фото 2) Дополнительно соединение укрепил двумя саморезами, вкрутив их по краям. Обрезал лишнюю длину.

Выбрал из обрезков узенькую полоску фанеры. От нее отрезал две заготовки длиной, равной длине подготовленного основания. С помощью этих деталей закрепил на саморезы лезвия от широкого канцелярского ножа (фото 3)

Инструмент готов, испытал его на обрезке плиты (фото 4) Выяснилось следующее. При резке необходимо держать лист либо на весу, либо подкладывать что-то под его край. Если использовать подкладку, край висит и при прижиме деформируется, что делает рез неровным. Поэтому немного его переделал.

Открутил прижимные планки. Лезвия укоротил и зафиксировал на основании шурупами, подложив увеличенные шайбы М 8, сначала одно полотно (фото 5), затем другое. Снова испытал инструмент — четверть получилась ровной и аккуратной (фото 6)

Инструмент, представленный автором, интересный, простой в изготовлении и самое главное — рабочий, четверть получается действительно ровная и аккуратная. А вот то, что он решил увеличить звуконепроницаемость, используя экструзионный пенополистирол, это плохая идея. Да, этот материал долговечен, имеет низкое водопоглощение (0,5-4 %), легкий, простой в применении и относительно недорогой.
Но наряду с этим он имеет много недостатков. Основной из них — высокая степень горючести (класс горючести ГЗ, Г 4). Обычный несертифицированный пенополистирол является легко воспламеняющимся материалом (температура возгорания 210-440°С) и при горении выделяет дым и токсичные вещества (фосген, бромводород), которые опасны для жизни и здоровья человека. Несертифицированный ЭППС запрещено применять для утепления зданий.
Такой пенополистирол не является пищей для насекомых и грызунов, но в нем они могут легко прокладывать себе путь. Поэтому требуется дополнительная защита этого материала. Также на него оказывают разрушающее воздействие такие вещества как ацетон, бензин, растворитель красок, керосин, скипидар, толуол. Из-за недостатков ЭППС его применяют в основном для утепления подземных сооружений — фундаментов, подвалов, цокольных помещений.
Анатолий Чернявский, продавец строительных материалов

Читайте также: Резак и приспособление для нарезки шкантов из пилок для лобзика своими руками

РЕЗАК ДЛЯ ПЕНОПЛАСТА СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

создаем своими руками. Резак с металлической пластиной

Что надо знать о резке пенопласта

Сборка простого резака из обычного паяльника

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

Сборка ручного резака на нихромовой нити

Иллюстрация	Описание действий
	Подготавливаем все необходимое . Нам потребуется: Нихромовая проволока толщина 0,8-1 мм; Две палочки от мороженого или аналогичные деревянные планки; Две металлические планки от детского конструктора; Крепежные болтики и гайки с размером под отверстия в металлических планках; Блок для двух пластиковых батарей формата АА; Две пальчиковые батарейки формата АА; Кнопка малого размера; Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.
	Крепим к блоку батареек деревянные палочки . На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.
	Сверлим в планках отверстия под кабель . С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.
	Выводим провод . Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.
	Крепим кнопку . Обрезаем свободный кусок провода с отступом 1 см от блока батареек. Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.
	Сверлим отверстия для крепления металлических планок . В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.
	Крепим металлические планки и провода . В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.
	Крепим нить накаливания . В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.
	Устройство для резки пенопласта в работе . Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт. Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

Сборка стационарного станка вертикальной резки

Иллюстрация	Описание действий
	Подготавливаем материалы . Нам потребуется: Фанера толщина от 10 мм и больше или плоские листы ДСП; Брусок 50×50 мм; Небольшой талреп; Металлическая пластина толщина не менее 1 мм; Нихромовая проволока диаметр 0,8 мм; Блок питания.
	Собираем станину . Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски. По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.
	Делаем крепление под талреп . С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.
	Собираем стойку мачты . К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.
	Устанавливаем на мачту перекладину . В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см. Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.
	Определяем точку прохождения проволоки на станине . От верхней перекладины к станине будет проходить нихромовая нить накаливания. Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.
	Сверлим станину . Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.
	Подготавливаем металлическую накладку на отверстие . Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм. Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.
	Устанавливаем металлическую пластинку . Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру. Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.
	Делаем перекладину под нихромовую проволоку . Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.
	Устанавливаем перекладину . С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек. По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.
	Крепим конец нихромовой проволоки к перекладине на мачте . Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп. На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.
	Соединяем нихромовой проволокой верхнюю перекладину и талреп . Свободный конец проволоки проводим через отверстие в металлической пластине в станине. Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу. Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.
	Подключаем питание . В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку. Один кабель через клеммы подключаем к болту на перекладине, а второй кабель – к талрепу снизу станины.
	Проверяем как работает . Пробуем резать пенопласт. Температуры хватает и пенопласт предсказуемо режется даже лучше, чем масло ножом.

Подведем итоги

Резак для пенопласта сможет собрать каждый человек, в распоряжении которого есть немного свободного времени и простой инструмент из домашней мастерской. Уверен, что предложенные инструкции были вам полезны, и вы сможете сделать подходящее устройство. Не забудьте посмотреть видео в этой статье, там вы найдете немало полезного.

Резак для пенопласта – довольно простой инструмент, работающий по принципу прожигания материала. Его можно купить в магазинах строительных материалов. Это лучший вариант, если предстоит большой объем работ. В том случае, если резак нужен на 1-2 дня, его проще сделать самостоятельно, так как в следующий раз этот инструмент может понадобиться через много лет. Но можно использовать и такой вариант: арендовать резак в одной из строительных компаний, предварительно позвонив и выяснив, предоставят ли они такую возможность.

Как сделать резак для пенопласта своими руками?

Проще всего сделать резак для пенопласта на основе аппарата для выжигания по дереву. В работе понадобится нихромовая проволока, которая нагреваясь будет резать пенопласт. Процесс изготовления инструмента прост: на стандартный металлический штырь для выжигания насаживают подходящую по диаметру пружину. Она должна плотно облегать эту деталь. В пружину вставляют выпрямленную проволоку из нихрома. Ее можно найти в любом фене для сушки волос. Включают прибор для выжигания и когда пружина нагреется, приступают к работе с пенопластом.

Для резки этого материала можно использовать и паяльник мощностью 60 Вт. Нужно выбрать такой инструмент, в котором вместо привычного жала используется пластинчатый нож. После нагревания он без труда разрежет пенопласт или любой термоплавкий синтетический материал.

Для работы с листовым пенопластом понадобится устойчивое основание, на котором крепят паяльник. Это обеспечит качество реза. В качестве опоры можно использовать термостойкую пластмассу, кусок фанеры или доску. В нижней части основания нужно сделать невысокие ножки. Они необходимы в этой конструкции.

Ближе к одной из сторон опоры крепят вертикальную стойку из металлической трубки. На ней располагают два кронштейна, в которые вставляют паяльник. Чем длиннее полотно кронштейна, тем дальше от вертикальной стойки расположен паяльник.
В разрез его пластинчатого жала вставляют медную пластину. Кромку ножа затачивают под небольшим углом. Степень нагрева режущего элемента определяют опытным путем. Такой резак очень удобен для работы как с листовым материалом, та и с фигурным молдингом. Следует учесть, что ширина реза будет как минимум в два раза большей, чем толщина медной пластины. Это нужно учитывать при выполнении отделочных работ.

В комплекте вы найдете:

Область применения

Мультитул может быть использован для изготовления:

Преимущества покупки паяльника или резака для пенопласта своими руками в нашей компании

На данный момент наше предложение – уникальное на рынке.

я подтверждаю свою дееспособность, даю согласие на обработку своих персональных данных.>

Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией.

В продаже представлено специальное оборудование.

Тип инструмента

Создавая ручной резак для пенопласта, следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта, следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок.

Разновидности электрических резаков

Электрический резак для резки пенопластаможет применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту, необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Подобный материал достаточно плохо реагирует на нагрев.

Резак для линейного раскроя

Линейный резак для пенопласта своими рукамипозволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора.

Процесс линейной резки

Рассматривая, как сделать резак для пенопласта своими руками, необходимо также понять, как правильно им работать. Раскрой может выполняться вертикально или горизонтально. Для этого нить натягивают в соответствующем положении.

При вертикальной резке конструкции добавляется рама из металла или фанеры.

Фигурная резка

Также для создания подобного оборудования может подойти импульсный паяльник или выжигатель по дереву. Этот инструмент считается удобным. Из такого оборудования извлекают их рабочий элемент и заменяют его куском нихромовой проволоки.При этом нити можно придать разную форму.

Резак с металлической пластиной

Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности.

Этот способ также применяется мастерами различного уровня квалификации и профиля.

Нам понадобится:

Из полипропиленовой трубы и фитингов был собран сам держатель с возможностью регулирования глубины разреза.

Как легко режется пенопласт на самодельном станке, наглядно демонстрирует видео ролик.

Конструкция станка

Пенопласт является долговечным, легким материалом, который обладает теплоизоляционным свойством. Выполнение работ с таким утеплительным материалом кажется очень простым занятием. Но все, же есть свои нюансы при работе с материалом. Так как его изготавливают в виде больших плит, то довольно часто необходимо выполнять обрезку. Обрезку можно выполнить и обычным кухонным ножом, но красиво отрезать не получится. Именно по этой причине мастера рекомендуют воспользоваться для этой цели специальной резкой для пенопласта.

Резак для пенопласта своими руками: как сделать

Резак вам необходим очень часто, если вы занимаетесь делами по дому. Возможно, кто-то сталкивался с необходимостью изготовления детали с использованием заливки специальной формы. И для такой заливки необходим кусок пенопласта. Например, можно взять кусок пенопласта с коробки телевизора. На этом куске нужно расчертить линейкой и циркулем места, где необходимо в дальнейшем проделать дырки. Вот в этом случае и возникает необходимость в электрическом резаке.

Без такого приспособления проделать отверстия без нанесения вреда пенопласту выполнить не реально.

Рассмотрим вариант, самодельного такого резака и как его можно сделать в домашних условиях. Самодельный резак может быть изготовлен в различных конструкциях. Именно от конструкции и зависит, как будет резать резак.

Терморезак для пенопласта: поэтапное изготовление

Сделать терморезак можно с использованием старого лобзика, паяльника или выжигателя.

Изготовление такого устройства должно, проводится в таком порядке:

Изготовляем втулку. Это самая сложная и основная запчасть. Для этого надо выгнуть и выточить пластину. Далее проделываем отверстие в ней, в это отверстие в дальнейшем будет продета нить.
Далее изготовляем выжигатель. Для этого отрезаем провода, которые идут к отверстию, и берем, припаиваем подходящие отверстия в месте разрыва.
После выполнения предыдущих работ можно переходить к подключению терморезака. Для этого распиливаем пополам старый лобзик и крепим в верхнюю часть изготовленную пластину на болты, а низ приккрепляем к основанию, используя для этого саморезы.
Теперь вставляем изготовленную втулку в изготовленную лапку. После отметки просверливаем отверстие в основание. Диаметр такого отверстия должен составлять 5мм.
Изготовляем терморезку. Поле того как все предыдущие пункты выполнены расправляем нихромовый провод. Для этого необходимо включить на полную мощность выжигатель и проводами от него коснутся проволоки. Если проволока не достаточно нагрелась, то выжигатель загудит и вам стоит поискать более тонкую проволоку. Это необходимо, так как у прошлой проволоки было не достаточное сопротивление.

После того как все этапы будут выполнены, можно провести работу с резаком. С предварительным направлением и установленной направляющей, необходимо нарезать плашку из пенопласта необходимой толщины, а так же вы можете изготовить форму фигуры.

Термонож, это приспособление, которое способно порезать лист бумаги, пенопласт, куски ткани, части пенополистирола, кроме того это отличный электрический резчик по дереву. Все зависит от того какой толщины будет вставлена струна из нихрома. Чем она основательней, тем существеннее будет порезка. А умелые руки смогут создать приспособление даже для фигурной терморезки. Более опытные мастера, используя латр, могут сделать прибор, устройство которого будет работать от зарядного. Как его создать, можно узнать из видео.

Резка пенопласта своими руками с помощью нихрома

Фигурную резку пенопласта можно выполнить и на устройстве, которое вы изготовили самостоятельно. Такие станки делают на подручных средствах таких как: старая мебель, куски фанеры, бруски. В строение такого оборудования в обязательном порядке должен быть элемент, который ничем не заменить, таким элементом является проволока или нить. Составляющая часть должна быть изготовлена из специального сплава, никеля и хрома. Основной особенностью, которой обладает самодельный станок для резки, является возможность разрезки не только вдоль, а и поперек. Для разреза вдоль нить размещают в горизонтальном положении. С такой разрезкой получаются листы строго заданной высоты. Это очень удобно, когда кусок пенопласта большей толщины, чем вам необходимо. Поперечная разрезка может быть выполнена при помощи ножа или ножовки, для этого вам необходим станок для резки с нихромовой проволокой.

Для того чтобы изготовить станок своими руками вам будут необходимы такие элементы:

Основание;
Брус из дерева;
Пружины;
Саморезы;
Нихромовая проволока.

Из инструментов надо будет приготовить: плоскогубцы, шуруповерт, дрель. Для изготовления можно использовать лабораторный регулируемый трансформатор. Такой трансформатор позволит вам выбрать необходимую энергию нагрева нити для резки пенопласта и при этом не будет его плавить. За основание такого агрегата может выступать любой лист с гладкой поверхностью. Поверхность должна быть гладкой для удобства передвижения пенопласта по ней. Для такой основы подойдет фанера, ДСП, профнастил. Пластиковую основу использовать не рекомендуется, так как под нагревом пластик подвергается деформациям.

Нихромовый резак своими руками: пошаговая инструкция

Для изготовления нихромового резака для пенопласта необходимо знать порядок выполнения работ по изготовлению. Работайте аккуратно, чтобы не повредить части тела, ведь самоделки предусматривают использование острых и горячих предметов.

Пошаговая инструкция изготовления агрегата:

Первое что необходимо сделать – это найти нихромовую нитку. Нитка должна быть примерно 50 см. Такая длина необходима для обширного применения резака. Далее берем брусок и 2 самореза. Эти саморезы вкручиваем, на расстоянии меньше длинны нитки и натягиваем проволоку по верху саморезов.
Далее выбираем блок питания постоянного тока на 1 ампер, он выдает до 15 вольт. Цепляем крокодильчики этого блока по разным сторонам нити. Если не начинает работать, то необходимо зацепы поменять местами. Затем переносим один крокодильчик ближе к центру, и нить начинает греться. Пробуем разрезать кусок пенопласта. Также можно подключить блок питания с большим количеством мощности.
Изготовляем станину под резак. Для этого можно использовать плиткорез, электролобзик и другие похожие старые инструменты. Дальше берем алюминиевую арматуру, пару палочек ПВХ пластика и чуть- чуть стеклотектелита. Отрезаем алюминиевую арматуру длинной в 50 см. Нагреваем этот отрезок и впихиваем в него палочки ПВХ в начале и в конце отрезка. ПВХ будут служить как изоляторы. Отрезаем полоску стеклотекстолита, разрезаем его пополам и опять на него крепим палочки.
Далее закрепляем всю нашу станицу от плиткореза или такого же похожего инструмента. Подводим к нему провода и цепляем их на болтики, которые просунуты в текстолит. Также на эти болтики цепляем колечко из стальной проволоки. На это колечко привязываем один конец нити, а на другой конец нити цепляем пружинку. Пружина служит компенсацией нити при нагреве.

Теперь протестируем изделие, для этого берем кусок пенопласта и отрезаем его.

Резак для пенопласта своими руками (видео)

Возможно, вы еще не до конца поняли всю прелесть резака для пенопласта. Но ведь именно с его помощью, можно создать неповторимые декорации к празднику, оригинальные украшения для дома и интересные фигурки для ваших детей. При условии, что вы обладаете определенными навыками и инструментами, создание этого прибора займет немного времени, за то результат, который вы будете получать нельзя, измерить ничем.

Радиоконтроллеры Charles River – Ручной резак для пены MRCSS

Главная> Статьи & Указатель советов> Пена Резка и вакуумная упаковка> Ручной резак для пены MRCSS

[Любезно предоставлено Эдом Беррисом (редактор “на” skykingrcproducts.com) “, Май 1999]

Введение

Как и многие другие парящие наркоманы, некоторые члены Миннесотского радиоуправляемых Компания Soaring Society хотела резак для пенопласта, похожий на хорошо зарекомендовавшую себя систему FeatherCut, но не хотел вкладывать средства в покупку коммерческого объекта.

После изучения того, что было в наличии, мы выбрали резак, который был бы компактным и простым. хранится или транспортируется. Это исключало такие проекты, как “Man Alone” Билла Эванса. Cutter “(создатель автоматических режущих машин), который потребовал конструкция разделочного стола и опорного рычага, который был постоянно прикреплен к столу. Хотя дизайн Evans в некоторых отношениях превосходит наш в производстве, он был более удачным. сложный и занимал больше места, чем большинство из нас хотели бы вложить.

Система MRCSS

Нажмите на каждую из этих маленьких миниатюр, чтобы увидеть рисунки и изображения резака. дизайн и как разрезать панели с постоянным и коническим поясом.

Сердцем нашей системы является легкодоступный алюминиевый профиль, продаваемый под названием 80/20. Он доступен любой длины по очень номинальной стоимости. Длина 60 дюймов, требуется Чтобы построить наш резак, стоит около 20 долларов США с доставкой к вашей двери. Это включает в себя стоимость экструзия, стоимость резки и стоимость доставки.Естественно, если клуб заказал несколько штук стоимость за штуку будет меньше.

Экструзии 80/20 бывают разных размеров. Мы выбрали квадрат размером в один дюйм материал продается как экструзия 10/10. В этом профиле есть прорези дорожек, идущие по всей длине. со всех четырех сторон. Эти прорези позволяют роликам скользить в любое положение для облегчения регулировка положения роликов.

В нашей системе используются четыре нейлоновых ролика с осевыми втулками и болтами, которые можно приобрести. от MRCSS по цене 5 долларов США.00, включая почтовые расходы в любую точку 48 штатов, ИЛИ вы можете просто пойти в строительный магазин и найти что-то похожее в отделе, продает запчасти для экранов дверей. Вам также понадобятся четыре барашковых гайки 1/4 дюйма для этой части Ассамблея.

Есть четыре алюминиевые детали, вырезанные из прутка толщиной 1/16 дюйма x 1 дюйм. Каждый из четыре части имеют длину 4 дюйма. Две из этих частей представляют собой кронштейны для зажима экструзии. край рабочего стола или стола для резки. Два других используются для приостановки качелей. рука, которая будет тянуть режущую проволоку.

Поворотный рычаг может быть изготовлен из дерева, стали или алюминия. Мы выбрали либо сталь, либо алюминий. Подойдет кусок 60 дюймов, толщиной 1/4 дюйма на 1/2 дюйма. Решите использовать древесину, вам нужно будет увеличить размер ложа. Я не могу сделать Предложение, однако, потому что я не использовал дерево для этой части.

Вам понадобятся небольшие зажимы из крокодиловой кожи и нейлоновая веревка (мы использовали лебедку, но вы также можно использовать леску из дакрона), которая прикрепляется к проволоке для резки лука и поворотный рычаг для вытягивания режущей проволоки.

Наконец, вам понадобятся пружинные зажимы, которые используются для удержания стопки бумаги. Эти пружинные зажимы используются для прикрепления натяжных тросов к поворотному рычагу. Я уверен, что некоторые изобретательная подошва может придумать более элегантное устройство, но это действительно работает, и это недорого. Вы увидите их на фотографиях фрезы и сразу узнаете. лучше, чем я могу описать в этом письменном описании.

Вам также понадобится груз, прикрепленный к поворотному рычагу. Этот вес помогает обеспечить сила тяги, чтобы протянуть режущую проволоку через пенопласт.Я сделал один, разрезав длина картонной трубки внутри UltraCote. Я поставил большой рым-болт в центре и залил свинцовой дробью и эпоксидной смолой. Я открыл рым-болт, чтобы создать крюк, который подвешивается к одному из пружинных зажимов, прикрепленных к поворотному рычагу.

Вам нужно сделать хотя бы один лук, а может и больше. Длина 32 дюйма – это хорошо начальный размер. Мы сделали наш из квадратной алюминиевой трубы диаметром 1 дюйм, которую купили дома. Депо. Вам также понадобится струна 1/4 дюйма для ножек смычка, небольшое хвостовое колесо и проволока в сборе с хвостовым колесом.Их делают Салливан или Дабро, но вы также можете согнуть их самостоятельно. Хвостовое колесо используется для поддержки лука во время его резки.

Некоторые люди предпочитают подвешивать лук к потолку с помощью тонкого эластичного материала. Я обнаружил, что хвостовое колесо работает отлично, вопреки разглагольствованиям некоторых, кто настаивает. что подвешивание лука – единственный правильный способ разрезать стержни. Но если вы будете резать стержни, у которых размер корня глубже, чем глубина горловины лука, подвешивание лука позволит вам обрезать корень практически любого размера.

В заключение …… У нас в клубе больше дюжины таких катеров. Эта система имеет всегда производятся сердечники исключительного качества. Легко собрать и использовать, складывается для хранение или транспортировка на другой объект и была недорогой по сравнению с коммерческой фрезы. Кроме того, он очень прочный. Если вы решили построить один и вам нужны дополнительные информация Я сделаю все возможное, чтобы помочь.

Список запчастей и источники

10/10 экструзия. 60 дюймов. Свяжитесь с корпорацией 80/20, чтобы узнать имя и телефон. номер местного дистрибьютора.80/20, Inc. – 1701-T S. 400 E. – Columbia City, IN 46725- 8753 США – Тел .: 219-248-8030 Факс: 219-248-8029

4 штуки из алюминия 1/16 x 1 “x 4” для (2) зажимных рычагов и (2) для подвесьте поворотный рычаг на профиле 10/10. Вам нужно будет просверлить зажимные рычаги на один конец. Отмерьте 1/2 дюйма от конца и просверлите отверстие в центре этой линии. Повторите это с двумя частями, которые будут использоваться для установки поворотного рычага. На этих штуках вам нужно просверлить оба конца.

Нейлоновые ролики – вам понадобятся четыре ролика диаметром 1 дюйм и крепежные винты подходящего размера, чтобы установите их на рельсовую систему.Их можно приобрести в большинстве строительных центров.

Зажимы для папок – купите два зажима среднего размера в любом магазине канцелярских товаров.

Зажимы-крокодилы – получите четыре маленьких зажима. Два будут использоваться для подключения блока питания ведет к вашему смычку, а два других будут использоваться для прикрепления натяжных струн к вашему смычку.

Несколько слов об использовании зажимов типа «крокодил» для кабелей питания. Лучшее соединение НЕТ Сделано с зажимами из крокодиловой кожи. Жесткое соединение с проволокой для резки лука – лучшее, однако клипса-крокодил более удобна и на практике имеет не вызвало никаких проблем.Естественно, если во время резки оторвался зажим, вы потеряет ядро и придется начинать заново. Вы сами решаете, какой метод вы предпочитаете сейчас, когда вы знаете обратную сторону использования зажимов из крокодиловой кожи. Что до меня … Я продолжу использовать клипы.

Требования к источникам питания

Доска объявлений Soaring была заполнена комментариями о создании источника питания. Наш клуб построил около дюжины расходных материалов, которые неплохо отработали и любят пену. Режущий инструмент оказался простым и недорогим.

Сердцем системы является трансформатор на 28 В, 5 А и переключатель света. Да я Знаю, что диммер не так желателен, как Variac, но он работает. Если ты можешь позволить себе Variac, я бы посоветовал эту комбинацию. Variac обеспечивает гораздо более тонкую разрешение при установке температуры резки. Честно говоря, я использую обе настройки и доволен мой диммерный блок питания.

Так как уже есть несколько схем и инструкций по сборке блока питания в сети я не буду тратить впустую пропускную способность.

Если вы не можете найти источник трансформаторов или вариактов в вашем районе, есть хороший избыточный источник электроэнергии в Миннеаполисе под названием AEI Electronics. (612) 338-1016. Я считаю у них есть минимальная сумма заказа 25.00 $. Трансформаторы стоят менее 15 долларов, но если вы Закажите провод для подключения лука к источнику питания и, возможно, к некоторым другим частям, которые вы легко восполнить минимум. Я использую провод “Test Lead”, чтобы подключить лук к источнику питания. поставка. Он очень гибкий и имеет прочную резиновую изоляцию.Вы также можете захотеть закажите банановые розетки и вилки, пока вы там. Они создают приятную связь в ваш блок питания.

Режущая проволока

Самая лучшая проволока для резки сердечников называется Rene. Может быть трудно найти и стоит дорого. Если у вас есть компания, которая производит белую пену в вашем районе, позвоните их. Они используют эту проволоку на своих резаках для пенопласта. Это пружинящая проволока, чрезвычайно прочная. прочный, нагревается докрасна, не ломается, дает красивый срез.Если ты сможешь получить на двадцать или тридцать футов он прослужит долго, очень долго.

Rene доступен онлайн в Sky King RC Products.

Понимая, что вы, возможно, не сможете найти источник для Рене, еще один хороший провод Трос безопасности самолета. Вы можете использовать разные калибры, но 0,020 вполне подойдет. Это проволока из нержавеющей стали, такая как поводок, но поставляется в катушках по гораздо более разумной цене. Стоимость. Компания по оптовым поставкам крепежных изделий должна быть в состоянии предоставить вам их. Если ты не можешь найти любой в вашем районе, попробуйте одну из небольших вешалок в аэропорту.Если у них этого нет, они знают где купить.

Нихром не стоит тратить зря время.

Удачи.

Резак и инструмент для нарезания дюбелей из пилок своими руками | Своими руками

Не спешите выбрасывать использованные тупые пилки для лобзика. Они могут оказаться очень полезными приспособлениями в домашнем хозяйстве. Вот пара советов, как их повторно использовать.

ПЕНОРЕЗ СВОЙ

Этот материал обычно используется в качестве утеплителя при строительных или ремонтных работах.Легко обрабатывать и резать. Можно резать лобзиком, но материал крошится, а края остаются неровными. Чтобы рез был ровным, нужно переделать полотно ножовки. Зажимаем затупленный напильник в тисках и шлифуем (срезаем) зубья болгаркой (фото 1). Заточиваем полотно с этой стороны, как лезвие ножа (фото 2). Закрепляем лобзиком и пользуемся. Крой получается ровным и аккуратным. Крой может быть любой сложности (фото 3).

УСТРОЙСТВО ДЛЯ РУЧНОЙ РЕЗКИ СОБСТВЕННОЕ

Для изготовления понадобится деревянная доска подходящего размера (у меня 150х100х25 мм).В заготовке просверливаем несколько отверстий того диаметра, который нам нужен дюбелями, например самые популярные – 10, 8 и 6 мм

(фото 4). Затем проведите две параллельные линии по краям отверстий. По ним нарезаем бороздки. Устанавливаем в них полотна следующим образом. чтобы торчали только зубы (фото 5). Закрепляем доску зажимом на краю стола (фото 6). кусок доски раскалываем на длинные рейки квадратным сечением чуть больше диаметра отверстий.Один край зажимаем дрелью или шуруповертом, а другой, немного заточив, направляем в отверстие и включаем сверло (фото 7).

Осталось разрезать деревянный прут на равные отрезки и снять фаску наждаком с краев пропила (фото).

В заметке:

Полотна для лобзиков

в основном изготавливаются из углеродистой стали (HCS) и быстрорежущей стали (HSS). Какая разница? При пилении лезвия сильно нагреваются и от этого теряют прочность и остроту.Полотна HCS выходят из строя уже при температуре 250 градусов, а полотна HSS – при температуре 550 градусов. Не перегревайте – и лезвия прослужат намного дольше, особенно из быстрорежущей стали.

Смотрите также: Настольный лобзик своими руками (+ фото)

ФАЙЛЫ ДЛЯ РАБОТ И ЖИЗНИ С НИМИ – ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА.ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками – домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Архитектурных магазинов | Уроки: Studio Foam Cutters

Кабины для резки пенопласта Studio

По всему отделению разбросано несколько отдельных кабинок, специально предназначенных для пенополистирола. резка.В них установлены специальные фильтры для удаления паров до того, как воздух будет выпущен обратно в комнату.

Они просты в использовании, но есть несколько деталей, которые пользователи должны помнить, чтобы эти будки были безопасными и работоспособными.

В настоящее время это единственное безопасное внутреннее пространство для резки пенопласта горячей проволокой.

НИКОГДА НИКОГДА не пытайтесь разрезать пену в любом другом помещении (без явного утверждения отдельной настройки и инструкций от руководства магазина и / или оборудования).НИКОГДА в покрасочной камере.
Открытая проводка / горячий провод представляют собой чрезвычайно опасную опасность пожара вокруг дыма / легковоспламеняющихся жидкостей. Вот почему они никогда не разрешено в покрасочной камере 3-402 (подробности см. на странице покрасочной камеры).

Для использования кабины для резки пенопласта:

включите удлинитель (будет прикреплен к левой стороне кабины – убедитесь, что фильтр и резак для поролона вставлены в удлинитель)

Проверьте выключатель питания на резаке для поролона внутри кабины – убедитесь, что вы слышите гудение вентилятора фильтра (акриловые кабины также есть огни, которые должны быть включены и будут включаться при включении питания)

Осторожно протрите проволоку кусочком поролона, чтобы убедиться, что она готова к резке (они мгновенно нагреваются)

Если проволока натянута не туго и прямо, ее необходимо отрегулировать.Перед работой с проводом убедитесь, что питание кабины ВЫКЛЮЧЕНО.

Соблюдайте осторожность, чтобы проволока была намотана чистой – не позволяйте ей перегиб или узел.

Будьте очень осторожны, чтобы не ослабить ни один из установочных винтов (никакие детали на этих машинах никогда не нуждаются в ремонте). вообще сильно провернул – это признак того, что что-то делается неправильно). Если они выйдут на свободу, они может потеряться (эти детали не всегда можно заменить).
Некоторые установочные винты легко откручиваются / затягиваются руками; другим может потребоваться шестигранный ключ для удобства использования.Проконсультируйтесь с Archshops, нет ли необходимого инструмента в кабине с машиной (есть также шестигранные ключи в ящике для плоских файлов гаечных ключей в 3-410).

У нас есть запасные катушки с проволокой – сообщите нам, когда одна из них пуста. Эти катушки должны прослужить довольно долго – будьте осторожны с ними, чтобы мы не сбегаем слишком быстро. Изменение порядка катушек для Manix или Proxxon занимает немного времени. Другие бренды не обязательно подходят к этим особые застежки.

Эти резаки для пенопласта поставляются со скользящими датчиками угла наклона и зажимными планками – их, к сожалению, легко разбирать и легко снимать. терять куски.ПОЖАЛУЙСТА, не разбирайте эти инструменты и не оставляйте их разбросанными – держите их в собранном виде и используйте их.
Если в будке нет этих деталей, это потому, что они уже разобраны и утеряны – производители не продают замену.

Однако вы можете сделать свои собственные приспособления для более точного контроля во время резки пенопласта, в тех случаях, когда они необходимы или недоступны.

Объем воздуха требует времени для прохождения через фильтры – не выключайте камеру сразу после резки.Оставьте его работать на несколько минут, чтобы убедиться, что все испарения были отфильтрованы перед отключением питания. На этой ноте никогда не сокращайте, не убедившись, что фильтр включен.

Палец из пенопласта “День отца” |

У моего мужа замечательный фан-клуб, в который входят двое детишек, которые думают, что он потрясающий! И они правы; он наш мистер невероятный! Этот проект «сделай сам», вдохновленный культовыми пальцами из пенопласта, – интересный способ выразить наш командный дух в День отца! Следуйте инструкциям ниже, чтобы создать свой собственный палец из папиного фетра №1.

Требуется припасов:

Шаг первый: создание рисунка на войлочном пальце (базовая часть + контрастные элементы контура)

1. После открытия Design ID # 217896 в Silhouette Studio® удалите объекты «#» и «1». Затем выберите оставшиеся два объекта и отцентрируйте их вместе, используя значок «Центр» в окне «Выравнивание».

2. Выбрав оба объекта, щелкните правой кнопкой мыши и сгруппируйте. Увеличьте сгруппированные объекты, чтобы создать основу. СОВЕТ: Для своего проекта я сделал его высотой около 12 дюймов, что прекрасно подходит для моего коврика для резки размером 12 на 12 дюймов.

3. Затем вставьте текст, используя шрифт Coach (Design ID # 274417). Измените размер текста по своему усмотрению.

4. Создав понравившийся дизайн, разгруппируйте все объекты и переместите контуры и текстовые объекты в сторону. Единственный объект, который вы должны увидеть на виртуальном коврике для резки, – это форма пальца.

Шаг второй: подготовка базовой детали

1. Вставьте картон размером 12 на 12 дюймов на коврик для резки Silhouette и отправьте на него.Это наш трафарет для трассировки.

2. Снимите картон с коврика для резки, поместите трафарет на фетр и обведите контур ручкой.

3. Переверните шаблон для рисования на пустое место из высококачественного фетра и снова начертите пером.

4. Ножницами вырежьте оба начерченных контура.

Шаг второй: приготовьте контрастные элементы контура

1. В Silhouette Studio® отодвиньте основание в сторону и положите другие части обратно на виртуальный коврик для резки.

2. Теперь мы подготовим твердый фетровый лист, чтобы его можно было легко разрезать на вашей машине Silhouette. Следуйте инструкциям для стабилизатора плавкой ткани.

3. Отправьте в Silhouette с правильными настройками обрезки. СОВЕТ: Я настоятельно рекомендую использовать лезвие для ткани Silhouette или отдельное лезвие для работы с тканями. Я также предлагаю сделать пробную резку перед тем, как вырезать весь дизайн.

4. После разрезания осторожно отделите от коврика для резки. СОВЕТ: Я обнаружил, что пинцет помогает приподнимать буквы и удалять любые мелкие кусочки.

Шаг третий: соберите конструкцию

1. Поместите обе части основы друг на друга и сшейте их нитками мулине. СОВЕТ: Прошейте примерно 0,375 дюйма от края, чтобы он был скрыт контурами пальца из войлока

2. После сшивания вам может потребоваться обрезать ножницами перекрывающиеся края основных деталей для получения гладкого края.

3. Слегка нанесите клей для фетра на обратную сторону вырезов из твердого войлока и приклейте его к передней части основы пальца из войлока.Они должны закрывать швы. Дайте высохнуть, пока твердые войлочные детали не будут прикреплены к основанию.

Поскольку у меня есть двое детей, которые все еще работают над концепцией совместного использования, эта мама была умна и сделала еще один войлочный палец с надписью «Мой папа качается», потому что я люблю каламбуры. Теперь каждый ребенок может гордо подержать войлочный палец, чтобы подбодрить своего папу!

Если вам интересно, как я сделал другой рисунок пальца из фетра, я изменил дизайн ID № 217896, создав овалы со смещением, сварив их, а затем вручную отредактировав точки.В этом прелесть программного обеспечения Silhouette Studio®; как только вы овладеете им, вы сможете создать что угодно, с нуля или изменить существующие файлы в соответствии с потребностями вашего проекта.

Использование плавкого стабилизатора ткани Silhouette помогает расширить возможности резки на этой машине. Сделать чистый срез вручную было бы практически невозможно, и это, конечно, заняло бы очень много времени. У этой мамы нет на это времени!

Теперь я думаю, что мне нужно сшить несколько командных футболок, чтобы сочетаться с этими забавными пальчиками из фетра.Кто сделает эти войлочные пальцы для того особенного папы в их жизни? Что бы вы сказали?

Создайте свой быстрый и грязный резак для пены

Сделаем быстрый и грязный резак для поролона! Пена – это простой и дешевый материал для создания различных прототипов, а обычный пенополистирол / пенополистирол легко разрезать с помощью резака для горячей проволоки. Теперь идеи о ножах для резки пенопласта «сделай сам» повсюду на YouTube, и есть десятки сайтов с собственными эксклюзивными версиями.Однако у меня появилась пара идей, и я давно хотел ее воплотить и наконец нашел дешевое и веселое решение. Хотя я решил поделиться здесь своей грубой идеей, я не хочу описывать сборку слишком подробно, но уверен, что этот пост позволит даже новичку сделать ее с нуля. Так что давайте построим!

Приступим

Для начала отметим, что полистирол испаряется при определенной температуре. Резак для пены – это просто горячая проволока, которая проходит сквозь пену, как горячий нож сквозь масло.Самый простой способ сделать горячий провод – подключить определенную длину нихромового провода к соответствующему источнику питания переменного тока высокого напряжения (но очень опасно) или низкого напряжения постоянного тока (гораздо лучше и безопаснее).

Как и в большинстве моих базовых / простых проектов, я работаю со всем, что есть у меня в руках, и вы, конечно же, можете следовать той же практике, чтобы сэкономить деньги. Представленную здесь идею проекта чрезвычайно легко разработать, а все необходимые детали вы можете приобрести в местном магазине электроники.

Первым делом при изготовлении резака для пенопласта нужно взять кусок нихромовой проволоки.Я получил свой – большой пакет – на Flipkart по дешевке. Затем закрепите нихромовую проволоку на удобной раме – я сделал ее похожей на вилку (навеянной изображением, показанным ниже), с нихромовой проволокой, привязанной к ее ушкам, а провода питания были прикреплены непосредственно к концам ‘горячий провод’. Вы также можете сделать его похожим на небольшой лук. Затем подключите провода источника питания к горячему проводу с помощью кабельных наконечников и закрепите их на раме с помощью нейлоновых кабельных стяжек, чтобы сделать сборку более элегантной.

Кстати, я видел, как некоторые другие производители пробовали различные провода с подогревом, которые они сделали из определенных гитарных струн, проводов Рене (смесь хрома и молибдена) и так далее вместо стандартных нихромовых проводов. Я предполагаю, что эти альтернативы могут иметь лучшую жесткость и электрическое сопротивление, что делает их более подходящими.

Контроль нагрева – секрет хорошего разреза пены. Итак, теперь вам нужна «ручка регулятора», чтобы отрегулировать температуру горячего провода, то есть контролировать ток, проходящий через ваш горячий провод.Вы не можете использовать большой потенциометр / реостат, потому что это непрактично для нагревателя из нихромовой проволоки. Вместо этого вы можете использовать схему контроллера с широтно-импульсной модуляцией (ШИМ), потому что такая отличная схема может на короткое время включить питание горячего провода, затем выключить его и повторять много раз в секунду. Следующая схема представляет собой упрощенное смешение нескольких старых конструкций. Простая в сборке схема использует легко доступные компоненты и имеет разумный контроль температуры как для короткого, так и для длинного горячего провода.

Адаптируемая конструкция, основанная на вездесущей крошечной микросхеме таймера NE555, предназначена для работы предпочтительно от ИИП промышленного класса на 12 В (минимум 5 А). Конструкция является «минималистичной» нестабильной, поскольку помимо основных поддерживающих компонентов, которые всегда требуются, для нее требуется только один резистор и один конденсатор. Частота рассчитывается по формуле f = 0,7 / (R1 × C1).

При указанных значениях компонентов базовая нестабильная частота будет около 700 Гц. Вы можете видеть, что «разрядный штифт» (контакт 7) используется для управления зеленым индикатором (LED1), но вы также можете получить от него «запасной» нестабильный выход.Светодиод не является обязательным, но он помогает увидеть, что делает микросхема 555!

Кроме того, в этой схеме используется «вывод управляющего напряжения» (вывод 5) для управления уровнями запуска и порогового значения. Как вы, возможно, знаете, синхронизацию микросхемы 555 можно изменить, подав напряжение на этот вывод, либо от активной цепи, либо подключив его к дворнику потенциометра, подключенного между шинами питания. Последний метод используется здесь, чтобы просто регулировать температуру горячей проволоки в ограниченном масштабе.Излишне говорить, что потенциометр 10K (P1) – это ваша «ручка регулятора».

Силовой МОП-транзистор STP60NF06 (T1) использовался для тестирования катушки нагревателя, то есть горячего провода, поскольку он был доступен только в то время. Вы можете задаться вопросом, почему обычные резисторы «затвора» не включены в схему. Это не очень важно, но вы можете вставить эти детали, если они потребуются для вашего прототипа. В любом случае, не забудьте выбрать подходящий радиатор для силового МОП-транзистора и достаточно толстые провода для соединения между горячим проводом и силовым МОП-транзистором!

Вернемся к идее ШИМ, способ работы данной схемы не отличается от базовой нестабильной, за исключением того, что рабочий цикл (также немного частоты) может изменяться в определенной степени с помощью вышеупомянутого потенциометра.Как вы можете видеть на следующих осциллограммах вывода 3 (минимальное и максимальное регулирование), подача переменного напряжения на вывод 5 изменит рабочий цикл (и период), изменяя только количество времени высокого уровня на выходе, сохраняя при этом постоянное время низкого уровня на выходе. . В принципе, изменение линейно, если Vctrl <2/3 Vcc, поэтому примите это во внимание, если будете настраивать свой прототип.

Одним из незначительных недостатков этой идеи является то, что вы не можете регулировать 100% ширины импульса.Минимум – около 30%, пусть нагревается медленно, но максимум – около 70%. Честно говоря, я не был на 100% уверен, что моя идея дизайна терморегулятора подойдет для предполагаемого использования, поэтому я решил собрать очень быструю сборку, чтобы проверить ее. По крайней мере, это нормально для предлагаемого мной применения, поскольку оно действительно хорошо работает, особенно с менее плотным пенополистиролом. Это моя быстрая сборка схемы терморегулятора PWM на мини-макетной плате.

Если у вас нет опыта в производстве электроники и вы не можете следить за подробным анализом схемы, трюк с выводом управляющего напряжения, вероятно, не будет иметь большого значения для вас.Следует прояснить, что нестабильная работа может быть настроена путем изменения значений R1-C1, но странная уловка позволит вам управлять им через пассивную или активную внешнюю схему, как упоминалось ранее. Например, вы можете добавить термистор 10 кОм NTC вместо потенциометра 10 кОм, чтобы создать терморегулятор с автоматическим контролем температуры. Если вам действительно нужна точность, используйте термисторную схему на базе операционного усилителя – например, с операционным усилителем TL081 – для этого тоже есть много недостатков.Чтобы быть полезным, имейте в виду, что вход управляющего напряжения 555 часто упускается из виду, но его можно использовать в любое время, когда вам нужно создать генератор, управляемый напряжением (ГУН). В другой статье я расскажу о усовершенствованном резаке для пенопласта, который я недавно построил, который плавно разрезает любую пену на кусочки!

Дополнение

Кусок из нихромовой проволоки 24SWG, который я использовал в своей первоначальной конструкции, имеет очень низкое электрическое сопротивление, примерно 3 Ом, поэтому потребовался колоссальный ток, чтобы он стал достаточно горячим.

Наконец, это не точный метод, так как вы можете построить проект в значительной степени в соответствии с вашими собственными фактическими требованиями, но идея, представленная здесь, является хорошей подсказкой.Так что потратьте немного времени на то, чтобы возиться, пока ваша версия не станет правильной. Вот и все! Включите и вуаля! Быстрый и грязный резак для пены!

TerraGenesis: кусачки для горячей проволоки – около

, Энди Слейтер

Кусачки для горячей проволоки – это инструменты для резки пенополистирола, они кажутся предметом желания тех моделистов, у которых их нет, а для тех, кто владеет ими, они являются источником бесконечного развлечения.

В этом документе объясняется, как они работают, как их использовать и на что обращать внимание, если вы собираетесь их купить.В TerraGenesis есть ряд других документов о резаках для горячей проволоки, включая обзоры, список источников и инструкции по изготовлению своих собственных. Прямые ссылки на эти статьи находятся внизу страницы.

Как они работают

Кусачки для горячей проволоки работают за счет нагрева тонкой проволоки от источника питания низкого напряжения, что позволяет очень легко нарезать пену и лепить ее. Вы можете купить ручные и настольные версии. Настольные версии обычно питаются от сети, в то время как портативные версии иногда питаются от сети, а иногда – от батарей.

Важные моменты, на которые следует обратить внимание:

Проволока нагревается при НИЗКОМ НАПРЯЖЕНИИ. Мы видели в сети инструкции, как сделать их самостоятельно, используя сетевое напряжение для нагрева провода. Никогда, никогда, никогда не пытайтесь это сделать. В имеющихся в продаже машинах для резки горячей проволоки с питанием от сети используется трансформатор для снижения сетевого напряжения, так что напряжение, протекающее по проводу, составляет всего около 12 В.
В большинстве устройств для резки горячей проволоки используется специальная нихромовая (никель-хромовая) проволока.Некоторые, например Styrocut 3D, используют обычную стальную проволоку, но это исключения. Нихромовая проволока выглядит как плавкая проволока, но на самом деле это не так. Пожалуйста, не пытайтесь сделать себе кусачки для горячей проволоки из плавкой проволоки. Это не сработает. Вы просто закоротите аккумулятор / блок питания.
Кусачки для горячей проволоки «режут», проплавляя пену. Они предназначены для использования с пенополистиролом и не работают с губчатой пеной для обивки, пенополиуретаном, твердым пластиком или большинством других вещей, которые вы можете попробовать.Они предназначены для резки пенополистирола.

Как ими пользоваться

Кусачки для горячей проволоки «режут», проплавляя пену, и это имеет ряд последствий:

Возможно, первое, что нужно понять, это то, что при резке «забирает» тепло от проволоки, охлаждая ее, тем самым замедляя скорость, с которой она плавится через пену. Таким образом, вы можете разрезать тонкий лист быстрее, чем толстый. Более плотная пена также требует больше времени для резки.В большинстве случаев это не проблема, но если вы планируете разрезать много больших листов, вы можете обнаружить, что лучше использовать ленточную пилу.

Отсюда также следует, что вам нужно подавать пену на проволоку с правильной скоростью. Это не «сверхкритично», но если вы пойдете слишком быстро, вы сломаете провод. Если вы будете двигаться слишком медленно, разрез будет шире, потому что у вас будет больше времени, чтобы расплавить окружающую пену. Это также увеличивает риск образования опасных паров (см. Ниже).

Опасные пары, вероятно, являются наиболее важным фактором при использовании устройства для резки горячей проволоки. Хорошая вентиляция решит эту проблему, однако Гэри собрал некоторую интересную информацию об этой опасности, и мы настоятельно рекомендуем всем, кто использует или думает об использовании резака для горячей проволоки, внимательно на него взглянуть. Мы ссылаемся на него здесь и снова внизу страницы.

Последнее соображение безопасности связано с тем, что проволока горячая. Что касается режущих инструментов, то кусачки для горячей проволоки довольно безопасны.Возможно, вам удастся немного обжечь пальцы, если вы неуклюжи, но вы не собираетесь их отрубать. Вы также не сможете ударить себя электрическим током, поскольку напряжение, проходящее через провод, слишком низкое для этого. Поэтому самое важное, что нужно учитывать при работе с горячей проволокой, – это то, куда вы положите ее, когда прекратили резать.

Это не такая уж большая проблема для настольных резаков, и некоторые коммерческие ручные устройства (например, резак Woodland Scenics) имеют переключатель, который вы включаете во время резки и отпускаете, как только останавливаетесь.Если вы покупаете резак, у которого нет такого переключателя, будьте осторожны, когда вы кладете его, когда прекращаете резать.

Это действительно хорошая практика – выключать ЛЮБОЙ нож для горячей проволоки, когда вы закончите резку. Помимо вопросов безопасности, это снизит вероятность перегрева провода и увеличит срок его службы.

Что нужно учитывать при покупке

В кусачках для горячей проволоки есть что-то захватывающее, и вы, вероятно, обнаружите, что режете кусочки пены только ради нее.Если ваш резак работает от сети, это не будет проблемой (пока у вас не закончится пена), но если вы используете батареи …

Для нагрева провода требуется довольно мало энергии (по сравнению с зажиганием лампы факела или питанием карманного калькулятора). Мы не говорим об огромных счетах от электроэнергетической компании, большинство устройств для резки горячей проволоки используют меньше, чем бытовые лампочки, но если вы пытаетесь запустить его от обычных бытовых батарей, вы можете ожидать, что их придется пройти довольно много.

В свое время я использовал несколько устройств для резки горячей проволоки, и самый дешевый из них, который я могу порекомендовать, – это Woodland Scenics (в настоящее время около 30 UKP).Честно говоря, если вы не можете оправдать стоимость одного из них, вам лучше использовать хлебный нож для больших порезов и скальпель для небольших порезов. Я использовал несколько более дешевых устройств с батарейным питанием, в том числе устройство от Games Workshop, и, на мой взгляд, они подходят только для очень редкого, легкого использования, учитывая стоимость батарей, что было бы пустой тратой денег. Лучше потратить на приличный резак для горячей проволоки … ЕСЛИ он вам действительно нужен.

Тем не менее, перед покупкой следует учитывать еще несколько моментов:

Под рукой или на столе? Будьте реалистичны в том, для чего вы планируете его использовать.Настольные модели намного проще в использовании, так как у вас есть обе руки, чтобы манипулировать заготовкой, однако они примерно в три раза дороже, чем приличная ручная версия. Имейте в виду, что бывают случаи, когда вы можете использовать ручную, но было бы непрактично использовать настольную модель, например, когда вы лепите что-то «на месте».
Длина проволоки и глубина горловины. Опять же, будьте реалистичны в том, для чего вы собираетесь использовать резак. Лично у меня есть ручной резак Woodland Scenics и StyroCut 3D, и я меняю их в зависимости от выполняемой работы.Однако, когда мне нужно разрезать большие или толстые листы, я делаю это на пиле для спиралей. Кусачки для горячей проволоки слишком медленные. Кусачки для горячей проволоки отлично подходят для лепки, а не для объемной резки. Учитывая это, вам, вероятно, не понадобится проволока большой глубины или большой длины.
Учитывайте положение переключателя включения / выключения. Резак Woodland Scenics имеет переключатель на ручке. Вы толкаете его в положение включения, когда хотите разрезать, и когда вы прекращаете резку и отпускаете его, он возвращается в положение выключения.Это означает, что вы можете положить его в безопасное место, так как проволока очень быстро остывает. Мне это очень удобно. Некоторые настольные резаки оснащены ножным переключателем, что очень удобно.
Какой тип провода он использует и где можно получить больше? Если вы не подаете пену в резак так быстро, что вы прижимаетесь к проволоке (вместо того, чтобы дать ей время расплавиться через пену), и вы выключаетесь, когда не используете ее (так что она не перегревается) провод прослужит довольно долго, но вам НЕОБХОДИМО его заменить.Убедитесь, что есть запасной провод.
Если используются батарейки, где их взять. Однажды у меня был дешевый резак с батарейным питанием, в котором использовалась батарея странной формы на 4,5 В, которую было действительно трудно достать.

Прочие документы

Любой, кто использует или думает об этом, должен прочитать эту информацию о потенциальной опасности токсичных паров.
Загляните в наш раздел обзоров, чтобы узнать о резаке Woodland Scenics Hotwire Cutter, StryoCut 3D и наборе Hot Wire Foam Factory 3-in-1.
Щелкните здесь, чтобы увидеть наш международный список поставщиков кусачек для горячей и нихромовой проволоки.
Если вы хотите сделать свой собственный, то в нашем справочном разделе есть статьи как для портативной, так и для настольной версии.

[В начало страницы] [Начало сайта]

Авторские права и кредиты

TerraGenesis была создана в 1997 году Гэри Джеймсом и в настоящее время принадлежит, редактируется и поддерживается Энди Слейтером, однако высказанные идеи и мнения принадлежат лично участники.TerraGenesis и ее содержимое принадлежат © Andy Slater, если не указано иное, и не должны воспроизводиться без разрешения.

Опубликованная информация верна, насколько нам известно, однако мы не несем ответственности за ошибки. (Пожалуйста, дайте нам знать, если вы что-то заметили.) Мы также не можем принять на себя ответственность, но вы можете поручить нам, если хотите, за результаты любых действий, основанных на информации. Разработчики моделей должны использовать свои собственные исследования, суждения и здравый смысл при оценке потенциальных преимуществ и / или опасностей использования любых материалов или методов, описанных на этих страницах.

В некоторых разделах сайта используется модифицированная версия phpBB, поэтому мы должны поблагодарить команду phpBB Group и пожелать им успехов в ее дальнейшем развитии.

Товарные знаки компаний, упомянутых на этих страницах, были использованы без разрешения. Статус этих товарных знаков не оспаривается.

Резак для пены с возможностью врезания? – Обновления

На работе мне нужно разрезать много пенополиэтилена с закрытыми ячейками толщиной от 0 до 0 мм.От 25 дюймов до 1,5 дюймов, чтобы делать специальные вкладыши в футляры Pelican… В настоящее время я делаю все вручную, используя картонные шаблоны, но мне хотелось бы сократить время, которое на это уходит, и улучшить аккуратность разрезов. Тем не менее, все коммерческие решения и решения для резки пенопласта, которые я нашел, основаны на вытянутой горячей проволоке, которая принципиально не способна делать внутренние вырезы, а эта функция мне абсолютно необходима. Итак, я изучаю возможность построить что-то свое, скорее всего, на основе X-Carve (из-за чрезвычайной гибкости в заказе деталей для них и моего опыта работы с оригинальной машиной Shapeoko).

Существуют ручные инструменты для врезания в пену, которые выглядят следующим образом:

Есть даже версия этого инструмента с ЧПУ, в которой вместо ручки есть монтажный кронштейн, хотя я не нашел никаких упоминаний о том, чтобы кто-нибудь действительно его использовал. Проблема с этими инструментами заключается в том, что игла действительно очень изгибается – вам нужно двигаться очень медленно (несколько секунд на дюйм разреза), чтобы не повредить ее.

В качестве доказательства концепции я попробовал сделать пробный разрез этим ручным инструментом, вставленным в крепления вакуумного шланга моего старого Shapeoko 1.(Машина далеко не достаточно большая, чтобы выполнять мои фактические разрезы, размер которых составляет примерно 22 x 17 дюймов.)

Даже при снижении скорости подачи до 5 дюймов в минуту результаты невысокие … вот вид сверху:

А вот вид снизу на пену толщиной 1 дюйм с еще большим прогибом иглы. Предполагается, что все эти края звезды должны быть прямыми!

Честно говоря, я могу сделать работу лучше и быстрее вручную. Есть ли у кого-нибудь есть идеи, как это сделать правильно?

У меня есть три идеи, ни одна из которых меня не устраивает:

Откажитесь от идеи термической резки и используйте обычный шпиндель со специальной насадкой для резки пенопласта.Я не решаюсь потратить 50-80 долларов на насадку, когда я не знаю, насколько хорошо она будет работать и как долго прослужит, и я ожидаю, что это приведет к огромному беспорядку (при тепловой резке вам нужна только вентиляция , стружки нет).
Постройте машину с двумя X-порталом, один над пенопластом и один под ним, с каретками, которые движутся синхронно. Верхняя каретка имеет обычный механизм оси Z, а нижняя просто имеет отверстие (с коническим заходом), в которое вставляется наконечник режущего инструмента, когда он полностью выдвинут.Это должно закрепить ее достаточно хорошо, чтобы можно было резать с разумной скоростью – в середине иглы будет некоторый прогиб, но я ожидаю, что он будет минимальным. Это становится довольно сложно, и я понятия не имею, как закрепить пену в машине – более тонкие листы недостаточно жесткие, чтобы поддерживать себя в середине, если их удерживать только по краям.
Каким-то образом адаптировать машину для использования этого типа резака для пенопласта:

, который я использую для ручной резки участков без каких-либо мелких изогнутых деталей.Я не думаю, что установка типа скользящего ножа сработает (когда он горячий, это лезвие с радостью будет резать боком, а также резать в правильном направлении), поэтому потребуется реальная ось вращения.

Как сделать резак для пенопласта своими руками: создаем своими руками. Где взять электрический резак для резки пенопласта Ручной резак для пенопласта

Простейшее устройство для резки пенопласта

Самодельные электрорезаки для пенопласта

Резак для линейной резки

Резак для фигурной резки

Резак из металлической пластины

Выводы

Что надо знать о резке пенопласта

Сборка простого резака из обычного паяльника

Сборка ручного резака на нихромовой нити

Сборка стационарного станка вертикальной резки

Тип инструмента

Простой электрический резак

Разновидности электрических резаков

Особенности работы

Резак для линейного раскроя

Процесс линейной резки

Фигурная резка

Резак с металлической пластиной

Пробуем разрезать пенопласт самостоятельно

Как самостоятельно разрезать пенопласт – пошаговая схема

Шаг 1: Подготовительные работы

Простейший самодельный резак для пенопласта

Варианты самодельных электрорезаков для пенопласта

Резак для линейной резки пенопласта

Резак для фигурной резки пенопласта

Рекомендуем также

Узнаем как изготовить резак для пенопласта своими руками?

Тип инструмента

Простой электрический резак

Разновидности электрических резаков

Особенности работы

Резак для линейного раскроя

Процесс линейной резки

Фигурная резка

Резак с металлической пластиной

Советы экспертов

подробная инструкция по изготовлению. Безопасная резка пенопласта своими руками в домашних условиях Резак для фигурной резки пенопласта

Алгоритм действий

Как подобрать режущую проволоку

Расчет и подготовка электрической части

Источники электроэнергии и схема подключения

Конструкция станка

Простейшее устройство для резки пенопласта

Самодельные электрорезаки для пенопласта

Резак для линейной резки

Резак для фигурной резки

Резак из металлической пластины

Выводы

Как сделать самостоятельно

Виды

Этапы создания

Поэтапное изготовление терморезака

Применение

Ручной резак для пенопласта своими руками. Безопасная резка пенопласта своими руками в домашних условиях. Как подобрать режущую проволоку

Что надо знать о резке пенопласта

Сборка простого резака из обычного паяльника

Сборка ручного резака на нихромовой нити

Сборка стационарного станка вертикальной резки

Элементарный резчик – полчаса и готов!

Разновидности электрических термоножей и их особенности

Устройство для линейной резки – как сделать?

Правила изготовления инструмента для фигурного раскроя

Тип инструмента

Простой электрический резак

Разновидности электрических резаков

Особенности работы

Резак для линейного раскроя

Процесс линейной резки

Фигурная резка

Резак с металлической пластиной

Что надо знать о резке пенопласта

Сборка простого резака из обычного паяльника

Сборка ручного резака на нихромовой нити

Сборка стационарного станка вертикальной резки

Тип инструмента

Простой электрический резак

Разновидности электрических резаков

Особенности работы

Резак для линейного раскроя
