Как сделать самому дренаж вокруг дома: Дренаж вокруг дома своими руками, как сделать правильно

Виды прифундаментного дренажа- Особенности монтажа- Плюсы и минусы систем +Фото и Видео

Дренаж вокруг дома, для чего он нужен? Атмосферные осадки и поднявшиеся по весне грунтовые воды раз за разом наносят урон фундаменту.

Скопившая жидкость находит уязвимое место в изоляции основания и направляется в подземные строения(подвал, цоколь ит.п.).

Установка водоотводных систем, предупредит появление повреждений.

Содержание статьи:

• 1 Дренажная система по периметру дома
  • 1.1 Засыпная дренажная система
    • 1.1.1 Плюсы такого способа
    • 1.1.2 Минусы
  • 1.2 Открытый дренаж
  • 1.3 Закрытый дренаж
• 2 Особенности дренажных водоотводов
  • 2.1 Пристенный дренаж
  • 2.2 Кольцевая дренажная система
  • 2.3 Пластиковый дренаж
• 3 Как сделать дренаж вокруг дома своими руками
  • 3.1 Пристенный дренаж
  • 3.2 Кольцевой дренаж
• 4 Типы дренажных систем
  • 4.1 Плюсы закрытой системы
  • 4. 2 Открытая дренажная система
  • 4.3 Сложные системы

Дренажная система по периметру дома

Сделать хороший дренаж вокруг дома своими руками можно несколькими способами.

Засыпная дренажная система

По периметру дома делается разметка для будущей траншеи. Выкапывается котлован. Покрывается геотекстилем – это поможет избежать, образование ила в наполнителе. Ров с геотканью заполняется гравием, щебнем и бутовым камнем. Готовая дренажная система сверху укрывается дерном.

Плюсы такого способа

Простота исполнения, долговечность, малые затраты.

Минусы

Невозможно произвести очистку, если засорился и низкая пропускная способность.

Открытый дренаж

Вокруг постройки выкапывается траншея глубиной в пределах 50 см, с небольшим уклоном, но ней скопившиеся воды самотеком уходят. Земляная конструкция очень непрочная и быстро происходит осыпание стенок, потеря проходимости. Постоянно придется подправлять, подкапывать, прочищать. Чтобы ни чего этого не делать в траншеи укладывают лотки и накрывают их решеткой. Дренажные лотки изготавливают из разного материала, как и решетки. Способ установки для всех видов изделий однотипный, но есть нюансы.

Закрытый дренаж

Установка данного дренажа более трудная и сложная. В готовую траншею засыпается гравий, сверху под уклоном устанавливаются трубы, она также засыпаются гравием. Готовая система закрывается дерном или почвой.

Особенности дренажных водоотводов

Выбор вида дренажной системы зависит от уровня залегания грунтовых вод, разновидности грунта и углубленных помещений.

Пристенный дренаж

Обустройство пристенной системы обязательно при наличии в постройке углубленных помещений. Делается пристенная система после застывания фундамента в процессе строительства или же ров выкапывается после постройки, вокруг жилища вблизи фундамента. В готовую траншею устанавливаются дренажные трубы под уклоном, в местах поворотов, угловых соединениях производится монтаж ревизионных колодцев. Система подключается к коллекторному колодцу.

Нюанс. На расстоянии 50 см от фундамента, делается глиняный слой. Глина обладает низкой пропускной способностью, что обеспечивает более надежную защиту.

Кольцевая дренажная система

В случае отсутствия углубленных помещений в постройке, кольцевая дренажная магистраль вокруг фундамента станет хорошим решением.

Эта установка потребует создать схему дренажной системы.

Монтаж водоотводной магистрали производится 5-8 метров от строения. В траншею укладываются дрены, их предохранение осуществляется при помощи щебня и геотекстиля. В местах угловых стыков монтируются смотровые колодцы, для удаления засоров. Угол укладки 2-3% в сторону отвода вод к накопителю. В промежутке между фундаментом и дренажом обязательно делается глиняная прослойка.

Пластиковый дренаж

Система дренирования расположена непосредственно под строением. По этой причине данный вид дренажа обустраивают в начале строительства, когда роется котлован. Так как этот вариант предполагает плитный фундамент, применяют такой способ отвода лишней жидкости редко, также как вид фундамента.

Пластиковая трубная магистраль выходит за периметр строения и имеет несколько мест врезки в пристенную систему.

Дренаж заполняется слоем щебня от 0,3м или 2 слоями из песка и щебня. Заменой песку может послужить геотекстиль.

Внимание!

Пластиковая дренажная система не является основной, она вспомогательная. Создание основного водоотведения остается в приоритете.

При условии монтажа кольцевого дренажа своими силами, помните, что монтаж производится ниже уровня фундамента на 50см. Это обеспечит защиту от грунтовых вод и хороший отвод их.

Как сделать дренаж вокруг дома своими руками

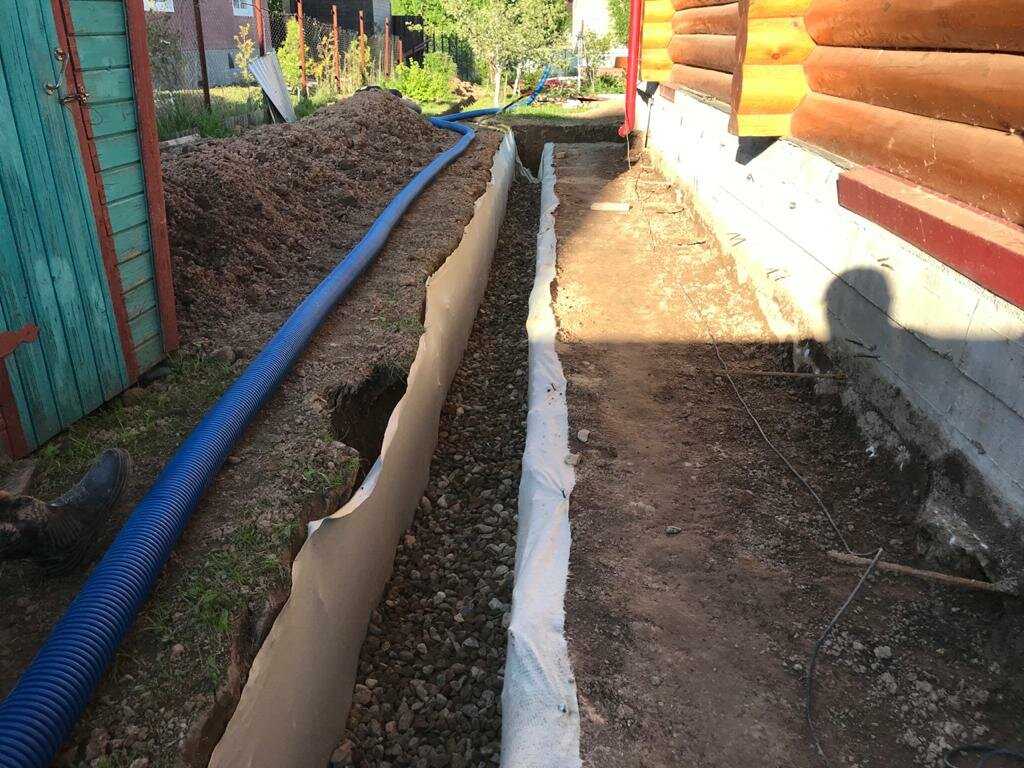

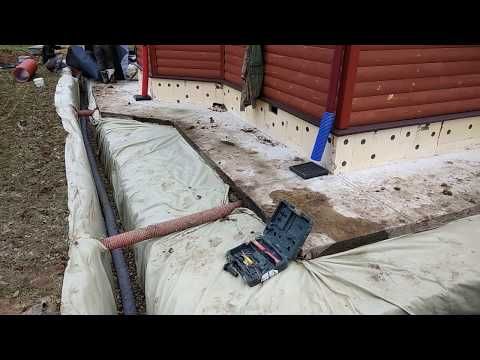

Пристенный дренаж

Монтаж:

• Производится битумная грунтовка фундамента со стороны улицы
• Когда грунтовка подсохнет, она обрабатывается битумной мастикой
• Арматура (2*2 ячейки)устанавливается на мастику
• Через 24 часа, на арматуру накладывается еще слой битумной мастики
• В нижней точке участка обустраивается коллекторный колодец
• Используя уровень, делается уклон рва
• Ров застилается песком. Минимальная толщина слоя 5см.
• Стелется геоткань. Она должна закрыть всю систему, для этого, чтобы она не спадала, и не мешала дальнейшей работе, ее закрепляют на земле.
• На геоткань насыпается гравия 0,1 м

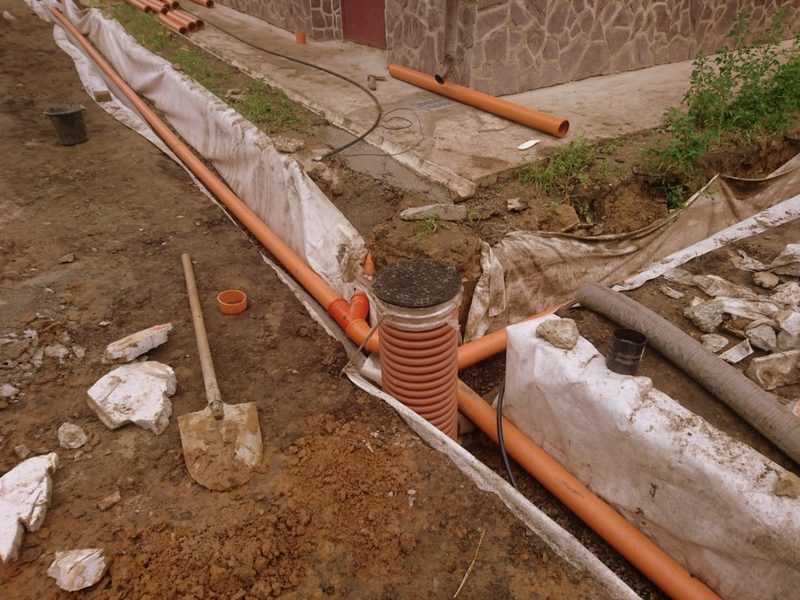

• На гравий устанавливаются перфорированные трубы. Соблюдается уклон.
• Трубы соединяются
• В углах строения устанавливаются ревизионные колодцы, к ним подводится трубы с перфорацией
• От колодцев производится монтаж трубной магистрали, которая транспортирует жидкость к водосборнику. Магистраль также идет под уклоном, для создания самотека.
• Система засыпается гравийным слоем в 10 см и накрывается геотканью внахлест. Для фиксации геотекстиля используют синтетическую веревку.
• Ров с дренажом засыпается песком или дерном.

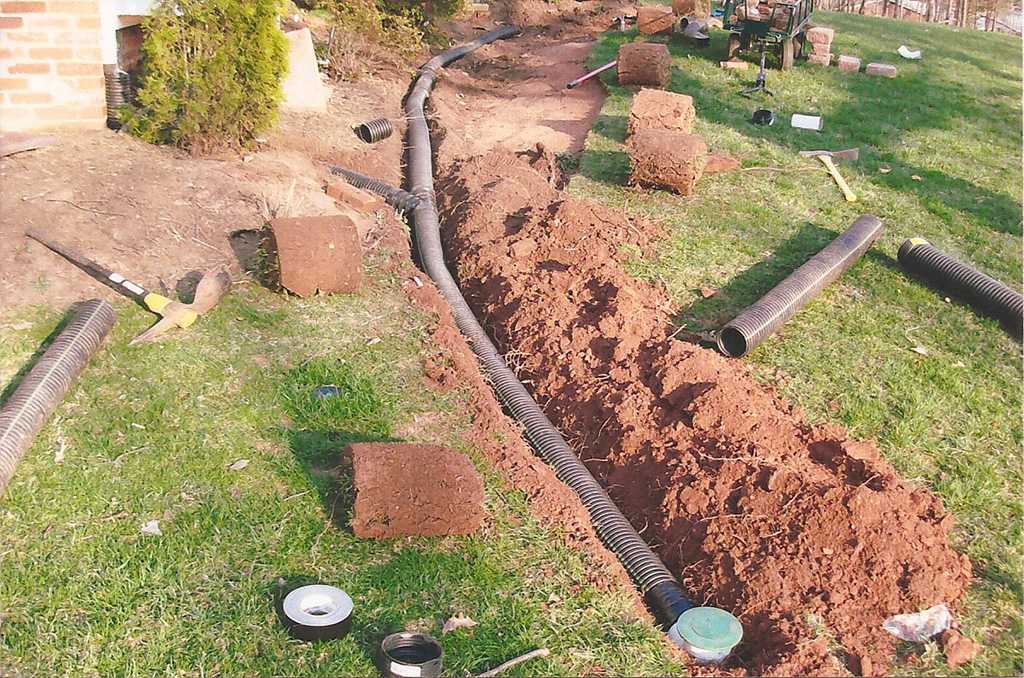

Кольцевой дренаж

Требуемый материал: трубы с отверстиями (делаются дрелью), щебень, песок, геоткань.

Выкапывается ров на расстоянии в 5-8 м от постройки, ниже уровня залегания фундамента на 0,5м. Система сооружается по периметру и образует замкнутую цепь. Угол уклона начинают делать от высокой точки цепи, отвод воды к водосборнику производят от низшей  точки дренажа. Угол уклона составляет 2-3 см на метр.

Установка:

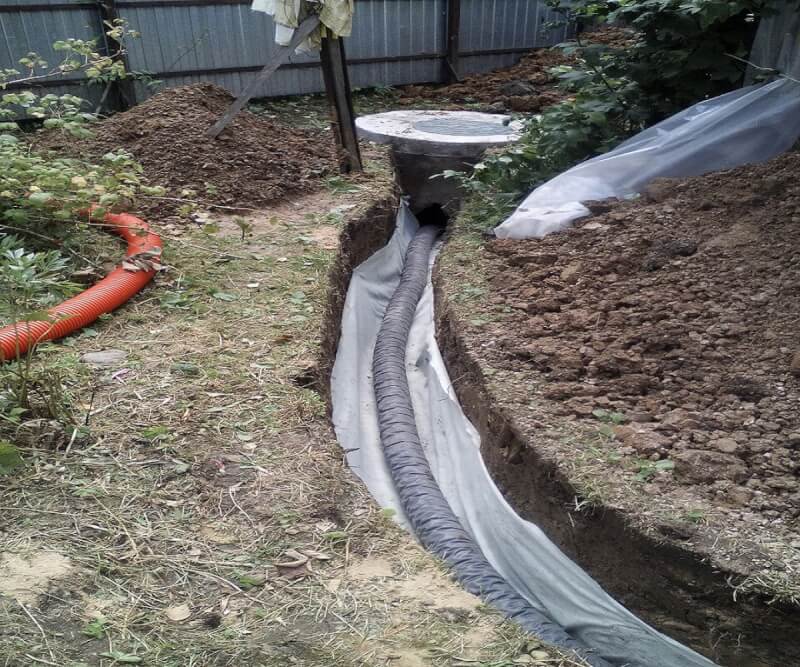

• Ров застилается слоем песка, покрывается геотканью, края ткани закрепляются на стенках
• На геоткани делается щебневый слой в 10 см.
• Поверх щебня производится укладка труб (минимальный диаметр 0,1м) с отверстиями. Соблюдается уклон.
• На поворотах системы устанавливаются ревизионные колодцы.
• Трубная магистраль покрывается щебнем на 20-30 см.
• Все оборачивается геотканью, ткань закрепляется.
• Ров заполняется песком и укрывается дерном до уровня почвы.

Типы дренажных систем

Плюсы закрытой системы

Достоинство систем этого типа в том, что они закрыты. Спустя время от проведенных работ не останется следа. Можно заниматься обустройством участка.

Минус.  Если участок обладает глинистым, подстилающий почву, слоем, закрытая система теряет свою эффективность.

Рекомендация. Для монтажа закрытой системы можно применять трубы из ПВХ оранжевого цвета. Отверстия делаются дрелью.

Открытая дренажная система

Для монтажа открытого дренажа надо подготовить: щебень, песок, цемент, дренажные лотки.

• Вырывается ров по всему периметру постройки (ширина 0,5м, глубина 0,6-0,7м)
• На дне делается подушка из песка и щебня
• заливается бетонным раствором
• устанавливается лоток под уклоном
• лотки соединяются, швы обрабатываются герметиком
• Боковые стенки также укрепляются бетонным раствором
• Устанавливается решетка.
• Из низшей точки периметра, делается отвод воды к водосборнику или отводится за территорию участка к реке, озеру и т.п.

Установка открытой системы допустима при:

• Глинистом подстилающем почву грунте
• Расположен участок в низине
• Отсутствует уклон участка к улице.

Открытая система допускает установку без решеток, но это портит внешний вид и повышает уровень травмоопасности.

Сложные системы

Существуют более сложные открытые дренажные системы. С установкой точечных дождеприемников. И отдельной системой дренажа.

Установка:

• Составляется схема дренажной системы
• Выкапывается траншея
• Устанавливаются точечные дождеприемники под трубами кровельного водостока
• Устанавливаются водоотводные лотки, соединяются, швы обрабатываются герметиком. Выдерживается уклон в 2-3%
• Дождеприемники и лотки соединяются трубами для канализации.
• Также монтируется несколько ревизионных колодцев
• Производится отвод воды за пределы участка, к водосборнику, в систему канализации или организуется отдельная дренажная подземная система.

Монтаж лотков и дождеприемников идентичен предыдущему.

Особенности:

Точечные дождеприемники, как и вся система, подлежат регулярному осмотру и очистки. Всегда устанавливаются пескоулавливатели. Если их не было в комплекте приобретаются отдельно.

Для обустройства отвода поверхностных вод используют лотки из пластика или бетона. Решетки подбираются по типу лотка из пластика, оцинкованной стали, нержавеющей стали. Также выпускают медные решетки, как известно медь мягкий метал, по этой причине из данного материала изготавливают декоративные решетки, которые устанавливают в местах с малой нагрузкой.

Все виды лотков с решетками устанавливаются так, чтобы решетка была ниже твердого покрытия на 3-5 мм.

Дренажная система вокруг дома является необходимым элементом обустройства жилища.

как сделать, пластовый, вокруг дома, расчет кольцевой, уклон дреажной трубы

Дренаж фундамента необходим для отведения от него грунтовых вод или осушения почвы в том случае, если она переувлажненная. Дренаж фундамента входит в комплекс мер по гидроизоляции фундамента. Необходимость в этом возникает по той причине, что влажная почва способна расширяться при замерзании и, соответственно, разрушать все имеющиеся постройки, в том числе и фундамент дома.

Ленточный и плитный фундаменты наиболее подвержены воздействию «пучинистых» грунтов. При выборе любого из этих вариантов основания необходима дренажная система. Изготовить систему дренажа вокруг фундамента своими руками достаточно просто, достаточно выяснить уровень промерзания почвы и глубину протекания грунтовых вод.

Кольцевой дренаж: расчет материалов

Пристенный дренаж фундамента, схема

Глубинная система кольцевого дренажа может изготавливаться на любом этапе строительства дома, если он не имеет подвала и нет необходимости защищать пол подвального помещения от близко расположенных грунтовых вод.

Если вероятность проникновения грунтовых вод в подвал есть, работы по организации системы их отвода должны проводится перед тем, как изготавливается фундамент. В таком случае целесообразнее применять пластовый дренаж, речь о нем пойдет немного позже.

Для расчета необходимого количества материалов для организации кольцевого дренажа, необходимо знать длину наружного периметра фундамента и расстояние от крайней точки фундамента до того места, на котором планируется установить приемный колодец.

Количество погонных метров дренажной трубы, необходимой для организации системы, будет равняться длине периметра, суммированной с расстоянием от крайней точки фундамента до колодца, с небольшим припуском.

Геотекстиль тоже продается погонными метрами, его необходимо ровно столько, сколько потребуется трубы.

Далее необходимо рассчитать требуемое количество колодцев и угловых соединений если планируется использовать трубы ПВХ. Сделать это достаточно просто, т. к. колодцы устанавливаются по всем углам фундамента, в независимости от того внутренние они или наружные.

[stextbox id=»2_znat»]Совет: для точного расчета необходимого количества материалов можно воспользоваться услугами консультантов специализированных магазинов по продаже дренажных систем и необходимого оборудования для их монтажа. Зная форму и размер постройки, консультанты с точность рассчитают требуемое количество материалов.[/stextbox]
Песок и щебень для проведения работ рассчитываются по объему, для этого длину периметра траншеи умножают на её ширину и высоту засыпки.

Изготовление кольцевой дренажной системы

При самостоятельном строительстве глубинной дренажной системы кольцевого типа, первое, с чего необходимо начинать работу, это подготовка траншеи. Для этого по всему периметру фундамента подготавливается траншея. Ширина траншеи должна быть не менее 30 см. Глубина, в обязательном порядке, ниже точки промерзания грунта.

Уже на этапе подготовки траншеи необходимо определиться в какую сторону должна будет уходить влага и соблюдать уклон. Стандартный уклон составляет два градуса.

[stextbox id=»3_na_zam»]Совет: работы по подготовке траншеи лучше начинать с того угла фундамента, где почва расположена максимально высоко и двигаться от нее в разные стороны, соблюдая уклон. [/stextbox]

На следующем этапе на дне траншеи формируется подушка из уплотненного песка. Толщина подушки должна быть не менее 50 мм. Далее в траншею укладывается геотекстиль. Укладка производится таким образом, чтобы материал лег на дно траншеи и имел одинаковый нахлест на её стенки.

Для удобства проведения дальнейших работ, геотекстиль на стенках траншеи лучше закрепить при помощи заранее подготовленных петель из стальной проволоки или испорченных сварочных электродов.

Далее дно траншеи засыпается мелкой или средней щебенкой, примерно на 10 см, после чего укладывается дренажная труба. Поверх трубы тоже насыпается щебенка.

[stextbox id=»1_wazhno»]Важно: для того чтобы продлить срок службы дренажной системы, перед тем как засыпать щебенку её нужно промыть. Это позволит фильтрующей обмотке дренажной трубы прослужить намного дольше.[/stextbox]
После отсыпки щебенки, геотекстиль необходимо завернуть во внутрь траншеи, после чего засыпать все выбранным из траншеи грунтом. В результате должно получиться так, что труба завернута в подушку из щебня и все это окутано геотекстилем, который первично фильтрует влагу и не допустит заиливания щебня вокруг приемной трубы.

Пластовый дренаж (под фундаментной плитой)

Такой тип дренажа применяется для защиты строений, имеющих в своем основании монолитную плиту. Пластовый дренаж — это тип водоотведения, его  особенность заключается в том, что его изготавливают непосредственно перед проведением работ по обустройству фундамента.

Работа по изготовлению такого типа дренажа достаточно трудоемкая, потому как требуется выбрать большое количество грунта и затем на его место засыпать щебень и песок.

Чтобы правильно сделать дренаж вокруг дома, начать его изготовление следует с разметки. Для этого измеряется периметр и по его краям натягивается веревка или строительная шнурка. После этого можно приступать к выборке грунта. Так как утепленный плитный фундамент является мелко заглубленной конструкцией, глубина выборки грунта не должна превышать 0,5 метра. Как правило, убирается только плодородный слой почвы. Далее, на дно котлована настилается геотекстиль и заворачивается на его края. После этого приступают к засыпке и трамбовке песчаной подушки. Трамбовать песок необходимо при помощи механической вибромашины. После слоя песка в котлован засыпается, разравнивается и трамбуется щебень.

Одновременно с укладкой щебня, по периметру котлована укладывается дренажная труба с соблюдением необходимого уклона. По углам будущего фундамента устанавливаются смотровые колодцы, необходимые для обслуживания системы. Уклон дренажной трубы должен быть не менее двух градусов.

В результате должно получится, что дренажная труба находится внутри слоя щебня. При необходимости, трубы дополнительно можно проложить еще в нескольких местах, это усилит защиту фундамента от влаги.

На выходе труб дренажной системы устанавливается приемный колодец. На этом работа с дренажной системой окончена и можно приступать к гидроизоляции и дальнейшим работам по возведению фундамента.

Основные ошибки при изготовлении дренажа

Чтобы правильно сделать дренаж фундамента, необходимо знать основные ошибки допускаемые при его устройстве .

Самая частая ошибка при строительстве дренажной системы, это совмещение её с водостоками, идущими с крыши постройки. Делать этого нельзя по той простой причине, что в осенний период, при большом количестве осадков, дренажная система может не справится с отводом большого количества воды и начать работать в обратном режиме.

Это непременно отразится на влажности почвы и получится, что все работы по водоотведению и осушению участка окажутся напрасными.

Вторая частая проблема, это несоблюдение требуемого уклона дренажа. В результате этого в системе постоянно возникают засоры, и она не может нормально функционировать.

Третье, это применение дренажных труб без дополнительной фильтрующей обмотки, что тоже сказывается на сроках засорения системы.

Вывод

Самостоятельное изготовление дренажной системы выгодно только в случае с глубинным кольцевым дренажом, изготавливаемым по наружному периметру уже готового фундамента, т. к. работы по его проведению не требуют применения специального оборудования.
В случае с пластовым дренажом все работы гораздо сложнее и требуют от мастера определенных навыков, а также наличия специальных инструментов, таких как нивелир и вибромашина.

Полезное видео

Устройство дренажа вокруг дома своими руками: как сделать дренаж правильно

Фильтрующий, дренирующий слой на стене фундамента

На стене фундамента поверх гидроизоляции размещают дренирующие плиты или дренажные маты. Специальные водопроницаемые плиты или маты из полимерного материала перехватывают воду, которая просачивается к стенке фундамента. По каналам в плитах или матах вода спускается вниз к гравийной обсыпке и далее попадает в трубы дренажа.

Кроме того, дренирующие плиты или маты защищают гидроизоляцию от механических повреждений.

Дренирующую плиту отделяют от грунта слоем геотекстиля. Производители выпускают дренажные маты с уже прикрепленным к их поверхности слоем геотекстиля.

Дренирующие плиты можно легко изготовить своими руками. Плиты отливают из крупнопористого беспесчаного керамзитобетона. Используют керамзит наиболее крупных и легких фракций (20—40 мм и более), Плиты из этого материала будут не только дренировать воду, но и служить утеплителем стен подвала. Плиты толщиной не менее 100 мм. выкладывают насухо с перевязкой вдоль стены подвала и накрывают полотном геотекстиля.

Для утепления стен подвала, вместо дренирующих плит на гидроизоляцию фундамента точечно приклеивают плиты утеплителя — экструдированый пенополистирол толщиной 100 мм, Поверх плит утеплителя закрепляют профилированную пластиковую мембрану и геотекстиль.

В продаже имеются мембраны с уже закрепленным на их поверхности полотном геотекстиля. По каналам мембраны, просочившаяся сквозь геотекстиль вода стекает вниз к гравийной обсыпке дренажной трубы. Также мембрана защищает утеплитель от повреждения грунтом.

Уклон дренажных труб

Длина участка дрен между соседними дренажными колодцами должна быть не более 50 метров. Дрены укладывают с уклоном более 0,5% (0,5 см на 1 метр длины трубы) в сторону сборного колодца.

Угол наклона подбирают так, чтобы на нижней отметке дренажного кольца вокруг дома нижний край дрены размещался на 20 см (на высоту гравийной подсыпки) выше подошвы фундамента. На верхней отметке кольца, подошва дрены должна располагаться на 20 см. ниже уровня пола в подвале.

Заглублять пристенный дренаж (в т.ч. гравийную подсыпку) в песчаную подушку фундамента не допускается, чтобы не снижать несущую способность подушки и фундамента.

Чтобы разместить трубы с необходимым уклоном иногда требуется увеличивать расстояние между подошвой фундамента и уровнем пола в подвале больше, чем это требуется по конструктивным соображениям. Это удорожает строительство фундамента.

В этом случае бывает выгодно отказаться от сооружения пристенного дренажа и выполнить удаленный дренаж. Трубы удаленного дренажа укладывают на расстоянии 1-3 м. от фундамента. В этом случае нижняя отметка дрен по высоте может быть ниже подошвы фундамента.

Удаленный дренаж также бывает выгодно устраивать для защиты уже построенного дома с подвалом.

Как защитить подвал или цокольный этаж от воды и сырости

Вода в грунте присутствует постоянно.

Уровень грунтовых вод, количество верховодки, влажность грунта на участке меняются по сезонам года и зависят от строения и свойств грунта, количества осадков, рельефа местности и вида покрытия на участке.

Если дом расположен на склоне,

то, как правило, необходим отвод от дома воды, стекающей по склону. Вода по склону стекает как по поверхности, так и по подземным горизонтам.

Для защиты подвала от воды устраивают два рубежа обороны:

1. Кольцевой дренаж вокруг дома, на уровне подошвы фундамента, который перехватывает и отводит от стен подвала большую часть воды, стремящейся затопить подвал.
2. Гидроизоляцию стен и пола подвала, предназначенную в основном для защиты от капиллярной влаги грунта.

Только гидроизоляция подвала, без устройства дренажа, приводит к тому, что вода все равно дырочку находит.

Если не сразу, то через несколько лет. Сырой подвал — деньги на ветер.

Если решили сделать в доме подвал или цокольный этаж, то пристенный дренаж рекомендую сделать обязательно

, не пожалеете.

Пристенный дренаж делается одновременно с устройством фундамента.Его стоимость минимальна , по сравнению с затратами на защиту от воды уже затопленного или сырого подвала.

Если хотите рискнуть, сэкономить на устройстве дренажа

и отказаться от его устройства, то проведите тщательные изыскания. Оцените сезонные колебания уровня грунтовых вод на участке. Появляется ли весной верховодка. Узнайте у соседей, есть ли у них дренаж, топит ли у них подвал.

Отсутствие дренажа, как правило, потребует усиления гидроизоляции фундамента и увеличения расходов на её устройство.

Конструкция пристенного дренажа приспособлена исключительно для того, чтобы защитить подвал

или цокольный этаж от воды. Если необходимо решить другие задачи, например понизить уровень грунтовых вод на всем участке или уменьшить насыщенность водой пучинистого грунта в основании фундамента , то используют другие виды дренажа.

Устройство пристенного дренажа вокруг подвала, как правило, обязательно:

• При постоянном или сезонном подъеме уровня грунтовых вод выше подошвы фундамента.
• Если на участке весной появляется верховодка.

Устройство дренажа обязательно, если сезонный уровень грунтовых вод (УГВ)или верховодки бывает выше подошвы фундамента.

• Для дома, расположенного на склоне, со стороны набегающей по склону воды.
• Если на участке имеется водонепроницаемый слой грунта.

Последнее условие вызвано вот чем. Грунтовую подушку фундамента и пазухи котлована под фундамент для уменьшения сил морозного пучения обычно засыпают водопроницаемым грунтом. Если грунт на участке водонепроницаемый, то поверхностные воды будут просачиваться в водопроницаемую засыпку фундамента и там накапливаться.

Куда направлять воду с крыши

Вода, стекающая с крыши по водосточным трубам не должна просачиваться в грунт рядом со стенами дома.

Можно встретить описание устройства системы водоотвода, которая направляет воду с крыши в трубы пристенного дренажа. Трубы пристенного дренажа в этом случае имеют двойное назначение — служат и для сбора подземных вод вокруг фундамента и для транспортировки воды с крыши.

Использование дырявых труб пристенного дренажа еще и для перемещения воды с крыши довольно рисковано, и обычно кончается затоплением подвала во время сильного дождя.

Лучше всего для отвода воды с крыши и поверхностных стоков с площадок на участке выполнить отдельную систему водоотвода.

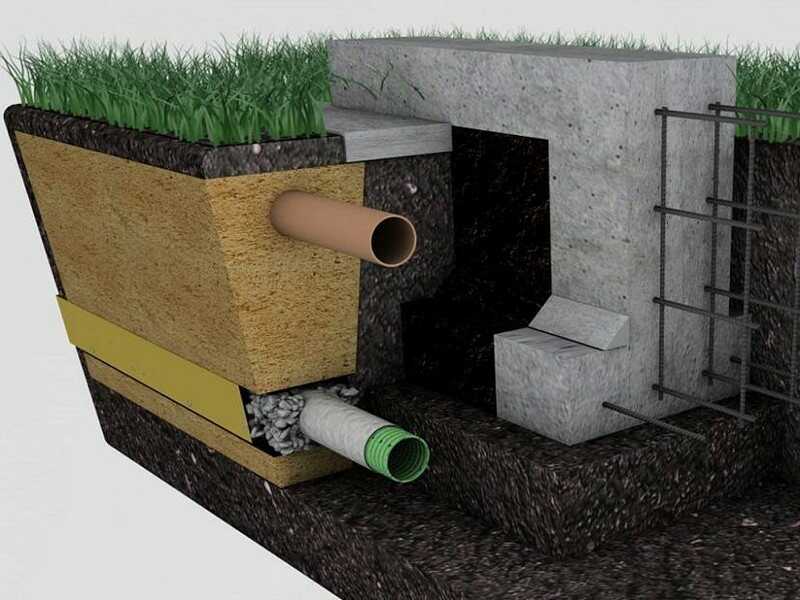

Пристенный дренаж вокруг фундамента дома в разрезе

(кликните по картинке для увеличения)

Разрез пристенного дренажа вокруг фундамента дома. (кликните по картинке для увеличения)

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра,
Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание,
При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы,
Если место, где находится здание, является зоной капиллярного увлажнения.

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

• В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
• Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
• Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Правила обустройства системы

Основой для сооружения являются специальные дренажные трубы. Чаще всего это пластиковые детали диаметром от 75 до 100 мм с нанесенной на них перфорацией. Если нет возможности их приобрести, можно взять обычные канализационные трубы нужного диаметра и просверлить в них отверстия. При этом нужно учитывать размеры гравия, в который будет уложена деталь, он должен быть больше диаметра высверливаемых отверстий.

При этом должны выполняться следующие требования:

• Перфорированную трубу засыпают гравием примерно на 0,3 м. Для предотвращения засорения системы используют детали, обернутые фильтрующим материалом, или укладывают геотекстиль.
• Если конструкция проходит под дорогой, по которой движется транспорт, на этом участке монтируют металлические трубы, соединяющиеся плотно подогнанными муфтами с остальной системой.
• Для беспрепятственной очистки и обслуживания сооружения в основных узловых точках (на изгибах, в местах пересечений деталей) и через каждые 10-12 м на прямых участках устанавливаются смотровые колодцы.

Вода из системы сбрасывается в сточную канаву или отстойник, самый простой вариант которого представляет собой обычный сварной короб с металлической решеткой.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

Совет: Вполне подойдут обычные трубы ПВХ, используемые для канализации. В них можно дрелью просверлить отверстия небольшого диаметра, расположив их в определенном порядке.

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Этапы работ по установке дренажной системы

Хорошо, если помимо дренажа будет сделана и отмостка – тогда защита от влаги будет составлять практически 100%.

Отмостка – это полоса, проходящая по всему периметру дома. Может быть сделана из бетона, кирпича и другого схожего материала.

Прежде всего, отмостка, как и дренаж, служит водоотводом, но также часто является и декоративным дополнением участка, т. к. на поверхности выглядит весьма интересно.

Устанавливается она следующим образом: в траншею укладывается мембрана, которая засыпается песком и щебнем.

Но все-таки выбирать, из какого материала его делать, следует исходя из погодных условий вашего региона.

Если погода часто бывает холодной и дождливой, лучше всего выбирать материал из бетона.

Бетонная отмостка делается следующим образом: сначала насыпается песчаная подушка, которую утрамбовывают и засыпают гравием, а сверху заливают раствор из бетона и накладывают бетонные плиты. Швы на стыках нужно залить битумом.

Если на вашем участке установлена отмостка, то дренаж делается вокруг нее, его цель – удалить из почвы лишнюю влагу и максимально защитить дом от проникновения воды.

Обустройство дренажной системы начинается с подготовительных работ: изучают почву и выявляют глубину, на которой залегают грунтовые воды, а также проводят работы с фундаментом.

Как уже было сказано выше, простой способ узнать состояние почвы – выкопать ее на 2-3 метра вниз: как правило, глубина самого верхнего слоя грунтовых вод — не глубже, чем 2 метра вниз под землей.

После этого нужно подготовить фундамент.

Его обрабатывают грунтовкой с содержанием битума и керосина, а также делают гидроизоляцию с помощью битумной мастики. Сверху раствора устанавливается армирующая сетка, размер ячеек которой должен быть около 2х2 мм.

После высыхания – примерно через сутки – сетка покрывается еще одним слоем обмазки так, чтобы ее не было видно.

Чтобы сделать пристенный подземный дренаж, нужно выбрать трубы. Лучше всего для этого подойдут пластмассовые. Кроме того, понадобятся соединения для них – муфты, отводы, тройники.

Любой дренаж нуждается в колодце, куда будет выводиться вода. Вы можете купить уже готовый, либо сделать его из бетона, но это займет больше времени.

Если вы выбрали самодельный вариант, то нужно сделать котлованы в выбранных вами местах для колодцев. Легче всего сделать колодцы квадратной формы.

Смотрите видео по установке колодца на участке.

Видео:

После того, как конструкция готова, можно заняться трубами. Они укладываются в предварительно вырытые траншеи под наклоном около 2 см.

Дно траншеи нужно предварительно засыпать гравием или песком, а сверху закрыть геотекстилем, который повторно засыпается гравием – на него и будут уложены трубы.

С колодцами трубы будут соединены с помощью муфт и тройников. После укладки нужно повторно проверить правильность наклона и, если все сделано верно, обработать трубы цементным раствором для их фиксации в траншее.

Трубы засыпаются гравием примерно на 10 мм. Также трубы нужно обмотать геотекстильной тканью, которая должна располагаться внахлест. Закрепите ее нитью из капрона или специальной клейкой лентой.

Это и есть схема, показывающая как сделать дренаж вокруг дома самостоятельно. Смотрите видео с этапами работ, чтобы весь процесс стал для вас понятнее.

Видео:

Поверхностный дренаж – мера не менее необходимая. Он нужен для сбора водяных осадков: снега и дождя, которые отправляются в канализацию или колодец, и таким образом, не скапливаются на территории участка и не попадают в дом.

Самый эффективный поверхностный дренаж – это система водоотвода кровли. Это наклонные трубы, по которым вода будет уходить ниже, не задерживаясь на крыше.

Такой поверхностный дренаж лучше всего делать из пластика или металла. Можно купить уже готовую систему или сделать ее самостоятельно, если у вас есть опыт.

Поверхностный дренаж может быть и на земле – он будет собирать воду на участке и отводить ее в канализацию.

Такой поверхностный дренаж делают следующим образом: укладывают трубы в неглубокие канавы вокруг фундамента таким образом, чтобы трубы были полностью под землей.

Таким образом, поверхностный дренаж делают вокруг всего дома – кольцевой способ является лучшей защитой от влаги.

Устройство дренажа вокруг дома – необходимая мера для его защиты и максимального срока эксплуатации, поэтому не пренебрегайте этой мерой. А выполнить кольцевой дренаж вокруг дома своими руками вполне по силу с помощью приведенной инструкции.

Пошаговая инструкция дренажа частного дома

Во-первых, необходимо определить самую нижнюю точку своего участка, ведь именно в этой точке будет располагаться сливной колодец, в которой, собственно, и будет тянуться сама траншея.

Если периметр участка равнинного характера с высокой травой и другими элементами, которые могут усложнить определение низшей точки, тогда можно воспользоваться теодолитом.

Это устройство можно попросить у знакомых или одолжить в аренду. Покупать инструмент не стоит смысла, так как в дальнейшем он вам не пригодится.

Устройство дренажа вокруг дома

Схема дренажа вокруг дома : ревизионный колодец, низшая и высшая точки, коллекторный колодец.

Практическая схема дренажа вокруг дома

Во-вторых, приступаем к рытью канавы. Будьте очень внимательными, верхняя точка канавы должна находиться противоположно сливному колодцу.

Глубина траншеи вокруг дома где-то на 30 см должна превышать глубину нижней точки фундамента.

Для осуществления этой работы понадобится штыковая и совковая лопаты.

Ширина траншеи должна быть не менее 50 см, при этом каждый пройденный метр нужно проверять специальным пузырьковым уровнем, чтобы не уйти от необходимого уклона.

Канава вокруг дома

В-третьих, когда канава будет готова, дно необходимо засыпать крупным щебнем, а сверху утрамбовать его слоем песка.

Вся это смесь должна получиться слоем примерно в 15 см

Очень важно выдерживать профиль уклона, поэтому следует использовать уровень

Равномерный уклон обеспечит долгосрочный самотек воды по трубам.

В-четвертых, после того, как будет выполнена щебеночная поверхность, можно приступать к укладке дренажных труб, которые на стыках изолируются специальной лентой.

С двух противоположных сторон дома должны находиться смотровые колодцы.

Прежде чем закрывать дренажные коммуникации, очень тщательно проверьте правильность уклона и качество слива воды, а также герметичность стыков.

Только после того, как полностью убедитесь в правильности укладки системы, трубы можно засыпать.

Смотровой (ревизионный) колодец и трубы

В-пятых, сначала трубы засыпаем слоем гравия, приблизительно 40 см.

Затем на гравий кладем геотекстиль, на который можно уложить трубу ливневой канализации и таким же образом вывести в колодец. После этого слой гравия засыпаем землей, а сверху кладем дерн.

Таким образом, дренаж вокруг дома, схема которого была рассмотрена выше, готов.

Если вы будете соблюдать все вышеуказанные рекомендации, то никакая погода не страшна вашему жилищу. Вашему дому не грозят никакие колебания грунтовых вод и наличие сырости в здании.

Дренажная труба

Отдельного внимания заслуживает область подвала. Не забудьте, что подвал нуждается в качественной гидроизоляции, никакой дренаж в этом месте ее не заменит.

Уровень грунтовых вод без дренажа и с дренажной системой

Если вы все еще задаетесь вопросом, как делать дренаж вокруг дома своими руками, тогда воспользуйтесь именно этой системой, так как она считается наиболее приемлемой для частного сектора, в особенности, дачного участка.

Если у вас нет опыта в этом деле, и вы боитесь, что что-то сделаете не так, тогда можете проконсультироваться со специалистами или еще раз более подробно изучить инструкцию.

Стоит отметить и тот момент, что строительные материалы, которые понадобятся при установке дренажной системы, лучше выбирать хорошего качества, ведь только так можно добиться длительного срока службы от произведенного монтажа.

Вы вправе самостоятельно выбрать максимально подходящий для вас вариант дренажа дома, но не забывайте, что нужно выбрать правильный вариант, исходя их особенностей местности, на котором предположительно будет находиться ваш дом.

Безусловно, побеспокоиться обо всех необходимых материалах и инструментах лучше заблаговременно, чтобы процесс работы не останавливался и не зависел от ваших возможностей и погодных условий.

Как установить французский дренаж в ландшафтном дизайне

Ландшафтный дренаж избыточных поверхностных вод

По

Давид Болье

David Beaulieu

David Beaulieu — эксперт по ландшафтному дизайну и фотограф растений с 20-летним опытом. Он работал в питомнике более десяти лет, работая с большим разнообразием растений. Дэвид давал интервью многочисленным газетам и национальным журналам США, таким как Woman’s World и American Way.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 20.04.21

Давид Болье

В этой статье

• Кодексы и правила

• Когда следует обратиться к специалисту

Обзор проекта

Существуют различные типы французских дренажей, и те, которые используются в ландшафтном дизайне, предназначены для борьбы с избытком поверхностных вод. Например, если земля вашего соседа находится на более высокой высоте, чем ваша, вы можете получить сток воды от вашего соседа после сильного дождя. Поскольку вы не можете изменить землю соседа, вам нужен лучший дренаж во дворе, чтобы справиться со всей водой. Французский слив является распространенным и недорогим решением.

Что такое французский дренаж?

Французский водосток для ландшафтного дизайна представляет собой заполненную гравием траншею, выстланную ландшафтной тканью для предотвращения попадания почвы и ила в гравий. В то время как некоторые типы этих дренажей включают перфорированную дренажную трубу (также называемую дренажной плиткой) и могут быть покрыты травой, традиционный французский дренаж проще без дренажной трубы и с гравием, спускающимся до его поверхности.

При французском дренаже поверхностные воды стекают в траншею, где свободно перемещаются по гравию. Дно траншеи имеет небольшой уклон, поэтому сила тяжести переносит воду к точке выхода в конце траншеи. На выходе вода может собираться в большой овраг или сухой колодец, либо она может просто стекать в подходящую дренажную зону или дождевой сад.

Создание цветущего дождевого сада для предотвращения наводнений

Нормы и правила

Проекты дренажа двора могут быть ограничены местными строительными нормами, законами о зонировании или правилами сообщества. Всегда согласовывайте свои планы с местным органом по строительству и зонированию и ассоциацией домовладельцев, если это применимо. Может быть незаконным направлять сток воды из вашей собственности в системы ливневой канализации. Если ваш план не утвержден, вы можете использовать альтернативную дренажную систему, например, сухой колодец, чтобы дренажная вода оставалась на вашем участке и позволяла ей впитываться в землю, а не течь по поверхности.

Оборудование/инструменты

• Молоток
• Линия Мейсона
• Уровень линии
• Рулетка
• Квадратная лопата
• Лопата для копания
• Универсальный нож
• Луковые грабли

Материалы

• Деревянные колья
• Пейзажная ткань
• Скобы для ландшафтной ткани
• Щебень гранитный

1. Определение местоположения траншеи

   Оцените подверженные затоплению области вашего двора, чтобы определить общее место и маршрут для вашего французского дренажа. Самое главное, определите, куда должна идти вода, и убедитесь, что выход или дренажный конец траншеи находится в подходящем месте. Также рассмотрите практические последствия открытого гравийного канала во дворе: как он может повлиять на маршруты движения, виды или зоны отдыха?

2. Получить одобрение

   Подтвердите, что дренаж вашего двора не окажет неблагоприятного воздействия на чужую землю или какие-либо общественные места, что может привести к юридическим проблемам. Обратитесь в строительное управление вашего города, чтобы убедиться, что ваши планы соответствуют местному законодательству. Позвоните по номеру 8-1-1 (национальная горячая линия «Позвоните, прежде чем копать» или «Копайте безопасно»), чтобы обозначить все подземные инженерные коммуникации на вашем участке. Это необходимо перед выполнением каких-либо раскопок.

3. Проверить уклон

   Французский водосток должен иметь наклон, чтобы доставлять воду к месту назначения. Рекомендуется минимальный уклон в 1 процент (то есть падение на 1 фут на каждые 100 футов длины). Ничего страшного, если ваш двор создает более крутой естественный склон; просто имейте в виду, что крутизна увеличивает скорость воды и может привести к большей эрозии в области сброса.

   Проверьте естественный уклон, вбивая кол в начале и в конце запланированного маршрута траншеи. Плотно привяжите веревку каменщика к одному из кольев; затем переместите его к другому столбу и свободно завяжите. Прикрепите линейный уровень к линии. Отсоедините свободный конец лески, туго натяните леску, отрегулируйте ее, чтобы она была ровной, и надежно привяжите ее к колышку. Измеряйте прямо вниз от линии до земли через равные промежутки времени (каждые 4 фута или около того), чтобы увидеть, как изменяется уклон. Вы можете отрегулировать глубину траншеи по мере необходимости, чтобы создать желаемый уклон; работа против естественного склона просто означает больше копания.

4. Копать траншею

   Снова установите колья и выровняйте линию, если это необходимо, чтобы линия проходила по центру запланированной траншеи. Начните копать траншею, прорезав прямую линию через дерн на 3 дюйма (или по желанию) в одну сторону от линии, используя квадратную садовую лопату. Повторите тот же процесс с другой стороны, также в 3 дюймах от линии, чтобы общая ширина траншеи составила 6 дюймов (или по желанию). Удалите дерн, затем выкопайте траншею, создав вертикальные стороны и гладкое наклонное дно.

   Часто измеряйте вниз от линии, когда вы работаете, чтобы проверить наклон дна траншеи. Помните, что вы измеряете траншею, а не поверхность земли. Сделайте траншею желаемой глубины. Например, траншея длиной 50 футов может иметь глубину от 8 до 10 дюймов на начальном конце и от 14 до 16 дюймов в точке выхода (при условии, что естественный склон относительно плоский). Уплотняйте и выравнивайте дно траншеи по мере продвижения.

5. Выстелить траншею тканью

   Выровняйте траншею ландшафтной тканью, используя непрерывную полосу, если это возможно. В противном случае наложите куски ткани внахлест не менее чем на 12 дюймов и закрепите концы скобами для ткани, вбитыми в землю молотком. Закрепите оба конца ткани скобами. Отогните лишнюю ткань к обеим сторонам тренча; вы обрежете его, чтобы он подходил позже.

   Наконечник

   Ландшафтная ткань должна накладываться внахлест в направлении желаемого течения. Ткань на высокой стороне тренча должна быть наложена внахлест на ткань на нижней стороне тренча.

6. Засыпать траншею

   Заполните траншею дренажным гравием, таким как гранитный щебень, так, чтобы он был на одном уровне с окружающей землей или дерном. Сгребите верхнюю часть гравия, чтобы она была гладкой и ровной с верхней частью траншеи. В качестве альтернативы вы можете немного пересыпать траншею и сгребать гравий в холмик (самый высокий в центре), чтобы траншея была более заметна. Обрежьте излишки ландшафтной ткани по краям траншеи с помощью универсального ножа.

Когда следует звонить специалисту

Вызовите специалиста, если избыточная поверхностная вода течет или скапливается возле вашего дома или приводит к сезонным наводнениям внутри дома. Точно так же обратитесь за советом к специалисту, если запланированный маршрут траншеи приведет к тому, что вода будет находиться рядом (или даже ближе) с вашим домом или может повлиять на естественные схемы стока. Неправильно спроектированная дренажная система может принести больше вреда, чем пользы. Серьезные проблемы дренажа могут потребовать рекультивации больших площадей ландшафта, а для этого требуются инженерное и тяжелое оборудование.

Создайте собственное сухое русло ручья для ландшафтного дренажа или украшения

Как поддерживать дренаж во дворе и предотвращать засоры

Простая система, требующая простого обслуживания

По

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.07.21

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Роб Кейси / Getty Images

В этой статье

• Как работает дворовая канализация

• Когда выполнять ремонт дворовой канализации

• Советы по устранению жестких засоров

Обзор проекта

Дворовая канализация, также называемая дренажной трубой , или ландшафтной, , – это типичный элемент жесткого ландшафта во дворах со значительными очертаниями, обширным ландшафтным дизайном или бассейном. Его также можно использовать для отвода воды из желоба на крыше и водосточной трубы во двор и от фундамента. Этот тип водостока работает почти так же, как слив в полу гаража или подвала, собирая стоячую воду и направляя ее на улицу, в ливневую канализацию или в другую дренажную зону. Вы можете определить дворовую канализацию по контрольной решетке, установленной на уровне земли, обычно в низменной части двора. Как и любая домашняя канализация, дворовая канализация может вызвать затопление. Надлежащее обслуживание дворовой канализации предотвратит скопление воды во дворе.

Как работает дворовая канализация

Устройство дворовой канализации очень простое: небольшой подземный водосборник, закрытый металлической или пластиковой решеткой, собирает сточные воды, а одна или несколько отводных дренажных труб отводят эту собранную воду из бассейна к какой-либо конечной точке — часто рядом с улицей или улицей. в муниципальную ливневую канализацию. Дворовые стоки также могут подавать воду в сухой колодец, подпорную зону или поле поверхностного дренажа. Трубопровод для дворовых водостоков может представлять собой гофрированную пластиковую трубу с перфорацией на дне, которая позволяет части воды стекать в почву по всей длине трубы, или это может быть жесткая пластиковая труба без перфорации, которая отводит всю воду к концу. точка.

Когда выполнять ремонт дворовой канализации

Осень — ключевое время для обслуживания канализации во дворе, так как в это время падающие листья чаще всего забивают трубы. Если водосточные желоба вашей крыши соединяются с водостоком во дворе, вы должны обязательно очистить желоба перед очисткой водосточной системы во дворе.

Оборудование/инструменты

• Отвертка
• Магазинный вакуум (опционально)
• Ручной культиватор
• Садовый шланг и водопровод
• Мощный шнек (при необходимости)

Материалы

• Резиновая дренажная камера (при необходимости)

1. Снимите сливную решетку

   Найдите каждый водосборник и снимите сливную крышку, которая обычно представляет собой металлическую или пластиковую решетку, установленную на ободе водосборника. Некоторые системы имеют только одну сливную решетку, а другие могут иметь две или более. Как правило, они располагаются в низинах двора, но иногда располагаются в центре большого внутреннего дворика или террасы у бассейна или в месте, где водосточные желоба крыши выходят на землю возле фундамента. Сливные решетки, расположенные во дворе, могут быть забиты листьями или дворовым мусором, поэтому вам, возможно, придется немного поискать их, чтобы найти.

   Иногда решетки можно просто поддеть отверткой; иногда они крепятся к краю водосборника винтами.

2. Очистить мусор

   Очистите как можно больше мусора вручную, опускаясь в водосборник и сливные трубы. Ручной культиватор облегчит уборку мусора. Вы также можете использовать магазинный пылесос, чтобы проникнуть глубже в дренажные трубы и высосать мусор.

   Если слив разветвляется в нескольких направлениях, обязательно очистите каждую разветвительную трубу, насколько это возможно. Уберите все лишнее, включая камни, грязь, листья и мусор. Любой посторонний материал в бассейне может скапливаться внутри труб и вызывать обратное движение воды.

3. Проверьте область подключения

   Найдите место заделки — место, где сливной трубопровод из резервуара выходит наружу. Это может быть возле уличного бордюра или где-то еще во дворе, где по склону можно безопасно отводить воду. Дотянитесь и очистите точку завершения настолько далеко, насколько сможете. Некоторые системы могут иметь решетку над точкой подключения; если это так, снимите его, чтобы добраться внутрь, чтобы очистить его. Здесь также можно использовать магазинный пылесос, чтобы добраться до водосточной трубы и высосать мусор.

   Если слив заканчивается у сухого колодца (подземного резервуара, обычно заполненного гравием или крупными камнями), поднимите верхнюю часть колодца и осмотрите резервуар на наличие мусора или излишков почвы. Удалите все материалы, которые могут вызвать засорение.

4. Промывка дренажных труб

   Промойте дренажные трубы водой из садового шланга. Вставьте шланг как можно дальше в сливные трубы из водосборника, затем включите воду и смойте оставшийся мусор. Вы также можете использовать несколько шлангов, чтобы направить еще больше воды через дренажные трубы.

   Сначала вы можете увидеть дополнительный мусор, смываемый в точке подключения. Там, где кажется, что вода течет свободно и прозрачно, водосточные трубы свободны от мусора.

5. Сборка решеток

   Очистив дренажные трубы от мусора, снова прикрепите решетки над водосборными колодцами и, если применимо, над местом соединения. Ваша дренажная система теперь свободна от мусора и должна оставаться в хорошем рабочем состоянии при условии, что решетки остаются чистыми.

Советы по устранению жестких засоров

Если прочистка стока во дворе вручную и промывка из шланга не помогли устранить засор, можно попробовать следующее:

• Резиновая дренажная камера представляет собой резиновый мешок, который прикрепляется к садовому шлангу и плотно входит в слив. Когда вода включается, в мешке создается давление, чтобы закрыть трубу, а затем под давлением выбрасывается вода, чтобы удалить засоры. Это полезная техника, если вода забита или движется очень медленно в канализации.
• Моторизованный дренажный шнек  эффективен при прорезании твердых засоров или корней деревьев. Это тот же инструмент сантехника, который используется для очистки канализационных стоков от дома до городской магистрали. Сливные шнеки имеют вращающийся трос с режущей головкой, которая срезает корни и мусор изнутри трубы. Большинство дворовых водостоков имеют диаметр 3 или 4 дюйма (или больше), поэтому не забудьте взять напрокат машину, подходящую для вашего размера трубы (арендованные шнеки обычно поставляются с 3-дюймовыми и 4-дюймовыми фрезами). Возможно, вам придется запустить шнек в нескольких направлениях, в том числе от конечной точки обратно к водосборнику. Если вы не уверены, что сделаете это самостоятельно, вы всегда можете вызвать сантехника, чтобы просверлить слив.
• Гидроструйная очистка или водоструйная очистка, — это использование воды под высоким давлением для очистки дренажной линии. Это хорошо работает при значительном скоплении грязи, жира или шлама. Хотя дренажный шнек может просверлить пробку, он не вымывает мусор так же эффективно, как гидроструйный. Это работа для профессионального сантехника.

Что такое французский дренаж?

Удалите стоячую воду со своего двора, установив французскую дренажную систему.

По

Тимоти Дейл

Тимоти Дейл

Тимоти Дейл — эксперт по ремонту домов и писатель с более чем десятилетним практическим опытом строительства и благоустройства дома. Он имеет опыт в жилых, коммерческих, промышленных и институциональных сантехнических, электрических, столярных работах, установке, ремонте и управлении проектами.

Узнайте больше о The Spruce’s Редакционный процесс

Опубликовано 21. 02.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Сильный дождь и тающий снег могут привести к скоплению воды во дворе, где она образует лужи и создает большие площади грязи и стоячей воды. Кроме того, когда вода не может стекать со двора, она может течь в сторону дома, что приводит к затоплению и повреждению водой. Чтобы защитить фундамент дома от постоянных повреждений и предотвратить затопление, можно установить французский водосток, чтобы перенаправить поток воды в сторону от дома. Втягивая воду из насыщенной водой земли, французская дренажная система также уменьшает количество стоячей воды во дворе, поэтому ваши дети и домашние животные могут наслаждаться газоном, не беспокоясь о огромных лужах.

Итак, что такое французский дренаж и как он работает? По сути, французский водосток представляет собой простую траншею, вырытую в земле в самых проблемных местах двора. Траншея заполняется перфорированной трубой, обернутой водопроницаемой тканью, и труба засыпается несколькими слоями камня или гравия. Французские дренажные системы работают, потому что сила тяжести заставляет воду течь вниз по склону, а вода всегда будет следовать по пути наименьшего сопротивления, поэтому она естественным образом стекает через камни в полую трубу, где вода может свободно течь по нисходящему склону к городскому коммунальному хозяйству. слив, дождевик или любое другое подходящее место для стока воды.

10 Методы дренажа двора своими руками

Французские дренажные системы

Французский дренаж был подробно описан в книге 1859 года, написанной Генри Френчем, судьей и фермером, жившим в Конкорде, штат Массачусетс. Он помог популяризировать идею специально отводить лишнюю воду с посевных площадей, чтобы повысить урожайность и предотвратить затопление. Система была названа в честь Генри Френча и с тех пор использовалась для улучшения дренажа посевных площадей, уменьшения насыщения дворов и защиты фундаментов жилых домов.

Это базовая конструкция, которая использует научные законы для быстрого и эффективного отвода лишней воды из заданного места. Гравитация воздействует на воду, втягивая ее в почву, но вода всегда будет идти по пути наименьшего сопротивления, поэтому вы можете установить французский дренаж, который создает идеальный путь для прохождения воды через полую перфорированную трубу под землей. несколько слоев камня или гравия.

Например, во время сильного ливня вода может скапливаться вокруг фундамента дома и в конечном итоге просачиваться в подвал, поскольку в нем нет дренажного канала. Однако установка французского водостока вокруг фундамента помогает отводить воду от дома в полую дренажную трубу, используя тенденцию воды идти по пути наименьшего сопротивления.

Как работает французская канализация

Основной принцип французского дренажа заключается в том, чтобы обеспечить путь наименьшего сопротивления для воды, вместо того, чтобы накапливаться и затапливать почву. Это достигается с помощью полой перфорированной дренажной трубы, которая может собирать и отводить воду со двора в назначенное место слива, например, в канализацию муниципальных сточных вод или дождевое ведро. Дренажная труба обернута водопроницаемой тканью, чтобы сорняки, грязь и другой мусор не забивали отверстия в трубе. Дополнительно труба покрывается несколькими слоями камней или гравия. Заменяя почву камнями или гравием, вы помогаете воде стекать в дренажную трубу, потому что воде гораздо легче проходить через большие зазоры, образованные утрамбованным камнем, чем через плотно утрамбованную почву.

Каждая деталь французского водостока разработана таким образом, чтобы облегчить стекание воды с поверхности через камни, беспрепятственные перфорации в полую дренажную трубу. Дренажная труба должна быть установлена ​​под углом, чтобы вода, попадая в трубу, сразу же начинала течь от дома, чтобы предотвратить скопление воды и затопление.

Просто имейте в виду, что если вы не используете водопроницаемую ткань для обертывания дренажной трубы, вода не сможет попасть в дренажную трубу, поэтому проблемы с затоплением будут продолжаться. Каждый материал, используемый в установке, должен улучшать поток воды, иначе французский водосток станет неэффективным.

Когда использовать французские дренажные системы

Прежде чем принять решение о рытье траншей во дворе, важно понять, когда французская дренажная система выгодна и как она может помочь решить общие проблемы, вызванные сильным дождем, избытком грунтовых вод и таянием льда или снега.

Повторяющиеся наводнения и повреждения фундамента

Плакучая плитка или внутренний французский водосток можно использовать для защиты подвала от повторяющихся наводнений и предотвращения дальнейшего повреждения фундамента. Плакучая плитка — это тип наружного французского водостока, который можно установить по периметру дома для отвода воды от фундамента. Это снижает гидростатическое давление на фундамент, предоставляя воде альтернативный путь вместо того, чтобы проталкиваться через трещины в стене фундамента.

Что такое плачущая плитка?

Плакучая плитка — это термин, который часто используется при обсуждении французских водосточных систем. Это связано с тем, что плакучая плитка представляет собой тип французского водостока, который специально используется для защиты конструкции от гидростатического давления. Это означает, что плакучая плитка обычно устанавливается в более глубоком месте, чем стандартный французский водосток, с целью предотвращения затопления и повреждения фундамента дома.

Однако, если вода уже просачивается через фундамент в дом, возможно, лучше инвестировать во внутреннюю французскую канализацию. Эти системы обычно состоят из дренажной доски, которая находится между фундаментной стеной и внутренней стеной дома. Дренажная доска собирает любую воду, которая просачивается через трещины в фундаменте, и перенаправляет ее во французский водосток, зарытый под бетонным полом дома.

Объединение поверхностных вод

Одним из наиболее распространенных применений французского дренажа является всасывание воды, которая образовала лужи или большие лужи на поверхности. Дренаж втягивает воду из насыщенной почвы, обеспечивая легкий путь для воды. Затем он перенаправляется в более подходящее место дренажа, например, в канализацию муниципальных сточных вод. Вы также можете направить воду в водосборник, например, в бочку для сбора дождевой воды, чтобы собранную воду можно было использовать в теплое время года для полива сада или газона.

Подпорные стены под давлением

Подпорные стены помогают удерживать почву на месте и предотвращают эрозию, но когда почва становится чрезмерно насыщенной, это может оказывать повышенное давление на подпорные стены, вызывая их разрушение. Установка французского водостока, помогающего втягивать лишнюю воду и перенаправлять поток от подпорной стены, — отличный способ защитить целостность конструкции во время сильных дождей.

Стоимость установки французского дренажа

Еще одним фактором, который следует учитывать перед установкой французского водостока, является стоимость материалов, а также любые расходы, связанные с наймом профессионала для выполнения этой работы. Хотя с этой задачей может справиться опытный домашний мастер, многие люди могут предпочесть профессиональную установку системы, чтобы обеспечить ее эффективную работу. Кроме того, найм профессионала может дать вам больше спокойствия, потому что большинство компаний дают гарантию на свою работу, поэтому, если возникнут какие-либо проблемы с французским водостоком или если во время установки будут повреждены какие-либо другие электрические или водопроводные линии, вы можете связаться с компанией, чтобы решить проблему.

Средняя стоимость профессиональной установки французского водостока составляет около 5000 долларов, хотя она может подняться до 18 000 долларов за внутреннюю установку французского водостока. Учтите, что чем длиннее дренажная траншея, тем выше стоимость материалов. В целом, вы можете рассчитывать заплатить от 10 до 50 долларов за погонный фут за внешний французский слив и от 40 до 100 долларов за погонный фут за внутренний французский слив из-за специальных мембран и дополнительных работ, необходимых для установки этого типа системы.
