Как сделать своими руками психрометр – функции и изготовление своими руками

Измеритель влажности воздуха своими руками: методы и схемы

Информация о микроклимате помещения важна для многих: от владельцев фермерских хозяйств до тех, у кого есть проблемы со здоровьем. Но не все знают, что можно сделать измеритель влажности воздуха своими руками.

Причем, бесплатно. А вариантов для этого существует много…

6 простых способов измерений

С помощью простых методов есть возможность получить нужную информацию.

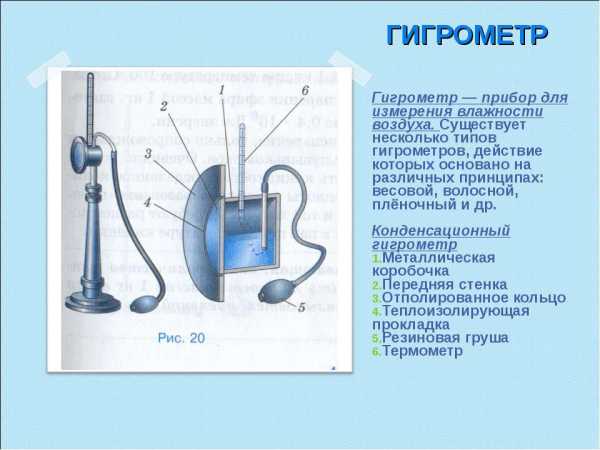

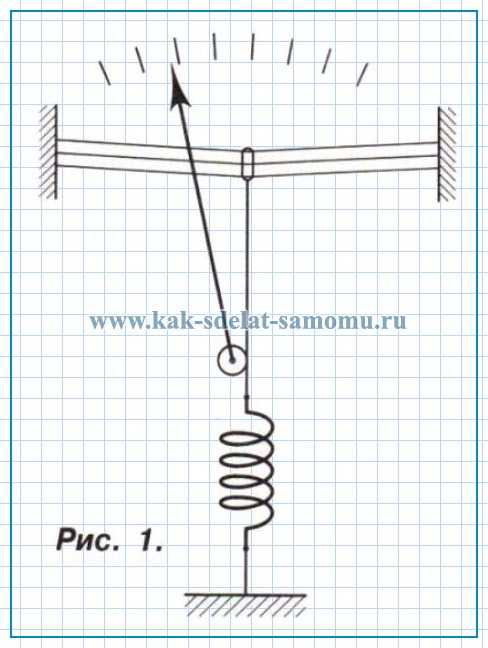

  1. Коктейльную трубочку протыкают булавкой. Втыкают в дырку деревянную плиту. Один конец человеческого волоса привязывают к трубочке, другой – к иголке. Натягиваем волос так, чтобы соломинка находилась в горизонтальном положении. Все изменения будут понятны по натягиванию или ослабеванию волоска, который будет тянуть стрелку.
  2. Рюмку с водой держат в рефрижераторе несколько часов, достают, ставят подальше от батарей и начинают смотреть. Стекло потеет, а потом высыхает – в доме сухой воздух. Потекли по стеклу ручейки – слишком влажно. А если ничего не меняется – значит все в норме.

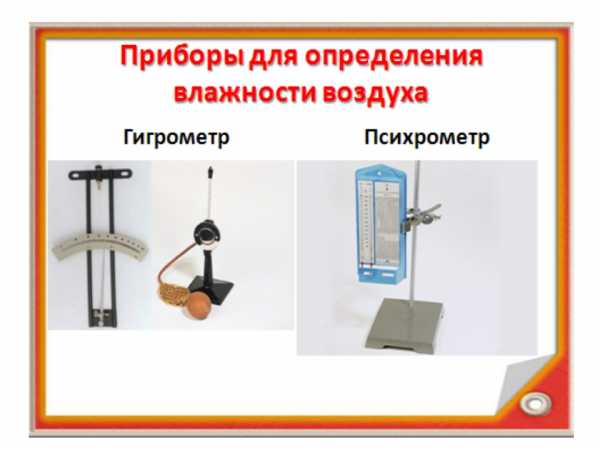

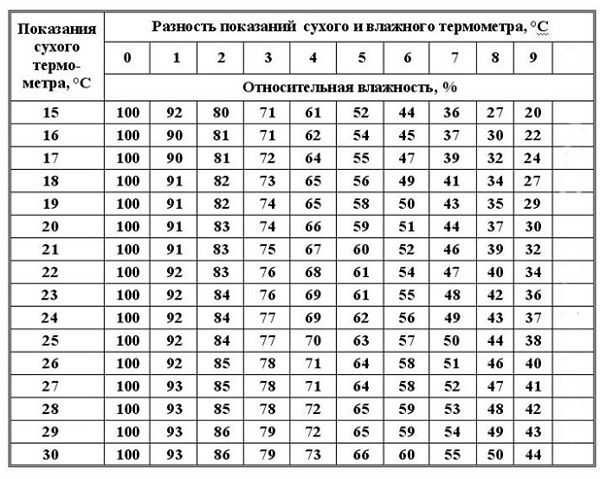

  3. Берут два обычных градусника со ртутью. Кусочек тряпки скручивают в трубку и привязывают к одному из термометров, а потом опускают в баночку, где есть вода. Градусники цепляют к щитку и подвешивают с помощью крючков. Баночку ставят между градусниками. В результате получиться два градусника с сухим и влажным воздухом. Первый укажет на меньшую температуру. Разные температуры показывают насколько воздух влажный.
  4. Берутся салфетка, фанера, клей, 2 гвоздя, 2 куска проволоки (длиной 4 см). Гвозди вбиваются в фанеру, на расстоянии, которое ровняется длине салфетки. Между ними на клей крепится салфетка. К ней крепится проволока. Для образования стрелки, надо одну из частей проволоки частично прикрепить к салфетке, частично – к гвоздю. Принцип прибора основывается на свойствах салфетки вбирать в себя воду. Об изменениях микроклимата помещения скажет стрелка.
  5. Берутся шишка и кусок фанеры. Шишку прикрепляют к центру фанеры скотчем и наблюдают, как раскрываются чешуйки. Если быстро – микроклимат ниже нормы. Поднимаются вверх – высокая влажность. А если ничего не меняется – все показания в норме.

Но для измерения существуют и другие приборы, которые тоже, можно изготовить самому.

  1. Берется пластинка фольгированного стеклотекстолита. На ней изображаются две контактные площадки, изолированные друг от друга. Припаивают проводки и капают капельку туши для рисования. Измеряется сопротивление засохшей кляксы. Сопротивление при увеличении влажности увеличивается, а при уменьшении – уменьшается.

Кроме простейших измерителей можно сделать и сложные гигрометры.

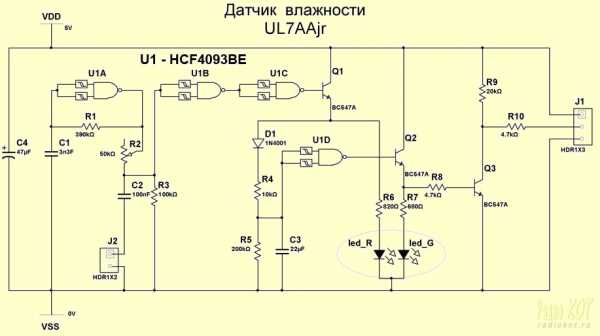

Как самому сделать датчик влажности

С помощью схемы, основанной на одном транзисторе можно сделать простой датчик влажности. Пластина с датчиком, которого будет предупреждать о повышении уровня влажности. Ее делают с обрезка фантированого стеклотекстолита. Площадь делят на два сектора и хорошо лужируем.

Суть роботы: влажность попадает на контактирование клингера, они образуют отпор и обнаруживают прибор усиливающий электроколебание. И через прибор бегут электрически заряженные частицы.

Для роботы, подойдет светодиодный клигер и пьезоизлучатель с парадигмой, обмотку реле. Ее контакты будут служить зачинателем или размыкателем электрики.

Реагирует чувствительность прибора построечный резистор, реагирующий на любой уровень проходящего тока.

Как смастерить электронный измеритель влажности

Гигрометр имеет большое значение в сельском хозяйстве, особенно в период хранения урожая. Электронный измеритель — самый современный. Но, изготовить его можно самому. Вот схема. Всю информацию о ней можно увидеть здесь: https://aes2.ru/publ/indikator_vlazhnosti_vozdukha/1-1-0-122

Схема электронного измерителя

Такой прибор подойдет для помещений, в которых хранятся продукты.

Состоит из таких частей:

  • Плата управления. Ее размер 6,5 см на 9,8 см.
  • Датчик. Размером 2см на 5,3 см;
  • Кнопка SW1;
  • Резистор 470 кОм. Он будет свидетельствовать о повышении влажности.

Питание осуществляется с помощью 9 вольтной батарейки.

Преимущество схемы – возможность подключения нескольких детекторов.

Ее работа, базируясь на связи двух транзисторов 2N2222. Можно использовать транзисторы в пластиковых корпусах либо другие биполярные транзисторы.

Суть роботы: звуковой пьезоизлучатель запускается от проходящего, между контактами датчика, тока. Это происходит после того, как на контактах датчика осело достаточное количество влаги.

Чтобы включился сигнал, хватит 6 мА тока.

Порог включения регулируется подбору величины сопротивления R 2 и емкости С 1.

Лужение меди на печатной плате датчика – нуждается в правильном проведении. Это защитит от окисления и потери электропроводности.

Такой индикатор, если его правильно настроить, можно использовать в доме, где живет человек, страдающий от астмы.

Рассмотрим еще один способ, как сделать гигрометр самому

Делаем гигрометр для дома

В доме, где есть маленькие дети или люди с астмой, бронхитом и сердечнососудистыми заболеваниями, он просто необходим. Но, покупать его не обязательно, ведь можно все сделать самому.

Данный прибор поможет измерить не только влажность, но и температуру воздуха. Более подробную информацию можно найти здесь https://www.kondratev-v.ru/byt/izmeritel-vlazhnosti-vozduxa-v-kvartire.html

Схема бытового гигрометра и термометра

Основу схемы составляет микроконтроллер РIС 16F628А. Она связана с датчиком DHT-11 с помощью однопроводной линии. Резистор присоединяет провод к напряжению 500 вольт.

Механизм прижимания шины данных к общему проводу или отпускания ее, позволяет осуществлять общение между контролером и датчиком.

Для приема и дачи команд используют два микроконтроллера. Первый служит для приема изменений данных. Второй – для коммуникации шины данных.

Чтобы, показывать информацию используются светодиодные индикаторы.

Яркость освещения индикатора зависит от номинала регистра.

Для питания устройства используется трансформаторный или безтрансформаторный блок питания. Их схему можно найти здесь: https://www.kondratev-v.ru/bloki-pitaniya/blok-pitaniya-s-gasyashhim-kondensatorom.html

https://www.kondratev-v.ru/bloki-pitaniya/bestransformatornyj-blok-pitaniya.html

https://www.kondratev-v.ru/byt/izmeritel-vlazhnosti-vozduxa-v-kvartire.html

Для изготовления такого прибора можно использовать и другую плату, сделанную самостоятельно.

Схему и рисунок платы можно скачать тут:

https://www.kondratev-v.ru/byt/izmeritel-vlazhnosti-vozduxa-v-kvartire.html

Итак, измеритель влажности воздуха можно сделать своими руками. Однако, они не отличаются высокой точностью. И годятся только для получения приблизительных данных. Для получения точных данных придется покупать заводской гигрометр.

ventkam.ru

Как сделать волосной гигрометр своими руками

Автор КакПросто!

Измерение и постоянный контроль влажности воздуха в обязательном порядке проводятся в помещениях библиотек и музеев. Относительная влажность воздуха влияет на человеческое здоровье, хранение товаров, функционирование различных электронных устройств.

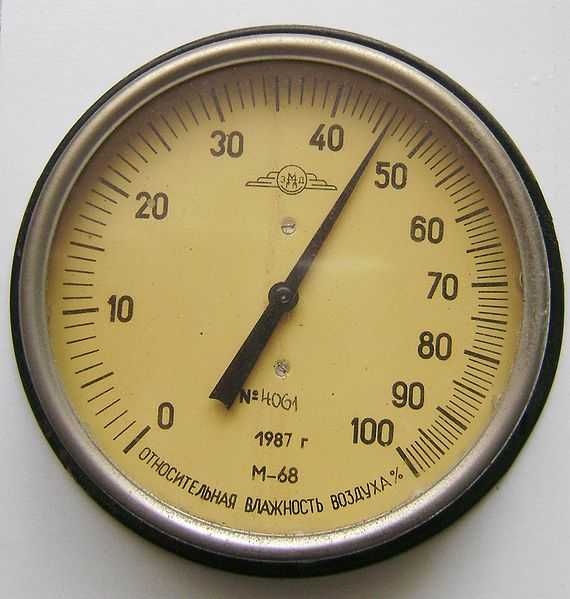

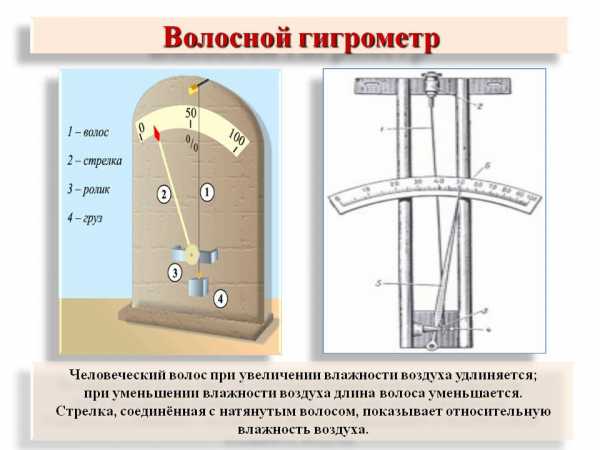

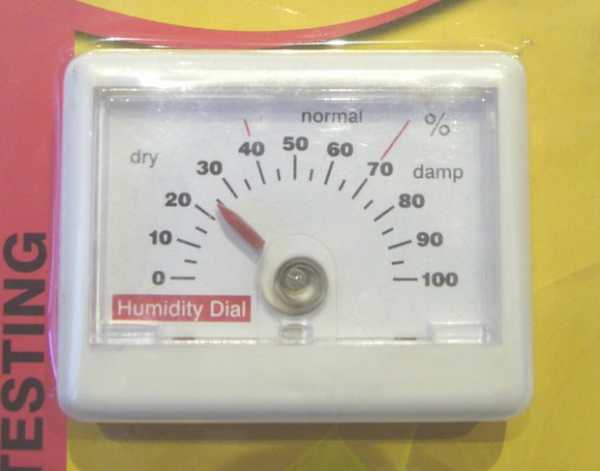

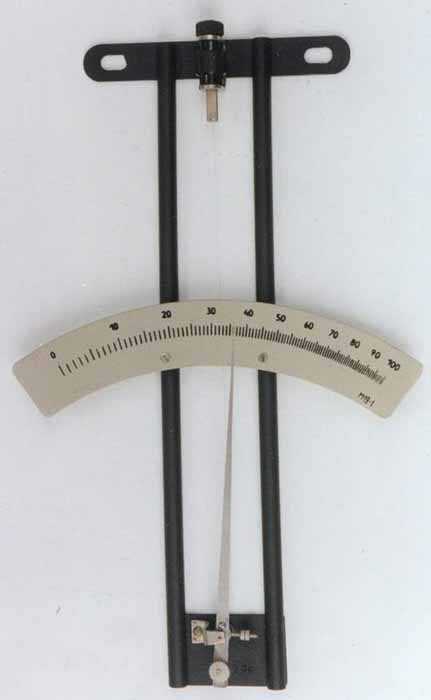

Относительную влажность воздуха можно измерить с помощью простого прибора, который называют волосным или волосяным гигрометром. Действие этого прибора основано на свойстве человеческого волоса удлиняться при увеличении влажности и укорачиваться при ее снижении. При желании вы можете изготовить такой прибор самостоятельно.
Для этого вам понадобится:
- человеческий волос;
- бензин или ацетон;
- термоклей;
- нитроклей;
- гвозди;
- столярный и слесарный инструмент;

- чертежные принадлежности;
- лист фанеры толщиной 5мм;
- плотная бумага;
- стальная проволока;
- стержень от шариковой авторучки;
- ролик с внутренним диаметром около 1 см.
В гигрометре можно использовать не только волос, но и высококачественную хлопчатобумажную нить.
Возьмите человеческий волос длинной не менее 40 сантиметров. Волос должен бы не крашенный и ни в коем случае не покрыт лаком. Прежде всего его надо обезжирить. Для этого промойте волос в воде со стиральным порошком (без кондиционера) или прокипятите его в растворе соды. Можно также применить ополаскивание в бензине или ацетоне. На одном конце волоса закрепите небольшой отвес. Лучше всего, если отвес будет иметь острие. Для изготовления отвеса вы можете использовать острый конец гвоздя или промытый растворителем наконечник стержня от шариковой авторучки. Важно, чтобы вес наконечника был достаточен для распрямления висящего вертикально волоса. Для закреплении отвеса на волосе используйте термоклей или каплю нитроклея. Подберите небольшой гвоздь, наденьте на него отрезок стержня шариковой авторучки длинной около 5 мм или любую другую подходящую пластмассовую трубку. Важно, чтобы трубка могла свободно вращаться и не соскальзывала через шляпку. Гигрометр монтируется на вертикальной доске или фанерной панели с горизонтальной подставкой - основанием. Вбейте в центре вертикальной панели приготовленный вами гвоздь с пластиковой трубкой так, чтобы переброшенный через него волос свободным концом мог крепиться к горизонтальному основанию. Часть волоса, переброшенная через гвоздь, составляла примерно треть его от общей длинны. Перекиньте волос через гвоздь и закрепите его свободный конец термоклеем. При изменении влажности длина волоса будет изменяться, а острие отвеса подниматься и опускаться. Снабдите гигрометр шкалой. Ее можно сделать из полоски бумаги, наклеив на приборную панель позади отвеса.
Отградуировать гигрометр вы можете следующим способом: занесите прибор в ванную комнату, предварительно включив в ней горячий душ. Когда помещение начнет наполняться паром, отметьте на шкале нижнюю точку, против которой остановится острие отвеса, как 100%. Далее поставьте прибор в протопленную и остывающую духовку кухонной плиты (не очень горячую, чтобы не сжечь прибор). В верхней точке напротив острия поставьте отметку 0%. Отметку 50% можно поставить посредине между двумя крайними отметками. Более точную градуировку вы можете провести по контрольному гигрометру, но можете и рассчитать, поскольку шкала волосяного гигрометра линейна. Если длинного волоса вы достать не смогли и чувствительности прибора не хватает, оборудуйте гигрометр стрелкой. Наденьте на гвоздь вместо пластиковой трубки маленький шкив. В качестве шкива подойдет ролик от карниза для штор, колесо от игрушечного автомобиля со снятой шиной, вы можете также изготовить его самостоятельно. Главное, чтобы диаметр его не превышал 1 см. Волос в этом случае нужно обернуть вокруг ролика на один виток. Стрелку сделайте из легкого материала: упругой проволоки или полоски пластмассы. Приклейте стрелку термоклеем к торцу ролика так, чтобы не мешать его вращению на ости. Шкалу гигрометра в этом случае нужно сделать в виде дуги или сектора окружности.

Источники:

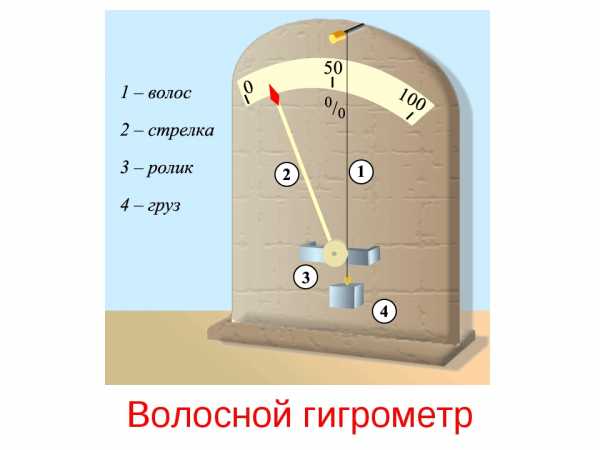

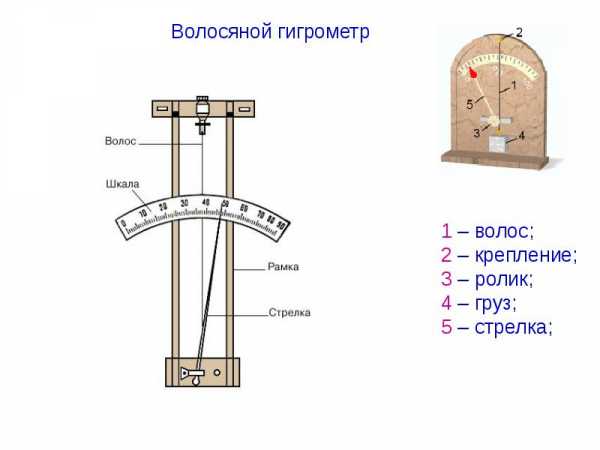

  • Так выглядит простейший волосной гигрометр

www.kakprosto.ru

Самодельный термометр-гигрометр на SHT21 | Мастер Винтик. Всё своими руками!

Добавил: Chip,Дата: 11 Апр 2017

Можно, конечно купить термометр-гигрометр, но интересно и дешевле его сделать своими руками. В виду избытка халявных термодатчиков и ещё некоторых валяющихся без дела деталек, решил собрать себе этот нужный в быту девайс на ATmega168V и SHT21. Подробнее читайте дальше…

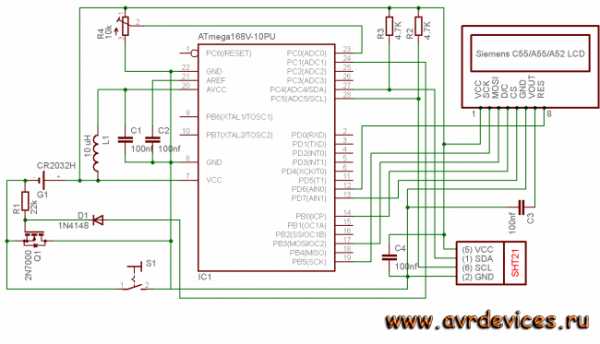

В схеме датчик измеряет не только температуру, но и влажность. Для меня практическая польза от этой фичи сомнительна, но поскольку кому-то возможно пригодится — решил задействовать и её. Кстати, это пожалуй один из самых моих долгих проектов (софт писался месяц!). Разработка затянулась главным образом из-за нехватки свободного времени и глючности кое-какого компилятора, от кое-какой фирмы, но обо всём по-порядку…

Ни каких экзотический возможностей у термометра нет — просто показывает температуру с влажностью и индикатор заряда батареи. Отображение данных происходить на экране от телефона Simens. О том как его подключить к микроконтроллеру я писал ранее (ссылка в конце статьи). Я выбрал этот дисплей как наиболее экономичный из всех у меня имеющихся + он очень тонкий и им легко управлять при помощи микроконтроллера. Единственный недостаток: при напряжении ниже 2-х вольт на нем уже ничего не разобрать (хотя контроллер стабильно работает и при 1,8 в). Именно поэтому при разряде батареи примерно до 2 вольт на экране будет показан индикатор полного разряда батареи.

Я не пожалел времени для того чтобы нарисовать (а точнее срисовать!) большие красивые циферки для отображения температуры и маленькие строгие циферки для отображения влажности. Что из этого получилось хорошо видно на картинках.

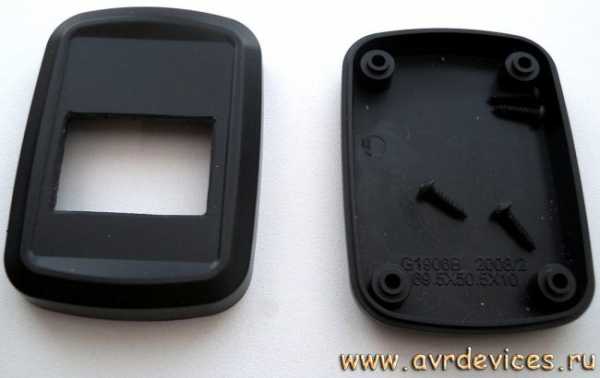

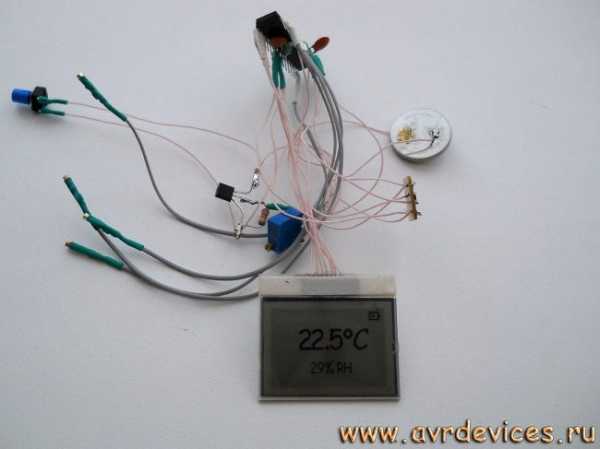

Печатная плата? Не, не слышал :-). Да и зачем она тут если деталек то раз, два и обчелся. Хороший монтаж + качественный корпус и ничего этому девайсу не страшно. Тем более в футбол я им играть не планирую. Все детальки соединены проводом МГТФ ф-0,07 мм — самым лучшим монтажным проводом на свете :). Только зачищать его сложновато, но это всего лишь единственный его минус. Ни какого держателя для батарейки у меня не предусмотрено (в виду ограниченности места в корпусе), поэтому провода припаивались напрямую. В качестве флюса использовал паяльную кислоту, ибо с канифолью припаиваться не хотело при относительно низкой температуре паяльника, а перегревать батарейку я не решился. Все открытые контакты были тщательно заизолированы скотчем перед тем как засунуть все это дело в корпус. Лишние ноги контроллеру я откусил (за исключением тех которые нужны для прошивки), а сам корпус приклеил суперклеем. Дисплей кстати тоже держится на нем. В итоге снаружи девайс выглядит гораздо красивей чем изнутри 🙂 Еще важно не забыть проделать отверстие в корпусе для датчика, если мы хотим измерять температуру не внутри корпуса устройства. Сам корпус называется G1906 (~2$), а вот так он выглядел в самом начале моих издевательств над ним:

Самое сложное тут это проделать вот такую вот прямоугольную дыру. Я делал так: сначала нарисовав прямоугольник а потом по контуру делал дырки обычным сверлом которым сверлю платы. После высверливания 100500 дырок, прямоугольник выламывается, а края зачищаются напильником. Кстати это пожалуй самая ровная дыра из всех что мне доводилось делать 🙂

Всё достаточно просто и банально кроме небольшой изюминки управления электропитанием. Её я подсмотрел в каком то журнале: Замыкаем кнопку, девайс стартует, выставляет на ноге логическую единицу тем самым поддерживая транзистор в открытом состоянии, а через пять секунд на ноге появляется логический ноль и транзистор закрывается отрубая питания всего устройства. Все гениально и просто. Перед использованием нужно покрутить резистор R4 таким образом чтоб при трёх вольтах питающего напряжения на его щётке подключенной к PC0 было напряжение 1,1 вольта. Иначе уровень зарядки будет отображаться не верно. Лучше всего использовать многооборотный резистор, им проще подстроить десятые доли вольта. Микроконтроллер работает на частоте 8 Мгц от внутреннего генератора. Всего девайс потребляет 5 мА, а это значит что батарейки (CR2032) хватит надолго.

И вот мы добрались до самой интересной части проекта: до софта. Пользуясь случаем хотелось бы излить тонны ненависти на создателей компилятора микропаскаль. Подобной кривизны я еще не видел. После того как моя программа стала занимать более ~10кб флеш памяти начались необъяснимые глюки, которые я мастерски преодолевал при помощи запихивания разнообразных костылей. В моей программе можно найти не нужную инициализацию UART (без нее не работает), настройку портов через ассемблерные вставки а также некоторые другие интереснейшие вещи! Больше на микропаскале я не пишу, чего и вам желаю.

Скачать прошивку

Автор: Medved
