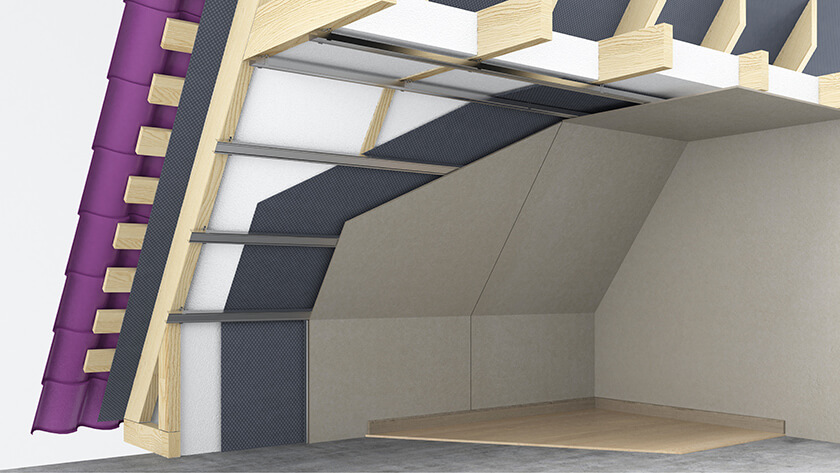

Как утеплить мансардную крышу своими руками: Утепление мансардной крыши своими руками

Стекловата.

Технология, согласно которой проводится утепление крыши мансарды своими руками с использованием стекловаты, во многом похожа на работу с минватой, но сам материал по структуре отличается:

• у стекловаты более длинные волокна, чем у минеральной ваты, поэтому она более прочная, упругая и у нее лучшие звукоизоляционные характеристики;
• гидрофобность стекловаты меньше, чем у минваты;
• стекловату можно использовать при более низких температурах.

Комбинированное утепление. Когда утепляем мансарду своими руками, можно использовать несколько теплоизоляционных материалов, исходя из их преимуществ. К примеру, для заполнения межстропильных промежутков желательно применить минеральную вату, а сверху под кровлю на стропильную конструкцию уложить пенополистирол.

Такой способ утепления считается одним из наиболее эффективных по ряду причин:

• поскольку эковата состоит из бумаги на 80%, ее свойства схожи с натуральной древесиной, которая в свою очередь является экологически чистым материалом;
• по теплоизолирующим параметрам она схожа со стекловатой;
• использование эковаты позволяет качественно заполнить все элементы конструкции, что приводит к значительному сокращению потери тепла;
• в составе утеплителя содержится природный антисептик – бура, препятствующий образованию грибка и плесени на деревянных деталях;
• эковата обеспечивает качественную звукоизоляцию;
• в процессе эксплуатации не теряет первоначальный объем.

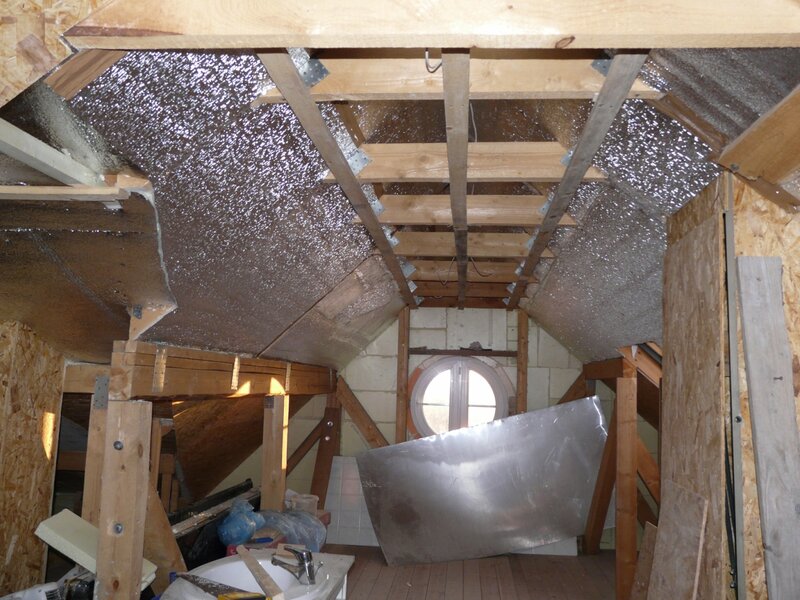

Пенофол. Утеплитель относится к современным материалам для утепления и пароизоляции, материал обладает отражающим эффектом и звукоизоляционными свойствами. С одной или двух сторон вспененный полиэтилен покрыт высококачественным алюминием.

Утепление мансарды изнутри пенофолом предпочтительно по ряду причин:

• экологическая чистота;
• низкая теплопроводность;
• замкнутая система воздушных пузырьков пенополиэтилена предотвращает проникновение пара.

Утепление стен мансарды

Сейчас мансарду изначально планируют при разработке проекта дома, поэтому ее форма зависит от конструкции крыши, а стенами становятся элементы кровли. Чаще всего в индивидуальных постройках создают двухскатную крышу, поскольку она позволяет по-максимуму использовать площадь мансарды. Нередко внутренние стены для комнаты на кровле вообще не делают. Когда двухскатная крыша имеет уклон 45-60 градусов, тогда дополнительно на высоту 1-1,2 метра возводят внутренние стены мансарды. При этом высота помещения должна превышать 2,2 метра, а ширина быть не менее 2,4 метра. От того, как утеплена кровля зависит утепление стен мансарды изнутри.

В настоящее время для теплоизоляции кровли используются следующие способы утепления мансарды:

• устройство теплозащиты поверх несущего каркаса. Такой вариант применяют, когда утепление здания выполнено по фасаду, а стропильная система является элементом мансардного помещения. В таком случае наружные стены комнаты на мансарде утепляются одновременно с фасадом, а внутренние, когда они есть, – по мере необходимости;
• устройство теплозащиты внутри несущего каркаса применяется, когда на стропильных балках сделаны навесы, располагающиеся над балконами здания. В этом случае стены утепляют внутри мансарды и производят отделочные работы.
• устройство теплозащиты вокруг несущего каркаса. Этот способ допустим только для деревянных стропил. Для обеспечения циркуляции воздуха необходимо, чтобы толщина утеплителя была меньше, чем у стропил. Читайте также: “Как стелить пароизоляцию на потолок”.

Утепление пола мансарды

Для утепления пола используют различные теплоизоляторы. Материалы помещают между лагами или на черновой пол. Чтобы утеплить напольное покрытие плитами ДВП, сначала укладывается два слоя рубероида, а затем в два ряда древесноволокнистые плиты. Сверху настилают чистовой пол.

Иногда используют давно известный способ – утепление опилками, которые насыпают

15-20 –сантиметровым слоем на рубероид в промежутки между лагами. Чтобы в теплоизоляционном слое не поселились мыши, опилки следует смешать с известью. Плохо, что такой утеплитель относится к легковоспламеняющимся материалам.

Утепление потолка мансарды

Утепление фронтона мансарды изнутри

Устройство и утепление мансардной крыши, подробно на видео:

Утепление фронтона мансарды изнутри

Устройство и утепление мансардной крыши, подробно на видео:

Как избежать ошибок

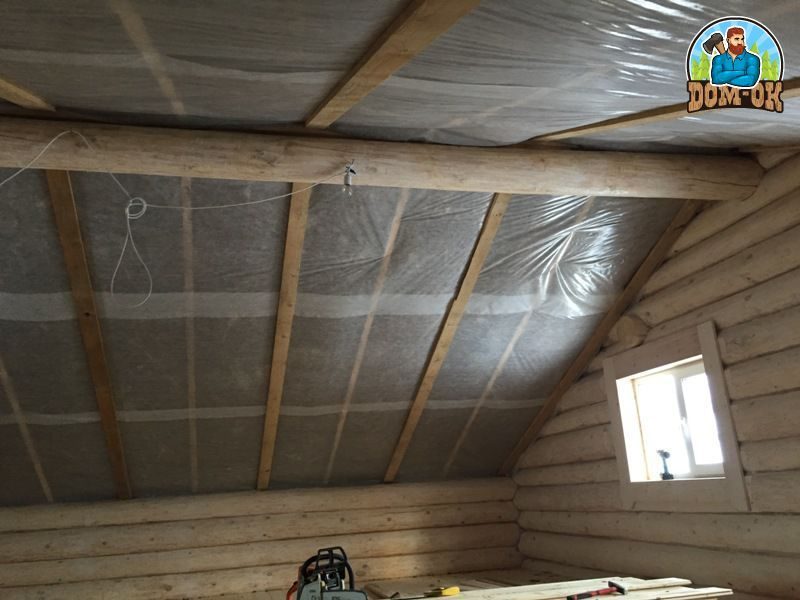

Наличие пароизоляции необходимо, когда используется эковата, стекловата, минеральная вата, пенопласт. Дополнительная пароизоляция не нужна при применении пеноплекса или пенополиуретана.

Крыша Дома

Использование профнастила для крыши и его преимущества
Рынок стройматериалов богат новинками и многофункциональной кровельной продукцией. Среди наиболее популярных товаров выделяют профнастил, который применяется для создания качественного покрытия для кровли, устойчивого к разным видам воздействия (механического и окружающей среды).

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims – современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли – технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Крыша Дома

Использование профнастила для крыши и его преимущества
Рынок стройматериалов богат новинками и многофункциональной кровельной продукцией. Среди наиболее популярных товаров выделяют профнастил, который применяется для создания качественного покрытия для кровли, устойчивого к разным видам воздействия (механического и окружающей среды).

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims – современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли – технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Мансардная крыша своими руками пошагово + видео, чертежи с размерами

Мансардная крыша – один из лучших способов увеличить общую площадь вашего дома с минимальными затратами. Возводя такую ​​конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может быть хорошим детским или вашим личным кабинетом. Также Вы можете просто привести людей, в общем, множество вариантов на Ваш выбор. Обустраивая его, нужно быть готовым к тому, что важно все сделать правильно и шагнуть. Сама по себе мансардная крыша представляет собой переоборудованный чердак, для ее создания требуется конструктивный подход к генеральному ремонту, кровле и утеплению.Строительство мансарды загородного дома практически не отличается от постройки обычной кровли. Ниже мы внимательно изучим обе его руки, чтобы правильно построить мансардную крышу.

В первую очередь необходимо рассмотреть достоинства и недостатки такой крыши, чтобы окончательно решить, стоит ли продолжать ее строительство.

К преимуществам мансардных крыш можно отнести:

• за дополнительное место. Как мы уже рассмотрели выше, главное преимущество мансарды – это дополнительное большое помещение, которое вы можете обустроить по своему вкусу;
• умеренных финансовых затрат.Второй фактор этого пола – относительно небольшие затраты на его возведение. Ведь строительство мансарды обойдется Вам намного дешевле пристройки под дополнительные помещения за счет общего расширения площади дома;
• вид из окна. Красивый вид из мансардных окон никого не оставит равнодушным, ведь смотреть на мир с высоты всегда приятно.

К недостаткам мансардного этажа, кроме того, что можно отнести необходимость дополнительного обогрева.На видео хорошо виден процесс строительства:

Если вы решили заняться строительством мансардной крыши, то в первую очередь вам следует начать с дизайна, который в конечном результате будет выглядеть как ваша работа, и как заставить ее работать. Основные решения относительно типа кровли нужно принимать с учетом конструктивных особенностей дома.

Основными видами крыш являются:

1. Двускатная крыша. Сама крыша простая с двумя скатами, под ней собственно построен чердак.Из-за своей простоты этот тип кровли не требует сложностей как при планировании, так и при строительстве. Обратной стороной этого является то, что на чердаке мало места из-за низких потолков.

2. Ломанная двускатная крыша. Его главное отличие от предыдущего типа в том, что он имеет четыре кровельные поверхности, расположенные под разными углами. Этот вид кровли имеет свою сложность по форме и конструкции, но эти недостатки компенсируются значительным увеличением площади.

3. Одноуровневая мансардная крыша. По сравнению с вышеперечисленным, такая крыша довольно сложна в конструкции. Но, потрудившись, можно получить очень просторную комнату. Основное отличие этой крыши в том, что крыша как бы уходит в одну из сторон комнаты.

4. Двухуровневая мансардная крыша. Этот вид мансарды сложнее всего построить. В проекте этот тип кровли разрабатывается одновременно с помещением, так как помещения расположены на разных уровнях здания.


На видео видно, как возвышается мансардная крыша:

Ниже мы рассмотрим конструкцию кровли, которую можно построить собственноручно.

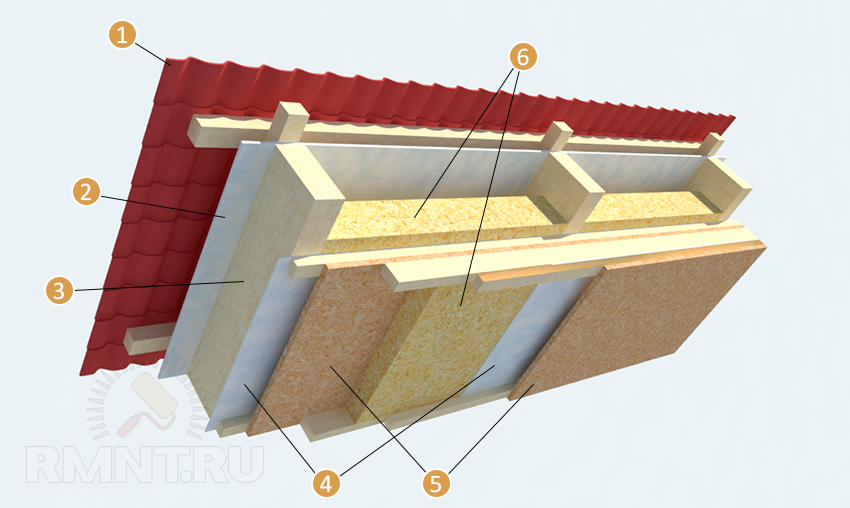

Мансардная крыша очень похожа на простую скатную крышу. Каждая из этих крыш имеет свои особенности конструкции, но в целом все они имеют общие элементы, рассмотрим их:

1. Крыша. Поверхность крыши, которая находится снаружи, используется для защиты от дождя, снега и других погодных условий;
2. Ящик.В основном это доска из дерева, она крепится к крыше;
3. Хребет бега. Внешняя часть всей конструкции крыши;
4. Стропила. Это наслонные и свисающие нервюры всей конструкции. Для чердака используют наслонные стропила;
5. Внутренняя поддержка. Вертикальные балки служат для обеспечения прочности и устойчивости кровли;
6. Слой утеплителя. Между стенами и крышей укладывается утеплитель из нескольких слоев, что позволяет наблюдать за температурой во всем чердачном пространстве.Утеплитель включает в себя утеплитель, пароизоляцию и толстый слой утеплителя. Конечно, безопасность самой кровли напрямую зависит от правильного утепления кровли.

Видео, которое поможет в работе:

Довольно часто архитекторы, инженеры кровли, упускали из виду существенную ошибку в вентиляции и утеплении. Эти ошибки чреваты тем, что на крыше появляется плесень, грибок и, как правило, она начинает протекать уже через два года. Происходит это потому, что нарушена технология строительства мансарды.Из-за того, что чердак сильно прижимается к стене в помещении, добиться хорошей теплоотдачи очень сложно. Вся конструкция чердака должна включать хорошую вентиляцию, изоляцию и конструкцию крыши, которая будет сделана из обработанных огнезащитным составом древесины.

Толщина утеплителя должна быть не менее 20 см, так как климат в наших краях зимой достаточно холодный, а летом достаточно жаркий. Основными недостатками конструкции мансарды является то, что зимой теряется много тепла, а летом на чердаке очень жарко.Правильный утеплитель способен полностью решить проблему, зимой он сохранит тепло внутри и не допустит большого количества тепла в сильную жару летом.

Также нужно устроить вентиляцию кровли. Летом при достаточно высокой температуре кровля имеет свойство сильно нагреваться, этот процесс значительно увеличивает температуру внутри чердака. Правильно установленная вентиляция обеспечит комфортное пребывание в помещении, а также защитит крышу от повреждений зимой.Звукоизоляция также необходима, чтобы снизить уровень шума внутри чердака, когда идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида утеплителя желательно в паре с кем-то, имеющим опыт в этом деле.

Что ж, пора подумать, как можно ступить на крышу самому. Для возведения мансарды потребуется некоторый опыт подобных работ. Построить чердак намного тяжелее обычной крыши, так как необходимо соблюдать углы лучей.Что бы лично научиться правильно строить такой пол, нужно внимательно изучить бизнес-план:

Для начала, конечно же, должна быть разработка пола. В этом вам может помочь специалист или, если ваши компьютерные знания на достаточном уровне, сделать это в специальной программе. Далее крайне важно правильно рассчитать углы наклона нагрузки на крышу и т. Д., Чтобы все было точно, необходимо внимательно изучить такую ​​книгу, как «Нагрузки и удары».

Совет! Правильно во всем разобраться, поможет книга «Нагрузки и воздействия на здания и сооружения»

Как правильно сделать стропила видео:

На этом этапе вам придется много работать и для того, чтобы все делать хорошо, вам нужно как минимум 3-4 сотрудника. Возведение кровли начинают с того, что укладывают и закрепляют мауэрлаты на всем протяжении. При этом используется балка сечением 100 × 100 мм.

Это должно задать каркас помещения, его стойки будут использоваться в качестве опоры для всей фермы.Сечение балки должно совпадать с поперечными сечениями продольных балок, потому что на них будут строиться стойки. Для начала с двух сторон здания установить вертикальную подставку. Их нужно закрепить к продольным балкам с помощью саморезов и металлических уголков.

Совет! Отвертка значительно облегчит процесс работы с крепежом.

Итак, у нас получились две арки, между ними необходимо натянуть шнур, если его направление ровно горизонтальное, это будет означать, что все сделано правильно, если нет, то одну из арок придется немного укоротить .Далее, необходимый шаг для стропил, строго на шнур кладут следующие арки. Проводами-перемычками скрепляют арки, а для закрепления самих перемычек используют специальные штампованные детали.

Далее следует установка верхних стропил, что является довольно сложной работой. Их нужно устанавливать под прямым углом и по центру, в этом вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединению стропил, что мы и планируем сделать. Если вы используете этот шаблон, необходимо вырезать стропила, стоящие на земле, а затем поставить их на нужное место.Монтаж стропил происходит таким же образом, как и при устройстве внутренних помещений.

При установке ферм необходимо прибить концы обрешетки. Материал, из которого это можно сделать – это фанера, ДСП или однотонные плиты.

Как обустроить комнату под крышей, можно посмотреть на видео:

После завершения монтажа обшивки и стропил можно переходить к слою утеплителя. С внутренней стороны крыши укладывается пароизоляция, для этого крепим ее планки к стропилам.Затем следует установка утеплителя. Мне нужно посмотреть, чтобы слой утеплителя был плотно набит на поверхность стропил. Трещин быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка монтируется на утеплитель с шагом 50 см.

Гидроизоляция кладется на стропила снаружи, ее видеофункция: защита от попадания влаги внутрь. На поверхность кладется гидроизоляция на крыше.

Внимание! Во время строительных работ необходимо строго соблюдать технику безопасности.

Как своими руками построить мансарду вы можете увидеть на видео:

Думаю, Вы заметили, что строительство мансарды – событие достаточно серьезное. Насколько ответственно Вы подойдете к делу, зависит от долговечности вашего творения.

Существует немалое количество примеров, как могла бы выглядеть мансардная крыша. Среди его разновидностей каждый сможет выбрать что-то свое. Если Вам необходимо достаточное количество дневного света, можно установить большое окно. Форма чердаков может быть закругленной или строго прямоугольной и прямой.Какой бы выбор Вы ни сделали, подход должен быть серьезным и осознанным.

Связанные с контентом

Строительство мансардной крыши своими руками: строительство, материалы | Своими руками

Как избежать мостиков холода при строительстве мансардной крыши?

Обмерзание кровли может происходить из-за того, что слой ее утеплителя меньше необходимого. Например, стандартная высота деревянных балок, из которых сделаны стропила.- 150 мм.

А если волокнистые плиты или маты уложить только между стропилами, то не удастся соблюсти требуемую в центральных регионах России толщину теплоизоляционного слоя в 200 мм. Кроме того, при строительстве кровли мосты холода практически неизбежны. В какой-то мере они становятся деревянными опорными ножками.

Кроме того, даже опытный кровельщик не может позволить себе обеспечить абсолютно плотную подгонку утеплителя к стропилам по всему уклону.А на крышах сложной геометрии необходимо обрезать утеплитель при его укладке в зоне впадин, гребней, стыков и т. Д. При этом велика вероятность протечки.

Чтобы кровля не промерзала, необходимо создать дополнительный контур теплоизоляции. Обеспечит необходимую толщину теплоизоляционного слоя и поперечный разрез! возможные мостики холода. Сверху на стропила можно разместить дополнительный контур и приподнять.

Чаще всего выбирают второй вариант. В этом случае со стороны помещения к стропилам крепят перекладины, толщина которых равна толщине дополнительного слоя утеплителя.Между брусьями укладывают плиты из волокнистого утеплителя, перекрывая стропила (для устранения этих мостиков холода). После этого монтируется пароизоляция и отделочный материал.

Нужна ли пароизоляция на крыше мансарды?

Водяной пар вместе с теплым воздухом устремляется от здания к крыше. Попадая зимой в свою конструкцию, он находится в холодной зоне, достигая точки росы и превращаясь в воду (конденсат). Влага представляет опасность в первую очередь для волокнистого утеплителя: при намокании он теряет теплоизоляционные свойства, что чревато повышенными затратами на обогрев здания.Кроме того, сокращается срок службы регулярно увлажняющего утеплителя.

А деревянные конструкции под воздействием влаги покрываются плесенью, гниют и постепенно разрушаются. Для отсечения водяного пара от крыши устраивают пароизоляцию (пароизоляцию).

Обратите внимание: пар проникает под кровлю диффузионно и конвективно. В первом случае – через паропроницаемые строительные материалы, во втором – через неплотные (дышащие) стыки в конструкции кровли и в самом пароизоляционном слое.Итак, при установке пароизоляции необходимо использовать качественный пароизоляционный материал и не допускать протечек при его установке.

Пароизоляция изготовлена ​​из специальных пленок (полиэтилена, полипропилена). Они должны иметь минимальную паропроницаемость, высокую прочность на разрыв и эластичность.

См. Также: Чердак своими руками – СМР от «А» до «Я»

Кроме того, существуют пленки с фольгированным покрытием или слоем напыленного алюминия, которые зимой отражают часть тепла обратно в комнату, а летом предотвращают нагревание воздуха на чердаке.

Обычно пленку укладывают вплотную к утеплителю со стороны помещения, фиксируя к стропильным ножкам скобами степлером или гвоздями с широким капотом. Ткани материала покрывают внахлест не менее 100 мм. Во избежание конвективного переноса пара необходимо заделать швы и места примыкания пленки к трубам, стенам, слуховым окнам, электрическим кабелям и т. Д.

Для герметизации используют специальные односторонние и двусторонние ленты, клеи, пасты. Их выбор зависит от многих факторов, но в первую очередь от качества поверхности, с которой соприкасается пленка – гладкой или шероховатой.

См. Также: Строительство мансарды – этап

Как правильно организовать вентиляцию кровельной конструкции?

Подкровельная вентиляция предназначена для удаления излишков водяного пара с конструкции крыши. Воздух обычно подается через отверстия на свесе карниза, а вытяжной – через отверстия на коньке или коньке. Каждый межстропильный пролет следует проветрить. В случае, когда гидроизоляция представляет собой диффузионную (паропроницаемую) мембрану, вентиляционный зазор устраивают с помощью закрепленных на стропилах над мембраной ответных брусьев (обычно толщиной 50 мм).Если уклоны пологие или очень длинные, воздушной полости в 50 мм может не хватить для обеспечения циркуляции воздуха в необходимом объеме. Затем необходимо сделать больший вентиляционный зазор или установить элементы для усиления вентиляции (аэраторы, дефлекторы, вентиляционные турбины и т. Д.).

Дополнительные элементы вентиляции потребуются даже при сложной кровле здания. В частности, поток воздуха в долине долины затруднен, и для его усиления необходимо установить элементы на склонах, прилегающих к долине.Элементы вентиляции часто требуются даже тогда, когда конструкция крыши имеет световой люк (или комбинацию окон) и широкий дымоход. Среди ошибок, допущенных при устройстве вентиляции, – отсутствие условий для притока воздуха на карнизный свес или его вытяжки в районе конька.

Керамическая черепица – в чем преимущества?

Благородный внешний вид и долговечность – главные преимущества керамической плитки, которая сегодня, как и сотни лет назад, изготавливается из обожженной глины.Плитка бывает с покрытием и без покрытия. Плитка без покрытия бывает красной или терракотово-красной. Тонкослойные покрытия – ангоб и глазурь, нанесенные на изделия перед обжигом, позволяют расширить цветовую гамму материала.

Ангоб матовый и блестящий. Штейн на 70% состоит из глины и на 30% из минеральных красителей. Блестящий ангоб отличается от него только добавлением кварца, из-за которого поверхность плитки после обжига становится стекловидной. Выбирать ангобовый материал имеет смысл, когда вам нужна крыша более насыщенного оттенка, чем обычная черепица, либо с тусклым блеском, либо оригинального цвета (коричневый, желтый, черный, медный и т. Д.).).

Глазурь – это раствор, наносимый на необожженную плитку, содержащий глину, неорганические красители (чаще всего оксиды металлов) и кварцевый песок. Во время обжига раствор плавится, образуя глянцевый стекловидный слой. Блестящий ангоб и глазурь очень похожи по внешнему виду, разница в глубине цвета: у глазури больше. Сделать выбор в пользу глазурованной черепицы имеет смысл, когда нужна умная, издалека хорошо обозначенная крыша.

Самыми популярными формами плитки являются рифленая (замковая) и бобровый хвост.Изделия первого типа имеют вертикальные и горизонтальные пазы (замки) для соединения с соседними плитками в ряду и с плитками верхнего ряда. Благодаря замку внешняя влага не попадает под крышу. Модели с пазами имеют профиль («волна») и, кроме того, бывают низкопрофильными (S-образная, бороздчатая и т. Д.) Или высокопрофильными. Как правило, расход рифленой плитки составляет от 10 до 14,5 шт / м ² .

Модель «бобровый хвост» имеет плоский профиль, а один край плитки выполнен в виде полукруга или угла.При укладке каждая плитка этого типа перекрывает стык двух плиток нижнего ряда, из-за чего имеет довольно высокий расход – примерно 33-38 шт / м2 (в зависимости от размеров изделий).

Распространенная схема укладки – «рыбья чешуя» (с одинаковым расстоянием между рядами). «Бобровый хвост» хорошо подходит для крыш сложной геометрии (с конусами, башенками, криволинейными поверхностями). Письменная гарантия на плитку составляет 30-50 лет в зависимости от производителя.

Гидравлическая защита мансардной крыши и ее устройство

Гидроизоляция предназначена для защиты волокнистой изоляции от атмосферной влаги (дождь, снег), которая может попасть в нее, например, в результате протечки через поврежденную крышу.Гидроизоляцию чаще всего выполняют из диффузионных (паропроницаемых) пленок (мембран) из полимерных материалов. Эти пленки не только защищают от протечек, но и являются ветрозащитным и воздухонепроницаемым слоем, то есть препятствуют удалению теплого воздуха из утеплителя, тем самым позволяя сэкономить на обогреве здания.

Диффузионные мембраны укладываются непосредственно поверх утеплителя, что упрощает монтажные работы и позволяет создать только один вентиляционный зазор – между пленкой и кровлей.Листы мембраны укладываются горизонтально (вдоль карниза), закрепляются скобами степлером или гвоздями с широкой шляпкой (впоследствии пленка также будет прижиматься прутьями контррешетки, за счет чего образуется вентиляционная щель) .

Нахлест панелей не менее 100 мм при стандартном уклоне кровли (его величина для каждого рубероида разная). Для обеспечения герметичности гидроизоляционного слоя рекомендуется проклеить стыки листов специальными одно- или двухсторонними лентами или клеями.

См. Также: Утепление крыши мансарды изнутри

Цементно-песчаная черепица и плюсы для кровли мансарды

Такая черепица изготавливается из портландцемента и кварцевого песка с добавлением воды и пигментов на основе оксида железа. Формованная мука-сырье затвердевает в результате сушки в камере при температуре 60 ° C.

Цементно-песчаная и керамическая плитка имеют схожую форму, набор дополнительных компонентов, специфику применения, технологию монтажа.Преимущество цементно-песчаного материала – более доступная цена, в первую очередь за счет того, что его производство не требует дорогостоящего высокотемпературного обжига. Однако внешний вид у него не такой благородный, как у керамического аналога.

Более скромный выбор цветов и форм. Обычно цементно-песчаная черепица бывает рифленой, причем паз в ней один – вертикальный (что связано с особенностями технологии производства). Отсутствие горизонтальной бороздки увеличивает вероятность попадания воды при сильном ветре под навес с небольшими уклонами кровли.В то же время это дает большую свободу в изменении шага обрешетки, благодаря чему цементно-песчаной плитке легче, чем «керамике», компенсировать неточность геометрии откоса.

Расход материала – обычно 10 шт / м ² . К достоинствам покрытия можно отнести те же физико-механические свойства, которыми может похвастаться керамическая плитка: долговечность (письменная гарантия – 30-35 лет), высокие показатели прочности на изгиб и морозостойкость, хорошее звукопоглощение.

Монтаж керамической и цементно-песчаной плитки

Керамическую и цементно-песчаную плитку рекомендуется укладывать на пандусы с уклоном от 16 (при необходимости можно использовать и на более пологих откосах, но при условии создания под ней надежной гидроизоляции).Плитки крепятся на ступеньках, прикрепленных к противовесу (обычно из деревянных брусков сечением 50 х 50 мм).

Шаг обрешетки зависит от модели черепицы, а в случае некоторых моделей может быть из-за уклона кровли. Важно строго соблюдать ступеньку по всей плоскости ската, иначе на крыше появятся неровные линии, образованные стыками и волнами черепицы, которые будут смотреться некрасиво. Плитка крепится к обрешетке за счет выступов, расположенных на ее тыльной стороне, а также за счет давления других плиток – соседнего и верхнего ряда.

При угле откоса менее 60 рекомендуется дополнительно закрепить плитку первого ряда на свесе карниза, фронтоне и рядах подряд, а также обрезную плитку у выступов, хетчбэков, вокруг дымоходов, мансардные окна и в прилегающих территориях с оцинкованными шурупами. Также предусмотрены противоветровые зажимы для более надежной фиксации некоторых плиток. С уклоном саморезов более 60 ° и обычная плитка (в шахматном порядке).

Чтобы обеспечить надежную защиту сложных участков крыши от дождя и придать крыше целостный вид, существует ряд компонентов.Их делают из того же материала, что и кровля (керамика, цементно-песчаная смесь), но из других материалов (металл, полимеры и т. Д.). В частности, это гребень, позвоночник, начальные гребни, бедра, боковые (правые и левые), половинки плитки.

Эндовы оснащены канавками из окрашенной стали или алюминия. Приклеивание плитки к трубам или стенам осуществляется с помощью специальных лент (алюминиевых, свинцовых, медных) и прижимных планок (алюминиевых, медных).

Для обеспечения притока воздуха в подкровельное пространство (для вентиляции кровельной конструкции) используются аэроэлементы в виде пластин из ПВХ, меди или свинца.

Для усиления вентиляции на склоне (в районе гор, мансардных окон, на длинных спусках) устанавливаются специальные вентиляционные плитки. Наконец, есть элементы снегозадержания в виде металлических решеток, труб, бревен. Учтите, что аксессуары значительно увеличивают стоимость кровли.

Металлическая кровля для мансардного люка

Металлочерепица – одна из самых доступных кровель для потребителя. При этом он довольно красивый и имеет долгий срок службы.Материал представляет собой профилированный стальной лист, на который с обеих сторон нанесен слой цинка, пассивирующий слой, грунтовка и, наконец, полимерный слой.

Цинк и полимерное покрытие защищают сталь от коррозии и внешних воздействий. Более того, полуразмерный слой придает материалу необходимый цвет и структуру поверхности. Качество металлочерепицы складывается в первую очередь из качества стали и профилирования. Важный момент – толщина стали. Тонкие листы – 0,4 мм – легко изгибаются при транспортировке, установке и эксплуатации.

Более толстые листы 0,45-0,5 мм намного жестче и, следовательно, их труднее деформировать. Еще один важный момент – полимерное покрытие. Это напрямую зависит от того, насколько листы будут устойчивы к влаге, механическим воздействиям, УФ-излучению. высокие и низкие температуры, то есть, в конечном итоге, на сколько прослужит металлочерепица.

Пожалуй, самое популярное покрытие в нашей стране – полиэстер (ПЭ) с глянцевой поверхностью. Письменная гарантия на него составляет 10-15 лет, расчетный срок службы – 20-30 лет.

Его разновидность – матовый полиэстер (РЕМА), который придает зеркальный блеск; он будет служить примерно так же. Оптимальными, по мнению специалистов, считаются покрытия на основе полиуретана. Они более устойчивы к истиранию и атмосферным воздействиям. В зависимости от производителя они называются по-разному.

Кроме того, в линейке одного производителя есть разновидности таких покрытий. Самые известные – Pural, Pural Mall, Granite HDX, Prisma, Prelak Nova (PN). «Арматек» (АТ) и др. Ширина листового металла -1110-1180 мм, максимальная длина достигает, как правило.6 м

Обратите внимание: длинные листы легче гнуть при погрузке, разгрузке и подъеме на крышу. С четырехметровыми удобнее работать. Обратите внимание, есть металлочерепица в виде небольших модулей (например, размером 1190 х 705 мм). Самый популярный листовой профиль – это волна.

В этом случае продольная волна асимметричная (бегущая) и симметричная. В зависимости от марки и модели металлочерепицы высота ее волны варьируется – 24-42 мм.

Ссылка по теме: Переделать чердак на чердак

Мансардная крыша медная

В чем преимущества медной кровли?

Среди кровельных материалов, уложенных фальцовкой, в загородном домостроении наиболее популярна медь.Он очень устойчив к коррозии, а значит, долговечен. У нее уникальный внешний вид, который тоже со временем меняется. Ведь медь постепенно покрывается патиной, переходя от красноватой к темно-коричневой, а затем в малахитово-зеленую. Также производители предлагают медь, выдержанную с помощью особого химического состава уже на заводе.

Медь с искусственным патинированием, как правило, на 30-40% дороже обычной. К достоинствам материала можно отнести пластичность: благодаря этому свойству им можно покрывать крыши сложной геометрии (в том числе сферы, конусы и т. Д.)). Медь рекомендуется для крыш с уклоном 16 °. Его кладут на прочный фундамент, чаще всего из влагостойкой фанеры или обрезных досок. В большинстве случаев медная кровля состоит из так называемых полотен (листов с краями) из ленты толщиной 0 6 мм.

Картины соединяются между собой фальцем – специальным швом, выступающим над плоскостью кровли. Складывание осуществляется ручным или электромеханическим инструментом. Они бывают одно- и двухместные. Двойной фальц обеспечивает более высокую герметичность покрытия, но для его создания необходимы электромеханические устройства.

Внутри складного комплекта устанавливаются хомуты, которыми гвозди из меди или нержавеющей стали крепятся к основанию. Чтобы компенсировать линейное расширение-сжатие медных листов, направляющие длиной более 3 м оснащены скользящими зажимами.

Также есть картины с самоблокирующимися (без специальных инструментов) складками: их проще и быстрее установить, но не так надежно защищают от протечек. Фурнитура для оснащения коньков, ендов, опор и других элементов кровли изготавливается на стройплощадке из медной ленты.Для медной кровли обязательно нужен громоотвод и, как правило, система снегозадержания (в виде медных труб).

Добавляем, что кровля может быть изготовлена ​​из штучных медных элементов (обычно заводского изготовления) – ромбов, прямоугольников и т. Д. Устанавливаются на кровлях с уклоном 35-40, крепятся к основанию гвоздями.

Как смонтировать металлическую кровлю?

Листы металлочерепицы укладываются на кровли с уклоном 11 градусов, крепятся на ступенчатую деревянную обрешетку специальными саморезами, окрашенными в цвет кровли, с уплотнителями из резины EPDM (7,5-9 шт / м2).

Саморезы ввинчиваются в прогиб волны (на 10-15 мм ниже линии штамповки), равномерно растекаясь по листу и в целом по уклону.

Схема их расположения варьируется в зависимости от рекомендаций производителей. Например, вы можете ввинтить их в каждую третью волну, сдвигая влево или вправо на одну волну при переходе к следующему ряду.

Болгаркой металл не резать: абразивные круги выжигают слой цинка, а летящие раскаленные стружки – полимерное покрытие, которое приводит к коррозии листа.Листы следует разрезать ножницами по металлу или электропилой с твердосплавными зубьями.

Вместе с металлом можно приобрести все необходимые комплектующие – конек, карниз, торцевые планки, внутренние и внешние ендовы, уровни для устройства примыканий, элементы вентиляции и прохода и т. Д. Производители также предлагают снегозадерживающие системы в виде труб или специальных профили. Если крыша криволинейная, покрыть ее металлочерепицей сложно. Однако башенки или конусы можно отделать плоским листом с полимерным покрытием.

Как устроено мансардное окно

Рама и створка слухового окна чаще всего изготавливаются из клееной древесины. Причем для моделей, предназначенных для использования в помещениях с повышенной влажностью, они покрываются либо несколькими слоями бесцветного или цветного лака на водной основе, либо слоем влагостойкого белого полиуретана. Кроме того, на рынке есть окна и рамы из ПВХ. Открыть створку можно несколькими способами. Чаще всего встречаются модели с центральной осью вращения (в середине створки) или с комбинированной системой открывания: у них две оси вращения – центральная и верхняя.

Окна для средней полосы России комплектуются однокамерными стеклопакетами. Для того, чтобы такой стеклопакет эффективно сохранял тепло зимой, в нем предусматривается теплоотражающее низкоэмиссионное покрытие стекол и заполнение камеры инертный газ (аргон), увеличивающий сопротивление теплопередаче окна. Большинство производителей закалили внешнее стекло даже в базовых моделях – оно прочнее и безопаснее обычного. Как правило, окна оснащаются устройствами для проветривания помещения при закрытой створке (клапан вентиляции в неподвижной части рамы, клапан вентиляции-окна, совмещенный с ручкой для открывания).

устанавливаются на откосах с уклоном от 10 до 90, крепятся на обрешетку или контррешетку – в зависимости от технологии, предусмотренной производителем. Поскольку окно является частью кровли, оно должно быть герметично соединено с кровлей.

Для этого есть ряд компонентов, самый важный из которых – изолирующая заработная плата. Такие зарплаты отпускаются под крышу из любого материала, как плоского, так и профильного. Стандартная зарплата из алюминия с полимерным покрытием.Кроме того, имеются комплектующие для надежного соединения окна со всеми слоями кровельного «пирога», в частности, предварительное утепление контуров вспененного полиэтилена, фартуки пароизоляции (оклады).

Также предлагаются готовые откосы из ПВХ или ЛДСП. Обратите внимание, что на крыше вы можете строить комбинации мансардных окон – вертикально или горизонтально. Совсем недавно на рынке появились балконные окна.

В раскрытом состоянии их верхняя часть поднимается по верхней оси на 45 ′, а нижняя выкладывается, при этом перила проходят по бокам.Для мансардных окон имеется большое количество фурнитуры: рольставни, жалюзи, шторы, устройства для ручного или автоматического открывания жалюзи и др.

Ссылка по теме: Монтаж мансардных окон своими руками

Что лучше – водосточная система из пластика или металла?

В водосточной системе, помимо желобов и труб, имеется ряд компонентов: монтажные кронштейны для желобов, воронки, заглушки, внутренние и внешние углы, соединительные детали для желобов и труб, отводы, хомуты для труб, тройники,

При выборе обратите внимание на то, подходят ли кронштейны к крыше вашего дома: в линейке этой марки могут быть представлены кронштейны, рассчитанные только на один способ крепления к карнизному свесу – к лобовой доске или к первому. ряд обрешетки прибивают по стропилам.Наиболее распространены водосточные системы из ПВХ (пластика) и оцинкованной стали с полимерным покрытием.

ПВХ не подвержены коррозии и устойчивы к атмосферным осадкам. Качественные, а значит, и более дорогие изделия быстро окрашивают, а дешевые тускнеют через несколько лет. Желоба и трубы из ПВХ трудно сломать при монтаже и эксплуатации. И если на них появляются царапины, это влияет только на внешний вид системы, а не на ее долговечность.

Наконец, они меньше стали, во время дождя шумят.В то же время изделия из ПВХ существенно изменяют свои размеры при изменении температуры, поэтому при их установке нужно использовать специальные термокомпенсационные расширительные элементы. Соединение деталей в ПВХ-системах осуществляется либо склеиванием, либо при помощи компонентов с резиновыми уплотнениями. Преимущества стальных водостоков – высокая прочность и долговечность.

Однако речь идет только о качественной продукции.

Ведь стойкость к коррозии, механическим воздействиям, выцветанию зависит от типа полимерного покрытия стали.Самые длинные изделия – это полиэстер и полиуретан.

Добавим, что по сравнению с пластиковыми стальные системы значительно меньше подвержены температурным деформациям. Однако у них есть проблема и недостатки. Такие желоба относительно легко поцарапать и согнуть во время установки и эксплуатации (например, когда они поддерживаются лестницами).

А сильные царапины нужно замазать полимерной краской, чтобы не появилась ржавчина. А чтобы вернуть изогнутым желобам прежний вид, часто их невозможно изменить.К тому же расход крепежа для стального водостока больше, чем для водостока из ПВХ. В стальных системах желоба могут быть соединены друг с другом и с углами с помощью либо соединительных деталей (с прокладками из EPDM или без них), либо клеевых составов и заклепок.

Конструкция вентиляционной крыши (см. Выше)

1. Стропила 2. Пароизоляция. 3. Теплоизоляция. 4. Гидравлическая защитная мембрана 5. 6 Контроль. 7 вырезок.Рубероид. 8. Вентиляционный зазор

Устройство кровли из гибкой черепицы

1. Гибкая черепица; 2. Сплошной настил из OSB-3 или фанеры; 3. Балка, обеспечивающая вентиляционный зазор между напольным покрытием и обогревателем; 4. Стропильная нога; 5. Желоб; 6. Битумный клей; 7. Подкладочный ковролин; 8. Карнизная рейка; 9. Фронтальная доска; 10. Крюк фиксирующий желоб

Автор: Известный строительный журналист А.Левенко

Ниже другие записи по теме «Как сделать своими руками – домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Утепление мансардной крыши своими руками

С каждым годом все больше наших соотечественников попадает под соблазн построить жилую мансарду в доме. Это дает возможность расширить жилое пространство и добавляет романтики в общую концепцию дома. дома, особенно если установить мансардные окна.Практически все новые загородные дома изначально построены с мансардой, но потом на холодных чердаках старых домов сострадательные хозяева переделывают, утепляют, отапливают и обустраивают. Чтобы зимой на чердаке было тепло и сухо, летом прохладно и материалы были долгими, нужно понимать суть технологии утепления мансардного перекрытия и понимать процессы, происходящие в нем. Выполнить утепление мансардной крыши своими руками несложно, все работы довольно просты, нужен только партнер и инструмент. Главное, получить его правильно, то утеплитель прослужит долго, стропила из дерева не промокают и не гниют, а значит в скорейшем ремонте не нуждаются.

1. Зачем нужен утеплитель мансардной крыши
2. материалы для утепления мансардной крыши
3. Как утеплить террасу на крыше изнутри
   • схема утепление мансардной крыши внутри
   • Укладка утеплителя между стропилами мансардной крыши
   • Укладка утеплителя под мансардой стропила
4. Как утеплить террасу на крыше
   • Технология утепления мансардной крыши Наружная изоляция
   • Укладка стропил мансардной крыши
5. Видео – Как утеплить террасу на крыше

Зачем нужна мансардная крыша Утеплитель

Чердак – это особое помещение, его стены почти примыкают к поверхности крыши, а воздушный зазор составляет не более 10 – 15 см.Вот почему чердак зимой быстро остывает, а летом нагревается. Вся площадь крыши летом как накопитель солнечного тепла, зимой она пропускает большую часть тепла. теплопроводность материалов, из которых он сделан, и вентиляция. Например, зимой тепло, исходящее от радиатора, поднимается вверх, распространяется под сводом крыши и безопасно уходит, поскольку кровельный материал имеет высокую теплопроводность. Снег при этом тает, превращается в лед и разрушает кровельный материал.Летом поверхность крыши нагревается, и тепло передает всю конструкцию, в итоге даже воздух становится жарким и душным. С такой проблемой не справятся и два кондиционера.

В доме с классическим холодным чердаком ситуация иная. Он выполнял функцию утепления зимой снега на крыше и воздуха на чердаке. Сыпучие утеплители на полу чердака плюс Воздух, содержащийся на чердаке, хорошо задерживает поступление тепла из обогреваемого жилого помещения.В результате даже в самые суровые зимы на чердаке температура опускается ниже 0 ° С – -2 ° С. Из-за того, что снег на крыше тает и не служит дополнительным теплоизолятором. Летом температура воздуха на чердаке можно регулировать открыванием и закрыванием окон в фронтоне, по сути это настоящая вентиляция, которая отводит лишнее тепло с чердака для предотвращения перегрева конструктивных элементов кровли.

Что делать с чердаком? Необходимо тщательно утеплить помещение, правильно выбрать материал, его толщину, расположение и соблюсти технологию укладки.Например, если использовать утеплитель недостаточной толщины – на глаз его может не хватить, снег тает, и скоро рубероид придется перестилать, так как старый придет в полную негодность. Достаточная ширина утеплителя полностью изолирует чердак кровли и грамотно выполненная вентиляция уведут из кровельного пространства лишнюю влагу и конденсат. Но обо всем по порядку.

Материалы для утепления мансардной крыши

Выбор лучшего изоляционного материала для теплоизоляции мансардной крыши – очень важная задача.От типа утеплителя зависит толщина «пирога» утепления и количество слоев в нем. Из-за конкретных мест, где материал будет наноситься, он должен соответствовать определенным требованиям:

• Low Warm.It. желательно брать материал с меньшим коэффициентом 0,05 Вт / м * К.
• с низкой влагопроницаемостью. Из-за того, что кровля может течь, утеплитель должен быть водостойким и желательно не намокать, не терять их свойства во влажном состоянии.Если это условие выполнить невозможно, то необходимо загерметизировать утеплитель, исключив намокание.
• Легкий утеплитель – крайне важно не перегрузить конструкцию крыши. Определить вес материала можно по его плотности. Для утепления чердака можно использовать утеплитель из минеральной ваты плотностью 45-50 кг / м3 стекловолокно – это плотность 14 кг / м3. Более тяжелые версии плиты (200 кг / м2) не подходят.
• Пожар. Желательно, чтобы материал не горел и не поддерживал горение.
• способность сохранять форму. Так как при установке утеплителя необычное место – между стропилами под углом легкий рулонный материал на основе минеральных волокон со временем может сползать вниз, оставляя наверху большие зазоры – пустое пространство. Поэтому важно выбрать материал, который будет долгое время сохранять форму и размеры.
• Устойчивость к сильным морозам, перепадам температур и способность выдерживать многократные циклы смены разморозки / заморозки.
• прочность.

Толщина утеплителя на чердак рассчитывается для каждого случая индивидуально. Это можно сделать с помощью специального онлайн-калькулятора. Для расчета необходимо указать площадь застройки, толщину стен дома и их материал. толщина и материал утеплителя, толщина стен и материал полов дома, а также толщина и материал изоляционных плит. Все это чрезвычайно важно для расчетов теплопотерь, на основании которых выбирается и толщина утеплителя.При выборе «на глаз» в большинстве случаев достаточно слоя минеральной ваты 250 мм.

считаются наиболее популярными материалами, применяемыми для теплоизоляции мансардных крыш.

Минеральная вата или вата – одно из самых удачных решений для утепления внутри чердака, хотя и не идеальное. Минеральная вата отлично вписывается в пространство между стропилами, не оставляя зазоров, не горит и не горит. не поддерживает горение, имеет легкий вес и является отличным изолятором.Позиции досок из базальтовой ваты держат форму. Но она вполне впитывает влагу, как и любая вата, поэтому требуется гидроизоляция со стороны кровли и пара из помещения, так как парная минеральная вата тоже впитывает. Замоченная минеральная вата проигрывает. до 60% их имущества безвозвратно, и это требует полной замены. Кроме того, со временем он сжимается и крошится, плохо выдерживает механические нагрузки.

Однако каменная вата является одним из лучших материалов для утепления мансардной кровли своими руками.Стоит он недорого, с ним легко работать, а соблюдение правильной технологии нейтрализует его недостатки. Для разных регионов толщина утеплителя рассчитывается индивидуально, но минимальный слой минеральной ваты для средней полосы по России составляет 150 мм. , в более холодных регионах толщину увеличить до 250 – 300 мм.

Пенополистирол или пенопласт – очень популярный на рынке материал, которым стараются утеплить все, и что можно, и что не нужно.На фоне, казалось бы, идеальных характеристик – низкой теплопроводности, незначительного веса, влагостойкости и жесткой формы у пенополистирола есть существенные недостатки. Во-первых, разные марки пенополистирола имеют разную степень возгорания от G1 до G4. для утепления как-то использовать горючую пену G3 – G4, что может очень плохо закончиться. После того, как огонь распространится, если загорелся утеплитель чердака, он выживет нереально. Во-вторых, работать с пеной не очень удобно, так как она крошится при разрезании и сборке, зазоры остаются между стропилами, что приходится закрывать всякими хитрыми способами.В-третьих, пена со временем начинает крошиться и разрушаться. С учетом всех недостатков, пена для утепления мансардной кровли делать не стоит. Этот материал можно использовать только в тех Метахимах, где он будет спрятан за стяжкой пола или штукатуркой.

Экструдированный пенополистирол – отличный материал для теплоизоляции чердака снаружи, т. Е. Если поставить его на стропила под кровельным материалом. Он достаточно прочен, не боится воды, не горит, хорошо держит форму.И что немаловажно – для этого требуется очень маленький слой от 50 до 100 мм.

Полиуретан – современный материал, который выдувается с помощью специальной установки, не оставляя ни малейших трещин или щелей. Это неоспоримый плюс, тем более что при таком напылении легко избежать тепловых мостиков в виде стропил. пена не боится воды, не горит, она легкая и хорошо держит форму. Но у него есть еще один недостаток – низкая паропроницаемость, она практически полностью «не дышит».Это значит, что в помещении чердака всегда будет неприятно сыро, если не оборудовать принудительную вентиляцию.

Эковата – один из самых идеальных рассматриваемых вариантов, как лучше утеплить террасу на крыше. Еще она продувается во все щели, не боится воды, почти не светится, мало весит, «дышит» и что самое главное – абсолютно безвреден в отличие от всех других материалов. Испарение или случайные частицы не способны нанести ему вред, в отличие от минеральной ваты.

При выборе утеплителя для мансардной крыши обращайте внимание не только на характеристики самого материала, но и на сугубо конструктивные особенности его использования. Например, прокладка минеральной ваты между стропилами позволяет при необходимости разобрать «пирог» утепления, и проверьте состояние стропил, отремонтируйте их и тогда плиты из минеральной ваты можно будет легко поставить на место. Если в пространство между стропилами напылить пенополиуретан, стропила практически недоступны для ревизии.Так что ко всему нужно относиться с умом.

Как утеплить террасу на крыше изнутри

Наиболее распространенный способ утепления мансарды – внутри, если позволяет пространство или нет других противопоказаний. Для этого используется утепление минеральной ватой, стекловатой и реже – экструдированным пенополистиролом. или эковата.

схема утепления мансардной крыши внутри

Соблюдение правильного «пирога» утепления мансардной крыши является залогом долговечности материалов и комфорта проживания на чердаке.

Пирог утеплитель мансардной крыши (внутри наружу) :

• отделочный материал.
• Вентиляционный люк с обрешеткой.
• пароизоляционная мембрана.
• Утеплитель – минеральная вата или стекловата.
• Гидроизоляционная мембрана, выделяющая пар и не пропускающая влагу.
• Вентиляционный люк с обрешеткой.
• рубероид.

Изолирующую пленку использовать обязательно, если изоляционные материалы – хлопок.Так как минеральная вата способна защитить жилище от паров влаги. Если вместо минеральной ваты или пенополиуретана используется эковата, то в пароизоляции нет необходимости.

Гидроизоляция необходима в любом случае, в зависимости от утеплителя, она защитит деревянные элементы конструкции крыши. В качестве гидроизоляционной мембраны необходимо использовать супердиффузионную мембрану, способную отводить пар наружу и не впитывать влагу внутри. Между гидроизоляцией и для кровельной пленки необходим вентиляционный зазор толщиной от 4 до 10 см, в зависимости от типа кровли.Через него будет выходить лишний пар от нагревателя.

Укладка утеплителя между стропилами мансардной крыши

Утепление мансардной крыши изнутри лучше производить на этапе строительства дома. Тогда все этапы работ будут выполнены правильно. Перед началом утепления необходимо определить , и где будет утеплять.Для этого нарисуйте схему мансарды с точными размерами и отметьте, где будет отделывать внутреннее пространство. Например, если жилая площадь будет занимать всю площадь, включая уклон крыши к потолок необходимо утеплить весь скат кровли.Если комната будет похожа на обрезную, то есть между низом пандуса и внутренним пространством тогда придется утеплять строго по нарисованной схеме, оставляя место для вентиляции. Но тогда на узких участках у края крыши будет нужно утеплить софит.

рассмотрим вариант утепления всего ската крыши :

• Еще на этапе строительства, перед укладкой рубероида нужно заделать крышу.Для этого на верхней планке стропильной гидроизоляционной мембраны, начиная снизу вверх, делая нахлест не менее 15 см и проклеивая стыки самоклеящейся лентой. Пленку необходимо стелить без помех, чтобы она не порвалась при ее нанесении. в холодном состоянии, укладывать следует с натяжением менее 2 см на 1 м. К гидроизоляции стропил прибивается строительный степлер. Если его нет, можно использовать оцинкованные гвозди с широкой шляпкой.
• Верхняя обрешетка прибита из деревянных брусков. Их толщина выбирается в зависимости от необходимого размера вентиляционного зазора не менее 2.5 см. Закрепите обрешетку антикоррозийными шурупами. Чтобы лишний раз не повредить пленку, заранее проделав отверстия в брусках.

Важно! Для большей надежности можно сделать два вентиляционных зазора: между изоляцией и гидроизоляцией, между гидроизоляцией и кровлей. Это защитит материал от намокания, если вдруг на пленке будет собираться конденсат.

• На обрешетку дощатый рубероид – черепица, профнастил, шифер, металл. Здесь для первого монтажа мягкой кровли обрешеткой необходимо прибить листы ДСП или водостойкой фанеры, которые будут служить основой для крепления.

• Работы перенесены в чердачное пространство. Вытянуть утеплитель – минеральную вату, дать ей прилечь и расправить. Нарезать соответствующие кусочки. Ширина должна быть на 20-30 мм больше, чем расстояние между стропилами и полотном, удерживаемым “враспор”.

• протолкните тканевый утеплитель в пространство между стропилами. Нажмите на середину полотна, и края сами расправятся. Толщина стропил должна быть 200 – 250 мм.

Важно! Шаг между стропилами удобно выбирать размер будущего утеплителя. Рулоны продаются шириной 1200 мм. Шаг может составлять 1200 мм или 600 мм, тогда рулон придется разрезать пополам. .

• верхняя доска и пароизоляционный материал с нахлестом 10 см, проклейка стыков изолентой. Крепление кронштейнов к стропилам или через обшивку.
• набивная обрешетка из рельсов толщиной 25 мм.
• Материал для анкеровки рельсов отделочный.

На этом утепление закончено. Для наглядного примера можно посмотреть видео утепление мансардной крыши.

Если вы хотите утеплить чердак в старом или уже построенном доме и не хотели снимать рубероид, можно немного схитрить. Гидроизоляционную пленку можно разложить на чердаке, обернув ею стропила и фабрики в пространстве между ними. Но в этом случае деревянные стропила получаются при незащищенной протечке.

Укладка утеплителя под стропила мансардной крыши

Немного реже используется метод утепления, когда материал укладывается поверх стропил на чердаке, а не в пространстве между ними.Основная причина – так можно избежать мостов холода, которые представляют собой деревянные стропила.

Как сделать голую крышу.

Крыша из атения Это оптимальный метод увеличения полезной площади дома. При этом затраты будут минимальными. При такой конструкции можно оборудовать одну или несколько жилых комнат. Часто на чердаке устраивают детские комнаты или кабинет. Комфортное помещение на чердаке может выполнять функцию гостиной.

При обустройстве мансарды важно помнить несколько принципов, которые помогут создать комфортное и практичное помещение. Мансардная крыша – это обязательно обустроенный чердак. При создании такой конструкции важно внимательно подойти к этапам теплоизоляции, перепланировки и вентиляции на крыше. Видео строительства мансардной крыши своими руками (пошагово) можно посмотреть в конце статьи.

Преимущества и недостатки решений

Решая обустроить чердачное помещение, необходимо знать особенности его конструкции.К преимуществам комнат на чердаке относятся:

• На чердаке появляется дополнительная комната. Его можно оборудовать в зависимости от вкусовых предпочтений и предназначения.
• Небольшие затраты. Строительство мансардных помещений не будет в большом количестве. Такая работа будет равносильна возведению пристройки дома. При этом расширяется полезная площадь дома.
• Отличный вид из окна. Привлекательные пейзажи за окном мансардной комнаты Никого не оставят равнодушным.

Если рассматривать минусы мансарды мансарды, следует помнить о необходимости дополнительного обогрева помещения.

Типы мансардных крыш

При проектировании мансардного этажа важно правильно выбрать тип кровли. Необходимо определиться не только в выборе внешнего вида конструкции, но и в способах ее обустройства. Существует несколько вариантов, наиболее приемлемых при создании мансардной крыши.Их можно выбрать только с учетом особенностей дома:

Важно разобраться с устройствами мансардной крыши, чем решено заняться.

Устройство мансарды

Каждая кровля имеет свои конструктивные особенности. Однако у мансардных построек есть ряд общих черт и простая убогость. Их важно знать, приступая к работе:

Зная устройство кровли, можно приступать к основным работам.Фото строительства мансардной крыши своими руками (пошагово) поможет разобраться с этапами процесса.

Технология строительства мансард

Часто архитекторы при составлении проекта мансардной крыши не учитывают погрешности системы вентиляции и изоляционного слоя. Если будут такие ошибки, результат может быть плачевным. Уже через несколько лет кровля потечет. Поскольку в помещении чердак находится довольно близко к стене, обеспечить оптимальный уровень теплообмена достаточно сложно.В дизайн мансарды обязательно должны входить такие элементы, как теплоизоляция и вентиляция.

Важно! Элементы стропильной системы следует заранее обработать различными средствами защиты, что снизит воздействие огня и микроорганизмов.

Теплоизоляционный слой выполняется толщиной 20 см. Это связано с холодным климатом в большинстве регионов России. К тому же при создании хорошей теплоизоляции летом под мансардной крышей будет прохладно.Преимущества такого решения говорят о необходимости выбора качественного защитного материала.

Кроме того, потребуется создать систему вентиляции крыши. Летом, когда температура достаточно высока, крыша будет утеплять крышу, это может сделать пребывание на чердаке довольно неудобным. При правильно оборудованной системе притока и отвода воздуха находиться в помещении будет намного приятнее. Это решение и защитит крышу от разрушения. Слой шумоизоляции укладывается для создания внутри мансарды тихой и комфортной обстановки.При этом не будет слышно ни дождя, ни града, ни сильного ветра.

Совет! Когда выполняется укладка изоляционных материалов, лучше работать с опытным установщиком. Это позволит избежать ошибок.

Этапы возведения мансарды

Пошаговая инструкция черта мансардного этажа предполагает выполнение ряда тонкостей техники. Для возведения мансарды необходимо иметь хотя бы минимальный опыт строительных работ.Строительство мансардного помещения будет значительно сложнее, чем в случае с обычной кровлей. Это связано с необходимостью соблюдения желаемых углов коньков. Разобраться, как построить мансарду в частном доме своими руками, можно, предварительно изучив план строительства.

Начать нужно с подготовки проекта планировочного этажа. Для этого лучше пригласить специалиста, который точно рассчитает нагрузки и выставит необходимые размеры элементов.При наличии определенных знаний все расчеты можно провести в специальной программе. Также необходимо будет рассчитать уклоны кровли и предполагаемые нагрузки. Для безошибочной работы вам необходимо изучить книгу «Нагрузка и воздействие на здания и конструкции».

Строительство стропильного каркаса

При выполнении данного этапа работ необходимо пригласить 2-3 сотрудников. Устройство кровли лучше начинать с укладки мауэрлата Бруис.Их закрепляют по всему периметру дома. Для Мауэрлатова бруски выбирают 100х100 мм.

Затем смонтировать каркас будущего мансардного помещения. Его вертикальные элементы будут поддерживаться опорными стойками для рафтинговой системы. Сначала с двух сторон устанавливаются вертикальные опоры. Их крепят к продольным балкам. Для соединения нужно использовать металлические уголки и самоотверженность.

Совет! В процессе таких работ лучше использовать отвертку. Это значительно ускорит ход работы.

В результате таких действий получаются две арки. Они должны быть соединены в такт. Стоит строго горизонтально. Даже при небольшом наклоне такта одну из дуг придется укоротить. Затем на определенном расстоянии следует установить другие арки. Для фиксации перемычек используйте штампованные уголки.

Затем устанавливаются верхние стропила. Такая работа довольно сложная. Стропила следует монтировать таким образом, чтобы они устанавливались под определенным уклоном.Сначала выполняется шаблон из доски. Необходимо, чтобы они совпадали с соединяемыми стропилами. При использовании такого шаблона нужно подрезать стропила, находящиеся на Земле. Затем они устанавливаются в нужное место. Монтаж стропил выполняется с учетом конструкции внутреннего чердачного помещения.

Завершить установку стропильной конструкции подачей обрешетки. Обычно его выполняют из фанеры или ДСП.

Гарри кровля

После завершения монтажа стропильной системы и обрешетки можно создавать изоляционный слой.Паросоляционная пленка кладется с внутренней стороны кровли. Крепится к стропилам на строительных тормозах. После выполнения теплоизоляции. Необходимо следить за плотностью укладки утеплителя на поверхность стропила. Не должно быть трещин, из-за которых в будущем могут возникнуть проблемы с конденсатом и теплозащитой помещения. Конструкция обрешетки крепится на утеплитель с зазором между досками в полметра.

Сверху на стропила уложена гидроизоляция.Она защитит чердак от влаги. На слой гидроизоляции укладывается кровельное покрытие. Такая схема кровельного пирога служит оптимальной при распоряжении мансарды.

Внимание! При строительстве важно позаботиться о соблюдении требований безопасности.

Как видно, возведение мансардной крыши – серьезная работа. Долговечность конструкции зависит от того, с какой серьезностью подходить к работе. Можно найти массу примеров, дизайн и внешний вид которых может иметь чердак.Среди различных видов можно подобрать наиболее подходящий вариант. Если вам нужно создать оптимальный дневной свет, вам следует установить окно большого размера. Часто его форму выбирают круглой или квадратной. В любом случае перед работой необходимо тщательно подготовить и составить проект будущей постройки.

выводы

При возведении мансардной крыши следует учитывать некоторые особенности проведения работ. Например, важно создать надлежащий утеплитель и гидроизоляционный пирог.Кроме того, нужно позаботиться о выборе кровли. Благодаря этому мансардная крыша будет надежно защищена от непогоды.

Перед работой составляется проект будущего здания. Он создается с учетом расчетных нагрузок и используемых материалов. В плане строительства отражены все тонкости процесса. Важно соблюдать технологию устройства кровли мансарды – это обеспечит ее надежность и долговечность.

После входа в чердаки, то есть переоборудованный под жилье чердак, ломанные крыши стали очень популярными.Это своего рода вариация на тему темной кровли, но несколько более сложной геометрии. Благодаря устройству ломаной крыши в своем доме появляется возможность увеличить полезный жилой объем мансарды – значительно приподнять потолок в крайних точках конька. К тому же, как считают многие, такая крыша выглядит необычнее и намного эффектнее, чем простой дуплекс.

Конструкция ломаной крыши несколько сложнее двойной, но проще любой четырехстяжной – шатровой, полузаходной, тентовой, а также других с более экзотической геометрией.Однако, прежде чем приступить к изучению данной темы, рекомендуется ознакомиться с основными терминами и понятиями и узнать, как построить более простые варианты крыш – одно- и двухуровневые.

Лавен-крыша: с чего начать

Даже будка для собаки не строится без планирования, поэтому построение чертежа будет нулевым при строительстве единственной крыши. Это можно сделать на компьютере или вручную. Для начала строим фасадную проекцию стопы (вкратце остановка – это основа дома без крыши) нашего дома.Теперь, также соблюдая пропорции, строим на чертеже такую ​​крышу, как нам нравится. Не забывайте при этом, что под ним будет чердак, поэтому нужно продумать в нем высоту потолков. Так мы получим примерную высоту крыши, угол наклона конька и другие параметры.

На плановом плане Пролом находится на высоте 3,1 метра, что, по сути, будет (условно без учета торта трусов) чистой высотой потолка в мансарде.Если отделка выполняется гипсокартоном, то в итоге на мансардном этаже потолок будет около 2,5 метров – вполне неплохо. Наружные углы стержней с горизонтом составляют: конек – 30 °, борт – 60 °. Кстати, если угол наклона конька составляет 60 ° и более, то при расчетах можно не учитывать снеговую нагрузку – на нем снег не будет. Ваш собственный рисунок может иметь другие параметры.

Расчет компонентов стропильной системы

Чтобы наша крыша не провалилась под собственным весом и утяжелением «кровельного пирога», нужно точно подобрать сечения брусьев и досок стропильной системы, а также произвести расчет их максимальной прочности. .Для этого необходимо использовать Специальную программу « Расчет стропил и перекрытие балок».

Для расчета сечения балок боковых коньков нужно открыть закладку (они есть внизу окна) «Строп.1». Далее устанавливаем соответствующий участок и выводим из план Наш дом – это индикатор вертикальной силы реакции (на рисунке в программе это красная стрелка, указывающая вверх) наверху точки спуска. Назовем этот показатель Q1 кг.

Устанавливая стяжные доски, для каждой где-то посередине длины устанавливаем временную подпорку. Это снижает степень провисания. Можно использовать бэкапы 2,5 × 15 см (на иллюстрации бэкап только под одним затягиванием). Они нужны для того, чтобы при установке стропил можно было не бояться, что один из БРУСЭВ выйдет из эксплуатации, а также исключить пикантность.

Поверх стяжек кладем классную доску 2,5 × 15, которая их вытягивает и делает конструкцию более устойчивой.Важно: эту доску нельзя устанавливать точно по центру – это помешает дальнейшей установке. Достаточно будет отступить от центральной оси примерно на 20 см вправо или влево.

Теперь установите перекладины боковых стропил, как показано на рисунке . Не забывайте, что, несмотря на все наши усилия, геометрия фундамента крыши могла получиться отнюдь не идеальной. Поэтому сначала делаем шаблон на конце бустера. Затем на всех последующих брусьях стропила делаем только верхнюю глотку.После этого ставили сцену в нужное место и только потом окончательно загнали. Только после этого фрезеровали стропила.

Если длина планки отсутствует, ее можно увеличить, но под стык обязательно нужно поставить дополнительную стойку.

Теперь вы можете установить заглушки для изоляции, как показано на рисунке .

Далее можно поставить стропила верхнего конькового конька. Делаем временную стойку: берем доску 2,5 × 15 и ставим точно перпендикулярно крайнему натяжению, как это сделано на иллюстрации .Правый (или левый) край доски должен быть выровнен точно по центральной оси. Теперь берем такой же участок доски, наносим его на нашу центральную стойку и карандашом делаем отметки, где будет располагаться верхний и нижний барабан – получилась выкройка.

Мансарда в помещении не только обеспечивает лишнюю площадь светового люка, но и создает уютную атмосферу, запечатлевая общий тип здания. Благодаря тому, что создается подушка безопасности, наличие мансарды обеспечивает сохранение тепла внутри капитальных помещений, несмотря на то, что пользоваться ею жильцы могут только в жаркое время года, а в холодное – без обогрева.При строительстве дополнительного помещения необходимо учитывать, что чердак можно сделать, однако самостоятельная работа может быть затруднена сложностью конструкции и ее размерами, поэтому лучше обратиться к услугам профессионала.

Модификации крыш разнообразны, но наиболее часто применялась сдвоенная или ломаная модификация. В своей организации у них есть различия между собой. Предварительно перед тем, как сделать мансардную крышу дома своими руками, следует определиться, какая из двух модификаций предпочтительнее для конкретного дома, а также более простая в установке в отдельном случае необходимо изучить особенности обеих конструкций.Строя мансарду, необходимо понимать, какой тип справочного приема предпочтительнее из двух имеющихся. Крыша любого сооружения – это одна из двух разновидностей. стропильные системы либо рукавной конструкции, либо навесные. Обе эти конструкции имеют свои приметы, их выбор зависит от размещения несущей стены здания.

Тип подвесной вершины

Это название организации стропил, основанием для которых служат только крайние опорные стены конструкции. Такая модель используется, если конструкция не имеет других капитальных перекрытий, кроме внешних стен.Использование такой конструкции допустимо с учетом того, что между обоими капитальными основаниями расстояние не превышает восьми метров, причина этого – ощутимое утяжеление несущих конструкций оснований. Как ты понял эту нагрузку надо снижать. Для этого можно использовать следующие устройства:

• шаг;
• ригель;
• бабок;
• затяжка.

Балки, которые используются, например, для перекрытия, подтягиваются с помощью подзаголовка к опорам, а затяжка подвешивается бабкой к верхнему узлу.Для перекрытия в этом виде строительства используются бревна или широкие перекладины, размещаемые по краю. Профиль должен быть не менее 100 на 200 мм. Чтобы соблюсти необходимые габариты, для всех расчетов рекомендуется обращаться к специалисту, пол в мансардном помещении должен быть надежным.

Тип конструкции рукава

В отличие от предыдущей схемы конструкция монтируется не только на обе несущие наружные стены, но и на сплошные перекрытия, размещаемые на основании. Поэтому перед тем, как построить мансардную крышу своими руками, необходимо заранее спланировать строительство самой мансарды, а именно устройство фундамента.В том случае, если основу составляет пояс, на котором уже запланированы несущие перегородки, оптимальным вариантом является система утилизации. В этом случае конструкция выдерживает внушительные нагрузки и имеет преимущество перед подвесной схемой в этом плане, кроме того, обеспечивает мощную базу для брикетирования и настила конструкции. Благодаря базовым перекрытиям наклонная конструкция имеет дополнительную опору. При выборе застройщика ломаного варианта покрытия для мансарды может применяться смешанная система организации кровли, при которой боковые стропила – гильзовая, а верхняя – по навесному.

При строительстве здания из блоков или кирпича часто передняя часть мансарды строится из того же материала. Главный плюс в том, что строителю не нужно считать размеры элементов вершины, собирать их и переходить на стену. Однако необходимо помнить, что мансардная крыша предполагает заранее тщательно разработанную конструкцию конструкции. При такой схеме фундамент должен быть прочным и подходящей по толщине стен, так как при таком фасаде на фундаментную постройку ложится огромная утяжеление.

Давайте задумаемся над этой ситуацией. Вы решили использовать чердак как часть своего жилого помещения, которое для этого понадобится. Во-первых, решите, как вы хотите им управлять. Если круглогодично и в качестве жилого помещения, то для вас наиболее приемлемым вариантом будет фасадная стена, выложенная из кирпича или пеноблоков. Для обеспечения оптимальной высоты мансардного помещения под двойной крышей стержни необходимо делать под углом 45-50 градусов, исходя из ширины торца постройки. При меньшем угле жилая площадь помещения значительно уменьшается.Во избежание строительства неоправданно высокой крыши, что приведет к обработке материалов, утяжелению конструкции и значительной парусности крыши при сильном ветре, не рекомендуется увеличивать крутизну стержня.

Конструкция двойного покрытия более упрощена, чем ломаная, за счет использования гладких стропил от верха до обрезки стен, а также отсутствия дополнительных соединений и попрошаек. Но у сломанного устройства есть свои преимущества, он позволяет организовать в этой части жилища высокие потолки и просторную комнату.Монтаж ломаной системы намного сложнее по всем показателям: в конструкции, в размещении кровельного покрытия выполняется, но в этом случае конструкция получает внешнюю солидность, а под крышей образуется значительное пространство. Полная установка битой конструкции. Большое количество узлов подключения, необходимо выполнить все связки по правилам, только в этом случае вся конструкция будет надежной и фиксированной.

Такая конструкция предусматривает значительное количество сложных элементов сочленения.При том, что конструкция выполняется из кирпича или камня, фасадные части можно приподнять заранее, как в первоначальном варианте мансарды, во время основной кладки. Для создания опорной системы в этом случае следует организовать промежуточные опоры и существенные связи с ними, ориентируясь на уже сделанные фронтоны. Прежде чем воплотить свою идею в жизнь, необходимо подготовиться. Чтобы соорудить мансардную крышу своими руками берет чертежи проекта всей конструкции. Их следует разработать заранее, в них должны быть указаны размеры, и только после этого необходимо организовать закупку материалов для выбранной конструкции по описанной выше схеме.

Габаритные размеры для Duscal Merzard

Чтобы правильно расположить все элементы в общей модели, необходимо, чтобы за точку отсчета бралась фигура с прямыми углами, например, из квадрата или прямоугольника – профиля создается в помещении в помещении. Взяв за основу параметры высоты и ширины комнаты, практически невозможно ошибиться в величине углов, под которыми будут располагаться стержни вершины, все подпорные элементы, стропила и расположение вершины.После расчета этих параметров необходимо сразу перенести на чертеж цифровые данные. В самом начале определяется середина ширины передней стенки. Взяв это значение за основу, необходимо определить высоту конька, потолок мансардного помещения, размеры покрытия карниза и размещение стен.

Любая из конструкций подразумевает необходимый объем соединительных швов, различные модификации, поэтому каждую связку нужно рисовать отдельно, чтобы видеть соединения всех узлов в деталях, сходящихся в точке.

Каждая эталонная схема вмещает основные звенья и дополнительные, необязательные в ряде структур. Основными составляющими кровли мансарды являются: порода перекрытия

• является основой для остальных элементов стропильной конструкции, они монтируются на несущие стены здания;
• опорная стойка, которая с шумной крышей прямая, а на ломаной схеме состоит из двух компонентов. При такой схеме верхняя опора носит название конька, так как образует верхнюю точку крыши – рустик, стены мансарды образованы стропилами, которые называются боковыми;
• санаторий или скейтборд – обязательный элемент костяной кровли, иногда может быть исключение, например, при установке ломанной конструкции;
• маурилалат крепится к основным боковым стенам здания и представляет собой мощную жидкость, к которой крепятся опорные стойки;
• для усиления и двойной, а для ломанной конструкции требуются опорные элементы – стойки.При ломаной схеме стыкуются боковые и верхние опоры, а при возведении двухскатной крыши стеллаж является основанием для обшивки и утепления стен помещения; Лыжи
• или скрепляющие диагональные детали будут аксиально скреплять продольные балки или стойки и опоры, поэтому конструкция получается более монолитной.
• Балка перекрытия мансарда предназначена для соединения стоек. Они считаются основной основой на чердаке всех типов.
• В разорванной конструкции верха имеются межкропильные пробки, которые необходимы для придания конструкции твердости.

Чтобы быть уверенным в правильности составленного плана, рекомендуется проконсультироваться со специалистом. Он сможет проверить, насколько правильно рассчитаны все показатели всего здания. Также существуют различные системы обучения не для профессионалов, разработанные с консультативной целью, вы можете пошагово ознакомиться с видео мансардной крыши своими руками на нашем сайте.

После подготовки чертежа, исходя из записанных в нем размеров, можно приступать к подсчету количества материалов, которые необходимы для работы.При выборе материалов следует учитывать требования экологичности и противопожарного оборудования. Деревянные элементы нужно обработать специальной пропиткой, чтобы снизить горючесть материала. Для возведения конструкции необходимо будет приобрести: дерево для опорных ног

• , профиль подбирается исходя из расчетов;
• в зависимости от выбранной опорной системы ригеля, которая имеет профиль либо 100 на 15 мм, либо 150 на 200 мм, а также необходимо учитывать расстояние между капитальными конструкциями;
• для поворота, мауэрласт приобретается с профилем 350 или 150 мм 100, 150 мм;
• brica для стоек 100 или 150 мм 100 мм;
• Эскиз чернового пола выполняется из необрезной доски, а также необходим ряд крепежных элементов;
• необходимо приобрести различные крепежи и лист металла для резки накладок толщиной не менее 1 мм;

Сегодня мы поговорим о популярных решениях устройства мансардных крыш, их возможностях.Прочитав иллюстрации, схемы стропильной системы, вы получите четкое представление об их устройстве. А изучив основы расчета сможете оптимизировать стоимость пиломатериалов. Получите информацию о важных моментах планировки пространства. Узнайте, в какой последовательности монтируется стропильная кровельная система.

Мансардная крыша – сложная конструкция и требует тщательных расчетов Источник stroyland.su

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объемной «пятиугольной» крышей, в которой можно жить, но есть и другие варианты.

Одноместный вагон

Максимально простая и надежная односкатная мансардная крыша. Благодаря незамысловатым формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «В пол», ведь такая конструкция не только не позволяет, но и провоцирует их установку.

Дом с односкатной крышей, окнами у всей стены источник Drevogid.com

Стропильная система очень проста: прямые стропила единственного уклона опираются на противоположные стены мауэрлата разной высоты, а при необходимости – на промежуточные опоры. .Пропорции стен подобраны под уклон 35-45 градусов, что гарантирует устойчивость при ветровых нагрузках и нормальном снегопаде.

Объем задуман эффектно – при желании это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

двойной

Сравнительно простая крыша широкого распространения. Выглядит неуютно, но внушает доверие, так как поддерживает традиции, характерные для русского стиля.В результате его редко проектируют специально под чердак, чаще его адаптируют в готовом виде.

Рядная кровля традиционная, и чаще всего выбор падает именно на нее источник dekoriko.ru

Конструктивно просто – технические характеристики и стропильная система как у обычной двуплексной кровли. Прямые стропила опираются на мауэрлат, под углом сводятся к коню. Форматы треугольные, прямые, отвесные, почти всегда застекленные, часто с выходом на балкон.

Чаще всего применяют подобную схему обустройства мансарды в небольшом доме Баня на крыше, источник CSGOSHIK.RU

Полностью использовать объем проблематично, но может даже понадобиться. Полезная площадь сравнительно небольшая, потолок обычно «ломаный». Однако умелая компоновка мебели, смелые дизайнерские решения Недостатки могут быть оплачены достойно.

Кредит

Самый популярный вариант – ломаная крыша с мансардой. Что совсем не удивительно – несмотря на всю сложность, он максимально удобен и практичен.Общие формы и пунктирные линии символизируют основательность и профессионализм. Внешний вид Эта крыша «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – он специально разработан для жилых помещений.

Для добавления места на чердачном этаже Предпочтения дают ломаную крышу Источник LBuilding.ru

Стропильная система довольно сложная, но ее преимущества стоят затраченных денег и усилий. Характерные пятиугольные фасады, с функциональностью наподобие двухуровневой крыши – та же возможность вставлять окна, устраивать выход на балкон.

Схема посложнее, но дает больше места Источник Moiton.ru

Просторная мансардная крыша частного дома. Громкость активируется на максимуме – при полной высоте полезная площадь помещения равна или немного меньше, чем у предыдущего этажа.

Основы расчетов

Цель расчетов – найти компромисс эстетики, надежности и стоимости.

Эстетическая сторона. Для начала разработан общий эскиз крыши.Пропорции определяются, сравниваются с размерами дома.

Отличие ломаной крыши от бантальной существенной Источник Homemyhome.ru.

После этого проводится конструктивный расчет с учетом факторов:

Собственная масса Конструктивные элементы кровли. Нагрузка от него действует на каждый элемент рафтинговой системы.

Ветровые нагрузки . Переменные, действуют по всем пунктам.

. Действует неравномерно, передается с участков, где мансардная крыша с уклоном менее 30 °, снег не задерживается на острых участках. При этом нагрузка на левый и правый коньки может распределяться неравномерно. Выступает на балки и верхние стропила.

Вес Люди, элементы интерьера, мебель. Нагрузки только перекрываются.

Факторы обработаны, суммированы. По результатам делаются выводы о размерах элементов конструкции. Для гарантированной прочности их округляют до самых больших.Но технологической сборке мешает индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ нерентабельно. Поэтому элементы объединены в группы типоразмеров Пиломатериалы. А стандартные решения значительно удешевляют проект – ведь заказ всегда дороже.

Если проект индивидуальный и нестандартный, лучше заказать точные расчеты. Учитывая ряд факторов, специфику их воздействия на стропильную систему, можно сделать вывод – точный расчет – это работа специалистов.Самостоятельно заниматься расчетом смысла нет – велика вероятность ошибки. Под стандартные и типовые решения вы можете адаптировать готовый действующий проект.

Помимо основных пунктов будет полезно несколько практических рекомендаций:

Ступень рафал соответствует габаритам утеплителя.

Ширина Stropil Соответствует толщине изоляции.

Планирование

Лестница – ключевой момент.Ее положение должно быть связано с выдающимися балками. Если ступенька стропильная – просто сфокусируйте его между балками. В противном случае проектируем надежный ввод на чердак.

Еще на этапе планировки полезно подумать об интерьере. На этом этапе принимаются решения по перегородкам и дополнительному естественному освещению – мансардным окнам. Об отделке, конечно, думать рано, но в инженерной части стоит уточнить – какой функционал будет реализован.

На чердаке можно оборудовать кабинет с музыкальным уголком Источник Pinterest.co.uk.

Ведь особенности таких помещений: ломаные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Следовательно, необходима определенная планировка помещений, и в них правильное распределение – зонирование пространства:

Для основной жизнедеятельности отводится светлых и хорошо вентилируемых помещений.

Некомфортные зоны оборудованы под склад .

«Необычные условия» отдать в распоряжение детей .

Дизайн интерьера и окончательная готовность создаются умелым использованием возможных отделочных материалов, мебели и аксессуаров.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Важно строго горизонтальное положение, параллельность, надежное крепление именно БРУСЕВ.

Стропильная конструкция крыши мансарды Источник Крышагид.ру

Для монтажа стропильной системы практикуются два варианта: элементы стропильной системы на Земле собираются в ферме, поднимаются и устанавливаются в готовом виде.Или все отдельно идет вверху – «на месте», соблюдая процедуру :

Балки уложены друг на друга . При этом учитывается ступенька стропильной системы и возможность устройства лестницы.

Сразу нащупывает черновой потолок или временный настил для безопасной эксплуатации.

Стеллажи навесные . Временные раскрытия информации предназначены для удержания их в вертикальном положении. Стеллажи уложены друг на друга.

На верхних ступенях продолжайте затягивать .

Навесной нижний рафила .

Временные разрывы Смена постоянных ветровых сцеплений в продольном положении.

Установить верхний рафал .

Выставлена ​​рама для Fronton С учетом конструктивной организации движения для: окон, балконов, предусмотрены другие варианты.

Далее на rafalines кровельная мембрана укладывается и прижимается к ним управляющими щетками сечением 50х50 мм.Для организации вентиляционного зазора. Это подготовительные мероприятия По утеплению. Их необходимо потратить на этом этапе. Скип – огромное упущение.

По подделке отруб с соответствующими ступенями кровли.

Навесные кровельные Его наркотические элементы: ветровые доски, конь.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадь Источник 1dom.kz

Описание видео

О характеристиках расчета мансардной крыши на видео:

По точно такому же принципу монтируется мансардный этаж с двойной крышей.А устройство его еще проще – все стропила цельные.

Далее идет утепление кровли. Конечно, это можно сделать на улице, до монтажа мембраны, мостков и крыш. Но изнутри – не будет угрозы осадков и работайте более аккуратно, ведь от этого зависит успешная эксплуатация.

Изоляция изнутри помещения защищена пароизоляционной пленкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка, не монтируемая непосредственно на стропилах.Для него тем более точно так же, как снаружи для рута, контрбаска набита, либо фреймворк доволен.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услугу расчета и ремонта кровли под ключ. Непосредственно пообщаться с представителями вы можете посетив выставку домов «Малоэтажная страна».

Заключение

Мансардная крыша – отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его тушение.Решений для устройства мансардного этажа существует довольно много – они могут быть как стандартными, так и рассчитанными на конкретный дом. Но в любом случае установка мансарды требует специальных знаний и должна выполняться профессионалами.

Как построить мансардную крышу своими руками. Этапы строительства. Монтаж утеплителя. Создание стропильной системы. Строительная техника.

После возведения каркаса здания многие хотят сэкономить и выполнить строительство голой кровли своими руками.Однако, чтобы этот процесс был «без суки и задорина», нужно знать все нюансы установки на каждом этапе.

Этап работы. Устройство кровли. Виды кровельных материалов. Особенности стропильной системы. Монтаж дочек, гидроизоляции и утепления. Разновидности крыш. Правильность работы.

Окна мансардные

Использовать всю возможную площадь, придать дому оригинальность и существенно снизить теплопотери через крышу – вот те задачи, которые решает чердак.При наличии у фундамента определенного запаса прочности таким способом можно превратить дачу в двухуровневую. Также привлекает то, что мансардную крышу своими руками построить можно даже без особых строительных навыков.

Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже расположены в стенах. На чердаке стен нет или почти нет. Их заменяет крыша. Поэтому окна делают особенными: они должны не только пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крышу намного больше, чем на стены.

При планировке мансарды стоит учесть рекомендации СНиПА. Они рекомендуют площадь окон не менее 10% от площади пола. Так что если чердак будет разделен на несколько комнат, в каждой должно быть окно.

Из всех способов оконного прохождения окон в крыше с мансардой, наклонный монтаж легче быть проще. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с армированным каркасом и армированным стеклом – нагрузка на поверхность значительна.

Плюсы наклонного мансардного окна:

• больше света, не такие резкие границы света и тени;
• поверхность крыши остается гладкой, ее рельеф не усложняется;
• относительно простая установка.

Планируя такое окно, необходимо помнить, что его площадь увеличивается с увеличением угла наклона.

Ширина оконной рамы должна быть на 4-6 см меньше шага между стропилами.Тогда его можно будет легко установить, не нарушая каркаса каркаса. Если окно шире, нужно над ним сделать усиленную балку, рассчитать нагрузку.

Если нужно иметь большую площадь окна, проще поставить рядом две нештрихованные. Они смотрятся не хуже одного большого, и проблем будет меньше.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет опыта

При установке мансардного окна геометрия крыши усложняется: она просматривается сверху и по бокам.Из-за этого стропильная система усложняется и при планировке, и при сборке.

Также увеличивается сложность укладки кровли. Все источники опасности – это места наиболее вероятной утечки. Поэтому нужно все делать очень аккуратно. В регионах с большим количеством снега для таких окон желательно устанавливать снегозаводы: чтобы при остром их не сносили.

Плюс такое окошко: можно стоять в полный рост. Но они меньше пропускают меньше, становится сложнее рельеф и проблематичнее становится крыша.

Встраиваемое окно обычно используют, если делают выход на балкон. В остальных случаях такой способ устройства не лучшим образом: свет падает немного, тени очень глубокие, что утомляет глаз, геометрия тоже усложняется, хотя и не в такой степени, как в предыдущей версии. .

Проще всего сделать окно в конце мансарды. В этом случае армированный каркас или армированное стекло не нужны. Это достаточно простые качественные очки.Именно такой вариант чаще всего можно увидеть на даче Манзардах: это самый недорогой вариант, который легко реализуется своими руками.

Стропа

Для самостоятельного строительства Частные дома с мансардой выбирают обычно ломаную крышу. Он позволяет получить помещение значительной площади, более чем в два раза.

Конструкция ядерной крыши такова, что раковины можно опускать достаточно низко, что придает дому интересный вид. Но длина кровли выполняет не только декоративную роль.Они по-прежнему закрывают верхнюю часть стен от атмосферных осадков и отводят основную часть воды подальше от фундамента. Хотя при планировке необходимо иметь в виду, что при сильном ветре увеличивают парусник. Из-за этого нужно использовать более мощные доски и балки. Поэтому размер кровли крыши выбирается исходя из нескольких соображений, главный из которых – погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего – от региона и погодных условий.Классический вариант показан на рисунке: нижние стержни относительно плоскости пола мансарды наклонены на 60 °, верхние – на 30 °. На основании этих данных и параметров вашего дома можно рассчитать все длины. Стоит только учесть, что согласно СНИП высота потолка на чердаке не может быть меньше 2 м. Тогда по определению это чердак. Человек будет чувствовать себя комфортно, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываются необходимые длины.

В классическом исполнении нагрузку от атмосферных осадков на боковые поверхности можно не учитывать. Осадок удастся удержать только сверху, угол наклона меньше 45 °.

Обычно наклон боковых поверхностей составляет от 45 ° до 80 °. Чем круче скейт, тем крупнее парусник, это нужно учитывать: в регионах с сильными ветрами лучше делать более пологую крышу. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды систем боронования ломаных крыш

Для изготовления каркаса ломаной кровли чаще всего используют пиломатериалы из сосны, сорт не ниже 2. Выбор сечения бруса и досок зависит от размеров кровли, выбранного кровельного покрытия (его веса). ), ветровая и снеговая нагрузка в регионе, этап монтажа. Все эти параметры учитываются при расчете. Методика зарегистрирована в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Для небольшого закрытия постройки каркас крыши может быть совсем простым: по верху две подвесные стропильные ноги, затяжка, перекрытие балок, стоек и боковых стропил

Утепление кровли изнутри своими руками.Технология утепления кровли

Как известно, одна из основных задач кровли любого сооружения – обеспечить защиту конструкции от проникновения влаги и воздействия других внешних факторов. Кроме того, крыша должна надежно удерживать тепло в доме. В связи с этим нужно знать, какова технология утепления кровли. Об этом и поговорим дальше.

Материал: общая информация на ваш выбор

Многие решают сделать утеплитель кровли изнутри своими руками.Логично, что перед владельцами жилых домов встает вопрос, какой выбрать материал. Минимальная толщина изоляционного слоя – 25 мм. Оптимальной считается цифра 10 см. Сегодня на рынке можно увидеть самые разные изоляционные материалы для крыш. Современные изделия обладают высокими эксплуатационными характеристиками. При выборе материала необходимо учитывать ряд важных факторов:

• Стоимость.
• Эксплуатационная характеристика.
• Устойчивость к механическим повреждениям.

На выбор материала также влияет тип кровли. Крыша может быть:

• мансардной,
• скатной,
• плоской,
• шатровой.

Утепление кровли изнутри своими руками можно осуществить с использованием широко распространенных материалов. В частности, это: пеностекло

• , плиты минеральной ваты
• , пенобетон
• , плиты стеклопластик
• , пенополистирол
• , пенополистирол
• .

Представленные материалы предназначены для различных типов крыш и имеют различия по уровню водопоглощения, экологичности, теплопроводности и паропроницаемости. При выборе утеплителя необходимо учитывать такие факторы, как цена и прочность. Часто бывает достаточно утеплить крышу пенопластом изнутри. Укладывать материал достаточно практично и легко. Также принято утеплять кровлю изнутри минеральной ватой. Это связано с тем, что этот материал обладает способностью выдерживать достаточно высокие температуры.Также он имеет низкую теплопроводность. Кроме того, волокнистые пластины считаются универсальным материалом. С его помощью можно провести утепление деревянной кровли любого типа.

Особенности волокнистых материалов

Сегодня утеплять кровлю изнутри можно минеральной ватой на различных основаниях. Он может использовать: базальт

• , стекловолокно
• , целлюлозу
• , пеностекло
• .

Утепление кровли изнутри своими руками рекомендуется реализовать первые два вида.Однако не следует забывать, что стекловолокно не обладает высокой влагопоглощающей способностью. При использовании минеральной ваты необходимо дополнительно уложить гидро- и пароизоляционные слои. Одна из разновидностей стекловаты – «Изовер». Благодаря использованию особой технологии при производстве в структуре материала присутствует воздух. Благодаря этому «Изовер» имеет довольно низкую теплопроводность. Кроме того, материал отличается высоким уровнем звукоизоляции. Одно из несомненных достоинств стекловаты – ее долговечность.Срок эксплуатации может составлять до полувека. К тому же он не горит.

Дополнительные материалы

Выполняя утепление кровли изнутри своими руками, необходимо оборудовать гидроизоляцию. Наиболее распространенными материалами данной категории являются: полиуретан

• , мастика
• , рубероид
• и другие.

Кроме того, при утеплении кровли используются различные пленки, обеспечивающие изоляционную защиту.Это могут быть: полиэтилен

• , перфорированный
• , армированный тканью
• или сетка.

Следует отметить, что приведенные выше списки далеко не полные. Среди существующего ассортимента многие затрудняются определиться с выбором утеплителя. В этом случае следует проконсультироваться со специалистами или более опытными мастерами. Неправильно подобранный материал и ошибки в его установке могут привести к потерям тепла в доме.

Основные рекомендации

Выполняя изоляцию скатной кровли изнутри, необходимо следить за тем, чтобы изоляция не перекрывала вентиляционный зазор.При использовании супердиффузной мембраны материал крепится вплотную к ней. Если используется традиционная подкровельная пленка, необходимо предусмотреть зазоры над и под ней. Стыки утеплителя соседних рядов следует располагать в шахматном порядке. Для более плотного прилегания утеплителя к стропилам ширина материала должна быть больше расстояния между конструктивными элементами кровли. Плиты утеплителя необходимо укладывать плотно друг к другу. При большом шаге между стропилами материал также необходимо крепить со стороны помещения.Для этого вкручиваются саморезы и между ними натягивается проволока. Он дополнительно поддержит изоляционный материал. При небольшом сечении стропила кладут под балки и между ними.

Подготовка

В первую очередь необходимо проверить кровельные элементы на целостность. При обнаружении признаков гниения, повреждений, сырости такие детали заменяют. Все элементы конструкции необходимо обработать антисептиком. В случае наличия проводов или труб отопления или водопровода также необходимо оценить их состояние.Участки, на которых предполагается проводить укладку материала, очищают от грязи, просушивают.

Процесс укладки

Для скатных крыш используются утеплители плит и рулонов. Материалы укладываются в обрешетку между стропилами. В процессе работы также устанавливается пароизоляционный слой под утеплителем. Сверху укладывается уплотнительная лента. Между кровлей и утеплителем оставьте зазор. Утеплитель можно укладывать поверх стропил. Если эта работа выполнена правильно, материал также будет хорошим звукоизоляционным устройством.

Распространенные ошибки

Первая – это неправильный выбор ширины материала. Утеплитель не должен быть меньше расстояния между стропилами. В противном случае образуются зазоры. Это, в свою очередь, значительно снизит качество утепления кровли. Вторая ошибка – это увлажнение материала. Этого нельзя допускать ни в коем случае. В противном случае металлические элементы начнут покрываться ржавчиной, а деревянные детали сгниют. Подкровельное пространство в результате наполняется неприятным запахом.К тому же, если материал очень влажный, неизбежна протечка воды в здание. Еще одна ошибка – игнорирование использования пара и гидроизоляции. Если вы не обеспечите эту защиту, то все средства и время будут потрачены зря.

Утеплитель мансардной крыши: особенности

Планируя устройство кровли такого помещения, необходимо учитывать некоторые нюансы. Таким образом, при повышенной влажности на чердаке используются армированные пленки, одна сторона которых покрыта специальной пленкой.Выполняя утепление мансардной крыши, особое внимание следует уделить участкам соединения потолка с внешними стенами. В этих местах утеплитель должен быть максимально приближен к вертикальным поверхностям. В противном случае могут образоваться «мостики холода». При наличии карнизов их также необходимо утеплить. В этом случае холодный воздух не будет проникать в пространство под крышей. На сложных участках для фиксации пленки применяют степлер. Это довольно удобно и значительно облегчает процесс укладки изоляционного материала.Также используется для крепления и стоек из дерева.

Наконец-то

Несмотря на то, что описанный процесс утепления кровли своими руками кажется довольно простым, нужно соблюдать все рекомендации. Одна из частых ошибок владельцев жилых домов – это выбор дешевого материала для утепления, экономия на гидро- и пароизоляции. Однако, как показывает практика, такие стремления себя не оправдывают. Плохое качество утепления кровли приводит к значительным потерям тепла.При этом повреждается не только сам материал, но и элементы конструкции кровли. К тому же срок эксплуатации дешевых обогревателей достаточно мал. Через несколько лет мне придется переделывать всю работу. А если в стропильной системе есть повреждения – отремонтируйте. Правильно устроенный утеплитель позволит значительно сэкономить на отоплении и электричестве. С особой осторожностью следует беречь чердачное помещение.

Что такое мансардная крыша, преимущества и недостатки прикрытия

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Когда дело доходит до архитектурного дизайна, это не просто проектирование; это искусство. По этой причине здания не похожи друг на друга, хотя их единственная цель – создать жилое пространство. Крыша здания важна как эстетически, так и конструктивно. Крыша – это наиболее уязвимая часть здания, которая защищает от опасностей окружающей среды, таких как лед, снег, дождь, град, огонь и жара.

Существуют разные стили кровли, например, мансарда, разные стили кровли стали чрезвычайно популярными.Хотя мансардный стиль крыши появился в 16 веке, он был широко популяризирован в начале 17 века и много раз возвращался даже после того периода. Мансардную крышу еще называют бордюром или французской кровлей.

Мансардная крыша 101

через pinterest.com

Мансардную крышу популяризировал известный французский архитектор Франсуа Мансар (1598 – 1666), который использовал эту крышу. самобытный стиль многих его работ.В период барокко (1600-1750) он широко использовал эту технику кровли для создания замков и величественных таунхаусов, которые привлекали внимание людей. Термин «мансарда» означает крышу, имеющую два ската со всех четырех сторон, причем нижний скат становится круче верхнего и назван в его честь. Вы также можете использовать этот термин для обозначения пространства или чердака под такой конструкцией крыши, а не только формы крыши.

Однако Франсуа Мансар не был создателем этого уникального стиля.Эта аккредитация принадлежит Пьеру Леско (1510–1578), который использовал этот стиль крыши в 1550 году как часть Лувра, крупнейшего художественного музея в мире в Париже, Франция. После первоначальной популярности мансардная крыша была возрождена во время перестройки Парижа и стала чрезвычайно модной особенностью архитектуры для большинства зданий во время Второй империи (1852-1870), периода правления Наполеона III.

Использование мансардной крыши в архитектурных проектах стало настолько популярным, что не ограничилось только во Франции.Он использовался в Англии и Италии, а затем распространился по всей Европе. Постепенно стиль мансардной крыши был принят для строительства зданий во многих других западных странах, включая Канаду и Соединенные Штаты Америки, поскольку было относительно легко восстановить повреждение крыши от града из-за ее конструкции.

Этот дизайн был использован, чтобы придать зданиям более плоский вид, чтобы они соответствовали внешнему виду здания, а архитекторы эпохи Возрождения использовали древние классические проекты из Рима и Греции, намереваясь продвигать здания с плоским фасадом.Хотя изначально он не использовался в традиционных домах, он использовался в частных домах также в конце 1960-х и 1970-х годах. Мансардную крышу использовали и в небольших коммерческих постройках.

через wikipedia.com

С технической точки зрения мансардную крышу можно назвать четырехгранной вальмовой двускатной крышей. У двускатной крыши есть две стороны с двумя скатами, причем нижний уклон намного круче верхнего.Вальмовая крыша отличается прямыми пологими наклонами, спускающимися со всех четырех сторон к стенам. Эта конструкция больше похожа на палатку. Итак, если вы объедините эти два стиля и получите четырехстороннюю крышу с двумя скатами, причем верхний уклон будет более пологим, чем нижний, получится мансардная крыша.

Верхний скат мансардных крыш, более плоский, редко виден с земли, и он обеспечивает максимальное пространство под крышей. Слуховые окна выходят на нижние скаты мансардной крыши, как правило, подобно архитектуре двускатной крыши, которая создает жилую зону, часто называемую чердаком.Мансардные крыши могут быть выпуклыми, вогнутыми или прямоугольными по форме.

Эта конструкция придает традиционный вид и чаще всего используется в сараях. В Германии и Франции как мансардные, так и двускатные крыши называют мансардами.

Крутые и двускатные крыши – два основных стиля мансардных крыш. Система отвода воды и снега составляет ключевое различие между этими двумя стилями. Чем длиннее и круче откосы, тем лучше будет дренажная система.С другой стороны, двухскатный стиль образует разумную дренажную систему по сравнению с предыдущей.

Сланцевая черепица и деревянная черепица – стереотипные материалы, используемые для изготовления мансардной крыши, и люди, которые любят традиционные способы, предпочитают использовать эти материалы, в то время как другие типы черепицы и черепицы также могут использоваться для повышения долговечности и сокращения затрат на обслуживание. Итак, вы можете использовать цинковую или медную черепицу для более крутой части крыши. Если вы используете битумную черепицу, вам нужно использовать ее в обычном порядке.

Эта конструкция мансардных крыш используется не только в некоторых известных исторических зданиях, коммерческих зданиях или частных домах, но также используется в конструкции локомотивов, поскольку она дает дополнительное полезное пространство в типичном вагоне поезда. Класс CL Австралийских железных дорог Содружества и два вагона-хоппера Викторианской железной дороги имели мансардные крыши.

через Pinterest

1. Дополнительное полезное пространство – Вы всегда захотите добавить несколько этажей или сделать чердак внутри существующего здания с почти нулевой потребностью в дополнительной опоре и кирпичной кладке.Мансардная крыша дарит вам эту роскошь, поскольку дает дополнительное пространство благодаря практически вертикальным наклонам. Даже если вам нужна дополнительная главная спальня, у вас будет возможность включить ее, когда дело доходит до сравнения с использованием других популярных стилей кровли, таких как шатровые крыши или двускатные крыши. Итак, если вы планируете в будущем добавлять комнаты к своему существующему дому, выбор мансардной крыши будет идеальным выбором, который предоставит необходимое дополнительное пространство.
2. Подходит как для сельской, так и для городской местности – Мансардная крыша идеальна как для сельской, так и для городской местности, так как она хорошо вписывается в любую собственность, создавая полезное пространство.Этот стиль в первую очередь предпочтителен в городских районах, поскольку он дает вам возможность расширяться вверх, потому что у вас обычно не будет места для расширения вашего здания вовне.
3. Больше света и лучшее распределение тепла – Слуховые окна чаще всего используются, поскольку они простираются по всей длине нижнего откоса, позволяя проникать большему количеству естественного света. Кроме того, это дополнительное пространство, созданное с использованием мансардной крыши, обеспечивает эффективное и превосходное распределение тепла, что делает здание более комфортным.
4. Высококлассный вид с элементами современного дизайна – Этот классический и элегантный стиль кровли, который является важной частью французской архитектуры, которая становилась все более популярной в период Возрождения, не только дает вам возможность гибкости в добавлении большего комнаты, но также придает изысканный вид. Современные строители используют качественную изоляцию и специальные материалы для создания мансардных крыш, которые могут служить дольше, чем другие конструкции крыш, в то время как мансардные крыши старых времен в основном использовали неустойчивые и тяжелые материалы.Не беспокоясь о ржавчине или падении деталей с крыши, вы можете наслаждаться модернизированной мансардной крышей в своем офисе или дома.
5. Экономия затрат – Мансардная крыша не только очень помогает сэкономить ваши расходы на строительство отдельной комнаты или чердака в полезном пространстве, которое она создает, но также сокращает ваши расходы на отопление, поскольку она равномерно распределяет тепло в вашем здании с правильная форма и герметичность. Если каркас сделан из металлической черепицы, это увеличивает долговечность, а также максимизирует герметичность крыши.Хотя поначалу установка будет стоить дороже, в долгосрочной перспективе это сэкономит много денег на обслуживании. Также современные элементы дизайна мансардной крыши делают ее доступной для домовладельцев.

1. Проблемы местного законодательства – В зависимости от вашего района для получения разрешения на использование этой мансардной кровли могут быть разные требования. В разных местах могут взиматься разные налоги, так как мансардные крыши увеличивают общую площадь здания.Кроме того, в некоторых местах есть ограничение по высоте мансардных крыш, чтобы защитить любые структурные повреждения. Итак, если вы планируете использовать конструкцию мансардной крыши, вам необходимо тщательно изучить местные законы, применимые к этому стилю кровли.
2. Длительное участие и высокая стоимость установки – Для установки мансардной крыши требуется больше материалов и трудозатрат по сравнению с другими крышами. Кроме того, процесс строительства мансардной крыши довольно сложен, что требует привлечения специалистов в этой области, потому что вы не захотите, чтобы качество было ниже стандарта.Эти вещи добавляют к увеличению затрат на установку и трудностям, которые могут стать огромной проблемой для домовладельцев, которым нужна мансардная крыша с небольшим бюджетом. Если вы используете металлическую черепицу для строительства долговечной мансардной крыши, это приведет к еще более высоким затратам на установку, хотя в долгосрочной перспективе поддержит ваши затраты на техническое обслуживание.
3. Низкая атмосферостойкость – Мансардная крыша не идеальна для защиты от экстремальных погодных условий, таких как сильные осадки или снегопады.Из-за более пологого ската крыши водосточная система недостаточно хороша. Может накапливаться вода или снег, что может привести к увлажнению или протечкам с крыши. Крыша может даже упасть в случае скопления сильного снега, что может быть трагичным.

Таким образом, домовладельцам придется следить за своими кровлями и зданиями во время сильных дождей или снегопадов.

4. Высокие затраты на техническое обслуживание и ремонт – Эта кровельная система с низкой устойчивостью к экстремальным погодным условиям также требует хорошего ухода и регулярной проверки, что увеличивает затраты на техническое обслуживание.В штормовых районах много мусора будет собираться на более плоской части, и, если не убирать его в течение длительного периода времени, он может нанести ущерб в долгосрочной перспективе. Поскольку вам нужны специалисты с этим стилем кровли, это не только увеличивает затраты на обслуживание и ремонт, но и для некоторых может стать проблемой.

Выступающие мансардные окна вызывают большее воздействие окружающей среды, поэтому они часто требуют технического обслуживания. Они склонны к развитию структурных проблем или повреждений, если ими пренебречь.Это увеличит расходы на техническое обслуживание и станет бременем для ваших затрат на электроэнергию, если у вас неисправные слуховые окна.

via ephemeralnewyork.wordpress.com

Когда мы подходим к заключению, совершенно очевидно, что самое большое преимущество, которое вы получаете от мансардной кровли, – это гибкость добавления комнат в будущем благодаря ее отличительному дизайну. Даже зная все недостатки, многие люди в современном мире предпочитают мансардные крыши за их достоинства и традиционный стильный вид.

Бесспорно, мансардные крыши – архитектурное наследие.

Статьи по теме

23 типа и стиля вальмовых крыш для вашего будущего дома

Узнайте о 20 самых популярных типах крыш для вашего будущего дома

6 экологически чистых кровельных материалов и зачем они вам нужны

13 лучших кровельных гвоздей

Как эффективно очистить ограждения водостока

Обзор водосточных желобов Shur Flo | Все, что вам нужно знать

EasyOn Gutter Guard Обзор 101 | Все, что вам нужно знать

5 лучших защитных ограждений для желобов из пеноматериала [обзор и руководство покупателя]

9 лучших защитных ограждений для водосточных желобов с микрочастицами | Руководство покупателя

13 лучших защитных ограждений для желобов для хвои [Руководство для покупателя]

10 лучших солнечных водосточных желобов

11 лучших защитных ограждений для водосточных желобов для дома с низким уровнем обслуживания

Нужны ли навесы?

23 необычайно красивых способа перепрофилировать водосточные желоба в вашем доме

Обзор LeafGuard | Все, что вам нужно знать

17 типов водосточных желобов, которые стоит учесть для вашего будущего дома

Лавен кровля своими руками.Изучаем проекты домов с голой крышей крыши Как построить ломаную крышу поэтапной инструкции

Для загородного дома или коттеджа с приусадебным участком Чаще всего используются постройки двухэтажной архитектуры с жилыми помещениями под крышей. Наиболее подходящим для обустройства мансардного этажа будет кровля разомкнутой цепи.

Четырехстраничный вариант лучше ветров, проще и красивее огромных схем из двух галстуков. Такое название конструкция получила благодаря характерному внешнему виду кровли, имеющей «излом», образованный двумя плоскостями.

Симпатичный дизайн

Решение сделать ломаную крышу дома принято при проектировании и отражении устройства здания. Чем больше строительный короб, тем больше вопросов нужно решить, прежде чем строить ломаную крышу своими руками. Факторов, влияющих на стоимость и сложность строительства, довольно много. Сделать ломаную крышу дома можно несколькими способами:

• Построить на крыше мяту чердака на крыше, установить точечные стропила и только после этого переходить к стержню крыши и подвешиванию стропил.Таким способом собираются крыши в больших кирпичных домах с длинными балками перекрытия и увеличенным весом конструкции крыши;
• Собрать ломаную крышу классическим способом, но для установки и выравнивания стопил используется как временная монтажная каркасная система из стальных уголков и профилей. В некоторых случаях каркас из стали применяют, если на чердаке предполагается сооружение террасы или балкона;
• Фронтоны будущей крыши и стропильные конструкции сбивают о землю, приподнимают крышу, выравнивают и устанавливают на подготовленное основание из бруса или мауэрлата.Этот вариант очень хорош, если необходимо построить ломаную крышу для небольшого дома.

К сведению! В любом случае будут очень солидные знания и опыт столярных работ с большим сечением.

Перед тем, как выбрать способ изготовления ломаной крыши, необходимо понимать, что в первых двух вариантах можно сделать ломаную крышу для дома бригадой бригады минимум из трех обученных человек. Объем работ и регулировок большой, поэтому выравнивать и строить сломанную крышу только своими руками не в счет.

Другое дело, если ломаный вариант крыши предполагается построить для небольшого дома или разрезать, в этом случае реально сделать ломаную крышу своими руками, действуя пошагово и фото.

Построить простую ломаную крышу своими руками

Перед началом работ необходимо выполнить небольшой перечень операций и зарисовать ссуду кровли на бумаге. Последовательность операций и план работ помогут продумать процедуру и закупить пиломатериалы в необходимом объеме.

Любое строительство нужно начинать с проекта и сметы. Рассмотрим проект ломаной крыши для бруса из бруса, размер ящика 6х6 м. Одинокую крышу строить проще и проще, используя три основных вида пиломатериалов – брус большой 150х50-8, а также доску 100х50 и лепнину из хвойных пород. Для ячейки доски потребуется не менее 30 крышек стандартной шестиметровой длины, поток хлопка необходимо уточнять, исходя из деталей проекта.

Порядок действий при постройке ломаной крыши

Стоя ломаной кровли в следующей последовательности:

1. Ставим и вырезаем основу из бруса под стропильную сборку, из ячейки доски, вырезаем и выбиваем каркас под стенами и потолком мансарды.Далее ставим и вырезаем из доски – плетем стропила для левой и правой стороны крыши. Все элементы выбить в стропильную заготовку;
2. Для ломаной кровли нам понадобится не менее 7 штук таких сборок, поэтому все семь заготовок вырезаем и собираем на специально подготовленной площадке, протираем антисептиком и тщательно просушиваем;
3. Поднимаем на крышу два лобовых рафальных узла, обшиваем их поверхность вагонкой и устанавливаем дома на переднюю и заднюю стенку. После выравнивания Brepim по мауэрлату или брусу верхней стены;
4. Необходимо установить оставшиеся стропильные конструкции, выровнять и надстроить на одинаковом расстоянии друг от друга каркас креплений к деревянной пристенной стене;
5. Подаем ламинат пола, кладем пароизоляцию, утеплитель, гидроизоляцию и кровельное покрытие.

Распил досок и кромок оголенной вагонки лучше производить электрической ручной циркулярной пилой. Для работы со штангой потребуется бензиновая или электропила, конструктивы, планки, рулетки, дрель, определенное количество 200-гвоздей, саморезы и гвозди для укладки облицовки.

Разрезать и довести до конца стропильную сборку

На начальном этапе нам нужно собрать основу стропильной сборки из бруса. Стандартная шестиметровая длина должна быть увеличена не менее чем на 70 см, иначе смещения и провалы ломаной крыши на ломаной крыше невозможны.Для сращивания вырежьте два дополнительных отрезка планки. Один устанавливаем в конце, второй накладываем поверх сращенных участков и надежно втыкаем саморезы или шпильки.

Из-за стыковки мы используем запасной 8-й стержень, остальные семь бруусов пойдут на изготовление основания каждой сборки. Длина всех балок должна быть одинаковой до миллиметров, иначе построить сломанный каркас будет сложно.

Совет! Вместо гвоздей для крепления и соединения элементов рафтинговой сборки используйте 8-миллиметровые шпильки с гайками и шайбами.

Чтобы построить настоящую заготовку под каркас ломаной крыши, исходя из размеров будущего чердака, из доски вырезаем две вертикальные стойки и балку перекрытия. Ставим основание цоколя посередине и гвоздями и шурупами вырезаем крепежные детали вырезанные ранее элементы стен и потолка. Все угловые соединения Обязательно увеличивают металлическими М-образными накладками на самотеке.

На следующем этапе нам нужно распилить и выбить сами стропила.Сначала в центре балки перекрытия вертикальный ряд для конька крыши. Важно установить его перпендикулярно потолочной балке с максимальной точностью.

Далее нужно выбрать две шестиметровые доски – сплести и сложить как указано на схеме. Совместите их положение на опорных углах оправки чердака и зафиксируйте хомутом. У опоры конька концы досок для сплава кладут друг на друга и выполняют линию соприкосновения на обеих балках. После этого промываем верх вертикальной стойки и фримеры все три элемента зажима.Чем длиннее доска, тем сложнее построить заготовку.

После этого накалывают доску стропила так, чтобы срезанная поверхность балки сплава опиралась на верхний край балки перекрытия, и закрепляют самодвижущиеся ящики или гвозди стальной вагонкой. После закрепления второй стороны убиваем или закручиваем коньковые соединения стропила. На место стыка желательно установить дополнительную накладку из металла или дерева.

Таким же образом покажите положение второго низа стропила по краю вертикальной стойки и конец нижней балки от бруса.Место стыка смываю и закрепляю гвоздями и подкладкой.

Подробнее о деталях и технологии изготовления стропильного агрегата, о том, как строить стропила, можно увидеть в пояснительном видео

Установить и собрать конструктивную конструкцию крыши

Каждый из стропил в сборе будет весить минимум 30 кг, поэтому для установки потребуется как минимум один, а лучше два помощника. Монтаж подъема на крышу осуществляется через боковую стенку.Один сотрудник поднимает и направляет конструкцию снизу, двое других, расположенных вверху конструкции, осторожно поднимают стропильный агрегат и кладут его на балки перекрытия перекрытия.

Монтаж начинается со сборок фасада, первым поднимается тот, который посложнее и требует большой доработки. Обе передние сборки зашиваются вагонкой, после чего выступающие концы досок обрезаются по краю стропила циркулярной или бензопилой.

Не использовать установленные и собранные стропила для подъема остальных частей.Наилучшим вариантом будет построение конька с опорой на стену из досок и тащить по ним тяжесть с волком. Если в вашем распоряжении есть подъемное оборудование, то более рациональным решением будет строительство и пошив фасадных узлов на участке и поднять готовую конструкцию на крышу крана или лебедки.

Перед установкой необходимо провести центральную линию на фасаде и перекрытии потолка. Для этого можно потянуть за шнур или воспользоваться лазерной указкой. КАЖДОЙ стропильный дизайн Перед установкой и креплением выровняйте по отвесу и центральной линии.После выравнивания первой сборки фасада его необходимо закрепить гвоздями к внешнему ряду стен стен, с одновременным монтажом подкоса из каши.

После фасада кладут обычные стропила. Расстояние по горизонтали между быстрыми ногами не более 85 см. Если лестницу для подъема на чердак предполагается построить внутри помещения, то обычные стропила нужно начинать устанавливать от выхода марша лестницы на второй этаж.

Далее сбитые стропила необходимо выровнять и соорудить по добыче и осевой линии, нижняя ось втыкается в стены парой двести гвоздей и сращивается верхние части сборки с балками фасад. На этом этапе необходимо использовать максимально длинные доски, и, при помощи саморезов, пришить их к стропильным конструкциям.

Еще раз проверяется правильность расположения конструкции, и построенный каркас крепится к стенам, забивая в балке пять гвоздей в каждой точке опоры на стене.

Для продолжения дальнейших работ необходимо построить «пояс» жесткости одинокой крыши, для этого в обшивке вагонкой, посыльной на оверелах, перейти к нижним частям крыши крыши. крыша обрешетки на высоту около метра. Этого достаточно для работы с верхними частями конструкции.

Далее необходимо построить коньковый прогон и укрепить места соединения двух наклонных стропил в каждой сборке. Это делается с помощью рыхлого пучка и линий засыпки пола с каждой стороны крыши двумя досками.Для увеличения жесткости конька ломанной конструкции выступ верхних концов стропила можно укрепить брусом, соорудив тем самым верхний несущий пояс.

Заключение

Ломаная крыша отличается от дускала конструкцией Монтаж стропильных ног в два уровня. Следующая подборка видео о ломаной крыше поможет вам разобраться с технологией создания такой стропильной системы двух уровней.

Свободная крыша на баню

Здесь вы увидите постройку ломаной крыши на бане из бруса.Сначала рабочие установили внутренние опоры и стропила нижнего яруса. Затем последовала отделка стропильной системы и фасадов. Только после этого бригада приступила к установке сплавляемой верхней части.

Стропила ломаной крыши для домашнего бара

В следующем видео представлена ​​пошаговая инструкция по сборке стропильной системы. В первую очередь нужно установить опорную планку необходимой длины с учетом подошвы. Внимательно посмотрите, как нужно соединить две части опорной планки.Обратите внимание на расположение стыковочной панели. Он должен быть в доме.

Во второй части видео вы можете посмотреть монтаж стропильной системы в домашних условиях. В первую очередь устанавливается передний фронтон. Затем поднимаются остальные элементы системы и заднобрезанный эпонтон.

Правильно оформляем крышу под мойку

В следующем видеоматериале вы увидите инструкцию по монтажу кровли на кровлю.

Хотите узнать, как спроектировать мансардную ломаную крышу? Ответы на многие вопросы даются в следующем видео.Воспользовавшись рекомендованной программой, вы сможете самостоятельно разработать проект конструкционной кровли для своего дома.

При строительстве большого дома особое значение имеет внешний вид и конструкция крыши. Если говорить о внешнем виде крыши, она может испортить впечатления от дома или наоборот, придать постройке красивый и необычный вид. К тому же современные конструкции кровли позволяют оборудовать на чердаке дополнительную комнату.

Существует множество конструкций крыш, но в этой статье мы рассмотрим, как это сделать.Также мы обсудим, как обработать древесину огнестойкими изделиями и сделать стропильную систему.

Строительство ломаной крыши

В последнее время все больше людей хотят увеличить внутреннее пространство дома, при этом не портя внешний вид кровли. Для этих целей отлично подойдет ломаная крыша. Он позволяет оборудовать чердачное помещение, сделав его максимально комфортным. Сразу хочу отметить, что этот вид кровли – очень дорогая конструкция, которая при строительстве требует особых навыков и значительных денежных вложений.Но несмотря на это, эта ломаная крыша пользуется большой популярностью.

Эту конструкцию называют ломанной из-за формы и большого количества необычных ломаных линий. Во многих случаях ломаная конструкция представляет собой двойную форму крыши, с возможностью обустроить большое чердачное помещение. Кроме того, легко можно сделать ломаную крышу мансардного помещения с высокими потолками. На обычной двускатной крыше высокие потолки не дают возможности из-за большой ветровой нагрузки, а в ломаной, благодаря большому количеству трещин, ветровая нагрузка не страшна.

Самой популярной можно считать четырехсекционную форму крыши. Его конструкция позволяет наиболее эффективно использовать внутреннее пространство при относительно небольших вложениях. Также плюс ломанной конструкции в том, что ее можно собирать без использования тяжелой техники.

Типы ломаных крыш

Ломаные крыши различают по количеству коньков. Например, существенные односторонние, дуплексные или. Каждый вид кровли подбирается в зависимости от финансовых возможностей и предпочтений хозяина.

Одинарная форма крыши – самая простая и дешевая конструкция, которую вполне реально сделать даже самостоятельно. Эта крыша состоит из одного ската. Недостаток ломаной кровли в том, что в большинстве случаев под односторонней крышей невозможно обустроить большой чердак или чердачное помещение. Очень часто такая конструкция крыши используется для хозблоков, сараев или гаражей.

Рядная форма крыши часто используется для прямоугольных домов. Конструкция состоит из двух противоположных друг другу откосов.Бартальная крыша пользуется большой популярностью благодаря простоте монтажа и возможности построить большое чердак или чердачное помещение. Еще более популярными крышами из дюскала являются буханки. Пример такой конструкции можно увидеть на фото.

Четырехсекционная крыша с четырьмя направляющими, благодаря чему конструкция имеет множество преимуществ. Хотя с технической точки зрения этот вариант очень сложный, четырехскатная крыша имеет очень красивый вид, а также очень легкий вес.

При желании можно сделать крышу даже семнадцатой формы.Если говорить о том, как построить ломаную крышу, перед началом строительства нужно составить проект, благодаря которому можно будет рассчитать количество материалов и денежных вложений.

Установка Maurolat

Перед установкой Maurolalat необходимо обязательно выполнить качественную гидроизоляцию. Для этой работы отлично подойдет каучуконос. Лучше всего уложить этот материал в несколько слоев.

После укладки гидроизоляции можно приступать к укладке Maurolat.Мауэрлат – это брус сечением 150х150. Стропила будут укладываться на брус, на котором держится вся конструкция. Для дополнительной прочности кровли Маурилалат крепится к стене металлическими шпильками.
Чтобы мауэрлат не терял прочности, в нем нужно проделать минимальное количество отверстий.

Обработка древесины

Перед монтажом стропильной системы необходимо обработать древесину антисептиками и средствами пожаротушения. В качестве защиты древесины от огня есть средства, которые наносятся ручным способом или с помощью краскопультуры.При покупке нужно учитывать тип этого товара. Например, они существуют для открытых и закрытых площадок.

Обработка древесины антисептиками защищает ее от гниения, грибка или плесени. При строительстве используются водорастворимые антисептики. Они очень быстро сохнут и придают дереву хорошую паропроницаемость.

Угол наклона крыши

При выборе угла наклона кровли необходимо учитывать климатические особенности местности.Например, на местности с сильным ветром не рекомендуется строить крышу со слишком большим углом наклона. Специалисты утверждают, что при увеличении наклона крыши всего на 30 градусов ветровая нагрузка увеличивается примерно в 5 раз. Но в зоне, где постоянно идет снег или дождь или дождь может привести к тому, что кровля не выдержит снеговой нагрузки или пропускает влагу через стыки между кровельным материалом.

Также при выборе угла наклона необходимо учитывать кровельное покрытие.У каждого рубероида свой минимальный угол наклона. Например, 30 градусов будет оптимальным наклоном для шифера.

Совет! При выборе угла наклона следует помнить, что от этого показателя зависит расход рубероида. Поэтому, если сделать слишком большим угол наклона откоса, расход материала значительно увеличится.

Для строительства темной кровли Оптимальный угол наклона будет от 20 до 45 градусов.

Установка стропильной системы для ломаной крыши

После установки Мауролалата можно установить деревянную стропильную систему.Для начала нужно установить вертикальные стропила, которые крепятся на фасадах. Чтобы конструкция была плавной, за процессом нужно следить с помощью строительного уровня И отвеса.

Стойки необходимо временно закрепить распорками. Между рафалинами нужно натянуть шнур и установить оставшиеся стойки. После этого можно устанавливать прогоны из досок на стойки. Разметать трассы нужно с помощью металлических уголков и саморезов. После установки прогонов можно прикрепить продольные стяжки, которые будут соединять параллельные стойки.Более подробно о стропильной системе можно увидеть из видео, где поэтапно будет рассмотрено строительство стропильной системы.

Совет! Перед установкой верхних подвесных стропил необходимо отметить центр кровли. Для этой работы необходимо закрепить доску по центру фасада на затяжке и мауэрлате. Центр крыши укажет верхний край доски. После этого к доске необходимо прикрепить каркас шаблона. Благодаря этому можно будет правильно выполнить восхождение на верхние рафалины.

Установка обрешетки для мягкой кровли

После установки стропильной системы можно приступать к укладке обрешетки. Но для того, чтобы правильно, необходимо сделать качественную гидроизоляцию. Гидроизоляционная пленка Монтируется, начиная с низа кровли. Крепится к стропилам цековками. Крепить пленку степлером не рекомендуется, так как под воздействием конденсата скобы очень быстро настораживаются, впоследствии пленка уведет и перестанет выполнять свои функции.

Также очень важно качество утепления кровли. Утеплитель не только будет удерживать тепло в доме, но и послужит отличной звукоизоляцией. Для утепления кровли очень часто используется минеральная вата. Он очень прост в установке и не боится грызунов.

Совет! Очень важно, чтобы между слоем утеплителя и крышей оставались изделия, предназначенные для вентиляции помещения. Если не делать вентиляцию, появится сырость, которая разрушит построенный каркас крыши.

Стоит понимать, что камешек застревает именно под выбранный рубероид. Например, для профлиста нужно заполнить обрешетку с расстоянием между досками 50-80 см. Но для ломаной крыши отлично подойдет мягкая крыша. Это тот материал, для которого необходимо сделать прочную обрешетку. Несмотря на то, что этот рубероид довольно дорогой, он обладает отличной звукоизоляцией и долгим сроком службы.

Для мягкой кровли Необходимо сделать прочный фундамент.Для этой работы обычно используют фанеру, доски или листы OSB. Следует отметить, что основания для мягкой кровли должны быть идеально ровными. Погрешность не должна превышать 2 мм. Доказано, что кровельного покрытия с неровной обрешеткой намного меньше. К тому же кровельные материалы зачастую не скрывают недостатки обрешетки, а только проявляются.

Если мягкая кровля делается из досок, то зазор между ними не должен быть более 5 мм. Устанавливать доски нужно, начиная с карниза крыши, двигаясь вверх.Монтажные доски нужно прикрутить по две штуки с двух сторон.

Совет! Во избежание деформации обшивочных досок их следует крепить закругленной стороной к деревянному каркасу.

Если более мягкая кровля из фанеры, то при установке необходимо оставить зазор между листами в 2 мм. Причина этого – фанера с тепловым расширением. Полужирным шрифтом этот материал нужно закрепить ногтями или самостоятельно нарисовать. Чтобы шурупы саморезов саморезов поцарапали плитку, их нужно втянуть в поверхность фанеры.

Выход

Как мы увидели из этой статьи, ломаная крыша – отличный дизайн, способный сделать серый и неприметный дом неповторимым и необычным. При строительстве данной конструкции обязательно учитывайте мнение опытных специалистов и составляйте подробный проект кровли. Также ни в коем случае нельзя экономить на рубероиде. К сожалению, сломанная крыша, покрытая такими дешевыми материалами, как ондулин, очень быстро начинает терять первоначальный вид и протекать.Но придерживаясь всех рекомендаций и приобретая качественные материалы, результат вас не разочарует.

Владельцы частных домов учитывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная одинокая крыша – одна из самых популярных конструкций этой части здания.

Устройство

Стропная система Кровля bartal lonic отличается от других. большое количество пламени на стержнях. Считается, что это одна из самых красивых форм, но, в то же время, и, как и бедра, довольно дорогая.Его обустраивают для домов, в которых планируется жилое или нежилое расположение.

Характеристики стропильной системы:

Специалисты рекомендуют в качестве материалов выбирать хвойные породы дерева в качестве материалов для грузовой системы частного дома. Такие балки выдерживают резкие перепады температур, образующие влагу и снег, а также обладают прекрасными антисептическими свойствами.

Варианты крыши

Виды ломаных крыш частных домов:

Кроме того, ломаную крышу можно использовать для любых подсобных помещений (гараж, баня) и домов со встроенными помещениями (веранды, теплицы и т. Д.).).

Видео: Мансардная сломанная крыша

Установка

Перед началом работ нужно сделать чертежи ломаной кровли. Различные варианты С балкона, окон и других элементов свободный доступ в Интернет, например в формате DWG. При этом следует учитывать, что это модульная конструкция, для ее узлов требуется соответствующее подключение. Кронштейны используются для крепления балок. Чтобы произвести расчет крепежа, также понадобится чертеж и технологическая карта.

Пошаговая инструкция Как сделать своими руками ломаную крышу:

Стоимость установки стропильной системы профессионалами от 1000 у.е. е. до десятка. Все зависит от выбранной конструкции и размеров дома.

Утепление и украшение

После окончания монтажных работ Выполняется изоляция и утепление чердака с пробитой крышей. Технология утепления аналогична другим видам кровельных конструкций.На балки сначала укладывается пароизоляционная пленка, поверх нее укладывается гидроизоляция. Эти поверхности крепятся на шестигранник, установка производится тонкими гвоздями.

Для утепления можно использовать прессованную минеральную вату, пенопласт, пенопласт и другие материалы. Монтаж утеплителя производится таким образом, чтобы при его установке просветы оставались видимыми между балками – это поможет при дальнейшей отделке.

Обшивка тонкой кровли производится в зависимости от того, какой материал был выбран для покрытия.Сейчас очень популярен ондулин – он отлично переносит перепады температур и воздействие ультрафиолетовых лучей. Самый дешевый и доступный вариант – шифер. Но проще всего работать с ломаной кровлей с панелями из металлочерепицы – такая конструкция требует постоянной обрезки покрытия, а вот с черепицей этого не нужно.

Воплощение мечты о собственном загородном доме Начнем с презентации своего изображения. Поэтому я хочу, чтобы здание было комфортным, уютным, красивым и в то же время вместительным.К сожалению, зачастую ограниченная территория земельного участка не реализует проект большого многоквартирного дома. Но это не проблема, так как количество жилых помещений всегда можно увеличить, возведя еще один этаж, то есть при создании мансарды. Именно из таких практических соображений очень популярны проекты домов с ломаной крышей.

Мнения о сложности конструкции мансардной крыши расходятся. Кто-то считает, что такие работы очень сложные как на этапе проектирования, так и в процессе строительства.Однако чаще можно услышать мнение, что все реально, если можно грамотно подойти к решению инженерных и строительных вопросов.

Если разобраться, преимуществ ломаной крыши намного больше, чем у простого двойного варианта. Решив завершить строительство дома созданием мансардной конструкции, можно с уверенностью говорить о следующих преимуществах:

1. В доме с жилыми комнатами появится еще один этаж;
2. Кровля зимой практически не будет подвергаться снеговой нагрузке;
3. Креативный подход позволит реализовать задумку с террасой и балконом, что придаст зданию определенный шарм;
4. Установка ломаной кровли проходит постепенно, и часть работ можно проводить на Земле.
5. Ограничений при выборе кровельных материалов практически нет.

Таким образом, польза от одиночной кровли при строительстве дома очевидна, и для этого стоит потратить больше времени на ее возведение.

Дом с ломаной крышей не только добавляет еще один этаж, но и позволяет реализовать интересные дизайнерские решения.

Особенности дизайна и материалов

Итак, в дизайне дома есть чердак и дополнительный этаж.Это значит, что в проекте должна быть ломаная крыша – чертежи и расчеты со всеми нюансами и особенностями. Конечно, каждый выбирает ее параметры при строительстве здания, но есть ряд советов, к которым стоит прислушаться:

1. Ширина конструкции не должна быть больше 6 метров.
2. Крыша, имеющая излом, должна иметь углы наклона 60 и 30 градусов.
3. Потолок в мансардном помещении будет иметь высоту примерно 2,5 метра, если пролом излома будет на высоте 3.1 метр.

Важно! При уменьшении ширины дома чердачное пространство будет использовано неэффективно, а увеличение ширины повлечет за собой сложности с расчетами стропильной системы и ее установкой.

При правильном выборе Геометрические параметры мансарды будут просторными и уютными

Если рассматривать новую ломаную крышу – ее рисунок и конструктивные особенности, не всегда удается добиться плоского прямоугольника стен.Это не страшно, но при возведении системы желательно вернуться к плавной геометрической форме. Тогда в дальнейшем будет работать с единым узором стропил при создании верхних коньков.

Строительство ломаной кровли предполагает массивную конструкцию сплава, качественный «кровельный пирог» и использование качественных материалов. В этом случае модульная схема установки позволяет производить все работы, не прибегая к строительной технике.

Для стропильной системы ломаной кровли обычно применяется дерево.Чтобы не ошибиться при выборе бруса, стоит обратить внимание на его характеристики:

• Влажность дерева не должна быть более допустимой для строительно-монтажных работ;
• Количество дефектов минимальное;
• Порода древесины – хвойная.

Увеличение площади мансардных помещений Дома с ломаной крышей

Также для создания ломаной крыши потребуется наличие:

• Доска обрезная – для обрешетки;
• Фанера – для соединения стропил;
• Кронштейны металлические, скобы, шурупы, шпильки, гвозди – для крепежа;
• Гидроизоляция и изоляция – для образования «кровельного пирога»;
• Рубероид;
• Плотницкий и плотницкий инструмент.

Сломанная крыша для дома из профилированного бруса: видеопроект

Чтобы все было сделано качественно, а конечный результат порадовал хозяина, возведение единственной кровли производится по определенному алгоритму . Если рассматривать последовательность всех операций, они будут происходить в следующем порядке.

выводы

Создание ломаной кровли – кропотливая и ответственная работа, требующая достаточных знаний.Чтобы весь перечень работ был выполнен качественно, рекомендуется доверить проведение всех этапов профессиональным строителям.
