Как утеплить насосную станцию на зиму своими руками
Поскольку при низких температурах водопроводная система может перемерзать, ее желательно тщательно утеплять, чтобы не остаться без воды зимой.
Причем, утепление должно проводиться в отношении не только трубы водопровода, но и насосной станции. Если обеспечить качественную теплоизоляцию насоса и сопутствующего оборудования, удастся создать все условия для комфортного проживания независимо от времени года
В первую очередь необходимость утепления насосной станции понимают владельцы загородных домов и дач. Не всегда хозяева подобных построек точно осознают, для чего выполнять подобные мероприятия. Связана потребность в их проведении с тем, что замерзшая вода таит огромную опасность
Нужно ли утеплять насосную станцию?
Халатный подход к обустройству насосной станции и других коммуникаций может привести к тому, что вода зимой начнет расширяться из-за замерзания. Ее расширение грозит серьезными деформациями трубопроводной системы. Насос и вовсе может выйти из строя, если его не утеплить.
Пусть теплоизоляционные мероприятия, которые проводятся в отношении насосной станции, кажутся дорогостоящими. Но куда большие затраты придется терпеть, если не уделить этому внимание. Поврежденную насосную станцию привести в порядок крайне сложно и дорого. Поэтому даже не стоит сомневаться, необходимо ли проводить теплоизоляцию насосной станции, поставляющей воду в дом или на дачу.
Чем утеплить насосную станцию на зиму
В большинстве случаев насосная станция находится где-то около дома. Чаще она расположена в яме, находящейся на удалении в несколько метров от постройки. Обычно владельцы не проводят качественную отделку стен и пола такой ямы. Они всего лишь используют доски или кирпич, чтобы защититься от провалов грунта. Верхняя часть ямы закрывается от снега и дождя крышкой. Но как провести утепление? Есть два способа выполнения такой процедуры.
Первый способ
Выбирать материалы для утепления насосной станции необходимо в зависимости от того, как устроены сами коммуникации. В первом случае можно попробовать заложить яму ниже того уровня, на котором происходит замерзание грунта. Затрат для этого много не нужно. Но придется отметить, что этот метод приемлем только для осуществления в теплом регионе. Если грунт промерзает ниже, чем на 1 м, такой подход неуместен. К сожалению, есть и другая опасность. Она состоит в том, что глубоко залегающую яму будет затапливать грунтовыми водами. Именно поэтому нужно рассмотреть и второй вариант создания хорошей защиты от холода для насосной станции.
Второй способ
Добиться качественного утепления удастся, если выбрать для проведения работ теплоизоляционный материал с влагостойкими качествами. Примером именно таких покрытий для создания теплоизоляции могут стать пеноплекс и пенополиуретан. Популярная минеральная вата, которая часто используется в процессе теплоизоляции, в этом случае не подойдет, поскольку она боится влаги.
Выбранное теплоизоляционное покрытие необходимо разместить по всем внутренним поверхностям ямы для насосной станции, включая крышку. Тогда можно увеличить вероятность качественной защиты насосной станции от промерзания даже при очень сильных морозах.
Утепление насосной станции своими руками
В целях теплоизоляции насосной станции можно использовать далеко не каждый утеплитель. Подойдет только такой материал, который обладает высокой влагостойкостью, долго служит и может противостоять воздействию насекомых, микроорганизмов и грибков. Естественно, у утеплителя должна присутствовать и низкая теплопроводность.
Утепление пенополиуретаном
Положительной особенностью такого утеплителя может быть названа его универсальность. Пенополиуретан подходит для утепления поверхностей самого разного характера. Им можно покрывать не только яму для насосной станции, но и фасад дома, гараж, подвал или крышу. Технология утепления пенополиуретаном выглядит следующим образом
В первую очередь поверхности ямы для насосной станции выравниваются. Дальше на них устанавливается деревянный каркас, который подшивается фанерой. На эту поверхность впоследствии напыляют пенополиуретан. Слой материала может быть не очень толстым. Работы должны проводиться быстро, поскольку пенополиуретан застывает практически сразу после нанесения на поверхность. В итоге он создает хорошо защищенный от влаги и холода слой
Самая большая проблема, которая связана с применением пенополиуретана, состоит в сложности его нанесения. Вручную покрыть рабочую поверхность таким утеплителем невозможно. В то же время, для применения специального оборудования нужны особые навыки. Кроме того, приобрести саму технику для нанесения пенополиуретана окажется очень дорого. То есть придется либо брать ее в аренду, либо заказывать выполнение таких операций у профессионалов. При последнем варианте затраты окажутся довольно серьезными.
Утепление пенополистиролом
Перед тем, как наносить такой материал на поверхность, последнюю тоже необходимо выровнять. Крепление пенополистирола может проводиться с использованием каркаса или на клей. Во втором случае дополнительно плиты утеплителя прихватывают дюбелями в виде грибков. Крайне важно нанести в зазоры между плитами монтажную пену. Специальным образом защищать пенополистирол от влаги не требуется. Материал и так будет хорошо противостоять воздействию воды.
Описанные процедуры, если они будут грамотно реализованы, позволят очень хорошо защитить насосную станцию. В итоге даже зимой при сильных морозах опасность перемерзания оборудования не появится.
xn—-7sbedg4crqd7h.xn--p1ai
Насосная станция для колодца: выбор, установка и подключение
Использование насосной станции в заборе воды из шахтного колодца существенно повышает уровень комфорта загородной жизни. Сам процесс наполнения емкостей для приготовления пищи и гигиенических процедур занимает несколько минут и не требует от владельцев малейших усилий. Вам не кажется, что экономить и силы, и время крайне полезно?
Всем, кто стремиться к эффективному обустройству участка, мы предлагаем обстоятельно подобранную информацию. У нас вы найдете сведения о том, какая насосная станция для колодца станет идеальным решением. Мы расскажем, как выполнить установку оборудования и провести подключение.
В статье детально описан монтаж водопроводной системы, выполненной на базе насосной станции. Досконально разобраны нюансы подключения водоподающей и электрической части. Предложенную к рассмотрению информацию отлично дополняют фото-подборки, схемы и видео.
Содержание статьи:
Плюсы и минусы насосной станции
У насосной станции есть свои недостатки и достоинства. Прежде всего, это очень удобно — все основные механизмы скомпонованы в единый блок, а потому просто при приобретении, регулировке, монтаже, в обслуживании.
Требует минимум дополнительных трат. Система обладает врожденным иммунитетом к гидроудару — скачкам давления при открытии и закрытии расходных кранов.
Минусов всего два, и оба незначительные. Установка получается шумной. Второй относительный минус — невозможность без дополнительных механизмов подъема воды с глубин выше 8-10 метров.
Использование насосной станции для забора воды из колодца целесообразно, если глубина зеркала воды в нем не более 7 – 8 м. Оборудование можно расположить в устроенном рядом боксе или в шахте колодца
Шумность нейтрализуется условиями установки и размещения. Глубину подъема можно увеличить введением дополнительного устройства — эжектора.

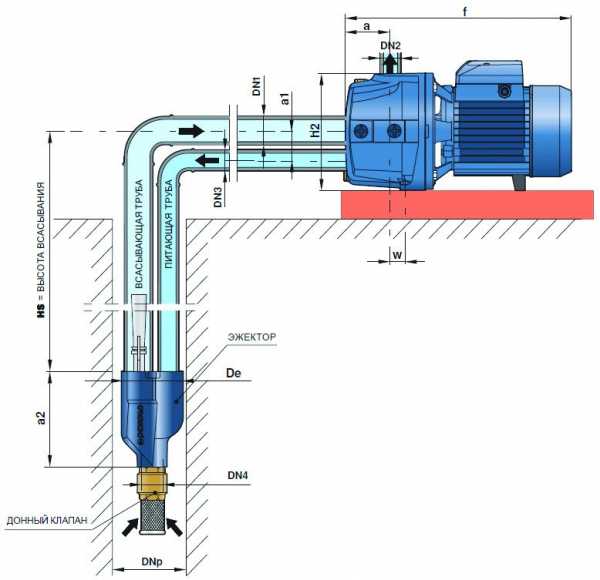

Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но увеличивает шумность всей конструкции. Как уже говорилось, этот недостаток лечится вниманием к монтажу и размещению.
Насосная станция не требует множества дополнительных деталей и механизмов – вот только фильтр очистки лучше ставить после станции, а не до
Выбор мощности и модели
Даже небольшая и маломощная установка способна обеспечить солидную производительность, достаточную для снабжения водой нескольких потребителей. Спорить же о достоинствах той или иной марки и вовсе бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.
Главным фактором, влияющим на производительность, является объем накопителя — насос работает с перерывами. Его задача закачивать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня.
А вот расход воды и давление в сети поддерживает уже гидроаккумулятор. Следовательно, чем он больше по объему, тем реже срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.
Галерея изображений
Фото из
Насосная станция КАЛИБР СВД-310/2
Насосная станция ВИХРЬ АСВ- 800/19
Насосная станция Marina APM 100/25
Насосная станция Metabo HWW 9000/100 G
Тут еще следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды. Следовательно, водой заполнена только часть объема бака. И, при выключенном насосе, потребитель может рассчитывать только на нее.
Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее.
Но схематично это выглядит так:
- один или два человека или дача, где только один умывальник или примитивный душ — объем гидроаккумулятора 24 литра;
- три-четыре человека уже должны присматриваться к размерам 50 литров или больше;
- свыше 5 человек — минимальный объем бака 100 литров.
Кроме характеристик производительности, которые обязательно следует брать во внимание, есть факультативные опции. Например, наличие реле сухого пуска. Оно не обязательно в конструкции, но вполне способно при определенных условиях продлить жизнь станции или предотвратить ее поломку. К сожалению, оно несколько увеличивает стоимость и сложность системы.
При подборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема
Определение места установки
Лучше всего располагать напорную станцию максимально близко к точке забора. В этом случае снижается инерционность системы. Она быстрее реагирует на расход воды и оперативно восполняет его.
То есть вся система работает более ровно, без скачков давления, более стабильно. Так что в идеальном мире лучшим решением будет установка насосной станции в колодец. Что не всегда возможно.
При компактном монтаже насосная станция занимает совсем мало места и найти для нее точку установки довольно просто

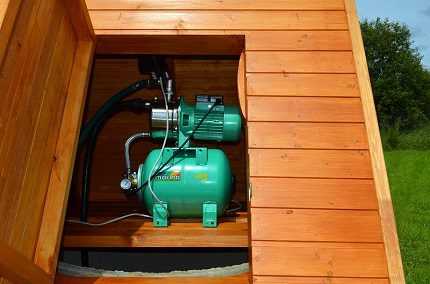

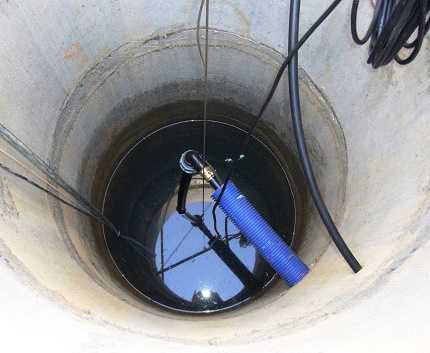

Вариант #1 – монтаж непосредственно в колодце
При решается проблема удаления станции от источника. Шумность механизмов тоже никак не отражается на комфортной эксплуатации — двигатель работает вне жилой зоны.
Есть и недостатки. В первую очередь улучшаются условия работы механизмов — главным образом повышенная влажность. Мероприятия по гидроизоляции и герметизации узлов не дают ожидаемого эффекта — по причине конденсата.
Монтаж станции внутри колодезной шахты могут выполняться двумя способами:
- съемное крепление с креплением за верхнюю поверхность шахты колодца;
- стеновой кронштейн в колодезном стволе.
Оба способа примерно равнозначны. Первый чуть проще, второй компактнее. Оба они мешают другим способам подъема воды — ведром, например, уже манипулировать неудобно, а неизбежно при этом капающая вода не прибавляет станции срока службы.
Дополнительно колодец потребует утепления наземной части. Конечно, температура воды и грунта на такой глубине неизменно плюсовая, но возможно поверхностное, локальное замерзание воды и образование льда — даже это для насосной установки совершенно противопоказано.
При такой установке возможна только летняя эксплуатация – зимой без утепления оборудования могут возникнуть проблемы
Вариант #2 – кессон или отдельное помещение
Еще существует вариант установки насосной станции в специальном служебном колодце, выкопанном у основного, служащего для водоснабжения — это называют установкой в кессоне. Альтернативой ему будет монтаж оборудования в наземном служебном помещении.
Кессонный способ монтажа имеет такие же плюсы, что и установка непосредственно в колодце. Тихо, близко к точке забора, удобно. Чаще всего кессон монтируется максимально вплотную к кольцам колодца — при много меньшей глубине залегания, естественно.
Из отрицательных моментов стоит отметить возможность образования конденсата. И необходимость серьезного утепления, причем самого тщательного. И, если возможно, борьба с конденсатом. Это все при самой качественной гидроизоляции — грунтовая влага в кессоне совершенно не нужна.
Тут же обязательные мероприятия по предотвращению попадания внутрь кессона талой или дождевой воды – в большинстве случаев они решается конструкцией люка. С остальным придется повозиться.
Постройка наземной подсобки специально для насосной станции совсем простая с позиции технологии. Но и тут требуется утепление. А, поскольку расположение наземное, то к необходимости утеплителя добавляются заботы об отоплении. Минусовые температуры недопустимы в помещении, где смонтирована насосная станция.
Если насосная станция монтируется в отдельном подсобном помещении, оно обязательно должно быть утеплено
Вариант #3 – внутри дома

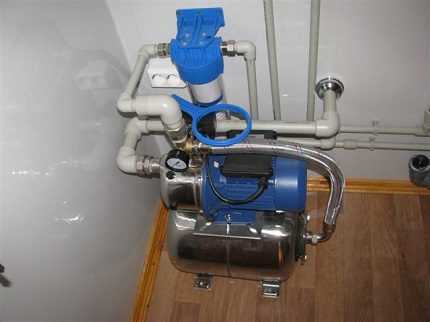

Третий вариант размещения — внутри дома, в котором организовывается водоснабжение. Из-за шумности оборудования лучше всего его ставить обособленно — обычно для этих целей используют котельную или подвал. Но, в условиях дефицита места, монтаж может быть произведен в ванной комнате или прачечной, подвале или под лестницей.
В любом случае следует озаботиться шумоизоляцией. Иначе проживать в таком доме будет, мягко говоря, не очень комфортно. А если выбран вариант установки станции в подвале, то следует проконтролировать необходимость дополнительной гидроизоляции. Если в подвале влажно.
Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Этот фактор тоже может скорректировать точку монтажа уже относительно внутренней географии дома.
Если нельзя найти для станции тихое место, можно пойти иным путем и подобрать модель с большим гидроаккумулятором – насос станет реже включаться
Требования к монтажу главного блока
Непосредственно саму станцию тоже следует устанавливать по определенным правилам. Ее крепят болтами к основанию. Основание желательно бетонное. Допускается жесткая стальная рама из профильного проката. Ее конструкция сварная или на болтовых сочленениях.
Очень полезно установить на прокладку из толстого листа жесткой резины — этот амортизатор снизит ударные нагрузки при включении и снизит шумность работы.
Значительно реже в этих целях применяют пружинные стальные амортизаторы, подкладываемые под основание, по типу крепления эксцентрика-возбудителя вибростола.
Но такое крепление, при малейшем ослаблении или нарушении регулировки, способно разбивать крепежные гнезда на основании станции и создавать ненужные нагрузки на – слишком большая амплитуду колебаний. Так что лучшим вариантом будет жесткий резиновый лист толщиной до 3 сантиметров. Жесткость примерно такая же, как у протектора летней автомобильной шины.
Важно уделить должное внимание электрической части. Обязательно подключение корпуса станции к контуру заземления — вне зависимости от выбора места установки. Очень полезно применение УЗО (устройство защитного отключения — второе название этого механизма “устройство дифференциального тока”) — особенно, если выбран вариант с кессоном или установку произвели непосредственно в колодце.
Нет смысла излишне усложнять схему подключения. Делаем только то, что необходимо
В любом случае, станция должна иметь индивидуальный защитный электрический контур — как минимум автомат-выключатель с током срабатывания чуть выше номинального пускового тока установки.
Кроме того, на срок службы электрической части станции положительно сказывается наличие стабилизаторов, сетевых фильтров и источников бесперебойного питания. Может, на сам двигатель они и не смогут оказать существенного влияния, но для электроники в составе узла автоматики станции такое дополнение будет весьма полезно.
Обустройство водопроводной сети

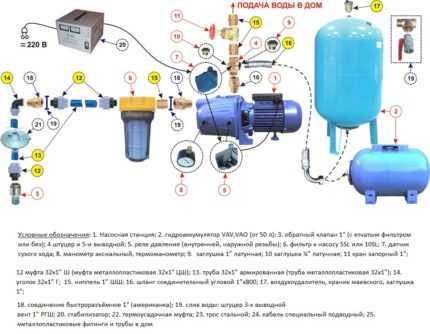

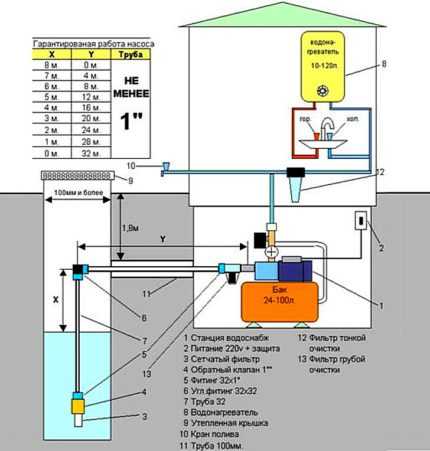

Технически, подключение насосной станции к колодцу можно разделить на два участка. До и после станции. Есть между ними важное различие. Образно говоря: до станции — сфера влияния непосредственно насоса.
После станции — уже область заботы бака гидроаккумулятора, поскольку именно он отвечает за расход воды и создание давления в системе водоснабжения. Поэтому рассматривать их проще по отдельности. Тем более, что в них могут использоваться самые различные трубы.
Насосная станция очень просто устроена – для успешной работы нужно просто грамотно ее подключить
Заборная часть системы водоснабжения

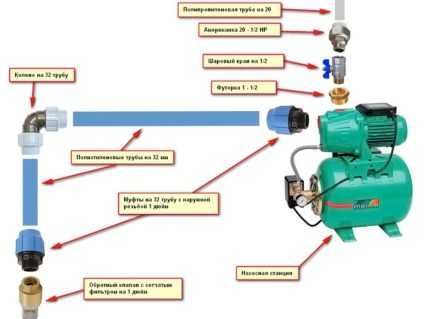

Эта часть общей схемы находится между насосной станцией и колодцем. Именно по ней происходит забор воды и питание системы. Устройство ее простое, но есть несколько важных моментов.
Чаще всего на забор идет труба ПНД диаметром 32 мм. Труба подачи такого сечения не будет создавать лишних нагрузок на насос. Пластиковая труба легче переносит замерзание, гидроудары. Не боится коррозии. Потому и предпочтительна в такой роли. Один ее конец опущен в воду, второй подключен к станции.
Со стороны воды на трубе крепится обсадная муфта. На нее накручивается обратный клапан, не дающей потоку воды двигаться обратно в колодец. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной.
На клапан следует накрутить специальный наконечник-сетку. Сетка играет роль грубого фильтра, задерживающего песчаную взвесь и крупные фракции, которые могут встречаться в воде.
Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Так что в этом узле потребуются муфты с переходом 32 — 1РН.
Трубу выводить из колодца лучше на уровне ниже глубины промерзания грунта. Можно утеплить трубу и пропустить через верх, но все же лучше пустить ее к дому на глубине. Если такой возможности нет, то теплоизоляционную скорлупу хорошо дополнить специальным электрическим обогревателем для труб — он предотвратит замерзание воды.
Лучшим материалом для заборной магистрали можно считать трубу ПНД – благодаря удобным фитингам сборка цепи будет похожа на простой конструктор
Трубу ведут под землей, на глубине ниже расчетного промерзания. Чаще всего это величина 1,4 — 1,8 метра. Зависит от региона. Ввод в дом лучше произвести на этой же глубине. Если не получается, то ввод обязательно утепляют, причем очень и очень тщательно. Утеплитель должен начинаться ниже опять же глубины промерзания.
Когда ведут трубу по траншее, то перед тем, как засыпать ее грунтом, неплохо бы засыпать ее песком. Песчаная прослойка не даст каких-то серьезных преимуществ по дренажу или подобным вещам, но позднее может служить хорошим индикатором — песок при рытье послужит сигналом близости трубы.

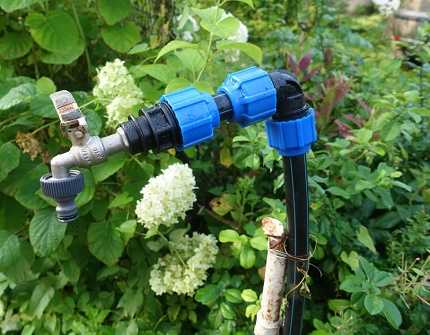

Труба подачи заканчивается обжимной муфтой с переходом на дюймовую резьбу для подключения к станции. На этом участке неплохо бы поставить еще один дополнительный сеточный фильтр (необязательно) и разборный фитинг «американку». Уже обязательно — она нужна на случай профилактики или ремонта станции. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.
В организации водопровода из колодца на даче необходимо предусмотреть возможность консервации системы. Перед входом в насосную станцию нужен кран для слива или американка для разбора трубопровода

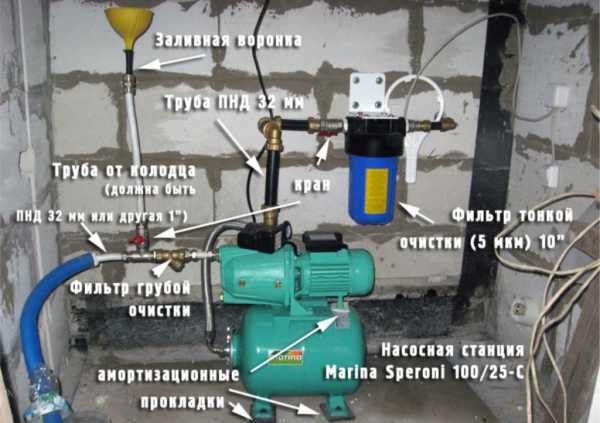

Водопровод после насосной станции
Выход насосной станции обычно имеет резьбу 1 дюйм. Но этот диаметр уже не так важен при монтаже системы — его можно легко сократить до половины дюйма. На расходной магистрали работает уже не насос, а гидроаккумулятор. Поэтому возможное повышение нагрузки по причине меньшего сечения трубопровода роли не играет.
Так что многие при монтаже ставят переходную футорку с дюйма на половину — таким образом экономят средства на дальнейшую сборку системы, поскольку трубы и фитинги меньшего диаметра стоят дешевле.
В футорку ввинчивают запорный шаровый кран на случай проведения профилактических и ремонтных работ с системой. От шарового крана через разборную «американку» уже делают выход в систему водоснабжения дома. Ее особенности уже зависят от того, какие трубы используются в доме — полипропилен, металлопласт или традиционные металлические трубы.
Обратный клапан обязательно комплектуют сеточным фильтром – без него клапан быстро выйдет из строя
Сразу за запорным шаровым краном врезают и колбу с фильтром очистки воды. До станции ставить его нецелесообразно. Он лучше работает при равномерном токе воды, что возможно только после — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью. После гидроаккумулятора ее движение более предсказуемо и стабильно.
Фильтр тоже должен отсекаться от системы кранами — на случай его замены. И тут же неплохо предусмотреть обводную магистраль — на случай, если эта замена по той или иной причине затянется. Естественно, что этот байпас тоже должен перекрываться. Иначе ток воды будет всегда идти через него – по правилу наименьшего сопротивления.
После фильтра уже можно разветвлять магистраль — на холодное и горячее водоснабжение, на питающую ветку для системы отопления и так далее. До фильтра можно сделать отвод на нужды полива участка — растения не так требовательны к качеству воды, как человек. Для остальных целей лучше пускать подготовленную воду.
Характеристики фильтра зависят от особенностей воды в колодце. Их можно определить после заключения о составе воды. Иногда могут потребоваться даже несколько фильтров — например, против известковых включений и железистых соединений. Универсальных типов не существует в природе.
Если планируется только сезонная эксплуатация системы водоснабжения (например, в дачном домике), то следует поставить арматуру для спуска системы. Обычно это простой кран в самой низкой ее точке.

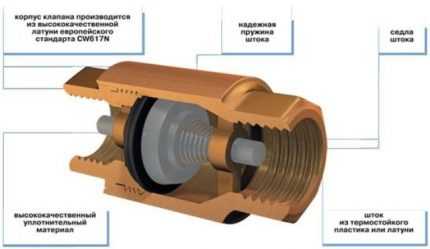

Обратный клапан – один из самых важных элементов всей системы и пренебрегать им нельзя
Пуск станции в эксплуатацию и тестирование
Первый пуск после монтажа или восстановление работоспособности системы после длительного «сухого» прост, хотя и требует определенных манипуляций. Цель ее — заполнить систему водой до первого включения в сеть.
Это несложная процедура, не требующая особенных навыков. На насосе есть пробка, которую следует отвернуть. В отверстие вставляют простую воронку, через которую и заполняют систему — важно залить питающую трубу и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха.
Заливают воду до горловины пробки, которую потом снова закручивают. Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова.
Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.
Часть 1:
Галерея изображений
Фото из
Шаг 1 – установка насосной станции на выбранное место
Шаг 2 – монтаж фитинга системы подачи воды
Шаг 3 – подключение системы, обеспечивающей дом водой
Шаг 4 – подключение трубы, ведущей в колодец
Шаг 5 – установка обратного клапана на конце трубы (шланга)
Шаг 6 – проверка герметичности системы в сборе
Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)
Шаг 8 – набор воды для создания нужного давления
Часть 2:
Галерея изображений
Фото из

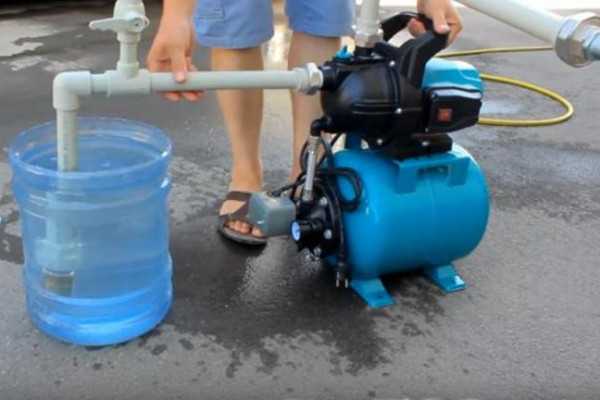

Конец трубы (шланга) с обратным клапаном опускаем в резервуар с водой (или колодец)
Чтобы станция заработала, осталось подключить электропитание. Находим шнур питания, разматываем его и вставляем в розетку 220 В

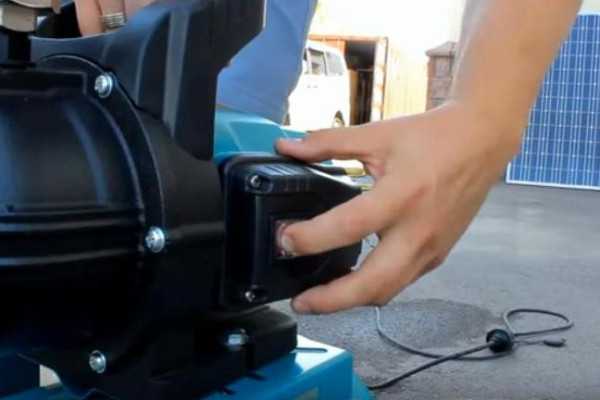

Не забываем нажать на клавишу «Пуск», которая обычно находится на боковой части корпуса

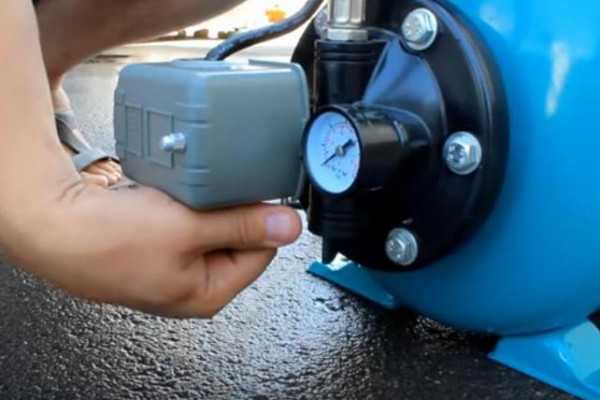

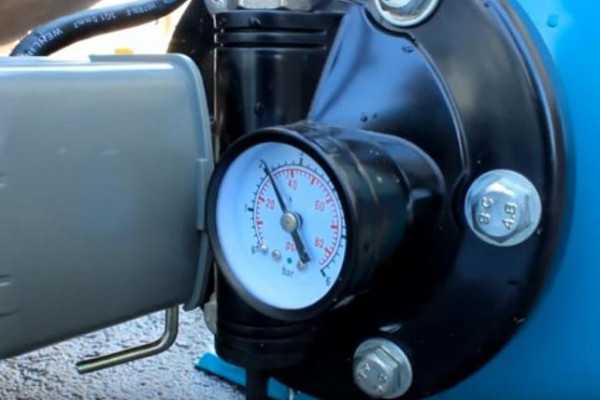

Включаем реле давления, чтобы заработал насос, и ждем, когда стрелка манометра достигнет нужной отметки
Когда давление в гидроакумуляторе достигает нужной отметки, он автоматически отключится

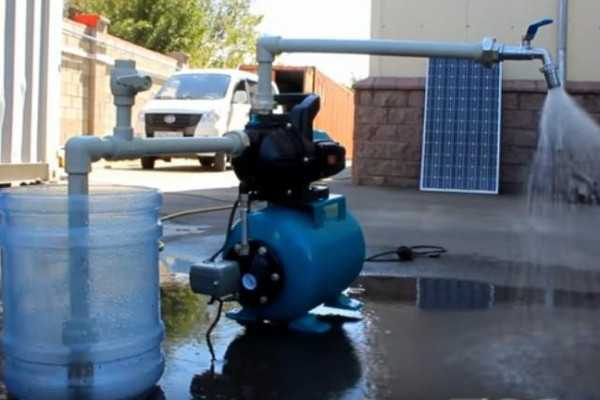

Для проверки правильного функционирования насосной станции включаем один из кранов, например, в ванной или на кухне
Следим за работой насосной станции, обращаем внимание на скорость подачи воды, силу напора, производительность
Когда вода в резервуаре (или в колодце) заканчивается, автоматически включается защита от «сухого хода» и насос прекращает работать
Шаг 9 – опускание конца шланга в воду
Шаг 10 – подключение станции к системе электропитания
Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку
Шаг 12 – пуск реле давления
Шаг 13 – гидроаккумулятор набирает заданное давления
Шаг 14 – открывание крана в точке подачи воды
Шаг 15 – проверка функциональности станции
Шаг 16 – автоматическое отключение при «сухом ходе»
Выводы и полезное видео по теме
Небольшая видео-памятка по установке насосной станции:
В дальнейшем насосная станция не требует особых забот или повышенного внимания. И, при условии соблюдения правил монтажа и эксплуатации, служит долго и надежно.
Вы уже сталкивались с выбором и установкой насосной станции для колодца и можете дополнить наш материал дельными советами? Пожалуйста, поделитесь своим опытом и знаниями с посетителями сайта в расположенном ниже блоке.
sovet-ingenera.com
Утепление водяной насосной станции
Сегодня, в преддверии зимних морозов (если у кого они есть, эти морозы), можно поднять тему как защитить от перемерзания уличные водопроводы и водяные насосы и станции.
Как известно, вариантов водоснабжения жилого дома, два. Первый – от водопровода. А второй – если вод дворе есть собственная водяная скважина. О преимуществах второго варианта рассказывать не стоит, и так все знают. Это полная независимость от городских сетей водоснабжения и «качества» вод из городских отстойников. Так что собственная скважина во дворе, это намного лучше, чем казённый водопровод. Даже если качество воды будет не очень хорошее, можно или бить скважину глубже и искать другой водоносный слой или ставить фильтры для воды.
В последнее время на скважине для водоснабжения дома стали ставить водяную насосную станцию (желательно с регулятором давления). Тут тоже два варианта расположения. Можно либо ставить станцию в доме (специально выделяя для этого место), таким образом, обезопасив её от воздействий холода в зимнее время, либо можно расположить на улице, в специально устроенной яме.
Отдельно стоит сказать о выгодности такого расположения. Установив водяную станцию в уличной «насосной» яме Вы будете избавлены от шума во время работы. Если случится неполадка, то ликвидировать её последствия можно вне дома, избежав грязи, разлива воды и прочих неприятностей. Однако остаётся открытым вопрос о том, как водяная станция будет переносить зимние морозы.

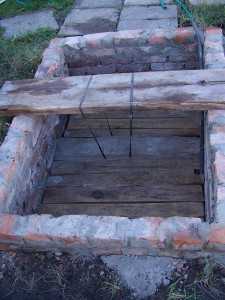

Яма во дворе, где установлена насосная станция
А очень даже хорошо! Глубина ямы, где будет располагаться насосная станция – уже половина дела. Как все хорошо помнят ещё из школьного курса природоведения, земля зимой промерзает строго на определённую глубину, названной «глубиной промерзания». Так вот, если выкопать яму глубже этого предела, то мороз будет бессилен испортить водопровод. Приведу конкретный пример. У нас во дворе глубина насосной ямы составляет 2,2 метра, а водопровод залегает на глубине 1,8 метра.
Яма с установленной на скважине насосной станцией. Уложены доски.
Помимо насосной станции для водоснабжения дома в яме так же располагается насос типа БЦ для полива огорода и грядок. Так как зимой я поливать ничего не предполагаю, то насос БЦ я консервирую. Сливаю воду и ставлю пробку в трубу, что бы туда не набился снег и лёд. С наступлением заморозков я закрываю яму досками 20 мм. толщиной и кладу сверху слой тонкого утеплителя (обычно идёт как подложка на пол при настиле паркетной доски). Сверху яма закрыта крышкой из тонкого листового железа. Вот и всё утепление. Не смотря ни на какие морозы (а пару лет назад в нашей местности холода доходили и до -35) насосная станция в яме и водопровод и не думали перемерзать. Зимой частенько открывал яму (там хранится часть консервации и капуста). Кроме изморози на железной крышке и снега на утеплителе не было ничего страшного. В самой яме относительно тепло. На поверхности трещит рождественский мороз, а на глубине два метра температура +3…+5.
Утепление ямы с насосной станцией для предотвращения замерзания
Так что не бойтесь располагать станцию во дворе. Просто стоит выкопать яму поглубже и об угрозе замерзания воды в трубах можно не беспокоится.
Статьи по теме:
- Утепление мансарды изнутри Любой владелец дома рано или поздно ощущает нехватку свободного пространства. Первым желанием становится соорудить пристройку или даже отдельный домик. Однако далеко не всегда это […]
- Как мне утепляли стену пеноизолом и чем всё это кончилось Добрый день моим читателям. Я отсутсвовал на блоге довольно продолжительное время. И всё потому, что последние две недели разворачивались события, занявшие все мои помыслы и время. О […]
- А не пора ли одеть дверь в утеплитель? Пора! Всем доброго времени суток! Не знаю как у Вас, а у нас наступили холода. И хоть температура не зашкаливает за -5. Но сырость и ветер делают нахождение на улице […]
- Системы автоматического полива для газонов. Доброго дня всем читателяи и посетителям блога о жизни собственного небольшого домика и хозяйства. Хоть и лето уже скоро на исходе, а жара в некоторых регионах и не думает спадать. […]
mainliberhous.ru
Как провести воду из колодца в дом
В предыдущей публикации подробно рассматривался процесс выкапывания колодца на загородном участке и первичной подготовки к эксплуатации. Однако, считать его готовым источником питьевой воды еще очень рано, предстоит немало технологических операций, прежде, чем колодец действительно начнет оправдывать в полной мере свое предназначение. Понятно, что в современных условиях найдется мало охотников таскать воду для бытовых или хозяйственных нужд ведрами – это уже полный пережиток далекого прошлого. Но еще до того как провести воду из колодца в дом, необходимо решить ряд задач, направленных на обеспечение чистоты водозабора.
Как провести воду из колодца в дом
Сказанное в полной мере относится и загородным участкам, которые были приобретены уже с готовым колодцем. Чтобы он гарантированно стал действительно источником чистой воды, придётся провести его ревизию и выполнить, при необходимости, тот же комплекс операций по подготовке и организации бесперебойного качественного водоснабжения.
Итак, в качестве стартовых условий примем выкопанный колодец с устоявшимся достаточным дебетом, правильно уложенным донным фильтром. Чтобы вода из него поступала в дом бесперебойно, в любое время года, чистой, пригодной для питья, необходимо выполнить гидроизоляцию, утепление колодца, провести систему труб, установить насосное оборудование и систему фильтрации и доочистки.
Содержание статьи
Гидроизоляция колодца
На первый взгляд это может показаться даже парадоксальным, однако колодец обязательно требует надежной гидроизоляции. Объясняется это несколькими причинами.
- Чтобы вода была чистой и пригодной для пищевого применения, следует полностью исключить попадание через стенки загрязненных грунтовых вод, расположенных намного ближе к поверхности земли, нежели сама водная линза колодца. В почвенных водах и верховодке всегда отмечается значительная концентрация разлагающейся органики, в том числе фекальных масс, попавших на землю и впитавшихся нефтепродуктов, грунтовых щелочей и солей, болезнетворных бактерий, химикатов сельскохозяйственного предназначения и т.п. Если не устранить возможные протечки такой влаги, то сам колодец очень скоро станет непригодным в качестве источника питьевой воды.
Отсутствие или непригодность гидроизоляции — причина загрязнения воды в колодце
- Гидроизоляции требуют и сами железобетонные стенки ствола колодца. Бетон кажется очень прочным, а между тем, он остаточно активно может разрушаться под действием почвенных солей и кислот. Появляется рыхлость материала, он начинает крошиться, теряет свои прочностные качества и в итоге – не может сдерживать проникновение грунтовых вод в шахту колодца.
Таким образом, гидроизоляционные работы будут направлены на создание защиты для поверхности самих бетонных колец и на герметизацию стыков между ними и технологических отверстий.
- Если колодец строится новый, то самым решением будет провести гидроизоляцию колец предварительно, еще до их установки в выкопанную шахту. Это позволяет провести и наружную, и внутреннюю поверхность железобетонных деталей, что существенно поднимет их износостойкость и предотвратит малейшие протечки воды через толщу стенок.
- Наружную гидроизоляцию можно провести обмазочным способом с последующей проклейкой рулонным материалом – рубероидом в несколько слоев. Однако кольца с таким покрытием будут неудобны в монтаже, особенно при рытье колодца закрытым способом. Лучше применить способ пропитывающей гидроизоляции. Для этого внешняя поверхность стенок колец промазывается специальным пропитывающим составом – грунтом глубокого проникновения. Он заполняет поры бетона, кристаллизуется в них и создает высокопрочную защитную структуру, которой не страшны химические компоненты грунта. Если не полениться и не поскупиться, промазав стенки таким составом дважды, то гидроизоляция будет служить столько же, сколько и сами железобетонные конструкции.
- Если приводится в порядок старый колодец, то для внешней гидроизоляции стенок придется отбросить грунт на максимальную глубину, не менее 3 – 4 колец верхних колец. Вот здесь, после просушки и очистки от грязи, можно применить и обмазочную изоляцию с последующим проклеиванием стенок несколькими соями рубероида. Для первоначальной обмазки никогда не используют чистый битум – срок его «жизни» невелик, и он скоро пересохнет и потрескается. Для этого лучше использовать специальные гудронные мастики.
Внешняя гидроизоляция подразумевает еще и создание наружной подсыпки, глиняного затвора и бетонной отмостки. Однако, это, наверное, лучше сделать чуть позже, после прокладки водопроводных труб и утепления верхней части колодца.
- Следующий важный вопрос – герметизация стыков между кольцами. В процессе сборки ствола можно между ними сразу укладывать уплотнитель – например, бентонито-каучуковый шнур «Гидроизол» или «Барьер. Он сам по себе эластичен и обеспечит хорошую обтюрацию, пляс к этому под действием влаги увеличится в объемах в несколько раз и надежно закроет все возможные полости на стыках.
Бентонито-каучуковый шнур имеет свойство расширяться под действием влаги
Если колодец старый и явно нуждается в ремонте стыков между кольцами, то их следует разделать на глубину до 30 мм под углом, и хорошенько вычистить железной щеткой. Бывает, что из щелей уже сочится вода – течь можно устранить «аквапробкой», например, AQUAFIX — цементным составом сверхбыстрого застывания при взаимодействии с водой.
Аква-пробка для моментального устранения активных протечек
Затем образовавшиеся полости плотно заполняют ремонтным составом (для примера — MEGACRET-40), имеющим высокую адгезию даже к влажной поверхности и не дающим усадки.
Ремонтный состав для бетонных колец
- Таким же образом необходимо отремонтировать все обнаруженные изъяны на внутренней части ствола колодца.
После высыхания ремонтного состава можно переходить к гидроизоляции внутренних стенок колодца по всей их площади. Как уже говорилось, если колодец собирается новый, то кольца рекомендуют обработать предварительно, до их монтажа – тогда останется только привести в порядок стыки между ними.
Двухкомпонентный обмазочный состав для надежной гидроизоляции стенок
Лучше всего применить обмазочную изоляцию, например, AQUAMAT-ELASTIC. Этот двухкомпонентный цементно-полимерный состав абсолютно экологичен, и никак не влияет отрицательно на качество питьевой воды.
Поверхность стенок слегка смачивают водой, а состав готовят с таким расчетом, чтобы его было удобно наносить широкой кистью. После нанесения первого слоя можно дополнительно, по свежему раствору, приклеить гидроизоляционную ленту на стыках и на «слабых» участках стен. После застывания всей поверхности наносят еще один слой (стенки смачивать уже не требуется). когда и второй слой застынет (на это уйдут примерно сутки), колодец можно считать надежно гидроизолированным и изнутри.
Прокладка коммуникаций к колодцу
Примерная общая схема водопровода от колодца к дому
После гидроизоляции колодца изнутри и снаружи не стоит торопится засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.
- Водопровод от колодца к дому следует заглублять ниже уровня промерзания почвы (эту величину можно легко уточнить в любой местной строительной организации). Траншея роется с учетом того, что на ее дно будет засыпаться песчано-гравийная подушка примерно 100 мм высотой.
Траншея должна быть в глубину ниже уровня промерзания грунта
- Наверное, никто уже в наше время не применяет для подобных водопроводов металлические трубы. Самое оптимальное решение – полиэтиленовые трубы (ПНД). Для гарантированного снабжения всего дома лучше использовать трубу диаметром 32 мм. В продаже на них всегда есть широчайший ассортимент арматуры – фитингов, тройников, отводов, переходов и т.п. Компрессионные фитинговые соединения предельно упрощают работу – не требуется вообще никакого дополнительного оборудования.
ПНД-трубы и разнообразие арматурных изделий для них
- Бывалые мастера советуют: ПНД труба стоит недорого, поэтому при прокладке водопровода от колодца к дому имеет смысл уложить не одну, а две линии. Одна из них будет основной, а вторая – просто находится в резерве на случай какого-либо чрезвычайного происшествия. Этот предусмотрительный ход избавит в этом случае от трудоемких работ по замене вышедшей из строя магистрали.
Такой утепленный канал обезопасит трубу от промерзания
- Неразумно выкладывать трубу просто на грунт – ей необходимо создать дополнительную механическую защиту. Для этого можно использовать технические полиэтиленовые трубы большего диаметра, либо полимерные гофротрубы, с утеплителем или без него.
Можно для дополнительного утепления использовать блоки пенополистирола
- Если труба гарантированно размещается ниже уровня промерзания земли, то особого утепления она и не требует. Однако, лучше все же перед засыпкой траншеи грунтом проложить сверху труб слой пенополистирола – это обезопасит их в особо сильные, аномальные морозы.
- «Слабым» местом могут быть участки подъема труб к поверхности, прохождения ими цоколя или неотапливаемого подвала. Здесь, вероятно, следует предусмотреть подогрев водопровода и его усиленную изоляцию, о чем подробно рассказано в специальной статье нашего портала.
- Организуется проход трубы через стенку колодца – на том же уровне, где проложен трубопровод. Этот узел ни в коем случае нельзя размещать на стыке колец – при бурении отверстий край кольца может потрескаться или даже разрушиться. Самым оптимальным вариантом будет установить в проделанное отверстие резьбовой сгон Ø 1 ″.
Проход трубы через стенку колодца
Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия. Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.
- На резьбовую часть сгона снаружи «запаковывается» фитинг, к которому присоединяется подводимая к колодцу ПНД-труба. С внутренней части колодца на фитинге лучше закрепить тройник. На горизонтальный вывод его советуют установить кран, который позволит сливать воду из домашней системы водопровода, если дом длительное время не будет эксплуатироваться. К выходу тройника, смотрящему вниз, «пакуется» фитинг, к которому будет присоединен отрезок вертикальной трубы для забора воды из колодца или для соединения с погружным насосом.
Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.
Видео: простота соединения ПНД-труб копрессионными фитингами
Утепление верхней части и завершение гидроизоляционных работ
Читайте, как сделать домик для колодца своими руками с поэтапной инструкцией, в нашей новой статье.
- Между стенкой колодца и выкопанной под него шахтой всегда остаётся определенный зазор. Его необходимо заполнить песчано-гравийной смесью и максимально плотно ее утрамбовать.
- Начиная от уровня чуть ниже врезки трубы и до самого уровня поверхности почвы на кольца по внешней стороне крепятся узкие блоки термоизоляции – пенополиуретана или пенополистирола. Это предохранит от промерзания стенок зимой. Скрепить эти панели можно любым способом, например, широкой клеящей лентой.
Утепленная верхняя часть колодца перед засыпкой глиняного затвора
- Затем это свободное пространство засыпается грунтом, песчано-гравийной смесью, так, как для примера показано на рисунке. Обязательно делается глиняный замок – утрамбованный глиняный пояс вдоль внешнего обвода колец с уклоном вниз по сторонам. Это предотвратит попадание дождевых или талых вод на внешние стенки колодца.
Примерная схема гравийно-песчаной отсыпки и глиняного затвора колодца
- Желательно, этим не ограничиваться и залить вокруг выступающей части колодца еще и бетонную отмостку, которая окончательно завершит процесс гидроизоляции этого сооружения.
Никогда не лишней будет и бетонированная отмостка вокруг колодца
Организация системы подачи воды
Прежде всего, необходимо определиться, какой насос будет использоваться для организации подачи воды от колодца в дом.
Различия в схемах водозабора с внешним или погружным насосом
1. В случае, когда глубина водяного слоя не превышает 7 метров, оптимальным решением будет установка домашней насосной станции. При ее выборе обязательно обращают внимание на высоту подъема воды – техническую характеристику, которая указывается в технической документации изделия. При этом ориентируются и на вертикальные, и на горизонтальные участки водопровода. Высота создаваемого водяного столба для расчетов вертикальных участков принимается 1 : 1. Горизонтальные участки рассчитываются из пропорции 1 метр столба = 10 метров трубы.
При выборе насоса обязательно учитываются и вертикальные, и горизонтальные участки водопровода
- Сразу собирается участок заборной трубы, с таким расчетом, чтобы он опускался примерно на середину толщи водоносного слоя, иначе он начнет черпать песок и грязь со дна. Обязательное условие – установка на него обратного клапана, так, чтобы трубопровод постоянно был наполнен водой. Попадание воздуха в насосный механизм может вызвать его перегрев и выход из строя.
Собранные заборные участки трубопровода
- Не помешает и заборный фильтр, который не допусти попадание в трубы крупных взвесей, чем предохранит насосную станцию от преждевременного износа.
- В качестве заборной трубы можно собрать узел (с фильтром и клапаном) из той же ПНД-32 и присоединить его к фитингу тройника на входе трубы в колодец.
- Другой вариант – использование готовых заборных гофрированных труб, которые конструктивно уже оснащены обратным клапаном.
Гофрированная труба для водозабора
- Для лучшей устойчивости конструкции трубу можно зафиксировать к стенкам колодца хомутами (клипсами).
Недостатки подобной схемы – высокая шумность насосной станции, для которой потребуется отдельное помещение в доме (например, в подвале). Кроме того, возникают определенные сложности с организацией контроля уровня воды в колодце – придется часто визуально проверять его, чтобы не допустить засасывания воздуха в трубы.
Видео: установка домашней насосной станции
2. При глубине колодца 8 и более метров ничего не остается, как устанавливать погружной насос. Монтажных забот с ним несколько больше.
Примерная схема водоснабжения с использованием погружного насоса
- Во-первых, необходимо сразу предусматривать прокладку электрического кабеля к колодцу. Нередко ее размещают в том же канале, что и водопроводную трубу.
- Во-вторых, потребуется закрепление насоса на надежном металлическом тросе.
Однако, в целом преимуществ у подобной схемы немало:
- Создаваемый напор водяного столба у погружных насосов всегда неизмеримо больше.
- Отсутствие шума от работающего насоса – в доме не потребуется отдельное помещение.
- Современные модели погружных насосов оснащены и фильтром предварительной очистки, и обратным клапаном, и, что самое главное, поплавковой системой автоматического отслеживания уровня воды в колодце. При критическом снижении уровня насос просто перестанет выкачивать воду.
Современные погружные насосы оснащены автоматической системой контроля уровня воды
- Как правило, погружные насосы существенно дешевле стационарных насосных станций.
Погружной насос опущен в колодец и зафиксирован на тросе
Насос опускают на тросе на требуемую глубину, соединяют гофрированной трубой или гибким шлангом с тройником на входе водопроводной трубы в колодец. Обычно к этому участку трубы хомутами прихватывается и кабель питания насоса – так будет легче опускать весь насосный узел без риска запутать кабель и шланг.
Читайте также интересную статью, колодец для скважины с пошаговым фотоотчетом действий.
Что монтируется в доме
Технология прокладки внутренних водопроводных коммуникаций в доме требует подробного рассмотрения в отдельных публикациях, поэтому здесь будут приведены лишь несколько рекомендаций.
Вода из любого вешнего источника в обязательном порядке должна подвергаться фильтрованию и соответствующей доочистке. Состав системы такой водоподготовки может существенно различаться в каждом конкретном случае – все зависит от результатов лабораторного анализа воды.
- Самая простая схема подачи воды потребителям в доме – установка накопительного бака в верхней точке системы, откуда вода поступает самотеком к точкам разбора.
Простая, но несовершенная система с общим накопительным баком
Эта схема крайне несовершенная, может применяться, пожалуй, лишь в дачных домиках, куда владельцы приезжает время от времени на непродолжительный срок. В этом варианте необходимо следить за уровнем воды в накопительной емкости, а создаваемый напор не будет отличаться ровностью, что влечет проблемы, например, при попытке установки водоподогревателей или иной бытовой техники.
Мембранный гидроаккумулятор и система доочистки воды
- Оптимальным видится решение этой проблемы установкой специального мембранного гидроаккумулятора (ресивера) определенной ёмкости (от 50 до 100 литров). Насос наполняет его до определенного давления внутри, после чего срабатывает барометрический датчик, отключающий электропитание. Таким образом, в домашней водопроводной системе всегда поддерживается ровный установленный напор воды. Как только давление в ресивере снижается до определенной отметки, автоматика включает насос, который пополняет водный запас.
Подобные ресиверы всегда входят в комплект домашних стационарных насосных станций, являясь частью их общей конструкции.
Гидравлический ресивер является конструктивным узлом насосной домашней станции
Для погружных насосов ресивер придется покупать и устанавливать самостоятельно, причем место его монтажа на входе в общую систему может быть выбрано произвольно – после системы фильтрации и до врезки в распределительный водопроводный коллектор.
Видео: сборка насосной группы для погружного насоса
Итак, ничего не выполнимого при организации водоснабжения загородного дома из колодца нет. Безусловно, самым сложным этапом является само выкапывание колодца и его оборудование, а систему водопровода, при наличии определенных навыков в сантехнических работах, вполне можно спроектировать и проложить самостоятельно.
stroyday.ru
Насосная Станция для Колодца: Выбор, Особенности Установки
Какую насосную станцию для колодца выбрать
Установка насосной станции в колодце довольно важный момент. Ведь если сделать это не правильно, тогда вы не получите бесперебойной подачи воды.
Здесь вся работа может полностью выполняться своими руками. Именно об этом и пойдет речь ниже. Как выбрать насосную станцию для колодца вы можете прочесть на страницах нашего сайта, сегодня мы рассмотрим вопрос подключения.
Видео в этой статье покажет различные варианты, но принцип подключения практически одинаков. Разница может быть только в технических моментах.
Насосные станции: общая информация
Различается данное оборудование, в основном, по типу используемого насоса. Есть водяные насосы со встроенным или выносным эжектором.
Существуют модели станций без эжектора, базирующиеся на центробежных или вихревых насосах:
- Насосные агрегаты со встроенным эжектором достаточно мощные, и могут подавать воду из достаточно глубокого колодца. Их устанавливают в помещении, но не в доме, так как они очень шумные — а в хозпостройках или специальных колодцах. О том, как осуществляется установка насосной станции в колодец, мы расскажем чуть позже.
- Выступающий эжектор соединяется с двумя трубами, которые опускают непосредственно в колодец. Питающая трубка подаёт воду к эжектору. Таким образом, создаётся усилие для всасывания и подачи её в трубопровод.
- Насосные агрегаты с выступающим эжектором, более чувствительны к содержанию в воде частиц песка и КПД таких станций меньше, чем у предыдущего варианта. Зато они менее шумные, и могут быть установлены в доме. Причём, довольно значительное расстояние в 30-40 метров от водозабора, этому не помеха.
Схема установки насосной станции в колодец
- При отсутствии эжектора, всасывание воды обеспечивается за счёт особой, многоступенчатой конструкции водонапорной части агрегата. Безэжекторные станции практически бесшумны, нисколько не уступают в производительности эжекторным вариантам, и потребляют гораздо меньше электроэнергии.
- Подбирая насосный агрегат для нужд частного дома, следует учесть нормы расхода воды на каждого члена семьи, глубину шахты колодца, диаметр и протяжённость трубопровода. Имеет значение и высота подачи воды, если дом имеет несколько этажей. На основании этих данных, консультант в магазине поможет вам подобрать нужную модель.
- Чаще всего, насосные станции устанавливают, если статический уровень зеркала воды в колодце не превышает 9-10метров. В более глубоких колодцах и скважинах устанавливают погружные насосы.
Чем больше протяжённость трубопровода, тем меньше возможностей у насосной станции подать воду вверх. В таких случаях, может быть использовано два, и даже три агрегата, в зависимости от этажности здания.
Бытовая насосная станция состоит из водонапорного корпуса, мотора, насоса, манометра и реле давления. В комплект к агрегату идёт разъём и кабель для подключения, а так же заземляющие клеммы.
Есть варианты и с накопительным баком, но они громоздки, и в частном домовладении устанавливаются редко. Многие модели последнего поколения имеют гидроаккумулятор, который поддерживает в системе постоянное давление.
Цена такого агрегата дороже, но в эксплуатации он более надёжен.
Процесс установки насосной станции
Как подключить насосную станцию к колодцу мы теперь разберемся в деталях. Инструкция подойдет практически к любой модели. Ведь их принцип подачи воды одинаков.
Конечно, некоторые модели имеют и свои особенности, перед установкой должна быть полностью изучена инструкция, ведь производитель может внести свои изменения в модели. Причем цена здесь не имеет никакого значения.
Схема подключения насосной станции к колодцу
Основные рекомендации
Насосная станция для колодца джилекс или любая другая устанавливается в частных домовладениях, скважинах, колодцах и т.п. Это достойная замена обычной коммуникации водоснабжения. При ее установке следует обратить внимание на материал, из которого изготовлены трубы.
Чтобы не допустить их сжатие, они должны быть изготовлены из пластика или метала. Также, хорошо если трубы будут армированные. При их установке очень важно не допустить перекручивание или сгибы.
Определяем место установки
Насосная станция может быть установлена:
- В кессоне;
- В помещении дома.
Лучше если она будет установлена в доме (подвал, специально отведенное место и т.д.).
Внимание: Важно, чтобы насосная станция не стояла на полу. Если будет небольшое затопление, может произойти поломка. Нужно поставить станцию на подставку, специальную полку и т.п.
- Также необходимо проследить, чтобы станция не касалась стен. Из-за этого возможен дополнительный шум и вибрация в доме.
Кессон не очень подходит, в первую очередь из-за неудобства. Представьте себе: зима, снег, мороз. Или: дождь, грязь. А вам нужно одеваться и идти в другую постройку, чтобы обслужить насосную станцию. Гораздо удобнее, если она находиться в доме.
Условия монтажа насосной станции:
- близость к источнику воды;
- сухое теплое помещение для установки;
- достаточно места для проведения возможных ремонтных работ.
- звукоизоляция.
Хорошая звукоизоляция – идеальное условие для размещения насосной станции в доме. Постоянные шумы и вибрация может не только раздражать вашу нервную систему, но и серьезно повлиять на ухудшение здоровья.
При этом нужно также взять во внимание наличие отопления как стен так и пола. Таким образом, оборудование неподготовленной площади может занять определенное время и отнять немалые, на данный момент, денежные ресурсы.
Кроме того, есть также определенные подводные камни: поддержание нужного давления в доме и возможные трудности при проведение ремонтных работ. В крайнем случае, оборудовать помещение под насосную станцию можно в прихожей, ванной комнате, коридоре или же на кухне. Но все же из соображения безопасности и удобства следует выделить отдельное помещение.
Основные функциональные узлы станции:
- Насос, выкачивающий воду и подающий ее в дом;
- Гидроаккумулятор, который состоит из двух частей, разделенных мембраной;
- Электродвигатель;
- Реле давления;
- Манометр, с помощью которого регулируют давление;
- Система водозабора с клапаном;
- Труба, соединяющая водозабор и насос.
Процесс установки
Итак, приступим к установке насосной станции.
Фото правил подключения насосной станцииИтак:
- Для начала, нужно проверить все ли соединения герметичны. Если внутрь будет попадать воздух – это приведет к ухудшению функционирования насоса. Положительный фактор — труба с клапаном и специальной сеткой. А чтобы предупредить попадание в систему мелких частиц, песка или глины, необходимо установить еще и фильтр.
- От правильной установки трубы зависит слаженность работы насоса. Ее необходимо опустить в воду не более, чем на 30 см.
При этом, до дна колодца должно остаться приблизительно 20 см. Для глубины более 4 м или же горизонтального участка более 4 м в длину, нужно устанавливать трубы с большим диаметром. Это намного улучшит работу колодезного насоса и снимет лишнюю нагрузку с трубы.
Внимание: Чтобы уберечь насосную станцию от повреждений, нанесенных гидроударами при пуске и остановке, нужно оснастить ее обратным клапаном.
- Если есть риск и насос может продолжать работать в отсутствие воды, для устранения возможной поломки необходимо обратится за консультацией к специалисту. Основными причинами отсутствия воды могут быть: большой забор воды при ее минимальном уровне, засорение фильтра, труба не достает до воды, повреждение насоса.
- В зимнее время, чтобы предупредить замерзание системы, нужно сливать воду. Для этого, во всех доступных точках трубы необходимо установить сливные краны. Важно также наличие обратных клапанов, которые не позволят неконтролированно сливать воду.
Обратный клапан представляет собой небольшой цилиндр с пружиной внутри и перекрывающей пластиной. Он пропускает воду только в одну сторону, что и делает его использование эффективным. Благодаря ему нет необходимости после включения насоса опять набирать воду в систему. Подача воды почти мгновенна. - В помещение, в котором размещается насосная станция, должна быть температура не боле 40 ˚С. Также необходимо оборудовать надлежащую вентиляцию, которая снизит влажность.
- Чтобы закрепить насосную станцию, для начала нужно подготовить ее для крепления. Для этого нужно нанести разметку под крепеж, где будет располагаться станция, и просверлить ее. После проверки труб на предмет перегибов, заломов и скручиваний, можно смело закреплять все винты.
Настраиваем станцию
Необходимость регулировки давления можно выявить такими способами:
- Отсутствие нужного давления в системе;
- В нижнем уровне станция не включается.
Чтобы устранить неполадку, необходимо провести ряд таких действий:
- Проверить показатели давления. Для нормального функционирования, их значение должно быть примерно 1.5 атмосфер.
- Осторожно открыть крышку бака. Если при этом польется вода – нужно менять мембрану.
- Проверить давление шинным манометром.
Внимание: Если после этих действий уровень давления все равно низкий, то можно поднять его при помощи воздушного насоса. Как альтернативный вариант – регулировка реле давления.
- Чтобы не перегружать насос, необходимо задать верхний предел, чтобы он смог автоматически отключиться.
Регулировку давления нужно проводить только при острой необходимости, так как неправильная настройка может привести к сбоям работы насоса. Он может отключиться в любой момент, может резко включаться, работать с перебоями или вообще не включаться. При этом, важно помнить, что все гарантии данные в пункте покупки на такую поломку распространяться не будут.
Регулировка давления
Итак:
- Перед тем как взяться за регуляцию давления, необходимо сначала отрегулировать давление в гидроаккумуляторе.
- Отключить насосную станцию от электропитания и слить из гидроаккумулятора воду.
- Снизить давление в аккумуляторе можно при помощи автомобильного насоса.
- Следует помнить, что показатель давления должен быть не ниже 90 % от нужного давления.
Внимание: Если давление насосной станции влияет на ее внезапное включение или отключение, то необходимо открутить винт из пластика и изменить на пружинах реле их затяжку. Нижнее значение, при необходимости, можно отрегулировать с помощью Р-гайки. Для снижения давления нужно повернуть против часовой стрелки, а для его повышения – по часовой стрелке.
- После этого, нужно набрать в систему воду и подключить насосную станцию к электроснабжению. Чтобы контролировать давление можно использовать манометр.
- Важно помнить, что значение верхнего реле давления должно быть не больше 95 % от максимума, который устанавливается на станции. Этот показатель указан в технической характеристике прибора. Если это условие не будет соблюдаться, то насосная станция будет постоянно выключаться, а это приведет к серьезной поломке.
Гидроаккумулятор тоже может выйти из строя. Причиной этому может стать небольшое количество воздуха содержащееся в воде, что снижает объем мембраны.
В большинстве случаев, гидроаккумуляторы имеют специальные клапаны, через которые можно спустить воздух. Бытовые насосные станции оснащены небольшими аккумуляторами и в них отсутствуют клапаны. Чтобы слить воду, необходимо раз в несколько месяцев делать следующее:
- Отключение насосной станции от электроснабжения и слив воды из гидроаккумулятора.
- При необходимости повторить процедуру несколько раз.
Внимание: При этом важно не перепутать аккумулятор с накопительной емкостью. Если гидроаккумулятор необходим для того, чтобы снизить число пусков насоса и защитить систему от гидроударов при его работе, то накопительная емкость нужна для того, чтобы снабжение водой не прерывалось.
Как видите, отрегулировать слаженную работу насосной станции можно самостоятельно. Но все же будет надежнее, если это будут делать профессионалы.
В крайнем случае, нужно хотя бы у них проконсультироваться. Каждый должен заниматься своей работой, ведь если неправильно отрегулировать насос, он будет работать со сбоями и, в конце концов, поломается и не будет подлежать ремонту. Насосная станция в колодец довольно сложный механизм и здесь надо все сделать правильно.
moikolodets.ru
