Как утеплить расширительный бак отопления

В современном мире все большую популярность приобретают различные системы отопления. Действительно можно сказать, что вряд ли сегодня найдешь дом без определенной системы отопления. Поэтому все меньше становится людей, которые ничего не знают о каких-то определенных устройствах отопительных систем. В этой статье можно поговорить о том, что такое расширительный бак и как утеплить расширительный бак отопления. Вначале хотелось бы сказать о том, что данное изделие может являться одной из основных систем современного отопления. Этот элемент предназначается для предотвращения большого скачка давления жидкости. Не будем забывать, что скачок давления жидкости в системе отопления просто неизбежен. Рост давления жидкости в системе возникает из-за того, что теплоноситель от нагревания воды расширяется. Именно поэтому система отопления предусматривает установку расширительного бака и это является необходимостью.
В современное время расширительные баки систем отопления подразделяются на два типа.

Они бывают закрытыми или мембранными, и открытыми. Открытый расширительный бак имеет совсем простую конструкцию. Обычно расширительный бак такого типа монтируется на самой высокой точке прохождения отопительной системы. Эти точки обычно находятся на чердаке или крыше разных типов сооружений. Открытый вид расширительного бака выполняет несколько функций. Во-первых, принимает расширение теплоносителя, которое происходит от нагрева жидкости в системе отопления. Во-вторых, предотвращает закипание жидкости в центральной отопительной системе. Следует заметить, что открытая конструкция расширительного бака, имеет свойство пополнения отопительной системы жидкостью, которая по тем или иным причинам испарилась или вытекла. Ввиду того, что данная система открытая бак данной конфигурации необходимо утеплять, причем обязательно. Как утеплить расширительный бак отопления?

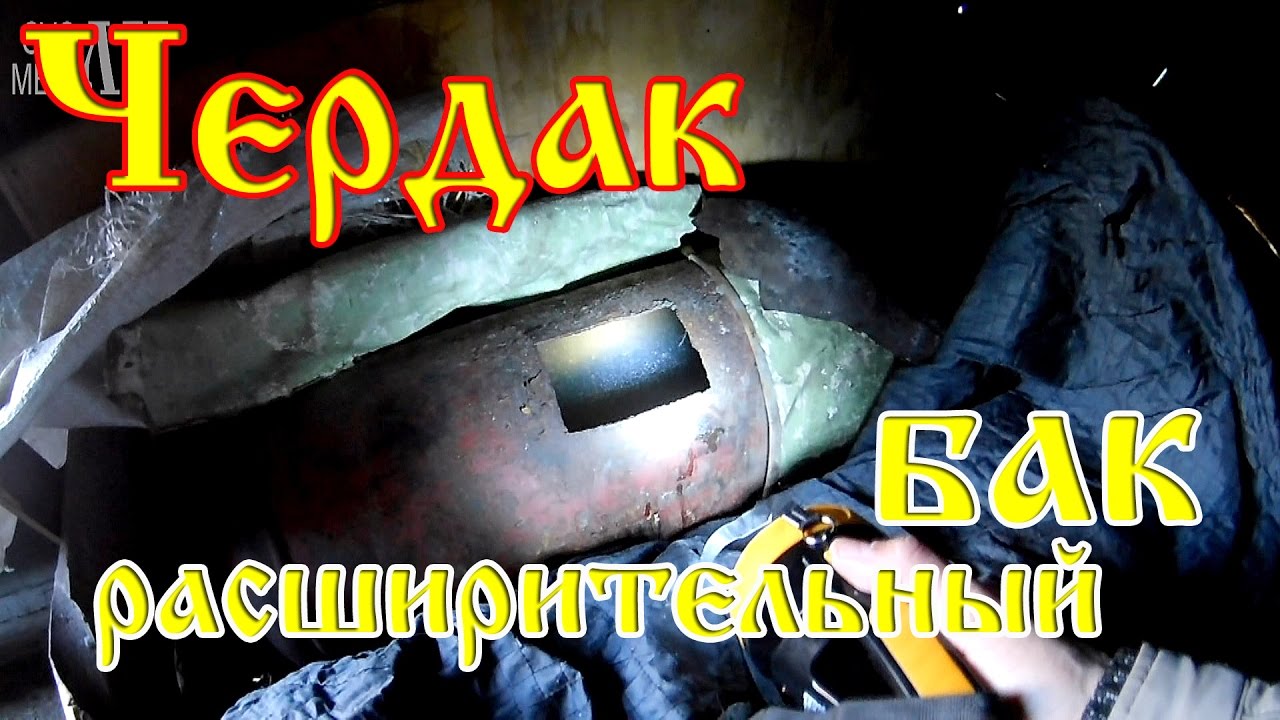

Некоторые люди утепляют баки с помощью разного рода материала. Умудряются использовать разное тряпье. Это не эстетично и не практично. Так как обилие влаги и конденсата создает запах гниения, а чтобы осуществить доступ к устройству придется приложить много усилий. Поэтому утеплить расширительный бак открытого типа можно, при помощи различных изоляционных материалов, например, используя пенопласт. Используя данный утеплитель, можно создать и эстетичность и практичность. Еще одним способом, которым пользуются некоторые владельцы домов, является использование местного водяного отопления. Имеющееся водяное отопление можно разместить рядом с расширительным баком открытого типа. Отопление будет согревать пространство, и вода в расширительном баке не будет замерзать. Если серьезно подойти к утеплению расширительного бака, это позволит избежать довольно многих проблем, которые могут возникнуть из-за замерзания жидкости, и в довольно не подходящее время. Чтобы избежать замерзания жидкости внутри расширительного бака, некоторые специалисты подсоединяют циркуляционную трубу.
Как было сказано выше, еще одной разновидностью расширительного бака, является бак, который имеет закрытую конструкцию. Еще этот вид называют мембранным. Этот вид устройства утеплять не нужно, так как обычно он расположен рядом с основной системой отопления. Этот вид устройства имеет форму металлического сосуда, который разделяется посредине резиновой мембраной. Этот тип расширительного бака, на сегодняшний день приобретает все больше популярности.

Расширительный бак отопления – конструкция, применение

Расширительный бак необходим в любой системе отопления. Он компенсирует расширение воды (теплоносителя) при ее нагревании. Если расширительного бака не будет, то вода, нагреваемая в замкнутом объеме, создаст повышенное давление, и если не будет сброса через предохранительный клапан, или он будет недостаточным, то система в каком-то месте будет разорвана.

Фактически без расширительного бака любое отопление оказывается не работоспособным. Но этот прибор нужно правильно подобрать.

Какой вид бака использовать

Существуют два разных вида систем отопления.

• Работающие под повышенным давлением, обычно в пределах 1,0 — 2,5 атм. Движение жидкости в них осуществляется насосом.

• С атмосферным давлением (открытые), движение воды в них происходит самотеком.

Виды баков:

• Для вторых расширительным баком будет большая емкость, сообщающаяся с атмосферой, расположенная в верхней точке системы и наполовину наполненная водой.
• Для насосных систем в качестве расширительного бака используется замкнутая емкость, разделенная на два отсека эластичной мембраной. Один отсек накачивается воздухом, и снабжен ниппелем. Другой отсек подключается к системе отопления, обычно переходником 3/4 дюйма с накидной гайкой.

Какое давление в расширительном баке

Всегда возникает вопрос — какое давление воздуха должно быть предварительно создано в расширительном баке. Обычные рекомендации — на 0,2 атм больше, чем давление в холодной системе отопления.

Например, рекомендуемые значения — в расширительном баке 1,7 атм, водой система заполняется до достижения давления 1,5 атм. Тогда мембрана прогнется в сторону воды, а при ее расширении будет максимально использоваться объем бака.

Как поддерживается давление в баке

На практике давление в системе и в расширительном баке меняется со временем.

• Из теплоносителя постоянно выделяется и стравливается растворенный воздух, давление в системе уменьшается, систему иногда нужно доливать теплоносителем.
• В воздушной камере давление также уменьшается постепенно, из-за выхода воздуха через стенки устройства.

Что делать если давление в системе понизилось

Если манометр показывает, что давление в отоплении уменьшилось, в первую очередь нужно проверить давление воздуха в  расширительном бачке и подкачать его.

Если  давление воды при этом повысилось незначительно, значит нужно пополнить теплоноситель, и таким образом поднять общее давление.

Какого объема бак выбрать

Существуют специальные методики расчета объема баков расширения для отопительных систем, но использовать их для домашней системы смысла нет. Достаточно воспользоваться утверждением, что объем бака должен быть не меньше 1/10 объема теплоносителя.

Объем теплоносителя можно высчитать или померить ведрами при слитии системы. Современные системы отопления делаются маловместительными, их объемы в небольших домах редко превышают 60 литров, а в домах побольше — 100 литров. Соответственно расширительных бачки в 6 и 10 литров окажутся достаточными.

Как устанавливать расширительный бак

Положение расширительного бака – с воздушной камерой вверху. Если она будет сбоку, или ниже воды, то воздух гораздо с большей интенсивностью будет уходить в теплоноситель через резину (трескается со временем), и бак постоянно нужно будет накачивать.

Закрепляется он к отводу с отсечным краном обычно накидной гайкой с торцевым резиновым уплотнением.

• Место установки поближе к всасу циркуляционного насоса – для лучшей стабилизации давления.

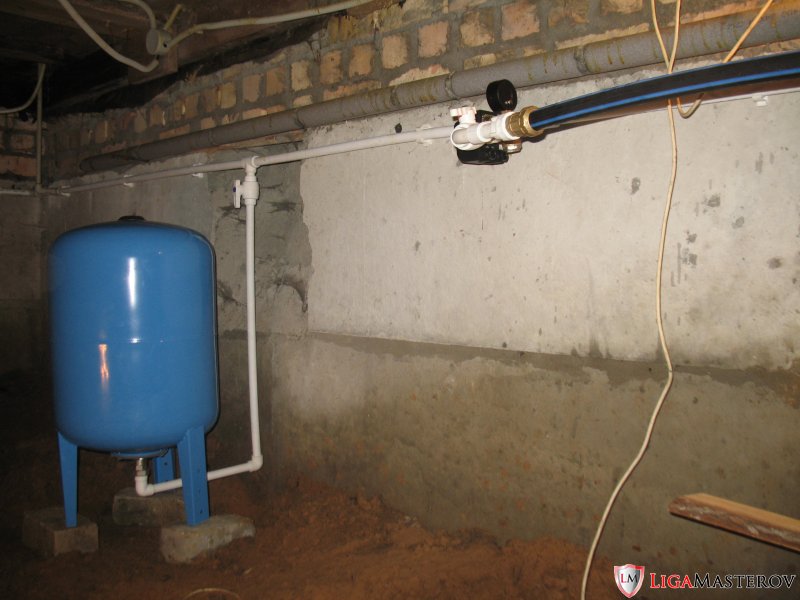

Не путать с гидроаккумуляторами

В продаже можно встретить устройства похожие внешне на расширительные баки отопления. Это гидроаккумуляторы для воды. Конструкция их также сходная, но в гидроаккумуляторах используется груша из пищевой резины в которой и содержится вода.

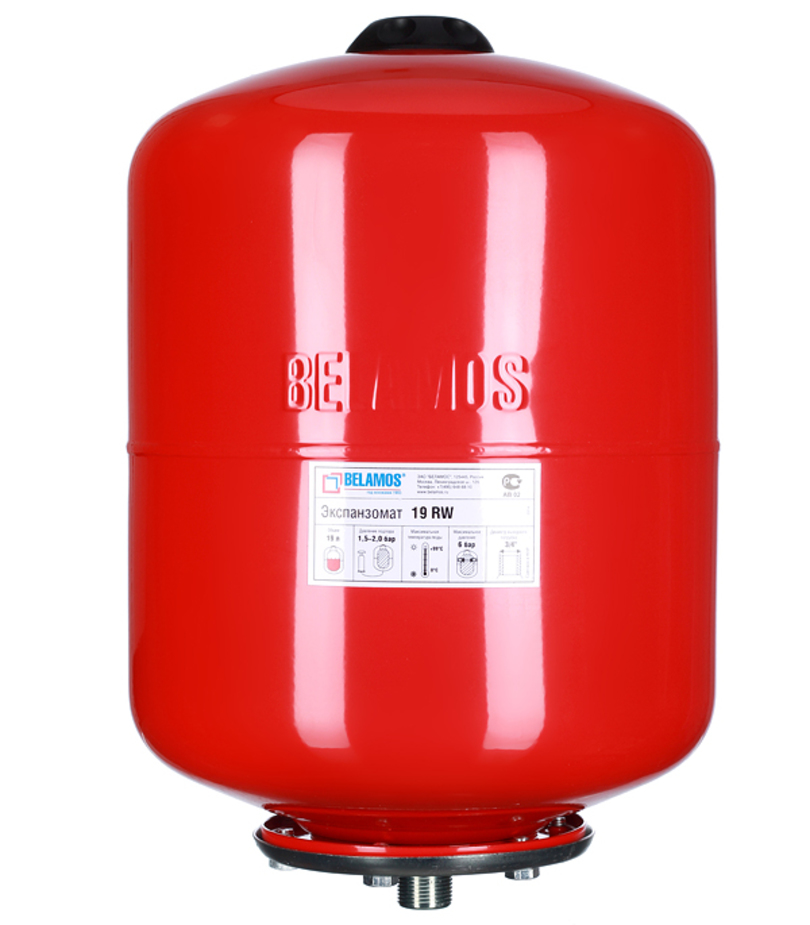

Производители обычно окрашивают расширительные баки отопления в красный цвет, а гидроаккумуляторы — в синий. Но это не обязательно, поэтому тип прибора нужно уточнять на месте… Расширительные баки рассчитаны на давление до 4,0 атм и на большую температуру – до +120 град. В то время как гидроаккумуляторы  – давление до 10 – 12 бар, но температура до +80 град С.

Дополнительная информация о гидравлике отопительной системы и подборе расширительного бака на видео.

Расширительный бак для отопления: виды, устройство, монтаж

Если вспомнить школьные уроки физики, то сразу можно понять предназначение этого элемента отопительной водяной системы. Бак для отопления позволяет принимать в себя излишек воды при нагреве теплоносителя, а также отдавать часть воды после остывания теплоносителя в системе отопления. Название «расширительный» наиболее точно отображает предназначение этой емкости. При нагревании теплоносителя его молекулы расширяются, объем увеличивается и жидкости нужно куда-то деваться. Расширительный бачок и будет тем резервуаром, куда перейдет «излишек» теплоносителя.

Бак является резервуаром для лишней воды

Виды баков

Расширительный бачок для открытой системы отопления, где не применяется принудительная циркуляция теплоносителя. Такой бак называется открытым, потому что он имеет отверстие – прямой доступ к теплоносителю. Такие баки устанавливаются всегда в верхней точке системы отопления. Это может быть чердак, лестничная клетка или просто под потолком.

В качестве бака, как правило, используются либо различные готовые приспособления, которые немного видоизменяются, либо самодельные конструкции из стали.

Народные умельцы научились применять в качестве расширительного бака обрезанный баллон из-под сжиженного газа, ресивер из-под сжатого воздуха, либо сваривали листовое железо в куб или параллелепипед без одной грани. Как показывает практика, никаких дополнительных расчетов при этом не велось: главным считалось изготовить даже минимальную емкость, примерно от 5 литров.

Бак открытого типа в системе отопления

Такие баки имели и имеют некоторые недостатки:

• Баки часто имеют большие размеры и из-за этого их трудно расположить в границах помещения.
• Теплоноситель, особенно вода, постоянно испаряется и возникает потребность периодически проверять уровень и при необходимости пополнять его до нужного объема.
• Открытый контакт теплоносителя с воздухом усиливает коррозию стальных труб или радиаторов изнутри, а также емкостей котлов.
• Такие баки требуют утепления, особенно, если они установлены вне помещения. Исключение замерзания теплоносителя – одна из главных особенностей и необходимостей отопительных систем открытого типа.

Впрочем, справедливости ради, отметим, что некоторые эти недостатки вполне исправимы. Например, для во избежание испарения теплоносителя долгие годы выручал такой способ: после заливки воды в систему через расширительный бак наливали небольшое количество маслянистой жидкости. Даже растительное масло с этим справлялось. В результате образовывалась пленка, сквозь которую вода не могла пробиться и одновременно с этим кислород не попадал в теплоноситель – коррозия происходила гораздо медленнее. Утепление бака, тем более на нежилом чердачном помещении, не вызывает особых сложностей. Старая шуба, куски пенопласта – да мало ли в доме подобных вещей, чтобы надежно утеплить?

Такие баки продолжают находиться в обиходе уже многие десятилетия и вполне устраивают своих хозяев.

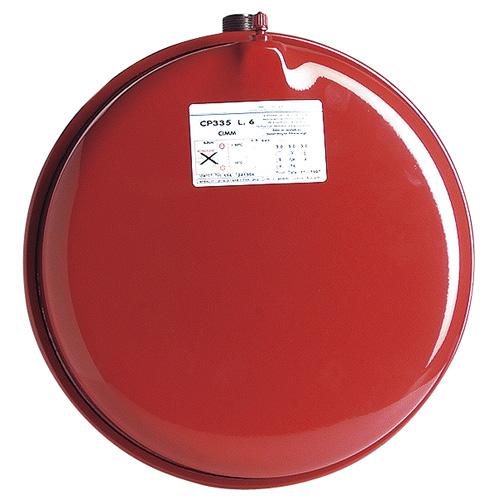

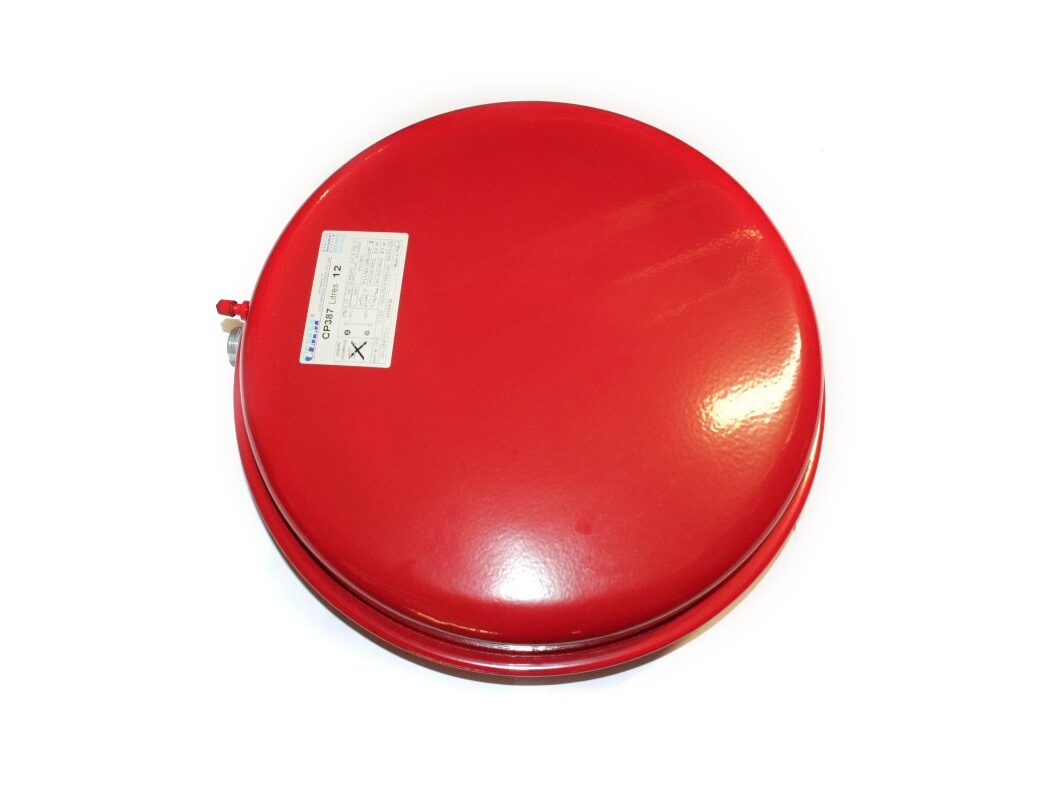

Второй тип – расширительный бак для отопления закрытого типа. Такие баки применяются в тех отопительных системах, где устанавливаются насосы для принудительной циркуляции теплоносителя. Их еще называют мембранными баками для отопления.

Бак закрытого типа

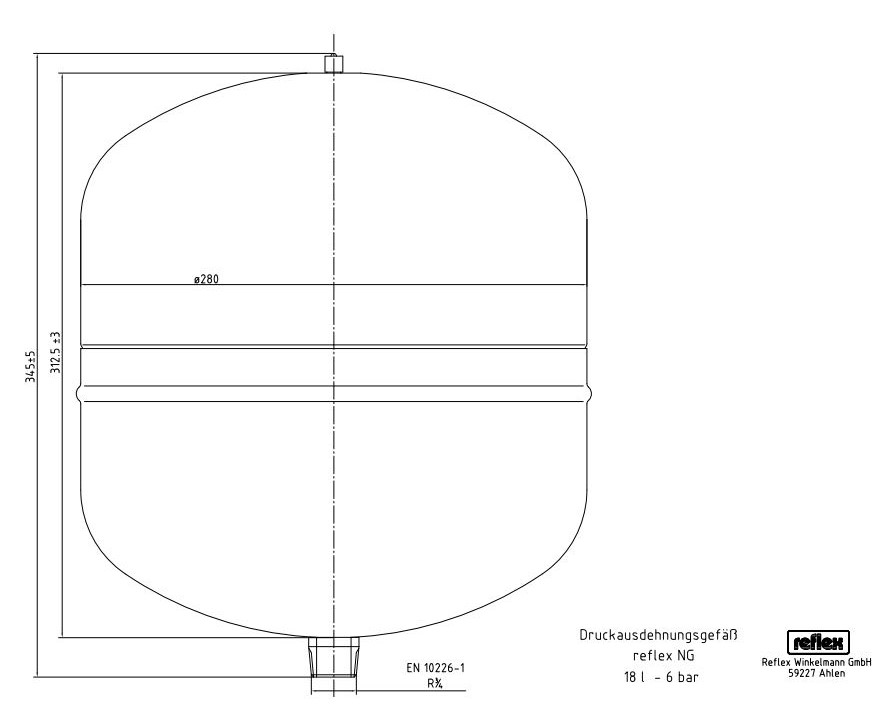

Конструкция такого расширительного бака являет собой стальной резервуар небольших размеров, который разделенный внутри специальной резиновой мембраной на две полости: одна из них будет заполнена теплоносителем, а вторая – газом (иногда это может быть азот, иногда – простой воздух). В одной части расширительного бака расположен штуцер для подсоединения к системе отопления, а в другой – ниппель для измерения давления газа и для подсоединения насоса при необходимости подкачки.

Такие типы намного превосходят баки открытого типа:

• Полностью исключается контакт теплоносителя с воздухом через мембрану, что значительно уменьшит процесс окисления внутри стальной системы.
• Бак устанавливается в любом удобном месте внутри помещения, что исключает дополнительное утепление и снижает потерю тепла.
• Мембранный принцип действия обеспечивает герметичность бака, что исключает испарение теплоносителя.
• Монтаж такого бака существенно прост в сравнении с баком открытого типа.
• Значительно повышается экономичность всей системы отопления.
• Подобная конструкция отличается большей надежностью.

Как рассчитать объем

Для правильного подбора расширительного бака закрытого типа следует произвести расчет по формуле:

V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – это общий объем теплоносителя в отопительной системе. Сюда включаем не только объем в радиаторах и трубах, но и объем резервуара котла и любых других элементов, где находится теплоноситель.

Е – это коэффициент расширения теплоносителя. Для определения необходимо учитывать максимально допустимую температуру при работающем отопительном агрегате.

Рmin – это начальное давление в расширительной емкости, которое измеряется в атмосферах. Значение не должно быть меньшим, чем гидростатическое давление всей системы отопления в месте расположения расширительного бака.

Pmax – это максимально допустимое значение давления (также измеряется в атмосферах). Значение соответствует давлению настройки предохранительного клапана. При этом учитывается возможность дополнительного давления от перепада высоты месторасположения предохранительного клапана и расширительного бака мембранного типа.

Кзап – это коэффициент заполнения расширительного бака. Измеряется в процентном соотношении максимума объема всей жидкости от полного объема бака.

Таблица для опредиления максимального объема жидкости, который может вместить бак

Важным моментом является знание характеристик теплоносителя. Вода или антифриз могут существенно отличаться по коэффициенту расширения.

Монтаж оборудования

Этот вопрос часто не дает покоя при возникновении проведения любых монтажных работ. Если речь идет о мембранном типе, то здесь все обстоит несколько проще.

Во-первых, его не нужно изготавливать, он уже полностью готов к эксплуатации, остается его лишь подсоединить к системе. Во-вторых, вам потребуется минимум необходимого инструмента. Если речь идет об открытых баках, то здесь понадобится и специфический инструмент, и опыт работы с ним. Например, вам нужны будут сварочный аппарат и «болгарка».

Система отопления в сборе

Практика показывает, что даже имея эти инструменты, не каждый способен качественно выполнить монтаж, чтобы со временем не образовалась течь в месте сваривания деталей. Поэтому лучше довериться профессионалам, которые качественно и, главное, в сроки выполнят все необходимые монтажные работы. С другой стороны, всегда можно попробовать выполнить все самостоятельно. Тогда и гордиться будет чем, и полезный опыт приобретается.

Открытый расширительный бак. Расчет и установка

Открытый расширительный бак предназначен для компенсации объема теплоносителя увеличивающийся в следствии нагрева, а так же для контроля уровня теплоносителя и долива.

Открытые расширительные баки нашли широкое распространение в так называемой гравитационной схеме системы отопления. В этой схеме теплоноситель циркулирует за счет разностей плотности нагретого и остывшего теплоносителя. Давление теплоносителя в такой схеме примерно равно атмосферному, поэтому имеется возможность устанавливать открытый расширительный бак.

Без условно учитывая современные системы отопления открытый расширительный бак имеет ряд существенных недостатков.

1. Открытый бак позволяет теплоносителю свободно испаряться, а это приводит к необходимости постоянно пополнять теплоноситель, т.е. постоянно следить за его уровнем.

2. Увеличивается коррозия системы отопления из-за попадания в нее кислорода.

3. Открытый расширительный бак должен быть установлен в самой верхней точке системы отопления. Это обстоятельство приводит к некоторым затруднениям. Установка открытого расширительного бака на не отапливаемом чердаке ведет к необходимости дополнительного утеплению и т.д.

4. Более сложная схема подключения по сравнению с закрытым расширительным баком.

Расчет открытого расширительного бака.

V_рас=0,05×V_сист, где

V_рб – объем открытого расширительного бака, л;

Vсист – полный объем системы отопления. Под объемом системы отопления подразумевается объем всех трубопроводов, батарей отоплений и нагревательного котла. Если вычисление объема системы отопления теплоносителя затруднено, приближенно его можно определить по мощности котла или тепловой потребности здания из расчета 14л/кВт.

Другими словами объем расширительного бака должен быть не менее 5% от объема системы отопления.

Установка открытого расширительного бака.

Расширительные баки открытого типа устанавливаются в самой верхней точке системы. Как правило, расширительные баки имеют четыре патрубка: расширительный, сигнальный, переливной и циркуляционный. Расширительный патрубок расположен в низшей точке открытого расширительного бака. Он, как правило, соединяют с низшей точкой обратной ветки системы отопления, обычно непосредственно перед котлом. По этому патрубку избыток теплоносителя перемещается в расширительный бак и обратно.

Сигнальный патрубок располагается на расстоянии порядка 20 см от дна открытого расширительного бака и предназначен для контроля уровня теплоносителя. Для удобства он соединяется с трубой и подводится к раковине. На окончание трубы устанавливается кран.

Переливной патрубок расположен в верхней части открытого расширительного бак. Он предназначен для слива теплоносителя при переполнении бака. С помощью трубопроводов он соединяется с канализацией.

Циркуляционный патрубок предназначен для подвода горячего теплоносителя с целью обогрева расширительного бака. Это особенно необходимо если бак расположен например на не отапливаемом чердаке.

Использование расширительного бака в системе отопления

Обогрев строений организуется по различным схемам и технологиям. Наиболее практикуемым вариантом является водяной отопительный контур с искусственной (принудительной) циркуляцией теплоносителя. А потому выбор версии расширительного бака предопределен – только закрытого типа. Но монтаж данного прибора имеет ряд специфических особенностей, незнание которых чревато снижением эффективности системы, ее некорректным функционированием и частыми поломками оборудования.

Нюансы выбора расширительного бака

Именно данный вопрос вызывает некоторые сложности у тех, кто приобретает прибор самостоятельно или по совету «бывалых». Дело в том, что внешне РБ практически неотличимы от гидроаккумуляторов (ГА), монтируемых в системе водоснабжения, разве что окраской корпуса. Стандартом для расширительных баков определен красный цвет, но не все производители придерживаются этого, отсюда и путаница. Надеяться на рекомендации менеджера бесполезно: одни не знают данного нюанса, а другие сознательно идут на подлог, так как большая часть ГА (они окрашиваются синим) стоит дороже аналогов для системы отопления.

Их утверждения, что приборы взаимозаменяемы, не выдерживают никакой критики. И вот почему. К мембране (колбе) расширительного бака предъявляется основное требование – устойчивость к термическому воздействию. И это вполне объяснимо, так как теплоноситель в контуре нагревается до 95 0С. А вот для ХВС это не нужно по определению. Но РТИ для гидроаккумулятора изготавливаются из резины категории «пищевая», а потому и цена на изделие выше.

Порядок монтажа бака закрытого типа

Для включения «расширителя» в схему отопления не обязательно иметь профильное образование и большой опыт работы. Методика установки прибора несложная, главное – придерживаться определенной последовательности выполнения технологических операций.

Выбор места

Отопительные системы обустраиваются по различным схемам, да и конфигурация магистрали разрабатывается применительно к конкретному строению. Но есть единое правило: расширительный бак ставится на прямолинейном участке обратки и только до циркуляционного насоса. Это создает наиболее благоприятные условия для работы прибора: отсутствуют завихрения потока, а скорость его течения неизменна.

При выборе места нужно учитывать ряд сопутствующих моментов:

• Возможность фиксации расширительного бака на поверхности – большой плюс. Этим снижается (или полностью нивелируется) нагрузка на трубы отопления. Особенно актуально для трасс из пластиков.
• Между стеной помещения и корпусом бака должен быть небольшой зазор. Такой монтаж облегчает контроль состояния РБ (визуальную диагностику) и его обслуживание (замену).
• К расширительному баку нужно обеспечить свободный доступ, причем в любое время. А потому такие места для его монтажа, как кладовки, ниши и тому подобное, заваленные различными предметами, не лучшее решение.

Монтаж расширительного бака ведется только в помещениях, где температура не опускается ниже +1 0С. Для отапливаемых же секторов дома это не имеет значения.

Порядок подготовки РБ

• Удаление заводской укупорки.
• Установка на расширительный бак крана (для отключения от системы), переходника (при необходимости).
• Проверка герметичности соединений.
• Фиксация изделия на основе.
• Присоединение к трубе системы отопления.

Верхняя подводка предпочтительнее, так как воздушные пузыри из системы удаляются эффективнее. И даже повреждение мембраны не сильно отражается на функционировании РБ.

Настройка расширительного бака

Заключается в проверке уровня давления в воздушной камере. Оно должно соответствовать расчетному значению для конкретной системы. Излишки стравливаются, а вот при недостаточной величине нужно РБ подкачать; подойдет даже простейший велосипедный насос. Для контроля можно использовать манометр, которым пользуются автолюбители.

Чтобы упростить задачу, при покупке расширительного бака нужно посмотреть его паспорт и выбрать образец, давление в котором соответствует требуемому значению. Это избавит от необходимости закачивать или стравливать воздух.

Заполнение бака теплоносителем

Последний этап, цель которого – убедиться в отсутствии протечек. Открывается запорная арматура и визуально контролируется герметичность сосуда и всех соединений под давлением. Выявленные дефекты устранить несложно. На этом работа считается законченной.

Нюансы монтажа бака открытого типа:

• Для установки выбирается наиболее возвышенный участок схемы отопления. В частном секторе это, как правило, чердачное помещение.
• Организуется максимально эффективное утепление расширительного бака. Он не является украшением интерьера, а потому выносится в неотапливаемые сектора здания (тот же чердак). Некачественная термоизоляция приведет к образованию льда в резервуаре со всеми вытекающими. Побочный эффект – повышение уровня теплопотерь, что инициирует переход котельного оборудования на усиленный режим. А это преждевременная выработка ресурса + увеличение расхода топлива.
• В открытом расширительном баке помещается труба (если ее нет), позволяющая контролировать минимальный уровень теплоносителя.
• В процессе монтажа нужно предусмотреть слив излишков, а также возможность пополнения запасов жидкости. Это означает, что к расширительному баку подводятся соответствующие трубные магистрали (канализация и водопровод).

Компания «АЛЬФАТЭП» реализует различные версии расширительных баков для всех схем отопления. Изделия только известных производителей по заводским ценам, сортамент внушительный. Наши специалисты подскажут, как грамотно смонтировать РБ в зависимости от особенностей системы и самого строения. Связаться с ними можно через раздел сайта alfatep.ru «Контакты» или по телефону 8 (495) 109 00 95. Звонок бесплатный по всей территории РФ. Оперативная доставка в любой регион нашими представительствами на местах.

Расширительный бачок для отопления закрытого типа: устройство, расчет, установка

Эксплуатируемый теплоноситель в современных системах отопления практически не сжимается. Такие попытки приводят к значительному увеличению давления во всех ее узлах. Во избежание таких существенных перепадов приходится монтировать расширительные бачки для отопления закрытого типа, с помощью которых обеспечивается безопасная и надежная работа всей системы. Поскольку качество эксплуатации зависит от правильного выбора, мы расскажем, что такое  расширительный бачок для отопления закрытого типа и на какие критерии следует ориентироваться.

Классификация

1. Отрытые расширительные бачки.  В такие емкости все время имеется возможность долива необходимого количества выпарившейся жидкости. В такой конструкции отсутствует потребность в мембранах, герметичных крышках либо дополнительных кранах. По горловине внутрь добавляют подготовленную воду. Эта конструкция более ранняя, чем закрытый вариант изготовления, и имеет ряд недостатков: нужно постоянно контролировать уровень жидкости, монтаж ее более сложный, пониженное давление в системе и регулярно возникающие коррозионные процессы.

2. Те, кто решил расширительные бачки отопления закрытого типа купить, должны знать, в закрытых комплексах циркуляцию для воды обеспечивает гидропомпа. Наружную поверхность которой производители окрашивают чаще всего красным. Производители ставят мембрану из подготовленной спецрезины, выдерживающей значительные нагрузки.

Устройство и характеристики

Расширительный бачок для отопления закрытого типа купить необходимо только у официальных представителей, чтобы иметь гарантию долгосрочной работы. Такая емкость состоит из двух полостей, которые поделены инженерами гибкой диафрагмой. Одну полостей заполняют аргоном либо простого воздуха, а во вторую попадает вода из отопления.

В процессе работы давление в расширительном бачке отопления закрытого типа повышается за счет выталкивания в него излишков жидкости из системы. Газовая камера компенсирует давление за счет сжатия при избытке жидкости. Во время снижения температуры в радиаторах и других узлах газ через мембрану выталкивает часть воды из емкости в систему обратно.

Современный расширительный бачок для отопления закрытого типа, цена которого зависит от компании-изготовителя и конструкционных особенностей, может оснащаться сменной мембраной фланцевого типа либо несменной. Во втором случае общая стоимость будет ниже аналогов.

Мембрана имеет жесткую фиксацию по всему периметру бака. В первоначальном состоянии она прижимается к одной из стенок, за счет наполненности одной из полостей газом. Впоследствии теплоноситель входит в бачок и увеличивает давление внутри емкости, сжимая газ.

Во время первого запуска системы возникает риск механического повреждения мембраны за счет резкого перепада давления.

При последующей работе давление будет меняться плавно и такой проблемы не будет.

В больших системах, имеющих расширительный бачок системы отопления закрытого типа, необходимо при старте контролировать давление по манометру, чтобы не повредить конструкцию. Сбалансирование этих процессов осуществляется предохранительными клапанами, срабатывающими во время установки критического давления в гидравлическом узле.

Критическим параметром давления для бытовых систем отопления является уровень в 3-4 атмосферы.

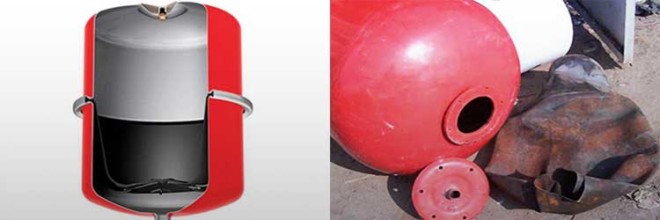

Разборные конструкции мембран имеют такие позитивные особенности перед неразборными:

• нет необходимости выносить в верхнюю точку круглый или плоский расширительный бачок для отопления закрытого типа;
• общие габаритные параметры меньше, чем у аналогов;
• не происходит испарения теплоносителя, а значит не нужно постоянно подпитывать всю систему водой;
• теплопотери сведены к минимуму и нет необходимости в дополнительной теплоизоляции бака;
• металлические элементы надежнее защищены от коррозионных процессов;
• если расширительный бачок системы отопления закрытого типа купить, то можно эффективно эксплуатировать систему с высоким давлением;
• эксплуатация закрытой емкости выгоднее, чем систем с низким давлением.

Простой экономический расчет показывает, что расширительный бачок отопления закрытого типа значительно экономит средства.

Подбор места и монтаж

Осуществлять монтаж можно в помещении с положительной температурой. Необходимо обеспечить максимально комфортный доступ к вмонтированному в емкость воздушному клапану. Через него в будущем можно будет проводить докачку воздуха в газовую полость.

После установки обязан оставаться легкий доступ к регулировочным элементам, кранам и шильдикам.

Не допускается накладка на мембранный бак постоянного давления от труб либо иных узлов конструкции. Желательно установить редуктор давления перед водомером, чтобы создавать его постоянное значение в системе. Когда будет проводиться установка расширительного бачка для отопления закрытого типа, то нужно проконтролировать монтаж предохранительного клапана до проточной арматуры обязательно по ходу течения теплоносителя.

Расчет объема бака

Предварительные параметры бачка вычисляются с помощью формулы:

V = E x C /( 1 – Р_min / P_max) / К_зап

В формуле участвуют такие показатели:

• С – полный объем жидкости в системе. Он состоит не только из труб и радиаторов, но и остальных гидравлических элементов.
• Е – коэффициент расширения. Для воды при температуре 85⁰ С он составит 0,034.
• Р_min – первоначальное показание давления в расширительном баке, которое указывается в атмосферах.
• P_max – наибольший допустимый показатель давления, который регулируется с помощью предохранительных клапанов.
• К_зап – коэффициент, определяющий уровень заполненности бачка. Его определяют в процентном содержании наибольшего объема теплоносителя в баке к общему объему бака.

Pmax – максимальное давление, атм	Pmin – начальное давление, атм
	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0	5,0
1,0	0,25
1,5	0,40	0,20
2,0	0,50	0,33	0,16
2,5	0,58	0,42	0,28	0,14
3,0	0,62	0,50	0,37	0,25	0,12
3,5	0,67	0,55	0,44	0,33	0,22
4,0	0,70	0,60	0,50	0,40	0,30	0,20
4,5		0,63	0,54	0,45	0,36	0,27	0,18
5,0			0,58	0,50	0,41	0,33	0,25	0,16
5,5			0,62	0,54	0,47	0,38	0,30	0,23
6,0				0,57	0,50	0,42	0,35	0,28
6,5				0,60	0,53	0,46	0,40	0,35	0,20
7,0					0,56	0,50	0,44	0,38	0,25
7,5					0,58	0,53	0,47	0,41	0,30
8,0						0,56	0,50	0,45	0,33

Особенности сборки и настройки системы

Значимым критерием при выборе бака является возможность настройки предохранительного клапана. Стоит подбирать его так, чтобы максимальный уровень можно было установить на 10-15% ниже, чем сможет выдержать слабейший узел в системе.

Важно подбирать клапан с возможностью самостоятельного принудительного открытия. Также имеет значение качество мембраны, способной долгий срок выдерживать динамическую и статическую нагрузку.

Для монтажа желательно применять специализированный инструмент, который не повредит пластиковые элементы, это могут быть ступенчатые ключи или спецключ для пластика.

Нельзя применять для уплотнения непредназначенных для этого материалов, например, дешевых строительных герметиков или слабых прокладок без термоустойчивости. Это приведет к выходу из строя всей системы и возможным протечкам в скором времени. Обязательно необходимо изучать рекомендации производителей оборудования, работающего под давлением.

На видео вы узнаете, как правильно заполнять систему отопления закрытого типа

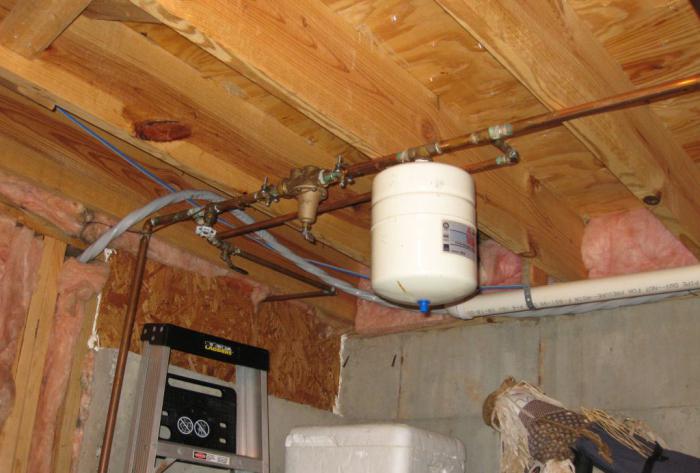

Как изолировать резервуар для воды под давлением | Home Guides

Большинство современных резервуаров высокого давления поставляются со встроенной изоляцией и рассчитаны на работу на открытом воздухе в умеренном климате. Однако трубы, входящие в резервуар и выходящие из него, нуждаются в изоляции, особенно если они из ПВХ; даже предварительно изолированные резервуары могут нуждаться в помощи в очень холодном климате. Если ваш резервуар находится в сарае или подвале, лучше всего изолировать конструкцию, а не резервуар, поскольку обертывание резервуара несет в себе риск удержания влаги и появления ямок на поверхности резервуара.Ключом к предотвращению этого является свободное пространство внутри изоляции для циркуляции воздуха и дренажа. В жарком климате вы можете обеспечить более прохладную воду в резервуаре под открытым небом, покрасив его в светлый, отражающий цвет, чтобы защитить от солнечной энергии.

Надрежьте продольный разрез в изоляции трубы из пеноматериала ножницами или бритвенным ножом – также называемым универсальным ножом – и обрежьте детали, подходящие для всех надземных участков трубопровода, входящего в резервуар или выходящего из него. Сделайте 8-10-дюймовые детали, чтобы они проходили через локти так, чтобы они перекрывали концы прямых деталей.Изоляция труб бывает разного диаметра, чтобы соответствовать любой стандартной водопроводной трубе.

Наденьте изоляцию трубы на прямые части и заклейте продольные разрезы изолентой. Подгоните отрезки, которые вы вырезаете для поворотов отвода, так, чтобы они перекрывали прямые концы, согните их, чтобы они соответствовали углу трубы, и заклейте их изолентой. Держите отрезанные и заклеенные лентой участки с обратной стороны труб, так как сверху может оседать иней.

Слегка оберните одеяло резервуара вокруг резервуара, увеличивая длину вверху и оставляя 6 дюймов между нижней частью одеяла и землей, чтобы обеспечить циркуляцию воздуха и дренаж.Заклейте шов изолентой, уделяя особое внимание закрытию верха. В качестве альтернативы нарежьте полосы изоляции стен, чтобы они подходили от вершины резервуара к земле, менее 6 дюймов внизу, и расположите их так, чтобы они подходили из стороны в сторону вокруг резервуара бумажной стороной наружу. У вас будет некоторое перекрытие вверху. Заклейте вертикальные швы изолентой. Изоляцию нельзя прижимать слишком плотно к поверхности резервуара или каким-либо образом сдавливать. Изоляционные свойства стекловолокна и ватина зависят от наличия воздушных пространств в материале.По сути, ваш готовый продукт представляет собой палатку, которая должна быть хорошо закрыта сверху, открыта снизу и достаточно плотно, чтобы оставаться на месте, не хлопая крыльями.

Прикрепите материал к изоляции трубы изолентой так, чтобы между ними не было места. В зависимости от того, где они входят или выходят из резервуара, вам может потребоваться вырезать отверстия для труб. Приклейка лент к трубам также поможет удерживать материал на месте, когда дует ветер.

Отрежьте легкую пластиковую, резиновую или нейлоновую пленку до удвоенной высоты вершины резервуара и накройте ее сверху так, чтобы оставалось два вертикальных шва для герметизации изолентой.Это защищает изоляцию внешних резервуаров от дождя. Как и утеплитель, пластик должен быть хорошо запечатан вверху и открыт внизу; резервуары с холодной водой имеют тенденцию «потеть» во влажных условиях, и этот конденсат должен иметь возможность выхода, иначе он может повредить поверхность вашего резервуара. Нет необходимости добавлять слой пластика, если ваше одеяло на резервуар имеет встроенное водонепроницаемое покрытие. Вы не должны использовать водонепроницаемую пленку или водонепроницаемое одеяло для внутреннего резервуара.

Прикрепите гидроизоляционный материал к трубам так же, как вы делали изоляцию.

Справочные материалы

Советы

• Изоляцию внешнего резервуара, возможно, потребуется заменять каждые пару лет, в зависимости от суровой погоды в вашем регионе. Однако изоляция труб может прослужить много лет.

Предупреждения

• Надземные трубы из ПВХ всегда должны быть защищены от прямых солнечных лучей, так как ультрафиолетовые лучи ослабляют их. Если вы не изолируете трубы из ПВХ, накройте их чем-нибудь непрозрачным, чтобы заблокировать солнечный свет. В крайнем случае, подойдут черные пластиковые пакеты для мусора.

Писатель Биография

Билли Джо Джаннен – ​​обозреватель политики и образа жизни в сельском округе Сан-Диего и старший редактор журнала Demand Media. Ее писательская и редакционная карьера длится 23 года, и она специализируется на пограничных и экологических вопросах. Эклектическое образование Яннен включает инженерное дело и садоводство, и она представляет Лигу сельских экономических действий в планировании регионального экономического развития.

Самостоятельная экономия: утепление резервуара водонагревателя

ПЕРЕД НАЧАЛОМ

• Обратитесь к своему коммунальному предприятию, чтобы узнать, предлагают ли они изолирующие одеяла для водонагревателей по низким ценам или предлагают скидки.Некоторые утилиты даже устанавливают их по низкой цене или бесплатно.
• Убедитесь, что ваш водонагреватель не протекает. Если ваш бак протекает, вам понадобится новый водонагреватель.
• Для электрического водонагревателя вы также можете рассмотреть возможность изоляции под баком. Ребристый кусок изоляции (или нижняя плита) поможет предотвратить потерю тепла в пол и сэкономит вам еще 4–9% энергии для нагрева воды. Лучше всего это сделать при установке нового водонагревателя.

ТОРГОВЫЙ СПИСОК

• Помощник (для этого вам понадобятся четыре руки)
• Рулетка
• Маркер
• Ножницы
• Комплект изолирующего одеяла для водонагревателя
• Перчатки и респиратор
• Изолента или другая лента (изолента входит в состав большинства комплектов изоляционных покрытий)

ПОШАГОВАЯ ИНСТРУКЦИЯ

1) Выключите водонагреватель.

Для электрических обогревателей выключите выключатель на электрическом щите.

2) Измерьте высоту водонагревателя и при необходимости отрежьте одеяло по размеру.

3) Оберните одеяло вокруг водонагревателя и временно закрепите его липкой лентой.

Для простоты установки расположите одеяло так, чтобы концы не сходились над съемными панелями сбоку резервуара. Некоторые резервуары имеют только одну панель доступа.

4) Отметьте маркером области, где находятся элементы управления, чтобы их можно было вырезать.

Электрические водонагреватели имеют две панели сбоку резервуара. Также отметьте место, где находятся предохранительный клапан и труба. Это будет труба, которая торчит сбоку от водонагревателя.

5) Установите одеяло.

Будьте осторожны, чтобы выровнять вырезанные области, а затем надежно закрепите их липкой лентой.

6) Включите водонагреватель.

Не устанавливайте термостат выше 130ºF на электрическом водонагревателе с изолирующей рубашкой или одеялом – проводка может перегреться.

A Расширительный бак водонагревателя Руководство для домовладельцев

Знаете ли вы, какие преимущества расширительный бак водонагревателя для вашей водопроводной системы? Если подумать, немногие приборы в вашем доме должны выдержать такие изнурительные условия, как ваш водонагреватель. Водонагреватели постоянно подвергаются воздействию воды, что подвергает их риску коррозии. Еще хуже проблемы, которые могут быть вызваны чрезмерным давлением в водонагревателе.

Такое давление может не только повредить ваш водонагреватель, но и повредить трубы и сантехнику в любом месте вашего дома. Чтобы снизить угрозу высокого давления воды, многие домовладельцы предпочитают устанавливать так называемый расширительный бак. В этой статье мы более подробно рассмотрим расширительные баки сантехники и принцип их работы.

Давление в водонагревателе меняется

Сначала вы можете не до конца понять, почему водонагреватели так уязвимы для высокого давления.В конце концов, резервуар не оказывает активного давления на воду. Однако, поскольку вода поглощает тепло, она претерпевает изменение объема. Другими словами, к тому времени, когда вода в вашем обогревателе достигнет своей конечной температуры, она займет гораздо больший объем места. И, как вы, наверное, понимаете, водонагреватель не может увеличиваться в размерах, чтобы приспособиться к этому расширению. Вместо этого давление воды начинает расти.

Например, у вас есть водонагреватель, вмещающий 50 галлонов холодной воды, довольно стандартный размер.К тому времени, когда температура воды повысится до 120 градусов по Фаренгейту, ее объем увеличится до 52 галлонов. Поскольку этому дополнительному объему некуда деваться, давление воды в резервуаре увеличивается пропорционально.

Все водонагреватели имеют клапан, известный как предохранительный клапан. Этот клапан открывается автоматически, если давление достигает уровня, достаточного для взрыва нагревателя. Давление воды не должно быть таким высоким, чтобы повредить водонагреватель или сантехнику.

Сброс избыточного давления

Как следует из названия, расширительный бак представляет собой дополнительную камеру, в которую может стекать расширяющаяся вода. Когда нагретая вода расширяется к верхней части водонагревателя, она попадает в изолированную трубу, которая ведет к расширительному бачку.

Расширительный бак должен быть достаточно большим, чтобы выдержать вытесненный объем горячей воды. Большинство резервуаров имеют размер, аналогичный размеру большой канистры с пропаном для газового гриля. Стенки расширительного бака имеют теплоизоляцию, предотвращающую остывание горячей воды.Как только уровень воды в водонагревателе упадет, вся вода из расширительного бачка будет стекать обратно.

Закрытые водные системы

Практически любой водонагреватель может выиграть от наличия прилагаемого расширительного бачка. Особенно велика потребность в домах с закрытыми системами водоснабжения. Закрытая водная система содержит специальный тип клапана, который используется для предотвращения обратного вытекания воды через основную водопроводную трубу.

В открытой системе часть воды под высоким давлением из водонагревателя может искать облегчения, протекая в обратном направлении по подающим трубам.В закрытой системе это невозможно. В результате повреждение давлением представляет большую опасность.

Первый шаг в определении того, нужен ли вам расширительный бак, – это попросить профессионального сантехника измерить уровень давления воды в вашем доме. Если уровень давления слишком высок, лучшим вариантом может быть расширительный бак.

Для получения дополнительной информации о том, можно ли использовать в системе горячего водоснабжения вашего дома расширительный бак водонагревателя, свяжитесь с Kew Forest Plumbing & Heating сегодня.

Изоляция резервуаров и трубопроводов горячей и холодной воды

Одним из результатов укладки изоляции на чердаке является то, что на чердаке становится холоднее. Резервуары и трубы на чердаке более подвержены замерзанию в холодную погоду, поэтому их необходимо утеплить.

Все резервуары для хранения холода на чердаке, включая расширительные баки центрального отопления, и все водопроводные трубы, включая перелив, должны быть изолированы. Не изолируйте пол чердака под резервуарами, тепло, исходящее из области внизу, должно помочь предотвратить баки замерзают.Рекомендуемая толщина изоляции резервуара и трубы составляет не менее 50 мм (2 дюйма) в Великобритании.

Изоляция водопровода на чердаке

Все водопроводные трубы на чердаке (включая перелив) должны быть изолированы. Единственным исключением являются трубы, которые находятся внутри или под изоляцией чердака или внутри корпуса резервуара.

Доступны два основных варианта:

1. Минерал шерстяной коврик наматывают на трубы как бинт и закрепляют лентой или веревкой.
   Трубы должны быть полностью закрыты без зазоров.
   Корпуса кранов и кранов также должны быть обернуты изоляцией.

2. Предварительно формованная изоляционная форма. Он доступен для труб разных размеров, а для кранов и запорных кранов доступны специальные профилированные секции.
   Профиль можно разрезать (с помощью пилы с мелкими зубьями) под углом 45 градусов (или под другим углом) так, чтобы две детали перекрывали любой изгиб. Внутреннему каналу может потребоваться придать форму с помощью ремесленного ножа, чтобы секции закрывались при резком изгибе.
   При установке секции изоляции должны быть скреплены лентой, чтобы гарантировать, что секции полностью закрывают трубы и плотно стыкуются друг с другом.


Изоляционные резервуары для горячей воды.

Для круглых резервуаров доступны изоляционные рубашки различных стандартных размеров. Размеры измеряются по высоте резервуара по вертикали до верха купола и общему диаметру, поэтому вы покупаете куртку правильного размера. Два обычных размера: 900 мм x 450 мм и 1050 мм x 450 мм.

Большинство рубашек цилиндров состоит из нескольких сегментов, удерживаемых вместе шнуром, обвязанным вокруг верхней части цилиндра, и нескольких «ремней» вокруг резервуара. Следуйте инструкциям производителя по закреплению куртки. Сгладьте рубашку над цилиндром, но не прилагайте чрезмерного давления, так как это может привести к сжатию и снижению эффективности изоляции. Оберните один из ремней вокруг куртки вплотную к верху и свободно застегните. Слегка закрепите второй ремень около дна резервуара.Если есть третий пояс, застегните его посередине. Убедитесь, что сегменты полностью закрывают резервуар без зазоров.

Если установлен электрический погружной нагреватель, убедитесь, что крышка и электрические кабели не закрыты.

Если бак с горячей водой используется для обогрева воздушного шкафа, любая изоляция снизит эффект нагрева. Любые неизолированные трубы, соединяющиеся с баком в шкафу, будут выделять тепло, в противном случае, если установлена ​​рубашка цилиндра, сегменты могут приоткрыть, чтобы допустить дополнительное тепло в шкаф.

Доступны сменные баллоны с заводской изоляцией из пеноматериала, они более эффективны, чем изоляционная оболочка, поэтому их следует устанавливать, если по какой-либо причине необходимо установить новый баллон.

Изоляция резервуаров холодной воды на чердаке

Любой резервуар для воды на чердаке должен быть изолирован по бокам и сверху. Изоляция по бокам должна доходить до изоляции пола чердака.

Некоторые резервуары для воды на чердаке будут иметь обратный перелив (труба от остальной системы, изогнутая над верхней частью резервуара, чтобы вся лишняя вода стекала обратно в резервуар).Необходимо предусмотреть обратную подачу перелива в резервуар; Обычно это достигается с помощью приспособления с воронкой, которое проходит через верхнюю крышку резервуара.

• Изоляция с помощью плиты – Рекомендуемая толщина 50 мм (2 дюйма). Доступны предварительно нарезанные пакеты листового изоляционного материала, которые подходят для стандартных размеров резервуара для воды.
  В качестве альтернативы изоляционные листы можно разрезать на отдельные резервуары.
  Изоляционная плита не должна устанавливаться непосредственно поверх резервуара. Сначала необходимо установить простую плотно прилегающую деревянную крышку поверх резервуара.
  Тщательно измерьте положение любого перелива, подаваемого в резервуар, и вставьте подходящий соединитель через изоляцию и верх. обложка для костюма.
  Закрепите боковые панели шнуром или лентой. Верхнюю панель, вероятно, не нужно будет прикреплять к крышке.
  Убедитесь, что крышка и верхняя панель расположены так, чтобы можно было получить доступ к шариковому крану, не затрагивая боковые изоляционные панели.

• Изоляционные куртки – Изоляционные куртки подходят для резервуаров стандартных размеров; для нестандартного бака потребуется куртка большего размера.
  Изолирующую рубашку нельзя надевать непосредственно на верхнюю часть резервуара; Сначала нужно установить простую, плотно прилегающую деревянную крышку на верхнюю часть резервуара.
  Тщательно измерьте положение любого перелива, подаваемого в резервуар, и вставьте подходящий разъем через изоляцию и верхнюю крышку.
  Неплотно прикрепите стороны куртки к баллону шнурком или лентой. Верхнюю панель, вероятно, не нужно будет прикреплять к крышке.
  Убедитесь, что крышка и верхняя панель расположены так, чтобы можно было получить доступ к шариковому крану, не затрагивая боковую изоляционную рубашку.

Все трубы, входящие в резервуар (и перелив), должны быть изолированы до изоляции резервуара, чтобы не было зазоров.

Убедитесь, что изоляция резервуара доходит до пола чердака, при необходимости можно закрепить изоляционное волокнистое покрытие вокруг дна резервуара, чтобы заполнить любой зазор.

---

Защита водонагревателей с помощью расширительных баков

Q . W e недавно пришлось заменить наш относительно новый газовый водонагреватель, когда его внутренняя дымовая труба разрушилась, разрушив термостат и вызвав выброс горячих дымовых газов вперед.Установщик, заявивший, что водонагреватель был поврежден из-за теплового расширения, добавил в систему расширительный бак. Но клапан сброса температуры и давления на новом нагревателе по-прежнему время от времени протекает, и, несмотря на то, что мы его заменили, проблема сохраняется. В чем дело?

А . Дэйв Йейтс, сантехнический подрядчик из Йорка, штат Пенсильвания, отвечает : Входящий в ваш дом муниципальный водопровод содержит предохранитель обратного потока (BFP) или клапан понижения давления (PRV) или и то, и другое; любой может привести к этой проблеме.Когда холодная вода нагревается, она расширяется и должна где-то «расти». До того, как на входящих линиях водоснабжения требовались BFP или PRV, это тепловое расширение могло поглощаться городской системой водоснабжения. Однако теперь, когда большинство домов являются закрытыми системами (вода может проникнуть, но не может вернуться на улицу), этому расширению некуда деваться. Вот что убило ваш первый водонагреватель.

Ваш установщик диагностировал вашу проблему, но, возможно, не установил достаточно большой расширительный бачок, чтобы исправить ее.Расширительные баки для жилых помещений начинаются с емкости 2,1 галлона, а затем увеличиваются. Независимо от размера, правила Федерального департамента транспорта ограничивают заряд воздуха в расширительном баке до 40 фунтов на квадратный дюйм для транспортировки. Но если давление воды в вашем доме составляет 80 фунтов на квадратный дюйм, установщик должен отрегулировать расход воздуха, чтобы он соответствовал конечному давлению подачи; если он этого не сделает, вы потеряете половину емкости резервуара, поскольку он потребует дополнительных 40 фунтов на квадратный дюйм.

Однако даже расширительный бачок на 2,1 галлона, должным образом заправленный до 80 фунтов на квадратный дюйм, может быть недостаточным для водонагревателя на 40 галлонов.Вот почему:

Водонагреватель на 40 галлонов может подвергаться тепловому расширению до 1 галлона (точное количество зависит от диапазона температур на входе и хранения). Но, применяя закон Бойля (который гласит, что объем при постоянной температуре обратно пропорционален давлению, или P1 x V1 = P2 x V2), мы обнаруживаем, что размер расширительного бака на 2,1 галлона меньше даже при правильном заряде воздуха в размере 80 фунтов на квадратный дюйм. Например, когда P1 = 80 и V1 = 2,1, если V2 = 1, то P2 будет равно 168; Вот почему ваш предохранительный клапан T&P на 150 фунтов на кв. дюйм периодически протекает.

Замените 1,1 для V1 (если сантехник не может отрегулировать давление воздуха в баллоне вверх) и 0,35 для V2 (объем, оставшийся в резервуаре высокого давления, если вы получите еще 3/4 галлона теплового расширения), и вы увидите потенциальное давление расширительного бака более 250 фунтов на квадратный дюйм. Но с расширительным баком на 4,5 галлона – следующим по размеру тепловым расширительным баком для жилых помещений – воде в вашей системе будет достаточно места для расширения, не сдувая предохранительный клапан T&P и не разрушая водонагреватель.

Между прочим, давление воды в городских системах водоснабжения редко остается постоянным; они имеют тенденцию увеличиваться ночью, когда общесистемное использование сокращается. Эти скачки давления затем оказываются в водопроводной системе вашего дома, что увеличивает требования к резервуару теплового расширения для надлежащей защиты. Потратив на 15 или 20 долларов больше на расширительный бак большего размера, вы приобрели довольно дешевый страховой полис для своего водонагревателя.

Расширительные баки для систем холодного и горячего водоснабжения

Расширение – резервуары HVAC

Wessels производит расширительные баки трех конструкций: компрессионные, баллонные и диафрагменные.У каждого стиля резервуара есть модели, которые имеют кодировку ASME или Non-ASME. Размеры цистерн варьируются от 2 до 10 000 галлонов. Большинство сосудов под давлением Wessels спроектированы с использованием сосуда с предварительным давлением с внутренним баллоном или диафрагмой для управления жидкостями под давлением. Большинство продуктов Wessels представляют собой стандартные модели по каталогу с более чем 6000 резервуаров на складе для быстрой отгрузки. Резервуары по индивидуальному заказу производятся в соответствии с техническими требованиями заказчика для высоких давлений и / или из специальных материалов для тяжелых условий эксплуатации.

Что такое расширительные баки?

Расширительные баки требуются в замкнутой системе отопления или вентиляции и кондиционирования с охлажденной водой для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения. Бак надлежащего размера будет учитывать расширение жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превышать критические пределы давления. В расширительном баке сжатый воздух используется для поддержания давления в системе, принимая и удаляя изменяющийся объем воды по мере ее нагрева и охлаждения.

Некоторые конструкции резервуаров включают диафрагму или баллон для изоляции расширенной воды от воздушной подушки, регулирующей давление. Когда вода расширяется, она содержится в баллоне, чтобы предотвратить коррозию резервуара и потенциал заболачивания. Воздушная подушка для регулирования давления предварительно заряжается на заводе и может быть отрегулирована в полевых условиях для соответствия критическим требованиям системы. Такая конструкция и принцип действия расширительного бака этого типа позволяет проектировщику или инженеру уменьшить размер бака до 80%.

Компрессионные баки предназначены для поглощения сил расширения и регулирования давления в системах отопления / охлаждения. Этот бак является старейшим типом, который использовался в этих системах. Это хорошо работает, когда воздух контролируется и хранится в резервуаре, а не в системе.

Узнать больше

Разделитель

Съемные расширительные баки баллона предназначены для использования в системах отопления / охлаждения Hydronic для поглощения силы расширения, возникающей в результате изменений температуры нагревающей / охлаждающей жидкости.

Узнать больше

Разделитель

Мембранный бак был разработан для отделения воздушной подушки системы от воды в системе. Переувлажнение резервуара не может произойти, так как воздух удерживается между стенкой резервуара и внешней стороной баллона, помещенного внутри резервуара, в то время как системная вода содержится внутри баллона.

Узнать больше

PEX, Сантехника, отопление, оборудование для отопления, вентиляции и кондиционирования воздуха

Как правильно определить размер и выбрать расширительный бак

При нагревании вода расширяется и увеличивается в объеме.Поскольку вода считается несжимаемой, в замкнутой системе это тепловое расширение оказывает невероятное давление на трубопроводы и компоненты всей системы. Если не устранить проблему, давление воды может вызвать утечки и даже полный разрыв трубопровода. Расширительные баки обеспечивают дополнительное пространство для расширенной воды и снижают давление в системе. Помимо этого, отсутствие расширительного бака позволит давлению открыть ваш предохранительный клапан, что приведет к потере энергии, сокращению срока службы системы и общей потенциальной угрозе безопасности.

Расширительный бак – это просто емкость с воздухом, отделенная от воды диафрагмой.

Когда система отопления заполнена холодной водой, давление предварительной зарядки расширительного бака равно давлению наполнения, что приводит к тому, что диафрагма расширительного бачка полностью прилегает к резервуару. Когда температура воды в системе увеличивается, расширяющаяся вода поглощается расширительным баком. После того, как температура воды достигает максимума и начинает снижаться, диафрагма возвращает охлажденную воду обратно в систему.

Типы расширительных баков

Доступно несколько типов расширительных баков в зависимости от потребностей вашей системы. В системах бытового горячего водоснабжения используются расширительные баки Amtrol Therm-X-Trol. Для систем лучистого и водяного отопления следует использовать Extrol от Amtrol, Radiant Extrol или расширительный бак Fill-Trol.

Выбор подходящего размера для расширительного бачка

Перед покупкой расширительного бачка вы должны выяснить, какого размера расширительный бачок потребуется вашей системе.Решение будет основано на двух факторах. Первый – это вместимость вашего водонагревателя или бойлера в галлонах. Эта информация будет на заводской этикетке вашего водонагревателя или бойлера. Второй – давление воды в вашей трубопроводной системе. Для сантехники эту информацию можно получить, прикрепив небольшой датчик к любому крану или позвонив в местную компанию по водоснабжению. Для систем водяного и лучистого отопления давление в системе обычно не превышает 30 фунтов на квадратный дюйм.

Если приобретаемый вами расширительный бак меньше, чем требуется для вашей системы, избыточное давление расширяющейся горячей воды вызовет сброс предохранительного клапана.С другой стороны, нет проблем с расширительным бачком большего размера, чем требуется вашей системе. Фактически, если вы не уверены, что ваш расширительный бак сможет безопасно разместить вашу систему, обычно выбирают расширительный бак, который на один размер больше, чем требуемый размер. Как правило, при работе с расширительными бачками лучше увеличить размер, чем уменьшить.

Сантехника

Therm-X-Trol

Расширительные баки Therm-X-Trol изготовлены из цветных металлов, что делает их пригодными для систем горячего водоснабжения.

Характеристики расширительных баков Therm-X-Trol

• Обеспечивает водонагреватель и арматуру

• Устраняет потери воды и энергии

• Гарантирует, что предохранительные клапаны не открываются

• Снижает опасное повышение давления

Таблицы размеров

Жилое применение (до 150 * F)

Коммерческие приложения (до 180 * F)

Применение в системах водяного отопления

Extrol и Fill-Trol

Расширительные баки

Extrol используются гораздо чаще, чем расширительные баки Fill-Trol.Фактически, единственная разница между ними заключается в том, что расширительные баки Fill-Trol оснащены специально разработанным заправочным клапаном, снижающим давление. Для расширительных баков Extrol требуется отдельный заправочный клапан.

Размеры резервуаров Extrol и Fill-Trol

учитывают дополнительный фактор. На вашем котле, скорее всего, будет напечатана информация о производительности в БТЕ / час. Модели Extrol и Fill-Trol имеют одинаковые размеры и сопоставимые размеры.

Характеристики расширительного бака Extrol

• Обеспечивает постоянное отделение воды в системе от воздуха
• Регулирует и нормализует давление воды в системе
• Использует диафрагму из бутила / EPDM для гораздо лучшего удержания воздуха, чем из натурального каучука.
• Простая установка

Характеристики расширительного бака Fill-Trol

• Не требует отдельного автоматического заправочного клапана
• Те же характеристики и модель, что и обычный расширительный бак Extrol

Таблица размеров

Применение лучистого отопления

Радиант Extrol

Расширительные баки

Radiant Extrol предназначены для работы в системах лучистого отопления как с открытым, так и с закрытым контуром, а также подходят для таяния снега.
