Дымоход в бане – технология самостоятельного строительства + Видео

Произвести самостоятельный монтаж дымохода в бане может каждый домашний мастер. Требуется только усвоить принципы его обустройства своими руками, изложенные в этой статье.

Дымоходы для бани – популярные виды

Интересующие нас конструкции подразделяются на наружные и внутренние. Первые устанавливаются снаружи бани, из которой они выводятся через стенку. А вот монтаж дымохода второго типа осуществляется в самом помещении для принятия водных процедур.

Также конструкции, которые нас интересуют, изготавливаются из разных материалов. Обычно своими руками монтируются банные трубы из обожженного кирпича и из стали.

Кирпичные сооружения хороши по многим эксплуатационных показателям. Некоторые специалисты уверяют – лучше банной трубы из кирпича придумать ничего невозможно. Такие конструкции прочные, эксплуатируются десятки лет, характеризуются отличными теплоаккумулирующими и термоизолирующими показателями.

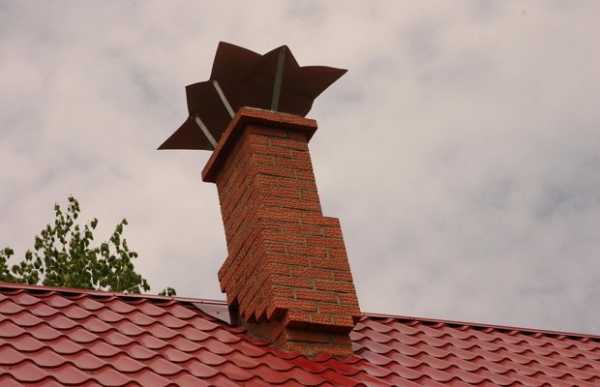

Банная труба из кирпича

В противопожарном плане кирпичные трубы очень безопасные. Дымоход из стальной трубы менее надежен с этой точки зрения. Но сделать самостоятельно качественную конструкцию из кирпича для бани сможет далеко не каждый домашний мастер, так как такая операция является трудоемкой и объективно сложной.

Кроме того, внутренние части кирпичных дымоходов имеют углы и шероховатую поверхность, за счет чего на них происходит отложение и накопление сажи. Они уменьшают тягу (труба постоянно засоряется продуктами сгорания), поэтому с течением времени печь начинает плохо нагреваться. За кирпичной банной конструкцией для отвода дыма нужно постоянно следить – очищать от сажи ее внутренние части. Если не производить регулярную чистку трубы, в бане наверняка возникнет задымление, также повышается вероятность пожара.

Установка стального дымохода для печи выполняется намного проще.

Сделать своими руками монтаж металлической конструкции можно после изучения некоторых особенностей подобного процесса. По стоимости стальные системы дымоотвода для банной печи дешевле кирпичных.

Внутренняя поверхность металлических труб идеально гладкая. На ней отсутствуют грани и углы, которые могут помешать отводить дым от печи. Поэтому по металлическому дымоходу он уходит направленным потоком. Казалось бы – полная идиллия. Но все не так уж и просто. При резких температурных перепадах внутри стальной трубы появляется конденсат. Избежать этого позволяет высококачественная теплоизоляция дымохода для печи. Об этом стоит помнить, задумав его монтаж своими руками.

Внутренний и внешний дымоход – какой выбрать?

Установка трубы для отвода из печи дыма выполняется и снаружи строения, и изнутри. Обе эти технологии имеют и преимущества, и существенные недостатки. Монтаж дымохода из металлических изделий внутри бани производится сверху печи. Труба при этом поднимается к потолочной поверхности, проходит через чердачное пространство и крышу.

Подобная методика прокладки трубы гарантирует значительную экономию дров – тепло из печной топки нагревает и чердак, и само банное помещение. Ни одна тепловая калория, таким образом, не расходуется зря. Нагрев печи происходит очень быстро, а остывание – медленно.

Если внутренняя труба собрана грамотно, а ее монтаж выполнен без технологических ошибок, такой дымоход прослужит вам длительное время. Но при условии, что вы будете периодически проводить его обслуживание, контролируя герметичность и прочность соединения отдельных частей металлической конструкции.

Внутренний дымоход в бане

Главным минусом стальных внутренних сооружений для печи в бане признается то, что их необходимо прокладывать через перекрытия и кровлю. Такой монтаж сложно (но возможно) выполнить своими руками. Приходится учитывать множество нюансов. О них мы поговорим ниже.

Установка стальной трубы снаружи не требует ее прокладки сквозь чердак и крышу, что упрощает монтаж дымохода для печи. Технологию, при которой трубу выводят через стенку на улицу, в свое время предложили американские специалисты. Она стала популярной и в нашей стране, ведь сделать это своими руками по-настоящему просто. Технология характеризуется следующими ключевыми достоинствами:

дождевая и талая вода не попадает в щели между покрытием крыши и дымоходом;
существенное уменьшаются трудовые затраты (оборудование отверстий на чердаке и крыше, а также их изоляция не требуются).

Недостатками методики считается то, что наружный дымоход, во-первых, увеличивает расход топлива, а во-вторых, требует тщательной теплоизоляции (труба проложена снаружи строения, поэтому она очень быстро выхолаживается).

Делаем внутренний дымоход своими руками

Стальные конструкции для удаления дыма собираются из готовых труб и металлических изделий с различными геометрическими размерами. Вам нужно будет составить простой план дымохода, в котором указать длину прямых участков трубы для печи и ее поворотов, и обратиться с ним в специализированный магазин. Вам подберут все требуемые детали, а также дополнительные изделия из металла (листы с отверстиями для прокладки дымохода через чердачное помещение и кровлю), изолирующие составы и материалы и так далее. С их помощью вы сможете своими руками произвести монтаж дымоотводящей конструкции в бане.

Монтаж дымоотводящей конструкции

Самый простой вариант обустройства дымохода – установка сэндвич-трубы. Но стоит такая конструкция недешево. Поэтому многие умельцы решают своими руками сделать сооружение, которое по своим эксплуатационным и функциональным характеристикам мало чем отличается от заводского дымохода из нержавейки. Такая самодельная конструкция изготавливается из стальной трубы сечением 14,6 см. Об этом позже, сейчас поговорим о тонкостях проектировании дымохода для бани:

Величина дистанции между выходным печным патрубком и коньком кровли, к которой добавляется 50 см, говорит нам о высоте возвышения дымохода над самой высокой точкой крыши.
Дымоход рекомендуется изготавливать сборным. Оптимально, когда он состоит из двух частей. Их соединение нужно предусмотреть в точке, расположенной посередине высоты чердачного пространства. Нижнюю часть трубы обычно делают одинарной (тем самым мы добиваемся максимального КПД дымохода), а верхнюю (она почти вся будет находиться на улице) – двухслойной и с обязательной теплоизоляцией.

Разобравшись с размерами, приступаем к изготовлению самодельной дымоотводящего сооружения:

Разрезаете по требуемым параметрам стальную трубу, верхнюю ее часть обматываете слоем утеплителя, замеряете сечение этой конструкции. Полученный диаметр позволит вам определиться с шириной металлического оцинкованного листа, необходимого для изготовления наружной трубы – специального кожуха. Формула для расчета простая: умножаете сечение трубного изделия на 3,14 и прибавляете к этому произведению ширину соединения (его нужно сделать фальцевым).
Вырезаете две заготовки (прямоугольной формы) из листа оцинкованной стали, делаете из них наружную трубу (по краям согнутый лист соединяете методом вальцовки).
Отрезаете полосу от того же самого листа оцинковки шириной 20 см. Этот кусок будет выполнять функцию хомута для крепления двух частей трубы.
Вырезаете 4 кольца из оцинковки. Их сечения (внутренние и наружные) должны соответствовать сечениям труб (внешней и внутренней) нашей конструкции. Кольца мы смонтируем на концы трубных изделий, они станут закрывать слой утепляющего материала.
На торец (нижний) внутренней верхней трубы ставите металлическую полосу шириной 40 и толщиной 2 мм, привариваете ее. У вас получится патрубок. В него будет помещен верхний торец внутренней нижней трубы.

Устанавливаем дымоход – руководство для домашних мастеров

Монтаж конструкции производите по такой схеме:

В потолочной поверхности бани и ее кровле делаете отверстия 45х45 см. Они предназначены для пропуска дымовой трубы на крышу. Отверстия обязательно располагают над выходным печным патрубком.
Вырезаете из толстого стального листа два квадратных изделия 50х50 см, по их углам делаете отверстия. Эти заготовки нужны для крепления дымоотводящего сооружения к крыше и потолочной поверхности.
В центральной части одного квадратного изделия просверлите отверстие круглой формы (его сечение соответствует диаметру наружной трубы). Вторую заготовку мы подошьем к кровельному скату, поэтому в ней следует сделать овальное отверстие.
Натягиваете на внутренние утепленные трубы кожух из оцинкованной стали, глушите сделанными ранее кольцами торцы трубных изделий, фиксируете края труб (наружных).
Просовываете утепленным верхним торцом нижнюю трубу в подготовленное отверстие круглой формы, а на печной патрубок насаживаете торец без теплоизоляции.
Прикрепляете к потолку металлический лист.
Насаживаете верхнюю трубу на нижнюю, соединяете их заготовленным хомутом.
К внутренней поверхности кровли прикручиваете второй лист металла.
Заполняете пространство между элементами перекрытия и дымоходом каким-нибудь негорючим материалом. Чаще всего используют керамзит, асбест либо обычную глину.

Монтаж банной трубы для удаления дыма завершен. Вам нужно лишь смонтировать уплотнитель и гидроизоляцию на крыше на тех участках, где трубы проходят через нее. Окончание же дымохода в обязательном порядке накройте колпаком. Он защитит конструкцию от осадков.

Монтаж наружного дымохода – особенности

Трубу от печи в этом случае выводят через стенку. Чтобы развернуть трубное изделие от печи к стене, нужно приобрести специальное колено (его также называют отводом). Углы изгиба таких изделий бывают разные. Подобрать требуемый отвод в строительном магазине несложно.

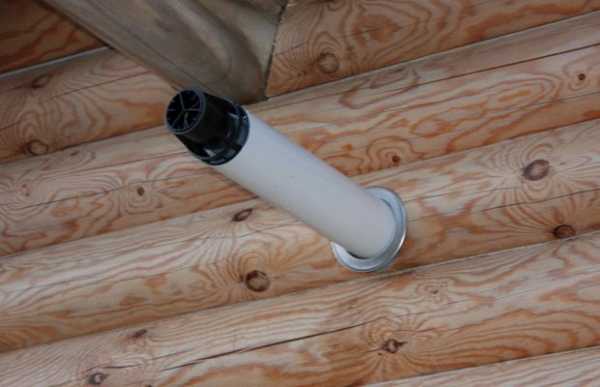

Вывод трубы от печи через стенку

С внешней стороны стенки ставите тройник. От него вы будете выполнять разводку – вниз, вдоль стены и вверх. В вертикальном положении снаружи постройки дымоход фиксируется особыми держателями-креплениями.

Над коньком дымоотводящая конструкция должна возвышаться на 50–60 см. В этом случае гарантируется отличная тяга. На оголовок трубы, опять же таки, устанавливаете зонтик, предохраняющий сооружение от попадания мелкого мусора из воздуха и воды.

Не забудьте заполнить короб, через который вы будете выводить трубу через стену, негорючим материалом. А щели вокруг дымохода заделайте герметичным составом с высоким показателем теплостойкости.

remoskop.ru

как сделать разделку через крышу, как вывести проход, изоляция своими руками

Многие люди предпочитают проводить трубу в бане через крышу. Такая конструкция является наиболее надежной и долговечной. Для изготовления дымохода можно пользоваться различными материалами. Например, можно воспользоваться сэндвич-трубами или соорудить дымоход из кирпича. Перед тем, как установить конструкцию вам нужно проделать подходящее по диаметру отверстие и гидроизолировать дымоход.

Труба в бане через потолок и крышу: виды дымоходов и конструктивные особенности

Если вы решили установить на потолок трубу своими руками, вам нужно подобрать подходящую конструкцию дымохода. Труба может быть внешней или внутренней. Внешний дымоход менее пожароопасен и прост в монтаже. Внутреннее расположение дымохода позволяет сохранять большее количество тепла.

При выборе трубы нужно учесть ряд нюансов:

Труба должна быть изготовлена из оцинкованного металла, керамики или кирпича. Применять алюминиевые трубы запрещено.
Сделать изоляцию для трубы лучше всего из негорючих материалов. Отлично подойдет керамзит или каменная вата.
В качестве теплоизоляционных материалов нужно применять исключительно фольгированные материалы. Лучше всего подойдет фольгированный алюминий.
Если вы используете сэндвич-трубу, то её нужно заполнить базальтовой ватой.

Перед тем, как устанавливать трубу, разметьте поверхность потолка. Помните, что дымоход не должен соприкасаться с кровельными материалами, так как он может повредить их. Для того, чтобы избежать повреждения кровельных материалов, нужно установить металлический кожух.

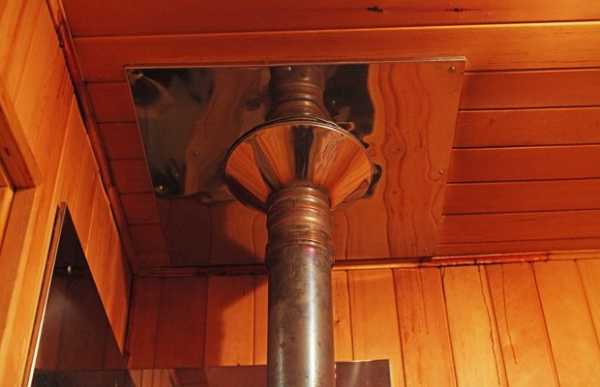

Сэндвич-труба в бане в потолке

Если вы новичок, то в потолке лучше установить трубу типа «сэндвич». Её достаточно легко монтировать, и она является пожаробезопасной. Сэндвич-трубы обычно изготавливаются из нескольких металлических слоев, между которыми устанавливается какой-нибудь огнестойкий состав.

Собирается сэндвич-труба достаточно легко. Начинается сборка с крепления изделия к патрубку. Для фиксации нужно использовать стартовый конус. Один конец стартового конуса надевается на патрубок, а другой монтируется на прямой участок дымоходной трубы.

Разделка сэндвич-трубы осуществляется в таком порядке:

На крышу установите узел. Он нужен для плотной фиксации трубы.
Проделайте в потолке дырку. Помните, что её диаметр должен быть на 15 сантиметров больше, чем диаметр сэндвич-трубы.
Пространство между трубами большего диаметра и сэндвич-трубой заполните песком или керамзитом.
Если вы не хотите использовать трубу большего диаметра, нужно установить короб, через который будет проходить сэндвич-труба. Свободное пространство в коробе также нужно заполнить керамзитом, песком или базальтовой ватой.

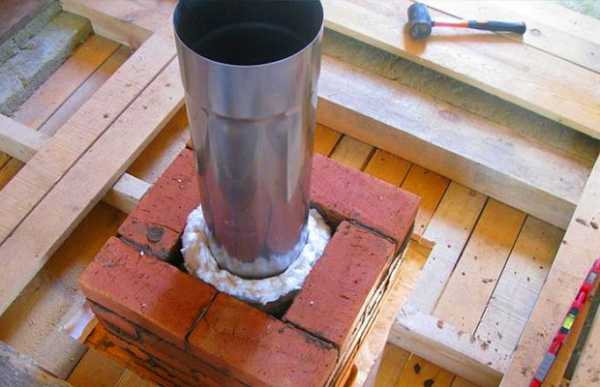

Как сделать кирпичную трубу в бане через деревянный потолок

Дымоход, изготовленный из кирпича, является наиболее надежной конструкцией. Перед тем, как приступить к монтажу конструкции, вам необходимо спроектировать дымоход. Во время проектирования следует обращать внимание на особенности печки, которая установлена в бане. Также примите во внимание, что устанавливать массивный дымоход из кирпича нецелесообразно в маленьких банях.

Лучше всего собирать дымоход на земле, так как на крыше сделать это будет крайне сложно. Для поднятия дымохода на крыше можно использовать шарниры, рогатину или растяжки. В качестве фиксирующего материала для дымоходной трубы нужно применять хомуты.

Технология установки дымохода на крышу:

Проделайте отверстие под трубу. Диаметр под проход должен быть на 20 сантиметров больше, чем диаметр самой трубы.
Затем нужно вывести изделие через крышу.
Изолируйте патрубок при помощи металлического листа.
Герметизируйте конструкцию путем заведения края листа под кровлю.
Прикрепите к дымоходу металлический зонт. Он защитит конструкцию от влаги.
Нанесите на дымоход термоустойчивую краску. Она защитит металлические части конструкции от воздействия коррозии.

Разделка трубы на низком потолке бани: нормы и правила

Если вы решили вывести трубу самостоятельно, вам нужно придерживаться ряда правил, регламентированных в СНиП. Прежде всего, вам нужно позаботиться об установке специального узла прохода. От наружной поверхности трубы до обрешетки и стропил должно быть расстояние 130-150 миллиметров. Если вы используете керамические трубы без изолирующих материалов, то расстояние между дымоходом и стропилами должно составлять не мене 260-270 миллиметров.

При выборе проходных узлов учтите, что нужно использовать только те изделия, которые делаются из металла. Также на проходном узле должна быть установлена пластинка из нержавеющей стали. Проходки для трубы тоже должны быть изготовлены исключительно из нержавейки.

При разделке трубы также нужно учесть ряд нюансов:

В местах, где пересекаются перекрытия, не должны присутствовать стыки. Учтите этот нюанс во время проектирования секций.
Для утепления трубы используйте негорючие материалы или фабричные сэндвичи.
Запрещено жестко крепить трубу к перекрытию, так как материал дымохода может расширяться под воздействием высокой температуры.

Как правильно вывести трубу из бани через высокий потолок

Чтобы правильно установить конструкцию, вам нужно подготовить отверстия под дымоход. Рекомендуется обшить их металлическими листами. Толщина листа должна быть хотя бы 0,5 миллиметров. Отверстия должны быть квадратного сечения.

Очень важно правильно собрать защитный короб. Для сборки переходника нужно использовать 4 металлических листа размером 50*50 сантиметров. В середине одного из листов нужно вырезать отверстие под трубу. Соединяются металлические листы между собой при помощи сварки.

Последующий монтаж выполняется в следующем порядке:

Утеплите короб базальтом и обшейте его металлическим фольгированным материалом.
Установите первый сегмент трубы. Его нужно прикрепите к печке с помощью металлических крепежей.
Затем установите второе звено.
Засыпьте короб керамзитом.
Зафиксируйте последующие сегменты.
После того, как вы соберете трубу, установите металлический зонтик.

Установка трубы в бане через потолок (видео)

Провести трубу через потолок совсем несложно. Главное – подобрать подходящие изоляционные материалы и правильно установить короб. Для сборки конструкции используйте исключительно негорючие материалы. На стадии проектирования конструкции учтите все нюансы печи и кровли. Помните, что дымоход нужно изолировать при помощи кожуха. В противном случае кровельные материалы могут воспламениться.

Вывод трубы в бане через потолок (фото)

homeli.ru

Как изолировать трубу в бане 🚩 как установить трубу в бане 🚩 Полезные советы

Изоляция трубы в бане выполняет несколько важных задач. За счет изоляции деревянный каркас и кровля защищаются от перегрева и возгорания. Кроме того, правильная изоляция трубы позволяет загерметизировать крышу и предотвратить проникновение воды на чердак.

Согласно требованиям пожарной безопасности, температура наружной поверхности трубы в местах контакта с элементами крыши не должна превышать 50 градусов. Если труба кирпичная, это требование выполняется само по себе. Но если труба металлическая – необходимо ее изолировать. Существует несколько методов изоляции труб, большинство из них опирается на принцип многослойности и использования теплоизолирующих материалов (чаще всего – минеральной ваты).

Чтобы избежать контакта с деревом, печная труба в бане должна располагаться в специальном коробе на расстоянии 15-20 сантиметров от его стенок. Пространство между дымоходом и стенками короба заполняется пожаробезопасными теплоизолирующими материалами на основе минеральной ваты, битого кирпича или обычной просушенной земли.

В последнее время все большей популярностью пользуются сэндвич-дымоходы. В них внутренняя поверхность изготавливается из стали повышенной прочности. Снаружи на стальную трубу надевается еще одна, диаметром побольше. Все свободное пространство между трубами заполняется минеральной ватой с плотностью около 120 килограммов на квадратный метр. При этом минеральная вата должна выдерживать рабочую температуру до 700 градусов.

Модульные дымоходы по своей конструкции напоминают сэндвич-дымоходы. В них внутренняя труба – керамическая, а внешний корпус выполнен из легкого бетона. Монтаж трубы из таких модулей не представляет сложности. Блоки крепятся друг к другу при помощи раствора, затем проводится гидроизоляция в месте прохода трубы через крышу.

Простейший способ изоляции трубы в бане включает в себя оборачивание ее несколькими слоями минеральной ваты, которая закрепляется на трубе при помощи проволоки. Таким образом труба оборачивается до самого места прохода через крышу. Сверху минеральной ваты трубу штукатурят песчано-глиняной смесью и затем оборачивают кровельной сталью, которую крепят при помощи саморезов. Такая конструкция позволяет надежно изолировать трубу в бане и соблюсти правила пожарной безопасности.
