Некоторым владельцам квартир приходится решать такую проблему, при которой одна из стен соприкасается с подъездом и при этом имеет очень небольшую толщину.

Замечено, что при толщине стены в один кирпич тепло из квартиры уходит быстро. Неудобства также вызывает низкий уровень звукоизоляции. В итоге возникает потребность обеспечить утепление стены с той стороны, где находится подъезд. Но какими образом это сделать? Сначала нужно выбрать утеплитель.

Для чего необходимо утепление стены в подъезде

Есть немало факторов, приводящих к снижению температуры в подъезде. Очень редко бывает так, что подъездная дверь качественно утеплена. Некоторые жильцы курят в подъезде и забывают закрывать окна. Следствием этого становится снижение температуры в том числе в квартире. Избавиться от такой проблемы получится, если расположить теплоизоляционный материал на стенах со стороны подъезда.

Только в первую очередь владельцу квартиры потребуется получить разрешение.

Для этого он должен подать заявление в ТСЖ. Причем, разрешение не всегда удается получить, поскольку дополнительное утепление уменьшает ширину подъезда и становится потенциальным препятствием для эвакуации во время пожара. Гораздо проще выполнить теплоизоляцию изнутри, на которую совсем не требуется одобрение. Но какими материалами это можно осуществить?

Чем лучше утеплить стены в подъезде

На стенах подъезда получится без труда разместить такой простой утеплитель, как пенопласт. Чтобы провести его монтаж, достаточно использовать клеевую смесь или дюбеля. После того, как пенополистирол окажется закреплен, слой теплоизоляции дополнительно штукатурится. Вместо штукатурки можно выбрать обшивку поверхности гипсокартоном, плитами ДВП или OSB.

Другой метод утепления подъездной стены – укладка минеральной ваты. Такой утеплитель обойдется недорого, если толщина его плит составляет 5 см. Минвата отличается способностью защищать не только от потерь тепла, но еще и от проникновения шумов.

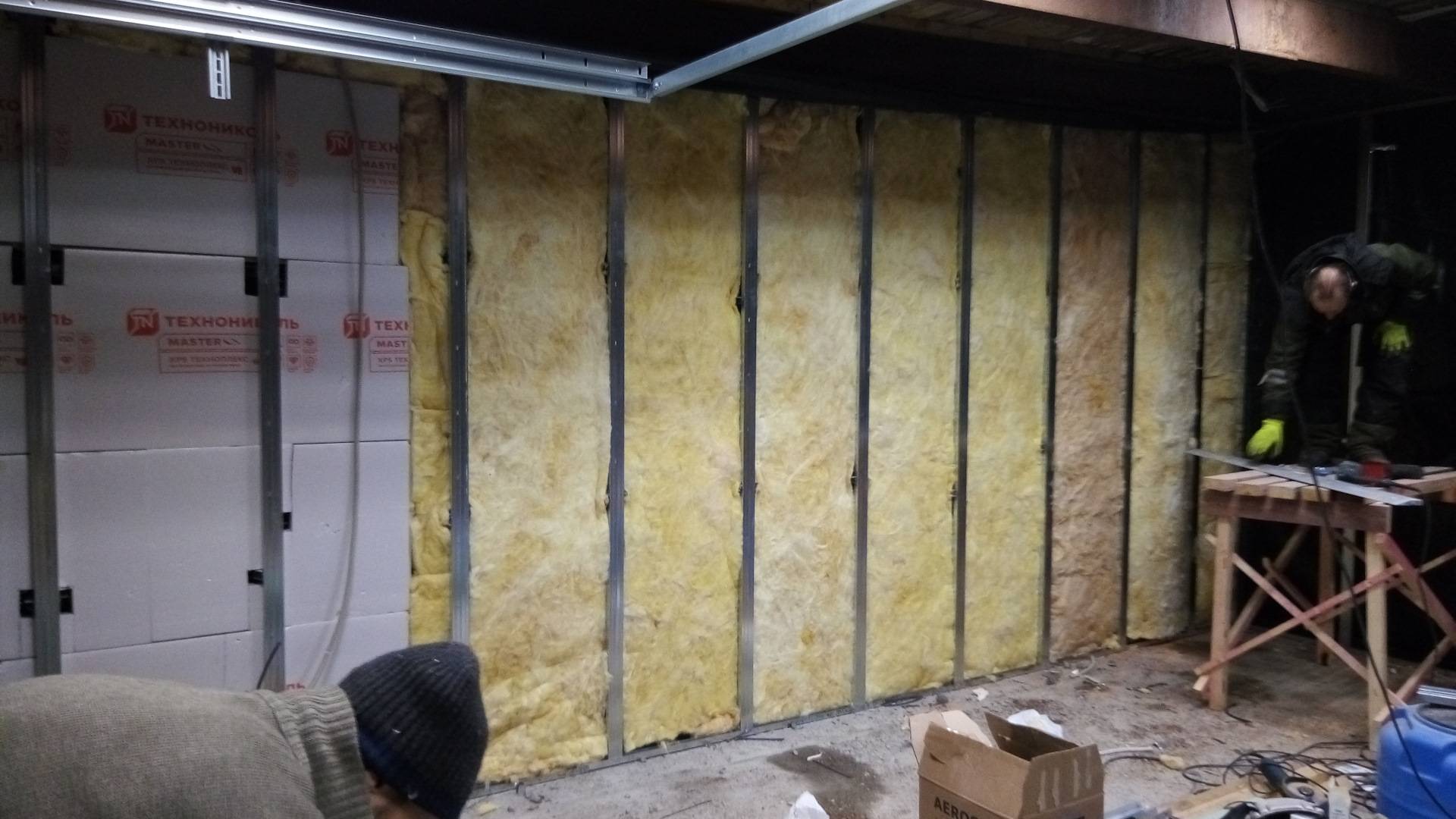

С целью закрепления минеральной ваты сначала монтируют обрешетку. Поверх слоя утеплителя устанавливают фальшстену или проводят шпатлевание.

Еще один хороший вариант состоит в утеплении стены при помощи пеноплекса. Он отличается влагостойкостью, прекрасной теплоизоляцией, не горит и не портится от насекомых. Пеноплекс – универсальный утеплитель, который из-за своей прочности может использоваться при решении многих задач.

Как утеплить стену в подъезде своими руками

Одной из главных проблем, касающихся процесса утепления, считается необходимость использовать перфоратор или ударную дрель. При помощи подобных инструментов крепятся дюбеля, для которых изначально требуется готовить отверстия в кирпичной стене. Если этот метод кажется сложным, вместо него можно выбрать приклеивание. Но тогда получится использовать только пенопласт или пеноплекс. Поверх утеплителя накладывается армированная сетка, которая затем шпатлюется или штукатурится. Минеральную вату лучше всего монтировать на дюбеля.

Владелец, желающий добиться максимально надежного утепления, должен выбрать метод с применением обрешетки. Направляющие профили, которые в этом случае используются, позволяют плотно уложить плиты утеплителя. И еще один способ – выполнить «мокрое утепление», при котором пенопласт покрывается штукатуркой. Последний материал обеспечивает дополнительную теплоизоляцию. Квартира окажется отлично утепленной.

Правильное утепление стены выходящей в подъезд

Здравствуйте.

Прошу  Вас проконсультировать как правильно решить проблему с холодной стеной.

У меня новая 3-х комнатная квартира. Серия И-1724 панельно-кирпичная: каркас здания (несущие стены, перекрытия) выполнен из железобетонных панелей, а наружные стены кирпичные. Дом 17 этажный. У меня 5 этаж. Квартира угловая. Территориально – Москва.

Ремонт я еще не делала, просто поклеили обои на бетон, постелили линолеум и въехали жить, и как оказалось – так даже и лучше, теперь точно знаю где проблемы в квартире, котрые нужно устранить в процессе ремонта. Одна из них – холодная стена в одной из комнат. В квартире  есть одна лоджия: со стеклопакетом и она утеплена. Во всей квартире поставили уже стеклопакеты, но откосов и подоконника нет – просто пену монтажную видно пока, и, соответсвенно, пока есть естественная вентиляция (откосы планирую ставить после штукатурки стен). Батареи стоят самые простые – и я их тоже планирую менять. Но даже при таких условиях, комнаты (кроме одной) теплые (правда еще и морозов сильных не было). Думаю после штукатурки, стяжки и смены батарей будет еще теплее. Но в одной комнате есть холоная стена, причем она выходит не на улицу, а в подъезд на лестничный проем (на плане толщина стены 18 см), стена реально холодная – руку ложишь прямо холодом от нее веет. Влаги и плесени нет пока на ней. Конструкция дома такова, что вход на лестницу отдельный – от лифта через балкон (не застекленный). Дом построен с задержками в строительсве (проблемы новостроек), и двери в подъезде “картонные”, дует везде, а батареи на лестнице и вовсе без экранов.

Это мы с ДЭЗом, конечно, будем пытаться устранить, но я хочу утеплить свою стену, не дожидаясь приведения в порядок подъезда дома.

Посоветуйте как правильно утеплить эту стену: можно ли изнутри квартиры и как правильно это сделать? Можно (или нужно) ставить в квартире какую-нибудь компактную приточную вентиляцию и как правильно это сделать (имеет ли значение для этого сколько комнат имеют вентиляционное отверстие в вентиляционной шахте)?

Буду очень признательна за консультацию специалистов, т.к. денег на ремонт немного, и хочеться лучше правильно сделать все черновые работы.

Заранее спасибо.

Утепление стен в подъезде

В подъездах тоже промерзают стены и для решения данной проблемы мы предлагаем услуги по утеплению стен с подъездной стороны.

Утепление стен с подъездной стороны выполняется в двух вариантах:

1.            Стандартное утепление стен с подъездной стороны

Производится монтаж утеплителя механическим путем, с пропениванием стыков, штукатурка с применением армирующей сетки, грунтовочный слой перед покраской и покраска.

Покрасочные работы выполняются с сохранением «рисунка» подъезда.

2.            Антивандальное утепление стен с подъездной стороны

Антивандальное утепление подразделяется на частично горючие и негорючие.

2.1.        Негорючие утепление стен выполняется из следующих материалов: обрешетка из металлопрофеля, утеплитель (минвата, базалит), закрытие (шифер или огнестойкий ГВЛ). Перечисленные выше материалы используются чаще всего, в некоторых домах, выполняется облицовка керамогранитом или аллюкобондом. Стоимость негорючего утепления стен естественно дороже стандартного, но и страха нет, что его подожгут, проткнут, расковыряют.

2.2.        Частично горючие утепление стен отличается лишь тем, что используется утеплитель, у которого класс горючести Г3 (самозатухающий), может использоваться обычный ГВЛ или твердые материалы для закрытия, монтаж также выполняется так, чтобы его не могли ковырнуть, сломать.

Антивандальное утепление стен с подъездной стороны естественно безопаснее и долговечнее. Не всегда в домах есть грузовые лифты. А если и есть, то есть такая мебель, которая в лифт не залезет, и ее подымают по лестнице,  при подъеме груза могут задеть, упереться в него. Антивандальному утеплению и утеплению с твердым покрытием это не страшно, а вот обычному стандартному это грозит как минимум повреждением внешней оболочки.



ездах тоже промерзают стены и для решения данной проблемы мы предлагаем услуги по утеплению стен с подъездной стороны.

Утепление стен с подъездной стороны выполняется в двух вариантах:

1.            Стандартное утепление стен с подъездной стороны

Производится монтаж утеплителя механическим путем, с пропениванием стыков, штукатурка с применением армирующей сетки, грунтовочный слой перед покраской и покраска.

Покрасочные работы выполняются с сохранение «рисунка» подъезда.

2.            Антивандальное утепление стен с подъездной стороны

Антивандальное утепление подразделяется на частично горючие и негорючие.

2.1.        Негорючие утепление стен выполняется из следующих материалов: обрешетка из металлопрофеля, утеплитель (минвата, базалит), закрытие (шифер или огнестойкий ГВЛ). Перечисленные выше материалы используются чаще всего, иногда в исключительных случаях в некоторых домах, выполняется облицовка керамогранитом или аллюкобондом. Стоимость негорючего утепления стен естественно дороже стандартного, но и страха нет, что его подожгут, проткнут, расковыряют.

2.2.        Частично горючие утепление стен отличается лишь тем, что используется утеплитель, у которого класс горючести Г3 (самозатухающий), может использоваться обычный ГВЛ или твердые материалы для закрытия, монтаж также выполняется так, чтобы его не могли ковырнуть, сломать.

Антивандальное утепление стен с подъездной стороны естественно безопаснее и долговечнее. Не всегда в домах есть грузовые лифты, а если и есть, то есть такая мебель, которая в лифт не залезет, и ее подымают по лестнице,  при подъеме груза могут задеть, упереться в выполненную работу.

Антивандальному утеплению и утеплению с твердым покрытием это не страшно, а вот обычному стандартному это грозит как минимум повреждением внешней оболочки.


Но в любом случае неважно антивандальное утепление стен или обычное, данный вид работ направлен на устранение почернения стен в квартире, образование грибка, плесени и сырости.

Утепление подъездов и подваловУтепление фасадов, Кривой Рог

Утепление стен со стороны лестничных пролетов, внутри подъезда.



Стены в парадном, внутри подъезда, со стороны лестничной площадки часто очень холодные. А, учитывая то, что температура в парадном зачастую практически ничем не отличается от температуры на улице, стены в квартире, примыкающие к стене на лестнице, выходящие к лифтовой площадке в подъезде

, промерзают зимой, образуется конденсат и такой неприятный грибок на кухне или в ванной комнате впоследствии. Причины того, что промерзают стены в подъездах, очень просты. Особенно сильно промерзают стены в парадном в старых домах, которые строились при Советском Союзе. С отоплением в то время проблем не было и при строительстве дома не уделялось должного внимания стенам на лестничных клетках, т.к. предполагалось, что все парадные будут хорошо отапливаться.

Но такой неприятный сюрприз в виде «холодной» стенки в квартире, которая выходит на лестничную клетку, получают и жильцы новостроек. При строительстве дома неправильно рассчитывается толщина стенки в парадном или просто напросто экономятся материалы

Решение этой проблемы достаточно простое. Надо просто утеплить холодную стену в подъезде. Специалисты давно определили, что оптимальным способом теплоизоляции является утепление “снаружи”, со стороны холодной поверхности стены. Существуют ГОСТы, и многие расчёты, которые показывают, что именно наружное утепление является оптимальным способом утепления стен. Не будем вдаваться в подробности этих вычислений, сложных для обычного человека, скажем лишь, что утепление стены снаружи позволяет значительно снизить потери тепла в квартире, в среднем на 30% и исключит возможность появления конденсата, который может возникнуть при утеплении холодной стены изнутри квартиры.

Самым лучшим спобом решить проблему холодной стены в парадном – есть утепление такой стены, с обратной стороны, со стороны лестничной или лифтовой площадки. Если же Вы столкнулись с проблемой холодной стены зимой, это тоже не беда. Такое утепление можно выполнять даже в холодную пасмурную погоду, так как снег и дождь не мешают работе. Мороз на улице – тоже не проблема, существуют специальные добавки, позволяющие использовать материалы для утепления при отрицательных температурах.



Наша компания занимается утеплением много лет, и мы считаем, что в парадных, на лестничных клетках наиболее рационально и правильно использовать для утепления такие же материалы, которые мы применяем при утеплении фасадов, а именно материалы исключительно для наружных работ. Это более долговечные и устойчивые к холоду и механическому воздействию материалы, чем обычные материалы для внутренних работ, но и более дорогие. Также надо заметить, что отделку при утеплении в парадном мы выполняем более тяжёлым слоем, чем на фасадах, потому что многие дети и просто любопытные любят «поковыряться» в пенопласте, проткнуть его чем-то…Или же просто кто-то будет нести про лестнице большой предмет и может повредить утепление нечаянно…Поэтому при отделке внутри парадных мы всегда наносим несколько тяжёлых слоёв специальных смесей и используем только краску для наружных работ, устойчивую к повреждениям и вытираниям. Также мы подбираем нужный цвет краски, чтобы утепление в парадном не отличалось от остальных стен.

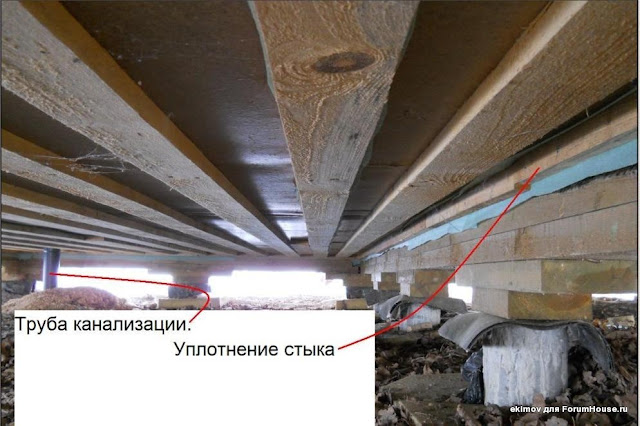

Утепление пола первого этажа со стороны подвала.



Утепление пола в доме со стороны подвала имеет огромное значение. С помощью качественной теплоизоляции можно значительно снизить теплопотери, эффективно защитить от сырости и последующего разрушения перекрытия, что часто случается при морозном вспучивании почвы.

В том случае, если отопление утепленного подвала не планируется, температура в нем даже в самый сильный мороз вряд ли опустится ниже 5 градусов. Стоимость современных утеплительных и теплоизоляционных материалов относительно невисокапоэтому можно без проблем утеплить пол, перекрытия и стены подвала без серьезных затрат.

Многие специалисты заявляют о том, что утепление подвала поможет избежать множества проблем, которые практически всегда проявляются при эксплуатации домов. Также отмечается, что температура пола в доме непосредственно связана с уровнем тепла по всех помещениях сооружения.Несмотря на все достоинства современных утеплителей, порядка 80-90% наших соотечественников для утепления пола и перекрытий подвала в многоэтажном доме выбирают традиционную минеральную вату или пенопласт. Если в вашем доме холодный пол, то первым делом необходимо задумываться не о покупке обогревателей, а об утеплении перекрытия подвала. Для этого отлично подходит минеральная вата толщиной 90-100 мм или такой же толщины пенопласт. Работа по утеплению подвала,как правило,на порядок дешевле наружного утепления за счет меньшего цикла операций во время работы. Мы,в большинстве случаев, после армирования сеткой делаем защитно-гидроизолирующий слой мастикой или ее аналогами.

Помните,уют и комфорт в Вашем жилье зависит только от Вас!



Утепление дома. Разумный и экономный обогрев жилья. Как сэкономить

Объективная реальность нашего времени такова, что перманентное удорожание энергоносителей, вызывает цепную реакцию повышения тарифов ЖКХ и, прежде всего, на отопление, что очень хорошо мы скоро почувствуем, с наступлением отопительного сезона.

Статистика теплопотерь здания гласит:

• 30-40% тепла уходит через стены;
• 10-15% – через окна;
• 15-20% – через крышу;
• 5-10 % – через холодный неутепленный фундамент, лестничные клетки и холодные подвалы.

Ниже мы расскажем вам, как можно грамотно и без больших затрат удержать тепло в доме в зимний период.

Открытые радиаторы

Экономия – 5%

Здесь нет ничего сложного, при этом не требует никаких капиталовложений. Суть в том, что когда батареи закрыты чем-то, в том числе с декоративной целью, они отдают гораздо меньше тепла помещению. Открытие радиаторов позволяет повысить температуру в помещении на 1-3 градуса.

Как это сделать:

• Делаем так, чтобы шторы не закрывали батареи.
• Если радиаторы закрыты мебелью, передвигаем мебель.
• Если радиаторы прикрыты декоративными решетками, снимаем их.

Уплотнение окон

Экономия – до 15%.

Все понимают, что если из окна дует, нужно уплотнить окна. Но не все почему-то это делают. Однако стоит помнить, что перед тем как начать заклеивать щели в окнах, подумайте над тем, чтобы поставить новые окна – таким образом вы сможете удержать до 25% тепла в доме, заменив старые окна с рассохшимися рамами, на энергосберегающие.

Составляющие

– Утеплитель: поролон или резиновый уплотнитель;

– Бумажная лента или специальная лента для окон;

– Клей;

Как сделать:

• Покупаем утеплитель и бумажную ленту в магазине стройматериалов.
• Берем клей.
• Поролон – в щели, прочно и плотно. Ленту клеим сверху.

Важно! Не используйте поролон повторно, а резиновый уплотнитель – более 3 лет.

Также окна можно закрыть изнутри одним или двумя слоями обычной упаковочной воздушно-пузырьковой пленки. При этом не обязательно добиваться герметичности прилегания пленки к стеклу или раме – достаточно прихватить в 3-4 местах тонким скотчем. Эффективность увеличивается для старых деревянных окон, если наклеить пленку пузырьками к наружному стеклу внутри рамы. Двухслойное покрытие дает дополнительно + 2-3 *С в комнате.

Тепловой экран за радиатором

Экономия – 1-5%

Простая технология, которая повысит температуру в доме на 1-5 градусов. Батареи стоят под окнами, то есть обогревают кирпич или бетон наружной стены. А должны обогревать внутреннее помещение. Для этого между батареями и стенами нужно поставить специальный теплоотражающий материал: фольгу, которая будет прикреплена к теплоизолятору.

Составляющие:

– Алюминиевая фольга, прикрепленная к мягкому теплоизолятору, толщиной от 3-6 мм

– Клей, дюбеля или специальные «решетки» для экрана.

Как сделать:

• Измеряем батареи. Высчитываем, сколько нам нужно теплоотражающего материала.
• Покупаем соответствующее количество теплоотражающего материала в строительном магазине. Материал будет тем дороже, чем он толще. 3-5мм хватает для любых стен. Фольгированный пенопропилен в рулонах – это наиболее дешевый и надежный материал для теплового экрана.
• Вырезаем из него теплоотражающие экраны для каждого радиатора. Экран должен быть чуть больше батареи.
• Закрепляем теплоотражающий экран за радиатором клеем или дюбелями. Желаемое расстояние между стеной и батареей – минимум 3 см, в любом случае ребра радиатора не должны касаться фольги. Можно закрепить на стенку, а можно – на специальную решетку, то есть обеспечить расстояние между стеной и экраном также в несколько см. Это еще повысит энергоэффективность экрана, но, разумеется, такого расстояния между стеной и батареей может просто технически не быть.

Внимание! Не перепутайте фольгу с другими металлизированными материалами. Чтобы проверить, фольга это или нет, подожгите ее. Фольга не расплавится.

Утепление подъезда

Экономия – 7-9%

Теплый подъезд является важной составляющей тепла в квартирах. Есть несколько способов позаботиться о теплом подъезде и лестничных клетках:

уплотнить окна подъезда;

утеплить входные двери;

загерметизировать швы на внешних стенах подъезда.

Главное – довести температуру на лестнице до норматива: 16 градусов.

Составляющие:

– Утеплитель: поролон или резиновый уплотнитель;

– Бумажная лента или специальная лента для окон;

– Клей;

– Монтажная пена или герметик.

Как сделать:

• Измерьте количество и размер окон в подъезде.
• Купите необходимое количество утеплителя и бумажной ленты в магазине стройматериалов.
• Берем клей.
• Утеплитель – в щели между рамами и стенами, прочно и плотно. Ленту клеим сверху.
• Избавиться от щелей между дверной коробкой и стеной лучше с помощью монтажной пены или герметика.

Замена радиаторов

Экономия – 10%

Советские чугунные батареи гораздо менее энергоэффективные, чем современные радиаторы. Если у вас все еще стоят такие, пришло время их заменить.

Прочие варианты утепление дома или квартиры

Это были самые простые, дешевые варианты по утеплению вашего жилья. Далее несколько подробнее о более дорогих, но не менее действенных методах.

Утепление стен пенопластом

Несколько слов о внутреннем утеплении с помощью пенопластовых плит толщиной от 20 мм (минимально возможная), однако в малогабаритных типовых квартирах экономится буквально каждый сантиметр пространства, да и за батарею, над которой нависает подоконник, не гнущийся пенопласт не приклеишь.

Такой вариант может быть рекомендован в качестве временного на 1-3 года, пока не будет сделано внешнее утепление. Дело в том, что внутренне утепление смещает так называемую «точку росы» с внешней поверхности (с глубины в несколько мм) стены вглубь, так как стена меньше прогревается изнутри. Точка росы, это температура на поверхности твердого тела при которой происходит конденсация водяного пара в жидкость. Зимой микрокапли этого конденсата внутри микропор бетона или кирпича замерзают, постепенно разрушая стену — и в зависимости от внешней температуры ниже нуля зона «точки росы» блуждает внутри толщи стены, ускоряя разрушение. Это сокращает срок эксплуатации дома не десятки лет. Внешнее утепление гарантированно выводит «точку росы» на внешнюю поверхность стены, а сделанное качественно – вглубь пенопластовой панели, для которой не представляет никакой опасности.

Пенопластовые плиты штукатурятся с внешней стороны, сохнут и красятся фасадной водоэмульсионкой на лестничной площадке (с попутным заделыванием выбоин в полу и стенах на этаже). Клеятся на сплошной слой клеящей смеси с подстукиванием для лучшего контакта плашмя деревяшкой.

Если у вас стоят пластиковые окна и даже есть внешнее или внутренне утепление стен, то для полной теплоизоляции остался один элемент – внутренние откосы оконных проемов. Ведь между улицей и квартирой по оконному проему расстояние всего 60-85 мм. толщины оконной рамы вне зависимости от толщины стен. Только в современных проектах многоэтажных домов окна делают заподлицо с внешними утепленными стенами, автоматически утепляя таким образом и откосы.

Утепление откосов

Внешние откосы утеплять снаружи целесообразно лишь в частных случаях толстых оконных рам или когда утепление идет одновременно с заменой окон – иначе плиты утепления будут перекрывать габариты неподвижных частей рам или даже стекла, что помимо эстетических минусов может привести к случайному повреждению-откалыванию утепления при открытых окнах.

Изнутри откосы утепляют тем же, чем и стены – наклеивая пенопласт или рулонный пенополиэтилен, но в отличии от стен облицовывая твердым пластиком толщиной 1 мм. На грань стены и оконного проема наклеивают пластиковые уголки шириной по толщине утеплителя – 10-30 мм. При замене окон на пластиковые многие компании оказывают дополнительно подобные услуги утепления откосов и подоконника.

Проветривание

Может, прозвучит банально, но некоторые не понимая физической сути теплопередачи уходя из дома, оставляют щели в окнах «для проветривания», а приходя домой закрывают и включают обогреватели. Надо все делать наоборот – уходя, плотно закрывать окна, а возвращаясь с работы – проветривать квартиру, по возможности настежь открывая, чтобы добиться максимально полной смены застоявшегося воздуха за минимальное время. Я так делаю даже в морозы до -10-15 *С (на зиму убирая цветы вглубь комнаты). И тогда стены в течении 10-15 минут согреют холодный свежий воздух до комнатной температуры. А оставленные в окнах щели выхолаживают не только воздух, но и стены, которые являются основными аккумуляторами тепла в квартире, в сотни раз превосходя по этому показателю воздух.

Утепление стен угловой квартиры изнутри

Владельцы квартир в отдельно взятом многоэтажном доме получают квитанции за оплату услуг ЖКХ все по одинаковым тарифам согласно занимаемой жилплощади. Однако, температура воздуха в зимний отопительный период не у всех жильцов одинакова.

Конечно, у кого-то стоят модные пластиковые окна и берегут тепло, но речь не о них. Дело в том, что в любом многоэтажном доме есть так называемые «угловые» квартиры. Они расположены в крайних подъездах и имеют две соприкасаемые с земной атмосферой стены, которые и образуют угол дома. Часто в таком углу расположена отдельная комната, которая зимой остаётся самой холодной, несмотря на раскалённые радиаторы. Соответственно потери тепла в таких квартирах несоизмеримо больше, какие бы «золотые» окна не стояли. Выход у хозяев один — нужно утепляться.

Способы утепления стен

Утеплять жилище человек научился изнутри и снаружи, причём наружное утепление более эффективно, так как не даёт стенам промёрзнуть и вследствие этого разрушиться (например, из-за промерзания отваливается штукатурка). Выполнить теплоизоляцию таким способом можно и в квартире, и даже своими руками, но только если эта квартира расположена на первом этаже. А вот если выше — придется нанимать специалистов-альпинистов, и удовольствие такое окажется не всем по карману.

В квартире целесообразно устроить внутреннее утепление. Оно может быть выполнено своими руками, хотя минус всё же есть — уменьшится полезная жилплощадь на толщину утеплителя.

Материалы для внутреннего утепления

При проведении работ изнутри используют следующие материалы:

1. Пенополистиролы
2. Минераловатные утеплители
3. Штукатурка

Пенополистирольная группа включает в себя обычный пенопласт и экструдированный пенополистирол. Данные теплоизоляторы на 96% состоят из воздуха и имеют низкие показатели теплопроводности. Сырьём для остальных 4 % является нефть и модификаторы, поэтому утеплитель называют органическим.

Разница в технологии изготовления и, как следствие, в структуре материалов. В первом случае она вспененная, во втором — ячеистая. В сети интернет существуют онлайн-калькуляторы, которые помогут определиться с толщиной теплоизоляционного слоя. Стена, утеплённая пенополистиролами, имеет существенный минус — на ней не следует крепить навесные полочки и шкафчики.

Минеральная вата для жилых помещений бывает двух видов — базальтовая и стекловата, выпускается в матах, рулонах и плитах. Базальтовая вата производится из вулканических пород габбро-базальтовой группы и схожих метаморфических минералов. Стекловату изготавливают из песка, соды известняка или битого стекла.

Волокна стекловаты имеют склонность к ломкости и часто крошатся на мельчайшие частицы, поэтому внутри помещения она должна быть тщательно укрыта облицовочным материалом.

Лучше всего для этих целей подойдёт гипсокартон. Материал крайне гигроскопичен, при насыщении влагой на 2% теплопроводность возрастает в два раза.

Методика утепления пенополистиролами

В начале работ подготавливается поверхность стены. Если на ней были обои — необходимо их удалить и выровнять поверхность шпаклёвкой. После просыхания, можно приступить к укладке гидроизоляционного материала. Если пренебречь этой процедурой, можно существенно снизить теплоизоляционные свойства конструкции, а так же дать пищу колониям микроорганизмов, таких как плесень и грибки.

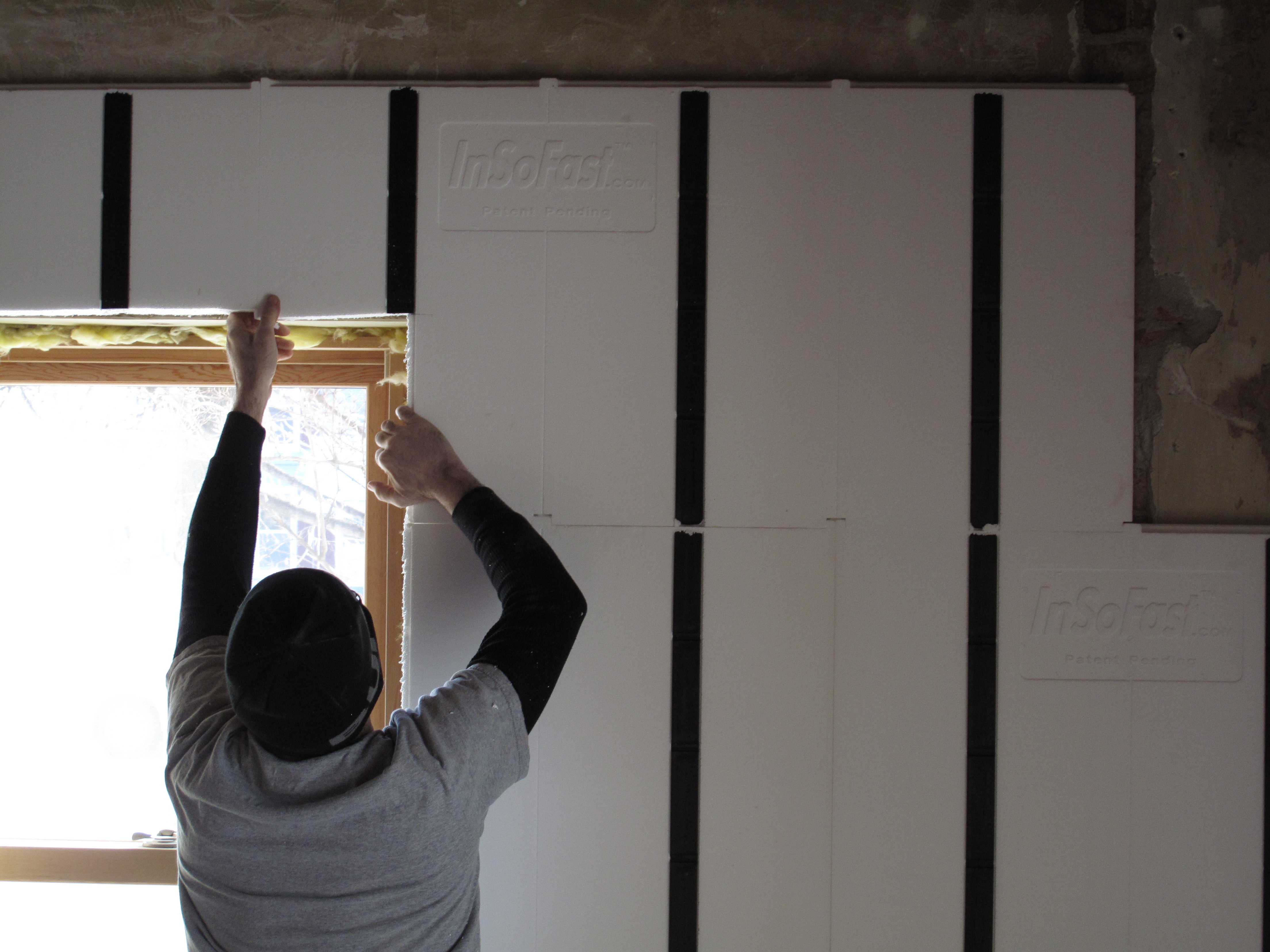

Поверх гидроизоляции на специальный клей крепятся плиты утеплителя. Элементы укладываются плотно встык. Если же не удалось избежать между ними щелей и зазоров, то их необходимо заполнить монтажной пеной. Далее вся конструкция армируется с акриловой сеткой и оштукатуривается. Последующая отделка — на вкус хозяина — простая покраска, декоративная штукатурка и т.д.

Утепление квартиры минеральной ватой

При такой методике стены не требуют особой подготовки, их даже необязательно штукатурить. К поверхности сразу крепятся деревянные или металлические рейки. Высота реек должна соответствовать толщине теплоизолятора, расстояние между ними принимается как ширина рулона (мата) минус 2 см для обеспечения плотного вхождения материала в каркас.

Поверх реек укладывается пароизоляционная плёнка, к стене её можно прикрепить на «жидкие гвозди». Далее укладывается минеральная вата, поверх которой выполняется ещё один слой пароизоляции. После чего вся конструкция закрывается гипсокартоном, листы которого крепятся прямо к рейкам. Дальнейшая отделка — дело вкуса хозяев.

Штукатурка как способ утепления

Оштукатуривание стеновых поверхностей — один из древнейших способов утепления жилища человеком. Тем не менее, он и сегодня эффективно используется по отработанной современной технологии в три слоя:

• Первый слой (5-10 мм) — обрызг. Наносится жидким раствором с целью заполнить трещины и щели.
• Второй слой (50-60 мм) — грунт. Выполняет функцию теплоизолятора
• Третий слой (3-5 мм) — накрывка, финишное выравнивание стены

Остаётся добавить, что данный способ является чемпионом по экологической чистоте и гигиене помещения.

как утеплить квартиру и сэкономить на отоплении?

Установка счетчика отопления

Во всех многоквартирных домах подключено центральное отопление. Во многих домах установлена система поквартирного учета отопления при расчете квитанции за коммунальные платежи. В таком случае можно установить индивидуальный счетчик отопления. Он будет учитывать только то тепло, которое поступило в ваше жилье, исходя из объема воды, которая прошла через секции батареи и ее температуры на входе и выходе. При этом, не будет учитывать то тепло, которое пошло на обогрев подъезда и подвала. С помощью такого счетчика вы сможете заметно сэкономить, если уедете на отдых или в командировку в отопительный сезон.

Установка качественный батарей

Ежемесячная стоимость отопления может напрямую зависеть от качества установленных в квартире батарей. Это связано с их коэффициентом теплоотдачи. Старые многократно крашеные чугунные батареи могут быть намного менее эффективны, чем современные.

Специалисты рекомендуют установить в квартире батареи из биметалла или алюминия. Теплоотдача таких батарей в среднем составляет около 185 ВТ на секцию. При этом, потребление воды держится на уровне не более – 500 мл. Сравнительно низкое потребление воды в батареях позволяет регулировать температуру в помещении, удерживая ее на необходимом уровне. При своевременном обслуживании они могут прослужить более 20 лет.

Установка термостатов и терморегуляторов на батарее

Автоматические термостаты и механические терморегуляторы способны отрегулировать отопительные приборы на заданные параметры. С помощью термостатов можно задать нужную температуру, а также настроить время включения и выключения батарей. Благодаря им, отопление можно снизить или вовсе отключить на время отъезда и запланировать восстановление до нужного уровня на необходимые даты.

Терморегуляторы имеют несколько положений и дают реальную возможность установить обогрев в комнате в зависимости от температуры. Также при помощи них можно полностью отключить отопительные приборы. Это может потребоваться в осенний период, когда отопление уже дали, а стены дома еще недостаточно охладились, или весной, когда средняя температура воздуха достигла 15 градусов тепла, а отопление еще не отключили. В период отопительного сезона терморегуляторы позволяют сэкономить за счет снижения объема воды, проходящей через батарею.

Сравнение трех вариантов – Руководство по эффективности дома

Когда мы строили наш новый дом, моя жена разработала чертежи для бонусной комнаты наверху. Было бы неплохо иметь дополнительное пространство, но я знал, что столкнусь с проблемой отопления и охлаждения. Дополнительные помещения, построенные на чердаках, сталкиваются с постоянными проблемами температуры из-за стен, примыкающих к некондиционному пространству.

Я исследовал это до тех пор, пока не стал видеть прямо, и вот что я узнал.

У вас есть три основных варианта утепления бонусной комнаты:

1. Пена для наружных стен
2. используйте традиционную выдувную изоляцию и оберните внешнюю часть стен пенопластом на фольгированной основе
3. установить традиционные войлоки из стекловолокна

Пена для распыления обеспечивает высочайший уровень энергоэффективности, но может быть дорогостоящей и опасной для здоровья. Давайте рассмотрим каждый из этих вариантов, чтобы вы могли определить лучший способ изолировать свою бонусную комнату.

     5/5

Лучший вариант – изолируйте свою бонусную комнату пеной для спрея

Да, дорого. И да, с этим связаны проблемы со здоровьем. Но если вы хотите получить абсолютно лучшую изоляцию, не существует способа изолировать дополнительную комнату, которая была бы лучше утеплителя из распыляемой пены.

Пена для спрея обеспечивает герметичную тепловую границу между вашей бонусной комнатой и некондиционированным воздушным пространством на чердаке.

Эта изоляция должна устанавливаться только обученными профессионалами. Неправильная смесь или применение могут привести к неоптимальным результатам изоляции и появлению опасных паров. Однако при правильном применении у вас будет превосходная граница тепловой оболочки вашей бонусной комнаты.

Чтобы узнать больше о преимуществах и проблемах, связанных с распыляемой пеной, прочтите Пеноизоляция: плюсы, минусы и стоит ли это для вас?

Вот короткое, но интересное видео с временной задержкой, на котором изоляция напыляемой пеной наносится на внешнюю стену с впечатляющими результатами, показанными в конце.

     3/5

Хороший вариант – изоляция и вспененная плита с фольгой

Этот подход включает обертывание полостей стен 1) гипсокартоном с внутренней стороны и 2) пенопластом с фольгой снаружи. Между полостями помещается изоляция из стекловолокна или целлюлозы, создавая плотную тепловую оболочку для бонусной комнаты.

Это вариант, который я выбрал.

Хотя этот подход не обеспечивает такой же уровень герметичности изоляции, который предлагает распыляемая пена, это экономичное и энергоэффективное решение для изоляции дополнительной комнаты. Эта стратегия изоляции имеет несколько преимуществ:

1. Стоимость – Стоимость выдувного стекловолокна и пенопласта значительно ниже, чем стоимость распыляемой пены.
2. Air-Sealing – вспененные плиты стыкуются вместе и обеспечивают чистые швы, которые можно герметизировать с помощью расширяющейся пены Great Stuff для повышения энергоэффективности.
3. Блокировка лучистого тепла – Основа из фольги пенопластовых изоляционных панелей обеспечивает лучистый барьер, уменьшающий количество лучистого тепла, которое передается в кондиционируемое пространство летом. Чтобы узнать больше о излучающих барьерах, прочтите «Эффективен ли излучающий барьер? Факты, основанные на исследованиях
4. Установка своими руками – Это проект, который может взять на себя домовладелец.

Эти преимущества помещают такой подход к изоляции бонусной комнаты в зоне наилучшего восприятия .Не так эффективно, как аэрозольная пена, но дешевле. Намного более эффективны, чем традиционные войлоки из стекловолокна, но все же могут быть выполнены самостоятельно. Я сделал большую часть работы сам, но коммерческая компания взорвала мою изоляцию, пока они утепляли мой чердак.

Вот фотография внешних стен бонусной комнаты изнутри моего чердака. Обратите внимание на расширяющуюся пену вокруг проводов и других точек входа.

Прибил пенопласт к шпилькам рубероидными гвоздями. Вы можете видеть, что я также применил на швы серебряную изоленту.Под этой лентой – пена Great Stuff, которую я нанес на все швы по всему тепловому конверту.

     1/5

Бюджетный вариант – Стекловолоконные Баттсы предлагают самый дешевый, но наименее эффективный подход к изоляции дополнительной комнаты

Это фактически метод изоляции для подавляющего большинства бонусных номеров. Традиционная изоляция из стекловолокна , хотя и обеспечивает некоторый уровень защиты тепловой оболочки от нагрева и охлаждения, является наименее эффективным методом изоляции дополнительной комнаты .

Причин тому множество.

Во-первых, очень сложно полностью закрыть полость стены войлоком. Хотя стойки наружных стен обычно располагаются по центру 16 дюймов, часто есть небольшие расхождения. Батты этого не допускают.

Кроме того, обеспечение надлежащей изоляции вокруг труб, проводов, углов и других нестандартных участков может оказаться практически невозможным.

Наконец, изоляция из войлока не обеспечивает герметизации множества трещин и щелей, существующих во внешних стенах.

Если вы решите изолировать свою бонусную комнату с помощью этой опции, обязательно найдите время, чтобы должным образом герметизировать каждый зазор, трещину и воздушное пространство, которое вы можете найти.

Я также рекомендую вам посмотреть это видео на YouTube, посвященное правильной установке изоляционных войлочных плит из стекловолокна.

Как решить, какой дополнительный вариант утепления помещения подходит именно вам

С четко изложенными преимуществами и недостатками каждого подхода пришло время решить, какой подход к утеплению бонусной комнаты подходит именно вам.Следует учитывать несколько факторов.

1. Бюджет – Сумма денег, которую вы заложили в бюджет для изоляции вашей бонусной комнаты, будет играть важную роль в вашем решении.
2. «Под ключ» или «сделай сам» – Какую часть работы вы планируете выполнять самостоятельно?
3. Продолжительность пребывания – В зависимости от того, как долго вы планируете находиться дома, вы можете не захотеть вкладывать средства в более дорогой вариант, поскольку экономия энергии займет больше времени, чтобы оправдать первоначальные затраты.
4. Проблемы со здоровьем – Если вас не устраивает потенциальная опасность для здоровья от распыляемой пены, вы можете рассмотреть другие варианты.
5. Приоритет экономии энергии – Если ежемесячная экономия денег на счетах за электроэнергию и обеспечение наиболее комфортной жилой площади в бонусной комнате является вашим приоритетом, то вложение в вариант с более высокой эффективностью может иметь для вас смысл.

Я учел каждый из этих факторов при выборе изоляции для моей бонусной комнаты.В конце концов, я хотел максимально возможную энергоэффективность, но мой бюджет был несколько ограничен, и я не был уверен, как долго мы будем оставаться в нашем доме.

Если бы мы планировали прожить в доме всю оставшуюся жизнь, я бы, вероятно, выбрал пенопласт. Однако, поскольку я не мог быть уверен в том, сколько времени потребуется на ежемесячную экономию энергии, чтобы оправдать первоначальные затраты, я решил обдувать изоляцию с помощью пенопласта на фольгированной основе, обволакивающего внешние стены.

Я настоятельно рекомендую вам учитывать каждый из этих факторов при принятии решения о том, как лучше всего изолировать свою бонусную комнату.

Если у вас не очень ограниченный бюджет, Я не рекомендую традиционные биты из стекловолокна. Да, это наименее дорогой вариант, но вы, вероятно, заплатите за это решение более высокими счетами за электричество и неудобными условиями проживания в вашей бонусной комнате.

Важность герметизации дополнительной комнаты

Если есть одна область, которой я одержим, когда дело доходит до энергоэффективности, так это герметизация.Я приложил большие усилия, чтобы герметизировать свой дом. Это один из основных способов тратить энергию в доме.

Ключевым преимуществом распыляемой пены по сравнению с двумя другими вариантами является то, что при нанесении одновременно выполняется и герметизация, и изоляция. Однако, если вы устанавливаете обдувную изоляцию или ватную изоляцию, вам нужно будет потратить время на то, чтобы сделать это вручную.

Это не занимает много времени, но требует осмотра участков на предмет трещин и зазоров. Несколько банок вспенивающегося спрея Great Stuff и выходные – все, что нужно, чтобы существенно повлиять на энергоэффективность вашей бонусной комнаты.

Для получения дополнительной информации прочтите Общие вопросы по герметизации дома.

Используйте глубокие наружные стены для улучшенной дополнительной теплоизоляции помещения (R-значение)

Когда я строил свой дом, я настаивал на внешних стенах 2 x 8 дюймов для верхнего этажа. Мой основатель думал, что я сошел с ума, и все время пытался убедить меня, что гвоздики 2 x 4 будут адекватно поддерживать конструкцию. Чего он не понимал, так это того, что это была не дополнительная структурная опора, которую я искал, а более глубокая изоляционная полость.

Согласно отчету Энергетической программы Университета штата Вашингтон, выдувная стекловолоконная изоляция обеспечивает R-значение от 2,2 до 2,7 на дюйм.

Стеновая полость 2 x 4 с вдувной изоляцией из стекловолокна обеспечивает в среднем изоляцию от R-13 до R-15. Напротив, стена размером 2 x 8 обеспечивает изоляцию между R-21 и R-24 (источник). Хотя я потратил больше средств на обрамление этих наружных стен, они все же были значительно меньше, чем были бы затраты на распылительную пену.

Добавьте к этому вспененные плиты на фольгированной основе с воздушным уплотнением и уменьшением лучистой теплоотдачи, и вы получите довольно внушительную тепловую оболочку для бонусной комнаты.

Один из вариантов, если стены уже на месте, – это укрепить их дополнительными 2 x 4. Я делал это в предыдущем доме. Я прикрутил шпильки 2 x 4 к существующим внешним стенам 2 x 4, чтобы создать более глубокие полости в стене.

Однако вы решите приблизиться к этому, увеличение R-ценности внешних стен вашей бонусной комнаты – стоящий проект.Вы можете значительно улучшить значение изоляции, что поможет вашему блоку HVAC более эффективно нагревать и охлаждать помещение.

Это подводит нас к следующему пункту…

Кондиционер и отопление в бонусной комнате

Еще одно очень важное соображение при выборе бонусной комнаты – это то, как вы будете обеспечивать отопление и охлаждение. Если помещение в настоящее время не отапливается и не охлаждается, у вас есть несколько вариантов.

Первый – запустить воздуховоды из вашей текущей системы. Это может работать, а может и не работать, поскольку размеры систем HVAC рассчитываются исходя из площади кондиционируемого пространства в квадратных футах.Увеличивая эти квадратные метры, вы создаете нагрузку на систему отопления, вентиляции и кондиционирования воздуха и можете обнаружить, что она не обеспечивает эффективного поддержания желаемого уровня комфорта.

Второй вариант, который я выбрал, – это иметь второй, меньший блок HVAC, чтобы управлять бонусной комнатой. Преимущество этого в том, что вы можете более точно контролировать температуру в бонусной комнате. Поскольку наверху обычно теплее, иногда трудно найти термостат, который был бы удобен как наверху, так и внизу.Это решает эту проблему.

Еще одно преимущество отдельной системы – ее можно отключить, когда бонусная комната не используется. В нашем случае, например, бонусная комната используется только тогда, когда семья собирается для игр или просмотра фильма. В противном случае он остается пустым. Нет смысла тратить деньги на его нагрев и охлаждение, пока мы его не используем.

Я оставляю термостат включенным, но оставляю комфортные настройки на 50 градусов зимой и 80 градусов летом, когда мы его не используем. В результате система почти не работает, когда мы не используем комнату.Лучше всего то, что я могу управлять настройками с помощью телефона или нашего Amazon Echo, потому что я установил в своем доме множество устройств для умного дома, включая умные термостаты.

Маршрут, который вы выбрали для обогрева и охлаждения вашей бонусной комнаты, будет зависеть от вашей ситуации, но не торопитесь, чтобы обдумать свои варианты, прежде чем совершать покупку.

Замечания по теплоизоляции коленных стенок дополнительной комнаты

Стены до колен обычны в домах, где есть бонусная комната наверху. Это небольшая безусловная зона, которая обычно проходит вдоль одной или двух сторон бонусной комнаты.Пространство обычно имеет форму треугольника, что затрудняет перемещение по нему.

В результате, эту возможность для герметизации воздуха часто упускают из виду.

Приведенное ниже видео от коммерческой компании четко описывает проблемы, связанные с отказом от создания воздушного барьера в пространстве между коленями.

Я подошел к этой области с той же стратегией, что и остальная часть бонусной комнаты, накрыв изолированную стену 1-дюймовой изоляционной панелью из вспененного материала на фольгированной основе.

Пенопласт обеспечивает лучистый барьер, чтобы уменьшить передачу лучистого тепла, а также герметизировать воздух (потому что я потратил время, чтобы нанести аэрозольную пену Great Stuff на все трещины и швы.

Заключение

Принятие правильного решения о том, как изолировать бонусную комнату, – это сделать выбор, который подходит для вашей ситуации. У каждого подхода есть определенные недостатки, но поиск правильного решения будет зависеть от факторов, описанных в этой статье.

Могу сказать, что очень доволен своим выбором.Мы живем в этом доме с 2016 года, и наша бонусная комната – это удобное и уютное место, где моя семья может собираться для игр и просмотра фильмов. Да, это больше работы, чем просто скрепление изоляционных материалов из стекловолокна, и это не так эффективно, как распыляемая пена, которая, вероятно, была бы, но для моей ситуации это был правильный выбор.

Мой вывод для вас: не позволяйте тому, кто продает вам изоляцию, принимать ваше решение за вас. Примите это решение, исходя из вашей ситуации, бюджета и потребностей.

Как обшить чердачную перегородку – и как не делать

Вчера я проводил оценку энергопотребления дома для проверки качества в Огасте, штат Джорджия, и в доме, в котором я был, была дополнительная комната.Бонусные комнаты часто являются наименее комфортабельными комнатами в доме, и основная причина в том, что они являются наиболее дефектной частью оболочки здания, особенно мансардных перегородок. На фото слева коленная стена – это короткая стена с дверью в ней.

Проблема со многими перегородками в том, что они имеют изоляцию из стекловолокна, и их ничто не закрывает на чердаке, как показано на фото ниже. Тогда происходит то, что биты не соприкасаются с воздушным барьером (гипсокартоном), воздух проходит через них и вокруг них, и они выпадают из перегородки чердака.Другими словами, они практически бесполезны из-за плохой установки. Неважно, кто сделал биты.

Джорджия осознала эту проблему около десяти лет назад и начала требовать, чтобы все перегородки чердаков имели обшивку со стороны чердака и имели изоляцию как минимум R-18. Лучший способ обеспечить такую ​​обшивку – использовать жесткий материал. Я видел OSB (ориентированно-стружечную плиту, слоеную фанеру), пенопласт, а также конструкционные или неструктурные картонные материалы для обшивки, такие как Thermo-ply.

Я также видел перегородки чердаков, обшитые нежесткими материалами, в основном оберткой. В доме, в котором я был вчера, были обтянуты домашние одеяла на коленях, и вы можете видеть это выше. Здесь можно использовать домашнюю пленку и сделать это хорошо. Однако на левой стороне этой фотографии обратите внимание на отверстие вокруг выключателя света.

По другую сторону бонусной комнаты

коленная стена была в гораздо худшем состоянии. Похоже, установщики просто пихнули его в сторону колена.Обратите внимание на войлок, который отвалился от стены. Это прямо над желтой частью обертки. Это явно приведет к дополнительному расходу энергии на отопление и охлаждение и, возможно, к обратным вызовам от новых домовладельцев, которые считают эту комнату наименее комфортным местом в доме.

Я бы предпочел, чтобы на подоконниках чердака был жесткий материал. Конечно, и то, и другое можно сделать плохо, и я видел, как оба плохо делаются. Я думаю, что жесткий материал лучше справится с воздушным уплотнением и останется целым дольше.Вот три ключа к правильной обшивке перегородки чердака:

• Покройте всю стену.
• Заделайте все края, отверстия и швы.
• Обшить коленную стенку во время обрамления.

Ключевым моментом является выполнение действий в правильном порядке, независимо от того, какой материал вы используете. Обшивка перегородок должна происходить во время обрамления, до того, как туда попадут электрики, подрядчики по ОВК и другие специалисты. Затем каждый, кто проделывает отверстие в обшивке, отвечает за его герметизацию.Сделайте это, и вы избежите беспорядка, который вы видите с домашней оберткой выше, и вместо этого получите что-то вроде стены ниже, которую я видел во время другого рейтинга HERS для обеспечения качества, на этот раз в Нэшвилле.

Эллисон Бейлс из Атланты, штат Джорджия, является докладчиком, писателем, консультантом по строительным наукам и основателем Energy Vanguard. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. Он также пишет книгу по строительной науке. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .

Статьи по теме

Ваше подключение к доменной печи – перегородки на чердаке

Как утеплить короткие перегородки на чердаке

Требуется ли дополнительный кондиционер в вашем дополнительном номере?

Строительная наука 101

Комментарии закрыты.

Шесть преимуществ утепления гаража

Вы уже знаете, что есть государственные учреждения, которые требуют определенных значений R-value для потолков в пристроенном гараже, но есть и другие преимущества изоляции и обогрева помещения.А если у вас есть отдельно стоящий гараж, отсутствие правил не означает, что нет никаких дополнительных преимуществ.

Для большинства основная причина добавления надлежащей теплоизоляции и тепла заключается в комфорте, поскольку никто не хочет пытаться разобраться с проектом своими руками из-за изнуряющей жары и влажности или отрицательных температур. Кроме того, хотя обогреватель может помочь, вы просто тратите энергию, потому что тепло просто просачивается сквозь стены.

Помимо комфорта, следующие шесть преимуществ могут убедить вас в том, что пора улучшить изоляцию и, возможно, даже тепло в вашем гараже.

Гараж можно использовать круглый год

Гаражи используются не только для защиты вашего автомобиля от непогоды. Сегодня в этих помещениях обычно можно найти оборудование для фитнеса, игровые площадки, семинары по проектам и многое другое. Если есть надлежащая изоляция и тепло, это гарантирует, что вы сможете наслаждаться любым занятием, независимо от погоды.

Пониженная передача тепла и холода

В большинстве домов с пристроенным гаражом входная дверь имеет изоляцию и герметизацию.Однако эти меры бесполезны, если очень жарко или холодно. Каждый раз, когда вы открываете дверь, эти условия проникают в ваш дом, заставляя отопление и кондиционер работать еще больше, чтобы поддерживать температуру. Если гараж утеплен, убедитесь, что вы не пытаетесь бороться с жарой или холодом.

Трубы и общие потолки не оставляют большого выбора

Если у вас есть прачечная или трубы, которые проходят через гараж, изоляция и отопление являются обязательными.Замерзшие или треснувшие трубы требуют много времени, вызывают раздражение, могут быть грязными и дорогостоящими в ремонте. Кроме того, если над гаражом есть комната, она будет подвергаться воздействию любых экстремальных температур, обнаруженных в области ниже. Это означает, что может быть трудно спать или поддерживать комфортную температуру без дополнительных затрат энергии на борьбу с проникновением тепла или холода в комнату через пол.

Изоляция защищает ваши личные вещи

Используете ли вы гараж для хранения сезонных украшений и предметов или для демонстрации коллекций, влажность вызывает ржавчину, а экстремальные температуры могут привести к повреждению, которое значительно снижает ценность всех этих предметов.

Защитите свою семью от угарного газа

Сегодня многие автомобили имеют системы дистанционного запуска, и их довольно легко задействовать, особенно если в доме есть маленькие. Без теплоизоляции стен любой угарный газ, попавший в гараж, может проникнуть в ваш дом и серьезно повлиять на здоровье вас и ваших близких.

Передача шума снижена

Вы живете в районе, где рядом есть соседи? Если это так, то ваше раннее утро на семинаре или практика вашего подросткового оркестра могут вызвать серьезное раздражение у тех, кто живет в непосредственной близости.Кроме того, наличие изолированного гаража также означает, что вам не придется слышать весь шум, происходящий вокруг вашего дома, например, когда дети играют на улице или взрослые используют газонокосилки и другое оборудование.

Ваши гаражные ворота тоже важны!

Гаражные ворота – это, по сути, четвертая стена в помещении. Если вы потратите время на изоляцию стен в соответствии с рекомендованными стандартами и даже добавите тепло, но вы используете гаражные ворота без какой-либо изоляции, большая часть ваших усилий будет напрасной.

Если вы хотите убедиться, что у вас есть вся необходимая информация для выбора правильного утеплителя для ворот гаража, свяжитесь с нами по телефону 724-586-6590 . Мы также можем предоставить вам бесплатное онлайн-предложение.

Для тех, кто заинтересован в обновлении своих гаражных ворот, наш центр дизайна и галерея изображений – отличные инструменты для создания ваших собственных уникальных моделей или проверки имеющихся возможностей.

Патент США на теплоизолированный вход Патент (Патент № 4,409,769 выдан 18 октября 1983 г.)

Уровень техники

1.Область изобретения

Настоящее изобретение относится к изолированным входным системам для зданий и, в частности, к дверям / окнам, имеющим теплоизолирующий каркасный элемент, содержащий пару внутренних и внешних металлических элементов, соединенных между собой теплоизолирующей прокладкой между ними. Дверь / окно или закрывающий элемент по изобретению также полезен в сочетании с системой стенной рамы теплоизоляционного типа, образующей входной проем, в котором монтируется дверь / окно. Кроме того, изобретение также включает преобразование существующих закрывающих элементов неизолирующего типа в элементы с более высоким тепловыделением путем применения к ним теплоизоляционных прокладок и металлических элементов облицовки, чтобы обеспечить термически эффективные окна и двери для стен и входов зданий.

2. Описание предшествующего уровня техники

С наступлением энергетического кризиса и постоянно растущими расходами на топливо было предложено множество различных типов теплоизоляционных стен, дверей, окон и входов в зданиях. В следующем патенте США. №№ раскрывают усилия в этой области по созданию более теплоэффективных конструкций и перечислены ниже: 2 933 779; 2 985 263; 3 099 337; 3,203,053; 3 204 324; 3 267 629; 3,335,524; 3,527,011; 3,624,885; 3,818,666; 3,861,085; 3,975,881; 3,978,629; 4067163; 4,118,266; 4,128,934; 4,164,830; и 4 187 657 человек.

Объекты изобретения

Целью настоящего изобретения является создание нового и улучшенного теплоизоляционного каркасного элемента для зданий и т.п., и, в частности, целью является создание новой и улучшенной двери / окна, имеющей значительно улучшенные теплоизоляционные характеристики по сравнению с традиционными. неизолированные агрегаты.

Еще одной целью настоящего изобретения является создание новой и улучшенной теплоизолированной входной системы для зданий и т.п. и, в частности, входной системы, имеющей дверь / окно или другой закрывающий элемент с рамой, имеющей элементы рамы, образованные из пара внутренних и внешних металлических элементов, соединенных между собой прокладкой из теплоизоляционного материала, чтобы образовать непрерывный тепловой разрыв между внутренней и внешней частями.

Еще одной целью настоящего изобретения является создание новой и улучшенной входной двери / окна, имеющей теплоизоляционную раму для поддержки в ней теплоизоляционного типа, двойного стекла, панели остекления.

Еще одной целью настоящего изобретения является создание нового и улучшенного входа в здание, включающего теплоизоляционную дверь / окно описанного характера, которое монтируется в окружающем рамном проеме, образованном теплоизолирующими рамными элементами, и обеспечивает непрерывный тепловой разрыв или барьер. между внутренней и внешней частями двери и окружающей рамой.

Еще одна цель настоящего изобретения состоит в том, чтобы предоставить новую и улучшенную систему для преобразования существующих неизолированных рамных элементов дверей / окон и т.д. в более термически эффективные блоки при быстром, экономичном и относительно простом преобразовании.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Вышеупомянутые и другие цели и преимущества настоящего изобретения достигаются в новой и улучшенной двери / окне, имеющей элемент рамы, содержащий удлиненный трубчатый металлический элемент, включающий внутреннюю стенку и стенку, поперечную к ней, с ребром, образованным рядом с углом на пересечение стен.Вытянутый металлический элемент облицовки с поперечным сечением в основном в форме канала снабжен перегородкой, которая образует внутреннюю поверхность стены двери / окна, и парой краевых фланцев, поперечных к перемычке, выступают наружу от нее. Прокладка из теплоизоляционного материала установлена ​​между трубчатым металлическим элементом и металлическим элементом оболочки для обеспечения теплоизоляционной связи между ними. Один из фланцев элемента облицовки находится в поддерживаемом, шпоночном, блокированном зацеплении с краем проставки, а противоположный край проставки находится в поддерживаемом блокированном зацеплении с ребром на трубчатом элементе каркаса.

Дверь / окно обеспечивает непрерывный теплоизоляционный барьер или тепловой разрыв между внутренними и внешними металлическими элементами и особенно полезен в сочетании с теплоизоляционным типом, окружающим каркасом или конструкцией стены здания. Система распорок и облицовки полезна при переоборудовании существующих неизолированных дверей / окон на теплоизоляционные блоки с более высокой теплоизоляцией.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Для лучшего понимания настоящего изобретения следует обратиться к следующему подробному описанию вместе с чертежами, на которых:

РИС.1 представляет собой вид снаружи новой улучшенной теплоизоляционной входной системы для зданий и т.п., построенной в соответствии с особенностями настоящего изобретения;

РИС. 2 – увеличенный фрагментарный вид в горизонтальном разрезе по линиям 2-2 на фиг. 1;

РИС. 3 – увеличенный вид в поперечном разрезе по линиям 3-3 на фиг. 1; и

РИС. 4 – увеличенный вид в вертикальном разрезе по линиям 4-4 на фиг.1.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Обращаясь теперь более конкретно к чертежам, на них проиллюстрирована новая и улучшенная теплоизоляционная входная система для стен зданий и т.п., сконструированная в соответствии с особенностями настоящего изобретения и обозначенная в целом ссылочной позицией 10. Входная система включает в себя стеклянная дверь 12 или дверь из изоляционной панели другого типа, сконструированная в соответствии с особенностями настоящего изобретения и поддерживаемая с возможностью поворота на множестве петель 14, которые установлены на проходящем вертикально, стойке или элементе 16, который образует одну сторону прямоугольный входной проем 17.На противоположной стороне проем обрамлен другой вертикальной стойкой или элементом 18 косяка, а рядом с верхним краем двери предусмотрен транец или перемычка 20, проходящая между вертикальными стойками. Внизу входного проема металлический порог 22 проходит между стойками 16 и 18 и устанавливается на верхней поверхности этажа 24 здания.

Стойка 38 замка двери снабжена удобной дверной ручкой или ручкой 94 и замком 96, который может приводиться в действие ключом для взаимодействия с запорной планкой или пазом, образованным в заполняющем элементе 80 поверхности косяка стойки дверной коробки. 18.

По обе стороны от входного проема 17 конструкция стены здания может включать прямоугольные панели 26 с двойным остеклением, поддерживаемые вдоль вертикальных краев стойками 16 и 18 и аналогичными стойками (не показаны) с разнесенными от них интервалами. Нижние края этих панелей остекления могут поддерживаться элементами 28 порога, а верхние края панелей закреплены горизонтальными стойками 30, подобными стойке коллектора 20 над входным отверстием. Дополнительные панели 32 остекления могут быть предусмотрены над горизонтальной стойкой 30 и коллектором 20 в зависимости от архитектуры рассматриваемого здания.Предпочтительно все горизонтальные и вертикальные элементы каркаса конструкции стены здания относятся к теплоизоляционному типу, в котором используются внутренние и внешние металлические элементы, разделенные и поддерживаемые в теплоизоляционном, но структурно взаимосвязанном отношении друг с другом с помощью распорок и / или блокирующих элементов. сформированный из теплоизоляционного материала, как будет описано более подробно в связи с вертикальными стойками 16 и 18 и коллектором 20, обрамляющим дверной проем 17.

Дверь 12 является теплоизолирующей и включает прямоугольную панель 34 теплоизоляционного типа с двойным остеклением, которая поддерживается в прямоугольной раме, состоящей из вертикальной петли 36, параллельной стойки 38 с замком и направляющей 40, проходящей между дверные стойки и нижняя или пороговая рейка 42, образующие основу дверной рамы.В соответствии с настоящим изобретением вертикальные стойки 36 и 38 включают внешний металлический элемент, предпочтительно из экструдированного алюминия и имеющий поперечное сечение трубчатой, обычно трапециевидной формы, как показано на фиг. 2 и обычно обозначается ссылочной позицией 44. Предпочтительно внешние металлические трубчатые элементы 44 стоек петли и замка имеют идентичное поперечное сечение, как показано, и вырезаны из отрезков экструдированного материала для обеспечения требуемых размерных параметров двери определенного размера.Направляющая 40 коллектора и нижняя направляющая 42 включают в себя внешний металлический элемент 46 немного большего размера, выполненный из экструдированного алюминия и имеющий, как правило, прямоугольную форму, трубчатое поперечное сечение с парой поверхностей внутренней и внешней стенок, образующих обращенный вниз непрерывный канал в форме поперечное сечение нижней краевой части нижнего рельса, как показано на фиг. 3, и обращенное вверх поперечное сечение в форме канала на верхней краевой части направляющей жатки, как показано на фиг. 4.

Каждый внешний металлический элемент 44 стержней петли и замка образован лицевой стороной 44а внутренней стенки и секцией 44b внутренней поперечной стенки, расположенной под прямым углом к ​​ней.На внутреннем углу или стыке стенок 44a и 44b экструзия сформирована с выступающим ребром поперечного сечения трапециевидной формы, как указано ссылочной позицией 45. Ребро выступает наружу от поперечной стенки 44b и имеет одну кромочную поверхность, совпадающую по длине. внутренней стороной стены 44а. Металлические элементы 44 также включают в себя поверхность 44c внешней стенки, параллельную внутренней стенке 44a, и вторую наклонную поперечную стенку 44d, обращенную наружу к соседнему элементу обрамления стены входного отверстия 17.

Как показано на фиг. 2, вторая поперечная стенка 44d немного не параллельна противоположной или первой поперечной стенке 44b, а угол или стык между секциями 44a и 44d стенки плавно закруглен, как позиция 47, чтобы обеспечить закругленный угол. Ребро 45 с поперечным сечением трапециевидной формы также сформировано на внешнем углу элементов 44 рамы между внешней стенкой 44c и первой поперечной стенкой 44b, как показано.

Ссылаясь на фиг.3 и 4, внешний металлический рельсовый элемент 46 образован относительно широкой внутренней секцией 46a стенки и парой секций 46b и 46d стенки поперек нее. Внешняя поверхность 46c стенки параллельна внутренней поверхности 46a, и части 47 внутренней и внешней стенок выступают за поперечную секцию 46b стенки, образуя канавочную часть рельса. В месте соединения поперечной стенки 46b и внутренних и внешних участков 46a и 46c стенки соответственно, пара ребер 45 трапециевидного поперечного сечения сформирована аналогично ребрам 45 на элементах 44 каркаса.

Вертикальные стойки 36 и 38 и горизонтальные направляющие 40 и 42 соединены между собой по углам двери, причем концы направляющих прилегают встык к внутренним стенкам 44b стоек. Углы рамы двери укреплены с помощью внутренних каналов 48, которые привинчены, приварены или иным образом прикреплены к пересекающимся внутренним поперечным элементам 44b соответствующих стоек и направляющих для образования жесткого прямоугольного каркаса для поддержки относительно тяжелых изоляционных материалов. стеклянная панель 34 в его центральном отверстии.Предпочтительно, стеклянная панель поддерживается дверной рамой в проеме 17 с помощью опорных элементов (не показаны), подобных тем, которые показаны в патенте США No. № 2,610,369, патент на который включен сюда в качестве ссылки.

В соответствии с настоящим изобретением внутренние лицевые части дверной рамы снабжены покрытием, содержащим удлиненные металлические элементы 50 облицовки с поперечным сечением в основном канальной формы, которые включают в себя основное основание или перемычку 50а, образующую внутренний лицевой элемент для дверь 12 при установке на стойки и рейки.Следует отметить, что на фиг. 3 видно, что элемент 50 облицовки, используемый на более широких дверных направляющих 40 и 42, снабжен внутренним лицевым элементом 50a, имеющим увеличенную ширину по сравнению с другими стойками, чтобы соответствовать большему вертикальному поперечному размеру внешнего металлического элемента 46 нижний рельс.

Каждый элемент 50 облицовки канальной формы включает фланец 50b внешней кромки, проходящий к части 44a или 46a внутренней стенки внешнего трубчатого элемента дверной коробки, а вдоль противоположного края элементы облицовки включают фланец 50c внутренней кромки, поперечный к стенке. и продолжается к краевой части на внутренней поверхности стеклянной панели 34.Облицовочный элемент 50 предпочтительно выполнен из алюминиевого профиля и снабжен промежуточным язычком или ножкой 50d, расположенной между фланцами внешней кромки и проходящей, как правило, перпендикулярно перемычке 50а по направлению к внешней поверхности двери.

Следует отметить, что, когда элементы 50 облицовки закреплены на стойках и направляющих двери, части 50а перемычки выступают за выступы 45 на внешних металлических элементах 44 и 46 соответственно, чтобы внутренний край фланец 50с на каждом элементе облицовки может функционировать как упор для стекла для поддержки внутренней поверхности панели 34 остекления вокруг ее краевого края.С этой целью вдоль обращенного наружу края краевой фланец 50с сформирован с увеличенной или утолщенной частью ребра, имеющей обращенную наружу канавку 51, образованную в нем. В паз установлен язычок упругой уплотнительной ленты 52, изготовленной из экструдированного пластика и приспособленной для плотного прилегания к внутренней поверхности панели 34 остекления.

Полосы остекления аналогичного поперечного сечения и состава также предусмотрены для герметизации внешней поверхности дверной панели 34 остекления, а также неподвижных панелей 26 и 32 остекления в стене здания, как показано на фиг.2, 3 и 4. Таким образом, каждая из панелей остекления в стене и двери упруго уплотняется по своему периметру по отношению к окружающему и поддерживающему металлическому каркасу стены здания или раме двери, в зависимости от обстоятельств. быть.

В соответствии с настоящим изобретением устанавливается теплоизоляционная, разнесенная связь для образования теплового барьера или разрыва между внешними трубчатыми металлическими элементами 44 и 46 двери 12 и внутренними металлическими полосами 50 облицовки.Этот тепловой барьер обеспечивается удлиненными прокладками 54, образованными из теплоизоляционного пластического материала и имеющими уникальную форму поперечного сечения, как показано на сечениях на фиг. 2, 3 и 4. Предпочтительно распорки являются непрерывными и проходят по длине соответствующих металлических трубчатых элементов 44 и 46 дверной коробки. Однако короткие отрезки прокладок, расположенных на расстоянии друг от друга, могут быть заменены соответствующими интервалами, необходимыми для прочности. Предпочтительно, распорные полоски 54 сформированы из экструдированного пластика высокопрочного типа и с относительно низким коэффициентом теплопроводности, так что между внешними металлическими трубчатыми элементами 44 и 46 и внутренней металлической частью сохраняется отличный тепловой барьер. элементы облицовки 50.

Как показано на фиг. 2, 3 и 4, распорные планки 54 имеют уникальный профиль поперечного сечения и включают основную или центральную перемычку или базовую часть 54a, которая расположена на расстоянии друг от друга параллельно между перегородкой 50a элемента 50 облицовки и внутренней стенкой 44a. или 46а наружных металлических элементов 44 и 46 соответственно. Это расстояние устанавливается парой промежуточных поперечных ребер 54b. Через подходящие интервалы по длине распорок самонарезающие винты 56 из листового металла используются для закрепления основной части распорки на стенках 44а и 46а, как показано.

Вдоль внутренней краевой части разделительные полосы сформированы с наклонным внутрь сегментом 54c, заканчивающимся краевым участком 54d, имеющим поверхность, приспособленную для примыкания к внутренней поверхности стенок 44a и 46a. Вдоль внешнего края участок 54d прокладки снабжен J-образным ребром 54e, которое выполнено с возможностью сцепления в зацеплении с крючком с угловым ребром 45 трапециевидного поперечного сечения на внешних металлических трубчатых элементах 44 и 46. Крючковатая взаимосвязь между краевым ребром 54e проставки и ребром 45 металлических элементов обеспечивает простое средство для прикрепления и удержания проставки в нужном положении на трубчатых металлических элементах до тех пор, пока крепеж 56 не будет установлен для постоянной и жесткой фиксации проставки. на месте.

Ссылаясь на фиг. 3 и 4, на направляющих 40 и 42 двери сегмент 46а внутренней стенки трубчатого элемента 46 является относительно широким, и могут потребоваться две или более распорки 54 для поддержки элемента 50 облицовки соответственно увеличенной ширины. Первая распорка 54 установлена ​​так, что ее J-образный крюкообразный краевой фланец 54e находится во взаимно блокирующем отношении на выступе 45, а вторая распорка 54 устанавливается рядом с ним после того, как участки 54c, 54d и 54e сначала отламываются от основной перемычки 54a.

Чтобы облегчить отделение этих частей 54c, 54d и 54e от перемычки 54a основного корпуса, прокладки выполнены с V-образным вырезом или канавкой 57 на внутренней поверхности наклонного сегмента 54c и рядом с этой канавкой, Перегородка 54а основного корпуса снабжена поперечным ребром жесткости 54f. Эта уникальная конструкция позволяет отломать наклонный сегмент 54с чисто и равномерно по внешнему краю ребра жесткости 54f всякий раз, когда требуется вторая распорка 54, как показано на фиг.3. Внешний край выступа 54f затем обеспечивает ограничитель для обеспечения правильного совмещения второй или даже третьей распорной планки с первой.

Вдоль противоположной кромки проставки 54 предусмотрен смещенный фланец 54g, в целом параллельный основной перемычке 54a, и загнутый внутрь L-образный фланец 54h, имеющий внутреннюю кромку, приспособленную для примыкания к внутренней поверхности поверхности металлической стенки 44a или 46a. . Фланцевые части 54g и 54h образуют канавку 59 вдоль края проставки для приема шпунта 50е, предусмотренного на внутренней поверхности краевого фланца 50b элемента облицовки.Устройство блокировки шпунта и паза между фланцем 50b внешнего края элемента 50 покрытия и частью внешнего края прокладки 54 обеспечивает надежную блокировку для надежного удержания перемычки элемента 50a покрытия на расстоянии друг от друга, параллельно внутренней стенке. 44a или 46a наружного трубчатого металлического элемента 44 или 46.

После установки теплоизолирующих распорных полос 54 на внутренние поверхности 44a и 46a стоек и направляющих двери облицовочные полосы или элементы 50 обрезаются по длине и устанавливаются путем зацепления шпунта 50e в пазах 59 корпуса. проставки, как показано на рисунке.Элементы облицовки затем поворачиваются перемещением фланца 50c, так что промежуточный язычок 50d входит в прилегающий контакт с внешней краевой поверхностью J-образного фланца 54e на разделительной полосе, как показано.

Чтобы ограничить перемещение язычка 50d, язычок снабжен встроенным стопорным ребром 50f L-образного поперечного сечения, при этом ребро входит в стопорное зацепление с крючками с внешней концевой частью на ребре 54i проставки. Это стопорное зацепление обеспечивает точное параллельное совмещение между внутренней поверхностью полотна 50а элемента облицовки и внутренней поверхностью стенки или гранями 44а и 46а соответствующих внутренних трубчатых металлических элементов 44 и 46.После достижения этого посадочного зацепления внутренний краевой участок шпунта 50d, обозначенный 50g, обжимается инструментом в постоянно отклоняемом удерживающем зацеплении с J-образным фланцем 54e проставки 54 через соответствующие интервалы по длине. После этого обжимного действия, как показано небольшими изогнутыми стрелками, элемент 50 облицовки надежно блокируется на месте в теплоизоляционной связи с распоркой 54 и с внешними трубчатыми металлическими элементами 44 и 46 дверной коробки.

Промежуточный язычок 50d облицовочной полосы 50 образован парой ребер 50h и 50i на противоположной стороне фланца 50d по отношению к ребру 50f, и эта пара ребер обеспечивает выемку в форме канала для позиционирования и удержания на месте удлиненную полоску наполнителя 58, которая образована из упругого пенопласта. Роликовые наполнители 58 обрезаются по длине и при установке, как показано, уплотняют между язычком 50d и внутренним краевым фланцем 50c. Как показано на фиг.1, противоположные концы рельсов 44 и 46 прилегают встык к стенкам 44а стоек, которые открыты с верхнего и нижнего концов. Соответствующие элементы 50 облицовки на рельсах и стойках аналогичным образом стыкуются при установке на место. Наполнители 58 обеспечивают непрерывное уплотнение вокруг внутренних краевых краев панели 34 остекления между внешней и внутренней поверхностями двери, так что любой проникающий воздух, который может проходить внутрь в верхний или нижний концы полых стоек 44, не будет разрешено проходить в полые каналы, образованные на внутренних сторонах трубчатых элементов с помощью распорок 54 и планок 50 облицовки и между ними.

Ссылаясь на фиг. 3 следует отметить, что более широкая полоса 50 облицовки на рельсе 42 включает в себя нижнюю лицевую часть 50j, которая выступает вниз под L-образным фланцем 50b, а лицевая часть имеет нижний край, расположенный немного выше нижнего края внутренней стенки. поверхность 46a внешнего металлического трубчатого элемента 46. Через соответствующие промежутки времени круглые отверстия 61 просверливаются во фланцевой части 50j, так что самонарезающие винты 60 для листового металла можно повернуть, чтобы закрепить и отрегулировать положение удлиненной нижней уплотнительной ленты. экструзия 62 на месте вдоль нижней краевой части внешнего трубчатого элемента 46, как показано.

Металлический элемент уплотнительной прокладки изготовлен из алюминиевого или металлического профиля с утолщенной нижней кромкой, имеющей канавку 63 в ней для размещения в клиновом зацеплении верхней кромочной части удлиненной полосы из упругого пластикового материала 64 для защиты от атмосферных воздействий. зачищающий материал имеет гибкую, зависимую нижнюю кромочную часть, которая может отклоняться и которая обычно плотно прилегает к верхней поверхности 22a порога 22 и упирается в ее упорную поверхность 22b, когда дверь закрыта.Как показано на фиг. 3 порог 22 включает в себя наклонную внешнюю часть 22c аппарели и аналогично наклонную внутреннюю часть 22d аппарели, имеющую параллельные канавки для тяги на своей верхней поверхности, как показано. Расположенное по центру вертикальное ребро жесткости 22е, если оно образовано на стыке внутренней аппарели и основной перемычки 22а.

Изолирующие прокладки 54 и внутренние металлические элементы 50 облицовки могут быть установлены на существующих, неизолированных типах дверей, имеющих стойки и направляющие с трубчатыми поперечными сечениями, как показано.При переоборудовании двери неизолированного типа, имеющей только панель остекления одинарной толщины, стеклянная панель сначала удаляется путем удаления обычных внешних ограничителей остекления, а затем наложения новых изолирующих распорных полос 54 и внутреннего металлического элемента 50 облицовки, как описано ранее. . После завершения этой установки присадочные стержни 58 вставляются на место, и внутренние полосы 52 остекления обрезаются по длине и устанавливаются в канавки 51 элементов 50 облицовки. затем монтируется на место в изолированной дверной коробке.

Новая панель с двойным остеклением поддерживается установочным блоком 147, установленным на верхней стенке 46b нижнего рельса 46 и расположенном примерно на одной четвертой ширины стеклянной панели от поворотной стойки. Точно так же установочный блок предусмотрен между поворотной стойкой и стеклянной панелью возле нижней направляющей и между стопорной стойкой и стеклянной панелью около верхней направляющей. Еще один блок предусмотрен между верхней направляющей и стеклянной панелью рядом с поворотной стойкой для завершения блокировки, как описано в вышеупомянутом U.С. Пат. № 2,610,369. Собственная нагрузка панели передается на нижнюю направляющую рамы и, в конечном итоге, передается на петли 14 через угловое соединение нижней направляющей и стержневой стойки 36.

Завершение процесса остекления для новой панели с двойным остеклением 34 завершается установкой удлиненных упоров 66 для остекления. Эти упоры имеют обращенную наружу ножку 66a с канавкой на ее внутренней поверхности для поддержки в замковом зацеплении с внешним упругим планка остекления 52.Упоры 66 для остекления обычно имеют L-образную форму в поперечном сечении и включают в себя направленный внутрь фланец или ножку 66b, которая включает краевую часть, которая закреплена под кольцевой кромкой застегивающих кнопок 68 в форме пирожков. Эти кнопки установлены с разнесенными интервалами. на поперечных стенках 44б и 46б стоек и реек дверной коробки саморезами, саморезами для листового металла 70.

В углу или стыке между опорой 66a и опорой 66b упоры 66 для остекления образованы V-образной канавкой 67 для размещения ребер 45 трапециевидной формы по краям внешних стен 44c и 46c металлической дверной коробки. члены.Зацепление между канавкой 67 упора 66 остекления и выступом 45 элементов рамы наряду с зацеплением внутреннего края направляющей внутрь ножки 66b под внешней кромкой круглых кнопок 68 остекления обеспечивает надежное средство крепления остекления. панели 34 на место в дверной коробке. Всепогодное уплотнение образуется вокруг периферийного края панели упругими уплотнительными полосами 52.

Изолированная дверь 12 имеет значительно улучшенные теплоизоляционные характеристики по сравнению с обычной дверью, в которой используются только цельные металлические элементы каркаса и панель остекления одинарной толщины.Более того, преобразование существующей неизолированной двери в теплоизолирующую в соответствии с показанным и описанным способом является экономически эффективным средством повышения теплового КПД входа в здание.

Предпочтительно теплоизоляционная дверь 12 используется в сочетании с элементами косяка теплоизоляционного типа, обрамленными вокруг входного проема, чтобы обеспечить превосходные общие тепловые характеристики входной системы и стены здания. Вертикальные элементы или стойки 16 и 18 косяка, которые образуют поверхности косяка дверного проема вместе с коллектором 32 над дверью, могут содержать структурные секции теплоизоляционного типа, имеющие полый трубчатый внутренний металлический элемент 72, сформированный из экструдированного алюминия или подобного и снабженный обращенную наружу часть 72а кармана, заполненную смолистым материалом 74 теплоизоляционного типа.Подходящий элемент стойки показан и описан в одновременно рассматриваемой заявке на патент США сер. № 880,710, поданной 28 февраля 1978 г. и переданной тому же правопреемнику, что и эта заявка. Смола заделывает и поддерживает Т-образный металлический язычок 76а, проходящий внутрь в карман и образующий центральное ребро внешнего металлического элемента 76 обычно Т-образного поперечного сечения. Этот тип теплоизоляционного конструктивного элемента достаточно прочен, чтобы обеспечивать опору для навесной двери, установленной для поворота на ней.

Как показано на фиг. 2, элемент 72 образует карман для остекления для приема краевого края панели 26 или 32 остекления здания или конструкции навесной стены. Когда теплоизолирующий структурный элемент показанного типа должен использоваться в качестве элемента косяка вокруг дверного или оконного проема, заполняющий элемент 80 обычно L-образного поперечного сечения устанавливается на место, как показано. Элемент включает в себя ребро на его перевернутой ножке аа, прикрепленное к язычковой части 76а с помощью саморезов 82, предусмотренных через соответствующие интервалы по длине.

Следует отметить, что загнутый внутрь фланцевый участок 80а поддерживается на расстоянии от соседней обращенной наружу части внутреннего металлического элемента 72, чтобы сохранить непрерывную теплоизоляционную связь или тепловой барьер между внутренними и внешними металлическими элементами косяк. Кроме того, расстояние между этими частями обеспечивает прорезь для базовой части 84a гибкой, погодоустойчивой уплотнительной ленты 84, которая сформирована из экструдированного упругого пластикового материала и которая включает выступающую наружу уплотнительную кромку 84b, приспособленную для прилегания к фланцевой части 50b на элемент 50 облицовки двери.Уплотнитель 84 предпочтительно относится к общему типу, как показано и описано в патенте США No. № 4 147 634, патент на который переуступлен тому же правопреемнику, что и настоящая заявка.

Для обеспечения относительно гладкого уплотнения и перехода между лицевыми поверхностями стеновых поверхностей 44d и 46d наружных металлических полых трубчатых элементов дверной коробки и фланцами 50b облицовочных элементов 50 полоса торкретирования на месте герметик или уплотняющий материал 86 выдавливается в пространство или область между закругленными углами элементов 44 и 45 дверной коробки и фланцами облицовки.Этот герметизирующий материал также гарантирует, что язычок 50e облицовочной ленты 50 не будет смещен из взаимоблокирующего зацепления внутри канавки 59 поддерживающей изолирующей прокладочной ленты 54. Дополнительное атмосферостойкое уплотнение и упор для двери обеспечивается дверным упором. 88, как правило, L-образного поперечного сечения, имеющего одну ножку, прикрепленную к упорной поверхности внутреннего металлического элемента 72 стойки с помощью множества винтовых крепежных элементов 90 с соответствующими интервалами вдоль нее. Упор двери включает в себя обращенный наружу паз, в который помещается базовая часть упругой уплотнительной ленты 92 двери, приспособленной для уплотнения и упора в внутреннюю поверхность полотна 50a на элементах 50 покрытия, когда дверь закрыта.

Коллектор 20 содержит элемент рамы изоляционного типа, в целом аналогичный стойкам 16 и 18, и включает в себя полый трубчатый внутренний металлический элемент 94, закрепленный на противоположных концах между поверхностями откоса элементов стойки с помощью канальных монтажных кронштейнов 96 и винтовых креплений. 98. Элемент 94 включает обращенный наружу карман 49a, заполненный теплоизоляционным полимерным пластиковым материалом 100, чтобы поддерживать Т-образный элемент 102, идущий горизонтально наружу из кармана.Элемент 102 образован вертикально проходящим фланцем 102a вдоль внешнего края для блокирующего зацепления с язычком 104a съемного лицевого элемента 104 стойки. Лицевой элемент включает в себя вертикальную внешнюю стенку 104b, горизонтальную нижнюю стенку 104c откоса и относительно толстую внутренний фланец 104d, который штифтом соединен с кронштейнами 96 на противоположных концах штифтами 106 с головками, когда лицевой элемент стойки установлен на место.

L-образный дверной упор 108 установлен на нижней стенке трубчатого элемента 94, и упор включает в себя вертикальный элемент с канавками для поддержки основания уплотнителя 84.Тонкостенная упорная крышка 110 защелкивается на L-образном упоре 108, как показано, чтобы обеспечить более законченный вид вдоль жатки.

Из фиг. 2, 3 и 4 видно, что изолированная входная система 10 обеспечивает непрерывное теплоизоляционное, пространственное соединение между внешними металлическими элементами как двери, так и окружающей косяк или рамы стены здания и их внутренними металлическими элементами, так что постоянный и непрерывный теплоизоляционный барьер или термический разрыв образуется без недопустимых тепловых или термических коротких замыканий между металлическими элементами.Кроме того, дверь 12 имеет отличные теплоизоляционные характеристики, и обеспечивается отличное уплотнение воздуха по всей ее периферии и прилегающим поверхностям косяка проема.

Очевидно, что в свете изложенного выше возможны многие модификации и варианты настоящего изобретения. Таким образом, следует понимать, что в рамках прилагаемой формулы изобретения изобретение может быть реализовано иначе, чем конкретно описано выше.

крытых шинопроводов изолировали среднее напряжение входа стены втулки эпоксидной смолы

TG3-12Q / 140X200X230мм Изолятор из эпоксидной смолы Стенная втулка с носиком и КРУ KYN28-12

1. Повышение температуры конца контактной коробки в конце линии при длительной эксплуатации не превышает 65 ℃ под номинальную электроэнергию;
2. Опыт вывода конечного сигнала не более 65 ° C, если контактная коробка используется в течение длительного времени в режиме Current con. Гильза для прокалывания стенок используется для повышения изоляционной функции материнского ряда в шкафу. и играть определенную вспомогательную роль.В середине, в конце.
3. Изоляторы действуют только как опора, иногда используя датчик острия ремня непосредственно вместо изолятора, а также как датчики.

4. Вогнутое и выпуклое перемещение за счет регулировки и позиционирования винтовой ручки и стопорной гайки. Отмените положение гидравлической подвижной матрицы при ее повреждении.

Ток	Шина
630A	125 * 15
1250A	4133 * 18

УПАКОВКА

Все изоляторы упакованы в водонепроницаемые контейнеры для защиты продукции при транспортировке по суше, воздуху и морю.
