Утепление ворот: пошаговая инструкция | Строительный портал

 «Автомобиль – не роскошь, а средство передвижения», – эта крылатая фраза из знаменитого произведения Ильфа и Петрова стала нарицательной. Ведь сегодня без автомобиля не обходится ни один день в нашей жизни. Но чтобы он служил верой и правдой, за ним также необходимо должным образом ухаживать и беречь. Ему нужен свой дом. Причем теплый дом. Поговорим об утеплении гаражных ворот.

Содержание

  1. Почему нужен гараж
  2. Выбор утепления гаражных ворот
  3. Подготовка гаражных ворот к утеплению
  4. Утепление ворот различными материалами видео видео
  5. Дополнительные меры по обеспечению теплоизоляции гаража видео

Почему нужен гараж

Прямая функция сооружения – сохранить автомобиль владельца от угона, хулиганских выходок и различных атмосферных явлений в виде дождя, урагана, снега или града.

Гараж также для многих автолюбителей не просто место для хранения своего железного коня, но и собственное небольшое СТО, мастерская, иногда погреб или склад.

Следует помнить, что согласно СНиП 21-02-99 «Стоянки автомобилей» для длительного и должного хранения автомобиля необходимая температура воздуха в помещении гаража должна составлять минимум +5°С. Для поддержания в гараже нужной температуры необходимо смонтировать систему отопления и вентиляции.

Выбор утепления гаражных ворот

Оптимальными для монтажа являются секционные утепленные ворота. Они помогут избежать многих проблем, связанных с утеплением ворот. Также они открываются вверх, что поможет избежать проблем с открыванием ворот после снегопада, не требуют радиуса открывания ворот и закрепления створок после открытия. Ведь порыв ветра может сдвинуть створку и повредить автомобиль.

Но если замена распашных ворот секционными не входит в ваши планы, то их необходимо утеплить. Ведь в данном случае метал служит отличным проводником холода и сбора конденсата.

Для утепления ворот можно использовать различные теплоизоляционные материалы.

Каменная вата – теплоизолятор на основе базальтового волокна. Негорючий материл. Имеет высокие теплоизоляционные свойства, что позволяет свести к минимуму теплопотери здания. Паропроницаемый материл, с использованием гидрофобизаторов не впитывает влагу, не токсичен. Но при работе с ней необходимо использовать средства индивидуальной защиты: перчатки, респиратор, плотную одежду, поскольку волокна ваты имеют размер на уровне нескольких микрометров, попадая на кожу вызывают зуд и жжение, и, попадая в дыхательные пути, вызывают реакцию слизистых оболочек.

Вспененный полиэтилен, по другому синтепон, – распространенный материал для устройства теплоизоляции и как наполнитель для мягкой мебели. На основе полиэтилена выпускают вспененный самоклеющийся материал – изолон. От также может иметь одну фольгированную сторону для лучшей теплоизоляции.

Пенополистирол – разновидность пенопласта. Пользуется большой популярностью среди застройщиков. Обладает отличной теплоизоляцией, не гигроскопичен, очень хорошо поддерживает горение. Сам по себе не токсичен, но при нагревании до 70-80°С начинает выделять очень токсичный газ – стирол. Поэтому, если двери вашего гаража «смотрят» в южную сторону, использовать пенопласт в качестве утеплителя не рекомендуется.

Также хорошо растворяется в ацетоне и других хлорированных углеводородах.

Пенополиуретан – напыляемый легкий и прочный материал. Обладает очень низким коэффициентом теплопроводности. Не токсичен, но горюч. Возможность применения данного материала самостоятельно ограничена. Для его напыления необходима специальная установка, которая смешает компоненты материала при напылении.

Подготовка гаражных ворот к утеплению

Перед началом работ по утеплению ворот необходимо обеспечить качественную подготовку поверхности.

Осмотреть ворота на наличие повреждений ЛКМ, грязи, ржавчины и масляных пятен. Если на самих воротах имеются дефекты метала, их необходимо удалить. Также нужно очистить конструкцию от грязи и ржавчины с помощью щетки с металлическим ворсом. Дополнительно обработать поверхности преобразователем ржавчины, покрыть метал грунтовкой. Проведенные мероприятия защитят ваши ворота от дальнейшей коррозии, продляя строк их службы.

Проверить зазоры между рамкой ворот и проемом. При наличии таковых – предусмотреть возможность установки резинового уплотнителя. Проверить механизмы запора. Отрегулировать и, при необходимости, смазать замки.

Утеплитель необходимо закрыть от механических повреждений. Для закрепления финишной отделки ворот необходимо установить на ворота дополнительную деревянную обрешетку.

Утепление ворот различными материалами

Утепление каменой ватой. Большинство конструкций распашных гаражных ворот изготовляют из уголка с длиной полки 50мм. Такого размера полки достаточно для вставки утеплителя. Каменную вату обязательно нужно укрыть пароизоляционной пленкой, иначе среднесуточный перепад температуры будет приводить к выпадению конденсата в утеплителе, и, как следствие, его намоканию. Со стороны гаража минеральную вату необходимо защитить. Для этого можно использовать сайдинг, OSB-плиту, деревянную вагонку.

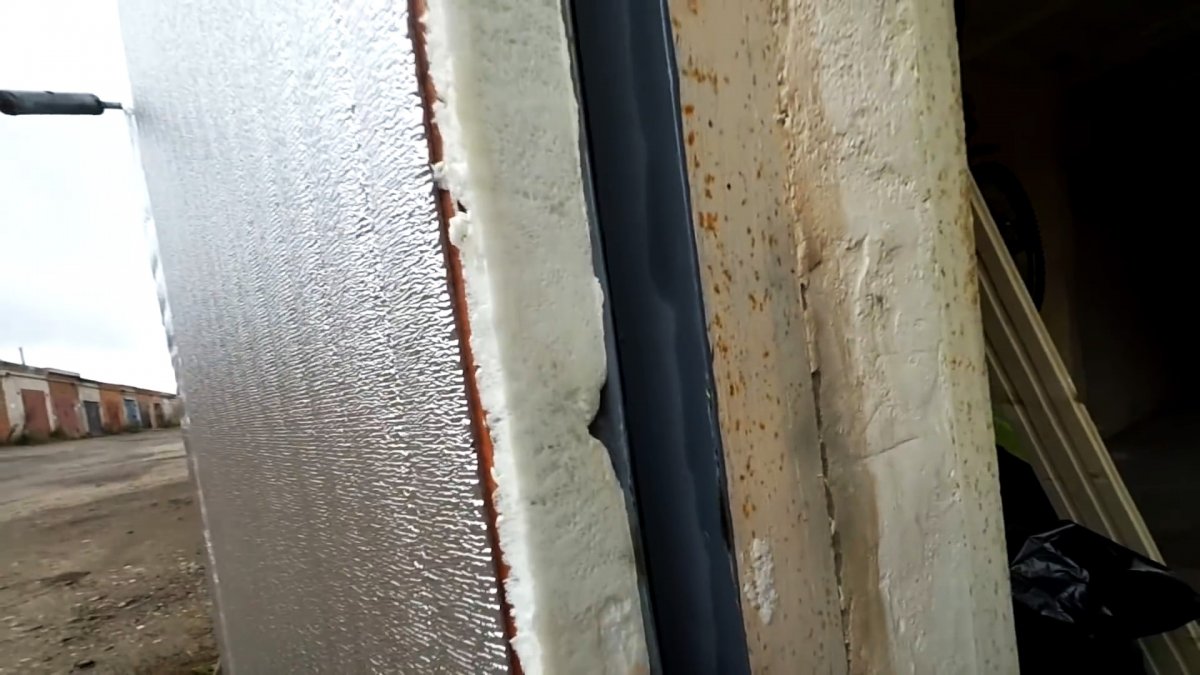

Утепление вспененным полиэтиленом(изолон). Использование самоклеющегося материала значительно упростит утепление ворот. Самоклеющейся материал выпускается толщиной от 2мм до 10мм. Изолон может быть с одной стороны покрыт алюминиевой фольгой, которая обеспечит коэффициент теплового отражения на уровне 97%. Не требуется дополнительного укрывания материала. Хотя материал легко повредить.

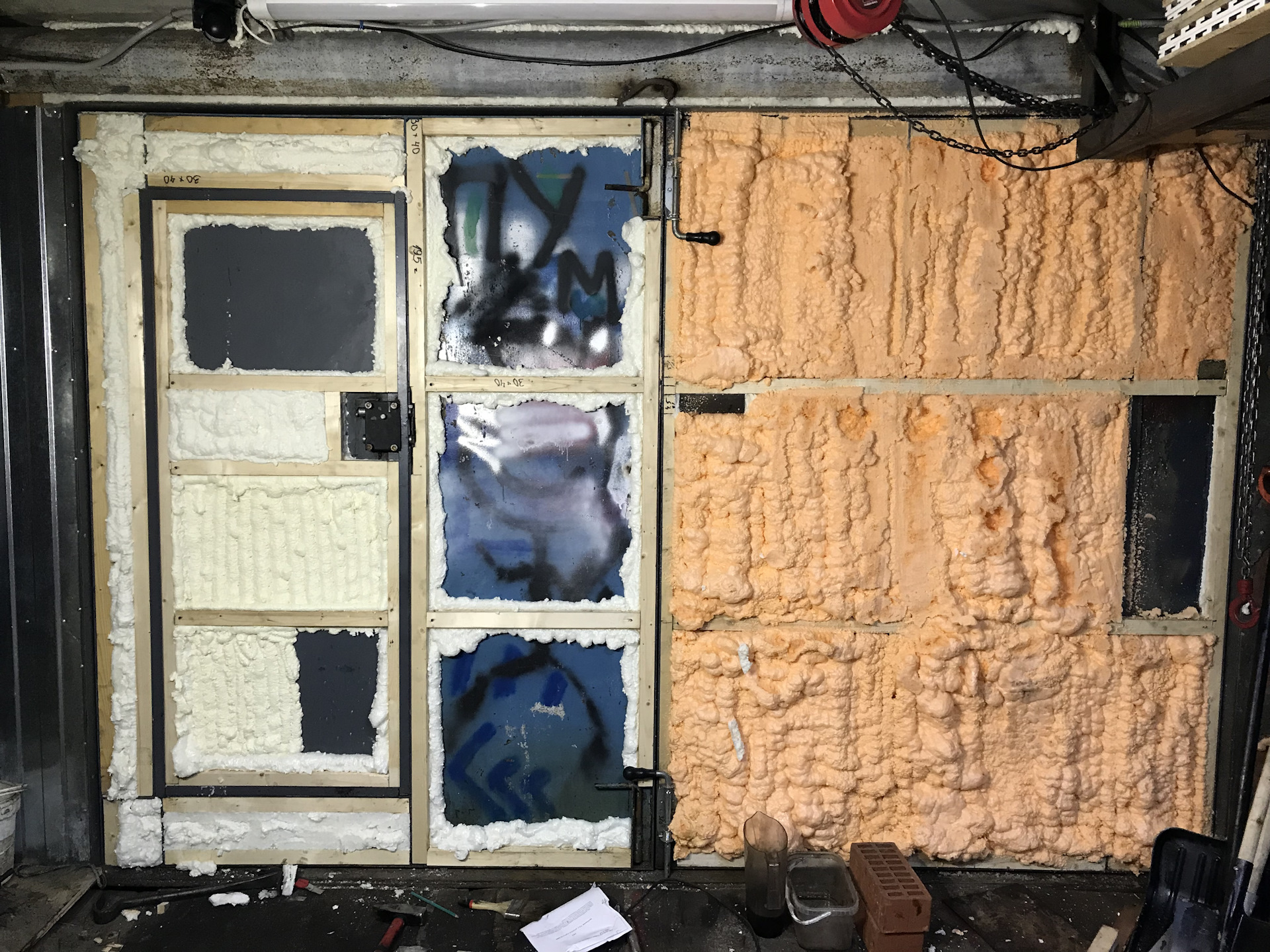

Утепление пенополиуретаном. Один из самых прогрессивных методов утепления, но в тоже время один из самых дорогих. Главной особенностью утеплителя является его нанесения в жидком виде. После вспенивания он увеличивается в объеме до 20 раз, заполняя все щели и пустоты, образуя идеальную герметичность. Обладает отличной звукоизоляцией. ППУ с закрытыми порами (удельная плотность от 40кг/м3) исполняет роль пароизоляции. Хорошая адгезия на уровне 2кг/см2 к любым материалам и не требует установки дополнительных креплений.

Утепление пенополистиролом самый распространенный способ утепления гаражных распашных ворот. Низкая стоимость материала, его отличные теплоизоляционные свойства способствовали его широкому распространению.

Бюджетным вариантом считается приклеивание листов пенополистирола к металлическим плитам ворот с помощью монтажной пены. Швы между листами также необходимо герметизировать с помощью пены.

На большинстве рамных конструкций ворот использовались небольшие косынки для увеличения жесткости. Пенопласт под эти косынки необходимо подрезать на меньшую толщину. Если при подрезке вы ошиблись, образованные щели надо заполнить пеной.

При работе с экструдированным пенополистиролом, который обладает повышенной жесткостью, внешнюю отделку можно не проводить. Достаточно проклеить места стыков алюминиевой самоклеющейся фольгой.

Но стоит помнить, что использование пенополистирола на воротах, которые «смотрят» в южную сторону, не желательно. При попадании прямых солнечных лучей на метал он быстро нагревается. Пенополистерол уже при температуре +75-80˚С начинает разлагатся, выделяя стирол.

Дополнительные меры по обеспечению теплоизоляции гаража

Поскольку распашные ворота имеют очень большую площадь открывания, необходимо эту площадь уменьшить. Идеальным вариантом является оборудование небольшой калитки в плоскости ворот.

Все узлы примыканий ворот к раме уплотнить порогами или резиновыми прокладками. Создать дополнительную воздушную прослойку между воротами и основным помещением гаража. Такую прослойку толщиной 200-400мм можно создать, навешав на стену гаража с внутренней стороны плотную тканевую или брезентовую штору.

Утепление секционных ворот своими руками

С приходом холодов каждый обладатель автомобиля заботится о том, чтобы место, в котором будет находиться авто, было полностью безопасным. Утепленные гаражные ворота – один из основных факторов долгой эксплуатации автомобиля.

Пожалуй, одним из самых сложных вопросов для каждого водителя является утепление секционных гаражных ворот своими руками. Однако столкновение с ним просто неизбежно, потому что, если в месте постоянного нахождения машины будет очень влажно, вскоре может появиться ржавчина.

Кроме того, в морозы двигатель в неутепленном гараже может замерзнуть и начать хуже работать. Подобные неполадки способны создать немало проблем, а ремонтные работы могут повлечь за собой достаточно внушительные расходы. Это и является основными причинами для поддержания теплоизоляции в помещении за гаражными воротами.

На сегодняшний день рынок предлагает разнообразие гаражных конструкций. Секционные ворота предусматривают в своей основе несколько секций, которые при открытии складываются вверх, как веер.

Особенности секционных ворот

Данная модель отличается системой секций, которые, как правило, изготавливают из оцинкованной стали, а после этого покрывают специальным полимером. Выигрышным отличием таких ворот можно считать то, что, в отличие от обычных распашных, владельцы избавлены от проблемы попадания в гараж зимой, особенно если двери замело снегом.

Следует отметить, что данный вид конструкции по сберегающим характеристикам можно приравнять к кладке в четыре кирпича. Поэтому в холодный период года гаражное помещение будет надежно защищено от различных сквозняков, а при хорошем уровне теплоизоляции стен – от сильных морозов.

Кроме того, полностью открытые секционные ворота находятся под потолком гаража и не вызывают таких проблем, как невозможность полного открытия гаражных дверей и опасность поворачивания створки из-за ветра, что может привести к нечаянному повреждению автомобиля.

Поэтому, если ваши гаражные двери не утеплены при изготовлении, вы можете сделать это самостоятельно.

Подготовительный процесс

Перед тем как приступить к утеплительным работам, сначала следует сделать небольшой дополнительный вход в гараж, помимо основных ворот. Он нужен для того, чтобы всегда можно было попасть в гараж, при этом не открывая полностью секционные ворота. Таким образом, будет в большей степени сохраняться сухость и тепло помещения в холодный период года.

Утеплитель

Для правильного выбора технологии нужно определить вид материала, который будет применяться во время этой работы. Все утеплители имеют свои особенности, касающиеся способа монтажа, срока эксплуатации, теплоизоляционных показателей. Так, одним может понадобиться защита от влаги, другим этого не потребуется. Давайте рассмотрим основные виды утеплительных материалов.

Пенопласт

Утепление пенопластом обойдется сравнительно недорого. Монтировка пенопластовых плит не представляет особого труда. Как правило, их крепят к поверхности с помощью пластмассовых дюбелей.

Подобный материал не предполагает дополнительные расходы, потому что достаточно устойчив к плесени, грибкам, влаге. Если говорить о пожарной безопасности, то в настоящее время в производстве пенопласта применяют антипирен, который характеризуется свойством самозатухания.

Минеральная вата

Относится к волокнистым утеплителям. Ее получают перерабатывая базальтовые горные породы или же отходы металлургической промышленности. Она имеет низкий уровень теплопроводимости. В продаже минеральная вата представлена в виде рулонов или плит.

К ее преимуществам относится то, что она способна долго сохранять тепло, не горит. Отрицательное качество минеральной ваты заключается ее высокой гигроскопичности.

Пенополиуретан

В строительной индустрии является наиболее качественным утепляющим материалом. Прежде всего, потому, что его легко наносить на любую поверхность. К тому же технические показатели дают возможность использовать данный материал в разных утеплительных работах.

Этот утеплительный материал наносится на поверхность с помощью специального аэрозоля. Таким образом он проникает во все щели, зазоры, стыки, что уменьшает проходимость холодного потока воздуха в помещение.

Как утеплить ворота самостоятельно?

Чтобы утеплить секционные ворота своими руками, вам не нужно владеть какими-то особенными навыками.

В первую очередь измерьте высоту и ширину ваших ворот и в соответствии с полученными размерами вырежьте ножом листы утеплителя. Далее приклейте их к гаражным воротам. В тех местах, где появятся стыки, нужно будет аккуратно провести обработку монтажной пеной.

Если здание вашего гаража не изолированное, а стоит между другими гаражами, то затраты на утепление можно минимизировать, утеплив только двери ворот без короба. Не сделав этого, вы в скором времени столкнетесь с тем, что холод будет проходить сквозь металл дверей и наносить ущерб вашему транспортному средству.

Гидроизоляция

Утепляя ворота самостоятельно, учитывайте то, что, если вы ограничитесь только прикреплением утеплительного материала к металлу при помощи клея, между ними начнет образовываться влага. Получившийся конденсат может привести к порче и коррозии металлических дверей и, соответственно, к тому, что ворота придется менять через более короткий срок, чем это происходит обычно. Чтобы избежать этого, между выбранным видом утеплителя и металлом проложите гидроизоляцию. Например, можно использовать для этой цели изолон с самоклеящейся поверхностью.

В зависимости от того, какой толщины вы используете слой изолона, он может стать или дополнительным средством теплоизоляции, или даже основным.

Советы по использованию некоторых видов утеплителя

Если получившегося у вас слоя изолона недостаточно для утепления, приклейте к нему листы пенополистирола или другого вида пенопласта. Сделать это вы можете при помощи монтажной пены или специального плиточного клея.

Под пласты пенопласта можно положить дополнительную обрешетку или использовать уголки самих ворот, к которым предварительно нужно приварить косынки. Там, где они будут находиться, подрежьте пенопласт и просуньте его под них. Чтобы обеспечить лучшую герметизацию, воспользуйтесь монтажной пеной.

Для уменьшения количества мусора после ваших утеплительных работ заранее прикиньте, сколько потребуется пенопласта, и также предварительно разложите полученное количество листов. Швы нужно будет пропенить или проклеить – это обязательное условие утепления секционных ворот своими руками.

Если вы выбрали экструдированный пенополистирол, внешнюю отделку можно сделать по минимуму путем оклеивания швов алюминиевой фольгой. В случае использования вспененного пенополистирола низкой плотности нужно будет укрыть материал с помощью сайдинга, OSB или деревянной вагонки.

Итак, если у вас установлены секционные ворота, постарайтесь утеплить их правильно, следуя этим советам, – это поможет продлить срок службы гаражных ворот и автомобиля.

Как утеплить ворота в гараже своими руками

Многие владельцы автомобилей задаются вопросом, как утеплить гаражные ворота. Существует множество вариантов, но мы рассмотрим наиболее популярный и доступный — оббить створки пенопластом и закрыть листовым материалом.

Детальная инструкция по утеплению

Теплоизоляция с помощью этого материала без проблем производится своими руками. Итоговая стоимость получится невысокой, несмотря на высокий КПД данной методики. Именно поэтому она до сих пор остается одной из самых популярных. Есть более качественный (и дорогой) аналог — экструдированный пенополистирол.

Расчеты и подготовка инструментария

Список материалов и инструментов небольшой, что примечательно для тех, кто собирается сделать все своими руками.

  • Электрическая дрель с различными сверлами (по дереву и металлу) и насадкой щеткой.
  • Ручной шуруповерт
  • Отвертки.
  • Электрический лобзик. В его отсутствии можно воспользоваться ножовкой по дереву.
  • Набор кистей, либо валиков. Также можно использовать краскопульт.
  • Измерительные инструменты — линейка, угольник, рулетка.
  • Нож.
  • Молоток и керн.
  • Струбцины.
  • Набор наждачной бумаги с различной зернистостью.
  • Деревянный брус 4×4 см — для создания каркаса. Располагать его нужно с шагом 40-50 см. На основе этого делаем расчеты.
  • Плиты пенопласта (либо другой аналог).
  • Крепежные элементы (саморезы, шурупы с прессшайбой).
  • Грунтовка глубокого проникновения, антисептик, антикоррозийные и другие защитные средства.
  • Монтажная пена.
  • Клей («Момент Универсальный» или жидкие гвозди).
  • Пароизоляционная мембрана.

Кроме того понадобится листовой материал, который будет установлен сверху. Можно выделить несколько вариантов: вагонка (деревянная или ПВХ), МДФ, ДВП, профнастил, фанера (обязательно влагостойкая модель) или ОСП. Мы рекомендуем использовать орентированно-стружечные плиты, так как это наиболее рациональное решение. Лучше использовать OSB 3 или 4, толщиной 1 см. Достоинства ОСП заключаются в следующем:

  1. Высочайшая прочность — панели устойчивы к физическому воздействию.
  2. Легкость в обработке — панели достаточно покрыть лаком или краской.
  3. Низкая паропроницаемость.
  4. Доступная стоимость.

Потребуется измерить размеры створок. ОСП продается, как правило, в виде листов размеров 125×250 см. На основе этого размера делаем подсчеты необходимого количества листов (для стандартных ворот хватает двух).

Совет: в крупных строительных магазинах вам могут бесплатно (в большинстве случаев) произвести нарезку на профессиональном оборудовании.

Производим предварительные манипуляции

Заготовив все необходимое, производим своими руками подготовку поверхности:

  • Пропитываем все деревянные элементы антисептическим средством — это продлит им жизнь. Лучше наносить несколько слоев.
  • Оцениваем состояние железных дверей. Если имеются следы ржавчины, их необходимо зачистить. Делается это с помощью насадки щетки, надетой на дрель. Отслаивающуюся краску тоже необходимо удалить. В труднодоступных местах пользуемся наждачной бумагой. В итоге должна получиться идеально чистая поверхность, то есть без ржавчины грязи.
  • Покрываем очищенную область растворителем.
  • Спустя 20-30 минут наносим антикоррозийную грунтовку в два слоя.

Если в качестве утеплителя используется пенопласт, потребуется сделать своими руками гидроизоляционный слой. Для этого можно выбрать один из трех вариантов: битумная мастика, пароизоляционная мембрана (о которой было сказано выше), либо Изолон. При использовании более совершенных аналогов (например, вспененный полистирол) такая операция не требуется.

Основной фронт работ

Настал черед завершающих процедур:

  • Подрезаем приобретенные бруски. Ими нужно покрыть весь периметр каждой створки и пространство вокруг фурнитуры (замки, ручки и т. д.). Также не забываем про установку брусков внутри створки (шаг 40 см).
  • Далее, через каждые 15-20 см делаем в металлической раме сквозные отверстия диаметром 5 мм. Для каждого из них производим зенковку соответствующей насадкой — чтобы саморез встал заподлицо с поверхностью.
  • Прикладываем деревянные элементы к месту установки и прижимаем их струбцинами.
  • Через сделанные в раме отверстия производим сверление под саморезы. Если этого не сделать, и сразу заводить саморезы, древесина может потрескаться.
  • Вкручиваем крепежные элементы и снимаем струбцины.

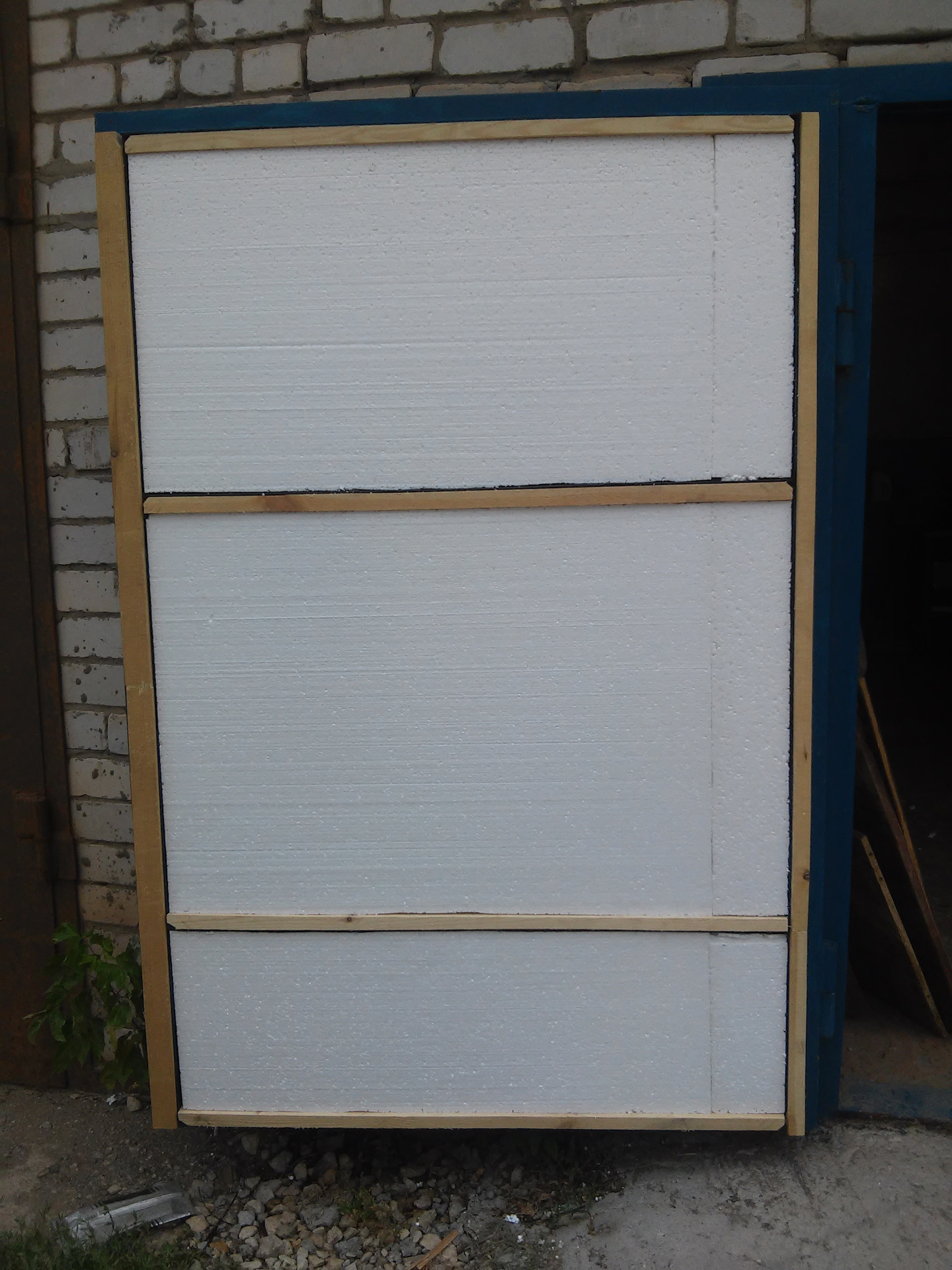

  • В появившиеся ниши между брусками необходимо вставить пенопласт (пенополистирол) предварительно смазанный клеем момент. Также допустимо фиксировать листы с помощью монтажной пены.
  • Для нарезки используем длинный и хорошо заточенный нож.

Совет: некоторые предпочитают не приклеивать листы, надеясь на то, что они будут зафиксированы установленными сверху панелями. Однако в таком случае образовываются небольшие пустоши, способствующие образованию конденсата.

  • Если появились щели, закрываем их монтажной пеной, предварительно смочив её водой.

Финальные штрихи: отделка и заделка швов

Подождав сутки (дабы полностью схватился клей и монтажная пена) производим завершающие процедуры:

  • Срезаем излишки монтажной пены с помощью канцелярского ножа.
  • По имеющимся размерам нарезаем ОСП электролобзиком.
  • Прикладываем листы к створкам и отмечаем на них линии прохождения направляющих брусков.
  • Ровняем их и прикручиваем на саморезы (шаг не более 15 см).
  • Наносим защитные составы для древесины. После их высыхания покрываем поверхность лаком.
  • Если имеются щели проще всего заделать их при помощи дверного уплотнителя. Отрезаем его (с запасом) и проклеиваем вдоль периметра — он имеет липкую основу. При необходимости можно произвести дополнительную фиксацию на саморезы.

На этом все. Как видите, утеплить ворота совсем несложно. Вместо названных нами материалов, вы можете использовать другие аналоги, кроме минеральной ваты. Гаражные стены чаще всего тонкие, поэтому между утеплителем и металлической поверхностью будет образовываться конденсат, который зимой превращается в лед. Это отрицательно скажется на эффективности теплоизоляции.

Как утеплить гаражные ворота по периметру грамотно своими руками

Перед тем, как как утеплить гаражные ворота по периметру своими руками и, тем самым, создать в этом помещении максимально благоприятный для своей машины микроклимат, следует грамотно подобрать материалы.

Те все утеплители, которые в нынешнее время применяются при утеплении гаража, можно в общем разделить на:

  1. Классические материалы – т.е. те, которые неоднократно проверены на деле и смогли зарекомендовать себя с самой лучшей стороны. Характеристиками данной группы являются, прежде всего, умеренная стоимость и достойный уровень качества.
  2. Современные материалы – они появились в продаже совсем недавно и отличаются высокой степенью теплоизоляции, намного большей ценой и меньшими размерами.

Классические материалы, используемые для утепления гаража по периметру

К этой группе утеплителей специалисты относят такие материалы, как:

  • Минераловатные плиты – они широко используются в процессе строительства за счёт высоких показателей уровня теплоизоляции.

Минераловатные плиты не рекомендуется ни в коем случае применять без устройства гидро- и паро изоляционного слоя, так как этот материал при контактах с влагой теряет свои эксплуатационные свойства практически полностью.

  • Стекловата представляет собой материал, который также часто применяется в строительстве и производится при помощи переработки битого стекла. Он не обладает высокой степенью теплоизоляции и достаточно сильно боится влаги – это объясняет его довольно среднюю стоимость.
  • Пенопласт является вполне дешевый вариантом материалом для теплоизоляции – его можно подобрать в зависимости от степени плотности. По сравнению с минераловатными плитами по степени теплоизоляции он не проигрывает абсолютно ни одного пункта. Отличительными свойствами пенопласта является то, что он не подвержен процессам гниения, легко монтируется, а также не подходит для жизни патогенных для человека грибков и микроорганизмов. Единственным недостатком этого материала является то, что в процессе горения он плавится и способен выделять вредную едкую копоть.

Абсолютно любой используемый для этого материала следует подбирать грамотно, ведь они обязательно должен отвечать требованиям гаража. Следует учитывать то, что пенопласт плавится в условиях высоких температур – в плане огнеопасности ему проигрывает лишь стекловата.

Современные утеплители, которые можно использовать в гараже

К типу современных материалов такого плана специалисты относят:

  • Астратек, который представляет собой очень выгодное решение для тех хозяев гаражей, которые не могут решиться (или не могут себе позволить с финансовой точки зрения) на масштабное утепление. Этот материал имеет жидкий состав, который напоминает обычную краску, ведь его наносить можно даже самой обычной малярной кистью. Нужно отметить, что даже небольшой слой данного состава по степени теплоизоляции способен заменить несколько сантиметров такого утеплителя, как пенопласт – но исключительно в случае правильного его нанесения, т.е. без каких-либо прорех.
  • Пеноизол представляет собой жидкий пенопласт, который характеризуется тем, что при высоких температурах обладает хорошей степенью стойкости. Он не контактирует с влагой и имеет достаточно длительный срок эксплуатации.
  • Пенополиуретан является материалом, который в нынешнее время активно используется во всем мире для утеплдения гаражей и других помещений такого рода потому, что имеет высокий уровень изоляции, а также, как минимум, шестьдесят пять гарантированной эксплуатации. Минусом утепления ППУ является необходимость использования профессионального оборудования при работе с ним, а также высокая себестоимость данного материала.

Как утеплить внешние стены металлического гаража

Для утепления стен с внешней стороны больше всего используется пенопласт, потому, что этот материал боится влаги.

Перед тем, как как утеплить самостоятельно распашные гаражные ворота по периметру, нужно знать, что этот технологический процесс с профессиональной точки зрения выглядит следующим образом:

  • К стенам гаража при помощи саморезов или же небольших болтов нужно прикрепить металлический профиль, который имеет Г-образную либо же U-образную форму. Места крепления необходимо тщательно промазать специальными составами, которые способны надежно защитить металл от ржавчины. При этом, крепление должно происходить по периметру стены гаража и вертикально через такое расстояние, которое равняется листу пенопласта.
  • Затем стены между профилями следует хорошо очистить от всех видов, существующих на них загрязнений – как советуют специалисты в этом вопросе желательно всю поверхность пройти по местам загрязнения наждачной бумагой максимально тщательно.
  • Для крепления утеплителя нужно использовать специальный клей, который предназначается для силикатных блоков либо же керамической плитки. Этот клей нужно равномерным слоем нанести на лист пенопласта, а затем приставить к стене гаража между профилем.

  • После этого верх уже установленного листа необходимо хорошо намазать клеем и установить следующий лист. При этом, все место шва должны тщательно замазываться тонким слоем клея.
  • После полного окончания высыхания клеевого состава, можно начинать выполнять отделку. Для этого поверх пенопласта необходимо натянуть стекловолокнистую сетку и в нескольких местах зафиксировать ее тонким слоем клея.

Для максимально удобной фиксации допускается использование строительного степлера – скобы прекрасно входят в пенопласт и нет необходимости ждать пока клей высохнет снова.

Как утеплить гаражные ворота своими руками

Ворота для гаража служат защитой входа, однако в зимнее время именно через них осуществляется потеря тепла помещения. Утепление ворот позволит значительно сэкономить на содержании отопительной системы, а также стабилизировать микроклимат в гараже. Смотрите https://vorota-shop.com.ua гаражные ворота, где представлено много современных вариантов данных конструкций.

Подготовительные меры

Этап подготовки включает выбор материалов для утепления, замеры площади. От выбранного типа утеплителя зависит и ход работы, и потребность в дополнительной защите конструкции.

Утепление пенопластом

Пенопласт достаточно легкий, поэтому не несет существенной нагрузки на утепляемое изделие. Материал обладает невысокой теплопроводностью, является экологически чистым, имеет большой срок службы (до 50 лет). Устойчив к пагубному воздействию влаги, не вступает с ней в реакции.

Утепление пенопластом не требует дополнительных инструментов, резку материала проводят подручными средствами (бытовой, канцелярский нож). Монтируется при помощи клеевых составов, либо при помощи каркасных конструкций, путем крепления к металлическому листу шурупами.

Поверх пенопласта рекомендуется установить защитный слой из тонкого металла, таким образом заключая его в корпус, либо закрепить древесными пластинами (фанера), дополнительные слои будут нести нагрузку на опору ворот.

Каменная вата для утепления ворот

Каменная вата используется как для теплоизоляции, так и для подавления внешних шумов. Материал изготавливается в виде мягкого полотна в рулоне. фиксация каменной ваты на ворота гаража возможна по общим принципам (наклеивание, заполнение).

Пенополистироловое утепление

Пенополистирол является разновидностью пенопласта, для теплоизоляции ворот гаража рекомендуется применять марки НГ, либо Г1. Материал разрушается от прямых солнечных лучей, в связи с чем требуется защитная отделка утеплителя.

Утепление жидким пеноизолом

Жидкий пеноизол наносится путем распыления из специального оборудования, заполняет все щелевые отверстия, предотвращает появление мостиков холода. Использование жидкого пеноизола исключает потребность закрепления швов, так как смесь ложится равномерно на поверхность.

Перед обработкой внутренней стороны гаражных ворот пеноизолом, необходимо очистить их от загрязнений, влаги.

Смотрите также:

Как взять кредит под залог авто http://euroelectrica. ru/kak-vzyat-kredit-pod-zalog-avto/.

Интересное по теме: Обзор обуви Nike SB

Советы в статье “Особенности разработки проекта огнезащиты” здесь.

После монтажа утеплителя потребуется установка защитного слоя из вагонки, листов ПВХ, фанеры. Выполнение работ по теплоизоляции осуществляется с набором бытовых инструментов.


Как утеплить ворота гаража изнутри: разберемся в способах | Ведущий строительный портал России

Как утеплить ворота гаража изнутри: разберемся в способах Николай Афанасьев

Не все автовладельцы имеют гараж, но большинство из них мечтают о нем. Не все счастливые обладатели гаража имеют его утепленным, но большинство из них, кто хоть раз ощутил прелесть утепления, мечтают об этом. И за кажущейся сложностью процесса утепления стоит последовательность простых действий, которую сможет воспроизвести любой нормальный мужчина. В данной статье автовладельцам предлагается узнать, как утеплить ворота гаража изнутри, так как именно они являются главным источником общих теплопотерь.

Как утеплить гаражные ворота изнутри Николай Афанасьев

Зачем утеплять ворота гаражаАвтолюбители могут задать вполне резонный вопрос: «А зачем, вообще, утеплять ворота, да и сам гараж? Ведь это помещение периодического появления человека в нем, а машина стоит под крышей и защищена от природных воздействий». На словах все вроде бы так, но необходимо разобраться по порядку. Каковы же аргументы утепления ворот гаража?Ворота являются самой большой по площади деталью гаража, которая связывает с внешними, не всегда благоприятными, природными условиями. Именно через ворота происходит максимальная передача тепла: зимой нужное тепло стремиться вырваться наружу, а жарким летом ненужное проникает внутрь гаража.

Как “утекает” тепло из гаражных ворот наглядно видно на термограмме Николай Афанасьев

Очень часто владельцы гаражей организуют в них мастерские, чтобы не делать необходимые столярные или слесарные работы дома, очень много операций по ремонту автомобиля можно сделать в гараже, а это предполагает длительное пребывание в нем. Поэтому утепление ворот просто необходимо.Утепление гаража делает температурный режим более мягким, без резких колебаний, а это спасает от конденсации влаги как в гараже, так и на автомобиле и, особенно в его скрытых полостях. В правильно утепленных гаражах кузова машин меньше подвержены коррозии.Еще один принципиальный вопрос – снаружи или изнутри утеплять ворота? Капитальные стены строительная наука рекомендует утеплять снаружи, и укрывать слой утеплителя штукатуркой. Ворота являются совершенно другой конструкцией. Во-первых, им нужно быть подвижными для открытия и закрытия, а, во-вторых, они выполняют защитную и антивандальную функцию, с чем лучше всего справляется металлический лист. Поэтому целесообразно их утеплять изнутри.Какие виды гаражных ворот необходимо утеплятьБольшинство гаражных ворот имеют распашную конструкцию, которую, безусловно, утеплять просто необходимо. Основу таких ворот составляет рама из профильных труб и стального листа в качестве внешней отделки. Известна очень высокая теплопроводность стали, поэтому можно считать, что такие не утепленные ворота не представляют никакой преграды для утечки тепла. В распашных воротах принципиальным является наличие калитки, которая сильно снижает теплопотери при частом перемещении людей. Поэтому, если гараж находится еще на этапе строительства, то надо заказывать ворота сразу утепленные и с калиткой.

Калитка в воротах гаража позволяет значительно снизить теплопотери Николай Афанасьев

Очень модные ныне подъемно-поворотные и секционные ворота в подавляющем большинстве заводского изготовления. Их полотно или секции представляют собой сэндвич панели из листовой стали снаружи и вспененного полиуретана внутри. Такая конструкция уже обладает нужными теплоизоляционными свойствами и дополнительных мероприятий по утеплению не требует. Эти виды ворот, по желанию заказчика, можно тоже оснастить калиткой, что и надо обязательно сделать.

У подъемно-поворотных и секционных ворот заводского изготовления уже предусмотрена теплоизоляция из пенополиуретана Николай Афанасьев

Встречаются подъемно-поворотные ворота кустарного изготовления, но в этом случае их утепление ничем принципиально не будет отличаться от распашных ворот, так как в основе лежит та же рама и стальной лист. Роллетные ворота утеплить невозможно в силу особенностей их устройства. Да и гаражными воротами их можно назвать с очень большим натягом, так как по теплоизоляции и антивандальным свойствам они уступают всем остальным.Выбор утеплителяУтеплитель – это такой материал, который имеет минимальную теплопроводность. В строительной науке теплопроводность оценивают специальным показателем – коэффициентом теплопроводности. И чем он меньше, тем больше шансов у этого материала стать утеплителем.

Коэффициенты теплопроводности различных строительных материалов Николай Афанасьев

В представленной таблице верхняя ее часть — это утеплители, а нижняя (с  №16 и дальше) строительные материалы, которые нужно утеплять. Слой утеплителя сильно замедляет передачу тепловой энергии и чем толще будет этот слой – тем лучше, но при этом соблюдают принцип разумной достаточности. Для гаражных ворот слоя утеплителя в 5 см будет вполне достаточно.В современном богатом выборе различных строительных материалов существует огромное количество утеплителей под разными названиями. Сориентироваться в них весьма сложно, особенно неопытному человеку, но на самом деле существует всего несколько основных классов, некоторые из которых подходят для утепления ворот гаража, а некоторые нет.Минеральная ватаМинеральная вата – замечательный теплоизолирующий материал, который очень хорошо зарекомендовал себя в строительстве. Под этим названием на самом деле представлены три подвида утеплителя:Стекловата, состоящая из тончайших стеклянных волокон (5—15 мкм) длиной от 15 до 50 мм. Она обладает требуемым низким коэффициентом теплопроводности 0,03—0,05 Вт/м*°K, широкий диапазон допустимых температур от —60 до +450 °C, хорошей упругостью и прочностью. При работе с ней всегда надевают средства защиты, так как мельчайшие волокна легко ломаются, впиваются в кожу и попадают в дыхательные пути. Гигроскопичность у стекловаты умеренная.

Стекловата хороший утеплитель, но требует мар предосторожности при монтаже и эксплуатации Николай Афанасьев

Шлаковата, получаемая из отходов металлургического производства – доменных шлаков. Волокна тонкие – 4—12 мкм, а длина меньше, чем у стекловаты – примерно 15—16 мм. Теплопроводность этого материала несколько больше, чем у стекловаты 0,040—0,050 Вт/м*°K, но вполне допустимая. Для утепления гаража лучше ее не применять, так как она очень гигроскопична и при этом обладает кислотностью, которая негативно воздействует на металл.Каменная вата, получаемая путем расплава горных пород вулканического происхождения. По структуре она сильно похожа на шлаковату, но обладает лучшей термостойкостью и у нее отсутствует кислотная агрессивность. Теплопроводность каменной ваты 0,03–0,04 Вт/м*°K. В качестве связующего в некоторых видах этого утеплителя применяются фенолформальдегидные смолы, поэтому при нагревании она может выделять в окружающий воздух фенолы, чрезвычайно вредные для человека. Гигроскопичность этого материала высокая.

Базальтовая вата – самая востребованная среди всех пористых утеплителей Николай Афанасьев

Все виды минеральных ват имеют высокую гигроскопичность, поэтому применение их для утепления гаражных ворот ограничено, так как в слое утеплителя будет конденсироваться влага, снижающая теплоизоляционные свойства этого материала. Стекловата опасна в работе, шлаковата обладает остаточной кислотностью, поэтому применима только каменная базальтовая вата при условии использования пароизоляционных пленок.ПенопластПенопластами называют довольно широкий класс синтетических материалов, общим для которых является их вспененная газонаполненная структура, а основой – какой-либо полимер. Именно по типу этого полимера и можно пенопласты классифицировать.Полистирольный пенопласт – именно он наиболее известен и представляет собой с виду спекшиеся газонаполненные шарики. Такой пенопласт отличный утеплитель и применяется чаще всего. Обозначается как ПСБ или ПСБ-С. В этом классе наиболее интересен экструзионный (экструдированный) пенополистирол (ЭППС), который обладает лучшей прочностью, ничтожно малой гигроскопичностью и стойкостью к воспламенению. Для утепления ворот гаража ЭППС – один из самых лучших выборов. В торговых сетях может называться: Стирэкс, Технониколь, Пеноплекс, URSA XPS и др.

Экструдированный полистирол очень хорошо подходит для утепления ворот Николай Афанасьев

Поливинилхлоридные (ПВХ) пенопласты – применяют в строительстве для тепло и звукоизоляции. Панели из него бывают жесткие или эластичные. Это отличный материал, похожий на ЭППС, который обладает повышенной огнестойкостью. По международным стандартам маркируется как PVC. В торговых сетях встречается реже, чем ПСБ или ЭППС.Карбамидно-формальдегидный пенопласт (КФП) – широко используется для теплоизоляции. Его преимуществом является то, что при высыхании он не увеличивается в объеме, поэтому на стройплощадках его используют в жидком виде для заполнения полостей. Известен в торговых сетях под названиями: Мэттэмпласт, Поропласт cf, Юнипор, Омифлекс, Пеноизол, Пентил. Вполне может быть применен для теплоизоляции ворот гаража.Пенополиуретановый (ППУ) пенопласт известен нам в двух видах. Эластичный ППУ не что иное, как поролон, а жесткий – монтажная пена. Для целей теплоизоляции подходит жесткий ППУ, так как он имеет прекрасную адгезию ко всем поверхностям, обладает замечательными теплоизоляционными свойствами и является гидроизолятором. Может наноситься непосредственно на строительной площадке методом распыления. Пожалуй, это лучший выбор для теплоизоляции гаражных ворот. Единственный недостаток – нанесение покрытия требует специального оборудования, что немного удорожает стоимость теплоизоляции.

Пенополиуретановая теплозащита наносится на поверхности распылителем Николай Афанасьев

Цены на теплоизоляционные материалыКак утеплить гаражные ворота изнутриСудя по описанным ранее видам конструкций гаражных ворот утепления требуют, прежде всего, распашные, а также подъемно-поворотные изготовленные самостоятельно. Прежде чем начинать утепление следует сделать ревизию системы вентиляции в гараже. Для чего это делается?

Схема организации вентиляции гаража Николай Афанасьев

Любой гараж должен быть обеспечен системой вентиляции: приточной и вытяжной. Очень часто приточное отверстие делается в воротах, поэтому при утеплении это надо учесть. Утеплитель не должен перекрывать вентиляционное отверстие.Бывает, что приточная вентиляция «организована» за счет неплотного прилегания створок ворот гаража. Это недопустимо! Если в гараже нет отверстия притока воздуха, то следует его организовать в нижней части ворот.Подготовка поверхности воротПеред тем как начинать работы по теплоизоляции ворот, необходимо подготовить внутреннюю поверхность ворот, на которой могут быть очаги коррозии, старая отслаивающаяся краска, различные загрязнения и т. д. Для этого необходимо:Крупные очаги коррозии, где есть отслаивающиеся слои ржавчины, зачищают щеткой с металлической щетиной.Далее, лучше прибегнуть к механизированной обработке поверхности ворот при помощи насадки-корщетки на дрель.

Очистка ржавчины специальной насадкой-корщеткой на дрель Николай Афанасьев

Самые лучшие результаты дает очистка от ржавчины при помощи полимер-абразивной щетки «Пиранья», которая работает совместно с болгаркой. Работа с ней абсолютно безопасна, но о средствах защиты забывать не стоит. При работе можно поливать поверхность водой, полимерный ворс проникает в самые труднодоступные места. Учитывая, что углошлифовальные машинки (болгарки) работают на высоких оборотах, процесс очистки идет очень быстро.

Полимер-абразивная щетка совместно с болгаркой очень быстро очистит поверхность ворот от ржавчины Николай Афанасьев

После полной очистки и обезжиривания в два слоя наносится антикоррозийная грунтовка. Можно использовать любую подходящую. Если грунтовка будет наноситься кистью, то второй слой накладывается перпендикулярно первому. Лучше всего пользоваться аэрозольными баллонами – качество покрытия будет лучше.Изготовление обрешетки для утепления воротПри любом способе теплоизоляции, любыми материалами, в конструкции полотна ворот понадобится обрешетка, которая, во-первых, поможет закрепить утеплитель, а, во-вторых, к ней будет в дальнейшем крепиться облицовка ворот. Для изготовления обрешетки понадобятся деревянные бруски сечением 4*4 см или 5*5 см, в зависимости от конструкции ворот. Обрешетка должна крепиться к силовой раме полотна ворот: профильной стальной трубе или уголку. Для изготовления деревянной обрешетки необходимо:Заготовить требуемое количество деревянных брусков. При покупке надо выбирать только сухую древесину.Бруски двукратно обрабатываются антисептическим составом, для предотвращения их гниения в сложных условиях перепадов температур и повышенной влажности.

Деревянные части обрешетки обрабатываются антисептическими составами Николай Афанасьев

На силовые элементы ворот крепятся бруски при помощи шурупов. Для этого после разметки надо накернить места будущих отверстий, а затем сверлом диаметром соответствующего шурупу, делаются сквозные отверстия. При креплении брусков не стоит забывать в них предварительно делать тонким сверлом отверстия, чтобы завинчиваемый шуруп не расколол их.

Вариант крепления обрешетки Николай Афанасьев

При наличии на полотне ворот вентиляционного отверстия, его надо обойти обрешеткой по периметру. Это также касается замков и засовов.Если на центральной части полотна ворот нет стальных силовых элементов, то бруски могут крепиться друг с другом любым удобным способом: в торец, при помощи уголков и т. д.Утепление гаражных ворот минеральной ватойЕсли уже принято решение утеплять ворота минеральной ватой, то лучше выбирать базальтовую вату от известных производителей. Но перед тем как укладывать утеплитель, надо позаботиться о гидроизоляции, так как минеральная вата очень гигроскопичный материал. Для этих целей могут применяться:Внутренняя сторона ворот может быть покрыта гидроизоляционной мастикой, например, битумно-полимерной.Очень хорошие результаты дают самоклеящиеся материалы Изолон или любые другие.После гидроизоляции поверхности ворот можно нарезать утеплитель на части такого размера, чтобы они входили очень плотно между брусками обрешетки. Минеральная вата может со временем слеживаться, поэтому чем плотнее – тем лучше. После укладки всего утеплителя поверх растягивается пароизоляционная пленка и крепится к брускам обрешетки строительным степлером. После этой операции, можно сказать, что ворота готовы к окончательной облицовке.

Процесс утепления ворот минеральной ватой Николай Афанасьев

Утепление ворот пенопластомЕсли при утеплении ворот будет использован обычный пенопласт ПСБ, то применение гидроизоляции также желательно. Этот материал способен, хоть и не так, как минеральная вата, впитывать влагу, что снижает его теплоизоляционные свойства. Желательно использовать ЭППС, который не обладает гигроскопичностью. Экструдированный пенополистирол хоть и дороже, но не требует гидроизоляции. Для монтажа пенопласта на поверхность ворот необходимо:После замера пространства между брусками обрешетки, составляется план раскроя пенопластовых листов. Главное правило – минимум стыков. При этом необходимо учесть, что размер отрезаемых листов должен быть на 2—3 мм больше, чем размер ячейки – пенопласт должен вставать на свое место очень плотно. Резать пенопласт можно строительным ножом при помощи линейки.Видео: Как правильно резать пенопласт ножомПенопластовые листы можно приклеивать на поверхность ворот монтажной пеной. Лучше использовать профессиональную пену, подаваемую пистолетом, так как объемное расширение ее мало. Для приклеивания на тыльную сторону листа непрерывно наносится пена по всем краям листа и одну линию по центру параллельно длинной стороне. Далее, лист устанавливается на свое место и крепко прижимается бруском или правилом. Постукиванием можно скорректировать положение листа. Через несколько минут положение проверяется и при необходимости корректируется.Видео: Как приклеить пенопласт монтажной пенойПосле монтажа всех листов, монтажной пеной обрабатываются все стыки и полости. После высыхания пены излишки срезаются, и поверхность можно слегка обработать теркой. Ворота готовы к облицовке.Утепление ворот пенополиуретаномПри утеплении ворот этим способом уже не обойтись без привлечения квалифицированной рабочей силы и специального оборудования. Пенополиуретан наносится специальной установкой методом распыления в несколько слоев. Деревянная обрешетка все же нужна, так как на нее удобно крепить финишную облицовку ворот.Утепление ворот методом распыления пенополиуретана имеет явные  преимущества:Пенополиуретан (ППУ) имеет прекрасную адгезию практически ко всем поверхностям, причем со временем его свойства не изменяются.Теплоизоляционные свойства ППУ очень высокие – его коэффициент теплопроводности 0,019—0,035 Вт/м*°K.При нанесении ППУ методом распыления не остается никаких полостей и не образуются «мостики холода».ППУ является отличным гидро- и паробарьером, поэтому дополнительная гидроизоляция не требуется.Срок службы у теплоизоляции из ППУ по заверениям производителей составляет не менее 70 лет.Видео: Нанесение пенополиуретанового покрытия на ворота гаражаПеред тем как наносить покрытие следует закрыть петли ворот, замки, засовы и вентиляционные отверстия пленкой, обклеив ее по краям малярным скотчем. Нанесение покрытия производится только в защитной одежде, очках и респираторе. После нанесения расчетного слоя утеплителя и его полного высыхания, излишки на обрешетке можно подрезать строительным ножом. После этого ворота готовы к облицовке.Облицовка внутренней поверхности воротГлавное уже сделано! Гаражные ворота уже снабжены теплоизоляцией, но эстетику и практичность еще никто не отменял, поэтому лучше всего облицевать каким-либо материалом. Что может служить облицовкой?Облицовка профнастилом – практичное решение, но исходя из опыта людей сделавших это, на поверхности может конденсироваться влага.Облицовка пластиковой вагонкой – выглядит хорошо, простой монтаж, но поверхность очень легко повредить.

Ворота гаража, отделанные вагонкой Николай Афанасьев

Облицовка деревянной вагонкой – одно из наиболее практичных и красивых решений, но требуется обработка дерева антисептиками и антипиренами.Облицовка листами ОСП (ориентированно-стружечных плит). Этот вариант, пожалуй, самый лучший, так как листы ОСП не подвержены гниению, обладают нужной прочностью и имеют красивый внешний вид. При желании можно покрасить поверхность в любой предпочитаемый цвет.

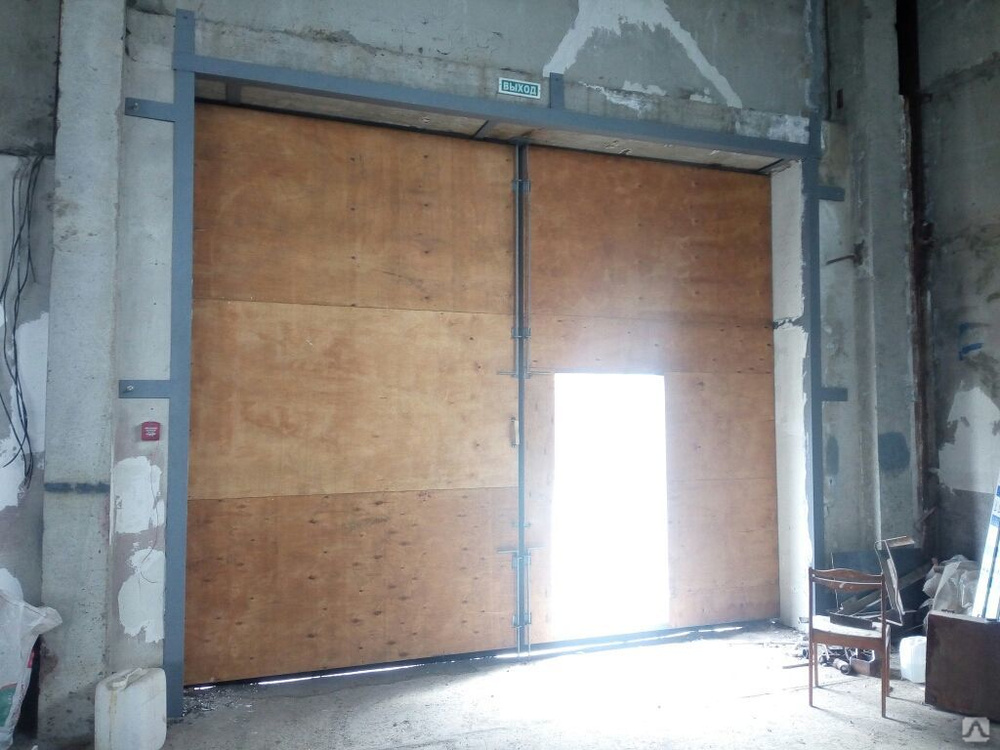

Облицовка ворот плитами ОСП и практична, и красиво выглядит Николай Афанасьев

Крепление облицовки осуществляется к брускам обрешетки шурупами с пресс-шайбой.Дополнительные меры по утеплению ворот гаражаУплотнители створок воротОдин из основных путей потери драгоценного тепла из помещения гаража – это неплотное прилегание створок ворот. Очень редко они настолько плотно прилегают друг к другу, что исключают всякое движение воздуха. Поэтому всегда необходимо применять уплотнители, которые бывают разных профилей и размеров.

Резиновый уплотнитель створок ворот Николай Афанасьев

Для плотного прилегания створок ворот и калитки лучше всего себя зарекомендовал резиновый уплотнитель круглого сечения диаметром 20 мм. За счет резинового хвоста этот уплотнитель легко крепится на любую дверь. Для этого берется стальная перфорированная полоса и в заранее намеченном месте ею прижимается хвост уплотнителя и прикручивается саморезами с шагом 15—20 см к створке ворот. Хвост ленты желательно до монтажа намазать клеем №88.

Уплотнитель очень удобно крепить при помощи монтажной ленты Николай Афанасьев

Еще один участок, где тепло может улетучиваться из гаража – это низ ворот. Естественно, что без зазора в этом месте не обойтись. Резиновые уплотнители не подходят для этих целей, но существуют специальные щеточные профили, специально предназначенные для уплотнения низа ворот. Монтаж этого профиля достаточно прост – его надо с шагом 15—20 см прикрутить к нижней части ворот саморезами. При этом, при полном закрытии щетки должны сгибаться примерно на треть своей длины.

Для уплотнения нижней кромки ворот существуют специальные щетки Николай Афанасьев

Гаражная штораВесомый плюс в сбережении тепла в гараже в зимнее время вносит гаражная штора, которая вешается непосредственно сразу за воротами. Материал шторы должен отвечать определенным требованиям:Материал должен быть плотным, так как легкие материалы мало препятствуют утечке тепла.Устойчивость к воздействию повышенной влажности и плесени.Огнестойкость.Прочность и эластичность.Всем этим требованиям как нельзя лучше отвечает обычный брезент, правда, с небольшой оговоркой – он должен иметь водоотталкивающую пропитку. Делают еще шторы из тяжелой ткани ПВХ, но брезент все равно вне конкуренции.

Лучший материал для гаражной шторы – брезент. Его стоит приобретать вместе с люверсами Николай Афанасьев

Вместе с брезентом следует приобрести и люверсы, которые вставляют в ткань на расстоянии 20 см. полотнище подвешивают на тросе или (что лучше) металлической карнизной трубе при помощи колец, заведенных в люверсы шторы. Напротив калитки в ткани шторы надо сделать разрез для свободного перемещения без отодвигания всего полотнища.ЗаключениеУтепление гаража и гаражных ворот не является излишеством. Эти меры позволят лучше сохранить автомобиль, комфортно находится в помещении гаража как холодной зимой, так и жарким летом.Гаражные ворота утепляют только изнутри.Лучший способ утепления – напыление пенополиуретанового слоя теплоизоляции.Видео: Вариант утепления ворот гаражаВидео: Еще один вариант утепления

Как утеплить железные ворота. Утепление ворот гаража своими руками: пенопластом, минватой, пенополиуретаном

Автомобилисты традиционно много времени проводят в гараже, ухаживая за своими «железными конями». Однако зимой заниматься привычными работами крайне некомфортно, и перед владельцами рано или поздно встает вопрос утепления . Эта мера позволяет решить проблему кардинально, так как через полотно ворот (а обычно это листы стали) тепло улетучивается очень быстро. Утепление гаража не только создает комфортные условия для его владельца, но и позволяет:

  • быстрее завести автомобиль в сильные морозы;
  • продлить срок службы резиновых деталей;
  • предотвратить появление конденсата во внутренних полостях машины;
  • создать нужный температурный режим в овощехранилище, которые часто объединяют с гаражами.

Возможность утепления ворот в гараже зависит от их конструкции.

Какие ворота можно утеплить

Большинство ворот имеют распашные створки, представляющие собой стальные листы, приваренные к металлическому каркасу. Утепление таких ворот обязательно, так как они практически не задерживают тепло. Сделать это несложно, простая конструкция распашных ворот позволяет использовать материалы любой толщины.

Очень популярны в настоящее время подъемные и секционные ворота для гаража. Как правило, они фабричного изготовления. Дверное полотно или отдельные секции представляют собой сэндвич-панели. С внешней стороны они покрыты листовой сталью, а с внутренней уже утеплены вспененным полиуретаном и в специальных мерах по дополнительному утеплению не нуждаются. Подъемные ворота, сделанные своими руками, утепляют так же, как и распашные. Толщина утеплителя для них не должна выходить за размеры рамы. Это же правило относится и к откатным.

Роллетные ворота утеплению не подлежат, так как их конструкция рассчитана на определенную толщину.

При выборе материала для утепления необходимо учитывать его вес. Утяжеление створок может привести к тому, что механизм, при помощи которого ворота двигаются, со временем начнет хуже работать и постепенно выйдет из строя.

Самые популярные материалы для утепления

Хороший утеплитель должен обладать низкой теплопроводностью, тогда достаточно тонкий слой сможет значительно снизить теплопотери. Для утепления ворот гаража чаще всего используют следующие материалы:

Все пенопласты обладают качествами, незаменимыми при утеплении гаражных ворот – низкой теплопроводностью и гигроскопичностью, пожаробезопасностью, химической инертностью.

Как утеплить гаражные ворота

Перед началом работ по утеплению необходимо проверить работоспособность вентиляции в гараже. В процессе не следует перекрывать вентиляционные отверстия утеплителем. Нормальная работа вентиляции способствует понижению влажности и своевременному удалению паров бензина и выхлопных газов.

Разберем подробно, как утеплить гаражные ворота на самой распространенной их конструкции – распашной.

Подготовка поверхности

Внимательно осмотрите внутреннюю поверхность дверного полотна. Большие участки, пораженные коррозией, зачищают щеткой с железной щетиной. Если ржавчина покрыла большую часть стального листа, удобнее и быстрее работать дрелью или болгаркой со специальной круглой насадкой.

После тщательной очистки от ржавчины и обезжиривания наносят антикоррозийную грунтовку.

Изготовление и монтаж обрешетки

В качестве обрешетки используют деревянные бруски или алюминиевый профиль. Крепят обрешетку к раме ворот. Материал для обрешетки отрезают по размеру. Деревянные бруски пропитывают составом двойного действия – от пожара и гниения. К каркасу створок элементы обрешетки крепятся шурупами подходящей длины. Всю фурнитуру на дверном полотне – замки, вентиляционные отверстия, отделывают обрешеткой по периметру.

Гидроизоляция и укладка утеплителя

Перед тем как утеплить ворота в гараже , нужно соблюсти некоторые тонкости обращения с этим материалом. Из всех его разновидностей лучше остановиться на базальтовой вате от известного производителя. Перед укладкой ваты следует позаботиться о гидроизоляции, чтобы материал не впитывал влагу. Хорошие результаты дает покрытие внутренней стороны ворот битумно-полимерной мастикой или отделка самоклеющимся материалом типа «Изолон».

После того, как все металлические части ворот будут покрыты гидроизоляцией, утеплитель нарезают на части такого размера, чтобы он на несколько сантиметров превышал расстояние между брусками обрешетки. Делается это для того, чтобы не появились щели, так как минеральная вата со временем слеживается.

Утеплитель удобнее всего нарезать так: разложить на полу лист ДВП, раскатать по нему минеральную вату, отмерить и с силой провести острым канцелярским ножом.

Поверх минеральной ваты натягивается пароизоляционная пленка и крепится к брускам строительным степлером. После пароизоляции уже утепленные распашные ворота готовы для окончательной отделки. Облицовку производят пластиковой или деревянной вагонкой, профнастилом, листами ОСП. Крепится облицовочный материал к брускам шурупами с пресс-шайбой.

Укладка утеплителя по периметру ворот

Створки ворот очень редко прилегают друг к другу вплотную. Обычно между ними образуется щель, позволяющая свободно закрывать ворота. Чтобы предотвратить утечку тепла через эти щели, используют различные уплотнители. Как правило, они представляют собой самоклеющуюся полоску с резиновым или поролоновым уплотнителем. Для изоляции нижней части ворот данный уплотнитель не подходит. Для этих целей существуют специальные щеточные полосы. Их крепят к нижней части ворот саморезами.

После того, как все щели будут закрыты, утепление гаражных ворот можно считать законченным.

Самостоятельное утепление гаражных ворот — видео

Время чтения ≈ 8 минут

Гараж является отличным вариантом защиты автомобиля от осадков, но от минусовых температур без надлежащей теплоизоляции он не спасет. Поскольку основная часть тепла уходит через ворота гаража, на том, как и чем утеплить их изнутри своими руками, а также на способах, пошаговых вариантах и фото-примерах, остановимся в деталях.

Зачем утеплять ворота гаража

Некоторые автолюбители считают, что если транспортное средство находится под крышей и защищено от осадков, то создание еще каких-либо условий для хранения автомобиля попросту неуместно. Однако при утеплении гаражных ворот преследуются следующие цели:

  • ворота являются той деталью, которая имеет непосредственную связь с внешней средой. Как правило, материалом их изготовления является металл. Через него в зимнее время тепло уходит наружу, а летом проникает внутрь;
  • нередко гаражи используются в качестве мастерских. Тот же ремонт автомобиля производится внутри этого помещения, а в холоде заниматься этим не очень комфортно;
  • теплоизоляция ворот позволяет сгладить скачки температуры, что исключает образование конденсата, как на внутренних элементах гаража, так и на машине. Если гараж утеплен правильно, то авто меньше подвергается пагубному воздействию коррозии.

Однако это вовсе не говорит о том, что в гараже должно быть настолько тепло, как в жилом помещении. Например, если гараж будет натоплен, то при попадании транспортного средства с улицы, оно мгновенно запотеет, влажность повысится, в результат чего авто всю ночь будет находиться в тепло-влажном тумане. Такие условия негативно будут сказываться на состоянии кузовных элементов.

Какие ворота нуждаются в утеплении

Чаще всего гаражные ворота выполняются в виде распашной конструкции, которую требуется утеплять. В качестве каркаса ворот используется уголок или профильные трубы, к которым крепится лист металла. Поскольку сталь очень хорошо проводит тепло, то отсутствие теплоизоляции никак не препятствует его утечке из гаража. Иногда распашные ворота оснащаются калиткой, которая значительно снижает потери тепла, если гараж часто открывается и закрывается.

Сегодня распространенными конструкциями ворот являются подъемно-поворотные и секционные. Полотно изготавливается из листа металла снаружи и вспененного полиуретана изнутри. Подобная конструкция уже с завода наделена необходимой теплоизоляцией и способна эффективно удерживать тепло.

Иногда подъемно-поворотные ворота изготавливают самостоятельно. Такая конструкция, как и распашная, не имеет никакого утепления, поскольку материалом является голый металл. Если гараж оснащается роллетными воротами, то их конструкция попросту не позволит провести утепление.

Выбор утеплителя

Сегодня существует довольно широкий выбор теплоизоляторов. У каждого из них есть как преимущества, так и недостатки, исходя из которых можно подобрать наиболее оптимальный вариант.

Минеральная вата

Материал пользуется популярностью ни один десяток лет. Бывает разных видов, из которых лучшим считается базальтовая вата. Она является не только хорошим утеплителем, но и отлично защищает от шума. Изготавливается минвата в виде рулонов и матов.

Поскольку минеральная вата не должна контактировать с влагой, многие придерживаются мнения, что для утепления ворот гаража она не годится.

Пенопласт

Один из наиболее распространенных утеплителей. Он отличается дешевизной и длительной эксплуатацией, не подвержен воздействию насекомых и грибков, легко разрезается. Малый вес листов позволяет монтировать его самостоятельно.

Однако стоит учесть, что пенопласт требует защиты от прямых солнечных лучей и мышей, а гараж должен оснащаться вентиляцией, чтобы не было скопления конденсата. Схожими с пенопластом свойствами обладает пеноплекс, но стоимость его заметно выше.

Стекловата

Дешево утеплить гараж можно именно стекловатой, что является единственным положительным качеством этого материала. В остальном с ним нужно работать очень аккуратно и обязательно использовать средства защиты. В противном случае возможны проблемы с кожей и органами зрения. Стекловата также требует хорошей защиты от влаги, поскольку при намокании ее теплоизоляционные свойства теряются.

Пенополиуретан

Утеплитель отличается стойкостью к внешним воздействиям. Материал после нанесения расширяется и хорошо заполняет все зазоры, имеет хорошее сцепление с металлом. Таким образом, не стоит бояться, что под ним будет скапливаться конденсат.

Также пенополиуретан относится к негорючим утеплителям. Однако для его нанесения требуется специальное оснащение, что говорит о необходимости обращаться к специалистам.

Как утеплить ворота гаража пошагово

Процедура утепления ворот гаража изнутри своими руками состоит из нескольких этапов. Остановимся на каждом из них в деталях, а также на проверенных способах теплоизоляции.

Подготовительные работы

Выбрав материал, подготавливают поверхность ворот изнутри. Для этого проводят осмотр и при обнаружении коррозии, избавляются от нее специальной металлической щеткой к болгарке, после чего обрабатывают металл грунтовкой и краской. Затем все щели уплотняют монтажной пеной. Таким образом, удастся избежать мостиков холода.

Когда поверхность высохнет, проводят обработку с целью гидроизоляции, для чего подходят:

  • битумная мастика;
  • пароизоляция;
  • изолон толщиной 2 мм.

При использовании экструдированного пенополистирола, гидроизоляцию можно не делать.

Изготовление обрешетки

Чтобы теплоизоляция надежно удерживалась на воротах, а также для крепления отделки, потребуется смонтировать деревянный каркас из брусков сечением 40*40 мм, которые фиксируют по внутреннему периметру ворот. Деревянные элементы для обрешетки должны быть хорошо высушены и заранее обработаны антисептиком.

Монтируется обрешетка следующим образом:


Теплоизоляция пенопластом

Рассматривая, как и чем утеплить ворота гаража изнутри своими руками, а также способы и варианты пошаговых действий с фото-примерами, в первую очередь следует разобраться с утеплением пенопластом:


Подробнее о теплоизоляции ворот пенопластом можно узнать из видео.

Теплоизоляция минватой

Минеральная вата хоть и восприимчива к поглощению влаги, ее все же применяют для утепления ворот гаража. Подготовительные работы аналогичны описанным выше.

При монтаже каркаса ячейки следует делать на 5-10 мм меньше, чем размеры материала, чтобы плиты можно было плотно уложить.

Минеральную вату помещают между элементами обрешетки и фиксируют по бокам крепежом. Сверху утеплителя крепят полиэтиленовую пленку. В завершении процедуры монтируют облицовку.

Не все автовладельцы имеют гараж, но большинство из них мечтают о нем . Не все счастливые обладатели гаража имеют его утепленным , но большинство из них, кто хоть раз ощутил прелесть утепления, мечтают об этом. И за кажущейся сложностью процесса утепления стоит последовательность простых действий, которую сможет воспроизвести любой нормальный мужчина. В данной статье автовладельцам предлагается узнать, как изнутри, так как именно они являются главным источником общих теплопотерь.

Зачем утеплять ворота гаража

Автолюбители могут задать вполне резонный вопрос: «А зачем, вообще, утеплять ворота, да и сам гараж? Ведь это помещение периодического появления человека в нем , а машина стоит под крышей и защищена от природных воздействий». На словах все вроде бы так, но необходимо разобраться по по рядку. Каковы же аргументы утепления ворот гаража?

  • Ворота являются самой большой по площади деталью гаража, которая связывает с внешними, не всегда благоприятными, природными условиями. Именно через ворота происходит максимальная передача тепла: зимой нужное тепло стремиться вырваться наружу, а жарким летом ненужное проникает внутрь гаража.

Как «утекает» тепло из гаражных ворот наглядно видно на термограмме
  • Очень часто владельцы гаражей организуют в них мастерские, чтобы не делать необходимые столярные или слесарные работы дома, очень много операций по ремонту автомобиля можно сделать в гараже, а это предполагает длительное пребывание в нем . Поэтому утепление ворот просто необходимо.
  • Утепление гаража делает температурный режим более мягким, без резких колебаний, а это спасает от конденсации влаги как в гараже, так и на автомобиле и, особенно в его скрытых полостях. В правильно утепленных гаражах кузова машин меньше подвержены коррозии.

Еще один принципиальный вопрос – снаружи или изнутри утеплять ворота? Капитальные стены строительная наука рекомендует утеплять снаружи, и укрывать слой утеплителя штукатуркой. Ворота являются совершенно другой конструкцией. Во-первых, им нужно быть подвижными для открытия и закрытия, а, во-вторых, они выполняют защитную и антивандальную функцию, с чем лучше всего справляется металлический лист. Поэтому целесообразно их утеплять изнутри.

Какие виды гаражных ворот необходимо утеплять

Большинство гаражных ворот имеют распашную конструкцию, которую, безусловно, утеплять просто необходимо. Основу таких ворот составляет рама из профильных труб и стального листа в качестве внешней отделки. Известна очень высокая теплопроводность стали, поэтому можно считать, что такие не утепленные ворота не представляют никакой преграды для утечки тепла. В распашных воротах принципиальным является наличие калитки, которая сильно снижает теплопотери при частом перемещении людей. Поэтому, если гараж находится еще на этапе строительства, то надо заказывать и с калиткой.


Очень модные ныне подъемно-поворотные и в подавляющем большинстве заводского изготовления. Их полотно или секции представляют собой сэндвич панели из листовой стали снаружи и вспененного полиуретана внутри. Такая конструкция уже обладает нужными теплоизоляционными свойствами и дополнительных мероприятий по утеплению не требует. Эти виды ворот, по желанию заказчика, можно тоже оснастить калиткой, что и надо обязательно сделать.


Встречаются подъемно-поворотные ворота кустарного изготовления, но в этом случае их утепление ничем принципиально не будет отличаться от распашных ворот, так как в основе лежит та же рама и стальной лист.

Роллетные ворота утеплить невозможно в силу особенностей их устройства. Да и гаражными воротами их можно назвать с очень большим натягом, так как по теплоизоляции и антивандальным свойствам они уступают всем остальным.

Выбор утеплителя

Утеплитель – это такой материал, который имеет минимальную теплопроводность. В строительной науке теплопроводность оценивают специальным показателем – коэффициентом теплопроводности. И чем он меньше, тем больше шансов у этого материала стать утеплителем.

В представленной таблице верхняя ее часть — это утеплители, а нижняя (с №16 и дальше) строительные материалы, которые нужно утеплять. Слой утеплителя сильно замедляет передачу тепловой энергии и чем толще будет этот слой – тем лучше, но при этом соблюдают принцип разумной достаточности. Для гаражных ворот слоя утеплителя в 5 см будет вполне достаточно.

В современном богатом выборе различных строительных материалов существует огромное количество утеплителей под разными названиями. Сориентироваться в них весьма сложно, особенно неопытному человеку, но на самом деле существует всего несколько основных классов, некоторые из которых подходят для утепления ворот гаража, а некоторые нет.

Минеральная вата

Минеральная вата – замечательный теплоизолирующий материал, который очень хорошо зарекомендовал себя в строительстве. Под этим названием на самом деле представлены три подвида утеплителя:

  • Стекловата, состоящая из тончайших стеклянных волокон (5-15 мкм) длиной от 15 до 50 мм. Она обладает т ребуемым низким коэффициентом теплопроводности 0,03-0,05 Вт/м*°K, широкий диапазон допустимых температур от — 60 до +450 °C, хорошей упругостью и прочностью. При работе с ней всегда надевают средства защиты, так как мельчайшие волокна легко ломаются, впиваются в кожу и попадают в дыхательные пути. Гигроскопичность у стекловаты умеренная.

  • Шлаковата, получаемая из отходов металлургического производства – доменных шлаков. Волокна тонкие – 4-12 мкм, а длина меньше, чем у стекловаты – примерно 15-16 мм. Теплопроводность этого материала несколько больше, чем у стекловаты 0,040-0,050 Вт/м*°K, но вполне допустимая. Для утепления гаража лучше ее не применять, так как она очень гигроскопична и при этом обладает кислотностью, которая негативно воздействует на металл.
  • Каменная вата, получаемая путем расплава горных пород вулканического происхождения. По структуре она сильно похожа на шлаковату, но обладает лучшей термостойкостью и у нее отсутствует кислотная агрессивность. Теплопроводность каменной ваты 0,03–0,04 Вт/м*°K. В качестве связующего в некоторых видах этого утеплителя применяются фенолформальдегидные смолы, поэтому при нагревании она может выделять в окружающий воздух фенолы, чрезвычайно вредные для человека. Гигроскопичность этого материала высокая.

Базальтовая вата — самая востребованная среди всех пористых утеплителей

Все виды минеральных ват имеют высокую гигроскопичность, поэтому применение их для утепления гаражных ворот ограничено, так как в слое утеплителя будет конденсироваться влага, снижающая теплоизоляционные свойства этого материала. Стекловата опасна в работе, шлаковата обладает остаточной кислотностью, поэтому применима только каменная базальтовая вата при условии использования пароизоляционных пленок .

Пенопласт

Пенопластами называют довольно широкий класс с интетических материалов, общим для которых является их вспененная газонаполненная структура, а основой – какой-либо полимер. Именно по типу этого полимера и можно пенопласты классифицировать.

  • Полистирольный пенопласт – именно он наиболее известен и представляет собой с виду спекшиеся газонаполненные шарики. Такой пенопласт отличный утеплитель и применяется чаще всего. Обозначается как ПСБ или ПСБ-С . В этом классе наиболее интересен экструзионный (экструдированный) пенополистирол (ЭППС), который обладает лучшей прочностью, ничтожно малой гигроскопичностью и стойкостью к воспламенению. Для утепления ворот гаража ЭППС – один из самых лучших выборов. В торговых сетях может называться: Стирэкс , Технониколь , Пеноплекс, URSA XPS и др.

  • Поливинилхлоридные (ПВХ) пенопласты – применяют в строительстве для тепло и звукоизоляции. Панели из него бывают жесткие или эластичные. Это отличный материал, похожий на ЭППС, который обладает повышенной огнестойкостью. По международным стандартам маркируется как PVC. В торговых сетях встречается реже, чем ПСБ или ЭППС.
  • Карбамидно-формальдегидный пенопласт (КФП) – широко используется для теплоизоляции. Его преимуществом является то, что при высыхании он не увеличивается в объеме , поэтому на стройплощадках его используют в жидком виде для заполнения полостей. Известен в торговых сетях под названиями: Мэттэмпласт , Поропласт cf, Юнипор , Омифлекс , Пеноизол , Пентил . Вполне может быть применен для теплоизоляции ворот гаража.
  • Пенополиуретановый (ППУ) пенопласт известен нам в двух видах. Эластичный ППУ не что иное, как поролон, а жесткий – монтажная пена. Для целей теплоизоляции подходит жесткий ППУ, так как он имеет прекрасную адгезию ко всем поверхностям, обладает замечательными теплоизоляционными свойствами и является гидроизолятором . Может наноситься непосредственно на строительной площадке методом распыления. Пожалуй, это лучший выбор для теплоизоляции гаражных ворот. Единственный недостаток – нанесение покрытия требует специального оборудования, что немного удорожает стоимость теплоизоляции.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Судя по описанным ранее видам конструкций гаражных ворот утепления требуют, прежде всего, распашные, а также подъемно-поворотные изготовленные самостоятельно. Прежде чем начинать утепление следует сделать ревизию системы вентиляции в гараже. Для чего это делается?


  • Любой гараж должен быть обеспечен системой вентиляции: приточной и вытяжной. Очень часто приточное отверстие делается в воротах, поэтому при утеплении это надо учесть. Утеплитель не должен перекрывать вентиляционное отверстие.
  • Бывает, что приточная вентиляция «организована» за счет неплотного прилегания створок ворот гаража. Это недопустимо! Если в гараже нет отверстия притока воздуха, то следует его организовать в нижней части ворот.
Подготовка поверхности ворот

Перед тем как начинать работы по теплоизоляции ворот, необходимо подготовить внутреннюю поверхность ворот, на которой могут быть очаги коррозии, старая отслаивающаяся краска, различные загрязнения и т. д. Для этого необходимо:

  • Крупные очаги коррозии, где есть отслаивающиеся слои ржавчины, зачищают щеткой с металлической щетиной.
  • Далее, лучше прибегнуть к механизированной обработке поверхности ворот при помощи насадки-корщетки на дрель.

  • Самые лучшие результаты дает очистка от ржавчины при помощи полимер-абразивной щетки «Пиранья», которая работает совместно с болгаркой. Работа с ней абсолютно безопасна, но о средствах защиты забывать не стоит. При работе можно поливать поверхность водой, полимерный ворс пр оникает в самые труднодоступные места. Учитывая, что углошлифовальные машинки (болгарки) работают на высоких оборотах, процесс очистки идет очень быстро.

  • После полной очистки и обезжиривания в два слоя наносится антикоррозийная грунтовка. Можно использовать любую подходящую. Если грунтовка будет наноситься кистью, то второй слой накладывается перпендикулярно первому. Лучше всего пользоваться аэрозольными баллонами – качество покрытия будет лучше.
Изготовление обрешетки для утепления ворот

При любом способе теплоизоляции, любыми материалами, в конструкции полотна ворот понадобится обрешетка , которая, во-первых, поможет закрепить утеплитель, а, во-вторых, к ней будет в дальнейшем крепиться облицовка ворот. Для изготовления обрешетки понадобятся деревянные бруски сечением 4*4 см или 5*5 см, в зависимости от конструкции ворот. Обрешетка должна крепиться к силовой раме полотна ворот: профильной стальной трубе или уголку. Для изготовления деревянной обрешетки необходимо:

  • Заготовить требуемое количество деревянных брусков. При покупке надо выбирать только сухую древесину.
  • Бруски двукратно обрабатываются антисептическим составом, для предотвращения их гниения в сложных условиях перепадов температур и повышенной влажности.

  • На силовые элементы ворот крепятся бруски при помощи шурупов. Для этого после разметки надо накернить места будущих отверстий, а затем сверлом диаметром соответствующего шурупу, делаются сквозные отверстия. При креплении брусков не стоит забывать в них предварительно делать тонким сверлом отверстия, чтобы завинчиваемый шуруп не расколол их.
  • При наличии на полотне ворот вентиляционного отверстия, его надо обойти обрешеткой по периметру. Это также касается замков и засовов.
  • Если на центральной части полотна ворот нет стальных силовых элементов, то бруски могут крепиться друг с другом любым удобным способом: в торец, при помощи уголков и т. д.
Утепление гаражных ворот минеральной ватой

Если уже принято решение утеплять ворота минеральной ватой, то лучше выбирать базальтовую вату от известных производителей. Но перед тем как укладывать утеплитель, надо позаботиться о гидроизоляции, так как минеральная вата очень гигроскопичный материал. Для этих целей могут применяться:

  • Внутренняя сторона ворот может быть покрыта гидроизоляционной мастикой, например, битумно-полимерной.
  • Очень хорошие результаты дают самоклеящиеся материалы Изолон или любые другие.

После гидроизоляции поверхности ворот можно нарезать утеплитель на части такого размера, чтобы они входили очень плотно между брусками обрешетки . Минеральная вата может со временем слеживаться , поэтому чем плотнее – тем лучше. После укладки всего утеплителя поверх растягивается пароизоляционная пленка и крепится к брускам обрешетки строительным степлером. После этой операции, можно сказать, что ворота готовы к окончательной облицовке.


Утепление ворот пенопластом

Если при утеплении ворот будет использован обычный пенопласт ПСБ, то применение гидроизоляции также желательно. Этот материал способен, хоть и не так, как минеральная вата, впитывать влагу, что снижает его теплоизоляционные свойства. Желательно использовать ЭППС, который не обладает гигроскопичностью. Экструдированный пенополистирол хоть и дороже, но не требует гидроизоляции. Для на поверхность ворот необходимо:

  • После замера пространства между брусками обрешетки , составляется план раскроя пенопластовых листов. Главное правило – минимум стыков. При этом необходимо учесть, что размер отрезаемых листов должен быть на 2-3 мм больше, чем размер ячейки – пенопласт должен вставать на свое место очень плотно. Резать пенопласт можно строительным ножом при помощи линейки.
Видео: Как правильно резать пенопласт ножом
  • Пенопластовые листы можно приклеивать на поверхность ворот монтажной пеной. Лучше использовать профессиональную пену, подаваемую пистолетом, так как объемное расширение ее мало. Для приклеивания на тыльную сторону листа непрерывно наносится пена по всем краям листа и одну линию по центру параллельно длинной стороне. Далее, лист устанавливается на свое место и крепко прижимается бруском или правилом. Постукиванием можно скорректировать положение листа. Через несколько минут положение проверяется и при необходимости корректируется.
Видео: Как приклеить пенопласт монтажной пеной
  • После монтажа всех листов, монтажной пеной обрабатываются все стыки и полости. После высыхания пены излишки срезаются, и поверхность можно слегка обработать теркой . Ворота готовы к облицовке.
Утепление ворот пенополиуретаном

При утеплении ворот этим способом уже не обойтись без привлечения квалифицированной рабочей силы и специального оборудования. Пенополиуретан наносится специальной установкой методом распыления в несколько слоев . Деревянная обрешетка все же нужна, так как на нее удобно крепить финишную облицовку ворот.

Имеет явныепреимущества:

  • Пенополиуретан (ППУ) имеет прекрасную адгезию практически ко всем поверхностям, причем со временем его свойства не изменяются.
  • Теплоизоляционные свойства ППУ очень высокие – его коэффициент т еплопроводности 0,019-0,035 Вт/м*°K.
  • При нанесении ППУ методом распыления не остается никаких полостей и не образуются «мостики холода».
  • ППУ является отличным гидро- и паробарьером , поэтому дополнительная гидроизоляция не требуется.
  • Срок службы у теплоизоляции из ППУ по заверениям производителей составляет не менее 70 лет.
Видео: Нанесение пенополиуретанового покрытия на ворота гаража

Перед тем как наносить покрытие следует закрыть петли ворот, замки, засовы и вентиляционные отверстия пленкой , обклеив ее по краям малярным скотчем. Нанесение покрытия производится только в защитной одежде, очках и респираторе. После нанесения расчетного слоя утеплителя и его полного высыхания, излишки на обрешетке можно подрезать строительным ножом. После этого ворота готовы к облицовке.

Облицовка внутренней поверхности ворот

Главное уже сделано! Гаражные ворота уже снабжены теплоизоляцией, но эстетику и практичность еще никто не отменял, поэтому лучше всего облицевать каким-либо материалом. Что может служить облицовкой?

  • Облицовка профнастилом – практичное решение, но исходя из опыта людей сделавших это, на поверхности может конденсироваться влага.
  • Облицовка пластиковой вагонкой – выглядит хорошо, простой монтаж, но поверхность очень легко повредить.

  • Облицовка деревянной вагонкой – одно из наиболее практичных и красивых решений, но требуется обработка дерева антисептиками и антипиренами.
  • Облицовка листами ОСП (ориентированно-стружечных плит). Этот вариант, пожалуй, самый лучший, так как листы ОСП не подвержены гниению, обладают нужной прочностью и имеют красивый внешний вид. При желании можно покрасить поверхность в любой предпочитаемый цвет.

Крепление облицовки осуществляется к брускам обрешетки шурупами с пресс-шайбой.

Дополнительные меры по утеплению ворот гаража
Уплотнители створок ворот

Один из основных путей потери драгоценного тепла из помещения гаража – это неплотное прилегание створок ворот. Очень редко они настолько плотно прилегают друг к другу, что исключают всякое движение воздуха. Поэтому всегда необходимо применять уплотнители, которые бывают разных профилей и размеров.

Для плотного прилегания створок ворот и калитки лучше всего себя зарекомендовал резиновый уплотнитель круглого сечения диаметром 20 мм. За счет резинового хвоста этот уплотнитель легко крепится на любую дверь. Для этого берется стальная перфорированная полоса и в заранее намеченном месте ею прижимается хвост уплотнителя и прикручивается саморезами с шагом 15-20 см к створке ворот. Хвост ленты желательно до монтажа намазать клеем №88.


Еще один участок, где тепло может улетучиваться из гаража – это низ ворот. Естественно, что без зазора в этом месте не обойтись. Резиновые уплотнители не подходят для этих целей, но существуют специальные щеточные профили, специально предназначенные для уплотнения низа ворот. Монтаж этого профиля достаточно прост – его надо с шагом 15-20 см прикрутить к нижней части ворот саморезами. При этом , при полном закрытии щетки должны сгибаться примерно на треть своей длины.


Гаражная штора

Весомый плюс в сбережении тепла в гараже в зимнее время вносит гаражная штора, которая вешается непосредственно сразу за воротами. Материал шторы должен отвечать определенным требованиям:

  • Материал должен быть плотным, так как легкие материалы мало препятствуют утечке тепла.
  • Устойчивость к воздействию повышенной влажности и плесени.
  • Огнестойкость.
  • Прочность и эластичность.

Всем этим требованиям как нельзя лучше отвечает обычный брезент, правда, с небольшой оговоркой – он должен иметь водоотталкивающую пропитку. Делают еще шторы из тяжелой ткани ПВХ, но брезент вс е равно вне конкуренции.


Лучший материал для гаражной шторы — брезент. Его стоит приобретать вместе с люверсами

Вместе с брезентом следует приобрести и люверсы, которые вставляют в ткань на расстоянии 20 см. полотнище подвешивают на тросе или (что лучше) металлической карнизной трубе при помощи колец, заведенных в люверсы шторы. Напротив калитки в ткани шторы надо сделать разрез для свободного перемещения без отодвигания всего полотнища.

Заключение
  • Утепление гаража и гаражных ворот не является излишеством. Эти меры позволят лучше сохранить автомобиль, комфортно находится в помещении гаража как холодной зимой, так и жарким летом.
  • Гаражные ворота утепляют только изнутри.
  • Лучший способ утепления – напыление .
Видео: Вариант утепления ворот гаража
Видео: Еще один вариант утепления

Постоянный температурный режим благоприятно сказывается на сохранности как автомобиля, так и прочего имущества, попадающего на постоянное место жительства в гараж.

Чтобы достичь постоянства температуры, нужно правильно утеплить ворота гаража изнутри, и как это сделать — разбираемся дальше.

Когда и почему необходимо утеплять гаражные ворота?


Если существует возможность каким-либо образом закрепить его на внутренней стороне створки и при этом не переутяжелить ее, то такой материал можно считать пригодным для использования.

Вместе с тем, всем утеплителям присущи некоторые особенности , которые необходимо учитывать при выборе для столь специфических целей.

  1. Минеральная вата, войлок, стекловата .
  2. Данные материалы обладают сходными характеристиками теплопроводности, паропроницаемости и массы.

    Применять их в гаражном строительстве крайне нежелательно, поскольку из-за малой толщины основного материала ворот точка росы будет попадать в толщу утеплителя, что будет приводить к его постоянному намоканию в зимнее время.

  3. Торфяные, камышитовые и пробковые плиты .
  4. Пригодны для эксплуатации в гараже, но имеют высокую стоимость и не отличаются большой механической прочностью.

  5. Эластичные утеплители из вспененного полимерного материала . Недороги, эффективны, однако чувствительны к механическим воздействиям.
  6. Различные типы пенопласта .
  7. Утепление ворот гаража не занимает много времени. В видео ниже показан весь процесс утепления от избавления от старой обшивки, до конечного результата всего за одни выходные:

    Утепление своими руками пенопластом


    Помимо собственно листов пенопласта, перед началом работ следует подготовить набор необходимых материалов и инструментов:

    Кроме того, будут необходимы материалы для отделки и дополнительного утепления щелей по периметру ворот.

    Расчет количества материалов производится с учетом габаритов створок ворот гаража. Оптимальная толщина утеплителя из пенопласта – 40-50 мм.

    Если в продаже нет материала именно такой толщины, можно использовать пакет из нескольких слоев более тонкого пенопласта. Соответственно, количество материала в этом случае должно быть умножено на число слоев.

    Длину брусков для создания обрешетки следует подбирать таким образом, чтобы их хватило на по всей площади створок с шагом, равным ширине утеплителя.

    Подготовительные работы – первый этап утепления гаражных ворот. Их суть состоит в удалении с внутренней стороны ворот гигроскопичных пятен ржавчины и различных загрязнений. Зачищать металл можно либо жесткой корщеткой, либо шлифмашинкой.

    Затем ворота покрываются грунтовкой для увеличения коррозионной стойкости. Продолжать монтаж можно только после высыхания грунтовки.

    Монтаж утеплителя включает следующие операции:

    Если все работы выполнены аккуратно, то ворота гаража несколько лет не будут нуждаться в дополнительном утеплении. Для локального ремонта поврежденных панелей пенопласта их можно либо заменить целиком, либо просто заклеить малярным скотчем или залить монтажной пеной.

    Процесс утепления пенопластом с пояснениями смотрите в видео:

Гараж может эксплуатироваться по прямому назначению – в качестве стоянки для автомобиля, а также в роли мастерской или склада, где вы можете хранить инвентарь и разные вещи. Если вы часто занимаетесь ремонтом машины, то лучше всего утеплить постройку. Наиболее эффективны данные работы окажутся в области ворот. Однако перед проведением таких манипуляций необходимо ознакомиться с правилами, которые гласят, что для теплоизоляции гаража лучше не использовать пористые утеплители по типу минеральной ваты. Это объясняется тем, что сместится в сторону утеплителя, он намокнет, его плотность и теплопроводность увеличатся.

Выбор материала

Не следует стараться сэкономить, заказывая ворота без калитки. Ее наличие позволяет сохранять тепло внутри гаража. Лучше сразу изготавливать ворота не только с отдельной дверью, но и с утеплением. Помимо прочего, постройку необходимо снабдить системой вентиляции, которая может быть вытяжной и приточной. Приточное отверстие можно выполнить в воротах. Недостаточная вентиляция может создать опасные для жизни условия.

Утепление гаражных ворот может осуществляться разными материалами, однако одним из самых эффективных является пенопласт. Этот материал обладает низкой плотностью, поэтому утепление не окажет дополнительных нагрузок на конструкцию. Пенопласт имеет низкий коэффициент теплопроводности, он не выделяет вредных для здоровья человека веществ, что верно при нормальных условиях эксплуатации. Эта теплоизоляция не взаимодействует с воздухом и водой, а сформированный слой прослужит более 50 лет. Обрабатывать полотна достаточно просто, для этого можно использовать доступные инструменты. Нельзя не отметить еще и то, что водопоглощение пенопласта довольно низкое и не превышает 3%, если же речь идет об экструдированном пенополистироле, то этот показатель и того меньше, он равен 0,4%.

Теплоизоляция ворот: подготовка инструментов

Если вы решили осуществить утепление гаражных ворот пенопластом, то на первом этапе необходимо подготовить инструменты. Вам понадобятся:

  • электрическая дрель;
  • набор отверток;
  • щетка для металла;
  • шуруповерт;
  • ножовка по дереву;
  • валик;
  • керн;
  • струбцины;
  • угольник;
  • наждачная бумага;
  • молоток;
  • рулетка метровая;
  • металлическая линейка;
  • строительный нож.

Подготовка материалов

Для того чтобы ворота изнутри смотрелись привлекательно, можно использовать облицовочный материал, в качестве которого иногда выступают профнастил, деревянная вагонка, или ОСП. Как показывает практика, лучше всего предпочесть ориентированно-стружечные плиты, так как они имеют множество достоинств, а именно: материал достаточно прочен и надежен, легко поддается обработке, имеет незначительную паропроницаемость и исключает необходимость применения пароизолирующих мембран для укрытия теплоизоляции. Ориентированно-стружечные плиты можно приобрести по низкой стоимости, а после завершения работ ворота будут иметь привлекательный вид. Для облицовки рекомендуется использовать плиты OSB-3 или OSB-4, толщина которых должна составить 10 мм. Такой материал предназначается для помещений, условия которых отличаются повышенным уровнем влажности.

После того как вы определите размеры ворот, следует рассчитать количество плит. Каждая из них имеет стандартные размеры 1250×2500 мм. Как правило, мастер обходится двумя полотнами, а после проведения работ остаются обрезки, которые можно будет использовать для других целей. Утепление гаражных ворот сопровождается установкой обрешётки, на которую будут крепиться облицовочные материалы. Для системы каркаса рекомендуется использовать квадратного сечения со стороной в 4 см. Их фиксируют на несущую часть ворот, в роли чего выступают металлические уголки, иногда – профильная труба. Как бы то ни было, обрешетку необходимо устанавливать по периметру и на площади полотна. Расстояние между элементами обрешётки должно составить 40 см.

Дополнительно о подготовке

Если утепление гаражных ворот пенопластом или пенополистиролом будет сопровождаться дальнейшей установкой отделки, то перед началом монтажа системы каркаса деревянные бруски необходимо обработать антисептическим средством. В зависимости от того, какой состав будет использоваться, может потребоваться нанесение одного или двух слоев. Производить данные работы необходимо с помощью обычной кисти. Во время сушки брусков можно заняться подготовкой внутренней поверхности ворот, для этого ржавчина зачищается до металла, делать это удобнее корщеткой-насадкой на дрель. Важно очистить всю отстающую краску, в труднодоступных местах удобнее использовать щетку с металлической щетиной. Иногда специалисты советуют прибегать к применению наждачной бумаги, которой мастер должен пройтись по всей поверхности, это позволит улучшить качество сцепления грунтовки с металлом.

На следующем этапе поверхность обрабатывается антикоррозийной грунтовкой, она наносится в 2 слоя. Направление второго должна быть перпендикулярным по отношению к первому. Как только вы дождались полного высыхания поверхности, следует позаботиться о гидроизоляции, которая актуальна в тандеме с обычным пенопластом. Если применяется то данная операция не производится. Гидроизоляция может быть выполнена с помощью битумной мастики, иногда на поверхность приклеиваются пароизоляционные мембраны.

Когда осуществляется утепление фото рекомендуется рассмотреть еще до начала проведения работ, что позволит вам исключить множество ошибок. На следующем этапе осуществляется установка обрешётки, по размерам калитки нарезаются бруски нужной длины, они должны быть цельными. В тех местах, где располагаются замки и засовы, а также вентиляционные решетки необходимо сделать обрамление из брусков, устанавливая их по периметру. Для фиксации этих элементов электродрелью просверливается несколько отверстий, расстояние между которыми должно составить 25 см. Для этого применяется 4-мм сверло. В тех местах, где бруски будут устанавливаться в торец, отверстия должны составить 5 мм. Перед сверлением рекомендуется осуществить разметку и накернить места, чтобы сверло не нагревалась.

Для справки

Когда производится утепление гаражных ворот своими руками, то обрешетка требуется иногда и без установки облицовочного материала. При этом монтаж нижнего ряда горизонтальных брусков может сопровождаться некоторыми сложностями, которые заключаются в том, что добраться инструментом до труднодоступных мест нет возможности. Если снять ворота, то данные работы можно будет осуществить без проблем, если нет, то прикрепить брусок необходимо в торец, ведь остальная часть обрешётки возьмет на себя большую часть нагрузки от облицовочного материала.

Нюансы установки утеплителя

Утепление металлических гаражных ворот обычно осуществляется пенопластом, его следует нарезать лишь только после замера пространства между брусками. С каждой стороны оставляется примерно 3 мм материала, чтобы пенопласт помещался между брусками плотно. При резке необходимо следить за тем, чтобы лезвие входило в теплоизоляцию вертикально, если лезвие гибкое, то его может повести в сторону, что непременно нарушит линию реза.

Иногда утепление гаражных ворот пенопластом и вовсе не сопровождается механической фиксацией материала, ведь его прижмет к основанию облицовка. Вы можете использовать жидкие гвозди, иногда применяется монтажная пена, которая пригодится в дальнейшем при заделке стыков.

Когда производится утепление гаражных ворот пенополистиролом, рекомендуется использовать 40-мм плиты, которые могут обладать разными размерами. При покупке материала необходимо учитывать расположение обрешётки, чтобы раскрой пенопласта не сопровождался образованием большого количества обрезков. По возможности необходимо стараться укрепить цельные листы материала. Специалисты рекомендуют приобретать экструдированный пенополистирол, так как его показатель водопоглощения минимален, защищать от влаги такой материал почти нет необходимости, но такая теплоизоляция стоит дороже. Как показывает практика, работать с экструдированным пенополистиролом гораздо проще, он не крошится при резке.

для утеплителя

Для монтажа брусков следует использовать оцинкованные саморезы для работы с древесиной, их размер должен быть равен 3,5×30 мм, что касается крепления боковых поверхностей, то их фиксация осуществляется с помощью саморезов с размерами 4,5×70 мм, устанавливаются они в торец. Если каркас ворот изготавливается из профильной трубы, то длину саморезов необходимо увеличить, прибавив сечение трубы. Крепеж должен входить в брусок на глубину 1/2 сечения, при установке облицовочного материала лучше использовать шурупы с пресс-шайбой с размерами 4,2×32 мм.

Грунтование

Утепление гаражных ворот осуществляется обычно только после нанесения грунтовки на металлическую поверхность. Для этого следует использовать антикоррозийное средство, которое исключает образование ржавчины при повышенной влажности. Грунтовка может быть любой, на базе алкидных или синтетических смол. Она должна предназначаться для использования в широком диапазоне температур. Для того чтобы обезжирить поверхность, совместно с грунтовкой необходимо приобрести растворитель.

Утепление монтажной пеной

Утепление гаражных ворот монтажной пеной сопровождается использованием пенопласта или пенополистирола. Как только плиты утеплителя будут установлены к металлической поверхности, все стыки необходимо заполнить монтажной пеной. Лучше приобретать профессиональную ее разновидность, которая предполагает использование пистолета. Такой состав меньше расширяется в объеме, а пистолет позволяет удобно наносить смесь в нужное место и в любом количестве. Для того чтобы исключить гниение брусков, следует использовать антисептическое средство, оно может быть изготовлено на масляной или водной основе, иногда такие смеси представляют собой краску с антисептическими свойствами. Если вы решили использовать обычный пенопласт, то его следует защитить от воздействия влаги. Сделать это можно с помощью пароизоляционной мембраны, самоклеящегося утеплителя «Изолон» или битумной мастики.

Утепление секционных работ

Утепление секционных гаражных ворот осуществляется почти по такой же технологии, которая была описана выше. Перед началом необходимо выбрать материал, в качестве которого может выступить пенопласт, его установка осуществляется с помощью пластмассовых дюбелей. Этот материал устойчив к образованию плесени и грибка. Если вы хотите обеспечить пожарную безопасность, то следует выбрать пенопласт, который изготавливался с использованием антипиренов, при возникновении пожара материал будет проявлять свойства как самозатуханию.

Если есть возможность использовать специальную технику, то можно применить для утепления пенополиуретан. Работы обойдутся дороже, если они будут осуществляться бригадой профессиональных строителей, но эффективность окажется на высоте. На первом этапе измеряются ворота, а также отдельные секции. Это позволит вырезать материал по параметрам. Утеплитель приклеивается к поверхности, а на места стыков наносится монтажная пена.

Когда утепление стыков гаражных ворот было завершено, можно переходить к гидроизоляции. Для этого следует использовать «Изолон», который иногда становится дополнительным средством теплоизоляции. В некоторых случаях этот материал используется в качестве основного слоя утеплителя.

Заключение

Утепление щелей гаражных ворот не менее важно, чем теплоизоляция самого полотна. Для этого следует использовать монтажную пену, которая имеет отличную адгезию с огромным количеством материалов. Однако перед монтажом поверхность увлажняется, ведь затвердевание происходит при контакте с влагой.

Рекомендуем также

Как утеплить гаражные ворота l NYGATES

Для среднего домовладельца гараж – это область, где контроль температуры может быть довольно сложной задачей. В гаражах может быть невыносимо жарко в более теплом климате или невыносимо холодно в более прохладном климате. Добавление изоляции в гараж может помочь вам лучше контролировать температуру в комнате, а также обеспечить вашему дому некоторую гибкость. Вот почему наша команда в NY Gates рекомендует каждому домовладельцу в районе Нью-Йорка утеплить свой гараж.

Почему следует утеплять гараж

Очевидным и наиболее заметным преимуществом изоляции является дополнительный контроль температуры.Это действительно может помочь вам сэкономить заметную часть денег на ежемесячном счете за электроэнергию. Вашему дому больше не потребуется дополнительная энергия, чтобы попытаться согреть / охладить гараж и окружающие его комнаты.

Еще одним дополнительным преимуществом является то, что он может помочь создать звукоизоляционную среду, не позволяя звукам проникать внутрь или внутрь. Если вы живете в оживленном районе, изолированный гараж может помочь уберечь от шума проезжающих машин из комнаты. Или, если вы используете свой гараж как музыкальную студию, это не позволит музыке разбудить членов вашей семьи или соседей.

Области, которые можно изолировать

Есть три основных области, где вы можете добавить изоляцию в свой гараж. Хотя идеально охватить все три из этих областей, это может быть нереально для среднего домовладельца. Вот три области, в которых вы можете добавить изоляцию в свой гараж:

  • Гаражные ворота – это самый простой и дешевый участок для установки изоляции
  • Стены гаража – это та область, о которой вам следует меньше всего беспокоиться, поскольку дома построены с использованием изоляция в стенах
  • Потолок – о потолке часто забывают, но он имеет решающее значение, если у вас есть комната, расположенная над гаражом

Какая часть вашего гаража вы решите утеплить, во многом будет зависеть от вашего бюджета, направляемого на проект.Если ваш бюджет выше, вы можете позволить себе утеплить весь гараж. Если вы пытаетесь сэкономить, подумайте только о двери или потолке.

Типы изоляции гаражных ворот

Важно, чтобы вы имели представление о различных типах изоляции. Хотя каждый из них обеспечивает главную цель, помогая вам контролировать температуру в вашем гараже, у каждого из них есть свои плюсы и минусы. Вот некоторые из типов изоляции гаражных ворот:

  • Пенопласт – они идеально подходят для установки на гаражных воротах
  • Изоляция батт – это дешевый вариант, который идеально подходит для гипсокартона и внутренних стен и потолков. Выдувная изоляция – идеальна для чердаков, подвесных пространств и полостей в стенах.
  • Изоляционный пенопласт – идеален для небольших трещин, щелей и труднодоступных мест.

Изоляция гаражных ворот своими руками

Изоляция гаражных ворот может быть простым делом своими руками, которое займет у вас не больше дня.Для этого нужно купить материалы, которые вы найдете в комплекте для утепления гаража, и немного поработать самостоятельно. Ниже приведены несколько полезных советов, которым вы можете следовать, чтобы изолировать гаражные ворота:

Измерьте дверь и рассчитайте материальные потребности

Первым и, возможно, самым важным шагом является измерение гаражных ворот, чтобы рассчитать, сколько изоляции вам потребуется. . Вы должны измерить размеры каждой панели на гаражных воротах. В зависимости от типа двери, эти панели обычно будут одного размера, что позволяет легко рассчитать, сколько изоляции вам потребуется.

Купить материалы

Затем пришло время отправиться в выбранный вами строительный магазин, чтобы приобрести материалы, необходимые для начала процесса изоляции. Есть интернет-магазины, которые доставят эти товары прямо к вам домой. Материалы, которые вам нужно будет приобрести, если у вас их еще нет, включают:

  • Изоляционные панели из пеноматериала
  • Нож для резки коробок или лезвие для бритвы
  • Клей или клей

Когда у вас будут все эти продукты, вам будет хорошо идти. .

Обрезать изоляцию по размеру

Теперь, когда вы знаете размеры панелей вашей двери, пришло время отрезать пену по размеру. Повторите этот шаг столько раз, сколько потребуется, пока у вас не будет достаточно изоляции, чтобы покрыть всю дверь. Вы можете купить дополнительную изоляцию в магазине на случай, если вы не порежете ее.

Приклейте изоляцию к гаражным воротам

Раскройте клей или клей и начните приклеивать порезанный изоляционный материал к двери. При необходимости можно использовать малярный скотч или клейкую ленту, чтобы удерживать панели во время высыхания клея.Не стесняйтесь использовать количество клея.

Дать высохнуть

Дайте изоляции достаточно времени, чтобы она высохла. Время, необходимое для высыхания, будет во многом зависеть от двух разных факторов – типа клея, который вы использовали, и размера ваших гаражных ворот. Как правило, несколько часов помогут, но вам, возможно, придется подождать целый день, чтобы клей схватился.

Нанесите пенный герметик

Этот шаг необязателен для тех, кто хочет сделать все возможное, чтобы убедиться, что они извлекают все возможное из своего гаража.Используйте поролоновый герметик, чтобы заполнить небольшие зазоры. Это касается и между панелями из пенопласта на воротах гаража или даже в небольшом проеме в стене внутри гаража.

Мы можем помочь вам

Если вы изо всех сил пытаетесь изолировать свой гараж в районе Нью-Йорка или у вас нет времени на самодельный проект, наша команда здесь, в New York Gates. Мы предлагаем услуги по утеплению гаражей, а также другие услуги для гаражных ворот. Мы с нетерпением ждем возможности помочь вам извлечь максимальную пользу из вашего гаража. Пожалуйста свяжитесь с нами.

New York Gates – ведущий поставщик и установщик ворот безопасности и коммерческих гаражных ворот в Нью-Йорке. Мы обслуживаем все 5 районов Нью-Йорка.

Свяжитесь с New York Gates сегодня, чтобы получить БЕСПЛАТНУЮ цитату.

Полевой транзистор с изолированным затвором

Полевой транзистор с изолированным затвором
следующий: Схемы силовых полевых МОП-транзисторов Up: транзисторные схемы Предыдущая: Усилитель общего стока с полевым транзистором JFET

Полевой транзистор с изолированным затвором, также известный как металлооксидный полупроводник. полевой транзистор (MOSFET), похож на JFET, но имеет еще больший резистивный входной импеданс из-за тонкого слоя диоксид кремния, который используется для изоляции ворот от полупроводниковый канал.Этот изолирующий слой образует емкостную связь между затвором и корпус транзистора. Как следствие, отсутствие внутреннего подключения постоянного тока к воротам делает устройство более универсально, чем JFET, но это также означает, что изоляционный материал конденсатора может быть легко поврежден внутренний разряд статического заряда, возникающего при нормальном обращении.

MOSFET широко используется в крупномасштабных цифровых интегральных схемах. где его высокий входной импеданс может привести к очень низкому энергопотреблению на компонент.Многие из этих схем имеют соединения биполярных транзисторов с внешние клеммы, тем самым делая устройства менее восприимчивыми к повреждать.

MOSFET бывает четырех основных типов: N-канальный, P-канальный, обедненный. и улучшение. Конфигурация N-канального истощающего МОП-транзистора показана на рисунок 5.19a. Его работа аналогична N-канальному JFET, описанному ранее: отрицательное напряжение, приложенное к затвору, создает область с истощенным зарядом в материале N-типа рядом с воротами, тем самым уменьшая площадь канал проводимости между стоком и истоком.Однако механизм формирования обедненной области выглядит следующим образом: отличается от JFET. Поскольку затвор сделан отрицательным по отношению к источнику, более положительным носители из материала P-типа втягиваются в N-канал, где они сочетаются с бесплатными отрицательными зарядами и устраняют их. Это действие увеличивает область истощения по направлению к воротам, уменьшая площадь N-канала и тем самым снижая проводимость между стоком и истоком. Для отрицательных приложенных напряжений затвор-исток наблюдаемый эффект очень похож на JFET, а также имеет примерно такой же размер.


Рисунок 5.19: a) Тип истощения или истощения-улучшения MOSFET и b) MOSFET улучшенного типа.

Однако, поскольку затвор MOSFET изолирован от канала, положительный Напряжения затвор-исток также могут применяться без потери полевого транзистора. эффект. В зависимости от деталей конструкции, применение положительного Напряжение затвор-исток для полевого МОП-транзистора обедненного типа может оттолкнуть меньшинство положительные носители в обедненной части N-канала обратно в материал P-типа, как описано ниже, тем самым увеличивая канал и снижение сопротивления.Если устройство демонстрирует такое поведение, это называется усиление-истощение MOSFET.

Строгое усовершенствованный MOSFET является результатом конфигурации, показанной на рисунок 5.19b. Ниже некоторого порога положительного напряжения затвор-исток подключение канал из материала типа N между стоком и истоком полностью заблокирован областью истощения, создаваемой PN-переходом. Поскольку напряжение затвор-исток становится более положительным, меньшинство положительные носители отталкиваются обратно в материал P-типа, оставляя бесплатные отрицательные заряды позади.Эффект заключается в сокращении области истощения и увеличении проводимость между стоком и истоком.



Далее: Схемы силовых полевых МОП-транзисторов Up: транзисторные схемы Предыдущая: Усилитель общего стока с полевым транзистором JFET
Дуг Гингрич
Вт 13 июля 16:55:15 EDT 1999

Полисилсесквиоксаны для материалов, изолирующих затвор органических тонкопленочных транзисторов

Органический тонкопленочный транзистор (O-TFT), пригодный для печати, является одной из наиболее известных технических проблем в настоящее время.Наш недавний прогресс в формировании органических-неорганических гибридных тонких пленок состоит из полиметилсилсесквиоксана (PMSQ), и в этой статье представлены его применения в качестве изоляционного слоя затвора O-TFT. PMSQ, синтезированный в толуольном растворе с катализатором из муравьиной кислоты, показал удельное электрическое сопротивление выше 10 14 Ом · см после термической обработки при 150 ° C, и была подтверждена очень низкая концентрация остаточных силанольных групп в PMSQ. Пленка PMSQ не содержит подвижных ионных примесей, и это также важное свойство для практического использования материалов, изолирующих затвор.В случае TFT с верхним контактом, использующего поли (3-гексилтиофен) (P3HT) с изолирующим слоем затвора PMSQ, свойства устройства были сравнимы с TFT, имеющим термически выращенный слой SiO 2 , изолирующий затвор. Была продемонстрирована возможность использования PMSQ в качестве изоляционного материала затвора для O-TFT, который был изготовлен на гибкой пластиковой подложке. Более того, путем модификации PMSQ к слоям, изолирующим затвор PMSQ, могут быть добавлены дополнительные функциональные возможности, такие как поверхностная гидрофобность, высокая диэлектрическая проницаемость, обеспечивающая низкое управляющее напряжение, и фотоотверждаемость, обеспечивающая фотолитографию.

1. Введение

Органический тонкопленочный транзистор (O-TFT) является незаменимым компонентом при разработке гибких и недорогих электронных устройств большой площади, таких как бумажные дисплеи, радиочастотные идентификационные метки и т. Д. и высокопроизводительные датчики. Однако, поскольку традиционный метод изготовления O-TFT, который включает в себя несколько этапов вакуумной обработки, сложен и дорог, удобный процесс изготовления O-TFT необходим для промышленных нужд.Таким образом, метод, основанный на решении, привлекает все большее внимание для достижения недорогого изготовления O-TFT. Печатные органические полупроводники широко исследуются [1, 2], и широкие технологии для печатной электроники быстро развиваются. В качестве обрабатываемого раствора изолирующего слоя затвора для устройств O-TFT были исследованы различные органические полимеры, включая поливинилфенол (ПВП) [3, 4], полиметилметакрилат [5], полиимид [6] и поливиниловый спирт [7]. . Поскольку изолирующие затвор материалы на основе органических полимеров обладают более низким электрическим и химическим сопротивлением, чем неорганические диэлектрики, эти органические полимеры не являются оптимальным материалом для изолирующего слоя многослойных электронных устройств.С другой стороны, органо-неорганические гибридные материалы будут наиболее многообещающими материалами, которые могут решить эти проблемы, поскольку ожидается, что органо-неорганические гибриды будут обладать особыми свойствами, обусловленными как органическим, так и неорганическим компонентом, то есть технологичностью раствора, гибкостью и высокое удельное сопротивление. С точки зрения органически-неорганических гибридов, мы разработали новые органо-неорганические гибридные материалы, которые могут создавать изолирующий слой затвора из O-TFT с помощью простого процесса растворения.В этой статье представлены наши последние достижения в создании органически-неорганических гибридных тонких пленок, состоящих из полисилсесквиоксана, и представлены его применения в качестве изоляционного слоя затвора O-TFT.

2. Требуемые свойства изолирующего слоя затвора для O-TFT

Как показано на рисунке 1, O-TFT типа нижний затвор / верхний контакт состоит из электрода затвора, изолирующего слоя затвора, органического полупроводникового слоя, электроды истока и стока соответственно. Кроме того, чтобы сохранить высокую долговечность компонента O-TFT, O-TFT должен быть покрыт пассивирующим слоем, а верхний электрод сформирован на пассивирующем слое.Верхний электрод соединен с электродом стока через контактное отверстие в пассивирующем слое, которое передает электрические сигналы от O-TFT на управляющий электрод таких устройств, как жидкие кристаллы или электрические бумажные чернила. Известно, что в этих компонентах O-TFT электрическое сопротивление и диэлектрическая проницаемость слоя, изолирующего затвор, в значительной степени влияют на электрические характеристики O-TFT, поскольку перенос заряда через канал, то есть зазор между электродами истока и стока. , строго контролируется приложенным напряжением затвора (), которое индуцирует электрическое поле через изолирующий слой затвора и приводит к накоплению заряда на границе раздела между изолирующим слоем затвора и слоем органического полупроводника.Как правило, хорошо известные неорганические пленки, изолирующие затвор, такие как нитрат кремния с помощью плазменного CVD [8], оксид алюминия [9] и оксид тантала [10] с помощью распыления, получают с помощью дорогостоящего высокотемпературного вакуумного процесса. . Существует потребность в оптимизированном материале для изоляционного слоя затвора для изготовления высокоэффективных O-TFT. В случае изготовления O-TFT на гибких пластиковых подложках наиболее важным требованием является низкотемпературная отверждаемость, поскольку существует ограничение температуры процесса.Поскольку материал должен образовывать сшитую тонкую пленку при относительно низкой температуре, полисилсесквиоксан был признан многообещающим кандидатом [11–15]. Однако предыдущие попытки привели к низкому электрическому сопротивлению и стабильности [14, 15], поскольку остаточные силанольные группы в полисилсесквиоксане не конденсировались полностью. Для решения этой проблемы необходимо, чтобы полисилсесквиоксан использовался в качестве изоляционного материала затвора для O-TFT. Кроме того, изолирующие затвор материалы также должны иметь низкую концентрацию ионных примесей, высокую диэлектрическую проницаемость, высокую гладкость поверхности, низкую свободную энергию поверхности и так далее.Мы разработали новые полисилсесквиоксаны, отвечающие этим требованиям.


3. Синтез полиметилсилсесквиоксана (PMSQ)

Материалы для изолирующего затвор слоя O-TFT должны обладать высоким удельным электрическим сопротивлением (более 10 13 Ом · см) и высокой диэлектрической проницаемостью. В качестве возможного материала для таких требований мы исследовали полиметилсилсесквиоксан (PMSQ), который может быть синтезирован золь-гель конденсацией метилтриметоксисилана (рис. 2). Для создания пленок PMSQ с высокой степенью сшивки с низкой концентрацией остаточных силанольных групп, которые имеют пониженное электрическое сопротивление, PMSQ был синтезирован в различных условиях реакции [16]. 1 H-ЯМР-спектры PMSQ, полученного в метаноле и толуоле, показаны на рисунке 3. Количества силанола Si-O H были оценены на основе количества силилметильной группы Si-C H 3 , что показало это содержание силанола было чрезвычайно низким, когда PMSQ был приготовлен в толуоле по сравнению с содержанием в метаноле. Также при измерении 29 Si-ЯМР количество сильно сшитой структуры T 3 , которая соответствует атому кремния, присоединенному к одной алкильной группе и трем силоксановым группам, было в два раза больше в толуоле, чем в метанол.Это наблюдение указывает также на низкую концентрацию силанольных групп. Установлено, что эти результаты были вызваны различием полярности растворителей. В случае золь-гель реакции в гидрофобных условиях в толуоле частота столкновений силанольных групп будет увеличиваться за счет гидрофильного взаимодействия, так что увеличивается скорость реакции конденсации, что приводит к снижению концентрации силанола. С другой стороны, избыточные молекулы воды или метанола в реакционной смеси будут стабилизировать силанольные группы, которые мешают реакции конденсации PMSQ с меньшим количеством остаточных силанолов.Поэтому конденсацию проводили при пониженном давлении, как показано на фиг. 2, для удаления метанола и воды из раствора ацетата монометилового эфира пропиленгликоля (PGMEA). Для практического использования PMSQ в качестве материала, изолирующего затвор, раствор PMSQ должен быть нанесен на электрод затвора, а тонкая пленка спечена до полного израсходования остаточных силанолов. На рис. 4 показаны ИК-Фурье-спектры пленок PMSQ с центрифугированием до и после термообработки при 100 и 150 ° C в течение 1 часа на воздухе.Полосы поглощения при 902 см −1 , 1030 см −1 и 1270 см −1 отнесены к связям Si – OH, Si – O – Si и Si – CH 3 соответственно. . Пик поглощения силанольных групп (Si – OH) полностью исчез, а интенсивность силоксановых связей (Si – O – Si) заметно увеличилась при термообработке при 150 ° C [17]. Этот результат ясно показывает, что реакция сшивания силанольных групп эффективно протекает даже при низкотемпературной обработке ниже 150 ° C, образуя силоксановую сетку с более высокой степенью сшивки.



(a) В MeOH
(b) В толуоле
(a) В MeOH
(b) В толуоле

Удельное электрическое сопротивление и диэлектрическая проницаемость тонких пленок PMSQ, полученных в различных растворителях были измерены с использованием структур ячеек Al / PMSQ / Al, изготовленных на стеклянных подложках и сведенных в Таблицу 1. Было обнаружено, что удельное электрическое сопротивление тонких пленок PMSQ значительно изменилось в диапазоне от 10 12 до 10 14 Ом · см в зависимости от органический растворитель, используемый в синтезе.PMSQ, синтезированный в толуоле, показал высокое удельное сопротивление 1,6 · 10 14 Ом · см, что на два порядка больше, чем у синтезированного в метаноле. Характеристики плотности тока и электрического поля, показанные на рисунке 5 (а), также выявили образование плотных силоксановых сеток в пленке PMSQ, отвержденной при 150 ° C. Пленка PMSQ имела очень высокое поле пробоя более 3,0 МВ / см -1 и показала чрезвычайно низкий ток утечки, который был намного ниже, чем у ПВП и полиимида [18], и более чем на два порядка ниже, чем у ПВП и полиимида [18]. Ранее сообщалось о фильмах PMSQ [14].Кроме того, поскольку подвижные ионные примеси в слое изолирующего затвора серьезно страдают от свойств O-TFT, важно подтвердить их существование с помощью импедансной спектроскопии, то есть измерения диэлектрической проницаемости как функции частоты в широком диапазоне температур [ 19]. Как показано на рисунке 5 (b), диэлектронная постоянная ( k ~ 3,6) существенно не изменилась для широких частотных свипов (10 мГц ~ 100 кГц) и широких температурных свипов (30 ~ 150 ° C), что указывает на чрезвычайно низкие значения. концентрация подвижных ионных примесей.Причина отсутствия подвижных ионных примесей, вероятно, связана с условиями получения PMSQ. В новом процессе синтеза, представленном здесь, используется муравьиная кислота в качестве летучей кислоты в качестве катализатора золь-гель реакции, и после конденсации ее полностью удаляли при пониженном давлении с заменой растворителя путем добавления PGMEA с более высокой точкой кипения.

9
902 902 902 902 3,46

Растворитель Температура (° C) Mw a Mw / Mn (10 кГц) b см
МеОН 50 6150 8.31 5,4 7,2 × 10 12
Толуол 50 4700 5,79 4,2 1,6 × 10 14
4,3 3,8 × 10 13

a По оценке GPC в ТГФ с использованием стандартов полистирола.
b Температура выпечки: 150 ° C.

Тонкие пленки PMSQ, полученные методом центрифугирования и последующей термообработки при 150 ° C, не растворялись в обычных органических растворителях, таких как хлороформ, толуол и ксилол, что позволяет наносить следующий слой растворимого органического материала. полупроводники, такие как поли (3-гексилтиофен) (P3HT), на слой, изолирующий затвор PMSQ. Тонкие пленки PMSQ имеют гладкую поверхность без отверстий со средней шероховатостью 0.24 нм, полученное методом АСМ. Относительно менее летучая природа PGMEA и текучесть PMSQ перед термической обработкой будут связаны с гладкостью поверхности тонких пленок. Кроме того, пленка PMSQ имела гидрофобную поверхность с краевым углом смачивания воды 90,7 °, что также удовлетворяет одному из требований к слою изолирующего затвор O-TFT.

4. Характеристики PMSQ как материала, изолирующего затвор

ТПТ P3HT с верхним контактом и изолирующим затвор слоем PMSQ были изготовлены на стеклянной подложке с электродом затвора из оксида индия-олова (ITO).Тонкие пленки PMSQ с центрифугированием отверждали при 150 ° C в течение 1 ч на воздухе окружающей среды и имели толщину 450 нм. Раствор региорегулярного P3HT в хлороформе был нанесен методом центрифугирования на изолирующий слой затвора, а электроды истока и стока были напылены на слой P3HT через теневую маску, как показано на рисунке 6 для структуры TFT. На рисунке 7 показаны выходные кривые и кривые передачи TFT P3HT с изолирующим слоем затвора PMSQ (где и – ток стока, напряжение стока и напряжение затвора, соответственно.). На рисунке 7 (a) все кривые демонстрируют хорошее линейное поведение и поведение при насыщении без тока утечки при V. На рисунке 7 (b) показано, что устройство не показало гистерезиса относительно развертки от +20 до -80 В, а затем от – От 80 до +20 В, что указывает на то, что TFT P3HT с изолирующим слоем затвора PMSQ имеет значительно стабильные характеристики TFT. Для сравнения были также изготовлены P3HT TFT с использованием высоколегированной подложки Si с термически выращенным изолирующим слоем затвора SiO 2 (толщина 365 нм).Поверхности изолирующих слоев затвора SiO 2 были модифицированы гидрофобными самоорганизующимися монослоями (SAM) алкилтрихлорсиланов с разной длиной алкила (C n H 2n + 1 -SiCl 3 ,, 6, 12 и 18). Полевая подвижность ( μ, ) и наведенный сдвиг порогового напряжения () для развертки устройств с различными поверхностями изолирующего слоя затвора сведены в Таблицу 2. P3HT TFT с PMSQ-изоляционным слоем затвора продемонстрировал хорошие характеристики TFT с μ = 7.1 × 10 −3 см 2 V −1 s −1 и V, тогда как устройство с необработанным слоем SiO 2 , изолирующим затвор, показало на порядок малую подвижность и больший отрицательный сдвиг из-за гидрофильная поверхность. Подавление гистерезисного поведения и меньший отрицательный сдвиг устройства с изолирующим затвор слоем PMSQ также указывает на то, что отвержденные пленки PMSQ могут содержать небольшое количество несшитых остаточных силанольных групп. Подвижность изолирующего слоя затвора SiO 2 , модифицированного SAM, показала тесную корреляцию с краевым углом смачивания воды; то есть более гидрофобная поверхность дает более высокую подвижность.Такое поведение наблюдалось рядом авторов, указывая на то, что увеличение подвижности вызвано улучшением структурного упорядочения молекул P3HT на низкоэнергетических поверхностях [20–22]. Большой угол смачивания поверхностей PMSQ может происходить из-за высокой плотности метильных групп и небольшого количества остаточных групп Si-OH, которые ответственны за повышенную подвижность.

906 (В)
1013

Изолятор затвора (см 2 В −1 с −1 ) Контакт с водой
Угол (градусы)
PMSQ 7.1 × 10 −3 93 −0,3
SiO 2 7,8 × 10 −4 25 −2,0
= 2 −3 89 −2,5
= 6 1,2 × 10 −2 103 −2,5
= 12 3,0 × 10 10 = 12 3,0 × 10 10 −2 -2,4
= 18 3.3 × 10 −2 107 −2,4


Как описано выше, тонкие пленки PMSQ с центрифугированием можно отверждать при низкой температуре 150 ° C, который подходит для пластиковой подложки. Таким образом, также были исследованы изготовление O-TFT на гибких пластиковых подложках. Подложка из поликарбоната (ПК), покрытая слоем оксида индия-цинка (IZO), была предварительно структурирована влажным травлением и использовалась в качестве электрода затвора, изолирующий затвор слой PMSQ был сформирован путем нанесения покрытия методом центрифугирования и последующей термической обработки с последующим нанесением покрытия методом центрифугирования. P3HT, а электроды истока и стока были нанесены термическим осаждением [23].P3HT TFT, изготовленный на подложке из ПК, продемонстрировал полевую подвижность мкм = 5,8 × 10 −3 см 2 V −1 с −1 , что было сопоставимо с таковыми у устройств, изготовленных на стекле. подложки. Кроме того, на подложке из полиэтилененафталата (PEN) аналогичным образом изготовлен P3HT TFT с изолирующим слоем затвора PMSQ [24]. Как показано на рисунке 8, кривые передаточных характеристик P3HT TFT на стеклянной подложке и на подложке PEN почти равны друг другу.Подвижность полевого эффекта и соотношение включения / выключения также были сопоставимы с различными подложками, как показано в таблице 3. Эти результаты демонстрируют, что обрабатываемый при низких температурах PMSQ является чрезвычайно полезным изолирующим затвор материалом для повышения электрической стабильности, а также для изготовления печатных форм O -TFT.

906

Подложка м (см 2 V −1 с −1 ) (V) Отношение вкл. / Выкл.
Стекло 4.0 × 10 −3 −18 4,0 × 10 3
PEN 1,3 × 10 −3 5 4,0 × 10 3 12

5. Функционализация слоя изоляции затвора PMSQ
5.1. Контроль гидрофобности поверхности PMSQ

Как упоминалось выше, модификация SAM при использовании термически выращенного слоя SiO 2 в качестве слоя, изолирующего затвор, является важным шагом для повышения производительности O-TFT.Точно так же мы изучали улучшение свойств TFT путем модификации SAM поверхности PMSQ [25]. PMSQ наносили методом центрифугирования на стеклянные подложки и нагревали при 80 ° C в течение 2 минут. На этом этапе тонкие пленки PMSQ не были полностью отверждены, и силанол можно было четко наблюдать с помощью ИК-измерения, но, поскольку сшитые пленки не растворялись в органических растворителях, модификация SAM могла быть выполнена с оставшейся силанольной группой на поверхности. тонкой пленки PMSQ. После того, как тонкая пленка PMSQ на подложке была погружена в 5 мас.% различных алкилтрихлорсиланов в растворе гексан / хлороформ (3: 1), а затем промывают гексаном, как показано на рисунке 9, что представляет собой ступенчатую модификацию. Для завершения модификации и отверждения PMSQ подложку нагревали при 150 ° C в течение 1 часа.


В случае модификации SAM с использованием октадецилтрихлорсилана (OTS) сигналы силанола на ИК-спектрах полностью исчезли ниже 150 ° C термообработки, и пленка показывала более высокий угол смачивания водой 100 °, тогда как у немодифицированных пленок PMSQ показать нижний угол контакта с водой 89 °.Чтобы исследовать влияние модификации поверхности PMSQ на характеристики O-TFT, O-TFT были изготовлены с использованием необработанных PMSQ и обработанных OTS тонких пленок PMSQ в качестве изолирующих слоев затвора. На рисунках 10 (a) и 10 (b) показаны выходные характеристики P3HT TFT с необработанными пленками PMSQ и PMSQ, обработанными OTS, соответственно. O-TFT с тонкими пленками PMSQ, обработанными OTS, показал более высокую подвижность и большее соотношение включения / выключения по сравнению с необработанными пленками PMSQ. Следует отметить, что подвижность O-TFT с обработанным OTS PMSQ была в 4 раза больше, чем с необработанным PMSQ.

Вместо SAM-модификации поверхности PMSQ для прямого образования гидрофобной поверхности использовали сополиметилсилсескоксаны (co-PMSQ), которые были получены путем совместной конденсации метилтриметоксисилана и небольшого количества алкилтриметоксисиланов [26]. Изолирующие слои затвора из со-PMSQ были изготовлены путем простого центрифугирования и последующей термической обработки, как показано на рисунке 11. Была исследована связь между поверхностной свободной энергией слоя со-PMSQ и подвижностью под действием поля.Поверхностные свойства co-PMSQ с несколькими алкильными группами суммированы в таблице 4, и кажется, что поверхность тонких пленок co-PMSQ была более гидрофобной, чем у нормального PMSQ, что указывает на то, что гидрофобные функциональные группы мигрировали и накапливались на поверхности. В частности, со-PMSQ, полученный из тридекафултор-1,1,2,2-тетрагидрооктилтриметоксисилана, проявлял очень низкую поверхностную свободную энергию.

) мДж м −2 )
16,3 902 ) 2 (CF 2 ) 5 CF 3

Добавка [R-Si (OMe) 3 ] Угол смачивания Поверхностная свободная энергия
R моль% (моль%

Нет 86.1 28,2
– (CH 2 ) 17 CH 3 0,5 87,1 28,5
– (CH 2 02) 0,5 89,6 27,1
– (CH 2 ) 2 (CF 2 ) 5 CF 3 0,5 92,9
2 1.0 97,1 22,3


На рисунке 12 показано соотношение между свободной энергией поверхности и подвижностью O-TFT, изготовленных с изолирующим слоем затвора co-PMSQ. Было ясно видно, что подвижность увеличивается с уменьшением свободной поверхностной энергии. Этот результат следует той же тенденции, что и для SAM-модифицированного термически выращенного SiO 2 , и был сделан вывод, что со-PMSQ, полученный путем совместной конденсации, является эффективным изолирующим затвор материалами с высокогидрофобной поверхностью.


5.2. Улучшение диэлектрической проницаемости PMSQ

Поскольку управление O-TFT с низким рабочим напряжением является важной функцией для высокопроизводительного устройства, требуется изолирующий слой затвора с высокой диэлектрической проницаемостью. Мы также пытались разработать полисилсесквиоксан с высокой диэлектрической проницаемостью. Некоторые модифицированные PMSQ были синтезированы совместной конденсацией нескольких алкилтриалкоксисиланов и метилтриметоксисилана. Было обнаружено, что введение полярных функциональных групп, таких как эпокси и циано, приводит к ко-PMSQ с высокой диэлектрической проницаемостью.Эпоксидная группа, содержащая Co-PMSQ (PMSQ-эпоксид), показала очень высокую диэлектрическую проницаемость, хотя свойства TFT с PMSQ-эпоксидным изолирующим слоем затвора не были лучшими, потому что гидроксильные группы, образующиеся при размыкании кольца эпоксидных групп, влияли на захват заряда. С другой стороны, co-PMSQ, содержащий цианогруппу (PMSQ-CN), который является продуктом совместной конденсации с цианоэтилтриметоксисиланом, улучшал диэлектрическую проницаемость с увеличением цианогруппы, как показано на рисунке 13 [24]. Когда соотношение подачи цианогруппы было 1: 1, диэлектрическая проницаемость была в 3 раза больше, чем у PMSQ без цианогруппы.Хотя PMSQ-CN имел немного менее гидрофобную поверхность, чем у обычного PMSQ, подвижность полевого эффекта при использовании двух изолирующих слоев затвора не сильно различалась. Полевая подвижность ( μ ) O-TFT с PMSQ и PMSQ-CN составляет 3,7 × 10 −3 см 2 В −1 с −1 и 2,8 × 10 −3 см 2 В −1 с −1 соответственно. Как ясно показано на Рисунке 13, TFT P3HT с изолирующим затвор слоем из PMSQ-CN составлял ок.В 4 раза больше, чем у PMSQ без цианогрупп при V. Этот результат свидетельствует о том, что необходимое для получения определенного количества может быть уменьшено за счет использования изоляционного слоя затвора PMSQ-CN, и, таким образом, PMSQ-CN оказался многообещающим материалом для изоляции затвора. для высокопроизводительного O-TFT низкого рабочего напряжения.


5.3. Фотоотверждаемый PMSQ

Фотолитография – незаменимый процесс для изготовления электрических устройств с использованием фоторезистов и УФ-излучения. Представляется, что введение фотоотверждаемости в PMSQ стало применимо не только для O-TFT, но и для различных электронных устройств.Поэтому фотоотверждаемый PMSQ был исследован путем введения фотофункциональных акриловых групп [27]. Как показано на фиг. 14, совместную золь-гель-конденсацию метилтриметоксисилана и акрилоксипропилтриметоксисилана проводили в тех же условиях, которые уже описаны выше. Покрытая центрифугированием пленка из полученного таким образом сополисилсесквиоксана (PMSQ-акрил) с Darocure 1173 в качестве фоторадикального инициатора экспонировалась УФ-светом через фотомаску, затем линия 250 мкм м и космические негативы были получены проявлением с помощью 2-пропанол.Как показано во вставке таблицы на Фигуре 14, увеличение количества акриловых групп в PMSQ приводит к небольшому снижению удельного электрического сопротивления. Однако этих значений удельного сопротивления достаточно для материалов, изолирующих затвор O-TFT. Кроме того, с помощью импедансной спектроскопии было обнаружено, что тонкая пленка из PMSQ-акрила не показывала изменения диэлектрической проницаемости даже при более высокой температуре, что указывало на отсутствие ионных примесей. Свойства O-TFT с PMSQ-акрилом в качестве изоляционного слоя затвора были сопоставимы со свойствами обычного PMSQ.Эти результаты позволяют предположить, что фотоотверждаемый PMSQ является не только полезным материалом в качестве изоляционного слоя затвора O-TFT, но и перспективным изоляционным материалом для других электронных устройств.


6. Заключение

Термин «печатная электроника» относится к электронным устройствам, изготовленным с помощью технологических процессов, которые отличаются меньшим энергопотреблением и стоимостью по сравнению с вакуумными процессами. Для создания печатной электроники должна быть тесная связь между тремя этапами исследования: разработка материалов, разработка процесса и определение характеристик устройства.Мы разработали производные PMSQ для изоляционного слоя затвора O-TFT на основе трех этапов исследования. Обладая свойством как органических, так и неорганических материалов, один из типичных органических и неорганических гибридных материалов, полисилсесквиоксан, оказался важной областью материалов для печатной электроники. Тщательное исследование условий подготовки PMSQ позволило разработать материал, подходящий для изоляционного слоя затвора O-TFT. Недавно мы изготовили гибкий O-TFT с использованием PMSQ, описанного выше, и нам удалось привести в действие устройство для изготовления бумаги с электроприводом.Возможность регулирования свойств PMSQ, то есть удельного сопротивления, гидрофобности поверхности, диэлектрической проницаемости и фотоотверждаемости, предполагает дальнейшие возможности применения. Мы, безусловно, ожидаем, что производные полисилсесквиоксана станут одним из ключевых материалов для новых электронных устройств.

Изоляция съемной запорной задвижки – Unitherm Insulation Systems

Разработка съемной и многоразовой изоляционной крышки для задвижек иногда может быть сложной задачей. Хотя прямые трубопроводы и простая геометрия очевидны, многие компоненты имеют либо сложные геометрические формы, либо ряд выступов и опор, которые необходимо учитывать.Поскольку задвижки требуют быстрого доступа из-за регулярного технического обслуживания и поиска неисправностей, они часто остаются неизолированными, что приводит к большим потерям тепла, особенно в системах с очень высокими температурами.

Съемные изоляционные кожухи ISOCOVERS ISO-VALVE – идеальное решение:


  • Легкий и экономичный. Изготовлен из нашего популярного стекловолокна, что обеспечивает эффективный и удобный способ предотвращения потерь тепла и экономии энергии.Обычно окупается менее чем за 12 месяцев.
  • Разработан для плотного прилегания к герметичным соединениям на клапанах сложной формы.
  • Стандартные стандартные размеры. В отличие от большинства съемных изоляционных материалов клапана, ISO-VALVE поставляется в легко доступных размерах, которые могут легко удовлетворить любые индивидуальные требования.
  • Обеспечивает быстрый и простой доступ к оборудованию. Возможность снятия и повторного использования обеспечивает легкую установку, легкое снятие и легкую переустановку, что упрощает доступ к оборудованию.
  • Выдерживает непрерывный диапазон температур от -120 ºF (-84ºC) до 800ºF (427ºC).

КОНТРОЛЬНЫЕ РАЗМЕРЫ

Предназначен для работы


Рубашки

UniTherm ISO-VALVE – это наиболее эффективный и удобный способ предотвратить потерю тепла и сберечь энергию. Каждая куртка разрабатывается индивидуально, чтобы она наиболее точно соответствовала конфигурации изолированного помещения.

Кожух ISO-VALVE оборачивается вокруг фитингов и фиксируется крючками для шнуровки и проволокой из нержавеющей стали для обеспечения плотной посадки.

ISOCOVERS ISO-VALVE состоит из трех слоев:
• Первичный внутренний слой (горячая поверхность) изготовлен из волокна 2025 1022 ° F (550 ° C).
• Средний двухслойный материал изготовлен из IceRock и Needle Mat при температуре 1000 ° F (538 ° C).
• Внешний покровный слой (холодная поверхность) изготовлен из серого силикона при температуре 536ºF (280 ° C).

ISOCOVERS ISO-VALVE Обзор продукта

Чтобы обеспечить температурную стабильность оборудования в течение года, важно учитывать географическое положение, в котором оборудование будет использоваться.Наш метод производства изолированных кожухов позволяет изготавливать их также с саморегулирующимися нагревательными кабелями, которые обеспечивают безопасный и надежный обогрев, который будет поддерживать тепло оборудования при падении температуры значительно ниже нуля. Задача утепления задвижек зимой так же важна, как и защита труб от замерзания.

Не нашли подходящий размер? Получите индивидуальное решение. Наша команда экспертов поможет вам с вашей следующей заявкой.

Важные характеристики драйверов с изолированным затвором

В силовой электронике, например, в приводной технике, IGBT часто используются для переключения высокого напряжения и тока.Эти силовые транзисторы управляются напряжением и создают свои основные потери при переключении. Чтобы минимизировать потери переключения, желательно иметь короткое время переключения. Однако быстрое переключение одновременно скрывает опасность переходных процессов высокого напряжения, которые могут повлиять или даже повредить логику процессора. Следовательно, драйверы затвора, которые снабжают IGBT соответствующими сигналами затвора, выполняют функцию защиты от короткого замыкания и влияют на скорость переключения. Однако при выборе драйвера затвора некоторые характеристики имеют решающее значение.

Рис. 1. Простая схема изолированного драйвера затвора ADuM4135.

Возможность управления током

Во время переключения транзистор на короткое время находится в состоянии, в котором приложены как высокое напряжение, так и большой ток. По закону Ома это приводит к определенным потерям, которые зависят от продолжительности этих состояний (см. Рисунок 2). Цель состоит в том, чтобы минимизировать эти периоды времени. Основное влияние здесь оказывает емкость затвора транзистора, который необходимо заряжать / разряжать для переключения.Более высокие переходные токи ускоряют этот процесс.

Рис. 2. Упрощенное представление отдельных составляющих потерь транзистора.

Драйверы, которые могут обеспечивать более высокие токи затвора в течение более длительного времени, соответственно, благоприятно влияют на коммутационные потери. Например, ADuM4135 от Analog Devices, Inc. (ADI) может обеспечивать ток до 4 А. В зависимости от IGBT это может обеспечить время переключения в очень низком диапазоне нс.

Время

Решающими факторами для минимизации времени переключения являются время нарастания выходного сигнала (t R ), время спада (t F ) и задержка распространения (t D ).Задержка распространения определяется как время, необходимое для того, чтобы входной фронт достиг выхода, и зависит от выходного тока драйвера и выходной нагрузки. Задержка распространения обычно имеет минимальную разницу между передним и задним фронтами, в результате чего возникает определенное искажение ширины импульса (PWD):

Поскольку драйверы часто имеют несколько выходных каналов, которые имеют разное время отклика, несмотря на то, что они управляются одним и тем же входом, возникает небольшое дополнительное смещение, перекос задержки распространения (t SKEW ).

Рисунок 3. Временное поведение драйвера затвора с несколькими выходами.

Рис. 4. Простая схема драйвера затвора с несколькими выходами.

Выдерживаемое напряжение изоляции

В силовой электронике изоляция необходима как по функциональным причинам, так и по соображениям безопасности. Поскольку драйверы затворов используются, например, в виде полумостовой топологии в приводной технике и, таким образом, контактируют с высокими напряжениями и токами на шине, изоляция неизбежна.Функциональная причина заключается в том, что включение силового каскада обычно происходит от цепи низкого напряжения, и, следовательно, срабатывание переключателя верхней стороны полумоста невозможно из-за более высокого потенциала при одновременно открытом переключателе нижней стороны. В то же время изоляция представляет собой надежную изоляцию секции высокого напряжения от цепи управления в случае неисправности, так что возможен контакт с людьми. Драйверы с изолированным затвором обычно демонстрируют диэлектрическую прочность 5 кВ (среднеквадратичное значение) / мин или выше.

Иммунитет

Суровые промышленные условия требуют максимально возможной невосприимчивости или помехоустойчивости приложений к источникам помех. Например, радиочастотный шум, синфазные переходные процессы и поля магнитных помех имеют решающее значение, поскольку они могут влиять на драйвер затвора и могут возбуждать силовой каскад, так что он переключается в нежелательные моменты времени. В драйверах с изолированным затвором устойчивость к синфазным переходным процессам (CMTI) определяет возможность подавления синфазных переходных процессов между входом и выходом.Например, ADuM4121 показывает отличное значение> 150 кВ / мкс.

Адресованные параметры представляют собой только одну часть спецификаций для драйвера затвора и не представляют собой полный список. Другие решающие факторы могут включать в себя рабочее напряжение, напряжение питания, диапазон температур, а также дополнительные встроенные функции, такие как токоизмерительные клещи Миллера и защита от рассыщения. Таким образом, можно выбрать большое количество различных драйверов затвора в зависимости от требований приложения.

Съемные изоляционные кожухи для задвижек

Мы предлагаем съемные теплоизоляционные куртки для задвижек для экономии энергии и повышения безопасности на рабочем месте! Запорный клапан – пустая трата энергии!

О запорных клапанах
Задвижки, также известные как «шлюзовые клапаны», очень часто встречаются во многих системах трубопроводов. Задвижки используются для открытия или закрытия потока воды, масла или другой жидкости. Задвижки, обычно изготовленные из металла, такого как железо или сталь, имеют большую открытую поверхность, через которую может излучаться тепло.На многих предприятиях используется довольно большое количество задвижек, что во многих случаях приводит к огромным потерям энергии.

Изолирующие задвижки
Задвижки часто требуют технического обслуживания для предотвращения или устранения таких проблем, как заклинивание в открытом или закрытом положении, ржавчина и коррозия, а также утечки. Типичные задачи технического обслуживания могут включать смазку, очистку и замену седел и других внутренних компонентов. Из-за необходимости технического обслуживания и неправильной формы задвижек традиционная изоляция с фиксацией на месте нецелесообразна, поэтому требуется съемный продукт.

Изоляционные кожухи запорного клапана
Наши съемные изоляционные куртки для задвижек – это ответ. Наши рубашки для задвижек обладают множеством преимуществ, с которыми вы можете ознакомиться на следующей странице.

Общие технические условия
Материал:
  • Ткань: Материал негорючая ткань с силиконом / тканью из керамического волокна
  • Изоляционный материал: минеральная вата / керамическое одеяло
  • Резьба: стекловолоконный трос
  • Размеры: DN 15 – DN 1500
  • Температурный рейтинг: ( Макс) 1200 ºC
Опции Изготовленные на заказ высокотемпературные изоляционные кожухи для всех видов задвижек
Термостойкость ° С 300 ºC – 1200 ºC;
Толщина 12-300 мм
Преимущества

Правильная посадка:

Мы можем изготавливать куртки только для крышки или рубашки, закрывающие как крышку, так и корпус задвижки.Как правило, заказчики предпочитают наш стандартный комплект кожухов задвижек, который включает одну для крышки и одну для корпуса; это обеспечивает легкий доступ к капоту. Мы можем изготовить изоляционные куртки индивидуального дизайна в соответствии с вашими потребностями.

Удобно:

Наши изоляционные куртки для задвижек имеют липучки и застежки с D-образными кольцами. Откидные створки используются для соединения съемной рубашки с прилегающей изоляцией. Кожухи очень легко снимать и заменять, и даже неопытный персонал обычно может снять или заменить куртки клапана менее чем за пять минут.

Рентабельность:

Стандартная толщина наших изоляционных курток составляет 1-2 дюйма, однако мы также можем изготовить нестандартные размеры. Наши куртки для задвижек обычно обеспечивают положительную окупаемость менее чем за год, что является очень привлекательным периодом окупаемости.

Высокое качество: наши изоляционные кожухи для задвижек задают стандарт качества, и мы поддерживаем наши кожухи для клапанов.

Исследование электрических характеристик поля ворот траншеи…: Ingenta Connect

Биполярный транзистор с изолированным затвором (IGBT) представляет собой электропроводящее устройство с выходом биполярного переходного транзистора (BJT) и входом для металлооксидного кремниевого полевого транзистора (MOSFET). БТИЗ – это силовое полупроводниковое устройство, предназначенное для высокого напряжения пробоя и низкого открытого состояния. напряжение, быстрое переключение и надежность. В этой статье эксперимент проводился с двухступенчатым ограничителем поля, IGBT вместо традиционного одноступенчатого ограничителя поля. Чтобы минимизировать потери энергии, вызванные компромиссным соотношением между напряжением пробоя и падением напряжения в открытом состоянии, эксперимент проводился путем формирования двухступенчатой ​​полевой упоры.Посредством контроля концентрации между ступенями можно детально отрегулировать напряжение пробоя, падение напряжения в открытом состоянии и время выключения, и соответственно получить эффективные значения характеристик. Эксперименты подтвердили что падение напряжения во включенном состоянии и время выключения, в частности, могут быть отрегулированы за счет небольшой потери напряжения при отказе при изменении полевого останова первой ступени.

Нет доступной справочной информации – войдите в систему для доступа.

Информация о цитировании недоступна – войдите в систему, чтобы получить доступ.

Нет дополнительных данных.

Нет статьи СМИ

Без показателей

Ключевые слова: IGBT; Силовой полупроводник; Ворота траншеи; Двухступенчатая полевая остановка

Тип документа: Исследовательская статья

Филиал: Департамент энергетики и ИТ-инженерии, Дальневосточный университет, Ымсон, 369-700, Южная Корея

Дата публикации: 1 мая 2021 г.

Подробнее об этой публикации?
  • Journal of Nanoelectronics and Optoelectronics (JNO) – это международный и междисциплинарный рецензируемый журнал, объединяющий новые экспериментальные и теоретические исследования в области наноразмерных электронных и оптоэлектронных материалов и устройств в единый и уникальный справочный источник.

Добавить комментарий

Ваш адрес email не будет опубликован.
