Как сделать вытяжку и вентиляцию в частном доме (кухня, ванная, туалет, газовая)

От правильно продуманной вентиляции в доме зависит свежесть чистого воздуха во всех внутренних помещениях. На сегодня мало кто может похвастаться отличной вентиляцией в жилых комнатах, кроме как на кухне и санузле.

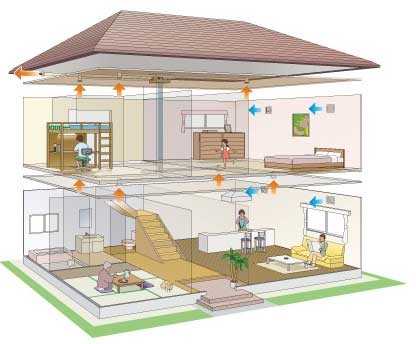

Естественная вентиляция для частного дома

Что, как правило, нужно для комфортного проживания человека в доме зимой тепло, летом прохлада. И главное, в любое время года необходим свежий воздух, без сквозняков. Поэтому движение его должно быть естественным и не застаиваться, а неприятные запахи не задерживаясь, должны улетучиваться из помещения. Казалось бы, что все вопросы решит искусственная вентиляция. Но у нее есть и минусы, одним из которых является интенсивный воздухообмен. Он может обернуться потерями тепла. Замена воздуха в помещениях при принудительном вентилировании более, чем в 3 раза превышает, величину естественного воздухообмена. Поэтому целесообразно обустраивать жилье системами естественной вытяжки воздуха.

Как всегда, у каждого правила есть свои исключения. Небольшое движение потока воздуха в вентканале предполагает значительные размеры воздуховода. Если мы говорим о системе вытяжки естественным путем, то прохождение 300 кубометров воздуха за один час потребует сечение воздуховода 25×40 см (Ø35 см), при принудительной вытяжке достаточно сечения 16×20 см (Ø2о см). Ввиду того, что строительство вентканала внутри несущей стены иногда бывает затруднительным, а обустройство конструкции под потолком или по стене комнаты выглядит некрасиво и не вписывается в концепцию помещения, выходом становится принудительная система вентиляции.

Критерии выбора вентиляционной системы в приватном домостроении.

Чтобы определиться в выборе какая все же вентсистема лучше подойдет для конкретного строения, руководствуются следующими факторами:

• чистота окружающего воздушного пространства;
• стройматериалы применяемые в сооружении стен коттеджа.

Еще одним не маловажным моментом является финансовая сторона вопроса. Но в целях обеспечения долговременного комфортного проживания, на этот фактор стараются не обращать внимание.

В таком случае требованиями для установки естестественной вентиляции являются по настоящему чистый воздух вокруг жилья и стены коттеджа выполненные из дышащих материалов: керамики, дерева, самана, пено и газобетона.

Условия монтажа принудительных вентсистем заключаются в необходимости фильтрации окружающего воздуха, с целью удаления непрятного запаха и вредных примесей и обеспечении воздухообмена в строениях со стенами из герметичных панелей и пенополистеролбетона.

Естественный воздухообмен: инфильтрация и проветривание

Попадание воздуха в помещение, как и его удаление, может быть естественным и искусственным. В первом случае воздух поступает в результате инфильтрации и при проветривании помещения. Под инфильтрацией понимают минимальное проникновение воздуха через неплотное примыкание створок окна, щели между оконным блоком и проемом, неплотности полотна дверей, через стены. Окна из дерева, обычного исполнения обладают высокой воздухопроницаемостью 15 кг/час*м

3. Этого вполне достаточно, чтобы обеспечить приток воздуха в небольшой по площади дом (120м²). Плюс к нему добавляется поступление воздуха через неплотность входных дверей и через стены.

Установка пластиковых окон герметична, он не предусматривает никаких неплотностей. Воздухопроницаемость оконных блоков их пластика фактически равна нулю. Как говорят, их владельцы, окно не дышит. Поэтому при выборе блока необходимо приобрести окно, где уже предусмотрен приточный оконный клапан.

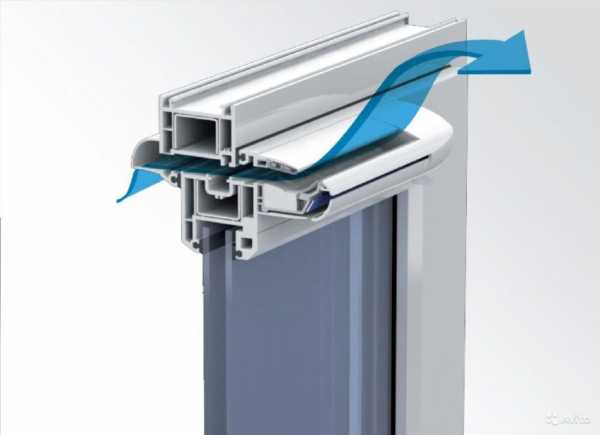

Если время упущено, и оконный блок уже установлен, рекомендуется смонтировать стеновой клапан для поступления воздуха. Обычно это труба, вмонтированная в стену и закрытая с обеих сторон вентрешетками. Решетка, размещенная во внутренней части дома регулируемая. Она может открываться и закрываться целиком. Целесообразно устанавливать приточный стеновой клапан в районе оконного проема поближе к радиатору, чтобы проникающие воздушные массы попадали в зону его действия.

Получить естественный приток воздуха можно и проветриванием. Его выполняют, приоткрыв форточку или отворив раму пластикового окна. Но такой метод проветривания малоэффективный. Он сопряжен с большой потерей тепла, способствует образованию конденсата и полная замена объема воздуха в помещении занимает много времени. Примерно час.

Другим методом считается кратковременное проветривание с помощью целиком распахнутых окон. Это более распространённый способ. При таком проветривании обновление воздуха происходит за 7-8 минут, при этом конструкции окна не успевают охладиться и конденсат не образовывается.

Однако самым эффективным проветриванием является сквозняк. Открывают настежь окна и двери, и за счет образования тяги замена воздушных масс в помещении осуществляется практически мгновенно, через 3 минуты. Такой вид проветривания не желателен во время нахождения людей в комнатк, может способствовать появлению простудного заболевания.

Помещения в доме, нуждающиеся в обустройстве вентканалов

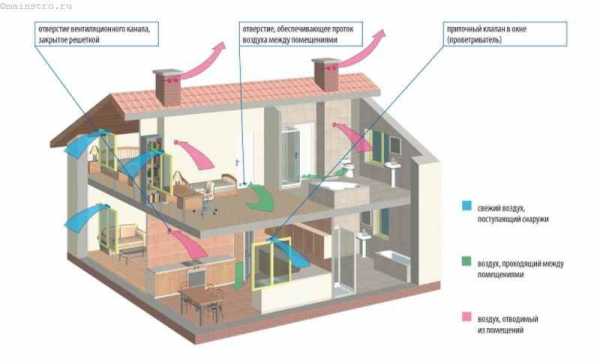

Рассмотрим детально вопрос обустройства естественной вентиляции в приватном домовладении. Для начала определяемся, где обязательно нужно установить вентиляционные каналы.

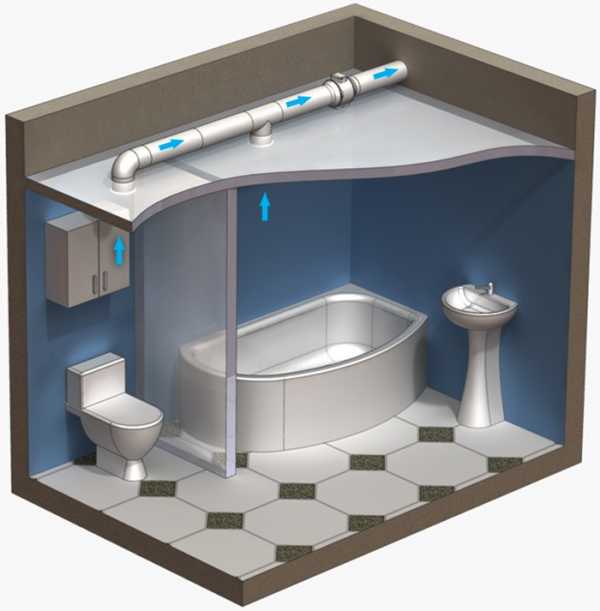

Это санитарно-гигиенические помещения: санузел, ванная, душевая, бытовая комната со стиральным оборудованием.

Далее, кухня.

В гардеробах, подсобках и кладовых, если они сопряжены с жилыми апартаментами.

Если выход организован в нежилые помещения, то вопрос вентилирования воздуха решается при помощи монтажа приточного клапана в стеновой или оконной конструкции.

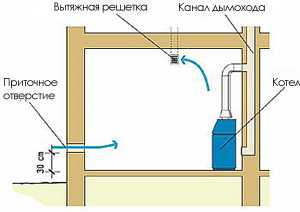

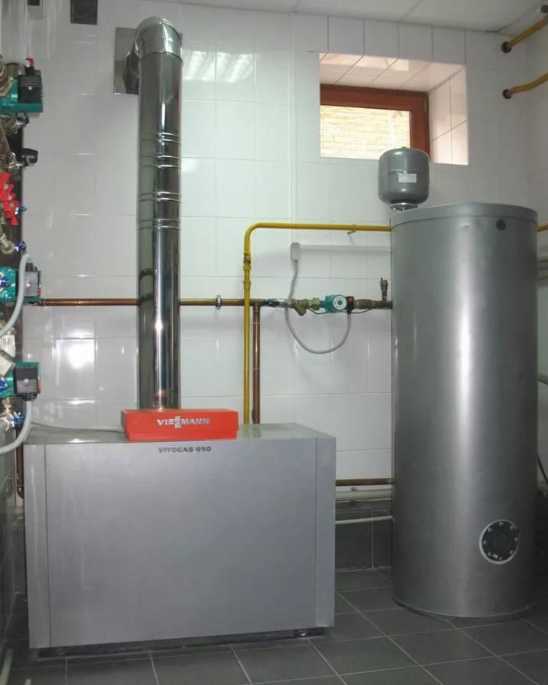

Помещение, где установлен котел отопления и другое отопительное оборудование, согласно нормативам, должно быть, оборудовано и вентканалом и стеновым обратным вентклапаном. А также по требованию санитарных правил и норм нужно комплектовать комнату вентканалом, если от вентилируемого помещения ее отделяет более двух дверей.

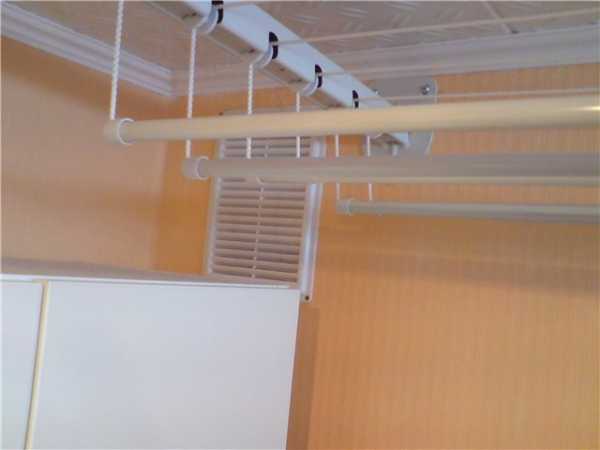

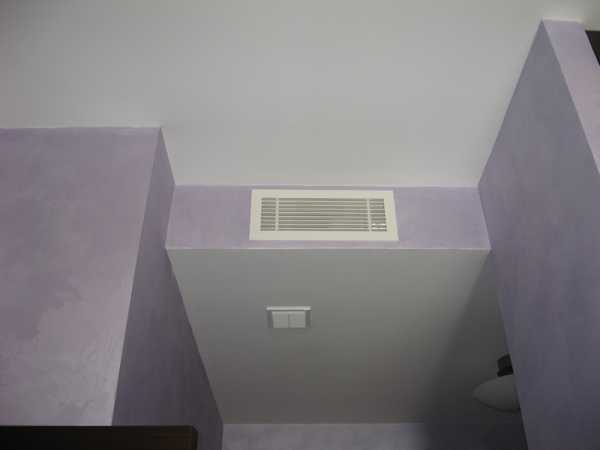

В остальных апартаментах приватного домовладения, где нет вентканалов, монтируют приточный оконный или стеновой клапан, и делают переточное отверстие в основном на полотне двери в смежное помещение.

Кроме этого, важно, сделать естественное вентилирование подполья на первом этаже и цокольного пространства, для чего тоже устраивают вентканалы.

Производительность стандартного вентканала

На производительность вентиляционного канала влияют следующие факторы: материал изготовления, высота воздуховода и температурный режим в месте установки.

Таблица 1.

Приводим таблицу для стандартного вентканала из бетонных блоков, сечением 12×17 см или 204 см

2.

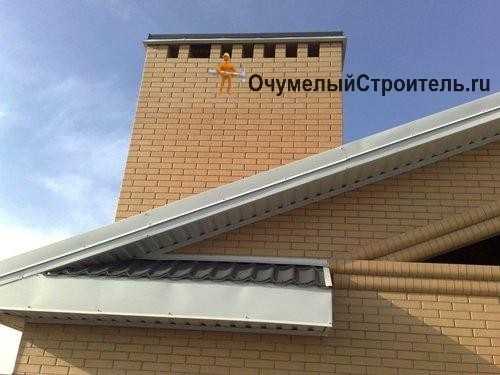

Как правильно расположить вентканалы естественной вентиляции в приватном домостроении

Если за основу взять минимальную площадь сечения вентканала, равной 0,016 м², то его сторона будет соответствовать 12,5 см, а Ø 150 мм. С помощью такого канала можно обеспечить замену воздуха в помещении до 30 м³ в час. Чтобы увеличить интенсивность отвода воздуха необходимо применить вентканал больших габаритов и длины. Воздуховоды протяженностью менее 2м не удовлетворяют требованиям вентилирования помещений, так как не обеспечивают должного воздухообмена.

Практически длина вентиляционного короба на этаже зависит от количества и высоты верхних этажей, чердака и трубы на крыше. Для обеспечения равномерной тяги во всех воздуховодах на этаже их делают примерно одинаковой длины. Сечение вентканалов тоже оставляют одинаковыми не это больше их соображений удобства монтажа. Производительность вентиляции в комнатах регулируется подбором габаритов вентрешетки.

В частных строениях количество воздуховодов небольшое, поэтому их не объединяют в общий канал, а выводят из помещения через чердак на крышу и оснащают оголовком. Совмещение вентканалов приводит к ухудшению вентилирования в целом.

Размещение блоков вентиляции происходит внутри несущих стен или путем пристройки к ним воздуховодов. Целесообразно строить блок из кирпича, тогда размер вентканала выбирают кратным его габаритам. К примеру, 140×140 мм (пол кирпича на полкирпича) или 140х270 мм(полкирпича на кирпич). Возможно, устройство вентканала специальными блоками из бетона. Для обустройства вентканалов из кирпича или блоков должна быть предусмотрена возможность опирания их на фундаментное основание или ж\б перекрытие.

Воздуховоды производят из полимеров или металла. В этом случае их закрывают специальным коробом. Такие вен

o-builder.ru

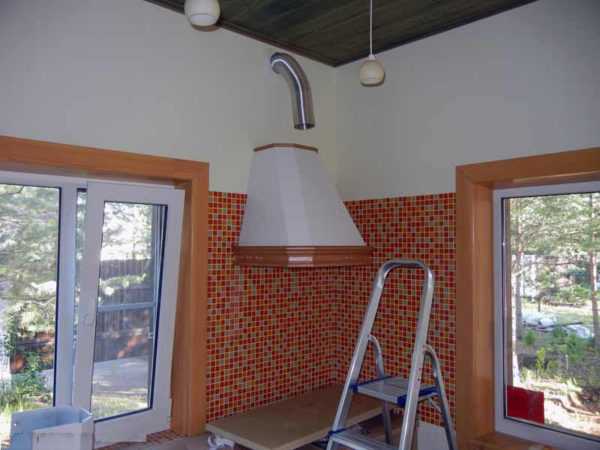

Как правильно сделать вытяжку на кухне в частном доме

Кухонная вытяжка – бытовой прибор, основная задача которого убрать из помещения кухни неприятные запахи, а также оградить поверхности стен, потолка, пола и мебели от копоти, жировых и масляных наслоений. Со своей задачей вытяжное устройство прекрасно справляется. Но есть у этого прибора ещё одно достоинство – простота установки. Для этого нужно правильно подойти к монтажному процессу, предварительно изучив инструкцию по установке. Вентиляция на кухне в частном доме не всегда присутствует. И в отличие от городской квартиры, где вентиляционная шахта проходит по кухонному помещению, в частном доме приходится дополнительно продумывать способы установки вытяжки. А, точнее, способы проводки воздуховодов, через которые загрязнённый воздух будет выводиться на улицу или в помещения нежилого и неслужебного типа.

Выбор вытяжного устройства

Вытяжку следует выбирать так, чтобы она соответствовала объёму помещения и нагрузкам от плиты. Поэтому основные критерии, касающиеся выбора прибора – технические характеристики, к которым относятся:

• Производительность, измеряемая метрами кубическими в час (м³/ч). Для этого рассчитывается объём кухни посредством умножения её площади на высоту потолков. А затем полученный результат умножается на коэффициент 12, который определяет норматив воздухообмена в час. Для газовой плиты берётся коэффициент от 15 до 20.
• Размеры прибора. Они не должны быть меньше размерных параметров варочной поверхности.
• Уровень издаваемого шума. Этот показатель производитель указывает в паспорте изделия. И каждый потребитель выбирает его по своим ощущениям. Например, 50 дБ – это разговорная речь, поэтому чем меньше уровень подобного издаваемого шума, тем лучше.
• Различные режимы работы. Здесь две позиции: проточная система выброса загрязнённого воздуха, рециркуляционная. Первая – это прямое соединение аппарата с улицей или вентиляционным каналом посредством воздуховода, вторая – это фильтрация воздуха и с последующим возвращением очищенной воздушной массы обратно в помещение кухни.
• Управление. Панель, посредством которой производится настройка режимов и освещения, бывает: кнопочной, электронной или сенсорной. В этом плане каждый выбирает по своему усмотрению. Но чем современнее модель, тем она дороже стоит.
• Дизайн. Производители сегодня предлагают огромнейший ассортимент продукции, отличающейся разнообразием цветов, форм и размеров. Вытяжные устройства бывают двух форм: плоские и купольные. Последние представляют собой конусообразную форму, которая сужается к потолку. Таким образом, увеличивается эффективность прохождения загрязнённого воздуха по внутренним каналам прибора.

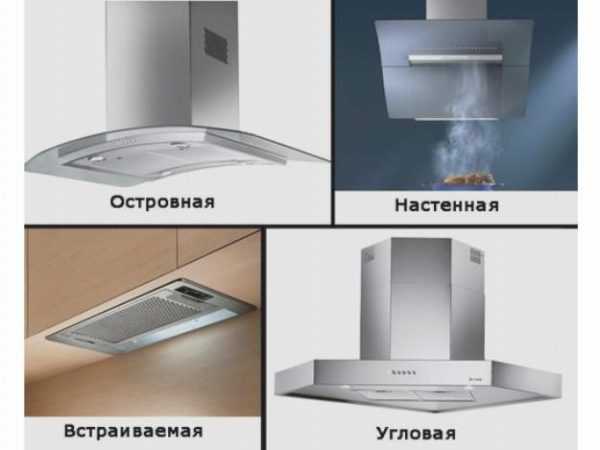

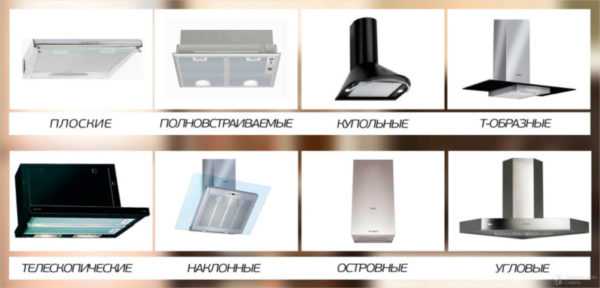

Все вытяжные устройства разделяются на группы по способу установки:

• Настенные. Крепятся к плоскости стен саморезами и дюбелями.
• Подвесные. Крепятся к нижней плоскости настенного шкафчика кухонного гарнитура, подвешенного над варочной плитой.
• Встраиваемые. Устанавливаются в тот же шкафчик, в котором отсутствует нижняя плоскость. При этом панель управления вытяжки также находится на виду.
• Угловые конструкции. Крепятся в углу комнаты, при условии, что варочная плита установлена там же.
• Островные. Подвешиваются к потолку над кухонным островом, если в него вмонтированная варочная панель.

Внимание! Если в дом покупается вытяжка рециркуляционного вида, то её мощностные характеристики выбираются на 30% больше, чем производительность проточного типа. Это связано с тем, что рециркуляционный агрегат не столько вытягивает воздух, сколько его перерабатывает, прогоняя через системы фильтров. А на это уходит часть мощности вентилятора.

Правила установки вытяжки в частном доме

В принципе, монтажный процесс ничем не отличается от стандартных работ. То есть, в первую очередь проводятся подготовительные операции.

• Выбирается место, куда будет устанавливаться вытяжная техника.
• Определяется высота установки. Если в доме установлена газовая плита, то это 85 сантиметров, если электроплита или индукционная, то 75 сантиметров.
• Определяются места крепления на стене или потолке. Обязательное условие – точное расположение отверстий на стене или потолке с монтажными отверстиями на корпусе прибора. Главное — отверстия на стене проводить по горизонтали, для чего используется строительный уровень.
• Встраиваемая модель вытяжки устанавливается в подвесной шкафчик так, чтобы его дверца плотно закрывалась. При этом производится вырез отверстия в шкафу под соединяемый воздуховод.
• Предварительно продумывается схема прокладка воздуховодной линии, длина которой не должна превышать трёх метров. При этом чем меньше отводов от прямолинейности системы, тем лучше.

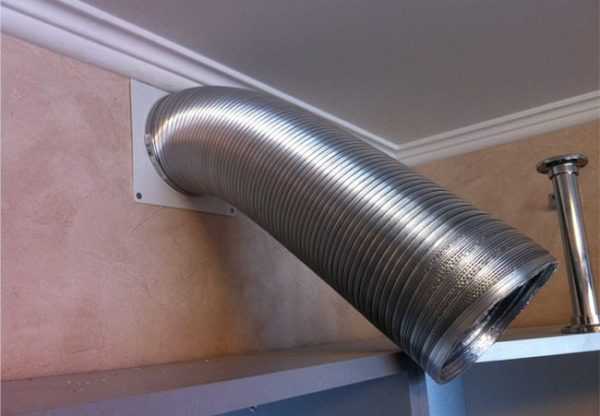

• Во многих моделях гофрированный рукав продаётся вместе с вытяжкой. Пластиковые воздуховоды продаются отдельно. И если ставится задача использовать именно их, то приобретаются они в зависимости от длины системы и мощности самой вытяжки. Новичкам рекомендуется пробовать установку гофры.

Отдельным процессом идёт подготовка отверстия для вытяжки воздуха. Если в доме на кухне уже предусмотрена система вентиляции, то проделывание отверстия упрощается до минимума, потому что в вентиляционном канале уже имеется отверстие, в которое вставлена решётка. Оно выполняет функции оттока воздуха естественным или искусственным способом. Для подсоединения воздуховода снимется решётка, а на её место устанавливается вентиляционный рукав. Щели между стенкой и гофрой замазываются шпаклёвкой. Сегодня производители предлагают специальные переходники, изготовленные из пластика, в конструкции которых есть внешний патрубок, соответствующий форме и диаметру воздуховода. Они устанавливаются в отверстие и крепятся к стене, как и решётка, саморезами на дюбели. Гофру крепят к патрубку пластмассовым хомутом, трубу с патрубком соединяют двусторонней муфтой.

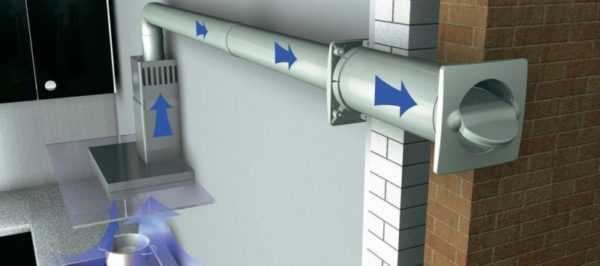

Если вентканала в кухне нет, то через стену сверлится отверстие. В деревянном или каркасном доме это сделать проще всего. В кирпичном доме этот процесс потребует наличия алмазной коронки, потому что только этим прочным инструментом можно просверлить отверстие в стене, не повредив кирпичную кладку. Стоит такой инструмент дорого, а покупать его для сверления одного отверстия нет смысла. Лучше воспользоваться услугами строителей, вызвав их для проделывания одного проёма в стене.

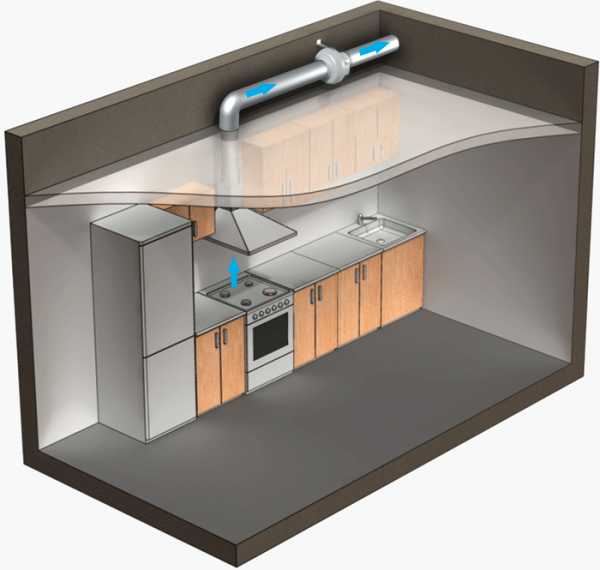

Но в кирпичном доме воздуховод также проводится через потолок, чердак и кровельный материал. Хотя последний можно и не трогать, сделав отвод, и проведя воздуховод через фронтоны крыши, тем самым сохранив целостность единой плоскости ската кровли. Это непростой процесс, потому что проделать отверстия через «слоистый пирог» перекрытия будет сложно. Начинать придётся снизу со стороны кухонного пространства, проделав отверстия в отделке потолка. Если перекрытие представляет собой бетонную плиту, то от такого варианта прокладки вентиляционной системы от вытяжки лучше отказаться, потому что сложно правильно сделать отверстие в прочном материале. Для этого чаще всего используют отбойный молоток, который в готовом доме лучше не применять.

Если перекрытие собрано по балкам, то процесс проделывания отверстия упрощается. Со стороны чердака точно по месту запланированной прокладки трубы разбирается участок чёрного потолка, удаляются изоляционный и теплоизоляционный слои. Затем в отверстие устанавливается пластиковая труба, которая по периметру запенивается монтажной пеной и заделывается любым скрепляющим раствором. Здесь нет строгих требований пожарной безопасности, потому что температура отводящего воздуха внутри воздуховода не будет превышать +60С.

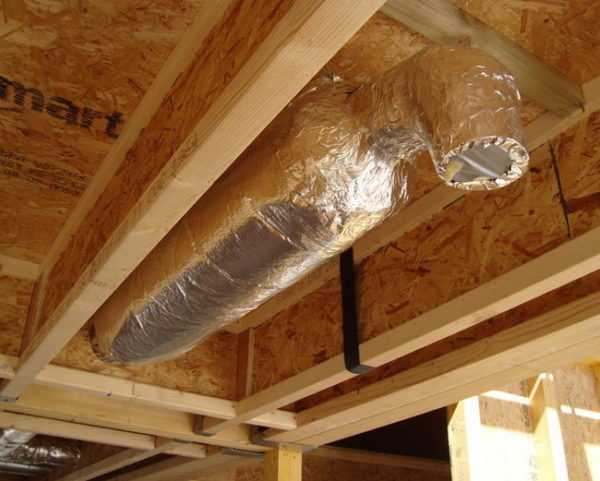

Важно! Воздуховод, проходящий по неотапливаемому чердаку, рекомендуется теплоизолировать любыми средствами. Сегодня для этого применяются специальные цилиндры, изготовленные из синтетических теплоизоляционных материалов.

Провести вентиляционный воздуховод через крышу или стену не регламентируется СНиПом, как процесс, связанный с проведением дымохода от печного котла. Нагревательный котёл – прибор, выбрасывающий на улицу воздушную массу с высокой температурой. Поэтому к нему особые требования, касающиеся не только нормативов пожарной безопасности, но и нюансов утепления на всей протяжённости магистрали. Чтобы вывести дымоход на улицу, он выставляется выше конька крыши минимум на полметра. В этом плане труба от кухонной вытяжки никакими нормами не регламентируется. Здесь важно правильно провести магистраль и точно соблюсти параметры воздуховода с техническими характеристиками самого прибора.

Установка обратного клапана

И ещё один момент, касающийся правильной установки вытяжки на кухне в частном доме. Он связан с установкой обратного клапана на крайнем торце воздуховода, который оказался на улице. Основное назначение этого элемента – не допустить движение воздуха в обратном направлении при отключённой вытяжке. Этот прибор обязательно используется.

Заключение по теме

В последнее время кухонная вытяжка стала таким же востребованным прибором, как холодильник или варочная плита. Поэтому важно провести установку так, чтобы агрегат работал по максимальной эффективности, не создавал проблем и не уменьшал комфортное нахождение людей в кухне. Следовательно, монтажу прибора уделяется особое внимание. И в независимости от того, какая модель вытяжки была выбрана, процесс установки проводится строго по инструкции, которая идёт в комплекте с устройством.

Загрузка…

interierkuhni.ru

монтаж своими руками, выбор и подсчёт параметров

Вентиляционный канал в частном доме является единственным способом получить свежий воздух в жилом помещении. Приток воздуха должен быть постоянным, чтобы каждый член семьи мог оставаться здоровым. Создать вентиляцию несложно, а вот подобрать один из вариантов непросто. Схема дома поможет в этом вопросе, ведь от самого строения будет зависеть будущая вытяжка. А она обеспечит жильцам дома защиту от плесени, грибков, сырости.

Виды вентиляции в частном доме

Установка вентиляции в частном доме станет неотъемлемой частью постройки. Специалисты в строительном деле утверждают, что именно эта работа требует немало сил. В частном доме можно создать два варианта вытяжных систем:

• вытяжная вентиляция;
• приточно-вытяжная.

Вытяжная вентиляция позволит воздуху внутри помещения беспрепятственно вытекать наружу при помощи принудительного вмешательства, а поступать свежий воздух будет через каналы естественным путём.

Приточно-вытяжная схема подразумевает принудительный сброс и приток свежего воздуха в дом. Эта схема многое сложнее в исполнении, цены на элементы дороже, а потому она редко применяется в строительстве небольших частных домов.

В свою очередь, каждая из предложенных систем вентиляции может быть разделена на централизованную вытяжку и децентрализованную. В первом случае используется специальная вентиляционная установка. С её помощью происходи циркуляция воздуха в помещении. Второй вариант подразумевает расположение по всей системе нескольких агрегатов. Каждый из них работает независимо от других и устанавливается в каждом помещении дома.

Вентиляция естественная и её недостатки

В частном доме может присутствовать такая система, как естественная вентиляция. Создать её своими руками в полноценном виде не всегда возможно. Этот вопрос остро возник, когда большинство людей начало использовать пластиковые окна и утепление для стен. Ситуация породила многочисленные проблемы – повышенная сырость, образование грибка и плесени в доме. Подобных проблем не возникало, когда использовались старые окна, ведь они пропускали сквозь щели свежий воздух. Сквозняк же создавал необходимые условия для уменьшения сырости в углах частного дома.

В такой системе вентиляции используется принцип работы вертикальных каналов. Они монтируются в помещении одним концом, а другой выводится чуть выше крыши дома. Так как воздух в помещении теплее того, который находится вокруг помещения, он выталкивается в канал вытяжки и способствует забору новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает много факторов, которые неподвластны человеку – температура окружающей среды, ветер, а сечение канала можно и своими руками сделать нужного диаметра.

Если обратится к специалистам строительного дела, то они утверждают, что подобная система вентиляции частного дома будет срабатывать лишь в том случае, когда показатель температуры внешнего пространства будет равен не выше 12 градусов по шкале Цельсия. Если становится жарче, то вытяжка начинает работать гораздо хуже.

Такая ситуация может показаться идеальной для зимнего времени года, но и здесь имеется особый недостаток, который невозможно игнорировать. Так как разница температур в доме и снаружи довольно ощутима, то система вентиляции начинает работать быстрее. То тепло, которое в доме накопилось за день, вылетает в буквальном смысле в трубу. Потому жители частных домов тратят на обогрев своих помещений больше ресурсов, чем этого требует нормальные условия.

Схема вентиляции частного дома подразумевает создание таких каналов в ванных комнатах. Нередко подобные вытяжки можно увидеть в кухне, подвале и ряде других помещений, где необходимо совершать большой отток воздуха из помещения. Особое внимание следует уделить помещениям, которые располагаются в частном доме ниже уровня земли. В них часто образовывается газ радон. Чтобы уменьшить его количество, рекомендуется соорудить мощный вентиляционный канал.

Те же специалисты говорят о том, что порой этих мер недостаточно. При этом рациональность системы и вовсе теряется. Этим и пользуются люди, которые могут в любой момент открыть форточку, создать сильный поток воздуха в помещениях и быстро проветрить дом. Теряется лишь один нюанс – подобная система вентиляции неприемлема, так как подвергает риску заболевания всех жителей помещения.

В итоге имеется существенные недостатки – вентиляция в частный дом такого типа подразумевает бесконтрольных потоков воздуха, а также не позволяет регулировать отток и приход.

Варианты улучшения естественной вентиляции

Всегда можно улучшить действие естественной вентиляции в частном доме даже своими руками. Для этой цели необходимо воспользоваться специальным клапаном. Его принято монтировать на входе в канал, расположенного в помещении. Это устройство оснащено автоматикой, которая реагирует на влажность. Если в помещении наблюдается повышение показателя, то автоматическое реле срабатывает и клапан открывает канал больше. В противном случае – закрывает. Чувствительным элементом становится датчик, который монтируется снаружи дома и принимает сигнал температуры окружающей среды.

Когда наступает холодное время года, клапан необходимо своими руками прикрывать. Этот нюанс позволит снизить попадание холодного воздуха в доме через вентиляционный канал. К сожалению, даже это вариант управления не способен скрыть все недостатки системы естественной вентиляции.

Принудительная вентиляция в частный дом устанавливается и при помощи другого действующего способа. Этот вариант станет гораздо дешевле предыдущего, а вот сил на его обслуживание понадобится больше. Подразумевается монтаж на каналы притока и оттока воздуха специальных решёток с клапанами. Причём последние управляются исключительно ручным способом. Регулировка осуществляется при изменении температуры окружающей среды. Рекомендуется изменять положение клапана вентиляции хотя бы один раз в сезон.

Последним вариантом улучшения естественной системы вентиляции считается установка на каналы специальных вентиляторов. Подобие такой системы вытяжки можно наблюдать в кухне. Единственным недостатком является то, что происходит дестабилизация всей системы вентиляции. Иными словами, воздух может начать прибывать из канала в кладовой или дальней комнате.

Принудительная вентиляция в частном доме

Этот вариант вентиляции может быть рассмотрен лишь в том случае, когда в частный дом поступает достаточное количество свежего воздуха. Недостатком вытяжки становится проблематичность её демонтажа, который может понадобиться при самых разных причинах.

Второстепенной проблемой становится снижение производительности канала. В этот момент прослеживается снижение циркуляции. Помещение остаётся без необходимого количества свежего воздуха. Устанавливать такую вентиляцию рекомендуется в подвале или цокольном помещении, где риск появления сырости гораздо выше, чем в остальных частях частного жилого здания. Как показывает опыт, проблем с монтажом и наладкой правильного оттока и притока воздуха не возникает. Эту процедуру можно сделать своими руками за короткий отрезок времени.

Не стоит забывать, что схема вытяжки может подразумевать и наличие вентиляторов. Эти приборы способны регулировать приток свежего воздуха. Установить их сможет своими руками любой хозяин.

Вентиляция приточная в доме

Одной из проблем частного дома считается недостаток свежего воздуха. Потому, его подачу стоит налаживать принудительно. Добиться необходимого результата можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он способен дать:

• минимизацию поступления шума из окружающего мира, который попадает в частный дом;
• фильтрацию воздуха;
• теплоизоляцию корпуса, которая уменьшает вероятность его промерзания, а также создания конденсата;
• можно своими руками регулировать процесс работы устройства.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

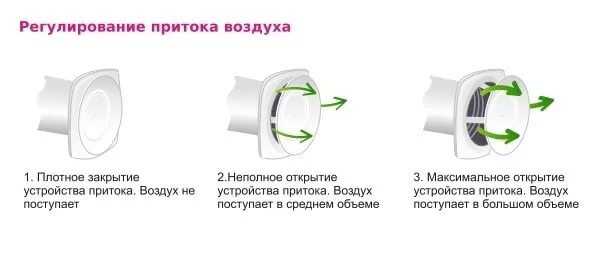

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

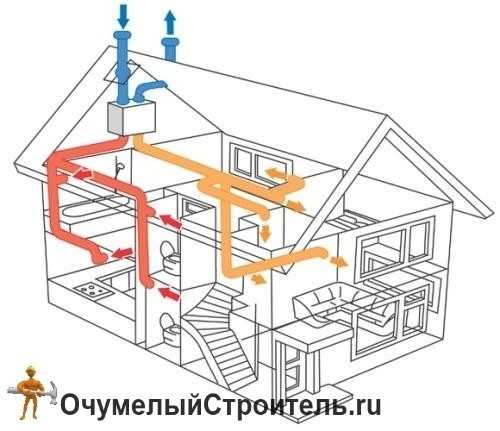

Приточно-вытяжная схема с монтажом рекуператора

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. С помощью прибора осуществляется подогрев воздуха, поставляемого в помещения. Принцип работы заключён в обогреве воздуха посредством того, который выводится из дома. При этом система не смешивает их. В летний период года можно установить обратный процесс в доме. Поступающий через принудительный вентиляционный канал воздух можно охлаждать.

Подобная методика заслуженно лидирует среди самых разнообразных вариантов вытяжек во всём мире. По мнению специалистом за этой схемой закреплено будущее, которое позволяет управлять энергосберегающими технологиями. Стоимость этой системы велика. Если же постоянно её использовать, то через небольшой период времени она полностью окупит затраты.

Создание вентиляции в частном доме своими руками

Настало время, когда все элементы головоломки по вентиляции в частном доме собраны. Выбрана определённая система вытяжки, закуплен материал и остаётся лишь правильно установить все элементы. Первым делом следует понять, какие расчёты следует произвести перед установкой вентиляции. Одним из них считается подсчёт необходимого количества свежего воздуха. Этот параметр понадобится при монтаже каналов, а также при выборе дополнительного оборудования.

Расчёт вентиляции по площади дома

Этот расчёт проводится для того, чтобы получить точные данные о воздухообмене. Необходимо учитывать все нюансы, которые могут повлиять на результат:

1. Вычисляется минимальный и максимальный показатель получаемого и отдаваемого воздуха для всей площади дома. Вычисления происходят с учётом особых нормативов.
2. Одно из полученных значений используется как минимальная единица производительности всех каналов вентиляции в частном доме.
3. Вышеуказанный полученный результат сравнивают с подсчётом высоты крыши дома, а также максимальной длиной всех каналов вытяжки.
4. Стандартные каналы вентиляции монтируются внутри помещения, хотя это зависит от особенностей помещения.

Выбор сечения воздуховода для частного дома

Когда наступает необходимость подбора диаметра вентиляционного канала, применяется следующая система:

• минимальный показатель диаметра канала не должен быть ниже 150 миллиметров;
• при идеальных условиях (вертикальный монтаж канала, длина 3 метра), такой диаметр позволяет получить 30 кубических метров воздуха в час;
• когда необходимо увеличить приток воздуха, увеличивается длина и сечение выбираемого канала;
• на одном этаже дома, длина каналов вытяжки должна быть одинаковой. Таким способом можно достичь равномерного распределения воздуха по всей территории дома;
• диаметр вентиляционных каналов, для удобства монтирования системы вентиляции ставится одинаковый.

Система вентиляции в деревянном частном доме

Особенность создания вытяжки в деревянных домах заключается в том, что материал самостоятельно пропускает в помещение воздух. Именно потому такие строения рекомендуется дополнительно герметизировать. Этому служат пластиковые окна, монтаж специальных утеплителей, непроницаемая для ветра плёнка. Именно потому необходимо монтировать специальный вентиляционный канал, так как естественный процесс притока свежего воздуха существенно снижается.

Пользуясь данными правилами и рекомендациями, можно создать систему вентиляции воздуха своими руками.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Установка кухонной вытяжки в частном доме

Содержание

1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
– вентилятора с улавливателем жира и местным освещением;
– вытяжного канала;
– переходных элементов;

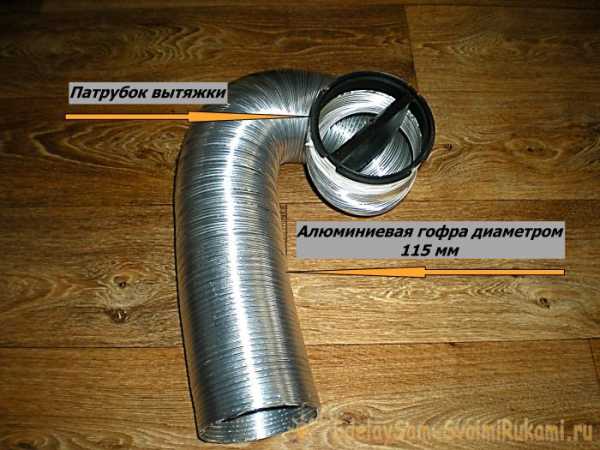

– гофры, диаметром 115 мм;
– воздуховода, длиной 300 мм и диаметром 130 мм;
– вентиляционного козырька с обратным клапаном диаметром 130 мм.

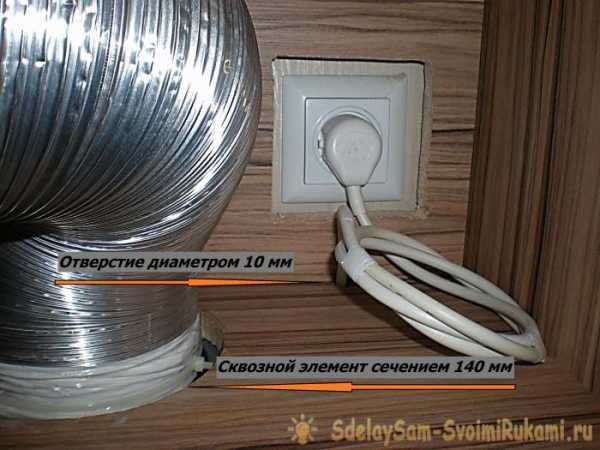

Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

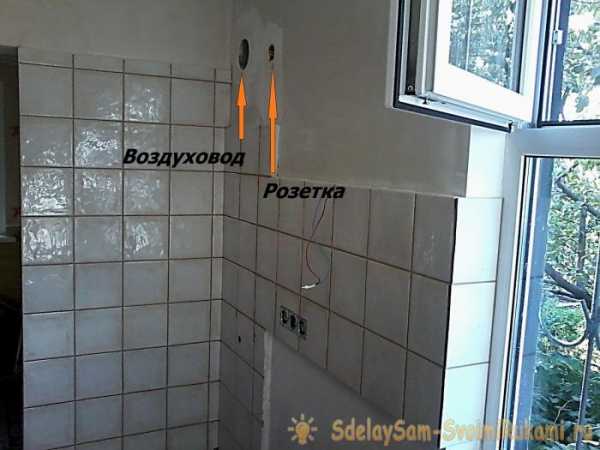

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 – 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 – 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 – 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

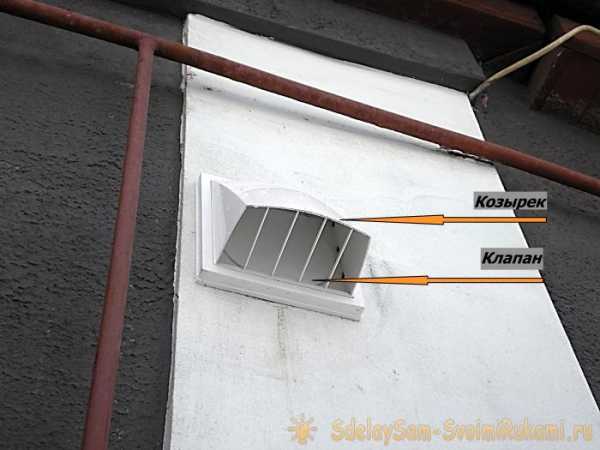

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.

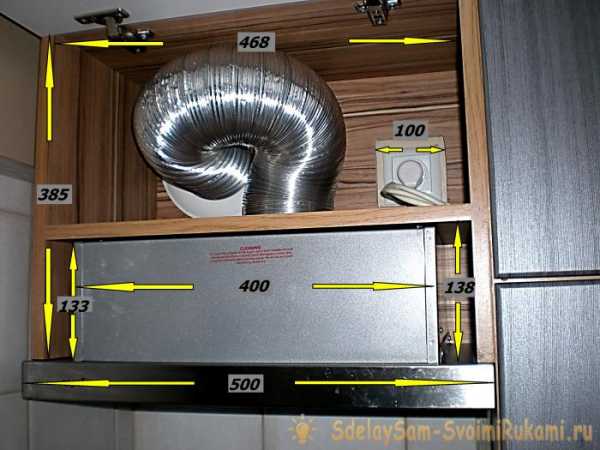

2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 – 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.

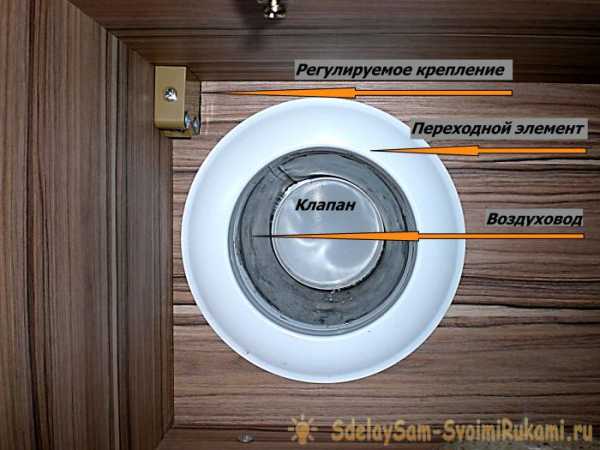

4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.

В процессе исследования, при – 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

sdelaysam-svoimirukami.ru

Вытяжка в частном доме – особенности самостоятельного обустройства

Вытяжка в частном доме чаще всего планируется в помещениях специального назначения, таких как ванная, туалет, кухня, котельная, бассейн. Однако не все знают, как важно заложить в проект вентиляционной системы вытяжные устройства для каждой комнаты, так как это является залогом здоровья домочадцев. В нынешних условиях полной герметичности помещения, чему активно способствуют пластиковые окна и металлические двери, не остаётся возможностей для доступа свежего воздуха, а также для удаления отработанной среды.

Виды вытяжных систем

Проектировать вентиляционную систему, а также отдельные её узлы, необходимо с учётом ряда факторов: площади помещения, количества окон, а также качества установки дверей и оконных рам, количества проживающих членов семьи, конфигурации помещения и его целевого назначения.

При этом вытяжка в частном доме может быть оборудована несколькими путями:

1. На основании естественного движения воздушных потоков, что подразумевает наличие щелей в оконных и дверных проёмах, регулярное проветривание и установку вытяжных клапанов, действие которых основано на механической регулировке жалюзи или заслонок. В результате циркуляция воздушных потоков производится по большей части без вмешательства человека, за исключением ситуаций, когда необходимо закрыть/открыть вытяжной клапан. Явным недостатком естественной вытяжной системы является зависимость от внешних факторов, среди которых: скорость ветра, перепад давлений, разница температур внутри и вне помещения. Однако плюсом является возможность дополнительно установить в любом жилом помещении стеновые вытяжные клапаны, функцию которых выполняет вытяжка в стене частного дома. То есть не обязательно закладывать в проект все вентиляционные отверстия, так как всегда можно сделать разводку от центральной магистрали вентиляции.

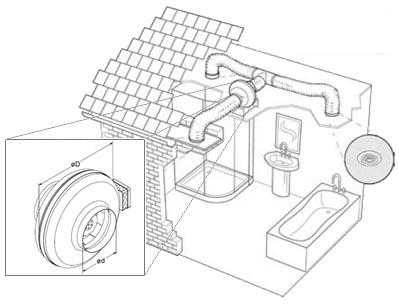

2. С помощью установки механической вытяжной вентиляции, которую можно реализовать двумя путями. Первый из которых подразумевает усиление оттока отработанного воздуха посредством электровентиляторов, расположенных в помещениях специального назначения. Чаще всего устройство вытяжки в частном доме по такому принципу выполняется в санузле, на кухне, в бассейне. Ещё одним способом усилить отток отработанной воздушной среды является централизованная система вентиляции с вытяжным узлом.

В этом случае оборудуется разводка вентиляционных каналов, посредством которых к каждой комнате жилья подводятся труба. Специальная установка, частью которой является вытяжное устройство (электровентилятор), создающее принудительное побуждение движения воздуха по направлению из помещения, отвечает за продуктивность работы системы. Такое оборудование весьма дорогостоящее и требует определённого уровня знаний.

Особенности оборудования вытяжки на кухне и в санузле

В помещениях, где уровень влажности превышает норму или регулярно попадают в воздушную среду такие загрязнения, как частицы жира или запахи во время приготовления еды, система вытяжки в частном доме быстро справится с возложенными на нее задачами по удалению воздуха в объемах достаточных для конкретной площади. Чтобы усилить отток загрязненной среды из санузла, достаточно оснастить выходное отверстие вентиляционного канала вентилятором.

Сегодня производители предлагают модели вытяжных устройств с датчиками автоотключения и измерения уровня влажности. Столь полнофункциональные приборы будут работать исключительно по мере необходимости или тогда, когда включается свет. Производительность вентилятора должна соответствовать размерам помещения.

Вытяжка в туалете частного дома выбирается из учета объема помещения и номинальной кратности воздухообмена, которая для санузла равна 7. Оба значения умножаются, в результате можно определить производительность вытяжки без разряжения воздуха, которое создается при несоразмерно сильном оттоке воздуха из помещения, что приводит к сквознякам.

Монтаж вытяжки в частном доме, в какой бы из комнат ни планировалась ее установка, осуществляется с учетом физических особенностей прогретого и охлажденного воздуха. Наверняка, многие замечали, что вентиляционные решетки на кухне, в санузлах, в прочих помещениях располагаются высоко под потолком или непосредственно в потолке. Это объясняется тем, что поступающий прохладный воздух опускается вниз, а теплый отработанный – поднимается. Подобная схема вытяжки в частном доме позволит более эффективно использовать вентиляционную систему.

Если рассматривать кухню, то здесь может потребоваться установка нескольких узлов вентиляции: вытяжки над плитой, которая выполняет задачу по удалению запахов и загрязнений, а также необходима газовая вытяжка в частном доме, удаляющая продукты горения газа от водонагревателя или колонки. Не всегда есть возможность выделить для этого отдельную площадь, соответственно, многие устанавливают такое оборудование на кухне. Воздуховод при этом должен быть огнеупорным предпочтение отдается стальным гофрированным трубам.

Алюминиевая гофра намного слабее противостоит высоким температурам, чем стальное изделие. А гибкость и отсутствие колен позволит повысить эффективность оттока отработанного воздуха. Единственным нюансом является необходимость герметизации швов.

Особенности обустройства вытяжки в подпольном и котельном помещении

Далее разбираясь в нюансах монтажа вытяжных отверстий и воздуховодов, следует остановиться на особенностях установки, соблюдения которых требует вытяжка в подвале частного дома.

При строительстве, если дом предполагается строить с цоколем, закладываются так называемые продухи, которые представляют собой отверстия небольшого диаметра. Располагаются они на каждой из несущих стен. Дополнительно к тому необходимо установить две трубы разной длины: первая из них должна брать свое близко к потолку, примерно на расстоянии 30 см, а начало второй находится на уровне 30-50 см от уровня пола. Трубы находятся друг напротив друга, лучше, если местоположение их будет по диагонали относительно друг друга.

Вытяжка в котельной частного дома обустраивается любым удобным путем, главное, чтобы она справлялась со своей задачей. При естественной вентиляционной системе важно позаботиться о том, чтобы вытяжная труба располагалась под потолком. Также в помещении такого типа рекомендуется организовать искусственный сквозняк. Принудительная система организовывается посредством установки вентиляторов.

oventilyatsii.ru

Вентиляция в частном доме и как правильно сделать систему вентиляции в деревянном доме своими руками

Вентиляция в частном доме — это необходимый атрибут, который позволяет не только создать благоприятный микроклимат в помещении, но и сохранить целостность всей конструкции.

Вентиляция деревянного дома

Если говорить о вентиляции деревянного дома, то материал здания сам неплохо пропускает свежий воздух. Также пропускают его щели в окнах и дверные коробки с вентиляционными отверстиями. При этом печной дымоход выполняет роль некоего вытяжного канала.

Вентиляция деревянного дома

Современные деревянные дома делаются практически герметичными. Это стало возможным благодаря использованию пластиковых герметичных окон. В этом есть несомненные плюсы: тепло не уходит из помещения. Есть и минусы; естественная вентиляция практически отсутствует.

В этом случае приходится прибегать к принудительной вентиляции. Это стоит намного дороже. Принудительная вентиляция потребляет электроэнергию, что требует капитальных затрат. При проектировке помещения всегда лучше пользоваться именно естественной вентиляцией, если речь идет о деревянном доме.

Устройство естественной вентиляции

good-com.ru
