Из каких материалов и как может быть изготовлена буржуйка
У каждого владельца автомобиля, имеющего в своем распоряжении еще и гараж для своей машины, часто сталкивается с проблемами, сопровождающими ремонт в не отапливаемом помещении. Для того чтобы эта задача была решена существует буржуйка. Эта металлическая печь небольшого размера достаточно легко изготавливается самостоятельно, при условии того, что вы умеете осуществлять сварочные работы.
Содержание
- 1 Выбираем форму и составные части для буржуйки
- 2 Из каких материалов может быть изготовлена буржуйка
- 3 Какой инструмент понадобится
- 4 Как раскроить и отрезать металл под буржуйку
- 5 Сборка печки буржуйки
- 6 Как выбрать место установки буржуйки и дымоход
Выбираем форму и составные части для буржуйки
Выбор формы и частей, из которых будет изготовлена будущая печь «Буржуйка», имеет огромное значение. Стоит тщательно продумать пожелания и учесть все, что вы придумали, только после этого можно приступить к выбору нужного количества материалов. Тщательный расчет нужен для того, чтобы выполнить работу быстро и не переделывать конструкцию впоследствии. Для того чтобы правильно изготовить буржуйку, можно ознакомиться с видео, в котором будет рассказано о том, как соорудить требуемую конструкции. В интернете достаточно информации по тому, что нужно учесть при сооружении.
Форму будущей буржуйки выбирают в зависимости от материала, который вы собираетесь использовать. Если в качестве него выступает труба, то печка получится круглой, в случае применения листового металла легче будет соорудить прямоугольную конструкцию.
Читайте также статью про щепокол
Обязательно потребуется добавить зоны сбора золы и топки, а также зону, через которую будут выводиться продукты горения. Зона топки располагается чуть выше поддувала и разделяется с помощью горизонтальной перегородки, в которой проделываются прорези, через которые происходит опадение золы. Если вы планируете использовать в качестве топлива дрова, обладающие внушительным диаметром, то следует прорезать дыры в перегородке шириной от 40 мм и более, если же вы планируете топить мелкими дровами или углем, то следует уменьшить прорези до 10-20 мм. Это делается для того, чтобы крупные частицы топлива не выпадали в зону для золы.
В качестве зоны, с помощью которой происходит отвод продуктов горения, выступает труба отвода дыма, она обычно расположена на верхней части конструкции или же на задней. Если вы планируете использовать вертикальный способ, то тяга дыма увеличится, благодаря этому уменьшится задымленность помещения, которое вы планируете отапливать. Если же использовать задний отвод, то следует учесть то, что угол наклона трубы необходимо сделать не более 30 градусов для того, чтобы обеспечить отличную тягу дыма.
Читайте также Печь с варочной поверхностью из газового баллона своими руками
После того как вы тщательно обдумали функциональность, следует подумать и о разогреве продуктов, кипятка для чая или иных горячих напитков. Для этих целей можно в процессе обдумывания методики изготовления буржуйки для гаража учесть и место, на котором будет установлена чугунная плита, снабженная съемными кружка разного диаметра. В таком случае буржуйку можно будет удобно использовать как печь. Чтобы это осуществить, понадобится удлинить конструкцию до размеров обычной плиты.
Если вы решите увеличить площадь теплопередачи и теплоемкости, то можно поставить еще несколько ребер по бокам от основной конструкции печки. Для этого приварите несколько металлических пластин (толщина – 5 мм) к боковым стенкам печки, при этом они должны быть расположены перпендикулярно к плоскости стенки. Этим способом можно увеличить нагревательную площадь и поверхность, соприкасающуюся с воздухом, при этом скорость обогрева помещения также увеличится.
Если вы учтете при сооружении печки место для бака с водой, то буржуйка станет более функциональной. Бак обычно бывает металлическим (толщина не менее 3 мм), его следует оснастить открывающийся крышкой, а также трубой, для того чтобы присоединять шланг. Для более удобной работы бак конструируют не слишком большим и съемным
Из каких материалов может быть изготовлена буржуйка
Для того чтобы изготовить функциональный корпус для буржуйки, отлично подойдет труба диаметром от 300 мм и более, а толщина ее стенок должна превышать 5 мм. Если использовать трубу, то затраты времени и средств, которые понадобятся при изготовлении, значительно сократятся. Но если трубу найти нет возможности, то используют листовой металл, толщина которого должна быть не меньше 5 мм.
Чтобы оборудовать отличный дымоотвод, используйте трубу (диаметр от 120 мм), толщина ее стенки на первых 2-х метрах, ни в коем случае, не должна быть меньше 3 мм. Это необходимо для избегания прогорания, а выше 2-х метров можно поставить тубу, толщина стенки которой будет равна 0,7 мм и более, так как чем выше поднимается дым, тем температура меньше.
Для удобства можно сделать из листа (3 мм толщиной) специальный ящик, в котором будет собираться зола, вставляется он в поддувало. Это девается для того, чтобы постоянно не выгребать золу с помощью кочерги, а просто выдвинуть этот ящик и вытрясти его.
Какой инструмент понадобится
Чтобы изготовить качественную буржуйку потребуются некоторые инструменты. Печка для гаража конструируется с помощью сварочного аппарата, сила тока которого должна быть не менее 200А. Также вам понадобится специальная маска для сварки, снабженная светофильтром, спецодежда, специализированный молоток-шлакоотделитель, зубило, щетка из металла, плоскогубцы, молоток, зачистной круг, используемый для болгарки, рулетка, защитные очки и мел.
Чтобы установить буржуйку в своем гараже вам потребуются дополнительный перфоратор, снабженный сверлом (диаметр – 13 мм), кувалда небольшого размера и переноска.
Рекомендуем почитать про выбор Болгарки
Как раскроить и отрезать металл под буржуйку
Когда вы начнете раскраивать материал для печки, учтите толщину ее стенок и сделайте удлинение, либо укорачивание вашей заготовки. Кроме того следует учесть толщину самого круга при отрезании, так как его нужно резать с правильной стороны линии. Подготовив все необходимые детали, снимите с них фаски, это обезопасит прикосновения и увеличит «провар» металлических конструкций, которые вы планируете соединять. Разметку деталей перед отрезом необходимо тщательным образом проверить.
Сборка печки буржуйки
Перед установкой буржуйки на территории гаража, соберите ее отдельно. Для этого необходимо произвести следующие операции.
Подключите сварочный аппарат к сети. Возьмите электрод диаметром в 4 мм, так как толщина нашего металла составляет 5 мм. Самая распространенная сталь в этом случае – СТ-3, поэтому выберите электроды марок МР-3 или АНО-21. Установите на аппарате силу тока в 140-160А. Электродержатель на кабелях должен быть 2 типа, предназначенный для сварки силой тока 125-315А. Чтобы защитить глаза, наденьте маску (светофильтр С6). А тело защищается с помощью специальной одежды, руки по средствам крагов. Чтобы проверить качество сделанных швов, применяется металлическая щетка и молоток-шлакоотделитель.
Соедините при сборке дно с 3 боковыми стенками. Низ должен располагаться на высоте минимум в 50 мм, это уменьшит нагрев пола. Прихватку деталей производите под прямым углом, после этого проверьте перпендикулярность деталей и попробуйте приложить переднюю часть. При необходимости осуществите рихтовку.
Проваривайте детали и стыки с помощью таврового шва, установив детали под углом 45 градусов к полу, либо в горизонтальном положении. Далее потребуется приварить перегородку между топочной частью конструкции и поддувалом. Перед этим прорежьте дыры в перегородке, чтобы через них высыпался пепел. Их обычно делают на расстоянии в 50 м от стенок конструкции. А между ними нужно оставить пространство в 1,5 ширины этой прорези. От дна буржуйки до перегородки должно остаться пространства в 100 мм и более, это место используется для сбора пепла.
После того как вы собрали все основные части, прорежьте с помощью сварки дырки для отвода отходов горения, они должны располагаться в задней стенке печки.
Прислоните переднюю часть буржуйки и отметьте место, куда вы планируете присоединить перегородку между поддувалом и топкой. Далее произведите разметку топочных дырок и поддувала. Отверстия должны быть прямоугольными. Нижняя часть этого отверстия должна быть на той же высоте, что и перегородка. Боковые и верхние края должны находиться на расстоянии равном 30-50 мм от стенок вашей топки. Размер поддувального проема должен быть равен на 30-50 мм меньше, чем пространство поддувала, а нижний край обязан совпадать с дном печки. Вырежьте 2 отверстия с помощью болгарки. Полученные прямоугольники нужно будет сохранить, чтобы впоследствии использовать в качестве дверей.
Читайте также Как сделать ванну с подогревом прямо у себя в саду
На навесы приварите дверки топки, а также поддувала, максимально поднимите их к верхней части проема, так как они впоследствии просядут от высокой температуры и будут плохо закрываться, если не произвести эту операцию.
Оборудуйте дверцы засовами, которые будут легко закрываться и открываться. Далее поставьте переднюю часть конструкции на место и приварите ее со всех сторон.
После проведения сварки обстучите все швы для проверки качества, если выявите дефект, то нужно это быстро исправить.
Далее приварите верхнюю часть по всему периметру.
Как выбрать место установки буржуйки и дымоход
Думая над тем, где будет располагаться буржуйка, выберете безопасное и удобное для использования место. Для лучшего эффекта поставьте печку в дальний край вашего гаража. Но угол наклона трубы должен быть минимум 30 градусов.
После того как вы определитесь с местом установки, положите на пол металлический лист, это необходимо для избегания «подпалов». Листок должен быть шире буржуйки примерно на 200 мм, его длина должна быть больше примерно на 600 мм.
Буржуйка для гаража своими руками
Главная > Гараж > статьи по строительству и ремонту > Буржуйка для гаража своими руками
Поделитесь статьей:
Гараж иметь хорошо, а иметь теплый гараж – еще лучше. Какой автолюбитель не мечтает об отоплении в своем гараже. Установка газовых или электрических котлов, конвекторов не всегда приходится по карману. В таком случае в качестве альтернативного обогрева можно использовать агрегаты на твердом топливе или печи «Булерьян». Но что делать тем, у кого бюджет на организацию отопления в гараже крайне ограничен? В таком случае стоит обратить свое внимание на печи-буржуйки. Чтобы минимизировать траты, построить её можно своими руками.
Содержание
- 1 Из чего соорудить печь
- 2 Конструктивные особенности печи
- 3 Этапы сооружения печи
- 4 Заключение
- 4.1 Статьи по теме:
Сделанная своими руками буржуйка для гаража не только будет согревать автолюбителя и машину своим теплом, но и создаст определенный экономический эффект. Хозяину не обязательно тратиться на дорогостоящий уголь и дрова, ведь топить печь можно различными бытовыми отходами. Обрезки пиломатериалов и пластика, промасленная ветошь и опилки, даже отработанное масло – и то можно использовать в качестве топлива для буржуйки.
Из чего соорудить печь
Выбор материалов для строительства буржуйки для гаража своими руками с одной стороны велик, а с другой – мал. Ведь как ни крути, буржуйка делается из металла, а вот откуда брать этот материал – вопрос выбора и бюджета. Для изготовления буржуйки можно использовать:
- листовой металл, порезанный соответствующим образом под заготовки для печки;
- подходящего размера готовую металлическую емкость;
- металлическую бочку из-под машинного масла;
- металлическую трубу диаметром не менее 300 мм;
- газовый баллон.
Какой бы вариант для строительства ни был выбран, стоит помнить, что толщина металла в любом случае должна быть как минимум 5 мм. Это предотвратит коробление и деформацию конструкции при высоких температурах. Конечно, можно соорудить печь и из более тонкого металла, но в таком случае она очень быстро прогорит.
Полезный совет. Если в качестве основы для изготовления буржуйки был выбран баллон из-под газа, ни в коем случае не стоит его резать болгаркой. Это может привести к взрыву и травмированию. Даже если газовый вентиль полностью открыт, а баллон простоял длительное время на открытом воздухе. Для того чтобы разрезать баллон, требуется четко выполнить следующие действия. Первым делом из него стоит выпустить весь газ, открыв вентиль. Затем при помощи ключа необходимо этот вентиль выкрутить. После этого баллон при помощи шланга нужно заполнить водой. Только когда вода будет слита, можно приступать к резке!
При обустройстве буржуйки из листового металла печь получится кубической формы, а в случае использования баллона или металлической трубы – цилиндрической.
Для изготовления печи-буржуйки потребуются следующие инструменты:
- сварочный аппарат;
- болгарка с отрезным и шлифовальным кругом по металлу;
- рулетка;
- дрель;
- сверла по металлу;
- электроды;
- молоток;
- саморезы по металлу;
- металлическая полоса шириной 2 см;
- мел или простой карандаш.
Все проводимые сварочные работы необходимо выполнять на открытом воздухе или в хорошо проветриваемом помещении. При резке металла болгаркой следует соблюдать все правила безопасности.
Конструктивные особенности печи
Вне зависимости от того, из какого материала решено делать буржуйку, конструктивно печи не отличаются между собой и имеют одинаковые особенности. В самом низу необходимо соорудить так называемое поддувало или зольник – небольшой ящик с дверцей. В нем будет скапливаться зола. Через поддувало также будет попадать кислород для поддержания процессов горения. Выше зольника должна находиться решетчатая перегородка или колосники. На их поверхности будет непосредственно происходить горение. Через колосники попадает зола в поддувало.
Для загрузки топлива в печь необходимо предусмотреть дверцу, нижний уровень которой должен находиться чуть выше колосников. Такое расположение необходимо для того, чтобы при открывании топки угли не вываливались на пол. В верхней части печи можно соорудить небольшую площадку для того, чтобы можно было разогреть еду или вскипятить чайник. И, наконец, необходимо организовать дымоход, через который газы, образовавшиеся в процессе горения, будут удаляться наружу.
Этапы сооружения печи
Первое, с чего необходимо начать — это составить будущий чертеж такой печи. Далее производят разметку и вырезку деталей при помощи болгарки. Из листового металла делаются стенки печи, верх и низ, колосниковая перегородка. Спереди необходимо вырезать отверстие под топку и зольник.
Полезный совет. Если при создании печи аккуратно выкраивать на передней поверхности топочное и зольное отверстия, то полученные отходы можно использовать в дальнейшем. Обрамив их металлической полосой шириной 20-30 мм, получим полноценные дверцы.
Если печь сооружается из газового баллона или металлической трубы, то в них необходимо аккуратно вырезать отверстия под зольник и топку, а также вставить колосниковую перегородку. Возможно, для этого придется разрезать баллон, а затем сварить заново. Монтаж топочной и зольной дверок к печи производят при помощи обыкновенных металлических навесов соответствующего размера. Петли можно наглухо приварить при помощи сварочного аппарата или закрепить саморезами.
В качестве колосников вполне может сгодиться пластина листового железа с просверленными в ней отверстиями диаметром около 2 см. Также можно использовать и старые колосники из угольной печи, если определенным образом закрепить их внутри печи. Рачительные хозяева советуют организовать колосники из обрезков арматуры, применяемой при укреплении бетонных конструкций. Для этого необходимо приварить через небольшие промежутки заранее подготовленные куски. Не рекомендуется использовать в качестве колосников металлическую сетку, так как она очень быстро прогорит при высокой температуре.
После сборки печи производят монтаж дымохода. Можно использовать готовые нержавеющие дымоходы, в том числе совмещенные с теплообменником. Некоторые предпочитают использовать для этих целей металлическую трубу с диаметром не менее 120 мм. Вывод наружу дымоходной трубы рекомендуется организовать или через верх, или в сторону, например, через вентиляционное отверстие. При этом необходимо помнить, что уклон дымохода для обеспечения оптимального уровня тяги должен составлять минимум 30 градусов. В случае использования трубы из металла толщина ее в начальныхотделах должна составлять не менее 2-3 мм. Если дымоход будет тоньше, он очень быстро прогорит.
Повысить КПД печи можно, если приварить к боковым поверхностям дополнительные ребра, которые будут способствовать улучшенной теплоотдаче.
Полезный совет. Если возникла необходимость в покраске печи для придания ей эстетичного вида, следует использовать только термостойкие составы, диапазон стойкости которых начинается от 700 °С. Такая краска не обгорит при эксплуатации печи и не отстанет при длительном нагреве.
Заключение
Безусловно, каждый хозяин сам для себя вправе решать, как будет выглядеть его печь-буржуйка. Выбрав оптимальный вариант, следует тщательно продумать и просчитать понравившийся проект. При должном подходе, смекалке и фантазии новая печь будет радовать своим теплом длительное время. Кстати, дополнительно украсив буржуйку при помощи готовых элементов ковки, можно получить настоящее произведение искусства.
Самодельные печи для гаража на дровах и на отработанном масле ☛ Советы Строителей На DomoStr0y.
ruСодержание
- Какую печь установить в гараже
- Изготовление печи для гаража своими руками
- Печь-буржуйка на дровах
- Печь на отработанном масле
- Другие варианты печей для гаража
- Видео: супер-буржуйка для гаража
Для многих водителей гараж – не только место стоянки автомобиля, но и мастерская. Зимой находиться в неотапливаемом «рабочем кабинете» некомфортно, да и на состоянии машины низкие температуры сказываются пагубно. Если гараж имеет смежную стену с жилой постройкой, целесообразно подсоединить его к системе отопления дома. Но как быть с отдельно стоящими сооружениями? Электрические обогреватели не способны обеспечить достаточное количество теплого воздуха, поэтому лучшим вариантом станет печь для гаража. Разберемся, какие бывают виды печей, и попробуем сделать генератор тепла самостоятельно.
Какую печь установить в гараже
Гараж – это небольшое помещение для стоянки и ремонта транспортных средств. Автовладелец проводит в гараже довольно много времени – это и ремонт автомобиля, и жизненно важные «дискуссии» с коллегами-автолюбителями. Какими же характеристиками должны обладать печи для гаража?
Компактная самодельная печка для гаража
Наиболее популярны печи для гаража на дровах, также полюбились автовладельцам печи на отработке – отработанное машинное масло найдется у каждого, кто имеет в своем распоряжении автомобиль на ходу.
Изготовление печи для гаража своими руками
Так как печь понадобится небольшая, ее вполне можно соорудить своими силами. А если под рукой есть все необходимые материалы и инструменты – экономия очевидна!
Печь-буржуйка на дровах
Проще всего использовать в качестве корпуса такой печки готовую металлическую бочку. Подойдет также отрезок широкой трубы (не менее 30 см в диаметре) или листовой металл, из которого можно соорудить печь прямоугольной формы. В любом случае толщина корпуса должна быть не менее 5 мм. Самая объемная часть будущей буржуйки – топка, где происходит процесс сгорания дров или другого твердого топлива, например угля.
Газовый баллон – отличный корпус для печи-буржуйки
Топку нужно снабдить горизонтальной решеткой у основания – именно на нее выкладывают дрова. Колосниковая решетка обеспечит тягу и вывод золы. Имеют значение габариты прорезей решетки. Если вы собираетесь топить углем или мелкими дровами, достаточно прорезей шириной 12 мм, а для более внушительного устройства, где в качестве топлива будут использоваться крупные поленья, прорези должны быть около 40 мм.
Совет! Решетку можно смастерить из арматурных прутьев.
Под решеткой размещают зольник – ящик из листовой стали толщиной 3 мм. Зольник периодически очищают от золы, поддерживая нормальную работу печи. Дверцу зольника рекомендуется снабдить отверстием с заслонкой – это позволит регулировать интенсивность горения топлива.
Горизонтальную поверхность корпуса можно использовать для разогрева пищи или воды
Для дымохода используем трубу диаметром не менее 12 см с толщиной стенок 2-3 мм – тонкий металл при частой эксплуатации быстро прогорит. Лучше всего приварить дымоход к отверстию в верхней части печки, но все зависит от особенностей агрегата и его расположения в помещении. Иногда трубу приваривают к задней стенке, при этом горизонтальный фрагмент дымохода не должен превышать в длину 1 м. Лучше, если труба будет располагаться под углом не менее 30°.
Важно! Если дымоход проходит через отверстие в стене гаража, в этом месте на трубу нужно нанести цементный раствор, предварительно обмотав ее стеклотканью.
Печь на отработанном масле
Для такой печи понадобятся две металлические емкости.
Нижняя емкость будет служить топкой. В верхней части резервуара делают два отверстия. Первое – для трубы, соединяющей обе емкости друг с другом, второе – чтобы заливать топливо и подавать кислород для поддержания процесса горения.
Внимание! Второе отверстие нужно обязательно снабдить крышкой, чтобы иметь возможность регулировать интенсивность работы теплогенератора.
Чтобы запустить такую печь, кладем в нижний резервуар бумагу или газету и заливаем 5 л масла – через несколько минут топливо самовозгорается
Соединяются обе емкости отрезком перфорированной трубы, который может быть как прямым, так и изогнутым, что влияет только на внешний вид конструкции. Через отверстия в трубе в печь подается вторичный воздух. Если у вас есть цельная труба, вы можете самостоятельно просверлить в ней отверстия диаметром 10 мм. Примерно на 40 см трубы достаточно будет 50 отверстий.
В верхней части верхней емкости делаем отверстие для патрубка, к которому присоединяется вытяжная труба из оцинкованной стали. Трубу предпочтительнее взять диаметром 10 см и длиной 4 м – такие размеры обеспечат хорошую тягу. Чистить печку рекомендуется каждые 10-14 дней.
Другие варианты печей для гаража
Мы рассмотрели устройство самых эффективных самодельных теплогенераторов для гаража, но при определенных обстоятельствах имеют место и другие типы печей.

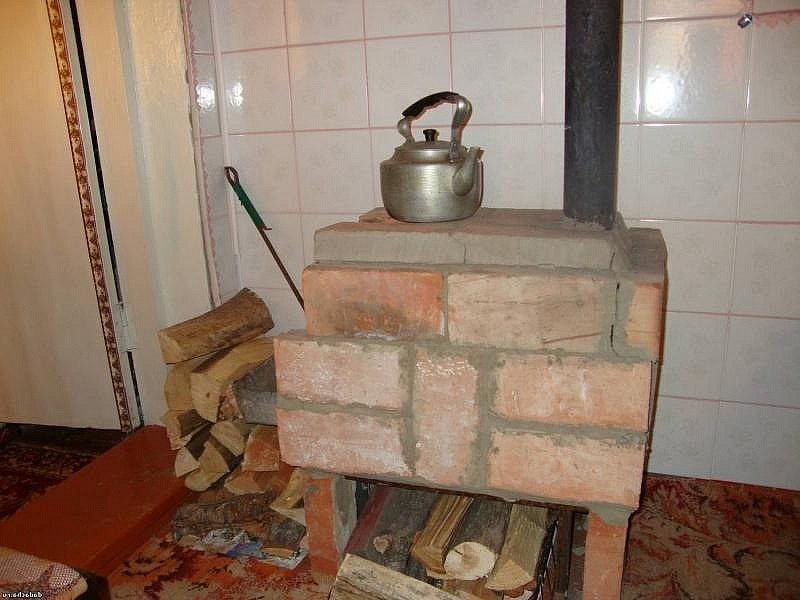

- Кирпичная печь. Главные достоинства печек из кирпича – комфортное тепло и долгое остывание. Среди недостатков можно выделить трудоемкость и затратность возведения (огнеупорный кирпич стоит дороже обычного строительного), длительный нагрев стенок печи (быстро прогреть гараж не получится).
- Электрическая печь. В данном случае вы получаете возможность выбрать любую мощность прибора, но от мощности напрямую зависит и расход электроэнергии, что делает электропечи неэкономным вариантом отопления гаража.
- Газовая печь. В отличие от электричества, которое есть в каждом гараже, газ придется проводить отдельно, а это не всегда возможно. Есть вариант использовать газовые баллоны, но они займут дополнительное пространство. Установка газового оборудования должна происходить под контролем специальных служб, поэтому такое решение не назовешь рациональным.
Если вы заинтересованы в повышении КПД своей печки, используйте модернизированные конструкции буржуйки. Можно, например, расположить дымоход не возле задней стенки, а над дверцей топки, или приварить к бокам корпуса печи металлические пластины – так увеличится площадь соприкосновения нагревательных элементов печи с воздухом.
Прежде чем приступать к сооружению печи в гараже своими руками, стоит трезво оценить свои силы и умения. Возможно, купить готовый теплогенератор и воспользоваться услугами профессионалов по его установке в итоге окажется более рациональным, надежным и безопасным решением.
Видео: супер-буржуйка для гаража
Буржуйка для гаража: делаем своими руками
Автор admin На чтение 14 мин Просмотров 62 Опубликовано
Очень часто в подсобных помещениях, которые не связаны с центральными тепловыми сетями возникает вопрос их отопления. Такими помещениями могут выступать в первую очередь гаражи. Выходом из данной непростой ситуации становится обычная печка, которая в народе называется буржуйкой. Откуда происходит название, никто не знает.
Печь для гаражаБуржуйка представляет собой обычную металлическую ёмкость, как правило, округлой цилиндрической формы, к которой приварена трубы и есть двёрка для забрасывания топлива. Труба, как правило, выведена в форточку.
Буржуйки используются для отопления помещений малых площадей, таких как гараж или сарайчик, или иное маленькое помещение.
Разместить буржуйку в гараже просто. Поскольку она занимает относительно малое пространство, то её можно просто поставить на входе в углу, а трубу выпустить прямо из дверей. Для трубы можно проделать и отдельное отверстие.
Не редки случай, когда буржуйка была изготовлена специально для отопления только гаража. В этом случае её ставят в углу, или любом другом удобном месте и обкладывают кирпичом, а трубу выводят на улицу через крышу, при этом она также может быть обложена кирпичом.
Своё большое распространение буржуйка получила благодаря достаточно большому КПД и благодаря её эффективности при использовании в подобного рода помещениях.
Их большое распространение привело к созданию сразу нескольких видов таких печей, в том числе и более современной разновидности – булерьяна.
Содержание
- Общие сведения про печи
- Конструкция первая
- Конструкция печи номер два
- Конструкция печи номер три
- Техника пожарной безопасности при обращении с буржуйкой
- Меры по повышению эффективности
Общие сведения про печи
Чтобы лучше понять, о чём пойдёт речь, следует подробнее остановиться на вопросе, что это такое буржуйка, а уже потом рассматривать такие вопросы, как буржуйка для гаража своими руками, тем более что для саморучного изготовления требуются хоть какие-то минимальные знания.
Буржуйки – это маленькие печи, которые полностью, как правило, выполнены из металла. Могут иметь квадратную прямоугольную и цилиндрическую форму. Такие буржуйки имеют свою собственную классификацию.
По принципу своего устройства подразделяются на два основных типа:
- Простые;
- Каркасные;
Такой тип печи наиболее подходит для изготовления такого сооружения, как буржуйка для гаража своими руками, так как изготавливать каркасные печи самому проще, чем простые, несмотря на их название.
Делаем печь в гаражВ качестве материала для печи можно использовать любую сталь – всё зависит от того, на какое время рассчитана печь. Если планируется, что печь будет обогревать ваш гараж не один год, то лучше использовать достаточно толстый лист стали, который внутри может быть обмазан глинобетоном.
Глинобетон представляет собой достаточно густую глину, которая очень тяжело разминается руками и которая содержит мелкие куски битого красного кирпича.
Если планируется использовать печь только в экстренных случаях пару раз в год, то можно использовать обычную кровельную жесть, которая имеет не очень большую толщину.
Для того, чтобы обезопасить буржуйку от быстрого прогорания, её с внутренней стороны подвергают футерованию. Футерование – это всего лишь кладка кирпича. Как правило, буржуйки изнутри обкладывают в четверть кирпича.
В качестве кирпича может использоваться и вышеупомянутый глинобетон. Разница между ними только в толщине. Если планируется выложить печь изнутри слоем до 7 сантиметров, то можно это делать глинобетоном, если слой должен быть свыше 7 сантиметров, то лучше всего применить кирпич.
Очень часто можно видеть в новостях, что происходят возгорания гаражей, которые отапливались буржуйками.
Конструкция первая
Пожалуй, самой простой конструкцией является печь, которая выполнена в виде металлического цилиндра. Такая печь представляет собой этот самый цилиндр, который имеет диаметральное сечение размеров в 30-45 см и высоту в 60-80 см, с приваренной и выведенной на улицу трубой.
Как правило, стенки печи достаточно толстые, так как сгорания топлива происходит непосредственно в самой печи, иногда толщина стали достигает 12 мм, но чаще всего применяется сталь толщиной в 8-10 миллиметров.
Такая печь является самой простой, поэтому главным её недостатком будет отсутствие возможности регулировать тягу.
Для того, чтобы изготовить такую буржуйку самостоятельно нужны следующие материалы:
- Металлический цилиндр указанных размеров;
- Металлическая труба диаметром 10-15 сантиметров;
- Двёрка и петли на неё;
- Пластина с диаметром равным диаметру трубы;
Труба должна быть не слишком большой, но и не слишком малой по своему диаметру. Если она будет сильно большой, то даже чтобы протопить гараж понадобиться очень много времени, а если она будет маленькой, то возможен выход дыма в помещение гаража, что может привести к отравлению угарным газом.
Самодельная печьЕсли трубы малого диаметра не нашлось, то нужно вваривать в неё пластину, которая представляет собой усечённую окружность, то есть она должна перекрыть трубу примерно на 60-70 процентов площади круга.
После этого нужно разметить верхнюю плоскость печи. В ней необходимо вырезать отверстие, которое равно диаметру трубы. Дальше вваривается труба, которая выводится наружу. После этого аккуратно болгаркой вырезаем нужного размера отверстие сбоку печки, которое будет служить отверстием для топки.
Позже к этому отверстию привариваем петли и вешаем на них двёрцу. Так получилась простейшая буржуйка для гаража своими руками. У такой печи, сделанной своими силами, есть существенные недостатки, которые хорошо видны при сравнении её с другими видами подобных печей.
Например это то, что площадь соприкосновения любого круглого тела меньше, чем квадратного, значит квадратная печь будет прогревать воздух в большем количестве, а значит и весь гараж прогреется за меньшее время.
Вторым недостатком можно выделить то, что труба используется достаточно большого диаметра, а значит и стенки трубы достаточно толстые. Это означает, что труба будет на этапе прогревания забирать большое количество тепла.
Конструкция печи номер два
Второй вид, который может иметь буржуйка для гаража своими руками, называется печью с повышенным КПД. Она также не имеет регулировки времени накопления тепла, но зато имеет возможность контролировать длительность горения.
Это обеспечивается за счёт маленькой пристройке к печке. Сам принцип такой. Обычная печь достаточно быстро сжигает дрова, их приходится постоянно подбрасывать, что не очень удобно, а особенно, когда вы в гараже проводите некоторые работы.
Для того, чтобы этого избежать следует приваривать вышеупомянутую пристройку. Она представляет собой, по сути, металлический короб с тремя сторонами, который по высоте будет меньше, чем вся остальная печь.
При этом сама печь должна быть квадратная. Такой трёхстенный короб должен привариваться к основной печи чуть выше дна. Сама такая конструкция устанавливается на постамент из кирпича. Снизу на постаменте должен стоять такой же ящик в который вварены два других короба.
Таким образом, эти два короба имеют общее пространство, как сообщающиеся сосуды.
При первой топке на дне общего металлического ящика образуются угли. Позже это поможет сгорать дровам только с одной стороны.
https://www.youtube.com/watch?v=1LRypT_5ZWg
Дрова, которые в основном ящике будут располагаться вертикально, будут касаться только одним концом углей, а следовательно и сгорать будут постепенно. Это увеличивает время горения дров, а благодаря большой площади печи – теплоотдачу в пространство гаража.
Основной короб, то есть тот, в который загружаются дрова, можно выполнять и цилиндрической формы. При высоте такого цилиндра в 42 сантиметра время горения дров превышает 4 часа, то есть одна закладка дров будет гореть 4 часа, а не 30 минут, как в обычной печи.
Конструкция печи номер три
Данная конструкция существенно отличается от первых двух тем, что имеет регулируемую тягу. Такая буржуйка для гаража своими руками, как правило, делается квадратной.
Для изготовления потребуется несколько металлических пластин и сварочный аппарат, также некоторые другие детали, о которых речь пойдёт немного ниже.
Оптимальной по своим размерам, а также по времени отапливания гаража средне статистических размеров, будет считаться печь с основанием, которое имеет сечение квадрата со стороной в 40-50 сантиметров. Высота такого прямоугольника должна быть в районе 80 сантиметров.
Для изготовления печи сначала необходимо к основанию приварить пластины стенок, а потом верхнюю крышку. Прежде чем всё это сваривать нужно в той пластине, которая является боковой вырезать заранее отверстие для двёрки.
В верхней пластине необходимо вырезать отверстие под трубу. К слову говоря, отверстие может располагаться и в боковой стенке, но тогда труба должна иметь дополнительное колено, а точнее уголок в 90 градусов, чтобы трубы выходила из печи в горизонтальном направлении, но потом становилась в вертикальное положение.
Следует отметить, что для большей степени теплоотдачи и для более быстрого прогревания гаража следует выбирать пластины не слишком толстые, меньше 8 миллиметров, лучше, когда такой показатель не будет превышать 4 миллиметров.
Изготовление начинается с того, что берётся металлический уголок и к нему приваривается арматура, которая имеет порядка 16-20 миллиметров в диаметре.
Арматурные прутья должны располагаться на расстоянии в 15-20 миллиметров друг от друга. Потом на этот готовый каркас укладываются листы и свариваются между собой одним сплошным швом.
После этого привариваем трубу. Для того, чтобы иметь возможность регулировать тягу, необходимо в трубе сделать самодельный шибер.
Шибер является простым пятаком, который изготовлен из той же стали, что и стенки трубы. Диаметр такого пятака на пару миллиметров всегда меньше диаметра трубы.
В трубе необходимо сделать два отверстия, которые будут немного больше диаметра прутка. Потом часть прутка произвольной длины загибаем под угол в 90 градусов и вставляем в проделанные отверстия. Снизу кладём пятак и фиксируем его в нескольких местах.
Таким образом, при помощи этого пятака и происходит регулировка тяги.
Техника пожарной безопасности при обращении с буржуйкой
Печь своими руками без особых затратПри использовании чисто металлической печки следует учесть, что металл нагревается достаточно быстро и до очень высоких температур, так как является очень теплоёмким веществом. Иногда можно видеть, как стенки буржуйки раскаляются докрасна. Посему можно выделить одно правило пожарной безопасности, которое будет устанавливать минимальное расстояние между буржуйкой и деревянными поверхностями. Печку нужно ставить не ближе 20 сантиметров к любым деревянным поверхностям.
Часто, при использовании буржуйки, как отопительного элемента гаража, нет возможности удалить её от дерева, бензина и других легковоспламеняющихся веществ на нужное расстояние.
Кстати, от горючих веществ, которых всегда много в гараже, буржуйку лучше удалять на минимальное безопасное расстояние в метр и больше. Деревянные стены в таком случае нужно оштукатурить или наверх просто набить металлические пластины. В качестве штукатурки можно использовать обычный цементный раствор.
Если в гараже пол выложен досками, что можно часто наблюдать в старых гаражах, то его тоже нужно оградить от открытого огня и от раскалённого металла, а особенно, если буржуйка не имеет ножек. В таком случае следует выполнить следующие действия:
- Поставить буржуйку на постамент. Он может выполняться из красного кирпича в два слоя, можно и больше. Минимальная высота постамента не должна быть меньше 10 сантиметров;
- Набить перед буржуйкой лист металла. Этот лист будет защищать деревянный пол от возгорания при попадании на него углей или искр из буржуйки. Размер листа должен быть по длине не меньше, чем полтора длины печи, а по ширине не меньше 50 сантиметров, то есть противоположный край стального листа должен отстоять от буржуйки на расстоянии в полметра. Толщина металлического листа не имеет значения;
Меры по повышению эффективности
Буржуйки устанавливают преимущественно там, где нужно обогревать помещения небольшие по своей площади, будь это загородный дом или гараж, в котором зимой необходимо минимально обогреть руки или создать нормальные условия для работы.
Печь из дисковБуржуйки изготавливают в заводских условиях, но буржуйку для гаража можно сделать и своими руками. Она может быть изготовлена из стали или чугуна. Буржуйку для гаража своими руками лучше изготовить из стали, т.к. буржуйка из чугуна отличается своей дороговизной.
Печь – буржуйка состоит из камеры где происходит горение дров, в которую встроена колосниковая решетка, зольник и дымоход. Нагрев воздуха в помещении происходит благодаря излучаемой энергии от нагретого корпуса буржуйки. Дрова для розжига закладываются через отверстие в корпусе, закрывающееся дверцей на засов.
Быстрая растопка – главное достоинство буржуйки. По своим отопительным характеристикам такая печь не уступает хорошему огромному камину. Прогревается буржуйка для гаража своими руками за очень короткий промежуток времени и, уже через 8 – 10 минут начинает отапливать помещение, распределяя тепло вокруг себя равномерно.
Буржуйка обладает простотой подключения к дымоходу. В большинстве случаев он подключается вертикально и выходит через крышу.
Еще дымоход может быть подключен горизонтально, в этом случае труба от буржуйки проходит через стену прямо за буржуйкой. Таким образом, при горизонтальной установке дымохода мы скрываем его за корпусом печи.
Для ее растопки требуется три, четыре килограмма дров, это несравнимо с растопкой камина, для которого потребуется в три или четыре раза больше дров.
При относительно небольших размерах (высота и ширина не более метра) буржуйка имеет относительно неплохую теплоотдачу.
Не смотря на такое огромное количество достоинств, печь – буржуйка имеет огромное количество недостатков. Самый главный ее недостаток – это высокая пожарная опасность.
Раскаленная поверхность, при неосторожном использовании, грозит своему владельцу ожогами, а дымоход может стать причиной возгорания помещения, в котором установлена печь. Для того чтобы избежать таких не очень радостных последствий, дымоход нашей буржуйки для гаража, должен оснащаться хорошей теплоизоляцией.
При использовании такой печи получаемое тепло не аккумулируется, а также его большая часть уходит в трубу. Помещение обогревается, в основном, только в том месте, где установлена наша буржуйка, и только на время ее растапливания.
Варим печь своими рукамиПосле окончания горения дров, как буржуйка, так и комната быстро остывают.
Для того чтобы буржуйка для гаража своими руками имела большую эффективность при использовании, мы преобразуем ее недостатки в достоинства, с помощью небольших изменений.
Теплоотдача играет главную роль, выясним, где происходит наибольшая потеря драгоценного тепла, теряемого за время эксплуатации. Каждый пользователь буржуйки часто замечает, что труба бывает, очень сильно раскаляется.
Это значит, что мы можем использовать трубу в качестве дополнительного источника тепла. Следует изменить геометрию дымохода, сделав его ступенчатым.
При такой геометрии дымохода меняется направление выходящих, разогретых, газов. Данным способом мы более продуктивно используем тепло для обогрева помещения.
Следующим шагом будет установка специального кожуха вокруг нашей печи. В кожухе установлены направляющие пластины, которые создают дополнительную циркуляцию воздуха по спирали.
Движение воздуха по спирали создает дополнительную конвекцию, это увеличивает производительность печи, учитывая то, что дров уже понадобится меньше.
В западных странах таки печи называют конвекторными. На стенки из стали наносят жаропрочную краску, как правило, серебристого или черного цвета.
В специализированной литературе рекомендуется обкладывать буржуйки кирпичом, используя их в роли металлической топки. Идея, на первый взгляд очень заманчивая, ведь при нагреве кирпичной обкладки мы уменьшим потери тепловой энергии и сумеем обогревать пространство помещения длительное время.
На самом деле, это очень плохая идея, так как влечет за собой прогорание металла корпуса печи. В итоге буржуйка быстро разрушится, т. к. основной задачей буржуйки является обогрев помещения за счет свободной отдачи тепла всей поверхностью корпуса.
Можно попробовать немного по иному замуровать нашу буржуйку, установив ее в нишу в стене, стены и свод которой выложены камнем. При этом надо учитывать, что расстояние между стенами и корпусом буржуйки должно составлять не менее пятнадцати сантиметров.
Такое маленькое расстояние требуется для того чтобы исключить прогар металла и повысить теплоотдачу, используя тепло от камней в дальнейшем.
Обкладывая нишу камнем, мы решаем еще и вопрос пожаробезопасности, ведь камень является отличным противопожарным материалом.
Не стоит забывать про пол, который следует изолировать керамической плиткой или металлическим листом, это не для того чтобы пол не прогорел, а также для дополнительной безопасности.
Как дополнением к приведенным мерам по увеличению теплоотдачи можно добавить еще одну дополнительную меру – это установка вентилятора.
Установка вентилятора не является обязательным условием, но для быстрейшего обогрева стоит призадуматься над его покупкой. Вентилятор устанавливается в полутора метрах над буржуйкой и служит для переноса теплых потоков воздуха в обогреваемое помещение, одновременно смешивая его с холодным воздухом.
Приведенные меры позволяют увеличить теплоотдачу печи – буржуйки.
Почему дымит буржуйка в гараже?
Как правильно соорудить для своего гаража печь буржуйку чтобы она не дымила, давайте посмотрим.
Выбор формы и составляющих частей имеет большое значение для изготовления буржуйки. Тщательно продумав и учитывая все свои пожелания Вы правильно выберете нужное количества материала, выполните всю работу быстро и не переделывая. Для правильного изготовления, можно посмотреть видео буржуйки для гаража, в интернете этой информации хватает, что нужно учесть.
Форма буржуйки обуславливается используемым материалом. При изготовлении буржуйки из трубы – форма будет круглая, при изготовлении из листового металла – проще сделать прямоугольную форму.
Обязательными являются зоны топки и поддувала, где собирается зола и зона вывода продуктов горения. Зона топки находится над поддувалом и разделена горизонтальной перегородкой с прорезями для опадания золы. При использовании в качестве топлива дров большого диаметра, следует делать прорези в перегородке ширенной не менее 40мм, при использовании мелких дров и угля – прорези стоит уменьшить до10мм – 20мм, чтоб предотвратить выпадения в золу крупных частиц топлива.
Зона отвода продуктов горения – труба отвода дыма, которая может располагаться на верхней части буржуйки или на задней. При использовании вертикального способа отвода дыма – увеличивается тяга, что уменьшает задымленность отапливаемого помещения. Используя задний способ отвода дыма, необходимо учесть, что угол наклона трубы должен быть не более 30 градусов, для обеспечения хорошей тяги.
Обдумывая функциональность, стоит подумать о разогреве пищи и нагреве воды для чая или кофе. С этой целью можно обдумывая, как сделать буржуйку в гараж учесть место для установки чугунной плиты, со съемными кругами различного диаметра. В таком случае будет удобно использовать её как печь. Для этого длину прямоугольной буржуйки увеличивают до размеров плиты.
Для повышения площади теплоемкости и теплопередачи можно сделать дополнительные ребра по бокам буржуйки. Для этого следует приварить несколько пластин из металла толщиной 5мм к боковым стенкам корпуса буржуйки, перпендикулярно плоскости стенки. Таким образом, увеличится площадь нагрева и соприкосновения с воздухом и увеличится скорость нагрева помещения.
Самодельная буржуйка для гаража будет более функциональной, если при конструировании организовать место для металлического бака с водой. Для этого изготавливают ёмкость из металла не менее 3мм с открывающейся крышкой и трубой, для подсоединения шланга. Для удобства пользования бак делают не большого объема и снимающийся.
Для изготовления корпуса буржуйки хорошо подойдет труба диаметром от 300мм и с толщиной стенки не менее 5мм. Использование трубы сокращает время и материальные затраты на изготовление. При отсутствии трубы используется листовой металл толщиной не менее 5мм.
Для организации отвода дыма стоит использовать трубу с диаметром не менее 120мм и толщиной стенки, на первых двух метрах не менее 3мм во избежание прогорания, а после двух метров, можно использовать трубу с толщиной стенки от 0,7мм, так как далее температура дыма падает.
Для удобства, стоит изготовить из листа толщиной 3мм ящик под сбор золы, который будет вставляться в поддувало. Чтоб не выгребать золу кочергой, а просто вытянуть ящик и вытрусить его.
Необходимый инструмент
Для изготовления буржуйки нам понадобится некоторые инструменты. Чтоб изготовить буржуйку для гаража своими руками нам потребуется сварочный аппарат с силой тока не менее 200А, сварочная маска со светофильтром, спецодежда, молоток-шлакоотделитель, металлическая щетка, зубило, молоток, плоскогубцы, болгарка (для круга диаметром 125мм, желательно), несколько отрезных кругов для болгарки, зачистной круг для болгарки, защитные очки, рулетка, мел.
Для установки буржуйки в гараже нам понадобится дополнительно перфоратор со сверлом диаметром 13мм, переноска, небольшая кувалда.
Раскрой и отрезка материала
При раскрое материала стоит учитывать толщину стенок и делать удлинение или укорачивание заготовки. Так же следует учесть, при отрезании толщину круга и отрезать с нужной стороны линии. Следует, подготовит все детали, и снять с них фаски, для безопасности прикосновения и увеличения качества «провара» соединяемых металлических элементов. Разметку деталей следует перед отрезом тщательно проверить. Сборка составных частей буржуйки
Перед тем как установить буржуйку в гараже, её необходимо собрать отдельно. Для этого выполняем ряд операций.
Подключаем к сети сварочный аппарат. Учитывая, что сваривать мы будем, металл толщиной 5мм, то берем электрод диаметром 4мм. Так как самой распространенной сталью является СТ-3, то выбираем марку электродов АНО-21 или МР-3. На сварочном аппарате устанавливаем силу тока 140-160ампер. Проверяем, какого типа электрододержатель на сварочных кабелях, он должен быть типа 2, так как он предназначен для сварки с силой тока 125А-315А. Для защиты органов зрения используем сварочную маску со светофильтром С6, рассчитанным для силы тока 200А. Для защиты тела от ожогов одеваем брезентовую или спецодежду. На руки одеваем краги. Для проверки качества швов используем молоток-шлакоотделитель и металлическую щетку.
При сборке необходимо прихватками соединить между собою 3 боковые стенки и дно буржуйки. Днище располагается на высоте не менее 50мм, для уменьшения нагрева пола от буржуйки. Прихватку всех деталей следует выполнять под прямым углом. После выполнения прихваток проверить перпендикулярность соединенных деталей и приложить переднюю стенку, для контроля соответствия размерам. При необходимости произвести рихтовку.
Проваривание швов стыков деталей для удобства и повышения качества, производить тавровым швом в горизонтальном положении или в положении «лодочкой» (установив свариваемые детали под углом 45 градусов к плоскости пола). Следующим шагом приваривается перегородка между поддувалом и топочной частью. В перегородке, для удобства изготовления следует предварительно сделать прорези для просыпания пепла. Прорези обычно располагаются на расстоянии 50мм от стенок буржуйки. Между ними делают расстояние равное 1,5 ширины самой прорези. Расстояние от дна буржуйки до данной перегородки следует сделать не менее 100мм, чтоб было достаточно места для сбора пепла.
Собрав основные части, прорезаем сваркой отверстие в задней стенке для отвода продуктов горения.
Прислоняем переднюю стенку буржуйки и отмечаем место, где будет привариваться перегородка между топкой и поддувалом. Положив в горизонтальное положение, переднюю стенку буржуйки, выполнить разметку топочного отверстия и поддувала. Отверстия выполнить в прямоугольной форме. Нижняя часть отверстия топки должна совпадать с высотой расположения перегородки между топкой и поддувалом. Верхние и боковые края топочного отверстия должны находиться на расстоянии30мм -50мм от стенок топки. Поддувальный проем по размеру должен быть так же на 30мм – 50мм меньше поддувального пространства, а нижний край совпадать с днищем буржуйки. Вырезать аккуратно болгаркой 2 отверстия. Вырезанные прямоугольники сохранить, так как они будут использованы в качестве дверок на соответствующие проемы.
На навесы приварить дверки поддувала и топки, при этом дверки поднять максимально к верхней части проема, со временем и от температуры они просядут и станут плохо закрываться, если этого не сделать.
Дверки для топки и поддувала следует оборудовать не сложными засовами, которые будут легко ходить даже при нагревании.
Приставляем на свое место лицевую часть буржуйки и привариваем. Выполняем приваривание со всех сторон и качественно.
После окончания сварочных работ обстукиваем, все сварочные швы и проверяем качество провара, при выявлении дефектов сварочных швов производим исправление.
Привариваем верхнюю крышку буржуйки по периметру. Делаем это качественно и не спеша.
Как правильно установить буржуйку в гараже.
Обдумывая, где установить буржуйку в гараже следует выбрать место, которое будет безопасным и удобным для её использования. Для максимального эффекта от топки буржуйки желательно установить её в дальнем краю гаража от места вывода трубы, для повышения теплоотдачи. Но стоит учесть, что угол наклона при поворотах трубы не должен быть меньше 30 градусов.
Определившись с местом установки буржуйки в гараже, укладываем лист металла на пол, для предотвращения «подпалов». Лист должен быть больше ширены буржуйки на 200мм, а в длину больше на 600мм, для того, чтоб в передней части он выступал на 55мм.
Подготовленную заранее трубу привариваем к выходному отверстию в буржуйке. Поворот трубы на 90 градусов должен осуществляться в 3 этапа, чтоб на каждом этапе труба поворачивала на 30 градусов. Крепление трубы к стене осуществляем привариванием к прутам диаметром 13мм. Для прутов необходимо просверлить отверстие в стене на глубину менее 100мм.
При выполнении монтажных работ необходимо добиться герметичности соединения труб отвода дыма, для нормализации тяги и исключения попадания дыма в гараж.
Какой длины может быть дымоход у буржуйки в гараже сделанный своими руками?
Дымоход от буржуйки может быть такой длины, какую Вы сделаете в своём гараже. Возможен дымоход и с коленцами, к примеру, если буржуйка стоит в одном углу, а выход трубы из гаража предусмотрен в другом. Хорошо бы установить асбестовую трубу над гаражом такой длины, которая будет обеспечивать хорошую тягу в топке. Чем выше труба, тем сильнее тяга.
При установке буржуйки рекомендую делать вытяжку только из металлической трубы. Асбестовые трубы не способны выдерживать большую, плюсовую температуру. Асбестовые шнуры выдерживают, а трубы нет. Исходя из личного опыта, могу сказать, что если поставить такую трубу в контакте с буржуйкой, то труба лопнет или раскрошится.
Длина может быть довольно большая, главное соблюдать положительный угол. А над крышей вывести такую трубу выше чем на полтора метра. Можно и выше. И поставьте искрогаситель-крышку, чтобы вода не попадала и искры не разлетались в случае чего.
Статистика Видео: 0
Как сделать, сварить буржуйку в гараж
Главная » Подсобные и хоз. помещения » Гараж и мастерская
Опубликовано: Рубрика: Гараж и мастерскаяАвтор: Andrey Ku
Обеспечить обогрев гаража можно различными способами, но самый простой и дешевый из них – это установка самодельной печи типа «буржуйка». Народные умельцы придумали множество вариантов ее создания из всевозможных подручных материалов, среди которых мы выбрали для вас пять наиболее интересных.
Из чего состоит буржуйка – все гениальное просто
Буржуйка имеет предельно простую конструкцию. По сути, она представляет собой металлическую емкость, разделенную колосниковой решеткой на две камеры – камеру сгорания, в которой прогорает топлива, и зольник. Последний обычно служит и поддувалом.
Как правило, камера сгорания и зольник имеют отдельные дверцы. Однако, иногда конструкцию упрощают путем установки одной большой дверцы для двух камер. В таком случае зольник нельзя использовать, как поддувало. Благодаря тому, что стенки буржуйки металлические, они быстро разогреваются и хорошо передают тепло. В результате даже небольшой печи достаточно, чтобы обогреть гараж средних размеров. А если обеспечить конструкцию варочной поверхность, то на печи можно еще и закипятить воду или разогреть еду.
Армейская печь буржуйкаОтвод дыма осуществляется через патрубок, приваренный к камере сгорания. Соответственно, чтобы установить буржуйку, обязательно нужно выполнить в гараже дымоход. Он монтируется так же, как в банях и дачных домах с отоплением на твердом топливе.
Как спасет бидон в отопительный сезон или печка из фляги
Наиболее простой вариант изготовления печки – это переделка 40-литрового стального бидона (фляги). В хозяйстве эти емкости обычно используют для хранения солярки, моторного масла, олифы и прочих подобных жидкостей. Помимо бидона, вам понадобятся некоторые другие материалы:
- металлический уголок;
- арматура 1,4 см;
- кусок трубы длиной 15–20 см, диаметр зависит от диаметра дымохода, который надевается на патрубок.
Чтобы переоборудовать бидон в печь, понадобится минимум действий. Прежде всего, сварите из арматуры колосниковую решетку на небольших ножках. Она должна свободно проходить через горловину бидона. Затем разрежьте металлический уголок на четыре отрезка длиной сантиметров по 20 – это будут ножки буржуйки. Приварите их к стенке бидона, который будет располагаться горизонтально. Ножки закрепите так, чтобы конструкция была устойчивой. Далее в дне бидона нужно вырезать отверстие по диаметру патрубка, на уровне камеры сгорания, и затем вварить сам патрубок.
Ещё вчера в этом бидоне хранили комбикорм, а сегодня на нем делают пловНа этом буржуйка практически готова. Теперь осталось установить в нее колосниковую решетку и просверлить в нижней части крышки несколько отверстий напротив зольника. При желании печь можно оснастить варочной поверхностью. Для этого к верхней ее стенке надо приварить пару прутов арматуры, к которым в свою очередь крепится стальной лист. Печь из бидона имеет невысокую пожарную безопасность, так как стенки достаточно тонкие и со временем могут прогореть. Поэтому установите конструкцию на бетон или стальной лист и никогда не оставляйте растопленную печь без присмотра.
Второй вариант – обрезок трубы тоже может греть
Отличным материалом для буржуйки является обрезок трубы диаметром 53 см, длиной 100 см и толщиной стенки 0,9 см. Такие трубы обычно применяют для водоводов и прочих промышленных трубопроводов. Благодаря большой толщине стенок печка получается долговечной и с большой теплоемкостью.
Для изготовления буржуйки, помимо трубы, подготовьте такие материалы:
- два листа стали толщиной не менее 9 мм и размером 53х53 см;
- металлический уголок;
- арматурный прут 1,4 см;
- прут диаметром 1 см;
- обрезок трубы для патрубка дымохода диаметром 10 см;
- 4 навеса.
Работу начинаем с разметки трубы. Чтобы конструкция занимала меньше места в помещении, целесообразней сделать ее вертикальной. Для этого поделите трубу на четыре части и нанесите линию на границе первой (нижней) и второй частей. На уровне разметки приварите прутья арматуры с шагом 1,5–2 мм – это будет колосниковая решетка. Затем нанесите разметку, обозначив дверцу топочной камеры и дверцу зольника. Дверца топочной камеры должна иметь размеры примерно 25х25 см, чтобы через нее удобно было загружать топливо в печь. Дверцу зольника можно сделать поменьше.
Вырезаем отверстие для поддува, а дальше дело за малымЗатем дверцы нужно по разметке вырезать. Желательно воспользоваться плазморезом, чтобы линия реза получилась ровной и аккуратной. К вырезанным дверцам нужно приварить петли и затем сварить их со стенками буржуйки. К каждой дверце прикрепите сваркой ручки, которые можно сделать из прута диаметром 10 мм. Затем приварите с двух сторон буржуйки стальные листы (дно и крышку) и обрежьте их по контуру трубы. После этого прикрепите к дну ножки конструкции, а сверху вырежьте отверстие и герметично закрепите патрубок дымохода.
На этом буржуйка практически готова. Теперь осталось приделать ручки к двум противоположным стенкам, чтобы ее удобно было переносить, после чего можно подсоединять изделие к дымоходу. Чтобы оно смотрелось более эстетично и не покрывалось коррозией, покрасьте его с наружной стороны термостойкой краской.
Даем вторую жизнь емкости из-под газа
Одним из самых распространенных материалов для буржуек являются газовые баллоны. Они обладают толстыми стенками, которые выполнены из качественной стали, отлично поддающейся сварке. Единственная проблема при изготовлении печи заключается в том, что даже в пустых баллонах остается достаточное для взрыва количество газа. Поэтому разрезать сосуд, не подготовив его, ни в коем случает нельзя. Подготовка заключается в заполнении баллона водой, после чего он должен отстояться несколько часов.
Благодаря своим толстым стенкам баллон попал в фокус конструкторов буржуекТак как даже наличие в емкости воды не может гарантировать полную безопасность, перед разрезкой вкопайте баллон в землю. Затем начертите линию реза под горловиной и по ней начните резать металл до появления сквозного отверстия. После этого дайте воде стечь до уровня отверстия и аккуратно отрежьте крышку. Дальнейшая работа выполняется так же, как и изготовление буржуйки из трубы, единственное – вам не придется делать дно, так как оно уже имеется.
Делаем буржуйку «с нуля» из стального листа
Если никакой подходящей емкости у вас нет, можно сделать буржуйку своими руками «с нуля» из стального листа. Достоинством такого решения является то, что конструкция может иметь любые размеры, по вашему желанию. Кроме того, усовершенствованная система вывода газов и кожух вокруг корпуса позволят увеличить эффективность печи.
Итак, для изготовления такой буржуйки вам понадобятся следующие материалы:
- листы толщиной 4 и 2 мм;
- труба 10 см в диаметре;
- стальной уголок;
- 4 навеса.
Работу начнем с подготовки следующих деталей из стальных листов:
- 2 боковые стенки 45х45 см;
- 5 листов размером 25х45 см – это будет передняя и задняя стенка, а также дно с крышкой и колосниковая решетка;
- 2 листа 17х37 см, которые будут служить теплообменниками;
- 4 отрезка уголка длиной 15 см для ножек;
- 2 листа 45х45 см и один лист 25х45 см из стали толщиной 2 мм.
Теперь начинаем сборку печи. Вначале выполним П-образную конструкцию из двух боковых и задней стенки. Затем следует приварить дно. После этого возьмите лист 25х45 cм и просверлите в нем рядами отверстия диаметром 15 мм. Получившуюся колосниковую решетку приварите параллельно дну, отступив от него 8 см.
Несколько квадратных листов стали, немного сварки и каркас готовЗатем отступите от верхнего края конструкции 8 см и приварите к ее задней стенке и одной из боковых стенок пластину 17х37 cм. От этой пластины отступите вниз еще 8 см и закрепите вторую пластину на противоположной боковой стенке. Сместите ее вперед, чтобы впоследствии пластину можно было приварить к передней стенке. Получившийся лабиринт повысит теплоотдачу печи, так как раскаленные газы, прежде чем покинуть буржуйку, будут нагревать теплообменники.
Далее подготавливаем переднюю стенку – делаем вырезы для загрузки топлива и чистки зольника. Затем подготовленную переднюю стенку приварите к дну, боковым стенкам и верхнему теплообменнику. После этого подготовьте верхнюю стенку – вырежьте в ней отверстие диаметром 10 мм и приварите к нему патрубок длиной 15 cм. Затем прикрепите сваркой крышку к четырем стенкам. Далее надо прикрепить ножки и сделать дверцы для печи из листа толщиной 4 мм. К дверцам приварите петли и установите на печь, сделайте ручки из стального прута.
Чтобы повысить эффективность печи за счет конвекции воздуха, а также предотвратить возможность поучения ожога, к задней стенке и бокам прикрепляем экраны, чтобы межу ними и поверхностью конструкции образовался зазор около 5 см. Для этого к стенкам приварите гайки. Панели закрепите на болтах с втулками. Последние можно сделать из металлических трубок.
Пятый вариант – пускаем «отработку» в ход
Все вышеописанные конструкции предназначены для работы на твердом топливе. Однако у автомобилистов обычно имеется в больших количествах отработанное масло. Даже если отработки у вас нет, ее можно приобрести, что называется, «за копейки». Поэтому напоследок рассмотрим, как сделать печь, работающую на отработке.
Для этого нам понадобятся следующие материалы:
- труба диаметром 355,6 мм с толщиной стенок 6 мм;
- листовая сталь толщиной 4 и 6 мм;
- труба 100х4-5 мм;
- стальные уголки.
Конструкция будет представлять собой две емкости, соединенные между собой перфорированной трубой. Начните работу с изготовления нижней емкости для масла – отрежьте трубу диаметром 355,6 мм, чтобы получить отрезок длиной 115 мм. Затем приварите к этому отрезку дно толщиной 4 мм. К дну приварите четыре ножки, выполненные из уголка. Затем нужно подготовить крышку емкости – сделайте по ее центру отверстие диаметром 100 мм. Ближе к краю выполните еще одно отверстие диаметром 50–60 мм, через которое будет заливаться масло и осуществляться предварительный розжиг. Над этим отверстием сделайте задвижку, закрепив ее заклепкой или небольшим болтиком. Готовую крышку приварите к емкости.
Все швы конструкции должны быть абсолютно герметичными. В противном случае печь получится пожароопасной.
Теперь сделаем верхнюю емкость. Для нее понадобится отрезок трубы диаметром 355,6 мм и длиной 10 cм. К нему приваривается дно толщиной 4 мм, в котором выполняется отверстие под патрубок диаметром 10 cм, расположенное ближе к краю. Затем сделайте верхнюю крышку толщиной 6 мм. По центру верхней крышки приварите перемычку 70х330, которая будет задерживать раскаленные газы и тем самым повышать эффективность буржуйки. Толщина перемычки тоже должна составлять 6 мм.
Ближе к краю крышки сделайте отверстие диаметром 10 cм и приварите к нему патрубок для соединения с дымоходом. Подготовленную крышку приварите к емкости. Далее нужно выполнить среднюю камеру. Для этого понадобится труба диаметром 10 cм и длиной 36 cм. В ней просверлите 48 отверстий диаметром 9 мм, как показано на схеме выше. Затем перфорированную трубу приварите над отверстием в нижней емкости. Далее приварите к перфорированной трубе верхнюю емкость. На этом буржуйка готова, осталось только установить ее в гараж и подсоединить к дымоходу. Пользоваться печью достаточно просто:
- залейте масло в нижнюю емкость через горловину;
- поверх масла налейте небольшое количество жидкости для розжига каминов;
- смочите в этой жидкости фитиль, затем окуните в емкость через горловину и подожгите.
Вначале загорится масло, в результате чего разогреется и начнет кипеть. Пары масла устремятся вверх через перфорированную трубу, где будут смешиваться с кислородом. В верхней части этой трубы начнется дожиг паров. Окончательное сгорание газов происходит в верхней емкости, где возникает наиболее высокая температура. Ни в коем случае не доливайте масло в нижнюю емкость, пока оно полностью не выгорит.
0
Понравилась статья? Поделиться с друзьями:
чертежей как установить печку в гараж своими руками
Для большинства автовладельцев гараж – это больше, чем просто помещение для хранения, ремонта и обслуживания. Здесь можно уединиться, расслабиться, заняться своим хобби и просто провести досуг с друзьями. На морозе это делать неудобно, а перепады температуры негативно сказываются на помещении со всем его содержимым. Решение проблемы мороза, сырости и конденсата – установка печи в гараже. Эта процедура несложная, но требует учета множества мелких, но важных нюансов.
Содержание
- Особенности и принцип работы печи
- Плюсы и минусы использования печей для отопления
- Подготовительные работы
- Расчет основных параметров
- Необходимые материалы и инструменты
- 0009 инструкция
- шаг за шагом
- Безопасный монтаж каменки
- Правила эксплуатации
Особенности и принцип работы печи
Буржуйка на дровах простой конструкции может быть изготовлена из металлических листов или дисковАвтономные мобильные печи (буржуйки) имеют многолетнюю историю и широкий спектр применения. Несмотря на развитие технологий и изобретение новых эффективных и компактных отопительных приборов, они не теряют своей актуальности. Работая практически на всех видах топлива, печи не зависят от наличия электричества, воды, газа, времени года и погодных условий. Несмотря на низкий КПД (до 0,7), изделия зачастую являются единственным средством обогрева небольших помещений, как в черте населенного пункта, так и в совершенно безлюдной местности.
Традиционная буржуйка для гаража имеет такое устройство:
- корпус;
- камера сгорания;
- Зольник;
- дымоход.
Принцип работы изделий прост. Твердое топливо загружается в топку и поджигается. Горение поддерживается за счет поступления свежего воздуха через зольник и решетку. Зола попадает в зольник, дым выходит в трубу, стенки корпуса и трубы источают тепло и нагревают помещение. В процессе работы добавляются новые порции топлива, зола удаляется из желоба и помещается в мусоросборник.
Плюсы и минусы использования печей для отопления
Для печки потребуется дымоходРешение поставить печку в гараж автолюбители принимают довольно часто, и на это есть множество причин:
- полная автономность, независимость от внутренние и внешние условия;
- вполне приличная теплоотдача по отношению к израсходованному топливу;
- быстрый нагрев корпуса, а соответственно и помещения;
- нет необходимости в сложном монтаже – только плоское основание и отверстие для трубы;
- разрешение не требуется;
- возможность модернизации под майнинг и газовую горелку.
Есть у обогревателя и недостатки:
- простой и даже непрезентабельный вид;
- низкий КПД из-за потери половины тепловой энергии в прямом смысле трубы;
- высокая дымовая труба необходима для обеспечения хорошей тяги;
- необходимость частой чистки корпуса и патрубков;
- вам нужно часто загружать топливо;
- риск отравления угарным газом.
При правильном подходе к установке и эксплуатации практически все проблемы можно полностью или частично решить.
Подготовительные работы
После выбора готового изделия или составления проекта самоделки следует определиться с местом установки и подготовить его. Инсталляцию желательно устанавливать у дальней стены в углу или посередине. Таким образом, вырабатываемое тепло не будет выходить через дверь, а будет отражаться от стен и наполнять помещение.
Буржуйка из газового баллонаСледует учитывать следующие моменты:
- Если пол земляной, то необходимо делать отдельный фундамент под очаг. Стальной лист нужно будет уложить на деревянную или полимерную основу.
- В противоположной от печки части здания, в нижней части, нужно сделать отдушину. Он нужен для обеспечения хорошей тяги и поступления кислорода в топку.
- От стены необходимо отступить на 50-60 см – это снизит потери тепла. Если они сделаны из легковоспламеняющегося материала, потребуется обшивка железом или асбестом.
- Заранее продумайте место прохождения трубы через несущие конструкции. Оптимальный вариант – выход через стену под двумя углами по 45 градусов.
- Обеспечить зонт на дымоход. Эта деталь убережет его от снега, мусора, птиц и сильных порывов ветра.
Кроме того, могут быть разработаны такие опции, как теплообменник, водяной контур и внешние радиаторы.
Расчет основных параметров
Параметры обогревателя рассчитываются исходя из таких критериев, как размер гаража, наличие свободного места и климатические условия региона. Одним из пунктов является определение высоты и диаметра дымохода. Оптимальным считается сечение 100-150 мм. Чтобы максимально уменьшить количество нагара, лучше переплатить, но установить фарфоровые или коаксиальные трубы.
Необходимые материалы и инструменты
Чтобы сделать печь, вам понадобится опыт работы со сварочным аппаратом.Для сборки гаражной буржуйки своими руками потребуются следующие приспособления:
- болгарка с отрезно-шлифовальным диском;
- сварочный аппарат;
- рулетка;
- уровень;
- дрель;
- отвертки; гаечные ключи
- ;
- перфоратор;
- молоток;
- лестница.
Необходимы следующие материалы:
- старый газовый баллон;
- листовой металл 3-5 мм;
- железные ручки;
- арматура;
- трубы железные;
- хомуты;
- болты и гайки.
Для обеспечения безопасности следует подготовить халат, защитную маску и очки, марлевую повязку или респиратор.
Пошаговая инструкция
Печка-бочка металлическаяСтандартная последовательность сборки буржуйки:
- Составление схемы, расчеты, закупка стройматериалов, подготовка инструментов.
- Очистка заготовки оболочки. Оставшийся пропан сливается из старого газового баллона. Крышка закручивается, контейнер изнутри несколько раз промывается мыльным раствором.
- Вырезание отверстия под топку. Делается это на высоте не менее 15 см от дна. Этот зазор необходим для свободного хода зольника. Можно сразу вырезать проем под ящик для золы.
- Производство или покупка решеток заводского изготовления. Своими руками изготавливаются решетки из арматуры или пилено-сварных полос чугуна.
- Приварка к корпусу опор. Они должны быть высотой 10-15 см. Металл нужно выбирать прочный и толстый, чтобы на нем можно было поставить надежные швы электродами № 3-4.
- Сварка опор колосников. Оптимальный вариант – уголок 20х20 мм. Расстояние между полками следует брать на 3-4 мм больше ширины колосника — для его теплового расширения при сильном нагреве.
- Производство зольника, дверей и кочерги.
- Прикручивание двери к кузову. Установка зольного ящика в отверстие.
- Монтаж и вывод дымохода на улицу.
В завершение проводится контрольная топка. При наличии протечек дыма на эти места накладывают хомуты и асбестовый шнур.
Безопасный монтаж каменки
В целях безопасности печь устанавливается на фундамент или металлические листыПри установке и эксплуатации печи необходимо соблюдать следующие меры безопасности:
- установить под топку защитные экраны из листового железа и на близлежащих объектах;
- проход через стену утеплить негорючими составами – глиной, кирпичом, асбестом;
- не делать прямых углов на дымоходе, избегать горизонтальных участков более 200 см;
- запрещается плавить топливо взрывоопасными веществами – спиртом, ацетоном, бензином;
- хранить топливо не ближе 100 см от работающей топки.
По возможности не оставляйте буржуйку без присмотра.
Правила эксплуатации
Дымоход нужно чистить раз в год.Теоретически топить печь можно всем, что горит. Но лучший вариант – это дрова, которые часто можно собрать в достаточном количестве бесплатно.
С минимальным выбросом топлива горят следующие породы:
- Береза;
- вишня;
- акация;
- абрикос;
- ива;
- осина;
- дуб.
Рекомендуется избегать хвойных пород, таких как ель, сосна и лиственница. При их горении на стенках дымохода образуется креозот, который при сильном нагревании может воспламениться.
Очистка топки и дымохода. Делать это следует при постоянном использовании ежемесячно, а при периодическом использовании – через каждые 20 печей. Лучший вариант – пластиковая, медная или латунная щетка. Начинать чистку нужно сверху, постепенно, по мере очищения просвета, спускаясь вниз. Если при механическом варианте возникли сложности, нагар можно выжечь картофельными очистками или осиновой древесиной. Еще проще использовать специализированную бытовую химию.
Пеллетная печь в гараже | Форумы Hearth.com Главная
- #1
Подумываю поставить в гараже пеллетную печь. Меня беспокоит влажность от влажности или конденсата от холодного к теплу, я планирую обогревать только в гараже. Похоже, это может повлиять на электронику, например на материнскую плату. Любые мысли или советы? Спасибо
- #2
гватамский глаз подделка сказал:
Подумываю поставить в гараже пеллетную печь. Меня беспокоит влажность от влажности или конденсата от холодного к теплу, я планирую обогревать только в гараже. Похоже, это может повлиять на электронику, например на материнскую плату. Любые мысли или советы? Спасибо
Нажмите, чтобы развернуть…
Пеллетная печь не должна быть причиной образования конденсата. Моя стояла в отдельно стоящем гараже/мастерской 9 лет назад.лет без проблем с влагой и ржавчиной. Запускаю и глушу плиту только тогда, когда я там работаю. Гараж у меня деревянный, утепленный, внутри отделан фанерой.
Гараж моего зятя с металлической крышей становится очень влажным, так что это может быть проблемой. Возможно, вы захотите повесить датчик влажности в гараже, чтобы следить за своим.
Переключить подпись
Владелец Harman P-38 (житель подвала) и Englanders 25 PDVC (гараж в мастерской). Это совершенно разные печи, но они работают именно так, как рекламируется, и мне нравятся обе.
- #3
В моем утепленном гараже стоит печь на пеллетах, и у меня нет проблем с конденсатом.
Переключить подпись
Две печи Whitfield Advantage II 1994 года выпуска, куплены по частям.
- #4
Обратитесь в свою страховую компанию. Если что-то должно было случиться, вы хотите знать, что они будут стоять за этим.
Переключить подпись
Вставка Quadrafire Castile
Котел Harman PB105
Пеллетный гриль Memphis
Солнечная фотоэлектрическая система мощностью 10 кВт
- #5
Отопительные приборы в гаражах в этом состоянии должны подвешиваться на x количестве футов от пола. Это если делать это легально. Теория заключается в разливе газа или топлива, газ, жидкость и пары вытекают на уровне пола и могут достигать плиты/обогревателя. Но это такое состояние, не знаю, как у других».
Переключить подпись
Теперь горелка X-coal, 35+ лет антрацита
P61A в 7-м году, в феврале 2021 года исполнится 8 лет.
Притчи 4 о том, как получить мудрость и понимание не от мира, а свыше
- #6
Никогда не было проблем.
Дан
Переключить подпись
Почему сильнее нажимаем на пульт,
когда мы ЗНАЕМ, что ему нужны батарейки??
печи: 55-SHP10- мой магазин… P68 дом…
- #7
Что касается законности печки в гараже, то она не законна. Несколько лет назад я собирался поставить дровяную печь в своем гараже, страховка сказала, что это невозможно. Существует фактический федеральный закон о пожарной безопасности, который в двух словах запрещает вашей страховой компании страховать вас. При этом я отапливаю свой дом пеллетами и знаю, что отопление моего гаража таким же образом гораздо менее рискованно, чем дровяная печь. Выключите печь, опорожните зольник
- #8
В гаражах ставят отопительные печи с открытым пламенем, чем это безопаснее пеллетной печи без открытого пламени?
Переключить подпись
Две печи Whitfield Advantage II 1994 года выпуска, куплены по частям.
- #9
Пит Зариа сказал:
Никогда не было проблем.
Дэн
Нажмите, чтобы развернуть…
Я не знаю, кто-нибудь здесь говорит, что это имеет смысл, просто заявляя о законности. Многие законы не имеют смысла.
Переключить подпись
Теперь горелка X-coal, 35+ лет антрацита
P61A в 7-м году, в феврале 2021 года исполнится 8 лет.
Притчи 4 о том, как получить мудрость и понимание не от мира, а свыше
- #10
NFPA 211, глава 12. 1 и далее дадут вам ответы. В основном НЕТ. В гараже не должно быть приборов для сжигания твердого топлива. Вы можете сделать это с ограниченными стенами и зазорами от пола и огнеупорным гипсокартоном, но это дорого, занимает много места, если вы пытаетесь обогреть небольшой гараж. Другое дело, если у вас большой гараж и место не является проблемой.
Поскольку у людей никогда не было проблем со страховкой или инспекторами, это только до тех пор, пока страховой инспектор или инспектор строительных норм не смотрит на кучу пепла ПОСЛЕ пожара, тогда будут проблемы.
Я не согласен с противопожарными нормами в данном случае, так как я видел много хороших установок твердотопливных печей на протяжении многих лет, это просто то, что говорит национальный кодекс. Прикройте себя и убедитесь, что вы устанавливаете в соответствии с национальными и местными нормами, иначе, если у вас возникнет пожар, вы можете потерять тысячи долларов, и, надеюсь, никто не пострадает.
Изменить, чтобы добавить: Твердое топливо означает, дрова, пеллеты, кукуруза, пшеница, все, что подпадает под эти категории.
Кроме того, большинство юрисдикций просто говорят НЕТ, даже если пользователь соблюдает ограничения NFPA 211, это облегчает его работу.
Переключить подпись
14-й год с USSC 6039HF. ДУБ, Клинкерный горшок, Самодельная доска из шамотного кирпича. 100% Кукуруза БЭБИ! Ссылка на советы по очистке
6039/6041: http://www.hearth.com/talk/threads/ussc-6039-6041-internal-cleaning.152067/
- #11
Если ваша страховая компания или местный муниципалитет следуют NFPA, то это запрещено.
12.2.3 Приборы, работающие на твердом топливе, не должны устанавливаться в местах, где присутствуют бензин или любые другие горючие пары или газы.
12.2.4 Приборы, работающие на твердом топливе, не должны устанавливаться ни в одном гараже.
Переключить подпись
Quadrafire Explorer III
Husqvarna 455 Rancher
Stihl MS362
- #12
webfish сказал:
Если ваша страховая компания или местный муниципалитет следуют NFPA, то это запрещено.
12.2.3 Приборы, работающие на твердом топливе, не должны устанавливаться в местах, где присутствуют бензин или любые другие горючие пары или газы.
12.2.4 Приборы, работающие на твердом топливе, не должны устанавливаться ни в одном гараже.
Нажмите, чтобы развернуть…
Правила, государственные и местные правила пожарной безопасности, страховое покрытие — все это совершенно ясно. Тем не менее, я пошел по своим собственным правилам и правилам. Остальные могут сделать свой выбор.
Последнее редактирование:
Переключить подпись
Владелец Harman P-38 (житель подвала) и Englanders 25 PDVC (гараж в мастерской). Это совершенно разные печи, но они работают именно так, как рекламируется, и мне нравятся обе.
- №13
webfish сказал:
Если ваша страховая компания или местный муниципалитет следуют NFPA, то это запрещено.
12.2.3 Приборы, работающие на твердом топливе, не должны устанавливаться в местах, где присутствуют бензин или любые другие горючие пары или газы.
12.2.4 Приборы, работающие на твердом топливе, не должны устанавливаться ни в одном гараже.
Нажмите, чтобы развернуть…
Это один из тех случаев, когда интерпретация имеет значение. Я пукаю в своей гостиной рядом с плитой, так что горючий пар присутствует, но там моя плита. У меня есть разрешенная и застрахованная дровяная печь в моем отдельном «магазине», в котором есть 3 верхних двери. Что такое “гараж”? У меня в магазине есть баллоны с пропаном, но воспламеняющихся паров нет, так как клапаны закрыты. У меня также есть газовая плита/плита на кухне рядом с дровяной печью, так что газ доступен
Много странностей и нет реального ответа, но эта часть NFPA существует уже давно.
Единственный вопрос от ОП касался ржавчины и конденсата. У меня есть опыт в моем магазине, нагревающем его от 40 до 70 часто, что на внешней стороне моей дровяной печи не образуется конденсат.
Переключить подпись
Домашняя печь Blaze King Princess Ultra
Магазинная печь Englander NC30
- №14
Что такое гараж? Вот определение из онлайн-поиска, выберите подходящее:
ga·rage
[ɡəˈräZH, ɡəˈräj]
СУЩЕСТВИТЕЛЬНОЕ
- здание или навес для размещения автомобиля или транспортных средств.
синонимы: навес · депо · станция · конечная остановка · терминал · база ·
[подробнее] - стиль неотшлифованной энергичной рок-музыки, связанный с пригородными любительскими группами:
“Гаражная лента”
Переключить подпись
Теперь горелка X-coal, 35+ лет антрацита
P61A в 7-м году, в феврале 2021 года исполнится 8 лет.
Притчи 4 о том, как получить мудрость и понимание не от мира, а свыше
- №15
Хайбим сказал:
Это один из тех случаев, когда интерпретация имеет значение. Я пукаю в своей гостиной рядом с плитой, так что горючий пар присутствует, но там моя плита. У меня есть разрешенная и застрахованная дровяная печь в моем отдельном «магазине», в котором есть 3 верхних двери. Что такое “гараж”? У меня в магазине есть баллоны с пропаном, но воспламеняющихся паров нет, так как клапаны закрыты. У меня также есть газовая плита/плита на кухне рядом с дровяной печью, так что газ доступен
Много странностей и нет реального ответа, но эта часть NFPA существует уже давно.
Единственный вопрос от ОП касался ржавчины и конденсата. У меня есть опыт в моем магазине, нагревающем его от 40 до 70 часто, что на внешней стороне моей дровяной печи не образуется конденсат.
Нажмите, чтобы развернуть…
Согласен, он не спрашивал. Просто пытаюсь получить информацию, чтобы избавить его от головной боли. Я бы не хотел, чтобы на 90% было сделано, чтобы появилась страховая компания и сказала, что у вас есть проблема, поскольку они прерывают, является ли это гаражом и застрахуют ли они вас. Каждому свой риск, на который они хотят пойти.
Переключить подпись
Quadrafire Explorer III
Husqvarna 455 Rancher
Stihl MS362
Реакции:
FirepotPete и Дальний свет- №16
Я спросил своего страхового агента, что он понимает под гаражом. Он сказал, что если это доступно для транспортного средства, то это гараж, избавьтесь от верхней двери, и теперь это просто рабочее место. Но держу пари, в Калифорнии ты даже не мог хранить гранулы в своем гараже
- # 17
гватамский глаз подделка сказал:
Я спросил своего страхового агента, что он понимает под гаражом. Он сказал, что если это доступно для транспортного средства, то это гараж, избавьтесь от верхней двери, и теперь это просто рабочее место. Но держу пари, в Калифорнии вы даже не сможете хранить пеллеты в гараже
Нажмите, чтобы развернуть…
Неоспоримый факт остается. То есть в большинстве интерпретаций муниципального строительного или пожарного инспектора (в отношении двери в потолке, достаточно большой, чтобы проехать автомобиль) он будет использовать пример, что только потому, что «вы» не храните автомобили или связанное с ними оборудование / химикаты, масло и т. д. в здании или использовать его в качестве гаража, не означает, что следующий владелец не будет использовать его в качестве гаража. Он почти всегда откажет вам в выдаче разрешения на печь только на этом основании.
Я сам, я просто должен взять на себя ответственность за ущерб, если мой гараж сгорит из-за возгорания пеллетной печи. Ведь это не мой дом и находится достаточно далеко, где он не должен причинить вреда или ущерба ни кому-либо, ни имуществу соседей.
Суть в том, что каждый из нас должен взять на себя ответственность за свои действия.
Переключить подпись
Владелец Harman P-38 (житель подвала) и Englanders 25 PDVC (гараж в мастерской). Это совершенно разные печи, но они работают именно так, как рекламируется, и мне нравятся обе.
Реакции:
альтернативное тепло- # 18
Пит Зариа сказал:
Никогда не было проблем.
DanНажмите, чтобы развернуть…
альтернативное тепло сказал:
Я не знаю, кто-нибудь здесь говорит, что это имеет смысл, просто констатируя законность. Многие законы не имеют смысла.
Нажмите, чтобы развернуть…
Я имел в виду первоначальный вопрос… о влаге….
Дэн
Переключить подпись
Почему мы сильнее нажимаем на пульт,
, когда ЗНАЕМ, что ему нужны батарейки??
печи: 55-SHP10- мой магазин… P68 дом…
- # 19
Пит Зариа сказал:
Я имел в виду первоначальный вопрос… о влаге…
Дэн
Нажмите, чтобы развернуть…
Ха, моя ошибка! В моем гараже до того, как мы его снесли и построили на его месте квартиру, был масляный обогреватель на 100 000 британских тепловых единиц, и в нем никогда не было проблем с влажностью. Органы управления, термостат, двигатель вентилятора, сама горелка — все это исправно служило мне много лет. Когда-то, кажется, я купил его подержанным за 100 долларов. Я поставил его на очаг со стороны мастерской в гараже, где раньше стояла буржуйка. Я не знаю, почему печь на пеллетах должна отличаться по влажности.
Переключить подпись
Теперь горелка X-coal, 35+ лет антрацита
P61A в 7-м году, в феврале 2021 года исполнится 8 лет.
Притчи 4 о том, как получить мудрость и понимание не от мира, а свыше
пошаговая инструкция, схема кладки, фото
Какой кирпич выбрать для кладки?
Для каждой секции печи использовать свой кирпич. Самая высокая температура в топке. Материал должен выдерживать эту нагрузку. Здесь подойдет только шамотный кирпич.
Все дымоходы и зона топки также подвергаются температурному испытанию, хотя и не столь высокому. Здесь мы будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.
В качестве основания будем использовать морозостойкий кирпич, выдерживающий высокое давление. На него будет распределяться вес всей конструкции.
Общая рекомендация – используем кирпич:
- полнотелый;
- качественный;
- с хорошей теплоотдачей и теплоемкостью.
Кирпичи должны быть разных размеров. Перед покупкой необходимо уточнить, под какой заказ рассчитывается заказ. Ниже вы найдете пошаговую инструкцию по кладке кирпичной печи своими руками. Там можно использовать кирпич размером 250х120х65. Также именно он учтен в заказе на фото №2 (ниже, в разделе «Кладка печи»).
При желании можно использовать для облицовки различные декоративные виды кирпича. Это придаст печи более эстетичный вид.
В нашем случае потребуется 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).
Вариант первый – надежный и эффективный кирпичный
Порядочная схема кладки кирпича в простой печи для гаража
Кирпичная дровяная печь для гаража – традиционный надежный вариант отопления. По сравнению с металлическими котлами и буржуйками кирпич безопаснее, но нагревается такая печь дольше и остывает тоже.
Для того чтобы сложить кирпичную печь на дровах своими руками, потребуются следующие материалы:
- огнеупорный кирпич;
- Глина высокой жирности для кладочного раствора. Готовый огнеупорный раствор для кладки огнеупорного кирпича купить проще, он содержит все необходимые добавки.
Консультации. Проверяем жирность, скатывая шарик из влажной глины. Если такой мячик, брошенный на пол, трескается, значит глина не подходит – низкая эластичность (жирность). Перед замешиванием раствора глину для кладки необходимо вымочить не менее суток.
- цемент М300 и песок для цементного фундамента печи;
- дверцы поддувала и топки;
- материал решетки;
- асбестовая нить для уплотнения;
- задвижка дымоходная;
- Труба дымоходная – асбестовая или двухслойная из нержавеющей стали.
Консультации. Если сделать дымоход съемным, то летом отверстие можно использовать как дополнительную естественную вентиляцию.
Место для печи выбираем так, чтобы дымоход не соприкасался с перекрытием крыши, а печь не мешала передвижению.
Последовательность кладки простой кирпичной печи для гаража, размеры 60х60 см, этого вполне достаточно для стандартного гаража:
- фундамент под небольшую печь не стоит делать мощным, достаточно 50 см. Если планируется высокая топка, то можно выполнить дополнительное армирование цементной стяжки фундамента.
Примечание. Если в гараже бетонно-цементная стяжка, то фундамент под печь заливать не нужно.
- после застывания цемента необходимо уложить 2 слоя гидроизоляции (рубероид) и можно приступать к кладке печи;
- прочное основание печи – два сплошных ряда кирпичей;
- выставляем дверцу зольника, закрепляя ее проволокой с четырех сторон для жесткости. Проволока фиксируется кладочным раствором;
- заказ кирпичной печи для гаража – порядок кладки легче понять, посмотрев видео материал.
В процессе укладки каждый ряд проверяем водяным уровнем, важно соблюдать горизонталь и вертикаль. Установка решетки дополнительно требует уплотнения асбестовой нитью.
Возможна модернизация кирпичной печи типа “ракета”, в этом случае теплоотдача удваивается за счет использования тепла дымоходных труб.
Когда печь из кирпича строится своими руками, нельзя сразу испытывать и плавить ее. Необходимо, чтобы кладка полностью высохла.
Приготовление раствора
Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой желто-серый порошок в мешках по 25 кг. Остается только разбавить водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, следовать ей нужно пошагово. Это решение является лучшим выбором. У него есть только один недостаток – высокая цена.
Раствор для кладки можно приготовить самостоятельно. Для этого нам понадобится глина и песок. Для начала определим качество имеющейся глины и содержание в ней примесей. Следуйте инструкции ниже:
- Скатываем пластилин в жгут. Толщина – 10-15 мм, длина – 150-200 см.
- Возьмите скалку диаметром 50 мм и оберните ею жгут.
- Жгут должен плавно натягиваться и рваться, растягиваясь примерно на 15-20%.
Экспертное заключение
Круглов Павел
Печник со стажем 25 лет
Если жгут больше тянется – глина “жирная”, рвется раньше – “тощая”. В первом варианте раствор будет сильно давать усадку под воздействием температуры, во втором – рассыпаться.
Следующим шагом будет подготовка песка. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуйте инструкциям:
- с помощью держателя и мешковины оформляем своеобразную сетку;
- насыпаем в нее песок и начинаем промывать под проточной водой;
- промывать, пока стекающая вода не станет чистой.
Итак, мы избавили песок от примесей.
То же самое делаем с глиной. Теперь его следует замочить. Для этого насыпьте глину в заранее подготовленную емкость. Налейте воду так, чтобы вся поверхность глины была покрыта. Тщательно перемешать через 24 часа. Повторяем процесс до тех пор, пока глина не станет похожа по консистенции на зубную пасту.
Для раствора не существует универсальной пропорции. Все устанавливается методом проб и ошибок, в зависимости от особенностей используемых материалов. Главное, чтобы с раствором было удобно работать.
Для повышения прочности специалисты рекомендуют добавлять немного цемента или соли.
Экспертное заключение
Павел Круглов
Печник со стажем 25 лет
Вот базовый рецепт кладочного раствора:
Берем 2 части глины. Добавьте к нему один песок. С помощью строительного миксера перемешать до получения однородной густой массы. Нам понадобится около 40 литров раствора.
Установка буржуйки для гаража из металла
Основное преимущество данной конструкции в том, что ее можно изготовить из любой металлической заготовки. В этом случае можно использовать:
- металлический ящик;
- Канистра 40 литров;
- металлическая колба;
- старая газовая колонка.
В этом случае будет следующий порядок работы:
Принцип работы плиты печки.
- В заготовке пробивается небольшой зазор. Это можно сделать стамеской. Если используется молочный бидон, под горлышком делается зазор.
- В днище болгаркой делается отверстие.
- Дымоход надевается на патрубок.
- Колосник в виде змейки из стальной проволоки, устанавливается внутрь печи через горловину и протягивается проволока.
- Опоры изготовлены из небольших труб и закреплены по бокам печи.
- Металлические ножки приварены к днищу конструкции.
В этом случае вам потребуется провести все работы по установке такой конструкции в правильной последовательности, а также знать некоторые нюансы.
Буржуйку надо поставить подальше от окна.
Следите за тем, чтобы труба была длинной. Это сделает обогрев более эффективным. Чтобы иметь возможность экономить топливо и увеличить время остывания печи, потребуется облицевать изготовленную конструкцию качественным кирпичом.
Как правильно сложить буржуйку?
Даже новичок сможет самостоятельно правильно сложить печь-буржуйку из кирпича. Для этого нужно знать и соблюдать простые правила, которые ниже приводит печной. гуру.
Схема и чертеж
Ниже рассмотрим, как сложить печь из кирпича своими руками. Чертеж и размеры можно увидеть на фото № 1:
Фото № 1 – печь из кирпича своими руками чертеж
Порядковая выкладка кирпичей печи-буржуйки из показана на фото № 2:
Фото №2 – порядковая раскладка кирпичей (схема)
С материалами и конструкцией печи определились, решение готово. Такая конструкция не требует устройства фундамента. Для комфортной и безопасной работы отопление должно быть размещено с соблюдением всех норм пожарной безопасности. Выбрав место, стелим два слоя гидроизоляции. Сверху делаем заготовку из песка, толщиной 10 мм. Приступаем к укладке:
- Сверху без раствора положить кирпич (см. фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
- Установите дверцу вентилятора. Закрепляем проволокой и обматываем асбестовым шнуром.
- Продолжаем кладку (см. фото №2, ряд №1).
- Далее идет шамотный кирпич (см. фото №2). Над ним будут установлены решетки.
- Ставим решетки прямо над поддувалом.
- Накладываем следующий ряд на ложки. Ставим стену сзади без раствора (выбитые кирпичи).
- Установить дверцу топки. Закрепляем проволокой и кирпичами.
- Сверху кровати поставить ряд по контуру четвертого.
- Следующий снова на ложках. Сзади кладем 2 кирпича.
- Сверху ряд должен перекрывать противопожарную дверь и заканчиваться на 130 мм выше нее.
- Продолжаем кладку, немного сдвигая кирпичи назад. Перед этим укладываем асбестовый шнур, на который и будем устанавливать варочную панель.
- Начнем формирование дымохода со следующего ряда. Конструкцией предусмотрена установка обсадной трубы из листового или гофрированного алюминия. Труба не должна быть тяжелой. В противном случае центр тяжести может сместиться.
- На одиннадцатом ряду ставим вентиль для регулировки потока воздуха. Не забудьте уплотнить его асбестовым шнуром и замазать глиной.
- Далее ставим дымоход в четверку, которую стыкуем с металлической. Труба должна стоять строго вертикально и не отклоняться в сторону. Для большей устойчивости его следует обложить тремя рядами кирпичей.
- Убираем выбивные кирпичи, которые кладем на 4 ряд, очищаем дымоход от мусора.
- Теперь печь нужно побелить. Любая известь пойдет. Эксперты рекомендуют добавить немного синего и немного молока. Так побелка не потемнеет и не слетит.
- Устанавливаем металлический лист перед топкой.
- Установить плинтус.
Пример готовой кирпичной печи
Сушка
Причиной появления трещин является избыток влаги в кирпичах, поэтому печь необходимо тщательно просушить. Различают две стадии сушки: естественную и принудительную.
- Естественная сушка длится не менее пяти дней. Все двери должны быть полностью открыты. Чтобы увеличить интенсивность процесса, перед топкой поставить или вставить в нее вентилятор и включить обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить духовку таким способом не получится, поэтому переходим к следующему шагу.
- Принудительная сушка осуществляется сжиганием сухих дров. Такую печь проводят раз в сутки. Топить следует только небольшими сухими поленьями. Откройте дверцу вентилятора и откройте крышку наполовину.
Когда дрова прогорят, неплотно накройте воздуходувку. И закрыть верхнюю заглушку, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Осуществляют такую печь в течение недели. В первый день сжигается около 2 кг дров. Затем каждый день прибавляйте по 1 кг.
Изготовление дверцы топки
Этот элемент самый сложный во всей конструкции. The following table shows the standardized dimensions of the oven doors:
The size | Blowing, cleaning doors, mm | Openings for furnace doors, mm | ||||
length | 25 | 25 | 25 | 30 | 25 | |
ширина | 130 | 130 | 250 | 250 | 720 | 1077 |
Высота | 70 | 140 | 210 | 280 | 140 |
Мы производим дверь огненной коробки в соответствии с рисунками, показанной на фото № 3:
999999. для топки и очистной камеры
Металлическая облицовка
Кирпичная печь может быть дополнительно обшита металлом. Получаем металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция защитит печь от растрескивания и сколов. Это значительно увеличит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечается, болгаркой или резаком вырезаются необходимые детали. Затем выполняется облицовка и соединяется сваркой и металлическим уголком.
Эта конструкция не только прочная, но и более безопасная. Однако это требует дополнительных затрат и трудозатрат.
Правила пожарной безопасности при устройстве и эксплуатации буржуйки
Соблюдение правил пожарной безопасности при пользовании печью защитит всех жильцов от возможных неприятных последствий:
- топливо должно быть только сухим, нельзя использовать горючие смеси ;
- розжиг осуществляется открытием заслонки горения, закладкой необходимого количества горючего материала и, непосредственно, поджиганием;
- достаточное воспламенение топлива дает возможность регулировать уровень мощности топочного устройства путем закрытия или открытия зольника;
- очистка топки от скопления золы производится при полном остывании корпуса, вытягиванием зольного ящика и выбрасыванием содержимого.
Рекомендуем ознакомиться с материалом на нашем сайте: “Как сделать своими руками буржуйки для бани”.
[Фото 6 Только после полного остывания корпуса топки можно чистить зольник.]
- первое использование буржуйки будет сопровождаться запахом плавящейся краски, но в дальнейшем этому эпизоду не место быть;
- вещи, имеющие легковоспламеняющийся состав, должны располагаться на расстоянии 1 м от плиты;
- в рамках одной загрузки нельзя загружать в топочный отсек более 3 кг сухого топлива, при этом дверца должна быть закрыта;
- категорически запрещается использовать буржуйку при устранении любых неисправностей в работе дымохода;
- запрещается оставлять обогреватель в рабочем состоянии без присмотра при наличии в помещении детей;
- во время работы корпус буржуйки сильно нагревается, поэтому трогать его нельзя;
- монтаж конструкции печи осуществляется только на специальное основание (тумбу), обладающее негорючими свойствами.
[Фото 7 Для установки печной конструкции в деревянном доме потребуется сделать основание, не подвергающееся воздействию высоких температур.]
Установка и подключение
При установке печи необходимо строго соблюдать правила пожарной безопасности:
- Расстояние до стен и окружающих предметов должно быть не менее 800 мм. Стены также можно покрыть керамической плиткой.
- Все части дымохода должны быть плотно соединены.
- Помещение должно быть оборудовано приточно-вытяжной системой вентиляции.
Дымоход устанавливается следующим образом:
- Первый отрезок трубы закрепляем над отверстием дымохода.
- Наращиваем отводы труб до уровня перекрытия.
- В перекрытии делаем отверстия диаметром 170 мм. Снимаем слой теплоизоляции вокруг отверстия во избежание возгорания.
- Сначала монтируем сквозное стекло, затем вставляем в него трубу.
- Далее подключаем трубы к внешнему дымоходу.
- Наносим битум на трубу и изолируем.
Если вам нужно обогреть большую площадь, вы можете подключить печь к щитку обогрева. Это увеличит поток тепла и позволит ему дольше сохраняться.
Духовки
В настоящее время существует огромное разнообразие типов печей. Главным преимуществом бытовки, с точки зрения отопления, является ее ограниченная площадь. При правильном проектировании бытовки (утепленного блок-контейнера) можно организовать полноценное отопление с использованием маломощных печей.
Помимо мощности выбор печи производится исходя из таких критериев как:
- Размер;
- Тип топлива;
- Размещение дымохода;
- Стоимость;
- Эксплуатационные расходы (расходы на техническое обслуживание).
По этим критериям оптимальным вариантом является обычная дровяная печь, типа «буржуйка». Стоят они немного, а топливо, при удачном стечении обстоятельств, будет вообще бесплатным. Эксплуатационные расходы также минимальны.
С другой стороны, такие печи рекомендуется размещать в металлических блок-контейнерах, так как открытый огонь в деревянном сарае может стать источником серьезных проблем.
Установка
Выбирая для себя бытовку, отдавайте предпочтение типовым вариантам. В этом случае вам будет намного проще установить печь.
Итак, установка начинается с определения места расположения печи. Желательно, чтобы это был угол бытовки, так как печка не должна мешать передвижению людей. Однако расстояние от печи до стены должно быть не менее 300 мм. Кроме того, не стоит размещать его рядом со спальными местами, если таковые имеются.
Духовка должна быть установлена на подставку. Его функцию может выполнять стальной лист, на который укладываются кирпичи. Благодаря этому дно сарая не будет подвергаться чрезмерным термическим нагрузкам, что исключит риск прогорания.
Лучший вариант дымохода – вертикальный, выходящий через потолок бытовки. Однако можно обойтись и горизонтальной, если конструкция печи предполагает именно это. В обоих случаях необходимо будет вырезать отверстие под дымоход. Край среза рекомендуется защитить от внешних факторов окантовкой тонкими полосами из нержавеющей стали.
Если дымоход имеет патрубки, то их необходимо герметизировать специальными термостойкими герметиками.
Несколько советов
Чтобы быть уверенным в том, что печь установлена правильно, рассмотрите возможность приобретения блока контейнера с уже установленной печью. Он предлагает отличные каюты такого рода. Заводская установка гарантирует соблюдение всех технических норм, и избавляет вас от риска повредить бытовку при выводе дымохода.
Металлические листы с отражающей поверхностью желательно закрепить на ближайших к топке стенах – это ускорит прогрев помещения.
Нельзя оставлять горящую “печку” без присмотра, особенно когда топка “ночью”: либо заранее прогрейте помещение, либо организуйте дежурство.
Систематически проверяйте состояние дымохода: он должен быть герметичным и свободным от засоров.
Естественно, в бытовке должна быть предусмотрена возможность быстрой эвакуации.
Печи отопительные Талкомагнезитовые свойства
Особенности эксплуатации
Экспертное заключение
Круглов Павел
Печник со стажем 25 лет
Работа такой печи аналогична работе обычной кирпичной печи. Хотя тепло тоже не сохраняет. Поэтому кирпичную печь, сделанную своими руками, придется снова затапливать в течение 4-6 часов после того, как прогорят последние угли.
Это говорит о нерентабельности использования такой конструкции для постоянного отопления. Однако для обогрева гаража, дачи и т.п. периодически вполне может использоваться.
Такая печь работает только на твердом топливе. Это еще один недостаток.
При этом конструкция проста в изготовлении и эксплуатации. Это объясняет его популярность.
Особенности конструкции
Слово буржуйка давно перестало ассоциироваться с не эстетичной печью, конструктивные исполнения достаточно разнообразны, поэтому можно подобрать модель исходя из стиля помещения. Такая печь уже играет роль не только обогревателя, но и некой стилистической нотки, дополняющей общую картину интерьера. Этот обогреватель может работать на любом виде твердого топлива, например, дровах, длина которых не более 20-25 см.
Буржуйка, устанавливаемая на даче, предназначена для следующих целей:
- отопление;
- декоративный;
- Возможность использования в качестве печи.
Обладая многими положительными качествами, при этом имея компактные размеры, буржуйка составляет достойную конкуренцию каминам. Подключение такой духовки – процесс несложный, а при необходимости есть возможность перенести конструкцию в другое место, в том числе и на улицу, для приготовления мясных блюд.
[Фото 4 Современная модель буржуйки хорошо справляется с декоративной ролью в интерьере.]
Если планируется изменение расположения печи, в этом случае модель должна иметь разборную конструкцию. В таких печах легко снимается верхняя крышка, выполняющая роль поверхности для приготовления пищи, ножки и дымоход, собранный из нескольких секций, соединенных последовательно. Небольшие габариты печи позволяют считать устройство мобильным, которое легко перемещать.
Использование буржуйки абсолютно безопасно для находящихся в помещении людей, т.к. продукты горения выходят через дымоход. От правильности монтажа дымохода полностью зависят характеристики безопасности, а также уровень мощности устройства.
[Фото 5 Модель печи чугунная разборная.]
Выход
Кирпичную печь из кирпича вполне можно сделать своими руками. Такая печь увеличивает КПД с 50-60% до 70-75%. Однако полностью заменить печное отопление по-прежнему недостаточно рентабельно. Он хоть и эффективнее железа, сохраняет тепло, но для постоянного использования требует подключения нагревательного щитка.
В качестве временного источника тепла кирпичная печь, сделанная своими руками в гараже или теплице, полностью себя оправдывает.
Дизайн можно улучшить, обнажив его металлом. Это увеличит срок службы и защитит печь от повреждений.
Особенности
Так как выложить дымоход из кирпича несколько сложнее, чем установить готовые отрезки трубы, нужно понимать, в чем плюсы и минусы такой конструкции. Это позволит четко понять, нужна ли такая конструкция в доме.
Достоинство
- Прочность. При регулярном уходе кирпичный дымоход прослужит намного дольше любого другого.
- Эстетика. Внешний вид кирпичной кладки может стать дополнением стиля интерьера.
- Устойчив к высоким температурам. Глиняный кирпич выдерживает до 800 С 0 , а шамотный до 1000 С 0.
- Высокий КПД. Кирпич намного дольше других материалов сохраняет аккумулированное тепло.
недостатки
- Цена кирпичный дымоход довольно высокий, даже если он самодельный.
- Сложность монтажа. Кирпичная кладка намного сложнее, чем сборка дымохода из готовых отрезков.
- Регулярная очистка затруднена. Поэтому важно предусмотреть в конструкции несколько технических окон.
- Если кирпичный дымоход со временем начал портиться, его достаточно сложно перестроить или отреставрировать.
Пошаговая инструкция укладки буржуйки в гараже
- Кладка кирпича производится по порядковой схеме. Такой схемой является горизонтальный разрез печи, на котором отображается количество и расположение кирпичей в каждом из рядов кладки.
- Первый ряд кирпичей кладут на ребро, тщательно проверяя горизонтальность. Второй ряд тоже сплошной, но кирпич уже с другой стороны.
- Для проверки вертикальности топки от потолка до углов прикрепляем отвесы. Они не дадут отвести кладку в сторону и создадут перекос конструкции.
- Следующие несколько рядов кирпича укладываются таким образом, чтобы образовались стены и пространство между ними. Это пространство для сбора золы и золы. Сверху будет уложена решетка. А с лицевой стороны будет металлическая дверца (поддувал), предназначенная для регулирования тяги в топке и удобства очистки топки от продуктов сгорания топлива. Дверь делают из листовой стали достаточной толщины, приваривая к ней навесы (петли) и ручку. Крепеж производится путем защемления металлического крепежа – ножек кирпичами и пережатия ими металлической проволоки, удерживающей дверь. Для герметичности с внутренней стороны дверей закрепляется асбестовый шнур.
- Решетку можно купить в готовом виде или сделать своими руками при наличии сварочного аппарата и некоторых приспособлений. Из продольных и поперечных металлических прутьев собирают сетку, которую укладывают внутрь топки (ряд 5), не закрепляя раствором. Продольные отверстия в решетке должны быть направлены в сторону двери.
- После укладки колосника укладывается топочное пространство. Если топка небольшая, то дрова или уголь придется подбрасывать чаще. Топка закрыта дверцей. Процесс ее изготовления и установки аналогичен дверке зольника (ряды 7-9).
- Далее выкладывается крыша печи (вместо кирпичной крыши печи можно уложить лист чугуна и использовать его как печь в гараже) и подводится толстостенная металлическая труба одна из стен топки, которая будет обогревать гараж. Отрезок трубы вставляют в кирпичную кладку, фиксируя раствором. Если труба не цельная, секции соединяют муфтами (хомутами) с теплоизоляционным слоем или при помощи сварочного аппарата. Герметичность швов очень важна. При нарушении герметичности в гараж будет поступать дым, и будет нарушена теплоотдача.
- Выводим трубу через крышу или одну из стен гаража на улицу, делая ее достаточно высокой для обеспечения нормальной тяги. Для уменьшения теплопотерь наружную часть трубы оборачивают слоем теплоизоляционного материала (например, стекловатой) и сверху надевают еще одну трубу большего диаметра. Для защиты от атмосферных осадков и грязи к верху дымохода приваривается металлический конус (грибок).
Дровница
Буржуйка в гараже топит углем, дровами или топливными брикетами. Все эти виды топлива нуждаются в месте хранения. Важно, чтобы топливо было сухим, иначе при его сгорании будет выделяться конденсат, оседающий на трубах и копоть, а тепловая энергия будет расходоваться не на обогрев помещения, а на испарение влаги.
Ящики для дров изготавливаются из чугуна, стали и даже кожи. Емкостью для хранения может стать вместительный бак, металлический ящик или большая кожаная сумка. Объем топки зависит от частоты использования печи и количества топлива, хранящегося в гараже.
Ящики для дров, расположенные вне помещений, должны защищать дрова от влаги и грязи, грызунов. Внутри гаража топка располагается на некотором расстоянии от печи, ее функция заключается в компактном хранении дров и уменьшении от них грязи и мусора.
Ящик для дров для гаража своими руками изготавливается из набора сварных прутьев, сетки и металлических листов, вырезанных и согнутых по индивидуальным эскизам. О том, как правильно топить печь углем, читайте в следующих статьях.
печи самодельные для гаража и дачи
Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы покупать готовую. И буржуйка – одно из таких полезных приспособлений.
Главная особенность буржуйки в том, что она нагревается так же быстро, как и остывает. Поэтому сфера его использования сужается в основном до тех помещений, где необходимо обеспечить быстрый обогрев, при этом внешний вид устройства зачастую для пользователя совершенно не важен.
Печь своими руками можно изготовить, а при желании и модернизировать для достижения более эффективной теплоотдачи.
Вы тоже задумались о сборке такой самоделки и не знаете с чего начать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов самодельной печи, приведены чертежи и схемы.
Также подробно рассмотрены способы усовершенствования самодельной печи, в результате чего КПД печи будет значительно выше.
Содержание статьи:
- Как сделать буржуйку: устройство и схемы
- Плита на отработанном масле
- Плита на твердом топливе
- Как можно усовершенствовать буржуйку?
- Вариант №1 – печь с увеличенной закладкой топлива
- Вариант №2 – буржуйка длительного горения «Бубафоня»
- Вариант №3 – печь с вторичным дожиганием «Филиппинка»
- Выводы и полезное видео по теме
Как сделать буржуйку: устройство и схемы
Выбор конструкции печи зависит от того, какой материал используется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.
Это горючий материал, который имеет различную температуру и характер горения, диктует принципы создания различных модификаций устройства.
Форма буржуйки может быть разной, часто это зависит от наличия подходящего материала. Это может быть старая банка, газовый баллон, металлическая емкость – все, что есть под рукой. Главное при его выборе – толщина металла и форма, требующая минимум переделок.
Галерея изображений
Фото
Самодельная печь из бочки
Экономический эффект самоделки
Газовые баллоны для изготовления жилья
Печная буржуйка из старой фляги
Металлоконструкция сварная
Преимущества компактных размеров
Основной недостаток буржуйки
Теплопроводный кирпич
Отработанное масло Печное
Отработанное масло Печное , которые для того, чтобы сгореть, должны быть сначала разложены на простые составляющие. Для этого используется метод пиролиза или пламенной сепарации, при котором топливо нагревается и испаряется.
Для этого разожгите огонь тряпкой, смоченной в бензине или керосине. Топливо при нагревании расщепляется на более простые горючие вещества. Далее процесс пиролизного горения поддерживает сам себя.
Стремление использовать отработанное масло в качестве топлива привело профессионалов и народных умельцев к появлению специальной печи. Его конструкция создает условия для сжигания низкогорючих масел и обеспечивает безопасность пользователя
Поэтапная должностная инструкция
Изготовление буржуйки на отработанном масле осуществляется в следующей последовательности:
- Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм – они будут служить основой для создания двух камер.
- К кольцу большей высоты приваривают дно и крышку с отверстиями: первое диаметром около 100 мм под трубу; второй небольшого размера для забора воздуха. Для поддувала заслонка делается из кружки чуть большего диаметра.
- В трубе, которая крепится сверху топливного отсека, просверлить равномерно по всей длине отверстие.
- Вторая камера выполнена с отверстиями для дымохода и трубы дожигания. Внутри перегородка выполнена из прямоугольного листа металла.
- Сверху устанавливается дымоход, к основанию привариваются ножки.
Конструкция цилиндрического двухобъемного котла при отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.
Такое устройство буржуйки часто встречается как в кустарных конструкциях, так и в изделиях промышленного назначения
Принцип работы печи
В нижний бак буржуек через небольшое отверстие заливают топливо. Одновременно он служит испарителем и первичной камерой сгорания. Небольшое отверстие в крышке также предназначено для розжига, подачи воздуха и регулировки его потока (с помощью заслонки).
Обезопасить процесс заправки топливом можно, если использовать трубку, ведущую от отдельной емкости, в которую будет заливаться масло во время горения печки
Труба с отверстиями, установленная в первом отсеке, служит вторичной камерой дожигания – в ней происходит пиролизное разложение топлива, которое испаряется за счет нагрева в первой камере.
Следующий цилиндрический бак снабжен внутренней перегородкой для снижения скорости при движении продуктов сгорания, обеспечивающей повышение степени окисления соединений азота. Одновременно он служит инфракрасным и конвекционным обогревателем.
Заводская схема печи-утилизатора с использованием печи-утилизатора может включать водяную рубашку или контур. Такая усовершенствованная печь-буржуйка может быть использована для отопления и обеспечения жилища горячей водой
Именно в печах для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных приборов он является одним из самых опасных.
Если кто-то решит нарушить правила пожарной безопасности и сделать печь самостоятельно, то лучше выделить под котельную отдельное помещение или отгородить его кирпичной стеной.
На нашем сайте есть другие материалы для изготовления печки на отработанном масле:
Печка твердотопливная
Дрова, кирпич, уголь – это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит, печь, работающую на таком топливе, сделать проще всего.
Вариантов различных модификаций буржуев своими руками очень много. Рассмотрим самые распространенные модели.
Плита баллонная и бочковая
Старый газовый баллон из толстостенного металла подходит для любого вида топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только подача топлива прекратится, быстро остынет.
Самодельная печь из баллона компактна, имеет аккуратный внешний вид. Такая буржуйка используется для дачи, самоделки, гаража.
Перед разделкой газового баллона из него необходимо стравить газ, слить конденсат. Затем баллон полностью заполняется водой – она вытеснит остатки газа, омывает внутренние стенки
Для того, чтобы сделать печь из газового баллона, необходимо в корпусе вырезать отверстия под дверь и под дымоход. Вырезанные металлические секции будут служить дверьми после того, как к ним будут приварены шторы и запорный механизм. Для поступления воздуха в топку внизу просверливается дверца.
Подробное описание процесса изготовления самодельного дымохода для рассмотренной нами буржуйки.
В нижней части камеры ставится решетка из колосника (можно сварить из арматуры), под которой будет скапливаться зола. Также можно установить плиту. Легче это сделать на горизонтально расположенном цилиндре, приварив к нему уголки с двух сторон.
Хорошо, если у бочки изначально есть ножки. Если нет, то нужно их сварить или установить печь на кирпичи.
Газовый котел, сделанный из газового баллона, так же может быть использован как основа для дальнейшей конструкции водогрейной колонки, как ее еще называют – “Титан”. Для этого над печью устанавливается нержавеющий бак, через который проходит труба дымохода.
Вода в дровяном котле нагревается быстро, а дрова расходуются мало – летом достаточно одной закладки в небольшую топку.
Бочкообразная печь имеет ту же конструкцию, что и цилиндр. Вам нужно выбрать емкость из толстого металла
Для буржуйки подойдет и металлическая емкость со стенками толщиной не менее 3 мм. Открытый верх резервуара закрывается кругом из металлического листа и заваривается.
В крышке или стенке вырезается отверстие для дымохода. Его диаметр должен быть не менее 100-150 мм. Крышка в такой печи будет нагреваться настолько, что на ней можно будет готовить пищу, греть воду.
На нашем сайте также есть более подробная инструкция со схемами и чертежами по изготовлению.
Особенности буржуйки на опилках
Если в хозяйстве нет дефицита опилок, то этот вид топлива оправдает его использование. Такая буржуйка не требует частой загрузки – утрамбованные опилки внутри не горят, они медленно тлеют , постепенно выделяя тепловую энергию и обеспечивая тепло в течение длительного времени.
Рекомендуем посмотреть информацию как сделать самому.
Буржуйка своими руками, работающая по принципу длительного горения. Медленный процесс горения экономит ресурсы – тепло не улетает моментально в трубу, нагревая атмосферу
Основой печи может быть металлическая бочка с открытым верхом (если емкость герметичная, то верх срезается) или труба диаметром от 300 до 600 мм.
Затем из листа толщиной от трех и более миллиметров вырезается металлический круг, который должен быть меньше внутреннего диаметра ствола. В его середине прорезается отверстие диаметром 100 мм под конус для трамбовки опилок.
Заготовка приваривается к стенкам бочки. С помощью этого круга ограждается зольник – в нем с помощью щепок или щепок будет осуществляться розжиг. Высота зольника должна быть 100-200 мм.
Чтобы печь не пропускала дым, между крышкой и наружным цилиндром делается песчаная заслонка
Ниже приваренного круга прорезается окно, которое будет служить поддувалом. К вырезанному металлическому куску приваривают шторки, делая по такому же отверстию дверцу.
В крышке бака сделать выход в дымоход. Крышка должна плотно прилегать к буржуйке и быть из достаточно толстого листа, иначе она быстро прогорит.
Чтобы опилки сгорали постепенно, необходимо обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразную сердцевину, вокруг нее насыпают опилки и утрамбовывают. Конус осторожно снимают, прокручивая, надевают крышку на ствол
Вы можете улучшить ту же модель, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками будет служить для сжигания газов и увеличения площади нагрева. В этом варианте выход дымовых газов устроен в нижней части печи.
Как можно улучшить буржуйку?
Обыкновенная буржуйка имеет массу положительных качеств, но имеет и множество существенных недостатков. Она не способна накапливать тепло и обогревает помещение, пока горит огонь. Требует непрерывной подачи топлива, в среднем – каждые 30-40 минут.
Кроме того, большое количество тепла улетает через дымоход в атмосферу без какой-либо пользы. Именно поэтому работы по совершенствованию буржуйки ведутся постоянно.
Стандартная конструкция печи-буржуйки имеет множество модернизированных исполнений, позволяющих:
- экономить топливо;
- повысить КПД печи;
- увеличить теплоемкость;
- уменьшить частоту заправок.
Наиболее распространенными методами повышения КПД буржуйки являются создание режима медленного горения, системы дожигания газа, установка термостойкой облицовки внутренних стенок.
Также улучшить качество печи можно за счет увеличения площади теплообмена с помощью сварных труб и установленного вентилятора, который будет прогонять через них воздух.
Промышленный образец такой буржуйки называется «Булерьян», но, кроме него, существует еще множество различных конструкций, выполненных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самоделке. .
Время теплоотдачи можно увеличить, если обложить печь кирпичной кладкой. Такая печь будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении некоторое время после того, как огонь погаснет.
Вас интересует каменная кладка? У нас есть подробное руководство, чтобы сделать это самостоятельно со схемами и чертежами.
Вариант №1 – печь с увеличенной закладкой топлива
Данная модель предназначена для увеличения КПД и времени непрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичный цилиндр. Такие конструктивные дополнения значительно повышают его эффективность.
К кассетному цилиндру приварен фланец высотой около 400 мм. После установки баллона в отверстие горелки его край должен опускаться ниже плиты на 5-10 мм. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приварены ручки.
Цилиндр заполняется дровами таким образом, что между ними остается некоторое пространство и при установке на печь они сразу могут спускаться на горящие угли
Как работает буржуйка:
- Нижняя часть дрова, падающие на угли предварительного розжига, разгораются. В этом случае верхняя часть, расположенная в кассете, не будет гореть из-за недостатка кислорода, а будет подсушиваться под действием горячего дыма.
- Под тяжестью собственной массы и по мере горения дрова постепенно опускаются в топку.
- Горячий газ, находящийся некоторое время в баллоне, отдает ему тепло, тем самым увеличивая площадь теплообмена в помещении. В этом случае крышка цилиндра может служить конфоркой.
- При этом снижается температура выходящего дыма, а значит, увеличивается теплоемкость и КПД печи.
В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использования печи.
Вариант №2 – буржуйка длительного горения «Бубафоня»
Низкий КПД обычной буржуйки – факт давно известный и проверенный многими пользователями.
Одним из способов его повышения является замедление процесса горения за счет ограничения поступления воздуха в камеру сгорания. Это усовершенствование можно найти в таких печах, как Бубафоня и Филипина.
Используйте данную модель буржуйки в нежилых помещениях – мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9-12 часов, достаточно одной закладки мелких дров, щепы, опилок. В этой модели отопительного прибора нельзя использовать крупноколотые и сырые дрова.
Буржуйку можно создать из любой металлической емкости. Чаще всего используют бочку из-под горюче-смазочных материалов или старую бутылку.
Изготовление осуществляется в следующей последовательности:
- Из имеющегося цилиндрического бака подготавливается топочная камера, в верхней части которой вырезается отверстие под дымоход.
- Из металла (толщиной не менее 10 мм) вырезается круг, чуть меньше внутреннего диаметра ствола.
- В центре круга делается отверстие диаметром 100-150 мм (точный размер зависит от диаметра трубы, используемой для стержня).
- На одной из плоскостей окружности приварены ребра высотой до 50 мм.
- К центру круга приваривается труба. Его длина рассчитана так, чтобы поршень в опущенном состоянии возвышался над крышкой бака примерно на 100 мм. Если оставить трубу дольше, чем нужно, в ней появится сквозняк, она начнет дымить.
- Далее соорудить крышку, которая будет плотно садиться на ствол и прорезать в ней отверстие, подходящее под патрубок поршня
Еще больше повысить КПД данной модели можно, организовав забор воздуха с улицы. Таким образом, нагретый воздух из помещения не будет улетать в дымоход.
В печи происходит процесс пиролиза: горят дрова, выделяют горючий газ, который поднимается над поршнем, и он там сгорает
Вариант №3 – печь с вторичным дожиганием «Филиппинка»
В печи использованы два метода повышения эффективности, основанные на принципах длительного горения и пиролиза. Для его изготовления понадобятся два газовых баллона, которые будут служить камерами первичного и вторичного сгорания.
Последовательность действий по изготовлению буржуйки следующая:
- Баллоны готовят к работе, выпуская из них остатки газа и заливая их водой. Без этой процедуры резать их категорически нельзя, иначе искры которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
- В первом цилиндре, который будет служить камерой для топки и зольника, снимите кран и срежьте верхнюю часть (она используется для изготовления дверцы), вырежьте отверстие для установки дымохода.
- Напротив дымоходного отверстия приваривается труба, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
- На выходе трубы из первого цилиндра приваривается металлическое кольцо, оно будет служить опорой для установки верхнего цилиндра. В нем просверлены отверстия.
- Ко второму цилиндру также приваривают металлическое кольцо в месте среза верха, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
- Перед окончательной установкой второго цилиндра в него вставляется патрубок для подачи воздуха.
- Верхняя камера надевается на трубу, совмещая отверстия, между кольцами наматывается термостойкий жгут, соединение фиксируется саморезами.
- Выход дымохода выполнен снизу камеры вторичного дожигания.
Для получения устойчивой конструкции к нижней камере привариваются надежные ножки. Установите дверь в навес. Его можно дополнительно улучшить, добавив возможность регулирования воздуха, поступающего в топку.
Верхний цилиндр (вторичная камера дожигания) может быть установлен в горизонтальном положении, но тогда необходимо продумать дополнительные крепления для его надежной фиксации
В первой камере печи работают на дровах, выделяя горючий газ. Горячие дымовые газы, попадая во вторую камеру и смешиваясь с воздухом, загораются и полностью сгорают.
С помощью поддувала регулируется тяга, которую после того, как дрова хорошо разгорятся, можно уменьшить до минимума, чтобы уменьшить скорость движения газов и потери тепла.
Выводы и полезное видео по теме
Как максимально раскрыть потенциал буржуйки на отработанном моторном масле:
Плита газовая усовершенствованная с вторичным дожигателем:
Конструкция и правила эксплуатации печи Бубафоня для длительного горения:
При изготовлении самодельной буржуйки нельзя забывать о мерах предосторожности. Его конструкция должна защищать от распространения огня.
Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели .
Уже много лет пользуетесь самодельной буржуйкой? Расскажите, какую схему вы использовали и что было самым сложным при сборке печи.
Возможно, вы усовершенствовали свою буржуйку одним из рассмотренных в статье способов? Поделитесь своим опытом и фотографиями самодельной печи в комментариях к этой статье — ваши успехи вдохновят других пользователей на эксперименты.
Как установить дровяную печь
В это время года работы по ремонту дома идут полным ходом. Если вы пытаетесь согреть свой дом до того, что осталось от зимы, или планируете на следующий год, возможно, установка дровяной печи для более эффективного обогрева вашего дома входит в ваш список желаний.
Благодаря Рику Влахосу, исполнительному директору Национального института каминов и Образовательного фонда очагов, патио и барбекю, у нас есть ответы на все вопросы. Скажем так, пошаговое путешествие стало намного проще, так что вы точно знаете, с чего начать, как найти профессионала и сколько вы можете заплатить за выполнение работы.
Getty Images
1) Походите по магазинам, чтобы найти то, что вам нравится.
“Вы покупаете мебель. Нет ответа на вопрос “Какая печь лучше?” Если вы пойдете к дилеру Ford и спросите, что он думает о грузовиках Chevy, вы можете догадаться, что он ответит
«Стиль и внешний вид печки, которые мне нравятся, могут совершенно отличаться от того, что нравится вам. Новые печи должны пройти очень интенсивные испытания на безопасность и выбросы вредных веществ. Любой производитель, который может соответствовать новым стандартам, вероятно, делает хорошую печь, в остальном все дело в стиле».0003
2) Выберите дилера, с которым вы сможете работать в долгосрочной перспективе.
“Если вам когда-нибудь понадобится обслуживание дровяной печи, производитель направит вас к дилеру, который ее продал. Из-за проблем с ответственностью многие дилеры будут обслуживать только проданные ими печи. Это не машина, которую можно взять любому дилеру. Люди покупают печи в крупных магазинах или через Интернет, а затем звонят нам, чтобы попытаться найти кого-нибудь, кто установит или обслужит их. которые будут обслуживать или устанавливать печь, которую они не продали. Помимо вопросов ответственности, они могут знать или не знать особенности приобретенной вами печи, или они могут или не могут получить запчасти. Производители будут продавать запчасти и аксессуары только своим авторизованным дилерам».
СОВЕТ: Посетите сайт www.nficertified.org, нажмите «Найти профессионала» и введите свой почтовый индекс, чтобы получить список сертифицированных установщиков Национального института каминов в вашем регионе.
3) Выберите, где вы хотите разместить его в вашем доме.
“Большинство дилеров предложат прийти на дом, чтобы помочь вам выбрать лучшее место. Некоторые оказывают эту услугу бесплатно, другие могут взимать за нее плату, а третьи могут взимать предоплату, а затем вычитать стоимость осмотра из цена покупки. Что бы они ни брали, оно того стоит. Расположение плиты в доме имеет решающее значение для обеспечения ее правильной работы».
СОВЕТ: Попросите вашего дилера осмотреть ваш дом, чтобы выбрать лучшее место для установки, даже если за это взимается плата.
4) Найдите надежного и знающего установщика.
“Вы платите не за то, что установщик делает . Вы платите за то, что он знает – за то, что он может войти в любую ситуацию и знает, как сделать правильный выбор. В этом настоящая ценность профессиональный монтажник».
Как выглядит стоимость?
Caiaimage/Мартин Барро//Getty Images
Как и при любой установке, цены и сборы будут варьироваться в зависимости от вашего стиля и типа дома, в котором она устанавливается. К счастью, Рик смог дать приблизительную оценку того, что вы можете ожидать заплатить, исходя из общих затрат — вы знаете, чтобы вы могли составить соответствующий бюджет.
Печь
Эстимейт : 1000-5000 долларов
Это восходит к его примечанию выше, что, независимо от цены, вы можете быть уверены, что все дровяные печи прошли серию интенсивных испытаний на безопасность и выбросы. Поэтому цена обычно зависит от стиля и личных предпочтений.
Дымоход
Оценка : примерно от 30 до 40 долларов за фут
Поскольку цены на дымоходы указаны в футах, понятно, что одноэтажные дома будут намного дешевле, чем многоэтажные дома. Однако обычно, отмечает Рик, средняя сумма в конечном итоге составляет от 500 до 800 долларов.
Установка
Оценка : примерно от 500 до 1000 долларов
Хотя это приблизительные значения, перед тем как начать, вам нужно получить полную стоимость пакета, потому что, отмечает Рик, «Некоторые [профессионалы] берут полную цену за печь и скидку на трубу и установку. Другие сделают скидку на печь и взимают полную цену за трубу и установку ».
Сколько времени занимает установка?
Обычно установщик может выполнить одну или две установки в день, но на это время влияет стиль вашего дома, сама печь и количество установщиков, работающих над проектом.
Зачем мне нанимать профессионала?
Hoxton/Tom Merton//Getty Images
Краткий ответ Рика: «Мы говорим о разведении огня в вашей гостиной!» Только по этой причине найм профессионала не подлежит обсуждению. «Несмотря на то, что разрешение производителя очень важно в тот день, когда вы устанавливаете печь, оно становится еще важнее через пять-десять лет», — добавляет он.
За это количество лет температура, при которой воспламеняются горючие материалы (например, дерево, бумага на гипсокартоне, ткань и т. д.), снижается. Да, действительно! Рик говорит, например: «Древесина обычно горит при температуре 450 градусов… [но] через пять-десять лет она может гореть при температуре до 250 градусов». Таким образом, нет места для ошибок при определении расстояния, добавлении необходимой защиты пола и обеспечении надлежащей вентиляции.
«Очень мало вопросов, на которые можно дать черно-белые ответы, когда речь идет о выжигании по дереву. Есть много оттенков серого, которые будут иметь значение», — заключает Рик. Другими словами… не рискуйте.
Pleasant Hearth Pleasant Hearth Плита площадью 1800 кв. футов
1050 долларов в магазине Lowe’s
Кредит: Lowe’sOsburn Построй свой дом Osburn 900 Wood Plant
$ 1099 на WoodlandDirect. com
Кредит: OsburnU.S. Plant Company Direct Vend Wood Burning Place
Сейчас 72% скидка
$ 581 в Wayfair
Кредит: WayfairPleasant Hearth Hearth Hearth 2.200 SQ. Сертифицированная дровяная печь
972 доллара в Home Depot
Кредит: Home DepotПодпишитесь на House Beautiful в Instagram.
Тейлор Мид
Тейлор — независимый писатель, редактор и менеджер по социальным сетям брендов и публикаций, посвященных красоте, здоровью и образу жизни.
Как сделать своими руками буржуйку с водяным контуром: фото, чертежи и многое другое
Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой ее прозвали за округлую форму, напоминающую желудок, и способность прожигать запас дров за 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь называли fat bell. Буржуйка завоевала популярность в нашей стране за простоту изготовления. Печь делают из газового баллона, из отрезка трубы, из металлической бочки, сваренной из листов стали или чугуна. Из подручных материалов несложно собрать самоделку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.
Содержание
1 Что такое буржуйка с водяным контуром: достоинства и недостатки популярной буржуйки
1.1 Таблица: теплопроводность, теплоемкость и температура плавления популярных материалов для создания буржуйки
1.2 Таблица: достоинства и недостатки печи-буржуйки
2 Конструкция печи-буржуйки: особенности, принцип работы, устройство теплообменников
2.1 Фотогалерея: распространенные типы теплообменников
2.2 Расчет основных параметров буржуйки с водяным контуром
3 Подготовительные работы перед сборкой отопителя
3.1 Необходимые материалы и инструменты
3.2 Изготовление каменки и устройство основного котла в дымоходе буржуйки
3. 2.1 Видео: буржуйка с водяным контуром
3.3 Устройство емкостного теплообменника в дымоходе буржуйки
4 Особенности работы печи с водяной рубашкой
4.1 Чистка и ремонт печи
4.1.1 Видео: печь для гаража и прочистка дымохода
Что такое буржуйка с водяным контуром: преимущества и недостатки популярной печи
Печь-буржуйка отличается высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых изготовлена печь (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подключить водяной контур, то теплые дымовые газы попутно успевают нагреть и воду для хозяйственных нужд.
При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:
- Теплопроводность – свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передается тепло, тем быстрее объект нагревается или остывает. Пена имеет низкую теплопроводность 0,036-0,050 Вт/м*С. Взяв ее в руки, мы сразу чувствуем, что она теплая, ведь пена не передает тепло, а аккумулирует. Если взять металлический стержень, то можно почувствовать холод из-за высокой теплоотдачи.
- Теплоемкость – свойство материала аккумулировать теплоту. Наибольшая теплоемкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печь быстро нагревается и так же быстро остывает. В городских домах батареи центрального отопления заполнены водой, которая длительное время отдает тепло, обогревая жилье.
Список материалов, которые используются для создания буржуйки:
- Сталь.
- Чугун.
- Железо.
- Латунь.
- Алюминий.
- Медь.
На нашем сайте много статей с инструкциями по изготовлению печей. В следующем материале вы найдете инструкцию по установке печи на отработанном масле, работающей на масле: https://aquatechn. com/ru/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.
Таблица: теплопроводность, теплоемкость и температура плавления популярных материалов для создания буржуйки
Медь является самым теплопроводным материалом из всех перечисленных в таблице. Его недостатки – стоимость и температура плавления. Те же ограничения для алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но свое дело сделает, а медь, алюминий или латунь расплавятся.
Буржуйки чаще всего изготавливают из стали, так как она имеет высокую температуру плавления и наибольшую теплоемкость среди всех доступных материалов
Изготовление буржуйки из стали, чугуна и чугуна оправдано в связи с преобладанием этих материалы. С точки зрения теплопроводности и теплоемкости они нуждаются в доработке. Тепловая энергия печи целесообразнее использовать для нагрева воды, иначе она просто уйдет в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.
Идеальный вариант работы печки – это когда из трубы выходит едва теплый воздух, а вся энергия направляется на горячее водоснабжение и отопление дома.
Таблица: преимущества и недостатки печи-буржуйки
Как видно из таблицы, недостатков у печи очень много, поэтому если вы решите установить данную конструкцию, вам придется учесть все ее слабые стороны.
Для гаража можно сделать и простую печку на солярке. Наш материал предлагает три дизайна. Подробнее здесь: https://aquatechn.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.
Конструкция печи-буржуйки: особенности, принцип работы, устройство теплообменников
Буржуйка с водяным контуром работает следующим образом:
- Дрова загружаются в топку.
- Они разжигают огонь, тепло передается непосредственно в бак с водой или в змеевик теплообменника.
- Горячая вода поступает в систему отопления или водоснабжения.
- Остаточное тепло и горючие газы через дымоход удаляются из помещения.
- Зола через решетку попадает в зольник.
В конструкции агрегата с водяным контуром используются два принципа сбора энергии:
- Прямой сбор тепловой энергии. Контур теплообменника расположен внутри печи. От соприкосновения открытого пламени и труб котла сразу начинается теплообмен. Вода в радиаторе закипает и поступает в систему отопления. Оттуда она направляется в водопровод. Теплообменник испытывает большие перепады температур (контраст между температурой воды и теплом внутри топки).
Теплообменник с прямой рекуперацией тепла, расположенный непосредственно в активной зоне
- Сбор вторичного излучения от обогревателя. Контур котла расположен снаружи нагревателя. Снаружи он собирает вторичное тепловое излучение от нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после протопки печки.
Водяной контур теплообменника обогревается вторичным излучением тепловой энергии от корпуса топки
Фотогалерея: распространенные типы теплообменников
- Если вам нужно нагреть небольшое количество воды, теплообменник можно установить прямо на дымоход
- Теплообменник прямого сбора подвергается большим перепадам температур, поэтому он должен быть изготовлен из толстостенных труб. г.
- В этой конструкции нет промежуточного теплообменника; вода нагревается в баке, установленном непосредственно на топке
- Теплообменник с большой площадью контакта с огнем максимально эффективно нагреет воду, но быстрее сгорит
- Труба, намотанная на корпус печи, нагревает воду за счет энергии горячих стенок. г.
Минеральные соли образуются внутри котла. Поэтому вместо воды целесообразнее использовать тосол или тосол, в состав которых входят присадки, препятствующие образованию минеральных отложений .
Наиболее распространенные конструкции теплообменников:
- бак для воды встроенный в печь – емкостной котел;
- котел трубчатый – бак в виде водяной рубашки вокруг печи или дымохода – теплообменник емкостной;
- главные котлы – змеевик или водовод, проходящий в активной зоне теплообмена.
Расчет основных параметров буржуйки с водяным контуром
Для расчета размеров буржуйки с водяным контуром необходим чертеж, чертёж или эскиз будущего устройства. Это поможет избежать производственных ошибок.
Выбрав подходящий проект, определяемся с параметрами: длина, высота, ширина. Учитываем размеры топочного отсека, длину и диаметр трубы, высоту над полом.
Буржуйки отличаются высокими температурами внутри котла; поэтому следует использовать металл толщиной более 3 мм. Или раз в 2-3 года проводить плановый ремонт.
Подготовительные работы перед сборкой отопителя
Буржуйка является источником повышенной пожароопасности. Поэтому, размещая ее в углу комнаты или у стены, необходимо:
- Повесить на печь защитные щитки.
- Поднимите его над полом, а пол под ним возле дверок топки и зольника защитите плиткой или асбестовыми плитами.
Стены и пол в месте установки буржуйки должны быть защищены огнеупорными материалами, а сама печь должна быть поднята на теплоизоляционное основание
- Отметьте в стене отверстие для дымохода. Отметьте его крепление на наружных стенах.
- Отметьте расположение расширительного бачка.
- Провести линии с водой.
- Выберите модель котла.
Отвод тепла водяным контуром от активной зоны котла снижает температуру горения, уменьшает тепловое излучение топки. Теплообменник влияет на процесс горения, как ведро воды на огонь. Внутри топки возникает холодная зона рекуператора, которая не позволяет топливу полностью сгореть, вызывая образование сажи в дымоходе и дыма над дымоходом. Буржуйка будет постоянно дымить.
Необходимые материалы и инструменты
Для изготовления временных печей потребуются следующие инструменты и материалы:
- Болгарка.
- Электрическая или газовая сварка.
- Электродрель и дрель.
- Ручной инструмент: плоскогубцы, молоток, напильник, наждачная бумага, линейка, метчик.
- Сантехника: фитинги американки, гайки для фитингов, краны шарнирные, переходники.
- Герметик или силикон для фитингов.
- Лист из легированной стали.
В качестве основы для изготовления печи могут быть использованы:
- Металлические бочки объемом от 20 до 200 литров.
- Автомобильные диски от 2 шт.
- Баллоны с пропаном или углекислым газом.
- Трубы металлические толстостенные диаметром от 150 до 350 мм.
- Металлические фляги для воды на 20, 30 или 40 л.
Одно из самых популярных решений для изготовления печки своими руками – переделка старого газового баллона
Если эти материалы есть под рукой, то 2/3 конструкции будущей печи готово. Осталось только собрать все в единое устройство.
Изготовление каменки и устройство основного котла в дымоходе буржуйки
Подбираем имеющийся материал для изготовления устройства. Учтем, что для алюминиевого теплообменника необходимо в два раза больше материала, чем для медного из-за свойств теплопроводности.
Для установки печи с теплообменником высотой 500 мм вам потребуется:
- Медная или алюминиевая трубка диаметром 16 мм и длиной 50 м.
- Газовый баллон или баллон со сжатым газом.
- Труба дымоходная диаметром 150–210 мм.
Пошаговая инструкция изготовления самоделки с котлом:
- Отрезаем газовый баллон. Сварить ножки.
Сначала отрежьте верхнюю часть газового баллона
- Вырезать отверстие под дымоход диаметром 150–210 мм.
- Делаем отверстия под решетку диаметром 30 мм (24–25 шт.) в нижней части цилиндра. Расход воздуха через топочный отсек должен соответствовать диаметру дымохода.
В нижней части контейнера сделаны отверстия для удаления золы и тяги
- Металлический лист сгибаем и привариваем к днищу или к ножкам. Так формируем зольник. Если позволяет помещение, можно сделать ящик для сбора золы и поставить его под буржуйку.
К поверхности, где просверлены отверстия, привариваем металлический короб для зольника
- Делаем дверцу печки. Припаяйте ручку к крышке. Закрепляем навес. Прикрепите крышку к топке. Дополнительный воздуховод не нужен, достаточно притока воздуха через отверстия решетки.
Достаточно воздуха для сжигания топлива, которое будет поступать через отверстия колосников
- Аккуратно наматываем трубку теплообменника (медную или алюминиевую) на трубу дымохода. Чтобы он не пружинил, его следует припаять через один виток к дымоходу. Для этого используем сварку.
- Закончив сборку теплообменника, крепим переходники с отводами на концах труб с помощью фитингов. На нижний патрубок устанавливаем тройник с откидным краном для слива и залива воды в теплообменник.
- Проводим гидравлические испытания. В полученную систему необходимо набрать воду и провести испытания под давлением 4-6 атмосфер. Избыточное давление позволяет испытать на прочность все узлы, соединения и проверить на герметичность.
Видео: буржуйка с водяным контуром
Устройство емкостного теплообменника в дымоходе буржуйки
Собираем емкостной рекуператор по схеме.
С помощью печки очень удобно наполнять накопительный бак горячей водой
Пошаговая сборка печки с водяной рубашкой:
- Берем трубу диаметром 250- 300 мм или использовать баллон с углекислым газом.
- Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра цилиндра (350х350 мм).
Отверстия под топку и поддувал прорезаются одно под другим с помощью болгарки
- Делаем отверстия для дымохода внутри плит (118 мм). В цилиндре болгаркой вырезаем отверстия одинакового диаметра вверху и внизу. Делаем трубу из цилиндра.
- К баллону с углекислотой припаять две гайки диаметром 35-50 мм. Верх отстоит на 3-5 сантиметров от одного конца. Второй на таком же расстоянии от нижнего края.
- Тщательно ошпарьте внешние стороны обеих гаек.
В нижней и верхней части углекислотного баллона приварены гайки, к которым будут подведены патрубки с теплоносителем
- К патрубку расширительного бачка привариваем металлические пластины.
- Внутри пластин прожигаем сквозные отверстия. Обрабатываем отверстие напильником.
- В получившуюся конструкцию вставляем дымоход.
- Привариваем к пластинам или к краям емкости. Отрезаем лишнее. Обрабатываем швы напильником.
На завершающем этапе крепится дымоход, а сварные швы обрабатываются напильником
- Заполните систему водой, проверьте герметичность. Проводим гидравлические испытания, как и в предыдущем случае. Рекомендуемое давление 2–4 атмосферы.
Необходимо проверить все соединения при рабочем давлении 2–4 атмосферы.
- Подключаем теплообменник к водопроводу, заливаем воду, топим топку.
Водонагреватель в бане может снабжаться горячей водой через теплообменник печи
Особенности работы печи с водяной рубашкой
- Целесообразно установить датчик температуры и давления в гидросистеме.
- Необходимо регулировать тягу в колоснике и в дымоходе.
- Водяной контур в обоих типах теплообменников должен быть оборудован расширительным бачком.
- В системе водоснабжения магистрального типа необходим циркуляционный насос, устанавливаемый на обратке, т.е. на нижней трубе.
- Устройство с емкостным баком нуждается в циркуляционном насосе, если диаметр патрубков менее 75 мм.
- Необходимо предусмотреть место для слива воды.
- Не топить печь без воды – может сгореть теплообменник.
- После работы слейте воду.
Изменение температуры в теплообменнике связано со скоростью горения топки. Тепло переходит в излучение, вода нагревается в дымоходе, а еще через полчаса в трубах. Система инерционная из-за высокой теплоемкости воды, поэтому нужен большой запас топлива.
Буржуйка легковоспламеняющаяся конструкция, необходимо заводить и размещать возле огнетушитель и крюк.
Чистка и ремонт печи
При регулярном использовании необходимо чистить дымоход. Появление слоя нагара в 2-3 мм снижает тягу и снижает теплоотдачу.
Можно разобрать дымоход и прочистить его ершом, но это долго и не всегда возможно. Если буржуйка эксплуатируется ежедневно, то чистить дымоход огнем:
Основные работы по ремонту печи:
- Ремонт труб. Дымоходная труба – самое слабое место в буржуйке. Если сгорит – надо менять.
- Ремонт теплообменника. Основной теплообменник можно снять, выпаяв его из корпуса печи. А вот емкостную цепь через несколько лет придется снова вваривать.
