Эти 12 пунктов помогут вам правильного выбрать тепловизор

Выбор тепловизора – сложная задача. Трудно сориентироваться во всем многообразии производителей, моделей, назначений. Как найти такую тепловизионную камеру, чтобы она отвечала как можно большему числу требованиям вашей сферы деятельности, и была бы при этом по карману?

Содержание статьи

А вы руководствуетесь этими 12 пунктами при выборе тепловизора?

Покупка тепловизора – это серьезное финансовое вложение, даже несмотря на то, что цены на эти приборы существенно снизились за последние несколько лет. Поэтому выбирать тепловизор нужно так чтобы он полностью оправдывал вложенные средства и соответствовал задачам, которые вы намереваетесь решать с его помощью.

Есть более продвинутые модели, подходящие для сканирования подстанций и линий электропередач с безопасного расстояния, которые позволяют производить измерения и составлять отчеты, но размеры и вес таких тепловизоров уже несколько больше и конечно они стоят дороже. И, наконец, существуют стационарные узкоспециализированные тепловизионные системы.

Однако, есть определенные моменты, которые будет полезно учесть при выборе тепловизора под любой бюджет и применение. Здесь мы рассмотрим некоторые из них.

У большинства инфракрасных камер разрешение меньше, чем у обчных фото или видеокамер видимого спектра, поэтому особое внимание нужно уделять разрешению детектора. Чем выше разрешение, тем точнее измерения объектов меньшего размера или с более дальней дистанции. Высокое разрешение позволяет делать более четкие ИК-снимки, делая результаты исследования более точными и надежными.

Также существует разница между разрешением детектора и разрешением дисплея. Часто производители сосредотачивают внимание клиентов на высоком разрешении ЖК-дисплея, чтобы скрыть слабость детектора. Например, если разрешение экрана 640х480, а детектора только 160х120, то высокое разрешение дисплея никак не повлияет на качество теплового изображения и на точность измерений, все это напрямую зависит от разрешения детектора.

Высокое разрешение не только предоставляет более точные измерения, оно также помогает предоставить более наглядный отчет для клиентов, рабочих или страховых компаний; повлиять на принятие решения о небходимости улучшений или ремонта. Четкое ИК-изображение может оказаться полезным и при маркетинге ваших услуг.

Камера FLIR i3 / Разрешение 60х60 пикселей. Макс. температура 44°С

Камера FLIR i7 / Разрешение 120х120 пикселей Макс температура 56°С

Камера FLIR E50 / Разрешение 240×180 пикселей / Макс температура 67°С

Камера FLIR T420 / Разрешение 320×240 пикселей / Макс. температура 71,4°C

Камера FLIR T640 / Разрешение 640×480 пикселей / Макс. температура 81°C

2. Встроенная цифровая камера видимого спектра, подсветка и лазерный указатель. к содержанию

Сегодня многие, даже бюджетные, модели тепловизоров оснащаются встроенными 3-5 мегапиксельными цифровыми камерами, захватывающими изображения видимого спектра вместе с инфракрасными. Цифровые фото соответствующие тепловизионным изображениям помогают задокументировать проблему и более понятно передать ее местонахождение при составлении отчета. Поэтому если вам приходится составлять подробные отчеты для клиентов или руководства, вам определенно нужен тепловизор со встроенной цифровой камерой. Не лишней будет и встроенная светодиодная подсветка слабо освещенных мест, которая может работать и как фотовспышка.

Встроенные лазерные указатели также оказывают неоценимую помощь, особенно когда нужно отметить область, окруженную похожими предметами, или объект под напряжением, от которого лучше находиться на безопасном расстоянии. Лазерные маркеры хорошо видны на цифровых фотографиях видимого спектра, поэтому отмеченные места можно быстро найти на ИК-изображении, где они также отмечены – и на дисплее камеры, и на сохраненном изображении. С лазерным указателем можно быть уверенным, что вся необходимая информация будет зафиксирована.

Светодиодная подсветка освещает затемненные области для получения более качественных цифровых снимков

Лазерный указатель отмечает нужную область для более удобного сопоставления цифровых и ИК изображений

3. Точные и воспроизводимые результаты. к содержанию

Инфракрасные камеры не только позволяют увидеть разницу температур, они также могут измерить их, а это значит, что точность и надежность измерений – важный фактор при определении качества и функциональности тепловизора. Чтобы получать лучшие результаты, ищите камеры с погрешностью измерения не превышающей ± 2% (Этому стандарту соответствуют все тепловизоры компании FLIR).

Чтобы предоставлять точные и воспроизводимые результаты, инфракрасная камера должна быть оснащена встроенными инструментами для ввода значений излучательной способности и отраженной температуры. Тепловизор позволяющий вводить и настраивать эти параметры будет давать точные температурные измерения прямо на месте.

Другой полезной диагностической функцией является наличие подвижных точек и графических средств для изоляции отдельных областей на изображении с возможностью их аннотирования данными температуры, сохранения их в виде радиометрических данных и импорта в отчеты.

По мере овладения работой с тепловизором все эти возможности станут все более нужными, а пока вы выбираете тепловизор, просто убедитесь, что модель, которую вы рассматриваете, обладает такими свойствами.

Ввод значения излучающей способности в меню тепловизора компании FLIR.

Измерение разницы температур между двумя графически выделенными точками на тепловом изображении

4.

Сохранение данных в стандартных форматах, которые поддерживаются всеми устройствами. к содержанию

Многие тепловизоры сохраняют изображения в форматах, которые могут быть открыты только с помощью специализированного ПО. Другие предлагают опцию хранения в формате JPEG, но без данных измерения температуры. Поэтому лучшим выбором будет камера, сохраняющая изображение в стандартном JPEG формате со встроенным полным анализом температур. Таковы например камеры компании FLIR. Это позволяет отправлять изображения по электронной почте клиентам или коллегам без потери важной информации. Радиометрические JPEG файлы могут быть импортированы с устройств, поддерживающих Wi-Fi на мобильные устройства для дальнейшей обработки и анализа в специальных приложениях, и не нужно тратить время на конвертирование. Попросите продавца продемонстрировать вам процесс вывода данных с камеры, которую он предлагает.

Также выбирайте камеру, которая выводит потоковое видео в формате MPEG 4 на компьютер или монитор через USB-порт. Это особенно важно при съемке тепловой активности в динамике, когда циклы нагрева и охлаждения быстро сменяют друг друга, например при наблюдении моторизованного оборудования в процессе работы. Некоторые тепловизоры оснащаются композитными видео выходами или выходами HDMI. Новые мобильные приложения позволяют передавать потоковое видео по Wi-Fi. Эти возможности значительно расширяют доступ к данным ваших наблюдений и позволяют делать отчеты более подробными и наглядными.

Изображения, сделанные тепловизором, открытые в стандартном просмотровике Apple MacOS

5. Связь с Bluetooth-термометрами и влагомерами к содержанию

Новые тестеры и измерительные приборы такие как например продукты Extech MeterLink позволяют некоторым моделям тепловизоров измерять не только температуру, но и полностью оценивать повреждения от влаги и контролировать электрические сети. Эти измерительные приборы передают на камеру по беспроводной связи диагностические данные о влажности, силе тока, напряжении и сопротивлении. Данные автоматически аннотируются и встраиваются в инфракрасное изображение, подкрепляя таким образом данные тепловизионного исследования. Это предоставляет очень ценную информацию для оценки проблемы и определения лучших средств для ее решения и срочности принятия мер.

Тепловизор FLIR E60 и беспроводной термометр Extech

Многие камеры, такие как E-series или Т-series компании FLIR могут подключаться к мобильным устройства Аpple (iPad, iPhone, iPod) по беспроводной связи. Приложение FLIR Viewer позволяет импортировать ИК-изображения на мобильные устройства для анализа, создания отчетов или публикации.

Преимущество передачи по Wi-Fi еще и в том, что она позволяет передавать изображения между сотрудниками, находящимися в разных частях территории предприятия, что существенно экономит время. Разрабатываются приложения для других мобильных платформ и для расширения функционала – например, возможность дистанционного управления камерой, потоковое видео и тд.

Передача данных с тепловизоров на мобильные устройства по Wi-Fi

Вес может оказаться важным условием при выборе тепловизора, если вы намерены часто и подолгу работать с ним. Более легкая камера – это меньше нагрузки на плечи и спину во время длительных инспекций. На рынке доступен большой выбор легких и компактных тепловизионных камер с базовым набором функций по самым низким ценам. Такие тепловизоры помещаются в ящике с инструментами, или же их можно носить на поясе.

Важным фактором является наличие интерактивного контроля. Назначаемые клавиши и прямой доступ к функциям меню не всегда доступны в большинстве тепловизоров. Несколько дополнительных клавиш могут значительно упростить работу с камерой. Клавиши должны быть удобно расположены и их назначение интуитивно понятно. Некоторые тепловизоры оснащены сенсорными экранами. Это самый удобный способ доступа к функциям камеры, особенно таким, как аннотации и эскизы.

Тепловизор FLIR E-серии на поясе с инструментами

Доступ к функциям камеры FLIR E-серии через сенсорный экран

Некоторые модели, например FLIR T-series оснащены поворотным оптическим блоком, который поворачивается на 120 градусов без изменения положения прибора, который всегда можно держать на уровне глаз. Это идеально для длительной инспекции коммуникаций, расположенных на потолке или в труднодоступных зонах. Эти тепловизоры идеально подходят для обследования зданий и сооружений.

Съемка камерой FLIR T-серии под неудобным углом

Поворотный оптический блок камеры FLIR T-серии позволяет снимать предметы сверху не поднимая головы

Убедитесь, что камера оснащена минимум двумя батареями (ионно-литиевыми или лучше), чтобы их можно было быстро поменять в полевых условиях.

Батарейный блок камеры FLIR T-серии

8. Режимы Картинка-в-картинке и совмещение изображений к содержанию

Режим “Картинка-в-картинке” позволяет накладывать ИК-изображение поверх соответствующей фотографии в изолированном окне. Это позволяет четко обозначить местонахождение проблемного места.

Ик-камеры с расширенными функциями также имеют режим слияния изображений, позволяющий создавать композитные изображения. В этом режиме вы сможете выбирать соотношение ИК и цифрового снимков на одной картинке. Этот режим может использоваться, чтобы подчеркнуть аномальные зоны, например, блокировки в трубах. Такие изображения выглядят очень убедительно в отчетах.

Режим “Картинка-в-картинке”

Режим слияния изображений (Image Fusion)

9. Программное обеспечение для создания отчетов к содержанию

Создание отчетов – неотделимая часть любого инфракрасного исследования. Клиенты – от владельцев домов до крупных корпораций,- требуют документального заключения экспертизы. Тепловое изображение и данные отчета важны в любой области, и в энергоаудите, инспекции электрооборудования, исследовании газовых коммуникаций, осмотре строительных объектов и диагностических программах. Эти данные могут быть использованы при обращении в страховую компанию или при принятии решения о начале ремонтных работ.

Большинство современных тепловизоров поставляются с бесплатным программным обеспечением, позволяющим проводить базовый анализ изображений и создавать простые отчеты. Также доступны расширенные программные продукты для более глубокого анализа и создания более подробных отчетов с настраиваемыми параметрами. Они позволяют максимально использовать возможности вашей камеры. Мгновенные отчеты можно создавать прямо на камере или на мобильном устройстве, если камера поддерживает Wi-Fi.

Программное обеспечение для ИК-анализа создано, чтобы выполнять широкий спектр задач – от простых измерений до радиометрической калибровки, и могут использовать сторонние программы, такие как MatLab™ или Excel. Существуют также специализированные программные пакеты – они рассчитаны для применения в определенной области, от инспекции зданий до научно-исследовательской деятельности.

Программное обеспечение для создания отчетов

10. Температурный диапазон и чувствительность к содержанию

Температурный диапазон и чувствительность – очень важные характеристики тепловизора. Значения температурного диапазона – это минимальная и максимальная температуры, которые может измерить камера.

Чувствительность – это наименьшая разница температур двух объектов, которую может определить тепловизор (например 0.05°C). Выбирайте камеру с таким диапазоном, чтобы она могла чувствовать все температуры на объектах, где вы обычно работаете. Также обратите внимание и на чувствительность.

Производители инфракрасных камер с хорошей репутацией стараются, чтобы их продукция исправно служила вам многие годы. Поэтому многие предлагают расширенные гарантийные программы. Так например программа компании FLIR 2-5-10 дает 2 года гарантии на запчасти и ремонт, пять лет на сменные батареи и десять лет на ИК-детекторы. Какой бы тепловизор вы не выбрали удостоверьтесь в том, что производитель обеспечивает свой продукт достойным гарантийным обязательством. А на китайские тепловизоры компании Guide производитель даёт гарантию 3 года.

12. Техническая поддержка и обучение к содержанию

Когда вы выбираете себе тепловизор, ваше решение должно основываться в частности на качестве технической поддержки и программы обучения, предлагаемых производителем или продавцом оборудования. Профессиональные фотографы проходят серьезное обучение и это сказывается на качестве их работы. Это верно и для тех, кто работает с тепловизорами. Нужно пройти обучение чтобы правильно снимать инфракрасные изображения и интерпретировать отображенную на них информацию.

Хорошая программа обучения должна быть сертифицированна по стандарту ISO 9001, предоставлять доступ к необходимому оборудованию, ресурсам и технологиям, чтобы дать возможность познакомиться со всеми методами тепловизионных исследований. Лучше чтобы занятия проходили в небольших группах, чтобы каждый участник мог практиковаться под ругководством квалифицированного эксперта. Естественно, важен уровень преподавателей и качество учебных пособий. Желательно, чтобы программа была авторизована производителем оборудования.

Всем этим требованиям отвечает только программа ITC компании FLIR. Учебные курсы по программе ITC в России проводят сертифицированные сотрудники компании “Пергам”. По завершении обучения выдаются сертификаты российского и международного образцов.

Эти 12 пунктов помогут вам правильного выбрать тепловизор

Содержание статьи

А вы руководствуетесь этими 12 пунктами при выборе тепловизора?

Выбор современных тепловизоров поистине ошеломляет многообразием моделей, назначений и конфигураций. Есть камеры с базовым набором функций, которые компактны, легки и стоят дёшево, которые прекрасно подходят для инспекции зданий и объектов коммунального хозяйства. Есть более продвинутые модели, подходящие для сканирования подстанций и линий электропередач с безопасного расстояния, которые позволяют производить измерения и составлять отчеты, но размеры и вес таких тепловизоров уже несколько больше и конечно они стоят дороже. И, наконец, существуют стационарные узкоспециализированные тепловизионные системы.

Камера FLIR i3 / Разрешение 60х60 пикселей. Макс. температура 44°С

Камера FLIR i7 / Разрешение 120х120 пикселей Макс температура 56°С

Камера FLIR E50 / Разрешение 240×180 пикселей / Макс температура 67°С

Камера FLIR T420 / Разрешение 320×240 пикселей / Макс. температура 71,4°C

Камера FLIR T640 / Разрешение 640×480 пикселей / Макс. температура 81°C

2. Встроенная цифровая камера видимого спектра, подсветка и лазерный указатель. к содержанию

Светодиодная подсветка освещает затемненные области для получения более качественных цифровых снимков

Лазерный указатель отмечает нужную область для более удобного сопоставления цифровых и ИК изображений

3. Точные и воспроизводимые результаты. к содержанию

Ввод значения излучающей способности в меню тепловизора компании FLIR.

Измерение разницы температур между двумя графически выделенными точками на тепловом изображении

4. Сохранение данных в стандартных форматах, которые поддерживаются всеми устройствами. к содержанию

Изображения, сделанные тепловизором, открытые в стандартном просмотровике Apple MacOS

5. Связь с Bluetooth-термометрами и влагомерами к содержанию

Тепловизор FLIR E60 и беспроводной термометр Extech

Передача данных с тепловизоров на мобильные устройства по Wi-Fi

Тепловизор FLIR E-серии на поясе с инструментами

Доступ к функциям камеры FLIR E-серии через сенсорный экран

Съемка камерой FLIR T-серии под неудобным углом

Поворотный оптический блок камеры FLIR T-серии позволяет снимать предметы сверху не поднимая головы

Батарейный блок камеры FLIR T-серии

8. Режимы Картинка-в-картинке и совмещение изображений к содержанию

Режим “Картинка-в-картинке”

Режим слияния изображений (Image Fusion)

9. Программное обеспечение для создания отчетов к содержанию

Программное обеспечение для создания отчетов

10. Температурный диапазон и чувствительность к содержанию

12. Техническая поддержка и обучение к содержанию

Эти 12 пунктов помогут вам правильного выбрать тепловизор

Содержание статьи

А вы руководствуетесь этими 12 пунктами при выборе тепловизора?

Камера FLIR i3 / Разрешение 60х60 пикселей. Макс. температура 44°С

Камера FLIR i7 / Разрешение 120х120 пикселей Макс температура 56°С

Камера FLIR E50 / Разрешение 240×180 пикселей / Макс температура 67°С

Камера FLIR T420 / Разрешение 320×240 пикселей / Макс. температура 71,4°C

Камера FLIR T640 / Разрешение 640×480 пикселей / Макс. температура 81°C

2. Встроенная цифровая камера видимого спектра, подсветка и лазерный указатель. к содержанию

Светодиодная подсветка освещает затемненные области для получения более качественных цифровых снимков

Лазерный указатель отмечает нужную область для более удобного сопоставления цифровых и ИК изображений

3. Точные и воспроизводимые результаты. к содержанию

Ввод значения излучающей способности в меню тепловизора компании FLIR.

Измерение разницы температур между двумя графически выделенными точками на тепловом изображении

4. Сохранение данных в стандартных форматах, которые поддерживаются всеми устройствами. к содержанию

Изображения, сделанные тепловизором, открытые в стандартном просмотровике Apple MacOS

5. Связь с Bluetooth-термометрами и влагомерами к содержанию

Тепловизор FLIR E60 и беспроводной термометр Extech

Передача данных с тепловизоров на мобильные устройства по Wi-Fi

Тепловизор FLIR E-серии на поясе с инструментами

Доступ к функциям камеры FLIR E-серии через сенсорный экран

Съемка камерой FLIR T-серии под неудобным углом

Поворотный оптический блок камеры FLIR T-серии позволяет снимать предметы сверху не поднимая головы

Батарейный блок камеры FLIR T-серии

8. Режимы Картинка-в-картинке и совмещение изображений к содержанию

Режим “Картинка-в-картинке”

Режим слияния изображений (Image Fusion)

9. Программное обеспечение для создания отчетов к содержанию

Программное обеспечение для создания отчетов

10. Температурный диапазон и чувствительность к содержанию

12. Техническая поддержка и обучение к содержанию

Как правильно выбрать тепловизор

Тепловизоры или как их еще называют высокоточные инфракрасные датчики температуры нашли свое применение практически во всех отраслях народного хозяйства и промышленности. Тепловизор представляет собою прибор который способен улавливать инфракрасное излучение тела и преобразовать его в электрический сигнал который в свою очередь преобразуется в графическую информацию. Последнюю мы и видим на экране прибора. Высокоточные тепловизоры используют в самых разных целях и в разных отраслях. В зависимости от типа прибора, его погрешности, эргономичности, размеров матрицы, разрешением дисплея и других характеристик тепловизоры делят на разные класы.

Узкоспециализированные тепловизоры хорошо выполняют свою работу лишь в определенных неизменных условиях и стоят дешевле тех которые являются универсальными. Поэтому выбирая тепловизор нужно во первых очень тщательно изучить технические характеристики устройства, а во вторых определится с задачами с которыми он столкнется. Допустим, если Вам нужно будет анализировать теплоизоляцию своего дома, нет смысла брать прибор с верхней границей измеряемых температур 1000 градусов. И в то же время, если Вы собираетесь фиксировать изменения в парке автомоторов, есть смысл взять прибор с более высокой верхней границей температуры. В общем говоря что бы не ошибиться при выборе тепловизора посылаясь на температурный диапазон, всегда нужно помнить что рабочий диапазон должен перекрывать температуру объекта на 25 %. Тепловизоры позволяют достаточно быстро выявить утечку тепла из эксплуатированного здания, как и утечку холода из холодильной системы. В то же время, тепловизоры активно эксплуатируются для поиска неисправностей в электросетях и соединениях, для обнаружения поломок в работе электроприборов. Повышение температуры как в электрическом соединении так и в разнородным электрических элементах говорит о том что они неправильно работают и могут полностью выйти из строя.

Принцип работы тепловизора

Современные тепловизоры – бесконтактные измерительные приборы которые измеряют температуру объекта с безопасного расстояния. Но каким образом мы получаем информацию о температурных свойствах тех или иных объектов на расстоянии? Все дело в том, что любой объект в природе который имеет температуру выше абсолютного нуля (-273 градуса по Цельсию) испускает особый вид излучения – инфракрасные волны, или выражаясь более нам понятным языком тепловые волны. Это излучение испускает как раскаленный металл, так и человеческое тело, но человеческий глаз не способен его зарегистрировать. Позже появились приборы которые могли это делать называемые пирометрами, первый такой портативный прибор разработанный компанией Wahl Instruments Inc. более 50 лет назад. С тех пор техника фиксирующая тепловое излучение усовершенствовалась и стала доступной практически для каждого. И по прежнему выбор тепловизора это очень ответственный шаг, так как бесконтактные датчики в основном узкоспециализированные и каждый имеет свое применение.

Современный тепловизор это оптико-электронный прибор который улавливает невидимое нам инфракрасное излучение с помощью оптической системы. Как правило оптическая система представленная объективом. В приемнике этот сигнал поддается переработке в электрический. Далее прибор обрабатывает электрический сигнал и подготавливает его к индикации и выводу на экран. В основном в виде цифровой и графической информации. Следует отметить, что чем выше мощность потока излучения тем выше напряжение электрического сигнала обрабатываемого тепловизором. Выходное изображение на экране прибора показывает распределение температуры по площади измеряемого объекта. Каждой температуре соответствует определенный цвет, таким образом полная картинка это совокупность температурных точек окрашенных в тот или иной цвет. Как правило в тепловизорах используются светлые цвета начиная от синего который окрашивает более холодные области объектов. Таким образом с помощью бесконтактного измерителя температуры можно определить точное место перегрева, или же зафиксировать точное значение температуры в разных участках объекта. Современные цифровые тепловизоры имеют матрицу похожую на ту которая есть в цифровых фотоаппаратах. Но главным отличием есть то, что каждая точка матрицы показывает не цвет а температуру данной точки объекта, а полное изображение – растровая картинка распределения температуры по объекту.

Главные критерии влияющие на выбор тепловизора

Первым делом нужно определится с типом прибора и ответить на несколько базовых вопросов, а уже потом выбрать конкретную модель тепловизора. В зависимости от своих технических характеристик определенные модели исключительно хороши как строительные тепловизоры или охранные тепловизоры, или же как тепловизоры для охоты. Все зависит от их особенностей и характеристик. При выборе тепловизора стоит обратить внимание на такие ключевые моменты:

Материал из которого сделан объект тестирования
Средняя температура тестируемых областей
Измерительное расстояние до объектов
Среда в которой будет работать прибор (прозрачность, влажность, окружающая температура)
Температурная чувствительность прибора
Скорость измерения
Размер детектора и разрешение
Режим отображения информации
Функциональное оснащение

Почему важен материал из которого сделан объект тестирования? Все дело в том, что разные материалы излучают волны различной длины. Например металл излучает короткие волны, а прочие более легкие материалы длинные волны. Не все тепловизоры способны регистрировать как короткие так и длинные волны теплового излучения. Большинство из них тестируют объекты только в определенном спектральном диапазоне, то есть предназначенные для работы с конкретными материалами. Но, есть и более универсальные приборы которые работают в широком диапазоне частот. Например профессиональный тепловизор для строительства FLIR B660 работающий в диапазоне 7-13 микрон.

Диапазон рабочих температур тепловизора

Выбирая бесконтактный датчик температуры также важно обратить внимание на диапазон температур которые он сможет зафиксировать. Также, прежде всего нужно сравнить этот диапазон с температурой тестируемого объекта. Если допустим Вы будете измерять температуру 200 градусов, то Вам нет смысла брать прибор с диапазоном от 500 до 1000 градусов. Современные тепловизоры регистрируют как низкие так и очень высокие температуры (от -50 до +3000). Много приборов разрабатываются специально что бы следить за холодильными системами или за нагретыми объектами. В первом случае они работают в низкотемпературном а во втором в высокотемпературном диапазоне. Чем шире рабочий диапазон температур тем дороже тепловизор.

Точность и скорость измерения температуры

Точность измерения температуры рассчитывается в лабораториях на абсолютно черных телах, и обычно погрешность измерения тепловизоров не превышает 2% от полученного результата. Обычно под скоростью измерения имеют в виду инертность или отклик прибора. Это время от начала замера за которое можно получить точный и самодостаточный результат. Как правило, это время намного ниже чем для контактных методов измерения температуры. Для высокоточных приборов оно составляет меньше 0,2 секунды. Большая скорость важна в том случае, если нужно замерить температуру движущегося объекта, или объекта который меняет свое состояние.

Размер матрицы тепловизора

Размер матрицы напрямую определяет четкость тепловой фотографии объекта, так как чем больше размер ИК детектора тем больше чувствительных элементов воспринимают тепловое излучение. Выше мы говорили о том что один пиксель соответствует одному значению температуры. Понятно, что чем больше разрешение матрицы тем больше температурных точек можно отследить и соответственно получается более четкая картинка. Например тепловизор FLIR E30bx с матрицей 160×120 пикселей отображает тепловое изображение из 19200 точек, а модель тепловизора FLIR E60bx благодаря большей матрице 320×240 пикселей отображает 76800 значений. Чем выше разрешение там качественнее изображение, и тем дороже стоит сам тепловизор.

Важным, с точки зрения оптики, но не столько как разрешение матрицы есть оптическое разрешение. Оптическое разрешение – фактически отношение расстояния от прибора до объекта к диаметру пятна диагностики. В плане оптического разрешения важно что бы весь объект попадал в поле зрения. Фактически оно определяет с какого расстояния можно делать замеры объектов определенного размера. Но в то же время, оптическое разрешение никак не влияет на качество изображения и количество регистрируемых температурных точек. Эти показатели определяются разрешением матрицы ИК датчика.

Температурная чувствительность тепловизора

Выбирая тепловизор стоит обратить внимание на такой показатель как температурная чувствительность. Этот показатель также называют погрешностью при измерении температуры в двух соседних точках. Фактически, чем ниже температурная чувствительность, тем более качественная картинка наблюдается на экране. Чем ниже разница между температурой двух соседних точек, тем более четкая картинка. Тепловизоры для охоты обладают термочувствительностью 0,02 градуса и ниже. Это позволяет различать практически все предметы которые находятся при одинаковых температурах, даже в ночное время. На производстве же малая температурная чувствительность тепловизоров помогает не только локализировать тепловую аномалию но и с высокой точностью определить ее форму.

Режим отображения информации тепловизора

Выбирая тепловизор, следует обратить внимание также на режимы в которых может работать прибор. Чем их больше тем тепловизор функциональнее, но и с другой стороны дороже. Самые простые модели тепловизоров FLIR имеют только один режим FULL IR. Этот режим ничто другое как полноэкранная тепловая картинка. Более сложные тепловизоры имеют также дополнительные режимы которые позволяют увеличить точность измерения и с другой стороны повышают эффективность. Например режим Picture in picture – когда ИК картинка помещена в фотографическую картинку. Этот режим облегчает локализацию проблемных участков. Режим Alpha Blending позволяет слить видимое отображение с инфракрасным. Изюминкой режима есть возможность выбора соотношения двух отображений: от полного видимого, до полного инфракрасного. Этот режим улучшает фокусировку и детализирует изображение. Режим IR/Visible Alarm позволяет отдельно отобразить на ИК отображении участки с заданой температурой, или с заданным диапазоном температур, остальные участки отображаются в видимом диапазоне. И последний режим – режим простой цифровой камеры Full Visible Light. Самые современные тепловизоры умеют работать во всех перечисленных режимах, но и их стоимость намного выше обычных приборов.

Функциональное оснащение и комплектация тепловизора

Перед тем как остановится на том или ином приборе нужно обратить внимание и на его функциональное оснащение и на комплектацию. От его оснащения и комплектации и зависит область применения. Множество тепловизоров имеют такие функции как определение влажности поверхности, запись видео в инфракрасной области спектра. Также есть приборы которые комплектуются объективами с возможностью приближения, лазерными указателями и другими приспособлениями. Все это тоже влияет как на спецификацию так и на конечную цену.

Итак, выбирая тепловизор нужно очень тщательно обращать внимание на такие характеристики как термочувствительность, рабочий диапазон температур, разрешение матрицы, и комплектация. Выбор тепловизора ответственный шаг, именно поэтому нужно четко сформулировать задачу и знать что именно требуется. Тепловизоры Flir сертифицированы на территории РФ и начисляют огромное множество моделей самых разных спецификаций: от тепловизоров для охраны до тепловизоров для охоты. Вы можете выбрать именно тот прибор который Вам нужен.

Как выбрать тепловизор для энергоаудита / Публикации / Элек.ру

С целью выявления тепловых аномалий зданий и промышленных объектов проводится их энергетическое обследование. Для выполнения энергоаудита используются специальные приборы, работающие с тепловым излучением — тепловизоры. Они позволяют воспроизвести термографическое изображение исследуемого здания или объекта. Картинки дают возможность точно определить проблемные участки в отопительных системах, а также точки, через которые происходит утечка тепловых волн в дверных и оконных проемах. Чтобы тепловизор четко выполнял возложенные функции по энергетическому обследованию и полностью оправдывал затраченные средства, необходимо при выборе модели обратить внимание на основные характеристики, определяющие область его использования.

Размер инфракрасного детектора

Этот параметр влияет на качество, получаемого на экране изображения. Для четкого отображения ситуации с тепловым излучением на объекте и точного определения значений температуры, лучше подойдут приборы с размерами матрицы не менее чем 320×240 пикселей. Она позволяет проводить измерения большого количества температурных значений. На качественной картинке проще определить место утечки тепла или другую аномалию. Чем выше разрешение, тем четче получается съемка с большого расстояния. При этом не стоит путать данный параметр с разрешением экрана, которое не повлияет на улучшение изображения при недостаточном размере детектора.

Максимальная граница измерения

Для проведения исследования теплопотерь зданий, а также домов и дач не требуется измерять высокие температуры. Поэтому достаточно приобрести тепловизор, имеющий границу измерения до 250ºС. Если же изделие приобретается для энергоаудита промышленных, металлургических и взрывоопасных объектов, связанных с теплообработкой, требуются модели, которые имеют более высокие максимальные граничные значения: от 600 ºС до 2000 ºС.

Диапазон эксплуатации прибора

В зависимости от условий, в которых планируется проводить съемку, при выборе изделия необходимо учесть температурный диапазон, рекомендуемый производителем для использования тепловизора и гарантирования его правильной эксплуатации. Если работы планируется проводить только в помещении, то достаточно температурного диапазона от 0ºС до +40ºС. При необходимости исследований на открытом воздухе, рекомендуется обратить внимание на приборы, обеспечивающие съемку при −20ºС — +50ºС. Допустимая влажность воздуха при этом может соответствовать значению 95%.

Термочувствительность

При выполнении комплексных работ по энергоаудиту зданий или промышленных объектов очень важно, чтобы на экране отображались даже самые незначительные температурные перепады. Такие измерения обеспечат тепловизоры с матрицей, чувствительность которой составляет 0,05 градуса. Благодаря таким приборам предоставляется возможность не только определить дефектные точки (места) утечки тепла, но и определить по форме излучения причину происхождения аномалии.

Режимы отображения

Отличаются тепловизоры и режимами воспроизведения картинки. Кроме основного — «полный ИК», который присутствует во всех моделях, некоторые устройства обладают и дополнительными режимами, позволяющими выполнять фокусировку на определенную точку и увеличивать изображение для детализации изображения. Благодаря такому функционалу удается с большой точностью выявлять проблемные участки.

Дополнительные функции

Среди дополнительных возможностей рекомендуется обратить внимание на функцию наложения инфракрасного изображения на видимую картинку. Многие изделия оборудуются внутренними запоминающими устройствами. Такая опция востребована, когда есть необходимость в регистрации полученной информации. Более дешевые модели имеют специальный выход для подключения любого внешнего запоминающего устройства. Для профессионального энергоаудита необходимо наличие в приборе возможности вводить значения излучательной способности, а также отраженной температуры. Благодаря этим параметрам обеспечивается высокая точность измерения.

Наличие специального программного обеспечения позволит подключать прибор к компьютеру с целью передачи информации. При этом желательно, чтобы она сохранялась в формате JPEG, так как в этом случае данные могут отправляться по Bluetooth, Wi-Fi или при необходимости через встроенный USB порт. Наличие встроенной цифровой камеры позволит документировать информацию с целью дальнейшего использования ее для составления отчетов об энергетическом обследовании. Но, перед покупкой тепловизора необходимо точно разобраться, а также убедиться в востребованности таких функций, потому что они существенно увеличивают стоимость моделей.

Общие требования к приборам

При выборе тепловизоров для обследования зданий и сооружений необходимо также учесть, что они должны соответствовать следующим требованиям:

При измерении электроцепей не создавать электромагнитные помехи.
Иметь герметичный, хорошо защищенный от попадания пыли и влаги корпус.
Быть портативными и эргономичными, поэтому для удобства использования рекомендуется выбирать приборы весом не более 15 кг.
Автономная работа от встроенного источника питания должна обеспечиваться на протяжении не менее 2-4 часов, а также предоставляться возможность замены элементов питания в полевых условиях.

На каждый прибор нужно обязательно проверить свидетельство о выполнении калибровки, как гарантии точных результатов при проведении энергоаудита.

Как выбрать тепловизор для охоты

Охотиться в ночное время или в условиях плохой видимости предоставляют возможность специальные инфракрасные камеры — тепловизоры для охоты. Приборы предназначены для идентификации любых предметов, которые являются источником теплового излучения, поэтому для них нет преград в виде кустарника, тумана, атмосферных осадков, дыма. Возможность бесконтактно определять разницу температуры на большом расстоянии делает их практичными и эффективными помощниками для охотников. Кроме обнаружения дичи, тепловизор полезный для поиска заблудившихся в лесу людей, охраны территории от проникновения посторонних и во многих других ситуациях.

Как работает прибор

Принцип работы моделей заключается в преобразовании теплового излучения, исходящего от животных, в видимый для человеческого глаза сигнал, который выводится на экран. Благодаря способности прибора измерять разность тепловых волн, на дисплее формируется контур (силуэт) зверя, температура которого отличается от окружающей среды. При этом эффективность детекторов не зависит от внешнего освещения.

Современные модели способны измерять разницу температуры даже в 0,05 градуса. В этом случае животное не будет теряться из вида между деревьев и кустарников. Поэтому при какой бы погоде ни пришлось охотиться, с пустыми руками не придется возвращаться, так как ни одна дичь не останется незамеченной. Благодаря возможности измерять даже минимальную разность температуры животного и окружающей среды, тепловизоры намного эффективнее от приборов ночного видения. С целью обеспечения широкого применения своей продукции, производителями предлагаются модели, конструктивно выполненные в виде:

бинокля;
монокуляра;
прицела;
камеры.

Основные критерии выбора

Какими же характеристиками и функциональными особенностями должен обладать тепловизор для эффективной охоты? Чтобы сделать правильный выбор оптимальной модели, необходимо четко определиться с основными условиями применения и финансовыми возможностями. На структурном уровне можно выделить три основных модуля, характеристики, которых являются основополагающими при выборе тепловизора: чувствительная матрица (детектор), объектив и дисплей.

Разрешение детектора

От разрешения матрицы зависит, насколько точно и объемно формируется картинка. Разрешения 240х180 пикселей обычно вполне достаточно для любительской охоты. Формируемое на экране изображение четкое и информативное. Для профессиональной охоты рекомендуется обратить внимание на приборы, оснащенные детекторами с большим разрешением 384х228 пикселей.

При использовании гладкоствольного ружья на мелкую дичь, подойдет тепловизор с матрицей 160х120 пикселей. Такие модели эффективно распознают зверя на расстоянии до 200 метров. С нарезным оружием для охоты на крупных животных оптимально использовать модели с матрицей 384х288 пикселей. Расстояние обнаружения у такого прибора составляет до 1,5 км.

Оптика

Для объектива используется специальная оптика, которая беспрепятственно пропускает тепловые волны. Он характеризуется значением диаметра и полем зрения, которое определяет, какой максимальный размер может иметь объект и расстояние до него. Компактные тепловизоры оснащаются объективами небольшого диаметра, имеющими значение 15,0-19,0 мм. Для профессиональных моделей используется оптика 50,0 мм в диаметре и больше.

Поле зрения зависит от кратности объектива. Чем она меньше, тем больший угол обзора может обеспечить прибор. Если требуется контролировать большой по обзору сектор, то рекомендуется выбирать тепловизор, оснащенный широкоугольным объективом. Для статичных наблюдений на большой дистанции с меньшим полем зрения, целесообразно приобрести модель, характеризующуюся оптической кратностью более 2-х зум.

Дисплей

От разрешения дисплея тоже зависит четкость передаваемой картинки. Для возможности использовать тепловизор при любых погодных условиях, в том числе низкой температуре, дисплей необходимо выбирать типа OLED, который не замерзает и сохраняет работоспособность в широком температурном диапазоне. Для экрана также важным параметром является частота, с которой происходит обновление кадров. Чтобы изображение передавалось без рывков, и обеспечивалась возможность вести наблюдение за быстро передвигающимися животными, частота обновления не должна быть меньше 30 Гц, а оптимальным показателем считается 50 – 60 Гц.

Эксплуатационные параметры

Каждый прибор рассчитан на работу в определенном диапазоне температур. Для охоты вполне достаточно приобрести модель, верхняя граница измерения которой составляет 250ºС. При выборе изделия необходимо учитывать максимальное время автономной работы, которое может составлять до 6 часов и более, а также габаритные размеры. Для возможности вести наблюдение в любую погоду, разрешенный температурный диапазон эксплуатации прибора должен составлять от минус 20ºС до плюс 50ºС, при этом показатель влажности равняться 95%. Рекомендуется обратить внимание на степень защиты изделия от пыли и влаги, которая должна быть IP54 или лучше.

У многих производителей доступные модели с несколькими режимами работы для выбора картинки на экране: черно-белое или цветное с разными оттенками. Предусматривается возможность записи изображения. Некоторые изделия комплектуются функцией определения местоположения с использованием GPS и оборудуются регулировками яркости и контрастности. Моноблочная конструкция корпуса предпочтительнее. Материал изготовления может быть как легкий алюминиевый сплав, так и ударопрочный пластик.

Популярные модели

Лидерами по производству тепловизионной техники для охоты являются знаменитые бренды Flir, Fortuna и Pulsar. Для удовлетворения спроса максимального количества потенциальных покупателей ассортимент представлен моделями в разной ценовой категории.

Производитель Pulsar предлагает популярную серию всесезонных тепловизоров для охоты Quantum. Приборы отлично подходят для опытных, профессиональных охотников. Топовые модели способные обнаружить дичь на расстоянии до 950 м, оснащены матрицей с высоким разрешением, поэтому обеспечивают четкую картинку. Использование OLED-дисплеев позволяет пользоваться приборами в широком температурном диапазоне. Популярная модель тепловизор PULSAR Quantum XD38S.

Тепловизоры FLIR компактные, легкие со всеми базовыми функциями. Специально для любителей ночной охоты предлагается модельная линейка Scout. Приборы отличаются невысокой стоимостью, быстрым включением (3-4 сек.) и оснащены объективами с широким полем зрения. Самая компактная модель тепловизор FLIR Scout II 240 обеспечивает наблюдение на расстоянии 315 м. Благодаря легкому весу ее удобно носить в кармане.

Для использования с оружием разного калибра оптимально подходят тепловизионные прицелы FORTUNA обновленной серии «В». Минимальное время запуска, высокая чувствительность, большая дальность обнаружения дичи (до 1,5 км) – характеристики приборов этого производителя. Для изготовления корпуса используется упрочненный алюминиевый сплав. Наиболее популярная модель – FORTUNA BM 75.

Перейти в раздел тепловизоров для охоты

Как выбрать тепловизор?

Тепловизор – прибор, который выполняет функцию определения температуры на исследуемой поверхности, тем самым, указывая на объекты с определенной температурой. Тепловизоры являются хорошими помощниками в промышленной отрасли (для контроля над температурным состоянием объектов – энергоаудит), электроснабжении (для поиска дефектов и неисправностей в электрических сетях), строительстве (для оценки теплоизоляционных свойств материалов и конструкций). В условиях плохой видимости тепловизоры выручают пожарных и спасательные службы, а в условиях военных действий помогают выявить технику и живую силу. Кроме этого тепловизоры нашли широкое применение в судостроении, системе железнодорожного сообщения, метрополитене, автопроме и медицине. Тепловизоры также используются многими охотниками.

Размер и функциональность

Для технических сотрудников, проводящих регулярные измерения с помощью тепловизора, крайне важен его вес и удобство пользования. Современный рынок предлагает широкий ряд устройств небольших габаритов и с малым весом, что позволяет легко переносить тепловизор во время частых инспекций. Масса прибора в среднем составляет от 200 г до 500 г.

Большинство тепловизоров размещают обычно в ящике с инструментами либо крепят на пояс для быстрого доступа. Что касается комфорта в использовании, то здесь стоит обратить внимание на расположение кнопок и наличие клавиш прямого доступа к основным опциям. Сенсорный экран – самое оптимальное решение в данном вопросе, особенно при регулярной работе с изображениями.

Тепловизоры, предназначенные для использования в промышленных зонах, зачастую выполнены в металлическом корпусе и защищены от внешних воздействий (влажность, пыль, высокие температуры и т.д.).

Камера, разрешение детектора и вспомогательные элементы

Большинство современных тепловизоров оснащены цифровыми видеокамерами (от 3,5 мегапикселей), которые обеспечивают отображение объекта в видимом спектре. Данная опция помогает сохранить данные исследования для дальнейшей обработки и анализа. Если вы используете тепловизор для регулярных отчетов и изучения данных, обязательно приобретайте прибор со встроенной камерой. Фотовспышку в тепловизорах может заменять светодиодная подсветка. Наличие лазерных указателей обеспечивает выделение конкретной области или предмета из ряда схожих, а отображение маркеров на готовом фото помогает быстро находить зафиксированные точки.

При работе с объектами малых размеров и/или на большом расстоянии рекомендуется применять дополнительные объективы, с помощью которых достигается нужная оптическая способность камеры. Если возникает проблема с рабочим расстоянием, используются широкоугольные объективы, которые помогают сократить его в два раза.

Четкость изображения тепловизора также зависит от количества чувствительных элементов матрицы. Использование матрицы с большим количеством чувствительных элементов значительно расширяет поле зрения и повышает оптическую способность устройства.
Чем выше разрешение инфракрасной камеры, тем более точные данные вы получите при обследовании объекта. Высокое разрешение также обеспечивает замеры с дальних дистанций, а также обследование небольших объектов. Четкие снимки напрямую зависят от разрешения детектора, поэтому именно данная характеристика обеспечивает полные данные без погрешностей. Следует различать разрешение детектора и непосредственно разрешение дисплея. В большинстве случаев решающее значение имеют показатели разрешения детектора, от которых напрямую зависит минимальный размер дефекта исследуемого объекта (температурная аномалия). Чем выше разрешение, тем более четкий и наглядный отчет вы получите.

Температурные режимы и чувствительность

Чувствительность прибора – меньшая из разниц температур двух инспектируемых объектов. При выборе тепловизора учитывайте разницу измеряемых температур, особенно если вы часто работаете с несколькими объектами. Высокая чувствительность является дополнительным преимуществом. Если тепловизор будет применяться для обследования сооружений, зданий, конструкций, в т.ч. энергетических объектов и электрооборудования, можно выбирать устройство с максимальной границей замеров, которая составляет 250°С. Если же перед специалистом стоит задача обследования теплоизоляционных объектов, а также печей, паропроводов и котлов, стоит обратить внимание на тепловизоры с максимальной границей в 600-1000°С. Для использования тепловизора в металлургической промышленности, при производстве строительных материалов, верхняя граница измерения должна составлять 1500-2000°С.

Тепловизор, который будет применяться в закрытом помещении, может иметь диапазон температур 0°С – 40°С и среднее значение влажности до 80%. Для работы на открытом воздухе выбирайте диапазон -20°С – 50°С и допустимый показатель влажности 90%-95%. Также обратите внимание на степень защиты прибора – рекомендовано не ниже IP54.

Исследуемые объекты излучают инфракрасные волны разной длины, например, существует огромная разница между металлом и органическими материалами. Данный факт лежит в основе того, что не все тепловизоры могут «читать» любые материалы из-за узкой функциональности (спектральная чувствительность). Для диагностики различного рода материалов созданы приборы широкого спектра (6–14 микрон), которые просто незаменимы в строительной практике.

Точность и наглядность результатов

Инфракрасные камеры, устанавливаемые в современных тепловизорах, обеспечивают не только отображение разницы температурных режимов, но и помогают их измерять. Минимальная погрешность не должна превышать значение ± 2%. Большим плюсом является наличие ввода отраженной температуры и излучательной способности – данные параметры обеспечат точный результат измерения на месте. Дополнительной функцией диагностики являются перемещаемые точки и визуальные графические элементы для отделения конкретных областей на изображении.

Скорость измерения (инерция) также относится к важным параметрам любого тепловизора. Нормальная скорость отклика прибора составляет 0,25–0,5 сек., а инерция скоростного тепловизора составляет не более 0,15 сек.

Сохранение и анализ данных

Тепловизоры могут сохранять данные в различных форматах:

– форматы для специализированного программного обеспечения
– формат JPEG без документирования показателей температуры
– формат JPEG со встроенным анализом температурных данных.

Последний формат – наиболее удобный и оптимальный вариант для работы с данными. В этом случае нет необходимости преобразовывать файл при импорте с устройства и для дальнейшей обработки. При покупке тепловизора обратите внимание на опцию выведения потокового видео формата MPEG 4 на монитор компьютера посредством USB. Данная характеристика важна при измерениях тепловой активности в динамике и при быстрой смене температурных режимов. В некоторых устройствах предусмотрена опция HDMI-выходов, а также возможность передачи видео по Wi-Fi.

Возможность соединения со вспомогательными приборами и передача данных по Wi-Fi

Наличие Bluetooth-связи тепловизора с влагометром или термометром значительно облегчает процесс диагностики и показывает более полную картину исследования. Вспомогательные измерительные устройства передают на камеру дополнительные сведения об уровне влажности, сопротивлении, напряжении или силе тока. Эти данные автоматически генерируются и добавляются в инфракрасное изображение.

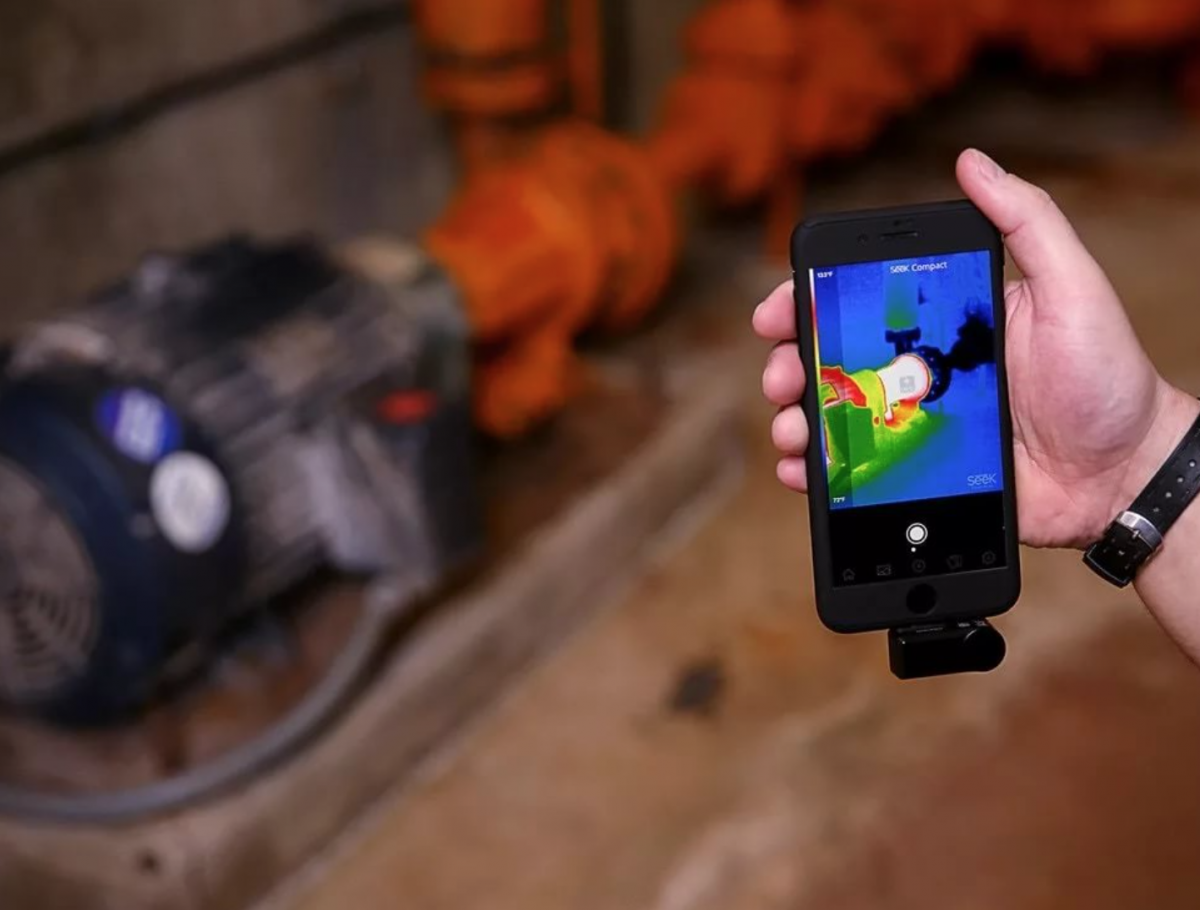

Некоторые тепловизоры оснащены функцией подключения к мобильным устройствам по беспроводной сети Wi-Fi. Специальные приложения обеспечивают возможность импорта данных с тепловизора на мобильное устройство для их дальнейшей обработки. Наличие данной опции позволяет техническим сотрудникам в режиме реального времени обмениваться данными, находясь на расстоянии друг от друга (например, в разных цехах завода), что значительно сокращает расход времени на сравнение данных. Мобильные приложения позволяют управлять отдельными функциями тепловизора, например, записью изображений и видео.

Работа с изображениями

Большинство термосканеров обеспечивают следующие способы представления информации на цифровом дисплее:

Full IR: полноэкранное отображение для детекции мелких дефектов.
Picture-in-Picture: дает возможность накладывать инфракрасное изображение на определенное фото в отдельном окне. Данное решение позволяет точно определить дефектную точку или отклонение на исследуемом объекте. Возможность соединять изображения, создавая композиты, отмечена в некоторых моделях устройств, что во много раз повышает наглядность отчетов.
Alpha Blending: объединение фактически видимого и инфракрасного изображений в одно. Меню может подразумевать дополнительные опции, с помощью которых подбирается оптимальное соотношение двух картинок. Данная функция обеспечивает детализацию картинки и повышает ее четкость.
IR/Visible Alarm: показывает на экране участки, где температура превышает, ниже или в рамках установленных границ. Остальные участки находятся в видимом диапазоне.
Full Visible Light: стандартное цифровое изображение, напоминающее снимок фотоаппарата.

Программное обеспечение

Отчеты – важный этап в исследовании объекта. Для документального подтверждения проведенной экспертизы принято прикладывать изображения, которые подтверждают данные анализа и во многих случаях являются обоснованием для принятия ответственных решений. Специализированное программное обеспечение разрабатывается для работы с изображениями и генерирования отчетов. Большая часть тепловизоров снабжена опцией бесплатного приложения для работы с необходимыми параметрами и быстрого обмена данными между устройствами. Для работы с отчетами в конкретной отрасли существуют специальные программные пакеты, которые созданы с целью выполнения многих задач, ставящихся при использовании тепловизора.

Техническое обслуживание

Учитывая то, что тепловизор – крайне чувствительное оборудование, его обслуживание важно доверять квалифицированным специалистам. Желательно производить диагностику и ремонт прибора в сертифицированном сервисном центре производителя согласно гарантийному талону. При покупке уделите внимание гарантийным обязательствам изготовителя – зачастую гарантийные сроки на отдельные части изделия могут отличаться.

Модельный ряд и ценовой диапазон

Модельный ряд тепловизионных приборов достаточно широк – у каждой компании есть отдельные линейки устройств, различающихся характеристиками. Для первого знакомства с тепловизорами мы представляем вашему вниманию три модели наиболее популярных тепловизионных устройств.

PULSAR Quantum HD38S

Данная модель представляет собой обновленную серию тепловизоров Quantum, производимых компанией Yukon Advanced Optics. Одним из важных преимуществ данной модели является увеличенная дальность детекции – до 950 м, хотя и другие показатели прибора также более совершенны, чем некоторые другие модели, что отражается на достаточно высоком ценовом уровне. Благодаря высокому разрешению детектора (384х288 пикселей) тепловизор PULSAR Quantum HD38S способен обнаруживать объекты, излучающие тепло, при удалении до 400 м – при этом качество изображения является высоким. Из основных характеристик данной модели следует отметить визуальное увеличение х21 и цифровой зум х2, обновление изображение происходит с частотой 30 Гц. Монохромный дисплей предусматривает калибровку в трех режимах – автоматический, полуавтоматический и ручной. Также прибор обеспечивает три режима наблюдения за объектом – «город» (повышенная контрастность), «лес» (низкая контрастность), «распознавание» (детализация объектов с повышенной температурой). Данный тепловизор может использоваться в условиях низких температур (до -20°С) благодаря наличию OLED-дисплея, а аналоговый выход дает возможность подключения записывающих устройств. Корпус данной модели выполнен из легкого ударопрочного пластика и оснащен резиновыми вставками, обеспечивающими дополнительную защиту. Уровень защиты – IP4.

FLIR LS64

Универсальная тепловизионная камера, используемая в различных отраслях. Матрица с разрешением 640х480 пикселей, длиннофокусный объектив 35 мм, 4-кратный зум обеспечивают максимально четкое изображение объекта, его приближение/удаление и детализацию. Монохромный жидкокристаллический дисплей дает возможность выводить изображение в трех различных режимах – серый цвет, белый цвет, красные оттенки. Плюсом модели является лазерный указатель. Работает без подзарядки до 5 часов, а время запуска практически рекордное – до 1,5 секунд. Корпус прочный и обеспечивает защиту от повреждений и влаги, при этом невысокий вес (340 г) добавляет преимуществ этому тепловизору.

FORTUNA BM 75

Улучшенные время запуска, температурная чувствительность и дальность входят в «плюсы» этой модели, которая, по сути, является тепловизионным прицелом. Время включения – до 2 секунд, удаление – до 1500 м. Дисплей может отображать объекты даже с невысокой температурой. Микроболометр имеет разрешение 384х288, а OLED-дисплей может работать при минусовых температурах. Беззатворная электронная калибровка обеспечивает бесшумность работы, расстояние прицела увеличивается благодаря цифровому двух- или четырехкратному зуму. Частота обновления кадров – 50 Гц (подходит для динамичного передвижения с прибором). Корпус изготовлен из алюминиевого сплава. Батарейки способствуют бесперебойной работе до 5 часов. Данная модель тепловизионного прицела весит немного больше 1 кг.

Учитывая то, что тепловизор – высокотехнологичное устройство с качественной оптикой, цена его достаточно высока. Она может колебаться от 500 долларов за самые распространенные компактные модели с набором базовых функций до 10 000 долларов за устройства, производимые для специальных отраслей, в т.ч. и военной инфраструктуры.

Желаем удачного выбора!

Автор: Алена Толстова

Как правильно выбрать тепловизионную камеру

При выборе тепловизора не существует единого решения для всех областей применения. Независимо от того, требуется ли вам тепловизионное изображение для осмотра здания, высококлассного наблюдения и безопасности, машинного зрения и автоматизации или любого другого приложения для термографии, перед покупкой тепловизора следует принять во внимание несколько соображений.

5 качеств тепловизионной камеры

Чтобы найти подходящую тепловизионную камеру, вам необходимо оценить 5 основных качеств камеры в сравнении с потребностями вашего уникального приложения.

Диапазон температур: Диапазон температур тепловизионной камеры может быть одним из наиболее важных факторов. При какой вероятной температуре вы будете снимать изображения? Будет ли разница в температурах? В первую очередь необходимо учитывать температурный диапазон камеры.
Разрешение: Большинство тепловизионных камер имеют меньшее количество пикселей, чем камеры видимого света, поэтому оценка разрешения детектора также является важным фактором.Размер области изображения и цели будет определять необходимое разрешение. Для обнаружения мелких объектов потребуются тепловизионные камеры с высоким разрешением.
Точность и повторяемость: Часто тепловизионная камера используется не только для определения разницы температур, но и для измерения разницы температур. В этом смысле точность и повторяемость являются ключевыми факторами. Большинство высококачественных тепловизоров обеспечивают точность ± 2% или выше.
Image Fusion: В некоторых приложениях тепловые изображения необходимо сравнивать с изображениями в видимом свете, чтобы четко показать разницу температур. Некоторые тепловизионные камеры обладают способностью четко выделять разницу между тепловым и видимым изображениями, что значительно упрощает захват изображения в этих приложениях.
Долговечность: Долговечность тепловизионной камеры важна, особенно для таких приложений, как высококачественное наблюдение, безопасность и мониторинг критически важной инфраструктуры.Если тепловизионные камеры должны находиться на открытом воздухе в течение длительного времени или перемещаться в суровых промышленных условиях, долговечность будет важным фактором.

Существует множество различных моделей тепловизоров, и выбор подходящей иногда может показаться трудным. Оценка пяти перечисленных выше качеств камеры укажет вам правильное направление.

Не существует единой тепловизионной камеры для всех приложений. Каждое развертывание тепловизора требует уникальных характеристик производительности, основанных на индивидуальных требованиях вашего приложения.

Чтобы получить дополнительную помощь в выборе камеры, просмотрите некоторые из лучших тепловизионных камер на рынке от Phase 1 Technology.

Как выбрать тепловизор?

Помимо стоимости и качества, при покупке тепловизора следует учитывать два основных фактора: разрешение детектора и тепловая чувствительность.

Разрешение детектора – это количество пикселей, которое тепловизор может заполнить в кадре. Чем больше пикселей, тем детальнее будет изображение!

Стандартные разрешения: 160 x 120, 320 x 240 и 640 x 480 пикселей.Разрешение 160 x 120 будет иметь 19 200 пикселей, а разрешение 640 x 480 будет иметь 307 200 пикселей. Использование более высокой плотности пикселей даст вам более четкие и детализированные изображения.

Температурная чувствительность – это наименьшая степень изменения температуры, которую может измерить тепловизионная камера. Если тепловая чувствительность тепловизора составляет 0,05 °, он может разделить две поверхности с разницей температур 0,05 °, обозначив более холодную и более горячую поверхность разными оттенками цвета.

Также убедитесь, что диапазон тепловизора достаточно велик, чтобы вы не выходили за пределы, от -4 ° F до 2192 ° F – типичный пример хорошего теплового диапазона.

Выберите инфракрасную камеру, подходящую для вашего приложения

Тепловизор сверхвысокого разрешения

Коэффициент излучения и отражение

Тепловизоры, которые позволяют оператору устанавливать коэффициент излучения и отражения, – это то, что нужно выбрать, если вы планируете использовать тепловизор для любого приложения.По сути, излучательная способность – это эффективность, с которой объект излучает инфракрасное излучение. Чтобы обеспечить правильные показания температуры, сегодня тепловизионные камеры имеют встроенные настройки коэффициента излучения для широкого диапазона материалов.

То же самое и с отражением. Камера, которая позволяет регулировать угол при наведении на объект, гарантирует, что тепловые изображения не будут искажены из-за отражений.

Ручная коррекция диапазона и уровня

Автоматические тепловизоры устанавливают диапазон и уровень отображаемых тепловизионных изображений на основе самой высокой и самой низкой температуры, обнаруженной на объекте.Однако это неэффективно, если вы хотите видеть только небольшой спектр температурного диапазона. Ручные настройки позволяют вам устанавливать свои собственные верхние и нижние пределы температуры, чтобы вы могли ограничить объем вашего исследования.

Интегрированная цифровая камера

Встроенная цифровая камера позволяет оператору делать обычные снимки объекта вместе с тепловизионными снимками. Это очень полезно при оценке сложной сцены. Изображение в видимом свете поможет вам сравнить и легко определить области, требующие внимания.

Картинка в картинке

Режим «Картинка в картинке» или P-i-P позволяет камере комбинировать цифровое и тепловое изображение в одном кадре. Это полезно, когда оператору требуется лучшая видимость объекта без ущерба для тепловизионных изображений.

Термальный сплав

Термосварка объединяет тепловое и цифровое изображения, чтобы показать только интересующие объекты в другом оттенке. Этот метод отлично подходит для локализации проблем.

Это основные функции, которые помогут вам найти подходящий тепловизор.Благодаря достижениям в области технологий современные тепловизоры оснащены множеством удобных функций, включая Bluetooth, нормальный режим камеры, подключение к Wi-Fi и другие эргономичные функции.

Однако не допускайте компромиссов в отношении основных функций ради комфорта и эстетики.

Стационарная или переносная камера?

Ручные или переносные инфракрасные камеры – один из самых популярных типов инфракрасных пирометров. Они очень популярны во многих отраслях и приложениях, включая HVAC, автомобилестроение, инспекцию зданий, энергоаудит, техническое обслуживание предприятий, подрядчиков по электротехнике, экспертов по изоляции и многие другие.

Инфракрасные термометры с фиксированным креплением обычно используются в промышленных процессах, где термометр может быть установлен в стационарном положении.

10 вещей, которые вам нужно знать о тепловизорах

Независимо от того, выбираете ли вы простую модель «наведи и снимай» или тепловизор высокого класса со всеми наворотами, вот некоторые ключевые особенности и характеристики, которые вы должны учитывать:

Разрешение
- Разрешение детектора указывает количество пикселей детектора на камере.Чем больше пикселей, тем выше разрешение.
- Пространственное разрешение основано на пикселях детектора и спецификации поля зрения (FOV), комбинируя их, чтобы определить область, которую тепловизор видит в любой данный момент. Пространственное разрешение можно использовать для определения наименьшего размера объекта, который может быть обнаружен. Более низкое значение пространственного разрешения означает лучшую детализацию и качество изображения.
Focus
При выборе различных механизмов фокусировки при выборе типа фокусировки важно учитывать свой уровень квалификации, а также приложение.Вот общие механизмы фокусировки:
- Фиксированный: Простота наведения и съемки
- Ручной: Точный инкрементальный фокус
- Автофокус: Автоматически фокусируется на цели, но может потребоваться ручная настройка.
- Лазерная автофокусировка: для расчета расстояния до цели используется встроенный лазерный дальномер.
- Мультифокальный: Захватывает и сохраняет несколько изображений цели с разными фокусными расстояниями и использует программное обеспечение для объединения их в одно изображение со сверхчеткой глубиной резкости.Компания Fluke Corp., например, называет свою реализацию этой технологии MultiSharp ™ Focus.
Диапазон температур
Самая высокая и самая низкая температура, с которой вы сталкиваетесь при проверке, определяет требуемый диапазон температур от вашего тепловизора. Или выберите камеру с широким диапазоном температур, которая автоматически выбирает диапазон в зависимости от вашей сцены, или позволяет вам вручную выбирать диапазон температур.
Варианты объективов
Камера, позволяющая менять объективы, повышает вашу универсальность, позволяя проверять гораздо больше типов оборудования и ситуаций.Существует множество вариантов для множества приложений – стандартное, широкоугольное, телефото и макро.
Сохранение изображений и дополнительных данных
Сохранение инфракрасных и цифровых изображений и в некоторых случаях голосовых заметок во внутренней памяти, на съемной SD-карте или на USB-накопителе. Важно иметь возможность сохранять изображения и другие связанные данные на разных носителях для резервного копирования или совместного использования.
Цветовые палитры
Небольшие различия легче увидеть с помощью монохромной палитры, такой как оттенки серого или янтарный.Высококонтрастные палитры могут облегчить быстрое обнаружение явных аномалий. Вы должны иметь возможность изменять палитру в камере или в программном обеспечении.
Цветовая сигнализация
Используйте их для быстрого выделения областей за пределами нормального диапазона температур.
Коэффициент излучения и отраженные температуры
Поверхности с низким коэффициентом излучения, например блестящие металлы, могут отражать инфракрасную энергию от других объектов и ухудшать качество изображения и точность измерений. Итак, ищите возможность настройки параметров при выборе тепловизора.
Точечные маркеры
Отметьте определенные температуры на вашем изображении для сравнения одновременных температур в нескольких точках на одном изображении.
Тип и срок службы батареи
Поищите батарею с такими полезными функциями, как индикатор уровня заряда. Нет ничего хуже, чем начать осмотр, не зная о состоянии батареи. Также учитывайте длительное время автономной работы и возможность быстрой зарядки.

Выбор подходящего тепловизора для вашего интегрированного проекта

Добавление тепловизионных датчиков в ваш следующий проект может дать вашим клиентам возможность видеть невидимое и расширять свои чувства в неизвестное.Если вы планируете добавить термодатчики в свою следующую конструкцию, вам следует учесть несколько вещей, чтобы убедиться, что вы получаете нужные возможности.

Как работают тепловизоры?

Тепловизионные камеры улавливают инфракрасную энергию (тепло) и используют эту энергию для создания изображений через цифровые или аналоговые видеовыходы. Камера состоит из объектива, термодатчика, обрабатывающей электроники и механического корпуса.Объектив фокусирует инфракрасную энергию на датчике (также называемом детектором). «Детектор» на самом деле представляет собой массив детекторных элементов и может иметь различные конфигурации пикселей, наиболее распространенными из которых являются 320×256 и 640×512 пикселей. Это разрешение детектора.

Визуальное изображение и тепловое изображение – темнота не влияет на тепловое изображение.

Эти разрешения могут показаться низкими по сравнению с изображениями в видимом свете, но для этого есть причина.Сами отдельные элементы детектора в тепловизионных камерах намного больше, чем в видимых камерах – видимые камеры имеют пиксели только 1-2 мкм, в то время как элементы детекторов тепловизионных камер имеют размер 12-17 мкм каждый! Это связано с тем, что тепловые детекторы должны воспринимать энергию, имеющую гораздо большую длину волны, чем видимый свет, что требует, чтобы каждый чувствительный элемент был значительно больше. В результате тепловизионная камера обычно имеет гораздо более низкое разрешение (меньше пикселей) по сравнению с видимыми датчиками того же механического размера.

После того, как тепловая энергия попадает в детектор, считывающая электроника преобразует ее в сигнал, который может быть либо выведен из камеры, либо – с помощью камеры, такой как FLIR Boson, – направлен непосредственно в схему системы на кристалле. Это дает камере встроенные возможности, такие как обработка изображений и аналитика, которые когда-то требовали внутренней электроники, разработанной интегратором.

Какое разрешение мне нужно?

Сначала спросите себя, что вам нужно для изображения, на каком расстоянии вы должны это увидеть и какой уровень детализации вам нужен на изображении.Если вам просто нужно обнаружить объект, одного пикселя может быть достаточно для выполнения этой работы. Если вам нужно распознать объект (например, человека, животное или транспортное средство), вам потребуется более высокое разрешение. Может потребоваться еще больше пикселей, чтобы идентифицировать детали об объекте (например, вооруженный человек, собака, а не олень, или грузовик вместо автомобиля).

Разрешение определяет, какие детали может обнаружить тепловизионная камера.

Диапазон тепловизионных камер варьируется от недорогих тепловизоров (например, для смартфонов) до высокопроизводительных камер, используемых в спасательных операциях.Камеры FLIR, такие как Boson, доступны с разрешением qVGA (320×256) и VGA (640×512) и имеют горизонтальное поле обзора (FOV) от 4 ° до 92 °. Более дешевые решения, такие как Lepton, доступны с более низким разрешением, например 80×60 и 160×120.

Какая чувствительность мне нужна?

Чувствительность камеры определяется как эквивалентная шумовая разница температур (NEDT). NEDT – это показатель отношения сигнал / шум, который показывает разницу температур, необходимую для получения сигнала, равного временному шуму камеры, и, в более широком смысле, минимальную разницу температур, которую камера может разрешить.

Низкое значение NEDT важно для приложений, требующих обнаружения незначительных перепадов температур и мелких деталей. NEDT обычно выражается в миллиКельвинах (мкК), причем меньшие числа указывают на превосходную производительность, чем более высокие числа. FLIR Boson имеет лучшую в отрасли чувствительность менее 50 мК. (Камеры недорогих производителей могут скрывать низкую чувствительность, принимая NETD при температуре 50 ° C вместо стандартной 30 ° C.)

Низкий NEDT требуется для обнаружения мелких деталей на этой печатной плате.

Нужна ли мне камера MWIR или LWIR?

Тепловизор обычно чувствителен только к одному из двух диапазонов волн: средневолновый инфракрасный (MWIR) от 3-5 мкм или длинноволновый инфракрасный (LWIR) от 8-14 мкм.

Хотя есть исключения, по большей части камеры MWIR требуют, чтобы инфракрасный детектор был охлажден примерно до 77 Кельвинов с помощью встроенного криогенного холодильника для создания изображения. Охлаждаемые камеры более чувствительны, чем неохлаждаемые, но охладители увеличивают размер, вес, сложность и стоимость и требуют периодического обслуживания.Неохлаждаемые тепловизоры LWIR, такие как Lepton и Boson, могут создавать изображения при температуре окружающей среды, поэтому они меньше, легче, менее сложные и менее дорогие, чем их охлаждаемые аналоги.

Мне нужна радиометрия или просто возможность визуализации?

Все тепловизионные камеры могут обеспечивать изображение относительной интенсивности тепловой энергии в пределах своего поля зрения, но некоторые камеры идут дальше и обеспечивают калиброванные, бесконтактные измерения температуры этих объектов.Это процесс, называемый радиометрией.

Для этого камера должна компенсировать другие источники излучения (отражения, материалы линз), атмосферные эффекты (влажность, погодные условия и расстояние до цели), а также свойства материалов просматриваемых объектов (коэффициент излучения в конкретный). Как только эти элементы известны, количество излучения, получаемого камерой, можно преобразовать в значение температуры с точностью, приближающейся к +/- 2 ° C.

Точечный измеритель на этой радиометрической тепловизионной камере определяет максимальную температуру в сцене.

Камеры

FLIR доступны с разной степенью радиометрических характеристик и точности – от только получения изображений до простой функции измерителя центрального пятна, до расширенной радиометрии и повышенной точности.

Узнайте больше о ядрах камеры FLIR или свяжитесь со специалистом по адресу [email protected].

Какую тепловизионную камеру выбрать?

Билл Уорнер

Директор по образованию Национальной ассоциации инспекторов коммерческого строительства и термографистов ™

BC Warner Inspections & Thermal Imaging Services

Гринвилл, Огайо

Тел .: 937-423-2949

www.daytonthermalinspection.com

www.bcwarner.com

[email protected]

Введение

С появлением на рынке огромного количества тепловизионных камер, доступных сегодня, инспекторы, которые рассматривают возможность добавления тепловизионных изображений к своим инспекционным службам, продолжают задавать этот, казалось бы, извечный вопрос: «Какую камеру мне выбрать?» Производители продолжают выпускать новые модели и снимать с производства старые.Ситуация усложняется тем, что характеристики модели и перечисленные производителями функции кажутся «греческими» новичкам и новичкам. В довершение всего, в Интернете обильно разбросаны дезинформация и неопытные или крайне необразованные мнения по этой широко обсуждаемой теме на сайтах социальных сетей и досках объявлений. В довершение ко всему, производители, розничные торговцы и частные лица часто ссылаются на кажущиеся авторитетными источники, которые разбавили конкретные потребности в оборудовании путем публикации и предложения поверхностных общих стандартов «минимальных требований к оборудованию» без учета других важных квалификационных факторов.

Исходя только из цены, можно легко заметить, что не все инфракрасные камеры одинаковы. Несмотря на то, что цены резко упали, технология обработки изображений и связанные с ними функции значительно улучшились за последние несколько лет, что усложнило принятие сложных решений о покупке, с которыми приходится сталкиваться. Разумный выбор при инвестировании в оборудование для вашего бизнеса – непростая задача. Это особенно актуально для инспекций жилых и коммерческих зданий, которые оказались одним из самых сложных и «всеохватывающих» приложений, известных для тепловидения.Покупка «правильной» тепловизионной камеры – серьезное обязательство, полное сложных выборов. Подготовка себя с максимально возможным образованием и знаниями перед покупкой может внести столь необходимую ясность.

Один для всех не существует

Многие опытные термографисты скажут вам, что ни одна инфракрасная камера не подходит идеально для всех приложений. Это справедливо для инспекций зданий в целом, но некоторые из них действительно близки к цели. Чтобы сузить поле зрения, необходимо тщательно определить предполагаемое (-ые) назначение (-и) инфракрасной камеры.На первый взгляд, это кажется легкой задачей для генерального инспектора по строительству. При более внимательном рассмотрении часто возникают большие трудности с определением многочисленных приложений, связанных с осмотром зданий, которые предполагается выполнять с помощью камеры.

Большинство инспекторов проводят проверки, требующие знания множества дисциплин и систем, связанных с жилыми и коммерческими зданиями. Например, редко можно обнаружить, что инспекторы, стремящиеся добавить тепловизионное изображение к своим услугам, сузили свою бизнес-модель до строгой защиты от атмосферных воздействий, заключения контрактов на электроэнергию или восстановления повреждений, нанесенных водой; или намереваетесь использовать инфракрасную камеру исключительно для таких независимых приложений.Строительные инспекторы в целом являются разносторонними людьми, и поэтому они также должны быть оснащены технологиями и инструментами для удовлетворения широкого спектра потребностей, а оборудование должно быть приспособлено для четкой передачи результатов своим клиентам. Характеристики и характеристики камеры, необходимые для различных приложений и подготовки профессиональных отчетов, сильно отличаются от тех, которые необходимы специалисту по защите от атмосферных воздействий, стремящемуся только определить отсутствие изоляции и протекающие окна. Как всесторонний инспектор строительства, инфракрасная камера, скорее всего, будет использоваться не только для выявления проблем, связанных с атмосферой, но также для выявления проникновения влаги, электрических проблем, характеристик системы отопления, вентиляции и кондиционирования воздуха, расположения систем и компонентов под готовыми поверхностями, структурных проверок, заражения вредителями и паразитами. , и многое другое.Полученные изображения чаще всего используются и при создании профессиональных отчетов.

Распространенное заблуждение состоит в том, что в целом применение в жилых и коммерческих зданиях существенно отличается в отношении инфракрасного тепловидения. На самом деле, независимо от типа здания, основные принципы применения и рекомендуемое тепловизионное оборудование остаются практически одинаковыми для обоих! Электрические соединения с высоким сопротивлением встречаются как в коммерческих, так и в жилых электрических системах и не обязательно требуют разного оборудования только потому, что напряжения могут быть разными.Проникновение воды, проникновение воздуха и другие проблемы, связанные с атмосферой, не требуют использования различных тепловизионных камер для жилых и коммерческих зданий. Для этих строительных приложений не существует такой вещи, как камера «начального уровня». Простая истина заключается в том, что если кто-то быстро обнаруживает, что выбранная камера не имеет характеристик или функций, необходимых для коммерческой работы и соответствующего отчета, она, вероятно, также не имеет тех же необходимых функций и характеристик для работы в жилых помещениях, которую они намереваются выполнять.

Кроме того, близорукость ориентации ваших инфракрасных услуг исключительно на бытовые услуги может серьезно ограничить потенциальный доход от этих услуг. Опытные термографы могут подтвердить разницу в доходах между домашними и коммерческими инфракрасными работами, даже если фактические услуги весьма схожи. Коммерческая сторона, однако, часто привлекает более образованных клиентов, которым обычно требуются минимальные технические характеристики оборудования и уровень подготовки для выполнения / предоставления требуемых услуг.Эти спецификации должностей очень похожи на рекомендации в этой статье.

Спецификации и особенности Building Inspector

Разрешение

Неоднократно говорилось, что инспектор должен покупать тепловизор с максимально возможным качеством изображения и разрешением детектора. Разрешение и качество изображения определяется матрицей фокальной плоскости (FPA) камеры. В отличие от цифровых фотоаппаратов FPA не регулируется. Строительные инспекторы должны учитывать следующее при выборе камеры, которая лучше всего соответствует их индивидуальным потребностям:

Детектор изображения (FPA) Разрешение

Большинство инфракрасных камер имеют меньше пикселей, чем камеры видимого света.Легко спутать разрешение дисплея или выходного изображения с разрешением детектора. Фактически, некоторые производители скрывают меньшее разрешение детектора, хвастаясь большим разрешением экрана или выводимого изображения в своих маркетинговых материалах. Камеры с более высоким разрешением изображения могут измерять меньшие цели с больших расстояний с большей точностью. Они также создают более четкие изображения для отчетов и маркетинговых материалов.

Строительные инспекторы, которые будут предоставлять инфракрасные изображения в своих отчетах, должны искать камеры с разрешением минимум 320 x 240 FPA .Обычно это сравнимо с фотографиями в видимом свете с качеством VGA, которые делают большинство цифровых фотоаппаратов. Все, что реже, приводит к зернистым и пиксельным изображениям, которые не передают четкую информацию. Более высокое разрешение помогает обеспечить более точное количественное и более четкое качественное тепловое изображение. Сама по себе эта спецификация часто значительно сужает выбор тепловизионных камер, но также помещает область выбора в более высокую ценовую категорию. Большинство доступных сегодня более дешевых камер обманчиво продаются с инфракрасными изображениями от камер с разрешением 320 x 240 FPA или более высокого разрешения.

Следующие изображения идентичного объекта помогают проиллюстрировать резкие различия в точности и четкости между некоторыми распространенными разрешениями камеры (изображения любезно предоставлены FLIR). По мере увеличения разрешения изображения видимых деталей объекта и точности измерения теплового исключения существенно улучшаются. При электрическом сканировании наблюдаемая разница между разрешениями может определять резкое различие между предупреждением клиента о немедленном ремонте и простым замечанием этого для повседневного мониторинга состояния… звонком, который термографист не хотел бы ошибиться.

		FLIR i3 – 60 x 60 пикселей Макс. Кажущаяся температура: 111,2 ° F
		FLIR i7 – 120 x 120 пикселей Макс. Кажущаяся температура: 133,1 ° F
		FLIR E50 – 240 x 180 пикселей Макс. Кажущаяся температура: 152,3 ° F
		FLIR T300 – 320 x 240 пикселей Макс.: 160,6 ° F
		FLIR T640 – 640 x 480 пикселей Макс. Кажущаяся температура: 177,9 ° F

Температурная чувствительность / точность

Инфракрасные камеры позволяют видеть разницу в тепле, а также измерять эту разницу. Точность этих измерений является чрезвычайно важным фактором, который следует учитывать. Чувствительность – это наименьшая разница температур между двумя объектами, которую может различить ИК-камера.Эта спецификация обычно обозначается как NETD (разница температур, эквивалентная шуму) и измеряется в мК, ° C или обоих. Адекватной чувствительностью часто считается 100 мК (0,10 ° C) и погрешность ± 5% или 5 ° C. Превосходной тепловой чувствительностью считается точность 50 мК (0,05 ° C) ± 2% или 2 ° C. По сути, чем меньше число, тем лучше чувствительность инфракрасной камеры.

Температурная чувствительность камеры особенно важна, если учесть минимальную разницу температур, которая обычно будет измеряться, а также климатический регион, в котором камера будет в основном использоваться.Мы рекомендуем общим строительным инспекторам искать тепловизор с чувствительностью 50 мК или выше, особенно если ваш основной бизнес находится в регионе со значительными сезонными перепадами температуры, например на Среднем Западе США. Условия для точного нанесения ограждающих конструкций здания могут стать довольно сложными в мягкую погоду, а также весной и осенью в этих регионах, где температура внутри и снаружи становится примерно одинаковой в течение дня. В то время как стандарты практики рекомендуют минимальный температурный дифференциал 18 F ° (Delta T), практическая среда не всегда идеальна и не может быть изменена для достижения этих идеальных условий.В таких обстоятельствах ИК-камеры с меньшей чувствительностью могут оказаться неадекватными для получения качественных результатов. Чем выше чувствительность вашей камеры, тем легче и лучше вы получите результаты при выполнении таких услуг, как выявление вторжений в воду и проверки на атмосферостойкость в сезонных регионах и регионах с умеренными температурами.

Диапазон / размах

Также важно учитывать температурный диапазон камеры. Диапазон указывает минимальную и максимальную температуру, которую может измерить камера.Для большинства применений, связанных со строительством, адекватной температурой обычно считается от -20 ° C до 150 ° C (от -4 ° F до 302 ° F). В некоторых случаях может оказаться полезным наличие более высоких температурных диапазонов, например от -20 ° C до 250 ° C (от -4 ° F до 482 ° F) или выше. Инспекторам следует выбрать ИК-камеру с достаточно широким диапазоном температур для измерения температур, которые обычно встречаются при проверках коммерческих и жилых помещений.

Экран / Дисплей

Размер экрана и разрешение дисплея инфракрасной камеры также являются важными характеристиками, которые следует учитывать.Точная идентификация (в полевых условиях) теплового исключения размера софтбола на поверхности стены 12 x 8 футов может оказаться довольно сложной задачей с небольшим дисплеем камеры, не говоря уже о том, что дисплей имеет плохое разрешение. Экран большего размера может помочь инспекторам сделать правильный вызов в полевых условиях, а не ждать загрузки изображений для дальнейшего анализа в офисе. Мы рекомендуем размер экрана не менее 3 дюймов. Камеры с размером дисплея 5 дюймов, 7 дюймов или больше, конечно, легче увидеть и сообщить о проблемах клиентам, которые могут смотреть через ваше плечо.

Еще одна важная особенность – частота обновления дисплея. В США обычно доступны частоты отображения 9 Гц и 60 Гц. 60 Гц соответствует частоте отображения, наблюдаемой в большинстве цифровых видеомагнитофонов. То, что видно на дисплее с частотой обновления 60 Гц, практически мгновенно зависит от движений камеры и сканирующих движений оператора. Частота обновления 9 Гц значительно ниже, что обеспечивает видимый эффект задержки в том, что отображается на дисплее. Более низкая частота обновления может значительно увеличить время, необходимое для сканирования поверхностей и правильной фокусировки изображения.Таким образом, более низкая частота обновления может существенно увеличить время проверки в полевых условиях, особенно при выполнении более крупных работ. Для осмотра зданий рекомендуются тепловизоры с частотой обновления 60 Гц.

Полевые органы управления и настройки

Особенностью многих инфракрасных камер, о которой часто забывают, является возможность регулировки таких параметров, как коэффициент излучения, отраженная температура, диапазон и т. Д., В самой камере или на ней. Возможность компенсировать фактические условия и регулировать эти настройки в полевых условиях очень важна для точности.Возвращаясь к изображениям, иллюстрирующим различия в разрешении камер, можно сказать, что точность измерений температуры не может быть достигнута без предварительной компенсации таких параметров, как коэффициент излучения, отраженная температура, диапазон и т. Д. Большинство недорогих камер с низким разрешением не имеют возможности изменять заводские настройки в самом тепловизоре, что приводит к менее точным измерениям. Инспекторам следует искать параметры, регулируемые в полевых условиях, и избегать камер, которые не обладают этими функциями.

Другие полезные диагностические функции включают в себя множественные и подвижные точечные или пространственные измерения температуры, регулируемые изотермы, сигналы тревоги точки росы, множественные цветовые палитры и аннотации к изображениям. Эти функции станут более значимыми и важными по мере того, как инспектор набирает опыт и осознает необходимость.

Эргономика / долговечность

Инфракрасные камеры предлагаются в различных формах и размерах. По сравнению с тем, что было всего несколько десятилетий назад, отрасль быстро развивалась и предлагала более портативные, эффективные ручные камеры.Камерами должно быть легко манипулировать вокруг углов, объектов и необычных углов, поскольку инспекторы часто сталкиваются с такими обстоятельствами в полевых условиях. Некоторые распространенные модели включают простые камеры типа «наведи и снимай», а также камеры с системами линз, которые наклоняются или вращаются вдоль оси. Каждый стиль имеет свои уникальные недостатки и преимущества и действительно становится делом предпочтений.

Камеры

также должны иметь удобные встроенные элементы управления. Несколько специализированных или программируемых кнопок часто предпочтительнее, чем модели, которые требуют, чтобы пользователь прошел через лабиринт опций меню с помощью одной кнопки.Многие камеры теперь оснащены встроенным сенсорным экраном для упрощения доступа к функциям, аннотаций и даже создания эскизов.

Вес камеры может быть еще одной важной проблемой. Часто инспектору может потребоваться использовать камеру в течение длительного времени. Более легкая камера может снизить физическое напряжение оператора (плеча, шеи и спины) во время длительных осмотров. Несколько унций могут иметь огромное значение для оператора, использующего камеру в течение 4 часов подряд!

Наконец, камера должна быть оборудована несколькими батареями, которые можно быстро и легко заменить в полевых условиях.Это позволяет инспектору продолжать эффективно работать с минимальными перерывами. Большинство аккумуляторов камеры, поставляемых с тепловизором, обеспечивают 2-4 часа непрерывной работы.

Заключение

Знания – залог успеха в этом бизнесе. То, что человек вкладывает в свои знания, обучение и подходящее оборудование, определит, сколько дверей можно открыть этим ключом. Инвестируйте с умом, продолжайте учиться и развивать свои навыки и добро пожаловать в постоянно удивительную и постоянно растущую область инфракрасных тепловых обследований!

[wdgpo_plusone show_count = ”да”]

КАК ВЫБРАТЬ ТЕПЛОВАЯ КАМЕРА ДЛЯ ПОЖАРОТУШЕНИЯ / ПОИСКА И СПАСЕНИЯ?

Тепловизионная камера (ТИК) – это инструмент, который:

обнаруживает инфракрасное излучение за счет тепловой энергии, излучаемой телом, объектом, поверхностью или областью (тепловые волны, невидимые невооруженным глазом),
регистрирует инфракрасное излучение,
и расшифровывают это инфракрасное излучение , отображая его на экране, чтобы пользователь мог видеть это инфракрасное излучение, анализировать его и интерпретировать.

Тепловизионные камеры (TIC) для пожарных создают изображение интенсивности обнаруженного теплового излучения.
Следовательно, цвета, отображаемые на экране камеры, являются ложными.
Как было сказано ранее, цветов, отображаемых на экране, представляют только интенсивность . Некоторые инфракрасные камеры имеют несколько режимов раскрашивания. Каждый режим раскрашивания имеет свою цветовую палитру.

Ниже приведены примеры цветовых палитр, используемых для тепловизоров для пожарных LEADER TIC:

Цвета, используемые в режиме огня: черный, белый, желтый, оранжевый и красный.
Цвета, используемые в холодном режиме: черный, белый и синий.

Таким образом, одна и та же наблюдаемая сцена может давать различное изображение в зависимости от используемого режима раскрашивания.

2.1 / Для пожаротушения: Обеспечьте безопасность пожарных и избегайте ловушек

Пожарная тепловизионная камера полезна для пожарных в следующих ситуациях:

Более легкое распознавание и движение в помещении, затопленном дымом, которое невозможно увидеть невооруженным глазом
Быстрый поиск / обнаружение источника огня или тлеющего огня
Идентификация опасных элементов , которые могут угрожать безопасности пожарных / спасателей:
- Наличие газовых баллонов
- Контроль перегрева электрической цепи
- Идентификация на расстоянии уровня жидкости в баке (топливные баки, разгрузка вагонов или цистерн, транспортировка опасных материалов и т. Д.)) для сбора информации, необходимой для вмешательства
- Найдите углеводородное пятно на проезжей части после дорожно-транспортного происшествия посреди ночи
Расположение пунктов вентиляции
Идентификация остаточных горячих точек после тушения пожара (пожар в дымоходе и т. Д.), Которые могут вызвать новое возгорание!
Поиск запасных путей в задымленном помещении
и т. Д.

2.2 / Для поисково-спасательных операций: идентификация / определение местонахождения жертв …

2.2.1 /… В дымке, в темноте

Очень часто бывает сложно обнаружить жертву невооруженным глазом во время пожарных мероприятий из-за отсутствия видимости. Тепловизионная камера для пожарных позволяет быстро идентифицировать потерявших сознание жертв в задымленной атмосфере или при слабом освещении (пожары в квартирах, подземных автостоянках, фабриках, лесах и т. Д.)

2.2.2 /… при дорожно-транспортных происшествиях

Портативные тепловизионные камеры также очень полезны для вмешательства в ДТП в сельской местности и в ночное время . Действительно, они дают возможность:

оценить количество пассажиров в транспортном средстве, попавших в аварию, визуализируя подогрев сидений человеком (ами) (конечно, когда аварийные службы прибывают на место происшествия в течение очень короткого времени),
, например, быстрее выявляет жертв дорожно-транспортных происшествий, которых выбросило из автомобиля посреди ночи.Таким образом, на счету секунд быстрее найти жертву с помощью тепловизора, чем искать жертву с фонариком в полях.

Пример ниже: сидение в кресле в течение 10 секунд оставляет тепловую подпись на спинке и сиденье кресла.

2.2.3 /… .при землетрясениях, оползнях, обрушениях

Тепловизионные инфракрасные камеры также очень полезны для спасателей при поиске жертв, оказавшихся под завалами или замкнутыми пространствами.Тепловизионная камера USAR LEADER также позволяет легко обнаруживать потерявших сознание жертв в темноте, где стандартная поисковая камера ничего не показывает на экране.
2.2.4 / … В море, в горах и в пустыне

Широко используется береговой охраной и спасателями, в частности для поиска людей за бортом , тепловизионные камеры дальнего действия LEADER TIC (которые могут обнаруживать жертву на расстоянии до 1000 м) также используются для поиска пострадавших (лыжников / туристов) в высоких горах.
Пример ниже с 3 тепловизионными камерами, расположенными на расстоянии 100 м от транспортного средства:
– Изображение слева = вид стандартной камерой
– Изображение в центре = вид с тепловизором LEADER TIC LR700 Long Range
– Изображение справа = просмотр с помощью тепловизора LEADER TIC LR1000 Long Range

Тепловизионные камеры теперь используются во многих областях, таких как:
промышленность (e.г. контроль перегрева двигателя станков),
военный,
видеонаблюдение и охрана ( обнаружение злоумышленников ),
зданий (например, энергодиагностика ) и т.д …
Однако, выбор тепловизора зависит от приложения, для которого он предназначен.
Пример:
Тепловизионная камера , предназначенная для обнаружения лихорадки у людей, не будет подходить для пожаротушения , потому что она, безусловно, будет иметь более низкий температурный диапазон по сравнению с тепловизионной камерой для пожаротушения с гораздо более высоким температурным диапазоном от 450 ° C до 1150 ° C (от 842 до + 2102 ° F).
И наоборот, тепловизионная камера для пожаротушения не подходит для обнаружения лихорадки . Для обнаружения лихорадки нам понадобится камера с очень высокой чувствительностью, которая, следовательно, сможет очень точно отображать температуру (с точностью до десятых долей градуса). Температурный диапазон камеры пожаротушения до 1150 ° C (2102 ° F) в этом случае будет слишком большой мощностью.
Кроме того, две тепловизионные камеры не производят измерения с одинаковым коэффициентом излучения, что, очевидно, не даст одинаковых результатов. .
Итак, как выбрать тепловизионную камеру для пожарных / спасателей?
Помимо эргономики, компактности, размера, разрешения и чувствительности сенсора, устойчивости камеры и ее батареи к высоким температурам … наиболее важными критериями выбора пожарной тепловизионной камеры являются следующие:
3.1 / Поле зрения должно быть как можно более широким
Тепловизионная камера пожарного не ведет себя как человеческий глаз.
Действительно, реагирует на инфракрасное излучение, а не на свет.
Кроме того, у поле зрения тепловизионной камеры намного меньше, чем у человека.
Обычно бинокулярное зрение человека находится в диапазоне 120 ° по горизонтали и 105 ° по вертикали (45 ° вверх и 80 ° вниз). Это зрение будет уменьшено с помощью тепловизионной камеры.
Пример: во время туристического визита вам наверняка уже пришлось отступить на несколько метров или футов, чтобы сфотографировать памятник.Поле зрения вашей камеры меньше, чем ваше поле зрения (если, конечно, у вас нет широкоугольной камеры)! Немного то же самое и с тепловизором.

Это поле зрения будет еще больше уменьшено, если надеть респираторную маску.
Так как камера чаще всего используется при ношении дыхательного аппарата, атакующая группа должна будет использовать методы «сканирования» , чтобы собрать как можно больше информации во время этой фазы распознавания.Техника «сканирования» используется для визуального обзора с помощью ТИЦ всего объема, в котором ходят спасатели. Это сделано для того, чтобы избежать «эффекта туннеля», то есть: смотреть только перед собой, что может привести к опасному неверному толкованию ситуации и создать эффект «туннеля»!
Для этого особенно важны 2 области:
Земля : Ограничение обзора в нижней части (из-за ношения маски дыхательного аппарата + ограниченный по вертикали угол обзора камеры), будет невозможно обеспечить продвижение пользователя и для идентификации жертв, расположенных справа или слева одновременно.
Потолок : Порог распространения дыма со всеми связанными с ним рисками также должен тщательно контролироваться.
Техника сканирования, будь то полосная, Z, X или 6-сторонняя, должна выполняться с особой тщательностью и повторяться на этапе распознавания, чтобы создать мысленное изображение прогресса. Сочетание повторных сканирований и прогрессий без камеры позволит выявить опасности.
Тепловизионные камеры LEADER TIC имеют один из самых высоких на рынке угол обзора: , 51 ° по горизонтали, и , 40 ° по вертикали, , что позволяет быстрее сканировать зону вмешательства.
Кроме того, поскольку камера имеет большее поле зрения по ширине, чем по высоте, интересно изменить ее захват, чтобы расположить ее вертикально, чтобы увеличить поле обзора по этой оси.
Опция рукоятки камер LEADER TIC позволяет легко выполнить это действие, очень просто наклоняет камеру в «портретном» режиме, чтобы еще быстрее выполнить фазу распознавания.
3.2 / Температурный диапазон должен быть максимально широким
Как было сказано ранее, критерии выбора зависят от использования тепловизионной камеры.
В случае тепловизионной камеры «Пожаротушение» важно выбрать камеру с широким температурным диапазоном , чтобы гарантировать надежность устройства и особенно безопасность пожарных.
3.2.1 / Чтобы избежать насыщенности изображения:

Камера с широким диапазоном температур, превышающим 1000 ° C (1832 ° F), позволяет анализировать все возникающие ситуации без риска насыщения. (невозможность различить наблюдаемую сцену).
Действительно, , когда максимальная температура обнаружения камеры превышена, изображение становится насыщенным, и больше невозможно четко видеть контрасты на экране камеры, что делает невозможным чтение / понимание ситуации.
Преобразованное изображение = ситуацию невозможно проанализировать
Макс.пороговое значение T ° C: 650 ° C (1202 ° F) Ненатурированное изображение = понятная ситуация
Максимальный порог T ° C: 1150 ° C (2102 ° F)
3.2.2 / Во избежание неправильного чтения / неправильного понимания / неверной интерпретации места вмешательства и, таким образом, опасности для спасательных команд:
В зависимости от диапазона температур пожарный не сможет проанализировать все элементы наблюдаемой сцены.
Тепловизор с диапазоном температур до 450 или 500 ° C (от 842 до 932 ° F) не сможет:
Четкое понимание срабатывания вспышки при температуре от 600 до 650 ° C (от 1112 до 1202 ° F)
Проанализируйте риск обрушения металлической конструкции здания, зная, что сталь теряет всю устойчивость при температуре от 850 ° C (1562 ° F) до .
Даже сотрудники службы быстрого реагирования должны быть оснащены средствами пожаротушения, которые могут предупредить их об опасности!

LEADER решила снабдить свои портативные тепловизионные камеры для пожарных самым широким температурным диапазоном на рынке (от -40 ° C до + 1150 ° C) (от -40 до + 2102 ° F), чтобы дать пожарным возможность возможность проанализировать все возникшие ситуации.
3.3 / Цветовые режимы должны быть дополнительными
Использование нескольких цветовых режимов позволяет пользователю анализировать наблюдаемые сцены с большей точностью, чтобы облегчить понимание (уровень температуры, распространение дыма, ось движения, опасность и т. Д.). Вот почему для важно иметь возможность изменять режим окраски, чтобы выделить другие невидимые элементы.
LEADER предлагает до 5 режимов окраски на своих камерах LEADER TIC : Fire, Search, Inverse, Cold и Multicolor. Каждый режим раскраски имеет свои преимущества, недостатки и ограничения .
Поэтому важно знать особенности каждого режима, чтобы выбрать наиболее подходящий в соответствии с возникшей ситуацией. .Вот почему обучение пользователей важно для хорошего понимания наблюдаемого изображения.
ПОЖАРНЫЙ РЕЖИМ: основной и необходимый

Отображение на экране: Команда нападения должна продвигаться в незнакомых местах с часто нулевой видимостью, подвергаясь воздействию высоких температур.Поэтому им нужны простые и интуитивно понятные индикаторы, позволяющие быстро собрать информацию, необходимую для понимания ситуации. Имея это в виду, цвета, используемые для режима ПОЖАР, указывают уровни опасности, подобные тем, которые встречаются на коде дорожного движения:
Желтый цвет: повышенная бдительность, опасность рядом, вы должны уметь отреагировать
Оранжевый цвет: опасность подтверждена, будьте готовы остановиться, чтобы избежать дальнейшего воздействия
Красный цвет: остановиться, понаблюдать и, при необходимости, повернуть вспять.
Интересы для пользователя: Самое основное и легкое для понимания: один цвет = одно значение
РЕЖИМ ПОИСКА:

Отображение на экране: Черно-белый дисплей с оранжевой / красной окраской самых горячих 7%;
Интересы для пользователя: Используется в основном для поиска жертв и идентификации горячих точек.
ОБРАТНЫЙ РЕЖИМ:

Отображение на экране : Эта функция инвертирует черный и белый цвета в режиме ПОЖАР. Остальные цвета идентичны режиму ПОЖАР при температуре выше 200 ° C (392 ° F).
Интересы для пользователя: Используется в условиях низких температур для:
Содействие наблюдению,
Понаблюдать за сценой в солнечную погоду,
Измените окраску фона изображения, чтобы лучше различать детали.
ХОЛОДНЫЙ РЕЖИМ:

Отображение на экране : Раскрашивание синим цветом самых холодных точек наблюдаемой сцены.
Интерес для пользователя: Используется в условиях низких температур для выделения наиболее холодных элементов.Может быть полезен для:
Ищите утечки газа, утечки сжиженного газа, утечки жидкости или хладагента,
Наблюдать за ледяными пластинами на озере / море и т. Д.
РАЗНОЦВЕТНЫЙ РЕЖИМ:

Отображение на экране : наблюдаемая сцена отображается с 5-ю раскрасками.
Интересы пользователя: Используется для технического контроля и рискованных операций.

Как и в случае с любым противопожарным оборудованием, важно, чтобы пожарный был обучен правильному использованию своей тепловизионной камеры. Действительно, эти знания позволят им полностью понять ситуации, с которыми сталкивается во время вмешательств, интегрировав в свой анализ информацию, полученную с помощью тепловизионной камеры.
Поскольку об обучении слишком часто забывают, оказывается, что многие пожарные не всегда понимают ценность своих тепловизионных камер и не могут использовать их должным образом . Именно по этой причине тепловизоры слишком часто остаются в грузовиках и поэтому используются недостаточно.
Вопреки тому, что многие думают:
Тепловизор не является термометром . Он слишком часто используется как таковой, когда у него нет характеристик или функции.
TIC не видит сквозь стену или препятствие. Тепловизор воспроизводит на экране тепло, аккумулируемое телом, или тепловой поток стены, например, когда камин находится позади.
Стекло и вода не пропускают инфракрасные лучи , поэтому невозможно измерить температуру объекта за стеклом или сквозь воду с помощью тепловизора.

Полированные поверхности, такие как полированный металл, стекло, пластик или окрашенные поверхности, могут выглядеть как зеркало с тепловизионной камерой .В этом случае информация, передаваемая тепловизором, неверна и может ввести в заблуждение пожарного и подвергнуть его опасности.

Объект, в зависимости от его коэффициента излучения, может появляться на экране при гораздо более низкой температуре, чем на самом деле.

Как вы ясно видели из нескольких примеров, приведенных в этой статье, очень важно пройти обучение использованию тепловизионной камеры для пожаротушения, но также очень важно обучиться интерпретации тепловизионных изображений .
LEADER, производитель тепловизионных камер, специально разработанных для пожаротушения, помогает всем своим клиентам выбрать тепловизионную камеру, которая наилучшим образом соответствует их потребностям. и также обучают их использованию своего противопожарного оборудования .
Желая присоединиться к пожарным и спасателям в процессе приобретения знаний по использованию тепловизионных камер, LEADER также обучает всех своих клиентов интерпретации тепловизионных изображений , чтобы они могли знать:
Значение тепловизора в пожаротушении и поисково-спасательных операциях ,
различия между человеческим зрением невооруженным глазом и инфракрасными лучами ,
основные принципы тепловой энергии ,
основные характеристики и функции тепловизора,
ограничения тепловизионной камеры и знать, как преодолеть ловушки, связанные с ошибочной тепловой сигнатурой , которая может угрожать безопасности рабочих,
как считывать и интерпретировать измеренные температуры (коэффициент излучения),
, , различные режимы окраски, , знают, в каких ситуациях их использовать, и знают, как их правильно интерпретировать.
Как правильно выбрать тепловизор
fluketermokameraflirtermografia
Что-нибудь для разработки, промышленности или для смартфона? 320×240 пикселей. или 160х120пикс хватит? Мы дадим вам ответы на наиболее часто задаваемые вопросы, спецификации параметров и рекомендации по конкретным продуктам по типу измерения.

Это архивная статья, опубликованная 09.05.2018. Некоторая информация может быть устаревшей и соответствовать текущему состоянию.Пожалуйста, свяжитесь с нами в случае заинтересованности.
Выбор новой тепловизионной камеры аналогичен покупке новой обычной камеры. У них очень похожие паттерны, технологии и логика всей концепции. Мы используем тепловизионную камеру, чтобы делать снимки, снимать видео – так же, как и с обычной камерой. Сегодня многие из нас используют смартфон для быстрого и относительно качественного фото, но профессионалы оценят так называемую «зеркальную камеру».
Что такое тепловизор и смежные науки, инфракрасная термография и термограмма?

Инфракрасная термография
Это новая научная дисциплина, которая занимается бесконтактным анализом распределения температурного поля на поверхности объекта.Роль термографии – анализ инфракрасной энергии, излучаемой объектом. Система термографических измерений может отображать температурное поле измеряемого объекта, но только на его поверхности.
Тепловизоры
Позволяют видеть инфракрасное излучение объекта так, чтобы его можно было увидеть (визуализация). На выходе тепловизионной камеры получается инфракрасное изображение. Это называется термограммой. Радиометрические тепловизионные камеры позволяют пользователю определять температуру в каждой точке термограммы.Однако определить температуру непросто. Это зависит от нескольких параметров. Один из основных параметров – коэффициент излучения объекта. Идеальный черный объект имеет коэффициент излучения 1, полированные объекты имеют очень низкий коэффициент излучения (до 0,1).

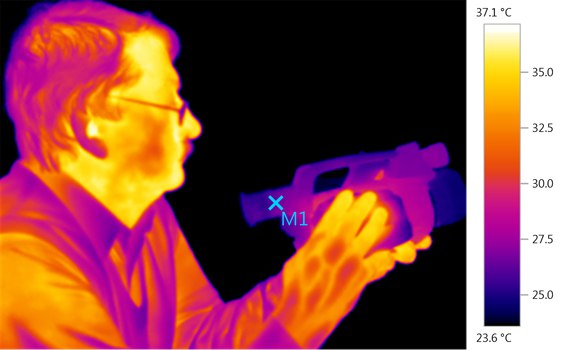

Термограмма
Или инфракрасное изображение – это изображение, созданное тепловой камерой. Инфракрасное излучение невидимо для человеческого глаза, поэтому тепловые изображения визуализируются с помощью палитр, которые присваивают цвет разным температурам (разное количество теплового потока).Таким образом, одно и то же изображение может отображаться в разных цветовых палитрах, чтобы выделить другие места.

Как выбрать лучшую тепловизионную камеру? Время идет вперед, и более чем хорошо иметь представление о том, как упростить задачу или даже предоставить это инструментам или машинам. В этом вам точно поможет тепловизионная камера. Прежде чем мы начнем разбирать технические параметры, необходимо уточнить две основные вещи:

1.Для чего я собираюсь использовать тепловизор?
Выбор приложения – самая важная часть. Работаю ли я над установкой электронных устройств, над разработкой устройств или над печатными платами?
2. Что он должен и может мне принести?
Если мы уже знаем, для каких целей будет служить тепловизор, мы поделимся информацией, благодаря которой вы сможете выбрать лучшую тепловизионную камеру для своих нужд. Форма и дизайн, идеально подходящие для работы
Стандартная тепловизионная камера держится в одной руке, закрепляется ремнем на руке или прикрепляется к штативу.Выбор огромен. Модель размером с кошелек, с фиксированным основанием, прочные промышленные тепловизоры или миниатюрные модели в сочетании со смартфоном. Некоторые модели обладают большей практичностью при транспортировке, другое – более стабильным решением.
Расстояние от измеряемого объекта, разрешение и диапазон температур
Наиболее важные технические параметры:
– Расстояние от измеряемого объекта (в метрах),
– разрешение сенсора (в пикселях),
– диапазон температур (в ° C), в котором мы хотим измерить.

Наиболее часто используемые приложения: – измерение кондиционеров или тепловых потерь в зданиях,
– измерение на электрическом щите,
– измерение на печатных платах с SMD компонентами.

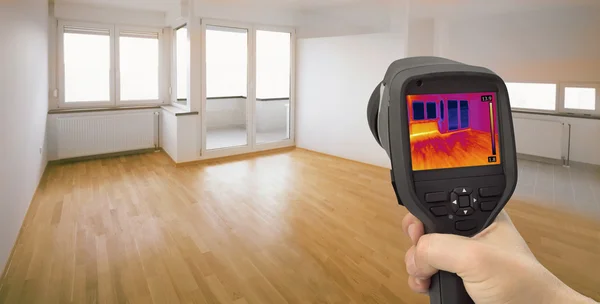

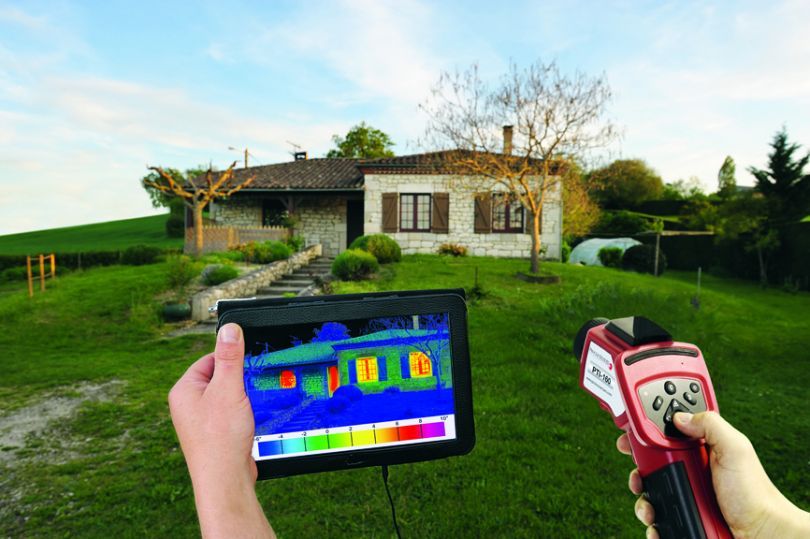

Кондиционеры или здания:
Большинство из них – большие устройства с точки зрения сегодняшней «мини-электроники», поэтому будет достаточно провести измерения на расстоянии нескольких метров от устройства.Температура будет примерно комнатной, а требования к разрешающей способности ниже, чем в других приложениях, перечисленных ниже. К тому же с устройством легко обращаться.

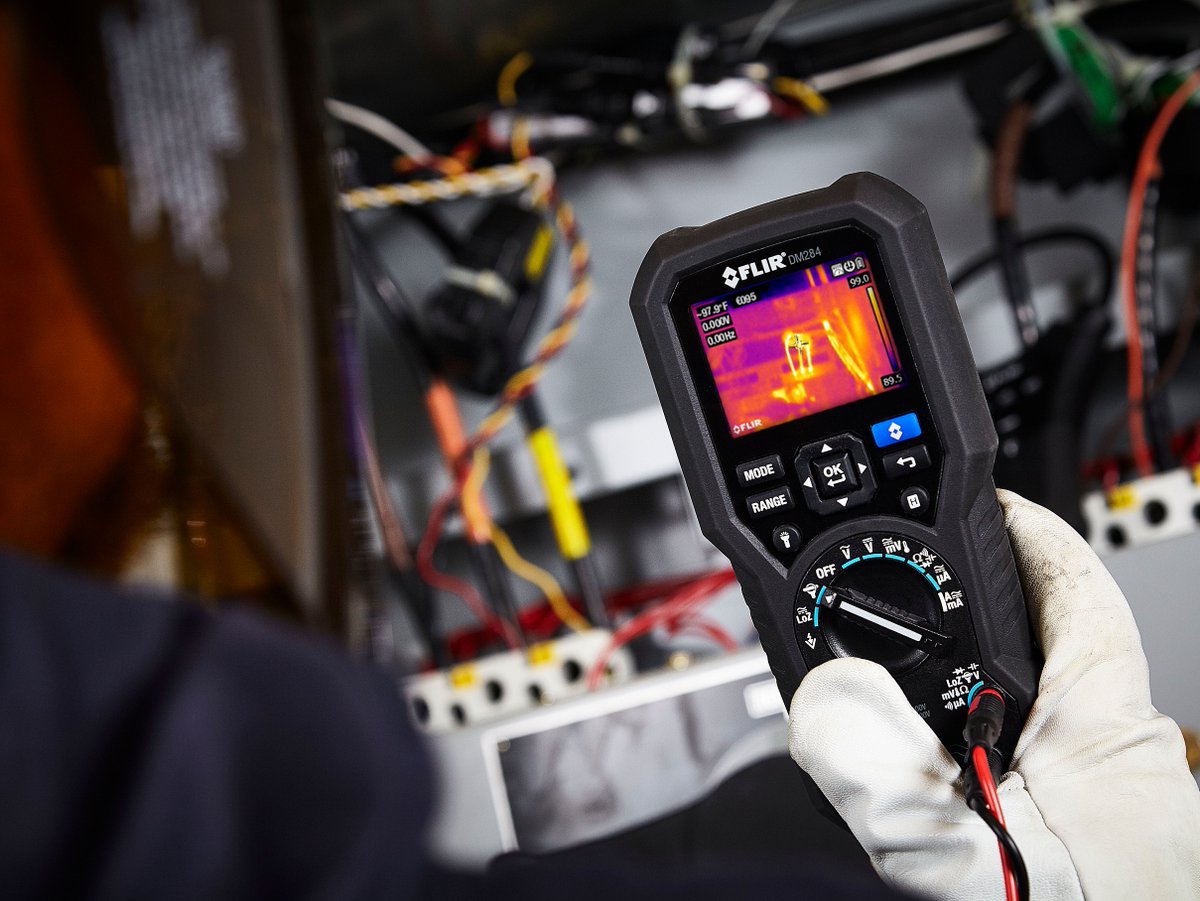

Измерение на электрощитках:
На первый взгляд, есть большие и меньшие элементы, детали (далее объекты). Просто невозможно определить, нужно ли измерять большие или маленькие объекты на больших или меньших расстояниях. Потребуется что-то универсальное.С точки зрения температуры, в распределительном щите можно обнаружить разрушения данных объектов или ярлыки. Мы думаем, что в этом случае мы можем получить 100 ° C и даже больше. Очень ценная особенность – устойчивость к возможному падению и сопротивление устройства как такового.
Измерение печатных плат с SMD-компонентами:
Детальность и чувствительность – параметры номер один. Четкая фокусировка SMD-компонента 1×0,5 мм – задача сложная, но не невыполнимая.Измерение не будет проводиться на расстоянии более 20 см, если мы не хотим нацеливаться на всю печатную плату. Значения тока не в десятках ампер, как на распределительном щите, поэтому короткое замыкание не будет таким драматичным. Но даже в этом случае температура может достигать 100 ° C. Опять же, большой плюс – устойчивая основа с возможностью закрепления печатных плат и тепловизора.

Технические параметры
Простое, базовое распределение:

Разрешение сенсора:
Разрешение определяет, сколько пикселей захватит данный объект, т.е.е., чем больше пикселей, тем выше точность изображения и качество измерения. Разрешение, пиксели, соотношение сторон могут быть известны нам из области качества видео или выбора ТВ. Разрешение обычно составляет от 80×60 пикселей до 640×480 пикселей в соотношении 4: 3. Хорошее разрешение для качественных изображений – от 160×120 пикселей.
3 группы разрешений:
80×60 пикс., 120×90 пикс. базовый класс
160×120 пикс., 220×165 пикс., 240×180 пикс.средний класс
260×195 пикс., 320×240 пикс. и 640×480 пикселей. профессиональный класс
Обычное разрешение можно улучшить с помощью сверхвысокого разрешения. Это версия программного обеспечения для профессиональных тепловизоров. Все перечисленные разрешения можно найти на нашем сайте.
Диапазон температур:
Диапазон варьируется от минусовых температур (-25 ° C) до нескольких положительных температурных уровней. В нашем интернет-магазине вы найдете термокамеры с положительным уровнем от + 150 ° C до + 1200 ° C.
Если разделить эти температурные диапазоны на группы, мы снова получим 3 группы:
до 250 ° C базовый класс
до 650 ° C средний класс
до 1200 ° C профессиональный
Расстояние от измеряемого объекта, фиксированная или ручная фокусировка:
Фокусное расстояние обычно составляет 0,15 м или 0,45 м в базовых тепловизионных камерах с фиксированным фокусом. При ручной фокусировке это расстояние можно установить вручную (так же, как для объективов). Для тепловизионных камер высокого класса можно приобрести следующие объективы:
– Макрообъектив для измерения на процессоре,
– широкоугольный объектив для измерения в труднодоступных местах или
– телеобъектив с 2-кратным или 4-кратным увеличением для измерения внесетевое распределение электроэнергии (в распределительной системе).
Фиксированный фокус – базовый класс
Ручная фокусировка 0,15-0,45 м – средний класс
Сменный объектив и ручная фокусировка на каждом из них – профессиональный класс
Угол обзора:
Этот параметр тесно связан с фокусное расстояние. Чем больше фокусное расстояние, тем меньше угол обзора. Угол обзора обратно пропорционален расстоянию от измеряемого объекта. Мы работаем по шкале от 24 ° до 55 ° по вертикали.Мы можем кардинально изменить это значение с помощью ряда линз.

Чувствительность :
Один из основных параметров для детальных измерений. Теория гласит: «Температурная чувствительность выражает наименьшую разницу температур на поверхности черного тела, которую может зафиксировать тепловизионная камера. Чем выше чувствительность, тем точнее измерение». Этот параметр пропорционален выбранному значению разрешения. изготовителем, поэтому принципиально разбираться с ним при первоначальном выборе не нужно.Это не так важно, как разрешение или диапазон температур.
Коэффициент излучения :
Коэффициент излучения – это оптическая характеристика материала, которая описывает, сколько света было испущено материалом по отношению к количеству, испускаемому черным телом при той же температуре. Черное тело – идеальное тело, поглощающее все излучение. В то же время это еще и идеальный излучатель – излучение черного тела максимальное и зависит только от температуры. Спектральное распределение интенсивности излучения черного тела дается законом Планка.Коэффициент излучения устанавливается на тепловизоре вручную. И в обычных, и в профессиональных тепловизионных камерах разницы нет. (таблица коэффициентов излучения)
Совместное использование вашей работы и других функций:
В дополнение к высококачественному результату ваших измерений, необходимо думать обо всем приложении также с точки зрения «вне тепловизионной камеры». “. Как будет обрабатываться изображение? Нужно ли отправлять этот результат клиентам? «Работаю ли я в разработке и хочу видеть результаты в реальном времени на своем ПК»?
Все вышеперечисленные вопросы можно реализовать для достижения эффективной работы.
Všetky vyššie uvedené otázky možno realizovať a docieliť tak efektívnu prácu.
Список программного обеспечения для ПК:
Fluke Connect
Fluke SmartView
Flir Tools
Flir Tools +
и другие
СПЕЦИАЛЬНЫЕ ПРОДУКТЫ
Кондиционер или здания:
Подходящим продуктом из нашего предложения является Flir C3 . Он предлагает разрешение 80×60 пикселей и диапазон температур от -10 ° C до + 150 ° C.Фокусное расстояние составляет 1 м MSX от измеряемого объекта, фиксированный объектив. Преимуществом является сенсорный экран, простота управления, размер этого устройства, Wi-Fi для подключения в сочетании с программным обеспечением для обработки изображений FlirTools на базе ПК.
Конкурс Flir One Pro . По меньшей структуре и параметрам он превосходит Flir C3 , но после сохранения термографического изображения на ПК его больше нельзя обрабатывать. Другие области применения: солнечные батареи, хранение влажности, отвод тепла, распределение тепла для твердотопливных котлов и другие.
Базовая линия
Диапазон температур: -10… + 150 ° C
Разрешение: 80×60 пикс.
Объектив: фиксированный, несменный
Другое: сенсорный экран, Wi-Fi, Flir Tools

Почему мы рекомендуем?
– Малый размер и вес 130 г
– Сопротивление
– Wi-Fi + Flir Tools
Измерение на электрических щитах:
Универсальный. Золотая середина.
Fluke TiS 45 – первая тепловизионная камера с ручной фокусировкой в этой категории.С помощью этого устройства вы можете легко справиться, например, с распределением электрического тока, контролем нагрева механических деталей, управлением двигателем. Объектив не подлежит замене.
Средняя линия
Диапазон температур: -20… + 350 ° C
Разрешение: 160×120 пикс.
Объектив: ручной, незаменяемый
Другое: Fluke Connect
Почему мы рекомендуем?
– Универсальный для любых измерений
– Ручная установка фокусного расстояния
– Обширные аксессуары, включая заводскую калибровку
Измерение на печатных платах с SMD-компонентами:
Для точных измерений вам обязательно понадобится прочное основание или штатив.Flir ETS 320 обеспечивает отличные результаты на расстоянии нескольких миллиметров. Из-за его стабильности на финальном изображении нет размытия. С этой тепловизионной камерой вы также оцените отслеживание в реальном времени вместе с записью. Поэтому он подходит для приложений, в которых мы отслеживаем температуру измерительного устройства в определенное время после его включения (изменения температуры на плате и их взаимодействие друг с другом).
Средняя профессиональная линия
Диапазон температур: -20… + 250 ° C
Разрешение: 320×240 пикс.
Объектив: ручной, без замены
Другое: Flir Tools, отслеживание в реальном времени
Почему мы рекомендуем?
– Фиксированная база
– Изображение прямо на ПК в реальном времени, отслеживание назад
– Не зависит от батарей

Самая большая ошибка при выборе и использовании тепловизора:
Это не Ошибка брать более мощный прибор для не слишком конкретных измерений. Ошибка, если вы выбираете устройство с базовыми параметрами для более требовательных приложений. Вы, конечно, не стали бы использовать свой мобильный телефон с камерой VGA на фотоконкурсе. Поэтому мы не рекомендуем вам измерять SMD детали с помощью тепловизоров базового класса, поскольку вы не добьетесь удовлетворительных результатов.
Еще одна ошибка – измерение стекла или очень гладких и глянцевых поверхностей. Здесь пользователь может измерить себя с тепловизором в руке (отражение изображения). Если тепловизионная камера предназначена для измерения этих поверхностей, целесообразно затемнить объект или придать ему шероховатость иным образом.Если это невозможно, мы не рекомендуем такую технологию (термовидение).
Для первого знакомства с тепловизионной камерой мы рекомендуем инвестировать максимум в средний класс тепловизионных камер. При выборе подходящего вам параметра учитывайте гораздо больше параметров, чем просто разрешение или диапазон температур.
Если вам нужна помощь или совет, не стесняйтесь обращаться к нам по адресу [email protected]
Не пропустите эти статьи
Вам нравятся наши статьи? Не пропустите ни одного из них! Вам не о чем беспокоиться, мы организуем вам доставку.

Преобразованное изображение = ситуацию невозможно проанализировать Макс.пороговое значение T ° C: 650 ° C (1202 ° F)	Ненатурированное изображение = понятная ситуация Максимальный порог T ° C: 1150 ° C (2102 ° F)

Как выбрать тепловизор: Эти 12 пунктов помогут вам правильного выбрать тепловизор

Эти 12 пунктов помогут вам правильного выбрать тепловизор

Содержание статьи

А вы руководствуетесь этими 12 пунктами при выборе тепловизора?

2. Встроенная цифровая камера видимого спектра, подсветка и лазерный указатель. к содержанию

3. Точные и воспроизводимые результаты. к содержанию

4.

5. Связь с Bluetooth-термометрами и влагомерами к содержанию

8. Режимы Картинка-в-картинке и совмещение изображений к содержанию

9. Программное обеспечение для создания отчетов к содержанию

10. Температурный диапазон и чувствительность к содержанию

12. Техническая поддержка и обучение к содержанию

Эти 12 пунктов помогут вам правильного выбрать тепловизор

Содержание статьи

А вы руководствуетесь этими 12 пунктами при выборе тепловизора?

2. Встроенная цифровая камера видимого спектра, подсветка и лазерный указатель. к содержанию

3. Точные и воспроизводимые результаты. к содержанию

4. Сохранение данных в стандартных форматах, которые поддерживаются всеми устройствами. к содержанию

5. Связь с Bluetooth-термометрами и влагомерами к содержанию

8. Режимы Картинка-в-картинке и совмещение изображений к содержанию

9. Программное обеспечение для создания отчетов к содержанию

10. Температурный диапазон и чувствительность к содержанию

12. Техническая поддержка и обучение к содержанию

Эти 12 пунктов помогут вам правильного выбрать тепловизор

Содержание статьи

А вы руководствуетесь этими 12 пунктами при выборе тепловизора?

2. Встроенная цифровая камера видимого спектра, подсветка и лазерный указатель. к содержанию

3. Точные и воспроизводимые результаты. к содержанию

4. Сохранение данных в стандартных форматах, которые поддерживаются всеми устройствами. к содержанию

5. Связь с Bluetooth-термометрами и влагомерами к содержанию

8. Режимы Картинка-в-картинке и совмещение изображений к содержанию

9. Программное обеспечение для создания отчетов к содержанию

10. Температурный диапазон и чувствительность к содержанию

12. Техническая поддержка и обучение к содержанию

Как правильно выбрать тепловизор

Принцип работы тепловизора

Главные критерии влияющие на выбор тепловизора

Диапазон рабочих температур тепловизора

Точность и скорость измерения температуры

Размер матрицы тепловизора

Температурная чувствительность тепловизора

Режим отображения информации тепловизора

Функциональное оснащение и комплектация тепловизора

Как выбрать тепловизор для энергоаудита / Публикации / Элек.ру

Размер инфракрасного детектора

Максимальная граница измерения

Диапазон эксплуатации прибора

Термочувствительность

Режимы отображения

Дополнительные функции

Общие требования к приборам

Рекомендуемые производители

Как выбрать тепловизор для охоты

Как выбрать тепловизор?

Как правильно выбрать тепловизионную камеру

5 качеств тепловизионной камеры

Как выбрать тепловизор?

Выберите инфракрасную камеру, подходящую для вашего приложения

10 вещей, которые вам нужно знать о тепловизорах

Рекомендуемые ресурсы

Выбор подходящего тепловизора для вашего интегрированного проекта

Какую тепловизионную камеру выбрать?

Директор по образованию Национальной ассоциации инспекторов коммерческого строительства и термографистов ™

Введение

Один для всех не существует

Спецификации и особенности Building Inspector

Рекомендуемые дополнительные функции

Заключение

КАК ВЫБРАТЬ ТЕПЛОВАЯ КАМЕРА ДЛЯ ПОЖАРОТУШЕНИЯ / ПОИСКА И СПАСЕНИЯ?

2.1 / Для пожаротушения: Обеспечьте безопасность пожарных и избегайте ловушек

2.2 / Для поисково-спасательных операций: идентификация / определение местонахождения жертв …

2.2.1 /… В дымке, в темноте

2.2.2 /… при дорожно-транспортных происшествиях

2.2.3 /… .при землетрясениях, оползнях, обрушениях

2.2.4 / … В море, в горах и в пустыне

3.1 / Поле зрения должно быть как можно более широким

3.2 / Температурный диапазон должен быть максимально широким

3.2.1 / Чтобы избежать насыщенности изображения:

3.2.2 / Во избежание неправильного чтения / неправильного понимания / неверной интерпретации места вмешательства и, таким образом, опасности для спасательных команд:

3.3 / Цветовые режимы должны быть дополнительными
