Эти 12 пунктов помогут вам правильного выбрать тепловизор

А вы соблюдаете эти правила при выборе тепловизора?

Выбор тепловизора – сложная задача. Трудно сориентироваться во всем многообразии производителей, моделей, назначений. Как найти такую тепловизионную камеру, чтобы она отвечала как можно большему числу требованиям вашей сферы деятельности, и была бы при этом по карману?

Содержание статьи

А вы руководствуетесь этими 12 пунктами при выборе тепловизора?

Покупка тепловизора – это серьезное финансовое  вложение, даже несмотря на то, что цены на эти приборы существенно снизились за последние несколько лет. Поэтому выбирать тепловизор нужно так чтобы он полностью оправдывал вложенные средства  и соответствовал задачам, которые вы намереваетесь решать с его помощью.

Выбор современных тепловизоров поистине ошеломляет многообразием моделей, назначений и конфигураций.  Есть камеры с базовым набором функций, которые компактны, легки и стоят дёшево, которые прекрасно подходят для инспекции зданий и объектов коммунального хозяйства. Есть более продвинутые модели, подходящие для сканирования подстанций и линий электропередач с безопасного расстояния, которые позволяют производить измерения и составлять отчеты, но размеры и вес таких тепловизоров уже несколько больше и конечно они стоят дороже. И, наконец, существуют стационарные узкоспециализированные тепловизионные системы.

Однако, есть определенные моменты, которые будет полезно учесть при выборе тепловизора под любой бюджет и применение. Здесь мы рассмотрим некоторые из них.

У большинства инфракрасных камер разрешение меньше, чем у обчных фото или видеокамер видимого спектра, поэтому особое внимание нужно уделять разрешению детектора. Чем выше разрешение, тем точнее измерения объектов меньшего размера или с более дальней дистанции. Высокое разрешение позволяет делать более четкие ИК-снимки, делая результаты исследования более точными и надежными.

Также существует разница между разрешением детектора и разрешением дисплея. Часто производители сосредотачивают внимание клиентов на высоком разрешении ЖК-дисплея, чтобы скрыть слабость детектора. Например, если разрешение экрана 640х480, а детектора только 160х120, то высокое разрешение дисплея никак не повлияет на качество теплового изображения и на точность измерений, все это напрямую зависит от разрешения детектора.

Высокое разрешение не только предоставляет более точные измерения, оно также помогает предоставить более наглядный отчет для клиентов, рабочих или страховых компаний; повлиять на принятие решения о небходимости улучшений или ремонта. Четкое ИК-изображение может оказаться полезным и при маркетинге ваших услуг.

А вы соблюдаете эти правила при выборе тепловизора?

Камера FLIR i3 / Разрешение 60х60 пикселей. Макс. температура 44°С

А вы соблюдаете эти правила при выборе тепловизора?

Камера FLIR i7 / Разрешение 120х120 пикселей Макс температура 56°С

А вы соблюдаете эти правила при выборе тепловизора?

Камера FLIR E50 / Разрешение 240×180 пикселей / Макс температура 67°С

А вы соблюдаете эти правила при выборе тепловизора?

Камера FLIR T420 / Разрешение 320×240 пикселей / Макс. температура 71,4°C

А вы соблюдаете эти правила при выборе тепловизора?

Камера FLIR T640 / Разрешение 640×480 пикселей / Макс. температура 81°C

2. Встроенная цифровая камера видимого спектра, подсветка и лазерный указатель. к содержанию

Сегодня многие, даже бюджетные, модели тепловизоров оснащаются встроенными 3-5 мегапиксельными цифровыми камерами, захватывающими изображения видимого спектра вместе с инфракрасными. Цифровые фото соответствующие тепловизионным изображениям помогают задокументировать проблему и более понятно передать ее местонахождение при составлении отчета. Поэтому если вам приходится составлять подробные отчеты для клиентов или руководства, вам определенно нужен тепловизор со встроенной цифровой камерой. Не лишней будет и встроенная светодиодная подсветка слабо освещенных мест, которая может работать и как фотовспышка.

Встроенные лазерные указатели также оказывают неоценимую помощь, особенно когда нужно отметить область, окруженную похожими предметами, или объект под напряжением, от которого лучше находиться на безопасном расстоянии. Лазерные маркеры хорошо видны на цифровых фотографиях видимого спектра, поэтому отмеченные места можно быстро найти на ИК-изображении, где они также отмечены – и на дисплее камеры, и на сохраненном изображении. С лазерным указателем можно быть уверенным, что вся необходимая информация будет зафиксирована.

А вы соблюдаете эти правила при выборе тепловизора?

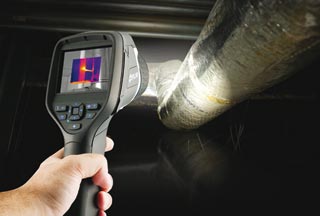

Светодиодная подсветка освещает затемненные области для получения более качественных цифровых снимков

А вы соблюдаете эти правила при выборе тепловизора?

Лазерный указатель отмечает нужную область для более удобного сопоставления цифровых и ИК изображений

3. Точные и воспроизводимые результаты. к содержанию

Инфракрасные камеры не только позволяют увидеть разницу температур, они также могут измерить их, а это значит, что точность и надежность измерений – важный фактор при определении качества и функциональности тепловизора. Чтобы получать лучшие результаты, ищите камеры с погрешностью измерения не превышающей ± 2% (Этому стандарту соответствуют все тепловизоры компании FLIR).

Чтобы предоставлять точные и воспроизводимые результаты, инфракрасная камера должна быть оснащена встроенными инструментами для ввода значений излучательной способности и отраженной температуры. Тепловизор позволяющий вводить и настраивать эти параметры будет давать точные температурные измерения прямо на месте.

Другой полезной диагностической функцией является наличие подвижных точек и графических средств для изоляции отдельных областей на изображении с возможностью их аннотирования данными температуры, сохранения их в виде радиометрических данных и импорта в отчеты.

По мере овладения работой с тепловизором все эти возможности станут все более нужными, а пока вы выбираете тепловизор, просто убедитесь, что модель, которую вы рассматриваете, обладает такими свойствами.

А вы соблюдаете эти правила при выборе тепловизора?

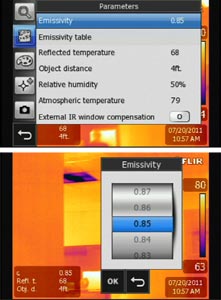

Ввод значения излучающей способности в меню тепловизора компании FLIR.

А вы соблюдаете эти правила при выборе тепловизора?

Измерение разницы температур между двумя графически выделенными точками на тепловом изображении

4. Сохранение данных в стандартных форматах, которые поддерживаются всеми устройствами. к содержанию

Многие тепловизоры сохраняют изображения в форматах, которые могут быть открыты только с помощью специализированного ПО. Другие предлагают опцию хранения в формате JPEG, но без данных измерения температуры. Поэтому лучшим выбором будет камера, сохраняющая изображение в стандартном JPEG формате со встроенным полным анализом температур. Таковы например камеры компании FLIR. Это позволяет отправлять изображения по электронной почте клиентам или коллегам без потери важной информации. Радиометрические JPEG файлы могут быть импортированы с устройств, поддерживающих Wi-Fi на мобильные устройства для дальнейшей обработки и анализа в специальных приложениях, и не нужно тратить время на конвертирование. Попросите продавца продемонстрировать вам процесс вывода данных с камеры, которую он предлагает.

Также выбирайте камеру, которая выводит потоковое видео в формате MPEG 4 на компьютер или монитор через USB-порт. Это особенно важно при съемке тепловой активности в динамике, когда циклы нагрева и охлаждения быстро сменяют друг друга, например при наблюдении моторизованного оборудования в процессе работы. Некоторые тепловизоры оснащаются композитными видео выходами или выходами HDMI. Новые мобильные приложения позволяют передавать потоковое видео по Wi-Fi. Эти возможности значительно расширяют доступ к данным ваших наблюдений и позволяют делать отчеты более подробными и наглядными.

А вы соблюдаете эти правила при выборе тепловизора?

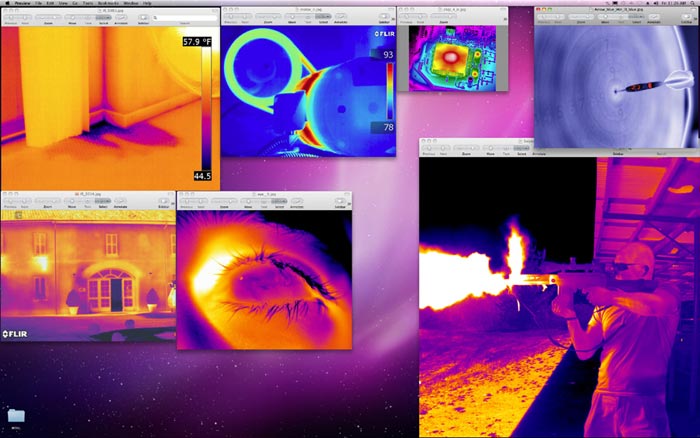

Изображения, сделанные тепловизором, открытые в стандартном просмотровике Apple MacOS

5. Связь с Bluetooth-термометрами и влагомерами к содержанию

Новые тестеры и измерительные приборы такие как например продукты Extech MeterLink позволяют некоторым моделям тепловизоров измерять не только температуру, но и полностью оценивать повреждения от влаги и контролировать электрические сети. Эти измерительные приборы передают на камеру по беспроводной связи диагностические данные о влажности, силе тока, напряжении и сопротивлении. Данные автоматически аннотируются и встраиваются в инфракрасное изображение, подкрепляя таким образом данные тепловизионного исследования. Это предоставляет очень ценную информацию для оценки проблемы и определения лучших средств для ее решения и срочности принятия мер.

А вы соблюдаете эти правила при выборе тепловизора?

Тепловизор FLIR E60 и беспроводной термометр Extech

Многие камеры, такие как E-series или Т-series компании FLIR могут подключаться к мобильным устройства Аpple (iPad, iPhone, iPod) по беспроводной связи. Приложение FLIR Viewer позволяет импортировать ИК-изображения на мобильные устройства для анализа, создания отчетов или публикации.

Преимущество передачи по Wi-Fi еще и в том, что она позволяет передавать изображения между сотрудниками, находящимися в разных частях территории предприятия, что существенно экономит время. Разрабатываются приложения для других мобильных платформ и для расширения функционала – например, возможность дистанционного управления камерой, потоковое видео и тд.

А вы соблюдаете эти правила при выборе тепловизора?

Передача данных с тепловизоров на мобильные устройства по Wi-Fi

Вес может оказаться важным условием при выборе тепловизора, если вы намерены часто и подолгу работать с ним. Более легкая камера – это меньше нагрузки на плечи и спину во время длительных инспекций. На рынке доступен большой выбор легких и компактных тепловизионных камер с базовым набором функций по самым низким ценам. Такие тепловизоры помещаются в ящике с инструментами, или же их можно носить на поясе.

Важным фактором является наличие интерактивного контроля. Назначаемые клавиши и прямой доступ к функциям меню не всегда доступны в большинстве тепловизоров. Несколько дополнительных клавиш могут значительно упростить работу с камерой. Клавиши должны быть удобно расположены и их назначение интуитивно понятно. Некоторые тепловизоры оснащены сенсорными экранами. Это самый удобный способ доступа к функциям камеры, особенно таким, как аннотации и эскизы.

А вы соблюдаете эти правила при выборе тепловизора?

Тепловизор FLIR E-серии на поясе с инструментами

А вы соблюдаете эти правила при выборе тепловизора?

Доступ к функциям камеры FLIR E-серии через сенсорный экран

Некоторые модели, например FLIR T-series оснащены поворотным оптическим блоком, который поворачивается на 120 градусов без изменения положения прибора, который всегда можно держать на уровне глаз. Это идеально для длительной инспекции коммуникаций, расположенных на потолке или в труднодоступных зонах. Эти тепловизоры идеально подходят для обследования зданий и сооружений.

А вы соблюдаете эти правила при выборе тепловизора?

Съемка камерой FLIR T-серии под неудобным углом

А вы соблюдаете эти правила при выборе тепловизора?

Поворотный оптический блок камеры FLIR T-серии позволяет снимать предметы сверху не поднимая головы

Убедитесь, что камера оснащена минимум двумя батареями (ионно-литиевыми или лучше), чтобы их можно было быстро поменять в полевых условиях.

А вы соблюдаете эти правила при выборе тепловизора?

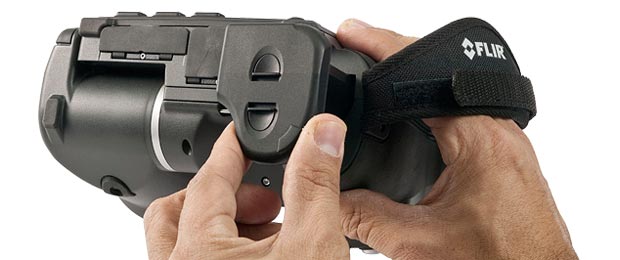

Батарейный блок камеры FLIR T-серии

8. Режимы Картинка-в-картинке и совмещение изображений к содержанию

Режим “Картинка-в-картинке” позволяет накладывать ИК-изображение поверх соответствующей фотографии в изолированном окне. Это позволяет четко обозначить местонахождение проблемного места.

Ик-камеры с расширенными функциями также имеют режим слияния изображений, позволяющий создавать композитные изображения. В этом режиме вы сможете выбирать соотношение ИК и цифрового снимков на одной картинке. Этот режим может использоваться, чтобы подчеркнуть аномальные зоны, например, блокировки в трубах. Такие изображения выглядят очень убедительно в отчетах.

А вы соблюдаете эти правила при выборе тепловизора?

Режим “Картинка-в-картинке”

А вы соблюдаете эти правила при выборе тепловизора?

Режим слияния изображений (Image Fusion)

9. Программное обеспечение для создания отчетов к содержанию

Создание отчетов – неотделимая часть любого инфракрасного исследования. Клиенты – от владельцев домов до крупных корпораций,- требуют документального заключения экспертизы. Тепловое изображение и данные отчета важны в любой области, и в энергоаудите, инспекции электрооборудования, исследовании газовых коммуникаций, осмотре строительных объектов и диагностических программах. Эти данные могут быть использованы при обращении в страховую компанию или при принятии решения о начале ремонтных работ.

Большинство современных тепловизоров поставляются с бесплатным программным обеспечением, позволяющим проводить базовый анализ изображений и создавать простые отчеты. Также доступны расширенные программные продукты для более глубокого анализа и создания более подробных отчетов с настраиваемыми параметрами. Они позволяют максимально использовать возможности вашей камеры. Мгновенные отчеты можно создавать прямо на камере или на мобильном устройстве, если камера поддерживает Wi-Fi.

Программное обеспечение для ИК-анализа создано, чтобы выполнять широкий спектр задач – от простых измерений до радиометрической калибровки, и могут использовать сторонние программы, такие как MatLab™ или Excel. Существуют также специализированные программные пакеты – они рассчитаны для применения в определенной области, от инспекции зданий до научно-исследовательской деятельности.

А вы соблюдаете эти правила при выборе тепловизора?

Программное обеспечение для создания отчетов

10. Температурный диапазон и чувствительность к содержанию

Температурный диапазон и чувствительность – очень важные характеристики тепловизора. Значения температурного диапазона – это минимальная и максимальная температуры, которые может измерить камера.

Чувствительность – это наименьшая разница температур двух объектов, которую может определить тепловизор (например 0.05°C). Выбирайте камеру с таким диапазоном, чтобы она могла чувствовать все температуры на объектах, где вы обычно работаете. Также обратите внимание и на чувствительность.

Производители инфракрасных камер с хорошей репутацией стараются, чтобы их продукция исправно служила вам многие годы. Поэтому многие предлагают расширенные гарантийные программы. Так например программа компании FLIR 2-5-10 дает 2 года гарантии на запчасти и ремонт, пять лет на сменные батареи и десять лет на ИК-детекторы. Какой бы тепловизор вы не выбрали удостоверьтесь в том, что производитель обеспечивает свой продукт достойным гарантийным обязательством. А на китайские тепловизоры компании Guide производитель даёт гарантию 3 года.

12. Техническая поддержка и обучение к содержанию

Когда вы выбираете себе тепловизор, ваше решение должно основываться в частности на качестве технической поддержки и программы обучения, предлагаемых производителем или продавцом оборудования. Профессиональные фотографы проходят серьезное обучение и это сказывается на качестве их работы. Это верно и для тех, кто работает с тепловизорами. Нужно пройти обучение чтобы правильно снимать инфракрасные изображения и интерпретировать отображенную на них информацию.

А вы соблюдаете эти правила при выборе тепловизора?

Хорошая программа обучения должна быть сертифицированна по стандарту ISO 9001, предоставлять доступ к необходимому оборудованию, ресурсам и технологиям, чтобы дать возможность познакомиться со всеми методами тепловизионных исследований. Лучше чтобы занятия проходили в небольших группах, чтобы каждый участник мог практиковаться под ругководством квалифицированного эксперта. Естественно, важен уровень преподавателей и качество учебных пособий. Желательно, чтобы программа была авторизована производителем оборудования.

Всем этим требованиям отвечает только программа ITC компании FLIR. Учебные курсы по программе ITC в России проводят сертифицированные сотрудники компании “Пергам”. По завершении обучения выдаются сертификаты российского и международного образцов.

Топ-10 лучших тепловизоров с Али / Подборки, перечисления, топ-10, и так далее / iXBT Live

Я подробно расскажу как и зачем можно купить тепловизор для личных целей. В обзоре доступного тепловизора HT-102 были заданы правильные вопросы: как и откуда можно привести недорогую модель тепловизионного устройства. Дело в том, что тепловизоры производства США формально разрешены к экспорту, но практически все Мейл-форвардеры отказывают в пересылке из-за санкций, введённых против РФ.  Изменения были проведены не так давно, буквально в прошлом году ещё была возможность привезти хорошую и недорогую модель FLIR или Seek. Экспорт из США на текущий день разрешен… только в Канаду. Есть возможность привезти самостоятельно (или поставив друзей) в чемодане, или официально через юридическое лицо с запросом и подтверждением факта гражданского использования. Дело в том, что формально тепловизоры считаются технологией двойного назначения, поэтому их сложно привезти, особенно современные модели и последние быстро действующие устройства.

 Но товарищи из Поднебесной быстро освоили а) копирование устройств предыдущих поколений, б) перепродажу массово импортируемых тепловизоров гражданского назначения.  Купить их можно свободно на Алиэкспресс.

Для чего же нужен тепловизор — для контроля температуры, замеров перепада температур, поиска утечек тепла и участков перегрева, локализации скрытого нагрева (теплый пол), поиска неисправностей (например, в радиаторах отопления), для ремонта аппаратуры.

Thermal Imaging Infrared Camera HT-102

Самый доступный  доступный тепловизор HT-102.

Простой, универсальный, подходит для большинства устройств на Андроид. Самые главные достоинства — бюджетная стоимость и универсальность. Он подходит практически для любого применения, для быстрой оценки тепловой проблемы, поиска неисправности (нагрев либо утечка тепла). Матрица 32х32 точек, совмещена с камерой видимого диапазона (640х480 точек).

Professional Infrared Thermometer HT-02

Очень хороший бюджетный вариант — НТ-02. Это зарекомендовавший себя тепловизор пистолетного типа со встроенным пирометром, дисплеем, и картой памяти для хранения термограмм. Имеет несколько режимов отображения.  Матрица 64х64 точки (у модели НТ-02С 32х32 точек).

Professional Infrared Thermometer HT-175

Еще ссылка на HT-175 за $129

Новинка — модицифированный вариант НТ-02 — тепловизор НТ-175. Конструкторы из Китая провели серьёзный редизайн и улучшение устройство. Модель НТ-175 стала более компактная, более производительная. Тепловизор имеет матрицу 32х32 точек, дисплей, возможность сохранения на карту памяти. Цена чуть ниже, чем у НТ-02.



Seek Thermal Compact PRO/ Compact /Compact XR Imaging Camera


Большой лот тепловизионных приставок для MicroUSB (Android)/Lightning (iOS).

Производство — США. Тепловизоры отправляются без проблем с таможней, без заморочек с разрешениями и лицензиями. Доставка бесплатная. Очень хороший вариант, в лоте есть модели Compact и Compact Xr. Тип коннектора MicroUSB (Android)/Lightning.  Материка 160х120 до 320х240 у Про-версии.



Thermal Imaging Camera infrared imager Night vision FLIR ONE PRO

 Большой лот тепловизионных приставок для MicroUSB (Android)/Lightning (iOS) от FLIR. Модели ONE и ONE PRO.

Тип коннектора MicroUSB, Тип-С, Lightning. Матрица 160х120 точек, совмещена с матрицей видимого диапазона.



XE-26 XEAST New Handheld Infrared Thermal Imager Detector Camera

Удобная модификация тепловизора от XEAST.  Имеет удобный корпус с прорезиненной ручкой, большой дисплей 2.4″.

Есть возможность сохранять термограммы на карту памяти. Матрица 32х32.





Flir C2 Compact Professional Thermal Imaging Camera и

Flir C3 Wi-Fi Compact Professional Thermal Imaging Camera

Seek Thermal SHOT / SHOT PRO Imaging Camera

Компактные тепловизоры в корпусе с дисплеем. Очень удобные для быстрого контроля. Имеют встроенный накопитель для хранения снимков. Модель С3 имеет встроенный Wi-Fi.

HT-A1 Portable USB Rechargeable Thermal Imaging Camera

И ещё один лот НТ-А1

 Удачная модель от китайцев, плюс удачная копия моделей выше. Компактный портативный тепловизор с дисплеем и накопителей для хранения данных. Матрица 220х160.



Professional HT-18 HD Thermal Imaging Camera

Модицифированный тепловизор, одна из модификаций НТ-серии. Имеет большой дисплей, накопитель (карту памяти) для хранения данных. Матрица 220х160 точек.

Uni-UTi220A и UTi80 High-Definition HD Infrared Thermal Imager

Брендвый тепловизор от Uni-Т.Модели современные, 220А подороже, 80-я более бюджетная. Имеются в гос реестре СИ РФ. Подходят для малого бизнеса.  Матрица 80х60 точек.

FLIR TG167 Thermal Imaging Camera

Вариант тепловизора подороже. Это не китайские НТ-02 — тут модель вполне серьёзная. Компоновка «пистолетная», с ручкой, дисплеем и встроенным пирометром. Матрица 80х60 точек.



 В завершение очень интересная модель. Это тепловизионный прицел.

HT-220D и HT-320D Digital 2X Zoom thermal camera

Отличный вариант для охотника. подойдёт для игр в страйк-болл. Совмещен монокуляр и тепловизор. Есть функция ночного зрения.  Матрица 220х160 точек



И, скажу по собственному опыту, с учётом стоимости услуг Мейл-форвардера по пересылке с официальных магазинов США, услуг фотографирования и страхования посылки, вариант с Алиэкспресс обходится значительно дешевле, проще и быстрее. Рекомендую обратить на это внимание.



 Обзор Самый доступный тепловизор HT-102

Смотрите горячие темы:

Лучшие аккумуляторные батарейки с Али: АА (пальчиковые), ААА (мизинчиковые), «Крона»

Подборка серьезных осциллографов с Али (20МГц-100МГц)

Подборка готовых модулей усилителей звука с Али (плюс пара динамиков) для DIY акустических систем

Аудиомодули и платы усилителей с Али и не только

Выбираем лучшие карманные осциллографы (DSO) с Али

Подборка лучших внешних аккумуляторов c QC3.0 и PD для питания паяльников и мощных устройств

Подборка очень выгодных товаров технической направленности с Алиэкспресс

Подборка компонентов для аудиоусилителей (Али)

Топ мультиметров и измерителей с Али

Лучшие наборы LEGO с Алиэкспресс (10 сборных моделей автомобилей)

Аксессуары для LEGO — лучшие и самые необычные дополнения с Али

Топ лучших наушников c Алиэкспресс

Подборка интересных акционных товаров с Али/JD

Подборка годных 10W Qi беспроводных зарядок для iPhone/Samsung/Huawei/Xiaomi (Ali/JD и так далее)

Рейтинг тепловизоров – ТОП 6 лучших и советы по выбору

Чтобы выявить степень нагрева токоведущих частей, найти утечку охлаждающих элементов или провести аудит теплопотерь здания, используют тепловизоры. Вот несколько примеров лучших моделей, завоевавших хорошую репутацию, а также конкретные советы по выбору, которые помогут вам подобрать именно то, что необходимо для ваших целей.

Сперва рассмотрим лучшие модели, которые отличаются достойными характеристиками и получили положительные отзывы. При составлении ТОПа мы ориентировались на матрицу, функционал, удобство использования и термочувствительность приборов.

Строительный тепловизор

Подборка товаров осуществлена на основе отзывов, мнений и оценок пользователей, размещенных на различных ресурсах в сети интернет. Вся информация взята из открытых источников. Мы не сотрудничаем с производителями и торговыми марками и не призываем к покупке тех или иных изделий. Статья носит информационный характер.

Testo 875-1i

Testo 875 1i 0563 0875 V1

Основные характеристики:

  • Разрешение матрицы – 160*120
  • Рабочая температура – -15/+40°C
  • Диапазон измерений – -30…+100; 0…+350°C
  • Автоматическое распознавание горячих и холодных точек – есть
  • Телеобъектив – да

Матрица и визуализация. Тепловизор оснащен матрицей 160х120 px, что позволяет обследовать здания и электрическое оборудование на предмет превышения или утечки тепла. Несмотря на относительно малый размер матрицы, тепловая чувствительность составляет менее 50 мК, поэтому аппарат не пропустит отклонение в пару градусов. Для удобства визуализации предоставляется экран 3.5 дюйма, по которому легко следить за происходящим.

Фишкой тепловизора выступает задействованная технология SuperResolution, содействующая повышенной в 4 раза детализации снимков, по сравнению с другими аналогичными приборами.

Функционал. Тепловизор оснащен инфракрасным зондом и умеет определять температуру от 0 до 350º С. Если требуется найти утечку хладагента, то можно переключить диапазон на -30…+100 градусов. Сам прибор разрешено использовать при окружающей температуре от -15 до +40º С. Еще тепловизор способен фиксировать в автоматическом режиме максимально холодную и горячую точки, чтобы оператор сразу видел важные параметры и не тратил время на изучение всей картинки.

Работа Testo 875 1i 0563 0875 V1
Работа Testo 875-1i 0563 0875 V1.

Управление. Аппарат удобно лежит в руке благодаря эргономичной рукоятке. Все управление сосредоточено в 5 клавишах, где есть кнопка “Вкл/Выкл”, “Ок”, “Назад” и две стрелки для навигации по меню.

Комплектация Testo 875 1i 0563 0875 V1
Комплектация Testo 875-1i.

 Комплектация Testo 875 1i 0563 0875 V1

Плюсы Testo 875-1i

  1. Повышенная детализация изображения благодаря технологии SuperResolution.
  2. Можно использовать при -30º С.
  3. Есть адаптер для фиксации к штативу.
  4. Простое управление одной рукой.
  5. Четко видно тепловые границы, что исключает вероятность ошибки визуального определения участка, нуждающегося в ремонте.

 Комплектация Testo 875 1i 0563 0875 V1

Минусы Testo 875-1i

  1. Медленное перемещение целеуказателя по экрану.
  2. Размывает участки с холодными температурами.



Bosch GTC 400 C в L-boxx

Bosch GTC 400 C v L boxx

Основные характеристики:

  • Разрешение матрицы – 160×120
  • Рабочая температура – -10+45°С
  • Диапазон измерений – от -10 до +400°С
  • Автоматическое распознавание горячих и холодных точек – есть
  • Телеобъектив – нет

Матрица и визуализация. Модель оснащена матрицей 160х120 рх и пригодна для аудита систем отопления, охлаждения и проверки исправности электрооборудования. Для быстрого обнаружения мест с отклонениями тепловизор легко переключается в режим обычной камеры, чтобы оператор точно локализовал проблемный участок. Дисплей 3.5 дюйма оптимален для детального рассмотрения картинки.

Функционал. Прибор способен автоматически маркировать холодные и горячие точки. Влагозащитный корпус разрешает эксплуатацию под дождем, а также использование при температуре до -10º С. Если имеющегося экрана мало, то изображение можно передать через USB на компьютер. Еще для этого присутствует Wi-Fi модуль, позволяющий транслировать данные на телефон, планшет или удаленное устройство. Максимальное положительное значение для измерения в +400º С позволяет засечь даже самые горячие точки, выходящие за рамки чувствительности других тепловизоров.

Возможность показа на другом устройстве Bosch GTC 400 C v L boxx
Возможность трансляции экрана на другом устройстве.

Управление. Переключать режимы можно посредством 9 кнопок, расположенных под экраном. Отдельно вынесена клавиша для фото теплового скрининга, чтобы мгновенно создать снимок интересующего участка. Запуск процесса осуществляется нажатием на курок, расположенный с другой стороны корпуса.

Комплектация Bosch GTC 400 C v L boxx
Комплектация Bosch GTC 400 C в L-boxx.

 Комплектация Testo 875 1i 0563 0875 V1

Плюсы Bosch GTC 400 C в L-boxx

  1. Измерительный прибор внесен в государственный реестр и может использоваться для проведения официального аудита.
  2. Переключение с тепловизора на обычную камеру.
  3. Чувствительность до +400º С.
  4. Можно передавать данные по Wi-Fi.

 Комплектация Testo 875 1i 0563 0875 V1

Минусы Bosch GTC 400 C в L-boxx

  1. Погрешность достигает 3 градусов.
  2. Продается без сертификата поверки — его придется сделать отдельно.



RGK TL-80

RGK TL 80

Основные характеристики:

  • Разрешение матрицы – 80*80
  • Рабочая температура – -15+50°С
  • Диапазон измерений – от – 20 до +350°С
  • Автоматическое распознавание горячих и холодных точек – есть
  • Телеобъектив – да

Матрица и визуализация. Прибор оснащен матрицей 80х80 px и оптическим полем зрения в 17х17º. Таких характеристик достаточно, чтобы обследовать системы отопления, проводить аудит по теплоэффективности небольших помещений. Визуализировать изображение помогает экран 2.8 дюйма, а также возможность электронного увеличения кадра в 32 раза, что разрешает проверять удаленные предметы на расстоянии. Но для ответственных задач тепловизор лучше не использовать, поскольку погрешность здесь достигает 2º.

Функционал. Аппарат ведет запись всех измерений и сохраняет ее в формате MPEG-4, который легко воспроизвести на любом компьютере или телефоне. Еще в тепловизоре есть возможность накладывать инфракрасный свет, чтобы подстроить изображение под нужный оттенок, оптимальный для восприятия. Порт HDMI разрешает сразу транслировать поток на большой экран телевизора.

Устройство RGK TL 80
Устройство RGK TL-80.

Управление. Для перемещения по меню используется “крест”, который привычен большинству пользователей еще со времен джойстиков к игровым консолям. Отдельно есть две подэкранные кнопки, запускающие написанные над ними функции. Такое расположение визуально делает управление более понятным.

Комплектация RGK TL 80
Комплектация RGK TL-80.

 Комплектация Testo 875 1i 0563 0875 V1

Плюсы RGK TL-80

  1. Есть выход HDMI.
  2. Ведет запись на SD карту.
  3. Очень короткий корпус удобен для заведения в узкие места.
  4. Разъемы надежно защищены резиновыми заглушками от влаги.

 Комплектация Testo 875 1i 0563 0875 V1

Минусы RGK TL-80

  1. Не самая подробная боковая шкала.
  2. Погрешность в 2 градуса.



Fluke VT04A

Fluke VT04A

Основные характеристики:

  • Рабочая температура – -10+45°С
  • Диапазон измерений – от -10 до +250
  • Автоматическое распознавание горячих и холодных точек – есть
  • Телеобъектив – да

Матрица и визуализация. Тепловизор от американского бренда обладает полем зрения с углами 28х28º, и способен вести запись с частотой кадров 9 Гц, обеспечивая надежное запечатление картинки с частым обновлением. Визуализация может быть выполнена в инфракрасном спектре 6.5-14 мкм или обычном цветном восприятии на экране 2.2 дюйма, что достаточно для изучения на месте и содействует компактности прибора.

Функционал. Тепловизор может настраиваться пользователем на близкую и дальнюю фокусировку, что позволяет обследовать объекты с разной удаленностью. Работает прибор от батарей АА в течение 8 часов, поэтому вам не придется регулярно их менять. Тепловизор показывает температуру только по центральной точке наведения, поэтому оператору требуется наводить каждый раз аппарат на цель.

Работа Fluke VT04A
Работа Fluke VT04A.

Модель сохраняет 10000 кадров на 1 ГБ, а значит вы сможете долго пользоваться SD 4 ГБ из комплекта, не сбрасывая данные в ПК.

Управление. Запуск измерения осуществляется небольшим курком спереди. Остальные переключения производятся шестью кнопками под экраном. Поскольку 4 из них — это стрелки, то управление здесь совсем простое.

Комплектация Fluke VT04A
Комплектация Fluke VT04A.

 Комплектация Testo 875 1i 0563 0875 V1

Плюсы Fluke VT04A

  1. Есть телеобъектив.
  2. Малый вес 350 г.
  3. Компактные габариты 210х75х55 мм.
  4. Быстрое отображение параметров.
  5. Удобно держать в руке.

 Комплектация Testo 875 1i 0563 0875 V1

Минусы Fluke VT04A

  1. Работает от батарей, а не аккумуляторов.
  2. Погрешность 2º С.
  3. Проигрывает другим тепловизорам по диапазону.



ADA TEMPROVISION А00519

ADA TEMPROVISION А00519

Основные характеристики:

  • Разрешение матрицы – 60*60
  • Рабочая температура – -5+40°С
  • Диапазон измерений – от -20 до +300
  • Автоматическое распознавание горячих и холодных точек – есть
  • Телеобъектив – нет

Матрица и визуализация. Тепловизор оснащен матрицей 60х60 рх, которая считывает картинку с углом обзора 20х20º. Этого достаточно, чтобы обследовать объекты с расстояния 5-10 м. На мониторе действует выраженная градация серого, которая лучше детализирует цветные участки. Спектральный диапазон 8-14 мкм дает тепловизору широкие возможности по выделению локаций разными оттенками, поэтому оператору проще различать места с иной температурой.

Пример работы ADA TEMPROVISION A00519
Пример работы ADA TEMPROVISION А00519.

Функционал. Тепловизор способен автоматически фиксировать самые холодные и горячие места в здании, чтобы оператор быстрее ориентировался в ситуации. Действует прибор при температуре от -5 градусов, поэтому подходит для применения зимой на улице или в холодильных камерах для поиска утечек. Диапазон засекаемых температур составляет от -20 до +300º С тоже содействует применению как в аудите электроники, так и морозильного оборудования.

Управление. Шкала изменения температуры расположена снизу, а не сбоку, как у большинства конкурентов. Это позволило создать более узкий экран, поэтому модель тоньше аналогов. Управление осуществляется четырьмя стрелками по меню и пусковой клавишей, что выглядит очень просто.

 Комплектация Testo 875 1i 0563 0875 V1

Плюсы ADA TEMPROVISION А00519

  1. Малый вес 310 г.
  2. Автоматическое отключение для экономии заряда через 12 минут бездействия.
  3. Узкий угол обзора 20х20º разрешает отходить от объекта на расстояние до 10 м.
  4. Выраженная градация серого цвета для лучшей различимости картинки.

 Комплектация Testo 875 1i 0563 0875 V1

Минусы ADA TEMPROVISION А00519

  1. Отсутствует ручная фокусировка.
  2. Погрешность 2º С.



Seek Thermal Compact для Android

Seek Thermal Compact для Android

Основные характеристики:

  • Разрешение матрицы – 206×156
  • Диапазон измерений – от -40 до +330
  • Автоматическое распознавание горячих и холодных точек – есть
  • Телеобъектив – нет

Матрица и визуализация. Тепловизор наделен матрицей 206х156 рх, что превышает показатели большинства более дорогих моделей. Объектив в корпусе сканирует объект и обрабатывает его в цифровой вид. При помощи miniUSB прибор присоединяется к мобильному телефону или планшету на базе Android, дисплей которого и служит средством визуализации. Благодаря этому значительно экономится место для хранения и транспортировки. На экране телефона 5-6 дюймов отлично видно крупные объекты, будь то система отопления в конференц-зале, чиллер, панорамные окна.

Пример работы Seek Thermal Compact для Android
Пример работы Seek Thermal Compact для Android.

Функционал. Тепловизор умеет автоматически выделять верхний и нижний температурный предел, что позволяет сразу понять картину в здании или исследуемом предмете. Диапазон измерений составляет -40…+330º, а это удобно как для поиска перегретых контактов, так и обнаружения утечек охлаждающей жидкости или газа.

Прочный корпус из сплава магния защищает тепловизор от повреждений при работе в экстремальных условиях. Съемка ведется независимо от параметров камеры телефона с углом 36º, что превышает показатели более дорогих конкурентов и практично для панорамного обследования зданий на расстоянии. Линзы и микроболометр VOx обеспечивают видение в инфракрасном свете с диапазоном 7-13 мкм, что устраняет необходимость в дневном или искусственном освещении.

Управление. Чтобы управлять тепловизором, необходимо мобильное устройство на базе Android. В “Плей Маркете” есть приложение, позволяющее взаимодействовать устройствам. Для управления в телефоне на экране появляются 5 кнопок, а также возможно наведение тепловизора на цель касанием пальца по нужной точке.

 Комплектация Testo 875 1i 0563 0875 V1

Плюсы Seek Thermal Compact для Android

  1. Привлекательная цена.
  2. Шикарный диапазон измерений -40…+330º С.
  3. Компактные габариты.
  4. Весит 235 г.

 Комплектация Testo 875 1i 0563 0875 V1

Минусы Seek Thermal Compact для Android

  1. Не имеет собственного экрана.
  2. Тепловизор совместим лишь с ОС “Андроид”.
  3. Взаимодействует только с разъемами miniUSB, но Tipe C уже не поддерживает.



Как выбрать тепловизор

Теперь подошло время вникнуть в основные параметры, чтобы понимать, за что вы платите такие деньги и пригодятся ли вам эти функции.

Размеры матрицы

Это, пожалуй, самая дорогостоящая часть тепловизора. От ее размеров в рх зависит детальность температурного показателя. Ее можно сравнить с мощностью камеры телефона или планшета — чем больше мегапикселей, тем четче снимок. Матрицы тепловизоров бывают 60х60, 80х80 рх и т. д., но профессиональные начинаются от значения 160х120 и выше.

Матрица 160 x120

Тепловые сканеры с матрицей 160х120 пикселей означают, что прибор способен выделять на картинке до 19200 точек температуры. Аппараты с такой характеристикой оптимальны для контроля небольших объектов (окна, двери, станки), расположенных недалеко от оператора. Кроме бытового использования такие приборы применяют на предприятиях, где требуется узнать, насколько перегреваются контакты оборудования (без подробных расчетов), а также для аттестации учреждения, в котором проводятся методы испытания нагревом (неразрушающий контроль).

Матрица 320 x 240

Тепловизоры с разрешением матрицы 320х240 рх обладают 76800 температурными точками. Как видно, их детализация почти в 4 раза выше, а следовательно получится точнее найти место с перегревом или утечкой тепла. Контуры предметов будут лучше прорисованы на тепловом скрининге, что актуально, если обследуемый элемент находится далеко или в нем много отдельных деталей. Зона использования тепловизоров с такими матрицами — это: вышки ЛЭП, электрооборудование, целые здания, дымоходные системы, тепловые барьеры ограждающих конструкций.

Матрица 640 x 480

Это разрешение матрицы является максимальным и подходит для аудита любых объектов от микроэлектроники до огромных зданий. Благодаря высокой четкости можно получить довольно точное представление о теплопотерях, не подходя близко к предмету. Это не только экономит время проверки, но и повышает безопасность при мониторинге печей в литейных цехах.

Термочувствительность

Это способность идентифицировать температуру в соседних точках, где различия минимальные. Параметр обозначается в мК. Высокая чувствительность в профессиональной среде считается 80 мК и менее. Тепловизоры с параметром ниже 60 мК уже являются очень чувствительными. Самым наилучшим показателем обладают модели с характеристикой 30 мК. Они отличают температуру, разница которой составляет менее 1º С. Соответственно, у приборов с худшей чувствительностью погрешность достигает 2-3 градуса, поэтому такие отличия они не видят.

Температурный диапазон

Выбирая тепловизор, нужно подумать, с какими температурами ему предстоит работать. Еще важно учесть само место эксплуатации, что и подразумевает двойное значение температурного диапазона.

Диапазон измеряемых температур

Есть модели с диапазоном 0…+100º С, которые оптимальны, чтобы обнаружить теплопотери оконных и дверных проемов, а также живых людей и млекопитающих (для тактических задач, охоты и т. д.).

Проверка дома тепловизором
Проверка дома тепловизором.

Но если требуется найти перегрев контактов, температура которых выходит за пределы 100 градусов, то аппарат окажется бесполезным. В таком случае используйте тепловизор с более широким диапазоном до 250-400º С.

Проверка контактов тепловизором
Проверка контактов тепловизором.

Когда задача заключается в поиске утечки хладагента морозильной или холодильной камеры, нижний порог в 0º С тоже ничего не даст. Вам потребуется модель с начальным диапазоном от -20…-10 градусов.

Диапазон рабочих температур

Температура окружающего воздуха влияет на корректность работы прибора. Если аппарат не рассчитан на отрицательные температуры, то на морозе у него быстро разрядится аккумулятор или выданные значения могут отличаться от действительных. Такие тепловизоры получится применять только из машины или другого теплого укрытия, но больше они подходят для эксплуатации внутри помещения.

Чтобы вести аудит объектов на улице зимой, выбирайте тепловизоры с рабочей температурой -20…+45º С.

Объектив

От угла съемки, зависит поле зрения тепловизора. В продаже можно встретить модели с углом от 15х15º до 40х40º. Малый угол практичен для удаленного изучения объекта. Это могут быть вышки, столбы ЛЭП, или съемка, проводимая с самолета. Широкоугольный объектив удобен, чтобы сразу вывести на экран все здание, но для этого потребуется близко к нему подойти.

Дополнительные характеристики

От дополнительных характеристик зависит стоимость и возможности эксплуатации тепловизора. Поэтому рассмотрите их, чтобы решить, пригодятся ли они вам.

Функция измерения влажности

Этот режим помогает найти места с повышенной влажностью, где впоследствии может образоваться грибок и плесень. Для задействования функции в прибор вводятся значения обычной влажности, присущей для помещений в этой местности. Тепловизор автоматически раскладывает ситуации по трем цветам, где красный — это зона с высоким скоплением конденсата, желтый — места потенциальных проблем, а зеленый — нормальный уровень влажности.

Функция видео измерения

Если вы видели термограмму, то понимаете, что изображение в ней не четкое. Функция видео измерения позволяет одновременно вести запись в инфракрасном спектре, чтобы потом было легче идентифицировать места, в которых требуется вмешательство. При необходимости данные можно сохранить на карту памяти или передать на ПК.

Автоматическое отображение самой горячей / холодной точки

Чтобы обнаружить проблему (например перегрев), оператору требуется детально изучить картинку целиком. Тепловизор с функцией автоматического обнаружения самой холодной и горячей точки позволяет быстрее увидеть критические значения. Это удобно, чтобы быстрее локализовать нагретые клеммы или человека в толпе с повышенной температурой тела.

Функция автоматического обнаружения самой холодной и горячей точки
Функция автоматического обнаружения самой холодной и горячей точки.

Функция отображения превышения предельных значений

В каждом тепловизоре есть свой допустимый тепловой диапазон. Когда данные на объекте его превышают, то срабатывает сигнализация. Это позволит не пропустить критические ситуации, связанные с сильным перегревом.

Расчет минимального / максимального значения участка

Тепловизор определяет самые низкие и самые высокие температурные показатели на конкретном участке. В режиме реального времени прибор пересматривает эти данные, что повышает точность составленной картины.

Приближающий телеобъектив

Удобная функция для тех, кто проводит аудит объектов, расположенных в труднодоступных местах на высоте или снизу (например шахты, колодцы, тоннели, вид с самолета). Еще это актуально для проверки зданий на расстоянии, чтобы не быть замеченным (для тактических операций).

Тепловизор с приближающимся теплообъективом
Тепловизор с приближающим теплообъективом.

С их помощью легко оценить тепловую картину крупной конструкции на расстоянии и исследовать определенную локацию, приблизив ее. Такой объектив отличается повышенной массой и занимает больше места в тепловизоре, увеличивая его габариты, зато по функциональности прибор становится лучше.

Функция наложения инфракрасного и видимого изображения

Чтобы части картинки с низкой температурой не мешали в кадре, функция позволяет установить отображение картинки в ИК-спектре только значимых участков. Температурную точку срабатывания режима устанавливает оператор. Благодаря этому можно быстрее обследовать объект и выделить только ключевые места, в которых потребуется вмешательство. На ИК-изображении их легче рассмотреть более детально.

Другие тепловизоры способны вести съемку как обычная видеокамера и совмещать полученные данные. Так легче всего найти место с перегревом, поскольку в кадре оно будет выглядеть не как ярко-красное пятно, а иметь конкретные очертания.

Тепловизор с наложением инфракрасного и видимого изображения
Тепловизор с наложением инфракрасного и видимого изображения.

Функция изотермы

Если разбег в 10º С не принципиален, то можно запустить изотерму, которая объединяет все схожие показатели в один цвет. Визуально это упрощает восприятие картинки и вы видите только горячие и холодные зоны без множества оттенков. Это практично для поиска людей под завалами, тактических операций, обнаружения прокладки скрытых систем отопления и т. д.

Тепловизор с функцией изотермы
Тепловизор с функцией изотермы.

Поворотный дисплей

Если обследуемое место расположено неудобно, то поворотный экран позволяет направить объектив на проверяемую зону, а монитор расположить так, чтобы он был хорошо виден оператору.

Тепловизор с поворотным дисплеем
Тепловизор с поворотным дисплеем.

Высокотемпературный фильтр

Практичен для тех, кто сталкивается с температурами, превышающими диапазон тепловизора 300-400 градусов. Фильтр расширяет предел считывания температурных значений до 1200º С и подойдет для аудита нагревательных установок и печей.

Запись голосовых комментариев

Кроме термограммы позволяет записывать звуки. Это упрощает работу с видеоматериалом, помогая вспомнить, что потребуется сделать на каждом участке и какие в нем особенности.

LED подсветка

Если тепловизор способен снимать как обычная камера, то в затемненных помещениях на видео ничего не будет видно. В таком случае поможет диодная подсветка.

Тепловизор с подсветкой
Тепловизор с подсветкой.

Функция создания панорамных изображений

Когда обследуемый объект не помещается в кадре, а на картину требуется взглянуть целиком, используют функцию совмещения нескольких термограмм в одну. Это уменьшает ее общий вес для хранения в памяти и делает тепловую ситуацию более наглядной.

Покупайте тепловизор с таким режимом, если часто приходится работать с близкого расстояния при крупных конструкциях (здания, технологические установки).

Лазерный целеуказатель

Лазерный прицел точно показывает на экране, куда направлен центр поля зрения прибора. Благодаря этому, обнаружение перегретых элементов осуществляется безошибочно (например, если транзисторы расположены друг за другом и целеуказатель попадает лишь на верхнюю часть второго элемента; первый менять в таком случае не потребуется).

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Что такое тепловизор, как его выбрать по параметрам и виды устройства

Виды тепловизоров

То, как выглядит тепловизор, вы можете рассмотреть на фото. Помимо этого я рекомендую ознакомиться с типами устройств, чтобы ориентироваться в назначении, классах и функциях. Условно их можно разделить на:

  • наблюдательные;

  • измерительные;

  • стационарные;

  • переносные;

  • высокотемпературные.

При этом все виды тепловизоров построены по одинаковому принципу — преобразование ИК-лучей в видимые температурные диаграммы, отображаемые на дисплее.

Наблюдательные приборы

Наблюдательный тепловизорСмотровые тепловизоры зачастую оснащаются монохромными экранами. Такая цветовая гамма дает наибольшую контрастность, что требуется для отслеживания людей или животных, находящихся на охраняемых территориях либо на природе. Этот подвид используется военными, охранниками, силовыми структурами, а также охотниками, спасателями, натуралистами.

Поскольку данные тепловизоры нужны только для наблюдения, охраны, обнаружения теплых тел, они могут не иметь средств для определения температуры.

Измерительные приборы

Измерительный тепловизорЧувствительность тепловизоров этого типа намного выше. Экран передает цветное изображение, каждый оттенок которого соответствует определенной температуре. Устройство требуется для измерения температуры поверхности предметов. Термограмма показывает степень нагрева любой точки отснятой картинки.

Измерительные тепловизоры нужны для дистанционного контроля без разрушения конструкций. Они используются в строительстве, промышленности, медицине, диагностике электрического оборудования и т.д.

В эту группу можно отнести визуальные пирометры. Это недорогие тепловизоры измеряют температуру в центральной точке изображения, выводя на экран тепловую диаграмму невысокого разрешения. Несмотря на то, что картинка получается более размытой по сравнению с устройствами экспертного класса, ее достаточно, чтобы увидеть области аномального нагрева или охлаждения. Это скорее бытовые приборы.

Стационарные приборы

Стационарный тепловизорЭто мощные тепловизоры, оснащенные охлаждаемым сенсором. Поскольку их конструкция несколько громоздкая, они не предназначены для перевозки.

Их устанавливают на производстве, чтобы следить за технологическими процессами. Наблюдаемый температурный промежуток может составлять от -40 до +2000 градусов Цельсия.

Датчик тепловизора этого типа охлаждается жидким азотом. Так получается выдерживать высокий нагрев, достоверно отображая тепловые данные. Матрицы фотоприемников делаются из полупроводников.

Переносные приборы

Переносной тепловизорВ основе этих приборов лежат неохлаждаемые болометры — сенсоры из кремния. Переносные тепловизоры более компактны по сравнению со стационарными за счет отсутствия системы охлаждения. Ими проще пользоваться для исследования труднодоступных мест. При этом сохраняются все преимущества стационарных устройств. Большинство приборов имеют именно переносное исполнение.

Высокотемпературные приборы

Высокотемпературный тепловизор может быть как стационарным, так и переносным. Он характеризуется способностью точно определять нагрев свыше +650…+1000 градусов Цельсия. Существуют модели, способные работать при 1200 градусах и больше. Они предназначены для контроля котлов, узлов, иных конструкций, подвергающихся сильному нагреву. Зачастую такое оборудование задействовано в литейных цехах, металлургических комбинатах, энергетике, т.д.

Как устроен и как работает тепловизор

Основой тепловизора служит матрица, способная преобразовывать инфракрасное излучение в электрические сигналы. Такая чувствительная полупроводниковая пластина меняет проводимость в зависимости от изменения температуры. Электронный сигнал поступает в микросхему или микропроцессор, где обрабатывается, а затем выводится на дисплей в виде термической диаграммы. На матрице ИК-лучи фокусируются посредством оптической системы.

Сложно представить, как работает тепловизор, если не понимать его конструктивных особенностей. Разберем кратко каждую его составляющую часть и ее действие, которая обязательно есть в каждом устройстве.

Как работает тепловизор

Конструкция тепловизора

Вне зависимости от того, какой тепловизор выбрать, он будет состоять из:

Несмотря на то, что конструкция тепловизора остается неизменной, внешний вид различается из-за габаритов, функций и технических характеристик.

Объектив

Дальность тепловизораМатрица и объектив составляют до 90% цены устройства. От свойств объектива зависит дальность тепловизора. Его стоимость настолько высока из-за того, что линзы изготавливаются не из стекла, а из германия, потому что стекло не пропускает инфракрасное излучение. Германиевые линзы подвергаются дополнительному просветлению посредством нанесения тонкопленочных покрытий.

То, на каком расстоянии работает тепловизор, зависит от типа объектива. Кроме стандартного, которым оснащаются все устройства, в комплекте могут идти телескопические и широкоугольные объективы.

Телескопические несколько сужают угол обзора, однако они способны действовать как бинокль — приближать отдаленные объекты. Наблюдательные тепловизоры могут различать источники тепла на километровых расстояниях.

Широкоугольные объективы наоборот расширяют обзор. Это полезно, если нужно исследовать крупное здание, которое не помещается в обычное компактное устройство. Необходимость склеивать панорамную картинку из нескольких снимков может остаться, однако количество фрагментов за счет широкоугольной оптики можно уменьшить, что облегчает энергоаудит.

Дисплей

Диапазон тепловизора Весь диапазон температур тепловизора отображает экран. Собранная информация о нагреве объекта выводится на дисплей в виде термограммы — снимка, раскрашенного в различные оттенки, каждому из которых соответствует своя температура. Диагональ должна быть достаточной, чтобы обеспечивать четкость картинки в полевых условиях.

Экран помимо измерительных данных может отображать время, уровень заряда аккумуляторов, дату, другую вспомогательную информацию. Здесь же отражается меню настроек, с помощью которых можно подготовить отчет, задействовать весь функционал прибора.

Элементы управления

Они представляют собой кнопки, посредством которых устройство настраивается, приводится в действие. Зачастую можно настроить цветовую гамму изображения, слить картинки в одну, выбрать точку для определения температуры, подготовить отчет и т.д. На цифровых тепловизорах последних моделей кроме основных управляющих клавиш органом управления может служить сенсорный экран.

Хранилище данных

Основные параметры тепловизораЭта функция не обязательно должна входить в основные параметры тепловизора, однако ей оснащаются большинство современных приборов. Вся собранная информация — снимки, термограммы, голосовые или текстовые аннотации, видео — сохраняются на встроенных или подключаемых картах памяти. Могут применяться накопители различных видов и разной вместительности — это зависит от класса устройства.

Кроме внутренних или внешних флешек в возможности тепловизора последних серий наличие функций передачи данных. Они оснащаются Wi-Fi или Bluetooth-модулями, посредством которых собранные сведения передаются на смартфоны, планшеты, ноутбуки. При наличии USB-порта информацию можно передать напрямую на компьютер. Если есть HDMI-порт, то становится возможной потоковая трансляция видео на подключенный монитор или телевизор.

Дополнительные элементы конструкции

Область применения тепловизоровТо, какой тепловизор купить лучше, могут определять дополнительные функции. К ним относятся:

  • лазерный указатель, облегчающий наведение фокуса на объект;

  • возможность записи видео или аудио;

  • встроенные средства анализа информации;

  • датчик, определяющий влажность объекта;

  • компас или GPS-навигатор для сохранения координат места исследований и т.д.

В зависимости от форм-фактора прибора он может оснащаться ручкой (обычно ее имеют компактные тепловизоры пистолетного типа), дополнительной камерой на 3-5 мегапикселей, сменными аккумуляторами. Объектив защищается крышкой, устройство в целом — чехлом со шнурком.

Технические характеристики прибора

Именно от них зависит область применения тепловизоров. К ним относятся:

  • разрешение инфракрасного датчика;

  • разрешение и размер дисплея;

  • температурный диапазон;

  • чувствительность;

  • погрешность измерений;

  • спектральный диапазон.

Ориентируясь на эти параметры, можно определить, какой тепловизор лучший для тех или иных задач.

Разрешение инфракрасного датчика

Компактный тепловизорИК сенсор тепловизора имеет значительно более низкое разрешение, чем у привычных камер смартфонов, ввиду его высокой стоимости, сложности изготовления. Чем выше разрешающая способность, тем более четким получается изображение и точнее определяется температура.

Недорогой тепловизор для дома оснащается датчиком, разрешение которого не превышает 160х120 пикселей. Этого хватит, чтобы понять, требуется ли ремонт, пора ли менять утеплитель, нет ли угрозы образования плесени. Такая матрица покажет, где образовались мостики холода, насколько теплые или холодные окна. Однако для проведения полноценного энергоаудита их может быть недостаточно.

К полупрофессиональным решениям относятся приборы с разрешением 320х240 пикселей. Они уже подходят для энергетического аудита здания, более детального определения тепловых утечек. Термограммы получаются более четкими. Чтобы сделать их еще лучше, встроенные программы могут склеивать одну картинку из нескольких снимков.

Профессиональные приборы получают чувствительную матрицу разрешением 640х480 точек или выше. С их помощью распределение тепла на объекте измеряется еще более четко. Однако при вопросе, нужен ли тепловизор этого класса для повседневного использования — ответ однозначный: нет. Он слишком дорогой. Такие модели нужны там, где требуется слежение за температурными изменениями высокой точности.

Разрешение и размер дисплея

Возможности тепловизора Читая описание тепловизора, нельзя путать разрешение жидкокристаллического экрана с разрешением матрицы/датчика/сенсора/инфракрасного детектора. Разница между ними такая же, как между камерой и экраном на смартфонах.

Параметры дисплея не влияют на размер термограммы. Однако от них зависит то, насколько четко будет видна картинка до распечатки отчета или до передачи его на компьютер. Почти любой бюджетный тепловизор имеет дисплей с диагональю 3,5 дюймов и с разрешением 320х240 пикселей. Более дорогие модели могут оснащаться экранами разрешением 640х480 точек и выше.

Температурный диапазон

Один из главных критериев выбора тепловизора. Каждый прибор может измерять температуру до конкретных пределов. Это определяет его предназначение.

На вопрос, какой тепловизор выбрать для обследования дома, могу порекомендовать модели, предел которых — +100 градусов Цельсия. Если требуется прибор для диагностики электрического оборудования, верхняя граница должна быть +350°C. Для слежки за теплогенераторами, котлами значение увеличивается до +650 градусов. В химической, энергетической, стекольной, металлургической промышленности требуются модели, способные определять температуру до +1200 градусов или выше.

Чувствительность

Параметр влияет на контрастность термограммы. Он характеризует то, какой температурный перепад сможет уловить прибор. Чтобы проводить энергоаудит, чувствительность должна быть не более 0,1°C. Если нужно определить, какие детали механического или электрического оборудования перегрелись, вышли из строя, можно выбрать менее чувствительную модель. Повышенная чувствительность нужна, чтобы найти скрытые протечки, места с превышением влажности, незначительных скрытых изъянов, т.д.

Погрешность измерения

Бюджетный тепловизор Точность определения температуры тепловизором зависит от погрешности. Большинство устройств ошибаются не более чем на 2%. Для энергоаудита этого достаточно. Чтобы получить высшую точность, понадобятся приборы с азотным охлаждением.

Спектральный диапазон

Этот параметр тоже влияет на то, для чего нужен тепловизор. Чтобы выполнять термографирование зданий, нужен прибор, работающий с электромагнитным излучением, длина волны которого составляет 7-14 микрон.

Если же нужно снять здание со сплошным остеклением, понадобится устройство с охлаждаемой матрицей и спектральным диапазоном 3-5 мкм. Это поможет измерить температуру поверхности стекла без учета его отражающей способности.

Где применяются тепловизоры

Область применения данной техники обширна. Они очень активно используются в охранной сфере благодаря возможности увидеть злоумышленника в полной темноте. Приборы с высокой чувствительностью применяют правоохранительные органы. Они способны показать, что кто-то взялся за дверную ручку, в течение около тридцати минут — на ручке останется тепловой след.

Неисправные механические и электрические приборы нагреваются из-за трения, замыкания, иных причин. Тепловизоры определяют нагрев без разбора оборудования. Отсутствие разборки и частичного демонтажа делает их полезными в строительстве. Так можно увидеть, в каких местах стены повредилась теплоизоляция, где окна, пол или крыша недостаточно утеплены. Этими приборами можно увидеть, в каких местах опорных конструкций возможно обрушение из-за растягивания или «усталости» металла.

Где применяется тепловизор

В промышленности устройства помогают определить:

  • соблюдение техпроцессов;

  • режим сварки;

  • работоспособность оборудования;

  • наличие неисправностей установок;

  • степень пожарной опасности;

  • утечки газов трубопроводов, т.д.

Приборы применяются и в медицине. Они определяют то, как распределяется температура по телу. Нарушение равномерности, места повышенного нагрева свидетельствуют о воспалениях или сбоях в работе органов. Нередко тепловизоры устанавливаются в аэропортах для выявления пассажиров, больных гриппом.

Как выбрать тепловизор

Эти устройства универсальны. Разобравшись, на чем основывается действие тепловизора, неопытный покупатель зачастую приобретает прибор, наделенный максимумом возможностей. Однако это ошибочный подход. Главное, что нужно при выборе — определить цель и доступный бюджет.

Перед тем, как выбрать тепловизор, определите несколько критериев, которые облегчат поиск:

Как выбрать тепловизор

Охрана

Охранные тепловизоры служат приборами ночного видения. Главное их отличие в том, что тепловизоры не реагируют на видимый свет, вспышки которого устройство для ночного зрения ослепляют. Охранные устройства не меряют температуру, однако температурный диапазон должен быть как можно более широким, чтобы сигнализация не срабатывала ложно, а картинка получалась максимально контрастной.

Чтобы изображение было четким, лучше выбрать прибор с матрицей высокого разрешения. Если охранный периметр очень большой, рекомендую устройства с длиннофокусными объективами.

Выбирая охранные тепловизоры, важность их параметров можно условно оценить по десятибалльной шкале:

Устройства этого назначения могут оснащаться поворотными механизмами, гиростабилизаторами, дополнительными защитными средствами для возможности установки во взрывоопасных зонах, т.д.

Один из лучших моделей:

  • РТР-100Ф;

  • РТР+225М;

  • PERGAM S140;

  • ТИТАН Ex.


Недорогие модели тепловизоров

Недорогие модели тепловизоровПростые тепловизоры умеренной стоимости нужны для исследования коттеджей, дач, частных малоэтажных домов, квартир. Они подходят для проверки электрики помещения или машины, поиска изъянов в теплых полах, т.д. В эту категорию входят:

  • к смартфону мини-тепловизор FLIR OnePro разрешением сенсора 160х120 точек;

  • FLIR MR160 с разрешением 80х60 со встроенным влагомером;

  • Guide BritIR B0, подходящий для проводки;

  • Testo 865 с разрешением 160х120 для техобслуживания и монтажа.

Для строительства и электрооборудования

В этих областях тепловизоры помогают найти тепловые утечки, неисправности оборудования. Оптимальный выбор — устройства с матрицами от 320х240 пикселей. Полезной будет функция цифрового улучшения изображения, которая повышает разрешение картинки до 640х480 или 1024х768 точек для улучшения четкости термограммы.

В условиях российского климата особенно важно учитывать диапазон рабочих температур. Обследование зданий проводят зимой, лучшее время — безветренный вечер, когда на улице 0-10 градусов Цельсия или ниже, а внутри — +20-25°C. Такой температурный перепад дает наиболее четкую картину всех теплопотерь в отопительный сезон. Улучшив теплоизоляцию дома, можно уменьшить расходы на отопление от 15% и более.

Если обследование здания проводится в летом, когда разница между домом и улицей минимальна, рекомендую применять аэродверь. Это создаст необходимый тепловой напор. Если нужно определить эффективность работы отопительной системы и ее труднодоступных элементов, поможет тепловизор с лазерным указателем — с ним навести фокус на отдельные узлы будет легче.

Выбор тепловизора

Одни из лучших моделей:

  • профессиональный прибор для энергоаудита FLIR T1020 с матрицей 1024х768;

  • FLIR T540 — устройство с дальномером, датчиком GPS, сменным объективом, матрица 464х348;

  • профи-измеритель Guide C400, оснащенный GPS, Wi-Fi, разрешение 400х300;

  • Guide C640 Pro с сенсором 640х480, температурами -20…+2000 градусов Цельсия, сменными объективами;

  • Fluke TiX1000 с разрешением 1024х768, чувствительностью в 0,05°C и 32-кратным увеличением.


Отзывы о тепловизорах

Иногда отзывы на тепловизоры могут еще больше запутать с решением, какой выбрать прибор. Потребители сходятся в одном: выбирать нужно, основываясь на целях использования и доступном бюджете. Не гонитесь за всеми наворотами, если они не пригодятся. Для охоты, охраны лучше устройства с дальномерами, телескопическими объективами, четкой картинкой. Для промышленности — с высоким диапазоном, отказоустойчивостью. А для обследования домов, коттеджей, дач — компактные, автономные приборы, которых хватает на несколько часов работы от батареи.

Следом за пользователями рекомендую также обращать внимание на:

Форм-фактор. Устройство должно быть удобным в использовании. Одни тепловизоры имеют ручку, как у пистолета, другие выполняются в виде видеокамеры. Нужно следить за тем, чтобы вес тепловизора тоже был удобным, особенно при частых обследованиях объектов на выезде.

Поддерживаемые форматы. Информация, собираемая измерителем, должна читаться на других устройствах. Универсальный формат видео — mpeg-4, аудио — mp3, wav, картинок — jpeg. Такие файлы откроются как на смартфонах, так и на компьютерах. Специализированные форматы пригодны, если с тепловизором в комплекте идет «родное» программное обеспечение, устанавливаемое на ПК.

Отзывы на тепловизоры

Режимы работы. Полезные опции — «картинка в картинке» и совмещение изображений. С их помощью отслеживать тепловые утечки, перегрев от неисправности, дефекты, т.д. становится намного удобнее. Отчеты с термограммами, построенными на основе совмещения изображений, становятся более наглядными и эффектными.

Гарантия и техническая поддержка. Тепловизионная техника дорогая поэтому следите за гарантийными обязательствами. Это поможет в случае обнаружения брака или появления неисправностей. Лучше выбирать устройства зарекомендовавших себя фирм.

Наконец, большинство пользователей сходятся во мнении, что если тепловизор нужен только для пары проверок дачного домика, обследования квартиры или загородного коттеджа, то нет необходимости в покупке тепловизора, который потом будет пылиться среди инструментов. Намного выгоднее заказать услугу тепловизионного обследования у меня на сайте. После проведения диагностики я выявлю уязвимые места вашего дома или квартиры на продувание, предоставлю полный отчет с фотоснимками, расшифровкой и базовыми рекомендациями по устранению.

Тел: 8 (906) 771-74-64

Почта: [email protected] Оставить заявку


Как выбрать тепловизор для обследования зданий?

как выбрать тепловизор

Тепловизоры сегодня обрели огромную популярность и применяются в совершенно разных сферах, где нужно знать места утечки теплоты, но чаще всего они используются тогда, когда нужно определить теплопотери зданий. Как выбрать тепловизор, который справится с этой задачей лучше всех, и на какие особенности обратить внимание?

teplovizorРанее тепловизоры широко применялись в военных целях, а также на промышленных объектах, но сегодня все чаще становятся неотъемлемым спутником любого теплоаудита зданий. Все мы знаем, что для экономии и создания оптимального микроклимата в помещении используется утепление фасадов, цена на которое не самая низкая, поэтому важно знать основные точки потери тепла, и при выполнении работ по теплоизоляции уделить им особое внимание. Выявить зоны с большой потерей тепла позволяет применение тепловизора.

Тепловизор определяет температуру бесконтактным способом в инфракрасном диапазоне. Зоны с разным значением температуры отображаются разными цветами, и с помощью такой картинки и можно понять, где находятся места утечки теплоты и насколько критичны такие утечки.

Диапазон измеряемых температур

teplovizor 2Выбор данного параметра зависит от сферы использования тепловизора. Если им измерять утечки тепла в промышленных системах или же утечки холода в холодильных камерах, то понадобятся устройства с огромным диапазоном температур. Когда речь идет о необходимости обследования зданий, то можно остановить свой выбор на тепловизоре с диапазоном измерения от 0 до 1000С, но только нужно будет учесть, что в других целях его использовать уже будет невозможно.

Разрешение ИК-детектора

teplovizor 3Практически все тепловизоры, представленные на современном рынке, – цифровые приборы. У них есть матрица, типа той, как в цифровом фотоаппарате, а на каждом пикселе готового изображения отображается не цвет и ярость объекта, а его температура. Для удобства считывания информации для каждого диапазона температуры присваивается свой цвет: от оттенков синего до оранжевого и красного. В результате получается фотография здания, где хорошо видны зоны с большими теплопотерями.

4Разрешение полученной картинки может быть разным: чем оно больше, тем лучше, ведь в этом случае можно получить более детальную картинку с учетом большего количества измерений. Вполне достаточно будет разрешения 160*120 пикселей, ведь в этом случае изображение строится на основе 19 200 температурных значений. Еще лучше, если разрешение будет составлять 320*240 пикселей и более.

Обратите внимание, что некоторые производители иногда акцентируют внимание на высоком разрешении ЖК-дисплея тепловизора, пытаясь скрыть не самые высокие возможности детектора.

Читайте также нашу статью ТОП 7 лучших тепловизоров 2017

Термочувствительность

teplovizor 4Чем ниже будет термочувствительность, тем более точные результаты можно будет получить. Для анализа теплопотерь здания нет необходимости выбирать устройство с термочувствительностью 0,0250С: такие тепловизоры используются в качестве приборов ночного видения, для обнаружения мест прикосновения человека к предметам в комнате. Для теплоаудита жилых зданий отлично подходят тепловизоры с чувствительностью около 0,050С, в этом случае можно будет получить изображение не только с местом утечки тепла, но и с максимально точной ее формой, что в дальнейшем поможет установить причины и принять необходимые меры.

Читайте также нашу статью Как выбрать обогреватель. Советы по выбору и популярные модели

Условия экспулатации

teplovizor 6Когда речь идет о выборе тепловизора для съемки жилых зданий, то устройство должно выдерживать широкий диапазон внешних температур, быть устойчивым к высокой влажности, и при этом давать точные результаты. Кроме того, стоит учитывать, что наружную съемку зданий лучше проводить при низких температурах, ведь в таком случае тепловые мостики намного легче обнаружить. Именно поэтому лучше подобрать тепловизор, который сможет работать в диапазоне температур от -20 до +500С, и при влажности до 95%.

Дополнительные объективы и функции

Тепловизор, как правило, приобретается не для разовых измерений. Часто такие устройства необходимы организациям или частным лицам для постоянных работ по энергоаудиту жилых зданий. В этом случае дополнительные возможности не помешают, позволяя охватить как можно больше разных объектов. Тепловизор может комплектоваться дополнительными объективами:

  • teplovizor 5телескопический, который позволяет делать четкие снимки на большом расстоянии, что необходимо для обследования, например, квартир на верхнем этаже высоток;
  • широкоугольный необходим, когда нужно провести исследование протяженного объекта, а возможности отойти подальше от него нет. Также такие объективы используются для максимально тщательного обследования мелких деталей зданий.

Стоит отметить, что кроме дополнительных объективов, у некоторых тепловизоров есть и масса вспомогательных функций. Так ли они нужны, должен решать каждый для себя, но перед покупкой нужно хорошо подумать, стоит ли переплачивать за дополнительные возможности и не окажутся ли они бесполезными. Устройство может быть дополнительно снабжено модулями WiFi, Bluetooth, GPS, а также компасом, лазерным указателем, цифровой камерой, подсветкой.

Некоторые тепловизоры могут быть оснащены и другими удобными функциями. Измерение влажности на поверхности здания поможет узнать важную дополнительную информацию: утечка воды, неправильная система кондиционирования, вследствие чего скапливается конденсат, проблемы с целостностью крыши. Запись ИК-видео – функция, доступная только в дорогих тепловизорах, и обычно используется крайне редко.

Режим отображения

Данные, полученные с помощью измерений тепловизором, могут отображаться одним из таких способов:

  • teplovizor 7Full IR – инфракрасное полноэкранное изображение;
  • Picture-in-Picture – режим, который позволяет создавать картинку в картинке: итоге тепловое изображение окружено обычной фотографией, что облегчает поиск места с утечкой тепла;
  • Alpha Blending – режим, который позволяет накладывать слой обычной фотографии и тепловой друг на друга, а это позволяет получать еще более наглядную информативную и понятную картинку;
  • IR/Visible Alarm позволяет получить ИК-изображение только тех участков, температура которых находится в пределах заданного диапазона, а остальные части подаются, как на обычной цифровой фотографии;
  • Full Visible Light создает снимки, как с обычного фотоаппарата, не учитывая температуру здания. Режим может быть полезен в отдельных случаях. Сегодня даже самые недорогие тепловизоры обладают данной возможностью, так как имеют встроенную цифровую камеру на 3-5 Мп.

Сохранение данных и эргономика

teplovizor 7Для удобной работы с полученными снимками важно, чтобы они сохранялись в определенном формате. Многие тепловизоры создают изображение, для просмотра и анализа которого необходимо специальное программное обеспечение. Есть модели, которые выдают картинку в формате JPEG, но при этом не сохраняют данных о температурах, т.е. пользователь увидит, что какие-то зоны более теплые, чем другие, но точные показатели не узнает. Есть тепловизоры с компромиссным решением: они сохраняют изображение в формате JPEG, но предоставляют и полную информацию по температурам. Такие радиометрические файлы могут быть импортированы даже по электронной почте, и другие пользователи смогут просмотреть все данные без дополнительных программ. При выборе стоит отталкиваться от того, какие задачи нужно будет решать с помощью тепловизора.

teplovizorКроме того, важно обратить внимание и на эргономику устройства, особенно, если придется часто и подолгу работать с ним. Хорошо, что сегодняшний ассортимент предлагает массу компактных и недорогих вариантов. Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном.

Не забывайте при выборе обратить внимание на условия гарантийного и послегарантийного обслуживания. Слишком низкая цена на подобное устройство должна насторожить, ведь часто недобросовестные производители таким образом получают быструю выгоду, продавая не совсем качественный товар. Также не мешает перед покупкой почитать отзывы в интернете об этой модели.

Надеемся, наш материал помог вам хоть чуть-чуть разобраться с ассортиментом тепловизоров.

Как выбрать хороший тепловизор? | Тепловизов

К выбору тепловизора следует подойти ответственно, поскольку приобретение такой техники требует значительного вложения средств. Рекомендации инженеров по поводу того, как выбрать тепловизор, помогут разобраться в технических характеристиках и приобрести модель, которая наилучшим образом подойдет для решения конкретной задачи.

рейтинг тепловизоровВ основном, покупатели обращают внимание на оборудование, которое сочетает высокое качество, широкий функционал, приемлемую стоимость и возможность техподдержки. При этом специалисты советуют выбирать устройство с запасом функциональности, чтобы в будущем не покупать новую технику.

Если необходимо провести обследование зданий и сооружений, обнаружить дефекты в изоляции электрооборудования, воздух в трубах, места утечки тепла, достаточно недорогой модели. Для проведения экспертизы понадобится мощный прибор с высокочувствительной матрицей.

На что обратить внимание при выборе модели тепловизора?

Модельный ряд современных технических средств – огромный и включает как простые компактные приборы, так и сложное высокотехнологичное оборудование. Определившись с задачами и следуя небольшим рекомендациям, можно выбрать оптимальный вариант устройства.

Итак, что советуют профессионалы:

  • Купите модель с максимальным разрешением матрицы. Это позволит получать четкие детализированные снимки высокого качества.
  • Встроенная фотокамера и функция видеосъемки позволит одновременно проводить оптическую съемку и тепловизионное обследование. Такой функционал необходим при проведении проверки на объектах, на которых установлены многочисленные выключатели, терморегуляторы, реле.
  • Обратите внимание на характеристики, которые обеспечивают максимальную точность измерений. Прибор позволяет определить разницу температуры на разных участках объекта, а также измерить эту разницу. Наилучший результат дают устройства, у которых погрешность повторных замеров составляет не более двух процентов. Качественная ИК-камера может устанавливать первоначальное значение температуры предмета.
  • Сэкономить время поможет устройство, которое может передавать файлы в удобном для чтения формате с указанием итоговых значений. Некоторые камеры могут передавать данные в формате MPEG-4 сразу на ПК, что позволяет получить динамику изменения температуры в отопительных и других системах.
  • Для решения задач на экспертном уровне подходящим вариантом является оборудование с дополнительными возможностями, например, с функцией замера уровня влажности.
  • Если необходимо быстро передавать результаты замеров, то стоит выбрать модель, которая может подключаться к мобильной технике по беспроводной сети.
  • На результаты измерений в определенной мере влияет и удобство эксплуатации прибора. Поэтому при покупке стоит обратить внимание и на эргономику – вес, габариты, расположение кнопок. Это особенно важно при проведении массовых обследований.
  • Для тех, кто предоставляет услуги тепловизионного обследования, важно наглядно показывать результаты проверки. Это возможно при совмещении тепловизионной картинки с фотографией.

Какой прибор выбрать, поможет и рейтинг тепловизоров, который составлен на основании выводов экспертов в области тепловизионных технологий.

Рейтинг самых лучших приборов по мнению специалистов

как выбрать тепловизорВашему вниманию предлагается ТОП популярных марок тепловизоров, который в дополнение к рекомендациям поможет выбрать подходящее устройство:

  • Dali S240. Имеет хорошо защищенный от влаги и пыли корпус, оснащен модулем Wi-Fi, функцией видеозаписи, может использоваться в ночное время и в яркий солнечный день.
  • Guide IR510X. Автоматически определяет самый горячий участок на поверхности объекта, имеет ЖК-дисплей, обеспечивающий высокое качество изображения, дальность замера с высоты роста человека составляет 700 метров.
  • FLIR Skout TS32. Имеет цветной дисплей, может устанавливаться на штатив, сохраняет фото- и видеосъемку. Оптика защищена крышкой от загрязнений и повреждений. Устройство может работать в автономном режиме в течение пяти часов, в комплект входят четыре съемных аккумуляторных батареи.

Тепловизор для строительства – как выбрать и не ошибиться

К тепловизорам в строительной отрасли предъявляются гораздо более серьезные требования, нежели к устройствам, предназначенным для использования в энергетике. Основными направлениями, в которых используются строительные тепловизоры, являются:

  1. оценка качества гидроизоляции;
  2. оценка качества теплоизоляции;
  3. определение расположения тепловых мостов;
  4. поиск трещин в структуре здания;
  5. контроль за работой вентиляционных систем и систем кондиционирования;
  6. поиск проблем в системах отопления.

Опытный оператор тепловизионной камеры может без особых сложностей определить место утечки холодной води и канализации. Также тепловизор будет полезен для анализа работы электрической системы здания.

Наиболее важные параметры строительных тепловизоров

Наши коллеги определили основные параметры, которые по нашему совместному мнению являются наиболее важными для строительных тепловизоров.

Разрешение матрицы тепловизора

Разрешение матрицы тепловизора — это самый важный параметр строительного тепловизора. Он показывает, сколько чувствительных элементов содержится в детекторе-матрице тепловизионной камеры.

При прочих равных тепловизор с большим разрешением матрицы даст более качественное изображение, чем тепловизор с меньшим разрешением детектора. Это происходит из-за того, что на одну ячейку матрицы приходится меньшая поверхность измеряемого объекта. В изображениях с большим разрешением гораздо меньше оптических «шумов».

Высокое разрешение матрицы позволяет более точно определить дефекты здания или инженерного сооружения. Если Вы выберете тепловизор с меньшим разрешением, это существенно понизит Вашу конкурентоспособность. Клиент всегда выберет компанию, в которой ему предоставят более наглядный отчет с высоким разрешением, так как это повышает вероятность локализации проблем в сооружении.

Мы рекомендуем не пренебрегать этим параметром и даже отдавать ему приоритет относительно других характеристик устройства.

Тепловая чувствительность

Тепловая чувствительность тепловизора — это чувствительность прибора к разнице температур, которые будут показаны в отчете. Использование тепловизора в строительстве определяет высокие требования к этому параметру. Все компании, производящие строительные тепловизоры, стремятся обеспечить чувствительность на разницу температуры на более 0,1° C.

Для проведения исследований, предполагающих выдачу экспертного заключения, мы рекомендуем использовать тепловизоры с еще большей точностью. Высокая чувствительность прибора позволит Вам уже в процессе измерения обнаружить места утечки тепла.

Погрешность измерения температуры

Погрешность тепловизора — достаточно важный показатель, который определяет неточность измерения температуры. Лучше всего, если этот показатель не превышает 5%.

Мы рекомендуем использовать приборы, позволяющие проводить измерения с погрешностью от 2 до 5 %. Это позволит быть более уверенным в результатах измерений.

Диапазон измеряемых температур

Строительные тепловизоры должны иметь возможность работы в низких температурах (до -40° C).

Особенности тепловизоров, ускоряющие проведение съемки

Здесь мы рассмотрим дополнительные функции и особенности тепловизионных камер, влияющие на скорость проведения измерений.

Сменный объектив

Часто тепловизоры комплектуются только стандартным объективом типа 23-25o. Для того, чтобы производить тепловизионное обследование строительных конструкций и зданий, придется попеременно проводить съемку как больших объектов (само здание в целом), так и объектов в небольших комнатах. В этом случае исполнителю пригодятся сменные объективы для тепловизора, которые позволят проводить обследование быстро и с максимальным качеством.

Использование съемных объективов уменьшает время обследования и повышает качество отчетных документов. Мы заметили, что в этом случае время экономиться примерно на треть.

При покупке камеры для начала используйте стандартную линзу, а затем уже, по мере необходимости, приобретите необходимый дополнительный объектив.

Фотографии в видимом свете

Это очень полезная функция, которая особенно пригодится, если заказчик просит обычные фотографии наряду с результатами тепловизионной съемки. Часто приходится задерживаться на месте съемки до темноты. В этом случае очень полезно будет наличие подсветки и вспышки на камере.

По нашим наблюдениям наличие фотокамеры в тепловизоре позволяет снизить трудозатраты по подготовке отчета примерно на 20%. Пользуйтесь этой функцией при возможности.

Цветовые палитры

Применение различных цифровых палитр — это дополнительная функция, которая позволяет определить место повреждение гораздо точнее. К изменению цветовой палитры следует прибегать, если Вы не совсем уверены в анализе результатов. Вы можете посмотреть результат как бы в нескольких вариантах цветового оформления.

При покупке тепловизора обязательно ознакомьтесь о количестве цветовых палитр в приборе.

Функции для дополнительных измерений

Дополнительная информация (влажность, утечки жидкостей) позволяет построить отчет для заказчика наиболее полно. Таким образом Вы покажете свой профессионализм и обоснуете для заказчика стоимость работ.

Запасная батарея

Неожиданное выключение тепловизора очень расстраивает, особенно когда запасной батареи нет, а впереди еще несколько часов работы. Для того чтобы предусмотреть эту ситуацию, следует заранее запастись дополнительным аккумулятором для тепловизора.

Также для удобство можно приобрести зарядное устройство, работающее от прикуривателя в автомобиле. Мы даже не можем представить ситуацию, когда у нас не окажется с собой запасного аккумулятора. Это просто невообразимые потери драгоценного времени.

Цифровое приближение (Zoom)

Увеличение изображения в камерах в зависимости от моделей может составлять от х2 до х8. Это цифровое увеличение. Как эта функция может сэкономить Ваше время? Все зависит от Ваших потребностей. В большей степени это дело привычки. Например, не всегда хочется очень близко подходить к объекту, продираясь через кусты и ветки.

Не стоит использовать цифровой zoom на объектах повышенной важности, так как он дает большую погрешность, чем съемка без приближения.

Новые возможности тепловизоров, предусмотренные для удобства Вашей работы

Эргономика прибора очень важна. Не стоит об этом забывать. Конечно, Вы можете вынести многие лишения. Ведь представьте, еще несколько лет назад камеры весили под 30 килограмм. Теперь тепловизионные приборы весят по 500-600 грамм, и их можно носить в кармане куртки.

Как выбрать тепловизор

Обнаружение утечек тепла в зданиях и воздуховодах с последующим устранением выявленных недостатков – одна из эффективных мер в области энергосбережения. Самым распространенным прибором, позволяющим производить весь перечень необходимых измерений температуры, является тепловизор. Помимо промышленности и жилищного строительства, эти устройства также часто используются в военной сфере и на охоте. Обратите внимание, выбрать и купить тепловизор Вы можете на сайте всеинструмента.ru, перейдя по ссылке.

Принцип работы любого тепловизора основан на улавливании источников тепла любого происхождения, например тело человека или нагревательное устройство с последующей электронной обработкой и фиксацией в виде графической информации. С технической точки зрения задача прибора поиск и измерение инфракрасного излучения.

Область применения

Устройства для поиска источников тепла делятся на два класса: бытовые и промышленные. Они различаются набором функций, уровнем погрешности и стоимостью.Недорогую компактную модель целесообразно приобретать для выполнения задач по диагностике и обнаружению тепловых потерь мелких предметов, в которых важно в первую очередь выявить факт утечки и место, где она возникает.

Такие устройства подходят для небольших строительных и ремонтных организаций, например, для утепления зданий. Подобные устройства могут использоваться риелторами, которые тепловизор расскажет вам о скрытых проблемах приобретаемой или купленной недвижимости.

Отдельный класс тепловизоров, предназначенных для использования на охоте.В отличие от устройств других типов, требуется, чтобы движущийся источник тепла (животное или раненое животное) часто находился на большом расстоянии. При выборе охотничьих камер важны ракурс и дальность действия устройства. Модели для охоты изготавливаются с прочным, защищенным от ударов, влаги и пыли корпусом.

Самыми распространенными тепловизорами являются промышленные инструменты, используемые для энергоаудита крупных объектов. Выполняют следующие функции:

  • Обнаружение утечек тепла в трубопроводах, в жилых и промышленных зданиях
  • Обнаружение дефектов электрики
  • Оценка качества изоляции зданий и сооружений
  • Для проверки эффективности новых энергосберегающих материалов
  • Поиск очагов пожара в условиях плохой видимости (пожарные службы)
  • Выявление дефектов сборки и сварки на объектах судостроения
  • Диагностика любых объектов, где трудно обнаружить утечки тепла, например в метро
  • Ремонт источников тепла к вниманию систем безопасности
  • Поиск и уничтожение техники и живой силы противника (в войсках)

Для изделий предусмотрены особый набор функций, а компоненты имеют различное программное обеспечение.

Основные технические параметры

Перечень параметров, которые необходимо учитывать при выборе модели тепловизора, следующий:

  • Материал, из которого сделан объект исследования
  • Средняя температура в местах, где он будет работать
  • Расстояние, которое будет измеряться
  • Окружающая среда, в которой вам придется работать с устройством (различные шумы в области сканирования, посторонние предметы, влажность)

Каждый материал излучает тепловые волны различной длины, поэтому большое распространение специализированного оборудования.Например, работа с предметами из металла (трубы), излучающими длинные короткие волны. Диапазон захваченных волн указывается в паспорте: чем он шире, тем лучше. Универсальные устройства, поддерживающие широкий диапазон частот, гораздо более специализированы, но для крупных объектов их лучше использовать.

Тепловизор, как и любой другой прибор, при работе допускает ошибки, уровень погрешности зависит от качества измерений. Для бытовой техники допустим предел погрешности до 2%.Для сложных задач лучше выбирать более точную модель. Четкость полученного изображения зависит от разрешения дисплея, чем оно выше, тем лучше изображение. Фиксация результатов измерений может производиться на встроенном или съемном запоминающем устройстве. Дорогие модели способны запечатлеть весь процесс работы в режиме видео.

Скорость измерения важна только для охотничьих и военных инструментов, когда исследуется или исследуется движение объекта. Во всех остальных случаях время отклика не имеет большого значения.

Важным параметром устройства является расстояние, на котором он может диагностировать объект. Это, в свою очередь, определяет требования к оптике, в область которой должен полностью входить объект исследования. Чем больше расстояние до объекта, тем выше будет оптическое разрешение. Современные модели используют автоматическую фокусировку и используют сменные объективы, в том числе широкоугольные.

Для диагностики небольших или сложных конструктивных особенностей важно четко определить разницу температур объекта и окружающего фона.Показатель температурной чувствительности NETD в этих случаях не должен быть ниже 0,1 градуса.

Точность измерения устройства сильно влияет на автоматизацию некоторых процессов. Лучше выбрать камеру с автоматической настройкой и коррекцией показаний в зависимости от уровня влажности и температуры окружающей среды, а также отражательной способности тестируемого объекта. Некоторые модели имеют функцию будильника, которая срабатывает автоматически при установленном минимальном и максимальном температурном пороге.

Цены на тепловизор указаны на сайте vseinstrumenti.ru.

, сервис “translate.yandex.ru”

,

10 лучших тепловизоров – наши выборы, альтернативы и обзоры

Руководство по покупке тепловизора
class = “title is-5″>
Если у вас есть работа или хобби, для которых требуется тепловизор, но вы не уверены, какой тепловизор подходит для ваших нужд, вы, вероятно, попытаетесь найти ответы, которые помогут укажет вам верное направление. Многие люди выбирают продукт, не тратя время на обдумывание возможных вариантов, но в результате они, вероятно, будут зря тратить время и деньги. Если вы хотите получить тепловизор, на который вы можете положиться, вам нужно будет держать в уме несколько советов по мере продвижения вперед.Следующая информация поможет вам встать на правильный путь.

Переносимость

class = “title is-4″>
Поскольку вы работаете над тем, чтобы определить, какой тепловизор будет иметь смысл в вашей ситуации, удобство использования устройства – хорошее место для начала. Большинство этих продуктов поместятся в руке и могут использоваться в самых разных ситуациях. Портативный тепловизор справится со всеми задачами – от пожарной инспекции до охоты. Однако некоторые устройства стационарны. Если ваша цель – избежать неправильного пути, рассмотрите наиболее частую задачу, которую вы захотите выполнить после совершения покупки.Но если у вас нет определенного проекта, выбор портативного устройства – беспроигрышный вариант.

Размер

class = “title is-4″>
Если вы решили купить портативное устройство, очень важно обратить внимание на размер устройства, которое вы хотите купить. Вам понадобится небольшой прибор, который не будет много весить, если вам нужно транспортировать его пешком более чем на несколько футов за раз. С другой стороны, вам понадобится устройство, достаточно большое, чтобы вы могли читать с экрана при выполнении измерений.Если у вас есть футляр, в который можно положить тепловизор, убедитесь, что ваше устройство поместится без каких-либо проблем, что значительно упростит вашу работу.

Тип дисплея

class = “title is-4″>
Тип дисплея всегда должен иметь значение, когда вы готовы купить тепловизор, но не все знают, какие типы экранов дисплея доступны. Некоторые устройства будут отображать только числа и могут хорошо измерять температуру воды и других гладких поверхностей. Если вам нужно детально изучить здания или окружающую среду, вам понадобится тепловизор, который показывает видеопоток.Это позволит вам получить еще лучшее представление о температуре и поможет выявить проблемные участки до того, как возникнут какие-либо проблемы. Если вы хотите получить экран, который вас не подведет, посмотрите на картинку на коробке.

Срок службы батареи

class = “title is-4″>
Срок службы батареи тепловизора будет играть роль при принятии вами решения. Постарайтесь обдумать количество времени, которое вы будете использовать устройство каждый день, чтобы получить четкое изображение. Тепловизор, которого недостаточно для выполнения вашей задачи, не принесет много пользы.Уважаемые производители для вашего удобства укажут время автономной работы своих устройств на коробке, но если у тепловизора, который вам нужен, мало времени автономной работы, вы можете купить дополнительный аккумулятор, чтобы он соответствовал вашим потребностям. Если вы не хотите рисковать, когда речь идет о производительности тепловизора, выберите аккумулятор, который прослужит дольше, чем требуется для вашего проекта.

Качество

class = “title is-4″>
Когда вы полагаетесь на свое оборудование для постоянного удовлетворения ваших потребностей, вы не можете позволить себе экономить на углах.Вам понадобится качественный тепловизор, который не подведет в середине важного проекта. Хотя получение некачественного устройства может показаться дешевым вариантом, некачественные тепловизоры не прослужат так долго, как вы думаете. Скорее всего, вам придется заменять устройство каждые несколько лет, если вы не приобретете продукт от уважаемой компании, заботящейся о своей репутации.
Потратить немного больше не всегда привлекательно, но вы сделаете вложение, которое принесет пользу вашему бюджету в долгосрочной перспективе.К счастью, у вас не должно возникнуть проблем с поиском надежного устройства за несколько сотен долларов, и вы поймете, что поступили правильно, когда увидите, как долго прослужит тепловизор.

Программное обеспечение

class = “title is-4″>
При поиске тепловизора, подходящего для вашей ситуации и потребностей, вы обнаружите, что многие из них поставляются с программным обеспечением, которое вы будете запускать со своего компьютера. Это программное обеспечение позволит вам сохранять тепловые изображения и получать подробные отчеты о ваших показаниях температуры.Если вы решите купить дешевый тепловизор, вы не всегда получите лучшее программное обеспечение на рынке, что может повредить вашим результатам. Вы можете избежать этой ловушки, купив устройство только у известного производителя. Имея под рукой качественное программное обеспечение, вы сможете без проблем хранить свои записи и конвертировать их.

Последние мысли

class = “title is-4″>
При большом количестве тепловизоров, из которых вы можете выбирать, поиск подходящего не всегда является простым процессом.Вам нужно будет сравнить варианты и принять решение с учетом ваших потребностей, если вы не хотите выбрать неправильный путь. Количество времени, в течение которого вы будете использовать свое устройство, и тип данных, которые вы хотите получать, также повлияют на выбор, который вы сделаете. Хотя покупка дешевого устройства может показаться правильным решением, в конечном итоге это будет еще дороже. Если вы приложите немного усилий, чтобы подумать, какой тепловизор выполнит работу правильно, вы сможете принять решение с уверенностью и спокойствием.
,

Добавить комментарий

Ваш адрес email не будет опубликован.
