Как правильно выбрать тепловизор

   Тепловизоры или как их еще называют высокоточные инфракрасные датчики температуры нашли свое применение практически во всех отраслях народного хозяйства и промышленности. Тепловизор представляет собою прибор который способен улавливать инфракрасное излучение тела и преобразовать его в электрический сигнал который в свою очередь преобразуется в графическую информацию. Последнюю мы и видим на экране прибора. Высокоточные тепловизоры используют в самых разных целях и в разных отраслях. В зависимости от типа прибора, его погрешности, эргономичности, размеров матрицы, разрешением дисплея и других характеристик тепловизоры делят на разные класы.



   Узкоспециализированные тепловизоры хорошо выполняют свою работу лишь в определенных неизменных условиях и стоят дешевле тех которые являются универсальными. Поэтому выбирая тепловизор нужно во первых очень тщательно изучить технические характеристики устройства, а во вторых определится с задачами с которыми он столкнется. Допустим, если Вам нужно будет анализировать теплоизоляцию своего дома, нет смысла брать прибор с верхней границей измеряемых температур 1000 градусов. И в то же время, если Вы собираетесь фиксировать изменения в парке автомоторов, есть смысл взять прибор с более высокой верхней границей температуры. В общем говоря что бы не ошибиться при выборе тепловизора посылаясь на температурный диапазон, всегда нужно помнить что рабочий диапазон должен перекрывать температуру объекта на 25 %. Тепловизоры позволяют достаточно быстро выявить утечку тепла из эксплуатированного здания, как и утечку холода из холодильной системы. В то же время, тепловизоры активно эксплуатируются для поиска неисправностей в электросетях и соединениях, для обнаружения поломок в работе электроприборов. Повышение температуры как в электрическом соединении так и в разнородным электрических элементах говорит о том что они неправильно работают и могут полностью выйти из строя.

Принцип работы тепловизора

   Современные тепловизоры – бесконтактные измерительные приборы которые измеряют температуру объекта с безопасного расстояния. Но каким образом мы получаем информацию о температурных свойствах тех или иных объектов на расстоянии? Все дело в том, что любой объект в природе который имеет температуру выше абсолютного нуля (-273 градуса по Цельсию) испускает особый вид излучения – инфракрасные волны, или выражаясь более нам понятным языком тепловые волны. Это излучение испускает как раскаленный металл, так и человеческое тело, но человеческий глаз не способен его зарегистрировать. Позже появились приборы которые могли это делать называемые пирометрами, первый такой портативный прибор разработанный компанией Wahl Instruments Inc. более 50 лет назад. С тех пор техника фиксирующая тепловое излучение усовершенствовалась и стала доступной практически для каждого. И по прежнему выбор тепловизора это очень ответственный шаг, так как бесконтактные датчики в основном узкоспециализированные и каждый имеет свое применение.

   Современный тепловизор это оптико-электронный прибор который улавливает невидимое нам инфракрасное излучение с помощью оптической системы. Как правило оптическая система представленная объективом. В приемнике этот сигнал поддается переработке в электрический. Далее прибор обрабатывает электрический сигнал и подготавливает его к индикации и выводу на экран. В основном в виде цифровой и графической информации. Следует отметить, что чем выше мощность потока излучения тем выше напряжение электрического сигнала обрабатываемого тепловизором. Выходное изображение на экране прибора показывает распределение температуры по площади измеряемого объекта. Каждой температуре соответствует определенный цвет, таким образом полная картинка это совокупность температурных точек окрашенных в тот или иной цвет. Как правило в тепловизорах используются светлые цвета начиная от синего который окрашивает более холодные области объектов. Таким образом с помощью бесконтактного измерителя температуры можно определить точное место перегрева, или же зафиксировать точное значение температуры в разных участках объекта. Современные цифровые тепловизоры имеют матрицу похожую на ту которая есть в цифровых фотоаппаратах. Но главным отличием есть то, что каждая точка матрицы показывает не цвет а температуру данной точки объекта, а полное изображение – растровая картинка распределения температуры по объекту.

Главные критерии влияющие на выбор тепловизора

   Первым делом нужно определится с типом прибора и ответить на несколько базовых вопросов, а уже потом выбрать конкретную модель тепловизора. В зависимости от своих технических характеристик определенные модели исключительно хороши как строительные тепловизоры или охранные тепловизоры, или же как тепловизоры для охоты. Все зависит от их особенностей и характеристик. При выборе тепловизора стоит обратить внимание на такие ключевые моменты:

  1. Материал из которого сделан объект тестирования
  2. Средняя температура тестируемых областей
  3. Измерительное расстояние до объектов
  4. Среда в которой будет работать прибор (прозрачность, влажность, окружающая температура)
  5. Температурная чувствительность прибора
  6. Скорость измерения
  7. Размер детектора и разрешение
  8. Режим отображения информации
  9. Функциональное оснащение

    Почему важен материал из которого сделан объект тестирования? Все дело в том, что разные материалы излучают волны различной длины. Например металл излучает короткие волны, а прочие более легкие материалы длинные волны. Не все тепловизоры способны регистрировать как короткие так и длинные волны теплового излучения. Большинство из них тестируют объекты только в определенном спектральном диапазоне, то есть предназначенные для работы с конкретными материалами. Но, есть и более универсальные приборы которые работают в широком диапазоне частот. Например профессиональный тепловизор для строительства FLIR B660 работающий в диапазоне 7-13 микрон.

Диапазон рабочих температур тепловизора

   Выбирая бесконтактный датчик температуры также важно обратить внимание на диапазон температур которые он сможет зафиксировать. Также, прежде всего нужно сравнить этот диапазон с температурой тестируемого объекта. Если допустим Вы будете измерять температуру 200 градусов, то Вам нет смысла брать прибор с диапазоном от 500 до 1000 градусов. Современные тепловизоры регистрируют как низкие так и очень высокие температуры (от -50 до +3000). Много приборов разрабатываются специально что бы следить за холодильными системами или за нагретыми объектами. В первом случае они работают в низкотемпературном а во втором в высокотемпературном диапазоне. Чем шире рабочий диапазон температур тем дороже тепловизор.

Точность и скорость измерения температуры

   Точность измерения температуры рассчитывается в лабораториях на абсолютно черных телах, и обычно погрешность измерения тепловизоров не превышает 2% от полученного результата. Обычно под скоростью измерения имеют в виду инертность или отклик прибора. Это время от начала замера за которое можно получить точный и самодостаточный результат. Как правило, это время намного ниже чем для контактных методов измерения температуры. Для высокоточных приборов оно составляет меньше 0,2 секунды. Большая скорость важна в том случае, если нужно замерить температуру движущегося объекта, или объекта который меняет свое состояние.

Размер матрицы тепловизора

   Размер матрицы напрямую определяет четкость тепловой фотографии объекта, так как чем больше размер ИК детектора тем больше чувствительных элементов воспринимают тепловое излучение. Выше мы говорили о том что один пиксель соответствует одному значению температуры. Понятно, что чем больше разрешение матрицы тем больше температурных точек можно отследить и соответственно получается более четкая картинка. Например тепловизор FLIR E30bx с матрицей 160×120 пикселей отображает тепловое изображение из 19200 точек, а модель тепловизора FLIR E60bx благодаря большей матрице 320×240 пикселей отображает 76800 значений. Чем выше разрешение там качественнее изображение, и тем дороже стоит сам тепловизор.

   Важным, с точки зрения оптики, но не столько как разрешение матрицы есть оптическое разрешение. Оптическое разрешение – фактически отношение расстояния от прибора до объекта к диаметру пятна диагностики. В плане оптического разрешения важно что бы весь объект попадал в поле зрения. Фактически оно определяет с какого расстояния можно делать замеры объектов определенного размера. Но в то же время, оптическое разрешение никак не влияет на качество изображения и количество регистрируемых температурных точек. Эти показатели определяются разрешением матрицы ИК датчика.

Температурная чувствительность тепловизора

   Выбирая тепловизор стоит обратить внимание на такой показатель как температурная чувствительность. Этот показатель также называют погрешностью при измерении температуры в двух соседних точках. Фактически, чем ниже температурная чувствительность, тем более качественная картинка наблюдается на экране. Чем ниже разница между температурой двух соседних точек, тем более четкая картинка. Тепловизоры для охоты обладают термочувствительностью 0,02 градуса и ниже. Это позволяет различать практически все предметы которые находятся при одинаковых температурах, даже в ночное время. На производстве же малая температурная чувствительность тепловизоров помогает не только локализировать тепловую аномалию но и с высокой точностью определить ее форму.

Режим отображения информации тепловизора

   Выбирая тепловизор, следует обратить внимание также на режимы в которых может работать прибор. Чем их больше тем тепловизор функциональнее, но и с другой стороны дороже. Самые простые модели тепловизоров FLIR имеют только один режим FULL IR. Этот режим ничто другое как полноэкранная тепловая картинка. Более сложные тепловизоры имеют также дополнительные режимы которые позволяют увеличить точность измерения и с другой стороны повышают эффективность. Например режим Picture in picture – когда ИК картинка помещена в фотографическую картинку. Этот режим облегчает локализацию проблемных участков. Режим Alpha Blending позволяет слить видимое отображение с инфракрасным. Изюминкой режима есть возможность выбора соотношения двух отображений: от полного видимого, до полного инфракрасного. Этот режим улучшает фокусировку и детализирует изображение. Режим IR/Visible Alarm позволяет отдельно отобразить на ИК отображении участки с заданой температурой, или с заданным диапазоном температур, остальные участки отображаются в видимом диапазоне. И последний режим – режим простой цифровой камеры Full Visible Light. Самые современные тепловизоры умеют работать во всех перечисленных режимах, но и их стоимость намного выше обычных приборов.

Функциональное оснащение и комплектация тепловизора

   Перед тем как остановится на том или ином приборе нужно обратить внимание и на его функциональное оснащение и на комплектацию. От его оснащения и комплектации и зависит область применения. Множество тепловизоров имеют такие функции как определение влажности поверхности, запись видео в инфракрасной области спектра. Также есть приборы которые комплектуются объективами с возможностью приближения, лазерными указателями и другими приспособлениями. Все это тоже влияет как на спецификацию так и на конечную цену.

   Итак, выбирая тепловизор нужно очень тщательно обращать внимание на такие характеристики как термочувствительность, рабочий диапазон температур, разрешение матрицы, и комплектация. Выбор тепловизора ответственный шаг, именно поэтому нужно четко сформулировать задачу и знать что именно требуется. Тепловизоры Flir сертифицированы на территории РФ и начисляют огромное множество моделей самых разных спецификаций: от тепловизоров для охраны до тепловизоров для охоты. Вы можете выбрать именно тот прибор который Вам нужен.

pro-spec.ru

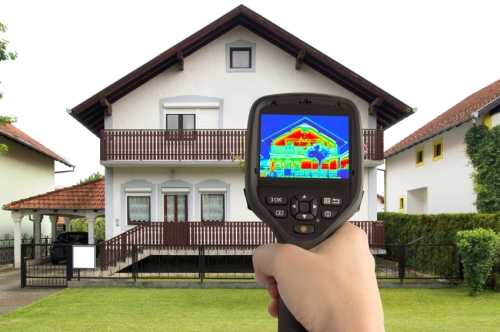

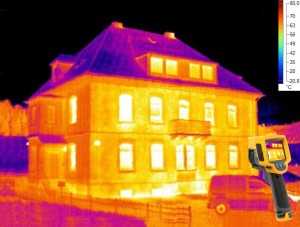

Как выбрать тепловизор для обследования зданий?

Тепловизоры сегодня обрели огромную популярность и применяются в совершенно разных сферах, где нужно знать места утечки теплоты, но чаще всего они используются тогда, когда нужно определить теплопотери зданий. Как выбрать тепловизор, который справится с этой задачей лучше всех, и на какие особенности обратить внимание?

Ранее тепловизоры широко применялись в военных целях, а также на промышленных объектах, но сегодня все чаще становятся неотъемлемым спутником любого теплоаудита зданий. Все мы знаем, что для экономии и создания оптимального микроклимата в помещении используется утепление фасадов, цена на которое не самая низкая, поэтому важно знать основные точки потери тепла, и при выполнении работ по теплоизоляции уделить им особое внимание. Выявить зоны с большой потерей тепла позволяет применение тепловизора.

Тепловизор определяет температуру бесконтактным способом в инфракрасном диапазоне. Зоны с разным значением температуры отображаются разными цветами, и с помощью такой картинки и можно понять, где находятся места утечки теплоты и насколько критичны такие утечки.

Диапазон измеряемых температур

Выбор данного параметра зависит от сферы использования тепловизора. Если им измерять утечки тепла в промышленных системах или же утечки холода в холодильных камерах, то понадобятся устройства с огромным диапазоном температур. Когда речь идет о необходимости обследования зданий, то можно остановить свой выбор на тепловизоре с диапазоном измерения от 0 до 1000С, но только нужно будет учесть, что в других целях его использовать уже будет невозможно.

Разрешение ИК-детектора

Практически все тепловизоры, представленные на современном рынке, – цифровые приборы. У них есть матрица, типа той, как в цифровом фотоаппарате, а на каждом пикселе готового изображения отображается не цвет и ярость объекта, а его температура. Для удобства считывания информации для каждого диапазона температуры присваивается свой цвет: от оттенков синего до оранжевого и красного. В результате получается фотография здания, где хорошо видны зоны с большими теплопотерями.

Разрешение полученной картинки может быть разным: чем оно больше, тем лучше, ведь в этом случае можно получить более детальную картинку с учетом большего количества измерений. Вполне достаточно будет разрешения 160*120 пикселей, ведь в этом случае изображение строится на основе 19 200 температурных значений. Еще лучше, если разрешение будет составлять 320*240 пикселей и более.

Обратите внимание, что некоторые производители иногда акцентируют внимание на высоком разрешении ЖК-дисплея тепловизора, пытаясь скрыть не самые высокие возможности детектора.

Читайте также нашу статью ТОП 7 лучших тепловизоров 2017

Термочувствительность

Чем ниже будет термочувствительность, тем более точные результаты можно будет получить. Для анализа теплопотерь здания нет необходимости выбирать устройство с термочувствительностью 0,0250С: такие тепловизоры используются в качестве приборов ночного видения, для обнаружения мест прикосновения человека к предметам в комнате. Для теплоаудита жилых зданий отлично подходят тепловизоры с чувствительностью около 0,050С, в этом случае можно будет получить изображение не только с местом утечки тепла, но и с максимально точной ее формой, что в дальнейшем поможет установить причины и принять необходимые меры.

Читайте также нашу статью Как выбрать обогреватель. Советы по выбору и популярные модели

Условия экспулатации

Когда речь идет о выборе тепловизора для съемки жилых зданий, то устройство должно выдерживать широкий диапазон внешних температур, быть устойчивым к высокой влажности, и при этом давать точные результаты. Кроме того, стоит учитывать, что наружную съемку зданий лучше проводить при низких температурах, ведь в таком случае тепловые мостики намного легче обнаружить. Именно поэтому лучше подобрать тепловизор, который сможет работать в диапазоне температур от -20 до +500С, и при влажности до 95%.

Дополнительные объективы и функции

Тепловизор, как правило, приобретается не для разовых измерений. Часто такие устройства необходимы организациям или частным лицам для постоянных работ по энергоаудиту жилых зданий. В этом случае дополнительные возможности не помешают, позволяя охватить как можно больше разных объектов. Тепловизор может комплектоваться дополнительными объективами:

  • телескопический, который позволяет делать четкие снимки на большом расстоянии, что необходимо для обследования, например, квартир на верхнем этаже высоток;
  • широкоугольный необходим, когда нужно провести исследование протяженного объекта, а возможности отойти подальше от него нет. Также такие объективы используются для максимально тщательного обследования мелких деталей зданий.

Стоит отметить, что кроме дополнительных объективов, у некоторых тепловизоров есть и масса вспомогательных функций. Так ли они нужны, должен решать каждый для себя, но перед покупкой нужно хорошо подумать, стоит ли переплачивать за дополнительные возможности и не окажутся ли они бесполезными. Устройство может быть дополнительно снабжено модулями Wi–Fi, Bluetooth, GPS, а также компасом, лазерным указателем, цифровой камерой, подсветкой.

Некоторые тепловизоры могут быть оснащены и другими удобными функциями. Измерение влажности на поверхности здания поможет узнать важную дополнительную информацию: утечка воды, неправильная система кондиционирования, вследствие чего скапливается конденсат, проблемы с целостностью крыши. Запись ИК-видео – функция, доступная только в дорогих тепловизорах, и обычно используется крайне редко.

Режим отображения

Данные, полученные с помощью измерений тепловизором, могут отображаться одним из таких способов:

  • Full IR – инфракрасное полноэкранное изображение;
  • Picture-in-Picture – режим, который позволяет создавать картинку в картинке: итоге тепловое изображение окружено обычной фотографией, что облегчает поиск места с утечкой тепла;
  • Alpha Blending – режим, который позволяет накладывать слой обычной фотографии и тепловой друг на друга, а это позволяет получать еще более наглядную информативную и понятную картинку;
  • IR/Visible Alarm позволяет получить ИК-изображение только тех участков, температура которых находится в пределах заданного диапазона, а остальные части подаются, как на обычной цифровой фотографии;
  • Full Visible Light создает снимки, как с обычного фотоаппарата, не учитывая температуру здания. Режим может быть полезен в отдельных случаях. Сегодня даже самые недорогие тепловизоры обладают данной возможностью, так как имеют встроенную цифровую камеру на 3-5 Мп.

Сохранение данных и эргономика

Для удобной работы с полученными снимками важно, чтобы они сохранялись в определенном формате. Многие тепловизоры создают изображение, для просмотра и анализа которого необходимо специальное программное обеспечение. Есть модели, которые выдают картинку в формате JPEG, но при этом не сохраняют данных о температурах, т.е. пользователь увидит, что какие-то зоны более теплые, чем другие, но точные показатели не узнает. Есть тепловизоры с компромиссным решением: они сохраняют изображение в формате JPEG, но предоставляют и полную информацию по температурам. Такие радиометрические файлы могут быть импортированы даже по электронной почте, и другие пользователи смогут просмотреть все данные без дополнительных программ. При выборе стоит отталкиваться от того, какие задачи нужно будет решать с помощью тепловизора.

Кроме того, важно обратить внимание и на эргономику устройства, особенно, если придется часто и подолгу работать с ним. Хорошо, что сегодняшний ассортимент предлагает массу компактных и недорогих вариантов. Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном.

Не забывайте при выборе обратить внимание на условия гарантийного и послегарантийного обслуживания. Слишком низкая цена на подобное устройство должна насторожить, ведь часто недобросовестные производители таким образом получают быструю выгоду, продавая не совсем качественный товар. Также не мешает перед покупкой почитать отзывы в интернете об этой модели.

Надеемся, наш материал помог вам хоть чуть-чуть разобраться с ассортиментом тепловизоров.

www.tehnoprosto.ru

Как выбрать тепловизор?

Одним из наиболее действенных способов проведения энергоаудита только что сданных и эксплуатируемых зданий является тепловизионное обследование. Оно позволяет оценить качество монтажа, теплотехническую однородность ограждающих конструкций, выявить допущенные ошибки и спланировать меры по утеплению реконструируемых объектов.

Но при решении этих и смежных задач качество тепловизионного мониторинга напрямую зависит от оборудования. Рассмотрим основные критерии, лежащие в основе выбора тепловизора.

Содержание статьи

Разрешающая способность

Для тепловизионного обследования в строительстве используются приборы с матрицей, размером от 60*60 до 640*480 пикселей

Основой тепловизора является матрица, которая принимает ИК-излучение и преобразует его в электрические сигналы, обработка которых позволяет получить на дисплее термограмму. Поэтому чем выше разрешающая способность матрицы, тем более подробная и детализированная картина видна на дисплее. Соответственно, чем больше объект, который предстоит обследовать, и чем меньше разница температур, тем большим должен быть размер детектора.

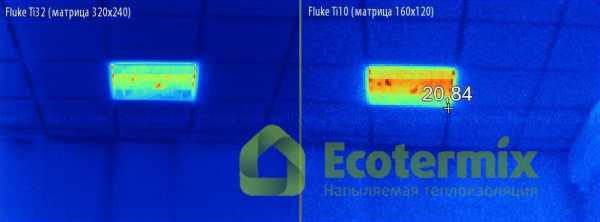

При этом разрешение измеряется количеством пикселей по горизонтали и вертикали. Для тепловизионного обследования в строительстве используются приборы с матрицей, размером от 60*60 до 640*480 пикселей. И если первые позволяют снимать без потери качества только небольшие объекты, то последние обеспечивают высокую детализацию при обследовании ограждающих поверхностей большой площади – фасадов, кровель и т.д.

Тип объектива

Для удобства аудита различных объектов многие модели тепловизоров имеют съемные объективы

Для удобства аудита различных объектов многие модели тепловизоров имеют съемные объективы. Обычно в базовое оснащение приборов входит объектив с углом обзора в пределах 30° по горизонтали и вертикали. Он считается универсальным решением, однако опционально для некоторых моделей доступны широкоугольные и телеобъективы.

Первые имеют угол обзора более 40° и позволяют производить панорамную съемку с близкого расстояния – это особенно актуально при работе в ограниченном пространстве, например, в помещениях. Помимо этого, с их помощью достаточно удобно получать термограммы поверхностей большой площади, например, фасадов зданий и т.д. Телеобъективы имеют небольшой угол обзора, как правило, не более 12-15°, и используются для съемки удаленных объектов с сохранением высокого уровня детализации.

Термочувствительность

Чем выше термочувствительность, тем более достоверной и детализированной будет термограмма

Важным критерием выбора тепловизора является температурная чувствительность (NETD). Чем выше будет данный показатель, тем более достоверной и детализированной будет термограмма. Это обусловлено тем, что прибор сможет выделить зоны даже с незначительной разницей температур и максимально точно определить температуру в различных точках исследуемой конструкции.

В зависимости от класса, термочувствительность современных тепловизоров, используемых в строительной сфере, варьируется в среднем от 0,03° до 0,1°C. Как правило, необходимости в более высокой температурной чувствительности при энергетическом аудите зданий не возникает.

Температурные диапазоны

В данном случае речь идет как о диапазоне измеряемых, так и рабочих температур прибора. Практически все без исключения приборы позволяют осуществлять мониторинг поверхностей, температурой от -20 до 100°C, но этого не всегда бывает достаточно. Например, для проведения съемки объектов, способных нагреваться до 400°C и более, в частности, труб, печей и различного промышленного оборудования, необходимо выбирать тепловизоры с расширенным диапазоном.

При этом нижняя граница измеряемого диапазона для современных приборов составляет -40°C, а верхняя – 1200°C. Что касается рабочих температур, то большинство тепловизоров рассчитано на съемку в диапазоне от -20 до 50°C. Главную проблему в российских климатических условиях представляет зимняя эксплуатация приборов. Некоторые модели вполне способны выдерживать температуру вплоть до -40°C, но этот момент лучше уточнить при покупке. Кроме того, чем холоднее, тем быстрее будет разряжаться аккумулятор.

Присоединяйтесь к нам в соц. сетях:

ecotermix.ru

Что нужно знать перед покупкой тепловизора

Опубликовано в Статьи

Покупка тепловизора – событие, бесспорно, волнующее, но для каждого по-разному. Для некоторых главным параметром является цена, для других – технические характеристики камеры, но, тем не менее, все хотят получить прибор высокого качества.
В середине 1960-х FLIR вывела на рынок свою первую ИК камеру, сегодня FLIR- мировой лидер в данной области. Мы – самый крупный в мире производитель инфракрасных камер, и у нас самый большой Центр Подготовки Специалистов (ITC), так что мы кое-что знаем об ИК оборудовании и хотим поделиться своими знаниями с вами. Мы дадим вам несколько важных советов, которые помогут вам выбрать подходящую камеру.

Пожалуйста, обратите внимание на то, что термин «инфракрасная камера», которым мы пользуемся, означает то же самое, что и термин «тепловизор». Это взаимозаменяемые понятия.

1. Выбирайте тепловизор, который бы всегда предоставлял яркие, четкие изображения

Представьте себе, что вы купили калькулятор, и через месяц использования «два плюс два» перестало бы равняться четырем! Или даже хуже: представьте, что вы бы не заметили ошибки калькулятора и продолжали бы им пользоваться, как ни в чем не бывало. На вас бы сразу посыпались гневные звонки от клиентов, которые бы жаловались на допущенные вами ошибки.
Мягко говоря, вы бы расстроились. Из-за допущенных ошибок вам бы, в лучшем случае, пришлось бы принести кучу извинении, а в худшем – вы бы нажили себе кучу неприятностей.
Другими словами, основное требование к приобретаемой ИК камере такое же, как и к калькулятору: она должна ВСЕГДА предоставлять точные результаты.
Обязательно удостоверьтесь, что камера соответствует отраслевому стандарту точности: ± 2% или 2.2° C (независимо от того, какой из них больше), а лучше ± 1% как у тепловизора FLIR P660.
Так что, если, покупая камеру, вы прочли в инструкции, что ее точность составляет «+/- 5%» или более 2.2° C, забудьте о ней и поищите другую камеру.
Почему? Потому что инфракрасная камера с погрешностью более 5%, как калькулятор из нашего примера, принесет вам кучу серьезных проблем: температура будет измерена неправильно, изображения будет не соответствовать действительности.
Самое главное – чтобы ваша ИК камера давала точные результаты на протяжении всего срока службы, ведь вам предстоит пользоваться ей много-много раз.
Чтобы ИК камера предоставляла всегда точные результаты, она должна иметь два «входных параметра» – коэффициент излучения и отраженная температура (на рисунке обозначены красными стрелками).
Ничего страшного, если вы не знаете, что такое «коэффициент излучения» или «отраженная температура». Это профессиональные термины, и вы обязательно познакомитесь с ними в процессе покупки ИК камеры.
Просто помните, что камера должна иметь обе эти опции, покупать устройство хотя бы без одной из них – все равно, что покупать калькулятор без кнопки «+»,- бессмысленно даже за очень маленькие деньги.


Если вам предлагают ИК камеру, у которой на экране нет места для этих двух «входных параметров» – коэффициента излучения и отраженной температуры, значит, вам пытаются «впарить» калькулятор без кнопки «+»!

2. Покупайте инфракрасную камеру с детектором высокого разрешения и высоким качеством изображений

Как и в случае с обычной камерой, чем больше пикселей, тем выше разрешение и лучше качество ИК изображения.
Приведем пример. Допустим, вы купили телевизор высокой четкости, но у вас дома нет HD каналов. Вы спрашиваете у продавца: «Я собираюсь подключить свой телевизор высокой четкости к обычной (не HD) ТВ антенне. Я буду в таком случае получать изображение высокой четкости?».
Конечно, продавец ответит вам, что ничего не получится, так как обычная ТВ антенна не передает такого большого количества пикселей, которое необходимо для построения изображения высокой четкости.
Так что, даже если у вас есть телевизор высокой четкости, но нет HD каналов, картинка не станет четче, даже не смотря на возможности дисплея.
Такая же ситуация и с ИК камерами. Только «Кабельный канал высокой четкости (HD канал)» – это «Разрешение ИК детектора», а «Телевизор» – это «LCD дисплей».
Так что, когда продавец скажет вам: «Мы предлагаем разрешение 640 x 480 или 307 200 пикселей», вам нужно будет обязательно у него уточнить, что он имеет в виду: «разрешение детектора» или «разрешение LCD».


Разрешение дисплея может запросто быть 640 х 480 или 307 200 пикселей (640 умножить на 480), но если разрешение ИК детектора будет всего 160 х 120 или 19 200 пикселей, то и разрешение изображения все равно будет таким же.
Запомните: если ИК детектор имеет низкое разрешение, то вы никак не сможете его увеличить, даже если LCD дисплей рассчитан на большее количество пикселей. Это то же самое, что заставить телевизор высокой четкости работать с обычными телеканалами!
Всегда спрашивайте: какое разрешение у ИК детектора, каково число пикселей? Это и есть реальное разрешение вашей камеры. Чем больше пикселей у детектора, тем выше разрешение изображения.
Разрешение 640 х 480 пикселей

Разрешение 320 х 240 пикселей

3. Выбирайте камеру, в которой Вы бы сами могли поменять батарею

Это один из наиболее важных аспектов, на который следует обратить внимание при покупке новой инфракрасной камеры.
Если у вас сядет электродрель, и вам придется подключать ее к розетке и ждать два часа, пока она зарядится, то вам, скорее всего, захочется купить новую дрель. Это поистине ужасно: начинать серьезную работу, а потом внезапно прекращать ее из-за какой-то глупости!
Это также касается и инфракрасных камер. Так как ИК камеры используются для устранения проблем с электросетями, наблюдения за такими важными объектами, как двигатели и насосы, мониторинга производственных линий, то в случае разрядки батареи вы подвергаете себя и всех окружающих большой опасности, особенно на электрических подстанциях, где наблюдение нельзя прекращать ни на минуту. Если у камеры сядет батарея, то вы как минимум потеряете время – свое личное и своей компании.
Ниже приведены советы по управлению электропитанием ИК камер:

  1. Всегда выбирайте камеры, у которых батарея легко вставляется и вытаскивается, как показано на рисунке. Неважно, как производители это называют: «замена в месте наблюдения» или «автономная работа», главное, чтобы могли быстро и просто поменять батарею самостоятельно.
  2. Убедитесь, что к камере прилагается зарядное устройство и запасная батарея.

Замена батареи:


Зарядное устройство

Li-Ion батарея

  1. В последние годы технологии изготовления батарей автономного питания неоднократно улучшались, поэтому целесообразно, чтобы приобретаемая вами ИК камера работала от Li-Ion аккумуляторов, т.к. они имеют длительный срок службы.
  2. Кроме того, некоторые производители предлагают автомобильные зарядные устройства для камер. В некоторых ситуациях это может быть очень удобно.

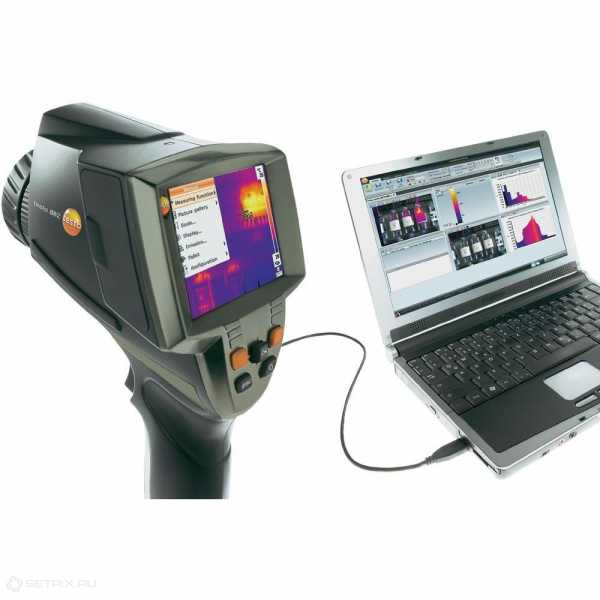

4. Выбирайте тепловизор, который выдавал бы изображения в стандартном формате jpeg

Не следует покупать тепловизор, которому требуется специальное программное обеспечение для перевода неизвестных форматов изображений в стандартный JPEG формат. Это все равно, что покупать компьютер, не совместимый с Microsoft Word.
Вы можете запросить демо-версию у производителя, чтобы понять:

  1. сколько кликов или нажатий клавиш требуется, чтобы получить изображение и
  2. можно ли получить тепловое изображение в стандартном формате JPEG прямо с камеры.

Камеры FLIR предоставляют радиометрические JPEG изображения. Это значит, что все данные о температурах, хранящиеся вместе с тепловым изображением на вашей ИК камере, автоматически переводятся в стандартный формат JPEG. Другими словами, вы получаете JPEG изображения со всеми сопутствующими данными, которые вы можете отправить по электронной почте коллегам, супервайзеру или клиентам.
Т.е. вы приобретаете не просто ИК камеру, изображения с которой имеют высочайшее качество, но также содержат всю температурную информацию. Только в таком случае камера может называться инфракрасной. Если же при пересылке по электронной почте температурные данные теряются, то толку от такой «ИК камеры», как от черно-белой камеры в мобильном телефоне!
Прежде чем принимать решение о покупке то или иной камеры, вам нужно точно знать, придется ли вам когда-либо в будущем пересылать получаемые с ее помощью изображения по электронной почте.

5.  Выбирайте легкую, эргономичную камеру для  продолжительного или частого использования

Позаботьтесь о том, чтобы камера была легкой, удобной и простой. Если вы будете держать камеру весом всего 400 или 800 г в течение 20 минут, у вас обязательно затечет спина или рука. Легкий вес – это большое преимущество, особенно если вы используете камеру часто или долгое время.
Маленькую, легкую и эргономичную камеру можно повесить на ремень, чтобы освободить руки. Но будьте осторожны – производители часто предлагают ремни и для громоздких, неудобных камер. Современный тепловизор  с большим набором функций должен весить менее 1 кг и умещаться на ладони.
Физический интерфейс ИК камеры – ее кнопки,- должны быть удобными. Как правило, наличие дополнительных кнопок или клавиатуры упрощает управление камерой. Согласитесь, не очень удобно, когда для выполнения разных функций нужно нажимать одни и те же кнопки. У некоторых камер есть сенсорный экран, на который можно нажимать либо пальцем, либо стилусом. Они стоят немного дороже, но зато они более функциональные, и это обязательно нужно принимать во внимание.

Кнопками на самой камере должно быть очень удобно пользоваться, и, что более важно, вам должно быть интуитивно понятно, для чего они предназначены. В некоторых случаях, например, при производстве ИК камер для военной промышленности, все кнопки обязательно должны быть подписаны, чтобы не ошибиться во время боевых действий.
Компания FLIR хорошо потрудилась над тем, чтобы сделать свои коммерческие ИК камеры такими же прочными и простыми в использовании, как камеры военного назначения. Помимо удобства в управлении, особая прочность может также быть очень важна для использования в сложных производственных условиях, при очень низких/высоких температурах.
Для принятия решения о покупке той или иной ИК камеры хорошо бы получить демо-версию и проделать с ней все те действия, которые вы планируете вести в дальнейшем: сохранить изображение, записать его на компьютер, создать отчет. Зачем это надо? Пока вы сами не попробуете поработать с камерой, вы не узнаете, сколько шагов надо сделать и на сколько кнопок надо нажать, чтобы совершить то или иное действие, и, следовательно, не сможете принять решение, подходит вам эта камера или нет. С некоторыми камерами пользователям для выполнения элементарной функции потребуется пройти множество шагов, прорваться сквозь дебри сложных меню.
Запросите демо-версию для тестирования основных функций!

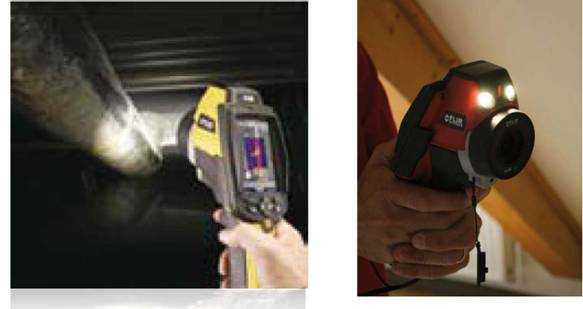

6. Выбирайте ИК камеру со встроенной обычной камерой и подсветкой, чтобы вам было проще документировать свою деятельность

Обычным камерам для съемки качественных изображений с высоким разрешением требуется хорошее освещение. ИК камеры могут снимать в полной темноте.

Купили бы вы для своей семьи фотоаппарат без вспышки? Конечно, нет! Почему? Потому что вы знаете, что не сможете им пользоваться в сумерках или в плохо освещенных помещениях. Если вы приобретаете аппарат для бизнеса, то в такие ситуации вы будете попадать еще чаще.
Сравните эти два изображения:

Оба изображения сделаны ИК камерами со встроенными обычными камерами. Правая фотография была сделана ИК камерой с LED подсветкой. На левой фотографии приведен тот же самый объект, что и на правой, но у камеры, с помощью которой она была сделана, нет LED подсветки. Разница очевидна.

7. Выбирайте инфракрасную камеру со встроенным лазерным указателем

Безопасность, удобство и простота в использовании – это те причины, по которым следует выбирать ИК камеру со встроенным лазерным указателем. Сейчас они есть уже почти на всех камерах, за исключением, может быть, эконом-моделей.
О каком бы инструменте не шла речь, всегда лучше выбрать более безопасный, даже если он немного дороже. Если вам надо снять при помощи ИК камеры объект, находящийся на некотором отдалении, например, трансформаторную коробку, двигатель или насос, лазерный указатель вам очень поможет.
Во-первых, вам не придется подвергать свои руки опасности и указывать пальцем на интересующую область объекта или просить кого-нибудь сделать это вместо вас. К тому же вы сможете показать другим людям интересующий вас участок изображения.
Во-вторых, лазерный указатель поможет вам лучше ориентироваться в пространстве. Это особенно важно, если стоите на расстоянии более 3 м от цели.
Лазерный указатель точно укажет вам, на чем сфокусирован объектив ИК камеры. Он позволяет вам лучше ориентироваться в темноте, даже или вы находитесь достаточно близко к цели.

8.  Выбирайте ИК камеру с обновляемым программным обеспечением

Большинство ИК камер поставляется с бесплатным программным обеспечением для анализа изображений и создания отчетов. Это удобный инструмент, его часто используют в корпоративных целях, а в последнее время возросла тенденция использования термограмм для сбора доказательств и обращения в страховые службы. Обычно отчеты по разным видам наблюдений предоставляются клиентам и заказчикам: после проведения энергоаудита, обследования электрических компонентов, обнаружения мест утечки газа, анализа прочности зданий и планово-предупредительного обслуживания.

Эти бесплатные программы начального уровня очень удобны и полезны. Но пользователи быстро начинают понимать, что этих функций им явно недостаточно. Так что, перед тем как покупать камеру убедитесь, что прилагаемое программное обеспечение можно будет в будущем обновить.
Еще один важный совет: запросите демо-версию ИК камеры на уровень выше, чем та, которую вы с обтираетесь покупать. Так вы сможете понять, от каких функций отказываетесь, покупая более дешевую модель. Если вы все же выберете более дешевую модель, то хотя бы будете знать, от чего отказались, и сможете получше познакомиться с ИК камерами.
Заказывая демо-версию, уточните, есть ли возможность обновлять программное обеспечение и каковы его функции. Мы предлагаем вам воспользоваться следующей таблицей:

Описание опции

Бесплатное программное обеспечение

Обновленное программное обеспечение

Документ Word





Работа с изображениями в Word





Быстрая генерация отчета





Картинка в картинке, слияние изображения





Пользовательская настройка формы отчета





Анализ изображения





Архивирование





Формулы





Инструмента «стрелка»





Цифровой зум





9. Выбирайте тепловизор с возможностями комбинации видимого и инфракрасного изображений

О возможности комбинации изображения ИК камерами высказывалось множество разных мнений. Мы считаем, что эта функция очень важна для того, чтобы вы могли выполнять свою работу наилучшим образом. Если вам доступна только обычная функция «Картинка в картинке», вы не сможете изменить ваше изображение или наложить ИК изображение на обычное, и вы быстро поймете, как вам не хватает функции комбинирования .
Также не забудьте убедиться в том, что вам будут доступны стандартные функции работы с изображением: переместить, увеличить/уменьшить изображение. Более продвинутая функция комбинирования также позволяет растягивать и изменять размер «Картинки в картинке» при помощи стилуса прямо на экране, чтобы «подогнать» тепловое изображение под объект. Эта функция может быть полезна для анализа проблемных мест и когда вам нужно предоставлять отчеты супервайзеру или клиенту.
Некоторые ИК камеры также позволяют выбирать определенный интервал температур ИК изображения, который будет показан при наложении на обычное изображение. Благодаря этой функции пользователи получают непревзойденно точные результаты и делают прекрасные отчеты.
Правило «большого пальца»: если вы ищите ИК камеру со встроенной функцией комбинирования, убедитесь, что она достаточно «продвинута» и может удовлетворить ваши требования.

Визуальное изображение

Тепловое изображение

Составное
(комбинированное) тепловое изображение

10. Выбирайте ИК камеру с широким температурным диапазоном

Это очень просто. Выбирая ИК камеру, убедитесь, что объекты, которые вы собираетесь снимать с ее помощью, попадают в ее температурный диапазон.
Камера, которую вы собираетесь покупать, должна быть в состоянии снять интересующие вас объекты!

11. Выбирайте ИК камеру, которую в будущем можно будет обновить

Клиентам, имеющим большое количество высокотехнологичной техники, могут быть выгодны программы трейд-ин/трейд-ап. Но в области производства ИК камер такие предложения крайне редки. В некоторых случаях можно спокойно менять ИК детекторы или оптические компоненты камер по мере их развития, а в некоторых случаях это невозможно.
Во многих ИК камерах можно заменить аппаратную часть, чтобы увеличить количество пикселей или ИК разрешение, а также усовершенствовать функции самой камеры. Если камера, которую вы выбрали, позволяет сделать это, вам повезло – это большое преимущество.
Если возможности обновления нет, узнайте, выкупает ли производитель устаревшие камеры или принимает ли их в зачет при покупке более современных моделей.

Это очень важно, если вы предвидите, что какая-то функция поможет вам существенно повысить производительность или безопасность или даже принесет вам дополнительные конкурентные преимущества. Это может быть ИК камера со встроенной глобальной навигационной спутниковой
системой (GPS) или возможностью беспроводной передачи данных.
Существуют также специальные ИК камеры для поиска утечек газов, таких как летучие органические вещества, метан, угарный газ и множества других типов газов, за которыми требуется постоянный контроль. Сегодня на рынке представлены стационарно монтируемые камеры, камеры, включающиеся при получении сигнала тревоги – они идеально подходят для съемок в темноте, тумане или дыме. Такие стационарные камеры чаще всего используются для обеспечения пожарной безопасности на складах, угольных шахтах, свалках, – в общем, везде, где может спонтанно возникнуть возгорание.
Вывод: покупая ИК камеру у производителя, предлагающего программы трейд-ин/трейд-ап и производящего все виды тепловизоров, вы приобретаете долгосрочного партнера, который поможет вам удовлетворить все ваши вновь возникающие потребности. Выбирайте компанию, с которой вы сможете расти, или хотя бы найдите эксперта, который сможет вам помочь!

12. Выбирайте ИК камеру только у производителя с хорошей службой послепродажного обслуживания и предлагающего сертифицированное обучение

Если вы новичок в тепловидении, вам наверняка пригодится служба технической помощи и послепродажного обслуживания.
FLIR не только является крупнейшим и старейшим в мире производителем ИК камер, у нее также самый большой Центр Подготовки Специалистов (ITC).
Пройти обучение в Центре Подготовки Специалистов могут все желающие, вне зависимости от того, какие типы камер они приобретают. Мы обучаем специалистов из разных отраслей с разными областями применения нашей продукции.
Многие компании, сомневающиеся в том, стоит ли покупать ИК камеру, предпочитают сначала пройти обучение, чтобы лучше понять, надо им это или нет. Всегда лучше иметь камеру самому, но если вы действительно не уверены в этом, то возможность потренироваться перед покупкой будет для вас большим плюсом.
Мы подготовили список «10 причин, по которым стоит выбрать наш Центр Подготовки Специалистов» для обучения:

  1. Сертификат ISO 9001

Никакая другая образовательная организация, предлагающая услуги по обучению ИК оборудованию, не сертифицирована по ISO 9001.

  1. Самое качественное обучение ИК оборудованию

Вне зависимости от того, где вы проходите курс – на наших основных площадках в Бостоне и в Швеции или в одном из многочисленных представительств, вы получите одинаково профессиональных преподавателей, ресурсы и технологии. Мы предлагаем веб-тренинг с инструктором и самостоятельный веб-тренинг.

  1. Высококвалифицированные инструкторы

У нас больше специалистов по тепловидению с ASNT III-го уровня и BINDT 3-ей категории, чем в любой другой организации в мире. Вам выдается уникальная возможность обучаться у профессионалов высочайшего класса.

  1. Более чем 50-летний опыт

Инструкторы нашего Центра Подготовки Специалистов дают глубокие теоретические знания об ИК технологиях, практический курс по тепловидению рассчитан на 5 недель.

  1. Обучение в Центре рекомендовано компанией FLIR

Если вы инвестируете в свою профессиональную карьеру, покупая ИК камеру FLIR, то вам нужно обязательно записаться на курсы в Центр Подготовки Специалистов, т.к. это единственное учебное заведение, официальное рекомендованное компанией FLIR.

  1. Полноцветные обучающие материалы

Наши полноцветные пособия способствуют лучшему усвоению материала, вы можете обращаться к ним за подсказками и в будущем.

  1. Мы говорим на вашем языке

Центр Подготовки Специалистов проводит обучение на более чем 15 языках.

  1. Обучение на наших компьютерах

При прохождении подробного обучающего курса по программному обеспечению вашей ИК камеры FLIR, мы предоставляем компьютеры на наших основных площадках в Бостоне и Швеции.

  1. Обучение на симуляторах

И в Бостоне, и в Швеции у нас есть специальные лаборатории, имитирующие реальные полевые условия. Вы получите хороший опыт, который затем будете применять на практике.

  1. InfraMation – крупнейшая в мире конференция по практическому использованию ИК технологий

Это ежегодное событие включает в себя обучающие семинары, на которых вы сможете познакомиться с новейшими разработками и быть в курсе последних событий быстроразвивающегося мира тепловидения.
Обязательно посетите InfraMation!
Занятия в центре проводятся по группам, группы формируются маленькие, чтобы каждый мог получить достаточно внимания инструктор FLIR и с удобством поработать в лаборатории.
Он-лайн регистрация на www.infraredtraining.com.

Выводы

От лица всей компании FLIR мы надеемся, что данный буклет был вам полезен.
Мы постарались дать вам максимум знаний и полезных советов по выбору тепловизора.
Мы, конечно, надеемся, что выберите технику компании FLIR, но мы знаем, как порой бывает сложно сделать правильный выбор, когда на рынке появляется большое количество новых производителей.
Как это часто бывает в жизни, перед принятием важного решения следует хорошенько поразмыслить. В данном буклете изложены основные параметры, над которыми стоит задуматься при покупке ИК оборудования, чтобы точно представлять себе, какой будет ваша будущая работа . Мы настоятельно рекомендуем запрашивать демо-версию. Поработайте с демо-версией в реальных условиях, там, где вы планирует работать с ИК камерой. Зачем это надо? Вы, конечно, можете протестировать камеру в конференц-зале или еще каком-то «отдаленным от реальности кондиционируемом помещении», и камера покажет отличные результаты. Но будет ли она так точна в реальных рабочих условиях с более высоким/низкими температурами?
Запросите демо-версию и сами посмотрите, как работает ИК камера, и только после этого принимайте решение о покупке той или иной модель.
В компании FLIR работает высококвалифицированный персонал: эксперты и технические специалисты по программному и аппаратному обеспечению, менеджеры по продажам и специалисты по применению, наша дистрибьюторская сеть все время растет. Мы всегда готовы ответить на любые ваши вопросы. Пожалуйста, звонить нам на бесплатную горячую линию и мы с удовольствием вам поможем.

Метки материала: FLIR, выбор
Похожие материалы:

teplovizo.ru

Как выбрать тепловизор

Поиск утечек тепла в зданиях и трубопроводах, с последующим устранением выявленных недостатков, относится к числу эффективных мер в области энергосбережения. Наиболее распространенным прибором, позволяющим выполнять весь перечень необходимых замеров температуры, является тепловизор. Помимо промышленности и ЖКХ эти устройства также часто используются в военной сфере и на охоте. Обратите внимание, выбрать и купить тепловизор Вы можете на сайте vseinstrumenti.ru, перейдя по ссылке.

Принцип работы любого тепловизора основан на улавливании источников тепла любого происхождения, например человеческого тела или обогревательного прибора, с последующей электронной обработкой и фиксацией в виде графической информации. С технической точки зрения, задача прибора – поиск и измерение инфракрасного излучения.

Сфера использования

Приборы для поиска источников тепла делятся на два класса: бытовые и промышленные. Они существенно различаются по набору функций, уровню погрешностей и стоимости. Недорогие, компактные модели целесообразно приобретать для выполнения задач по диагностике и выявлению теплопотерь небольших объектов, в которых важно, прежде всего, выявить сам факт утечки и место, где она происходит.

Такие устройства подходят небольшим строительным и ремонтным организациям, занимающихся, к примеру, утеплением зданий. Подобные приборы можно использовать риэлторам, которым тепловизор подскажет о скрытых проблемах приобретаемой или продаваемой недвижимости.

Отдельный класс тепловизоров предназначен для использования на охоте. В отличие от других типов приборов, здесь требуется найти движущиеся источники тепла (животные и подранки) часто находящиеся на большом расстоянии. При выборе охотничьих тепловизоров важны угол обзора и дальность действия устройства. Модели для охоты делаются с твердым, защищенным от ударов, влаги и пыли корпусом.

Наиболее распространенными тепловизорами являются промышленные приборы, применяемые для энергоаудита крупных объектов. Ими выполняются следующие функции:

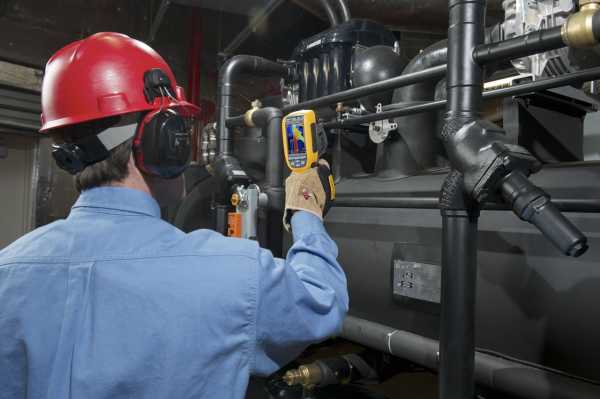

  • Поиск утечек тепла в магистральных трубопроводах, в жилых и промышленных зданиях

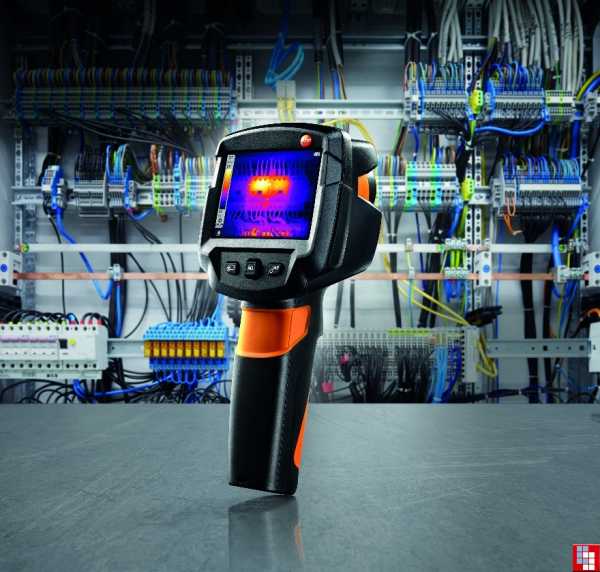

  • Выявление дефектов в электросетях

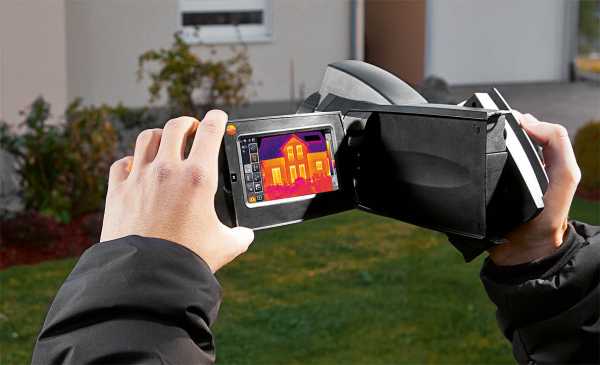

  • Оценка качества утепления зданий и сооружений
  • Проверка эффективности новых энергосберегающих материалов
  • Поиск источников огня в условиях плохой видимости (в противопожарных службах)
  • Обнаружение дефектов монтажа и сварки на объектах судостроения
  • Диагностика любых объектов, где затруднены поиски утечек тепла, например в метрополитенах
  • Фиксация источников тепла в поле внимания охранных систем
  • Поиск и уничтожение техники и живой силы противника (в военной области)

Для выполнения специальных задач устройства снабжаются особым набором функций и компонентов, имеют разное программное обеспечение.

Основные технические параметры

Перечень параметров, которые нужно учитывать, выбирая модель тепловизора, следующий:

  • Материал, из которого сделан исследуемый объект
  • Средняя температура в местах, где будет работать прибор
  • Расстояния, на которых будут производиться замеры
  • Среда, в которой придется работать устройству (различные помехи в области сканирования, посторонние объекты, влажность)

Каждый материал излучает тепловые волны разной длины, поэтому большое распространение получили специализированные приборы. Например, работающие с объектами из металла (трубопроводы), излучающие волны короткой длинны. Диапазон улавливаемых волн указывают в техническом паспорте, чем он шире, тем лучше. Универсальные приборы, фиксирующие широкий спектр частот, стоят значительно дороже специализированных, но для работы с крупными объектами лучше использовать именно их.

Тепловизор, как и любой другой измерительный прибор, при работе допускает ошибки, от уровня погрешностей зависит качество измерений. Для бытовых устройств допустим предел погрешностей до 2%. Для сложных задач лучше выбирать более точные модели. Чёткость получаемой картинки зависит от разрешения дисплея, чем она выше, тем качественней изображение. Фиксация результатов измерений может производиться на встроенную или сменную память прибора. Дорогие модели способны фиксировать весь процесс работы в режиме видеосъёмки.

Скорость измерения важна только для охотничьих и военных приборов, когда исследуемый или исследующий объект движется. Во всех остальных случаях время отклика имеет мало значения.

Важным параметром прибора является расстояние, на котором он может диагностировать объект. Это, в свою очередь, задаёт требования к оптике, в чью область исследуемый объект должен попадать полностью. Чем больше расстояние до объекта, тем выше должно быть оптическое разрешение. В современных моделях применяется автоматическая фокусировка, а также используются сменные объективы, в том числе широкоугольные.

Для диагностики небольших или сложных по конструкции объектов важно четко зафиксировать разницу температур объекта и окружающего фона. Показатель температурной чувствительности NETD, в этих случаях должен быть не ниже 0,1 градуса.

На точность измерений прибора сильно влияет автоматизация некоторых процессов. Лучше остановить свой выбор на тепловизоре, в котором имеются функции автоматической подстройки и корректировки показаний с учётом уровня влажности и температуры окружающей среды, а также отражающей способности исследуемого объекта. В некоторых моделях имеется функция сигнализации, которая срабатывает автоматически, если заранее задать минимальный и максимальный порог температуры.

Цены на тепловизоры представлены на сайте vseinstrumenti.ru.

www.stroyservice.ru

Как выбрать тепловизор

Тепловизор — это специальное устройство, позволяющее проанализировать состояние объекта в тепловом спектре. Применяют подобные устройства во множестве сфер народного хозяйства, что делает их очень популярными.

Очень часто тепловизор позволяет определить поломки в электрических сетях. Ознакомиться с техническими особенностями этого устройства можно на сайте производителя.

Приступаем к выбору

Чтобы подобрать качественный тепловизор, следует оценить множество его характеристик. Среди них можно выделить несколько основных:

  • Разрешение детектора. От этого параметра зависит точность получаемой информации. При этом разрешение дисплея не является самым важным, так как он только выводит картинку, полученную с детектора.
  • Камера и подсветка. Качественные модели оснащаются видеокамерами, что позволяет сохранять изображения в динамике. При этом они также работают в тепловом спектре. Если вы работаете на промышленном объекте, иногда нужно выполнять подсветку определенных зон. Для таких целей покупайте модификации, у которых присутствует лазерная подсветка.
  • Точность измерений. Следует понимать, что при значительных погрешностях прибора можно получить недостоверные данные. Оптимальным значением считается погрешность не больше 2%.
  • Возможность сохранения данных. Подобный функционал позволяет адаптировать съемку для анализа практически на любом современном гаджете. При этом следует понимать, что, чем качественный данный функционал, тем дороже будет стоить тепловизор.

Другие характеристики

При покупке тепловизора следует обращать внимание и на такие параметры:

  1. Наличие связи с влагомером и термометрами. Это позволяет передавать или получать данные в реальном времени.
  2. Беспроводная связь. Качественные тепловизоры оснащаются технологией Wi-Fi, что позволяет очень быстро обмениваться данными с телефоном или ноутбуком. Этот функционал очень полезен, когда информацию анализирует несколько специалистов.
  3. Габариты. Здесь не существует универсальных рекомендаций. Главное, чтобы тепловизор оптимально подходил для человека и не создавал лишней нагрузки.
  4. Температурный диапазон и чувствительность. От этих параметров зависит в какой среде можно использовать тепловизор, а также насколько точными будут результаты тестов.

Смотрите также:

Что такое композитная черепица http://domkrat.org/chto-takoe-kompozitnaya-cherepitsa/.

Интересное по теме: Чем отличается паркет от паркетной доски?

Советы в статье “Какой лак лучше для дерева ” здесь.

Покупка тепловизора — это сложная процедура, поэтому нужно обязательно консультироваться со специалистами перед тем, как делать выбор.

Tweet

domkrat.org

Как выбрать тепловизор для охоты?

 ТЕПЛОВИЗОР FLIR SCOUT PS24

Тепловизор FLIR Scout PS24 – младшая модель самой легкой и компактной серии производителя, обладающая необходимыми базовыми функциями. Эта линейка разрабатывалась для любителей ночной охоты, рыбалки и наблюдений за животным миром, но заинтересует также туристов, лесников, владельцев загородных участков и охранников. Прибор можно использовать днем и ночью в любых условиях освещенности, видя цель сквозь кустарники и листву. Огромным плюсом является и то, что цена тепловизоров FLIR Scout сравнительно невысокая.

Комплектуется прибор детектором с разрешением 240х180 пикселей и объективом 19 мм. У FLIR Scout PS24 достаточно широкое поле зрения (24°х18°), вполне оптимальная дальность для длительных наблюдений (до 315 м) и светодиодная подсветка для освещения небольших пространств. К главным достоинствам этой модели относится и автоматическая калибровка, значительно упрощающая ведение наблюдений. Для отображения самых горячих участков теплоизлучающих объектов предлагается три палитры: Black Hot (отображение темным цветом), White Hot (отображение белым цветом) и InstAlert (красно-оранжевая гамма). Включается прибор за 3-4 секунды, что вдвое быстрее, чем у многих аналогов, выпускаемых в этой же категории ИК-камер.

Оснащается тепловизор FLIR Scout PS24 перезаряжаемым встроенным Li-ion аккумулятором, обеспечивающим работу прибора в течение 5 часов, что считается отличным показателем для моделей компакт-класса. Управлять прибором очень просто и комфортно благодаря четырем кнопкам. Выполняется тепловизор в прочном корпусе с прорезиненными вставками, который удобно ложится в руку. Это самая легкая охотничья модель весом всего 340 г, которую можно носить в кармане или на поясе.

 ТЕПЛОВИЗОР PULSAR QUANTUM HD38S

Тепловизор PULSAR Quantum HD38S – это представитель обновленной серии Quantum и самая старшая модель линейки, выпускаемой Yukon Advanced Optics. Прибор имеет увеличенную дальность обнаружения (до 950 м) и в целом обладает улучшенными показателями, что отражается и на цене тепловизора. Продажа этой модели ориентирована на опытных охотников, уже знакомых с преимуществами ИК-камер по сравнению с приборами ночного видения. Самое главное – это возможность видеть цель в любых условиях и даже сквозь лесные заросли. Излучающие тепло объекты данный прибор способен распознавать на удалении до 400 м и выдавать очень четкую картинку благодаря высокому разрешению детектора (384×288 пикселей).

Всесезонные охотничьи тепловизоры PULSAR Quantum HD38S имеют визуальное увеличение х2.1 и цифровой зум х2. Кадры обновляются с частотой 30 Гц, поэтому эта модель больше подойдет для охоты из засидки и статичных наблюдений. В приборе установлен монохромный дисплей и предусмотрено три режима калибровки – автоматическая, полуавтоматическая и ручная, а также три режима наблюдений. Тепловизор можно настроить на работу с повышенной контрастностью («Город»), с пониженной контрастностью («Лес») и в режиме детализации наиболее теплых объектов («Распознавание»). Для регулировки яркости и контрастности PULSAR Quantum HD38S оснащается колесом-энкодером.

Наличие OLED-дисплея дает возможность использовать прибор и при минусовых температурах, вплоть до -20 С, а аналоговый видеовыход позволяет подключать к нему записывающие устройства. Включается прибор за 5-7 секунд и работает в непрерывном режиме до 6 часов. Изготавливаются тепловизоры PULSAR Quantum HD38S в ударопрочном углепластиковом корпусе с резиновыми вставками, соответствуют стандарту защиты IPX4 и не выходят из строя при попадании воды. Весит прибор без батареи 350 г.

 ТЕПЛОВИЗОР PULSAR QUANTUM HD19S

Тепловизор PULSAR Quantum HD19S – одна из популярных моделей серии Quantum от Yukon Advanced Optics, представленная в обновленной версии. Комплектуется прибор микроболометром Ulis (Франция) и 19-миллиметровым объективом. Буква D в маркировке обозначает наличие матрицы высокого разрешения (384х288 пикселей), обеспечивающей получение контрастной картинки на удалении до 500 м. Прибор имеет минимальное увеличение (х1,1), но его можно удвоить за счет цифрового зума х2, что никак не отразится на четкости картинки благодаря разрешению матрицы.

PULSAR Quantum HD19S имеет три режима калибровки – автоматическая (A), полуавтоматическая (Н) и ручная (M). Для охоты больше всего подойдет последний, беззвучный режим. Частота обновления в 30 Гц достаточна для получения незатормаживающейся информативной картинки. В меню Mode можно выбрать и соответствующий режим наблюдений: повышенная контрастность («Город»), пониженная контрастность («Лес») и улучшенная детализация самых теплых объектов с широким диапазоном полутонов («Распознавание»). Тепловизор PULSAR Quantum HD19S оснащается аналоговым видеовыходом для подключения к монитору, для записи и переноса изображений на внешние устройства.

Время запуска тепловизора не превышает 6-7 секунд, а продолжительность непрерывной работы на 4 элементах типа АА, как и у других моделей этой обновленной серии, составляет около 6 часов. Для управления прибором имеются три кнопки на корпусе и колесо у объектива. Весит прибор вместе с батареями 400 гр. Носить его можно в кармане или на поясе в специальном чехле, который идет в комплекте. Если подвести итог, то PULSAR HD19S можно назвать «золотой серединой» всей линейки Quantum и по своим характеристикам, и по цене.

 ТЕПЛОВИЗОР FLIR LS64

Тепловизор FLIR LS64 – старшая модель серии LS, в которую входят всего два прибора. Это универсальные портативные тепловизионные камеры, получившие распространение в самых разных сферах, от ночной охоты до патрулирования. Если судить по контингенту и объемам продаж, тепловизоры FLIR LS64 очень популяры не только у охотников, но и у полицейских, представителей спецподразделений и армейских служб. Для решения целого круга задач, связанных с ночными наблюдениями, ИК-камеры, включая и эту модель, являются лучшей альтернативой приборам ночного видения.

Монокуляр оснащается матрицей с разрешением 640×480 пикселей и длиннофокусным объективом диаметром 35 мм. FLIR LS64 способен обнаружить человека на удалении до одного километра, а «увидеть» машину – в три раза дальше. Калибруется прибор автоматически, а за счет 4-кратного цифрового зума можно приблизить изображение и рассмотреть его более детально. Тепловизор комплектуется монохромным ЖК-дисплем, на который изображение теплых объектов выводится в трех режимах: Black Hot (серый цвет), White Hot (белый цвет) и InstAlert (красно-оранжевые оттенки). Модели этой серии имеют и лазерный целеуказатель, позволяющий на охоте показывать направление стрельбы.

Управляется прибор с помощью четырех кнопок в верхней части корпуса, где находится также USB-разъем. Как и большинство охотничьих тепловизоров FLIR, LS64 способен работать без подзарядки до 5 часов на Li-ion аккумуляторе, а к его отличительным особенностям относится рекордное время запуска – менее 1,5 секунд! Корпус тепловизора очень прочный и выдерживает падение на бетонный пол, а по влагозащите соответствует стандарту IP67. Весит прибор 340 г и является одним из самых компактных приборов в классе мощных тепловизионных камер.

 ТЕПЛОВИЗИОННЫЙ ПРИЦЕЛ FORTUNA BM 75

Тепловизионный прицел FORTUNA BM 75 – это модель обновленной серии прицелов «В» с улучшенными показателями времени запуска, температурной чувствительности и дальности. Прицел включается всего за пару секунд, может использоваться с оружием разного калибра, вплоть до .375 H&H, и обнаруживать теплоизлучающие объекты на удалении до 1500 м. Благодаря температурной чувствительности < 60 мК на картинке видны объекты и участки даже с небольшими перепадами температур. Оснащается FORTUNA BM 75 микроболометром на основе аморфного кремния с разрешением 384х288 и OLED-дисплеем, полноценно функционирующим и при минусовых температурах.

В охотничьем прицеле FORTUNA BM 75 предусмотрено три типа прицельных марок с собственной памятью для пристрелки на разные дистанции и беззатворная электронная технология калибровки для обеспечения бесшумности работы на охоте. Расстояние прицельной стрельбы можно увеличить за счет цифрового зума (х2, х4), а улучшить качество картинки позволяют диоптрийная настройка и механизмы фокусировки. Частота обновления кадров прицела – 50 Гц, поэтому данная модель отлично подойдет для динамичной охоты.

Для изготовления корпуса FORTUNA BM 75 используется прочный алюминиевый сплав. На двух батарейках CR123 прибор способен работать в течение 5 часов, но для увеличения продолжительности работы в 2-4 раза можно подключать внешние источники питания с возможностью закреплять их прямо на корпусе. По сравнению с аналогами из предыдущей серии, прицел FORTUNA BM 75 легче и весит чуть более 1 кг.

 ТЕПЛОВИЗОР FLIR BHS-XR PRO

Тепловизионный бинокль FLIR BHS-XR Pro – одна из лучших моделей серии BHS, в которую входят ударопрочные ИК-камеры для работы в полной темноте. Это бинокулярные приборы, очень удобные для длительных наблюдений на большом расстоянии. За счет абсолютной бесшумности в работе и экранирующим свет окулярам бинокль позволяет видеть, оставаясь невидимым. FLIR BHS-XR Pro способен обнаруживать объекты теплового излучения в самых сложных условиях, а для их более детального рассмотрения в функционале есть 2-х и 4-кратное цифровое масштабирование.

Оснащается тепловизионный бинокль FLIR BHS-XR Pro ванадий-оксидным детектором и выдает картинку с разрешением 640×480 пикселей на цветной ЖК-дисплей. К этому прибору можно приобрести три объектива: 35 мм, 65 мм и 100 мм. С объективом 35 мм бинокль обнаруживает человека на расстоянии 1.14 км, с 65-миллметровым – на 1.9 км, а вместе с объективом 100 мм обеспечивается максимальная дальность обнаружения в своем классе – 2.45 км. Для получения широкого поля зрения лучше использовать первый объектив (35 мм), так как у него этот показатель составляет 18°х13°.

Бинокль выполнен в ударопрочном водонепроницаемом корпусе, выдерживающим падение на бетонный пол, а управление прибором осуществляется с использованием всего пяти клавиш. Нажатием одной кнопки FLIR BHS-XR позволяет переносить и хранить изображение на съемной SD-карте (до 16 Гб), а благодарю наличию в комплекте разъема можно не только заряжать бинокль, но и подключать его к видеомонитору. Продолжительность непрерывной работы без подзарядки на Ni-MH аккумуляторах типа AA составляет 4-5 часов. Для питания могут использоваться также щелочные и литий-ионные батареи. Тепловизионный бинокль FLIR BHS-XR Pro достаточно компактный и легкий (весит менее 1 кг без оптики), что упрощает его переноску в руках, на шейном ремне или в кейсе.

 ТЕПЛОВИЗОР FLIR I3

Тепловизор FLIR i3 – самая дешевая модель бюджетной линейки i, продажа которой рассчитана на желающих купить функциональный прибор по минимальной цене. Благодаря полной автоматизации, простому интерфейсу и подробной инструкции FLIR i3 отлично подойдет и для новичков.

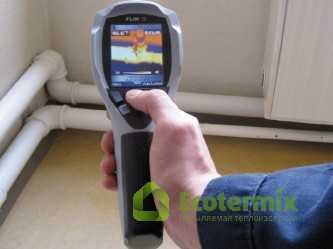

В бытовых условиях этот тепловизор позволит обнаружить утечки тепла через окна и крышу, найти сбои в работе техники или заметить посторонних на своем участке. Эту модель можно порекомендовать и начинающим специалистам по энергоаудиту, строительству и прокладке инженерных коммуникаций. Туристам, путешественникам и охотникам тепловизор FLIR i3 пригодится для обнаружения излучающих тепло объектов в ночное время или при плохой погоде. Помимо наблюдений за жизнью животных и птиц, прибор позволит вовремя заметить приближающегося зверя или найти других людей в лесу.

Модель оснащается объективом Focus free и мгновенно формирует изображение на 2,8-дюймовом LCD-дисплее. Разрешение не очень высокое (60х60 пикселей), но за счет 160.000 цветовых оттенков экрана можно получать информативную картинку о температурных колебаниях и исследуемых объектах. Тепловизоры FLIR i3 имеют три палитры: Black/White (черно-белая), Iron (оранжевая) и Rainbow (радуга), с которыми можно работать с помощью пакета программ FLIR Tools. Есть также функция сохранения полученных данных на карту памяти и переноса их на компьютер через USB-порт. Прибор выполняется в ударопрочном пыле- и влагозащищенном корпусе и соответствует стандарту IP43. Время автономной работы FLIR i3 на литий-ионном аккумуляторе – около 5 часов, но можно подключать его к сети переменного тока через адаптер. Весит прибор 365 г и легко помещается в кармане.

 ТЕПЛОВИЗОР FLIR ONE ДЛЯ IPHONE

Тепловизионный чехол на iPhone 5/5s – новейшая разработка компании Flir Systems 2014 года, позволяющая превратить смартфон в карманный тепловизор. Это самое компактное ИК-устройство на рынке, которое было разработано для iPhone на базе операционной системы iOS 7. FLIR ONE в несколько раз дешевле присутствующих в продаже тепловизионных камер, но обладает их полным базовым функционалом.

Принцип работы достаточно простой: на тыльную часть телефона надевается двухкомпонентный чехол-тепловизор весом всего 90 гр., который и обнаруживает теплоизлучающие объекты с выводом их изображения на экран iPhone. FLIR ONE позволяет определить источник огня или участок превышения температуры, увидеть животное во время охоты или чужих людей на охраняемой территории, а также использоваться для общей оценки ситуации в ночное время суток, при сильной задымленности или плохой погоде.

FLIR ONE способен обнаруживать объекты на расстоянии до 150 метров и работать в диапазоне измеряемых температур от 0° до 100°. Комплектуется чехол двумя камерами (обычной и тепловизионной) и имеет несколько режимов отображения картинки. Помимо стандартных режимов, в которых горячие участки выделяются черным или белым цветом (B/W, W/B), имеются также Rainbow (радуга), Contrast (контраст), Arctic (синий), Hot/Cold (золотистый-синий), Iron (оранжевый). Есть в функционале и режим комплексного отображение MSX, когда визуальное изображение накладывается на тепловое.

Получаемое с тепловизионного чехла для iPhone 5/5s видео можно записывать на телефон, пересылать знакомым или загружать в Интернет. В приборе установлен встроенный аккумулятор (1400 мА/ч), рассчитанный на 2 часа непрерывной работы. Подзарядка осуществляется через микро-USB кабель, причем заряжается не только чехол, но и сам смартфон.

www.hunter.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
