Как вычислить точку росы: Точка росы в стене – расчет и нахождение

Содержание

Что такое точка росы? Как рассчитать точку росы?

Точка росы в стене может перемещаться по ее толщине при изменении температур внутри помещения и снаружи. Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению. Температура предмета, на котором начнет конденсироваться пар, т.е. точка росы, зависит в основном от двух параметров:

  • температуры воздуха;
  • влажности воздуха.

Например, при температуре внутри помещения +20 град и влажности 50%, температура точки росы будет (примерно) +12,9 градусов. Если в помещении появится предмет с такой температурой или ниже, то на нем образуется конденсат. Например, когда открывается холодильник, то внутри него выпадает роса из поступающего теплого воздуха. Она выглядит как “туман идущий из холодильника”.

Если на улице холодно, то где-то в стене будет температура, при которой начнется конденсация пара, и в этой точке будет увлажнение.

Если стена тонкая, “холодная”, и ее внутренняя поверхность охладится до 12,9 градусов или меньше (при указанных значениях температуры и влажности воздуха), то на ней выпадет роса, она станет мокрой, и очень быстро обзаведется плесенью.

При утеплении стен, конструкций дома, полезно сделать расчет точки росы для наибольших и наименьших значений влажности и температуры, что бы знать в каких границах пространства будет перемещаться точка росы при изменении этих параметров.

Расчет точки росы

В расчетах точки росы и толщины утепления не учитываются некоторые параметры, – давление, скорость движения воздуха, плотность материала… Поэтому говорить можно только о приближенных значениях. Но, это не критично, когда речь идет об определении толщины утеплителя.

Для определения точки росы в стене проще всего воспользоваться таблицами готовых примерных значений, и не пытаться самостоятельно заниматься расчетами. Тем более не стоит доверять самодельным программам из интернета, они часто не учитывают параметры и выдают ложные значения, а иногда – и по принципу случайных чисел.

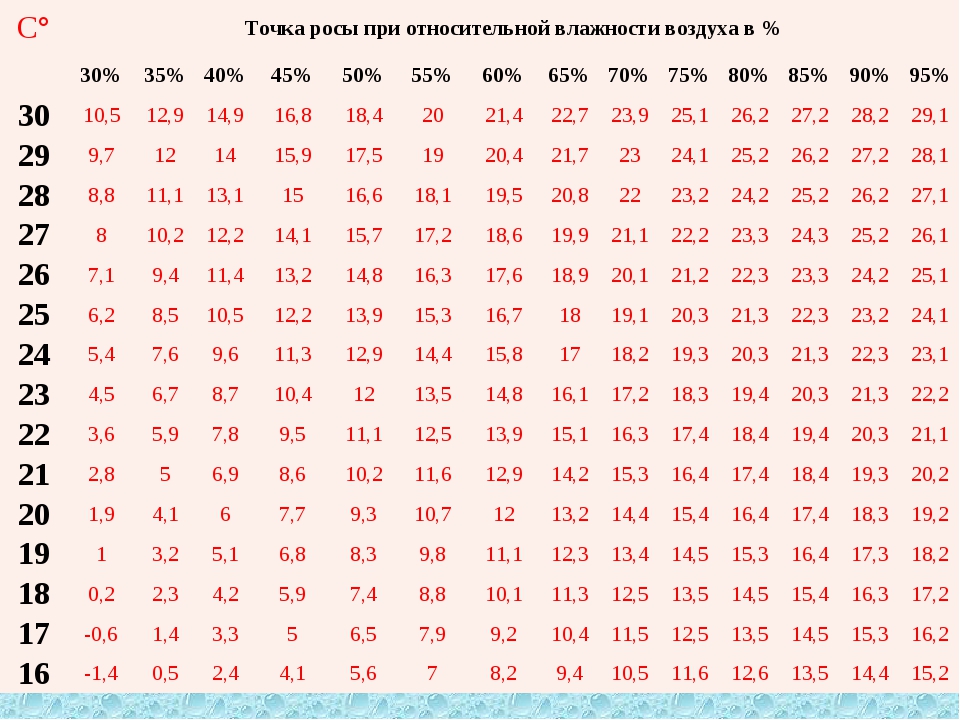

Ниже приведена таблица расчетных значений точки росы в зависимости от температуры воздуха и его влажности. Это примерные значения, так как не учитывается влияние других факторов.

Какие значения нужно брать для расчета точки росы

Обычно температура внутри помещения принимается 22 градуса, чаще у пола она ниже, а под потолком достигает 27 градусов. Для центральных регионов считается минимальной температура снаружи помещений -15 градусов, (допускается кратковременные понижения температуры до -20 – -25 градусов).

Для южных регионов – -7 градусов, с кратковременным понижением -15 – -20 градусов. (Минимальную температуру можно выбрать самостоятельно, – какая температура держится зимой постоянно? До каких значений она опускается кратковременно?)

Влажность воздуха в помещении обычно принимается средняя (но не маленькая) – 50%,. Здесь обычно имеется некоторый запас, так как часто зимой воздух в помещении суше, из-за активно работающего отопления, – 30 – 40%. Но во многих домах борются с сухостью воздуха, устанавливая увлажнители и разводя растения. Оптимальная же влажность – 50%, она же и расчетная.

Осенью и весной для пропускных утеплителей пар будет идти в обратном направлении – с улицы. Для расчета на «демисезон» по паропроницаемым утеплителям, влажность нужно принимать порядка 90%.

Где должна находится точка росы

Утепление ограждения считается «нормальным» только когда точка росы в холодное время в основном (!) находится в утеплителе и не смещается в стену.

Что значит “в основном”?

При максимальных отрицательных температурах, которые длятся обычно несколько дней, неделю, и наступают периодически, точка росы может смещаться и в стену.

Для стены из плотных тяжелых материалов, в этом нет ничего опасного. Но для стены из пористых материалов, которые как обычно очень хорошо пропускают пар и впитывают влагу, появление точки росы должны быть коротким, особенно когда они сочетаются с утеплителями-пароизоляторами. Такие стены требуют наибольшего утепления, особенно с учетом того, что они сами по себе теплые. Что бы сместить точку росы потребуется в 2 раза больше утеплителя. С паропрозрачными утеплителями, они сочетаются намного лучше, так как здесь можно осуществить вывод влаги, но только при условии отличной вентиляции утеплителя.

Конденсат на входных дверях

Первая причина образования конденсата на входной двери основывается на повышенной влажности воздуха, когда показатель превышает 55%. Тогда сбор конденсата происходит на поверхности, где температура несколько ниже «точки росы». В зимний период такой поверхностью является именно входная дверь.

Важно придерживаться в помещении для здоровья жильцов влажности воздуха около 45%. На влажность внутреннего климата влияет как вентиляционные приспособления, так и температура прогретого воздуха в помещении.

Вторая причина конденсата скрывается в низкой теплоизоляции – к большому количеству конденсата больше склонна металлическая дверь по причине плохого уплотнения между полотном металла и рамой. В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности.

Своеобразные «мостики холода» с повышенным показателем теплопроводности на входной двери сосредоточены в основном на дверной ручке, глазке, притворной части. Уязвимые точки промерзания особо касаются дверей из металла, у которых теплоотдача повышена.

Способы устранения конденсата на входных дверях

Способ избавиться от конденсата заключается в обеспечении притока сухого свежего воздуха извне и оттока паров из закрытого помещения. Возможна установка «теплой завесы», которая станет обогревать дверь прогретым воздухом. Повысится температура поверхности дверного полотна, и сместится точка росы.

Утепление полотна двери не искоренит проблемы конденсата. Конденсирующая влага оседает по причине большой температурной разницы извне и в помещении. Рекомендовано в таком варианте обустраивать на входе не отапливаемый тамбур.

Не лишним над входом станет оборудование козырька, защищающего дверь от прямых воздействий лучей солнца и атмосферных осадков. Полотно металла входной двери рекомендовано вскрывать специальными порошковыми полимерами. Все полые элементы в металлической двери лучше заполнить пеной, дабы исключить проявления мостиков холода.

Конденсат на окнах

Очень часто производителям современных окон приходится принимать претензии, что у их клиентов запотевают окна. Образование конденсата на окнах, это не только эстетически не красиво, но и грозит переувлажнением деревянных конструкций и как следствие образование плесневелого грибка. Давайте разберемся в возможных причинах появления конденсата на окнах.

Конденсат — жидкость которая преодолела точку росы и выпала в виде капелек на окне.

Ну а если это случилось на окнах значит виноваты в этом только окна и их производители. Логически это правильно, но если в самом окне нет воды и выделять ее оно не может, откуда берется конденсат?

Причины запотевания окон и как их устранить

Однокамерный стеклопакет — не стоит экономить на стеклопакетах, как говорится скупой платит дважды.

Обычный стеклопакет с одной камерой (не энергосберегающий) наверняка позволит познакомится с конденсатом на окнах. Что бы устранить причину запотевания надо заменить стеклопакет, не все окно, а только стеклопакет.

Подоконник закрывает батарею

неправильно


правильно

Радиаторы отопления обдувают окно теплым воздухом и если они перекрываются подоконником, то циркуляции теплого воздуха не будет — окно всегда будет холодным, в результате на нем появится конденсат.

Избавиться от появления конденсата можно уменьшив размер подоконника или вынеся батарею за пределы подоконной доски. Если нет возможности для таких вариантов придется искать дополнительный источник для обогрева стекол.

Плохая вентиляция

Вентиляционные решетки имеют свойство часто забиваться всякой дрянью — пылью, паутиной, после чего перестают втягивать влажный воздух, влага оседает на стекле и окна начинают плакать.

А в домах старой постройки вентиляционные каналы почти всегда забиты и ни когда не чистились.

Пример организации притока воздуха: вентиляция и ионизация воздуха

Устранить образование конденсата можно почистив или заменив решетки, а в случае когда забита вентиляция и нет возможности ее почистить придется делать дополнительную вентиляцию.

Комнатные растения на подоконнике

Комнатные цветы выделяют влагу, так же после полива часть воды испаряется и может оседать на стеклопакете, в следствии чего запотевают окна. Если причина появления конденсата на окнах — цветы, просто уберите их с подоконника.

Окна не переведены на зимний режим

По сравнению с зимним, в летнем режиме окна имеют меньшую теплоизоляцию. Поэтому внутренняя часть стеклопакета охлаждается сильней. Не забываем переводить окна на зимний режим работы.

Если из пластикового окна начало дуть, или створка цепляет при открывании или закрывании, либо происходит промерзание окна в зимний период, либо плохо закрывается пластиковое окно — как правило это означает что Вашему окну требуется регулировка.

Регулировка пластикового окна, также может потребоваться если Вы хотите перевести окно в зимний или летний режимы работы.

Всё что нам для этого понадобится — это шестигранный ключ для регулировки фурнитуры.

Перевод пластиковых окон в летний и зимний режим работы

Степень прижима створки на пластиковом окне регулируется — зимой требуется более плотный прижим.

Летом прижим стоит ослаблять, так как это продлевает жизнь уплотнительным резинкам и обеспечивает приток свежего воздуха в помещение.

В случае возникновения сквозняка, решением может быть перевод фурнитуры окна с летнего режима на зимний, при котором прижим окна усиливается.

По периметру створки пластикового окна находятся прижимы, обеспечивающие плотность прилегания створки к раме.

Прижимы выполнены в форме эксцентриков и имеют углубление под шестигранный ключ 4 мм.

Плотность прижима створки регулируется путем вращения эксцентрика.

  • Зимний режим (более плотное прилегание). Для перевода в зимний режим надо все эксцентрики повернуть так, чтобы самый длинный радиус был направлен в сторону помещения когда створка закрыта
  • Летний режим режим микропроветривания (менее плотный притвор). Для перевода окна в летний режим, все эксцентрики поворачиваются самым коротким радиусом в сторону помещения. В этом режиме, воздух поступает через створку окна осуществляя микропроветривание.

Плохое проветривание

Какими бы не были Ваши окна, помещение обязательно надо проветривать хотя бы 10 минут в день. Избавиться от конденсата можно проветривая комнату 10 — 15 минут в день или использовать окно с функцией микропроветривания.

Случается и так, что компания которая занималась установкой окон недобросовестно отнеслась к своим обязанностям и не качественно произвела установку окон или откосов.

В результате чего окно стало продуваться, что является причиной низкой температуры стеклопакета и окна начинают потеть. Устранить образование конденсата можно устранением источника холодного воздуха.

Ремонтные работы

Проведение ремонта в помещении всегда связано с влажными условиями. Штукатурка стен, отделка откосов, оклеивание обоями — все это подразумевает использование воды.

Конечно все это временные неудобства и , чтобы предотвратить запотевание окон им следует уделять больше внимания. Почаще протирать их сухой тряпкой, а лучше производить ремонт в теплое время года.

Конденсат образовался внутри стеклопакета

Если же конденсат образовался внутри самого стеклопакета и он замерз, причина может быть только одна — произошла разгерметизация конструкции. В этом случае придется ремонтировать стеклопакет или покупать новый.

Подводя итог можно сказать, что причиной появления конденсата на окнах в основном является человеческий фактор, а не производственный брак оконных изделий. Кто то скажет — сосед и мы брали окна в одной компании, окна одинаковые, но у него они не потеют, а у нас с них течет как со шланга. Присмотритесь к условиям эксплуатации.

Возможно сосед даже спит с открытой форточкой, а у Вас она ни когда не открывалась (простудиться боитесь). Может у Вас часто готовит супруга (супруг) или белье сушится над плитой, а сосед обедает в кафе или питается чипсами.

Ваша семья из четырех человек живет в двухкомнатной квартире, квартира от комнатных цветов выглядит как оранжерея, а сосед живет один в четырехкомнатной и у него даже кактуса нет.

Так что если у Вас на окнах появился конденсат, не спешите их менять. Ведь когда пол в комнате становится грязным Вы его не меняете? Обратитесь в компанию по установке окон и они помогут найти причину появления конденсата на окнах и устранить ее.

Как определить точку росы?

На самом деле, рассчитать точку росы для разных материалов, дело не шуточное. Здесь надо учитывать и состав материала, и его качество, и марку материала, а так же его толщину. Но для простоты данного процесса, и для автоматизации, как это водится, придуман Калькулятор расчета точки росы. Вы можете его найти на многих сайтах, и в частности на теплорасчетрф. Достаточно кликнуть мышкой в графе материалы, и появляется перечень стандартных материалов. Выбираете необходимый, а далее заполняете строку – толщина, с указанием толщины стены к примеру.

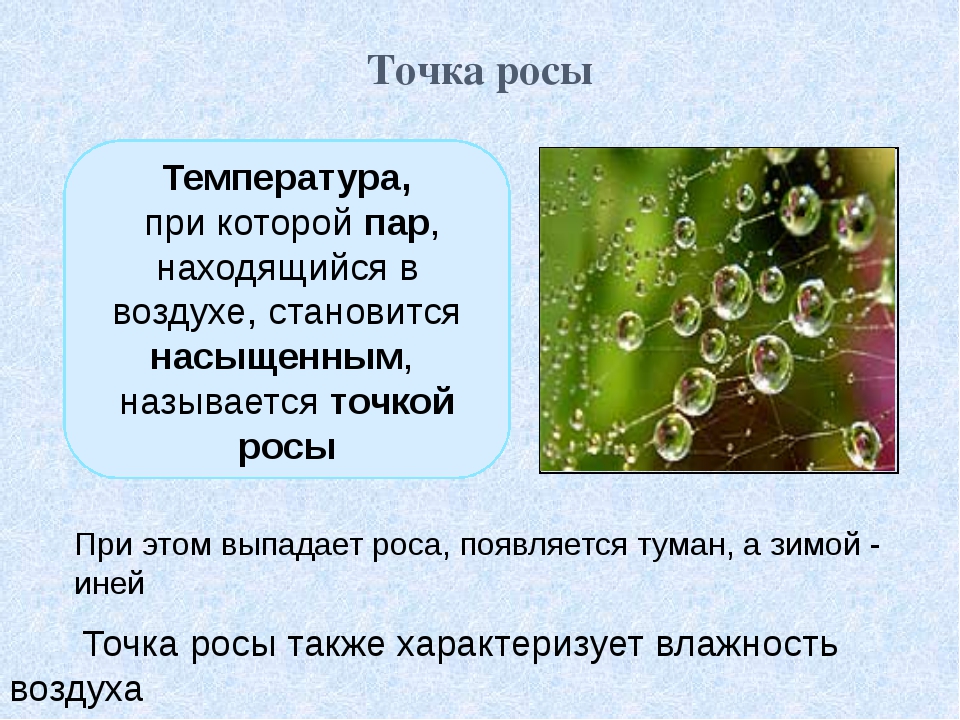

Определение понятия точки росы примерно выглядит так:

Точка росы — одна из основных характеристик влажности воздуха, может быть вычислена по значениям температуры и влажности воздуха или определена непосредственно конденсационным гигрометром. Под определением точка росы понимается температура, до которой должен охладиться воздух, чтобы достичь состояния насыщения водяным паром при данном влагосодержании и неизменном давлении. При достижении точки росы в воздухе или на предметах, с которыми он соприкасается, начинается конденсация водяного пара. Если относительная влажность меньше 100%, то точка росы всегда ниже фактической температуры воздуха, и тем ниже, чем меньше относительная влажность. При насыщении, т. е. при относительной влажности 100%, фактическая температура совпадает с точкой росы.

Основные показатели точки росы уже вычислены, и приведены в следцющей таблице, если речь идет об абсолютной физической величине, а не о свойстве материалов.

Подробнее о том, как все правильно сделать, и как пользоваться калькулятором, читайте в инструкции ниже:

  1. Итак, вначале работы вы должны определить среднюю и минимальную температуру и относительную влажность зимнего периода региона, в котором планируется возводить здание.

  2. Далее следует выбрать слой за слоем составляющие ограждающей конструкции начиная изнутри здания, кончая внешней отделкой фасада/кровли. В нашей базе данных существуют самые основные и распространенные материалы, применяемые в строительстве, но Вы можете также редактировать этот список.

  3. После окончания ввода данных их следует проверить, чтобы не было слоев с нулевой или отрицательной толщиной и нажать кнопку “Расчет”.

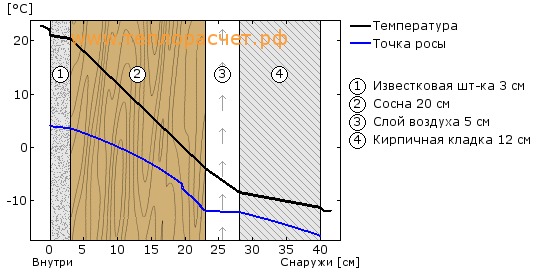

  4. Результаты: черный график отображает понижение (повышение) температуры втутри ограждающей конструкции. Синий – температура точки росы. Если температура в каком либо слое опустится до точки росы – пар конденсируется, что отрицательно влияет на тепло-эффективность и долговечность конструкции. Зоны выпадения конденсата, если они есть, также обозначены голубым цветом.

  5. Идеальный вариант – это когда температура внутреннего слоя равна или стремится к температуре воздуха внутри, а температура финишного слоя на фасаде здания равна или почти равна температуре уличного воздуха. График понижения (повышения) температуры должен иметь гладкую форму т.е температура должна понижаться без скачков. Зон образования конденсата быть не должно ни при средней температуры зимы и нежелательны при пико-низких температурах.

  6. Чтобы добиться эффективности близкой к идеальной, располагайте слои с увеличивающейся паропрозрачностью от внутненнего слоя к наружному.

  7. Значение теплоэфективности выражено в ватах на квадратный метр внутренней площади на один градус разницы внутренней и внешней температур. Это значит, что умножив данное значение на внутреннюю площадь ограждающей конструкции и умножив на разницу температур внутренней и внешней в градусах Цельсия, получим мощность отопительного прибора, которую необходимо обеспечить для поддержания введенной внутренней температуры.

  8. Посчитайте потери тепла через стены, потолк, пол и чердак с помощью этой программы бесплатно. Не забудьте добавить теплопотери сквозь окна и двери (данные возьмите у производителя) а также венитиляцию. Используйте средние температуры в вашем регионе помесячно за каждый месяц отопительного сезона.

ПРИМЕЧАНИЕ: данная программа является полностью бесплатной и будет таковой в будущем. В данный момент происходит отладка алгоритма, так что приносим свои извинения из-за возможных перебоев в работе сайта. Спасибо!

Что такое точка росы в строительстве и утеплении стен?

Точка росы — это температура, при которой пар, содержащийся содержится в воздухе, превращается в конденсат в виде росы. Данный параметр важно учитывать при строительстве и утеплении стен. Поэтому важно заранее выяснить, что такое точка росы (ТР) и как ее правильно определить, чтобы выяснить, в каком месте возможно будет собираться много конденсата и принять соответствующие меры.

Что такое точка росы для стен?

Воздух в окружающей среде всегда включает в свой состав водяной пар, концентрация которого зависит от многих факторов. Внутри зданий пар выделяют люди и другие живые организмы. Также он поступает во внутренне пространство от различных повседневных процессов – стирки, глажки, уборки, приготовления еды и так далее.

Снаружи процент влаги в атмосфере находится в зависимости от погодных условий. Причем наполнение воздуха парами располагает своим пределом, при достижении которого следует процесс конденсации влаги и зарождения тумана.

В этот момент воздушная смесь впитывает в себя максимальное количество пара и ее относительная влажность составляет 100%. Последующее насыщение ведёт к возникновению тумана – мелких капелек воды в атмосфере.

Когда не окончательно насыщенная парами воздушная масса (влажность менее 100%) контактирует с поверхностью, чья температура на несколько градусов ниже его собственной, то конденсат образуется даже без тумана.

Дело в том, что воздух при разной температуре может вместить различное количество пара. Чем выше температура, тем больше влаги он может поглотить. Поэтому, когда воздушная смесь с относительной влажностью 80% соприкасается с более прохладным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

Тогда и происходит выпадение конденсата, то есть появляется точка росы. Именно это явление можно наблюдать ранним летним утром на траве. На заре почва и трава еще холодные, а солнце быстро нагревает воздух, его влажность у земли быстро достигает 100% и выпадает роса. Процесс конденсации сопрягается с выделением тепловой энергии, которая была потрачена ранее на парообразование. Поэтому роса быстро сходит.

Таким образом, температура точки росы – переменная величина, которая зависит от относительной влажности и температуры воздуха в определенный момент. Чтобы определить точку росы и ее температуру применяют различные измерители — термогигрометры, психрометры и тепловизоры.

Точка росы зависит от относительной влажностью воздуха. Чем она выше, тем ближе ТР к фактической температуре воздуха. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Точка росы в строительстве необходима для того, чтобы понимать, соответствует ли степень утепления стен тому, чтобы не образовывался конденсат.

При значениях точки росы более 20 °С ощущается физический дискомфорт, воздух кажется душным; более 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности. Но такие значения достигаются очень редко даже в тропических странах.

Как определить точку росы?

На самом деле, чтобы определить точку росы не нужно производить сложные технические расчеты по формулам, измерять относительную влажность воздуха и т. д. Нет смысла задумываться над тем, как рассчитать точку росы, так как это давно уже сделали специалисты. А результаты их вычислений занесены в таблицу, где указаны значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает образовываться конденсат.

Фиолетовым цветом обозначена температура по снип в помещении зимой – 20 °С, а зеленым выделен сектор, который указывает диапазон нормированной влажности – от 50 до 60%. При этом ТР колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсат внутри дома образовываться не будет, так как в помещении нет поверхностей с такой температурой.

По-другому обстоит дело с наружной стеной. Изнутри ее обволакивает воздух, прогретый до +20 °С, а снаружи она подвергает воздействию — 20 °С и более. Соответственно, в толще стены температура медленно растет от -20 °С до + 20 °С и в определенной зоне она обязательно будет равна 12 °С, что при влажности 60% даст конденсацию.

Но для этого еще необходимо, чтобы водяной пар дошел до этой зоны через материал несущей конструкции. Здесь появляется еще один фактор, который влияет на определение точки росы – паропроницаемость материала. Этот параметр всегда нужно учитывать при возведении стен.

Итак, на процесс образования конденсата внутри наружных стен влияют следующие факторы:

  • температура окружающего воздуха;
  • относительная влажность воздуха;
  • температура в толще стены;
  • паропроницаемость материала возведенных стен.

Для измерения данных показателей в толще стены нет никаких анализирующих приборов. Вычислить их можно только расчетным путем.

Формула расчета точки росы

Если вы все же хотите самостоятельно рассчитать точку росы, то можете воспользоваться следующими формулами:

Tp = ( b f ( T, RH ) ) / ( a — f ( T, RH ) ), где:

f ( T, RH ) = a T / ( b + T ) + ln ( RH / 100 ),  где:

Тр – температура точки росы, °С; a = 17.27; b = 237,7; Т – комнатная температура, °С; RH – относительная влажность, %; Ln – натуральный логарифм.

Пример, как рассчитать точку росы по формуле:

Расчет проведем для таких значений температуры и влажности:

Сначала вычислим функцию f ( T, RH )

f ( T, RH ) = a T / ( b + T ) + ln ( RH / 100 ),

f ( T, RH ) = 17,27 * 21 / (237,7+21) + ln ( 60 / 100) = 1,401894 + (-0,51083) = 0,891068

Затем вычислим температуру точки росы

Tp = ( b f ( T, RH ) ) / ( a — f ( T, RH ) ),

Tp = (237,7 * 0,891068) / (17,27 — 0,891068) = 211,807 / 16,37893 = 12,93167 °С

Итак, результат наших вычислений Тр = 12,93167 °С.

Расчет точки росы по формулам очень сложный. Лучше воспользоваться готовыми таблицами.

Наружное или внутреннее утепление?

Паропроницаемость – это параметр, демонстрирующий, какое количество водяного пара может пропустить через себя определенная разновидность материала за установленный промежуток времени. К проницаемым относят все строительные материалы с открытыми порами – бетон, минеральная вата, кирпич, дерево, керамзит. Говорят, что дома, возведенные из них, «дышат».

В обычных и утепленных стенах всегда есть условия для формирования точки росы. Однако данное явление не возникает в конкретном месте стены. Со временем условия с обеих сторон конструкции меняются, поэтому и точка росы в стене перемещается. В строительстве это явление называется «зоной возможной конденсации».

Поскольку несущие конструкции проницаемы, то они могут самостоятельно избавляться от выделяющейся влаги, при этом значимость имеет обустройство вентиляции с обеих сторон. Не зря утепление стен минеральной ватой снаружи делается вентилируемым, ведь точка росы тогда перемещается в утеплитель. Если все сделано правильно, то влага, которая выделяется внутри минеральной ваты, сквозь поры уходит из нее и уносится потоком вентиляционного воздушного потока.

Поэтому важно обустраивать хорошую вентиляцию в жилых помещениях, поскольку она выводит не только вредные вещества, но и лишнюю влагу. Стена мокнет лишь в одном случае: когда конденсация происходит постоянно и в течение длительного времени, а влаге деться некуда. В нормальных условиях материал просто не успевает напитаться водой.

Современные полимерные утеплители почти не пропускают пар, поэтому при теплоизоляции стен их лучше размещать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет. И наоборот, утеплять полимером изнутри не стоит, поскольку точка росы останется в стене, а влага станет выходить на стыке двух материалов.

Пример такой конденсации – окно с одним стеклом в зимнее время, оно не пропускает пары, поэтому на внутренней поверхности образуется вода.

Внутреннее утепление рационально выполнять при таких условиях:

  • стена достаточно сухая и относительно теплая;
  • утеплитель должен быть паропроницаемым, чтобы выделяющаяся влага могла выйти из конструкции;
  • в здании должна хорошо функционировать система вентиляции.

Практика показывают, что предпочтительнее обустраивать термозащиту сооружения с его внешней стороны. Тогда больше шансов на то, что ТР окажется в зоне, которая не допустит конденсации влаги внутри помещения.

Таким образом, точка росы в строительстве стен присутствует всегда, однако если правильно рассчитать количество образующейся влаги и использовать правильный утеплитель при изоляции стен снаружи, то зону конденсации удастся сместить. В результате, внутри помещения влага проступать не будет.

Точка росы в стене дома – график, понятие, как найти на примере

Строительные технологии предполагают учет множества нюансов, влияющих на долговечность конструкции и способность к сопротивлению от негативного влияния внешних факторов. Одним из главных врагов большинства зданий и сооружений является постоянная повышенная влажность. Для борьбы с ней используются разнообразные методики.

Учитывать все факторы необходимо на первоначальной стадии проектирования, когда имеется возможность повлиять на применение материалов и формирование экстерьера зданий. Важное место в подобной ситуации отводится грамотным расчетам при утеплении зданий. Обязательным атрибутом в них является определение температуры точки росы.

Базовое знание

Крупные строительные объекты применяют сложные и громоздкие программы для вычислений. В ход идет множество коэффициентов и математических формул. В бытовых условиях методика существенно упрощается. Используется множество округлений и приближений в расчете, при этом погрешность получается минимальной.

Владельцы жилья или строители смогут самостоятельно провести расчет точки росы в стене без привлечения сторонних специалистов.

Для понимания того, чтобы найти точку, необходимо знание об окружающем воздухе и наличии в нем водяного пара. Он формируется вследствие множества событий, например, частички воды отделяются от жильцов, любых источников жидкости, емкостей с водой, появляются после влажной уборки помещения и пр.

Вместимость воздуха обладает определенным максимумом. При получении этого параметра водяные частицы начинают взаимодействовать друг с другом, образуя более крупные водяные капли. Так и получается конденсат. В природе он заметен в виде тумана или капелек на растениях.

Когда воздух насыщен максимально жидкостью и не может больше получать от нее подпитку без перехода в конденсат, то говорится о том, что в данном случае относительная влажность достигла уровня 100%. Последующие насыщения превращают воздух в туман, который представляет собой большое количество капель воды в воздухе, находящихся в подвешенном состоянии.

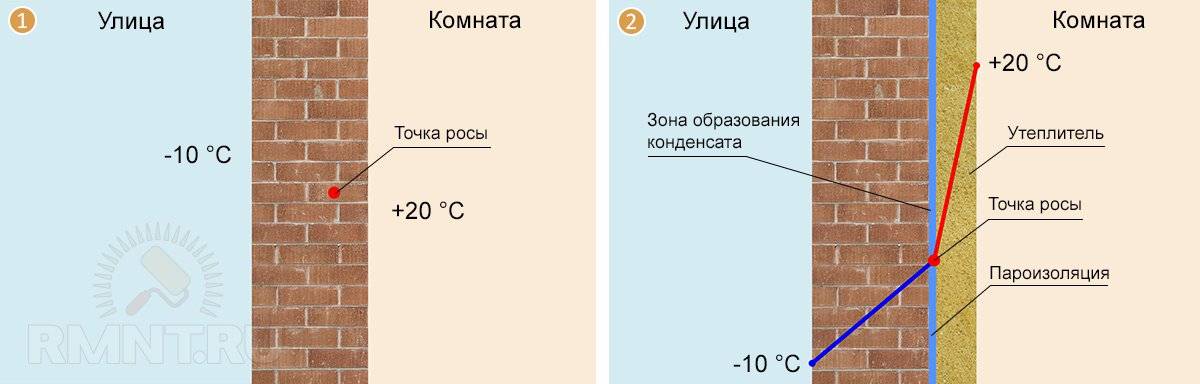

Расположение точки росы в толще стены, стена утеплена изнутри

Особенность этого события заключается в том, что разная температура воздуха способна обеспечить различную степень насыщенности влагой до перехода в конденсат. Имеется прямая зависимость от высокой температуры и количеством растворенной жидкости в воздухе. При этом, когда воздух с влагой 70-80% получает контакт с охлажденным предметом, то происходит предел насыщения, а степень влажности в плоскости контакта моментально достигает 100%.

Что приводит к выпадению конденсата

События приводят к выпадению конденсата. Это взаимодействие во многом объясняет, что такое точка росы. Рассматривая данный пример, очевидно, что этот параметр в строительстве или в другой сфере является переменной величиной. Выражается она в градусах. Основные параметры, которые влияют на нее:

  • относительная влажность в данный момент;
  • текущая температура воздуха;
  • скорость движения воздуха;
  • толщина материалов.

Для получения расчетных значений используются измерительные приборы: психрометры и термометры. Расположение искомого значения в стене помогает рассчитать специальная таблица. Значения для проработки можно не только измерять, но и узнавать из текущего прогноза погоды. Множество сайтов предоставляет информацию не только о температуре, но и о влажности.

ВИДЕО: Почему на стенах выпадает конденсат

Роль понятия в строительном процессе

Рекомендуем воспользоваться специальной таблицей, подготовленной специалистами для определения расположения точки росы в стене. Предпочтительней воспользоваться собственным определением параметра, не прибегая к помощи множества онлайн калькуляторов. Зачастую встроенные алгоритмы в них не учитывают важные факторы.

В приведенной таблице используется шаговый принцип. Для промежуточных значений между двумя соседними можно использовать среднеарифметическое значение.

Пользоваться таблицей просто. От измеренного значения температуры в помещении ведем горизонтальную линию. От измеренного значения влажности ведем вертикальную линию. На пересечении получим искомое число температуры. Наглядно это будет выглядеть следующим образом.

Рассмотрим пример. Представим себе дом, стены которого выложены из кирпича. Внутри помещения, например, будет температура +20°С, а снаружи – прохладнее, например, -10°С. В комнате влажность воздуха составляет 60%. Соединив горизонтальную и вертикальную линии в таблице (20 и 60) получим на пересечении 12°С.

Каждый кирпич будет иметь неоднородную температуру. Внутренняя его поверхность будет обладать максимально высоким значением (+20°С), а наружная часть окажется с максимально низким параметром (-10°С). В середине кирпича окажется плоскость с температурой +12°С. В этом месте станет конденсироваться влага. Процесс будет происходить и на всем объеме с более низкими значениями.

Переломить ситуацию в позитивную сторону помогает использование различных утеплителей. Они способствуют смещению положения точки росы в стене. В зависимости от того, с какой стороны владельцы дома смонтировали утеплитель, будет перемещаться плоскость конденсации. Если все сделано правильно, то эта точка будет не в стене дома, а в утеплительном ограждении. Таким образом не будет происходить разрушения конструкции.

Смещение точки росы в зависимости от утепления материала

Необходимо учитывать, что без утепления плоскость с точкой росы в нашем климате будет располагаться непосредственно в глубине стены. Это демонстрирует первый рисунок, поэтому влага станет приносить вред конструкции, обеспечиваю распространение грибка и плесени в помещении. Точка росы в стене будет располагаться на глубине, которая зависит от паропроницаемости конкретного строительного материала.

Необходимо, чтобы водяной пар проник до места с расчетной температурой. Этот фактор учитывается при выборе материала.

С этой статьей читают: Как сделать утепление стен изнутри

Требования по утеплению и теплоизоляции

Паропроницаемостью принято называть значение, демонстрирующее, какое количество водяного пара способен пропустить сквозь себя строительный материал за выделенное время. Проницаемыми по этому критерию являются практически все популярные материалы:

  • дерево;
  • бетон;
  • кирпич и пр.

От некоторых строителей можно услышать такое понятие, как «стены дышат». Пористые материалы также могут попадать в список (керамзит, минеральная вата и пр).

Бояться того, что в стене имеется какая-то стационарная часть с точкой росы, не стоит, так как это происходит на определенном участке. Строители называют место зоной возможной конденсации. Учитывая, что большинство ограждений являются «дышащими», то много влаги уходит вовне.

Правильным построением здания является такое расположение материалов, при котором определение точки росы в стене попадает в наружный утеплительный слой. Важно также обеспечить помещение качественной вентиляцией, при которой избыточная влага покидает квартиру или дом. При таких условиях материал не успевает напитываться жидкостью.

Предлагаемые производителями различные утеплители из полимеров за счет своей конструкции практически не пропускают пар. Благодаря такому свойству их рекомендуют располагать снаружи стен. В таком случае точка росы, при которой происходит конденсация, переместиться внутрь пенопласта или полистирола. Однако, к этой зоне не сможет подобраться водяной пар. Влага не сформируется.

Не рекомендуется использовать для утепления фасада экрудированый пеностерол. Его применяют только для фундамента или закрытых строительных систем. В результате постоянных перепадов температур и попадания прямых солнечных лучей уже спустя год-полтора он начинает крошиться.

Также произойдет при обратном процессе. Не стоит проводить утепление внутренних стен полимерами, ведь точка росы расположится в стене. При этом нежелательная влага просочится в стык материалов.

Разумно использовать внутреннее утепление в следующих случаях:

  • стена практически всегда является теплой и сухой;
  • в жилом здании имеется качественная вентиляция;
  • использовать необходимо качественный проницаемый утеплитель, обеспечивающий удаление избыточной влаги.

Заключение

Выявить конкретное место с точкой росы достаточно тяжело, так как эта зона является плавающая и зависит от внешних факторов. Желательно использовать внешнее утепление, чтобы перенести точку в утеплительный материал. Применять качественную вентиляцию в помещении для удаления водяного пара.

ВИДЕО: Правильное утепление или Как убрать точку росы из стены


Что такое точка росы, как её можно вычислить?

Точка росы – это такое значение температуры воздуха, до которой воздух должен охладиться для того, чтобы “лишняя” вода начала конденсироваться в виде капель воды – росы (или инея при отрицательной температуре точки росы).

Тут нужно вспомнить физику. Чем выше температура, тем больше водяных паров может содержаться в кубометре воздуха, и наоборот. Например, при температуре 0 градусов Цельсия максимально возможное количество воды в воздухе – 4,8 г/м3, при температуре -10 градусов – 2,1 г/м3, при температуре +20 – 17,3 г/м3.

Относительная влажность воздуха измеряется в процентах и показывает, какое количество влаги содержится в воздухе относительно известного максимального значения. Таким образом, чем выше точка росы, тем больше влаги содержится в воздухе.

Температура точки росы не может быть выше текущей температуры. Если относительная влажность воздуха равняется 100%, то температура точки росы равняется температуре воздуха, то есть при такой влажности выпадает роса или появляется иней, оседает туман.

Точку росы можно рассчитать в онлайн-калькуляторе, например, этом.

Значение точки росы имеет широкое практическое применение в строительстве. Например, можно рассчитать значение точки росы на поверхности стеклопакета и узнать, будет ли на его внутренней стороне конденсироваться влага в холодное время года, а влага – это благоприятная среда для развития плесневых грибков. При утеплении помещения точка росы может быть выведена во внешний теплоизоляционный слой для того, чтобы на стенах не концентрировалась влага, что существенно улучшает теплоизоляцию помещения.

Или, например, мы купили технику зимой и приносим ее с мороза. Поверхность предмета и воздух над ним охлажден ниже точки росы для помещения, и на ней выпадает конденсат. Именно поэтому никогда не рекомендуется включать в розетку приборы, только что принесенные с улицы.

Измерение точки росы в системах сжатого воздуха

Автор Мартин Рааб, E + E Elektronik Ges.m.b.H.

Везде, где используется сжатый воздух, рекомендуется точный и непрерывный контроль температуры точки росы. Точка росы дает информацию об абсолютной влажности сжатого воздуха. Слишком высокое содержание влажности может отрицательно сказаться на качестве конечного продукта, привести к проблемам в процессе производства или даже к полному отключению системы.Поэтому операторы систем сжатого воздуха должны решить эту проблему, прежде чем она вызовет серьезные и дорогостоящие проблемы. Ниже объясняются основы измерения точки росы и то, что важно на практике.

Надежное измерение и постоянный мониторинг точки росы в системах сжатого воздуха с использованием датчиков точки росы, таких как E + E Elektronik EE371, может помочь обеспечить бесперебойные производственные процессы и качество продукции.

Точка росы и закон Далтона

Точка росы или температура точки росы (Td) – это температура, до которой необходимо охладить воздух, чтобы содержащаяся в воздухе вода начала конденсироваться.Измерение точки росы относится к абсолютному количеству водяного пара, содержащегося в воздухе. Напротив, измерение относительной влажности (RH) показывает, насколько близок воздух к точке насыщения.

Закон Дальтона гласит, что полное давление (идеальной) газовой смеси является суммой парциальных давлений отдельных газов. Основными составляющими воздуха являются азот (N 2) , кислород (O 2) , аргон (Ar) и диоксид углерода (CO 2) . Остальные компоненты воздуха можно не учитывать, так как их доля незначительна. Следовательно, для полностью сухого воздуха на уровне моря (1013,25 гПа) применяется следующее:

PTotal = pN 2 + pO 2 + pAr + pCO 2

Другой распространенный компонент воздуха – водяной пар (= вода в газовой фазе). Для общего давления влажного воздуха применяется следующее:

PTotal = pN 2 + pO 2 + pAr + pCO 2 + e ‘или pTotal = pa + e‘

  • e ‘= парциальное давление водяного пара
  • па = парциальное давление сухого воздуха
  • p = полное давление воздуха

Максимально возможное парциальное давление водяного пара в воздухе называется давлением насыщенного пара и определяется температурой.С этого момента воздух не может больше удерживать водяной пар, что приводит к конденсации.

Влияние температуры на точку росы

Поскольку температура точки росы связана с абсолютным количеством водяного пара в воздухе, на нее не влияют изменения температуры воздуха. Когда температура воздуха приближается к температуре точки росы, относительная влажность увеличивается, а вместе с ней и риск конденсации. Эти зависимости, включая расчет погрешностей измерения, можно очень легко рассчитать с помощью онлайн-калькулятора, такого как калькулятор влажности E + E Elektronik.

Вот практический пример этой взаимосвязи в сети сжатого воздуха:

Воздух на выходе из компрессора имеет температуру 50 ° C (122 ° F) и полностью насыщен. Таким образом, воздух имеет температуру точки росы Td = 50 ° C (122 ° F) и относительную влажность RH = 100%. Затем воздух сушат до точки росы Td = 10 ° C (50 ° F) и, таким образом, охлаждают до 30 ° C (86 ° F) . Теперь относительная влажность = 28,9%, и, следовательно, нет риска конденсации.

Во вторичном трубопроводе тот же воздух охлаждается до T = 5 ° C (41 ° F) в холодную погоду.При этом температура воздуха T падает ниже температуры точки росы Td = 10 ° C (50 ° F) , что вызывает конденсацию в трубе.

Чтобы предотвратить конденсацию во вторичной трубе, воздух необходимо заранее высушить, чтобы его точка росы была ниже минимально возможной температуры воздуха, поэтому Td <5 ° C (<41 ° F) .

Влияние давления на точку росы

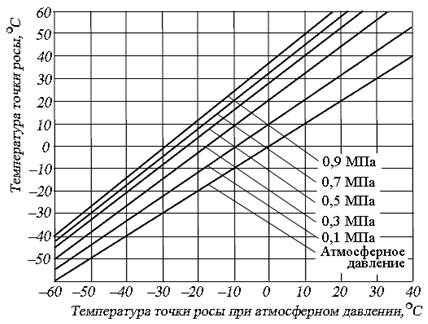

Если измеряется температура точки росы сжатого воздуха, это называется точкой росы под давлением.Изменение давления, например за счет сжатия в линии сжатого воздуха оказывает большое влияние на точку росы. Если воздух сжимается, температура точки росы повышается. Вот пример:

В случае воздуха с температурой точки росы Td = 10 ° C (50 ° F) и давлением p = 1 бар (14,5 фунтов на кв. Дюйм) парциальное давление водяного пара составляет 12,33 мбар (1233 Па) . Если теперь этот воздух сжимается в семь раз до 7 бар (101,5 фунтов на кв. Дюйм) , то парциальное давление водяного пара (см. Закон Дальтона) также увеличивается в семь раз до 86.31 мбар (8631 Па) . Это парциальное давление водяного пара соответствует Td = 42,9 ° C (109,22 ° F) . В данном случае это означает, что при T <42,9 ° C (<109,22 ° F) вода из воздуха будет конденсироваться. На практике этот эффект можно наблюдать с помощью воздушного компрессора. Если сжатый воздух полностью насыщен и температура окружающей среды опускается ниже точки росы, в трубопроводе сжатого воздуха будет присутствовать конденсат.

Измерение с помощью гигрометра точки росы

Точку росы можно очень точно и напрямую измерить с помощью гигрометра точки росы (зеркало точки росы).Это включает охлаждение зеркала с регулируемой температурой до образования конденсата на поверхности. Конденсация изменяет коэффициент отражения поверхности зеркала, что определяется встроенной измерительной оптикой. Соответствующая температура зеркала – это температура точки росы воздуха или газа. Современные зеркала точки росы могут измерять в диапазоне от -100 ° C Td (-14 ° F Td) от до 100 ° C Td (212 ° F Td) с точностью ± 0,1 ° C Td (± 0,18 °). F Td) .

Зеркала точки росы – это высокоточные и дорогие измерительные приборы, которые в основном используются в качестве эталонных приборов в калибровочных лабораториях.Зеркала точки росы из-за своей конструкции не подходят для установки в магистрали сжатого воздуха.

Измерение с помощью гигрометрического датчика точки росы

На практике компактные преобразователи точки росы с гигрометрическим принципом измерения используются для измерения точки росы в линиях сжатого воздуха. Такой измеритель точки росы оснащен емкостным датчиком влажности и датчиком температуры. По измеренным значениям относительной влажности и температуры прибор рассчитывает температуру точки росы с точностью ± 2 ° C Td (± 3.6 ° F Td) в диапазоне измерения, соответствующем применению сжатого воздуха, от -60 ° C Td (-76 ° F Td) от до 60 ° C Td (140 ° F Td) .

Необходимым условием для этого является высококачественный емкостной датчик вместе с процедурой автокалибровки, такой как монолитный датчик точки росы HMC E + E ’Elktronik. Датчик влажности и температуры преобразователя точки росы построены на одной и той же подложке. Воспроизводимая процедура автокалибровки возможна только благодаря тепловой связи между двумя датчиками.

Во время периодической автокалибровки датчик нагревается, что снижает относительную влажность на датчике практически до 0%. Эта автоматическая настройка нулевой точки обеспечивает точность измерения очень низкой относительной влажности и расчетной низкой температуры точки росы.

Датчик точки росы E + E Elektronik EE355 измеряет точку росы в линиях сжатого воздуха и в промышленных процессах сушки.

Зачем нужно осушать сжатый воздух?

Поскольку температура повышается при сжатии воздуха, конденсация возникает не непосредственно в воздушном компрессоре, а в трубопроводе после воздушного компрессора при понижении температуры воздуха.Хотя вода удаляется из сжатого воздуха с помощью дренажа конденсата и фильтра, воздух на выходе из воздушного компрессора все еще очень близок к давлению насыщенного пара, его относительная влажность близка к 100%.

Важно отметить, что проблемы, вызванные влажным воздухом в линиях сжатого воздуха, игнорировались в течение многих лет. В то же время развитие все более требовательных производственных процессов и продуктов значительно увеличило потребность в чистом, сухом сжатом воздухе. Осушители сжатого воздуха и надежная измерительная техника незаменимы для подачи сжатого воздуха высокого качества.

Современные осушители сжатого воздуха становятся стандартом и используются по следующим причинам:

  • На производстве и в обрабатывающей промышленности, где многие процессы зависят от бесперебойной работы систем, влага в сжатом воздухе вызывает проблемы и сбои в работе пневматики, электромагнитных клапанов и форсунок. Двигатели воздушного компрессора повреждаются из-за ржавчины и повышенного износа движущихся частей, так как смазка смывается.
  • Влага отрицательно влияет на цвет, адгезию и отделку краски, нанесенной сжатым воздухом.
  • В холодную погоду замерзшая влага может привести к неисправности пневматических линий управления.
  • Коррозия, вызванная влагой на пневматических компонентах, может привести к неисправности, прерыванию или поломке процесса и оборудования.
  • В пищевой и фармацевтической промышленности влага может оказывать сильное негативное влияние на необходимые стерильные производственные условия.

Точный мониторинг точки росы Бесценный

Те, кто экономит на сушке сжатым воздухом, рискуют получить низкое качество продукции, сбои в процессе и даже простои системы и производственные потери.Точный контроль точки росы приводит к стабильному высокому качеству подаваемого сжатого воздуха и соответствующей экономии. Стоит инвестировать в индивидуальные решения для измерения точки росы.

Об авторе

Мартин Рааб – менеджер по продукту компании E + E Elektronik Ges.m.b.H.

О компании E + E Elektronik

E + E Elektronik разрабатывает и производит датчики и преобразователи влажности, точки росы, влажности масла, CO 2 , скорости воздуха, массового расхода, температуры и давления.Переносные измерители, системы калибровки влажности и услуги по калибровке дополняют обширный портфель продукции австрийского специалиста по датчикам со штаб-квартирой в Энгервицдорфе, Австрия. Для получения дополнительной информации посетите https://www.epluse.com/en/.

Все фотографии любезно предоставлены E + E Elektronik.

Чтобы прочитать аналогичные статьи Compressed Air Instrumentation Technology , посетите https://airbestpractices.com/technology/instrumentation.

Температура точки росы – что это означает и как ее можно рассчитать?

Продолжая нашу предыдущую публикацию об относительной влажности (RH), давайте рассмотрим второй наиболее часто используемый параметр влажности – температуру точки росы.Это температура, до которой необходимо охладить воздух, чтобы он стал насыщенным водяным паром, и один из простых способов понять это явление – подумать о принятии душа. Если горячая и холодная трубы в душе не изолированы, возможно, вы заметили, что на поверхности холодной трубы образуются капли воды. Итак, что здесь происходит?

Предположим, что ваша ванная комната имеет относительную влажность 50% и температуру 21 ° C. Когда вы включаете душ, поток холодной воды начинает понижать температуру поверхности трубы и охлаждать воздух вокруг нее.При определенной температуре мы можем обнаружить начало образования конденсата, что означает, что температура поверхности трубы упала до точки, при которой окружающий воздух больше не может удерживать влажность в газообразной форме. Это температура точки росы.

Почему температура точки росы является полезным параметром?

Температура точки росы – полезный параметр во многих промышленных приложениях влажности. Он часто используется для измерения сухости в таких областях, как сушка пластмасс и сжатого воздуха, где относительная влажность обычно ниже 10%.Де-факто в промышленности называть такие приборы с низкой влажностью измерителями точки росы. Это идеальная область применения технологии Vaisala DRYCAP®.

Помимо сухих применений, важно отметить, что температура точки росы также является полезным параметром в системах кондиционирования и вентиляции, а также в системах с высокой влажностью.

В отличие от относительной влажности, температура точки росы не зависит от температуры. Давайте возьмем пример чистой комнаты, где контрольный показатель установлен на 40 (± 2)% относительной влажности при температуре 20 (± 1) ° C.В этих условиях относительная влажность не может быть идеальным параметром управления: поскольку относительная влажность зависит от температуры, было бы практически невозможно высушить или увлажнить пространство, одновременно пытаясь поддерживать стабильную температуру. Решение состоит в том, чтобы вместо этого использовать температуру точки росы в качестве параметра управления. Относительная влажность 40% при 20 ° C соответствует температуре точки росы 6,0 ° C. С узким диапазоном контроля точки росы может быть легче контролировать окружающую среду и экономить энергию.

Другой вариант использования – это приложения с высокой влажностью, когда конденсат, образующийся на измерительном датчике, может сделать невозможным выполнение измерений, пока датчик не станет достаточно сухим.Этого можно избежать, используя такое решение, как датчик влажности и температуры Vaisala HUMICAP® HMP7, который поддерживает повышенную температуру датчика влажности для предотвращения образования конденсата. Это обеспечивает надежное и воспроизводимое измерение температуры точки росы даже в условиях конденсации. Примером приложения, в котором эта функция особенно полезна, являются топливные элементы PEM, где высокая влажность важна для максимизации эффективности и срока службы элемента.

Как видно из предыдущего примера, температура точки росы является функцией давления насыщенного пара.Расчет становится немного более сложным, если мы принимаем во внимание давление окружающей среды, что важно, например, в системах со сжатым воздухом. Хотя температура точки росы не зависит от температуры, она зависит от давления: чем выше давление, тем ниже температура точки росы. Одним из практических инструментов для экспериментирования с этими параметрами является калькулятор влажности Vaisala.

Получите доступ к нашему калькулятору влажности или свяжитесь с нами для получения дополнительной информации.

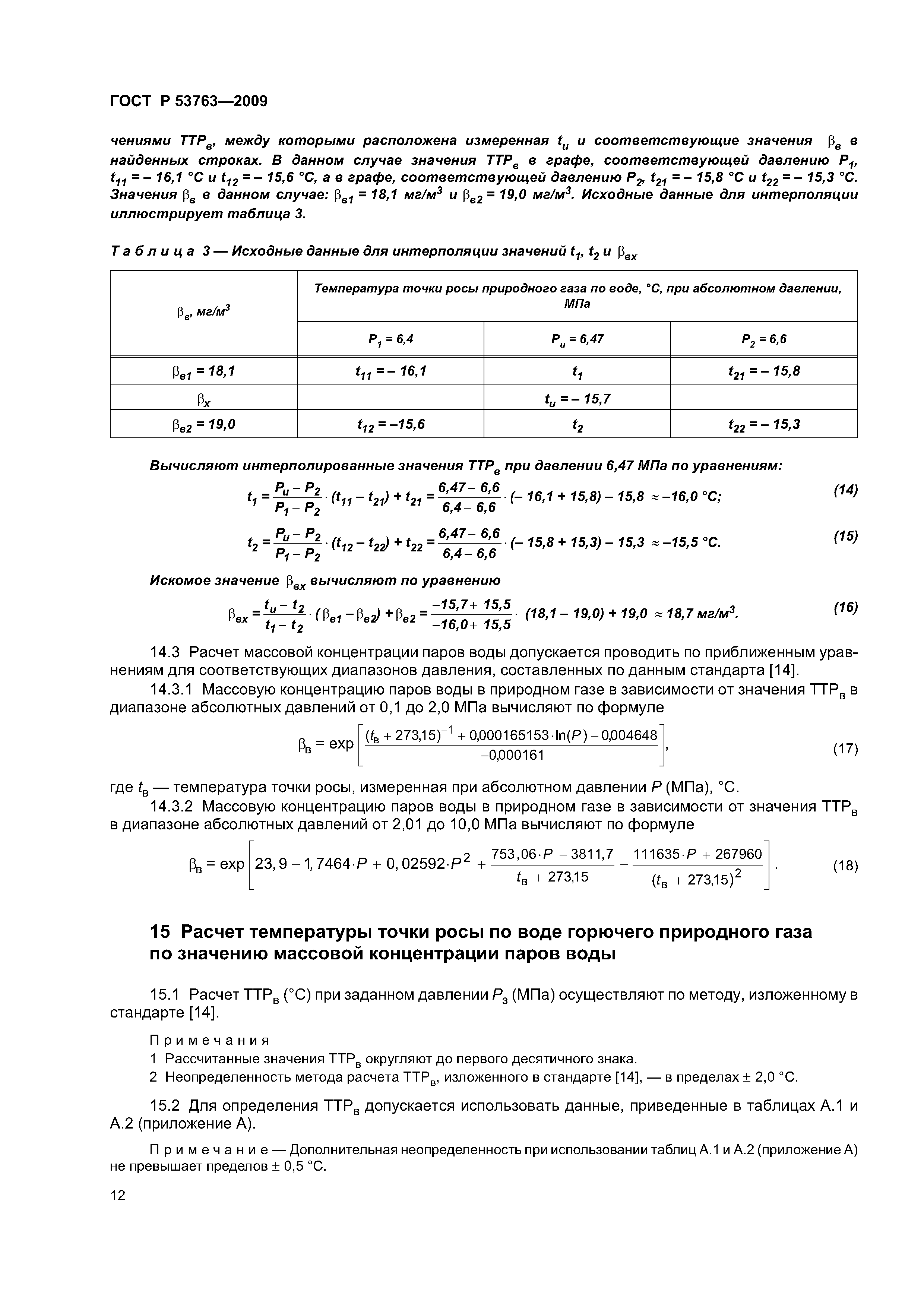

Что такое точка росы по углеводородам и как она измеряется?

В точке добычи природный газ представляет собой смесь углеводородных и неуглеводородных компонентов в различных концентрациях. Точный состав варьируется в зависимости от устья скважины, что означает, что как первоначальная обработка, так и точные измерения качества природного газа имеют решающее значение для предотвращения повреждения оборудования и обеспечения постоянной теплотворной способности. В этой статье обсуждается один из самых сложных для измерения, но решающих параметров: точка росы по углеводородам.

Составляющие природного газа

На момент добычи природный газ содержит 20 или более отдельных углеводородных и неуглеводородных компонентов. Метан является основным компонентом, обычно от 60 до 90%, а другие компоненты присутствуют в различных пропорциях, от высоких процентов до следов менее 0,01%. Нежелательные неуглеводородные компоненты включают диоксид углерода, сероводород и влагу. Помимо метана, другие углеводородные компоненты включают этан (C2H6), пропан (C3H8) и бутан (C4h20).

При первичной обработке газ осушается для удаления жидкой воды и снижения концентрации водяного пара. Дальнейшая обработка удаляет CO2 и h3S перед тем, как разделение при пониженной температуре извлекает унесенные конденсаты и снижает концентрацию неметановых углеводородов, таких как сжиженный природный газ (ШФЛУ) – этан, пропан, бутан, изобутан и природный бензин. В результате получается газовая смесь с высоким содержанием метана, но все же содержащая различные количества этана, пропана и бутана.

Компоненты природного газа

Таким образом, термин «природный газ» описывает газовую смесь, которая содержит широкий спектр углеводородов, от легких алифатических соединений с короткой цепью (неароматических соединений) до тяжелых длинноцепочечных молекул.

Как отрасль определяет точку росы по углеводородам?

Точка росы по углеводородам (HCDP) указывает температуру, при которой тяжелые углеводородные компоненты начинают конденсироваться из газовой фазы, когда газ охлаждается при постоянном давлении.Иногда это называют «выпадением углеводородной жидкости».

Следовательно, более высокое значение HCDP обычно указывает на более высокую долю тяжелых углеводородных компонентов. Это важный параметр для операторов трубопроводов: если природный газ содержит высокую долю тяжелых углеводородов, существует больший риск образования жидкого конденсата в трубопроводе.

HCDP определяется как серия совпадающих точек давления и температуры, в которых углеводороды конденсируются в жидкость из смеси природного газа.Обычно он отображается на фазовой диаграмме (см. Ниже) как функция давления и температуры газа для природного газа с заданным составом. Линия точки росы разделяет область двухфазного газа и жидкости и область однофазного газа. При заданном давлении возможны две температуры точки росы и две точки росы при заданной температуре.

Типичные огибающие водной и углеводородной фаз для качества передачи Natural Ga

Это явление фазовой огибающей обеспечивает поведение, известное как ретроградная конденсация.Слово «ретроградный» означает движение назад, и это явление было названо так, потому что оно противоречит фазовому поведению чистых компонентов, которые конденсируются при повышении давления и / или понижении температуры. Максимальное давление, при котором могут образовываться жидкости, называется криконденбаром, а максимальная температура, при которой могут образовываться жидкости, называется крикондентермом. Обратите внимание, что, учитывая форму фазовой оболочки, измерение точки росы по углеводородам и потенциальной углеводородной жидкости обычно выполняется при давлении от 25 до 30 бар (в идеале 27 бар), когда выпадение жидкости происходит при самых высоких температурах.Когда из газовой смеси образуется конденсат, распределение углеводородов изменяется так, что жидкая фаза обогащается более тяжелыми компонентами, в то время как газовая фаза обедняется этими более тяжелыми компонентами. По мере того, как газ охлаждается ниже своей исходной температуры точки росы, вся кривая точки росы смещается к более прохладной для оставшейся газовой фазы, которая теперь обеднена более тяжелыми компонентами. Температура охлажденного газа становится новым HCDP газового потока.

Типовой диапазон фаз для 3-х стадий подачи природного газа

Трудности измерения точки росы по углеводородам

Точка росы по углеводородам (HCDP) – непростой параметр для измерения.Состав газа, загрязняющие вещества и добавки, высокое давление и наличие коррозионных соединений варьируются от трубопровода к трубопроводу, и все это влияет на результаты измерений.

HCDP очень чувствителен к определенным компонентам газового потока и сильно зависит от концентрации более тяжелых углеводородов, особенно C6 +. Присутствие более тяжелых углеводородов увеличит HCDP, а отсутствие их включения в расчет HCDP приведет к занижению HCDP. Следовательно, точное определение HCDP требует оценки распределения отдельных компонентов во фракции C6 + (по крайней мере, C9, но, возможно, выше).

Как измерить точку росы по углеводородам

Существует ряд различных общепринятых методов измерения точки росы по углеводородам, которые были разработаны с течением времени.

Онлайн-анализаторы точки росы оптических углеводородов
В этих анализаторах используется датчик с охлаждаемым зеркалом для точного и автоматического определения температуры точки росы по углеводородам в пробе газа. Их главным преимуществом является надежная повторяемость измерений – в отличие от описанного ниже ручного измерителя конденсации, измерения полностью объективны и автоматизированы.Нет необходимости в специалистах-операторах, и общие эксплуатационные расходы низкие, хотя и требуются значительные капитальные вложения.

Анализатор точки росы по углеводородам Condumax II компании

Michell Instruments использует метод темных пятен – разновидность датчика точки росы с охлаждаемым зеркалом – для обеспечения непрерывных и точных измерений HCDP. Измерения точки росы по воде также доступны с использованием того же анализатора с датчиком влажности из керамического оксида металла Michell.

Ручные измерители точки росы углеводородов с охлаждаемым зеркалом
Предназначенные для выборочной проверки качества природного газа в трубопроводах и для проверки измерений других анализаторов точки росы по углеводородам, тестеры точки росы по углеводородам представляют собой портативные приборы, разработанные для удобного использования одиноким инженером в полевых условиях.

Помимо портативности, ключевым преимуществом ручных измерителей точки росы является их низкие капитальные вложения. Однако они рекомендуются только в качестве инструмента обслуживания или для проведения выборочных проверок там, где не установлен онлайн-анализатор.

Несмотря на удобство, у них есть ряд недостатков, в том числе высокая стоимость эксплуатации. Хотя сам инструмент прост, его использование очень трудоемко и требует высококвалифицированного персонала. Сами измерения являются субъективными, поскольку зависят от мнения оператора.Независимо от того, насколько опытны и хорошо обучены операторы, точность измерений будет в определенной степени различаться для каждого человека. Из-за этих факторов ручные осциллографы с охлаждаемым зеркалом подходят только для периодических выборочных проверок качества газа.

Первоначальный метод измерения точки росы по углеводородам заключался в использовании зонда росы с охлаждаемым зеркалом. Это ручной метод, который требует от опытного оператора наблюдения за образованием конденсата на охлажденном зеркале и определения температуры точки росы на основе собственного суждения.

Видео высокого разрешения для надежных и повторяемых измерений
Недавние разработки новых моделей портативных приборов для определения точки росы позволили преодолеть многие недостатки и ограничения старых приборов.

В тестере точки росы CDP301 Condumax компании

Michell Instrument используется базовая технология охлажденного зеркала, но при этом не требуется полагаться на оценку оператора для точного измерения температуры точки росы. CDP301 использует видео высокой четкости для отображения образования конденсата на экране, что упрощает определение точной температуры точки росы одним нажатием кнопки.Видео также записывается, чтобы обеспечить точную запись всех измерений для последующего анализа. CDP301 также может измерять точку росы по воде с помощью того же датчика с охлаждаемым зеркалом.

Газовый хроматограф (ГХ) для углубленного анализа состава газа
При правильном использовании газовый хроматограф позволяет пользователям дополнительно анализировать точный состав своего природного газа. Этот метод определяет концентрации каждого углеводородного элемента (в большинстве случаев до С12).Газовый хроматограф, такой как LDetek MultiDetek2-EX, позволяет пользователям:

  • объединить ряд параметров качества газа / тарифа в один анализатор
  • идентифицирует компоненты, способствующие высокому уровню точки росы, чтобы определить причину / источник
  • представляют собой теоретическую кривую фазовой огибающей.

Однако ГХ не является идеальным решением для мониторинга процесса, поскольку он использует расчетные значения для определения точки росы по углеводородам.Онлайн-анализатор точки росы углеводородов, такой как Condumax II, является наиболее эффективным и рентабельным методом мониторинга процесса и обнаружения условий нарушения процесса с вторичным ГХ, используемым для получения дополнительных данных анализа.

Найти дополнительную поддержку

Точка росы по углеводородам и переработка природного газа – сложные темы. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо комментарии к этой статье или вы хотите обсудить ее дальше.

Общие сведения об относительной влажности и точке росы

В жаркие летние дни мы часто слышим, как люди говорят: «На улице так влажно» или «На улице липко.«К удивлению большинства людей, которые проверяют уровень относительной влажности, они находят его относительно низким, например 52% относительной влажности. В типичном офисном здании, например, где я сижу в момент написания этого, относительная влажность составляет 50,15% относительной влажности при температуре окружающей среды 73,54 ° F (23,08 ° C), что довольно удобно. Итак, почему относительная влажность практически одинакова в обоих случаях? И что заставляет нас говорить: «Кажется, здесь жарче, чем на улице?»

Когда мы говорим о том, насколько комфортно или неудобно мы себя чувствуем, мы на самом деле имеем в виду точку росы.Наше тело охлаждает нас за счет испарения пота, а влажный воздух препятствует этому. Высокоточные измерители точки росы дороги, громоздки и обычно не используются в домашних условиях, например, в домашних метеостанциях. Вместо этого в большинстве этих устройств используются датчики относительной влажности для расчета точки росы. Точность датчика относительной влажности (датчик RH) будет определять точность рассчитанной точки росы. Прежде чем мы рассмотрим взаимосвязь между относительной влажностью и точкой росы, давайте рассмотрим основы каждого из них.

Относительная влажность (RH) – это отношение количества водяного пара (влаги) в воздухе при данной температуре к максимальному количеству водяного пара, которое воздух может удерживать при этой температуре. RH выражается в процентах (%). Элементарный способ вычисления – использовать психрометр для измерения температуры по сухому и влажному термометру. Относительная влажность может быть определена по температуре по сухому термометру и разнице температур по влажному и сухому термометрам (депрессия). Теперь микросхемы датчиков относительной влажности типа MEM (микроэлектромеханические системы) могут точно измерять уровень относительной влажности, используя принципы изменения электрического сигнала от влагопоглощающей пленки или структуры.Важно помнить, что относительная влажность зависит от температуры воздуха в данный момент. Теплый воздух удерживает больше влаги, чем холодный. Например, относительная влажность 50% при высокой температуре содержит больше водяного пара, чем относительная влажность 50% при более низкой температуре. Вот почему мы не чувствуем себя «липкими» в офисном здании с относительной влажностью 50%.

Точка росы лучше отражает количество влаги в воздухе. Температура точки росы ниже 60 ° F будет комфортной для большинства из нас, а выше 70 ° F мы будем чувствовать себя липкими и заставим нас чувствовать себя «жарче, чем на улице».Итак, что такое точка росы? Мы все видели это со стаканом, наполненным нашим любимым напитком со льдом в теплый день или когда накатывается туман во время утренних поездок на работу. Точка росы – это просто температура, при которой водяной пар конденсируется в жидкую воду. Температура точки росы всегда меньше или равна температуре воздуха. В точке росы относительная влажность составляет 100% (при постоянном давлении).

Итак, не забудьте проверить точку росы в утреннем прогнозе погоды. Посетите idt.com/humidity, чтобы узнать, как наши новые микросхемы датчиков относительной влажности могут быть использованы в этом и других приложениях, а также получить доступ к технической документации и образцы.

ТОЧКА РОСЫ ДЕПРЕССИЯ




МЕТЕОРОЛОГ ДЖЕФФ ХЭБИ
Депрессия точки росы – это разница между температурой и точкой росы. Его можно найти, взяв температуру и вычтя точка росы. Полученное число является положительным числом (или 0, если воздух насыщен). Это оставшееся число – не температура, а на самом деле разница температур.Это можно пояснить на примере. Предположим, что температура составляет 50 F с точкой росы 40 F. температура всегда будет больше или равна точке росы. Чтобы получить депрессию точки росы, вычитается точка росы 40 F от значения температуры 50. (50 40) = 10. 10 – это количество градусов по Фаренгейту, разделяющее температуру и точку росы. Примечание что 10 не является температурой, например 10 F .., но лучше обозначить как разницу температур, которую можно выразить как 10 единиц. F разницы.

Понижение точки росы помогает понять, насколько воздух близок к насыщению. В насыщенном или почти насыщенном воздухе точка росы депрессия будет 5 единиц разницы F или меньше. По мере того, как депрессия точки росы становится больше, воздух становится суше и относительная снижается влажность. Большие понижения точки росы могут возникать в засушливые дни в засушливых и полузасушливых регионах. Например, температура 100 F с точкой росы 30 F приводит к депрессии точки росы на 70 единиц разницы F.Это очень сухой воздух с очень низкой относительной влажность.

На изображении ниже показаны графики нескольких станций. Во многих наблюдениях температура находится в пределах 50-х годов, а точка росы – в 30-40-х годах. Для Например, в районе Оклахома-Сити температура составляет 54 F с точкой росы 36 F. Это приводит к депрессии точки росы на 18 единиц. F разницы. Это приводит к относительной влажности около 50%. Обратите внимание на штормы в Техасе. С относительно сухой воздух у поверхности, можно ожидать, что в местах с дождем произойдет сильное охлаждение за счет испарения.Этот охлаждение и охлаждение нисходящего воздуха от шторма приведет к значительному похолоданию и повышению точки росы из-за испарения влаги в воздухе.

Калькулятор точки росы | Американские промышленные производители строительных материалов

Точка росы: условия, при которых возникает конденсация

При определенных условиях влага из воздуха может конденсироваться на поверхностях крыши во время или после нанесения покрытия, вызывая плохую адгезию, образование пузырей или препятствуя надлежащему отверждению.В тех случаях, когда ограничения точки росы указаны в листах технических данных AIM, используйте следующую ссылку.

Это просто физика, что все строительные изделия идеально подходят для использования в определенном температурном диапазоне и диапазоне индекса влажности. Одним из наиболее важных расчетов, которые необходимо определить перед нанесением продукта, является точка росы, а именно точка, в которой происходит конденсация. Важно понимать, что температура точки росы и температура окружающего воздуха не совпадают …

Температура точки росы – это всего лишь температура.Но температура воздуха и температура точки росы – это две разные вещи. Температура точки росы – это точка, при которой воздух необходимо охладить, чтобы воздушная масса стала насыщенной.

Точка росы используется, потому что это отличный индикатор содержания влаги в воздухе или влажности. Чем выше температура точки росы; чем выше влажность.

Температура точки росы является пересечением температуры окружающего воздуха и относительной влажности. Например, в таблице ниже , если температура воздуха 60 ° F и относительная влажность 50%, точка росы составляет 40 ° F .

Таблица, используемая для расчета точки росы

20 ° 30 ° 40 ° 50 ° 60 ° 70 ° 80 ° 90 ° 100 ° 110 ° 120 °
90% 18 28 37 47 57 67 77 87 97 107 117
85% 17 26 36 45 55 65 75 84 95 104 113
80% 16 25 34 44 54 63 73 82 93 102 110
75% 15 24 33 42 52 62 71 80 91 100 108
70% 13 22 31 40 50 60 68 78 88 96 105
65% 12 20 29 38 47 57 66 76 85 93 103
60% 11 19 27 36 45 55 64 73 83 92 101
55% 9 17 25 34 43 53 61 70 80 89 98
50% 6 15 23 31 40 50 59 67 77 86 94
45% 4 13 21 29 37 47 56 64 73 72 91
40% 1 11 18 26 35 43 52 61 69 78 87
35%-2 8 16 23 31 40 48 57 65 74 83
30%-6 4 13 20 28 36 44 52 61 69 77

Ограничения для покрытий AIM: Покрытие нельзя наносить, если температура поверхности составляет минимум 40 ° и максимум 125 ° F.Некоторые покрытия AIM могут иметь разные требования для применения при высоких и низких температурах. См. Подробные сведения о продукте.


Температура сухого термометра, влажного термометра и точки росы

Температура сухого термометра , влажного термометра и Точка росы важна для определения состояния влажного воздуха. Знания только двух из этих значений достаточно, чтобы определить состояние влажного воздуха, включая содержание водяного пара, а также явную и скрытую энергию (энтальпию) в воздухе.

Температура сухого термометра –

T дБ

Температура сухого термометра, обычно называемая «температура воздуха» , является наиболее часто используемым свойством воздуха. Когда люди говорят о температуре воздуха, они обычно имеют в виду температуру по сухому термометру.

Температура сухого термометра в основном относится к температуре окружающего воздуха. Он называется «сухой термометр», потому что температура воздуха указывается термометром, на который не влияет влажность воздуха.

Температура по сухому термометру – T db , может быть измерена с помощью обычного термометра, открытого на воздухе, но защищенного от излучения и влаги. Температура обычно указывается в градусах Цельсия ( o C) или градусах Фаренгейта ( o F). Единица СИ – Кельвин (К). Нулевой Кельвин равен -273 o C.

Температура по сухому термометру является индикатором теплосодержания и отображается по нижней оси психрометрической диаграммы или по левой стороне диаграммы Молье.Постоянные температуры сухого термометра отображаются в виде вертикальных линий на психрометрической диаграмме или горизонтальных линий на диаграмме Молье.

Температура влажного термометра –

T wb

Температура влажного термометра – это температура адиабатического насыщения.

Температуру влажного термометра можно измерить с помощью термометра, обернув его влажным муслином. На адиабатическое испарение воды из термометра и охлаждающий эффект указывает «температура по влажному термометру» ниже, чем «температура по сухому термометру» в воздухе.

Скорость испарения влажной повязки на колбе и разница температур между сухим и влажным термометром зависят от влажности воздуха. Когда в воздухе содержится больше водяного пара, испарение мокрой муслина уменьшается.

Температура влажного термометра всегда находится между температурой сухого термометра и точкой росы. Для влажного термометра существует динамическое равновесие между теплотой, полученной из-за того, что влажный термометр холоднее, чем окружающий воздух, и теплом, потерянным из-за испарения.Температура по влажному термометру – это температура объекта, которая может быть достигнута за счет испарительного охлаждения при условии хорошего воздушного потока и неизменной температуры окружающего воздуха.

Комбинируя температуру по сухому и влажному термометрам на психрометрической диаграмме или диаграмме Молье, можно определить состояние влажного воздуха. Линии постоянной температуры влажного термометра проходят по диагонали от верхнего левого угла до нижнего правого угла на психрометрической диаграмме.

Температура точки росы –

T dp

Точка росы – это температура, при которой водяной пар начинает конденсироваться из воздуха (температура, при которой воздух становится полностью насыщенным).Выше этой температуры влага остается в воздухе.

  • если температура точки росы близка к температуре сухого воздуха – относительная влажность высокая
  • если точка росы значительно ниже температуры сухого воздуха – относительная влажность низкая

Если влага конденсируется на холоде В бутылке, взятой из холодильника, температура точки росы воздуха выше температуры в холодильнике.

Температура точки росы всегда ниже температуры сухого термометра и будет идентична 100% относительной влажности (воздух находится на линии насыщения).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
