Как выложить яму в гараже – Смотровая яма в гараже своими руками

Содержание

Смотровая яма в гараже из кирпича

Смотровая яма гараже кирпича — несложная постройка, необходимая для самостоятельного ремонта транспортного средства. Предварительно специалисты советуют подготовить план-схему будущего строения, определиться с уровнем грунтовых вод, приобрести строительные материалы и инструменты.

Смотровая яма для гаража должна располагаться по середине строения.

Подготовительные работы

Смотровая яма из кирпича возводится с учетом предназначения гаража:

  • для хранения автомобиля — яму располагают в центре строения;
  • для ремонта и хранения транспортного средства и продуктов питания — яма сдвигается к стене основного строения.

На схеме указывается длина ямы, которая должна превышать длину автомобиля на 1 м (для обустройства комфортного спуска и ступенек). Ширина углубления колеблется в пределах 75-80 см. Следующий этап — рытье котлована в гараже.

Для этого используют лопату и бур с насадкой. Бур потребуется в случае наличия каменистого и твердого рельефа. Специалисты рекомендуют предварительно предусмотреть применение выкопанной земли. Следующий этап — возведение стен. В первую очередь проводится изоляция рубероидом. Сверху монтируют жесткий кровельный материал. Смотровая яма армируется сеткой. Затем стены в яме штукатурят. Финишная отделка проводится после высыхания раствора. Предварительно края углубления закрепляются алюминиевыми уголками.

Дополнительные моменты

Чертеж гаража с ямой.

Если смотровая яма в гараже возводится из кирпича, тогда предварительно обустраивается пол, затем возводят стены.


лщина перегородок — целый либо 1/2 кирпича. Если для строительства конструкции используется старый кирпич, тогда предварительно материал очищается от старой штукатурки. Для этого используют болгарку. Раствор для кладки кирпича приготавливается с учетом соотношения 3:1. В полученный состав рекомендуют добавить жидкое мыло. В таком случае раствор будет более эластичным. При этом увеличится время затвердевания, что очень важно для новичков-строителей.

Чтобы стена из кирпича была ровной, предварительно натягивают шнур, проверяют вертикальность. Специалисты советуют располагать ниши в боковых стенах котлована. Их можно использовать для хранения инструментов. Верхние ряды кладки защищают от разрушений путем монтажа обвязки из металлических уголков. Последние элементы необходимо сваривать с учетом образования полки, на которую будут укладывать настил из досок. Полученное покрытие обеспечивает безопасный въезд транспортного средства на смотровую яму.

На половое покрытие укладываем деревянную решетку, а стены окрашиваем водоэмульсионкой. Если смотровая яма обустраивается в северных районах, тогда проводится теплозащита путем укладки пенополистирола толщиной в 50 мм.

Создание котлована при близком расположении грунтовых вод


Перед началом работ необходимо четко определить расположение ямы.

Смотровая яма в гараже строится с учетом глубины залегания грунтовой воды. Для этого потребуется выкопать котлован. Если значение показателя меньше 2 м, тогда проводят его гидроизоляцию. Для этого специалисты советуют использовать:

  • полимеры с одним и несколькими слоями мембран — такие материалы должны укладывать специалисты;
  • жидкие или рулонные битумы — это самый дешевый и доступный метод гидроизоляции смотровой ямы из кирпича — срок эксплуатации такой конструкции достигает15 лет;
  • проникающая гидроизоляция — неограниченный срок действия.

Гидроизоляционные работы начинаются с подготовки полового покрытия. Для этого потребуется утрамбовать грунт. В траншею закладывают сыпучий материал. Рубероид либо бризол укладывается после обработки поверхности ямы ГГП. Первый слой рубероида используется полосками. При этом соблюдается нахлест в 15 см. Места стыковки обрабатываем горячим битумом. Если последний материал остыл, тогда укладывается 2 слой.

Специалисты советуют изолировать смотровую яму в гараже с помощью проникающей гидроизоляции.

Ее наносят на сырое покрытие стены, а затем — на кирпич. В состав такой смеси входит минеральный наполнитель и различные добавки. Чтобы приготовить раствор герметика, используют 1 кг порошка-смеси, 0,3 л воды.

Если смотровая яма в гараже будет использоваться и для хранения овощей, тогда потребуется сделать перегородку. Особое внимание уделяется влажности и температуре воздуха в хранилище. Если половое покрытие и стены заливаются бетоном, тогда обустраивается опалубка.

Обустройство вытяжки и освещения

Для рытья лучше использовать лопату и бур с насадкой.

Следующий план работы — установка потолочного перекрытия, утепление ямы, возможно утепление и самого гаража, монтаж вентиляции и освещения. Вытяжка необходима для обеспечения нормальной работы в гараже. Если в котловане предусматривается укладка гидроизоляционного материала, тогда вытяжка монтируется до начала работ. В противном случае нарушится его целостность.

В котловане монтируют 2 трубы:

  1. Приточную — отвод чистых воздушных масс с улицы в смотровую яму;
  2. Вытяжную — вывод загрязненных и влажных воздушных масс из котлована на улицу. При этом соблюдается следующее требование: труба выводится на 1 м от уровня крыши. Для обустройства такой системы используют пластиковые либо металлические трубы.

Смотровая яма требует проведения освещения. При этом следует учитывать:

  • требования по электрической безопасности — схему освещения рекомендуется составить с помощью квалифицированного специалиста;
  • для обеспечения равномерного освещения в помещении устанавливают общее и локальное электричество;
  • розетки и выключатели устанавливают в гараже;
  • сечение медного кабеля должно равняться 4 кв. мм.

Чтобы обеспечить помещение светом, устанавливают низковольтные лампы. Для их работоспособности потребуется обустроить понижающий СЭУ.

Виды источников света

Схема проводки в гараже со смотровой ямой.

Освещения в гараже и смотровой яме проводится с помощью:

  • 12В лампы;
  • 36В светильников;
  • аккумуляторов-светильников.

При использовании вышеперечисленных осветительных приборов вблизи счетчика монтируют дополнительный трансформатор (200/12 В). Специалисты советуют устанавливать в смотровой яме лампы дневного света. Их располагают по двум сторонам котлована. Предварительно обустраиваются специальные углубления. Лампы необходимо защитить герметической оболочкой от сырости. Если потребуется осветить труднодоступное место в транспортном средстве, тогда применяют переносную лампу. Ее подсоединяют к электропроводу длиной более 4 м.

Освещение в гараже проводится с помощью ламп:

  • накаливания;
  • энергосбережения;
  • светодиодных;
  • люминесцентных.

//www.youtube.com/watch?v=MoV09oECmmI

Характеристики осветительных приборов

Для каждой лампы характерны определенные преимущества и недостатки. Лампы накаливания не рекомендуется устанавливать в гараже со смотровой ямой, так как данные приборы освещения обладают высокой опасностью, потребляют много электричества, излучая свет разных оттенков. Это отрицательно сказывается на зрении.

Люминесцентные осветительные приборы рекомендуется устанавливать в теплом помещении. Если температура воздуха не превышает +5°С, тогда люминесцентная лампочка не надежна в работе. К ее недостаткам специалисты относят наличие ртути. Поэтому после окончания срока эксплуатации лампу утилизируют.

Чаще в смотровой яме устанавливают энергосберегающие лампы, которые обеспечивают яркое и равномерное освещение, обладают длительным сроком эксплуатации. Их работоспособность не зависит от температуры в гараже. К минусам специалисты относят высокую цену и бережное обращение (из-за наличия ртути).

//www.youtube.com/watch?v=MnWXLs4z2lg

Светодиодные лампочки используют для локального освещения. Они не мигают, подавая ровный свет. При этом данные приборы потребуют минимум энергии, не оказывая отрицательного влияния на человеческое здоровье. По завершении электрических работ можно приступать к отделке смотровой ямы и гаража.


kubkirpich.ru

Смотровая яма в гараже своими руками

Качественное обслуживание автомобиля требует достаточного пространства для проведения разных операций. Чтобы не лежать на спине, следует оборудовать смотровую яму. Для постройки такой конструкции понадобится узнать основные принципы устройства подобных сооружений. Проводка должна монтироваться еще до устройства стен. Выполняется смотровая яма своими руками довольно быстро. Время работ зависит от технологии возведения стен. Чтобы лучше разобраться в процессе, стоит посмотреть фото готовых смотровых ям.

Размеры смотровой ямы

Размеры смотровой ямы часто выбирают из соображений удобства перемещения и ремонта транспортного средства. Основные параметры, которые учитываются – собственный рост и размеры автомобиля.

Выбираются размеры смотровой ямы исходя из таких соображений:

  • Стандартной является ширина смотровой ямы в 80 см. Такой показатель учитывает свободу перемещения автовладельца по смотровой яме, а также маневр для колес машины.
  • На длину смотровой ямы влияет длина автомобиля. К этому показателю следует добавить 1 м. Таких размеров смотровая яма достаточно, чтобы работы выполнялись максимально комфортно.
  • Глубину смотровой ямы рассчитывают исходя из роста. К этому показателю нужно прибавить около 15 см. Если выполнить глубину ямы согласно этой рекомендации, можно не думать о возможном ударе головой о разные детали машины.

Чертеж смотровой ямы достаточно прост. В нем указывают ширину, глубин и длину конструкции.

Во время выполнения смотровой ямы следует учитывать клиренс автомобиля. Некоторым автомобилистам глубокие ямы кажутся очень неудобными, поэтому они выполняются в собственный рост. Обычная глубина смотровой ямы, на которую ориентируются многие автомобилисты, составляет 1,5 м.

Длина смотровой ямы тоже может выполняться не по правилам. Если пространства не хватает, можно сделать ее вполовину длины машины. При необходимости ремонта можно загонять автомобиль задом или передом над смотровой ямой. Такое решение более экономично и практично.

Смотровая яма в гараже обычно располагается ближе к одной стене. Это необходимо для освобождения пространства под оборудование и запчасти. До ближайшей стены от края смотровой ямы следует сделать расстояние 1 м и больше. Во время рытья котлована учитывают толщину стен и высоту стяжки пола. Для большей точности работ следует создать чертёж смотровой ямы.

Необходимые материалы

Смотровую яму обычно выкладывают бетонными блоками или кирпичом. Нередко стены заливают монолитным бетоном. При выборе кирпича для постройки смотровой ямы следует обратить внимание на керамический. Таким изделиям не страшна повышенная влажность. Стены смотровой ямы возводятся в полкирпича. При достаточном количестве материала их можно класть в кирпич. Стенки при этом могут иметь толщину 12 или 25 см. Такие параметры следует учитывать во время разметки котлована. Для простоты работ следует выполнить точный чертеж конструкции.

Стенки смотровой ямы выполняются из кирпича только при невысоком уровне почвенных вод. Такие изделия отлично сочетаются с плотными грунтами. Если почвенные воды поднимаются довольно высоко, понадобится создать бетонные стены, армированные прутьями.

Строительные блоки тоже выбираются только при соответствии определенным характеристикам. К примеру, такие изделия не боятся влаги. Это касается бетонных блоков. Для других изделий следует  применять гидроизоляцию наружного типа. Это обеспечит их сохранность в случае подступания грунтовых вод.

При сооружении бетонной смотровой ямы все работы проводятся намного проще. Такой материал не боится влаги. Чтобы создать качественный раствор, следует использовать бетон М250. При сооружении пола обычно применяют М200. Это объясняется довольно просто – в процессе зимнего пучения больше всего нагрузки приходится не на пол, а на стеновые конструкции. Необходим определенный запас прочности, чтобы они не деформировались под воздействием нагрузки. Для этого бетон армируется. Исключить пучение грунта под гаражом можно при создании отмостки. При этом вода будет уходить в сторону, а не впитываться в почву под гаражом.

Стеновые конструкции из бетона, армированного стальными прутьями, обычно имеют толщину от 15 см. Для армирования используется сетка, которая имеет толщину прутьев в 6 мм. Шаг между прутьями должен составлять 15 см. каркас арматуры может вязаться из прутьев диаметром 10 мм. В этом случае шаг между прутьями составляет 20 см. Чтобы сделать конструкцию более прочной, можно провести монтаж одних прутьев как в стенки, так и в стяжку для пола. Для этого их понадобится согнуть в 2 местах.

Гидроизоляция

Гидроизолировать смотровую яму в гараже можно несколькими способами. Каждый из них имеет определенные преимущества. К примеру, наружная гидроизоляция смотровой ямы создается только на этапе постройки. Внутреннюю можно монтировать и после создания полноценной смотровой ямы. Перед работой лучше создать полноценный чертеж, в котором будут указаны все материалы, из которых изготавливается конструкция.

Защита смотровой ямы снаружи

Если в месте возведения гаража почвенные воды залегают очень глубоко, к примеру, ниже 2,5м, гидроизоляцию смотровой ямы можно не выполнять. Важно проверять уровень почвенных вод весной. Если даже во время половодья он не поднимается выше указанного показателя, о гидроизоляции можно не беспокоиться.

Однако геологическая обстановка может меняться. В сухом месте запросто может появиться вода спустя несколько лет. При уже имеющейся смотровой яме следует оборудовать ее изнутри. Для этого используют специальные пропитки. Они глубоко проникают в структуру камня и отлично защищают смотровую яму от проникновения воды.

Для наружной гидроизоляции смотровой ямы применяются разнообразные пленки. Котлован застилается такими изделиями от одного кря до другого. При этом необходимо делать выпуск по 15 см с каждой стороны. Укладывать полотнища необходимо внахлест. Стыки соединяют двусторонним скотчем. Пленка должна хорошо прилегать к стенам. Для этого ее необходимо расправить. Во время монтажных работ нужно внимательно следить за сохранением целостности пленки.

Внутренняя гидроизоляция смотровой ямы

В качестве внутренней гидроизоляции смотровой ямы используется специальная пропитка. Такую гидроизоляцию называют обмазочной. Смотровая яма в гараже может обмазываться специальным составом для бассейнов. При использовании такого материала на поверхности стен появляется водонепроницаемая пленка, которая по внешним параметрам и характеристикам напоминает резину. Она обычно окрашивается в голубой и после застывания отлично моется. При использовании такого состава обработку следует проводить минимум 2 раза.

Другой вариант защиты смотровой ямы от воды – использовать грунтовку, в основе которой лежит цемент. В ней содержатся полимерные частицы, способные надежно блокировать маленькие каналы, пропускающие влагу. При выполнении одной из таких мероприятий гигроскопичность стен значительно снижается. Если в яме постоянно появляется вода, следует провести обработку 2 раза.

Устройство кессона в смотровой яме

Чтобы смотровая яма в гараже была надежно защищена от влаги, можно выполнить кессон. Для этого из металлических листов сваривают короб и устанавливают в котлован. Его необходимо обработать антикоррозийными средствами. При герметичном выполнении сварных швов вода проникать в яму не будет. Если воды слишком много, кессон может «всплыть».

Для исключения такой ситуации следует приварить к кессону уголки, уходящие на 1,5 м в грунт. Чтобы не проводить масштабные земляные работы, следует перед монтажом кессона забить в грунт уголки, а их концы оставить снаружи. К кессону они привариваются после его помещения в котлован. Яму при этом придется выполнить больших размеров. Преимущество такого решения заключается в том, что уголки будут забиты в более плотный грунт и держать кессон будут лучше.

Существует еще одни способ избежать поднятия кессона в смотровой яме под действием грунтовых вод. На некоторой высоте необходимо выполнить дырку. Через нее вода будет поступать в кессон по мере подъема. Впоследствии ее выкачивают. Такая смотровая яма может простоять больше 20 лет, пока металл не проржавеет.

Приямок для водосбора в смотровой яме

При наличии уже готовой ямы вода все равно может в нее проникать. От этого иногда не спасает и обмазочная гидроизоляция. В таком случае придется сооружать дренажную систему. Она может располагаться вокруг всего гаража. Также можно выполнить специальную ямку, в которой будет собираться лишняя влага. Выполняется приямок в углу ямы. Скапливающуюся воду впоследствии выкачивают из приямка насосом. Система может работать автоматически. Для этого в приямок устанавливают датчик уровня воды.

Под приямок следует выполнить опалубку, а затем залить в нее бетон. После этого необходимо выполнить гидроизоляцию приямка. Она обычно проводится вместе с гидроизоляционными работами, выполняемыми по всей смотровой яме.

При такой гидроизоляции полное избавление от сырости невозможно, поэтому на пол настилают доски. Защитить их от гниения получится при помощи специальной обработки. Можно купить специальную пропитку для дерева, которое контактирует с грунтом.

Утепление смотровой ямы

Если в гараже проводится много времени, он обычно имеет систему отопления. Для более быстрого прогрева смотровую яму следует утеплить. Для этой цели больше всего подходит экструдированный пенополистирол. Такой материал отлично справляется с задачей утепления смотровой ямы и гаража в целом. Он не подвержен воздействию влаги, бактерий и грибков. Кроме того, пенополистирол способен выдерживать существенные нагрузки.

Чтобы создать качественное утепление, понадобится уложить пенополистирол толщиной 5 см. Его необходимо закладывать между стеной ямы и грунтом. Сначала на грунт укладывают гидроизоляцию, потом пенополистирол, а затем – монтируют стенку.

Пенополистирол может закладываться под стяжку. Сверху на него обычно укладывают сетку армирования. Затем заливается бетон.

Постройка смотровой ямы

Когда все расчеты будут выполнены, можно начать разметку смотровой ямы. Для этого по ее углам вбивают колья, а между ними натягивают веревку. По выполненной разметке необходимо начать рытье котлована. Земля обычно выносится и хранится перед входом в гараж. Ширину и глубину смотровой ямы следует определить до начала выкапывания котлована.

Стены из кирпича

Во время рытья котлована для смотровой ямы необходимо следить за уровнем влажности. Проектная глубина учитывает толщину стяжки пола. Если она будет достигнута, а воды еще не предвидится, можно не выполнять гидроизоляцию. Однако, чтобы не рисковать, следует сразу застелить смотровую яму гидроизоляционной пленкой.

Затем следует выровнять стенки. Необходимо удалять ямы и земляные горбы. Дно тоже следует выровнять и утрамбовать. Грунт должен быть хорошо уплотнен. На дно следует засыпать щебень, а сверху – песок (5 см). Песок во время трамбовки необходимо смачивать. Трамбовка осуществляется до состояния высокой плотности материала. Нога после наступания не должна в нем отпечатываться. Затем смотровую яму устилают пленкой гидроизоляции.

Материал тщательно разравнивают, заправляют в углы. Полотнища следует укладывать с перехлестом в 15 см. Их проклеивают при помощи двустороннего скотча. Для исключения скатывания краев их следует прижимать подручными средствами.

На дно смотровой ямы необходимо монтировать утеплитель, а сверху – сетку армирования. Сверху заливают бетон М200. Его минимальная толщина должна равняться 5 см. Для более простого ориентирования в процессе укладки на пленку наносят специальные отметки. При использовании цемента М400 необходимо следовать таким пропорциям:

  • 5 частей щебня – он должен быть мелким или средним;
  • 3 части песка;
  • 1 часть цемента.

После необходимо подождать несколько суток, пока бетон не приобретет 50% прочности. Более точную дату можно определить с учетом температуры. При показателе около +20 градусов нужно ждать около 6 дней. Если температура равна +17 градусам, придется оставить бетон на 2 недели.

После застывания пола можно приступать к устройству стен смотровой ямы. Многие автовладельцы решают выполнять их в полкирпича. До уровня локтя можно пользоваться круговым методом укладки. Когда кладка стен смотровой ямы достигнет уровня 1,2 м, следует выполнить нишу для различных инструментов. Ее высота равняется 3 рядам кирпичей. Сверху углубления укладывается обработанная доска.

Затем стенки гонятся до уровня пола гаража. Сверху на стены кладут уголки сталь лучше выбирать толщиной 5 мм. Уголок необходимо развернуть таким образом, чтобы одна из его полок свешивалась вниз, а вторая закрывала собой верх кирпича. Исключить обрушение стен можно, приварив к уголку закладные, связывающиеся с поясом армирования.

Стены из бетона

Чтобы отлить качественные бетонные стены смотровой ямы, понадобится соорудить прочную опалубку. Ее обычно возводят из фанеры с влагостойкой структурой. Толщина листового материала должна быть 16 мм. Могут использоваться панели ОСП. Щиты нужных габаритов следует сбить между собой и укрепить с внешней стороны брусками. Это необходимо, чтобы они не прогибались под действием бетона.

После этого понадобится установить внутренние щиты. Толщина бетонных стенок смотровой ямы должна быть минимум 15 см. Для исключения деформации щитов опалубки необходимо укрепить их распорками. Заливку следует производить за 1 раз. Залитое пространство обязательно штыкуется. Для более качественного выгона воздуха из раствора следует применять глубинный вибратор. Опалубка снимается спустя 3 недели после заливки раствора. Затем можно начинать монтаж пола.

Выводы

Смотровая яма в гараже выполняется довольно просто. Для создания комфортного пространства под машиной понадобится точно рассчитать ее глубину и ширину. Перед работой составляют подробный чертеж. Это позволяет быстро и точно соорудить яму своими руками, не допуская ошибок.

Перед возведением стен и пола следует позаботиться о грамотной гидроизоляции. Она защитит конструкцию от лишней влаги. Для утепления лучше использовать пенополистирол. Он способен не только предотвратить проникновение холода в помещение, но также исключить развитие грибков и бактерий.

Стены могут выполняться из таких материалов, как цельный бетон, бетонные блоки и кирпич. В последнем случае потребуется меньше затрат. При выполнении стен из цельного бетона следует правильно подойти к созданию опалубки и приготовлению раствора.

Отправить комментарий

2proraba.com

размеры, подготовка материалов, технология строительства

Строительство смотровой ямы оправдано для каждого владельца автомобиля. Наличие ямы позволяет выполнять текущий ремонт, обслуживание, следить за состоянием подвески и ходовой части транспортного средства без лишних затрат. При планировании строительства конструкции, важно правильно подобрать размеры смотровой ямы в гараже, материалы для ее строительства, оценить объем работ и продумать гидроизоляцию стен. Работы по возведению конструкции можно выполнять как в процессе, так и после завершения постройки гаража. Главным достоинством строительства смотровой ямы для автомобиля является обеспечение автовладельцу более высокого уровня комфорта при выполнении обслуживания автомобиля.

Подготовка материалов

Для строительства смотрового помещения используется силикатный кирпич, бетонные блоки или монолитные железобетонные конструкции.

Совет! При выборе кирпича, стоит отдать предпочтение керамическим изделиям. Они не боятся влажности и обладают достаточной прочностью. Использование кирпича рекомендуется на сухих и плотных грунтах.

Смотровая яма из кирпича

Стены выкладываются толщиной в кирпич или в полкирпича. При разных вариантах кладки толщина стен выходит от 12 до 25 см. Значение толщины понадобится при выполнении разметки котлована. Если в почве наблюдается высокий уровень грунтовых вод, для возведения стен лучше использовать армированный бетон или бетонные блоки. Не забудьте про вентиляцию!  Если в наличие есть блоки другого типа, то им будет необходима качественная гидроизоляция, чтобы избежать рассыпания материала.

Смотровая яма из бетона

При неблагоприятных условиях грунта лучшим вариантом станет бетон. Для заливки стен применяется марка М250, а для пола – М200. Использование бетона ниже марки М250 может привести к деформации стен при нагрузках пучения. Для защиты от пучения можно сделать отмостку или выполнить армирование бетона. Бетонные стены обычно составляют от 15 см и требуют дополнительного усиления. Для получения запаса прочности применяется металлическая сетка или каркас из арматуры.

Что стоит учесть при выборе размеров смотровой ямы?

На выбор размеров смотровой ямы в гараже влияют не только габариты автомобиля, но и рост человека. Иногда требуется универсальная ширина смотровой ямы, особенно, когда автовладелец часто меняет свое транспортное средство. В этом случае, оптимальной шириной будет значение от 70 до 80 см, а глубина смотровой ямы в гараже должна соответствовать росту его хозяина.

Чертеж смоторовой ямы (нажать для увеличения)

При выборе расстояния углубления для ремонта легковой машины, к росту владельца гаража прибавляется около 15 см. Длина ямы подбирается по средней длине кузова с запасом на 70-80 см для обеспечения свободного входа и выхода из-под машины. К примеру, при длине транспортного средства в 3,5 м, длина ямы должна составлять не меньше, 4,2 м. При выборе размеров смотровой ямы для коммерческих целей, лучше руководствоваться специальными нормативными документами, в которых прописано какой должна быть конструкция, ее стандарты и правила эксплуатации.

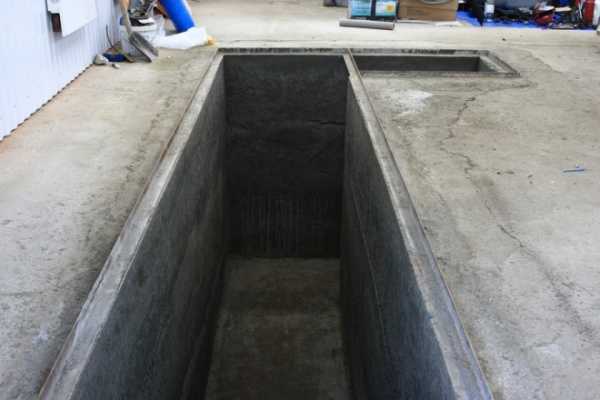

Внимание! Возможно устройство проема Г-образной формы. Конечно, данное обстоятельство усложнит строительные работы, но работать будет гораздо удобнее. Выступ обычно используется для оборудования ступенек.

Строительство смотровой ямы

Смотровая яма является полуподвальным помещением, поэтому в нем должно предусматриваться полноценное освещение и вентиляция. После того, как выбран размер ямы в гараже и подготовлены материалы, можно приступать к строительству.

Важно! Во время монтажа опалубки должны быть предусмотрены ниши для проведения электрических проводов и размещения технических емкостей.

Этапы выполнения работ

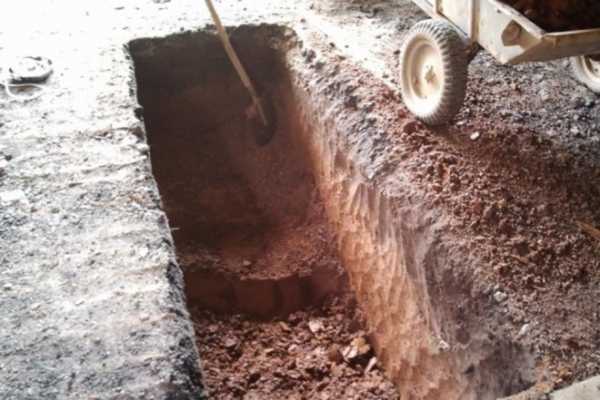

1. Рытье котлована. Глубина и ширина выбирается с учетом бетонной стяжки;

Котлован под смотровую яму

2. Возведение каркаса предусматривает двойные бетонные стены, между которыми будет находиться гидроизоляционная прослойка (акваизол, бутилкаучук или другие гидрофобные материалы или мембраны). Полотна с водонепроницаемыми свойствами выстилаются в котлован с выпуском по 15 см с каждого края. Материалы, закрывающие канаву, соединяются внахлест и склеиваются с помощью двухстороннего скотча.

Гидроизоляция котлована

3. Внутренняя гидроизоляция. Этап подразумевает нанесение на все поверхности ямы обмазочного водонепроницаемого раствора. Рекомендуется обрабатывать поверхности в несколько слоев. Вместо обмазочной гидроизоляции допускается нанесение грунтовки глубокого проникновения. В результате нанесения растворов, гигроскопичность бетона значительно снижается.

4. Для укрепления краев устанавливается фиксирующий каркас, по периметру котлована укладывается стальная сетка в целях защиты стен от осыпания грунта. Также, выполняются работы по монтажу вентиляционной системы, устанавливаются две трубы: вытяжная и приточная;

Монтаж вентиляции в смотровую яму

5. Делается приямок, пол засыпается гравием и песком. Песок промачивается и утрамбовывается.

6. Из ламинированной фанеры (3000х1500х18 мм) строится опалубка;

Опалубка для смотровой ямы

7. Бетонная смесь заливается на пол и в приямок;

8. При устройстве гидроизоляции рекомендуется использование битумных модифицированных мастик или гидростеклоизола;

9. Выполняется монтаж стальной сетки для подготовки под заливку основного слоя бетона;

10. В приямок устанавливается емкость из металла со специальным устройством для контроля притока подземной воды;

11. Производится заливка бетона и утепление стен;

Бетонирование смотровой ямы

12. После завершения работ по монтажу опалубки, пол в гараже засыпается песком и утрамбовывается;

13. Работы по гидроизоляции и усилению поверхности пола в гаражном помещении;

14. Заливается стяжка;

15. По углам помещения монтируется стальной опорный уголок;

Уголок для укрытия смотровой ямы доской

Завершение строительства

При профессиональном подходе выполнение всех перечисленных работ занимает примерно 1-2 дня. На завершающем этапе необходимо закрыть подготовленную яму в гараже из кирпича деревянным настилом с опорой на металлические уголки. Доску лучше взять потолще (50мм), такой настил прослужит долго и сможет выдержать значительные нагрузки.

В заключении стоит отметить, что строительство смотровой ямы дело хлопотное, но оправданное. Имея личную смотровую яму, можно значительно сэкономить на поездках в специализированные сервисные центры. Главным условием получения надежной конструкции, остается соблюдение правил выполнения гидроизоляционных работ и правильный выбор размеров.

При высоком уровне грунтовых вод (более 2,5 м), строительство ямы лучше не выполнять, так как в ней неизбежно будет присутствовать высокая влажность, которая будет пагубно сказываться на автомобиле, способствуя образованию коррозии на металлических элементах. В такой ситуации, уместно только строительство лежачего варианта смотровой конструкции.

vseogarage.ru

Смотровая яма в гараже

Даже неглубокая смотровая яма в гараже способна значительно облегчить жизнь и водителю мотоцикла с коляской. Кроме того, рядом с сооружением можно сделать мини-погреб, и хранить запасы. Для работы не нужно много знаний и умений. Смотровая яма в гараже своими руками построенная, значительно подымет самооценку хозяина и добавит уверенности в своих силах для дальнейших построек, ведь все начинается с малого!


С чего начинать?

Сначала запасаемся кирпичом (около 750 шт.), цементом, песком, щебнем и гидроизоляцией. Список может насторожить, но если прикинуть сколько нужно материала, то становится легче. Цемента нужно всего 2-3 мешка, песок можно попросить у добрых соседей, которые нам должны.

Машина щебня обойдется дороже всего, но нам нужно его намного меньше других материалов – чтоб засыпать бетоном дно. Сюда уйдет максимум треть машины, остальная часть пригодится на даче. Поэтому, на щебень лучше всего скидываться с несколькими людьми, которые потом заберут остатки.

Также вначале лучше подумать – как будет выглядеть смотровая яма в гараже и все элементы, возможен ли небольшой погреб рядом? Чтоб по 3 раза не копать можно за один раз сделать все вместе, но – для перекрытия потолка погреба придется делать опалубку.

Стандартные размеры смотровой ямы: ширина - 70-80 см., длина – в идеале через весь гараж, минимум – на метр больше длины машины. Копать углубление нужно минимум 110 см шириной – чтоб удобно было класть кирпич, высота – рост человека + 10см. Лестница может быть переносная металлическая или выложенная из кирпичей. Последняя может выполнять задачу временной ниши.



Также верхние ярусы можно модернизировать, установив швеллер вместо последнего ряда, он же будет выполнять функцию дополнительной ниши. Между швеллерами можно установить стул из старой ванны, который крепится на борта швеллеров. Если есть желание сделать основательную яму – можно сделать тележку, передвигающуюся на роликах по швеллерам.

Затем для удобства можно к тележке приделать снизу небольшие ящики для болтов, гаек, крючки для ключей и т.д. Здесь можно соорудить целую комнату, если сделать Г или Т-образное «бомбоубежище» с передвижным столиком на роликах посередине, и входом по бокам. В Т-образной конструкции заезжать машина будет по тем же швеллерам. Такая смотровая яма в гараже своими руками сделанная, даст фору любому автосервису! Лучше сто раз подумать, перед тем как начать копать.

Есть существенный нюанс при постройке - если уровень грунтовых вод около 1 м от верхнего уровня – лучше не экспериментировать с глубиной, сделать меньше. Или лучше всего – сделать заездную эстакаду с небольшим углублением в земле – заменит любую яму, и сделать ее намного проще и дешевле. Более сложный вариант – соорудить передвижной ручной автоподъемник, в любом месте в любое время он покажет мастер-класс.




Приступаем к работе

Вначале стелим гидроизоляцию. Правильно уложенная изоляция должна начинаться слева углубления, захватывая 10-20 см, идти в самый низ, плотно прилегать к земле и выходить на правой стороне прикрывая 10-20 см. Полоски должны заходить друг на друга около 20см, стыки желательно заклеить скотчем.

Затем мешаем бетон в пропорции 1:3:6, где 1 часть цемента, 3 песка и 6 щебня. Если мешать вручную – то сначала насыпаем 3 части песка, затем 1 часть цемента, тщательно мешаем, до однородного серого цвета, добавляем воду до состояния густой однородной смеси, затем добавляем понемногу щебень. Вручную делать процедуру достаточно сложно, но в связи с небольшими объемами можно попробовать. Насыпаем равномерно одним слоем 10-15 см на всю ширину пола. Для надежности можно кинуть в бетон одну металлическую строительную сетку, и слегка ее утопить палкой – получится железобетон.

Затем отдыхаем – даем схватиться стяжке, – замораживаем стройку на некоторое время, минимум – 3-4 дня, в идеале – 1-2 недели. После отдыха вновь мешаем раствор для кладки – здесь все проще, сюда в воду добавляем 1 колпачок мыльного раствора на ведро воды, раствор получится идеальным – его будет легко мешать и класть. В бетон добавлять мыльное категорически нельзя – бетонный раствор должен быть монолитным, вязким, плотным и без примесей – иначе он лопнет.

Делаем пропорцию 1 часть цемента и 3 части песка. Кладем в один ряд – для плотного грунта этого должно хватить, в связи с чем, по окончании работ желательно уплотнить землю при засыпке вокруг ямы палкой и ногами. Кирпичная смотровая яма в гараже своими руками выстроенная – реальный, самый простой и быстрый способ постройки. Некоторые зовут мастеров с бетономешалкой и заливают полностью монолитную конструкцию с бетона, в которой явно нет необходимости – мы ведь не будем ремонтировать КАМАЗ?


Кладка кирпича

При кладке кирпича важно между стенами соблюсти строго 70-80 см. Обматываем нить вокруг кирпича, кладем на другой стороне второй кирпич, приматываем к нему нить наш ориентир для ровной стены готов. Затем кладем ряд, стараясь не поцарапать гидроизоляцию мастерком. Между кирпичами проще держать расстояние, если использовать прутки, вставляя их между кирпичами.

После прокладки нового кирпича его сверяют по нитке и по вертикали с нижними. За день лучше не класть больше 5 рядов, чтоб нижние швы остались равномерными, если делается упор на качество, то спешить не стоит. После 1-2 суток заворачиваем изоляцию во внутрь, и присыпаем землей, тщательно ее утаптывая, здесь чем меньше рядов, тем удобнее будет – еще один аргумент не спешить.

Продолжаем в таком же духе до уровня груди – здесь можно расположить ниши. Для этого берем два уголка, и кладем поперек стены, вглубь. Уголки ложатся так, чтобы между ними кирпичи помещались на свою длину, не больше и не меньше. Продолжаем ряды, делая П- образную кладку по форме ниши. Последний ряд делаем аналогично первому – кладем 2 уголка, между ними кирпичи на всю длину, и ниша готова.



Для ниши не хватит имеющийся гидроизоляции, лучше сделать вырез в основном листе на уровне нижнего кирпича ниши, по мере продвижения вверх подрезать по бокам в форме ниши, и приклеить еще несколько кусков с перехватами во все стороны на 20-30 см. Или вариант попроще – оставить ее вовсе без изоляции.

Но следует отметить, что нишами зачастую никто не пользуется, инструмент ложится на пол рядом с машиной, и только в крайнем случае пригодится 1 ниша при замене масла в машине, или глобальном ремонте с заменой крупных деталей.

Тоже касается и освещения – большинство устраивает переноска 220В без аккумулятора, трансформатора и розеток в стенках. Для лучшей освещенности можно стены покрасить в белый цвет и вставить энергосберегающую лампу в переноску – она ярче обычной.

По окончании работ монтируем уголок на раствор по краям сверху кладки – это наш паз для досок. Если высота уголка выше – его можно заменить, подпилить. В крайнем случае, можно убрать ряд кирпича и положить густой цемент. После застывания на цемент также кладется уголок. Последний желательно сварить между собой по всему периметру или забить арматуру в землю под полом, и к ней приварить уголок – для надежности.


Следует ли накрывать яму досками?


Спорный вопрос, но с практической точки зрения лучше накрывать – так в яму будет проблематично упасть или заехать колесом. Многие убирают доски уже после заезда машины со смотровой ямы изнутри в сторону перед работами. Для того чтобы использовать половину гаража для ремонта другой техники некоторые автолюбители заезжают одной стороной машины на доски посередине. Но для такого трюка нужны качественные обработанные доски.

В смотровой яме есть проблема – каждый раз придется «выковыривать» первую доску из паза, чтобы этого избежать можно приделать к одной доске автомобильный навес с двери. Вырезать в доске паз, чтобы об навес никто не споткнулся, между тремя крепежными отверстиями в верхней грани навеса лобзиком сделать одно большое отверстие – чтоб удобнее было поднимать.

В других, нижних отверстиях, закрутить до упора 1, и не до конца 2 самореза – они будут ограничителями, между створками будет расстояние – мусор будет сыпаться в верхние отверстие, будет пространство между гранями, и «ручку» не нужно будет выковыривать из укатанной грязи. Если сделать отверстие в доске над ямой – мусор будет сыпаться внутрь, а ремешок быстро испортится, затопчется и порвется, навес – то, что нужно – чтоб избавиться от грязи доска просто переворачивается.

stroim.club

Смотровая яма в гараже своими руками: какую лучше соорудить

Смотровая яма В нашей стране уже стало традицией чинить свою машину не в автосервисе, а в своем гараже. Отчасти это правильно, ведь зачем переплачивать за ремонт, который вполне возможно выполнить дома. Плюс ко всему, такое «ковыряние» в машине позволяет получить новый опыт, что особенно полезно в случае молодых водителей. Подавляющее большинство работ, которые нужно сделать в ходе мелкого и среднего ремонта, можно сделать своими руками, не отгоняя автомобиль на СТО и выкладывая круглую сумму за простую диагностику. Часто в автомобиле случаются такое поломки, которые требуют залезть под машину. Вот в этом случае смотровая яма будет просто незаменима.

Специфика сооружения и обустройства

Если в Вашем гараже есть смотровая яма, то Вы однозначно выигрываете у тех автолюбителей, которые подобного приспособления не имеют. Но все же есть один значительный недостаток – из-за наличия ямы в гараже будет скапливаться остаточный конденсат. Даже если сделать отличную гидроизоляцию, то спасать это все равно не будет. Если автомобиль будет постоянно стоять над смотровой ямой, то высока вероятность быстрого разрушения днища коррозией. Воздействию влаги подвергается не только днище машины, но и основные конструкции авто. Из-за большого количества конденсата быстро могут сгнить лонжероны. Именно поэтому главная рекомендация при постройке смотровой ямы – сделать углубление сбоку, чтобы машину можно было поставить над ровной поверхностью, а в случае необходимости, поставить над ямой для последующего ремонта. Если же пространство гаража не позволяет разделить его на две зоны, то нужно будет сделать очень хорошую гидроизоляцию ямы.

Смотровая яма

Перед началом постройки ямы нужно обязательно узнать, на каком уровне в вашей местности залегают грунтовые воды. Если вода подымается выше, чем на 2,5 м, то яму строить нельзя. Если у Вы только собираетесь строить гараж, но уже узнали, что подземные воды залегают слишком высоко, то придется делать дренажную системы, благодаря которой воды будет отводиться в специальный колодец или коллектор.Если вода не подымается выше, чем на 2,5 м, то никаких предварительных заготовок делать нет необходимости.

После постройки ямы, ее нужно будет постоянно закрывать, чтобы днище машины не находилось постоянно над источником чрезмерной влаги. Держать закрытой ее нужно постоянно в те моменты, когда она не используется. Если лето выдалось жарким, то яму желательно осушить. Чтобы это сделать, нужно просто оставить ее открытой на несколько дней. Если Вы живете в доме за городом, а гараж находится на территории дома, то не закрывайте и его, чтобы конденсат не скапливался в помещении.

Планируем, считаем размеры

Размеры смотровой ямы зависят от габаритов машины, а также роста и комплекции самого автовладельца. Ширину ямы не рекомендуют подгонять под нынешнюю машину, так как со временем Вы можете купить новую марку, которая не будет подходить по габаритам. Для того, чтобы не возникало казусов с размерами, яму нужно делать по более-менее стандартным предписаниям. По ширине яма должна быть таковой, чтобы учитывался размер колесной базы машины, а также комплекция автовладельца.

Сооружение смотровой ямыЕсли у автомобиля более-менее стандартная колесная база, а у хозяина обычные габариты, то и яму нужно делать стандартной. Универсальной шириной для ямы будет 75 – 80 см. По глубине смотровую яму нужно делать в соответствии с ростом владельца. Автолюбителю должно быть удобно в яме, он должен помещаться там в полный рост, но при этом должно быть возможным добраться до любой конструкции авто без особых усилий. Лучше всего сделать яму на 10 – 15 см глубже, чем величина роста владельца. Даже если Вы переборщите с глубиной, то всегда можно будет что-то положить на дно или просто поднять пол.

Выкапывать яму нужно по центру гаража относительно заезда. Такое расположение даст возможность для выполнения удобных маневров. Длина ямы зависит от длины машины. Желательно делать ее на 1 м длиннее, чем машина, чтобы можно быть легко спуститься в яму и выбраться из нее. Если яма будет слишком короткой, то в ней будет неудобно будет работать вдвоем. Выходит, что для ямы универсальными будут размеры 5/0,8/2 (длина/ширина/глубина).

Сооружение смотровой ямы

Первый этап – это проверка уровня залегания грунтовых вод. Будет рассматриваться случай, в которой нужно делать дренаж. Сделать это возможно во время постройки гаража. Для постройки ямы сначала нужно сделать котлован. Его глубина должна учитывать не только расчетную глубину ямы, но и толщину будущего пола, толщину гидроизоляции вместе с «подушкой». Котлован нужно делать на 40 – 50 см шире, чем будущая яма.

Смотровая яма Выкапывать яму нужно со всеми припусками. На дно нужно будет засыпать 10 см гравия, после чего его нужно утрамбовать. На гравий нужно положить слой песка в 5 см и тоже утрамбовать его. По всему периметру ямы нужно сделать траншеи для дренажа глубиной 30 – 50 см. На дне всех траншей нужно расположить геотекстильное полотно, края которого нужно завернуть за стены траншей на 80 см. Далее нужно положить слой гравия в 5 см, после чего нужно положить дренажные трубы, а именно, пластмассовые или асбоцементные. Далее нужно положить 20 см гравия и завернуть полученную конструкцию оставленными краями геотекстильного полотна. Далее для формирования будущего пола нужно использовать глину. Глину нужно покрыть полотном для гидроизоляции. Для этого прекрасно подойдет как рубероид, так и полиэтиленовая пленка. Потом нужно сделать опалубку для пола, установить каркас из арматуры или сетку, после чего все нужно будет залить бетоном, желательно, водонепроницаемым. Когда все полностью высохнет, нужно будет сделать повторную гидроизоляцию.

Для того, чтобы сделать нормальные стены, можно использовать кирпич или монолитный бетон. Если грунтовые воды подымаются очень высоко, то лучше сделать монолитные стены. На стены нужно положить глину, которая не пропустит воду. Далее нужно сделать финишную гидроизоляцию, соединить ее с гидроизоляцией пола и закрыть все края, щели и стыки. Далее нужно сделать опалубку для стен, покрыть их армирующим каркасом и залить бетоном. После того, как все высохнет, можно переходить к финишной отделке ямы. Стены можно покрыть штукатуркой, заложить плиткой, стекловолокном и другим материалом.

Смотровая яма Над ямой нужно будет сделать рейку для страховки для того, чтобы автомобиль не наехал на яму. Для формирования каркаса нужно использовать металлический уголок в 60 мм. Длина и ширина каркаса должны быть равны габаритам самой ямы. Готовый каркас нужно положить на яму и забетонировать. На него же нужно будет красть деревянные доски, которые будут закрывать углубление. Брать нужно дерево толщиной, как минимум, 40 мм. Их нужно будет подогнать по размеру и уложить на каркас. Очень не рекомендуют брать более тонкие доски, так как под весом машины они просто треснут. А вот дерево толщиной 40, а то и 50 мм, спокойно выдержит машину весом в 2 тонны. Чтобы сделать более хорошую гидроизоляцию ямы, на нее нужно будет постелить полиэтиленовую пленку и придавить ее досками. Этот прием защитит днище машины от пагубного воздействия конденсата.

Для удобства пользования ямой можно сделать специальную приставную лестницу, которую можно будет поставить у любой стены, а при необходимости достать. Желательно, чтобы они была металлической, но никак не деревянной, так как лестница из дерева быстро начнет разрушаться под воздействием чрезмерного количества влаги.

Нормативы – ориентиры строителя

Даже для постройки смотровой ямы в своем собственном гараже существуют свои нормативы, которые описаны в специальных регламентирующих документах. Перед постройкой лучше обратиться к специалисту, который укает на все нововведения и изменения, связанные с данным мероприятием.

Стоить или не строить яму в гараже – только Ваше решение. Такая штука очень удобна в использовании, то и трудностей с ее постройкой и защитой достаточно много. Поэтому постарайтесь взвесить все «за» и «против», после чего принимайте решение.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Строим гараж своими руками: как правильно сделать смотровую яму

Смотровые ямы по возможности следует размещать лишь в гаражах, расположенных на территориях с невысоким уровнем грунтовых вод. В принципе специалисты не рекомендуют сооружать смотровую яму в гараже: в результате перепада температур образуется конденсат, вызывающий коррозию металла деталей автомобиля.

Если вы все же стремитесь выполнять ремонт машины в своем гараже, постарайтесь:

  • Обустроить смотровую яму подальше от места постоянной стоянки машины или
  • Сделать для ямы специальную крышку.

Чтобы построить смотровую яму необходимо:

Вырыть котлован, соблюдая следующие размеры:

  • ширина ямы соответствует расстоянию между колес автомобиля
  • длина равна или несколько превышает длину автомобиля
  • глубина позволяет мастеру свободно производить ремонт (оптимальная глубина — 1.8 м).

Уложить на дно котлована гравий (толщина — не менее 10 см), покрыть гравий крупным сухим песком (слой — 5 см) и тщательно утрамбовать получившуюся гидроизоляционной слой.

Залить дно котлована бетоном (раствор готовят из цемента, строительного песка, щебня или гравия в соотношении 1 : 2 : 3,5).

Выровнять стенки котлована, для гидроизоляции обмазать их глиной, смешанной с отходами переработки нефтяных масел.

Укрепить на стенах слой полиэтилена.

Закончить бетонирование дна ямы, доведя его до необходимого уровня.

Дождаться затвердения бетона и приступить к возведению опалубки. Опалубка представляет собой дощатую форму, детали которой скрепляются подкосами и распорками, и планируется таким образом, чтобы толщина бетонных стенок равнялась 10-15 см. Для укрепления структуры стенки фиксируются сеткой-рабицей.

Изготовить металлическую раму с направляющими (используя швеллер — изделие с П-образным сечением) и укрепить ее при помощи анкеров внутри опалубки по линии пола гаража.

Заполнить проемы между стенами ямы и опалубкой бетоном: поочередно закладывая и трамбуя слои по 10-15 см.

После отвердения бетона настелить деревянный пол.

Собрать из досок и отделать полиэтиленом щит для укрытия ямы.

Опалубку можно будет удалить через 2 недели. Тем не менее, к дальнейшей отделке стен (оштукатуривание, выкладывание плитки) не стоит приступать раньше чем через месяц после заливки бетона, когда материал окончательно затвердеет.

Смотровая яма в гараже (видео):

www.diy.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
