Угол дома. Углы деревянного дома — Стройфора

Правильно поднять сруб при строительстве деревянного дома – один из главных этапов и начало успеха. Для сруба очень важен выбор углового соединения и качественная рубка углов. Соединять элементы деревянного дома необходимо не только в углах, но и в примыканиях стен, и по длине, если требуется выполнить прямой участок большей протяженности, чем габарит пиломатериала.

Рубка углов бревенчатого сруба и сруба из бруса различается значительно. Кроме того, накопленный вековой опыт деревянного зодчества невозможно применить в полном объеме к рубке стен из профилированного и клееного бруса, к соединениям мини-бруса и другим новым видам деревянных стройматериалов.

Виды рубки углов для бревенчатого сруба

Можно разделить на два основных вида – с остатком и без остатка. А уж модификаций существует огромное множество, и пришедших с древности, и более современных, во многих странах.

Рубка сруба из бревен с остатком

По материалу этот вид рубки более затратный, так как требует на 30-50 см больше бревна по длине, чем при рубке без остатка. Концы бревен при этом выходят на фасад дома. Но способ рубки с остатком дает отличную прочность и устойчивость срубу, кроме того, угол получается непродуваемым и не боится ни дождя, ни снега. Всех этих преимуществ нет у сруба, имеющего угловые соединения, выполненные способами без остатка, и требуются дополнительные ухищрения, чтобы сделать угол без остатка теплее.

Три основных вида рубки с остатком древние и носят названия – рубка в обло, или в чашу, рубка в охлоп и рубка в охряп.

Проще всего рубка в чашу, и этот способ очень распространен. Под соединение делается выпил в виде чашки, по форме бревна, которое укладывается в эту чашку. Конечно, к калиброванным, или оцилиндрованным бревнам это не относится, они все одинаковы, их сечение неизменно по всей длине. Но если дом выполняется в стиле дикий сруб, или рубится сруб для хозпостройки, то подгонять паз под форму верхнего бревна нужно.

На сегодняшний день плотники пользуются не только ручным инструментом, и чаша часто не вырубается топором, а выпиливается бензопилой. Опытные мастера не считают это нововведение хорошей идеей, по причине особенностей волокнистого строения древесины. Топор, долото и другие ручные инструменты при работе закрывают, забивают капилляры древесных волокон, и усушка бревна проходит равномернее, не будет трещин. Кроме того, открытые концы капилляров, которые получаются при выборке пазов запилом, являются путем инфекции, фактором риска развития грибка и плесени.

Рубка в чашу (обло)

Выполняется по кругу, каждое следующее бревно укладывается в паз предыдущего.

Углы и примыкания бревенчатых стен способом с остатком называют: рубка вполдерева, рубка в заоваленный гребень и рубка в курдюк.

Чтобы компенсировать усадку и внутренние напряжения, а венец сделать более устойчивым, в бревнах выбирают продольный паз, лунной или более сложной формы, называемой финский профиль. Этот паз при укладке венцов конопатят мхом, джутом, пенькой, льном или другими материалами для утепления.

Соединяют бревна кроме угловых креплений еще и нагелями, чтобы обеспечить срубу жесткость в вертикальной плоскости. Нагели изготавливаются из мягких лиственных пород древесины, лучшими считаются березовые нагели. Использование металлических штырей и обрезков арматуры в качестве нагелей не лучшая идея, для качественного сруба нужны нагели из дерева.

Самый простой способ – вполдерева. В бревне сверху выбирают продольный паз, утепляют его конопаткой. Этот паз придает креплению жесткость. Крепление нагелями при этом виде рубки обязательно.

Вид крепления с остатком, называемый заоваленный гребень, предполагает вырубку продольного паза не в верхней, а в нижней части бревна, причем в донце чашки делают небольшой овальный гребень, который должен повторять форму паза верхнего бревна.

Самый сложный способ – соединение в курдюк, по названию сложной формы выступа, выполняемого поперек чашки в продольном направлении относительно венца. Выемку внизу бревна делают так, чтобы ее форма как можно лучше совпала с курдюком бревна нижнего венца.

Рубка в охлоп

Похож на соединение в чашу, но чаша выбирается не снизу, а в верхней части бревна. Когда венец собирают, накатывая верхнее бревно на нижележащее, при соединении слышен характерный звук – хлопок, давший название способу рубки.

Рубка в охряп

Еще сложнее, чем описанные ранее. И вверху, и внизу бревна выбираются пазы-выемки сложных форм. Соединение получается плотным, совершенно непродуваемым, а угол прочным и теплым.

Рубка из бревен без остатка

Все бревна лежат ровно в плоскости стены, концы наружу не выходят. Налицо экономия по материалу и геометрически правильный фасад, но это и все преимущества. Плотники не уважают угол без остатка, считается, что это холодный продуваемый угол, а вся экономия на бревнах уходит на затраты, чтобы утеплить углы. И по прочности угол без остатка уступает. Виды соединений - самое распространенное называется в лапу. Чтобы сделать угол без остатка теплее, приходится выполнять пазы и шипы сложнейших форм.

Описать формы выбираемых пазов и гребней словами сложно. Соединение напоминает рубку в охряп, но торец бревна выпилен, конца, выступающего наружу, таким образом, нет. Чтобы угол был прочнее, его закрепляют нагелями. Шип и паз имеют особую форму, эта вырубка носит название – присек. В результате всех усилий получается соединение угла, обладающее очень слабой устойчивостью к ветру. Проблему решает еще большее усложнение формы выруба – его делают не прямоугольной формы, а трапециевидной, клином. Называется такой выруб ласточкин хвост.

Для того, чтобы сделать теплый и прочный сруб, применяя рубку углов без остатка, требуется выполнять сложные виды пазов, работа очень трудоемкая и требует мастерства. Простые углы без остатка могут применяться только для неотапливаемых построек хозяйственного назначения.

Виды рубки углов для сруба из бруса

Основные виды те же, что и для бревенчатого сруба - остатком и без остатка. И все, сказанное про недостатки рубки без остатка из бревен, так же относится и к брусовым срубам. Кроме того, во всех случаях для качественного сруба нужен просушенный материал. Лучший брус – клееный, поскольку ламели для его сборки проходят сушку в сушильных камерах. Дом из клееного бруса дает незначительную усадку, и заселяться в него можно сразу, а также выполнять отделку. Дома из пиломатериала и бревен естественной влажности требуют выдержки для осадки долгое время, от полугода до двух лет, мер по компенсации осадки. Электропроводку и отделку срубов требуется делать с учетом постоянной осадки, причем высота стен будет изменяться, в зависимости от атмосферной температуры и влажности, как в сторону уменьшения, так и в сторону увеличения.

Так же, как и при рубке из бревен, выбирать пазы, шипы и гребни простых форм предпочтительно ручным инструментом (сложные формы предполагают в основном ручную работу или точную заводскую обработку). Запилы оставляют капилляры древесины открытыми, и торцы нужно обрабатывать антисептиком не откладывая.

Соединения бруса с остатком в чашу

Рубка в замок односторонним пазом

Заводские домокомплекты часто выполняют с этим видом паза, поскольку он простой, быстрый и эффективный. Профилированный брус имеет преимущество в соединении именно благодаря сложному, рассчитанному на герметичность и жесткость профилю, и простое соединение односторонним, или однострочным пазом, в этом случае вполне оправдано. Но брус квадратного сечения естественной влажности соединять этим видом непрактично. Усадка даст зазоры и понизит жесткость и теплозащиту угла. Просушенный брус не создаст таких проблем, соединение будет теплым. Крепление нагелями даст угловому соединению достаточную прочность.

Чтобы соединить два бруса способом одностороннего замкового паза, делают в верхней части одного бруса выпил перпендикулярно продольной оси бруса. Паз должен быть одинаковым по длине и ширине, а толщина должна составлять ½ толщины бруса. Брусья укладывают в замок.

Рубка в замок двусторонним пазом

Для этого вида соединения требуется выполнить два пропила, в верхней и нижней частях бруса. Этот вид рубки считается сложным и требует мастерства. Пропилы делают на четверть высоты бруса, скол или трещина может испортить пиломатериал. Соединение дает непродуваемый и жесткий угол, при усадке зазоры минимальны. Кроме того, брусья, скрепленные этим способом, составляют венцы, устойчивые и по горизонтали, и по вертикали. При любых изменениях тепло-влажностного режима сдвиг бруса и венца практически невозможен.

Рубка в замок четырехсторонним пазом

Очень сложный замковый паз, и выполняют такой паз только опытные плотники. Пазы выбирают со всех четырех сторон бруса. В результате точной подгонки венец собирается как конструктор, а соединение дает устойчивость и прочность срубу. Продуваемость угла при этом способе минимальная.

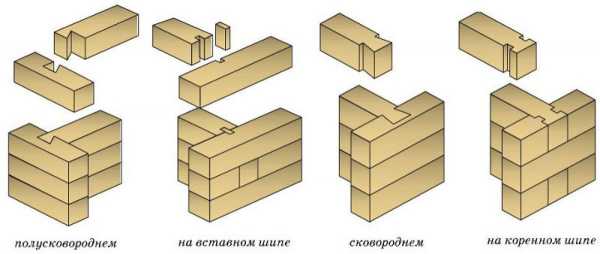

Рубка углов из бруса способом без остатка

Проще всего соединять брусья встык. Стыкуют брусья под прямым углом и скрепляют скобами, стальными пластинами с гвоздями, или нагелями. Соединять брусья таким способом можно быстро и просто, но не просто сделать такой угол плотным и ровным. Торцы у стыкуемых брусьев должны быть идеальными. Но даже у опытных мастеров такой угол будет негерметичным и подверженным смещениям от нагрузок, усадки и перепадов температуры и влажности, это следует из геометрии стыка. Плотники угол встык не уважают, применяется это соединение для быстрого возведения неотапливаемых хозяйственных строений.

Применение дополнительного шпоночного соединения решает проблему неплотного продуваемого стыка. Многое зависит от типа шпонки, они могут быть ровные и зубчатые, продольные, поперечные и клиновидные, так называемый ласточкин хвост. Последние самые трудоемкие и сложные, но результат – не боящийся холодного ветра прочный и плотный угол. Соединение уплотняется конопаткой, поэтому шпонку делают чуть меньше, чем пазы под нее, чтобы получить зазор для закладки утеплителя.

Следующий вид рубки, рубка в коренной шип, получил название теплый угол за отличную теплозащиту. Эффективный способ рубки из профилированного бруса. Один из брусьев имеет шип, другой соответственный паз. Форм шип- паз придумано много, есть очень сложные клиновидно - наклонные. Плотность соединения достигается закладкой утеплителя из мха, джутовых или льняных волокон, пеньки и пр. дополнительная установка нагеля обеспечивает прочность и устойчивость венцам и всей конструкции сруба.

Модификация способа рубки в коренной шип состоит в том, что и шип, и соответственный ему паз выполняют в форме клина, или трапеции. Чтобы угол получился плотным и выглядел эстетично, подгонка должна быть идеальная. С практической точки зрения последний способ наиболее прочен и надежен, а также самый теплый из видов рубки без остатка.

Внутренние стены дома примыкают к наружным как правило, под прямым углом, хотя бывают исключения. Видов т-образных соединений также существует много – замкового типа, на шипах и пазах различных форм.

stroyfora.ru

Соединения бруса в углах и прямых стенах дома — Стройфора

Соединения бруса в углах и прямых стенах дома требуют прочности и герметичности. На герметичность брусового дома огромное влияние оказывает влажность стройматериала. Если строить дом из бруса естественной влажности, при усушке и усадке сруб будет испытывать значительные внутренние напряжения, что может привести к его деформациям.

Применив пиломатериал, который был просушен до 20%, можно убить в зародыше сразу несколько проблем – щели, трещины, сильную осадку и пр. В идеале – использовать для сруба профилированный или клееный брус из ламелей камерной сушки. Усадка такого сруба будет минимальной.

Второй метод избежать продувания углов – выполнять эти углы особыми, сложными формами соединений.

Углы должны быть прочными. На сруб действуют силы от возможных подвижек грунта, от собственного веса и веса крыши, кровли и снега, а также давление от силы ветра. Углы должны выдерживать все нагрузки, а кроме того, выдерживать деформации от колебаний линейных размеров вследствие дождя, снега и изменений тепло-влажностного режима.

Угловое соединение с остатком

Очень важные плюсы этого вида рубки:

  • Продувание с улицы минимальное, даже при сильном ветре и в мороз;
  • Высокая надежность. Даже не зафиксированные нагелями, брусья, соединенные в углах одним из видов рубки с остатком, не смещаются даже при умеренных подвижках грунтов основания под действием пучения или сейсмики. Нижние венцы держит вес верхних и плотное соединение углов.

Основные виды рубки с остатком

Способ рубки односторонним замковым пазом

Данный способ одинаково хорош и для квадратного бруса, и для профилированного. Одна сторона бруса выпилена с образованием паза, перпендикулярного оси бруса. Толщина паза равна половине толщины бруса, ширина и длина паза одинаковы. Замок получается, когда этот паз вмещает ½ бруса, расположенного к нему перпендикулярно. Такой венец плотно фиксирован в отношении нижележащего венца одного направления. Дополнительная фиксация нагелями придает углу достаточную прочность.

Рубка двусторонним замковым пазом

Этот вид рубки немного сложнее – выбирать пазы придется и с верхней грани бруса, и с нижней. Пазы в этом случае имеют ту же ширину, что и при способе одностороннего паза и глубину, равную ¼ толщины. Двусторонняя выборка пазов отнимает в два раза больше времени и требует большей точности, но дает неоспоримое преимущество – жесткую фиксацию каждой пары брусьев не по одному, а по двум направлениям. То есть налицо уже пространственная жесткость. Теперь при любых температурных и влажностных колебаниях сдвиг брусьев и венцов относительно друг друга практически невозможен.

Рубка четырехсторонним замковым пазом

Очень сложная рубка, пазы могут быть как симметричны, так и ассиметричны, и выбрать такой сложный паз вручную крайне трудоемко. Обычно такие сложные пазы с идеальной геометрией делают на оборудовании, производящем домокомплекты. Затем на стройке эти комплекты собираются из нумерованных брусьев, как конструкторы Лего.

Сложная и дорогая обработка, но практического улучшения герметичности угла не наблюдается, хотя в теории такой угол должен стать совершенно идеальным.

Основные виды рубки без остатка

Угол без остатка дает экономию по пиломатериалу. Брус целиком находится в плоскости стены, концы не выступают наружу. Но общей экономии не наблюдается, так как эти углы требуют дополнительного утепления и конопатки. По прочности, надежности и защите от продувания данные виды рубки также уступают углам, срубленным с остатком. Конкуренцию может составить только теплый угол, он же коренной шип.

Рубка без остатка позволяет выполнить фасад дома более строгим геометрически, проще выполнять наружную отделку. Вопрос эстетики спорный, и больше относится к стилю.

Без остатка рубят углы как из квадратного бруса, так и из профилированного.

Рубка встык без остатка

Самый простой и быстрый способ для возведения хозпостройки. Никакая дополнительная обработка не требуется, просто укладывают брусья нужных длин шахматкой. Чтобы брусья в венцах и сами венцы не смещались друг относительно друга, при этом способе рубки обязательно применяют крепеж – накладные пластины из оцинкованной стали, стальные скобы или деревянные нагели.

Трудозатраты в данном случае минимальны, плотницкий опыт может отсутствовать полностью. Если делать сруб таким способом из высушенного бруса, можно получить приемлемый результат. Из сырого пиломатериала, как говорят плотники, при любом старании угол будет ходить после усушки. Угол деформируется, а колебания влажности будут способствовать линейным колебаниям, в результате будут появляться продуваемые зазоры.

Рубка встык на шпонках

Шпонка может быть разной формы. Под прямую шпонку потребуется выбирать прямые пазы по торцам и боковым поверхностям соседних брусьев. Под шпонку – ласточкин хвост требуется выбирать довольно сложный паз, с уширениями от середины. Шпонка также имеет сложную форму.

Соединение прямой шпонкой предотвратит смещение брусьев венца в горизонтальной плоскости, но не в вертикальной. По вертикали венцы будут удерживаться только собственным весом и весом вышележащих конструкций. Шпонка в форме ласточкиного хвоста надежно зафиксирует угол и не даст брусьям смещаться по обоим направлениям. Этот способ рубки без остатка дает практически непродуваемый угол.

Рубка в полдерева

Тоже несложная рубка. По концам брусьев делают запилы на ½ толщин, получается шип, одинаковый по длине и ширине. Без фиксации нагелями это соединение надежным не будет. После усушки и осадки сруба угол, скорее всего, будет продуваться, и потребует дополнительного утепления. Вторая конопатка срубов после выдержки и осадки делается всегда.

Как и при рубке встык, можно модифицировать этот способ, закрепив углы шпонками. В этом случае брусья смещаться не будут.

Еще улучшить можно способ рубки в полдерева, если стыковать концы в лапу. Лапа имеет более сложную форму – запилы делаются наклонные, клиновидные, точно по размерам. Результат – повышение прочности сруба, брусья фиксированы друг относительно друга в венцах, а вес вышележащих венцов предотвращает смещение нижележащих. Угол выглядит эстетично изнутри и снаружи, фасад дома геометрический, гладкий.

Соединение в теплый угол (в коренной шип)

Считается самым теплым, непродуваемым соединением и одновременно гарантирует фиксацию венцов. Способ не из самых сложных:

Торцы обрезают, оставляя шипы, и длина и ширина которых должна быть ровно 1/3 сечения бруса. Более простой шип имеет форму прямоугольника, сложнее – шип с односторонним уширением. Пазы стыкуемых брусьев выбираются по размерам этих шипов, но без точной подгонки, поскольку пазы нужно законопатить мхом, льняным или джутовым волокном, пенькой или войлоком. Брусья с шипами осаживают сверху на брусья с пазами. Крепление венцов нагелями при данном способе рубки обязательно.

Крепление брусьев нагелями
  • Классическая древесина для нагелей – березовая, не имеющая дефектов, сучков и косослоя, а также с параллельным расположением волокон относительно продольной оси.
  • Оптимальная длина нагелей равна 0,8 от суммы высоты двух соединяемых венцов. Иногда одним нагелем соединяют не два, а три бруса. Диаметры нагелей от 25 до 35 мм.
  • Нагели устанавливают в интервале до 1,5 м, и обязательно с обоих сторон каждого угла. По горизонтальным рядам нагели смещают в шахматном порядке.
Соединения брусьев по длине

Длинные прямые участки стен могут превышать длину пиломатериала. Сращивание бруса по длине делается в одной плоскости. Требования к соединениям те же, что и для углов – прочность и герметичность.

Самый простой способ состыковать брус по длине – соединение на прямоугольных шпонках. Венцы будут надежно зафиксированы в поперечном направлении, продуваться такой стык не будет. Шпонка вырезается чуть меньше паза, чтобы оставить зазоры для конопатки. Уплотняют пазы под шпонку мхом, джутовым и льняным волокном и др. материалом.

Сложнее и эффективнее способ стыковки брусьев коренным шипом. Прямое сращивание технологически немного проще углового, но так же требует точности. Зазоры между пазом и шипом в несколько мм должны быть, чтобы проложить их конопаткой.

Самый сложный, затратный по материалу и труду, и одновременно лучший по результату вид сращивания по прямой – стыковка косым замком. Размеры должны быть точные, подгонка близкая к идеальной. Конфигурация замка непростая. В итоге – два бруса имеют в соединении два полностью перекрытых сечения, что дает стыку прочность, а хитрая форма косого замка делает невозможным появление зазора даже при значительной усадке.

stroyfora.ru

Конструкция облицовки внешнего угла здания, выполненного из бревна, бруса или клееного бруса (варианты)



Конструкция облицовки внешнего угла здания, выполненного из бревна, бруса или клееного бруса, предназначена для отделки углов зданий, выполненных по способу рубки «в лапу» или рубки «в чашу». Полезная модель содержит угловые профили, которые состыкованы между собой по высоте здания с помощью плотного соединения «паз-выступ» и выполнены из пластика, или металла, или деревянных панелей. Нижний выступ каждого углового профиля расположен на наружной стороне конструкции, направлен торцом вниз и перекрывает верхний выступ нижележащего углового профиля с образованием зазоров со стороны торцов выступов 1±0,2 см. Состыкованные таким образом угловые профили исключают проникновение влаги внутрь конструкции. Угловые профили по первому варианту выполнены прямоугольными и перекрывают торцы бревен или бруса, соединенных «в лапу». Угловые профили по второму варианту выполнены прямоугольными или трапециевидными и перекрывают зазоры в местах пересечения элементов сруба, соединенных «в чашу», а полость, образованная между ними и наружным углом здания, заполнена утеплителем, например пенополистиролом. Технический результат заключается в повышении теплозащитных свойств конструкции и защиты от влаги. 2 н.з. и 10 з.п. ф-лы, 9 илл.

Полезная модель относится к области наземного строительства, а более конкретно - к наружной отделке углов бревенчатых или брусчатых зданий, и может быть использована, преимущественно, при выполнении углов способом рубки в «чашу» или рубки в «лапу».

Устройства углов стен зданий, полученных рубкой в «чашку» (с остатком) и рубкой в «лапу» (без остатка) широко известны. [Деревянный дом от мала до велика. Серия «Дом». - М.: «Познавательная книга+», 1999. - 184 с. (Страница 56, рисунок а, б)]. При выполнении углов стен деревянных зданий в «чашу» (с остатком) строительный элемент (бревно, брус или клееный брус) имеет необходимые пазы для крепления с последующими элементами, и часть его выходит за переделы угла. При выполнении углов стен деревянных зданий в «лапу» (без остатка) строительный элемент (бревно, брус или клееный брус) ограничивается креплением с последующими строительными элементами и не выступает за пределы угла. У таких конструкций угловые соединения являются уязвимым местом, поскольку торцы бревен, бруса или клееного бруса не закрыты от внешнего воздействия окружающей среды (дождь, солнце, ветер и т.д.) и в углу стен возможны промерзания (т.к. здесь более низкие температуры, чем на гладе стены).

Для защиты от атмосферных воздействий наружного угла сруба «в лапу» выполняют обшивку из досок («Тонкости строительства рубленных деревянных домов: сруб по правилам (Правила и ошибки сборки срубов ручной рубки)», seversrub.com>page.php?id=108). В конструкции не учтена усадка здания, и в первые годы эксплуатации может произойти разрушение крепежных элементов или мест крепления.

Известны угловые наружные конструкции сайдинга («Установка наружного угла сайдинга», sading.net>narush.html). Конструкция сайдинга состоит из состыкованных внахлест или при помощи накладок угловых профилей с гвоздевой планкой, закрепленных на стенах здания. При монтаже указанных угловых конструкций требуется четко соблюдать правило: оставлять температурный зазор между гвоздевыми планками угловых профилей и выдерживать над накладками нахлест 2-2,5 см. Это усложняет облицовку угла здания. К тому же, при стыковке угловых профилей при помощи накладок не исключено попадание влаги внутрь конструкции. Выполнение монтажа угла большой высоты из цельного вертикального профиля очень дорого, а стыкование профилей значительно усложняет выполнение и уменьшает герметичность всей конструкции.

Наиболее близким техническим решением для заявляемой полезной модели по первому варианту является воздухонепроницаемая бревенчатая угловая конструкция по патенту на полезную модель 79303, МПК E04B 2/70, вариант, представленный на фиг.4. Концы бревен первой стены и концы бревен второй стены в угловом соединении не выступают за уровень наружных поверхностей стен (сборка сруба «без остатка» или «в лапу»), образуя укороченную угловую конструкцию. На наружных поверхностях концов бревен имеется концевое утончение, которое заканчивается у края, расстояние до которого от наружного угла больше, чем ширина бревна в концевом утончении. К наружной поверхности угла от края концевого утончения первой стены до края концевого утончения второй стены прикреплена с помощью крепежных элементов ветронепроницаемая бумага, а сверху нее - ветронепроницаемый картон. Снаружи угловая конструкция закрыта вертикальными накладками (планками), одни концы которых закреплены на досках, расположенных непосредственно в углу конструкции а вторые продолжены за края концевого утончения и прикреплены к наружной поверхности бревен, перекрывая зазоры в местах пересечения бревен. Конструкция по прототипу предназначена для ветрозащиты концов бревен, а также защиты от погодных нагрузок и предотвращения попадания воды и ветра в зазоры и швы углового соединения. Однако это известное устройство имеет укороченную длину, множество соединяемых деталей и крепежных элементов, что приводит к недостаточной защите от попадания влаги в конструкцию. При большом дебите осадков ветронепроницаемая бумага или картон в конструкции может намокнуть и являться причиной развития грибков и заражения древесины бревна.

В конструкции не учтена усадка здания, и в первые годы эксплуатации может произойти разрушение крепежных элементов или мест крепления. Наиболее близким техническим решением для заявляемой полезной модели по второму варианту является воздухонепроницаемая бревенчатая угловая конструкция по патенту на полезную модель 79303, МПК E04B 2/70, вариант, представленный на фиг.5. В этом варианте концы бревен первой стены и концы бревен второй стены в угловом соединении незначительно выступают за уровень наружных поверхностей стен (сборка «в чашу»). Устройство содержит три угловые накладки в виде досок, закрепленных в углах, образованных бревнами, пересекающимися в углу и ветронепроницаемую бумагу, расположенную на наружной стороне угла под накладками. Снаружи угловая конструкция закрыта накладками в виде планок, одни концы которых соединены между собой, образуя прямоугольный угловой профиль. Планки размещены на торцах бревен и накладках из досок и перекрывают зазоры между бревнами, предотвращая попадание через них воды и ветра. Однако это известное устройство имеет укороченную длину, множество соединяемых деталей и крепежных элементов, что приводит к недостаточной защите от попадания влаги в конструкцию. При большом дебите осадков ветронепроницаемая бумага в конструкции может намокнуть и являться причиной развития грибков и заражения древесины бревна. В конструкции не учтена усадка здания, и в первые годы эксплуатации может произойти разрушение крепежных элементов или мест крепления. Применение данной конструкции защиты ограничено угловой конструкцией с длиной торцов элементов сруба не более 4 сантиметров.

Задачами полезной модели для обоих вариантов являются защита торцов бревен, бруса или клееного бруса от внешнего воздействия ок

poleznayamodel.ru

Стыковка блок-хауса в углах – способы красивой стыковки + Видео

Блок-хаус – широкая вагонка, которая имеет тыльную ровную сторону и лицевую, имитирующую округлую форму бревна. Стыковка блок-хауса в углах из-за необычной формы сайдинга часто становится проблемой. Давайте решим ее вместе.

Как обшить углы блок-хаусом – виды стыкования углов

Как сделать углы, устанавливая блок-хаус – эту задачу следует решить еще до того, как приобрести материал, ведь от выбранного способа зависит, нужно ли будет вам покупать дополнительные изделия. Рекомендуется монтировать блок-хаус в горизонтальном положении. Помимо того, что так сайдинг выглядит более гармонично, это позволяет еще и получать более правильные углы. В качестве исключения может выступить узкий вариант обшивочного материала. Сегодня существует четыре метода стыковки блок-хауса в углах.

  • Стыкование углов сайдинга с помощью запила всех элементов под углом в 45°. Данный вид стыкования предусматривает, что при эксплуатации под влиянием окружающей среды углы могут расходиться до 5 мм. По этой причине подрезку нужно делать очень качественно. При облицовке внутренних помещений, чтобы стыки углов практически не бросались в глаза, можно использовать различные замазки для дерева и шпаклевки.
  • Соединение блок-хауса в углах с использованием внутреннего и внешнего уголков. При этом виде крепления декоративный внешний угол после монтажа сайдинга крепится на стыке панелей. То же проделывается и при устройстве внутреннего угла. Главное преимущество этого способа – тот факт, что углы при обшивке блок-хаусом закрыты от любопытного глаза, и в процессе перепада влажности естественные деформации деревянной доски практически незаметны.
  • Стыкование посредством строганного бруса. Метод достаточно прост в применении. Стыковка блок-хауса в углах осуществляется с помощью деревянного бруса, который устанавливается точно в угол, и к которому в дальнейшем присоединяются доски сайдинга. Брус может быть двух типов: первый – с дополнительной художественной задумкой, и второй – обычный строганный.
  • Стыкование углов посредством заранее подготовленного шаблона. Осуществляется путем выпиливания всех досок сайдинга по шаблону, а затем подгоняется и состыкуется каждый элемент друг к другу. Этот метод достаточно трудоемкий, но в интерьере смотрится очень органично. Если использовать данный метод, то нужно брать во внимание, что доски блок-хауса следует смещать в высоту на ½ доски по отношению друг к другу.

Стыковка блок-хауса в углах – особенности внутренней обшивки

Если блок-хаус используется для внутренней отделки дома, перед монтажом конструкции рекомендовано оставить его на пару дней в помещении для полной акклиматизации. Это делается специально для получения нужного уровня влажности. В зависимости от задумки дизайнера и интерьера при отделке внутренних стен доски блок-хауса могут крепиться как вертикально, так и горизонтально.

При отделке во избежание намокания материала от конденсата перед монтажом на поверхность необходимо закрепить гидроизоляционный слой. Этот материал крепится внахлест не менее 10 см, место стыка проклеивается строительным скотчем. Затем монтируется обрешетка, на которую будет устанавливаться блок-хаус. Монтаж сайдинга производится сверху или снизу – не имеет никакого значения.

В процессе установки первой доски для естественной вентиляции, а также для сохранения внутри стен благоприятного климата надо оставить зазор 5 см снизу и сверху.

Доски блок-хауса  к обрешетке могут крепиться как с помощью нержавеющих саморезов, так и с помощью скоб и строительного степлера. При установке блок-хауса в вертикальном положении шаг крепежного элемента – не менее 60 см. Последние доски крепятся за счет распирающих клиньев. После того, как каждый внутренний угол блок-хауса идеально подогнан и скрыт за специальными декоративными элементами, а также после окончания установки доски для облицовки фасада здания, можно наносить лакокрасочное покрытие.

В этом случае сначала следует нанести тонкий слой лака или пропитки, а затем с помощью угловой шлифовальной машинки тщательно отшлифовать поверхность, чтобы окончательно избавиться от ворсинок и шероховатостей. Затем поверхность покрывается несколькими слоями лакокрасочного материала или обрабатывается большим количеством пропитки.

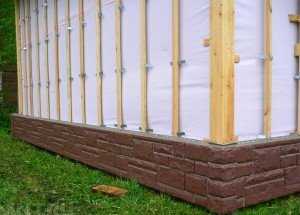

Внешний угол блок-хауса – особенности наружной отделки

Наружная отделка фасада помещения блок-хаусом имеет некоторые отличительные нюансы. К примеру, для наружных стен используется блок-хаус шириной не менее 13 см. В первую очередь наружную стену следует обтянуть пароизоляционной пленкой, на которую устанавливается обрешетка с шагом не меньше 50 см. Бывают нестандартные случаи, если блок-хаус обладает индивидуальными размерами сечения, которые немного больше среднестатистических, тогда обрешетка должна быть усиленной. Размер сечения обоснован средней толщиной утеплителя, который монтируется между брусками обрешетки в вертикальном положении.

Между брусками должно быть расстояние в среднем 60 см. Между обрешеткой крепится гидроизоляционный рулонный материал, который режется на полосы, размеры которых на 3–5 см больше ширины и высоты расстояния между брусьями. Вставляется гидроизоляция между брусков, с легким сгибом. Затем крепится тонкий слой пароизоляции, который сохраняет слой утепления от намокания. Крепление пленки происходит с нахлестом – 10 см. В углах и по периметру конструкции слой проклеивается с помощью специального скотча или посредством строительного степлера крепится скобами к брускам обрешетки.

После чего начинаем монтировать блок-хаус. Установку доски можно начинать как снизу, так и сверху, но в этом случае важно, чтобы паз был направлен строго вниз, иначе в нем будет скапливаться влага. В процессе монтажа первой доски не забудьте оставить зазор не меньше 5 см между сайдингом и нижней или верхней чертой стены. Чтобы не повредить блок-хаус при монтаже, его необходимо простукивать и уплотнять доски без прямого воздействия. К примеру, через обмотанную на молоток тряпку или деревянный брусок. Крепить доску специальным крепежным приспособлением следует ко всем без исключения брускам обрешетки.

Правильный уход за блок-хаусом – основа долговечности

Надо брать во внимание, что обшить дом снаружи или внутри деревянным блок-хаусом – это ещё далеко не окончание работ. Следует предпринять меры по его дальнейшей защите от внешних факторов. И в этом процессе определяющую роль играют разные защитные покрытия – лаки, антисептики, мастики, краски и прочие. Сначала производится грунтовка поверхности, а потом наносится слой бесцветного лака или краски. И только после полного высыхания первого слоя защитного вещества блок-хаус шлифуется.

После шлифовки наносится необходимое количество слоёв окончательного покрытия краски либо лака. Для длительной эксплуатации сайдинга лучше использовать исключительно высококачественные лакокрасочные материалы. Свойства данного покрытия во многом и определяют период службы обшивки блок-хауса. Время от времени, где-то каждые шесть-восемь лет, надо возобновлять защитное покрытие. При этом желательно наносить ту же самую краску или лак. В противном случае перед нанесением нового покрытия вам придется удалять старое.

remoskop.ru

способы и виды угловых креплений (фото и видео)

Тема нашей статьи — способы соединения бруса в углах и сращивания на прямых участках стен. Мы разберем несколько способов различной сложности и опишем их достоинства и недостатки.

Для начала можно рассчитить необходимое количества бруса при помощи калькулятора:

Сечение бруса

150х150 мм.180х180 мм.200х200 мм.

Длина бруса

5 м.6 м.7 м.8 м.9 м.10 м.11 м.12 м.

Начнем, однако, с общих требований к соединениям.

Надежно соединить деревянные стены в углах — непростая задача.

Требования

Какими свойствами должно обладать соединение?

  • Прочностью. Понятно, что брус удерживается собственным весом, массой перекрытий и кровли; однако соединениям предстоит противостоять неизбежным колебаниям линейных размеров бруса при изменении атмосферной влажности и температуры.

Обратите внимание: дом, построенный из бруса так называемой естественной влажности, наиболее подвержен деформациям и испытывает максимальные внутренние напряжения.
Напротив, просушенный до 16-20% материал создает строителям и владельцу минимум проблем.

  • Герметичностью. Как минимум прямые и угловые соединения бруса не должны продуваться: сквозняки едва ли порадуют жителей дома. Практический вывод из этого требования очевиден: чем сложнее форма соединения, тем меньше вероятность появления сквозняков.

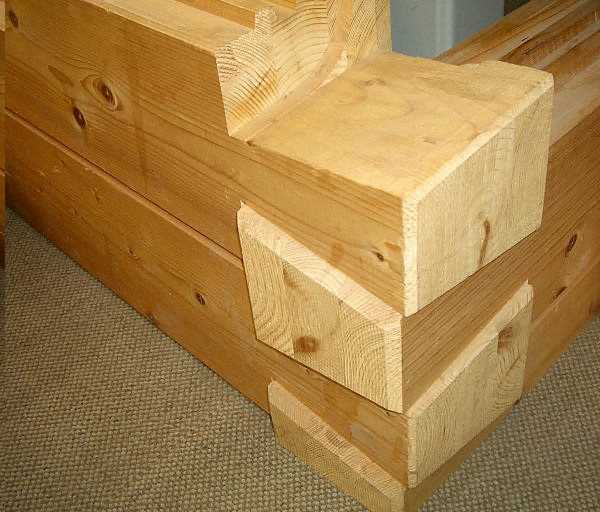

Угловые соединения с остатком

Угловое соединение бруса с остатком имеет пару важных достоинств:

  1. Оно практически не продувается.
  2. Оно крайне надежно даже без дополнительной фиксации. В этом случае масса верхних венцов достаточно надежно удерживает нижние. Смещение элементов стен делается невозможным даже при умеренной силы сейсмической активности.

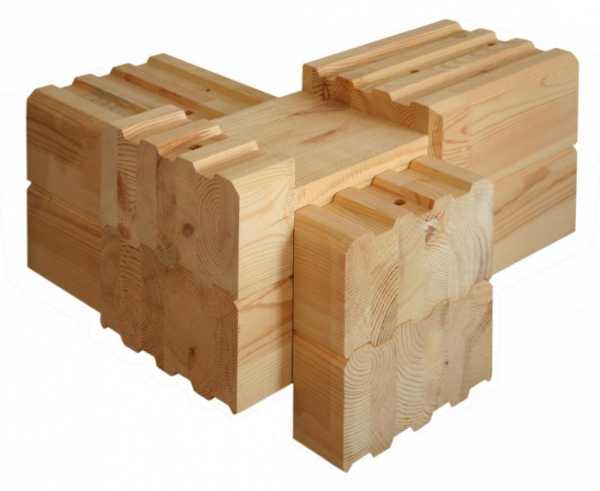

Здесь мы видим соединение углов профилированного бруса с остатком.

Какие виды угловых соединений бруса с остатком существуют?

Односторонний замковый паз

Собственно, способ соединения исчерпывающе описан самим его названием. С одной стороны бруса выпиливается перпендикулярный ему паз ровно на половину толщины. Длина паза равна его ширине: ему предстоит вместить половину следующего, перпендикулярного бруса.

В результате такого соединения каждый брус надежно зафиксирован относительно лежащего ниже в одном направлении. С учетом дополнительной фиксации нагелями для бруса угол можно считать достаточно прочным. Соединение может применяться и для материала квадратного сечения, и для профилированного бруса.

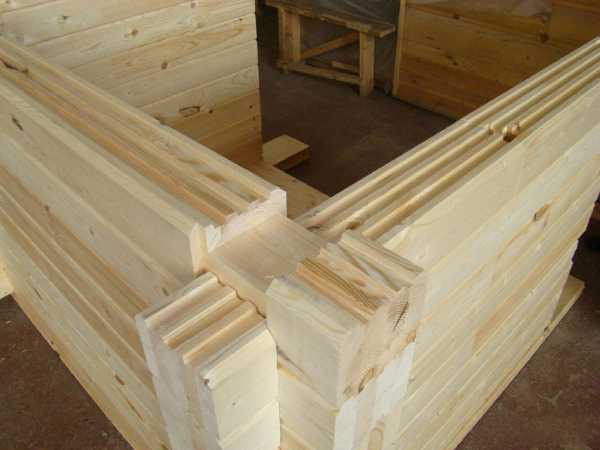

Двусторонний замковый паз

Несколько сложнее угловое соединение профилированного бруса с выборкой пазов и с верхней, и с нижней стороны. Ширина пазов та же; глубина в этом случае равна 1/4 толщины.

Зачем усложнять себе задачу? Чем это соединение лучше?

Тем, что при двухсторонней выборке пазов каждая пара брусьев жестко зафиксирована уже в двух направлениях. В результате сдвиги при изменениях влажности и колебаниях температуры практически невозможны.

Максимальная прочность без дополнительной фиксации.

Четырехсторонний замковый паз

Неоднозначное решение. С одной стороны, четырехсторонний паз вроде бы должен еще более надежно зафиксировать угловое соединение и сделать его абсолютно непродуваемым. С другой же — на практике больших преимуществ относительно двухстороннего паза нет, процесс же обработки заметно усложняется.

Заметьте: пазы могут иметь довольно сложную асимметричную форму; но в этом случае их выборка обычно выполняется не вручную, а на станках при производстве домокомплекта из бруса.

Одна из возможных форм четырехстороннего паза.

Угловые соединения без остатка

Этот тип соединений более экономичен: материал не выступает за край стены. Цена экономии — несколько меньшая надежность и худшая защита от ветра.

Итак, какими могут быть угловые соединения профилированного бруса или материала квадратного сечения без остатка?

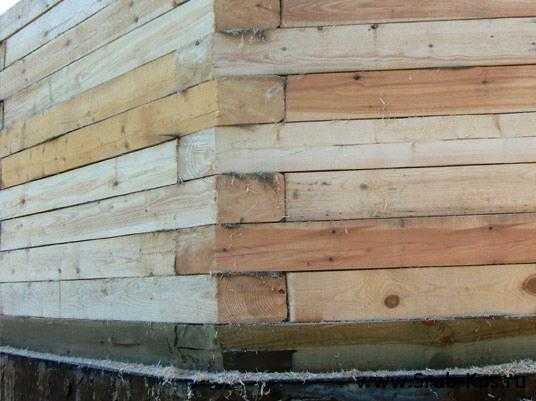

Встык

Простейший способ сводится к укладке бруса нужной длины без всякой дополнительной обработки. Материал укладывается в шахматном порядке; от смещений строитель страхуется нагелями, накладными пластинами из оцинковки или стальными скобами.

Соединение при стыковке бруса по длине предельно простое, требует минимума временных затрат и может быть выполнено своими руками даже при полном отсутствии плотницких навыков. Однако собирать таким образом угол из сырого дерева как минимум неразумно: деформация при сушке гарантированно будет присутствовать.

Кроме того, обеспечить защиту от ветра почти невозможно: любое уплотнение при пресловутых изменениях влажности (а, значит, и линейных размеров) не защитит от появления зазоров.

Прочность обеспечивается нагелями или скобами.

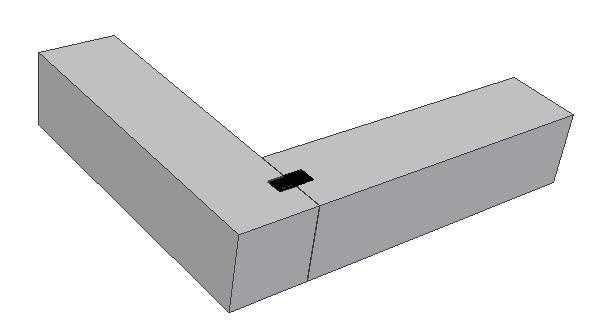

На шпонках

Соединение встык, однако, можно модернизировать, после чего оно лишится существенной части своих недостатков. Достаточно выбрать на торце одного бруса и боковой поверхности другого пазы, в которых расположится шпонка.

Шпонка гарантированно защитит угол от продувания и от смещения стен в одном из направлений. Однако разойтись в другом направлении шпоночное соединение все же способно.

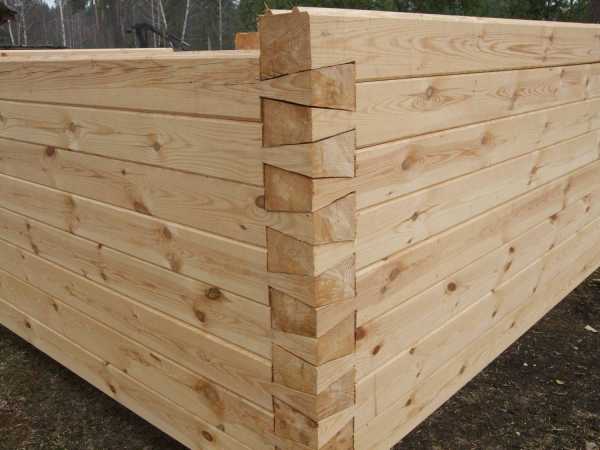

Чтобы этого не происходило, используется особая форма шпонки — ласточкин хвост: она делается расширяющейся от середины к краям. Разумеется, и изготовление самой шпонки, и выборка пазов под нее в этом случае несколько сложнее.

Шпонка предотвращает смещение и преграждает путь сквознякам.

Вполдерева

Как выполняется соединение вполдерева? Конец каждого бруса спиливается на половину толщины; длина остающегося шипа равна ширине.

О какой-то собственной надежности соединения говорить не приходится: ее обеспечивают нагели. Продувается угол тоже довольно легко: после усадки в нем могут появиться пазы; собственно, поэтому после консервации на усадку деревянные дома обычно конопатятся.

Отчасти проблема с продуванием снимается дополнительной шпонкой; она же подстрахует стены от взаимного смещения.

Угол собран вполдерева с фиксацией шпонкой.

Еще одна модификация метода — стыковка «в лапу», при котором концы бруса имеют несколько более сложную форму. В этом случае мы обеспечиваем большую прочность: взаимному смещению стен препятствует масса верхних венцов.

Соединение углов бруса «вполдерева» и «в лапу».

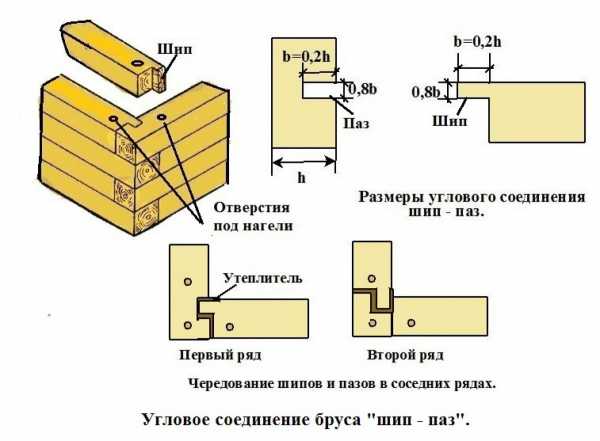

Теплый угол

Соединение бруса в теплый угол (иначе — в коренной шип) страхует стены от взаимных смещений и обеспечивает великолепную защиту от ветра.

Инструкция по подготовке материала не слишком сложна:

  1. Торец одного из брусьев обрезается таким образом, чтобы оставить шип длиной и шириной в треть сечения бруса. Шип может быть прямоугольным или иметь расширение от основания к концу.
  2. На втором брусе выбирается соответствующий паз. Не стоит подгонять размер с точностью до долей миллиметра: паз должен вместить не только шип, но и уплотнитель (джут, паклю, пеньку, войлок и т.д.)
  3. Шип осаживается в паз сверху, после чего венец фиксируется нагелями.

На фото ширина и длина шипа равны половине сечения, что, в общем-то, избыточно.

Прямые соединения

Если протяженность прямого участка стены больше, чем длина используемого материала, последний приходится сращивать.

От того, что два элемента стены стыкуются на одной линии, а не под углом, приоритеты не меняются. Прочность и надежная защита от продувания по-прежнему важны.

Как их можно обеспечить?

  • Сращивание встык на шпонках предотвращает взаимное поперечное смещение венцов; заодно шпонка преграждает дорогу сквознякам. Разумеется, и в этом случае она уплотняется натуральным волокном — джутом, войлоком и т.д.

Размеры шпонки должны оставлять небольшой зазор для уплотнения.

  • Коренной шип — прекрасная замена шпонкам. При прямом сращивании он перемещается с края бруса к его середине.

И здесь тот же принцип: паз и шип прокладываются джутом или войлоком.

  • Косой замок — самый трудо- и материалоемкий способ. Два бруса перекрываются как минимум на два собственных сечения; жесткие требования к подгонке обеих половин замка жизни тоже не облегчают.

Чем окупаются наши жертвы? Прежде всего — возросшей прочностью и принципиальной невозможностью появления зазоров при любых усадках.

Косой замок.

Нагели

Напоследок — несколько замечаний относительно фиксации элементов стен.

  • Нагели должны иметь длину примерно в 4/5 суммарной высоты двух венцов. Впрочем, практикуется и фиксация одним нагелем трех брусьев.
  • Их оптимальный диаметр — 25 — 30 миллиметров.
  • Шаг между двумя нагелями — не более полутора метров; при этом фиксация ими углов обязательна.
  • Два горизонтальных ряда нагелей располагаются в шахматном порядке, со смещением от ряда к ряду.
  • Традиционный материал для их изготовления — береза. Волокна должны быть расположены параллельно оси; сучки и косослой — под строгим запретом.

Древесина должна быть твердой и не иметь выраженных дефектов.

Вывод

В статье мы затронули лишь наиболее популярные способы стыковки. Как обычно, видео в этой статье подтвердит все вышесказанное. Успехов в строительстве!

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен Добавить в избранное Версия для печати

1brus.ru

немного информации о видах и способах соединений

Все большее количество людей, решившихся на строительство собственного дома, отдают предпочтение натуральным материалам – в частности, строительству домов и прочих надворных построек из лесоматериалов.

Наиболее популярен в современном строительстве обычный или профилированный брус — он гораздо удобнее в работе, имеет стандартное сечение и не требует специальной подгонки. Дома, построенные из деревянного профилированного бруса, ничем не отличаются от срубленных домов из круглых бревен – углы из бруса крепятся по тому же принципу.

Главным условием прочности и долговечности таких построек все так же является правильное угловое соединение бруса при поднятии стен постройки.

Виды углов в срубе

Существует два основных вида углов сруба из деревянного бруса:

  1. «без остатка»
  2. «с остатком».

Они различаются по способам соединения, прочности и экономичности.

Приступая к строительству, следует определиться, что это будет за постройка, какую нагрузку должны будут нести фундамент и стены, и соответственно – какое именно соединение бруса в углах следует выбрать в каждом конкретном случае.

Главные требования к угловым соединениям в деревянном срубе

Учитывая, что правильно выставленные углы – залог прочности и надежности всего строения, к ним предъявляются и соответствующие требования. Это:

  1. Надежность крепления. Угол дома, независимо от того, каким способом он составлен, не должен быть сложен из пиломатериалов со щелями и расколами. Дерево для строительства нужно брать с уровнем просушки до 20%, что обеспечивает его способность выдерживать деформации и изменения окружающей среды без ущерба для строения.
  2. Воздухонепроницаемость. Отсутствие щелей, дающих возможность проникновению в жилище сквозняков, является основным требованием к угловым соединениям дерева.

Виды соединения в углы без остатка

Основное преимущество этого способа поднятия углов – его экономичность. На возведение сруба с углами без остатка требуется значительно меньшее количество материала, поскольку концы деревянных деталей не выступают за границы углов сруба.

Существует много способов выведения углов без остатка. Можно выделить четыре основных:

  1. «В стык»;
  2. Соединение «вполдерева»;
  3. С коренным шипом;
  4. Крепление с использованием шпонок.

Способ укладки углов без остатка называют еще креплением «в лапу».

В стык

Самым простым из видов крепления «в лапу» является соединение деревянных частей «в стык».

Этот вид крепления не требует дополнительной обработки пиломатериалов. Бревна укладываются торцами друг к другу и скрепляются между собой вспомогательным крепежом. В качестве крепежа используются шипованные пластины, гвозди, уголки или скобы.

Т-образные углы укрепляются металлическими уголками – так значительно сокращается время на строительство. Однако нужную герметичность углов в этом случае можно достичь лишь при идеально ровном брусе без геометрических изъянов.

Важно: металлический уголок не рекомендуется применять для крепления угловых соединений профилированного или клееного бруса – в данном случае он будет виден, и стены потребуют дополнительной отделки.

Крепление «в стык» не обладает необходимой надежностью для капитальных построек. Оно не обеспечивает максимальную прочность строения и его герметичность. Поэтому не стоит применять его при возведении жилого дома – этот вид скрепления деревянных угловых деталей больше подойдет для хозяйственных построек.

C коренным шипом

Соединение с коренным шипом, или «теплый угол», позволяет предотвратить смещение стен и проникновение в помещение сквозняков.

При этом способе лес загодя подготавливается особым способом:

  1. На одном из соединяемых брусьев обрезается край таким образом, чтобы образовался шип, равный по длине 1/3 его толщины. Шип должен иметь прямоугольную форму с небольшим расширением к наружному краю.
  2. На поперечном брусе вырезается соответствующий паз с небольшими зазорами для свободного вхождения шипа одного бревна в паз другого. Щели между пазом и шипом герметизируют утеплительными материалами.
  3. После того как шип вставлен в паз, деревянные части следует укрепить между собой нагелями.

На шпонках

Углы сруба на шпонках – усовершенствованная разновидность крепления «в стык».

При этом на торце одного сопрягаемого бруса и на соответствующей поверхности другого вырезается выемка; при их соединении в угол образуется общий паз, в который вставляется шпонка. Этот способ может придать прочность и герметичность конструкции только в одном направлении.

Чтобы обеспечить максимальную прочность соединения и герметичность в обоих направлениях, шпонку изготавливают в форме ласточкина хвоста, где ее середина более узкая, чем расширяющиеся краевые грани. Таким же образом вырезаются и пазы в брусьях. Довольно сложный способ, требующий скрупулезности и точности при подготовке пазов и изготовлении шпонки.

“Вполдерева”

Крепление «вполдерева» также требует дополнительной обработки сопрягаемых частей дерева.

Торцы обоих сопрягаемых деталей спиливаются до половины толщины, обеспечивая необходимую плотность стыковки. Дополнительно между собой бревна закрепляются с помощью нагелей. При этом обязательно следует утеплить образовавшиеся пазы паклей или другим строительным уплотнителем.

Углы «с остатком»

Основным недостатком крепления «с остатком» в деревянном срубе является повышенный расход дерева.

К преимуществам таких углов можно отнести:

  1. Высокая герметичность соединений, не дающая возможность проникновению внутрь строения воздуха извне.
  2. Строения, срубленные из дерева в углы «с остатком», отличаются высокой прочностью соединения и выдерживают даже землетрясения средней силы.

Крепление при укладке в угол «с остатком»

Самым распространенным способом при укладке углов «с остатком» является угловое соединение брусьев «в чашу».

Для этого на концах брусьев вырезаются выемки, позволяющие укладывать поперечные бревна друг на друга достаточно плотно, венец за венцом, образуя замок. Эта технология проста в выполнении и надежна в эксплуатации. Благодаря простоте соединения, его широко применяют и для крепления профилированного бруса.

А – простая чаша в полдерева Б – в «курдюк» В – в «охряп»



Замочные пазы для такого типа крепления могут быть выполнены в трех видах:

  1. Однострочные
  2. Двусторонние
  3. Четырехсторонние

Однострочные пазы

В верхней части каждого из угловых брусьев делается перпендикулярная выемка (обло), по ширине равная сечению перпендикулярного бревна. При этом деревянные детали укладываются в угол поочередно, чашей кверху. Таким способом происходит их укладка в своеобразный замок.

Двусторонний пазовый замок

В данном случае пропилы делаются в верхней и нижней плоскостях брусьев на глубину около ¼ части их высоты. Это очень качественный замок, но его подготовка требует скрупулезности в работе плотника, чтоб избежать трещин и сколов дерева при его подготовке или укладке.

Четырехсторонний пазовый замок

Для четырехстороннего пазового замка пропилы бруса делаются со всех четырех сторон. Это намного увеличивает надежность крепления и плотность укладки венцов между собой. Однако подготовка строительного деревянного материала таким способом требует точности и аккуратности.

Итак, мы ознакомились с основными видами угловых соединений бруса в деревянных срубах. Учитывая особенности, преимущества и недостатки каждого вида, можно без ошибки выбрать именно тот вариант крепления, который приемлем именно для вашего строения – будь то баня, жилой дом или хозяйственная постройка. Имея необходимый багаж знаний и немного опыта, можно без опаски приступать к возведению своей будущей постройки. Удачи вам!

brusgid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
