Какая должна быть толщина труб для отопительного котла котельной – требования, нормы, для газовых, твердотопливных, жидкотопливных котлов

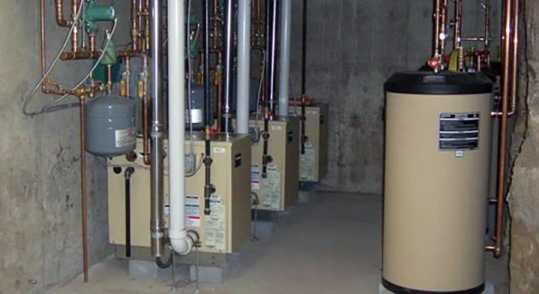

Требования к котельной

Оптимальный вариант – это разработка схемы топочной на стадии проектирования, когда строительство еще не начато. Тогда есть возможность тщательно изучить нормативную документацию, касающуюся этого вопроса и заранее все предусмотреть. Наиболее жесткие требования к котельной для газового котла предъявляются именно в Российской Федерации (инструкция по размещению теплогенераторов МДС 41–2.2000), на них мы и будем опираться, делая оговорки в ключевых моментах.

Газовое котельное оборудование допускается устанавливать на кухне либо в отдельном помещении топочной, находящемся на первом этаже, в цокольной или подвальной части дома. Помимо этого, теплогенераторы можно размещать в пристройках или отдельно стоящих зданиях, а также на плоской кровле при условии соблюдения требований к несущей способности и надежности покрытия. Ограничения здесь действуют такие:

• Устанавливаемое в кухне оборудование имеет ограничение по мощности, — не более 60 кВт.
• В отдельном или пристроенном помещении можно ставить источники тепла для отопления и ГВС суммарной мощностью не выше 350 кВт. Если этот показатель превышен, то остается только один вариант – строительство отдельно стоящей теплогенераторной.
• Высота комнаты в любом случае должна быть не менее 2.5 м.

Для водонагревателей, чья тепловая мощность не превышает 150 кВт, нормами МДС 41–2.2000 регламентируется не площадь помещения для газового котла, а его объем. Вне зависимости от того, где будет стоять агрегат, объем комнаты должен быть не менее 15 м3. К этому значению прибавляется дополнительный объем, равный 0.2 м3 на каждый киловатт мощности котла.

Кроме того, при расстановке оборудования нужно учитывать необходимость обслуживания. Если оно требуется для самого котла или другого оборудования, находящегося рядом, то сбоку или сзади нужно оставить проход шириной не менее 700 мм, а от выступающей части лицевой панели агрегата до ближайшей перегородки – не меньше 1 м (Правила устройства и эксплуатации котлов).

В случае, когда суммарная мощность нагревателей, стоящих во встроенном или помещении, превышает 150 кВт, то площадь котельной и ее объем нормируются, исходя из удобства обслуживания и прокладки инженерных сетей. При этом комната не может находиться внутри здания, то есть, должна примыкать к наружной стене, в которой нужно предусмотреть окна. Они призваны выполнять 2 функции: служить источниками естественного освещения и сработать в качестве легкосбрасываемых конструкций при взрыве газа. Размеры принимаются из расчета 0.03 м2 площади окна в котельной (по стеклу) на каждый 1 м3 объема помещения.

В соответствии с п. 5.5 МДС 41–2.2000 для внутренних и пристроенных топочных нужен прямой выход на улицу, а связи с чем устанавливается наружная дверь в котельную. Допускается и проход внутрь дома, но эту дверь придется сделать противопожарной. Для пристроек существуют и дополнительные требования:

• Пристройку надо располагать у глухой стены здания, соблюдая расстояние от ближайшего проема 1 м.
• Ограждающие конструкции дома и пристройки следует опирать на отдельные фундаменты и не связывать их между собой.
• Стены пристраиваемой части выполняются из материалов, обеспечивающих предел огнестойкости не меньше 45 минут.

Примечание. В нормативной документации Украины устройство выхода на улицу и дополнительной наружной двери не требуется.

Котлы электрические, жидко – и твердотопливные

Если для производства тепла применяется электроэнергия, то размещение оборудования регламентируют такие нормы проектирования, как Правила Устройства Электроустановок (ПУЭ). Но прямого запрета на установку электронагревателя в той или иной комнате в данных правилах нет, поэтому лучше поставить его в отдельном помещении, что продиктовано соображениями практичности и безопасности.

Когда обогрев здания обеспечивают источники тепла, сжигающие твердое или жидкое топливо, то их расположение регламентирует лишь СНиП II-35–76. Он гласит, что размещать подобные теплогенераторы необходимо в специальном отдельном помещении. При этом компоновка оборудования базируется на двух принципах: последовательность технологических процессов и удобство обслуживания, а площадь котельной не нормируется.

Расстановка по технологии предполагает определенную очередность, начиная от устройств фильтрации воды и заканчивая распределительными гребенками и оборудованием для ГВС. Данная норма носит рекомендательный характер, так как обеспечивает некий порядок в автономной котельной, но ее неукоснительное исполнение не всегда возможно. А вот удобство обслуживания – критерий обязательный, поэтому Правилами устройства и эксплуатации котлов для этой цели предусматриваются такие требования:

• Расстояние от горелки котла на жидком топливе до противоположной стены – не менее 1 м, от фронтальной выступающей части твердотопливного агрегата до той же стены – не меньше 2 м.
• Когда 2 теплогенератора на дровах стоят друг напротив друга, то просвет между ними соблюдается 5 м, поэтому подобная компоновка для частного застройщика неприемлема, так как при таком раскладе минимальные размеры котельной вырастут вдвое.
• Когда в паспорте на отопительное оборудование указано, что требуется боковое или заднее обслуживание, то в этих местах надо обеспечить проход шириной 1.5 м. Если обслуживание не нужно, то просвет должен быть 700 мм.
• В местах проходов ничего не должно перегораживать просвет до высоты 2 м.

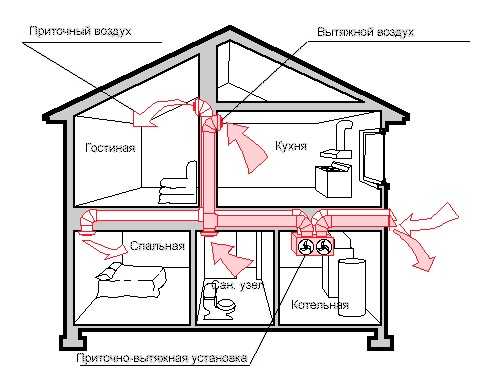

Требования к вентиляции

В этом плане самыми жесткими являются требования к газовым котельным. Вытяжка должна обеспечивать расход воздуха из расчета трехкратного обмена за 1 час. Это означает, что в течение часа воздушная среда в комнате полностью обновится трижды. Подсчет простой: умножением площади на высоту определяется объем помещения, после чего результат умножается на 3. Как правило, в частных домах и коттеджах вытяжку организовывают естественную, через вертикальную шахту или трубу.

В свою очередь, задачей приточной вентиляции котельной есть компенсация вытяжного воздуха и подача воздушной смеси для процесса горения. Эту смесь забирает теплогенератор, а потом выбрасывает вместе с продуктами горения посредством дымохода. Соответственно, расход приточного воздуха – это сумма расходов воздушной смеси для вытяжки и на горение, что и прописано в нормах.

Чтобы обеспечить необходимое количество притока, во входные двери встраивается переточная решетка. Сквозь нее воздушные массы, побуждаемые работой вытяжки, поступают в котельную частного дома. Решетку можно встроить как в наружную дверь, так и во внутреннюю, благодаря чему в котлы поступит подогретый воздух и эффективность их работы повысится.

В ситуации с агрегатами на жидком топливе рекомендуется соблюдать такие же требования к вентиляции котельной, как и при работе на природном газе. Здесь так же нужен воздух для сжигания и для вентиляции, поскольку вместе с топливом в помещение будет попадать пыль, грязь от угля и вредные пары от солярки. Исключение – электрокотел, ему не нужен ни дымоход, ни воздух для сжигания, ни вентиляция. Достаточно задействовать схему с однократным естественным воздухообменом.

Дополнительные рекомендации

Прежде чем осуществлять устройство котельной, рекомендуется выполнить несколько полезных советов:

1. Нельзя полагаться лишь на информацию, опубликованную на различных интернет — ресурсах. Любые утверждения или советы, прочитанные в статьях или даже книгах, требуют подтверждения или хотя бы не должны опровергаться соответствующими нормативами.

2. Изучив нормы и требования, предъявляемые к котельным, стоит проконсультироваться с контролирующими службами, дающими добро на эксплуатацию вашей топочной. Специалисты этих служб укажут на нюансы, которые вы могли упустить. Особенно это касается монтажа и присоединения газоиспользующих агрегатов.

3. Осуществляйте разработку совместно с проектной организацией либо, если ваша схема отопления очень проста, а тепловая мощность невелика, то хотя бы проконсультируйтесь с инженером-проектировщиком, сведущим в данной теме.

4. Не путайте нормативную базу разных стран СНГ. Например, находясь в России, пользуйтесь нормативами этой страны, не берите из интернета украинские или белорусские документы, они могут содержать значительные отличия.

При монтаже оборудования и трубопроводов надо учесть некоторые моменты, могущие впоследствии упростить вам жизнь. Например, не всякий агрегат требует заливки фундамента, легкие котлы весом до 50 кг можно спокойно ставить прямо на стяжку, главное, чтобы она была сделана качественно. Другой момент – это схема котельной в частном доме, согласно которой будет выполняться монтаж. В ней надо предусмотреть не только расстояния согласно нормам, но и свободный доступ к запорной и регулирующей арматуре, сливным патрубкам и электрооборудованию.

Монтируя краны, клапаны и прочие элементы, стоит побеспокоиться о том, как вы будете их снимать или менять впоследствии, особенно в полипропиленовых системах. Приборы автоматизации и контроля располагайте таким образом, чтоб они были хорошо видны от входной двери. Иногда, если котельная в коттедже питается природным газом, то в ней устанавливают датчики превышения концентрации метана и угарного газа, связанные с отсекающим газовым клапаном. Такое мероприятие не будет лишним, особенно если мощность оборудования велика.

Заключение

Очень важно правильно подойти к расстановке оборудования и разработке схемы прокладываемых сетей. Выполнив эту работу качественно и в соответствии с нормативами, можно выйти на оптимальные размеры котельной и освободить больше места для жилого пространства дома или коттеджа.

Source: cotlix.com

stroyka.ahuman.ru

Дымоход для твердотопливного котла – расчет, схема, высота, диаметр, монтаж

Продолжая начатую тему, думаю обсудить в этом обзоре дымоход для твердотопливного котла. Почему именно его? Потому что этот вид «дымовой трубы» будет универсальным. Покупая, например, секции сэндвичей с хорошим утеплением, и монтируя дымоход для ТТ котла, вы разом «убиваете четырех зайцев» — он будет пригоден для установки дровяного котла, угольного, пеллетного, а также для установки стальной или чугунной отопительной печи.

То же самое касается и одностенных труб из нержавеющей стали с толщиной стенок от 0,8 – 1,0 мм. То есть, дымоход для твердотопливного котла может быть использован не только для ТТ теплогенератора, но и для некоторых других типов котлового оборудования.

Хотя, как известно, очень хорошо — тоже не хорошо. Некоторые модели газовых и дизельных котлов не совсем корректно работают со старыми дымовыми трубами. Виноват в этом избыточно большой диаметр дымохода для твердотопливного котла, который был установлен до этого.

Так, давайте начинать.

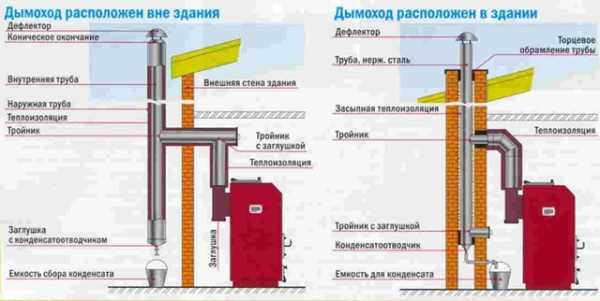

«Дымовая труба» в разрезе или «Где схема, брат?»

В этом пункте приводится схема дымохода для твердотопливного котла – она довольно универсальна и может быть использована во многих случая монтажа. Годится такой вариант при установке в любых типах домов, с любым типом материалов стен – от кирпича и монолитного бетона до деревянного каркаса.

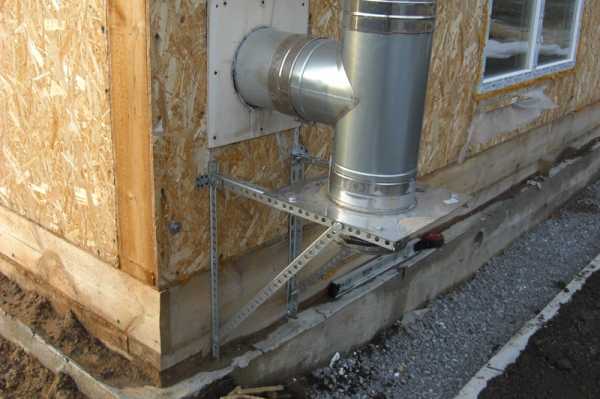

Типовая схема дымохода для твердотопливного котла подразумевает возможность вывода дымовой трубы через стену вбок и затем наверх, либо через перекрытия вертикально вверх и потом через кровлю.

Если говорить об эффективном удалении дымовых газов из топки, то основными факторами, влияющими на эффективность этого процесса, будут:

• Высота дымохода
• Диаметр дымохода
• Длина разгонного участка
• Утепление дымовой трубы

Эти 4 пункта важны, остальные – по желанию.

Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Угарный газ не имеет ни цвета, ни запаха. Потому «угореть» можно не заметно и погибнуть, не просыпаясь.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Можно немного заузить или расширить сечение дымовой трубы, изменив диаметр не более, чем на 5 мм в ту или другую сторону.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Разгонный участок дымовой трубы

В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально. Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу. Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.

Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу. К чему это приведет – писалось выше.

Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.

Что не исключает, однако, просчетов самого завода и, как следствие, наших последующих экспериментов в высотой дымохода, его диаметром и прочими характеристиками.

Зачем утеплять дымоход для твердотопливного котла?

Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.

Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться. А значит, опять не будет нормальной тяги в дымоходе.

Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.

Чем лучше утеплен сэндвич, тем меньше теряют температуру исходящие дымовые газы, тем лучше тяга в таком дымоходе по сравнению с неутепленным.

Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:

Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:

1. Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.
2. Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
3. Смонтировать утепленный керамический дымоход

Первые два способа относятся к разряду бюджетных. Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.

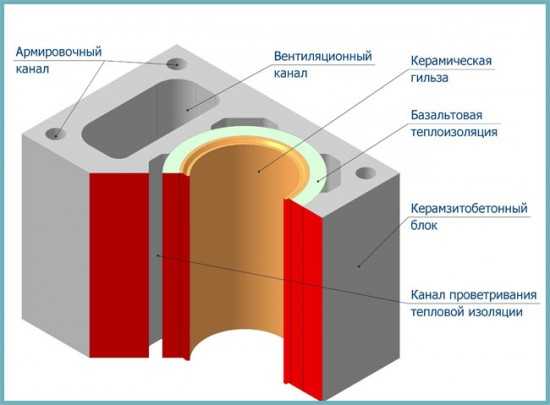

Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.

Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.

kotlobzor.ru

устройство и нормативы » SanDizain.ru

Устройство пути выхода угарного газа из котла должно осуществляться согласно установленным требованиям и нормативам. Для дымохода существуют размерные и прочие ограничения, чтобы отток дыма из газового котла осуществлялся безопасно для здоровья людей.

Каждая отдельно взятая система отопления предъявляет свои особые требования для организации системы отвода продуктов сгорания. Для газового отопительного оборудования главным является устройство дымохода таким образом, чтобы обеспечивалась максимально хорошая тяга.

Газовый котел с дымоходом и воздухозаборной трубой

Неграмотное оборудование дымоходной системы может привести к проникновению угарного газа в жилое помещение — это в свою очередь несет серьезную опасность для здоровья и жизни человека.

Требования к материалу изготовления дымоотводов

К материалу изготовления труб, предназначенных для отвода дымовых газов, предъявляются следующие требования:

• стойкость к большим температурам;
• высокие антикоррозийные качества;
• химическая инертность.

Труба для отвода газов

Внутри на стенках дымоотводящих труб из-за постоянных температурных перепадов постоянно образуется конденсат, в котором находится повышенное содержание серной кислоты. Поэтому крайне важно, чтобы материал изготовления дымохода не вступал в химическую реакцию с кислотами, а также отлично противостоял коррозии. При покупке следует также отдельно уточнить, чтобы толщина внутреннего слоя составляла не менее 0,05 см.

Совет. Для сокращения количества конденсата, выделяемого внутри трубы, дымоход следует утеплить.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

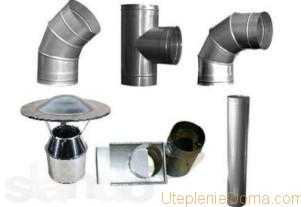

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики. В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода.

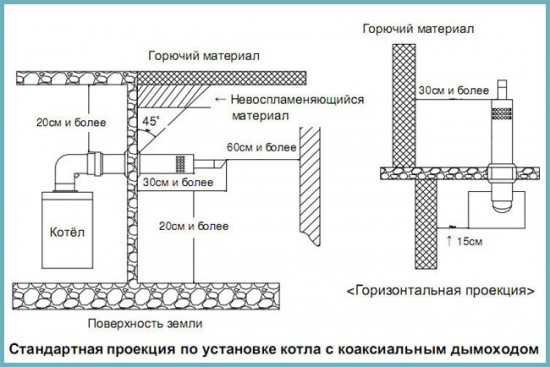

Схема: устройство коаксиального дымохода

Внимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга.

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

1. монтаж выполняется всегда в направлении снизу вверх;
2. конструкция крепится строго вертикально;
3. трубы в высоту не должны достигать более 5 м;
4. исключены малейшие прогибы труб;
5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
7. оголовок должен быть расположен над зоной ветрового подпора.

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Требования СНиПов

Независимо от типа конструкции все дымоходы для газовых котлов должны быть изготовлены и установлены в соответствии с нормами СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Неукоснительное следование всем требованиям гарантирует безопасную эксплуатацию отопительной системы. При нарушении норм, изложенных в данных документах, возникнут проблемы, которые необходимо будет решать непосредственно с газовым хозяйством.

Грамотный монтаж дымохода

Главные тезисы нормативных документов:

1. обязательно должна быть организована хорошая тяга;
2. конструкция сборника конденсата должна быть тщательно продумана, чтобы лишняя влага не скапливалась на стенках дымоходов;
3. не разрешается монтаж на оголовок дымохода грибков, дефлекторов и пр., поскольку они тормозят процесс вывода продуктов горения;
4. при проведении монтажных работ отдельное внимание обязательно должно уделяться плотности прилегания всех отдельных конструктивных деталей в точках соединения;
5. обязательным требованием является соблюдение полной герметичности в местах соединений и стыков.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Подключение газового котла: видео

Дымоход для газового котла: фото

sandizain.ru

Расчет диаметра и высоты трубы дымохода для газового котла

Прежде чем закупать материалы необходимо провести тщательные расчеты

Ниже описывается, как рассчитать дымоход для газового котла. Представлены формулы расчета сечения и мощности нагревателя. Помимо этого вы сможете поверхностно ознакомиться с видами материалов, применяемых для возведения дымоотводов и их конструкциями, а также предъявляемыми требованиями к вытяжной системы.

Для начала разберемся с материалами труб для дымохода газового котла. Кирпичные для этих целей уже давно не используют. Это связано с тем, что выделяемый при горении дым имеет относительно низкую температуру, около 150 градусов. Исходя из этого, его скорость в системе также будет невысокой. Дым успевает остынуть до температуры точки росы и по внутреннему диаметру дымохода газового котла образуется конденсат. Влага крайне разрушительно влияет на кирпич. Если и можно применить кирпичную конструкцию для вышеупомянутого вида оборудования, то только с вкладышем внутри. Самое широкое распространение получили сборные конструкции. Это металлические двухконтурные трубы и трехслойные керамические. Поэтому в качестве трубы для дымохода газового котла следует выбрать одну из них.

Требования к устройству вытяжной трубы для газового котла

• должна быть хорошая тяга;
• надежность и долговечность;
• устойчивость к коррозии;
• устойчивость вытяжной трубы для газового котла к химической агрессивной среде;
• возможность выдерживать высокую температуру.

Высота трубы зависит от сечения и мощности оборудования

В современном строительстве в качестве отводов для продуктов сгорания топлива в отопительных системах используют только дымоотводы круглой или овальной формы. На их стенках практически не оседает сажа. Также важно чтобы поверхность внутреннего диаметра трубы дымохода для газового котла была гладкой. Конструкции, имеющие квадратное сечение, более проблемные в эксплуатации. В углы набивается сажа, потом ее оттуда надо как-то доставать, это доставляет много мороки. В идеале при постоянном пользовании отопительной системой нужно два раза в год проводить осмотр вытяжной трубы для котла отопления. Он осуществляется знающим человеком, мастером. Если сечение круглое, то можно обойтись вызовом мастера лишь единожды в году.

Обязательно проводите профилактику каждый год, если речь идет о доме в котором вы проживаете постоянно. Вызовите мастера перед началом отопительного сезона. Иначе сажа, накопившись, уменьшит диаметр дымохода для газового котла.

Виды конструкций камер горения

Прежде чем перейти к расчету диаметра дымохода для газового котла, давайте разберемся с их видами. Больше имеет значение конструкция камеры горения. Камера, в которой происходит горение, может быть герметичной и нет. В случае если она не герметичная, то кислород для поддержания процесса горения поступает из помещения, в котором находиться котел. В нагревателе есть специальный воздуховод, в нижней части, через который и осуществляется подача воздуха естественным путем. Для таких систем можно монтировать только горизонтальные дымоходы. Это металлические двухконтурные и керамические сэндвич трубы. Если конструкция предусматривает использование одного дымоотвода двумя нагревателями, то минимальная высота между врезками дымоходов для газовых котлов должна быть больше полуметра. Даже если нагреватели находятся на одном этаже.

Герметичные камеры горения берут воздух с улицы. Для этого разработан специальный дымоход, который называется коаксиальный. Размеры коаксиального дымохода для газового котла значительно меньше, чем обычного. Он являет собой металлическую трубу в трубе. По внутреннему контуру дым выходит на улицу, а по наружному поступает к котлу. Чтобы поддерживать циркуляцию в верхней части нагревателя установлен вентилятор. Такой дымоход можно устанавливать как вертикально, так и горизонтально.

Нормы дымохода газового котла с герметичной камерой сгорания предусматривают установку индивидуального отвода для угарного газа. Нельзя в одну коаксиальную систему подсоединить два нагревателя.

Расчет размеров дымохода для газового котла

Расчеты проводятся с целью определения необходимых параметров. Что имеет значение:

• площадь поперечного сечения;
• высота дымохода для газового котла– не меньше пяти метров, при этом оголовок должен быть выше конька крыши минимум на полметра.

От правильного расчета диаметра дымохода зависит тяга

Рассмотрим два возможных варианта расчета диаметра дымохода для газового котла. Первый вариант – это когда у вас есть нагреватель и к нему нужно рассчитать сечение дымоотвода. Здесь все очень просто. Вентиляция по размеру должна быть не такой же, как и патрубок кола. Просто измерьте отверстие для выхода дыма в верхней части нагревателя и дело сделано. Если же вы не можете это сделать, так как его нет в наличие, например, когда вы его заказали и ждете доставку, сечение можно рассчитать исходя из мощности газового оборудования. В любом случае вам будут известны его характеристики. Чтобы рассчитать площадь поперечного сечения дымоотвода нужно мощность нагревателя в кВт умножить на 5,5. Результат будет вычисляться в сантиметрах квадратных.

Перед тем как рассчитать диаметр дымохода для газового котла, ознакомьтесь с паспортом нагревателя. Для расчета берите не тепловую, а паспортную мощность. К примеру, у агрегата с паспортной мощностью в 1.5 кВт, тепловая может достигать 38 кВт. Вставляйте в формулу меньшее значение, иначе ужаснетесь от полученного результата.

В случае если нужно подключить два газовых нагревателя в один дымоход, а это допускается нормами пожарной безопасности, следует брать в расчет суммарную мощность обоих агрегатов.

Второй вариант – это когда уже есть дымоотвод. Рассчитывать диаметр вытяжной трубы газового котла не нужно, так как его можно просто замерять. А вот узнать степень производительности оборудования, которое подойдет для этой системы, можно по формуле:

Если расчеты диаметра трубы дымохода для котла выполнены неправильно, вытяжка не будет работать так, как должна. Больше половины пожаров начинаются из-за неисправности дымоотвода. Отнеситесь к этому со всей серьезностью.

Внутренний размер трубы дымоотвода должен быть либо таким, какой диаметр отверстия для дымохода у газового котла, либо немного больше. Увеличение сечения, конечно, повлияет на тягу, но она будет, и угарный газ не попадет в помещение.

Правила устройства дымоходов для газовых котлов

Чтобы в системе была хорошая тяга, надо соблюдать следующие технические требования при монтаже конструкции из двухконтурных труб:

1. сборка осуществляется от нагревателя;
2. дымовой канал должен быть ровным;
3. по всей длине дымохода для газового котла не должно быть изгибов;
4. чтобы была хорошая тяга он должен быть не меньше пяти метров в высоту;
5. допускается два изгиба под углом в 45 градусов и один под прямым углом. При этом эти отрезки должны быть не больше одного метра;
6. конструкция должна быть жесткой, для этого ее крепят к стене на определенном расстоянии;
7. зонт должен возвышаться над коньком крыши хотя бы на 50 см;
8. не стоит пренебрегать установку дополнительных элементов, таких как накопитель влаги, очиститель и оголовок.

Части металлической сэндвич трубы в местах соединения скрепляются заклепками. Дополнительно можно надеть хомут, чтобы скрыть крепеж. Там, где конструкция проходит сквозь стены и перекрытия, устанавливается металлический экран. Это квадратный лист жести с круглым отверстием посередине. В образовавшуюся пустоту между теплой обшивкой дымоотвода и материалом перекрытия укладывается специальная термостойкая вата. Она похожа на минеральную вату, а с обеих сторон на нее наклеена фольга.
