Какие виды изоляции существуют – особенности и характеристики теплоизоляции, пароизоляции и гидроизоляции

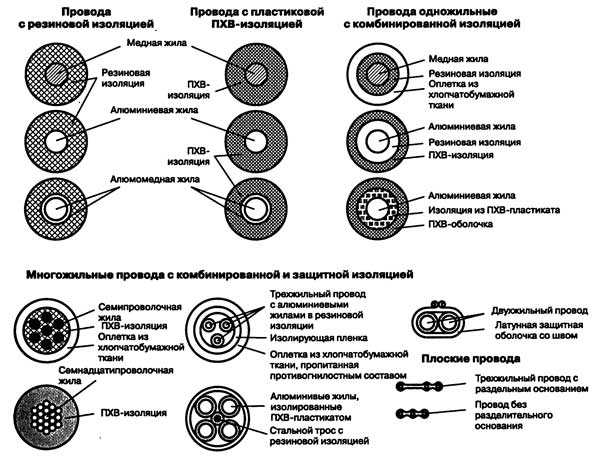

Виды изоляции кабелей, разновидности, достоинства, недостатки

Ассортимент материалов, из которых изготавливаются изоляционные кабели достаточно многообразен. Но главная задача любого изоляционного кабеля — это его безопасность. Безопасность изоляции состоит в полном отсутствии возможности проводить электрический ток. Как правило, в таких случаях традиционно используют такие материалы как бумага, фторопласт, резина, ПХВ и полиэтилен. Бывают случаи, когда применяют и более современные материалы: шелк, окись магния и полистирол.

Напряжение в сети при котором будет эксплуатироваться кабель, а так же его конструктивные особенности непосредственно влияют на выбор типа изоляции кабеля.


Резиновые изоляционные материалы

, используемые в производстве кабелей изготавливаются как из природного так и из синтетического сырья. Кабель такого типа прокладывают в помещениях , в которые не попадает прямой солнечный свет.

Отличительной чертой резиновой кабельной продукцией является ее высокая гибкость. Это существенно упрощает монтаж в труднодоступных местах, позволяя избежать больших радиусов на изгибах. Но на ряду с явно видимыми преимуществами, существует и обратная сторона медали, а именно: по истечении некоторого времени внешняя резиновая оболочка теряет свои защитные свойства и растрескивается из за воздействия низких или высоких температур.

Адаптация к воздействию любой агрессивной среды, является визитной карточкой изоляционных проводов и кабелей из полиэтилена высокой и низкой плотности. На голову выше обычных видов полиэтиленовой изоляции стоит вулканизированный полиэтилен. Такое преимущество ему дает способность выдерживать достаточно высокие температуры. В то время как кабеля из обычного вида полиэтилена не приспособлены к такому температурному режиму.

К одним из преимуществизоляции на бумажной основе

, можно отнести ее относительно не высокую себестоимость. При этом у неё достаточно хорошая электрическая характеристика и долгий срок эксплуатации.

Отрицательной чертой такого вида изоляции является гигроскопичность. Поэтому укладывать такой кабель,надо только в условиях полной гидроизоляции.Бумажная изоляция в таких кабелях пропитывается раствором из канифоли и масла, что позволяет приобрести бумаги несвойственные ей качества.

Изоляционные кабеля и провода изготовленные на основе ПВХ представляют из себя производное полимеров. Повысить термостойкость, и в то же время сохранить высокую степень гибкости при низких температурах позволит правильный подбор добавок, входящих в их состав.

Самой надёжной из всех изоляционных систем, можно по праву назвать систему, изготовленную из фторопластового сырья. При изготовлении кабеля такого типа на кабельные жилы наматывают фторопласт, а затем подвергают термообработке при очень высоких температурах.

Материал, получаемый в результате этих действий приобретает способность сопротивляться любому агрессивному воздействию окружающей среды. При наличии таких защитных качеств он способен противостоять химическим и механическим воздействиям. Но, с другой стороны, такая прочная структура значительно усложняет процесс работы с кабелями такого рода.

pue8.ru

Изоляция кабеля. Вопросы по изоляции кабеля. Какие бывают изоляции?

Изоляция кабеля – это материал, препятствующий распространению электрического тока и защищающий токопроводящие жилы от воздействия из вне. Силовые кабели исполняются в различных вариациях с разными изоляционными материалами.

Какие же бывают виды изоляции?

- бумажная;

- фторопластовая;

- резиновая;

- ПВХ;

- полиэтилен;

- прочие нестандартные виды изоляции.

В зависимости от параметров помещения или объекта, на котором планируется производить прокладку проводника, подбирается модификация кабеля, в т.ч. с учётом материала изоляции. Так при повышенных требованиях к гибкости проводника, рекомендуется использовать изделия с резиновой изоляцией. Как правило, подобные силовые проводники выдерживают серьёзные изгибающие усилия, что важно при использовании в различных подвижных установках, при наличии деформационных процессов на поверхности, по которой ведётся прокладка. Из недостатков стоит отметить потерю эластичности и старение резиновой изоляции по истечении времени.

Силовой кабель с бумажной изоляцией эксплуатируется в сетях на напряжение до 35 кВ. Данная изоляция представляет собой специальную бумагу, пропитанную маслоканифольным составом. На горизонтальных поверхностях такая изоляция исправно выполняет свой функционал. Однако на вертикальных и наклонных трассах может иметь место стекание пропитки и соответственно старение изоляции, что приводит к порче проводника в целом.

Фторопластовая изоляция характеризуется максимально высокими показателями устойчивости к различным химическим, механическим и электрическим воздействиям, а также выдерживает широчайший температурный диапазон от -90 до +250С. Единственным недостатком данного типа изоляции является сложный процесс производства. Поэтому кабели с фторопластовой изоляцией, как правило, используются ограниченно для специфических объектов с повышенными требованиями к устойчивости проводников.

Наиболее распространённые на сегодняшний день кабели с полиэтиленовой или поливинилхлоридной изоляцией. Это наиболее современные и экологичные вариации материалов изоляции, которые позволяют создавать проводники, не распространяющие горение, а также огнестойкие и безгалогенные.

Полиэтиленовая оболочка надёжно защищает токопроводящие элементы от различных химических и механических воздействий. При эксплуатации в заданных температурных диапазонах полиэтиленовая изоляция не деформируется и сохраняется в неизменном виде.

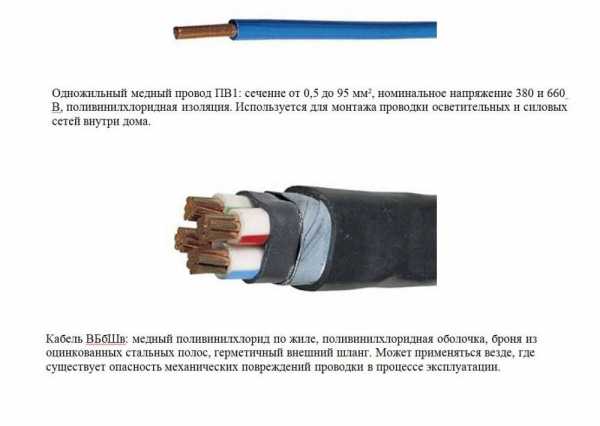

ПВХ-изоляция чаще используется в силовых кабелях, используемых для прокладки внутри зданий. Поливинилхлоридные компаунды практически не подвержены горению, а вспомогательные элементы придают материалу эластичность и дополнительную термостойкость.

Существуют также нестандартные типы изоляции из полистирола, окиси магния, лаковых компаундов, которые используются значительно реже остальных, но всё же производятся в ограниченном количестве, как правило, под заказ для конкретных объектов.

По изоляции силового кабеля зачастую возникают определённые вопросы. Рассмотрим основные.

Чем характеризуется изоляция кабелей?

В первую очередь предъявляются требования по электрической прочности изоляции. Данная характеристика наиболее важна, т.к. от данного показателя зависит вероятность возникновения пробоя и соответственно пожароопасной ситуации.

Как и из чего изготавливают бумажную изоляцию? Её преимущества. Бумажная изоляция силовых кабелей производится из специальной многослойной бумаги на основе сульфатной целлюлозы. В процессе изготовления бумажные непропитанные ленты обматывают жилы кабеля. При этом для сохранения электрических параметров изделия зазоры между витками соседних лент не должны полностью совпадать. Изоляция плотно прилегает к жилам кабеля, поэтому на нём не должно быть складок и неровностей. Жилы в бумажной изоляции плотно скручивают, заполняют пустоты между ними до придания круглой формы кабелю и накладывают поясную изоляцию. После намотки бумажную изоляцию просушивают и производят пропитку маслоканифольными составами: МП-1 или МП-2.

Бумажная изоляция характеризуется крайне положительно с электрической точки зрения, а также с ценовой стороны. Применяются силовые кабели с бумажной изоляцией для построения сетей на напряжение до 35 кВ.

Как характеризуется пластмассовая изоляция? Пластмассовая изоляция силовых кабелей является одной из самых распространённых на сегодняшний день. Данный вид изоляции надёжно защищает токопроводящие элементы и функционирует в большом температурном диапазоне. Наиболее часто используемый тип пластмассовой изоляции – полиэтилен низкой или высокой плотности. Так полиэтилен высокой плотности характеризуется большой температурой плавления и механической прочностью. Для придания дополнительных свойств в полиэтиленовые компаунды вводят элементы, улучшающие эксплуатационные характеристики кабелей.

Какие преимущества есть у поливинилхлоридного слоя?

ПВХ изоляция активно используется при производстве кабелей связи. Данный тип изоляции является наиболее экологичным и безопасным с точки зрения пожарной безопасности. Из недостатков можно отметить ограниченные эксплуатационные возможности при высоких или низких температурах с потерей эластичности оболочки кабельных изделий.

В чём состоят преимущества и недостатки резиновой изоляции?

Резиновая изоляция наряду с ПВХ и полиэтиленом активно используется для защиты токопроводящих элементов. Из достоинств кабелей с резиновой изоляцией нужно отметить повышенную гибкость и эластичность, а также водонепроницаемость. Из недостатков – невозможность работы при высоких температурах. Резиновая изоляция также по истечении времени теряет свою эластичность и меняет свои технические параметры.

На сайте компании «Вионет» представлено широчайшее разнообразие силовых кабелей с различным типом изоляции. Вы можете подобрать оптимальный вариант проводника для конкретного объекта и купить кабель силовой по низким ценам от проверенного завода-производителя.


www.vionet.ru

Виды изоляционных материалов: классификация, свойства

Сегодня нельзя построить дом без применения специальных средств защиты. Эти средства позволяют защитить жилье от негативных воздействий внешней среды.

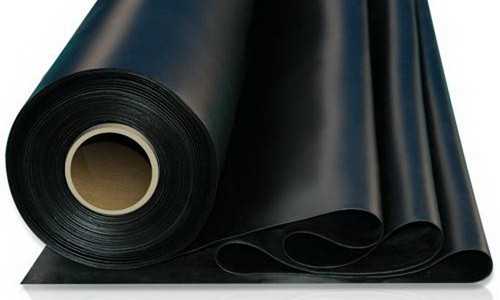

Одним из распространенных материалов для гидроизоляции является рулонный рубероид, он прекрасно справляется с поставленной целью.

Рынок предлагает различные виды изоляционных материалов, отличающиеся функциональными характеристиками:

  • теплоизоляционные;
  • звукоизоляционные;
  • гидроизоляционные;
  • ветроизоляционные;
  • паро- и водоизоляцинные.

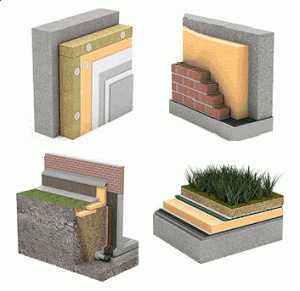

Материалы для теплоизоляции

Теплоизоляция призвана уменьшить теплопотери.

Материалы, используемые для теплоизоляции строящихся зданий, выпускаются разных видов. По консистенции они бывают:

Схема теплоизоляции кирпичной стены.

  • жесткие или твердые;
  • в виде порошка или зернистого вида;
  • волокнистые.

Эта категория изоляционных материалов позволяет уменьшить потери тепла до минимальных значений. Применение этих защитных средств позволяет уменьшать толщину стены, за счет чего снижается вес здания и уменьшается количество расходуемых материалов на строительство.

Основные функциональные характеристики, которыми обладают изоляционные материалы данного вида:

  • низкая теплопроводность;
  • плотность;
  • большая пористость, за счет которой снижается прочность материала.

Твердый утеплитель выпускается блоками и плитами, сыпучий — в виде порошка или зерна, волокнистые, соответственно, в виде волокон.

По составу утеплители разделяются на 3 группы:

  1. Органические утеплители, получаемые из отходов сельскохозяйственного сырья, древесины, торфа и газонаполненные пластмассы (пенопласт, поропласт, сотопласт). Недостатком этой группы материалов можно назвать их низкую огнестойкость, их применяют в температурных режимах ниже 150°С.
  2. Материалы неорганической природы представлены на строительном рынке минеральной ватой и минераловатными плитами, газобетонными средствами и пенобетоном, стекловолокном и пеностеклом.
  3. Утеплители смешанного состава фибролит и арболит состоят из минерального вяжущего вещества и органического наполнителя. Смешанный состав средств защиты позволяет достигать более высокого уровня огнестойкости.

Вернуться к оглавлению

Материал для звукоизоляции

Применение звукоизоляционных уплотнителей при строительстве зданий разного назначения, преследует цель снизить уровень проникающего шума и посторонних звуков.

Изоляционные материалы данного вида делятся на 2 группы:

Схема звокоизоляции.

  • звукопоглощающие или акустические;
  • прокладочные.

Акустические облицовочные средства используют при строительстве промышленных предприятий, монтаже вентиляционных установок и промышленных кондиционеров для обеспечения нормативного уровня шума. А в общественных зданиях они создают оптимальный уровень слышимости и улучшают акустику в больших помещениях, где размещается множество слушателей: зрительные залы кинотеатров и филармоний, театров, звукозаписывающих студий. Звукоизоляционные свойства защитных средств зависят от пористости уплотнителя.

В качестве изоляционных материалов, поглощающих шум, могут применяться мягкие, полужесткие и твердые облицовки.

Для получения мягкого вида облицовки применяется минеральная вата и стекловолокно. Мягкая звукоизоляционная облицовка выпускается в виде матов и рулонов. Объемная масса этого вида материалов составляет около 70 кг/м³. С одной стороны они имеют листовой перфорированный экран. Материалом для него служит алюминий, жесткий поливинилхлорид или асбестоцемент.

Полужесткая поглощающая звукоизоляционная облицовка изготавливается в виде минераловатных и стекловолоконных плит. Размер одной плиты составляет 50×50×2 см, объемная масса ее 80-130 кг/м³. Используются в этих целях и плиты из древесных волокон, пластмассы с пористой основой. К ним относят пенополиуретан и пенопласт из полистирола.

При производстве твердых изоляционных материалов используют гранулированные или суспензированные виды минеральной ваты и коллоидного связующего вещества. В качестве связующего вещества применяется клейстер из крахмала. Плиты окрашиваются и выпускаются с разного вида фактурой, объемная масса их составляет около 400 кг/м³.

Прокладочные звукоизоляционные материалы препятствуют попаданию шума извне и не позволяют звукам распространяться дальше. Этот вид облицовки выпускается рулонами и плитами. Для их изготовления используют стекловолокно и минеральную вату, газонаполненные пластмассы.

Вернуться к оглавлению

Гидроизоляция и классификация материалов

Гидроизоляция применяется в строительстве для защиты построек от воздействия воды, жидких химических реагентов и конденсата. Гидроизоляционные вещества разделяются по назначению. Они обладают:

  • с антикоррозионными свойствами;
  • с антифильтрационными свойствами;
  • герметизирующие.

Кроме того, все материалы разделяются между собой по составу материала. Бывают на основе:

Схема гидроизоляции подвала рубероидом.

  • асфальта;
  • пластмассы;
  • минералов;
  • металла.

Вещества на основе асфальта выпускаются в виде лаков и эмалей из битума, мастик, бетонов, асфальтов горячего и холодного способа приготовления. На основе пластмасс выпускаются разные полиэтиленовые пленки, эпоксидные лаки и краски из поливинила. Минеральные защитные средства для гидроизоляции выпускают в виде красок на основе силикатов и цементов, гидрофобных засыпок. В средствах для изоляции построек от влаги на основе металла применяют листы из металла и алюминиевую фольгу.

По способу монтажа гидроизоляция бывает традиционной, которую приклеивают или с ее помощью обмазывают элементы зданий, и та, что обладает проникающим действием.

Сегодня материалы проникающего действия более востребованы, чем традиционные, так как при взаимодействии с бетоном они заполняют пустоты и поры в нем водонерастворимыми соединениями. При этом сохраняется исходная паропроницаемость бетона.

Пароизоляция защищает постройки и утеплитель от накапливания в них водяных паров.

Материалами для изоляции от водяного пара служат такие виды защитных средств, как пергамин, толь, рубероид, ПВХ-мембраны, полимерные лаки и фольга.

Промышленность выпускает огромное число изоляционных материалов, не описанных выше. К ним относятся разного рода защитные пропитки, герметики, мастики, антикоррозионные покрытия. Разработаны и появились в продаже ветроизоляционные вещества, защищающие кровлю и утеплитель от конденсата и выветриваний.

vsyaizolyatsiya.ru

Изоляция кабеля. Вопросы по изоляции кабеля. Какие бывают изоляции.

Чем обычно характеризуется изоляция кабелей?

Изоляция электрического кабеля должна обладать достаточной электрической прочностью, которая полностью исключает вероятность электрического пробоя при напряжении, на которое рассчитан данный кабель. Для того чтобы изготовить изоляцию жил кабеля между собой, а также для недопущения соприкосновения жил с металлической наружной оболочкой, как правило, используют бумажную, пластмассовую или же резиновую изоляцию.
Чем хороша бумажная изоляция?

Бумажная пропитанная изоляция определяется качественными электрическими характеристиками, большим сроком службы. Такой изоляционный слой в состоянии выдержать высокую температуру при относительно небольшой цене. В связи с этим такой тип изоляции используется достаточно часто. Однако у бумажной изоляции имеется и несколько отрицательных качеств. Например, к недостаткам необходимо отнести гигроскопичность. Из-за нее кабель должен быть изготовлен таким образом, чтобы все оболочки и муфты были тщательно загерметизированы.
Из чего изготавливают бумажную изоляцию?

Как правило, бумажный слой изоляции в кабелях производят из многослойной бумаги увеличенной прочности. Такую бумагу делают на базе сульфатной целлюлозы марки КМП-120. Данная изоляция более всего подойдет для силового кабеля, который рассчитан на напряжение до 35 кВ.

Вполне допустимо, что изоляция может быть сделана из двухслойной бумаги марок К-080, К-120, К-170 или же многослойной бумаги КМ-12, КМ-140, КМ-170. При этом толщина слоя бумаги составляет 80, 120, 140 и 170 мкм.
Как производят данную изоляцию?

Жилы в процессе изготовления такого изоляционного слоя обматывают бумажными непропитанными лентами. Чаще всего можно встретить обмотку с зазоров. С помощью такого хода можно в определенных пределах изгибать кабель без вероятности того, что он переломится или бумажная изоляция будет повреждена. Для того чтобы электротехнические характеристики кабеля остались на прежнем уровне, необходимо, чтобы зазоры между витками соседних лент, находящихся сверху по вертикали, полностью не совпадали.

Однако в том случае, если необходимо наложить большое количество лент, то не получится избежать совпадений зазоров. Для этого существуют специальные нормы, которые определяют количество таких совпадений. Если кабель предназначен для напряжения до 6 кВ, то совпадений может быть не более 3, для кабеля, рассчитанного на 10 кВ, — не более 4; для кабеля 35 кВ — не свыше 6.
Как накладывают изоляцию?

Слой изоляции очень плотно прилегает к токопроводящей жиле. На нем не должно быть морщин или складок. Если они будут наблюдаться в структуре кабеля, то это приведет к возникновению пустот или же воздушных включений, которые в значительной степени понижают надежность работы кабеля.
От чего зависит толщина изоляционного слоя?

Толщина изоляционного слоя находится в прямой зависимости от номинального напряжения, а также от сечения жил. Этот показатель прописан в соответствующих ГОСТах. Для того чтобы сделать электрическую прочность кабеля как можно выше, на поясную изоляцию кабеля, рассчитанного на напряжение 6 и 10 кВ, а также на жилы и поверх изоляции укладывают экран, изготовленный из электропроводящей бумаги.
Как далее производится изготовление кабеля с бумажной изоляцией?

Жилы, снабженные изоляционным слоем, плотно скручивают, производят заполнение промежутков между ними с помощью изоляционных материалов до тех пор, пока кабель не приобретет круглую форму.

Затем на скрученные жилы дополнительно накладывают поясную изоляцию, которая также выполняется с помощью бумажных лент необходимой толщины.

После того как бумажная изоляция намотана на жилы, ее следует тщательно просушить, после чего производят пропитывание маслоканифольными составами: МП-1, если кабель предназначен для напряжения от 1 до 10 кВ и МП-2 — 20—35 кВ. С помощью пропитывания происходит дополнительное увеличение электрической прочности изоляционного слоя.
Где используется пластмассовая изоляция?

Данный вид изоляции применяется в силовых кабелях. Ее обычно производят из полиэтилена или из поливинилхлорида.
Какими технологическими характеристиками обладает пластмассовая изоляция?

Такой вид изоляции способен сохранять все свои основные свойства в большом диапазоне температур. Пластмассовая изоляция способна хорошо сопротивляться негативному воздействию кислот, щелочей, влажной среды. Она имеет высокие электроизоляционные свойства. Особенно это относится к полиэтилену. В зависимости от технологии изготовления полиэтилен бывает высокой и низкой плотности. Полиэтилен высокой плотности обладает большой температурой плавления и механической прочностью.

Необходимо отметить, что полиэтилен низкой плотности начинает плавиться при 105 °С, тогда как полиэтилен высокой плотности расплавляется при 140 °С.

Зачастую в полиэтилен вводят дополнительные вещества, например органические перекиси, после чего производят вулканизацию данного материала.

Оба эти процесса позволяют в значительной степени увеличить температуру плавления материала и сделать его более устойчивым к растрескиванию. Полиэтилен, прошедший через вулканизацию, начинает незначительно деформироваться только при температуре 150 °С.

Для того чтобы получить самозатухающий полиэтилен, в него также вносят дополнительные добавки. Например, для электропроводящих экранов кабелей с полиэтиленовой изоляцией вносят полиизобутилен, ацетиленовую сажу или же стеариновую кислоту.

Каковы преимущества поливинилхлоридного изоляционного слоя?

Поливинилхлорид представляет собой твердый продукт полимеризации. Он не распространяет огонь. Для того чтобы увеличить уровень морозостойкости и эластичности ПВХ, в его состав вносят специальные пластификаторы, например каолин, тальк, карбонат кальция. Для того чтобы добиться цветного ПВХ, в него вносят красящие пигменты.

Отрицательной стороной использования ПВХ является то, что он начинает быстро стареть, находясь под воздействием высокой температуры, солнечного света, а также за счет того, что с течением времени в его составе постепенно разрушается пластификатор. Из-за этого снижается уровень его эластичности и морозоустойчивости.
Что включает в себя резиновая изоляция?

Резиновая изоляция представляет собой смесь натурального или синтетического каучука с наполнителем, размягчителей, ускорителем вулканизации, противостарителем, красителем и некоторыми другими веществами.

Для изготовления изоляционного слоя кабелей используют резину РТИ-1, в составе которой находится 35% каучука.
В чем заключаются преимущества и недостатки резиновой изоляции?

Положительные качества резиновой изоляции заключаются в том, что данный материал очень хорошо гнется и практически не впитывает в себя воду. Однако есть и отрицательные стороны: во-первых, резиновая изоляция имеет большую стоимость по сравнению с остальными разновидностями. Кроме того, рабочая температура жилы должна быть не слишком высокой — не более 65 °С.

Такая температура значительно ниже, чем у других видов изоляции. Поэтому допустимая нагрузка на электрический кабель будет не слишком высокой.

Следует также отметить, что с течением времени изоляционный слой, изготовленный из резины, начинает терять свою эластичность и меняет остальные физико-технические характеристики. Разрушается резина из-за различных внешних и внутренних факторов, так как этот процесс чаще всего представляет собой следствие окислительного процесса, который происходит между каучуком и воздухом.
Как защищают резину от старения?

Для того чтобы процесс старения резины шел как можно медленнее, а также для защиты материала от воздействия света, влаги и прочих химических соединений и механических воздействий, кабели имеют дополнительные оболочки.
Из чего производят оболочки для резиновой изоляции?

Лучше всего, если оболочка для изоляционного слоя, выполненного из резины, изготовлена из металла, например, из свинца или алюминия. Если у кабеля изготовлена невлагоемкая изоляция, то они не будут нуждаться в сооружении дополнительной оболочки.

В связи с этим их, как правило, выпускают в пластмассовой или резиновой оболочке. Толщина оболочки в этом случае находится в прямой зависимости от материала, из которого ее изготавливают, а также от диаметра кабеля и конкретных условий, в которых он будет находиться.

www.ctt-sib.ru

Виды, изоляция - Справочник химика 21

    Резервуары для жидкого водорода обычно состоят из двух или более металлических сосудов, расположенных концентрически по отношению друг к другу. Центральный (внутренний) сосуд предназначен для жидкого водорода. Между внутренним и наружным сосудами с целью уменьшения теплового потока к внутреннему сосуду поддерживается вакуум или же используется вакуумно-порошковая или многослойная теплоизоляция. В изоляционном пространстве иногда размещают различные экраны в виде змеевиков или листов, охлаждаемых жидким азотом (или парами водорода, выделяющимися из внутреннего сосуда). Возможно сочетание нескольких видов изоляции. Резервуары конструируют таким образом, чтобы попадание воздуха в среду водорода в период эксплуатации резервуара было исключено. [c.157]
    На основе сочетания этих видов разработаны и уже находят применение комбинированные способы изоляции, например вакуумно-порошковая с азотным экраном, многослойно-порошковая и др. Обычная насыпная (пористая) теплоизоляция на основе волокнистых материалов (стеклянная и минеральная вата), а также порошковых материалов (углекислая магнезия альба , кремнегель, аэрогель кремневой кислоты, перлит) и пеноматериалов (мипора, пенополистирол, полиуретан, стеклопласты) из-за низкой эффективности в оборудовании для жидкого водорода широкого распространения не получила. Состав, свойства, области и особенности применения всех этих видов изоляции достаточно полно освещены в литературе по технике глубокого охлаждения и в настоящей брошюре не рассматриваются. Ниже описаны те [c.105]

    Для проектирования станции катодной защиты необходимо иметь следующую исходную документацию и знать следующие параметры план расположения трубопровода с указанием размещения арматуры, запорных станций и станций регулирования расхода, футляров, дюкеров, мостовых переходов, изолирующих элементов, компенсаторов, размеров всех труб и вида изоляции данные о близости, параллельном пролегании или пересечениях с высоковольтными воздушными линиями, железными дорогами переменного и постоянного тока, о расположении питающих подстанций и точек отсоса блуждающих токов, а также посторонних трубопроводов, данные о виде и удельном электросопротивлении грунта, [c.252]

    Средством уменьшения потерь является теплоизоляция паропроводов. Стоимость теплоизоляции должна находиться в соответствии с достигаемой экономией пара. Стоимость изоляции зависит от вида изоляции, ее эксплуатационной характеристики, цены изолирующих материалов и стоимости работ по изоляции. [c.188]

    Ми один из рассмотренных выше видов низкотемпературной тепловой изоляции не может быть оптимальным для всех случаев. Выбор вида изоляции существен- [c.126]

    Значение Риз, Вт, вычисляется по разным формулам в зависимости от вида изоляции. Если перенос тепла может быть выражен через коэффициент теплопроводности Я, то риз--=ХР(То.с—Т). при переносе тепла излучением [c.200]

    Вакуумно-порошковая изоляция. Преимуществами этого вида изоляции являются  [c.127]


    Многослойная изоляция. Преимущества ее по сравнению с другими видами изоляции состоят в следующем  [c.128]

    Изоляция из порошковых или волокнистых материалов В воздухе при атмосферном давлении. Этот вид изоляции наиболее [c.200]

    Высоковакуумная изоляция. Этот вид изоляции наиболее распространен в лабораторной технике низких температур и в промышленности, где он используется в малых и средних установках и сосудах для конденсированных газов. Принцип этого вида изоляции, разработанной Д Арсонвалем, а затем Д. Дьюаром в конце прошлого века, состоит в том, что между холодной и теплой поверхностями создается вакуум 1 мкПа и ниже. В этих условиях теплопередача происходит в основном посредством излучения. [c.201]

    В связи с тем, что на разных трубопроводах один и тот же вид изоляции будет иметь неодинаковые предельные сроки службы, можно рассчитать (с применением методов математической статистики) средний предельный срок службы (средний срок службы) изоляции данного вида как для одинаковых, так и для различных условий эксплуатации. [c.206]

    Кроме этих требований при выборе теплоизоляционного материала или вида изоляции необходимо учитывать следующие факторы  [c.40]

    Вид изоляции и ее толщина, мм. ... Площадь поверхности трубопровода, м  [c.257]

    Методика расчета притока теплоты через низкотемпературную теплоизоляции зависит от вида изоляции. [c.251]

    Ниже дана средняя эффективная теплопроводность (в интервале температур 290—90 К), 10- Вт/(м-К), лучших образцов различных видов изоляции  [c.203]

    Применение последних двух видов изоляции позволяет свести потерн от теплопритока извне через изоляцию к минимуму. В эгих условиях большую роль играют теплопритоки по тепловым мостам — опорам, подвескам и трубопроводам, проходящим через изоляцию, которые снижают путем применения специальных конструкций опор с большим термическим сопротивлением. [c.203]

    Вакуумно-порошковая теплоизоляция представляет собой порошкообразный материал, находящийся в ваку-умированном пространстве. При использовании этого вида изоляции процесс теплопередачи включает три одновременно действующих механизма переноса тепла  [c.113]

    Для этого вида изоляции возможны три одновременно действующих механизма переноса тепла за счет теплопроводности газа, теплопроводности твердых частиц и излучения. Для создания хорошей теплоизоляции необходимо свести к минимуму действие всех трех видов теплопередачи. [c.47]

    Вид изоляции Состав покрытия, Минимальная толщина изоляции, мм [c.181]

    Для проверки качества изоляции применяют специальные детекторы. При наличии дефекта в изоляции между электродом прибора и трубой проскакивает искра. В последнее время начинают применяться и другие материалы для изоляции труб газопровода. Известно применение для этой цели лент специального изоляционного материала — бризола и др. Обмотка труб производится холодным способом. Предложены асфальтопесочная и другие виды изоляции. [c.203]

    Для изоляции токоведущих частей электроустановок применяют несколько видов изоляции рабочую, дополнительную, двойную и усиленную. [c.258]

    У высоковакуумной изоляции, при использовании поверхностей с малой степенью черноты и экранировании, хорошие теплоизолирующие свойства небольшая толщина, малые потери на

www.chem21.info

Виды изоляции. Изоляционные материалы | Хорошие советы

При строительстве домов без изоляционных материалов не обойтись, так как они помогают защитить строение от влаги, холода,а также, грунтовых вод.

Видов изоляционных материалов существует множество, но основные их группы — листовые, в виде рулонов, в виде плит, а также, мастик. При покрытии крыш применяются листы из асбестоцемента, то есть, шифер, которые хорошо защищают кровлю от влаги.

Если крыша имеет пологий вид, то рациональнее будет использовать рулонные материалы для гидроизоляции, отличающиеся посыпкой, различными видами применяемых мастик, а также, основой. К примеру, при гидроизоляции кровель хорошо себя зарекомендовал пергамин — специальный картон, пропитанный мастикой из битума. Современные производители равномерно распределяют слой пропитки по всей толщине картона, а эксплуатационные показатели этого изоляционного материала заслуживают только похвалы. Применяется также, фольгоизол, изоляция на стеклооснове, а также, гидроизол.

Что касается изоляционного материала в виде плит, то из современных можно выделить пенопласты для теплоизоляции, а также, плиты фибролита. Большой популярностью пользуются также, пенополистирол и полиуретан.

При строительстве домов применяются такие изоляционные материалы, как минеральная вата, пергамин, пеностекло, а также, войлок и пакля.

Минеральная вата сегодня не применяется для теплоизоляции в чистом виде, так как она имеет некоторые недостатки, такие, как ломкость волокон и уплотнение при транспортировке. В качестве теплоизоляции сегодня применяют плиты из стекловаты, в которых применяют битумное связующее. Чтобы стыки элементов конструкции защитить от влаги, сквозняков, а также, пыли, применяются материалы из полимеров ( ленты, мастики, прокладки).

good-sovets.ru

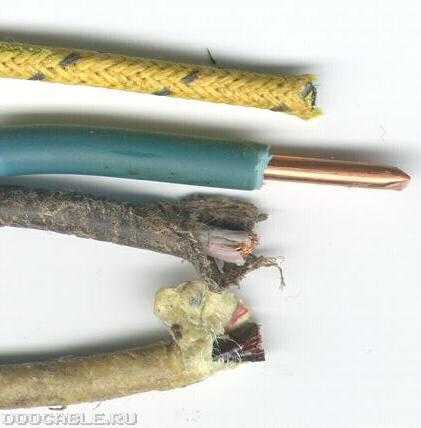

Виды изоляции у кабелей и проводов

Под изоляцией понимается материал, который препятствует распространению электрического тока. Существует несколько типов изоляций у кабелей и проводов. Выделяют шесть типов изоляции, исходя из номинального напряжения сети (два значения напряжения: между землей и изолированным проводником и между проводниками силового кабеля) и особенностей конструкции кабельных изделий.

  • Для кабелей в оболочке при номинальном переменном напряжении до 220 В (для однофазных 220 и трехфазных сетей 380) или при постоянном напряжении до 700 В.
  • Для кабелей без оболочки при номинальном переменном напряжении до 220 В (для однофазных 220 и трехфазных сетей 380) или при постоянном напряжении до 700 В.
  • Для кабелей в оболочке при номинальном переменном напряжении от 220 В (для однофазных 220 и трехфазных сетей 380) до 400 В или при постоянном напряжении от 700 В до 1000 В.
  • Для кабелей без оболочки при номинальном переменном напряжении от 220 В (для однофазных 220 и трехфазных сетей 380) до 400 В или при постоянном напряжении от 700 В до 1000 В.
  • Для кабелей при номинальном переменном напряжении от 400 В до 1800 В или при постоянном напряжении от 1000 В до 6000 В.
  • Для кабельных изделий при номинальном переменном напряжении от 400 В до 1800 В или при постоянном напряжении от 3600 В.

В зависимости от материала, из которого изготовлена изоляция, выделяют следующие ее типы:

Резиновая - изготовленная из природных и синтезированных (бутадиеновых, бутиловых и др.) каучуков. Основными плюсами резиновой изоляции является высокая гибкость и удобство при монтаже. Минусом такой изоляции является ее изнашиваемость со временем, старение и, как следствие, ухудшение сопротивления изоляции.

Полиэтиленовая – состоит из полиэтиленов низкой и высокой плотности с добавлением стабилизаторов и других химических веществ. Полиэтилен инертен по отношению к различным средам и не подвергается распаду в растворителях при нормальной температуре окружающей среды. При повышении температуры свойства полиэтилена резко ухудшаются. Например, при температуре 70 градусов и выше полиэтилен растворяется в хлороформе, ксилоле, толуоле и четыреххлористом углероде, а некоторые органические сильнополярные жидкости вызывают его растрескивание. Плюсом такой изоляции является то, что ее можно окрашивать в различные цвета при изготовлении.

Поливинилхлоридная изоляция изготавливается из поливинилхлоридной смолы с добавлением пластификаторов, стабилизаторов и других химических элементов. Это полимер белого цвета, практически негорюч. Пластификаторы придают пластичность и облегчают процесс изготовления кабеля, но одновременно уменьшают его химическую стойкость, нагревостойкость и сопротивление изоляции. С помощью добавления других веществ можно повысить стойкость кабеля к нагреву и гибкость при пониженной температуре, а пигментные красители позволяют получать изоляцию различных цветов.

Изоляция из обычной бумаги используется для кабелей и проводов напряжением до 35 кВ. Такую изоляцию пропитывают составом из масла, канифоли и воска. Для изоляции высоковольтных кабелей применяют специальную многослойную целлюлозу. Минусом бумажной изоляции является хрупкость материала и быстрая воспламеняемость.

Фторопластовая изоляция характеризуется высокими химическими, электрическими и механическими свойствами, используется в широком диапазоне температур от -90 до + 250 градусов. Кроме того, фторопласт стоек к воздействию большинства химических веществ. Единственным минусом такой изоляции является трудоемкость при её изготовлении.

Нестандартные типы изоляции - из лака, полистирола, шелка, окиси магния и др. Но используется гораздо реже всех выше перечисленных.

Какой бы не была изоляция, главное – чтобы она была безопасна для жизни и здоровья людей.
