Какими дюбель гвоздями крепить обрешетку: Гвозди для обрешетки крыши — Какие нужны?

Содержание

Дюбеля для крепления, какие применить дюбель–гвозди

Закрепить дюбелем не сложно. Нужно просверлить отверстие, подходящее по диаметру, вставить туда дюбель, затем забить в него гвоздь или закрутить шуруп, который расклинится и упрочнится.
Но нам ведь нужен прочный крепеж…, не разрушится ли наше крепление?
Все дюбеля разные по характеристикам, подразделяются на несколько видов, рассмотрим виды дюбелей, что выбрать и что применить…

Что можно увидеть на прилавке

В магазине можно встретить большое разнообразие креплений дюбель-гвоздь. Тем не каждое из них состоит из:
дюбеля – муфты, которая вставляется в отверстие, и в нем расклинивается;
крепежного изделия – гвоздь или шуруп, который расклинивает дюбель.

Сам дюбель может быть из разных материалов:

  • пластиковый;
  • металлический;
  • деревянный.


Далее подробнее о различных видах пластиковых и металлических дюбелей – где, как и почему применяются….

Деревянные

Шканты-чопики из дерева использовались для крепежа до недавнего времени. Изготовить такой дюбель сложно, а его надежность, вследствие изменения влажности древесины, не высокая. При закреплении чопики могут растрескиваться, сминаться. Применяется в основном сосна. Если под рукой не оказалось магазинного дюблеля из пластика, а закрепить нужно, — выручает деревянный чопик.

Металлические

Предназначены для средней и большой нагрузки. Гладкий гвоздь расклинивает металлическую втулку при ударах или же на нее воздействует саморез или метрический болт. Усилие распора в любом случае может получаться значительное. Не рекомендуется для применения в хрупких материалах. Обычно дюбель из металла сминаетя, является не съемным.

Пластиковые

Наибольшее распространения получили дюбеля из пластика. Но под этим общим названием могут применяться разные материалы. Сейчас в основном встречаются дюбеля из таких материалов:

  • нейлона;
  • полиэтилена;
  • полипропилена;
  • полиамида.


Далее – какие элементы конструкции можно различать…

Конструкция

Каждый пластиковый дюбель состоит из следующих частей.

  • Распорная часть, которая будет расклиниваться от воздействия гвоздя (шурупа, болта).
  • Не распорная часть – начальная часть, которая мало расширяется.
  • Манжета – уширяющая кайма у края ю, которая на позволяет дюбели просаживаться глубже в пробуренное отверстие, но это не обязательный элемент, ее может и не быть.
  • Можно также выделить шипы, ребра, захваты на распорной части, которыми создается большее усилие распора в отдельных точках и плотный контакт с материалом.


Далее – различные виды дюбелей, особенности конструкции, маркировка.

Универсальный нейлоновый дюбель UX

UX относится к универсальным, — возможно его использование как в прочных, так и в пустотелых, а также в плитных материалах. Принцип действия – завязывание узлом и распор.

Крепление осуществляется шурупом, для правильного ввинчивания которого имеются внутренние насечки. Шипы, стопорные элементы предотвращают прокручивание. Широко применяется в быту для небольших нагрузок, в том числе и в пористых материалах.

Распорный SX

Сделанный из пластика, обеспечивает распор в четыре стороны. Таким образом распределение давления оптимальное для всех материалов. Не распорная часть таких дюбелей обычно довольно прочная и не дает распора, тем самым предотвращая разрушение поверхности, например, покрытия кафельной плитки или штукатурки на стенах. Обычно снабжен манжетой, которая не дает ему проваливаться.

В плотных материалах обеспечивает среднюю нагрузку, поэтому может применяться для навески шкафов и сантехники, а снаружи – для поручней, навесов…

Распорный S

Простой дюбель, дающий распор в две стороны. Отсутствие уширяющей кромки на конце, позволяет устанавливать изделие в глубине материала, если это требуется, например, под толстым слоем штукатурки нужно достать до прочной основы.
Особенность применения – в регулировке направлении распора, путем поворота дюбеля. Возле края материал желательно направлять распирающие усилия параллельно грани, в противном случае может быть разрушение….
Также крепление выдерживает значительные усилия, может применяться для полок, шкафов, антресолей, навесов, карнизов….

Дюбель M-S

Это практически тот же дюбель S, с распором в две стороны, но только с возможностью вкручивать болты с метрической резьбой. Также может устанавливаться в глубине материала, в самых прочных слоях, где с помощью болта или шпильки возможно достижения максимальных усилий распора.

Нейлоновый М

Нейлоновый дюбель с латунным конусом. Специально сделан под метрическую резьбу, для создания распора путем закручивания болта. Это мощные конструкции под значительные нагрузки. Используются в плотных материалах – в бетоне, в природном камне… При этом степень расширения и сминаемость значительная, — анкер прощает податливость материала и неточности монтажа.

Латунный МS

Распорный металлический дюбель, — при вкручивании болта с метрической резьбой носовая часть раздается, сминается. Применяется в твердых материалах, прежде всего в бетоне. Предназначен для значительных нагрузок, для подвески бойлера, например.

Дюбель FMD

Металлический распорный дюбель с металлическими зубцами в распорной части, специально создан под саморезы по дереву вместо болтов, что удешевляет крепеж. Применяется там, где таких дюбелей требуется множество, в первую очередь для подвески водопроводных и газовых труб на бетоне.

Для газобетона GB

Пластиковый дюбель для пористых материалов. Ребра спиральной формы обеспечивают лучшее перераспределение давления и наибольшую нагрузку на крепеж. Сделан под шурупы по дереву. Применяется в пористых бетонах с пределом прочности на сжатие 2 – 4 Н/мм кв. При использовании снаружи, также как и для других изделий, рекомендуется применение шурупа из нержавеющей стали А4.

Турбодюбель для газобетона FTP K (FTP M)

Дюбель из нейлона пригоден и для шурупов и для болтов под метрическую резьбу. За счет наружной самонарезающейся резьбы возможна бераспорная анкеровка в точных отверстиях пористых материалов.

Металлический дюбель (М) сделан специально под болт для газобетона.

Латунный PA4 для древесных плит

Для тонких плит нужен короткий, но толстый дюбель. Такой по конструкции – изделие из латуни с витыми ребрами PA4. Распор осуществляется в две стороны, требуется ориентация в изделии. Распирается метрическим болтом.

Крепление ступеней

Дюбели из пластика ТВ и ТВВ предназначены для значительных переменных нагрузок и вибраций. Не дают скрипа. Подходят для крепления деревянных ступеней и поручней к тонкому металлическому профилю (короткий дюбель ТВ) или в крепкую полнотелую конструкцию (удлиненный ТВВ).

Заключение

Мы разобрали несколько видов дюбелей, их конструктивные особенности и области их применения. Приведена таблица данных, согласно которой можно подобрать вид крепежа «дюбель–гвоздь» исходя из имеющихся материалов. Прочность крепления значительно будет зависеть не только от вида, но и от типоразмера (диаметра) изделия.

ГОСТ. Что это такое? Как пользоваться дюбелями для плинтуса и другими видами? Расчет веса. Как забить потайной дюбель?

При выборе прочного и надежного крепления конструкции на монолитную поверхность стены, потолка или пола чаще всего обращаются к применению дюбелей. Этот вид крепежа по своим свойствам удерживать большие нагрузки конструкций при правильном выборе сравнивают по надежности с анкерными болтами. Дюбельные крепления сегодня выпускаются в различных модификациях и имеют разные параметры по диаметру и длине. Ориентируясь на вид дюбеля-гвоздя, различаются и способы его установки.

Что это такое и для чего нужны?

Дюбельное крепление является способом монтажа различных предметов или конструкций к монолитным твердым поверхностям – в этом и состоит его назначение.

Он отлично работает на бетонной, кирпичной или каменной поверхности, а также может быть применим для гипсокартона и керамики. Внешне дюбель-гвоздь выглядит, как приспособление, которое сочетает в себе 2 компонента: дюбельную конструкцю из пластика и шурупа. Конструктив определенных разновидностей дюбельного каркаса имеет ограничитель, выполненный в виде манжеты, который необходим, чтобы при забивании дюбеля в стену приспособление не утапливалось в подготовленной лунке. Ограничитель может быть различной модификации – округлой, в виде цилиндра или потайного типа.

Установить дюбельный крепеж внутри стены можно при использовании молотка, при этом монтажный процесс прост и не занимает много времени. Этот вариант крепления применяется для монтирования систем из гипсокартона, для установки плинтуса или кабель-канала, подвешивания полок, шкафов и много другого. Дюбель-гвоздь выполняет надежный крепеж только в прочных монолитных структурах, его нецелесообразно использовать для ячеистого бетона или пустотелого кирпича.

Объясняется это тем, что у дюбеля-гвоздя нет такой распорной составляющей, которая бы помогла ему закрепиться в рыхлом материале.

Технические характеристики

Качество дюбельного крепежа регламентируется нормативами ГОСТ, но при его изготовлении этот регламент допускает изменение некоторых технических параметров. Например, возможно изменение диаметра, строения, длины или веса этого изделия. Несмотря на такие допуски, существуют нормы, которые должны быть строго соблюдены каждым изготовителем.

  • Дюбель-гвоздь выпускают из стального стержня, тип сплава которого является устойчивым к механическим нагрузкам. По Роквеллу твердость материала составляет не менее 54-56 HRC.
  • У стержня корпуса шурупа допускается кривизна. В норме, если стержень шурупа меньше 50 мм, искривление может быть на 0,1 мм, а если стержень размером более 50 мм, разрешенное искривление бывает и до 0,15 мм.
  • Притупленность острого кончика у гвоздя может быть не выше 0,8 мм, при этом кончик шурупа должен равномерно переходить в тело стержня, не образуя при этом трещин, зазубрин или закатов.
  • У гвоздя на рабочей поверхности стержня допустимо наличие следов, оставшихся от зажимных устройств при обработке. Острие у изделия может иметь несколько граней.
  • Если на дюбеле есть рифление, то шаг между гранями составит до 0,8 мм, а глубина между гранями не должна превышать 0,15 мм.
  • Некоторые модели дюбеля-гвоздя имеют шайбу, которая на корпусе изделия размещается довольно плотно, при этом усилие по сдвигу этой шайбы не должно быть ниже 0,3 кН.
  • Крепеж изготавливается с покрытием из цинка, толщина которого должна быть не менее 6-7 мкм. Нанесение на поверхность гвоздя цинкового слоя выполняется катодным методом.

Что касается иных характеристик, то их изменения могут быть осуществимы только согласно обоснованным и согласованным техническим регламентам.

Обзор видов

Варианты изготовления дюбеля-гвоздя могут быть с наличием резьбовой нарезки или без нее, его дюбель делают в виде пластикового корпуса с потайной манжетой или цилиндрической формы. Сам гвоздь снабжен шляпкой, которая чаще всего имеет грибовидный контур. По длине стержня гвоздь имеет спиралевидную нарезку, а если гвоздь забивной – то его поверхность может быть гладкой, и в конструкции крепежа нет пластикового цилиндра. Такой вид классифицируется как огнестойкий, так как металл при отсутствии пластика не поддерживает горение. Некоторые модели дюбеля выпускают с насаженными шайбами. Сама шайбообразная проставка изначально находится на конце тела гвоздя, а при монтаже она сдвигается в сторону шляпки – такой крепеж является наиболее прочным к воздействию нагрузок.

Дюбели-гвозди классифицируются по способу монтажа.

  • Монтаж с применением обычного молотка – этот метод является ручным. Корпус гвоздя бывает с резьбой – тогда его вкручивают с использованием отвертки, или с гладкой рабочей частью – тогда его забивают при помощи молотка. Гвоздь с резьбой при необходимости впоследствии можно выкрутить и демонтировать, а изделие без резьбы демонтировать очень сложно, иногда просто невозможно.
  • Монтаж с применением строительно-монтажного пистолета – в этом случае строение гвоздя отличается наличием специальной манжетки, но у него нет распорного цилиндра из пластика. Такое изделие позволяет выполнять быстрый монтаж и сможет выдержать большие нагрузки.

Есть множество разновидностей креплений по материалу применения.

  • Для стен из ячеистого бетона – конструкция дюбеля снабжена ребрами в форме спиралей, которые расклиниваются в момент забивания крепежа в подготовленное отверстие.
  • Для кирпичной кладки или бетонного монолита – применяются нейлоновые дюбели для работы с бетоном или кирпичом, могут выдерживать до 450 кг нагрузки. У этих моделей дюбели могут быть как с резьбой, так и без нее, диаметр находится в диапазоне 2-16 мм.
  • Для щелевого с пустотами или твердого массива – такой крепеж имеет большую длину, которая составляет 60-360 мм. Конструкция распорного элемента у дюбеля выполнена так, что при вхождении в пустотелую основу гвоздь-дюбель сможет зацепить несколько перемычек внутри материала, тем самым обеспечивая прочную сцепку.
  • Для обрешетки – такие дюбели называют дистанционными, и они дают возможность закреплять конструкцию обрешетки с небольшим отступом от поверхности стены. Такая дистанция колеблется в пределах 1-30 мм. Дюбель разделен на 2 части, одна из которых предназначена для рейки конструкции, а вторая – для стены. Обе части соединяются при помощи шурупа.

Таким методом удается достичь компенсации неровностей стены и получить равномерное закрепление конструкции.

  • Универсальный крепеж – его устройство способно самоопределяться внутри поверхности при монтаже. Если фиксация произошла в плотный материал, то корпус дюбеля расширяется, а если монтаж осуществляется в пустотелом материале, то при попадании в область пустот конструкция выпирает и примыкает к опоре.
  • Для поверхностей с небольшой толщиной – с этой целью используются конструкции дюбеля, выполненные из металла. При монтировании стального гвоздя каркас из металла вспучивается и прочно примыкает к области тонких стенок материала.
  • Для реечных направляющих, напольного плинтуса, стеновой обрешетки – применяется гвоздевой тип дюбеля. Он незаменим в тех случаях, когда требуется выполнить множественный монтаж крепежных узлов. Гвоздь крепления у такого приспособления обустроен специальной накаткой. Рабочую часть шурупа при монтажном процессе вставляют совместно с дюбелем в подготовленное отверстие через обрешетку или рейку, а затем вколачивают эту пару молотком.

После выполнения крепежного узла демонтировать его при необходимости уже не получится.

  • Для подвесных потолочных конструкций – применяется специальный крепеж, называемый «бабочка», который работает по поверхности, имеющей пустоты. При монтировании, проходя первый плотный уровень материала, под действием пружинного механизма дюбель раскрывает свою систему, тем самым упираясь в конструкцию обшивки изнутри. Дюбель-бабочка снабжен крючкообразными выступами и имеет резьбу.
  • Для тяжеловесных подвесных изделий – структура дюбеля применяется для работы с бетонной и кирпичной поверхностями в ситуациях, требуемых закрепить на рабочей поверхности тяжелые ворота или иные изделия. Такой анкерный дюбельный крепеж сможет выдержать многотонную нагрузку.
  • Для пенобетона и гипсового картона – выпускаются как нейлоновые, так и виды из металла, которые имеют острие рабочей части в форме сверла, а также на стержне их тела имеется резьба. Подобные дюбельные крепежи не требуют высверливания отверстий. Например, когда нужно закрепить акустический материал, всю конструкцию вкручивают при помощи отвертки или шуруповерта.
  • Для твердопенного бетона или фиксации теплоизоляции – для применения дюбеля отверстия в материале предварительно не делают, а сам крепеж забивают без гвоздя.
  • Для кирпича со щелевыми пустотами – применяется инъекционный вид дюбельного крепежа. Он работает при вставленном в подготовленное отверстие сетчатом анкере, куда затем вбивают дюбель, после чего к нему с помощью шприцевого приспособления вводят затвердевающий состав. Под действием клеящего вещества сетка анкера разрушается, и на этом месте образуется круглый анкер.

По форме бортика или головки дюбель-гвоздь бывает 3-х видов:

  • цилиндрической формы;
  • с потайным типом головки;
  • широкой грибовидной формы.

Различные материалы рабочих стеновых или потолочных поверхностей требуют основательного подхода в выборе крепежного приспособления. Кроме того, от вида выполнения работ зависит и размер самого дюбеля-гвоздя.

Размеры и вес

Для удобства применения производители выпускают дюбельный крепеж в различных размерных вариантах. Параметры у этого изделия маркируются при помощи двух цифр. Например, 10 на 80, а также 30 на 6 или 8 на 160 – первая цифра в этом случае показывает величину диаметра в миллиметрах, а вторая цифра укажет на длину дюбеля. Параметры дюбеля по диаметру находятся в пределах от 5 до 23 мм, что касается длины, то она находится в границах от 10 до 160 мм, хотя бывают изделия и длиной 200 мм, например, дюбель-гвоздь 10х200 мм.

Самыми ходовыми размерами для бытового применения считается крепеж 6х40, 5х50 или 5х60 мм, а также 6х60 мм. Для промышленного применения нередко в ход идут дюбели размером 8х160 мм. Приобретая дюбель-гвоздь, потребитель сталкивается с тем, что нередко их продают на вес, и масса изделий для оптовой или мелкорозничной закупки указывается не за 1 единицу крепежа, а за 1000 дюбелей.

Вес изделия напрямую зависит от его диаметра и длины, хотя во многих строительных магазинах дюбель-гвоздь продается и поштучно либо небольшими партиями.

Советы по выбору

Чтобы правильно подобрать дюбель-гвоздь, необходимо понимать, какую нагрузку предстоит выдерживать креплению, и для чего оно будет предназначаться. Чаще всего дюбельный крепеж используется для работы с бетонным материалом в виде плотного монолита. Рассмотрим рекомендации специалистов по подбору крепежа.

  • Если потребуется вешать кухонные шкафы или иные предметы с довольно большим весом, то необходимо запастись креплением, длина которого будет как минимум 85 мм.
  • При выполнении крепежа для плинтуса, для кабель-канала, для изоляции стен тем или иным материалом, а также для фиксации конструкций, расположенных горизонтально, длина дюбельного крепления выбирается от 30 мм, а его диаметр берут от 6 до 10 мм.
  • Для монтажа подвесного потолка, а также для ПВХ-конструкций или монтажа приборов освещения – словом, для тех изделий, где нагрузка идет с нижней части конструкции, используются дюбельные крепления, у которых имеются распорные усики или насечки, нанесенные на рабочем корпусе.
  • Если требуется подобрать дюбельный крепеж под уже готовое отверстие в материале, то следует помнить, что размер у диаметра отверстия и дюбельного крепежа должен быть равным. В случае когда диаметр отверстия будет больше, чем у дюбеля, качественного и надежного крепежа не получится, так как дюбель расшатается и выйдет со временем.
  • В стенах из пенобетона дюбельное крепление может стать своеобразным смягчающим прокладочным материалом. В этом случае нужно, чтобы такой крепеж плотно был закреплен в материале, а нагрузка веса удерживаемой конструкции равномерно распределялась по всем крепежным узлам, то есть по остальным дюбелям.

Опытные мастера-монтажники считают, что для старой бетонной стены лучше всего использовать универсальный тип крепления, так как в бетонном монолите могут неожиданно обнаруживаться незаполненные пустоты. Что касается размера и диаметра дюбеля-гвоздя, то, чем больше подразумевается на него нагрузка, тем толще и длиннее должен быть крепеж.

Особенности крепления

Пользоваться крепежом в виде дюбеля-гвоздя при наличии минимальных навыков работы с электродрелью и молотком довольно просто. Устанавливать крепления для бытовых нужд вполне можно своими силами, не приглашая к выполнению этих работ наемных мастеров. Прежде чем начать крепить, нужно выполнить расчет количества дюбелей, их диаметр и размер. Для выполнения работы потребуется применение молотка, электрической дрели с победитовым сверлом либо перфоратора с буром, а также нужно приготовить и выбранное количество дюбелей-гвоздей. Чтобы правильно использовать крепеж, нужно знать, закручивать придется дюбельный крепеж, или его нужно будет забить.

Для различных материалов особенности крепления дюбеля будут различны.

На кирпич

В намеченном участке стеновой поверхности выполняется отверстие, причем, во избежание образования трещин в теле кирпича, сверлить начинают на низких оборотах дрели, постепенно их увеличивая, но только тогда, когда глубина отверстия достигнет 8-10 мм. Перед монтажом дюбельного крепления из отверстия удаляют пыль и мелкую кирпичную крошку, а затем вбивают дюбель при помощи молотка.

На бетон

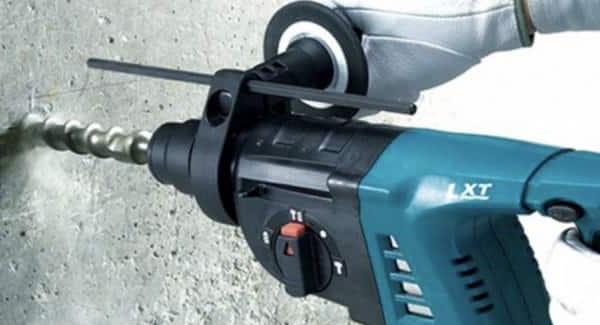

Область для отверстия размечается при помощи кернера, после чего берут перфоратор и высверливают отверстие до требуемой глубины. Диаметр сверла или бура для сверления требуется взять равным диаметру дюбельного крепежа. Что касается длины отверстия, то ее делают на 5-6 мм длиннее, чем сам выбранный вами дюбель. Далее из отверстия удаляют пыль и осколки материала при помощи бытового пылесоса. Затем дюбель забивают молотком в отверстие, а сам шуруп вкручивают либо забивают в конструкцию дюбеля. Забивая шуруп, нужно оставить 3-5 мм его свободного края головки для того, чтобы осуществить подвешивание монтируемой конструкции.

На гипсокартон

При работе с этим хрупким материалом от монтажника требуется большая аккуратность. Сначала в гипсокартоне выполняют отверстие нужных длины и диаметра, а затем до упора вводят дюбельный крепеж, легонько постукивая по его шляпке молотком, после чего требуется вкрутить шуруповертом шуруп в конструкцию дюбеля. При работе с гипсокартонными поверхностями нужно соизмерять массу закрепляемой на них конструкции.

Если она довольно большая и тяжелая, то применять дюбель-гвоздь не рекомендуется, так как этот вид крепления разрушит материал под действием веса закрепленной на них конструкции.

На керамическую плитку

Во время монтажных работ к керамическому материалу следует относиться бережно, так как он обладает повышенной хрупкостью. На поверхности плитки отмечают место для сверления отверстия, далее берут сверло по металлу и выполняют углубление 0,5 мм, то есть снимают слой эмали. Далее берут электрическую ударную электродрель и сверлят отверстие нужной глубины. В отверстие ставят до упора конструкцию дюбельного крепежа и закручивают шуруп.

Перечисленные способы монтажа подразумевают то, что дюбель-гвоздь будет вкручен или забит в рабочее отверстие. Но, помимо этих вариантов, существует еще один способ монтажа дюбельного крепления. Чтобы осуществить его, потребуется взять специальный строительно-монтажный пистолет, с помощью которого конструкцию «пристреливают» к рабочей монолитной поверхности. Чаще всего это применяется для бетона. В работе используют специальный дюбель, который оснащают особой шайбой, отвечающей за плотную посадку крепежа в стене. Строительно-монтажный пистолет имеет своеобразное устройство, которое после нажатия на спусковой курок выстреливает дюбель в стену, и это действие перемещает шайбу с конца дюбельного крепежа к его шляпке, надежно фиксируя крепление в стене.

О том, как установить дюбель-гвоздь в стену, смотрите в следующем видео.

Какой дюбель гвоздь для крепления брусьев. Как крепить брус к стене из различных материалов. Как прикрепить деревянный брус к бетонной стене

Крепление деревянного бруса к кирпичной стене – особенности технологии

В процессе выполнения различных строительных работ зачастую возникает потребность в закреплении бруса на кирпичной стене. У неопытных мастеров эта задача нередко вызывает ряд вопросов. Поэтому в данной статье мы рассмотрим, как закрепить деревянный брусок к кирпичной стене, а также некоторые другие деревянные детали.

Крепление бруса к стене

В каких случаях требуется крепление бруса к стене

Крепление бруса к кирпичной кладке является довольно распространенной строительной операцией, которая может потребоваться в следующих случаях:

  • При креплении различных конструкций и элементов интерьера.
  • При выполнении перепланировки.
  • В процессе утепления или облицовки фасада – в этом случае необходимо выполнить крепление деревянной обрешетки к кирпичной стене.
  • Для монтажа козырьков и примыкающих к дому навесов.

Ниже подробно рассмотрим, как выполняется монтаж бруса.

Монтаж деревянной обрешетки

Процесс крепления бруса

Инструменты

Перед тем как прикрепить деревянный брус к кирпичной стене, необходимо подготовить следующие инструменты и материалы:

  • Электродрель;
  • Молоток;
  • Строительный уровень;
  • Дюбеля типа «быстрый монтаж».

Монтаж

Инструкция по закреплению бруса на стене выглядит следующим образом:

  • Вначале нужно найти положение, в котором должен находиться прикрепленный к стене брус.
  • Далее надо выполнить отверстия под дюбеля, которые высверливаются сквозь брус. На этом этапе важно не сместить деталь, поэтому работу лучше выполнять вдвоем, чтобы один человек удерживал брус, а второй – высверливал отверстия.

Шаг между крепежами зависит от сечения бруса – чем оно больше, тем, соответственно, меньше должен быть шаг. К примеру, если крепится брусок сечением 5х5 см, шаг должен составлять около 20 – 30 см.

Кроме того, в зависимости от сечения бруска выбирается и размер крепежа. Максимальный размер составляет 8×120 мм, а минимальный – 6×40 мм. Что касается выбора сверла, то оно должно соответствовать диаметру и длине дюбеля.

  • Затем надо выполнить зенкование отверстий, чтобы выполнить монтаж крепежей впотай. Для этого отверстия на несколько миллиметров рассверливаются сверлом, соответствующим диаметру шляпки крепежа.

Вставка пластикового дюбеля в отверстие

  • После этого в отверстия своими руками вставляются пластиковые дюбеля.
  • В завершение работы в дюбеля вставляются гвозди и забиваются молотком. В результате крепежи расширяются и прочно фиксируются в стене, удерживая при этом деревянную деталь.

Обратите внимание! Гвозди дюбелей имеют прорези под крестовую отвертку, однако, они не предназначены для того, чтобы их вкручивали. Прорези выполнены лишь с целью простого демонтажа креп

Как крепить дюбель - крепление с помощью дюбелей

Сегодня существует огромное количество крепежных элементов, которые позволяют выполнять установку тех или иных предметов. Одним из наиболее популярных крепежей является дюбель. Это специальный элемент, который имеет большое количество разновидностей. Теперь рассмотрим самые популярные виды дюбелей и узнаем, как крепить дюбель.

«Быстрый монтаж»! Дюбель-гвоздь

Дюбель-гвоздь

Дюбель-гвоздь имеет другое распространенное название «быстрый монтаж». Его популярность связана, главным образом, с тем, что для закрепления нет необходимости использовать отвертку и закручивать саморез. В данном случае все гораздо проще. Предварительно высверливается отверстие в кирпиче/бетоне, затем в него вставляется дюбель-гвоздь и забивается молотком. Монтаж тех или иных предметов на данный вид самореза выполняется очень быстро и легко. Где же используют его чаще всего?

Очень часто его применяют для монтажа плинтуса. В большинстве случаев плинтуса уже имеют необходимое количество отверстий. Отверстие следует сделать только в стене, на предварительно отмеченных местах. Очень важно то, что монтаж плинтусов с помощью дюбель-гвоздя очень удобен, быстр и прост. Когда все отверстия готовы, то в отверстия, имеющиеся на плинтусе, вставляется дюбель-гвоздь, который молотком забивается до самого бортика. Что касается размера, то для плинтусов лучше всего использовать дюбель-гвозди 6×40, а бур для сверления отверстия 6 мм. Лучше всего использовать дюбель с грибком. Потайная шляпка не обеспечит необходимой стабильности в отличие от грибка. Однако для пластиковых плинтусов достаточно будет и потайной шляпки.

С грибком

Следует отметить, что дюбель-гвоздь имеет разные виды и размеры. Как говорилось выше, дюбель-гвоздь имеет потайную шляпку и шляпку по форме грибка. У потайного – бортик небольшой, грибок в свою очередь прижимает значительно сильнее. Размеры дюбель-гвоздя такие:

  • 6×40.
  • 6×60.
  • 6×80.
  • 8×60.
  • 8×80.
  • 8×100.
  • 8×120.
Размеры дюбель-гвоздя

Что касается выбора бура для сверления отверстия, то его следует выбирать непосредственно под диаметр и длину выбранного вами дюбель-гвоздя.

Обратите внимание! Гвоздь в данном дюбеле имеет шляпку с прорезями для крестовой отвертки. Это сделано с той целью, чтобы при необходимости осуществить демонтаж. Он не приспособлен к тому, чтобы его закручивали, его нужно просто забить молотком.

Устройство дюбеля «бабочка» и его монтаж

Дюбель-бабочка

Дюбель-бабочка крепежное устройство, которое напоминает по форме бабочку. В процессе закручивания дюбель сжимается, благодаря чему специальные лапки прижимаются к задней стенке гипсокартона. Одно из преимуществ данного крепежа в том, что достигается увеличение площади давления, образующегося при подвешивании предмета. Другими словами, специфическая форма дюбель-бабочка равномерно распределяет всю образовавшуюся нагрузку на гипсокартон. Следует выделить несколько конструктивных особенностей:

  • Используется для монтажа одинарного листа гипсокартона и двойного соответственно. Дюбель-бабочку можно использовать и для крепления ДСП, ГВЛ и других листовых строительных материалов, которые подходят по толщине.
  • Продаются в комплекте с саморезом по длине и типу резьбы. Однако если по каким-то причинам он не подходит, можно заменить его другим видом самореза.
  • Часть дюбеля, которая находится внутри листа гипсокартона, не прокручивается вокруг своей оси. Это достигается благодаря ребристой поверхности элемента.
  • Внутренняя резьба на дальней головке способствует зажиму и складыванию. А наличие специальных внутренних лапок, которые закреплены к этой головке, обеспечивают большую жесткость, когда дюбель-бабочка закручен.
Монтаж дюбеля-бабочки

Крепление данного дюбеля осуществляется достаточно просто и надежно. Для этого достаточно несколько минут. Последовательность монтажа следующая:

  1. Там, где планируется организовать крепление, делается отметка карандашом.
  2. Дрелью выполняется отверстие. Оно должно быть такой глубины, чтобы пластмассовый дюбель вошел полностью.
  3. После на саморез одевается крепеж. Это может быть просто кронштейн, крючок, специальная пластина, зажим и так далее.
  4. На последнем этапе в дюбель до самого упора закручивается саморез. В процессе закручивания пластмассовый дюбель за листом гипсокартона складывается. Это можно почувствовать в процессе его закручивания. Чтобы проверить прочность, следует слегка потянуть дюбель на себя. Но аккуратно, чтобы не вырвать его.

В некоторых случаях бывает проблематично использовать дюбель-бабочку. Это связано с тем, что пространство между гипсокартоном и стеной очень маленькое. В таком случае в стене необходимо просверлить небольшое отверстие. Это позволит без особых проблем закрутить саморез в пластмассовый дюбель. Этот метод позволит избежать использования длинного дюбеля и самореза, чтобы закрепить его к стене. Так, подвешиваемая конструкция будет надежно держаться на гипсокартоне.

Крепление дюбеля молли

Дюбель Молли

Данный вид дюбеля также имеет некоторые особенности в монтажа. Сверлом на восемь миллиметров просверливается отверстие. Затем в гипсокартон вставляется дюбель, который имеет бортик с двумя зубцами и плотно придавливается. Такое действие предотвратит прокручивание анкера, когда он будет фиксироваться. После этого винтом, который идет в комплекте, при помощи шуруповерта или отвертки дюбель прикручивается вплотную к гипсокартону. В этом случае, центральная часть втулки скручивается, тем самым обеспечивая отличную фиксацию предмету, который будет закреплен.

Монтаж дюбеля Молли

Дюбель молли имеет ряд преимуществ, например:

  • Имеет способность выдерживать нагрузки до 35 килограмм.
  • Шуруп и дюбель продается в комплекте.
  • При необходимости можно осуществить демонтаж конструкции.

В свою очередь, имеет один весомый недостаток, а именно высокую цену. Однако дюбель молли для гипсокартона идеальный вариант!

Дюбеля для гипсокартона

С особой внимательностью необходимо относиться к выбору и соответственно монтажу дюбелей для гипсокартона. Чтобы на гипсокартоне закрепить полку или шкафчик вам потребуются специальные дюбеля. Их выбор во многом будет зависеть от веса подвешиваемой конструкции. Если осуществить неверные расчеты, то существует большой риск, что конструкция попросту упадет.

Один из самых распространенных видов дюбелей это дюбель-пробка. Он состоит из двух частей, а именно из пробки и дюбеля соответственно. В большинстве случаев его применяют для креплений тех или иных предметов в бетонной стене. Распорная его часть состоит из нейлоновых трех секций. В секции хвоста располагается проходное отверстие. Именно оно значительно облегчает завинчивание, а также хороший ход шурупа в процессе его закручивания. Благодаря распиранию, которое осуществляется одновременно с трех сторон, обеспечивается надежное удержание дюбеля в стене. В некоторых случаях дюбель-пробку можно использовать и для крепления в гипсокартоне. Однако, как рекомендуют специалисты, лучше не рисковать. Хотя некоторые и считают дюбель-пробку универсальным крепежом, лучше всего использовать специальный дюбель-гвоздь. В целом же все специализированные дюбеля для гипсокартона имеют одно основное различие – гарпунный распорный принцип. Именно он обеспечивает качественное крепление конструкции. Все дюбеля для гипсокартона можно разделить на две группы:

  1. Разжимающиеся.
  2. Проходные.

Пружинный проходной

Прижимной проходной Молли

Проходные дюбеля практичны в тех случаях, когда крепление следует осуществить в потолке, например, при монтаже люстры. Пружинный проходной дюбель имеет металлический стержень с резьбой, пружинный механизм, а также складные стопорные крылья. В процессе его монтажа внутри гипсокартонной конструкции пружинный механизм раскрывается при воздействии на него стопорным крюком-крылом. Так образовывается надежное крепление. При этом другой конец пружинного дюбеля может иметь различную форму: в виде кольца, штанги, винта и т. п. На выбор формы непосредственно влияет предмет, который будет подвешиваться. Такой механизм практичен и в тех случаях, когда гипсокартон облицован керамической плиткой.

Дюбель саморез

Дюбель и саморез

Данный вид дюбеля для гипсокартона выполняется из двух разных материалов:

  1. Нейлон марки ТТ22.
  2. Металлический DRIVA.

Как правило, их используют в тех случаях, когда требуется осуществить крепление на однослойный или многослойный гипсокартонный лист. При этом он может иметь декоративное покрытие и изоляцию на внутренней стороне. Дюбель саморез имеет главное отличие между собой – это размер. Осуществляя его выбор, вам следует убедиться в том, что он не будет торчать с другой стороны. Что касается дюбель самореза DRIVA, то он производится из сплава алюминия и цинка. Примечателен тот факт, что для их крепления нет необходимости предварительно просверливать отверстие в гипсокартоне. Конец такого дюбеля оборудован собственным сверлом. Они очень легко вкручиваются в гипсокартон, обеспечивая надежное крепление. Они могут выдержать достаточно большой вес того или иного предмета. Сам же дюбель закручивается при помощи простой отвертки или шуруповерта.

Монтаж дюбеля, самореза
Обратите внимание! Если толщина листа превышает 15 миллиметров, тогда предварительно рекомендуется просверлить тонкое отверстие.

Дюбель зонтик

Своей формой напоминает зонт. Дюбель-зонтик обеспечивает надежный упор. Раскрывается он в пространстве за плитой. Особой популярностью пользуется для креплений предметов в потолке. Например, его можно использовать для крепления люстры. Чтобы его установить вам потребуется предварительно просверлить отверстие в гипсокартоне. Благодаря его полному раскрытию организовывается равномерное распределение нагрузки на всю площадь. Вот последовательность монтажа дюбель-зонтика:

  • Первым делом необходимо высверлить отверстие гипсокартонном потолке. Отверстие должно быть немного больше диаметра самого дюбеля. Это важное требование, так как в момент крепления есть риск повредить лист.
  • После следует закрутить дюбель в гипсокартон. Делать это нужно осторожно, чтобы последний виток не прокрутился в гипсокартоне.
  • На следующем этапе прикрепляется сам предмет, а образовавшееся отверстие возле крепежа можно замазать специальной замазкой. Желательно если это будет акриловая шпатлевка, так как она обладает резиновой основой, что предотвратит растрескивание.

Итак, мы рассмотрели с вами самые распространенные виды дюбелей, которые применяются для крепления предметов в гипсокартоне и не только. Если вы хотите чтобы подвешиваемый вами предмет держался прочно, вам следует осуществлять тщательный выбор крепежа. Будем рады вашим комментариям. Возможно, вы знаете еще некоторые виды дюбелей, которые можно использовать для крепления предметов в гипсокартоне.

Дюбеля для бетона: выбор и монтаж

Дюбеля для бетона – оптимальный вариант крепления разнообразных конструкций к основанию, характеризующийся прочностью, надежностью, способностью выдерживать значительные нагрузки. Чтобы такой крепеж обеспечил качественное и долговечное крепление, дюбель нужно правильно выбрать среди большого разнообразия конструкций, а также верно смонтировать.

Классический дюбель-гвоздь для бетона представляет собой пластмассовую втулку в виде цилиндра с расположенными по всему корпусу насечками и выступами (они предотвращают выпадение и расшатывание, проворачивание крепежа), в которую вставляется гвоздь или саморез из металла.

Но сегодня на рынке можно найти очень много разновидностей данного типа крепежа, выполненных из тех или иных материалов, предназначенных для определенных поверхностей, нагрузок.

выбор типа крепежавыбор типа крепежа

Дюбель по бетону может быть выполнен с манжетой из металла и его сплавов, разных видов пластмассы (нейлон самый прочный, также используются полиэтилен, полиамид), с защитными покрытиями. Пластмассовые крепежи не боятся коррозии, выступают в роли диэлектриков, но обеспечивают менее надежное и прочное крепление, чем металлические аналоги.

Крепежи для бетонной стены

Определяя, какой дюбель лучше для бетона, необходимо рассматривать крепежи только для этого материала, так как они отличаются определенными особенностями. Так, дюбель для кирпича не подойдет для крепления в бетонный монолит и наоборот. Также значение имеет структура поверхности – обязательно учитывают пористость монолита, наличие в нем полостей.

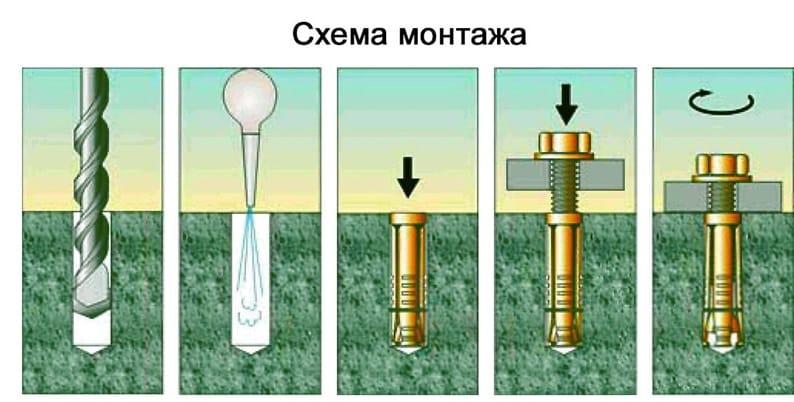

установка анкераустановка анкера

Дюбель-гвоздь по бетону и кирпичу отличается втулкой – в бетон классический гладкий крепеж можно просто вогнать (забить) в монолит, качественно и быстро, без применения особых методик и затрат времени, сил, финансов. В кирпиче или газобетоне, к примеру, втулка без распорных элементов попросту разрушит посадочное отверстие из-за наличия полостей, рыхлости материала.

Маркировка дюбеля всегда включает описание типа материала, для которого подходит крепеж: для бетона нужно выбирать соответствующие элементы и никак иначе.

Материал для изготовления крепежа

Дюбель для бетона может быть сделан из металла, пластмассы. Металл гарантирует прочность и жесткость, отличается большей несущей способностью. Пластмассовые крепежи не подвержены коррозии, обладают большей эластичностью и вязкостью, поэтому легко деформируются и даже при таких воздействиях крепеж не разрушается.

Все пластмассовые нагели горят даже после того, как источник пламени удален. Поэтому на пожароопасных объектах данный тип крепежа не используется.

дюбель гвоздь по бетонудюбель гвоздь по бетону

Пластмассовые дюбели для бетона:

  • Полиэтиленовые – стойкие к кислотам, легкие, обеспечивают прекрасную вязкость, не боятся деформации, выступают диэлектриком. Со временем материал может стареть, растрескиваться. Холодостойкий – крепежи можно использовать при морозе до -40 С.
  • Полипропиленовые – к холоду менее стойкие, но дают большую износоустойчивость и твердость. Материал стойкий к нагреву – деформируется лишь при температуре от +140 С. Тоже может растрескиваться.
  • Полиамидовые (нейлоновые) дюбеля по бетону – прочные, жесткие, вязкие, стойкие к вибрациям, не боятся механических повреждений, обладают хорошей износостойкостью. Такие дюбеля считаются наиболее надежными и прочными, но обладают одним недостатком – гигроскопичностью, поэтому исключают возможность монтажа в мороз и при высокой влажности.

Дюбеля металлические для бетона по строению и форме мало чем отличаются от крепежей из пластика, но представлены в меньшем ассортименте. Металл отличается жесткостью и прочностью, но вязкость и упругость у него меньше, поэтому при деформациях теряет свойства.

Металлические дюбель-гвозди по бетону:

  • Оцинкованная и нержавеющая сталь– не боятся коррозии, обеспечивают надежное жесткое соединение.
  • Специальные сплавы с хромом, титаном, бронзой, латунью – долговечны, отличаются особой стойкостью к коррозии, стоят дорого, поэтому актуальны лишь для отдельных случаев, особо важных крепежей.

Особенности монтажа

Чтобы вбить дюбель в бетонную стену, не обязательно приглашать мастеров. Все можно сделать самостоятельно. Понадобятся такие инструменты и материалы: сам дюбель определенной конструкции, острый гвоздь, электрическая дрель и победитовое сверло (возможно использование перфоратора), изолента, небольшой молоток.

Основные этапы выполнения крепления:

  • Место установки намечается после тщательного проектирования.
  • Ножовкой, гвоздем или чем-либо еще выполняется небольшое углубление на отмеченном месте.
  • Выбирается сверло для электрической дрели соответствующего диаметра – оно должно точно подходить размеру шурупа и требуемого отверстия под него. В отверстие дюбели должны вводиться с усилием, чтобы закрепиться внутри надежно. На сверле желательно сделать отметку куском изоленты по глубине отверстия с небольшим запасом, чтобы ограничить сверление. Дрель должна находиться строго перпендикулярно поверхности. Выполняется отверстие.
  • Из дырки нужно удалить пыль, мусор, крошку – лучше это делать пылесосом, но можно использовать все, что угодно.
  • Далее в отверстие аккуратно монтируется пластмассовый или металлический дюбель для бетона, сильными точными движениями забивается молотком до максимального упора, в него ввинчивается шуруп (если шурупы предполагаются в комплекте конструкции).

дюбель по бетонудюбель по бетону

Выбор дюбеля

При выборе дюбелей для бетона учитывают условия эксплуатации, предполагаемые нагрузки, тип материала, другие особенности крепежа.

Как выбрать дюбеля по бетону:

  • Для конструкций с большим весом выбирают дюбеля с глубиной крепления минимум 85 миллиметров.
  • Горизонтальная фиксация требует глубины крепления минимум в 30 миллиметров, диаметра дюбеля снаружи от 7 до 11 миллиметров.
  • При обустройстве подвесных потолков, осветительных приборов, где основная нагрузка идет снизу, крепежи должны быть выполнены с поперечными насечками и разной длины распорными усиками.
  • При выборе дюбеля в готовое отверстие нужно следить за тем, чтобы диаметр (мм) крепежа и отверстия был одинаков. Если диаметр отверстия больше и дюбель войдет без усилия, крепеж может расшататься.
  • В слабых стенах дюбели выступают в качестве смягчающей прокладки. Крепление должно плотно прилегать к крепежу, чтобы нагрузка равномерно распространялась по изделию.
  • В зависимости от нагрузки выбирают размеры дюбель-гвоздей для бетона – чем больше диаметр и длина, тем надежнее крепление. Точные параметры можно просмотреть в специальных таблицах или в маркировке изделия.
  • Для старого бетона лучше применять универсальное крепление, так как в монолите могут быть пустоты.

дюбеля для бетона и кирпичадюбеля для бетона и кирпича

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т.д. Есть саморезы для бетона без дюбелей.

Классические

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

дюбельдюбель

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

саморезысаморезы

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

Распорный

Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

анкера для бетонаанкера для бетона

Бабочка

Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

болт моллиболт молли

Универсальный

Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

универсальный дюбельуниверсальный дюбель

Гвоздь

Обычный крепеж, просто забивается в стену молотком либо специальным пистолетом.

гвоздь по бетонугвоздь по бетону

Фасадный

Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

фасадныйфасадный

Химический

Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

химический анкерхимический анкер

Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

КВТ

Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

GB

Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

GB дюбель по бетонуGB дюбель по бетону

Особенности демонтажа

Выбирая, какой дюбель хороший, а какой не подходит для поставленной задачи, необходимо учитывать и возможность демонтажа. Если есть вероятность, что в будущем крепление нужно будет удалить, желательно об этом подумать до его монтажа.

Чтобы быстро и правильно выполнить демонтаж, понадобятся самые разные инструменты, которые обычно есть в арсенале любого мастера. Некоторые виды дюбелей (химический, к примеру) демонтировать невозможно).

химический анкерхимический анкер

Как демонтировать дюбель:

  • Для удаления обыкновенного пластмассового дюбеля достаточно найти саморез соответствующего размера. Саморез вворачивают на 2/3 в сам дюбель, головку шурупа аккуратно зажимают плоскогубцами, потом вместе с дюбелем вытаскивают из монолита. В некоторых случаях достаточно будет и штопора.
  • Шляпку самореза, который вставлен в дюбель, можно поддеть гвоздодером. Тут нужно следить за тем, чтобы рабочая часть самореза в самом отверстии прилегала плотно.
  • Самодельные дюбели из дерева вынимают по частям – сначала дробят кусок древесины (проще всего вдоль волокон) на отдельные куски, используя стамеску (лучше с тонким лезвием) и молоток. После того, как дюбель разрушен, его поддевают шилом, острым ножом либо гвоздем и вытаскивают из гнезда.
  • Прочно сидящий в монолите дюбель в некоторых случаях проще не демонтировать вообще – лучше срезать выходящую на поверхность часть, тщательно замазать углубление гипсом и аккуратно выровнять.
  • Если в дюбеле застряла часть шурупа, понадобится нагретый паяльник. Сначала пластиковая основа дюбеля аккуратно плавится, потом обломок крепежа поддевают круглогубцами либо кусачками и удаляют.
  • Металлический дюбель, который в бетон забивался строительным пистолетом, сначала обрабатывают сильными частыми ударами молотка, воздействуя на выступающую часть изделия с разных сторон. Обычно в процессе анкерный дюбель расшатывается и его легко можно удалить. Если же расшатать трудно, рядом можно сделать углубление сверлом с наконечником из твердого сплава или металлическим пробойником. Благодаря круговой воронке площадь сцепления крепежа со стеной уменьшится, удалить его будет легче.

перфоратор и бетонперфоратор и бетон

Дюбеля для бетона сегодня на строительном рынке Москвы и области, других регионов представлены в большом разнообразии, поэтому найти крепеж, точно соответствующий требованиям и условиям эксплуатации, не составит труда. Главное – выбирать надежных поставщиков и ориентироваться на качество продукции.

Монтаж стропильной системы. Что использовать – гвозди или саморезы

Стропильная система является несущим каркасом скатной крыши. Она представляет собой совокупность различных конструктивных элементов, скрепленных между собой различными способами. В состав стропильной системы входят мауэрлат,  стропильные ноги, затяжки, прогоны, основание под кровлю и другие более мелкие узлы и детали. Все они соединены между собой шпильками, гвоздями и другими крепежными элементами. От того, насколько правильно выбран вид крепежа, зависит прочность стропильной системы, надежность и долговечность крыши в целом.

Традиционно при монтаже стропильной системы использовались нагели, гвозди и скобы, но с появлением электрических шуруповертов возросла популярность шурупов и саморезов, и они все чаще используются при выполнении строительных работ.

Несмотря на то, что внешне саморез и шуруп очень похожи, они различаются резьбой и способом монтажа:

- шуруп имеет резьбу в виде буравчика, не доходящую до головки и применяется для крепления деталей к мягким материалам, например, к дереву. Мощные шурупы с шестигранными головками называются «глухарями»;

- саморез имеет специальную резьбу по всей длине стержня и образует ответную резьбу в соединяемых деталях.

Чтобы закрепить деталь с помощью шурупа, необходимо предварительно просверлить отверстие. При монтаже детали с помощью самореза такое отверстие не требуется.

Обычный строительный гвоздь имеет круглый заостренный стержень и плоскую головку. При монтаже ответственных узлов используются гребенчатые, или ершенные гвозди. Благодаря поперечной насечке на стержне прочность крепления ершенным гвоздем в 5 раз выше, чем при использовании обычного гвоздя. В условиях повышенной влажности применяются винтовые гвозди, увеличивающие прочность крепления в 4 раза.

Прочность удержания гвоздей и шурупов также отличается. Например, чтобы выдернуть из сосновой доски не оцинкованный гвоздь 2,6х40 мм, необходимо приложить усилие 32 кг, а для выдергивания более короткого шурупа размером 2,6х22 мм потребуется усилие 74 кг. Крепление, выполненное оцинкованными гвоздями, значительно прочнее, чем при использовании простых черных гвоздей.

Казалось бы, вывод очевиден - при монтаже стропильной системы под кровлю Ондулин следует использовать саморезы, однако торопиться не стоит. Дело в том, что при изменении влажности и температуры, под воздействием снеговой и ветровой нагрузок стропильная система «дышит», т.е. деревянные элементы набухают, изменяются в размерах и смещаются относительно друг друга, при этом на крепеж действуют изгибающие, срезающие и растягивающие нагрузки.

Гвоздю такие нагрузки не страшны: его стержень легко выдерживает многочисленные изгибы, а если при набухании древесина выдавливает гвоздь, крепление все равно остается прочным. Торчащая головка гвоздя хорошо заметна, и вбить его до конца во время очередного осмотра крыши не составляет труда.

Несложно представить, что происходит с саморезом при изменении температуры, особенно при увлажнении и набухании стропил и балок: резьба не позволяет стержню сместиться и его разрывает в одном или двух местах. Очень часто стержень лопается у основания головки, при этом крепление оказывается полностью разрушенным. Прочность стали и качество термообработки самореза значения не имеют, т.к. замерзающая вода способна разрушить и более крепкие узлы.

Использование саморезов, шурупов и, в частности, «глухарей» возможно при монтаже скользящих опор стропил, хомутов и прочих стальных деталей, но следует понимать, что такое крепление окажется более дорогим, а монтаж более трудоемким.

При монтаже стропильной системы скатных крыш одноквартирных и блочных домов высотой 2-3 этажа рекомендуется использовать гвозди следующих размеров:

Узел стропильной системы

Способ монтажа

Длина гвоздя, не менее (мм)

Количество гвоздей, не менее (шт.)

Крепление стропильной ноги к коньковой доске

Гвоздь вбивается в торец стропила через коньковую доску

80

3

− " −

Гвоздь вбивается наискось

60

4

Крепление затяжки к стропильной ноге

Гвоздь вбивается под прямым углом

80

3

Раскосы под стропила

Гвоздь вбивается наискось

80 (к обвязке несущей стены)

80 (к стропилам)

2

3

Обрешетка под ондулин монтируется оцинкованными или нержавеющими гвоздями из легированной стали. Длина гвоздя должна в 2,5-4 раза превосходить толщину обрешетки.





Дюбель гвоздь – как правильно выбрать, крепить и вытащить?

Дюбель гвоздь – что это такое, зачем нужен, основные характеристики и виды

Современный дюбель-гвоздь пришел на смену деревянным шкантам-чопикам, которые зачастую раскалывались на куски, рассыхались и плохо держались в несущей поверхности. Составной крепеж с распорной втулкой в разы ускоряет большинство монтажных работ, обеспечивая надежнейшее крепление мебели и других изделий.

Что такое дюбель-гвоздь?

Ассортимент крепежных деталей существует огромный. Нужно знать, как выглядит дюбель-гвоздь, разбираться в его разновидностях, чтобы подобрать лучший способ монтажа для работы. В самом распространенном варианте он представляет собой составное изделие из двух предметов – гвоздя и дюбеля. При забивании стержня распорная часть расширяется и фиксируется в поверхности. Дюбель и гвоздь может выполняться из разных материалов, чаще в зависимости от условий используется прочная сталь или пластик.

Зачем нужен дюбель-гвоздь?

Основное предназначение данного изделия – надежно укрепиться в несущей поверхности. Дюбель-гвоздь по бетону или кирпичу разрешает значительно ускорять темп работ. Наличие ограничительной манжетки помогает не заглублять чрезмерно шляпку в поверхность. Сейчас для фиксации рейки не требуется делать точнейшую разметку. Отверстия просверливаются непосредственно в планке и прямо через них вбиваются приготовленные дюбель-гвозди. Шлицы на шляпках выполняются для упрощения демонтажа изделий.

зачем нужен дюбель гвоздь

Дюбель-гвоздь – характеристики

При подготовке к строительным работам нужно приобретать массу расходного материала. Монтажный дюбель-гвоздь в зависимости от разновидности и размера обладает разными техническими характеристиками. Рассмотрим основные параметры этого крепежа (минимальные и максимальные данные) на примере полипропиленовых изделий с потайным бортиком:

  1. Обозначение дюбель-гвоздей – от 6х40 до 10х100.
  2. Do - отверстие под дюбель (от 6 до 10 мм).
  3. L – длина дюбеля (от 40 до 100 мм).
  4. Ds – диаметр гвоздей (от 4 до 7 мм).
  5. Ls – длина гвоздей (от 42 до 102 мм).
  6. T – глубина отверстия под дюбель-гвоздь при сквозном монтаже (от 50 до 150 мм).
  7. H – глубина анкеровки (от 30 до 50 мм).
  8. Da – толщина прикрепляемого изделия (от 10 до 100 мм).
  9. Величина вырывающей силы (для бетона В25) – от 1,6 до 2,4 кН.
  10. Величина срезающей силы (для бетона В25) – от 1,8 до 4,1 кН.
  11. Вес 100 шт. дюбель-гвоздей – от 3,3 до 15,32 кг.
  12. дюбель гвоздь характеристики

Что лучше дюбель-гвоздь или дюбель-шуруп?

В обоих случаях мы имеем изделия, состоящие из двух элементов – распорной части и стержня (гвоздя, шурупа). Главное, чем отличается дюбель-гвоздь от дюбель-шурупа – способом установки в несущей поверхности. В первом случае требуется вбивать гвоздь, а в варианте с шурупом крепеж вкручивается электрическим приспособлением или отверткой. Рассмотрим достоинства и минуса каждого варианта.

Дюбель-гвоздь:

  1. Монтаж происходит быстрее.
  2. Подходит для установки в любую полнотелую стенку кроме гипсокартона.
  3. По причине ударных нагрузок усиливается риск разрушения лицевой поверхности.

Дюбель-шуруп:

  1. Установка происходит дольше.
  2. Демонтаж облегчен.
  3. Крепление считается более надежным.
  4. Меньше риск повреждения фасадной части.
что лучше дюбель гвоздь или дюбель шуруп

Что лучше дюбель-гвоздь или саморез?

Сравнивать оба вида крепежа неправильно, они предназначены для работы в разных условиях. Отлично подходит дюбель-гвоздь для кирпича, бетона, плотного пеноблока. Шурупы рекомендуются для пластика, ДСП или древесины. В податливом материале при вкручивании образуются витки внутренней резьбы, удерживающие изделие от вырывания. Если предстоит работа с металлом, прочными сортами пластмассы или породами дерева, то лучше применять саморезы с острым кончиком или сверлом.

что лучше дюбель гвоздь или саморез

Виды дюбель-гвоздей

В зависимости от условий строителям приходится пользоваться разными инструментами. Например, крепление предмета на бетонной или гипсокартонной стенке имеет существенное отличие. В некоторых случаях важность имеет усиленная прочность стержня, в другом месте – теплопроводность и влагостойкость. Даже простой с виду забивной дюбель-гвоздь имеет несколько разновидностей, которые отличаются не только размерами и материалом, но и способом монтажа.

Распространенные виды дюбель-гвоздей:

  1. Дюбель-гвоздь для ручного монтажа.
  2. дюбель гвоздь для ручного монтажа
  3. Дюбель-гвоздь под пистолет – монтаж осуществляется при помощи автоматического устройства, что крайне ускоряет ход работ. Распорная часть у него отсутствует. Гвоздь выполнен из прочнейшей стали (твердость 53-56 HRC, изгиб не больше 0,1 мм).
  4. дюбель гвоздь под пистолет
  5. Акустический дюбель-гвоздь – при изготовлении крепежа используется не металл, а пластик и стекловолокно, что препятствует возникновению коррозии или прохождению холода. Расходный материал данного типа используется для монтажа теплоизоляции, звукоизоляции, кабель-каналов, декора.
  6. акустический дюбель гвоздь
  7. Дюбель-гвоздь «зонт» – имеет широкую шляпку и длинное тело, используется для фиксации теплоизоляции.
  8. дюбель гвоздь зонт

Пластмассовые дюбель-гвозди

Стаканчик из синтетического материала имеет распорную и нераспорную поверхность. Пластиковый дюбель-гвоздь оснащен манжетой, которая препятствует проваливанию крепежа внутрь поверхности. Наличие зубчатых элементов не дает прокручиваться изделию в отверстии. Перечислим распространенные разновидности пластикового крепежа:

  1. Универсальный дюбель – используется вместе с шурупами по дереву и ДСП, винт-шурупами, подходит для пустотелых и полнотелых материалов.
  2. универсальный дюбель
  3. Распорный дюбель S – нейлоновый крепеж имеет двухсторонний распор. Отсутствие упорной кромки разрешает прятать дюбель внутри штукатурки.
  4. распорный дюбель S
  5. Распорный дюбель M-S – подходит для работы со стандартными болтами или резьбовыми шпильками.
  6. распорный дюбель M S
  7. Дюбеля для газобетона GB – наличие спиральных ребер разрешает обеспечить прочнейшую посадку в мягком материале.
  8. дюбеля для газобетона GB
  9. Дюбеля для монтажа ступенек ТВ/ТВВ – имеют удачную геометрию поверхности для предотвращения скрипа, вибрации. Крепеж марки ТВ имеет маленький распор для установки в стальном профиле.
  10. дюбеля для монтажа ступенек ТВ ТВВ

Металлические дюбель-гвозди

Использование стальной распорной гильзы приводит к удорожанию сметы, но разрешает увеличивать расчетную нагрузку. Металлический дюбель-гвоздь для пеноблока, кирпичных сооружений или бетонных конструкций устанавливается аналогично пластиковому крепежу. Перечислим достоинства и минусы такого изделия:

  1. Высокая несущая способность.
  2. Металл не растягивается со временем.
  3. Оцинкованная или нержавеющая гильза устойчива к коррозии.
  4. Большой выбор крепежа.
  5. Простой монтаж.
  6. Стоимость дюбель-гвоздей из металла выше.
  7. Нужно учитывать, что стальной крепеж может создавать большее напряжение, поэтому его лучше располагать дальше от края.
металлические дюбель гвозди

Как выбрать дюбель-гвоздь?

При покупке расходных материалов следует учитывать их конструктивные особенности. Например, дюбель-гвоздь для утеплителя имеет удлиненное тело, чтобы насквозь проткнуть блок из минваты или пенопласта, и широкую шляпку для удержания мягкого материала. Форма пластиковой головки должна отвечать условиям крепления. Конусообразные шляпки «впотай» рекомендуются для оконных рам или деревянного бруса. При фиксации металлических кронштейнов требуется более плотное прилегание шляпки к плоскости. С учетом типа несущего основания подбирается распорная часть крепежа:

  1. Для прочного основания, где анкеровка происходит за счет силы трения, подойдет универсальный дюбель-гвоздь.
  2. В пористых блоках анкеровку производят за счет особенной формы гильзы. Например, дюбель-гвозди для газобетона обладают спиральной распорной частью.

Дюбель-гвоздь – размеры

Разбираться в типоразмерах данного крепежа очень просто. Подбирая дюбель-гвоздь для гипсокартона, пеноблоков или кирпича, нужно точно знать толщину прикрепляемого материала и расчетную нагрузку. Первая цифра на маркировке обозначает наружный диаметр распорной части, а вторая цифра – ее длину. Для крепежа с полипропиленовыми распорными втулками существуют следующие типоразмеры:

  • 6х40;
  • 6х60;
  • 6х80;
  • 8х60;
  • 8х80;
  • 8х100;
  • 8х120;
  • 8х140;
  • 10х100.

Дюбель-гвозди для автоматического пистолета имеют меньший выбор типоразмеров:

  • 4,5х30;
  • 4,5х40;
  • 4,5х50;
  • 4,5х60;
  • 4,5х80;
  • 5х100.
  • дюбель гвоздь размеры

Как крепить дюбель-гвоздь?

Разобравшись в типоразмерах, научившись пользоваться ударной дрелью и перфоратором, устанавливать конструкции при помощи этого крепежа очень легко. Инструкция, как использовать дюбель-гвоздь, отличается простотой:

  1. Намечаем центр отверстия.
  2. Пробиваем перфоратором отверстие нужного диаметра с учетом маркировки.
  3. Длина отверстия должна быть на 5-6 мм длиннее используемого дюбеля.
  4. Желательно очистить отверстие от пыли пылесосом.
  5. Аккуратно забиваем распорный патрон дюбеля молотком.
  6. Забиваем гвоздь, при надобности оставляя 2-3 мм для крепления подвеса.
  7. В случае фиксации кронштейнов или планок дюбель вставляется сверху через монтажное отверстие в изделии.

Как вытащить дюбель-гвоздь?

Нередко при демонтаже пластиковая часть накрепко застревает в поверхности. Чтобы вытащить дюбель-гвоздь для бетона или другого материала умельцами изобретено несколько хитростей:

  1. Вкручиваем саморез в распорный стаканчик и затем плоскогубцами вытаскиваем изделие из стенки.
  2. В серьезных случаях вместо плоскогубцев лучше использовать гвоздодер.
  3. Если кончик шурупа обломан, то можно расплавить пластиковую деталь настолько, чтобы открывшейся поверхности хватило для сцепления с плоскогубцами.
  4. Металлический дюбель-гвоздь придется вначале немного расшатать, чтобы вытащить из стенки.
  5. Если металлическая часть выступает очень мало, то требуется перфоратором выполнить углубление вокруг шляпки, чтобы уменьшить сцепление с материалом и освободить часть дюбеля для удобного хвата.



Требования к креплению Металлический колпачок Термостойкий дюбель 12 см для теплоизоляционной плиты с металлическим гвоздем

Описание продукта

Требования к креплению Металлический колпачок Термостойкий дюбель 12 см для теплоизоляционной плиты с металлическим гвоздем

1) Стандарт: DIN

2) Материал: металл, PP

3) Диаметр: 8-10 мм, по необходимости

4) Длина: 50-300 мм по необходимости

5) Острие: острие

6) Поверхность: гладкая, цинк

7) Упаковка: коробка, картон, мешок, поддон

8 * 50 8 * 60 8 * 80 8 * 90 8 * 110 8 * 140
8 * 150 8 * 170 8 * 200 8 * 220 8 * 240 8 * 300

Упаковка и доставка

Информация о компании

.Машина для сборки дюбелей

, Гвозди для крепления изоляции, Машина для сборки распорных анкерных болтов

Машина для сборки дюбелей, гвоздей для крепления изоляции, машина для сборки дюбелей

1. Описание

1. Автоматическая машина для сборки кабельных зажимов и гвоздей подходит для сборки кабельных зажимов, расширения гвоздей и так далее.

2. С помощью устройства защиты двигателя защитите двигатель и в случае износа делителя

3.Двенадцать одинаковых дисков с разделенными зажимами: высокая рабочая скорость при уменьшении износа машины.

4. Стандартизированный, высокоточный, высококачественный сплиттер, очень прочный

5. Двигатель постоянного тока мощностью 50 Вт: энергосберегающий, энергосберегающий

6. Улучшение конструкции, специально разработанное для клиентов, которые не знают о машине

7. Занимает небольшое пространство, умеренный рост, тихий

2. Технические характеристики:

Спецификация: Малый размер (3-14 мм), большой размер (16-25 мм)

Источник питания: 220 В переменного тока, 50 Гц, 100 Вт + - 10%

Производительность: 250-350 шт / мин

Объем: 690x 430x 1300

Вес: 220 кг

Упаковка и доставка

Наши услуги

.

определение дюбеля по The Free Dictionary

Вырубите также много гнутых бревен и принесите домой плуг, когда найдете его, и посмотрите на гору или в поле в поисках дерева каменного дуба; ибо это самое сильное средство для пахоты для волов, когда один из рабочих Афины закрепляет лемехи и прикрепляет их к шесту дюбелями. Подготовьте два плуга для работы с ними дома, один целиком, а другой соединенный. Как показано на рисунке, в боковые опорные бетонные блоки установлено несколько арматурных стержней, чтобы они могли выдерживать боковую нагрузку из-за поведения дюбеля арматура.Справа от центра я установил три деревянных дюбеля диаметром 4 1/4 дюйма в виде треугольника, каждый на расстоянии 4 дюйма друг от друга. Компания Outokumpu Long Products из Финляндии выиграла контракт на поставку 350 тонн гладких круглых дюбелей из нержавеющей стали для Катара. Mega Reservoirs PRPS-3 в Rawdat Rashed. Как лучше всего совместить отверстия для дюбелей на фасадах шкафа с торцевыми панелями? Однако если вы предпочитаете отдельно стоящее «дерево», вы можете получить тонкий дюбель и покрасьте его в тот же цвет, что и перекати-поле.Готовящийся к выпуску ASTM E3013, Метод испытаний для оценки выравнивания дюбелей бетонного покрытия с использованием магнитно-импульсной индукции, усилит меры контроля и обеспечения качества за прочными гладкими магистральными магистралями и взлетно-посадочными полосами в аэропортах. В испытании на сдвиг соединение фитинга Minifix усиливается с помощью дюбель из бука, который является распространенным подходом в мебельной промышленности. Чтобы найти решение, которое улучшило бы свойства дюбельных соединений и косвенно, чтобы улучшить сопротивление конструкции во время эксплуатации, анализируются многие влияющие факторы [1, 2, 3 , 4, 5].Что вам понадобится: * 1-5-дюймовый кусок пластиковой водопроводной трубы из ПВХ 1/2 дюйма * 2-7 / 16-дюймовый деревянный дюбель длиной 2-7 / 16 дюймов * резистор 1-22 Ом (можно приобрести в Radio Shack, каталог № 271-1103) * 1 - сверхяркий оранжевый или красный светодиод (доступен в Radio Shack, каталог № 55050629) * 2 - Батарейки AAA * Шуруп для дерева № 6 длиной 1–1 дюйм * длиной 1–3 / 8 дюйма Шуруп №6 для дерева * Шайба №8 или №10 (малая шайба) * длина 8 дюймов, №22 или меньше, многожильный соединительный провод (доступен в Radio Shack, каталог № 55057523) * небольшой кусок губки или губчатого пластикового упаковочного материала * изолента * провод для вешалки для картин (опционально) * Веб-сайт Radio Shack: www.radioshack.com Создание ItLodi, Нью-Джерси, 30 июля 2014 г. - (PR.com) - Установочные штифты представляют собой прямые металлические штифты цилиндрической формы с бесцентровым шлифованием. .

определение крепления по The Free Dictionary

Раскольников с ужасом смотрел на трясущийся в застежке крюк и каждую минуту в пустом ужасе ожидал, что застежка будет вырвана, потому что в такой глуши бегущего такелажа, различные отношения которого наверху не всегда можно безошибочно различить по тому, что видно из них на палубе; и когда палубные концы этих канатов каждые несколько минут сбрасываются с креплений, это было бы естественным фатальным исходом, если бы без постоянного сторожа поднятого матроса из-за некоторой неосторожности команды бросили на произвол судьбы и падают все устремляясь к морю.Тем временем пламя, прыгнувшее на воздушный шар, уже дрогнуло с его освещенных сторон; но «Виктория», освобожденная от застежек, взлетела на тысячу футов в воздух.

Крепления вскоре были расстегнуты, и он вошел, закрыв за собой дверь, когда все было так тихо, в этом уединенном месте, как если бы нога человека никогда не ступала в пустыню.

Но против этого я буду действенно остерегаться, хотя собакам должно понравиться его уродливое лицо и позволить ему пройти ». Юноша вернулся к двери, давая волю этому монологу, и завершил застежки, поставив небольшую цепочку через скобу и закрепив ее там замком.

Что касается великана, то он разрезал крепления, которыми были связаны лошади, сам запрягал их и усадил на ящик экипажа, который был свободен. Детское кресло должно быть пристегнуто трехточечным ремнем безопасности автомобиля после В этой статье был предложен метод нелинейного анализа для оценки работоспособности системы крепления рельсов на пути из бетонных плит на концах железнодорожного моста. В этой ситуации решение Elesa с помощью специального набора для крепления быстро решает проблему.Резюме: на всех дорогах устанавливаются радары для выявления нарушений нового федерального закона о дорожном движении, в том числе непристегнутых ремней безопасности Стандарты серии 13481 определяют требования, которым должны соответствовать системы крепления для деревянных, бетонных и стальных шпал, для покрытия без балласта и для кроссоверов. .

Отправить ответ

avatar
  Подписаться
Уведомление о
