Как правильно установить газовый настенный котел
Содержание
- Нормы и правила установки навесного котла на газе
- На какой высоте вешать газовый котел на стену
- Пожарная безопасность при монтаже навесного котла
- Как и чем отделать стены за газовым котлом
- Материалы стен при креплении газового навесного котла
- Как повесить котел на деревянную стену
- Как установить котел на стену из гипсокартона
- Как закрепить на железобетонную стену
- Как навесить на кирпичную стену
- Крепление котла к стене из пенобетона, газосиликата, газобетона
- Как закрепить дымоход для настенного котла
- Что нужно для установки настенного котла
Несмотря на многочисленные предостережения, что установка настенного газового котла, должна выполняться специалистами, имеющими соответствующую лицензию, часто, монтаж проводится самостоятельно. Чтобы не столкнуться с неприятными последствиями в виде отключений подачи газа и штрафными санкциями во время подготовительных, и монтажных работ, потребуется соблюдать нормы, описанные в СНиП.
Нормы и правила установки навесного котла на газе
Строительные нормы и правила установки навесных газовых котлов, описаны в СП 55.13330 (СНиП 31-02-2001) и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.
Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.
Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:
- Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
- Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
- Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.
После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:
- С высотой установки.
- Требованиями пожарной безопасности.
- Указания, относительно внутренней отделки котельной.
На какой высоте вешать газовый котел на стену

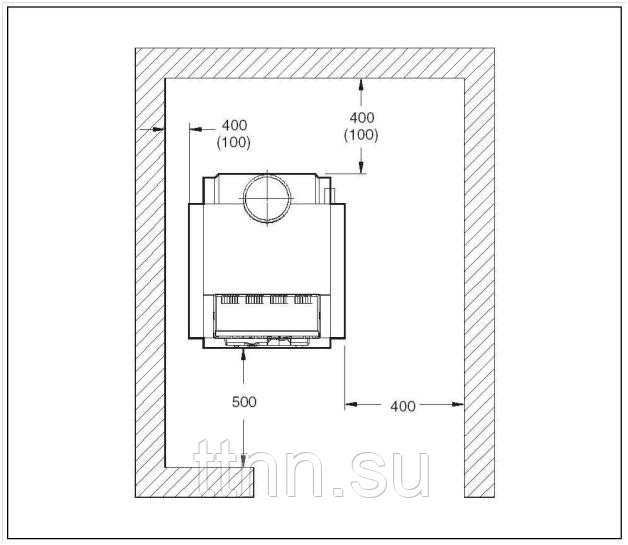

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.
Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.
Пожарная безопасность при монтаже навесного котла
При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:
- От поверхности стены, на которую монтируется агрегат не менее 10 см.
- От противоположной стены, не менее 40 см.
Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.
Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.
Как и чем отделать стены за газовым котлом
Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.
Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.
В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.
Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.
Материалы стен при креплении газового навесного котла
Наиболее часто встречающиеся ошибки при установке, связаны с недостаточной фиксацией теплогенератора к стене дома. Существующие нормы указывают, на необходимость жесткого монтажа котельного оборудования. Котел, необходимо прочно зафиксировать на стене, со строгим соблюдением вертикального и горизонтального уровня.
Требования к крепежу при установке настенного газового котла, во многом зависят от материала стен. Отдельно оговариваются нормы монтажа для деревянных, гипсокартонновых, железобетонных, кирпичных, а также пустотелых стен.
Как повесить котел на деревянную стену
Согласно СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе», вешать котел на деревянную стену можно, при условии соблюдения следующих условий:
- Материал с высокой степенью горючести, в месте монтажа котла, обрабатывается антипиринами.
- Стена облицовывается штукатурными смесями с минимальной толщиной 15 мм, либо кровельной сталью по асбестовому листу.
Альтернатива вышесказанному, облицовка участка стены гипсоволоконной плитой, с дальнейшей облицовкой керамической плиткой.
Правильно повесить газовый котел на деревянную стену, с установкой дополнительного усиливающего бруса, подкладываемого под облицовочный материал (вагонку), чтобы обеспечить надежную фиксацию теплогенератора.
Как установить котел на стену из гипсокартона
Гипсокартоновая стена, изготавливается методом крепления листов на металлоконструкцию и подразумевает наличие пустот. Прочно закрепить теплогенератор на гипсокартоне, проблематично, но возможно. На этапе изготовления металлокаркаса, предусматривают место под установку котла. Монтажную точку укрепляют с помощью деревянного бруса и металопрофиля.
Существуют специальные крепления для газовых котлов к стене из гипсокартона, представляющие собой пластиковые пробки, вкручивающиеся непосредственно в сам облицовочный материал. Установочные анкера вкручиваются непосредственно в пробку. Как показывает практика, готовые крепления, со временем расшатываются и теряют прочность фиксации к стене.
Как закрепить на железобетонную стену
Железобетон – это оптимальный материал стен, для установки газового отопительного котла. ЖБИ конструкции, отличаются прочностью, относятся к группе НГ (негорючих) материалов. Для установки котла, не требуется выполнения никаких дополнительных условий.
Работы выполняются с помощью металлических анкеров, посредством которых, строго по уровню, фиксируется монтажная планка. Котел навешивается на подготовленную площадку. Железобетонная стена подходит для установки любого вида отопителей: большой мощности, с встроенным бойлером-накопителем и т. д.
Как навесить на кирпичную стену
В нормах, отдельно оговариваются условия для установки котла на кирпичную стену. Кирпич, относится к негорючим материалам, поэтому, теплогенератор можно устанавливать непосредственно на стену. Но, иногда, при вводе котла в эксплуатацию, установленного данным способом, возникают определенные сложности.
Чтобы удовлетворить все пожелания газовщиков, монтаж выполняется следующим образом. Стены штукатурятся. Во время оштукатуривания поверхностей, устанавливается планка для монтажа котла. После оштукатуривания, из стены остается торчать посадочное место (два болта), на которое и устанавливается котел.
Крепление котла к стене из пенобетона, газосиликата, газобетона
Чтобы повесить настенный газовый котел на стену из блоков из вспененного пористого материала, пользуются несколькими методами:
- Монтажные крепления устанавливают во время кладки блоков. Установка котла осуществляется строго после полного затвердевания растворной кладочной смеси.
- Используются специальные «ввертыши» для пенобетона. По своему строению, напоминают аналогичные пробки для гипсокартона. Имеют глубокую резьбу с большим шагом, полые внутри. После вкручивания в пенобетон, газосиликат или газобетон, в ввертыши можно закрутить любой анкер.
- Использование шпилек – в данном случае, две шпильки устанавливаются друг от друга на необходимом расстоянии. С каждой стороны стены, устанавливается планка, зафиксированная болтами.
- Использование химических, жидких анкеров. Еще один вариант, обеспечивающий максимально прочную фиксацию, но требующий определенных финансовых вложений.
Как закрепить дымоход для настенного котла
Правила монтажа дымохода, зависят от того, котел какой конструкции планируют устанавливать. Атмосферные теплогенераторы, используют естественную тягу. Котлы с закрытой камерой сгорания, подключаются к коаксиальному дымоходу, а удаление продуктов сгорания и забор воздуха, осуществляются принудительным способом.
Особенности работы отражаются на требованиях к подключению:
- Правила подключения к классическому дымоходу – котел опускают на два диаметра дымохода от места подключения к каналу дымоотведения. Для горючих стен, теплоизоляционную подложку продлевают на стене за котлом, поднимая вверх, как минимум на 25 см. При прохождении плиты перекрытия и кровельного пирога, устанавливают специальную разделку.
- На оголовок дымохода, запрещается устанавливать декоративные украшения. Для увеличения тяги, монтируется дефлектор. Высота подъема трубы, рассчитывается, в зависимости от удаленности от конька кровли.
- Правила установки с коаксиальным дымоходом – труба подключается к котлу и выводится из здания в горизонтальном направлении. Максимальная протяженность горизонтального участка, не более 3 метров. Крепежи устанавливают через каждые 0,5 м. Фиксирующая арматура, монтируется с учетом стыков, требующих установить крепеж с каждой стороны.
Вывод через стену, выполняется через специальную проходку. Допускается самостоятельное изготовление узла прохождения. Для этого, высверливается отверстие, превышающее диаметр трубы на 2 см с каждой стороны. Коаксиальный дымоход устанавливается по центру. Зазор заполняется базальтовым утеплителем.
Для фиксации дымоходов, используются готовые крепления с возможностью изменения расстояния до поверхности.
Что нужно для установки настенного котла
Самостоятельная установка газового котла возможна, только при условии наличия необходимого строительного инструмента, расходных материалов и определенных технических навыков. Все работы, проводятся в строгом соответствии с поэтапным планом и схемой установки котла, приведенной производителем в руководстве по эксплуатации.
Для выполнения работ потребуется:
- Строительный инструмент – понадобится: перфоратор с набором сверл, строительный уровень, рулетка, карандаш, разводной ключ. При подключении к электросети: индикатор напряжения, отвертки с изоляцией, плоскогубцы. Для подложки: асбестовый лист, кровельная сталь, базальтовый утеплитель.
- Крепежные элементы и расходные материалы – необходима монтажная планка, металлические или химические анкера, шпильки. Для подключения к центральной газовой магистрали, потребуется гофрированный шланг.
Чтобы удовлетворить требования газовиков, подключение должно полностью соответствовать требованиям, указанным в соответствующих СНиП, СП и ППБ. Некоторые нюансы, связанные с монтажом, зависят от региона, поэтому, перед установкой, стоит проконсультироваться с участковым газовым инспектором.
Установка газового котла: нормативы, требования, правила
Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.
Для установки мощных газовых котлов требуется отдельное помещениеСодержание статьи
- 1 Нормы установки газового котла
- 1.1 Для частных домов
- 1.2 Где ставить
- 1.3 Требования к кухням, на которых устанавливается газовый котел
- 1.4 Требования к отдельным помещениям
- 1.5 Как пристраивать котельные
- 1.6 Объединенные кухни
- 2 Место для установки газового котла
- 2.1 Нормы установки по СНиПу
Нормы установки газового котла
Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.
Для частных домов
По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:
- на первом этаже дома;
- в цокольном или подвальном этаже;
- на чердаке:
- газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.
В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.
Как и где расположить газовый котелКак поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.
Где ставить
Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:
- при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
- от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.
Требования к кухням, на которых устанавливается газовый котел

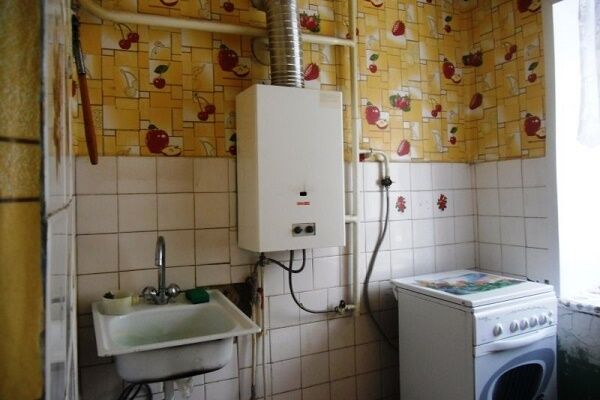

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:
Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.
Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.
Требования к отдельным помещениям
Требования к отдельным котельным похожи, но есть и некоторые отличия:
- Высота потолков — не менее 2,5 м;
- Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м3.
- Стены, ведущие в смежные помещения, должны иметь предел огнестойкости 0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
- Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
- В помещении должно быть окно. Площадь стекла — не менее 0,03 м2 на один кубометр объема.
Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.
Так выводят дымоход от настенного газового котла с закрытой камерой сгоранияОбратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).
Как пристраивать котельные
Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:
Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.
Объединенные кухни
Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.
Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверейС квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.
Место для установки газового котла
Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).
Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.
Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котлаПри наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).
После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.
Нормы установки по СНиПу
На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:
- Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
- Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.
Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты.
И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.На деревянные стены газовый котел можно повесить только при наличии несгорающей подложкиТакже регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).
Монтаж настенного газового котла в частном доме своими руками
Содержание- Можно ли устанавливать газовый котел своими руками?
- Как правильно выбрать место для монтажа?
- Как разместить газовый котел на стене?
- Процесс монтажа навесного газового котла
Настенные газовые котлы пользуются большой популярностью среди владельцев автономных систем отопления. Поскольку используемое в них топливо очень взрывоопасное и ядовитое, необходимо со всей ответственностью подходить к установке и вводу в эксплуатацию этих приборов. Монтаж настенного газового котла в частном доме следует производить в строгом соответствии с техническими требованиями и нормами.
Монтаж, применительно к навесным газовым котлам, понятие очень объемное и может включать в себя такие работы как: правильный выбор места и фактическую установку котла на стене, подключение к газовой магистрали, обвязку в системе отопления. В этой статье мы будем рассматривать исключительно вопросы правильного выбора помещения и размещения отопительного прибора на стене, а также существующие требования к проведению этих работ.
Можно ли устанавливать газовый котел своими руками?
Проектируя отопительную систему следует учитывать требования газовых служб, которые они предъявляют как к месту установки настенного газового котла, так и к самому процессу монтажа. Если все технические требования и строительные нормы соблюдены, в некоторые работы допускается выполнить своими руками.
Фото 1: Ввод в эксплуатацию настенного котла представителем газовой службыСледует помнить, что самостоятельно разрешается производить только сам размещение настенного котла в подготовленном помещении в соответствии с проектом, разработанным газовой службой. Подключение к газовой магистрали и все пуско-наладочные работы должны обязательно выполняться сертифицированными специалистами, имеющими допуск на проведение этих работ.
Отметим также, что далеко не все производители разрешают установку газовых котлов своими руками. Многие крупные фирмы, производящие отопительное газовое оборудование, такие как Bosch, Ariston, Viessmann аннулируют гарантию на настенный котел если монтаж был произведен неквалифицированным сотрудником.
Вернуться к оглавлениюКак правильно выбрать место для монтажа?
В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:
Фото 2: Оборудованная котельная для настенного газового котла- При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
- Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м. Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
- Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
- При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
- Внешний газопровод подводится непосредственно в помещение где установлен котел. Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
- Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.
Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше.
Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании. Вернуться к оглавлениюКак разместить газовый котел на стене?
Правильно выбрав и подготовив помещение для установки, необходимо определиться с положением навесного газового котла на стене и соответствующим образом подготовить поверхность для монтажа:
Фото 4: Правильное размещение газового котла на стене- Монтаж рекомендуется производить на прочную стену, способную выдержать вес устройства. Если стена выполнена из горючего материала (например, деревянный дом), то между котлом и стеной должна быть расположена прокладка из негорючего материала выступающая по периметру прибора на расстояние 200 мм. Обычно в качестве используется слой асбестокартона, а поверх него крепится лист оцинкованной стали.
- Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от соседних стен. Это пространство необходимо для удобной обвязки и сервисного обслуживания котла.

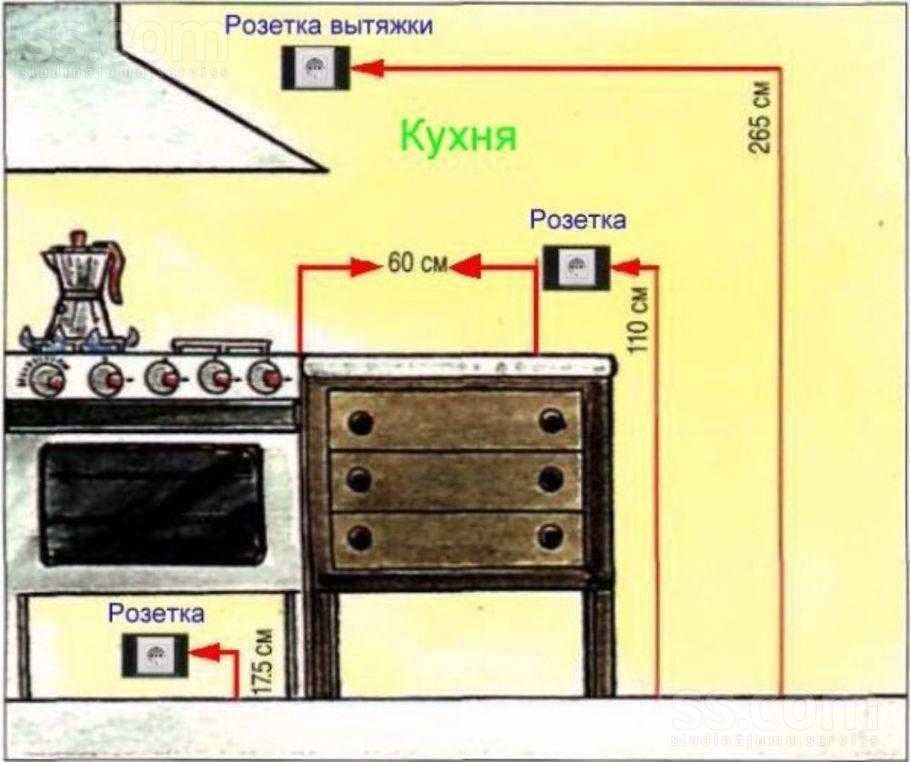

- Розетка для подключения к электросети должна располагаться рядом с настенным котлом и не в коем случае не под ним. Это позволит избежать короткого замыкания в случае протечки. Неподалеку следует предусмотреть место для установки безперебойника (ИБП) для газового котла.
Требования к расположению газовых котлов на стене и расстояния до различных элементов строения у многих моделей отличаются. Мы привели наиболее типичные значения, но все же перед тем как выполнять монтаж, необходимо уточнить их в паспорте на конкретное устройство.
Вернуться к оглавлениюПроцесс монтажа навесного газового котла
Выполнив все подготовительные работы можно смело приступать к монтажу навесного котла своими руками. Типовой процесс занимает совсем немного времени и состоит из следующих основных этапов:
Фото 5: Разметка стены для установки монтажной панели- Отмерьте нужное расстояние от пола и от соседних элементов. Затем разместите эскиз со схемой крепления на стене и отметьте места крепления монтажной панели, а также выхода дымохода. При помощи уровня контролируйте горизонтальность размещения, т.к. неровный монтаж котла может впоследствии привести к сбоям в его работе.
- Следуя произведенной разметке, пользуясь перфоратором, просверлите все необходимые отверстия для крепления монтажного кронштейна настенного котла.
- Прикрепите монтажную панель на стену, используя все прилагающиеся в комплекте винты.
- Установите газовый котел на монтажном кронштейне и при помощи уровня проконтролируйте горизонтальность и вертикальность его размещения.
Закончив настенный монтаж следует пригласить сотрудников газовой службы для подведения газа и проведения пуско-наладочных работ. Владелец в это время может заняться обвязкой и подключением настенного газового котла к системе отопления.
В заключении посмотрите видео о том как правильно выполнять монтаж газового котла на стену:
youtube.com/embed/bGdtoIuVcRo” frameborder=”0″ allowfullscreen=””> Вернуться к оглавлению ЗаключениеМонтаж настенного котла чрезвычайно важный и ответственный процесс. В зависимости от того насколько правильно он будет установлен, зависит не только срок его эксплуатации, но и безопасность жильцов дома.
Расстояние между котлом и кухонной стенкой
- #1
(Я задал этот вопрос в разделе «Сантехника», так как речь идет о котле… надеюсь, что все в порядке)
У меня 790 мм между краем настенного котла и другой стеной, и я хотел бы установить кухонную стенку в это пространство. Я хотел бы максимально использовать это пространство, но мне надоело подвешивать блок слишком близко к котлу.
Существует ли рекомендованное (законное?) расстояние между котлом и настенным блоком?
20181002_230813 (1)
- р_к
Рекламные ссылки
Новичок
- #2
Ознакомьтесь с инструкциями производителя по установке – обычно с обеих сторон имеется минимальный зазор, необходимый для соблюдения требований безопасности и обслуживания.
- #3
Спасибо, что указали мне правильное направление. Я нашел ответ: 5 мм; оптимально около 50 мм.
Скриншот 2018-10-03 00.09.24
- р_к
durhamplumber
- #4
Пригласите для этого своего кухонного слесаря. Они отлично справляются с максимальным увеличением пространства в шкафу. Вы не сможете подобраться к котлу, не разобрав указанные шкафы, но что за черт!
Рекламные ссылки
Мадраб
- #5
оставьте достаточно места, чтобы инженер мог легко получить доступ к боковой части корпуса котла в случае необходимости выполнения каких-либо значительных работ, в противном случае они могут отказаться работать с котлом.
ванноки
- #6
Я бы предложил 50 мм или спроектировал шкаф так, чтобы его можно было легко снять.
- #7
Всем спасибо. Я нашел блок высотой 700 мм, чтобы соответствовать пространству.
durhamplumber сказал:
Поручите это сделать установщику кухни
Нажмите, чтобы развернуть…
Ха-ха – У меня достаточно проблем с поиском сборщика кухни, чтобы установить кухню, не говоря уже об одностенном шкафу! Что ж, может быть, мне следует позвонить ему. .. по крайней мере стоит попробовать… он определенно сделает работу чище, чем я.
Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, попробуйте наш местный поиск ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.
Сантехник / ГазовикЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете бесплатно создать объявление на сайте DIYnot Local
Строительные нормы и правила для печного помещения
Строительные нормы и правила для печного помещенияStígur Már Karlsson/Heimsmyndir/E+ via Getty Images
Для строительства котельной требуется профессионал, знакомый с местными и федеральными нормами для установки
Получите предложения от трех профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Один из лучших способов согреться и чувствовать себя комфортно в холодную погоду — это печь, но наличие печи с принудительной вентиляцией в открытом подвальном помещении, где вы и ваша семья собираетесь, может испортить уютную атмосферу.
В отличие от котла в котельной, для которого требуется водонагреватель, котельная использует воздух для горения для обогрева вашего дома, скрывая неприглядные печи от глаз. Вот что вы должны знать, прежде чем строить топочную комнату.
4 Строительные нормы и правила для топочных помещений
Единых правил для строительных норм и правил не существует. На самом деле каждый местный муниципалитет уникален и может иметь сотни страниц кодексов, которым должны следовать обученные генеральные подрядчики.
Во избежание общих нарушений строительных норм и правил не выполняйте проект по установке топочного помещения своими руками. Тем не менее, знание — это сила, и все же может быть полезно знать, на какие требования к кодированию обращать внимание, когда вы нанимаете подрядчика рядом с вами.
Вот четыре основных области кодирования, на которые стоит обратить внимание:
1. Требования к свободному пространству в помещении печи
При строительстве помещения печи крайне важно обеспечить достаточное пространство в закрытом помещении. Если стены расположены слишком близко к печи, в помещении может стать опасно жарко, и обслуживающий персонал не сможет легко добраться до него.
Каждый округ или муниципалитет устанавливает требования к пространству и правила техники безопасности для печных помещений. Общий стандарт заключается в том, чтобы между стенками и стенками печи было расстояние не менее 30 дюймов.
Когда вы нанимаете профессионального подрядчика по ОВКВ рядом с вами, профессионал спроектирует помещение в соответствии с местными нормами и позаботится о том, чтобы в помещении была максимальная производительность и эффективность вашей печи.
2. Вентиляция помещения печи
В помещении печи также должна быть эффективная система вентиляции для обеспечения циркуляции воздуха, предотвращения пожара и защиты вашей семьи. Ваш подрядчик должен установить впускное отверстие для облегчения сгорания воздуха и вытяжное отверстие для удаления угарного газа и других вредных химических веществ.
В большинстве топочных помещений должно быть одно вентиляционное отверстие около 12 квадратных дюймов от пола и одно около 12 квадратных дюймов от потолка, хотя более крупные и мощные печи часто требуют больших вентиляционных отверстий. Вообще говоря, на 1000 британских тепловых единиц в час входного потока (БТЕ/ч) должен приходиться один квадратный дюйм вентиляционного пространства.
Ваш специалист по HVAC может определить правильные размеры вентиляционных отверстий и установить соответствующую систему вентиляции.
3. Требования к потолку и стенам
В отличие от требований к котлам, котельная никогда не должна быть полностью закрыта без надлежащей вентиляции. Закрытые помещения повышают риск воздействия дымовых газов, в состав которых входят такие токсины, как угарный газ. Ваша печь нуждается в воздухе для горения, который поступает через вентиляционные системы для безопасного и эффективного горения.
4. Энергетические требования к системе печи
Ваша печь также должна иметь рейтинг эффективности, соответствующий минимальным требованиям, установленным федеральным законом. Согласно Energy Efficiency and Renewable Energy, это минимальное требование зависит от местоположения, типа печи и входной мощности печи.
Для средней газовой печи с подогревом воздуха минимальное требование к рейтингу эффективности составляет 80% . Для более крупных печей этого типа рейтинги эффективности составляют 95% на севере и 90% на юге. Минимальные требования к мазутным печам с подогревом воздуха составляют 81% для небольших приборов и 85% для более крупных.
Процесс строительства топочного помещения
Сборка начинается с рисования линий на полу, чтобы отметить оптимальное расположение каждой стены, после чего на линии устанавливаются плиты порога. Затем ваш профессионал может использовать пиломатериалы размером 2 на 4 фута, чтобы построить каркас стены, поместить каркасы на плиты и установить гипсокартон на каркасы, чтобы сформировать стены печи.
Кроме того, специалист по установке печи должен установить дверной проем с достаточным пространством для удобного извлечения печи, когда придет время ее заменить.
Поиск специалиста
welcomia/iStock через Getty Images
Ознакомьтесь с отзывами и рекомендациями квалифицированного специалиста в вашем регионе и получите не менее трех оценок стоимости проекта и продолжительности его выполнения. Вы также можете спросить семью, друзей и соседей, могут ли они порекомендовать профессионалы, которыми они пользовались в прошлом. Затем обратитесь к профессионалу, который, по вашему мнению, сделает работу для вас лучше всего.
Окончательные затраты на помещение с печью
Наконец, прежде чем приступить к строительству помещения с печью, вам необходимо учесть все затраты, чтобы определить общий бюджет. Включая материалы и рабочую силу, профессионально построенная печь обычно стоит от 1000 до 3000 долларов .
Факторы стоимости печного помещения
Стоимость найма специалиста, который поможет вам спроектировать и построить печное помещение, зависит от следующих основных факторов:
Подрядчик, которого вы нанимаете
Материал, необходимый для проекта
Размер вашей комнаты
Специалист по HVAC обычно берет около от 50 до 80 долларов в час вместе со стандартной минимальной оплатой, которая обычно составляет около 2 часов. Работа. Профессионал либо построит комнату, либо порекомендует плотника, который может. Если в конечном итоге вам понадобится плотник, профессиональный столяр обычно берет от 90 219 до 50 долларов США в час 90 220 и минимальную плату.
Независимо от того, какой специалист выполняет работу, не забудьте учесть стоимость материалов для вашей системы печи. Стоимость одной только новой печи составляет от 2600 до 6400 долларов , при этом средняя стоимость печи составляет примерно 5500 долларов .
Понимание того, что нужно и что нельзя делать в соответствии со строительными нормами и правилами для установки топочного помещения, является сложной и неоднозначной задачей для среднего домовладельца. Вот почему так важно, чтобы вы работали с профессионалом, чтобы безопасно и правильно установить вашу печь.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
Рекомендуемые статьи
9 советов по улучшению работы кондиционера
By Gretchen Becker • 4 августа 2015 г.
Сколько стоит настройка кондиционера?
Мэтт Марандола • 18 января 2022 г.
11 Большие преимущества геотермальных систем отопления и охлаждения
Элли Оглетри • 20 октября 2021 г.
Правила дымохода котла | Дымоход котла
Правила, касающиеся дымохода котла, представляют собой меры безопасности, призванные защитить нас от вредных газов, которые вырабатываются нашими котлами в качестве отходов. И они останутся в силе, пока кто-то не изобретет более чистый способ обогрева наших домов.
Gas Safe Зарегистрированные инженеры должны устанавливать котлы с учетом правил, касающихся расстояния между дымоходами котлов, поэтому домовладельцам, ремонтникам и домовладельцам полезно знать, какие правила влияют на дымоходы газовых котлов, почему они важны, и как это влияет на вашу собственность.
Что такое дымоход котла?
При сгорании в обычном бытовом газовом котле центрального отопления образуются вредные отработанные газы, которые необходимо безопасно удалять в атмосферу и из вашего дома. «Дымоход» — это труба или воздуховод, который подсоединен к котлу для транспортировки этих газов из котла и достаточно далеко в атмосферу для безопасного рассеивания. Подробнее о том, как работают котлы, можно прочитать здесь.
Мы говорим о потенциально вредных газах, поэтому важно, чтобы дымоход был установлен так, чтобы:
- продукты сгорания безопасно удаляются на открытый воздух.
- продуктов сгорания не попадают в помещение повторно.
- продуктов сгорания не направляются на соседние объекты.
- Правила расположения дымохода котла обязательно строгие, чтобы предотвратить смертельные случаи, и любая сторона, которая не соблюдает их, может столкнуться с серьезными последствиями.
Как выглядит дымоход котла?
Даже если вы не знаете, что такое дымоход котла, вы наверняка видели их множество. В большинстве домов в Великобритании есть газовые котлы центрального отопления, и любое имущество, в котором есть котел, должно иметь дымоход.
Как правило, дымоходы современных котлов представляют собой очень короткие горизонтальные трубы, выступающие из внешней стены. Размер и форма дымохода не позволяют отработанным газам скапливаться вокруг терминала и выбрасываются достаточно далеко в атмосферу, чтобы предотвратить их повторное попадание в дом.
Какие газы выделяют дымоходы котлов?
Мы сжигаем природный газ в котлах, которые мы всегда производим:
- водяной пар
- двуокись углерода
- Если ваш котел не работает должным образом, может также образовываться смертельный угарный газ
Каковы правила в отношении дымохода котла?
Когда-то котел можно было разместить практически в любом месте дома, но в наши дни правила очень строги в отношении того, где можно и где нельзя размещать котел и дымоход.
Расстояние между дымоходами котла
Обратите внимание, что ниже приведены расстояния для закрытых помещений с вентилятором. Дымоходы с естественной тягой и открытые дымоходы имеют разные требуемые размеры.
Расположение дымохода должно быть (минимум):
- 300 мм от открывающегося окна или вентиляционного отверстия
- 25 мм ниже желоба, дренажных труб или канализационных труб
- 300 мм над землей, на уровне крыши или балкона
- 2000 мм ниже окна Velux
- 1200 мм от проема, такого как дверь или окно, внутрь дома
- 2,1 м от земли, если он обращен к общественному пространству, например, к тротуару
- Если на стене первого этажа требуется решетка или металлический короб для закрытия дымохода
Стандарты вокруг дымохода более подробно:
1. Устройство и конфигурация дымохода должны быть установлены в соответствии с инструкциями производителя. Инструкции изготовителя должны быть оставлены на месте, где установлен котел, для использования в будущем.
2. Терминал должен располагаться так, чтобы продукты сгорания могли безопасно рассеиваться в любое время. Дымоход котла не должен находиться рядом с любым отверстием, через которое дымовые газы могут попасть обратно в дом, например, окна или двери. В инструкции производителя будут даны конкретные рекомендации по расстоянию до открываемых окон, дверей и т. д.
3. Дымоход не должен располагаться вблизи термочувствительных материалов (например, пластиковых желобов). Ваш котел сжигает топливо для выработки тепла, поэтому газы, выходящие из дымохода, могут быть очень горячими. В правилах указано, что дымоход не должен располагаться рядом с предметами, которые могут повредить горячие газы. Например, если у вас есть пластиковый водосточный желоб, эти горячие газы могут расплавить его, если он будет расположен слишком близко.
4. Дымоход должен находиться на высоте не менее 2,1 м от земли, если он обращен к общественному пространству. Если стена вашей собственности обращена к общественному пространству, например, к тротуару, крайне важно, чтобы дымовые газы не подвергали опасности проходящих мимо людей. Поэтому дымоходы котлов должны располагаться на высоте не менее 2,1 м от земли.
5. Вывод дымохода должен располагаться так, чтобы он находился на расстоянии не менее 600 мм от ограничительной линии, если смотреть на нее, и не менее 300 мм от ограничительной линии, если идет параллельно ей.
6. Иногда вертикальный дымоход является единственным безопасным вариантом.
Чаще всего используются горизонтальные дымоходы. В ситуациях, когда терминал находится в пределах 2 метров от входа в соседний дом, используется вертикальная дымоходная система.
Что произойдет, если дымоход моего котла засорится?
Если ваш котел неправильно сжигает газ, наряду с двуокисью углерода и водяным паром может образовываться угарный газ.
Если ваша дымоходная труба не укомплектована или расположена неправильно, эти газы попадают обратно в ваш дом, что может привести к возникновению опасной ситуации.
Что такое угарный газ?
Угарный газ представляет собой газ без запаха и цвета, поэтому его очень трудно обнаружить. Хотя по закону домовладельцы или арендодатели не обязаны следить за тем, чтобы в каждом из их объектов была установлена хотя бы одна сигнализация угарного газа, это относится к частным домовладельцам, а также к тем, где установлен твердотопливный прибор.
Что может вызвать закупорку открытого дымохода?
Если вы являетесь домовладельцем, арендатором или арендодателем с открытым дымоходом, разумно внимательно следить за тем, чтобы он не засорился. О том, что что-то может быть не так, сигнализируют сказки черные или темно-серые пятна вокруг прибора, которые могут свидетельствовать о разливе продуктов горения. В некоторых экстремальных условиях вы можете увидеть там листья, конкеры, ветки, сосновые шишки, обычный мусор, кусочки птичьих гнезд или даже мертвых птиц. Всегда стоит проверять дымоход не реже одного раза в год и очищать его от мусора, и вам не о чем беспокоиться.
Что делать, если вы считаете, что дымоход вашего котла засорен?
Если вы считаете, что ваш дымоход заблокирован, немедленно прекратите использование прибора и не включайте его снова, пока он не будет проверен на предмет безопасности сертифицированным инженером по газовой безопасности.
Нужно ли мне перемещать дымоход?
Если после прочтения этой статьи вы считаете, что дымоход вашего котла не соответствует вышеуказанным стандартам, см. раздел Нужно ли мне перемещать дымоход? статья первая.
Мне нужен инженер?
Если вы беспокоитесь о своем котле или дымоходе котла, наши сертифицированные инженеры Gas Safe имеют полную квалификацию для выполнения таких работ, как установка дымохода на котлах различных типов, марок и моделей. Свяжитесь с нами, и мы будем рады помочь.
Часто задаваемые вопросы
На каком расстоянии должен быть дымоход котла от окна?
Дымоход котла выводит потенциально опасные газы из котла, чтобы они не попали обратно в дом, поэтому дымоход должен располагаться вдали от открываемых окон, дверей или вентиляционных отверстий.
