Размер окна в котельной

При строительстве частного дома или коттеджа немало внимания уделяют обустройству помещения для котельной. Для организации отопительной системы используются разные виды котлов, но большим спросом пользуется газовое оборудование. Существенное значение при обустройстве отопления имеет размер окна в котельной. Монтаж этого элемента конструкции проходит по правилам, регламентированным в нормативных актах.

Соблюдение нормативов при сооружении бойлерной обеспечивает безопасную эксплуатацию отопительной системы. Поэтому нужно тщательно изучить все нюансы и тонкости монтажа таких сооружений.

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

• на чердачном или мансардном этаже;
• в подвальном помещении;
• на кухне.

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
7. Обязательно наличие естественного освещения и системы вентиляции.

Внимание! Разрешается оборудовать одно помещение не более, чем 2 котлами.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

• СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
• своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

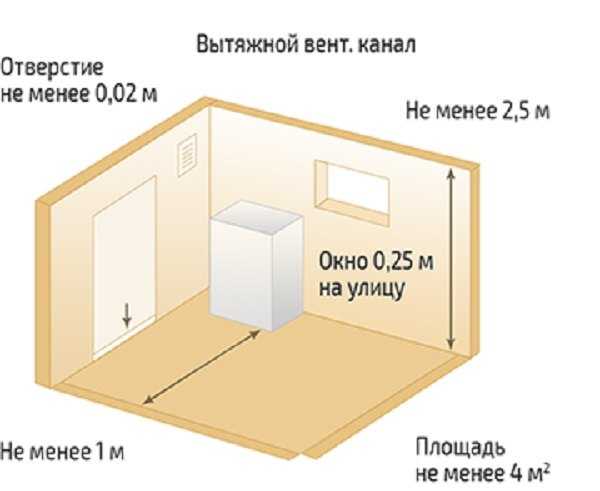

Высота потолков и объём помещения

Высота потолков топочного помещения должна быть не менее 2.5 метров. Но если мощность котла меньше 60 киловатт, то допустимая высота потолка может составлять 2 метра.

Ещё одно требование предъявляется к объёму помещения. На один газовый котёл мощностью до 30 кВт должно приходиться не менее 7.5 кубометров помещения; оборудование мощностью 30–60 кВт требуют 13.5 м3; котлы мощностью 60–200 кВт устанавливаются в топочных, объёмом не менее 15 м3.

Другими словами: если в котельной высота потолка 2.5 метра, то площадь для установки оборудования мощностью свыше 60 кВт должна составлять не менее 6 квадратных метров. То есть 2*3 метра и с высотой потолка 2.5 метра.

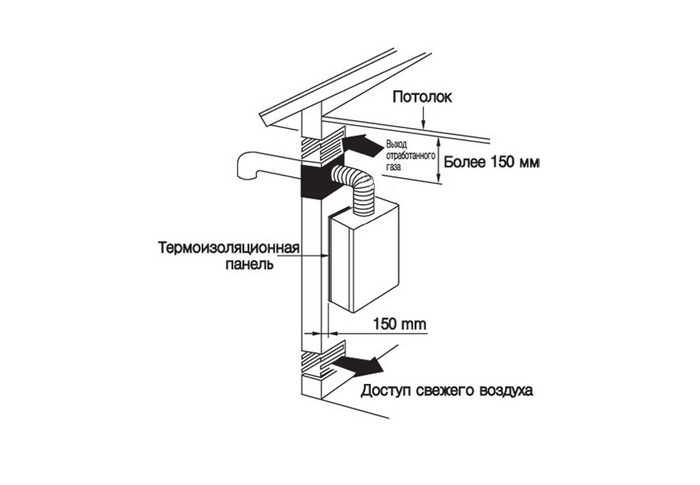

Вентиляция

Топочная обязана оборудоваться вентиляцией! Вентиляционный канал, должен выходить непосредственно на улицу и не сообщаться с другими помещениями. И также необходимо организовать приток воздуха в котельную: установить в стене приточный клапан или поставить жалюзийную решётку на входной двери.

Приток воздуха в топочные помещения должен быть трёхкратным. Это означает, что воздушные массы в помещении за один час должны смениться три раза. Например, в котельной объёмом 15 м3 воздухообмен должен составлять 45 кубометров в час.

Если приток воздуха будет недостаточным, это станет причиной плохого сгорания газа. При этом остаточные продукты горения начнут скапливаться в помещении. Это не только повысит взрывоопасность, но и поспособствует накоплению в котельной опасных веществ, например, меркаптана. Этим веществом дезодорируют газ и оно крайне опасно в больших дозировках.

Дополнительные коммуникации

Проводка в котельной должна быть закрытого типа

Помещение, предназначенное под котельную, должно быть оснащено необходимыми коммуникациями:

• Электричеством, индивидуальной проводкой закрытого типа. Напряжение в сети должно быть постоянно стабильным. Вся проводка прокладывается в металлические трубы. Это один из самых важных нормативов.
• Подбирая прибор для освещения, нужно учитывать, что он должен быть взрывозащищенным. Рекомендуется монтировать его в герметичный плафон.
• Все выключатели устанавливаются со стороны улицы.

Вентиляцию нельзя соединять с дымоходом. В противном случае продукты сгорания будут попадать в дом.

Особенности подготовки бойлерных с газовым котлом

Помимо общих, к каждому из типов устройств предъявляются дополнительные требования, но по отношению к газовым агрегатам они более серьезны. Объясняется это повышенной взрывоопасностью приборов, работающих на газе, поэтому таким образом оборудованные помещения необходимо тщательно готовить.

Монтаж отопительного устройства в автономном помещении проводится в соответствии с нормативами, регламентируемыми действующим СНиП и должен соответствовать следующим условиям:

• возведение отдельного фундамента и подиума под агрегат, устанавливаемый непосредственно на пол;
• наличие свободного пространства площадью 1 кв. м. перед устройством;
• обеспечение прохода к отопительному оборудованию шириной не менее 0,7 м;
• обустройство дымоходом, расположенным выше кровли;
• утепление дымоходного канала теплоизоляционным материалом;
• наличие устройства, обеспечивающего автоматическое отключение газа при аварии.

Внимание! Запрещается монтаж газовых устройств в жилых комнатах, в том числе в коридоре и санузле. Разрешается обустройства прибора на кухне при наличии систем вентиляции или вытяжки.

К обособленно расположенному зданию топочной прокладывают коммуникационные сети: трубопровод с водой, обеспечивающий подпитку отопительной системы, канализация для слива теплоносителя.

Техобслуживание приборов и коммуникаций проводится не реже 1 раза в год.

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2022 году:

• СП 62.13330.2011 Газораспределительные системы. (Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.815)
• СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 567)
• СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
• Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62. 13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

•  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
• По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
• По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

Окно в газовой котельной. Требования СНиП

Размер окна в газовой котельной СНиП

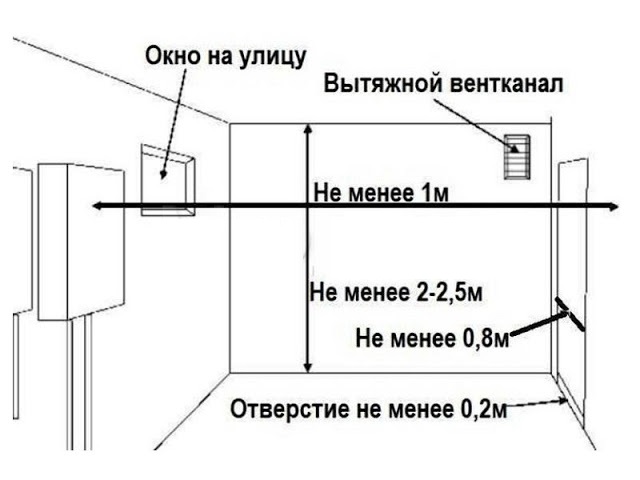

Согласно действующим сегодня СНиПам, а также Инструкции по размещению агрегатов для отопления и горячего водоснабжения Минстроя России, при размещении агрегатов мощностью до 150 кВт в отдельном помещении, расположенном в жилом здании, помещение должно отвечать ряду требований. В том числе, окно в газовой котельной должно быть определенного размера.

Высота от пола до потолка в котельной должна быть не менее 250 см. Если газовый котел предполагается установить на некотором возвышении, то высота потолка считается от верхней точки возвышения. Котельная должна иметь дверь. На входы в смежные помещения двери должны быть также установлены.

Объем газовой котельной должен составлять не менее 15 кубических метров. Если в котельной устанавливается и газовая колонка для горячего водоснабжения, объем котельной по нормам СНиП не увеличивается.

Площадь окна в газовой котельной СНиП

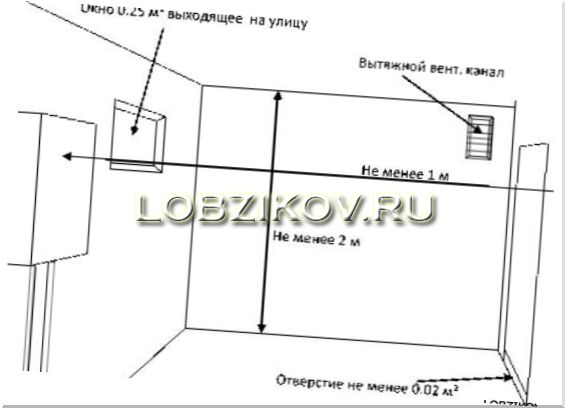

В котельной должно быть установлено окно или несколько окон на улицу с общей площадью остекления не менее 0,5 квадратного метра. Если объем газовой котельной больше, то площадь окна по нормам должна быть больше — на каждый дополнительный куб объема необходимо площадь окна в газовой котельной увеличивать не менее чем на 0,03 квадратных метра. Необходима форточка в котельной для проветривания в случае утечек.

В котельной должен быть организован приток воздуха с улицы, через отверстие не менее 150 х 200 миллиметров. Или под дверью в котельной должна быть щель снизу от пола не менее 20 миллиметров.

СНиП на окно в газовой котельной

Помещение отделяют от смежных помещений стенами или перегородками с пределом огнестойкости 0,75 часа, а предел распространения огня должен быть равен нулю. Естественное освещение устанавливается из расчета площади остекления окна в газовой котельной.

При размещении тепло генераторов в цокольном или подвальном этаже необходим выход непосредственно на улицу. Допускается второй выход в подсобное помещение, при этом дверь должна быть противопожарной, и шириной полотна не менее 800 миллиметров.

На практике эти требования не всегда соблюдаются. Инспекторы на некоторые отклонения при приёмке могут закрыть глаза. Достаточно жестко только смотрят на объем котельной, размер окна в газовой котельной, наличие дверей и вытяжки. Но проектируют газовые котельные всегда, ссылаясь на нормы СНиП.

Площадь котельной и остекления

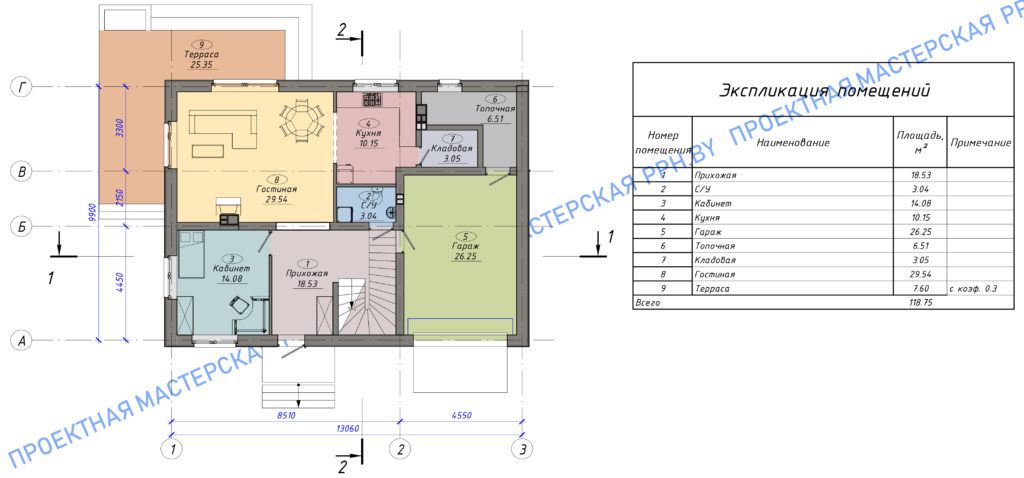

Поскольку проектирование пристройки возлагается на частное лицо, необходимо ознакомиться с технической документацией.

Хоть котёл не занимает много места и установка дополнительного оборудования не предусматривается, площадь помещения не может составлять 2-3 квадратных метра.

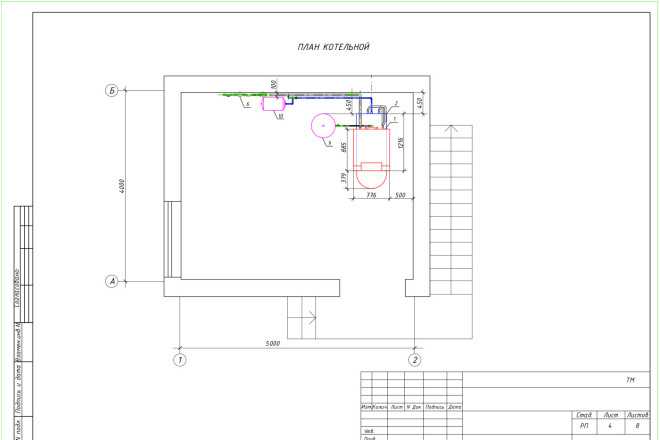

Минимальные размеры котельной частного дома
Согласно СП 402.1325800.2018, высота помещения должна составлять не менее 2,5 метров. Суммарный объём воздуха в ней должен быть от 15 кубов, а значит площадь – минимум 6 квадратов. Параметры помещения рассчитывались для среднего класса оборудования мощностью до 150 кВт.

Обычно частный сектор использует такие модели котлов.

Помещение может иметь смежную дверь с жилым либо эксплуатироваться как отдельная пристройка со входом только с улицы. Независимо от наличия смежной двери выход на улицу должен быть в любом котельном помещении. Двери для таких комнат следует использовать из негорючих материалов, шириной минимум 80 см.

Со стороны улицы можно установить дверь со стеклом, тогда в котельной станет светлее

Размер окна для котельной в частном доме также регламентируется строительными правилами.

Достаточно проёма в 0,5 м2. Но эта цифра рассчитывалась для стандартных 15 кубов воздуха в комнате. Если размер котельной больше, то на каждый м3 необходимо добавлять по 0,03 м2 площади окна.

Такие требования прописаны не только в своде правил по обслуживанию газового оборудования. Это норма естественной освещённости даже в жилых комнатах.

Если в котельной монтируют электрический водонагревательный бак, увеличение площади или объёма помещения не нужно. Важно только правильно расположить газовое оборудование, соблюдая требования пожарной безопасности.

Таблицы со стандартными габаритами

Как правило, при обустройстве котельной, проектировщик стремится заложить типовые оконные конструкции, габариты которых не превышают нормируемых значений. Все наиболее часто используемые габариты светопрозрачных элементов в помещениях котельных разных категорий приводятся далее.

Для частного дома

Для частного дома существует три типа котельных, предназначенных для размещения водогрейных агрегатов, работающих от разных типов топлива:

• Встроенные котельные с дублирующей входной группой с улицы, либо из смежных помещений жилого дома.
• Пристроенные котельные – доступ обеспечивается только со стороны улицы.
• Отдельно стоящие инженерные сооружения.

Типовые габариты оконных блоков в рассматриваемых помещениях приводятся в следующей таблице:

Маркировкаэлементаостекления	Площадь полаинженерногосооружения, м,2	Объёмэксплуатируемогопространства, м3	Высотаокна, мм	Ширинаокна, мм	Высотапроёма, мм	Ширинапроёма, мм
ОР	6	15,0	670	670	710	710
ОР	9	22,5	820	820	860	860
ОР	12	30. 0	970	970	1010	1010
ОР	15	37.5	1070	1070	1110	1110
ОР	20	50.0	2 x 670	1170	1110	2 x 710
ОР	25	62.5	2 x 820	1170	1110	2 x 860
ОР	30	75.0	2 x 770	1470	1510	2 x 910

Для газовых инженерных сооружений нормируемая площадь светопрозрачной конструкции должна составлять не менее 0,03 м2 на каждый 1 м3 эксплуатируемого пространства, предназначенного для размещения оборудования. При несоблюдении данных требований, эксплуатирующие службы от газового треста не имеют права установить счётчик и принять инженерную сеть на баланс, что не позволит собственнику объекта запустить систему отопления в доме.

Для коммунальной

Для коммунальной блочной конструкции, которая, как правило, возводится и оборудуется, согласно типовым проектным решениям, габариты оконных блоков, приводятся в таблице:

Размерный рядмодульнойконструкции, мм	Количествоблок модулей	Количествоокон	Ширинаокон, мм	Высотаокон, мм	Ширинапроёмов, мм	Высотапроёмов, мм
3000 x 6000 x 3500	1	1	1370	1370	1410	1410
5000 x 10000 x 3500	1	1	2370	1770	2410	1810
5500 x 10000 x 3500	2	2	2 x 1370	1770	2 x 1410	1810
5500 x 11000 x 3500	2	2	2 x 1370	1770	2 x 1410	1810
6000 x 11000 x 3500	3	2	2 x 1570	1770	2 x 1610	1810
10000 x 11000 x 4300	4	3	3 x 1370	1770	3 x 1410	1810
13200 x 9000 x 4300	4	3	3 x 1570	1770	3 x 1610	1810

Если застройщик или коммунальные службы города принимают решение об устройстве полносборного сооружения, оконные блоки требуемого габарита устанавливаются в нём заранее.

При необходимости строительства котельной, согласно индивидуальному проекту, следует принимать размеры светопрозрачных элементов из приведённой выше таблицы.

Нестандартные

Далеко не каждая котельная, оборудованная в стеснённых условиях, позволяет обустроить оконные блоки с типовыми размерами. Кроме того, если сооружение возводится в составе микрорайона, его архитектурный облик должен соответствовать общей застройке. В связи с этим, проектировщики нередко прибегают к устройству оконных конструкций со следующими габаритами:

• При блокированных инженерных сооружениях, количество окон может дублироваться, либо проёмы объединяются в ленточное остекление с длиной до 4200 мм.
• При возведении двухуровневых инженерных сооружений в стеснённых условиях, габариты окон для каждого машинного зала могут быть занижены до 670 – 970 х 670 х 1170 мм.
• При установке нестандартного оборудования, при высоте котельной 4300 мм, допускается устраивать двойные окна по высоте – с габаритом до 2970 мм. При использовании более протяжённых светопрозрачных конструкций, требуются усиливающие фахверки.
• При необходимости включения здание блочного здания в общий архитектурный облик микрорайона, проектировщики предусматривают стандартное расположение элементов остекления, которое может повторять внешний вид первых этажей основных жилых зданий. В таких случаях, габариты оконных блоков назначаются, согласно архитектурному проекту.
• Следует учесть, что, при произвольном размещении окон на фасаде котельной, минимальный габарит простенка должен составлять не менее 1200 мм.

Учитывая, что к помещению инженерного сооружения рассматриваемой категории не предъявляется таких жёстких требований по обеспечению энергоэффективности, как к жилым зданиям, оконные конструкции для них стоят значительно дешевле и не требуют дорогостоящих многокамерных профилей.

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

• усиление конструкции зданий;
• использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

Легкосбрасываемые ограждающие конструкции

Хороший вариант остекления котельной – легкосбрасываемые конструкции (ЛСК). При взрыве они быстро разрушаются, образуя отверстие для сброса избыточного давления.

Такие конструкции позволили снизить количество разрушений в результате взрыва газового оборудования. Площадь такого окна в котельной частного дома не будет отличаться от обычного.

Легкосбрасываемая конструкция внешне и по теплоизоляционным свойствам не отличается от обычного окна

Использование армированного стекла не даёт такого результата и часто становится причиной для передачи кинетической энергии от взрыва на помещения в частном доме.

Установив обычное пластиковое окно в котельной частного дома, нельзя быть уверенным в безопасности эксплуатации, потому использование ПВХ-конструкций запрещено.

В качестве ЛСК принято использовать поликарбонат, триплекс или сталинит. Требования 2020 года привели к использованию новых материалов, а листовое стекло постепенно уходит в прошлое.

Можно поставить стеклопакеты, но это потребует установки лекгосбрасываемой конструкции окна.

Какие варианты предусматривает ГОСТ

В нормативных документах прописаны два варианта замены стекла на специальные окна с особой конструкцией.

1. Первый предусматривает установку особого стеклопакета с поворотным элементом. Особенность такой конструкции – лёгкость отворота рамы даже при минимальном избыточном давлении. Окно должно раскрыться полностью наружу при взрыве и снизить давление в котельной.
2. Второй вариант включает в себя установку рамы со смещаемым элементом. При взрыве окно должно полностью откинуться наружу, предоставив выход избыточному давлению. Створки могут открываться горизонтально или вертикально.В такие конструкции устанавливают защитные механизмы, которые легко разрушаются при возникновении повышенного давления.

Все ЛСК проходят государственную сертификацию и получают маркировку.

Так, ЛСКОС может дополнятся буквой Ж, свидетельствующей о разрешении применения в жилых помещениях. П или С будут обозначать конструктивные особенности створки и механизма открытия окна.

Сертифицированная продукция должна быть с маркировкой ГОСТа, используемого при производстве изделия.

Легкосбрасываемые панели для строительства пристройки

Для возведения пристройки можно использовать бетон и камень, но более простой вариант – ЛСП технологии. Они подходят для пристроек и отдельно стоящих котельных. Их преимуществ в скорости строительства и безопасности эксплуатации оборудования.

Газовая котельная из ЛСП

Такой вариант обеспечивает 100% сброс избыточного давления в окружающую среду. Взрыв может привести к появлению множества осколков от бетона или кирпича, а панели просто раскроются.

При проектировании следует учитывать температурный диапазон срабатывания ЛСК (от 30 до 45 градусов).

Такие технологии позволяют не думать над тем, каким должны быть размеры окна в котельной частного дома, ведь при должном подходе котёл можно разместить подальше от жилища. А используя их в качестве пристройки, можно запросто перенаправить силу взрыва в сторону улицы.

ЛСП дорогие. Но безопасность эксплуатации газового котла того стоит.

Удобнее всего возводить комбинированную постройку с использованием легкосбрасываемых панелей и традиционных материалов. Так можно полностью обезопасить себя и своё имущество от воздействия взрывной волны.

Нужно ли придерживаться правил?

Прокладка газопровода в котельную и подключение газа к агрегату возможно только после заключения договора с газовой службой. Для этого проект размещения системы отопления должен быть согласован с поднадзорными службами (пожарной инспекцией, санитарно-эпидемиологической станцией, градостроительным управлением).

При игнорировании требований СНиПа оформление разрешительных документов станет невозможным. Если строительство не прошло согласования в соответствующих инстанциях, ее эксплуатация будет запрещена. В результате придется переоборудовать бойлерную в соответствии с правилами, что повлечет за собой дополнительные расходы.

К тому же несоблюдение норм безопасности может стать причиной аварии, повлекшей за собой разрушения здания и, возможно, гибель близких.

Прежде чем начинать строительство котельной следует внимательно изучить все законодательные акты. Поднадзорные органы больше всего внимания уделяют площади бойлерной, размерам окна, наличию вентиляции и вытяжки. Поэтому при разработке проектной документации лучше посоветоваться со специалистами, которые знакомы с актуальными нормами СНиП.

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

1. КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
2. Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
3. Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб. Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Видео описание

В этом видео пользователь делится своим опытом по устройству котельной с газовым отопительным котлом:

Источники

• https://okna-dom.net/razmer-okna-v-kotelnoy/
• https://zen.yandex.ru/media/forumhouse/dlia-chego-v-gazovoi-kotelnoi-obiazatelno-nujno-okno-trebovaniia-k-ustanovke-oborudovaniia-601fc4fc86f4e22208940d82
• https://StrojDvor.ru/otoplenie/ploschad-ostekleniya-v-kotelnoy-s-gazovym-kotlom/
• https://buildingclub. ru/trebovaniya-k-gazovoj-kotelnoj-v-chast/
• https://progazosnabgenie.ru/gazifikatsiya-chastnyh-domov/trebovaniya-k-oknam-v-gazovoj-kotelnoj.html
• https://Proekt-sam.ru/proektsistem/okno-v-kotelnoj-chastnogo-doma.html
• https://stroim-domik.org/stroitelstvo/okna/razmery/v-kotelnoj
• https://sovet-ingenera.com/otoplenie/kotelnaya/okno-dlya-gazovoy-kotelnoy-chastnogo-doma.html
• https://kak-sdelano.ru/otoplenie/razmer-okna-v-kotelnoj-chastnogo-doma
• https://m-strana.ru/articles/razmer-okna-v-kotelnoy/

Какой должен быть размер котельной в частном доме?

Объем котельного помещения должен составлять не менее 15 м? или 6м?. В котельной должно быть окно (или окна) на улицу с площадью остекления не менее 0,5 м?. Необходимо обеспечить подачу внутрь свежего воздуха(для атмосферных котлов) через специальное отверстие, встроенное в дверь или прямо с улицы.

Часто задаваемые вопросы:

Почему вытяжка сильно шумит?

Почему вытяжка сильно шумит?Чаще всего причиной Излишне шума при работе кухонной вытяжки является дополнительный Сопротивление Воздух, что возникает в результате установления несоответствующей конструкции воздуховодов вентиляции. Стоит помнить, что чем более препятствие на пути проходного Воздух, тем более шума оно создает.26 дек. 2017 г.

Подробнее

Что такое дистиллированная вода Можно ли пить?

Что такое дистиллированная вода Можно ли пить?Дистиллированная вода — самая чистая жидкость на планете. Ее можно пить и готовить пищу на ее основе. Купить продукт легко в аптеках, автомобильных магазинах и в интернете. Если вода понадобилась срочно, то приготовить дистиллят можно и самостоятельно.22 сент. 2020 г.

Подробнее

Чем опасен конденсат в теплице?

Чем опасен конденсат в теплице?Эти безобидные капли воды опасны для обитателей теплиц. Избыточная влага способствует распространению различных инфекций, что может вызывать заболевания, а в более серьезных случаях – и гибель растений.24 апр. 2020 г.

Подробнее

Какое масло добавляется в кондиционер?

Какое масло добавляется в кондиционер?автомобильные кондиционеры заправлялись фреонoм R134 и маслом PAG 100. С 2004 г. и по сегодняшний день большинство современных кондиционеров с завода заправлены фреонoм R134 и маслом PAG 46.

Подробнее

Кто должен ремонтировать вентиляцию?

Кто должен ремонтировать вентиляцию?Современное законодательство четко говорит о том, что за вентиляционными трубами, находящимися в пределах приватизированной квартиры, следить должен владелец, а никак не управляющая компания. Поэтому в этом случае оплатить услуги мастера придется вам.

Подробнее

Какие данные передаются при вызове пожарной службы?

Какие данные передаются при вызове пожарной службы?· Уточняющая информация: номер подъезда, количество этажей в здании, угроза жизни людей и т. д. · Фамилия и имя звонящего, номер его телефона. Прибыв на место, пожарная служба будет искать того, кто позвонил.2 сент. 2020 г.

Подробнее

Для чего нужна дренажная помпа?

Для чего нужна дренажная помпа?Что такое дренажная помпа Дренажная помпа представляет собой конденсатный насос. Его прямое предназначение – удалить из кондиционера жидкость, чтобы предотвратить ее проливание. На рынке можно встретить большое разнообразие таких помп, но их строение в целом одинаково.29 июл. 2019 г.

Подробнее

Можно ли устанавливать кондиционер в многоквартирном доме?

Можно ли устанавливать кондиционер в многоквартирном доме?Установка кондиционеров в жилых домах требует соблюдения определенных правил, норм СанПиН и иногда согласований. Размещение блока сплит-системы на фасаде многоквартирного дома может быть признано незаконным, это зависит от того, какие нормы действуют в том или ином регионе.23 июл. 2019 г.

Подробнее

Почему в теплице из поликарбоната конденсат?

Почему в теплице из поликарбоната конденсат?К появлению конденсата в теплице приводит естественный процесс: влага в парнике накапливается из-за испарений выделяемых растениями. … При неправильном поливе растений в теплице. Полив культур, высаженных в парник, следует проводить в первой половине дня, тогда вся избыточная влага успеет испариться в течение дня.4 июл. 2020 г.

Подробнее

Как избавиться от запаха из канализации в частном доме?

Как устранить запах из канализации в частном доме?Закройте входную дверь и все окна, чтобы гарантировать, что запах не идет с улицы.Если в доме Вы отсутствовали свыше двух недель, то вода в гидрозатворах могла пересохнуть и перестать блокировать вонь из канализации. Следует включить краны и заполнить водой все сифоны.16 июн. 2018 г.

Какое должно быть отверстие под вытяжку?

После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз.4 июл. 2019 г.

Можно ли Фановую трубу вывести через стену?

Можно вывести фановую и через стену на 2ом этаже. Только при этом необходимо учесть, чтоб выход фановой трубы не приходился под деревянные конструкции. Из фановой трубы тянет очень влажный воздух. Если над фановой будет карнизный свес, то это место будет покрываться куржаком с соответствующими последствиями.15 июн. 2014 г.

Чем полезен ионизатор воздуха?

Польза от ионизации повысить защитные функции организма и укрепить иммунитет; нормализовать обменные процессы в организме; стабилизировать работу кровеносной и сердечно-сосудистой системы; улучшить газообмен в легких, активизировать работу эритроцитов.

Требование к газовой котельной в частном доме, нормы СНИП, обустройство котельной

Содержание

1. Требования к площади
2. Топочная в отдельном помещении
3. Нормы СНИП
4. Вентиляция
5. Естественного характера
6. Искусственная
7. Как обустроить дымоход?
8. Документы, регламентирующие установку газовых котлов

Обогрев частного дома может осуществляться несколькими способами, но самым современным и удобным является отопление дома при помощи газового котла. Современное оборудование предполагает безопасную эксплуатацию, но при условии, если применяются качественные газовые котлы, и они грамотно монтированы.

Котельная комната может быть организована в одном из помещений дома либо быть отдельно стоящим помещением. Об этом и другом более подробно ниже.

Требования к площади

Прежде, чем устанавливать газовый котел, нужно подобрать для него соответствующее помещение, полностью отвечающее требованиям безопасности.

Во-первых, стоит сказать о выборе оптимального помещения исходя из мощности котла, который планируется монтировать.

Условно, газовые котлы можно поделить на три группы:

• Приборы мощностью до 60 кВт можно устанавливать на кухне.
• Мощность от 60 до 150 кВт предполагает использование отдельного помещения.
• Котельное оборудование мощностью более 150 кВт устанавливают тоже в отдельной комнате, но на нижнем этаже, если этот дом имеет несколько этажей.

Во-вторых, помещение выбирается в зависимости от его объема. Он показывает, сколько воздуха вмещается, так сказать, в «рамки» комнаты.

Это важно, так как речь идет о газе, который имеет свойство скапливаться. В небольшом помещении его концентрация будет больше, нежели в более просторной комнате.

Таким образом, по объему комнаты делятся на:

• Около 8м3 для котлов мощностью до 30 кВт.
• 14 м3 для мощности свыше 30 кВт и до 60 кВт.
• 15 м3 и больше для мощности от 60 кВт.

Кроме всего этого, в помещениях должны быть потолки средней высоты, от 2,5 метров.

Топочная в отдельном помещении

Мощные газовые котлы следует прятать за не горящие стены. Они должны быть монтированы на цокольном этаже или вообще в подвале.

Кроме этого, стены не должны пропускать вредные пары газа, а из топочной должен вести запасной выход, ведущий на улицу.

Нормы СНИП

Есть определенные требования, которые следует соблюдать, при монтаже бойлерной в отдельном помещении (специальная комната, пристройка, отдельно стоящая топочная):

• Минимальный объем топочной комнаты 15 м3. Это для котла мощностью чуть ниже средней. Если мощность выше, то добавляют 0,2 м2 на каждый кВт мощности. Это обеспечит оптимальный объем.
• Высота потолков должна быть не меньше 2 метров, а то и больше. Зависит от мощности газового оборудования.
• Помещение должно быть вентилируемым. Для этого подойдет функционирующая форточка.
• Котельное оборудование должно быть расположено от окон, дверей на расстоянии не менее 1 метра.
• Если помещение планируется строить отдельно, то его нужно делать из огнеупорных стройматериалов.

Подойдут:

• Кирпичи;
• Шлакоблоки;
• Бетонные монолиты и другие.

Пристройка газовой котельной предполагает выстраивание отдельно стоящего помещения со своим фундаментом и всеми четырьмя стенами. Это безопасность, в первую очередь.

Вентиляция

Вентиляция в котельной может осуществляться тремя способами:

1. через двери;
2. через форточку;
3. посредством трубы.

Общие требования к организации вентиляции помещения:

• Воздух поступает с улицы.
• Выход для вентиляции монтируют рядом с котлом, на потолке.
• Отверстия для притока воздуха должны быть достаточного диаметра, чтобы циркуляция проходила качественно. Отверстия для оттока воздуха больше диаметром, чем для притока почти в 4 раза.
• Для вентиляции делается два канала: один выводит дым, а второй нужен для очистки дымохода.

Вообще, по нормам установки котельного оборудования воздух помещения топочной должен обновляться каждые 20 минут.

Естественного характера

Самый простой способ для вентиляции помещения — это труба

Требования к ней следующие:

1. Диаметр трубы не меньше 15 см.
2. Отверстие ветканала должно быть закрыто решеткой. Благодаря ней, труба будет надежно защищена от попадания в нее различного мусора.
3. Сверху также одевается специальный «зонтик». Его функция — защита трубы от попадания снега, дождя, града и так далее.

Искусственная

Топочная, которая имеет отопительные агрегаты мощностью свыше 60 кВт, нужно обустраивать искусственной системой вентиляции. Это объясняется тем, что проконтролировать качество естественного воздухообмена невозможно.

Искусственные вентиляции имеют некоторые особенности, которые касаются самих установок и их работы. Вот они:

• Важно правильно рассчитать требуемую мощность вентиляторов.

Она зависит от:

• уже имеющихся вентканалов;
• от сложности монтажа вентилируемых труб, которые, например, могут изветвляться.

Искусственные вентустановки имеют высокие цены. Также требуют дорогого монтажа. Экономить здесь не следует. Некоторые умудряются сделать лишь одну ветвь, оттока или притока воздуха, но это не отвечает требованиям безопасности.

Нужно обязательно механизировать весь процесс обмена воздуха, но, чтобы экономить, стоит подумать об установке автоматики. Вентиляторы будут функционировать при работающем котле, а при выключенном — останавливать свою работу.

Как обустроить дымоход?

Газовое оборудование выделяет при функционировании вредные продукты сгорания. Чтобы они своевременно удалялись из воздуха, от газовой установки выводят дымоход. Его обустройство должно быть продумано самым тщательным образом.

Есть несколько разновидностей дымоходов:

Асбестовые трубы. Из плюсов можно выделить:

• Доступность;
• Низкая цена.

Также есть минусы, о которых нельзя не сказать:

• Асбестовые дымоходы не выдерживают температуру свыше 250 градусов, так как такой горячий угарный газ может просто-напросто разорвать трубу.
• Асбестовые дымоходы не совсем мобильны, имеют большой вес и длину.
• Монтаж предполагается односложный с вертикальным размещением трубы.

Фуранфлексовые дымоходы. Этот материал представляет собой синтез металла и пластмассы. Есть неоспоримое достоинство у таких труб – это то, что фуранфлекс не боится кислотного конденсата. Также есть не менее важный недостаток – свыше 250 градусов труба начнет плавиться.

Нержавеющая сталь. Еще один материал, из которого делают дымоходы.

Плюсы:

• Герметичность;
• Безопасность эксплуатации.

Последнее достигается при условии, что в местах соприкосновения стали и других материалов проложена изоляция высокого качества. Это защитит от возгорания, так как угарные газы имеют высокую температуру, как отмечалось выше.

Оцинковка. Трубы из оцинковки служат недолго, зато вполне доступны. Их срок службы можно продлить, используя защитный слой. Время службы увеличивается вдвое.

Основной показатель качественной работы дымохода – это уровень тяги. Если он хороший, то угарные газы на 100% удаляются из воздуха помещения. Дымоходная система имеет много элементов.

Что касается диаметра трубы, то он указывается в инструкции к газовому котлу. По большей части диаметр зависит от мощности газового оборудования.

Документы, регламентирующие установку газовых котлов

Чтобы получить разрешение на монтаж газового котла, нужно собрать определенный пакет документов:

• Технические условия установки;
• Проект по установке газового котла;
• Согласование с газоснабжающей организацией.

Таким образом, обустройство газового котла оправдано. Газ является сырьем наиболее дешевым по сравнению с другими видами отопительного сырья. Современное оборудование позволяет использовать газ в качестве топлива максимально безопасно.

Кроме этого, наличие газового котла предполагает:

• простоту обслуживания;
• долгий срок эксплуатации;
• минимальные размеры системы.

Размеры котельной в частном доме для газового котла: нормы площади

Система отопления частных коттеджей чаще всего автономная. Это удобнее: хозяин дома самостоятельно определяет режим отопления, контролирует расход топлива и регулирует работу. Основным источником тепла в системе является газовый котел. Для него и для его периферии рекомендуется оборудовать в частном доме котельную.

Содержание

1. Назначение котельной
2. Основные нормативные документы
3. Правила размещения котельной в доме
4. Требования к помещению
5. Требования к котельной пристроенной к дому
6. Какой площади должно быть помещение
7. Размер пеллетной котельной в доме
8. Размещение котла на кухне, в кладовой или прихожей
9. Окно котельной
10. Требования к дверям котельной
11. Требования к стенам в котельной
12. Проектирование и расчет
13. Воздухообмен
14. Приточно-вытяжные потоки
15. Электроэнергия
16. Состав проекта отопления

Назначение котельной классифицируется как небезопасный в аварийной ситуации. При протечке газового котла или подающих труб существует вероятность возгорания, взрыва, возгорания и отравления.

Поэтому монтировать такое оборудование необходимо в соответствии с нормами СНиП.

Оптимальный вариант обустройства – отдельное специальное помещение для газового котла и оборудования для его обслуживания. Строят его так, чтобы в случае повреждения, аварии или во время ремонта не пострадали проживающие в доме люди, а также жилые помещения.

Места для размещения:

• чердак или мансарда;
• подвал – на сегодняшний день самое популярное решение;
• отдельный хозблок – рекомендуется, если дом старый;
• комната в доме;
• Пристроенная котельная.

Проект котельной на базе газового аппарата и на базе электрокотла согласовывается с государственными организациями.

Основные нормативные документы

Бытовая автоматическая система управления газом

Основой нормативной документации на строительство котельной являются документы СНиП. В перечень входят:

• п.6.17-25 СП 42-101-2003;
• п. 6.29-48 СП от 2.04.08-87;
• глава 4 в СП 41-104-2000;
• п.7 СП 62.13330.2011;
• п.6.6 СП 60.13330.2012;
• п.6.12 СП 55.13330.2011;
• Инструкция МДС 41.2-2000 о размещении газовых котлов.

Нормы СНиП постоянно обновляются и изменяются. С 2019 года обязательным элементом стало оснащение газовой котельной датчиком загазованности.

Правила размещения котельной в доме

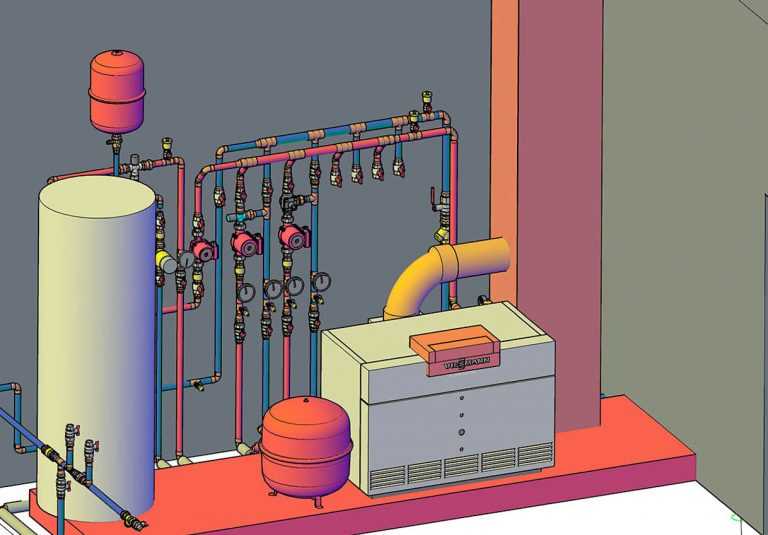

Проект котельной

Разработку проекта котельной лучше доверить специалистам. Помимо норм СНиП существует множество дополнительных ограничений на размеры помещения и его обустройство, касающиеся пожарной безопасности, требований к частоте воздухообмена, особенностей эксплуатации.

На выбор помещения влияет мощность обогревателя:

• Если мощность газового котла не превышает 30 кВт, его можно установить в любом месте, в том числе на кухне и в коридоре.
• Оборудование мощностью до 60 кВт также можно установить на кухне или в зале, но недостаточный воздухообмен компенсировать приточным воздуховодом диаметром не менее 15 см.
• Устройство мощностью от 60 до 150 кВт монтируется только в специально подготовленном помещении.
• Еще более мощные агрегаты устанавливаются только в отдельном здании.

Если в специальном сооружении все устроено для правильного размещения котла, то в подсобных помещениях или в подвале необходимо учитывать особенности монтажа и устройства различных систем. Газовый котел монтируется на пол или на стену. При этом на стене в кухне допускается монтировать прибор мощностью до 60 кВт, а в прихожей — только до 35 кВт.

Одноконтурный котел работает только на обогрев дома, двухконтурный поставляет горячую воду. Этот вариант выбирается, если используется небольшое количество горячей воды. Тогда котельная тоже заменяет котельную.

Требования к помещению

Пол, стены и потолок обшиты негорючими материалами

Помещение для газового котла должно удовлетворять ряду следующих условий.

• В кочегарке должно быть окно. Он может быть как пластиковым, так и деревянным. Его площадь рассчитывается из пропорции – 0,03 м² стекла на 1 м³ помещения. Поэтому строят котельную в подвале только в том случае, если хозблок относится к полуподвальным помещениям.
• Требуется вентиляция. Мощность и тип системы зависит от параметров котла.
• Установка комплектуется водопроводными и канализационными трубами, газовыми трубами, системами управления и электропроводкой. Оборудование должно располагаться так, чтобы был свободный доступ к котлу и к любому нагревательному элементу.
• Обшивать стены, полы, потолки можно только негорючими материалами. Для стен и пола обычно берется плитка, допускается оштукатуривание.
• В котельной допускается установка не более 2 устройств.
• Учтен вес котла. Если она превышает 200 кг, под нее возводят железобетонную подушку или плитный фундамент.
• Все проемы должны быть отделаны негорючими материалами, створки должны открываться наружу.
• Ко всем элементам системы отопления должен быть свободный доступ.

Котельные предпочтительнее устанавливать в северной или восточной части дома. Обычно их объединяют с санузлом, котельной, кухней.

Требования к котельной пристроенной к дому

Иногда под котельную выделяют отдельный модуль.

Для кочегара можно построить отдельный модуль. К этому варианту прибегают редко, так как обычно пристройка искажает внешний вид здания. Однако если устанавливаемое оборудование имеет большую мощность, другого выхода нет.

К пристройке предъявляется ряд особых требований:

• Фундамент строения не соединяется с фундаментом здания, между ними оставляют зазор, часто дополнительно гидроизолируют.
• Газовые приборы сильно нагреваются, поэтому стены, пол и потолок выполнены и отделаны только негорючими материалами.
• Фундамент под пристройку представляет собой плиту высотой не менее 20 см.
• Для дымохода требуется специальный фундамент.

Отдельная или пристроенная котельная, как и комната в доме, оборудуется собственной вытяжкой. Нужны окна.

Строительство пристроенных и крышных котельных допускается при соблюдении норм давления и температуры воды.

Какой площади должно быть помещение

В деревянном доме котлы устанавливаются на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентируются СНиП. Параметры определяются мощностью оборудования.

Правила следующие:

• При мощности до 30 кВт требуется 7,5 м² для оснащения агрегата под газ. Высота помещения около 2,5 м, поэтому при установке на кухне нужно рассчитать кратность воздухообмена.
• Для нагревателя мощностью 60 кВт требуется 15 м³.
• Площадь котельной в частном доме для газового бытового котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
• Объем кочегарки для агрегата мощностью до 350 кВт не менее 20 м³.

На самом деле площадь комнаты должна быть больше. Ведь рядом с агрегатом необходимо разместить сервисное и измерительное оборудование так, чтобы оставался свободный доступ к любым элементам и аппаратам.

При размещении котла в деревянном здании расстояние от агрегата до стены, обитой в этом месте железом, должно быть не менее 40 см.

Размер пеллетной котельной в доме

Пеллетная котельная

При отсутствии централизованного газоснабжения вместо газового котла устанавливается пеллетный котел. Этот твердотопливный вариант привлекает своей экономичностью и возможностями автоматизации. Пеллеты могут храниться в специальном бункере, откуда по мере необходимости подаются в котел.

Бункер и обогреватель размещаются в разных комнатах или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для обогрева 400 м² в течение 6 месяцев. Площадь склада составляет 4 м². Размеры котельной рассчитываются стандартным образом.

Размещение бункера и пеллетного котла в одном помещении запрещается. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или прихожей

Котлы допускается устанавливать на кухне при объеме помещения 21 м³

Если мощность аппарата не превышает 60 кВт, установка в подсобных помещениях в дом разрешен. Газопроводы разрешают установку, если кубатура кухни 21 м³ или кухни-столовой – 36 м³.

Здесь устанавливаются как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, ограничений на установку нет.

Преимущество такого расположения: нет необходимости выводить дымоход на крышу. Достаточно вывести трубу на фасад.

Категорически запрещается ставить газовый котел в ванной или в ванной комнате.

Окно котельной

Обязательное требование – открывающееся окно. Его конструкция строго регламентирована ГОСТ Р 56288-2014. Окно относится к категории легко сбрасываемых. Он может располагаться на стене, на потолке или в приямке.

Предназначен для защиты здания от взрыва. При аварии ударная волна выбивает окно и благодаря этому несущие конструкции дома не повреждаются.

Площадь остекления рассчитывается исходя из параметров помещения:

• при площади котельной до 9 м² устанавливается окно площадью не менее 0,8 м²;
• в помещении площадью более 9 м² площадь остекления не является рамой, рассчитанная из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается установка однокамерного стеклопакета толщиной до 4 мм. Нельзя использовать поликарбонат, защитное стекло, армированное стекло.

Требования к двери котельной

Дверь должна быть оборудована в пристроенной котельной. Из помещений внутри коттеджа – в подвал, на кухню – отдельная дверь не нужна.

Исключением является котельная на пеллетах или дровах. Здесь необходим выход на улицу.

К двери в жилищную котельную предъявляются следующие требования:

• расстояние от двери в помещение до входной двери должно быть не более 12 м;
• створка должна открываться наружу для облегчения выхода из котельной;
• ширина дверного полотна превышает ширину котла на 20 см;
• полотно должно соответствовать типу 3 с EI15 – дверь стальная с негорючим наполнением;
• порог перед входом должен быть на 10 см выше пола в коридоре для предотвращения затопления в случае протечки.

Для слива воды установлен канализационный трап.

Требования к стенам в котельной

Для приставных или отдельных модулей также представлены определенные строительные нормы. Стены строят только из несущих или самонесущих материалов – кирпича, пенобетона, газоблока. Такой материал выдерживает открытый огонь 120 и даже 180 минут.

Также учитывается нагрузка на подшипник. Вес котлов и расширительных бачков довольно большой. Кирпичная стена выдержит такую ​​нагрузку.

Каркасная технология и сэндвич-панели не подходят, так как используемые в строительстве материалы горючи.

Проект и расчет

Проект и расчет должны выполнять специалисты

Лучше специалисту создать проект и рассчитать планировку котельной. Однако владелец должен быть знаком с общими требованиями организации.

Воздухообмен

Частота полного воздухообмена зависит от назначения помещения. На кухне воздух должен полностью обновляться за 1 час, но с учетом того, что для работы газовой плиты требуется дополнительно 100 м³. Если речь идет об отдельной котельной, то воздух обновляется три раза в час. Однако в этом случае воздухообмен необходимо рассчитывать с учетом объема приточного воздуха для сжигания газа.

На самом деле расчет прост. Например, для нормальной циркуляции воздуха в котельной площадью 12 м² при высоте 3 м требуется 12*3*3=108 м³ воздуха в час.

Приточно-вытяжные потоки

Приток размещается внизу двери или стены. Лучше, если воздух будет поступать в помещение с улицы, но допускается и изнутри дома. Размеры отверстия определяются мощностью котла, размерами помещения и типом агрегата. Так, для твердотопливного котла с закрытой топкой считается только трехкратный воздухообмен. Для модели с открытым очагом учитывается воздух для горения.

Допускается производить расчет с учетом только площади дома.

Вытяжная шахта обычно располагается рядом с дымоходом. Обязательное условие – вытяжка должна быть выведена на крышу здания, иначе в вентиляции не будет тяги.

Не устанавливайте вентилятор в вытяжной канал.

Электричество

Проводка в котельную заводится обычным способом. Электрические кабели рекомендуется прокладывать в стенах. При большой мощности нагревателя его лучше подключать через отдельный щиток.

Состав проекта отопления

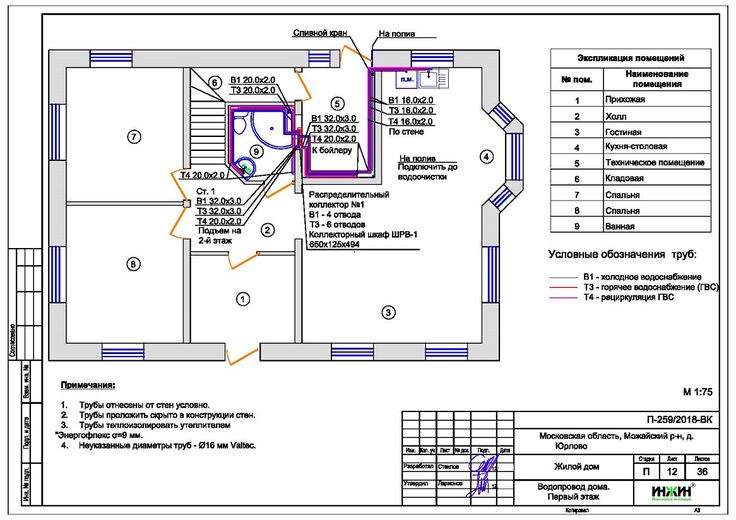

В проект входит перечень чертежей и планов с описанием всех элементов системы отопления и котельной. Необходимы следующие документы:

• план системы отопления и теплых полов, если она оборудована;
• аксонометрические схемы обеих систем;
• чертежи серийных узлов соединения и крепления трубопроводов;
• Тепловая схема котельной;
• план фундамента, если таковой имеется;
• схема прокладки дымохода;
• компоновка котельного оборудования;
• спецификация используемого оборудования и материалов;
• общие чертежи.

Котельная для газового котла – специальное помещение. Он обустраивается своими руками в соответствии с рядом очень строгих правил. Учитываются пожарная безопасность, санитарные нормы, требования воздухообмена, правила эксплуатации котла.

Нормы проектирования котельной в частном доме

1. Куда поставить котел

Первый вопрос, который возникает: куда поставить котел? Нужна ли ему отдельная комната, или кухня подойдет?

Размещение установки зависит от ее мощности, а мощность, соответственно, от размеров загородного дома. Например:

• На кухню можно поставить до 60 кВт,
• до 150 кВт в отдельном помещении на любом этаже,
• до 350 кВт на цокольном или первом этаже в отдельно стоящем здании.

1 кВт обычно достаточно для обогрева до 10 квадратных метров частного дома. Начните с этих цифр, хотя на них могут сильно влиять и другие факторы, например материал, из которого сделан дом.

Если котел предполагается разместить на кухне, для него потребуется помещение не менее 15 куб.м, с высотой потолков не менее 2,5 метров. Для кухни нужно распашное окно, открывающееся наружу, обязательно с фрамугой или форточкой (чтобы быстро проветрить, что получилось), оно должно быть светлым и четким. Вода и канализация подключены к котельной, но для кухонь это обычно не проблема.

Также воздух на кухне необходимо «обновлять» три раза в час, то есть нужна вентиляция.

Настенные котлы подвешивают на стене на расстоянии не менее 10 см от других стен, материал, на котором монтируется установка (материал стен), должен быть по возможности негорючим, или трудновоспламеняющимся, или в самом минимум, хорошо экранированные негорючими материалами или штукатуркой слоем 5 см и более. В качестве противопожарного экрана часто используется листовая сталь: над котлом она должна выступать на 70 см, по бокам и снизу не менее чем на 10 см.

Подведем итог: если ваша кухня достаточно просторная, хорошо проветриваемая, имеет окно и приток свежего воздуха, а также стены из негорючих материалов, то проблем нет, и котел до 60 кВт можно установить в ней без ненужные заботы и заботы. Что делать, если хочется или нужна отдельная котельная, — в следующем пункте.

2. Котел в отдельном помещении

Многие закладывают котельную как часть проекта дома, и это очень удачное решение при условии соблюдения всех требований СНиП.

От остальной части дома котельная с установкой до 200 кВт должна быть отделена стеной из шлакоблока, кирпича или бетона, с пределом горения 0,75 часа. Объем воздуха в помещении должен быть не менее 15 кубометров, высота потолков — 2,5 метра, обязательно окно с форточкой или фрамугой и качественная вентиляция, обновляющая воздух три раза в час. Словом, требования примерно такие же, как и при установке бойлера на кухне.

При этом котельная мощностью от 150 кВт до 350 кВт должна иметь собственный выход на улицу, то есть либо в подвал, либо на цокольный этаж. Он должен быть включен в проект дома.

Есть еще один важный момент: двери, ведущие в дом, должны быть армированными и противопожарными, металлическими, а двери, ведущие из дома (если топочное помещение имеет собственный выход) — слабоармированными. Логика проста: при взрыве волна выдавит «хлипкий» ящик на улицу, а не повредит дом или людей в нем.

Но предположим, что дом строился без специального помещения, и возникла необходимость его получить. Пристроенная котельная должна быть, по сути, отдельным зданием с собственным фундаментом и четырьмя стенами, выполненными из негорючих материалов — кирпича, бетона и т. д. Расстояние до ближайшего окна должно быть не менее одного метра. Все остальные требования к помещению сохраняются.

3. отдельностоящие котлы

Наконец, третий момент: размещение котла в отдельном здании на некотором удалении от частного дома. Есть смысл, если котел достаточно мощный, свыше 200 кВт, но иногда организовать такое устройство удобнее. Например, популярный вариант — блочно-модульная котельная, которую собирают в заводских условиях, заводят и подключают к системам отопления коттеджа. Быстро и просто, и даже дешевле, чем строительные работы.

В остальном требования основные:

• негорючий материал,
• объем 15 куб. м,
• высота потолков 2,5 метра,
• Окно открывающееся наружу с фрамугой или фрамугой,
• пьедестал-фундамент под котел, возвышающийся над уровнем пола на 15 см,
• система аварийного отключения, одним словом все должно быть автоматизировано и защищено,
Вентиляция
• , которая обновляет воздух три раза в час.

Обычно к отдельно стоящим котлам предъявляются особо строгие правила, в случае нарушения которых разрешение просто не будет выдано (это логично, т.к. отдельно стоящие котлы являются довольно мощной установкой). С другой стороны, такой мини дом удобно строить без оглядки на людей, сразу под котельную, с соблюдением требований и норм.

На этом, пожалуй, все. Соблюдение основных правил простое — и очень важное, ведь не только отсутствие штрафов и выдача прямого разрешения на установку котла в частном доме, но и жизнь проживающих в коттедже людей, их здоровье и благополучие зависят от их соблюдения.

Рекомендуем доверить проектирование и строительство топочной комнаты в частном доме профессионалам.

7 советов по оборудованию котельной в частном доме: требования и нормы

Наталья | 17.03.2018 | Отопление | 19 165 просмотров | 2 комментария

Содержание статьи

Повезло тем, кто умеет подключаться к общей системе отопления и не знает лишних проблем. Если дом находится в районе, где нет центрального отопления, вам нужно будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и какое топливо на ней будет работать, зависит от очень многих факторов. Попробуем разобраться во всех нюансах и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к таким помещениям.

№1. Типы котельных по расположению

Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но тем не менее они предоставляют нам право выбора в вопросах типа котельной топливо, размер и расположение печи.

По типу размещения в частном доме котельная :

• встроенная в дом . В этом случае все оборудование размещается в одной из комнат дома (обычно это кухня или коридор). По простоте и дешевизне обустройства это оптимальный вариант, но он сработает только в том случае, если вы планируете использовать маломощный компактный котел. При этом не рекомендуется использовать газовый котел с надувной горелкой из-за высокого шума, а оборудование, работающее на дизельном топливе, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или в отдельной комнате дома . Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую ​​котельную обкладывают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная примыкает к жилому помещению, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
• отдельно стоящее здание . Все оборудование может быть полностью вынесено в отдельное небольшое здание, оборудованное по всем нормам и правилам. Он будет подключен к дому через теплотрассу. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют при использовании газового котла большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
• блочно-модульная котельная . Все оборудование в этом случае размещается в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

В идеале нужно продумать расположение котельной на этапе проектирования дома . Если дом уже возведен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к оборудованию котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах Миг-Плюс занимается монтажом котельных: с 1997, специалистами компании введено в эксплуатацию более двухсот жилых и производственных объектов. Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию.

№2. Основные элементы котельной в частном доме

Хорошо, если дом небольшой, и проблемы отопления и ГВС можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно – потребуется целый комплект снаряжения, который может состоять из набора следующих элементов:

• котел – сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла , чтобы обеспечить частный дом полной энергонезависимостью;
• котел . Если используется одноконтурный котел, то для нагрева воды для ГВС придется использовать бойлер;
• Расширительный бачок . В этот бак будет поступать вода из системы отопления, если давление в нем повысится. Таким образом трубы и радиаторы защищены от прорыва;
• аккумулятор тепла . Его не всегда устанавливают, несмотря на то, что это очень полезный элемент. Перегретый теплоноситель накапливает в этом баке «лишнее тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
• распределительный коллектор . Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
• циркуляционный насос . Необходим только в системах, где теплоноситель циркулирует принудительно;
• дымоход . Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
• охранно-контрольная группа – комплект приборов, контролирующих температуру и давление в котле и системе. Также сюда могут входить датчики, следящие за состоянием воздуха в котельной;
• автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
• запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
• трубы по которым вода от котла поступает к радиаторам;
• фильтр Необходимо очищать воду перед поступлением в бойлер и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе вскоре оборудование может выйти из строя.

Не обязательно использовать все эти элементы – их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

№3. Виды котлов для котельной

Именно от того, какой тип котла будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают :

• газовые , работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Лучший выбор для большинства частных домов;
• твердотопливные (уголь, дрова, торф, брикеты) в плане эксплуатации более экономичны, но придется постоянно следить за системой и подбрасывать топливо;
• мазут (дизель). Такие котлы обычно устанавливаются там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
• электрические котлы самые безопасные, удобные и тихие, но и самые дорогие. Отапливать ими весь дом накладно, но как резервный источник тепла они годятся.

По способу установки котлы бывают:

• настенные;
• открытый.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и др. В таком исполнении выпускаются котлы до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели часто более чувствительны к водным условиям. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что необходимо учитывать множество параметров. Чтобы примерно понять, какой мощности потребуется оборудование, можно воспользоваться правилом, согласно которому на каждые 10 квадратных метров дома нужен 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то к мощности добавляют еще 10%. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

Номер 4. Котельная в частном доме: требования безопасности

То, что котельная является объектом повышенной опасности, в пояснении не нуждается. Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

Общие требования к котельной в частном доме :

• Стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно покрыть листом металла;
• при установке настенного котла участок стены должен быть облицован плиткой или покрыт листом металла;
• В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не относится только к топливу, которое будет храниться особым образом;
• Вокруг котла должно быть оставлено достаточно места, чтобы к нему был легкий доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше сделать компоновка котла и других элементов;
• дверь, ведущая из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП на котельные II-35 -67, Свод правил проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Неправильная установка и эксплуатация газовых котлов может привести к пожару или даже взрыву

При установке газового котла необходимо учитывать следующие особенности:

• помещение, в котором будет располагаться все оборудование, должно находиться на не менее 6 м на участке ² ;
• высота помещения не менее 2,5 м;
• объем помещения – 15 м ³ и более;
• Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;
• минимальный размер оконного проема 0,03 м ² /1м ³ помещения;
• наличие подиума для напольного котла высотой не менее 5 см;
• 1 м свободного пространства должно оставаться перед котлом ² , между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• принудительная вентиляция и канализация;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строительство отдельного здания;
• если котельная находится в пристройке, то необходимо, чтобы она была у глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не значит, что необходимо выполнять все общие требования.

Котлы с твердотопливным котлом

При этом необходимо учитывать следующие требования:

• расстояние от котла до ближайших стен и предметов от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см ² оконный проем;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньше поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это не обязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, работающих на угле или дровах, площадь котла должна быть не менее 8 м ² ;
• при использовании угольного котла скрытой проводки, так как угольная пыль взрывоопасна;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• Стены из недостаточно пожаробезопасных материалов обшиваются листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Перечень требований следующий:

• в котельной, а лучше вне ее, необходимо разместить металлический толстостенный бак объемом не менее 1,5 м ³ . Из него топливо будет поступать в бак котла. Доступ к резервуару должен быть свободным;
• Расстояние от горелки котла до противоположной стены должно быть не менее 1 м.

Котельная с электрокотлом

Электрокотел Топливо не сжигает, не шумит и не пахнет. Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

№ 5. Требования к дымоходу котельной

Продукты сгорания газового, жидкотопливного и твердотопливного котла должны быть отведены за пределы котельной с помощью дымохода. При проектировании и обустройстве учитывайте следующие нюансы:

• дымоход должен быть выше уровня крыши . Это обязательное условие нормальной тяги;
• В качестве дымоходного материала можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
• независимо от материала должно быть предусмотрено отверстие для ревизии и очистки;
• если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
• Рекомендуется, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

№ 6. Требования к вентиляции котельной

Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

• Вентиляция котельной может быть совмещена с общедомовой приточной вентиляцией;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т. е. если объем котельной 15 м ³ , то за час в нее должно поступать 45 м ³ воздуха. Необходимо поддерживать процесс горения, часть его необходима для волочения;
• для организации естественной приточной вентиляции в стене напротив котла делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
• если котельная представляет собой отдельное помещение, то вентиляцию можно организовать за счет наличия жалюзи внизу входной двери. На 1 кВт мощности котла предусматриваю 8 см ² вентиляционная площадь;
• при использовании общедомовой вентиляции размер отверстия рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см ² отверстия;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле. При использовании газовых и дизельных котлов вентилятор размещают в корпусе, чтобы не произошло воспламенение.

Номер 7.Модульные котельные

Если в доме не удается найти подходящее помещение для котельной, пристройка выглядит неэстетично, а построить отдельное здание нет возможности, можно использовать специальную модульную котельную номера. Они производятся в готовом виде, имеют весь набор необходимых элементов, поэтому установка занимает минимум времени.

Модульная котельная представляет собой металлическую емкость длиной не более 2,5 м. Стены в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для обогрева помещений объемом до 1300 м ³ (при высоте потолков 2,7 м это около 480 м ² ) В зависимости от того, какой тип котла используется, в качестве топлива используется дизель, уголь, дрова и т.д.

Трехслойная металлическая труба с утеплителем ведет от модульной котельной к дому. Стандартная длина 6 м, но может быть увеличена. Монтаж такого оборудования прост. Его просто нужно установить возле дома (при необходимости то котельную можно перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Обычно такое оборудование обеспечивает резервное питание.

И наконец

Приступая к проектированию котельной, внимательно изучите всю законодательную базу. Если вы планируете использовать мощное оборудование, то лучше доверить подготовку проекта специалистам. Если оборудование не отличается особой мощностью, то собственноручно составленный проект желательно показать профессионалу. Консультация регулирующих служб не будет лишней.

Теги:Котел отопительный

Какой размер котла мне нужен? | Калькулятор мощности

Существует три основных типа котлов (комбинированный, системный и обычный), но внутри этих типов существует ряд «размеров», из которых домовладельцам приходится выбирать. Размер не имеет ничего общего с физическими размерами — они все примерно одинаковы в каждом типе — все дело в количестве энергии, которое они могут отдать в вашу систему отопления и горячего водоснабжения.

Как правило, чем больше ваш дом и чем больше в нем радиаторов, кранов с горячей водой и душей, тем более мощный котел вам нужен. Для одноместного бунгало потребуется гораздо менее мощный котел, чем для семьи из шести человек, проживающей в доме с пятью спальнями и тремя душевыми.

Но дело не только в выборе самого большого котла. Если вы приобретете котел гораздо большей мощности, чем вам нужно, вы потратите деньги не только на первоначальную покупку, но и на его эксплуатацию. И наоборот, если вы попытаетесь сэкономить на более дешевом бойлере меньшей мощности для большой семьи, вы, вероятно, обнаружите, что у вас часто заканчивается горячая вода и у вас прохладные радиаторы.

Вот почему вам необходимо рассчитать размер котла для вашего конкретного домохозяйства, либо прямо сейчас, либо в ближайшем будущем, если вы ожидаете изменений (например, прибытие большего количества жильцов или строительство ванной комнаты).

Потребляемая мощность, выходная мощность и КПД

При расчете размера вашего котла вы можете заметить две мощности в характеристиках данного котла. Один – входная мощность, другой – выходная мощность. Входные данные говорят, сколько энергии уходит в котел, чтобы заставить его работать, а выходные данные говорят, сколько этой энергии преобразуется в полезное тепло. Эффективность — это процент выхода от входа. Ни один котел не является КПД на 100%, так как сам котел требует некоторой энергии для работы, и даже самый эффективный конденсаторный котел неизбежно будет терять некоторое количество тепла в атмосферу. Но около 9КПД 0%, большинство современных котлов довольно хорошо приближаются к идеалу.

Всю тяжелую работу сделает наш калькулятор

Самый простой способ определить, какой размер котла вам нужен, это воспользоваться нашим селектором продуктов. Вы вводите некоторые статистические данные и факты о своем доме — какого он типа, сколько у вас спален, ванн и душевых — и компьютер определит, какой котел вам подходит лучше всего. Вам нужно знать, какой тип котла вы хотите, поэтому, если вы совершенно не знакомы с этим, см. следующий раздел.

Нажмите здесь, чтобы использовать наш калькулятор мощности.

Типы котлов

В этой статье мы рассмотрели три типа котлов, но резюмируем:

• Комбинированные бойлеры лучше всего подходят для небольших домовладений, так как в каждый момент времени можно открыть только один кран горячей воды. Горячая вода нагревается моментально, поэтому нужен хороший напор водопроводной воды.
• Системные бойлеры хранят горячую воду в цилиндре, что позволяет одновременно использовать несколько горячих кранов и душей. Это герметичные устройства, поэтому для нормальной работы требуется приличное давление водопроводной воды.
• Бойлеры, работающие только на нагрев, также хранят горячую воду в баке, но система питается самотеком, а это значит, что вам нужны дополнительные баки на чердаке. Лучше всего, если вы живете в районе с низким напором воды и в вашем доме проживает несколько человек.

Подсчитайте свои радиаторы

Хороший способ определить размер котла, который вам нужен, это подсчитать ваши радиаторы по всему дому. Очевидно, что чем больше у вас есть, тем больше мощности потребуется котлу, чтобы убедиться, что они все горячие. В качестве приблизительной оценки вам потребуются следующие значения выходной мощности для количества радиаторов для комбинированного котла:

• До 10 радиаторов: 24–27 кВт
• От 10 до 15 радиаторов: 28–34 кВт
• От 15 до 20 радиаторов: 32–40 кВт

А для теплового или системного котла:

• До 10 радиаторов: 12–15 кВт
• От 10 до 15 радиаторов: 18–24 кВт
• От 15 до 20 радиаторов: 30–40 кВт

Комбинированные котлы нуждаются в большей мощности, потому что они нагревают горячую воду мгновенно, в то время как системные и нагревательные котлы делают это медленнее, циркулируя горячую воду вокруг цилиндра. Таким образом, хотя комбинированные котлы могут выглядеть гораздо менее эффективными, это разные системы.

Комбинированный котел будет разогреваться на максимум лишь на несколько минут в день, когда вы умываетесь, принимаете ванну, принимаете душ или моете посуду, в то время как системные и обычные бойлеры будут кипеть дольше, так как они нагревают все цилиндр.

Примеры

Существуют десятки возможных комбинаций типов домов и их использования, поэтому мы приведем здесь несколько примеров.

Одноместная квартира

• Тип недвижимости: квартира
• Спальни: 1
• Ванны: 0
• Души: 1
• Газ: природный

Рекомендуется : Vogue Max Combi 26 KWH

Среднее семейство

• Тип недвижимости: полуотделение
• Спальни: 3
• Ван : Logic Max System 24 кВт


  Многодетная семья

  • Тип недвижимости: отдельностоящий
  • Спальни: 5
  • Ванны: 2
  • Душевые: 3
  • Газ: природный

  Рекомендуемый : Система Vogue Max 32 кВт

  Предоставьте это профессионалам

  Приведенные выше рекомендации являются приблизительными. Зарегистрированный инженер по газовой безопасности сможет дать вам гораздо более точную рекомендацию, которая будет учитывать размер вашего дома, количество этажей, насколько хорошо он утеплен, какое у вас давление воды и ряд других важных факторов. . Они также смогут рассказать вам о различных термостатах, термостатических радиаторных клапанах и других доступных аксессуарах, чтобы вы могли выбрать комбинацию, которая наилучшим образом соответствует вашему образу жизни и вашим будущим потребностям.

  Если у вас уже установлена ​​система центрального отопления, не думайте, что она идеально подходит для вашего дома. Он мог быть установлен для совершенно другого домашнего хозяйства и не мог быть настроен на оптимальную эффективность и результативность. Инженер сможет порекомендовать, если вам нужно изменить тип, установить или снять цилиндры или баки, и будет ли ваш котел работать лучше, если его переместить.

  Ideal Boilers имеет список инженеров, которым мы доверяем, чтобы дать честный совет и установить наше оборудование с учетом качества, безопасности и эффективности. Введите свой почтовый индекс в поле «Найти установщика» на нашей домашней странице, и мы перечислим ближайших к вам.

  Нажмите здесь, чтобы использовать наш калькулятор мощности.


  Найди мой новый котел

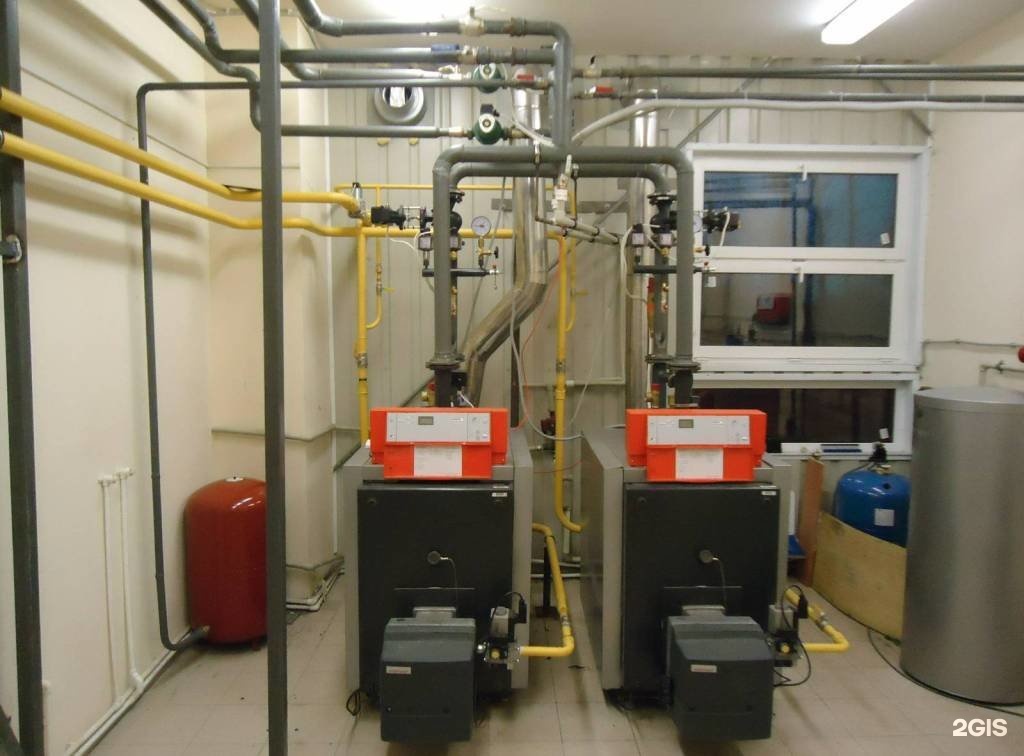

  Котельная в подвале частного дома. Котельная в подвале: основные требования и обустройство

  Устройство котельной в подвале

  Так можно или нет

  Часто задают вопрос: «Можно ли установить газовый котел в подвале?» Ответ однозначный и категоричный: можно. Единственным исключением являются системы, которые питаются сжиженным нефтяным газом (LPG), полученным из нефти.

  История этого вопроса уходит корнями в те времена, когда размещение котельных в цокольных и цокольных этажах было действительно запрещено из-за широкого использования СУГ.

  Однако с переходом на природный газ и котлы с закрытой топкой этот запрет был снят, и теперь в доме может располагаться до четырех отопительных или водогрейных газовых котлов общей мощностью до 200 кВт, а также как на чердаках и крышах частных домов.

  Важно! Это разрешение распространяется только на те котельные, которые построены и оборудованы в соответствии с требованиями ГОСТ, СНиП и других нормативных документов и норм.

  Вообще, учитывая специфику российского бюрократического аппарата, проект будущей котельной лучше составить и согласовать во всех инстанциях заранее. Это предпочтительнее по следующим причинам: если вы придете в пожарную инспекцию или другой надзорный орган за разрешением на уже построенную и оборудованную котельную, вас будут шантажировать тем, что ее придется переделывать или полностью закрывать.

  Это даст возможность требовать поистине заоблачных взяток, ведь дать даже приличную сумму будет проще, чем котельную перестроить или перестроить. С другой стороны, если вы принесете проект будущего строительства, то шантажировать вас будет нечем, чиновник может только внести аргументированные поправки и замечания, после учета которых ему ничего не останется, как утвердить ваш проект.

  Требования к помещению

  Для размещения котельной в том или ином помещении необходимо привести его в соответствие с определенными требованиями.

  Независимо от того, где именно находится помещение, оно должно соответствовать следующим параметрам:

  1. Расстояние от (высота помещения) должно быть не менее 2 метров, оптимальная высота – от 2,5 метров;
  2. Помещение должно быть отдельным, категорически запрещается размещать технику в смежных и совмещенных с жилыми комнатах;
  3. Площадь котельной принимается из расчета 4 квадратных метра на один котел, при этом минимальное расстояние от передней части оборудования до противоположной стены должно быть не менее одного метра;
  4. К оборудованию должен быть обеспечен свободный доступ со всех сторон для нормального и удобного обслуживания и ремонта всех частей системы;
  5. В котельной должны быть предусмотрены окна на улицу, площадь которых принимается из расчета 0,03 кв. м на кубический метр объема помещения, но не менее 0,25 кв.м;
  6. Ширина дверного проема не менее 80 см;
  7. Пол должен быть ровным и сплошным, из негорючих материалов. Лучше всего сделать цементно-песчаную стяжку, которую потом можно покрыть плиткой или другим водонепроницаемым и пожаробезопасным материалом;
  8. Стеновые и потолочные конструкции должны быть выполнены из негорючих материалов, отделка – штукатурка или плитка. Возле топки стеновые покрытия, которые могут загореться или испортиться под воздействием высоких температур, должны быть закрыты специальными щитами из негорючих материалов с теплоизоляционной прокладкой;
  9. Входная дверь должна иметь внизу или зазор между полотном и полом площадью не менее 0,02 кв. метра;
  10. В помещении должна быть приточно-вытяжная вентиляция;
  11. Доступ в котельную лучше ограничить кругу лиц, непосредственно занятых обслуживанием или ремонтом оборудования. Проникновение детей и посторонних лиц в котельную недопустимо.

  Важно! Все эти требования продиктованы объективными причинами и направлены на обеспечение Вашей безопасности и нормальных условий эксплуатации отопительного оборудования. Цена игнорирования этих правил может быть слишком высока, вплоть до аварий, аварий и пожаров.

  Если говорить об объеме помещения для топки, то он имеет значение только для котлов с открытой топкой. Для агрегатов с закрытой герметичной топкой объем помещения не нормируется. Кстати, большинство современных котлов имеют закрытые топки, но если ваш прибор оснащен открытой системой, то вам поможет таблица:

  Для определения объема достаточно площадь помещения умножить на высота его потолков. Тепловая мощность оборудования всегда указывается в технической документации.

  Требования к коммуникациям

  Для нормальной работы котельной она должна быть оборудована всеми необходимыми коммуникациями.

  Помещения должны быть обеспечены газом, канализацией, отоплением, водоснабжением и электроэнергией, отвечающими следующим требованиям:

  • Электрическая сеть должна быть однофазной, номинальное напряжение – 220 В, максимальная сила тока – 20 А. Обязательно установить индивидуальный выключатель (АЗС) и сделать заземление. Изоляция на проводах должна быть надежной и соответствовать требованиям ГОСТ;
  • На каждый установленный котел монтируется запорный узел на газовой магистрали;
  • Подведенный водопровод должен быть свободно подключен к системам горячего водоснабжения дома, а также к системе отопления;
  • Системы водоснабжения, котлы и дымоходы, а также системы вентиляции должны иметь возможность отвода конденсата и остаточной влаги в канализацию. Это особенно важно для систем аварийного водоотведения;
  • Все параметры подводимых коммуникаций (давление воды, давление газа в магистралях) должны строго соответствовать ГОСТам.

  Важно! Перед приобретением и монтажом котельного оборудования необходимо убедиться, что параметры ваших коммуникаций соответствуют тем требованиям, которые выдвигает к этим коммуникациям производитель. В противном случае ваше оборудование будет работать ненормально и может быстро прийти в негодность, и гарантия предоставляется только при нормальном использовании.

  Котельная в подвале частного дома требования

  Размещение газового котла в жилом помещении не лучшая идея. Это крупногабаритное оборудование, и доступ к нему должны иметь только взрослые, которые знают, как с ним обращаться. Поэтому котельная в подвале – лучший вариант.

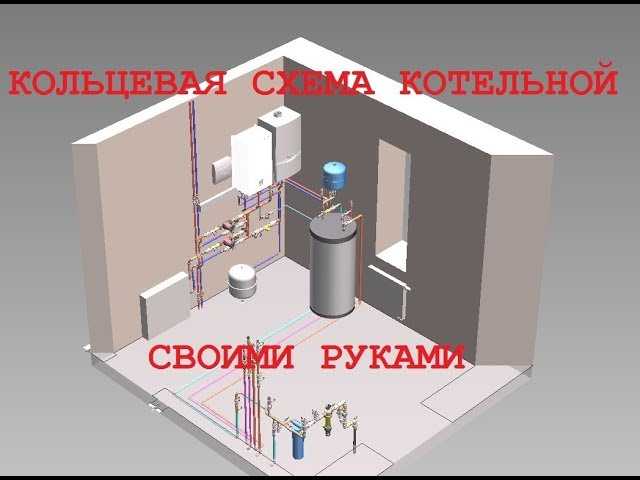

  В этом видео рассмотрим, как оборудовать котельную в частном доме:

  Требования к помещению для котельной

  К помещению предъявляются определенные требования, строительные нормы и правила, которые необходимо соблюдать. Это связано с необходимостью обеспечения высокого уровня безопасности и удобства управления всеми коммуникациями. В первую очередь необходимо ограничить доступ в помещение лиц, не участвующих в строительстве. Особенно это касается детей и домашних животных.

  Котельная в подвале частного дома, основные требования:

  1. Расстояние от пола до потолка должно быть в пределах 200-260 см.
  2. Котельная должна располагаться как можно дальше от жилых помещений.
  3. Запрещается устанавливать газовое оборудование в комнате, примыкающей к жилой.
  4. Количество котлов рассчитывается по принципу: 1 котел на 4 м2 площади.
  5. Между стеной и котлом должно быть расстояние 1 метр.
  6. Основное оборудование должно быть установлено таким образом, чтобы обслуживающий его человек мог подойти с любой стороны для проведения технического обслуживания и ремонта. Оптимально, чтобы ничего не располагалось ближе 1 метра.
  7. В комнате должно быть окно, выходящее на улицу. Его размер должен быть не менее 0,25 м2.
  8. Дверь в котельную должна обеспечивать безопасный выход. Оптимальная ширина – не менее 80 см.
  9. В качестве напольного покрытия необходимо использовать цементную стяжку. Это обеспечит достаточную прочность, в отличие от линолеума, ламината и других горючих материалов. Можно положить плитку или другой специальный огнеупорный материал.

  Оборудовать подвал под помещение для отопительного котла

  1. Стены с потолком также должны быть выполнены из огнеупорного материала – плитки или штукатурки.
  2. Для предотвращения воспламенения материалов вблизи котла следует использовать экраны с изоляционным материалом.
  3. На входе у двери нужно сделать вентиляционное отверстие. Как правило, он располагается внизу стены.
  4. Котельная должна иметь приточно-вытяжную вентиляцию.

  Все эти требования обеспечат безопасность. Они созданы для того, чтобы люди могли своевременно покинуть помещение в случае возникновения чрезвычайной ситуации. Как правило, котельная в подвале представляет собой небольшое помещение, поэтому существует множество условий, которые могут способствовать возникновению и распространению пожара. Необходимо сделать все, чтобы минимизировать риск.

  Строительные нормы и правила

  В строительных нормах и правилах (СНиП) есть положения, регламентирующие размещение всех предметов оборудования. По их словам, в подвале должен быть установлен закрытый котел. Захватывает воздух с улицы, что упрощает строительство и снижает риск возгорания.

  В пунктах строительных норм, помимо установленных расстояний помещения, есть ограничение на установку оборудования. Газовый котел следует устанавливать на высоте 80-160 см. До потолка должно оставаться 100 см. Основные указания: СНиП II-35-76, СНиП 2.04.14-88.

  Нормы правил монтажа, имеющиеся в СНиП, периодически изменяются. Поэтому перед строительством следует обратиться за консультацией к грамотным инженерам-теплотехникам. При необходимости они внесут коррективы и проконсультируют по установке оборудования.

  Выбор отопительных приборов

  Оптимальная работа системы невозможна без необходимых коммуникаций для оборудования. Установка котельной в частном доме – сложный процесс, для осуществления которого необходимо позаботиться о подведении газа, водопровода, канализации и электричества.

  В первую очередь необходимо позаботиться о проведении однофазной электрической сети, имеющей стандартное номинальное напряжение и максимальную силу тока 20 А. Еще одно важное условие – качественная изоляция проводов, заземление и монтаж автомата .

  Если на цокольном этаже находится один котел, то достаточно одного запорного узла. Устанавливается на газовую магистраль. При установке двух котлов на каждый агрегат придется использовать отдельный запорный узел.

  Следует позаботиться о подключении водопровода к общей системе горячего водоснабжения и отопления. Это позволит использовать котельную в случае необходимости для других работ

  Конденсат скапливается в водопроводе, вентиляции, дымоходе и котле, поэтому необходимо использовать устройство, удаляющее лишнюю влагу. Игнорировать этот вопрос нельзя, так как ГОСТы содержат регламентированные показатели для котельных в подвале.

  Установка настенного котла

  В подвале дома установлены настенные и напольные газовые котлы. И те, и другие имеют свои преимущества и недостатки. Чаще всего используются настенные котлы, хотя они требуют больших трудозатрат для монтажа.

  Главное условие крепления котла – надежное крепление. Между котлом и другим оборудованием необходимо оставить пространство не менее 20 см. Между стеной и установкой необходим отступ в 2-3 см. Котел также может быть установлен над другим доступным оборудованием.

  Установку настенного котла следует начинать со сбора всех необходимых элементов: инструкции, кронштейнов, крепежа, пассатижей, отверток и других инструментов. Производители котлов обязаны размещать на оборудовании табличку с техническими данными. Их следует сравнить с теми, что написаны в инструкции.

  Если стена, к которой крепится котел, выполнена из дерева или другого легковоспламеняющегося материала, то необходимо использовать теплоизоляционный материал. Его толщина должна быть не менее 3 мм.

  Следующим шагом будет установка кронштейнов. Здесь обязательно нужно использовать дюбеля. В инструкции есть схема, согласно которой следует выполнять все действия. Далее необходимо закрепить планки на котле. Разные производители предлагают свои способы. Действовать необходимо по инструкции. В большинстве случаев используются саморезы.

  Перед подвешиванием котла на кронштейны промойте трубы агрегата. Для этого используется струя холодной воды. Это устраняет частицы, попадающие в систему при создании или транспортировке оборудования.

  Котел подвешивается на кронштейны с помощью специальной рейки. Этот пункт также прописан в инструкции. После установки оборудования на место необходимо убедиться, что оно находится в горизонтальном положении, без перекосов.

  Чтобы котел не засорялся во время работы, необходимо найти трубу, ведущую к теплообменнику, и подключить к ней фильтрующий элемент. С обеих сторон этого фильтрующего элемента расположены шаровые краны, которые позволяют перекрывать воду.

  Установка настенного котла

  Для тех, кто решил установить котел своими руками, мы составили инструкцию:

  1. Выбор места для установки
     … Расстояние от других устройств не должно быть менее 20 сантиметров, расстояние между котлом и стеной принимают от 30 до 50 мм в зависимости от мощности (указана в инструкции). Агрегат можно установить над другими устройствами или каскадом, если их несколько;
  1. Проверка комплекта оборудования
     … Найдите инструкции, монтажный шаблон или схему установки, настенные кронштейны и фиксирующие планки;
  1. На внутренней стороне передней крышки устройства находим идентификационную табличку и сравниваем все указанные в ней технические характеристики устройства с заявленными на упаковке. Убедившись в правильности настройки, приступаем к установке;
  1. Если стена состоит из дерева или другого горючего материала, то между ней и котлом должен быть размещен защитный материал толщиной не менее 3 мм, а расстояние от прибора до стены должно быть не менее 45 мм ;
  1. Кронштейны крепим к стене с помощью дюбелей по схеме, предложенной производителем
     … Высота установки котла – 0,8 – 1,6 м от уровня пола;
  1. Прикрепляем монтажные планки к устройству.
     Их можно прикрепить по-разному в зависимости от модели устройства и производителя. Чаще всего используются болты, винты или хомуты;
  1. Все трубы котла и системы отопления промываем водой для удаления частиц, попавших в систему при сборке и изготовлении устройства;
  2. Подвешиваем котел с монтажной плитой на кронштейны в соответствии со схемой крепления
     … Проверяем пространственное положение агрегата: оно должно быть строго горизонтально, иначе могут возникнуть проблемы в работе;
  1. На трубу подачи воды к теплообменнику устанавливаем угловой сетчатый фильтр, который предотвратит засорение прибора. Оснащаем фильтр с обеих сторон шаровыми кранами для удобства ремонта и обслуживания;
  1. Подключение и ввод в эксплуатацию агрегата осуществляют уполномоченные работники лицензированных организаций после проверки соответствия оборудования принятым нормам.

  Важно! Подсоединение газовых труб, а также осмотр и пуско-наладку оборудования должны осуществлять только компетентные представители государственных служб. Самостоятельное подключение не будет считаться правильным, даже если оно полностью соответствует регламенту.

  Выход

  Установка котельной в подвале жилого дома – вполне приемлемое решение. Помещение приведено в соответствие с требованиями ГОСТ и установлено оборудование. Для более полного опыта мы рекомендуем видео в этой статье.

  Давно известно, что жилое помещение – не лучшее место для размещения газового котла. В этом случае лучшим решением видится размещение этого самого газового котла в подвале дома. Но какие требования предъявляются к котельной? Как сделать так, чтобы все СНиПы и ГОСТы были соблюдены?

  Можно ли установить котел в подвале?

  Газовый котел в подвал сегодня устанавливают многие загородные домовладельцы. Но есть и исключения. Так, котел не стоит ставить, если система работает на основе сжиженного нефтяного газа, получаемого из нефти. В течение многих лет госстандарты запрещали располагать котельные в подвале частного дома, поскольку повсеместно использовались системы сжиженного нефтяного газа.

  Вы можете разместить систему отопления в подвале. если вы соответствуете необходимым требованиям.

  После всеобщего перехода на природный газ и специальные котлы требования по запрету были сняты. Теперь в подвале и на цокольном этаже допускается установка не более 4-х газовых котлов (водогрейного или отопительного типа), суммарная мощность которых не превышает 200 кВт. При необходимости допускается установка газового котла даже на чердаках.

  Не забывайте, что перед установкой газового котла в своем доме необходимо утвердить проект котельной. Это необходимо сделать до того, как вы поставите котел и запустите систему, так как в дальнейшем возможны серьезные проблемы с пожарной инспекцией, где может возникнуть необходимость в перестройке или демонтаже котельной. К тому же такой подход позволит обезопасить себя от того, что нерадивые проверяющие будут требовать взятку. Если проект вносится заранее, то чиновники без проблем вносят в него определенные коррективы, которые необходимо учитывать и корректировать на практике.

  Каким должно быть помещение?

  Решив сделать котельную на цокольном этаже дома, необходимо учесть некоторые требования, которые обычно предъявляются к таким помещениям. Независимо от расположения будущей котельной действуют следующие нормы и требования:

  • Высота помещения должна быть более 200 см. Идеальный вариант – 250 см.
  • Помещения должны быть отделены от жилых комнат. Установка газового оборудования в помещении, примыкающем к жилому, запрещена.
  • 1 котел (любого типа) в котельной должен иметь площадь не менее 4 м2. Кроме того, система должна располагаться на расстоянии более 1 м от стены.
  • Необходимо обеспечить полный доступ к любой части газового котла с любой стороны, чтобы в случае необходимости его можно было быстро отключить или отремонтировать.
  • В котельной должно быть окно, выходящее на улицу. Размер окна не может быть меньше ¼ м2. Оптимальный вариант – 0,03 м2 на м3 помещения.
  • Дверной проем в котельной должен быть удобным и безопасным (шириной не менее 80 см).
  • Пол должен быть выполнен из цементной стяжки, чтобы пол был прочным. Не рекомендуется стелить линолеум, ламинат и другие горючие материалы. Идеальный вариант – облицовка пола плиткой и покрытие его специальными огнеупорными материалами.
  • Поверхности стен и потолка также должны быть выполнены из огнеупорных материалов и отделаны плиткой или штукатуркой. Если рядом с топкой находятся материалы, которые потенциально могут сгореть или испортиться под воздействием температуры, их необходимо закрыть щитами с изоляционным материалом.
  • На входной двери в котельную требуется предусмотреть наличие вентиляционного отверстия, которое обычно располагается в самом низу дверного полотна.
  • Обязательным требованием является устройство в котельной вентиляции приточно-вытяжного типа.
  • Также требования к устройству котельной на цокольном этаже предусматривают ограничение доступа в помещение лиц, не занимающихся ремонтными работами или обслуживанием установленного там оборудования. Доступ детей и домашних животных в котельную запрещен.

  Все требования, которые были описаны выше, призваны, в первую очередь, обеспечить высокий уровень безопасности проживания в частном доме. Кроме того, они позволяют оптимально эксплуатировать отопительное оборудование. Если пренебречь этими требованиями, то серьезно возрастают риски аварии, пожара и других чрезвычайных ситуаций. Котельная, в большинстве случаев, представляет собой небольшое по площади помещение, поэтому при благоприятных условиях для возникновения пожара оно появляется там достаточно быстро.

  Настенные и напольные покрытия должны быть негорючими.

  Требования к объему котельной применяются только в том случае, если котел имеет открытую топку. Если топка котла закрытая, то объем котельной может быть любым. Более 90% современных котлов имеют герметичную топку, однако, если вы используете старый агрегат, то объем помещения должен быть следующим: 7,5 м3, 13,5 м3, 15 м3 при теплопроизводительности котлов до 30 , 30-60 и 60-200 кВт соответственно.

  Для определения объема помещения умножаем площадь котельной в подвале на расстояние от пола до потолка. В инструкции к газовому оборудованию всегда есть указание на тепловую мощность котла. Современный газовый котел в подвале дома можно разместить при любом объеме помещения. Если котельная будет располагаться в цокольном, цокольном или цокольном этаже здания, необходимо предусмотреть выход на улицу. В том случае, если из дома предполагается сделать еще один вход, дверь в нем необходимо отделать противопожарными материалами.

  Когда здание уже построено, и найти подходящее помещение для котельной не удалось, не рекомендуется выделять под эти нужды жилые помещения. Оптимальный вариант в этом случае – строительство отдельного здания. При этом нужно учитывать некоторые нормы и ограничения, которые были описаны выше.

  Требования к котельной

  1. Какие требования предъявляются к котельной, если планируется размещение твердотопливного котла или печи с теплообменником на цокольном этаже?


  На фото – печь, оборудованная теплообменником в подвале коттеджа

  В инструкции по монтажу теплового оборудования, введенной в 1996 году в п. 4.2 указано, что мощность котла или любого другого источника тепла при установке в подвальном помещении не должна превышать 350 кВт.

  Дополнительно:

  • Высота потолков – 2,5 метра и выше;
  • Огнестойкость стен не менее 0,75 часа;
  • В котельной должно быть естественное освещение. Площадь окна (см. Окна в подвал: размеры, конфигурация и установка) должна быть не менее 0,03 квадратных метра на кубический метр помещения;
  • Система вентиляции должна обеспечивать вытяжку в объеме, обеспечивающем полное обновление воздуха 3 раза в час, и приток в том же объеме с поправкой на расход воздуха при сгорании топлива.

  Примечание: ограничений по площади и объему котельной при размещении в подвале нет. В документе лишь указано, что помещение должно обеспечивать свободный доступ к находящемуся в нем оборудованию.


  Размеры котельной в цокольном этаже не регламентированы

  1. Ужесточаются ли требования к котельной, если планируется установка газового котла в цокольном этаже?

  Ответ можно найти в п. 6.18 СП 42-101-2003:

  • Высота потолка при мощности газового оборудования менее 60 киловатт может быть уменьшена до 2 метров, при большей мощности ее минимальное значение составляет 2,5 метра;
  • Требования к вентиляции и площади окон полностью совпадают с описанными выше;


  Световое окно в подвальной газовой котельной

  • Огнестойкость ограждающих стен должна быть не менее 45 минут;

  Справочно: такую ​​огнестойкость обеспечивает, например, кирпичная кладка толщиной 25 сантиметров (кирпич).

  • При мощности газового оборудования от 150 киловатт и выше котельная в подвальном помещении должна иметь отдельный выход.

  Если планируется установка газового котла в подвале, то также придется учитывать требования СНиП 42-01-2002: независимо от мощности оборудования котельная должна иметь контроль загазованности система, которая может автоматически отключать подачу газа.


  Устройство системы газового контроля

  Коммуникации

  Помещение, оборудованное под котельную, должно иметь все необходимые коммуникации для оптимальной работы системы. Котельная частного дома должна полностью соответствовать достаточно жестким требованиям: туда необходимо подвести не только газ и водоснабжение, но и канализацию с электричеством. Кроме того, при оформлении коммуникаций должны соблюдаться следующие требования:

  • Необходимо установить однофазную электросеть со стандартным номинальным напряжением и максимальным током 20 А. Также необходимо установить заземление и автомат. Кроме того, не стоит забывать о качественной изоляции на проводах.
  • Если устанавливается один котел, то достаточно установки одного запорного узла, который устанавливается на газовой магистрали. При наличии 2-х и более котлов на каждый необходимо установить свой запорный узел.
  • Водоснабжение в котельной должно работать в одной системе с горячим водоснабжением здания и системой отопления. В этом случае котельная становится помещением, в котором можно установить не только котел, но и выполнять любые работы.
  • В системах водоснабжения, вентиляции, а также в дымоходах и котлах требуется предусматривать устройство для удаления конденсата и другой влаги. Это очень важный момент для системы мгновенного слива воды.
  • ГОСТы четко регламентируют показатели коммуникаций для котельных цокольного этажа, поэтому перед началом работ желательно с ними ознакомиться.

  Особенности дверей, используемых для котельной

  Если котельная является отдельным помещением в коттедже, то по нормам дверь должна быть изготовлена ​​из огнеупорного материала и выдерживать огонь не менее 15 минут. Как правило, это металлические двери.

  Если дверь из котельной выходит прямо на улицу, то по СНиП она должна быть «слабоармированной». Это основано на том, что при взрывной волне будет выдавлен дверной косяк, и взрыв устремится на улицу, а не на стены здания. Еще одним преимуществом таких дверей является свободный выход газа.

  Обычно двери, предназначенные для котельных, имеют внизу решетку, через которую в помещение поступает свежий воздух.

  Установка настенного котла

  Если вы хотите установить газовый котел для частного дома своими руками, то первым делом выберите тип оборудования: напольный или настенный котел. Каждый из них имеет свои преимущества и недостатки.

  Крепление котла к стене должно быть максимально надежным.

  1. Выбор места для установки. Необходимо предусмотреть на данный момент, что для другого оборудования расстояние от стены котла должно превышать 20 см. Кроме того, от стены придется сделать небольшой отступ в 30–50 мм (в зависимости от мощности котла). Допускается крепление котла на стене над другим оборудованием, расположенным на цокольном этаже дома, если в котельной несколько агрегатов.
  2. Перед установкой обязательно проверить наличие всех необходимых элементов для работы на месте: проект установки, инструкции, монтажные кронштейны, винты и т.д.
  3. Табличка со всеми техническими характеристиками агрегата должна быть размещена на крышке котла. Перед установкой необходимо сверить указанные цифры с указанными в инструкции и на упаковке. Если все совпадает, то можно приступать к редактированию.
  4. Если стены на цокольном этаже дома выполнены из дерева или любого другого материала, подверженного воздействию огня, то между стеной и агрегатом должен быть установлен щит из изоляционного материала толщиной 3 мм и более. Кроме того, требуется обеспечить расстояние от котла до стены 50 мм.
  5. Далее крепятся кронштейны. Крепить кронштейны лучше всего дюбелями. В инструкции всегда указывается схема, по которой лучше всего это сделать. Следует отметить, что настенный котел рекомендуется по правилам монтировать на высоте 80–150 см от пола.
  6. Затем к котлу крепятся монтажные планки. Крепление может быть выполнено по-разному (все будет зависеть от специфики агрегата и производителя). Как правило, используются обычные болты или саморезы. В этом случае непонятных деталей не будет.
  7. Перед подвешиванием котла на кронштейны необходимо промыть все трубы агрегата холодной водой, чтобы исключить из них частицы, попавшие в систему при производстве и транспортировке оборудования.
  8. Котел необходимо подвесить на предварительно установленные кронштейны с помощью фиксирующей планки. Делается это так, как указано в инструкции, предоставленной производителем. Котел должен располагаться горизонтально, иначе могут возникнуть проблемы в работе.
  9. Находим трубу, подающую воду к теплообменнику, после чего монтируем на нее специальный фильтр, чтобы котел не засорялся во время работы. Фильтр с обеих сторон должен быть оснащен шаровыми кранами, с помощью которых при необходимости можно быстро ремонтировать и обслуживать оборудование.
  10. Газовые котлы подключаются и вводятся в эксплуатацию только лицензированными работниками соответствующих компаний, поэтому самостоятельно это сделать невозможно.

  Котельная загородного дома может иметь сразу несколько котлов, если, например, дом многоэтажный или большой, или требуется отопление соседних хозяйственных построек (гаража, сарая и т.п.). В этом случае требования немного меняются.

  Установка напольного газового котла в подвале коттеджа

  Напольный котел должен быть надежно закреплен к полу помещения. Для его установки рекомендуется сделать бетонную подушку и разместить на ней котел. Альтернативой заливке бетонной подушки может стать установка каркаса пола под газовый котел.

  Котел должен быть установлен строго горизонтально: точность установки необходимо проверить уровнем. Некоторые модели газовых котлов оснащены удобными винтовыми ножками, позволяющими аккуратно установить агрегат даже на неровной поверхности.

  После этого в водопроводную трубу, подающую воду в теплообменник котла, следует установить фильтр для предотвращения попадания в систему примесей и частиц вместе с водой. Кроме того, водопроводная труба должна быть оборудована краном для перекрытия подачи воды к теплообменнику.

  При установке напольного газового котла к нему должен быть обеспечен свободный доступ. Это означает, что такой котел нельзя устанавливать вплотную к стене.

  Подключение коммуникаций (дымохода, подающего и отводящего водопровода) к газовому котлу – ответственный этап монтажа. После завершения монтажа обязательно нужно проверить герметичность всех узлов и соединений. Запрещается самостоятельно подключаться к газовому котлу: это должен делать специалист соответствующей государственной организации.


  Установка напольного котла

  Перед началом монтажа агрегата необходимо устроить под него фундаментную подушку или опорную раму. Котельная в подвале, по большому счету, может быть отделана как угодно. Кроме того, одновременно готовится место для подключения трубопровода и дымохода.

  Если вашего опыта недостаточно для выполнения монтажных работ, доверьтесь специалистам.

  1. Котел устанавливается на заранее подготовленное место. Многие агрегаты снабжены удобными винтовыми ножками, с помощью которых необходимо установить котел горизонтально.
  2. После несложной установки котла необходимо подключить его к обратке и подаче, которые будут вести к циркуляционной системе агрегата. Если газовый котел двухконтурный, то к теплообменнику необходимо подвести водопроводную трубу и выполнить гибкую обвязку системы. Кроме того, на обратном трубопроводе необходимо установить очистительный фильтр, чтобы предотвратить попадание ржавчины в оборудование.
  3. Далее котел подключается к системе газоснабжения и дымоходу. В большинстве случаев эти работы выполняются профессионалами, а не своими руками, ведь на данном этапе есть много технологических особенностей оборудования, которые необходимо предусмотреть при монтаже.
  4. После завершения всех монтажных работ рекомендуется еще раз проверить герметичность всех швов и стыков котла. Обычно для этого используют мыльный раствор, который наносят на суставы.

  Как и в случае с настенным котлом, все работы по подключению и вводу в эксплуатацию должны выполняться только профессионалами. Это гарантия того, что все необходимые требования будут соблюдены.

  Сварог (эксперт Builderclub)
  Здравствуйте. Есть СНиП 42-01-2002 «ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ» согласно п.1. 7.1

  «Запрещается размещать газоиспользующее оборудование (природный газ и СУГ) в помещениях цокольных и цокольных этажей зданий (кроме одноквартирных и блокированных жилых домов), если возможность такого размещения не регулируется соответствующими строительными нормами и правилами». Если дом частный и на 1-2 семьи проще, то можно. Вот только в старом СНиП 2.04.08-87* “Газоснабжение” были дополнительные требования к помещениям для установки котлов, куда они перенесены сейчас – не знаю, но советую их выдержать, т.к. проверяющие органы до сих пор активно его используют:

  ” П. 6.29. При установке на кухне газовой плиты и накопительного водонагревателя, газовой плиты и отопительного котла или отопительного прибора, а также газовой плиты со встроенными устройствами для подогрева воды (отопления, горячего водопровод), объем кухни должен быть на 6 м 3 больше объема, предусмотренного п. 6.29.

  6.42.Помещение, предназначенное для размещения газовой колонки, а также отопительного котла или отопительного аппарата , отвод продуктов сгорания из которых предусмотрен в дымоход, должен иметь высоту не менее 2 м. Объем помещения должен быть не менее 7,5 м 3 при установке одного устройства и не менее 13,5 м 3 при установке двух обогреватели

  6.43. Кухня или помещения, где установлены котлы, бытовая техника и газовые колонки, должны иметь вентиляционный канал. Для притока воздуха в нижней части дверного или стенового проема в соседнее помещение следует предусматривать решетку или щель между дверью и полом свободным сечением не менее 0,02 м 2 .

  6.44. Не допускается размещение всех газовых приборов в цокольных этажах (в подвальных помещениях), а при газоснабжении СУГ – в цокольных и цокольных этажах зданий любого назначения.

  Примечание. Требования настоящего пункта не распространяются на жилые дома, находящиеся в собственности граждан на праве личной собственности, если подвалы этих домов имеют естественное освещение, и они газифицированы из природного газа.

  6.29. Установку газовых плит в жилых домах следует предусматривать в кухнях высотой не менее 2,2 м, с окном с форточкой (фрамугой), вытяжным вентиляционным каналом и естественным освещением. При этом внутренний объем кухонных помещений должен быть, м 3 , не менее: для газовой плиты с двумя конфорками… 8 м 3 , для газовой плиты с тремя конфорками … 12 м 3 , для газовая плита с четырьмя конфорками. .. 15 м 3.

  6.31. При невозможности выполнения этих требований установка газовых плит в помещениях может быть разрешена в каждом конкретном случае по согласованию с местным органом санитарного надзора.

  6.35. Не допускается предусматривать установку в одном помещении более двух накопительных водонагревателей или двух малогабаритных отопительных котлов или двух других отопительных приборов. ”

  Высоту прокладки и подвода см. СНиП 42-01-2002 “ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ” раздел 5 “Наружные газопроводы”.

  к ответу

  Сегодня многие малоэтажные строительные компании предпочитают строить коттеджи с цокольным этажом. Этот вариант целесообразен, так как может помочь решить некоторые функциональные задачи. Здесь можно оборудовать гараж, прачечную, котельную, сауну, бассейн и многое другое.

  Вопрос, где оборудовать котельную для отопления частного дома, очень актуален. Если он находится в цокольном этаже, то это освобождает от необходимости строить для этих целей отдельное помещение. Еще одним преимуществом такого расположения котельной будет то, что не будет лишних потерь тепла от труб, идущих в дом, при обустройстве котельной в отдельно стоящем здании.

  Однако размещение котельной в цокольном этаже возможно только при соблюдении выделенным помещением определенных требований:

  • должна быть установлена ​​приточно-вытяжная система вентиляции;
  • потолки должны быть не менее 2,5 метров;
  • перегородки помещения должны быть выполнены из огнеупорного материала;
  • объем помещения должен быть не менее 15 куб.м. м.;
  • должен быть отдельный прямой выход наружу;
  • Должен быть обеспечен свободный доступ ко всему оборудованию котельной.

  Возможно или нет

  1. Разрешено ли размещение котельной в подвале?

  Да. В СНиП 2-35-76, действующем по сей день, прямо указано, что допускается проектирование встроенных котельных в жилах домов при условии нагрева воды в них до температуры не выше 115°С.

  1. Можно ли размещать газовые котлы в подвале?

  В случае частного дома да. Не противоречит приведенной выше выдержке из СНиП: температура теплоносителя на выходе из котла обычно держится в пределах 70-80 градусов.

  Нюанс: по тексту того же СНиП нельзя использовать отопительное оборудование на газу или на жидком топливе в подвале с температурой вспышки (минимальная температура, при которой пары вещества могут вспыхнуть в воздухе при контакте с источник воспламенения) ниже +45 градусов. Природный газ имеет температуру вспышки -187,8°С. Однако это ограничение не распространяется на подвальные помещения.


  Определение понятия температуры вспышки

  Обратите внимание, что речь идет только и исключительно о частных домах. Другой СНиП – № 42-01-2002 – прямо запрещает размещение газового оборудования в цокольных и цокольных этажах зданий, за исключением блокированных (примыкающих малоэтажных) и одноквартирных домов.

  типы и требования. Как сделать вентиляцию в котельной частного дома

  Вентиляция котельной частного дома: требования

  Наличие вентиляции предотвращает появление обратной тяги, приводящей к распространению продуктов горения в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

  Требования к вентиляции котельной в частном доме.

  1. Подача воздуха в котельную осуществляется по специальным каналам или отверстиям.
  2. Котельная является частью общей системы вентиляции индивидуального дома. Выход воздуха осуществляется через потолок или верхнюю часть стены помещения, где находится котел.
  3. На 1 кВт мощности отопительного агрегата требуется приток свежего воздуха через отверстия сечением 30 см2 при его подаче изнутри и не менее 8 см2 при осуществлении тяги снаружи.
  4. На вытяжке должно быть два горизонтальных канала: один для вентиляционной трубы, а другой (на 0,25-0,35 м ниже) для ее очистки.
  5. Расстояние котельного оборудования от стен должно быть не менее 0,1 м.
  6. Вытяжка и приток воздуха расположены на противоположных сторонах помещения.


  В соответствии со СНиП вентиляция газовой котельной в частном доме должна производить трехкратный воздухообмен в час. Его количество для поддержки горения не учитывается.
  В соответствии с принятыми требованиями и нормами котельная создается в нескольких вариантах.

  1. Отдельно стоящее здание.
  2. Пристройка к дому.
  3. Встроенное помещение внутри дома.
  4. В помещении дома, например, на кухне.
  5. Система на чердаке.
  6. Блочно-модульная система – контейнер с оборудованием.

  Выбор помещения определяется производительностью и габаритами оборудования.

  На кухне можно установить газовые котлы до 30 кВт. Подвал или подвал не подходят для LPG. Топливо имеет больший удельный вес, чем воздух. В нижних помещениях может скапливаться газ при утечке, что недопустимо.

  Требования к котельной:

  • площадь помещения не менее 15 м2;
  • высота помещения от 2,2 м;
  • наличие окна площадью 3 см2 на 1 м3 объема котельной;
  • окно должно открываться или иметь окно.

  Плюсы и минусы двух систем

  Естественная вентиляция

  Для самостоятельной сборки такой вытяжки не нужно особых навыков, при этом она имеет ряд преимуществ:

  1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
  2. Нет необходимости тратить деньги на покупку устройств.
  3. Простота использования.
  4. Тишина во время работы.

  В свое время такая вытяжка полностью отвечала ее требованиям, но с появлением нового газового оборудования взгляд на это изменился.

  При этом были обнаружены следующие существенные недостатки:

  • Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
  • Невозможность регулировки потока воздуха.
  • Проникновение посторонних частиц через систему.

  Рекомендуем ознакомиться: Обзор 5-ти вытяжек, встроенных в конструкцию подвесного кухонного шкафа

  А так же при уменьшении забора воздуха есть вероятность повышения влажности в помещении.

  Искусственная вентиляция

  Искусственная вытяжка – оптимальный вариант при установке газовых котельных, т.к.:

  1. Имеется возможность саморегулирования подачи воздуха.
  2. Важность такой вентиляции в закрытых помещениях.
  3. Приятный микроклимат в помещении.
  4. Возможность регулировать воздухообмен с помощью пульта дистанционного управления.
  5. Независимость от погодных условий.

  Если в доме есть котел с коаксиальным выходом, то встроенный в него вентилятор автоматически создает благоприятную атмосферу для проживания человека.

  Единственным недостатком такой системы является достаточно высокая стоимость данной установки.

  Естественная вентиляция

  Вентиляция в котельной в частном доме в основном делается на естественной тяге. Воздух может проходить под дверями или через каналы в стенах. Приточный воздух при мощности котла до 30 кВт выполнен диаметром не более 15 см и расположен не выше рабочей зоны котла. Он содержит пластиковую трубу, которая снаружи закрыта сеткой, а внутри оснащена обратным клапаном, препятствующим попаданию воздуха наружу.

  Вытяжной патрубок расположен над котлом, в верхней части помещения и может быть оснащен обратным клапаном. Тогда воздух не будет поступать в помещение снаружи. Трубу легко установить своими руками. К нему сверху крепится металлический зонт от осадков.

  Большим недостатком является отсутствие контроля воздухообмена, который также зависит от температуры окружающей среды, силы ветра и атмосферного давления.

  Схема котельной с твердотопливным котлом

  Помещение, в котором вы размещаете отопительное оборудование, может находиться:

  • …внутри дома. Этот вариант подходит для маломощных газовых и электрических котлов. Что касается твердотопливных моделей, то их рекомендуется выносить за пределы жилых помещений.
  • … В приложении. Это отдельно стоящее здание, построенное вплотную к одной из стен коттеджа. При этом важно, чтобы расстояние от стен пристроенной котельной до окон и дверей дома было не менее 1 метра. Печь должна иметь отдельный фундамент и четыре, а не три стены.
  • … В отдельном здании. В этом случае котельная располагается недалеко от коттеджа и соединяется с жилым помещением коммуникациями. Отдельно стоящая котельная с твердотопливным котлом – самый безопасный и удобный вариант для владельцев частных домов.

  В топочном помещении необходимо выделить место под следующие обязательные элементы системы отопления:

  1. Котел на твердом топливе;
  2. Котел с теплоносителем;
  3. Трубопроводы котлов – расширительные баки, насос, отстойник и т.п.;
  4. Коллектор распределительный для направления воды по контурам;
  5. Группа безопасности котла для удаления воздуха из системы;
  6. Автоматика котла для управления работой всей системы;
  7. Оборудование для тушения пожаров.

  В топочной может быть также размещен дополнительный бойлер косвенного нагрева, обеспечивающий подачу горячей воды в дом, если в качестве отопительного оборудования используется одноконтурный прибор.

  Принудительная вентиляция

  Для мощных котельных устанавливаются системы принудительной вентиляции. В воздуховодах установлены вентиляторы с характеристиками, соответствующими сечениям. Мощность вытяжки берется с запасом 25-30% по отношению к максимальной нагрузке. Учитываются также длина воздуховода, сечение и количество изгибов.

  Корпус, в котором установлен вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого используются надежные покрытия, алюминиевые или медные сплавы.

  Принудительная тяга требует больших затрат на оборудование и энергию. Потребление энергии можно уменьшить, используя только вентилятор или вытяжку. Но настоящая система вентиляции эффективна только тогда, когда вентиляторы нагнетают и удаляют воздух.

  В котельную требуется система автоматики. Он не только обеспечивает безопасную работу оборудования, но и снижает расход газа, уменьшая потребление газа, когда он не нужен.

  Вентиляция котельной в частном доме: нормы и правила

  Основные правила вентиляции котельной следующие.

  1. Место впуска вытяжного канала вверху.
  2. Наличие дополнительного канала для очистки выхлопной трубы.
  3. Обеспечение подачи свежего воздуха через вентиляционный канал или под двери.
  4. При подаче воздуха с улицы величина расхода воздуха на 1 кВт мощности не менее 8 см2, а при подаче из других помещений – от 30 см2.

  Внутренняя установка

  Газовая вентиляция в котельной может быть как вытяжной, так и приточной. Рассмотрим процесс установки для каждого типа.

  Вытяжная вентиляция

  Для устройства данного типа вентиляции необходимо соблюдать следующую последовательность действий:

  • пометить выход воздуховода. Изготавливается по размеру диаметра трубы с запасом около 1 см. При выборе места прокладки трубы для вытяжки следует учитывать, что ее выход должен быть не менее одного метра до газового котла, чтобы холодный воздух не влияет на работу устройства,
  • просверлить отверстие
  • установить дымоход в просверленный проем с небольшим уклоном от газового котла в сторону улицы,
  • использовать монтажную пену для заполнения зазоров и удалять излишки пены только когда она затвердеет,
  • установить заглушку с которой регулируется размер сквозного отверстия,
  • установить вытяжной вентилятор,
  • прикрепить вентиляционную решетку на выходе. Он защитит жилье от насекомых и уличной пыли, а также придаст системе законченный вид.

  Вентиляция приточного типа

  Монтаж приточной вентиляции осуществляется аналогично, с одним лишь отличием: вместо вытяжного вентилятора устанавливается устройство приточного типа. Он забирает поток воздуха, охлаждает или нагревает его, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки, приточный вентилятор. Посмотрите видео по установке:

  Испытание и проверка

  Проверка эффективности вытяжки газового котла проводится при закрытой входной двери и открытом окне в котельной. На вход вентиляционного канала накладывается обычное бумажное полотенце. При нормальной работе вентиляции она будет притягиваться к отверстию, в случае засорения канала или неправильной установки салфетка упадет на пол.

  Требования к вентиляции котла

  Газовая вентиляция должна соответствовать следующим требованиям:

  1. допустимый угол наклона отдельных элементов дымовой трубы – не более 30º,
  2. длина наибольшего патрубка – 1 м,
  3. максимально допустимое количество отводов в дымоходе – 3 шт.,
  4. в системе не должно быть выступов и сужений сечения,
  5. в конструкции должны быть предусмотрены устройства для ревизии и капельник,
  6. поворотные узлы снабжены люком для прочистки,
  7. для обустройства вентиляции используются только идеально гладкие изделия изнутри,
  8. расстояние между воздуховодами и поверхностью потолка и стен из горючих материалов должно быть не менее 0,25 м. Допускается уменьшение этого расстояния до 5 см для элементов конструкции из негорючих материалов,
  9. минимальный размер вентиляционного входа для подачи воздуха с улицы 8 см² на 1 кВт номинальной мощности газового агрегата, для подачи воздуха изнутри – 30 см² на 1 кВт.

  Расчет системы вентиляции

  3-кратный воздухообмен в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме его обеспечить сложно, воздухообмен увеличивают на 25% на каждый метр снижения высоты.

  Упрощенный расчет вентиляции котельной включает следующие параметры:

  • объем v = b * l * h, где b – ширина, l – длина, h – высота помещения;
  • скорость воздушного потока w = 1 м/с;
  • коэффициент повышения кратности воздухообмена k = (6-ч) * 0,25 + 3.

  Пример расчета

  Размеры котельной 3х4х3,5м.

  Определить v = 3 * 4 * 3,5 = 42 м3; к = (6 – 3,5) * 0,25 + 3 = 3,6.

  За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V = 3,6 * 42 = 151 м3.

  Площадь поперечного сечения дымоходного канала составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м2.

  По этому показателю можно выбрать ближайший внутренний диаметр вытяжки из стандартного диапазона d=200 мм. Вход должен иметь такое же сечение.

  При установке вентиляционной шахты, когда ее проходное сечение меньше расчетного, для компенсации недостатка пропускной способности производится принудительная вентиляция.

  Особенности монтажа системы вентиляции

  При естественной вентиляции воздуховоды размещают только вертикально, не ниже 3 м. Для принудительной вентиляции можно установить горизонтальные секции, но без поворотов.

  Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает в себя оба метода вентиляции. При выходе из строя одного из них можно применить другой. В обоих случаях необходимо, чтобы объем входящего воздуха был равен выходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы была обеспечена требуемая производительность системы.

  Размещение оборудования должно осуществляться в соответствии со СНиП. При использовании твердотопливных котлов в месте появления копоти следует установить дополнительные вентиляторы.

  Как подобрать материал для вытяжки

  Материал изготовления может быть разным.

  Рассмотрим некоторые из них.

  • Кирпич. Этот материал используется для устройства дымохода в твердотопливных котлах. Очистка таких каналов очень трудоемка, но срок их службы значителен. В газовых котлах кирпичный воздуховод не оптимальный вариант, так как у них низкая температура и в трубе может появиться конденсат, способный разрушить кирпич;
  • Керамика. Для использования в твердотопливной котельной применяют высокотемпературную керамику (до 650°С). В газовых котельных можно использовать обычную керамику, но с возможностью отвода конденсата. Трубу необходимо утеплить теплоизоляционными материалами;
  • Металл. Стальные выхлопные трубы могут использоваться как в твердотопливных, так и в газовых котлах. Единственным отличием является использование более толстостенного металла для твердотопливных котлов. Металл должен быть термостойким. Среди недостатков – высокая цена и меньший срок службы по сравнению с кирпичными.

  Требования к коррозионной стойкости и взаимодействию с сажей помогут определиться с материалом вытяжного канала. Также важно учитывать, какое давление создает принудительная вентиляция, количество конденсата, температуру газов. При необходимости восстановления вытяжного канала из кирпича в условиях эксплуатации газового оборудования внутри старого канала можно разместить металлические воздуховоды.

  Установка принудительной вентиляции

  Наличие вентилятора значительно повышает производительность системы. Приточная вентиляция проста в установке.

  1. В стене делается отверстие алмазным долотом или перфоратором с уклоном в сторону улицы.
  2. В отверстие устанавливается труба.
