Плотность утеплителя для стен каркасного дома

Плотность утеплителя для каркасного дома играет большую роль в процессе теплоизоляции. От этого будет зависеть не только сохранение тепла внутри помещения, но и звукоизоляция.

Каждый вид утеплителя имеет свою плотность, которая зависит от используемого материала для его изготовления, количества слоев и пр.



Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 - проконсультирую, рассчитаю, подскажу.



Для чего нужно знать плотность утеплителя

Плотность утеплителя для стен каркасного дома – важный показатель, который необходимо учитывать во время выбора материала. От этого зависит теплопроводность и пористость.

От теплопроводности зависит сохранность тепла внутри помещения. Чем меньше этот показатель, тем лучше. От пористости зависит устойчивость материала к деформации и теплопроводность.



От плотности зависит величина теплопроводности и пористость утеплителя. Зная ее показатель, можно быть уверенным в качестве теплоизоляции, и долговечности.

Также плотность материала указывает на гигроскопичность, прочность на сжатие, паропроницаемость, огнеустойчивость и другие важные показатели качества изделия.



Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



Плотность различных видов утеплителя

Плотность – это масса 1 куб.м утеплителя. У каждого теплоизоляционного материала эта величина различна. Самая большая плотность у керамзита, минеральной ваты и пеностекла. Наименьший – у хлопковой ваты, пенопласта.

Каждый материал имеет наименьшую и наибольшую границу плотности, тем самым определяя предназначение теплоизоляционного материала.

Влияние плотности на свойства утеплителя

Плотность материала играет большую роль не только в теплоизоляции, но и в шумопоглощении, несущих способностях и варианте монтажа. В любом использованном мной материале важный составляющий – это воздух, он основной теплоизолирующий компонент.



Важно!

Чем больше воздуха в утеплителе, тем лучше теплопроводность.



Чем ниже воздухопроницаемость, тем лучше утеплитель будет поглощать шум. Высокий показатель плотности свидетельствует о лучшем поглощении шума.

Есть материала, плотность который достигает 150 кг/м3 – это очень высокий показатель, соответственно и вес утеплителя значительно увеличивается. Это создает слишком большую нагрузку на перекрытие, что негативно сказывается на состоянии постройки.

Исходя из практики, лучше подбирать теплоизоляцию со средним показателем плотности, имеющую специализированный шумопоглощающий компонент.

На участках, подвергающихся слишком большой нагрузке плотность теплоизоляции не должна быть ниже 150 кг/м3, иначе материал может деформироваться.

В некоторых случаях подойдут более легкие утеплители, например, для укладки между лагами кровли. Материал для стен должен иметь среднюю плотность, иначе со временем он деформируется.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.



Необходимые показатели плотности

Плотность теплоизоляции я подбираю исходя из места ее установки. Например, для стен я использую материал со средним показателем, чтобы предотвратить слеживание материала. Отлично подходит базальтовая вата, имеющая низкую теплопроводность, пожароустойчива и экологически чистая.

Также учитываю и тип облицовки. Если это сайдинг, то под него кладу базальтовую вату с плотностью 40-90 кг/м3. Штукатурка сочетается со специальным видом теплоизоляции, плотность которой должна быть не менее 150 кг/м3.





Важно!

Утепление внутри помещения провожу с использованием материалов с более низкой плотностью.



При проведении кровельных работ теплоизоляцию выбираю исходя из вида крыши. Если она скатная, то плотность должны быть в пределах 30-35 кг/м3, для утепления мансарды – не менее 35-40 кг/м3.



Ваша выгода при обращении ко мне

строю сам - 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Плотность минеральных ват

Минеральная вата - один из самых популярных видов утеплителя, который я часто использую. Материал бывает в рулонах, матах или плитах, каждый из который имеет свои особенности и свойства. Плотность таких изделий варьируется от 11 до 400 кг/м3.

Если провожу теплоизоляцию в многоэтажных строениях, то плотность материала выбираю от 35 до 40 кг/м3. Этого вполне достаточно для сохранения тепла внутри помещения. А вот для производственных объектов я подбираю более плотные материалы.



Важно!

Необходимую плотность минеральной ваты я рассчитываю по специальной формуле, так проще и надежнее.



Плотность зависит от вида минваты для утепления стен и других поверхностей. Самый популярный утеплитель –Изовер, которая имеет множество видов, различных по плотности. Самая маленькая – 11 кг/м3, большая – 90-144 кг/м3.

Для утепления легких покрытий, перегородок, мансард и т.п. подойдет Изовер Классик, Каркас П32 или 34 и др. Если необходимо провести теплоизоляцию скатной кровли, стен с вентиляционным зазором, то потребуется утеплитель для стен и других поверхностей с плотностью не менее 50 кг/м3, а именно, жесткие плиты.

Утеплитель Урса имеет плотность от 9 до 35 кг/м3, Кнауф – 12-34 кг/м3. Они лучше подходят для теплоизоляции перекрытий и стен внутри помещения, так как имеют невысокую плотность.

Роквул – это наиболее плотный утеплитель, который использую для тепло- и звукоизоляции вентилируемых покрытий, кровли, чердака и стен. Плотность материала 20 – 200 кг/м3.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения) Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Плотность пенопластов

Свою предельную плотность пенопласт получает при формовке изделия. Обозначают его ПСБ-С-15, 25, 35 или 50. Аббревиатура ПСБ расшифровывается как экспандированный пенополистирол беспрессовый, а цифра – максимальная плотность для данного вида.

Пенопласт с высокой плотностью я использую для теплоизоляции промышленных строений, инженерных коммуникаций, дорог и тротуаров, т.е. мест с большой нагрузкой. Для дома достаточно будет 25-35 кг/м3 плотности утеплителя.

Так ли важна плотность утеплителя?

Теплоизоляция – это важный этап строительства зданий. Важную роль играет степень износа материала, например, минеральная вата сильно впитывает влагу, из-за чего повышается теплопроводность, поэтому в местах с повышенной влажностью ее лучше не использовать.

При выборе утеплителя необходимо знать, на что влияет его плотность. Это и долговечность постройки, ее качество и надежность, а также множество других факторов.



мой опыт - ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю -  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 - буду рад вам помочь, обращайтесь!

Плотность утеплителя для стен каркасного дома

Строить дома по каркасной технологии начали более 500 лет назад. В скандинавских странах, Германии, Финляндии, Японии и Америки их доля составляет около 80 % всего объема малоэтажного строительства. Быстровозводимые здания не требуют мощных фундаментов глубокого заложения, энергоэффективны, обладают меньшей материалоемкостью по сравнению с капитальными бетонными или кирпичными сооружениями. Однако достоинства такого вида объектов напрямую зависят от характеристик используемых материалов, в том числе теплоизоляции. Плотность утеплителя для наружных стен каркасного дома должна обеспечить жилище надежной защитой, чтобы в нем было по-настоящему тепло и комфортно.

Особенности утепления каркасников

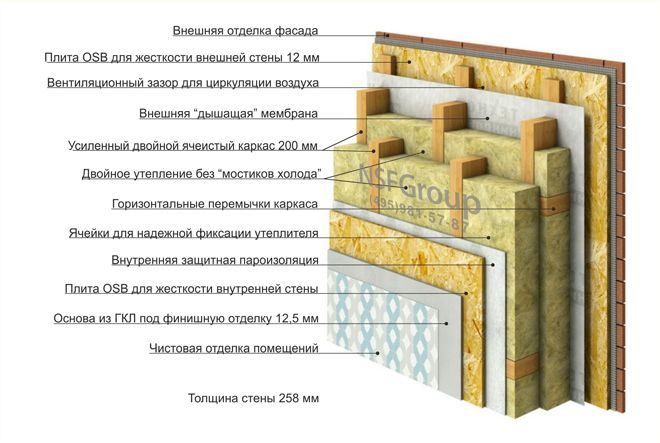

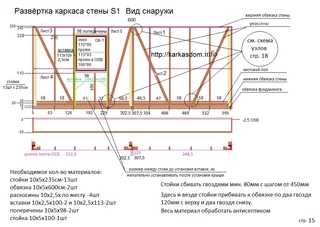

Каркасная система представляет собой раму из несущих стоек, опорных ригелей, усиливающих подкосов, конструктивных элементов. Чаще всего ее изготавливают из цельной древесины или клееного бруса, реже – из стали. Обшивка наружных стен выполняется плитами ОСП, ЦСП, сайдингом, деревянной вагонкой или блокхаусом, асбестоцементными или металлическими листами, декоративными панелями. Стыки заполняют герметиком или соединяют замками в шпунт. Возможна штукатурка, облицовка кирпичом или камнем по бетонному основанию или обработанной антисептиками балке.

Для внутренней облицовки применяют гипсокартонные или гипсоволокнистые листы, ДСП, ДВП, отделочные материалы из древесины.

В пустоты стен помещают утеплитель в виде плит или матов, защищенных от воздействия атмосферных осадков и конденсата. Их вставляют враспор между стойками, следя, чтобы не возникло разрывов или щелей. Способность к усадке и сползанию под действием собственного веса – особенность материалов с волокнистой структурой. Поэтому подбирают теплоизолятор с учетом не только характеристик теплопроводности, но и плотности.

Пароизоляция сохраняет материал в сухом виде, тем самым устраняется причина потери теплоизолирующих свойств. Ее выполняют со стороны обогреваемого помещения из полиэтиленовых плотных пленок толщиной не менее 0,15 мм или защитных мембран. Слой укладывают непрерывно, не оставляя зазоров и отверстий. Это достигается нахлестом полотнищ не менее 15-20 см и тщательной проклейкой швов.

С наружной стороны утеплитель защищают от проникновения атмосферной влаги гидроизоляцией.

Она должна быть достаточно воздухо- и влагонепроницаема, но одновременно пропускать пар из теплоизолятора в обратном направлении. Этими свойствами обладают современные мембранные пленки, поры которых имеют конусообразную форму, препятствующую диффузии водяных паров внутрь материала.

Для устранения конденсата, который неизбежно появляется на границе двух поверхностей с разной температурой, между обшивкой и изоляцией оставляют вентиляционный зазор не менее 25 мм.

Минимальную толщину теплоизоляции определяют теплотехническим расчетом. В нем учитывается климатическая зона, тип и нормативная влажность помещения, характеристики материалов стены, в том числе слоев отделки.

Если полученная величина превышает высоту сечения каркасного бруса, рассчитанного по несущей способности, утеплитель нельзя проложить внутри стены в полном объеме. В этом случае волокнистые плиты или маты монтируют между стойками в пустотах, а дополнительный слой жесткого изолятора, например пенополистирола или фибролита, размещают с наружной стороны каркаса. Он может выполнять функции защитной обшивки дома.

Теплоизоляция должна соответствовать требованиям экологической и пожарной безопасности, эффективно выполнять теплозащитные функции.

Утеплители для стен каркасных домов

Энергоэффективность домов, построенных по каркасной технологии, достигается применением теплоизоляторов с низкой теплопроводностью. Свод правил СП 31-105-2002 рекомендует к использованию материалы, у которых эта величина не превышает 0,1 Вт/м°С.

В этой категории:

  • Каменная (базальтовая) вата;
  • Стекловата;
  • Эковата;
  • Пенопласт (пенополистирол).

Минеральная вата

Для утепления стен каркасных домов используют каменную или стеклянную вату. Это волокнистые материалы с большим количеством воздушных полостей. Пористая структура обеспечивает низкую теплопроводность изолятора, так как теплообмен в газах намного ниже, чем в твердых веществах.

Минеральную вату производят из расплава базальтовых горных пород или стеклянного боя. В состав вводят гидрофобизирующие (водоотталкивающие) добавки. Волокна диаметром 6-8 мкм формируются в центрифуге под воздействием сильного потока воздуха. Ковер из тонких нитей обрабатывают органическим связующим на основе фенолформальдегидных или карбамидных смол. Затем его нарезают на листы длиной 50-2000 мм, шириной 400-1000 мм. Толщина готовых изделий – до 200 мм.

Маркируются плиты по плотности от ПМ 40 до ПТ 300. Мягкие, полужесткие, жесткие и твердые утеплители находят применение в разных областях, где к материалам предъявляют требования не только по теплопроводности, но и прочности, термоустойчивости. В ГОСТ 9573-2012 указаны нормативные характеристики теплоизоляции из минерального сырья.

Минеральная вата – негорючий материал, поэтому она рекомендована для укладки внутри стен каркасных строений.

Пенопластовые утеплители

Теплоизоляционные изделия из пенопласта – газонаполненной пластмассы – широко применяют для утепления стен каркасных строений. Нормативы разрешают использовать их для крепления к наружной поверхности, так как исходное сырье для производства – полистирол – горючее вещество. Штукатурка или невоспламеняющаяся облицовка – условие пожаробезопасности при эксплуатации такого утеплителя.

Гранулы полимера при высокой температуре и давлении подвергают катализу со смесью фреона и углекислоты. Похожую на взбитые сливки массу формируют в изделия с микропористой структурой путем экструзии – выдавливания сквозь формы.

Материал обладает низкой теплопроводностью и водопоглощением, долговечностью, биологической устойчивостью, легкостью и прочностью. Маркируется в зависимости от плотности. Самые легкие – плиты ППС 10, их удельный вес всего 10 кг/м³.

Наиболее «тяжелый» пенополистирол – ППС 45. Кубический метр этого материала весит 45 кг.

Стандартные размеры изделий 60х120 см. Строительная индустрия выпускает плиты с длиной более 2 м, шириной – свыше 1 м, толщиной – 20-100 мм. Прочность на сжатие – от 40 до 350 кПа. Коэффициент теплопроводности не превышает 0,044 Вт/м°С, время самостоятельного горения – 1-4 с. Технические условия на теплоизоляционные пенополистирольные плиты регламентирует ГОСТ 15588-2014.

Эковата

Это название целлюлозный утеплитель получил благодаря внешнему сходству с ватой и экономически выгодному сырью. На 80 % он состоит из макулатуры, остальное – малотоксичные нелетучие антисептики и антипирены.

Эковата обладает низкой теплопроводностью (на уровне минеральной ваты), экологически безопасна, не боится увлажнения. Капиллярная структура материала после высыхания восстанавливает свои свойства. Плотность целлюлозного утеплителя – 28-65 кг/м³, группа горючести Г2 – умеренная. Обработанный бурой (натриевой солью борной кислоты) природный полимер воспламеняется, но огонь быстро затухает.

В нашей стране эковата стала использоваться с 1992 года. Производство ее растет, технологические линии включают переработку вторсырья, измельчение, смешивание с борной кислотой и бурой, упаковку.

Используют 3 способа укладки:

  1. Ручная укладка на горизонтальные поверхности;
  2. Сухая задувка специальной установкой;
  3. Напыление влажной целлюлозы на вертикальные и наклонные поверхности.

Последний вариант предпочтительней для стен каркасного дома, так как позволяет контролировать качество укладки. Полученная ровная поверхность уже через 12 часов готова к дальнейшей отделке.

Эковата соответствует требованиям отечественного ГОСТ 16381-77.

Другие материалы

Для утепления каркасников применяют пенополиуретан в виде листов с замком по кромкам или напыляемой пены. Он не горюч, хорошо проникает в мелкие щели, обладает высокой адгезией, экологической чистотой, низкой теплопроводностью.

Цементно-стружечными фибролитовыми плитами плотностью 600 кг/м³ обшивают внутренние перегородки, а высокоплотные (950-1050 кг/м³) применяют для утепления наружных стен. Материал не горюч, прочен, служит до 50 лет. В составе отсутствуют фенолформальдегидные смолы и другие органические соединения, которые могут выделять токсичные для человека вещества.

Зависимость теплопроводности и прочности от плотности

Плотность утеплителя – характеристика, которая определяет теплопроводность и прочность. Чем она выше, тем меньше расстояния между частицами вещества, следовательно, быстрее передается энергия. Короткие связи позволяют лучше противостоять механическим воздействиям.

Скорость теплообмена характеризуется коэффициентом теплопроводности. В строительстве для его определения пользуются таблицами или СНиП. Он применяется в теплотехническом расчете. Для утеплителей стен каркасного дома значение ограничивается 0,10 Вт/м°С. Чем больше величина коэффициента, тем быстрее тепловая энергия проникает сквозь материал.

Но скорость теплопередачи лишь в определенной степени зависит от плотности вещества. Связь между изменением удельного веса и распространением энергии не линейная.

На теплоизоляционные свойства оказывает влияние структура материала.

При одинаковом объемном содержании воздушных пор скорость теплообмена выше там, где полости имеют больший размер и связь с атмосферой.

Теплопроводность минераловатных плит зависит от плотности – чем она ниже, тем меньше скорость передачи тепла сквозь толщу материала. Например, ПП-60 с удельным весом 60 кг/м³ характеризуется коэффициентом теплопроводности 0,038 Вт/м°С, а ПТ 300 при плотности 270-330 кг/м³ – 0,042 Вт/м°С. Изменение показателя незначительно, так как в уплотненном изоляторе возрастает количество мелких замкнутых, не сообщающихся с атмосферой, пор. Перенос тепла сквозь них замедляется.

Гораздо больше с плотностью связана прочность материалов. Чем мельче ячейки и меньше их количество, тем выше способность утеплителя противостоять механическим воздействиям. Здесь зависимость практически прямая. Во время испытания плит на сжатие ПП-60 показали 10 %-ную линейную деформацию при 4 кПа, тогда как ПТ 300 – при 150 кПа.

При одинаковых значениях плотности минеральная вата с волокнистой структурой проигрывает по прочности пенополистиролу, образованному массой мелких пузырьков, в несколько раз. Например, плита ПП 60 воспринимает предельное усилие сжатия 4 кПа, а ППС 45 – 350 кПа.

Какая же должна быть плотность утеплителя для стен каркасного дома, чтобы строение было надежно защищено от холодов и при этом сохраняло начальную форму и свойства?

Применение

Самый распространенный материал для утепления стен – минераловатные плиты или маты. Это обусловлено их пожарной и экологической безопасностью. При соблюдении технологии укладки теплоизоляция может прослужить долгие годы, не теряя своих качеств.

Наиболее легкими плитами марок ПМ40 и ПМ50 и рыхлыми рулонными изоляторами рекомендуется утеплять горизонтальные ненагруженные поверхности – перекрытия, полы между лагами. Можно использовать их в качестве звукоизоляции для внутренних перегородок.

Плиты полужесткие марок ПП60, 70, 80 хорошо справляются с утеплением наружных стен, а благодаря более высокой прочности они выдерживают нагрузку от собственного веса и не сползают. Плиты жесткие плотностью 100-140 кг/м³ используют для теплоизоляции фасадов с вентилируемым зазором. Изделия марок свыше ППЖ160 можно штукатурить по армирующей сетке.

Пенополистирольные плиты ППС10, 12,13 и 14 применяют для утепления наружных стен при отсутствии нагрузки. Если в качестве дальнейшей отделки предполагается оштукатуривание, то используют более плотные изделия марок ППС15Ф, 16Ф, 20Ф.

Плотность утеплителя для стен каркасного дома подбирают с учетом условий его работы. Чем больше действующая нагрузка, тем выше должна быть марка материала.

как крепить ее снаружи и внутри

Желающих построить на собственном загородном участке жилой дом для постоянного проживания из массивного оцилиндрованного бруса множество. Такие строительные проекты требуют значительных капиталовложений, которые многим частным застройщикам не позволяют их финансовые возможности. Но благодаря современным строительным технологиям осуществить подобную мечту с меньшими затратами поможет, например, имитация бруса, используемая для наружной отделки фасада каркасного дома.

Деревянные панели под натуральное дерево, сделанные в заводских условиях, стоят в разы дешевле. При этом их можно использовать не только для наружной облицовки зданий, но и для создания внутреннего интерьера дома.

Что представляет собой имитация бруса

Имитация бруса – это отделочный материал, изготавливаемый из древесины в форме панелей. Его внешний вид напоминает деревянную вагонку, только изделия более толще и шире. Данный материал применяется в строительстве сравнительно недавно.

Стандартные размеры фальшбруса:

  • Толщина – 1,6-3,6 см;
  • Длина панели – 2-6 м;
  • Ширина – 10-20 см.

На современном строительном рынке предлагают такой стройматериал и других размеров. Также частные застройщики могут заказать изготовление имитации бруса на заводе по индивидуальным параметрам.

Для производства фальшбруса производители используют различные сорта древесины, соответственно и цена готовых изделий может существенно отличаться. Наибольшей популярность пользуются облицовочные панели, сделанные из сосны.

Основные этапы облицовочных работ с применением имитации бруса

Сегодня отделка каркасного загородного дома своими руками снаружи имитацией бруса пользуется большой популярностью. Качественно выполненную облицовку такими панелями сложно отличить от цельномассивных пиломатериалов.

Облицовочные работы с применением фальшбруса не представляют никаких сложностей. Поэтому при наличии минимальных навыков работы с пиломатериалами отделку собственного жилого дома можно вполне выполнить самостоятельно без привлечения профессиональной строительной бригады. Главное соблюдать последовательность действий согласно уже разработанной технологии отделки каркасных зданий панелями, имитирующими брус.

Основные этапы монтажных работ:

  1. Выдержка отделочного материала;
  2. Подготовительные работы;
  3. Защита деревянных панелей;
  4. Облицовка фасада здания;
  5. Финишные работы.

Выдержка отделочного материала

Перед началом отделки каркасного дома облицовочные деревянные панели необходимо выдержать, т.е. дать им приспособиться к климатическим условиям, в которых они будут эксплуатироваться в дальнейшем.

Данный процесс требует от 3 до 7 дней, но чем дольше, тем лучше. Выдержка позволяет проценту влажности пиломатериала сравняться с аналогичным параметром внешней среды и предупредить его деформацию и коробление поверхностей после облицовки фасада.

Подготовительные работы

Этап подготовки к монтажным работам предполагает сбор всех необходимых инструментов, элементов крепления, облицовочных панелей и прочих дополнительных расходных материалов непосредственно на стройплощадке.

Что обязательно необходимо иметь под рукой при самостоятельном выполнении обшивки фасада каркасного дома:

  • Клаймеры;
  • Гвозди;
  • Саморезы;
  • Соединительные скобы.

Далее для крепления фальшпанелей на стенах обустраивается обрешетка. Конструкция должна быть установлена строго вертикально. Для этого каждый элемент обрешетки после установки проверяется строительным уровнем или отвесами, только после этого фиксируется.

Шаг установки брусков обрешетки делается в зависимости от ширины используемых теплоизоляционных плит.

Защита деревянных панелей

Все расходные материалы из древесины перед применением требуют обязательной обработки специальными составами от влаги, грибка, плесени, возгорания, в т. ч. грызунов.

Антисептики рекомендуется выбирать по принципу мгновенного впитывания в древесину. Особое внимание необходимо уделять местам соединения плит между собой (шипам и пазам).

Облицовка фасада здания

Многие частные застройщики, чтобы сэкономить на услугах строительной бригады, интересуются, как правильно крепить имитацию бруса снаружи при самостоятельной облицовке каркасного дома.

Крепление панелей, имитирующих брус, необходимо начинать от земли, при этом пазами вниз, шипами вверх. Для фиксации изделий к обрешетке можно использовать разные крепежные элементы, но специалисты рекомендуют гвозди. Например, саморезы будут мешать перемещению деревянного фальшбруса при значительных температурных перепадах.

На углах стыки облицовочных панелей лучше заделывать угловыми декоративными брусками. Но также можно использовать наличники, соединив их буквой «Г». Для этого соединяемые торцы двух изделий необходимо распилить под 45 градусов.

Финишные работы

Завершающий этап облицовки – дополнительная обработка имитации бруса защитным составом от негативных воздействий природной среды.

А период монтажа панелей нарушается их целостность, возможны незначительные механические повреждения покрытия. Поэтому после завершения их установки рекомендуется еще раз обработать поверхность стен антисептиками. А в процессе эксплуатации жилого дома такую процедуру необходимо выполнять хотя бы раз в 5 лет. Это позволит значительно продлить эксплуатационный период деревянного покрытия.

Внутренняя отделка помещений каркасного дома имитацией бруса

Некоторые владельцы загородных коттеджей также интересуются, возможна ли отделка каркасного дома своими руками внутри имитацией бруса и какие есть нюансы выполнения работ.

Этот материал можно использовать для внутренней отделки помещений. При этом не обязательно делать дополнительный теплоизоляционный слой. Необходимо только сделать обрешетку для крепления фальшбруса.

Перед тем, как осуществлять облицовочные работы, материал обязательно необходимо занести в помещение и выдержать его при комнатной температуре не менее 5-ти суток.

Имитацию бруса даже можно использовать для финишной облицовки потолка. Но в этом случае рекомендуется приобретать панели минимальной толщины. Обязательно после выдержки каждое изделие необходимо пропитать антисептическими средствами.

Если поверхности стен внутри помещения идеально ровные, нет необходимости прятать системы коммуникаций (электропроводку, трубы и пр.), фальшбрус можно крепить непосредственно к ним, без сооружения дополнительной обрешетки.

Установка панелей начинается от полового основания. Между собой изделия соединяются по технологии «шип в паз». Стыки облицовочного покрытия с полом и потолком закрываются специальными декоративными планками.

Если же планируется дополнительное утепление стен с внутренней стороны, тогда обязательно выполняется обрешетка с шагом равным ширине утеплительного материала, в качестве которого можно использовать стекловату, минеральную вату или пенопласт.

На теплоизоляцию обязательно кладется слой пароизоляции. Для этого можно использовать специальную пароизоляционную мембрану, полипропиленовую ткань, пергамин и прочие материалы. Только после этого каркасный дом обшивается внутри. Имитация бруса прикладывается плотно к обрешетке и фиксируется гвоздями или саморезами.

Плотность утеплителя для стен каркасного дома: обзор

Для каркасного дома утеплители очень важная часть строения. Именно от него зависеть сохранения тепла внутри дома.

Качественно сделанные стены не будут пропускать тепло, что скажется на состоянии счета за отопление, и препятствовать попаданию звуков извне.
Основным показателем будет плотность утеплителя для стен каркасного дома и его теплопроводность (еще конечно есть и горючесть и экологичность т. д.).

Этот показатель зависит от вида утепляющего материала и количества слоев. Но делает слишком толстые стены не целесообразно и дорого. Во-первых, толстые стены забирают полезную площадь участка. Во-вторых, потребуют большего количества денег.

Виды и средние показатели плотности

Очень важно знать какое утепление будет лучше выполнять свои функции. Для сохранения тепла используют два вида материала:

  1. Сделанный на органической основе. К таки материалам относят пробку, дерево, войлок, целлюлозу, мох и прочие. Основной их плюс — натуральность и экологичность.
  2. Утеплитель для стен каркасного дома, сделанный на неорганической основе. К таки материалам относят стекловату, минеральную вату, пенополистирол и прочие.
  3. Теплоизолятор смешанного типа. К этому виду относят смеси жидкой основы. После нанесения на стены эти смеси застывают.

Органические составы не желательно использовать для стен. Дело в том, что эти составы не противостоят влаге, а также плесени, грибам жучкам и прочей живности, которая неизбежно заведётся в ней. Сделанную из таких материалов стену придется разбирать, поскольку через некоторое время утепляющие способности сойдут на нет.

Для стен лучше использовать неорганические составы и производить монтаж стены при их помощи. В отличие от органических этих составов препятствую заведению в них живности и неблагоприятных бактерий. Смешанные типы обладают такими же качествами. Понять какой теплоизоляционный материал будет лучше необходимо до момента монтажа стен.

Органические утеплители

К наиболее известным относят эковату и ДСП, но и есть и другие виды. Обладают высокими экологическими качествами, а благодаря разнообразным присадкам могут обладать и огнестойкостью, и антисептическими характеристиками. У этого вида материалов следующие данные:

  1. Эковата. Выполнена из бумаги или картона. Средняя плотность 35 кг/м³- это очень маленькая плотность, эковату можно использовать для утепления стен, но в несколько слоев. Но серьезный минус в высоком поглощении воды, после чего материал становится непригодным к использованию.
  2. ДСП – это плитный материал, обладает хорошими данными по плотности- 750 кг/м³. Часто выпускается в паре с антисептиками, антипиренами и гидрофобными присадками.
  3. Фибролит— выполнен их деревянной стружки (щепки). Данные по плотности ниже, чем у ДСП и равняются 350-400 кг/м³.
  4. Арболит – это новинка в сфере утеплителей. Выпускается из камыша и соломы, часто добавляют химические вещества, повышающие качественные характеристики. Имеет значение 600 кг/м³.
  5. Пробка. Многим известно пробковое покрытие, применяемое в качестве подложки под ламинат или используемое как самостоятельный пол. Это тот же материал, только эта пробка используется как теплоизолятор. Характеристики — 250 кг/м³.

При использовании органического материала необходимо хорошо изолировать его от воды. Также, следует учесть, что толщина неорганических материалов меньше, чем органических.

А значит есть вероятность получения стены большей толщины. Также, в органических утеплителях часто заводиться разнообразная живность, для предотвращения этого имеет смысл пользоваться неорганическими материалами.

Неорганические утеплители

К этому виду материалов относят теплоизоляторы, которые выполнены из химических веществ. Самые популярные и известные:

  1. Минеральная вата. Выпускается в рулонах или плитах, может быть шлаковой или каменной. Имеет характеристики – 150 кг/м³. Серьезным минусом можно считать, что при ее изготовлении используется фенол и карбид.
  2. Стекловата – характеристики по плотности примерно схожи с минеральной ватой. Однако, с этой ватой гораздо сложней работать, поскольку сделана она из стекла. При работе руки, глаза и лицо необходимо защищать респираторами, очками и перчатками.
  3. Пенополистирол – это все известный пенопласт.

К смешанным видам относят новые марки утеплителей, которые выпускают в жидком виде. Как правило, более всего известны:

  • распыляемая эковата – в отличие от обычной эковаты, эта производится из отходов бумаги с добавлением разнообразных химических средств, препятствующих сильному влагопоглощению;
  • жидкий пенополистирол – выполнен, как и обычный, только в жидком виде.

Жидкие утеплители приобретают плотный слой после того, как застынут. Также, у этого материала есть недостатки:

  • монтаж потребует дополнительных расходов, ведь наносить эти утеплители придется с помощью специальной аппаратуры;
  • производитель не сообщает данные плотности утеплителя для стен каркасного дома. Он просто пишет в какие температуры материал сохраняет свои качества.

Дополнительные материалы

Для монтажа стен из теплоизоляционных материалов потребуется пароветрозащитная мембрана, причем неважно какой вид утеплителя будет использоваться. Ее необходимо прокладывать с обоих сторон от материала. Таким образом, достигается защита от конденсата.

Также важно сделать хорошую гидроизоляцию от фундамента и водоотведение. Если вода будет скапливаться вблизи стены, то есть вероятность намокания межстенового наполнения, в результате чего это наполнение будет мокнуть. Из постоянной мокроты на стенах строения может образовываться плесень, а со временем и гниль.

В зависимости от того, какой плотности утеплитель будет выбран зависят еще и другие характеристики. Качественно сделанное утепление создаст в доме микроклимат, который будет не пропускать тепло на улицу и сохранять прохладу в летнее время. Также, немаловажный будет такое значение, как звукоизоляция. Хороший материал порадует и этим качеством.

Какой плотности должен быть утеплитель для стен?

– Почему нельзя использовать утеплитель (предположительно минеральную вату) плотностью 35 кг/м3 в конструкции стены толщиной 150 мм каркасного дома? К чему приводит такое решение?  Эти и другие вопросы по каркасному домостроению возникают не только у хозяев будущего дома, но даже и у проектировщиков. Ведь они зачастую в погоне за снижением стоимости квадратного метра закладывают утеплитель низкой плотности. И делают это иногда, как говорится, по незнанию, а не по причине злого умысла. При применении теплоизоляционных материалов волокнистой структуры необходимо учитывать, что они содержат три компонента: волокно, воздух и связующее. Для современных эффективных материалов плотностью до 100 кг/м3 объемное содержание этих компонент составляет соответственно m1< 0.04; т2< 0.95-0.96; т3< 0.005. Высокая доля воздуха обуславливает возможность уплотнения материала со временем.

Решающее влияние на свойства любого теплоизоляционного материала оказывает эксплуатационная влажность, достигающая в отдельных случаях 20-30%. Например, в стенах чем больше влаги наберет утеплитель в результате процессов диффузии водяного пара комнатного воздуха, тем тяжелее он станет, а значит скорее просядет. Просадка приведет к образованию мест, в которых по толще стены утеплитель может полностью отсутствовать, что влечет за собой появление так называемых «мостиков холода» и значительное ухудшение теплоизоляционных свойств строительной конструкции.

Обратимся к отечественному опыту и цифрам.

Для утеплителя с низкой плотностью (3) характерен высокий коэффициент уплотнения в процессе эксплуатации. Сформировать представление об уплотнении материалов можно посмотрев например таблицу 3.20, НРР 8.03.126-2012 «Нормативы расхода ресурсов в натуральном выражении на строительные конструкции и работы. Сб. 26. Теплоизоляционные работы» (утверждено Министерством архитектуры и строительства Республики Беларусь, 23.12.11: введен 01.01.12. – 302 с.). В соответствии с п/п 6, минераловатные плиты плотностью 35-50 кг/м3 имеют коэффициент уплотнения 1.5 (sic!). Это значит, что при высоте стены 3 метра утеплитель может «слежаться» до высоты 2 метра, оставив верхнюю полость стены без защитной теплоизоляции.

Чтобы снизить степень подобных негативных эффектов, в советских нормах прописывалась минимальная рекомендуемая плотность утеплителей для различных конструкций. Например, согласно ГОСТ 9573-96 (отменен) прил. А, в качестве утеплителя в легких ограждающих конструкциях каркасного типа рекомендовалось применять теплоизоляционные плиты из минеральной ваты на синтетическом связующем плотностью не менее 125 кг/м3, а в действующем в Беларуси ТКП 45-5.04-222-2010 «Панели металлические с утеплителем», в соответствии с п.6.2.2 –  не менее 85 кг/м3.

Задать вопрос эксперту

Толщина утеплителя в каркасном доме

Комфортность и экономичность проживания в доме с каркасными стенами во многом определяется правильным выбором и точным расчетом толщины несущих конструкций. При всех равных условиях выбранная теплоизоляция должна отвечать действующим стандартам.

Базовые характеристики включают в себя полноценное теплосохранение, умеренные нагрузки на утепляемые конструкции, паропроницаемость, отсутствие усадки и стабильность рабочих свойств.

Также предъявляются требования по компактности, удобству монтажа, соответствию пожарным и экологическим нормативам, совместимости с выбранными отделочными материалами. Заявленные свойства в большей степени характерны для утеплителей, разработанных на основе базальтовой минваты.

Перечень предложений строительного рынка состоит из нескольких десятков разновидностей рулонных и панельных материалов разной плотности, что позволяет выбрать вариант с оптимальным сочетанием теплоизоляционных, весовых и ценовых параметров.

Особенности минераловатной продукции Роквул

  • Легкие панели Rockwool Роквул Лайт Баттс плотностью всего 37 кг/м3 входят в категорию кровельных утеплителей, но могут с одинаковым успехом использоваться в качестве наполнителя каркасных конструкций.
  • Преимущества теплоизоляции Лайт Баттс – в бюджетной стоимости и двукратном снижении эксплуатационных нагрузок на утепляемые стены и их основания.
  • Теплоизоляция каркасного дома утеплителем Роквул

    В зависимости от климатических факторов и назначения каркасного дома, толщина стен без учета внутренней и наружной отделки может варьироваться в пределах от 140 до 160 мм. Для сравнения – расчетная толщина щитовых стен с керамзитовыми, перлитовыми или же целлюлозными наполнителями составляет 200-250 мм.

Снижение наружного шумового фона реализуется увеличением толщины стен, в более совершенном варианте – применением утеплителя обладающего эффективным шумопоглощением.

Минераловатная теплоизоляция Роквул Акустик Баттс, технические характеристики которой идентичны утеплителям Лайт Баттс, могут использоваться для тепло-звукоизоляции фасадных стен и внутренних перегородок.

  • Повышение плотности утеплителя до 45 кг/м3 на увеличении нагрузок практически не отражается, а при определении толщины стен этим материалом учитывается уровень наружных шумов.
  • Ассортимент минераловатной продукции компании Роквул включает в себя панели толщиной 50- 200 мм – при расчете толщины все показатели округляются в сторону увеличения.

Специфика применения утеплителей повышенной плотности

Применение в каркасных конструкциях утеплителей повышенной плотности никаких преимуществ не дает.

Вентилируемая система утепления каркасного дома

Тяжелая кровельная теплоизоляция Rockwool Руф Баттс Н, цена которой существенно выше, в сочетании с жестким покрытием Руф Баттс В изначально ориентирована на эффективное одно- и двуслойное утепление плоских неэксплуатируемых и эксплуатируемых крыш.

  • Преимущества полужестких панелей Фасад Баттс проявляются в навесных вентилируемых системах и технологиях штукатурно- панельного фасадного утепления.
  • Более компактные и производительные в монтаже утеплители двойной плотности совмещают в своих характеристиках преимущества двухслойной изоляции.
  • Обладающие стабильной стойкостью к механическим нагрузкам жесткие панели высокой плотности Роквул Флор Баттс 25 мм применяются для утепления полов, в другом варианте – для звукоизоляции потолочных и межэтажных перекрытий.

Применение легкой теплоизоляции позволяет снизить требования к прочности фундаментных конструкций и упрощает освоение выделенных под застройку территорий со слабыми песчаными грунтами и проблемной гидрогеологией.

Заказывайте у нас уже сегодня качественный утеплитель Роквул Руф Баттс Н!

Толщина стен каркасного дома

Вопросы, рассмотренные в материале:

  • От чего зависит толщина стен каркасного дома
  • Что еще влияет на выбор оптимальной толщины стен каркасного дома
  • Какой должна быть толщина утеплителя для стен каркасного дома
  • Как рассчитать толщину утепления стен каркасного дома из минеральной ваты
  • Как влияет использование пенопласта на толщину стен каркасного дома
  • В каких случаях нужно учитывать вентиляционный зазор для расчёта толщины стен каркасного дома

Толщина стен каркасного дома напрямую влияет на уровень комфорта проживающих в нем людей. Это тепло- и пароизоляция, ветро- и шумозащита. Стоит сделать неверные расчеты, и «каркасник» из современного энергоэффективного жилья превратится в источник нескончаемых проблем.

Толщина стен каркасного строения рассчитывается исходя из климата региона, комплектующих, используемых при его возведении, свойств материала утеплителя. Как правильно рассчитать этот параметр и на что обращать внимание при расчетах, вы узнаете из данного материала.

От чего зависит толщина стен каркасного дома

Стены коттеджа, построенного по каркасной технологии, состоят из нескольких слоев. Благодаря использованию таких стеновых панелей внутри строения всегда будет тепло. Должная теплоизоляция обеспечивается за счет воздушной прослойки.

Какая толщина стен в каркасном доме? Здесь все зависит от количества слоев стеновой панели:

  • В качестве первого слоя используется внутренняя отделка, например гипсокартонные листы. С их помощью удастся спрятать все изъяны поверхности. На гипсокартон можно наклеить обои, покрасить либо нанести декоративную штукатурку.
  • Второй слой — это ОСБ-плита, которая является основанием для внутреннего слоя отделки.
  • Третий слой представляет собой пароизоляцию. Она необходима, чтобы не допустить проникновения пара внутрь стены, а также для отведения влаги из панели.
  • Четвертый слой — утеплитель. Толщина стен каркасного дома зависит в том числе от этого материала. Утеплитель является важнейшим элементом стеновой панели. Поэтому нужно заранее, до того как вы начнете строить дом, выбрать подходящий материал. То, насколько толстым будет слой теплоизоляции, зависит от сечения бруса. Например, когда слой утеплителя 10 см, сечение бруса не должно превышать это значение.
  • Пятый слой — гидроизоляционный материал. Можно использовать полиэтилен либо специальную влагозащитную мембрану. Она в отличие от полиэтиленовой пленки способна выводить конденсат и пар, поэтому внутри стен не будет скапливаться влага.
  • Шестой слой, следующий за гидроизоляционной мембраной, ОСБ-плита. Она необходима для утепления и защиты теплоизоляционного материала от повреждений. Кроме того, такая плита выполняет функцию основания, на которое монтируется внешняя отделка.
  • Седьмой слой — внешняя отделка. Допускается применение сайдинга, штукатурки либо вагонки, все зависит от ваших пожеланий. Однако выбор должен быть сделан с учетом климатических особенностей региона, в котором вы проживаете.

Толщина стен каркасного дома для постоянного проживания складывается из всех этих слоев.

Чтобы в коттедже было тепло даже в сильные морозы, стены должны быть выполнены с соблюдением строительной технологии.

Что еще влияет на выбор оптимальной толщины стен каркасного дома

Как выбрать толщину стены каркасного дома? Решение зависит от климата, в котором вы проживаете. Например, для холодного северного региона очень важно, чтобы стеновые панели очень хорошо держали тепло, поэтому в конструкции будет 2 слоя теплоизоляционного материала. Конечно, такая необходимость есть не всегда, в большинстве случаев можно обойтись и стандартным каркасом. Но если вы хотите подстраховаться, теплоизоляция должна быть двухслойная.

Толщина утеплителя внутренних стен в каркасном доме для летнего проживания — до 10 см. Однако если вы планируете находиться в коттедже зимой, выбирайте теплоизоляционный материал толщиной 15–20 см. Кроме того, необходимо учитывать отделку строения изнутри и снаружи.

Какая будет толщина стен каркасного дома, если применяются такие материалы, как минеральная вата или пенопласт? В этом случае стеновые панели (вместе с внешней и внутренней отделкой) будут 20–25 см. При этом толщина утеплителя составит 15–20 см.

Когда в качестве теплоизоляционного материала используются пенопластовые плиты (5–10 см), их укладывают в 2 слоя, чтобы улучшить теплоизоляцию.

Обратите внимание! Второй слой материала располагают так, чтобы стыки с первым слоем не совпадали. Такая технология укладки исключает образование мостиков холода, ухудшающих теплоизоляцию помещения.

В качестве утеплителя также используются насыпные материалы: солома, опилки, керамзит либо полистирол. С их помощью обычно утепляют сараи, бани и гаражи. Утеплитель засыпают в каркас стены при помощи строительного оборудования. Рекомендуется выбирать насыпной утеплитель только для пола и потолка. Утеплять таким способом стены нежелательно, ведь материал дает усадку, в результате образуются пустоты. Чтобы не допустить этого, с помощью строительного оборудования сыпучий утеплитель утрамбовывают.

Какой должна быть толщина утеплителя для стен каркасного дома

Для утепления каркасного дома используются SIP-панели. Они состоят из пенополистирола, который обшит древесиной. Толщина стен определяется на заводе, где производятся панели. Они могут быть от 12,5 до 22,5 см.

На толщину стен каркасного дома влияют материалы, используемые для внешней и внутренней отделки, которая может составлять 2–10 см.

Чтобы улучшить теплоизоляцию дома с вентилируемым фасадом, необходима воздушная прослойка (1-2 см). Не стоит применять материалы большой толщины для внутренней отделки, чтобы не уменьшать пространство внутри дома. При необходимости дополнительного утепления рекомендуется все работы проводить снаружи.

Лучше всего сделать это при помощи пенопласта. Данный материал негигроскопичен и защищает утеплитель, расположенный внутри, от влаги. Если стены утеплены минватой, то именно пенопласт идеально подойдет для внешней отделки.

Как рассчитать толщину стен каркасного дома? Прежде всего определяемся с толщиной теплоизоляционного материала. Затем рассчитываем габариты стен. Дело в том, что от утеплителя зависит не только толщина стеновой панели, но и ее конструкция. Если применяется минвата, потребуется зазор для вентиляции. При использовании пенополистирола (пенополиуретана) такие пустоты оставлять не нужно.

Как рассчитать толщину утепления стен каркасного дома из минеральной ваты

Чаще всего в качестве утеплителя каркасной стеновой панели применяется минвата. Этот материал долговечный и эффективно сохраняет тепло. Если дом утеплен матами из минеральной ваты, то удастся избежать 99 % потерь тепловой энергии, поскольку данный материал пропускает десятые доли Вт через 1 м2.

То, насколько эффективно внутри строения будет сохраняться тепло, зависит от теплопроводности выбранного материала. Например, у стекловаты этот параметр равен 0,035–0,055 Вт/м*К, у минеральной базальтовой ваты 0,039-0,045 Вт/м*К. Это значит, что с одного м2 стены будет утекать до 0,055 (до 0,045 для базальтовой ваты) Вт тепловой энергии.

Теплопроводность зависит от структуры и жесткости материала. Из минеральной ваты производят твердые плиты, которые укладывают под штукатурку. Такой утеплитель достаточно плотный, с высокой теплопроводностью (0,04–0,045 Вт/м*К). Но из минваты также изготавливают мягкие и рыхлые маты. Соответственно, у них теплопроводность будет низкая 0,035–0,039 Вт/м*К.

Чтобы снизить тепловые потери дома, следует выбирать материал с наименьшим значением теплопроводности. Ориентируясь на данный параметр, определяют толщину утеплителя для каркасного дома.

Если вы хотите построить коттедж для круглогодичного проживания, как узнать толщину теплоизоляционного материала? Для этого воспользуйтесь справочными таблицами, где указана ширина утеплителя для разной температуры окружающей среды (-5 °С, -10 °С, -15 °С либо -20 °С).

Чтобы определить толщину минеральной ваты, ориентируйтесь на самые низкие минусовые температуры. Например, в вашем городе зимой столбик термометра обычно не опускается ниже -10 °С. Однако бывают морозы до -25 °С, именно на этот показатель стоит ориентироваться при расчетах.

При утеплении стеновых панелей каркасного дома используют минеральную вату следующей толщины:

Населенный пункт

Толщина материала

Магадан

17-18 см

Иркутск

16-17 см

Новосибирск

15-16 см

Екатеринбург

14-15 см

Санкт-Петербург

13-14 см

Краснодар

9-10 см

Сочи

7-8 см

Расчет утеплителя из минваты

S = теплосопротивление стены, умноженное на коэффициент теплопроводности.

Выбирать теплосопротивление следует, ориентируясь на климат в регионе, где вы планируете построить дом. В данном параметре учтены средняя зимняя температура, а также максимально низкие показатели в морозы.

ТОП-5 статей по строительству:

Коэффициент теплопроводности характеризует теплоизоляционный материал. Внимательно изучите, что написано на упаковке утеплителя, либо воспользуйтесь специальной таблицей, чтобы узнать эту характеристику.

Теплосопротивление стеновых панелей в зависимости от региона:

Населенный пункт

Теплосопротивление, Вт/м2·°C

Якутск

5,28

Магадан

4,33

Иркутск

4,05

Новосибирск

3,93

Екатеринбург

3,65

Владивосток

3,25

Санкт-Петербург

3,23

Ростов-на-Дону

2,75

Краснодар

2,44

Сочи

1,79

Как влияет использование пенопласта на толщину стен каркасного дома

Пенопласт применяется, когда дом возводится по каркасно-щитовой технологии. Стены строят из блоков, которые уже были утеплены в заводских условиях. Также пенопластом утепляют каркасные строения, этот материал прекрасно дополняет минеральную вату.

Какая будет толщина стен дома, если вы проживаете в регионе с теплым климатом? В этом случае будет достаточно пенопласта толщиной 7 см. В центральном регионе России потребуется утеплитель толщиной 15 см.

Утеплять стены каркасного дома необходимо пенопластом, плотность которого начинается от 25 кг на м3. Обратите внимание на этот параметр при выборе ширины утеплителя. Так, использование пенопласта с плотностью 25 кг на м3 и шириной 10 см равноценно применению утеплителя плотностью 35 кг на м3 и шириной 5 см. Плотность и ширину можно изменять, чтобы подобрать теплоизоляционный материал с подходящими параметрами.

Теплопроводность пенополистирола точно такая же, как у минваты, и варьируется от 0,03 до 0,045 Вт/м*К. Чтобы рассчитать толщину утеплителя для каркасного дома, воспользуйтесь вышеописанной формулой: теплосопротивление стены × коэффициент теплопроводности.

Заказывая пенопластовые плиты, выберите толщину распиливания. Купленный утеплитель будет такого размера, какой вам необходим. Вам не придется переплачивать за ненужные сантиметры пенопласта.

Утеплить пол также можно при помощи пенопласта. Толщину утеплителя необходимо учитывать при определении размеров плиты каркасного дома. От этого параметра зависит то, насколько теплым будет строение. Если в зимние месяцы в вашем регионе столбик термометра опускается ниже -20 °С, толщина утеплителя должна быть максимальной.

В каких случаях нужно учитывать вентиляционный зазор для расчета толщины стен каркасного дома

Паропроницаемость стены — это параметр, от которого зависит естественная вентиляция. Когда паропроницаемость недостаточная, придется оборудовать принудительную вытяжку. Если дом сделан из природных материалов, он будет дышать. Например, стены деревянного коттеджа обладают высокой паропропускной способностью. Но когда используется искусственный материал, а в качестве утеплителя пенопласт, пар практически не выходит через стены.

Выполненные из минваты стены хорошо пропускают пар. Однако в утеплителе будет собираться конденсат, из-за этого теплопроводность материала ухудшится. Как улучшить теплоизоляционные характеристики каркасного строения? Во-первых, пирог стеновой панели необходимо правильно собрать. Во-вторых, чтобы защитить материал от влаги, следует выполнить пароизоляцию изнутри. В-третьих, придется установить мембрану с внешней стороны, а также оборудовать вентиляционный зазор.

Качественно построенный каркасный дом должен быть утеплен минватой. Также следует предусмотреть вентиляционные зазоры между утеплителем и внешней обшивкой стен. Снаружи теплоизолятор должен быть спрятан под пароизоляционной мембраной. Она не даст влаге проникать внутрь. При этом пар легко будет выходить наружу, и утеплитель останется сухим. Если в каркасном доме не будет вентиляционного зазора, влага станет скапливаться внутри стеновой панели.

Кроме того, вентиляционный зазор предотвращает образование конденсата изнутри облицовки. Его необходимо оборудовать, в противном случае:

  • утеплитель намокнет и потеряет свои свойства;
  • под внешней отделкой начнет скапливаться влага, потому что она не пропускает пар.

Как определить толщину вентиляционного зазора между утеплителем и внешней обшивкой? Этот параметр зависит от расположения зазора, а также длины стены. Если стеновая панель достаточно длинная, потребуется широкий вентзазор. Минимально допустимая ширина зазора снаружи в каркасном строении — 2,5 см. Когда площадь стены большая, ширина зазора должна быть 5 см.

Если ваш бюджет ограничен, в качестве теплоизоляционного материала для каркасного дома подойдет пеноплекс. Данный материал не пропускает воздух, поэтому вентиляционный зазор не потребуется.

Через внешнюю стеновую отделку будет проходить пар. Минеральную вату можно заштукатурить, если использовать для этого смесь с паропроницаемостью большей, чем у утеплителя, то вентиляционный зазор не понадобится. Стены каркасного дома будут оптимальной толщины, вам не придется оборудовать зазор ни внутри, ни снаружи.

EVEREST

A Корпус для стен с двойными стойками

Сводка: Идеальная стена, построенная Дэном Колбертом, представляет собой конструкцию с двойными стойками, заполненную плотной изоляцией из целлюлозы. В этой статье он использует фотографии и подробную иллюстрацию, чтобы продемонстрировать, как его команда строит паронепроницаемую конструкцию стены с двойными стойками, начиная с внешней стены, обрамляющей весь путь до конька, а затем переходя к внутренним стенам. Он включает врезку о смоделированных рисках холодной обшивки в сборках с двойными шпильками. - явление, о котором много говорят, но редко встречающееся.


УЗЕЛ ОТКРЫТОГО ПАРА: Наша сборка стены с двойными стойками толщиной 12 дюймов включает две стены 2 × 4, разделенные 5 дюймами непрерывного изоляционного пространства. Хотя мы уверены, что у этих стен не больше шансов выйти из-под влаги, чем у любой другой конструкции, мы используем фанерную обшивку, которая при намокании становится более проницаемой, чем OSB; паропроницаемый, полностью приклеенный водостойкий барьер (WRB), который также обеспечивает внешнее воздушное уплотнение; и только замедлитель парообразования класса III в сочетании с вентилируемой облицовкой.Изоляция из целлюлозы используется потому, что она может поглощать и перераспределять влагу, а затем высыхать при подходящих условиях. Рисунок: Майкл Геллатли

Идеальная стена постоянно обсуждается среди добросовестных строителей, и неудивительно, что мнения расходятся. Поскольку моя компания сосредоточена в основном на ремонте, и мы редко строим более одного нового дома в год, у меня есть много времени, чтобы переосмыслить секции стен между каждой постройкой. В конце концов, я продолжаю возвращаться к методу, который мы использовали с тех пор, как более десяти лет назад построили наш первый высокопроизводительный дом - стены с двойными каркасами, заполненные изоляцией из плотной целлюлозы .В этом подходе к стене с двойным каркасом не только используется теплоизоляция, от которой вы чувствуете себя хорошо, но и она относительно доступна, проста в сборке и может сохнуть в обоих направлениях.

Даже самый лучший дизайн стены будет успешным только в том случае, если его можно будет построить. Чем сложнее становится управление водными ресурсами, герметизацией и другими деталями, тем больше вероятность того, что вы потерпите неудачу.

В стенке с двойным каркасом нет ничего, что бы грамотный плотник не знал, как это сделать. Мы делаем наши стены примерно 12 дюймов.толщиной, для значения R около R-44, с полным тепловым разрывом в 5 дюймов между двумя стенками стоек толщиной 3-1⁄2 дюйма. В отличие от этого, другие методы строительства высокопроизводительных стен с термическим разрушением, такие как установка жесткого пенопласта или другой сплошной внешней изоляции, требуют дополнительной детализации, чтобы получить правильный гидроизоляционный слой и воздушный барьер, а также обеспечить надлежащие гвозди для отделки и сайдинга. Кроме того, внешняя изоляция должна быть защищена от грызунов и насекомых. В стенах с двойным каркасом вся изоляция находится внутри оболочки.

Последовательность сборки

Есть разные способы построить стену с двойными карнизами, но я предпочитаю, чтобы она была как можно больше похожа на постройку стандартного дома. Это означает, что в первую очередь возводятся внешние стены, которые являются несущей частью конструкции. Это одна из областей, которая на самом деле проще, чем строительство однослойной стены: внешние стены имеют размер 2 × 4, а не 2 × 6, поэтому их быстрее возводить и легче поднимать на место. При использовании внешних стен 2 × 4 имейте в виду, что вам может понадобиться инженер, чтобы подписать проект вашей стены, особенно если стены выше обычных или вы хотите разместить стойки на 24 дюйма.по центру, и вам нужно будет подобрать размер ваших заголовков, чтобы они соответствовали гнездам 2 × 4.

УСТАНОВИТЬ СТАДИЯ: После того, как нарезаны линии для стен, мы прикрепляем обработанный давлением подоконник к фундаменту. Хотя это излишняя мера, мы всегда включаем уплотнение порога под пластиной для герметизации воздуха.

Обычно мы делаем каркас дома полностью до конька, затем возвращаемся и строим внутренние стены. Поскольку они не несущие нагрузки, во внутренних стенах нет конструктивных коллекторов.Вы можете совместить внутренние стеновые панели с внешними стенами и перенести расположение окон и дверей, а затем обрамить внутренние стены достаточно короткими, чтобы вы могли поднять их на место под балками потолка или обвязкой. Еще одно преимущество стен с двойным каркасом заключается в том, что вы можете выложить наружные стены специально для обшивки, а внутренние помещения - специально для гипсокартона.

Некоторые строители пытались использовать 2x3 для внутренней половины стен с двойным каркасом. Это может показаться хорошей идеей, но не стоит беспокоиться.Качество пиломатериалов 2x3, как правило, ужасно, и даже если куски прямые, когда вы их получаете, они имеют тенденцию деформироваться и скручиваться после установки.

Если ваш дом монолитный, на двойных стенах может не так много сидеть. Обычно у нас есть 8-дюймовая. фундаментная стена, затем 4 дюйма пенопласта по периметру, затем плита. С 12-дюйм. толщина стены, наша внутренняя стена находится поверх пенопласта. Чтобы справиться с этим, мы разрезаем обрезки 2x или полосы обрезков фанеры до 12 дюймов. длины и используйте их для соединения двух стен у основания, чтобы удерживать внутреннюю стену жесткой.

НАРУЖНЫЕ СТЕНЫ ЛЕГКО: Мы полагаемся на внешние стены, чтобы выдерживать нагрузки конструкции, но, поскольку нас не беспокоит ограниченная изоляция полости или тепловые мосты, мы используем 2х4 и размещаем их в обычных 16-дюймовых. макет. ПОЧЕМУ СЛОЙ: Мы предпочитаем фанеру, которая относительно паропроницаема по сравнению с вариантами OSB, чтобы позволить стеновой сборке высохнуть снаружи. Мы закрываем оконные и дверные проемы, чтобы они соответствовали толщине дождевой сетки перед установкой самоклеящейся WRB, что упрощает интеграцию оконной планки позже.

ДУМАЙТЕ ВПЕРЕДИ: Герметизирующая лента с раздельным выпуском воздуха - это чистый и эффективный способ соединения каркаса стены с фундаментом внизу. Наносите его перед установкой WRB и системы защиты от дождя, нависая над ним, чтобы он приклеился к бетону после того, как стена будет установлена ​​на место.

ДАЙТЕ ДЫХАТЬ: Паропроницаемость фанеры помогает только в том случае, если вы выберете паропроницаемый WRB и обеспечите вентиляцию между WRB и облицовкой.

ОБОРУДОВАНИЕ НА ПЛОСКОЙ: Перед подъемом или опрокидыванием стены на место мы хотим установить дождевую систему. Наш выбор - воздухозаборник из гофрированного пластика и рейки размером 1 × 3.

В целлюлозе есть что нравится

Я всегда ищу способы упростить процесс строительства и считаю, что здание с одним изоляционным материалом лучше, чем с несколькими. Целлюлоза позволяет нам использовать один и тот же материал везде, кроме фундамента и плиты.Это доступный по цене материал, он имеет очень низкую внутреннюю энергию, может быть отремонтирован и очень хорошо работает в качестве буфера при резких выбросах пара. Он может удерживать и перераспределять влагу, отдавая ее на сухую сторону, чего не могут сделать пена, стекловолокно или минеральная вата. Наконец, использование древесины, а не пенопласта или других материалов на нефтяной основе является ключом к сокращению углеродного следа новых зданий, а целлюлоза - это древесина. (В этой связи важно убедиться, что целлюлоза, которую использует ваш установщик, представляет собой продукт, обработанный боратами для обеспечения устойчивости к огню, насекомым и гниению.)

Несмотря на то, что в нашем климате преобладает жаркий климат, большая часть года выделяется наружу паром, наше лето становится все жарче и влажнее. Это увеличивает мой интерес к стеновым конструкциям, которые позволяют сушить в обоих направлениях - еще одна причина, по которой обшивка дома изоляцией из жесткого пенопласта заставляет меня нервничать больше, чем риск обшивки холодной обшивкой стены с двойными стойками, заполненной целлюлозой (см. «Смоделированные риски остаются не проверено в наших сборках »ниже).

Важно отметить, что все дома, которые строит наша фирма, включают в себя какой-либо дождевой экран , который зависит от сайдинга.Обычно мы используем трехмерную сетку, такую ​​как HomeSlicker Бенджамина Обдайка, для сайдинга из черепицы и 1x3s или перекладины из фанеры для сайдинга из вагонки. Это позволяет любой влаге от движения пара в любом направлении стекать или испаряться вместо того, чтобы застревать и гнить сайдинг, обшивку или и то, и другое. Я считаю, что очень опасно не включать дождевую завесу в любую конструкцию суперизолированной стены.

НАКЛАДКА НА СТЕНУ: Чтобы соединить внутреннюю и внешнюю стены и сохранить непрерывность воздушного барьера, мы устанавливаем полосы обшивки на верхние пластины внешней стены, выступающие внутрь.Фланцы должны быть на несколько дюймов шире, чем общая толщина стенки.

НАРУЖНЫЕ МАРКИРОВКИ ВНУТРЕННЯЯ: Мы строим внутреннюю стену, используя двойную нижнюю пластину. К плите крепится первая нижняя пластина.

Затем вторую вместе с верхней пластиной прижимают к внешней стене для разметки, что устраняет опасения по поводу смещения каркаса.

ПОМЕЩЕНИЕ ДЛЯ ПОДНЯТИЯ: Чтобы внутренняя стенка с каркасом легко устанавливалась на место, мы обрамляем ее на 1–1⁄2 дюйма.короче внешней стены - это легко сделать, просто используя на одну пластину меньше, чем внешняя стена.

ЗАКРЕПЛЕНИЕ К РАМКЕ: После того, как стена окажется в вертикальном положении, перед креплением ее необходимо прикрепить по вертикали в обоих направлениях. Мы используем винты, продетые через верхнюю пластину и во фланец наверху, который уже должен поддерживаться каркасом потолка.

ДЕРЖАТЬ ПРОДОЛЖЕНИЕ: После обшивки потолка обшивкой, все швы заклеиваем…

… включая соединение с фланцем стенки с двойными стойками, для поддержания непрерывности воздушного барьера.

Необходим квалифицированный монтажник изоляции

Когда дом оформлен, дела идут почти так же, как и в любом другом доме. В отличие от других методов термического разрушения, установка окон и дверей и оклады такие же, как и при «стандартной» сборке. Плоскость дренажа совпадает с фланцами окна, что упрощает притирку материалов. И нашим клиентам нравятся глубокие внутренние табуреты у окна, которые создают эти толстые стены.

Поскольку мы не занимаемся производством и все наши проекты строятся по индивидуальному заказу, сложно провести значимое сравнение затрат.Наружные стены дешевле, чем большинство высокопроизводительных сборок, поскольку для стен 2 × 4 требуется меньше материала и меньше трудозатрат. Внутренняя стена увеличивает стоимость, но стены легко построить и быстро построить, а электрикам и сантехникам нравится, что они могут выполнять черновые работы с гораздо меньшим сверлением. Изоляция будет стоить дороже, чем стена, соответствующая нормам, но не обязательно больше, чем дом со сплошной внешней жесткой пеной и изоляцией полостей. Вдобавок ко всему, вы должны взвесить экономию на счетах домовладельцев за отопление и на долговечность самого дома.

Стены с двойным каркасом требуют высококвалифицированных монтажников, чтобы получить целлюлозную изоляцию нужной плотности. Мы разбиваем стены, перекрывая отсеки фанерой или сеткой, чтобы монтажникам не приходилось плотно упаковывать огромные объемы.

Часто возникает вопрос, можно ли использовать войлок вместо плотной целлюлозы. Мы с осторожностью относимся к такому подходу. Я думаю, что причина того, что моделирование профиля влажности стен с двойными каркасами не попадает в цель, заключается в том, что оно не принимает во внимание способность целлюлозы удерживать влагу.Никакая другая легкодоступная изоляция не может имитировать это явление поглощения и перераспределения. Плотная целлюлоза довольно распространена в Новой Англии, в меньшей степени в других частях страны.

Доступны и другие выдувные изделия, такие как минеральная вата и стекловолокно. Минеральная вата может иметь достаточную плотность, чтобы уменьшить конвективные петли или перенос влаги, но я меньше верю в выдувное стекловолокно. А утеплитель любого типа крайне сложно установить достаточно хорошо для обеспечения безопасности.Наконец, хотя я еще не уверен в необходимости «умного» замедлителя парообразования с целлюлозой, с любым другим продуктом я определенно рекомендовал бы мембрану с переменной проницаемостью, такую ​​как Majrex от SIGA, MemBrain от CertainTeed или Intello от Pro Clima.


Смоделированные риски остаются недоказанными в наших сборках

Главный аргумент, который я слышу против плотно уложенных стен с двойными стойками, - это беспокойство по поводу «холодной оболочки», которое возникает при компьютерном моделировании сборок. Я считаю это Йети строительной науки - об этом много говорят, но редко можно увидеть.

Несколько лет назад мы вернулись в наш первый двухквартирный дом, чтобы заменить окно дверью. Окно было в стене, выходящей не только на север, но и на воду. Если и было где-нибудь в доме, где мы должны были бы увидеть проблемы с влажностью, так это здесь. Тем не менее, когда мы прорезали стену, мы не увидели следов конденсата или протечек на обшивке.

В нескольких недавно построенных домах мы вмонтировали беспроводные мониторы OmniSense в стены и потолки для измерения температуры, относительной влажности, точки росы и влажности древесины.Ничто в данных не указывает на то, что проблемы, которые моделирование предполагает, неизбежны, по крайней мере, в нашем регионе (климатическая зона 6). Даже в этом случае, если эти стены даже теоретически опасны, почему мы продолжаем их использовать? Проще говоря, я думаю, что они лучше стены почти на всех фронтах.

Подробнее о двустенных стенках

Есть ли вероятность образования конденсата в двустенных стенках?

Energy-Smart Details - Идеальная двойная стенка Lstiburek

Окна и двери в двустенных стенках

—Дэн Колберт - строитель и специалист по ремонту в Портленде, штат Мэн.Фотографии Скотта Гибсона.

Для получения дополнительных фотографий и подробностей нажмите кнопку Просмотреть PDF ниже.

от Fine Homebuilding # 291

Не будьте плотными - изоляция из целлюлозы и плотного пакета

Я люблю изоляцию из целлюлозы. 1 На самом деле я люблю все утеплители. Чем больше утеплитель, тем лучше. Плохой изоляции не бывает, есть только плохие приложения. 2 Но меня чертовски раздражает, когда люди говорят неправду, особенно продавцы. 3 Обычно я молчу и двигаюсь дальше, но иногда ерунда может привести к реальным повреждениям, особенно по поводу «плотной» целлюлозной изоляции.

У меня нет проблемы с плотной упаковкой стенок. Фактически, плотные стенки упаковки обычно обеспечивают замечательную производительность. Проблема заключается в плотной набивке невентилируемых соборных потолков или невентилируемых плоских крыш.

Сначала о хороших вещах. Один из наиболее эффективных способов борьбы с существующими неизолированными каркасными стенами - это выдувание целлюлозы в полости стен.Это популярный и проверенный временем метод модернизации теплоизоляции, который является основой программ по утеплению малоимущих. Это популярно не зря; работает очень хорошо. Посмотрите Фотография 1 . Обратите внимание на характерные отверстия, через которые целлюлоза вводится в полости стен снаружи. Затем отверстия заполняются и снятый сайдинг заменяется. Контроль качества часто осуществляется с помощью инфракрасной камеры, чтобы убедиться, что не пропущены полости. Некоторые подрядчики занимаются этим более 30 лет.Это отработанный, хорошо зарекомендовавший себя метод установки утеплителя.


Фотография 1: Модернизация изоляции стены
—Обратите внимание на характерные отверстия, через которые целлюлоза вводится в полости стены снаружи. Затем отверстия заполняются и снятый сайдинг заменяется. Контроль качества часто осуществляется с помощью инфракрасной камеры, чтобы убедиться, что не пропущены полости.

В Building Science Corporation «Skunk Works» мы экспериментировали с изоляцией полостей, чтобы оценить ее характеристики.Нет ничего лучше, чем на самом деле измерять вещи. Это сохраняет честность моделистов. 4 Мы сосредотачиваемся на моделистах, потому что мы ничего не можем сделать с продавцами. Мы измеряем простые вещи, такие как: «Насколько неплотна стена, прежде чем мы ее утеплим?» и "Насколько протекает стена после того, как мы ее утеплим?"

Сначала строим «пустую» стену и измеряем ее герметичность. Затем мы изолируем его и снова измеряем. Это несложно ( фотографии 2 и 3 ). Мы провели сотни тестов, в основном потому, что нам нравится раздражать наших аспирантов.


Фотография 2: Тестирование утечки воздуха Skunk Works
- Они работают так усердно, только когда у нас есть камера и босс рядом. Полость тестовой стены изолируется плотной изоляцией.


Фотография 3: Испытание на утечку воздуха Skunk Works
—Применение давления воздуха и измерение расхода. Здесь нет ничего волшебного. Но результаты впечатляют.

Результаты впечатляют. Когда мы разбираем стены, невозможно не заметить, что полости полностью заполняются ( Фотография 4 ).Да, я знаю, что это в идеальных лабораторных условиях, но это также обычное дело в полевых условиях. Фотография 5 - это фотография молодого инженера из Кливленда 25 лет назад, который тоже не верил в это, пока не нашел то же самое в полевых условиях.


Фотография 4: Skunk Works Wal
l - Эта стена выглядит хорошо или как? Да, это лаборатория, но выглядит неплохо.


Фотография 5: Стена реального мира
- молодой инженер из Кливленда 25 лет назад, который не верил, что можно модернизировать выдувную изоляцию в полости стены и заставить ее работать.Я вскрыл больше полостей в стенках, чем хотелось бы признать. Произошли две вещи. Я поверил в плотную упаковку стен, и, подождите, я стал поклонником Кливленда. Кто знал? Позор тебе, Леброн.

Пустые стены (стена из деревянного каркаса с фанерной обшивкой или стена из деревянного каркаса с обшивкой из плит, строительной бумаги и гипсокартона) варьируются от 0,4 до 4 куб. Футов в минуту / фут 2 при 0,3 дюйма вод. Ст. (От 2 до 20 л / с · м 2 при 75 Па) утечка. Когда мы продуваем их изоляцией (мы плотно упаковываем их примерно по 3 штуки.5 фунтов / фут 3 [56 кг / м 3 ] плотности) утечка падает до 0,04–0,2 куб. Фут / фут 2 при 0,3 дюйма вод. Ст. (От 0,2 до 1,0 л / с · м 2 при 75 P. 5 Это невероятно впечатляет. Думаю, я уже упоминал об этом ранее. Сейчас становится лучше. Это происходит не только с целлюлозой, но и со стекловолокном. Да, вы можете плотно упаковать некоторые изделия из выдувного стекловолокна, и результаты будут столь же впечатляющими. Вау, это отличная новость для индустрии модернизации и ремонта.Есть выбор конкурирующих продуктов и технологий, а у нас конкуренция. Много хороших вещей происходит из-за хорошей чистой конкуренции.

Какими бы впечатляющими ни были эти цифры (сокращение утечки на порядок), мы должны рассматривать эти цифры в перспективе. Плотная целлюлоза и плотноупакованное стекловолокно не являются воздухонепроницаемыми материалами и не образуют сборки с воздушным барьером. Хотя, что касается узлов воздушной заслонки, они иногда довольно близко подходят. Обратите внимание, что это не относится к ограждениям с воздушным барьером - целым домам.Что касается целых домов, когда люди плотно собираются, они обычно начинают с очень дырявого старого дома и «утепляют» его. Большие отверстия покрывают твердым материалом, уплотняют и герметизируют вместе с плотной набивкой, и в конце процесса мы получаем то, что можно было бы считать неплохим новым домом, но определенно не «тесным» домом. Некоторые определения по порядку.

Системы воздушного барьера обычно собираются из материалов, входящих в состав сборок , которые соединяются между собой для создания ограждений.Каждый из этих трех элементов имеет измеримое сопротивление потоку воздуха. Рекомендуемые минимальные сопротивления или воздухопроницаемость для трех компонентов следующие: 6

Материал
0,004 кубических футов в минуту / фут 2 при 0,3 дюйма вод. Ст.
(0,02 л / с · м 2 при 75 Па)

Сборка
0,039 куб. Футов в минуту / фут 2 при 0,3 дюйма вод. Ст.
(0,20 л / с · м 2 при 75 Па)

Корпус
0,39 кубических футов в минуту / фут 2 при 0.3 дюйма вод. Ст.
(2 л / с · м 2 при 75 Па)

Материалы и узлы, отвечающие этим требованиям к рабочим характеристикам, называются материалами для воздушной заслонки и воздушными заслонками в сборе. Материалы воздушного барьера, включенные в узлы воздушного барьера, которые, в свою очередь, связаны между собой для создания ограждений, называются системами воздушного барьера.

Плотная набивка стены не исключает необходимости использования воздушного барьера в новом строительстве. Но в модернизированных приложениях мы часто подходим так близко, что обычно можем жить без него.Кроме того, нет других практических альтернатив, кроме полной реконструкции стенового узла. Так что «рок на» и плотные стенки вьюк. Подход практичный и рентабельный.

Два предостережения. Во-первых, если из стены течет дождевая вода, необходимо устранить утечку перед изоляцией. Никто не понимает этого? Я имею в виду, это довольно очевидно, что если ваш подвал протекает, вам нужно устранить утечку подвала, прежде чем утеплять подвал? Верно? И, если ваша крыша протекает, вам необходимо устранить протечку крыши, прежде чем утеплять чердак.Верно? Стены ничем не отличаются. Сначала устраните утечку. Не будь тупицей.

Во-вторых, поток энергии через узел уменьшается при плотной упаковке. Мы говорили об этом в BSI-028: поток энергии через корпуса ). Облицовка и обшивка дольше останутся холоднее и влажнее. Проблемы с покраской не редкость из-за плотной засыпки стен в старых зданиях. Напомним, старая краска не такая паропроницаемая и эластичная, как современные, новые краски. И не забывайте о свинце. Не забудьте «убрать поводок.«Тем не менее, я все еще считаю, что плотная упаковка стен - это хорошая идея, но это небезопасно.

А теперь о плохом. Каким бы фантастическим ни был подход плотной упаковки для стен, это довольно глупый подход для невентилируемых соборных потолков и плоских крыш. И как бы усердно некоторые из нас ни работали, чтобы помешать людям идти вперед и делать это, они упорно продолжают это делать. Во-первых, это нарушение строительных норм. Во-вторых, это нарушает физику.

Почему такая разница между стенами и кровлей? Стены в большинстве старых домов могут высыхать снаружи, потому что они редко имеют внешние пароизоляции.Крыши имеют кровельные мембраны или асфальтовую черепицу, которые являются внешними пароизоляционными материалами, и они не могут высыхать наружу, если сборка крыши не вентилируется наружу. Мы разработали способы борьбы с невентилируемой кровлей и изоляцией, но плотная упаковка их не является одним из них. Об альтернативных способах я расскажу позже. У стен есть «шевеление». Нам не обязательно быть идеальными, потому что снаружи может произойти некоторое высыхание. Обычно у нас нет такой же «комнаты для маневра» с невентилируемой крышей. 7

Никто не спорит, что это глупая идея втыкать кучу стекловолокна в потолок собора без обеспечения вентиляции воздуха для удаления влаги, которая просачивается изнутри. Результаты часто катастрофические ( Фотография 6 ). Независимо от того, насколько хороши мы в герметизации внутреннего потолка из гипсокартона, мы не можем постоянно делать его «достаточно совершенным», чтобы избежать неприятностей. Нам может повезти с каждым десятым, но это невысокий показатель успеха.Я имею в виду, что можно напиться с завязанными глазами, чтобы пересечь Ниагарский водопад по канату без сети, но это не лучшая идея. 8 Обратите внимание, что мы не только изолировали полость крыши, но и сделали все возможное для герметизации воздуха, с помощью герметиков, пенопласта и прочего, но это все равно не сработало. Итак, что заставляет нас думать, что мы можем плотно упаковать потолок собора и заставить его работать без каких-либо попыток герметизации воздуха ?


Фотография 6: Невентилируемый потолок собора
- Никто не спорит, что это глупая идея заткнуть кучу стекловолокна в потолок собора без обеспечения вентиляции для удаления влаги.Результат часто бывает катастрофическим.

У меня для вас новости. Даже при попытках получить идеальное воздушное уплотнение плотная набивка соборного потолка или плоской крыши не выйдет. Я не первый и не единственный, кто указывает на это вам. 9 Но истории успеха сохраняются, и подход все время используется ( фото 7 и 8 ), несмотря на физические доказательства обратного ( фото 9 ). Отдельные игроки рассказывают истории о миллионах выигрышей в Лас-Вегасе, но, в конце концов, в среднем выигрывает казино.По-видимому, физика и полевые свидетельства неудач не удерживают продавца от его миссии.


Фотография 7: Плоская крыша
- Существует миллиард неизолированных крыш, требующих ремонта.


Фотография 8: Плоская крыша плотно упакована
- Крыша открывается, и целлюлоза выдувается в полость крыши, плотно упаковывая ее. Парень посередине - Джим Фицеральд, лучший парень в мире, и он не мог заставить это работать постоянно.Это вам что-то говорит или что?


Фотография 9: Поврежденный настил
- Доказательство изоляции находится в проеме (старая пословица подрядчика по изоляции). У колоды не было ни единого шанса. Не делай этого.

Итак, что нам делать с этими плоскими крышами и соборными потолками, которые нельзя вентилировать и утеплять обычным способом? Просто следуйте строительным нормам. Добавьте изоляцию на верхнюю часть настила, чтобы поднять температуру настила крыши выше точки росы паров внутреннего воздуха (, рис. 1 ) перед плотной набивкой, или снимите внутренний потолок и установите воздухонепроницаемую изоляцию.Распылите пену на нижнюю часть настила крыши (, рис. 2, ). Тепловое сопротивление изоляции, которое необходимо добавить над настилом крыши или в виде распыляемой пены на нижней стороне настила крыши, зависит от климата и внутренней влажности. Таблицы и карта в Международном жилищном кодексе упростят вам задачу. 10 Строительные нормы и правила также позволяют вам узнать, как выглядит «пустыня» и где находятся «пустыни», и при каких условиях вам не нужно вентилировать воздух и вы можете плотно собираться вместе.Но, если вы находитесь не в пустыне, где нет верхней пароизоляции, просто откажитесь от плотной укладки крыши.


Рис. 1. Жесткая изоляция над настилом крыши
- Количество установленной жесткой изоляции зависит от климата. Чем холоднее климат, тем больше требуется термическое сопротивление. Существующую кровельную мембрану снимать не нужно. Думайте об этом как о типичном подходе к перекрытию кровли, но с дополнительным термическим сопротивлением в смеси. Жесткая изоляция обычно крепится механически, как и новая кровельная мембрана.Существующая кровельная мембрана становится «воздушной преградой». Полость крыши обычно плотно забита снизу, но не всегда.


Рис. 2. Изоляция напыляемой пеной под настилом крыши
- Количество напыляемой пенопластовой изоляции (и ее пропускание водяного пара) зависит от климата. Чем холоднее климат, тем выше термическое сопротивление распыляемой пены, и после прохождения климатической зоны 4 IRC распыляемая пена также должна быть классифицирована как замедлитель парообразования класса II по толщине, на которую она установлена.Обратите внимание, что этот подход требует снятия внутреннего потолка, но не требует новой кровельной мембраны.

Но, но, так сделать непросто. Да, это правда. Но это самый простой способ. Не будь тупицей; обратите внимание на разницу. Изменится ли это? Ах, может быть. Я могу добавить, что целлюлоза может хранить много воды, и это безопасно. Но мы не уверены в пределах. Я полагаю, что со всеми неудачами, которые произойдут в ближайшие несколько лет из-за того, что люди не прислушаются к советам в этой колонке, мы получим довольно хорошее представление об этих ограничениях.


Footnotes:

  1. Это лучшее, что я могу придумать для New York Times, помимо подкладки птичьих клеток и бумажных дрессировщиков собак.
  2. Это называется преувеличением или преувеличением и часто используется свидетелями-экспертами, политиками и журналистами. Я имею в виду, кто может любить изоляцию карбамидоформальдегидом, кроме похоронного бюро и поверенного?
  3. Продажи - это, главным образом, ложь, тогда как маркетинг - это, главным образом, лгать.
  4. Я только что сделал еще один снимок моделистов? Я ничего не могу с собой поделать.Плохой Джо, очень плохо.
  5. Вам просто не нравится смешивание единиц? Какая-то метрическая, какая-то имперская? Добро пожаловать в мой мир. Все подрядчики выдувают материал в фунтах на кубический фут, а все мы, гики, измеряем его в литрах в секунду на квадратный метр при давлении 75 Па - это разновидность мультикультурализма в нашей отрасли.
  6. Эти значения взяты из множества источников и множества людей. Национальный строительный кодекс Канады включает «спецификацию» материала для воздухонепроницаемого материала, как и Международный жилищный кодекс.Стандарт ASHRAE / USGBC / IES 189.1 поддерживает все три. Ценность материала исходит от средней протечки гипсокартона. В 1982 году Министерство энергетики, горнодобывающей промышленности и ресурсов Канады попросило меня определить величину утечки воздуха для материала воздушного барьера. Я понятия не имел. Когда бы я ни понятия не имел, я спрашивал Гаса Хандегорда из Национального исследовательского совета Канады. У него всегда была подсказка. Первое, что он всегда говорил, независимо от вопроса, было то, что для начала это был довольно глупый вопрос. Что это был неправильный вопрос.И, конечно, всегда был прав. Тогда я бы сказал: «Давай, Гас, помоги мне немного здесь». Он рычал, хмурился и говорил что-то совершенно очевидное, что заставляло меня смеяться, а его - улыбаться. На этот конкретный мой глупый вопрос Гас сказал: «Почему бы не указать число, основанное на гипсокартоне?» Он сказал, что все знают, что гипсокартон - хороший материал для создания воздухонепроницаемого барьера. Он сказал измерить кучу образцов гипсокартона. Затем предложите мне ценности, и я порекомендую их одобрить. Только никому не говори, что у нас был этот разговор.Он просто оказался в комитете по обзору проекта, который поручил мне выполнить эту работу. Ценность попала в строительный кодекс. Когда мне требовалось значение «воздухонепроницаемой изоляции» в соответствии с Международным жилищным кодексом, я цитировал канадское значение. Это было аккуратно. Я в основном цитировал себя. Ну, вообще-то я цитировал Гаса. Он был Эдгаром Бергеном, а я - Чарли Маккарти. Стоимость ограждения исходит из материалов Энди Персили, хотя он этого не знает. Я прошел все опубликованные Энди тесты на утечку воздуха для коммерческих зданий и посмотрел на верхний 20-й процентиль.Я полагал, что первые 20% зданий, протестированных Энди, были, вероятно, довольно хорошими зданиями, и полагал, что они могут быть основой рекомендованного значения защиты от утечки воздуха. Это разделение 80:20 также было довольно близко к стоимости жилой недвижимости Building America, и я подумал, почему бы и нет? О, ценность жилья в Building America исходила от меня, в некотором роде. Мы протестировали множество промышленных домов, в которых мы избавились от «больших дыр», и это принесло нам жилую ценность Building America. Список «больших дыр» стал Контрольным списком для теплового байпаса EPA ENERGY STAR ® .Спасибо, Сэм Рашкин. Стоимость сборки исходит из окрашенной блочной стены и работы Тамуры и Шоу над лестничными клетками в 1970-х годах. По счастливой случайности он оказался между двумя ценностями. Кроме того, я подумал, что каменщики купят окрашенную стену из блоков в качестве сборки воздушного барьера. Et tu, Марта?
  7. В Лас-Вегасе, где у нас черепичные крыши на планках на паронепроницаемой кровельной бумаге поверх OSB, обшивают невентилируемые кровельные работы. Обратите внимание, что мы находимся в пустыне и у нас нет внешней пароизоляции.Международный жилищный кодекс (IRC) признает это и допускает использование невентилируемых крыш в таких условиях, не требуя использования «воздухонепроницаемой» изоляции, также известной как «аэрозольная пена».
  8. Спасибо за эту цитату Мак Пирсу. Я пригрозил ему, что воспользуюсь им.
  9. Доминик Дером проделал прекрасную работу, изучая эту проблему в Университете Конкордия. Доктор Дером оказал большую помощь в этой области. Лучший в мире установщик целлюлозы (его можно увидеть на одной из фотографий) пришел делать крыши, и результат все тот же.Так что не надо ныть о том, что она не установила целлюлозу правильно. Все в этом проекте было сделано правильно. Хорошая работа, доктор Дером. Документ: Дером, Д. 2005. «Накопление влаги в целлюлозной изоляции, вызванное утечкой воздуха в плоских крышах с деревянным каркасом». Журнал тепловых конвертов и строительной науки 28 (3).
  10. Более подробное обсуждение этого можно найти в BSD-102: Общие сведения о вентиляции чердака . Обратите внимание, что журнал ASHRAE Journal впервые появился в апреле 2006 года.

Как работает изоляция

Как работает изоляция

Изоляция обеспечивает сопротивление тепловому потоку.

На этой странице:

  • Где теряется тепло
  • R-значения
  • Как работает объемная изоляция
  • Светоотражающая изоляция
  • Тепловые мосты

Изоляция снижает потери тепла из здания, обычно за счет использования объемных и легких материалов, таких как как стекловолокно или полистирол между элементами обрамления.

Изоляция - очень важный элемент тепловых характеристик здания, но не единственный. Даже если дом хорошо изолирован, тепло все равно может уходить через воздушные зазоры, окна, зазоры в изоляции и такие элементы здания, как каркас, как объясняется ниже в разделе «Мосты холода». Тепловые характеристики здания зависят от совместной работы всех элементов здания.

Где теряется тепло

Типичные потери тепла в неизолированном доме

В неизолированном доме с деревянным каркасом 3035% тепла теряется через крышу, 2131% через окна и 1825% через стены.Пол и утечка воздуха составляют оставшуюся потерю тепла.

Потери тепла из дома, утепленного в соответствии с действующими минимальными требованиями Строительного кодекса

В доме, утепленном в соответствии с текущими требованиями, окна составляют самую большую долю теплопотерь.

R-значения

Изоляционные характеристики измеряются в R-показателях, которые определяют термическое сопротивление строительного материала или любой части здания, такой как крыша, стена или пол.

Имеющиеся в продаже изоляционные материалы имеют значения R. Однако значение R любой части здания зависит не только от изоляции, но и от тепловых характеристик других элементов, таких как каркас и облицовка.

Материалы с высокой плотностью, такие как бетон, кирпич или камень, обеспечивают отличную тепловую массу, но имеют низкие значения R и поэтому являются плохими изоляторами. Тонкие металлы, такие как профилированные стальные облицовки и фиброцементные листы, также имеют низкие значения R и, следовательно, также являются плохими изоляторами.

Чтобы определить требования к изоляции, необходимо рассчитать R-значения для каждой части здания. Для получения более подробной информации см. Определение требований к изоляции.

Как работает объемная изоляция

Объемная изоляция работает путем улавливания сухого воздуха в легких и объемных материалах. Неподвижный воздух плохо проводит тепло, поэтому объемные материалы, которые могут удерживать большое количество воздуха, могут снизить способность теплопередачи за счет теплопроводности. Если материал состоит из множества небольших карманов с захваченным воздухом, а не из большого непрерывного объема воздуха, способность передавать тепло путем конвекции также снижается.Повседневный пример - пуховое или волокнистое одеяло.

Объемная изоляция

Объемные изоляционные материалы, такие как шерсть, полиэстер, стекловата и пенопласт, задерживают воздух и снижают скорость теплопередачи.

Светоотражающая изоляция

Приемлемое решение h2 / AS1 больше не допускает использование фольгированной изоляции (с 1 января 2017 г.).

Модернизация или ремонт фольгированной изоляции под подвесными полами запрещены с 1 июля 2016 года.

Тепловые мосты

Мосты холода, также называемые мостиками холода, представляют собой части оболочки здания, через которые тепло может легче уйти, поскольку строительный материал соединяет или соединяет мосты с обеих сторон оболочки здания. Примеры тепловых мостов включают:

  • деревянный или стальной каркас в наружных стенах, которые соединяются как с внутренней, так и с внешней гранями стены
  • алюминиевые оконные рамы, не имеющие теплового разрыва
  • зазоры в (плохо) установленной изоляции.

Одной из областей теплового моста, сильно влияющей на производительность, является деревянный каркас в стенах. В одном исследовании, проведенном в 47 новых домах, было обнаружено, что среднее содержание деревянного каркаса в наружных стенах (за исключением дверей и окон) составляло 34%. Это намного выше, чем обычно предполагалось 1418%. Вы можете узнать больше в ER53 «Измерение степени теплового моста во внешних деревянных каркасных стенах в Новой Зеландии ».

Если изоляция была просто установлена ​​между балками или стойками, R-значение строительного элемента, вероятно, будет меньше, чем R-значение используемой изоляции из-за теплового моста.Тепловые мосты можно уменьшить за счет правильной установки изоляции и использования изоляционных свойств, таких как обшивка на внешней стороне стоек или использование термических разрывов в алюминиевом остеклении. Более подробная информация представлена ​​на страницах, посвященных изоляции крыши, изоляции стен, изоляции пола и окон.

Обновлено: 19 октября 2020 г.

Изоляция из пенькового бетона для стен и крыши | R-Value & Sound

Если вы заинтересованы в приобретении пенькового бетона для изоляции, свяжитесь с нами, чтобы начать работу.Если вы здесь только для того, чтобы учиться, продолжайте читать!

Одна из основных проблем, стоящих перед строительной отраслью, - это использование более экологичных и экологически чистых материалов. Одним из таких материалов, который набирает популярность, является конопляный бетон, углеродно-отрицательный материал, который обеспечивает достаточные теплоизоляционные свойства в любом климате. Он также известен как конопляная известь.

Конопля - универсальное растение. Быстро растет (90-120 дней), не требует пестицидов и выдерживает любые погодные условия.От семян до стеблей и листьев и волокон - каждую часть этого растения можно использовать в нашем мире. Говорят, что существует более 25000 применений, если рассматривать его как замену популярным материалам, наносящим вред нашей планете (например, пластику).

Одна из таких удивительных замен - использование завода для строительства домов, зданий и сооружений из конопли. Дома, построенные из конопляной извести (которая представляет собой смесь конопли, извести и воды) потребляют меньше энергии, создают меньше отходов и оказывают негативное воздействие на окружающую среду.Он также действует как естественный изолятор, чтобы поддерживать температуру в помещении независимо от времени года. В этой статье мы подробнее рассмотрим преимущества изоляции из конопли.

Изоляция из конопли R-Value и U-Value Свойства

Hempcrete изначально проектировался как ремонтный материал для старых соломенных композитных зданий, для которых требовался воздухопроницаемый штукатурный материал. Затем идея превратилась в изоляционный материал из конопли и извести. Однако, в отличие от бетона, он не является несущим материалом и требует дополнительного каркаса, чтобы выдерживать нагрузку.По этим причинам использование материала для изоляции в настоящее время является одним из самых популярных применений.

Показатель U - это величина, которая определяет, сколько тепла проходит через конкретный материал. Лучшие изоляционные материалы имеют коэффициент теплопередачи, близкий к нулю (чем ниже, тем лучше). Конопля имеет коэффициент теплопроводности 0,40, что превосходит другие изоляционные материалы, такие как шерсть и хлопок.

Более того, R-значение конопли (которое измеряет сопротивление материала тепловому потоку) значительно превосходит его конкуренцию с альтернативными волокнистыми изоляционными материалами.Чем выше значение R, тем выше изолирующая способность материала. Hempcrete имеет R-Value 2,4 / дюйм на основе смеси смеси 4: 1: 1, что делает его невероятно эффективным изоляционным материалом.

Свойство влагостойкости и устойчивости

Уникальность пенькового бетона среди изоляционных материалов из растительного волокна заключается в его способности сохранять свои стандарты во влажных условиях. Конопляная костра (как и другие варианты изоляции из растительного волокна, такие как дерево, целлюлоза и тюки соломы) обладают способностью удерживать большое количество влаги из-за своей пористой структуры.

Влага из воздуха накапливается на большой внутренней поверхности растительного волокна и впитывается в его целлюлозную структуру. Эта емкость позволяет материалу поглощать излишнюю влагу и высвобождать ее, когда позволяют условия.

Конопляная известь также демонстрирует отличные свойства устойчивости к воде, огню и плесени. В основном это связано с известковым связующим. Известь имеет высокое значение pH и является естественным противомикробным и противогрибковым материалом. Таким образом, покрытие извести вокруг косточки конопли препятствует развитию плесени.Это верно даже тогда, когда такие же уровни влажности и температуры допускают появление плесени на других изоляционных материалах.

Звукоизоляция

Конопляная известь не только регулирует температуру летом и зимой, но и обеспечивает эффективную изоляцию от таких факторов, как звук. Его звукоизоляционные свойства делают ваши стены, крышу и пол звукоизолирующими. Использование бетонных блоков для стен значительно снижает внешний и окружающий шум.Он действует как настоящая звуковая ловушка и помогает гасить большинство звуковых волн, тем самым выступая в качестве барьера против шумового загрязнения.

Изоляция крыши

Hempcrete действует как невероятный материал, когда дело доходит до изоляции кровли зданий. Вы можете выбрать промышленные блоки, потому что их применение быстрое и легкое, а изоляция предотвращает перегрев крыши летом. Он также отлично сохраняет тепло зимой.

Изоляция стен

Hempcrete также действует как естественный изоляционный материал для стен.Стены сделаны вместе с каркасом из других материалов (например, дерева), которые служат вертикальной опорой для смеси. Это связано с тем, что плотность конопляной извести невысока по сравнению с традиционным бетоном. Несмотря на это, стены по-прежнему будут обладать высокими изоляционными качествами, прочностью, как скала, долговечностью и устойчивостью к вредителям, плесени, воде и огню.

Изоляция пола

Изоляция земли конопляной известью обеспечивает эффективную изоляцию пола в вашем доме. Также подходит для поддержки стяжки из цемента, извести или глины.При использовании на полах он обеспечивает превосходную общую прочность, напольное отопление и охлаждение, а также более высокую энергоэффективность с течением времени.

Внешняя изоляция

Hempcrete также может оказаться эффективным для внешней изоляции. Применяя его к внешней стене дома, он может обеспечить высокие изоляционные характеристики всей конструкции. Наружная изоляция из конопли может быть полезной во многих отношениях: исключение теплового мостика, эстетические улучшения, простота реализации и уменьшение неудобств в помещении, и это лишь некоторые из них.

Изоляция для расширения

Если вы планируете расширить свой дом, конопляный бетон может быть очень эффективным материалом для дополнительной теплоизоляции вашего дома. С дополнительной изоляцией температура вашего жилого помещения будет регулироваться естественным образом без каких-либо изменений. Вы также получите хорошую звукоизоляцию и здоровое жилое пространство с комфортом в любую погоду (вместе со всеми упомянутыми выше преимуществами).

Здание с панелями из соломы EcoCocon

Строительство из соломы

Строительство домов из соломенных тюков существует уже давно. много лет.Первые дома были построены примерно в 1920 году, и многие из них до сих пор сохранились. в использовании, что доказывает надежность конструкции на основе соломы.

Дома с соломенной изоляцией имеют несколько преимуществ: солома отличный изоляционный материал, стены паропроницаемы, что обеспечивает здоровый воздух в доме и материалы, которые можно возобновить естественным путем.

Давно единственный способ строить из соломы было сделать это самодельным способом. Многие самостроители создали красивые и функциональные дома.Однако процесс строительства требует широкого спектра навыков. и даже больше времени, что делает его возможным лишь за небольшую часть домовладельцы.

Сборные стеновые панели из соломы EcoCocon.

Нам удалось упростить большую часть необходимых операций благодаря сборке панелей на нашем заводе. Детали изготавливаются с высокой точностью в контролируемой среде, что обеспечивает простую и быструю сборку на месте. Типовой пол завершается за считанные часы без отходов или мокрых процессов, по сравнению с утомительными и длительными способами традиционного строительства.


Характеристики стеновых панелей EcoCocon

  • Наши панели спроектированы как полностью структурные с двойной деревянной рамой. Они могут поддерживать полы и крышу без дополнительных материалов.
  • Плотность более 100 кг на м 3 является гарантией как тепловой, так и энергетической эффективности и прочности.
  • Панели EcoCocon сертифицированы, чтобы выдерживать 120+ минут огня при штукатурке.
  • Сборка стекол выполняется очень быстро даже для строителя без крана на месте.Можно построить каркас дома и заделать его за несколько дней, сделав остальную конструкцию независимой от погодных условий.
  • Мосты холода исключаются для 100% отсутствия плесени и сквозняков.


Архитектура дома с соломенной изоляцией

Возможности строительства с EcoCoon ограничено только вашим воображением. Наша система позволяет использовать любой макет, размер или форма стены. Панели адаптируются практически к любому дизайну, поскольку изготавливаются по индивидуальному заказу. с точностью до 1 миллиметра.

Для наших клиентов построено много типов домов. по всей Европе (а первые проекты строятся в США). Это лишь небольшой обзор того, что возможно:

Ознакомьтесь с более подробным портфолио наших реализованных проектов.

Систему можно использовать и для многоэтажного строительства:

Даже изогнутые стены легко достижимы:

Выбор внешней отделки широк - возможны штукатурка, облицовка, сочетание материалов.Натуральная внутренняя отделка дополняет систему EcoCocon - древесное волокно для утепления, разные породы дерева и натуральный линолеум для полов и потолков, глиняная штукатурка всех цветов ... Техника таделакта и глины позволяет создавать красивые и эксклюзивные интерьеры.

Энергоэффективность домов EcoCocon

Построив свой дом из панелей EcoCocon, вы подготовите свой проект к будущему, выполнив требования к пассивному дому.

EcoCocon обеспечивает наилучшие условия для стандарта Passivhaus, но есть и другие важные факторы, которые необходимо учитывать.К ним относятся ориентация дома, качество окон и изоляции крыши и т. Д. Энергетические характеристики пассивного дома всегда должны подтверждаться расчетами PHPP.

Наша система обеспечивает уровень воздухонепроницаемости, требуемый стандартом пассивного дома, и при этом сохраняет стены полностью паропроницаемыми (стены позволяют пару выходить наружу).

Стеновая система EcoCocon воздухонепроницаема, но в то же время паропроницаема.

Это эффективно предотвращает образование конденсата в стенах, что является серьезной проблемой в современных герметичных зданиях.

Герметичная, паропроницаемая система также создает здоровый климат в помещении без сквозняков. Глиняная штукатурка, которая регулирует влажность, может наноситься непосредственно на поверхность соломенной панели.

Когда панели комбинируются с внутренней глиняной штукатуркой и внешним слоем из древесноволокнистой плиты 100 мм, система достигает значения U , равного 0,119 Вт / м2 · K (или 0,123 для древесноволокнистой плиты 60 мм).


Стоимость домов EcoCocon

Каждый проект индивидуален, вся наша работа сделанный на заказ.Поэтому мы не можем предоставить точную цифру без предварительного уведомления. знание дизайна вашего дома.

Если вы хотите получить подробное представление о Стоимость стеновой системы EcoCocon для вашего дома, присылайте нам свои чертежи по заполнение формы запроса сметы. Как показывает практика, наши панели сопоставимы по Ценовые условия с другими пассивными и низкоэнергетическими постройками методы.

Мы предложим полные комплекты домов для клиентов, которые предпочитают покупать модельный дом с оптимизированной конструкцией по фиксированной цене.Напишите нам, если вы хотите, чтобы мы отправили вам дополнительная информация.


Сборка EcoCocon House

Фундамент

Земляные работы и фундамент - очень важные этапы строительства. Технические детали и тип фундамента зависят от таких факторов, как состояние грунта (устойчивость и тип почвы) вашего строительного участка, его топография (уровни и уклон) и географическая зона (если существует риск замерзания ниже уровня фундамента). .

Нет разницы между фундаментом для дома, построенного с помощью EcoCocon, и обычного дома. Если вы хотите достичь стандарта Passivhaus, вы можете использовать одну из наших готовых заготовок без мостиков холода. В зависимости от общей конструкции дома может применяться ленточный или плотный фундамент, бетонная плита или сваи.

Рекомендуется работать с местным архитектором или инженером, который даст вам профессиональный совет. Готовая поверхность должна быть ровной и сухой, чтобы панели можно было установить в соответствии со спецификациями.


Поставка и монтаж стеновых панелей

Поставка панелей EcoCocon осуществляется, когда ваш фундамент готов. Панели прибывают на грузовике и могут быть выгружены вручную или с помощью вилочного погрузчика / крана. При необходимости панели можно хранить на месте, но важно правильно накрыть их, чтобы избежать контакта с водой.

Затем формируется опорная плита. Его цель - создать уровень изоляции из бетона внизу.

Панели размещаются на опорной плите и фиксируются на месте.Сборка осуществляется по панельному проекту. Каждая панель четко обозначена своим номером и цветовым кодом.

Проект панели - Все панели отмечены номером и имеют цветовую кодировку.

Требуются только базовые инструменты - ударная отвертка, молоток, пила и еще несколько столярных инструментов. Все необходимое оборудование, такое как винты, входит в комплект поставки панелей.

Обеспечение герметичности дома

Возведенные стены затем покрывают герметичной защитной мембраной. Мембрана скрепляется скобами или прикручивается через фанерные ленты.

Дом герметизирован герметичной мембраной и частично облицован древесноволокнистыми плитами.

Далее устанавливаются несущие балки, потолок и крыша, согласно проекту вашего дома. На этом этапе дом защищен от повреждений водой и можно начинать отделочные работы.

Крыша

После того, как все соединения заклеены и мембрана закреплена фанерными лентами, устанавливаются верхние кольцевые балки и фиксируются винтами. Они будут поддерживать конструкцию крыши.

Кольцевая балка установлена ​​поверх герметичного слоя.Фермы крыши, поддерживаемые стеновыми панелями и кольцевой балкой

Потолки

Балки перекрытия можно установить непосредственно на стеновые панели через вертикальную кольцевую балку. Кольцевая балка крепится непосредственно к вертикальным стойкам панелей EcoCocon. Балки можно размещать с интервалом независимо от положения стеновых стоек.

Установлена ​​кольцевая балка для соединения балок перекрытия.

Укладка внешних слоев

Древесноволокнистые плиты укладываются на внешнюю поверхность.Полосы фанеры компенсируют выступание соломы из деревянного каркаса, обеспечивая ровную поверхность.

Наружная стена с установкой древесноволокнистых плит.

Варианты внешней отделки включают несколько видов штукатурки и систем облицовки.

Изоляция из целлюлозы

- разумный выбор | Строительство и строительные технологии

Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте в архивных целях.Некоторая информация, содержащаяся в нем, может быть устаревшей.

Целлюлозный утеплитель - разумная альтернатива стекловолокну. Он представляет собой экологически чистое, эффективное, нетоксичное и доступное тепловое решение, на которое стоит обратить внимание.

Пол Физетт - © 2005

Тепловая защита дома очень важна; контроль долговечности, стоимости эксплуатации и комфорта домовладельца. Утеплитель из стекловолокна - знаменосец. Повсеместно распространенные тюки розового и желтого стекловолокна изолируют более 90% новых домов, построенных в Соединенных Штатах.Но у домовладельцев есть много хороших вариантов. Пенопласт, минеральная вата, целлюлоза и даже хлопковая изоляция легко доступны. Изоляционные материалы бывают разных форм. Их распыляют, скрепляют скобами, обдувают, прибивают или просто кладут на место. Выбор может быть трудным, но изоляция из целлюлозы является сильным соперником.

Общий стандарт, по которому измеряется изоляция, R-value, - это уровень сопротивления тепловому потоку. Значение R измеряет сопротивление проводимости - способность материала препятствовать потоку тепла по непрерывной цепочке материи, из которой состоит твердый материал.Большая часть тепла в доме обычно теряется из-за теплопроводности. В этом отношении целлюлоза не является чем-то необычным. Как и многие изоляционные материалы, он обеспечивает R-значение примерно R-3,5 на дюйм толщины. Но утечка воздуха через трещины, пустоты и щели очень важна, поскольку на нее приходится примерно треть теплопотерь в среднем доме. Целлюлоза - отличный блокатор воздуха. Тепло и комфорт также теряются через конвекцию ; при сквозняках в доме, в стенах или на чердаках переместите тепло в другие места.Технически это отличается от утечки воздуха, когда нагретая воздушная масса фактически удаляется из дома. Плотно упакованная целлюлоза обеспечивает термически эффективное, экономичное и удобное решение.

Материал

Целлюлоза «зеленая». Он на 80% состоит из переработанной газетной бумаги. Волокно химически обработано нетоксичными боратными соединениями (20% по весу) для защиты от огня, насекомых и плесени. Ассоциация производителей целлюлозной изоляции (CIMA) утверждает, что изоляция дома площадью 1500 кв. Футов целлюлозой позволит переработать столько газет, сколько человек потребит за 40 лет.Если бы все новые дома были изолированы целлюлозой, это позволило бы ежегодно удалять из национального потока отходов 3,2 миллиона тонн газетной бумаги. Есть куда расти. Менее 10% построенных сегодня домов используют целлюлозу. Целлюлоза получает «зеленые» баллы, потому что для ее производства требуется меньше энергии, чем для производства стекловолокна. Ученики требуют в 200 раз меньше нефтеэнергетики, чем стекловолокно. Более реалистично, «Новости экологического строительства» сообщают, что для производства стекловолокна требуется примерно в 8 раз больше энергии, если скорректировать его таким образом, чтобы отразить стоимость энергии на установленную единицу R-ценности.

Целлюлозная изоляция безопасна. Он сделан из бумаги, но химическая обработка обеспечивает ему постоянную огнестойкость. Промышленность по производству стекловолокна создала статический заряд, предупреждающий, что целлюлоза может гореть. Но независимые испытания подтверждают, что это безопасно, и целлюлоза одобрена всеми строительными нормами. Фактически, многие профессионалы считают целлюлозу более пожаробезопасной, чем стекловолокно. Это утверждение основывается на том факте, что волокна целлюлозы более плотно упакованы, эффективно перекрывая стенки полостей воздухом для горения, предотвращая распространение огня через полости каркаса.

Влажная изоляция любой полосы - это плохо. Но целлюлоза гигроскопична. Он способен впитывать и удерживать жидкую воду. Необнаруженные утечки могут намочить целлюлозу, что приведет к ее провисанию в полостях каркаса. Утечки воды могут сжимать слой волокна и, в крайних случаях, создавать пустоты, снижая его тепловую ценность. Другая проблема заключается в том, что химические вещества, используемые для защиты целлюлозы от огня, делают ее потенциально коррозионной во влажной среде. Испытания, проведенные Национальной лабораторией Ок-Ридж, показывают, что химическая обработка, применяемая для обработки целлюлозы, может вызвать коррозию металлических крепежных деталей, водопроводных труб и электрических проводов, если их оставить в контакте с влажной обработанной целлюлозной изоляцией в течение длительного периода времени.

Тот факт, что показатель R у целлюлозы немного лучше, чем у стекловолокна, может быть второстепенной проблемой. Стекловолоконные войлоки и целлюлоза, используемые в стенах, обладают аналогичными показателями проводимости от R-3 до R-4 на дюйм в зависимости от плотности. И хотя изоляция из стекловолокна низкой плотности, используемая на чердаках, имеет гораздо меньшее R-2,0 на дюйм, на чердаках обычно очень мало места. Таким образом, вы можете просто уложить стекловолокно глубже, чтобы достичь необходимого вам R-значения.

Целлюлозная изоляция обеспечивает большее сопротивление утечке воздуха, и для меня это очень важно.Промышленность стекловолокна указывает на тесты, демонстрирующие, что утечку воздуха можно контролировать с помощью специальных систем воздушного барьера. Правда. Установите идеально сплошную оболочку, герметики, прокладки и герметики, и вы эффективно заблокируете утечку воздуха с помощью стекловолокна или целлюлозы. Но остается простой факт: плотно упакованная целлюлоза лучше блокирует воздух, чем стекловолокно. Изоляционные свойства стекловолокна зависят от удерживаемого воздуха. Целлюлоза производится из древесного волокна, и ячеистая структура древесины, естественно, более устойчива к теплопроводности.Когда специальные системы воздушного барьера не установлены идеально (что бывает редко), целлюлоза выигрывает.

Приложение

Подготовка
Выбор правильного изоляционного материала очень важен. Однако качество монтажа имеет решающее значение. Эффективные системы изоляции нуждаются в тщательной подготовке. Вооружившись надежным пистолетом для герметика и баллончиком с изоляционной пеной, закройте все отверстия в конструкционной оболочке перед изоляцией.

Наибольшие возможности для герметизации воздуха существуют в верхней и нижней части птичника, поскольку там существует наибольшее давление в дымовой трубе.Теплый воздух поднимается вверх и наиболее сильно выбрасывается высоко в птичник. Замещающий воздух проникает наиболее сильно на самых низких уровнях. Начните с герметизации утечек воздуха на чердаке. Уплотните электрические фонари, распределительные коробки, кожухи вентиляторов, трубы и провода. Обязательно заделайте там, где стенные плиты пересекают чердачный этаж. Герметизируйте соединения воздуховодов и проходы через потолок. Будьте осторожны с дымоходами. Используйте там негорючий герметизирующий материал. Установите перегородки в каждом пролете стропил у карниза, чтобы не перекрывать вентиляционные отверстия на потолке.Оставьте достаточно места над перегородками, чтобы вентиляционный воздух мог проходить из вентиляционных отверстий потолка на чердак, где он мог выходить через вентиляционную систему конька. Повторите эту стратегию герметизации потолка подвала, чтобы заблокировать точки проникновения. И на последок, по возможности, заделайте стены.

Заделайте все щели в обшивке стен и каркасе. Заполните узкие шпильки и коллекторы. Герметизируйте оконные, электрические и сантехнические отверстия. После того, как все точки утечки будут загерметизированы, можно приступать к установке целлюлозной изоляции.Целлюлоза бывает двух основных видов: сухое волокно, которое выдувается на открытые чердаки и в закрытые полости; влажное волокно, которое распыляется в пустоты в открытых стенках.

Выдувная целлюлоза
Выдувная целлюлоза может быть установлена ​​в новые или существующие конструкции. Он популярен при модернизации, потому что существующая отделка стен не удаляется для установки изоляции. Его предпочитают на чердаках, потому что вы можете продувать волокна неограниченной глубины, чтобы получить глубокое покрытие с минимальными трудозатратами.

Выдувная целлюлоза - это измельченная газетная бумага, которая устанавливается на специальном оборудовании. Сообразительные в строительстве домовладельцы могли бы установить выдувную целлюлозу на открытых чердаках; не стены или крыши соборов. Вы можете использовать выдувные машины в центрах аренды или у дилеров строительных материалов, которые продают изоляцию из целлюлозы. Но в целом это работа для профи. На бумаге приложение простое. Сухое целлюлозное волокно выдувается по шлангу на открытые чердаки или в полости в замкнутых стенах, перекрытиях или каркасных крышах.

Для работы с оборудованием требуются два человека. Один человек загружает сухое волокно в бункер; разрушение комков целлюлозы, когда она попадает в систему выдувания. Бункер и воздуходувка могут располагаться внутри или снаружи дома. Другой человек управляет шлангом, который прикреплен к воздуходувке и простирается до мест, где будет отложена изоляция. Отношение воздуха к волокну можно регулировать, и после некоторых экспериментов будет достигнут правильный баланс. Гибкий шланг диаметром 3 дюйма обычно используется для выдувания волокна на открытые чердаки.Если чердачный пол уже установлен, удалите часть досок или просверлите отверстия в стратегически важных местах, чтобы заполнить полости пола изоляцией. Если полости в полу уже заполнены, нанесите дополнительный слой целлюлозы прямо на обшивку пола, чтобы повысить уровень защиты. Работа пыльная, требуется маска.

Выдувание волокна в замкнутые стеновые и соборные полости различается. Здесь к концу большего шланга присоединяется заправочная трубка меньшего диаметра 1 или 2 дюйма.Наполняющая трубка вставляется в закрытые полости через ряд стратегически расположенных отверстий. Общая идея состоит в том, чтобы просверлить ряд отверстий диаметром 2 дюйма по горизонтали поперек поверхности конструкции так, чтобы отверстия находились по центру в каждой полости каркаса. Требуется одно или несколько отверстий на каждый отсек для обрамления, в зависимости от длины полости для обрамления и техники заполнения аппликатора.

Заливка стен и крыш соборов снаружи - типичная практика. Кусочки сайдинга или кровли удаляются, просверливаются отверстия и вставляются изоляционные трубы.При заполнении полостей давление воздуха повышается, чтобы обеспечить более плотную инъекцию, называемую целлюлозой плотной упаковки . Узкая наполняющая трубка вставляется в отверстия и проталкивается на расстояние до фута от дальнего конца замкнутой полости, когда начинается продувка. Когда уплотненная изоляция становится достаточно плотной, чтобы остановить воздуходувку, шланг немного сдвигается. Воздуходувка включается, и наполнение возобновляется. Процесс повторяется до тех пор, пока полость обрамления не будет заполнена. Затем перепрыгните в отверстие (я) в соседней полости.Введенное волокно плотно уплотняется вокруг проводов, водопровода и других отверстий, обеспечивая воздухонепроницаемое изолирующее покрытие с немного повышенным значением R, приближающимся к R-4 на дюйм. Отверстия закрываются, а сайдинг и кровельное покрытие залатываются или переустанавливаются, когда продувка завершена.

Целлюлозу можно выдувать изнутри в полости стен или соборной кровли. Снимите внутреннюю отделку, просверлите - или просто просверлите отверстия в внутренней поверхности гипсокартона - и продуйте. Замените обшивку и залатайте отверстия после заполнения пустот.В новом строительстве стены должны быть ограждены пластиковым листом, армированным волокном, или гипсокартоном, прежде чем целлюлозу можно будет выдувать в каркас. Пластиковая пленка выполняет функцию пароизоляции. Выберите ту стратегию, которая больше всего подходит для вашей ситуации.

Если у вас есть дом, который был изолирован много лет назад с недостаточным уровнем изоляции, вам не повезло. Квалифицированные специалисты по целлюлозе могут заправить трубки змейкой в ​​стену, уже заполненную стекловолоконным войлоком. Установщик заполняет полости плотной целлюлозой таким образом, чтобы разрушить существующую изоляцию без комкования войлока, добиваясь полностью равномерного нанесения нового целлюлозного волокна.Цель любого приложения - обеспечить полное покрытие, которое устанавливается с плотностью, которая не оседает со временем.

Распыляемая целлюлоза
Выдувная целлюлоза - отличный вариант для чердаков и переоборудования, где сухое волокно может поддерживаться чердачным полом или закрытой стенкой. Но целлюлоза, полученная методом влажного напыления, является эффективным решением для открытых полостей в стенах нового строительства.

Увлажненная целлюлоза - липкий материал. Его распыляют прямо в открытые полости стены между стойками, прямо напротив внешней обшивки, где он остается.Это обеспечивает прочную, герметичную и полностью заполненную полость стены. Основное целлюлозное волокно, используемое при напылении, такое же, как и при выдувании: переработанная газетная бумага с химическими добавками. Разница в том, что распыленная целлюлоза смачивается водой и иногда в смесь добавляется немного клея.

Сухое целлюлозное волокно выдувается из машины через шланг диаметром 2 1/2 дюйма, как и его аналог, полученный методом сухого выдувания. Однако к концу заправочного шланга прикреплен водяной шланг с форсункой высокого давления, напоминающей мойку высокого давления.Он распыляет на волокно водяной туман при выстреле из шланга. Спрей одновременно увлажняет поверхность стеновой полости, обеспечивая липкое контактное соединение между материалами каркаса и изоляционным волокном. Расход воды регулируется аппликатором, чтобы установить важный баланс. Волокно должно быть достаточно влажным, чтобы постоянно прилипать к стене, но не настолько влажным, чтобы вызывать проблемы с влажностью. Влажное волокно выстреливается до тех пор, пока полости в стенках не будут переполнены, просто гордясь толщиной стенки.Затем переполненные стены соскребают до ровной толщины, чтобы соответствовать толщине каркаса стены, используя вращающуюся щетку, называемую скруббером.

Добавление влаги в полость стен дома - щекотливая тема. Промышленность стекловолокна любит продвигать как опасную для строения и здоровья человека. Правда в том, что плохое приложение может быть опасным и неэффективным. Неопытный аппликатор может ввести в стенную систему небезопасный уровень воды. Это может привести к появлению плесени, грибка и даже гнили. С другой стороны, опытные аппликаторы достигают эффективного и безопасного баланса влаги и волокон и обеспечивают превосходную систему изоляции.Целевое значение содержания влаги приблизительно 30% по весу является подходящим. Свежераспыленная целлюлоза должна казаться влажной, но вы не сможете выжать воду из горсти, если попытаетесь.

По мере высыхания напыленной целлюлозной изоляции она становится жесткой и очень устойчивой к осаждению. Окрашенные стены следует оставить открытыми до тех пор, пока содержание влаги в волокне не упадет ниже 25%. Обычно для этого требуется 2-дневный период высыхания в зависимости от климатических условий. Установщик должен проверить MC с помощью измерителя влажности, чтобы убедиться, что волокно сухое, прежде чем разрешить закрытие стен.

Распыленная целлюлоза - это не все розы. За один день можно утеплить весь дом, но это будет очень грязный день. Внутри дом будет напоминать сочетание зимней вьюги и прибрежного тумана. Перед установкой окна, двери и электрические коробки необходимо защитить пластиковой пленкой и лентой. Выдувные волокна раздражают дыхательные пути и глаза, поэтому необходима защитная маска и очки. Море отходов волокна необходимо постоянно пылесосить и вывозить лопатой.Распыление влажной целлюлозы в условиях замерзания является трудным для оборудования, а время высыхания может затянуться. И хотя он имеет конкурентоспособную цену, он будет стоить на несколько сотен долларов дороже, чем изоляция из стекловолокна. Но есть и положительные моменты.

Напыленная целлюлоза - это экологически чистый материал, который укладывается с высокой плотностью. Покрытие полное. В стенах нет пустот. Все проходы для проводов и водопровода автоматически и полностью закрываются. Профессионально установленное приложение герметично, удобно, энергоэффективно и безопасно.Меньше тепловых коротких замыканий и практически отсутствуют конвективные токи в полостях стен. В целом клиенты сообщают о менее сквозняке и более комфортной жизни. В качестве бонуса многие люди думают, что превосходная воздухонепроницаемость и абсорбционные свойства распыленной целлюлозы обеспечивают более тихую внутреннюю среду.

Наем подрядчика

Сравнивать цены на конкурирующие изоляционные системы сложно. Стоимость варьируется от места к месту и даже между аппликаторами в любой конкретной области.Как правило, установки из целлюлозы со стекловолокном имеют конкурентоспособные цены и намного дешевле, чем установки с вспениванием на месте. Но эффективность любой системы утепления зависит от качества ее монтажа.

Требуйте высокого качества. Задавать много вопросов. Убедитесь, что установщики указали более R / дюйм. Спросите их, как они достигают высокой степени герметичности и надлежащего покрытия. Попросите список литературы и обязательно позвоните по ссылкам. Установщики соблюдали график? Были ли они чистыми, организованными и вежливыми? Удовлетворены ли заказчики реализованным проектом?

Федеральная торговая комиссия (FTC) регулирует изоляцию домов в соответствии с Правилом 460 об изоляции домов (см. Http: // www.ftc.gov/bcp/rulemaking/rvalue/16cfr460.htm) Правило указывает:

  • DIY-покупателям должны быть представлены информационные бюллетени.

  • Потребители, нанимающие подрядчиков, должны получить информационные бюллетени об установленной изоляции.

  • Заказчики должны получить договор или квитанцию ​​на установку изоляции.

  • В квитанции должны быть указаны площадь покрытия, толщина, R-значение и количество использованных пакетов с волокном.

  • Квитанция должна быть датирована и подписана установщиком.

  • Продавцы новых домов должны указывать тип, толщину и R-значение каждого типа изоляции, установленной в каждой части дома, в каждом договоре купли-продажи.

После того, как вы выбрали подрядчика, убедитесь, что общая стоимость, график платежей и гарантия четко указаны. Убедитесь, что установленное значение R задокументировано. И будьте очень осторожны с контрактами, используя такие слова, как «средний» или «номинальный». Ваши усики должны подняться, если предложение о работе выражается только в терминах толщины.Вы хотите знать установленное значение R.

БОКОВАЯ ШИНА

Есть много вариантов утепления дома. Министерство энергетики США предоставляет потребителям полезный инструмент, который поможет вам определить, сколько изоляции вы должны использовать в своем доме, на основе вашего почтового индекса. Посетите веб-сайт Министерства энергетики по адресу http://www.ornl.gov/~roofs/Zip/ZipHome.html и воспользуйтесь Программой изоляции почтовых индексов, чтобы узнать наиболее экономичный уровень изоляции для вашего дома.Программа проведет вас через важные элементы, которые необходимо знать о вашем доме и климате.

Вот таблица, в которой перечислены некоторые значения R, присваиваемые Министерством энергетики различным изоляционным материалам.

Тип изоляции R-значение на дюйм толщины
Одеяло или ватина из стекловолокна 3,2
Высококачественная вата из стекловолокна 3.8
Стекловолокно с сыпучим наполнителем 2,5
Рыхлая минеральная вата 2,8
Сыпучая целлюлоза 3,5
Плотная целлюлоза 4,0 *
Пенополистирол 3,8
Экструдированный пенополистирол 4,8
Плита полиизоцианурат без облицовки 5,8
Картон полиизоцианурат, ламинированный 7.0
Пенополиуретан для распыления 5,9

* Значение R для плотной целлюлозы предоставлено Службой жилищного и городского развития США (HUD) ToolBase Services

Home Energy Magazine - Single Family :: Wall R-Values, которые говорят это так, как есть

| Вернуться на страницу содержания | Индекс Home Energy | О компании Home Energy |
| Home Energy Домашняя страница | Предыдущие выпуски Home Energy |


Интернет-журнал Home Energy, март / апрель 1997 г.



Джеффри Э.Кристиан и Ян Косны

Джеффри Э. Кристиан - менеджер программы Министерства энергетики США по системам ограждающих конструкций и материалов в Национальной лаборатории Ок-Ридж, Ок-Ридж, Теннесси, а Ян Косни - инженер-исследователь в Университете Теннесси в Ноксвилле.


В большинстве стен есть намного больше, чем кажется на первый взгляд, и R-значение всей стены может быть значительно ниже, чем R-значение изоляции, которая ее заполняет.В Центре строительных технологий Министерства энергетики США ученые разработали систему для измерения R-ценности всей стены и уже протестировали несколько типов стеновых систем.
Вращающийся охраняемый горячий бокс DOE - это рабочая лошадка, стоящая за системой маркировки на всю стену. Образцы стеновых секций помещаются в коробку, где их тепловые свойства могут быть проверены в контролируемой среде.
Несколько новых стеновых систем набирают популярность из-за растущего интереса к энергоэффективности, альтернативам габаритным деревянным каркасам и созданию устойчивых конструкций.Стальной каркас, изоляционные бетонные формы, автоклавные ячеистые бетоны, структурные изолированные основные панели, инженерный каркас стен из дерева и различные гибридные стеновые системы - вот лишь некоторые из новых типов. Но точно сравнить тепловые характеристики этих систем было сложно. Как обычно рассчитывается R-Value стены В настоящее время большинство процедур расчета R-значения стен основаны на расчетах, разработанных для конструкций с деревянным каркасом, и не учитывают все эффекты дополнительных конструктивных элементов на окнах, дверях и углах наружных стен.Таким образом, они имеют тенденцию переоценивать фактические тепловые характеристики всей системы стен в полевых условиях.

В этих общих процедурах пользователь вводит коэффициент кадрирования (отношение площади стойки ко всей непрозрачной площади внешней стены). Фактор обрамления обычно оценивается, редко сравнивается с фактическим строительством площадки и часто недооценивается (см. Действительно ли стена из R-19 R-19? HE март / апрель '95, стр. 5). Коэффициенты обрамления варьируются от 15% до 40% площади непрозрачной внешней стены, но обычно используются более низкие значения.К сожалению, энергоэффективность стены обычно продается исключительно за счет вводящего в заблуждение значения R для прозрачной стены (Rcw).

Значение R для чистых стен учитывает площадь внешней стены, которая содержит только изоляцию и необходимые материалы каркаса для чистого сечения. Это означает участок без окон, дверей, углов или соединений с крышами и фундаментом. Еще хуже R-значение центра полости, оценка R-значения в точке стены, содержащей наибольшую изоляцию.Это преобразуется в коэффициент кадрирования 0% и не учитывает никаких тепловых коротких замыканий через корпус.

Последствия плохо подобранного соединения между компонентами конверта очень серьезны. Эти детали интерфейса могут повлиять на более чем половину общей площади непрозрачной стены (см. Рисунок 1). Для некоторых обычных стеновых систем значение R для всей стены (Rww) на 40% меньше, чем для чистой стены. Плохие детали интерфейса также могут вызвать чрезмерную конденсацию влаги и привести к появлению пятен и следов пыли на внутренней отделке, которые неприглядно демонстрируют тепловые шорты конверта.Эта влажная поверхность может способствовать росту плесени и грибка, что приводит к ухудшению качества воздуха в помещении.

Стены с металлическим каркасом особенно уязвимы для термошорт. К сожалению, строители часто пытаются решить проблемы с металлическими стенами, делая стены более толстыми и добавляя дополнительную изоляцию в полости между металлическими стойками. Фактически, более толстые стенки имеют еще более высокую процентную разницу между показателем R для прозрачных стен и целых стен.

Рисунок 1.Детали сопряжения для металлического и деревянного каркаса.
Измерение R-значений для всей стены Для более точного сравнения стеновых систем мы разработали процедуру оценки Rww для различных типов систем и строительных материалов (см. Термины R-Value для стен). Методология основана на лабораторных измерениях и моделировании теплового потока в различных деревянных, металлических и каменных системах (см. Как мы оцениваем характеристики стен). Значение R для всей стены включает тепловые характеристики не только прозрачной стены с ее изоляцией и структурными элементами, но также и типичных деталей интерфейса оболочки.Эти детали включают соединения стена / стена (угол), стена / крыша, стена / пол, стена / дверь и соединения стена / окно.
Таблица 1. Значения R для чистых стен и всей стены для протестированных стеновых систем
Описание системы Прозрачная стена, R-Value (Rcw) Цельная стена R-Value (Rww) (Rww / Rcw) x 100%
1. 12-дюймовые двухслойные изоляционные блоки из бетона 120 фунтов / фут3, вставки из пенополистирола толщиной 1 7/8 дюйма, заполнение цементным раствором 24 дюйма 3,7 3,6 97%
2. 12-дюймовые двухслойные теплоизоляционные блоки из древесно-бетонного бетона 40 фунтов / фут3, вставки из пенополистирола толщиной 1 7/8 дюйма, заполнители для цементного раствора 24 дюйма в рабочем состоянии. 9.4 8,6 92%
3. 12-дюймовые изоляционные блоки с разрезной стенкой из бетона 120 фунтов / фут3, вставки из пенополистирола толщиной 2 1/2 дюйма, заполнители для цементного раствора 16 дюймов в рабочем состоянии. 4,7 4,1 88%
4. 12-дюймовые изоляционные блоки из древесного бетона 40 фунтов / фут3, вставки из пенополистирола толщиной 2 1/2 дюйма, заполнители для цементного раствора 16 дюймов.c. 10,7 9,2 86%
5. 12-дюймовые многослойные изолирующие элементы из полистирола, бетон 30 фунтов / фут3, вставки из пенополистирола во всех сердцевинах 19,2 14,7 77%
6. Блочные формы из пенополистирола, залитые бетоном, стены из блоков толщиной 1 7/8 дюйма 15,2 15,7 103%
7. Стена с деревянными каркасами 2 x 4 16 дюймов, войлок R-11, снаружи фанера 1/2 дюйма, внутренняя часть из гипсокартона 1/2 дюйма 10.6 9,6 91%
8. Стена с деревянными каркасами 2 x 4 24 дюйма, войлок R-11, внешняя часть из фанеры 1/2 дюйма, внутренняя часть из гипсокартона 1/2 дюйма 10,8 9,9 91%
9. Стена из деревянных каркасов 2 x 6 24 дюйма в диаметре.c., войлок R-19, снаружи фанера 1/2 дюйма, внутренняя часть из гипсокартона 1/2 дюйма 16,4 13,7 84%
10. Стены из фермы Larsen 2 x 4 стены из деревянных каркасов 16 дюймов, войлок R-11 + фермы Larsen толщиной 8 дюймов с изоляцией из войлока 8 дюймов, снаружи фанера 1/2 дюйма, внутренняя часть из гипсокартона 1/2 дюйма 40.4 38,5 95%
11. Стена из напряженных панелей, сердцевина из пенопласта толщиной 6 дюймов + плиты из ориентированно-стружечной плиты (OSB) толщиной 1/2 дюйма, внешняя сторона из фанеры 1/2 дюйма, внутренняя часть из гипсокартона 1/2 дюйма 24,7 21,6 88%
12. 4-дюймовая металлическая стенка, 24 дюйма, войлок R-11, 1/2 дюйма фанеры снаружи + 1 дюйм обшивки из пенополистирола + 1/2 дюйма деревянного сайдинга, 1/2 дюйма внутри из гипсокартона. Подробная информация о доме энергосбережения NAHB. 14,8 10,9 74%
13. Стенка на металлической стойке 3 1/2 дюйма, 16 дюймов в постоянном токе, Войлок R-11, снаружи фанера 1/2 дюйма + деревянный сайдинг 1/2 дюйма, внутри гипсокартон 1/2 дюйма 7,4 6,1 83%
14. 3 1/2-дюймовая металлическая каркасная стена 16 дюймов oc, войлок R-11, 1/2-дюймовая внешняя часть из фанеры + 1/2 дюйма обшивка из пенополистирола + 1/2-дюймовая деревянная обшивка, 1/2-дюймовая внутренняя часть из гипсокартона . Подробности руководства AISI 9.9 8,0 81%
15. 3 1/2-дюймовая металлическая стенка, 16 дюймов, оклад R-11, снаружи 1/2-дюймовая фанера + 1-дюймовая обшивка из пенополистирола + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона. Подробности руководства AISI 11,8 9,5 81%
16. 3 1/2 дюйма металлическая стенка с каркасом 24 дюйма, обшивка R-11, внешняя часть из фанеры 1/2 дюйма + деревянный сайдинг 1/2 дюйма, внутренняя часть из гипсокартона 1/2 дюйма. Подробности руководства AISI 9,4 7,1 75%
17. 3 1/2 дюйма металлическая стенка с каркасом 24 дюйма, оклад R-11, внешняя часть из фанеры 1/2 дюйма + обшивка из пенополистирола 1/2 дюйма + деревянный сайдинг 1/2 дюйма, гипсокартон 1/2 дюйма внутри .Подробности руководства AISI 11,8 8,9 76%
18. 3 1/2 дюйма металлическая стенка с каркасом 24 дюйма, обшивка R-11, 1/2 дюйма фанера снаружи + 1 дюйм обшивки из пенополистирола + 1/2 дюйма деревянный сайдинг, 1/2 дюйма внутри гипсокартон. Подробности руководства AISI 13,3 10.2 77%

Мы оценили R-значения для всей стены для 18 стеновых систем, используя компьютерную модель. Мы подтвердили точность моделирования, используя результаты 28 экспериментальных испытаний кирпичной кладки, деревянного каркаса и стен с металлическими каркасами. Модель была достаточно точной при воспроизведении экспериментальных данных.

Значения R для всей стены, оцененные для 18 систем стен, показаны в Таблице 1 вместе с R-значениями для чистой стены.Контрольное здание использовалось для определения местоположения и взвешивания всех деталей интерфейса. Сравнение этих двух значений дает хорошее общее представление о важности деталей сопряжения со стенами для обычных деревянных, металлических, каменных и некоторых систем стен с высокими эксплуатационными характеристиками.

Как правило, детали конструкции выбранных стеновых систем взяты из ASHRAE Handbook и от соответствующих производителей. В случае систем металлического каркаса подробности получены из Американского института железа и стали и других общих источников.

Тепловые характеристики стены часто просто описывают в торговой точке как ценность прозрачной стены. Результаты, представленные в таблице 1, показывают, что значение для всей стены может быть завышено до 26% для этих систем. Эти различия могут быть еще больше с деталями интерфейса, которые легче сконструировать, но которые могут иметь больше тепловых шорт.

Цельностенная или прозрачная

Интересные сравнения могут быть сделаны с использованием данных в таблице 1, чтобы проиллюстрировать важность использования значения для всей стены для выбора наиболее энергоэффективной стеновой системы.Можно утверждать, что разница между показателем R для сплошной стены и для всей стены представляет собой потенциал экономии энергии при принятии процедуры оценки, предложенной в этой статье. Большинство владельцев зданий полагают, что они имеют более высокое значение чистых стен, чем более реалистичное значение для всей стены.

Изоляционная бетонная опалубка с металлическими стяжками подготовлена ​​к испытаниям в Центре строительных технологий.Его значение R для всей стены и тепловая масса будут измерены.

Знание значения R для всей стены может повлиять на выбор потребителя. Системы 5 и 6 в Таблице 1 показывают два разных высокоэффективных кирпичных блока. Если использовать данные о прозрачных стенах для выбора блока с наивысшим значением R, можно выбрать Систему 5, бетонный многоярусный теплоизоляционный блок с низкой плотностью, потому что его значение для прозрачных стен составляет 19,2 по сравнению с 15,2 для Системы 6 в расширенном виде. блочные формы из пенополистирола (ППС).Однако, если использовать данные для всей стены, можно выбрать прямо противоположное, потому что Система 6 имеет более высокое значение - 15,7 по сравнению с 14,7 для Системы 5. Кроме того, значение для всей стены системы пенопласта на самом деле выше. чем прозрачная стенка более чем на 3%. Это иллюстрирует эффект высокого термического сопротивления деталей интерфейса.

Системы 7, 8 и 9 представляют собой обычные системы деревянного каркаса. Обратите внимание, что детали влияют на значение R для всей стены больше для стен 2 x 6, чем для стен 2 x 4.Отношение Rww к Rcw составляет около 90% для стен 2 x 4 и 84% для стены 2 x 6.

Сравнение Системы 11, 6-дюймовой стены из панелей с напряженной обшивкой, с Системой 9, обычной деревянной каркасной стеной 2 x 6, показывает, что Rcw для первой (R-24,7) на 51% выше, чем для последней (R -16,4). Однако показатели Rww составляют от R-21,6 до R-13,7 соответственно, т.е. улучшение на 58%. Как показывает этот пример, усовершенствованные системы обычно выигрывают от критерия производительности, который отражает значения для всей стены, а не для чистой стены.

Как мы оцениваем характеристики стен

Чтобы определить R-значение для всей стены, мы тестируем секцию с прозрачной стенкой, 8 футов x 8 футов, в охраняемой горячей камере. Мы сравниваем экспериментальные результаты с прогнозами сложной модели теплопроводности, чтобы получить откалиброванную модель. Затем мы моделируем зону чистой стены с изоляцией, конструктивными элементами и восемью деталями интерфейса - угол, стена / крыша, стена / фундамент, заголовок окна, подоконник, дверной косяк, заголовок двери и оконный косяк - которые создают до типичного жилого фасада во всю стену.Результаты этих подробных компьютерных симуляций объединены в единую оценку установившегося значения R для всей стены. Эта оценка сравнивается с упрощенными процедурами расчета и результатами других стеновых систем. Пользователь определяет эталонную отметку стены, чтобы взвесить влияние каждой детали интерфейса.

Для каждой стеновой системы, для которой необходимо определить значение R для всей стены, все детали, которые обычно используются и рекомендуются (внешний угол, стена / пол, стена / плоский потолок, стена / сводчатый потолок, дверной косяк, оконный косяк, подоконник и дверной колпак) должен быть включен.Подробные описания включают чертежи со всеми физическими размерами и данными о тепловых свойствах всех компонентов материала, содержащихся в деталях.

За пределами R-Value

Значение R - это только первый из пяти элементов, необходимых для сравнения характеристик всей стены. Остальные четыре элемента - это тепловая масса, воздухонепроницаемость, влагостойкость и устойчивость.Мы работаем над стандартными способами измерения тепловой массы, герметичности и влагостойкости. Для некоторых систем важны все пять факторов; для других актуально только значение R для всей стены. Польза термической массы Стеновые системы со значительной тепловой массой могут - в зависимости от климата - снизить ежегодные потребности в энергии для обогрева и охлаждения ниже тех, которые требуются для стандартной конструкции деревянного каркаса с аналогичным устойчивым значением R. Польза тепловой массы зависит от климата.

Эффективные значения R для массивных стен получаются путем сравнения массивной стены с легкими деревянными каркасными стенами. Однако это эффективное значение R - это только способ определить связь между тепловой массой стены и годовой нагрузкой на отопление и охлаждение помещения или способ ответить на вопрос, какое значение R необходимо для идентичного дома с деревянными каркасными стенами. получить такую ​​же нагрузку на отопление и охлаждение помещения, как и в массивном доме с стенами? Этот термин не может применяться к стенам определенного типа.

Процедура учета тепловой массы была использована для создания общих таблиц, содержащихся в Модельном энергетическом кодексе (MEC) для всех стен с тепловой массой с тепловой емкостью более 6,0 БТЕ / фут2. Таблицы используются с 1988 года. Настроенные таблицы могут использоваться для демонстрации соответствия кодов предписывающим требованиям Uw в MEC, основанным на конструкции деревянного каркаса.

Герметичность Пользователи Технологического центра зданий Министерства энергетики следуют сочетанию стандартов ASTM C236 или C976 (ASTM 1989) или E1424 и E283 (ASTM 1995) для измерения утечки воздуха и потерь тепла через узлы с прозрачными стенами в моделируемых ветровых условиях в диапазоне от 0 до 15 миль в час. .Изменение перепада давления от 0 до 25-50 паскалей (Па) имитирует экстремальные условия, которым подвергается стена в реальном здании. Образцы для испытаний содержат один выключатель света и одну двойную розетку, соединенную с проводкой калибра 14, которая охватывает ширину стены.

Поскольку потери тепла в здании могут достигать 40% из-за инфильтрации, важно включить этот параметр производительности, но необходимо учитывать качество изготовления на строительной площадке по сравнению с лабораторным образцом.Второй усложняющий фактор - это то, что материалы могут со временем сесть или потрескаться, и это изменит утечку. Мы никогда не сможем полностью предсказать влияние качества изготовления на потери энергии в зданиях. Важно установить единую основу для всех стеновых систем.

Переносимость влаги Влажность стены, как и польза от тепловой массы, зависит от климата и условий эксплуатации здания. Годовое накопление влаги из-за диффузии пара в конкретной стеновой системе можно оценить с помощью компьютерного моделирования.Сложнее оценить накопление влаги из-за попадания воздуха в стену. При долговременной сборке стены важно, чтобы стена имела способность высыхать, если она построена мокрой или впитывает влагу из-за утечки. Скорость высыхания можно смоделировать и измерить в лаборатории. Потенциал накопления влаги в течение конкретных полных годовых климатических циклов также можно смоделировать с помощью кодов тепломассопереноса, таких как MOIST (доступны в Национальном институте стандартов и технологий, специальные публикации 853, выпуск 2.1) и MATCH (можно получить в Carston Rode, Технический университет Дании, Департамент строительства и энергетики, Building 188, DK-2800, Lyngby).

Все системы с 12 по 18 имеют металлический каркас. В среднем значение для всех семи систем на 22% меньше, чем для чистых стен. Металл можно использовать для создания энергосберегающих конвертов, но не с помощью методов, обычных для деревянного каркаса. Обычные металлические жилые системы, отраженные в таблице 1, не работают также по сравнению с другими системами, когда значение для всей стены используется в качестве эталона.Например, если рассматривать Систему 6 (блочные формы из пенополистирола) или Систему 12 (4-дюймовая металлическая стенка), значение R для прозрачных стен будет примерно одинаковым - R-15. Однако, если сравнение проводится с использованием значения R для всей стены, система блочной формы из пенополистирола имеет на 45% более высокое значение - R-15,7 по сравнению с R-10,9.

Стандартный металлический каркас стены перед укладкой теплоизоляции и гипсокартона.

Целостенная или центральная полость

Мы также сравнили значения R для всей стенки со значениями R для центра полости.Когда агент по недвижимости или подрядчик заявляет потенциальному покупателю дома R-значение изоляции по всей полости, подразумеваемое R-значение R для всей стены часто завышается на 27–58%. Если сравнить металлическую (Система 13) и деревянную (Система 7) рамы с использованием значений R для центра полости, можно сделать вывод, что разницы нет, поскольку обе имеют значения R-14 для центра полости. Однако значение цельностенной системы деревянных стен 2 x 4 на 56% лучше, чем значение цельной стены для металлической системы - R-9.6 по сравнению с R-6.1.

Эти сравнения не означают, что один тип конструкции всегда лучше другого. Все они основаны на репрезентативных деталях. R-значения для всей стены могут измениться, если были изменены некоторые ключевые детали интерфейса. Цель проведения этих выборочных сравнений - просто показать важность наличия на рынке стоимости всей стены, чтобы направить дизайнеров, производителей и покупателей к более энергоэффективным системам.

Бетонная стена автоклава покрывается штукатуркой при подготовке к испытанию в горячей камере.
Скоро в продаже: этикетка с рейтингом на стене? Ряд инновационных стеновых систем предлагает преимущества, которые будут продолжать получать признание по мере роста стоимости габаритных пиломатериалов, снижения качества пиломатериалов для обрамления, колебаний доступности, а потребителей по-прежнему беспокоит воздействие на окружающую среду нерациональной заготовки древесины.Например, в то время как системы из пиломатериалов обычных размеров исторически составляют около 90% рынка, производители металлических каркасов ожидают к 2000 году достичь 25% рынка стен для жилых домов. Этот прогноз может быть немного оптимистичным, но очевидно, что холоднокатаная сталь намерен сделать крупное проникновение на рынок жилой недвижимости.

Теперь, когда доступны постоянно растущая база данных стен и процедура оценки, строительная промышленность может разработать национальную этикетку с номинальными тепловыми характеристиками для всей стены.Это установило бы на рынке более реалистичный показатель экономии энергии для строителей и домовладельцев, которые сталкиваются с выбором системы стен для своих зданий.

Этикетки также могут помочь определенным системам получить признание должностных лиц, занимающихся кодексом, проектировщиков зданий, строителей и программ оценки энергопотребления зданий, таких как Home Energy Rating Systems (HERS) и EPA Energy Star Buildings. Процедура оценки R для всей стены была предложена для принятия в стандарте ASHRAE Standard 90.2, Типовой энергетический кодекс Совета американских строителей и добровольные национальные руководящие принципы Министерства энергетики США для HERS. Многие доступные документы, показывающие строителям, как соблюдать применимые нормы, стандарты и программы стимулирования энергоэффективности, выиграют от использования процедуры сравнения значений R для всей стены.

В конечном счете, сравнение стен должно включать пять элементов: R-значение для всей стены, преимущества тепловой массы, воздухонепроницаемость, влагостойкость и устойчивость (см. «За пределами R-Value»). Публикация этой статьи была поддержана Управлением государственных и общественных программ, энергоэффективности и возобновляемых источников энергии Министерства энергетики США.

Wall R-Value Термины

Значение R для центра полости: Расчетное значение R в той точке стены, которая содержит наибольшую изоляцию.

R-значение для чистых стен (Rcw): оценка R-значения для области внешней стены, которая содержит только изоляцию и необходимые материалы каркаса для чистого участка, без окон, дверей, углов или соединений между другими элементами оболочки, такими как как кровли и фундаменты.

Сведения об интерфейсе: Набор общих структурных соединений между внешней стеной и другими компонентами оболочки, такими как стена / стена (углы), стена / крыша, стена / пол, заголовок окна, подоконник, дверной косяк, заголовок двери и окно. косяк - образующие репрезентативный жилой фасад во всю стену.

R-значение для всей стены (Rww): Оценка R-значения для всей непрозрачной стены, включая тепловые характеристики как чистой области стены, так и типичных деталей интерфейса.

Площадь непрозрачных стен: Общая площадь стен без окон и дверей.

Продолжающиеся исследования совместно финансируются Управлением строительных технологий и общественных программ Министерства энергетики США, а также частным сектором для добавления в базу данных более совершенных систем стен и решения не только термических коротких замыканий, но и преимуществ тепловой массы, воздухонепроницаемости и устойчивости к влаге. В число участников отрасли на данный момент входят American Polysteel, Integrated Building and Construction Solutions (IBACOS), Icynene Incorporated, Общество производителей пенопласта для индустрии пластмасс, Hebel USA L.П., Композитные технологии, Ассоциация структурных изолированных панельных систем, LeRoy Landers Incorporated, Флоридский центр солнечной энергии, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха и Enermodal.

База данных современных стеновых систем доступна в Интернете (http://www.cad.ornl.gov/kch/demo.html). За дополнительной информацией обращайтесь к Джеффри Э. Кристиану из Национальной лаборатории Ок-Ридж, P.O. Box 2008, MS 6070 Oak Ridge, TN 37831-6070. Тел: (423) 574-4345; Факс: (423) 574-9338; Электронная почта: jef @ ornl.губ.

Дальнейшее чтение Kosny, J., and A.O.Dejarlais. Влияние архитектурных деталей на общие тепловые характеристики стеновых систем жилых домов. Журнал теплоизоляции и ограждающих конструкций зданий Vol. 18 (июль 1994), стр. 53-69.

Косни, Дж., И Дж. Э. Кристиан. Тепловая оценка нескольких конфигураций изоляционных и конструкционных материалов для некоторых стен с металлическими каркасами. Энергия и здания, Лето 1995 г., стр.157-163.

Кристиан, Дж. Э. Кредиты тепловой массы, относящиеся к энергетическим стандартам ограждающих конструкций здания. Транзакции ASHRAE 1991, Vol. 97, пт. 2.

Косни, Ян и Джеффри Э. Кристиан. Снижение неопределенностей, связанных с использованием метода ASHRAE ZONE для расчета R-Value металлических каркасных стен. Транзакции ASHRAE 1995, Vol. 101, пт. 2.

Кристиан, Дж. Э. и Дж. Косни.К национальной маркировке непрозрачной стены. Труды VI конференции по тепловым характеристикам внешних конвертов, декабрь 1995 г.


Публикация этой статьи была поддержана Управлением государственных и общественных программ, энергоэффективности и возобновляемых источников энергии Министерства энергетики США.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
