Какая толщина утеплителя должна быть в каркасной стене?
Каркасные дома представляют один из наиболее распространенных вариантов строительства загородного дома. Каркасные технологии строительства известны уже более 5 веков и в настоящее время являются основным типом малоэтажного строительства в странах Скандинавии, США и Канады. Популярность каркасного домостроения возрастает с каждым годом и в нашей стране.
Современные технологии строительства и применяемые при строительстве материалы позволяют строить каркасные дома, которые не уступают каменным домам по долговечности и надежности. Основными преимуществами каркасного домостроения являются: быстровозводимость, относительно низкая стоимость, всесезонность строительных работ и практически полное отсутствие мокрых процессов при возведении коробки дома. Большинство энергоэффективных зданий в настоящее время возводится по каркасной технологии.
Стены каркасных зданий состоят из несущего каркаса, который может быть выполнен из деревянного бруса, бруса из клееного шпона (ЛВЛ) или тонкостенных профилей из оцинкованной стали (ЛСТК) с заполнением пространства между стойками каркаса плитами из эффективного утеплителя (теплоизоляции).
Утеплитель (теплоизоляция) служит для уменьшения потерь тепловой энергии на отопление. Чем толще слой теплоизоляции, тем меньшими оказываются потери тепла и, следовательно, в здание требует меньшего расхода энергоресурсов (топливо).
Чем меньше потери тепла в здании, тем меньшее количество тепловой энергии требуется подвести к зданию от источника тепла.
Таким образом, утепление ограждающих конструкций приводит к уменьшению потребляемой в здании энергии и, следовательно, к сокращению эксплуатационных затрат на отопление.
Однако, чем толще слой утеплителя, тем большими оказываются капитальные затраты. Таким образом, еще на этапе проектирования следует произвести экономическую оценку вариантов технических решений.
Капитальные затраты, как правило, значительны, но выделяются единовременно, а экономический эффект от дополнительного утепления будет «набегать» ежегодно, но меньшими порциями. Следовательно, существует некоторая оптимальная толщина слоя теплоизоляции, характеризующая экономическую эффективность принятого решения. Ее можно определить путем оценки экономической эффективности различных вариантов утепления и сравнения их между собой.
Рассмотрим типовой каркасный дом площадью 150 м2 с площадью наружных стен 175 м2. В качестве несущего каркаса рассмотрим наиболее распространенный вариант – деревянный брус сечением 150×50 мм. Отопление в доме – индивидуальное, от газового котла с КПД 90 %. Месторасположение объекта: Московская область.
В качестве слоя теплоизоляции примем изделия теплоизоляционные из минеральной ваты на синтетическом связующем URSA TERRA 34 PN.
Схематичное изображение рассматриваемой конструкции наружной стены представлено на рисунке 1.
Рисунок 1 – Схематичное изображение рассматриваемой конструкции наружной стены каркасного дома
Рассмотрим как влияет увеличение толщины теплоизоляции на первоначальные вложения (инвестиции), потери тепловой энергии через наружные стены, эксплуатационные затраты на компенсацию потерь тепла и сроки окупаемости инвестиций.
Вариант стены с толщиной утеплителя 50 мм примем в качестве базового (минимально-допустимого) варианта. Стена каркасного дома может быть выполнена без утеплителя, но такой дом, как правило, не подходит для круглогодичного проживания или окажется некомфортным. По этой причине вариант стены каркасного дома без теплоизоляции в данной статье не рассматривается.
Разница эксплуатационных затрат, достигаемая за счет дополнительного утепления наружных стен в течение одного отопительного периода показана на рисунке 2:
Рисунок 2 – Расходы на компенсацию потерь тепла через стены в течение одного отопительного сезона
Срок окупаемости вложений в теплоизоляцию стен можно расчитать с учетом роста тарифов на энергоносители и дисконтирования будущих денежных потоков.
Средняя величина относительного роста тарифов на тепловую энергию для населения России составляет примерно 12 % в год.
Мерой дисконтирования будущих денежных потоков можно выбрать средний уровень инфляции за определенный промежуток времени (например, за 5 или 10 последних лет), ставку рефинансирования Центрального Банка, доходность альтернативных вложений (например, открытие вклада в банке на депозитный счет), прочие факторы, влияющие на величину будущих денежных потоков.
Определим срок, по истечении которого вложения в дополнительное утепление стен окупятся (по сравнению с базовым вариантом утепления 50 мм).
Результаты расчета представлены на рисунке:
Рисунок 3 – График зависимости срока окупаемости вложений в теплоизоляцию стен каркасного дома от толщины слоя теплоизоляции
Как следует из этих данных самым лучшим вариантом является применение толщины теплоизоляции 150 мм. При данный толщине срок окупаемости вложений оказывается минимальным (менее 5 лет).
Кроме того, нужно учесть, что при толщине стоек каркаса 150 мм и толщине утеплителя 150 мм обеспечивается плотное прилегание ветрозащитного слоя к утеплителю (рис. 2). В этом случае при прохождении воздуха в воздушной вентилируемой прослойке не будет наблюдаться провисания ветрозащитной мембраны.
Увеличение срока окупаемости вложений при толщине слоя теплоизоляции 200 мм обусловлено необходимостью устройства дополнительного контрбруса (сечением 50×50 мм) и размещения между ним второго (наружного) слоя теплоизоляции толщиной 50 мм. Следует отметить, что при таком варианте утепления несущие стойки каркаса оказываются в зоне положительных температур, что увеличивает их долговечность. При однослойном утеплении стен каркасного дома различные участки стоек оказываются под воздействием различных температур, что вызывает их деформацию. При наличии средств для повышения надежности и долговечности элементов каркаса рекомендуется производить утепление именно таким образом.
Авторы:
Горшков А.С., кандидат технических наук, директор Учебно-научного центра «Мониторинг и реабилитация природных систем» ФГАОУ ВО «Санкт-Петербургский политехнический университет Петра Великого»
Керник А.Г., руководитель группы технической поддержки продаж ООО «УРСА Евразия»
Толщина утепления стен каркасного дома
Утепление полов в каркасном доме Устройство плоской крыши в каркасном доме Отделка цоколя свайного фундамента каркасного дома Про лаги пола в каркасном доме
Выбирая толщину утеплителя для стен каркасного дома необходимо ориентироваться на климат региона постройки. Если строение используется для круглогодичного проживания, пирог стен может быть толще. Также на это влияет и выбранные материалы, которые имеют свои особенности. На какие параметры стоит обратить пристальное внимание, рассмотрим в данной статье.
Давайте знакомиться.
Я – Михаил, директор компании СТМ-Строй.
Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.
По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 – проконсультирую, рассчитаю, подскажу.
Типовая конструкция стены и ее толщина
Возведение и утепление стен каркасного дома – несложный процесс, главное, соблюдать правила.
Для наглядности покажу на примере, как это делаю я:
1. С внутренней стороны устанавливаю пароизоляцию, которая не даст влаге проникнуть в утеплитель.
2. Креплю листы фанеры.
3. Кладу утеплитель. Вначале монтирую слой в 10 см, после чего набиваю обрешетку из брусков, и укладываю следующий слой утеплителя – 5 см.
Для московского региона достаточно будет 15 см теплоизоляции.
Важно!
Установка обрешетки, и последующая укладка слоя утепления поможет избежать появления мостиков холода.
4. Устанавливаю ветро- и гидроизоляцию. При утеплении каркасного дома я обязательно оставляю вентиляционный зазор. Она не дает влаге скапливаться в материале, и выводится оттуда потоками воздуха.Скопление влаги в теплоизоляции приводит к появлению плесени, грибка и т.п. Для монтажа зазора набиваю обрешетку из деревянных брусьев, толщиной – 3 см.
5. На заключительном этапе креплю плиты ОСБ, а после провожу декоративную отделку стен.
Следует учесть, что толщина утепления зависит от используемого материала. Стандартно – это 15 см, но есть исключения:
- минеральная вата – толщина материала делаю от 15-18 см, стена получается около 22 см;
- пенопласт – бывает разной толщины, но чаще всего использую плиты по 10 и 5 см, общая толщина выходит – 15 см, а стена – 20 см;
- керамзит – один его слой имеет толщину 17,4 до 23 см. В итоге стены получаются достаточно «толстыми». Поэтому его чаще использую для наружной теплоизоляции.
При использовании насыпного материала для теплоизоляции, необходимо распределить его равномерно. Я его практически не использую для стен, так как со временем он слеживается.
Мои фото отчеты о построенных домах
Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах
Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.
Расчет толщины утеплителя
Толщина утеплителя каркасного дома для зимы зависит от множества факторов: климатический пояс, географическое положение и коэффициента теплопроводности утеплителя.

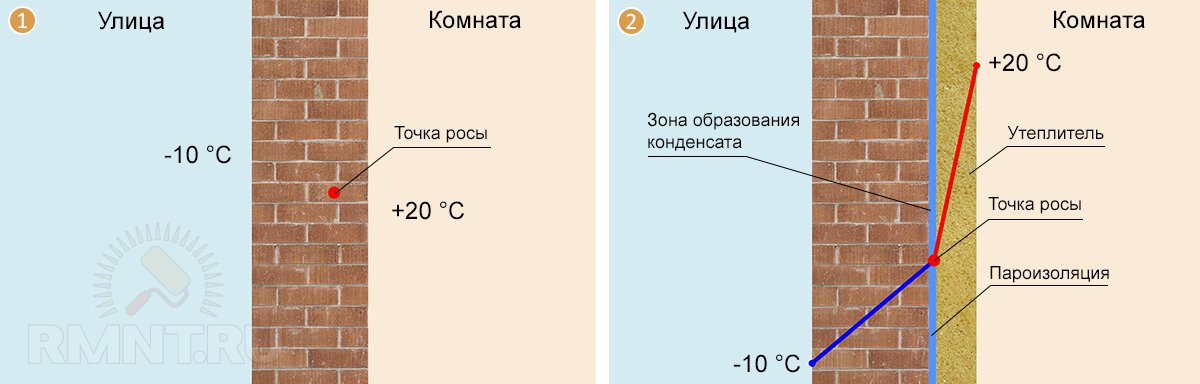

При подсчете необходимо учитывать расположение точки росы, которая должна располагаться в утеплителе. Иначе при минусовых температурах, на стенах в помещении будет скапливаться влага, появиться сырость и плесень.
Толщина рассчитывается по формуле: тепловое сопротивление региона умножается на коэффициент теплопроводности. Первый показатель обычно берется из таблицы СНиП «Климатология» 23-01-99, где указаны города и теплосопротивление стен, перекрытия и окон.
Важно!
При расчете толщины утеплителя, к ее величине лучше немного прибавить. Если его не хватит, то стены начнут промерзать и сыреть.
Толщина утеплителя при применении минеральной ваты
Минеральная вата бывает трех видов: шлаковая, стеклянная и базальтовая. Я ее использую для теплоизоляции кровли, стен и перекрытий. Они имеют высокий показатель теплосбережения и долговечны.
Толщину материала подбираю в зависимости от зимней температуры. Если она опускается ниже -15 и -20 градусов, то утеплитель подбирается на самую низкую. Например, для Московского региона толщина утепления стен каркасного дома должна быть около 15 см.
В продаже представлены пласты минеральной ваты, толщиной 50 и 100 мм. Как отмечалось выше, для теплоизоляции каркасного дома берется два этих вида, один из которых монтируется под обрешетку, а другой – сверху.
Посетите любой из моих объектов как готовый так и строящийся
Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.
Мои стройки
ЗВОНИТЕ мне в любое время +7(495) 241-00-59 (Михаил)
Толщина утеплителя при применении эковаты
Материал производится из целлюлозы с добавлением соединительного бора. Благодаря этому эковата относится к категории негорючих и экологически чистых материалов.
Наношу эковату при помощи специального оборудования. В толще образуется гранулированное напыление от 30 до 500 мм. Следует быть осторожным при использовании материала, т.к. со временем он дает усадку, устранить которую можно только путем закачки дополнительного утеплителя, а это не всегда удобно.
Толщина утеплителя при применении пенополистиролов
Данный материал редко использую для теплоизоляции каркасного дома, обычно он идет в дополнение к минвате. Для Московского региона толщина утеплителя из пенопласта в каркасном доме должна быть не менее 150 мм, а плотность – 25 кгм3.
Пенополистирол по качественным характеристикам идентичный минеральной вате. Расчет толщины будет аналогичным: теплосопротивление стены умножается на теплопроводность.
Ваша выгода при обращении ко мне
строю сам – 100% гарантирую качество
Все работы выполняю лично, у меня своя бригада
17 лет опыта
По началу занимался кровлями, но уже более 12 лет строю каркасные дома
Стройматериалы без наценки
все материалы вам привезу по закупочной цене (сравните мои сметы)
99% довольных заказчиков
которые рекомендуют меня друзьям
за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил
Толщина утеплителя при применении полиуретанового напыления
Полиуретановое напыление появилось не так давно, но уже хорошо зарекомендовало себя в сравнении с остальными видами утеплителей. Для его нанесения использую специальное оборудование, с помощью которого на поверхность стен наношу теплоизоляционный слой.
Самое главное, что вспененный полиуретан необходимо изготавливать в домашних условиях, при этом, не нарушая рецептуру. Плотность такого материала варьируется от 10 до 110 кг/м3. Оптимальная плотность для стен – 30-40 кг/м3.
Основное преимущество материала – высокая герметичность покрытия, через которые не будет проступать холод. В процессе напыления заделываются все швы, отверстия и пр. Однако такой утеплитель имеет высокую стоимость.
Для Московского региона толщина утепления каркасного ома для постоянного проживания с использованием пенополиуретана – 80 см.
Необходимость вентиляционного зазора
Естественная вентиляция – важная часть строительства каркасных домов, особенно, утепленных материалами, в которых нет паропроницаемости (пенопласт и т.п.). Они не дают стенам «дышать», из-за чего в них скапливается влага, сокращающая срок эксплуатации постройки.
Чтобы этого избежать, я рекомендую монтировать вентиляционный зазор, через который выветривается лишняя влага.
Для защиты дома от паров, устанавливаю пароизоляцию, гидроизоляционную мембрану, а после – вентиляцию.
Важно!
Вентиляционный зазор препятствует образованию конденсата внутри облицовки.
Когда нужен вентиляционный зазор?
Монтаж зазора предусматриваю в случаях, когда:
- Минеральная вата при намокании теряет свои свойства.
- Материал наружной отделки не пропускает пар.
Толщина пустого пространства между утеплителем и наружной обшивкой зависит от длины стены. Чем она длиннее, тем шире должен быть зазор. Для каркасного дома минимум – 25-50 мм.
Как построена моя работа
Шаг 1.
Ваше обращение
Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)
Шаг 2.
Проектирование
Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома
Шаг 3.
Стоимость
Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)
Шаг 4.
Строительство
Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом
Рекомендованная толщина утеплителя для постоянного проживания в каркасном доме Московской области
Как отмечалось выше, толщина утеплителя в каркасном доме для постоянного проживания должна быть не менее 150 мм. Для наружной обшивки используется плита ОСБ, толщина которой около 12 мм, далее вентиляция – 50 мм и слой штукатурки – 5 мм. Внутри стена обивается гипсокартоном – 13 мм. Сложив эти показатели, получаем оптимальную толщину стен для круглогодичного проживания – 230 мм.
Чтобы рассчитать оптимальную толщину стен каркасного дома, необходимо учесть множество факторов:
- количество дверей, окон в постройке;
- возможные сквозняки;
- регион постройки и минимальная зимняя температура.
Для Московской области толщина утеплителя стен должна быть не менее 150 мм, тогда в каркасном доме можно проживать круглогодично. Каждый материал имеет свои особенности, некоторые из них, например, пенополистирол, требует меньшую толщину. В любом случае, лучше брать по максимуму, чтобы в последующем не было значительных тепловых потерь, и не пришлось заново монтировать утеплитель.
Решили построить каркасный дом в Московской области? Обращайтесь, помогу!
При строительстве каркасного дома можно столкнуться с такими нюансами, которые потом будет трудно исправить. Поэтому я бы посоветовал обращаться в таких случаях к людям с опытом. Мой опыт строительства – более 10 лет. Если Вы хотите сделать все достойно и качественно, звоните, я с радостью помогу!
мой опыт – ваши сэкономленные деньги и нервы.
Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю – это бесплатно
+7(495) 241-00-59Я доступен для звонков 7/24 – буду рад вам помочь, обращайтесь!
Толщина утепления стен каркасного дома для постоянного проживания
Каркасные дома — распространенный вид строительства. Такие здания можно встретить во всех климатических зонах. Для круглогодичного проживания, нужно выполнять одно из условий — теплоизоляция. Толщина утепления каркасного дома зависит от района застройки.
Вернуться к оглавлению
Содержание материала
- 1 Материалы для утепления стен каркасного дома
- 1.1 Каменная вата
- 1.2 Эковата
- 1.3 Стекловата
- 1.4 Минвата
- 1.5 Сыпучие
- 2 Толщина утеплителя — как рассчитать
- 2.1 Для средней полосы России
- 2.2 Для северных регионов
Материалы для утепления стен каркасного дома
Для утепления стен каркасного дома применяют несколько видов теплоизоляционного материала — минеральная вата и все ее разновидности, пенопласт или экструзионный пенополистирол, сыпучие утеплители – опилки, керамзит. Рассмотрим все типы подробно.
Каменная вата
Производят из базальтовых пород с добавлением карбоната, который регулирует уровень содержания кислоты. Для скрепления между собой волокон используют связующие элементы — битумные, бентонитовые и синтетического происхождения.
Каменная вата не впитывает влагуОбладает такими свойствами:
- высокие теплоизолирующие показатели;
- не воспламеняется, предохраняет деревянные конструкции от возгорания;
- не дает усадку и не теряет форму во время эксплуатации;
При выборе каменной ваты в качестве утеплителя необходимо обращать внимание на расположение волокон.
Есть три типа — вертикальное, горизонтальное и хаотичное. Первые два вида делают утеплитель устойчивым к механическим воздействиям, третий — отвечает за высокий коэффициент теплоизоляции. При утеплении каркасных домов каменную вату используют для фасада, цокольных и подвальных этажей.
Эковата
По своему составу на 80 % состоит из целлюлозы. В качестве антисептика и антипирена в ее состав введены борная кислота и тетраборат натрия. К достоинствам относят:
- высокие показатели звукоизоляции;
- хорошее соотношение цена — качество;
- при работе с этим материалом нет швов и стыков;
- легко укладывать даже в труднодоступных местах.
Как и у всякого материала наряду с плюсами есть и минусы:
- при эксплуатации большой процент усадки;
- впитывает влагу, из-за этого значительно увеличивается теплопроводность;
- для работы необходимо специальное оборудование;
- очень маленькая жесткость, из-за чего не подходит для бескаркасной теплоизоляции;
- вблизи нагревательных приборов есть риск возгорания.
Проводить теплоизоляционные работы этим материалом лучше специалистам. Самостоятельно утеплить дом эковатой сложно.
Стекловата
Как утеплитель нашла свое применение при изоляции внутренних и наружных стен, межэтажных и кровельных перекрытий. Наряду с достоинствами обладает и недостатками:
- большой процент усадки;
- низкий уровень плотности;
- хрупкий и ломкий материал;
- хорошо впитывает влагу.
Из плюсов:
- хорошо переносит низкие температуры;
- пожаробезопасная;
- низкая цена;
- не подвержена действию химических веществ;
- при утеплении пола не нужна дополнительная защита от грызунов.
Стекловата не содержит вредных веществ, но из-за ее хрупкости работать надо в защитном костюме.
Минвата
Имеет три разновидности — базальтовая, стеклянная и шлаковая. Используют при утеплении кровли, наружных и внутренних стен, напольных и чердачных перекрытий.
Материал выпускают в виде плит или в рулонеПри выборе материала необходимо обращать внимание на показатели плотности.
В зависимости от места монтажа теплоизоляционного слоя подбирать марку материала. Например, минвата П–75. Показатель плотности 75 кг/м³ подойдет для утепления чердачных перекрытий и других горизонтальных плоскостей, неподвергающихся большим нагрузкам. Для теплоизоляции пола лучше выбрать материал с большими показателями плотности и жесткости — ПЖ–175 или ППЖ–200.
Сыпучие
К сыпучим утеплителям относят — керамзит, вермикулит, пеностекло, перлит. Часто утепляют каркасный дом опилками, что не совсем рационально во влажном климате. Сыпучие утеплители завоевали свою популярность благодаря многим качествам:
- низкие показатели теплопроводности;
- устойчивы к смене температурных режимов;
- за счет малого веса не утяжеляют всю конструкцию;
- длительный срок службы.
Работать с этими материалами просто, не нужны специальные инструменты и профессиональные навыки. Засыпной утеплитель способен заполнить любое пространство, даже в труднодоступных местах.
Смотрите в видео: обзор утеплителей для каркасных домов.
Вернуться к оглавлению
Толщина утеплителя — как рассчитать
Для снижения теплопотери, каркасный дом необходимо утеплять. На толщину теплоизоляционного слоя влияют показатели теплопроводности материала и климатические условия. Недостаточная толщина приведет к промерзанию стен и появлению конденсата. Чтобы правильно рассчитать размеры теплоизоляции, учитывают коэффициент теплопроводности материала, из которого построено здание.
Читайте на нашем сайте: способы утепления каркасного дома.
Подробная таблица характеристик каждого стройматериала дана в СНиП № 2–3–79.
Расчет производят по формуле:
Т = R х P |
где R — сопротивление теплопередачи (м/с²)/Вт, а Р — теплопроводность утеплителя Вт/(м*°С).
Чтобы не производить сложные расчеты можно взять средние строительные нормы утеплителя для каждого региона или произвести вычисления при помощи онлайн-калькулятора.
Для средней полосы России
Рассмотрим оптимальную толщину для каждого утеплителя.
Материал | Толщина слоя в мм |
эковата | от 170 |
пенопласт | от 150 |
минвата | 150 |
Средняя толщина утеплительного слоя для средней полосы России должна быть не меньше 150 мм. Для теплоизоляции пола и стен, показатель должен быть увеличен на 50–100 мм.
Для северных регионов
Рекомендуемые строительные нормы
Материал | Толщина слоя в мм |
эковата | от 200 |
пенопласт | от 150 |
минвата | 200 – 250 |
Для районов севера достаточная толщина слоя 200 мм. Для перекрытий показатели должны быть увеличены до 250 мм.
При использовании засыпных утеплителей толщину надо рассчитать исходя из теплопроводности каждого материала.
Советуем посмотреть видео: как проводить расчеты толщины утеплителя.
Правильно проведенные работы уменьшат процент теплопотери, сделают дом пригодным для круглогодичного проживания.
О внутренней пароизоляции каркасных домов можете узнать по ссылке.
Какой толщины пенопласт лучше выбрать для утепления дома?
Для обеспечения максимального уровня энергосбережения важно знать, какой толщины пенопласт лучше выбрать для утепления дома снаружи.
Грамотный выбор утеплителя позволит не только сэкономить финансы на покупку теплоизоляционного материала, но и обеспечить защиту несущих конструкций здания от промерзания и повышенной влажности.
Почему важно правильно выбирать толщину пенопласта?
Выбор толщины пенопласта позволяет обеспечить требуемый уровень теплоизоляции поверхности и достаточные прочностные свойства теплоизолирующего слоя. Чем толще материал, тем он прочнее и с ним работать при монтаже намного проще. С другой стороны, толстые листы имеют значительный вес, который может быть критичным, например, при утеплении потолка.
Если толщина не была выбрана правильно, то велика вероятность, что она может оказаться меньше, чем минимально необходимая, и в таких случаях могут возникнуть такие последствия:
- конструкции дома будут промерзать, в результате чего они потеряют прочностные характеристики и срок их эксплуатации сократится;
- сместится точка росы в несущих стенах и внутри материала будет образовываться конденсат, что чревато появлением плесени, грибка и вредных микроорганизмов;
- не будет обеспечена надёжная основа для нанесения отделочного покрытия;
- тепловое оборудование не сможет обеспечить комфортной температуры внутри помещения или будет работать с большим расходом топлива либо электроэнергии.
Если для утепления использовать пенопласт с избыточной толщиной, то это будет лишней тратой финансовых средств.
ТОП 3 лучших товаров по мнению покупателей
Как определить оптимальную толщину пенопласта?
Выбрать подходящую толщину пенопласта для утепления дома необходимо на основе следующих факторов:
- типа используемого стенового материала;
- климатических особенностей конкретного региона.
Важно!
Для того чтобы рассчитать толщину пенопласта, необходимо воспользоваться следующей формулой:
R=P/K, где R – теплосопротивление; P – толщина утеплителя; K – коэффициент теплопроводности.
Зависимость от региона проживания
Величина теплосопротивления зависит от региона проживания и является табличной величиной, которую необходимо искать в специализированных справочниках. Она зависит также и от типа конструкции и может значительно отличаться для пола, потолка и стен. Для средней полосы проживания величина теплосопротивления для стен составляет 3,5 м2∙К/Вт, для пола – 4,6 м2∙К/Вт, для потолков – 6 м2∙К/Вт.
На теплопроводность влияет плотность пенопласта. Она может изменяться в пределах от 15 до 50 кг/м3, а соответствующий коэффициент теплопроводности от 0,042 до 0,033 Вт/м∙К соответственно. Узнать точные данные можно из технических характеристик, которые предоставлены производителем или из маркировки изделий.
Рекомендации по выбору толщины пенопласта
При выборе толщины нужно учитывать, что листы должны обладать достаточной прочностью и при монтаже или эксплуатации не растрескиваться и ломаться под собственным весом или в результате незначительных механических воздействий.
Поэтому рекомендуется пользоваться следующими правилами подбора толщины:
- для утепления внутренних стен помещений или лоджии следует использовать листы 20-50 мм;
- чтобы теплоизолировать фасад, толщина пенопластовых листов должна составлять более 50 мм;
- утепление каркасного дома должно выполняться 50 мм плитами;
- теплоизоляция ленточного фундамента дома с ленточным фундаментом должна быть выполнена плитами толщиной более 100 мм;
- для утепления мансарды нужен пенопласт с толщиной листов от 50 мм для стен и от 25 мм для потолка;
- для теплоизоляции полов лучше использовать плиты с толщиной от 100 мм.
Стандартная толщина листов пенопласта составляет от 30 до 100 мм. Бывает, что требуется утеплить внешние стены дома плитами с большей толщиной, то в таких случаях её набирают путём укладки нескольких утеплительных слоёв.
На какие характеристики пенопласта следует еще обратить внимание?
Поскольку пенопласт помимо теплоизоляционных свойств должен обладать ещё и оптимальной прочностью, то выбор его плотности является одним из важнейших критериев выбора.
Профессионалы рекомендуют поступать следующим образом:
- для утепления стен снаружи дома следует использовать утеплитель с плотностью 25 кг/м3;
- для теплоизоляции полов оптимальна плотность 35 кг/м3;
- для утепления потолков внутри дома, мансарды и лоджии подойдёт пенопласт с плотностью от 15 кг/м3.
Вторым критерием выбора пенопласта является размеры листов. Они должны быть подобраны таким образом, чтобы количество отходов утеплителя было минимальным, поэтому рекомендуется заранее выполнить замеры утепляемых поверхностей и выполнить соответствующие расчёты. Стандартные размеры пенопластовых листов следующие: 0,5х1 м, 1х1 м, 2х1 м.
При покупке листов утеплителя важно в смету затрат вносить небольшой запас, который в среднем должен составлять примерно 10-15% от общего количества.
Заключение
Утеплять различные части конструкций дома пенопластом нужно с грамотным выбором размеров изоляционного материала на основе проведённых расчётов, с учётом всех технических условий монтажа и климатических особенностей региона. Кроме того, нужно оценивать удобство работы с утеплителем и при необходимости использовать более плотные листы, чтобы предотвращать их повреждение.
Какова толщина стен каркасного дома? Устройство каркасной стены и утепление | Эксперты
Технология каркасного домостроения очень востребована и популярна в современном мире. Ее используют люди уже очень давно. Изначально она появилась на Западе, но плавно перетекла и к нам. На сегодняшний день это один из самых оптимальных вариантов для возведения как сезонного, так и постоянного жилья.
Алексей
Технолог
Каркасное строительство может быть очень надежным и долговечным. Но только в том случае, если оно произведено в соответствии с технологией и с соблюдением всех необходимых норм.
С его помощью можно в короткие сроки возводить строения, по абсолютно доступной цене. То, какой толщины будут стены дома играет огромную роль. Самой конструкцией определяется эта толщина, а также толщиной утеплителя каркасного дома, что крайне важно правильно рассчитать, ведь от этого также зависит размер фундамента.
Содержание
- Строение стены и ее толщина
- Галерея
- Толщина утеплителя
- Утепление минеральной ватой
- Утепление пенополистиролом
- Вентиляционный зазор
- Использование вентзазора
- Толщина стен
- Внешняя стеновая обшивка
- Внутренняя стеновая обшивка
- Расчет толщины
Строение стены и ее толщина
На выбор толщины стен влияет несколько решающих факторов. По сути своей ориентироваться надо на наличие вентзазоров, вид утеплителя, а также особенности конструктива.
По сути своей классическая конструкция каркасной стены заключается в:
- Наружная обшивка. Здесь все зависит от того, какой подобран материал, которым вы ее производите. Толщина варьируется, как на несколько сантиметров, так и несколько миллиметров. В первом случае если вы остановитесь на плитах ОСП, ЦСП, натуральная древесина или фиброцементный садинг, а во втором, если на обычном профильном листе из металла.
- Затем идет вентзазор, который призван обеспечить свободную циркуляцию воздуха. Он занимает 30-50мм и устанавливается между утеплителем и внешней обшивкой.
- Важно определиться, какой вам нужен проект: сезонной постройки или полноценного дома для круглогодичного проживания. Если перед вами дачное строение, нет необходимости в толстом слое утепления стен каркасного дома, достаточно слоя в 50-100мм. Если вы собираетесь проживать и в зимнее время года, то это значение увеличивается минимум до 150 мм. Соответственно и толщина стены растет. Не стоит пренебрегать этими значениями, ведь недостаточное количество стенового утеплителя может привести к большим тратам на отопление зимой, ведь прогреть такой дом будет достаточно сложно. Если вы проживаете в совсем холодных климатических условиях, можно укладывать утеплитель в два слоя или делать перекрестное утепление, что аналогично увеличивает вдвое и наружную толщину стены. Если вы выбрали минеральный вариант в качестве утепления стен каркасного дома, необходимо позаботиться о дополнительной защите с помощь мембраны. По сути она не занимает места, а потому критично не влияет на толщину стены, самым большим по обьему и толщине материалом будет само утепление.
- Внутренняя стеновая обшивка. В зависимости от того, какой стеновой материал вы подобрали, ее толщина также может увеличиваться или уменьшаться. Если вы выбрали стеновые материалы из древесины (например, из имитации бруса), то внутренняя стеновая обшивка будет толще. А если фанера или панели – то обшивка будет достаточно тонкой, так же нужно учесть вентзазор между обшивкой и паробарьером в 20мм.
Галерея
Толщина утеплителя
От того, какой толщины утеплитель каркасного дома, во многом зависит то, какая должна быть толщина стен каркасного дома. Поэтому при расчетах необходимо ориентироваться на эти значения. Если в качестве теплоизолятоции выбрана минеральная вата, то не забывайте об обустройстве вентиляционного зазора и пленок. Когда в качестве материала выбран пенополистирол или пенополиуретан, то необходимость в нем отпадает. Давайте разберемся в обоих вариантах.
Фото 1. Утепление каркасного дома
Утепление минеральной ватой
В каркасном домостроении это самый востребованный и удобный вариант. Она обладает хорошими технологическими качествами и хорошим уровнем теплоизоляции. Ограничиваются 99% всех теплопотерь, что является отличным показателем. Характеристика теплопроводности – это очень важный показатель, который четко дает понять, насколько помещения будут изолированы. Если вы используете стекловату, то этот показатель варьируется от 0,035 до 0,055 ВТ/М °К.
В случае с минеральной ватой это значение равняется 0,034 – 0,045 ВТ/М °К. На то, какими именно будут показатели влияет структура самих материалов.
Фото 2. Минеральная вата
Минеральная вата бывает двух видов: в форме плит повышенной жесткости или сжимаемых матов. Теплопроводность плит выше, ведь ее структура намного плотнее, в то время как во втором случае структура имеет больше пор, а значит, и теплопроводность будет ниже. Но нужно не забывать на какую поверхность монтируется плита утеплителя. От этого будет зависеть плотность материала. Для стен мы призываем использовать плотность утеплителя не ниже 35кг/м3 и хорошего производителя. В таком случае он будет прекрасно монтироваться, сглаживать неровности, не сползать со временем.
После проведения необходимых расчетов, подсчитывается толщина минваты каркасного дома. Необходимо ориентироваться на климатические условия в том районе, где производится строительство (для круглогодичных построек). Причем учитывать стоит только самые низкие зимние температуры. Для нашего с вами холодного климата следует выбирать более толстый слой.
Фото 3. Стена каркасного дома с утеплением
Существуют специальные справочные таблицы, в которых прописаны все необходимые значения (см СП 50.13330.2012) для расчета, а также калькуляторы теплотехнического расчета.
Минеральная вата чаще всего выпускается производителями (помимо исключений) в упаковках, толщина листа 50 мм и 100 мм. Поэтому в случае, если необходимо значение, к примеру, равное 130 – допускается использование двух слоев. Запас в 20 мм – это всегда хорошо.
Утепление пенополистиролом
Зачастую этот материал используется в качестве дополнительного утеплителя для минеральной ваты, если планируется установка в каркасных домах. При каркасно-щитовом строительстве пенополистирол можно встретить намного чаще, но все же самый правильный вариант это использование каменной ваты.
При его расчёте также следует ориентироваться на среднесуточную тепературу самой холодной пятидневки в районе строительства. В теплых регионах будет достаточно слоя в 70 мм, тогда как, например, в Москве, он должен быть не менее 150 мм по СП 50.13330.2012.
Плотность и ширина может отличаться в зависимости от конкретной постройки, но, если вы утепляете стены, плотность не должна быть меньше 25 кг/м3 (рекомендуемая нами – не меньше 35кг/м3).
Фото 4. Утепление пенополистиролом
По теплопроводности от минеральной ваты пенопласт практически неотличим, поэтому толщина рассчитывается по тому же принципу.
При использовании такого материала, можно четко запросить толщину, соответственно, если вы захотите получить конкретное значение – вы его получите, без лишнего запаса и переплат. Чаще всего его используют для утепления пола, но допустим и для стен. Чем ниже температуры за окном, тем толще слой теплоизоляционного материала.
Вентиляционный зазор
Поддержание естественной вентиляции в фасаде деревянной постройки – это очень важно. Такое свойство может существенно продлить сроки службы вашего фасада и соответственно дома, а потому, каркасные стены должны иметь вентиляционный зазор между «пирогом утепления» и панелями внешней отделки фасада.
Европейский стандарт DIN 18615 – 1 определяет требования для вент. фасадов еще с 1970 годов. Более поздний документ ETAG 034, базовый нормативный документ сертифицирующий европейские фасады. Расстояние между тыльной стороной панелей фасада и теплоизоляцией должно быть не менее 20 мм.
Фото 5. Схема вентилируемого фасада
Если вы строите стены из натуральных материалов, той же древесины, они заведомо отблагодарят вас за хорошую вентиляцию, очень высокой биологической долговечностью. Это касается как панелей обшивки, так и всего силового каркаса. Что интересно, искусственные материалы на панелях вентиляционных фасадов, так же прослужат намного дольше если выполнять при их монтаже вентзазор. Документы DIN 18615 – 1 и ETAG 034 регламентируют обязательный вентзазор для всех видов навесных фасадов, вне зависимости от естественных или искусственных материалов их обшивки.
Если вы используете минеральную вату, или какой-либо другой вид утеплителя, в качестве утепления каркасных стен, то вентиляционный зазор между панелями обшивки и утеплителем – обязателен. Помимо функции, дренажной плоскости которая убирает из-под панелей обшивки капли, вент зазор разрывает капиллярный путь дождевой воды, не позволяя ей попадать под панели обшивки. Говоря простым языком, вентзазор сделает долговечнее ваши стены.
Использование вентзазора
Без вентиляционной «щели» между тыльной стороной панелей обшивки фасада и утеплителем просто не обойтись
- Вентзазор разрывает капиллярный путь дождевой воды снаружи в подфасадное пространство. В итоге панели наружной стеновой обшивки получают замечательную вентиляцию и как бонус долговечность.
- Он одновременно дренажная плоскость для водоотведения из фасада и вентиляционный канал для поддержания элементов обшивки фасада в сухом состоянии.
- При порывах ветра, вентзазор снижает разность давления между наружным воздухом и воздухом под фасадного пространства. Именно разность давлений затягивает воду (капли дождя) под обшивку. Уменьшая ее вентзазор защищает «пирог утепления» от дождевой воды.
Размеры вентзазора для каждого строения рассчитываются индивидуально, но ширина не должна быть меньше 20 мм. Для крупногабаритных построек это значение варьируется до 50 мм. Даже если при выборе материала для утепления вы все-таки остановились на пеноплексе, без дополнительной вентиляции стен не обойтись. Вентзазор внутри фасада, нужен в любом случае.
В целом на долговечность панелей фасада, общий уровень паропроницаемости стен роли не играет, на это работает только правильная конструкция вентилируемого фасада, в том числе вентзазор, который является его неотъемлемой частью. При использовании скошенного планкена на фасаде, технические зазоры между досочками принимают за щели в стене. Мнение ошибочное, с функциональной точки зрения, они тоже работают на вентиляцию обшивки.
Толщина стен
От отделки стен зависит очень многое, поэтому важно, чтобы она была произведена максимально грамотно и правильно. Если вы недостаточно уверены в уровне своего профессионализма, следует обратиться за помощью к более опытным специалистам.
Фото 6. Конструкция каркасной стены
Внешняя отделка выполняет функцию защиты стен от различных атмосферных явлений и воздействий, а также укрепляет конструкцию, а потому грамотно должен быть произведен расчет толщины наружных стен.
Внешняя стеновая обшивка
Наружная стеновая обшивка выполняется из различных материалов, все зависит от ваших предпочтений и бюджета. Могут быть использованы доски, плиты, металлопрофиль, листы ОСП , штукатурка, фиброцементный сайдинг и т. п.
Чаще всего можно встретить наружную стеновую обшивку каркасного дома с помощью ОСП. Толщина этих стружечных плит каркасного дома определяется количеством этажей в постройке. Если этаж один – это не менее 9 мм, а если два – 12 мм. В идеале, даже в одноэтажном строении ставить 12 мм листы. Эти панели отличаются высокими физико-механическими свойствами, хорошим сроком службы и демократичным ценником, а потому отлично подходят для наружной стеновой отделки.
Внутренняя стеновая обшивка
Внутренняя стеновая обшивка является завершающей частью листовых материалов стенового «пирога». Это может быть влагоотталкивающая фанера, МДФ или те же плиты ОСП.
Толщина фанеры и МДФ не должна быть меньше 5 мм. Толщина ОСП для стен каркасного дома рассчитывается также, как и в случае с наружной стеновой обшивкой. А если вы используете такой материал, как гипсокартон, то это 12-13 мм.
Расчет толщины
Для наглядного примера вместе с вами произведем необходимые расчеты для того, чтобы к примеру, подсчитать толщину каркасного дома для теплого дома в Подмосковье.
Если взять за основу то, что утеплитель будет 200 мм, а внешнюю стеновую отделку мы будем производить с помощью ОСП, которые составляют 12 мм. К тому же предусмотрен вентзазор в размере 20 мм. А для внутренней стеновой обшивки мы выбрали гипсокартон по брускам вентзазора 20мм, толщина которого 13 мм, то толщина стены каркасного дома для постоянного проживания получается 265мм, минимальная толщина утеплителя стены с таким «пирогом» для данного местоположения будет 125мм. Помня, что толщина минераловатного утеплителя кратна 50мм, получается минимально достаточное утепление для комфортного проживания 150мм.
Фото 7. Строение каркасного дома
По такой же схеме необходимо производить расчет размера стен для каждого проекта и материала индивидуально в зависимости от вашего выбора. У нас в «Домостроительных технологиях Павла Усманова» вы можете посмотреть множество разнообразных готовых проектов на любой вкус, задачу и бюджет. Для вас представлены варианты с абсолютно разными планировками, стилями и оформлением. Вы можете подобрать вариант с просторной открытой или закрытой террасой, красивыми лоджиями, гаражом или верандой. Для вас представлены строения на один, два или даже три этажа. Все они до мелочей продуманы нашим профессиональным архитектором, а потому проживание в таком доме будет максимально комфортным и уютным.
Покупка готового проекта заведомо убережет вас от возможных ошибок. Также стоит отметить, что строительство дома – дело серьезное. Ошибка в расчетах может привести к потере функциональности строения и даже к последующему его разрушению. Поэтому очень хорошо, если этот сложный процесс на всех этапах будет контролировать специалист, а потому мы с радостью предлагаем вам свою профессиональную руку помощи.
Заказывайте строительство каркасных домов у нас и убедитесь в качестве самостоятельно. Смотрите актуальные проекты в «Домостроительных технологиях Павла Усманова» и вы обязательно найдете то, что нужно именно вам. Задавайте интересующие вас вопросы – мы с радостью на них ответим. Мы работаем для вас в Москве и Санкт-Петербурге!
Написать комментарий
Расчет толщины утеплителя для стен
Расчёт толщины утеплителя
Как и чем утепляться – пожалуй, один из главных вопросов, который встает перед владельцем загородной недвижимости. С наступлением первых холодов его решение приобретает все большую важность. Мы постарались облегчить вам выбор подходящего материала, представив небольшой онлайн калькулятор для расчета толщины утеплителя. Он подходит для вычислений слоя теплоизоляции в составе типового пирога «несущая стена-утеплитель-отделка».
Небольшая памятка по использованию калькулятора:
- обратите внимание, что в списке городов представлены далеко не все населенные пункты России. Поэтому старайтесь выбирать варианты, минимально удаленные от месторасположения вашего дома. Это важно, т. к. данный параметр определяет средние зимние температуры;
- все численные значения (толщины) выводятся в миллиметрах. На всякий случай: в 1 м 100 см или 1000 мм;
- подробные характеристики утеплителей советуем смотреть на сайтах производителей. Там же вы найдете рекомендуемые цены на данный вид продукции;
- все расчеты являются ориентировочными, поэтому не лишним будет прибавить к полученным результатам 10%
Получив в результате вычислений толщину теплоизоляции и зная площадь стен, несложно вычислить объем утеплителя. Надеемся, это будет полезно.
Онлайн-калькулятор для расчета толщины утеплителя
Предлагаем вам воспользоваться нашим удобным калькулятором, с помощью которого можно рассчитать толщину слоя утеплителя.
Источник: cdelayremont.ru
Толщина утеплителя для стен
Однослойные стены, выполненные только из обычного керамического или силикатного кирпича, не соответствуют современным нормативным параметрам по теплосбережению.
Для обеспечения требуемых теплозащитных характеристик наружных стен необходимо использовать эффективный утеплитель, установленный с наружной стороны или в толще конструкции стен.
Применение утеплителя, в многослойных конструкциях наружных стен, позволяет обеспечить требуемую теплозащиту стен во всех регионах России. За счет применения утеплителя потери тепла снижаются приблизительно в 2 раза, уменьшается расход строительных материалов, снижается масса стеновых конструкций, а в помещении создаются требуемые санитарно-гигиенические условия, благоприятные и комфортные для проживания.
Расчет теплоизоляции стен
Способность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R.
Требуемая толщина утеплителя наружной стены вычисляется по формуле:
(см. таблица 2)
(для штукатурного фасада r=0,9; для слоистой кладки r=0,8)
Для многослойных конструкций в формуле (1) δ/λ следует заменить на сумму
δi – толщина отдельного слоя многослойной стены;
λi – коэффициент теплопроводности материала отдельного слоя многослойной стены.
При выполнении теплотехнического расчета системы утепления с воздушным зазором термическое сопротивление наружного облицовочного слоя и воздушного зазора не учитываются.
Расчет толщины утеплителя для стен
Толщина утеплителя для стен Однослойные стены, выполненные только из обычного керамического или силикатного кирпича, не соответствуют современным нормативным параметрам по теплосбережению. Для
Источник: utepdom. ru
Расчет толщины утеплителя для стен
Каждый, кто строит собственный дом, хочет, чтобы в нем было тепло. Добиться это можно несколькими способами: построить толстые стены, сделать хорошее утепление или хорошо отапливать дом.
На практике все эти способы используют вместе, но с экономической точки зрения, больший приоритет имеет утепление дома, а точнее увеличение толщины утеплителя.
Как же рассчитать необходимую толщину стен и утеплителя, чтобы дом был не только крепким, но теплым.
Наш расчет будет состоять из двух основных этапов:
- Нахождения сопротивлением теплопередаче стен, которое необходимо для дальнейших вычислении.
- Подбор необходимой толщины утеплителя в зависимости от конструкции и материала стен.
Сопротивлением теплопередаче стен
Для нахождения этого параметра используем СП 50.13330.2012 «Тепловая защита зданий» который можно скачать на нашем сайте (ссылка).
В пункте 5 «Тепловая защита зданий» представлены несколько формул, которые помогут нам рассчитать толщину утеплителя и стен. Для того чтобы это сделать существует параметр, называемый сопротивлением теплопередаче и обозначаемый буквой R. Он зависит от необходимой температуры внутри помещения и климатических условий данного города или района.
В общем случает он рассчитывается по формуле R ТР = a х ГСОП + b.
Согласно таблице 3, значения коэффициентов a и b для стен жилых зданий равняется 0,00035 и 1,4 соответственно.
Осталось только найти величину ГСОП. Расшифровывается она как градусо-сутки отопительного периода. С этим значением придется немного повозится.
В данной формуле tВ — это температура, которая должна быть внутри помещения. По нормам она равняется 20-22 0 С.
Значение параметров tОТи zОТ означают среднюю температуру наружного воздуха и количество суток отопительного периода в году. Узнать их можно в СНиП 23-01-99 «Строительная климатология». (ссылка).
Если посмотрите на данный СНиП, то увидите большую таблицу в самом начале, где для каждого города или района приведены климатические параметры.
Нас будет интересовать колонка, в которой написано «Продолжительность и средняя температура воздуха периода со средней суточной температурой воздуха ≤ 8 0 С».
Пример расчета параметра R ТР
Для того, чтобы все стало более понятным, давайте рассчитаем сопротивлением теплопередаче стен (R ТР ) для дома построенного в г. Казань.
Для этого у нас есть две формулы:
Сначала рассчитаем ГСОП. Для этого ищем г. Казань в правой колонке СНиП 23-01-99.
Находим по таблице, что средняя температура tОТ = — 5,2 0 С, а продолжительность zОТ = 215сут/год.
Теперь нужно определится, какая температура воздуха внутри помещения для вас комфортна. Как было написано выше оптимальным считается tВ = 20-22 0 С. Если вы любите более прохладную или более теплую температуру, то при расчете ГСОП для значение tВ может быть другим.
Итак, подсчитаемГСОП для температуры tВ = 18 0 С и tВ = 22 0 С.
ГСОП18 = (18 0 С-(-5,2 0 С) х 215 суток/год = 4988.
ГСОП22 = (22 0 С-(-5,2 0 С) х 215 суток/год = 5848
Теперь найдем сопротивление теплопередаче. Как мы уже знаем коэффициенты a и b для стен жилых зданий, согласно таблице 3 из СП 50.13330.2012 равняются 0,00035 и 1,4.
R ТР (18 0 С) = 0,00035 х 4988 + 1,4 = 3,15 м 2 * 0 С/Вт, для 18 0 С внутри помещения.
R ТР (22 0 С) = 0,00035 х 5848 + 1,4 = 3,45 м 2 * 0 С/Вт, для 22 0 С.
Таким сопротивление, должна обладать стена вместе с утеплителем, для того чтобы в доме были минимальные теплопотери.
Итак, необходимые начальные данные мы получили. Теперь перейдём ко второму этапу, к определению толщины утеплителя.
Расчета толщины утеплителя
Надеемся вам хватило желания дочитать предыдущий раздел нашей статьи. Теперь попробуем рассчитать толщину утеплителя в зависимости от материала и толщины стен.
Каждый материал, входящий в многослойный пирог стены, обладает собственным тепловым сопротивлением R. Так вот, наша задача, состоит в том, чтобы сумма всех сопротивлений материалов, входящих в конструкцию стены, равнялась тепловому сопротивлению R ТР ,которое мы рассчитывали в предыдущейглаве, т. е.:
Тепловое сопротивление отдельного материала R равняется отношению толщины слоя (δs) к теплопроводности (λS).
Что бы дальше не путать вас формулами, рассмотрим три примера.
Примеры расчета толщины утеплителя для стен из кирпича и газобетона
Пример 1. Стена из газобетонных блоков D600 толщиной 30 см, утепленная снаружи каменной ватой плотностью 80-125 кг/м 3 , а снаружи обложена керамическим пустотелым кирпичом плотностью 1000 кг/м 3 . Строительство велось в г.Казань.
Для дальнейшего нахождения толщины утеплителя, нам понадобятся значения теплопроводности материалов λS. Эти данные должны присутствовать в сертификате к материалам.
Если по каким-либо причинам их нет, то посмотреть их можно в Приложение С к СП 50.13330.2012, который мы использовали ранее.
λSГ = 0,14 Вт/м* 0 С — теплопроводность газобетона;
λSУ = 0,045 Вт/м* 0 С – теплопроводность утеплителя;
λSК = 0,52 Вт/м* 0 С – теплопроводность кирпича.
Далее вычисляем значение R для каждого материала, зная, что толщина слоя газобетона δSГ = 30 см, а наружная кладка в полкирпича равняется δSК = 12 см.
RГ = δSГ/λSГ = 0,3/0,14 = 2,14 м 2 * 0 С/Вт — тепловое сопротивление газобетона;
RК = δSК/λSК = 0,12/0,52 = 0,23 м 2 * 0 С/В — тепловое сопротивление кирпича.
Т.к. наша стена состоит из трех слоев, то верно будет уравнение:
В предидущей главе мы находили значение R ТР (22 0 С) для г. Казань. Используем его для наших вычислений.
Таким образом мы нашли, каким тепловым сопротивлением должен обладать утеплитель. Для нахождения толщины утеплителя воспользуемся формулой:
Мы получили, что для заданных условий достаточно утеплителя толщиной 5 см.
Если мы возьмём значение R ТР (18 0 С) = 3,15 м 2 * 0 С/Вт, то получим:
Как видите, толщина утеплителя изменилась всего на полтора сантиметра.
Пример 2. Рассмотрим пример, когда вместо газобетонных блоков, уложен силикатный кирпич плотностью 1800 кг/м 3 . Толщина кладки при этом 38 см.
По аналогии с предыдущими вычислениями находим значения теплопроводности по таблице:
λSК1 = 0,87 Вт/м* 0 С — теплопроводность силикатного кирпича плотностью 1800 кг/м 3 ;
λSУ = 0,045 Вт/м* 0 С – теплопроводность утеплителя;
λSК2 = 0,52 Вт/м* 0 С – теплопроводность кирпича плотностью 1000 кг/м 3 .
Далее находим значения R:
RК1 = δSК1/λSК1 = 0,38/0,87 = 0,44 м 2 * 0 С/Вт — тепловое сопротивление кирпича 1800 кг/м 3 ;
RК2 = δSК2/λSК2 = 0,12/0,52 = 0,23 м 2 * 0 С/В — тепловое сопротивление кирпича 1000 кг/м 3 .
Находим тепловое сопротивление утеплителя:
RУ = 3,45 – 0,44 – 0,23 = 2,78 м 2 * 0 С/Вт.
Теперь вычисляем толщину утеплителя:
Т.е. для данных условий достаточно толщины утеплителя 12 см.
Пример 3. В качестве наглядного примера, говорящем о важности утепления, рассмотрим стену состоящую только газобетона D600.
Зная теплопроводность газобетонных блоков, λSГ = 0,14 Вт/м* 0 С, можем сразу вычислить необходимую толщину стен т.к. стена однородна.
Мы получаем, чтобы соблюдать все нормы СНиП, мы должны выложить стену толщиной 0,5 м.
В таком случае можно пойти двумя путями, сделать стену сразу необходимой толщины или построить стену потоньше и дополнительно утеплить.
Первый вариант нам кажется более надежным и менее затратным, потому что работ по монтажу утеплителя нет. Второй вариант больше подходит для уже построенных домов.
Все эти примеры, показывают, как зависит толщина утепление от материала стен. По аналогии с ними вы можете проделать расчёты для любого типа материала.
Расчет толщины утеплителя для стен
Важным этапом, при строительстве стен дома, является расчет толщины утеплителя.
Источник: stroim-svoi-dom.ru
Теплоизоляция для стен: расчет оптимальной толщины теплоизоляции и особенности утеплителей
Правильная теплоизоляция для стен квартиры или дома заключается не только в выборе определенного типа теплоизоляционного материала, но и в расчете его толщины.
Недостаточное утепление отразится не только на температуре в помещении, но и вызовет перенос точки росы на внутреннюю поверхность стены. Появившийся конденсат повлечет за собой повышение влажности, плесень и гниль на стенах.
С другой стороны, избыточная теплоизоляция, хоть и избавляет от этих проблем, но экономически не выгодна. Даже существенное превышение толщины слоя утепления над расчетным, принесет лишь незначительное увеличение показателя теплозащиты всего строения.
Расчет толщины теплоизоляции
В строительстве существует такое понятие как теплосопротивление – это показатель определяющий способность материала или конструкции сопротивляться переносу тепла из помещения во внешнюю среду.
Коэффициент тепдлосопротивления это постоянная величина, выведенная эмпирическим способом исходя из климатических особенностей региона. Для каждого региона России она индивидуальна. Данные регламентируются СНИП 23-01-99 «Строительная климатология». В таблице приведены некоторые показатели по регионам:
Теплосопротивление стены состоит из сопротивления передаче тепла всех слоев однородных материалов, сюда входят и несущие конструкции и утеплитель.
Толщина утеплителя будет рассчитываться по формуле:
- Rreg=δ/k, где
- Rreg – теплосопротивление в среднем по региону;
- δ – толщина слоя утеплителя;
- k – коэффициент теплопроводности термоизоляции Вт/м 2 ׺С.
Расчет теплоизоляции стены должен принимать во внимание толщину и материал несущих внешних стен, к которым он будет крепиться.
Данные по коэффициенту теплопроводности некоторых строительных материалов и наиболее распространенных типов современных утеплителей приведены в таблице.
Рассчитаем минимально необходимую толщину наиболее популярного утеплителя пенополистирола для Якутска – Rreg=4,9м 2 ׺С/Вт. Если дом построен из силикатного кирпича в два ряда.
Определяем реальное теплосопротивление стены при толщине в два кирпича δкирпича=0,51 м, k=0,81 Вт/м 2 ׺С, подставляем в формулу.
Rкирпича = δ/k = 0,51/0,81 = 0,62 м 2 ׺С/Вт
Рассчитанное значение отнимаем от константы по региону Якутск. Будет получена величина, которую должен перекрыть пенополистирол.
R = Rreg — Rкирпича = 4.9 – 0.62 = 4.34 м 2 ׺С/Вт Это искомый показатель который нуждается в перекрытии.
δ = Rпенопласт × k = 4,34×0,035 = 0,1519 (м),
Из расчетов ясно, что для дома, построенного в Якутии, из двойного силикатного кирпича необходим слой пенополистироловой теплоизоляции толщиной в 152 мм. Учитывая толщину воздушных прослоек внутри стены (между простенками), принимаем рабочую толщину пенополистирола 150 мм.
Утеплители для стен применяемые внутри помещения
Основные требования, кроме низкой теплопроводности, которые предъявляют к термоизоляционным материалам, используемым внутри помещения:
- небольшая толщина изоляционной конструкции, для экономии полезной площади;
- экологическая чистота – материал не должен выделять никаких вредных веществ.
Таким параметрам отвечает несколько типов утеплителей, каждый из которых имеет свои особенности технологии монтажа.
Фольгированные утеплители
Из всей номенклатуры фольгированных материалов, для утепления стен изнутри больше всего подходит термоизоляция на основании вспененного полиэтилена.
Производители выпускают множество марок: Фольгоизол , Алюфом, Экофол, Армафлекс, Джермафлекс, Пенофол, Изолон, Изофлекс. Термоизоляция помещения происходит по двойному принципу. Инфракрасное излучение отражается алюминиевым слоем обратно в помещение, а вспененный полиэтилен толщиной от 2 до 10 мм не дает проникнуть холоду.
Монтаж производится отражающей стороной внутрь помещения. Стыки полотнищ проклеиваются алюминиевым скотчем. Главная особенность устройства такой изоляции – это наличие зазора в 10-20 мм между фольгой и внутренней стороной отделочных декоративных материалов.
Через некоторое время после монтажа тонкого фольгированного вспененного полиэтилена на стену он может провиснуть и потерять часть эффективности. Для того чтобы это предотвратить производится монтаж на клей по все площади поверхности (на бетонные или кирпичные основы), более частое крепление теплоизоляции к деревянной стене скобами из строительного степлера или использование армированного материала.
Одним из современных материалов, которые можно использовать для утепления стен еще на стадии строительства является эковата. Это экологически чистый материал, который на 80% состоит из волокон целлюлозы с активными добавками:
- Буры – предотвращающей горение;
- Борной кислоты – обеспечивающей защиту от грибков, гнили, грызунов и насекомых.
Монтаж эковаты производится с помощью специальных аппаратов напылителей в межстенное пространство. Более подробно процесс напыления можно увидеть здесь:
Теплоизоляция, применяемая с внешней стороны стены
Материалам данного типа предъявляют дополнительные требования, связанные с устойчивостью к негативным влиянием внешней среды:
- Низкое влагопоглощение;
- Морозостойкость – способность выдержать многократные циклы замораживания оттаивания без разрушения;
- Устойчивость к ультрафиолетовому излучению;
- Прочность.
Пенополистирол
Является наиболее распространенным материалом для утепления фасадов. Однако его монтаж довольно трудоемкое занятие. Кроме того при расчете утепления пенополистиролом необходимо добавить стоимость дополнительных материалов и выполнение работ по промежуточной укрепляющей и финишной декоративной отделке фасада.
- Кирпичная стена;
- Специальный монтажный клей для утеплителя;
- Пенополистирол;
- Специальные пластиковые дюбели «зонтик»;
- Монтажная сетка из стекловолокна;
- Клей ля сетки;
- Грунтовка, повышающая адгезию штукатурки;
- Декоративная штукатурка.
Термокраска
Жидкая термоизоляция для стен – новый и прогрессивный теплоизоляционный материал, пока еще не слишком распространенный, но стремительно набирающий популярность.
Она состоит из керамических и силиконовых пористых микросфер на основе полимерного акрилового клеящего состава. Основным преимуществом этого материала является универсальность его применения, он может наноситься на любую стену: бетон кирпич, дерево.
Нанесение легко производится своими руками, кисточкой или при помощи обычного распылителя.
Подобрав необходимый теплоизоляционный материал и произведя расчет его толщины необходимо так же и соблюдать технологию монтажа. Иначе термоизоляционные свойства материала будут существенно снижены.
Расчет толщины теплоизоляции для стен
Теплоизоляция для стен: расчет толщины, обзор утеплителей для использования внутри и вне помещения. Технология установки и особенности использования.
Источник: stroitel5. ru
Как рассчитать толщину утеплителя — методики и способы
Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.
Какие данные нужны для расчета толщины утеплителя?
Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.
Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.
Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.
Почему важно правильно рассчитать показатели утепления?
Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.
Расчет теплоизоляционного слоя: формулы и примеры
Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:
tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;
tот — значение средней температуры;
zот — длительность отопительного сезона, сутки.
Значения для подсчета можно найти в СНиП 23-01-99.
При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:
Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.
Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.
Rст.=0,5/0,7=0,71 — тепловое сопротивление стены
R- Rст.=3,5-0,71=2,79 — величина для пенопласта
Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk
Для пенопласта теплопроводность k=0,038
d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см
По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.
Популярные способы утепления дома
Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:
- Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
- Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
- Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.
По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.
Правила и примеры расчета толщины утеплителя
Расчет теплоизоляционного слоя: формулы и примеры для различных исходных условий. Данные, необходимые для расчета толщины теплоизоляции.
Источник: remontami.ru

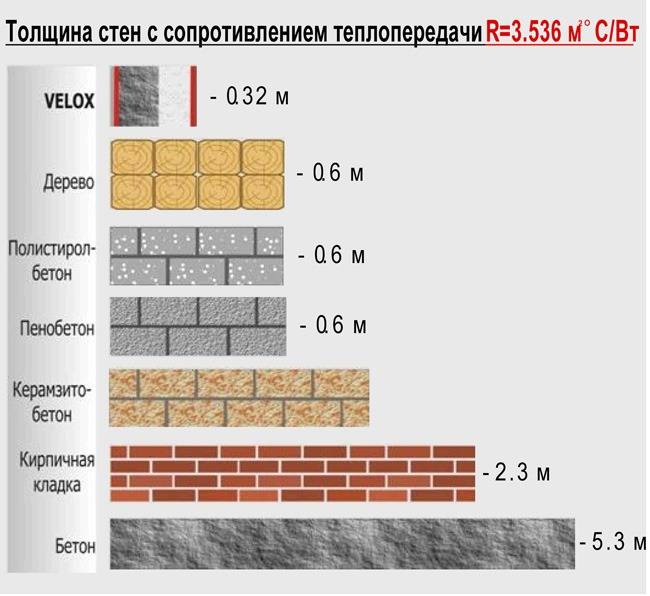

Толщина наружной стены: какой толщины должны быть ваши стены?
Наружные стены дома выполняют несколько жизненно важных функций. Стены ограждают конструкцию, защищают от непогоды и сводят к минимуму обмен теплом или прохладным воздухом между внутренней и внешней частью дома. Внешние стены также обеспечивают звуковой барьер от внешних шумов от транспорта, самолетов и т. д. Несущие наружные стены несут сжимающие (вертикальные) нагрузки конструкции до фундамента. В районах, подверженных стихийным бедствиям, таким как сейсмическая активность и ураганы, конструкции наружных стен должны включать системы стен сдвига, которые выдерживают боковые нагрузки (горизонтальные силы) вплоть до фундамента.
Ширина наружной стены играет важную роль в создании энергоэффективного, устойчивого к стихийным бедствиям дома с хорошим качеством внутренней среды (IEQ).
Стандартная толщина внешней стены зависит от материала каркаса и внешней отделки.
Толщина внешней стены с деревянным каркасом в дюймах
При деревянном каркасе наружных стен дома строители часто используют шпильки размером два на четыре дюйма. Однако для создания высокоэффективных и устойчивых к стихийным бедствиям наружных стен строителям необходимо увеличить размеры наружных стен с помощью стоек размером два на шесть дюймов, что увеличивает толщину наружных стен почти до 5,5 дюймов плюс обшивку 5/8 дюйма:
Шпильки размером 2 на 6 дюймов создают более толстую стену, обеспечивая дополнительное пространство для изоляции, делая дом более энергоэффективным (R-13 по сравнению с R-20), удобным и звуконепроницаемым. Более толстые стенки также дают пространство для изоляции коллекторов, что еще больше увеличивает значение R.
Стойки размером 2 на 6 дюймов с обшивкой улучшают общую прочность наружных стен, делая их значительно более прочными при боковых нагрузках, сопротивляясь изгибу и короблению во время землетрясений и торнадо.
-
К сожалению, каркас со стойками 2 на 6 дюймов по сравнению со стойками 2 на 4 дюйма имеет несколько недостатков:
процентов к затратам на пиломатериалы проекта – серьезная проблема сегодня из-за нехватки пиломатериалов и неустойчивых и растущих затрат. Добавление большего количества изоляции повышает энергоэффективность стены, однако рост цен на изоляцию еще больше угрожает итоговым результатам строительных проектов.
Чтобы компенсировать тепловые мосты на стойках, добавляется внешняя изоляция (1 дюйм или 1,5 дюйма), что увеличивает общую толщину стены.
Влага может скапливаться внутри толстых стен при столкновении теплого внутреннего и холодного наружного воздуха, что приводит к гниению и гниению каркаса, а также к нездоровой плесени, что снижает IEQ дома.
Наружные стены с деревянным каркасом требуют воздухоизоляции, воздушных барьеров и паронепроницаемых мембран.
Строители считают, что большие стойки труднее поднимать, а жатки требуют больше работы.
Качество элементов каркаса, содержание влаги, коробление, отходы и т. д. всегда были проблемой.
Теплоизоляционная бетонная опалубка Толщина наружной стены Жилой дом
Насколько толсты наружные стены при использовании изолированной бетонной опалубки? Спросите эксперта.
Определение толщины надземных наружных изолированных бетонных опалубочных стен жилого помещения подробно описано в строительных нормах и в технических таблицах производителей ICF. Конструкция ICF включает в себя двойной слой изолированных блоков из полистирола (EPS), уложенных по форме и размерам наружных стен. При размещении ICF стальная арматура устанавливается горизонтально и вертикально перед заливкой бетона в блоки.
Конструкция ICF позволяет производить устойчивые к стихийным бедствиям, энергоэффективные и долговечные наружные стены, которые способствуют достижению превосходного качества внутренней среды (IEQ).
Толщина бетона стены ICF обеспечивает превосходную устойчивость к стихийным бедствиям при сильных ветрах и землетрясениях.
Толщина вспененного материала ICF обеспечивает значения R, превышающие требования энергетического кода ASHRAE/ANSI 90.1.
Влагостойкие ICF помогают свести к минимуму рост вредной и вредной плесени.
Бетон и изоляция обеспечивают отличное звукопоглощение.
Наружные стены ICF обеспечивают воздухонепроницаемость и паронепроницаемость без дополнительных мембран.
Определение типичной толщины наружных стен для строительства МКФ
Толщина наружных стен жилых помещений при использовании МКФ зависит от нескольких факторов. Для стандартных внешних стен ICF требуется шесть дюймов бетона. Однако в районах, подверженных сильным ветрам, требуется бетон толщиной не менее 8 дюймов. В инженерных таблицах рассматриваются некоторые характеристики конструкции и местоположения здания при определении размера бетонного ядра и расположения арматуры.
В конструкции надземных стен МКФ учитываются местные ветровые и сейсмические нагрузки, а также нагрузки от несущего и живого пола и кровли.
Железобетонные стены ICF превышают стены с деревянным каркасом в качестве стен жесткости.
На толщину стены также влияет высота стены, ее огнестойкость и звукоизоляция.
Более толстые стены также имеют глубокие подоконники, которые усиливают освещение и придают характер интерьеру дома.
Рекомендации по проектированию толщины стен ICF
Практически все проекты домов и зданий подходят для строительства ICF.
Однако стандартная толщина наружных стен ICF составляет 12 дюймов, что уменьшает размеры комнат и сводит к минимуму площадь дома в квадратных футах. Чтобы сохранить первоначальные квадратные метры плана здания, вы должны увеличить габаритные размеры дома, что также влияет на конструкцию крыши и фундамента. Кроме того, двери и окна требуют более широких удлинителей косяков. Изменение традиционных планов строительства на строительство ICF стоит около 1000 долларов.
Средняя толщина внешней стены блоков Fox Blocks ICF помогает домовладельцам построить энергоэффективный, устойчивый к стихийным бедствиям и прочный дом с отличным IEQ: 23, требуется на 44% меньше энергии для обогрева и на 32% меньше энергии для охлаждения, чем дома с деревянным каркасом.
Стойкие к стихийным бедствиям блоки Fox Blocks ICF из армированного сталью бетона обеспечивают значительную прочность против сильных ветров, скорость которых превышает 200 миль в час, и осколков снарядов, летящих со скоростью более 100 миль в час.
Влагостойкие блоки Fox Blocks ICF обеспечивают прочную непрерывную монолитную бетонную стену с показателем проницаемости ниже 1,0, контролируя проникновение влаги и предотвращая рост вредной и вредной для здоровья плесени и грибка.
В блоках Fox отсутствуют органические вещества, которыми питаются такие вредители, как термиты. Тем не менее, Fox Blocks рекомендует мембраны Polyguard Products, Inc. 650 XTM или 650 XTP для защиты от термитов и гидроизоляции.
Блоки Fox серии ICF обеспечивают высокое шумоподавление, получив высокий стандарт ASTM E9.0 Рейтинг по классификации звукопропускания (STC) более 50.
Блоки Fox ICF устраняют необходимость в дорогостоящих материалах и трудозатратах для создания воздухонепроницаемых и атмосферостойких мембран.
Толщина наружных стен дома существенно влияет на энергоэффективность дома, устойчивость к стихийным бедствиям и IEQ. Более толстые наружные стены ICF создают высокопроизводительные, долговечные, прочные, безопасные и удобные дома без каких-либо проблем, связанных с наружными стенами из деревянного каркаса размером 2 на 6 дюймов: высокая стоимость пиломатериалов, проблемы с влажностью и проблемы с применением.
Fox Blocks упрощает переход с дерева на ICF благодаря онлайн-обучению на веб-сайте интегрированного учебного центра Fox Blocks, технической документации на основном веб-сайте Resources и программе оценки материалов EstimatorPro. Наш опыт показывает, что как только строитель переходит на стеновые системы Fox Blocks ICF, простота и быстрота их установки заставляют их отказаться от обрамления наружных стен деревом.
Свяжитесь со специалистами по наружным стенам Fox Blocks сегодня для получения дополнительной информации о преимуществах ICF.
СКАЧАТЬ ЭТОТ РЕСУРС
Чтобы загрузить этот файл, пожалуйста, заполните эту форму. Не волнуйтесь, как только вы заполните его, мы больше никогда не будем запрашивать вашу информацию.
Извините, при отправке формы возникла проблема.
Какой толщины изоляция R48?
Толщина изоляции вашего дома напрямую влияет на то, насколько тепло или холодно будет в вашем доме в любое время года. Надлежащая толщина и покрытие изоляции также могут напрямую повлиять на ваши счета за электроэнергию и продлить срок службы системы отопления, вентиляции и кондиционирования воздуха в вашем доме. Итак, какой толщины изоляция R48? Мы исследовали это конкретное значение R и ответим на этот вопрос для вас.
Различные типы изоляции имеют разную толщину в зависимости от материала. Вот средние уровни толщины R48 наиболее распространенных типов изоляции:
- Стекловолокно: 14 дюймов
- Спрей-пена с закрытыми порами: 7-8 дюймов
- Спрей-пена с открытыми порами: 14–14,5 дюймов
- Рулоны/маты минеральной ваты: 14–14,5 дюймов
- Жесткий пенопласт: 10 дюймов
Надлежащая изоляция принесет пользу каждой части вашего дома, где она установлена. К местам утепления относятся стены, чердаки, подвалы и потолки. Изоляция R48 более толстая и лучше всего подходит для более холодных регионов. Продолжайте читать, чтобы узнать больше об этом типе изоляции.
Какой толщины изоляция R48? Изоляция
R48 имеет одно из самых толстых значений R, которое вы можете выбрать для своего проекта. Помните, что самое высокое значение R в целом составляет R-60, что означает, что оно довольно близко. Изоляция R48 обычно используется в регионах с холодным климатом или очень холодными зимами.
Строительные нормы и правила часто предъявляют требования к изоляции R48 в таких помещениях, как чердаки и подвалы, так как именно в этих зонах в доме больше всего регулируется температура. Конечно, толщина изоляции R 48 зависит от типа изоляции.
Как узнать, сколько изоляции мне нужно?
Первое, что нужно сделать, чтобы определить, какая теплоизоляция требуется для любой комнаты в вашем доме, — это проверить местные строительные нормы и правила или веб-сайт Министерства энергетики. Вы также захотите рассмотреть возраст вашего дома.
Например, если вашему дому больше 10 или 15 лет, вам, вероятно, потребуется дополнительная теплоизоляция, чтобы регулировать внутреннюю температуру. Обратите внимание, что вы также можете модернизировать свой дом с помощью изоляции из минеральной ваты и стекловолокна. Как только вы найдете рекомендуемое значение R для вашего региона, вы можете искать подходящий материал.
Каждый изоляционный материал будет иметь свои характеристики, которые, в свою очередь, повлияют на то, сколько вам нужно для требуемого коэффициента теплопередачи. Давайте подробнее рассмотрим каждый из них.
Рулоны стекловолокна и изоляция из войлока
Войлок и рулоны из стекловолокна изготавливаются из тонких кусочков стекла и имеют толстую хлопковую текстуру. Этот тип изоляции обычно доступен и имеет ширину от 10 до 15 дюймов и длину от 25 до 300 футов. Ваш средний слой изоляции из стекловолокна или рулон будет иметь R-значение где-то от 11 до 50.
Как правило, эти плиты и рулоны можно размещать в стене рядом друг с другом, когда речь идет об изоляции стены. Однако для достижения значения изоляции R48 вам, вероятно, потребуется удвоить или утроить слои при установке их на чердаке или в подвале. Общая толщина может составлять от 2 до 3 футов в высоту.
Например, при установке на чердаке вам может понадобиться использовать от двух до четырех слоев изоляции, чтобы соответствовать требованиям R-коэффициента вашего дома. Изоляция стен обычно не должна быть такой же толстой, как в других частях дома.
Найдите изоляцию из стекловолокна на Amazon.
Жесткая пенопластовая изоляция
Жесткие пенопластовые плиты представляют собой жесткие панели, изготовленные из полиуретана, полиизоцианурата или полистирола. Они могут быть установлены в любой части вашего дома от подвала до крыши. Они особенно эффективны для утепления стен в подвальных и верхних этажах.
В среднем вам может понадобиться от 2 до 5 досок внахлест друг на друга при установке в стены и две или более при установке их в стены подвала, потолки или чердаки. Причина в том, что эти доски обычно имеют толщину не более 2–3 дюймов, а их значение R будет варьироваться от 5 до 11 на доску. Общая толщина перекрывающихся досок может составлять от 10 до 14 дюймов.
Вам нужно будет установить несколько панелей, чтобы соответствовать рекомендуемым значениям R для определенных областей дома [таких как потолок чердака или подвала]. Однако это может быть не всегда так, поскольку эти плотные плиты обладают отличной термостойкостью [даже в два раза выше, чем у некоторых других изоляционных материалов], и известно, что они служат очень долго.
Насыпная [продуваемая] изоляция
Этот тип изоляции обычно изготавливается из целлюлозы, минеральной ваты или стекловолокна. Мелкие частицы выдуваются в пространство с помощью машины, поэтому толщина будет зависеть от того, сколько изоляции вы используете. Конечно, в конечном итоге это будет зависеть от значения R конкретного места в вашем доме.
Например, если вы устанавливаете R48 на мансардном этаже, вам может понадобиться от 10 до 15 или более дюймов изоляции, чтобы соответствовать этому значению — этот слой будет довольно толстым. Этот вид изоляции очень популярен на чердаках, так как он легко вписывается в небольшие и ограниченные пространства неправильной формы.
Изоляция с барьером излучения Отражающая изоляция
Изоляция с барьером излучения, вероятно, является самым тонким материалом для монтажа. Он разработан, чтобы противостоять конвективному и кондуктивному тепловому потоку и помогает защитить от солнечного света, выделяющего тепло, поэтому его обычно используют на чердачных потолках.
Обычно изготавливается из алюминиевой фольги, но поставляется с подложкой из полиэтиленовых пузырей, пластиковой пленки или огнестойкого картона. Если вы живете в солнечном регионе, где летом температура может резко повышаться, изоляция из лучистого барьера может помочь регулировать внутреннюю температуру в эти месяцы.
Если вы используете теплоизоляционный барьер для соответствия требованиям изоляции R48, вам необходимо использовать тот тип, который имеет подложку из стекловолокна. Этот тип обычно имеет толщину около 3-5 дюймов, поэтому вам потребуется от 3 до 5 слоев [общая толщина слоя составляет около 10-20 дюймов], чтобы соответствовать значению R48.
Узнайте больше об теплоизоляционной барьерной изоляции на Amazon.
Что означает значение R? Как это связано с толщиной изоляции?
R-значение является отраслевым стандартом для измерения теплового сопротивления материала. В основном это определяется плотностью и толщиной изоляционного материала. Когда дело доходит до значения R, чем выше значение, тем лучше изоляционные качества материала.
Наилучшее значение теплоизоляции вашего дома будет зависеть от того, где вы живете, и от материалов, из которых сделан ваш дом. Если вы собираетесь повторно изолировать свой дом или находитесь в процессе добавления новой комнаты в свой дом, вам необходимо определить правильное значение R для вашего региона.
Например, дома, расположенные в северо-восточной части Соединенных Штатов [самая холодная часть США], обычно требуют изоляции чердака со значением R от 45 до 60.
В то время как дома, расположенные на юге, в юго-западной части Соединенных Штатов обычно требуется только средняя изоляция со средним значением R примерно от 25 до 35.
Чтобы узнать рекомендуемое значение R для вашего дома, вы можете посетить веб-сайт Министерства энергетики США и найти свой конкретный географический район. Вы также можете проконсультироваться с местным органом по строительным нормам или правительством, чтобы получить эту информацию.
Какова стандартная толщина изоляции?
Это зависит от типа изоляции, о которой вы говорите. Например, типичные листы и рулоны из стекловолокна могут иметь толщину от 2 до 6 дюймов. В то время как толщина напыляемой целлюлозной изоляции будет зависеть от того, сколько вы нанесете [чем больше наносится, тем толще слой изоляции].
Жесткий пенопласт обычно имеет толщину от четверти до двух дюймов. Изоляционный материал для барьера излучения относительно тонкий [толщиной в тысячные доли дюйма], но может иметь толщину 2-3 дюйма с подложкой из стекловолокна или шерсти.
Какова оптимальная толщина изоляции стен?
В среднем толщина изоляции стен варьируется от 4 до 6 дюймов, но это зависит от вашего региона. Это связано с тем, что для большинства областей рекомендуемое значение R составляет от 13 до 16.
Обычно это достигается путем нанесения одного слоя изоляции из стекловолокна на два слоя жестких пенопластовых плит. Изоляция пенопластом также может использоваться для внутренних стен, хотя уровень толщины также будет зависеть от пространства между внутренней и внешней стенами.
Однако легче установить изоляцию из напыляемой пены в новостройке, чем в уже построенном доме. Это требует больше времени и в конечном итоге будет стоить больше денег.
Сколько дюймов теплоизоляции должно быть на моем чердаке?
Зависит от вашего региона и планировки вашего чердака. Кровельный материал на вашем чердаке также будет играть роль в том, сколько изоляции вам потребуется в среднем.
На чердаке вам может понадобиться изоляция толщиной от 8 до 14 дюймов, при этом более высокие значения R требуют более толстого покрытия. Это означает, что вам, вероятно, придется удвоить ватин и рулоны из стекловолокна или плиты из жесткого пенопласта.
Если вы используете изоляцию из напыляемой пены, необходимо учитывать необходимую толщину в дюймах. В пакете изоляции для пены будет указано максимальное покрытие, включая ширину, длину и глубину, которые она может заполнить.
Подведение итогов
Мы надеемся, что этот пост помог объяснить среднюю толщину изоляции R48. Обратите внимание, что эта изоляция более толстая, и ее следует измерять перед установкой в любом месте. Перед установкой новой установки всегда обязательно измерьте расстояние между стенами, балками пола или потолка, а также любые трещины и щели.
Прежде чем идти, обязательно ознакомьтесь с другими нашими сообщениями:
Какая изоляция R-Value для стен подвала?
Как изолировать вокруг вентиляционного отверстия микроволновой печи
Рекомендуемые уровни изоляции для оптимального коэффициента теплопередачи
Рекомендуемые уровни изоляцииСначала проверьте изоляцию на чердаке, потолках, наружных и подвальных стенах, полах и подвальных помещениях, чтобы убедиться, что она соответствует уровням, рекомендованным для вашего района. Изоляция измеряется в значениях R — чем выше значение R, тем лучше ваши стены и крыша будут сопротивляться передаче тепла. Министерство энергетики рекомендует диапазоны значений R, основанные на местных расходах на отопление и охлаждение и климатических условиях в разных районах страны. На карте и диаграмме ниже показаны рекомендации Министерства энергетики США для вашего региона. Государственные и местные нормы в некоторых частях страны могут требовать более низких значений R, чем рекомендации DOE, основанные на экономической эффективности. Для получения более индивидуальных рекомендаций по изоляции, в которых перечислены наиболее экономичные уровни изоляции для вашего нового или существующего дома на основе вашего почтового индекса и другой базовой информации о вашем доме. Хотя изоляция может быть изготовлена из различных материалов, обычно она бывает четырех типов; каждый тип имеет разные характеристики. Рулоны и войлок — или одеяла — представляют собой гибкие изделия, изготовленные из минеральных волокон, таких как стекловолокно и минеральная вата. Они доступны с шириной, подходящей для стандартных расстояний между стойками стен и балками чердака или пола: стены 2×4 могут удерживать доски R-13 или R-15; Стенки 2х6 могут иметь изделия Р-19 или Р-21. Сыпучий утеплитель — обычно из стекловолокна, минеральной ваты или целлюлозы — поставляется в виде клочков, гранул или узелков. Эти мелкие частицы следует вдувать в помещения с помощью специального пневматического оборудования. Вдуваемый материал легко приспосабливается к строительным полостям и чердакам. Поэтому насыпной утеплитель хорошо подходит для мест, где сложно установить другие виды утеплителя. Изоляция из жесткого пенопласта — изоляция из пеноматериала обычно дороже, чем волокнистая изоляция. Но он очень эффективен в зданиях с ограниченным пространством и там, где необходимы более высокие R-значения. Значения R-изоляции пенопласта колеблются от R-4 до R-6,5 на дюйм толщины (2,54 см), что в 2 раза выше, чем у большинства других изоляционных материалов той же толщины. Вспененная изоляция — может быть введена в стены, чтобы уменьшить утечку воздуха и улучшить R-значение. Изоляционные наконечники
Утеплить чердак относительно просто и очень экономично. Чтобы узнать, достаточно ли у вас утепления чердака, измерьте толщину утеплителя. Если это меньше, чем R-22 (7 дюймов стекловолокна или минеральной ваты или 6 дюймов целлюлозы), вы, вероятно, выиграете, добавив больше. Большинство домов в США должны иметь изоляцию на чердаке от R-22 до R-49. Если ваш чердак имеет достаточную теплоизоляцию, а в вашем доме по-прежнему ощущается сквозняк и холод зимой или слишком жарко летом, скорее всего, вам необходимо дополнительно утеплить наружные стены. Это более дорогостоящая мера, для которой обычно требуется подрядчик, но она может стоить затрат, если вы живете в очень жарком или холодном климате. Возможно, вам также потребуется утеплить подполье. Либо стены, либо пол над подпольем должны быть утеплены. Новое строительство Для нового строительства или пристроек к дому, в зависимости от местоположения, для наружных стен рекомендуется изоляция R-11–R-28 (см. карту ниже). Чтобы выполнить эту рекомендацию, в большинстве домов и пристроек, построенных со стенами размером 2 дюйма x 4 дюйма, требуется сочетание изоляции стенных полостей, такой как войлок и изоляционная обшивка или жесткие плиты из пенопласта. Если вы живете в районе с рекомендуемой изоляцией выше R-20, вы можете рассмотреть возможность строительства с каркасом 2 дюйма x 6 дюймов вместо каркаса 2 дюйма x 4 дюйма, чтобы оставить место для более толстой полости в стене. изоляция — Р-19к Р-21. Сегодня на рынке появились новые продукты, которые обеспечивают как изоляцию, так и структурную поддержку, и их следует учитывать при строительстве новых домов или пристроек. К ним относятся структурно-изолированные панели, известные как SIPS, и изделия из каменной кладки, такие как изоляционные бетонные формы. Некоторые строители даже используют старую технику, заимствованную у первопроходцев, возводя стены из тюков соломы. Лучистые барьеры (в жарком климате), отражающая изоляция и изоляция фундамента должны учитываться при строительстве нового дома. Для получения дополнительной информации об этих вариантах обратитесь к своему подрядчику. Министерство энергетики США рекомендует* Общие значения R для новых домов в шести климатических зонах Сколько теплоизоляции требуется моему дому? Чтобы получить рекомендации по изоляции, адаптированные для вашего дома, ознакомьтесь с рекомендуемыми значениями R-значения, нажав здесь, чтобы перейти на страницу Energy Star. * Эти рекомендации представляют собой рентабельные уровни изоляции, основанные на наилучшей имеющейся информации о местных затратах на топливо и материалы и погодных условиях. Следовательно, уровни могут отличаться от действующих местных строительных норм и правил. Кроме того, кажущаяся фрагментарность рекомендаций является следствием этих данных и не должна рассматриваться как абсолютный минимум требований.
Навигация Зачем изолировать? |
Изоляция стены: что нужно знать
(Изображение предоставлено Иэном Рок)Изоляция стены внутри, снаружи или в полости является важной частью создания теплоэффективного дома. Мало того, что более эффективный дом лучше для окружающей среды, дом, в котором потери тепла сведены к минимуму, означает меньшие счета за электроэнергию и увеличение долгосрочной экономии.
Количество тепла, теряемого зданием, измеряется несколькими способами, включая рейтинг EPC дома, где дома размещаются в диапазонах от A до G, где A включает наиболее эффективные дома. Хотя средний дом относится к группе D, исследование, проведенное PWC Economic Outlook в 2021 году, показало, что 1/4 счетов за электроэнергию можно сэкономить (примерно 178 фунтов стерлингов), если домохозяйства модернизируют свои дома до рейтинга EPC C.
Еще одна мера — это Значение U, где чем ниже значение, тем больше тепла сохраняет дом. С выходом Строительных норм и правил 2014 года все элементы тканевой оболочки — крыша, стены и пол — должны иметь практически одинаковое значение U. Максимальное значение U для стен составляет 0,3, хотя на самом деле вы хотели бы превзойти его — возможно, до 0,15.
(Изображение предоставлено Getty Images)Как изолировать существующие стены?
Если вы хотите утеплить стену в существующем доме, выяснив типы стен, которые у вас есть, вы узнаете, какой тип изоляции требуется.
Если у вас есть неизолированные полые стены (большинство домов после 1930-х годов имеют полые стены, и вы можете просверлить смотровое отверстие или попросить геодезиста проверить, изолированы ли они), то заполнение полости в большинстве случаев является разумным шагом. Теоретически вы можете повысить производительность, добавив внутреннюю или внешнюю изоляцию.
Если это сплошная стена, то выбор гораздо проще — либо внешняя, либо внутренняя. Прокрутите ниже для получения дополнительной информации об обоих.
Сравнение внутренней и внешней изоляции стен
Те же показатели теплопроводности и U относятся к проектам реконструкции, что и новое строительство. В некоторых случаях Строительные нормы также требуют того же стандарта, что и для новостроек. Сложность в том, что стены уже возведены и их труднее утеплить.
При реконструкции своего дома 1960-х годов Джейсон Орм выбрал изоляцию Kingspan , чтобы повысить эффективность стен, а также добавил более современную кирпичную облицовку для полного обновления экстерьера. (Изображение предоставлено Джейсоном Ормом)Изоляция внешней поверхности
Изоляция внешней стены потребует некоторой формы внешней облицовки — обычно штукатурки или дерева — поверх самой изоляции. Это действует как защита от атмосферных воздействий и предотвращает проникновение влаги. Варианты ограничены жесткими пенопластами или древесным волокном, которые обычно механически крепятся к стене, хотя некоторые из них можно приклеивать.
Изолирующий эффект в целом такой же, как у внутренней изоляции, хотя внешняя изоляция имеет два дополнительных преимущества:
- Она более сплошная, покрывает большую площадь и помогает преодолеть мостики холода
- Она обволакивает стену и пропускает массу стена, выполняющая роль теплоаккумулятора. Это, в свою очередь, помогает устранить пики и провалы в цикле нагрева.
Оба варианта снижают потребность в тепле, но внешняя изоляция, как правило, дороже, чем внутренняя изоляция.
Изоляция внутренней поверхности
Внутреннюю изоляцию стен можно наносить непосредственно на стену или на новую (обычно деревянную) стену, отделяемую от существующей стены. Какой из них лучше, будет зависеть от состояния существующей стены, является ли она сплошной или полой стеной, и есть ли проникновение влаги.
Kingspan и Celotex предлагают продукты с влагозащитным покрытием, которые можно наносить непосредственно на стену. Натуральная изоляция также может применяться таким образом, поскольку она позволяет отводить влагу. В противном случае оставление зазора между стеной и утеплителем гарантирует отсутствие проникновения влаги.
Полнотелая кирпичная стена толщиной 225 мм будет иметь значение U около 1,7 Вт/м²K, а каменная стена толщиной 400 мм — около 1,4. Добавление 50 мм жесткой изоляции уменьшит значение U примерно до 0,4, а 50 мм минеральной ваты или натуральной изоляции уменьшит его до 0,5.
Объяснение типов изоляции стен
Пенопластовая изоляция стен
(Изображение предоставлено Getty Images) теплопроводность от 0,021 до 0,023 Вт/мК. PIR и фенольная пена в значительной степени заменили PUR. Все они подходят для утепления стен.Полистирол может быть вспененным (EPS) или экструдированным (XPS).
- EPS был в значительной степени заменен фенольным и PIR. Он также доступен в виде несвязанных серых или белых шариков для вдувания в стенки полости. В серые гранулы добавлен графит, который снижает значение K (показатель теплопроводности материала, чем ниже, тем лучше) с 0,034 до 0,031 и является более дорогим.
- XPS Похож на пенополистирол, но имеет гораздо более плотную и прочную структуру с закрытыми ячейками, что улучшает его значение K до 0,027. Эта структура придает ему гораздо лучшую прочность на сжатие и водостойкость. Его экологические характеристики вызывают вопросы из-за уровня энергии, необходимого для его производства. Обычно используется для плоских крыш и полов.
Изоляция из напыляемой пены — еще один вариант, в котором используется смесь жидких химикатов, которые расширяются в твердый изолирующий слой из пены.
Полужесткая изоляция стен
К ним относятся минеральная или натуральная изоляционная вата, конопляное и древесное волокно со связующим из смолы, полиэстер или другие волокна, придающие некоторую жесткость. Теплопроводность обычно составляет от 0,038 до 0,042 Вт/мК.
- Минеральная вата включает как минеральную вату, так и стекловату. Это давние продукты, знакомые всем нам. Минеральная вата является немного лучшим изолятором, чем стекловата, и немного дороже; оба типа можно использовать для стен при правильном монтаже.
- Изоляция из древесного волокна доступна в виде рулонов, полужестких или жестких плит. Подходит для использования в качестве утеплителя стен.
Любой из жестких или полужестких изоляторов хорошо устанавливается в вертикальном положении (на стене).
(Изображение предоставлено Getty Images)Гибкая изоляция стен
То же, что и полужесткая изоляция, но без усиления и с такой же теплопроводностью. Примеры гибкой изоляции включают овечью шерсть, солому, хлопок (часто переработанную одежду) и стеганые материалы.
Жесткие и гибкие изоляционные материалы требуют разного обращения: жесткие будут стоять сами по себе, а гибкие нуждаются в поддержке, чтобы предотвратить их провисание. Можно использовать шерстяные или стеганые материалы, но их труднее установить на стену, чем на пол или крышу, и некоторое провисание почти неизбежно.
Значение теплопроводности показывает, что для достижения того же значения U потребуется почти в два раза больше гибкой изоляции. Например, для «стандартной» полой стены требуется 70 мм полиуретана для достижения максимального значения U, установленного Строительными нормами, равного 0,30, тогда как для минеральной ваты требуется 120 мм.
Варианты экоизоляции
Для домов, которые хотят сделать все возможное с точки зрения экологичности, варианты экоизоляции включают овечью шерсть, переработанные материалы (такие как ПЭТ, изготовленный из пластиковых бутылок) и пеньку.
Рекомендации по изоляции для ремонтников
Прочная изоляция стен
Если вы находитесь в районе, где внешний вид вашего дома определяется планировочными ограничениями, или если дом указан в списке, то у вас, скорее всего, будет только выбор утепление внутренней части наружных стен.
Точно так же, если верно обратное, если вы ищете, как утеплить старые дома, и хотите избежать внутренних изменений, вы можете сделать это, используя внутреннюю изоляцию стен.
(Изображение предоставлено getty images)Изоляция полых стен
Установка изоляции полых стен может снизить значения коэффициента U в стенах, ранее не имевших изоляции, с 1,5 до 0,5 и ниже. Это хорошо, но его установка требует тщательного планирования и применения, поэтому стоит знать о проблемах с изоляцией полых стен.
Страшные истории об изоляции полых стен изобилуют, и не без оснований. Секрета в этом нет — некоторые полости просто не подходят для утепления (например, если кирпичная кладка находится в неудовлетворительном состоянии). Чистая полость, свободная от комочков раствора на перемычках полости и от раствора или другого мусора на дне полости, хорошо изолируется, а грязная полость — нет.
Весь фокус в том, чтобы узнать, какой из них у вас есть. Единственным способом является визуальный осмотр (обычно с помощью небольшой камеры), который должен выполняться компетентным установщиком изоляции.
Ходят слухи, что стены, выходящие на север или запад, не подходят для изоляции полых стен из-за дорожных погодных условий, которым подвержены эти возвышения. Какой бы суровой ни была погода, он вряд ли проникнет за пределы внешнего кирпичного листа, поэтому погода не повлияет на то, что происходит внутри полости.
Однако Строительные нормы, часть C (5.15), по-прежнему ссылаются на карту Великобритании (ниже), опубликованную как часть Правил, которая показывает страну в соответствии с риском проливного дождя и фактически запрещает полную изоляцию полости. в этих районах (для новостроек). Стоит хотя бы поднять это с поставщиком изоляции.
Некоторые старые здания могут быть исключениями, но, как правило, изоляция стены является само собой разумеющейся, и единственный вопрос заключается в том, сколько и чем? И каким бы ни было решение, утепление стен окажет существенное и заметное влияние на энергопотребление и комфорт.
(Изображение предоставлено Getty Images)Варианты изоляции для новой постройки
Для соответствия новым требованиям оценки SAP потребуется значение U выше минимального, установленного строительными нормами. Требуется значение U 0,20 Вт/м²K или лучше, что означает либо жесткую изоляцию 110 мм, либо 170 мм минеральной ваты (или другой натуральной шерсти).
Использование жесткой изоляции приведет к уменьшению общей толщины стены всего на 10 мм, поскольку для заполнения полости можно использовать минеральную вату, в то время как для жестких плит по-прежнему требуется полость толщиной 50 мм. Со структурно-изолированными панелями (SIP) и деревянным каркасом внутренний лист стены заменяет блочную обшивку и практически полностью является изоляцией. Это означает, что такое же значение U может быть достигнуто при меньшей толщине стенки.
Полная схема теплоизоляции
Изоляция стен является важной частью создания теплоэффективного дома, в котором теплопотери сведены к минимуму, а воздухонепроницаемость является еще одним ключевым показателем.
Ключом к хорошей изоляции является непрерывная изоляция, включая утепление полов и даже оконных и дверных откосов. Оставьте их неизолированными, и примерно половина эффекта изоляции стен будет потеряна.
Однако установка 50 мм изоляции (плюс гипсокартона или другого отделочного материала) на оконный или дверной проем, как правило, нецелесообразна. Есть очень тонкие материалы, такие как Proctor Spacetherm, которые справятся с этой задачей. Они, как правило, очень дороги, но очень эффективны и полезны для этих небольших площадей.
Наряду с утеплением крыши, утепление наружных стен может значительно уменьшить количество тепла, теряемого домом.
Ориентиры по утеплению стен
Цены зависят от типа изоляции, производителя, поставщика и количества. Основным приоритетом является выбор правильного типа изоляции для работы, а затем поиск его по наилучшей возможной цене. На самом деле проблем с качеством нет, и, если сравнивать, продукты одного производителя почти не отличаются от продуктов другого.
Цены варьируются примерно от 4 до 13 фунтов стерлингов/м² (на стене). Для приблизительных целей бюджета рассчитывайте заплатить 5–7 000 фунтов стерлингов за внутреннюю изоляцию стен и 6 000–10 000 фунтов стерлингов за изоляцию наружных стен. Посетите Insulation Online (открывается в новой вкладке) для получения хорошего прайс-листа.
Уникальная форма теплоизоляционных панелей Jablite EPS Dynamic для полых стен регулирует движение теплого воздуха изнутри дома и минимизирует потери тепла, лучше всего работает в сочетании с системой MVHR (механическая вентиляция с рекуперацией тепла) (Изображение предоставлено Jablite)Как дешево утеплить стены?
За последние несколько лет были выделены различные государственные гранты, направленные на повышение эффективности домов, включая утепление стен, что является более достижимой задачей для домовладельцев Великобритании.
В соответствии со схемой ECO (Обязательство энергетических компаний) любой домовладелец теперь может спросить, имеет ли он право на бесплатную установку изоляции полых стен (это больше не проверяется на доход).
Грант Green Homes Grant печально известен тем, что пытается стимулировать повышение энергоэффективности, предлагая финансирование домовладельцам. После его закрытия правительство выделило 320 миллионов фунтов стерлингов на часть схемы «доставка местными властями».
Строительные нормы, часть C (5.15), по-прежнему ссылаются на карту Великобритании, опубликованную как часть Правил, которая показывает страну в соответствии с риском проливного дождя и фактически запрещает полную изоляцию полостей в этих областях. (для новых сборок) (Изображение предоставлено правительством Ее Величества)Тим является экспертом в области методов устойчивого строительства и энергоэффективности в жилых домах и пишет на эту тему для журналов и национальных газет. Он автор Библия устойчивого строительства , Просто экологичные дома и анаэробное сбраживание – Производство биогаза – Производство энергии: Экспертное руководство Earthscan.
Его интерес к возобновляемым источникам энергии и устойчивому развитию был впервые вдохновлен посещением теплового насоса Королевского фестивального зала и проектами по производству тепла из отходов в Эдмонтоне. В 1979 году
этот первоначальный всплеск энтузиазма привел к тому, что он попытался (и потерпел неудачу) построить биогазовый реактор для преобразования свиного навоза в топливо в сторожке Кента, его первый проект по переоборудованию.
Переезд в 2002 году в небольшой участок земли в Южном Уэльсе, что обеспечило ему доступ к более широкому спектру природных ресурсов, разожгло его энтузиазм в отношении устойчивого развития. Затем он установил на объекте возобновляемые технологии, в том числе котел на биомассе и ветряную турбину.
Он официально руководил консалтинговой компанией WeatherWorks по энергоэффективности и выступал спикером и экспертом на выставках жилищного строительства и ремонта по всей стране.
Нет полых стен? Нет проблем. Вместо этого подумайте о внешней изоляции
Брайан Флакс | 28 августа 2015 г.
Многие дома, построенные в Ирландии до 2006 года, не имеют достаточной изоляции. Это может сделать дом более холодным, чем должен быть в зимние месяцы, поскольку он может не иметь возможности удерживать тепло. Холодный дом не только неудобен, но и может привести к проблемам со здоровьем у его жильцов, повреждению структуры дома, таким как рост плесени, сырости и увеличению суммы денег, потраченной на отопление помещений.
Несмотря на то, что изоляция полых стен может быть вариантом для некоторых, в стране есть много домов, где ее установка не подходит или нецелесообразна. Домовладельцам, желающим утеплить дом, может быть предложено всего несколько вариантов: внутренняя сухая обшивка или наружная изоляция стен.
Пенополистирол использовался для внешней изоляции этого домаНачнем с внутренней сухой облицовки
Как вы можете понять из названия, внутренняя сухая облицовка предполагает установку изоляции изнутри дома. В отличие от утеплителя для полых стен с приклеиваемыми шариками, который можно закачивать в полую стену снаружи здания, внутренняя сухая облицовка требует работы изнутри дома, где изоляция вместе с гипсокартоном механически крепится к существующей внутренней поверхности. Этот процесс, хотя и эффективен, может вызвать серьезные неудобства для жильцов дома во время выполнения работ. В то время как внутренняя сухая облицовка обеспечит домовладельцу новую штукатурку после установки, она также может привести к уменьшению размера комнаты в зависимости от толщины используемой изоляции. В среднем домовладельцы могут потерять около 100 мм на изолированной стене.
Как и все работы по утеплению, установка должна выполняться только должным образом обученными и сертифицированными специалистами. Неправильная установка может привести к увеличению влажности, росту плесени и другим проблемам, влияющим на структуру дома. Внутренняя сухая облицовка может быть единственным вариантом домовладельца, если дом не был построен с полой стеной или на внешних стенах есть каменная облицовка, что делает его непригодным для других альтернатив, таких как изоляция наружных стен.
Слишком много хлопот? Внешняя изоляция стен может быть выходом
Изоляция наружных стен идеально подходит для домовладельцев, которые не хотят заниматься строительством внутри дома. Внешняя изоляция сохраняет внутренние стены неповрежденными, в то же время добавляя достаточный уровень изоляции снаружи дома. Хотя его нельзя установить так же быстро, как утепление полых стен, он обеспечивает отличное удержание тепла, придавая свежий вид внешнему виду дома.
В Ирландии существует несколько типов систем изоляции наружных стен. Подходящие материалы включают вспененный полистирол (EPS Silver или White), экструдированный полистирол, плиту из минерального волокна или полиизоцианурат. Толщина изоляции зависит от типа изоляционного материала и варьируется от 100 мм (в среднем) до 120 мм и более для модернизации. При изоляции нового здания ожидайте, что толщина будет варьироваться от 150 мм до 200 мм. Важно, чтобы любой используемый материал соответствовал как минимум U-значениям, требуемым ирландскими строительными нормами. Профессионалы в области изоляции должны стремиться к наименьшему возможному коэффициенту теплопередачи в зависимости от местоположения и бюджета заказчика.
При установке изоляции наружных стен (EWI) важно заранее устранить любые проблемы с наружными стенами. Подрядчик по теплоизоляции сможет указать на любые проблемы, которые необходимо устранить, во время первоначального осмотра площадки. Устранение серьезных или даже незначительных проблем после установки изоляции может быть чрезвычайно сложным. Внешняя изоляция добавит толщины стенам, поэтому имейте в виду, что подоконники и карнизы, возможно, придется расширить или заменить, а водосточные трубы, возможно, придется переместить. После того, как внешние стены будут в хорошем состоянии, можно приступать к утеплению. Большинство систем наружной изоляции стен крепятся к стенам клеевым и механическим способом. Спутниковые тарелки, светильники и любые декоративные приспособления, прикрепленные к внешним стенам, должны быть предварительно демонтированы.
После того, как внешняя изоляция закреплена на месте, наносится волокнистая сетка и базовое покрытие для повышения прочности и ударопрочности. Грунтовку обычно наносят валиком или кистью или распыляют, чтобы повысить водостойкость и адгезию изоляции. Затем поверх изоляции, сетки и грунтовки наносится штукатурка, чтобы придать дому новый вид. В большинстве случаев это акриловая штукатурка, доступная в различных цветах и текстурах в соответствии с требованиями домовладельца. Конечным результатом является полностью изолированный дом со свежими наружными стенами. Светильники, которые были прикреплены к стенам, затем можно переустановить или установить новые светильники по мере необходимости.
Установлена новая вентиляция и подоконникиЕсли есть возможность, самое время заменить старые окна. Рассмотрите окна с тройным остеклением, чтобы повысить общую энергоэффективность дома и минимизировать потери тепла. Чердачная изоляция должна быть установлена или уложена не менее чем на 300 мм, чтобы домовладелец мог в полной мере воспользоваться преимуществами утепленного дома. Для получения максимальной выгоды внешняя изоляция должна быть установлена вокруг всех внешних поверхностей, включая подоконники и дверные рамы.
Как насчет требований к вентиляции?
Правильно установленная внешняя изоляция значительно повысит герметичность дома. Воздухонепроницаемый дом затрудняет проникновение свежего воздуха, так как большинство сквозняков закрываются во время установки. При установке без надлежащей вентиляции внешняя изоляция может вызвать сырость, плесень, повышение уровня радона и даже накопление угарного газа в помещениях с приборами, сжигающими топливо. Надлежащая вентиляция стен и крыши имеет решающее значение и должна подробно обсуждаться с подрядчиком до принятия каких-либо мер.
Хотя установка внешней изоляции в качестве проекта «сделай сам» может показаться заманчивой, важно понимать последствия. KORE рекомендует, чтобы наружная изоляция устанавливалась только компетентным и зарегистрированным подрядчиком. Любой уважаемый подрядчик знает требования строительных норм и правил для надлежащей вентиляции. Если вы сомневаетесь, попросите рекомендации или поговорите напрямую с производителем изоляции. Плохо вентилируемый дом может вызвать серьезные проблемы со здоровьем у его обитателей, поэтому крайне важно, чтобы он был установлен правильно.
Соображения
Наружные изоляционные работы не могут быть выполнены за один день. Среднее время установки колеблется от 7 до 10 дней, иногда требуется больше времени в зависимости от размера дома и погодных условий на стройплощадке. Для некоторых проектов может потребоваться разрешение на планирование от местных властей до начала работ — особенно в отношении исторических или охраняемых сооружений или если внешний вид значительно зависит от выбора рендеринга. Внешняя изоляция подходит не для всех типов зданий. Это включает в себя деревянный каркас, стальной каркас и стены, облицованные деревом. Не думайте, что дом можно утеплить с помощью системы внешней изоляции, не посоветовавшись сначала с утвержденным подрядчиком.
Внешняя изоляция сделает наружные стены дома толще. Хотя это не повлияет на внутреннюю площадь пола, это может повлиять на подоконники, дверные рамы и линию крыши. Все это должно быть принято во внимание во время первоначального осмотра участка.
Системы изоляции наружных стен должны устанавливаться только подрядчиком, утвержденным NSAI. Список можно найти непосредственно на веб-сайте NSAI.
Внешняя изоляция с установленной штукатуркой, стеновой и кровельной вентиляциейДоступна помощь в снижении стоимости
Внешняя изоляция дома может быть крупным капиталовложением в зависимости от размера строения. К счастью, SEAI предлагает гранты, чтобы помочь домовладельцу сократить наличные расходы. По состоянию на апрель 2015 года отдельно стоящие дома имеют право на получение гранта в размере 4500 евро, сдвоенные дома или дома с выходом на террасу могут получить грант в размере 3400 евро, а дома со средней террасой или квартиры могут получить грант в размере 2250 евро. Грант может быть использован для домов, построенных до 2006 года, которые еще не участвовали в программе Better Energy Homes Scheme.
В дополнение к грантам, предлагаемым SEAI, домовладельцы также могут иметь право на скидку на оплату счетов за электричество или газ в качестве оплаты за сокращение потребления энергии. Скидка на внешнее утепление в настоящее время составляет 472 евро для частного дома. В совокупности домовладельцы могут сэкономить почти 5000 евро на общей стоимости внешней изоляции своего дома.
Долгосрочные преимущества включают:
· Снижение энергопотребления и общих затрат на отопление помещений
· Воздухонепроницаемый дом без сквозняков
· Снижение теплопотерь
· Обновленный внешний вид дома
· Улучшение энергетического рейтинга здания
· Повышение стоимости имущества на 10 % и более
Любой, кто занимается внешней изоляцией, должен обратить внимание на KORE Energy Поощрение за эффективность, помогающее снизить затраты.
Вот какой толщины должны быть стены, чтобы быть звуконепроницаемыми
Меня часто спрашивают, какой толщины должны быть стены, чтобы они были звуконепроницаемыми, но я никогда не мог дать четкого ответа. Для меня звукоизоляция стены — это нечто большее, чем ее толщина, но я все же решил немного больше изучить эту тему.
Итак, вот насколько толстыми должны быть стены, чтобы они были звуконепроницаемыми: Стандартная каркасная стена, построенная должным образом и состоящая из 2 листов гипсокартона с воздушной полостью толщиной от 5 до 6 дюймов, достаточно хороша, чтобы сделать стену звуконепроницаемой. Бетонная стена должна быть толщиной около фута, чтобы быть полностью звуконепроницаемой.
Как я уже говорил, звукоизоляция стены — это нечто большее, чем просто ее толщина. Например, неизолированная каркасная стена толщиной 6 дюймов почти ничего не сделает для снижения шума, поэтому ключ в деталях.
В этой статье я расскажу о том, какой толщины должна быть стена, чтобы быть звуконепроницаемой, а также о том, как наилучшим образом обработать пространство.
Какой толщины должны быть стены для звукоизоляции?
Стандартная полая стена из деревянного каркаса и 2 листов гипсокартона обычно имеет толщину 5-6 дюймов. Сюда входит воздушная полость посередине, но чем она шире, тем лучше звукоизоляция, особенно на низких басовых частотах. Тем не менее, очень важно правильно обращаться с этим пространством, чтобы эффективно снизить шумовое загрязнение.
В качестве альтернативы, если у вас есть возможность, массивная бетонная стена будет творить чудеса для звукоизоляции . В этом случае вам понадобится стена толщиной примерно 1 фут , так как она блокирует почти все шумы.
Читайте также: Как звукоизолировать бетонные стены.
Однако сплошная бетонная стена толщиной в фут — не самое практичное решение. Гораздо более вероятно, что вы хотите звукоизолировать внутреннюю стену, которая, вероятно, будет иметь конструкцию, описанную выше.
Важно то, что толщина — это еще не все. Стена с полыми стойками практически ничего не сделает для звукоизоляции, поскольку воздушная полость является идеальным местом для отражения и усиления звуковых волн, что в конечном итоге усугубляет шумовое загрязнение.
Итак, вместо того, чтобы сосредотачиваться на толщине стены, вы должны обратить внимание на ее конструкцию; добавление изоляции в полость является первым очевидным шагом, наряду с развязкой и звукоизоляцией .
Если вы собираетесь каким-то образом изолировать полость стены и строите стену с нуля, сделайте ее как можно шире. Это позволит вам использовать гораздо больше изоляции, что резко уменьшит передачу эха и звука через стену.
Независимо от того, работаете ли вы со стандартной стеной из стоек или строите стену с нуля, добавление большей массы снаружи — отличный способ сделать ее толще . Вы можете сделать это , добавив дополнительные слои гипсокартона или специальный звукоизоляционный продукт, такой как звукопоглощающие коврики .
Тем не менее, это делает вашу комнату меньше, и нет правильной толщины. Короче говоря, чем толще и прочнее стена, тем лучше она будет снижать шумовое загрязнение. Но вы должны найти баланс между наличием достаточного пространства в вашей комнате и практичностью толстых стен.
Наряду с концентрацией внимания на толщине, которую не так просто изменить, вы должны вместо этого эффективно управлять существующей стеной, добавляя различные методы акустической обработки. Я предложил некоторые ниже, которые стараются не менять толщину стены.
Способы сделать стену более звуконепроницаемой
Если вам нужно полное руководство по звукоизоляции стен, советую прочитать эту статью. Тем не менее, я объяснил то же самое вкратце ниже.
Если вы имеете дело с обычной стеной из стоек, хотя есть варианты сделать ее физически толще, это может быть не самый практичный вариант. Например, я упоминал выше, что прочная бетонная стена должна быть толщиной не менее фута, чтобы блокировать большинство звуковых частот.
Представьте себе, что вы перестраиваете свой дом со сплошными стенами толщиной в фут, чтобы сделать его звуконепроницаемым. Это было бы не только непрактично, но и довольно дорого. К счастью, есть способы сделать стену более звуконепроницаемой, не требуя увеличения ее толщины. Вот лучшие способы сделать каркасную стену более звуконепроницаемой.
1. Добавление массы
Добавление массы к стене всегда является эффективным способом снижения шумового загрязнения, проникающего через стену. Он работает несколькими способами, не только блокируя и поглощая звуковые волны, но и делая стену тяжелее и, следовательно, затрудняя ее вибрацию.
Однако всякий раз, когда я рекомендую увеличить массу стены, я всегда советую делать это, не увеличивая толщину стены. Это может показаться очевидным, но с каждым сантиметром, который вы добавляете к этой стене, вы теряете еще один дюйм пространства внутри своей комнаты.
Это может показаться немного, но когда вы добавляете дюйм к 4 стенам, вы теряете 4 дюйма. Это начинает складываться довольно быстро, и вскоре у вас остается крошечная комната, которая может быть звуконепроницаемой, но не слишком приятной.
Следовательно, ключ к увеличению массы стены – это потерять как можно меньше места . Лучше всего использовать специальные звукоизоляционные материалы, потому что они очень плотные, то есть снижают уровень шума, не будучи слишком толстыми.
Два лучших продукта, на которые следует обратить внимание, — это бутилкаучук и массовый винил (ссылки на Amazon) . Они оба очень плотные и не слишком толстые; вы можете ожидать среднюю толщину 1/8 дюйма. Использование их будет означать, что вы потеряете только ½ дюйма на каждые 4 стены, которые вы покроете.
2. Изоляция полости стены
Использование изоляции полости стены — отличный способ улучшить ее звукоизоляционные свойства без ущерба для пространства. Хотя это не делает стену толще, но устраняет ее самую большую слабость: пустую полость в стене.
Пустая полость в стене — идеальное место для звуковых волн. Они могут легко проходить через гипсокартон, а затем, попав в герметичную полость, могут отскакивать от плоских поверхностей, что усиливает их.
Заполнение пустой полости чем-то плотным будет одним из самых эффективных способов звукоизоляции каркасной стены. Лучше всего использовать специальную звукоизоляционную изоляцию, которая обычно представляет собой стекловолокно.
На рынке представлено множество брендов, таких как Rockwool, и каждый предлагает различную толщину. Просто найдите тот, который имеет тот же размер, что и полость в стене, и зафиксируйте его скобами. Старайтесь не делать его намного меньше, чем полость в стене, иначе вы оставите достаточно места для отражения звуковых волн.
Ознакомьтесь с моими рекомендациями по изоляции.
3. Развязка
Развязка является одним из наиболее эффективных способов звукоизоляции стены, поскольку она означает изоляцию каждой стороны, что предотвращает проникновение вибраций. Отсутствие вибрации означает отсутствие звуковых волн.
Тем не менее, развязка, как правило, делает вашу стену немного толще. Это связано с тем, что вам придется построить 2 комплекта стоек (по одной для каждой стороны стены), и это, как правило, займет больше места, чем обычная стена из стоек.
Если у вас есть ресурсы, чтобы снести существующую стену и восстановить ее как независимую структуру, это определенно поможет сделать стену толще. Опять же, идеальной толщины для звукоизоляции стены не существует, поэтому постарайтесь сделать ее настолько толстой, насколько это практически возможно.
Более толстая стена позволит вам построить 2 совершенно отдельные стены из стоек вместо одной, расположенной в шахматном порядке. Сделать это будет означать буквально построить 2 полноценные стены, оставив между ними небольшую воздушную полость.
Это небольшое пространство известно как мертвый воздух, и хотя оно в основном такое же, как стандартная стенная полость, нахождение между двумя очень плотными и отдельными стенами делает его более похожим на пустоту, а это означает, что любые звуковые волны, которые проходят через него, должны останавливаться. в мертвом воздухе.
4. Устранение слабых мест
Наряду с самой стеной важно заняться ее самыми слабыми местами, такими как двери и окна. Даже если бы вы могли сделать стену толщиной 3 фута, которая определенно была бы звуконепроницаемой, в ней все равно должны быть двери и окна.
Как правило, двери и окна могут быть только определенной толщины. Например, обычные межкомнатные двери имеют толщину около дюйма, а окна обычно делают настолько тонкими, насколько это возможно для обеспечения видимости. Поэтому важно заняться этими областями, потому что они будут там, независимо от того, насколько толстая ваша стена.
Одним из лучших вариантов увеличения толщины окон является что-то вроде оконной заглушки (СВЯЗАННАЯ СТАТЬЯ). По сути, это деревянные рамы, вырезанные по размеру проема и затем заполненные плотной массой или звукоизоляцией. Это позволит вам сделать дверь или окно такой же толщины, как и стена, и значительно улучшит ее способность блокировать шум.
Заключение
В ходе моего исследования я обнаружил, что стены из стоек толщиной около 6 дюймов — хорошее место для начала, но это не только то, насколько толстой должна быть стена, чтобы быть звуконепроницаемой.
