Два способа утепления мансарды
Мансарда в доме имеет свои достоинства и недостатки. Какие? Об этом читайте здесь. Как показывают итоги голосования (посмотреть итоги здесь) дом с мансардой привлекает примерно 50% читателей.
Работы по утеплению мансарды производят либо сверху, до монтажа кровельного покрытия, либо снизу, после того, как дом защищен от осадков.
Первый вариант — сверху, более удобен в монтаже, и позволяет провести работы быстрее и качественнее.
При втором варианте — снизу, можно отложить работы и расходы по обустройству мансарды на потом.
Конструкции утепленной кровли в том и другом случае несколько отличаются.
Утепление мансарды сверху
В этой статье применение паро- ветро- влагозащитных мембран в конструкции утепленной кровли мансардного этажа рассмотрим на примере системы защитных материалов торговой марки Изоспан. О материалах этой системы можно прочитать в статье «Пленки и мембраны паро- ветро- гидрозащитные»
Устройство утепленной кровли мансарды
 |

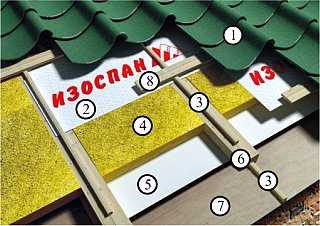

| Рис.1. Схема утепления кровли мансарды |
1. Кровельное покрытие
2. Ветро- влагозащитная пленка Изоспан AS, AM
3. Контррейка
4. Утеплитель
5. Пароизоляция Изоспан B
6. Стропило
7. Внутренняя отделка
8. Обрешетка
Схема защиты утеплителя мансарды от ветра, влаги и конденсата на Рис.2
Ветро- влагозащита утеплителя мансарды
Зачем защищают утеплитель от ветра?
Минераловатный утеплитель, который обычно применяют для утепления кровли, имеет открытую пористую структуру.
Движущийся в вентилируемом зазоре воздух легко проникает в утеплитель, выдувая из него тепло. Эффективность теплоизоляции за счет инфильтрации воздуха может снизиться почти в два раза.
Кроме того, движущийся под действием ветра воздух в зазоре отрывает и уносит частицы утеплителя. Происходит выветривание утеплителя — со временем уменьшается его плотность и толщина, утеплитель становится источником пыли, которая может проникать в дом.
Для предотвращения этих процессов утеплитель сверху со стороны вентилируемого зазора закрывают ветрозащитным пароПРОницаемым материалом.
Кроме того, ветро- влагозащитная мембрана (поз.2 на рис.1) защищает утеплитель и несущие элементы конструкции от подкровельного конденсата, снега и атмосферной влаги, которые могут задуваться в зазоры кровельного покрытия или проникать в местах сопряжений листов кровли за счет капиллярного подсоса.
Ветро- гидрозащитная мембрана не должна препятствовать выходу пара из утеплителя (паропроницаемость не менее 750 г/м 2 в сутки).
В конструкции утеплённой кровли в качестве гидроизоляции и ветрозащиты рекомендуется использовать пароПРОницаемые кровельные мембраны Изоспан АМ или Изоспан АS. Материалы Изоспан АМ и Изоспан АS укладываются непосредственно на утеплитель без вентзазора между ними.
Изоспан АМ и Изоспан AS не предназначены для применения в качестве основного или временного, на период монтажа, кровельного покрытия.
Изоспан AМ и Изоспан АS укладываются белой стороной к утеплителю.
При монтаже утепленной кровли Изоспан AМ (Изоспан АS) раскатывается и нарезается прямо поверх утеплителя. Монтаж ведется горизонтальными полотнищами внахлест, начиная с нижней части кровли. Перекрытие полотнищ по горизонтальным и вертикальным стыкам — не менее 15 см.
Растянутый материал может дополнительно укрепляться на стропилах скобами с помощью строительного степлера.
Поверх материала вертикально по стропилам крепятся деревянные антисептированные контррейки 4х5 см на гвоздях или саморезах. Место вертикального нахлеста или стыка двух горизонтальных полотнищ должно быть прижато контррейкой к стропилу.
По контррейкам монтируется обрешетка или сплошной дощатый настил в зависимости от типа кровельного покрытия.
Для выветривания водяного пара и подкровельного конденсата обязательно предусматривается вентиляционный зазор между наружной стороной материала Изоспан AМ (Изоспан АS) и кровельным покрытием на толщину контррейки 4-5 см.
Кроме того, для обеспечения вентиляции подкровельного пространства в нижней части крыши и в районе конька предусматриваются вентиляционные отверстия для циркуляции воздуха.
Материал Изоспан AМ (Изоспан АS) крепится в натянутом положении так, чтобы вода могла свободно скатываться по его поверхности. Нижняя кромка должна обеспечивать естественный сток влаги с поверхности мембраны в водосточный желоб.
Пароизоляция утеплителя мансарды
Пароизоляционная пленка (поз.5 на рис.1) выполняет сразу несколько функций:
- Защищает утеплитель от проникновения в него водяного пара из помещения мансарды. Из статьи «Точка росы, пароизоляция и воздушный зазор» можно узнать о том, почему без пароизоляции утеплитель будет накапливать влагу и разрушаться.
- Материал защищает жилое пространство от проникновения микроволокон (пыли) утеплителя.
Изоспан В применяется как пароизоляция в утепленных кровлях эксплуатируемых мансард с различными типами кровельного покрытия.
При монтаже утеплённой кровли пароизоляция Изоспан В монтируется с внутренней стороны утеплителя на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей. Монтаж ведется снизу вверх горизонтальными полотнищами внахлест с перекрытием по горизонтальным и вертикальным стыкам не менее 15 см.
При отделке помещения вагонкой (фанерой, декоративными панелями и т.д.) пароизоляция закрепляется по каркасу вертикальными антисептированными деревянными рейками 4х5 см., а при отделке гипсокартоном — оцинкованными профилями.
Монтаж материала производится с плотным прилеганием гладкой стороной к утеплителю, шероховатой стороной вниз.
Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с вентиляционным зазором 4-5 см.Для обеспечения герметичности паробарьера полотнища материала Изоспан В рекомендуется скреплять между собой соединительной лентой Изоспан KL или SL. Места примыкания материалов Изоспан к деревянным, бетонным и прочим поверхностям проклеивают клейкой лентой Изоспан ML proff.
Вместо Изоспана В в качестве пароизоляции при монтаже утеплённой кровли может применяться Изоспан RS, Изоспан C или Изоспан DM. Схема монтажа аналогичная.
Теплоотражающая пароизоляция утеплителя мансарды
В качестве пароизоляции может применяться теплоотражающая пароизоляция: Изоспан FS; Изоспан FD и Изоспан FX. Материал монтируется с внутренней стороны утеплителя (на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей) металлизированной поверхностью в сторону помещения.
Перед металлизированной поверхностью мембраны обязательно должен находиться воздушный зазор 4-5 см. Только в этом случае происходит отражение теплового потока, что увеличивает термическое сопротивление покрытия. Монтаж ведется горизонтальными полотнищами внахлест, начиная с нижней части крыши. Перекрытие материала по горизонтальным и вертикальным стыкам — не менее 15 см (Изоспан FX – встык).
Полотна рекомендуем герметизировать металлизированным скотчем Изоспан FL. Для Изоспан FX проклеивание металлизированной соединительной лентой Изоспан FL является обязательным.
Герметизация пароизоляции
Пароизоляционный слой предотвращает намокание утеплителя. В местах с дефектами пароизоляции утеплитель зимой насыщается влагой. Эти места начинают промерзать, на стенах появляется грибок и плесень, а сам утеплитель постепенно разрушается.
Тщательная герметизация пароизоляционного слоя — необходимое условие длительной и надежной службы теплоизоляции и деревянных деталей крыши. То же самое происходит, если вода попадает в утеплитель сверху. Но застройщики, из-за недопонимания, часто пренебрегают угрозой увлажнения утеплителя снизу, изнутри помещения.
К деревянным деталям пароизоляционная пленка крепится с помощью скоб степлером. К металлическим профилям обрешетки приклеивается на двухсторонний скотч. Пароизоляционная пленка укладывается с 10 см. нахлестом. Пленку не следует сильно натягивать, так как при изменении температуры пленка меняет свои размеры.
Стыки пленки проклеивают скотчем, сделанным из материала с аналогичным коэффициентом температурного расширения. Примыкания пленки к стенам надежнее прижать планками с нанесением под них на стену герметика, так как на шероховатых поверхностях клейкие ленты держатся плохо.
Стыки пленок надежнее делать над твердой поверхностью, где кроме проклейки, стыки можно прижать дистанционными планками, брусками обрешетки, закрепить скобами и т.п. Проходы через пароизоляцию дымовых и вентиляционных труб также тщательно герметизируют.
Выбираем утеплитель для мансарды
Для утепления мансарды рекомендуется выбирать пожаробезопасный минераловатный утеплитель. Летом кровля может нагреваться до 60 град.С, а зимой через тонкий слой влажного утеплителя может уходить до 25% тепла. Поэтому так важно уложить достаточный слой утеплителя и предотвратить его намокание.
Современные нормы энергосбережения рекомендуют обеспечивать для крыши мансарды сопротивление теплопередаче 4-5 м 2 *К/Вт. Для того чтобы получить требуемое нормами экономически обоснованное сопротивление теплопередаче, необходимо уложить слой минераловатного утеплителя толщиной 20 — 25 см.
Как сделать расчет толщины утеплителя мансарды узнайте здесь.
Высота стропил крыши, как правило, не превышает 15-18 см. Дополнительные слои теплоизоляции размещают между брусками внутренней обрешетки, либо на стропила снизу прибивают бруски необходимой высоты.
Звукоизоляция мансарды
Помимо хорошей теплозащиты наружное ограждение мансарды должно обеспечивать достаточную звукоизоляцию помещений мансарды от воздушного шума. Люди, спящие на мансарде не должны просыпаться от ударов капель дождя или града по металлическому покрытию крыши.
Поэтому к наружному ограждению мансарды предъявляются достаточно жесткие требования к звукоизоляции.
В соответствии с действующими нормами индекс изоляции воздушного шума наружного ограждения мансарды — Rw, должен быть не менее 45 дБ. В качестве звукоизоляциии от воздушного шума используется тот же минераловатный утеплитель, что и для теплоизоляции.
Для достижения этого показателя в наружных ограждениях мансарды толщина минераловатной звукоизоляции должна быть не менее 250 мм. Если толщина меньше, то звукоизоляция не будет соответствовать нормам.Таким образом,
Утепление мансарды при выполнении работ изнутри
Особенности конструкции утепления мансарды при выполнении работ изнутри, под смонтированным кровельным покрытием, хорошо видны на рисунке ниже (для увеличения масштаба нажмите одновременно клавиши: Ctrl и +):
 |

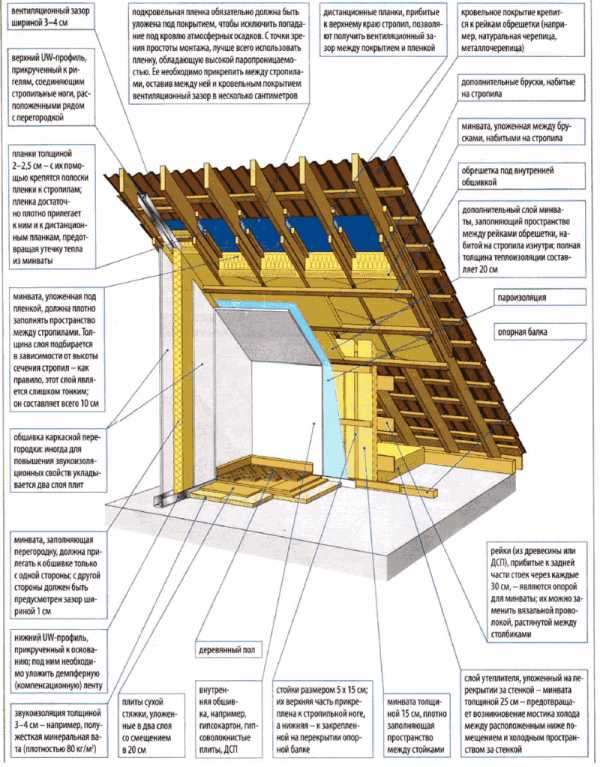

| Утепление мансарды (для увеличения масштаба нажмите одновременно Ctrl и +) |
Если перекрытие верхнего этажа в доме сделано по деревянным балкам, то полы и перегородки в мансарде должны иметь небольшой вес и обеспечивать необходимую звукоизоляцию. Лучше всего в этом случае сделать плавающий пол с сухой стяжкой из гипсоволокнистых листов (ГВЛВ) или других плит, а также установить звукоизолирующие каркасные перегородки. Как раз такой вариант показан на рисунке.
Обратите внимание, каркасная перегородка должна как можно дальше прорезать обшивку мансарды, а основание перегородки следует опирать на черновой пол. Такая конструкция исключит передачу звука в соседнее помещение в обход перегородки, через покрытие чистового пола и обшивку мансарды.
Если не принять специальных мер, то звукоизоляция помещений мансарды с каркасными наружными стенами, перегородками, полами и перекрытиями будет недостаточной.
Если перекрытие верхнего этажа в доме с мансардой выполнено из железобетонных плит или сборно-монолитное из легких блоков, то на таком перекрытии выгоднее выложить перегородки из кирпича, а также из легких гипсовых или бетонных строительных блоков.
Просмотрите видеоматериал, в котором наглядно показаны теплофизические процессы в утепленной кровле и основные правила монтажа. Просматривая фильм, помните и о необходимости ветрозащиты минераловатного утеплителя.
Имеется мансарда, которую в недавнем времени, с супругой, решили утеплить. Прочел множество статей на вашем сайте, и все же не понял, какую лучше всего выбрать пароизоляцию для подкладку под утеплитель. Проехались по магазинам, выбор достаточно обширный, множество типов. Пожалуйста, подскажите, и порекомендуйте надежную пароизоляцию, которая не подведет и прослужи долго. Иван Михайлович.
Ответ:
Ваш вопрос, Иван Михайлович, очень актуален, так как мансарда нуждается в защите от потери тепла. Помочь в этом как нельзя лучше сможет именно пароизоляционный слой, не позволяющий влаге разрушать конструктивные элементы и приводить к их гниению.
В качестве материалов для пароизоляционного слоя могут быть использованы полиэтиленовая пленка, мембраны или полипропиленовая пленка.
- полиэтиленовая пленка натягивается непосредственно при монтаже и благодаря ее непроницаемости, внутри нее образовывается конденсат. Благодаря тому, что укладка пленки производится шероховатой стороной наружу, частицы пара имеют возможность испаряться. Этот материал прекрасно подходит как для гидроизоляции, так и для пароизоляции. Для увеличения прочности пленки, ее армируют специальной металлической сеткой;
- полипропиленовая пленка – отличается высочайшей прочностью и стойкостью. Данный материал имеет один недостаток, о котором следует знать. Дело в том, что на лицевой стороне армированного материала нередко образуется конденсат для защиты от которого на поверхность придется дополнительно положить слой целлюлозы или вискозы;
- дышащие мембраны обладают многочисленными преимуществами, среди которых стоит отметить качество, надежность, защиту от попадания внутрь воды и выхода наружу пара.
Для укладки мембраны потребуется дополнительный теплоизоляционный слой.

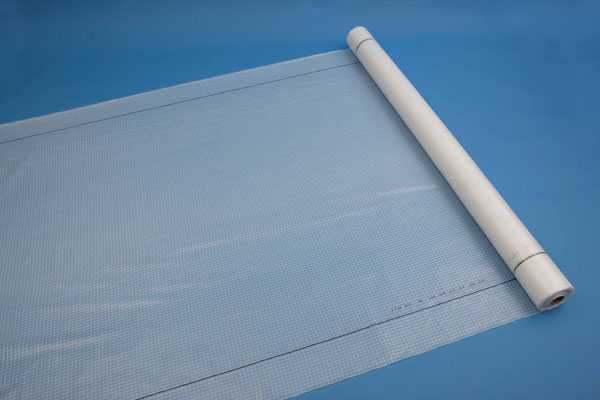

Современная пароизоляционная пленка — отличный выбор
Помимо этого в последнее время появилось множество новых материалов, таких как изопсан, пенотерм НПП ЛФ, армитекс и пеноплекс. Все они обладают отличной теплоизоляцией, низкой теплопроводностью, а также прекрасными гидроизоляционными и пароизоляционными свойствами.
При выборе материала учитывается множество факторов, среди которых как преимущества и недостатки, так и стоимость, так как многие из перечисленных материалов стоят недешево.
Защита мансарды от образования конденсата, повреждений стропильной конструкции и утеплителя, от повышенных затрат энергии на отопление по-прежнему является актуальной задачей как для строителей, так и для домовладельцев. Объем работ по ремонту и санации мансард сравним с новым строительством, что говорит о серьезных проблемах с качеством проектирования и, особенно, работ по изоляции мансард.

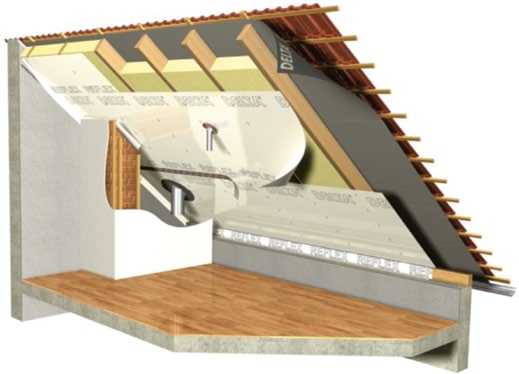

Рис. 1. Система изоляции мансарды
В данной статье рассматриваются процессы, связанные с движением водяного пара и воздуха в мансардных конструкциях, а также детально объясняются и демонстрируются правила устройства профессиональной пароизоляции. Под этим термином имеется в виду система материалов и технических решений, использование которой в большой степени гарантирует надежную и энергоэффективную эксплуатацию мансарды в течение всего срока ее службы.
Немного теории: перенос влаги и движение воздуха
При проектировании и строительстве мансард необходимо учитывать два основных механизма движения водяного пара и, как следствие, увлажнения конструкции – диффузионный и конвективный перенос парообразной влаги.
Диффузия – движение пара из области с большим парциальным давлением в область с меньшим давлением. В холодное время года этот перенос происходит из теплого внутреннего помещения мансарды в сторону холодной улицы с низким парциальным давлением. В летний период направление диффузионного переноса меняется, и водяной пар, находящийся в большом количестве во внешнем воздухе, стремится попасть в относительно прохладное и сухое мансардное помещение. Чем больше перепад температуры и влажности между улицей и помещением, тем сильнее диффузионный поток. На пути этого потока находится вся конструкция мансарды – диффузионная подкровельная пленка, утеплитель, пароизоляционный материал и внутренняя отделка. Поэтому диффузионная проницаемость этих материалов и определяет количество пара, проходящего за счет диффузии. Поскольку подкровельная пленка и минеральный утеплитель обладают очень низким сопротивлением паропроницанию, эти слои можно не учитывать и оценивать паропроницаемость конструкции только по свойствам пароизоляционногоматериала, которая выражается показателем Sd [м] – эквивалентная толщина сопротивления диффузии водяного пара.
Конвекция – неконтролируемое движение воздуха и содержащегося в нем водяного пара через неуплотненные слои изоляционных материалов. На интенсивность такого переноса влияет скорость ветра снаружи здания и размер щелей. В современных конструкциях мансард с одним вентиляционным зазором и диффузионная подкровельная мембрана, и пароизоляция выполняют функцию воздухоизоляции. Оба защитных слоя снижают до безопасного уровня или полностью исключают конвективный перенос влаги, содержащейся в теплом воздухе мансарды (эксфильтрацию) в холодный период года и инфильтрацию внешнего влажного и горячего воздуха внутрь мансарды летом. Как правило, в реальных условиях строительства присутствуют оба механизма увлажнения, но если диффузионный перенос зависит от выбора пароизоляции и перепада парциального давления, то конвективный на 100% зависит от качества изоляционных работ и от комплектации системными аксессуарами – клеями и лентами. Если сравнивать диффузию и конвекцию с точки зрения увлажнения конструкции, то конвекция является несоизмеримо более опасным процессом из-за количества водяного пара, попадающего в конструкцию крыши.
Рис. 2. Конвективный перенос влажного воздуха
Институт строительной физики (Германия, г. Штутгарт) в 1989 г. провел исследования и сравнительные расчеты влагопереноса обоими процессами, которые впоследствии были подтверждены лабораторными испытаниями. Результаты были опубликованы в «Немецком строительном журнале» (Deutsche Bauzeitschrift , № 12/89, с. 1639). Исследования показали, что в зависимости от перепада давления между улицей и внутренним помещением конвективный перенос влаги в сотни раз больше, чем увлажнение за счет диффузии. Главным отрицательным последствием увлажнения теплоизоляции является значительное снижение сопротивления теплопередаче всей конструкции, что приводит к увеличенным эксплуатационным затратам. Кроме этого, создаются условия для повреждения влагой и плесенью несущих конструкций крыши (деревянных и металлических). Повышенная воздухопроницаемость заметно снижает качество воздуха во внутренних помещениях дома за счет переноса как строительной пыли, так и внешней. Ухудшаются микроклимат и комфортность проживания в мансарде. Нередки случаи, когда домовладельцы жалуются на «холод от пола» при полностью включенном отоплении дома. А источником холода могут быть воздухопроницаемые стены (особенно, если они каркасные) и перекрытия, примыкания стены и пола, окна, электроустановочные приборы, трубы отопительного оборудования и проводка. Неудивительно, что одной из распространенных поговорок кровельных инспекторов является «Торнадо из розетки», когда фиксируется скорость сквозняка более 4–6 м/с. Многочисленные тесты, проведенные в различных странах, определяют наибольшую скорость воздушного потока в 0,2 м/с, которая не воспринимается человеком как некомфортная. Максимально допустимая скорость по европейским стандартам составляет 2 м/с. В домах, оборудованных климатическими установками, особенно важно обеспечить качественную защиту от конвективного движения воздуха, так как воздухопроницаемая крыша и стены заметно снижают эффективность их работы и также приводят к увеличению затрат на обслуживание и кондиционирование дома. Практический опыт кровельных работ в Европе и России полностью подтверждает, что наибольшую опасность для утепленной крыши представляют неплотные нахлесты пароизоляции и ее примыкания к стенам и другим конструктивным элементам крыши. Задача профессионального кровельщика состоит в том, чтобы исключить или уменьшить до минимума неконтролируемое движение воздуха и содержащегося в нем водяного пара через конструкцию крыши.
Выбор пароизоляционного материала
В настоящее время проектировщики и кровельщики имеют в своем распоряжении широкий выбор пароизоляционных материалов, более того, лучшие разработчики и производители предлагают систему пароизоляционных материалов, объединяющую пленки, ленты и клеи, а также технические решения. Как правило, тип и характеристики пароизоляции зависят от конструктивных особенностей мансарды и температурно-влажностных условий эксплуатации помещения. В табл. 1 представлены общие рекомендации по выбору пароизоляционного материала для мансардного строительства.
Наиболее распространенные в настоящее время пароизоляционные материалы с их преимуществами и недостатками:
• Однослойные пленки из полиэтилена (преимущества: прозрачный материал позволяет легко контролировать качество утепления, высокое Sd (более100 м) при толщине более 200 мкм, достаточное удлинение при разрыве; недостатки: низкая прочность в местах крепления скобами степлера).
• Армированные многослойные пленки из полиэтилена (преимущества: прозрачный материал и повышенная прочность; недостаток: невысокое Sd из-за сильного утончения слоев в местах переплетения армирующей сетки). В Европе ограниченно применяются армированные пленки весом не менее 200 г/м2.
• Полимерные тканые пленки с однослойным кашированием (преимущество: высокая прочность; недостатки: не прозрачный материал, низкое Sd вследствие тонкого сплошного слоя полимера и очень малое относительное удлинение на разрыв).
• Многослойные пленки из полиэтилена с рефлексным слоем (преимущества: высокая прочность и сопротивление диффузии Sd > 100…150 м, сбережение тепла за счет переотражения его внутрь мансарды, самоклеящиеся ленты по краю рулона; недостаток: непрозрачный материал).
• Самоклеящиеся рулонные полимерно-битумные материалы отличаются очень простым применением – они наклеиваются на сплошное основание (например, ОСП или бетон) по слою из праймера, могут использоваться на отвесных поверхностях и не требуют дополнительной проклейки нахлестов лентами.
• ОСП – применяется в качестве пароизоляции только в помещениях с нормальной влажностью и в домах без мокрых отделочных работ. Главный сегмент такой пароизоляции – каркасные и быстровозводимые дома либо дома с утеплением задуваемой ватой из целлюлозы. Необходимо использование лент для проклейки нахлестов и примыканий. На крышах со сложной геометрией использование пароизоляции из ОСП связано с очень большой трудоемкостью монтажа и стоимостью дополнительных аксессуаров. Поэтому ОСП рекомендуется применять на домах с простой геометрией, а во влажных помещениях таких домов следует дополнительно укладывать пленочную пароизоляцию. Не допускается использование ОСП на бревенчатых и брусовых домах из-за большой осадки стен.
• Адаптивная пароизоляция с переменной паропроницаемостью из полиамида применяется только для ремонта помещений с нормальной влажностью. Не допускается ее использование при новом строительстве или при реконструкции зданий с повышенной влажностью.
Точность в деталях
При новом строительстве или ремонте скатных крыш только использование системного решения может гарантировать высокую надежность и долговечность крыши. Поэтому применение одних лишь пленок, пусть и самых лучших, не будет отвечать современным требованиям заказчика – защитить его крышу от непогоды и обеспечить удобные условия проживания. В конечном итоге, качество изоляции крыши владелец дома оценивает по комфортности проживания и стоимости эксплуатации. С учетом постоянного роста энергии защита утеплителя от пара и конвективного воздухообмена становится одной из самых важных с точки зрения затрат домовладельца на отопление и кондиционирование своего жилища. Наиболее часто проблемы проявляются в самых сложных местах крыши – примыканиях к стенам, трубам и мансардным окнам, в ендовах и хребтах, при устройстве кровельных проходок и в местах нахлеста рулонов. Поэтому применение клеев, соединительных и уплотнительных лент является необходимым фактором для решения проблем именно в таких ответственных местах крыши. Большое многообразие аксессуаров дает возможность профессиональному кровельщику выбрать наиболее подходящий способ устройства узла в зависимости от качества поверхности и условий использования (табл. 2).
Контроль качества пароизоляции и воздухопроницаемости в ходе строительства и после завершения работ
Устройство пароизоляции относится к скрытым работам, поэтому необходимо выполнить проверку и приемку работ до монтажа отделочного материала. Рекомендуется проводить фото- или видеосъемку выполненных работ. Особое внимание следует уделить нахлестам и примыканиям пароизоляции, а также уплотнению инженерных коммуникаций. К сожалению, прокладка труб и проводки наиболее часто становится причиной повреждения пароизоляционного слоя и последующих проблем с образованием конденсата и увлажнением всей конструкции. Однако проведение только визуальной проверки не может гарантировать достоверного результата, поскольку невозможно выявить все дефекты. В Европе уже давно практикуется инструментальный контроль, который дает практически 100%-ную надежность проверки и выявления дефектов. На практике наиболее часто применяются самые простые и наглядные способы (рис. 3) – с помощью пудры, дыма (дымогенератор) или водяного тумана (ультразвуковой генератор пара).
Эти средства являются лишь индикаторами, которые выявляют проблемные места. Для количественной оценки воздухопроницаемости применяются термоанемометры, которые способны измерить локальную скорость воздушного потока в конкретном месте пароизоляции (рис. 4). Общую оценку герметичности пароизоляции всего дома дает метод BLOWER DOOR (см. статью «Технологии BLOWER DOOR», КРОВЛИ, 01-2008).
Рис. 3. Инструментальный контроль воздухопроницаемости
Рис. 4. Контроль воздухопроницаемости с помощью термоанемометра
Выводы
Обилие на российском рынке пароизоляционных пленок различных марок, казалось бы, позволяет без проблем выполнить качественную пароизоляцию мансард. Однако действительно профессионального качества можно достичь, только применяя изоляционную систему:
• Пленка, правильно подобранная под конкретную конструкцию крыши, и температурно-влажностный режим эксплуатации здания;
• Системные аксессуары (клеи, ленты, пасты, уплотнительные элементы), обеспечивающие надежность при исполнении деталей;
• Технические решения, поддержка и сервис от производителя материалов. Разумеется, все эти составляющие дадут необходимый результат только при качественном применении, поэтому основа успеха – квалификация и опыт кровельщика.
Рекомендуем почитать:
• Дефекты пароизоляции (КРОВЛИ 04-2006)
• Конструктивные схемы мансард (КРОВЛИ 02-2007)
• Потери тепла (КРОВЛИ 02-2006)
• Особенности устройства крыш в деревянных домах (КРОВЛИ 03-2004)
• Пароизоляция без изъяна (КРОВЛИ 03-2006)
• Пароизоляция для влажных помещений (КРОВЛИ 03-2010)
• Ремонт мансард (КРОВЛИ 04-2007)
• Технологии BLOWER DOOR (КРОВЛИ 01-2008)
Иллюстрации: Александр НИКИШИН, инженер-конструктор ООО «Деркен»
vashslesar.ru
Особенности организации пароизоляции в мансарде дома полностью сделанного из дерева
Пароизоляция является для помещений дома первой защитой. Именно поэтому ее располагают первым слоем изнутри. И уж после идут утеплители и мембраны.
Однако в силу специфичной конвекции воздуха даже самые хорошие пароизоляционные пленки не способны полностью защитить конструкцию крыши мансардного этажа. Сделать это можно только применив комплекс мер.
Особенности конвекции воздуха в доме с мансардным этажом
В этом случае, особенно при наличии в доме открытой лестницы, соединяющей мансарду с нижерасположенным этажом, теплый воздух со всего дома будет скапливаться в мансарде.
Поскольку температура воздуха на нижнем этаже будет ниже, а влажность в помещениях дома – одинакова, водяной пар начнет перетекать на нижние этажи. При существенной разнице в температуре он начнет конденсироваться и оседать на внутренних поверхностях помещений.Это будет приводить к образованию плесени, ухудшению внешнего вида помещений.
Еще одним негативным фактором этого процесса является то, что повышенная влажность и различного рода плесени могут провоцировать ухудшение здоровья у живущих в доме людей.
Следует отметить, что в мансардах имеющих деревянные фронтоны это не так критично – благодаря тому, что дерево « дышит» водяной пар частично диффундирует через фронтоны. Происходит это потому что фронтоны, как правило, теплоизоляционными пленками не укрывают, а значит, теплый воздух из мансарды будет стремиться на улицу. Про причину такого движения мы уже писали – водяной пар движется только в одну сторону – от теплого к холодному.
Как правильно организовать пароизоляцию помещений
Первым шагом должен стать монтаж пароизоляционных пленок по всему контуру помещения – и по стенам и по крыше. Даже установка пленок на фронтоны будет нелишней.
Однако, даже если вы решите использовать высококачественные и надежные пароизоляционные пленки выпускаемые компанией Ондулинg. под торговым знаком Ондутис, это решит проблему лишь частично.
Полностью решить проблему поможет грамотно спроектированная и смонтированная специалистами приточно – вытяжная вентиляция.
Однако и у нее есть минусы – высокая стоимость и сложность эксплуатации и обслуживания.
Если вы ведете строительство дома своими руками и хотите сэкономить – дадим несколько советов как это сделать
Как дешево организовать пароизоляцию деревянного дома с мансардой
Если вы ведете строительство дома своими руками, стеснены в средствах, но хотите правильно организовать пароизоляцию своего дома мы дадим несколько советов:
- При строительстве дома организуйте вентиляционные шахты для вывода воздуха из наиболее влагообразующих помещений: кухни, ванны, бани и т.п.
- Лестницу, ведущую с нижнего этажа в мансарду, монтируйте в отдельной лестничной клетке, отгородив ее дверями.
- Установите в помещения кондиционеры или осушители воздуха.
Все вышеперечисленное позволит организовать вывод влажного воздуха через вентиляционные трубы, а не через конструктивные элементы деревянной мансарды, что, в свою очередь, позволит избежать дорогостоящий ремонт крыши мансарды.
www.onduline.ru
Гидро — и пароизоляция крыши мансарды
Категория: Мансарды и балконы
Гидро — и пароизоляция крыши мансарды
Правильно спроектированная и построенная крыша не должна пропускать влагу внутрь своей конструкции. Защитить утеплитель от увлажнения можно слоем пароизоляционного материала, расположив его с внутренней стороны. Для удаления влаги, попавшей по каким-то причинам в теплоизоляционный материал, между утеплителем и наружным (гидроизоляционным) слоем кровельного покрытия следует предусмотреть вентилируемую воздушную прослойку.
Очень часто нежилые чердачные помещения переоборудуют в жилые мансарды, сохраняя существующую стропильную систему. При этом, стремясь свести к минимуму дополнительную нагрузку на несущие конструкции здания, обычно используют легкий утеплитель пониженной плотности. Под воздействием ветра происходит “продувание” утеплителей малой плотности, сопровождающееся уносом тепла. Для предотвращения этого явления и сохранения теплозащитных характеристик конструкции на поверхность теплоизоляции, граничащую с вентилируемой прослойкой, обязательно укладывается слой ветрозащитного паропроницаемого материала.
Чтобы устранять процессы образования конденсата в слое утеплителя, современная строительная индустрия имеет в своем арсенале специальные пленки. При помощи этих пленок отделяют кровельное покрытие и утепляющий слой от пространства чердака, обеспечивая при этом циркуляцию воздуха, уносящего образовавшиеся водные пары. Пленки бывают гидроизоляционными, антиконден-сатными и паронепроницаемыми. Несмотря на общую задачу, которую выполняют данные материалы, их физические свойства различны. Строительные технологии имеют на своем вооружении много видов как зарубежных, так и отечественных пленок, которые отличаются друг от друга своими качественными показателями. Принципиальные схемы устройства гидро- и пароизоляции в ограждающих конструкциях мезонина и мансарды показаны на рис. 89 и 90.
Гидроизоляционный слой настилают по брусьям стропил, оставляя под кровельным ковром вентиляционный зазор.
Многие, даже опытные строители считают, что гидроизоляционный слой предназначен для страховки от проникновения атмосферной влаги к теплоизоляционным слоям при случайных повреждениях и его можно выполнять обыкновенным рубероидом или поливинилхлоридной пленкой.

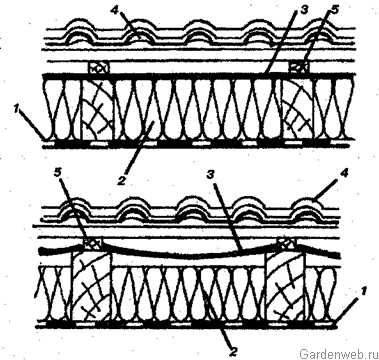

Рис. 1. Вариант укладки тепло- гидро- и пароизоляции в ограждающих конструкциях мезонина и масарды: 1 — пароизоляция; 2 — теплоизоляция; 3 — гидроизоляция; 4 — кровля; 5 — бруски
Конечно, такая функция у гидроизоляционного слоя существует, но задача у него несколько другая. Рассмотрим задачу гидроизоляционного слоя с точки зрения инфильтрации воздуха.
Мы уже говорили о том, что находящиеся в жилых помещениях невидимые пары влаги вследствие перепада давления между закрытым и внешним пространствами выходят наружу через конструктивные элементы крыши. Этот процесс происходит на молекулярном уровне и протекает тем интенсивнее, чем теплее воздух и чем больше в нем влаги. Достигнув холодной внутренней поверхности кровли, пары конденсируются в виде капель воды.
Рис. 2. Укладка тепло- гидро- и пароизоляици в ограждающих конструкуцях мезонинов и масард по технологии фирмы JUTА: 1 — кровля; 2 — обрешетка; 3 — гидроизоляция; 4 — воздушный зазор; 5 — теплоизоляция; 6 — пароизоляция; 7 — обшивка мансарды (мезонина)
В результате даже при полностью герметичной кровле под нее попадает вода. Эта вода может собираться в слое утеплителя, снижая его теплоизоляционные качества. Со временем теплоизоляционные свойства крыши могут быть сведены практически к нулю.
Бороться с явлением конденсации влаги помогает гидроизоляционный слой, который не пропускает пары к внутренней поверхности кровли. Роль такой гидроизоляционной защиты может выполнить рубероид, уложенный с перекрытием стыков. Практика показала, что недостатком традиционных гидроизоляционных материалов является их недолговечность, так как под действием природных факторов битум, содержащийся в рубероиде, начинает разрушаться и терять свои защитные качества. В результате перепадов температур в связующем битума происходят необратимые процессы — при высоких температурах пропитка становится вязкой, а на морозе — трескается. Кроме того, гнилостные процессы, развивающиеся в картоне под действием влаги, приводят к разрушению основы рубероида.
Постепенно большинство отечественных производителей перестроило производственные мощности на выпуск модифицированных аналогов рубероида. Модификация кровельных рулонных материалов предусматривает замену картонной основы на более практичный материал с измененными физическими свойствами битумного связующего. Кроме этого, на российский рынок стали поступать новые кровельные покрытия, именуемые мембранными. Технология устройства гидроизоляционных ковров существенно изменилась.
Рулонные материалы, пришедшие на смену традиционному рубероиду, имеют в своей основе стеклянные или синтетические волокна (главным образом полиэфирные — “полиэстер”) в виде тканей, холста и нетканого полотна. Они представляют собой полотнища шириной около 1000 мм, скатанные в рулоны длиной от 7 до 20 м, и толщиной 1,0-6, б мм. Основы типа “полиэстер” имеют большое относительное удлинение при разрыве (до 45-50%), что обеспечивает повышенную эластичность и релаксационную способность материала в целом. Удлинение при разрыве стекловолоконных основ составляет всего 2-6%. В строительных технологиях стран Западной Европы такие полотнища называют “мембранами” — membrana. Это название у нас стали использовать для всех полимерных рулонных материалов, с которыми связан принципиально новый подход к гидроизоляционным покрытиям. Номенклатура их довольно обширна, что вызывает определенные трудности при выборе гидроизоляционного покрытия. Гидроизоляционные материалы классифицируют по основе, структуре полотна и по виду компонента покровного состава, вяжущего или материала. Структура полотна может быть однослойной и многослойной, основа — однокомпо-нентной или комбинированной. В гидроизоляционных слоях хорошо зарекомендовали себя пленки на основе поливинилхлорида, гидроизоляционные свойства которых достаточно высоки.
Антиконденсатные пленки отличаются тем, что в нанесенном на внутреннюю их строну адсорбирующем слое из ворсистой ткани возникает повышенное содержание конденсата. Образовавшаяся на внутренней поверхности сконцентрировавшаяся влага не стекает на утепляющий слой, а удерживается тканью и выветривается за счет циркуляции воздуха в з.азоре. Благодаря такой пленке удается лучше сохранить качество теплоизоляции, не ухудшая ее теплосберегающих свойств.
Так, антиконденсатная пленка SVITAPFOL AC защищает внутренние конструкции объекта от проникновения пыли и влаги. Адсорбиционный слой нетканого текстильного материала предотвращает стекание конденсатных паров во внутренние помещения мансарды и в слои тепловой изоляции. Укладка пленки производится таким образом, чтобы адсорбиционный нетканый текстильный материал располагался с внутренней стороны помещения. Шаг несущей конструкции крыши (балки, стропила и т.п.) при этом не должен превышать 1,2 м. После укладки пленки на несущие конструкции ее закрепляют контрбрусками (обрешеткой) с таким расчетом, чтобы вентиляционный просвет составлял не менее 4-6 см. Преимущество пленки SVITAPFOL AC перед другими видами антиконденсатных пленок заключается в ее высокой УФ-стойкости.
Паронепроницаемые пленки образуют барьер на внутренней стороне утеплительного слоя крыши. Эти пленки защищают ограждающую конструкцию от потерь тепла и негерметичности, препятствуют образованию влаги в утеплителе. Такие пленки укладывают вплотную к теплоизоляционному слою, при этом слой внутренней обшивки должен отставать от пленки на 4-6 см. Это связано с тем. что идущий из помещения теплый воздух также может образовать конденсат на внутренней стороне пленки.
Указанным характеристикам соответствует паронепроницаемая пленка SVITAPFOL AL, оснащенная рефлексной AI фольгой. Она изготавливается наслаиванием (кэшированием^ ткани в первичном переплетении. Слой фольги в структуре пленки, направленный во внутренние помещения мансарды, отражает часть лучистой энергии, создавая тем самым эффект термоса.
Рассматривая вышесказанное, можно определить первое требование к теплоизоляционным компонентам мансардной крыши: на ее внутренних сторонах должен быть размещен абсолютно герметичный паро- и гидроизоляционный слой. Влага, которая попадает из внешнего пространства, отводится гидроизоляционным слоем, закрепленным на стропилах.
Защита утеплители от продувания. Go стороны вентилируемой воздушной прослойки теплоизоляционный материал необходимо защитить ветрозащитной паропро-ницаемой мембраной. Как показывает практика, наилучшие результаты могут быть получены при использовании таких рулонных материалов, как “Тайвек Soft”, “Монар-флекс ВМ 310” и “Монаперм 450 ВМ”. Применение в качестве ветрозащитной мембраны паронепроницаемых материалов типа рубероида или полиэтиленовой пленки совершенно недопустимо! Следует отметить, что мембраны типа “Тайвек”, прекрасно пропускающие пары воды, не пропускают, тем не менее, воду в жидкой фазе. Потому намокание утеплителя в результате попадания влаги, конденсирующейся на внутренней поверхности кровельного покрытия со стороны воздушной прослойки, не происходит. Это свойство материалов “Тайвек” позволяет уменьшить толщину воздушной прослойки до 25 мм вне зависимости от профиля кровельного покрытия, что особенно важно при утеплении чердака по существующим стропилам: воздушная прослойка небольшой толщины исключает необходимость установки дополнительных брусков с внутренней стороны стропильных ног. Для размещения утеплителя необходимой толщины и устройства вентилируемой воздушной прослойки будет достаточно высоты стропильной ноги.
При возведении нового дома ветрозащитный материал укладывают поверх стропильных ног и прикрепляют с помощью деревянных брусков. При устройстве мансарды на существующем чердаке ветрозащитный паропро-ницаемый материал крепится специальными рейками к стропилам. “Таивек” защищает утепляющий слой и от увлажнения атмосферными осадками (дождь, снег), попадающими в воздушный зазор при сильном ветре или через неплотности в покрытии. “Таивек” укладывают на утеплитель с нахлестом 150…200 мм по пунктирным линиям, нанесенным на полотнище материала, и прикрепляют к конструкции деревянными рейками, гвоздями, скобами или клеем.
Устройство пароизоляции. С внутренней (нижней) стороны теплоизоляционный материал защищают от увлажнения водяными парами, содержащимися в воздухе помещения, слоем пароизоляции — полиэтиленовой пленкой, пергамином, рубероидом или фольгированным пароизоляционным материалом “Поликрафт” фирмы Монар-флекс. Материал укладывают с перехлестом полотнищ 100 мм и проклеивают швы липкой лентой. Применение скотча не только обеспечивает герметичность швов, но и позволяет уменьшить величину перехлеста до 100 мм (как по вертикали, так и по горизонтали) вне зависимости от уклона кровли. К стропилам или брускам пленка крепится тонкими деревянными рейками. Фольгированные материалы укладывают фольгой в сторону помещения, причем между па-роизоляцией и внутренней обшивкой желательно оставить небольшой зазор. В этом случае блестящая поверхность алюминиевой фольги будет отражать тепловое излучение, идущее из помещения наружу, и уменьшать величину теп-лопотерь через покрытие мансарды.
