Калькулятор теплоизоляции стен онлайн: Калькулятор расчет толщины теплоизоляции – XPS Корпорации ТЕХНОНИКОЛЬ

Содержание

Калькуляторы теплоизоляции. Расчет теплоизоляции стен

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.

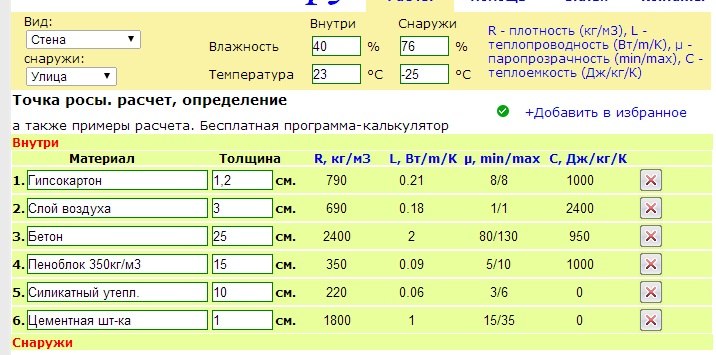

Теплотехнический калькулятор для расчета точки росы

С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation.

Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.

Приведем пример.

По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%.

Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.

Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.

Теплый дом – мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал – дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d – толщина материала, k – теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв – показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот – значение средней температуры;

zот – длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

стены – не менее 3,5;
потолок – от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 – тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 – величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м – потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Калькулятор расчета и выбора изоляции под сайдинг.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн калькулятор расчета стоимости штукатурного фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.

Онлайн расчет изоляции для пола под стяжку

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.

Онлайн расчет изоляции для пола по лагам

Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции для межкомнатных перегородок

Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.

Расчет изоляции для плоской кровли

Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.

Калькулятор расчета водостоков

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления . Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур . Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена . Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть «мостики холода», через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат — роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

Как рассчитать толщину утепления крыши и чердака
Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.
Как рассчитать толщину утепления пола
Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.
Расчет толщины пенопласта
Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления . Он располагается снаружи или в середине стены.
Теплопроводность пенопласта, как и других материалов, зависит от плотности . Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.
В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» — теплые стены обойдутся дороже застройщику.
Для чего нужен калькулятор теплопроводности стен
В каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы. Мы подобрали наиболее удобные и понятные сервисы для расчета необходимой толщины теплоизоляционного материала.
Теплотехнический калькулятор. Расчет точки росы в стене
Калькулятор онлайн от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы сможете рассчитать толщину теплоизоляции и рассчитать точку росы при утеплении дома различными материалами. Калькулятор smartcalc.ru позволяет наглядно увидеть место выпадения конденсата в стене. Это самый удобный теплотехнический калькулятор расчет утепления и точки росы.
Калькулятор толщины утеплителя для стен, потолка, пола
С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен, кровли, потолка дома и других строительных конструкций в соответствии с регионом вашего проживания, материала и толщины стен, а также других важных параметров при теплоизоляции. Подбирая разные теплоизоляционные материалы на калькуляторе, вы сможете найти оптимальную толщину утеплителя для стен своего дома.
Калькулятор KNAUF. Расчет толщины теплоизоляции
Данный калькулятор позволяет произвести расчет толщины теплоизоляции стен в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий». Бесплатный онлайн калькулятор расчета теплоизоляции KNAUF, сервис имеет удобный и понятный интерфейс.
Калькулятор Rockwool расчёта толщины теплоизоляции стен
Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек минваты очень просто.
Как убрать точку росы из стены при утеплении
Стены расчет теплоизоляции

Калькулятор толщины теплоизоляции. Расчет теплоизоляции для стен дома
Калькулятор толщины утеплителя для стен, потолка, пола
С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.
Теплотехнический калькулятор для расчета точки росы
С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.
Калькулятор KNAUF Расчет необходимой толщины теплоизоляции
Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.
Калькулятор Rockwool расчёта толщины теплоизоляции стен
Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.
Приведем пример. По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%. Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.
Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.
Программы расчета – ТЕХНОНИКОЛЬ
Калькуляторы онлайн

ТЕПЛОТЕХНИЧЕСКИЙ КАЛЬКУЛЯТОР С УЧЁТОМ НЕОДНОРОДНОСТЕЙ
С помощью данного онлайн калькулятора Вы сможете рассчитать необходимую толщину теплоизоляционного слоя, исходя из требуемого приведенного сопротивления теплопередаче для конкретного региона (города) и типа строительной системы с учетом термических неоднородностей конструкций.
ТЕХНИЧЕСКАЯ ИЗОЛЯЦИЯ
Данный расчет решает проблему выбора оптимальной толщины изоляции для энергосбережения. При расчете по нормам теплового потока толщина теплоизоляции определяется по ограничению плотности теплового потока через стенку трубопровода/резервуара.
КАЛЬКУЛЯТОР КЛИНОВИДНОЙ ТЕПЛОИЗОЛЯЦИИ
С помощью данного калькулятора Вы сможете рассчитать необходимое количество теплоизоляции для формирования основного и контруклона на плоской кровле.
КАЛЬКУЛЯТОР СКАТНОЙ КРОВЛИ PROF
Расчёт расхода кровельных материалов для скатной крыши.
ЗВУКОИЗОЛЯЦИОННЫЙ КАЛЬКУЛЯТОР
С помощью данного онлайн калькулятора Вы сможете подобрать систему звукоизоляции и рассчитать необходимую толщину звукоизоляционного слоя, исходя из требуемых индексов изоляции воздушного и ударного шума для конкретного региона (страны), типа здания и изолируемой конструкции, а также вида строительной системы.
КАЛЬКУЛЯТОР РАСХОДА ТЕПЛОВОЙ ЭНЕРГИИ
Расчет базового значения удельного расхода энергии на отопление согласно Приказу Министерства строительства и жилищно-коммунального хозяйства Российской Федерации №1550/пр от 17. 11.2017
КАЛЬКУЛЯТОР РАСХОДА МАТЕРИАЛОВ КРОВЛИ ТЕХНОНИКОЛЬ. ВЕРСИЯ LITE
С помощью данного онлайн калькулятора Вы можете рассчитать необходимое количество материалов для устройства плоской кровли исходя из размеров кровли, ее уклона, района и требуемого сопротивления теплопередаче.
КАЛЬКУЛЯТОР СКАТНОЙ КРОВЛИ LITE
С помощью данного онлайн калькулятора Вы можете рассчитать необходимое количество материалов для устройства скатной кровли исходя из размеров кровли и ее уклона.
КАЛЬКУЛЯТОР РАСЧЁТА ВОДОСТОКА
С помощью данного онлайн калькулятора Вы можете рассчитать необходимое количество комплектации для устройства водосточной системы.
Библиотеки и надстройки
ALLPLAN

База Ассистентов (плоские кровли) Allplan
Файл ассистентов содержат 26 строительных систем плоских кровель компании ТехноНИКОЛЬ. Файл ассистентов разработан в 2012 версии Allplan.

Подробнее

Скачать

Спецификация материалов (плоские кровли) Allplan
Спецификации позволяют выполнить подсчет количества материалов плоских кровель ТехноНИКОЛЬ, по моделям из «Базы Ассистентов (плоские кровли) Allplan». Разработаны в 2012 версии Allplan.
Экспликации созданы в 2-х вариантах по ГОСТ, Форма 7.

Подробнее

Скачать

ARCHICAD

Библиотека реквизитов ArchiCAD
Файл реквизитов с расширением *.aat представляет собой библиотеку Многослойных конструкций, строительных материалов компании ТехноНИКОЛЬ и связанных с ними типов линий штриховок и пр.

Подробнее

Скачать

Каталог систем ArchiCAD
Файл каталога содержит строительные системы компании ТехноНИКОЛЬ: кровли, полы, фундаменты, тех. изоляцию и пр. Каталог выполнен в виде файла архивного проекта ArchiCAD (pla).

Подробнее

Скачать

AUTOCAD

Альбомы узлов AutoCAD
Перейти к подбору строительной системы ТехноНИКОЛЬ. Скачать узлы примыканий в формате DWG.

Подробнее

Динамические блоки AutoCAD
В дополнение к готовым альбомам узлов для разных типов систем (кровли, фасады, фундаменты и др. ) была разработана библиотека динамических блоков элементов узлов, которые используются в разработке данных альбомов.

Подробнее

Скачать

“Клин 2.0”. Приложение для формирования уклонов на плоской кровле с помощью клиновидной изоляции
Программа КЛИН 2.0 разработана с целью ускорить проектирование систем клиновидной теплоизоляции с использованием систем КВ, XPS и ПИР производства ТехноНИКОЛЬ в среде AutoCAD.

Подробнее

Скачать

Приложение для расчета материалов скатных крыш
Основной функцией приложения является расчет количества материалов при устройстве скатных крыш с применением систем изоляции ТехноНИКОЛЬ с гибкой черепицей ТехноНИКОЛЬ SHINGLAS: ТН-ШИНГЛАС Классик и ТН-ШИНГЛАС Мансарда.

Подробнее

Скачать

RENGA

Каталог систем Renga
Файл каталога содержит строительные системы компании ТехноНИКОЛЬ: кровли, полы, фундаменты, тех.

изоляцию и пр. Каталог выполнен в виде файла архитектурного проекта Renga Architecture.

Подробнее

Скачать

REVIT

Библиотека материалов Revit
Библиотека насчитывает 147 строительных материалов, которые используются в создания многослойных конструкций (систем) ТехноНИКОЛЬ.

Расширение файла библиотеки «*adsklib».

Подробнее

Скачать

Каталог систем Revit
Представленный файл каталога содержит строительные системы ТехноНИКОЛЬ крыш, полов, фундаментов, фасадов и технической изоляции в виде семейств, соответствующих категорий.

Каталог создан на стандартном шаблоне, поставляемым с установкой Revit. Версия файла – Revit 2016.

Подробнее

Скачать

Альбомы узлов Revit
Альбом узлов ТехноНИКОЛЬ включает 200 узлов примыканий для 39 строительных систем. Альбом создан в стандартном шаблоне Revit. Версии файлов – 2016/ 2017/ 2018/ 2019. Узлы созданы при помощи семейств элементов узлов.

Подробнее

Скачать

Комплектующие для плоской кровли Revit
Библиотека комплектующих включает в себя модели водоприемных воронок внутреннего водостока, парапетных воронок, аэраторов, пешеходных дорожек и прочих элементов.

Подробнее

Скачать

Клин ТехноНИКОЛЬ
Клин ТехноНИКОЛЬ – это программная надстройка для Revit, предназначенная для создания уклонов на плоской кровле с помощью клиновидной теплоизоляции.
Так же приложение содержит каталог плоских кровель, выноску многослойных конструкций по ГОСТ и дополнительные инструменты для работы с конструкциями кровель.

Подробнее

Скачать

SKETCHUP

Каталог систем SketchUp
Файл каталога содержит строительные системы компании ТехноНИКОЛЬ: кровли, полы, фундаменты, фасады и узлы примыканий.

Каталог выполнен в виде файла архивного проекта LayOut for SketchUp 2018 (layout).

Подробнее

Скачать

Расчёт толщины утеплителя для стен

Как известно, процедура утепления квартиры или дома считается весьма ответственным занятием, которое требует максимальной точности. В этом случае срабатывает принцип «тепло там — где сухо», который лучше всего описывает качественно проведённую теплоизоляцию. При этом основное внимание необходимо обратить именно на расчёт толщины утеплителя для стен, ведь это повлияет на эксплуатационные характеристики всей постройки.

Причины проведения теплоизоляции

Поскольку с каждым годом расходуется всё больше энергетических ресурсов, и цена на них при этом постоянно повышается, то большинство людей начинает задумываться о способах экономии. Чтобы рационально использовать отопление в зимний период и охлаждение в летний, «в игру вступает» теплоизоляция.

Систематическое повышение тарифов иногда не позволяет задуматься об использовании утеплителя, который как раз сможет навсегда решить проблему лишних затрат. Безусловно, речь в этом случае идёт о наружных стенах, утеплив которые можно сократить порядка 40% потери тепла.

Кроме того, теплоизоляционная прослойка сможет решить вопрос звукоизоляции. В особенности если речь идёт о многоквартирном доме спального района города.

В частном строительстве, например, дачного дома или коттеджа, некоторые виды утеплителя позволяют существенно сокращать расходы на строительство, заменяя собой материалы для сооружения стен. Например, полистирольными плитами, толщина которых составляет 10 см, часто заменяют кирпичную кладку.

Виды материалов утеплителя

Точно просчитать толщину утеплителя невозможно без учёта сопутствующих факторов и условий. На сегодняшний день существует множество различных материалов, каждый в той или иной степени будет подходящим вариантом для конкретного строительного объекта.

Пенополистирол

Это один из наиболее доступных и эффективных видов утеплителя. Он на 90% состоит из воздуха, являющегося самым лучшим теплоизолятором. Его применяют для утепления внешних стен, но, так как он влагонепроницаемый, его не рекомендуется использовать для фундаментов.

Маты каменной ваты

Преимуществом этого материала считается лёгкость обработки и отсутствие специального оборудования для монтажа. Стоит отметить, что во время укладки матов необходимо соединять их очень плотно, но не трамбовать и не сжимать. Если учитывать то, что изнутри они покрываются пароизоляционной мембраной, а снаружи — ветроизоляционной плёнкой, такой вид утеплителя будет отлично защищать от влаги.

Напыляемые утеплители

Этот вид материала в нашей стране ещё не слишком хорошо распространён. В его состав входят вещества, под действием давления превращающиеся в пену. В процессе монтажа она заполняет пространство, тем самым теплоизолируя его.

Эковата

Это один из самых популярных материалов, который по своим характеристикам очень похож на целлюлозу. Наличие натурального материала, входящего в состав эковаты, не требует дополнительной защиты. Именно поэтому она считается оптимальной для тех, кто хочет сделать свой дом экологически чистым.

Принципы расчёта системы утепления

Узнать, как рассчитать толщину утеплителя без проведения расчётов, практически невозможно, к тому же для получения максимально точного показателя необходимо руководствоваться следующими принципами:

Обязательный учёт условий последующей эксплуатации объекта, особенностей здания, строительных нормативов и правил.
Выбор материалов производится на основе теплотехнических и физико-химических характеристик.
Предварительный подбор технологии монтажа.
Проведение утепления трубопровода, поскольку почти 30% потери тепла происходит именно из-за его слабой изоляции.

Использование онлайн-калькулятора

Применение специальных программ значительно упрощает процедуру расчёта, но здесь нельзя забывать и о личных качествах: знание и понимание всего процесса утепления предоставляет больше сведений, чем бездумное прописывание цифр. Хотя последнее всё же существенно экономит время и предоставляет точные показатели.

В привычном понимании калькулятор является устройством, помогающим производить расчёты. Кстати, его очень часто применяют для определения оптимальной толщины стены. Однако в этом случае он является специальной программой, помогающей просчитать эффективность теплоизоляции.

Сами по себе процедуры подсчёта несложны — они изложены в нескольких формулах. Различия здесь составляет только материал утеплителя, то есть уровень его теплопроводности. Здесь, по сути, необходимо заранее определить фиксированные значения и подставить их в формулу.

Такая онлайн-программа ориентирована на текущие стандарты и содержит в себе всё необходимое для работы. Пользователю следует только выбрать материал, прописать его параметры и получить ответ. Наличие ранее заданных свойств теплопроводности позволяет выдавать максимально точный результат, что и происходит через несколько секунд.

Вывод

Таким образом, заранее проведённый расчёт сможет существенно упростить жизнь не только специалистам, но и людям, впервые столкнувшимся с планированием количества теплоизоляционного материала. Причём справиться с этим смогут даже строители, далёкие от простых математических вычислений.

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

Калькулятор толщины утепления. Расчет теплоизоляции стен

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» — теплые стены обойдутся дороже застройщику.

Для чего нужен калькулятор теплопроводности стен

В каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы. Мы подобрали наиболее удобные и понятные сервисы для расчета необходимой толщины теплоизоляционного материала.

Теплотехнический калькулятор. Расчет точки росы в стене

Калькулятор онлайн от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы сможете рассчитать толщину теплоизоляции и рассчитать точку росы при утеплении дома различными материалами. Калькулятор smartcalc.ru позволяет наглядно увидеть место выпадения конденсата в стене. Это самый удобный теплотехнический калькулятор расчет утепления и точки росы.

Калькулятор толщины утеплителя для стен, потолка, пола

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен, кровли, потолка дома и других строительных конструкций в соответствии с регионом вашего проживания, материала и толщины стен, а также других важных параметров при теплоизоляции. Подбирая разные теплоизоляционные материалы на калькуляторе, вы сможете найти оптимальную толщину утеплителя для стен своего дома.

Калькулятор KNAUF. Расчет толщины теплоизоляции

Данный калькулятор позволяет произвести расчет толщины теплоизоляции стен в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий». Бесплатный онлайн калькулятор расчета теплоизоляции KNAUF, сервис имеет удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Как убрать точку росы из стены при утеплении

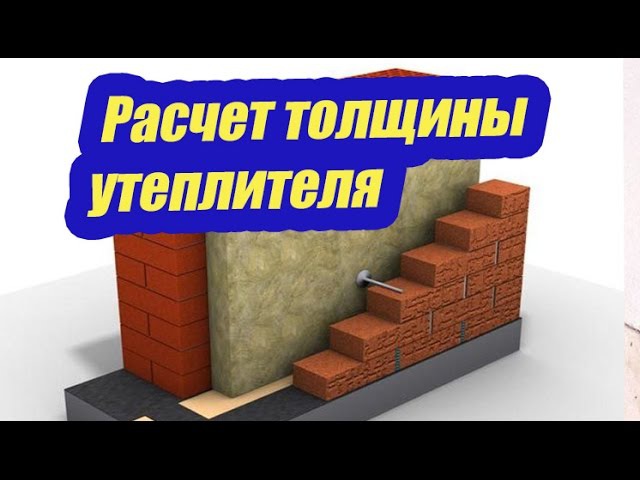

Расчет толщины утеплителя для стен и кровли

Энергетические ресурсы во всем мире увеличиваются в стоимости. Подобная тенденция заставляет подумать над вариантами более экономичного отопления. Установка современного оборудования способна лишь частично решить возникшую проблему. Только качественное утепление строительных конструкций может удержать драгоценное тепло внутри и не пустить прохладу.

Содержание статьи:

Не многие знают, каким именно должен быть теплоизоляционный слой и как проводится расчет толщины утеплителя. Достаточно ошибиться на пару сантиметров, чтоб столкнуться в дальнейшем с многочисленными проблемами. В одних случаях они легко поправимы, в других – требуют больших материальных затрат.

Видео инструкция

Что желательно знать?

Начиная проведение расчетов необходимо уточнить из каких материалов изготовлены поверхности и каковы их теплотехнические свойства. Среди них особое внимание уделяются двум показателям:

Теплопроводность
Коэффициент сопротивления теплопередачи

Они в полной мере способны отразить, каковы будут потери тепла на каждом квадратном метре без утепления поверхностей. Узнать подробнее о большинстве материалов можно ознакомившись со СНиП под номером 2-3-79.

В вышеназванном документе необходимо взять коэффициент ГСОП (отопительный период в градусах-сутках). На нем основывается один из важнейших показателей – сопротивление теплопередаче.

Читайте так же основные нормы и рекомендации СНиП к сисемам отопления — вот тут

Большинство современных домов возводятся из кирпича-пенобетона, характеристики которого подробно описаны в СНИП II 3 79. Плотность материала может быть различной, но на практике применяют изделия с соответствующим показателем от 0.6 до 1 тысячи кг/м. куб.

Согласно СНиП, для пенобетонного кирпича основные показатели равны:

ГСОП – 6000
Сопротивление теплопередаче – более 3,5 град. С х кв.м./Вт (для стен)
Сопротивление теплопередаче – более 6 град. С х кв.м./Вт (для потолка)

Если слоев несколько, общий показатель сопротивления рассчитывается как сумма каждого из них. Таким образом рекомендуется точно знать, из каких материалов возводилась коробка дома.

СНиП 3.03.01-87 – важный для ознакомления документ, когда проводится расчет толщины утеплителя. В нем подробно описываются устройство и проектирование теплоизоляции для жилых помещений. Одно из главных правил – укладку теплоизолятора нужно проводить снаружи. Лишь отдельные квартиры многоэтажного дома могут утепляться изнутри, когда проведение внешних работ невозможно по объективным причинам.

Пример расчета

Для расчета системы утепления зданий во внимание необходимо принять огромное число сторонних факторов. Среди них особенно важными считаются характеристики ограждений, рассмотренные в предыдущем разделе, и климатические особенности региона.

Затем необходимо определиться с технологией проводимых работ и избрать подходящий материал для утепления. Весь дом рекомендуется обкладывать теплоизолятором одной марки.

Обязательно утепляются трубопроводы, идущие с улицы внутрь помещения. Через такие участки теряется не менее 25-30% драгоценной энергии.

Предполагается, что значение сопротивления теплопроводности расчете толщины утеплителя для стен и потолков уже определено. Если они не соответствуют желаемым значениям (6 для потолка и 3.5 для стен), придется утеплять поверхности. Необходимо рассчитать данные показатели для утеплителя по формулам:

Стена – R = 3.5 – [R стены]
Потолок – R = 6 – [R потолка]

Затем следует определить толщину утеплителя, взяв за основу простую формулу:

p = R * k

Здесь p – искомая толщина слоя теплоизоляции, k – теплопроводность рассматриваемого утеплителя.

Если выбираются популярные для многих теплоизоляционные материалы – пенопласт или минеральная вата, строители рекомендуют принимать минимальную толщину слоя, равную 10 см. Этому правилу придерживаются, даже когда рассчитанное значение оказалось значительно меньше.

Возможные проблемы, связанные с выбором неправильной толщины утеплителя

Продумывая, но не производя расчет толщины утеплителя фасадной части помещений, многие хозяева действуют по принципу: больше-лучше. Некоторые из них угадывают с толщиной слоя и вряд ли столкнуться с проблемами в дальнейшем. Однако возможны два варианта, когда она была выбрана неверно:

Слой слишком большой
Слой слишком маленький

Слой теплоизоляции слишком большой

Один из самых распространенных принципов «больше-лучше» неверен. Увеличение толщины, как правило, не приносит никакой экономической выгоды. Часть вложенных денежных средств в материалы будут потрачены напрасно.

Для каждого теплоизоляционного материала можно выделить оптимальный слой, который практически не пропускает воздушные потоки. Достигнув его, стены перестают дышать. Возможно образование конденсата, который будет разрушать строительные материалы. При этом внутренняя обстановка внутри помещения не изменится.

Слой теплоизоляции слишком маленький

Точка росы – понятие, с которым должен быть знаком каждый, кто начинает строительные работы. Она показывает, в каком именно месте начнется выделение конденсата межу двумя пространствами с различными температурами: внутренним и наружном.

Если толщина утеплителя будет меньше оптимальной, точка росы расположится внутри стены. Образование в ней влаги начнет вызывать внутренние разрушения, появление грибков и плесени. Если фасад оформлен и не моет быть дополнительно утеплен, потребуются дополнительные вложения на специальное осушительное оборудование. Последнее повлечет увеличение трат на электроэнергию и т. д.

Подводим итоги

Произвести расчет толщины утеплителя, ознакомившись с различными инструкциями и документами, способен каждый. Пренебрегать этим этапом нельзя, а по возможности следует проконсультироваться и даже попросить непосредственной помощи у специалиста. Затраченные время и средства незаметно, но очень быстро окупятся.

Производить расчет утеплителя рекомендуется в ситуациях, когда еще не были закуплены рабочие материалы. Сравнив различные их разновидности, можно выбрать самые подходящие варианты.

Калькулятор теплоизоляции онлайн. Определяем необходимую толщину утеплителя Онлайн калькулятор расчета утепления дома ппу

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Почему важно правильно рассчитать показатели утепления?

Расчет теплоизоляционного слоя: формулы и примеры

ГСОП=(tв-tот)xzот

tв – показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот – значение средней температуры;

zот – длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

стены – не менее 3,5;
потолок – от 6.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 – тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 – величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м – потребуются плиты пенопласта толщиной в 10 см

Утепление стен

Внутри или снаружи

Если вы решили использовать калькулятор расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Помимо этого имеет значение расположение изоляции, которую можно укладывать, как внутри, так и снаружи здания, что при расчетах нужно учитывать обязательно!

Особенности внутреннего и наружного утепления:

представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

№п/п	Стеновой материал	Коэффициент теплопроводности	Необходимая толщина (мм)
1	Пенополистироп ПСБ-С-25	0,042	124
2	Минеральная вата	0,046	124
3	Клееный деревянный брус или цельный массив ели и сосны поперёк волокон	0,18	530
4	Кладка керамоблоков на теплоизоляционный клей	0,17	575*
5	Кладка газо- и пеноблоков 400кг/м3	0,18	610*
6	Кладка полистирольных блоков на клей 500кг/м3	0,18	643*
7	Кладка газо- и пеноблоков 600кг/м3	0,29	981*
8	Кладка на клей керамзитобетона 800кг/м3	0,31	1049*
9	Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м3	0,52	1530
10	Кладка из рядового кирпича на ЦПР	0,76	2243
11	Кладка из силикатного кирпича на ЦПР	0,87	2560
12	ЖБИ 2500кг/м3	2,04	6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании сделаны перемычки и монолитные пояса из тяжёлых бетонов. Вверху для наглядности составлена диаграмма — цифры совпадают с таблицей.

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8 (м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий .

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3 . А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k .

Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

По сути, используя эти же формулы, вы можете произвести расчет энергоэффективности от утепления подоконников или узнать толщину изоляции для пола. Величину R используйте в соответствии со своим регионом.

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м . Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м . Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» — теплые стены обойдутся дороже застройщику.

Для чего нужен калькулятор теплопроводности стен

Теплотехнический калькулятор. Расчет точки росы в стене

Калькулятор толщины утеплителя для стен, потолка, пола

Калькулятор KNAUF. Расчет толщины теплоизоляции

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Как убрать точку росы из стены при утеплении

Теплотехнический калькулятор точки росы онлайн

С помощью калькулятора теплоизоляции smartcalc.ru вы рассчитаете необходимую толщину утеплителя в соответствии с климатом, материалом и толщиной стен. Калькулятор точки росы онлайн поможет рассчитать толщину теплоизоляционных материалов и увидеть место выпадения конденсата на графике. Это весьма удобный онлайн калькулятор теплопроводности стены для расчета толщины утепления.

Калькулятор расчета толщины утеплителя стены

С помощью калькулятора теплоизоляции Пеноплэкс вы сможете быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщиной и материалом стен, используемой пароизоляцией и других важных параметров при утеплении. Подбирая различные строительные материалы, можно выбрать теплый и доступный вариант при строительстве загородного дома.

Калькулятор KNAUF расчета толщины утеплителя

Рассчитайте толщину теплоизоляционного материала в различных строительных конструкциях на калькуляторе KNAUF, разработанным специалистами из KNAUF Insulation. Все расчеты производятся в соответствии со всеми требованиями СНиП 23-02-2003 «Тепловая защита зданий». Счетчик теплоизоляции KNAUF имеет понятный интерфейс и позволит вам подобрать оптимальную толщину утеплителя.

Калькулятор Rockwool для расчета теплоизоляции

Калькулятор утепления Rockwool для расчета теплоизоляции стены и оценке экономической эффективности материала. Вы можете произвести в режиме реального времени теплотехнический расчет. Быстро подобрать наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитать необходимое количество упаковок плит и рулонов утеплителя для обрабатываемой поверхности.

Калькулятор теплопроводности для расчета толщины стен

Споры по поводу необходимости утепления стен и фасадов домов никогда не затихнут. Одни советуют утеплять фасад, другие уверяют, что это экономически неоправданно. Частному застройщику, не обладающему серьезными познаниями в теплофизике во всем этом сложно разобраться. С одной стороны теплые стены снижают расходом на отопление. Но какова «цена вопроса» – теплые стены обойдутся дороже.

Онлайн калькулятор теплоизоляции. Калькулятор толщины теплоизоляции онлайн. Существуют ли требования к тепловому сопротивлению

Утепление стен

Внутри или снаружи

Если вы решили использовать калькулятор расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Помимо этого имеет значение расположение изоляции, которую можно укладывать, как внутри, так и снаружи здания, что при расчетах нужно учитывать обязательно!

Особенности внутреннего и наружного утепления:

представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

№п/п	Стеновой материал	Коэффициент теплопроводности	Необходимая толщина (мм)
1	Пенополистироп ПСБ-С-25	0,042	124
2	Минеральная вата	0,046	124
3	Клееный деревянный брус или цельный массив ели и сосны поперёк волокон	0,18	530
4	Кладка керамоблоков на теплоизоляционный клей	0,17	575*
5	Кладка газо- и пеноблоков 400кг/м3	0,18	610*
6	Кладка полистирольных блоков на клей 500кг/м3	0,18	643*
7	Кладка газо- и пеноблоков 600кг/м3	0,29	981*
8	Кладка на клей керамзитобетона 800кг/м3	0,31	1049*
9	Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м3	0,52	1530
10	Кладка из рядового кирпича на ЦПР	0,76	2243
11	Кладка из силикатного кирпича на ЦПР	0,87	2560
12	ЖБИ 2500кг/м3	2,04	6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании сделаны перемычки и монолитные пояса из тяжёлых бетонов. Вверху для наглядности составлена диаграмма — цифры совпадают с таблицей.

По сути, используя эти же формулы, вы можете произвести расчет энергоэффективности от утепления подоконников или узнать толщину изоляции для пола. Величину R используйте в соответствии со своим регионом.

На фото — локальная защита пенопластом

Калькулятор расчета и выбора изоляции под сайдинг.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Онлайн калькулятор расчета стоимости штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Онлайн расчет изоляции для пола под стяжку

Онлайн расчет изоляции для пола по лагам

Расчет теплоизоляции для межкомнатных перегородок

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Расчет изоляции для плоской кровли

Калькулятор расчета водостоков

Теплопроводность

Пример расчет

0,045*2,25=0,1 м

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Как рассчитать толщину утепления крыши и чердака
Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.
Как рассчитать толщину утепления пола
Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.
Расчет толщины пенопласта
Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления . Он располагается снаружи или в середине стены.
Теплопроводность пенопласта, как и других материалов, зависит от плотности . Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.
Даже популярные ныне коттеджи из бревна или профилированного бруса необходимо утеплять дополнительно или возводить их из практически несуществующего на рынке деревянного массива толщиной в 35-40 см. Что уж говорить о каменных строениях (блочных, кирпичных, монолитных).
Что значит «утеплиться правильно»
Итак, без теплоизоляционных слоёв обойтись нельзя, с этим согласится подавляющее большинства домовладельцев. Некоторым из них приходится изучать вопрос во время строительства собственного гнёздышка, другие озадачиваются утеплением, чтобы фасадными работами улучшить уже эксплуатируемый коттедж. В любом случае подходить к вопросу необходимо очень скрупулёзно.
Одно дело соблюдение технологии утепления, но ведь часто застройщики допускают ошибки на стадии закупки материала, в частности неправильно выбирают толщину утепляющего слоя. Если жилище окажется слишком холодным, то находиться в нём будет, мягко говоря, некомфортно. При благоприятном стечении обстоятельств (наличие запаса производительности теплогенератора) проблему получится решить увеличением мощности отопительной системы, что, однозначно, влечёт за собой существенный рост расходов на покупку энергоносителей.
Но обычно всё заканчивается куда печальнее: при малой толщине утепляющего слоя ограждающие конструкции промерзают. А это становится причиной перемещения точки росы вовнутрь помещений, из-за чего на внутренних поверхностях стен и перекрытий выпадает конденсат. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы… Что самое неприятное, так это тот факт, что невозможно устранить неприятности малой кровью. Например, на фасаде придётся демонтировать (или «похоронить») финишный слой, затем создать ещё один барьер из утеплителя, а потом снова отделать стены. Очень недёшево выходит, лучше сразу всё сделать как положено.
Важно! Технологичные современные утеплители мало стоить не будут, причём с увеличением толщины пропорционально будет расти и цена. Поэтому создавать слишком большой запас по теплоизоляции обычно смысла нет, это – пустая трата средств, особенно если случайному сверхутеплению подвергается только часть конструкций дома.
Принципы расчёта утепляющего слоя
Теплопроводность и термическое сопротивление
Прежде всего, нужно определиться с главной причиной охлаждения здания. Зимой у нас работает система отопления, которая греет воздух, но сгенерированное тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходят теплопотери – «теплопередача». Она есть всегда, вопрос лишь в том, получается ли их восполнить посредством отопления, чтобы в доме оставалась стабильная положительная температура, желательно на уровне + 20-22 градусов.
Важно! Заметим, что очень немаловажную роль в динамике теплового баланса (в общих теплопотерях) играют различные неплотности в элементах здания – инфильтрация. Поэтому на герметичность и сквозняки тоже следует обращать внимание.
Кирпич, сталь, бетон, стекло, деревянный брус… – каждый материал, применяемый при строительстве зданий, в той или иной мере обладает способностью передавать тепловую энергию. И каждый из них обладает обратной способностью – сопротивляться теплопередаче. Теплопроводность является величиной неизменной, поэтому в системе СИ существует показатель «коэффициент теплопроводности» для каждого материала. Данные эти важны не только для понимания физических свойств конструкций, но и для последующих расчётов.
Приведём данные для некоторых основных материалов в виде таблицы.
Теперь о сопротивлении теплопередаче. Значение сопротивления теплопередаче обратно пропорционально теплопроводности. Этот показатель относится и к ограждающим конструкциям, и к материалам как таковым. Он используется для того, чтобы охарактеризовать теплоизоляционные характеристики стен, перекрытий, окон, дверей, кровли…
Для расчёта термического сопротивления используют следующую общедоступную формулу:
Показатель «d» здесь означает толщину слоя, а показатель «k» – теплопроводность материала. Получается, что сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое теплосопротивление существующей стены или правильный утеплитель по толщине.
Для примера: стена в половину кирпича (полнотелого) имеет толщину 120 мм, то есть показатель R получится 0,17 м²·K/Вт (толщина 0,12 метра, разделённая на 0,7 Вт/(мК)). Аналогичная кладка в кирпич (250 мм) покажет 0,36 м²·K/Вт, а в два кирпича (510 мм) – 0,72 м²·K/Вт.
Допустим, по минеральной вате толщиной 50; 100; 150 мм показатели термического сопротивления будут следующие: 1,11; 2,22; 3,33 м²·K/Вт.
Важно! Большинство ограждающих конструкций в современных зданиях являются многослойными. Поэтому, чтобы рассчитать, например, термическое сопротивление такой стены, нужно отдельно рассматривать все её прослойки, а затем полученные показатели суммировать.
Существуют ли требования к тепловому сопротивлению
Возникает вопрос: а каким, собственно, должен быть показатель сопротивления теплопередачи для ограждающих конструкций в доме, чтобы в помещениях было тепло, и в отопительный период расходовалось минимум энергоносителей? К счастью для домовладельцев, не обязательно снова использовать сложные формулы. Вся необходимая информация есть в СНиП 23-02-2003 «Тепловая защита зданий». В данном нормативном документе рассматриваются строения различного назначения, эксплуатируемые в различных климатических зонах. Это вполне объяснимо, так как температура для жилых помещений и производственных помещений не нужна одинаковая. Кроме того, отдельные регионы характеризуются своими предельными минусовыми температурами и длительность отопительного периода, поэтому выделяют такую усреднённую характеристику, как градусо-сутки отопительного сезона.
Важно! Ещё один интересный момент заключается в том, что основная интересующая нас таблица содержит нормируемые показатели для различных ограждающих конструкций. Это в общем-то не удивительно, ведь тепло покидает дом неравномерно.
Попробуем немного упростить таблицу по необходимому тепловому сопротивлению, вот что получится для жилых зданий (м²·K/Вт):
Согласно данной таблице, становится понятно, что если в Москве (5800 градусо-суток при средней температуре в помещениях порядка 24 градусов) строить дом только из полнотелого кирпича, то стену придётся делать по толщине более 2,4 метра (3,5 Х 0,7). Реально ли это технически и по деньгам? Конечно – абсурд. Вот почему нужно применить утепляющий материал.
Очевидно, что для коттеджа в Москве, Краснодаре и Хабаровске будут предъявляться разные требования. Всё, что нам нужно, так это определить градусо-суточные показатели для нашего населённого пункта и выбрать подходящее число из таблицы. Потом применяя формулу сопротивления теплопередаче, работаем с уравнением и получаем оптимальную толщину утеплителя, который необходимо применить.
Город Градусо-сутки Dd отопительного периода при температуре, + С
24 22 20 18 16 14
Абакан 7300 6800 6400 5900 5500 5000
Анадырь 10700 10100 9500 8900 8200 7600
Арзанас 6200 5800 5300 4900 4500 4000
Архангельск 7200 6700 6200 5700 5200 4700
Астрахань 4200 3900 3500 3200 2900 2500
Ачинск 7500 7000 6500 6100 5600 5100
Белгород 4900 4600 4200 3800 3400 3000
Березово (ХМАО) 9000 8500 7900 7400 6900 6300
Бийск 7100 6600 6200 5700 5300 4800
Биробиджан 7500 7100 6700 6200 5800 5300
Благовещенск 7500 7100 6700 6200 5800 5400
Братск 8100 7600 7100 6600 6100 5600
Брянск 5400 5000 4600 4200 3800 3300
Верхоянск 13400 12900 12300 11700 11200 10600
Владивосток 5500 5100 4700 4300 3900 3500
Владикавказ 4100 3800 3400 3100 2700 2400
Владимир 5900 5400 5000 4600 4200 3700
Комсомольск-на-Амуре 7800 7300 6900 6400 6000 5500
Кострома 6200 5800 5300 4900 4400 4000
Котлас 6900 6500 6000 5500 5000 4600
Краснодар 3300 3000 2700 2400 2100 1800
Красноярск 7300 6800 6300 5900 5400 4900
Курган 6800 6400 6000 5600 5100 4700
Курск 5200 4800 4400 4000 3600 3200
Кызыл 8800 8300 7900 7400 7000 6500
Липецк 5500 5100 4700 4300 3900 3500
Санкт Петербург 5700 5200 4800 4400 3900 3500
Смоленск 5700 5200 4800 4400 4000 3500
Магадан 9000 8400 7800 7200 6700 6100
Махачкала 3200 2900 2600 2300 2000 1700
Минусинск 4700 6900 6500 6000 5600 5100
Москва 5800 5400 4900 4500 4100 3700
Мурманск 7500 6900 6400 5800 5300 4700
Муром 6000 5600 5100 4700 4300 3900
Нальчик 3900 3600 3300 2900 2600 2300
Нижний Новгород 6000 5300 5200 4800 4300 3900
Нарьян-Мар 9000 8500 7900 7300 6700 6100
Великий Новгород 5800 5400 4900 4500 4000 3600
Олонец 6300 5900 5400 4900 4500 4000
Омск 7200 6700 6300 5800 5400 5000
Орел 5500 5100 4700 4200 3800 3400
Оренбург 6100 5700 5300 4900 4500 4100
Новосибирск 7500 7100 6600 6100 5700 5200
Партизанск 5600 5200 4900 4500 4100 3700
Пенза 5900 5500 5100 4700 4200 3800
Пермь 6800 6400 5900 5500 5000 4600
Петрозаводск 6500 6000 5500 5100 4600 4100
Петропавловск-Камчатский 6600 6100 5600 5100 4600 4000
Псков 5400 5000 4600 4200 3700 3300
Рязань 5700 5300 4900 4500 4100 3600
Самара 5900 5500 5100 4700 4300 3900
Саранск 6000 5500 5100 5700 4300 3900
Саратов 5600 5200 4800 4400 4000 3600
Сортавала 6300 5800 5400 4900 4400 3900
Сочи 1600 1400 1250 1100 900 700
Сургут 8700 8200 7700 7200 6700 6100
Ставрополь 3900 3500 3200 2900 2500 2200
Сыктывкар 7300 6800 6300 5800 5300 4900
Тайшет 7800 7300 6800 6300 5800 5400
Тамбов 5600 5200 4800 4400 4000 3600
Тверь 5900 5400 5000 4600 4100 3700
Тихвин 6100 5600 2500 4700 4300 3800
Тобольск 7500 7000 6500 6100 5600 5100
Томск 7600 7200 6700 6200 5800 5300
Тотьна 6700 6200 5800 5300 4800 4300
Тула 5600 5200 4800 4400 3900 3500
Тюмень 7000 6600 6100 5700 5200 4800
Улан-Удэ 8200 7700 7200 6700 6300 5800
Ульяновск 6200 5800 5400 5000 4500 4100
Уренгой 10600 10000 9500 8900 8300 7800
Уфа 6400 5900 5500 5100 4700 4200
Ухта 7900 7400 6900 6400 5800 5300
Хабаровск 7000 6600 6200 5800 5300 4900
Ханты-Мансийск 8200 7700 7200 6700 6200 5700
Чебоксары 6300 5800 5400 5000 4500 4100
Челябинск 6600 6200 5800 5300 4900 4500
Черкесск 4000 3600 3300 2900 2600 2300
Чита 8600 8100 7600 7100 6600 6100
Элиста 4400 4000 3700 3300 3000 2600
Южно-Курильск 5400 5000 4500 4100 3600 3200
Южно-Сахалинск 6500 600 5600 5100 4700 4200
Якутск 11400 10900 10400 9900 9400 8900
Ярославль 6200 5700 5300 4900 4400 4000
Примеры расчёта толщины утеплителя
Предлагаем на практике рассмотреть процесс расчётов утепляющего слоя стены и потолка жилой мансарды. Для примера возьмём дом в Вологде, построенный из блоков (пенобетон) толщиной 200 мм.
Итак, если температура в 22 градуса для обитателей будет нормальной, то актуальный в данном случае показатель градусо-суток равняется 6000. Находим в таблице нормативов по термическому сопротивлению соответствующий показатель, он составляет 3,5 м²·K/Вт – к нему будем стремиться.
Стена получится многослойная, поэтому сначала определим, сколько термического сопротивления даст голый пеноблок. Если средняя теплопроводность пенобетона составляет порядка 0,4 Вт/(мК), то при 20-миллиметровой толщине эта наружная стена даст сопротивление теплопередаче на уровне 0,5 м²·K/Вт (0,2 метра делим на коэффициент теплопроводности 0,4).
То есть для качественного утепления нам не хватает порядка 3 м²·K/Вт. Их можно получить минеральной ватой или пенопластом, который будут установлены со стороны фасада в вентилируемой навесной конструкции или мокрым способом скреплённой теплоизоляции. Чуть трансформируем формулу термического сопротивления и получаем необходимую толщину – то есть умножаем необходимое (недостающее) сопротивление теплопередачи на теплопроводность (берём из таблицы).
В цифрах это будет выглядеть так: d толщина базальтовой минваты = 3 Х 0,035 = 0,105 метра. Получается, что мы может использовать материал в матах или рулонах толщиной 10 сантиметров. Заметим, что при использовании пенопласта плотностью 25 кг/м3 и выше – необходимая толщина получится аналогичной.
Кстати, можно рассмотреть другой пример. Допустим, хотим из полнотелого силикатного кирпича в этом же доме сделать ограждение тёплого остеклённого балкона, тогда недостающего термического сопротивления будет порядка 3,35 м²·K/Вт (0,12Х0,82). Если планируется применять для утепления пенопласт ПСБ-С-15, то его толщина должна быть 0,144 мм – то есть 15 см.
Для мансарды, крыши и перекрытий техника расчётов будет примерно такая же, только отсюда исключается теплопроводность и сопротивление теплопередачи несущих конструкций. А также несколько увеличиваются требования по сопротивлению – потребуется уже не 3,5 м²·K/Вт, а 4,6. В итоге, вата подойдёт толщиной до 20 см = 4,6 Х 0,04 (теплоизолятор для кровли).
Применение калькуляторов
Производители изоляционных материалов решили упростить задачу рядовым застройщикам. Для этого они разработали простые и понятные программки для расчёта толщины утеплителя.
Рассмотрим некоторые варианты:
В каждом из них в несколько шагов нужно заполнить поля, после чего, нажав на кнопку, можно мгновенно получить результат.
Вот некоторые особенности использования программ:
1. Везде предлагается из выпадающего списка выбрать город/район/регион строительства.
2. Все, кроме Технониколь, просят определить тип объекта: жилое/производственное, либо, как на сайте Пеноплекс – городская квартира/лоджия/малоэтажный дом/хозпостройка.
3. Потом указываем, какие конструкции нас интересуют: стены, полы, перекрытие чердака, крыша. Программа Пеноплекс рассчитывает также утепление фундамента, инженерных коммуникаций, уличных дорожек и площадок.
4. Некоторые калькуляторы имеют поле для указания желаемой температуры внутри помещения, на сайте Rockwool интересуются также габаритами здания и типом применяемого для отопления топлива, количеством проживающих людей. Кнауф ещё учитывает относительную влажность воздуха в помещениях.
5. На penoplex.ru нужно указать тип и толщину стен, а также материал, из которого они изготовлены.
6. В большинстве калькуляторов есть возможность задать характеристики отдельных или дополнительных слоёв конструкций, например, особенности несущих стен без теплоизоляции, тип облицовки…
7. Калькулятор пеноплекс для некоторых конструкций (допустим для утепления кровли методом «между стропил») может считать не только экструдированный пенополистирол, на котором фирма специализируется, но также минеральную вату.
Как вы понимаете, в том, чтобы рассчитать оптимальную толщину теплоизоляции – ничего сложного нет, следует только со всей тщательностью подойти к данному вопросу. Главное, чётко определиться с недостающим сопротивлением теплопередаче, а потом уже выбирать утеплитель, который будет лучше всего подходить для конкретных элементов здания и применяемых строительных технологий. Также не стоит забывать, что к теплоизоляцией частного дома необходимо заниматься комплексно, в должной степени должны быть утеплены все ограждающие конструкции.
Калькулятор расчета толщины утепления стены пеноплэксом
Калькулятор расчета утеплителя для стен, кровли, фундамента
Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.
Калькулятор расчета и выбора изоляции под сайдинг
С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.
Калькулятор расчета теплоизоляции под вентилируемый фасад
Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.
Онлайн калькулятор расчета стоимости штукатурного фасада
Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.
Расчет материалов для изоляции каркасных стен
Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.
Онлайн расчет изоляции для пола под стяжку
Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.
Онлайн расчет изоляции для пола по лагам
Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.
Расчет теплоизоляции для межкомнатных перегородок
Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.
Расчет изоляции для скатной кровли (мансарды)
Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.
Расчет изоляции для плоской кровли
Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.
Калькулятор расчета водостоков
Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/
Калькулятор расчета утепления потолка в доме с холодным чердаком
Значительные теплопотери в помещении происходят через перекрытия, у которых нет специального утепления.
Воздух от обогревателей и других отопительных приборов поднимается вверх, но при соприкосновении с холодной поверхностью отдает ей большую часть тепла.
В результате очень сложно создать комфортный микроклимат в помещении, так как в этом случае требуется огромный расход тепла для отопительных конструкций.
Поэтому потолок, который контактирует с помещениям без отопления сверху, нуждается в дополнительном утеплении. Полноценное покрытие для потолка должно соответствовать определенным критериям.
При этом используются разные материалы, которые имеют свои специфические характеристики. Это оказывает влияние на необходимую толщину утеплителей.
Чтобы спланировать конструкцию по всем правилам стоит применить специальный калькулятор для расчета утепления потолка в здании, где есть холодный чердак.

Для проведения правильных расчетов, ниже приведены некоторые разъяснения.
Утепление крыши разными материалами
Особенности расчета
При вычислениях обязательно учитывается то, что каждая конструкция по своим параметрам должна соответствовать определенным значениям, которые установлены СНиПом для разных регионов и их погодных условий.
Материалы способны отдавать тепло, которое имеет свой коэффициент теплопроводности. И чем он меньше, тем более высокими будут качества термоизоляции. Данный коэффициент можно найти в специальных справочниках. Это значение уже присутствует в программе для вычислений.
Показатель сопротивления теплопередачи находится так:
R=h(толщина )/ λ(коэффициент теплопроводности)
Именно на этой формуле и базируется алгоритм работы программы:
сначала нужно подобрать материал из предоставленного списка;
указывается нормативное значение сопротивления теплопередаче, которое устанавливается для определенного региона. Этот показатель можно отыскать на карте – схеме. В этом случае нужно искать параметр для перекрытий;
Определения требуемого значения термического сопротивления по специальной карте-схеме
важны параметры перекрытия. В этом случае варианты могут быть разными. В некоторых случаях вместо перекрытия есть только пол чердачка и потолочная отделка
При проведении расчетов нужно иметь под руками схему, где изображены все слои конструкции;
в программе нужно выбрать отделку для поверхности потолка, которая также оказывает влияние на теплоизоляционные параметры;
важно определиться с настилом для пола чердака. Он учитывается, если используется как сплошное покрытие;
результат отображается в миллиметрах и его можно подогнать к стандартным параметрам толщины утепляющих материалов.
Чтобы провести качественное утепление перекрытия под неотапливаемым чердаком, мало одной информации о толщине материала с теплоизоляционными свойствами. Следует грамотно осуществлять все работы по термоизоляции.
Статья по теме:
Утепление потолка в доме с холодной крышей собственными силами. В статье мы рассмотрим чем можно утеплить, достоинства и недостатки существующих материалов, технология утепления со стороны дома и чердака.
Загрузка…
От чего зависит толщина
Расчет толщины утеплителя для стен должен начинаться с определения основных показателей технологии строительства. К таким показателям относятся толщина существующих стен и материал, из которых они выполнены, материал теплоизолятора, а также климатические условия вашего региона, конструкция и износ стен здания, внутренние размеры помещения и другие, текущие показатели.
Рассмотрим подробнее элементы вычисления для стенового теплоизолятора.
Толщина стен, а также материалы, из которых они возведены, указаны в техпаспорте вашего жилья, ознакомиться с которым можно в ЖЭКе или в управляющей компании. Эти показатели имеют значение, поскольку для каждой климатической зоны существуют свои показатели норм по строительству и последующему теплососпротивлению.
Материал утеплителя важен, поскольку именно от него зависит последующее уменьшение потери тепла вашей квартирой. У каждого материала свой коэффициент теплопроводности, вследствие чего будет различаться и минимально допустимая толщина утеплителя.
Износ и конструкция стен также влияют на процесс утепления, поскольку в зависимости от стороны (наружная или внутренняя) процесс утепления может понадобиться согласовать с коммунальными службами, которые и сообщат вам, насколько сильно повреждена стенка. Если здание давно не подвергалось косметическому ремонту, то кроме более толстого слоя утеплителя, в процессе монтажа большой объем времени отнимет шпаклевка стыков, трещин и укрепление перекрытий.
Следует заметить, что толщина утеплителя для наружных стен не рассчитывается с такой щепетильностью, как для внутренних. Причина такому пренебрежению заключается в невозможности предсказать погоду. Если внутри квартиры вы можете определить температурный уровень в зимний период времени по ежегодным показателям во время отопительного сезона, то снаружи погодные условия предсказать невозможно. Потому для внешнего утепления берется толщина, превышающая минимальную минимум в 1,5 раз. Таким образом, вы не потратитесь на лишние материалы и утеплите свои стенки.
Как правильно рассчитать толщину утеплителя
Чтобы сегодня произвести расчет толщины утеплителя не нужно обладать знаниями инженера. Проще всего сделать это с помощью онлайн калькулятора, доступного в свободном режиме для всех желающих. Приложения построены с учетом ряда вводных, поэтому позволяют получить достаточно точные результаты быстро, без хлопотных вычислений и многочисленных формул.
Для чего нужно знать толщину утеплителя?
Почему так важно до покупки утеплителя выполнить точный расчет толщины теплоизоляции для конструкций любого назначения? Дело в том, что в зависимости от типа поверхности подбирают утеплитель нужной толщины и плотности.
Так для следующих поверхностей понадобится теплоизоляция с такими показателями:
для подвального помещения — от 6 до 15 см;
для фасада — от 8 до 10 см;
для чердачных перекрытий — от 10 до 16 см;
для крыши — от 15 до 30 см.
От толщины и плотности зависит и вес утеплителя, а значит — нагрузка на конструкции, именно поэтому важно научиться пользоваться калькулятором для вычисления правильного значения. Расчет нужного показателя толщины теплоизоляции позволит предотвратить теплопотери, не допустит промерзания стен.
Ошибки в выборе толщины утеплителя, например, в случае со слишком тонкой изоляцией могут привести к:
смещению точки росы на поверхность стены внутри помещения;
образованию плесени и грибка;
к увеличению теплопотерь.
Если выбор толщины утеплителя без использования калькулятора и формул был сделан неправильно в меньшую сторону — это может нанести серьезный ущерб функционалу изоляции. Утеплитель с толщиной больше нормы ничем опасным не грозит, кроме как повышением стоимости утепления.
Существуют определенные нормы теплосопротивляемости конструкций, прописанные на государственном уровне и зависящие от климатических особенностей региона.
Как использовать приложения для расчета
Возможности онлайн калькулятора нужно стараться использовать в полной мере. Рассчитать толщину изоляции с его помощью действительно просто и удобно, если правильно ввести данные.
Работа практически каждого онлайн калькулятора построена на анализе данных, вводимых в программу:
региона для определения коэффициента теплопроводности конструкций;
типа строения и назначение;
параметров конструкции;
типа утеплителя.
Введя нужные данные для расчета онлайн калькулятором, получится узнать нужную толщину материала, а также квадратуру, число упаковок и даже итоговую стоимость утепления.
Принцип работы приложений для расчета толщины теплоизоляции
При разработке онлайн калькуляторов учитываются государственные нормы в отношении толщины теплоизоляции для того или иного региона. Сам же принцип расчета базируется на применении проверенных формул.
Программа является простой и доступной как для пользователей стационарных ПК, так и для владельцев смартфонов на базе IOS и Android. С ее помощью можно рассчитать толщину изоляции сразу для нескольких объектов, сформировать ведомость расхода изоляционных материалов, протокол расчета и техно-монтажную ведомость.
В процессе учитываются нормы плотности среды, а также требования безопасности, возможные температуры, предотвращение конденсата на поверхности. Допустимо проводить расчет для использования комбинированных материалов.
В заключение остается отметить, что показатели толщины играют огромное значение для эффективной и долговечной теплоизоляции и не так важно будет выполнен расчет с помощью онлайн калькулятора или по старинке — с использованием формул.
Первый вариант более удобный, надежный и быстрый. Воспользоваться формулами для расчета нужных показателей также можно, но лишь тем, кто имеет определенные навыки в области инженерии. Новичкам в этой сфере сориентироваться будет крайне сложно, равно как и не допустить ошибок в ходе вычислений.

Калькулятор изоляции для домов в Новой Зеландии
Сколько стоит утеплить дом в Новой Зеландии?

Стоимость утепления дома в Новой Зеландии обычно сводится к 5 факторам:

Какие области дома требуют теплоизоляции (стены, потолок, пол)
Общая площадь м2 каждой из этих площадей
R-Value изоляции (обычно это зависит от участка дома)
Какой тип изоляции типа вам нужен или просто предпочитаете (например,грамм. стекловата или полиэстер)
Будете ли вы устанавливать изоляцию самостоятельно или нанимаете подрядчика?

Конечно, марка изоляции также повлияет на окончательную цену, и есть некоторые ключевые различия между марками, которые, возможно, стоит отметить. Однако для целей приведенных ниже таблиц оценки изоляции мы сравним две очень популярные, но все же разные марки изоляции: Knauf Earthwool (из стекловаты) и Autex GreenStuf (из полиэстера).

Изоляция

– громоздкий продукт, и, как установщик своими руками, вы можете предпочесть доставить изоляцию к вашей двери , а не организовывать достаточно большое транспортное средство для доставки и / или трейлер, чтобы забрать изоляцию. В Окленде Pricewise Insulation может предложить БЕСПЛАТНУЮ ДОСТАВКУ Knauf Earthwool и Autex GreenStuf , а в Крайстчерч мы также можем предложить БЕСПЛАТНУЮ ДОСТАВКУ Knauf Earthwool .

Сколько мне нужно изоляции?

Далее на странице мы подробно описываем шаги, необходимые для точного измерения различных частей вашего дома, требующих теплоизоляции.Вам также необходимо определить, какое значение R-Value вам нужно. В случае сомнений всегда выбирайте более высокое значение R, особенно при установке изоляции стен или пола. (Если вы ошиблись в потолке, у вас часто будет возможность пополнить его позже дополнительным слоем, но это не так практично, если полость стены уже заделана гипсокартоном!)

Как правило, вам потребуется на изоляции на 10% меньше, чем площадь, которую вы покрываете . Это связано с тем, что деревянные стойки и балки также занимают часть места.Конечно, если вы проводите изоляцию над потолком и решаете уложить изоляционные сегменты или рулоны перпендикулярно (т. Е. Поперек) балкам потолка, то вам не нужно делать какие-либо поправки на каркас.

Количество утеплителя, которое вам понадобится для вашего пола, обычно близко соответствует толщине потолка. Не существует фиксированной взаимосвязи между изоляционным покрытием потолка и стен, поскольку на это существенно влияет количество дверей и окон в доме, которое может сильно различаться.

Стоимость квадратного метра утеплителя зависит от марки / типа и R-Value.

При подготовке приведенных ниже калькуляторов затрат на изоляцию мы исходили из того, что вы строите или ремонтируете обычный дом на окраине Окленда. Наш «примерный дом» – это одноэтажный дом с открытым (приподнятым) полом. Мы предполагаем, что вы получите изоляцию и планируете ее установить самостоятельно. Шум не является проблемой, поэтому вы не планируете устанавливать акустической системы высокой плотности изоляцию между комнатами, т.е.е. во внутренних стенах.

Хотя маловероятно, что ваш проект по утеплению дома будет точно соответствовать размерам в приведенном ниже примере, он, тем не менее, предоставит вам удобные ориентиры и быстрый способ сравнения цен между этими двумя брендами и между двумя популярными. Варианты R-ценности, оба из которых соответствуют или превышают минимальные требования для Зоны 2, в которую входит Окленд.

Примечание: изоляция различных типов, марок и значений R поставляется в мешках с разным количеством м2.Поскольку вам всегда нужно округлять до ближайшего полного мешка или «тюка», точная «стоимость квадратного метра» вашего проекта также будет соответственно меняться. В приведенном ниже сценарии учитываются любые неиспользованные остатки изоляции из-за необходимого округления в большую сторону на основе размеров, используемых в этом примере.

Тщательно обмерив дом, вы пришли к следующим размерам:

Теперь давайте кратко рассмотрим стоимость утепления различных частей дома.Мы перечислили эти области в порядке важности с точки зрения теплоизоляции, то есть изоляция потолка будет иметь наибольшее влияние, за ней следует изоляция стен и, наконец, изоляция пола.

Стоимость утепления потолка

Стоимость утепления стен

Стоимость утепления пола

Хотя Earthwool и GreenStuf – совершенно разные продукты, они оба очень популярны в Новой Зеландии, и не зря.В таблице ниже показано быстрое сравнение между двумя брендами:

Важно понимать, что R-Value различных продуктов сравнимо между брендами, а это означает, что можно ожидать, что Earthwool R3.6 будет работать точно так же, как R3.6 GreenStuf, после установки изоляции.

Как измерить и рассчитать, сколько вам нужно изоляции

Вам понадобится:

Рулетка
Ручка и бумага
Калькулятор

Расчет площади потолка для утепления

Измерьте полную ширину и длину дома (1)
Измерьте и запишите размеры (ширина x длина) любых световых люков или любых недоступных участков (2)
( 1) минус (2) = общая площадь потолка, которую необходимо утеплить

Для изоляции между балками вам потребуется изоляция, равная примерно 90% площади потолка, которую необходимо изолировать
Для изоляционных покрытий, которые будут покрывать балки, вам потребуется изоляция, равная 100% площади потолка, подлежащей изоляции

Расчет площади стены, подлежащей утеплению

Измерьте внешний периметр всего дома (1)
Измерьте высоту стен (2)
(1) x (2) = Общая площадь стен (3)
Измерьте (ширина x высота) все окна, двери или другие участки, не требующие теплоизоляции (4)
(3) минус (4) = Общая площадь стены, подлежащей утеплению

Объемный утеплитель стены устанавливается между вертикальными стойками.Вам понадобится изоляция, равная примерно 90% площади стены, которую нужно утеплить.

Расчет площади пола, подлежащего утеплению

Измерьте внешний периметр всего дома (1)
Измерьте и запишите размеры (ширина x длина) любых недоступных участков (2)
( 1) минус (2) = общая площадь пола, подлежащая утеплению

Между балками перекрытия уложена насыпная изоляция пола.Вам понадобится изоляция, равная примерно 90% площади пола, которую необходимо утеплить.

Может ли кто-нибудь установить изоляцию?

Если вы в хорошей физической форме и в хорошем состоянии и можете использовать основные ручные инструменты, такие как коммерческий степлер, обычно нет причин, по которым вы не можете установить свою собственную изоляцию. Профессиональные подрядчики по утеплению почти всегда будут указывать и взимать плату за квадратный метр, что может значительно увеличить стоимость вашего проекта по утеплению дома.Важно отметить, что использование профессионального установщика не обязательно даст вам «лучший» результат, хотя опытный установщик, вероятно, сможет завершить работу менее чем за половину времени.

Изоляция стен проще всего установить – большую часть работы можно выполнять стоя в вертикальном положении, а для большинства работ вам даже не понадобится стремянка.

Изоляция потолка может быть установлена до штукатурки (т.е.е. снизу) или сверху (после того, как штукатурка будет на месте). Для установки снизу требуется определенная техника – установщики используют пару «палочек», чтобы поднять и вставить изоляцию на место. Установка изоляции крыши после штукатурки (часто называемая установкой «ретро») означает сидение на корточках или ползание на четвереньках, если только уклон крыши не настолько высокий и крутой, что позволяет вам стоять и ходить прямо.

Уровень сложности при установке изоляции пола в основном сводится к высоте доступа.В лучшем случае пол может быть чуть выше уровня вашей головы, а в худшем – вы можете обнаружить себя лежащим на спине с минимальным зазором между вами и балками пола.

Могу ли я установить изоляцию самостоятельно?

Многие подрядчики по изоляции предпочитают работать в группах по два человека. Помимо социального аспекта или аспекта «повышения морального духа», для этого есть также практическая и экономическая причина; бригада из двух человек часто может выполнить работу в меньше, чем в в половине случаев, по сравнению с одним из установщиков, работающим самостоятельно.Такие задачи, как «предварительная нагрузка на потолок», легче выполнить двум людям, а в труднодоступных местах может оказаться неоценимым наличие партнера по работе, который будет пропускать сегменты или рулоны изоляции по одному и справа. интервалы. Для более «трудных» работ мы, вероятно, порекомендуем работать вместе с еще одним способным человеком, а для легкодоступных вакансий вы должны уметь доводить все до конца самостоятельно, если это то, что вы предпочитаете.

Расчет требований к изоляции FPSF | JLC Онлайн

Есть два хороших источника для проектирования защищенных от замерзания фундаментов неглубокого заложения (FPSFs): Пересмотренное Руководство строителя по защищенным от замерзания мелководным фундаментам Национальной ассоциации жилищных строителей (NAHB) содержит основную информацию и предлагает упрощенный метод проектирования FPSF для обогреваемых зданий, который позволяет избежать хруст цифр, а также метод детального проектирования для тех, кто хочет копнуть глубже.Публикация Американского общества инженеров-строителей «Проектирование и строительство защищенных от замерзания фундаментов мелкого заложения» предлагает более подробную информацию. Обе публикации содержат карты, таблицы и диаграммы, необходимые для расчетов.

Приведенные ниже расчеты относятся к монолитной плите на наклонной площадке, описанной в статье, и выполняются в соответствии с шагами, описанными в подробном методе NAHB. Ссылки на таблицы взяты из Руководства строителя NAHB (PDF).

Шаг 1: Определите проектный индекс замерзания воздуха на объекте.

Ближайшая точка данных к строительной площадке: 1,683

Шаг 2: Рассчитайте R-значение поперечного сечения системы пола (Таблица 9, Номинальное сопротивление обычных материалов)

Бетонная плита 4 дюйма с R-0,05 на дюйм 0,20
Жесткая пена XPS, 2 дюйма, с R-5,0 на дюйм 10,00
Без напольного покрытия 0,00
Общая система перекрытий R-ценность 10.20

Шаг 3: Определите требуемый коэффициент сопротивления изоляции вертикальной стены (Таблица 4.Минимальное термическое сопротивление вертикальной изоляции стен)

Высота фундамента над уровнем земли: 12 дюймов
Изоляция вертикальных стен: R-5.7

Шаг 4: Выберите изоляцию вертикальных стен (Таблица 2, Расчетные значения изоляционных материалов FPSF)

EPS типа II с коэффициентом сопротивления R 3,4 на дюйм
Требуемая толщина изоляции: 5,7 ÷ 3,4 = 1,67 дюйма
Толщина стенки Reward ICF – 2.5, более чем достаточно, чтобы соответствовать критериям FPSFdesign

Шаг 5: Выберите глубину фундамента или горизонтальную изоляцию

Не требуется, поскольку AFI (индекс замерзания воздуха) меньше 2250
При необходимости используйте Таблицу 5 (Глубины фундамента) с AFI> 2250

Шаг 6: Выберите толщину горизонтальной изоляции для стен (Таблица 2, Расчетные значения для изоляционных материалов FPSF)

Если конструкция предусматривает горизонтальную изоляцию, необходимо как минимум 12 дюймов грунтового покрытия, а горизонтальная изоляция должна надежно примыкать к вертикальной изоляции стены.

Шаг 7: Выберите глубину фундамента или горизонтальную изоляцию в углах (Таблица 6, Минимальное тепловое сопротивление горизонтальной изоляции вдоль стен; и Таблица 7, Минимальное тепловое сопротивление горизонтальной изоляции в углах)

Не требуется
Если горизонтальная изоляция требуется для конструкции, но это нежелательно, глубину фундамента по углам можно увеличить, чтобы компенсировать необходимость в горизонтальной изоляции. На углах плиты теплопотери больше, чем через средние участки стены.

Ли Макгинли (Lee McGinley) – сертифицированный специалист по пассивным домам, который проектирует и строит дома с высокими эксплуатационными характеристиками. Он живет в Аддисоне, штат Вирджиния. Его свидетельство об эффективности FPSFs было представлено Национальной ассоциацией строителей жилья в Совет американских строительных чиновников (предшественник кодексов ICC) в успешной попытке сохранить FPSFs в качестве строительных систем, соответствующих нормам. .

ubakus.com | Графический редактор

Краткое руководство пользователя

Этот калькулятор коэффициента теплопередачи анализирует ваш компонент (например, стену, крышу, потолок и т. Д.).) по утеплению, влагозащите и теплозащите:

Выберите материал на левой панели и поместите его на поверхность рисования.
Сложите все слои вместе
В последнюю очередь вставить деревянные балки в изоляционный слой.

Введите все слои изнутри.
Используйте кнопку, чтобы вставить деревянные балки в изоляционный слой.

Примеры: стена Крыша Потолок

Основные результаты отображаются внизу экрана.Более подробную информацию можно найти в левой части экрана с помощью кнопок U-value, влажности, тепла и т. Д.

Для коммерческого использования расчеты производятся в соответствии с DIN 6949 (значение U), DIN 4108-3 (защита от влаги) и DIN 68800-2 (запас сушки).

Примечания к планированию

Влажные и покрытые плесенью стены – кошмар многих строителей. Таким образом, калькулятор U-value проверяет вашу изоляцию на предмет потенциальных проблем с влажностью. В статье Wasserdampfdiffusion und feuchte Wände (на немецком языке) объясняется, как могут возникать влага и плесень.На этом этапе достаточно следующего упрощения:

Зимой теплый воздух помещения содержит больше влаги, чем холодный наружный воздух. Вот почему водяной пар диффундирует через компонент изнутри наружу. Поскольку внешние, более холодные слои могут содержать очень мало водяного пара, необходимо обеспечить максимально легкий выход водяного пара снаружи. Если водяной пар скапливается на холодном слое, вероятно образование конденсата.

Влагозащита деревянных конструкций особенно важна.По этой причине, помимо защиты от влаги в соответствии с DIN 4108-3 (на немецком языке), требуется запас сушки в соответствии с DIN 68800-2 (на немецком языке), который также должен обеспечивать безопасную сушку непреднамеренно проникшей влаги.

Калькулятор толщины теплоизоляции онлайн. Определите необходимую толщину изоляции Калькулятор изоляции стен

В настоящее время существует множество бесплатных онлайн-калькуляторов и сервисов, позволяющих производить достаточно точные расчеты строительных конструкций.

В этом обзоре вы найдете подборку расчетных программ, с помощью которых можно быстро выполнить расчеты теплоизоляции, противопожарной защиты, звукоизоляции, технической изоляции, кровли, каменных конструкций и сэндвич-панелей.

Содержимое:

5. Калькулятор для расчета каменных конструкций.

1. Калькуляторы для расчета теплоизоляции, звукоизоляции, противопожарной защиты

Расчет толщины теплоизоляции – один из важнейших факторов, требуемых при проектировании строительных проектов.Одним из основных параметров здесь считается теплостойкость, которая рассчитывается исходя из климатической зоны конкретного региона, а также типа ограждающих конструкций. Также необходимо учитывать другие важные детали; В этом вам поможет специальная программа расчета теплоизоляции.

1.1. Онлайн-калькулятор теплоизоляции http://tutteplo.ru/138/ рассчитывает толщину изоляционного слоя зданий и сооружений в соответствии с требованиями СНиП 23-02-2003.Тепловая защита зданий. Сотрудники ОАО «Институт УралНИИАС» приняли участие в создании калькулятора для расчета толщины теплоизоляции. В качестве исходных данных требуется указать тип здания (жилое, общественное или производственное), площадь строительства, выбрать ограждающие конструкции, подлежащие теплоизоляции, и их характеристики. В качестве утеплителя доступен широкий выбор популярных брендов, таких как Rockwool, Paroc, Isover, Thermoplex и многие другие.

На основе теплотехнического расчета программа определяет толщину изоляции. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для дизайнеров и специалистов, а также по запросу могут быть высланы детальные дизайнерские материалы на электронную почту.

1.2. Калькулятор теплотехники http://www.smartcalc.ru/

Подробный теплотехнический расчет ограждающей конструкции здания можно выполнить в режиме онлайн в этой программе. Для начала сервис просит ввести данные о типе конструкций, площади застройки и температурном режиме помещения.Далее калькулятор обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативных документов.

В возможности программы входит построение схем теплозащиты, влагонакопления и теплопотерь. Для удобства в меню представлены примеры готовых решений, ознакомившись с которыми, выполнить расчет самостоятельно не составит труда.

1,4 Калькуляторы ТехноНИКОЛЬ

Через интернет-службу и Технониколь http: // www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/ можно рассчитать:

толщина звукоизоляции;
расход материалов на огнезащиту металлоконструкций;
тип и количество материалов для плоской кровли;
техническая изоляция трубопроводов.

Например, рассмотрим калькулятор, который позволит выполнить расчет плоской крыши http://www.tn.ru/calc/flat/ … В начале расчета предлагается выбрать вид покрытия ТехноНИКОЛЬ (Классик, Смарт, Соло и др.) подробное описание всех типов можно найти на том же сайте в соответствующем разделе.

Следующим шагом является ввод параметров кровельного пирога, географического положения объекта и геометрических размеров конструкций кровли. Онлайн-программа предоставляет результаты расчета плоской крыши в формате Adobe Acrobat или Microsoft Excel. Отчетный документ составляется на фирменном бланке компании и содержит два типа показателей: для расширенной и развернутой форм.Полученные спецификации можно использовать непосредственно для заготовки материалов.

Также

Технониколь предлагает воспользоваться калькулятором звукоизоляции http://www.tn.ru/calc/noise_insulation/ , в котором доступны два режима – для разработчика и дизайнера. Программа расчета звукоизоляции позволяет выбрать конструкцию (стена, пол), тип помещения, источник шума и другие параметры. Кроме того, пользователь может выбрать одну из нескольких систем изоляции, подходящую для его входа.

Расчет огнестойкости металлоконструкций можно также выполнить с помощью интернет-программы http: // www.tn.ru/calc/fire_protection/ … Позволяет выбрать геометрию конструкции (двутавр, швеллер, угол, прямоугольная или круглая труба), ее параметры по ГОСТу или размеры для сварной конструкции, а затем указать способ нагрева и степень огнестойкости. После этого система рассчитает толщину противопожарной защиты и выдаст результат – необходимую толщину и объем плит, а также расходные материалы.

1,5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех типов изоляции http: // калькулятор.paroc.ru/ в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать структуру стены, покрытия или пола здания, уточнить температурные режимы и географию расположения объекта. В результате программа рассчитает сопротивление строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в виде файла PDF.

1,6. Теплоизоляция Baswool

Отечественная компания ООО «Агидель», производящая популярные теплоизоляционные материалы Baswool, предлагает к своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html … Интерфейс ресурса очень простой, расчет предлагается выполнять в несколько шагов, пошагово указывая город постройки, категорию постройки, утепляемую конструкцию. В результате программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1,7. Расчетные программы Основит

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объем работ и стоимость их выполнения. Через калькулятор Основит http://osnovit.ru/system-calc/calc.php можно определить параметры утеплителя фасада. Введя стандартный набор исходных данных, пользователь получает окончательную спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис «Основит» позволяет определять расход любого материала из вашей товарной линейки … Преимущество такого расчета в том, что результаты даются с привязкой к единицам упаковки товара. Например, выбрав стяжку Startline FC41 N в меню категорий продуктов «Смеси для полов», указав толщину ее нанесения и общую площадь поверхности, пользователь будет знать, сколько мешков сухой смеси ему потребуется.

2.Расчет технической изоляции

2.1. Расчет технической изоляции от Isotec

Isotec – торговая марка известной международной компании Saint Gobain, под которой производится линия технической изоляции. Эти материалы используются для огневой обработки строительных конструкций, теплоизоляции трубопроводов отопления и кондиционирования, а также промышленных складских помещений.

На сайте компании предлагается рассчитать тепловые характеристики системы с помощью бесплатной онлайн-программы http: // Calculator.isotecti.ru/ … Вычислитель работает в соответствии с нормами СП 61.13330.2012 (теплоизоляция оборудования и трубопроводов). Расчет выполняется по заданным критериям: температура поверхности трубопровода, транспортируемый поток, разница температурных характеристик по длине и т. Д. Необходимые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предложенных вариантов устройства теплоизоляции Isotec (например, баллоны для трубопроводов).Программа автоматически определит толщину материала.

2. 2. Таким же образом можно рассчитать теплоизоляцию трубопроводов с помощью уже знакомого сервиса Paroc http://calculator.paroc.ru/new/ … Все расчеты выполнены в соответствии с СП 61.13330.2012 Оборудование и трубопроводы теплоизоляционное (СНиП 41-03-2003 актуализированная редакция). С его помощью можно подобрать оптимальные характеристики и тип технической изоляции.В системе предусмотрены различные методы расчета – исходя из плотности теплового потока, его температуры, предотвращения замерзания жидкости и др. Для расчета толщины теплоизоляции трубопроводов необходимо выбрать метод, ввести необходимые данные (диаметр, материал , толщина трубопровода и др.), после чего программа сразу выдаст готовый результат. При этом учитываются различные важные факторы – температура содержимого трубопровода, окружающая среда, величина механической нагрузки на трубопровод и другие.В результате калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.

3. Расчет кровли

Расчет кровельных материалов онлайн можно выполнить на специализированном ресурсе металлочерепицы http://www.metalloprof.ru/calc/ … Для этого нужно выбрать форму кровли, указать ее основные размеры и определить тип кровельного материала … Программа отобразит расход металлочерепицы, количество коньков, карнизов и креплений.В результате стоимость материала будет рассчитана в соответствии с действующим прейскурантом поставщика.

4. Калькулятор для расчета сэндвич-панелей

Если вам нужно рассчитать сэндвич-панели, необходимые для строительства конкретного здания, вы также можете сделать это онлайн с помощью бесплатных калькуляторов. Довольно удобным и эффективным считается сервис Teplant, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич-панелей http: // teplant.ru / calculate / и другие параметры (количество панелей и других элементов, расходные материалы). Это универсальная услуга, с помощью которой вы легко сможете рассчитать как стеновые сэндвич-панели и кровельные сэндвич-панели … Для расчета необходимо указать тип кровли здания, ее размеры, выбрать цвет панели и их тип (стеновые, кровельные).

Программа определит количество материала, крепежа и фурнитуры и рассчитает их стоимость.

5. Калькулятор для расчета каменных конструкций

5.1. Расчет газобетона

Что касается такого популярного направления, как расчет газобетона онлайн, то для этой операции вы найдете множество подходящих сервисов в Интернете. Например, это онлайн-калькулятор для газобетона http://stroy-calc.ru/raschet-gazoblokov , с помощью которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимое для строительства объекта.При этом учитываются все необходимые параметры – длина, ширина, плотность, высота и т. Д., Что позволяет быстро произвести расчет расчета газобетона для дома. Подобный сервис можно найти на многих других сайтах производителей стройматериалов. Например, калькулятор для расчета пенобетона от компании Bonolit выдаст вам целый список результатов – количество блоков в единицах и м3 и даже количество мешков с клеем.

Компания Бонолит, специализирующаяся на производстве автоклавного газобетона (газобетона), для удобства покупателей предоставляет бесплатную услугу по определению объемов работ при кладке стен дома.Программа расчета доступна по телефону : http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает размеры дома, длину внутренних несущих стен, этажность, тип этажей, размеры и количество проемов. Результат расчетов предоставляется в виде ведомости материалов и их ориентировочной стоимости. В этом случае есть возможность сразу отправить заказ на покупку газобетона.

5.2. Расчет под кирпич

Онлайн-сервис Stroy Calc http://stroy-calc.ru/raschet-kirpicha/ производит расчет стройматериалов для кладки стен дома. Параметры могут быть определены для кирпичных стен, строительных блоков, балок и бревен. Например, при возведении кирпичного здания в качестве исходных данных необходимо указать периметр, высоту и толщину стен, количество и размеры проемов, а также стоимость единицы материала. Программа определит расход кирпича кусками и кубиками, его стоимость, а также необходимый объем раствора.Это укажет вес стен для расчета фундамента. Также сервис позволяет выбрать тип и количество утеплителя. Для этого при определении параметров стен необходимо поставить галочку в соответствующем месте.

5.3 Вычислитель теплого блока Винербергера

Всемирно известный бренд Wienerberger, лидер в области теплой керамики, предлагает на своем сайте определения расхода строительных блоков Porotherm http://www.wienerberger.ru/instruments/calculation-flow-blocks … Для расчета необходимо ввести размеры стен дома, указать размеры проемов, их количество.

Программа подберет возможные варианты кладки и выдаст стоимость блоков различных параметров. Результат такого расчета будет ориентировочным, но этих данных будет вполне достаточно для составления предварительной сметы строительства. Для уточнения объема работ ресурс предлагает обратиться к специалисту компании.

Итак, в этой статье мы рассмотрели наиболее удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов… Следует отметить, что каждый из них бесплатный, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы можете легко и быстро выполнить необходимые вам вычисления.

Правильный расчет теплоизоляции повысит комфорт дома и снизит затраты на отопление. При строительстве не обойтись без утеплителя , толщина которого определяется климатическими условиями региона и используемыми материалами. Для утепления используют пенополистирол, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Для расчета толщины утеплителя необходимо знать значение минимального теплового сопротивления … Это зависит от особенностей климата. При его расчете учитывается продолжительность отопительного периода и разница между внутренней и внешней (средней за то же время) температурой.Так, для Москвы сопротивление теплопередаче для наружных стен жилого дома должно быть не менее 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термическое сопротивление стены определяется как сумма сопротивлений всех структурных слоев, несущих и изоляционных. поэтому толщина утеплителя зависит от материала, из которого сделана стена. … Для кирпичных и бетонных стен требуется больше утеплителя, меньше для дерева и пеноблоков.Обратите внимание на толщину материала, выбранного для несущих конструкций, и какова его теплопроводность. Чем тоньше несущие конструкции, тем большей должна быть толщина утеплителя.

Если требуется толстый утеплитель, лучше утеплить дом снаружи. Это обеспечит экономию внутреннего пространства … Кроме того, внешняя изоляция позволяет избежать скопления влаги внутри помещения.

Теплопроводность

Способность материала передавать тепло определяется его теплопроводностью.Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Воздух с повышенной влажностью увеличивает теплопроводность. Величина, обратная теплопроводности, называется термическим сопротивлением. Для его расчета используется значение теплопроводности в сухом состоянии, которое указывается в паспорте используемого материала. Вы также можете найти его в таблицах.

Однако следует учитывать, что в углах, стыках несущих конструкций и других специальных конструктивных элементах теплопроводность выше, чем на плоской поверхности стен.Могут возникнуть мостики холода, по которым тепло будет уходить из дома. Стены в этих местах потеют. Чтобы этого не произошло, значение термического сопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимым.

Пример расчета

Рассчитать толщину теплоизоляции на простом калькуляторе несложно. Для этого сначала необходимо рассчитать сопротивление теплопередаче для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала.Например, пенобетон плотностью 300 имеет коэффициент теплопроводности 0,29. При толщине блока 0,3 метра значение теплового сопротивления:

Рассчитанное значение вычитается из минимального значения. Для московских условий изоляционные слои должны иметь сопротивление не менее:

Затем, умножив теплопроводность утеплителя на необходимое тепловое сопротивление, получаем необходимую толщину слоя. Например, для минеральной ваты с коэффициентом теплопроводности 0.045, толщина не должна быть меньше:

0,045 * 2,25 = 0,1 м

Помимо термического сопротивления учитывается расположение точки росы. Точка росы – это место в стене, где температура может упасть настолько, что образуется конденсат – роса. Если это место находится на внутренней поверхности стены, она запотевает и может начаться процесс гниения. Чем холоднее на улице, тем ближе точка росы к комнате. Чем теплее и влажнее в помещении, тем выше температура точки росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Требуемая толщина определяется по тем же формулам, что и для традиционного строительства. Дополнительные слои многослойной стены дают примерно 10% ее стоимости. Толщина стен каркасного дома меньше, чем при традиционной технологии, а точка росы может быть ближе к внутренней поверхности. поэтому не стоит слишком сильно экономить на толщине утеплителя.

Как рассчитать толщину изоляции крыши и чердака
В формулах для расчета сопротивления кровли используются те же, но минимальное тепловое сопротивление в этом случае немного выше. Неотапливаемые чердаки покрыты объемным утеплителем. Ограничений по толщине нет, поэтому рекомендуется увеличить ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления кровли используются материалы с низкой теплопроводностью.
Как рассчитать толщину утеплителя пола
Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать изоляцию пола. Если цоколь и фундамент не утеплены, считается, что температура в черновом полу равна температуре наружного воздуха, а толщина утеплителя рассчитывается так же, как и для наружных стен. Если делается утепление подвала, его сопротивление вычитается из значения минимально необходимого термического сопротивления для района строительства.
Расчет толщины пенопласта
Популярность полистирола определяется его дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пена практически непроницаема для пара, поэтому ее нельзя использовать для внутреннего утепления. … Находится снаружи или посередине стены.
Теплопроводность пенопласта, как и других материалов, зависит от плотности … Например, при плотности 20 кг / м3 коэффициент теплопроводности около 0.035. Таким образом, толщина пены 0,05 м обеспечит тепловое сопротивление 1,5.
Теплый дом – мечта каждого хозяина; Для достижения этой цели возводятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утеплитель был рациональным, необходимо правильно выбрать материал и правильно рассчитать его толщину.
Размер изоляционного слоя зависит от термического сопротивления материала. Этот показатель является обратной величиной теплопроводности.Каждый материал – дерево, металл, кирпич, пенопласт или минеральная вата – обладает определенной способностью передавать тепловую энергию … Коэффициент теплопроводности рассчитывается при лабораторных испытаниях, а для потребителей указывается на упаковке.
Если материал приобретается без маркировки, сводную таблицу показателей можно найти в Интернете.
Тепловое сопротивление материала ® – величина постоянная, она определяется как отношение разницы температур на краях изоляции к силе теплового потока, проходящего через материал.Формула расчета коэффициента: R = d / k, где d – толщина материала, k – коэффициент теплопроводности. Чем выше полученное значение, тем эффективнее теплоизоляция.
Почему важно правильно рассчитать значения изоляции?
Теплоизоляция устанавливается для снижения потерь энергии через стены, пол и крышу дома. Недостаточная толщина изоляции приведет к смещению точки росы внутри здания. Это означает появление конденсата, сырости и грибка на стенах дома.Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому нерационально. Это нарушает циркуляцию воздуха и естественную вентиляцию между комнатами дома и атмосферой. Чтобы сэкономить при обеспечении оптимальных условий проживания, необходим точный расчет толщины утеплителя.
Расчет слоя теплоизоляции: формулы и примеры
Чтобы точно рассчитать количество утеплителя, необходимо найти коэффициент сопротивления теплопередаче всех материалов стены или другой части дома.Он зависит от климатических показателей местности, поэтому рассчитывается индивидуально по формуле:
GSOP = (tv-tot) xz от
tv – индикатор температуры в помещении, обычно 18-22ºC;
tot – значение средней температуры;
зфр – продолжительность отопительного сезона, сутки.
Значения для подсчета можно найти в СНиП 23-01-99.
При расчете термического сопротивления конструкции необходимо складывать показатели каждого слоя: R = R1 + R2 + R3 и т. Д.Исходя из средних показателей для частных и многоэтажных домов, определяются примерные значения коэффициентов:
стен – не менее 3,5;
потолок – от 6.
Толщина утеплителя зависит от строительного материала и его размеров, чем меньше термическое сопротивление стены или крыши, тем больше должен быть слой утеплителя.
Пример: стена из силикатного кирпича толщиной 0,5 м, утепленная пеной.
Рст. = 0,5 / 0,7 = 0,71 – термическое сопротивление стены
R- Rst. = 3,5-0,71 = 2,79 – значение для пены
Для пены теплопроводность k = 0,038
d = 2,79 × 0,038 = 0,10 м – необходимы плиты пенопласта толщиной 10 см
С помощью этого алгоритма легко рассчитать оптимальное количество теплоизоляции для всех участков дома, кроме пола. При расчете утеплителя основания необходимо руководствоваться таблицей температур грунта в регионе проживания.Именно из него берутся данные для расчета GSOP, а затем рассчитывается сопротивление каждого слоя и желаемое значение изоляции.
Популярные способы утеплить дом
Утепление здания может производиться на стадии строительства или после его завершения. Популярные методы включают:
Монолитная стена значительной толщины (не менее 40 см) из керамического кирпича или дерева.
Возведение ограждающих конструкций кладкой колодцев – создание полости для утепления между двумя частями стены.
Монтаж внешней теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, гидроизоляционной пленки и декоративной отделки.
По готовым формулам можно рассчитать оптимальную толщину утеплителя без помощи специалиста. При подсчете следует округлить число в большую сторону; небольшой запас по размеру слоя утеплителя пригодится при временных перепадах температуры ниже средней.
С помощью этого калькулятора вы можете рассчитать толщину утеплителя для стен дома и других заборов в соответствии с регионом вашего проживания, материалом и толщиной стен, используемой пароизоляцией, материалом для подшивки и др. важные параметры для утеплителя.Подбирая разные материалы, вы сможете выбрать для себя вариант максимально теплый и дешевый.
Калькулятор температуры точки росы
С помощью этого калькулятора вы можете рассчитать оптимальную толщину утеплителя для вашего дома и жилых помещений в соответствии с регионом проживания, материалом и толщиной стен. Вы можете рассчитать толщину различных изоляционных материалов. И четко видеть на графике место конденсации в стене. Удобный калькулятор теплопроводности стены в режиме онлайн для расчета толщины утеплителя.
Калькулятор КНАУФ Расчет необходимой толщины теплоизоляции
Рассчитайте необходимую толщину теплоизоляционного материала в крупных городах Российской Федерации в различных конструкциях на теплотехническом калькуляторе КНАУФ, созданном профессионалами КНАУФ Инсулейшн. Все расчеты производятся согласно СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн-сервис расчета теплоизоляции КНАУФ, удобный и понятный интерфейс.
Калькулятор Rockwool для расчета толщины изоляции стен
Калькулятор разработан специалистами Rockwool для расчета необходимой толщины теплоизоляции и оценки экономической эффективности ее установки. Сделать теплотехнический расчет, выбрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.
В последнее время очень острые дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным.Обычному разработчику, не обладающему специальными знаниями в области теплофизики, сложно все это разобраться. Односторонние теплые стены связаны с меньшими расходами на отопление. С другой стороны, «ценовой вопрос» – теплые стены обойдутся застройщику дороже.
Приведем пример. По расчетам получается, что 50 мм пенобетона уменьшат теплопотери 50 см пенобетона всего на 20%. Те. 80% тепла в доме сэкономит пенобетон и только 20% – пена.Тут действительно стоит задуматься, стоит ли топить дом? Стоит ли свечки? С другой стороны, при утеплении кирпичной стены 50 см пенопласт снизит теплопотери в 1,5 раза. Кирпич сэкономит 40% тепла, а пенопласт – 60%. Разобраться с этим вопросом поможет расчет толщины утеплителя для стен в режиме онлайн.
Из этого делаем вывод, что в каждом индивидуальном случае следует учитывать необходимую толщину изоляционного материала для стен вашего дома и сколько вы сэкономите на отоплении после обогрева и через какое время окупятся приобретенные материалы и все работы. выключенный.
Деревянные дома, наверняка, никогда не потеряют актуальности и не уйдут с пика популярности. Теплая, приятная, здоровая структура качественной древесины не идет ни в какое сравнение ни с камнем, ни с растворами, тем более ни с какими полимерами. Тем не менее, теплоизоляционные качества древесины хоть и достаточно высокие, но все же недостаточны для обеспечения максимально комфортного микроклимата в доме, и приходится прибегать к дополнительному утеплению стен.
Утепление деревянных стен – это очень тонкое дело, так как необходимо обеспечить достаточность теплоизоляционного слоя, но при этом не допустить чрезмерного.Кроме того, многое зависит от вида внешней и внутренней отделки стен, если она предусмотрена. Словом, без теплотехнических расчетов не обойтись. И в этом вопросе калькулятор для расчета утепления стен деревянного дома должен сослужить хорошую службу.
Решено! Какая изоляция мне нужна? Расчет потребности в изоляции
Фото: istockphoto.com
Q: Помогите! В моем доме холодно зимой и слишком жарко летом, и я думаю, что мне нужно добавить теплоизоляцию.Но сколько мне нужно утеплителя?

A: На количество необходимой изоляции влияют несколько факторов, включая области, которые вы изолируете, тип изоляции и место вашего проживания. Некоторые приведенные ниже советы помогут вам понять, как лучше всего утеплить ваш дом и когда обращаться к специалисту, который поможет вам в установке или покупке подходящих материалов. Прежде чем отправиться в магазин товаров для дома, осмотрите свой дом и проверьте, какая изоляция у вас уже есть и в каком состоянии она находится.

Проконсультируйтесь с профессиональным подрядчиком по изоляции

Некоторые работы лучше оставить профессионалам. Найдите проверенных местных экспертов по изоляции и сравните несколько предложений по вашему проекту.

Определите, какие участки дома вы хотите утеплить.

Фото: istockphoto.com

Количество изоляции, которую вам потребуется установить, частично зависит от того, где вы собираетесь ее установить. Чаще всего домовладельцы используют изоляцию на чердаках, стенах и полах.Так как чердаки лучше всего залить изоляцией, чтобы предотвратить восходящий поток, втягивающий более прохладный воздух, вам может потребоваться больше изоляции для чердака, чем для полов. Если вы добавляете изоляцию стен к существующему ватину или добавляете утеплитель с выдуванием в старый дом, вам обычно потребуется больше изоляции, чем для изоляции под полом, но меньше, чем при изоляции чердака.

Если холодный воздух всасывается через щели в половицах, добавьте в пол изоляцию, чтобы влага не деформировала древесину и не способствовала росту плесени.Вы можете нанять профессионала для установки изоляции, или вы можете приклеить или прикрепить листы жесткого пенопласта к балкам под полом или использовать аэрозольную пену из баллончика, чтобы заполнить небольшие зазоры.

Проконсультируйтесь с профессиональным подрядчиком по изоляции

Поговорите с местным подрядчиком или строительным надзорным органом, чтобы узнать минимально необходимое значение R для изоляции в вашем районе.

Вы можете не знать, что такое R-value, если никогда не занимались изоляцией. Проще говоря, R-значение материала описывает его изоляционную способность. Хотя домовладельцу важно иметь базовое представление о том, что делает изоляция и что означает значение R-value, у местного подрядчика или строительного управления будет достаточно опыта, чтобы сказать вам, какое значение R-value требуется для конкретного региона, в котором вы живете.

Например, если вы живете в южном штате, значение R для изоляции, необходимой для вашего чердака, вероятно, будет около R-30, в отличие от домов в северных районах, где требуется изоляция R-38 для чердаков, поскольку зима более холодная, а лето может быть жарким.Как только вы узнаете коэффициент теплоизоляции вашего дома, вы получите лучшее представление о том, сколько материала вам нужно, чтобы выполнить рекомендации профессионала по надлежащей теплоизоляции.

Фото: istockphoto.com

Для стен измерьте высоту и ширину стены и умножьте числа. Вычтите площадь любых окон или дверей.

При расчете необходимой теплоизоляции необходимо знать площадь утепляемого пространства. Начните с одной стены и измерьте высоту и ширину стены.Умножьте эти числа на площадь. Если в стене есть окна или двери, измерьте их высоту и ширину, чтобы рассчитать их площадь. Вычтите площади окон и дверей из всей площади стены, потому что их не нужно изолировать. Если ваши стены еще не заполнены утеплителем, рекомендуется также заполнить пустоты стен неплотным утеплителем, чтобы обеспечить достаточную вентиляцию вашего дома. Онлайн-калькулятор изоляции может помочь вам определить и отслеживать размеры вашего дома.

Проконсультируйтесь с профессиональным подрядчиком по изоляции

Если вы живете в старом доме, вам, вероятно, потребуется больше теплоизоляции, чем в новом доме. Это связано с тем, что изоляция со временем оседает на стенах. В таких случаях утепление через отверстия в стене будет лучшим вариантом для повышения комфорта в доме.

Для полов измерьте длину и ширину пола, чтобы получить площадь.

Чтобы точно знать, сколько утеплителя вам понадобится для заполнения пола, вам нужно будет рассчитать длину и ширину пола в конкретной комнате или комнатах, в которых он будет установлен. Это даст лучшее представление о том, сколько рулоны изоляционного материала или изоляционного материала, которые вам понадобятся, чтобы холодный воздух и влага не просачивались через трещины или отверстия, что может вызвать проблемы с вентиляцией, а также способствовать росту плесени.

Скорее всего, вам не понадобится столько утеплителя для пола, сколько для других частей дома, таких как внутренние стены или чердаки. Если вы живете в южном климате, эксперт, вероятно, порекомендует значение R-13 для вашей изоляции, а если вы живете в северном регионе Соединенных Штатов, эта рекомендация, скорее всего, будет R-30. Помните, что если вы нанимаете профессионала для установки изоляции, он сделает все расчеты за вас и определит подходящее значение R.

Фото: istockphoto.com

Количество необходимой изоляции также будет зависеть от имеющейся у вас изоляции и типа изоляции, которую вы выберете.

Если в вашем доме уже есть изоляция, вам не понадобится столько, сколько было бы, если бы вы начинали с нуля. Даже если у вас есть изоляция, соответствующая требованиям Министерства энергетики, ее, возможно, придется усилить, если вам холодно зимой и жарко летом, когда вы находитесь в помещении. В зависимости от того, где устанавливается дополнительная изоляция, вам может потребоваться только вдувание или распыление изоляционной пены в нескольких местах.

Проконсультируйтесь с профессиональным подрядчиком по изоляции

Необходимый уровень изоляции зависит от типа устанавливаемой изоляции, так как существует несколько вариантов. Рулоны и рулоны для одеял обычно экономичны и рассчитаны на то, чтобы соответствовать ширине стандартных стоек, стропил чердака и балок перекрытий. Однако рулоны утеплителя сложно установить в уже построенных домах.С другой стороны, изоляция из аэрозольной пены заполняет протечки и щели в полостях стен. Выдувная изоляция отлично подходит для помещений сложной формы, тогда как панели из жесткого пенопласта лучше всего подходят для отделки стен, полов и потолков. Изоляция из лучистого барьера чаще всего используется на чердаках, на необработанных стенах, потолках и полах в жарком климате. Специалист по изоляции подскажет, какой тип лучше всего подходит для вашего дома и ситуации, и убедится, что изоляции достаточно для выполнения работы.

Проконсультируйтесь с профессиональным подрядчиком по изоляции

Некоторые работы лучше оставить профессионалам.Найдите проверенных местных экспертов по изоляции и сравните несколько предложений по вашему проекту.

Краткое и простое руководство по значениям U

Понимание и измерение U-значений становится все более важным, поскольку мы стремимся повысить экологичность и производительность наших зданий.

U-Value – это мера общей скорости теплопередачи всеми механизмами при стандартных условиях через конкретную секцию конструкции.

Другими словами, коэффициент теплопередачи используется для измерения того, насколько хорошо или плохо компонент передает тепло изнутри наружу.Чем медленнее или труднее теплопередача через компонент, тем ниже коэффициент теплопередачи. Это означает, что мы ищем более низкую U-ценность.

Чем ниже значение U, тем лучше.

Когда мы говорим о компоненте, мы можем иметь в виду стеклянную панель, деревянную дверь или полную конструкцию здания, такую как полая стена. Мы можем определить, сколько тепла проходит через каждый элемент конструкции здания, и определить коэффициент теплопередачи на основе количества энергии, потерянной через квадратный метр материала.

Не забывайте, что вы можете скачать наше удобное руководство, нажав кнопку ниже:

Нажмите сюда для того, чтобы скачать

Какие единицы измерения U-значений?

Показатель U измеряется в Вт / м² K

Это разбивается как: Скорость теплового потока (в ваттах) через 1 м² конструкции при разнице температур в конструкции в 1 градус (K или ˚C)

Пример:

Стена 1 с коэффициентом теплопроводности 0,3 Вт / м2 K будет терять тепло вдвое меньше, чем Стена 2 с коэффициентом теплопередачи 0.6 Вт / м2 K

Итак, чем ниже значение U, тем лучше.

Чем ниже значение коэффициента теплопередачи, тем эффективнее конструкция сохраняет тепловой поток через конструкцию до минимума.

Важны ли значения U в части L документа, утвержденного строительными нормами?

Значения U

учитываются в Части L. Утвержденных строительных норм и правил. В следующих ссылках на Строительные правила мы предполагаем, что мы всегда имеем в виду новое жилье.

Достижение определенного U-значения – это не упражнение для галочки. Важно, чтобы здание рассматривалось как единое целое. Это отражено в том, как изложена Утвержденная часть L документа. Чтобы соответствовать строительным нормам, необходимо учесть следующие моменты:

Здание должно быть спроектировано таким образом, чтобы показывать, что уровень выбросов углекислого газа для всего здания (уровень выбросов CO2 в жилище или DER) не превышает максимального или целевого уровня выбросов CO2 (TER).

Потери энергии через структуру здания для всего здания (энергоэффективность жилой ткани DFEE) не должны превышать максимального или целевого допуска (целевая энергоэффективность жилой ткани TFEE).

Многие из этих расчетов можно выполнить с помощью программного обеспечения SAP.

Область, которая относится к U-значениям, – это DFEE и TFEE.

DFEE (энергоэффективность жилой ткани) не должна быть хуже, чем TFEE (целевая энергоэффективность ткани).TFEE, кратко изложенный в разделе 5 ADL1A, предоставляет сопутствующие рекомендации по спецификации условного жилища.

Какие значения U необходимы для строительных норм?

В настоящее время часть L1A строительных норм и правил (которая относится к новым жилищам) выглядит следующим образом:

Требуемое значение коэффициента теплопередачи U Наружные стены 0,18 Вт / м² · K
Требуемое значение коэффициента теплопередачи U Стены для вечеринок 0,0 Вт / м²K
Требование к показателю теплопроводности Этаж 0,13 Вт / м²K
Требуемое значение U Крыша 0.13 Вт / м² · K
Требуемый коэффициент теплопроводности Окна (коэффициент теплопередачи всего окна) 1,4 Вт / м² · К
Требование к показателю U Непрозрачные двери 1,0 Вт / м² · K
Требование коэффициента теплопередачи U Полуостекленные двери 1,2 Вт / м²K

Калькулятор U-значения:

В Интернете есть несколько хороших калькуляторов коэффициента U, которые стоит проверить, если у вас мало времени. Некоторые из них предназначены для расчета любого накопления, тогда как другие были разработаны производителями изоляции, которые специально занимаются своими собственными продуктами.

Прокрутите вниз, чтобы просмотреть рекомендуемые онлайн-калькуляторы U-value.

Как рассчитать U-значение

Хотя онлайн-калькуляторы U-значения действительно полезны, а некоторые более интеллектуальные программы для моделирования рассчитают U-значение за вас, стоит научиться делать это самостоятельно, на случай, если он появится на экзамене. В конце концов, это довольно просто, если вы знаете, как это сделать.

Чтобы рассчитать коэффициент теплопередачи для конкретной части конструкции здания, вам нужно немного знать о каждом элементе конструкции.

Тепловое сопротивление (R)

U-значения рассчитываются на основе теплового сопротивления частей, составляющих определенную часть конструкции. Передача тепла противодействует в разной степени в зависимости от материала и поверхности. Термическое сопротивление определяется как мера сопротивления теплопередаче, обеспечиваемая конкретным компонентом строительного элемента.

Для расчета теплового сопротивления необходимо знать толщину материала и значение теплопроводности (K).Эти значения можно найти в справочнике Metric Handbook или Architects Pocket Book (очень полезно Architects Pocket Book , я бы рекомендовал каждому студенту-архитектору иметь копию этой книги).

Теплопроводность материалов (Вт / мК)

R = д / к

Где

R = термическое сопротивление (м2 · К / Вт)

d = Толщина материала (в метрах – очень важно)

k = теплопроводность материала (Вт / м · K)

Вы должны знать тепловое сопротивление (R), чтобы рассчитать значение u.Если вы указываете стандартные изделия, часто легко найти значения сопротивления для этих элементов. Иногда для получения этих сведений стоит взглянуть на веб-сайты конкретных производителей.

Общее сопротивление (Rt)

Ra – это полость в воздушном пространстве, и ее значения также можно найти в Карманном буклете архитектора.

Как узнать значение Rso и RSI?

Rso – сопротивление внешней поверхности, а Rsi – сопротивление внутренней поверхности.Эти значения указаны в Карманной книге архитекторов как:

Значение U

Теперь у вас есть значение Rt, расчет прост: один делится на Rt. Вот и ваша U-ценность.

Другие полезные биты:

Architecture.com руководство по U-Value Руководство BRE по U-значениям

Один из наших читателей, Брайан, любезно предоставил доступ к расчетам U-Value живого проекта, чтобы вы могли понять, в чем дело.Щелкните ссылку ниже для просмотра.

Расчет значений U, взвешенных по площади

Брайан также предоставил нам доступ к очень полезному « Part L1B & Что вам нужно знать, чтобы ваше здание прошло »

Онлайн-калькуляторы коэффициента теплопередачи:

Thermal Calc Online

Калькулятор Vesma (Кажется, лучший)

Калькулятор U-Value Rockwool – Только для продуктов Rockwool

Калькулятор U-Value Kingspan – только продукты Kingspan

Британский калькулятор гипса

Артикул:

Макмаллан, Р.2007. Науки об окружающей среде в здании

Не забывайте, что вы можете скачать наше удобное руководство, нажав кнопку ниже:

Нажмите сюда для того, чтобы скачать

Уравнение и калькулятор теплопотерь для изолированных труб

Связанные ресурсы: теплоизоляционная труба

Уравнение и калькулятор для расчета потерь тепла для изолированных труб

Теплообменная техника

Уравнения и калькулятор для определения кондуктивных потерь тепла через цилиндр с несколькими слоями, который может включать изоляцию стенки трубы.

Температурный градиент в однородном материале приводит к скорости передачи энергии в среде, которую можно рассчитать с помощью следующего уравнения

экв.

На приведенном выше рисунке изображена однослойная цилиндрическая стенка из однородного материала с постоянной теплопроводностью и однородными температурами внутренней и внешней поверхности. При заданном радиусе площадь, нормальная к радиальному тепловому потоку за счет теплопроводности, равна 2 Π r L, где L – длина цилиндра.Подставляя это в (уравнение а) и интегрируя с константой q, получаем:

экв. 0

или

экв. 1

ВСЕ калькуляторы требуют членства Premium
Предварительный просмотр Калькулятор теплопотерь для изолированных труб

Из (уравнение 1) тепловое сопротивление одиночного цилиндрического слоя составляет [ln (r ₂ / r ₁)] / 2rkL. Для двухслойного цилиндра, показанного ниже, коэффициент теплопередачи составляет

Кондуктивный тепловой поток = общая разница температур / сумма термических сопротивлений

экв 2

или

экв 3

Где:

k = теплопроводность (БТЕ / ч · дюйм · ° F)
k _a = теплопроводность внутренней стенки (БТЕ / ч · дюйм · ° F)
k _a = теплопроводность внешней стены (БТЕ / ч · дюйм · ° F)
L = длина цилиндра и изоляционного слоя (дюймы)
q = проводимость (БТЕ / ч · ° F)

Ниже приведены исходные формулы и калькулятор (до 7/2016):

ΔT = (T _с Est – T _a)

ч _с = ΔT – D _с + ΔT ² + D _с ² – ΔT D _с

Связанный:

Город	Градусо-сутки Dd отопительного периода при температуре, + С
Город	24	22	20	18	16	14
Абакан	7300	6800	6400	5900	5500	5000
Анадырь	10700	10100	9500	8900	8200	7600
Арзанас	6200	5800	5300	4900	4500	4000
Архангельск	7200	6700	6200	5700	5200	4700
Астрахань	4200	3900	3500	3200	2900	2500
Ачинск	7500	7000	6500	6100	5600	5100
Белгород	4900	4600	4200	3800	3400	3000
Березово (ХМАО)	9000	8500	7900	7400	6900	6300
Бийск	7100	6600	6200	5700	5300	4800
Биробиджан	7500	7100	6700	6200	5800	5300
Благовещенск	7500	7100	6700	6200	5800	5400
Братск	8100	7600	7100	6600	6100	5600
Брянск	5400	5000	4600	4200	3800	3300
Верхоянск	13400	12900	12300	11700	11200	10600
Владивосток	5500	5100	4700	4300	3900	3500
Владикавказ	4100	3800	3400	3100	2700	2400
Владимир	5900	5400	5000	4600	4200	3700
Комсомольск-на-Амуре	7800	7300	6900	6400	6000	5500
Кострома	6200	5800	5300	4900	4400	4000
Котлас	6900	6500	6000	5500	5000	4600
Краснодар	3300	3000	2700	2400	2100	1800
Красноярск	7300	6800	6300	5900	5400	4900
Курган	6800	6400	6000	5600	5100	4700
Курск	5200	4800	4400	4000	3600	3200
Кызыл	8800	8300	7900	7400	7000	6500
Липецк	5500	5100	4700	4300	3900	3500
Санкт Петербург	5700	5200	4800	4400	3900	3500
Смоленск	5700	5200	4800	4400	4000	3500
Магадан	9000	8400	7800	7200	6700	6100
Махачкала	3200	2900	2600	2300	2000	1700
Минусинск	4700	6900	6500	6000	5600	5100
Москва	5800	5400	4900	4500	4100	3700
Мурманск	7500	6900	6400	5800	5300	4700
Муром	6000	5600	5100	4700	4300	3900
Нальчик	3900	3600	3300	2900	2600	2300
Нижний Новгород	6000	5300	5200	4800	4300	3900
Нарьян-Мар	9000	8500	7900	7300	6700	6100
Великий Новгород	5800	5400	4900	4500	4000	3600
Олонец	6300	5900	5400	4900	4500	4000
Омск	7200	6700	6300	5800	5400	5000
Орел	5500	5100	4700	4200	3800	3400
Оренбург	6100	5700	5300	4900	4500	4100
Новосибирск	7500	7100	6600	6100	5700	5200
Партизанск	5600	5200	4900	4500	4100	3700
Пенза	5900	5500	5100	4700	4200	3800
Пермь	6800	6400	5900	5500	5000	4600
Петрозаводск	6500	6000	5500	5100	4600	4100
Петропавловск-Камчатский	6600	6100	5600	5100	4600	4000
Псков	5400	5000	4600	4200	3700	3300
Рязань	5700	5300	4900	4500	4100	3600
Самара	5900	5500	5100	4700	4300	3900
Саранск	6000	5500	5100	5700	4300	3900
Саратов	5600	5200	4800	4400	4000	3600
Сортавала	6300	5800	5400	4900	4400	3900
Сочи	1600	1400	1250	1100	900	700
Сургут	8700	8200	7700	7200	6700	6100
Ставрополь	3900	3500	3200	2900	2500	2200
Сыктывкар	7300	6800	6300	5800	5300	4900
Тайшет	7800	7300	6800	6300	5800	5400
Тамбов	5600	5200	4800	4400	4000	3600
Тверь	5900	5400	5000	4600	4100	3700
Тихвин	6100	5600	2500	4700	4300	3800
Тобольск	7500	7000	6500	6100	5600	5100
Томск	7600	7200	6700	6200	5800	5300
Тотьна	6700	6200	5800	5300	4800	4300
Тула	5600	5200	4800	4400	3900	3500
Тюмень	7000	6600	6100	5700	5200	4800
Улан-Удэ	8200	7700	7200	6700	6300	5800
Ульяновск	6200	5800	5400	5000	4500	4100
Уренгой	10600	10000	9500	8900	8300	7800
Уфа	6400	5900	5500	5100	4700	4200
Ухта	7900	7400	6900	6400	5800	5300
Хабаровск	7000	6600	6200	5800	5300	4900
Ханты-Мансийск	8200	7700	7200	6700	6200	5700
Чебоксары	6300	5800	5400	5000	4500	4100
Челябинск	6600	6200	5800	5300	4900	4500
Черкесск	4000	3600	3300	2900	2600	2300
Чита	8600	8100	7600	7100	6600	6100
Элиста	4400	4000	3700	3300	3000	2600
Южно-Курильск	5400	5000	4500	4100	3600	3200
Южно-Сахалинск	6500	600	5600	5100	4700	4200
Якутск	11400	10900	10400	9900	9400	8900
Ярославль	6200	5700	5300	4900	4400	4000

Калькулятор теплоизоляции стен онлайн: Калькулятор расчет толщины теплоизоляции – XPS Корпорации ТЕХНОНИКОЛЬ

Калькуляторы теплоизоляции. Расчет теплоизоляции стен

Теплотехнический калькулятор для расчета точки росы

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Почему важно правильно рассчитать показатели утепления?

Расчет теплоизоляционного слоя: формулы и примеры

Популярные способы утепления дома

Калькулятор расчета и выбора изоляции под сайдинг.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Онлайн калькулятор расчета стоимости штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Онлайн расчет изоляции для пола по лагам

Расчет теплоизоляции для межкомнатных перегородок

Калькулятор для расчета изоляции потолка

Определить стоимость материалов для изоляции межэтажных перекрытий

Онлайн-расчет изоляции чердака

Расчет изоляции для скатной кровли (мансарды)

Расчет изоляции для плоской кровли

Калькулятор расчета водостоков

Теплопроводность

Пример расчет

Толщина утеплителя в каркасном доме

Как рассчитать толщину утепления крыши и чердака

Как рассчитать толщину утепления пола

Расчет толщины пенопласта

Для чего нужен калькулятор теплопроводности стен

Теплотехнический калькулятор. Расчет точки росы в стене

Калькулятор толщины утеплителя для стен, потолка, пола

Калькулятор KNAUF. Расчет толщины теплоизоляции

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Как убрать точку росы из стены при утеплении

Стены расчет теплоизоляции

Калькулятор толщины теплоизоляции. Расчет теплоизоляции для стен дома

Калькулятор толщины утеплителя для стен, потолка, пола

Теплотехнический калькулятор для расчета точки росы

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Программы расчета – ТЕХНОНИКОЛЬ

Калькуляторы онлайн

Библиотеки и надстройки

ALLPLAN

ARCHICAD

AUTOCAD

RENGA

REVIT

SKETCHUP

Расчёт толщины утеплителя для стен

Причины проведения теплоизоляции

Виды материалов утеплителя

Пенополистирол

Маты каменной ваты

Напыляемые утеплители

Эковата

Принципы расчёта системы утепления

Использование онлайн-калькулятора

Вывод

Калькулятор толщины утепления. Расчет теплоизоляции стен

Для чего нужен калькулятор теплопроводности стен

Теплотехнический калькулятор. Расчет точки росы в стене

Калькулятор толщины утеплителя для стен, потолка, пола

Калькулятор KNAUF. Расчет толщины теплоизоляции

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Как убрать точку росы из стены при утеплении

Расчет толщины утеплителя для стен и кровли

Видео инструкция

Что желательно знать?

Пример расчета

Популярные способы утепления стен

Возможные проблемы, связанные с выбором неправильной толщины утеплителя

Слой теплоизоляции слишком большой

Слой теплоизоляции слишком маленький

Калькулятор теплоизоляции онлайн. Определяем необходимую толщину утеплителя Онлайн калькулятор расчета утепления дома ппу

Почему важно правильно рассчитать показатели утепления?

Расчет теплоизоляционного слоя: формулы и примеры

Популярные способы утепления дома

Утепление стен

Внутри или снаружи

Расчет – дело серьезное!

Для чего нужен калькулятор теплопроводности стен
