Каркасная баня толщина стен – Утепление стен и потолка каркасной бани

Схема строения и технология утепления каркасной стены в бане

Каркасная стена в бане имеет множество преимуществ. Так, например, к ним относятся её лёгкость, простота в монтаже и относительно низкая цена. А вот достаточно серьёзным минусом зданий, возводимых из таких стен, является то обстоятельство, что они плохо держат тепло. Исправить подобный недостаток можно, проведя дополнительное утепление таких стен.

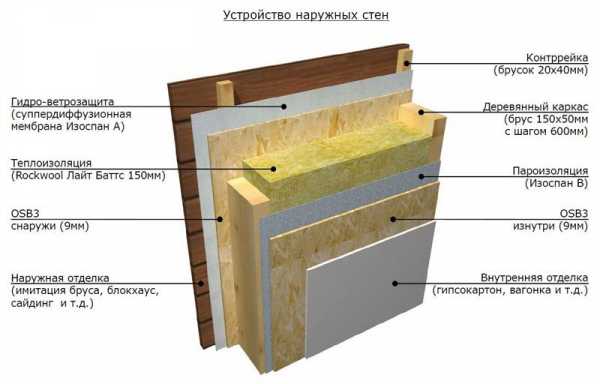

Строение каркасной стены

Пирог стены в каркасной бане состоит из вертикальных стоек, скрепляемых разнообразным крепежом, а также различных отделочных материалов и теплоизоляторов. При этом схема строения такой стены в любом случае должна оставаться неизменной. Так, в частности, внутри такой стены обязательно должна быть смонтирована пароизоляция. Только после её установки монтируется утеплитель для каркасной бани на стены, который закрывается, в свою очередь, отделочным материалом.

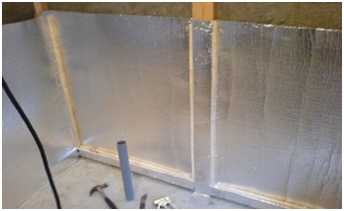

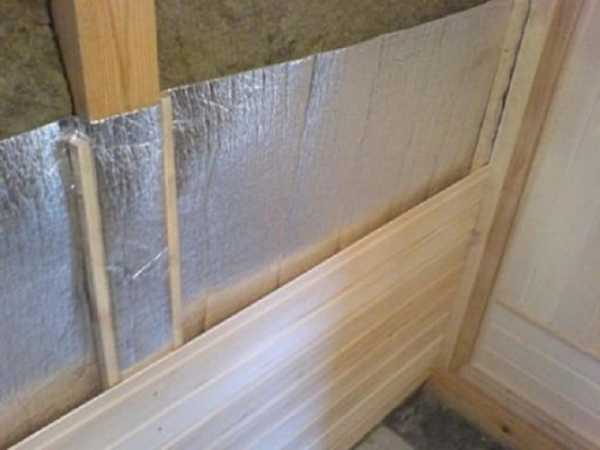

Основная задача пароизоляции в такой конструкции – защитить деревянные элементы здания от воздействия лишней влаги.

Смонтированная с этой целью пароизоляция позволяет обезопасить баню от гнили и распределить воздействие на неё влаги, равномерно создав под утеплителем особый микроклимат.

Если у вас только возводится каркасная баня, то утепление стен должно стать одной из самых важных операций при её строительстве. Дело в том, что только правильно смонтированный «сэндвич» позволит каркасной стене надёжно защитить помещения от ветра и теплопотерь. Если же вы совершите ошибку в процессе утепления вашей бани, она будет оставаться холодной даже в том случае, когда вы её хорошо протопите.

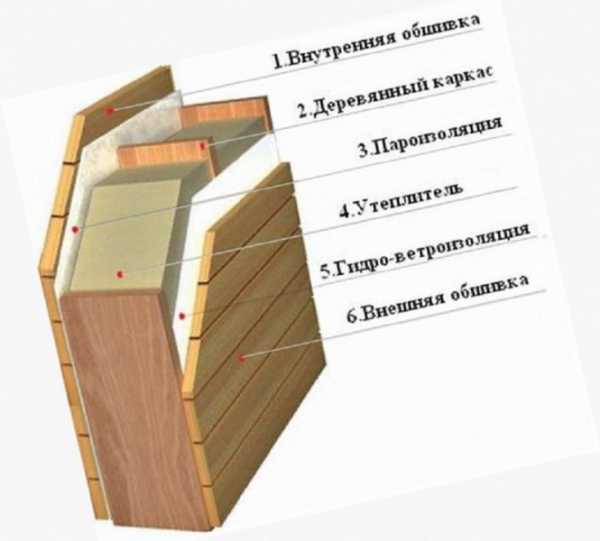

Что же касается устройства описываемой стены, то каркасная баня имеет своеобразный пирог стены, в который входят:

• внутренняя обшивка;
• пароизоляция;
• обрешётка;
• утеплитель;
• специализированный мембранный слой;
• внешняя облицовка.

При этом толщина стен каркасной бани в этом пироге является определяющим параметром. В связи с тем, что в последнее время были созданы утеплительные материалы, работающие гораздо более эффективно, этот параметр стремится к уменьшению, но раньше строитель старались сделать такую стену как можно толще для того, чтобы она лучше держала тепло во внутреннем пространстве здания.

Для такого здания, как каркасная баня, толщина стен должна быть не менее 18-20 см.

При этом конкретное значение данного параметра может меняться в зависимости от применяемого в процессе строительства утеплительного материала. При этом, в отличие от кирпичной стены, каркасная стена практически не меняет свой    вес при использовании более толстого утеплителя, что позволяет использовать при строительстве лёгкий ленточный тип фундамента.

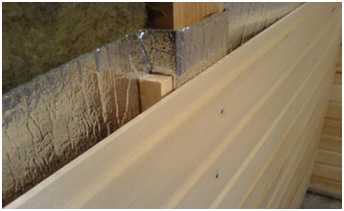

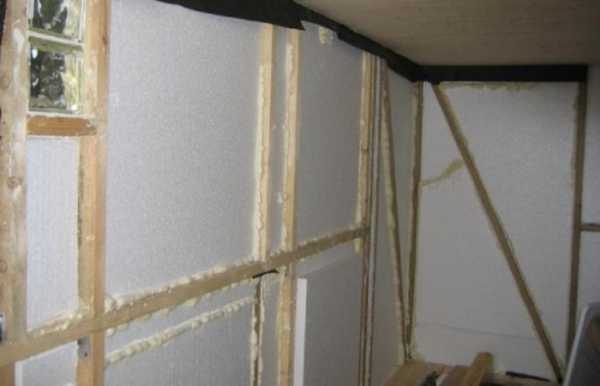

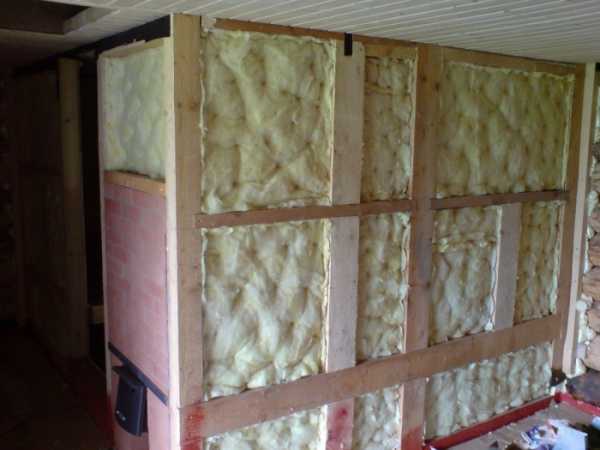

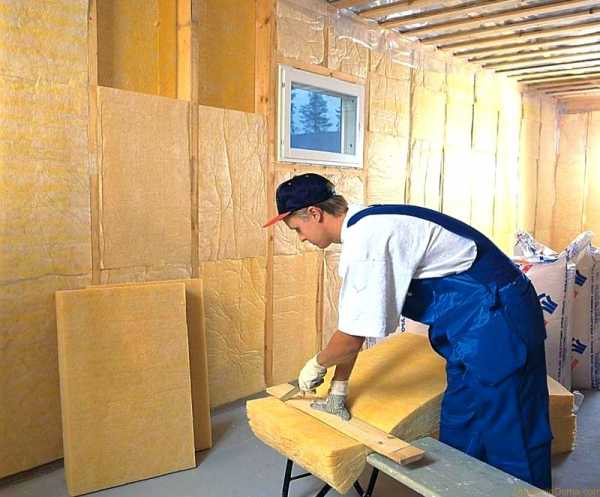

Утепление стен в каркасной бане

Возводя стены каркасной бани своими руками, стоит серьёзно подумать о том, каким именно образом вы будете её утеплять. Дело в том, что каждый из описанных выше слоёв играет в процессе сохранения тепла свою особую роль, поэтому существуют нюансы монтажа каждого из них, которые в обязательном порядке необходимо учитывать при производстве отделочных и строительных работ.

Так, например, каркасные стены, а также утепление и пароизоляция бани могут осуществляться двумя различными способами: внутри и снаружи. Оптимальный вариант – сочетание этих двух способов, так как в этом случае стена будет защищена как изнутри, так и снаружи. В том же случае, когда вы проживаете в относительно тёплой местности, полнее будет достаточно утеплить ваше здание изнутри.

С технической точки зрения монтаж утепления не представляет особых сложностей, так как практически все виды современных теплоизоляторов выпускаются уже готовыми, и вам остаётся только лишь установить их на место, воспользовавшись прилагаемой к комплекту утеплителя инструкцией. Если же вы используете старинные методы утепления, например, при помощи стружки или шлака, вам отдельно придётся уточнять, как утеплить стены в каркасной бане с их помощью.

Кроме того, отдельно стоит узнать, как строить пол и стены каркасной бани. Дело в том, что тот же пол лучше всего утеплить в процессе возведения здания, а не вскрывать его для проведения дополнительных работ по монтажу теплоизоляции. Обычно пол утепляют теми же материалами, что и всё строение, например, минераловатой, но можно применить для этого и керамзит, насыпав его под доски пола в пространство между лагами.

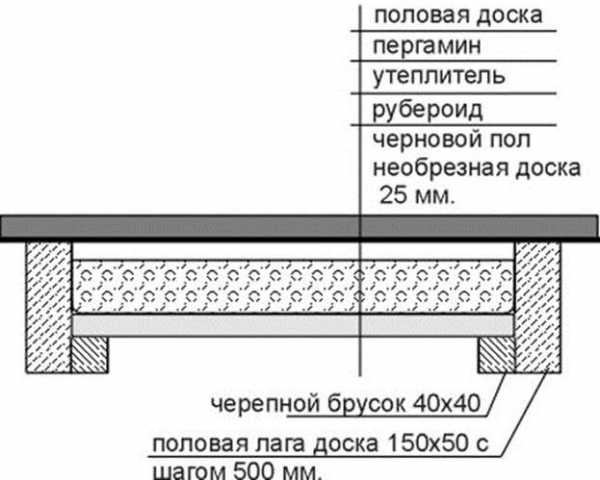

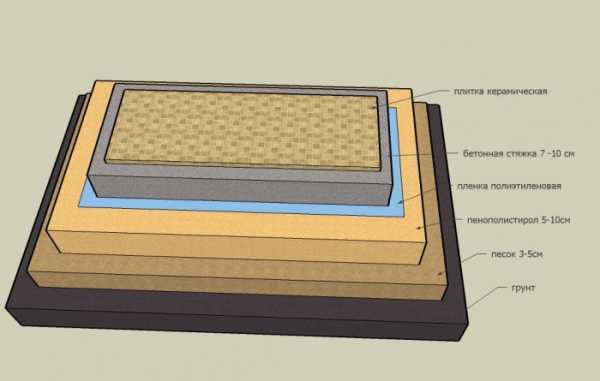

Отдельно стоит упомянуть такой тип утепления бани, как тёплый пол. Выполняется он при помощи монтажа нагревательных элементов, работающих на электричестве, или же с помощью энергии, отдаваемой горячей водой. В этом случае вам придётся по отдельной технологии обустраивать пол в вашей бане, но в результате вы получите возможность регулировать уровень тепла вашего пола, а также обеспечите зданию дополнительные возможности по отоплению.

Перед тем, как смонтировать утеплитель в каркасной бане, опытные строители рекомендуют осуществить электропроводку и обустройство иных инженерных коммуникаций.

Дело в том, что вскрывать несколько раз каркасные стены не рекомендуется, так как это отрицательно сказывается на их долговечности. Оптимально будет, когда вы всего лишь 1 раз выполните все необходимые операции, спрятав при этом все провода и трубопроводы в негорючий и влагонепроницаемый короб.

Выбор утеплителя для каркасных стен

Эффективность утепления каркасных строений напрямую зависит от выбора вида утеплительного материала. При этом любой теплоизолятор в бане должен иметь способность выдерживать высокие температуры при значительном уровне влажности. Также в обязательном порядке необходимо обращать внимание на то, чтобы используемый в качестве утеплителя материал не выделял при нагреве токсичные вещества. Особенно важно соблюдать перечисленные условия при подборе материала для внутреннего утепления бани, так как именно он будет контактировать с человеческим организмом в процессе приёма вам и вашими гостями банных процедур.

Современные утеплители бывают натуральными и искусственными. Искусственные наиболее распространены из-за своих высоких технических характеристик и дешевизны. Натуральные экологически чистые могут быть использованы в процессе утепления традиционной русской бани или же финской сауны.

Что касается конкретных типов утеплителя, то на строительном рынке представлены:

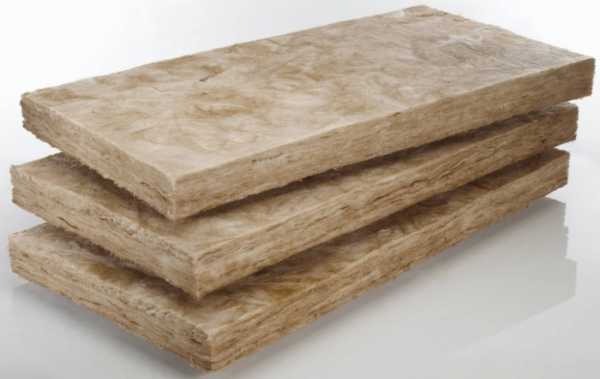

1. Минераловатные плиты. Они изготовляются из тонких волокон, образующихся из расплава горных пород или металлургической промышленности. Образующиеся в процессе переплетения волокон при формировании данного материала воздушные пустоты прекрасно удерживают тепло, что придаёт таким плитам отличные теплоизолирующие свойства. Кроме того, они не горят и не выделяют при нагревании токсических веществ, а также не боятся повышенной влажности.
2. Камышовые плиты. Данный вид утеплителя является абсолютно экологически чистым и также обладает отличными теплоизолирующими качествами. Его толщина равняется 15 см, что просто идеально подходит под конструкцию каркасных стен. Монтируется он способом, аналогичным монтажу минераловатного утеплителя, поэтому вы сможете с его помощью самостоятельно утеплить вашу баню. Однако данный материал горит, поэтому необходимо уделять особое внимание его антипереновой пропитке.

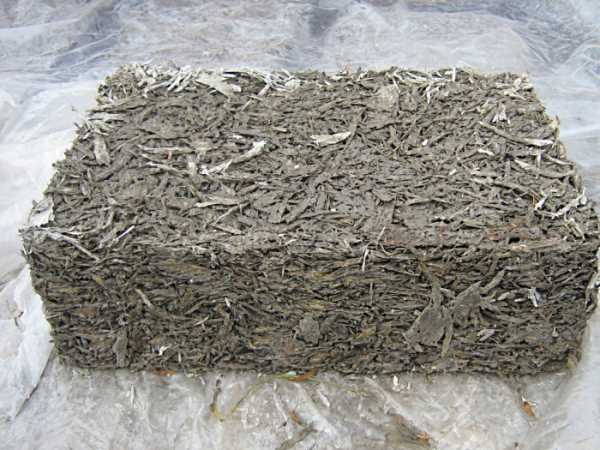

3. Гипсово-опилочная смесь. Данный вид утеплителя хорош тем, что вы сможете очень легко изготовить его самостоятельно, для этого достаточно 10 частей хорошо высушенных опилок смешать с 1 частью цемента или гипса. В результате на выходе вы будете иметь неплохой теплоизоляционный материал по весьма низкой цене.
4. Материалы на основе полимеров. Это пенополистирол, пенополиуретан и им подобные. Они имеют следующие плюсы: низкую стоимость, простоту в монтаже и обработке, малый вес, отличные теплоизоляционные качества и абсолютную невосприимчивость к влаге. Однако они хорошо горят, боятся высоких температур, и могут выделять неприятные запахи в процессе нагрева. В связи с этими их рекомендуется применять только в тех местах, где отсутствуют высокие температуры, а именно в предбаннике, мойке, комнате отдыха.

Выбор конкретного вида утеплительного материала напрямую зависит от нескольких факторов, главным из которых является климат в той местности, где вы собираетесь построить каркасную баню. Кроме того, стоит учитывать также тип отопления, который вы собрались использовать. Так, например, газовое отопление позволяет регулировать уровень нагрева воздуха в бане достаточно тонко, в связи с этим синтетические утеплители можно будет использовать для утепления большинства помещений бани. Дровяная же каменка обычно раскаляется в процессе работы, поэтому неустойчивые к воздействию высоких температур материалы лучше рядом с ней не использовать.

В том же случае, когда вы не можете самостоятельно выбрать утеплитель для вашей бани, стоит обратиться за советом по поводу этого к опытному специалисту. Он поможет вам подобрать необходимый материал, а также расскажет некоторые тонкости его монтажа на каркасную стену.

banyabest.ru

Проекты бань каркасного типа – Всё о бане

Баня каркасная своими руками – Проекты

Появление современных эффективных технологий утепления существенно упростило и удешевило технологию строительства бани – то, что веками строилось из деревянных бревен, стало возможным возводить по каркасной технологии. Каркасные бани очень существенно – до 2 раз – дешевле традиционных бревенчатых конструкций, намного легче и быстрее строятся и, что самое главное, — их не нужно несколько месяцев отстаивать для усадки и усушки перед использованием.

Проекты каркасных бань

Даже самая простая баня обычно включает в себя три помещения – комнату отдыха, парилку и моечную крохотного размера, где можно предусмотреть простейший душ. Минимально возможные размеры ее – 3 на 4 метра, поэтому одновременно пользоваться такой баней могут не более 2 человек с приемлемым уровнем комфорта, но прямое свое назначение – возможность попариться и помыться – она выполняет. Фото проекта такой каркасной бани смотрите ниже:

Чуть больше комфорта в бане вы получите, если сделаете себе ее немного больше, например, 4 х 4 метра. Ниже можно видеть проект такой каркасной бани – помещение моечной значительно больше, но главная изюминка этого проекта – открытая терраса, которая пристраивается к бане дополнительно. Здесь в хорошую погоду можно отлично отдохнуть после парилки.

Каркасная баня с наружными размерами 4 х 5 м позволяет с достаточным комфортом расположиться в ней семью из 3-4 человек.

Увеличение размеров бани до 6х4 позволяет удачно скомпоновать и расположить встроенную террасу внутри основного периметра наружных стен.

Еще один проект каркасной бани, похожий на предыдущий, но с немного большими размерами.

Существует также масса проектов каркасных бань с размерами намного большими, чем приведенные выше, в том числе двухэтажные, совмещенные с гаражами, с каминами… Выбрать сможет каждый по своему вкусу и размеру кошелька. Однако необходимо помнить, что древесина является живым и нестабильным в зависимости от условий хранения и использования материалом, подверженным воздействию огня, влаги и насекомых.

Решаясь на строительство каркасной бани нужно тщательно отбирать используемый материал. Брусы и доски должны быть не только правильных геометрических размеров, но и качественно высушенные, без признаков гнили или поражения насекомыми.

Перед непосредственной сборкой всей конструкции бани или в процессе сборки, все дерево нужно обработать специальными антисептическими составами, которые сделают конструкцию вашей бани безопасную с точки зрения пожарной безопасности. Наружная поверхность стен здания также нуждается в защите от влаги и ультрафиолетового излучения, для чего предусмотрены самые разнообразные пропитки и лаки.

Правильно собранная и обработанная конструкция вашей бани способно будет прослужить нескольким поколениям вашей семьи

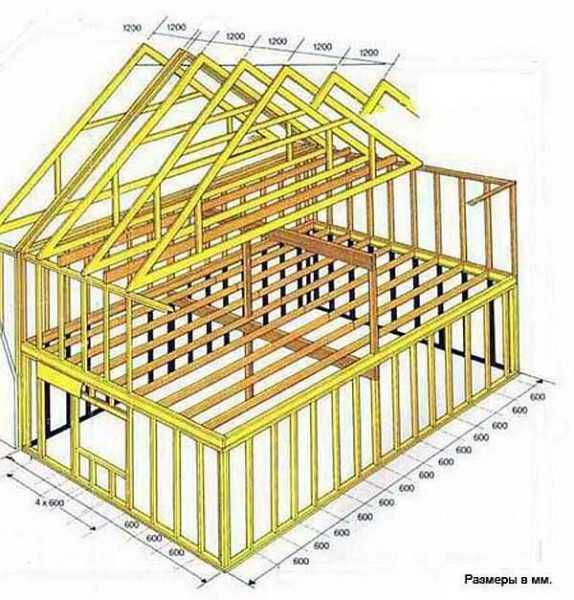

Технология строительства каркасной бани своими руками

Конструкция каркасной бани значительно более легкая по сравнению с бревенчатой, поэтому фундамент достаточно сделать самый простой и малозатратный – столбчатый. Его изготавливают с помощью асбестоцементных труб, вкопанных вертикально на глубину не менее 1 – 1,5 метров (в зависимости от глубины промерзания грунта в вашей местности) и залитых внутри цементно-песчаной смесью.

Схема расположения труб должна быть тщательно соотнесена с проектом расположения будущих комнат вашей бани. Конкретные проекты каркасных бань, построенных своими руками, вы могли видеть выше. Главное, что нужно помнить застройщику – трубы столбчатого фундамента должны располагаться более или менее равномерно по периметру стен, а также обязательно по углам и местам пересечения внутренних и наружных стен между собой.

На столбчатый фундамент делается обвязка из доски или бруса большого сечения, которую для прочности и надежности можно прикрепить к фундаментным столбам с помощью вмурованных в цемент металлических уголков. Обвязка крепится по периметру внешних стен и в месте будущих внутренних стен, после чего в нее врезаются лаги из бруса, на которые укладывается половая доска.

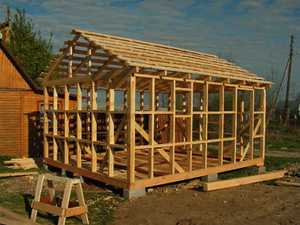

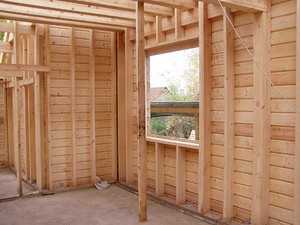

Далее последовательно размечаются, прирезаются и устанавливаются вертикальные основные и вспомогательные брусы, начиная от угла и по всему периметру, причем расстояние между ними должно быть на 1-2 см меньше толщины утеплителя, который будет укладываться между ними враспор. Верхние части брусов скрепляем обвязкой, на которую укладываем части стропильной системы и сами стропила.

Утеплитель

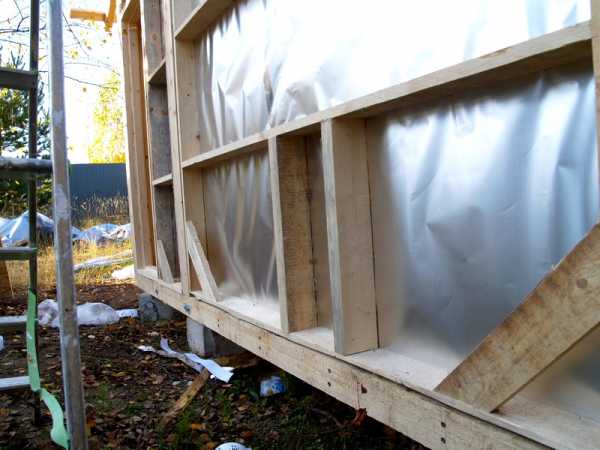

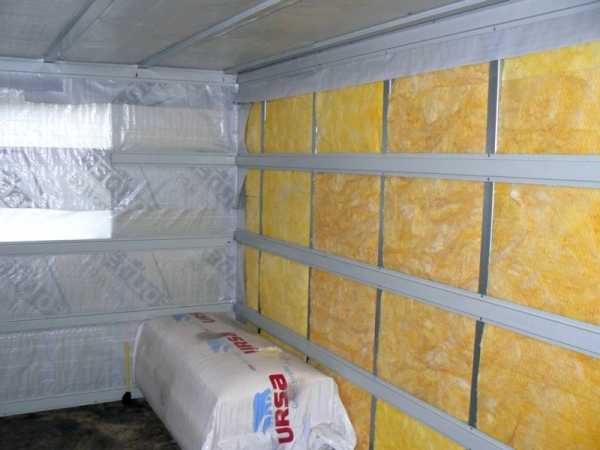

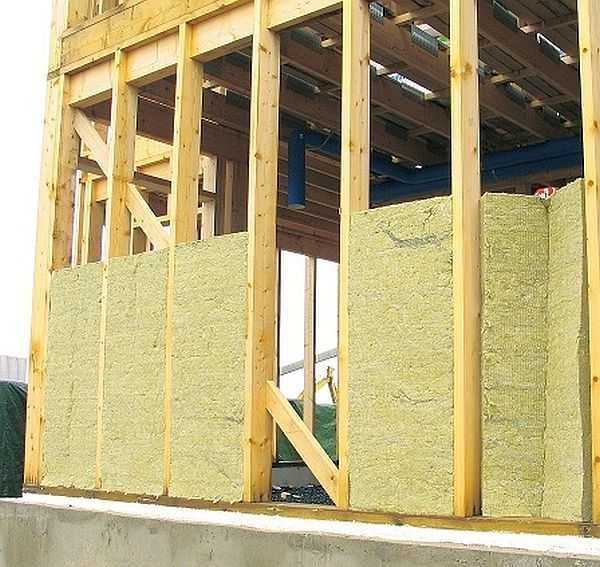

После этого можно приступать к закладке утеплителя в стены, для чего обычно используют базальтовую или каменную вату в плитах, плотностью не менее 45 кг/куб.м. С одной стороны, наружной, к брусьям степлером крепится ветробарьер, стена обшивается плитой ОСБ, между брусами укладывается утеплитель, на него паробарьер, и все закрывается такой же плитой, или обшивается вагонкой. Утеплитель боится увлажнения, поэтому при монтаже уделяйте особенное внимание герметичности всех стыков и соединений, куда может проникнуть вода. Для более подробного изучения рекомендуем статью Как утеплить баню изнутри .

После окончания обшивки стен делается стропильная система, обрешетка и укладывается кровельное покрытие. В случае, если проектом предусмотрено строительство бани с мансардой, межстропильное пространство заполняется таким же утеплителем и обшивается гипсокартонномили плитами ОСБ-3.

Окончательная отделка

Снаружи стены каркасных бань могут быть отделаны блок-хаусом – широкими полукруглыми планками, имитирующими сруб, внутри – лучший вариант для отделки – вагонка. К отделке помещения парилки стоит подойти особенно ответственно – влага, проникающая в утеплитель, значительно ухудшает его теплоизолирующие свойства. Защищать его в парилке необходимо специальной отражающей пароизоляцией, которая, к тому же, будет помогать сохранить нужную температуру. Пароизоляция монтируется сразу после укладки утеплителя между брусами, отражающей стороной внутрь помещения, после чего ее можно будет закрыть деревянной вагонкой.

Бесплатные проекты для строительства каркасной бани

Сегодня многие владельцы частного жилья отдают предпочтение в пользу строительства каркасной бани. Это и неудивительно, ведь это очень надёжное, долговечное и комфортное строение, при строительстве которого можно существенно сэкономить стройматериалы не в ущерб надёжности. К тому же каркасная баня своими руками. проекты которых можно видеть на фото позволяет сэкономить не только деньги, но и время, возвести её можно всего за месяц.

Идеи и варианты проектов каркасной бани

Технология каркасного строительства даёт возможность сделать строение экономным. Временные затраты на строительство такой бани небольшие, при этом строение получается красивым, прочным и долговечным. Ниже мы рассмотрим несколько

проектов каркасных бань. каждый из которых отличается своими преимуществами. Их строительство позволит не только облагородить территорию, но и обеспечит комфортный отдых вам, вашей семье и друзьям.

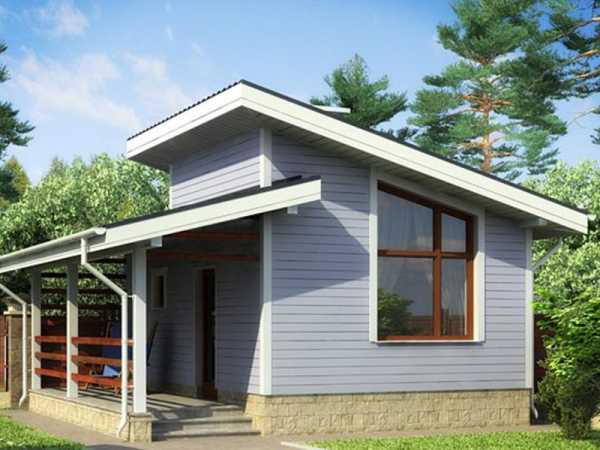

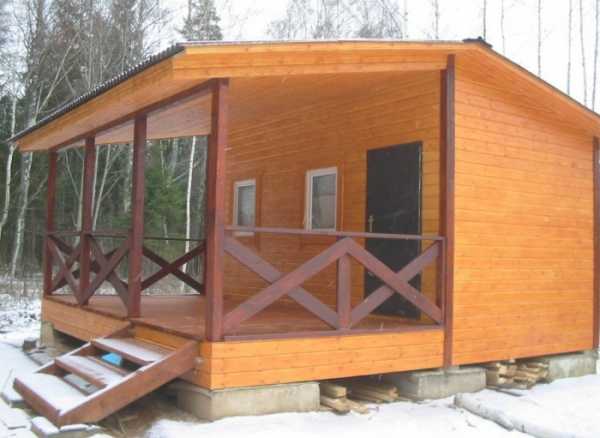

Проект бани с прилегающей террасой открытого типа

Данный проект каркасной бани отлично подойдёт для строительства строения на небольшом участке. Здесь мы предусмотрим всё необходимое для проведения полноценного отдыха. Итак, размеры строения будут такими: по короткой стороне бани они составляют 6.55 метров, а по длине – 6.68 метров .

По длинной стороне будет расположена терраса открытого типа, её площадь составляет 9.68 квадратных метров, с неё предусмотрен вход, который будет вести в комнату отдыха, где есть раздевалка и окно. С комнаты отдыха вход ведёт в душевую и в парную (4.37 квадратных метров). Каркасная баня, проект которой здесь предложен имеет небольшие размеры, но при этом она очень удобная и уютная, в ней может комфортно отдохнуть сразу три-четыре человека.

Чтобы построит баню такого типа нам потребуются следующие стройматериалы:

• Брус деревянный. Его мы будем использовать для создания каркаса бани.
• Утеплитель. Можно взять минеральную вату.
• Цементно – стружечные плиты (ЦСП ) или ориентированно-стружечные плиты (ОСП). Они нам потребуются для наружной обшивки стен.
• Евро – шифер. Его мы будем использовать для внешней отделки фасада.
• Битумная черепица. Она нам необходима для устройства кровли. Данный материал имеет привлекательный внешний вид и невысокую цену.
• Пароизоляционные мембраны и балки. Эти материалы необходимы для создания конструкции крыши.

Готовая конструкция будет компактной и очень красивой. Такой проект бани отлично впишется в любой ландшафтный дизайн. Строительство такой бани своими руками будет быстрым и недорогим.

Проект каркасной бани с душевой, террасой и дровяником

Этот проект позволит нам построить баню с удобной планировкой и большой террасой, где можно будет комфортно отдохнуть. Размеры такого строения по короткой стороне составляют 8.24 метра, а по длинной- 9.47 метр а. По проекту баня будет иметь террасу, её площадь составляет 15.44 квадратных метров. Дровник площадью на 4.6 квадратных метров располагается у входа в строение. От входа мы попадаем в уютную прихожую, а уже оттуда в небольшой предбанник.

В проекте предусмотрена комната отдыха, её площадь составляет 18.05 квадратных метров, душевая и парная на 3 квадратных метров. Представленная здесь планировка является наиболее оптимальной, тут имеется всё необходимое для полноценного отдыха в комфортных условиях. В такой бане может отдыхать небольшая компания.

Возведение такой бани может быть выполнено по каркасно-панельной или же по каркасно-щитовой технологии. Строительство этого типа бани своими руками не займёт много времени, однако для этого нам потребуется наличие следующих комплектующих:

• Лёгкий железобетонный столбчатый фундамент.
• Металлочерепица. Она нужна для создания кровли.
• Каркасные стены.
• Утеплитель. Подойдёт минеральная вата.
• Окна металлопластиковые.
• Внешняя дверь. Можно приобрести металлическую.
• Внутренние двери должны быть изготовлены строго из дерева.
• Лестница из дерева.
• Для фасадной облицовки строения можно использовать облицовочный кирпич или вагонку виниловую.
• Для внутренней отделки помещений можно применить вагонку. А вот облицовку санузла лучше всего делать с использование плитки керамической.
• Для отделки террасы подойдёт натуральная доска, предварительно обработанная.

Этот проект отличается максимальным удобством для отдыха. В такой бане может комфортно отдохнуть вся семья или небольшая компания.

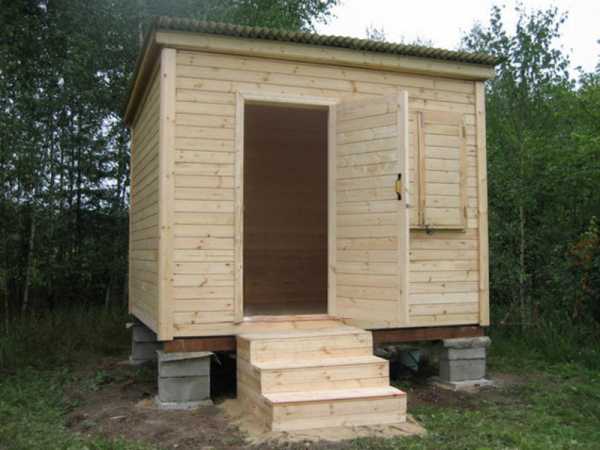

Проект бюджетной каркасной бани своими руками

Такой проект бани является самым простым и недорогим. Здесь предусмотрена комната отдыха, парная и душевая. Данный проект представляет классическую планировку без прилегающей террасы, но зато есть небольшое крыльцо. Длинная сторона составляет пять метров, короткая – четыре метра. Общая площадь строения составляет всего двадцать квадратных метров. По короткой стороне расположен вход, вдоль неё располагается комната отдыха. С главного входа мы сразу оказываемся в комнате отдыха, отсюда попадаем в душевое помещение, а с него уже в парную.

Так как в данном проекте не предусмотрена прихожая, но она необходима, в этом случае можно визуально разделить комнату на две части с помощью вешалки для одежды. В каждом помещении располагаются окна, в душевой – небольшое окошко, которое располагается под потолком, в парной – окошко имеет чуть большие размеры. Этот проект предусматривает обычную двускатную крышу. которая сверху покрыта металлочерепицей. Стены снаружи можно отделать натуральным бревном, будет смотреться очень красиво.

Данный тип бани не нуждается в устройстве тяжёлого, дорогостоящего фундамента, что позволяет существенно сэкономить деньги на строительстве каркасной бани своими руками. Фундамент можно сделать столбчатым. его основой служат винтовые свои из металла, которые заливаются бетоном. Преимущество данного типа фундамента состоит также в том, что его можно делать на любом грунте. Крышу лучше делать вентилируемой – между контробрешёткой и стропилами укладывается паропроницаемая мембрана в один слой. Материал для кровли можно приобретать любой, но лучше если это будет ондулин или металлочерепица.

Для строительства такой бани своими руками нам потребуются следующие стройматериалы:

• Бетон, гравий, сваи металлические винтовые, песок. Данные материалы нам потребуются для создания фундамента.
• Рубероид.
• Брус из дерева. Из него мы будем создавать каркас.
• Гидроизоляционная и пароизоляционная мембрана.
• Утеплитель. Подойдёт минеральная вата.
• Пергамин для устройства внутренней теплоизоляции.

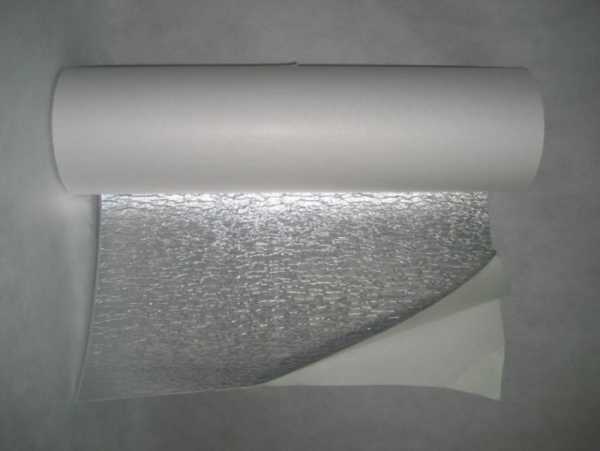

• Утеплитель фольгированный.
• Вагонка. Этот материала нам потребуется для внутренней обшивки.
• Цементно – стружечные плиты (ЦСП) или ориентированно-стружечные плиты (ОСП). Их мы будем использовать для обшивки стен.
• Крепёжные элементы.

Процесс возведения каркасной бани своими руками предусматривает следующее:

• Делаем на участке фундамент (основание его будет столбчатым).
• После того как будут поставлены столбы необходимо сделать железобетонный ростверк, его сверху накрываем гидроизоляцией – слой рубероида. На готовый ростверк кладём лаги под незначительным уклоном – для чернового пола. Уклон необходим для обеспечения свободного стока воды.
• Каркас стен делаем из бруса. Брус нужно предварительно обработать специальными антипиринами и септиками.
• Стеновые панели нужно собирать на предварительно очищенной от грязи и камней земле.
• Пол черновой обшиваем досками, далее начинаем поднимать стеновые панели и устанавливать их на места. Нужно сделать временный крепёж с помощью распорок, потом их уберём. Стеновые балки между собой закрепляются при помощи брусков или саморезов, также можно использовать зубчатые пластины из металла.

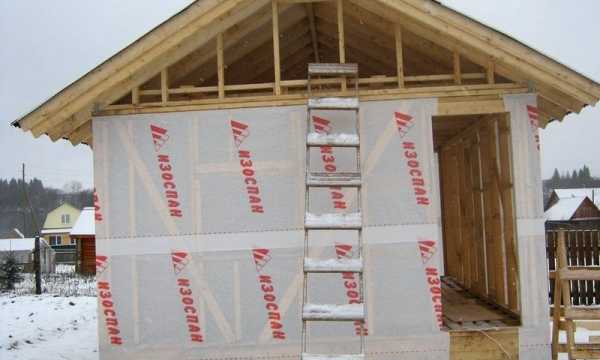

• Ориентировано — стружечными плитами зашиваем стены, которые находятся наружи, заблаговременно нужно предусмотреть прокладку нужных инженерных сетей, таких как канализация, электрика и другие. В гофре прокладываем электрические кабеля.
• Между стойками кладём утеплитель минеральную вату. Её следует класть очень плотно, чтобы не было зазоров и полостей.
• Выполняем внутреннюю обшивку стен с помощью цементно – стружечных плит. Такие плиты отличаются высокой устойчивостью к воздействию влаги.
• Делаем перекрытие потолка строения, выполняем сборку стопил, потом их поднимаем наверх и устанавливаем.
• Как только крыша будет готова, начинаем укладывать кровельный материал, одновременно занимаемся установкой внутренних перегородок.

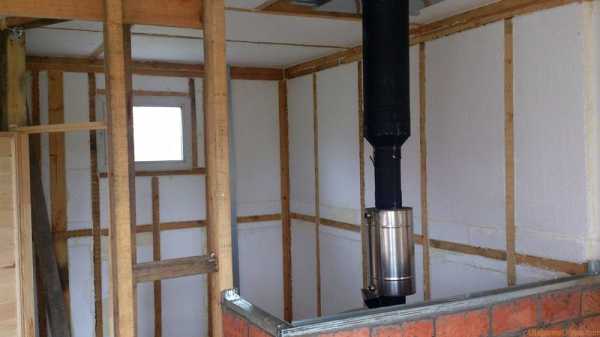

• В том месте где будет расположена печка нужно сделать кирпичный экран. В случае если печка будет иметь большой вес, тогда во время строительства фундамента нужно будет делать бетонную подушку под печку.
• Как только каменка будет готова, можно выполнять отделочные работы. Для этого следует дополнительно обшить каркас следующими материалами: фольгированный материал (один слой), минеральная вата и пергамин. Далее устанавливаем вагонку.
• При строительстве каркасной бани своими руками нужно обязательно предусмотреть чтобы внутри помещения были расположены вытяжные отверстия, они позволяют создать в помещении нужный теплообмен и обеспечивают вывод лишней влаги.
• На последнем этапе можно приступать к отделке фасада. Внешнюю отделку можно выполнить из любого материала: блок – хаус, сайдинг виниловый и другие.

Все вышеперечисленные проекты строительства каркасных бань позволяют своими руками возвести надёжное и недорогое строение, которое прослужит вам долгие годы.

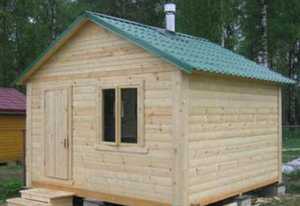

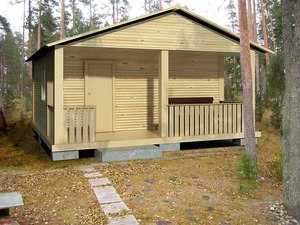

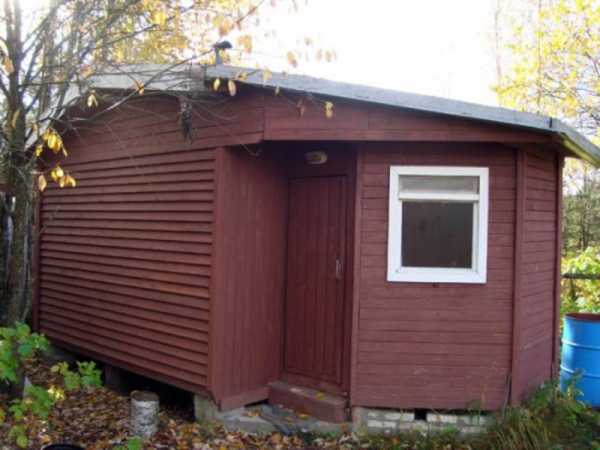

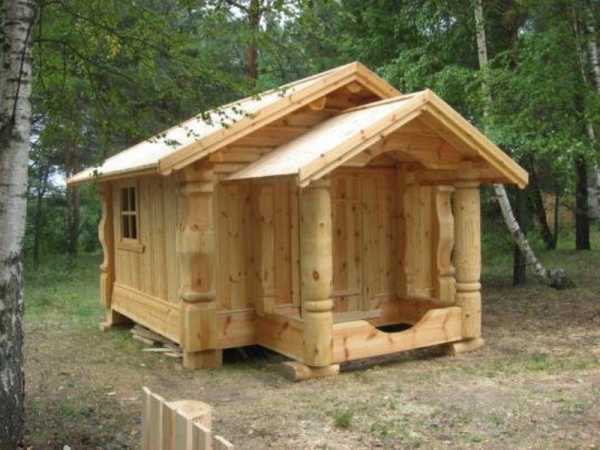

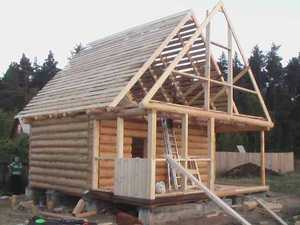

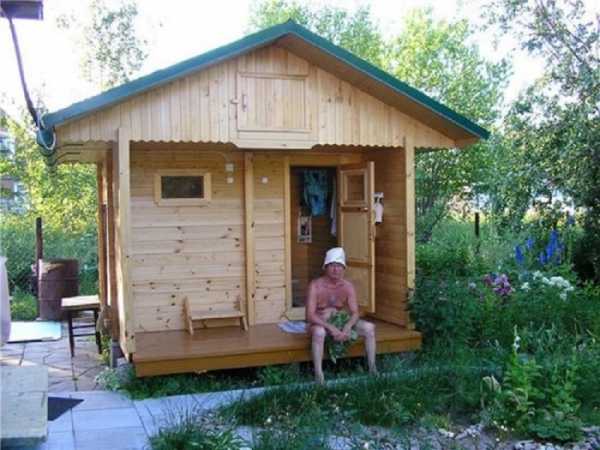

Каркасные бани своими руками: фото

Проекты бань по каркасной технологии, их строительство своими руками

Строительство домов и бань по каркасной технологии становится все более популярным. Все потому, что методика такова, что даже в одиночку можно построить, не только баню, а даже приличных размеров дом. При том, что строение получается теплым (при достаточном утеплении), оно еще и легкое, и недорогое. Пожалуй, единственный его недостаток — высокая пожароопасность, но это — беда любого деревянного строения, а не только каркасника.

Проекты каркасных бань своими руками

Часто строительство стопориться из-за того, что вы не знаете, как правильно распланировать баню, чтобы было удобно и безопасно. В этом могут помочь готовые проекты планировок. Идеально, если какой-то из них подходит вам полностью: не нужно ломать голову. Хотя при необходимости можно внести коррективы. А иногда достаточно просто идеи, чтобы у вас все «встало на место» и вырисовался план вашей каркасной бани, которую вы будете строить своими руками. Для этого мы отобрали несколько проектов каркасных бань разного размера с различным расположением комнат.

Планировка бани 4*5 м

Это баня с обширной комнатой отдыха, небольшим санузлом и парилкой на 4,8м 2. Фундамент — ленточный мелкозаглубленный — глубина 70 см, цоколь высотой 40 см (общая высота фундамента с цоколем 110 см), гравийная подушка 20 см. есть небольшое крыльцо, которое при круглогодичном использовании можно обшить и превратить в тамбур. Тогда холодный воздух не будет попадать в помещения при каждом открывании дверей.

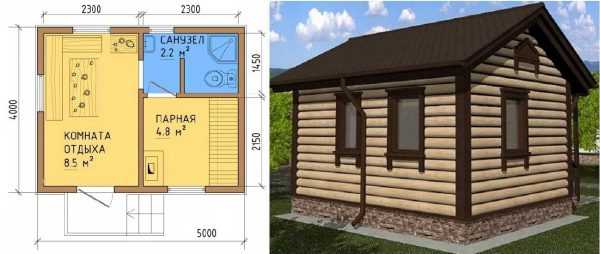

Готовый чертеж каркасной бани 4*5 м

Общая площадь 20 м 2. помещения и их размеры:

• Комната отдыха 8,5 м 2 ;
• Парилкой на 4,8 м 2 ;
• Санузел 2,2 м 2

Необходимые материалы для создания каркаса:

• стойки, нижняя и верхняя обвязки выполняются из доски 100*50 мм;
• половые балки — из доски 150*50 мм с шагом 0,58 м;
• стропильная система — из доски 150*50 мм с шагом 0,58 м.

В этом проекте бани достаточно просторная комната отдыха и при таких небольших габаритах здания — 5 на 4 метра довольно просторная парная — «в чистом» размере 4,8 квадрата. Печка по проекту топится из парилки, что для такого небольшого помещения проблематично: кислорода и так будет не очень много. В этом варианте можно, оставив ее на том же месте, поставить банную печь с удлиненной топкой. В этом случае дрова будут закладываться из комнаты отдыха, а каменка и основное «тело печи» будет находиться в парилке. При таком расположении печи решается заодно и проблема отопления комнаты отдыха.

Проект каркасной бани 6*6 м

На фото представлена планировка довольно солидной по размерам бани 6 на 6 метров. Предусмотрена небольшая веранда, предбанник, полный набор необходимых помещений.

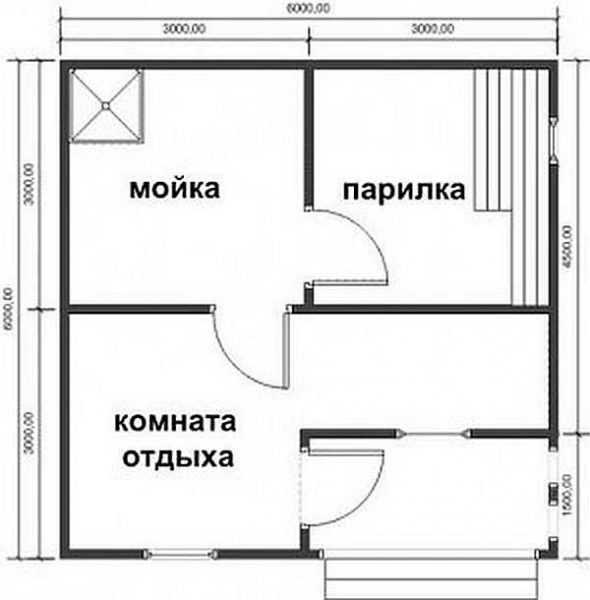

Проект бани 6 на 6 по каркасной технологии

Этот вариант хорош тем, что практически в любом помещении использоваться могут пиломатериалы стандартной длины: 6 или 3 метра. Это удобно, так как остается мало отходов. Фундамент может быть свайным, столбчатым. Подойдет малозаглубленная лента или плита.

Но есть некоторые замечания по планировке. Моечное помещение по данному проекту каркасной бани получается просторным. Это вариант для тех, кто предпочитает после парной отдыхать не в прохладной (относительно парилки, конечно) комнате отдыха, а продолжать расслабляться во влажной и теплой атмосфере моечной. Тогда в ней поддерживают температуру порядка 30-35°C и довольно высокую влажность (за счет повышенной мощности печи и открытой двери в парилку). А еще устанавливают лежаки, похожие на полки в парной. Тогда большая мойка оправдана.

Нужны большие размеры моечной если вы планируете в ней установить купель. Если же тут будет только душ и несколько небольших лавок, то можно или выгородить раздевалку или увеличить размеры парилки.

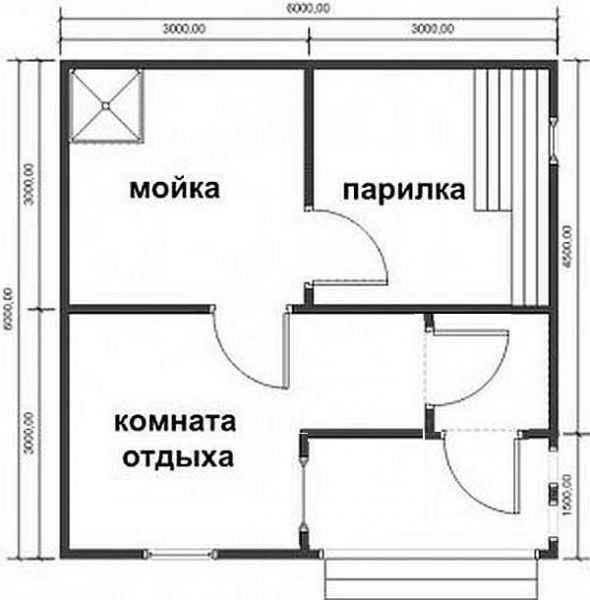

План бани после изменений — с выделенный тамбур

Второе замечание касается входа. Если в баню планируют приезжать зимой, в ней должен быть вход выгороженный — не напрямую в комнату отдыха. И данный вариант легко реализовать. Нужно только окно и двери поменять местами и поставить перегородку.

Общая площадь 36 м 2. Помещения и их размеры:

• веранда 4,5 м 2 ;
• комната отдыха 13,5 м 2 ;
• мойка 9 м 2 ;
• парилка 9 м 2 .

Каркасная баня 6*3 м с террасой

Этот вариант разработан строительной кампанией «Каркас». Сама баня имеет небольшие размеры — 6 на 3 метра. Но к фронтальной части пристроена обширная терраса, размерами чуть меньше бани: 2 на 6 метров. Помещения в этом проекте бани совсем небольшие, в парилке поместиться не более трех человек сидя, а если один будет лежать, то только двое. Причем «лежачий» полок может находиться только напротив двери и размер у него будет небольшой — высокому человеку уже не лечь (2 метра, минус толщина обшивки с двух сторон минимум по 15 см, итого длина полока получится 1,7 м).

В этом варианте планировки бани печь поставить можно только в углу на входе в парилку. Топиться она будет из комнаты отдыха, но выбирать нужно будет какую-то высокую и узкую модель — очень уж мало места получается под ее установку. Можно попробовать вписать печи «Компакт», «Оса», «Шилка» и «Бирюса» от Термофора. есть еще небольшие печи Варвара — модели «Паленица» и «Мини». если нужна надежная недорогая печь под кирпичный экран, можно попробовать вписать «Жара Малютка». Есть и другие небольшие печи и немало. Нужно определиться с максимальными размерами, которые «встанут» в выделенное пространство или сдвигать немного двери. Вообще, по-хорошему, было бы неплохо сдвинуть стену как минимум на полметра. Увеличив размеры функциональных помещений, ведь летом, скорее всего комната отдыха плавно переместиться на веранду.

И еще один нюанс: если планируете баню использовать и зимой, то необходимо тамбур или предбанник. В данном варианте можно вход на веранду перенести и выгородить часть площади, сделав вход в помещение через тамбур.

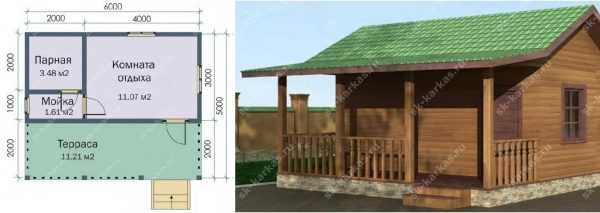

Проект каркасной бани с террасой. Хорош тем, что легко реализуется своими руками

Общая площадь 18 м 2. Помещения и их размеры:

• комната отдыха 11,07 м 2 ;
• мойка 1,61 м 2 ;
• парилка 3,48 м 2 ;
• терраса 11,21 м 2 .

Материалы ключевых узлов:

• обвязка бани из бруса 100*150 мм;
• лаги пола 150*100 мм с шагом 90 см;
• потолочное перекрытие — 150*40 мм через 60-70см;
• стропильные ноги обрезная доска 100*50 мм;
• кровельный материал — металлочерепица, профнастил, ондулин.

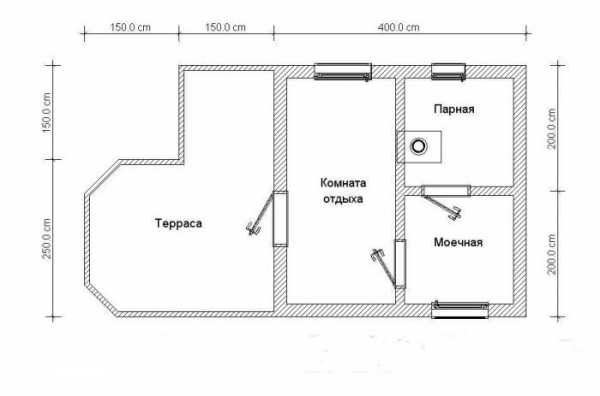

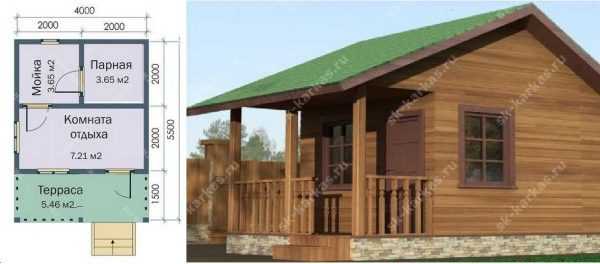

Баня 4*4 м с террасой

Сама баня имеет размеры 4 на 4 метра. К ней пристроена терраса 4*1,5 метра. Эта планировка бани отличается тем, что парилка и моечная комната имеют одинаковые размеры. В парилке одновременно комфортно будут себя чувствовать два, максимум, три человека. Если планируется суховоздушная сауна, эта планировка подходит без вопросов.

Для русской парной вариант не самый лучший: тут хотя бы один человек лежит, а для комфортного парения в русской бане полок должен иметь размер не менее 2,1*0,7 м (а лучше 2,2*0,8 м). В моечной, если не собираетесь там ставить лежаки для отдыха после парилки, обычно только моются. Ее размеры лучше немного уменьшить, расширив парилку. Тогда хоть один полноценный полок можно вписать. Хотя печь все равно нудна будет маленькая: во-первых объем парилки небольшой, а во-вторых места особо нет.

Небольшая каркасная баня с террасой. Готовый чертеж

Размеры помещений в базовом проекте бани такие:

• общая площадь 16 м 2;
• комната отдыха 8 м 2 ;
• мойка 4 м 2 ;
• парилка 4 м 2 ;
• терраса 6 м 2 .

Материалы ключевых узлов:

• обвязка бани из бруса 100*150 мм;
• лаги пола 150*100 мм с шагом 90 см;
• потолочное перекрытие — 150*40 мм через 60-70см;
• стропильные ноги обрезная доска 100*50 мм;
• кровельный материал — металлочерепица, профнастил, ондулин.

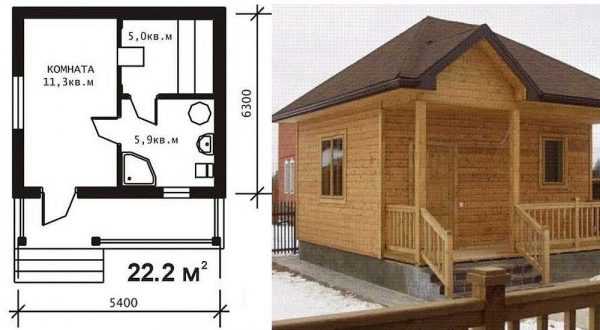

Каркасная баня 5,4*6,3 м

В этом проекте каркасной бани, парилка имеет площадь 5 квадратных метров. Также пристроена терраса размером 2*5,4 метров.

Вариант небольшой каркасной бани с открытой верандой

Общая площадь 22,2 м 2. Помещения и их размеры:

• комната отдыха 11,3 м 2 ;
• мойка 5,9 м 2 ;
• парилка 5 м 2 ;
• терраса 10,8 м 2 .

О планировке бань и выборе размеров помещений, расположении полоков читайте в статье «Оптимальная баня: какая она?»

Преимущества каркасных строений

Каркасное здание представляет собой скелет из бруса, обшитый с двух сторон отделочными материалами. Между ними укладывается пароизоляция и утеплитель. Сразу становится понятным, что при необходимости стройка может быть малобюджетной. Ведь есть возможность использовать недорогие теплоизоляционные материалы (солому, опилки и т.д.) которые, несмотря на доступность, хорошо удерживают тепло.

Понятно, что вес стен при такой технологии очень небольшой. А это ведет к тому, что фундамент можно делать облегченный. При строительстве бань чаще всего делают свайный или свайно-ростверковый, ленточный. Но также подходит монолитная плита или фундамент из блоков.

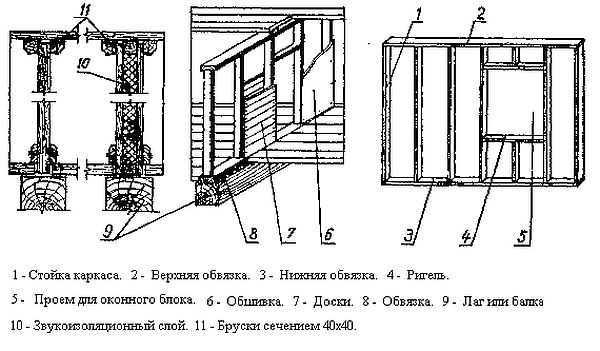

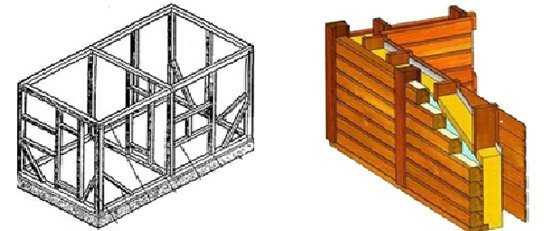

Так схематично выглядят стены зданий, возводимых по каркасной технологии

Облегченный фундамент — меньшие затраты на материалы и стройку, ведь основание иногда «тянет» на половину стоимости всей стройки. А в таком варианте затрат будет относительно немного.

Для строительства каркасного дома не требуется сложной техники. Все что необходимо — пила, молоток, гвозди, саморезы, шуруповерт, отвес и уровень для проверки вертикальности стен. Если есть другая техника — используйте на здоровье, но это — тот минимум, которым можно обойтись.

Немаловажным плюсом является то, что работать можно одному, лишь изредка приглашая помощников для некоторых операций. Яркий пример представлен в видео: женщина сама, своими явно не атлетическими руками, уже почти достроила по каркасной технологии небольшой двухэтажный дом.

Недостатки

О повышенной пожароопасности каркасных строений уже писали. И это — основной недостаток домов, построенных по этой технологии. Потому желательно все материалы обрабатывать антипиренами (средствами, снижающими горючесть материалов).

Горючесть стен ведет к тому, что вся электропроводка должна укладываться в металлических коробах или специальных негорючих гофрированных рукавах. По этой причине электромонтажные работы становятся сложнее, и дороже — добавляется стоимость кожухов и гофрорукавов.

Каркасная баня имеет дополнительные минусы: высокая влажность вносит свои коррективы. Придется уделить повышенное внимание пароизоляции стен. При использовании минеральной ваты нужно будет оградить утеплитель от влаги очень тщательно: при намокании он теряет свои свойства. Причем при высыхании, восстанавливает их лишь частично. Если он мокрым замерзнет, то просто рассыпается. Потому, пароизоляцию (не «гидро», а именно «паро») выбираем качественную и надежную. При укладке соблюдаем технологию вплоть до мелочей (нахлесты, приклеивание стыков и мест крепления и т.д.).

Необходимые материалы

Основа каркасного дома — рамы, собранные из деревянного бруса. В зависимости от планируемых размеров бани для их сборки используют брус 100*150 или 150*150 мм. Для укосин, и поперечин, которые прибиваются между вертикальными стойками, подойдут бруски меньшей толщины.

При устройстве кровли для мауэрлата понадобится примерно такой же брус — 150*150 мм или около того. Для стропильных ног все те же бруски 100*150 или 150*150 мм. Зависит конфигурации выбранной кровли и веса кровельного материала. Кстати, очень тяжелый кровельный материал — типа керамической черепицы — использовать для каркасников нежелательно — слишком велика нагрузка на стены.

Бруса нужно будет много и разного

Еще нужны будут рейки для создания обрешетки, контробрешетки, и всяких вспомогательных работ. Причем их нужно будет много: обрешетка нужна и на стены с двух сторон и на кровлю. Хотя, в некоторых вариантах, снаружи щиты обшивают фанерой (как в видео выше). Вариантов строительства очень много, как и используемых материалов.

Еще потребуется материал чернового пола. Что это будет — необрезная или обрезная доска, фанера или другой плитный материал — решать вам. Но всю древесину необходимо будет обработать. И антипиренами — для снижения горючести, и защитными антибактериальными составами. О том, чем обработать древесину внутри бани читайте тут.

Материалы обшивки каркаса внутри и снаружи подбираются исходя из личных предпочтений или назначения строения. Если говорить о каркасных банях, то обычно внутри все обшивается вагонкой (в моечной кладут плитку), а снаружи имитацией бруса или блокхаусом.

В качестве утеплителя для бани желательно использовать минеральные ваты: они не горят. Толщина слоя утепления зависит от региона. Для средней полосы России для бань применяется в основном базальтовая вата, слоем в 15-25 см. Если вас беспокоит возможность выделения формальдегида (об этом много писали), то можно брать нетканые маты. В них эмиссия вредных веществ минимальна.

Чаще утепляют каркасные бвни минеральными ватами

Хорошо себя зарекомендовал как утеплитель и пенополиуретан (не пенопласт). Он кроме низкой теплопроводности еще и звукоизолятор, что при каркасном строительстве немаловажно. Есть несколько «но»:

• в парилке его использовать нельзя — не позволяют температурные режимы;
• он плавится и поддерживает горение;
• стоит этот утеплитель немало (речь идет об экструдированном пенополистироле).

Еще потребуется много гвоздей и саморезов. Для строительства бани желательно использовать оцинкованные: чтобы они не ржавели и не оставляли на древесине некрасивые потеки. Нужны они будут разных размеров и диаметров — для сборки рамы большие, для обрешетки и обшивки поменьше.

О том, какой крепеж использовать при строительстве бани читайте в статье «Крепеж для бани и сауны»

Из всего сказанного выше, надеемся, вы сделали вывод, что каркасную баню можно построить своими руками. Чтобы уверится в этом, посмотрите видео. По каркасной технологии построен дом с участием только одного человека. В нем более подробно описана технология сооружения некоторых узлов.

Если вы подобрали проект каркасной бани, решили строить ее своими руками, но не имеете представление, как действовать, рекомендуем посмотреть видео. В нем опытный американский плотник Ларри Хон рассказывает и показывает технологию возведения стен каркасного дома. Видео очень подробное, и занимает больше часа, но к концу просмотра технология каркасного строительства вам будет ясна.

Источники: http://banyagid.com/stroitelstvo/banja-karkasnaja-svoimi-rukami-proekty.html, http://bane.guru/stroitelstvo-bani/proekty/besplatnye-proekty-dlya-stroitelstva-karkasnoy-bani.html, http://baniwood.ru/proekty-karkasnyx-ban.html

v-banyu.ru

Как построить каркасную баню

Сегодня во всем мире активно развивается каркасное строительство. Современные технологии позволяют с наименьшими экономическими затратами и минимальными трудозатратами возводить нужные постройки. Каркасная баня не является исключением. На постройку потребуется в два раза меньше дерева, чем для бревенчатой брусчатой бани, а сама конструкция будет намного легче. Еще одно преимущество — каркасные стены панельной бани не будут давать усадки. Кроме того, влага — это самая благоприятная среда для развития грибка, с которым бороться очень сложно. Но и здесь необходимо соблюдать всю технологию при возведении стен, чтобы во внутреннюю полость каркаса не проникала влага через щели или зазоры во время дождя, снега, а также чтобы не собирался конденсат в холодное время года.

Для защиты от влаги по внутренней поверхности всего периметра бани прокладывают в качестве пароизоляции пергамин, полиэтиленовую пленку или рубероид между обшивкой и утеплителем.

Общие требования к конструкции

Чтобы баня была теплая, главное требование — хорошая теплоизоляция. Необходимо исключить все возможные пути потери тепла, обеспечить хорошую герметичность, при этом сохранить нормальный воздухообмен. Когда стены выложены из кирпича, то потери тепла можно добиться только увеличивая толщину кладки до 50см, так как при меньшей толщине будет большая теплопроводность и за счет потери тепла температура в парилке будет все время снижаться.

Чтобы каркасные стены сохраняли тепло так же как бревенчатые, их необходимо заполнять минеральной ватой или стекловолокном. Теплопроводность этого материала в три раза меньше, чем дерева. Толщина изоляции 10см позволяет значительно уменьшить потери тепла, до 40 ккал/ч с 1м2, это в 4 раза меньше, чем кирпичные стены такого же размера.

Как и любой другое строение, начало постройки – это фундамент. Размеры каркасной бани по индивидуальным потребностям, все зависит от наличия свободной площади и средств на строительство. Стены каркасной бани уложены слоями на фундамент и обшиты с обеих сторон досками, как слоеный пирог. Между слоями прокладывают утеплитель.

Обшивка стен парилки

В самой парилке стены обшивают высушенными досками, толщиной 20-30мм. Можно использовать те породы дерева, которые в процессе эксплуатации не деформируются. Низкой теплопроводностью обладает осина, береза, липа, сосна, лиственница.

В парилке доски должны быть расположены вертикально и идеально подогнаны по размеру друг к друг. Под внутренней облицовкой необходимо подложить полиэтиленовую пленку, пергамин или алюминиевую фольгу для пароизоляции, они не имеют специфического запаха в процессе нагревания, в отличие от толи или рубероида, которые будут все время издавать неприятный запах.

Сложнее всего прокладывать изоляционный материал в углах между потолком и стенами, но это самое важное, пароизоляция в верхней части бани, именно в местах соединения. Утеплитель необходимо подгибать при обшивке потолка на 15-20см. Внутренняя обшивка бани не окрашивается и не покрывается лаком, так как при нагревании выделяются вредные вещества.

Обшивка стен предбанника

Стены предбанника обшиваются по такому же принципу, что и парилки, только в качестве утеплителя можно использовать и пенопласт, так как здесь нет такой высокой температуры.

Обшивка наружных стен бани

Наружная сторона каркаса бани должна быть более жесткая, поэтому доски при обшивке располагают горизонтально. Для обшивки подойдут еловые или сосновые доски с разными вариантами сочленения.

Если каркас обшивается встык, под низ необходимо положить слой гидроизоляционного материала (рубероид, толь). Теплоизоляционным материалом заполняют пространство между внутренней и внешней обшивкой. Его толщина зависит от показателей теплопроводности.

Чтобы потери тепла были минимальными, оконную и дверную коробку, а также углы с внешней и внутренней стороны обшивают досками и наличниками. Наружную стенку необходимо предохранить от гниения, так как она постоянно соприкасается с внешней средой. Для этого ее необходимо покрыть олифой или покрасить.

Подшивка потолка

При подшивке потолка, подбираются ровные строганные доски 2-3см толщиной и прибиваются к каждой балке отдельно гвоздями, которые должны быть в 3 рада длиннее толщины доски. Утепляется потолок тем же, что и стены, а перед утеплителем прокладывается слой пароизоляционного материала.

Чтобы собрать каркас бани, заранее готовят рамы. Для каждой стенки должна быть отдельная рама состоящая из обвязок, стоек и ригелей. Вес рамы может достигать до 200кг, все зависит от породы дерева. Которое вы выбрали в качестве обшивки, так что для монтажа потребуется несколько человек. Теплотехнические показатели зависят от ширины рамы. Заполненное пространство между рамами должно равняться ширине стоек. Размер бани проектируется заранее.

Цоколь состоит из анисепрированных досок, уложенных наружной гранью по наружному контуру стены и соединенных по углам гвоздями или срощенных на стыках. Длина соединения равна двум толщинам доски. Их укладывают только горизонтально на опорах и выравнивают по уровню. Если требуется выровнять плоскость или существуют незначительные отклонения, укладывают прокладку из толя или разно размерных антисепрированных досок. Необходимо также проверить прямоугольник самой обвязки, для этого измеряют диагонали.

Рис.1. Рама каркасной бани.

Как видно на рис.1, рама каркаса состоит из осей, расстояние между которыми не должно превышать 60см, только в случае монтажа дверных или оконных блоков, и то не более 100см. В этих местах ширина между стойками определяется размерами коробок.

Если есть необходимость, то можно добавлять стойки на проемами и под ними. Стойки необходимо также устанавливать в местах соединения стен и перегородок. Все элементы соединяют между собой гвоздями. Как и доски, обвязки можно сращивать, если есть необходимость.

Чтобы правильно собрать каркасную конструкцию, необходимо сложить первый угол, затем уже ставят стены. Под первым углом монтируется вторая рама и закрепляется  подкосом. Верхние и нижние обвязки скрепляют между собой для надежности конструкции.

Когда все рамы установлены, необходимо проверить вертикальность и горизонтальность верхней обвязки и скрепить все между собой. Нижняя обвязка к цоколю крепится гвоздями.

Обшивка каркаса

Каркас с наружи можно оштукатурить или выполнить любую другую отделку. Чтобы штукатурка легла хорошо на наружные стены, необходимо набить на стены косую нашивку из колотых досок, на нее сверху набивают штукатурную дрань. С наружи иногда выполняют частичную зашивку или обшивают древесноволокнистыми плитами.

Основное требование к обшивке — хорошо закрыть стыки между рамами. Внутренние части стен обшиваются досками, шириной 15мм, на них накладывается деревоволокнистая плита, фанера или картон. После того, как все стены возведены, необходимо обработать всю поверхность конструкции олифой и краской. С наружной стороны пространства заполняются теплоизоляционным материалом во время крепления обшивки.

Перегородки в бане возводятся после окончания строительства каркаса.

Читайте также фотообзор о том, как построить баню из бруса своими руками.

best-stroy.ru

Пирог стены каркасной бани своими руками

Издавна принято считать, что самая лучшая баня строится посредством применения древесины. Но в силу учета некоторых особенностей в настоящее время приходится задумываться о других, альтернативных материалах, которые возможно применять для постройки бани. Немаловажным фактором является дороговизна древесины на рынке. А приобретение дешевого материала грозит некачественной постройкой, требующей постоянной доработки. Другим фактором является фундамент, который просто необходим и обойдется недешево. Третьим моментом выступает время. То есть на постройку придется отвести достаточно длительный срок, ведь только на одну усадку уже готовой бани уйдет примерно год. В итоге получается, что баня сможет сослужить службу своему хозяину только через длительный период времени.

Устройство наружной стены каркасной бани.

Альтернативным вариантом на сегодняшний день выступает постройка каркасной бани своими руками, которая имеет ряд преимуществ.

Какими преимуществами обладает каркасная конструкция

Устройство внутренней части стены каркасной бани.

1. Каркасная конструкция получится дешевле примерно в два раза по сравнению с построенной из бревен баней. Экономия возникает не только благодаря применению недорогих материалов, но и при выборе более простого вида фундамента. Идет значительная экономия во времени и в трудовых усилиях. К примеру, для возведения каркасной бани своими руками в теплое время года потребуется несколько недель и один-два помощника, чтобы было удобнее вести рабочий процесс.
2. Постройка не даст усадки, поэтому отделка бани выполняется сразу же после завершения процесса строительства, поэтому не придется использование бани по прямому ее назначению откладывать на год, а то и больше.
3. Утепление бани каркасного вида позволяет в итоге получить помещение, напоминающее термос, который длительное время может сохранять тепло, так как нет ни одной щели, через которую бы проходил ветер.
4. Применяемые для утепления бани современные материалы обладают повышенной устойчивостью к огню (они не загорятся), поэтому вероятность возникновения снижается в разы.
5. Отличная термоизоляция позволяет значительно сократить время прогревания бани. Чтобы баня целиком прогрелась, необходимо всего два-три часа. Это очень мало, ведь для прогревания деревянной бани потребуется как минимум в два раза больше времени. Отсюда можно сделать вывод об экономии еще и дров на растопку, в течение года получится большой процент сэкономленных дров.
6. Каркасная конструкция позволяет использовать внешнюю обшивку, что позволяет придать бане неповторимый вид, выделить ее среди построек или, наоборот, вписать в стиль других рядом стоящих зданий.

Вернуться к оглавлению

Стеновой пирог каркасной бани

Устройство напольного перекрытия.

Очень часто, когда мы говорим о стене, в голове возникает картинка кирпичной кладки, но в настоящее время стена — не просто сложенные кирпичи или бетон, а очень сложная, многослойная конструкция.

Стена может быть сделана в несколько слоев, каждый из которых будет состоять из определенного строительного материала, сочетая в себе утеплители, кирпичи и другие необходимые в работе материалы.

Примером правильно изготовленного пирога может выступить следующее сочетание слоев:

1. Брус толщиной минимум 150х50 для каркаса.
2. Минеральный утеплитель, который расположится между каркасными стойками (можно использовать рулоны или маты минеральной ваты).
3. ОСП плита толщиной минимум 15 мм.
4. Обрешетка горизонтального типа.
5. Утеплитель, необходимый для горизонтальной обрешетки.
6. Пароизоляция (или ветроизоляция), допустимо применение многофункциональной мембраны.
7. Обрешетка вертикального типа.
8. Внешняя отделка.
9. Материал для пароизоляции.
10. Вагонка (или гипсокартон) для внутренней отделки.

Вернуться к оглавлению

Процесс создания стенового пирога

Этапы утепления бани снаружи.

Внешнее покрытие необходимо уложить на обрешетку, так создастся зазор для вентиляции (конденсат будет испаряться, а не скапливаться). Недопустимо размещение внешней отделки сразу на мембрану, чтобы не допустить слипания утеплителя с отделкой и его проседания.

После того как будет возведен каркас, необходимо выполнить внутреннюю отделку, используя доски толщиной примерно 2-3 сантиметра. Лучше всего использовать древесину, которая не будет гнить при повышенной влажности, к таким можно отнести липу, осину, лиственницу. Выбранные листы прибиваются при помощи гвоздей к вертикально стоящим балкам. Для отделки очень части применяется вагонка деревянная, которая помогает еще и усиливать всю конструкцию, а не только создает приятный вид.

В качестве пароизолирующего материала допускается применение специальной пленки или пергамента. Размещение пленки происходит фольгой к стороне помещения, чтобы происходило более быстрое прогревание. Данный материал просто необходим для бани каркасного вида, чтобы избежать попадание влаги или конденсата на внутренние стены.

К пароизоляции прикладывается утеплитель для обеспечения нужного уровня термоизоляции. Гидроизоляция прикрепляется непосредственно к балкам. Далее производят обшивание внешних стен при помощи листов ЦСП или ОСП, прикрепляя их к балкам. Наружные стены бани обшиваются при помощи вагонки, сайдинга, блок-хауса, досок для придания конструкции подобающего вида.

Вернуться к оглавлению

Правила возведения стен и порядок действий

Пирог каркасной стены с дополнительным утеплением.

Перед началом строительства каркасной бани необходимо убедиться в полной готовности используемой в работе древесины. Она должна быть обязательно хорошо просушенной. Порода дерева может быть любой, в данном вопросе можно положиться на собственные предпочтения. Главное — не использовать в работе березу, которая очень быстро гниет, а все остальные виды деревьев подойдут для работы. Чаще всего выбор падает на липу, лиственницу или осину, которые отличаются низкой теплопроводностью и длительностью сохранения формы.

Для внешней обшивки лучше применять сосну или лиственницу, а для внутренней сгодятся все породы деревьев, но в большинстве случаев применяется осина.

После того как все работы будут закончены, наружные доски нужно покрыть антисептиком, а внутреннюю вагонку при возможности отшлифовать и после этого покрыть лаком для мебели, желательно двумя слоями. Целесообразной будет и специальная пропитка, которая необходима для всех помещений, кроме стен в мойке и парильном помещении.

Нижняя обвязка будет крепче, если она будет выполнена из крепкого бруса, подойдет брус с сечением 10х10 см. Его нужно будет соединить в углах и скрепить гвоздями. Получившаяся нижняя обвязка должна быть надежно закреплена, для этого угловые стойки необходимо установить на стальные штыри, так они не будут смещаться. Для создания верхней обвязки тоже можно применять деревянный брус. Для получения жесткого каркаса бани необходимо в углах разместить раскосы в количестве 8 штук. По стенам брусьями создаются промежуточные стойки.

Самым простым и доступным материалом для наружной обшивки бани считается вагонка (имитационного или декоративного вида). Расположение вагонки по внешней стене выполняют в горизонтальном направлении, предварительно положив пергамент, который будет выполнять роль гидроизоляции. Листы нужно выкладывать внахлест и проклеивать при помощи скотча, чтобы не допустить проникновения влаги внутрь.

Вернуться к оглавлению

Пароизоляция и утепление бани

Конструкция стены бани с пароизоляцией.

Опытные строители советуют для утепления стен использовать рулонный урсу толщиной в 50 мм. Закладывается она между стойками, расположенными вертикально, с поочередным прибиванием реек к ним. В отдельных местах допускается прибивание непосредственно к наружным доскам, но выполнять это можно только при помощи специальных гвоздей, у которых под головкой расположена резиновая шайба.

Негативным для каркасной бани является образование влаги зимой, когда в бане жарко. Именно для таких моментов необходима пароизоляция. На данный момент оптимальным вариантом является полиэтиленовая пленка, которую следует разместить под внутренней вагонкой.

Важно заметить, что для парильного отделения потребуется обшивка из качественной пароизоляции. Хорошим примером такого вида пароизоляции выступают алюминиевая фольга, пароизоляционная пленка, пергамин и прочие материалы. Для данного помещения нежелательным является использование рубероида или толя из-за специфического запаха, который будет выделяться при нагревании.

Таким образом, получается стеновой пирог, состоящий из следующих слоев:

• слой наружной вагонки;
• слой пергамина;
• слой утеплителя;
• слой полиэтиленовой пленки;
• слой внутренней вагонки.

Очень важно, чтобы внутри стены образовался небольшой зазор в 5 см толщиной.

Отдельное внимание уделяется парильному помещению, где следует уложить теплоизолятор фольгой внутрь, чтобы получить термосный эффект.

Вернуться к оглавлению

Внешняя отделка стен

Неважно, что каркасная сауна будет недорогим вариантом бани, ей можно придать очень дорогой и эксклюзивный внешний вид, причем необязательно обходиться простым окрашиванием стен. Благодаря большому количеству современных строительных материалов можно придать стенам бани достойный внешний вид. Стены с внешней стороны можно отделать термопанелями, облицовочным кирпичом, виниловым сайдингом, блок-хаусом.

Здесь важным является фантазия мастера, который сможет из каркасного варианта бани сделать красивое и функциональное помещение.

moidomkarkas.ru

Материалы для каркасной бани

Полемика, что лучше каркасная баня или из бруса, не угасает. Получить однозначный ответ невозможно ввиду многогранности вопроса. Каждый конкретный случай рассматривается отдельно с учетом всех сопутствующих факторов. Изучив один из этапов строительства – утепление каркасной бани, можно составить фрагмент общей картины процесса.

Материалы для утепления

Невзирая на высокие теплоизоляционные свойства каркасной бани, постройка нуждается в тщательном утеплении. Наличие тепловых утечек заметно снизит эффективность работы и комфортные условия пребывания в каркасной бане. Хороший утеплитель для внутренней отделки бани отвечает двум основным требованиям: высокие теплоизолирующие качества, устойчивость перед высокими температурами на фоне повышенной влажности. Немаловажным условием при выборе материала для утепления является отсутствие токсических выделений при нагреве. Требования по пожарной и экологической безопасности снижены по отношению к материалам, предназначенным для внешнего утепления каркасной бани.

Для повышения теплоизоляции каркасных конструкций оптимально подходят следующие виды материалов:

• Плиты минераловатные. Структура материала представляет собой тонкие волокна, которые формируются из расплава отходов металлургического производства либо горных пород. При многочисленных переплетениях между волокнами остается значительное количество воздушных подушек, обеспечивающих материалу высокие теплоизоляционные характеристики.
• Камышовые плиты. Привлекают своей экологической безопасностью и достаточными теплоизоляционными свойствами. Толщина материала достигает 15 см, это способствует удобному монтажу при утеплении стен каркасной бани.
• Гипсово-опилочная смесь. Образуется путем смешивания гипса или цемента с высушенными опилками в пропорции 1:10. Ключевым достоинством материала является низкая стоимость при хорошей теплоизоляции.

Отдельного внимания при изучении вариантов утепления каркасной бани заслуживают вспененные синтетические материалы, к которым относится пенополистирол, пенопласт, пенополиуретан и прочие разновидности. Преимущества такого рода утеплителя при возведении каркасной бани следующие:

• легкий вес;
• невысокая стоимость;
• низкая теплопроводность, обеспечивающая высокую теплоизоляцию;
• устойчивость перед воздействием влаги;
• раскрой материала и его последующий монтаж на каркасную баню осуществляется без особых сложностей.

Внимание! Любые утеплители в виде вспененных синтетических материалов применяются для каркасной бани вдали от источника высокой температуры. Они подходят для монтажа на стенах предбанника, моечного отделения или комнаты отдыха, где исключается близкое расположение печи.

Расчет расхода материала для утепления зависит от размеров возводимой каркасной бани. Помимо удобства монтажа важно помнить, что каркасная конструкция бани не предназначена для серьезных дополнительных нагрузок, поэтому необходим расчет максимально допустимого веса сопутствующих материалов.

Необходимость обустройства защитного слоя от пара

Независимо от выбранного материала для утепления бани, он нуждается в дополнительной защите от пара. Отсутствие изоляционного слоя провоцирует накопление утеплителем конденсата из остывающего пара. Негативные последствия процесса заключаются в следующем:

• Теплопроводность утеплителя увеличивается, это ведет к незапланированным потерям тепла.
• Значительный период просушки пористого материала провоцирует развитие плесени.
• Постоянная влага ведет к загниванию каркаса бани.

Качественная изоляция от пара способна предотвратить проблемные моменты при эксплуатации постройке. С поставленной задачей отлично справятся следующие изоляторы:

• Алюминиевая фольга. Помимо защиты от воздействия влаги успешно отражает тепло.
• Пергамин. Основные преимущества применения материала в бане – экологическая безопасность параллельно с низкой стоимостью.
• Полиэтиленовая пленка.  Это наиболее бюджетный вариант отделки стен.

Изучая отзывы профессиональных строителей и заядлых посетителей бани, многие пришли к выводу о необходимости отказа от применения рубероида. Высокие температуры в бане провоцируют выделение токсичных веществ, к тому же он крайне неудобен для монтажных работ в каркасной постройке.

Важно! Формирование пароизоляции сопровождается тщательным удалением всех щелей. Герметичность покрытия обеспечивается за счет применения металлизированного скотча или проведением монтажа соседних полотен внахлест.

Монтаж утеплителя на стены

Осуществить утепление стен возможно на различных этапах строительства каркасной бани. Одни специалисты рекомендуют первоначально обработать потолок и пол, после чего переходить к боковым поверхностям. Другие настаивают на одновременном процессе возведения стен и их утепления, предложенная технология позволяет задействовать утеплитель в качестве конструкционного материала. В этом случае монтаж теплоизоляционных слоев проводят между несущими деталями каркасной бани, после чего они закрываются изолятором от пара.

Подобный метод позволяет сформировать своеобразный пирог с такими слоями:

• Утеплитель располагается в центральной части.
• Внутренние стены бани закрываются пароизоляцией с последующей декоративной обшивкой.
• Внешняя сторона утеплителя защищена гидроизоляцией.
• На фасад каркасной бани крепится декоративная отделка.

В этом случае обшивка выполняет одновременно две функции: создает дополнительный рубеж теплозащиты и является конструкционным элементом постройки, позволяющим увеличить прочность всей бани.

При монтаже утеплителя следует учитывать наличие внутренней и внешней стороны изолятора. Понять различие поможет инструкция производителя.

Нюансы обработки поверхности возле печи

Участок стены вблизи банной печи нуждается в дополнительной защите от воздействия повышенной температуры. Классические приемы строительства бани предполагают использование асбестовых плит и полотен. Но бытует мнение, что асбест создает угрозу для здоровья человека, поэтому лучше применять усовершенствованные варианты изоляционных материалов, среди них:

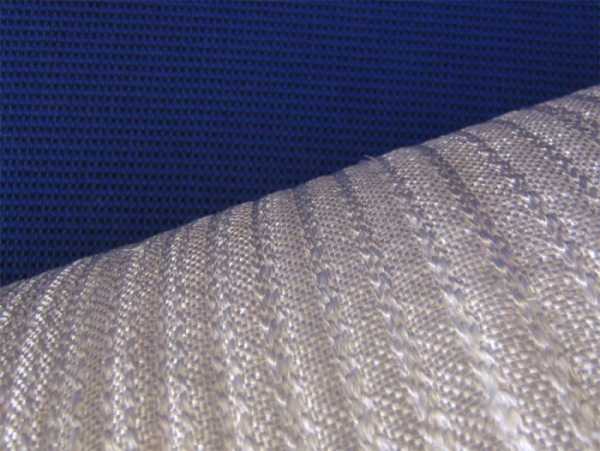

• базальтовые ткани;
• иглопробивные маты;
• изолон и прочее.

Способность выдерживать температуру в несколько сот градусов обеспечивает безопасную среду для эксплуатации печи. Монтаж огнеупорной защиты проводится непосредственно на пароизоляцию либо сверху декоративной обшивки каркасной бани.

Внимание! Полиэтиленовая пленка не подходит для роли пароизоляции в непосредственной близости с банной печью ввиду ее оплавления. Оптимально остановить выбор на алюминиевой фольге, которая проклеена термостойким металлизированным скотчем для обеспечения герметичности.

Обустройство пола

Грамотное обустройство каркасной бани предполагает помимо утепления стен провести монтаж утеплителя на пол и потолок. Теплоизоляция поверхности пола включает следующие этапы:

• После всех подготовительных процедур предварительно утрамбованный грунт покрывается бетонной основой-стяжкой.
• В качестве гидроизоляционного слоя укладывается плотный полиэтилен или рубероид.
• На половой поверхности каркасной бани проводится закладка теплоизоляционного материала.
• Стелется верхний слой гидроизоляции.
• Сверху он покрывается еще одним слоем бетонной стяжки.

Совет! Обработка чернового пола после отвердевания поверхности гидроизолирующим раствором способствует увеличению срока его службы в каркасной бане. Такая процедура препятствует проникновению влаги в микротрещины бетонной стяжки и не допускает губительного действия не только на материал пола, но и утеплитель.

Завершающая отделка пола в помещениях каркасной бани различна. В моечной комнате поверхность оформляют половой плиткой и стелют резиновые коврики для отсутствия скольжения. Менее практичен вариант оборудования пола каркасной бани досками, между которых оставлены щели для стока воды. В остальных помещениях обычно сооружают каркас с последующим настилом досок.

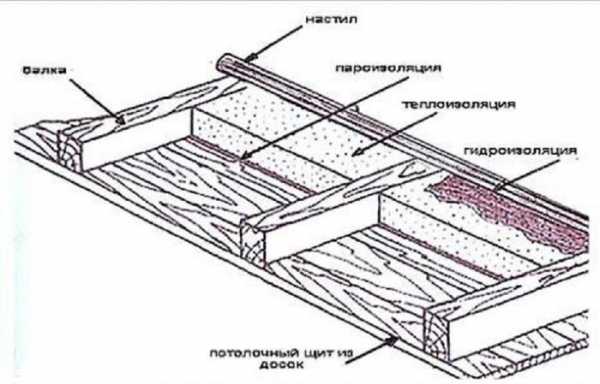

Отделка потолка

Утепление потолка в каркасной постройке проводится аналогично обработке стен:

• Потолочное перекрытие оформляется слоем пароизоляции.
• Фиксируется утеплитель.
• Далее проводится монтаж еще одного слоя пароизоляции.
• На завершающем этапе крепится декоративная обшивка потолка каркасной бани.

Существенное отличие между процессом утепления стен и потолка – наличие в последнем свободного пространства между обшивкой и пароизоляцией. Это обеспечивает ускоренную просушку декоративной обшивки, которая находится под постоянным воздействием пара в период проведения банных процедур.

Монтаж утеплителя на потолок каркасной бани содержит некоторые нюансы:

• При укладке пенопласта или аналогичного по составу материала одним слоем, стыки следует обработать монтажной пеной.
• При монтаже утеплителя в несколько слоев необходимо не допустить совпадения швов.
• Применение в качестве утеплителя опилочной смеси предполагает ее равномерное распределение по всей поверхности потолка каркасной бани для заполнения полостей.

Заключение

Преимущества возведения каркасной бани заключаются в следующем:

• По сравнению с другими вариантами это наиболее бюджетный способ строительства.
• Осуществить монтаж возможно за короткий промежуток времени.
• Предоставляется возможность объединить этап возведения стен с одновременной закладкой утеплителя.
• Работы по обустройству каркасной постройки не требуют наличия профессиональных навыков и под силу простому обывателю.

В качестве материала для внешней облицовки каркасной бани отлично подходят сайдинг и вагонка. При утеплении помещения не стоит забывать о герметичности оконных и дверных проемов. Устранить имеющиеся просветы помогут специальные герметики. Установка пластиковых окон также положительно влияет на сохранение тепла в каркасной постройке.

bouw.ru

Каркасная баня на даче

Баня на даче своими руками

Если вы истинный россиянин, на вашей даче, кроме различных надворных построек, обязательно должна быть баня. О ее целебном значении для тела и души сказано уже немало. Любителям парилки, желающим возвести у себя на участке такое сооружение из деревянных элементов, посвящена наша статья. Строительство на даче бань из бруса или бревен связано с непростой технологией и опытом исполнителей. Зато ничего сложного нет в аналогичной постройке каркасно-щитового сооружения. Оно легкое, не требует мощного фундамента и собирается за пару недель, как детский конструктор.

Особенности каркасно-щитовой бани на даче

По отношению к другим видам банных построек щитовое сооружение обладает рядом преимуществ:

• Относительно небольшая трудоемкость и высокая скорость монтажа;
• Экономичность постройки;
• Быстрый прогрев помещений;
• Отсутствие длительной усадки сооружения в связи с небольшим его весом;
• Большой диапазон выбора материалов для наружной и внутренней отделок.

К его недостаткам можно отнести отсутствие монолитности сооружения в связи со спецификой его сборки, необходимость усиленной теплоизоляции конструкций бани и сравнительно небольшой срок ее эксплуатации.

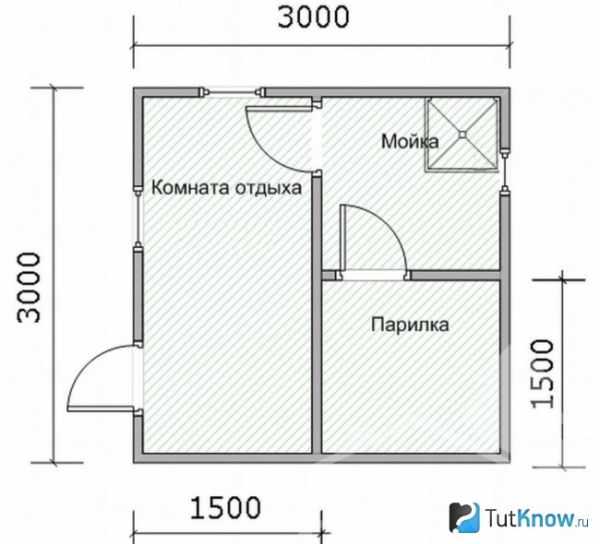

Выбор проекта бани для дачи

Выбирая проект бани на даче, необходимо учитывать такие факторы:

1. Размер помещений. Он зависит от количества посетителей или членов семьи, пришедших на процедуры одновременно.
2. Назначение помещений. Простой проект может предусматривать в бане всего три помещения — парилку, моечную и предбанник. Если будущая постройка имеет расширенное назначение, то дополнительно можно запланировать устройство мансарды, бассейна, гостиной или комнаты отдыха.

Из множества типовых проектов загородных бань, которые можно найти в интернете, выбирайте тот, который более всех подходит для ваших условий. Готовый проект будет содержать рабочие чертежи по сборке конструкций, вводу инженерных коммуникаций и спецификацию материалов. На ег

superbany.ru

Как построить каркасную баню своими руками

Хотите построить каркасную баню? Даже если вы будете строить её своими руками, сначала закажите проект постройки или купите уже готовый проект. Ведь грамотная проектная документация — залог долгожительства любого здания.

А вы знаете, что каркасную баню относят к разряду пожароопасных деревянных зданий? Поэтому, подбирая место на участке, размещайте её на безопасном расстоянии от других построек, особенно от зданий соседних участков. Например, расстояние до деревянного здания должно быть не менее 15-ти метров, а до кирпичного — не менее 10-ти.

Баню строят так же, как и любое другое каркасное здание. Учитывайте, что баня — комплекс влажных и тёплых помещений. Поэтому особое внимание уделите поиску инструкции по пароизоляции каркасного дома, отводу канализационных стоков, вентиляции помещений.

Чтобы понять особенности строительства данного строения рассмотрим вариант отдельно стоящего здания с внутренней обшивкой стен деревянной вагонкой, полом из керамической плитки по грунту и печью-каменкой.

Инструкция по утеплению

При достаточной толщине теплоизоляционного слоя стены бани также эффективно сохраняют тепло, как и стены бревенчатого здания. Даже в сильные морозы температура в парной за 3 часа поднимается до 80о С. Главное — выбрать безопасный утеплитель и изолировать его от влажного воздуха и конденсата.

Как утеплить стены? Лучше всего базальтовой ватой, так как она почти не горит и при высокой температуре не выделяет вредных газов. Материал делают в виде плит размерами 600 х 1200 (1000) мм толщиной 60 мм, поэтому промежуточные стойки каркаса размером 80 х 80 мм располагают так, чтобы плиты утеплителя плотно вошли между стоек (примерно на расстоянии 60 см).

Между стойками ставят хотя бы один ряд горизонтальных блоков из брусков тех же размеров. Они придают жёсткость конструкции и препятствуют просадке утеплителя. Из-за разницы толщины стоек (8 см) и плит утеплителя (6 см) получается вентиляционный зазор (2 см) между пароизоляционной плёнкой и внутренней обшивкой стен. Конденсат, образующийся при топке холодной бани, будет стекать на пол. А между топками печи поверхность фольги успеет просохнуть.

В качестве пароизоляции стен лучше всего подойдёт алюминиевая фольга или фольга на крафт-бумаге толщиной 80-100 мкм. Она защитит от сырости утеплитель и стойки каркаса. Фольгу раскатывают по внутренней поверхности стен параллельно полу и фиксируют к стойкам степлером и небольшими рейками. Стыки полос фольги тщательно проклеивают специальным скотчем.

Затем стены обшивают деревянной вагонкой, располагая её горизонтально. Доски саморезами крепят к стойкам каркаса. Если со временем нижние дощечки начнут подгнивать, их можно будет снять и без ущерба для конструкции заменить другими. Не надо обрабатывать вагонку современными пропитками, так как в условиях высоких температур химические вещества будут испаряться и превращать баню в газовую камеру.

Если печь каменка расположена от поверхности стен на расстоянии от 32-х см, не стоит защищать стены от жара. При меньшем расстоянии на утеплитель устанавливают негорючие экраны, например, из оцинкованного листа (а лучше — нержавейки), из огнеупорного гипсокартона, минерита, стекломагниевого листа.

Утепляем потолок

Потолок утепляют по тому же принципу, что и стены. Но укладывают более толстый слой утеплителя. Например, берут два слоя базальтовой ваты общей толщиной 12 см, ведь основная часть горячего воздуха поднимается вверх, и потеря тепла через потолок может быть больше, чем через стены.

Сечение лаг должно быть таким, чтобы толщина утеплителя была на 2 см меньше высоты лаг, что позволит сделать зазор для проветривания пароизоляции. Плиты базальтовой ваты крепят между лагами металлической упаковочной лентой. Поверх утеплителя раскатывают фольгу, тщательно проклеивая все стыки и закрепляя её так же, как и на стенах (степлером и рейками). После устройства пароизоляции можно приступать к обшивке потолка вагонкой.

Настилаем пол

Пол в бане из кермической плитки делают по бетонному основанию. Фундамент печи доводят до уровня чистого пола.

Конечно, на устройство основания надо потратить больше времени, денег и сил. Зато его можно уложить на грунт. Служить он будет долго, в отличие от деревянного, в котором через 7-8 лет эксплуатации некоторые подгнившие элементы придётся заменять. К тому же бетонный пол утепляют, а значит, париться можно будет даже в холодное время года.

Пол в бане должен иметь уклон 10% к месту стока воды. Направление уклона определяют на стадии проекта. В бане на 4 человека делают одно отверстие для слива воды диаметром 15 см. В отверстие устанавливают сифон, соединяют с ним канализационную трубу. Трубу выводят либо в ёмкость для стоков, либо в бетонный лоток на поверхности земли. По нему вода будет отводиться на грунт. И в том и в другом случае в стенке фундамента предусматривают отверстие для трубы.

Пол состоит из следующих слоёв:

• выровненный и утрамбованный грунт основания;
• щебень, втрамбованный в грунт;
• подстилающий слой из лёгкого бетона, 60 мм;
• слой гидроизола;
• слой лёгкого бетона, толщиной 80 мм;
• керамическая плитка для пола на цементно-песчаном растворе, 30 мм.

Получается довольно холодный пол, поэтому на него укладывают съёмные деревянные решётки. После окончания банных процедур решётки выносят на улицу или в сухое помещение для просушки.

Для утепления пола засыпают керамзит или кладут другой жёсткий утеплитель на первый слой бетона, а затем — все другие слои. Вместо щебня, втрамбованного в грунт, можно насыпать слой песка толщиной 30-50 см. В этом случае воду из бани можно сбрасывать в этот песчаный слой.

Вентиляция

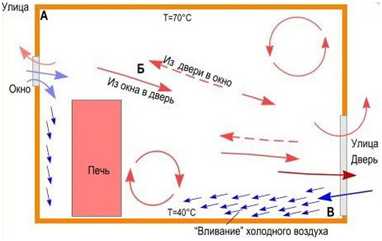

Самая удобная схема вентиляции для небольшой каркасной бани или дома — залповая. Так называется обычное проветривание через форточку и дверь, если они расположены друг против друга. Между заходами в баню их открывают на 1-2 минуты. Этого времени бывает достаточно для обновления воздуха.

Печь тоже помогает вентилировать. Когда в ней горят дрова (только тогда), воздух втягивается в поддувало и выходит через дымоход. Для притока свежего воздуха оставляют небольшую щель под дверью или неплотно её прикрывают.

www.karkasnik.com
