Качественная пароизоляция каркасного дома

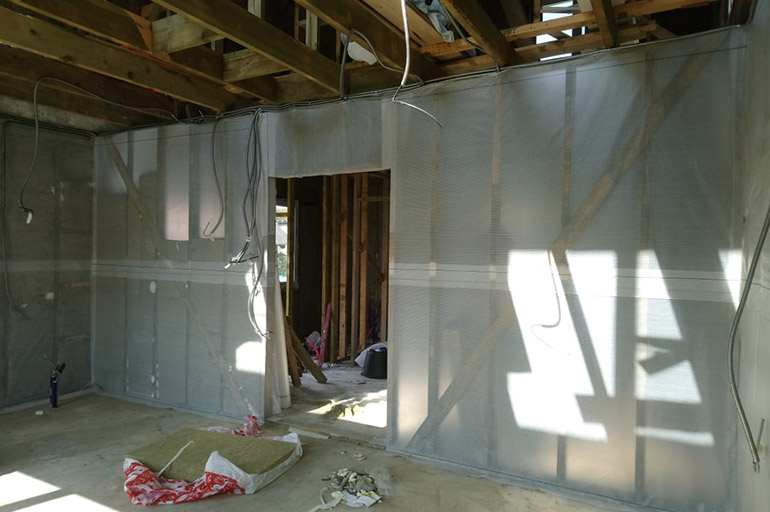

Пароизоляция — ответственный этап строительства каркасного дома, который производится для защиты утеплителя от попадания влаги из комнат и помещений строения. Процесс представляет собой монтаж специальной пленки на все внешние стены и перекрытия единым контуром без зазоров, пропусков и щелей. Контур полностью изолирует утеплитель всех ограждающих конструкций от попадания влаги из помещения.
Почему важна качественная пароизоляция каркасного дома?
На большей части России господствует умеренно-континентальный климат: в период с осени по весну температура воздуха в доме выше, чем на улице. В процессе жизнедеятельности жильцов внутри помещений скапливается влага, которая выделяется при дыхании, принятии ванны или душа, приготовления еды и т.д.
Хорошая вентиляционная система, постоянно открытые окна и двери хорошо справляются с удалением излишков влаги из жилья. Если вентиляции нет или она спроектирована неправильно, а держать открытыми окна вариант достаточно спорный – пар начинает искать выход.
Чаще всего он просачивается сквозь стены, потолки и пол, а в каркасном доме такие конструкции на 70-80% состоят из утепляющего слоя. Даже качественный утеплитель при насыщении влагой перестает выполнять свою функцию. Также влага может конденсироваться внутри стены, что приведет к увлажнению стен и перекрытий и соответственно к риску возникновения очагов гниения деревянных конструкций
Большую роль играет не только качество материала пароизоляции. Неправильно смонтированный пароизолирующий контур, небрежное отношение к проклеиванию стыков пленки в 90% случаев приведет к переувлажнению конструкций, что значительно снизит теплоизоляционные свойства утеплителя
Проклейка мембраны: важная необходимость, а не прихоть
Пароизоляционный материал поставляется в рулонах шириной от 1,5 до 3,2 м. Узкие полосы пароизоляции используются в качестве закладных при пароизоляции стен, и горизонтальных перекрытий. При монтаже внутреннего герметичного контура важно соединять фрагменты пленки таким образом, чтобы не оставалось непроклеенных промежутков, отверстий, щелей и т.
п., через которые пар может проникать внутрь стен, к фундаменту или кровле.
Для склейки используются пароизоляции используются специализированные клейкие ленты. Сейчас на рынке достаточно богатый выбор таких лент от разных ведущих производителей. Ни в коем случае нельзя применять для склейки пароизоляции канцелярский или малярный скотч из-за недостаточной прочности подложки и качества клеевого слоя.
Закладные для пароизоляции: что это и для чего нужны
Простого укрытия паронепроницаемой пленкой теплоизолирующего слоя недостаточно. Влага все равно может проникнуть внутрь перегородок через конструктивные узлы дома и соединения между внутренними стенами и основными перекрытиями. Для того чтобы получить полностью герметичный контур, еще на стадии строительства каркаса оставляют закладные.На фото ниже собраны наиболее распространенные части конструкций каркаса, где закладная из пароизоляции повышает герметизацию, плюс на много упрощает процесс пароизоляции в последующем, что в итоге отразится на качестве дома в целом.
Первые закладные пароизоляции монтируются на этапе сборки каркаса, начиная с конструкции цокольного перекрытия и заканчивая закладными под чердачными балками. Внутренние перегородки, примыкающие к внешним стенам, также монтируются через закладную пароизоляции. В отдельных случаях стоит пароизолировать и конструкционные балки, на которые опирается стропильные система.
Особенности пароизоляции фундамента
Последний вариант универсален, т.к. подходит для строительства домов на грунтах с уклоном. После монтажа стен фундамента УФФ перед укладкой теплоизоляционных плит устанавливаются закладные из пароизоляционной пленки, которые выводятся за края фундамента. Края закладных соединяются с изоляционным полотном, проложенным по внутренним поверхностям наружных стен, такой прием предотвращает продувание места установки стен на ленту фундамента.
Защита оконных проемов от проникновения влаги
Зазор между рамой окна и досками оконного проема – “слабое” место каркасника с точки зрения пароизоляции.
Для предотвращения проникновения влаги через проем необходимо:
- перед установкой конструкции подготовить пароизоляционную ленту шириной от 30 см на длину не меньшую суммы всех сторон окна;
- наклеить мембрану на внутренние края рамы;
- установить изделие в проем и зафиксировать его с заполнением зазора монтажной пеной;
- после установки утеплителя склеить закладные с основным полотном пароизоляционной мембраны, которой обшивают теплоизоляционный материал.
Проверка качества теплоизоляции тестом “Аэродверь”
Blow Door Test – качественное тестирование степени воздухопроницаемости строения в целом с помощью аэродвери (дверного полотна с вентиляторной установкой) и иногда тепловизора.
Процесс проверки состоит из нескольких этапов:
- подготовительного – плотно закрываются все наружные двери, окна, вентиляционные шахты, воздуховоды, открываются межкомнатные двери;
- основного – в помещение нагнетается или наоборот создается разряженное давление внутри помещения.
При этом специальным программным обеспечением измеряется кратность воздухообмена в доме и в зависимости от полученных результатов выясняется степень герметизации всего дома. - фиксирующего – проводится обследование всех перегородок и узлов строения тепловизором с составлением акта обследования и заключения проверки.
.jpg)
При этом специальным программным обеспечением измеряется кратность воздухообмена в доме и в зависимости от полученных результатов выясняется степень герметизации всего дома. Пароизоляционная пленка 200мкм
Для наилучшего результата нами применяется в том числе пароизоляционная пленка толщиной не менее 200мкм, которая применяется в большинстве скандинавских странах, как наилучший продукт для пароизоляции каркасных домов. Это пленка из премиального сегмента материалов для применения в домах постоянного проживания. Если Вы хотите быть уверенными в том, что Ваш дом на протяжении десятилетий будет энергоэффективным, надежным, а утеплитель 100% изолирован от влажности изнутри помещения, то пароизоляция толщиной не менее 200мкм – это наилучшее решение.
Благодаря своим характеристикам эта пароизоляционная пленка гарантирует надежную пароизоляцию всех ограждающих конструкций.
- Рукав шириной 3м позволяет изолировать стены бесшовно, одним полотном
- Изготавливается из высококачественного сырья
- Расчетный срок службы: 50 лет
- Отлично подходит для домов в холодном климате
Отдельно стоит уделить внимание приклеиванию швов и стыка пленки и это второй важный этап.
2. Пароизоляционные ленты. Скотч
Специализированная лента для приклеивания пароизоляционной пленки, мембран и герметизации в тех местах, где это необходимо. В своих домах мы широко применяем ленты производства Delta. Наш опыт показал, что это наиболее надежное решение для склеивания пленок и мембран. Также эта лента применяется в тех местах, где необходимо проклеивать проходы инженерных коммуникаций через перекрытия и стены.
Также обязательным элементом является пароизоляции всех конструктивных элементов и проемов.
Обязательно пароизолируются швы окон и дверей после монтажа. Кроме специализированного скотча для этих работ применяются каучуковые ленты, которые обладают высоким сопротивлением к проникновению влаги и пара внутрь проема. Кроме этого, каучуковая лента имеет отличную адгезию к любым поверхностям.
Если эти пункты будут строго соблюдаться, то в итоге Вы получите полностью герметичный дом, что и является необходимой технологической составляющей каркасного дома.
Пароизоляция в каркасном доме — Статьи о строительстве деревянных домов и бань
Пароизоляция является важнейшей частью технологии строительства и отделки каркасных домов. Её применение обусловлено тремя основными факторами. Во-первых, это наличие в стенах базальтовой или каменной ваты. Во-вторых, элементы силового каркаса сделаны из древесины. В-третьих, в помещениях, где проживают люди, всегда сохраняется повышенная влажность. Предлагаем подробнее разобраться, каким образом пароизоляция связана с этими тремя факторами, что она собой представляет и какие есть правила её применения.
Функции пароизоляции
Общая основная функция пароизоляции понятна из её названия. Это барьер, которым что-либо изолируется от пара, то есть, от влаги в парообразном состоянии. В каркасном доме наличие такого вида влаги является неизбежным фактором по ряду причин. В первую очередь, жильё этого типа представляет собой некий «термос». А значит парообразная влага в нём постоянно скапливается и удаляться может только принудительно. Основными «генераторами» этого пара являются сами жильцы, а также элементарная физика.

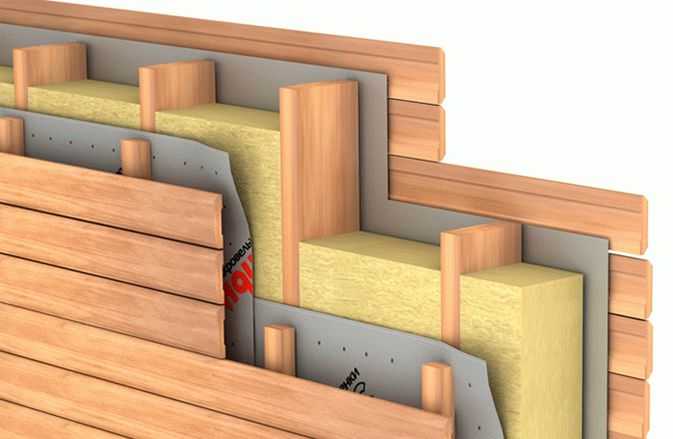

Теперь бегло рассмотрим, что представляет собой стена или перегородка дома, построенного по каркасной технологии. Во-первых, это силовой каркас, который собирается из доски. Влага на древесину воздействует крайне негативно, напрямую или косвенно сокращая её ресурс. Незащищённые от неё пиломатериалы поражаются плесенью, грибком, древоточащими насекомыми. Всё потому, что влажная древесина является для этого всего питательной средой.
Во-вторых, каркасный дом невозможно построить без утеплителя, в роли которого по хорошим скандинавским традициям применяется базальтовая или так называемая каменная вата.
Это отличный теплоизолятор, из натурального сырья, экологичный, с низкой теплопроводностью. Но низкой она остаётся лишь до тех пор, пока утеплитель сухой. Как только в него попадает влага, материал сбивается, оседает, уплотняется, теряя свои свойства вплоть до нуля.
Задача пароизоляции в стенах и перегородках — защищать силовой каркас и утеплитель от влаги, имеющейся в помещениях жилого каркасного дома. Более того, этот материал используется в технологии повсеместно. Он есть в полах, межэтажных перекрытиях, фронтонах, утепляемых кровлях. В этих конструкциях он выполняет абсолютно те же функции, что и в стенах.
Свойства пароизоляционных плёнок
По большому счёту с функциями пароизоляции практически без проблем справится обычная полиэтиленовая плёнка, купленная на рынке или ближайшем строительном магазине. Однако в современной каркасной технологии применяются специально разработанные материалы, которые называются пароизоляционными плёнками или мембранами. Например, наша компания использует Technohaut B.
Это мембрана, выпускаемая в рулонах шириной 1,5 м и длиной от 25 до 100 м. Материал по заявлениям производителя изготавливается из полипропилена с введением в сырьё специализированных добавок. В результате пароизоляционные мембраны отличаются высокой прочностью, эластичностью, стойкостью к перепадам температуры, не растрескиваются и не портятся на протяжении десятилетий. С основной своей задачей — не пропускать пар — они, естественно, справляются без нареканий.
Правила монтажа пароизоляции
Чтобы пароизоляция в стенах каркасного дома полноценно выполняла возложенные на неё функции, при её монтаже следует придерживаться таких правил:
- Большинство мембран имеют двухслойную структуру, а потому важно укладывать полотно правильной стороной. Обычно к утеплителю ориентируется гладкая сторона.
- Пароизоляция крепится к стенам горизонтально.
- Для фиксации используются скобы.
- Каждая следующая полоса укладывается на предыдущую внахлёст.
- Все стыки должны проклеиваться специальным скотчем.
- Между пароизоляцией и финишной отделкой стен должен оставляться зазор не менее 30 мм.
Итог
Пароизоляция — это барьер, защищающий утеплитель и деревянный силовой каркас от влаги, которая образуется в жилых помещениях. Без этой защиты невозможно построить тёплый и долговечный каркасный дом по финской технологии.
Варианты изоляции каркасного дома из воздушных шаров
У меня есть двухэтажный каркасный дом 1908 года постройки, который недавно пострадал от пожара. Нужно было распотрошить подвал и первый этаж. У меня не было никаких предыдущих знаний об этом типе строительства, и я стремился обучиться, прежде чем ремонт будет продвигаться дальше. Это была гипсовая / токарная конструкция, без утепления стен ( есть немного целлюлозного утепления чердака ), оригинальный внешний вид из деревянного сайдинга, теперь также обшитого виниловым сайдингом.
Я хотел бы изолировать полости в стенах перед установкой внутреннего гипсокартона, но все, что я прочитал, еще больше сбивает меня с толку относительно того, хорошая это идея или нет? Причина отсутствия изоляции, по-видимому, заключается в том, чтобы предотвратить проблемы с влажностью и гниение древесины из-за внутренней влажности, мигрирующей через гипсовые стены….
Спасибо
Подробная библиотека GBA
Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.
Поиск и загрузка деталей конструкции
Присоединяйтесь к ведущему сообществу экспертов в области строительства
Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.
Начать бесплатную пробную версию
Избранные блоги
Размышления энергетического ботаника Посмотреть больше
Рассмотрение возможности использования энергии в жилых помещениях
Руководство по продукту Посмотреть больше
Спонсор
Спонсор
Детали: Герметичный каркас | JLC Онлайн
Джефф и Джон Тули
Все начинается с каркаса: чем раньше строители начнут думать об герметизации, тем более энергоэффективным, долговечным и комфортным будет дом.
Как ученые-строители, работающие над повышением долговечности, комфорта и энергоэффективности домов, мы потратили годы еще в 1980-х годах, пытаясь сделать дома более герметичными. Первоначальные усилия были сосредоточены на таких вещах, как герметизация и герметизация окон и дверей. Но это было до того, как мы поняли, что было бы намного эффективнее сначала сосредоточиться на кадрировании.
Наши первоначальные испытания на утечку воздуха в доме начались с использования оборудования для воздуходувных дверей, чтобы нанести на карту границы атмосферного давления в домах. Вентиляционная дверь измеряет утечку воздуха через ограждающие конструкции здания (многослойная сборка из каркаса, воздухоизоляции, пароизоляции и изоляционных материалов, из которых состоят стены дома, потолки и полы верхнего уровня) с помощью мощного вентилятора, установленного в регулируемом рама, которая плотно входит в наружный дверной проем (рис. 1). Вентилятор нагнетает воздух в здание или из него.
Рис. 1. Вентиляционная дверь состоит из мощного вентилятора, который временно запечатывается в наружном дверном проеме дома. Вентилятор выдувает воздух из дома, создавая небольшую разницу давлений внутри и снаружи. Герметичность птичника определяется количеством воздушного потока, необходимого для поддержания разгерметизации птичника на уровне 50 Па. Чем теснее дом, тем меньше воздуха необходимо выпустить, чтобы поддерживать давление.
Эта процедура помогла нам лучше понять, где в доме происходит утечка воздуха. С годами мы улучшили нашу оценку. Теперь, когда мы создаем давление в доме до 50 Паскалей с помощью вентиляционной двери, мы вставляем датчики через маленькие просверленные отверстия в стены или пол, которые мы не можем видеть, и можем сравнить давление внутри этих сборок с давлением в жилом помещении.
Если внутреннее давление равно 50 Па, внешнее равно нулю (или нейтральному), а пространство внутри каркасной стены или потолка также равно нулю, то мы знаем, что пространство внутри этой стены или потолка по существу находится за пределами дома. Приборы показали нам, что многие каркасные конструкции, такие как дымоходы или вентиляционные каналы, подвесные потолки, мансардные стены, внутренние перегородки или напольные системы, как правило, имеют большие пустоты, которые напрямую сообщаются с наружным воздухом. Полы или стены, которые, как мы думали, находятся внутри дома, на самом деле были больше связаны с внешней средой и пропускали тепло, холод или влажность некондиционированного наружного воздуха.
Конопатка вокруг окон может показаться важной, но большая дыра между домом и чердаком, вероятно, в десять или сто раз более критична. Приведенный ниже пример («Комната с видом, крыльцо с проблемой») — дом на берегу моря, который сильно пострадал от влаги из-за просачивания воздуха через систему пола, соединенную с крышей крыльца, — это лишь один из многих случаев, которые мы рассмотрели.
Мы задокументировали случаи, когда большая утечка воздуха через рамные конструкции приводила к неисправности дома.
Теперь, когда наши исследования существующих домов дали нам хорошее представление о том, где обычно происходят основные утечки воздуха, диагностическое оборудование менее важно. Вам не обязательно проверять каждый новый дом — просто знание того, где дома обычно текут, может помочь строителям работать более эффективно.
Большая концепция. Чтобы построить дом с высокими эксплуатационными характеристиками, проектировщик (или строитель, если вы выполняете проектные работы самостоятельно) должен указать на плане расположение границы атмосферного давления для дома и детали, необходимые для поддерживать эту границу на различных пересечениях кадрирования.
Во-первых, строитель должен убедиться, что соответствующие материалы находятся на месте во время возведения каркаса, и он должен устранить любые потенциальные пробелы или разъединения в кондиционированной оболочке на этапе каркаса, например, установить твердые блоки или твердые листовые материалы, где бы они ни находились.
требуется для завершения сборки воздушного барьера.
Во-вторых, по нашему опыту, изоляция и воздушный барьер должны постоянно соприкасаться друг с другом. Это снижает вероятность наличия воздушных каналов между изоляцией и воздушным барьером, которые могут привести к конвективным потерям.
Любые отверстия для проводки, сантехники, вентиляционных отверстий и т. д., пробиваемые сквозь этот сэндвич из воздухо-, пароизоляционных и изоляционных материалов, должны быть тщательно залатаны тем, кто проделал дыру. Мы обнаружили, что если три системы — пароизоляция, теплоизоляция и воздухоизоляция — не установлены в постоянном контакте друг с другом, и если их целостность не сохраняется до конца работы, они не почти так же функционируют. В некоторых местах, таких как сантехнические каналы, опущенные софиты, обрамление дымохода и незакрытые конструкции пола, могут образовываться места, где воздушный барьер и изоляция не совпадают. Когда тепловой и воздушный барьеры смещены, изоляция больше не является изоляцией; это высокоэффективный воздушный фильтр.
Кроме того, пустоты и зазоры в изоляции могут вызвать конвективные потери между изоляцией, гипсокартоном или обшивкой, что приведет к короткому замыканию изоляции. Все эти тепловые обходы ставят под угрозу энергоэффективность, долговечность и комфорт всего здания.
Прибрежные условия. Эти принципы еще более важны для домов в прибрежном климате. На побережье вам придется бороться с движущей силой ветра. Другие силы, которые перемещают воздух через дома, такие как «эффект дымовой трубы» (стремление нагретого воздуха подниматься по дому в холодный день) или давление в помещении, создаваемое воздуховодами подачи и возврата воздуха, имеют тенденцию действовать с перерывами, когда оборудование работает или когда погода очень теплая или очень холодная. Но береговые и морские ветры могут дуть неделями и месяцами — они являются постоянной силой в прибрежной среде.
Помимо возможности образования конденсата и влаги, скрытая тепловая или охлаждающая нагрузка (см.
Зондирование в этом выпуске), вызванная вторжением влажного ветра, может привести к потере значительного количества энергии. Мы также видели камины, печи и водонагреватели с обратной тягой только из-за всасывания, создаваемого внутри протекающих домов ветром, проходящим над домом. Все эти проблемы с производительностью можно свести к минимуму, если каркас дома будет герметичным, а проходы тщательно загерметизированы.
Если бы дома были простыми коробками, было бы легко определить и детализировать воздушный барьер на этапе каркаса. Обычные ранчо в этом отношении не доставляют особых хлопот. Но большинство домов в наши дни имеют по крайней мере несколько сложных форм, которые создают дыру в одном пространстве и выпуклость в соседнем пространстве, и многие дома нагружены такими элементами.
Вот несколько главных нарушителей спокойствия:
• Канавки для вентиляционных отверстий, каминов или труб
• Подвесные потолки, кессонные потолки и подвесные потолки (рис.
3)
• Консоли, в которых напольные системы нависают над стенами или эркерами, выступающими наружу
• Лестницы, особенно лестницы, ведущие на чердаки
• Чердаки, которые соединяются с системами перекрытий, например, чердак с коленом в полутораэтажном доме или чердак крыльца, примыкающий к системе перекрытий (см. «Комната с видом; крыльцо с проблемой», ниже)
Беглый взгляд на пару решений таких проблем поможет вам понять, как остановить воздух через эти критические стыки на этапе кадрирования:
Переходы от аттика к собору. Рассмотрим, например, изменение высоты потолка в доме, показанном на рис. 2. Каркасщик использовал жесткий лист для облицовки тыльной стороны вертикальных несущих стен между кондиционируемым помещением с высокими потолками и примыкающим к нему некондиционированным чердаком. В одном случае он использовал OSB; в другом он применил Energy Brace, тяжелый картонный материал с фольгой или пластиковым покрытием от Ludlow Coated Products (www.
ludlowcp.com). Energy Brace является менее дорогим воздушным барьером, чем OSB, и имеет толщину всего от 1/8 до 1/4 дюйма, поэтому его можно удобно добавлять к рамным конструкциям, не оказывая существенного влияния на их размеры.
Рис. 2. Слева: монтажник использовал ОСП поверх вертикальной стойки между пространством под потолком собора (созданным с помощью ферм-ножниц) и некондиционируемым чердаком. В том же доме строители применили Energy Brace в качестве опоры между жилыми помещениями и чердаком (внизу). В каждом случае сплошной листовой материал обеспечивает стабильную воздухонепроницаемую границу вокруг кондиционируемого пространства этого дома, которую можно изолировать для одновременного сохранения теплового барьера и воздушного барьера.
Эти полости для стоек теперь можно изолировать и обшить гипсокартоном, и они образуют сегмент непрерывной, стабильной, воздухонепроницаемой и изолированной границы вокруг кондиционируемого пространства этого дома.
Без жестких материалов, применяемых на этапе каркаса, изолятор и гипсокартонщик могут в конечном итоге запутаться в том, как детализировать это соединение, и он может остаться без изоляции или без воздушного барьера, или без того и другого, как мы часто видели.
Поднятые или заниженные потолочные профили. На рис. 3 показаны две сложные архитектурные детали потолка, обрамленные ферменной крышей. Справа двухъярусный софит опускается ниже плоскости основного потолка, а слева над плоскостью основного потолка возвышается восьмигранный кессон, или поддон. Для софита мастер применил OSB к нижнему поясу фермы перед обрамлением детали внизу. Для восьмиугольного фальшпотолка мастер применил OSB к верхней части дополнительного каркасного элемента. В каждом случае OSB будет служить для изоляции занимаемого пространства внизу от некондиционированного чердака наверху. У изолятора теперь есть простые плоские плоскости, на которые можно нанести изоляцию чердака, вместо того, чтобы ломать голову над тем, как ее разместить..jpg)
Два архитектурных перекрытия, обрамленные стропильной крышей, укреплены OSB. В каждом случае ОСБ изолирует занимаемое пространство от некондиционируемого чердака, предоставляя субподрядчику по теплоизоляции простые плоские плоскости, на которые можно нанести изоляцию чердака, вместо того, чтобы заставлять его ломать голову над тем, как разместить изоляцию в сложных полостях.
Даже самые сложные элементы обрамления обычно можно обрабатывать аналогичным образом. Но главное — это совместная работа: дизайнер, строитель и строитель должны быть на одной волне и поддерживать связь, чтобы выполнить эти детали в самый практичный момент последовательности строительства.
Мы чувствуем, что недостаточное количество прибрежных строителей переняло изложенные здесь методы каркаса. Но техники достаточно просты. Чем раньше строители начнут думать об герметизации на этапе каркаса, тем раньше дома станут более энергоэффективными, долговечными и комфортными. ~
Джон Тули-старший — строитель из Advanced Energy Corp.
