Каркасный дом на ушп – Одноэтажный каркасный дом 5*14 на УШП в Сосново

Одноэтажный каркасный дом 5*14 на УШП в Сосново

Одноэтажный дом с одной спальней, что довольно редко встречается среди реализованных проектов. Быть может, даже впервые.

Чаще всего люди стремятся увеличить количество комнат, но здесь совсем не тот случай. Дом задуман для проживания семейной пары, потому имеет всего одну спальню площадью 16,5 м2 и кухню-гостиную с высоким потолком площадью около 35 м2, а также просторный с/у, в котором разместится и инженерное оборудование.

Вдоль всего дома под общей крышей протянулась терраса шириной 2,5 м, площадь террасы, как и гостиной, 35 м2:

На фотографиях готовый II этап стройки — коробка под крышу, стены и кровля. Вот планировка:

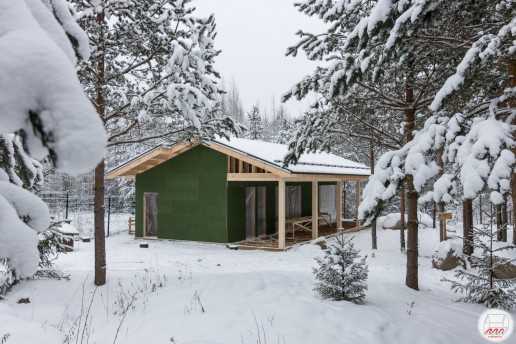

Дом расположен практически в лесу:

Фотографии сверху:

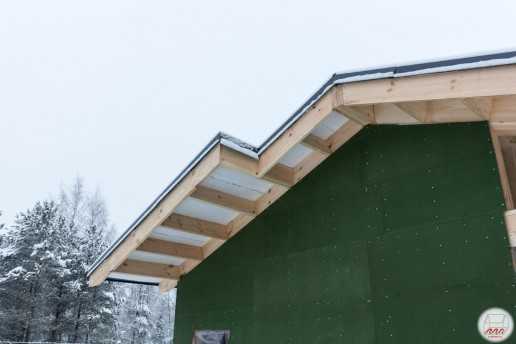

Не совсем обычные свесы крыши, над входом в дом свес вдвое больше обычного — не 60 сантиметров, а 120, вместо отдельного козырька:

А кровельное покрытие клик-фальц, правда сейчас под снегом толком не разглядеть:

Несколько фотографий внутри:

Пока сложно составить представление о доме, но уже сейчас понятно, что в кухне-гостиной будет высокий потолок по стропилам и большая площадь остекления. Кстати, не обшитая МДВП стена над окнами — это упущение, которое нужно будет исправить на III этапе, там просто глухой простенок, пусть он вас не смущает.

В спальне тоже будут большие окна, но потолок уже обычный, прямой:

На этом фотографии готовой коробки под крышу закончились, но можно вернуться на пару дней назад:

И ещё дальше в прошлое, например в август:

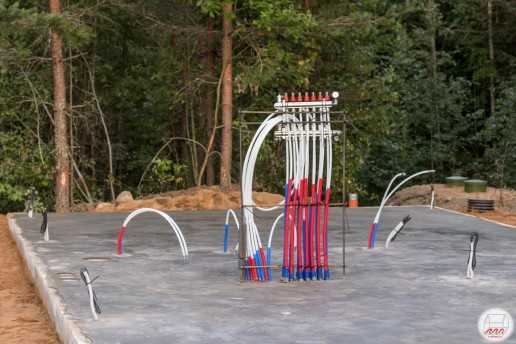

Это готовый фундамент для данного дома — УШП (что это?). Дом будет отапливаться водяными тёплыми полами, трубы уже внутри плиты:

Есть ещё несколько фотографий со стройки фундамента:

Скоро планируется продолжение стройки!

Другие интересные записи:

comments powered by HyperComments

s-stroit.ru

Фундамент-плита для каркасного дома: полнотелая плита, чаша, УШП

Классический плитный фундамент — бетонная плита, лежащая на искусственном насыпном основании из песка или щебня. Достоинства монолитного фундамента — прочность и равномерное распределение нагрузки от здания на грунт. Все коммуникации монтируют в плите, после заливки ошибки исправить нельзя, поэтому нужна высокая точность расчетов. Существует несколько технологий создания плитного фундамента, применяемых в малоэтажном строительстве.

Виды плитного фундамента

Для каркасных домов используют разные виды плитного фундамента: «чаша», «перевернутая чаша», «плита с кессоном», УШП. Фундаменты различаются распределением нагрузки, формой плиты, наличием «ребер», способом установки арматуры и опалубки.

Полнотелая плита

Полнотелая монолитная плита делается без ребер, поэтому выполнить постройку опалубки и армирование достаточно просто, это наиболее подходящий способ для новичков. Арматуру вяжут непосредственно на месте, размер ячейки легко «подогнать» под расположение инженерных систем и стен. Для выемки грунта не нужна спецтехника.

Основной минус — увеличение бюджета из-за большого объема бетонных работ. При самостоятельном строительстве необходимо учитывать, что столько бетона невозможно замесить за один раз.

Решение о толщине фундамента плиты для каркасного дома принимают после геологических исследований. В большинстве случаев для стандартного каркасника 6х6 достаточно толщины 200 мм, для 8х8 — 250 мм, 10х10 — 300 мм. Располагать дом ниже 200 мм не рекомендуется, чтобы деревянные части строения не страдали от капиллярной влаги.

Фундамент — «перевернутая чаша»

Для легких домов плита «перевернутая чаша», с опущенными вниз ребрами, — популярное и практичное решение. С помощью ребер поднимают уровень пола, не делая толстого слоя бетона под всей площадью дома.

Основная нагрузка, которая в случае классической монолитной плиты распределяется на всю площадь, при «перевернутой чаше» приходится на ребра. Внутри устанавливают

несъемную опалубку, полости засыпают песком, весь фундамент заливают за один прием. Достоинство «перевернутой чаши» — скорость возведения и относительная дешевизна из-за экономии бетона.

Плита — «чаша»

В этом типе фундамента ребра подняты вверх, играют роль цоколя и придают конструкции дополнительную прочность. Получается своеобразное «корыто», нагрузка распределена по всей площади.

Пустоты заполняют керамзитом, песком, сверху монтируют утепление и пол. Способ считается универсальным, подходящим для разных видов домов, но обходится дорого из-за необходимости поднимать засыпкой уровень пола и утеплять его.

Плита с кессоном

Плита с кессоном (углублением) удобна, если нужен небольшой погреб. Когда копают котлован под основную плиту, в нужном месте делают углубление под кессон. Каменистый грунт может стать проблемой, так как нужно копать на большую глубину.

Плюс плиты с кессоном — организация места хранения урожая, минус — сложный монтаж арматуры и необходимость качественной гидроизоляции. Необходимо наличие точного проекта, чтобы после возведения перегородок не оказалось, что доступ к хранилищу организован в неудобном месте.

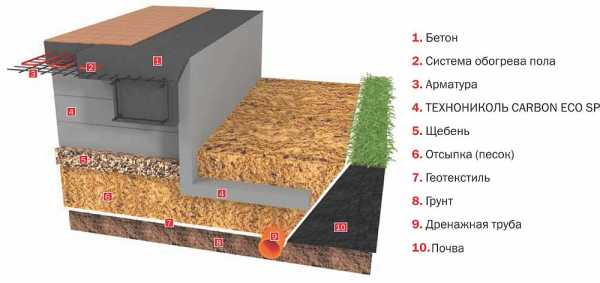

УШП — новая технология

УШП, утепленная шведская плита, — технология, активно продвигаемая многими застройщиками. При этом способе контуры теплого пола прокладывают прямо в плите. Основное достоинство — энергоэффективность, снижение затрат на отопление. Однако для конкретного проекта каркасного дома на УШП следует сравнить разницу в бюджетах при различных типах фундаментов и рассчитать, когда окупится полученная экономия тепла.

Недостатки:

• большие затраты;
• сложная технология строительства;
• возможность повреждения утеплителя грызунами;
• все коммуникации проводятся в плите, поэтому нужно быть уверенным в расчетах и координатах вывода;
• обычно для УШП используют композитную арматуру, для которой пока не накоплено достаточной статистики по сроку службы и эксплуатации.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

1. Выемка грунта под котлован.
2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
9. Заливка бетона.
10. Съем опалубки, обработка битумным праймером (грунтовкой).
11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня

. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Видео: технология УШП в пошаговой инструкции

Закладка Постоянная ссылка.

pro-karkas.ru

Каркасный дом на УШП под ключ

Решились на строительство каркасного дома? Залогом возведения комфортного, энергоэффективного здания является обустройство качественного основания. Каркасный дом на УШП — грамотный подход к достижению поставленных целей. Компания «Каркас-Комплект» производит комплекс работ по возведению технологичного плитного фундамента, идеально подходящего для сотворения дома мечты.

Утепленная шведская плита подходит для почв с малой несущей способностью. Ее допускается размещать на участке с высоким уровнем грунтовых вод. Армирование основание позволяет выдерживать вес массивного здания.
УШП под каркасный дом создает предпосылки для минимизации теплопотерь в ходе эксплуатации коттеджа. В качестве изолирующего материала используется пеноплистирол. Полимер обладает уникальными теплоэффективными характеристиками. Каркасный коттедж на УШП можно возводить в зонах с суровыми климатическими условиями.
Монолитная плита укладывается на песчаную или гравийную подсыпку. Качественная затирка плоскости позволяет получить готовое основание для чистового пола. В ходе проведения работ в тело бетона допускается интегрирование инженерно-технических коммуникаций.
Заказывайте строительство каркасных зданий на утепленной шведской плите в компании «Каркас-Комплект»! Мы знаем секреты возведения уютного жилья!

Каркасный дом на УШП под ключ для постоянного проживания

Мечтаете об уютном загородном коттедже? Очевидные преимущества каркасного дома на УШП делают современную технологию мега популярной. Работы по обустройству технологичного фундамента под ключ выполняют специалисты компании «Каркас-Комплект». Работы любой сложности мы производим качественно, в срок.

Коттеджи на УШП: преимущества домов на утепленном основании

Утепленная шведская плита по целому ряду причин подходит для особняка, рассчитанного на постоянное проживание.
Первое: основание обустраивается максимально оперативно. Утепленную подошву для здания площадью в 120 м2 бригада профессионалов сдает за 7-8 дней.
Второе: плоскость после завершения операций не имеет дефектов ровности. К обустройству напольного покрытия можно переходить, минуя подготовительную стадию.
Третье: УШП под каркасный дом выполняется без применения тяжелой строительной техники.
Возможность монтажа «теплого пола», интеграции в тело бетона электрокабелей, водяных и канализационных труб позволяет минимизировать расходы на обустройство коттеджа.
Шведская утепленная плита подходит для возведения коттеджа высотой до трех этажей. В построенном на ней доме никогда не появится плесень, грибок.
Обращайтесь к нам! Компания «Каркас-Комплект» — лидер в строительстве коттеджей на УШП!
