Стена наружная трехслойная каменная с облицовкой из кирпича

Конструкция трехслойной стены с кирпичной облицовкой

В малоэтажном строительстве большой популярностью пользуется конструкция наружной трехслойной стены: несущая стена — утеплитель-облицовка из кирпича (120 мм), Рис.1. Такая стена позволяет использовать эффективные для каждого слоя материалы.

Несущая стена из кирпича или бетонных блоков, является силовым каркасом здания.

Слой утеплителя. закрепленный на стене, обеспечивает необходимый уровень теплоизоляции наружной стены.

Облицовка стены из облицовочного кирпича защищает утеплитель от внешних воздействий и служит декоративным покрытием стены.

Рис.1. Трехслойная стена.

1 — внутренняя отделка; 2 — несущая стена; 3 — теплоизоляция; 4 — вентилируемый зазор; 5 — облицовка из кирпича; 6 — гибкие связи

У многослойных стен имеются и недостатки:

  • ограниченная долговечность материала утеплителя по сравнению с материалом несущей стены и облицовки;
  • выделение опасных и вредных веществ из утеплителя, пускай и в пределах допустимых норм;
  • необходимость использования специальных мер по защите стены от продувания и увлажнения — паронепроницаемые, ветрозащитные покрытия и вентилируемые зазоры;
  • горючесть полимерных утеплителей;

Несущая стена в трехслойной кладке

Несущая стена обычно выполняется из кирпича, вибропрессованных бетонных блоков, а также ячеистобетонных или легкобетонных малоформатных блоков плотностью более 700 кг/м3 . Толщина стены 180 — 640 мм.

Для одноэтажных зданий минимальная толщина кладки несущей стены из штучных материалов может составлять 180-250 мм. Для 2-3 этажных зданий — 290 мм.

Утепление стен в трехслойной кладке

В качестве утеплителя обычно применяют жесткие минераловатные плиты или листы вспененных полимеров: пенополистирола — экструзионный пенополистирол (ЭППС) или пенополистирольная плита (ППС), пенопласт ПСБ.

Реже используют теплоизоляционные плиты из ячеистого бетона и пеностекла, хотя эти материалы обладает рядом преимуществ по сравнению с выше указанными утеплителями.

Толщину утеплителя выбирают в зависимости от климатических условий района строительства.

Как определить необходимое сопротивление теплопередаче стены и рассчитать толщину утеплителя читайте в статье «Расходы на отопление и сопротивление теплопередаче».

Утепление стен дома минераловатными плитами

Минераловатные плиты закрепляют на несущей стене с устройством воздушного вентилируемого зазора между поверхностью плит и кирпичной облицовкой, или без зазора, Рис.1.

Зачем нужен вентилируемый зазор и о влагонакоплении в стене подробно написано в статье «Точка росы, пароизоляция и вентилируемый воздушный зазор».

Проведенные расчеты влажностного режима стен показывают, что в трехслойных стенах  конденсат в утеплителе выпадает в холодное время года практически во всех климатических зонах России.

Количество выпадающего конденсата различно, но для большинства регионов укладывается в нормы, установленные СНиП 23-02-2003 «Тепловая защита зданий».  Накопления конденсата в конструкции стены при круглогодичном цикле не происходит за счет высыхания в теплое время года, что также является требованием указанных СНиП.

В качестве примера, на рисунках представлены графики количества конденсата в утеплителе по результатам расчетов для различных вариантов облицовки трехслойных стен жилого дома в г. Санкт-Петербург.





Рис. 4. Результат расчета влажностного режима стены, утепленной минераловатными плитами с вентилируемым зазором и покрытием типа «сайдинг» (кирпич — 380 мм, утеплитель —120 мм, сайдинг). Облицовка — вентилируемый фасад.

Из приведенных графиков наглядно видно, как барьер из облицовки, препятствующий  вентиляции наружной поверхности минераловатного утеплителя, приводит к увеличению количества конденсата в утеплителе. Хотя в годичном цикле накопления влаги в утеплителе не происходит, но при облицовке кирпичом без вентзазора в утеплителе ежегодно зимой конденсируется и замерзает значительное количество воды, Рис.2. Влага накапливается и в примыкающем к утеплителю слое кирпичной облицовки

Увлажнение утеплителя снижает его теплозащитные свойства, что увеличивает расходы на отопление здания.

Кроме того, вода ежегодно при замерзании  разрушает утеплитель и кирпичную кладку облицовки. Причем циклы замораживания и размораживания за сезон могут происходить неоднократно. Утеплитель постепенно осыпается, а кирпичная кладка облицовки разрушается. Замечу, что морозостойкость керамического кирпича всего 50 — 75 циклов, а морозостойкость утеплителя не нормируется.

Замена утеплителя, закрытого кирпичной облицовкой, дорогое удовольствие. Более долговечны в этих условиях  гидрофобизированные минераловатные плиты высокой плотности. Но эти плиты имеют и более высокую стоимость.

Количество конденсата сокращается или конденсация совсем отсутствует если обеспечить лучшую вентиляцию поверхности утеплителя — рис.3 и 4.

Другой путь устранения конденсации — увеличение сопротивления паропроницанию несущей стены. Для этого поверхность несущей стены закрывают пароизоляционной пленкой или используют теплоизоляционные плиты с нанесенной на их поверхность пароизоляцией. При креплении на стену поверхность плит, покрытая пароизоляцией, должна быть обращена к стене.

Устройство вентилируемого зазора, герметизация стен паронепроницаемыми покрытиями усложняет и удорожает конструкцию стены. К чему приводит увлажнение утеплителя в стенах зимой написано выше.  Вот и выбирайте. Для районов строительства с суровыми зимними условиями устройство вентилируемого зазора может быть экономически оправдано.

В стенах с вентилируемым зазором применяют минераловатные плиты плотностью не менее 30-45 кг/м3, оклеенные с одной стороны ветрозащитным покрытием. При использовании плит без ветрозащиты по наружной поверхности теплоизоляции, следует предусматривать ветрозащитные покрытия, например, паропроницаемые мембраны, стеклохолст и др.

В стенах  без вентилируемого зазора рекомендуется применять минераловатные плиты плотностью 35-75 кг/м3. В конструкции стены без вентилируемого зазора теплоизоляционные плиты устанавливаются свободно в вертикальном положении в пространстве между основной стеной и облицовочным слоем кирпича. В качестве опорных элементов для утеплителя служат крепления, предусмотренные для крепления кирпичной облицовки к несущей стене — арматурная сетка, гибкие связи.

В стене с вентзазором утеплитель и ветрозащитное покрытие крепят к стене с помощью специальных дюбелей из расчета 8 -12 дюбелей на 1 м2 поверхности. Дюбели должны быть заглублены в толщу бетонных стен на 35-50 мм, кирпичных — на 50 мм, в кладку из пустотного кирпича и легкобетонных блоков — на 90 мм.

Утепление стен пенополистиролом или пенопластом

Жесткие плиты из вспененных полимеров размещают в середине конструкции трехслойной кирпичной стены без вентилируемого зазора.

Плиты из полимеров имеют очень высокое сопротивление паропроницанию. Например, слой утеплителя стены из плит пенополистирола (ЭППС) имеет сопротивление в 15-20 раз большее, чем у кирпичной стены такой же толщины.

Утеплитель при герметичной укладке является в кирпичной стене паронепроницаемым барьером. Пар из помещения на наружную поверхность утеплителя просто не попадает.

При правильно выбранной толщине утеплителя температура внутренней поверхности утеплителя должна быть выше точки росы. При выполнении этого условия, конденсации пара на внутренней поверхности утеплителя не происходит.

Минеральный утеплитель — ячеистый бетон низкой плотности

В последнее время набирает популярность еще один вид утеплителя — изделия из ячеистых бетонов низкой плотности. Это теплоизоляционные плиты на основе уже известных и применяемых в строительстве материалов — автоклавного газобетона, газосиликата.

Теплоизоляционные плиты из ячеистого бетона имеют плотность 100 — 200 кг/м3 и коэффициент теплопроводности в сухом состоянии 0,045 — 0,06 Вт/моК. Примерно такую же теплопроводность имеют минераловатные и пенополистирольные утеплители. Выпускаются плиты толщиной 60 — 200 мм. Класс прочности на сжатие В1,0 (прочность на сжатие не менее 10 кг/м3.) Коэффициент паропроницания 0,28 мг/(м*год*Па).

Теплоизоляционные плиты из ячеистых бетонов являются хорошей альтернативой утеплителям из минеральной ваты и пенополистирола.

Известные на строительном рынке торговые марки теплоизоляционных плит из ячеистых бетонов: «Multipor», «AEROC Energy», «Бетоль».

Преимущества плит теплоизоляции из ячеистых бетонов:

Самый главный — это более высокая долговечность. Материал не содержит никакой органики — это искусственный камень. Имеет довольно высокую паропроницаемость, но меньшую, чем утеплители из минеральной ваты.

Структура материала содержит большое количество открытых пор. Влага, которая конденсируется в утеплителе зимой, быстро высыхает в теплое время года. Накопления влаги не происходит.

Теплоизоляция не горит, под действием огня не выделяет вредных газов. Утеплитель не слеживается. Плиты утеплителя более твердые и механически более прочные.

Стоимость утепления фасада плитами из ячеистых бетонов, в любом варианте не превышает затрат на теплоизоляцию минераловатным утеплителем или пенополистиролом.

При монтаже теплоизоляционных плит из газобетона выполняют следующие правила:

Теплоизоляционные плиты из газобетона толщиной до 100 мм крепятся на фасад с помощью клея и дюбелей, 1-2 дюбеля на плиту.

Из плит толщиной более 100 мм вплотную к утепляемой стене выкладывают стенку. Кладку ведут на клей с толщиной шва 2-3 мм. С несущей стеной кладку из плит утеплителя соединяют анкерами — гибкими связями из расчета, пять связей на 1 м2 стены. Между несущей стеной и утеплителем можно оставить технологический зазор 2-15 мм.

Лучше связать все слои стены и кирпичную облицовку кладочной сеткой. Это увеличит механическую прочность стены.

Утепление стены пеностеклом

Трехслойная стена дома с утеплением пеностеклом и облицовкой из кирпича.

Еще один вид минерального утеплителя, который появился на строительном рынке сравнительно недавно,  это плиты из пеностекла.

В отличие от теплоизоляционного газобетона, пеностекло имеет закрытые поры. Благодаря чему, плиты из пеностекла плохо впитывают воду и имеют низкую паропроницаемость. Вентилируемый зазор между утеплителем и облицовкой не нужен.

Утеплитель из пеностекла долговечен, не горит, не боится влаги, не повреждается грызунами. Имеет более высокую стоимость, чем все, указанные выше, виды утеплителей.

Монтаж плит пеностекла на стену осуществляется с помощью клея и дюбелей.

Толщину утеплителя выбирают в два этапа:

  1. Выбирают, исходя из необходимости обеспечить требуемое сопротивление теплопередаче наружной стены.
  2. Затем выполняют проверку на отсутствие конденсации пара в толще стены. Если проверка показывает обратное, то приходится увеличивать толщину утеплителя. Чем толще утеплитель — тем меньше риск конденсации пара и влагонакопления в материале стены. Но, это приводит к увеличению расходов на строительство.

Особенно большая разница в толщине утеплителя, выбранного по двум вышеуказанным условиям, имеет место при  утеплении стен с высокой паропроницаемостью и низкой теплопроводностью. Толщина утеплителя для обеспечения энергосбережения получается для таких стен сравнительно маленькой, а для отсутствия конденсации — толщина плит должна быть неоправданно большой.

Рис. 6. Утепление стен частного дома плитами пенопласта, пенополистирола — ЭППС, XPS.

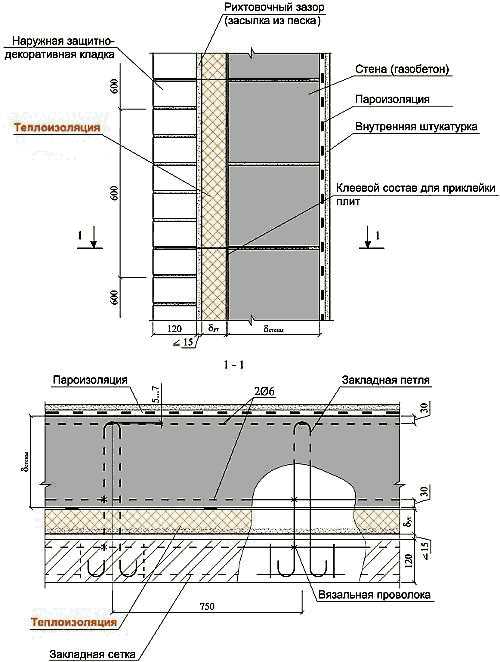

Если несущая часть стены выполнена из газобетонных, газосиликатных блоков, то внутреннюю поверхность стены следует защитить слоем пароизоляции.

При утеплении газобетонных стен (а также из иных материалов с низким сопротивлением паропроницанию и высоким сопротивлением теплопередаче — например, деревянных, из крупнопористого керамзитобетона) толщина полимерной теплоизоляции по расчету влагонакопления получается значительно большей, чем это необходимо по нормативам для энергосбережения.

Для уменьшения поступления пара рекомендуется устраивать слой пароизоляци на внутренней поверхности стены (со стороны теплого помещения), Рис. 6. Для устройства пароизоляции изнутри для отделки выбирают материалы с высоким сопротивлением паропроницанию — на стену наносят грунтовку глубокого проникновения в несколько слоев, цементную штукатурку, виниловые обои.

Устройство пароизоляции изнутри обязательно для стен из газобетона, газосиликата при любом варианте утепления и облицовки фасада.

 Следует учитывать, что в кладке стен нового дома всегда содержится большое количество строительной влаги. Поэтому, лучше дать возможность стенам дома хорошо просохнуть снаружи. Работы по утеплению фасада рекомендуется производить после того, как будет закончена внутренняя отделка, и не раньше, чем через год после окончания этих работ.

Облицовка наружных стен дома кирпичом

Облицовка наружных стен дома кирпичом долговечна и, при использовании специального цветного облицовочного лицевого кирпича, а еще лучше клинкерного кирпича. достаточно декоративна. К недостаткам облицовки можно отнести сравнительно большой вес облицовки, высокую стоимость специального кирпича, необходимость уширения фундамента.

Особенно необходимо отметить сложность и дороговизну демонтажа облицовки для замены утеплителя.  Срок службы минераловатных и полимерных утеплителей не превышает 30 — 50 лет. В конце срока службы теплосберегающие свойства стены уменьшаются более чем на треть.

С облицовкой из кирпича следует применять самые долговечные утеплители, обеспечивая им в конструкции стены условия для максимально длительной работы без замены (минимальное количество конденсата в стене). Рекомендуется выбирать минераловатные утеплители высокой плотности и полимерные из экструдированного пенополистирола, ЭППС.

В стенах с облицовкой из кирпича, выгоднее всего использовать минеральные утеплители из автоклавного газобетона или пеностекла, срок службы которых значительно больше, чем минераловатных и полимерных.

Кладку кирпичной облицовки выполняют в полкирпича, 120 мм. на обычном кладочном растворе.

Стену без вентилируемого зазора, утепленную плитами с высокой плотностью (минвата — более 50 кг/м3, ЭППС), можно облицевать кладкой кирпичом на ребро — 60 мм. Это позволит уменьшить общую толщину наружной стены и цоколя.

Кладка кирпичной облицовки связывается с кладкой несущей стены  стальной проволокой или арматурной сеткой, защищенными от коррозии, или специальными гибкими связями (стеклопластиковыми и т.п.).  По вертикали сетку или связи располагают с шагом 500-600 мм. (высота плиты утеплителя), по горизонтали — 500 мм., при этом количество связей на 1 м2 глухой стены — не менее 4 шт. На углах здания по периметру оконных и дверных проемов 6-8 шт. на 1 м2.

Кладку кирпичной облицовки продольно армируют кладочной сеткой с шагом по вертикали не более 1000-1200 мм.  Кладочная сетка должна заходить в швы кладки несущей стены.

Для вентиляции воздушного зазора в нижнем ряду облицовочной кладки устраивают специальные продухи из расчета 75 см2 на каждые 20 м2 поверхности стены. Для нижних продухов можно использовать щелевой кирпич, положенный на ребро таким образом, чтобы наружный воздух через отверстия в кирпиче имел возможность проникать в воздушную прослойку в стене. Верхние продухи предусматривают в карнизной части стены.

Вентиляционные отверстия также могут быть выполнены путем частичного заполнения цементным раствором вертикальных швов между кирпичами нижнего ряда кладки.

Установка окна и двери в трехслойной стене

Окно или дверь устанавливают в одной

плоскости с утеплителем

Размещение окна и двери в толще трехслойной стены должно обеспечивать минимальные теплопотери через стену в месте установки.

В трехслойной утепленной снаружи стене коробку окна или двери устанавливают в одной плоскости со слоем утеплителя на границе теплоизоляционного слоя — как показано на рисунке.

Такое расположение окна, двери по толщине стены обеспечит минимальные теплопотери в месте примыкания.

Посмотрите видеоурок на тему: как правильно выполнить кладку трехслойной стены дома с облицовкой кирпичом.

Советы застройщику

При облицовке стен кирпичом важно обеспечить долговечность слоя утеплителя. Наибольший срок службы обеспечит теплоизоляция плитами из ячеистого бетона низкой плотности или пеностекла.

Важно также снижать количество влаги в наружных стенах в зимний период. Чем меньше конденсируется влаги в утеплителе и облицовке, тем больше срок их службы и выше теплозащитные свойства. Для этого необходимо принимать меры по снижению паропроницаемости несущей стены, а для паропроницаемого утеплителя рекомендуется устраивать вентилируемый зазор на границе с облицовкой.

Для утепления трехслойной стены минеральной ватой лучше использовать плиты плотностью не менее 75 кг/м3 с вентилируемым зазором.

Стена, утепленная минватой с вентилируемым зазором, быстрее высыхает от строительной влаги и не накапливает влагу в процессе эксплуатации.  Утеплитель не горит.

Вариант с зазором обойдется дороже за счет увеличения общей толщины наружных стен и цоколя. Стоимость минераловатных плит также растет с увеличением их плотности.

Утепляя стены экструдированным пенополистиролом (ЭППС, XPS) можно несколько сократить затраты на строительство, за счет уменьшения общей толщины наружной стены и цоколя.

Не стоит утеплять трехслойную стену пенопластом и изделиями из минеральной ваты низкой плотности. Срок службы таких дешевых утеплителей будет небольшим.

Когда менять утеплитель? — ответ на этот вопрос Вы найдете в одной из статей на эту тему (ссылки ниже).

sami-stroim.com

Трехслойные стены с облицовкой из кирпича : Применение минваты URSA

Трехслойная конструкция наружных стен с кирпичной облицовкой – классика многоэтажного строительства. В таких конструкциях несущие нагрузки не передаются на утеплитель, поэтому для теплоизоляции стен подходят и минеральная изоляция, и экструдированный пенополистирол.
Слой теплоизоляции, уложенный между несущей и фасадной частями стены, позволяет повысить энергосберегающие свойства здания, защитить несущую стену от воздействия перепадов температур и продлить срок службы здания в целом.

Конструкция трехслойных стен с кирпичной облицовкой

Послойно трехслойная стена с утеплителем выглядит одинаково при использовании минеральной изоляции или экструдированного пенополистирола. Единственное исключение – ветрозащитная паропроницаемая мембрана. Ее нужно использовать при монтаже минеральной изоляции и вовсе не нужно – при утеплении экструдированным пенополистиролом.

  1. Внутренняя отделка
  2. Несущая стена
  3. Слой теплоизоляции URSA GEO / URSA XPS / URSA TERRA
  4. Ветрозащитная паропроницаемая мембрана URSA SECO A (при использовании минеральной изоляции)
  5. Гибкая связь с подвижным фиксатором
  6. Вентзазор между слоем изоляции и внешней стеной (при использовании минеральной изоляции)
  7. Слой облицовочного кирпича

Что касается монтажных работ, то при выборе того или иного утеплителя нужно учитывать, что они имеют заметные отличия.

Ниже рассмотрим порядок монтажных работ при использовании волоконной теплоизоляции, а также укажем, что можно упустить, а что необходимо учесть при работе с экструдированным пенополистиролом.

Рекомендации по монтажу минеральной теплоизоляции в трехслойных стенах с кирпичной облицовкой

  1. Минеральная теплоизоляция крепится на несущей стене благодаря гибким стеклопластиковым связям. Она нанизывается на предварительно закрепленные в стене стержни, а затем фиксируется с помощью подвижных фиксаторов и дюбелей.
  2. Плиты следует устанавливать плотно друг к другу, а шляпка дюбеля при этом должна прилегать вплотную к плите, но не зажимать ее поверхность.
  3. Сверху на минеральный утеплитель укладывается слой ветрозащитной паропроницаемой мембраны.
  4. Между теплоизоляцией и облицовочной стеной оставляется вентиляционный зазор – не менее 20 мм.
  5. После этого возводится внешняя кирпичная стена.

3 исключения из рекомендаций при монтаже экструдированного пенополистирола

  1. Для закрепления пенополистирола не нужны подвижные фиксаторы.
  2. В ветрозащитной паропроницаемой мембране нет необходимости.
  3. Вентзазор в этом случае не нужен – внешняя стена возводится вплотную к теплоизоляции.

Технические особенности теплоизоляции URSA

Минеральная изоляция URSA GEO/URSA TERRA

  1. Низкий коэффициент теплопроводности (чем ниже – тем лучше)
  2. Негорючесть
  3. Гарантия 50 лет от производителя
  4. Защита от влаги Water Guard ™
  5. Температура применения лежит в диапазоне от -60 до +280°С

Экструдированный пенополистирол URSA XPS

  1. Один из лучших показателей теплопроводности среди утеплителей
  2. Устойчивость к перепадам температур
  3. Устойчивость к воздействию влаги
  4. Ступенчатая форма кромки – плиты соединяются без зазоров
  5. Жесткая конструкция

Наружное утепление стен повысит комфорт проживания в доме, уменьшит его теплопотери, а также увеличит срок службы несущей конструкции. Гарантия на утеплитель составляет 50 лет – его можно будет заменить не раньше планового обновления фасада здания.





Рекомендуемые материалы Допустимые материалы

Рекомендации по монтажу изоляции:

  1. Несущая часть стены выполняется из монолитного или сборного железобетона, из керамического или силикатного кирпича, из керамических, бетонных, силикатных или природных камней или блоков.
  2. Установка теплоизоляции может осуществляться одновременно с возведением несущей части стены. В этом случае, для крепления теплоизоляции применяется базальтопластиковые или стеклопластиковые связи с подвижными фиксаторами.
  3. Теплоизоляция нанизывается на связи и прижимается подвижными фиксаторами. При использовании в качестве теплоизоляции пенополистирола подвижный фиксатор, как правило, не нужен.
  4. В том случае если несущая часть стены уже готова (реконструкция), крепление теплоизоляционных плит производится дюбелями для крепления теплоизоляции, либо при помощи базальтопластиковых или стеклопластиковых связей с подвижными фиксаторами и пластмассовыми дюбелями для закрепления связи на основании.
  5. Подвижный фиксатор арматуры и шляпка дюбеля крепления теплоизоляции должны плотно прилегать к поверхности теплоизоляции. Не допускается крепление теплоизоляции с зазорами между отдельными плитами, а также смятие поверхности утеплителя дюбелем.
  6. Облицовочный слой устанавливается вплотную к теплоизоляции, либо с зазором. В качестве облицовочного слоя могут использоваться керамические или силикатные кирпичи; керамические, бетонные, силикатные или природные камни; блоки правильной формы.
  7. При использовании плит из стеклянного штапельного волокна между теплоизоляцией и облицовочным слоем рекомендуется предусматривать воздушный зазор шириной не менее 20 мм, предохраняющий теплоизоляцию от увлажнения атмосферными осадками, проникающими капиллярным путем через облицовочный слой. В случае применения пенополистирола облицовочный слой устанавливается вплотную к теплоизоляции.

www.ursa.ru

правильные способы отделки газобетонных стен

Наружная отделка домов из газобетонных блоков кирпичом в наши дни очень популярна. Строение, которое возводится из этого материала, а затем обкладывается кирпичной кладкой, обходится намного дешевле, чем полностью кирпичное здание, при этом вид становится современным, более эстетичным и статусным с наименьшими вложениями. Но только ли во внешней привлекательности дело?

Преимущества и недостатки облицовки газобетонной стены кирпичом

Рассмотрим подробно преимущества и недостатки, которые имеет облицовка газобетона кирпичом.

Преимущества

  • Звукоизоляция.
  • Визуальная эстетика.
  • Укрепление строения.
  • Продление сроков службы.

Недостатки

  • При неправильной кладке в полости стены может скапливаться конденсат.
  • Дополнительные затраты на строительство и материалы.

Расходная статья ожидается в любом случае при обкладке здания, при этом газобетонные блоки являются одной из самых недорогих и устойчивых конструкций. Как сообщает «Инженерно-строительный журнал» №8 (2009 г) после проведения серьёзных испытаний на прочность и долговечность газобетонной стены с кирпичной облицовкой в 2009 году в Санкт-Петербурге выяснилось, что сроки существования такой стены варьируется от 60 до 110 и более лет. Рассматривалась единая климатическая зона и одинаковый по качеству материал.

Дом из газобетона облицованный кирпичом может иметь сроки эксплуатации разнящиеся практически вдвое.

Отчего такая разница в прочности и износостойкости? Оказалось, дело в наличие зазора и вентиляции между основой из газоблоков и кирпичной облицовкой.

Какие существуют способы облицовки газоблока кирпичом

Газоблоковую стену можно обкладывать несколькими способами. Имеется в виду расстояние между кирпичом и газобетонным блоком, а также наличие утеплителей, если предусмотрен зазор между стеной и облицовкой. Рассмотрим подробно каждый из них.

  1. Кладка без зазора
  2. Кладка с невентилируемым зазором
  3. Кладка с вентилируемым зазором

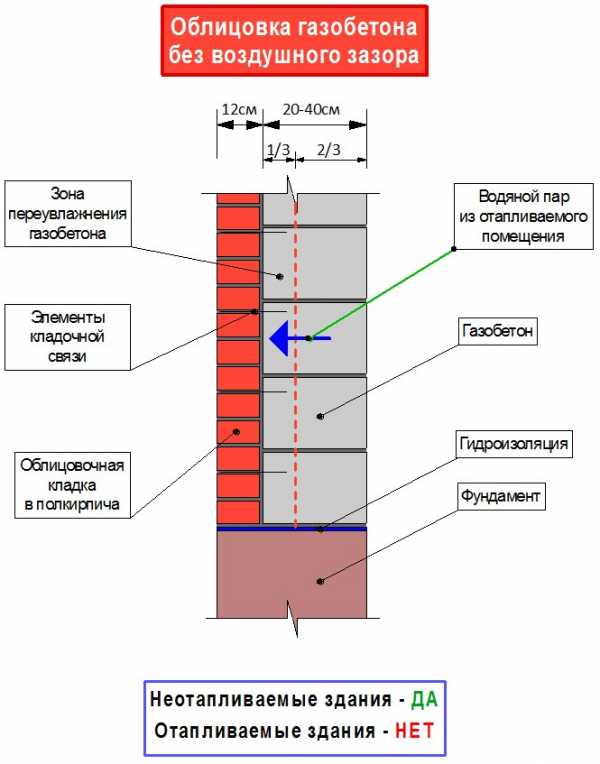

Плотная кладка без зазоров и вентиляции

Опасность скорейшего разрушения появляется в том случае, когда планируется использование отапливаемого помещения. То есть, разница температур внутри и снаружи дома существенно сократят сроки эксплуатации такого здания. При нагреве помещения изнутри, водяные пары начнут перемещаться через пористый газобетон наружу. При отсутствии зазора или утеплителя они будут накапливаться между газоблоком и кирпичом, разрушая оба материала. При этом конденсат скапливается неравномерно, что ускоряет процесс распада и деформации структуры газоблока. Наиболее экономически выгодным будет использование наружного утепления в виде минеральной ваты или отделки мокрой штукатуркой. Подобная отделка газобетона кирпичом (без зазора) применяется только к не отапливаемым зданиям.

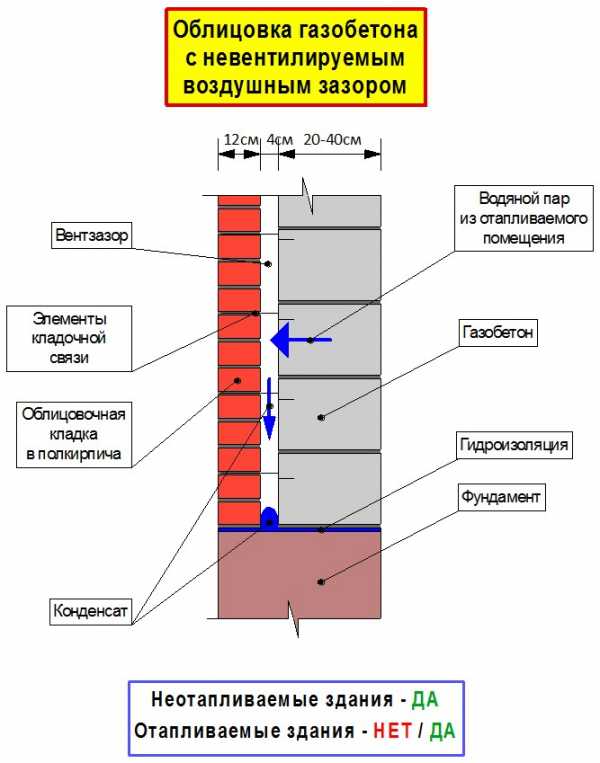

Кладка кирпичом на расстоянии от газоблоков без вентиляции

В правилах СП 23-101-2004 (Проектирование тепловой защиты строений) имеется предписание о принципе расположения слоёв между стеной и поверхностью облицовки, в котором говорится, что чем ближе к наружному слою стены, тем паропроницаемость материала должна быть ниже. В соответствии с пунктом 8.8 слои с большей теплопроводимостью и паропроницаемостью должны располагаться ближе к наружной поверхности стены. Английские специалисты после проведения ряда исследований объяснили, что надо располагать слои так, чтобы паропроводимость к наружному слою повышалась с разницей не менее, чем в 5 раз от внутренней стены. Если выбирается этот способ облицовки, то согласно правилам пункта 8.13 толщина невентилируемого промежутка должна быть не менее 4см, при этом слои рекомендуется разделять глухими диафрагмами из негорючего материала на зоны по 3м.

Отделка газобетона кирпичом с вентилируемым пространством

Этот способ облицовки наиболее рациональный с точки зрения технических характеристик материалов и долговечности строения. Однако возведение подобной конструкции должно производиться по определённым правилам (СП 23-101-2004 пункт 8.14).

Рассмотрим, как обложить дом из газобетона кирпичом с вентилируемым зазором между кладками по всем правилам. Воздушное пространство должно иметь толщину не менее 6см, но не превышать 15см. При этом теплоизоляцией служит сама газобетонная стена. Если этажность строения выше трёх, то в зазоры ставятся (1 раз на 3 этажа) перфорированные перегородки для рассечки потока воздуха. В кирпичной кладке должны быть сквозные вентиляционные отверстия, общая площадь которых определяется по принципу:

на 20кв.м площади 75кв.см отверстий. При этом отверстия, находящиеся внизу, делают с небольшим уклоном наружу для отвода конденсата из полости стены.

В том случае, если планируется утеплить газобетонную стену дополнительно до воздушной прослойки, то для этой цели используются теплоизоляционные материалы, плотность которых не менее 80-90 кг/м3. Сторона утеплителя, соприкасающаяся с прослойкой воздуха, должна иметь на поверхности воздухозащитную плёнку (Изоспан А, AS, Мегаизол SD и другие) либо другую воздухозащитную оболочку (стеклоткань, стеклосетка, базальтовая вата). Не рекомендуется использовать в качестве утеплителя эковату и стекловату, так как эти материалы слишком мягкие и недостаточно плотные. Также не разрешается применять пенопласт и ЭППС ввиду их горючести и паронепропускных характеристик. Когда осуществляется облицовка стен из газобетона кирпичом с дополнительным утеплителем на газоблоки, не применяются мягкие, неплотные, горючие материалы. Паропроводимость этих материалов должна быть довольно высокой, чтобы избежать образования конденсата.

Подводим итоги

Итак, какие же выводы можно сделать о способах облицовки газобетонных стен кирпичом? Для удобства сведём особенности каждого способа облицовки в таблицу:

ХарактеристикиОблицовка без зазораОблицовка с зазором без вентиляцииОблицовка с вентилируемым зазором
Кирпичная кладка+++
Защита газобетонной стены от внешних воздействий+++
ТеплоизоляцияНесущественное увеличениеУвеличение (сопротивление кирпичной кладки), уменьшение (повышается влажность газобетонной стены)Нет увеличения (вентиляция пространства между стенами)
Сроки эксплуатации, разрушение зданияПроисходит сокращение срока использования на 60%.Сокращение из-за влажности и конденсата.Не снижение или увеличение по причине отсутствия конденсата и регулируемой циркуляции воздуха.
Расходы на возведениеУвеличиваются затраты на фундамент, расширение (до 15 см), кирпич, раствор, гибкие соединения.Увеличиваются затраты на фундамент, расширение (до 19 см), кирпич, раствор, гибкие соединения.Увеличиваются затраты на фундамент, расширение (до 21 см), кирпич, раствор, гибкие соединения.
Рентабельность и целесообразностьЭкономически невыгодна по причине снижения теплоизоляции и срока эксплуатации.Отсутствие особой выгоды в большинстве случаев. Целесообразна только при ровном умеренном климате, не требующем отопления здания изнутри.Экономически мало выгодна, но целесообразна в случае необходимости кирпичной облицовки снаружи отапливаемых строений.

Таким образом, обкладывая газобетонную стену кирпичом, значительно сэкономить на материалах не удастся, увеличить теплоизоляцию также не получится. Единственные положительные аспекты – респектабельный внешний вид и увеличение срока службы, но это достигается при условии правильной организации строительных процессов, применении материалов и технологий, рекомендованных СП 23-101-2004.

Видео: как правильно облицевать стену из газобетона кирпичом

kapitel-1.ru

Облицовка наружных стен кирпичом. Декоративная облицовка

Облицовка наружных стен кирпичом позволяет сделать здание более эстетичным и дополнительно утеплить его. Кирпичная кладка имеет большой вес, это должно учитываться при устройстве фундамента перед возведением дома. Если данный фактор не был учтен, фундамент после постройки дома подливается на необходимую для кирпичной кладки ширину.

Деревянное здание можно облицевать кирпичом лишь после завершения усадки, то есть через год-полтора после его постройки. Облицовка кирпичом включает также укладку утеплителя и паропроницаемой пленки, которые предназначены для дополнительной теплоизоляции дома. Все этапы утепления и облицовки дома должны быть выполнены в определенной последовательности.

Сначала стены обрабатываются антисептическим составом, предохраняющим от гниения и жуков-короедов, который не создает плотную пленку и не нарушает паропроницаемость.

Для связки деревянной стены с кирпичной облицовкой используются полоски оцинкованной стали шириной 3-4 см: одним концом они прибиваются к стене, а затем сгибаются на 90 градусов. При кладке кирпичей эти полоски попадают в раствор, создавая тем самым дополнительное соединение стены и облицовки. Расстояние между связями — 3-4 ряда кирпича по вертикали и 0,5-1 м по горизонтали.

Следующий этап — укладка утеплителя, в качестве которого используются минеральная вата или стекловолокно. Все работы с этим материалом необходимо вести в специальном костюме, очках и респираторе — они защитят от мелких частиц стекловаты кожу и дыхательные пути.

Стандартная толщина утеплителя — 100 мм. Его можно класть в один слой или в два, используя материал толщиной 50 мм и укладывая второй слой внахлест с перекрыванием швов. Способ крепления утеплителя зависит от выбранного материала — у некоторых утеплителей на внутренней поверхности есть специальный клеящий слой, который крепко соединяется со стенами. Можно также использовать клеящую мастику. Компании, продающие утеплитель, предлагают пластмассовые дюбели с широкой шляпкой (так называемые грибы), но они не используются при утеплении деревянных стен.

Наиболее эффективный и надежный вариант крепления утеплителя — создание обрешетки на внешних стенах. В этом случае к ним прибиваются гвоздями или прикручиваются саморезами бруски, образующие решетку, в ячейки которой укладывается утеплитель. При этом необходимо помнить о полосках оцинкованного железа, которые должны проходить сквозь утеплитель или его швы.

Утеплитель будет выполнять свои функции лишь в случае, если сверху уложить слой ветрозащитной пленки, которая будет не только дополнительно препятствовать выходу тепла из дома, но и предохранять утеплитель от разрушения (выноса волокон) и защищать его от атмосферной влаги. Этот современный мембранный материал пропускает водяной пар наружу и предохраняет утеплитель и деревянные стены от гниения. Если использовалась деревянная обрешетка, ветрозащитную пленку крепят на рейки; если утеплитель был установлен с помощью мастики или самоклеящегося внутреннего слоя — на пленку гвоздями с широкими шляпками (грибками) прибиваются деревянные рейки (или другие материалы).

Следующий этап — укладка кирпичной стены, но не вплотную, а на расстоянии 4 см (для создания воздушного зазора). Вентиляционный зазор необходим, чтобы между стенами не скапливалась влага, которая губительно сказывается на теплоизоляции и состоянии деревянной стены. Приток и отток воздуха через вентиляционный зазор обеспечивают специальные отверстия, расположенные во втором ряду кирпичной кладки (с шагом 2-3 кирпича) и закрытые декоративными решетками, а также верхний зазор между кровлей и деревянной стеной.

Кирпич кладется с верхней части фундамента (цоколя), на который стелится двойной слой гидроизоляции — рубероида. Ширина фундамента для кирпичной кладки рассчитывается следующим образов: полкирпича (12 см), 4 см на воздушный зазор и дополнительно несколько сантиметров на архитектурные выступы — всего около 20-30 см.

Перед началом работ первый ряд кирпича рекомендуется положить без раствора, чтобы убедиться в правильности всех расчетов и учесть дверные и оконные проемы.

Кладка начинается с устройства угла. Сначала в одном углу выкладываются несколько рядов, они крепятся, устанавливается отвес для выравнивания, затем то же делается в другом углу.

После этого между ними туго и параллельно линии горизонта натягивается тонкий шнур (так называемый маячок), который ускоряет и облегчает укладку кирпичей и в течении всей работы неоднократно переставляется.

Второй ряд нужно сдвигать, то есть вертикальный шов первого ряда должен быть расположен посередине кирпичей второго ряда. При необходимости кирпичи можно раскалывать. Делается это с помощью молотка-кирочки: нужно слегка ударить по кирпичу с одной стороны, затем — с другой и, чтобы расколоть его полностью, нанести последний, более сильный удар.

Для смешивания раствора цемент и песок берутся в соотношении от 1:3 до 1:6 в зависимости от марки цемента и требований, предъявляемых к раствору. Чтобы раствор получился однородным, сначала перемешиваются песок и цемент, а затем постепенно добавляется вода. Силикатные (белые) кирпичи способны быстро впитывать влагу, поэтому, прежде чем класть кирпич на раствор рекомендуется обмакнуть его в холодную воду. Иначе после кладки он начнет брать влагу из раствора, снижая его прочность.

Самый легкий и быстрый следующий процесс кладки. Подготовленный раствор наносится на ряд длиной в 3-5 кирпичей. Затем левой рукой нужно взять кирпич, а правой — кельму и нанести ей небольшую порцию раствора на вертикальную сторону кирпича. Кирпич кладется не раствор на небольшом расстоянии от соседнего кирпича, после чего сдвигается, чтобы уплотнить вертикальный шов. Сверху нужно несколько раз стукнуть кельмой. Выдавленные остатки раствора аккуратно убираются кельмой.

После укладки нескольких рядов необходимо сделать расшивку швов для придания им четкого и ровного рисунка. Делается это с помощью различных расшивок, с помощь которых можно получить прямоугольную заглубленную, выпуклую, вогнутую или треугольную двухсрезную форму швов.

После завершения кладки рекомендуется обработать стены гидрофобизаторами — водоотталкивающими растворами, которые сохраняют паропроницаемость кирпича.




volnomuvolya.com

Кирпичные стены: методы кладки, облицовка, утепление

Правильно сложенные и скрепленные кирпичные стены отличаются прочностью, надежностью и долговечностью, хорошей звукоизоляцией. Однако чтобы построить дом из кирпича, потребуется много финансовых и временных затрат, не говоря уже о том, что эта работа еще и трудоемкая. Но результат стоит того, потому как готовая конструкция обладает высокими эксплуатационными характеристиками.

Разновидности стен

Устройство кирпичной стены может отличаться по структуре формирования стенки. В этом случае различают 2 группы:

  • Однородные. Выполняются методом сплошной кладки, при этом стены дома сформированы из пустотелых либо легких кирпичных блоков.
  • Неоднородные. Здесь часть стены из кирпича по толщине заменена специальной засыпкой, легкими бетонными плитами, теплоизолятором либо воздушной прослойкой.

А также кирпичные поверхности различаются по функциональному предназначению. Стенка бывает:

  • Наружная. Может выкладываться в полтора кирпича, для большей надежности проводится кладка в два кирпича.
  • Внутренняя несущая. Оптимальная толщина — 1,5 кирпича.
  • Перегородки. Формируются в один кирпич.

С учетом способа установки блоков (вдоль либо поперек), кирпичная кладка стен бывает:

  • тычковая;
  • ложковая.
Вернуться к оглавлению

Преимущества кирпичных стен

Небольшая толщина

Толщина будущей конструкции привязана к размерам самого материала.

Это одно из основных преимуществ кирпичного дома. Стандартный размер 1 керамического блока равен 250×120×65 мм. Строительные нормы предполагают формирование толщины стенок, кратной ½ кирпича. Получается, что стена, сложенная в полкирпича выходит в 120 мм, в 1 кирпич — 250, полтора — 380, стена в 2 кирпича равна 510 мм и в 2,5—640.

Вернуться к оглавлению

Экологичность

Стены из керамического кирпича отличаются воздухопроницаемостью, устойчивостью к грибкам и плесени. В состав блоков входят природные компоненты, такие, как:

  • глина;
  • песок;
  • вода.
Вернуться к оглавлению

Универсальность и прочность

Благодаря индивидуальным размерам кирпичных блоков получится выполнить кладку наружных и внутренних стен в оригинальном дизайне, воплотив в жизнь необычные идеи. Кирпич для несущих стен отличается особой прочностью и устойчивостью к воздействию механических факторов. Поэтому даже при возведении зданий в 3—4 этажа и более, блоки способны выдерживать нагрузку и не разрушаться.

Вернуться к оглавлению

Пожаробезопасность

Конструкция из такого материала не даст пожару сильно распространиться.

У строительного кирпичного блока очень низкая степень возгораемости, поэтому материал по праву можно считать огнеупорным и пожаробезопасным. Если дом загорится, внутренние перегородки не дадут огню распространяться по территории, и заблокируют очаг возгорания до приезда бригады пожарных.

Вернуться к оглавлению

Морозостойкость и теплоизоляция

В зонах с суровым климатом наружные стены возводятся из темного кирпича, который обладает высокой теплоемкостью и способностью накапливать и удерживать тепло. Однако это не единственное преимущество материала, потому как дополнительно он отличается высокой устойчивостью к низким температурам. Морозостойкость обозначается буквой F с числовым значением 25, 35, 50.

Вернуться к оглавлению

Долговечность и звукоизоляция

Если технология возведения здания правильная, раствор приготовлен качественно, а швы сформированы по всем правилам, такой дом прослужит не одно столетие, в то время как деревянные дома на его фоне будут отличаться обветшавшим внешним видом. А также важно иметь в виду, что кирпичные стенки характеризуются хорошей звукоизоляцией, надежно защищающей от уличного шума.

Вернуться к оглавлению

Устройство кирпичной стены

Методы кладки

Несущая конструкция может быть выложена “вприжим” или “вприсык”.

У каждой грани кирпичного блока есть название. Если возводить несущую стенку, то по технологии все блоки укладываются «на постель». Другие стенки, например, простенки или ограждения, формируются кладкой «на ложок». Самостоятельно можно выполнять кладку методами «врисык» либо «вприжим». Любые варианты надежны, отличие заключается лишь в том, какой шов получится в итоге.

Своими руками проще всего сделать кладку таким способом:

  • На сформированный рад наносится растворная смесь, далее, на расстоянии 10 см друг от друга кладутся кирпичи, формируется угловая часть.
  • Каждый блок поочередно сдвигается по раствору к соседнему, при этом на тычке кирпича собирается раствор, заполняя тем самым вертикальный шов.
  • Кладка ровняется и дополнительно простукивается киянкой, чтобы швы получились равномерными.
  • Лишнюю смесь, выдавленную из межкирпичного пространства, сразу убирают и кладут на место следующего блока.
  • Когда весь ряд будет готов, и растворная масса подсохнет, приступают к формировке швов.
Вернуться к оглавлению

Делаем правильные швы

Наружные стены с лицевым кирпичным слоем в момент возведения требуют правильной расшивки швов. Это не только улучшит внешний вид кладки, но и защитит ее от негативного влияния осадочной влаги, резких перепадов температур.

Одним из вариантов расшивки швов может быть “пустошевка”.

Рекомендуется проводить расшивку методом «впустошовку». Суть заключается в том, что при кладке между блоками остаются пустоты, которые потом заполняются специальной расшивочной смесью. Благодаря такой технологии слой раствора надежно заполняет пустоты, и швы не разрушаются. Стандартная толщина межкирпичного шва:

  • по горизонтали — 12 мм;
  • по вертикали — 10 мм.
Вернуться к оглавлению

Утепление

Чтобы обеспечить надежную теплоизоляцию дома, в момент постройки рекомендуется формировать трехслойные стены с кирпичной облицовкой. Основные элементы в этом варианте:

  • Несущая стена из кирпича. Является основной конструкцией, принимающей на себя большую часть нагрузок.
  • Слой утеплителя. Крепится к несущей стене, обеспечивает теплоизоляцию. Рекомендуется использовать каменно-ватные плиты толщиной 100 мм.
  • Облицовочный слой. Придает фасаду декоративный внешний вид, защищает утеплитель от воздействия внешних погодных и механических факторов. Выполняется из сайдинговых панелей, декоративной штукатурки, кирпичей.
Вернуться к оглавлению

Облицовка

Облицовочный материал нужно класть, когда сухая и теплая погода.

Возведение стен из кирпича облицовочного предназначения проводится в сухую, теплую погоду. Если во время кладки пошел дождь, стенку рекомендуется защитить полиэтиленом. При формировании кирпичной облицовки важно строго контролировать межкирпичные швы, следить, чтобы они не были слишком тонки или, наоборот, чересчур широкие. Помимо устройства фасада декоративным кирпичом, есть варианты отделки сайдингом, штукатуркой.

Штукатурочная смесь «короед» особо популярна для наружных работ. Она проста в применении, не требует специальных навыков при нанесении. Кроме того, штукатурка продается в различных цветовых решениях — желтая, красная, зеленая, голубая, коричневая. Для придания стенам романтичности и благородства, рекомендуется декорировать стены лепниной, однако такие работы стоит поручить мастерам, которые специализируются на отделке и декоре стен.

Вернуться к оглавлению

Заключение

Правильно возвести кирпичные стены своими руками возможно, если внимательно изучить все важные детали, схемы, виды кладки. Если это первая работа, то не рекомендуется браться за тяжелые проекты. Во время кладки важно контролировать ровность стен при помощи отвеса и уровня. Также необходимо правильно заделывать швы и не пропускать этот важный этап. При желании проводятся утеплительные и облицовочные работы, которые повышают эксплуатационные характеристики здания, продлевают срок его службы.

etokirpichi.ru

Кладка с облицовкой стен

Одновременно с возведением стен может вестись их облицовка из керамических лицевых, отборных стандартных, силикатных, бетонных лицевых кирпичей и других штучных изделий. При облицовке силикатным кирпичом цоколь, пояса, парапеты и карниз выполняются из керамического кирпича. Для наружного слоя могут также ис­пользоваться бетонные и керамзитобетонные блоки со шту­катуркой.

Кирпичная кладка с лицевым кирпичом.

Облицовка стен лицевым кирпичом производится при одновременном воз­ведении на том же растворе. Для облицовки, как правило, используют одинарный или утолщенный полуторный ли­цевой кирпич, укладываемый в наружную версту одновре­менно с кладкой обычных рядовых кирпичей по многоряд­ной системе перевязки (рис. 1).

Облицовка одинарным кирпичом может вестись также при выполнении основной кладки утолщенным полуторным кирпичом (камнем керамическим – 250 х 120 х 88 мм) или модульным полнотелым кирпичом 288 х 138 х 138 мм) (рис. 2).

Затем в уровне лицевых тычковых кирпичей кладку выравнивают рядовым нелицевым кирпичом, также уложенным тычками. После этого выкладывают внутреннюю часть стены из 3 рядов камней по цепной системе пере­вязки. Перевязывают облицовку через 4 ряда тычковыми кирпичами, защемленными во внутренней части стены.

Рассмотрим раскладку кирпичей при кладке прямого угла с использованием в качестве облицовки одинарного кирпича, а в основной кладке – утолщенного полуторного кирпича (рис. 3). Вначале выкладывают облицовочную версту, 1-й ряд которой состоит из целых кирпичей, уложен­ных тычком, а 4 следующих – из 3 ложковых рядов. Чтобы обеспечить перевязку вертикальных швов облицовочного слоя в углах кладки кирпича, в смежных тычковых рядах ук­ладывают трехчетвертки.

Облицовку утолщенным кирпичом (керамическим кам­нем) ведут методом обычной кладки. Сначала выкладывают облицовочную версту из тычкового и 3 ложковых рядов, а внутреннюю часть стены (на высоту ложковых рядов об­лицовки) возводят из рядового одинарного кирпича. Обли­цовочную версту выкладывают по многорядной системе перевязки. В углах стен в каждом тычковом ряду укладыва­ют ложком по 2 трехчетвертки. Прокладные тычковые ряды из утолщенного кирпича связывают облицовку с остальной частью стены. Кладка внутренней части стены и облицовки ведется по цепной системе перевязки.

Кладка из легкобетонных камней с облицовкой кирпичом.

Кладка, выполненная из 2 видов каменного материала, называется смешанной, или комбинированной. Как правило, комбинированная кладка состоит из мелкоштучных конст­рукционных и теплоэффективных материалов, при этом на­ружная часть выполнена из лицевого кирпича или других защитно-декоративных материалов, изделий и фасадных систем, а внутренняя – из теплоэффективных строитель­ных изделий, например, пенобетонных, газосиликатных или керамзитобетонных блоков. Поскольку между внутрен­ней и наружной частями стены размещают теплоизоляци­онный материал, такие конструкции обычно называют трехслойными.

Трехслойные стены чаще всего возводятся в 2 этапа: вначале кладут несущую внутреннюю стену с оставленны­ми анкерами, служащими для соединения всех слоев, за­тем одновременно монтируют термическую изоляцию и кладут фасадный слой из клинкерного или облицовочного кирпича.

Строительство из легкобетонных блоков в принципе аналогично строительству из кирпича. Ряды стеновых бло­ков перевязывают точно так же, как и ряды кирпича. При этом рисунок швов не играет никакой роли; здесь исполь­зуется только один тип перевязки – ложковый, когда каж­дый верхний блок перекрывает нижний на половину дли­ны. Блоки можно легко пилить вручную при помощи ножовки или ленточной электропилы.

Напомним, что кладку стен из легкобетонных блоков следует вести на цоколе из влагостойких материалов по гидроизоляции из рубероида с перехлестом полотнищ не менее 100 мм или гидроизола, гидростеклоизола, бикро-эласта и т. п. Высота цоколя наружных стен должна состав­лять не менее 400 мм от отмостки.

Кладку ведут от углов здания, отступив от облицовоч­ных рядов на величину воздушного зазора для заполнения эффективным утеплителем. Кладка легкобетонных блоков должна осуществляться на клею, что приводит к значитель­ному сокращению связующего материала. Такая кладка выглядит эстетично, не требует трудоемких отделочных работ и повышает термическое сопротивление ограждаю­щих конструкций. Однако на практике нередко применя­ется «дешевый» пено- или газобетон, размеры которого имеют существенные отклонения от нормы, и кладка бло­ков осуществляется на раствор, что сводит все теплотех­нические достоинства этого материала на нет. В случае кладки на раствор рекомендуется применять цементно-из­вестковый раствор марки 25 или выше (состав по объему: цемент М400-500, известь, песок – 1 : 0,9 : 8).

Минимальную ширину простенков в несущих стенах определяют расчетом, но не менее 1 030 мм. Для перекры­тия оконных и дверных проемов применяют железобетон­ные перемычки, с заходом на простенки из блоков не ме­нее 250 мм. При этом под опоры перемычек укладывают арматурные сетки с ячейками 70 х 70 мм из стержней диа­метром 4 мм.

Утеплитель закрепляется на готовой несущей стене из легкобетонных блоков проволочными анкерами, предвари­тельно заложенными в кладку (роль фиксаторов играют специальные шайбы с антикоррозионным покрытием), или специальными тарельчатыми дюбелями из расчета не ме­нее 5 шт. на 1 м2. Для защиты волокнистых утеплителей от продувания их укрывают со стороны воздушной прослой­ки ветрозащитным стеклохолстом или иным соответствую­щим материалом (например, мембраной типа «Тууек»). При этом следует учитывать, что между утеплителем и облицо­вочным слоем необходимо оставлять еще и дополнитель­ный вентиляционный зазор шириной 20-40 мм.

Наружная стена, которая защищает утеплитель от не­благоприятных внешних воздействий и формирует фасад здания, сооружается из облицовочного кирпича (или лег­кобетонных блоков со штукатурным слоем). Ее толщина – 1/2 кирпича.

Чтобы обеспечить вентиляцию стен, в нижнем ряду кладки устраивают специальные продухи – зазоры между торцами некоторых кирпичей шириной 10-12 мм из рас­чета 75 см на каждые 20 м2 поверхности стены (рис. 4). Как правило, каждая готовая стена в итоге должна иметь 4 отверстия в первом ряду кладки и 4 отверстия в верхней, карнизной части дома. Шаг между отверстиями не должен превышать 4 м.

Для нижних продухов можно использовать щелевой кирпич, положенный на ребро таким образом, чтобы на­ружный воздух через отверстия в кирпиче имел возмож­ность проникать в воздушную прослойку в стене. Венти­ляционные отверстия также могут быть выполнены путем частичного заполнения цементным раствором вертикаль­ных швов между кирпичами или блоками нижнего ряда кладки. Ограничительная деревянная рейка, помешенная в середине вертикального шва, позволит оставить его ниж­нюю часть не заполненной раствором.

Внутренний и наружный слои ограждающей трехслой­ной конструкции должны быть связаны между собой гиб­кими связями (рис. 5). С позиции теплотехники послед­ние являются мостиками холода и могут значительно снизить термическое сопротивление всей ограждающей конструкции. При этом самое большое снижение теплосопротивления дает применение жестких кирпичных связей, поэтому они устраиваются реже. Использование связей из нержавеющей стали значительно уменьшает теплопотери.

В этом случае стены связаны друг с другом закладными элементами, выполненными в виде скобы из арматуры диа­метром 4-6 мм. Отогнутые в разных плоскостях законцовки каждой скобы располагаются в слоях раствора соединяе­мых стен – в каждом ряду камня (через 3 ряда кирпича по высоте) на расстоянии не более 750 мм. Анкеры закрепля­ются в горизонтальных или вертикальных швах кладки при глубине заведения анкера в стену не менее 120 мм. Также можно использовать Т-образные анкеры из полосовой не­ржавеющей стали толщиной 4 мм. Весьма распространенные в строительстве сварные сетки из арматуры диаметром 4- 6 мм и с ячейками 50 х 50 мм наименее предпочтительны. Арматурные сетки устанавливают через 6 рядов облицовоч­ного кирпича.

Оптимальным можно считать применение гибкой стеклопластиковой или базальтопластиковой арматуры, облада­ющей очень низкой теплопроводностью: в этом случае теплопотери, как правило, не превышают 2%. Такие связи укладываются в швы кладки на глубину 60-80 мм на рассто­янии 600 мм друг от друга по высоте стены и 500-1000 мм вдоль стены (2-5 шт. на 1 м2).

www.praktika2000.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
