видео-инструкция по монтажу своими руками, особенности перегородок из кирпича

Кирпич — это строительный материал, который имеет неплохие звукоизоляционные характеристики. Какой должна быть звукоизоляция кирпичной стены, если ее нужно повысить? Какие особенности в выборе материала нужно учитывать? Как правильно рассчитать индекс звукоизоляции стен?

Кирпич обладает высокой звукопроницаемостью, поэтому его необходимо обшивать звукоизоляцией.

Перед тем как выбирать тип материала для звуко- и шумоизоляции, необходимо знать, какая конструкция стены находится в конкретном помещении. Чаще всего в помещениях используются 2 вида конструкций:

  1. Однослойные. При их возведении устанавливается один или несколько слоев, жестко связанных между собой.
  2. Многослойные. При их возведении используются различные строительные материалы, которые не имеют жесткого соединения между собой.

В стандартных домах, которые возводились несколько десятков лет назад, толщина стены из кирпича равна 250 мм.

Основные правила звукоизоляции стен

Распространение шума в здании.

Для достижения высоких показателей шумо- и звукоизоляции в здании, необходимо соблюдать такие правила:

  1. Оптимальная масса стены. Чтобы звуковые колебания не проходили сквозь стену, необходимо увеличить массу облицовки. Здесь может использоваться полнотелый кирпич, газобетон, шлакоблок, оштукатуривание. Важно, чтобы применяемые материалы были разной плотности, а слои минимально соприкасались друг с другом.
  2. Максимальная герметичность. Вся установленная конструкция должна быть герметичной, для этого нужно уделять особое внимание розеткам, дверным порогам, уплотнителю в дверных проемах. При выполнении работ нужно проверить все альтернативные пути передачи звука в помещении, вплоть до вентиляционных ходов.
  3. Выбор правильного звукового поглотителя. Чтобы устранить эффект барабана внутри перегородки, можно воспользоваться акустическими базальтовыми плитами.

Выбирая конструкцию для изоляции, нужно руководствоваться такими параметрами:

  • стены в вестибюлях, перегородки в коридоре квартиры должны иметь индекс 54 дБ — это высокая степень комфорта, при 52 дБ — средняя, при 50 дБ — низкая;
  • для спален, кухни — 43 дБ — высокий уровень, 42 и 41 — средний и низкий;
  • для стен кухни, туалета и ванной показатели должны быть на уровне от 47 до 50 дБ, чтобы звуки не проникали внутрь и не выходили за пределы комнаты.

Чтобы рассчитать индекс, необходимо учитывать толщину стен перегородок, выбрать материал, который будет использоваться.

Какие шумы могут присутствовать в квартире?

Выбор строительных материалов для изоляции должен основываться на видах шума, который бывает в помещении.

Воздушный шум распространяется по всему помещению и взаимодействует с ограждающими конструкциями. При таком контакте в конструкции начинаются колебательные движения, помогающие шуму проходить в другую комнату.


Уровень громкости различных звуков.

Ударный шум быстро проникает через конструкцию и является вибрационным сигналом. Чаще всего такие шумы проникают из соседних квартир в виде шагов, стуков.

Чтобы исключить любой из этих видов шума, нужна звукоизоляция перегородок с использованием материалов, снижающих силу и громкость проходящих звуков. Среди материалов, которые помогут решить этот вопрос, специалисты советуют использовать звукоизоляционные и звукопоглощающие. Каждый из этих видов имеет свои характеристики, четкие границы использования, которые прописаны в СНиП.

Сегодня кирпичные дома все больше выбираются застройщиками, так как у их стен высокая степень звукоизоляции и шумоизоляции. Выбрать материал, который поможет полностью нейтрализовать шум, невозможно, но снизить его уровень вполне реально.

Некоторые люди думают, что от толщины стены зависит уровень проводимости шума. Это ошибочное мнение, кладка в полкирпича, кирпич и 2 кирпича отличается на 5 дБ (индекс звукоизоляции).

Сегодня сеть строительных супермаркетов предлагает широкий выбор материалов для изоляции перегородок. Чтобы выбрать необходимый вид материала, нужно знать его особенности, характеристики.

Пенополистирол — надежный и востребованный материал

Звукоизоляция перегородок пенополистиролом считается самой доступной. Такие стены могут выдерживать нагрузку до 6 т/ м². Производитель дает высокую гарантию на срок службы — до 50 лет. Но стоит понимать, что этот материал в строительстве используется не так давно, поэтому гарантийный срок — это проверка во время тестирования, а точные данные будут только через несколько десятков лет после эксплуатации в конкретных помещениях.

Выбирая этот материал для своих перегородок, необходимо учитывать такие характеристики:

Схема отделки стен пенополистиролом.
  • минимальные показатели паропроницаемости и водопоглощения;
  • легкость в установке;
  • высокая степень прохождения звука, так как материал состоит из большого количества пустот;
  • материал не подвержен воздействию грибка и плесени, его не едят грызуны;
  • является экологически безопасным материалом.

Если выбор пал на этот материал, то нужно знать, что он легко возгорается и выделяет едкий дым при горении.

Пенополиуретан — хорошая шумоизоляция и утепление стен

Пенополиуретан выбирают для тех перегородок, в которых нужно не только снизить прохождение шума и звука, но и утеплить их.

Этот материал обладает такими характеристиками:

  • не подвержен воздействию агрессивной среды;
  • его не повреждают грызуны, грибок и плесень;
  • при резком перепаде температурных режимов не теряет свою форму;
  • перегородки длительное время не изнашиваются;
  • гарантийный срок службы до 40 лет;
  • легко крепиться на стены из кирпича, нет необходимости в дополнительных элементах крепления.

Шумоизоляция пенополиуретаном должна выполняться только в специальной одежде, которая поможет защитить кожу от негативного воздействия компонентов материала.

Пробковая плита — экологически чистый и надежный материал

Перегородки стен из кирпича можно обшить пробковыми плитами.


Принцип звукоизоляции.

Сам материал состоит только из натуральных компонентов, которые не оказывают пагубного воздействия на организм человека.

Шумоизоляция из такого материала будет иметь такие характеристики:

  • низкая теплопроводность;
  • длительная эксплуатация;
  • возможность использования плит не только для изоляции перегородок, но и в качестве облицовочного материала;
  • при деформации быстро возвращается в прежнее состояние;
  • отталкивает пыль, гипоаллергенен;
  • не распространяет пламя и не выделяет токсические вещества при тлении;
  • пробковая плита — это лучшая изоляция для стен из кирпича, так как быстро гасит вибрационные и звуковые колебания.

Применяется и минеральная вата — недорогой и практичный материал. Шумоизоляция минеральной ватой в квартирах используется уже длительное время. Несмотря на то, что этот материал недорогой, его устанавливают все меньше и меньше по следующим причинам:

  • монтаж должен осуществлять только специалист, чтобы при эксплуатации избежать пагубного воздействия материала на здоровье человека;
  • установка минваты на перегородки требует наличия каркасной конструкции;
  • после монтажа помещение будет уменьшено на несколько сантиметров с каждой стены.

Гипсокартон — недорогой и практичный материал

Схема отделки стен гипсокартоном.

Шумоизоляция гипсокартоном — это оптимальный вариант для тех, кто хочет не только защититься от шума и звука, но и сделать перегородки ровными. Установка гипсокартона предполагает монтаж металлического каркаса. Чтобы шумоизоляция была на высоком уровне, необходимо выполнить следующие условия:

  • монтируемый гипсокартон должен быть не тоньше 40 мм;
  • для воздушного пространства необходимо выбирать звукоизоляционный материал, изготовленный на основе базальтового волокна;
  • в местах соединения перегородки с потолком необходимо использовать специальную звукоизоляционную ленту;
  • крепежи, которые будут использоваться при монтаже, должны быть звукоизоляционными;
  • все стыки между плитами гипсокартона нужно заделывать герметиком;
  • после установки перегородок их нужно зашпаклевать и нанести декоративное покрытие.

Панели из полиэтилена — основа для звукоизоляции под обои

Для стен из кирпича, которые будут декорироваться обоями, можно использовать панели из полиэтилена. Толщина таких плит должна быть не менее 5 мм. Чтобы монтировать такие плиты на стену, их нужно нарезать на куски, соответствующие размерам стены.

Затем со стен снимаются старые обои, убирается слой штукатурки до кирпичной кладки и устанавливается плита. Крепить такие плиты можно при помощи специального клея для тяжелых обоев. Когда стена полностью подсохнет, стыки проклеивают бумажной лентой, и можно клеить новые обои.

Такой вариант считается бюджетным, но по своим характеристикам ненамного уступает другим.

//www.youtube.com/watch?v=aOYHU_i0TIA

Звуко- и шумоизоляция стен — это залог комфортного пребывания в любом помещении. От того насколько грамотно будет рассчитан индекс поглощения шума, выбран необходимый материал, будет зависеть качество жизни человека в квартире.


kubkirpich.ru

Звукоизоляция в квартире и коттедже. Способы защиты от шума для стен и перегородок

Нормативная документация регламентирует нам значения индексов изоляции воздушного шума для внутренних стен и перегородок, не имеющих дверных блоков. Внутрикомнатные и межкомнатные двери по параметрам изоляции шумов нормировать смысла нет – это очень низкие показатели. Поэтому и стены, имеющие двери по показателям звукоизоляции не нормированы. Одна из причин низкой шумозащиты дверей – необходимость обеспечения в доме естественного воздухообмена посредством создания циркуляционных потоков. Минимальные площади переточных отверстий в дверях для естественного вентилирования = 0,020 м2. На шумозащите выполнение данного требования норм по вентиляции сказывается фатально. Чтобы эффективно защитить тихие помещения (спальни, детские) от шума, возникающего в оживленных помещениях днем, планировка дома должна включать коридоры, а двери должны быть расположены в плане двумя линиями.

Немного справочной информации: допустимые значения ударного шума для стен и перегородок не нормируются. Rw - индекс изоляции воздушного шума ограждающих конструкций, измеряемый в децибелах (умноженное на десять значение десятичного логарифма отношения: звуковая энергия, падающая на ограждение/звуковой энергии, которую это ограждение пропускает). Rw принят для оценки воздушной звукоизоляции, как сопоставление частотных характеристик изоляции воздушного шума с нормативом в определенном спектре (диапазон 100-3150 Гц). Оценить звукоизоляцию можно одним числом – как для стены и перегородки, так и для перекрытия. Расчетный или фактический индекс Rw должен быть больше указанного в таблице нормируемого индекса (в отличие от величины индекса уровня ударных шумов, который должен быть как можно меньше).

Некоторые значения норм воздушного шума
Ограждающая конструкция, ее название и месторасположениеRw, дБ
п.7 междуквартирные стены и перегородки, а также ограждения между квартирой и офисом, лестничной клеткой, коридором, вестибюлем, холлом52
п.8 стена между квартирными помещениями и магазином55
п.9 стена и перегородка, разделяющая квартиру и спортзал, ресторан, кафе57
п.10 перегородка без двери междукомнатная, или между комнатами и кухнями43
п.11 перегородки между санузлами и комнатами в одной квартире47
п.12 стены и перегородки между комнатами в общежитиях50
п.13 входная дверь квартиры, выходящая на лестничную клетку, в коридор или вестибюль32

Особенности звукоизоляции в каркасных перегородках

  • Под нижним профилем каркаса в бетонной стяжке пола устраивают компенсационный шов - щелевой зазор, для снижения передачи колебаний через стяжку пола в смежное помещение.
  • Под нижний профиль каркаса по всей длине подклеивают эластичную звукопоглощающую прокладку с той же целью – предотвращение передачи колебаний на соприкасающиеся с ней конструкции.
  • Между слоями обшивки перегородки помещают звукопоглощающий заполнитель, плотно и без зазоров. Щелевой зазор оставляют между звукоизоляционным вкладышем и обшивкой со стороны наиболее шумного помещения – эта мера повышает звукоизолирующие качества перегородки.
  • Листы обшивки, выполненные из перфорированных плит, отражают меньше звуковых волн, чем гладкие – часть энергии колебаний гасится, и это повышает звукоизоляцию перегородки.

Справочно: перегородки суммарной толщины 125 мм, с профильным каркасом шириной 10 см и двусторонней обшивкой листами ГКЛ, имеющее внутреннее заполнение акустической минеральной ватой толщиной 10 см, оцениваются по индексу изоляции воздушного шума Rw в 49 дБ. Для сравнения – кирпичные перегородки со слоем штукатурки с обеих сторон и суммарной толщиной 15 см имеют показатель по защите от воздушного шума Rw несколько худший: 47 дБ.

Различные модификации каркасных перегородок, имеющих гипсокартонную обшивку с обеих сторон и стальной каркас, способны при обеспечении всех мер шумозащиты обеспечить индекс Rw о от 40 до 68 дБ в зависимости от суммарных толщин от 10 до 25,5 см.

Звукопоглощающей прослойкой в каркасных перегородках принимаются плитные материалы из специальных минеральных ват, обладающих акустическими свойствами гасить шумы. Ваты-акустики отличаются от обычных теплоизолирующих минват ориентацией волоконного строения. В результате динамическая жесткость плитного материала уменьшается, и звуковые колебания теряют больше энергии при прохождении сквозь слой теплоизолятора, также больше энергии поглощается слоем минваты. Теплозащитные свойства акустического материала остаются высокими.

Плотность звуко- и теплоизоляционных изделий для вертикальных конструкций стен и перегородок не рекомендуют принимать меньше, чем 50 кг/м3, поскольку чем легче материал волокнистой структуры, тем меньше его жесткость и больше вероятность сползти под собственным весом или слежаться. На рынке имеется немало видов акустических минераловатных матов под разными торговыми марками, как правило, плотность их не меньше, чем 54-55 кг/м3.

Особенности обеспечения звукоизоляции в кирпичных и блочных перегородках

  • Для повышения звукозащитных свойство важно выполнять заполнение швов раствором полностью, кладка в пустошовку недопустима. Кроме того, оштукатуривание делают с обеих сторон перегородки, минимальный слой 20 мм.
  • Если требуется повысить индекс звукоизоляции кирпичной (блочной)стены максимально, то кладку выполняют в два слоя, с минимальным просветом в 4 см. Заполнение воздушного просвета делают звукопоглощающими материалами – минеральными ватами или плитным пеностеклом.
Справочно: фактические значения показателя звукозащиты для кирпичных и блочных стен
конструкция и толщина стены или перегородки Rw, дБ
стена в два кирпича, при толщине 53 см, с двумя слоями штукатурного покрытия60
стена в один кирпич, при толщине 28 см, с двумя слоями штукатурного покрытия54
стена в полкирпича, при толщине 15 см, с двумя слоями штукатурного покрытия47
стена в полкирпича, при толщине 15 см, с двумя слоями штукатурного покрытия, из пустотного кирпича37
стена в полкирпича, при толщине 15 см, из силикатного кирпича с двумя слоями штукатурного покрытия52
стена из ячеистобетонных блоков, при толщине 18 см с двумя слоями штукатурного покрытия44

Меры повышения звукозащитных свойств для существующей стены и перегородки

Чтобы повысить шумозащитные качества существующей стены, можно выполнить облицовку листами ГКЛ по примыкающему каркасу из металлопрофиля. От каркасной перегородки такая конструкция будет отличаться тем, что обшивку делают с одной стороны от звукоизоляционной прослойки, а с другой роль «облицовки» выполняет существующая стена.

Пристенные каркасы выполняют из потолочного профиля 60*27 мм. Стоечный профиль крепят к стене посредством специальных звукоизолирующих крепежей с вибропрокладками. Верхнее крепление стоечного профиля делают от уровня потолка на 100 см, а нижнее – от уровня пола на 75 см. Направляющие профили укрепляют с прокладкой изолирующей эластичной ленты. В воздушный просвет между стоечными профилями и существующей стеной закладывают минераловатные маты из акустической ваты толщиной 5 см, минимальной плотности 45 кг/м3. От горизонтального уровня стены до минераловатной плиты оставляют воздушные зазоры не меньше 1,5 – 2,0 см.

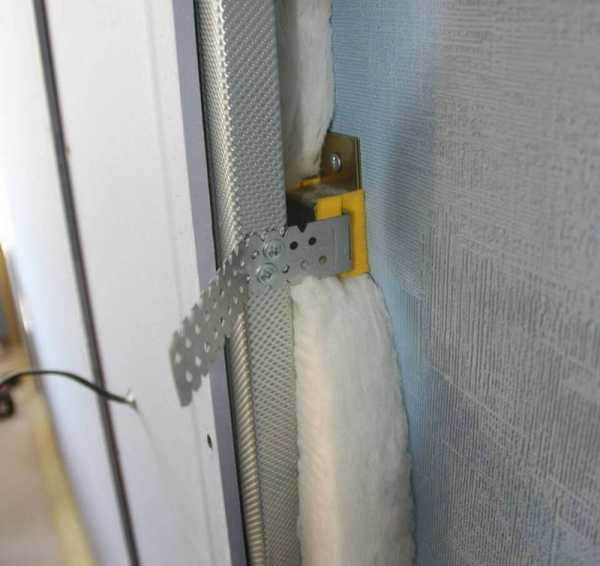

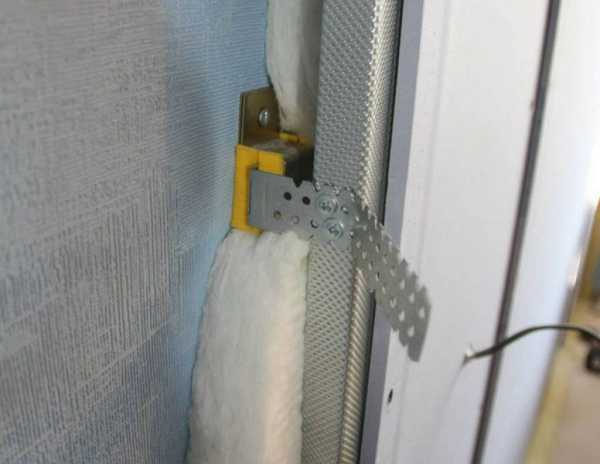

Под облицовку ГКЛ алюминиевые или стальные профили стоек обклеивают эластичными лентами. Толщина ГКЛ для обшивки 12,5 мм. Второй слой ГКЛ повышает звукоизолирующую характеристику. Чем больше плотность примененных листов обшивки, тем лучше будет шумозащита. Гипсоволокнистый лист плотнее гипсокартона, и предпочтительнее для облицовки. Шпаклевка швов по первому слою ГКЛ или ГВЛ обязательна.

Чтобы еще сильнее повысить шумозащитные параметры перегородки, возможно поместить между двумя слоями облицовочных листов ГКЛ или ГВЛ защемленную вязкоэластичную полимерную мембрану - синтетик высокой плотности и упругости. увеличение индекса звукоизоляции Rw составит 17 дБ.

Нижний слой облицовки можно выполнить не листом ГВЛ, а сэндвич-панелью со звукоизолирующими свойствами.

Повышение шумозащиты стены облицовкой из сэндвич-панелей

Звукоизоляционные панели со строением сэндвич сейчас востребованы, поскольку имеют преимущества перед монтажом изолированных облицовок на каркасе. Плюсы применения сэндвич-панелей: крепеж непосредственно на стены без устройства металлокаркаса и уменьшение суммарной толщины звукозащитной перегородки, и тем самым сокращение потерь в площадях комнат. Но имеется и минус – технология крепежа сэндвич-панелей требует ровной поверхности стены. Если имеется кривизна, трещины или выбоины, то стену выравнивают штукатурным слоем.

Строение сэндвич-панели: плитная форма с определенным количеством прослоек, имеющих вариации свойств – различия плотностей и структурного строения каждого слоя. Разница свойств плотностей и структур обуславливает множественные циклы отражений звуковых колебаний внутри сэндвич-панели с частичным поглощение энергий волны в каждом цикле. Монтаж сэндвич-панелей осуществляют посредством виброизоляторов – особых крепежных узлов, разрабатываемых производителями. Распространены панели сечением от 0,8 до 15 см, чем толще – тем выше индекс изоляции воздушного шума. Стыковка сэндвич-панелей выполняется замковым соединением типа паз-гребень. Отделкой сэндвич-панелей служат листы ГКЛ. Защемленный между финишной облицовкой и сэндвич-панелью слой из вязкоэластичного полимера значительно повышает показатель индекса звукозащиты – до 22 дБ.

Пример состава акустической сэндвич-панели SoundGuard (возможны аналоги и других торговых марок): основа – прочный целлюлозный многослойных гофрокартон. Панель имеет внутри распределенные камеры с заполнителями. В качестве звукопоглотителя в камера может быть кварцевый песок, минеральная крошка из полевого шпата и кварца в смеси различных фракций и виброуплотненная. Уплотнение и применение плотных минералов разнофракционного состава повышает удельный вес SoundGuard. Кроме того, разнородные по плотности и структуре чередующиеся слои звукопоглотителей создают интегрированную плиту с упругими свойствами виброгашения. разделенные, не имеющие физической связи частицы минерального разнофракционного заполнителя поглощают большую часть энергий звуковой волны и рассеивают ее внутри панели. Применяются SoundGuard, как и другие сэндвич-панели, имеющие в качестве каркаса гофрокартон – только в условиях обогреваемого помещения без повышенной влажности.

Сэндвич-панель, имеющая толщину 1,5 см и отделочный гипсокартонный слой, повышает индекс звукоизоляции воздушного шума до 11 дБ.

Габариты сэндвич-панелей составляют 0,8*1,2 м при толщинах 0,8-1,7 см и массе от 10,6 до 20,5 кг. При установке можно распиливать сэндвич-панели ручными или торцевыми электрическими пилами, с аккуратностью, поскольку засыпной звукопоглотитель незначительно высыпается. Поэтому отпиленные кромки изолируют с помощью строительного скотча.

Крепят сэндвич-панели к стенам посредством специальных дюбелей из пластика, разработанных специально для этой цели. Дюбель-гвозди имеют акустические свойства. Все герметизирующие составы также должны иметь пометку – акустик. Герметизируют сэндвич-панели по стыкам, а также заделывают участки крепления. В узлах прохода через стены трубопроводов применяют также герметики с акустическими свойствами. После окончания установки сэндвич-панели по стыкам зашпаклевывают и проклеивают лентами. Финишную гипсокартонную отделку крепят на сэндвич-панели клеевыми составами шахматкой 30*30 см и фиксируют саморезами с интервалом 0,4 м.

Один из вариантов состава сэндвич-панели: крепление к плите ГВЛ слоя минваты-акустика и устройства виброизолирующих гнезд для последующего монтажа сэндвич-панели на стену. Выполняются все операции с заводским качеством, но объекте остается только смонтировать сэндвич-панель посредством крепления в готовые гнезда. Рынок предлагает и другие модификации сэндвич-панелей – с полимерными звукопоглотителями из вспененного пенополиэтилена, пенопласта, ЭППС (экструдированного пенополистирола). Но по параметрам шумозащиты эти звукопоглотители не достигают уровня защиты сэндвич-панелей с гранулированными минеральными заполнителями.

Хорошие результаты дает применение в качестве шумозащитной панели плит из пеностекла. Пеностекло является отличным изолятором и тепла, и шума, и считается более технологичным и экологичным материалом по сравнению с минеральными ватами. При плотности плиты из пеностекла около 150 кг/м3 и толщине 10 см можно добиться повышения индекса защиты от воздушного шума до 27 дБ. Выпускаются плиты с толщинами от 4 до 18 см. При использовании пеностеклянных плит по стыкам, примыканиям в стенах и перекрытиях недопустимо появление щелей и растрескивание, поскольку это сведет на нет всю шумозащиту. Все участки, где возможны температурно-усадочные деформации от нагрузок или влияния среды, выполняют с компенсационными зазорами и заделкой эластичными герметиками. Если трещина в стене или перегородке появилась в строительном процессе или последующей работе ограждающей конструкции, то необходим ремонт и заделка – трещину расшивают на максимальную глубину и заполняют растворной смесью и/или эластичным герметиком. Угловые трещины особенно нежелательны – они проводят звуки «лучше» остальных.

Методы шумозащиты мансардных помещений

В утепленной мансарде не будет уютно, если по крыше грохочет дождь, слышны все завывания ветра, а само кровельное покрытие вибрирует с и сотрясается в такт плохой погоде. Чтобы иметь комфорт в мансардном помещении, нужно соединять все элементы стропильной системы и с ограждающими конструкциями мансард, применяя только звукоизолирующие эластичные крепления.

Шумоизолирующий крепеж выполняет задачу акустического разделения несущих и ограждающий конструкций с источниками шумов и вибраций, а также и звукоизолирует их. Крепежи со свойствами гасить вибрацию и поглощать шумы разработаны во многих вариантах и имеют различия для разных областей применения и разных конструкций, а также могут иметь разные виды эластичных элементов. Звукоизоляционные плиты монтируют не только над жилыми мансардами, но и в междустропильном пространстве и на перекрытиях – все эти меры затратны, но позволяют добиться значительного или полного гашения шумов и комфорта в доме, включая мансарды.

Звуковые волны способны передавать любые стыки, имеющие воздушный зазор. Чтобы исключить влияние акустических мостов, пользуются методами:

  1. Уложить на перекрытие нежилой мансарды теплоизоляцию – значит понизить передачу звуковых колебаний между помещениями косвенным путем.
  2. Обшить стену мансарды с укладкой под финишную облицовку звукопоглощающего материала.
  3. Продлить теплоизоляцию, проложенную между стропильными ногами и на нежилые участки мансард.
  4. Под стоечный каркас мансарды проложить звукопоглощающую эластичную прокладку для акустического разделения конструкций.
  5. Выполнять усиленную звукоизоляционную облицовку шумных помещений – игровых и музыкальных комнат, домашних кинозалов – вместе с необходимой теплоизоляцией, причем применяя перфорированные обшивки.
  6. По кровельным скатам укладывать утолщенный слой теплоизоляционного материала, для одновременного повышения шумозащитных свойств.

stroyfora.ru

Индекс изоляции воздушного шума кирпичной кладки

Индекс изоляции воздушного шума кирпичной кладки, как его повысить.

Все знают о том, какое негативное действие оказывают различные шумы на организм человека. Сегодня большинство жителей планеты проживают в крупных городах, с повышенным шумовым эффектом.

Это и шумные соседи, непрерывный поток транспорта, грохот со строительных площадок и так далее. Неудивительно, что в такой обстановке человек мечтает о тишине. Хочется прийти домой, закрыть дверь и отгородиться от шума, стресса, суеты. Хорошенько отдохнуть, снять напряжение или просто выспаться, и чтобы при этом никто не мешал.

Комфортный, безвредный для человека звуковой фон, считается шум мощностью от двадцати до тридцати децибел. Всё, что выше этого показателя - оказывает нагрузку на нервную систему. А вот шум выше восьмидесяти децибел наносит тот, или иной вред на организм. Для вашего сведения, звуковой фон в метро - сто децибел.

Как улучшить звукоизоляцию кирпича

Стены и перегородки в квартире представляют собой преграды для различных шумов. От того, как устроены стены, зависит, насколько комфортно и спокойно можно жить в своем жилище. При конструировании стен и перегородок учитывается такой шум, как голоса, смех, звук от работающего телевизора, громкая музыка, шум, работающего лифта.

По конструкции стены и перегородки подразделяются на два вида:

  1. К однослойным конструкциям можно отнести стены и перегородки из однородных плотных материалов, таких как кирпич, железобетон, керамзитобетона. Эти конструкции отличаются жёсткой связкой. Однородные материалы могут колебаться от звукового воздействия, как единое целое.
  2. Многослойные стены отличаются тем, что имеют несколько, совершенно разных слоев. Такие стены включают в себя жесткие и мягкие строительные материалы. Эти материалы, как правило, не имеют жёсткой связки. Слои под воздействием шума колеблются с различной амплитудой. Плотные материалы в этих конструкциях работают как однослойные конструкции, чем плотнее материал, тем лучше отражение шума. Мягкие слои поглощают звуковые колебания за счет пористой структуры.

Помимо правильно применяемых материалов при конструировании стен и перегородок большое значение имеет хорошая герметизация всех каналов попадания шума в помещение. Проще говоря, следует заделать все трещины и дырки, через которые звуки попадают в помещение.

Звукоизоляции кирпичной стены добиваются путем увеличения толщины стен, но толщина ограничена утяжелением конструкции. Главное, чтобы материал стен и связующий раствор составляли герметичную конструкцию без каких-либо отверстий и трещин.

Шумоизоляцию кирпичных стен обеспечивают два или три слоя материала. Более плотный материал отражает какую-то часть звуковой волны, а мягкий – более пористый и эластичный поглощает звук.

Материалы, из которых изготавливают перегородки и стены

Однородные строительные материалы, такие как:

  • кирпич;
  • газобетон;
  • бетон.

Они имеют разную степень звукоизоляции, зависящую от плотности. Но, в любом случае, для повышения индекса звукоизоляции кирпичной перегородки необходимо увеличивать толщину перегородки или стены.

Для уменьшения веса толстых стен и перегородок, более подходят многослойные конструкции. Когда между плотными листами гипсокартона прокладывается мягкий звукопоглощающий материал, например, минеральная вата.

Чем толще и эластичнее этот материал, тем выше поглощение звуковой волны. Нежелательно использовать в качестве звукопоглощающих материалов пенопласт или пробку, так как они имеют низкую способность поглощения шумов.

Звукоизоляцию стен можно улучшить:

  1.  повысить индекс изоляции воздушного шума кирпичной кладки можно, закрепив с внутренней стороны помещения стальной каркас, который обшивается гипсокартонными листами. В воздушный зазор помещается слой звукопоглощающего, мягкого материала.
  2. Для повышения индекса изоляции воздушного шума кирпичной кладки используется специальная уплотнительная лента в местах соединения стального профиля с перекрытием, а также, стеной.
  3. Снижают звукоизоляцию кирпича наличие пустот, отверстий, щёлок в стенах или перегородках. Даже самые маленькие, сквозные трещинки, в стыках стен, позволяют слышать все, что творится у соседей. Необходимо тщательно обследовать все пер

kirpichman.ru

Звукоизоляция стен и перегородок.



Приглашаем учиться к нам  в "школу строительства"

Смотрите на моем канале в ютубе школу строительства

Внимание заказчиков -постоянно действующие акции по снижению цены блоков     смотреть здесь

 Проект ландшафтного дизайна вашего участка можете заказать нам.

 Малоэтажные проекты  любой сложности из газобетонных блоков Итонг с расчетом фундаментов на основании ИГИ делаем МЫ. Цены разумные.





Звукоизоляция стен, перегородок.

Занимаясь вопросами проектирования и строительства, практически постоянно приходится сталкиваться  с техническими заданиями на проектирование, где заказчиком оговариваются все вопросы , кроме вопроса по звукоизоляции стен. Почему-то вопрос звукоизоляции  стен и перегородок дома у заказчиков не является приоритетным, а зря. Отсутствие нормальной звукоизоляции между комнатами, не говоря уже о межквартирной  звукоизоляции стен дома, в дальнейшем в процессе эксплуатации построенного коттеджа, будет постоянно отравлять жизнь в нем, создавая конфликтные ситуации между членами семьи и соседями по квартире. Постоянное раздражение , а порой и психические расстройства могут стать постоянными спутниками разрушающими здоровье жильцов дома.

Что-бы не создавать таких проблем, я настойчиво советую при проектировании стен дома или коттеджа, вопросу звукоизоляции стен или перегородок коттеджа предавать такое же значение, как и прочности стен и их теплоизоляции.

Поэтому в этой статье я хочу рассмотреть ряд толщин стен из разных строительных материалов , котрые бы соответствовали нормативному индексу звукоизоляции для жилых зданий.

В качестве строительных материалов предлагаю рассмотреть наиболее популярные из которых строятся сегодня стены и перегородки-это:

1-Газобетонные блоки Ytong Можайского завода газобетонных блоков и газобетонных перемычек немецкой компании Xella.

2-Керамические блоки Poroterm

3-Кирпичь керамический  рядовой

4- Блоки  керамзитобетонные  KOLLE BETON

Рассмотрим индекс звукоизоляции по газобетонным блокам Ytong Можайского завода газобетонных блоков и газобетонных перемычек. Данный информации взята из отчета об испытаниях на звукоизоляцию газобетонной стены из газобетонных блоков Итонг  проведенных Московским Государственным строительным университетом. Индекс звукоизоляции  представлен для оштукатуренных стен с обеих сторон толщиной штукатурки 10мм и не оштукатуренных Смотри табл.№1

         Таблица№1.



Плотность кг/м3

Стена

150мм

Неошт/ошт

дБ

Стена

200мм

Неошт/ошт

дБ

Стена

250мм

Неошт/ошт

дБ

Стена

300мм

Неошт/ошт

дБ

Стена

375мм

Неошт/ошт

дБ

Стена

500мм

Неошт/ошт

дБ

500

41/44

46/48

50/51

53/54

56/57

61/62

600

43/46

48/50

52/53

55/56

58/59

63/64



Далее рассмотрим индекс звукоизоляции стен и перегородок построенных из керамического поризованного камня Poroterm на основании данных  Wienerberger. Смотри табл №2





                                              Таблица №2.

Стена

120мм

Оштукатур

2х10мм

дБ

Стена

120мм

Оштукатур

2х20мм

дБ

Стена

250мм

Оштукатур

2х10мм

дБ

Стена

250мм

Оштукатур

2х20мм

дБ

44

46

52

53





Следующий материал, из которого достаточно массово строятся внутренние стены домов  и перегородки коттеджей –это обычный  рядовой керамический кирпич. Вот рассмотрим и из него построенные стены и перегородки домов толщиной 120мм, 250мм и 380мм оштукатуренные с обеих сторон по 15мм по индексу звукоизоляции. Смотри табл. №3

                                                             Таблица №3.

Стена

120мм

Оштукатур

+2х15мм

дБ

Стена

250мм

Оштукатур

+2х15мм

дБ

Стена

380мм

Оштукатур

+2х15мм

дБ

44

54

63



 И последним материалом, рассмотрим материал из которого достаточно много строится внутренних стен и перегородок домов –это керамические блоки, и конкретно это керамзитобетонный блок KOLLE BETON  оштукатуренные с обеих сторон Смотри табл.№4

                              Таблица №4.



Тип блока

Ширина кладки (мм)

Изоляция звука ( дБ)

Прочность 30 кг/см2

Прочность 50 кг/см2

Kolle-bloks

100

44

46

150

47

49

200

50

53

250

52

56

300

53

57



При нормативе согласно СНиП 23-03-2003 защита от шума Нормативный индекс звукоизоляции между комнатами, комнатой и кухней в одной квартире в жилых зданиях категории А –индекс звукоизоляции не должен быть менее 43 дБ, а для жилых зданий категории Б и В не менее 41дБ. Можете сами выбрать какие толщины стен и перегородок вам нужны и из каких материалов вам надо их строить, что-обеспечить нормативную звукоизоляцию и тем самым создать комфортные условия проживания не отравляя шумом жизнь родным и близким людям.

С уважением С.Коростелев

www.aerocrete.ru

Заметка для проектировщиков | Академия звука

Сравнение индекса изоляци воздушного шума плит перекрытия с нормами СНиП 23-03-2003 «Защита от шума»

Нормы RW, дБ Толщина плиты, мм
220 180 160
Изоляция воздушного шума плитой перекрытия, дБ 54 51 49
Наименование и расположение перекрытий
Перекрытия между помещениями квартир и перекрытия, отделяющие помещения квартир от холлов, лестничных клеток и используемых чердачных помещений 52 - -1 -3
Перекрытие между помещениями квартир и расположенными под ними магазинами 55 -1 -4 -6
Перекрытия между помещениями квартир и расположенными под ними ресторанами, кафе, спортивными залами 57 -3 -6 -8

Сравнение индекса приведенного уровня ударного шума под плитой с нормами СНиП 23-03-2003 «Защита от шума»

Нормы RW, дБ Толщина плиты, мм
220 180 160
Индекс приведенного уровня ударного шума под плитой, дБ 76 78 80
Наименование и расположение перекрытий
Перекрытия между помещениями квартир и перекрытия, отделяющие помещения квартир от холлов, лестничных клеток и используемых чердачных помещений 60 -16 -18 -20
Перекрытие между помещениями квартир и расположенными под ними магазинами 60 -16 -18 -20
Перекрытия между помещениями квартир и расположенными под ними ресторанами, кафе, спортивными залами 63 -13 -15 -17

Индекс изоляции воздушного шума перегородками из кирпича и газобетона

№ п/п Материал Толщина, мм Средняя плотность кладки Индекс изоляции воздушного шума Rw, дБ
1 Кирпич 120 1500 45
2 Кирпич 250 1500 52
3 Кирпич 120 1600 48
4 Кирпич 250 1600 54
5 Газобетон D400 80 460 32
6 Газобетон D400 100 460 35
7 Газобетон D400 200 460 46
8 Газобетон D400 300 460 50
9 Газобетон D500 80 570 34
10 Газобетон D500 100 570 37
11 Газобетон D500 200 570 48
12 Газобетон D500 300 570 52
13 Газобетон D600 80 680 35
14 Газобетон D600 100 680 39
15 Газобетон D600 200 680 50
16 Газобетон D600 300 680 55
17 Газобетон D700 80 790 37
18 Газобетон D700 100 790 40
19 Газобетон D700 200 790 51
20 Газобетон D700 300 790 56

Сравнение индекса изоляции воздушного шума некоторых перегородок с нормами СНиП 23-03-2003 «Защита от шума»

Нормы СНИП23-03-2003,дБ Перегородка
Из кирпича Из газобетона D500
120мм 250мм 80мм 100мм 200мм 300мм
Индекс изоляции воздушного шума Rw, дБ 45 52 34 37 48 52
Наименование и расположение перегородок
Стены и перегородки между квартирами, между помещениями квартир и лестничными клетками, холлами, коридорами, вестибюлями 50 5 - 16 13 2 -
Стены между помещениями квартир и магазинами 57 12 5 23 20 9 5
Стены и перегородки, отделяющие помещения квартир от ресторанов, кафе, спортивных залов 60 15 8 26 23 12 8
Перегородки между комнатами, между кухней и комнатой в квартире 41 - - 7 4 - -
Перегородки между санузлом и комнатой одной квартиры 47 2 - 13 10 - -

Версию готовых звукоизолирующих конструкций в формате .dwg можете получить по запросу. 8-905-056-57-57 Станислав

akademzvuk.ru

Звукоизоляция стен в доме - советы, описание

Откуда берется шум?

Постоянное звуковое давление вызывают ощущение тревоги и дискомфорта, стресс, ухудшение слуха, головную боль. Излишняя тишина (ниже 10 дБ) также может приносить неудобства, т.к. определенное количество посторонних звуков человеку необходимо на психологическом уровне. Комфортным уровнем шума считается диапазон от 10 до 25 дБ. Превышение отметки в 45 дБ запрещено строительными и санитарными нормами.

Главное причиной недостаточно высокого уровня защищенности от шума является повышенная акустическая проницаемость отдельных конструкций:

  • наличие старых дверей и окон без надлежащих уплотнителей, с дефектами;
  • применение строительных материалов, обладающих низкими звукоизоляционными характеристиками;
  • наличие в конструкциях щелей и трещин, а также пустот с резонирующими свойствами;
  • материалы, используемые при отделке, а также форма помещений.

После обнаружения ключевых проблем подготавливается ряд мер по повышению звукоизоляционных характеристик здания.

Звукоизоляция стен

Одним из наиболее проблематичных мест, которое способствует проникновению в помещение шума, являются стены - несущие и внутренние. Именно они занимают превалирующую площадь дома (среди прочих поверхностей). Здесь находятся окна и двери, что значительно ослабляет защищенность здания от проникновения шума. Потому особое внимание уделяется именно звукоизоляции несущих стен и перегородок.

Несущие стены

Некоторые материалы сами по себе являются неплохими звукоизоляторами. К примеру, монолитный бетон, пенобетон и ракушечник, силикатный и поризованный кирпич. Однако применяются и дополнительные меры:

  • Наружные стены делают многослойными (к примеру, несколько слоев кирпича, между которыми - воздушный зазор или минеральная вата).
  • Устройство навесных вентилируемых фасадов с теплоизолятором - в таком случае посторонние шумы под облицовкой исключаются.
  • Повысить звукоизоляцию также можно, обшив изнутри несущие стены гипсокартоном по каркасной технологии с использованием минеральной ваты.

В последнем случае стоит учесть, что листы прикручиваются с некоторым зазором от потолка и пола, который позже заделывается герметиком (к примеру, акрилом). В некоторых особо сложных случаях используется цельный каркас из перегородочного профиля. Устанавливается он на расстоянии от стены, а воздушное пространство заполняется минеральной ватой.

Стоит учесть, что крепить листы гипсокартона монтажным клеем не желательно, т.к. звукоизоляционные свойства от этого не только не улучшатся, но могут даже ухудшиться, т.к. возникнет звуковой резонанс. То же самое относится и к двухслойным стенам, где в качестве утеплителя используется пенопласт, установленный по «мокрой» технологии. К слову, защититься от внешнего шума посредством пенопласта и экструдированного пенополистирола практически невозможно.

Создание массивных многослойных конструкций с использованием минеральной ваты - оптимальный вариант повысить звукоизоляцию стен. Но стоит помнить, что волокнистые материалы следует располагать с минимальным зазором и крепить посредством специальных звукоизолированных креплений. Чем больше слой ваты, тем выше уровень шумоизоляции.

Перегородки

Наилучшими звукоизоляционными свойствами обладают перегородки из массивных материалов - гипсоблоков, бетона, кирпича и т.д. В некоторых случаях для дополнительной шумоизоляции перегородку обшивают гипсокартоном с прослойкой минеральной ваты со стороны помещения, которое требуется защитить.

Если вы устанавливаете каркасные перегородки, которые собираются из деревянных профилей или металлических брусьев, они дополнительно должны быть звукоизолированы посредством волокнистых материалов. Чтобы повысить уровень поглощения шума, слой минеральной ваты следует увеличить, повысив ширину профиля. Наиболее популярными вариантами являются оцинкованные стойки 50, 75 и 100 мм. А если учесть, что минеральная вата должна укладываться на все пространство простенка, ширина профиля во много определяет будущий уровень звукоизоляции.

Стоит учесть также то, что эффективность повышает и массивная облицовка. К примеру, массивные листы ДСП, ОСП предпочтительнее, чем штучная вагонка.

В целях борьбы со структурными шумами направляющие профили фиксируют с помощью эластичных лент, между обшивкой и ограждающей конструкцией оставляют зазор, который заполняют герметиком.

В любом случае, звукоизоляцию дома следует рассматривать как комплексную меру. Нужно также уделить должное внимание перекрытиям, дверям и окнам и прочим элементам постройки, а также участку, на котором размещено здание.

mvlife.ru

Звукоизоляция от воздушного шума | Проза жизни

Невероятно, но факт: неожиданный громкий звук за стеной может не только нарушить покой и сон, но и испортить всю романтику, помешать строить планы по захвату мира и даже привести к преждевременным родам. Поэтому, если вы решили захватить мир, устроить романтический ужин, да и просто побыть в тишине и покое, лучше озаботиться звукоизоляцией от воздушного шума заблаговременно.

Суровая правда жизни такова, что даже при соблюдении всех строительных норм и СНиПов, возведенные при постройке дома перекрытия, перегородки и стены от современных шумов смогут вас защитить лишь отчасти. Хотя бы из-за того, что, когда все эти звукоизоляционные нормы вырабатывались, никто понятия не имел о том, что такое домашний кинотеатр, звуковая система Hi-End или настольный компьютер .

Правда, круто? Только не для вас, если у ваших соседей стоит такой аппарат, а звукоизоляции нет

Правда, круто? Только не для вас, если у ваших соседей стоит такой аппарат, а звукоизоляции нет.

То есть, для того, чтобы в вашу квартиру не проникали посторонние воздушные шумы, в первую очередь необходимо увеличить индекс изоляции воздушного шума для межэтажных перекрытий и стен между квартирами хотя бы до 62 дБ. Притом, с одной стороны, это уже на 8 дБ выше самых строгих санитарных норм, а с другой — хватит этого лишь для минимального акустического комфорта. Что же касается межкомнатных стен, то здесь показатель индекса звукоизоляции должен быть не меньше 52 дБ.

Таким образом, без возведения дополнительных звукоизолирующих конструкций для стен и потолков вам не обойтись. Осталось только понять, какие именно конструкции перегородок будут наиболее эффективны в нелегком деле увеличения индекса изоляции воздушного шума. Ведь как показывает практика, одно увеличение массы перегородок делу не поможет — даже если вы увеличите толщину, скажем, кирпичной стены на целый кирпич, звукоизоляция от этого увеличится на какие-то 6 дБ, чего явно недостаточно.

Звукоизоляция квартиры

Увеличение слоя кирпичей зачастую повышает звукоизоляцию от воздушного шума лишь незначительно.

Для эффективной же звукоизоляции специалисты рекомендуют применять в соответствующих конструкциях легкие многослойные облицовки с чередованием звукопоглощающих и звукоотражающих слоев. Такое сочетание в первую очередь способствует тому, что звуковая волна, преодолевая слои, постепенно поглощается, затем отражается и поглощается внутри конструкции еще больше, со временем совсем затухая.

Однако, несмотря на эффективность такой звукоизолирующей конструкции в теории, на практике при ее монтаже могут возникнуть определенные проблемы. Все дело в том, что, при сборке такой каркасно-обшивной конструкции, велика вероятность образования жестких связей между стеной и каркасом перегородки, из-за чего появляются так называемые звуковые мостики, через которые вибрации от стен без потерь передаются облицовочному покрытию перегородок и переизлучаются в защищаемое помещение.

[Проникновению в ваши уши соседского плейлиста могут поспособствовать звуковые мостики]

Проникновению в ваши уши соседского плейлиста могут поспособствовать звуковые мостики.

То есть, говоря другими словами, из-за таких вот звуковых мостиков и жестких связей между стеной и звукоизолирующей конструкцией, эффект от последней если не сходит на нет, то весьма значительно уменьшается. К примеру, при общей толщине конструкции более 100 мм, от потенциально возможных 10−15 дБ дополнительной звукоизоляции, из-за таких вот «мостиков» остается максимум 6 дБ, а то и вообще всего 2 дБ.
Что уж тут говорить про недобросовестных отделочников, которые в целях экономии нет-нет да и попросту не поставят специальные упругие прокладки и более сложные элементы, такие звуковые мостики убирающие. Тогда смысл всей такой звукоизолирующей конструкции попросту теряется. И для того, чтобы таких вот казусов избежать, создаются специальные уже готовые конструкции, которые остается только поставить и радоваться получившемуся звукоизоляционному эффекту.

Звуко и шумо изоляция квартиры

Существуют уже готовые специальные панели.

К таким готовым звукоизолирующим конструкциям относится, в частности, панельная система ЗИПС, в которой было заранее решено большинство проблем, связанных с недостаточной звукоизоляцией. У такой конструкции нет каркаса, все панели монтируются только через специальные виброизолированные узлы, а к стенам они прилегают только через упругие прокладки, что позволяет избавиться от жестких связей с перекрытиями. За счет этого, к примеру, модель «ЗИПС-Модуль» дает ÄRw = 12−14 дБ.

Но при этом, конечно, не остаются без дела и те же самые каркасно-обшивные звукоизоляционные конструкции, для улучшения изоляционных свойств которых в их устройстве делаются некоторые изменения и дополнения. И так как немаловажное значение для свойств такой конструкции имеет способ ее крепления к защищаемой поверхности, в первую очередь внимание уделяется устройству узлов крепления каркаса непосредственно к стене.

[При помощи чего будет каркас конструкции крепиться к стене или потолку — так же важно]

При помощи чего будет каркас конструкции крепиться к стене или потолку — также важно.

Так, к примеру, специальное подвес-крепление «Виброфлекс» представляет собой уже сложную конструкцию, состоящую из металлической обоймы с рабочим прокладочным элементом из специального эластомера, благодаря чему рабочая резонансная частота таких подвесов находится в диапазоне 9−17 Гц. Что в свою очередь позволяет обеспечивать высокий уровень звуко- и виброизоляции, начиная с частоты в 50 Гц.

Такие специальные крепления существуют как для стеновых панелей, так и для потолочных. Притом звукоизолирующий подвесной потолок, установленный с использованием этих подвесов, примыкает к любым другим поверхностям только через специальные упругие прокладки и без использования саморезов. После же монтажа потолка все стыки заполняются виброакустическим герметиком, что позволяет снизить до минимума вибрации, передающиеся финишной поверхности потолка от стен и увеличить индекс изоляции от воздушного шума на 16−18 дБ.

Звукоизоляция потолка

Только правильно собранный и подвешенный потолок сможет существенно улучшить звукоизоляцию.

Главное же, выбирая подходящую звукоизолирующую конструкцию против воздушного шума, не забывать, что в отдельных случаях подходить вам могут совершенно разные материалы и устройства перегородок и потолков. Поэтому, главное здесь — не забывать консультироваться с квалифицированными специалистами и помнить про жесткие связи между перекрытиями и перегородками, только избавившись от которых можно рассчитывать на полноценную звукоизоляцию и защиту от ненужных вам шумов.

shkolazhizni.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
