Кладка цоколя из кирпича | Строительство бани

СОДЕРЖАНИЕ:

1 Материал для цоколя дома
2 Нужен ли цоколь из кирпича
3 Кирпич для цоколя
4 Марка кирпича для цоколя
5 Расчет кирпича на цоколь
6 Как класть цоколь из кирпича

Цоколь-это надземная часть дома над фундаментом. Его верхняя отметка,обычно,является отметкой пола 1 этажа. Получается,что цоколь -это часть стены дома,которая ограждает подпольное пространство.

Содержание:

Материал для цоколя дома
Нужен ли цоколь из кирпича
Кирпич для цоколя
Марка кирпича для цоколя
Расчет кирпича на цоколь
Как класть цоколь из кирпича

Подполье,подвал или техэтаж может быть холодным или теплым. Для так называемого,теплого подполья,необходимо цоколь дополнительно утеплять. Но,в данной статье будем рассматривать холодный цоколь,потому что для простой,сезонной бани или дома на даче,в теплом подполье необходимости нет.

Материал для цоколя дома

Сейчас существует два мнения о конструкции цоколя, когда встает вопрос какой выбрать материал для цоколя дома:

цокольная часть делается бетонной,как продолжение монолитного фундамента
цоколь выкладывается из кирпича

Кладка кирпичного цоколя в прежние времена даже не обсуждалась.Цоколь должен быть кирпичным и точка. Еще 10 лет назад не было такой моды поднимать фундамент выше 150мм над землей.

Если сравнивать бетон и кирпичную кладку,то по теплотехническим качествам,без сомнения, кирпичный цоколь выигрывает. Потому что,для жилого дома выкладывается кирпичный цоколь толщиной кладки 510-640 мм. Такая толщина кирпичной стены не требует дополнительного утепления в снежных районах России.

Но,ведь в последнее время в моду вошла технология утепления бетонных стен. И эта технологию цоколя сейчас предпочтительнее при строительстве капитального жилого дома,потому что,одновременно с утеплением цоколя делается горизонтальное утепление отмостки,что дает преимущество в качестве защитного мероприятия для фундаментов от промерзания.

Если Вы не собираетесь утеплять с наружной стороны дома цокольную часть стены и отмостку дома,то тогда без вариантов,для вас подойдет кладка цоколя из кирпича:

проще
теплее
дешевле
не требует дополнительной отделки

Но,это субъективное мнение.

Если Вам проще замонолитить цоколь, то, конечно, выбирайте этот вариант.Потому что и в том и другом варианте,баня -сооружение,для которого не требуется высокого подполья. Максимальная высота цоколя для бани 300-400мм.

И в случае выбора кирпичного цоколя для бани ,все равно, его толщина будет не более 250мм(в кирпич),в силу того,что не требуется делать широкого фундамента под сруб из бревен 200-240мм. А такая толщина кирпичной кладки не намного теплее бетонной стены. И при сезонной эксплуатации (в летний период) теплый материал для цоколя не имеет огромного значения при положительных температурах наружного воздуха.

Нужен ли цоколь из кирпича

Нужен цоколь из кирпича -вопрос,которым мучается каждый застройщик. Частично ответ найдете в предыдущем разделе.

Но,у цоколя есть еще одна функция-защитная. Как известно,фундамент,находящийся в земле,впитывает влагу.Особенно,если бетон готовился вручную,то его гигроскопичность оставляет желать лучшего. Поэтому ,всегда нужно прокладывать рубероид между бетоном и кирпичной кладкой цоколя в качестве гидроизоляционного слоя,который будет предохранять кирпич от впитывания грунтовой влаги.

Так вот,нужно,чтобы кирпичная кладка цоколя выступала на 20-50мм над фундаментом.Это делается для защиты фундамента и попадания атмосферных осадков (дождя,снега) на гидроизоляционный слой.

Например, ширина фундамента 300м. Значит кирпичную кладку цоколя нужно делать шириной в 1.5 кирпича (380 мм),Получается по 40мм свеса с каждой стороны фундамента.

Если ширина фундамента 400м,то совсем не экономично делать цоколь шириной 500мм(в 2 кирпича).Можно сделать в 1.5 кирпича(380мм) и сместить его на 20мм на внешнюю сторону.

Можно сделать и западающий вариант цоколя,когда кирпичная кладка выполняется посередине фундаментной ленты. Получается,что на 20мм фундамент будет выступать. В этом случае,попадание дождевой влаги на гидроизоляционный слой неизбежно.Возможно скопление воды и последующее впитывание кирпичом. Этого можно избежать,если сделать защиту кирпичной кладки и фундамента карнизными свесами из оцинкованной или крашенной стали.

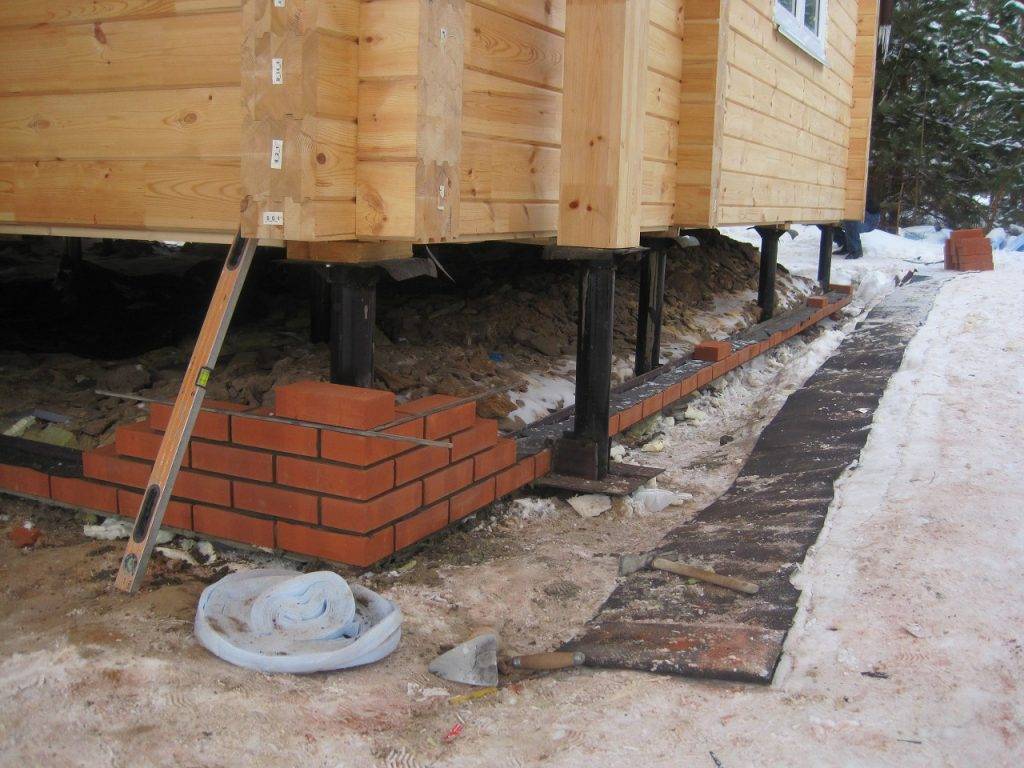

Сруб,установленный на цоколь,будет защищен от грунтовой влаги гидроизоляционными слоями в двух местах ( 1-между фундаментом и цоколем, 2- между цоколем и срубом),что увеличит срок службы сруба:как правило, нижние венцы сруба в 90% случаев сгнивают от постоянного попадания влаги снизу.

Кирпич для цоколя

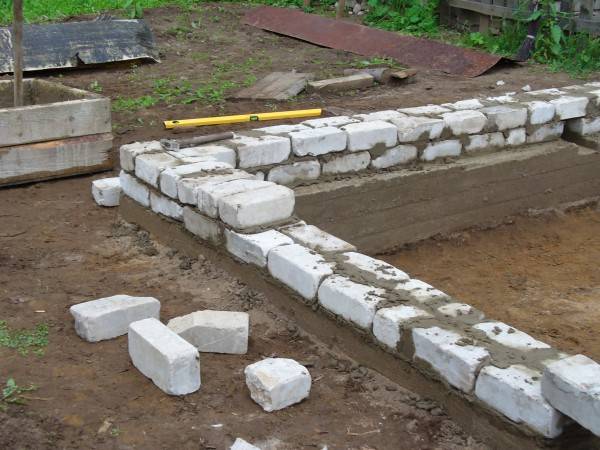

Кирпич для цоколя должен быть полнотелым глиняным. Ни в коем случае,нельзя применять пустотелый кирпич,даже,если он высокой марки М200. Потому что при перепаде температур в зимний период времени,при оттаивании и замерзании в пустотах кирпича будет конденсироваться влага,которая никуда не девается,а впитывается кирпичом.Что,естественно приведет к постепенному разрушению кирпича.

В соответствии с положениями СНип 3.03.01-87 «Несущие и ограждающие конструкции»:

7.3. Кладку кирпичных цоколей зданий необходимо выполнять из полнотелого керамического кирпича. Применение для этих целей силикатного кирпича не допускается.

Марка кирпича для цоколя

Марка кирпича для цоколя должна быть не ниже М200 для кирпичного дома в несколько этажей и не ниже М150 для других более легких конструкций стен в 1 этаж. Почему? Потому что цоколь-это самая нагруженная конструкция после самого фундамента. Цоколь будет нести на себе все,что выше него:

стены
перекрытие
крышу
снег на крыше
мебель и людей в доме

В соответствии со СНиП II-22-81 «Каменные и армокаменные конструкции»:

1.3. Применение силикатных кирпича, камней и блоков; камней и блоков из ячеистых бетонов; пустотелого кирпича и керамических камней; глиняного кирпича полусухого прессования допускается для наружных стен помещений с влажным режимом при условии нанесения на их внутренние поверхности пароизоляционного покрытия. Применение указанных материалов для стен помещений с мокрым режимом, а также для наружных стен подвалов и цоколей не допускается.

Рекомендуется использовать глиняный обожженный кирпич пластичного формирования по ГОСТ 530-2007 «Кирпич и камень керамические» М-150 и более, F-50, где :

M – прочность и стойкость на изгиб, сжатие
F – морозостойкось (устойчивость против резкого перепада температур)

Расчет кирпича на цоколь

Расчет кирпича на цоколь для его покупки и доставки следующий:

сначала подсчитывается объем кирпичной кладки.Для этого периметр фундамента умножаем на ширину кладки и ее высоту.Например, размеры фундамента 4х3м. при ширине фундамента 300мм. Периметр равен 14м.Кладку будем выполнять шириной в кирпич (250мм) и высотой в 4 ряда (70*4=280мм). Получаем объем будущей кладки равным : 14м*0,25м *0,28м=0,98 м3.
В 1 м3 кирпичной кладки усредненный расход кирпича равен 400шт. Умножаем наш объем кладки на 400шт,получаем: 0,98 м*400шт=392шт.

В поддоне 300-330 шт (в зависимости от завода-производителя).Значит нужно купить 2 поддона. С запасом. Кирпич останется,но он лишним при строительстве никогда не бывает. Можно ,в дальнейшем, сделать простенький кирпичный мангал.

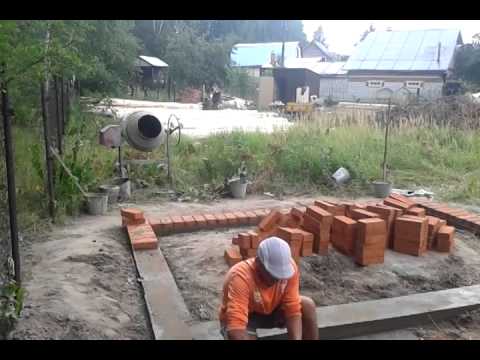

Как класть цоколь из кирпича

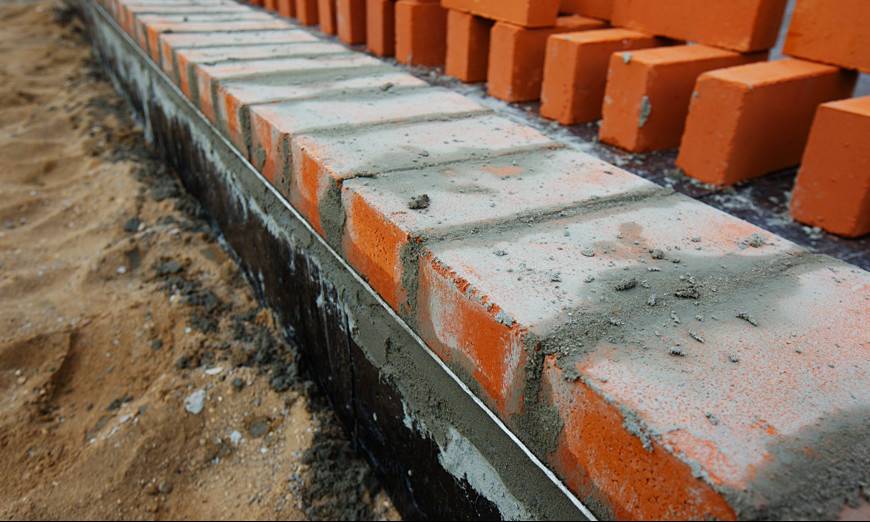

Класть цоколь из кирпича нужно по гидроизоляционному слою из рубероида

Несколько рекомендаций как класть цоколь из кирпича:

перед кирпичной кладкой по поверхности фундамента необходимо устроить горизонтальный гидроизоляционный слой из рубероида для предотвращения проникновения влаги снизу.По нормативным документам в строительстве он должен быть из 2 слоев рубероида с проклейкой каждого мастикой.
Если конструкция цоколя массивная (по ширине и высоте),то по гидроизоляционному слою необходимо сделать выравнивающую стяжку из цементно-песчанного раствора толщиной 20мм,на который укладывается кладочная сетка с ячейками 50х50мм из проволоки 4мм. Данный армирующий слой придаст дополнительную жесткость и прочность основанию вышележащему кирпичному цоколю.
Для рубленной бани вышеуказанное условие не так важно,потому что сруб гораздо легче кирпичных стен дома и для бани не требуется высокого цоколя.

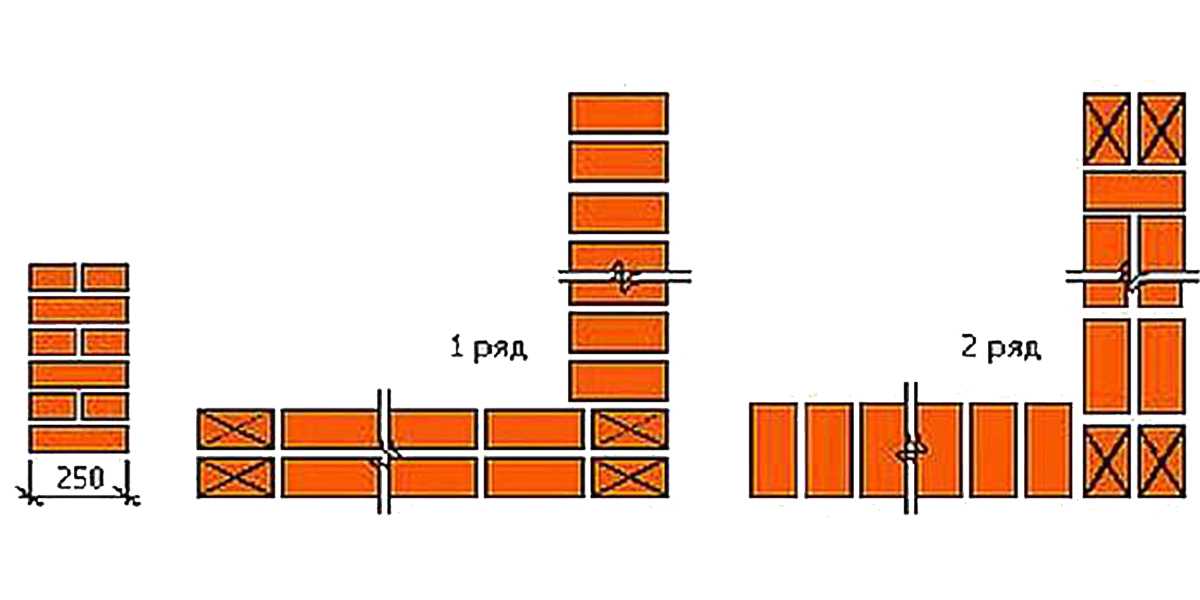

Первый ряд кирпичной кладки должен быть тычковый
необходимо тщательно заполнять горизонтальные и вертикальные швы раствором,потому что при проникновении влаги раствор в швах со временем начнет разрушаться.
если цоколь высокий,то нужно армировать кладку через каждые 3 или 5 рядов.Или хотя бы по углам.
поверх верхнего ряда кирпичной кладки цоколя вновь выполняется горизонтальная гидроизоляция из рубероида.

Поскольку кладка цоколя из кирпича -эта та часть стен,которая особенно подвержена влиянию атмосферных воздействий (дождь,снег,грунтовая влага) и почти все время работает во влажностном режиме,то для капитальных строений его необходимо дополнительно защищать. Самая лучшая защита-это облицовка из природного камня. Возможны другие варианты: керамическая плитка,искусственный камень,штукатурка).

Зачем нужен кирпичный цоколь? Виды цоколя для бани.

Бани 2х3Бани 3х3Бани 3х4Бани 3х5Бани 3х6Бани 4х5Бани 4х6Бани 6х6Другой размерЛетние баниЗимние баниС мансардойПроекты клиентовБани из бруса

Цоколь – важнейший элемент в конструкции бани, сделанной из сруба, который служит барьером между наружной стеной и землей. Благодаря этому он защищает пространство первого этажа от проникновения холода, влаги и воздействия иных неблагоприятных факторов. Чаще всего цоколь представляет выступающую часть фундамента из железобетона или бетона. Вследствие того, что во влагонасыщенной среде бетон только наращивает свои прочностные свойства, но при этом стеновые материалы не имеют подобных свойств, целесообразно поднять уровень первого этажа минимум на полметра выше отметки земли. Особенно это относится к баням, стены которых, в большинстве случаев, сооружаются из древесного материала.

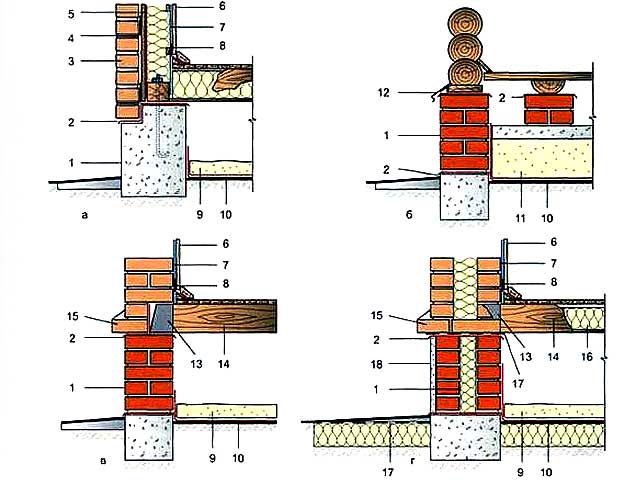

Виды цоколя

Исходя из конструктивных особенностей цоколя, можно выделить несколько видов:

цоколь, произведенный вровень со стеной;
цоколь, выступающий на несколько сантиметров за пределы стены;
цоколь со стеной, нависающей сверху.

Выбирают определенный вид цоколя в зависимости от последующей отделки стен. Тем не менее, с защитой стыка цоколя и стены от попадания осадков лучшим образом будет справляться последний вид конструкции.

Как правильно построить цоколь

В случае если цокольная часть фундамента выполняется из железобетона или бетона, наиболее эффективным и лучшим решением станет заливка за один ход. В цоколе не должно быть каких-либо горизонтальных либо вертикальных швов. Вызвано это тем, что образование различных швов в теле фундамента (в том числе и цоколе), способно привести:

снижению его несущей способности;
образованию трещин и пор;
проникновению сквозь образовавшиеся пустоты холода и влаги;

разрушению бетона во время процессов замораживания и оттаивания.

В особенности актуально такое будет для железобетона, в котором в состав фундамента включается арматурный каркас. В результате нарушение целостности слоя защиты бетона, который призван защитить металл от коррозии, приведет к снижению несущей способности конструкции.

Самым лучшим вариантом для бани станет цоколь из кирпича. Однако в этом случае подойдет не всякий кирпич. Лучше всего задействовать полнотелый красный обожженный кирпич. Его основная особенность в том, что он превосходно отталкивает влагу, к тому же служит отличной гидроизоляцией. У него есть и такое замечательное свойство, как хорошо впитывать тепло, а затем долго его отдавать. Данное свойство не позволяет нижнему венцу сруба гнить!

На начальном этапе возведения цоколя необходимо предусмотреть вентиляционные отверстия. Вполне достаточно для бани будет наличия двух отверстий с противоположных сторон фундамента, имеющих размеры 150х150 мм. Вполне возможно, что в надземной части фундамента понадобятся отверстия для канализации и водопровода – их нужно будет заранее предусмотреть.

Создание гидроизоляции

Следующим важнейшим пунктом технологических требований к цоколю будет являться вертикальная и/или горизонтальная гидроизоляция. Она сможет обеспечить защиту здания от возможного проникновения грунтовой влаги в помещение и в конструкции стен. Обычно для горизонтальной гидроизоляции применяется рулонный рубероид, который укладывают под стену поверх цоколя. При этом поверхность следует выровнять с помощью стяжки, сделанной из цементно-песчаного раствора, таким образом, чтобы по высоте перепады не были выше 5 мм. Впоследствии на горячий битум нужно будет приклеить рубероид. Для выполнения вертикальной гидроизоляции потребуется жидкая резина. Ее наносят распылителем или вручную, используя кисть, шпатель, щетку или валик. И горизонтальную, и вертикальную изоляцию производят в два слоя.

Процесс утепления

Утепление – важнейший процесс. Чтобы из помещения не улетучивалось тепло, необходимо тщательнейшим образом защитить цокольную конструкцию, включая фундамент при помощи какого-нибудь утеплитель. Выбор и глубина заложения выбранного утеплителя будет зависеть от того, насколько глубоко промерзает грунта в конкретном регионе. Также производится утепление стенка снаружи, для этого применяется жёсткий пенополистирол или специальная минеральная вата с использованием армирования стеклосеткой и слоями гидроизоляции.

Альтернативные способы сооружения цоколя

В некоторых случаях мастера для устройства цоколя для бани применяют нестандартные конструкции, к примеру, из обычного рядового кирпича, силикатного кирпича, шифера, стеновых камней и тому подобное. Стоит также отметить, что любой стеновой материал нежелательно использовать в виде цокольного материала, так как он не предназначен для непосредственного контакта с землей. В этом случае рекомендуется сооружать конструкции вместе с массивом с основания.

В случае если фундаментное основание выполнено в виде свай, то предпочтительнее надземную часть выполнить в виде железобетонного монолитного пояса. Последний и первый ряд цоколя, выполненные из красного кирпича, следует класть в тычок, а внутренние – в ложок. Это обеспечит хорошую связку, а также придаст необходимую жесткость. В случае если рядом кирпича свыше 5, то также на 5-ом ряду его следует «затычковать» цоколь.

В случае если фундамент будет заканчиваться на отметке, которая равна отметке земли, то для строительства деревянных стен бани в качестве цоколя можно сделать дополнительную кладку из кирпича. Рекомендуется применить кирпич силикатного типа, ведь он довольно хорошо может взаимодействовать с влажной средой. Уровень следует поднять на 500-600 мм от имеющейся поверхности земли, однако, не менее 250 мм. Толщина подобной стенки будет соответствовать 400 мм для крупной бани, а также 250 мм для маленького однокомнатного здания.

Обязательно следует выполнить вентиляционные выходы. Поверх кладки рекомендуется сделать армирующий пояс из бетона и арматуры. Гидроизоляцию укладывают под стену и кирпич, ведь в данном случае применяются три типа материалов для стен, фундамента и цоколя.

Облицовка цоколя

Материалы для облицовки применяются исключительно прочные – морозостойкие и влагостойкие. Это позволит дополнительно защитить конструкции здания от температурных перепадов, а также воздействия влаги.

Легкого вам пара!

Статьи по теме

ПРОЦЕДУРА РАБОТ С БАЛКОЙ ЦОКОЛЯ – СТРОИТЕЛЬСТВО, КОНТРОЛЬНЫЙ СПИСОК, ЗАЩИТА

26 августа 2021 г. 14 апреля 2020 г. Ананд Камбле

С архитектурной и инженерной точки зрения, процедура работы цокольной балки является наиболее важной операцией. Строительство зданий. На этом этапе работ проверяются все периферийные и внутренние размеры помещения, а также подтверждаются смещения и проекции здания.

На этом уровне оценивается эффективность и точность главного инженера. Ошибки, совершенные в 9 0009 рабочий процесс цокольной балки

ПРОЦЕДУРА РАБОТЫ С БАЛКОЙ ЦОКОЛЯ

Поэтому при работе с цоколем требуется максимальная нагрузка на весь задействованный персонал.

Как правило, проектные здания делятся на две части.

Сторона парковки
Цоколь

На стоянке место остается свободным для движения транспортных средств.

Пока в цоколе планируется жилая застройка. Следовательно, все работы с цоколем должны быть завершены до снятия любого R.C.C. работа над плинтусной зоной.

Цокольные работы включают следующее:

Заливка колонн до уровня цоколя.

Возведение бутовой/кирпичной кладки до уровня цоколя.
Заливка цоколей/стяжек на проектном уровне.
Противотермитная обработка фундамента.
Заполнение ямы под колонны и цоколя выбранным материалом.
Подошва поверх компактного набивного материала.
Д.П.К. над цокольными стенами.
Этаж PCC
Защита цоколя.

В этой главе мы изучим процедуры казни и меры предосторожности, которые необходимо принять во время казни.

Содержание

ЗАЛИВКА И ПРОВЕРКА КОЛОНН ДО ЦОКЛАНА

После заливки фундаментов отметьте центры соответствующих колонн на фундаменте.
Установите каркас колонны, проверив количество стержней, диаметр стержней, расстояние между ними и тип звеньев (колец).
Укажите длину стержней колонны до уровня балки с учетом соответствующей длины нахлеста стержней.

Залейте колонну до уровня цоколя или до нижнего уровня анкерной цокольной балки.
Проверьте надлежащее покрытие для усиления колонны.
Проверьте высоту колонны без опоры на гибкость от верха фундамента до низа балки. Если высота выходит за установленные пределы, сообщите об этом консультанту по конструкциям и предусмотрите промежуточную анкерную балку.
Проверьте смещения колонны согласно чертежу.
Проверьте смесь перед литьем.
Поддерживайте надлежащее водоцементное соотношение.
Уплотнить бетон игольчатым вибратором.

ПРОЦЕДУРА РАБОТЫ С РАСПРЕДЕЛИТЕЛЬНЫМИ БАЛКАМИ –

Уровень цоколя сначала дорабатывается по отношению к уровню земли парковки.
Рабочий процесс цокольной балки можно отлить, приняв обычную процедуру подпирания и опалубки.
Анкерные балки можно отливать на кладке на уровне цоколя. В этом случае требуется только боковая опалубка и опоры.

Нижняя часть периферийной балки цоколя должна быть на 15 см ниже существующего уровня земли, а необходимая кладка цоколя должна быть выполнена над балкой.

Размер (b x d) балки.
Армирование балки по конструктивному чертежу.
Правильное крепление нижних и верхних стержней в колоннах.
Длина продолжения изогнутых стержней и дополнительных верхних стержней над опорами.

проверка уровня плинтуса

Лицевая сторона колонны, на которой опирается балка (это подтверждает размеры помещения и любые архитектурные особенности, если они присутствуют).
Диаметр стержня хомута и расстояние между хомутами.
Дно и боковая крышка для усиления должны быть предусмотрены.
Контроль пропорции бетонной смеси.
Обеспечение и проверка линии, уровня, отвеса и опор опалубки.
Заглушка всех возможных стыков опалубки, откуда возможно вытекание цементного раствора при вибрировании бетона.
Подтвердить изменение марки бетона для балок и колонн (если есть).
Обеспечьте уплотнение бетона.

СТОЙКА КОЛОННЫ: БАЛКА ЦОКОЛЯ К ПОЛУ P.C.C. УРОВЕНЬ

Процедура и меры предосторожности, которые необходимо соблюдать во время литья, почти такие же, как показано на рисунке ниже.

ПЛИНТУС КЛАДОЧНЫЙ

Кладочная кладка U.C.R. или кирпичный, от верха фундамента до уровня цоколя идет под цокольную кладку.
Толщина и тип кладки зависят от конструкции балок на уровне стяжки цоколя.
Избегайте кирпичной кладки ниже уровня земли, чтобы избежать сырости в цоколе.
Каменная кладка не должна опираться на голую почву, но она должна опираться либо на P.C.C. выполняется на хорошо уплотненных слоях или на цокольной/анкерной балке.
Во время кладки в Британской Колумбии. грунт обычный U.C.R. рекомендуется толщина 37,5 см (15 дюймов) или 45 см (18 дюймов).
Над уровнем земли можно выполнить кирпичную кладку толщиной 23 см (9″) или 20 см (8″) в зависимости от размера нижней части балки.
Рабочие чертежи уровня первого этажа должны быть тщательно изучены перед выполнением кладки цоколя.
Все положения балок должны быть отмечены так, чтобы на них опирались все перегородки и наружные стены.
Внутренние размеры помещений по диагоналям необходимо проверять при возведении стен.
Для стен толщиной 23 см (9″), если высота превышает 1,5 м (4′-6″), укладка должна выполняться в два слоя, и каждый слой должен быть надлежащим образом выдержан.
Минимум 15 дней отверждения требуется до подачи murum.
Все R.C.C. видимые поверхности, которые впоследствии будут оштукатурены, должны быть должным образом проколоты минимум 500 шт. депрессионных вырезов на кв.м. площади.
Подробнее о кирпичной кладке и кладке U.C.R. см. в гл.

ЗАПОЛНЕНИЕ ПЛИНТУСОВ И ПЛОЩАДОК

1. ПОДГОТОВКА

Очистить землю, поверх которой будет производиться засыпка всех видов травы, мусора и т. д., от всех видов камней, мусора и т. д. , Если в этом районе есть вода, ее необходимо откачать или вычерпать.
Если высота цоколя не превышает 45 см (1’6″) над уровнем земли и если открытая поверхность имеет класс B.C. почвы, затем удалите B.Č. полностью загрунтовать, чтобы избежать неравномерной осадки пола.

Выберите материал для наполнения из раскопанного материала и храните его отдельно для повторного использования.
Оцените количество заправки в цоколь и в ямы. Оцените количество доступного материала.
При необходимости разместите заказ на любой дополнительный материал для наполнения.
Нанять рабочих для заправки.
Подготовьте все инструменты для заполнения и уплотнения.
Убедитесь, что водоснабжение соответствует требованиям.

2. ЗАПОЛНЕНИЕ И УПЛОТНЕНИЕ

Стороны бетона и кирпичной кладки в траншеях фундамента или в котлованах под колонны должны быть заполнены подходящим выкопанным материалом. Засыпку следует делать слоями и уплотнять стальной трамбовкой или деревянными бревнами.
Утвержденный вынутый материал, который был складирован, должен быть очищен от всего мусора, крупных камней, растительности и т. д.
Начинку следует делать слоями. Каждый слой составляет от 15 см до 20 см (от 6 до 8 дюймов).

Ямы с засыпанием колонны

Каждый слой поливается и уплотнен с тяжелым раствором деревянного бревна или стали.
Если площадь засыпки большая, то для уплотнения засыпного материала используются электрические или топливные уплотнения.
Процесс заливки цоколя, полив и уплотнение производить до достижения необходимого уровня, чтобы образовалось тщательно уплотненное основание.
При уплотнении необходимо тщательно защитить уже построенные фундаментные колонны, цокольные стены и т. д.
Если глубина засыпки превышает 1,0 м (3 фута 3 дюйма), то по экономическим соображениям может быть разрешено строительство кролика (мусора) в качестве заполняющего материала для дальнейшей глубины с использованием процедуры.
Ни в коем случае нельзя использовать черную хлопчатобумажную землю для заполнения цокольных и фундаментных ям.

ЦЕНТРАЛЬ

Поверх уплотненного цокольного заполнителя укладывается бутовый брус определенной толщины.

1. СПЕЦИФИКАЦИЯ МАТЕРИАЛА

Камни должны быть в виде битого щебня, достаточно правильной формы.
На них не должно быть обветренных, мягких и гнилых частей.
Щебень должен быть из прочных камней.
Камни должны быть на всю высоту подошвы.
Камни должны содержать осколки как можно большего размера, чтобы поместиться между ними.
Весь прочный и пригодный щебень, полученный в результате раскопок, может быть использован для крепления подошвы, если это одобрено главным инженером.

2. ПРОЦЕДУРА РАБОТ ПО ЗАКРЕПЛЕНИЮ

Подготовленное ложе должно быть одобрено до начала работ по заклеиванию.
Подошва укладывается толщиной 23 см (9″) и плотно укладывается вручную.
Он должен быть надежно установлен на кровати самой широкой стороной вниз.
Промежутки между соседними камнями должны быть забиты камнями соответствующего размера и формы. Их вбивают деревянным молотком.
Убедитесь, что подготовлен плотно упакованный слой.
Уплотнение подошвы должно быть выполнено тщательно.
Убедитесь, что при укладке и уплотнении подошвы кладка или любая часть конструкции не повреждены.
К укладке бутового основания следует приступить после того, как убедитесь, что кладка не повреждена.
К укладке бутового основания следует приступать только после полного затвердевания кладки.

Д.П.К. Влагонепроницаемый слой над стенами цоколя

D.P.C. означает влагонепроницаемый курс.

В здании важно, чтобы конструкция была сухой. Затухшее здание вредно для здоровья жителей.

Над цокольной стеной требуется влагонепроницаемый слой, так как влага поднимается вверх по стене из прилегающего грунта благодаря капиллярному действию.

трамбовка цокольной балки

Некоторые материалы, используемые для гидроизоляции:

Асфальт
Войлок битумный
Миномет
Пластмасса, металлические листы и т. д.

Однако в большинстве зданий D.P.C. представляет собой богатую бетонную смесь, обычно 1: 1-: 3 по всей ширине стены, а толщина варьируется от 10 до 15 см (от 4 до 6 дюймов) с гидроизоляционным составом. Подробную работу см. в процедуре.

ПОЛ P.C.C.

Верхняя поверхность P.C.C. подтверждает уровень цоколя здания.

После заполнения цоколя мурумом и загрязнения до проектного уровня, P.C.C. должно быть сделано.

ПОДГОТОВКА ДЛЯ ЦЕМЕНТНОГО БЕТОНА P.C.C.

Уплотнение мурума и загрязнения подтверждены.
Опалубочные доски должны быть закреплены со стороны балок/каменной кладки, и должна быть сделана разметка верхнего уровня для цоколя.
Убедитесь, что колонны уже залиты, как минимум на 5 см (2″) выше уровня цоколя.
Плинтус PCC не должны закрывать верх любой поверхности колонны.
Если цоколь имеет ту же форму надстройки для размещения шкафов, то необходимо сделать соответствующую опалубку и закрепить достаточное количество арматуры с учетом действия консоли и статической нагрузки на кладку шкафа.
П.К.С. работа должна охватывать верхнюю часть цокольной балки. Итак, когда цокольная балка находится в процессе, выровняйте Р.С.С. поле.
Бетонные тийи (точки уровня) для верхней части Р.С.С. Необходимо взять от 2 до 2,5 м (от 6 до 8 футов) куб. м и проверить его уровнем или трубкой уровня.
Дюбели для лестницы должны быть закреплены на месте.

ПРОЦЕДУРА P.C.C. ОБЫЧНЫЙ ЦЕМЕНТНЫЙ БЕТОН

Толщина P.C.C. варьируется от 7,5 см до 15 см (от 3 до 6 дюймов).
В норме марка бетонной смеси должна быть М7,5, М10. Примерная объемная пропорция будет 1:4:8, 1:3:6 соответственно.
Депозиты под бетонирование могут быть допущены на М.С. подносы, предусмотренные на постаменте.
Процедура сухого смешивания депо должна выполняться, как описано выше.
Бетон необходимо смешать, уложить и распределить по поверхности до необходимой толщины.
Трамбовка должна производиться деревянным бревном (7см х 10см).
Уровень между двумя тийями должен быть проверен и подтвержден нейлоновой нитью.
Отделка верхней поверхности должна выполняться рандха или типи.

ЗАЩИТА ЦОКОЛЯ

Это дополнительная мера для защиты здания, особенно цоколя от сырости.

1. ОСНОВНАЯ НЕОБХОДИМОСТЬ ЗАЩИТЫ цоколя

Дождь и жара являются основной причиной атмосферного воздействия.
Уровень грунтовых вод увеличивается/уменьшается при смене сезона, что влияет на влажность почвы.
Из-за этого недра сжимаются/расширяются, вызывая трещины.
Просачивание дождевой воды через эти трещины приносит соли, которые вступают в химическую реакцию с известью и кирпичами в фундаменте, заставляя их разрушаться от сырости.

2. ПРОЦЕДУРА ЗАЩИТЫ цоколя

Для защиты цоколя от атмосферного воздействия. дорожка шириной от 0,6 м до 0,9 м построена по периметру здания. Путь поддерживается на высоте 150 мм над существующим уровнем земли.

Сделать траншею от 0,6 м до 0,9м шириной, периферийной к зданию.
Глубина траншеи должна быть на 15 см (6″) ниже самого нижнего фундамента для подвала и не менее чем на 15 см ниже дна цокольной балки для проведения работ в других зданиях.
Заполните траншею выбранными материалами. как и в случае заполнения плинтуса.

проверка точек уровня бетона перед PCC

Заполните слои достаточным количеством воды и уплотните.
Поверх утрамбованного наполнителя укладывается подошва высотой от 15 до 23 см (от 6 до 9 дюймов) и снова уплотняется.
П.К.С. Поверх подошвы укладывается слой толщиной от 7,5 до 10 см (от 3 до 4 дюймов).
Над этим слоем I.P.S. или любой другой тип напольного покрытия может быть сделано.
Готовый верхний уровень должен находиться на высоте 7,5 см (3″) над существующим уровнем земли.

КОНТРОЛЬНЫЙ ПЕРЕЧЕНЬ РАБОТ С БАЛКАМИ ЦОКОЛЯ

Проверьте уровень кладочных работ относительно уровня цоколя.
Убедитесь, что все короткие колонны отлиты (2″) над цоколем или до нижней части цокольной балки . Рабочая процедура при необходимости.
Проверьте длину внахлест всех стержней над цоколем на достаточную длину.
Проверьте грани колонн, на которые опирается цокольная балка.
Уменьшение колонн, если таковое имеется, должно выполняться только на уровне балки.

уплотнение плинтуса pcc

Проверьте расстояние между кирпичными стенами для размеров помещения.
Проверьте размер цокольных балок и их усиление.
Проверьте правильность крепления стержней цокольной балки в колоннах.
Проверить опалубку цокольной балки , рабочий процесс , на предмет выравнивания, уровня, отвеса и опор.
Проверьте и залейте балки и колонны бетоном надлежащей марки, обеспечив необходимое покрытие арматуры.
Контролировать расчетную смесь бетона, проводить уплотнение с помощью вибратора.
Закрепите бетон/каменную кладку. Удалите все кусты травы и рыхлый материал из цоколя.
Заполните цоколь мурумом или одобренным выкопанным материалом.
Следите за тем, чтобы засыпка выполнялась слоями, поливалась водой и уплотнялась, ни один слой не должен быть больше 15–20 см (от 6 до 8 дюймов).
Проверьте и сохраните надлежащие раковины для унитаза. ванна и туалеты.
Поверх утрамбованной засыпки необходимо выполнить подсыпку из щебня, утрамбованную вручную, соответствующей толщины.

проверка длины нахлеста

Проверьте качество материала подошвы. Уплотните подошву и заполните щели стружкой.
Получить боковую опалубку для Р.С.С. и отметьте точный уровень P.C.C. Топ.
Возьмите промежуточные тийи и подтвердите одинаковую толщину P.C.C. через.
Исправьте недостатки и недостатки, отмеченные в приведенных выше пунктах.
Пройти PCC. ручным миксером/миксером.
Компактный Р.С.С. с трамбовкой.
Выровняйте и завершите P.C.C.
Посмотрите на чертеже, дан ли плинтус или нет.
Если да, выполните указанную процедуру и завершите защиту цоколя.
Соорудить ступени цоколя (в кирпичной кладке) с запасом для отделки пола. Не путайте цокольный уровень с F.F.L. (уровень отделки пола)

Также прочитайте это

ПРОЦЕДУРА РАБОТ ИЗ ЦЕМЕНТНОГО БЕТОНА В ФУНДАМЕНТЕ – МАТЕРИАЛ, PCC, ИНСТРУМЕНТЫ, ПРИМЕНЕНИЕ, КОД IS, ТОЛЩИНА
ПРОЦЕДУРА РАСПРОСТРАНЕНИЯ И ФУНДАМЕНТА – ИНСТРУМЕНТЫ, МАТЕРИАЛ, ТРАНШЕЯ, КОНТРОЛЬНЫЙ СПИСОК, ЗЕМЛЯ
РОЛЬ И ОБЯЗАННОСТИ ИНЖЕНЕР СТРОИТЕЛЬСТВА – РУКОВОДИТЕЛЬ, КЛАДОВЩИК, ИНЖЕНЕР-ПРОЕКТ

ЕСЛИ ВАМ ПОНРАВИЛОСЬ ЭТА СТАТЬЯ ПРОЦЕДУРА РАБОТЫ ПЛИНТУСНОЙ БАЛКИ – СТРОИТЕЛЬСТВО, КОНТРОЛЬНЫЙ СПИСОК, ЗАЩИТА

Полированная медная тапочка Paxton с воздушной ванной на цоколе

Кухня и ванна → Системы ограждений для ванных комнат → Ванны

по Фирменное оборудование

ДОБАВИТЬ В ПАПКУ
Последнее обновление более 6 лет
Добавить в коллекцию
Designer Pages PRO Только для пользователей
Зарегистрируйтесь в PRO, чтобы разблокировать вашу фирменную перспективу, которая помогает отслеживать, как
вы и/или коллеги в вашей фирме взаимодействуете с подобными продуктами.
Узнайте больше о PRO
Войдите в систему как PRO, чтобы управлять взаимоотношениями с поставщиками.
Кованая воздушная ванна Paxton из полированной меди с тапочками на постаменте – 59 или 66 дюймов
Побалуйте себя роскошью этой красивой медной воздушной ванны. Полированная чеканная поверхность делает эту медную ванну заметной в любой обстановке ванной комнаты. Соедините с отдельно стоящим смесителем или установите смеситель на стене вашей ванной комнаты, чтобы завершить роскошную ванную комнату.
Signature Aire
Описание
Кованная снаружи и внутри с гладкими краями и цоколем.
Отполированная медь.
Размеры ванны 59 дюймов: 59 дюймов Д x 30-1/2 дюйма Ш (спереди назад) x 29-1/8 дюйма – 20-1/2 дюйма В (± 1/2 дюйма).
Размеры ванны 66 дюймов: 66 дюймов Д x 33 дюйма Ш (спереди назад) x 23-1/2 дюйма – 30-1/4 дюйма В (± 1/2 дюйма).
Ванна со сплошным прокатным краем.
Наполнитель бака должен быть установлен на полу или на стене.
Совместим со сливом, продаваемым ниже; можно использовать без переполнения.
Изготовлен из меди 16 калибра.
Патина наносится с помощью настоящего французского горячего процесса. Это означает, что цвет впечатывается в медь, а не наносится воском.
Роскошная отделка отполирована вручную.
Не существует двух одинаковых ванн, так как они изготавливаются вручную. Возможны различия в отделке и небольшие различия в размерах (± 1/2″).
Включает в себя водонепроницаемый пульт дистанционного управления.
Пульт дистанционного управления сделан плавающим.
Приемник реагирует на дистанционный сигнал в любом месте в радиусе 15 футов.
Воздушная баня приводится в действие вентилятором мощностью 750 Вт с регулируемой скоростью и включает в себя воздушный нагревательный элемент мощностью 300 Вт.
12 черных форсунок удобно расположены внутри ванны.
Каждая форсунка в системе имеет встроенный обратный клапан для предотвращения попадания воды в воздушную систему.
