Кирпичная кладка колодцем

Часто владельцам загородных домов приходится решать проблему водоснабжения. Для этого им надо пробурить скважину или оборудовать кирпичный колодец. Сделать его своими рукам может каждый домашний мастер, но перед этим изучите, как правильно производить работы и какие инструменты использовать.

Для кладки круглого колодца используют глиняный кирпич, который укладывается на цементный раствор.

Устройство кирпичного колодца

Обычно колодец имеет толщину стен 250-370 мм, их определяет его глубина.

Для копания колодца вы должны иметь следующие инструменты:

План кирпичного колодца.

• лопаты с длинной и короткой ручкой;
• ведра для поднятия грунта;
• веревка с крючком;
• тренога, на нее устанавливается цепная лебедка;
• лестница;
• насос.

Проследите, чтобы дно колодца было строго горизонтально. Заранее вы должны изготовить 3 круглых рамы. Их диаметр должен быть от 1 м и увеличиваться по нарастающей.

• нижнюю раму делаете из металла, оставшиеся две — из дерева. Диаметр основной рамы должен быть больше вспомогательных на 50 мм, ее ширина должна равняться размерам кладки;
• с ее наружной стороны устанавливаете стальной нож, повторяющий форму рамы;
• на изготовление вспомогательных рам используйте дерево толщиной 80 мм;
• чтобы колодец из кирпича был более прочным, рамы усиливают, вставляя в них анкеры диаметром 15 мм. Они устанавливаются в них и крепятся гайками с шайбами;
• затем смонтированные и тщательно выровненные рамы опускаете в колодец, аккуратно проверяя горизонтальность установки рамы.

На горизонтально установленную основную раму надеваете промежуточную и скрепляете их гайками с шайбами. Проверяете, чтобы анкеры стояли строго вертикально вверх. Всю конструкцию закрепляете досками, жердями, бревнами.

Особенности кладки из кирпича

Схема: Фрагмент кирпичного колодца.

Качественная кирпичная кладка колодца часто зависит от правильно подобранного инструмента:

• кельма;
• расшивка;
• молоток-кирочка;
• отвес, уровень;
• угольник;
• скобы с поперечной планкой.

Кирпичную кладку колодца делают из простого кирпича, силикатный для этих работ не подходит из-за своих технических характеристик.

Для приготовления раствора для кладки берите цемент не ниже марки 150 и смешивайте с песком в соотношении 1:2 или 1:3, добавьте воды, хорошо размешайте до нужной кондиции.

• первый ряд кирпичей, предварительно смоченных водой, укладывайте своими руками на приготовленный вами раствор толщиной 10 мм;
• первый и второй ряд кладут тычковым способом. Из-за того что ваша кладка круглая, снаружи в оставшийся зазор нужно заложить раствор. Следите, чтобы ваша кладка была полностью заполнена им.

Инструменты для кладки кирпича: порядовка, кельма, молоток-кирка, шнур причалка, расшивка, отвес, строительный уровень, растворная лопата, правило.

Колодец из кирпича может быть выложен тычковыми рядами, а может — ложковыми. Их кладут, чередуя между собой. Кирпичная кладка колодцем должна быть выполнена с правильной перевязкой швов, это служит гарантией ее прочности.

Чтобы ваш колодец из кирпичей, сделанный своими руками, имел правильную круглую форму, сделайте шаблон. Он поможет вам, чтобы кладка колодца протекала легко и качественно, даже если вы не обладаете нужными навыками. Шаблон крепится на ряд кирпичей с помощью простых крючков.

• выложив ряд руками, начинайте укладывать второй, при этом постепенно приподнимая шаблон, размещая его напротив следующего ряда кирпича;
• когда кладка колодца из кирпича своими руками подходит к очередному анкеру, то для него вырубают отверстие. Образовавшиеся пустоты между анкером и кирпичом плотно закладывайте раствором;
• для того чтобы ваш колодец стал крепче, через 5 рядов кладки прокладывайте в ней тонкую армированную проволоку.

Размещайте ее в 30 мм от края кладки.

Укладывайте кладку из кирпича своими руками, чтобы она не доставала шаблон, иначе он будет плохо выходить из кладки колодца.

Проследите, чтобы кладка не уперлась в промежуточную раму. Сначала вам надо вставить в нее анкеры и жестко закрепить следующую промежуточную раму с основной.

• обязательно проверяйте, чтобы рамы стояли строго горизонтально и вертикально. Вертикальность устанавливайте с помощью анкеров, а проверяйте с помощью отвеса. Проверяйте прочность установки конструкции, а затем продолжайте кладку колодца из кирпича своими руками;
• кладку приостанавливайте за 50 мм до промежуточной рамы. Промежуток между кладкой и рамой закладывайте раствором, можно добавить в него щебня или гравия. Сделать это можно при помощи доски. Тщательно утрамбуйте раствор.

На этот слой поджимайте раму, старайтесь прижать ее поплотнее. Не забывайте вырубать в кирпичах гнезда под концы анкеров, тогда рама ляжет плотно на раствор.

Некоторые рекомендации

Длинная сторона кирпича – это ложка. Боковую сторону кирпича – называют тычки. Постель – так называется верхняя и нижняя поверхность кирпича. Фаска – срез по краю кирпича.

• если вода в ваш колодец из кирпича будет поступать с боков, то не забудьте оставить окна для монтажа фильтров, они могут быть сделаны из пористого бетона;
• если ваш колодец достаточно глубок, то для его обслуживания установите стальные скобы, надежно закрепите их в кладке. Глубина их крепления должна быть не меньше 120 мм на расстояние в 200 мм. Защитить их от ржавчины может двойной слой водостойкой краски;
• с наружной стороны кладку желательно оштукатурить, для этого котлован надо готовить надлежащего размера. Штукатурить надо раствором, который готовится в пропорциях 1:1 или 1:2. Разбавляют водой и размешивают до состояния густой сметаны. Штукатурку наносите за один раз и тщательно выравнивайте полутерком. Раствор используйте в течение часа. Чем дольше он стоит, тем меньше его прочность;
• чтобы уменьшить трение между кладкой и грунтом, расстояние между основной рамой и первым дополнительным кольцом можете обшить досками, монтируя их вертикально, но делать это нужно так, чтобы они не мешали кладке;
• внутренние стенки колодца, сделанного своими руками, надо качественно оштукатурить. Обычно их штукатурят в два этапа, но помните, что наносить штукатурку можно только после того, как вы выполнили первый захват или ярус.

Раствор готовьте аналогично, как и для штукатурки наружной стены кладки. Перед тем как его наносить на кладку, готовят более жидкий раствор, который наносят слоем в 5 мм. Он свободно проникает и заполняет все неровные места кладки и отлично схватывается. Потом на него наносят второй слой потолще. Тщательно равняют его. Для более качественного выполнения работы можно установить маяки. Сделать их можно из раствора или из специально приготовленных деревянных реек. Наносите раствор и растирайте его, опираясь на рейки правилом.

Оштукатуривание проводится сверху вниз. Деревянное кольцо, сделанное вами на стыке рам, штукатурить не надо.

Советы по работам

• проведя работу по оштукатуриванию так называемого первого захвата (расстояние между первыми рамами), начинайте выемку грунта, при этом не забывайте периодически проверять вертикальность и горизонтальность вашей конструкции;
• затем делается кирпичная кладка второй захватки, с последующим ее оштукатуриванием;
• при достижении колодцем водоносного слоя определите, откуда в него поступает вода. Если она поступает с боковых стен, то вставьте в оставленные вами отверстия фильтры. Если — со дна, то эти отверстия заделайте кирпичом и оштукатурьте. Воду, если она мешает работе, откачивайте насосом;
• раствор за это время схватится и будет дальше отвердевать под водой;
• чтобы колодец не опускался дальше в грунт, под ножки подложите бетонные затяжки или крупный камень плитняк, их края должны выступать наружу не менее чем на 250 мм.

Схема круглой кладки колодца из кирпича: а — из тычков; б — из тычков и ложков: 1 — шаблон; 2 — уширенный шов из цементного раствора.

Ваш колодец готов, насыпьте на дно гравий с песком или щебень. Это будет экологически чистый фильтр, его толщина должна равняться 50 см. После этого не забудьте тщательно убрать весь мусор, что остался после работы, и продезинфицировать колодец и воду.

Прежде чем употреблять воду, проверьте ее в специальной лаборатории. Если все нормально, можно использовать воду из колодца для питья и приготовления пищи.

Чтобы в колодец не попадал мусор, сделайте крышку и крышу над ним. Одновременно она будет служить ему украшением.

1pokirpichy.ru

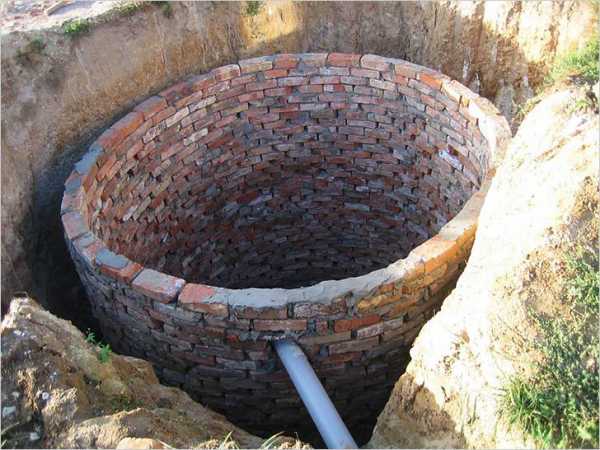

Канализационный колодец из кирпича – кирпичные канализационные колодцы

Колодец является неотъемлемой частью канализации. Для его строительства применяют различные материалы или устанавливают покупной, из пластика. В этой статье мы рассмотрим канализационный колодец из кирпича, его строительство и место установки.

Место установки колодца

Перед началом строительства определите место установки колодца, и какую функцию он будет выполнять.

• Для выбора места установки определите выход канализации из дома. Если это будет накопительный колодец, и из него придется откачивать нечистоты ассенизаторской машиной, предусмотрите к нему свободный подъезд.
• Если вы строите смотровые колодцы, то расстояние между ними должно быть не менее 15 м, а первый из них устанавливается от стены дома на 3 м, но не более 12 м. Чтобы не загрязнить источник питьевой воды, фильтрационный колодец размещают на расстоянии 30 м от него/

Обратите внимание! Колодец можно сделать и далеко от подъездных путей, но откачка его обойдется дороже. В таком случае придется платить за каждый “лишний” шланг.

Расчет размера колодца

Для установки сливного колодца необходимо правильно рассчитать его объем. От этого будет зависеть частота его выкачки. Если колодец будет исполнять роль накопительной емкости, произведите простой расчет его наполнения. Один человек за сутки расходует около 200 л воды. Умножьте это число на количество проживающих в доме людей, и вы узнаете примерный объем слитой воды в колодец за сутки. Плюс добавьте к этому результату расход воды бытовыми приборами, которые у вас есть.

Изготавливая септик с подселением бактерий для переработки нечистот, объем высчитывается так же, как и описано выше, только полученный результат умножаете на 3. Все дело в том, что бактерии перерабатывают нечистоты за 3 суток. Следовательно, объема колодца должно хватить не менее чем на 3 суток использования.

При установке смотровых колодцев, размер определяйте индивидуально, чтобы вы могли в нем свободно выполнять работу по обслуживанию трубопровода. Глубина перепадных колодцев совпадает с перепадом ландшафта. Но имейте в виду, что глубокие колодцы плохо чистить, поэтому обустраивайте их глубину не более 3 м.

Кладка колодца

На строительство колодца можно использовать любой кирпич. Лучшим вариантом для такой кладки будет использование глиняного кирпича, из-за его влагонепроницаемости. Колодец можно построить квадратный, прямоугольный или круглый. Его форму выбираете произвольно, но из круглого колодца легче производить откачку нечистот, и выполнять чистку. Толщины стенки достаточно в полкирпича. Заранее высчитайте необходимое количество кирпича на всю постройку. Исходя из его размера, посчитайте количество кирпичей в ряду. Полученный результат умножьте на количество рядов. Подготовив все материалы, приступаете к работе:

1. Исходя из рассчитанного по объему размера колодца, выполните на земле разметку котлована. Небольшой котлован можно выкопать вручную лопатой. Для извлечения большого объема грунта целесообразно воспользоваться услугами экскаватора.
2. На дне ямы установите опалубок для заливки фундамента. Из раствора цемента, щебня и песка залейте фундамент толщиной 20 см. При возможности его лучше армировать. Залитый бетоном фундамент оставьте для застывания на 1 неделю. Время от времени поливайте его водой для укрепления.
3. На готовый фундамент начинаете выкладывать кирпичную кладку стен на цементном растворе.
4. Готовые стены необходимо оштукатурить цементным раствором. После схватывания штукатурки, но неполного ее высыхания, необходимо зажелезнить стены. Для этого берете сухой цемент и втираете его в сырую штукатурку.
5. Дно колодца делаете в зависимости от его назначения. Для герметичного колодца засыпьте слой песка 10 см и утрамбуйте его. Сверху залейте бетонную стяжку с добавлением щебня. Для крепости дно можно армировать сеткой. Если же это будет колодец с фильтрующим дном, то бетонировать его не надо. На дно насыпьте фильтрующий слой из песка 20 см и щебня или гравия до 40 см.
6. Подсохшую штукатурку на стенах надо гидроизолировать. Для этого берете горячий битум или мастику для гидроизоляции и покрываете всю поверхность стен.
7. В местах входа в колодец канализационной трубы перфоратором выбиваете отверстие. Также окна для труб можно было заранее оставить, во время кладки кирпича, если есть возможность высчитать их месторасположения. После вставки трубы, зазор уплотните силиконом.
8. На последнем этапе вам осталось засыпать землей зазор между стенами колодца и котлованом и накрыть колодец. Перекрытие можно сделать из деревянного щита, обработав его битумом, или уложить бетонную плиту. В перекрытии должен быть люк для доступа в колодец. Для сливного колодца необходима вентиляция. Поэтому вмонтируйте в перекрытие пластиковую трубу диаметром 50 мм и высотой 600 мм. Сверху наденьте грибок. Края перекрытия засыпьте грунтом, но так, чтобы оно было выше уровня земли на 10 см.

Кирпичный колодец, построенный своими руками готов к эксплуатации. Вам надо лишь вовремя его чистить.

Советуем прочитать:

Видео

Посмотрите, как строится септик из кирпича своими руками:

Последняя редакция: 03.03.2016 Автор: Александр Кривинда

kanalizaciyavdome.ru

Правильная кладка колодца

Никакая самая современная водопроводная система не сравнится по чистоте и натуральности получаемой воды со старым добрым колодцем. Колодец на даче – вещь просто незаменимая для многих. Кто-то предпочитает делать колодец своими руками, а кто-то – заказать колодец под ключ.

Классический вариант материала для колодца – камень или дерево. Каменный, кирпичный или бетонный колодец, конечно, прослужит дольше деревянного. Деревянные стены, кроме того, собирают такие неприятные вещи как слизь, грибки. Поэтому, стоит вложить чуть больше средств, но получить более практичный результат, выбрав камень, кирпич или бетон.

Делаем каменный колодец

На крупные камни кладут слой мелких, а затем опять идут крупные. Ровность должна быть соблюдена не только внутри, но и снаружи. Это делается, чтобы учесть проседание колодца, когда неровность может зацепиться за грунт, что может привести к нарушению целостности всей кладки.

Укрепляется кладка рамами и арматурными стержнями. Рамы могут быть из металла, бетона или прочных пород дерева. Стержни с резьбой на концах крепятся к рамам гайками и шайбами. На финальной стадии кладку оштукатуривают изнутри и снаружи, а дно колодца очищают от мусора, засыпая затем речным песком или гравием. Необходимо также подумать и о вентиляции колодца.

Делаем кирпичный колодец

Простая кирпичная кладка выполняется в один или полтора кирпича, чаще всего только тычковыми рядами. Если даже они чередуются с ложковыми, два первых ряда должны быть тычковыми. Правильная круглая форма выдерживается благодаря использованию кольцевого шаблона из двух половинок, скрепленных клиньями. Цементный раствор сантиметровой толщины накладывается на основную раму, разравнивается, и затем на него уже кладется первый ряд кирпичей, далее второй и остальные.

Для защиты дна колодца от засорения падающим раствором, его накрывают досками. Стены оштукатуриваются, и обрабатывается дно подобно тому, как это делается с каменными колодцами.

Бетонные колодцы

Кроме выкладки колодезной шахты камнем, кирпичом или бетоном, необходимо обустроить площадку рядом с колодцем – прокопать канаву по периметру шахты, заполнить ее глиной и утрамбовать, чтобы загрязненные воды из верхних слоев почвы не попали в колодец. Кроме того, площадка вокруг шахты должна иметь твердое покрытие и уклон для водоотвода. Забирают воду из колодца все чаще насосами, чем по старинке – ведрами.

Колодец своими руками – задача, которая не многим будет по силам. Многие строительные фирмы в наше время могут изготовить колодец под ключ, и вам не придется заботиться о том, где раздобыть материал для стен и арматуру и о правильности технологии укладки. Достаточно только располагать нужными средствами и подобрать надежного исполнителя.

www.stroy.ru

Кладка колодцев

Каменным работам

На водопроводных и канализационных магистралях устраи­вают круглые или прямоугольные колодцы (рис. 38, а, б).

До – начала кладки колодца по выровненному грунту устраи­вают бетонное основание 1. После схватывания бетона на осно­вании выполняют разметку. Для круглых колодцев отмечают центр и внутреннюю окружность; для прямоугольных колодцев указывают продольную и поперечную оси и внутренние грани стенок.

Кладку колодцев выполняют из керамического кирпича с ис­пользованием цементных или сложных растворов. Стенки круглых колодцев (рис. 38, в, г) выкладывают из кирпича; уложенного тычком. Смещение вертикальных швов в смежных рядах на чет­верть кирпича обеспечивает перевязку кладки. Коническая часть в круглых колодцах образуется путем постепенного напуска (15…30 мм) тычковых рядов кладки с трех сторон.

Швы на внутренней поверхности круглых и прямоугольных колодцев полностью заполняют раствором, а затем расшивают. Уширенную часть швов у наружной поверхности расщебенивают и тщательно заполняют раствором. На отвесной стене колодца через пять-шесть рядов кладки устанавливают ходовые металли­ческие скобы в шахматном порядке.

Кладку колодцев ведут два каменщика, один из которых вы­полняет кладку, а другой подготовляет и подает материал. В за­висимости от глубины и размеров колодца в звене может быть 3 или 4 каменщика.

а — круглого, б — прямоугольного, в — вертикальная перевязка швов, г — порядовая рас­кладка кирпича; / — бетонное основание, 2 — рабочая камера, 3 — металлические скобы, 4 — железобетонная плита, 5 — коническая часть колодца, образованная постепенным на­пуском тычковых рядов, 6 — горловина колодца, 7 — стенки колодцев толщиной 250 мм, 8 — чугунная крышка люка, 9 — расщебенка в уширенной части шва

Контрольные задания

IV. Звено каменщиков для кладки колодцев состо­ит из. . . человек

Правила техники безопасности

Низкая температура, снегопады и гололед осложняют усло­вия безопасного производства каменные работ. Поэтому помимо строгого соблюдения общих правил техники безопасности необ­ходимы дополнительные меры, предупреждающие производствен­ный травматизм. При выполнении кладки на открытом …

Приготовление и транспортирование растворов

Строительство зданий зимой чаще всего осуществляют бес – прогревным методом на растворах с противоморозными добавка­ми. Приготовляют такие растворы обычным способом, вводя в растворную смесь специальные добавки. Кладочные растворы приготовляют на …

Особенности зимней кладки с облицовкой

Зимой кладку с одновременной облицовкой выполняют на подогретых растворах марки не ниже 50. Работу ведут способом замораживания или на растворах с противоморозными добавка­ми. Облицовочные и стеновые материалы перед укладкой в …
