Технологический процесс кладки колодцев из кирпича

Колодцы являются многофункциональным сооружением. Существуют различные их виды в зависимости от назначения, материала изготовления. Что из себя они представляет? Какова технология кладки колодцев из кирпича, читайте в статье.

Виды колодцев

Эти сооружения бывают разными, что зависит от многих факторов: назначения, глубины залегания грунтовых вод, состава почвы и многого другого.

Встречаются следующие виды колодцев:

  • Ключевые – самые экономичные и простые. Они бывают нисходящими и восходящими, что зависит от наличия ключей.
  • Шахтные колодцы. Для их создания необходимо вырыть шахту 10-20 метров глубиной. Форма таких колодцев разная: круглая, прямоугольная, квадратная.
  • Трубные колодцы. Они изготавливаются круглой формы, напоминающей трубу. Это долговечные и гигиеничные сооружения.

Кладка колодцев выполняется из различных материалов. Это может быть кирпич, камень, бетон, железобетон, дерево.

Шахтные колодцы

Эти сооружения, независимо от типа, имеют одинаковую конструкцию – котлован вытянутой формы, глубина которого составляет 5-15 метров. Стенки такого колодца укреплены, оголовок аккуратно оформлен. Преимущества сооружения шахтного типа в том, что имеется постоянный доступ к питьевой воде, которая не только сохраняется здесь, но и пополняется естественным способом. Полностью осушается такой колодец крайне редко.

Кирпичная шахта

Разные типы шахтных колодцев по своему устройству мало отличаются друг от друга. Разница между каменным и кирпичным колодцем, например, невелика. Основное отличие – в укладке кирпичей, где применяется определенная схема. Для того чтобы стены колодца были надежными, ширина кладки должна составлять один – полтора кирпича. Круглая форма шахты достигается за счет применения стабилизирующего профиля.

Если кирпичную или каменную шахту не укреплять рамой, образующей скелет всей колодезной конструкции, она очень скоро начнет осыпаться. Для изготовления опорной рамы используют металлический профиль, арматуру или водостойкие породы дерева.

Трубный колодец

Кладка колодца из кирпича начинается с подготовки рам. Их диаметр должен быть равным диаметру будущего колодца. Основной является нижняя рама. Для ее изготовления используется металл, железобетон или мореный дуб, так как она должна быть самой прочной. Рама имеет толщину 10 сантиметров. Ширина равна толщине кладки. Размер внешнего диаметра на 5-6 сантиметров превышает внешний диаметр рам промежуточных.

Внешний край рамы по всему периметру снизу имеет нож из стали. Деревянными является и верхняя, и промежуточная рама. Между собой они скрепляются при помощи гвоздей. Толщина этих рам составляет 8 сантиметров, а ширина - такая же или немного меньше, чем толщина кладки.

По периметру рам необходимо просверлить друг под другом отверстия, между которыми будет одинаковое расстояние. Они нужны для того, чтобы вставлять в них анкеры. Нижняя рама имеет шесть анкеров, которые плотно закреплены гайкой и шайбой. После проверки уровнем в котлован горизонтально опускается готовая рама, а на нее при помощи гаек и шайб надевается промежуточная. Чтобы конструкция была прочней, необходимо укрепить ее сверху бревнами.

Кладка кирпичных колодцев

Этот процесс выполняется в один – полтора кирпича. Ряды при этом могут быть только тычковыми или чередоваться с ложковыми. Обязательно, вне зависимости от вида кладки, первые два ряда – тычковые. Чтобы сохранялась правильная круглая форма, специалисты рекомендуют пользоваться шаблонами, которые выполняются в виде колец с двумя половинками, скрепленными клиньями.

Кладка колодцев своими руками не вызывает затруднений, если все делать правильно. Сначала раствор цемента в 1-1,5 сантиметра толщиной накладывается на основную раму и разравнивается. На него кладутся кирпичи первого ряда, затем второго и так далее. Если кладка колодцев круглая, между кирпичами снаружи будут оставаться зазоры. Их нужно заполнить битым на мелкие кусочки кирпичом, смешанным с раствором.

Во время кладки не следует забывать об отверстиях для анкеров. Они проделываются в кирпичах. Зазоры необходимо заделать цементным раствором. Для того чтобы получить прочную кладку кирпича, по всей длине каждого четвертого ряда следует проложить тонкую проволоку в два слоя. Когда расстояние между промежуточной рамой и верхним рядом станет 5-6 сантиметров, кладку необходимо приостановить, на раме закрепить анкера, а свободное пространство заполнить раствором. Но предварительно в него добавляется гравий или щебень в пропорции 1:3. Раствор нужно утрамбовать. Для этого подойдет деревянная доска, ширина которой совпадает с расстоянием между рамой и кирпичами.

При поступлении воды в колодец через стенки, в них оставляются отверстия для окон, равные 25х50 сантиметров. В них будут устанавливаться фильтры для очищения воды. На кирпичную кладку верхнего ряда накладывается арматура и заливается раствором цемента толщиной 20-25 сантиметров.

Оштукатуривание

После того как кладка колодцев из кирпича своими руками закончена, приступают к оштукатуриванию их внутренних и внешних стен. Чтобы облегчить эту операцию, нужно запастись маяками, которые представляют собой гладкие ровные рейки. Для этой работы достаточно шести штук. Их устанавливают на одинаковом друг от друга расстоянии в тех местах, где крепятся анкера.

Маяк от маяка отделяется деревянным полукругом, который называется малкой. Его радиус – половина диаметра внутренней части колодца. Малка двигается по маякам сверху вниз и наоборот, тем самым выравнивает раствор, который предварительно нанесли на стену.

Сразу оштукатурить стены по всей их высоте невозможно, это делается полосами. Всякий раз маяки нужно снимать, а зазоры заделывать раствором. Чтобы не засорилось дно комочками падающего раствора, его закрывают досками.

Оштукатуривают внутреннюю и внешнюю поверхность стен колодца двумя этапами. Сначала разбрызгивается жидкий раствор для заполнения всех щелей в кладке из кирпича, а затем более густой.

После того как оштукатурили первую полосу кладки, нужно продолжить выборку грунта и кладку второй полосы. Так следует чередовать работы до тех пор, пока полностью не будет вырыт колодец до нужной глубины, которая фиксируется плитами из бетона, подложенными под ножи основной рамы. Плиты должны выходить за границы колодца примерно на полметра. После окончания всех работ дно колодца нужно хорошо очистить и засыпать щебнем, гравием или песком.

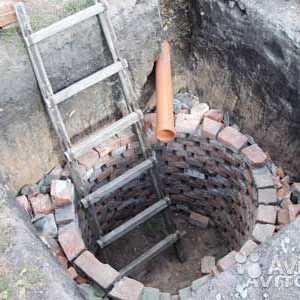

Канализационный колодец

Кладка колодцев такого вида осуществляется с использованием глиняного кирпича, не пропускающего воду. За неимением такового подойдет красный. Кладка осуществляется в полкирпича. Канализационные колодцы бывают круглой, прямоугольной или квадратной формы. Для их создания потребуется много кирпича, цемента, песка, битума, жирной глины, щебня, а также плита для перекрытия и труба для вентиляции.

Но сначала нужно выбрать место, где будет осуществляться кладка колодцев из кирпича. Инструкция с требованиями по безопасности установки и эксплуатации канализационных колодцев должна обязательно соблюдаться. Обустройство подобных сооружений осуществляется на расстоянии 30 метров от источника питьевой воды.

Если колодец предназначен для накопления отходов, его размещают на дачном участке так, чтобы к нему смогла подъехать машина для откачки нечистот.

Как рассчитать вместительность канализационного колодца?

Это сделать просто. Нужно перемножить количество потребляемой за сутки воды на даче и количество дней, за которые происходит накопление нечистот, для переработки которых микроорганизмами требуется трое суток. Это нужно учитывать при строительстве очистительного сооружения из кирпича. Оно должно быть по размерам таким, чтобы хватало места для накопления отходов за несколько дней.

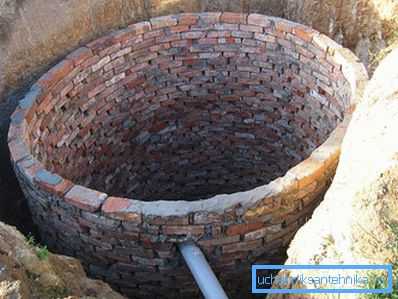

Кладка кирпича канализационного колодца

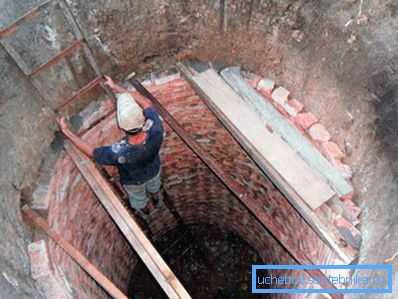

После определения места размещения колодца, приобретения нужного материала приступают к строительству. Технологический процесс кладки колодцев из кирпича начинается с заливки фундамента. Раствор готовится из двух частей песка, по одной - гравия и цемента. Высота фундамента составляет 20 сантиметров. После заливки ему нужно дать время для затвердевания. Обычно для этого достаточно одной недели. Каждый день фундамент нужно поливать водой.

Затем делается кладка колодцев, штукатурка дна и стен, покрытие битумом в два слоя. Устанавливаются перекрытие из железобетонной плиты или просмоленного щита из дерева, люк и труба для вентиляции.

Сооружения такого типа используются в водопроводно-канализационных хозяйствах. Смотровой колодец рекомендуется располагать на расстоянии не менее чем 3-12 метров от жилого помещения. Его размер хозяин определяет индивидуально. Главное требование – наличие условий для работ, связанных с обслуживанием трубопровода.

Колодца могут иметь разную форму. Стенки круглого колодца имеют толщину, равную длине одного кирпича, который укладывается тычками. Кладка кирпича прямоугольной формы выполняется по двухрядной системе.

Для кладки кирпича в сухом грунте используется раствор из цемента и песка в соотношении 1:4, а в мокром – 1:3. Швы внутри колодца тоже затираются раствором.

Если на глубине вырытого колодца залегают грунтовые воды, его внешняя поверхность оштукатуривается. Толщина слоя достигает два сантиметра, а высота - на полметра выше уровня грунтовых вод. При кладке стен колодца в ее швы заделываются скобы из чугуна или стали. Расстояние между ними составляет 35 сантиметров. Скобы располагаются по вертикали в шахматном порядке в два ряда. Они заменяют ступеньки при спуске и подъеме в шахту.

Требования

К материалу, из которого возводится колодец, предъявляются особые требования. Кирпич не должен иметь сколы, трещины и быть пустотелым. Раствор берется со стандартной рецептурой. В его состав входит портландцемент М400 и чистый песок с размером песчинок не более двух миллиметров. Раствор прочнее, если в нем содержится меньше песка. Это легко узнать по соотношению ингредиентов. Оптимальным считается раствор марки М50: одна часть цемента и четыре – песка.

fb.ru

Технология проведения кладки кирпичного колодца

Что лучше: кирпич или железобетонные кольца для сооружения дачного колодца? Вопрос, который сегодня задают многие дачники, пытающиеся решить проблему водоснабжения загородного участка. По многим позициям бетонные кольца лучше: с ними процесс сооружения колодца производится буквально за пару дней, это готовые прочные изделия. Но если водоносный слой располагается неглубоко (до 5 м), и кроме самого владельца дачи сооружать колодец никто не будет, то лучше завести кирпичи, купить дополнительные расходные материалы и попробовать ствол выкопанной шахты поднять своими руками. Единственное важное условие в этом процессе – правильно проведенная кладка кирпичных колодцев.

Возведение кирпичного колодца

Необходимо отметить, что вместо кирпича можно использовать камни для колодца. Это хороший строительный материал, который прекрасно справляется с негативным воздействием воды. Поэтому такой каменный колодец – это почти вечное сооружение, которое прослужит на даче, пока внутрь из водоносного слоя будет поступать вода. Правда, сооружать из камня колодец очень сложно, потому что этот материал – разные по размерам элементы, которые придется все время подгонять по размерам. Но тема статьи касается кирпичных сооружений, поэтому необходимо рассмотреть технологию кладки кирпича, которую используют при сооружении колодцев.

Требования к используемому материалу

Что касается кирпича, то это должен быть обычный керамический материал. Есть к нему требование – он должен быть полнотелым, не иметь трещин и сколов. То есть, качество – не последний критерий отбора.

Полнотелый кирпич без дефектов

Кладочный раствор имеет стандартную рецептуру, как и в случае любой кирпичной кладки. Он состоит из портландцемента марки М400 и чистого песка, в котором песчинки имеют максимальный размер 2 мм. Соотношение двух ингредиентов дает марку кладочного раствора, и чем меньше в нем песка, тем прочнее он сам. Когда разговор идет о кладке кирпичных колодцев, то необходимо понимать, что сам колодец – сооружение ответственное, поэтому при его строительстве нужно соблюдать определенные условия будущей эксплуатации. Поэтому оптимально, если кладочный раствор будет марка М50. Это когда в нем замешиваются один объем цемента и четыре объема песка.

Технология кладки

Обычно дачный колодец для воды – это круглое в сечении сооружение, отсюда, в принципе, и сложность самого процесса. Конечно, можно выкопать и прямоугольного сечения шахту, что упростит кладочный процесс. Но в данную конструкцию уйдет больше кирпича, потому что его придется выкладывать с перевязью в половину элемента толщиною в полтора кирпича. А это и большой расход кладочного раствора. Но не это самое важное, такая конструкция считается не самой надежной. Всегда есть риск, что стенки со временем завалятся.

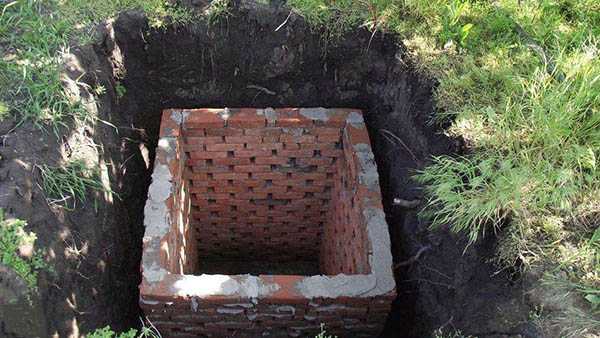

Колодец прямоугольного сечения

Внимание! Если кирпичный колодец – это сооружение прямоугольного сечения, то рекомендуется три стены делать под наклоном, одну оставлять вертикальной. Именно на ней устанавливаются скобы, из которых создается колодезная лестница.

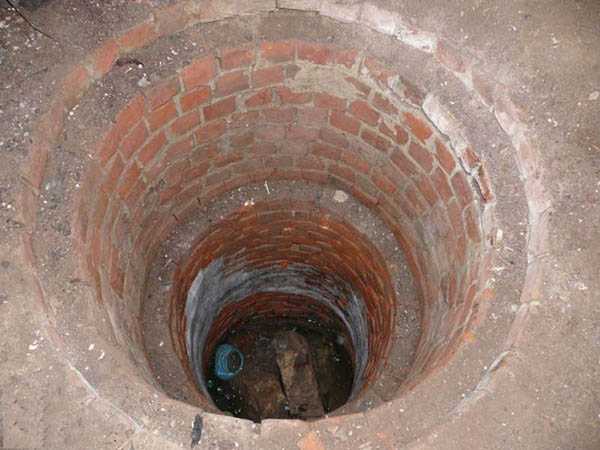

Кладка колодца круглого сечения

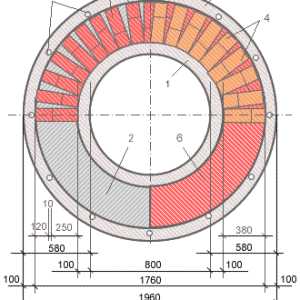

Рассмотрим, как правильно проводить кладку кирпичных колодцев круглого сечения.

  • Производится она тычковым способом. То есть, в сторону внутреннего пространства будет смотреть меньшая сторона кирпича. На фото ниже это очень хорошо видно.
    Кирпичная кладка для колодца
  • Как и в любой кирпичной кладке, в этой обязательно делается перевязка элементов. Правда, смещение не должно быть большим. Одной четверти будет вполне достаточно.
  • Самое важно – не жалеть кладочного раствора. Им должны заполняться все щели и пространства. Не должно оставаться ни одного свободного объема. Особенно это касается лицевой стороны кладки.
  • Для новичков рекомендуется сделать небольшой шаблон, который будет повторять сегмент окружности сечения колодца. Его можно приставлять к кладке, тем самым контролировать уровень выпячивания части ряда уложенных кирпичей. Шаблон можно сделать из металлического листа (жести).
  • Через каждый пятый-шестой ряд необходимо производить армирование кладки. Для чего можно использовать сетку из проволоки диаметром 2-3 мм или просто укладывать саму проволоку в несколько рядов.

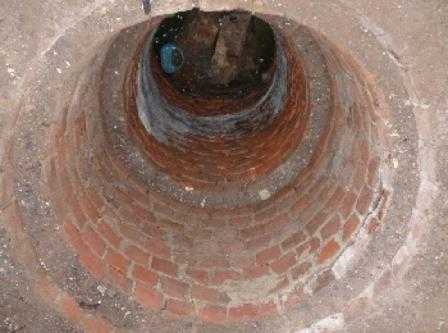

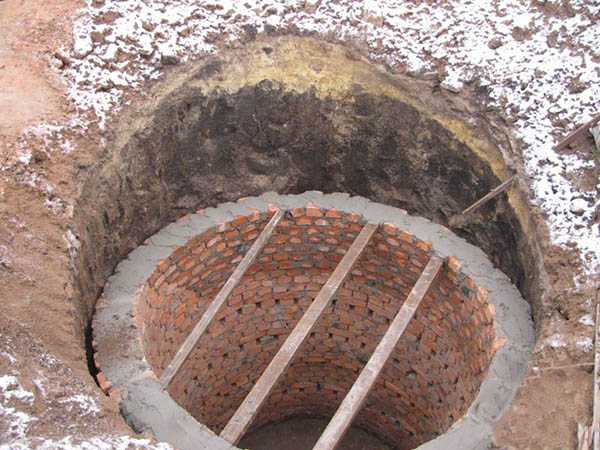

Сужение ствола к горловине

Вниание! Очень важный момент, который касается самого сооружения. Колодец из кирпича должен возводиться с небольшим уклоном стенок.

То есть внизу его диаметр должен быть больше, чем вверху. Таким способом создается рабочая камера колодца или, как ее называют по-другому, водосборник. Чтобы получилась именно такая пирамидоподобная конструкция, надо каждый верхний ряд относительно нижнего сооружать с небольшим выпячиванием кирпичей внутрь образующего пространства. Величина смещения зависит от глубины шахты. Средняя величина 5-15 мм. Если колодец не очень глубокий, то сужение к горловине делать необязательно.

Необходимо отметить, что тычковый способ кладки кирпича не единственный. Есть и другие варианты, к примеру, смешанный, когда кирпич кладется и тычком, и ложком, как показано на фото ниже. При этом необходимо правильно производить смещение рядов относительно друг друга. На фото это тоже хорошо видно.

Комбинированный вид кладки кирпича в колодце

И последний этап – это оштукатуривание стенки из кирпича. Делать это надо обязательно, особенно это касается нижней части – водосборника. Главное в колодезной конструкции для забора воды – это герметичность, поэтому очень важно ее создать. Для этого используется штукатурный раствор для наружных работ на цементной, а не на гипсовой основе.

И еще один момент. Понятно, что докопавшись до водного слоя, внутри шахты начнет собираться вода. Укладывать кирпич на мокрый рыхлый грунт нельзя. Поэтому надо под кладку установить фундамент из бетона. Сделать это внутри колодца даже при полной откачке воды не получится. Она будет скапливаться и не даст бетону затвердеть. Поэтому перед началом кладки кирпичного колодца необходимо изготовить заблаговременно сам фундамент, как отдельную единицу.

Он просто заливается по размерам выкопанной шахты, имеется в виду диаметр. Ширина устройства должна быть на 5-6 см больше кладки, а толщина в пределах 10-12 см. Идеально, если внутрь фундамента заложить металлический армирующий каркас из сетки или арматуры. Можно фундамент сделать сборным, то есть, из двух или трех сегментов.

Его укладывают на выровненное дно шахты, выставляя его по горизонтали. После чего можно укладывать и кирпичи.

В принципе, один человек с возведением кирпичного колодца справится без проблем. Но на это может уйти много времени. Хотя это и есть одно из достоинств данного сооружения, то есть, нет необходимости привлекать много народу, можно все сделать своими руками, не прибегая к помощи подъемных приспособлений или сложных инструментов.

otepleivode.ru

Технология кладки колодцев из кирпича

Современные системы водоснабжения. Ко­лодцы, скважины и другие водные источники

Толщина стенок колодца зависит от его глубины. Чем глубже колодец, тем толще должна быть стена кирпичной кладки. Прежде всего роют котлован под колодец диаметром 1,5-2 м, глубиной до 2 м. Дно. вырытого котлована должно быть строго горизон­тально. Заблаговременно изготавливают три круг­лых рамы необходимого диаметра - обычно 1,5- 2,0 м. Одна рама основная, или нижняя, остальные рамы - промежуточные и верхняя.

Основная, или нижняя, рама изготавливается чаще из металла. По наружному диаметру она на 5-10 см больше промежуточных и обязательно по всей окруж­ности должна иметь стальной нож, изогнутый по форме рамы и закрепленный с ее наружной стороны. Это самая тяжелая и прочная рама толщиной 8- 10 см, а шириной, равной толщине стенки кирпич­ной кладки. Промежуточные и верхнюю рамы изго­тавливают в основном из древесины толщиной до 8 см, а шириной, равной толщине кладки, или несколько меньше. Это делают для того, чтобы оста­вался углубленный шов (камовка), который затем заполняют (замазывают) цементным раствором.

Деревянные рамы изготавливают из нескольких досок одинаковой толщины и скрепляют гвоздями, концы которых обязательно загибают.

Для увеличения прочности кладки применяют анкеры или стержни из арматурной стали диаметром 15-20 мм с резьбой на концах.

В рамах по среднему диаметру просверливают отверстия по диаметру анкеров: в основной и верх­ней рамах по 6 отверстий, а в промежуточных по 12. Для этого средний диаметр рам делят на 12 равных частей (через 15°) и сверлят отверстия на получен­ных метках.

Совет

Обязательное условие, чтобы отверстия на про­межуточных рамах полностью совпадали. Желательно изготовить одновременно нужное количество промежуточных рам (зависит от длины анкеров и глубины колодца).

После подготовки всех материалов и заготовок на земле в основную раму вставляют и закрепляют 6 анкеров. Гайки должны быть прочно завернуты с обязательной прокладкой под них шайб. Вставив все 6 анкеров в раму, полученную конструкцию опуска­ют в котлован с тщательно выровненным дном. Чтобы рама встала строго горизонтально, ее многократно проверяют на горизонтальность с помощью уровня. Установив жестко основную раму, сверху на анкеры надевают промежуточную раму с предварительно навернутыми гайками и шайбами. Далее проверяют, чтобы анкеры были строго вертикальными (рис. 28). Только после тщательной установки анкеров присту­пают к кирпичной кладке колодца. Кирпичную клад­ку выполняют обычным способом. Сначала на основ­ную раму кладут слой цементного раствора состава 1:2-1:3, разравнивают его до толщины 1 см и на него укладывают первый ряд кирпича, смоченного водой.

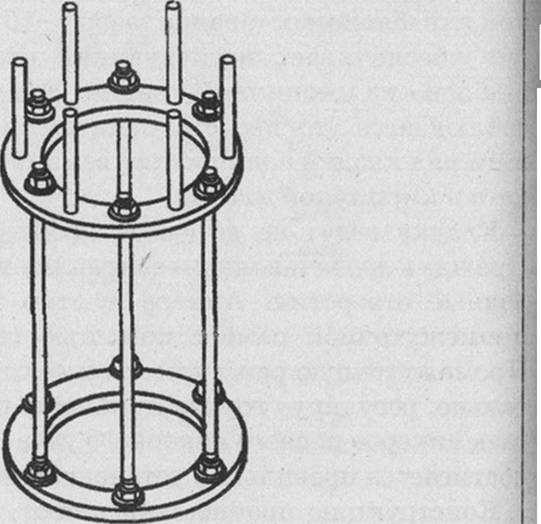

Рис. 28. Конструкция из рам и анкеров

_________________________________________________________________________________

Первый и второй ряды кладки состоят из тычкового ряда. Поскольку кладка ведется круглая, с наружной стороны между кирпичами остается большой зазор, который заполняют раствором, но в этот зазор можно вставлять куски кирпича. Выложив полностью пер­вый ряд так, чтобы между кирпичами не было пустых, не заполненных раствором мест, приступают к кладке второго ряда. Кладка может вестись также тычковы­ми рядами (рис. 29 а) или ложковыми рядами, кото­рые кладут между двумя кирпичами, уложенными тычками (рис. 29 б). При любом виде кладки следует обращать внимание на перевязку швов.

Внимание

Чтобы кладка была абсолютно круглой, реко­мендуется сделать шаблон в виде кольца, состо­ящего из двух половинок, скрепленных между собой. Шаблон закрепляют в середине толщины укладываемого ряда кирпичей. Такое приспосо­бление помогает выполнить кладку колодца даже тем, кто раньше никогда не занимался подобной работой.

Во время кладки кирпичей для анкеров, которые попадают в тело кирпича, в кирпиче вырубают желоб для прохода анкера. Пространство между кирпичами и анкером обязательно заполняют раствором.

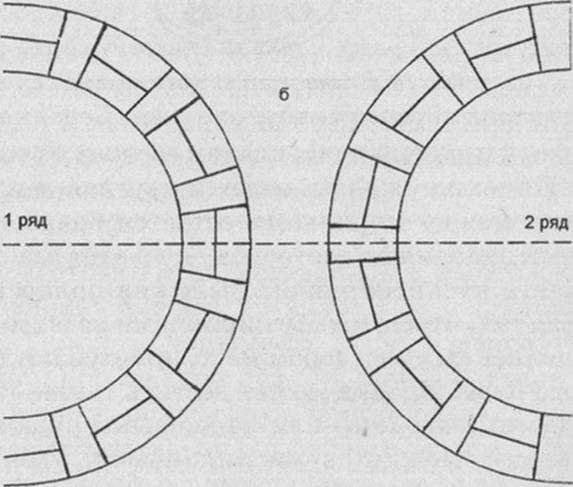

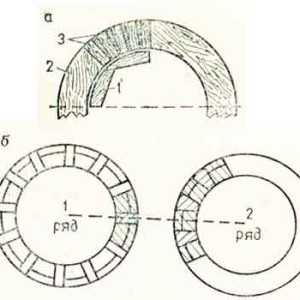

Рис. 29. Варианты кирпичной кладки: а — из тычков; б — из тычков и ложков: 1 — шаблон; 2 — уширенный шов из цементного раствора

Для прочности кирпичной кладки рекомендуется через каждые 5-6 рядов прокладывать в кладке 2- 3 ряда проволоки диаметром 3-6 мм, располагая ее равномерно по поверхности кладки.

Кладку кирпича следует вести так, чтобы между ней и шаблоном оставался зазор 5-10 мм. Такое усло­вие обеспечивает последующий свободный выход шаблона из кирпичной кладки. Если это условие не соблюдается, то перестановка шаблона на следую­щий ряд кладки сопряжена с заклиниванием послед­него в кирпичной кладке.

Кладку ведут не до самой промежуточной рамы. Прежде в нее вставляют и закрепляют 6 анкеров в сво­бодные отверстия. Анкера жестко закрепляются в промежуточной раме с помощью гаек с шайбами. Промежуточную раму устанавливают строго горизон­тально, регулируя горизонтальность рамы с помощью гаек анкеров первого анкерного узла. Вертикальность достигается правильной установкой анкеров (рис. 30).

Конструкцию прочно закрепляют, а затем продол­жают кладку из кирпича. Не доходя до первой проме­жуточной рамы на 5 см и менее, кладку из кирпича прекращают, а пространство между рамой и кладкой заполняют цементным раствором с добавлением в него гравия или щебня. Раствор необходимо тщательно уплотнять, чтобы внутри него не было пустот.

На свежеуложенный раствор надо поджать раму, чтобы она как можно плотнее к нему прилегла и сжи­мала кладку.

При выполнении первых рядов кирпичной кладки необходимо предусмотреть несколько отверстий или окон размером 20x50 см для вставки в них фильтров из пористого бетона для поступления воды с боковых сторон колодца.

Для ремонта колодца и очистки его от зелени и слизи в него надо опускаться. Применение лестниц удобно для неглубоких колодцев, для глубоких труб­ных колодцев рекомендуется устраивать стальные скобы, которые надежно закрепляют в кладке на глу - • бину не менее 12 см. Располагают скобы вразбежку

Рис. 30. Постановска анкеров в промежуточной раме

Для второй захватки

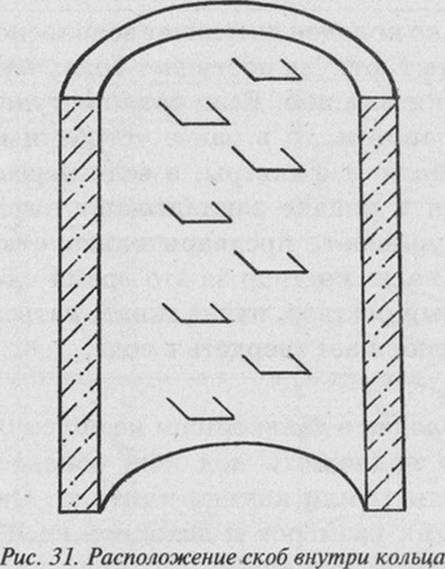

На расстоянии 20 см одна от другой (рис. 31). Скобы

%

Необходимо тщательно прокрасить в несколько слоев

Масляной или другой водостойкой краской.

В

Для уменьшения трения между грунтом и клад­кой промежуток между нижней рамой и первым промежуточным кольцом иногда обшивают доска­ми, располагая их вертикально. Но все это делают так, чтобы доски не мешали кладке. Обшивку доска­ми желательно производить после выполнения пол­ностью первой захватки и ее оштукатуоивания с наружной стороны. Для этого следует выкопать яму или котлован такой глубины и ширийы, чтобы там можно было без помех штукатурить и выполнять обшивку кирпичной кладки. Внутреннюю стенку кирпичной кладки следует тщательно оштукату­рить жирным цементным раствором. Раствор приго­тавливают как густую сметану. Его наносят за один

Прием и тщательно разравнивают полутерком. Раствор разглаживают стальной кельмой, лопаткой или отрезовкой - небольшой лопаточкой. Чем ров­нее и глаже выполнена поверхность, тем легче впо­следствии с нее удаляются слизь и зеленый налет. Оштукатуривать поверхность стенки можно после того, как между двумя кольцами выполнена первая захватка или ярус.

Выполнив штукатурку на так называемой первой захватке, т. е. между основной и промежуточной рамами, продолжают выемку грунта, систематиче­ски проверяя вертикальность опускаемой конструк­ции. Затем приступают к кирпичной кладке во вто­рой захватке. После этого вынимают грунт и опуска - ют кладку на всю высоту анкеров во второй захватке. После опускания всей захватки в грунт приступают к

Штукатурке кладки.

$

Совет

Как только колодец достигнет водоносного слоя, определяют, откуда поступает вода: через боко­вые стенки или дно. Если вода поступает через боковые стенки, то в ранее устроенные отвер­стия вставляют фильтры, а если через дно, то отверстия в кладке закладывают кирпичом и оштукатуривают, предварительно откачав из колодца воду. Раствор за это время схватится. Цементный раствор, начав схватываться на воз­духе, продолжает твердеть в воде.

Чтобы колодец в дальнейшем не опускался вглубь, необходимо подложить под нож основного кольца бетонные плиты или камень плитняк. Они должны быть больших размеров и заходить на 20-50 см за наружную стену колодца.

Затем дно колодца вычищают и делают донный фильтр, засыпая песок с гравием или щебнем толщи - ной 30-50 см.

После выполнения полностью всех работ колодцы

І

Тщательно вычищают, дезинфицируют вместе с водой и только после проверки воды на соответствие требо­ваниям ГОСТ разрешается ею пользоваться.

Бойлеры косвенного нагрева такие как здесь: http://www.teplobak.com.ua/ru/about/boiler-nepryamogo-nagreva пользуются заслуженной популярностью у населения. Когда нужно заполучить не только полноценное отопление в доме, но и горячую воду по сниженной цене, рекомендуется покупать только вышеуказанные …

Водосточная система играет чрезвычайно важную роль в архитектуре любого здания. Как несложно догадаться, основная её задача — это сбор воды, текущей с крыши. Из-за непродуманной или некачественный установленной водосточной системы …

Качество хозяйственно-питьевой воды, подаваемой в дом, должно соответствовать требованиям СНиП 2.04.02. В тех случаях, когда вода источника не удо­влетворяет этим требованиям, необходима ее очистка и (или) обеззараживание. Обеззараживание воды, как …

msd.com.ua

Колодец из кирпича - делаем кладку

Среди подобных устройств колодец из кирпича является самым доступным. Сделать его можно из старого или некондиционного материала. Для работы необходим минимум простых инструментов, цемент, песок и некоторое количество времени для монтажа несложной, но нужной конструкции.

При необходимости сделать ту или иную конструкцию встает выбор, какой материал использовать, например, стоит ли сложить колодец из кирпича. Зависит это от многих факторов. Например, для чего делается колодец. Для некоторых видов септика не рекомендуется собирать конструкцию из пористых материалов, каковым и является кирпич. Силикатные марки не рекомендуется, но допускается применять в конструкциях под воду, в качестве ливневой канализации и для отвода бытовых стоков. Сырец для строительства не используют в большинстве случаев, если не считать временных выгребных ям.

Содержание

Подготовка проекта колодца
Этапы строительства
Особенности монтажа и ухода при эксплуатации

Подготовка проекта колодца

В начале работы определяют местоположение конструкции. Делается эскиз участка с отметками проведенных замеров на горизонт. Это очень важный момент, поскольку практически всегда необходимо соблюдать рекомендуемый уклон трубопровода, чтобы колодец мог выполнять свои функции. Немаловажным фактором становится и анализ грунта. Случается, что и на небольшом участке порода неравномерная и неоднородная. Каменистые участки соседствуют с рыхлым и подвижным грунтом. Правильное определение местоположения может существенно снизить трудозатраты.

Определившись, где будет строиться колодец, приступают к подготовке материалов. Просчитать, сколько понадобиться кирпича, цемента и дополнительных элементов конструкции не сложно. За основу берется стандартный размер 250х120х65 мм. Задача для ученика 5-го класса средней школы. Средний расход раствора 0,2-0,25 м3 на 1 м2 кладки следует немного увеличить, поскольку располагаться кирпич будет радиально. Если при этом планируется оштукатурить внутреннюю поверхность, то прибавляют еще примерно такое же количество песчано-цементного раствора.

Этапы строительства

Имея на руках план участка с отмеченным расположением всех элементов системы, можно приступать к работе. Колодец размечают первым. От него уже ведутся необходимые маршруты. Пошаговая схема выглядит следующим образом:

  • Разметка положения, которое займет колодец, подводящих трубопроводов, если они есть;
  • Рытье траншей для труб и котлована под колодец. Самая трудная часть работы, поэтому иногда разумно воспользоваться услугами профессионалов с соответствующим оборудованием, которые в течении нескольких часов выполнять работу, на которую могли уйти дни и даже недели;
  • Укрепление и подготовка днища и основания, на которое ляжет кладка. Процедура стандартная. Слой гравия и песчаная присыпка. Толщина определяется для каждого конкретного случая отдельно. Однако рекомендуется делать слой не менее 20 см;
  • Возведение корпуса. Колодец может быть круглым, квадратным и свободной формы. Важно соблюдать вертикальность стены. Допускается, а в некоторых случаях рекомендуется делать колодец с небольшим сужением вверху. От этого будет зависеть, сколько прослужит колодец;
  • Подвод труб, если это необходимо;
  • Декоративная отделка видимой части, установка крышки, дополнительного оборудования.

Чаше всего используют обычный керамический кирпич. Силикатные изделия менее пригодны, поскольку они слишком гигроскопичны и легко впитывают грунтовую влагу, которая постепенно их разрушает, особенно в зоне промораживания. Толщина стены зависит от глубины конструкции. Для колодца до 2-2,5 метров делаются кладка в кирпич. Если предполагается белее значительная глубина, то лучше увеличить толщину. Рыхлый и подвижный грунт может быть основанием к использованию армирования, чтобы кладка было прочной. Если грунтовые воды отсутствуют, то желательно колодец забетонировать на дне. Лучше это сделать с арматурой, заранее приготовив сделанную по форме или диаметру сетку.  Для работы понадобится следующий инструмент:

  • Отвес, уровень, рулетка. После нескольких рядов рекомендуется проводить контрольный замер, чтобы кладка была горизонтальной по верхнему ряду, а стена вертикальной;
  • Кирка, молоток или топор. Перечисленный инструмент понадобиться, если делается кладка, для придания формы, которую должен иметь последний кирпич в ряду. При произвольном размере шансов, что он ляжет идеально не много. Впрочем, можно рассчитать колодец с таким диаметром, чтобы кирпич ложился безотходно;
  • Мастерок или кельма для нанесения раствора;
  • Емкость для приготовления песчано-цементной смеси, которой делается кладка;
  • Лопата для замеса раствора.

Рабочую смесь можно делать наверху и подавать в колодец в ведре или другой емкости на веревке. Если позволяет площадь, то некоторые мастера предпочитают готовить раствор в котловане, где и делается кладка. Цемент используется любой, хотя многие профессионалы предпочитают марку 400. Одна часть связующего на 3-4 части песка. Если цемент имеет более низкую марку, например, 150 или 200, то количество песка уменьшают до соотношения 1:2. Выполняя эти простые условия можно быть уверенным, что кладку получится хорошая.

Особенности монтажа и ухода при эксплуатации

Если предполагается колодец с декоративной частью над поверхностью, то предварительно сортируют кирпич и лучший оставляют на верхние ряды. Некондиционные изделия, блоки со сколами и дефектами используют для возведения стены. Профессиональными мастерами кладка делается со сменой положения. Чередовать направление вдоль и поперек линии окружности можно через один или несколько рядов. Такая кладка более надежная и прочная. Глубокий колодец нежелательно делать в один прием. Цемент не успевает набрать твердости и получается слишком сильная нагрузка на уже уложенные ряды. Даже если позволяет время, лучше отложить часть работы на следующий день.

Если планируется колодец со штукатуркой внутри, то обязательно делают ее с армированием. Повышенная влажность и различный коэффициент расширения бетона и кирпича может привести к тому, что слой начнет трескаться или  разрушаться. Еще один немаловажный нюанс. Колодец нужно будет обслуживать, поэтому опытные мастера закладывают металлические скобы, которые впоследствии будут служить лестницей. Колодец может в ряде случаев иметь и не цельную стену. Для септиков делается кладка с зазорами. Кирпич ложится торцами не плотно, раствор туда не наносится. Получаются «окошечки», через которые вода фильтруется в грунт. Выполняется такая кладка на определенной высоте, предполагаемой для удаления отстоянной воды.

Колодец регулярно чистится. Керамический кирпич имеет гладкую поверхность, и удалять с него загрязнения не представляется сложной задачей. Не стоит для этих целей использовать абразивы и металлические щетки. Нежелательно нарушать запекшийся слой, который образуется при обжиге. Кирпич чистят ветошью и обычными щетками. Агрессивные моющие средства с высоким содержанием щелочи или кислоты не применяются.

Сегодня большое внимание уделяется эстетике и дизайну. Видимая кладка делается особенно аккуратно, выдерживая толщину шва и ровность поверхности. На рынке можно встретить специальный отделочный кирпич для круглых конструкций. Поставляется он в нескольких размерах с указанием диаметра получаемой окружности. Смотрится он эффектно и резонно выкладывать из него верхнюю часть. Под землей можно использовать обычный кирпич. Заключительной операцией будет изготовление навеса. Колодец, дополнительное оборудование, установленное на нем, будет защищено в любую погоду.

trubadelo.ru

Канализационный колодец из кирпича - Учебник сантехника

Колодец есть неотъемлемым элементом канализации. Для его строительства используют разные материалы либо устанавливают покупной, из пластика. В данной статье мы рассмотрим канализационный колодец из кирпича, его строительство и место установки.

Место установки колодца

Перед началом строительства выясните место установки колодца, и какую функцию он будет делать.

  • Для выбора места установки выясните выход канализации из дома. В случае если это будет накопительный колодец, и из него нужно будет откачивать нечистоты ассенизаторской машиной, предусмотрите к нему вольный подъезд.
  • Если вы строите смотровые колодцы, то расстояние между ними должно быть не меньше 15 м, а первый из них устанавливается от стенки дома на 3 м, но не более 12 м. Дабы не загрязнить источник питьевой воды, фильтрационный колодец размещают на расстоянии 30 м от него/

Совет! Колодец возможно сделать и на большом растоянии от подъездных дорог, но откачка его обойдется дороже. При таких условиях нужно будет платить за любой "лишний" шланг.

Расчет размера колодца

Для установки сливного колодца нужно верно вычислить его количество. От этого будет зависеть частота его выкачки. В случае если колодец будет выполнять роль накопительной емкости, сделайте несложной расчет его наполнения. Один человек за день расходует около 200 л воды. Умножьте это число на количество живущих в доме людей, и вы определите примерный количество слитой воды в колодец за день. Плюс добавьте к этому результату расход воды бытовыми устройствами, каковые у вас имеется.

Изготавливая септик с подселением бактерий для переработки нечистот, количество высчитывается равно как и обрисовано выше, лишь полученный итог умножаете на 3. Все дело в том, что бактерии перерабатывают нечистоты за 3 дней. Следовательно, объема колодца должно хватить не меньше чем на 3 дней применения.

При установке смотровых колодцев, размер определяйте лично, дабы вы имели возможность в нем вольно делать работу по обслуживанию трубопровода. Глубина перепадных колодцев сходится с перепадом ландшафта. Но имейте в виду, что глубокие колодцы не хорошо чистить, исходя из этого обустраивайте их глубину не более трех метров.

Кладка колодца

На постройку колодца возможно применять любой кирпич. Лучшим вариантом для таковой кладки будет применение глиняного кирпича, из-за его влагонепроницаемости. Колодец возможно выстроить квадратный, прямоугольный либо круглый. Его форму выбираете произволь

uchebniksantehnika.ru

Кладка колодца из кирпича своими руками

Водоснабжение участка каждый хозяин планирует исходя из возможностей. При наличии водопровода, подачу воды могут произвести специализированные организации. Это избавит от лишнего беспокойства.

Колодец из кирпича

Но нередко вопрос подачи воды на участок можно решить, соорудив колодец. Обеспечить водой участок или дом, можно опустив в колодец насос. Особо популярна колодезная кладка из кирпича. Это наиболее простой способ для начинающего мастера. Прочитав несколько полезных советов и приложив немного усилий, можно построить колодец на участке и решить проблему воды.

Прежде чем начинать копку колодца, необходимо определить, есть ли вода на участке. Для этого делают пробное бурение. Наиболее точный и верный способ. Иногда наличие воды определяют народными методами или по растущим вблизи растениям. Чаще согласно народным приметам планируют бурение, а в дальнейшем изучают грунт, и делают выводы о наличие воды под ним.



Растущие вблизи участка орешник, ива говорят о воде на глубине 2-4 метра, клина или бузина свидетельствуют о подземных водах на глубине 5-8 метров.



После достоверной информации о воде можно приступать к копке колодца.



Устройство колодца

устройство колодца

При устройстве колодцев необходимо придерживаться некоторых правил:

  • определиться с местом будущего колодца
  • учесть время года для копки
  • соблюдать технику безопасности при работе

Место для колодезной скважины нужно выбрать заранее. Не рекомендуют располагать колодец вблизи жилых строений. Подземные воды будут размывать грунт, а это приведет к осадке дома или строения возле колодца. Наиболее оптимальное расположение колодца от жилого строения 15-20 метров. Также располагать колодец следует вдали от источников предполагаемого загрязнения: сливных ям, кладбищ, скотных дворов, полей с возможными утечками ядохимикатов. Яды, которые попали в грунтовые воды, влияют на организм человека крайне отрицательно, при этом, не изменяя вкусовых качеств воды.

Расстояние колодца от потенциальных источников загрязнения 25-30 метров.

Наиболее благоприятное время года для копки колодца – ранняя осень. Уровень подземных вод наиболее низкий, что позволит вырыть колодезную скважину чуть глубже предполагаемого уровня воды.

Специалисты не рекомендуют возводить колодцы, если вода находиться слишком высоко к поверхности грунта. Так вы рискуете остаться без воды в жаркий период. Слишком глубокий забор воды может привести к наличию непригодной для употребления воды. Рекомендуемая глубина колодезной скважины 10-20 метров. Бывают случаи, что питьевой вода остается на глубине 50 метров, но рисковать не стоит.

Какой материал лучше использовать для колодезной кладки

материал и инструменты

Для начала правильно подберите строительный инструмент, вам будет необходимо:

  • лопатка
  • молоток-кирка
  • порядовка
  • строительный уровень
  • растворная лопата
  • правило
  • шнур причалка
  • отвес
  • расшивка

После проверки инструмента в наличии, можно начинать кладку колодца.

Колодезная кирпичная кладка выполняется из обычного керамического кирпича, силикатный кирпич не подходит по ряду своих характеристик. Укладывая кирпичи, определитесь с методом кладки. Это может быть способ тычковых рядов или ложковых. Правильная перевязка швов во время укладки кирпича есть залогом прочности строения.

Кирпичные колодцы круглой формы укладывают тычковыми рядами. Тычкой называют короткую сторону кирпича, соответственно ложкой – длинную. Важно правильно укладывать кирпичные перемычки. При кладке перемычки, кирпичи кладут, сужая внутри и расширяя снаружи. Промежутки между кирпичами плотно заделывайте раствором, избегая пустот.

Технология кирпичной кладки

этапы укладки колодца

До начала кладки кирпичного колодца устраивают бетонное основание толщиной 10-15 см. Грунт под основанием должен быть тщательно выровнен. Обязательно используйте приборы для проверки уровня.

Тщательно проконтролируйте, чтобы днище колодца было расположено горизонтально. Смастерите три круглых рамы, диаметр верхней 1 метр, размер нижних рам увеличивайте пропорционально. Две верхние рамы делают из дерева, нижнюю раму изготавливают из металла.

Чтобы быть уверенным в правильной форме будущего колодца, сделайте шаблон. С помощью крючков он крепиться на кирпичный ряд и кладка колодца из кирпича будет проходить спокойно и уверенно.

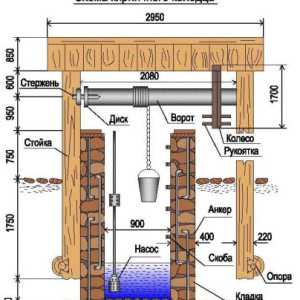

обща схема колодца в разрезе

При использовании шаблона даже не имея профессиональных навыков, вы точно выполните все работы.

Выполняя кладку, поэтапно поднимайте шаблон на следующий уровень ряда. Для укрепления кирпичного слоя, каждые пять рядов прокладывайте арматуру. От края кладки прокладывайте арматуру на расстоянии 20-25 мм.

Следите за тем, чтобы в процессе работы кладка кирпича не упиралась в промежуточную рамку. Рамы должны стоять вертикально и горизонтально, их установка проверяется специальными приборами. Уровень регулярно на протяжении всех работ проверяйте отвесом и уровнем. Располагайте кладку кирпича за 50 мм, зону между кладкой и рамой заложите раствором, для экономии и прочности раствора засыпьте щебень.

При кладке учтите следующие моменты:

    1. Свежеуложенный раствор следует тщательно уплотнить, чтобы не было зазоров и пустот. Затем нужно сжать раму, для плотного прилегания к нему.

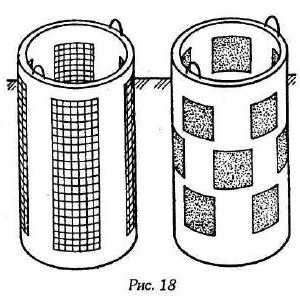

    2. Если поступление воды предполагается с боковых отверстий, внизу кладки заранее предусмотрите небольшие отверстия для закрепления фильтров, фильтрование происходит за счет вставки пористого бетона.
    3. Как с наружной, так и с внутренней стороны кирпичной кладки, нужно наложить слой штукатурки. Для внешней стороны необходимо учесть размеры котлована, в котором производится кирпичная кладка колодцем. Для внутренней стенки — окончательный диаметр колодца. Раствор берется из расчета 1:1 или 1:2 и вырабатывается быстро, чем дольше раствор простаивает, тем слабее штукатурка в последствие.

пример схема колодца

  1. При кладке округлого колодца делается постепенное сужение к верхней части сооружения. Для этого переход от нижней к верхней части колодца делают с постепенным напуском до 3 см. Сужение производят с трех сторон колодца, оставляя четвертую сторону отвесной по всей высоте кладки. На этой стороне предусмотрены ходовые скобы. Они встраиваются в кирпичную стену по ходу работы в шахматном порядке и образуют лестницу. Для длительного срока службы, скобы, перед заделкой их в кирпичную стену колодца, красят водостойкой краской.

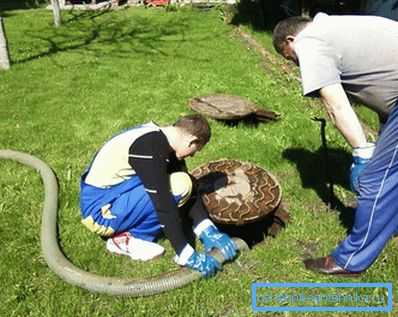

Никогда не забывайте о правилах эксплуатации колодца. Иногда возникает потребность почистить колодец и необходимо спуститься в шахту. Перед тем как совершать подобные манипуляции, обязательно проверьте воздух в колодце на наличие углекислого газа. Для этого необходимо опустить зажженную свечу в колодец. Если пламя не гаснет, то смело можно опускаться в шахту. Иначе в течение 20-30 минут колодец нужно обязательно проветрить с помощью вытяжного вентилятора.

Тщательно ограждайте доступ детей к колодцу. Скважина должна быть всегда закрыта специальной крышкой. Во избежание детских игр и попадания мусора в питьевую воду.
Как устроен колодец смотрите подробнее на видео:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка...

Подписывайся на наши новости Вконтакте!

stroykirpich.com

Сделать колодец из кирпича своими руками

Если подача воды на участок не обеспечивается извне, то приходится искать решение самому. В таком случае требуется обустроить колодец из кирпича. Туда можно опустить насосное оборудование.

Обычно для строительства колодцев используют бетон или дерево, но иногда также применяют кирпич или натуральный камень.

Колодезную кладку может сделать начинающий мастер.

Перед началом копки колодца необходимо четко определить, есть ли вода на участке вообще и где она ближе всего подходит к поверхности. В этом поможет проведение пробного бурения. Данная методика позволяет с большой точностью отыскать искомую точку. Известны несколько народных способов. Встречаются варианты, когда для поиска источника воды учитываются растущие вблизи растения. В большинстве случаев народные приметы предшествуют бурению. Затем проводится изучение грунта. На основе полученных данных делается окончательный вывод касательно особенностей залегания грунтовых вод на участке.

Если дом окружен орешником либо ивами, то это свидетельствует о том, что вода пролегает на 2-4-метровой глубине. Если на участке имеется клин или бузина, то это значит, что имеются подземные воды в 5-8 метрах от поверхности земли.

Касательно обустройства колодца

План кирпичного колодца.

Занимаясь устройством колодцев, рекомендуется соблюдать некоторые правила. Следует определить заранее:

  • в каком месте разместится будущий кирпичный колодец;
  • когда наиболее оптимально его выкапывать.

Все операции нужно проводить с обязательным соблюдением техники безопасности.

Место, где будет находиться колодезная скважина, надо определить загодя. Не следует копать канализационный колодец в непосредственной близости от жилых построек, ибо существует опасность, что подземные воды начнут опасно подмывать грунт под фундаментом. Дом может осесть. Посему рекомендуется располагать колодезный сруб не ближе, чем на 25-30 метров от стен.

Лучше всего рыть колодцы ранней осенью. В это время подземные воды имеют самый низкий уровень. Это дает возможность выкапывать шахту под колодец из кирпича ниже уровня влаги. Специалисты не рекомендуют рыть колодец в ситуации, когда вода подходит к самой поверхности земли. В жаркую пору она может высохнуть. В случае же излишне глубокого забора жидкость может оказаться непригодной для употребления. Наиболее оптимальной является колодезная скважина с глубиной в 10-20-метров.

Подготовительный этап

Прежде, чем начать работу, следует запастись необходимым строительным инструментом:

Инструменты для кладки кирпича.
  • лопаткой;
  • молотком-киркой;
  • порядовкой;
  • строительным уровнем;
  • правилом;
  • шнуром-причалкой;
  • отвесом;
  • расшивкой.

Собрав инструментарий, можно приступать к выкладыванию колодца.

Если создается колодезная кирпичная кладка, то берется обычный керамический кирпич. Силикатные блоки для этого не подойдут, поскольку необходимые свойства здесь отсутствуют.

Существуют два основных способа укладки кирпича своими руками:

  • тычковый, когда соседние изделия примыкают друг к другу по ширине, а короткая сторона (тычка) остается свободной;
  • ложковый, при котором кирпичи соединяются торцами (выкладываются по длине).

Особое внимание следует уделить перемычкам ─ отдельным блокам, которые фиксируются иначе, нежели базовый ряд. Использование перемычек способствует сужению внутреннего пространства и расширению внешнего объема. В промежутках между кирпичами раствор следует заливать особо тщательно, дабы избежать образования пустот.

Как делается кирпичная кладка


Схема кладки кирпичного колодца.

Перед началом укладывания следует сделать бетонную подушку, толщина которого варьируется от 10 до 15 см. Конструкция ложится на поверхность тщательно выровненной площадки. Рекомендуется непременно проверять уровень приборами. Необходимо тщательно проконтролировать, чтобы колодезное днище было расположено строго горизонтально.

Предварительно надо сделать три каркаса округлой формы. Верхняя секция должна иметь сечение в метр. Нижние же ярусы увеличиваются пропорционально. Две верхних рамы изготавливаются из дерева, а вот нижней полагается быть металлической.

Правильность формы возводимого колодца зависит от качества исходного шаблона. Конструкция фиксируется крючками на кирпичном ряде. Тогда канализационный колодец укладывается со спокойствием и уверенностью. При наличии шаблона даже непрофессионал сможет выполнить все монтажные работы. С каждым вновь уложенным рядом шаблон следует перемещать наверх. Чтобы укрепить кирпичные слои, требуется каждый пятый пласт прокладывать арматурой. Ее край должен отстоять от торца на дюйм (2,5 см).

Укладывая кирпич, необходимо внимательно контролировать, дабы промежуточные рамки не утыкались в него. Конструкции должны располагаться строго вертикально и горизонтально. Правильность монтажа контролируется с помощью специальных приборов. Также для проверки используются отвес и уровень.

//www.youtube.com/watch?v=7OxGXVkSiZk

Важные моменты

В процессе кладки надлежит учитывать ряд особенностей.


  1. Свежеуложенную монтажную смесь надобно тщательно утрамбовывать, дабы во время укладки не возникали зазоры и пустоты.
  2. Порой вода в колодец поступает через боковые отверстия. В таком случае в нижней части кладки проделывается ряд небольших отверстий, в которых фиксируются фильтры. Очищение происходит тогда, когда вода проходит сквозь пористый бетон.
  3. По окончании строительства кладка колодца из кирпича оштукатуривается с обеих сторон. Подготовленный отделочный раствор следует сразу нанести на поверхности, ибо простаивающий раствор очень быстро ослабевает.

//www.youtube.com/watch?v=UeOkPRRkrbE

Вместо заключения

Округлый колодец должен сужаться кверху. Для этого делается постепенный напуск (максимум в 3 см). Сужение осуществляется с трех сторон, четвертая же грань делается абсолютно отвесной. Именно на ней должно установить комплект ходовых скоб, которые монтируются в шахматном порядке. Дабы скобы служили долго, их следует заранее окрасить с помощью водостойкой краски. Готовый колодец требуется регулярно чистить. Перед спуском в канализационный колодец рекомендуется проверить наличие кислорода, опустив вниз горящую свечу. Если там есть углекислый газ, то понадобится вытяжной вентилятор.


kubkirpich.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
