Класс звукопоглощения нсв 212 что это: Чтобы в доме была тишина

Звукоизоляция Технониколь Техноакустик Master 1200х600х50мм цена

Описание Характеристики Отзывы Доставка и оплата

Звукоизоляция Технониколь Техноакустик Master 1200х600х50мм

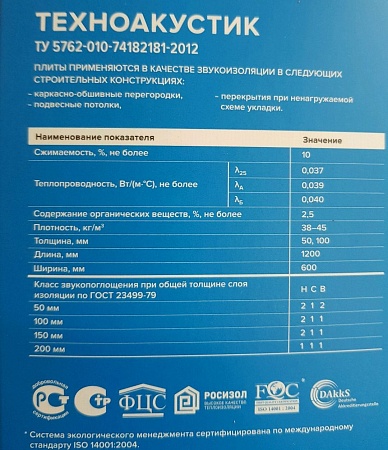

ТЕХНОАКУСТИК — это негорючие, гидрофобизированные тепло-, звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы. Экологически чистый материал, который способен удерживать и поглощать шумы до 60 дБ. Материал эффективен в звукоизоляции помещений различного типа (квартиры, частные дома, офисы, студии,рестораны, клубы).

Плиты ТЕХНОАКУСТИК предназначены для использования в качестве звукоизоляции в следующих строительных конструкциях:





Огнестойкость

Плиты являются не горючим материалом. Температура плавления волокон 1000°С.

Геометрические размеры:

Длина: 1200 мм

Ширина: 600 мм

Толщина: 50; 100

Физико-механические свойства (в виде таблицы)

Наименование показателя		Ед. измерения	ТЕХНОАКУСТИК
Сжимаемость, не более		%	10
Горючесть		степень	НГ
Теплопроводность	λ10	Вт/м·С	0,035
	λ25		0,037
	λ А		0,039
	λ Б		0,040
Паропроницаемость, не менее		мг/(м·ч·Па)	0,3
Влажность по массе, не более		%	0,5
Водопоглощение по объему, не более		%	1,5
Содержание органических веществ, не более		%	2,5
Плотность		кг/м3	38-45
Класс звукопоглощения при общей толщине слоя изоляции:	50 мм	НСВ	212
	100 мм	НСВ	211
	150 мм	НСВ	211
	200 мм	НСВ	111

Основные

Габариты

Доставка и оплата

Осуществляем доставку стройматериалов по Москве и Московской области собственной транспортной службой. Режим работы службы доставки ежедневно без выходных с 9:00 до 23:00.

Точная стоимость доставки зависит от веса товаров и отдаленности от склада.

Позвоните нам по контактным телефонам и мы рассчитаем стоимость доставки.

Стоимость доставки стройматериалов

Грузоподъемность(тонн)	Цена (руб)	за МКАД (руб/км)
до 0,5	1500 руб	договорная
от 0,5	2000 руб	договорная

Разгрузка и подъём

Стоимость разгрузки при наличии лифта 1000руб/тонна.

Разгрузка без лифта и крупногабаритного груза – договорная

Самовывоз

Возможно купить стройматериалы самовывозом со склада. Адрес склада: г. Москва, 92 км МКАД, строение 4, ТВЦ “Садовод в Тайнинском”, пав. Ж-33 Время для самовывоза: с 9.00 до 19.00

Оплата

Для физических лиц

В можете сделать заказ в нашем магазине и оплатить его любым удобным для вас способом:

• Наличными водителю при получении товаров
• Наличными в нашем магазине
• На банковский счёт
• Оплата заказа через Сбербанк Онлайн

Для юридических лиц

Вы можете оплатить любой заказ безналичным способом по выставленному счету. Для этого после оформления заказа отправьте нам ваши реквизиты.

Договор поставок по предоплате можно оформить в офисе, через курьера, по почте или через систему электронного документооборота.

Правила получения товаров

При получении заказа убедитесь в отсутствии механических повреждений у товара, что он доставлен в нужной комплектации, подходящего размера, цвета и т.п. Вам выдадут кассовый чек, а также все необходимые гарантийные и иные сопроводительные документы к товару. Если заказ был доставлен по предоплате, вы обязаны предъявить документ, удостоверяющий личность, либо доверенность от организации-плательщика, если покупателем выступает юридическое лицо.

Техноакустик ᐉ Акустическая Минвата Технониколь Акустик

Сортировка:

по популярности сначала дешевле по названию

ТУ У В. 2.7-23.9-35492904-001: 2013

Негорючие плиты из каменной ваты из пород габбро-базальтовой группы

Акустическая базальтовая вата ТЕХНОАКУСТИК – это негорючие, гидрофобизированные звукопоглощающие плиты из минеральной ваты на основе горных пород базальтовой группы. Особое расположение волокон придает высокие звукопоглощающие свойства. Физико-механические показатели обеспечивают надежную работу материала в вертикальных конструкциях сроком более 50 лет.



Сфера применения:

Плиты ТЕХНОАКУСТИК рекомендованы для применения в качестве звукопоглотителем в конструкциях каркасно-обшивных перегородок и облицовок, в конструкциях подвесных потолков (утеплитель для потолка), а также в перекрытиях в условиях ненагруженной схемы укладки изоляционного материала.

Применение ТЕХНОАКУСТИК в перечисленных выше конструкциях обеспечивает их соответствие строительным нормам и правилам, требованиям пожарной безопасности и экологического комфорта.



 Высокие показатели шумопоглощения

 Долговечность

 Пожарная безопасность

 Отсутствие усадки

 Экологичность



Устойчивость к деформации

Транспортировка:

Транспортировка плит необходимо осуществлять в соответствии с требованиями ДБН Г.1-4, ДСТУ Б В.2.7-167. Плиты отгружают потребителю не ранее суточной выдержки их на складе.

Сведения об упаковке:

Для упаковки применяют полиэтиленовую термоусадочную пленку. Способ упаковки фиксации упаковочного материала должен обеспечивать надежную и прочную упаковку плит, их защиту во время погрузочно-разгрузочных работ, транспортировки и хранения.



Основные физико-механические свойства:

Наименование показателя		Ед. измерения	Критерий	ТЕХНОАКУСТИК	Метод испытания
Сжимаемость		%	не более	15	ДСТУ Б В.2.7-38
Горючесть		степень	–	НГ	ДБН В.1.1-7
Теплопроводность: λ25 λА    λб		Вт/м*К	не более	0,037 0,040 0,043	ДСТУ Б В. 2.7-105 ДСТУ Б В.2.7-182 ДСТУ Б В.2.7-182
Паропроницаемость		мг/(м·час·Па)	не менее	0,3	ГОСТ 25898
Влажность по массе		%	не более	0,5	ДСТУ Б В.2.7-38
Класс звукопоглощения при общей толщине слоя изоляции	50 мм 100 мм 150 мм 200 мм	НСВ		212 211 211 111	ДСТУ Б В. 2.7-183
Содержание органических веществ		%	не более	2,5	ДСТУ Б В.2.7-38
Плотность		кг/м3	–	40±5	ДСТУ Б В.2.7-38
Срок эффективной эксплуатации		лет	не менее	50	ДСТУ Б В. 2.7-182

---

* – согласно Протокола №80к / 13 ГП НИИСК



Геометрические параметры:

Наименование показателя	Ед. измерения	Значения	Метод испытания
Длина	мм	1200 (±10)	ДСТУ Б В.2.7-38
Ширина	мм	600,  (±5)	ДСТУ Б В. 2.7-38
Толщина (с шагом 10 мм)	мм	40-200 (+5,-2)	ДСТУ Б В.2.7-38



---



Логистические параметры
Длина, мм	1200	1200
Ширина, мм	600	600
Толщина, мм	50	100
Количество в упаковке, плит, шт.	12	6
Количество в упаковке, м2	8,64	4,32
Количество в упаковке, м3	0,432	0,432
Количество в поддоне, пачек, шт	16	16
Количество в поддоне, м3	6,912	6,912
Норма загрузки в т.с., объем, м3	76,032	76,032

Минеральная вата ТЕХНОАКУСТИК 50мм СУМЫ

Главная » Минеральный утеплитель ТЕХНОАКУСТИК 40кг/м3 50х1200х600мм Технониколь / 8,64м2 в уп.

Описание Отзывы (0)

Минеральная вата Техноакустик

ТехноАкустик – это негорючие, гидрофобизированные тепло и звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы. Благодаря особому расположению волокон обезпечиваются высокие звукопоглащающие свойства. Применяется в качестве звукопоглотителя в конструкциях каркасно-обшивных перегородок и облицовок, в конструкциях подвесных потолков, а также в перекрытиях при ненагруженой схеме укладки изоляционного материала.

Применение:

Базальтовая шумоизоляция ТЕХНОАКУСТИК рекомендована для применения в качестве звукопоглотителя в конструкциях каркасно-обшивных перегородок и облицовок, в конструкциях подвесных потолков, а также в перекрытиях при не нагружаемой схеме укладки изоляционного материала. Применение ТЕХНОАКУСТИК в вышеперечисленных конструкциях обеспечивает их соответствие строительным нормам и правилам, требованиям пожарной безопасности и экологическому комфорту.

Технические характеристики:

Наименование показателя	ТЕХНОАКУСТИК т. 100 мм
Плотность, кг/м3	40
Класс звукопоглощения при общей толщине слоя изоляции: 50 мм, НСВ	212
Класс звукопоглощения при общей толщине слоя изоляции: 50 мм, НСВ	211
Класс звукопоглощения при общей толщине слоя изоляции: 50 мм, НСВ	211
Сжимаемость, % не более	10
Паропроницаемость, мг/(м·ч·Па), не менее	0,3
Группа горючести	НГ
Теплопроводность λ10, Вт/(м. °C)	0,035
Теплопроводность λ25, Вт/(м.°C)	0,037
Теплопроводность λА, Вт/(м.°C)	0,039
Теплопроводность λБ, Вт/(м.°C)	0,040
Влажность по массе, % не более	0,5
Водопоглощение по объему, % не более	1,5
Содержание органических веществ, % не более	2,5

Логистические параметры:

Толщина, мм	100 мм
Форма	Плита
Длина, мм	1200 мм
Ширина, мм	600 мм
Количество плит в упаковке, шт	6 шт
Площадь упаковки, м,кв	4,32 м. кв.
Объем упаковки, м.куб	0,432 м.куб
Количество упаковок в паллете, шт	16 шт
Количество в паллете, м.куб	6,912 м.куб
Норма загрузки в фуру, м.куб	76,032 м.куб



Метки: Каркасное строительство, Кровельные работы, Звукоизоляция стен и потолков, Устройство деревянных стен и пола

Написать отзыв

Ваше имя:

Ваш отзыв: Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка: Плохо           Хорошо

Введите код, указанный на картинке:

Отправить отзыв

ТЕХНОАКУСТИК – КРОВЕЛЬНЫЕ И ФАСАДНЫЕ МАТЕРИАЛЫ

ТУ 5762-010-74182181-2012

Описание продукции

ТЕХНОАКУСТИК – это негорючие, гидрофобизированные звукопоглощающие плиты из минеральной ваты на основе горных пород базальтовой группы. Особое расположение волокон обеспечивает высокие звукопоглощающие свойства. Высокие физико-механические показатели обеспечивают надежную работу материала в вертикальных конструкциях сроком более 50 лет.

Область применения

Плиты ТЕХНОАКУСТИК рекомендованы для применения в качестве звукопоглотителя в конструкциях каркасно-обшивных перегородок и облицовок, в конструкциях подвесных потолков, а также в перекрытиях при не нагружаемой схеме укладки изоляционного материала. Применение ТЕХНОАКУСТИК в вышеперечисленных конструкциях обеспечивает их соответствие строительным нормам и правилам, требованиям пожарной безопасности и экологическому комфорту.

Основные физико-механические характеристики

Наименование показателя		Ед. измерения	ТЕХНОАКУСТИК	Метод испытания
Сжимаемость, не более		%	10	ГОСТ 17177
Горючесть		степень	НГ	ГОСТ 30244
Теплопроводность	λ10	Вт/м·С	0,035*	ГОСТ 7076
	λ25		0,037*	ГОСТ 7076
	λ А		0,039*	ГОСТ 7076 СП 23-101-2004
	λ Б		0,040*	ГОСТ 7076 СП 23-101-2004
Паропроницаемость, не менее		мг/(м·ч·Па)	0,3	ГОСТ 25898
Влажность по массе, не более		%	0,5	ГОСТ 17177
Водопоглощение по объему, не более		%	1,5	ГОСТ Р ЕН 1609
Содержание органических веществ, не более		%	2,5	ГОСТ Р 52908-2008 (ЕН 13820-2003)
Плотность		кг/м3	38-45	ГОСТ Р ЕН 1602
Класс звукопоглощения при общей толщине слоя изоляции:	50 мм	НСВ	212	ГОСТ Р – 16297-80 ГОСТ 27296-87
	100 мм	НСВ	211
	150 мм	НСВ	211
	200 мм	НСВ	111

*Согласно ТС №3656-12

Геометрические параметры

Наименование показателя	Ед. измерения	Значение	Метод испытания
Длина	мм	1000,1200	ГОСТ Р ЕН 822
Ширина	мм	500,600	ГОСТ Р ЕН 822
Толщина (с шагом 10 мм)	мм	40-200	ГОСТ Р ЕН 823

Теплоизоляционные материалы ROCKWOOL

ТЕХНОНИКОЛЬ

Данная компания, на сегодняшний день стоящая в одном ряду с крупнейшими европейскими производителями (точнее, входящая в пятерку крупнейших из них), выпускает не только теплоизоляцию. Ею изготавливаются следующие продукты.

Материалы для покрытия кровли:

• Черепица;
• рубероид;
• мембраны из полимерных материалов;
• праймеры;
• мастики.

Утеплители:

• Пенополистирол, изготовленный методом экструзии;
• минеральная (базальтовая) вата, выполненная в виде плит.

Базальтовая вата: состав и особенности

Тончайшие каменные волокна этого материала состоят из обработанных горных пород габбро-базальта. Между этими волокнами содержится большое количество воздушных прослоек. В результате уровень теплоизоляции у материала – просто отличный. Ведь не секрет, что именно воздух, находясь без движения, обладает большим сопротивлением теплопередаче.

Но это еще не все достоинства утеплителя – он хорош не только в мороз, но и при критическом повышении температуры. Весьма впечатляет такая характеристика минваты Технониколь, как огнестойкость. Этот материал не горит, спокойно выдерживая температуру даже в 1000 градусов Цельсия. При этом он даже не плавится! Даже если, к несчастью, случится пожар, базальтовая вата убережет ваш дом, не дав стенам и перекрытиям рухнуть. Она преградит путь огню, при пожаре не выделяя ни капли вредных веществ.

Экструдированный пенополистирол Технониколь

Данный вид материала всё чаще применяют для утепления домов и у нас, и за рубежом. Ведь он очень хорошо держит тепло. К примеру, для достижения равнозначного эффекта надо взять слой дерева в 10 раз толще, чем пенополистирола (двадцать сантиметров против двух). Так что ЭППС обходится дешевле. Да и легче он намного, чем другие утеплители, а это снижает расходы на перевозку и облегчает монтаж. Прочность и жесткость позволяют использовать его там, где более мягкие теплоизоляторы не справятся. Вот только огня этот материал боится – он не только горит, но и токсичные вещества выделяет. Так что надо соблюдать пожарные нормы, обеспечивая надлежащую защиту.

Базальтовая вата Технониколь

1. Роклайт – представляет собой плиты из базальтовых волокон. В качестве связующего вещества используется смола с низким содержанием фенола. Это повышает экологичность материала, что, несомненно, радует потребителя. Утеплитель этот негорюч, влагостоек, тепло хранит замечательно. Используется для теплоизоляции частных домов. Им можно изолировать как горизонтальные, так и вертикальные или расположенные под углом конструкции. Например, стены мансард, каркасных домов, обшитых сайдингом, полы и перекрытия. Нагрузки при этом предполагаются не очень высокие.

2. Теплоролл – это длинные маты из каменной ваты смотанные в рулоны, обладающие хорошими звукоизолирующими свойствами. Они также не горят, не промокают и имеют низкое содержание фенола. Ими хорошо утеплять кровельные скаты, стены чердачных помещений, перекрытия между этажами и полы. Кроме защиты от холода, они и от шума неплохо защищают.

3. Техноакустик – как становится понятно из названия, предназначен именно для звукоизоляционных целей. Это негорючая и влагостойкая вата из базальтовых волокон, расположенных особым образом. Благодаря их расположению материал способен задерживать до 60 децибел шума. Его применяют для звукоизоляции перегородок каркасно-обшивного типа, подвесных потолков и перекрытий, на которые не предполагаются большие нагрузки. Причем хорош будет этот утеплитель и в квартире, и в доме, и в офисном помещении. А для звукоизоляции клуба или ресторана он является просто идеальным вариантом.

Класс звукопоглощения при общей толщине слоя изоляции:

• 50 мм – 212 НСВ
• 100 мм – 211 НСВ
• 150 мм – 211 НСВ
• 200 мм – 111 НСВ



4. Техноблок – представляет собой низко фенольные плиты, которые, как и предыдущие материалы, не боятся огня и воды, а также спасают от посторонних шумов. Их применяют для сохранения тепла и поглощения звуков в слоистых кладках, каркасных и отделанных сайдингом стенах.



 Таблица технических характеристик базальтовой ваты Технониколь

Параметры	Роклайт	Теплоролл	Техноакустик	Техноблок
Теплопроводность при 10 0С, (Вт/м·С)	0,039	0,036	0,035	0,035
Паропроницаемость, не менее, мг/(м·ч·Па)	0,3	0,3	0,3	0,3
Водопоглощение по объему, не более, (%)	2,0	2,0	1,5	1,5
Плотность (%)	30-40	25-35	38-45	40-50
Горючесть (степень)	НГ	НГ	НГ	НГ
Сжимаемость, не более (%)	30	55	10	8

Экструдированный пенополистирол Технониколь

 XPS ТЕХНОНИКОЛЬ CARBON ECO – ряд утеплителей, предназначенных для использования при строительстве коттеджей и домов с малым количеством этажей.

 XPS ТЕХНОНИКОЛЬ CARBON ECO DRAIN – плиты пенополистирола, имеющие особые дренажные канавки. Он применяется для организации дренажа фундамента, а также кровли плоской формы. В последнем случае дренажные канавки способствуют улучшению вентиляции. А при изоляции фундамента по ним происходит отток дождевых и дренажных вод.

 XPS ТЕХНОНИКОЛЬ CARBON ECO FAS – используют для обустройства оштукатуренных фасадов и цоколей домов. Снаружи его плиты обработаны с помощью фрезерования, поэтому материал обладает отличной адгезией с любыми поверхностями.

ТЕХНОНИКОЛЬ CARBON ECO SP – уникальный материал, предназначенный для изоляции фундаментов, выполненных по особой технологии, называемой «утепленной шведской плитой». В такой фундамент входят еще и коммуникации. В него включена даже система для обогрева полов. Утеплитель ECO SP обладает повышенной жесткостью, неизменными геометрическими размерами и низкой теплопроводностью. Второго подобного материала в России не выпускает ни одно предприятие.

Кроме экструдированного пенополистирола, предназначенного для любителей, компания Технониколь выпускает и профессиональные утеплители. К ним относятся следующие материалы:

СARBON PROF – теплоизолятор, имеющий высокую прочность. При этом такая характеристика утеплителя технониколь данного типа, как плотность уменьшена. Им обычно работают специалисты, утепляя крыши торговых центров, транспортно-логистических и складских комплексов, жилых и офисных зданий. Им изолируют кровли, которые испытывают нагрузки, а также всевозможные фундаменты и полы по грунту.

СARBON PROF SLOPE – отличается от предыдущего материала тем, что это целый набор из пяти плит при помощи которых можно сделать наклонную поверхность. Они имеют буквенные обозначения, означающие уклон. Так, плиты A и B имеют уклон 1,7 процента, плиты J и K – в два раза больший уклон (3,4 процента). А у плиты М уклон составляет 8,3 процента. Их толщина 4, 8 и 7 сантиметров.

Жесткий материал CARBON SOLID – очень прочен благодаря огромному количеству замкнутых ячеек, расположенных равномерно. Им можно изолировать автотрассы, железнодорожные пути, полы, несущие большую нагрузку. XPS ТЕХНОНИКОЛЬ CARBON SOLID не деформируется, не разбухает от воды (так как он не впитывает ее), не гниет и реагирует на химические реагенты. Теплоизоляция из него очень долго служит, не подвергаясь разрушению.

Плиты XPS ТЕХНОНИКОЛЬ CARBON SAND – выпускаются специально для вкладывания в середину теплоизоляционных сэндвич-панелей.

Экструдированный пенополистирол, выполненный в виде плит ТЕХНОНИКОЛЬ Ц-XPS CARBON, применяется для ремонта и восстановления домов, а также для утепления пола, изготовленного с помощью сухой стяжки.

Теплоизоляция Технониколь ТЕХНОАКУСТИК гидрофобизированные звукопоглощающие плиты





ТУ 5762-010-74182181-2012

Описание продукции

ТЕХНОАКУСТИК – это негорючие, гидрофобизированные звукопоглощающие плиты из минеральной ваты на основе горных пород базальтовой группы. Особое расположение волокон обеспечивает высокие звукопоглощающие свойства. Высокие физико-механические показатели обеспечивают надежную работу материала в вертикальных конструкциях сроком более 50 лет.

Область применения

Плиты ТЕХНОАКУСТИК рекомендованы для применения в качестве звукопоглотителя в конструкциях каркасно-обшивных перегородок и облицовок, в конструкциях подвесных потолков, а также в перекрытиях при не нагружаемой схеме укладки изоляционного материала. Применение ТЕХНОАКУСТИК в вышеперечисленных конструкциях обеспечивает их соответствие строительным нормам и правилам, требованиям пожарной безопасности и экологическому комфорту.

Основные физико-механические характеристики

Наименование показателя		Ед. измерения	ТЕХНОАКУСТИК	Метод испытания
Сжимаемость, не более		%	10	ГОСТ 17177
Горючесть		степень	НГ	ГОСТ 30244
Теплопроводность	λ10	Вт/м·С	0,035*	ГОСТ 7076
	λ25		0,037*	ГОСТ 7076
	λ А		0,039*	ГОСТ 7076 СП 23-101-2004
	λ Б		0,040*	ГОСТ 7076 СП 23-101-2004
Паропроницаемость, не менее		мг/(м·ч·Па)	0,3	ГОСТ 25898
Влажность по массе, не более		%	0,5	ГОСТ 17177
Водопоглощение по объему, не более		%	1,5	ГОСТ Р ЕН 1609
Содержание органических веществ, не более		%	2,5	ГОСТ Р 52908-2008 (ЕН 13820-2003)
Плотность		кг/м3	38-45	ГОСТ Р ЕН 1602
Класс звукопоглощения при общей толщине слоя изоляции:	50 мм	НСВ	212	ГОСТ Р – 16297-80 ГОСТ 27296-87
	100 мм	НСВ	211
	150 мм	НСВ	211
	200 мм	НСВ	111

*Согласно ТС №3656-12

Геометрические параметры

Наименование показателя	Ед. измерения	Значение	Метод испытания
Длина	мм	1000,1200	ГОСТ Р ЕН 822
Ширина	мм	500,600	ГОСТ Р ЕН 822
Толщина (с шагом 10 мм)	мм	40-200	ГОСТ Р ЕН 823



Логистические параметры

Наименование продукции	Длина	Ширина	Толщина	Количество в пачке			Количество в поддоне		Норма загрузки в фуру, объемом, куб.  м
	мм	мм	мм	Плит, шт.	м2	м3	Пачек, шт.	м3	92 м3
ТЕХНОАКУСТИК	1200	600	50	12	8,6400	0,4320	16	6,9120	76,0320
	1200	600	50	6	4,3200	0,2160	32	6,9120	76,0320
	1200	600	50	8	5,7600	0,2880	24	6,9120	76,0320
	1200	600	100	6	4,3200	0,4320	16	6,9120	76,0320

Artnovion Acoustics – АРХИТЕКТУРА И ИНЖИНИРИНГ

Дата вступления в силу: 22 мая 2018 г.

Artnovion Lda («нас», «мы» или «наш») управляет веб-сайтом («Сервис»).

Эта страница информирует вас о нашей политике в отношении сбора, использования и раскрытия персональных данных при использовании вами нашего Сервиса, а также о вариантах выбора, связанных с этими данными.

Мы используем ваши данные для предоставления и улучшения Сервиса. Используя Сервис, вы соглашаетесь на сбор и использование информации в соответствии с этой политикой. Если иное не определено в настоящей Политике конфиденциальности, термины, используемые в настоящей Политике конфиденциальности, имеют те же значения, что и в наших Условиях.

Определения

Сервис

Сервис

означает веб-сайт, управляемый Artnovion Lda

.

Персональные данные

Персональные данные означают данные о живом человеке, которого можно идентифицировать по этим данным (или по тем и другим сведениям, которые либо находятся в нашем распоряжении, либо могут оказаться в нашем распоряжении).

Данные об использовании

Данные об использовании — это данные, собираемые автоматически либо при использовании Сервиса, либо из самой инфраструктуры Сервиса (например, продолжительность посещения страницы).

Файлы cookie

Файлы cookie — это небольшие фрагменты данных, хранящиеся на вашем устройстве (компьютере или мобильном устройстве).

Контроллер данных

Контроллер данных означает физическое или юридическое лицо, которое (самостоятельно, совместно или совместно с другими людьми) определяет цели и способ обработки любой личной информации.
Для целей настоящей Политики конфиденциальности мы являемся контролером ваших личных данных.

Обработчики данных (или поставщики услуг)

Обработчик данных (или Поставщик услуг) означает любое физическое или юридическое лицо, которое обрабатывает данные от имени Контроллера данных.
Мы можем использовать услуги различных поставщиков услуг для более эффективной обработки ваших данных.

Субъект данных (или пользователь)

Субъект данных — любое живое физическое лицо, использующее наш Сервис и являющееся субъектом Персональных данных.

Сбор и использование информации

Мы собираем несколько различных типов информации для различных целей, чтобы предоставлять и улучшать наш Сервис для вас.

Типы собираемых данных

Персональные данные

При использовании нашего Сервиса мы можем попросить вас предоставить нам определенную личную информацию, которая может быть использована для связи или идентификации вас («Личные данные»). Личная информация может включать, помимо прочего:

• Адрес электронной почты
• Имя и фамилия
• Номер телефона
• Адрес, штат, провинция, почтовый индекс, город
• Файлы cookie и данные об использовании

Мы можем использовать ваши Персональные данные для связи с вами с информационными бюллетенями, маркетинговыми или рекламными материалами и другой информацией, которая может вас заинтересовать. Вы можете отказаться от получения каких-либо или всех этих сообщений от нас, перейдя по ссылке для отказа от подписки или инструкциям, приведенным в любом электронном письме, которое мы отправляем, или связавшись с нами.

Данные об использовании

Мы также можем собирать информацию, которую ваш браузер отправляет всякий раз, когда вы посещаете наш Сервис или когда вы получаете доступ к Сервису с мобильного устройства или через него («Данные об использовании»).

Эти данные об использовании могут включать такую ​​информацию, как адрес интернет-протокола вашего компьютера (например, IP-адрес), тип браузера, версия браузера, страницы нашего Сервиса, которые вы посещаете, время и дата вашего посещения, время, проведенное на этих страницах. , уникальные идентификаторы устройств и другие диагностические данные.

Когда вы получаете доступ к Сервису с мобильного устройства или через него, эти Данные об использовании могут включать такую ​​информацию, как тип используемого вами мобильного устройства, уникальный идентификатор вашего мобильного устройства, IP-адрес вашего мобильного устройства, вашу мобильную операционную систему, тип мобильного интернет-браузера, который вы используете, уникальные идентификаторы устройств и другие диагностические данные.

Отслеживание данных файлов cookie

Мы используем файлы cookie и аналогичные технологии отслеживания для отслеживания активности в нашем Сервисе и хранения определенной информации.

Файлы cookie — это файлы с небольшим объемом данных, которые могут включать анонимный уникальный идентификатор. Файлы cookie отправляются в ваш браузер с веб-сайта и сохраняются на вашем устройстве. Также используются технологии отслеживания, такие как маяки, теги и сценарии для сбора и отслеживания информации, а также для улучшения и анализа нашего Сервиса.

Вы можете указать своему браузеру отказаться от всех файлов cookie или указать, когда файл cookie отправляется. Однако, если вы не принимаете файлы cookie, вы не сможете использовать некоторые части нашего Сервиса.

Примеры файлов cookie, которые мы используем:

• Сеансовые файлы cookie. Мы используем сеансовые файлы cookie для работы нашего Сервиса.
• Файлы cookie предпочтений. Мы используем файлы cookie предпочтений, чтобы запомнить ваши предпочтения и различные настройки.
• Файлы cookie безопасности. Мы используем файлы cookie безопасности в целях безопасности.

Использование данных

Artnovion Lda использует собранные данные для различных целей:

• Для предоставления и поддержки нашего Сервиса
• Чтобы уведомить вас об изменениях в нашем Сервисе
• Чтобы позволить вам участвовать в интерактивных функциях нашего Сервиса, когда вы решите это сделать
• Для обеспечения поддержки клиентов
• Для сбора анализа или ценной информации, чтобы мы могли улучшить наш Сервис
• Для мониторинга использования нашего Сервиса
• Для обнаружения, предотвращения и устранения технических проблем
• Для предоставления вам новостей, специальных предложений и общей информации о других товарах, услугах и событиях, которые мы предлагаем, которые аналогичны тем, которые вы уже приобрели или о которых спрашивали, если вы не решили не получать такую ​​информацию

Правовая основа для обработки персональных данных в соответствии с Общим регламентом по защите данных (GDPR)

Если вы находитесь в Европейской экономической зоне (ЕЭЗ), правовая основа Artnovion Lda для сбора и использования личной информации, описанной в настоящей Политике конфиденциальности, зависит от Данные, которые мы собираем, и конкретный контекст, в котором мы их собираем.

Artnovion Lda может обрабатывать ваши Персональные данные, потому что:

• Нам необходимо выполнить договор с вами
• Вы дали нам на это разрешение
• Обработка соответствует нашим законным интересам и не противоречит вашим правам
• Для обработки платежей
• Соблюдать закон

Хранение данных

Artnovion Lda будет хранить ваши Персональные данные только до тех пор, пока это необходимо для целей, изложенных в настоящей Политике конфиденциальности. Мы будем хранить и использовать ваши Персональные данные в объеме, необходимом для выполнения наших юридических обязательств (например, если мы обязаны хранить ваши данные в соответствии с действующим законодательством), разрешать споры и обеспечивать соблюдение наших юридических соглашений и политик.

Artnovion Lda также сохраняет данные об использовании для целей внутреннего анализа. Данные об использовании обычно хранятся в течение более короткого периода времени, за исключением случаев, когда эти данные используются для усиления безопасности или улучшения функциональности нашего Сервиса, или когда мы по закону обязаны хранить эти данные в течение более длительных периодов времени.

Передача данных

Ваша информация, включая Персональные данные, может передаваться и храниться на компьютерах, расположенных за пределами вашего штата, провинции, страны или другой государственной юрисдикции, где законы о защите данных могут отличаться от законов вашей юрисдикции.

Если вы находитесь за пределами Португалии и решили предоставить нам информацию, обратите внимание, что мы передаем данные, включая персональные данные, в Португалию и обрабатываем их там.

Ваше согласие с настоящей Политикой конфиденциальности, за которым следует предоставление такой информации, означает ваше согласие на эту передачу.

Artnovion Lda предпримет все разумно необходимые шаги для обеспечения безопасного обращения с вашими данными в соответствии с настоящей Политикой конфиденциальности, и никакая передача ваших личных данных не будет осуществляться организации или стране, если не будут приняты надлежащие меры контроля, включая безопасность ваших данных и другой личной информации.

Раскрытие данных

Раскрытие для правоохранительных органов

При определенных обстоятельствах Artnovion Lda может быть обязано раскрыть ваши Персональные данные, если это требуется по закону или в ответ на действительные запросы государственных органов (например, суда или правительства). агентство).

Юридические требования

Artnovion Lda может раскрыть ваши Персональные данные, добросовестно полагая, что такое действие необходимо для:

• Для выполнения юридических обязательств
• Для защиты и защиты прав или собственности Artnovion Lda
• Для предотвращения или расследования возможных правонарушений в связи с Сервисом
• Для защиты личной безопасности пользователей Сервиса или общественности
• Для защиты от юридической ответственности

Безопасность данных

Безопасность ваших данных важна для нас, но помните, что ни один метод передачи через Интернет или метод электронного хранения не является безопасным на 100%. Хотя мы стремимся использовать коммерчески приемлемые средства для защиты ваших Персональных данных, мы не можем гарантировать их абсолютную безопасность.

Ваши права на защиту данных в соответствии с Общим регламентом по защите данных (GDPR)

Если вы являетесь резидентом Европейской экономической зоны (ЕЭЗ), у вас есть определенные права на защиту данных. Artnovion Lda стремится предпринять разумные шаги, чтобы вы могли исправить, изменить, удалить или ограничить использование ваших Персональных данных.

Если вы хотите получить информацию о том, какие Персональные данные о вас хранятся у нас, и если вы хотите, чтобы они были удалены из наших систем, свяжитесь с нами.

При определенных обстоятельствах у вас есть следующие права на защиту данных:

• Право на доступ, обновление или удаление имеющейся у нас информации о вас. Когда это возможно, вы можете получить доступ, обновить или запросить удаление ваших личных данных непосредственно в разделе настроек вашей учетной записи. Если вы не можете выполнить эти действия самостоятельно, свяжитесь с нами, чтобы помочь вам.
• Право на исправление. Вы имеете право на исправление вашей информации, если эта информация неточна или неполна.
• Право на возражение. Вы имеете право возражать против обработки нами ваших Персональных данных.
• Право ограничения. Вы имеете право потребовать, чтобы мы ограничили обработку вашей личной информации.
• Право на переносимость данных. Вы имеете право на получение копии имеющейся у нас информации о вас в структурированном, машиночитаемом и широко используемом формате.
• Право на отзыв согласия. Вы также имеете право отозвать свое согласие в любое время, когда Artnovion Lda полагалась на ваше согласие на обработку вашей личной информации.

Обратите внимание, что мы можем попросить вас подтвердить свою личность, прежде чем отвечать на такие запросы.

Вы имеете право подать жалобу в орган по защите данных в отношении сбора и использования нами ваших личных данных. Для получения дополнительной информации обратитесь в местный орган по защите данных в Европейской экономической зоне (ЕЭЗ).

Поставщики услуг

Мы можем нанимать сторонние компании и частных лиц для содействия нашему Сервису («Поставщики услуг»), для предоставления Сервиса от нашего имени, для оказания услуг, связанных с Сервисом, или для оказания нам помощи в анализе того, как используется наш Сервис.

Эти третьи стороны имеют доступ к вашим Персональным данным только для выполнения этих задач от нашего имени и обязаны не раскрывать и не использовать их для каких-либо других целей.

Аналитика

Мы можем использовать сторонних поставщиков услуг для мониторинга и анализа использования нашего Сервиса.

Google Analytics

Google Analytics — это служба веб-аналитики, предлагаемая Google, которая отслеживает и сообщает о трафике веб-сайта. Google использует собранные данные для отслеживания и мониторинга использования нашего Сервиса. Эти данные передаются другим службам Google. Google может использовать собранные данные для контекстуализации и персонализации рекламы своей собственной рекламной сети.
Для получения дополнительной информации о политике конфиденциальности Google посетите веб-страницу условий конфиденциальности Google: http://www.google.com/intl/en/policies/privacy/

Поведенческий ремаркетинг

Artnovion Lda использует услуги ремаркетинга для рекламы на сторонних веб-сайтах после того, как вы посетили наш Сервис. Мы и наши сторонние поставщики используем файлы cookie для информирования, оптимизации и показа рекламы на основе ваших прошлых посещений нашего Сервиса.

Google AdWords

Служба ремаркетинга Google AdWords предоставляется Google Inc.
Вы можете отказаться от использования Google Analytics для медийной рекламы и настроить рекламу в контекстно-медийной сети Google, посетив страницу настроек рекламы Google: http://www. google.com/settings/ объявления
Google также рекомендует установить надстройку браузера Google Analytics Opt-out — https://tools.google.com/dlpage/gaoptout — для вашего веб-браузера. Надстройка браузера Google Analytics Opt-out предоставляет посетителям возможность запретить сбор и использование их данных службой Google Analytics.
Для получения дополнительной информации о политике конфиденциальности Google посетите веб-страницу условий конфиденциальности Google: http://www.google.com/intl/en/policies/privacy/

Твиттер

Услуга ремаркетинга в Твиттере предоставляется компанией Twitter Inc.
Вы можете отказаться от рекламы Твиттера на основе интересов, следуя их инструкциям: https://support.twitter.com/articles/20170405
Вы можете узнать больше о методах и политике конфиденциальности Твиттера, посетив страницу их Политики конфиденциальности: https://twitter.com/privacy

Фейсбук

Услуга ремаркетинга Facebook предоставляется компанией Facebook Inc.
Вы можете узнать больше о рекламе Facebook на основе интересов, посетив эту страницу: https://www.facebook.com/help/164968693837950
Чтобы отказаться от рекламы Facebook на основе интересов, следуйте этим инструкциям Facebook: https://www.facebook.com/help/568137493302217
Facebook придерживается принципов саморегулирования поведенческой онлайн-рекламы, установленных Альянсом цифровой рекламы. . Вы также можете отказаться от Facebook и других участвующих компаний через Альянс цифровой рекламы в США http://www.aboutads.info/choices/, Альянс цифровой рекламы Канады в Канаде http://youradchoices.ca/ или Европейский Альянс Интерактивной Цифровой Рекламы в Европе http://www.youronlinechoices.eu/, или откажитесь, используя настройки вашего мобильного устройства.
Для получения дополнительной информации о методах конфиденциальности Facebook, пожалуйста, посетите Политику данных Facebook: https://www.facebook.com/privacy/explanation

Платежи

Мы можем предоставлять платные продукты и/или услуги в рамках Сервиса. В этом случае мы используем сторонние сервисы для обработки платежей (например, платежные системы).

Мы не будем хранить или собирать данные вашей платежной карты. Эта информация предоставляется непосредственно нашим сторонним платежным системам, чье использование вашей личной информации регулируется их Политикой конфиденциальности. Эти платежные системы придерживаются стандартов, установленных PCI-DSS и управляемых Советом по стандартам безопасности PCI, который является совместным усилием таких брендов, как Visa, Mastercard, American Express и Discover. Требования PCI-DSS помогают обеспечить безопасную обработку платежной информации.

Ссылки на другие сайты

Наш Сервис может содержать ссылки на другие сайты, которыми мы не управляем. Если вы нажмете на стороннюю ссылку, вы будете перенаправлены на сайт этой третьей стороны. Мы настоятельно рекомендуем вам ознакомиться с Политикой конфиденциальности каждого сайта, который вы посещаете.

Мы не контролируем и не несем ответственности за содержание, политику конфиденциальности или действия любых сторонних сайтов или служб.

Конфиденциальность детей

Наша Служба не предназначена для лиц моложе 18 лет (“Дети”).

Мы сознательно не собираем личную информацию от лиц моложе 18 лет. Если вы являетесь родителем или опекуном и знаете, что ваши Дети предоставили нам Персональные данные, свяжитесь с нами. Если нам станет известно, что мы собрали Личные данные детей без проверки согласия родителей, мы предпримем шаги для удаления этой информации с наших серверов.

Изменения в настоящей Политике конфиденциальности

Время от времени мы можем обновлять нашу Политику конфиденциальности. Мы сообщим вам о любых изменениях, опубликовав новую Политику конфиденциальности на этой странице.

Мы сообщим вам об этом по электронной почте и/или в виде заметного уведомления в нашем Сервисе до того, как изменение вступит в силу, и обновим «дату вступления в силу» в верхней части настоящей Политики конфиденциальности.

Рекомендуется периодически просматривать настоящую Политику конфиденциальности на предмет любых изменений. Изменения настоящей Политики конфиденциальности вступают в силу с момента их публикации на этой странице.

Свяжитесь с нами

Если у вас есть какие-либо вопросы об этой Политике конфиденциальности, свяжитесь с нами:

• По электронной почте: [email protected]
• Посетив эту страницу на нашем сайте: https://www.artnovion.com/contact
• По телефону: +351 221 107 744

Приложение3-SOW-W912C322R0003ReplaceChiller20220630.pdf Контрактная документация | Высшее правительство

Средняя школа, Замена системы чиллеров, корп. 1070

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

ПРОЕКТ: Корп. 1070 High School, Замена системы охлаждения

СОДЕРЖАНИЕ

РАЗДЕЛ 01 – ОБЩИЕ ТРЕБОВАНИЯ

Раздел 00 01 15

Раздел 01 11 00
Раздел 01 20 00 00 20
Раздел 01 30 00

Раздел 01 32 16.00 20

Раздел 01 33 00
Раздел 01 35 26

Секция 01 42 00
01 45 00. 00 10
Раздел 01 45 01
Раздел 01 50 00
Раздел 01 57 19
Раздел 01 58 00
Раздел 01 74 19
Раздел 01 78 00
Секция 01 78 23

СПИСОК
Суммарная работа
Цена. и процедуры оплаты
Административные требования
Ход строительства малых проектов
Процедуры подачи заявок
Государственные требования безопасности
Источники справочных публикаций
Контроль качества
Контроль качества подрядчиков
Временные строительные объекты
Временный экологический контроль
Идентификация проекта
Управление строительными отходами

Снос

Кирпичная кладка

Раздел 03 30 53

Раздел 02 41 00

Раздел 04 20 00

РАЗДЕЛ 07 – ТЕРМОЗАЩИТА И ВЛАГОЗАЩИТА

РАЗДЕЛ 08 – ОТКРЫТИЯ.

РАЗДЕЛ 09 – ОТДЕЛКА

РАЗДЕЛ 23 – ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

Стальные двери и рамы
Дверное оборудование

Секция 08 11 13
Раздел 08 71 00

СТРОИТЕЛЬНА Герметики

Системы подачи, распределения, вентиляции и вытяжки
Основные механические материалы и методы
Общие трубопроводы для ОВКВ
Средства контроля вибрации и сейсмостойкости для трубопроводов и оборудования ОВКВ
Тепловая изоляция для механических систем
Контрольно-измерительные приборы и устройства управления для HVAC
Прямое цифровое управление Bacnet для HVAC и других систем управления зданием
Системы контроля температуры в помещении
Трубопроводы хладагента
Градирни и выносные конденсаторы с испарительным охлаждением

Раздел 23 00 00
Раздел 23 03 00. 00 20
Раздел 23 05 15

Раздел 23 05 48.00 40
Раздел 23 07 00

Раздел 23 09 13
Раздел 23 0923.02
Раздел 23 09 53,00 20
Раздел 23 23 00 00

Раздел 23 65 00

Раздел 26 20 00
Раздел 26 05 00.00 40
Раздел 26 05 26,00 40
Раздел 26 05 71,00 40
Раздел 26 26.00 40 0003
РАЗДЕЛ 26 – ЭЛЕКТРООБОРУДОВАНИЕ

Внутренняя распределительная система.
Общие результаты работы по электрике.
Заземление и соединение электрических систем.
Устройства защиты от перегрузки по току низкого напряжения.
Панельные панели.

СЕКЦИЯ 40 – E

Секция 40 17 30.00 40

Сварка общих трубопроводов

Старшая школа, Замена системы чиллера, корп. 1070

Подразделение 01-Общие требования

Раздел 00 01 15-Список чертежей

Часть 1 Общие

1.1 РЕЗЮМЕ

В этом документе перечислены чертежи для проекта в соответствии с пунктом контракта »DFARS 252.236-7001, контрактные чертежи, в контрактных чертежах, в контрактных чертежах, в контрактных чертежах, рисунки контракта, в контрактных чертежах, рисунки контракта, в контрактных чертежах, в контрактных чертежах. Карты и спецификации».

1.2 КОНТРАКТНЫЕ ЧЕРТЕЖИ

Чертежи контракта следующие:

ЛИСТ №.

ЧЕРТЕЖ №.

T-101
16

A-100

A-101

A-102

A-103

A-104

M-1009

M-101

M-102

M

M-100003

M-102

M -103

M-104

M-105

M-106

M-107

M-108
E-101

E-102

E-103

E-100009

Pads

0003

Бетон

Титул

Лист заголовка, местоположение, карты площадки
и индекс рисунков

Существующие условия

Mechanical Romated Works

Новые стены
Инсталляция

Новый бетон

Новая лакоша 9003

Механовая демон РАБОТЫ

НОВАЯ НАРУЖНАЯ КОНДЕНСАЦИОННАЯ ВОДЯНАЯ ПРОЧНОСТЬ
ЖЕЛЕЗНЫЕ ТРУБЫ

ЗАМЕНА НАСОСОВ И КОНДЕНСАЦИОННЫХ ТРУБ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

испаритель
Замена изоляции

Новые конденсирующие насосы

Новые водяные насосы чиллера

Новая система состояния воздуха

Новый детектор для глаз и детектор хладации

.

МЕХАНИЧЕСКОЕ ПОМЕЩЕНИЕ НОВЫЕ ЭЛЕКТРИЧЕСКИЕ РАБОТЫ

ЭЛЕКТРООБОРУДОВАНИЕ ОБЩАЯ ИНФОРМАЦИЯ

НОВЫЕ РАБОТЫ

КОМПОНЕНТ

ТРУБЫ

1.3 СПРАВОЧНЫЕ ЧЕРТЕЖИ

Справочные чертежи предназначены только для демонстрации текущего состояния площадки. Чертежи являются собственностью правительства и не могут быть использованы для каких-либо иных целей, кроме предусмотренных контрактом. Информацию о приобретении этих чертежей можно получить у сотрудника по контрактам. Половину
или полноразмерные чертежи можно проверить в рабочее время в офисе инженерного отдела Управления общественных работ, дом № 34, 9.0032 Форт Бьюкенен, PR.

* * * КОНЕЦ РАЗДЕЛА * * *

РАЗДЕЛ 01 11 00 – РЕЗЮМЕ РАБОТЫ
08/15

1.1 ПРЕДСТАВЛЕНИЯ

Для подачи документов в соответствии с Разделом 01 33 00 ПРОЦЕДУРА ПОДАЧИ

ЧАСТЬ 1- Описание проекта

НЕОБХОДИМАЯ РАБОТА: Предоставление рабочей силы, оборудования, материалов, страховок, надзора, непредвиденных расходов и всего необходимого для выполнения «Замены системы охлаждения
в здании 1070, Форт-Бьюкенен, PR».

Средняя школа, Замена системы чиллеров, корп. 1070

Потенциальные участники торгов

Всем потенциальным участникам торгов рекомендуется посетить сайт проекта и ознакомиться со всеми условиями, которые могут повлиять на работу или ее стоимость. Посещение сайта
не является обязательным, но рекомендуется. Подрядчик должен воспользоваться посещением для проверки количества, размеров, деталей и письменно уведомить
о любых упущенных данных или несоответствиях с чертежами или объемом работ. Подрядчик должен представить любые вопросы, связанные с любой разницей между
существующие условия и проиллюстрированные на чертеже для рассмотрения правительством. Ответы будут предоставлены через официальную поправку к запросу
.

Местоположение

Работа расположена на проспекте Дабл Игл, здание 1070 в Форт-Бьюкенен, штат Пенсильвания, как показано на чертежах.

ЗАНЯТИЕ ПОМЕЩЕНИЙ

Здание будет незанятым во время выполнения работ по настоящему Контракту.

Перед началом работ согласуйте с ответственным за подрядную деятельность порядок выполнения работ, способы доступа, места для хранения материалов и оборудования.

1.2 НЕОБХОДИМЫЕ РАБОТЫ

Все архитектурные, гражданские, конструкционные, сантехнические, механические и электрические работы должны выполняться в соответствии со всеми применимыми техническими
организациями и регулирующими органами, перечисленными в параграфе 1.4. Работа также должна соответствовать стандартам и правилам Инженерного корпуса армии США, Департамента
армии, Агентства по охране окружающей среды и Совета по качеству окружающей среды. Требуемая работа в целом
описана следующим образом:

1.2.1 Административные

Работы по технике безопасности и охране окружающей среды должны выполняться в соответствии с настоящим РАЗДЕЛОМ 01 11 00, Техническое задание и РАЗДЕЛОМ
01, ОБЩИЕ ТРЕБОВАНИЯ, указанные в СОДЕРЖАНИИ: РАЗДЕЛ 00 01 15, ПЕРЕЧЕНЬ ЧЕРТЕЖЕЙ; РАЗДЕЛ 01 20
00 00 20 ЦЕНЫ И ПОРЯДОК ОПЛАТЫ; РАЗДЕЛ 01 30 00 АДМИНИСТРАТИВНЫЕ ТРЕБОВАНИЯ; РАЗДЕЛ 01 32 16. 00 20,
ГРАФИК ХОДА СТРОИТЕЛЬСТВА МАЛОГО ПРОЕКТА; РАЗДЕЛ 01 33 00, ПРОЦЕДУРЫ ПОДАЧИ; РАЗДЕЛ 01 35
26, ГОСУДАРСТВЕННЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ; РАЗДЕЛ 01 42 00, ИСТОЧНИКИ ДЛЯ СПРАВОЧНЫХ ПУБЛИКАЦИЙ; РАЗДЕЛ 01
45 00.00 10, КОНТРОЛЬ КАЧЕСТВА; РАЗДЕЛ 01 50 00, ВРЕМЕННЫЕ СТРОИТЕЛЬНЫЕ ОБЪЕКТЫ И КОНТРОЛЬ; РАЗДЕЛ
01 58 00, ИДЕНТИФИКАЦИЯ ПРОЕКТА; РАЗДЕЛ 01 74 19, УПРАВЛЕНИЕ СТРОИТЕЛЬНЫМИ ОТХОДАМИ; РАЗДЕЛ 01 78 00,
ПРОЦЕДУРЫ ЗАКРЫТИЯ; РАЗДЕЛ 01 78 23, ДАННЫЕ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ.

1.2.2 РАБОТЫ ПО ДЕМОНТАЖУ

Перед демонтажем градирни и компонентов механического охладителя Подрядчик должен арендовать охладитель с воздушным охлаждением мощностью 250 R-тонн и установить
на участке и участке трубы, установленных правительством (см. лист чертежа A100), чтобы удовлетворить строительные мощности и параметры на период
строительства, калибровки, программирования и ввода в эксплуатацию новых механических компонентов. Главный подрядчик должен разместить
арендованный чиллер за пределами механического помещения, как указано на чертежах (см. лист чертежей A100). Подрядчик должен выполнить установку
до точки подключения (воды и электричества), предоставленной Правительством. Подрядчик несет ответственность за доставку и
Получение арендованного чиллера, если он не включен в стоимость аренды. Накройте существующий чиллер и компоненты пластиковой пленкой общего назначения
, чтобы защитить их от пыли. Установить глухой фланец на входном и выходном патрубках каждого теплообменника в течение всего периода строительства до завершения пуско-наладки
, покрасочных работ и очистки.

Подрядчик должен выполнять выборочные работы по сносу, утилизации и переработке, указанные в соответствующих разделах спецификаций и на чертеже D-1 в
в соответствии с прилагаемыми Спецификациями в РАЗДЕЛЕ 02, СУЩЕСТВУЮЩИЕ УСЛОВИЯ и указанными в СОДЕРЖАНИИ: РАЗДЕЛ
02 41 00, СНОС.

Подрядчик должен выполнить следующее, как указано на чертежах:
1.2.2.1 Общестроительные работы по сносу:

1.2.2.1.1 Снять и утилизировать существующую двухполую металлическую дверь, включая раму и фурнитуру.

1.2.2.1.2 Снятие и утилизация существующих настенных жалюзи, 8 отверстий 5 футов – 6 дюймов x 8 футов – 4 дюйма.

1.2.2.1.3 Удаление и утилизация существующих стальных I-Beans.

1.2.2.2 Я… Показать все

Приложение3-SOW-W912C322R0005-ReplaceChillerB376-20220630.pdf Контрактная документация | Высшее правительство

Замена кондиционера компьютерного зала в корп. 376 NEC

Раздел 00800 – Особые требования контракта

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

Замена кондиционера воздуха в компьютерном зале корп. 376 (NEC)
в Форт-Бьюкенен, Пуэрто-Рико

Замена кондиционера компьютерного зала в корп. 376 НЭК

Соглашение о таблице

Отдел 01 – Общие требования

Раздел 00 01 15

Раздел 01 11 00
Раздел 01 30 00

Раздел 01 32 16.00 20

Раздел 01 33 00
Секция 01 35 26

Секция. 01 42 00
Раздел 01 45 00.00 10
Раздел 01 45 01
Раздел 01 50 00
Раздел 01 57 19
Раздел 01 58 00
Раздел 01 74 19
Раздел 8 01 903 200003

Список чертежей
Краткое изложение работ
Административные требования
Ход строительства малых проектов
Процедуры подачи заявок
Государственные требования безопасности
Источники справочных публикаций
Контроль качества
Контроль качества подрядчика
Временные строительные объекты
Временный экологический контроль Идентификация отходов при строительстве Руководство
Закрытие работ
Данные по эксплуатации и техническому обслуживанию

Разное отлив на месте бетон

Дивизион 02 – существующие условия

Раздел 02 41 00

Снос

Раздел 03 30 53

Раздел 04 20 00

Дивизион 03 – Бетон

04 – Masonry

Дивизион 03 – Бетон

04 – Masonry

. 07 – ТЕРМОЗАЩИТА И ВЛАГОЗАЩИТА

РАЗДЕЛ 09 – ОТДЕЛКИ

Раздел 07 92 00

Раздел 09 51 00
Раздел 09 90 00

Блок Кирпичная кладка

Объединенные герметики

Акустические потолки
Краски и покрытия

Дивизион 23 – Огрев, вентиляция и кондиционирование воздуха

Раздел 23 00 00

Раздел 23 03 00. 00 20

Раздел 23 05 15

. Распределение воздуха, дистрибутив, вентиляция. и
Выхлопные системы
Основные механические материалы и методы
Общие трубопроводы для HVAC

Замена кондиционера воздуха компьютерного зала в корп. 376 НЭК

Раздел 23 05 48,00 40

Раздел 23 05 93
Раздел 23 07 00

Раздел 23 08 08 01.00 20
Раздел 23 09 53,00 20
Раздел 23 23 00

Раздел 23 31 13.00 40
Секция 23 81 23

Vibration Vibration и сейсмический контроль для ОВКВ
Трубопроводы и оборудование
Испытания, регулировка и балансировка для ОВКВ
Тепловая изоляция механических систем
Испытания промышленных вентиляционных систем
Системы контроля температуры в помещении
Трубопроводы хладагента
Металлические протоки
Компьютерные кондиционеры воздуха

Подразделение 26 – Электрика

Раздел 26 05 00.00 40
Раздел 26 05 71.00 40

Дивизион 01 – Общие требования

Раздел 00 01 15 – Список рисунков
. 1 GENERAL

Общие результаты работы по электрике.
Устройства защиты от перегрузки по току низкого напряжения.

1.1 РЕЗЮМЕ

В этом документе перечислены чертежи для проекта в соответствии с пунктом 9 контракта.0032 «ДФАРС 252.236-7001, Контрактные чертежи, карты и спецификации».

1.2 КОНТРАКТНЫЕ ЧЕРТЕЖИ

Контрактные чертежи:

ЛИСТ №.

ЧЕРТЕЖ №.

Титул

Лист заголовка, расположение, карты площадки
и индекс чертежей

План этажа

Основные механические работы

Серверные механические работы

Механические детали

Электрические работы

ЭЛЕКТРИЧЕСКИЕ НОВЫЕ РАБОТЫ

ЭЛЕКТРООБОРУДОВАНИЕ ОБЩАЯ ИНФОРМАЦИЯ

Замена кондиционера компьютерного зала в корп. 376 NEC

1.3 СПРАВОЧНЫЕ ЧЕРТЕЖИ

Справочные чертежи предназначены только для демонстрации существующего состояния площадки.
Чертежи не в масштабе, пожалуйста, ознакомьтесь с размерами, включенными в чертежи
для этого проекта. Чертежи являются собственностью правительства и не должны использоваться для каких-либо иных целей, кроме предусмотренных контрактом.
Информацию о приобретении этих чертежей можно получить у сотрудника по контрактам
. Половинные или полноразмерные чертежи могут быть проверены в течение обычных рабочих часов
в офисе инженерного отдела, Управление общественных работ, здание
№ 34, Форт-Бьюкенен, PR.

* * * КОНЕЦ РАЗДЕЛА * * *

Замена кондиционера компьютерного зала в корп. 376 NEC

РАЗДЕЛ 01 11 00 – РЕЗЮМЕ РАБОТЫ
08/15

1.1 ПРЕДСТАВЛЕНИЯ

Для подачи заявок требуется одобрение правительства в соответствии с Разделом 01 33
00 ПРОЦЕДУРЫ ПОДАЧИ ЗАЯВОК.

ЧАСТЬ 1- Описание проекта

НЕОБХОДИМАЯ РАБОТА

Предоставление рабочей силы, оборудования, материалов, страховок, надзора, непредвиденных расходов
и всего необходимого для выполнения «Замены кондиционера в компьютерном зале
в здании 376, Форт-Бьюкенен, PR» .

Потенциальные участники торгов

Всем потенциальным участникам торгов настоятельно рекомендуется посетить проектную
ознакомиться со всеми условиями, которые могут повлиять на работу или ее стоимость. Во время этого визита
подрядчик проверит количество, размеры, детали и
письменно уведомит о любых упущенных данных или несоответствиях с чертежами или объемом работ
.

Расположение

Работа находится на бульваре Патриот. Road, Building 376 в Fort Buchanan,
PR, как показано на рисунках.

ЗАНЯТИЕ ПОМЕЩЕНИЙ

Здание будет занято во время выполнения работ по настоящему Контракту.

Перед началом работ согласуйте с ответственным за подрядную деятельность последовательность процедуры
, средств доступа, мест для хранения материалов и оборудования, а также
использования подходов, коридоров и лестниц.

1.2 НЕОБХОДИМЫЕ РАБОТЫ

Все архитектурные, гражданские, конструкционные, сантехнические, механические и электрические работы
должны выполняться в соответствии со всеми применимыми техническими организациями
и регулирующими органами, перечисленными в параграфе 1. 4. Работа должна
также соответствуют стандартам
и правилам Инженерного корпуса армии США, Департамента армии, Агентства по охране окружающей среды
и Совета по качеству окружающей среды PR. Необходимые работы в целом описываются следующим образом:

Замена кондиционера компьютерного зала в корп. 376 NEC

1.2.1 Административные

Работы по безопасности и охране окружающей среды должны выполняться в соответствии с настоящим
РАЗДЕЛ 01 11 00, ТЕХНИЧЕСКОЕ ЗАДАНИЕ и РАЗДЕЛ 01, ОБЩИЕ ТРЕБОВАНИЯ
, указанный в СОДЕРЖАНИИ: РАЗДЕЛ 00 01 15, ПЕРЕЧЕНЬ ЧЕРТЕЖЕЙ;
РАЗДЕЛ 01 30 00 АДМИНИСТРАТИВНЫЕ ТРЕБОВАНИЯ; РАЗДЕЛ 01 32 16.00 20, МАЛЫЙ
ГРАФИК ХОДА СТРОИТЕЛЬСТВА ПРОЕКТА; РАЗДЕЛ 01 33 00, ПОДАЧА
ПРОЦЕДУРЫ; РАЗДЕЛ 01 35 26, ГОСУДАРСТВЕННЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ; РАЗДЕЛ 01
42 00, ИСТОЧНИКИ СПРАВОЧНЫХ ПУБЛИКАЦИЙ; РАЗДЕЛ 01 45 00.00 10, КОНТРОЛЬ КАЧЕСТВА
; РАЗДЕЛ 01 50 00, ВРЕМЕННЫЕ СТРОИТЕЛЬНЫЕ ОБЪЕКТЫ И КОНТРОЛЬ;
РАЗДЕЛ 01 58 00, ИДЕНТИФИКАЦИЯ ПРОЕКТА; РАЗДЕЛ 01 74 19, СТРОИТЕЛЬСТВО
ОБРАЩЕНИЕ С ОТХОДАМИ; РАЗДЕЛ 01 78 00, ПРОЦЕДУРЫ ЗАКРЫТИЯ; РАЗДЕЛ 01 78 23,
ДАННЫЕ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ.

1.2.2 РАБОТЫ ПО ДЕМОНТАЖУ

Перед сносом главного помещения Компьютерный зал Кондиционеры
Установки (CRAC) должны поддерживать температурный режим от 68 до 71°F в
помещениях с 20-тонной арендной системой, как показано на чертежах. М102.

Подрядчик должен выполнить выборочные работы по сносу, утилизации и переработке
, указанные в соответствующих разделах спецификаций и чертеже D-1, в соответствии с
с прилагаемыми Спецификациями в РАЗДЕЛЕ 02, СУЩЕСТВУЮЩИЕ УСЛОВИЯ и
, указанными в СОДЕРЖАНИИ: РАЗДЕЛ 02 41 00, СНОС .

Подрядчик должен выполнить следующее, как указано на чертежах:

1.2.2.1 ГРАЖДАНСКИЕ РАЗБОРНЫЕ РАБОТЫ:

1.2.2.1.1 Подрядчик должен согласовать с COR для
Соответствующая проблема безопасности здания.

1.2.2.1.2 Снять и утилизировать существующее основное помещение Полая двойная металлическая дверь
, включая раму и фурнитуру, как показано на листе чертежа M102.

1.2.2.1.3 Подрядчик должен установить панели ПВХ ¾” внутри и снаружи
временного проема с деревянным усилением 2” x 6”. Загерметизируйте компенсационные швы
из ПВХ силиконовым материалом.

1.2.2.1.4 Подрядчик должен установить цементную плиту толщиной 5/8 слоев на блоке 9.0032 арендная двустворчатая металлическая дверь открывается после установки панелей ПВХ.

1.2.2.1.5 Удалить и утилизировать механическое помещение Двойная полая металлическая дверь
, включая раму и фурнитуру, как показано на листе чертежа M102.

1.2.2.1.6 Удаление и утилизация серверной и главной комнаты Двойная полая металлическая дверь
, включая раму и оборудование, как указано на чертежном листе
M103.

1.2.2.1.7 Подрядчик должен обеспечить, чтобы на этапе сноса любые
Мусор должен контролироваться, удаляться и очищаться, чтобы избежать любого повреждения
шкафов, компьютеров, среди прочего, которые будут постоянно работать
.

Замена кондиционера компьютерного зала в корп. 376 NEC

1.2.2.2 МЕХАНИЧЕСКИЕ РАБОТЫ ПО ДЕМОНТАЖУ:

1.2.2.3 ЭЛЕКТРИЧЕСКИЕ РАБОТЫ ПО ДЕМОНТАЖУ:

1.
