Кляммер для скрытого крепления керамогранита – скрытое крепление

Содержание

скрытое крепление

скрытое крепление

Скрытое крепление керамогранитных плит на вентилируемом фасаде осуществляется с помощью специальных кляммеров, изготовленных из нержавеющей стали.

Кляммер концевой специальный ККС - по сути это стартовый кляммер, только имеющий другие параметры.

ККС предназначен для применения в скрытом креплении керамогранита

Кляммер типовой специальный КТС - если провести сравнение, то можно его назвать кляммер рядовой или рядный.

КТС имеет отличные от рядовых кляммеров, применяемых в открытом креплении, по своим параметрам. Область применения КТС - скрытое крепление.

Керамогранитные плиты для установки должны иметь на торцевых верхней и нижней кромках продольные пропилы необходимой глубины.

Ширина пропила составляет 1,5 мм для скрытого крепления лапками кляммеров.

В местах пропилов со стороны лицевой поверхности толщина плиты должна составлять Змм.

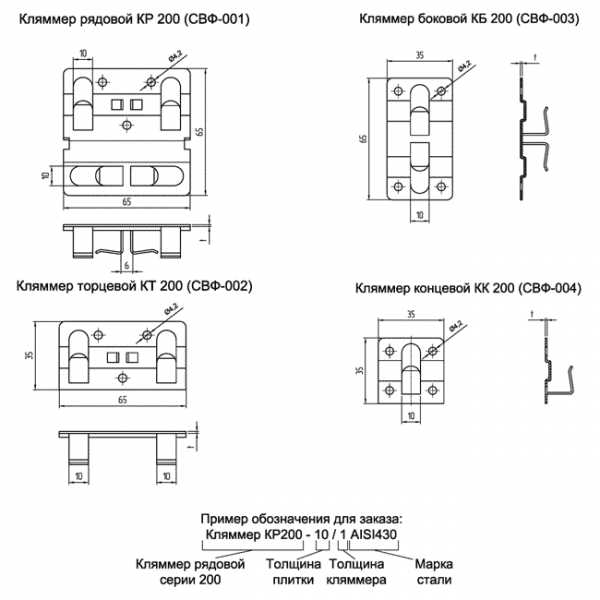

Керамогранитные плиты крепятся с помощью кляммеров ККС (концевые) и KTC (рядовые). Кляммеры изготавливаются из коррозионно - стойкой стали толщиной 1,2 мм и жестко крепятся к направляющей двумя заклепками.

Кляммеры ККС имеют две несущие лапки, на которые опираются своей угловой частью в местах пропилов две соседние плиты облицовки.

Кляммеры KTC имеют четыре лапки. Две из них являются несущими лапками, на которые опираются вышерасположенные плиты. Еще две лапки входят в пропилы верхней части двух нижерасположенных плит и удерживают эти плиты.

При необходимости плиты могут крепиться кляммерами в средней части нижней и верхней горизонтальных, а также вертикальных кромок плиты.

Для удобства монтажа конструкция кляммера предусматривает возможность установки керамогранитных плит толщиной 10...12 мм с зазором между плоскостью верхнего торца плиты и основанием верхней лапки кляммера для компенсации температурных деформаций - не менее 3 мм.

Горизонтальный и вертикальный зазор между плитами устанавливается 4 мм.

www.ceramomaster.ru

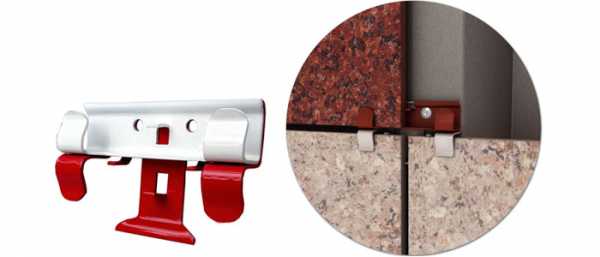

Скрытый кляммер – новая эстетика керамогранитных фасадов

Скрытый кляммер от Компании Металл Профиль позволит значительно улучшить внешний вид навесных вентилируемых фасадов из керамогранита.

Навесные вентилируемые фасады пользуются заслуженной популярностью у российских строителей и проектировщиков. Эти конструкции позволяют решить множество проблем, которые возникают в условиях сурового российского климата. Навесные фасады защищают стены от влаги и обеспечивают хорошую теплоизоляцию, ощутимо снижая затраты на отопление здания.

Важным преимуществом вентилируемых фасадов является их эстетичный внешний вид. В качестве облицовки фасадов многих административных и социальных зданий используется керамогранитная плитка разнообразных цветов. Для крепления керамогранита обычно используется специальный крепежный элементы – «кляммер». Представляет собой пластину с загнутыми «лапками», на которые устанавливается плитка.

Кляммеры удобны и практичны, однако они ощутимо влияют на внешний вид фасадных систем. Пресловутые «лапки», элементы крепления плитки, выступают за ее пределы и видны невооруженным глазом.

Компания Металл Профиль, стремясь усовершенствовать внешний вид вентилируемых фасадов из керамогранита, представляет решение этой проблемы – скрытый кляммер.

«Скрытый кляммер, как следует из названия, незаметен. Только очень внимательный наблюдатель сможет разглядеть скрытый кляммер на фасаде – для этого ему придется подойти очень близко и посмотреть под углом», - комментирует Андрей Некрашевич, руководитель департамента объектных продаж Компании Металл Профиль.

Производится из нержавеющей стали и окрашенной оцинкованной стали, толщиной 1,2 мм. По словами эксперта, новое крепление будет относиться к среднему ценовому сегменту, соответственно, применение таких кляммеров вместо стандартных не принесет значительного удорожания стоимости всего фасада.

Скрытый кляммер от компании Металл Профиль, таким образом, представляет собой удобное решение, которое поможет создать зданию привлекательный внешний вид.

ardexpert.ru

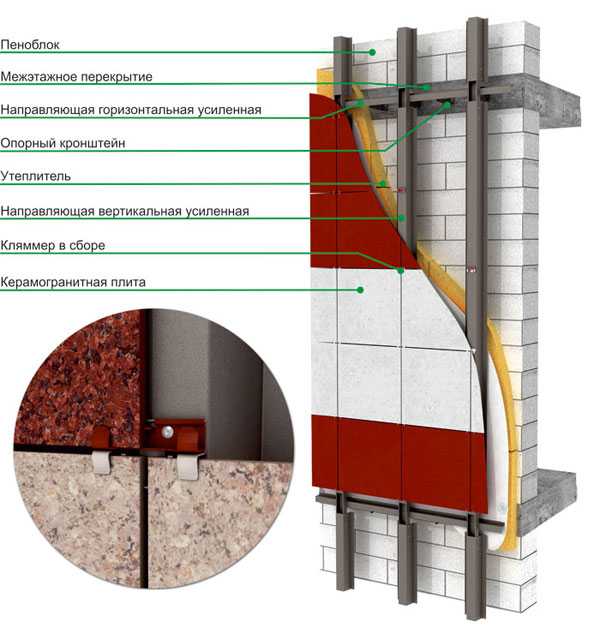

Система для крепления керамогранита видимое крепление

РОНСОН-300 – система навесного вентилируемого фасада, предназначенная для крепления керамогранитных плит (видимое крепление).

Возможна система крепления как по всей поверхности стены, так и исключительно в межэтажные перекрытия.

Особенности системы НВФ «РОНСОН-300»:

  • Бескомпромиссное конструктивное решение рядового кляммера, позволяет использовать стартовый и замыкающий элемент, как самостоятельно, при установки стартовых и замыкающих плит, так и совместно, при установки рядовых плит. Это сокращает номенклатуру изделий и упрощает комплектацию и монтаж вентфасада.
  • Усиленная опорная площадка по всей длине стартового элемента обеспечивает высокую несущую способность стартового кляммера.
  • При монтаже системы «РОНСОН-300» компенсационные усики кляммера гарантируют соблюдение зазора без дополнительных приспособлений (крестики, подкладки и т.д.). Такое конструктивное решение обеспечивает безопасность эксплуатации навесного вентилируемого фасада, исключая возможность разгибания прижимных фиксирующих лапок и разрушения конструкции от температурных деформаций;
  • Рядовой сборный кляммер, состоящий из двух элементов, легко окрашивается в два цвета, что существенно повышает декоративные и эстетические качества фасада при переходе облицовочных плит из одного цвета в другой.
  • Широкие, плавно изогнутые прижимные лапки стартового и замыкающего элементов, расположенные строго по одной вертикали, обеспечивают высокую несущую способность кляммера при восприятии ветровых и сейсмических нагрузок, а также придают фасаду здания эстетический вид.
  • Изготовление кляммеров из коррозионностойкой стали только аустенитного класса предотвращает появление коррозии и ржавых подтёков на фасаде здания.



Конструкторским бюро “РОНСОН” разработан - сейсмоустойчивый кляммер “РОНСОН” для применения в сейсмоактивных зонах.



Помимо достоинств обычного кляммера “РОНСОН”, он обладает рядом дополнительных преимуществ:

  • Благодаря наличию специальных зацепов, предотвращает горизонтальное смещение плит облицовки при наличии сейсмических воздействий
  • Применение сейсмоустойчивого кляммера “РОНСОН” в зонах не подверженных сейсмическим колебаниям гарантирует отсутствие смещения плитки при ветровых нагрузках и внешних механических воздействиях.



Система НВФ «Ронсон-300» с облицовкой из керамогранита успешно прошла пожарные испытания, испытания на сейсмическое воздействие и разрешена к применению в районах с сейсмической активностью до 9 баллов.  А так же прошла полномаштабные прочностные испытания, позволяющие применять Ронсон-300 без ограничения этажности!









Особенности системы НВФ «РОНСОН-300» с новыми кляммерами ЗВЕЗДОЧКАМИ:

  • Ускоренный процесс монтажа (всего 1 заклепка)
  • Повышенная несущая способность
  • Стабильные вертикальные и горизонтальные швы за счет строения кляммера
  • Ремонтопригодность фасада
  • Позволяет создавать новые архитектурные формы



ronson-group.ru

Новые кляммеры для видимого крепления керамогранита

Новости за 2019г.Новости за 2018г.Новости за 2017г.Новости за 2016г.Новости за 2015г.Новости за 2014г.Новости за 2013г.Новости за 2012г.Новости за 2011г.Новости за 2010г. 20
ДЕК

Изменение адреса офиса и склада ООО «СИАЛ-Профиль»читать

03
ОКТ

Анодированный алюминиевый профиль с декоративным покрытиемчитать

16
АВГ

Новый каталог системы СИАЛ КП40читать

21
ИЮЛ

Обновленный каталог алюминиевых конструкций и профилей СИАЛ КП50читать

07
ИЮН

Новые кляммеры для видимого крепления керамогранитачитать

25
МАР

В феврале 2016 года мировое производство алюминия составило более 2.1 млн.т.читать

05
МАР

Обновленный каталог алюминиевых конструкций и профилей СИАЛ КПТ74читать

05
МАР

Обновленный каталог алюминиевых конструкций и профилей СИАЛ КПТ78EIчитать

05
МАР

Обновленный каталог алюминиевых конструкций и профилей СИАЛ КПТ60EIчитать

05
МАР

Обновленный каталог алюминиевых конструкций и профилей СИАЛ КП45читать

29
ФЕВ

Навесные вентилируемые фасады СИАЛ для зданий выше 75 метровчитать

30
ЯНВ

ЛПЗ «СЕГАЛ» — Мы снова в рейтинге лучшихчитать

25
ЯНВ

Всероссийское совещание представителей и заказчиков СИАЛчитать

14
ЯНВ

Новая СНВФ для облицовки керамогранитом со скрытым креплениемчитать

11
ЯНВ

Обновленный альбом технических решений СНВФ СИАЛ Г-Считать

УВАЖАЕМЫЕ ПАРТНЕРЫ!

СИАЛ-Профиль с июля 2016 года принимает заказы на новые кляммеры для видимого крепления керамогранита.

Преимущества новых кляммеров

  • Имеют дистанционные упоры, обеспечивающие точный зазор между плитками и предотвращающие перемещение плитки при динамических нагрузках;
  • Позволяют не привязывать размеры профиля к размеру плитки, и размещать терморазрыв профилей не на краю плитки, а под ней;
  • Размер отверстия под заклепку 4мм, что позволит использовать более экономичные по цене заклепки;
  • Изготавливаются из различных видов нержавеющей стали толщиной от 1 до 1,5мм в зависимости от статического расчёта;
  • Существенно облегчат монтаж и снизят стоимость конструкции;

www.segal-m.ru
