Кнауф огнезащита: КНАУФ – Огнезащитные перегородки из гипсокартона

Содержание

КНАУФ – Огнестойкость

КНАУФ – Огнестойкость КНАУФ

Центральное управление группы КНАУФ СНГ

Адрес: РФ, 143400, Московская область,
г. Красногорск, ул. Центральная, д. 139

Тел.: 8 800 770 76 67

Эл. почта: [email protected]

По вопросам, связанным с приобретением продукции КНАУФ, просим обращаться к разделу Где купить

Контактная информация

ООО «КНАУФ ГИПС»

Weiter

Отчеты и заключения

Огнестойкость

О подтверждении соответствия ранее выданных отчетов / заключений ВНИИПО МЧС России

Описание
О подтверждении соответствия ранее выданных отчетов / заключений ВНИИПО МЧС России
Разъснительное письмо о классе пожарной опасности (КПО) перегородок с обшивками тз гипсовых строительных плит ГСП

Перегородки с обшивками из КНАУФ-листов обычных (ГСП-А) и огнестойких (ГСП-DF)

Описание		Предел огнестойкости
1. С 111, С112, С112П, С115, С116 КГ Красногорск		EI 45 – EI 120 / К0 (45)
2. С 111, С112, С115, С116 КГ Колпино		EI 45 – EI 90 / К0 (45)
3. С 111, С112, С115, С116 КГ Кубань		EI 45 – EI 90 / К0 (45)
4. С 111, С112, С115, С116 КГ Кунгур		EI 45 – EI 90 / К0 (45)
5. С 111, С112, С115, С116 КГ Новомосковск		EI 45 – EI 90 / К0 (45)
6. С 111, С112, С115, С116 КГ Байкал		EI 45 – EI 90 / К0 (45)
7. С 113 «Преграда» EI 240		EI 240
8. С111, С112, С115, С116 КГ Капчагай		EI 45 – EI 90 / К0 (45)
9. Оценка классов ПО С 111 112 115 116 КГ Капчагай		К0 (45)
С 121 – Заключение ВНИИПО по оценке классов пожарной опасности		EI 60
С 121 ГСП-А EI 60		EI 60

Перегородки с обшивками из КНАУФ-листов Сапфир (ГСП-DFh4IR)

Описание		Предел огнестойкости
W 145 Заключение ВНИИПО по огнестойкости перегородки		EI 240
Перегородка типа С 112 с двухслойными обшивками из КНАУФ-листов Сапфир (ГСП-DFh4IR) на стальном каркасе с минераловатным заполнением ватой «PAROC WAS 50» плотностью 50 кг/м3		EI 120
Перегородка типа С 115. 3 с ассимитричной обшивкой из КНАУФ-листов Сапфир (ГСП-DFh4IR) на стальном каркасе с минераловатным заполнением ватой «PAROC WAS 50» плотностью 50 кг/м3		EI 120

Перегородки с обшивками из КНАУФ-суперлистов

Описание		Предел огнестойкости
W 145 Заключение ВНИИПО по огнестойкости перегородки		egg 240
Заключение о продлении сроков действия отчетных материалов С 361, С362, С 365, С 366 ГВЛ КГ Дзержинск		EI 60 – EI 90
Заключение о продлении сроков действия отчетных материалов С 361, С362, С 365, С 366 ГВЛ КГ Челябинск		EI 60 – EI 90
Оценка классов ПО С 361 362 365 366 КГ Дзержинск		К0 (45)
Оценка классов ПО С 361 362 365 366 КГ Челябинск		К0 (45)
Оценка классов ПО С 368 369		K0 (30) /K0 (45)
С 361 ГВЛ EI 60 КГ Дзержинск		EI 60
С 361 ГВЛ EI 60 КГ Челябинск		EI 60
С 362 ГВЛ EI 90 КГ Дзержинск		EI 90
С 362 ГВЛ EI 90 КГ Дзержинск без минваты		EI 90
С 362 ГВЛ EI 90 КГ Челябинск		EI 90
С 362 ГВЛ EI 90 КГ Челябинск без минваты		EI 90
С 363 ГВЛ EI 240		EI 240
С 365 ГВЛ EI 90 КГ Дзержинск		EI 90
С 365 ГВЛ EI 90 КГ Челябинск		EI 90
С 366 ГВЛ EI 90 КГ Дзержинск		EI 90
С 368 – Заключение об огнестойкости перегородки		EI 45
С 369 – Заключение об огнестойкости перегородки		EI 90

Перегородки из КНАУФ-гипсоплит

Описание		Предел огнестойкости
Перегородка противопожарная огнезащитная из плит гипсовых пазогребневых плит обыкновенных и гидрофобизированных (толщиной 80 и 100 мм)		EI 150

Перегородки с обшивками из плит АКВАПАНЕЛЬ

^® Внутренняя

Описание		Предел огнестойкости
Заключение ВНИИПО по оценке классов пожарной опасности перегородок из плит АКВАПАНЕЛЬ^® Внутренняя		Класс пожарной опасности К0 (45)
Заключение о продлении сроков действия отчетных материалов
Перегородка типа С 381 с однослойными обшивками из плит АКВАПАНЕЛЬ^® Внутренняя на стальном тонкостенном каркасе и минераловатным заполнен		EI 45
Перегородка типа С 382 с двухслойными обшивками на стальном каркасе и минераловатным заполнением		EI 120
Перегородка типа С 385. 1 с однослойными обшивками на двойном стальном каркасе и минераловатным заполнением		EI 45
Перегородка типа С 385.2 с двухслойными обшивками на двойном стальном каркасе и минераловатным заполнением		EI 120
Перегородка типа С 386.1 с однослойными обшивками на двойном разнесенном стальном каркасе (с воздушной прослойкой) и минераловатным заполнением		EI 45
Перегородка типа С 386.2 с двухслойными обшивками на двойном разнесенном стальном каркасе (с воздушной прослойкой) и минераловатным заполнением		EI 120
Перегородка типа С 388 с однослойными обшивками на деревянном каркасе и минераловатным заполнением		EI 60
Перегородка типа С 389 с двухслойными обшивками на деревянном каркасе и минераловатным заполнением		EI 120

Перегородки с обшивками из плит КНАУФ-Файерборд

Описание		Предел огнестойкости
Заключение ВНИИПО по оценке классов пожарной опасности перегородок		Класс пожарной опасности К0 (45)
Перегородка типа С 131. 1 на стальном каркасе с однослойными обшивками плитами КНАУФ-Файерборд и минеральным заполнением		EI 60
Перегородка типа С 131.2 на стальном каркасе с однослойными обшивками плитами КНАУФ-Файерборд и гипсокартонными листами с минеральным заполнением		EI 60
Перегородка типа С 132 на стальном каркасе с двухслойными обшивками из гипсокартонных листов в сочетании с плитами КНАУФ-Файерборд и минеральным заполнением		EI 90
Перегородка типа С 135 на стальном каркасе с двухслойными обшивками из гипсокартонных листов в сочетании с плитами КНАУФ-Файерборд и минеральным заполнением		EI 90
Перегородка типа С 136 на двойном разнесенном стальном каркасе с двухслойными обшивками из гипсокартонных листов в сочетании с плитами КНАУФ-Файерборд и минеральным заполнением		EI 90

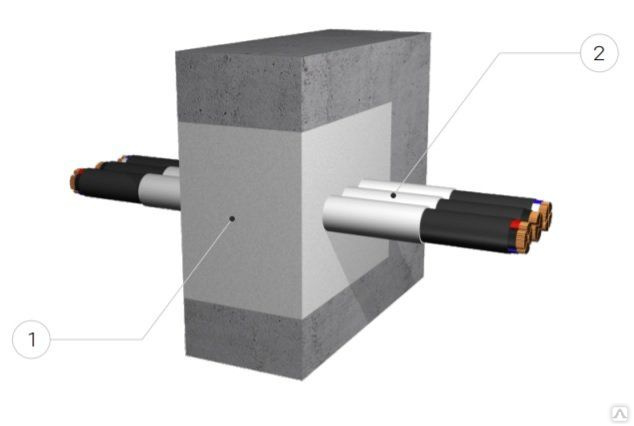

Огнезащитные кабельные короба из плит КНАУФ-Файерборд

Описание		Предел огнестойкости
Огнезащитные кабельные короба		120 мин. / 180 мин.

Подвесные потолки с обшивками из КНАУФ-Файерборд

Описание		Предел огнестойкости
Подвесной потолок П 232		RE 150

Огнезащитная облицовка стальных конструкций КНАУФ-суперлистами

Описание		Огнезащитная эффективность
1. Инструкция по расчету фактических пределов огнестойкости стальных конструкций с огнезащитными облицовками из листов ГВЛ по стальному каркасу из тонколистовых оцинкованных профилей
2. Огнезащитная облицовка 12,5 мм. Огнезащитная облицовка несущих конструкций (колонн) гипсоволокнистыми листами общей толщиной 12,5 мм по стальному оцинкованному каркасу из тонколистовых профилей		5 группа (не менее 45 мин)
3. Огнезащитная облицовка 25,0 мм. Огнезащитная облицовка несущих конструкций (колонн) гипсоволокнистыми листами общей толщиной 25,0 мм (2×12,5 мм) по стальному оцинкованному каркасу из тонколистовых профилей		3 группа (не менее 90 мин)
4. Огнезащитная облицовка 37,5 мм. Огнезащитная облицовка несущих конструкций (колонн) гипсоволокнистыми листами общей толщиной 37,5 мм (3×12,5 мм) по стальному оцинкованному каркасу из тонколистовых профилей		2 группа (не менее 120 мин)
5. Огнезащитная облицовка 50 мм. Огнезащитная облицовка несущих конструкций (колонн) гипсоволокнистыми листами общей толщиной 50 мм (4×12,5 мм) по стальному оцинкованному каркасу из тонколистовых профилей		1 группа (не менее 150 мин)

Огнезащитная облицовка стальных конструкций плитами КНАУФ-Файерборд

Описание		Огнезащитная эффективность
Инструкция по расчету фактических пределов огнестойкости стальных конструкций с огнезащитными облицовками, выполненными из плит КНАУФ-Файерборд по стальному каркасу из тонколистовых оцинкованных профилей
Огнезащитная облицовка 12,5 мм. Каркасная огнезащитная однослойная облицовка колонн, выполненная из плит КНАУФ-Файерборд, толщиной 12,5 мм стальному каркасу из тонколистовых оцинкованных профилей		5 группа (не менее 45 мин.)
Огнезащитная облицовка 20,0 мм. Каркасная огнезащитная однослойная облицовка колонн, выполненная из плит КНАУФ-Файерборд, толщиной 20,0 мм по стальному каркасу из тонколистовых оцинкованных профилей		4 группа (не менее 60 мин.)
Огнезащитная облицовка 40,0 мм. Каркасная огнезащитная двухслойная облицовка колонн, выполненная из плит КНАУФ-Файерборд, толщиной 40 мм (20+20 мм) по стальному каркасу из тонколистовых оцинкованных профилей		2 группа (не менее 120 мин. )
Огнезащитная облицовка 52,5 мм. Каркасная огнезащитная трехслойная облицовка колонн, выполненная из плит КНАУФ-Файерборд, толщиной 52,5 мм (20,0+20,0+12,5 мм) по стальному каркасу из тонколистовых оцинкованных профилей		1 группа (не менее 150 мин.)

Несущие строительные конструкции на основе стального каркаса с обшивками из листовых материалов

Описание		Предел огнестойкости
Заключение ВНИИПО по оценке огнестойкости и классов пожарной опасности типовых несущих строительных конструкций, изготавливаемых на основе стальных профилей с обшивками из листовых материалов КНАУФ		Класс пожарной опасности К0 (15) и K0 (45)
Заключение по оценке пределов огнестойкости и классов пожарной опасности типовых несущих строительных конструкций, а также узлов их крепления и сочленения		Предел огнестойкости REI 15 – REI 90, класс пожарной опасности К0 (15) – К0 (45)

Покрытие/перекрытие мансардного этажа

Описание		Предел огнестойкости
Заключение ВНИИПО по оценке класса пожарной опасности		Класс пожарной опасности К0 (45)
Заключение ВНИИПО по оценке класса пожарной опасности. Перекрытие мансардного этажа общей толщиной 360 мм		Класс пожарной опасности К0 (45)
Заключение ВНИИПО по оценке класса пожарной опасности. Покрытие мансардного этажа общей толщиной 305 мм		Класс пожарной опасности К0 (45)
Заключение по оценке ог нестойкости и пожарной опасности наружных несущих стен на металлическом каркасе с обшивками из ГВЛ для малоэтажных зданий и мансардных надстроек		RE 45 / K0 (45)
Междуэтажные перекрытия общей толщиной 380 мм и чердачные перекрытия общей толщиной 275 мм, с подшивкой из ГВЛ		REI 45
Перекрытие мансардного этажа общей толщиной 360 мм.		REI 60
Покрытие мансардного этажа общей толщиной 305 мм.		RE 60
Покрытие на металлическом каркасе общей толщиной 330 мм с подшивкой из ГВЛ		REI 45

Перегородки с минераловатной теплоизоляцией Knauf Insulation

Описание	Предел огнестойкости
1. Перегородки С 111, С 112, С 361, С 362, С 381, С 381.1 комби, С 381.2 комби с заполнением каркаса минераловатной теплоизоляцией Knauf Insulation	El 30 – El 90
2. Заключение по оценке пожарной опасности перегородок типов С 111, С 112, С 361, С 362 на стальном каркасе с теплоизоляцией производства ООО КНАУФ Инсулейшн, ООО КНАУФ Инсулейшн Тюмень

Каталог

Решения

Где купить

Документы

Сервис

О компании

Академия

Объекты

Комплектные системы

Промо

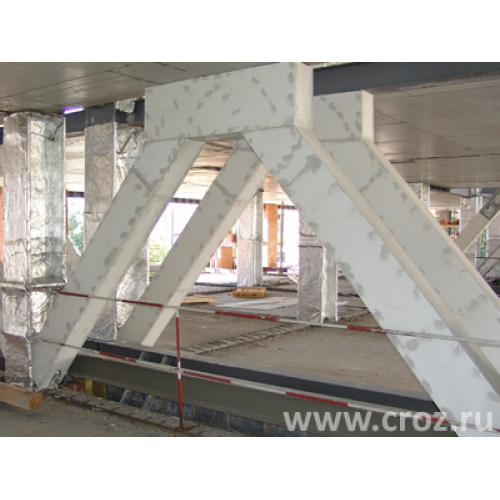

W 753 / K 253 Огнезащитная облицовка колонн КНАУФ-суперлистами / плитами КНАУФ-Файерборд

Общие сведения: В качестве огнезащитной облицовки стальных колонн рекомендуется применять гипсоволокнистый КНАУФ-суперлист (ГОСТ Р 51829-2001) или специальные негорючие плиты КНАУФ-Файерборд (ТУ 5742-006-01250242-2009). Они применяются для повышения огнестойкости и (или) снижения пожарной опасности стальных колонн в жилых, общественных и производственных зданиях.

Использование огнезащитных облицовок позволяет:

■ обеспечить нормируемую огнезащитную эффективность металлических конструкций;
■ избежать трудоемких «мокрых» процессов;
■ значительно сократить трудоемкость монтажных и окрасочных процессов, улучшить их качество;
■ совместить огнезащитную облицовку с декоративной отделкой. Огнезащитная облицовка пригодна для последующего нанесения различной декоративной отделки (водоэмульсионной краски, карамической плитки и т. д.). Такой способ огнезащиты незначительно увеличивает вес строительных конструкций зданий и сооружений, поэтому он наиболее эффективен в реконструируемых зданиях, при этом производство работ по огнезащите возможно выполнять без нарушения эксплуатационного режима, без остановки технологических процессов основного промышленного производства.

Огнезащитная облицовка не является антикоррозионной защитой металлоконструкций. Защита от коррозии должна выполняться перед устройством облицовки в соответствии с указаниями СП 28. 13330.2012 по защите строительных конструкций от коррозии.Такой способ огнезащиты позволяет беспрепятственно выполнить демонтаж огнезащитных облицовок в эксплуатационный период и провести (при необходимости) различные работы по усилению конструкций или нанесению антикоррозионного покрытия. Пространство между облицовкой и защищаемым элементом каркаса здания можно использовать для прокладки различных коммуникаций (водоснабжения, парового и водяного отопления), не снижая огнестойкости огнезащитных облицовок.

Требования пожарной безопасности к огнезащитным облицовкам: Согласно требованиям СНиП 21-01 «Пожарная безопасность зданий и сооружений»:
■ эффективность средств огнезащиты, применяемых для снижения пожарной опасности материалов, должна оцениваться посредством испытаний для определения групп пожарной опасности строительных материалов по ГОСТ 30403;
■ эффективность средств огнезащиты, применяемых для повышения огнестойкости конструкций, должна оцениваться посредством испытаний для определения пределов огнестойкости строительных конструкций по ГОСТ 30247.

1;
■ эффективность средств огнезащиты, не учитываемых при определении несущей способности металлических колонн, допускается оценивать без статической нагрузки путем сравнительных испытаний моделей колонны уменьшенных размеров высотой не менее 1,7 м.

Огнезащитные материалы для стальных конструкций в соответствии с «Перечнем продукции, подлежащей обязательной сертификации в области пожарной безопасности», утвержденным приказом ВНИИПО МЧС России от 08.07.2002 №320, подлежат обязательной сертификации на соответствие ГОСТ Р 53295-2009.

Конструктивное решение огнезащитной облицовки подтверждается сертификацией, включая сертификационные испытания. Сертификат соответствия требованиям пожарной безопасности является необходимым условием для возможности применения КНАУФ-суперлистов / КНАУФ-Файерборд в качестве огнезащиты строительных конструкций. Огнезащитная эффективность облицовок: Огнезащитная эффективность – это сравнительный показатель, который характеризуется временем в минутах от начала огневого воздействия до достижения критической температуры (500°С) стандартного образца стальной конструкции (например стальной профиль двутаврового сечения №20 по ГОСТ 8239 или профиль №20Б1 по ГОСТ 26020) с огнезащитной облицовкой.

Огнезащитная эффективность стальных конструкций в соответствии с ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций» подразделяется на 7 групп: 1-я – не менее 150 мин.; 2-я – не менее 120 мин.; 3-я – не менее 90 мин.; 4-я – не менее 60 мин.; 5-я – не менее 45 мин.; 6-я – не менее 30 мин.; 7-я – не менее 15 мин. Эффективность средств огнезащиты, применяемых для снижения пожарной опасности материалов, должна оцениваться посредством испытаний для определения таких показателей пожарной опасности строительных материалов, как горючесть, воспламеняемость, способность распространения пламени по поверхности, дымообразующая способность, токсичность продуктов горения.

Эффективность средств огнезащиты оценивается по ГОСТ Р 53292 «Огнезащитные составы и вещества для древесины и материалов на ее основе. Общие требования. Методы испытаний», утвержденному приказом Ростехрегулирования от 18.02.2009 N68-ст, и ГОСТ Р 53295 «Средства огнезащиты для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности», утвержденному приказом Ростехрегулирования от 18.02.2009 №71-ст (п. 5.2 СП 2.13130.2009 «Свод правил. Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты», утвержденного приказом МЧС РФ от 25.03.2009 №172). В результате проведенных на испытательной базе ФГБУ ВНИИПО МЧС России серии экспериментальных исcледований по определению огнезащитной эффективности облицовок, выполненных из листов различной толщины, были построены номограммы огнестойкости стальных конструкций с данными облицовками.

Данные номограммы позволяют осуществлять поиск минимальной толщины облицовки (КНАУФ-суперлистов, КНАУФ-Файерборд) для обеспечения заданного предела огнестойкости и поиск минимальной приведенной толщины металла конструкции для обеспечения заданного предела огнестойкости. (См. «Инструкции по расчету фактических пределов огнестойкости стальных конструкций с огнезащитными облицовками из листов ГВЛ, КНАУФ-Файерборд по стальному каркасу и тонколистовых оцинкованных профилей»).

Схема каркасной огнезащитной облицовки стальной колонны с двухслойной обшивкой:

1. Профиль углозащитный ПУ 31х31
2. Профиль ПП 60х27
3. Зажим для крепления профиля ПП 60х27 к колонне
4. Стальная колонна
5. Вставка из профиля ПП 60х27 на стыках панелей
6. Панель однослойная 12,5 мм
7. Винт самонарезающий (L = 45) Конструктивные решения огнезащитных облицовок колонн: Конструкция защиты колонн может быть бескаркасной или каркасной. Количество слоев обшивки выбирают в зависимости от требуемой группы огнезащитной эффективности.

Бескаркасная конструкция облицовки: Представляет собой одно- или многослойную, не примыкающую к металлической колонне обшивку, которая крепится к несущему основанию пола и потолка. Преимуществом бескаркасного способа является возможность обшивки колонн, имеющих небольшие неровности, за счет технологического зазора между обшивкой и колонной.

Каркасная конструкция облицовки: Представляет собой одно- или многослойную обшивку, смонтированную на каркасе из стального оцинкованного ПП-профиля. Крепление профилей каркаса к металлической конструкции осуществляется с помощью специальных зажимов (клипс).

Материалы огнезащиты – ВестБелПроект Групп

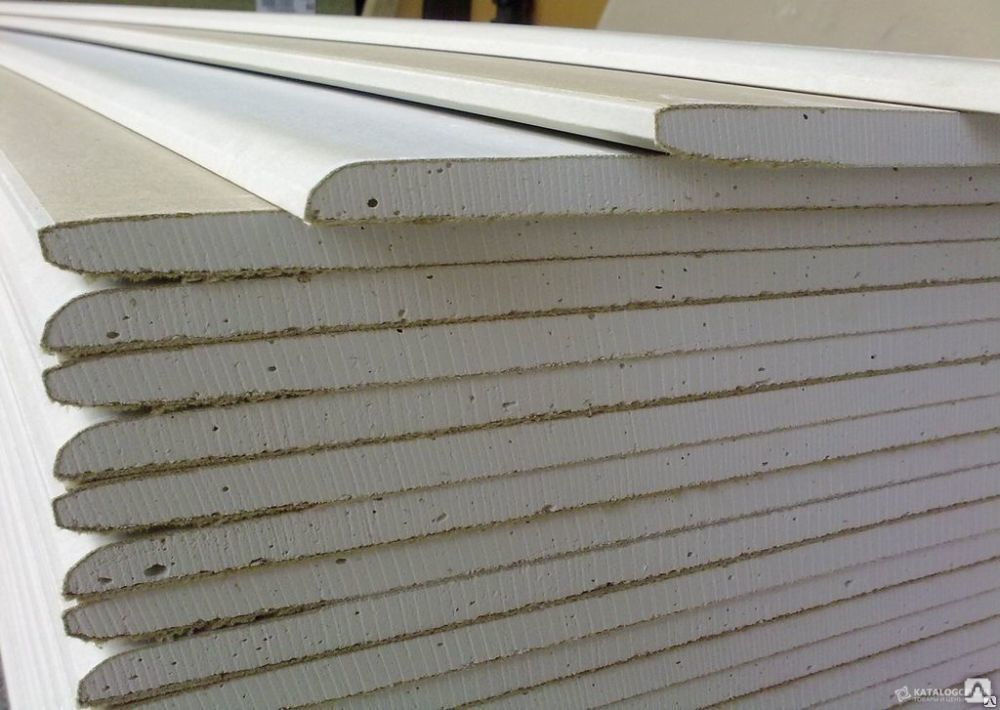

«KNAUF FIREBOARD» – это специальные плиты, разработанные фирмой «KNAUF» для обеспечения выполнения высоких требований в сфере пожарной безопасности зданий и сооружений.

Плиты «KNAUF FIREBOARD» представляют собой листовое изделие, состоящее из несгораемого гипсового сердечника с добавлением вермикулита, все плоскости которого, кроме торцевых кромок, облицованы негорючим стеклохолстом, прочно приклеенным к сердечнику. Негорючий стеклохолст, выполняет функции огнестойкого армирующего каркаса изделия. Все кромки плит имеют прямоугольную форму. Уникальное отличие плит «KNAUF FIREBOARD» от других листовых гипсовых изделий в условиях стандартных огневых испытаний заключается в том, что после выпаривания кристаллизационной влаги из гипсового сердечника, изделие не трескается и не разрушается существенно более длительное время.

Плиты «KNAUF FIREBOARD» являются негорючим строительным материалом (НГ) и отнесены к классу пожарной опасности К0.

Физико-технические характеристики плит

«KNAUF FIREBOARD»:

Толщина: 12,5/15/20/25 мм.
Ширина: 1200/1250 мм.
Длина: 2000/2500 мм.
Масса 1 м2: 12,1/15,6/20,0/24,0 кг.

Преимущества применения конструкционной огнезащиты «KNAUF»:

Конструкция огнезащиты «KNAUF» позволяет произвести защиту любых несущих конструкционных элементов и узлов в соответствии с нормативными документами.
Уникальность конструкций огнезащиты «KNAUF» заключается в том, что полученная поверхность может являться не только непосредственно основой для окраски, либо нанесения декоративной штукатурки, но и являться основой для крепления иных материалов и конструкций.
Монтаж предлагаемых систем конструкционной огнезащиты не требует какого-либо нарушения несущих конструкций (сверления, сварки), что позволяет их применять для защиты вертикальных, горизонтальных, наклонных несущих конструкций: металлических, деревянных, бетонных и др.
Работы по устройству конструкционной огнезащиты «KNAUF» могут производиться профессиональными бригадами отделочников и не требуют каких-либо специальных разрешений. Рабочие должны иметь опыт работы с материалами «KNAUF» по монтажу потолков и перегородок. При необходимости силами ООО «Вестбелпроект групп» и представительством «KNAUF» в Республике Беларусь можно провести обучение Ваших специалистов на учебном центре «KNAUF» в г. Минске по монтажу систем конструкционной огнезащиты.
Вес конструкций «KNAUF» позволяет применять их без дополнительных расчётов на плиты перекрытия и на другие несущие конструкции
Каркасы конструкционной огнезащиты «KNAUF» способны компенсировать температурные режимы несущих конструкций и исключают образование трещин на поверхности.
Конструкционная огнезащита «KNAUF FIREBOARD» предназначена для обеспечения безопасности на все срок эксплуатации здания или сооружения и не требует дополнительных мероприятий по ее обновлению.

ООО «Вестбелпроект групп» на основании накопленного положительного опыта способно произвести все необходимые расчёты для решения требований по устройству конструкционной огнезащиты на Вашем объекте строительства в соответствии с имеющимися протоколами огневых испытаний, выполненными в РБ, и произвести поставку всех комплектующих в полном объеме.

Предлагаемые системы конструкций огнезащиты «KNAUF» были успешно применены практически на всех крупных объектах строительства на территории Республики Беларусь выполнением необходимых пределов огнестойкости, в т.ч.:

Дворец Независимости в г. Минске;
Национальный академический Большой театр оперы и балета в г. Минске;
Многофункциональный культурно-спортивный и развлекательный комплекс «Чижовка-Арена» в г.Минске;
Кинотеатр «Беларусь» в г. Минске;
Многофункциональный комплекс по ул. Комсомольской в г. Минске;
Центр олимпийской подготовки по гимнастике в г. Минске;
Белорусский государственный цирк в г. Минске; -Мирский замок в г. Мир Гродненской области. -Несвижский замок в г. Несвиж Минской области.
«Чайна Мерчентс» Китайско-Белорусский логистический коммерческий парк первой очереди;
Академия искусств в г. Минске
«Выставочный центр» в Смолевичском районе и многие другие.

При отгрузке комплектующих материалов согласно протоколу огневых испытаний Вам предоставляются все необходимые документы для сдачи объекта органам МЧС, в т.ч. требуемый протокол огневых испытаний, который является обязательным документом на применяемую огнестойкую конструкцию согласно проектной документации.

Мы предлагаем компетентный и профессиональный подход на всех этапах проектирования и строительства, гарантируем 100% результат при сдаче наших огнестойких конструкций и систем.

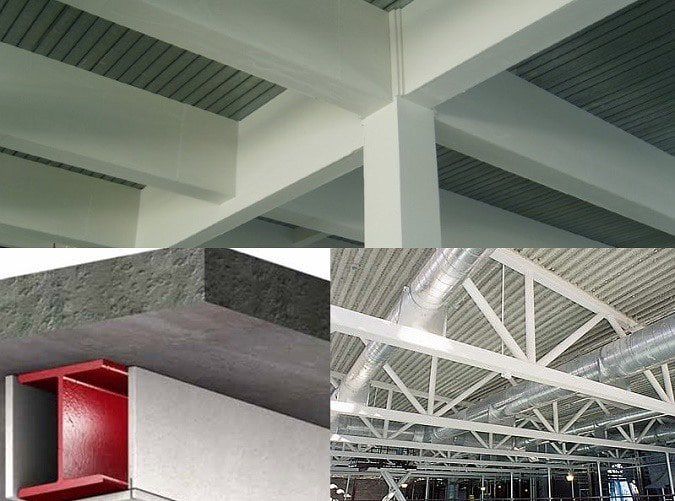

Огнезащитная эффективность облицовок из КНАУФ-суперлистов

Металлические конструкции, как известно, не горят, но при термическом воздействии они теряют несущую способность, что грозит обрушением здания. Для обеспечения требуемого предела огнестойкости стальных конструкций используют различные способы их защиты, в том числе и огнезащитные облицовки из листовых материалов, которые позволяют существенно замедлить скорость повышения температуры до 5000С и дают возможность выиграть время, необходимое для тушения пожара.

Материал и способ огнезащиты
К числу наиболее доступных и хорошо известных средств огнезащиты относятся КНАУФ-суперлисты (гипсоволокнистые листы (ГВЛ) – материал поистине универсального применения. КНАУФ-суперлист армирован целлюлозным волокном и изготавливается методом полусухого прессования плотностью около 1200 кг/м3, что и определяет его высокие пожарные характеристики (слабогорючие – Г1, трудновоспламеняемые – В1, с малой дымообразующей способностью – Д1, малоопасные по токсичности – Т1, и не распространяющие пламя по поверхности – РП1).
Применение огнезащитных облицовок из КНАУФ-суперлистов позволяет избежать трудоёмких мокрых процессов, значительно сократить время работы, улучшить качество и совместить огнезащитную облицовку с декоративной отделкой.
Такой способ огнезащиты незначительно увеличивает вес строительных конструкций зданий, поэтому он очень эффективен в реконструируемых зданиях. При этом производство работ по защите возможно выполнять без нарушения эксплуатационного режима или остановки технологических процессов. Кроме того, огнезащита листовыми материалами позволяет беспрепятственно провести демонтаж в эксплуатационный период огнезащитных облицовок, а также различные работы (при необходимости) по усилению конструкций или нанесению антикоррозионного покрытия.
Пространство между облицовкой огнезащитной конструкции и защищаемым элементом каркаса здания можно использовать для прокладки различных коммуникаций, не снижая огнестойкости огнезащитных облицовок.
Технические решения огнезащитных облицовок
Огнезащитные облицовки из КНАУФ-суперлистов в соответствии с конструктивными способами исполнения могут быть бескаркасными или каркасными. Для бескаркасной обшивки применяют КНАУФ-суперлисты по ГОСТ Р 51829 толщиной 15 мм. Количество слоёв обшивки выбирают в зависимости от требуемой группы огнезащитной эффективности. Многослойная обшивка монтируется, как правило, с применением двухслойных (толщиной 30 (2×15) мм) и однослойных (толщиной 15 мм) панелей. Длина панели – 1200 мм.
Бескаркасная конструкция облицовки представляет собой одно- или многослойную, не примыкающую к колонне обшивку с опорной конструкцией по несущим основаниям пола и потолка. Минимальная ширина элементов раскроя должна быть не менее чем на 40 мм шире размеров сторон облицовываемой колонны. Конструкция облицовки предусматривает торцевое соединение отдельных листов обшивки.
Для повышения сопротивляемости обшивки действию открытого пламени каждый её слой монтируется с перекрытием торцевых стыков. Перекрытие горизонтальных стыков обшивки для обеспечения жёсткости конструкции составляет около 40 см. Завершающей операцией по монтажу огнезащитной облицовки является установка вертикальных защитных уголков от возможных её механических повреждений в процессе эксплуатации и окончательное шпаклевание поверхности.
Преимуществом бескаркасного способа является возможность обшивки колонн, имеющих небольшие неровности, за счёт технологического зазора между обшивкой и колонной.
Каркасная конструкция облицовки представляет собой одно- или многослойную обшивку, смонтированную на каркасе из потолочного профиля КНАУФ (ПП-профиль). Крепление профилей каркаса к колонне осуществляется с помощью специальных клипс.
Преимуществом каркасного способа является возможность монтажа обшивки из листов толщиной менее 15 мм (10 или 12,5 мм).

Испытания конструкций и результаты
Российскими специалистами фирмы «КНАУФ» совместно с ВНИИПО МЧС РФ успешно закончены сертификационные испытания (в соответствии с НПБ 236_97) огнезащитных облицовок стальных колонн КНАУФ-суперлистами толщиной 12,5 и 15 мм. Испытаниям были подвергнуты как каркасная, так и бескаркасная схемы устройства облицовок.
Полученные по результатам испытаний сертификаты пожарной безопасности, являющиеся необходимым условием для практического применения КНАУФ-суперлистов в качестве огнезащиты стальных конструкций, позволяют уже сегодня использовать на практике испытанные конструкции общей толщиной от 12,5 до
45 мм. Эти данные помогут проектировщикам и строителям определить требуемые параметры огнезащиты для каждого конкретного случая её реального использования.
Основные требования, порядок производства работ и рекомендации по применению КНАУФ-суперлиста можно найти в СП 55_102_2001, а также в альбомах чертежей, сертифицированных в ГУП ЦПП Госстроя России.

ООО «КНАУФ МАРКЕТИНГ ЧЕЛЯБИНСК» Филиал в г. Новосибирске:
630054, г. Новосибирск, ул. Плахотного, 27/1, оф. 304-305
Тел./факс: (383) 355-44-36, 211-94-33, 351-04-58
E-mail: Данный адрес e-mail защищен от спам-ботов, Вам необходимо включить Javascript для его просмотра.
www.knauf.ru

Гипсоволокно от КНАУФ – в дело! ГВЛВ

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/news/22-06-2020-gipsovolokno-ot-knauf-v-delo/

РДС СТРОЙ РЕКОМЕНДУЕТ

Супер-материалы из гипсоволокна от КНАУФ

КНАУФ-суперлист влагостойкий (ГВЛВ) – однородный материал с высокой плотностью. Производится прессованием смеси гипсового вяжущего и волокон распушенной макулатуры. Применяется в звукоизоляционных, огнестойких и ударостойких конструкциях в зданиях и помещениях с сухим, нормальным и влажным влажностными режимами по СНиП 23-02-2003, в том числе в неотапливаемых помещениях.

Основные технические характеристики

материала

ПК – прямая кромка.
ФК – фальцевая кромка.
размеры: 2500х1200х10 и 2500х1200х12,5 мм;
масса КНАУФ-суперлиста (ГВЛВ) размером 2500х1200 (3 кв.м): 32* кг и 44 кг;
коэффициент теплопроводности (при плотности от 1000 до 1200 кг/м ) – от 0,22 до 0,36 Вт/м°С;
предел прочности при изгибе – не менее 6,0* и 5,5 МПа;
твердость по Бринеллю – не менее 20 МПа;
водопоглощение внешней поверхностью листов ГВЛВ – не более 1 кг/м за 1 ч;
коэффициент паропроницаемости – 0,12 Мг/м – ч – Па;
класс пожарной опасности – КМ1.

КНАУФ-суперлист обработан гидрофобизатором. Используется в качестве конструктивной огнезащиты с классом пожарной опасности материала КМ1. Применение ГВЛВ позволяет исключить «мокрые» процессы и сократить сроки ремонтно-отделочных работ.

Высокая звукоизоляция, огнестойкость и ударостойкость.
Применяется для огнезащиты несущих конструкций.
Возможность применения в сборных полах.
Стойкость к изменению влажности, в том числе в неотапливаемых помещениях.
Надежная основа для декоративной отделки и крепления тяжелых предметов.
Благоприятный для человека микроклимат в помещении.

КНАУФ – суперпол применяется для создания сборного основания пола в жилых зданиях, гостиницах, административных зданиях и офисах, больницах и санаториях, в зданиях учебных заведений и детских дошкольных учреждений. Повышает тепло- и шумоизоляционные характеристики пола.
Применяется в зданиях и помещениях с сухим и нормальным влажностными режимами по СНиП 23-02-2003. Является ровным основанием для различных финишных покрытий, например, ламината, керамической плитки, керамогранита и т.д.

Преимущества

Отсутствие мокрых процессов – к укладке финишных напольных покрытий можно приступать спустя сутки после монтажа системы.
Простота сборки – напольную систему можно монтировать самостоятельно.
Небольшой вес и компактное хранение.
Надежное основание для различных финишных покрытий.
Незначительная нагрузка на перекрытие.

Каталог продукции из гипсоволокна

С уважением,

Команда интернет-маркетинга компании “РДС Строй”

#Стройматериалы для профессионалов

какие материалы использовать, как не нарушить закон — мнения экспертов – Коммерсантъ Челябинск

Весенне-летний сезон на Урале ознаменовался большим вниманием к теме пожарной безопасности. Строительство здания для бизнеса или жилого дома — многоквартирного и частного — всегда поднимает вопрос огнезащиты. Что предлагает рынок? Есть негорючие штукатурки, краски и т. п. Есть конструктивная огнезащита. Это конструкции, выполненные из различных устойчивых к огню материалов. Второе предпочтительнее по ряду причин. Судите сами: чтобы краска работала как защита стен во время пожара, ее нужно нанести толстым и очень ровным слоем, что достаточно тяжело. Кроме того, на рынке в большом количестве присутствуют краски, которые получают сертификаты, но по факту не выдерживают испытаний огнем. Что же касается конструкций, то здесь и эстетика (на колонны, облицованные ГВЛ, можно, к примеру, наклеить любые обои), и удобство (ГВЛ не требует периодического обновления, в отличие от краски), и лучший огнезащитный результат. О последнем поговорим подробнее с нашими экспертами.

ГВЛ в строительстве жилых домов

СК «Легион»:

– Для проектирования жилых домов существует два основных нормативных документа, связанных с безопасностью здания. Это ФЗ-384 «Безопасность зданий» и ФЗ-123 «Пожарная безопасность». В их поддержку созданы СП, СНиП, ГОСТ. Разработка наших проектов ведется в полном соответствии с этими документами. Отступления от них невозможны на законодательном уровне. Исполнение требований данных норм гарантирует безопасность людей, находящихся в доме.

В проекте прописываются все характеристики применяемых материалов с возможным разбегом, если его можно допустить нормативной документацией. Подбор материала ведется строго с указаниями проекта! Замена возможна только на материал с такими же характеристиками или выше, но никак не ниже указанных.

Ассортимент рынка огнезащиты сейчас предлагает большое разнообразие. Но доверять стоит только проверенным материалам, так как безопасность человека намного важнее экономии денег. ГВЛ, ГКЛ и профиль мы приобретаем у компании Knauf.

ГВЛ используем для возведения перегородок, а также для зашивки инженерных сетей, у которых необходимо выполнить предел огнестойкости при проходе и к которым не нужен доступ для обслуживания. Требуемый предел огнестойкости подбирается по пособиям и рекомендациям производителя.

Генеральный директор инжиниринговой компании «Пионер» Игорь Терновский:

– В жилых зданиях пожарная безопасность по большому счету означает жизни жильцов. Если говорить о «Король Плаза» (самый высокий дом в городе, проект ООО «Пионер». — Прим. автора), то требования к пожарной безопасности резко повышаются. Потому что это 25-этажный дом. Это здание самой высокой – первой степени огнестойкости. Все материалы, которые применяются в строительстве и отделке «Король Плаза», одного класса — только негорючие. Это железобетон, кирпич, плитка. То есть ни стены, ни потолки, ни перекрытия не горят. Если огонь будет полыхать в течение нескольких часов, здание не разрушится — люди успеют эвакуироваться. Для внутренней отделки, то есть для перегородок, мы используем гипсоволокнистые и гипсокартонные листы компании-производителя Knauf. Это негорючие качественные материалы, которые прекрасно подходят, в том числе, и для таких зданий, как наше.

Руководитель направления листовых материалов Knauf Василий Ливанов:

– Компания Knauf предлагает большой выбор решений для огнезащиты помещений и конструкций: Это перегородки, потолки, огнезащита металлических колонн и балок и даже огнезащита деревянных конструкций. Knauf производит большой спектр листовых материалов, но большинство задач по огнезащите способны решить гипсоволокнистые листы Кнауф-суперлист. Конструкции с применением ГВЛ выдерживают все возможные испытания и отлично подходят для решения вопросов огнезащиты несущих строительных конструкций и системных решений для звукоизоляции конструкций.

ГВЛ (гипсоволокнистый лист КНАУФ-суперлист) — это вандалостойкий (за счет повышенной прочности выдерживает нагрузки значительно больше, чем стандартный ГКЛ), влагостойкий (можно использовать в помещениях с повышенной влажностью) и экологически чистый материал. Обеспечивает не только экологическую чистоту, но и благоприятный для человека микроклимат в помещении. Материал не содержит токсичных компонентов и имеет кислотность, аналогичную кислотности человеческой кожи, огнестойкий (конструкции из ГВЛ обеспечивают возможность эвакуации до 4 часов) идеально подходящий для любого вида финишной отделки.

Кнауф-суперлист отличается сочетанием высоких пожарно-технических, прочностных, звукоизолирующих и других характеристик, отвечающих требованиям к листовым отделочным материалам и изделиям из них.

Это позволяет широко применять ГВЛ для конструкций поэлементной сборки с обшивками из Кнауф-суперлистов. Они предназначены для применения в жилых, общественных и производственных зданиях (это и торгово-развлекательные центры, офисные центры, производственные цеха, склады, жилые и частные дома): всех степеней огнестойкости, включая I степень; всех классов конструктивной пожарной опасности, включая класс СО; всех классов функциональной пожарной опасности, включая класс Ф1; любых конструктивных систем и типов; любого уровня ответственности, включая повышенный; различной этажности; независимо от климатических и инженерно-геологических условий строительства.

Безопасность в торговых центрах

Руководитель отдела маркетинга ООО «Родник» Ольга Кузнецова:

– В апреле торговые центры «Родник», «Алмаз» и «Урал» были задействованы в неоднократных масштабных проверках. Организатором выступила Генеральная прокуратура РФ при участии МЧС, Росгвардии, ГИБДД, Роспотребнадзора и Госстройнадзора. Оценивалось соответствие строительных конструкций, а также отделочных материалов и оборудования нормам пожарной безопасности, работоспособность систем оповещения и пожаротушения, планировки и содержание путей эвакуации, готовность сотрудников ТЦ к эвакуации посетителей. По результатам проверок выдан акт МЧС, подтверждающий отсутствие нарушений со стороны собственника ТЦ, т.е. в общих помещениях. Замечания предъявлены магазинам и учреждениям развлечений, где свои проекты и свои ответственные лица. Им дали время на исправление.

Безопасность посетителей была, есть и будет первостепенной задачей, которую на всех стадиях жизни решали профессионалы. Круглосуточно на наших объектах за безопасность отвечает от 100 до 150 человек, регулярно проходящих профессиональные учения. Проектированием торговых центров занимались специалисты с мировым опытом. В строительстве и отделке использованы только разрешенные строительные материалы.

Руководитель направления листовых материалов Knauf Василий Ливанов:

– В Федеральном законе № 123 «Технический регламент о требованиях пожарной безопасности» прописано, какие материалы можно использовать в зависимости от функциональности зданий, этажности, вместимости зальных помещений и т. д. Большая ошибка некоторых подрядчиков в том, что они пренебрегают этим законом. Экономят, выбирая более дешевые материалы. Поэтому некоторые строительные объекты построены с нарушениями. К примеру, делают огнезащиту несущих строительных конструкций огнестойким гипсокартоном, а не ГВЛ. Это приводит к тому, что, если надзорные органы выявляют подлог материалов, подрядчик за свой счет переделывает все этапы работ, выполненные с нарушениями. А если подлог не выявлен, то это может привести к непоправимым последствиям в ходе эксплуатации строительного объекта. Менеджеры компании Knauf бесплатно выезжают на объекты и оказывают техническую консультацию по всем системам, представленным нашей компанией. Но есть клиенты, которые не считают необходимым выслушать специалистов, а в итоге скупой платит дважды.

У компании КНАУФ есть учебный центр, где производитель материалов наглядно показывает строителям, подрядчикам и проектировщикам отличие материалов, правильный монтаж выпускаемых систем.

Внимание на класс пожарной опасности

Начальник Управления государственного пожарного надзора по г. Челябинску Андрей Смирнов:

– В этом году у нас совместно с прокуратурой прошли внеплановые проверки объектов с массовым пребыванием людей. В Челябинске это 70 объектов: 25 спортивных, 21 культурный, 8 детско-досуговых и 16 торгово-развлекательных центров. Проверки показали, что нарушений много. Идеальных в этом плане зданий не бывает. Это не сказать что норма — это обыденность. Но бывают грубые нарушения и мелкие, которые можно исправить довольно быстро. Что касается нарушений, связанных с материалами, то они тоже есть, но их немного. Потому что все такие объекты строятся по специальным техническим условиям, которые предъявляют достаточно жесткие требования по отделке помещений. Бывает, что в плане заявлены одни материалы, а построен объект из других. Это случается, когда в процессе эксплуатации объект сдают стороннему юрлицу и он делает ремонт по-своему. На каждом объекте есть инженер по пожарной безопасности, который должен за этим следить.

Законом регламентируются требования к материалам для отделки зальных помещений и путей эвакуации: коридоров, холлов, фойе, вестибюлей. К ним предъявляются требования по отделке стен, потолка, пола. Материалы должны быть сертифицированы на свойства пожарной опасности по разным группам: горючесть, воспламеняемость и т. д.

Встречаются такие нарушения, когда применяют или несертифицированный материал, или материал с ненадлежащими характеристиками в сертификате. Например, требуется группа «трудногорючие», а применяются «умеренногорючие» — то есть более горючий материал. Отделка какими-нибудь панелями или сайдингом, конечно, будет дешевле, чем сертифицированными материалами. Кто-то нарушает в целях экономии, и это уже халатность, недобросовестность руководителя объекта. Другие — из-за незнания требований пожарной безопасности, что тоже не освобождает от ответственности.

Руководитель направления листовых материалов Knauf Василий Ливанов:

– Большая ошибка, когда обращают внимание только на группу горючести. Необходимо всегда смотреть на класс пожарной опасности материала, как это предусмотрено федеральным законом. Класс пожарной опасности строительных материалов характеризуется следующими свойствами:

горючесть;
воспламеняемость;
способность распространения пламени по поверхности;
дымообразующая способность;
токсичность продуктов горения

У гипсокартона, даже у огнестойкого, класс КМ2. У ГВЛ — КМ1. Отличие — в воспламеняемости и токсичности.

При проектировании зданий и сооружений важен не только класс пожарной опасности материалов, но и предел огнестойкости конструкций. У компании КНАУФ есть как сертификаты пожарной безопасности на материалы, так и отчеты и заключения проведенных испытаний на конструкции (перегородки, потолки и т.п.).

Как тестируем?

Испытания проходят в испытательной лаборатории Научно-исследовательского центра пожарной безопасности ФГБУ ВНИИПО МЧС России. Конструкции помещаются в установку (печь) для испытаний на огнестойкость и распространение огня несущих конструкций, и моделируется пожар при температуре 1000 градусов Цельсия. Среди прочих параметров учитывается время до разрушения конструкции или возникновения определенного прогиба. У различных помещений, в зависимости от их назначения, разные требования к конструкциям.

Очень часто при строительстве ТРК в несущих конструкциях используют металл. Металл под длительным воздействием огня теряет свои свойства, становится более пластичным. При пожаре если огонь будет воздействовать на несущие металлические конструкции без должной огнезащиты, то кровля, межэтажные перекрытия либо другие элементы здания могут просто обрушиться. Поэтому для огнезащиты стальных конструкций применяют ГВЛ Предел огнестойкости таких конструкций до 150 минут. Также ГВЛ используют для облицовки деревянных конструкций. Предел огнестойкости конструкций мансардного этажа из деревянных конструкций с обшивкой ГВЛ — до 75 минут. Чем больше в помещении людей, тем больше нужно времени для их эвакуации и тем выше должен быть предел огнестойкости конструкций. Поэтому в помещениях с массовым пребыванием людей используют двухслойные перегородки с пределом огнестойкости 90 – 120 минут. Трехслойные перегородки дают 4 часа.

Контроль стройнадзора

Начальник Управления регионального Государственного строительного надзора министерства строительства и инфраструктуры Челябинской области Евгений Ефименко:

– В соответствии с ч. 2 ст. 54 Градостроительного кодекса РФ Государственный строительный надзор осуществляет проверку соответствия применяемых строительных материалов требованиям технических регламентов и проектной документации, получившей положительное заключение экспертизы. В том числе проверяются документы, подтверждающие проведение контроля за качеством применяемых строительных материалов.

Что касается контроля за работами, которые скрываются последующими видами работ (например, внутренняя конструкция перегородки), то в данных случаях проверяется исполнительная документация. Это, в том числе, акты освидетельствования работ строительных конструкций, участков сетей инженерно-технического обеспечения, инженерных систем и оборудования, оказывающих влияние на безопасность, контроль за выполнением которых не может быть проведен после выполнения других работ, а также без разборки или повреждения строительных конструкций.

Специалисты управления регионального Государственного строительного надзора, вне зависимости от направления работы, по мере возможности проходят обучение и посещают строительные конференции.

Руководитель направления листовых материалов Knauf Василий Ливанов:

– Когда у компании Knauf появляются новые разработки, мы стремимся довести их результаты до проектировщиков, специалистов надзорных органов. Проводим обучение заинтересованных специалистов, так как они должны быть всегда в курсе всех изменений и новшеств. В случае обнаружения нарушений монтажа конструкций Knauf на строительном объекте говорим об этом подрядчику, потом заказчику.

Knauf контролирует крупные объекты. Как пример, в Омске для строительства спортивной арены для воспитанников «Авангарда» проектировщик запланировал отделку гипсокартоном. Специалистам Knauf удалось донести до него и до застройщика, что это недопустимо. Таким образом компания не только решает задачи бизнеса, но и несет социальную миссию по безопасности.

что компания предлагает архитекторам сегодня и потом » Вcероссийский отраслевой интернет-журнал «Строительство.RU»

Какие инновационные решения представила компания КНАУФ на недавнем фестивале «Зодчество»

20 октября завершился 24-й международный фестиваль «Зодчество». В этом году его темой стало развитие городов, их преображение за счет реновации заброшенных промзон, использования нетиповой застройки, оригинального фасадного оформления типовых проектных решений и благоустройства дворовых территорий. Компания КНАУФ выступила стратегическим партнером фестиваля и представила на нем решения, которые позволяют архитекторам решить задачи в этой области.

В церемонии открытия мероприятия, которая состоялась 14 октября, участвовали первый заместитель министра строительства и жилищно-коммунального хозяйства РФ Леонид Ставицкий, президент Союза архитекторов России Андрей Боков, главный архитектор и первый заместитель председателя Комитета по архитектуре и градостроительству Москвы Сергей Кузнецов.

От группы КНАУФ СНГ выступила руководитель службы маркетинга Ирина Терентюк (на фото). Она отметила важность наличия такой площадки для демонстрации современных материалов и технологий и обмена идеями, которые могут вдохновить на новые проекты.

Уникальная система

Сразу в день открытия КНАУФ познакомил участников фестиваля с одним из своих инновационных фасадных решений — системой каркасно-обшивных стен «КНАУФ АКВАПАНЕЛЬ® Наружная стена». О системе рассказали Юрий Ковченко, продукт-менеджер систем АКВАПАНЕЛЬ®, и Сергей Камынин, технический директор ООО «ПРОФСТАЛЬПРОКАТ».

«КНАУФ АКВАПАНЕЛЬ® Наружная стена» представляет собой готовую комплектную систему. Все элементы системы КНАУФ и его партнеров производятся по самым высоким стандартам со строгим контролем качества. Помимо качественной продукции предлагается высокий уровень сервиса, а именно техническое сопровождение от стадии эскиза до сдачи объекта в эксплуатацию.

Передовая система «сухого строительства» обладает уникальным сочетанием таких преимуществ, как энергоэффективность, экономичность и удобство при эксплуатации, что поднимает ее качественный уровень выше обычных конструкций стен из каменной кладки.

Система «КНАУФ АКВАПАНЕЛЬ® Наружная стена» расширяет границы привычного, позволяя создавать фасадные решения, возможность проектирования которых трудно было себе представить.

«В среднем, по результатам проведенных технико-экономических сравнений, использование системы «КНАУФ АКВАПАНЕЛЬ® Наружная стена» дает снижение сметной стоимости по видам работ до 10%, уменьшение нагрузки на несущие конструкции до 5 раз, увеличение полезной площади здания на 15% и сокращение сроков строительства на 25%, — объясняет Юрий Ковченко. — При этом система имеет высокие показатели по долговечности (до 50 лет) и обладает всеми характеристиками для создания безопасного и комфортного здания: высокие противопожарные характеристики конструкции (EI 90), звукоизоляция (54 Дб), сейсмоустойчивость (до 9 баллов). Теплоизоляционные характеристики этой системы также высоки: стена толщиной всего 22 см дает сопротивление теплопередачи до 3,5 кв. м x Цельсий/Вт. Для достижения аналогичного показателя потребуется кирпичная стена толщиной не менее 34 см с учетом теплоизоляции».

Широкий диапазон возможностей конструкции АКВАПАНЕЛЬ® открывают и в отношении дизайна. Система КНАУФ АКВАПАНЕЛЬ® позволяет образовывать криволинейные поверхности с радиусом изгиба до 1 метра, давая возможность архитекторам создавать фасады вогнутой и выпуклой формы. Благодаря такой гибкости систему также часто используют для создания куполов и арок.

По словам докладчиков, система каркасных стен КНАУФ АКВАПАНЕЛЬ® предлагает широкие возможности и по финишному покрытию. От традиционного оштукатуривания до облицовки готовыми фасадными элементными в виде клинкерной плитки, керамогранита, терракотовых панелей и пр.

Надежность и безопасность

Также КНАУФ представил огнезащитные и ударостойкие решения. 15 октября с презентациями на эту тему выступили руководитель отдела продукт-менеджмента Андрей Верников и продукт-менеджер Московской сбытовой дирекции ООО «КНАУФ ГИПС» Павел Белов.

Применение конструкций повышенной ударопрочности (антивандальных) определяется функциональным назначением помещения. Такие материалы требуются, например, для коридоров больниц, музеев, холлов гостиниц, вокзалов и других мест с большой проходимостью.

КНАУФ подразделяет свои материалы на шесть классов надежности. Все конструкции были протестированы на воздействие различных факторов (удар грушей с песком, точечная и распределенная нагрузка, защита от взлома и так далее).

Например, шестой класс, самый надежный, выдерживает удар футбольного мяча, летящего со скоростью 120 км/ч. Необходимый уровень стойкости для лабораторий и серверных обеспечит перегородка с трехслойными обшивками из КНАУФ-суперлистов.

Четвертый класс надежности, который дают два слоя того же материала, рекомендуются, например, для стен коридоров в школах, а третий, требующийся в элитном коммерческом и жилом строительстве, гарантирует двухслойная обшивка из КНАУФ-листов Сапфир. В ходе презентации Андрей Верников рассказал, какие материалы и в какой комбинации дают тот или иной результат и в каких случаях их необходимо использовать.

Продолжил тему надежности и безопасности Павел Белов с докладом о решениях КНАУФ в области огнезащиты. Любой материал КНАУФ — многофункциональный, то есть решает сразу несколько задач (по огнестойкости, звукоизоляции, ударопрочности и др.), а потому в докладе Павла упоминались уже известные аудитории материалы, такие как АКВАПАНЕЛЬ® и КНАУФ-суперлист.

Однако больше всего внимания было уделено уникальной плите, разработанной специально для решения задач по огнезащите — КНАУФ-Файерборд. АКВАПАНЕЛЬ® и Файерборд — два продукта в линейке листовых материалов КНАУФ, имеющих класс пожарной опасности КМ0 (НГ).

Уникальность плиты Файерборд в том, что материал создан специально для защиты от огня: в нем содержится менее 2% горючих веществ, и по нему линейно не распространяется пламя. Согласно российскому законодательству (123-ФЗ), в зданиях различного класса функциональной пожарной опасности на путях эвакуации и в зальных помещениях должны применяться только негорючие материалы. Для этого и создан Файерборд.

«Помимо требований к материалам по классу пожарной опасности, российское законодательство предъявляет требования к пределу огнестойкости конструкции, выраженному в минутах. Например, однослойная перегородка из КНАУФ-листов с пределом огнестойкости EI 45 будет сопротивляться открытому пламени не менее 45 минут без потери целостности конструкции и поднятия температуры с другой стороны перегородки, — объяснил Павел. — Компания КНАУФ имеет широкий ассортимент противопожарных перегородок с пределом огнестойкости от 45 до 240 мин».

Для огнезащиты несущих конструкций (стены и перекрытия из ЛСТК) и мансард компания КНАУФ имеет ряд огнезащитных систем на основе КНАУФ-суперлиста, а защиту стальных несущих конструкций (колонны, балки) с пределом огнестойкости до 240 минут можно обеспечить как применением КНАУФ-суперлиста, так и Файерборда.

Помимо облицовки Павел рассказал о других способах огнезащиты стальных несущих конструкций: краски, штукатурка, минеральная вата, — однако тут же доказал, что по всем параметрам, включая отсутствие необходимости ежегодного обновления покрытия и возможность ревизии конструкции, идеальным решением для этой задачи остается все же Файерборд и КНАУФ-суперлист. Просчитать, какие материалы и в каком количестве лучше использовать можно через интерактивный сервис КНАУФ, в который входит онлайн-консультирование и электронный навигатор-калькулятор.

Акустический комфорт

В шестой день фестиваля в докладе «Инновации КНАУФ — помощь архитектору в решении акустических задач» Андрей Гнутик, к.ф.-м.н., международный эксперт по архитектурной акустике, и Павел Белов, продукт-менеджер Московской сбытовой дирекции ООО «КНАУФ ГИПС», рассказали о современных тенденциях в архитектурной акустике и средствах, которые позволяют создать акустический комфорт.

Начали с теории. Как объяснил Андрей Гнутик, стандарты, установленные годами ранее, сегодня теряют свою актуальность. Например, референтная частота в 500 Гц, для которой рассчитывают время реверберации, теперь перестает быть эталонной, потому что появляется много новых источников звука, как, например, сабвуфер.

Не всегда работают и СНиП по защите от шума, регламентирующие время реверберации для средних частот в зависимости от назначения и объема помещения: в СНиП установлены узкие нормы как для самой реверберации, так и для видов помещений, которых сегодня стало значительно больше.

В такой ситуации для правильного расчета акустических параметров Андрей Гнутик посоветовал архитекторам использовать программное решение КНАУФ «Советник», реализованное на сайте компании. В этой автоматической системе в зависимости от введенных параметров (тип здания и помещения, площадь, покрытие стен и пола) выдаются рекомендации по применению тех или иных акустических материалов и рассчитывается их количество.

О самих акустических материалах рассказал Павел Белов. КНАУФ производит два вида звукопоглощающих плит КНАУФ-Акустика –—полноформатная и растровая («Данолайн»). Это гипсокартонные перфорированные плиты, на внутренней поверхности которых наклеен нетканый холст, только полноформатная плита выпускается больших размеров и предназначена для создания монолитных поверхностей, а Данолайн идет в плитах 600х600 мм и монтируется в виде растровых потолочных систем.

Плиты имеют несколько видов перфорации (круглая, квадратная, овальная, рассеянная) — выбор зависит только от задумки архитектора. Помимо создания акустического комфорта в помещении и абсолютной экологической безопасности, дополнительными бонусами материала являются возможность создания криволинейных поверхностей и окрашивания его в любой цвет.

Все представленные докладчиками решения участники фестиваля могли увидеть на стенде КНАУФ, установленном в экспозиционной части. Выбор экспонатов осуществлялся с учетом оценки потребностей целевой аудитории компании и включил в себя следующие направления: «Конструктивная защита», «АКВАПАНЕЛЬ®», «Акустическая система», «Огнезащита» и «КНАУФ-Теплая стена».

Также на стенде можно было взять информационные брошюры и каталоги продукции КНАУФ. Для консультаций участников все семь дней фестиваля на стенде работали специалисты компании.

Анна БЕЛЯЕВА

Knauf – Противопожарная защита

Binalardaki yangınlar yıllık çok büyük zararlara neden oluyor. Önleyici zarar azaltımı için bu nedenle yapısal ön koşullar oluşturulmalıdır. Bu arada örneğin DIN 1168 / DIN EN 13279-1 doğrultusundaki alçı sıvası gibi yanmayan yapı malzemelerinin kullanımı diğerlerinin yanında buna aittir.

Alçı – DIN 4102 doğrultusunda A1 yapı malzemesi sınıfındaki mineralli ve yanmayan yapı malzemesi.

Bu arada alçı sıva bileşimi özel bir önem taşır.Alçının kristal yapısında iki Molekül су bulunmaktadır. 10 мм alçı sıvasında m² başına yaklaşık 2 литра su vardır. Yangın durumunda “söndürme suyu” olarak serbest kalır.

Serbest kalan su buharı soğutan, alev geciktirici, ilgili bölge içinde sıcaklığın 1000 ° C üzerine yükselmemesini sağlayan bir buhar sisi oluşturur. Яни алчи алевин yayılmasının yavaşlamasına aktif olarak katkıda bulunur.

Alçı kendini yangından koruma yapı malzemesi olarak kanıtlamıştır ve yapı bileşenlerinin yangına dayanımını iyileştirmek için düzenli olarak uygulama alanır bulmaktadad.

Beton yapı bileşenlerinde bir yangından koruma kaplamasının en basit şekli bir alçı sıvası tabakasının uygulanmasıdır.

Alçı tabakası beton kaplama ile birlikte donatılardaki çok hızlı sıcaklık artışını engeller ве özellikle kirişlerde ve kolonlarda asgari kesit boyutların artırır.

P IV harç grubunun alçı sıva harcı bu arada sıva tabanı ile veya olmadan uygulanabilir. Detayları DIN 4102-4 düzenler.

Sıva tabanı olmayan beton yapı bileşenleri üzerinde alçı sıvası

Sıva tabanı olmayan alçı sıvalarında sıvanın yapışması uygun bir alt tabaka veğlanırş işinş.Bu sağlanır, eğer sıva tabanı

a) DIN V 18550 doğrultusundaki gereksinimleri yerine getirirse,

b) DIN V 18550 doğrultusunda 5 мм kalınlığında tam örten bir cabaşera :

• Alışılmış kalıpların kullanımı Ile, örneğin ahşap kalıpların kullanımı Ile, çelik kalıpların kullanımı Ile Veya Plastik Kapli Kalıp plakalarının kullanımı Ile DIN 1045′ е göre бетоновозные

• DIN 4158, DIN 4159 DIN ве 278’e göre ара Япы bileşenleri Ile bağlantılı olarak DIN 1045′ е göre бетоновозный

• Hafif agrega бетоновозный, örneğin Bimsbeton

• Gözenekli бетоновозный

Yanmayan СИВА tabanına sahip бетоновозного üzerinde Alci sıvası

Yanmayan СИВА tabanları üzerinde Alci sıvası aşağıdaki ön koşullar yerine getirilirse kullanılabilir:

а) Sıva tabanı korunan yapı bileşenine örn. vidalama veya kızakla bağlama sayesinde, aralık bırakan çelik rayların daardımı ile yeterli derecede bağlanmış olmak zorundadır.

б) Sıva tabanının açıklığı ≤ 500 мм olmalıdır.

c) Sıva tabanının birleşme yerleri yaklaşık 10 см bindirme payı ile uygulanmalıdır, tek tek sıva tabanı tel ile bağlanmalıdır.

d) Sıva sıva tabanının içine ≥ 10 мм nüfuz etmelidir.

Tuğla duvarlar, sütunlar ve kolonlar

Yangına dayanma sınıfının iyileştirilmesi için iki taraflı sıva yapılmalıdır.Yangına Dayanma sınıfının iyileştirilmesi için sıva olarak DIN V 18550 doğrultusundaki PIV harç grubunun alçı sıvası kullanılabilir.

Yangından koruma tekniği bazındaki etkinliğin ön koşulu sıva tabanındaki yeterli yapışmadır. Buna, DIN V 18550 doğrultusundaki sıva tabanındaki gereksinimler yerine getirilirse erişilir.

Uygulanan tuğla duvarın, sütunların ve kolonların kalınlığına ve türüne bağlı olarak gerekli yangına dayanma sınıfı belirlenebilir. Детали билгий DIN 4102-4 38’den 45’e kadar tablolarda verir.

Taşıyıcı veya taşıyıcı olmayan ahşap duvarlar

Bunlar DIN 4102-4, bölüm 4.11’de EI 30-B yangına dayanma sınıfına kadar düzenlenmiştir. Bu arada en azından bir duvar DIN V 18550 doğrultusundaki PIV harç grubunun alçı sıvası ile ≥ 15 мм kalınlığında (DIN 4102-4, bölüm 4.11.4.1 c) sıvanmalıdır.

Ahşap yapı bileşenlerinin gerdirilmesi için örn. genişletilmiş nervür metal malzemeden yanmayan bir sıva tabanı kullanılmalıdır.

elik kirişler ve çelik kolonlar üzerinde alçı sıva

Alçı sıvaları yanmayan sıva tabanları üzerinde veya, izin alınması halinde, safirinde veya.

elik parçaların korozyona karşı korunması gereklidir. Gerdirilmiş nevürlü metalden, gerdirilmiş metalden Veya тел örgüden SIVA tabanlarına sahip çelik kirişlerin SIVA Kaplamaları sıvanın SIVA Табани içine ен azından 10 мм nüfuz edebilmesi için ара boşluk parçalarına Veya etkiye haiz в той же benzerlerine OLMAK zorundadır. Sıva tabanları çelik kirişe yeterince sağlam tutturulmalıdır. Uygulamaya ait diğer detaylar DIN 4102-4, баски 03.94, bölüm 6.2.2 (kirişler) veya 6.3.4 (kolonlar) normundan alınabilir.

SIVA kaplanmış çelik kirişlerin Asgari kalınlıkları

DIN 18550-2 doğrultusundaki Р IVa Veya Р IV B HARC grubundan sıvanın kullanılması halinde SIVA tabanının (gerdirilmiş nevürlü металл, металл gerdirilmiş Veya тел Örgü) мм olarak Asgari SIVA kalınlığı д, toplam SIVA kalınlığı D ≥ d + 10 мм.

SIVA kaplanmış çelik kirişlerin Asgari kalınlıkları

[PDF] Технический паспорт W13. Издание Knauf Fire Walls

Скачать лист технических данных W13. Издание Knauf Fire Walls …

Технические данные W13 Издание 2005-03

Противопожарные стены КНАУФ

W131

Противопожарные стены КНАУФ A2 – двух- / трехслойная облицовка из GKF

W131

Кнауф Fire Wall A1 – двухслойная облицовка из противопожарных плит

Структурные, статические свойства, и характерная строительная физика систем Knauf может быть обеспечена исключительно за счет исключительного использования компонентов системы Knauf или других продуктов, явно рекомендованных Knauf.

Knauf Fire Walls

W13

Технические данные / звукоизоляция / теплоизоляция / противопожарная защита Технические данные / звукоизоляция / теплоизоляция Технические характеристики системы

габариты

вес

обшивка стеновых шпилек толщ. тип толщины

W131 Knauf Fire Wall A2

мм

Звукоизоляция 3)

дБ

изоляция мм

нет

R w, R прибл.кг / м²

Теплоизоляция 3)

Коэффициент теплоизоляции U Вт / (м²K) мм

Каркас с одинарной металлической стойкой с облицовкой из GKF

Расстояние между стойками 31,25 см 31,25 см

151

176

100

116

3 x 12,5 GKF 75 + + 0,5 металлический листовой слой

1,65 0,57 0,49 0,39

нет 40 60 80

1,79 0,58 0,50 0,40

нет 40 60

1. 39 0,33

нет 80

dhd D

h D

126

W132 Knauf Fire Wall A1

141 166

75100

Solid 20 + 12,5 Доска + 71 + 0,5 металлический лист

каркас с одинарной металлической стойкой с облицовкой Knauf Fireboard

расстояние между стойками 31,25 см 31,25 см

100

Fireboard + металлический лист

h D

161

2x 15 + 0.5

Knauf Sound Protection Proof L 001-03.05 1) данные о весе без изоляции 2) R w, R = расчетное значение индекса звукоизоляции перегородки в соотв. согласно DIN 4109 без продольной передачи через боковые элементы 3) Изоляционный слой в соотв. согласно DIN EN 13162; сопротивление потоку в зависимости от длины в соотв. согласно DIN EN 29 053: r 5 кПа · с / м²; WLG: 040

Система противопожарной защиты

Изоляция

Огнестойкость

Тип покрытия / класс строительного материала

Доказательство

мин. толщина мм

W131 Противопожарная стена Кнауф A2 с плитами Кнауф GKF расстояние между стойками 31,25 см 31,25 см

Огнестойкие плиты GKF A2 + металлический лист

3 x 12,5 + 0,5

F90 Массивная плита + огнестойкая плита 20 + 12,5 GKF A2 + + металлический лист 0,5

без изоляции или ABP P-3073/0639 строительный материал из минеральной ваты класса A

W132 Противопожарная стена Knauf A1 с межпланетным расстоянием между стойками 31,25 см 31,25 см

F90

Примечание

Fireboard A1 Z-PA-III 4.290 + металлический лист

2x 15 + 0,5

без изоляции или строительный материал из минеральной ваты ABP P-3074/0649, класс A

Противопожарные стены – это огнестойкие стены, которые сохраняют свою устойчивость и ограждающие функции под воздействием огня, поскольку они особенно устойчивы к падению конструктивных элементов. (ударная нагрузка 3000 Нм с защитой от пожара)

Knauf Fire Wall A2

W131

Каркас с одинарной металлической стойкой: двухслойная облицовка сплошными плитами Knauf 20 мм + GKF 12. 5 мм Высота стенки Стержень

Расстояние между стойками

Максимальная высота стены

Толщина металла 0,6 мм

см

31,25

7,5

9000

31,25

CW 50 Шпилька Knauf

CW 75 Шпилька Knauf

CW 100 Масштаб деталей 1: 5

Гвоздь, гвоздь, акустический герметик 100 см Шпилька CW

оцинкованный металлический лист, толщина стыка 0,5 мм внахлест 10 см плакирование по горизонтали

разделение планка Trenn-Fix 65 Акустический герметик Knauf Uniflott Стальной потолочный дюбель, шайба 50 см 30 мм t 2 мм направляющая UW Шпилька Knauf CW соединяется с направляющей UW с помощью глухих металлических заклепок

Разделительная планка Knauf Uniflott Trenn-Fix 65

W131-A3 W131-VO3

Массивная плита Кнауф 20 мм Доска КНАУФ GKF 12.5 мм

Крепление к сплошной стене

Крепление к потолку оцинкованный металлический лист толщиной 0,5 мм, шов внахлест 10 см, облицовка горизонтальная изоляция

Шпилька Knauf CW Направляющая UW

Винт Knauf Uniflott

Винт Knauf Uniflott TN Сплошная плита Knauf 20 мм Доска Knauf GKF 12,5 мм

изоляция

W131-B3 W131-VM3

Винт для гипсокартона TN 3,5 x 35 Винт для гипсокартона TN 3,5 x 45

Шов

Шовная плита Knauf GKF 12. 5 мм

UW бегунок Knauf CW шпилька

Knauf Solid Board 20 мм

Винт для гипсокартона TN 3,5 x 45, a = прибл. 25 см соедините шпильку CW с направляющей UW с помощью глухих металлических заклепок

оцинкованный лист Knauf Solid Board 20 мм Knauf Board GKF 12,5 мм

шайба 30 мм t 2 мм стальной дюбель для потолка, 50 см Knauf Uniflott

Knauf Uniflott

W131-VU3

Присоединение к полу

W131-D3

Уголок

Противопожарная стена Knauf A2

W131

Каркас с одинарной металлической стойкой: трехслойная облицовка плитами Knauf GKF 12.5 мм Высота стены Стойка

Расстояние между стойками

Максимальная высота стены

Толщина металла 0,6 мм

см

31,25

7,5

31,25

CW 50 Шпилька Knauf

CW 75 Шпилька Knauf

CW 100 Масштаб деталей 1: 5

Гвоздь, гвоздь, акустический герметик 100 см, гальванизированный металлический лист, шпилька Knauf CW толщиной 0,5 мм внахлест 10 см разделительная планка Trenn-Fix 65 Knauf Стальной дюбель Uniflott Acoustical Sealant, шайба 30 мм t 2 мм направляющая UW для соединения шпильки CW с направляющей UW с помощью глухих металлических заклепок

W131-VO1

Разделительная планка Knauf Uniflott Trenn-Fix 65

W131-A1

Крепление к потолку

Доска Knauf GKF 3 x 12. 5 мм

Крепление к сплошной стене

Стойка Knauf CW

Рейка UW

Плиты Knauf GKF Изоляция 3 x 12,5 мм Шуруп для гипсокартона TN оцинкованный лист толщиной 0,5 мм, стык 10 см, горизонтальная облицовка

Knauf Uniflott

W131-B1 W131-VM1

Соединение

Соединение UW бегунок Knauf CW шпилька Винт для гипсокартона TN 3,5×55, a = прибл. 25 см

шайба 30 мм t 2 мм стальной дюбель Knauf для соединения шпильки CW с направляющей UW с помощью глухих металлических заклепок 50 см Knauf Uniflott

W131-VU1

Присоединение к полу

W131-D Угол

Винт для гипсокартона TN

Knauf Fire Wall A1

W132

Каркас с одинарной металлической стойкой: двухслойная облицовка с помощью Knauf Fireboard 15 мм Высота стен Стойка

Расстояние между стойками

Максимальная высота стен

Толщина металла 0.6 мм

см

31,25

Шпилька Knauf

CW 100

Масштаб деталей 1: 5, гвоздь, 100 см Acoustical Sealant, гальванизированный металлический лист 0,5 мм, перекрытие шпилек Knauf CW 10 см разделительная планка Trenn-Fix 65 Knauf Fireboard Filler Акустический герметик Направляющая UW 100x40x0,6 Стальной дюбель Knauf, соединяющий шпильку CW 100x50x0,6 50 см с направляющей UW с глухими металлическими заклепками

W132-VO1

Присоединение к потолку

Knauf Противопожарный наполнитель КНАУФ Противопожарный щит 2x 15 мм разделительная планка Trenn-Fix 65

W132-A1

Крепление к сплошной стене

Винты для гипсокартона TN

Шпилька Knauf CW 100x50x0. 6

Knauf Fireboard 2x 15 мм Knauf CW шпилька 100x50x0,6 Стекловолоконная лента для стыковки Knauf Fireboard Изоляция из оцинкованного металла толщиной 0,5 мм, перекрытие стыков 10 см, горизонтальная облицовка

W132-VM1

Стекловолоконная лента для стыков

W132 -B1

Направляющая UW 100x40x0,6 Наполнитель для противопожарных плит Knauf

Соединение

Направляющая UW Стойка Knauf CW Винт для гипсокартона TN 3,5×45, Fireboard Knauf 2x 15 мм a = прибл. Стальной дюбель Knauf 25 см, соединительная шпилька CW 50 см 100x50x0.Направляющая 6 к UW с глухими металлическими заклепками Knauf Fireboard Filler

W132-VU1

Присоединение к полу

W132-D1

Уголок

Knauf Fire Walls

W13

Электрические разъемы Установка розеток W132

минеральная вата вся площадь

12,5

ок. 100 x 100

прибл. 100 x 100

12,5

W131

Коробка из огнестойких плит GKF

Розетка

Минеральная вата bxh 312×625 мм или минеральная вата по всей площади

Заполнитель для пожарной доски

Коробка из противопожарного картона

Противопожарный заполнитель

Примечание Розетки питания, розетки выключателя, розетки разветвителя и т. Д.разрешается устанавливать в любом месте, но не напротив друг друга. Допускается ввод одиночных электрических кабелей. Оставшееся отверстие закрыть гипсовым раствором.

Детали масштаб 1: 5 и 20 мм

15-20

ок. 50 a 20 a 20 a

200 20 20 20 20 20 Knauf Fugenfüller Leicht клееные полосы для плит Кнауф Шайба для акустического герметика 30 мм Направляющая UW 2 ряда усиленных дюбелей 10 мм, a 500 мм; устанавливается поочередно, установка согласно допуску Knauf CW шпилька

Для отклоняющих головок не клепайте шпильки и направляющие, не прикрепляйте доски к направляющей UW.

W131-VO4

20 20

Шпилька Knauf CW 100 соотв. 75

W131-BFU1

20 20

Шпилька Knauf CW 75 соотв. 50

Расчетный стык

дополнительный металлический лист b = полоса из гипсокартона

UW направляющая 75 соотв. 50 крепится к потолку и полу (по одному разу)

Solid Board 25 мм

Knauf Board GKF 12,5 мм

W131-BFU3

Отклоняющая головка 20

Solid Board 20 мм

дополнительный металлический лист Knauf CW шпилька 50x50x0. 6

оцинкованный металлический лист толщиной 0,5 мм, b 200 мм

Направляющая UW 50x40x0,6, прикрепленная к потолку и полу (по одному разу)

20 20

Винт для гипсокартона TN 3,5×35

Противопожарный щит 25 мм

W132-BFU2

Шпилька Knauf CW 50x50x0,6

Расчетный стык

Примечание

Возможна установка ворот, согласно заявлению производителя двериграмм. Schörghuber, Hörmann

Противопожарные стены Knauf

W13

Технические характеристики Позиция Описание

Кол-во единиц

Цена за единицу

……. Противопожарная стена согласно DIN 4102-3, ненесущая, как перегородка из гипсокартона, высота в м ………………., толщина 126 мм / 151 мм / 176 мм *, класс огнестойкости по DIN 4102-2, F 90 , звукоизоляция согласно DIN 4109 Rw, R в дБ 50/55 *, * коэффициент теплопередачи согласно DIN 4108-2, значение U в Вт / (м² K). ……….. *, фиксированный по периметру, облицовка тремя слоями плит Knauf GKF, 12,5 мм, слоем листового металла 0,5 мм, с изоляцией строительного материала класса А, толщина в мм ….. …….. *. Продукт / система: Knauf Fire Wall W131

………. м²

………. €

. ……. Противопожарная стена по DIN 4102-3, ненесущая, как перегородка из гипсокартона, высота в м ………………., толщина 116 мм / 141 мм / 166 мм *, класс огнестойкости согласно DIN 4102-2, F 90, звукоизоляция согласно DIN 4109 Rw, R в дБ 50/55 *, * коэффициент теплопередачи согласно DIN 4108-2, U значение в Вт / (м² · К)………… *, фиксированный по периметру, облицовка двумя слоями плит Knauf GKF, 20 мм + 12,5 мм, слоем листового металла 0,5 мм, с изоляцией строительного материала класса А, толщина в мм .. ……….. *. Продукт / система: Knauf Fire Wall W131

………. м²

………. €

. ……. Противопожарная стена по DIN 4102-3, ненесущая, как перегородка из гипсокартона, высота в м . ………………, толщина 161 мм, класс огнестойкости согласно DIN 4102-2, F 90, звукоизоляция согласно DIN 4109 Rw, R в дБ 55, * коэффициент теплопередачи согласно DIN 4108-2, значение U в Вт / (м² K)………… *, фиксированный по периметру, облицовка двумя слоями плиты Knauf Fireboard, 15 мм, слоем листового металла 0,5 мм, с изоляцией строительного материала класса А, толщина в мм …… ……. *. Продукт / система: Knauf Fire Wall A1 W132

………. м²

………. €

…….. Крепление к потолку, раздвижное до 20 мм, как модернизация противопожарной стены Knauf W131, установка согласно чертежу №. ……………

……….. м

………. €

…….. Уголок, с угловой отделкой *, как модернизация противопожарной стены Knauf, установка в соответствии с чертеж нет. ……………

……….. м

………. €

…… …. €

…….. Расчетный шов как модернизация Knauf Fire Wall W131, двух- / трехслойная облицовка, ширина в мм . …………., установка согласно чертежу № ……………

……….. м

………. €

…….. Расчетный стык как модернизация противопожарной стены Knauf W132, ширина в мм ………….., установка согласно к чертежу нет. ……………

……….. м

………. €

…… …. €

…….. Проем в стене для электрических розеток, в качестве модернизации Knauf Fire Wall, размеры в мм ………………. ……….., установка согласно чертежу № ……………

……… шт

………. €

…….. Дверной проем с перемычкой, усиленный пол до потолка, с металлическими шпильками UA 50/75/100 *, вкл. соединение с полом и потолком, крепление с помощью уголков, дюбелей и шурупов. основные размеры B / H в мм …………………………, толщина стенки в мм …….. …, установка согласно чертежу № …………….

……… шт

………. €

. ……… €

* Отмена не применимо

Общая стоимость

Промежуточный итог……………. €

Противопожарные перегородки Кнауф

W13

Конструкция и применение, обработка поверхности Конструкция Противопожарные перегородки Кнауф состоят из цельного металлического каркаса. К металлическому каркасу с двух или трех сторон прикручивают два-три слоя досок Кнауф.

Металлический лист устанавливается под верхним слоем облицовки. В полость перегородки можно установить изоляционный материал в соответствии с требованиями строительной физики.

При возведении противопожарных стен необходимо взять на себя расчетные швы.Для сплошных стен используйте контрольные швы прибл. 15 мес.

Облицовка ● Двухслойная облицовка W131 с горизонтально уложенной доской Knauf Solid Board 20 мм + вертикально установленной плитой Knauf GKF 12,5 мм или с трехслойной облицовкой с вертикально уложенными плитами Knauf GKF 12,5 мм. ● Двухслойная обшивка из W132 с горизонтально уложенной плиткой Knauf Fireboard 15 мм. ● Расстояние между шурупами первого слоя 75 см, среднего слоя 50 см и верхнего слоя 25 см. ● Смещение стыков согласно DIN 18181. ● Металлические листы в виде пластин или рулонов, 0.Толщиной 5 мм, укладывать горизонтально под верхний слой, перекрывать все стыки не менее 10 см. Привинчивание шурупами для гипсокартона (W131 трехслойный: TN 3,5 x 45 / W131 двухслойный и W132: TN 3,5 x 35) только для фиксации для установки, снимите при установке плит. Вертикальные стыки металлических листов только на шпильках.

Соединение ● Заполнение и закрытие швов должно происходить только после того, как плиты оставлены в заданных зонах влажности и температуры, и больше нельзя ожидать продольных изменений, т.е.е. расширение или сжатие. ● Швы следует заполнять при температуре не ниже 10 ° C. ● В случае стяжки из мастичного асфальта заполните швы после ее нанесения. ● Закройте также все головки винтов. ● При двухслойной облицовке залить швы первого слоя, сгладить швы второго слоя.

Применение Металлический каркас шпильки ● Нанесите акустический герметик (две струны) или герметизирующую ленту на заднюю часть направляющих для соединения фланцевых конструкционных компонентов. Для обеспечения звукоизоляции тщательно закройте акустическим герметиком в соответствии с DIN 4109, приложение 1, глава 5.2; Пористые полоски герметика, такие как уплотнительная лента, в этом случае обычно не подходят. ● Закрепите направляющие по периметру (направляющие UW на полу и потолке, стойки CW на стенах) с помощью подходящих дюбелей для крепления компонентов, например Стальной потолочный дюбель для железобетонных перекрытий (использование и применение согласно разрешению строительного надзора Z-21.1-1519) и дюбель, забиваемый гвоздями, при кладке. Расстояние между дюбелями 0,5 м у потолка, 1 м у стен (минимум 3 точки крепления). ● Для W131 используйте дюбель с шайбой Ø 30 мм, t ≥ 2 мм для соединения с потолком и полом.● Установите шпильки CW на расстоянии 31,25 см в направляющих UW, выровняйте, закрепите двумя металлическими заклепками (≥ 3 x 8 мм) снизу и сверху.

W131: Заполнить швы при помощи Knauf Uniflott без использования ленты. Если вы используете ленту, заполните ее с помощью Knauf Fugenfüller Leicht или с помощью машины Ames и Knauf Jointfiller-Super. Рекомендация: Заполните и обрежьте края видимых слоев лентой, независимо от того, какой пломбировочный материал используется. W132: Ручное заполнение лентой для швов Fiber Glas и заполнителем Knauf Fireboard.

Крепление плит Кнауф шурупами для гипсокартона TN и облицовка TB

Крепление плит Кнауф к металлическим стойкам (минимальное проникновение ≥ 10 мм)

толщина в мм 2 x 15 Fireboard 20 + 12.5 GKF 3 x 12,5 GKF

толщина металла ≤ 0,7 мм TN 3,5 x 25 + TN 3,5 x 45 TN 3,5 x 35 + TN 3,5 x 45 TN 3,5 x 25 + TN 3,5 x 35 + TN 3,5 x 55

0,7 мм

Обработка поверхности Используйте грунтовку на плиты Knauf перед нанесением покрытия или покраски. Убедитесь, что грунтовка и покрытие или краска совместимы. После оклейки бумажных и стекловолоконных обоев и нанесения штукатурки на основе смолы и целлюлозы необходимо обеспечить быстрое высыхание за счет надлежащего проветривания. Для покрытия плит Knauf можно использовать следующие слои: ● Штукатурки: структурированные штукатурки Knauf, например. грамм. полимерные штукатурки, тонкие штукатурки, выравнивание всей поверхности, например, Knauf Board-Finish, минеральные штукатурки в связи с соединением швов на бумажной ленте. ● керамическая плитка

● Обои: бумажные, текстильные и синтетические обои. Используйте только клеи из целлюлозы согласно „Merkblatt Nr. 16, Technische Richtlinien für Tapezier- und Klebearbeiten », Франкфурт-на-Майне, 2002 г., выпущено Bundesausschuss Farbe und Sachwertschutz. ● Покрытия: моющаяся и устойчивая к истиранию эмульсионная краска, разноцветная (радужная) эмульсия, масляная краска, матовый лак, краска на основе алкидной смолы, краска на основе полимерной смолы, лак PUR или лак на эпоксидной основе, в соответствии с назначением или по мере необходимости.● Щелочные покрытия, такие как известь, краски для жидкого стекла и краски на силикатной основе, не подходят

для поверхностей из гипсокартона. Эмульсионные краски на силикатной основе можно использовать после ознакомления с рекомендациями производителя и строгого соблюдения установленных инструкций. Поверхности из гипсокартона, которые постоянно подвергались воздействию света без какой-либо защиты, могут образовывать желтеющие вещества, которые проявляются, несмотря на слой краски. Поэтому рекомендуется пробное покрытие, которое распространяется на несколько досок, включая все стыки.Однако пожелтения можно успешно избежать только с помощью специальной защитной грунтовки.

Служба технической информации Knauf Direkt: телефон +49 18 05 / 31-10 00, факс +49 18 05 / 31-40 00 Веб-сайты Knauf: www.knauf.de, www.knauf.com электронная почта: [электронная почта защищена ] Штаб-квартира Knauf, Am Bahnhof 7, D-97346 Iphofen, телефон +49 93 23 / 31-0, факс +49 93 23 / 31-277 © Все технические изменения сохраняются. Действительны только текущие напечатанные инструкции. Наша гарантия прямо ограничивается нашей продукцией в безупречном состоянии.Все объемы заявки и объемы поставки основаны на эмпирических данных, которые нелегко перенести в другие области с отклонениями. Все права защищены. Для всех поправок, перепечаток и фотокопий, в том числе выдержек, требуется явное разрешение Knauf Gips KG, Am Bahnhof 7, 97346 Iphofen, Germany.

Издание: март 2005 г.

W13 / англ. / D / 03.05 / FB / D

Гипсокартон Knauf Fireshield 12,5 мм – стеновая плита

12.Пожарная панель 5 мм (ранее известная как Fireshield) Гипсокартон – стеновая плита Knauf

Теплопроводность : 0. 240 Вт / м · K

Кромочный профиль : конический и квадратный

12.5 мм Knauf Fireshield – это гипсокартон, специально разработанный для обеспечения превосходной огнестойкости при использовании в системах перегородок, потолков и облицовки, а также в системах ограждений и стен шахты. Доска содержит небольшое количество стекловолокна и вермикулита, что увеличивает когезию сердцевины при высоких температурах.

ПРИМЕНЕНИЕ

Противопожарный щит Knauf 12,5 мм предназначен для использования в областях, где требуется повышенная огнестойкость:

Подходит для формирования стен и потолков противопожарных отсеков и средств эвакуации
Подходит для защиты элементов конструкции здания, такие как балки и колонны

ХАРАКТЕРИСТИКИ

Высокая огнестойкость по сравнению со стандартным гипсокартоном
0. 5 часов – 4 часа огнестойкость (в зависимости от толщины)
Содержит стекловолокно для сохранения целостности плиты при пожаре

СЕРТИФИКАТЫ

Соответствие: EN 520, типы A и D
Отнесено к категории гипса типа X

Методы испытаний относятся к:

ASTM E119
BS EN ISO 9001: 2000
BS 1230: Часть 1 1985
негорючий согласно BS 476: Часть 4

Кнауф огнестойкий гипсокартон 12.5 мм »Принадлежности для потолка из гипса Kenya

Описание

Огнестойкие гипсовые плиты Knauf (FR) – это гипсовые стеновые плиты, специально разработанные для обеспечения превосходной огнестойкости при использовании в перегородках из гипсокартона, стенах шахт, потолках и системах облицовки

Приложение

Огнестойкие гипсовые плиты Knauf (FR) – это гипсовые плиты с высокими эксплуатационными характеристиками, используемые в качестве облицовочного компонента гипсокартонных конструкций
, таких как:

Огнестойкие перегородки с металлическим каркасом
Огнестойкие подвесные потолки с металлическим каркасом
Огнестойкий каркас и облицовка стен
Стены шахты огнестойкие

Недвижимость

Простое, быстрое и сухое нанесение
Хорошие звукоизоляционные характеристики
Высокая огнестойкость
Содержит добавки из стекловолокна для поддержания целостности плиты в течение более длительного периода времени, чем стандартные плиты, при воздействии огня
Материал, который дышит и уравновешивает микроклимат и влажность помещения
Экологичность
Безграничные возможности дизайна

Противопожарная защита

Системы гипсокартона могут обеспечить защиту от огня до 180 мин. используя правильные доски и правильную толщину.

Следует использовать помещения с высокими требованиями к противопожарной защите, следует использовать огнестойкий гипсокартон (FR), Fireboard или панели Aqua.

Можно обеспечить высокую противопожарную защиту, можно использовать Fireboard (класс пожарной безопасности A1).

Правила строительства пожарной безопасности

Несущие элементы здания должны быть защищены в течение мин. заявленное время со своими функциями.
Следует ограничить распространение пламени и дыма.
Распространение пламени на закрытые здания должно быть ограничено.
Люди, которые живут внутри, должны покинуть здание, иначе их можно спасти другим способом.
Здание также должно быть спроектировано для защиты отряда спасателей.

Правила пожарной безопасности зданий

Целью данного постановления является обеспечение дефляции имущества до и во время пожара в государственных и частных учреждениях, зданиях и сооружениях.

Период огнестойкости

Защита целостности конструктивного элемента и изоляционных свойств определяется как «огнестойкость».

Строительные элементы классифицируются по временному периоду охраны их свойств.

Основные характеристики огнестойкости строительного элемента приведены ниже:

R: несущая способность

E: целостность

I: изоляция

После букв R, REI, RE, EI, E периоды огнестойкости отображаются как 15, 20, 30, 45, 60, 90, 120, 180, 240 или 360 минут.

Пример: 155 мин. грузоподъемности, 80 мин.целостности и 42 мин. изоляция обозначена как R 120 / RE 60 / REI 30.

Противопожарная защита с помощью систем сухой стены

Гипсовые строительные материалы неорганические и негорючие.

Гипс входит в состав классических строительных материалов противопожарной защиты.

По сравнению с другими строительными материалами, гипс содержит 20% кристаллизованной воды, что означает, что на 1 м2 гипсокартона толщиной 15 мм приходится три литра кристаллизованной воды. Вода в гипсе испаряется во время пожара, что задерживает возгорание с помощью пароизоляции.

Специальные продукты для повышенных требований

Гипсовые плиты

типа DF армированы стекловолокном для обеспечения противопожарной защиты.

Fireboard – это не содержащий бумаги (с обеих сторон) гипсокартон с покрытием из стекловолокна, обеспечивающий защиту от огня до 3 часов. Для получения дополнительной информации просмотрите

Связанные

Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзывы.

Обеспечьте до 2 часов противопожарной защиты воздуховодов с помощью Knauf’s Rocksilk Pyroduct Slab

Минеральная вата абсолютно негорючая: она обладает отличными противопожарными свойствами.

Knauf Insulation Rocksilk® PyroDuct изготовлен из каменной минеральной ваты: он сертифицирован как обеспечивающий стальные вентиляционные каналы – как типа A, так и B – с защитой от пожара до двух часов. Rocksilk® PyroDuct – это лишь одна из лидирующих на рынке изоляционных материалов Knauf Insulation для систем отопления, вентиляции и кондиционирования воздуха.

Минеральная вата из камня обоснованно хорошо известна своими превосходными противопожарными изоляционными свойствами и, прошедшая испытания в соответствии со стандартом BS 476-4: 1970 (1984), классифицируется как «негорючая». Это функция, которую Rocksilk® PyroDuct хорошо использует. Rocksilk® PyroDuct – это изоляционная плита из минеральной ваты высокой плотности, специально разработанная для обеспечения противопожарной защиты стальных вентиляционных каналов, и может использоваться для горизонтальных и вертикальных каналов, каналов, проходящих через стены и полы отсеков, и вытяжных каналов кухни.

Rocksilk® PyroDuct также был протестирован в соответствии со стандартом BS 476-24: 1987 и сертифицирован как обеспечивающий до двух часов противопожарной защиты как для воздуховода типа A (пожар вне воздуховода), так и для B (возгорание внутри воздуховода). Кроме того, он классифицирован как класс «1» согласно BS 476-7: 1997 (распространение пламени по поверхности) и класс «O» Строительных норм.

Rocksilk® PyroDuct доступен с облицовкой из яркой усиленной алюминиевой фольги класса «O», что делает его идеальным для использования над чистыми помещениями и внутри водоотводящих камер.Доступны плиты и различной толщины, которые могут обеспечить от получаса до двух часов противопожарной защиты, если требуется (и подробно описано в руководстве). Наличие плиты только одной толщины оказалось реальным преимуществом на месте, поскольку помогает избежать путаницы в том, сколько слоев необходимо для выполнения двухчасовой спецификации. Плиты имеют меньший вес по сравнению с другими противопожарными изоляционными материалами, и это, в сочетании с наличием только одного слоя для фиксации, делает установку быстрой и легкой с использованием ряда хорошо известных, испытанных и испытанных методов.И, конечно же, в качестве дополнительного бонуса каменная минеральная вата также в стандартной комплектации имеет отличные тепло- и звукоизоляционные свойства, что помогает предотвратить потерю тепла и снизить передачу шума через систему вентиляции.

Как один из продуктов Knauf Insulation из минеральной ваты, Rocksilk® PyroDuct извлек выгоду из инвестиций компании в завод по производству минеральной ваты в Квинсферри в Северном Уэльсе. Инвестиции коснулись всех частей производственной линии, что позволило увеличить производительность до 33 000 тонн в год, улучшить характеристики продукции и разработать некоторые важные и интересные новые продукты.Новое современное оборудование для волокнообразования привело к производству волокон очень высокого качества, что привело к получению материала, который является более стабильным как по плотности, так и по характеристикам. Чтобы отметить изменения, Knauf Insulation провела ребрендинг с Rocksil® на Rocksilk®, Rock Mineral Wool. кес!

Knauf Insulation – один из самых опытных поставщиков в отрасли отопления, вентиляции и кондиционирования воздуха. Компания производит изоляционные материалы для систем отопления, вентиляции и кондиционирования воздуха с середины 1960-х годов. Сегодня компания предлагает самый широкий выбор изоляционных материалов для систем отопления, вентиляции и кондиционирования воздуха в Великобритании и поддерживает этот ассортимент сильным пакетом, который включает в себя специальную команду по продажам нежилых помещений и консультации экспертов из ее центра технических консультаций.

Knauf Insulation опубликовала бесплатное 40-страничное руководство по проектированию «Решения для отопления, вентиляции и кондиционирования воздуха», которое является обязательным к прочтению для проектировщиков, инженеров и подрядчиков в сфере отопления, вентиляции и кондиционирования воздуха. Это хорошо иллюстрированное руководство, подготовленное в сотрудничестве с практикующими инженерами по ОВК, охватывает все, от соображений проектирования до характеристик и выбора продукта, а также дает советы по спецификациям, конструкции и установке.

Противопожарные панели Кнауф с конической кромкой – 12.5 мм x 1,2 м x 2,4 м

Коническая кромка противопожарных панелей Knauf – 12,5 x 1,2 x 2,4 м | Wickes.co.uk перейти к содержанию Перейти в меню навигации

Мой аккаунт

Войдите или зарегистрируйтесь

Доставка Доступен на следующий день

Продукт добавлен для Click & Collect

Товар не был добавлен для Click & Collect

Наши акции быстро развиваются! Защитите свой продукт сейчас с помощью Click & Collect.

Ближайший магазин

Другие магазины

Магазины с товарами на складе и Click & Collect рядом.

Изменить поиск

Click & Collect недоступен
Наши акции быстро развиваются! Защитите свой продукт сейчас с помощью Click & Collect.
Коническая кромка противопожарных панелей Knauf – 12,5 мм x 1,2 м x 2,4 м
Результатов не найдено
Показать карту
Скрыть карту
Стандартная доставка – от БЕСПЛАТНО
£ 4 или БЕСПЛАТНО свыше 75 фунтов стерлингов
Заказы весом более 375 кг повлекут за собой дополнительную плату за крупную и громоздкую доставку.Пожалуйста, обратитесь к нашим деталям доставки для получения дополнительной информации.
Доставляем с понедельника по субботу с 7:00 до 19:00.
Действуют исключения по доставке.
Click & Collect в магазине в течение 1 часа – БЕСПЛАТНО
Пожарная панель Knauf обеспечивает превосходную противопожарную защиту при использовании в составе полной системы Knauf. Дополнительные противопожарные свойства противопожарной панели Knauf Fire Panel делают ее идеальной для использования во внутренних разделительных стенах (например, стенах между разными квартирами или домом и гаражом), гаражах и коридорах.В случае пожара, как часть системы гипсокартона, противопожарная панель предназначена для замедления распространения огня между помещениями, что позволяет безопасно эвакуироваться из здания.
Узнать больше
Читать меньше
Вы не вошли в систему, чтобы сохранить свой список навсегда. Пока вы не войдете в систему, ваш список будет временно сохранен, и к нему можно будет получить доступ только с того устройства, которое вы используете сейчас.
Авторизоваться Завести аккаунт
Длина: 2,4 м
Толщина: 12,50 мм
Ширина: 1,2 м
Вес: 28,80 кг
Материал: Гипсокартон
Цвет: Розовый
Деталь края: Конический
Влагостойкость: Нет
Акустический: Нет
Теплопроводность: 0.24 Вт / мК
Огнестойкость: Есть
Покрытие: 2,88 м²
использование: Интерьер
Сертификаты выполнены: EN 520 Классификация типов A и F
Тип: Пожарные панели
Фирменное наименование: Knauf
Идеально подходит для противопожарных перегородок, таких как внутренние перегородки, гаражи и коридоры.
Разработан для использования в зонах повышенного риска, где он может соответствовать строительным нормам Великобритании в отношении пожарной безопасности.
Обеспечивает огнестойкость до 1/2 часа при нанесении одного слоя на каждую сторону перегородки.
Гипсокартон легко забить и защелкнуть для быстрой установки
Для надрезания и надрезания не требуются специальные инструменты, просто используйте нож Стэнли и линейку.
Лицевая сторона из розовой бумаги для удобства идентификации
Завершите стыки лентой Wickes для гипсокартона и готовой смесью Knauf Fill & Finish Light.
Если вы предпочитаете смешивать шпаклевку, используйте Knauf Fill and Finish 60 Premium или Knauf Joint Filler Premium.
Продукт необходимо хранить в плоском виде и защищать от непогоды.
Чтобы убедиться, что вы используете лучшую плиту для своего проекта, или чтобы увидеть полный ассортимент гипсокартонных плит Knauf, имеющихся на складе Wickes, нажмите на «Технический лист 2» ниже.
Спасибо за подписку на электронную почту
Авторские права © 2021 Wickes.co.uk
Лист данных пожарной панели KNAUF
Лист данных пожарной панели KNAUF
Лист данных для моделей KNAUF, в том числе: Пожарная панель
Пожарная панель Knauf – Scene7
Лист данных пожарной панели Knauf Хранение и транспортировка Продукт должен храниться на плоской поверхности и быть защищен от неблагоприятных погодных условий. Соответствующая индивидуальная защитная одежда и снаряжение
manuals.plus
КНАУФ
Паспорт пожарной панели KNAUF
Браузер, встроенный в программу просмотра
Программа просмотра PDF-файлов
Универсальная программа просмотра документов
Google Docs View
Google Drive View
Загрузить документ [pdf]
Загрузить документ [оптимизированный]
Документ:
Информация о файле: application / pdf, 2 страницы, 662.64 КБ
Документ Гипсокартон-Противопожарная панель-Кнауф-12-5мм-x-1-2м-x-2-4м ~ K0020 1
TECH 0
Противопожарная панель Knauf Техническая спецификация Пожарная панель Knauf обеспечивает превосходную противопожарную защиту при использовании в составе полной системы Knauf. Дополнительные противопожарные свойства позволяют использовать противопожарные панели Knauf там, где требуется повышенная огнестойкость, например, в внутренних перегородках, гаражах и коридорах. Соответствие: BS EN 520, типы A и F. Хранение и обращение Продукт необходимо хранить в плоском виде в защищенном от непогоды.При обращении со всеми плитами Кнауф следует использовать соответствующую личную защитную одежду, оборудование и т. Д. Всегда следует соблюдать инструкции по ручному обращению. Эта доска не подходит для помещений с постоянной влажностью, влажностью или температурой выше 50 ° C. Данные о производительности В соответствии со стандартом BS EN 520, продукт проходит первоначальные типовые испытания и непрерывный заводской производственный контроль, а также имеет знак CE. Технические данные - Вес и плотность плиты: 12,5 мм - 10 кг / м2 - 800 кг / м3 15 мм - 12 кг / м2 - 800 кг / м3 Для получения дополнительных технических данных о продукте, пожалуйста, обратитесь к Декларации производительности.Особенности продукта - Розовое лицо - Коричневый реверс - Белое ядро - Реквизиты платы на реверсе - Квадратная или заостренная кромка Применение / Установка Использование на строительных площадках в соответствии с британским стандартом BS 8000 - Часть 8: Практические правила для гипсокартонных перегородок и сухой облицовки. сопутствующие товары - Металлические профили Knauf - Крепеж для гипсокартона Knauf * - Герметик Knauf - Вспучивающаяся и акустическая мастика Knauf - Соединительные смеси, ленты и бусины Knauf - Противопожарный уплотнитель Knauf Deflection Head Fire Seal * Также доступны комплектные крепления.Здоровье и безопасность Может вызвать раздражение глаз или чувствительной кожи. Пыль может раздражать дыхательную систему. - Рекомендуются защитные перчатки, очки и маска для лица. - Избегайте вдыхания пыли при резке / обращении с продуктом. Проветрите помещение и выведите человека на свежий воздух. - Избегайте проглатывания - немедленно прополощите рот и запейте большим количеством воды. - Если какие-либо симптомы не исчезнут или возникнет аллергическая реакция, обратитесь к врачу. См. Паспорт безопасности продукта и DoP на сайте: www.knauf.co.uk Пожалуйста, ознакомьтесь с номерами материалов продукта, размерами и деталями поддонов.Квадратный край Габаритные размеры (мм) Толщина Ширина Длина 12,5 900 1800 1200 2400 № материала 613376 243481 Доски 64 60 Детали поддона м 103,7 172,8 Тонны (прибл.) 1,05 1,74 Конический край Габаритные размеры (мм) Толщина Ширина Длина 12,5 900 1800 1200 2400 2700 3000 15.0 1200 2400 2700 3000 № материала 613377 244412 243489 243493 243501 243507 243513 Доски 64 60 60 48 48 48 42 Детали поддона м 103,7 172,8 194,4 172,8 138,2 155,5 151,2 Тонны (прибл.) 1,05 1,74 1,96 1.74 1,67 1,89 1,83 Вес поддона не включает упаковку. Вес и плотность досок приведены только для ознакомления и могут быть изменены. Заявленные характеристики гипсокартона основаны на характеристиках продукта и тестировании системы с использованием компонентов Knauf. Подробную информацию о ценах см. В последнем прайс-листе Knauf. KML100240 Служба поддержки клиентов в Великобритании Тел .: 0800 521 050 Eire Тел .: 01 4620739 Электронная почта: [электронная почта защищена] Техническая поддержка Онлайн-чат 09:00 17:00 Электронная почта: [адрес электронной почты защищен] Литература Великобритании Тел .: 03700 613 700 Эйре Тел .: +44 3700 613 700 Сайт www.knauf.co.uk www.knauf.ie Knauf Kemsley Fields Business Park Ситтингборн Кент ME9 8SR Knauf 87 Broomhill Road Tallaght Dublin D24 KnaufUK @Knauf_UK @Knauf_UK Knauf Великобритания и Ирландия Информация, представленная в этой публикации, считается актуальной и точной на дату публикации, но не дается никаких гарантий, явных или подразумеваемых. Обновления не будут выпускаться автоматически. Авторские права Knauf 2020
Ссылки
.

Кнауф огнезащита: КНАУФ – Огнезащитные перегородки из гипсокартона

КНАУФ – Огнестойкость

Центральное управление группы КНАУФ СНГ

Отчеты и заключения

О подтверждении соответствия ранее выданных отчетов / заключений ВНИИПО МЧС России

Перегородки с обшивками из КНАУФ-листов обычных (ГСП-А) и огнестойких (ГСП-DF)

Перегородки с обшивками из КНАУФ-листов Сапфир (ГСП-DFh4IR)

Перегородки с обшивками из КНАУФ-суперлистов

Перегородки из КНАУФ-гипсоплит

Перегородки с обшивками из плит АКВАПАНЕЛЬ

Перегородки с обшивками из плит КНАУФ-Файерборд

Огнезащитные кабельные короба из плит КНАУФ-Файерборд

Подвесные потолки с обшивками из КНАУФ-Файерборд

Огнезащитная облицовка стальных конструкций КНАУФ-суперлистами

Огнезащитная облицовка стальных конструкций плитами КНАУФ-Файерборд

Несущие строительные конструкции на основе стального каркаса с обшивками из листовых материалов

Покрытие/перекрытие мансардного этажа

Перегородки с минераловатной теплоизоляцией Knauf Insulation

Каталог

Решения

Где купить

Документы

Сервис

О компании

Академия

Объекты

Комплектные системы

Промо

W 753 / K 253 Огнезащитная облицовка колонн КНАУФ-суперлистами / плитами КНАУФ-Файерборд

Материалы огнезащиты – ВестБелПроект Групп

Физико-технические характеристики плит

Преимущества применения конструкционной огнезащиты «KNAUF»:

Огнезащитная эффективность облицовок из КНАУФ-суперлистов

Гипсоволокно от КНАУФ – в дело! ГВЛВ

РДС СТРОЙ РЕКОМЕНДУЕТ

Супер-материалы из гипсоволокна от КНАУФ

Основные технические характеристики

Преимущества

какие материалы использовать, как не нарушить закон — мнения экспертов – Коммерсантъ Челябинск

что компания предлагает архитекторам сегодня и потом » Вcероссийский отраслевой интернет-журнал «Строительство.RU»

Knauf – Противопожарная защита

[PDF] Технический паспорт W13. Издание Knauf Fire Walls

Гипсокартон Knauf Fireshield 12,5 мм – стеновая плита

12.Пожарная панель 5 мм (ранее известная как Fireshield) Гипсокартон – стеновая плита Knauf

Кнауф огнестойкий гипсокартон 12.5 мм »Принадлежности для потолка из гипса Kenya

Описание

Приложение

Недвижимость

Обеспечьте до 2 часов противопожарной защиты воздуховодов с помощью Knauf’s Rocksilk Pyroduct Slab

Противопожарные панели Кнауф с конической кромкой – 12.5 мм x 1,2 м x 2,4 м

Лист данных пожарной панели KNAUF

Пожарная панель Knauf – Scene7

Ссылки

Добавить комментарий Отменить ответ
