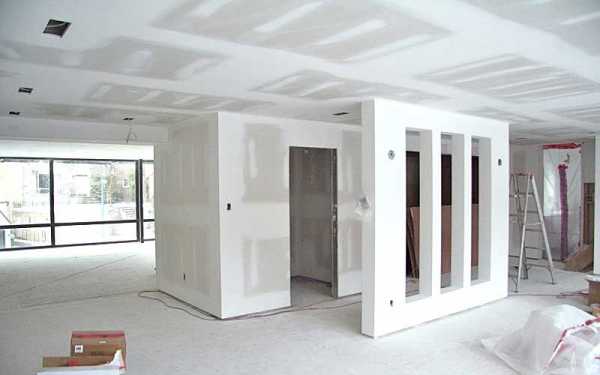

Перегородки из ГКЛ по системе КНАУФ

Гипсокартон, по праву, считается универсальным материалом, который удобен в использовании, не требует постоянного и сложного ухода, а самое важно, может быть использован для формирования простых и сложных элементов при проведении отделки помещения. При помощи гипсокартона можно обшить арку, перегородки и ниши, подвесные подтолки.

С другой стороны, листы гипсокартона – это не самое главное при отделке стен в помещении. Без прочного каркаса в этом случае не обойтись. КНАУФ-перегородки – это именно тот вариант, который прекрасно подойдет для оформления стен при помощи гипсокартона. Рассмотрим подробнее, что представляет собой перегородка из гипсокартона по типу КНАУФ, а также, какие мероприятия проводятся в связи с монтированием этого варианта отделки.

Что такое КНАУФ-перегородка и какие виды конструкции бывают?

Перегородки из гипсокартона КНАУФ, по сути, являются обычной гипсокартонной конструкцией, внутри которой располагается металлический каркас. Для создания каркаса применяется надежный профиль. Перегородки отличаются повышенно прочностью и достаточно просты в сборке.

Сборка конструкций происходит по специальной технологии, которая позволяет в дальнейшем исключить различные непредвиденные обстоятельства и проблемы, связанные с эксплуатацией перегородок.

Перегородки из ГКЛ выполненные по системе КНАУФ могут иметь разный вид. Их монтируют в помещениях с разным уровнем звукоизоляции и с различными целями. Конструкции могут быть разных типов и разделяться по различным параметрам.

Перегородки бывают :

  • с одним слоем обшивки;
  • с двумя слоями обшивки;
  • с тремя слоями обшивки;
  • с одним слоем обшивки, выполненные из влагостойких суперлистов КНАУФ, на каркасе одинарного типа.

Важно! Если вы хотите сделать в комнате прочные стены и повышенный уровень шумоизоляции, то необходимо применить перегородки с двойным каркасом .

Кроме обозначенных разновидностей существуют перегородки, куда встроены специальные вентиляционные каналы и коммуникации. Еще один параметр, которому стоит уделить внимание – это тип каркасной конструкции. По данному признаку, каркаса могут быть двойными и одинарными.

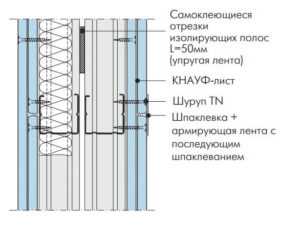

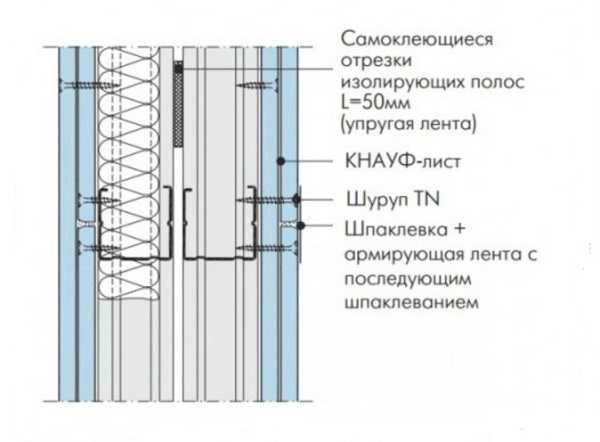

Технология монтажа перегородок с двойным каркасом предусматривает создание крепкой, надежной стены, способной выдержать даже тяжелый телевизор или иную мебель, имеющую значительный вес.

Конструкции с одинарным каркасом имеет более доступную стоимость, и используются в помещениях, где повышенный уровень шумоизоляции не требуется, и на стенах не будет размещаться тяжелых предметов.

Преимущества перегородок из гипсокартона КНАУФ

Гипсокартонные перегородки, выполненные по системе КНАУФ появились 90-х годах и на сегодняшний день заняли прочную позицию на рынке отделочных материалов. Гипсокартон сегодня прочно ассоциируется со словом «евроремонт», поскольку позволяет создать аккуратную, красивую и недорогую отделку в помещении за короткий промежуток времени. Компания КНАУФ смогла улучшить качественные показатели материала и создать конструкции, который стали не только стильным, аккуратным оформлением в помещении, но и отличались повышенной прочностью и надежность.

Такой материал, как гипсокартон КНАУФ, считается долговечным и прочным материалом, который отличается простотой в использовании.

Основные преимущества перегородок КНАУФ заключаются в следующем :

  • монтаж перегородок может быть выполнен самостоятельно, без привлечения специалистов. В комплектацию вложена подробная инструкция;
  • рассчитать нужное количество материалов достаточно просто при помощи специального строительного калькулятора онлайн. Расход определяется из учета рабочей площади помещения и типа отделки, которая будет выполняться;
  • комплект для монтажа включает в себя достаточно количество деталей, необходимых для сборки перегородок. Исполнителю не придется выполнять расчет материалов при помощи калькулятора;
  • комплекты позволят быстро и легко собрать перегородку;
  • материал отличается повышенной прочностью и может выдержать даже сильное землетрясение.

Применение перегородок КНАУФ сегодня очень популярно и помимо удобства в использовании, покупатели отмечают доступную стоимость таких конструкций.

Процесс сборки перегородок по системе КНАУФ

Данный способ монтажа не имеет особых различий со стандартной технологией проведения отделки из гипсокартона. Вместе с тем, некоторые отличия все же существуют.

При укладывании гипсокартона КНАУФ важно следить за отсутствием крестообразных швов .

В общем, рекомендации по укладыванию гипсокартона выглядят следующим образом:

  • В стандартный комплект входят верхние и нижние направляющие, а также, стойки. Ширина стоек может быть различной и зависит от высоты комнаты, где будет проводиться отделка, а также от общего вида конструкций.
  • Для фиксации направляющих рекомендуется использовать специальные дюбели, при помощи которых следует выполнить крепление в трех точках.
  • В процессе монтажа стоек важно учесть расстояние в 60 см. В индивидуальных проектах, шаг размещения стоек может быть уменьшен.
  • Основным способом крепления стоек используется методика «просечки с отгибом». Здесь допускается применение специальных саморезов фирмы КНАУФ;

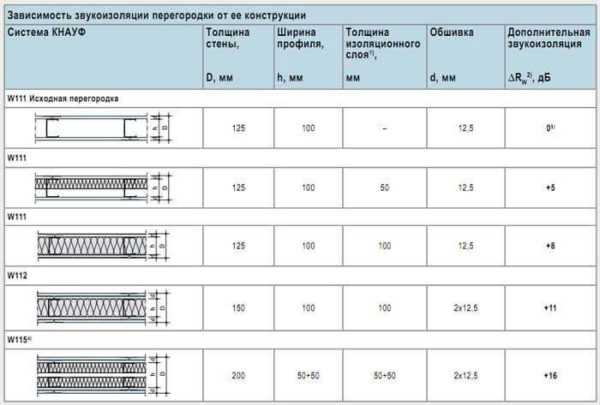

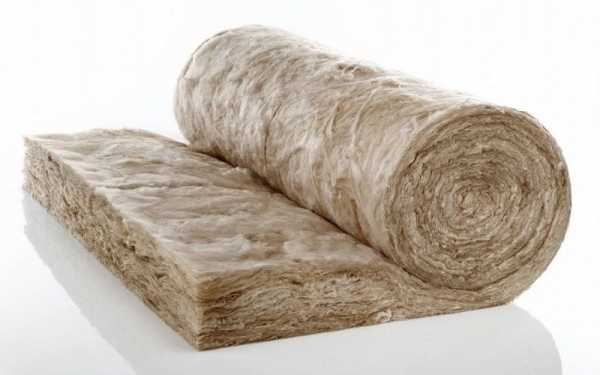

  • Для повышения уровня шумоизоляции можно использовать минеральную вату.
  • При монтаже листов необходимо применять методику «встык», чтобы укладка производилась без зазора.



Кроме указанных рекомендаций, важно учесть особенности монтажа каркаса. Чтобы система прослужила длительное время, стоит уделить внимание стыкам, которые находятся над проемом двери и располагаются не на стойках. Все указанные рекомендации позволят справиться с монтажом конструкции в самые короткие сроки.

Заключение

Перегородки, выполненные по системе КНАУФ, могут стать идеальным вариантом для проведения планировки помещения и его отделки. Для расчета необходимого количества материала можно использовать специальный калькулятор, а можно воспользоваться готовым комплектом. Используя такой вариант отделки, пользователь получит аккуратное, современное и эстетически привлекательное помещение.

Видео

stroitelstvo.guru

Монтаж перегородок по технологии Кнауф

Перегородки из гипсокартона по технологии Кнауф обладают множеством неоспоримых преимуществ:

  1. используемые материалы соответствуют лучшим европейским стандартам,
  2. цены умерены,
  3. при монтаже мокрые процессы отсутствуют,
  4. каждый этап работ контролируется,
  5. надежность обеспечена самой конструкцией системы,
  6. срок эксплуатации – длительный.

Комплексная система Кнауф – это специальный комплект тщательно подобранных материалов, из которых монтируется перегородка с обшивками из ГКЛ на металлическом каркасе, который крепится по периметру к строительным конструкциям. Вся система собирается поэлементно и обладает повышенной конструктивной жесткостью. Каждый из входящих в нее элементов производится по современным технологиям, обладает функциональной ориентированностью, проходит строгий контроль качества.

Основная область применения перегородок из ГКЛ по технологии Кнауф – отделка помещения сухим способом. В зависимости от требующих решения конкретных строительных задач используются перегородки нескольких конструкций. Их монтаж, соответственно, также имеет некоторые особенности.

1. Перегородка из ГКЛ с однослойной обшивкой Кнауф

Используется в помещениях различного предназначения в качестве внутренней ограждающей конструкции. Рекомендуется применение в помещениях с низкими потолками без особых требований к звукоизоляции и огнестойкости. После монтажа поверхность таких перегородок нуждается в дополнительной отделке (оклеивание обоями, покраска и пр.).

Обшивка стен системой Кнауф для перегородок

1) Проектное положение перегородки размечается по потолку, полу и базовым стенам.

2) Прямо перед тем, как устанавливать профили, следует по стороне, которой они соприкасаются со строительными конструкциями, приклеить специальную ленту или нанести несколькими полосами герметик для перегородок.

3) Профили ПН (направляющие профили каркаса) закрепить к потолку и полу при помощи дюбелей с шагом 1 м (не более!). Стоит следовать инструкциям на официальном сайте Кнауф. К сожалению, большинство рабочих не следуют или попросту не знают о существовании этих инструкция.

4) Стоечные профили, соприкасающиеся с базовыми стенами, установить и закрепить дюбелями.

5) В профилях ПН установить и закрепить профили каркаса ПС шурупами LN или методом просечки, выдерживая расстояние между профилями ПС в районе 60 см.

6) Внутри каркаса смонтировать закладные детали и электрические разводки для последующей установки стационарного оборудования. Если длина гипсокартонного листа меньше высоты перегородки, в местах стыков ГКЛ горизонтально монтируют профили ПН. Следует разносить стыки листов один относительно другого, а на торцевых кромках в районе стыка выполняется фаска под шпаклевку.

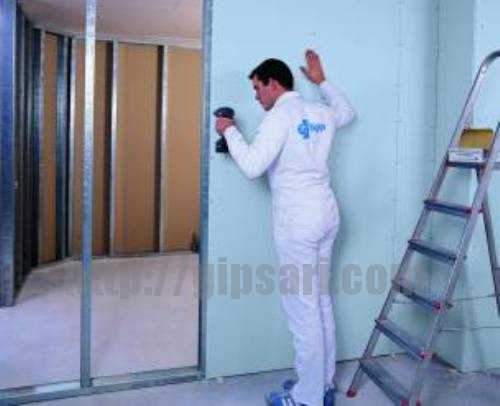

7) На одной из сторон каркаса вертикально устанавливаются ГКЛ и закрепляются с шагом 75 см при помощи шурупов TN длиной до 25 мм.

8) Если проектом предусмотрено, в пространстве между стойками закрепляется изоляционный материал.

9) С другой стороны каркаса ГКЛ крепятся по аналогичной схеме.

10) После установки гипсокартонных листов заделываются швы, и выполняется грунтование под дальнейшую отделку.

11) После того как сделан чистовой пол, выполняется необходимая декоративная отделка перегородки.

Заделка швов может быть выполнена различными методиками в зависимости от вида кромки ГКЛ и используемой шпаклевки.

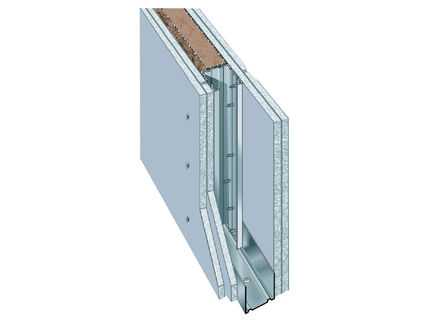

2. Перегородка из ГКЛ с двухслойной обшивкой на металлическом каркасе

Используется в помещениях различного предназначения как внутренняя ограждающая конструкция в новом строительстве или при реконструкции. Данная конструкция считается самой универсальной, поскольку позволяет добиться высоких характеристик, включая и повышенные требования по звукоизоляции и огнестойкости. После монтажа поверхность таких перегородок нуждается в дополнительной отделке (окраска, оклеивание обоями, облицовка плиткой, панелями и т.п.).

Монтаж

Монтаж перегородки из ГКЛ с двухслойной обшивкой в части крепления первого слоя полностью повторяет технологию монтажа однослойной перегородки. После того как первый слой закреплен, с шагом 25 см к каркасу посредством шурупов TN длиной от 35 мм крепится второй, чтобы стыки листов каждого из слоев не совпадали. После монтажа заделываются швы, наносится грунтовка и выполняется декоративная отделка.

3. Перегородка из ГКЛ на двойном металлическом каркасе

Используется в помещениях различного предназначения как внутренняя ограждающая конструкция в новом строительстве и при реконструкции. Данная конструкция обеспечивает наивысшие показатели прочности, огнестойкости и звукоизоляции. После монтажа поверхность таких перегородок нуждается в дополнительной отделке (окраска, оклеивание обоями, облицовка плиткой, панелями и т.п.).

Монтаж

Монтаж перегородки из ГКЛ на двойном металлическом каркасе практически полностью повторяет технологический процесс монтажа двухслойной перегородки.

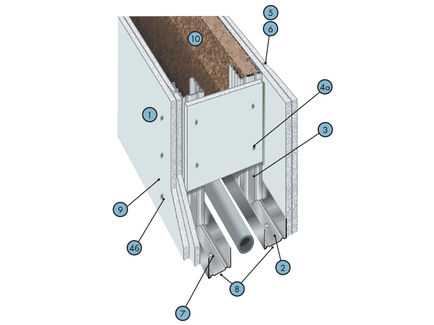

4. Перегородка из ГКЛ на двойном металлическом каркасе с пространством для коммуникаций

Состав комплектной системы – количество на 1 м2:

  • (1) КНАУФ-Файерборд – 1,0 м2;
  • (2) КНАУФ-лист ГСП-А ( ГСП- H 2, ГСП- DF ) – 3,0 м2;
  • (3) КНАУФ-профиль ПН 50x40 (75x40, 100x40) – 1,4 пог.м;
  • (4) КНАУФ-профиль ПС 50x50 (75x50, 100x50) – 4,0 пог.м;
  • (5) шуруп TN 25 – 18 шт.;
  • (6) шуруп TN 35 – 29 шт.;
  • (7) шпаклевка КНАУФ-Файерборд Шпахтель для плит КНАУФ-Файерборд или КНАУФ-Унифлот – 0,05 кг;
  • (8) шпаклевка КНАУФ-Фуген для КНАУФ-листов – 1,0 [1,5] кг;
  • (9) стекловолокнистая армирующая лента для плит КНАУФ-Файерборд – 0,75 пог.м;
  • (10) бумажная армирующая лента для стыков КНАУФ-листов – 1,5 пог.м;
  • (11) дюбель К 6/35 – 3,2 шт.;
  • (12) лента уплотнительная – 2,4 пог.м;
  • (13) минераловатная плита – 1,1 м2;
  • (14) КНАУФ-профиль ПУ 31x31 – по потребности заказчика.

Используется в помещениях различного предназначения как внутренняя ограждающая конструкция в новом строительстве и при реконструкции. Данная конструкция кроме высоких показателей прочности и огнестойкости дает возможность скрывать санитарные коммуникации (отопление, водопровод, канализация) и оборудование. После монтажа поверхность таких перегородок нуждается в дополнительной отделке (окраска, оклеивание обоями, облицовка плиткой, панелями и т.п.).

Монтаж

Монтаж перегородки из ГКЛ на двойном металлическом каркасе с пространством для коммуникаций практически полностью повторяет технологический процесс монтажа двухслойной перегородки, только вместе с электропроводкой и оборудованием внутри устанавливаются санитарные коммуникации.

Все работы по монтажу перегородок из ГКЛ по технологии Кнауф выполняются при режиме эксплуатационной влажности и температуре не ниже 15 градусов.

remonthome.com

Монтаж перегородок из гипсокартона по технологии Кнауф

Распределение внутреннего пространства в доме или квартире на комнаты сегодня наиболее эффективно и быстро выполняется путем монтажа перегородок из гипсокартона по технологии КНАУФ. Применение современных материалов позволяет собирать внутренние конструкции любой сложности в любых эксплуатационных условиях. Главными преимуществами технологии стали оперативный монтаж, высокая степень конструктивности и звукоизоляционных показателей за счет применения заполнителей.

Перегородки представляют собой каркасную конструкцию с двухсторонней обшивкой листовым гипсокартоном и заполнением звукоизоляционным материалом. В них предусматривается установка розеток, прокладка электрической и слаботочной проводки, внутренней трубопроводной арматуры. Конструкции рассчитываются для эксплуатации как в сухих, так и во влажных помещениях, а также для навешивания мебели и устойчивости к механическим воздействиям.

Особенности перегородки

В зависимости от условий и архитектурных особенностей помещения к перегородке предъявляются различные требования. Главными критериями, от которых нужно отталкиваться:

  • сухое или влажное помещение;
  • высота потолков;
  • вероятность механических воздействий;
  • требования к пожарной безопасности;
  • необходимость навешивания мебели или оборудования.

Выбор гипсокартона

ГКЛ различаются по толщине и по специализации. По толщине ‒ на листы для каркасного (12,5 мм) и для бескаркасного (9,5 мм) монтажа. Так как перегородка выполняется на каркас, выбирать следует гипсокартон толщиной 12,5 мм.

Листы 9,5 мм предназначены для монтажа на клей или для обшивки старой поверхности с опиранием на всю плоскость. При этом деление гипсокартона на стеновой и потолочный ‒ ошибочно.

По специализации ГКЛ различаются на стандартные, влагостойкие, ударопрочные и огнестойкие.

Влагостойкий материал применяется во влажных помещениях – ванных, бассейнах, санузлах, кухнях и др.

Ударопрочный используют при вероятности механических воздействий, предусмотренных назначением помещения, например, спортивные залы, детские комнаты. За счет повышенной прочности такой гипсокартон также используют для возведения конструкций высотой 8 м и более. Огнестойкий ГК применяют в помещениях с повышенными требованиями к пожарной безопасности, а также для зашивки участков, где планируется установка печи, котла или электронагревательных приборов. Стандартные стоят дешевле и отлично подходят для сухих жилых и общественных помещений.

Двухслойная или однослойная обшивка

Обшивка каркаса листами ГК может производится как в один, так и в два слоя. Обычная перегородка, не выполняющая несущих функций, выполняется с обшивкой в один слой. При необходимости навешивать на нее какое-либо оборудование, мебель или выполнить облицовку массивной керамической плиткой, листы монтируют в 2 слоя.

Если предполагается применение ударопрочных листов с двухслойной обшивкой, первый слой можно выполнить простым гипсокартоном. Возможна также реализация «теплой стены» с применением нагревательной ИК-пленки. В этом случае пленка монтируется на первом слое ГК, а второй слой можно накладывать листами, толщиной 9,5 мм.

Выбор профилей

В качестве направляющих применяются оцинкованные профили ПН с основанием 50, 75 или 100 мм и шириной полок 40 мм. Стоечные ‒ ПС должны соответствовать направляющим, поэтому они имеют соответствующую ширину основания на 2 мм меньше при ширине полок 50 мм. Все профили КНАУФ имеют толщину стенки 0,6 мм, чем отличаются от изделий других производителей с толщиной стенки 0,4 мм.

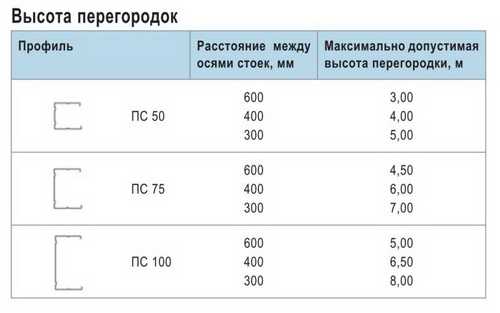

Выбор размера осуществляется в зависимости от высоты перегородки и требований к звукоизоляции. Для высоты до 3 м достаточно применить профиль шириной 50 мм, от 3 до 5 м – 75 мм и свыше 5 м ‒ с шириной 100 мм. Естественно, чем шире каркас, тем больше будет расстояние между стенками, а, значит, толще слой звукоизоляции. Поэтому если требования к звукоизоляционным показателям повышенные, то даже для стандартной высоты перегородки 2,5 м профили следует выбирать шире.

Монтаж каркаса

Сборка перегородок из гипсокартона по технологии КНАУФ начинается с монтажа каркаса. Эта часть конструкции будет скрыта и, если допустить ошибки, придется демонтировать все сооружение. Поэтому к этому этапу нужно отнестись с полной серьезностью и соблюдением всех правил.

Разметка

Разметку конструкции следует начинать с пола. Чтобы провести ровную линию необходимо отмерять крайние точки и натянуть между ними нитку. Перенести разметку на стены и потолок можно с помощью отвеса. Линии установки перегородки обозначаются карандашом на всех 4-х плоскостях (стенах, полу и потолке).

Профессионалы для этих целей применяют лазерный нивелир, что ускоряет и упрощает процесс. Нужно также разметить место дверного проема, отметив его на линии, проведенной на полу.

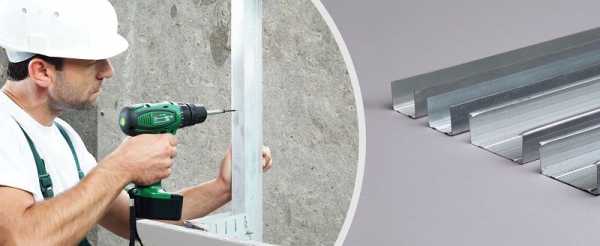

Монтаж направляющих

Перед установкой направляющих элементов на прилегающие к стенам полу и потолку стороны необходимо наклеить уплотнительную ленту. Это ослабит передачу звука и предотвратит образование трещин в отделке.

Профили выставляются углом между основанием и полкой по намеченным линиям. Закрепление к полу и стенам производится пластиковыми дюбель-гвоздями, а к потолку ‒ металлическими анкерными дюбелями. В месте дверного проема направляющие на полу не устанавливаются.

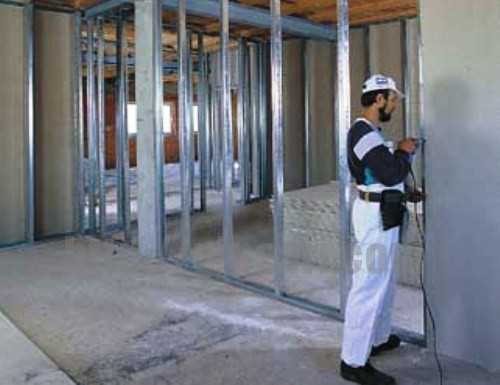

Монтаж стоек

Исходя из стандартной ширины ГКЛ – 120 см, стойки устанавливаются с шагом 40 или 60 см, чтобы каждый лист опирался на вертикальные профили по краям и по середине. Необходимое количество стоек обрезается, чтобы их длина была меньше высоты потолка на 1 см. Это делается для удобства монтажа и компенсации прогиба перекрытия, а также сейсмических нагрузок.

Затем стойки заводятся в нижний и верхний направляющий профиль полками по направлению монтажа гипсокартона и выставляются строго вертикально. Вертикальность выверяется с помощью рейки-уровня. Сразу после выставления, стойка скрепляется с направляющим с помощью просекателя.

Установка профилей дверного проема

Учитывая массивность дверей, а также динамику при ее эксплуатации, для дверного проема применяют усиленный профиль UA с толщиной стенки 2 мм. По разметке проема 2 отрезка профилей UA выставляются вертикально в направляющие и через них закрепляются к полу и потолку дюбелями с помощью специальных регулируемых кронштейнов. Верхний контур дверного проема ограничивается горизонтальным отрезком профиля ПН, закрепляемым аналогично перемычкам.

Нередко используют 2 стоечных профиля, вставленных друг в друга в виде коробки, но этого недостаточно для веса двери и динамики нагрузок.



Установка перемычек

Перемычки изготавливаются из направляющей планки и устанавливаются в горизонтальном положении между стойками в расчетных местах горизонтальных стыков листов ГК. Для этого отрезается профиль длиной на 20 см больше, чем расстояние между стойками. Затем с обеих сторон отмеряется по 10 см и полки разрезаются под углом 45° от намеченной линии к краям полок. После чего края отгибаются под прямым углом. В каждой горизонтальной линии перемычки монтируются поочередно, чередуя отогнутыми концами вверх и вниз.

Таким образом, отогнутые части надеваются на стойки и не мешают друг другу. Закрепляются перемычки также с помощью просекателя. Когда каркас установлен, вдоль примыкания к потолку наклеивается разделительная лента с целью исключить появление трещин в углах.

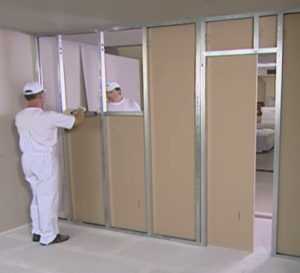

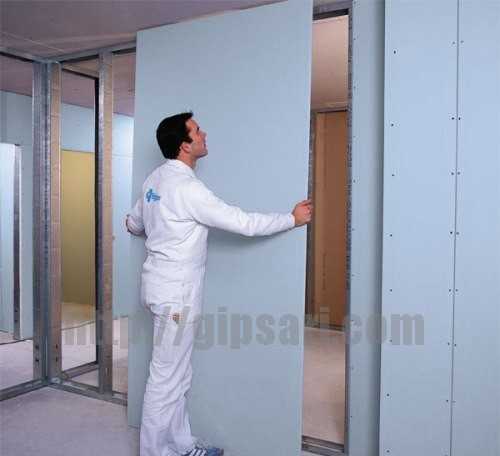

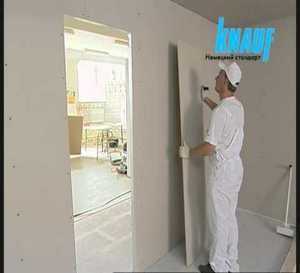

Монтаж ГКЛ

Установка гипсокартона производится в условиях относительно постоянной влажности, поэтому работу нужно планировать по завершению всех мокрых процессов – заливки стяжки, штукатурки и высыхания. После доставки листов ГК на место установки нужно выдержать их в течение 24 часов для акклиматизации (выравнивания влажности). На это время материал складируются в горизонтальном положении без прямого контакта с полом. В наклонном положении листы могут деформироваться.

Обшивка каркаса начинается снизу с отступом от пола 1 см. Исходя из стандартной длины листа 250 см и высоты потолка, а также с учетом зазора между нижним торцом и полом, необходимо рассчитать высоту необходимого отрезка ГКЛ под потолком. По технологии монтажа перегородок из гипсокартона КНАУФ не допускается применять отрезки короче 40 см, поэтому если в результате расчета этот размер оказался меньше, то начинать монтаж нужно с половины листа. Все горизонтальные торцы обрабатываются специальным кромочным рубанком, с углом снятия фаски 22,5° на глубину 1/3 толщины. Для установки нижнего листа нужно подготовить подкладки толщиной 1 см, чтобы выдержать соответствующее расстояние от пола.

Монтаж выполняется вразбежку, чтобы горизонтальные стыки не совпадали по одной линии и отстояли по высоте не менее 40 см. Крепление листов к каркасу выполняется шурупами TN 25 с шагом 25 см. Вкручивание шурупа производится с отступом от торцевой кромки не менее 15 мм и от продольной ‒ 10 мм. Шуруп должен проникать в каркас на глубину не менее 10 мм, а головка утапливаться на 1 мм. К направляющим на полу и потолке листы не крепятся.

Для обшивки дверных проемов вертикальный стык не должен идти в одну линию с проемом, поэтому в обшивочном материале делают вырез Г-образной формы.

После обшивки одной стороны перегородки в полость между стенками закладывается минеральная тепло и звукоизоляция. Ее укладку следует производить в плотную к элементам каркаса без пропусков. Рулонный или плитный материал подбирается по толщине, равной расстоянию между стенками.

Затем через конструкционные отверстия в стойках протягивается проводка. При необходимости можно заранее просверлить дополнительные отверстия и обработать их кромки, чтобы не повредить изоляцию проводов. После этого можно приступать к обшивке второй стороны по аналогичной технологии.

По окончанию установки гипсокартона в предусмотренных местах кольцевой фрезой высверливаются отверстия под установку розеток.

Монтаж розеток удобней производить друг напротив друга с обеих сторон перегородки. Это экономит проводку, но снижает звукоизоляционные свойства перегородки, поэтому лучше сделать правильно и установить смежные розетки со смещением по горизонтали на 10-15 см.

Шпаклевка стыков

Вертикальные и горизонтальные стыки обрабатываются грунтовкой за 3 часа до шпаклевки. Заделка швов выполняется гипсовой шпаклевкой повышенной прочности в 2 этапа. Сначала стыки замазываются шпаклевкой. Сразу по свежему раствору наносится бумажная армирующая лента с легким вдавливанием ее шпателем. Угловые стыки перегородки со стеной армируются угловыми перфорированными профилями. Накрывочный слой на швы наносится только после полного высыхания первого слоя. В случае двухслойной обшивки, стыки первого слоя шпаклюются без армирующей ленты.

Не рекомендуется для армирования швов использовать ленту «серпянку», так как она тянется и не держит стык.

Отделка

Образованная плоскость перегородки является черновой поверхностью и подлежит лицевой отделке. В качестве облицовки может применяться оклейка обоями, покраска водоэмульсионными красками или облицовка кафельной плиткой.

В любом случае всю поверхность придется шпаклевать с выравниванием по уровню швов. Перед шпаклевкой желательно обработать всю поверхность грунтовкой, а после ее высыхания зашпаклевать головки шурупов.

Обои

Шпаклевка наносится тонким ровным слоем. Стартового слоя будет достаточно для последующей поклейки обоев с предварительной грунтовкой обойным клеем по инструкции производителя.

Покраска

Для покраски стена должна доводиться до идеального состояния. Для этого по высохшему стартовому слою наносится финишный гипсовый раствор. После высыхания производится зачистка теркой и обязательная грунтовка. Если перед покраской пренебречь грунтовкой, то краска на швах и между ними будет впитываться неравномерно, в результате чего образуются пятна.

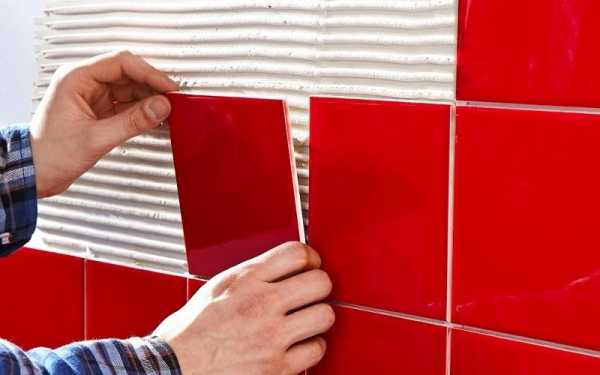

Плитка

Для облицовки стеновой плиткой идеальная поверхность не требуется и можно ограничиться лишь стартовым слоем шпаклевки. При этом следует учитывать, что плитка обычно применяется во влажных помещениях, а это благоприятные условия для роста грибков. Поэтому перед шпаклевкой грунтовку следует выполнять специальным составом с содержанием фунгицида.

Перед укладкой стена покрывается специальным гидроизоляционным составом, предназначенным для последующей укладки плитки. Состав наносится щеткой, желательно в 2 слоя. Плитка укладывается после высыхания гидроизоляции на плиточный клей, как и на другие поверхности в сырых помещениях.

Навесная мебель и оборудование

Как уже упоминалось, перегородки из гипсокартона по системе КНАУФ, рассчитанные для навешивания полок, шкафчиков и других элементов интерьера, выполняются с двухслойной обшивкой. Технология крепления навесных элементов зависит от веса, что и определяет выбор крепежей.

Для крепления применяются:

  • дюбель-бабочка – до 10 кг;
  • дюбель Driva – до 30 кг;
  • металлический дюбель для пустотелых конструкций Molly – до 50 кг;
  • при навешивании 45-75 кг заранее в каркасе применяется две стойки из усиленных профилей, как и для дверного проема. На них устанавливается закладная деталь – траверса, в которую потом сквозь ГКЛ будет вкручиваться саморез без применения дюбеля.

Для надежности при подборе крепежной конструкции необходимо учитывать запас прочности, составляющий не менее 30%.



qwizz.ru

Перегородки КНАУФ

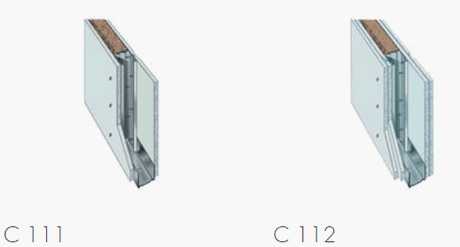

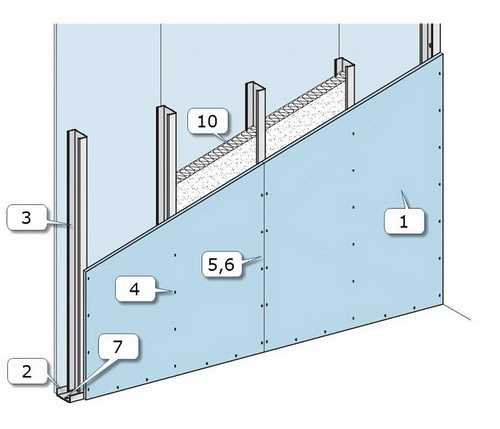

C 111 Перегородка из ГКЛ с однослойной обшивкой
на металлическом каркасе

одинарный металлический каркас, обшитый
одним слоем гипсокартонных листов с обеих сторон

Толщина перегородки (А), мм 75 100 125
Габаритный размер профиля ПС (а), мм 50 75 100
Толщина обшивки (б), мм 12.5
Максимальная высота перегородки, м 3.0[2] 4.5[2] 5.0[2]
Вес 1 кв. м стены, кг/м² 25
Огнезащита:
Толщина изоляционного материала [3], мм 50
Предел огнестойкости (EI), мин. 45 (60[4])
Звуко-теплозащита:
Индекс звукоизоляции [5] (Iв), дб 41 43 45
Коэффициент теплопередачи, Вт/м²ЧK 0.66
[1] При облицовке керамической плиткой 40 см.
[2] При уменьшении расстояния между профилями ПС допустимая высота перегородки увеличивается.
[3] Плита теплоизоляционная из минеральной ваты на синтетическом связующем, ГОСТ 9573-82, марка 50.
[4]Для перегородки с обшивкой из гипсокартонных листов ГКЛО (см. раздел Расход материалов).
[5] Индекс звукоизоляции Rw = Iв + 2.

Перегородки С111 рекомендуются для применения в качестве легких внутренних ограждающих конструкций в помещениях с сухим и нормальным влажностным режимом по СНиП II-3-79, жилых, гражданских и промышленных зданий всех степеней огнестойкости и возводимых в любых районах, включая сейсмические.В техническом листе применена маркировка КНАУФ. Аналогом перегородок С111 являются конструкции W111 фирмы Knauf (Германия) и П2М разработки Моспроект-2 (Россия).Указанные в таблице данные действительны для конструкции перегородки, приведенной в настоящем техническом листе. Перегородки с отклонениями от указанной конструкции, а также область их применения должны предусматриваться конкретными проектами с соответствующим согласованием в органах, осуществляющих надзор за строительством.

Перегородка С111 состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными листами в один слой.Каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые в свою очередь крепятся к каркасу шурупами, образуя жесткую конструкцию.При наличии требований к тепловой, звуковой и огнезащитной изоляции, полость перегородки между гипсокартонными листами заполняется изолирующим материалом из минеральных волокон.При необходимости крепления на перегородке оборудования следует руководствоваться разделом "Консольные нагрузки".

Монтаж [1]
1. Разметить проектное положение перегородки по полу, потолку и базовым стенам.
2. С наружной стороны профилей, сопрягаемых со строительными конструкциями, непосредственно перед установкой профилей, приклеить упругую ленту или нанести параллельными слоями герметик для перегородок.
3. Закрепить направляющие профили каркаса (профили ПН) к полу и потолку. Крепление профилей производится дюбелями с шагом не более 1 м.
4. Установить и закрепить дюбелями стоечные профили (профили ПС), прилегающие к базовым стенам.
5. Установить и закрепить профили ПС каркаса в профилях ПН методом просечки с отгибом или шурупами LN, при этом расстояние между профилями ПС должно составлять в общем случае 60 см.
6. Произвести внутри каркаса монтаж электрических разводок и закладных деталей для крепления стационарного оборудования. Если высота перегородки превышает длину гипсокартонного листа, в местах стыков необходимо установить горизонтальные участки профилей ПН. Стыки листов необходимо разносить друг относительно друга. На торцевых кромках листов, образующих стыки, снять фаску под шпаклевку.
7. Установить и закрепить на одной из сторон каркаса вертикально-ориентированные гипсокартонные листы. Крепление производить с помощью шурупов TN (длиной не менее 25 мм) с шагом 25 см.
8. Закрепить в пространстве между стойками изоляционный материал, если это предусмотрено проектом. 9. Установить и закрепить гипсокартонные листы с другой стороны каркаса аналогично п.7.
10. Произвести заделку швов между гипсокартонными листами (см. ниже) и грунтование под декоративную отделку.
11. Произвести декоративную отделку перегородки после устройства чистового пола.

Заделка швов [1]
Методика заделки швов различается в зависимости от применяемой шпаклевки и вида кромки листа:
1. Ручная заделка швов с применением армирующей ленты (кромка торцевая и УК, шпаклевка Фугенфюллер или Унифлот):
а) заполнение шпаклевкой стыка листов и укладка армирующей ленты;
б) наложение окончательного слоя шпаклевки.

2. Заделка швов без применения армирующей ленты (кромка ПУК, шпаклевка Унифлот):
а) заполнение шпаклевкой стыка листов и выравнивание.

[1] Работы производить при температуре в помещении не ниже +15°С и эксплуатационном влажностном режиме.

Расход материалов на 1 м² перегородки
(из расчета перегородки Н=2.75 м; L=4.00 м; S=11 м² без учета прое мов и потерь на раскрой)
  Толщина перегородки, мм
Артикул Наименование Единицы 75 100 125
Каркас и крепежные изделия

905 13 300
905 15 300
905 17 400
Профиль направляющий ТУ 1111-004-04001506-95
ПН 50/40
ПН 75/40
ПН 100/40
пог. м 0.7(1.3)
-
-
-
0.7(1.3)
-
-
-
0.7(1.3)

900 13 300
900 15 300
900 17 400
Профиль-стойка ТУ III 1-004-04001508-95
ПС 50/50
ПС 75/50
ПС100/50
пог. м 2.0
-
-
-
2.0
-
-
-
2.0

921 31 000
921 32 000
921 33 000

921 35 000

Лента упругая(Knauf-Dichtungsband)
сечение 50х3.2
сечение 70х3.2
сечение 95х3.2
или
или сечение 15х4.8
пог. м
1.2
-
-

-


-
1.2
-

2.5


-
-
1.2

-

934 37 350 Дюбель (Knauf-Drehstiftdubel)
"К" 6/35 ( ф 6 , L=35)
шт. 1.5
933 31 110 Шуруп самонарезающий LN9
(Knauf-Blechschrauben)
шт. (7.3*)
в поставку не входит Материал изолирующий из минеральных волокон кв. м 1.0
Обшивка
313 00 001 Лист гипсокартонный ГКЛ 12,5 мм
ГОСТ 6266-89, ТУ 5742-ОО5-О4ОО15О8-95
кв. м 2.0
933 04 250 Шуруп самонарезающий L=25
(Knauf-SchnellbaLischrauben TN 25)
шт. 29(34)
Заделка швов

712 02 000
712 03 000

Шпаклевка "Фугенфюллер"
ТУ 5745-011-040011508-97
пакет 25 кг
пакет 10 кг
кг 0.6(0.9)
951 0. ... Лента армирующая
(Knauf-Papierfugendeckstreifen)
пог. м 1.5(2.2)
950 31 030 Профиль угловой перфорированный
ТУ 1111-004-04001508-95
31/31(L=3000)
пог. м по пoтребности заказчика
950 22 270 Профиль торцевой(Knauf-Kantenschutzprofil)
ПТ-профиль 23х15
пог. м по пoтребности заказчика
921 73 000 Лента разделительная (Trennstreifen) 50 мм пог. м по пoтребности заказчика
83. .. ... Грунтовка кг зависит от типа декоративной отделки
Замена материала
920 01 320 Вместо ленты упругой используется:
Герметик для перегородок (туба 310 мл)
(Knauf-Trennwandkitt)
шт. 0.5

714 02 000
632 67 000

Вместо шпаклевки Фугенфюллер используется:
Шпаклевка Унифлот (Knauf-Uniflott)
пакет 25 кг
пакет 5 кг
кг 0.6(0.9)

363 00 000

323 00 000

Вместо листа гипсокартонного ГКЛ используется:
Лист гипсокартонный ГКЛВ 12,5 мм
ГОСТ 6266-89, ТУ 5742-005-04001508-95
или
Лист гипсокартонный ГКЛО 12,5 мм
ГОСТ 6266-89, ТУ 5742-ОО5-О4ОО15О8-95
кв. м 2.0
Примечания:
1. В скобках даны значения для случая, когда высота перегородки превышает длину гипсокартонного листа.
2. * Не требуется в случае соединения профилей специальным инструментом методом "просечки с отгибом"

Консольные нагрузки С 111

При креплении различных предметов на перегородках конструкции КНАУФ необходимо соблюдать некоторые условия. Легкие предметы, вес которых не превышает 15 кг (фотографии, картины, полки), подвешиваются непосредственно на гипсокартонную обшивку с помощью гвоздей, шурупов или крючков в соответствии с рисунком.

Стенные шкафы или полки, вес которых превышает 15 кг, крепятся как минимум в двух точках дюбелями для полых стен. Для этого случая допустимая растягивающая нагрузка на дюбель указана в таблице.
Минимальное расстояние между дюбелями - 75 мм.
  Допустимая растягивающая нагрузка на дюбель, кг
для Ø 6 мм для Ø 8 мм
Дюбель металлический 30 30
Дюбель пластмассовый 20 25
Допустимая нагрузка на перегородку от навесного оборудования не должна превышать 0,7 кН на 1 пог. м длины перегородки.
Допустимый вес навесного оборудования в данном случае определяется по диаграмме (справедлива для навесных предметов имеющих высоту не менее 30 см).
Пример: шкаф с глубиной 30 см с шириной 80 см.

От глубины шкафа 30 см (точка 1 на диаграмме) поднимаемся вертикально вверх до линии "ширина 80 см" (точка 2 на диаграмме). Далее движемся горизонтально налево и читаем (точка 3 на диаграмме) "50 кг". Данная нагрузка является максимально допустимой для шкафа этих размеров.

В случае, когда навесное оборудование имеет габариты или вес, отличающиеся от рассмотренных выше, необходимо в соответствующих местах каркаса стены предусмотреть установку закладных элементов.

www.nskdom.ru

Перегородки системы кнауф-Обучение гипсокартонным работам

Широкое применение гипсокартонных листов для монтажа перегородок связано в первую очередь с богатым ассортиментом продукции ТИГИ «Кнауф». Практические наработки и предложения на рынке гипсокартонных систем, специалистов этого предприятия, завоевали заслуженную популярность среди потребителей. Практические и конструктивные особенности перегородок «Кнауф» предполагают точное соблюдение основных рекомендаций производителя по применению его продукции применяемой при монтаже гипсокартонных систем. Проектные изменения допускают учет местных климатических и эксплуатационных особенностей.

Особенности перегородок «Кнауф»

Стандартные комплекты металлических профилей для сборки несущих каркасов включают направляющие, несущие и стоечные элементы. Стандартные длины этих профилей составляют 3 м или 4 м. При необходимости удлинения соответствующих элементов каркаса, такая операция вполне выполнима с учетом унифицированности размеров сторон профилей. Удлинение возможно соединением внахлест. При этом рекомендованная длина нахлеста не менее 10-ти кратной высоты бокового бортика профиля.

Если используется такое соединение с дополнительным профилем, длина нахлеста увеличивается в два раза. Крепление таких профилей осуществляется самонарезающими шурупами в четырех точках по каждому краю и по две в средней части. На внешнюю сторону направляющего профиля обязательно клеится изолирующая (прокладочная) лента - самоклейка из пенорезины или полиуретана, перед его монтажом к несущим поверхностям помещения. Шаг крепления направляющего профиля зависит от конструкции каркаса, но не может быть более 1 м. Рекомендуемый шаг 0,3 м от стены и далее 0,4 - 0,6 м. Крепление на дюбели самонарезающими винтами. Должна обеспечиваться независимая работа несущих конструкций здания и монтируемой перегородки.

Монтаж гипсокартонной перегородки

Стоечные профили имеют разную ширину основания, которая выбирается в зависимости от размеров и конструкции перегородки и получаемого веса квадратного метра площади поверхности перегородки. Типовая ширина может составлять 50, 75 и 100 мм при одинаковой высоте бортиков для всех стоечных профилей. Крепление стоечных профилей в направляющие методом посечки специальным просекателем, или саморезами в четырех местах стыка, по два с каждой стороны.

Шаг размещения стоечных элементов кратен высоте листа и должен быть не более 0,6 м, при необходимости, 0, 4 м или 0,3 м при усиленной конструкции. Особенным требованием при подшивке ГКЛ есть смещение стыков листов. Это относится как к вертикальным, так и к горизонтальным стыкам. На одной линии не должно быть соседних горизонтальных стыков, а на всей поверхности перегородки чередующихся стыков в одной линии не более 20%. То же самое в требованиях к вертикальным стыкам многослойной обшивки стороны перегородки и стыкам противоположных ее сторон. Между кромкой ГКЛ, потолком, полом и стенами должен оставаться зазор около 10 - 15 мм, заделываемый герметиком после монтажа.

Особое внимание уделяется укреплению стоек проемов дверей и окон в гипсокартонных перегородках. Стойки должны выдерживать вес двери или окна, для чего необходимо дополнительное усиление конструкции. Это достигается применением деревянных брусков или дополнительными профилями. Конструктивные особенности перегородок "Кнауф" не допускают крепления стыков над проемами дверей или окон к стойкам крепления оконных или дверных коробок. Дополнительные нагрузки при открывании проемов, влекут нарушение целостности швов. Поэтому стыки таких ГКЛ должны располагаться на дополнительном стоечном элементе каркаса, упирающемся в горизонтальный элемент дверного или оконного проема.

Читайте также...

gipsari.com

Калькулятор расчета перегородки из гипсокартона КНАУФ с однослойной обшивкой на металлическом каркасе

Калькулятор расчета перегородки из гипсокартона КНАУФ с однослойной обшивкой на металлическом каркасе

Видео ремонта

Цены на ремонт

Альфа-Банк

Наши партнеры





Перегородка из гипсокартона КНАУФ с однослойной обшивкой на металлическом каркасе (С111)

















В зависимости от желаемой толщины перегородки используются профиля:
  Толщина перегородки
Используемый профиль 1-слойная обшивка 2-слойная обшивка
ПН 50 , ПС 50 75 мм 100 мм
ПН 75 , ПС 75 100мм 175 мм
ПН 100 , ПС 100 150 мм 200 мм
Наименование Норма расхода Расход материала Ед.измерения
1. Лист гипсокартонный КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО) 2,1   кв.м
2. Профиль направляющий КНАУФ-профиль ПН 50/40 (75/40,100/40) 0,7   пог.м
3. Профиль стоечный КНАУФ-профиль ПС 50/50 (75/50,100/50) 2   пог.м
4. Шуруп самонарезающий TN25 34   шт.
5. Шпаклевка "Фугенфюллер"("Унифлот") 0,9   кг
6. Лента армирующая 2,2   пог.м
7. Дюбель "К" 6/40 1,5   шт.
8. Лента уплотнительная 1,2   пог. м.
9. Грунтовка глубокая универсальная КНАУФ-Тифенгрунд 0,2   л
10. Плита минераловатная 1   кв.м
Шпаклевка поверхности листов Мульти-финиш 1,2   кг
11. Профиль угловой по потребности   пог.м





Содержание сайта носит исключительно информационный характер о деятельности компании "ООО.Ремонт-отделка-м.ру" и не является публичной офертой с предложением делать акцепт.

Вверх ^

remont-otdelka-m.ru

Технология «Кнауф-гипсокартон» - стены и перегородки надежного качества

Гипсокартон широко используется в строительстве внутренних конструкций: дополнительных стен, декоративных перегородок и проемов, арок и ниш, потолков. В каждом из случаев потребуется установить надежную опору, чтобы стены или потолки получились прочными и служили не один десяток лет.

Одна из популярных систем установки – перегородки Кнауф. Это серия конструкций из гипсокартона на основе каркаса из металлического профиля. В момент изготовления соблюдаются все нюансы технологии, поэтому эти комплектные системы не вредят общему уровню надежности или целостности стены.

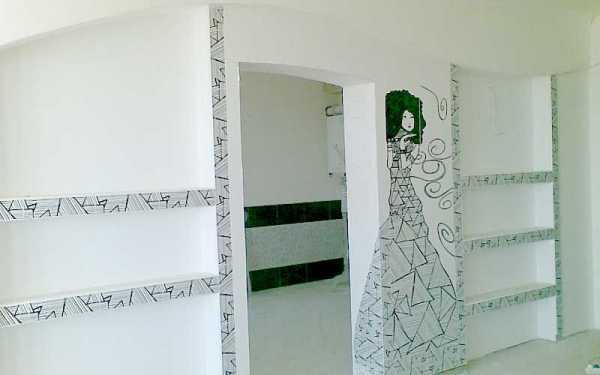

ГКЛ Кнауф

Разработаны специальные руководства. Используя их и альбом рабочих чертежей, вы без усилий разберете все тонкости устройства системы. Каждая серия подробно рассматривает нюансы технологии работы с тем или иным компонентом. Например, инструкция по перегородкам С111 или С112.

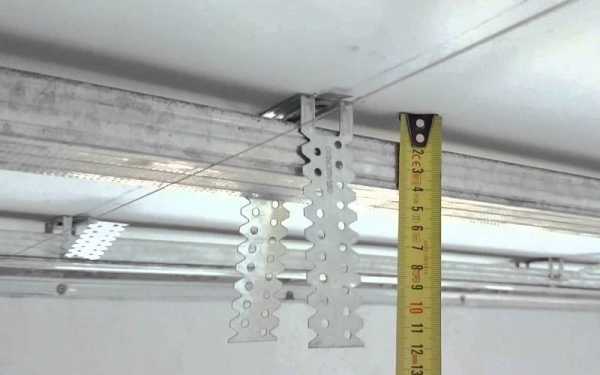

Монтаж потолочных систем с помощью Тиги-Кнауф

Устанавливая потолки такого плана, следует придерживаться определенных правил, которые позволят выполнить работу без изъянов и ошибок. Эти требования многое взяли от стандартных, но имеются и особенности.

Особенности использования систем Тиги-Кнауф при монтаже потолков:

  • Для установки не обязательно подготавливать поверхность.
  • Система Тиги-Кнауф монтируется на готовое потолочное перекрытие. Предварительно на него монтируется гипсокартон.
  • Устанавливаются тиги на каркас из дерева, металла или уже закрытую материалами основу.

Согласно технологическим расчетам, от основного потолка делается отступ минимум 100–120 мм. Это расстояние используется для размещения коммуникационной системы, подвесов, для монтажа светильников и прочего.

  • Раскраивают материал аккуратно. с применением соответствующего этим целям инструментария. С наружной стороны создают фаску, которая впоследствии шпаклюется.
  • Гипсокартон располагается так, чтобы швы получались вразбежку. Шаг крепления швов материала соответствует 60 см. Это позволяет избежать крестообразных стыков, которые запрещено делать при работе с профилем.
  • Между кусками материала оставляют зазоры шириной 0,5-0,7 см. Такой подход к фиксации позволяет снизить влияние механической нагрузки на листы, что обеспечивает защиту от возникновения сколов и трещин.
Схема усиления
  • Фиксация обшивки выполняется с помощью саморезов. Они располагаются с шагом в 200-300 мм. Этот показатель зависит от общей нагрузки сооружения. Разрешается при этом использовать механический, пневматический, электрический инструмент.

Читайте так же: Как обустроить проем в несущей стене многоквартирного дома.

Технологическая карта продукции

Чтобы добиться соответствия разработанной технологии, предусмотрена типовая технологическая карта, которая применяется при выполнении отделки. Комплексные системы необходимы для точного расчета материала гипсокартонного потолка. Карта помогает в сборке конструкции.

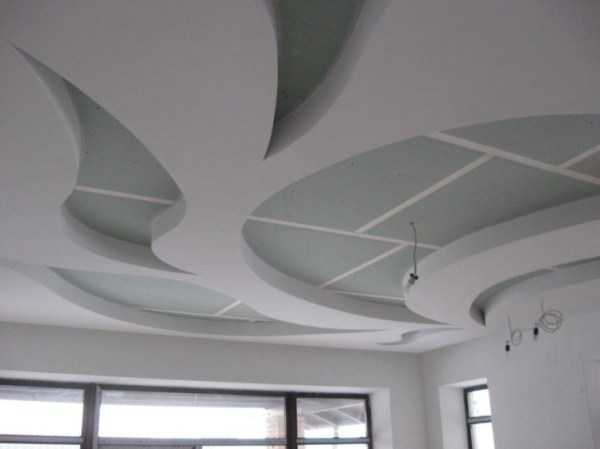

Результат использования технологии Кнауф

Если говорить точнее, типовая технологическая карта предназначена для разработки проектов, выполняемых с применением ГКЛ. Она используется для правильного возведения конструкций.

Карта считается своеобразным пособием для мастеров дела, специализация которых заключается в устройстве конструкций потолка подвесного типа, выполняемых из гипсокартона.

Карта Кнауф учитывает характеристики материалов, указывает на их расход в соответствии с размерами возводимых конструкций. Помимо этого, в карте прописан порядок выполнения монтажа.

Вконтакте

Facebook

Twitter

Одноклассники

gipsohouse.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
