Колодец с гидрозатвором: назначение по чертежам и принцип работы

Содержание

конструкция, виды (перепадные, поворотный), гидроизоляция



Неотъемлемой частью любой системы водоотведения являются канализационные колодцы, или камеры.

Их устройство предусмотрено даже на входе в септик, расположенный на дачном участке. Поэтому немудрено – каждый день мы видим их у себя под ногами. Но все ли знают, что внутри, и для чего эти сооружения предназначены?

Эта статья расскажет все, или почти все о колодцах, и для тех, кто о них не имеет представления, и для тех, кто считает, что много о них знает.

Оборудование любых систем канализаций специальными сооружениями для контроля, ремонта, обслуживания или функциональных нужд предусмотрено требованиями СНиП 2.04.03-85  “Канализация. Наружные сети и сооружения”, и продиктовано здравым смыслом.

Скажем, имеется водоотводящий трубопровод, в котором произошел засор.

Что можно предпринять в отсутствие камеры, позволяющей выявить проблемный участок и ликвидировать неприятность? Вопрос риторический.

Поэтому нормативы достаточно подробно описывают где, в каких количествах, и какие именно колодцы ставить.

Часть 1. Классификация колодцев

Каждое сооружение подобного рода имеет свое предназначение и способ устройства канализационного колодца. Распределить их можно по нескольким признакам.

Различают следующие виды канализационных колодцев:

  1. По сети – колодцы могут устраиваться на любых водоотводящих сетях:
    • Бытовых и промышленных стоков
    • Дренажные
    • Ливневые
  2. По материалу изготовления:
    • Бетонные
    • Кирпичные
    • Полимерные
  3. По назначению:
    • Смотровые:
    • С изменением направления потока:
      • Поворотные
      • Узловые
    • Прямоточные:
      • Линейные
      • Контрольные
      • Промывные

Естественно, самая важная характеристика – какие функции выполняет колодец канализационный.

Перепадный колодец отличается от смотрового тем, что предназначен для изменения определенных физических характеристик водного потока.

Смотровые же камеры предназначены для выполнения определенных действий на трубопроводе.

1. Смотровые колодцы – задачи по видам

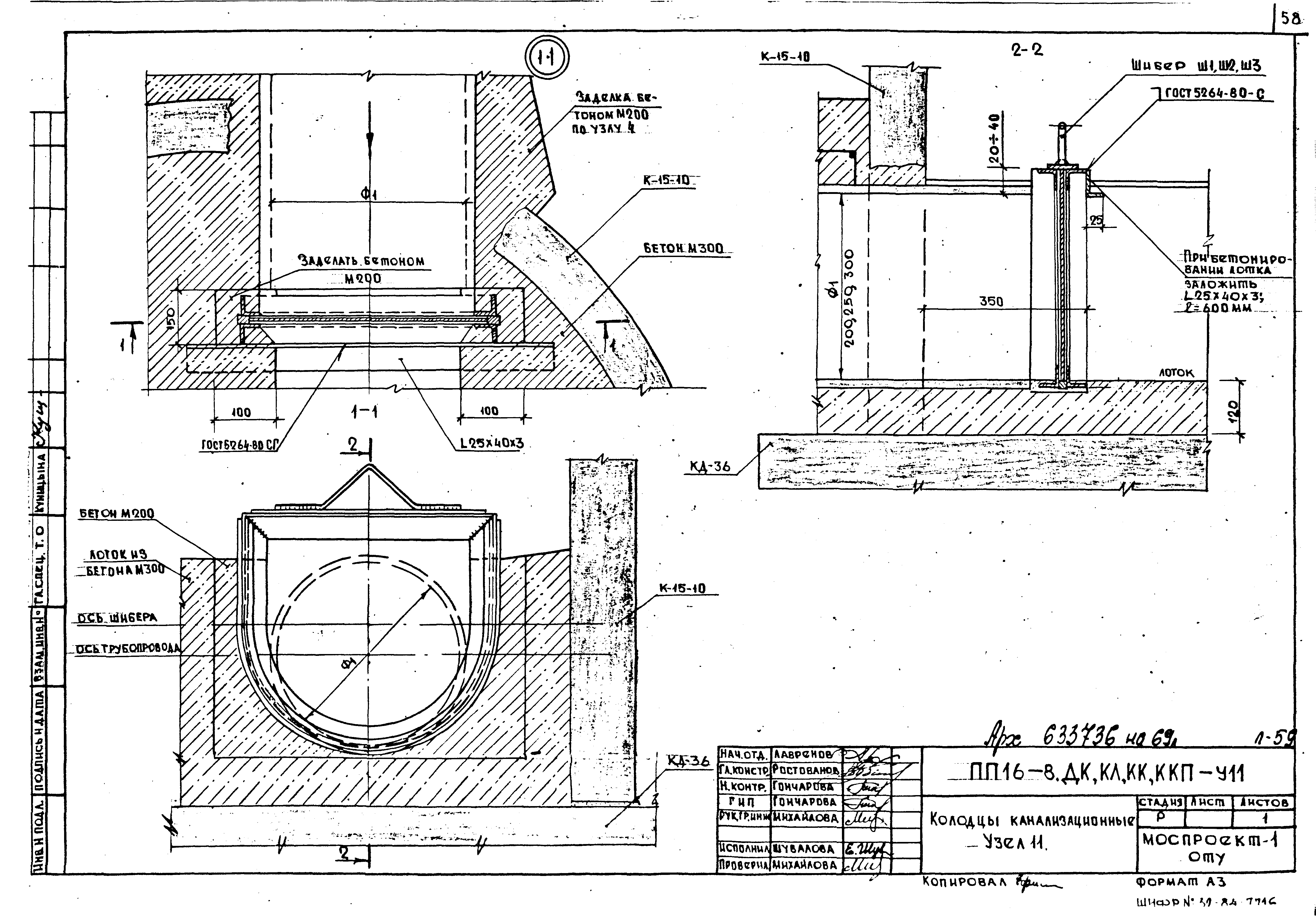

Разрез смотрового колодца

Смотровые колодцы обязательно должны устанавливаться при соблюдении одного из следующих условий:

  1. Изменение диаметра или уклона трубопровода
  2. Изменение направления потока
  3. При присоединении боковых веток
  4. На прямых участках, в зависимости от диаметра трубы – через 35-300 м

Сам колодец выполняется в виде шахты с камерой внутри, где входящий и выходящий трубопроводы соединены специальным лотком.

Каждый из колодцев этого типа имеет собственное назначение. Однако в одном сооружении может быть предусмотрено решение сразу нескольких задач.

Виды лотков смотровых колодцев

По устройству все смотровые колодцы канализационные однотипны, как правило, разница может возникать лишь в глубине залегания.

Все их параметры достаточно строго стандартизированы.

У сооружений, предназначенных для изменения направления потока сточных вод (узловой и поворотный канализационный колодец), лоток изготавливается специфической формы.

Ее параметры описаны упомянутым выше СНиПом.

Главная суть требований – в том, что угол поворота не может быть менее 90 °, и выполняется с плавным закруглением, радиус которого – от 1 до 5 диаметров входящей трубы.

Прямоточный лоток

Колодец канализационный поворотный размещают в тех местах, где предусмотрено изменение направления трубопровода, а узловые – там, где к сети присоединяются одно – два ответвления.

Лоток узлового колодца может быть рассчитан не более чем на три входящих трубы, и одну – исходящую.

Прямоточный колодец – чаще всего линейный, то есть расположенный на длинных участках сети без ответвлений и поворотов.

Он имеет лоток, точно повторяющий направление движения стоков и предназначен для проверки состояния трубопроводов, и, при необходимости – их прочистки.

Также его могут устанавливать в местах незначительного изменения уровня входа-выхода.

Может быть прямоточным и контрольный колодец, который устанавливается в местах присоединения домовой или квартальной сети к центральной магистрали.

Но, поскольку в таких местах все равно необходимо узловое сооружение – именно оно, как правило, и совмещает эти функции.

Важная информация!

Как правило, прямоточным устраивают промывочный канализационный колодец – он устанавливается на начальных участках сетей, где стоки еще не набрали достаточной скорости, и есть повышенная вероятность образования засоров.

Как правило, сюда подводят воду, а иногда – и устанавливают насосы.

2. Типы перепадных колодцев

Типичные назначения перепадных колодцев

Следующий вид, канализационные колодцы перепадные, предназначены для изменения и регулировки потока сточных вод по высоте, а также – изменения скорости их движения – как в большую, так и в меньшую сторону.

Поэтому конструкции этих устройств весьма разнообразны.

Случаи, когда необходимо устраивать колодцы канализационные перепадные:

  • Если нужно уменьшить глубину заложения для входящего трубопровода
  • Есть риск, что поток станет слишком быстрым или медленным, резко изменит скорость
  • Магистраль пересекает подземные сооружения
  • Колодец является последним перед сбросом стока в водоем, и имеет затопленный выпуск
Различные схемы устройства перепадных колодцев

Исходя из многообразия задач, внутреннее устройство этих сооружений также имеет множество конструктивных решений.

Типы перепадов:

  • С практическим профилем и водобойником в нижнем бьефе
  • Трубчатые, могут иметь различную конструкцию, но обязательно – на основе вертикальной трубы
  • Оборудованные водобойно-сливной стенкой
  • Многоступенчатые, шахтного типа – гасят скорость потока по мере его следования по каскаду
  • Быстротоки – короткие отрезки трубопровода, имеющие большой уклон. Предназначены для разгона потока на участках, где возможно его замедление.
Перепадный колодец с гидрозатвором

Отдельный случай – это колодцы перепадные канализационные, оборудованные гидрозатвором.

Их специфика в том, что здесь создается изменение уровня потока в обратном направлении – он не понижается, а поднимается.

Достигается это за счет специальной камеры, где стоки предварительно накапливаются.

Подобная схема применяется на тех участках сети, в которые возможно попадание или выработка взрывопожароопасных веществ.

Водяной клапан препятствует обратному распространению огня в аварийной ситуации.

Совет!

Установку перепадного колодца в виде быстротока можно применять и в индивидуальной канализации, если нет уверенности, что объемов стока будет достаточно для самоочистки трубопровода.

Часть 2. Оборудование колодцев

Классика, знакомая с детства

Всем знакома картина: торчащий из люка со сдвинутой крышкой дяденька с чумазым лицом, который что-то там чинит.

И до сих пор, если спросить любого постсоветского человека, из чего делают колодец для канализации – в 99% случаев он ответит: “Из бетона”.

И в большинстве случаев будет прав, поскольку до сих пор основная масса этих сооружений на магистральных трубопроводах систем водоотведения изготавливается в соответствии со СНиПом, из железобетонных колец, реже – кубов, или собирают из плит.

Современные полимерные системы, по многим параметрам превосходящие своих твердокаменных предшественников, только начинают выходить на отечественный рынок.

Впрочем, при всех своих недостатках традиционное кольцо, видимо, долго еще будет оставаться символом канализационного колодца.

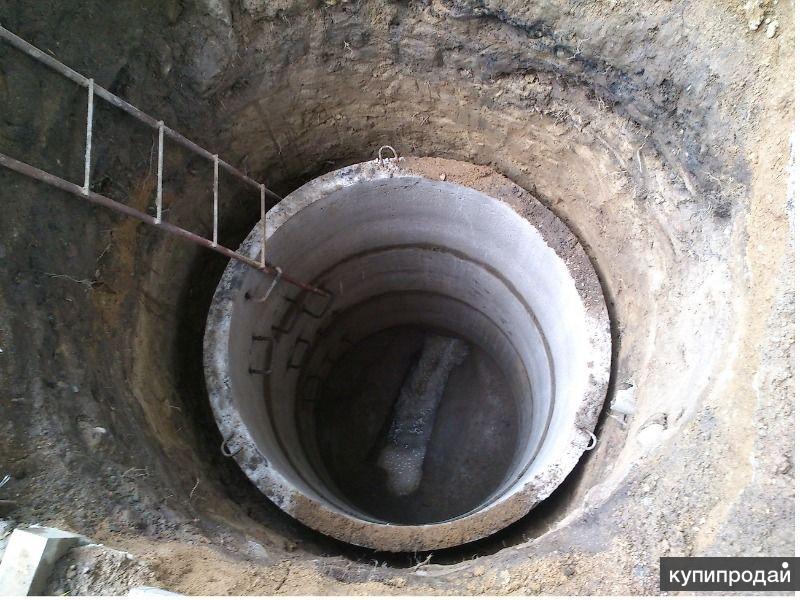

1.Колодец из железобетонных элементов

СНиП, регламентирующий создание канализационных сетей, в том числе – и колодцев на них, писался в те времена, когда о крупных конструкциях из полимеров, да еще и высокой прочности еще и не помышляли.

Очистка канализации также осуществлялась исключительно ручным методом – откуда и появлялись дяденьки в люках.

Их задача была в том, чтобы проталкивать проволоку с прочисткой в сторону засора, в то время как помощники наверху вращали второй ее конец.

Для того чтобы человек мог опуститься внутрь и работать, и предусмотрены были следующие стандарты: минимальный размер колодца допускался 700 мм.

Далее продолжала колодцы канализационные серия типоразмеров: 1000, 1250, 1500, 2000 мм. В коих стандартах они и выпускаются до сих пор.

В том же размере выпускаются и круглые плиты – основание и перекрытие с отверстием под люк (ф700 мм).

В итоге, стандартный железобетонный колодец состоит из следующих элементов:

  • Круглое или прямоугольное основание
  • Кольца
  • Перекрытие с отверстием под люк

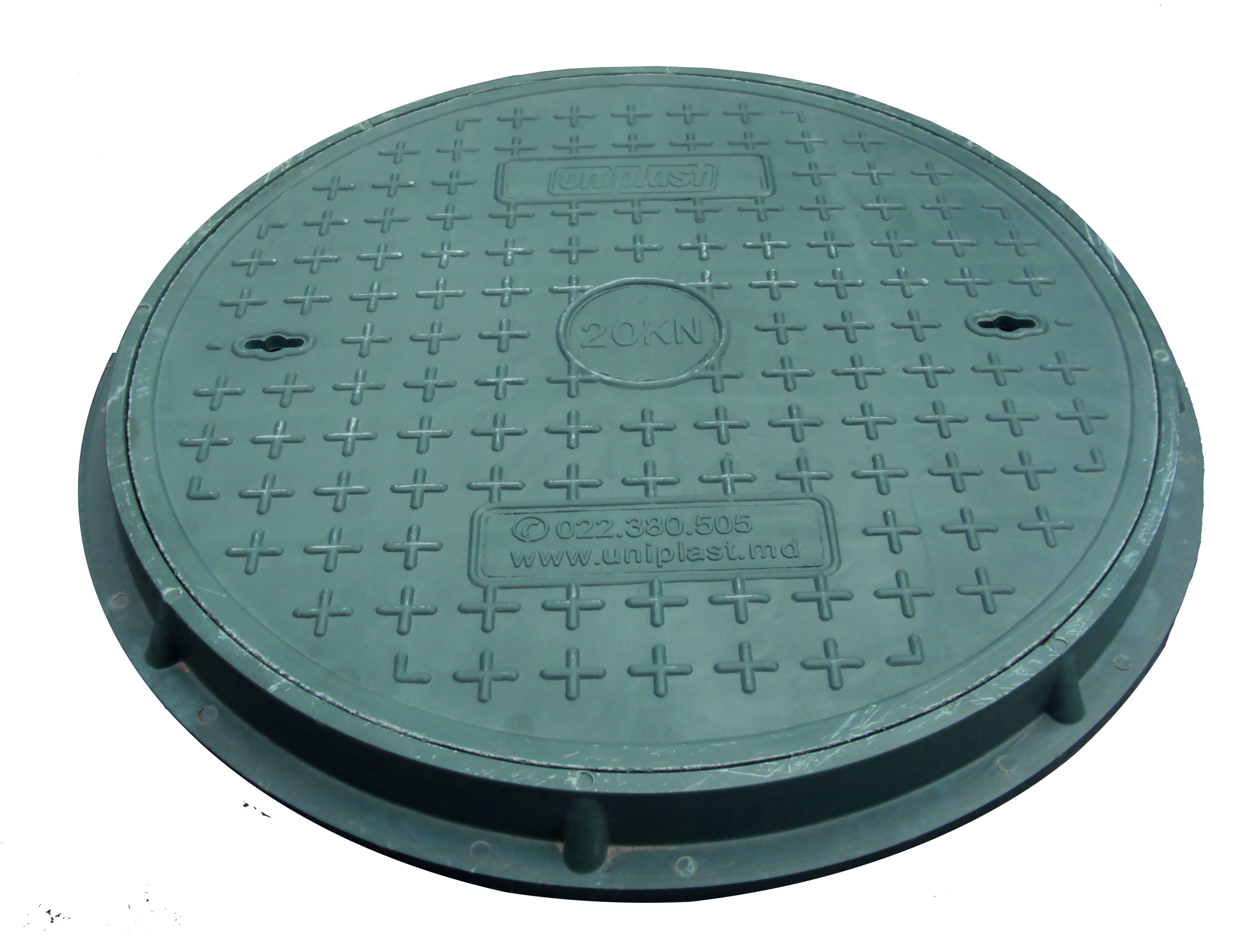

  • Крышка люка (чугунная, в последнее время – бывает полимерная)

Круглая в плане форма была принята, так как она оптимально сопротивляется давлению окружающего грунта.

Стандартное и доборное железобетонные кольца

Поскольку заранее невозможно предугадать место использования, и кольца, и плиты основания выпускаются абсолютно ровными, лишь с закладными деталями (петлями) для монтажа.

В нижнем кольце при установке приходится пробивать отверстия в местах вхождения трубопроводов, а на плите – устраивать из бетона или цемента лоток соответствующей формы.

Используется такая конструкция и в смотровых колодцах всех типов, и в перепадных – с устройством соответствующих типу конструкций.

Высота колодца при этом набирается за счет нескольких колец – стандартных и доборных. Перед установкой следующего кольца приходится удалять монтажные петли предыдущего.

При этом все элементы конструкции, включая основание и перекрытие, а также – входы трубопроводов заделываются цементом.

Понятно, что гидроизоляция канализационных колодцев, устроенных подобным образом, оставляет желать лучшего.

В результате: сточные воды загрязняют грунт, а грунтовые воды – способствуют переполнению канализации.

2. Полимерные колодцы

Пластиковый колодец

Абсолютно другую степень свободы проектировщикам канализационных сетей дали колодцы из современных пластиков.

Свое слово сказало и развитие техники: современные мобильные комплексы могут без спуска человека под землю обслуживать сотни метров канализационных трубопроводов.

Благодаря этому появилась возможность значительного уменьшения размеров изделий.

Там, где раньше приходилось использовать метровые, минимум – 70-сантиметровые кольца, сейчас можно установить компактное пластиковое устройство вплоть до ф300 мм.

Полимерные изделия также отличаются малым весом и возможностью четкой подгонки размера под нужды конкретной магистрали.

Классификация пластиковых колодцев

По доступу:

  • Обслуживаемые (с доступом персонала, ф от 1000 мм)
  • Без доступа (обслуживаются сверху, ф менее 1000 мм)
Пластиковый колодец из гофрированной трубы

По материалу шахты:

  • Гладкая одностенная
  • Гладкая двустенная
  • Гофрированная одностенная
  • Гофрированная двустенная
  • Комбинированная

Возможна телескопическая (выдвижная) конструкция канализационного колодца из гладкостенной трубы, гофрированная труба обладает этим свойством по умолчанию.

В основном полимерные колодцы изготавливают раздельно – шахтная труба комплектуется необходимыми типами горловины и лотковой части, где выполнена соответствующая разводка трубопроводов.

Но в последнее время появились и безлотковые модели, в частности – предназначенные для прямоточных колодцев.

Безлотковый колодец

Следует отметить, что из пластика производят как смотровые, так и перепадные канализационные колодцы, но в последнем случае применяются более сложные конструктивные решения. Полимерные изделия обеспечивают практически 100% гидроизоляцию шахты.

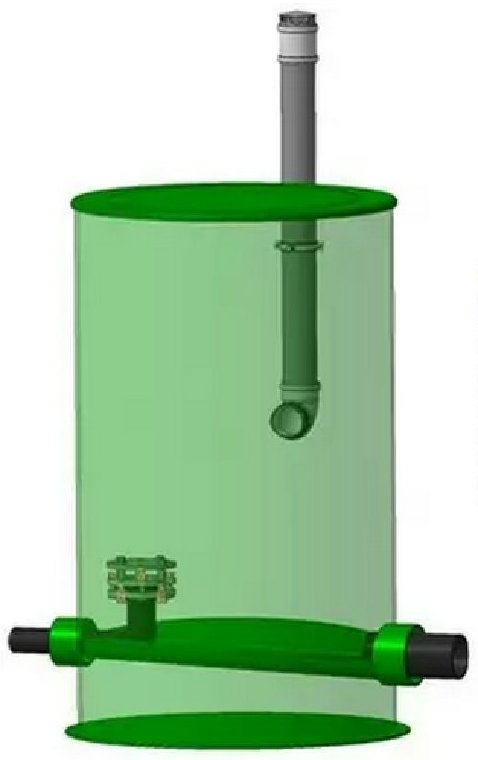

Приемный колодец с гидрозатвором

Типовая схема гидроизоляции и защиты бетонных конструкций приемных колодцев с гидрозатвором на этапе строительства.

Схема гидроизоляции и защиты сборных бетонных конструкций приемных колодцев с гидрозатвором



Схема гидроизоляции и защиты монолитных бетонных конструкций приемных колодцев с гидрозатвором с применением бетонирования



Расход материалов

Дегидрол люкс марки 10-2

4 л на 1 м3 бетонной смеси

Дегидрол люкс марки 5

1,7 кг/дм3 или 2,72 кг на 1 погонный метр для слоя сечением 40х40 мм

Дегидрол люкс марки 7

1,5 кг/дм3

Дегидрол люкс марки 3

1,2 кг на 1 м2

Контацид марки 3

0,2 л на 1 м2

Рекомендуемая минимальная толщина слоя бетона с добавкой 100 мм.

Типовая технология гидроизоляции и защиты бетонных конструкций приемных колодцев с гидрозатвором

  1. При применении бетонирования:
    • Для изготовления упрочнённого гидротехнического бетона с ускоренным темпом  набора прочности использовать добавку Дегидрол люкс марки 10-2 с расходом 4 л на 1 м3 бетонной смеси. Добавку Дегидрола люкс марки 10-2 вводить в миксер бетоновоз за 5 мин до выгрузки бетонной смеси.
    • При бетонировании при отрицательной температуре следует применять совместимую с Дегидролом противоморозную добавку Бетоноправ люкс марки 6. Ориентировочный расход Бетоноправа люкс марки 6 в литрах на 1 м3 бетонной смеси равен величине отрицательной температуры (мороза) в градусах Цельсия.
    • Перед каждым бетонированием контактирующие с заливаемой бетонной смесью поверхности (формируемых примыканий и особенно рабочих швов) должны быть очищены от грязи, пыли, мусора, а также слоя воды (если возможно).
    • При бетонировании бетонную смесь уплотнять с помощью вибраторов, обеспечивая монолитность бетона и его герметичное примыкание к стенам и ранее залитому бетону.
    • После схватывания бетонной смеси с добавкой уход не отличается от ухода за бетоном нормального твердения с учётом требований СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87).
    • Как правило, при 20°С на 7 сутки бетон набирает 100%-ную прочность. К дальнейшим работам рекомендуется приступать до набора бетоном высокой прочности.
  2. Стыки, рабочие швы бетонирования («холодные» швы) и иные примыкания, включая примыкания «нового» бетона к «старому», раскрыть путём нарезки по ним штрабы сечением 30х30 мм с помощью штрабореза, «болгарки» или иным способом. Если стеснённые условия не позволяют нарезать штрабу сечением 30х30 мм, то сечение штрабы пропорционально увеличивают, например до 40х40 мм. Подготовленные штрабы герметично заполнить Дегидролом люкс марки 5 «Ремонтная и проникающая гидроизоляция» заподлицо с примыкающей поверхностью. Расход 1,7 кг на 1 дм3 заполняемой штрабы или 1,53 кг на погонный метр для штрабы сечением 30х30 мм, или 2,72 кг на погонный метр для штрабы сечением 40х40 мм.

    Допускается вести гидроизоляцию и защиту рабочих швов на этапе бетонирования, а стыков сборных бетонных конструкций на этапе монтажа Дегидролом люкс марки 5 с добавкой Дегидрола люкс марки 20, как показано на схемах.

  3. Стык бетона с гильзой ввода коммуникаций раскрыть в виде круговой штрабы сечением 30х30 мм с помощью штрабореза, «болгарки» или иным способом. Если стеснённые условия не позволяют нарезать штрабу сечением 30х30 мм, то сечение штрабы пропорционально увеличивают, например до 40х40 мм. Подготовленные штрабы герметично заполнить Дегидролом люкс марки 5 «Ремонтная и проникающая гидроизоляция» заподлицо с примыкающей поверхностью. Расход 1,7 кг на 1 дм3  заполняемой штрабы или 1,53 кг на погонный метр для штрабы сечением 30х30 мм, или 2,72 кг на погонный метр для штрабы сечением 40х40 мм.
  4. Стыки гильзы с коммуникациями (трубами, кабелями) расчистить на глубину как минимум в два раза больше, чем зазор между гильзой и коммуникациями. Типовое расчищаемое сечение: глубина 80 мм, ширина 40 мм. Расчищенный участок в гильзе вокруг коммуникаций последовательно герметично заполнить Дегидролом люкс марки 7 и Дегидролом люкс марки 5. Сначала внутрь нанести Дегидрол люкс марки 7 (расход 1,5 кг на 1 дм
    3     заполняемой полости или 2,4 кг на погонный метр для слоя материала сечением 40х40 мм), оставив снаружи паз с глубиной не меньше величины зазора между гильзой и коммуникациями. Финишную заделку оставленного снаружи свободного паза выполнить заподлицо с прилегающей поверхностью Дегидролом люкс марки 5 (расход 1,7 кг на 1 дм3 заполняемой полости или 2,72 кг на погонный метр для слоя материала сечением 40х40 мм)
  5. После замоноличивания поверхность бетона обработать Дегидролом люкс марки 3  с  расходом 1,2 кг/м2.
  6. Снаружи колодца бетонные конструкции обработать Контацидом марки 3 с расходом 0,2 л на 1 м2, использовать рабочий раствор 1:3.

Приемный колодец с гидрозатвором – Гидроторкрет

Типовая схема гидроизоляции и защиты бетонных конструкций приемных колодцев с гидрозатвором на этапе строительства.

Схема гидроизоляции и защиты сборных бетонных конструкций приемных колодцев с гидрозатвором



Схема гидроизоляции и защиты монолитных бетонных конструкций приемных колодцев с гидрозатвором с применением бетонирования



Расход материалов

Дегидрол люкс марки 10-2

4 л на 1 м3 бетонной смеси

Дегидрол люкс марки 5

1,7 кг/дм3 или 2,72 кг на 1 погонный метр для слоя сечением 40х40 мм

Дегидрол люкс марки 7

1,5 кг/дм3

Дегидрол люкс марки 3

1,2 кг на 1 м2

Контацид марки 3

0,2 л на 1 м2



Рекомендуемая минимальная толщина слоя бетона с добавкой 100 мм.

Типовая технология гидроизоляции и защиты бетонных конструкций приемных колодцев с гидрозатвором

  1. При применении бетонирования:
    • Для изготовления упрочнённого гидротехнического бетона с ускоренным темпом  набора прочности использовать добавку Дегидрол люкс марки 10-2 с расходом 4 л на 1 м3 бетонной смеси. Добавку Дегидрола люкс марки 10-2 вводить в миксер бетоновоз за 5 мин до выгрузки бетонной смеси.
    • При бетонировании при отрицательной температуре следует применять совместимую с Дегидролом противоморозную добавку Бетоноправ люкс марки 6. Ориентировочный расход Бетоноправа люкс марки 6 в литрах на 1 м3 бетонной смеси равен величине отрицательной температуры (мороза) в градусах Цельсия.
    • Перед каждым бетонированием контактирующие с заливаемой бетонной смесью поверхности (формируемых примыканий и особенно рабочих швов) должны быть очищены от грязи, пыли, мусора, а также слоя воды (если возможно).
    • При бетонировании бетонную смесь уплотнять с помощью вибраторов, обеспечивая монолитность бетона и его герметичное примыкание к стенам и ранее залитому бетону.
    • После схватывания бетонной смеси с добавкой уход не отличается от ухода за бетоном нормального твердения с учётом требований СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87).
    • Как правило, при 20°С на 7 сутки бетон набирает 100%-ную прочность. К дальнейшим работам рекомендуется приступать до набора бетоном высокой прочности.
  2. Стыки, рабочие швы бетонирования («холодные» швы) и иные примыкания, включая примыкания «нового» бетона к «старому», раскрыть путём нарезки по ним штрабы сечением 30х30 мм с помощью штрабореза, «болгарки» или иным способом. Если стеснённые условия не позволяют нарезать штрабу сечением 30х30 мм, то сечение штрабы пропорционально увеличивают, например до 40х40 мм. Подготовленные штрабы герметично заполнить Дегидролом люкс марки 5 «Ремонтная и проникающая гидроизоляция» заподлицо с примыкающей поверхностью. Расход 1,7 кг на 1 дм
    3     заполняемой штрабы или 1,53 кг на погонный метр для штрабы сечением 30х30 мм, или 2,72 кг на погонный метр для штрабы сечением 40х40 мм.

    Допускается вести гидроизоляцию и защиту рабочих швов на этапе бетонирования, а стыков сборных бетонных конструкций на этапе монтажа Дегидролом люкс марки 5 с добавкой Дегидрола люкс марки 20, как показано на схемах.

  3. Стык бетона с гильзой ввода коммуникаций раскрыть в виде круговой штрабы сечением 30х30 мм с помощью штрабореза, «болгарки» или иным способом. Если стеснённые условия не позволяют нарезать штрабу сечением 30х30 мм, то сечение штрабы пропорционально увеличивают, например до 40х40 мм. Подготовленные штрабы герметично заполнить Дегидролом люкс марки 5 «Ремонтная и проникающая гидроизоляция» заподлицо с примыкающей поверхностью. Расход 1,7 кг на 1 дм3  заполняемой штрабы или 1,53 кг на погонный метр для штрабы сечением 30х30 мм, или 2,72 кг на погонный метр для штрабы сечением 40х40 мм.
  4. Стыки гильзы с коммуникациями (трубами, кабелями) расчистить на глубину как минимум в два раза больше, чем зазор между гильзой и коммуникациями. Типовое расчищаемое сечение: глубина 80 мм, ширина 40 мм. Расчищенный участок в гильзе вокруг коммуникаций последовательно герметично заполнить Дегидролом люкс марки 7 и Дегидролом люкс марки 5. Сначала внутрь нанести Дегидрол люкс марки 7 (расход 1,5 кг на 1 дм3 заполняемой полости или 2,4 кг на погонный метр для слоя материала сечением 40х40 мм), оставив снаружи паз с глубиной не меньше величины зазора между гильзой и коммуникациями. Финишную заделку оставленного снаружи свободного паза выполнить заподлицо с прилегающей поверхностью Дегидролом люкс марки 5 (расход 1,7 кг на 1 дм
    3     заполняемой полости или 2,72 кг на погонный метр для слоя материала сечением 40х40 мм)
  5. После замоноличивания поверхность бетона обработать Дегидролом люкс марки 3  с  расходом 1,2 кг/м2.
  6. Снаружи колодца бетонные конструкции обработать Контацидом марки 3 с расходом 0,2 л на 1 м2, использовать рабочий раствор 1:3.
Поделиться статьёй

Стремянка ЛС-1 для колодцев серия 3.

902-8

Стандартные стальные сварные вертикальные лестницы-СТРЕМЯНКИ марки ЛС-1 для канализационных и водопроводных колодцев по чертежам типовой серии 3.902-8 «Колодцы с гидравлическим затвором».

Колодцы с гидравлическим затвором по серии 3.902-8 применяются на наружных сетях и коллекторах промливневой канализации и горячей воды производственного водопровода с диаметром труб от 50 до 1600 мм нефтеперерабатывающих и нефтехимических предприятий.

Пермская производственная компания «ГРАН-Стиль» осуществляет изготовление на заказ и доставку в любой регион России, Белоруссии и Казахстана (стран ЕАЭС) стальных лестниц-стремянок

Размеры стальной лестницы-стремянки ЛС-1
  • Ширина лестницы-стремянки — 500 мм
  • Высота (длина) лестницы — 2100 мм
  • Вес (масса) стремянки — 26,0 кг

Конструкция вертикальной лестницы-стремянки ЛС-1
  • Вертикальные стойки-тетивы длиной 2100 мм (2 шт. ) — из стальных равнополочных горячекатаных уголков сечением 50×5 мм по ГОСТ 8509.
  • Круглые ступени-перекладины диаметром 18 мм — круглый стальной пруток длиной 485 мм по ГОСТ 2590 (пруток 18×485-А240С по ГОСТ 34028 класса A-I по ГОСТ 5781)
  • Длина ступеней (расстояние между стойками) — 400 мм
  • Количество ступеней — 7 шт.
  • Высота ступени — 300 мм

Сварка вертикальных стоек со ступенями осуществляется нахлесточными швами Н1-Рш по ГОСТ 14098, ГОСТ 5264 (ручная дуговая сварка) или Н1-Мш по ГОСТ 14098, ГОСТ 14771 (дуговая сварка в защитном газе).

Стальные лестницы-стремянки марки ЛС-1, изготовленные по чертежам 3.902-8-13 серии 3.902-8, применяются для спуска внутрь монолитных прямоугольных бетонных колодцев с высотой монолитной рабочей части h = 2200 мм типов Б-6 (размер в плане 1000×1300 мм), В-6 (размер в плане 1700×1300 мм) или Г-6 (размер в плане 1300×1300 мм), установленных на наружных канализационных сетях с диаметром труб Dy = 600 мм (см. листы 1 и 3 серии 3.902-8).

Установка лестниц-стремянок в колодцах

Стремянки марки ЛС-1 устанавливаются на внутренней поверхности стен монолитной рабочей части колодца в соответствии с требованиями п. 6.3.4 СП 32.13330.2012 «Канализация. Наружные сети и сооружения» (актуализированная редакция СНиП 2.04.03-85).

Крепление верхней части стремянок осуществляется с помощью пары кронштейнов из стальных горячекатаных уголков сечением 50×5 мм по ГОСТ 8509 на расстоянии 200 мм от плиты перекрытия и на расстоянии 200 мм от стены. Кронштейны привариваются к закладным деталям длиной 80 мм с поперечным сечением в виде швеллера высотой 160 мм толщиной 5 мм с полками шириной 100 мм.

Низ стремянок замоноличивается на высоту 150 мм (см. лист 13 серии 3.902-8).

Материалы, применяемые для изготовления стремянок

При изготовлении лестниц-стремянок ЛС используется сертифицированный горячекатаный металлопрокат по ГОСТ 535 и ГОСТ 5781 из углеродистых сталей марок

Защита стальных лестниц-стремянок от коррозии

осуществляется с учетом рекомендаций раздела 9 (приложение Ц) свода правил СП 28. 13330.2017 (актуализированная редакция СНиП 2.03.11-85)

В качестве антикоррозионной защиты наносится один, два или три слоя каменноугольного лака по ГОСТ 1709 (или битумного лака БТ-577 по ГОСТ 5631).

Толщина лакокрасочного покрытия от 20 до 90 мкм.

Типы колодцев для наружной канализации

Важной составляющей частью любой наружной системы канализации являются колодцы. Конструкция действительно похожа на колодец и представляет из себя вертикальный цилиндр, монтируемый в грунт. В зависимости от назначения канализационный колодец может быть изготовлен из пластика, стекловолокна, стали или железобетона. Для индивидуальных автономных систем канализации в основном используются колодцы из пластика. Городские и промышленные организации до сих пор часто применяют железобетон.

В одной системе автономной канализации могут быть установлены несколько разных типов колодцев — например, поворотный, накопительный и фильтрующий. Часто выбранный колодец «по совместительству» выполняет сразу несколько функций, так как некоторые типы колодцев друг от друга отличаются лишь частично. Многие канализационные колодцы оборудованы обратным клапаном, гидрозатвором или иным устройством для предотвращения обратного хода стоков. Требования к колодцам наружной канализации изложены в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

1. Накопительный колодец

Накопительный колодец может называться по разному: водоприемный кололодец, КНС (канализационная насосная станция), водоотводящая станция. Задача канализационного колодца — собирать очищенные или неочищенные хозяйственно-бытовые стоки из одного или разных источников, которые затем будут отведены дренажным насосом к месту сброса или очистки.

Накопительный колодец используется в ситуации, если по каким-то причинам самотечная канализация не может отвести очищенные стоки с участка. Чаще всего это происходит из-за необходимости повышения уровня трубы, тогда как для самотечной системы отводящая канализационная труба должна все время идти под уклон.

накопительный колодец с дренажным насосом

Использование насоса делает энергонезависимую канализацию зависимой от источника электричества, что можно считать недостатком, если у Вас установлен анаэробный септик. Зато дренажный насос может без проблем поднять и отвести собранные в колодце воду на десятки метров по горизонтальной трубе без уклонов к удобному месту сброса, что не получиться сделать при самотечном отведении.

Канализационные насосные станции используются в системах водоотведения-канализации очень активно, поэтому существуют разные варианты исполнения КНС: с запорной арматурой, вынесенной в отдельный небольшой колодец; с двумя подземными колодцами для увеличения общего объема КНС; с сухой камерой для дренажных насосов. КНС с горизонтальным корпусом используется в ситуации с неравномерным поступлением стоков и частыми залповыми сбросами.

2. Фильтрующий колодец

Фильтрующий (поглощающий) колодец отводит очищенные стоки из аэробной УГБО и частично очищенные стоки из септика в водопроницаемый песчаный грунт. Конструктивно это цилиндр без дна, содержащий слои крупнозернистого песка и щебня. Поступающие в колодец стоки проходят через засыпку колодца и фильтруются в естественный песчаный грунт, где их дополнительно очищают аэробные и прочие почвенные бактерии.

фильтрующий (поглощающий) колодец

Своей простотой данный вариант является лучшим решением проблемы утилизации не полностью очищенных стоков из анаэробного септика. Фильтрующий колодец во много раз компактнее, проще и дешевле, чем огромное поле фильтрации. Основным условием для установки фильтрующего колодца является песчаный грунт и низкий уровень грунтовых вод. Фильтрующий колодец можно делать из простых и недорогих материалов, так как в данной ситуации нет требований к полной герметичности корпуса.

3. Смотровой колодец

Смотровые (ревизионные) колодцы относятся к сервисно-технологическим элементам автономной канализации, которые помогают содержать систему очистки стоков в порядке. Задача ревизионного колодца не собирать или отводить сточные воды, а обеспечить оперативный контроль за рабочим состоянием канализационных труб и помочь в их прочистке. В основном смотровые колодцы ставятся в точках поворота трубы, где чаще всего происходят засоры из-за снижения скорости потока и увеличения сопротивления потоку, а также на протяженных прямолинейных участках.

смотровой колодец

В отличие от колодцев других типов, смотровые могут иметь очень разные размеры: диаметр от 340-460 мм — только для осмотра труб, диаметр 800-1500 мм — чтобы в колодец мог спуститься специалист для проведения осмотра или прочистки. В зависимости от диаметра канализационной трубы смотровые колодцы устанавливаются на расстоянии от 15 м до 300 м друг от друга.

4. Поворотный колодец

Поворотный или узловой колодец используется на участке канализационной магистрали, где трубопровод поворачивает или разветвляется на несколько веток. Как известно, по возможности рекомендуется делать канализационные трубы максимально прямыми, чтобы снизить риск засора. Необходимость поворота трубы может возникнуть только в исключительных случаях, когда надо обойти препятствие на участке или под землей. Разветвление чаще всего содержит 2 или 3 отвода от основной трубы. Отводы могут располагаться под неострыми и прямыми углами к основной трубе. Прямые углы использовать не рекомендуется, так как сопротивление движению потока на повороте в 90 градусов резко возрастает. Поворотный колодец можно по совместительству использовать как смотровой.

поворотный колодец

5. Перепадный колодец

Перепадный колодец применяется на загородном участке со сложным неровным рельефом, а также на ровных, но крутых слонах. В условиях значительного колебания высоты поверхности земли в пределах небольшой площади участка может не хватить горизонтального расстояния, чтобы обеспечить нужный уклон отводящей трубы. В этом случае две трубы — подводящая и отводящая — на разной высоте присоединяются к перепадному колодцу. Вертикальное расстояние между трубами определяется перепадом высоты поверхности земли и может составлять от десятком сантиметров до несколько метров. В плане место соединения труб через колодец будет занимать совсем небольшую площадь.

перепадный колодец

Перепадный колодец может выполнять функции смотрового и поворотного колодцев. Иногда перепадный колодец используется для снижения или увеличения скорости потока. При этом устройство колодца для замедления стоков может быть сложным — многоступенчатым, шахтного или каскадного типа. Для ускорения стоков на слишком медленном участке используются быстротоки — короткие участки трубы, имеющие большой уклон.

6. Распределительный колодец

Распределительный колодец используется в ливневой канализации. К колодцу подсоединяется одна входящая труба и две выходящие. Выходящие трубы расположены на разных уровнях. Благодаря этой разнице из колодца в трубы выходят стоки разной плотности и загрязненности, то есть происходит простой процесс сепарации плотных взвешенных загрязнений. Наличие распределительного колодца может помочь уменьшить производительность очистных сооружений и, соответственно, их стоимость, так как более чистая вода будет уходить через верхнюю трубу сразу на слив, не попадая в систему очистки и не загружая ее.

распределительный колодец

7. Водомерный колодец

В водомерном колодце устанавливается оборудование, с помощью которого измеряются различные параметры, важные для поддержания оптимальной работы систем водоотведения. Колодец может играть роль дополнительного смотрового.

Лучший материал для канализационных колодцев

Мы перечислили основные типы канализационных колодцев. В соответствии с важностью решаемой задачи корпус колодца может быть сделан из различных материалов, вплоть до самых простых подручных. Для надежной работы наружной канализации надо использовать прочные и герметичные фирменные изделия, сделанные из пластика или армированного стекловолокна. Допустимы конструкции из бетона, но этот материал менее устойчив к коррозии, чем пластик, и не обеспечивает герметичность. Доставка и монтаж тяжелых бетонных колец и круглых перекрытий с отверстиями на загородный участок потребует значительных усилий и расходов. Сварные металлические конструкции дороги и также уступают пластику по антикоррозийным свойствам.

Специалисты рекомендуют канализационные колодцы из пластика. Некоторые фирмы-изготовители могут предложить пластиковые колодцы на заказ по Вашим размерам — современное производство это позволяет. Благодаря прочности, легкости, герметичности и устойчивости пластика к коррозии, Вы получаете функциональное и очень долговечное изделие.

Популярные модели

АСТРА 3
  • Проживание: 3 чел.
  • Производительность: 0,6 м 3
  • Вес: 120 кг
77000 р. 65450 р.
АСТРА 5
  • Проживание: 5 чел.
  • Производительность: 1,0 м 3
  • Вес: 250 кг
94000 р. 79900 р.
АСТРА 5 миди
  • Проживание: 5 чел.
  • Производительность: 1,0 м 3
  • Вес: 225 кг
96300 р. 81855 р.
АСТРА 5 лонг
  • Проживание: 5 чел.
  • Производительность: 1,0 м 3
  • Вес: 285 кг
120000 р. 102000 р.

Стремянка ЛС.1 H=2100 Лестница (7 ступеней) для колодцев с гидрозатвором серии 3.902-8

Стандартные стальные сварные вертикальные лестницы-Стремянки марки ЛС-1 для канализационных и водопроводных колодцев по чертежам типовой серии 3.902-8 «Колодцы с гидравлическим затвором».

Колодцы с гидравлическим затвором по серии 3.902-8 применяются на наружных сетях и коллекторах промливневой канализации и горячей воды производственного водопровода с диаметром труб от 50 до 1600 мм нефтеперерабатывающих и нефтехимических предприятий.

Пермская производственная компания «ГРАН-Стиль» осуществляет изготовление на заказ и доставку в любой регион России, Белоруссии и Казахстана (стран ЕАЭС) стальных лестниц-стремянок

Размеры стальной лестницы-стремянки ЛС-1

Ширина лестницы-стремянки — 500 мм
Высота (длина) лестницы — 2100 мм
Вес (масса) стремянки — 26,0 кг
Конструкция вертикальной лестницы-стремянки ЛС-1

Вертикальные стойки-тетивы длиной 2100 мм (2 шт.) — из стальных равнополочных горячекатаных уголков сечением 50×5 мм по ГОСТ 8509.
Круглые ступени-перекладины диаметром 18 мм — круглый стальной пруток длиной 485 мм по ГОСТ 2590 (пруток 18×485-А240С по ГОСТ 34028 класса A-I по ГОСТ 5781)
Длина ступеней (расстояние между стойками) — 400 мм
Количество ступеней — 7 шт.
Высота ступени — 300 мм
Сварка вертикальных стоек со ступенями осуществляется нахлесточными швами Н1-Рш по ГОСТ 14098, ГОСТ 5264 (ручная дуговая сварка) или Н1-Мш по ГОСТ 14098, ГОСТ 14771 (дуговая сварка в защитном газе).

Стальные лестницы-стремянки марки ЛС-1, изготовленные по чертежам 3.902-8-13 серии 3.902-8, применяются для спуска внутрь монолитных прямоугольных бетонных колодцев с высотой монолитной рабочей части h = 2200 мм типов Б-6 (размер в плане 1000×1300 мм), В-6 (размер в плане 1700×1300 мм) или Г-6 (размер в плане 1300×1300 мм), установленных на наружных канализационных сетях с диаметром труб Dy = 600 мм (см. листы 1 и 3 серии 3.902-8).

Установка лестниц-стремянок в колодцах

Стремянки марки ЛС-1 устанавливаются на внутренней поверхности стен монолитной рабочей части колодца в соответствии с требованиями п. 6.3.4 СП 32.13330.2012 «Канализация. Наружные сети и сооружения» (актуализированная редакция СНиП 2.04.03-85).

Крепление верхней части стремянок осуществляется с помощью пары кронштейнов из стальных горячекатаных уголков сечением 50×5 мм по ГОСТ 8509 на расстоянии 200 мм от плиты перекрытия и на расстоянии 200 мм от стены. Кронштейны привариваются к закладным деталям длиной 80 мм с поперечным сечением в виде швеллера высотой 160 мм толщиной 5 мм с полками шириной 100 мм.

Низ стремянок замоноличивается на высоту 150 мм (см. лист 13 серии 3.902-8).

Материалы, применяемые для изготовления стремянок

При изготовлении лестниц-стремянок ЛС используется сертифицированный горячекатаный металлопрокат по ГОСТ 535 и ГОСТ 5781 из углеродистых сталей марок

Ст3кп по ГОСТ 380 (класса прочности С235 по ГОСТ 27772),
Ст3пс по ГОСТ 380 (класса С245 по ГОСТ 27772) или
Ст3сп5 по ГОСТ 380 (класса С255 по ГОСТ 27772).
Защита стальных лестниц-стремянок от коррозии

осуществляется с учетом рекомендаций раздела 9 (приложение Ц) свода правил СП 28.13330.2017 (актуализированная редакция СНиП 2.03.11-85)

В качестве антикоррозионной защиты наносится один, два или три слоя каменноугольного лака по ГОСТ 1709 (или битумного лака БТ-577 по ГОСТ 5631).

Толщина лакокрасочного покрытия от 20 до 90 мкм.

Гидрозатворы с резинокордными оболочками (пневмозаглушки)

Гидрозатворы с резинокордными оболочками служат для оперативного перекрытия трубопроводов диаметром от 65 до 1800 мм, при проведении ремонтно-восстановительных и пусконаладочных работ на водопроводных, канализационных и тепловых сетях.

Гидрозатвор (герметизатор ПЗУ) представляет собой эластичную оболочку, армированную высокопрочным кордом, содержащую цилиндрическую, две торцевые части и вентиль для подачи сжатого воздуха. Раздувание оболочки гидрозатвора осуществляется путем подачи в нее сжатого воздуха от компрессора или баллона. Гидрозатворы могут устанавливаться через колодцы или специальные операционные отверстия в трубах и работают при температуре перекачиваемой по трубопроводу жидкости от 0° до 90°С. Для эксплуатации на канализационных сетях нефтехимических предприятий изготавливаются гидрозатворы в маслобензостойком исполнении.

Конструкция и технология изготовления гидрозатворов запатентованы.

Гидрозатворы выпускаются по ТУ 2527-004-23770232-2004.

Каталог продукции.pdf







Гидрозатвор



Отключаемый участок



Пневмопровод

Схема отключения поврежденного участка трубопровода

Марки и характеристики гидрозатворов (пневмозаглушек)



Марка гидрозатвора

Диаметр перекрываемых труб, мм

Давление воды, удерживаемое гидрозатвором в трубе максимального диаметра, МПа

Номинальное давление воздуха в оболочке гидрозатвора, МПа

Размеры оболочки гидрозатвора в свободном состоянии, (диаметр/длина), мм



ГМ-1

65 – 120

0,60

1

60/200

Гидрозатвор ГМ-1

Диаметр перекрываемых труб, мм

65 – 120

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,60

Номинальное давление воздуха в оболочке гидрозатвора, МПа

1

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

60/200

Купить:

Добавить комментарий

В корзину

Подробнее

ГМ-22

100 – 200

0,45

1

95/420

Гидрозатвор ГМ-22

Диаметр перекрываемых труб, мм

100 – 200

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,45

Номинальное давление воздуха в оболочке гидрозатвора, МПа

1

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

95/420

Купить:

Добавить комментарий

В корзину

Подробнее

ГМ-3

200 – 360

0,20

0,60

186/500

Гидрозатвор ГМ-3

Диаметр перекрываемых труб, мм

200 – 360

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,20

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,60

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

186/500

Купить:

Добавить комментарий

В корзину

Подробнее

ГС-1

300 – 500

0,15

0,50

280/700

Гидрозатвор ГС-1

Диаметр перекрываемых труб, мм

300 – 500

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,15

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,50

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

280/700

Купить:

Добавить комментарий

В корзину

Подробнее

ГС-11

450 – 700

0,07

0,40

430/730

Гидрозатвор ГС-11

Диаметр перекрываемых труб, мм

450 – 700

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,07

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,40

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

430/730

Купить:

Добавить комментарий

В корзину

Подробнее

ГС-21

600 – 800

0,12

0,43

580/900

Гидрозатвор ГС-21

Диаметр перекрываемых труб, мм

600 – 800

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,12

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,43

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

580/900

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-11

600 – 1000

0,03

0,30

580/900

Гидрозатвор ГБ-11

Диаметр перекрываемых труб, мм

600 – 1000

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,03

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,30

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

580/900

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-12

600 – 1000

0,04

0,40

580/900

Гидрозатвор ГБ-12

Диаметр перекрываемых труб, мм

600 – 1000

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,04

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,40

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

580/900

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-13

600 – 1000

0,10

0,30

580/1400

Гидрозатвор ГБ-13

Диаметр перекрываемых труб, мм

600 – 1000

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,10

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,30

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

580/1400

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-14

600 – 1000

0,16

0,50

580/1400

Гидрозатвор ГБ-14

Диаметр перекрываемых труб, мм

600 – 1000

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,16

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,50

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

580/1400

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-21

800 – 1200

0,05

0,25

784/1270

Гидрозатвор ГБ-21

Диаметр перекрываемых труб, мм

800 – 1200

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,05

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,25

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

784/1270

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-22

800 – 1400

0,035

0,4

784/1270

Гидрозатвор ГБ-22

Диаметр перекрываемых труб, мм

800 – 1400

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,035

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,4

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

784/1270

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-23

800 – 1200

0,10

0,25

784/1770

Гидрозатвор ГБ-23

Диаметр перекрываемых труб, мм

800 – 1200

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,10

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,25

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

784/1770

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-24

800 – 1500

0,05

0,28

784/1770

Гидрозатвор ГБ-24

Диаметр перекрываемых труб, мм

800 – 1500

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,05

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,28

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

784/1770

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-25

1000 – 1500

0,05

0,28

975/1350

Гидрозатвор ГБ-25

Диаметр перекрываемых труб, мм

1000 – 1500

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,05

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,28

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

975/1350

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-26

1000 – 1600

0,03

0,3

975/1350

Гидрозатвор ГБ-26

Диаметр перекрываемых труб, мм

1000 – 1600

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,03

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,3

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

975/1350

Купить:

Добавить комментарий

В корзину

Подробнее

ГБ-27

1000 – 1800

0,03

0,23

975/1800

Гидрозатвор ГБ-27

Диаметр перекрываемых труб, мм

1000 – 1800

Удерживаемое давление воды, в трубе максимального диаметра, МПа

0,03

Номинальное давление воздуха в оболочке гидрозатвора, МПа

0,23

Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм

975/1800

Купить:

Добавить комментарий

В корзину

Подробнее

Номинальное давление воздуха в оболочках гидрозатворов определено из расчета обеспечения коэффициента запаса прочности оболочки не менее двукратного, в трубе максимального диаметра.

УПЛОТНИТЕЛЬНЫЙ КОЖУХ | American Ground Water Trust

SEALING WELL CASING

Эта статья, написанная American Ground Water Trust, была первоначально опубликована в AMERICAN WELL OWNER, 2002, номер 4] при правильной конструкции может стать безопасным и надежным источником питьевой воды. Существенным аспектом надлежащей конструкции скважины является герметизация пространства между обсадной колонной скважины и стороной пробуренной скважины (называемой кольцевым пространством скважины).Обсадная труба также должна иметь защищенный от паразитов вентилируемый колпачок и проникать в землю не менее чем на 20 футов. Если присутствует коренная порода, обсадная колонна должна быть пробурена в неответренной породе не менее чем на 5 футов. Поскольку правила строительства колодцев различаются от штата к штату, домовладельцы должны проконсультироваться с местными властями (например, с советами по водозаборникам штата, департаментами здравоохранения или агентствами по охране окружающей среды на уровне штата), чтобы определить конкретные правила, применимые к колодцам с питьевой водой для бытовых нужд.

В открытом состоянии кольцевое пространство скважины могло бы обеспечить прямой путь от поверхности к грунтовым водам внизу со значительно более высокой скоростью по сравнению с инфильтрацией через ненарушенную почву.Если естественный процесс очистки, происходящий во время инфильтрации, прерывается через кольцевое пространство, бактерии и другие загрязнители могут попадать в грунтовые воды.

Надлежащее уплотнение обсадной трубы скважины включает заполнение кольцевого пространства материалом, который не позволит воде стекать по стенке обсадной трубы. Процесс заполнения затрубного пространства называется цементацией. Затирка обычно включает закачку цемента и / или бентонита в кольцевое пространство, начиная с нижней части обсадной колонны и заполняя его обратно на поверхность.Запуск процесса цементирования на дне скважины снижает вероятность того, что воздух и вода будут захвачены в пространстве из-за условий «перекрытия» и засорения, которые обычно возникают в узких частях кольцевого пространства. Чтобы в кольцевом пространстве было достаточно места для приема раствора без высокой вероятности засорения или касания обсадной колонны стенки ствола скважины, диаметр буровой скважины должен быть на 4-8 дюймов больше, чем внешний диаметр обсадной трубы скважины.

Бентонит – это глина, которая расширяется при смешивании с водой.Во влажном состоянии его объем увеличивается примерно в 13 раз по сравнению с его объемом в сухом состоянии. Это качество позволяет ему плотно заполнять небольшие и неровные пространства между обсадной колонной и стенкой отверстия. При смешивании с цементом бентонитно-цементный раствор образует пластичное уплотнение, которое может поглощать небольшое движение обсадной колонны без образования трещин. Суспензия также более устойчива к вымыванию, чем простой бентонит, если зоны с высоким содержанием воды должны быть герметизированы. Цемент сам по себе имеет тенденцию к усадке при отверждении и может отрываться от стенок кольцевого пространства.Усадка особенно вероятна, если цемент “разбавлен” слишком большим количеством воды. Кроме того, цемент значительно нагревается при застывании, поэтому цементный раствор не рекомендуется использовать для обсадных труб колодцев из пластика или ПВХ.

Буровой шлам (обломки породы, выброшенные из скважины во время бурения) иногда используют в качестве засыпки затрубного пространства. Хотя буровой шлам обычно является очень мелкими частицами, из-за их состава, твердых поверхностей и формы они могут не упаковываться достаточно хорошо, чтобы обеспечить наилучшее уплотнение для скважины.Заполнение бурового отверстия может на начальном этапе стоить немного дороже, но это небольшая цена по сравнению с очисткой загрязненного колодца.

[© American Ground Water Trust. Эта статья может быть перепечатана в некоммерческих образовательных целях при условии, что она будет использована полностью и сделана ссылка на ее источник в виде статьи в журнале THE AMERICAN WELL OWNER, 2002, номер 4]

Что такое уплотнение колодца?

Ну-ну-ну. Что, черт возьми, такое уплотнение колодца? Уплотнения колодцев обычно используются в погружных насосах.В них интересно то, что существует довольно много разных комбинаций. Одно отверстие против двойного, сплошная или раздельная, но что именно это означает?

В этом блоге мы собираемся изучить, что такое уплотнение колодца и зачем оно вам нужно. Надеюсь, это поможет вам лучше понять их, чтобы вы могли выбрать тот, который лучше всего подходит для вас. Давай сделаем это.

Что такое уплотнение колодца?

Уплотнение колодца состоит из верхней и нижней пластины с резиновым уплотнением, расположенным посередине.Все уплотнение скважины удерживается вместе болтами, и когда эти болты затягиваются, они сжимают резиновую прокладку, заставляя ее создавать водонепроницаемое уплотнение по отношению к обсадной трубе скважины и отводной трубе. Уплотнение скважины размещается в верхней части обсадной колонны, при этом напорный патрубок проходит прямо через центр. Существуют болты, которые используются для стягивания двух половин вместе, заставляя резиновое уплотнение расширяться в направлении внутренней части обсадной трубы и наружной части нагнетательной трубы.

Герметизация скважины выполняет две основные функции: во-первых, она обеспечивает герметичное уплотнение, гарантирующее, что вода не загрязняет скважину, и, во-вторых, она выдерживает вес спускной трубы, погружного насоса и воды.

История

Несколько лет назад вокруг колодца были созданы колодцы, чтобы насосное оборудование можно было разместить рядом с колодцем, чтобы обеспечить доступ к его верху. Колодцы были очень грязными и легко загрязнялись поверхностными водами. Ямы для колодцев больше не используются, так как они были заменены безамбарными адаптерами, которые намного чище и проще в обслуживании.

Приложения

Уплотнения скважин обычно используются в тех случаях, когда устье скважины находится выше уровня земли, обычно на высоте от 12 до 24 дюймов над землей, и они обычно находятся в насосной станции.Если обсадная труба скважины находится выше уровня земли и находится в защищенной среде, вероятность загрязнения скважины исключена.

Если насос расположен вне помещения, рекомендуется установить насос на высоте 24 дюймов над уровнем земли для дополнительной защиты от затопления. Когда вы поднимаете корпус, вы сразу же исключаете возможность попадания грунтовых вод через уплотнение колодца или затопленный колодец. Это снижает вероятность загрязнения воды. Это также обеспечивает более легкий доступ к колодцу, если вам придется обслуживать насос в любой точке.

Сплошная и раздельная конструкция

Наличие уплотнений колодцев с разрезной пластиной позволяет подрядчику согнуть уплотнение, чтобы освободить его и вывести из обсадной колонны. Это облегчает их снятие с обсадной трубы скважины при обслуживании или ремонте насоса. Если уплотнение колодца представляет собой сплошную пластину, со временем может образоваться ржавчина, и уплотнение будет чрезвычайно трудно удалить.

Сплошные верхние пластины более предпочтительны с точки зрения прочности конструкции, и они действительно обеспечивают превосходное уплотнение по сравнению с конструкцией раздельных пластин, что делает сплошные верхние пластины пригодными для всех применений.В некоторых регионах мира требуется сплошная верхняя пластина, поэтому обязательно сверьтесь с кодами в вашем регионе, чтобы убедиться, что вы выбираете правильную печать.

Уплотнения для колодцев – не слишком сложный продукт, но существует множество факторов, которые определяют, какой именно из них вам действительно нужен. Понимание разницы между различными аспектами поможет упростить процесс выбора.

Важность надлежащего уплотнения скважины

Уплотнение колодца, также известное как санитарное уплотнение, является важным компонентом колодца с водой, который защищает колодец от загрязнения поверхностными водами и обеспечивает защиту верхней части колодца.Уплотнение состоит из смеси цемента, бентонита и песка, которая помещается для создания водонепроницаемого уплотнения в кольцевом пространстве между обсадной колонной и стенкой скважины.

Большинство государственных нормативов по скважинам содержат требования к минимальной глубине кольцевого уплотнения. Эти правила обычно содержат требования к минимальной глубине заделки для разных классов скважин. В Калифорнии, например, требуется, чтобы колодец системы общественного водоснабжения (PWS) имел минимальную глубину уплотнения 50 футов, в то время как в Теннесси требования включают как минимум 19 футов обсадной колонны и 10 футов уплотнения.

Минимальная глубина уплотнения, указанная в нормах, это всего лишь минимальная глубина. При определении фактической глубины заделки важно учитывать геологию ствола скважины. Трещины в коренных породах и скважины, отсортированные по нескольким водоносным горизонтам, могут привести к неадекватной герметизации, даже если она соответствует нормативным требованиям

Мы обнаружили, что многие проблемы качества воды, влияющие на скважины PWS, часто имеют компонент поверхностных вод, особенно в случаях нитратов и E.coli. Часто проникновение поверхностных вод можно отнести к неадекватной заглушке, которая, хотя и соответствует минимальным нормативным стандартам, не защищает скважину от проникновения поверхностных вод из-за ряда геологических факторов. Например, с нами проконсультировались по проблеме загрязнения E. Coli в нескольких скважинах PWS в вулканической коренной породе, и после изучения каротажных диаграмм мы определили, что 50-футовые уплотнения неадекватны из-за неглубоких зон потери циркуляции, обнаруженных во время бурения, которые мы неадекватно закрыли.Это позволило проникнуть в поверхностные воды, содержащие E. coli, из окружающих объектов с системами септического / выщелачивающего поля. В другом случае нитраты попали в скважину, пробуренную в трещиноватом граните, обзор каротажных диаграмм снова показал, что уплотнение, которое отвечало минимальным нормативным требованиям, не учитывало мелкие зоны трещин, которые простирались до 70 футов ниже поверхности земли и допускали проникновение нитратов, затронутых. поверхностная вода в колодец. В любом из этих случаев адекватное уплотнение могло быть установлено на основе геологической информации, доступной во время бурения, но было принято решение не использовать имеющуюся информацию и просто установить минимально приемлемое уплотнение в соответствии с правилами.

Неадекватное уплотнение, приводящее к ухудшению качества воды в скважине, может быть очень дорогостоящим с точки зрения необходимой очистки воды, подвергшейся воздействию, или бурения новой, правильно построенной скважины. Наша философия заключается в том, что лучше всего сначала построить скважину должным образом, а это обычно означает иметь как адекватный геологический каротаж скважины, так и геофизический каротаж.

СохранитьСохранитьСохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

Герметизация неиспользуемых скважин: Программа управления скважинами

Руководство домовладельцев из Миннесоты по герметизации неиспользуемых колодцев.

Где бы вы ни жили в Миннесоте – в Нортвуде, на ферме, в маленьком городке или большом городе – на вашей территории может быть один или несколько колодцев. Колодец мог быть основным источником воды в вашем доме до того, как стала доступна городская вода, или она была установлена ​​для обслуживания второстепенных зданий и сараев, или использовалась для полива газонов или садов.

Реальность такова. . . колодцы не вечны.

Скважины больше не используются по разным причинам:
  • Недостаточно воды.
  • Необходим ремонт.
  • Загрязнен.
  • Просто «потеряно» или брошено, когда собственность перешла из рук в руки.
  • Изменение землепользования.
  • Подключено к коммунальной системе водоснабжения.

Каждый неиспользуемый колодец, который не закрыт должным образом, представляет угрозу безопасности, здоровью и окружающей среде для вашей семьи и общества, а также потенциальный правовой риск. домовладельцу.

Физическая безопасность

Дети и мелкие животные могут легко упасть в незащищенный открытый колодец.Также несчастные случаи могут произойти, когда оборудование неожиданно проезжает по разрушающемуся колодцу или колодцу.

Здоровье и окружающая среда

Неиспользуемый колодец может действовать как дренаж, позволяя стокам поверхностных вод, загрязненной воде или неправильно утилизированным отходам попадать прямо в источники питьевой воды. Когда это происходит, под угрозой оказывается качество воды для всех – для городских колодцев, соседних колодцев и даже для вашего текущего колодца. Поэтому домовладельцам рекомендуется ежегодно проверять воду.Для получения дополнительной информации посетите: Руководство владельца Wells.

Юридическая ответственность

Рассмотрите вопрос об ответственности и ответственности, если будет доказано, что старый колодец на вашем участке является каналом для загрязняющих веществ, которые достигают источника питьевой воды для соседей или вашего города. Продаете свою недвижимость? Вы должны предоставить покупателю заявление о раскрытии информации до подписания договора купли-продажи. В заявлении указывается расположение, количество скважин, а также используется скважина или нет.Для получения дополнительной информации о раскрытии скважин посетите: Что следует знать о скважинах при передаче собственности.

Перейти> наверх.

Как найти колодец

1. Осмотрите свою собственность

Если ваш дом был построен до того, как стало доступно водоснабжение, в собственности может быть один или несколько колодцев. Колодцы могут располагаться как внутри, так и снаружи здания.

В помещении ищет:
  • Стеклоблок или бетонная накладка на внешней ступеньке.
  • Колодцы часто располагаются в небольшом помещении в подвале, часто под наружными бетонными ступенями.
  • Труба торчит из пола в подвале или бетонный участок в полу, где находился колодец.
На улице ищет:
  • Низкое место или углубление в земле.
  • Крышка или люк из металла, дерева или бетона.
  • Участки, которые остаются влажными, могут быть вызваны негерметичным проточным колодцем.
  • Ветряная мельница, старый сарай или колодец, или старый насос.
  • Вырытые колодцы обычно выглядят как кольцо диаметром от 1 до нескольких футов, сделанное из бетона, плитки, кирпича или камней.
  • Трубы шириной от 1 до 8 дюймов над, на или под поверхностью могут указывать на колодец (канализационные линии или септические системы также могут иметь аналогичные трубы, если вы не уверены, исследуйте дальше).

2. Интернет-ресурсы

  • Миннесотский индекс скважин (MWI) содержит различную информацию по многим скважинам в Миннесоте.Чтобы узнать, какая информация доступна по вашей скважине, посетите: Minnesota Well Index.
  • Свидетельство о раскрытии скважины содержит такую ​​информацию, как местоположение, количество и статус скважин. на собственности. Чтобы узнать, какая информация доступна по вашей скважине, посетите: Поиск сертификатов о раскрытии скважин.

3. Прочие ресурсы

  • Старые фотографии, бывшие владельцы или давние жители могут знать о ветряных мельницах, домах или зданиях, которых больше нет.
  • Записи о собственности города, поселка, округа и штата.
  • Участковые бурильщики.
  • Старые чертежи страховки от пожара в местном историческом обществе.

Перейти> наверх.

После определения местоположения скважины определите ее использование

Хорошо в эксплуатации

Законы Миннесоты не требуют, чтобы колодец, который используется, был загерметизирован, за исключением случаев, когда колодец загрязняет грунтовые воды или может вызвать проблемы со здоровьем.

Неиспользуемая скважина

Если колодец не используется и не имеет разрешения на техническое обслуживание колодца или колодец представляет угрозу для здоровья или безопасности, закон Миннесоты требует, чтобы колодец был опломбирован. Если ваш колодец кажется заполненным или забитым, но вы узнаете, что он был неправильно запломбирован, домовладелец несет ответственность за то, чтобы колодец был должным образом опломбирован подрядчиком, имеющим лицензию MDH. Мнение: Well Disclosure – Что такое разрешение на техническое обслуживание? для получения информации о разрешении на обслуживание скважин

Что нужно знать о герметизации скважины

Контракт

Самое важное, что нужно знать о герметизации хорошо то, что вы не можете сделать это самостоятельно. Закон Миннесоты требует, чтобы скважина опломбировалась только подрядчиком, имеющим лицензию MDH. Список лицензированных подрядчиков в вашем регионе можно найти в Справочнике лицензированных и буровых подрядчиков или в разделе «Управление скважинами».

Затраты

Стоимость заделки колодца может значительно варьироваться.Доступ к скважине, особые геологические условия, мусор в скважине, глубина и диаметр скважины – все это факторы, которые может повлиять на стоимость герметизации колодца. Поэтому важно получить несколько оценок для сравнения затрат.

Если подрядчик уже на месте бурения новой скважины, затраты на герметизацию старой скважины часто могут быть меньше. То же самое верно, если группа домовладельцев или сообщества собираются вместе и заключают договор на одновременное закрытие нескольких колодцев.

Финансовая помощь

Различные гранты и / или программы долевого участия могут быть доступны через органы местного самоуправления или правительства штата. Ссуды под низкие проценты на строительство, ремонт и герметизацию колодцев также часто предлагаются через местных кредиторов домовладельцам, которые соответствуют требованиям по доходу и местоположению. Для получения таких грантов или ссуд часто требуется предварительное одобрение, поэтому перед заключением контракта необходимо принять меры для опечатывания скважины. Для получения дополнительной информации посетите: Герметизация колодцев и скважин.

Бухгалтерский учет

После полной герметизации подрядчик должен предоставить в MDH протокол герметизации скважины и бурения. Вы также получите копию этой записи. Храните эту запись вместе с другими записями о вашей собственности. Он документирует, что колодец должным образом опломбирован.

Перейти> наверх.

Вопросов?
Свяжитесь с отделом управления скважиной MDH
651-201-4600 или 800-383-9808
здоровья[email protected]

Министерство здравоохранения Миннесоты

Как закрыть неиспользуемую скважину

19 августа 2016 / в Бурение скважин / от Дженг

Когда дело доходит до бурения скважин, Applied Resource Management предлагает как коммерческие, так и бытовые услуги, которые включают много разных вещей в зависимости от потребностей клиента.

Одна из наших услуг – помочь нашим клиентам разобраться со скважинами, которые им больше не нужны. Если вам больше не нужен колодец, это не так просто, как уйти.Чтобы обеспечить долгосрочную защиту окружающей среды, нельзя просто заливать колодец цементом. Вместо этого он должен быть профессионально запечатан и заброшен.

Опасность заброшенной скважины

Неиспользуемый колодец представляет большую угрозу для грунтовых вод. Он обеспечивает прямой путь для загрязняющих веществ в подземные источники воды, и единственный способ остановить этот поток – это должным образом загерметизировать колодец. Есть и другие опасности, связанные с неиспользуемым колодцем: в него могут попасть дети и мелкие животные, могут произойти несчастные случаи, когда газонное оборудование или автомобили проезжают по нему, и могут возникнуть юридические проблемы, если выяснится, что ваш колодец загрязнил колодец. качество воды в вашем районе.

Чтобы обеспечить надлежащую и эффективную герметизацию вашего колодца, разумно нанять лицензированного специалиста по подземным водам для выполнения работы, например тех, кто работает в Applied Resource Management.

Как заделать скважину

Есть много шагов, чтобы правильно закрыть колодец, и каждый проект будет немного отличаться в зависимости от конкретной ситуации. Ниже приведены основные шаги, которые мы предпринимаем при приближении к проекту такого рода, которые должны дать вам представление о сложности процесса.

  1. Мы начинаем с обращения в местный отдел здравоохранения для получения разрешения на ликвидацию колодца. Затем мы заполняем разрешение, которое включает описание наших методов, а также материалов и оборудования, которые мы планируем использовать. Затем разрешение передается на утверждение в местный отдел здравоохранения.
  2. После утверждения разрешения мы можем начать процесс пломбирования. Первый шаг – удалить из колодца весь материал, такой как насос, труба, цилиндр насоса и электрический кабель.
  3. Затем мы измеряем глубину и диаметр колодца, а также статический уровень воды, то есть расстояние от поверхности почвы до уровня непкачиваемой воды в колодце. Мы также проверяем, нет ли на дне колодца посторонних материалов. В таком случае мы стараемся удалить их, прежде чем начинать герметизацию.
  4. После того, как колодец станет чистым и пустым, мы продезинфицируем колодец, следуя инструкциям, изложенным в Законе о строительстве колодцев Северной Каролины и как указано в разрешении, которое было подано и утверждено местным департаментом здравоохранения.
  5. Нашим последним шагом является заполнение Акта о ликвидации скважины, в котором описывается выполненная работа, которую мы отправляем в местный департамент здравоохранения и Департамент качества окружающей среды Северной Каролины. Это рекорд успешной герметизации вашей скважины, который доказывает, что вы – и компания Applied Resource Management – завершили процесс безопасным и законным образом.

Мы надеемся, что эта статья проливает свет на процесс отказа от колодца. Если на вашем участке есть неиспользуемый колодец и вы хотите его опечатать, обратитесь в Applied Resource Management прямо сейчас.Вместе мы позаботимся о том, чтобы работа была сделана «хорошо».

Заброшенных колодцев | Герметизация колодцев

Заброшенные или неиспользуемые колодцы представляют большую угрозу безопасности и качеству подземных водоносных горизонтов. Неиспользуемая скважина обеспечивает прямой путь для загрязняющих веществ и загрязняющих веществ в подземные водоносные горизонты, питающие рабочие скважины.

Колодцы должны быть должным образом опломбированы, когда они выводятся из эксплуатации, в соответствии с Кодексом штата Иллинойс, после 30 дней простоя. Многие домовладельцы не знают, что на их территории есть колодец, потому что колодец может быть закопан.Дома, построенные до середины 1960-х, могут иметь заглубленные колодцы, расположенные в колодцах, имеющие обнаженную обсадную трубу над уровнем земли или расположенные в подвальном помещении за пределами помещения, которые никогда не были герметизированы, когда был установлен муниципальный водопровод.

Лицензированные бурильщики могут заполнять и закрывать скважины в соответствии с законодательством штата Иллинойс. Домовладельцу разрешается опломбировать колодец только после того, как он предоставит окружному департаменту здравоохранения подробное объяснение в соответствии с Кодексом строительства водозаборных колодцев штата Иллинойс о том, как они планируют заделать колодец, получить разрешение на заделку колодца и одобрение министерства здравоохранения заклеить колодец.

Для герметизации скважины все трубопроводы и насосное оборудование удаляются из скважины и измеряется глубина скважины. Скважина герметизируется в соответствии с Кодексом строительства водозаборных скважин штата Иллинойс с использованием необходимых герметизирующих материалов и помещается в скважину в соответствии с геологическими формациями, в которые проникает скважина. Вот почему подрядчик, имеющий лицензию, обязательно закроет любые заброшенные скважины.

Для герметизации колодца требуется разрешение Министерства здравоохранения штата Иллинойс.Государственные и / или местные органы здравоохранения должны быть уведомлены по крайней мере за 48 часов до начала работ по запечатыванию. После завершения работ по пломбированию заполненный бланк пломбирования должен быть отправлен в окружной департамент здравоохранения или в центральный офис департамента в Спрингфилде.

Вы можете положиться на экспертов J.A. Schwall Well & Pump Service, Inc., чтобы надежно закрыть любую заброшенную скважину на вашей земле. Запишитесь на прием к нашей команде сегодня, позвонив нам по телефону 847-272-0534.

Вывод из эксплуатации водозаборной скважины – Департамент штата Нью-Йоркохраны окружающей среды

Во избежание загрязнения грунтовых вод и опасных условий грунта все скважины должны обслуживаться или должным образом выводиться из эксплуатации зарегистрированным бурильщиком штата Нью-Йорк. Хорошее обслуживание включает защиту от вандализма с помощью защитного кожуха и закрытой крышки колодца в хорошем состоянии или путем приваривания крышки на месте. Кроме того, обсадная труба скважины должна поддерживаться таким образом, чтобы предотвратить попадание поверхностной воды в обсадную трубу. На обсадной колонне или крышке следует указать идентификационные данные владельца скважины, и владелец скважины должен вести учет всех местоположений скважин.Техническое обслуживание также включает периодический осмотр скважины, по крайней мере, один раз в год. Если по какой-либо причине скважина не обслуживается, ее следует вывести из эксплуатации. Термин «отказ» расплывчат и может быть определен просто как пренебрежение. Поэтому думайте о выводе скважины из эксплуатации как о окончательном закрытии.

Процедура, подробно описанная ниже, обеспечит надлежащий вывод скважины из эксплуатации.

Когда активная скважина становится неактивной или выводится из эксплуатации, пожалуйста, заполните Отчет о закрытии водозаборной скважины и выводе из эксплуатации (PDF).

Примечание. Информацию о процедурах вывода из эксплуатации, связанных с проектами по реабилитации окружающей среды , см. В Политике вывода из эксплуатации скважин Отдела экологической реабилитации и мониторинга подземных вод (PDF).

  1. Местные и региональные правила
    Перед выводом скважины из эксплуатации следует связаться с муниципальными властями, чтобы определить, существуют ли местные правила в отношении этой деятельности. В графствах Кингс, Куинс, Нассау и Саффолк необходимо связаться с офисом DEC по региону 1 (631-444-0405) до вывода скважины из эксплуатации.
  2. Письменные записи
    Следует вести полные и точные письменные записи операций по выводу из эксплуатации. Регистрируемая информация должна включать исходный каротаж скважины и / или строительную запись, тип используемого цементного материала, объем использованного материала и метод помещения цементного материала в скважину. При выводе скважины из эксплуатации, отчет о таких действиях следует направить по адресу:
    Бюро управления водными ресурсами
    625 Бродвей
    Олбани, Нью-Йорк 12233-3508

    Записи о скважинах, выведенных из эксплуатации в графствах Кингс, Куинс, Нассау и Саффолк, должны быть отправлены в офис Района 1 (см. Раздел I выше).
  3. Устранение препятствий
    Удалите оборудование, материалы, мусор и препятствия, которые могут помешать герметизации колодца или бурения. Это может быть насосное оборудование, отводная труба, пакеры и т. Д.
  4. Дезинфекция
    Лунку следует продезинфицировать с помощью раствора гипохлорита кальция, такого как HTH, содержащего от 65% до 75% доступного хлора. Обычный бытовой отбеливатель может оказаться слишком слабым. Следует избегать продуктов из гипохлорита кальция, содержащих фунгициды, альгициды или другие дезинфицирующие средства.
  5. Кожух
    Для проверки глубины колодца следует провести соответствующие измерения. Обсадные трубы с открытым кольцевым пространством следует либо залить на место, либо удалить. Для извлечения обсадной колонны из обрушивающейся формации раствор следует перекачивать через трубу для отвода цементного раствора, чтобы во время ее удаления нижняя часть обсадной колонны оставалась погруженной в цементный раствор.
    1. Если обсадная труба заливается на месте, обсадная труба должна быть обрезана по крайней мере на 24 дюйма ниже уровня земли, где это практически возможно.Для колодцев, расположенных в здании, по завершении цементной заливки обсадная труба должна быть заполнена до уровня пола цементом не менее 12 дюймов. Обшивка должна быть обрезана не более чем на 3 дюйма от уровня пола. Для скважин, оканчивающихся в яме, обсадная труба должна быть обрезана не менее чем на двенадцать дюймов ниже уровня, установленного при заполнении ямы.
    2. После того, как раствор затвердеет, верхнюю часть корпуса следует закрыть и загерметизировать. Стальные кожухи следует герметизировать приварной стальной пластиной; Кожухи из ПВХ с прочно закрепленным колпачком из ПВХ.
  6. Отсортированные интервалы
    Часть (а) скважины, занимаемую экраном скважины, должна быть заполнена чистым песком или гравием (определяемым как относительно свободная от глины и органических веществ). Заполнение должно быть не менее проницаемым, чем формация, окружающая экран скважины, и выступать не более чем на три фута над верхом экрана.
  7. Заливка колодца
    Должен быть заполнен весь кожух, включая кольцевые пространства стояка между кожухами.Уплотнительные материалы должны обладать достаточной несущей способностью, чтобы предотвратить оседание и выдерживать транспортные или строительные нагрузки. Обратите внимание, что использование слишком большого количества бентонита в затирочной смеси может привести к чрезмерной усадке и растрескиванию.
    1. Смесь навозной жижи и перекачка – Когда используется бентонитовая суспензия, чистый цементный раствор или бетонный раствор, они должны быть помещены в скважину под давлением через трубу с внутренним диаметром не менее одного дюйма. В начале работы труба для дрожания помещается на дно колодца, чтобы избежать расслоения или растворения уплотнительных материалов.Труба для дрожания должна быть всегда погружена в жидкий раствор во время укладки жидкого раствора. Трубу для дрожания можно поднимать медленно по мере того, как раствор вводится в обсадную колонну или отверстие. Нанесение раствора следует производить непрерывно, пока раствор не появится в верхней части корпуса, после чего трубу можно удалить. Если во время заливки цементного раствора труба остается на дне колодца, снимите трубу до затвердевания раствора.
    2. Цементные растворы – Чистые цементные или бетонные растворы должны быть приготовлены путем добавления цемента или песка и цемента к рассчитанному необходимому объему чистой воды.Материал следует тщательно перемешать до тех пор, пока он не станет свободным от комков, а затем сразу же без промедления закачать в колодец.
    3. Крупнозернистый или гранулированный бентонит – Если используется крупнозернистый или гранулированный бентонит, его следует медленно заливать в верхнюю часть скважины, чтобы избежать закупоривания материала в обсадной колонне или стволе скважины. Гранулы или крупнозернистый бентонит следует помещать в колодец путем заливки с равномерной скоростью, не превышающей пятидесяти фунтов за пятиминутный интервал. Нельзя использовать мелкие частицы бентонита, которые скапливаются на дне транспортной тары.В скважину следует поместить рабочую трубу или утяжеленную спускную колонну, а высоту скопившегося закупоривающего материала следует измерять после того, как в скважину помещают каждые 50 фунтов бентонита. Если измерения показывают, что произошло перекрытие закупоривающего материала, рабочая труба, буровые штанги или другое утяжеленное устройство должны быть спущены в обсадную колонну, чтобы сломать мост. Операция закупоривания должна продолжаться до тех пор, пока бентонит не появится на поверхности. Затем в кожух следует налить воду, чтобы способствовать расширению бентонита выше статического уровня воды.
    4. Дополнительные рекомендации по герметизации колодцев или скважин из рыхлых материалов.
      1. Рекомендуется, чтобы часть колодца, прилегающая к рыхлому материалу, была заполнена бентонитовой жидкостью, бентонитовой жидкостью с высоким содержанием твердых частиц или чистым цементным раствором. Бетонный раствор лучше всего подходит для заделки швов в сухой части отверстия.
      2. Вырытый колодец диаметром 16 дюймов или более может быть загерметизирован путем заливки со скоростью, достаточной для полного заполнения колодца без перекрытия, с использованием:
        1. однородно смешанные сухой бентонитовый порошок или гранулированный бентонит и песок в соотношении одна часть бентонита на пять частей песка;
        2. чистые рыхлые материалы с проницаемостью 10-6 сантиметров в секунду и менее; или
        3. Затирка для бетона.
    5. Дополнительные рекомендации по герметизации скважин или скважин в горных породах – потеря циркуляции может возникнуть при герметизации скважины с коренной породой, которая пересекает трещины. Необходимо позаботиться о том, чтобы перекрыть или заделать трещины, чтобы предотвратить чрезмерную потерю раствора и обеспечить герметичность трещины. Может потребоваться применение методов предотвращения потери циркуляции. Любые материалы, добавленные в цементный или бентонитовый раствор для этой цели, не должны представлять опасности загрязнения грунтовых вод.Скважины, проходящие через кавернозные породы, могут потребовать установки моста в плотной породе над пустотой. Затем над мостом наносится раствор.
  8. Герметизирующая скважина
    Для текущих скважин целостность внешнего уплотнения обсадной колонны должна быть проверена до вывода скважины из эксплуатации. Чтобы проверить герметичность, колодец следует закрыть крышкой на одну неделю и проверить на наличие утечек вокруг внешней части обсадной колонны. В случае утечки внешняя поверхность обсадной колонны должна быть закрыта перед выводом скважины из эксплуатации.После устранения утечки внутренняя часть обсадной трубы должна быть залита раствором под давлением. DEC следует уведомить, если колодец невозможно опломбировать, как описано. В качестве альтернативы и в зависимости от напора кожух можно выдвинуть вверх до тех пор, пока вода не перестанет течь через верх. Для получения общей информации о проточных скважинах см. Справочник по проточным скважинам (PDF), опубликованный Департаментом качества окружающей среды штата Мичиган.
  9. Восстановление участка
    Ямы для колодцев следует засыпать чистым грунтом до установленной отметки.По завершении вывода скважины из эксплуатации, площадка должна быть восстановлена ​​до состояния, которое в разумных пределах приближается к первоначальному состоянию собственности до начала работ. Рабочая зона должна быть градуирована, чтобы соответствовать существующим контурам грунта. Все материалы, мусор, инструменты, оборудование, уплотнительные материалы, смазка или другие материалы, которые накопились на объекте, должны быть удалены и / или утилизированы надлежащим образом и в соответствии с законом.

ПРИМЕЧАНИЕ. Когда активная скважина становится неактивной или выводится из эксплуатации, пожалуйста, заполните отчет DEC о закрытии водозаборной скважины и выводе из эксплуатации (PDF).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
