Колодезная кладка: Колодцевая кладка стен из кирпича

Содержание

Колодцевая кирпичная кладка.


  Существует два основных типа кирпичной кладки стен: сплошная и облегчённая - колодцевая. Колодцевая кирпичная кладка находит своё применение в частном малоэтажном домостроении и в сравнении со сплошной обладает более лучшими теплосберегающими показателями.

Кирпичные стены, выложенные сплошной кладкой, особенно из полнотелого кирпича, не имеют высоких теплозащитных качеств. Поэтому для того, чтобы защитить строение от серьёзной зимней стужи, толщина стен зачастую выполняется в два кирпича - а это не слишком экономно. Наличие в стенах воздушной прослойки позволяет не только снизить расход материала (кирпича), но и повысить теплозащитные свойства строения. Для того, чтобы холодный воздух не проникал во внутреннюю прослойку, наружную стену следует обязательно отштукатурить, а внутренние стены облицевать теплоизоляционными плитами.

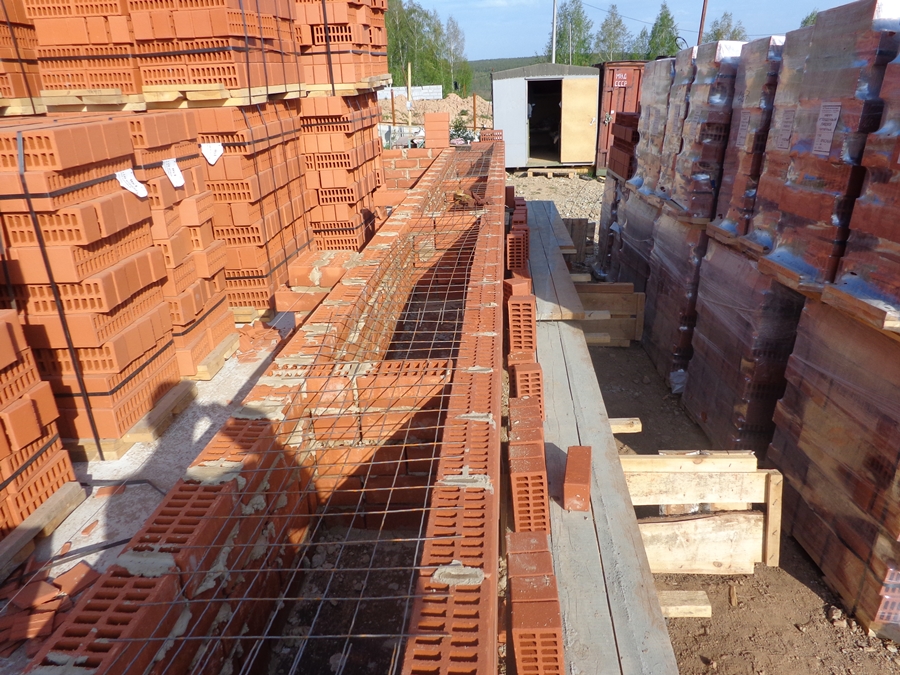

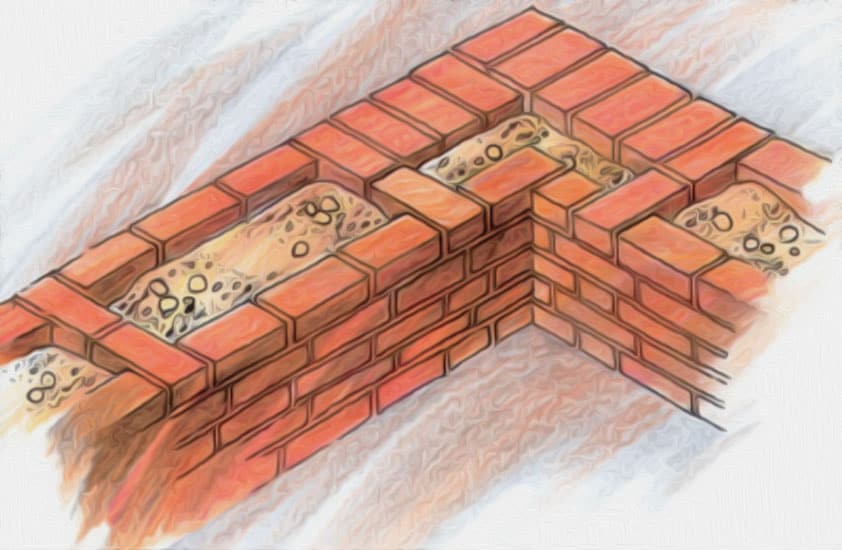

Облегчённая колодцевая кладка представляет

из себя расположенные друг от друга на расстоянии 14-37 см две стены в полкирпича. Расстояние между стенами зависит прежде всего от средней температуры в конкретном регионе в зимний период, но в любом случае этот промежуток заполняется утеплителем. Для того, чтобы прочность возведённых стен не пострадала, их между собой необходимо связывать.

Виды облегченной кладки кирпичных стен


Кирпичные стены между собой связываются двумя способами:

1. В промежутке между стенами через каждые 0,5-1 м возводятся диафрагмы, т. е. поперечные стены. Эти диафрагмы монтируются с некоторым зазором (2-3 см) по отношению к соседней стене. Данный зазор заливается раствором только в оконных и дверных проёмах, а в остальных случаях раствор в зазоры не заливается.

2. Создание связующих диафрагм из раствора и арматуры диаметром не менее шести мм. Стержни арматуры укладывают по внутреннему периметру стены через каждые 0,25-0,5 м. Концы арматуры ложатся в горизонтальные кладочные швы на глубины 8-10 см. Процесс монтажа арматуры производится следующим образом:

- в уже уложенном между стенами утеплителе делается бороздка глубиной четыре-пять см;
- эта бороздка заполняется слоем раствора толщиной в один см;
- арматурный стержень утапливается в растворе;
- во время укладки следующего ряда кирпичной стены ложится второй слой раствора.


● Зазоры между поперечными и продольными кирпичными стенами можно заполнить лёгким бетоном, шлакобетоном, засыпать мелким керамзитом или другим утеплителем. Если выбрать в качестве утеплителя шлак, то в целях предотвращения усадки утеплителя необходимо будет производить заливку известковым или известково-цементным раствором через каждые 0,5 м. Лёгкий бетон и сухие засыпки укладываются слоями не более 15 см с обязательным уплотнением.

• В качестве засыпки можно использоваться смесь опилок, песка и извести-пушонки в соотношении 2:2:1. Данная смесь также засыпается слоями не более 0,5 м с последующим штыкованием и "удобрением" густым известковым раствором.

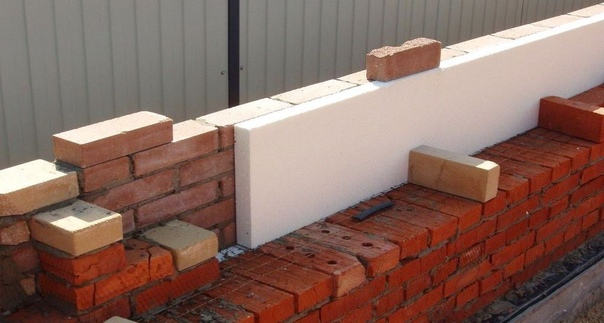

При колодезной кирпичной кладке часто используются плитные утеплители из минеральной ваты, лёгкого бетона, фибролита, арболита. Утеплитель монтируется при помощи полосок-фиксаторов к внутренним стенам. Фиксаторы вырезают из тех же плит утеплителя и устанавливаются враспор к утеплителю и наружной стене на расстоянии не более 0,5 м см друг от друга - таким образом между утеплителем и стеной получается воздушная прослойка. Для фиксации также используются битумные или синтетические связующие.

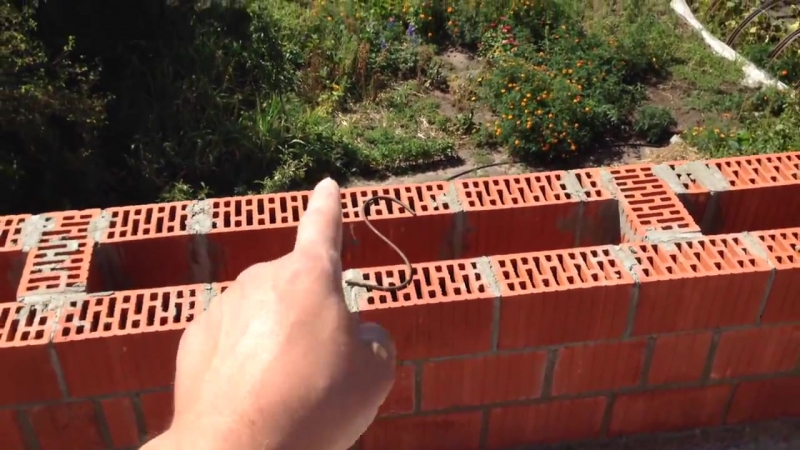

Удешевление кирпичной кладки? Колодцевая кладка, пилястры

Приветствую вас, мои Читатели и Зрители строительного Блога “Путь Домой”! Сегодня поговорим о возможности удешевление кирпичной кладки.

Расскажу о колодцевой кладке, пилястрах и многом другом.

Понятное дело, что абсолютно все разобрать мы не сможем, но как обычно я постараюсь акцентировать внимание на важных вещах. А все остальное, например, соответствующие документы, вы можете самостоятельно. Может даже сможете провести расчеты, если разберетесь во всем 🙂

Полный вопрос: Yuri Sarbaev/ Возведение кирпичных стен толщиной 250мм с пилястрами или колодцевая кладка для удовлетворения нормам по устойчивости и удешевления строительства. Экономическая целесообразность, особенности проектирования.

Основные моменты я, конечно же, покажу. Так как немногие видят картину целиком. Расчеты расчетами, но кроме теоретической части в любой строительной работе присутствует практика — присутствие человеческого фактора. А также есть другие нормативы, которым тоже надо следовать. Например, теплосопротивление, воздухопроницаемость, о которых мы тоже будем говорить.

В советское время очень много строили домов из так называемой колодцевой кладки. Это такая кладка, внутри которой имеются пустоты. Цель всего этого заключается в том, что устойчивость стены как элемента центрально сжатого и внецентренно сжатого очень сильно зависит от его толщины.

2:12 Колодцевая кладка
5:00 Коровники
8:12 Варианты “экономии”
9:33 Пилястры
12:00 Боковой удар
13:52 Нормативные документы
17:30 Человеческий фактор
18:54 Допуск при производстве общестроительных работ
20:55 Отклонение оси
22:35 Гибкость анкеров
25:49 СНиП по сейсмике
26:52 Тепловая защита
31:00 Устойчивость стены
35:50 Эффективность воздушной прослойки

Вопросы пользователей

37:08 Чем колодцевая кладка отличается от стены с вентзазором? Тоже самое внецентренное сжатие
37:35 Для гаража получается можно применить такие варианты стен?
38:47 Если нет условий возникновения конденсата в ограждающих конструкциях, оправдана ли экономия средств в применение пустотелого вместо полнотелого облицовочного кирпича в наружном слое?
39:10 Когда интересовался темой устойчивости стены, встретил в одном источнике сравнение фактической и расчетной устойчивости разных вариантов стен.

И в некоторых случаях они разнятся на порядок. Вывод: что устойчивость очень плохо поддается расчету. Ваше мнение? Это имеет место быть?
40:55 А как газосиликат себя поведет в такой конструкции?
42:58 Сейчас работаю над реконструкцией такого дома. Могу сказать, что это очень проблематичные стены...

С Уважением, Александр Терехов

Колодцевая кирпичная кладка - одно из решений удовлетворяющее нормам СНиП II-3-79 дополнение №3 “Строительная теплотехника”. Преимущества и недостатки колодцевой кладки. Технология колодцевой кирпичной кладки.

  • Главная
  • Полезные статьи
  • Колодцевая кирпичная кладка - одно из решений удовлетворяющее нормам СНиП II-3-79 дополнение №3 “Строительная теплотехника”. Преимущества и недостатки колодцевой кладки. Технология колодцевой кирпичной кладки.
24.12.2006

Колодцевая кирпичная кладка - одно из решений удовлетворяющее нормам СНиП II-3-79 дополнение №3 “Строительная теплотехника”.

Постоянный рост стоимости энергоресурсов вынуждает пересматривать нормы тепловой защиты домов. Это вызывает цепную реакцию – поиск проектными институтами новых технологий в производстве стеновых материалов, новых вариантов конструкции стены, удовлетворяющих всё возрастающим требованиям.
Если рассмотреть упрощённый, но отражающий основные зависимости, вариант формулы термического сопротивления
R=δ/λ,
где δ-толщина слоя, а λ-коэффициент теплопроводности этого слоя,
то становиться понятно у проектировщиков есть два пути решения этой проблемы:
  • Увеличение толщины наружной кирпичной стены.
  • Использование в конструкции кирпичной стены более эффективных, с точки зрения теплопроводности, материалов.

Увеличение толщины кирпичной стены.



Данный путь практически исчерпал себя. Для обеспечения норм СНиП 23-02-2003 "Тепловая защита зданий", например, стена из традиционного полнотелого кирпича, при строительстве в московском регионе, должна иметь толщину более 2-х метров. Строительство индивидуальных жилых домов с такой толщиной стены экономически не оправдано, т.
к. кроме увеличения расходов собственно на возведение кирпичной стены, многократно возрастут расходы на строительство фундамента.

Использование более эффективных материалов.



Для снижения коэффициента теплопроводности, производители повышают пустотность материала, выпуская щелевой кирпич. В кирпичной кладке пустоты становятся замкнутыми, воздух, находящийся в них, начинает  работать как эффективный теплоизолятор. Однако увеличение процента пустотности имеет свои разумные пределы, т.к. рост её свыше 50% начинает снижать капитальность здания. Дальнейшее повышения эффективности стеновых керамических материалов было достигнуто за счёт формирования пористости керамики. Такая продукция получила название поризованная керамика или другое её название тёплая керамика. Толщина стены из крупноформатных поризованных блоков, отвечающая современным нормам по теплопотерям, для московского региона – 64 см. Подробнее этот вид стеновой керамики освещён в статье Тёплая керамика.

Из вышесказанного может показаться, что для строительства стен жилых домов обычный полнотелый кирпич, а также щелевой кирпич становятся не пригодными, но это не совсем так. Как уже было сказано выше, одним из выходов является использование в конструкции более эффективных, с точки зрения теплопроводности, материалов. Таковыми собственно являются теплоизоляционные материалы. В результате чего были разработаны конструкции облегчённых кирпичных и каменных кладок. Один из этих видов – колодцевая кирпичная кладка и описывается в этой статье.



Преимущества колодцевой кирпичной кладки.

Недостатки колодцевой кирпичной кладки.

Технология колодцевой кирпичной кладки.

В последнее время колодцевая кирпичная кладка приобрела значительную популярность, в первую очередь благодаря своей экономичности. В зависимости от толщины несущей стены они различаются своей капитальностью и устойчивостью. Для повышения устойчивости колодцевой кирпичной кладки слои соединяются вертикальными диафрагмами, на уровне плит перекрытия и оконных проёмов устраиваются горизонтальные диафрагмы.

В зимний период значительно увеличивается относительная влажность материалов стен, возведённых с применением любой технологии, что приводит к заметному снижению термического сопротивления стены. Поэтому, обязательным условием проектирования колодцевых кладок является устройство вентиляционного зазора между слоем теплоизоляции и кладкой из лицевого кирпича. Минимальное его значение 10мм. Через вентиляционный зазор, в зимний период, происходит активное высыхание материалов стены. В нижнем и в верхнем рядах кладки для обеспечения конвекции воздуха в вентиляционном зазоре необходимо расчистить вертикальные швы.
Теплоизоляционные плиты крепят к несущей стене на монтажном клею и дополнительно распорными дюбелями. Предварительно, для повышения адгезии, поверхность стены обрабатывают грунтовкой.
Клей на теплоизоляционную плиту наносят при помощи зубчатого шпателя по всей площади плиты с отступлением от краёв 2-3 см и дополнительно точечно "куличами" не менее 5-ти точек на плиту. Излишки выступающего клея следует удалять.
Дополнительное крепление плит теплоизоляции распорными дюбелями выполняется после полного высыхания клеевого состава. Срок высыхания при температуре наружного воздуха 20 градусов и относительной влажности воздуха 65% составляет не менее 3-х суток.



Вариант 1.

Толщина несущей стены из полнотелого керамического кирпича - 25см.





  1. армирующая рамка из проволоки диаметром 4мм, класса Вр1.

Вертикальные диафрагмы необходимо устраивать на расстоянии не более чем 1170мм, армирование вертикальных диафрагм необходимо выполнять через каждые 6 рядов кладки. Горизонтальные диафрагмы устраиваются на уровне опирания плит перекрытия и под оконными проёмами, напуском тычковых кирпичей из внутреннего и наружного слоёв кладки. Под последними в швах кладки стен и по подстилающему слою цементного раствора укладываются арматурные связи в виде сварных сеток из проволоки класса Вр-1, диаметром не более 4мм, служащие одновременно и опорой кирпича в процессе устройства диафрагм.



Схема кирпичной колодцевой кладки, при толщине несущей стены 25см.
































Устройство горизонтальной диафрагмы в колодцевой кладке, при толщине несущей стены 25см.

  1. слой финишной шпаклёвки ГИПС-ГЛИМС.

  2. слой штукатурной смеси ГИПС-GS.

  3. полнотелый кирпич.

  4. стальной уголок.

  5. армирующая сетка из проволоки Вр-1, диаметром 4мм.

  6. лицевой кирпич.

  7. армирующая сетка из проволоки Вр-1, диаметром 4мм.

  8. слой теплоизоляции.

  9. грунтовочный слой и монтажный клеевой состав.

  10. слой звукоизоляции, толщиной 30-50мм.

  11. самонивелирующийся слой наливного пола ГЛИМС-SL, толщиной 20-30мм.
  12. слой подложки.

Схема кладки проёмов.














































Вариант 2.

Колодцевая кладка или трёхслойное ограждение. Толщина несущей кирпичной стены - 38см.



  1. лицевой кирпич

  2. кирпич полнотелый марки М100.

  3. армирующая рамка из проволоки диаметром 4мм, класса Вр1.

Вертикальные диафрагмы необходимо устраивать на расстоянии не более чем 1170мм, армирование вертикальных диафрагм необходимо выполнять через каждые 5 рядов кладки. Горизонтальные диафрагмы устраиваются на уровне опирания плит перекрытия, напуском тычковых кирпичей из внутреннего и наружного слоёв кладки. Под последними в швах кладки стен и по подстилающему слою цементного раствора укладываются арматурные связи в виде сварных сеток из проволоки класса Вр-1, диаметром не более 4мм, служащие одновременно и опорой кирпича в процессе устройства диафрагм.



Схема кирпичной колодцевой кладки, при толщине несущей стены 38см.





























Устройство горизонтальной диафрагмы в колодцевой кладке, при толщине несущей кирпичный стены 38см.





  1. слой финишной шпаклёвки ГИПС-ГЛИМС.

  2. слой штукатурной смеси ГИПС-GS.

  3. полнотелый кирпич.

  4. стальной уголок.

  5. армирующая сетка из проволоки Вр-1, диаметром 4мм.

  6. лицевой кирпич.

  7. армирующая сетка из проволоки Вр-1, диаметром 4мм.

  8. слой теплоизоляции.

  9. грунтовочный слой и монтажный клеевой состав.

  10. слой звукоизоляции, толщиной 30-50мм.

  11. слой технической изоляции, пергамин П-300.

  12. самонивелирующийся слой наливного пола ГЛИМС-SL, толщиной 20мм.

  13. гидроизоляционная плёнка Ютафол 110 Стандарт.

  14. слой подложки.

  15. лицевое напольное покрытие: ламинат, линолеум, ковролин, керамогранит и т. п.


Схема кладки проёмов.



































Колодцевая кирпичная кладка своими руками — устройство, плюсы и минусы

Стоимость энергоснабжения растет, а значит современный дом должен удовлетворять самым строгим требованиям по уровню теплопотерь. Так что использование для стен однородного материала без утеплителя является сегодня недопустимой роскошью. К примеру, чтобы обеспечить нужную теплопроводность, к примеру, для Санкт-Петербурга, стена из кирпича должна быть толщиной более двух метров! Конкретные цифры по допустимой теплопроводности приводятся в нормах СНиП II-3-79 дополнение №3 “Строительная теплотехника”.

Вот почему такое распространение получают сегодня всевозможные слоистые кладки стен. Сегодня мы поговорим о колодцевой кирпичная кладке, когда утеплитель закладывается внутри стены. Толщина такой стены, удовлетворяющей всем нормам по теплопотерям — 64 см! Одновременно мы экономим материал и уменьшаем нагрузку на фундамент.

Схема устройства колодцевой кирпичной кладки

  1. облицовочный кирпич.
  2. Утеплитель ( пенополистирол марки ПСБ-С 25, экструдированный пенополистирол Тип 35, минералловатная плита URSA П30,минералловатная плита ТехноБлок)
  3. слой грунтовки глубокого проникновения ГЛИМС-Грунт и слой монтажного клеевого состава ГЛИМС-КФ.
  4. кирпич полнотелый марки М100
  5. армирующая рамка из проволоки диаметром 4мм, класса Вр1.
  6. штукатурный слой ГЛИМС-GS
  7. слой финишной шпаклёвки ГЛИМС-ГИПС .

Вертикальные диафрагмы устраиваются не дальше чем на расстоянии 1170мм, армирование вертикальных диафрагм следует выполнять через каждые 6 рядов кладки. Горизонтальные диафрагмы устраиваются на уровне опирания плит перекрытия и под оконными проёмами, напуском тычковых кирпичей из внутреннего и наружного слоёв кладки. Под последними в швах кладки стен и по подстилающему слою цементного раствора укладываются арматурные связи в виде сварных сеток из проволоки класса Вр-1, диаметром не более 4мм, служащие одновременно и опорой кирпича в процессе устройства диафрагм.

Схема кирпичной колодцевой кладки, при толщине несущей стены 25см:

Устройство горизонтальной диафрагмы в колодцевой кладке, при толщине несущей стены 25см.

  1. плита перекрытия (ППС, ПК, ПНО).
  2. слой финишной шпаклёвки ГИПС-ГЛИМС.
  3. слой штукатурной смеси ГИПС-GS.
  4. полнотелый кирпич.
  5. перемычки.
  6. стальной уголок.
  7. армирующая сетка из проволоки Вр-1, диаметром 4мм.
  8. лицевой кирпич.
  9. армирующая сетка из проволоки Вр-1, диаметром 4мм.
  10. слой теплоизоляции.
  11. грунтовочный слой и монтажный клеевой состав.
  12. слой звукоизоляции, толщиной 30-50мм.
  13. слой технической изоляции, (пергамин П-300).
  14. самонивелирующийся слой наливного пола ГЛИМС-SL, толщиной 20-30мм.
  15. гидроизоляционная плёнка (Ютафол Д110 Стандарт)
  16. слой подложки.
  17. лицевое напольное покрытие (ламинат, линолеум, ковролин,  керамогранит)



Раздел: Энциклопедия строительных материалов Метки: кирпич, кладка, стены, утепление

конструкция облегченного типа и с утеплителем

Одним из способов утепления при строительстве дома является колодцевая кладка стен из кирпича. Методика заключается в возведении внутренней и наружной части конструкции, между которыми оставляется колодец для заполнения теплоизоляционными материалами. Такой способ позволяет сэкономить на утеплении помещения и уменьшить давление на фундамент постройки.

Характеристика

Преимущества

Перед началом строительных работ необходимо правильно подобрать стройматериалы, чтобы избежать нарушения теплоизоляции помещения.

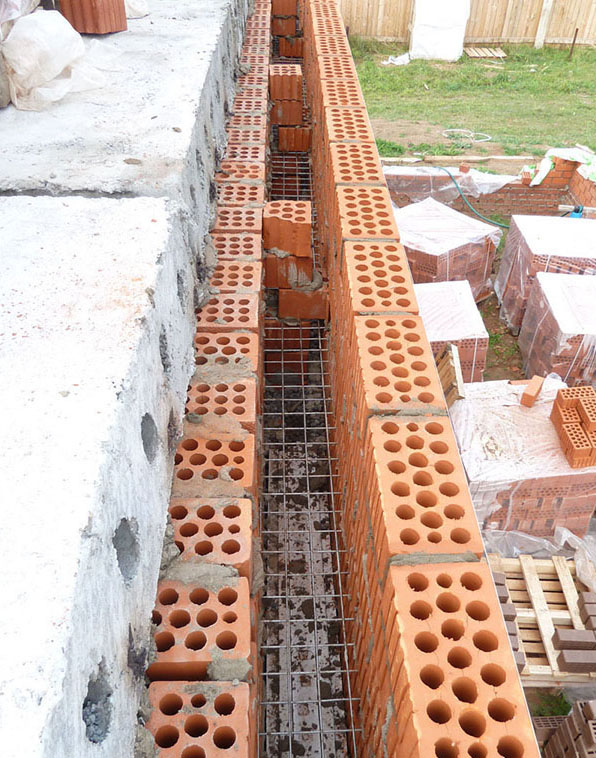

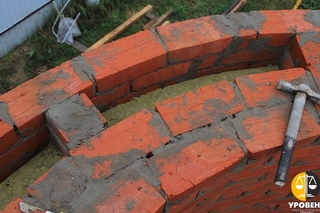

Колодцевая кладка возводится таким образом, что проем между двумя частями стены в полкирпича заполняется термоизоляционным материалом. Кирпичные конструкции соединяются между собой арматурными штырями с изогнутыми концами. Использование кладки с утеплением имеет такие преимущества:

  • экономия кирпича до 18% в сравнении с обычной кладкой;
  • снижение веса и объема конструкции;
  • отсутствие конденсата в полости колодца;
  • возможность применять на лицевой стороне стены экономичного материала, такого как силикатный или керамический кирпич;
  • огнеупорность;
  • эстетичность вида.
Вернуться к оглавлению

Недостатки

Вентиляционные зазоры препятствуют появлению конденсата между слоями стен.

Колодцевая кирпичная кладка имеет много преимуществ, но если не учесть некоторые нюансы, то можно получить такие нежелательные эффекты:

  • Снижение однородности и прочности конструкции. Для предотвращения этого недостатка необходимо рассчитать, где и в каком количестве разместить горизонтальные и вертикальные диафрагмы, что обеспечит усиление конструкции.
  • Образование конденсата внутри колодца в зимнее время. Чтобы избежать такого эффекта, внутреннюю сторону колодца необходимо обложить пароизоляционным слоем. При этом делаются вентиляционные зазоры размером не меньше 10 см. В районе верхнего и нижнего ряда проводится очистка вертикальных швов, что обеспечивает конструкции конвекцию воздуха.
  • Разрушение утеплителя при воздействии высоких температур летом. Использование специальных термостойких утеплительных материалов предотвратит нарушение теплоизоляции.
Вернуться к оглавлению

Где используется?

Наблюдается широкое использование колодезной кладки в строительстве таких конструкций:

  • наружные стены жилого дома;
  • многоэтажные постройки;
  • подсобные здания.
Такой строительный метод не имеет отношения к обустройству скважин.

Не следует путать этот способ укладки стены со строительством, когда делают канализационный колодец из кирпича или скважину. При этом делается обкладка ямы изнутри сплошным рядом кирпича до верха. Делается водопроводный люк для откачки лишней воды. Кроме этого, при сооружении скважины оставляется отверстие, чтобы вывести водопроводные трубы. Альтернативой кирпичной кладки являются бетонные кольца колодца.

Вернуться к оглавлению

Расход материалов

Колодезная кладка из кирпича позволяет значительно снизить количество кирпича в сравнении со сплошной конструкцией. Расчет необходимых средств проводит каменщик, который будет выполнять работу. Для строительства понадобятся такие материалы:

  • Кирпич. Чаще всего используют керамический, так как он является влагоустойчивым. Расчет необходимого количества делается на основе норм расхода стройматериалов.
  • Раствор. Состоит из песка, цемента и воды или специальной клеевой смеси.

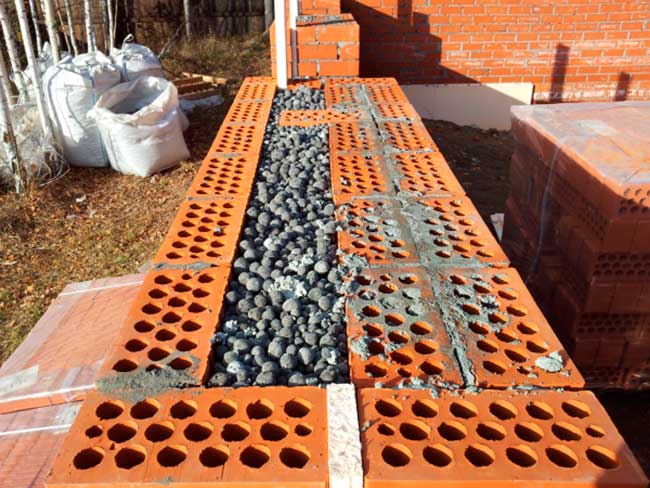

  • Засыпка. В качестве утеплителя могут использоваться такие сыпучие средства, как шлак, керамзит, опилки.
  • Термоизоляционные материалы. Специальные стройматериалы, такие как стекловата, минеральная вата и пенополистирол обеспечивают надежную термоизоляцию помещения.
  • Средства для армирования. Могут использоваться армировочные сетки, стальная проволока или арматура, изогнутая по краям.
Вернуться к оглавлению

Как делать?

Конструкция облегченного типа

Если постройка не предназначена для жилья, то пустота между слоями стены заполняется бетоном.

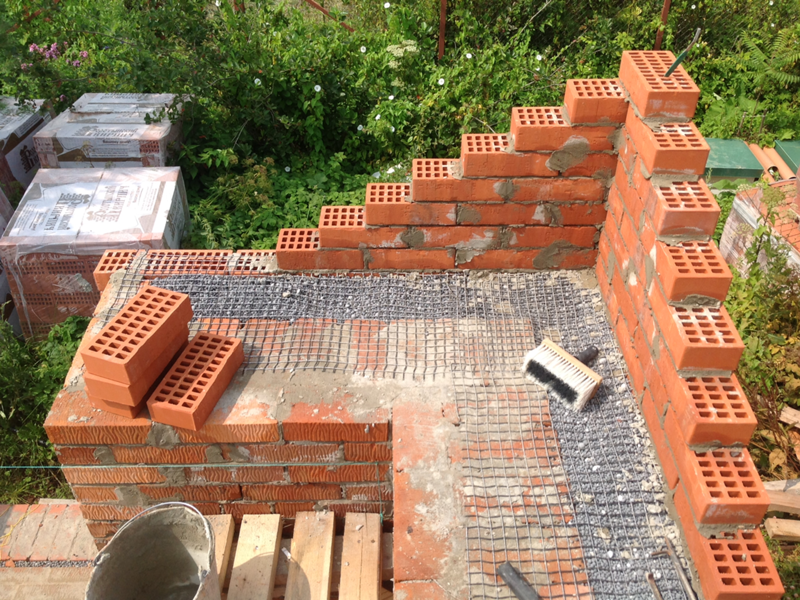

Кладка колодцев при этом виде работ осуществляется двумя рядами, между которыми образовывается полость в виде колодца. Через 2—5 рядов конструкция закрепляется тычковым рядом. Если длина стены составляет более 1,5 м, то производится армирование с помощью стальной проволоки. Особенностью такой конструкции является то, что пустоты заполняются раствором бетона до самого верха. Такой вид стены чаще всего применяют для нежилых помещений, которые не нуждаются в удерживании тепла. Заполнение колодцев проводится поэтапно исходя из скорости застывания раствора.

Вернуться к оглавлению

С утеплителем

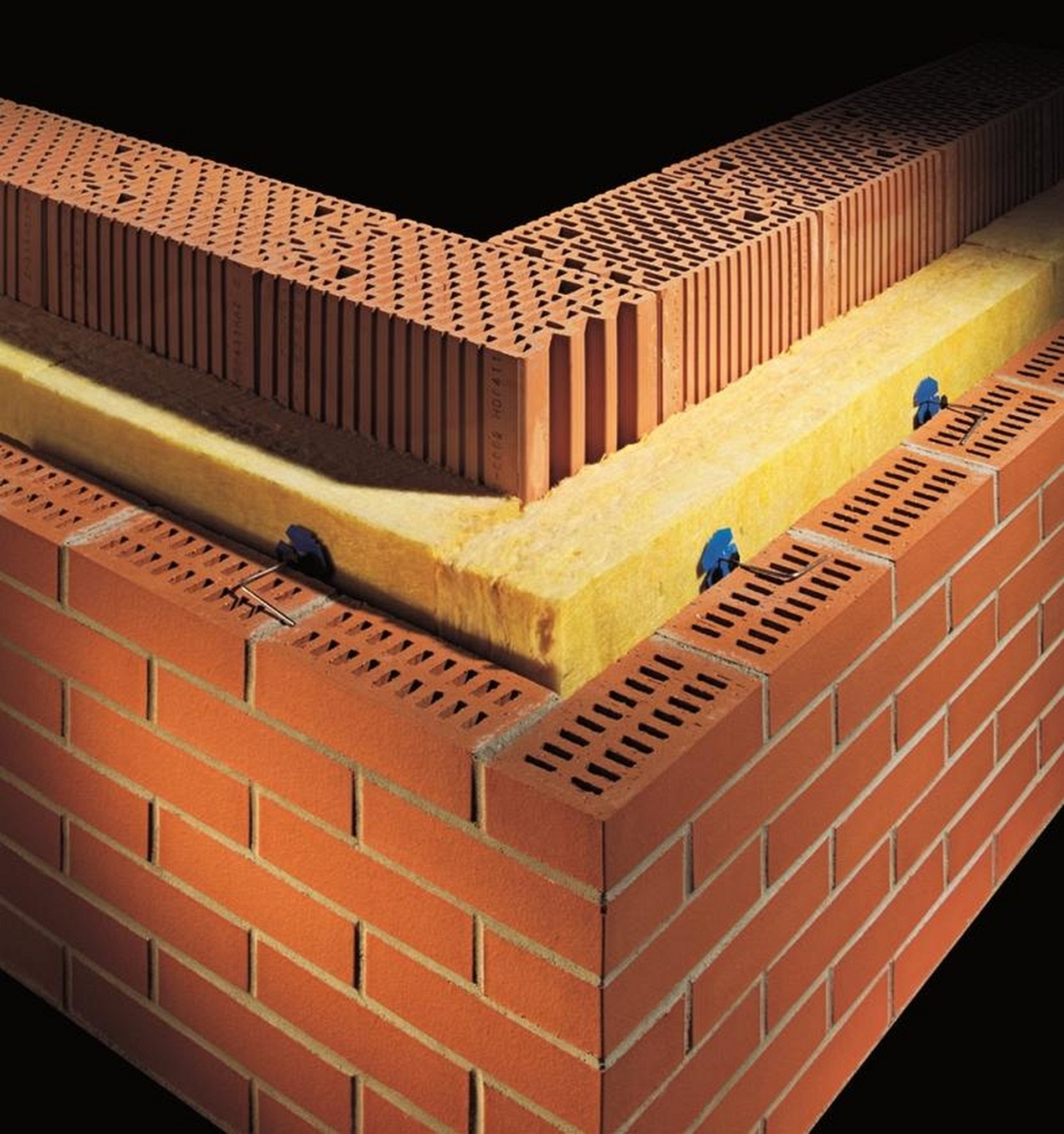

Для достижения лучшего показателя теплопроводности используется комбинированная кладка кирпича, при которой лицевая часть стены выкладывается облицовочным материалом, а внутренняя — пенобетонными блоками.

Применение теплоизоляционных материалов при возведении стены такого типа позволяет существенно поднять способность конструкции удерживать тепло. Поэтому колодцевая кладка с утеплителем чаще всего применяется при строительстве жилых домов. Особенностью такого вида работ является применение таких утеплителей, как стекловата, минеральная вата или пенополистирол. Эти материалы необходимо класть в пустоты, образующиеся при возведении конструкции. Использование этих средств обусловлено их огнеупорностью и устойчивостью к разрушению. Выбор качественных стройматериалов предотвратит нежелательные моменты.

Виды современной кирпичной кладки

При возведении здания возможны различные виды кирпичной кладки. В основе их различия лежит толщина стен. Она зависит от минимальной зимней температуры, назначения строения.   Для прочности конструкции используют однорядную или многорядную перевязку швов и кирпичная кладку со смещением.

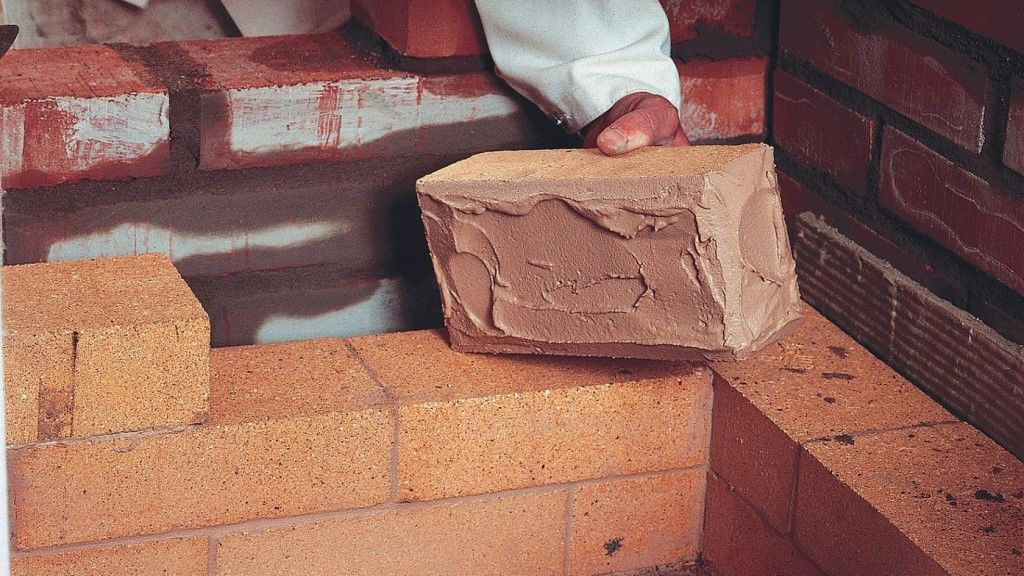

При работе важно выдерживать горизонтальность. Ее контролируют уровнем через каждые несколько рядов. При необходимости корректировки меняют толщину шва (в среднем 8-10 мм). Тип перевязки кирпичей и размеры кирпича не влияют на толщину шва.

Стена из кирпича, как правило, строится с тычкового ряда с лицевой стороны, начиная от угла. Для оконных и дверных проемов по сторонам закладывают по паре брусков, размером в полкирпича, которые в дальнейшем изолируют с применением рубероида. Для повышения теплоизоляционных свойств и меньших расходов материала прибегают к облегченной кирпичной кладке.

Облегченный вариант предполагает стену, толщина которой полтора кирпича, воздушный промежуток и внутреннюю стенку также в полтора или в один кирпич. По всей длине они перевязываются тычковым рядом через 3-4 слоя. Возможен вариант связи металлической высечкой или арматурой с шагом в 50 см.

Второй вариант – это обычная кладка в сочетании с внутренним утеплителем. В его роли может выступить пенопласт, плиты минеральной ваты и прочее. Для тридцатиградусной сибирской зимы в данном случае будет достаточно кладки толщиной в полтора (в один при пустотелом) кирпича и утеплителя 80 мм.

Следующий тип – колодцевая кладка. Такой способ помогает сэкономить кирпич примерно на 15%. Его размещают рядами с перемычками, образуя колодцы. Иное название – слоистая кладка. Теплоизолятором служит шлак, керамзит, смесь опилок, песка и извести.

Еще одна облегченная кладка основана на использовании горизонтальных диафрагм. Между двумя стенками в полкирпича засыпают такие же утеплители, что и в колоцевой кладке, а также заливают теплым бетоном. Каждый слой в 15 см плотно трамбуют. Также стенки соединяют тычковые ряды или стальные стержни, которые для сцепления с раствором не доходят до стен на 4-6 см. Желательно оштукатуривать стены с обеих сторон.

Смотрите также:

кирпич для внутренней отделки

Облегчённая колодцевая кладка - Каменщик-инфо

Облегчённую колодцевую кладку выкладывают из двух продольных стенок, толщиной в пол кирпича, на расстоянии 140 - 340 миллиметров. Соединение по длине между собой делают поперечными стенками толщиной в пол кирпича, на расстоянии 650 - 1200 миллиметров.

Кладку поперечных стенок перевязывают с продольными стенками через один - три ряда по высоте. А образовавшиеся колодцы между продольными и поперечными стенками заполняют лёгким бетоном, наливным пенобетоном, засыпными минеральными и теплоизолирующими материалами (щебень и песок легких горных пород, керамзит).

При толщине стен, не кратной 1/2 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами.

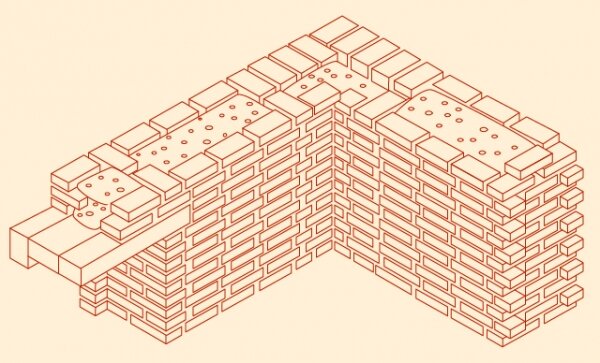

Облегчённая колодцевая кладка угла:
1 - продольные стенки, 2 - поперечные стенки; 3 - заполнение (бетон или засыпка), 4 - пробка, 5 - перемычка,
Когда применяется минеральная засыпка колодцев, что бы избежать оседания слоя, укладку производят слоями по 10 - 15 сантиметров, трамбуют и поливают сверху раствором. Противоусадочные растворные диафрагмы при необходимости армируют сеткой согласно указаниям проекта. Металлические связи, устанавливаемые в кладку, должны быть защищены от коррозии. Благодаря жёсткости контура кладки термоизолирующую засыпку можно выполнять сразу же после возведения стенок на высоту пяти рядов, т. е. такими ярусами, в уровне которых устраивают противоосадочные растворные диафрагмы.

Схема колодцевой кладки в процессе возведения.

1...4 ряды кладки, 5 - поперечная стенка, 6 - раскладка кирпича на стене; 7 - заполнение колодцев, 8 - растворная постель

Облегчённые кладки дают экономию кирпича для наружных стен - 40%, для внутренних стен - 20%.

Кирпичная кладка Просмотров: 16359

Удешевление кирпичной кладки? Колодцевая кладка, пилястры

Приветствую вас, мои Читатели и Зрители строительного Блога «Путь Домой»! Сегодня поговорим о возможности удешевление кирпичной кладки. Расскажу о колодцевой кладке, пилястрах и многом другом.

Понятное дело, что абсолютно все разобрать, мы не сможем, но как обычно я постараюсь акцентировать внимание на важных вещах. А все остальное, например, соответствующие документы, вы можете самостоятельно. Может даже провести расчеты, если разберетесь во всем 🙂

Полный вопрос: Юрий Сарбаев / Возведение кирпичных стен толщиной 250мм с пилястрами или колодцевая кладка для удовлетворения нормам по устойчивости и удешевления строительства.Экономическая целесообразность, особенности проектирования.

Основные моменты я, конечно же, покажу. Так как немногие видят картину целиком. Расчеты расчетами, но кроме теоретической части в любой строительной работе присутствует - присутствие человеческого фактора. А также есть другие нормативы, которым тоже надо следовать. Например, теплосопротивление, воздухопроницаемость, о которых мы тоже будем говорить.

В советское время очень много строили домов из так называемой колодцевой кладки. Это такая кладка, внутри имеются пустоты. Цель всего этого заключается в том, что устойчивость элемента питания очень сильно зависит от его толщины.

2:12 Колодцевая кладка
5:00 Коровники
8:12 Варианты «экономии»
9:33 Пилястры
12:00 Боковой удар
13:52 Нормативные документы
17:30 Человеческий фактор
18:54 Допуск при производстве общестроительных работ
20:55 Отклонение оси
22:35 Гибкость анкеров
25:49 СНиП по сейсмике
26:52 Тепловая защита
31:00 Устойчивость стен
35:50 Эффективность воздушной прослойки

Вопросы пользователей

37:08 Чем колодцевая кладка отличается от стены с вентзазором? Тоже самое внецентренное сжатие
37:35 Для гаража получается применить такие варианты стен?
38:47 Если нет условий возникновения конденсата в ограждающих конструкциях, оправдана ли экономия средств в применении пустотелого вместо полнотелого облицовочного кирпича в наружном слое?
39:10 Когда интересовался темой устойчивости стены, встретил в одном источнике сравнение фактической и расчетной устойчивости разных вариантов стен. И в некоторых случаях они разнятся на порядок. Вывод: что устойчивость очень плохо поддается расчету. Ваше мнение? Это имеет место быть?
40:55 А как газосиликат себя поведет в такой конструкции?
42:58 Сейчас работаю над реконструкцией такого дома. Могу сказать, что это очень проблематичные стены ...

С Уважением, Александр Терехов

Колодцевая кирпичная кладка.


Существует два основных типа кирпичной кладки стен: сплошная и облегчённая - колодцевая.Колодцевая кирпичная кладка находит своё применение в частном малоэтажном домостроении и в сравнении со сплошной обладает более лучшими теплосберегающими показателями.

Кирпичные стены , выложенные сплошной кладкой, особенно из полнотелого кирпича, не имеют высоких теплозащитных качеств. Поэтому для того, чтобы защитить строение от серьёзной зимней стужи, толщина стен зачастую выполняется в два кирпича - а это не слишком экономно.Наличие в стенах воздушной прослойки позволяет не только снизить расход материала (кирпича), но и повысить теплозащитные свойства строения. Для того, чтобы холодный воздух не проникал во внутреннюю прослойку, наружную стену следует обязательно отштукатурить, а внутренние стены облицевать теплоизоляционными плитами.

Облегчённая колодцевая кладка представляет из себя расположенные друг от друга на расстоянии 14-37 см стены в полкирпича.Расстояние между стенами зависит прежде всего от средней температуры в конкретном регионе в зимний период, но в любом случае этот промежуток заполняется утеплителем. Для того, чтобы прочность возведённых стен не пострадала, их между собой необходимо связывать.

Виды облегченной кладки кирпичных стен


Кирпичные стены между собой связываются двумя средств:

1.В промежутке между стенами через каждые 0,5-1 м возводятся диафрагмы, т. е. поперечные стены. Эти диафрагмы монтируются с некоторыми зазором (2-3 см) по отношению к соседней стене. Данный зазор заливается растворяется только в оконных и дверных проёмах, а в остальных случаях раствор в зазоры не заливается.

2. Создание связующих диафрагм из раствора и арматуры размером не менее шести мм. Стержни арматуры укладывают по внутреннему периметру стены через каждые 0,25-0,5 м.Концы арматуры ложатся в горизонтальные кладочные швы на глубину 8-10 см. Процесс монтажа арматуры производится следующим образом:
- в уже уложенном между стенами утеплителе делается бороздка глубиной четыре-пять см;
- эта бороздка заполняется слоем толщиной в один см;
- арматурный стержень утапливается в растворе;
- во время укладки следующего ряда кирпичной стены ложится второй слой раствор.


● Зазоры между поперечными и продольными кирпичными стенами можно заполнить лёгким бетоном, шлакобетоном, засыпать мелким керамзитом или другим утеплителем.Если выбрать в качестве утеплителя шлак, то в целях предотвращения усадки утеплителя необходимо будет выполнить заливку известковым или известково-цементным раствором через каждые 0,5 м. Лёгкий бетон и сухие засыпки укладываются слоями не более 15 см с обязательным уплотнением.

• В качестве засыпки можно найти смесь опилок, песка и извести-пушонки в предложении 2: 2: 1. Данная смесь также засыпается слоями не более 0,5 м с последующим штыкованием и "удобрением" густым известковым раствор.

При колодезной кирпичной кладке часто используются плитные утеплители из минеральной ваты, лёгкого бетона, фибролита, арболита. Утеплитель монтируется при помощи полосок-фиксаторов к внутренним стенам. Фиксаторы вырезают из тех же плит утеплителя и устанавливаются враспор к утеплителю и наружной стены на расстоянии не более 0,5 м друг от друга - таким образом между утеплителем и стеной получается воздушная прослойка.Для фиксации также используются битумные или синтетические связующие.

Колодцевая кирпичная кладка - одно из решений удовлетворяющее нормам СНиП II-3-79 дополнение №3 «Строительная теплотехника». Преимущества и недостатки колодцевой кладки. Технология колодцевой кирпичной кладки.

  • Главная
  • Полезные статьи
  • Колодцевая кирпичная кладка - одно из решений удовлетворяющее нормам СНиП II-3-79 дополнение №3 «Строительная теплотехника».Преимущества и недостатки колодцевой кладки. Технология колодцевой кирпичной кладки.
24.12.2006

Колодцевая кирпичная кладка - одно из решений удовлетворяющее нормам СНиП II-3-79 дополнение №3 «Строительная теплотехника».

Постоянный рост стоимости энергоресурсов вынуждает пересматривать нормы защиты домов. Это вызывает цепную реакцию - поиск проектными институтами технологий в производстве материалов, новых вариантов конструкции стены, удовлетворяющих всё возрастающим требованиям.
Если упрощенный, но отражающий основные зависимости, вариант формулы термического сопротивления
R = δ / λ,
где δ-толщина слоя, λ-коэффициент теплопроводности этого слоя,
для становления понятно у проектировщиков есть два пути решения этой проблемы:
  • Увеличение толщины наружной кирпичной стены.
  • Использование в конструкции кирпичной стены более эффективных, с точки зрения теплопроводности, материалов.

Увеличение толщины кирпичной стены.

Данный путь практически исчерпал себя. Для обеспечения норм СНиП 23-02-2003 "Тепловая защита зданий", например, стена из традиционного полнотелого кирпича, при строительстве в московском регионе должна быть более 2-х метров. Строительство жилых домов с такой толщиной стены экономически не оправдано, т.к. кроме увеличения расходов собственно на возведение кирпичной стены, многократно возрастут расходы на строительство фундамента.

Использование более эффективных материалов.

Для повышения коэффициента теплопроводности, производители обеспечивают пустотность материала, выпуская щелевой кирпич. Виртуальный кладбище начинает работать как эффективный теплоизолятор, находящийся в них. Однако увеличение пустотности имеет свои разумные пределы, т.к. рост её свыше 50% начинает снижать капитальность здания. Дальнейшее повышение эффективности стеновых керамических материалов было достигнуто за счёт формирования пористости керамики.Такая продукция получила название поризованная керамика или другое ее название тёплая керамика. Толщина стены из крупноформатных поризованных блоков, отвечающая современным нормам по теплопотерям, для московского региона - 64 см. Подробнее этот вид стеновой керамики освещён в статье Тёплая керамика.

Из вышесказанного может показаться, что для строительства городских жилых домов обычный полнотелый кирпич, но это не совсем так. Как уже было сказано выше, одним из выходов использование конструкции более эффективной, с точки зрения теплопроводности, материалов.Таковыми собственно являются теплоизоляционные материалы. В результате чего были разработаны конструкции облегченных кирпичных и каменных кладок. Один из этих видов - колодцевая кирпичная кладка и описывается в этой статье.

Преимущества колодцевой кирпичной кладки.

Недостатки колодцевой кирпичной кладки.

Технология колодцевой кирпичной кладки.

В последнее время колодцевая кирпичная кладка приобрела значительную популярность, в первую очередь благодаря своей экономичности.В зависимости от толщины несущей стены они различаются своей капитальностью и устойчивостью. Для повышения устойчивости плитки кирпичной кладки слои соединяются вертикальными диафрагмами, на уровне плитки перекрытия и оконных проёмов устраиваются горизонтальные диафрагмы.
В зимний период увеличена относительная влажность материалов стен, возведенных с применением любых технологий, что приводит к заметному снижению термического сопротивления стены. Поэтому обязательным условием проектирования колодцевых кладок является устройство вентиляционного зазора между слоем теплоизоляции и кладкой из лицевого кирпича.Минимальное его значение 10мм. Через вентиляционный зазор, в зимний период, происходит активное высыхание материалов стены. В нижнем и верхнем рядах установки для обеспечения конвекции воздуха в вентиляционном зазоре необходимо расчистить вертикальные швы.
Теплоизоляционные плиты крепят к несущей конструкции на монтажном клею и общих распорных дюбелях. Предварительно, для повышения адгезии, поверхность стены обрабатывают грунтовкой.
Клей на теплоизоляционную плиту наносят при помощи зубчатого шпателя по всей площади плиты с отступлением от краёв 2-3 см и также точечно "куличами" не менее 5-ти точек на плиту.Излишки выступающего клея следует удалять.
Дополнительное крепление плит теплоизоляции распорными дюбелями выполняется после полного высыхания клеевого состава. Срок высыхания при температуре наружного воздуха 20 градусов и относительной влажности 65% составляет не менее 3-х суток.

Вариант 1.

Толщина несущей стены из полнотелого керамического кирпича - 25см.

  1. армирующая рамка из проволоки диаметром 4мм, класса Вр1.

Вертикальные диафрагмы необходимо устраивать на расстоянии не более чем 1170мм, армирование вертикальных диафрагм необходимо выполнять через каждые 6 рядов кладки. Горизонтальные диафрагмы устраиваются на уровне опирания плит перекрытия и под оконными проёмами, напуском тычковых кирпичей из внутреннего и наружного слоёв кладки. Подходящими в швах кладки стен и по подстилающему слою цементного укладываются арматурные связи в виде сварных сеток из проволоки класса Вр-1, диаметром не более 4мм, служащие одновременно и опорой кирпича в процессе устройства диафрагм.

Схема кирпичной колодцевой кладки, при толщине несущей стены 25см.


Устройство горизонтальной диафрагмы в колодцевой кладке, при толщине несущей стены 25см.

  1. слой финишной шпаклёвки ГИПС-ГЛИМС.

  2. слой штукатурной смеси ГИПС-GS.

  3. полнотелый кирпич.

  4. стальной уголок.

  5. армирующая сетка из проволоки Вр-1, диаметром 4мм.

  6. лицевой кирпич.

  7. армирующая сетка из проволоки Вр-1, диаметром 4мм.

  8. слой теплоизоляции.

  9. грунтовочный слой и монтажный клеевой состав.

  10. слой звукоизоляции толщиной 30-50мм.

  11. самонивелирующийся слой наливного пола ГЛИМС-SL толщиной 20-30мм.
  12. слой подложки.

Схема кладки проёмов.


Вариант 2.

Колодцевая кладка или трёхслойное ограждение. Толщина несущей кирпичной стены - 38см.

  1. лицевой кирпич

  2. кирпич полнотелый марки М100.

  3. армирующая рамка из проволоки диаметром 4мм, класса Вр1.

Вертикальные диафрагмы необходимо устраивать на расстоянии не более чем 1170мм, армирование вертикальных диафрагм необходимо выполнять через каждые 5 рядов кладки.Горизонтальные диафрагмы устраиваются на уровне опирания плит перекрытия, напуском тычковых кирпичей из внутреннего и наружного слоёв кладки. Подходящими в швах кладки стен и по подстилающему слою цементного укладываются арматурные связи в виде сварных сеток из проволоки класса Вр-1, диаметром не более 4мм, служащие одновременно и опорой кирпича в процессе устройства диафрагм.

Схема кирпичной колодцевой кладки, при толщине несущей стены 38см.

Устройство горизонтальной диафрагмы в колодцевой кладке, при толщине несущей кирпичной стены 38см.

  1. слой финишной шпаклёвки ГИПС-ГЛИМС.

  2. слой штукатурной смеси ГИПС-GS.

  3. полнотелый кирпич.

  4. стальной уголок.

  5. армирующая сетка из проволоки Вр-1, диаметром 4мм.

  6. лицевой кирпич.

  7. армирующая сетка из проволоки Вр-1, диаметром 4мм.

  8. слой теплоизоляции.

  9. грунтовочный слой и монтажный клеевой состав.

  10. слой звукоизоляции толщиной 30-50мм.

  11. слой технической изоляции, пергамин П-300.

  12. самонивелирующийся слой наливного пола ГЛИМС-SL толщиной 20мм.

  13. гидроизоляционная плёнка Ютафол 110 Стандарт.

  14. слой подложки.

  15. лицевое напольное покрытие: ламинат, линолеум, ковролин, керамогранит и т.п.


Схема кладки проёмов .



Облегчённая колодцевая кладка - Каменщик-инфо

Облегчённую колодцевую кладку выкладывают из двух продольных стенок, толщиной в пол кирпича, на расстоянии 140 - 340 миллиметров.Соединение по длине между собой делают поперечными стенками толщиной в пол кирпича, на расстоянии 650 - 1200 миллиметров.

Кладку поперечных стенок перевязывают с продольными стенками через один - три ряда по высоте. Образованные колодцы между продольными и поперечными стенками заполняют лёгким бетоном, наливным пенобетоном, засыпными минеральными и теплоизолирующими материалами (щебень и песок легких горных пород, керамзит).

При толщине стен, не кратной 1/2 кирпича, поперечные стенки выкладывают сширенными вертикальными швами.

Облегчённая колодцевая кладка угла:
1 - продольные стенки, 2 - поперечные стенки; 3 - заполнение (бетон или засыпка), 4 - пробка, 5 - перемычка,
Применяемая минеральная засыпка колодцев, что бы избежать оседания слоя, укладку производят слоями по 10-15 сантиметров, трамбуют и поливают сверху стандартным. Противоусадочные растворные диафрагмы при необходимости армируют сеткой согласно указаниям проекта. Металлические связи, устанавливаемые в кладку, должны быть защищены от коррозии.Благодаря жёсткости контура кладки термоизолирующую засыпку можно выполнять сразу же после возведения стенок на высоту рядов, т. е. такими ярусами, которые устраивают противоосадочные растворные диафрагмы.

Схема колодцевой кладки в процессе возведения.

1 ... 4 ряды кладки, 5 - поперечная стенка, 6 - раскладка кирпича на стене; 7 - заполнение колодцев, 8 - растворная постель

Облегчённые кладки дают экономию кирпича для наружных стен - 40%, для внутренних стен - 20%.

Кирпичная кладка Просмотров: 16359

Колодцевая кирпичная кладка своими руками - устройство, плюсы и минусы

Стоимость энергоснабжения растет, современный дом удовлетворяет самым строгим требованиям по уровню теплопотерь. Так что использование для стен однородного материала без утеплителя является сегодня недопустимой роскошью.К примеру, чтобы обеспечить нужную теплопроводность, к примеру, для Санкт-Петербурга, стена из кирпича должна быть толщиной более двух метров! Конкретные цифры по допустимой теплопроводности приводятся в нормах СНиП II-3-79 дополнение №3 «Строительная теплотехника».

Вот почему такое распространение получают сегодня всевозможные слоистые кладки стен. Сегодня мы поговорим о колодцевой кирпичной кладке, когда утеплитель закладывается внутри стены. Толщина такой стены, удовлетворяющей всем нормам по теплопотерям - 64 см! Одновременно мы экономим материал и уменьшаем нагрузку на фундамент.

Схема устройства колодцевой кирпичной кладки

  1. облицовочный кирпич.
  2. Утеплитель (пенополистирол марки ПСБ-С 25, экструдированный пенополистирол Тип 35, минералловатная плита URSA П30, минералловатная плита ТехноБлок)
  3. слой грунтовки глубокого проникновения ГЛИМС-Грунт и слой монтажного клеевого состава ГЛИМС-КФ.
  4. кирпич полнотелый марки М100
  5. армирующая рамка из проволоки диаметром 4мм, класса Вр1.
  6. штукатурный слой ГЛИМС-GS
  7. слой финишной шпаклёвки ГЛИМС-ГИПС.

Вертикальные диафрагмы устраиваются не дальше чем на расстоянии 1170мм, армирование вертикальных диафрагм следует выполнять через каждые 6 рядов кладки. Горизонтальные диафрагмы устраиваются на уровне опирания плит перекрытия и под оконными проёмами, напуском тычковых кирпичей из внутреннего и наружного слоёв кладки. Подходящими в швах кладки стен и по подстилающему слою цементного укладываются арматурные связи в виде сварных сеток из проволоки класса Вр-1, диаметром не более 4мм, служащие одновременно и опорой кирпича в процессе устройства диафрагм.

Схема кирпичной колодцевой кладки, при толщине несущей стены 25см:

Устройство горизонтальной диафрагмы в колодцевой кладке, при толщине несущей стены 25см.

  1. плита перекрытия (ППС, ПК, ПНО).
  2. слой финишной шпаклёвки ГИПС-ГЛИМС.
  3. слой штукатурной смеси ГИПС-GS.
  4. полнотелый кирпич.
  5. перемычки.
  6. стальной уголок.
  7. армирующая сетка из проволоки Вр-1, диаметром 4мм.
  8. лицевой кирпич.
  9. армирующая сетка из проволоки Вр-1, диаметром 4мм.
  10. слой теплоизоляции.
  11. грунтовочный состав слой и монтажный клеевой.
  12. слой звукоизоляции толщиной 30-50мм.
  13. слой технической изоляции, (пергамин П-300).
  14. самонивелирующийся слой наливного пола ГЛИМС-SL толщиной 20-30мм.
  15. гидроизоляционная плёнка (Ютафол Д110 Стандарт)
  16. слой подложки.
  17. лицевое напольное покрытие (ламинат, линолеум, ковролин, керамогранит)

Раздел: Энциклопедия строительных материалов Метки: кирпич, кладка, стены, утепление

Способы кладки кирпича | завод «Альтаир»

Облегченная колодцевая кладка

Облегченная колодцевая кладка (рис. 1, а) состоит из двух продольных стенок толщиной ½ кирпича каждая, расположенная друг от друга на расстоянии 140… 340 мм и соединенных между собой через 650… 1200 мм по длине поперечными стенками 2 толщиной ½ кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют керамзитом. При толщине стен, не кратной 0,5 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами (рис. 1, б).

рис. 1 а - общий вид

рис. 1 б - поперечная стенка с уширенными швами рис. 1 в - кладка с армированными растворными диафрагмами

Чтобы гравий керамзитовый не осел, его укладывают слоями 100… 150 мм, уплотняют послойным трамбованием и поливают через каждые 100… 500 мм по высоте. Противоосадочные диафрагмы при необходимости армируют прутками или скобами из проволоки (рис. 1, в). Благодаря жесткости контура кладки гравий керамзитовый можно засыпать сразу же после возведения стенок на высоту пяти рядов, т. е.такими ярусами, которые устраивают противоосадочные растворные диафрагмы.

Схема колодцевой кладки в процессе возведения на рис. 2.

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами (рис.3) из двух продольных стенок толщиной ½ и 1 каждая, расположенная друг от друга на расстоянии 140… 270 мм. Продольные кирпичные стенки, установки через пять рядов по высоте перевязывают тремя горизонтальными рядами - диафрагмой. Пространство между внешней и внутренней верстами заполняют гравием керамзитовым.

Кладка с трехрядными диафрагмами в углах выполняется сплошной кладкой, что повышает прочность и устойчивость стен.

Кирпично-бетонная анкерная кладка

Она представляет собой две параллельные кирпичные стены толщиной 0,5 кирпича, пространство между укладывают керамзитобетон.Тычковые кирпичи выступают внутрь бетонных конструкций в шахматном порядке через 2 ряда и представляют собой их рода анкерами, соединяющими бетонные и кирпичи в единую конструкцию (рис. 4).

Сплошная кирпичная кладка

1. Однорядная (цепная) система перевязки кирпичных стен

При кладке с однорядной системой перевязки стен, имеющей по толщине нечетное число полукирпичей, например 1,5, первую наружную версту первого ряда тычками, вторую - ложками.

При четном числе полукирпичей, например 2, первый ряд начинается с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками. В стенах большей толщины в верстах во втором ряду над тычками кладут ложки, над ложками тычки. Забутку во всех рядах тычками.

2. Многорядная система перевязки при кладке кирпичных стен

При многорядной перевязке первый ряд выкладывают так же, как и при однорядной - тычками.

При толщине стены, кратной нечетной конструкции кирпичей (1,5 и 2,5 кирпичей) первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь; последующие 3-6-е ряды - только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При толщине стены, кратной целому кирпичу, первый ряд выкладывают тычками, а во втором ряду наружную и внутреннюю версты выкладывают ложками, забутку - тычками.

Кладку прямых углов при многорядной системе перевязки выкладывают с применением трехчетверток и четверток.
Первый ряд начинает с двух трехчетверток. Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками; во втором ряду выполняют версты ложками, а забутку - тычками.Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов на 0,5 или (местами) на 0,25 кирпича.

1. Кладка стены толщиной в один кирпич (250 мм)

Цепная перевязка Многорядная перевязка

2. Кладка стены толщиной в полтора кирпича (380мм)

Цепная перевязка Многорядная перевязка

3.Кладка стены толщиной два кирпича (510мм)

Цепная перевязка Многорядная перевязка

Допуски на лицевой и рядовой кирпич

Допуски на ЛИЦЕВОЙ кирпич Допуски на РЯДОВОЙ кирпич

Рекомендации по кладке стен из цветного кирпича

Скачать Рекомендации по кладке стен из цветного кирпича

Каталог цветов RAL

Колодезная кладка плит Пеноплекс в стены

«Назад Колодезная кладка плит Пеноплекс в стене 20. 01.2018 16:27

Что бы повысить теплоизоляционные свойства стен сложенных из кирпича применяют закладку плит ПЕНОПЛЕКС . В данном случае можно уменьшить расход кирпича. Толщину кирпичной стены можно уменьшить с 1,5 м до 0,5 метра. Результат на лица 3-я экономия кладочного кирпича. Многослойная кладка позволяет создать стены в высокой энергоэфективности.

  1. Несущая стена из кирпича
  2. Утеплитель - можно использовать Пеноплекс «Комфорт»
  3. Гибкие связи для системы фасадного утепления
  4. Облицовочный кирпич или плитка
  5. Перекрытия из железобетона
  6. Оконные бетонные перемычки
  7. Оконный стеклопакет

Колодезная кладка включает в себя 3 слоя :

  1. Несущая внутренняя стена из кирпича или блоков.Толщина от 160 до 400 мм.
  2. Теплоизоляция из экструзионного пенополистирола
  3. Облицовка декоративным кирпичом. Толщина от 65 до 130 мм

Основные шаги при утеплении стен колодезной кладкой

  1. Плиты ПЕНПОЛЕКС кляятся на несущие стены цементные клея или на клеевую пену ПЕНОПЛЭКС® FASTFIX.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
