Комнатные рекуператоры воздуха для квартиры и частного дома

  Еще до недавнего времени о таком устройстве как рекуператор слышали немногие, еще меньше людей решались установить данный агрегат у себя в квартире или доме. Во многих развитых странах уже давно убедились в том, что системы бытовой рекуперации не только поддерживают комфортный микроклимат, обеспечивая постоянную вентиляцию, но и сохраняют тепло в помещении, тем самым уменьшая необходимость использования дополнительных отопительных приборов.

Что же собой представляет бытовой рекуператор воздуха?

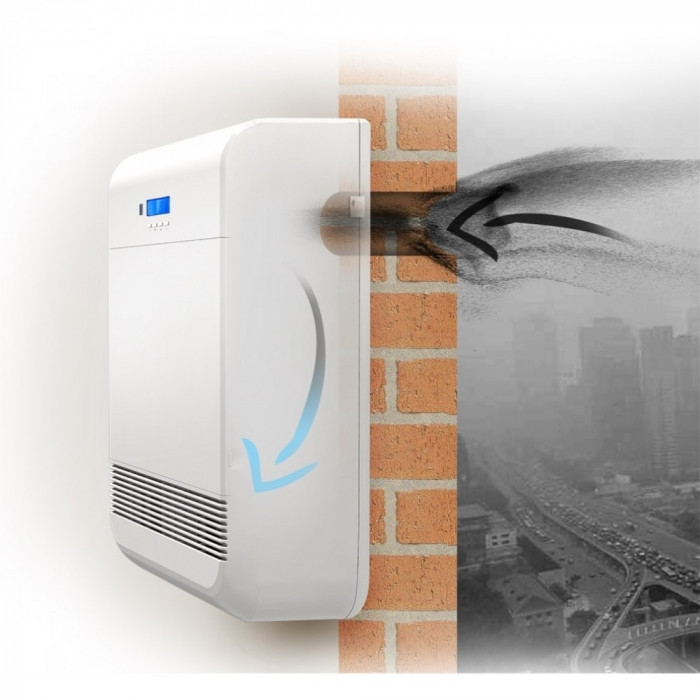

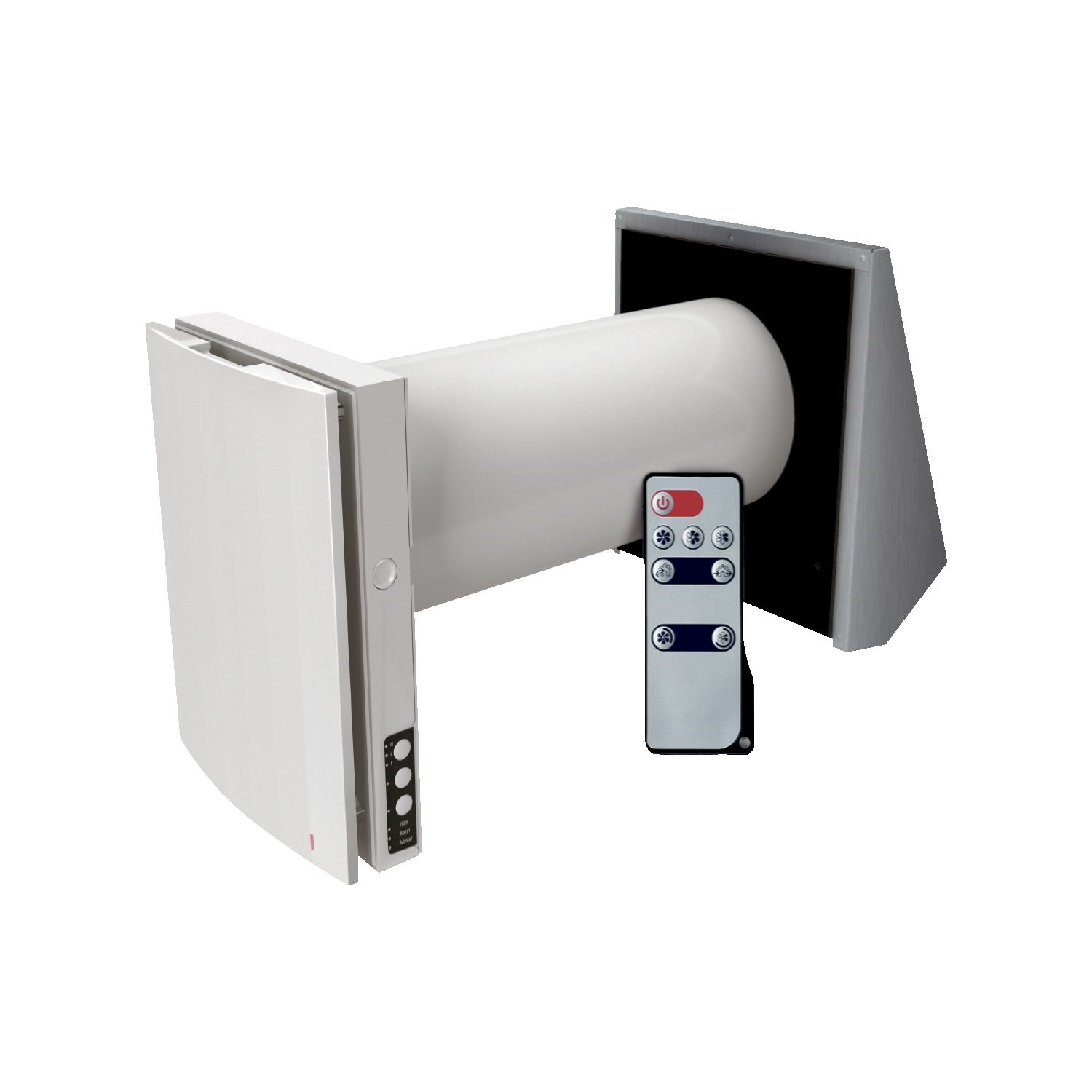

  Бытовой рекуператор воздуха – это один из видов принудительной приточно-вытяжной установки. Он производит забор отработанного воздуха из комнаты и, удерживая его тепло, затягивает свежий, уже подогретый воздух, в помещение.

  Работа рекуператора (от лат. recuperator – возвращающий, получающий назад) основана на принципе сохранения тепла. Когда происходит теплообмен между уличным и комнатным воздухом, часть энергии (тепла) отработанного воздуха из помещения вновь используется для подогрева свежего воздуха с улицы.

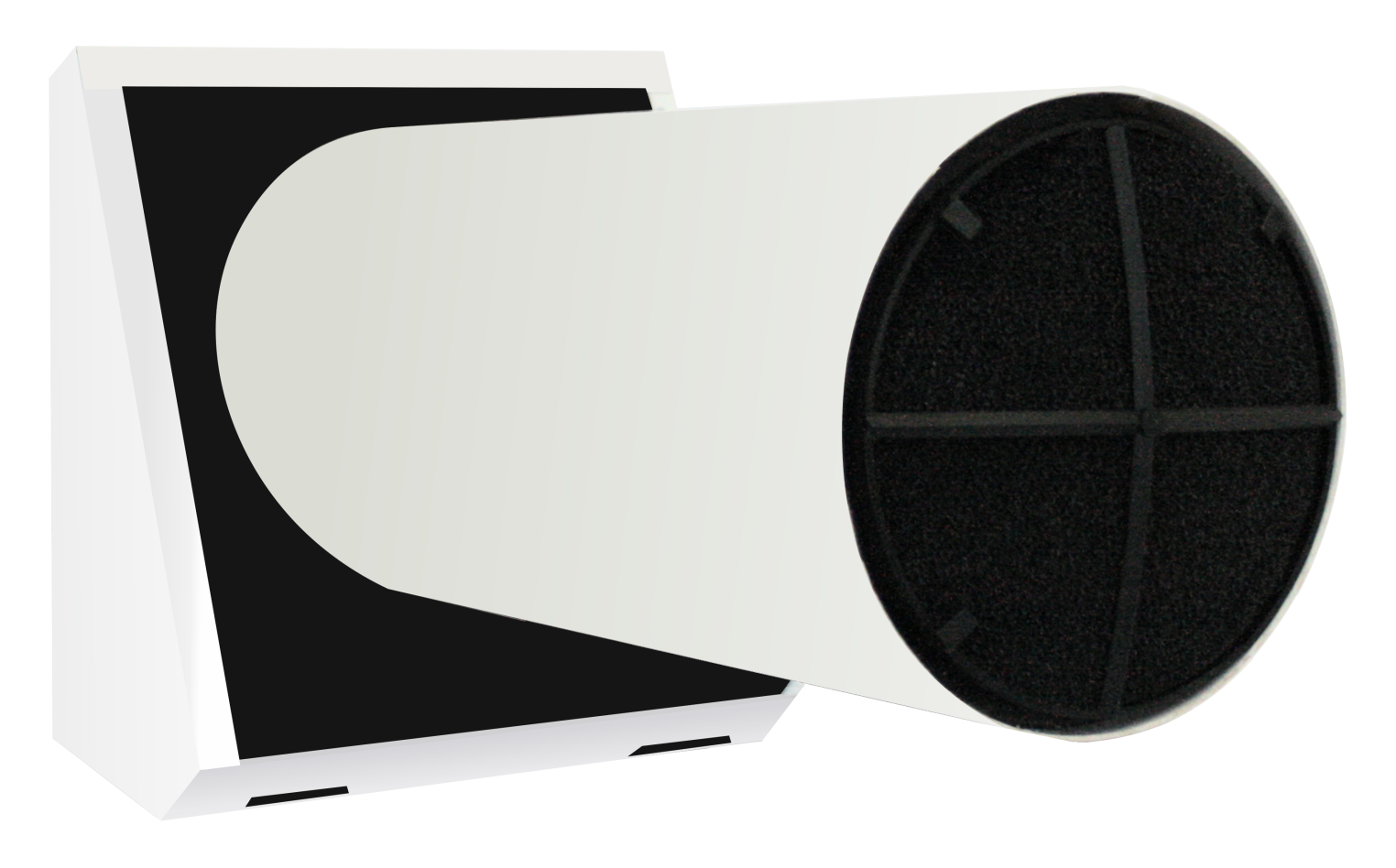

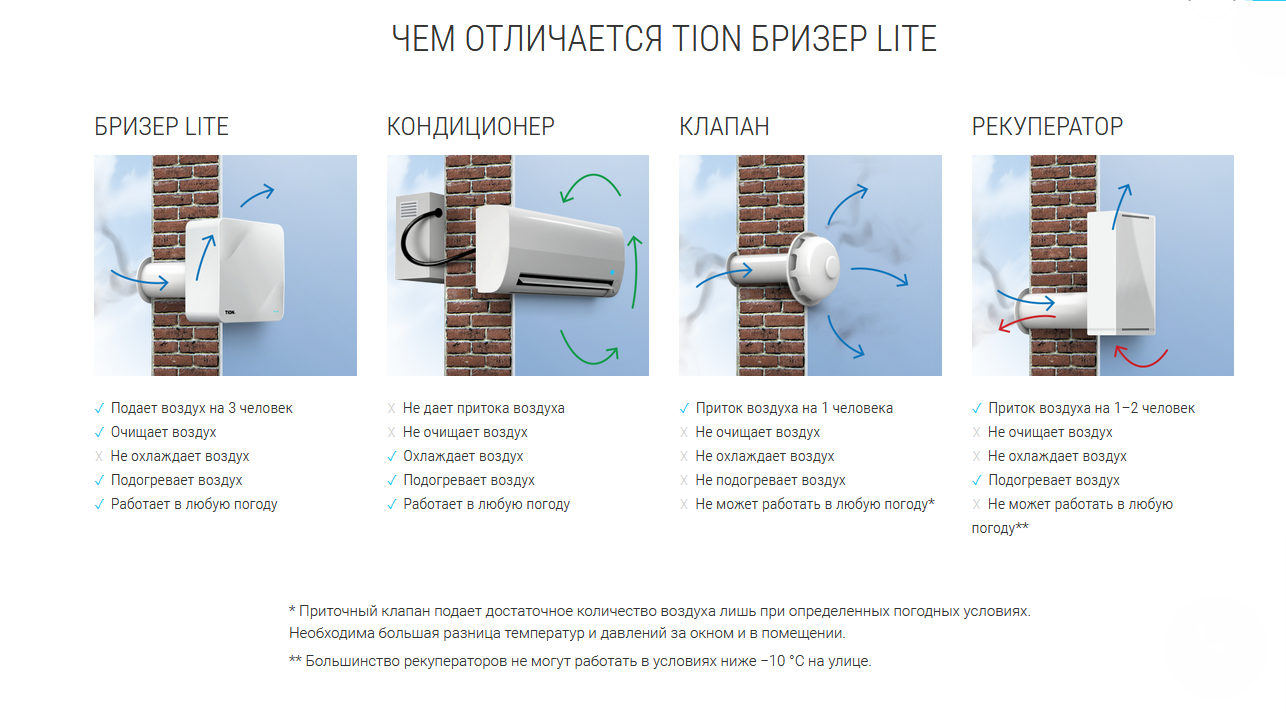

  Часто такие приборы путают со стеновыми клапанами, ведь они схожы между собой внешне и имеют подобный принцип установки. Но бытовые рекуператоры имеют ряд преимуществ, поэтому считаются более эффективными и надежными.

  Существует несколько видов бытовых рекуператоров. Все они подбираются в зависимости от типа помещения и поставленных задач. Далее, мы рассмотрим целесообразность их установки в разных видах жилых помещений.

Рекуператор для частного дома и квартиры – основные преимущества

  Комнатный рекуператор для квартиры и частного дома выполняет ряд функций –  постоянный воздухообмен в любое время года, рекуперацию тепла в осенне-зимний период и фильтрацию воздуха от загрязнений.


  Так же рекуператор выводит избыток влаги из квартиры и тем самым нормализует уровень влажности в помещении. К неоспоримым преимуществам такого вида вентиляции можно отнести  высокую производительность, низкое энергопотребление (от 15 до 40 Вт), невысокий уровень шума и приемлемую стоимость.



  Данная разновидность вентиляции относится к энергосберегающему типу и помогает повысить энергоэффективность жилых помещений, сделав наши дома и квартиры теплее, а денежные затраты при этом минимальными. Также, рекуперация тепла решает еще одну очень важную задачу – не пускает холодный воздух в помещение, но при этом поддерживает циркуляцию свежего воздуха в доме. Это особенно актуально в современных квартирах и домах с установленными пластиковыми стеклопакетами, которые, создавая своеобразный вакуум, препятствуют естественной вентиляции.


 Как осуществляется подбор и установка рекуператора для дома и квартиры!

  Учтите, что при подборе бытового рекуператора воздуха следует отталкиваться от следующих факторов: площадь и назначение жилого помещения, толщина стен, показатели воздухообмена исходя из количества проживающих в конкретном помещении и многих других параметров, унифицированное решение для которых может подобрать только грамотный специалист.

Например, для спальни подойдет более дорогая модель с низкими шумовыми характеристиками, в то время как для кухни можно подобрать более шумный и экономный вариант.


  Один бытовой рекуператор может обслужить в среднем до 27м², но это также зависит от конкретной модели установки. При большей площади понадобится несколько рекуператоров либо один более мощный агрегат промышленного типа. Кроме этого, существуют более дорогие, но более производительные рекуператоры с возможностью парной работы двух вентиляторов, один из которых установлен в одной из комнат и работает на приток, а второй – на вытяжку в другой комнате.

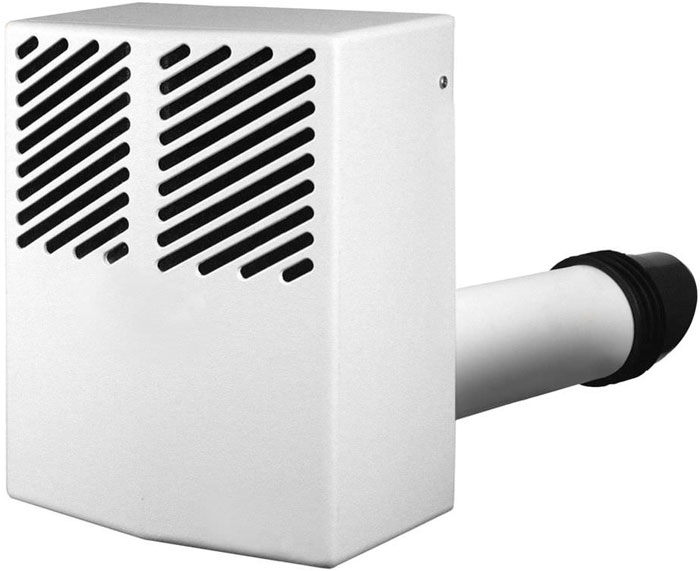

  Чаще всего бытовой рекуператор монтируется в стену. Снаружи и внутри комнаты будут видны только решетки, через которые производится вытяжка и приток воздуха. Монтаж может осуществляться во время ремонта помещения. Это является наиболее оптимальным вариантом и не повредит уже отремонтированным стенам. Во время монтажа в уже обустроенных квартирах потребуется более деликатный и профессиональный подход при установке.

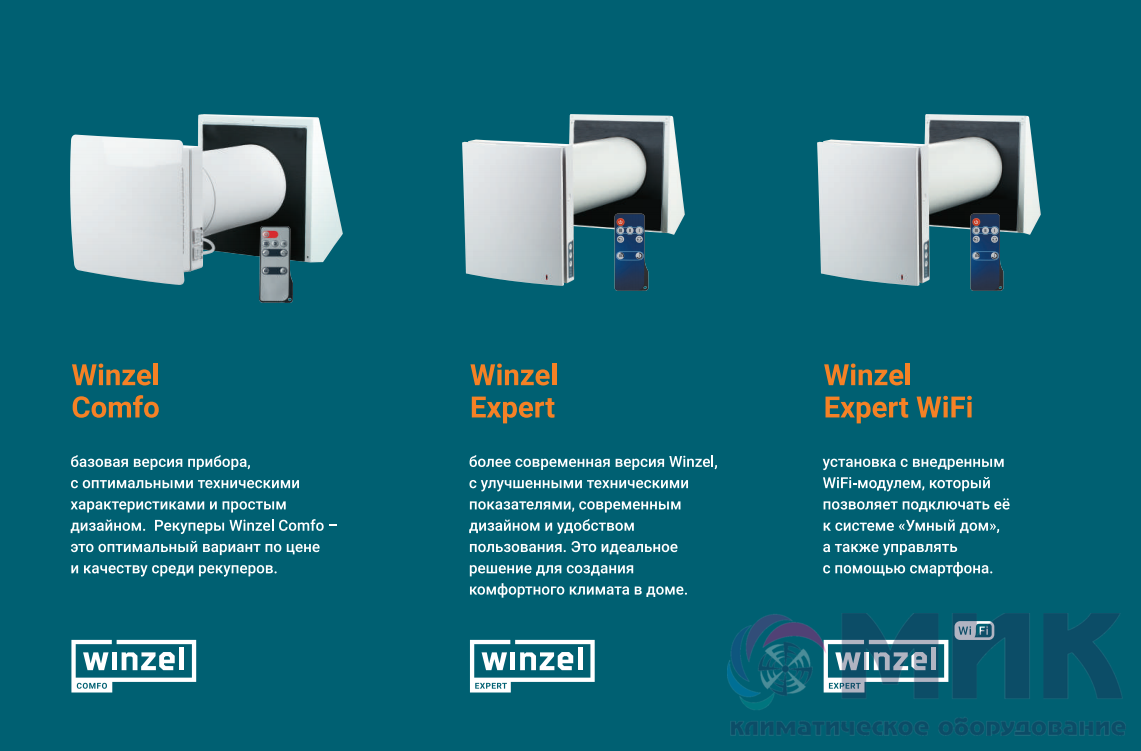

Какую модель рекуператора выбрать

  Для комнат отдыха, спален и помещений, где нужна тишина, мы рекомендуем рекуператоры с ночным режимом и тихой работой. Как правило, это комнаты размером до 20м². Наиболее популярные решения для этих случаев на украинском рынке (средний ценовой сегмент):


и вся серия Блауберг Венто Експерт:

  Премиум сегмент:

  Для больших совместных комнат, гостиных

(размером от 20м2 до 45м2) в больших квартирах и частных домах лучше установить более мощный агрегат. В таких случаях необходимы рекуператоры:




  Помните, что за подбором нужного Вам бытового рекуператора, не важно – для квартиры или частного дома, рекомендуем обратиться к специалистам по данному вопросу, которые стремительно следят за тенденцией развития того или иного оборудования, учтут все исходные данные объекта в соответствии с Вашими потребностями и возможностями.



  Функциональность и дальнейшая успешная эксплуатация устройства во многом зависит от правильного монтажа  оборудования, места расположения модели и своевременного сервисного обслуживания.

Если Вы хотите получить консультацию от специалиста, или нужна помощь с подбором оборудования, Вы можете позвонить на Вентбазар по телефону

(044) 50 000 53, или заказать Обратный звонок.



Другие интересные статьи на эту тему:

Есть ли взаимосвязь между качеством воздуха и системой вентиляции? Что влияет на вентиляцию и как улучшить ее работу для получения более чистого воздуха?

Качество воздуха и вентиляция

с подогревом и без него. Рейтинг лучших моделей. Как выбрать комнатный рекуператор воздуха?

Не каждый современный человек, услышав слово «рекуператор», понимает, о чем идет речь. Одним кажется, что это деталь автомобиля. Другие предполагают, что это элемент механизма бытовой техники. Третьи вместо каких-либо предположений начинают искать обозначение данного слова на просторах интернета. А ведь без этого устройства во многих квартирах просто не обойтись. С помощью рекуператора удается сохранить тепло. Помимо всего прочего, данное устройство обладает рядом дополнительных функций, улучшающих условия жизни человека.

Особенности

Рекуператор воздуха – это устройство, отвечающее за принудительную приточно-вытяжную вентиляцию. Говоря простыми словами, данная установка удаляет из помещения отработанный воздух, компенсируя его свежими потоками. При этом комнатная температура не подвергается изменениям.

Система разработана таким образом, что температура вытягиваемого воздуха сохраняется в теплообменнике и передается свежим воздушным массам.

Соответственно, уличный воздух приобретает приемлемую температуру.

Благодаря этому устройству владельцам частных домов удается значительно экономить на отоплении. В квартирных домах, подключенных к централизованной трубе, сэкономить на затрачиваемом тепле в денежном плане не получится.

Оплата производится исключительно по счетчику. При этом домочадцы лишний раз стараются не открывать окна, чтобы не запустить в помещение холодный воздух. Но установив рекуператор, о данной проблеме можно позабыть навсегда.

Важная особенность данного устройства заключается в постоянном обновлении микроклимата внутри помещения. При этом жители квартиры никак не чувствует изменения температуры воздуха.

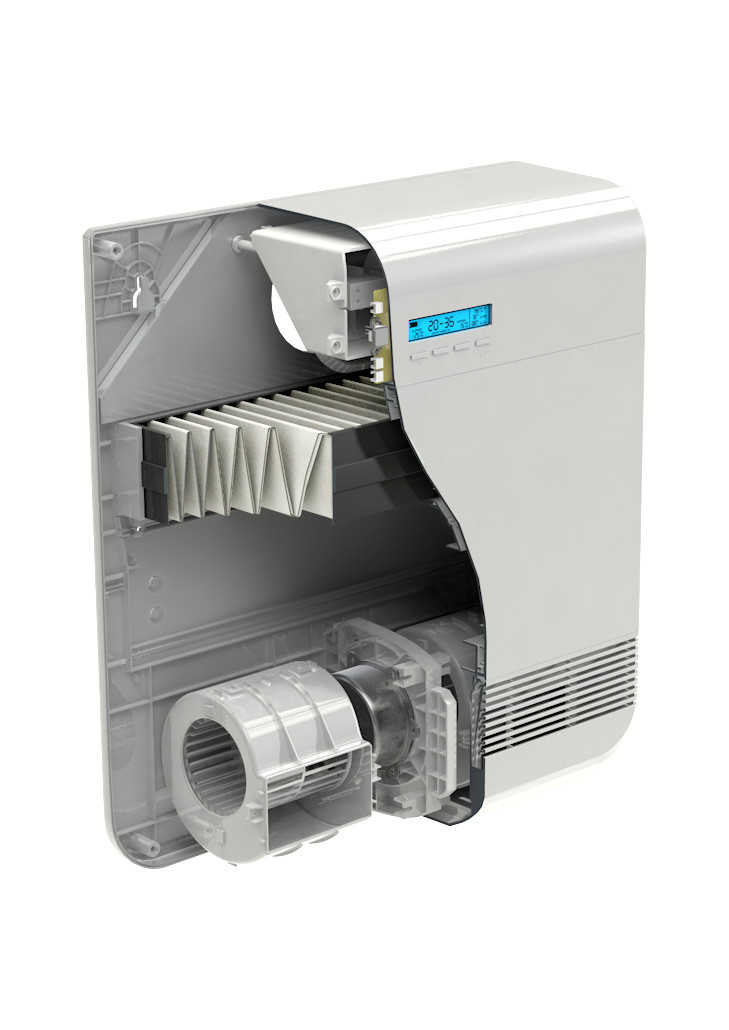

Конструкция представляемого агрегата состоит из нескольких комплектующих:

• воздуховода;
• теплообменника;
• фильтра;
• вентилятора;
• вентиляционного зонта.

Рекуператор воздуха для дома и квартиры, или как его еще называют «проветриватель», отличается высокой производительностью и низким уровнем энергопотребления. В процессе работы он воспроизводит минимальный шум, не мешающий комфортной жизни домочадцев.

Большинство современных домов и квартир оснащены металлопластиковыми окнами. Поэтому при установке рекуператора необходимо сделать правильную настройку воздухообмена.

На сегодняшний день широким спросом пользуются кондиционеры с охлаждением. Обогревающая вентустановка встречается гораздо реже.

Однако кондиционер способен прогонять только один воздушный поток. Рекуператор же одномоментно обрабатывает сразу два воздушных потока:

• уличный воздух попадает в фильтр устройства, далее проникает в теплообменник, где нагревается до необходимой температуры и после заходит в комнату;
• использованный воздух выходит через теплообменник, а система фиксирует информацию о тепле в комнате.

Принцип работы

Устройства с рекуперацией способны вернуть примерно 85% тепла выходящего воздуха. Чем крупнее габариты теплообменника, присутствующего в конструкции, тем больше его емкость. Благодаря аэродинамике обеспечивается свободный проход воздушных масс в двухстороннем порядке.

Принцип действия рекуператоров включает 4 основных момента:

• вытягиваемый воздушный поток проникает в теплообменник, где оставляет тепло;
• как только теплообменник прогревается до комнатной температуры, вентилятор отправляет холодный воздух с улицы в помещение;
• свежий воздух, оказавшись в теплообменнике, приобретает комнатную температуру, после чего попадает в помещение;
• как только теплообменник охладится, вновь запускается вытягивающий вентилятор и повторно начинается первый шаг работы устройства.

Конструкция теплообменника оснащена 2 стенками, благодаря чему вытягиваемые и приточные воздушные массы не соединяются между собой.

Далее предлагается рассмотреть примерную схему изменения температуры воздушных масс при прохождении рекуператора. Воздух, забираемый из помещения, равен +21 градусу. После оставления температуры в теплообменнике выталкивается на улицу с показателями в +1 градус. Холодный поток, забираемый с улицы, имеет -5 градусов. А после попадания в отсек с подогревом приобретает температуру +15 градусов.

Разновидности

Современные модели рекуператоров классифицируются по нескольким особенностям:

• по типу конструкции;
• по принципу действия;
• по способу монтажа.

На сегодняшний день широкой популярностью пользуются пластичные, роторные рекуператоры и модели с этиленгликолем.

Пластинчатые

Наиболее простая в эксплуатации модель рекуператора, по внешнему виду напоминающая короб, поверхность которого покрыта пластинками из тонкого металла. Наиболее приемлемое расстояние между этими пластинами, или как их по научному называют «ламелями», составляет 3 мм.

В конструкции пластинчатых рекуператоров применяются металлы с высокой теплоотдачей и теплоемкостью, например, медь или алюминий. Представляемая разновидность устройств является наиболее подходящей для эксплуатации в частном доме. Во-первых, у них невысокая стоимость. Во-вторых, такие конструкции идеально соответствуют соотношению цена/качество.

С их помощью владельцы помещений могут сэкономить до 70% энергии, затрачиваемой на обогрев.

В настоящее время многие производители занимаются разработкой и продажей пластинчатых рекуператоров. Соответственно, каждая модель отличается по типу конструкции и другим факторам. По утверждению экспертов, необходимо останавливать свой выбор на рекуператорах с несколькими кассетами ламелей, а также с наличием дренажного отвода для удаления конденсата.

Единственный недостаток данной разновидности рекуператоров заключается в возникновении наледи при температуре ниже -20 градусов.

Роторные

Система роторных рекуператоров выглядит гораздо сложнее. Принцип действия таких устройств базируется на вращающемся теплообменнике. Монтаж агрегата происходит на исходящем потоке воздуха. А уже через роторный теплообменник в помещение проникают уличные воздушные массы.

Наиболее распространенная конструкция представляемой разновидности рекуператора имеет 2 трубопровода. Через первый происходит приток воздушных масс, а через второй выводится отработанный воздух. Основным преимуществом теплообменника роторной системы является высокий коэффициент полезного действия, а именно 85%.

Кроме того, в роторных системах не возникает конденсат. Соответственно, в холодное время года на нем не образуется наледь.

Несмотря на все достоинства, роторные рекуператоры имеют ряд некоторых недостатков:

• сложная конструкция;
• много подвижных элементов;
• высокий расход электроэнергии.

В отличие от пластинчатых рекуператоров роторные модели работают без остановки. Именно поэтому данный вид проветривателей устанавливается в промышленных цехах.

С этиленгликолем

Представляемая разновидность рекуператоров оснащена дополнительным теплоносителем, благодаря которому увеличивается производительность устройства. Говоря простыми словами, в конструкции присутствуют 2 теплообменника, по которым происходит циркуляция этиленгликолевого раствора. Это вещество отличается высоким показателем теплоемкости, что позволяет сохранить гораздо больше тепла воздушных масс, нежели металлические кассеты.

Процесс установки рекуператоров с этиленгликолем довольно сложный. Монтаж производят исключительно опытные специалисты. Применяются такие устройства в основном на больших производствах, где площадь обогреваемого помещения составляет более 400 кв. м.

Крышные

Довольно редкая разновидность рекуператоров, приобрести которую можно на заказ. Невысокий спрос обуславливается тем, что крышная разновидность монтируется на крыше здания. Чаще всего это гипермаркеты, ТРК, промышленные объекты крупных масштабов.

Отличительная особенность конструкции крышных рекуператоров заключается в огромных размерах.

Но при этом основной принцип действия может иметь прямое отношение к пластичным, роторным или комбинированным моделям.

Монтировать крышный рекуператор в доме можно лишь в том случае, если есть необходимость экономии площади жилого помещения.

Рейтинг моделей

Благодаря отзывам довольных пользователей удалось составить рейтинг лучших рекуператоров, известных на сегодняшний день. К каждой модели прилагается краткий обзор, рассказывающий о характеристиках и особенностях устройств.

Vakio base

Представляемая модель рекуператора оснащена 3 режимами работы: вытяжка, проветриватель, рекуперация. В зимний период времени нет необходимости оплачивать подогрев жилой площади. Устройство работает автоматически.

Описываемый рекуператор вытягивает отработанный воздух в течение 40 секунд, после чего происходит изменение направления движения лопастей, возвращая в помещение нагретый свежий воздух. За смену режимов отвечает поворотная платформа, обеспечивающая высокий напор воздушных масс.

Данная модель оснащена Wi-Fi-модулем, позволяющим управлять устройством через смартфон.

На сегодняшний день данная модель представлена в нескольких комплектациях. Одни имеют встроенный шумоглушитель, у других данный элемент конструкции идет в виде отдельного блока. Также в комплектации присутствуют фильтры.

Важным преимуществом изделия является невысокая стоимость, отсутствие затрат на электричество и компактные размеры. Монтаж устройства не требует особых знаний и усилий. Кроме всего прочего, представляемая модель легко удаляет пыль, витающую в воздухе.

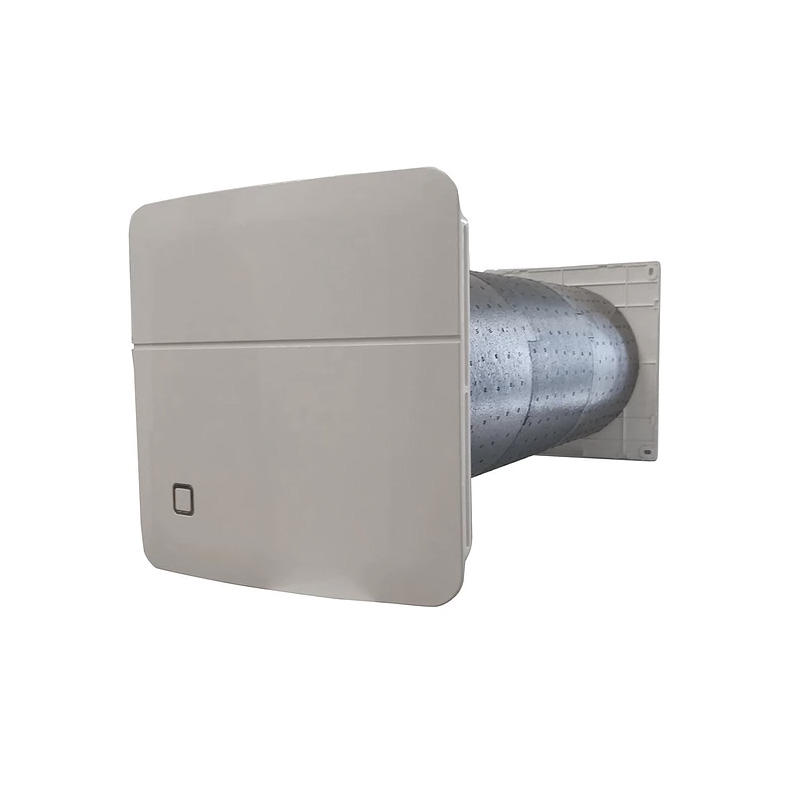

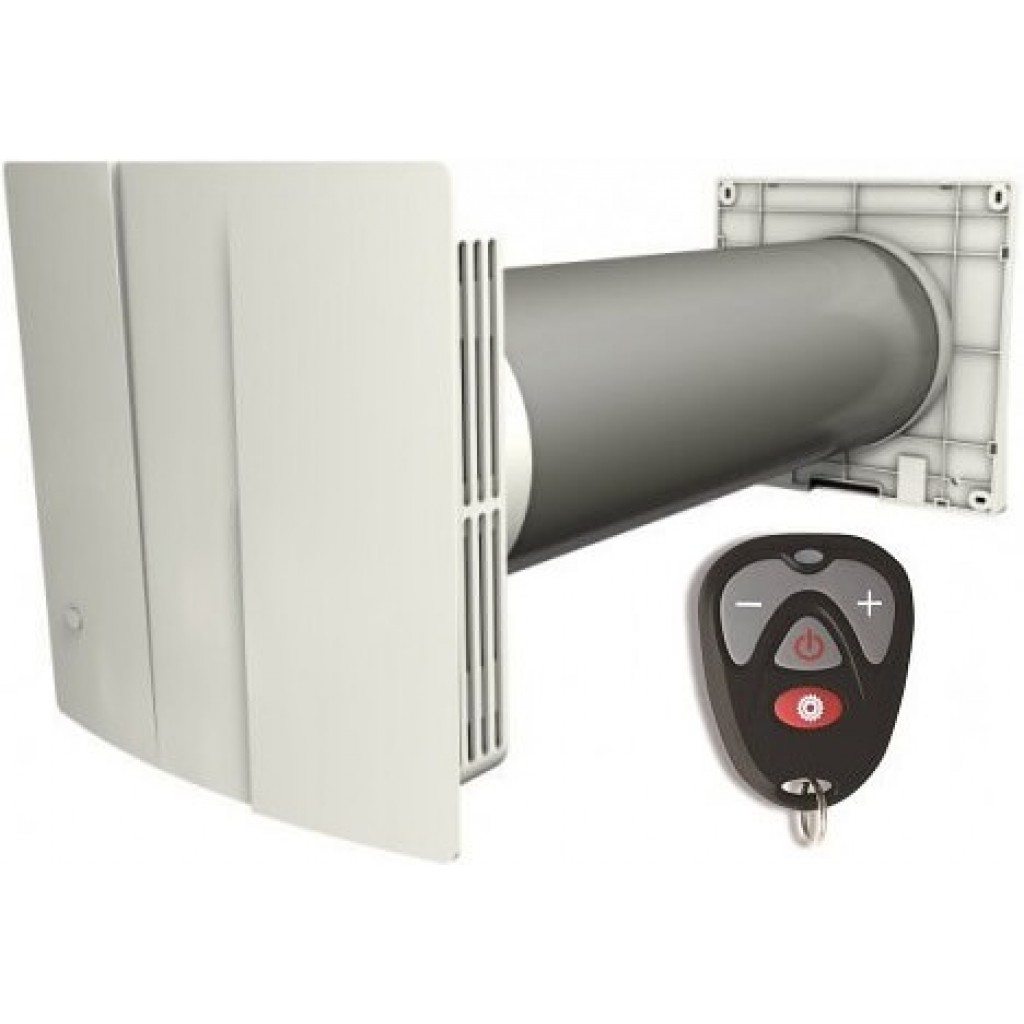

Marley

Принцип действия этой модели заключается в реверсивной подаче воздуха. Направление воздушных масс меняется через каждые 70 секунд. Полная смена воздуха в квартире происходит за 2 часа.

Данная модель отличается высоким уровнем эффективности, достигаемой благодаря режимам работы нескольких рекуператоров, соединение которых происходит посредством радиосвязи. В помещении устанавливается специальная крышка, которая сообщает миганием красной лампочки, что необходимо произвести замену воздуха.

В конструкции представляемой модели присутствуют керамические элементы, располагаемые внутри теплоизолированной трубки. Она отвечает за нагрев поступающего в помещение воздуха. С наружной стороны располагается внешний кожух, не пропускающий насекомых и крупные частицы пыли. Под кожухом спрятан вентилятор, имеющий 3 ступени мощности.

Важное преимущество данной модели заключается в удобстве управления. Технический осмотр можно проводить самостоятельно, достаточно снять крышку, изъять керамический элемент и снять фильтр.

Mitsubishi electric lossnay

Тепловой обмен воздушных масс, обрабатываемых данной моделью рекуператора, происходит внутри камеры. Недалеко от фильтров располагается специальная сетка, являющаяся защитой вытяжного вентилятора. Ниже присутствует центробежный вентилятор, создающий высокое давление. При монтаже данной модели необходимо сделать в стене 2 отверстия под небольшим наклоном, в которых будут проходить воздуховоды.

Представляемое устройство обладает 2 скоростями работы. При высокой скорости шум вентилятора может мешать отдыху.

На низкой скорости обработка воздуха значительно снижается, но при этом отсутствуют посторонние звуки.

Благодаря тонким стенкам фильтра происходит свободный обмен воздуха и влажности, что создает оптимальный микроклимат в помещении. В корпусе устройства располагаются клеммы, необходимые для подключения выключателя. Конечно, можно сделать выключатель с розеткой либо вмонтировать устройство в скрытую проводку.

Критерии выбора

При подборе хорошего рекуператора следует обратить внимание на несколько важных аспектов.

• Производительность. Говоря простыми словами, необходимо рассмотреть показатели притока, где идеальным вариантом станет 30 куб. м. /ч.
• Разновидность. Это может быть противоточный, реверсивный или прямоточный аппарат.
• Конструкция теплообменника. Лучше всего рассматривать медные модели с антибактериальными свойствами.
• Фильтрация. Необходимо проверить по документам количество и качество комплектных фильтров.
• Показатель шума. В идеале рекуператор должен быть тихим.
• Автоматизация. В данном случае речь идет о возможности управления устройством через смартфоны.
• Монтаж. Важно заранее знать, можно ли установить устройство самостоятельно или придется вызывать специалиста.
• Внешний вид. Рекуператор является элементом домашней обстановки, а значит, должен вписываться в интерьер.

Как сделать вентиляцию в однокомнатной квартире, смотрите далее.

устройство и принцип работы, разновидности и самостоятельное изготовление

что это, как работает такое устройство и что представляет собой система рекуперации

Любое закрытое помещение нуждается в ежедневном проветривании, но иногда этого бывает недостаточно для создания комфортного и приятного микроклимата. В холодное время года, когда открыты окна в режиме проветривания, быстро уходит тепло, а это приводит к лишним затратам на отопление. В летнее время года многие пользуются кондиционерами, но вместе с охлажденным проникает и горячий воздух с улицы.

Чтобы уравновесить температуру и сделать воздух более свежим, придумано такое устройство, как рекуператор воздуха. В зимнее время оно позволяет не потерять комнатное тепло, а в летнюю жару не дает проникнуть в помещение горячему воздуху.

Что такое рекуператор?

В переводе с латинского, слово рекуператор означает — обратное получение или возвращение, касательно воздуха подразумевается возврат тепловой энергии, которая уносится с воздухом через систему вентиляции. Такое устройство, как рекуператор воздуха справляется с задачей вентиляции, уравновешивания двух воздушных потоков.

Принцип работы устройства очень простой, из-за разности температуры происходит теплообмен, за счет этого температура воздуха выравнивается. В рекуператоре есть теплообменник с двумя камерами, они пропускают через себя вытяжной и приточный потоки воздуха. Накопленный конденсат, который образуется из-за разности температуры, автоматически удаляется из рекуператора.

Система рекуперации позволяет не только вентилировать воздух в помещении, она значительно экономит расходы на отопление, поскольку эффективно сокращает потери тепла. Рекуператор способен сохранить более 2/3 уходящего из помещения тепла, а это значит, что устройство вторично использует тепловую энергию в одном технологическом цикле.

Классификация устройств

Рекуператоры отличаются схемами движения теплоносителей и по конструкции, а также по своему назначению. Есть несколько типов рекуператоров?

1. Пластинчатые
2. Роторные
3. Водные
4. Устройства, которые можно размещать на крыше.

Пластинчатые рекуператоры

Они считаются самыми распространенными, поскольку цена их невысокая, но они достаточно эффективные. Теплообменник, расположенный внутри устройства состоит из одной или нескольких пластин из меди или алюминия, пластика, очень прочной целлюлозы, они находятся в неподвижном состоянии. Воздух, попадая в устройство, проходит через ряд кассет и не смешивается, в процессе работы происходит одновременный процесс охлаждения и подогрева.

Устройство очень компактное и надежное, оно практически не выходит из строя. Рекуператоры пластинчатого типа функционируют без потребления электроэнергии, что является немаловажным преимуществом. Среди недостатков устройства — в морозное погоды пластинчатая модель работать не может, влагообмен невозможен из-за обмерзания вытяжного устройства. Его вытяжные каналы собирают конденсат, который замерзает при минусовой температуре.

Роторные рекуператоры

Такое устройство работает от электроэнергии, его лопасти от одного или двух роторов должны вращаться во время работы, после чего происходит движение воздуха. Обычно они имеют цилиндрическую форму с пластинами, плотно установленными и барабаном внутри Вращать их заставляют потоки воздуха, вначале выходит комнатный воздух, а затем, меняя направление, воздух поступает обратно с улицы.

Следует отметить , что роторные устройства имеют больше размеры, но КПД у них гораздо выше, чем у пластинчатых. Они отлично подходят для больших помещений — залов, торговых центров, больниц, ресторанов, поэтому для дома их покупать нецелесообразно. Среди минусов стоит отметить дорогое содержание таких устройств, поскольку они потребляют много электроэнергии, их непросто установить из-за громоздкости, стоят они дорого. Для монтажа необходима вентиляционная камера из-за больших размеров роторного рекуператора.

Рекуператор водяной и размещаемый на крыше

Рециркуляционные устройства переносят тепловую энергию в приточный теплообменник с помощью нескольких теплоносителей — воды, антифриза и др. Данное устройство очень похоже по производительности на пластинчатые рекуператоры, но отличается тем, что очень напоминает водяную систему отопления. Недостатком является невысокий КПД и частое техобслуживание.

Рекуператор, который можно разместить на крыше экономит пространство в комнате. Его КПД составляет максимум 68%, он не нуждается в эксплуатационных затратах, все эти качества можно отнести к преимуществам такого типа. Минусом является то, что такой рекуператор сложно монтировать, для него необходима специальная система крепления. Чаще всего такой тип используют для объектов промышленного назначения.

Система рекуперации

В любом жилом доме должна быть спроектирована и смонтирована естественная вентиляция, но на нее всегда влияют погодные условия, в зависимости от времени года, от этого зависит сила проветривания. Если зимой в мороз вентиляционная система работает эффективно, то в летнее время она практически не функционирует.

Герметичность жилого дома можно снизить путем улучшения естественной вентиляции, но она будет давать ощутимый результат только в холодное время года. Здесь есть и отрицательная сторона, например, из жилого дома будет уходить тепло, а поступающий холодный воздух потребует дополнительного обогрева.

Чтобы такой процесс вентиляции не был слишком затратным для хозяев дома, нужно использовать тепло воздуха, отводимое из помещения. Необходимо сделать принудительную циркуляцию воздуха. Для этого делается разводка сети приточных и вытяжных воздуховодов, затем установить вентиляторы. По ним будет подаваться воздух в отдельные помещения и такой процесс не будет связан с погодными условиями. Специально для этого устанавливается теплообменник в месте пересечения воздушных масс свежих и загрязненных.

Что дает рекуператор воздуха?

Система рекуперации позволяет свести к минимуму процент смешивания поступающего и вытягиваемого воздуха. Разделители, которые есть в устройстве, осуществляют это процесс. За счет передачи границе энергии потока происходит теплообмен, струи будут проходить параллельно либо перекрестно. Система рекуперации имеет много положительных характеристик.

1. Специального типа решетки на входе воздушных потоков удерживают пыль, насекомых, пыльцу и даже бактерии с улицы.
2. В помещение поступает очищенный воздух.
3. Из помещения уходит загрязненный воздух, в котором могут быть вредные компоненты.
4. Кроме циркуляции происходит очищение и утепление приточных струй.
5. Способствует более крепкому и здоровому сну.

Положительные свойства системы дают возможность применять ее в помещениях различного типа для создания более комфортных температурных условий. Очень часто они используются в промышленных помещениях, где необходима вентиляция большого пространства. В таких местах необходимо поддерживать постоянную температуру воздуха, с этой задачей справляются роторные рекуператоры, которые могут работать при температуре до +650оС.

Заключение

Необходимый баланс свежего и чистого воздуха с нормальной влажностью сможет обеспечить система приточной и вытяжной вентиляции. Установив рекуператор можно решить многие проблемы, связанные также с экономией энергетических ресурсов.

Выбирая для своего дома рекуператор воздуха, необходимо учитывать площадь жилого помещения, степень влажности в нем и назначение устройства. Обязательно стоит обратить внимание на стоимость устройства и возможность установки, его КПД, от которого будет зависеть качество вентиляции всего дома.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Что такое рекуператор и как он работает?

Если перевести слово рекуператор с латинского, то получится – получение чего-то обратно.

Когда какое-то помещение вентилируется, то часть теплого воздуха уходит наружу, что снижает эффективность например, отопления в холодный период. Чтобы снизить теплопотери, как-раз и применяются рекуператоры.

Рекуператор, другими словами это теплообменник.

Кстати, забегая вперед, весьма достойный рекуператор вполне можно изготовить своими руками и по качеству он не будет уступать покупному ничем.

Принцип работы рекуператора простым языком таков: есть квадратная труба, сквозь которую выходит воздух из помещения в одном направлении, а перпендикулярно движется свежий воздух с улицы. Внутри стоят специальные пластины, которые не позволяют потокам смешиваться, но благодаря им, тепло от выходящего на улицу воздуха передается входящему потоку свежего воздуха – происходит теплообмен.

В результате попадающий внутрь помещения воздух гораздо теплее, а как выгода – теплопотери существенно снижаются.

Экономия налицо. При наружнем морозе в -15˚C и температуре выходящего через вентиляцию воздуха около +20˚C, при использовании рекуператора, входящий свежий воздух будет иметь температуру около +4 – +8˚C. Собственно это и есть основное предназначение всех рекуператоров.

Рекуператоры бывают четырех видов.

1. Пластинчатые – наиболее распространенные, с КПД 40-65%. Не требуют электричества, но обледенивают в зимний период и подсушивают воздух.
2. Роторные – в них входящий воздух нагревается благодаря тому, что проходит сквозь вращающийся теплообменник. КПД до 87%. Плюс – не пересушивает воздух. Требует электричество.
3. Рециркуляционные (с испольозанием воды или антифриза, в качестве посредника при передачи тепла). КПД 50-65%, требуют электричество и пересушивают воздух.
4. Крышные (используются в промышленных установках и для квартиры или частного дома не подходят) КПД 55-68%.

Поэтому для простого покупателя выбор ограничивается между пластинчатыми и роторными.

Первые дешевле, но менее эффективны.

Вторые – дороже, но более выгодны в процессе эксплуатации.

Как изготовить рекуператор своими руками.

Процесс не такой сложный, как может показаться на первый взгляд.

Для работы необходим листовой оцинкованный металл, несколько пластиковых пластин толщиной 4 и шириной 20мм, и четыре фланца из пластика.

Этапы работы:

1. Нарезаем металлические пластины размером 30х30см. Такого же размера режем пластиковые пластины.
2. На первый лист накоеиваем с помощью силикона две пластмассовые полосы – например, слева и справа. На них, сверху приклеиваем вторую пластину. На нее тоже клеим две полосы, но уже спереди и сзади. И так далее.
3. По достижении нашим теплообменником высоты около 150мм, заканчиваем клеить и оставляем изделие сохнуть.

1. После высыхания, с каждой из сторон теплообменника приклеиваем по пластиковому фланцу, заделывая оставшееся вокруг него пространство герметиком. Воздух толжен проходить только сквозь фланцы.
2. Делаем корпус самого рекуператора – из ДСП, фанеры, пластика – не важно, и помещаем наш теплообменник внутрь.
3. Подключаем рекуператор к системе приточно-вытяжной вентиляции, соблюдая вход и выход воздушных потоков.

Советы из личного опыта:

Обязательно утеплите корпус рекуператора. Любым материалом, в принципе не важно.

Сделайте байпас на приточную вентиляцию. Периодически включая его, можно будет без труда разморозить обледеневший теплообменник зимой. Теплый воздух, выходящий из помещения растопит наледь, после чего снова можно будет пустить приточный воздух через рекуператор.

www.remotvet.ru

Рекуперация – это… Рекуперация тепла

Системы вентиляции в последних версиях уже не ограничиваются стандартным набором функций, главная из которых заключается в обновлении воздушной среды. Например, за счет применения технологичных фильтров оборудование минимизирует содержание вредных частиц в помещении, а также предотвращает поступление запахов. Совершенствуются вентиляционные установки и в показателях регуляции микроклимата, что особенно выгодно, с точки зрения энергосбережения. Для обеспечения этой возможности применяются приточно-вытяжные установки с рекуперацией воздушных потоков. Действие подобных систем основано на обработке тепловых потоков, которые проходят через элементы вентиляционной установки. В итоге пользователь получает не только свежий, но и нагретый естественным путем воздух.

В чем состоит принцип рекуперации?

Процесс рекуперации происходит на фоне взаимодействия воздушных потоков с разной температурой. То есть нагретые потоки отдают свое тепло холодным, таким образом, формируя оптимальный температурный баланс. В вентиляционных системах рекуперация – это передача тепла свежему воздуху, которая осуществляется в специальном теплообменнике. При этом существуют разные уровни эффективности данного процесса. К примеру, открытое окно показывает нулевую эффективность. В этом случае приточные потоки не нагреваются, а понижают температуру воздуха в самом помещении. Можно сказать, что это процесс, который противоположен рекуперации.

Средний же уровень эффективности варьируется в диапазоне 30-90 %. Оптимальный показатель достигает 60 %, а системы, которые демонстрируют показатель выше 80% считаются наиболее производительными. Самая же эффективная рекуперация – это процесс теплообмена, при котором нагрев приточных потоков достигнет уровня, соответствующего удаляемому воздуху. Но даже современные технологии не позволяют достичь 100-процентного КПД.

Рекуператор в системе вентиляции

Принцип рекуперации реализуется в системе вентиляции в виде поверхностного теплообменника. Сам процесс распределения тепла осуществляется с помощью стенки, которая разделяет два противоположно направленных потока. Схожим устройством обладают регенераторы, однако система рекуперации отличается тем, что каналы работы с воздухом остаются прежними на протяжении всего периода эксплуатации. Надо сказать, что климатическое оборудование может обслуживать не только воздушные среды. Так и рекуперация применяется также в работе с газом, жидкостями и т. д. Существуют и разные схемы конструкционного исполнения. Наиболее распространенными считаются ребристые, трубчатые и пластинчатые модели. В то же время предусматриваются разные подходы к проектированию каналов движения потоков – к примеру, можно выделить прямоточные, противоточные и перекрестные устройства.

Перекрестный пластинчатый рекуператор

В таких установках обычно используют мембранные перегородки, за счет которых обеспечивается эффективная рекуперация. Особенностью системы является то, что по мере удаления воздуха на улицу выходит и лишняя влага. Система приточно-вытяжная с рекуперацией также отличается стойкостью к обмерзанию, которая достигается без специальных нагревателей. Это преимущество позволяет использовать оборудование с перекрестно-мембранной конструкцией в условиях температурного режима до -35 °С.

Используют такие установки и в обеспечении жилых домов, и в складских помещениях, где предполагается обслуживание больших площадей. Также они получили распространение в сельском хозяйстве – например, в обустройстве птичников, овощехранилищ и животноводческих ферм. Поскольку рекуперация тепла в перекрестных конструкциях с мембранами позволяет также обеспечивать эффективное сохранение прохлады летом, данная система имеет спрос и в производственной отрасли.

Оребренные пластинчатые системы

Устройство такого рекуператора предусматривает наличие оребренных тонкостенных пластин, выполненных путем высокочастотной сварки. Металлические панели формируют конструкцию с поочередным расположением перегородок, повернутых на 90 градусов. За счет такой схемы достигается высокая температура греющей среды, минимальный уровень сопротивления, а также оптимальное отношение площади телепередающей поверхности к весу теплообменника. Кроме этого, приточные установки с рекуперацией тепла с обребренными пластинами отличаются долговечностью и невысокой ценой. Практикой использования подтверждается, что подобные системы позволяют экономить порядка 40 % тепловой энергии. То есть, минимизируются расходы на отопление, поскольку свежий воздух эффективно прогревается удаляемыми потоками.

Роторные модели

К особенностям таких установок относят низкую стоимость и довольно высокую производительность. Хотя, в плане показателей нагрева свежего воздуха данный вариант уступает пластинчатой конструкции с двойной кассетой. Несмотря на простую конфигурацию рабочих элементов, роторная установка рекуперации грешит неидеальным распределением воздушных потоков. Есть определенный риск, что чистый воздух смешается с удаляемым и в итоге пострадает качество вентиляции как таковой. К недостаткам подобных систем относится и необходимость частого техобслуживания, что особенно невыгодно при эксплуатации в жилых помещениях. Однако сам процесс нагрева достаточно эффективен.

Прямоточно-противоточные системы

Особенностью рекуператоров этого типа является трубчатая конструкция, элементы которой представлены тонкостенными сварными элементами. В процессе работы установки этого типа формируется пристенный вихрь, который повышает теплообмен, но при этом разрушается по мере роста сопротивления в воздушном канале. Чаще всего такие системы применяются в промышленности, где нужен деликатный нагрев одной из рабочих сред. Также прямоточно-противоточное оборудование используют в машиностроении для рассеивания и утилизации тепла. Востребована и бытовая приточная установка с рекуперацией этого типа – ее рекомендуют устанавливать в комнатах с герметичными металлопластиковыми окнами, а также в экологических домах.

Такие рекуператоры, как правило, интегрируют в единый воздуховодный кожух, что в процессе эксплуатации обеспечивает низкое энергопотребление, компактные размеры с возможностью скрытого монтажа, высокую производительность и надежность оборудования.

Рекуператоры для энергоэффективных домов

Сама концепция вентиляционных систем, в которых обеспечивается пассивный нагрев свежего воздуха, ориентирована на снижение платы за отопление. Но в плане оснащения энергоэффективных домов рекуперация – это и экологически чистый способ нормализации микроклимата. Производители выпускают специальные линейки, в которых используются безопасные и эффективные в плане рекуперации материалы. В частности, последние модели получают трехступенчатые теплообменники, выполненные из непористых ультратонких мембран. Такое устройство позволяет отказаться от электрических воздушных нагревателей.

Кроме равномерной передачи тепла подобные устройства также эффективно работают и с влажностью. Они обеспечивают полный возврат влаги в помещение с полным исключением конденсаторов. В результате вентиляция с рекуперацией избавляется и от необходимости установки дренажных водоотводов.

Автоматика для рекуператоров

Развиваются приточно-вытяжные аккумуляторы тепла и в направлении электронной начинки. С целью оптимального распределения потоков производители снабжают установки возможностью автоматической регулировки положения межканальных перегородок. В более совершенных моделях предусматривается также настройка скоростных режимов, индикация температурных показателей и контроль степени загрязненности фильтров с сигнализацией. Кроме этого, современная вентиляция с рекуперацией предоставляет возможность управления внешним канальным нагревателем без подключения к процессу сторонних устройств. То есть в этом случае обеспечивается дополнительный нагрев воздуха до оптимального показателя.

Фильтры в рекуператорах

Как и все современные системы вентиляции, модели с рекуперацией предполагают включение в конструкцию очистительных устройств. Так как теплообмен предполагает максимальное сведение исходящего и нагнетаемого воздушных потоков, фильтры в данном случае играют особенно важную роль. Чаще всего в самих воздуховодах применяются фильтры типа F7, которые исключают прохождение частиц размером в 0,5 мкм. Менее распространены фильтры грубой очистки G3, но в зависимости от конструкции может потребоваться и такое дополнение. Для удобства в обслуживании система рекуперации чаще снабжается фильтрами, изготовленными из пластиков и специальных волокон – такие элементы легко мыть и вытряхивать. Как уже отмечалось, современные модели также оснащаются индикаторами, которые определяют момент для произведения замены фильтра.

Преимущества рекуператоров

Технологии, которые используются в приточно-вытяжных системах рекуперации, минимизируют энергопотребление и повышают эргономику климатического оборудования. На практике пользователь такой установки может почувствовать и улучшение показателей микроклимата. Конечно, рекуперация тепла не так эффективна, с точки зрения отопительной функции, как специальные нагревательные агрегаты, но ее работа не требует дополнительного потребления энергоресурсов. Включение в системы вспомогательных средств нагрева позволяет сбалансировать и повышение температурного режима, и экономию в расходах энергии. В целом же по расчетам специалистов использование рекуперации позволяет на 10-15 % снижать затраты на отопление.

Недостатки рекуператоров

У таких систем есть два серьезных недостатка. В первую очередь это обледенение теплообменников зимой. По этой причине многие пользователи жалуются на выход из строя оборудования уже в первые недели эксплуатации в условиях мороза. Однако производители стремятся улучшать защитные качества оборудования, снабжая установки тепловыми аккумуляторами и прочными вентиляторами. Второй недостаток, которым обладают приточно-вытяжные установки с рекуперацией, относится к их шумной работе. Особенно это проявляется у роторных моделей. При этом разработчики стремятся обеспечивать новые модели улучшенными средствами изоляции, поэтому на рынке можно встретить и малошумные варианты.

Что учесть в выборе установки с рекуператором?

Потребителю, который решил установить такую систему в своем доме, следует ориентироваться на производительность системы, конструкционное исполнение и функциональность. Так, показатель производительности определяет возможность работы вентиляции в помещении конкретной площади. Не менее важна и конструкция, в которой выполнено оборудование. Например, установка рекуперации тепла с трубчатыми элементами позволяет удобно выполнять монтаж с минимальными требованиями к свободному месту. Что касается функциональности, то она влияет и на способности регуляции показателей микроклимата в помещении, и на эргономические характеристики системы.

Заключение

Эксплуатация традиционных систем вентиляции не дает и намека на энергосберегающую функцию. Как правило, это прожорливые массивные установки, которые вносят существенный вклад в повышение расходов на содержание дома. На этом фоне рекуперация – это почти революционный подход к производству климатического оборудования, предполагающий рациональное использование уже отработанной тепловой энергии. Если в типовой системе реализуется нагрев воздуха по мере его поступления в помещение с помощью отопительного оборудования, то рекуперация позволяет изначально повышать температуру входящих потоков без подключения специальных нагревателей. Конечно, такие установки имеют свои недостатки, но с ними производители ведут плодотворную борьбу, совершенствуя конструкции рекуператоров.

fb.ru

Рекуператор воздуха: что это такое и принцип работы

В этой статье рассмотрим: Принцип работы рекуператора воздуха и его эффективность Виды рекуператоров воздуха и чем они отличаются друг от друга Как сделать рекуператор воздуха самостоятельно: инструкция

Что такое рекуперация? Переводя дословно с латинского, recuperatio – обратное получение чего-либо. Касательно воздуха это понятие подразумевает возврат тепловой энергии, уносимой воздухом через систему вентиляции. Именно о таком устройстве, помогающем вентилировать и не охлаждать помещения, мы поговорим в этой статье, в которой вместе с сайтом stroisovety.org ответим на вопросы: что такое рекуператор воздуха, как он работает, какие виды бывают у этого устройства и как его изготовить самостоятельно.

Рекуператор воздуха для частного дома схема

Принцип работы рекуператора воздуха и его эффективность

По своей сути, рекуператор воздуха для частного дома представляет собой ничто иное, как теплообменник, в котором выходящий из помещения воздух отдает большую часть своего тепла входящему с улицы – он его подогревает, предупреждая таким способом охлаждение помещений.

Комнатные рекуператоры воздуха фото

Устроен такой прибор достаточно просто – чтобы понять его принцип работы, представьте себе квадратную трубу, по которой выходящий из помещения воздух идет вдоль нее, а приходящий – поперек. При этом оба потока не смешиваются благодаря специальным теплопроводящим пластинам. Примерно так и устроен современный рекуператор для воздуха, в котором один поток отдает тепло другому. Эффективность работы такого устройства достаточно высока. Приведу цифры – если поток исходящего из помещения воздуха имеет температуру 21˚C, а на улице мороз -10˚C, то после рекуператора уличный воздух будет иметь температуру от +2 до +6˚C. Представляете, сколько энергии можно сэкономить с помощью этого устройства? Много! Счета за оплату энергоносителей снизятся в несколько раз.

Принцип работы рекуператора воздуха схема

Виды рекуператоров воздуха и чем они отличаются друг от друга

Разновидностей рекуператоров не так уж много. Можно выделить всего четыре основных вида, которые получили наибольшее распространение.

1. Пластинчатые рекуператоры воздуха. Это самый распространенный тип подобных устройств, являющийся одновременно дешевым и эффективным. Их КПД составляет от 40 до 65%. Устроены такие агрегаты достаточно просто и в своей конструкции не имеют никаких трущихся подвижных частей. А это в первую очередь надежность – они практически не ломаются. Кроме того, комнатные рекуператоры воздуха пластинчатого типа не потребляют никакой энергии – они работают без ее использования. К недостаткам пластинчатых устройств можно отнести его обмерзание в зимний период года и невозможность осуществления влагообмена.
2. Роторные рекуператоры воздуха. Этот тип рекуператора для своей работы требует наличия электрической энергии – его электроника, в зависимости от перепада температур снаружи и внутри помещения, подбирает оптимальное количество оборотов ротора, благодаря чему не происходит обледенения этого устройства зимой. Принцип его работы основан на вращении теплообменника, по которому проходит уличный воздух в потоке исходящего теплого воздуха. Именно благодаря такому вращению КПД роторных рекуператоров может достигать 87%. Кроме того, это устройство позволяет частично возвращать влагу назад в помещение, не пересушивая воздух. И еще, регулируя скорость вращения теплообменника, можно изменять скорость теплоотдачи.

   Рекуператор воздуха фото

3. Рециркуляционный водяной рекуператор. У этого устройства КПД практически такое же, как и у пластинчатого рекуператора (50-65%), только в отличие от последнего, он имеет сложную конструкцию, в которой роль посредника для передачи тепла выполняет жидкость (вода или антифриз). Конструктивно эта система имеет некоторое сходство с отоплением. Роль котла в нем играет теплообменник, установленный на вытяжном канале вентиляции, а вместо батареи имеется теплообменник, который установлен на канале всасывания уличного воздуха. В первом вода нагревается, а во втором отдает свое тепло. Единственным преимуществом рециркуляционного водяного рекуператора является возможность установки его отдельных частей в разных местах. К влагообмену эти устройства не приспособлены, а без электроэнергии обходиться не могут, таков уж принцип работы искусственной циркуляции теплоносителя.
4. Крышный рекуператор воздуха – для квартиры или дома не подойдет. Это промышленные установки, используемые в системах вентиляции магазинов, цехов и других подобных помещений. Их КПД составляет 55-68%. Основное их отличие – это низкие расходы на обслуживание и установку. Кроме того, благодаря своему месторасположению они экономят подпотолочное пространство, что является немаловажным в таких помещениях, как торговые залы и цехи, где и без того хватает другого оборудования.

Вот и все, можно сказать, что с видами рекуператоров мы разобрались, теперь самое время ознакомиться с возможностью самостоятельного изготовления этого устройства для дома или квартиры.

Рекуператор воздуха для квартиры и дома фото

Как сделать рекуператор воздуха самостоятельно: инструкция

Изготавливаются рекуператоры воздуха своими руками не так сложно, как может показаться на первый взгляд – чтобы было понятнее, изложим по пунктам всю технологию изготовления.

1. Изготавливаем теплообменник. Для этого приобретаем листовой оцинкованный металл, пластиковые полосы шириной 2см и толщиной 4мм, а также четыре пластиковых фланца. Металл нарезается одинаковыми прямоугольными пластинами 300 на 300мм, пластиковые полосы режутся в такой же размер. После этого можно приступать к сборке теплообменника. На первый лист с двух сторон приклеиваются с помощью нейтрального силикона пластиковые полосы (плашмя), после чего на эти полосы приклеивается следующий лист. На него пластиковые полосы клеятся с другой стороны листа – если на первом вы приклеили их слева и справа, то на втором нужно будет приклеить спереди и сзади. Снова клеим лист металла. Смотрим что получилось. Должно выйти так – если между первым и вторым листом металла просматривается пустота, то между вторым и третьим она не должна просматриваться. Идея в том, чтобы исходящий поток воздуха проходил через одну полость, а входящий через другую поперек исходящего потока воздуха. Таким вот образом клеим теплообменник, пока он не достигнет высоты 150мм.
2. Когда вся эта конструкция высохнет и превратится в цельное изделие, с четырех ее сторон, там, где должен проходить воздух, приклеиваем фланцы, а оставшееся пространство, которое не попало под фланец, герметизируем нейтральным силиконом.
3. Помещаем получившийся теплообменник в заранее изготовленный корпус – сделать его можно из любых подходящих материалов (фанера, ДСП, ОСБ).

Как сделать рекуператор воздуха своими руками

Готовый рекуператор подключается к системе приточно-вытяжной вентиляции. Что и куда вы подсоедините не важно, главное – соблюсти вход и выход потоков воздуха.

Вот, в принципе, и весь рекуператор воздуха пластинчатого типа действия. Ну и в заключение пару советов, которые помогут избавиться от некоторых проблем в процессе эксплуатации этого устройства. Во-первых, корпус рекуператора лучше утеплить – например, оклеить его изнутри теплоотражающим экраном или вспененной полиуретановой подложкой для ламината (так он будет меньше промерзать в зимнее время). Во-вторых, для размораживания теплообменника и удаления с пластин наледи лучше сделать байпас на приточной магистрали и периодически производить подачу свежего воздуха в помещения через него. В такой ситуации теплая исходящая струя будет растапливать наледь.

Автор статьи Александр Куликов

stroisovety.org

Рекуператор воздуха – что такое и зачем?

Всем известно, что для создания в помещении здорового микроклимата необходима вентиляция. В помещение должен поступать чистый воздух с улицы, но одновременно с этим удаляется такой же объем воздуха из помещения. Зимой вместе с оттоком «отработанного» воздуха безвозвратно уходит из помещения ценное и такое дорогое по нынешним временам тепло, а летом, когда в помещении работают кондиционеры, приточный жаркий воздух лишь усложняет их работу. Так вот, для того, чтобы в буквальном смысле этого выражения не пускать деньги на ветер, и придуман был рекуператор воздуха.

Слово «рекуператор» происходит от латинского «recuperatio», что означает обратное получение или возвращение. В нашем случае это теплообменник, зимой возвращающий тепловую энергию, утекающую из помещения с удаляемым воздухом, а летом препятствующий проникновению жары с приточным воздухом.

Принцип работы роторного рекуператора

Так как же устроен рекуператор тепла, и каков принцип его работы? Принципиальная схема рекуператора довольно проста и представляет собой двухстенный теплообменник, в котором, не перемешиваясь, встречаются два потока воздуха — вытяжной и приточный. Из-за разности температур воздушных потоков они обмениваются между собой тепловой энергией, то есть холодный воздух нагревается, а теплый охлаждается. Кроме того, при охлаждении теплого воздуха из него удаляется влага вследствие конденсации ее на стенках теплообменника.

[include id=»1″ title=»Реклама в тексте»]

Рекуперация является, по сути, методом сокращения потерь через вентиляционную систему, то есть технологией энергосбережения. При помощи рекуперации можно сохранить более 70% уходящего тепла. Энергия используется повторно в одном технологическом процессе! Существуют рекуператоры различных мощностей и конструкций.

По схеме движения теплоносителей (прямоточные, противоточные)

По конструкции (трубчатые, ребристые, пластинчатые и т.д.)

По назначению (для подогрева воздуха, жидкостей, газов)

Роторный тип рекуператора ↑

Роторный рекуператор характеризует отличный КПД, главный минус — крупные габариты

Представлен коротким цилиндром, начиненным плотно упакованными продольно расположенными слоями гофрированной стали. Располагается такой ротор в направлении оси проточно-вытяжного устройства. Барабан рекуператора вращается, сначала пропуская через себя вытяжной теплый воздух, затем приточный холодный воздух. Происходит поочередное нагревание и охлаждение пластин, тепло отдается поступающему холодному воздуху. Роторные рекуператоры отличаются высокой эффективностью, но они достаточно громоздки. Для правильной организации приточно-вытяжной системы понадобится просторная вентиляционная камера.

Рекуператор пластинчатого типа ↑

Главный минус пластинчатого рекуператора — частое обмерзание приточной стороны расположенных вне помещений пластин в зимний период

Представлен кассетой, в которой каналы прохождения приточного и вытяжного воздуха разделены пластинами из листов оцинкованной стали. Потоки не смешиваются, но теплообмен неизбежен из-за того, что пластины одновременного охлаждаются и нагреваются с разных сторон.

Пластинчатый воздушный рекуператор (его еще называют перекрестно-точным) довольно распространен из-за невысокой стоимости и компактной конструкции. Но есть одна особенность — высока вероятность обмерзания устройства со стороны вытяжки, если наружная температура будет достаточно низкой, из-за образования конденсата в вытяжных каналах.

Устройство и принцип работы пластинчатого рекуператора

Если оценивать эффективность пластинчатых рекуператоров, то КПД таких устройств — около 60%. Еще одна важная особенность — очень простое устройство теплообменника (без трущихся и подвижных деталей), в таком устройстве не применяются какие-либо потребляющие электричество элементы.

Пластинчатый рекуператор, несмотря на некоторые недостатки, а именно: частое обмерзание теплообменника в холодную пору, конструктивную особенность обязательного пересечения труб обеих воздуховодов в рекуператоре, что может быть труднореализуемо, наиболее распространен для устройства приточно-вытяжной установки в домах, квартирах и гаражах. Обмерзание теплообменника решается путем периодичного включения приточного вентилятора или применением байпасного клапана.

[include id=»2″ title=»Реклама в тексте»]

Наряду с заводскими рекуператорами широко распространено применение самодельных агрегатов, ведь сделать рекуператор воздуха своими руками не так уж и сложно. Рассмотрим бытовой рекуператор в работе.

Как видите, самодельный рекуператор может быть достаточно эффективным.

Рассмотрим способы обустройства системы вентиляции в гараже. Вентиляция в гараже может быть естественная, комбинированная и механическая.

• Естественная вентиляция — это когда в гаражной стене пробивается отверстие для прохождения воздуха, а в потолок вставляется воздуховод для отведения «отработанного» воздуха.

• При комбинированной вентиляции приток оставляют естественным, а вытяжную трубу дополняют вентилятором, работающим от электросети для принудительного воздухообмена.

• Механическая вентиляция — самый дорогой, но в то же время и наиболее эффективный метод устройства воздухообмена. Отток воздуха и приток осуществляется принудительно, возможна конструкция с разными модулями для притока и оттока воздуха.

Работа агрегатов механической системы согласована, самым дорогим модулем является устройство обеспечивающее поступление свежего воздуха. В конструкции такого устройства обязателен вентилятор, фильтры, калорифер. Рекуператор привносит в конструкцию дополнительные возможности, рассмотренные нами выше.

Функции, работа, задачи ↑

1. Эффективный теплообмен.
2. Удаление конденсата.
3. Высокая производительность.
4. Бесшумность

Оптимальная температура для содержания автомобиля в холодное время года +5 градусов, а использование подобной приточно-вытяжной установки с рекуператором часто заменяет использование отопительной системы.

Если вы задумали сделать пластинчатый рекуператор самостоятельно, то вам потребуется 4м2 оцинкованной жести, ее следует разрезать на пластины 20×30см и сложить их в штабель. Пластины должны быть идеально ровными, поэтому если применяется оцинковка, удобнее будет резать стопку из трех листов болгаркой, нежели применять ножницы по металлу. Для создания дистанционного зазора между пластинами можно приклеить к ним рамки из полосок технической пробки (толщина 2мм). Промежутки между пластинами должны быть не менее 4мм, чтобы не было слишком большого сопротивления воздушному потоку. Важно правильно подобрать сечение рекуператора — скорость потока воздуха должна быть равна или чуть больше 1м/с. После укладки всего штабеля щели следует залить герметиком нейтрального состава.

После высыхания герметика пластины следует положить в корпус (любая жестяная коробка подходящего размера). Корпус изготавливается из жести, в нем делаются отверстия, в которые вставляются пластиковые фланцы, диаметр которых должен соответствовать диаметру воздуховодов. Все щели герметизируются силиконовым герметиком. Короб изготавливают из ДВП или фанеры толщиной 18мм, все стенки утепляют минеральной ватой. Суммарная площадь пластин составит 3,3м2 при производительности 150м3 /ч, собранный таким образом рекуператор должен иметь эффективность 50—60%. В зимний период, при наружной температуре воздуха ниже —10°C пластинчатые рекуператоры могут обмерзать, поэтому для периодического размораживания в теплой их части необходимо установить датчик изменения давления. При обмерзании приточный воздух будет проходить через байпас, а теплообменник начнет оттаивать согреваемый вытяжным воздухом.

Современному дому система приточно-вытяжной вентиляции просто необходима. Ведь лишь традиционным вентиляционным каналам на кухне и в ванной комнате поддерживать здоровый микроклимат в помещении не под силу. Современные отделочные материалы чаще всего «не дышащие», технологии направленные на энергосбережение (производство пластиковых окон, например) позволяют получить практически герметичное помещение. Дополнительная приточно вытяжная установка с рекуператором поможет обеспечить нормальный воздухообмен и решит проблему развития грибков и плесени, что особенно актуально для влажных помещений с плохой вентиляцией. Таким образом, рекуператор для квартиры, частного дома, и тем более, для гаража (избыточная влажность в гараже неизбежно приводит к коррозии, а выхлопные газы и пары топлива в совокупности со «спертым» воздухом губительны для здоровья человека) — это крайне необходимое устройство.

strmnt.com

что это такое, применение, принцип работы

Рекуператор воздуха для квартиры — это небольшого размера, но очень эффективный теплообменный прибор, предназначенный не только для очистки воздуха, но и существенного снижения затрат на отопление.

Рекуператор в квартире выполняет одновременно две функции: притока и вытяжки воздуха. Многие, чего скрывать, считают это устройство ненужным излишеством, но те, кто уже им пользуется и оценил качества этого прибора, вряд ли уже смогут от него отказаться. Рекуператор воздуха — что это такое?

Это система вентиляции в вашей квартире или частном доме. Установка (монтаж) его становится еще более актуальной, если учесть то, что абсолютное число жителей нашей страны пользуются пластиковыми окнами и надежными металлическими дверями. Удобно, тихо, безопасно.

Но большим минусом этих современных атрибутов нашей жизни является плохая вентиляция наших квартир. Чистый воздух в квартиру практически не поступает. При наличии системы центрального отопления, он еще в добавок и очень сухой. Циркуляции воздушных потоков в помещении не происходит. Приобретая рекуператор для квартиры, вы решаете сразу несколько проблем:

— воздухообмен;— увлажнение;— обогащение воздуха кислородом.

Применение рекуператора воздуха для квартиры

А теперь давайте вспомним, как в холодное время года мы включаем разного рода обогреватели, а летом пользуемся кондиционерами, которые потребляют немалое количество электроэнергии совсем недешевой в наше рыночное время.

Рекуператор способен за короткое время полностью обновить воздух в вашей квартире, очистить его от пыли и других примесей, что особенно важно для людей, страдающих аллергией и для детей. К примеру, всего за каких то два часа он справится с этой задачей на площади типичной двухкомнатной квартиры.

Виды рекуператоров воздуха

Рекуператоры для квартиры бывают трех видов:

1. Пластинчатые.

Это устройство, состоящее из множества металлических пластинок, хорошо проводящих тепло. Приток и вытяжка в них осуществляется за счет того, при хорошем теплообмене воздух в пластинах не перемешивается. Рекуператоры данного вида лучше всего подходят для вентиляции больших по площади и высоте потолков квартир.

2. Роторные.

Этот вид рекуператоров отличается от пластинчатых устройств большим размером. Но, если кто-то сомневается, что громоздкие габариты могут нарушить интерьер его квартиры, то сомнения в этом случае совершенно не оправданы: современные модели роторных устройств хорошо вписываются в любое помещение. Приток и вытяжка воздуха в роторном рекуператоре осуществляется за счет крутящегося ротора (отсюда и его название), сделанного из гофрированной стали.

3. Этиленгликолевые.

Из-за сложности монтажа используются на больших объектах. Устройство этого вида состоит из двух теплообменников. Используемый теплоноситель, циркулирующий в них — этиленгликоль.

Роторный рекуператор воздуха

Преимущества рекуператора

1. Рекуператор воздуха для квартиры чаще всего выпускается производителями в форме цилиндра, состоящего из целого ряда трубочек или пластинок, изготовленных из керамики. Эти устройства удобны, компактны, не представляют сложностей при совершении монтажа.

2. Исходя из того, что рекуператор является прибором так называемой принудительной вентиляции, те же самые производители рекомендуют приобретать сразу два прибора: один из них будет работать на приток, другой на удаление уже отслуживших масс воздуха. Небольшие по размеру, рекуператоры для квартиры оснащены мощной системой очистки воздуха G4-F7.

3. Тепло в вашей квартире сохранится в зимние холода, прохлада и свежесть летом, при этом затраты за электроэнергию не очень сильно опустошат ваш бюджет. Это, пожалуй, является самым главным мотивом для приобретения рекуператора для вашей квартиры.

Принцип работы рекуператора воздуха

Недостатки рекуператоров воздуха

Но, конечно же, делая выбор, вам придется учесть и некоторые недостатки устройства, о которых надо знать еще до совершения покупки.

1. Рекуператор производит при работе много шума. Здесь надо заметить, что некоторые европейские фирмы научились бороться с этим недостатком: они встраивают в устройство приборы, способные подавлять шум.

2. Конструкция устройства допускает образование на его поверхности конденсата, по этой причине теплообменники могут обледенеть.

3. Цена данного товара зависит от многих факторов — от конкретной модели, от ее усовершенствования и т.д. Надо заметить, что некоторые виды рекуператоров для квартиры могут обойтись вам в несколько сотен евро, и это без учета оплаты его монтажа.

Рекуператор воздуха в частном доме: фото

Производители

Рекуператор для квартиры — это устройство, которое уже давно не вызывает споров о целесообразности его приобретения. Вопрос состоит лишь в том, какое устройство лучше, качественней, надежней, долговечнее.

Немецкая фирма по производству рекуператоров для квартир пришла на российский рынок относительно недавно, около пяти лет назад. Но за этот небольшой срок она продемонстрировала такое высокое качество своего товара, что многие потребители выбирают именно эту марку — Marley.

Вы можете выбрать здесь простенький электровентилятор и сложный агрегат для притока и вытяжки воздуха. Разнообразие ассортимента, высокое качество , доступная цена- вот что определяет лидирующие позиции фирмы Marley. Хочу представить лишь один пример рекуператора для квартиры — это рекуператор марки Marley MFnY-180.

Рекуператор фирмы Marley

При вполне доступной цене в пределах 24-25 тыс. руб устройство обладает следующими преимуществами:

1. Произведено в Германии.2. Полная бесшумность.3. Долговечность при эксплуатации.4. Простота в монтаже.5. Не требует обслуживания.6. Фильтры, защищающие от пыли и других микрочастиц G3 и G4. 7. Исключается повышение влажности, а значит, исключается образование плесени и грибка.8. Значительно сокращаются затраты на отопление.9. Энергопотребление всего 3-7 Вт.10. Имеется пульт ДУ.

Сегодня мы разобрали рекуператоры воздуха для квартиры и частного дома, что это такое. Рассмотрели их виды, устройство и применение, преимущества и недостатки. Смотрим видео отзыв.

Читайте также:

teplomex.ru

что это, типы и особенности монтажа

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Стремление к использованию энергосберегающих технологий в частных домах имеет и свои негативные последствия. Герметичные пластиковые окна и утеплённые двери препятствуют естественной циркуляции воздуха. Как следствие, возникают проблемы с появлением плесени и грибковых разрастаний. Безопасный и практичный выход, не нарушающий энергосбережения жилья, установить рекуператор для частного дома.

Рекуператор – компактный прибор для вентиляции

Содержание статьи

Рекуператор воздуха для дома – для чего он нужен?

Вентиляционные устройства, которые способствуют движению воздуха и имеющие теплообменник, помогают сохранить комфортную температуру в доме и сберечь здоровье его жителей. Благодаря воздухообменнику в доме не будет скопления углекислого газа, не возникнет сырости и посторонних неприятных запахов.

Установка рекуперационной системы облегчает жизнь аллергикам

Принудительная вентиляция освобождает воздух в помещении от раздражающей пыли, пыльцы растений и других аллергенов. Ещё одна причина, по которой стоит использовать рекуператор для частного дома – выгодная экономия на отоплении.

Рекуператор: что это такое?

Устройство воздухообменника

Приточно-вытяжная вентиляция с рекуператором состоит из нескольких частей:

• устройство для забора воздуха с улицы;
• устройство для удаления воздуха из помещения на улицу;
• вентиляция с рекуператором;
• соединительные каналы;
• регулировочные диффузоры, контролирующие направление и количество перемещаемого воздуха.

Основным отличием этой системы от обычной вентиляции является рекуператор тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с тёплым воздухом помещения. Потоки не смешиваются, но холодная струя прогревается и попадает в дом уже тёплой. Этот способ обогрева даёт возможность не повышая расходов на отопление добиться оптимальной температуры в помещении.

Устройство устранит запотевание окон и повышенную влажность в помещении

Основные типы рекуператоров для частного дома

Пластинчатый воздухообменник

Считается самым функциональным и сравнительно недорогим. Имеет разновидности:

• алюминиевые, выгодно отличающиеся ценой;
• пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
• целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.

Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества

Минусом этого прибора считается обмерзание зимой.

Роторные приборы

Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.

Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги

Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.

Статья по теме:

Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Водяные рекуператоры

Рекуперация тепла в системах вентиляции  может осуществляться с помощью воды. Тепло воздушных потоков передаётся жидкости. Преимуществом подобного вида воздухообмена является отсутствие смешивания воздушных потоков и нахождение теплообменников в разных местах. Минусов у водных рекуператоров много: они расходуют много энергии, требуют дополнительной циркуляции жидкости и малоэффективны.

Водяной теплообменник

Рекуператоры для крыши

Используются в основном для хозяйственных помещений – ангаров, гаражей. Просты в монтаже и очень эффективны, но имеют высокую стоимость.

Принцип работы крышного воздухообменника

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

• Оцинкованное железо, 2 листа.
• Фанерный кроб для корпуса рекуператора.
• Пробковый материал толщиной 20 мм для прокладки между листами.
• Силиконовый герметик.
• Датчик давления.
• Пластиковые фланцы.
• Электролобзик и метизы.
• Металлический уголок.
• Теплоизолятор (минвата).

Схема воздухообменника

• Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
• К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
• Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
• Полученную конструкцию закрепляют при помощи металлического уголка.

Обратите внимание! Все видимые щели конструкции заполняются силиконовым герметиком.

• Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
• На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
• Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.

Основной принцип организации вентиляции

• Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Поэтапный процесс изготовления устройства (видео)



Эффективность работы такого самостоятельно изготовленного прибора примерно 65 процентов. Этого вполне достаточно, чтобы создать комфортную среду в доме.

Сколько стоит прибор?

На сегодняшний день отечественные производители рекуператоров используют импортные комплектующие, поэтому такие теплообменники стоят недешево. Среди изготовителей, славящихся безупречной репутацией, стоит назвать Теплотекс, собирающий рекуператоры из датского сырья, Машимпекс, работающий на немецких комплектующих, и Данфосс, собирающий изделия из финских пластин.

Схема работы воздухообменника летом

Несколько советов при покупке устройства

Прежде чем сделать выбор в пользу той или иной модели, следует помнить:

• Рекуператоры издают рабочий шум. Некоторые производители предлагают бесшумные приборы.

Небольшое устройство впишется в любой интерьер

• Потребляемая мощность вентиляции с рекуперацией тепла имеет значение, так как устройство работает круглосуточно.
• Некоторые устройства нуждаются в расходных материалах – фильтрах.
• На приборе в обязательном порядке должна быть указана производительность.

Некоторые умельцы для дополнительной очистки воздуха оснащают готовые приборы специальными фильтрами из пластика или волокнистых материалов. Но стоит помнить, что за этими фильтрами нужно внимательно следить и своевременно менять на новые.

Фильтры для воздухообменников

Полезная информация! Чтобы не образовалось наледи в устройстве, время от времени нужно отключать вентилятор. Пластины оттают от тепла выходящего воздуха.

Выводы

Ещё недавно рекуперационные системы устанавливались только на промышленных предприятиях. Сейчас они становятся необходимы и для домашнего пользования.

Качественный воздухообмен особенно важен для домов, построенных по каркасной технологии

Важно качественно вентилировать дом, чтобы избежать появления плесени и аллергических реакций и при этом сохранять комфортную температуру. Именно поэтому рекуператор так важен для частного дома.

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

KOMFORT ERV D 100 S3

ОСОБЕННОСТИ Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в коммерческих, офисных и других общественных или промышленных помещениях.Способствуют значительному снижению нагрузки на систему кондиционирования в жарком климате, а также теплопотерь в холодном климате за счет рекуперации тепла и влаги.Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.Совместимы с круглыми воздуховодами диаметром 100 или 150 мм. КОНСТРУКЦИЯ Корпус изготавливается из стальных панелей с полимерным покрытием и теплозвукоизоляцией из вспененного полиуретана толщиной 5–10 мм. Для обслуживания фильтров и рекуператора снизу предусмотрена съемная сервисная панель.Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами. На корпусе предусмотрены монтажные кронштейны для подвешивания установки к потолку.

ДВИГАТЕЛИ Для нагнетания и вытяжки воздуха применяются асинхронный двигатель с внешним ротором.Установки оборудованы однофазными трехскоростными двигателями с внешним ротором, оснащеным центробежным рабочим колесом со вперёд загнутыми лопатками.Двигатели оборудованы встроенной тепловой защитой с автоматическим перезапуском.Оснащены шариковыми подшипниками для длительного срока эксплуатации.Крыльчатки динамически сбалансированы. Отличаются надежной и бесшумной работой.

РЕКУПЕРАЦИЯ ТЕПЛА В установках применяется энтальпийный пластинчатый рекуператор перекрестного тока, который возвращает тепло и влагу. Благодаря передаче влаги энтальпийный рекуператор не производит конденсат. Рекуператор полностью разделяет воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха.Принцип рекуперации основан на передаче тепла и/или влаги через пластины рекуператора. В холодный период года приточный воздух подогревается в рекуператоре за счет теплого вытяжного воздуха, что позволяет существенно уменьшить потери тепла за счет вентиляции и, соответственно, расходы на отопление.В жаркий период происходит обратный процесс: приточный воздух охлаждается в рекуператоре за счет прохладного вытяжного воздуха, что снижает нагрузку на кондиционеры и экономит электричество. В период года, когда разница между температурой в помещении и на улице минимальная и применение рекуперации нецелесообразно, рекомендуется использовать «летнюю» вставку для временной замены рекуператора (приобретается отдельно). ЗАЩИТА ОТ ОБМЕРЗАНИЯ Для предотвращения обмерзания рекуператора в зимний период года применяется встроенная автоматическая система защиты, которая отключает приточный вентилятор по датчику температуры и дает возможность теплому вытяжному воздуху прогреть рекуператор. После этого приточный вентилятор включается, и установка продолжает работу в обычном режиме.

УПРАВЛЕНИЕ И АВТОМАТИКА Установки оснащены встроенной системой автоматики, механическим трехскоростным переключателем скорости CDP-3/5 (KOMFORT ERV D … S3) или сенсорным трехскоростным переключателем скорости SGR-3/1 (KOMFORT ERV D … S4), а также кабелем электропитания с вилкой.Блок управления размещен внутри корпуса установки.Кабель питания и кабель заземления подключаются к блоку управления через гермовводы на боковой стороне установки. ФИЛЬТРАЦИЯ ВОЗДУХА Высокую степень очистки приточного воздуха обеспечивают два встроенных фильтра с классом очистки G4 и F8.Для очистки вытяжного воздуха применяется фильтр с классом очистки G4. МОНТАЖ Благодаря низкой высоте корпуса установки являются идеальным решением для монтажа в ограниченном пространстве над подвесным потолком.В месте монтажа следует предусмотреть доступ к сервисному обслуживанию.

Рекуператоры воздуха ПРАНА

“ПРАНА” – это рекуператоры воздуха. Рекуператор “ПРАНА” представляет собой прямоточную приточно-вытяжную систему вентиляции, собранную в компактном корпусе.

Свежий и теплый воздух зимой, свежий и прохладный воздух летом. Ваши пластиковые окна закрыты, в помещении не попадает шум с улицы. Комфортный уровень влажности. Все это обеспечит рекуператор “ПРАНА”!

Какие преимущества дает вентиляция с рекуперацией тепла?

1. “ПРАНА” сохранит до 78% тепла в помещении в холодное время года. Тепло, которое обычно просто уходит наружу, можно использовать для предварительного подогрева входящего холодного воздуха, тем самым экономя топливо и электроэнергию, которое потребляет ваша система отопления. Экономия на отоплении особенно актуальна для тех, у кого автономная система отопления;
2. “ПРАНА” позволит сэкономить на кондиционере летом. Рекуператор отлично помогает кондиционеру в работе по охлаждению входящего воздуха, помогая экономить электроэнергию;
3. “ПРАНА” обеспечит Вас чистым и свежим воздухом с коэффициентом энергетического качества около 96%. У воздуха есть своя энергетика, так называемое «энергетическое качество» воздуха. Задача правильной системы вентиляции – максимально сохранить энергетические свойства (качество) наружного, свежего воздуха. В вентиляционной системе «ПРАНА» очистка воздуха происходит естественным путем с помощью природных антисептических свойств меди, из которой сделан теплообменник рекуператора. Установив у себя рекуператор “ПРАНА”, Вы получите комнатный  воздух такой же по энергетике, как и на улице. Таким образом, в помещении будет создан комфорт для дыхания, улучшится ваше самочувствие, уйдет аллергия и дискомфорт;
4. “ПРАНА” устранит излишнюю влажность воздуха, как следствие уйдет плесень и грибок;
5. “ПРАНА” предотвратит запотевание ваших пластиковых окон



Вентиляцию от “ПРАНА” можно установить в помещение любой площади – от комнаты в квартире до стадиона.

Принцип работы рекуператора “ПРАНА”:

В ассортименте у производителя 6 моделей рекуператоров от бытовых до промышленных. Вы сможете узнать подробнее о каждом из рекуператоров “ПРАНА”, перейдя по описанию товаров ниже.

Пожалуйста, позвоните нам или пришлите Ваш вопрос на нашу электронную почту. Мы сами подберем для Вас рекуператор и бесплатно сделаем расчет вентиляции для Вас.

Также Вы можете сами предварительно выбрать свой рекуператор из каталога и оформить заказ. Наши инженеры свяжутся с Вами для уточнения технических деталей, сроков изготовления, оплаты и доставки.



Код: 000001

Рекуператор воздуха “ПРАНА-150”, бытовой, до 40 м2

Код: 000002



Рекуператор воздуха “ПРАНА-200G”, бытовой, до 60 м2

Код: 000003



Рекуператор воздуха “ПРАНА-200С”, полупромышленный, до 120 м2

             Код: 000004



             Рекуператор воздуха “ПРАНА-340A”, промышленный, 540 м3/час

Код: 000005

Рекуператор воздуха “ПРАНА-340S”, промышленный, 1100 м3/час

Код: 000006



Рекуператор воздуха “ПРАНА-250”, промышленный, 650 м3/ч

Рекуператор тепла Прана

В вентиляционной системе “Прана” отработанный теплый воздух, выходящий из помещения отдает свое тепло свежему холодному воздуху, подающемуся с улицы. Летом — происходит процесс охлаждения. Система работает без фильтра, а теплообменники, благодаря свойствам меди, обеззараживают воздух.

Поскольку воздуховоды прямоточные и небольшой длины — сохраняется ионный состав и естественная энергетическая составляющая воздуха «Пране».

Что такое рекуператор Prana?

Данное устройство представляет собой вентиляционную систему приточно — вытяжного типа. Монтируется в специальном отверстии стандартного диаметра (150мм, 200мм, 340мм) в стене, выходящей на улицу (его делают заранее методом алмазного сверления). То есть, монтаж выполняется так, чтобы одной стороной рекуператор выходил на улицу, а другой – в комнату. За счет этого и обеспечивается полноценный воздухообмен. Само устройство прячется в стене, видимыми остаются лишь решетки.

Вентиляция комнаты осуществляется следующим образом. Рекуператор Prana вытягивает комнатный воздух и выводит его наружу. И параллельно с этим – подает воздушный поток с улицы. При необходимости он нагревается до оптимальной температуры, и только потом подается в помещение.

В летний сезон рекуператор работает уже в режиме кондиционирования. Т.е. происходит ровно противоположный процесс.

Какими преимуществами обладают системы вентиляции Прана в отличие от других систем?

Рекуператор тепла Прана разработан для устранения негативных явлений, которые связаны с “синдромом больного здания“:

• избыточным уровнем влаги;
• плесенью;
• грибком.

И заодно для создания оптимального микроклимата – как для работы, так и для отдыха.

При создании оборудования производитель использовал собственные разработки. И, конечно же, учитывал имеющийся опыт в сфере. Поэтому модели Прана получили неоспоримые преимущества:

• Компактность. Устройство прячется в стене. Видимыми остаются только решетки со стороны фасада и изнутри комнаты. А это позволяет экономить полезное пространство в помещении.
• Простота установки. В среднем монтаж выполняется за 2 часа.
• Теплообменник из меди. Она считается прекрасным проводником тепла и является природным антисептиком, предотвращающим размножение бактерий. Также медь не боится ржавчины и является долговечным материалом.
• Никаких расходников. Фильтров и прочих сменных элементов здесь нет, поэтому менять ничего не придется.
• Простота обслуживания. Благодаря функции самоочистки рекуператор не нуждается в особом обслуживании. Все, что нужно – раз в 2 года почистить теплообменник (на это требуется от силы 15 минут).
• Экономное энергопотребление. Рекуператор Prana потребляет от 32 до 94 Вт/ч. Точное энергопотребление зависит от конкретной модели.
• Удобное управление. Выставлять нужные настройки можно с помощью пульта ДУ или димера (специального выключателя).
• Ночной режим. Устройство можно оставить включенным на ночь, выбрав бесшумный режим работы.

Также производитель дает официальную гарантию на все модели – 2 года.

Каковы отличия рекуператора от современного кондиционера?

Кондиционер предназначен для создания комфортной прохлады в летний сезон. Если это инверторная модель – тогда он может еще генерировать тепло в зимнее время. Но приток свежего воздуха она не обеспечивает. Да, у некоторых кондиционеров есть такая функция, но она идет лишь как дополнение и в основной функционал климатической техники не входит.

Рекуператор же предназначен именно для создания полноценной вентиляции помещения. Он поддерживает 2 функции: приток и вытяжку воздуха. Причем с сохранением тепла или прохлады (смотря, что требуется).

Также сплит — система оснащена фильтрами, которые со временем накапливают пыль. В них же часто размножаются бактерии. То есть, они могут стать опасными для здоровья людей. Кондиционер имеет множество дополнительных функций — но они увеличивают его конечную стоимость. А на практике применяются эти опции крайне редко.

Разрешается использование рекуператора одновременно со сплит — системой. Кондиционер будет отвечать за создание прохлады, а рекуператор — за сохранение этой прохлады и подачу свежего воздуха с улицы.

Купить рекуператор тепла Прана в Днепре

Купить бытовой рекуператор Prana с доставкой в любой город Украины вы можете в нашем магазине. Мы – официальный центр продаж моделей Прана в Днепропетровске. Так что, покупая у нас рекуператор данной марки, вы получаете оригинальное оборудование от производителя. Притом – по минимальной цене, которая на порядок ниже, чем у других.

У нас в штате работают опытные мастера, которые выполнят монтажные работы по установке рекуператора на высшем уровне.

Основные технические характеристики рекуператоров:

Система вентиляции рассчитана на подключение к стационарной сети с напряжением 220V и частотой 50Гц. Эффективность рекуперации– до 91%.

Режимы воздухообмена сведены в таблицу

Канальный вертикальный вентилятор с рекуперацией тепловой энергии Рекуператор свежего воздуха с заводом по производству фильтров HEPA и поставщиками

Выпущен на рынок канальный вентилятор с вертикальной рекуперацией энергии Eco-clean Forest. У нас есть вертикальные ERV как прямого, так и канального типа для различных вариантов установки. Для некоторых применений, требующих распределения воздуха на большие расстояния, больше подходит воздуховод типа ERV. Наш вертикальный ERV канального типа состоит из нагнетателя свежего воздуха, вытяжного вентилятора, сердечника теплообменника, первичного фильтра свежего воздуха PM2.5 специальный фильтр, высокоэффективный медицинский фильтр и фильтр первичного эффекта возвратного воздуха.

Спецификация канальной напольной системы вентиляции с рекуперацией тепловой энергии HOLTOP

МОДЕЛЬ №		ERVQ-L300-2A1	ERVQ-L600-2A1
Расход воздуха (м3 / ч)		300	600
Эффективность фильтра (%)		99%	99%
Режим фильтрации		PM2.5 очистить / Глубокая очистка / Ультра очистить	PM2,5 очистка / глубокая очистка / ультра очистка
Скорость вентилятора		DC / 8 скоростей	DC / 8 скоростей
E.S.P (Па)		80	100
Потребляемая мощность (Вт)		85	144
Температурный КПД (%)		66-82	66-82
Энтальпийный КПД (Нагрев) (%)		58-65	58-65
Энтальпийный КПД (охлаждение) (%)		52-60	52-60
Уровень шума дБ (A)		25–36	25–36
Контроль		Сенсорная панель / Пульт дистанционного управления	Сенсорная панель / Пульт дистанционного управления
Дисплей качества воздуха		PM2.5 / Температура и относительная влажность	PM2,5 / температура и относительная влажность
Операционная модель		Авто / Ручной / Таймер / Спящий режим	Авто / Ручной / Таймер / Спящий режим
Подходящая площадь помещения (м2)		50–120	100–240
Размер (Д * Ш * В) мм		560 * 410 * 1620	560 * 460 * 1695
Масса (кг)		55	65

Принцип работы и варианты.Рекуператоры воздуха Автоматическая проверяемая вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжные вентиляционные установки с рекуперацией тепла появились сравнительно недавно, однако быстро завоевали популярность и стали достаточно популярной системой. Аппараты способны полностью проветривать помещение в холодный период, сохраняя при этом оптимальную температуру приточного воздуха.

Что это такое?

При использовании приточно-вытяжной вентиляции в осенне-зимний период часто идет речь о сохранении тепла в помещении.Поступающий из вентиляции поток холодного воздуха устремляется к полу и способствует созданию неблагоприятного микроклимата. Самый распространенный способ решить эту проблему – установить калориметр, подогревающий потоки холодного уличного воздуха перед подачей их в комнату. Однако этот метод достаточно энергоемкий и не исключает тепловых потерь помещения.

Оптимальное решение проблемы – оснащение системы вентиляции рекуператором. Рекуперация тепла – это устройство, в котором каналы отвода и подачи воздуха находятся в непосредственной близости друг от друга.Рекуперационная установка позволяет частично передавать тепло от выходящего воздуха. Благодаря технологии теплообмена между разнонаправленными воздушными потоками можно сэкономить до 90% электроэнергии, кроме того, летом прибор можно использовать для охлаждения поступающих воздушных масс.

Характеристики

Рекуператор тепла состоит из корпуса, покрытого тепло- и шумоизоляционными материалами и изготовленного из листовой стали.Корпус устройства достаточно прочный и способен выдерживать весовые и вибрационные нагрузки. На корпусе имеются отверстия для притока и оттока, а продвижение устройства обеспечивается двумя вентиляторами, как правило, осевого или центробежного типа. Необходимость их установки обусловлена ​​значительным замедлением естественной циркуляции воздуха, что вызвано высоким аэродинамическим сопротивлением подъема. Во избежание засасывания опавшей листвы, мелких птиц или механического мусора на приточное отверстие, расположенное со стороны улицы, установлена ​​решетка воздухозаборника.Такое же отверстие, но из комнаты, тоже оборудовано решеткой или диффузором, равномерно распределяющим потоки воздуха. При установке разветвленных систем на отверстия монтируются воздуховоды.

Кроме того, входные отверстия обеих резьб оборудованы фильтрами малой очистки, защищающими систему от пыли и капель жира. Он защищает каналы теплообменника от засорения и значительно продлевает срок службы оборудования. Однако установка фильтров осложняется необходимостью постоянного контроля за их состоянием, чисткой, а при необходимости и заменой.В противном случае забитый фильтр будет выступать естественной преградой для воздушных потоков, ввиду чего сопротивление им возрастет и вентилятор сломается.

По типу конструкции фильтры рекуператоров могут быть сухими, влажными и электростатическими. Выбор желаемой модели зависит от мощности устройства, физических свойств и химического состава вуали, а также от личных предпочтений покупателя.

Помимо вентиляторов и фильтров, рекуператоры включают в себя нагревательные элементы, которые могут быть водяными и электрическими.Каждый обогреватель оснащен реле температуры и может автоматически включаться, если тепло, исходящее из дома, не справляется с нагретым входящим воздухом. Мощность обогревателей подбирается в строгом соответствии с размерами помещения и производительностью системы вентиляции. Однако в некоторых устройствах нагревательные элементы только защищают теплообменник от замерзания, а температуру поступающего воздуха не обеспечивают.

Водные элементы водонагревателя более экономичны. Объясняется это тем, что теплоноситель, движущийся по медному змеевику, попадает в него из системы отопления дома. От змеи нагреваются плиты, которые, в свою очередь, дают теплый воздушный поток. Система регулирования водонагревателя представлена ​​трехосным клапаном, открывающим и закрывающим подачу воды, дроссельной заслонкой, уменьшающей или увеличивающей ее скорость, и смесительным узлом, регулирующим температуру. Водонагреватели устанавливаются в систему воздуховодов прямоугольного или квадратного сечения.

Электронагреватели чаще устанавливают на воздуховоды с круглым сечением, а как у Тана они спиральные. Для правильной и эффективной работы спирального нагревателя скорость воздушного потока должна быть больше либо равной 2 м / с, температура воздуха – 0-30 градусов, а влажность проходящих масс не должна превышать 80%. Все электронагреватели оснащены таймером работы и термостатом, отключающим прибор в случае его перегрева.

Помимо стандартного набора элементов, по желанию потребителя в рекуператорах устанавливаются ионизаторы и увлажнители воздуха, а самые современные образцы оснащаются электронным блоком управления и функцией программирования режима в зависимости от внешнего и внутренние условия. Панели приборов имеют эстетичный вид, позволяя рекуператорам органично вписаться в систему вентиляции и не нарушать гармонию помещения.

Принцип действия

Для того, чтобы лучше понять, как работает система восстановления, следует обратиться к переводу слова «рекуператор». Буквально он обозначает «использованный возврат», в данном контексте – теплообмен. В системах вентиляции рекуперация тепла берется из воздушного пространства и передается входящим потокам. Разница температур разнонаправленных воздушных струй может достигать 50 градусов. Летом прибор работает наоборот и охлаждает идущий с улицы воздух до температуры уходящего.В среднем КПД устройств составляет 65%, что позволяет рационально использовать энергоресурсы и существенно экономить на электроэнергии.

На практике теплообмен в рекуператоре выглядит так: фунтов принудительной вентиляции в помещение – это избыточный объем воздуха, в результате которого загрязненные массы вынуждены покидать помещение по вытяжному каналу. Уходящий теплый воздух проходит через теплообменник, нагревая стены конструкции.При этом навстречу ему движется поток холодного воздуха, который забирает тепло, полученное теплообменником, без перемешивания с отработанными потоками.

Однако охлаждение выходящего воздуха приводит к образованию конденсата. При хорошей работе вентиляторов, дающих воздушные массы с большой скоростью, конденсат не успевает попасть на стенки устройства и вместе с воздушной струей уходит наружу. Но если скорость движения воздуха была недостаточно высокой, то вода начинает скапливаться внутри инструмента.Для этих целей в конструкцию эвакуатора входит поддон, который располагается под небольшим наклоном в сторону сливного отверстия.

Через сливное отверстие вода попадает в закрытую емкость, установленную сбоку от помещения. Это продиктовано тем, что скопившаяся вода может усилить каналы оттока и конденсату будет некуда сливаться. Использовать собранную воду для увлажнителей не рекомендуется: жидкость может содержать большое количество болезнетворных микроорганизмов, поэтому ее следует слить в канализацию.

Однако, если вы обнаружите его от конденсата, он все равно образовался, рекомендуется установить дополнительное оборудование – байпас. Это устройство выполнено в виде обводного канала, по которому дифц будет попадать в комнату. В результате теплообменник не нагревает входящие потоки, а расходует свое тепло исключительно на формование льда. Поступающий воздух, в свою очередь, нагревается с помощью козырька, который включается синхронно с байпасом. После того, как все растает, и вода высветится в накопительном баке, байпас отключается и рекуператор начинает работать в штатном режиме.

Помимо установки Байпаса, для борьбы с обледенением используется гигроскопическая целлюлоза. Материал находится в специальных кассетах и ​​впитывает влагу раньше, чем успевает попасть в конденсат. Пары влаги проходят через слой целлюлозы и с входящим потоком возвращаются в комнату. Достоинства таких устройств – простота монтажа, необязательность сбора сборника для конденсата и накопительной емкости.Кроме того, КПД кассет рекуператоров целлюлозы не зависит от внешних условий, а КПД составляет более 80%. К минусам можно отнести невозможность использования в помещениях с повышенной влажностью и дороговизну некоторых моделей.

Типы рекуператоров

На рынке современного вентиляционного оборудования представлен широкий выбор рекуператоров разных типов, различающихся между собой как конструкцией, так и способом теплообмена между нитками.

• Пластинчатые модели Они являются самым простым и распространенным типом рекуператоров, отличаются невысокой стоимостью и длительным сроком службы. Теплообменник моделей состоит из тонких алюминиевых пластин, которые обладают высокой теплопроводностью и значительно повышают КПД инструментов, который в пластинчатых моделях может достигать 90%. Высокие показатели эффективности обусловлены особенностью конструкции теплообменника, пластины в котором расположены таким образом, что оба потока попеременно проходят между ними под углом 90 градусов друг к другу.Ингредиент прохождения теплых и холодных струй стал возможен благодаря укорочению кромок на пластинах и герметизации соединений полиэфирными смолами. Помимо алюминия для производства пластин используются сплавы меди и латуни, а также полимерные гидрофобные пластики. Однако, помимо достоинств, у пластинчатых рекуператоров есть и недостатки. Минусом моделей считают высокий риск образования конденсата и образования земли, который вызван слишком близко расположенными друг к другу плитами.

• Поворотные модели состоят из корпуса, внутри которого вращается ротор цилиндрического типа, состоящий из профилированных пластин. При вращении ротора тепло передается от выходящих потоков набегающих, в результате чего наблюдается небольшое перемешивание масс. И хотя показатель смешивания не критичен и обычно не превышает 7%, в детских и медицинских учреждениях такие модели не используются. Уровень возврата воздушных масс полностью зависит от скорости вращения ротора, которая устанавливается в ручном режиме.КПД роторных моделей составляет 75-90%, риск образования суши минимален. Последнее связано с тем, что большая часть влаги задерживается в барабане, после чего испаряется. К минусам можно отнести сложность в обслуживании, высокую шумовую нагрузку, что обусловлено наличием движущихся механизмов, а также габаритами устройства, невозможностью установки на стену и вероятностью распространения запахов и пыли при эксплуатации.

• Камерные модели состоят из двух камер, между которыми расположен общий клапан.После прогрева он начинает вращаться и пропускает холодный воздух в теплую камеру. Далее нагретый воздух попадает в комнату, заслонка закрывается и процесс повторяется снова. Однако камерный рекуператор не получил широкого распространения. Это связано с тем, что заслонка не в состоянии обеспечить полную герметичность камер, поэтому воздушные потоки смешиваются.

• Трубчатые модели состоят из большого количества трубок, в которых содержится фреон. В процессе нагрева от выходящих потоков газ поднимается к верхним частям трубок и нагревает входящие потоки.После того, как происходит возврат тепла, фреон приобретает жидкую форму и стекает в нижние части трубок. К преимуществам трубчатых рекуператоров можно отнести достаточно высокий КПД, достигающий 70%, отсутствие движущихся элементов, отсутствие гула работы, малые габариты и длительный срок службы. К недостаткам считают большой вес моделей, что связано с наличием в конструкции металлических труб.

• Модели с промежуточным теплоносителем Состоит из двух отдельных воздуховодов, проходящих через теплообменник, заполненный водно-гликолевым раствором.В результате прохождения теплового узла вытяжной воздух отдает теплоноситель, а он, в свою очередь, нагревает набегающий поток. К достоинствам модели можно отнести ее износостойкость из-за отсутствия движущихся частей, а к минусам – низкий КПД, достигающий всего 60%, и предрасположенность к образованию конденсата.

Как выбрать?

Благодаря большому разнообразию рекуператоров, представленных потребителями, выбрать нужную модель не составит труда.Причем каждый тип устройства имеет свою узкую специализацию и рекомендуемое место установки. Итак, покупая устройство для квартиры или частного дома, лучше выбирать классическую пластинчатую модель с алюминиевыми пластинами. Такие устройства не нуждаются в обслуживании, не требуют регулярного ухода и отличаются длительным сроком службы.

Такая модель отлично подойдет для использования в многоквартирном доме. Это связано с низким уровнем шума при работе и компактными размерами.Трубчатые типовые модели тоже зарекомендовали себя для частного использования: они имеют небольшие размеры и не гудят. Однако стоимость таких рековери несколько выше стоимости пластинчатых изделий, поэтому выбор устройства зависит от финансовых возможностей и личных предпочтений владельцев.

При выборе модели для производственного цеха непродовольственный склад или подземный паркинг следует выделить на поворотных устройствах. Такие устройства обладают большой мощностью и высокой производительностью, что является одним из основных критериев работы на больших площадях.Рекупакторы с промежуточным теплоносителем хорошо зарекомендовали себя, однако из-за низкой эффективности они не так востребованы как барабаны.

Важным фактором при выборе устройства является его цена. Так, бюджетные варианты пластинчатых рекуператоров можно приобрести за 27 000 рублей, а мощный роторный рекуператор с дополнительными вентиляторами и встроенной системой фильтрации будет стоить около 250 000 рублей.

Примеры проектирования и расчета

Чтобы не ошибиться с выбором рекуператора, следует рассчитать КПД и КПД устройства.Для расчета КПД используется следующая формула: k = (Tp – TN) / (TV), где TP – температура входящего потока, TN – уличная температура, а температура TV – внутри помещения. Далее необходимо сравнить свою стоимость с максимально возможной эффективностью приобретенного устройства. Это значение обычно указывается в техническом паспорте модели или другой сопроводительной документации. Однако, сравнивая желаемую эффективность и указанную в паспорте, следует помнить, что на самом деле этот коэффициент будет несколько ниже, чем прописано в документе.

Зная эффективность модели, можно рассчитать ее эффективность. Это можно сделать по следующей формуле: E (W) = 0,36Hrkhkx (TV), где p будет обозначать расход воздуха и измеряется в м3 / ч. После всех расчетов необходимо сравнить стоимость покупки рекуператора с его эффективностью в денежном эквиваленте. Если покупка будет оправданной, устройство можно смело приобретать. В противном случае стоит продумать альтернативные способы подогрева входящего воздуха или установить ряд более простых устройств.

При самостоятельной конструкции устройства следует учитывать, что противоточные устройства обладают максимальной эффективностью теплообмена. Они следуют поперечно-точным, и на последнем месте однонаправленные воздуховоды. Кроме того, насколько интенсивный теплообмен будет напрямую зависеть от качества материала, толщины разделительных перегородок, а также от того, как долго воздушные массы будут находиться внутри прибора.

Тонкости установки

Сборку и установку рекуператора можно провести самостоятельно.Самый простой вид самодельного прибора – коаксиальный рекуператор тепла. Для его изготовления берут двухметровую пластиковую трубу для канализации сечением 16 см и гофру воздуха из алюминия длиной 4 м, диаметр которой должен составлять 100 мм. На концы большой трубы надеваются переходники-разветвители, с помощью которых устройство будет соединяться с воздуховодом, и внутри гофры, закручивая ее по спирали. Рекуператор подключен к системе вентиляции, так что теплый воздух будет проходить через гофру, а холодный – через пластиковую трубку.

В результате такой конструкции смешения потоков не происходит, и уличный воздух успевает прогреться, перемещаясь внутри трубы. Для повышения рабочих качеств устройства можно совместить с грунтовым теплообменником. В процессе испытаний такой рекуператор дает хорошие результаты. Так, при температуре наружного воздуха в -7 градусов и внутренней в 24 градуса производительность устройства составила около 270 кубометров в час, а температура приточного воздуха соответствовала 19 градусам.Средняя стоимость самодельной модели – 5 тысяч рублей.

При самостоятельном изготовлении и установке рекуператора следует помнить, что чем больше длина теплообменника, тем более высокий КПД будет установлен. Поэтому опытные мастера рекомендуют собирать рекуператор из четырех сегментов по 2 м каждый, предварительно утеплив все трубы. Проблему отвода конденсата можно решить, установив штуцер для слива воды, а само устройство немного наклонено.

Цена: 25500 руб.

Установки с рекуперацией и пластинчатым теплообменником Mitsubishi Lossney предназначены для воздухообмена и поддержания относительной влажности в небольших помещениях различного назначения. Сделано в Японии. .

Расход воздуха – от 55 до 100 м3 / час.

Цена: 62 600 руб.

Приточно-вытяжные установки с рекуперацией тепла, Daikin ( ВАМ-150Ф, ВАМ-250Ф, ВАМ-350ФБ, ВАМ-500ФБ, ВАМ-650ФБ, ВАМ-800ФБ, ВАМ-1000ФБ, ВАМ-1500ФБ, ВАМ-2000ФБ ), предназначенные для воздухообмена, энергосбережения и поддержания относительной влажности в помещениях различного назначения.Они подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Основная отличительная черта установок Daikin – это высокий КПД и низкое энергопотребление. Эти вентиляционные установки могут работать как автономно, так и в составе систем кондиционирования VRV, а также вместе с увлажнителями воздуха.

Расход воздуха – от 150 до 2000 м3 / час.

Цена: 51 500 руб.

Серия приточно-вытяжных установок с пластинчатым рекуператором , MITSUBISHI LOSSNEY ( LGH-15RX5ELGH-5E, LGH-25RX5ELGH-5E, LGH-35RX5ELGH-5E, LGXH-50RX5ELGH-5E, LGXH-50RX5ELGH-5E, LGXH-50RX5ELGH-5E, LGXH-50RX5ELGH-5E, -5E, LGH-100RX5ELGH-5E ), предназначенные для воздухообмена, энергосбережения и поддержания относительной влажности в помещениях различного назначения.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Главная отличительная черта установок Lossney – высокий КПД и низкое энергопотребление. Сделано в Японии. .

Расход воздуха – от 100 до 1000 м3 / час.

Цена: 29500 руб.

Установки серии

поймал Рекуперативная вентиляция, Electrolux ( EPVS-200, EPVS-300, EPVS-450, EPVS-650, EPVS-1100, EPVS-1300, ), предназначенная для воздухообмена, энергосбережения и поддержания относительной влажности в помещении. помещения различного назначения.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Главная отличительная черта установок ELECTROLUX STAR – высокий КПД до 90% и низкое энергопотребление.

Расход воздуха – от 200 до 1300 м3 / час.

Цена: 131 000 руб.

Серия поставщиков вытяжной вентиляции с пластинчатым рекуператором , ТУРКОВ ЗЕНИТ ( 200 Heco, 350 Heco, 450 Heco, 550 Heco ), предназначена для вентиляции, энергосбережения и поддержания относительной влажности в различных местах.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Установки непрерывного действия с рекуперацией тепла ТУРКОВ имеют возможность подключения электронагревателя 1,5 кВт, что позволяет регулировать температуру поступающего в помещение воздуха.
Управление ПО Wi-Fi и Modbas. с системой умного дома.

Расход воздуха – от 200 до 550 м 3 / час.

Цена: 29400 руб.

Серия установок вытяжной вентиляции с пластинчатым рекуператором , Dantex DV ( DV-200HRE, DV-250HRE, DV-350HRE, DV-400HRE, DV-500E, DV-600HRE, DV-800HRE, DV-1000HRE, DV-1200HRE ), предназначенный для вентиляции, энергосбережения и поддержания относительной влажности в различных местах.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Установки непрерывного вытяжки с рекуперацией тепла DANTEX должны регулировать температуру поступающего в помещение воздуха и низкое энергопотребление.

Расход воздуха – от 150 до 1200 м3 / час.

Цена: 36500 руб.

Серия приточно-вытяжных установок с рекуперацией тепла Royal Clima ( RCS 350, RCS 500, RCS 650, RCS 950, RCS 1350, RCS 1500 ), предназначенных для воздухообмена, энергосбережения и поддержания относительной влажности в помещениях различной целей.Высокая эффективность и низкое энергопотребление.

Расход воздуха – от 330 до 1500 м3 / час.

Цена: 87 900 руб.

С роторным рекуператором тепла UNI ( Норвегия ) Предназначен для вентиляции и энергосбережения в помещениях загородных домов, коттеджей, квартир. Главной отличительной особенностью установок является встроенный электрический воздухонагреватель , позволяющий регулировать температуру на выходе из помещения, низкое энергопотребление и большой диапазон рабочих температур. Приточный выхлоп Установки Uni можно подключить к системе «Умный дом» по протоколу Modbus.

Расход воздуха – до 720 м3 / час.

Вопросов, рассмотренных в материале:

• Что такое вентиляция с рекуперацией тепла
• Схема восстановительной вентиляции
• Какие преимущества имеет система восстановительной вентиляции
• Типы рекуператоров вентиляции
• Как выбрать приточные вентиляционные установки с рекуперацией тепла
• Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Каждый, конечно, по-своему представляет, насколько комфортно должно быть обустроено жилье.Для одних первостепенное значение будет иметь внешний вид, интерьер помещения, для других наиболее важными будут учтены различные удобства. Но что бы мы предпочли, в любом случае большинство согласится, что для того, чтобы жилье было комфортным, необходимо, чтобы в нем была оптимальная температура – в холодное время года теплая, а в жаркую – прохладная.

Конечно, как бы мы ни создавали такие условия, они всегда связаны с определенными затратами. Мы можем использовать такие устройства, как кондиционеры, вентиляторы, обогреватели.Кто-то предпочел сделать ремонт таким образом, чтобы заделать места герметиком. И такой ход действительно позволит сохранить внутреннюю температуру, но нельзя забывать, что в таких случаях не удастся избежать одной серьезной неприятности – корпус перестанет рисковать, так что ни о каком комфорте речи не будет. . Единственный выход – сделать вентиляцию для движения воздуха. Кого-то может беспокоить, не будет ли в этом плане дополнительных затрат на электроэнергию. Но они даже уменьшатся, если вы выберете вентиляцию с рекуперацией тепла для частного дома, квартиры или промышленного объекта.Что это такое, как это работает? Об этом и многом другом расскажет эта статья.

Что такое вентиляция с рекуперацией тепла

Вентиляция дома с рекуперацией тепла – одна из систем принудительной вентиляции. Обычно в нем предусмотрено воздушное отопление. Частично эту функцию выполняет рекуператор – устройство, предназначенное для нагрева воздуха, хотя основной нагрев обеспечивается не им, а за счет воздухонагревателя.

Конечно, о приточно-вытяжной вентиляции с рекуперацией тепла вы никогда не слышали, но это не значит, что это новое изобретение.Скорее всего, введено в заблуждение латинское слово «восстановление», которое можно перевести на русский язык как «возврат потраченного». В этом раскрывается вся суть: теплообменник – это особый теплообменник, то есть устройство, довольно распространенное в системах вентиляции, хотя в России его применяют пока не так часто, как за рубежом. Как происходит рекуперация вентиляции частного дома или квартиры? Давайте рассмотрим это подробнее.

Рекуперация тепла – это возврат тепла, покидающего помещение.Суть в том, что бывают входящие и наружные потоки воздуха. В то же время воздух, выходящий из комнаты, нагревается за счет теплообмена. Это происходит в холодное время года, а в жаркие дни, например летом, уходящий воздух наоборот охлаждает входящие потоки. Но в таких ситуациях правильнее говорить о выздоровлении от холода .

Очевидно, что такая процедура необходима для того, чтобы пользователь экономил имеющиеся средства, потому что, когда вентиляция не оснащена рекуперацией, много тепла уходит на улицу, а не повторно используется в помещении.Соответственно, увеличиваются счета за отопление, потому что, по сути, мы освещаем улицу, расходуя непомерное количество тепла впустую. Именно для того, чтобы не было таких отходов и огромных счетов, и стоит подумать об установке вентиляции с рекуперацией тепла. Ведь так вы возвращаете воздух, который нагревается, не позволяете теплу уходить из комнаты, экономите деньги.

Неудивительно, что вентиляция с рекуперацией становится все более популярной и классические форточки ничем не могут противостоять такой конструкции.Это логично, ведь приточная вентиляция с рекуперацией не намного дороже обычной, а ее обслуживание совершенно элементарно. В связи с этим многие предпочитают забыть о климатическом оборудовании, которое когда-то позиционировалось как наиболее эффективное в сочетании с системами вентиляции. Рекуперация намного выгоднее и с точки зрения рационального использования электроэнергии, и с точки зрения экономии затрат на отопление. Его невысокая стоимость сравнивается со стоимостью освещения энергосберегающими лампочками.

Чем еще привлекает потребителей система приточно-вытяжной вентиляции с рекуперацией воздуха?

Во первых Такие устройства имеют небольшие габариты.

Во вторых Они не портят интерьер.

Третий У них низкий уровень шума.

Четвертый При минимальных затратах мы получаем максимальную эффективность работы.

Востребованы и государственные учреждения, среди которых можно выделить следующие:

• Кинотеатры и театры.
• Столовые приборы, кафе, закусочные.
• Библиотеки.
• Гостиницы и гостиницы.
• Станция.
• Офисы и коммерческие помещения.

Проект системы вентиляции с восстановлением частного дома, многоэтажки и др. Разнообразие подобных устройств позволяет подобрать их для любого случая. Различная мощность таких конструкций дает возможность найти вариант даже для построек, в которых есть жилой подвал.

Важно понимать, что приточная вентиляция с рекуперацией тепла для квартиры или дома – это принудительная система. Его отличает наличие вентиляторов, которые обеспечивают движение воздушного потока в любое удобное время и не зависят от внешних факторов, например, тяги, возникающей из-за разницы температур.

Схема восстановительной вентиляции

Какие преимущества имеет система восстановительной вентиляции

Как мы неоднократно отмечали, основным преимуществом такой системы является возможность управления взаимодействием притока и отвода воздуха. За счет этого мы значительно снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

А теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность . Естественное удаление воздуха не всегда является удобным решением, потому что мы зависим от обстоятельств, условий окружающей среды, перепадов температур. В связи с этим намного проще использовать вентиляционную систему с рекуперацией, способную принудительно прогонять воздух. Простой пример принудительной вентиляции – кухонная вытяжка. Более сложные устройства способны на все остальное, избавиться от лишней влаги. Но это простое вытяжное оборудование. В нашем случае есть приточно-вытяжные системы, которые могут организовать движение воздушного потока сразу в обе стороны, перемешать их и сформировать необходимые температуры для комфортного пребывания человека в помещении, то есть осуществить рекуперацию воздуха.

Рентабельность. Следует отметить, что системы рекуперации способны окупить свою стоимость за счет экономии на отоплении и электроэнергии. Существенно сокращаются расходы, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Спросите у знакомых, сколько стоит отопление загородного дома, если у вас его нет. Цифры будут впечатляющими. Представьте, сколько средств может сэкономить вентиляция при восстановлении. В случае амортизационных элементов возможна их замена без негативных последствий.В теплое время года можно сэкономить на климатической технике, в части снижения выбросов в атмосферу вредных веществ. Да, даже с точки зрения экологии, у вас будет значительно меньше ущерба природе, потому что на все время снизится нагрузка на сеть. И пусть вам не кажется, что один человек маловат. Во-первых, это достаточно серьезные энергетические объемы. Во-вторых, людей, переходящих на ИВЛ с выздоровлением, все больше и больше.

Практичность . Системы восстановительной вентиляции обычно имеют небольшие размеры, а потому удобны при установке.Такую технику можно расположить и в ванной, и в шкафу, и встроить в потолок. Моделей сегодня огромный набор, на любой вкус. Так что об интерьере можно не беспокоиться.

Типы рекуператоров вентиляции

Рекуператор – это теплообменник, хоть и особенный. Он подключен к вентиляционным каналам, которые производят вытяжной и воздушный поток. Загрязненный воздух из помещения отдает тепло поступающим потокам, то есть проводится процедура рекуперации.

Пластинчатые рекиператоры Отличаются от обычных тем, что препятствуют смешиванию воздуха. В них рекавери несколько другой. Ряд пластин находится близко друг к другу, за счет чего воздух не может соприкасаться, передавать тепло. Материалом таких вентиляционных систем, как правило, является алюминиевая фольга, известная своей теплопроводностью. Есть изделия из пластика. Они дороже, но эффективнее.

Вентиляция с рекуперацией, выполняемая с помощью пластинчатых теплообменников, часто страдает из-за земли.Дело в том, что поверхность рекуператора покрывается льдом из-за конденсата. Это не самым благоприятным образом сказывается на качестве устройства. И тогда победитель вентиляции с восстановлением должен быть изощрен, чтобы заставить пламя таять. Соответственно, время, силы и электричество тоже тратятся.

Однако некоторые застройщики предусмотрели, как обеспечить защиту вентиляции с вывозом с земли. Для этого изобретена технология, которая нагревает входящий воздушный поток до температуры, при которой конденсат уже нельзя закрывать.

Кстати, это не единственный выход. Другие разработчики предложили оборудовать вентиляционные системы с рекуперацией гигроскопичными целлюлозными кассетами. Экономим на воздушном обогреве, так как такая целлюлоза сама впитывает влагу, а потом на выходе возвращает. Но использовать их можно только в тех случаях, когда нет сближения воздуха.

Ротационные рекуператоры тепла. В системах вентиляции с рекуперацией, использующими эти устройства, воздух смешивается. Принцип работы следующий: металлический ротор вращается, обеспечивая движение воздуха наружу и внутрь.Скорость вращения обычно регулируется.

Как видно, восстановление в этом случае имеет ряд недостатков, например, стоит намного дороже из-за наличия элементов, со временем выхода из строя. Но высокие показатели, достигающие 90%, способствуют популярности такой продукции.

По сути, целесообразность приобретения такого устройства во многом зависит от эффективности организации рекуперации воздуха. Качественный продукт обычно окупается.

Рекуператоры с промежуточным теплоносителем . Это устройство имеет два отсека, разделенных емкостью с жидкостью, способной передавать тепло от выходящего входящего воздуха.

Конечно, восстановление в этом случае очень безопасно, потому что загрязнения не передаются между потоками. Предусмотрена регулировка скорости. Износ маловероятен. Но недостатком является низкий КПД, составляющий от 45 до 60%.

Камерные рекуператоры .Демпфер делит отсек на две половины. Вращаясь, она местами меняет поток воздуха. Изменение температуры происходит от стенок камеры.

Хотя рекуперация воздуха в данном случае имеет высокий показатель эффективности – от 70 до 80%, и износ маловероятен, характерен перенос грязи и неприятных запахов.

Тепловые трубки . Это устройство для восстановления было создано из герметично соединенных трубок. В них есть вещество, которое помогает изменять температуру воздуха.Чаще всего это фреоны.

Укупорочное средство предотвращает утечку вещества. Он просто перетекает в разные стороны трубки. Эффективность такого оборудования находится в районе 50 – 70%.

Как выбрать приточные вентиляционные установки с рекуперацией тепла

Что нужно помнить, выбирая вентиляцию с восстановлением? Приобретать такую ​​технику нужно, чтобы не пожалеть, поэтому узнайте у продавца следующие нюансы:

Прежде всего, задайте продавцу следующие вопросы:

1. Кто производитель этой вентиляции с рекуперацией воздуха? Как давно работает эта фирма, какая репутация, что еще производит?
2. Сколько стоит вентиляция с рекуперацией воздуха?

Здесь вам понадобится специалист, который произведет детальный расчет исходя из особенностей вашего помещения.Понятно, что покупать приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трехэтажного дома – это не одно и то же.

3. Каким будет сопротивление системы воздушного потока после установки этого оборудования?

Здесь вам нужно будет проконсультироваться со специалистами. Важно не просто ограничиться некоторыми общими характеристиками, указанными в таблице из интернета, а произвести подробный расчет, например, с учетом количества изгибов в воздуховоде и многих других нюансов.Соотношение воздушного потока и сопротивления системы – один из важнейших факторов выбора.

4. Насколько дорого обойдется вентиляция с этим рекуператором? Какой у него класс энергопотребления? Какая экономия при использовании этого устройства?
5. Каковы КПД этого рекуператора для вентиляции?

Обратите внимание – мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели это один. Не совсем. Там заявлено – это какое-то усредненное значение. А есть реальная эффективность, это объективный показатель.От чего это зависит. Установите факторы. Здесь и влажность, и воздух, и то, как устроена система, и температура внутри, и снаружи.

• При использовании бумажного теплообменника КПД будет составлять от 60 до 70 процентов. Что это значит для нас? Это хорошо или плохо? Это значит, что вентиляция с рекуперацией воздуха устойчива к замерзанию, хотя и не на сто процентов.
• При наличии алюминиевого теплообменника КПД будет не более 63%, а КПД рекуперации воздуха составит от 42 до 45% процентов.Таким образом, вам придется затратить значительное количество электроэнергии, чтобы избавиться от мороза.
• Роторный рекуператор тепла воздуха должен иметь отличные показатели эффективности, но при условии, что они управляются автоматически, по показаниям специальных датчиков. Однако эти рекуператоры могут замерзать так же, как алюминий, из-за чего снижается эффективность.

Что еще нужно учитывать при выборе рекуператора для вентиляции?

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

А теперь поговорим о том, как установить приточно-вытяжную вентиляцию с рекуперацией.Начнем с того, как выбрать наиболее подходящее место для установки.

• Если у вас частный дом, для монтажа лучше всего выбрать нежилое помещение. Это подвал, чердак, дотация. А котельная вообще самый идеальный вариант приточно-вытяжной вентиляции.
• Обратите внимание на то, что установка вытяжной вентиляции не противоречит требованиям, указанным в технической документации.
• Лучше всего, чтобы компоновка системы вентиляции с рекуперацией воздуха учитывалась в помещении, где есть отопление.
• Вентиляция с рекуперацией воздуха, скорее всего, будет проходить в помещениях, где нет отопления. Эти сегменты необходимо тщательно изолировать.
• Утеплять воздуховоды с рекуперацией воздуха необходимо уличные, а также те, что находятся в наружных стенах.
• Вентиляционное оборудование с рекуперацией воздуха желательно расположить так, чтобы он находился как можно дальше от жилых помещений, чтобы не мешал никогда не исключаемый шум работы.

На самом деле эти советы по установке вентиляции с рекуперацией воздуха применимы не во всех без исключения случаях. Не исключено, что у вас есть другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздушный Для вентиляции с рекуперацией лучше обустраивать с другой стороны, где менее вероятен ветер. Это позволит избежать пыли и мусора или хотя бы уменьшить их количество.Важно убедиться, что поблизости нет дымоходов, труб и других мест, где может уйти нежелательный воздух.

Установка . Крайне рекомендуется самостоятельно поддерживать вентиляцию с рекуперацией воздуха. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читали эту статью, вряд ли вы специалист по установке вентиляции с рекавери, поэтому рекомендуем обратиться за помощью к профессионалам.

Вот и все. Надеемся, материал был для вас полезным!

стр.С. Вы всегда можете позвонить в компанию «Климатическая формула », и наши специалисты проконсультируют вас по всем вопросам.

Многие строящиеся в настоящее время здания, как промышленные, так и жилые, имеют очень сложную инфраструктуру и спроектированы с максимальным упором на энергосбережение. Поэтому демонтаж таких систем, как системы приточной вентиляции, системы противодымной защиты и системы кондиционирования, делать нельзя. Для обеспечения эффективной и длительной эксплуатации систем вентиляции необходимо качественно спроектировать и наладить систему коммутационной вентиляции, систему дымозащиты и систему кондиционирования.Монтаж такого оборудования любого типа должен производиться с обязательным соблюдением определенных правил. Причем по техническому заданию он должен соответствовать объему и типу помещения, в котором (жилое, общественное, производственное) будет эксплуатироваться.

Большое значение имеет правильная работа систем: соблюдение сроков и правил проведения профилактических осмотров, планово-предупредительных ремонтов, а также правильная укомплектованность вентиляционного оборудования.

На каждую систему вентиляции в Москве оформляется паспорт и эксплуатационный журнал. Паспорт составляется в двух экземплярах, один из которых хранится на предприятии, а другой – в службе технадзора. Все технические характеристики системы заносятся в паспорт, к нему прилагаются сведения о ремонтных работах, копии исполнительных чертежей вентиляционного оборудования. Кроме того, в паспорте отражен перечень условий эксплуатации всех узлов и частей систем вентиляции.

В соответствии с установленным графиком проводятся плановые проверки систем вентиляции. Во время плановых проверок:

• Выявлены дефекты, устраняемые при текущем ремонте;
• Техническое состояние определено;
• Осуществляется частичная очистка и смазка отдельных узлов и деталей.

Все данные планового обследования систем вентиляции обязательно указываются в журнале эксплуатации.

Также в период смены дежурной оперативной бригады предусмотрена плановая взаимосвязь систем вентиляции. В данную услугу входит:

• Запуск, регулировка и отключение вентиляционного оборудования;
• Надзор за работой систем вентиляции;
• Контроль соответствия параметров воздуха и температуры приточного воздуха;
• Устранение мелких дефектов.

Пусконаладочные работы систем универсальной вентиляции воздуха, систем противодымной защиты и кондиционирования воздуха

Этап пуско-наладочных работ – очень ответственный этап, ведь от сдачи в эксплуатацию зависит качество работы вентиляции и кондиционирования.

При вводе в эксплуатацию можно увидеть работу сборочной команды, а по параметрам, указанным в проекте, происходит проверка и сравнение показателей оборудования с показателями, указанными в проектной документации. В ходе обследования проводится полная проверка технического состояния смонтированного оборудования, распределения и плавности работы устройств регулировки, установка контрольно-диагностических приборов, выявление ошибок в процессе эксплуатации оборудования.Если обнаружены отклонения, которые находятся в пределах нормы, то затишья не происходит, и объект готовится к сдаче заказчику с оформлением всех документов.

Все мастера нашей компании имеют профильное образование, справки о наличии и туберкулезе, богатый опыт работы и имеют все необходимые документы и доказательства.

На этапе пусконаладочных работ измеряем расход воздуха в воздуховодах, уровень шума, проводим апробацию монтажа оборудования, наладку инженерных систем в соответствии с параметрами проекта, аттестацию.

Пусковые испытания и наладка систем вентиляции и кондиционирования должны проводиться строительно-монтажной или специализированной пусконаладочной организацией.

Сертификация системы

Технический документ, составленный на основании проверки рабочего состояния систем и оборудования вентиляции, проведенной с помощью аэродинамических испытаний, называется паспортизацией системы вентиляции.

СП 73.13330.2012 «Внутренние санитарно-технические системы зданий», обновленная редакция СНиП 3.05.01-85 «Бытовые санитарно-технические системы» регламентируют форму и содержание паспорта вентиляционной системы.

Получение паспорта системы вентиляции, в соответствии с требованиями, указанными выше документами, является обязательным.

По окончании монтажных работ Заказчик получает паспорт системы вентиляции.

Паспорт должен быть получен на каждую систему вентиляции.

Паспорт необходим для регистрации приобретенного оборудования, для правильной эксплуатации такого оборудования с целью достижения необходимых санитарно-гигиенических параметров воздуха.

В установленный законодательством срок этот документ выдает надзорный орган. Получение этого документа является неоспоримым доказательством решения спорных вопросов с соответствующими инстанциями.

Получение паспорта системы вентиляции может осуществляться как отдельный вид работ, состоящий из комплекса аэродинамических испытаний. Проведение таких мероприятий регулируется следующими нормативными актами:

• СП 73.13330.2012;
• Сто нострой 2.24.2-2011;
• Р нострой 2.15.3-2011;
• ГОСТ 12.3.018-79. «Системы вентиляции. Методы аэродинамических испытаний»;
• ГОСТ Р 53300-2009;
• СП 4425-87. «Санитарно-гигиенический контроль производственных помещений»;
• Санпин 2.1.3.2630-10.

Восстановительная вентиляция – это оборудование, предназначенное для обработки воздуха до таких параметров, при которых человек может чувствовать себя комфортно и безопасно. Такие параметры регламентированы нормами и лежат в пределах: температура 23 ÷ 26 с, влажность 30 ÷ 60%, скорость движения воздуха 0.1 ÷ 0,15 м / с.

Есть еще один показатель, который напрямую связан с безопасностью человека в закрытых помещениях – это наличие кислорода или, точнее говоря, процентное содержание углекислого газа в воздухе. Углекислый газ вытесняет кислород и при содержании в воздухе от 2 до 3% углекислого газа может привести человека к потере сознания или летальному исходу.

Он предназначен для поддержания этих четырех параметров и обслуживания вентиляционных установок с восстановлением. Особенно это актуально для современных бизнес-центров, где полностью отсутствует естественный приток свежего воздуха.Производственные, административные, торговые, жилые и другие помещения не обходятся без современного вентиляционного оборудования. В условиях сегодняшнего загрязнения воздуха наиболее актуален вопрос установки вентиляционных установок с рекуперацией.

Возможна установка в вентиляции с восстановлением дополнительных фильтров и других устройств, позволяющих еще лучше очищать и обрабатывать воздух до заданных параметров.

Все это можно сделать с помощью вентиляции DanTex.

Принцип работы приточно-вытяжной системы вентиляции с рекуперацией тепла

Благодаря системе приточно-вытяжной вентиляции в помещение нагнетается чистый воздух, а отработанный нагретый – выводится наружу.Проходя через теплообменник, нагретый воздух уходит от тепла стен конструкции, в результате чего холодный воздух, поступающий с улицы, прогревается от теплообменника, не затрачивая дополнительной энергии на прогрев. Эта система наиболее эффективна и менее энергоэффективна, чем система вентиляции без рекуперации тепла.

КПД рекуператора зависит от температуры наружного воздуха, его можно рассчитать по общей формуле:

S = (T1 – T2): (T3 – T2)
Где:

С. – эффективность восстановления;
Т1. – температура воздуха на входе в помещение;
Т2. – температура воздуха на улице;
Т3. – температура воздуха в помещении.

Типы рекуператоров

Пластинчатые Рекиператоры

Этот тип теплообменника состоит из набора тонких пластин из алюминия или любого другого материала (желательно с хорошими характеристиками теплопередачи). Это самый недорогой и популярный вид устройства (рекуператора).Эффективность восстановления пластин может составлять от 50% до 90%, а срок службы из-за отсутствия движущихся частей очень большой.

Главный минус таких рекуператоров – образование земли из-за перепада температур. Есть три варианта решения этой проблемы:

• Не используйте рекуперацию при экстремально низких температурах
• Используйте модели автоматизированного процесса восстановления. В этом случае холодный воздух минует пластину, а теплый – прогревается.Но стоит учесть, что эффективность таких моделей на морозе снизится на 20%.

Роторные рекуператоры

В теплообменнике предусмотрена подвижная часть – цилиндрический ротор (рекуператор), который состоит из профилированных пластин. Передача тепла происходит при вращении ротора. КПД от 75 до 90%. В этом случае частота вращения влияет на уровень восстановления. Скорость можно регулировать самостоятельно.

Пост на роторных рекуператорах не образуется, но в эксплуатации они более сложные, в отличие от пластинчатых рекуператоров.

С промежуточным теплоносителем

В случае промежуточного теплоносителя, как в пластинчатых рекуператорах, предусмотрены два канала для чистого и отработанного воздуха, но теплообмен происходит через водно-гликолевый раствор или воду. КПД такого устройства ниже 50%.

Камерные рекуператоры

В этом виде воздух проходит через специальную камеру (рекуператор), в которой предусмотрена подвижная заслонка. Именно заслонка имеет способность перенаправлять потоки холодного и горячего воздуха.Благодаря такому периодическому переключению воздушных потоков происходит восстановление. Однако в такой системе происходит частичное смешение выходящего и входящего воздушных потоков, что приводит к попаданию в помещение посторонних запахов, но, в свою очередь, такая конструкция имеет высокий КПД – 80%.

Тепловые трубки

Такой механизм имеет множество трубок, которые собраны в единый герметичный блок, а внутри трубки заполнены специальным светоконденсирующимся и испаряющимся веществом, чаще всего это фреон.Теплый воздух, проходя через определенную часть трубок, нагревает и испаряет ее. Он перемещается в область трубок, по которым проходит холодный воздух и нагревает его своим теплом, а фреон при этом охлаждается и это может привести к образованию конденсата. Плюс такой конструкции в том, что комната не попадает в комнату. Оптимальное использование тепловых трубок возможно в небольших помещениях в климатических зонах с небольшой разницей между внутренней и внешней температурой.

Иногда рекуперации недостаточно для обогрева помещения при низких наружных температурах, поэтому в дополнение к рекуперации используются электрические или водонагреватели.В некоторых моделях подогреватели выполняют функцию защиты теплообменника от обледенения.

Эффективность рекуперации тепла

Общие принципы рекуперации энергии

Установки рекуперации тепла, используемые в системах вентиляции и кондиционирования воздуха, основаны на некоторых общих принципах:

• Возвратный воздух
• Ротационные теплообменники
• Воздух-жидкость-воздух
• Крест Поточные теплообменники
• Тепловые насосы

Перекрестно-проточные и вращающиеся теплообменники показаны ниже:

Блоки рекуперации возвратного воздуха

В блоке рекуперации возвратного воздуха – использованный воздух смешивается с подпиточным или приточным воздухом.Энергия выходящего воздуха подается непосредственно в подпиточный воздух. Передается как явное, так и скрытое (влага) тепло.

Вращающиеся теплообменники

Во вращающемся теплообменнике – выходящий воздух нагревает (или охлаждает) теплообменник, когда колесо проходит через выходной воздушный поток. Энергия передается подпиточному воздуху, когда колесо проходит через подпиточный воздух.

Может передаваться как явное, так и скрытое тепло. Скрытое тепло, когда влага из выходящего воздуха конденсируется на колесе.Больше влаги можно передать с помощью гигроскопического колеса. В теплообменниках без гигроскопических колес сливается большая часть конденсата.

Обменники воздух-жидкость-воздух

В теплообменнике воздух-жидкость-воздух тепло передается в теплообменнике от выходящего воздуха к циркулирующей жидкости. Жидкость циркулирует в теплообменнике с подпиточным воздухом, где тепло передается приточному воздуху.

Может передаваться как явное, так и скрытое тепло. Скрытое тепло, когда влага из выходящего воздуха конденсируется в теплообменнике.Влага не передается.

Теплообменники с перекрестным потоком

В теплообменниках с перекрестным потоком тепло передается непосредственно от выходящего воздуха к воздуху подпитки через разделительные стенки в теплообменнике.

Может передаваться как явное, так и скрытое тепло. Скрытое тепло, когда влага из выходящего воздуха конденсируется на теплообменнике. Влага не передается.

Тепловые насосы

Тепловой насос позволяет – с некоторой дополнительной энергией – передавать в подпиточный воздух больше энергии выходящего воздуха, чем в любой другой системе.Потребление энергии составляет приблизительно от от 1/3 до 1/5 рекуперированной энергии.

Может передаваться как явное, так и скрытое тепло. Скрытое тепло, когда влага из выходящего воздуха конденсируется на теплообменнике. Влага не передается.

Процесс нагрева – рекуперация без переноса влаги

Процесс нагрева без переноса влаги с устройством рекуперации – типичный, как устройство с поперечным потоком на рисунке выше – можно визуализировать на психрометрической диаграмме Молье как

Процесс нагрева – рекуперация с переносом влаги

Процесс нагрева с переносом влаги и рекуперацией – типичный, как блок с вращающимся колесом на рисунке выше – можно визуализировать на психрометрической диаграмме Молье как

Процесс нагрева с рекуперацией тепла и влаги может быть альтернативно быть визуализированным на психрометрической диаграмме как

Эффективность теплопередачи

Эффективность теплопередачи для рекуператора тепла может быть рассчитана как

μ _t = (t ₂ – t ₁ ) / (т ₃ – т ₁ ) (1)

где

μ _t = эффективность передачи температуры

t ₁ = температура наружного подпиточного воздуха до теплообменник 909 ( ^{o C, o F)}

t ₂ = температура наружного подпиточного воздуха после теплообменника ( ^o C , ^o F )

t 909 3 = температура выходящего воздуха перед теплообменником ( ^o C , ^o F )

Эффективность передачи влаги

Эффективность передачи влаги для рекуператора тепла может быть рассчитана как

мкм _м = (x ₂ – x ₁ ) / (x ₃ – x ₁ ) (2)

где

μ _м = эффективность влагопереноса

x ₁ = влажность внешнего подпиточного воздуха перед теплообменником (кг / кг, гран / фунт)

x ₂ = влажность внешнего подпиточного воздуха после теплообменника (кг / кг, гран / фунт )

x ₃ = влажность выходящий воздух до теплообменник (кг / кг, гран / фунт )

Эффективность передачи энтальпии

Эффективность передачи энтальпии для блока рекуперации тепла можно рассчитать как

μ _e = (h ₂ – h ₁ ) / (h ₃ – h ₁ ) (3)

где

μ 909 10 e = эффективность передачи энтальпии

ч ₁ = энтальпия внешнего подпиточного воздуха перед теплообменником (кДж / кг, БТЕ / фунт)

ч _{2 2} = энтальпия внешнего подпиточного воздуха после теплообменника (кДж / кг , БТЕ / фунт )

ч ₃ = энтальпия выходящего воздуха до теплообменника (кДж / кг , британские тепловые единицы / фунт )

Связанные мобильные приложения из Engineering ToolBox

– бесплатные приложения для автономного использования на мобильных устройствах.

Калькулятор КПД теплообменника

Калькулятор, представленный ниже, можно использовать для расчета эффективности температуры, влажности или энтальпии для теплообменника – как в британских, так и в метрических единицах. Расчет теплообмена (кВт) действителен для метрических единиц.

Китай Воздухо-воздушный теплообменник системы рекуперации тепла Er для кондиционеров свежего воздуха Производители, поставщики, фабрика – Купить дешевую цену Воздухо-воздушный теплообменник системы рекуператора тепла Er для кондиционеров свежего воздуха

Благодаря нашему богатому опыту и продуманным продуктам и услугам, мы были признаны авторитетным поставщиком теплообменников с теплообменником с теплообменником, теплообменников с теплообменником и центробежных вентиляторов.Перед лицом сложной рыночной конкуренции мы всегда придерживаемся бизнес-принципа «качество в первую очередь и клиент в первую очередь» и всем сердцем обслуживаем наших клиентов для совместного развития. Мы уверены, что наша продукция принесет вам первоклассное качество. От сырья до готовой продукции мы стремимся к совершенству в каждом процессе и в каждом звене.

Явный теплообменник серии

JBX использует ядро ​​явного теплообмена. Этот продукт может поддерживать свежий воздух в помещении за счет обмена внутренним и наружным воздухом.При использовании высокоэффективного теплообмена коэффициент рекуперации тепла может составлять более 70%. Когда свежий воздух после фильтра попадает в комнату, грязный воздух выходит наружу, поэтому воздух в помещении полностью очищается.

Запрещены любые изменения или модификации отдельных компонентов нашей продукции, которые могут повлиять на ее безопасность и нормальную работу.

Перед установкой и использованием наших продуктов необходимо ознакомиться и соблюдать указания и рекомендации, содержащиеся в документации.

FAQ

Q1 ： С кем компания работает на международном рынке?

A1: Мы поставляли VTS из Европы, Tantamotor из Египта, FASS Corp из США и так далее.

Q2: На каком основном производстве сосредоточена компания?

A2 ： Мы профессионально занимаемся производством центробежных вентиляторов, канальных вентиляторов, систем вентиляции, вентиляционных коробок, заслонок и других конечных продуктов.

Q3: Откуда поставщик для двигателя или мотора?

A3: Обычно поставщик двигателей из Китая, и некоторые из наших поставщиков прошли сертификацию CE или TUV.Если у клиента есть особые требования, мы также использовали двигатель ABB, Siemens в соответствии с требованиями клиента.

Мы твердо уверены в том, что с нашим высококачественным и недорогим теплообменником воздух-воздух системы рекуперации Er-тепла для установки приточного воздуха, восторженным отношением к обслуживанию и безупречным послепродажным обслуживанием мы завоюем доверие клиентов. Более того, у нас есть собственные архивы и рынки сбыта в Китае по невысокой цене. Мы всегда считали, что качество – это жизнь предприятия, а бренд – это имидж.

Знаете ли вы, что без сбалансированной вентиляции КПД рекуператора снижается до 30%?

Эффективность рекуперации тепла каждого рекуператора стабильна только при наличии сбалансированных воздушных потоков. Только в таких условиях рекуператор может полностью утилизировать тепло всего воздуха, удаляемого из здания, и использовать его для нагрева приточного воздуха.
Системы управления большинства блоков MVHR недостаточно эффективны для измерения фактических потоков воздуха, и, устанавливая интенсивность вентиляции на панели управления, пользователь фактически не устанавливает ничего, кроме скорости вращения вентилятора.Поэтому из-за изменения погодных условий, ветровой активности, естественного загрязнения фильтра и конденсации влаги в теплообменнике потоки приточного и вытяжного воздуха постоянно меняются. Дисбаланс вентиляции часто превышает 30%, соразмерно увеличивая потери тепла и расходы на отопление.

4 причины дисбаланса вентиляции

В зимнее время теплообменник рекуператора отвечает определенным условиям, когда влага выпадает из теплого и влажного воздуха, удаляемого из здания.Заполненные водой каналы теплообменника препятствуют выходу отработанного воздуха на 30%. Меньшее количество теплого воздуха в помещении снижает рекуперированную энергию, которая используется рекуператором для нагрева наружного воздуха, снижает температуру воздуха, подаваемого в комнаты, и явно увеличивает затраты на отопление здания.

Через ровную и эффективную систему вентиляции дома с полезной площадью 150 м² в течение года проходит примерно 1 000 000 м³ воздуха.В каждом кубометре воздуха содержится более 1 000 000 частиц пыли. Эти частицы накапливаются на воздушных фильтрах, увеличивая сопротивление фильтра потоку воздуха. Вызванные нарушения потоков воздуха в системе вентиляции достигают до 25% с учетом пропорционального снижения эффективности рекуперации тепла в рекуператоре. Все это отражается на общем увеличении затрат на отопление.

Каждый 1 м³ воздуха при температуре 20 ° C весит 1,2 кг, а при температуре -15 ° C тот же 1 м³ весит 1 кг.37 кг, что означает, что 100 м³ / час соответствуют 120 кг / час при температуре 20 ° C и 137 кг / час при температуре -15 ° C. Колебания воздушного потока из-за изменений температуры в крайних случаях могут превышать 13%, что пропорционально снижает эффективность рекуперации тепла и затраты на отопление.

Когда ветер своей силой давит на здание, с наветренной стороны возникает избыточное давление, а с подветренной стороны – отрицательное давление. При скорости ветра 4 м / с на стене возникает давление 10 Па, а при скорости 9 м / с уже 50 Па.Если на стене установлено впускное отверстие или выпускное отверстие для воздуха, поток воздуха в приточной или вытяжной части системы вентиляции постоянно увеличивается или уменьшается. Установки MVHR в значительной степени работают со средней или низкой производительностью. Таким образом, даже ветер средней скорости может повлиять на баланс воздуха в здании в большей степени и резко повысить затраты на обогрев вентиляционного воздуха.

Почему несбалансированная вентиляция значительно увеличивает расходы на отопление и ухудшает качество воздуха?

Когда потоки вентилируемого воздуха плохо сбалансированы, в помещениях возникает избыточное или отрицательное давление, в результате чего часть воздушного потока проходит через утечки в здании, а не через предназначенный для этой цели рекуператор.Этот воздух не участвует в процессе рекуперации тепла, что увеличивает расходы на обогрев вентиляционного воздуха.

Несбалансированная вентиляция – избыточное давление в здании

Ситуация:

1. Конденсация влаги в теплообменнике
2. Частично загруженный, но все еще работающий фильтр вытяжного воздуха

Результаты:

1. Уменьшение потока вытяжной установки
2. Избыточное давление в здании
3. Из-за избыточного давления часть теплого воздуха покидает здание через утечки вместо рекуператора, безвозвратно теряя тепло.
4. Меньшее количество теплого воздуха, проходящего через рекуператор, не обеспечивает достаточной энергии для нагрева свежего воздуха и, как следствие, приводит к снижению температуры подачи.

Несбалансированная вентиляция – отрицательное давление в здании

Ситуация:

1. Частично загруженный, но все еще работающий фильтр приточного воздуха
2. Незначительное обледенение теплообменника из-за замерзания влаги, выпавшей из отработанного воздуха (нет эффективной системы защиты от замерзания).

Результаты:

1. Уменьшение расхода приточной установки
2. Отрицательное давление в здании
3. Из-за отрицательного давления часть холодного свежего воздуха попадает в здание через утечки вместо рекуператора, не нагреваясь в процессе рекуперации тепла. Этот холодный воздух снижает температуру в комнатах, тем самым увеличивая мощность системы отопления и, следовательно, увеличивая расходы на отопление.
4. Воздух, поступающий из-за утечек, не проходит через фильтры рекуператора, что приводит к загрязнению помещений пылью.

Как система CF экономит энергию в здании?

Все четыре фактора, влияющие на дисбаланс вентиляции, являются типичными, хотя их постоянная продолжительность в основном непредсказуема. По этим причинам, даже точно отрегулированная, завершенная после установки система вентиляции, постоянно работающая, будет постоянно выходить из строя. Что фактически обеспечивает то, что потоки приточного и вытяжного воздуха часто отличаются друг от друга более чем на 30%.
Единственный способ обеспечить высокий уровень сбалансированной вентиляции в течение года – это непрерывная автоматическая регулировка мощности вентилятора с учетом временных условий работы. Именно так работает система CF. Система измерения CF надежно измеряет реальные потоки приточного и вытяжного воздуха с точностью +/- 3%. Результаты измерений анализируются процессором, который устанавливает скорость вращения вентилятора таким образом, чтобы вентиляция была сбалансированной, независимо от временных атмосферных условий и загрузки фильтра.Весь вентиляционный воздух всегда проходит через рекуператор, где он участвует в процессе рекуперации тепла. Давление воздуха в помещении и на улице постоянно уравновешено, чтобы не пропускать воздух через утечки в здании. Таким образом, энергоэффективность вентиляции всегда максимально возможна, а затраты на отопление минимальны.

Сбалансированная вентиляция в здании

Ситуация:

1. Чистый или частично загруженный фильтр отработанного воздуха.
2. Чистый или частично загруженный фильтр приточного воздуха.
3. Конденсация влаги в теплообменнике или отсутствие конденсации.
4. Воздействие ветра на здание / Взаимодействие ветра и здания

Результаты:

1. Расход воздуха в приточной установке равен расходу воздуха в вытяжной установке.
2. Внутреннее и внешнее давление сбалансировано.
3. Весь воздух, входящий в здание и покидающий его, проходит через рекуператор, обмениваясь теплом.
4. Воздух, подаваемый в помещения, имеет температуру 17-20 ° C независимо от температуры наружного воздуха.
5. Приточный воздух всегда фильтруется.

Система

CF в реальных условиях

Измерения выполнены в Кракове 13.02.2017 – 17.02.2017. Устройство AirPack Home 300h MVHR было испытано в полевых условиях для измерения производительности модуля CF при нормальных условиях эксплуатации. В течение первых двух дней модуль CF был выключен (отключен), а в течение второго двухдневного периода модуль CF был включен (включен).В течение обоих периодов установка MVHR была настроена на работу одинаково, то есть с одинаковой интенсивностью вентиляции и по одной и той же дневной временной программе. Было обнаружено, что влажность воздуха внутри здания была на 50% выше, когда модуль CF был отключен.
Из-за низкой температуры наружного воздуха влага из отработанного воздуха конденсируется в теплообменнике, частично заполняя воздушные каналы внутри теплообменника водой. Эффектом этого было ограничение воздушного потока, проходящего через выходную сторону теплообмена, что приводило к дисбалансу, увеличению вентиляционных потерь, снижению эффективности EFFICIENCY = (Tn-Tz) / (Tp-Tz) ¹ и нездоровой среде обитания.

¹ Tn – температура приточного воздуха, TP – температура воздуха в помещениях, Tz – температура наружного воздуха.

Когда режим CF выключен (деактивирован), вентиляторы работают с постоянной скоростью независимо от потока воздуха через теплообменник. Имеется дисбаланс (объем отработанного воздуха меньше объема приточного). Результатом этого является меньшее количество рекуперированной энергии, доступной для регулирования поступающего свежего приточного воздуха (наружного воздуха). Если температура приточного воздуха опускается ниже 12 градусов C, тогда средняя эффективность рекуперации энергии в блоке MVHR составляет примерно 65%.
Блок управления CF обнаруживает небольшие отклонения в потоке воздуха и пропорционально увеличивает скорость вытяжного вентилятора, чтобы обеспечить равный (сбалансированный) обмен воздуха через теплообменник (входящий и выходящий). Температура приточного воздуха, подаваемого в здание, остается постоянной на уровне 18 градусов C, а средняя эффективность рекуперации энергии (рекуперация тепла) – 90%.

Вентиляционные установки, рекуператоры. Типы вентиляционных установок.

ПОСЛЕДНИЕ ПУБЛИКАЦИИ

В системах вентиляции с механической индукцией в настоящее время все чаще используются приточно-приточно-вытяжные вентиляционные установки. Вентиляционные блоки – это вентиляторы, установленные в один или несколько блоков, и набор компонентов, подходящих для конкретной ситуации, таких как жалюзи, фильтры, глушители, каплеуловители, увлажнители, охладители, нагреватели, рекуператоры различных типов. Причем количество этих компонентов в одной установке в зависимости от ситуации может быть разным. Типы вентиляционных установок. По способу установки вентустановки бывают: навесные (чаще приточно-подвесные), стационарные вентиляционные установки для традиционного напольного монтажа и кровельные, отличающиеся от предыдущих, в основном, направлением доставки и сбора воздушное, и внешнее исполнение корпуса.По назначению вентустановки бывают вытяжные, приточные и приточно-вытяжные. По конструктивным особенностям вентиляционные устройства могут быть моноблочными, а могут собираться из отдельных узлов. Вентиляционные установки хороши тем, что в большинстве случаев не требуют специального отдельного помещения, могут быть установлены на улице, в том числе на крыше, занимают гораздо меньше места, могут использоваться в системах с любой производительностью и аэродинамическим сопротивлением в сети, являются максимально точно отлажены на конкретной системе и позволяют полностью автоматизировать «климатический процесс» помещения или отдельных его зон. Подвесные вентиляционные установки могут иметь максимальную производительность до 6000 м 3 / час, стационарные вентиляционные установки имеют более широкий диапазон производительности – от 1000 до 100000 м 3 / час и более. Специально разработанные вентиляторы позволяют создавать в современных вентагрегатах достаточно большие фары, а многослойная конструкция корпуса сводит к минимуму теплопотери и шум. Приточно-вытяжные вентиляционные установки могут комплектоваться фильтрами различной степени очистки, водонагревателями и (или) электронагревателями, газовыми горелками, охладителями воды или фреона разной мощности, увлажнителями разных типов, каплеуловителями.То есть практически любая конфигурация параметров воздуха, подаваемого в помещение вентиляционной установкой. Кроме того, в условиях постоянного роста цен на энергоносители в настоящее время вентустановки часто оснащаются рекуператорами различного типа и конструкции, позволяющими передавать часть тепла вытяжного воздуха приточному. Рекуператоры приточно-вытяжных агрегатов Рекуператоры перекрестного потока , благодаря своей конструкции, направляют потоки приточного и вытяжного воздуха в соединительные каналы без перемешивания, а через поверхность тонкопластинчатых ячеек тепло от вытяжного воздуха передается на вход.КПД таких рекуператоров может достигать 75%. Роторные рекуператоры имеют конструкцию, в которой тепло от отработанного воздуха передается на всасываемый воздух с помощью медленно вращающегося диска, который, в свою очередь, представляет собой набор из множества пластинчатых перфорированных дисков. Роторные рекуператоры допускают небольшое (до 15%) подмешивание отработанного воздуха к входному отверстию. Это несколько сужает область их применения, но КПД роторных рекуператоров намного больше перекрестного тока – до 85%, в зависимости от количества и параметров вытяжного и приливного воздуха. Если размеры вентиляционной камеры или другие особенности вентилируемых помещений не позволяют разместить приточно-вытяжной блок в одном месте, то можно использовать рекуператор гликоля. Рекуператор гликоля работает следующим образом: через два отдельных теплообменника теплоноситель – гликоль циркулирует в выхлопном и питающем потоках; отработанный воздух передает тепло через гликолевый теплообменник, который, в свою очередь, нагревает пластины приливного теплообменника.Расстояние между вытяжным и приливным агрегатами может быть значительным и ограничивается только техническими возможностями прокладки трубопроводов между теплообменниками, но КПД гликоля-рекуператора невысокий, намного ниже перекрестно-токового и к тому же роторного. рекуператор. Сегодня многие производители имеют ряд стандартных вентиляционных устройств относительно небольшой производительности. Это вентиляционные установки для коттеджей, офисов, небольших коммерческих помещений, оборудованные водяными или электрическими нагревателями или без них, рекуператорами различных типов.Для высокой производительности или каких-либо особых условий вентиляционные установки подбираются и изготавливаются индивидуально, под заказ. После расчета системы вентиляции со всеми необходимыми параметрами для выбора и конструктивными особенностями проектировщик выдает техническое задание представителю производителя и через некоторое время получает комплект распечаток с необходимыми параметрами, техническими характеристиками, размерами и дизайном. Некоторые производители размещают на своих сайтах в Интернете программу подбора программного обеспечения, позволяющую в режиме онлайн создавать вентиляционные установки любой конфигурации самому конструктору.

Установка вентиляция с рекуператором. ПВЭ для дома. Приточно-вытяжные установки с рекуперацией тепла. Какое количество вентиляционных установок будет оптимальным для одной квартиры

Вентиляция в помещениях может быть естественной, принцип действия основан на природных явлениях (стихийный тип) или на воздухообмене, обеспечиваемом специально выполненными отверстиями в здании (Организованная вентиляция) .Однако в этом случае, несмотря на минимальные материальные затраты, зависимость Сезонность, климат, а также отсутствие возможности очистки воздуха не позволяют полностью удовлетворить потребности людей.

Приточно-вытяжная вентиляция, воздухообмен

Искусственная вентиляция позволяет создать в помещении более комфортные условия, но для ее устройства необходимы определенные условия. Финансовые вложения. У нее тоже достаточно энергозатрат. Чтобы компенсировать плюсы и минусы обоих типов систем вентиляции, чаще всего используется их комбинация.

Любой IS. Штучная система вентиляции по своему прямому назначению делится на приточную или вытяжную. В первом случае оборудование должно обеспечивать принудительную подачу воздуха в помещение.В этом случае отработанные воздушные массы выводятся извне естественным путем.

Видео – Пиление вытяжной вентиляции с рекуперацией в квартире

Приточно-вытяжные установки с рекуперацией тепла – вентиляционное оборудование, предназначенное для закачки в помещение свежего воздуха с улицы и одновременного удаления старого, отработанного воздуха с низким содержанием кислорода. Страстный воздух вводится во внешнюю камеру с помощью вентилятора, а затем через диффузоры распределяется по помещению.Вытяжной вентилятор удаляет отработанный воздух через специальные клапаны.

Основная проблема интенсивного воздухообмена с помощью приточно-вытяжной вентиляции – большие теплопотери. Для минимизации их минимизации были разработаны отопительно-вытяжные установки с рекуперацией тепла, что позволило в несколько раз снизить теплопотери и на 70-80% снизить затраты на обогрев помещения. Принцип работы таких установок заключается в использовании тепла отходящего воздушного потока путем его передачи в приточную.

В случае объекта приточно-вытяжная установка с рекуперацией Тепло теплый вытяжной воздух отбирается через воздухозаборники, расположенные в наиболее влажных и загрязненных помещениях (кухнях, ванных, санузлах, хозяйственных помещениях и т. Д.) Перед выходом из здания. воздух проходит через теплообменник теплообменника, передавая тепло поступающему (приточному) воздуху. Нагретый и очищенный обрезной воздух поступает в воздуховоды внутри комнат через спальни, гостиные, шкафы и т. Д.Благодаря этому осуществляется постоянная циркуляция воздуха, при этом входящий воздух нагревается за счет тепла, отдаваемого отработанному воздуху.

Типы рекуператоров

Режущие и вытяжные установки могут быть оснащены несколькими типами рекуперации:

Пластина
• Рекуператоры – одна из самых распространенных конструкций рекуператоров. Теплообмен осуществляется путем пропускания приточного и вытяжного воздуха через ряд пластин. При работе в рекуператоре может образовываться конденсат, поэтому пластинчатые рекуператоры дополнительно оснащены отводом конденсата.Эффективность теплообмена достигает 50-75%;
Роторный теплообмен
• осуществляется с помощью ротора ротора, а его интенсивность регулируется скоростью вращения ротора. Рекуперация тепла ротора имеет высокий КПД теплообмена – от 75 до 85%;
Реже встречаются
• типы – рекуператоры с промежуточным теплоносителем (в его роли вода или водно-гликолевый раствор) с КПД до 40-60%, камерные рекуператоры, разделенные на две части заслонки (КПД до 90%) и тепловые трубы, заполненные фреоном (КПД 50-70%).

Заказать приточно-вытяжные установки с рекуперацией Теплота в интернет-магазине MircLi «под ключ» – с доставкой и профессиональным монтажом.

Многие строящиеся в настоящее время здания, как промышленные, так и жилые, имеют очень сложную инфраструктуру и спроектированы с максимальным упором на энергосбережение. Поэтому демонтаж таких систем, как системы приточной вентиляции, системы противодымной защиты и системы кондиционирования, делать нельзя.Для обеспечения эффективной и бесперебойной работы систем вентиляции необходимо качественно спроектировать и наладить систему вентиляции потребителей, систему дымозащиты и систему кондиционирования. Навесное оборудование любого типа должно производиться с обязательным соблюдением определенных правил. Причем по техническому заданию он должен соответствовать объему и типу помещения, которое будет эксплуатироваться (жилое, общественное, производственное).

Большое значение имеет правильная работа систем вентиляции: соблюдение сроков и правил проведения профилактических осмотров, планово-предупредительных ремонтов, а также правильная укомплектованность вентиляционного оборудования.

На каждую систему вентиляции составляется паспорт и эксплуатационный журнал. Паспорт составляется в двух экземплярах, один из которых хранится на предприятии Agreic в службе технического надзора. В паспорт вносятся все технические характеристики системы, информация о проведенных ремонтных работах, копии исполнительного чертежа оборудования. Кроме того, в паспорте отражен перечень условий эксплуатации всех узлов и частей систем вентиляции.

Все данные планового обследования вентиляционных систем в обязательном порядке указываются в журнале эксплуатации.

Эксплуатация систем вентиляции

Многие строящиеся в настоящее время здания, как промышленные, так и жилые, имеют очень сложную инфраструктуру и спроектированы с максимальным упором на энергосбережение. Поэтому без установки систем вентиляции, а в большинстве случаев и кондиционирования обойтись в них невозможно. Чтобы обеспечить долгосрочное и качественное обслуживание систем вентиляции, необходимо правильно выбрать вентиляцию. Монтаж такого оборудования любого типа должен производиться с обязательным соблюдением определенных правил.Причем по техническому заданию он должен соответствовать объему и типу помещения, в котором (жилое, общественное, производственное) будет эксплуатироваться.

Большое значение имеет правильная работа систем вентиляции: соблюдение сроков и правил проведения профилактических осмотров, планово-предупредительных ремонтов, а также правильная и качественная наладка вентиляционного оборудования.

На каждую систему вентиляции составляется паспорт и эксплуатационный журнал.Паспорт составляется в двух экземплярах, один из которых хранится на предприятии, а другой – в службе технадзора. Все технические характеристики системы заносятся в паспорт, к нему прилагаются сведения о ремонтных работах, копии исполнительных чертежей вентиляционного оборудования. Кроме того, в паспорте отражен перечень условий эксплуатации всех узлов и частей систем вентиляции.

В соответствии с установленным графиком проводятся плановые проверки систем вентиляции.Во время плановых проверок:

Выявлены дефекты, устраняемые при текущем ремонте;

Определено техническое состояние систем вентиляции;

Осуществляется частичная очистка и смазка отдельных узлов и деталей.

Все данные планового обследования вентиляционных систем в обязательном порядке указываются в журнале эксплуатации.

Также в период смены дежурной оперативной бригады предусмотрена плановая взаимосвязь систем вентиляции.В данную услугу входят:

• Запуск, регулировка и отключение вентиляционного оборудования;
• Надзор за работой систем вентиляции;
• Контроль соответствия параметров воздуха и температуры приточного воздуха;
• Устранение мелких дефектов.

Пусконаладочные работы систем универсальной вентиляции воздуха, систем противодымной защиты и кондиционирования воздуха

Этап пусконаладочных работ является очень важным этапом, так как от их ввода в эксплуатацию зависит качество работ по вентиляции и кондиционированию.

При вводе в эксплуатацию можно увидеть работу команды монтажа, при этом параметры, указанные в проекте, проверяются и сравниваются показатели оборудования с показателями, указанными в проектном документе. В ходе обследования проводится полное обследование технического состояния смонтированного оборудования, распределения и плавности работы устройств регулировки, настройка двигателей-диагностических приборов, выявление ошибок при работе оборудования.Если обнаружены отклонения, которые находятся в пределах нормы, то мп3 не происходит, и объект готовится к отправке заказчику с оформлением всех документов.

Все мастера нашей компании имеют профильное образование, сертификаты от и туберкулеза, богатый опыт работы и все необходимые документы и доказательства.

На этапе пусконаладочных работ измеряем расход воздуха в воздуховодах, уровень шума, апробацию монтажа оборудования, подгонку инженерных систем под параметры проекта, паспорт.

Пусковые испытания и наладка систем вентиляции и кондиционирования воздуха должны производиться строительно-монтажными или специализированными пуско-наладочными организациями.

Паспортизация систем вентиляции

Технический документ, составленный на основании проверки рабочего состояния систем и оборудования вентиляции, проведенной с помощью аэродинамических испытаний, называется системой паспортизации.

СП 73.13330.2012 «Внутренние санитарно-технические системы зданий», обновленная редакция СНиП 3.05.01-85 «Бытовые санитарно-технические системы» регламентируют формирование паспорта вентиляционной системы.

Получение паспорта системы вентиляции, в соответствии с требованиями, указанными выше документами, является обязательным.

По окончании работ по монтажу систем вентиляции заказчик получает паспорт системы вентиляции.

Паспорт должен быть получен на каждую систему вентиляции.

Паспорт необходим для регистрации приобретенного оборудования, для правильной эксплуатации такого оборудования с целью достижения необходимых санитарно-гигиенических параметров воздуха.

Срок предусмотрен законодательством, данный документ предоставляется надзорным органом. Получение этого документа является неоспоримым доказательством при разрешении споров с соответствующими инстанциями.

Получение паспорта системы вентиляции может осуществляться как отдельный вид работ, состоящий из комплекса аэродинамических испытаний. Ведение таких мероприятий нормативными правовыми актами:

• СП 73.13330.2012;
• Сто нострой 2.24.2-2011;
• Р нострой 2.15.3-2011;
• ГОСТ 12.3.018-79. «Системы вентиляции. Методы аэродинамических испытаний»;
• ГОСТ Р 53300-2009;
• СП 4425-87. »Санитарно-гигиенический контроль систем вентиляции производственных помещений»;
• Санпин 2.1.3.2630-10.

Установка непрерывного вытяжки – это современное решение для организации оптимального воздухообмена и рационального использования энергоресурсов. Принцип работы заключается в проведении принудительных притоков и удаления воздуха за пределы помещения.На основе монтажа установки можно создать индивидуальную систему микроклимата, подключив различные фильтры и устройства.

Восстановительная система вентиляции

Для сохранения тепловой энергии некоторые установки POW оснащены рекуператорами. Теплообменник представляет собой металлический теплообменник, который интегрирован в систему вентиляции и осуществляет частичный нагрев наружного воздуха за счет удаляемого теплого воздуха. При этом нагрев основной массы воздушного потока осуществляется обычным воздухонагревателем.Установка с непрерывной вытяжкой и рекуперацией тепла. Цена хотя и выше, чем у других устройств, но с точки зрения энергоэффективности, эти затраты быстро окупаются. Важной характеристикой устройства является его КПД (КПД), который составляет от 30 до 96% в зависимости от типа рекуператора, скорости воздушного потока через теплообменник и перепада температур.

Фактически вытяжная вентиляция с рекуперацией полностью отвечает современным требованиям по экономии тепловой энергии.А благодаря функции обогрева помещение считается самой перспективной разработкой в ​​сфере вентиляции.

Основные преимущества:

1. Комфортный воздухообмен
2. Эффективное энергосбережение
3. Функция регулировки влажности
4. Надежная звукоизоляция
5. Высокая эффективность до 96%
6. Комфортная система управления
7. Очистка воздуха от пыли и загрязнений
8. Максимальное сохранение тепловой энергии

Классификация и характеристики устройств.

В зависимости от конструкции теплообменника ПВЭ с рекуператором может быть нескольких типов:

Пластинчатые рекуператоры являются наиболее распространенной конструкцией. Теплообмен происходит за счет пропускания воздуха через ряд пластин. В процессе работы образуется конденсат, поэтому система рекуперации дополнительно комплектуется отводом конденсата. КПД 50-75%.

Рекуператор тепла роторного типа представляет собой устройство цилиндрической формы, плотно заполненное слоями гофрированной стали.Теплообмен осуществляется за счет вращающегося ротора, который последовательно пропускает сначала теплый, а затем холодный воздух. В этом случае интенсивность зависит от скорости вращения ротора. Тонкая система с восстановлением такого типа имеет большие размеры, поэтому подходит для торговых центров, больниц, гостиниц и других помещений большой площади. Из-за отсутствия обледенения эффективность достигает 75-85%

К менее распространенным типам относятся рекуператоры с промежуточным теплоносителем (это может быть вода или водно-гликолевый раствор).КПД 40-60%. Непрерывно вытяжная установка с рекуператором может быть выполнена в виде тепловых трубок, заполненных фреоном. Эффективность такого устройства составляет 50-70%. Кроме того, используется камерный рекуператор. Холодный и теплый воздух проходят в нем в одной камере, которая разделена специальной заслонкой. Периодически заслонка переворачивается, а потоки воздуха местами меняются. КПД до 90%.

Приточно-вытяжная вентиляция с рекуперацией тепла – лучшая цена!

В интернет-магазине «Янвент» можно заказать широкий выбор установок POW различного назначения, исполнения, комплектации и стоимости.
