Размеры и правила монтажа вентиляционных коробов

Вентиляционная система – одна из неотъемлемых частей любого помещения – жилого, производственного, складского, торгового, офисного и пр. Именно от качественно и эффективно обустроенной вентиляции зависит внутренний микроклимат, а, значит, и уровень комфортности пребывания там человека. Поэтому правильный выбор и монтаж воздуховода – основа качественного воздухообмена.

В данной статье рассмотрим основные типы и свойства данных изделий, их преимущества и недостатки, а также особенности применения.

Содержание статьи

Предназначение воздуховодов

Воздуховод – это один из основных элементов вентиляционной системы, предназначение которого – перераспределять воздух, обеспечивая как его приток в помещение, так и вытяжку из него. Вентиляция, при этом, может быть и естественной, и принудительной – с помощью специальных устройств.

Воздуховоды применяются не только для вентиляции, но и чтобы обеспечивать циркуляцию воздушных масс при:

  • Воздушном отоплении.
  • Кондиционировании воздуха.
  • Транспортировании воздуха с технологической целью.

В зависимости от их предназначения, может использоваться разнообразный материал для воздуховодов – черная или оцинкованная сталь, алюминиевая фольга, армированная стальная проволока, полиэстеровая пленка, комбинированные материалы или пластик. Наиболее востребованными в домашнем обиходе являются именно пластиковые вентиляционные короба.

Преимущества пластиковых воздуховодов

Вентиляционный короб из пластика – одно из наиболее доступных и эффективных решений при оборудовании вентиляционной системы в помещениях любого типа. Чаще всего короба для вентиляции производят из такого вида пластика, как поливинилхлорид. Он обладает целым рядом положительных сторон, что обуславливает наличие многих причин использовать именно данного вида вентиляционные короба.

Вентиляционный короб из поливинилхлорида имеет своими главными преимуществами наличие:

  • Механической прочности.
  • Экологической безопасности.
  • Эластичности.
  • Устойчивости к воздействию химически активных и органических жидкостей.
  • Устойчивости к температурным скачкам.
  • Невысокого удельного веса.
  • Возможности обретения нужной формы.
  • Простоты монтажа.
  • Легкости обслуживания.
  • Широкой цветовой гаммы.
  • Разнообразия форм и размеров.
  • Доступных цен.
  • Возможности демонтажа для очистки или проведения ремонтных работ.

Вытяжные пластиковые короба, учитывая значительное разнообразие их форм и цветовой гаммы, могут послужить органичным дополнением любого интерьера. Кроме того, они обладают и еще одним достоинством – не боятся влияния влажной среды. Короб для вентиляции из пластика рекомендуется применять в помещениях с повышенным уровнем влажности – кухнях, ванных комнатах, туалетах.

Наличие гладкой и ровной поверхности способствует тому, что вентиляционный короб не только позволяет воздушным массам беспрепятственно проходить по нему, но и препятствует удерживанию механических частиц. В случае же оседания жира на внутренней части короба – а это всегда происходит при использовании его в кухонных помещениях – пластиковые конструкции очень легко разбираются и моются.

Недостатки вентиляционных конструкций из ПВХ

Стоит сказать, что поливинилхлоридные короба имеют и определенные недостатки. Определенный недостаток вентиляционных конструкций из ПВХ – это то, что полимерные изделия имеют низкую огнеустойчивость. Поэтому под действием высоких температур такие короба могут деформироваться, плавиться и пр. Как следствие, установка воздуховодов из пластика в бане или сауне не рекомендуется.

Еще один недостаток вентиляционных конструкций из пластика – это производство деталей сравнительно небольших параметров. Поскольку плоский короб или набор пластиковых панелей производят с ориентацией на их использование в жилых или небольших промышленных, административных, офисных и пр. помещениях, то они зачастую имеют сравнительно небольшие размеры. Поэтому оборудовать воздуховод для больших промышленных масштабов из ПВХ конструкций не представляется возможным.

Виды вентиляционных коробов из ПВХ

Вентиляционные короба из поливинилхлорида производятся в круглом, прямоугольном и квадратном сечении.

Каждый из них имеет свои особенности:

  • Короба круглого сечения более бесшумны и удобны в эксплуатации. Их легко чистить, так как на внутренних стенках не задерживаются разные механические частицы. Кроме того, для такого рода воздуховодов можно использовать вентиляторы меньшей мощности.
  • Короба прямоугольного и квадратного сечения используются для обустройства вентиляционных систем большей мощности. Они позволяют обеспечить рациональное использование пространства, а еще – могут быть легко задекорированы в интерьере.

Если говорить о недостатках, то круглые воздуховоды достаточно сложно скрыть в интерьере, что не очень нравится потребителям. В то же время, квадратные и прямоугольные воздуховоды нуждаются в установке более мощного вентиляционного оборудования, а потому создаю больше шума при работе.

Размеры сечения вентиляционных коробов также бывают разные:

  • Прямоугольные производятся с параметрами: 110х55 мм, 120х60 мм, 204х60 мм.
  • Круглые имеют диаметр: 100 мм, 125 мм, 150 мм.

Правила установки вентиляционных конструкций

Монтаж вентиляционных коробов – это уже самый последний этап в процессе обустройства системы вентилирования воздуха в помещении. Сначала же стоит ее спроектировать. Эффективная работа системы вентилирования воздуха в последующем зависит именно от качественно составленного проекта. Именно составленный проект определяет вид, уровень мощности, габариты, специфику планировки, нужную площадь и тип сечения воздуховодов.

Спроектировать вентиляционную систему можно и самостоятельно, однако для этого нужно иметь, как минимум, базовые знания в данной области. Ведь неправильные расчеты могут привести к лишнему шуму воздуховода, недостаточному воздухообмену с его помощью и пр. Поэтому, если присутствуют хотя бы малейшие сомнения – проектирование лучше доверить профессионалам.

Второй этап – закупка всех необходимых материалов, комплектующих и инструментов, в случае необходимости. Количество и параметры всех необходимых деталей должны закупаться в полном соответствии проекту, для того чтобы избежать лишних затрат денег и времени. Ведь если покупать комплектующие на свое усмотрение, то впоследствии придется снова тратить время на поиски и покупку нужных деталей.

Монтаж системы вентиляции

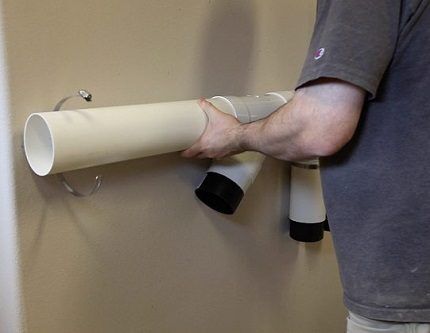

Установка пластикового воздуховода может осуществляться несколькими способами: его можно проложить по потолку, по стене или по мебели. В последнем варианте воздуховод просто укладывают поверх шкафов или пр. предметов интерьера.

Если же следует монтировать конструкцию на потолок или стену, то порядок действий будет следующим:

  1. Установка пластикового перехода на вытяжку.
  2. Закрепление настенной пластины.
  3. Вставка вертикального отрезка короба в вытяжку с закреплением на нем угла. При необходимости этот отрезок следует отрезать, чтобы он соответствовал нужной длине.
  4. Вставка горизонтальных фрагментов воздуховода – их количество зависит от протяженности конструкции и оно, как правило, указано в проекте.
  5. Закрепление горизонтальных прогонов на поверхности стены (потолка).
  6. Вставка воздуховода в настенную пластину.

Сам по себе монтаж конструкции абсолютно не сложный, но только в случае существования качественного детального проекта.

Восстановление

Восстановление вентиляционного короба – это обязательный процесс, который следует проводить регулярно для гарантирования длительного использования вентиляционной системы. Поводом для очистки воздуховода является ощущения застоя воздуха в помещении.

Восстанавливать систему можно как собственными усилиями, так и с помощью специалистов. Поскольку пластиковые конструкции довольно просто демонтировать и очищать, то справиться с таким заданием несложно и в домашних условиях. Однако если воздуховод труднодоступен или же после самостоятельного очищения проблема спертого воздуха не исчезла – самое время обращаться к профессионалам.

Современные технологии и наличие необходимого оборудования позволяет специально подготовленным работникам проводить тщательную диагностику системы вентиляции и точно определять проблемные участки, подлежащее замене.

виды, как выбрать и установить правильно

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов.

Широкое распространение получил пластиковый короб для вытяжки – доступный и долговечный элемент, который вполне можно установить самостоятельно.

Чтобы собранная система работала эффективно необходимо правильно рассчитать сечение каналов, спроектировать и подобрать комплектующие воздуховода. Не менее важно – осуществить грамотный монтаж.

Предлагаем разобраться со всеми этими вопросами по порядку. Пошаговую инструкцию по обустройству пластикового вытяжного вентканала мы дополнили наглядными фотографиями.

Содержание статьи:

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его . От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

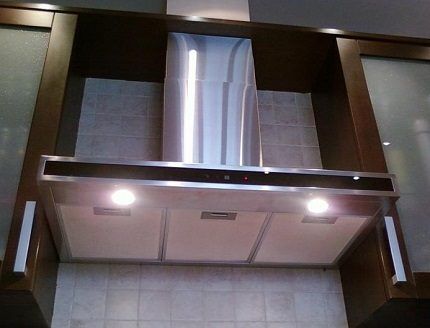

Вытяжка с несколькими режимами мощностиВытяжка с несколькими режимами мощности

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

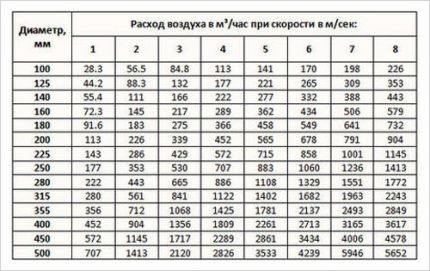

Таблица расчета скорости воздушного потокаТаблица расчета скорости воздушного потока

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Галерея изображений

Фото из

Для устройства горизонтальных воздуховодов и вертикальных каналов выпускают пластиковые элементы с круглым, прямоугольным и квадратным сечением

Детали для сборки воздуховодов с квадратным и прямоугольным сечением проще и понятней в сборке системы

Собранные из прямоугольных и квадратных деталей воздуховоды лучше смотрятся в жилых интерьерах, занимают меньше места

Система из круглых труб выглядит массивней, несмотря на практически равную пропускную способность, требует применения различных ухищрений при желании замаскировать

При выпуске элементов для сборки вентиляции придерживаются принципа совместимости элементов с разным сечением, благодаря чему можно собирать короба комбинированной формы

При устройстве комбинированных по форме воздуховодов основную часть, расположенную ближе к вытяжке, лучше сделать круглой, т.к. она оказывает меньшее сопротивление движению воздушного потока

В соединении пластиковых деталей используются хомуты и стяжки, обработанные силиконом, в отдельных точках допустимо применение шурупов, не нарушающих герметичность

Пластик без проблем "соседствует" с металлом, древесиной, отделочной керамикой и прочими материалами, из-за чего нередко используется в устройстве систем, замаскированных мебелью и строительными конструкциями

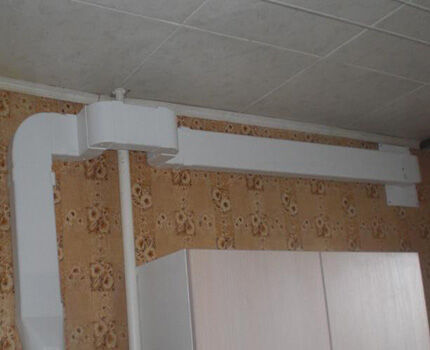

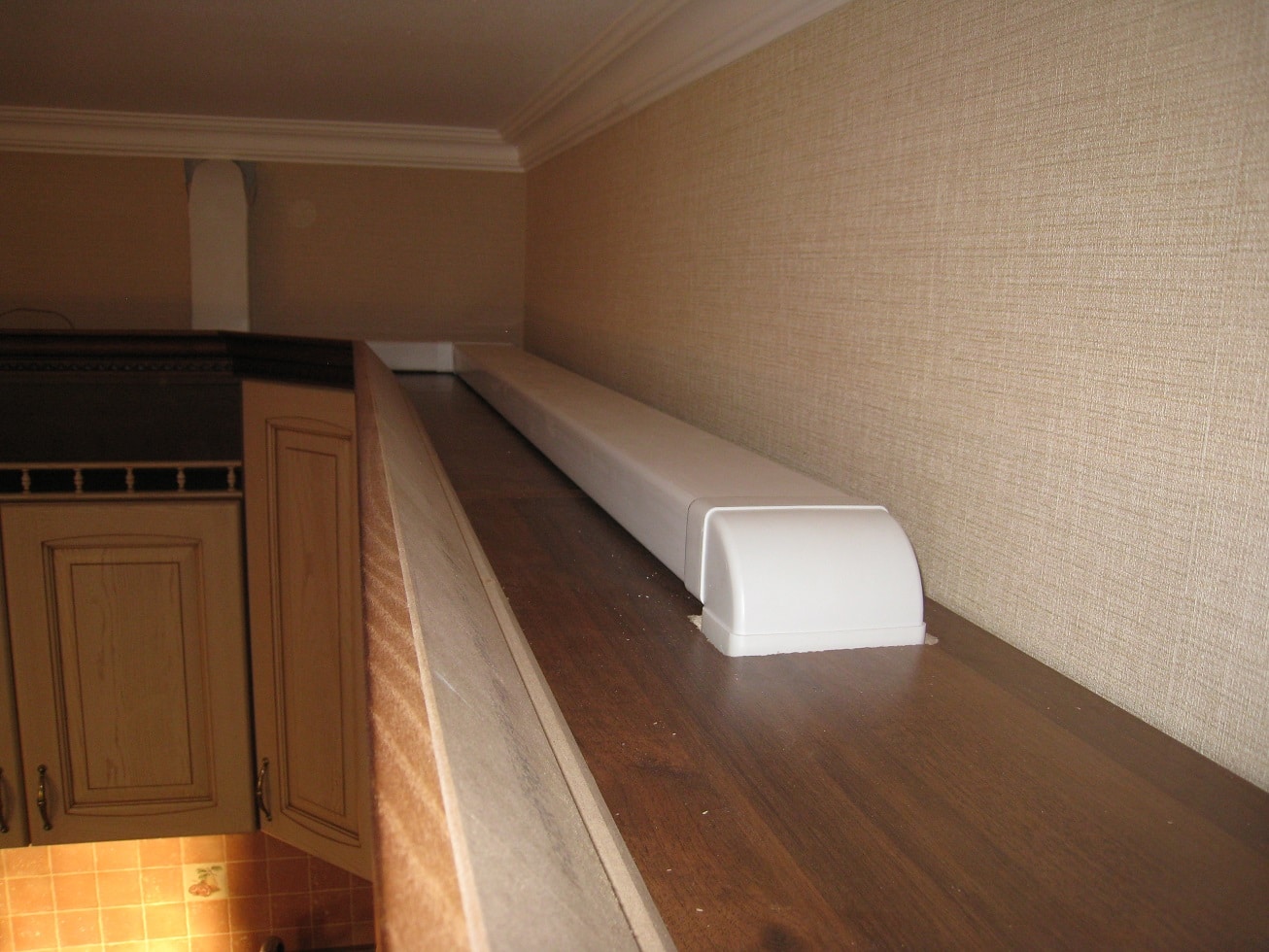

Воздуховод из пластика на кухне

Вентиляционный канал квадратного сечения

Прямоугольная разновидность пластикового вентканала

Вытяжная система из круглых труб

Комбинация элементов с разным сечением

Комбинированный канал из круглых и прямоугольных участков

Крепление пластиковых составляющих короба

Совместимость канала с отделкой и материалами

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

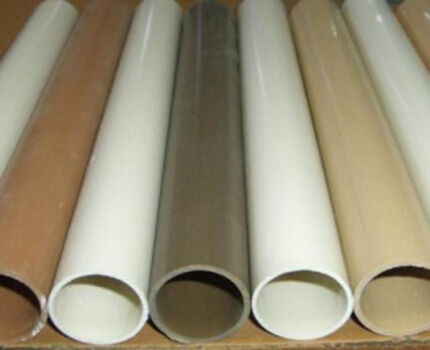

Разноцветные пластиковые трубы для вентиляцииРазноцветные пластиковые трубы для вентиляции

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для .

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

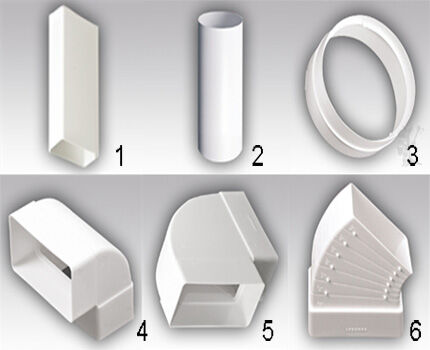

Фасонные элементы из пластика набор 1Фасонные элементы из пластика набор 1

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

  • от диаметра 100 мм к размеру 110х55 мм;
  • от диаметра 100 мм к размеру 120х60 мм;
  • от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы из пластика набор 2Фасонные элементы из пластика набор 2

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы из пластика набор 3Фасонные элементы из пластика набор 3

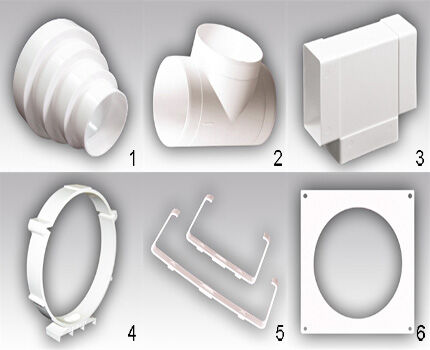

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Монтаж пластиковой системы включает ряд традиционных этапов, которые предстоит пройти как самостоятельному мастеру, решившему своими руками соорудить короб, так и нанятым рабочим.

Галерея изображений

Фото из

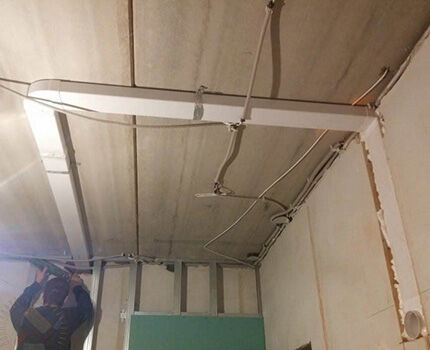

Этап 1: Для облегчения усилий и обеспечения безопасных условий при сборке, части пластикового короба собираем на полу

Этап 2: На вводе вентиляционного канала в общедомовую шахту устанавливаем элемент с обратным клапаном

Этап 3: Проверяем, правильно ли нами установлен выпуск с обратным клапаном, который должен открываться только в направлении шахты. При необходимости исправляем положение

Этап 4: Воздуховод собираем на полу, промеряем все участки и сверяем с расстояниями по месту установки. При выявлении неточностей, устраняем их

Этап 5: Снова разбираем конструкцию и по деталям перемещаем ее наверх. Сборку на месте начинаем от колена, подключенного к вытяжке

Этап 6: Последовательно собираем систему, обрабатывая соединения герметиком, по составу совместимым с материалом сооружаемого воздуховода

Этап 7: Подключаем вытяжку к электропитанию и проверяем качество сборки, прикладывая к соединениям листок бумаги

Этап 8: Если при работе вытяжной системы не выявлено утечек в области соединений, приступаем к эксплуатации

Сборка частей воздуховода на полу

Ввод в вентшахту с обратным клапаном

Проверка правильности установки ввода

Сборка пластикового канала на полу

Подключение короба к колену из вытяжки

Последовательное соединение элементов

Тестирование работы вентиляции

Готовый к эксплуатации пластиковый короб

Этап #1 — выбор геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба.

Для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

  1. Длина короба. По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
  2. Меньше элементов. Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
  3. Минимум поворотов. Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом.

В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью. Кроме того, он не будет создавать шум при вибрации короба.

Обход стояка отопления с помощью коленОбход стояка отопления с помощью колен

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Этап #2 — монтаж обратного клапана и решетки

Необходимым элементом вентиляционной системы является , роль которого сложно переоценить.

Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода. Альтернативный вариант – использование , препятствующим возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

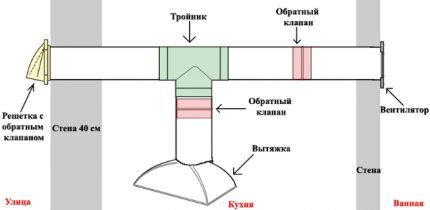

Схема размещения обратных клапановСхема размещения обратных клапанов

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

  • разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
  • установить возле выхода тройник “вытяжка – решетка – обратный клапан”;
  • использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

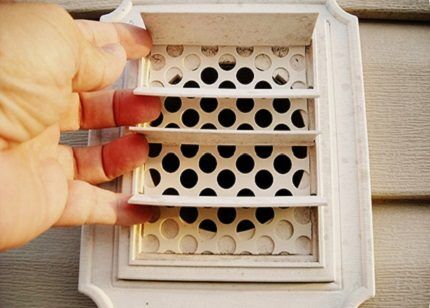

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении.

Чтобы предотвратить такое развитие событий, решетку, ведущую на улицу или в шахту, часто снабжают специальной защитой, непреодолимой для животных.

Подробная информация о видах и выборе вентиляционных решеток изложена в этой .

Защита от проникновения животных в воздуховодЗащита от проникновения животных в воздуховод

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Этап #3 — крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка.

При любом варианте установка не представляет сложности и ее можно провести самостоятельно.

Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок.

Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба.

Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Установка скрытого пластикового коробаУстановка скрытого пластикового короба

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д.

В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Галерея изображений

Фото из

Воздуховод из канализационных труб

Подвешивание полимерного воздуховода

Вывод самодельной вентиляции на улицу

Использование герметика в соединениях

Этап #4 — обеспечение герметичности конструкции

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод.

Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Плотное соединение элементов пластикового коробаПлотное соединение элементов пластикового короба

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

  1. Герметик. Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
  2. Скотч. Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии.

С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Выводы и полезное видео по теме

Монтаж кухонного короба, ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены в следующем ролике:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника “вытяжка – решетка – естественная вентиляция”:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции. Главное — не спешить и тщательно герметизировать каждый стык вентканала.

Всем заинтересованным в вопросе расчета, обустройства воздуховодов и установки пластиковых вытяжных коробов предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

Короба для вентиляции пластиковые

Эффективность работы системы вентиляции квартиры или частного дома в первую очередь зависит от правильного построения схемы, выбора параметров каналов и квалифицированной сборки. Поэтому планирование вентиляционных систем поручают специалистам или выполняют самостоятельно после изучения всех правил и требований СНиП.

На откуп заказчикам, как правило, оставляют право выбора материала и внешнего вида – можно использовать металл или специальные пластиковые короба для вентиляции. В любом случае, выбирать форму и вид вентиляционных воздуховодов тоже нужно умеючи.

Что представляет собой пластиковый короб

Все существующие системы вентиляции используют несколько разновидностей пластиковых воздуховодов:

  • Жесткие трубчатые каналы, круглого, овального или прямоугольного сечения, именуемые в просторечии коробами за внешний вид;
  • Гибкие воздуховоды или просто гофры, фото;
  • Специальная арматура для крепления и стыковки различных участков вентиляции;
  • Управляющие элементы, к ним относят пластиковые спрямляющие решетки, дефлекторы, конфузоры и обратные клапаны.

К сведению! Для обустройства домашних систем принудительного воздухообмена преимущественно используют короба для вентиляции пластиковые, обычно из поливинилхлорида или  полипропилена.

Для гаражей, мастерских, промышленных объектов общей категории, транспортных средств и подземных коммуникаций могут применяться композитные высоконапорные пластиковые короба и трубы, армированные стеклопластиковыми вставками и сетками. В квартирах и частных домах использование промышленных систем вентиляции, как правило, не имеет смысла. Сечение такого короба значительно превышает потребную величину, а сама система вентиляции рассчитана на большую скорость движения воздуха, поэтому всегда тяжелее и имеет непривлекательный внешний вид.

Преимущества и недостатки пластиковых коробов

Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

  • Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
  • Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
  • Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
  • Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.

Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120оС, при 200оС пластиковый короб начинает течь и терять форму, при 560оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Номенклатура пластиковых коробов для обустройства вентиляции

Главным камнем преткновения в планировании системы вентиляции являются размеры или сечение вентиляционных коробов. Чтобы обеспечить надежный приток необходимого количества воздуха, сечение вентиляционного короба должно составлять в пределах 100-200 см2, в результате получается труба внушительных размеров.

Форма и размеры вентиляционных коробов

Уложить вентиляционную трубу диаметром в 100 мм в стеновую нишу, как в частном дома, так и в квартире практически невозможно, да этого никто и не делает, поэтому короба систем вентиляции приходится пускать в подполе, вдоль плинтусов или прятать за гипсокартонными стеновыми и потолочными панелями.

Большая часть пластиковых вентиляционных коробов представлена тремя сечениями:

  • Круглые трубы, чаще всего используемые в технических и подсобных помещениях, где нет особой необходимости прятать систему вентиляции за облицовку;
  • Короба с сечением в виде овала или эллипса применяются в системах вентиляции с большим количеством поворотов и колен, так как этом случае обеспечивается минимальное сопротивление воздушному потоку;
  • Прямоугольные короба наиболее распространены для обустройства кухонной вентиляции в квартирах. Небольшая высота профиля дает возможность уложить воздуховоды даже за мебелью или потолочной облицовкой.

На рынке большая часть пластиковых коробов представлена сечениями 220х90 мм и 60х120 мм, для кухни и санузла используется 60х204 мм. Понятно, что производители выпускают пластиковые короба для вентиляции под размеры помещений. Нет смысла устанавливать несколько коробов там, где можно обойтись одним воздуховодом.

Типовые размеры пластикового ПВХ короба прямоугольного сечения приведены в таблице.

Используя только пластиковые короба, построить систему вентиляции практически невозможно. Даже если попытаться склеить или спаять простейший воздуховод из одних только коробов, то эффективность такой вентиляции будет очень низкой из-за потерь энергии на поворотах и переходах.

Кроме собственно коробов, производители систем вентиляции выпускают целый ряд вспомогательных фасонных элементов и фитингов.

Они используются для соединения нескольких секций вентиляции, организации поворотов и переходов от сечения большего размера к меньшему и наоборот. При необходимости с помощью фитингов можно состыковать прямоугольный короб с круглым или квадратным, собрать несколько воздушных потоков в один или, наоборот, разделить их на два-три воздуховода меньшего размера.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Два слова о трубах для канализации и гофрах

Одним из наиболее распространенных заблуждений является мнение о том, что вентиляцию можно собрать из пластиковых канализационных труб и гофра. Использовать пластиковую ПП трубу диаметром 100 мм и гофрированный переходник для подключения к стояку вместо стандартных коробов вполне возможно, но только для принудительной системы вентиляции.

В чем выигрыш? В цене. Стоимость «канализационных» воздуховодов обойдется в 2,5 раза дешевле, чем настоящих вентиляционных коробов. Других преимуществ нет. Гофр-переходник рассчитан на скорость потока не более 25 см/с. Поэтому система будет задыхаться и терять энергию на каждом повороте. В результате потребуется установить более мощный вентилятор или заменить гофры деталями для пластиковых коробов.

Заключение

Некоторые компании выпускают композиционные короба, в которых наружная поверхность выполнена из ПВХ, а внутренняя из анодированного алюминия. Считается, что такие конструкции способны работать с горячим воздухом прямо от вытяжки, не боятся солнечных лучей и механической нагрузки. По заявлениям производителей, благодаря алюминиевой вставке короба не собирают, как пластиковые трубы, пыль и грязь в результате электризации поверхности. Стоимость таких коробов в 2-3 раза выше, чем лучших пластиковых воздуховодов.

Отправить комментарий

Вентиляционный короб: виды, материалы, восстановление

Вентиляционный короб – это воздуховод с функцией перемещения приточного воздуха в помещение и оттока отработанного – на улицу. С его помощью происходит воздухообмен, необходимый для обеспечения комфортных условий пребывания.

Классификация вентиляционных коробов

Короба вентиляции группируют по форме сечения и материалу изготовления.

  • Прямоугольные (квадратные). Практичные, легко вписываются в помещение, но обладают пониженной тягой, создают шум.
  • Круглые. Легко поддаются чистке, не создают значительного гула, обладают меньшим сопротивлением, требуют установки менее затратных вентиляторов. При одних и тех же объемах проходящего воздуха занимают больше места, чем прямоугольные.
  • Стальные. Прочные, удобные в эксплуатации, легко монтируются. Соответствуют санитарным нормам, так как не способствуют размножению микроорганизмов. Существенный минус – высокая стоимость.
  • Пластиковые. Просто монтируются, не подвержены коррозии и деформации от времени, обладают высокой прочностью, эстетичные, недорогие, к ним легко подбирать фасонные части при замене. Не подходят для установки в помещениях с повышенной рабочей температурой, так как имеют низкие показатели огнестойкости. Применяются в небольших помещениях без особых требований.

Размеры вентиляционных коробов

Для подбора вентиляционного короба необходимо руководствоваться расходом воздуха за единицу времени, исходя из которого, высчитывается размер сечения.

Стандартные размеры сечения:

  • Прямоугольные: 110×55 мм, 120×60 мм, 204×60 мм.
  • Круглые: ø80 мм, ø100 мм, ø125 мм, ø150 мм.
  • Толщина стенки – 1.5 мм.

Стандартные длины участков воздуховода: 35 мм, 50 мм, 100 мм, 150 мм, 200 мм. Если требуется создать элемент длиной более 200 мм, необходимо использовать специальные соединители между отдельными типовыми частями.

Помимо прямых участков для прокладки используют колено, тройники, переходники с одной формы сечения на другую.

Также существуют плоские вентиляционные короба, обладающие меньшим габаритом по высоте, поэтому более эстетичные и хорошо скрадываемые.

Подбор вентиляционных коробов

Перед началом сборки системы, исходя из типа и размера помещения, производят расчет необходимого количества воздуха, требуемого для транспортировки по каналам. Определяется скорость перемещения воздуха, допустимые значения которой составляют: от 1 до 5 м/с – в зависимости от типа вентиляционной системы.

Важно придерживаться указанных лимитов, чтобы не допустить шума и вибраций конструкции, а также подобрать оптимальный размер сечения по расчетной диаграмме.

Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе.

Порядок монтажа вентиляционных коробов

Технология устройства, независимо от места установки и формы короба, остается неизменной, и включает в себя следующие действия:

  1. Разметка и подготовка отверстий для креплений.
  2. Сборка системы из нескольких элементов, которые впоследствии будут подняты к обозначенному месту.
  3. Подъем собранной конструкции на расчетную высоту с помощью тросов, лебёдок и других приспособлений.
  4. Прикрепление воздуховодов к поверхности потолка или стен.

Восстановление вентиляционного короба

Когда в помещении или здании нарушен процесс вентиляции, воздух не циркулирует и застаивается вследствие загрязнения коробов вентиляции, в таких случаях следует осуществить проверку и восстановление воздуховодов для организации достаточного воздухообмена.

Этапы восстановления коробов для вентиляции:

  1. Организация тяги для выявления несоответствующих значений.
  2. Определение участков каналов для очистки или замены.
  3. Освобождение каналов для свободного подхода к вентиляционной шахте, избегая засорения строительным мусором.
  4. Измерение размера сечения и подбор надлежащих материалов для ремонта: трубы, блоки или раствор.
  5. Возведение стенок канала.
  6. Измерение тяги в проверенном и очищенном коробе вентиляции.

виды, размеры, особенности и область применения

Ни одно здание, будь то жилой дом, административное или промышленное строение, не обходятся без устройства системы вентиляции, которые оборудуются воздуховодами или вентиляционными каналами, позволяющими охватить все внутренние помещения здания. Вентиляционные каналы пластиковые появились сравнительно недавно, но уже активно применяются для монтажа вентиляционных систем внутри помещения.

пластиковый канал



Содержание статьи

Виды вентиляционных каналов

Монтаж вентиляции следует производить в строгом соответствии с требованиями строительных правил, прописанных в нормативных сводах СНиП.

По своим конструктивно-техническим особенностям вентиляционные воздуховоды подразделяются на несколько типов:

  • Встроенная конструкция. Устраиваются внутри несущих конструкций здания на этапе его возведения. Проходят внутри стен, открываясь в каждое помещение вытяжными продушинами. В верхней части строения, под чердаком или в техническом этаже встроенные вентканалы собираются в единое вытяжное отверстие. Подобная конструкция характерна для многоэтажных жилых домов и общественных зданий типовой постройки с использованием ручной кладки стен.
  • Подвесные каналы. Состоят из отдельных сегментов, соединяемых в единый воздуховод. Монтируются такие конструкции после окончания строительства здания и после проведения черновых отделочных работ. Устанавливаются подвесные каналы на стенах и под потолком при помощи специальных крепежных элементов.
  • Наружные конструкции. В данном случае вентканалы крепятся снаружи здания в виде отдельной конструкции. Чаще всего применяется подобный вариант для организации вентиляции на крупных промышленных предприятиях и общественных зданиях, когда требуется единовременно отводить большие объемы отработанного воздуха. Высокая интенсивность вентиляции требует каналов большого сечения, разместить которые удобнее снаружи, нежели во внутренних помещениях.

По типу материала вентканалы подразделяются на несколько видов:

  • Кирпичные или железобетонные. Такой вариант характерен для встроенных вентсистем, когда каналы прокладываются одновременно с этапами строительства дома.

  • Металлические. Металл используется для устройства сборных подвесных или наружных вентиляционных конструкций. Обычно для этих целей используется оцинкованная или листовая нержавеющая сталь. Реже для изготовления сборных элементов применяется алюминиевые сплавы.
  • Пластиковые. Появившиеся относительно недавно на отечественном рынке стройматериалов, пластиковые воздуховоды год от года становятся популярнее. Применяются они при монтаже подвесных вентсистем внутри помещений.

Область применения пластиковых вентканалов

Особенности монтажа и применения различных видов вентиляции подробно прописаны в строительно-эксплуатационных регламентах. СНиП №2-04-01 и №2-04-02 от 1984-85 годов содержит общие требования к обустройству вентсистем. Новые положения строительных нормативов, изданные в 2003 г. включают в себя регламентацию допустимой области применения пластиковых воздуховодов. Связано это с эксплуатационно-техническими особенностями полимерных материалов, отличающих их от металла и кирпича.

Так, СНиП №41-01, п. №7.11, разрешает использовать пластиковые элементы для создания вентсистем в частных малоэтажных домах, общественных и административных строениях. Также пластиковые вентканалы допускается использовать на промышленных объектах категории пожарной опасности «Д», то есть, с наиболее низкой вероятностью возникновения пожара. Это связано с низким классом огнестойкости пластмассы.

Внимание! Запрещено монтировать пластиковые воздуховоды в доме, где для приготовления пищи используется газовая варочная печь, резко возрастает опасность пожара.

Жир, постепенно скапливаясь на внутренних стенках воздуховода и вытяжного зонта, способен воспламениться от открытого пламени газовой варочной плиты. Такое происшествие опасно даже при наличии кирпичного или металлического воздуховода. Пластиковые же элементы не только не воспрепятствуют распространению огня, но наоборот, будут поддерживать его горение.

Плюсы и минусы

Как и прочие разновидности вентканалов, пластиковые воздуховоды обладают своими преимуществами и недостатками.

Среди неоспоримых плюсов можно назвать следующие свойства, присущие пластиковым воздуховодам:

  • Простота монтажа. С помощью фитингов и доборных фасонных изделий — уголков, тройников — можно создать вентиляционную систему требуемой конфигурации. Легкость соединения отдельных элементов дополняется малым весом деталей. Всё это позволяет смонтировать пластиковую вентсистему своими руками, без привлечения специалистов. детали для пластикового прямоугольного канала

    Детали для пластикового прямоугольного канала

  • Гладкость стен пластиковых труб позволяет воздуху беспрепятственно передвигаться внутри них. В кирпичных воздуховодах, из-за неровностей внутренних поверхностей, часто возникают турбулентные завихрения, снижающие эффективность работы.
  • Низкая себестоимость. Цена вентиляции из пластиковых труб по стоимости ниже, чем металлической или выполненной из кирпича.
  • Бесшумная работа. Даже высокопроизводительная принудительная вентиляция, изготовленная из пластиковых элементов, работает практически бесшумно. — Стойкость к коррозии и воздействию влаги. Под действием сырости сталь начинает ржаветь, а кирпич — трескаться и крошиться. Пластик не подвержен воздействию влаги, поэтому может использоваться для установки в помещениях с высоким уровнем сырости: в ванных комнатах, в туалетах, в саунах и т.д.

Имеются у пластиковых вентканалов и свои минусы:

  • Горючесть. Как уже упоминалось выше, главный недостаток пластика — низкая сопротивляемость высоким температурам. При повышении температуры он теряет свою прочность и начинает деформироваться, а при воздействии открытого огня — воспламеняется. Поэтому запрещено применять пластик при монтаже вытяжных устройств над варочными плитами в кухнях.
  • Пластиковые поверхности имеют свойство накапливать статический электрический заряд. В результате на их поверхностях налипает пыль, что становится причиной размножения микроорганизмов, вызывающих аллергию и сопутствующие заболевания. Во избежание этого, рекомендуется регулярно производить внутреннюю обработку пластиковых каналов аэрозолями-антистатиками.
  • Низкокачественные воздуховоды из полимерных материалов могут не очень плотно стыковаться друг с другом. В результате в образующиеся зазоры происходит подсос воздуха, что снижает эффективность работы всей вентсистемы.

Разновидности пластиковых вентканалов

По своим конструктивным особенностям пластиковые воздуховоды разделяются на несколько видов:

  • Круглые в сечении. Используются для монтажа подвесных вентсистем.Вытяжные трубы для вентиляции
  • Прямоугольные. По эксплуатационным характеристикам и области применения не отличаются от круглых воздухопроводов аналогичного диаметра. Различия состоят в технологии производства.
  • Гибкие. Изготавливаются из гофрированного пластика, который позволяет повторять рельеф помещения, не используя на изгибах и в углах дополнительных фасонных элементов.гибкие

Различаются полимерные трубы и по составу материала. Обычно они производятся из следующих видов пластмасс:

  • поливинилхлорид,
  • фторопласт,
  • полиэтилен,
  • полипропилен.

Все эти материалы имеют небольшие различия в диапазоне предельных температур и стойкости к механическим воздействиям.

Размеры сечения

Толщина стен у пластмассовых труб и муфт в среднем составляет 3 мм. Меньшая толщина снижает механическую прочность изделия, а большая — неоправданно увеличивает его вес. По размеру внутреннего сечения вентиляционные короба могут значительно различаться. В продаже имеются пластиковые вентканалы с внутренним диаметром: 100мм, 125мм, 150мм, 200мм.

виды сечения

В качестве эксклюзивных вариантов выпускаются вентиляционные трубопроводы диаметром до 2,5 метров. Используются кинг-сайз короба для прокладки вентсистем на крупных промышленных объектах. Стандартная длина вентиляционных элементов варьируется в диапазоне от 0,5 до 2,5м.

Внимание! Выбор сечения коробов зависит от внутреннего объема помещений и особенностей эксплуатации здания. Расчет нужного объема воздухообмена производится в соответствии с нормативными таблицами.

Монтаж вентиляционных пластиковых труб

Установка вентканалов из пластика производится подвесным способом. Короба крепятся к стенам и потолкам при помощи особых крепежных элементов, которые можно приобрести в тех же строительных магазинах, где продаются детали вентиляции.

Между собой отдельные отрезки труб могут стыковаться тремя способами:

  1. Встык. Такой вариант предусмотрен для вентиляционных труб, имеющих на одном конце расширение.
  2. С помощью муфт. В данной ситуации пластмассовые трубы между собой соединяются отдельными муфтами.
  3. С помощью болтов и резьбы. Эти типы соединений более характерны для металлических труб и прямоугольных коробов. Но иногда можно встретить подобные варианты и при стыковке пластиковых элементов, как правило, большого диаметра.

Гофрированные трубы отличаются своей гибкостью. Для создания каналов сложной конфигурации не потребуется дополнительно использовать доборные элементы. Для конструкций, собираемых из жестких конструкционных элементов, выпускаются специальные фитинги соответствующего диаметра. Они позволяют создавать изгибы вентиляционной трассы под нужным углом, стыковать их, сводя в один канал несколько параллельных.

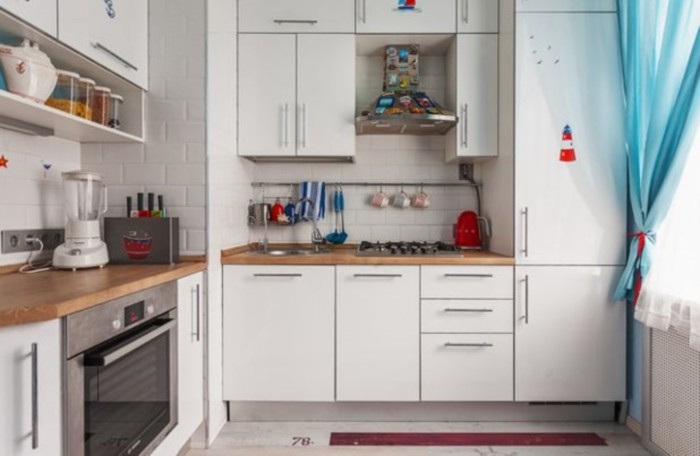

Как обыграть вентиляционный короб на кухне в углу: фото вариантов дизайна

Большинство жителей квартир сталкиваются с проблемой недостаточной кухонной площади. Хочется обустроить все компактно, поэтому здесь важен каждый метр. Бывает, что часть помещения занимает вентиляционное сооружение, становящееся преградой на пути создания необходимого интерьера. Обыгрывать этот участок не сложно, если знать нюансы дизайнерского оформления.

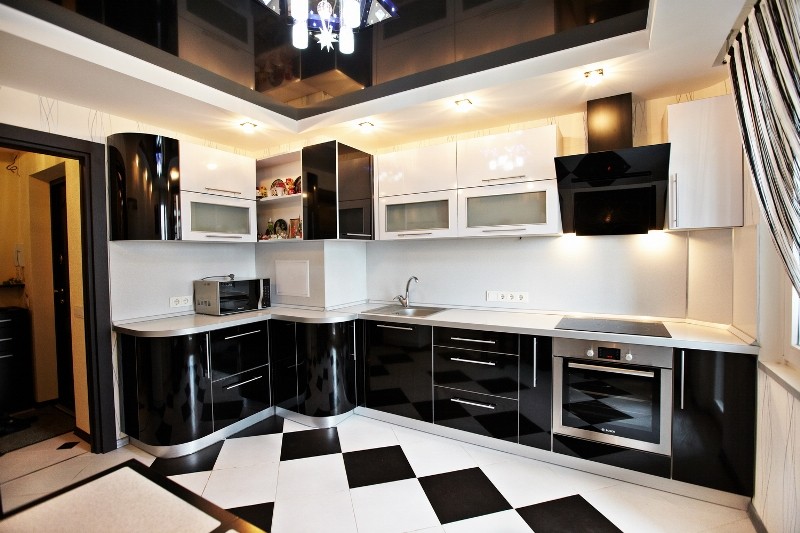

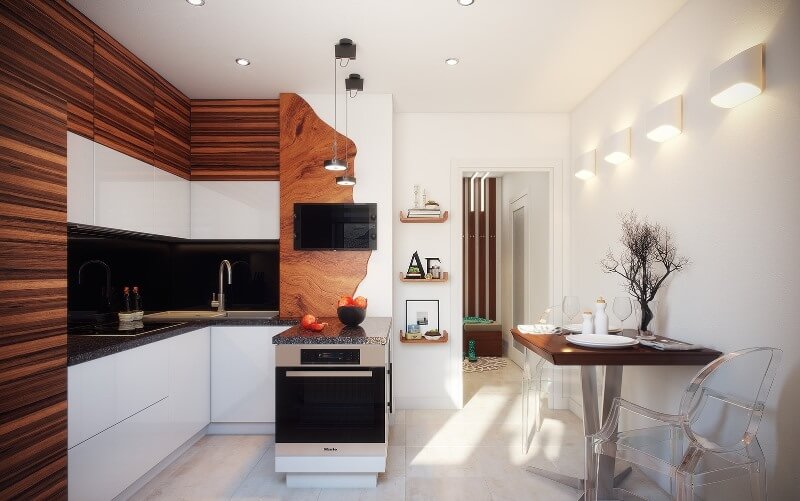

дизайн кухни с вентиляционным коробом фото

В некоторых кухнях часть пространства принадлежит вентиляционному коробу.

Разновидности вентиляционных каналов

Отличительные характеристики коробов заключаются в материале изготовления, форме, диаметре. Размещаются на входе, в угловом месте. Относительно конфигурации существуют изделия:

  • прямоугольные модели;
  • круглые короба;
  • квадратной конфигурации.

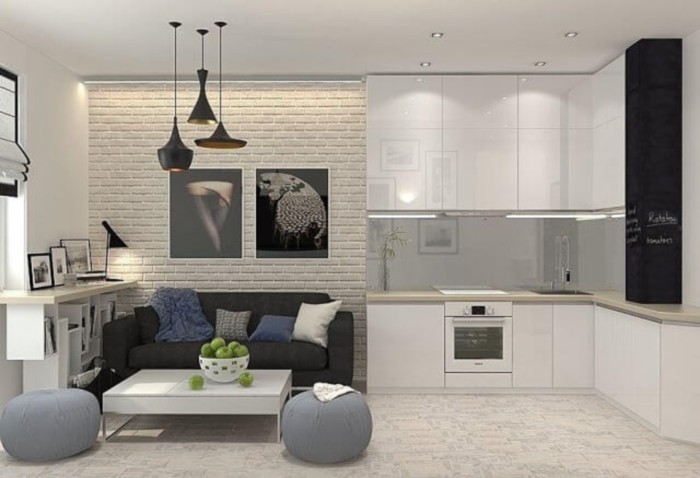

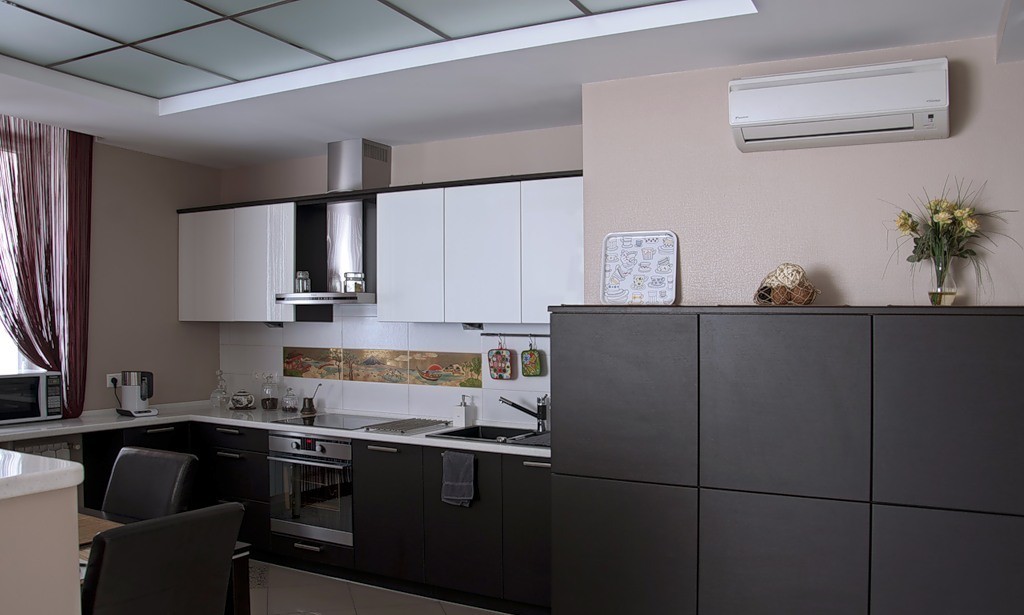

дизайн кухни с вентиляционным коробом гарнитур фото

Он зачастую становится проблемой при разработке дизайна.

Если рассматривать короба круглого сечения, они имеют ряд достоинств:

  • благодаря оснащенностью гладкой структуры внутренних стенок, создается свободная циркуляция воздуха;
  • не скапливается грязь, быстро очищаются;
  • почти не создают шумов;
  • допускается применение вентиляторов, имеющих слабую мощность.
дизайн кухни с вентиляционным коробом

Важно учесть все нюансы, чтобы обыграть подобное обстоятельство выгодно.

Единственным недостатком таких коробов является сложность скрыть их в интерьере.

зеленый дизайн кухни с вентиляционным коробом

Дизайн кухни с вентиляционным коробом предполагает множество особенностей.

Пропускная способность круглого короба в среднем на 10% меньше прямоугольного выступа.

Для создания мощных вентиляционных конструкций используются прямоугольные модели, в стальном исполнении.

дизайн кухни с вентиляционным коробом зеркальная отделка

Практически во всех квартирах кухня – небольшое помещение, поэтому в нем каждый метр на счету.

С помощью плоских коробов прямоугольного, квадратного типа можно рационально обустроить пространство, создавая минимализм.

Отрицательные стороны прямоугольных коробов:

  • угловая внутренняя часть препятствует воздушному потоку;
  • для покрытия достигаемых потерь давления, необходим монтаж оборудования с большими энергетическими затратами;
  • создание громкого аэродинамического звучания.
современный дизайн кухни с вентиляционным коробом

Во многих квартирах часть полезной площади, где должна готовиться еда, занимает вентиляционный короб.

При незначительных недостатках, прямоугольные короба востребованы при возведении коттеджей. Такое сооружение проще спрятать за подвесной потолочной системой.

Дизайнерские вариации кухонь с вентиляционным коробом

Решив практично оформить кухонное пространство, важным правилом станет преобразование доставляющей неудобств системы в выгодную штуковину.

дизайн кухни с вентиляционным коробом идеи интерьера

Короб может иметь скромные габариты и занимать немного места.

На начальном этапе стоит разобраться в особенностях кухонной планировки. Особое место занимает предварительный проект. Учитывают все моменты. Если газовая плита расположена рядом с вентиляционным коробом, не обшивайте виниловыми панелями.

дизайн кухни с вентиляционным коробом

Используя различные приемы, направленные на улучшение конструкции, становится понятно, как обыграть вентиляционный короб на кухне.

Мозаичная отделка, крупная керамическая плитка, подойдет для выступа прямоугольной формы.

Можно соорудить вокруг короба рабочую поверхность. Это поможет создать целостность образа.

дизайн кухни с вентиляционным коробом фото

Важно, что проводить демонтаж конструкции нельзя из соображений безопасности.

Касательно нестандартной величины, можно придать ему вид прямоугольника, применив специальный кожух. Его изготавливают из гипсокартона, прочной фанеры. В качестве отделки послужит кирпичная кладка.

дизайн кухни с вентиляционным коробом кирпичная отделка

Большинство из них прямоугольной формы.

Интересно смотрится дизайн с коробом, превращенным в подставку для телевизора, дополнительного места для любой техники. Если грамотно установить встраиваемый кухонный гарнитур, скроются от взора не нужные детали.

Выровнять поверхность конструкции можно шпаклевкой. Затем нанести однотонную краску на потолок.

дизайн кухни с вентиляционным коробом и телевизором

Наличие такой детали сбивает многих людей с толку, ведь не позволяет использовать гарнитуры, созданные для стандартной планировки и реализовать многие задумки.

Способы маскировки вентиляционного короба

Используя нехитрые методы, вентиляция будет надежно замаскирована. Одним из способов станет укрытие его за элементами мебели. После установки шкафов, невозможно будет догадаться о его наличии.

светлый дизайн кухни с вентиляционным коробом

Дизайн кухни с вентиляционным коробом требует особого подхода и нестандартного решения проблемы неудачной планировки.

В широкой кухне, когда есть угловой выступающий элемент – поможет вариант приобретения мебельного гарнитура, выполненного буквой Г. При незначительной выступающей опоре, короб находящийся над кухонным гарнитуром усилит маскировку.

Функциональное укрытие короба

Существуют различные способы, позволяющие преобразить элемент вентиляции в функциональный предмет. Смастерите компактные полочки на плоском коробе. Они будут выполнять полезные задачи: подойдут для хранения различных емкостей, неглубокой посуды.

короб в мебели

Лучше не маскировать, а повышать функциональность.

Закрепив кронштейн на конструкцию, идущую вдоль стен, он послужит опорой для плазменного монитора.

Оригинально оформить кухонное пространство даст возможность барная стойка, имитация камина. Такое исполнение одновременно выступит в роли маскировки, внесет уюта, облагораживая дом.

дизайн кухни с вентиляционным коробом и камином

Можно превратить короб в подставку для телевизора.

Вентиляционный короб в качестве декорации

Выступающую часть вентиляции не обязательно прятать, ее можно удачно декорировать. При этом понадобятся обычные материалы. В первую очередь нужно определиться с желаемым стилем. Возможная отделка короба.

  • Повесить доску для рисования. Для получения необычной атмосферы, короб покрывается специальной грифельной краской. У вас получится плоскость для написания напоминаний своим членам семейства.
дизайн кухни с вентиляционным коробом идеи

На ней найдется место для составления меню.

  • Зеркальные поверхности – обклейте короб с помощью зеркал, специальных отражающих панелей. Это поможет визуально расширить пространство.
  • Мозаика – отделочный материал подходит для создания направления кантри, прованс. Можно выложить всю конструкцию, посередине, металлической мозаикой, которая создаст стилистику для любителей хай – тек. Сочетание различных абстрактных рисунков, красочных узоров – получится внести изюминки обстановке.
  • Моделирование интерьера, напоминающего отделочный натуральный камень – оклейка поверхности плиткой, которая внешне напоминает кирпичную кладку. Крепится она с помощью клеящего состава. По желанию плитка выкладывается по всему периметру стены, отдельно на коробе. Оригинально смотрится покрытие цементным раствором с эффектом неровностей.
  • Кафель – размещение короба вровень кухонного фартука позволит обшить плиткой одного оттенка, разбавить цветной палитрой. Бордовый оттенок придаст игривости. Подойдет применение плитки однородной стилистики разного нанесения изображения.
  • Колонна аутентичности – смелое декоративное оформление, позволяющее сотворить средиземноморский стиль у себя в квартире.
дизайн кухни с вентиляционным коробом декор

Увеличить эффект поможет фактурная штукатурка или отделка камнем.

Как превратить неудобство вентиляционного углового короба в преимущество

При правильном, умелом подходе, находящийся в углу кухни выступ, станет украшением планировки. Создавая из короба дополнительный элемент декора, функциональный предмет – оригинальная кухня не оставит равнодушным никого.

дизайн кухни с вентиляционным коробом камин

Здесь приятно будет проводить время, не только готовя вкусные блюда, просто пообщаться с близкими людьми.

Если он небольшой величины, оптимальным вариантом станет оформление линиями: одного цвета с фартуком, верхних ярусов гарнитура, в оттенок стены.

Угловой короб правильной конфигурации в разы упростит задачу дизайна.

Обыграть выступ можно с помощью кухонной столешницы, имеющей стандартные размеры шестьдесят сантиметров. Таким образом получится эффект окружения его со всех сторон данным мебельным элементом.

современная кухня с коробом

Будет сохранена общая гармония.

Следующим способом облагораживания станет маскировка его с открывающимся люком на одной поверхности. Таким образом в полости могут быть помещены сантехнические приборы. Это оптимальное решение для быстрого доступа к счетчикам.

С помощью углового кухонного набора, который устанавливается по бокам короба, удастся создать две добавочные рабочие плоскости. На одну сторону впишется варочная плита, соседство которой будет способствовать уменьшению силы всасывания.

дизайн кухни с вентиляционным коробом интерьер

Главная задача при создании кухонного интерьера – превратить лишнюю, как кажется изначально, конструкцию в полезную вещь.

Образовавшееся углубление для раковины – своего рода практичный, функциональный ход. Во время моечного процесса, не будет образования капель на поверхности.

Если вентиляционный канал достигает одного метра в длину, задействуйте стандартную мебель. Ее лучше разместить вдоль сторон.

Наглядные примеры отделки вентиляционного короба в углу кухни

Угловой короб смотрится самостоятельным центральным элементом, не нарушая целостности картины.

Оформление вентиляционного выступа в виде шкафа, как завершение рабочей зоны.

дизайн кухни с вентиляционным коробом фото идеи

Разместив навесную конструкцию мебельных шкафов, можно обыграть вентиляционный короб на кухне.

Сочетание нескольких типов обоев на выступе, правильная установка осветительных приборов, поможет в создании арт – объекта на кухне.

Отделка стен мозаикой превратит угловой элемент в настоящее произведение искусства.

Исправляем нестандартный вентиляционный короб

Неправильную геометрию выступа у себя на кухне легко можно исправить:

  • по периметру длинной поверхности выступа разместить одностороннюю стойку, столешнице придать угловую форму, должна получиться трапеция, плотно прилегающая к коробу, которая скроет его асимметрию;
  • создать прямой угол на одном ребре выступа, здесь понадобится строительная шпатлевка.

Получившееся пространство можно рационально использовать под холодильную камеру, посудомоечную машину. Данный способ уместен при большой площади помещения.

лофт кухня

Вентиляционный короб может стать не только функциональной, но и главной деталью на кухне и ее украшением.

Еще одну задумку можно воплотить в реальность. Сверху короб имеет форму неравнобедренного треугольника. Проведенная в уме линия является фронтоном, ниша, которая получилась между стеной, выступом, сможет выполнять функцию полок.

дизайн кухни с вентиляционным коробом декор

Зафиксируйте с помощью крепежа на открытом месте крючки, развесив на них кухонные принадлежности.

Оформительские вариации кухни с шахтой-коробом

Универсальным методом декорирования выпирающего элемента считается покраска трубы вентиляции в тон фасада кухонного гарнитура.

Оригинально оформить шахту – короб поможет разделение ее на несколько цветных секторов. Это станет продолжением меблировки.

дизайн кухни с вентиляционным коробом оформление

Воплощая дизайн кухни с вентиляционным коробом, важно учитывать его форму.

Громоздкую часть шахтного корпуса с основной стороны можно скрыть за шкафами, бытовой техникой. В помещение десять кв. м с вентиляционным коробом, старайтесь не загромождать пространство. Лучше, когда солнечный свет будет проникать в направлении прохода. Красивый дизайн кухни с вентиляционной шахтой в углу выполняется одной тональности с фасадом помещения.

Декорирование с помощью мебели вентиляционного выступа

Заказав мебель под индивидуальный запрос, удастся гармонично задекорировать короб. Схема не требует приложения усилий: должен быть изготовлен один навесной шкаф не глубокой модификации. Отделочные работы под ним выполняются аналогично рабочего фартука. С помощью данного приема удастся сгладить выступающий предмет.

В комнате, где кухонное пространство внушительных размеров, используйте для декора готовый гарнитур. Разместите его таким образом, чтобы шкаф напольного типа с открытыми дверцами оказался в месте вентиляции.

дизайн кухни с вентиляционным коробом гарнитур

Прежде чем приниматься за ремонт и разрабатывать дизайн кухни с коробом, нужно изучить все особенности этого предмета.

Кухня с выступом эффектно будет смотреться, если украсить короб встраиваемой мебелью. Выступ будет не виден глазу.

Навесные модули яркой палитры отлично декорируют вентиляционную шахту, путем крепежа к ее стенкам. Это поможет отвлечь внимание от выступа. Выбрав напольное покрытие с геометрическими узорами, можно визуально выровнять помещение.

Подведение итогов

Создание оригинального интерьера кухни с наличием вентиляционного корпуса под силу каждому. Существует множество идей, интересных разработок, преобразующих мешающий короб в функциональный элемент.

Если хочется замаскировать маленький короб, используйте мебельный гарнитур, где дверцы шкафов будут одинакового оттенка.

дизайн кухни с вентиляционным коробом

Дизайн кухни с вентиляционным коробом предполагает учет в обязательном порядке планировки помещения.

Создание фальш – окна внесет настроения в скандинавском стиле. Выполняется эксклюзивный витраж, устанавливается стекло с росписью. Закрепив сверху кашпо с растениями, получится иллюзия реальности.

Во многих квартирах встречается кухня с выступом в углу. Чтобы скрыть его, разместите здесь варочную панель, оснащенную мощной вытяжкой.

ВИДЕО: Дизайн кухни с вентиляционным коробом.

50 вариантов оформления вентиляционного короба на кухне:

дизайн кухни с вентиляционным коробом

Вентиляционный бокс для малых помещений Система отопления, вентиляции и кондиционирования

Вентиляционный бокс для небольших помещений Система ОВК

Описание продукта

Технические характеристики

Модель EL-S150DM EL-S200DM EL-S250DM
Источник питания ( 220 220 220
Максимальная мощность (Вт) 200 300 375
Расход воздуха (м³ / ч) 1500 2000 2500
Статическое давление (Па) 200 220 250
Уровень шума (A) 53 54 57
Вес (кг) 24 25 30
Размер (мм) 600 * 580 * 500 620 * 600 * 520 660 * 640 * 560
Размер фурмы (L * R) 210 * 230 260 * 230 260 * 300
Первичный фильтр Опция Опция Опция

Как выбрать подходящие продукты?

Мы рассчитываем требуемый расход воздуха в час в зависимости от количества людей, размера комнаты и количества свежего воздуха в час, а затем выбираем подходящий вентилятор приточного воздуха.

Формула для расчета расхода свежего воздуха

1. Стандартный расход свежего воздуха: 30 м3 / ч на человека (разные стандарты окружающей среды) = количество людей × 30 м3 / ч

2. В зависимости от размера помещения и Частота смены свежего воздуха в час = Размер помещения × Высота этажа × Скорость смены свежего воздуха (раз / м3 / ч)

Условия размещения оборудования для подачи свежего воздуха

1. Держаться подальше от зоны отдыха

2. Предотвратить воздействие и дождь

3.Разумная компоновка воздуховодов

Характеристики

Предварительный фильтр - хороший метод для фильтрации крупных частиц пыли и комаров, которые обычно обеспечивают хорошую работу системы свежего воздуха, кроме угольного фильтра, электростатического модуля IFD, фильтра HEPA может быть вариант.

Двигатель постоянного тока марки

1. Высококачественный двигатель с низким уровнем шума: используйте фирменный двигатель постоянного тока от известного производителя, с низким уровнем шума и плавностью работы

2.Гарантия на двигатель 5 лет, увеличенный срок службы

3. Высокая эффективность, экономия энергии на 20-40%

4. Электродвигатель переменного тока (опция)

Advantage

1. Подача наружного свежего воздуха для улучшения качества воздуха в помещении качество

2.Мобильная установка

3. Простота очистки, низкие затраты на обслуживание.

Упаковка и доставка

Оплата

Депоист 30% до производства, остаток 70% до доставки.

Информация о компании

XIAMEN ELEX ELECTRONICS TECHNOLOGY AND DEVELOPMENT CO., LTD., Дочерняя компания FUJIAN ELEX ENERGY-SAVING EQUIPMENT CO., Посвященная высокотехнологичному предприятию. D, проектирование, производство и продажа продуктов HVAC. В целях экономии энергии, охраны окружающей среды и здоровья с момента создания в 1999 году, FUJIAN Элекс энергосберегающее оборудование CO., LTD создал бренд «Elsonic» на сохраняющиеся в сочетании передовых экономии энергии и технологии защиты окружающей среды в стране и за рубежом с независимым исследованием и развитие, и стал крупнейшим поставщиком HVAC контроля продукции автоматизации в Китае.В 2014 году Elsonic запустил новое поколение высокоэффективных и энергосберегающих систем вентиляции продуктов путем введения передовых обработки решений, дизайн продукта и концепции развития из Италии воздух, и поднял инновационную революцию обработки воздуха и раствора рекуперации тепла.

Производственная база Elsonic Фраза I, на которой расположены предприятия площадью 15280 квадратных метров, расположена в зоне экономического развития и развития города Лунъянь провинции Фуцзянь. Основные продукты охватывают термостаты, клапаны и приводы.

Производственная база Phrase II, занимающая более 5000 квадратных метров, расположена в центральной части промышленного парка Фуцзянь Лунчжоу. Главный продукты покрывают блок рекуперации тепла, однонаправленный вентилятор, двунаправленный проточный типа вентилятор и самоуравновешенный вентилятор.

Обладая самым современным производственным оборудованием, лабораториями по тестированию продукции и профессиональным техническим персоналом, Elsonic имеет возможность предоставлять нашим клиентам желаемую продукцию на основе быстрой доставки.ISO9001: 2008 системы сертификации качества и сертификации CE были приобретены уже, и наша продукция экспортируется в Европу, Азию, Ближний Восток и Южная Африка. Мы приветствуем ODM и OEM делового сотрудничества.

FAQ

1. Вы завод?

Да. Мы являемся профессиональным производителем оборудования для систем отопления, вентиляции и кондиционирования воздуха более 18 лет.

2. Когда и как я могу получить коммерческое предложение на вентилятор с рекуперацией тепла?

Свяжитесь с нами напрямую или оставьте нам сообщение, мы ответим вам в течение 1 часа в рабочее время.На все сообщения будет дан ответ, когда они придут.

3. Как выбрать подходящие модели?
В зависимости от необходимого вам притока свежего воздуха. Пожалуйста, пришлите нам площадь номера, тип номера или приложение и количество человек, наша команда поможет вам выбрать подходящие апартаменты.

4. Как вы проверяете все товары?
У нас есть выборочная проверка и проверка готовой продукции. Мы проверяем товары, когда они переходят на следующий этап производственной процедуры. И все товары будут проверены перед доставкой, гарантируем 100% отсутствие проблем.

5. Где находится ваш завод? Как я могу там побывать?
O Завод ur расположен в городе Лунъянь, провинция Фуцзянь. Вы можете сесть на поезд до железнодорожной станции Лунъянь или сесть на самолет до аэропорта Сямэнь. Мы заберем вас на нашу фабрику.

,

Вентиляционная камера высокого качества

Нагнетательный бокс ZJ Ventilation

Функция нагнетательного клапана ZJ Ventilation

Повышение давления, устранение шума и шума и разделение воздуха

Функция ZJ Ventilum Ventilation

1. Широкополосная связь, хорошая производительность, низкое сопротивление воздушному потоку

2. Картонные коробки из оцинкованной стали высокого качества

3.Оцинкованные шумоподавляющие микроперфорированные панели внутренние слои

4. В прослойках используется сверхтонкая стекловата и стеклоткань

Структурная диаграмма:

ZJ Ventilation Air Plenum Box

Наша компания:

Eran была основана в 2005 году, ее завод занимает площадь более 10 000 квадратных метров. Мы - профессиональное предприятие, специализирующееся на проектировании, производстве, продаже и установке изделий для систем вентиляции.

В наличии 3 комплекта современных производственных линий с числовым программным управлением, передовое оборудование для резки, гибки и штамповки, а также прецизионная машина для плазменной резки и вентиляции. Благодаря использованию передовой технологии BIM и работе сборочной линии, технологический уровень и производственные мощности Eran Equipment достигли лидирующих позиций в этой отрасли. Компания прошла систему менеджмента качества ISO9001, систему экологического менеджмента ISO14001 и систему управления безопасностью труда GB / T28001.

Описание

Ручной выпускной клапан HVAC для вентиляции системы кондиционирования

Описание продукта:

В качестве ручного выпускного клапана HVAC для вентиляции кондиционирования воздуха демпфер является пассивным средством защиты от огня, используемым в каналы отопления, вентиляции и кондиционирования воздуха (HVAC) для предотвращения распространения огня или дыма внутри воздуховодов через огнестойкие стены и полы. В его состав входят противопожарный клапан, дымовой клапан, регулирующая заслонка и отверстие для приточного воздуха.

Когда происходит повышение температуры, противопожарный клапан закрывается. Обычно активируется термоэлементом, который плавится при температурах выше температуры окружающей среды, но достаточно низком уровне, чтобы указать на наличие огня, позволяя пружинам закрывать лопасти клапана.

Регулирующая заслонка применяется для регулировки объема воздуха, а выходное отверстие для подачи воздуха используется для подачи свежего воздуха.

Применение:

Применяется в трубопроводе и канале вентиляционной системы.

Характеристики:

  1. Использование оцинкованной стали в качестве материала для обеспечения хороших изоляционных характеристик, огнестойкости и устойчивости к коррозии.
  2. Фланец загибается непосредственно рамой.

  3. Размер и цвет клапана могут быть изменены.

  4. Долговечность, длительный срок службы.

  5. Простая установка.

Преимущества:

  1. Отличные процессы контроля качества, все продукты были строго проверены.
  2. Качество продукции соответствует стандартам «Нормы приемки строительных работ по вентиляции и кондиционированию воздуха» (GB50243-2002) и «Противопожарные клапаны для систем вентиляции и дымоудаления в зданиях» (GB15930 2007).
  3. Полное производство и распространение аксессуаров упрощают установку.

Спецификация:

Место происхождения: Чунцин, Китай (материк) Фирменное наименование: Eran

9 0155

2

5

901 55

Утечка воздуха

1

Ширина фланца

Длина стороны клапана (мм)

Ширина (мм)

A≤630

30

630

1500

40

A> 2500

50

Материал

Применяется высококачественная оцинкованная сталь, клепка без заклепок

3

Толщина клапана

δ2.Высококачественный оцинкованный лист 0MM

4

Вал лезвия

Φ12 круглая сталь

5

Втулка вала

35

Удаление коррозии стальной поверхности клапана

Травление, фосфатирование и напыление.

7

Температура-

Предохранитель

Нет / 70 градусов / 150 градусов / 280 градусов

8

Классификация механизма управления

Ручное включение и выключение, контроль температуры, регулировка воздуха, выходной сигнал.

9

Номинальное напряжение

DC24V

10

Номинальный электрический ток

Микропереключатель

Емкость контакта 380 В 3A

12

Порт подключения

Номинал контакта 500 В 3A

0

13

При возгорании движение предохранителя температуры, клапан под пружиной автоматически закрывается, угол открытия лезвия 0-90 градусов вручную регулируется

14

Метод сброса

Ручной сброс, автоматический сброс

15

В стандартных условиях, поскольку перепад давления составляет 300 Па, утечка воздуха меньше, чем национальные стандарты.

Наша компания и завод:


Наш сервис:

  1. Ваш запрос будет отправлен в течение 24 часов.
  2. Профессиональный международный торговый персонал предоставит вам лучший сервис.
  3. Наша продукция включает в себя: вентилятор, воздуховод, воздушный клапан, воздухоотводчик, водоотводящую камеру, глушитель, мягкий соединитель и аксессуары
  4. Все наши продукты будут предоставлены с лучшими ценами, отличным качеством и быстрой доставкой.
  5. Образец доступен экспресс.
  6. Есть в наличии OEM
,

Вентиляционная камера для воздуховода для снижения шума

Вентиляционная камера ZJ для воздуховода для снижения шума

Функция вентиляционной камеры ZJ для воздуховода для снижения шума: Повышение давления, устранение шума и шумоизоляция

Особенность вентиляционной камеры ZJ для воздуховода для снижения шума:

1. Широкополосный, хорошая производительность, низкое сопротивление воздушному потоку

2.Высококачественные картонные коробки из оцинкованной стали

3. Оцинкованные панели с микроперфорацией для шумоподавления, внутренние слои

4. В прослойках используется сверхтонкая стекловата и стеклоткань

Структурная диаграмма:

ZJ Вентиляционная камера для воздуха воздуховод для снижения шума

Наша компания:

Eran была основана в 2005 году, чей завод занимает площадь более 10 000 квадратных метров.Мы - профессиональное предприятие, специализирующееся на проектировании, производстве, продаже и установке изделий для систем вентиляции.

В наличии 3 комплекта передовых производственных линий с числовым программным управлением, передовое оборудование для резки, гибки и штамповки, а также прецизионная машина плазменной резки и вентиляции. Благодаря использованию передовой технологии BIM и работе сборочной линии, технологический уровень и производственные мощности Eran Equipment достигли лидирующих позиций в этой отрасли.Компания прошла систему менеджмента качества ISO9001, систему экологического менеджмента ISO14001 и систему управления безопасностью труда GB / T28001.

Наш сервис:

  1. На ваш запрос и вопрос ответят в течение 24 часов.
  2. Профессиональный персонал по продажам за рубежом предоставит вам лучший сервис.
  3. Наша продукция включает: вентилятор, воздуховод, воздушный клапан, воздухоотводчик, водоотводящую камеру, глушитель, мягкий соединитель и аксессуары.
  4. Все наши продукты будут предоставлены с лучшими ценами, отличным качеством и быстрой доставкой.
  5. Образец доступен экспресс.
  6. Доступен OEM

,

Системы рекуперации тепла | Домашняя система вентиляции

Откройте для себя самый широкий ассортимент вентиляционных изделий от ведущих брендов, которые разработаны для быстрой и простой установки любым домашним мастером или специалистом. При необходимости мы также можем предложить услуги по установке.

BPC Ventilation - ведущие разработчики, поставщики и, при необходимости, установщики домашних систем вентиляции как в Великобритании, так и во всем мире. Независимо от ваших требований, бюджета или условий, компания BPC Ventilation может предоставить вам необходимое решение.От вентиляции с рекуперацией тепла и вытяжных вентиляторов для дома до решений для вытяжки из нескольких комнат - в нашем широком ассортименте HVAC есть изделия для любых целей в области кондиционирования воздуха. Наши системы помогут вам сделать вашу собственность как можно более экологичной, используя вентиляцию с рекуперацией энергии и рекуперацию тепла (HRV) (MVHR). Системы механической вытяжки также доступны, чтобы помочь новым проектам устойчивого строительства соответствовать Кодексу экологичных домов.

Мы предлагаем один из самых широких диапазонов вентиляционных решений от ведущих мировых производителей Vent Axia, Airflow, Xpelair, Nuaire и нашего собственного домашнего бренда Quiet-Vent.Это позволяет нам спроектировать индивидуальную систему с использованием правильных продуктов, чтобы обеспечить тихую и эффективную систему, и мы не используем продукцию в соответствии со спецификациями, чтобы сократить начальные затраты.

Наборы для самостоятельной сборки - Мы специализируемся на высококачественных наборах для вентиляции с рекуперацией тепла, которые может установить любой компетентный специалист или домовладелец. Наши комплекты обеспечат тихую и эффективную систему вентиляции. Используя новейшие разработки в области вентиляционных технологий, мы можем поставлять комплекты либо в виде предварительно разработанного комплекта с количеством материалов, предоставленных более чем тысячами ранее предоставленных комплектов на нашем веб-сайте (идеально подходящих для ремонта домов или домов малого / среднего размера), либо в виде специально разработанных комплектов. и предоставленный вами комплект, предоставляющий планы для работы нашим дизайнерам.

Служба проектирования - Наши внутренние службы проектирования могут предоставить подробные планы. Мы принимаем планы, представленные практически в любом формате, включая CAD, PDF и PNG. Используя эти планы и при тесном контакте с владельцем или строителем, мы можем составить полный набор подробных планов с указанием участков трубопровода, скорости воздушного потока и расположения всех компонентов.

Техническая поддержка - BPC Ventilation предоставляет бесплатную техническую поддержку со стороны наших полностью обученных технических специалистов по всем продуктам, продаваемым у нас через чат, электронную почту и телефонный разговор на время установки и после обеспечения работы всех систем. правильно.

Депозиты - Мы просто не берем депозиты (Зачем платить за то, на что вы не согласились?)

Доставка - BPC Ventilation используйте несколько вариантов курьерской доставки от Royal Mail для любых доставок до 30 кг, поддоны доставка лодкой и грузовиком во все точки мира и авиаперевозка необходимых товаров в кратчайшие сроки.

Установка - Если установка требуется, у нас есть ряд внутренних установщиков и очень большая сеть полностью обученных и опытных установщиков по всей Великобритании.Это позволяет быть уверенным в том, что независимо от того, где вы живете, мы сможем установить для вас любую из систем рекуперации тепла.

Помещения - наши новые большие помещения расположены рядом с гаванью с прямым доступом к основным автомагистралям, а аэропорт находится всего в 20 милях от отеля. Наши помещения состоят из большого выставочного зала, офисов, складских помещений, автостоянки на более чем 20 автомобилей и погрузочных площадок для сочлененных грузовиков.

Товарный запас - Мы стараемся иметь большой запас всех необходимых товаров на нашем складе для быстрой отправки.Все имеющиеся в наличии продукты доступны в нашем интернет-магазине, но если вам требуется что-то, чего нет в списке, пожалуйста, свяжитесь с нами для получения предложения. Вы также можете связаться с нами по любым дополнительным вопросам.

Вентиляция с рекуперацией тепла - (MVHR) (HRV) (Commercial MVHR) - Блок рекуперации тепла для всего дома (Nuaire MVHR) - это энергоэффективная система вентиляции, которая удаляет влажный, несвежий воздух из всех влажных помещений и в то же время заменяет его свежим фильтрованным воздухом во все жилые комнаты, не позволяя теплу уйти.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
