Короба вентиляции – виды, как выбрать и установить правильно

Содержание

виды, как выбрать и установить правильно

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов.

Широкое распространение получил пластиковый короб для вытяжки – доступный и долговечный элемент, который вполне можно установить самостоятельно.

Чтобы собранная система работала эффективно необходимо правильно рассчитать сечение каналов, спроектировать и подобрать комплектующие воздуховода. Не менее важно – осуществить грамотный монтаж.

Предлагаем разобраться со всеми этими вопросами по порядку. Пошаговую инструкцию по обустройству пластикового вытяжного вентканала мы дополнили наглядными фотографиями.

Содержание статьи:

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его . От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

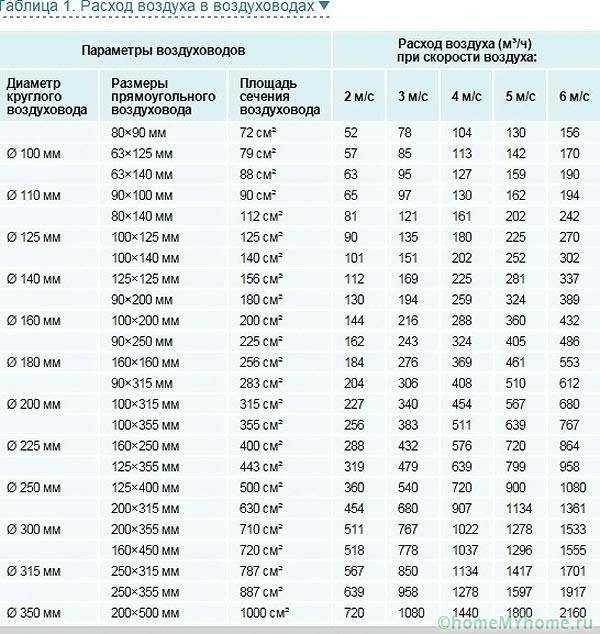

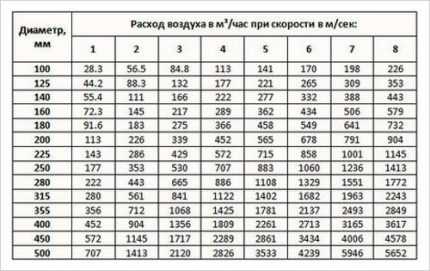

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Галерея изображений

Фото из

Для устройства горизонтальных воздуховодов и вертикальных каналов выпускают пластиковые элементы с круглым, прямоугольным и квадратным сечением

Детали для сборки воздуховодов с квадратным и прямоугольным сечением проще и понятней в сборке системы

Собранные из прямоугольных и квадратных деталей воздуховоды лучше смотрятся в жилых интерьерах, занимают меньше места

Система из круглых труб выглядит массивней, несмотря на практически равную пропускную способность, требует применения различных ухищрений при желании замаскировать

При выпуске элементов для сборки вентиляции придерживаются принципа совместимости элементов с разным сечением, благодаря чему можно собирать короба комбинированной формы

При устройстве комбинированных по форме воздуховодов основную часть, расположенную ближе к вытяжке, лучше сделать круглой, т.к. она оказывает меньшее сопротивление движению воздушного потока

В соединении пластиковых деталей используются хомуты и стяжки, обработанные силиконом, в отдельных точках допустимо применение шурупов, не нарушающих герметичность

Пластик без проблем "соседствует" с металлом, древесиной, отделочной керамикой и прочими материалами, из-за чего нередко используется в устройстве систем, замаскированных мебелью и строительными конструкциями

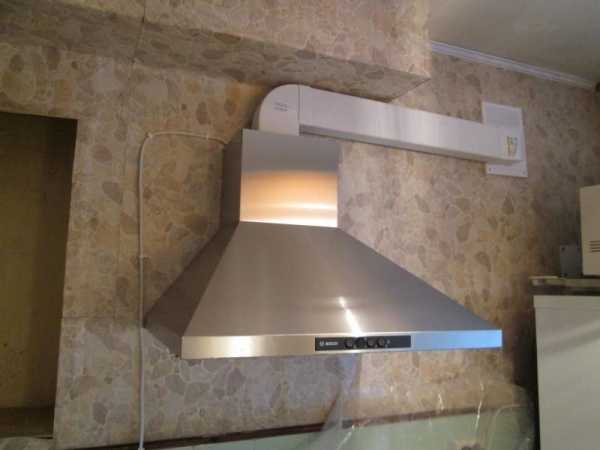

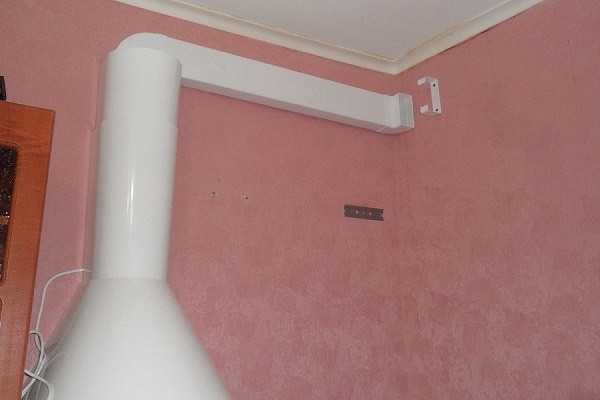

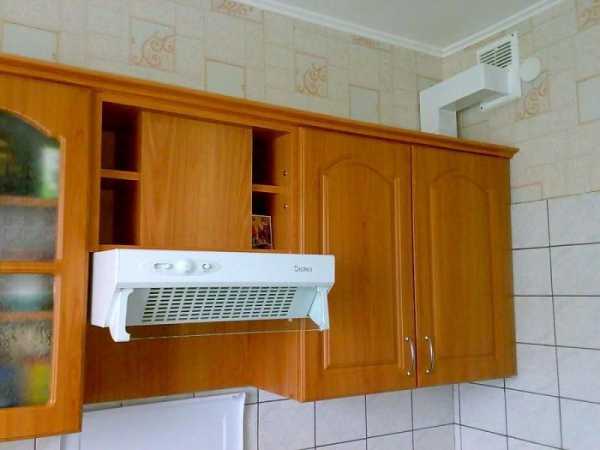

Воздуховод из пластика на кухне

Вентиляционный канал квадратного сечения

Прямоугольная разновидность пластикового вентканала

Вытяжная система из круглых труб

Комбинация элементов с разным сечением

Комбинированный канал из круглых и прямоугольных участков

Крепление пластиковых составляющих короба

Совместимость канала с отделкой и материалами

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

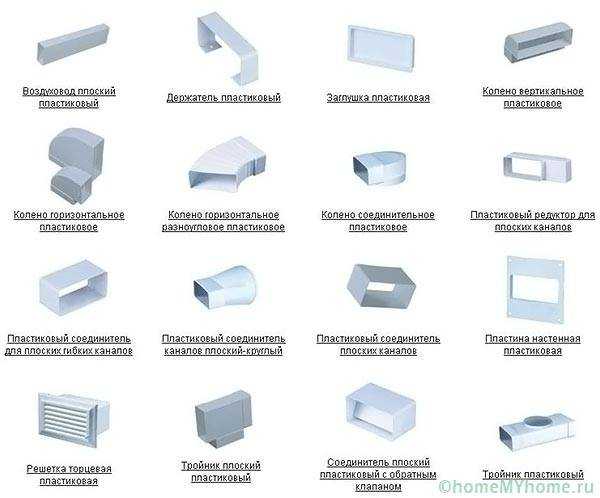

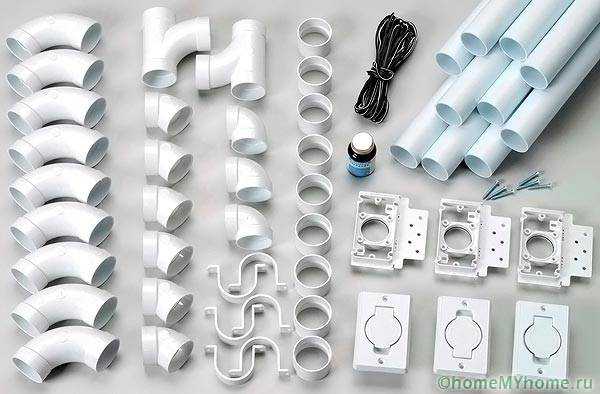

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для .

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

  • от диаметра 100 мм к размеру 110х55 мм;
  • от диаметра 100 мм к размеру 120х60 мм;
  • от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Монтаж пластиковой системы включает ряд традиционных этапов, которые предстоит пройти как самостоятельному мастеру, решившему своими руками соорудить короб, так и нанятым рабочим.

Галерея изображений

Фото из

Этап 1: Для облегчения усилий и обеспечения безопасных условий при сборке, части пластикового короба собираем на полу

Этап 2: На вводе вентиляционного канала в общедомовую шахту устанавливаем элемент с обратным клапаном

Этап 3: Проверяем, правильно ли нами установлен выпуск с обратным клапаном, который должен открываться только в направлении шахты. При необходимости исправляем положение

Этап 4: Воздуховод собираем на полу, промеряем все участки и сверяем с расстояниями по месту установки. При выявлении неточностей, устраняем их

Этап 5: Снова разбираем конструкцию и по деталям перемещаем ее наверх. Сборку на месте начинаем от колена, подключенного к вытяжке

Этап 6: Последовательно собираем систему, обрабатывая соединения герметиком, по составу совместимым с материалом сооружаемого воздуховода

Этап 7: Подключаем вытяжку к электропитанию и проверяем качество сборки, прикладывая к соединениям листок бумаги

Этап 8: Если при работе вытяжной системы не выявлено утечек в области соединений, приступаем к эксплуатации

Сборка частей воздуховода на полу

Ввод в вентшахту с обратным клапаном

Проверка правильности установки ввода

Сборка пластикового канала на полу

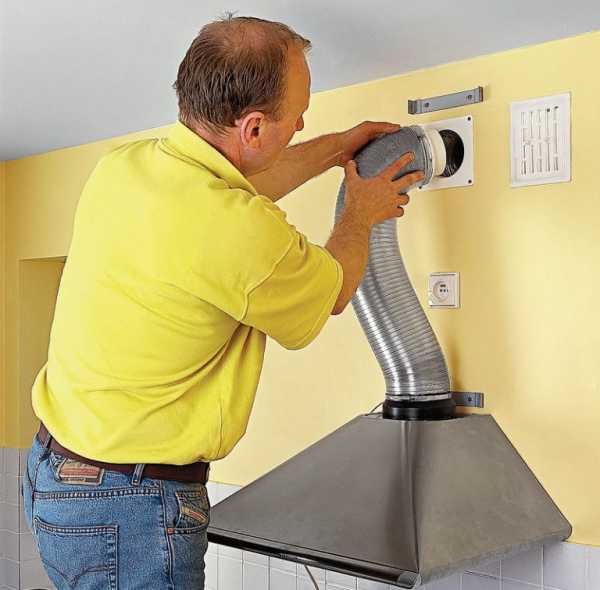

Подключение короба к колену из вытяжки

Последовательное соединение элементов

Тестирование работы вентиляции

Готовый к эксплуатации пластиковый короб

Этап #1 — выбор геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба.

Для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

  1. Длина короба. По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
  2. Меньше элементов. Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
  3. Минимум поворотов. Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом.

В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью. Кроме того, он не будет создавать шум при вибрации короба.

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Этап #2 — монтаж обратного клапана и решетки

Необходимым элементом вентиляционной системы является , роль которого сложно переоценить.

Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода. Альтернативный вариант – использование , препятствующим возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

  • разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
  • установить возле выхода тройник “вытяжка – решетка – обратный клапан”;
  • использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении.

Чтобы предотвратить такое развитие событий, решетку, ведущую на улицу или в шахту, часто снабжают специальной защитой, непреодолимой для животных.

Подробная информация о видах и выборе вентиляционных решеток изложена в этой .

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Этап #3 — крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка.

При любом варианте установка не представляет сложности и ее можно провести самостоятельно.

Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

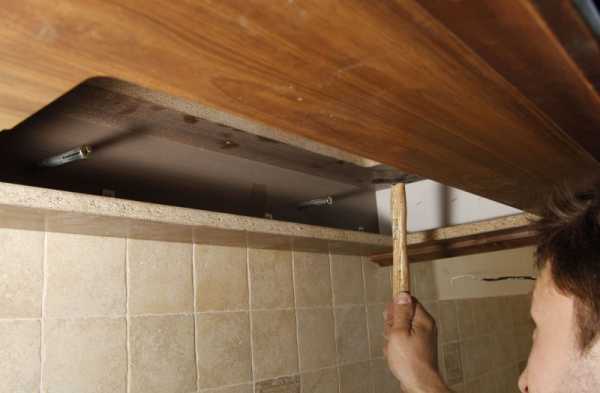

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок.

Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

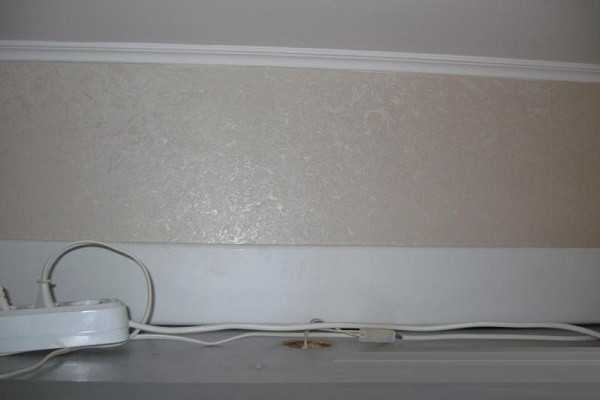

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба.

Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

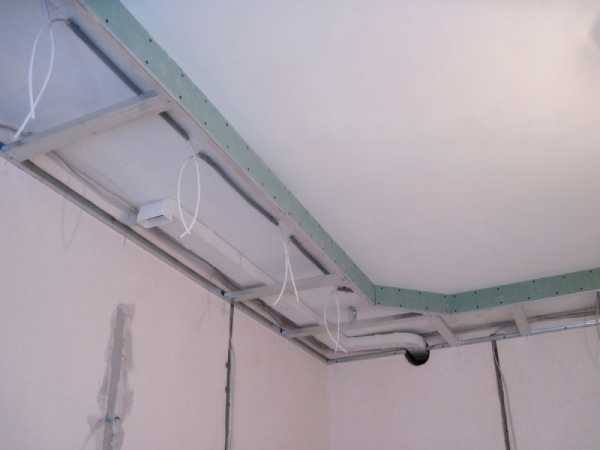

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д.

В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Галерея изображений

Фото из

Воздуховод из канализационных труб

Подвешивание полимерного воздуховода

Вывод самодельной вентиляции на улицу

Использование герметика в соединениях

Этап #4 — обеспечение герметичности конструкции

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод.

Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

  1. Герметик. Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
  2. Скотч. Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии.

С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Выводы и полезное видео по теме

Монтаж кухонного короба, ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены в следующем ролике:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника “вытяжка – решетка – естественная вентиляция”:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции. Главное — не спешить и тщательно герметизировать каждый стык вентканала.

Всем заинтересованным в вопросе расчета, обустройства воздуховодов и установки пластиковых вытяжных коробов предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

sovet-ingenera.com

Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Воздуховоды из пластика: из каких материалов делают

Содержание статьи

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

  • ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
  • ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.

    Пример вентиляции из пластиковых вентиляционных труб в ванной

  • ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
  • ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

  • Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
  • Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

    Пример использования пластиковых воздуховодов для подключения кухонной вытяжки

  • При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

  • Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
  • За счет идеально гладких стенок воздух встречает меньшее сопротивление.
  • Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
  • Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
  • Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
  • Не подвержены коррозии.

    Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

  • Круглого сечения.
  • Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

  • 100 мм;
  • 125 мм;
  • 150 мм;
  • 200 мм.

    И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

  • высота — 55 мм, 60 мм;
  • ширина — 110 мм, 122 мм, 204 мм;
  • длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
  • толщина стенки —  2-8 мм.

    Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

stroychik.ru

100 фото идей создания декоративных кожухов своими руками

На кухне готовится еда для поддержания здоровья и бодрости членов семьи. Но во время ее приготовления выделяется много веществ, попадающих в воздух и создающих неприятный запах мешающий приему пищи. Чтобы избавится от остатков сгоревшего жира, канцерогенов используется вытяжка. В ее состав входит один из вариантов короба – он, может быть, различных видов на основе множества материалов.

Далее разберемся какой короб лучше выбрать для различных кухонных комнат, чтобы вы могли максимально качественно очищать помещение и образовывать, подходящий микроклимат, способствующий приятному приему пищи.


Виды вытяжек

Выделяется три основные версии вытяжки. Рассмотрим их по отдельности:

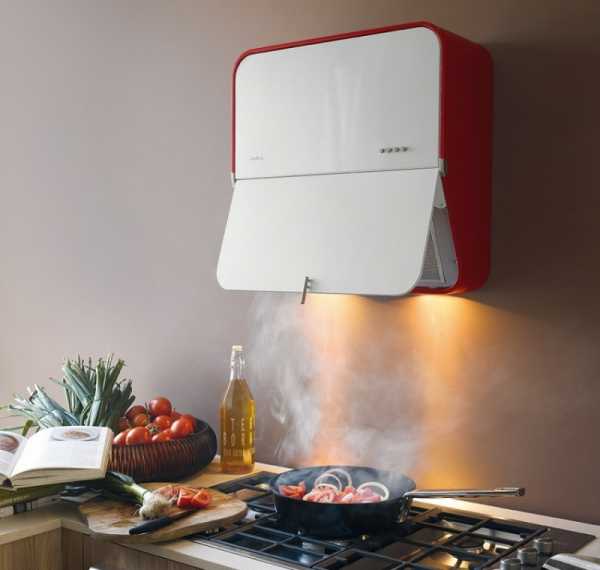

Подвесная версия вытяжки отличается наличием фильтра для очистки воздуха. Он размещается над плитой. Для нее не нужен воздуховод либо вывод в систему вентиляции. Придется лишь иногда менять фильтр. А в варианте с металлическим фильтром придется промыть его после засорения, а менять не нужно.

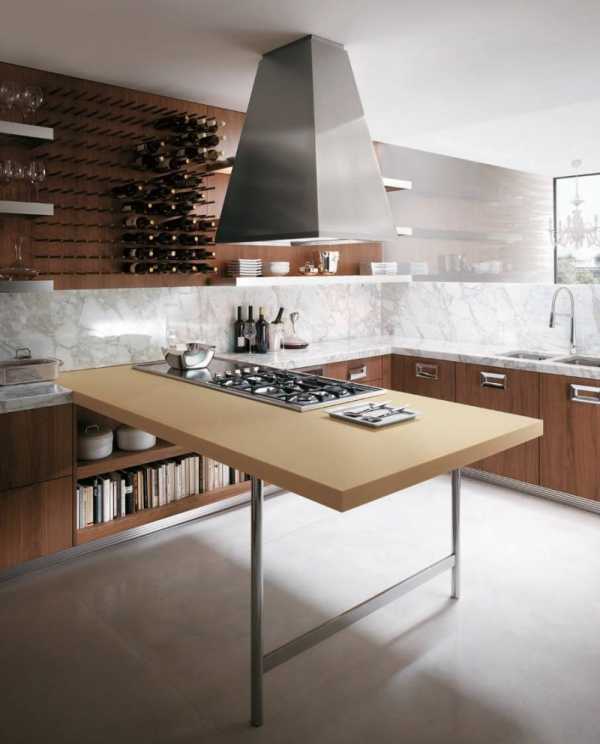

Купольная версия по строению похожа на камин, и обычно обладает собственным воздуховодом и системой вывода в канал вентиляции.

Но бывает двух видов:

  • Проточный вид с непосредственным выводом в систему вентиляции. Его считают самым популярным из этого семейства.
  • Версия на основе системы рекуперации с применением фильтра. Используются одноразовые версии и многоразовые для длительного применения. В дополнение имеет угольные фильтры – очищают воздух примерно на 70 %. Требуют замену после полного загрязнения.

Встраиваемая версия отличается сокрытием основных элементов. Можно видеть лишь фасадную часть. Обычно создается в одном стиле с остальной кухонной мебелью. Часто входит в кухонные комплекты. Очень популярна, поскольку отличается компактностью и простотой, огромным выбором видов.

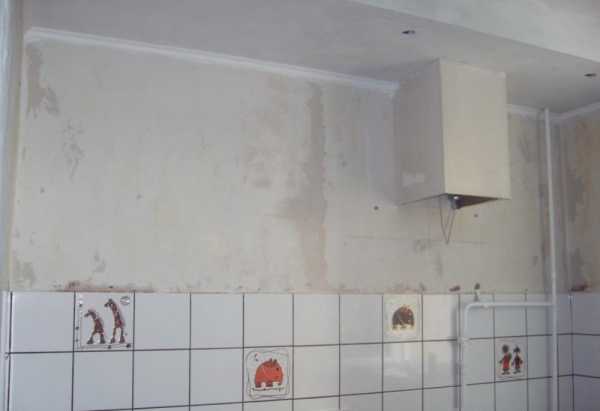

Как выглядит короб, где находится и зачем нужен?

Короб – фактически покрытие для воздуховода и некоторой части вытяжки необходимое для сокрытия ее основных элементов. Он бывает различной формы на основе множества материалов. Помогает создать для союза вытяжки и воздуховода завершенный внешний вид отлично сочетающийся с дизайном кухни.

Ознакомьтесь с фото короба для вытяжки, чтобы осознать о чем идет речь. Его назначение кроется в создании декорации для улучшения внешнего вида конструкции, помогающей очищать воздух на кухне.


Из каких материалов создается короб?

Производители научились изготавливать этот декоративный элемент на основе различных материалов и размеров. Все зависит от стиля кухни и функциональной необходимости. Можно сделать индивидуальный заказ, указав размеры короба для вытяжки, его дизайн, цвет, назначение, стиль, и вы получите идеальный вариант, но за не малую сумму.

Но не стоит забывать, что он должен качественно понижать шум от электродвигателя установленного в вытяжке. Обладать стойкостью к влаге, воздействию различных химических элементов, изменению температуры.

Рассмотрим основные материалы для изготовления короба под вытяжку и системы вентиляции.

Пластиковый короб на основе поливинилхлорида бывает прямоугольной либо круглой формы. Он обладает положительными сторонами:

  • Его быстро и очень легко монтировать;
  • Отличается качественной звукоизоляцией, прочностью, длительностью эксплуатации, защищен от коррозии;
  • Отлично режется, что помогает правильно соединять с основными конструкциями;
  • Обладает не большим весом, и не создает давление на канал воздуховода и вытяжку.

К сожалению недостатки тоже есть. Они выражаются в таких проблемах:

  • Белый пластик постепенно становится желтым, серым и заметно матовым;
  • Появляются различные вмятины из-за тяжести различных предметов либо в результате другого воздействия;
  • Постепенно поверхность становится пористой и там собирается грязь, пыль – от нее сложно избавится;
  • Сборка проводится на основе правильной последовательности.

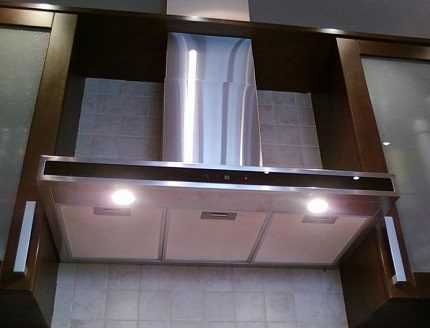

Металлический короб отличается повышенной надежностью, поскольку очень часто для его изготовления используется нержавейка. А обычный металл покрывают краской порошкового вида.

Рассмотрим положительные стороны короба из нержавейки:

  • Его легко мыть, поскольку он не впитывает никакие виды грязи либо пыли;
  • Отличается прочностью и долговечностью;
  • Обладает стильным вариантом дизайна, подходящим для всех кухонь;
  • На поверхности не появляются царапины либо коррозия.

Но есть множество недостатков. Рассмотрим проблемные места короба из нержавейки:

  • Отличается высокой ценой;
  • Не предлагает большой выбор цветов для окрашивания поверхности;
  • Его сложно собирать, поскольку необходимо придерживаться точности размеров;
  • Конструкция обладает повышенной массой и ее необходимо качественно закреплять;
  • Не предлагает изоляцию от шумов;
  • На поверхности легко остаются отпечатки от пальцев – от них сложно избавится;
  • Для сборки, может, потребоваться сварка либо резьба с помощью болгарки. Впрочем, с этой проблемой иногда можно справится с помощью клея для металлических поверхностей.

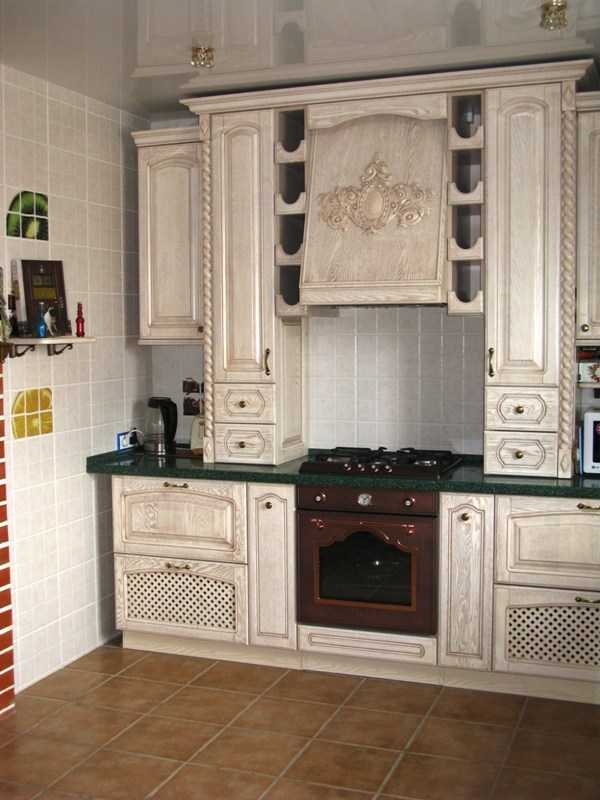

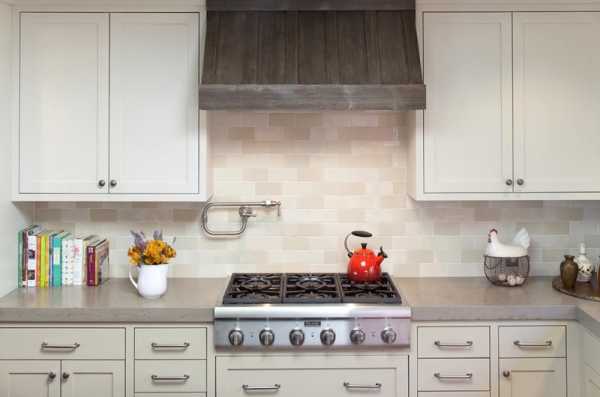

Декоративный короб на основе древесины отлично сочетается с различными гарнитурами, созданными из этого же материала. Он сможет дополнить дизайн, поскольку обладает такими же свойствами, и предложит функциональную часть использования.

Дерево относится к экологически чистым материалам и это основное преимущество такого короба. Отрицательной стороной можно считать лишь его большой вес, что потребует качественного закрепления.

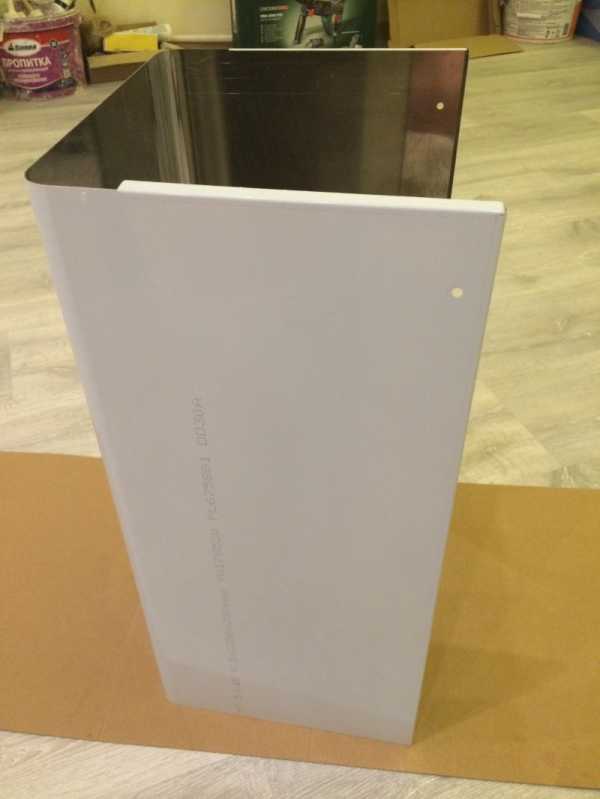

Как изготовить собственными усилиями

Этот вариант подходит, если хочется сэкономить деньги либо появилась мысль по вписыванию изделия в дизайн кухни. Но, чтобы сделать монтаж короба вытяжки своими руками его необходимо изготовить.

Для начала необходимо учитывать, что он должен сочетаться с дизайном, а лучше быть его частью, обладать устойчивостью к воздействию моющих либо чистящих средств. Рассмотрим этапы его создания:

  • Подготовьте эскиз на основе натуральной величины, чтобы с его помощью вырезать необходимые заготовки;
  • Для этого рекомендуем пользоваться электрическим лобзиком, поскольку он позволяет создавать гладкие и ровные края заготовки;
  • На нижней части необходимо создать отверстие для подсоединения гофры под систему вентиляции;
  • Соедините заготовки саморезами и металлическими уголками;
  • Используйте два уголка с толщиной не меньше 2 мм для создания одного соединения заготовок.

Теперь вы получили различную информацию для приобретения качественного короба под систему вытяжки либо изготовления собственными усилиями. Помните, что для различных вытяжек потребуется особый вариант короба.

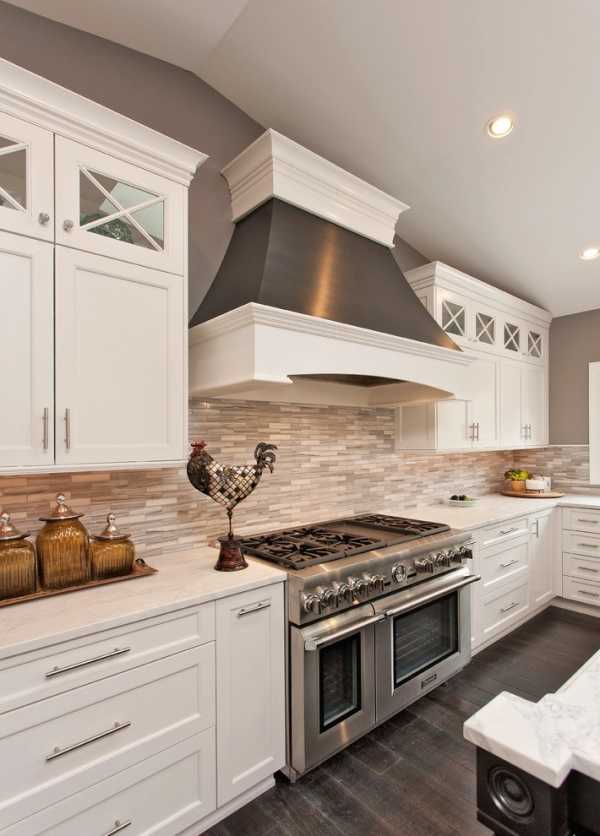

Фото короба для вытяжки


Также рекомендуем посетить:

mojdominfo.ru

Пластиковые воздуховоды для вентиляции - советы по использованию!

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Недорогой альтернативой жестким оцинкованным воздуховодам являются пластиковые воздуховоды для вентиляции приточного, вытяжного, комбинированного типа. Для упрощения интеграции инженерных систем в интерьеры, силовые каркасы зданий производители выпускают полимерные воздуховоды разных сечений, размеров.

Пластиковые воздуховоды и фитинги для вентиляции

Содержание статьи

Видео: применение пластиковых воздуховодов



Обзор и характеристики пластиковых воздуховодов, плюсы и минусы

Запрещено использовать пластиковые воздуховоды для вентиляции в вытяжках нагревательных приборов. Других ограничений не существует. Существуют круглые, прямоугольные, овальные, квадратные короба из материалов:

  • ПВДФ – кислотостойкий фторопласт для температурных режимов – 40 – + 140 градусов;

Фторопластовые вентиляционные короба

  • ПВХ – термостойкий винил (в пределах +180 градусов), жесткие гладкие трубы любого сечения и гибкая гофра;

Полимерные ПВХ трубы и фитинги

  • ПЭНД (ПНД) – гибкий полиэтилен, не обладающий специальными свойствами;

Полиэтиленовые трубы и фитинги ПНД

  • ПП – химостойкий пропилен инертен к кислотам, органике, щелочным растворам.

Пропиленовые фасонные части

Независимо от материала, поперечного сечения, все полимерные воздуховоды комплектуются фитингами, доборными элементами. Наращиваются трубы раструбами, присоединяются к вентиляторам, калориферам фланцами с уплотнительными прокладками.

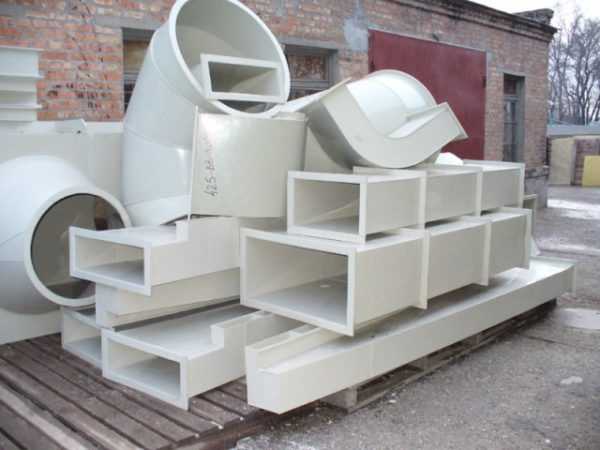

Фасонные части пластиковых воздуховодов

Прямоугольные пластиковые воздуховоды для вентиляции имеют стандартные типоразмеры практически у всех производителей для любых нужд. Сечение круглых воздуховодов также представлено в самом широком диапазоне от 100 до 1250 мм.

Пример типоразмерного ряда прямоугольных пластиковых воздуховодов для вентиляции

Пример типоразмеров воздуховодов круглого сечения

Устройство вентиляции из пластика

Для частных жилищ достаточно одинарной смены всего объема воздуха в помещениях ежечасно. Поэтому необходимы пластиковые воздуховоды для вентиляции такого сечения, чтобы при естественной тяге или при помощи вентиляторов обеспечить это условие либо подать/удалить из комнаты 30 кубов ежечасно для каждого члена семьи.

Нормы воздухообмена для разных типов помещений

При этом следует исключить сквозняки, сохранить скорость потока в самом помещении в пределах 0,5 м/с.

Зависимость расхода и скорости воздуха от сечения воздуховода

Естественная вентиляция

Без дополнительных затрат обустраивается только естественная вентиляция, по умолчанию присутствующая в квартирах многоэтажных зданий:

  • оконные блоки жилых комнат оснащаются приточными клапанами;
  • в несущих внутренних стенах кухни скрывается шахта вентканала, выходящая над кровлей;
  • поступивший из оконных клапанов воздух проветривает помещение, устремляется в зону разряженного давления (на кухню), вентилируя попутно коридор.

Схема естественной вентиляции дома

В коттеджах про вентканалы забывают или используются материалы, технологии строительства, не позволяющие провести вентканалы в несущих внутренних стенах. Например в венцах сруба невозможно прорубить сплошные вертикальные каналы. Толщина СИП-панелей меньше, чем сечение воздуховодов.

Поэтому проектируется бюджетная естественная вентиляция, осуществляется закупка и монтаж пластиковых воздуховодов для вентиляции и соединительных, специальных фитингов. Примерная схема разводки воздуховодов из полимера приведена на нижней схеме.

Вариант разводки полимерных коробов для обеспечения естественной вентиляции

Приточная система

В малоэтажной застройке в чистом виде приточные вентканалы применяются очень редко. Комнат в здании мало, рабочая площадь каждой из них невелика, объемы воздухообмена незначительны. Поэтому по мере необходимости в наружные стены врезаются приточные вентиляторы, внутри кухни создается встраиваемый вентканал или сборная конструкция из полимерных коробов.

Пример разводки пластиковых труб приточной вентсистемы

Врезка в стену приточно-вытяжной установки

Чаще встречается рекуперативная вентиляция в частном доме из пластиковых труб, внутри которой холодный поступающий в коттедж воздух подогревается выходящими теплыми потоками. Эта система относится к приточно-вытяжным, однако ошибочно называется некоторыми индивидуальными застройщиками, как вытяжная.

Приточно-вытяжная вентиляция с рекуператором

Вытяжная система

Вытяжка требуется чаще, так как каналы естественной вентиляции часто не справляются с объемами воздуха. Либо в кухнях монтируются отдельные вытяжки над плитами, от которых нужно протянуть трубы выше конька.

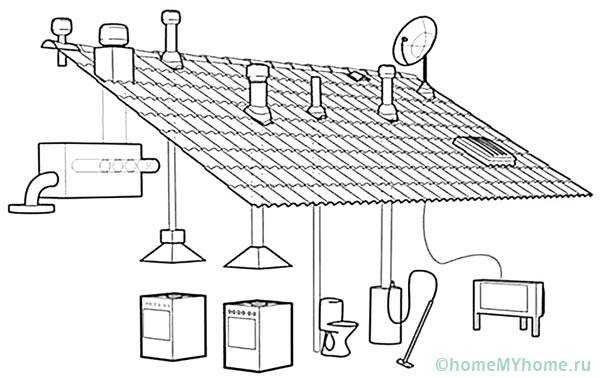

Воздуховоды, выведенные на кровлю

Производительность естественной вентсистемы можно повысить за счет установки осевого или центробежного вентилятора. При этом необходимо учесть:

  • вытяжная вентиляция из пластиковых труб своими руками создает зону разряженного давления;
  • в отсутствие принудительной подачи приточного воздуха возникают сквозняки.

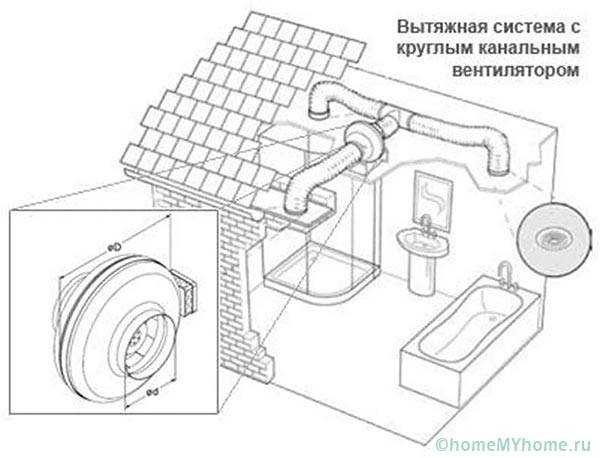

Пластиковая вытяжная вентиляция с осевым вентилятором

Поэтому необходимо проектирование и расчет оборудования, сечений воздуховодов. Кроме того, с отработанным влажным воздухом из дома удаляется тепло. Поэтому системы рекуперации предпочтительнее приточных, вытяжных вентсистем.

Варианты прокладки пластиковых вытяжных воздуховодов

Калькулятор расчета необходимого диаметра воздуховода по объему помещения и производительности вытяжки

Советы и рекомендации

Основными нюансами сооружения вентсистем из полимерных труб являются:

  • обработка коробов, фитингов, доборных элементов антистатиком перед монтажом позволит снизить эксплуатационный бюджет, пыль не будет задерживаться в каналах, ее не нужно убирать;
  • при составлении сметы нужен запас фитингов, метраж коробов, крепежные хомуты, кронштейны рекомендуется закупать на 15% больше;
  • гибкие гофры должны монтироваться без запаса, чтобы труба не растягивалась в процессе эксплуатации, изменяя сечение, повышая сопротивление внутри системы;

Пластиковая ПВХ гофра для вентсистемы

  • прямоугольные короба минимально снижают высоту подвесных, натяжных, уровневых потолков, однако могут шуметь во время эксплуатации, повышают сопротивление потоку по умолчанию.
Полезная информация! Фановая труба, являющаяся продолжением канализации, необходимая для отвода газов, получившихся при разложении нечистот анаэробными бактериями, к системам вентиляции не относится. Ее собирают из канализационных ПВХ труб, пропускают через кровлю или монтируют на ее оголовке внутри дома вакуумный клапан, позволяющий сбрасывать давление в системе водоотведения жилища.

Видео: вентиляция в доме с помощью пластиковых воздуховодов

Таким образом, полимерные короба и трубы удобнее для самостоятельного изготовления вентсистем, чем оцинковка, нержавейка. Герметичность соединений обеспечивается раструбами, уплотнителями фланцев. Воздуховоды практически бесшумны, не собирают пыль после соответствующей обработки.

Видео: вентиляция в доме с помощью пластиковых воздуховодов



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Вентиляционные короба – как не сломать вентиляцию в квартире

Частенько жильцы квартир в погоне за повышением свободного пространства на кухне либо в санузле соглашаются на «усовершенствование» вентиляционной системы. В большинстве случаев, это связано с тем, что вентиляционные короба просто частично демонтируются, что в будущем делается обстоятельством значительных неприятностей. Дабы не допустить этого, имеет суть подробнее разобраться в назначении и функционировании этого элемента вентиляционной системы.

Принцип работы и назначение

В разрезе в любом вентиляционном коробе видно 3 канала, наряду с этим один из них имеет намного громадную площадь, чем 2 остальных.

Любой из них играет свою роль:

  • малые каналы (их еще именуют каналами-спутниками, диаметр таких воздуховодов в типовых зданиях не превышает 15 см) употребляются для отвода воздуха из санузла и кухни;
  • громадный канал – неспециализированный воздуховод, в котором смешивается воздушное пространство, отведенный из различных квартир.

Размеры вентиляционных коробов, в жилых зданиях, в принципе, сравнимы – в общем случае в него должен поместиться громадный воздуховод (приблизительно 30х60 см) и 2 канала-спутника (любой 15х15 см).

Работает он по таковой схеме:

  • воздушное пространство через вентиляционную решетку всасывается из уборной и кухни в соответствующий канал-спутник;
  • в неспециализированную шахту воздушное пространство попадает не сходу, перед этим он проходит по вертикали приблизительно 3м. Для подачи воздуха из комнаты в канал-спутник может употребляться прямоугольный пластиковый вентиляционный короб;
  • в шахте воздушное пространство смешивается с вытяжкой от других квартир и устремляется на крышу, где и удаляется за пределы вентиляционной системы.

Обратите внимание! В квартире находится основная часть каналов-спутников нижележащего жилья. Так что удаление либо нарушение геометрии ударит прежде всего по соседям снизу, а уже они причинят много проблем лично вам.

Подробнее о конструкции

Частенько короб для вентиляции на кухне либо в санузле занимает приличную площадь. Учитывая вечный недостаток свободного пространства, многие занимаются нежелательной самодеятельностью и убирают часть короба либо уменьшают его размер.

В случае если у соседей снизу достанет сообразительности обратиться в правоохранительные органы, то со 100%-ной возможностью незадачливых архитекторов обяжут вернуть уничтоженную конструкцию. (См. кроме этого статью Вытяжная вентиляция дома: особенности.)

uchebniksantehnika.ru

Назначение и принцип работы пластиковых коробов для вентиляции, виды устройств



Вентиляционные системы устанавливаются на кухне или в других комнатах. Они могут занимать довольно много пространства. Поэтому многие хозяева решают провести усовершенствование системы для того, чтобы увеличить количество свободного пространства. Подобная модернизация связана прежде всего с частичной установкой вентиляционной коробки. Однако это против правил, что в дальнейшем приводит к серьезным проблемам. Подробно рассмотрим назначение вентиляционной коробки и проблемы, которые могут возникнуть при нарушении правил.

Назначение и принцип работы коробов

Если рассматривать вентиляционные коробы в разрезе можно увидеть, что конструкция имеет три канала, один из больше двух остальных. Каждый канал имеет свое предназначение. К ним отнесем:

  • Канал небольшого размера – данный вариант исполнения называют каналами спутниками. В типовых домах диаметр составляет не более 15-ти сантиметров. Используется подобный канал для отвода воздуха из санузла или кухни.
  • Большой канал – общий воздуховод, который используется для отведения воздуха с различных комнат квартиры.

Короба для вентиляции

Размеры вентиляционных коробов могут быть различными. Как правило, в коробе должен поместиться канал с поперечным сечением 30 на 60 сантиметров, а также двух каналов диаметром 15 на 15 сантиметров.

Врезка: Важно: Следует обратить внимание, что нарушение целостности системы в первую очередь ударит по соседям снизу. Они могут принести немало хлопот в дальнейшем, так как проводить изменение центральной системы воздуховода строго запрещено.

Подробнее об особенностях конструкции

Вышеприведенные моменты определяют то, что вентиляция имеет довольно большой диаметр и занимает много свободного пространства в помещении. Учитывая тот момент, что практически все квартиры в многоэтажных сооружениях имеют относительно небольшую площадь, и каждый хочет сэкономить свободное пространство всеми возможными способами. Отметим, что если соседи обраться в правоохранительные органы из-за нарушения целостности конструкции, то придется восстанавливать конструкцию за собственные средства. Это связано с тем, что конструкция вентиляции находится в квартире, но не является собственностью жильца.

К чему приводит демонтаж системы?

Многие, так называемые, специалисты предлагают услуги, которые связана с уменьшением размеров вентиляционной системы. При этом они утверждают, что к проблемам подобная работа не приведет. Однако это утверждение касается лишь квартиры заказчика, соседи снизу пострадают при подобной модернизации.

Суть изменения системы вентиляции заключается в вырезании части короба. Стоимость работы относительно невелика, выполняют ее в течение короткого промежутка времени. При этом во многих многоквартирных домах подобным образом можно существенно увеличить свободную площадь. Однако жильцы, которые проживают ниже, заплатят при проведении этой работы больше.

Демонтаж системы вентиляции

Общая вентиляционная система служат для отвода отработанного воздуха с каждой квартиры. При этом системы нагнетания воздуха нет, отвод происходит естественным путем. Модернизация, проводимая для увеличения свободной площади, зачастую выполняется путем сужения основного коробка и обрезания каналов-спутников. Таким образом пропускная способность шахты существенно снижается, но только для тех, кто расположен ниже.

Сужение площади также приводит к образованию области высокого давления. Это момент также существенно снижает эффективность системы. При проектировании здания площадь поперечного стечения выбирается путем выполнения расчетов того, какая она должна быть для обеспечения эффективного отвода отработанного воздуха со всех квартир.

Результатом проведенной работы становится то, что отработанный воздух, который поступает с нижних квартир, начинает поступать обратно в квартиру, расположенную перед метом сужения. Решить подобную проблему можно только при восстановлении геометрии конструкции, что можно сделать своими руками.

Самостоятельное выполнение восстановительных работ

Основная задача, которая стоит перед мастером при выполнении подобной работы, это восстановление первоначальных размеров вентиляционных шахт. Инструкция по выполнению работы следующая:

  1. Проводится удаление всего отделочного материала с оставшейся части конструкции. Важно понимать, что если в систему попадет инородный материал, то могут возникнуть серьезные проблемы. Решение проблемы лежит на плечах того, кто был виноват.
  2. Проводится удаление той части конструкции, в сторону которой будет проходить расширение шахты. При выполнении демонтажных работ следует обратить внимание на то, что в систему не должны попадать строительные материалы. Поэтому работу следует проводить осторожно.
  3. В зависимости от того, какой материал использовался при создании шахты, проводится выбор строительного материала для ее расширения. Стоит учесть то, что внутри конструкции есть небольшие каналы, которые следует восстановить первыми. Для этого можно использовать трубы и другие материалы.
  4. Восстановление первоначальных размеров короба проводится путем восстановления его стен. Для этого довольно часто используют гипс и пеноблоки. Эти материалы имеют малый вес, большую прочность, хорошие изоляционные качества. Также не стоит забывать об относительно невысокой стоимости материала. При выполнении монтажных работ следует учитывать тот момент, что стены вентиляционной системы во время ее эксплуатации будут подвергаться большой нагрузке. Не стоит забывать об обрабатываемости материала. Конструкция шахт имеет разную форму, повторить которую можно исключительно при использовании легкообрабатываемого материала. Стоит учитывать тот момент, что листовые материалы, к примеру, металл не стоит использовать по причине невысоких изоляционных свойств. Во время эксплуатации системы есть вероятность появления сильного шума.

Самостоятельное выполнение восстановительных работ

Также часто встречается ситуация, при которой была снесена вся шахта. Принцип выполнения работы такой же, только существенно увеличивается объем.

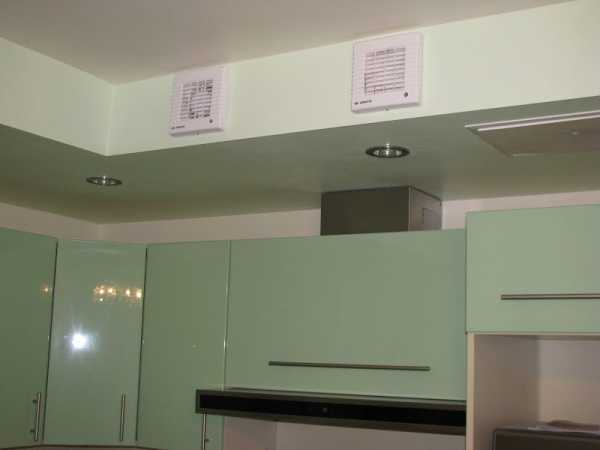

Коробка из пластика и металла

Пластиковые и металлические короба встречаются довольно часто. Их используют для того, чтобы скрыть трубу от взгляда посетителей. Пластик и металл являются хорошо обрабатываемыми материалами, которые могут использоваться при отделке квартиры или дома. Примером можно назвать неприглядные воздуховоды на кухне или в ванной комнате. Грамотный подход позволяет сделать короба из пластика и металла частью интерьера.

Коробка из пластика и металла

Форма сечения может быть различной. При этом нет определенных рекомендация и каждый владелец жилья может самостоятельно решить то, какой формы будет конструкция. Сточки зрения аэродинамики наиболее подходит круглое сечение. Это связано с тем, что отсутствие углов значительно снижает сопротивление в системе. Также не стоит забывать о том, что в углах часто скапливается большое количество пыли. Однако квадратное сечение проще вписать в интерьер помещения благодаря поверхности плоской формы. Также значительно упрощается работа по отделке поверхности.

Подбирать размеры поперечного сечения рекомендуют исходя из мощности системы. Как правило, используются такие типоразмеры как 110 на 55, 120 на 60, 204 на 55 миллиметров. Если устанавливать воздуховод с малой мощностью, то его эффективность может быть несущественной.

Шумоизоляция системы вентиляции

Главной проблемой системы вентиляции является то, что при ее работе может возникать много шума. Этот момент проявляется в панельных домах. Причинами появления большого шума можно назвать:

  • При допущении ошибок при создании короба.
  • При установке вентиляторов, которые проводят нагнетание воздуха в системе.
  • При использовании гофрированного трубопровода. За счет большого количества бороздок повышается сопротивление в системе, что приводит к появлению шума.

Шумоизоляция системы вентиляции

В любом из вышеприведенных случаев следует принять определенные меры, которые позволяет существенно снизить уровень исходящего шума. К подобным способам решения проблемы можно отнести следующее:

  • Провести использование звукоизоляционного материала для создания своеобразной оболочки. Как правило, подобный материал клеится к поверхности трубопровода. Высокие изоляционные свойства достигаются при использовании материала небольшой толщины. Этот момент важен по причине того, что в квартире следует экономить свободное пространство. Стоимость многих изоляционных материалов подобного типа относительно невелика. Наиболее популярным звукоизоляционным материалом можно назвать стекловату, а также пенопласт. Это связано с тем, что подобные материалы имеют небольшую стоимость и вес, просты в использовании. Также можно приобрести так называемы сэндвич-панели – многослойная конструкция, которая обеспечивает высокую степень изоляции. Их стоимость несколько выше, но эффективность намного больше.
  • Источником шума может стать также и установленный вентилятор. Для того чтобы снизить количество шума в помещении устанавливается конструкция к антивибрационными вставками. Существуют модели вентиляторов, которые производят с учетом использования в квартире.
  • В последнее время большой популярностью пользуется пластиковый глушитель, который имеет относительно небольшую стоимость. Эффективность подобного глушителя относительно невелика, установка проста, не занимает много времени.
  • Зачастую используют воздуховоды жесткого типа при создании системы вентиляции квартиры. Их особенности заключается в том, что при нагнетании воздуха он начинает воздействовать на материал. Со временем возникающее напряжение в материале приводит к его деформации и появлению посторонних звуков. Решить проблему можно путем проведения установки гибких воздуховодов, которые обтекают воздушный поток. Они могут изменять свою форму без появления посторонних звуков.

Важным моментом назовем то, что при создании звукоизоляционного слоя для системы вентиляции следует использовать материалы с низким показателем горючести. Во многих случаях именно вентиляционная система становится причиной быстрого распространения огня.

Заключение

В заключение отметим, что вентиляция является хрупкой системой, нарушить работоспособность которой можно довольно просто. Частым воздействием можно назвать именно изменение формы и размеров короба. Владелец квартиры может проводить работы по изменению вентиляционной системы только той, что уводит воздух с квартиры в центральную систему. Для того чтобы исключить вероятность появления серьезных проблем следует учесть вышеприведенные рекомендации в этой статье.

79w.ru

Короб для вытяжки пластиковый: преимущества, комплектующие, сборка

В этой статье читайте:
Пластиковый короб для вытяжки: преимущества и недостатки
Пластиковый вентиляционный короб: элементы системы
Тонкости и нюансы соединения пластиковых воздуховодов

Согласитесь, большое количество современных строительных материалов в некоторой степени является обыкновенным конструктором, для установки которого мастеру достаточно знать некоторые правила. Одним из таких конструкторов является пластиковый короб для вытяжки, который позволяет легко и быстро собрать даже самую сложную систему домашней вентиляции. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с преимуществами пластиковой вентиляции, комплектующими для таких вытяжных систем и принципом их сборки.

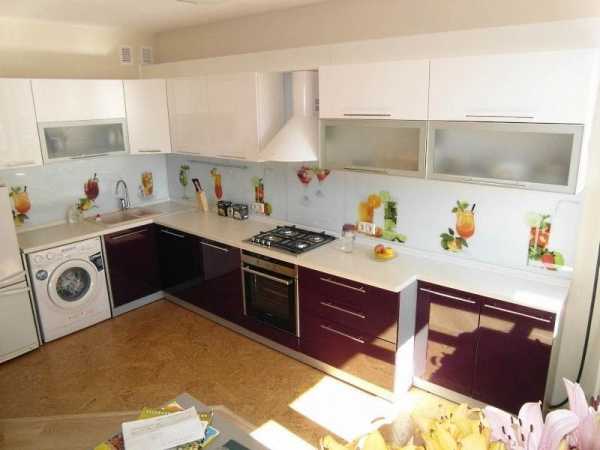

Короб для вытяжки пластиковый фото

Пластиковый короб для вытяжки: преимущества и недостатки

Как и говорилось выше, основным достоинством, которым обладает пластиковый венткороб, является простота его установки – собирается он по принципу труба-раструб, и для монтажа полноценной вентиляционной системы необходимо знать только комплектующие и принцип работы системы. В общем, все просто. Но кроме этого достоинства, у пластиковых вентиляционных коробов имеются и другие положительные качества.

  1. Самое главное – это очень низкая степень шероховатости внутренней поверхности. Благодаря этому внутри трубы достаточно медленно нарастает копоть, сажа и пыль. В общем, если сравнивать пластиковую и железную вентиляцию, то последняя требует более частой прочистки, чем первая.
  2. Очень большой срок эксплуатации. Производители гарантируют 50 лет, но, сами понимаете, пластик за это время разложиться на атомы не успеет – к примеру, обыкновенный полиэтиленовый пакет в природе разлагается не меньше чем за 15 лет. Что уже говорить о пластиковой трубе, толщина стены которой больше 1мм, а ее эксплуатация происходит в сухих помещениях.
  3. Она не ржавеет и в ней не образовывается конденсат, как это обычно бывает в металлических вентиляционных каналах.
  4. Пластиковые короба для вентиляции менее шумные, в отличие от своих железных собратьев – жесткая конструкция системы, образованная совокупностью коробов и прочих ее элементов, практически не резонирует с воздушным потоком, проводя его тихо и, можно даже сказать, практически не слышно.
  5. Малый вес, что, опять же, сказывается на простоте работы с трубами.
  6. Простая сборка, с которой может разобраться не то что любой домашний мастер, а даже домохозяйка или ее сын-школьник. Шучу, конечно, но технология сборки данной системы вентиляции действительно выглядит элементарно просто, и нюансов здесь практически никаких нет.

    Пластиковый вентиляционный короб фото

В принципе, можно добавить и другие более мелкие достоинства, но это уже будет лишним – по большому счету, они либо вообще несущественные, либо будут производить впечатление натянутости. Если говорить о недостатках, то здесь можно указать разве что ограниченный размер пластиковых коробов – как и говорилось выше, данный конструктор предназначен для квартир и строений небольшого размера.

Пластиковый вентиляционный короб: элементы системы

Одним из наиболее важных условий качественной сборки системы вентиляции из пластика является знание существующих элементов системы – не зная их, вентиляцию собрать не получится. Ознакомимся с ними поближе.

  1. Вентиляционный короб (воздуховод). Короб может отличаться сечением и его размером – они бывают как круглыми, так и прямоугольными. Более удобными считается профильное сечение вентиляционного короба – такие воздуховоды достаточно легко крепить к плоскости и, если речь идет об их установке за подвесной потолок, то они занимают там меньше места. Если говорить про размеры такого пластикового короба для вытяжки, то они могут быть достаточно разнообразными, самое маленькое сечение – это 50 на 100мм, а самое большое 400 на 200мм.
  2. Повороты. С их помощью достаточно просто изменить направление прокладки воздуховода в любой плоскости. Эти изделия могут отличаться как углом поворота, так и плоскостью поворота – если говорить про угол, то они могут осуществлять поворот под 45° или 90°. Что касается плоскости, то это либо горизонт, либо вертикаль.
  3. Тройники. Здесь практически без вариантов – в большинстве случаев это равноценные тройники, все три выхода которых имеют одинаковое сечение. Угол ответвления у них также стандартный и составляет 90°.
  4. Соединители – могут быть как равноценными, так и переходными, позволяющими выполнять соединения пластиковых вентиляционных коробов, размеры которых отличаются друг от друга. Через размер они не скачут – переход может быть осуществлен только плавно.
  5. Обратный клапан. Это устройство позволяет осуществлять управление воздушными потоками – с его помощью можно задать необходимое направление движения воздуха. Зачастую такие изделия используют для предотвращения тока воздуха с улицы в моменты, когда принудительный вентилятор отключен.
  6. Крепежные элементы. Это своего рода хомуты, позволяющие производить быстрый монтаж трубопроводов.

    Вентиляционный короб пластиковый прямоугольный фото

Кроме этих изделий, существуют еще и специализированные детали, позволяющие осуществлять быстрый и простой монтаж вентиляционных систем – к примеру, многофункциональная воронка, которая по своей сути является универсальным переходником. Также среди подобных изделий можно выделить переходы с профильных коробов вентиляции на круглые трубы.

Тонкости и нюансы соединения пластиковых воздуховодов

Прямоугольный вентиляционный пластиковый короб, как, в общем-то, и круглый, собирается в единую вентиляционную систему довольно просто, и нюансов здесь практически никаких не наблюдается. В частности, можно выделить всего пару моментов, на которые нужно обратить внимание в процессе сборки пластиковых воздуховодов.

  1. Герметичность соединения. В отличие от канализационных труб, в которых используется аналогичный способ соединения элементов, в системах пластиковой вентиляции не используются резиновые уплотнители. По большому счету, они здесь просто не нужны – течь нечему и, соответственно, уплотнять нечего. С одной стороны это так, а с другой нет – при неправильной сборке, особенно если речь идет о системах принудительной вентиляции, через негерметичные соединения воздуховодов в помещение будет попадать загрязненный воздух. К примеру, запах с кухни будет проникать в гостиную, а это, сами понимаете, не очень хорошо. Именно по этой причине нужно правильно соблюдать порядок сборки труб – воздух должен двигаться в сторону раструба. Или же придется качественно герметизировать каждый стык с помощью силикона.
  2. Надежность крепления. Нет надежного крепления, значит о долговечной герметичности воздуховодов никакой речи не может быть. Стандартным считается установка крепежных деталей через каждые пару метров на длинных магистралях и через каждый метр на коротких участках воздуховодов. Из опыта могу добавить только одно – крепить воздуховоды нужно на каждом соединении. Если это тройник, то его необходимо устанавливать на два хомута – при таком подходе к делу можно рассчитывать практически на вечную эксплуатацию (пока не сгниет труба или крепеж) системы вентиляции.

    Венткороб пластиковый фото

В заключение следует добавить несколько слов о таких моментах, как организация входа и выхода вентиляционной системы. Под входом обычно подразумевается воздухозабор, а под выходом то место, куда воздух выбрасывается. Если это вытяжка, то на входе монтируется вентилятор, а на выходе решетка. Если же говорить о приточном канале вентиляции, то здесь все наоборот, за исключением одного момента – в большинстве случаев применяется канальный вентилятор, который монтируется непосредственно в трубу.

Напоследок несколько слов о таком моменте, как эффективность системы вентиляции – чаще всего она обусловлена правильно подобранным вентилятором, и этому моменту нужно уделить особое внимание. В современных системах для дома все довольно просто, и мощность этих устройств имеет прямую связь с их выходным диаметром. То есть если устанавливаете воздуховоды диаметром 80мм, следовательно и вентилятор нужно подбирать аналогичный. Но здесь имеется один подвох – система нормально работает при длине воздуховода 3м. Дальше на каждый метр дополнительной трубы происходит снижение эффективности на 5-10%. Не учитывать такой момент просто нельзя – исправляется он подбором более мощного вентилятора и его установкой в заведомо расширенный воздуховод.

В принципе все, именно так обстоят дела с этим материалом. Как видите, пластиковый короб для вентиляции является нормальным решением для небольших жилых домов и квартир. Это следует помнить при изготовлении систем вентиляции.

Автор статьи Александр Куликов

stroisovety.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
