Содержание:1. Устройство самодельной печки на отработке
2. Выбор места для установки
3. Розжиг печки
4. Правила эксплуатации
5. Модификации печки на отработанном масле своими руками
6. Сборка котлов отопления на отработке
Снижение затрат на отопление – это очень важный вопрос, которым интересуются очень многие домовладельцы. Одним из способов, позволяющих сэкономить на отоплении, является установка систем, позволяющих использовать отработанное масло в качестве дополнительного источника тепла. К тому же, можно сделать отопление на отработке своими руками, не прибегая к помощи специалистов.
Такой вариант подходит только для тех случаев, когда отработанное масло можно получать бесплатно или очень дешево. Как правило, это сырье можно получить в различных мастерских или станциях техобслуживания, которые нередко сталкиваются с проблемой утилизации этих отходов производства.
В данной статье будут рассмотрены отопительные котлы на отработке, принцип их действия и освещены вопросы самостоятельной сборки.

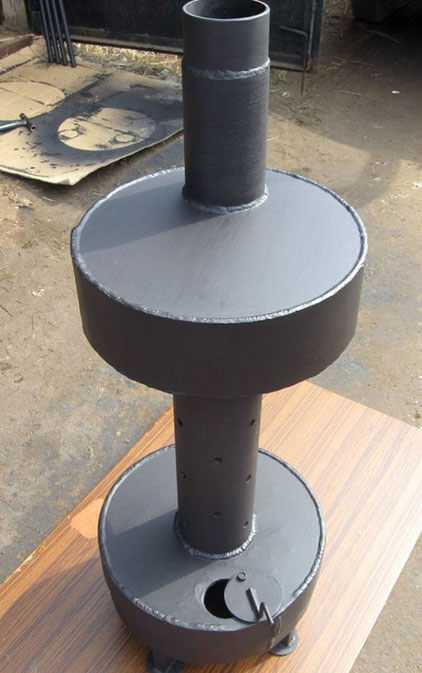

Устройство самодельной печки на отработке
Создать простейшее отопление на отработке своими руками довольно просто. Отопительная печь на отработанном масле, представляет собой две емкости, которые соединены расположенной между ними трубой. Элементом конструкции также является дымоход, который предназначен для отвода продуктов сгорания.
Емкости обычно изготавливаются из 4-миллиметрового металла, а для изготовления крышки второй емкости подходит листовой металл толщиной 6 мм. Использование стали позволяет существенно повысить срок службы этой конструкции, поскольку слишком тонкий листовой металл будет очень быстро выгорать.
Диаметр соединяющей емкости трубы должен превышать 10 см, а его длина должна превосходить толщину как минимум в 4 раза. В боку трубы необходимо высверлить 48 отверстий, имеющих диаметр 9 мм. Как показывает практика, эти отверстия очень хорошо располагаются в шесть рядов, т.е. в каждом ряду находится восемь отверстий.
Для улучшения теплоотдачи стоит использовать дымоотвод, расположенный под небольшим углом, но верхняя часть должна быть расположена вертикально, что ветер не мог препятствовать выходу дыма. Для защиты от осадков можно установить на трубу зонтик или козырек.
Собирая дымоходную трубу, необходимо учесть тот факт, что ее в дальнейшем необходимо будет регулярно очищать от оседающих элементов, поэтому дымоотвод лучше всего сделать разборным.
К крышке приваривается соединительная труба, к которой, в свою очередь, будет прикрепляться верхняя емкость. Дымоход подключается именно к верхней емкости в том месте, которое было для этого предусмотрено. Отверстие в крышке должно быть оборудовано заслонкой, которая при работающем устройстве будет влиять на интенсивность горения. Кроме того, эта заслонка позволяет уменьшить количество копоти, которое выделяется из дымохода. Отверстие, просверленное в нижней емкости, будет использоваться для заливания масла, розжига печки и регулирования тяги.
Выбор места для установки
Самодельная печка обычно устанавливается так, чтобы со всех сторон от нее было свободное место: стенки печки при работе разогреваются до большой температуры, и выполнение этого условия позволит избежать пожара. Кроме того, возле раскаленной печки нельзя оставлять легковоспламеняющиеся предметы. Для хорошей устойчивости печки на отработке устанавливать ее нужно на ровной площадке.
Розжиг печки
Чтобы ускорить этот процесс, можно добавить в отработанное масло около 100 мл керосина. Отверстие в нижней емкости нужно оставлять открытым буквально на пару сантиметров, а в дальнейшем, задвигая или отодвигая заслонку, можно регулировать процесс горения.
Правила эксплуатации
Чтобы отопление на отработке прослужило долго и не стало причиной несчастного случая, необходимо соблюдать основные правила эксплуатации:
- Отработанное масло ни в коем случае нельзя менять на бензин, ацетон или другие горючие вещества.
- Возле функционирующей печки не должны находиться легковоспламеняющиеся вещества. Расположенные неподалеку от печки канистры с топливом в случае сильного нагрева могут взорваться.
- При попадании воды в систему может произойти выброс пламени, поэтому необходимо тщательно следить за тем, чтобы печка была сухой.
- В случае возгорания тушить печку водой нельзя ни в коем случае. Для тушения пожара можно использовать исключительно огнетушитель, который должен находиться в помещении, где установлена печка.
- Во время работы печки вентиляция должна быть открыта. Если перекрыть доступ чистого воздуха в помещение, то через некоторое время концентрация угарного газа станет опасной для жизни.
Модификации печки на отработанном масле своими руками
Обычный вариант печки устраивает далеко не всех, поэтому часто возникает вопрос: а как улучшить уже имеющуюся конструкцию?
- Установка вентилятора позволяет создать печь с наддувом. Вентилятор в этом случае должен обдувать всю печку, за счет чего существенно улучшаются горение и теплообмен (прочитайте: “Как сделать самодельную печь на отработке своими руками”).
- Трубу дымохода можно соединить с кирпичной кладкой помещения, чтобы обеспечить более качественный прогрев: кирпич гораздо дольше отдает тепло.
- При необходимости можно подключить печку к контуру водяного отопления, в результате чего прогреваться будут все участки, на которых протянут трубопровод. Такая модификация системы будет гораздо больше похожа на котел отопления на отработке, чем на обычную печку (детальнее: “Котлы отопления на отработанном масле – принцип работы, схема установки своими руками”).
- Верхняя часть печки может использоваться в качестве варочной плиты, поскольку ее температуры достаточно для приготовления пищи.
Сборка котлов отопления на отработке
Построить отопительные котлы на мазуте гораздо сложнее, чем обычную печку. При необходимости можно собрать такое устройство самостоятельно, но гораздо безопаснее будет приобрести заводское изделие. Принципы работы таких котлов практически ничем не отличаются от устройств, работающих на дизельном топливе (прочитайте также: “Делаем индукционные котлы отопления своими руками, учитывая опыт специалистов”).
Проектируя мазутный котел отопления, необходимо учитывать габариты отапливаемого помещения, включая высоту комнат. Если от котла требуется не только отопление, но и водоснабжение, то придется устанавливать двухконтурный вариант. В крайнем случае можно использовать одноконтурный котел, работающий в связке с бойлером. Для сборки существует большое количество чертежей, а схематичное изображение конструкции можно увидеть на фото. Читайте также: “Самодельные печи для гаража”.
Заключение
Устройства, работающие на отработанном масле, имеют свои преимущества и недостатки. Использовать печи и котлы на отработке можно как в качестве основных источников тепла, так и для обеспечения дополнительного или локального обогрева.
Возможность самостоятельной сборки такой печки позволяет сделать их своими руками, а для тех, кто не склонен к выполнению подобных работ, существуют заводские котлы отопления на отработке, использование которых отличается более высоким уровнем безопасности по сравнению с самодельными агрегатами.
teplospec.com
масляное отопление своими руками, отопитель и обогреватель, котел в мазуте, как сделать
Вместо дровяных буржуек для отопления можно использовать масляную печку. Отопительная котельная не имеет особых сложностей при постройке, а ее использование абсолютно безопасное. Главное соблюдать определенные правила техники безопасности.
Особенности, плюсы и минусы масляных печек
Масляная печка работает на отработках нефтеперерабатывающей промышленности. Это экономично выгодное отопление. Для масляных печей не применяют дизель, бензин, растворитель, керосин и другие легковоспламеняемые вещества.
Печки на отработанном масле работают способом прямого нагрева воздуха, который находится в системе. Агрегат имеет 2 отсека горения. Первый используется для сгорания масла. В итоге появляются горючие пары. Они направляются во второе отделение и смешиваются с воздухом. Газы сгорают, и выделяется много тепла.
Для дома такие конструкции не используются. Они отлично обогреют подсобные помещения, гаражи, теплицы.
Правильная работа печи обеспечивается при хорошем притоке воздуха. Первая камера оборудуется специальной заслонкой. Она применяется для контроля подачи кислорода. Соединение двух камер проходит с помощью трубы. В ней проделывают дырки размером в 1 см для подачи воздуха во второй отсек.
Плюсы масляных печей:
- Безопасность, так как горят только пары, а не масла;
- Простой монтаж и использование;
- Не возникает копоть и гарь при эксплуатации прибора;
- Дешевизна, так как можно сделать из подручных материалов своими руками.
Из минусов отмечают повышенные требования к хранению топлива. Масла сохраняют в отапливаемых помещениях, так как при низких температурах материал теряет свои свойства. Для топки следует применять исключительно отфильтрованное масло, которое потребуется приобретать отдельно. Если взять обычную отработку, то в домашних условиях невозможно достичь требуемой чистоты вещества.
Для обогрева гаража можно также использовать печку на отработке. как ее установить читайте на сайте: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/pech-dlya-garazha
Разновидности выполнения котлов на мазуте
Простую печку можно изготовить самостоятельно. Есть несколько вариантов выполнения задуманного. Каждый характеризуется своими особенностями, преимуществами и недостатками.
Разновидности котлов на мазуте:
- Из газового баллона или стальных листов;
- Система с дополнительным наддувом;
- Печь с капельной подачей топлива.
Легче всего выполнить печку из газового баллона, толстых труб или стальных листов. Дополнительный наддув имеет некоторые сложности при оборудовании, так как требует монтаж вентилятора. Он используется для подачи кислорода во второй отсек. Оптимально установить такой котел в гараже, мастерской.
Вентилятор контролирует качество сгорания газов и позволяет равномерно распределить тепло по помещению. Это отличный вариант для быстрого нагрева помещения.
Капельная подача горючего сложно выполняется человеком без определенных знаний и умений. Здесь нужны профессиональные чертежи. Но если выполнить все работы, то получиться достаточно экономичная и эффективная чудо-печь.
Принцип работы отопления на отработанном масле

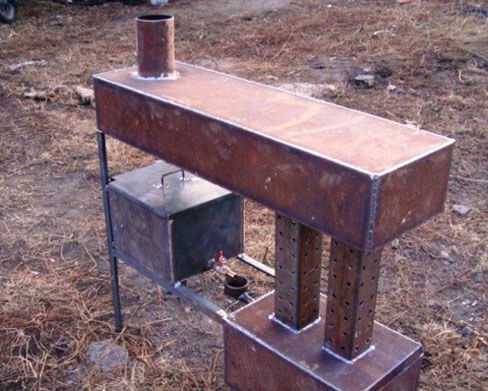

Компактные печи помогут сэкономить на отоплении в хозяйственных помещениях. Вариантов оборудования печи может быть несколько. Правильный монтаж требует серьезного подхода и глубокого изучения работы котла.
Устройство и принцип работы печи на отработках:
- Загрузочный бункер представлен камерой в нижней части печи. Он соединяется с баком и образует отверстие для подачи воздуха.
- Камера сгорания газов находится посередине конструкции. На вид это труба с отверстиями, через которые проходит кислород.
- Дожигания газов происходит в верхней камере. К данному отсеку подключается дымоход, который отводит продукты переработки топлива.
Отопительные котлы на отработанном масле обладают множеством плюсов. О том, как правильно выбрать конструкцию котла и собрать ее своими руками, вы сможете узнать из статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/kotel-na-otrabotannom-masle
Для масляных печей потребуется оборудовать дымоход длиной 4 м. Монтаж предусматривает только вертикальное положение. Это обусловлено тем, что при сгорании газов выходит много копоти, которая оседает на стенках дымохода. При горизонтальном размещении будет быстрее проходить засорение. А это может привести к попаданию угарных газов в дом и отравлению. В доме разрешаются небольшие изгибы конструкции, но на улице дымоход располагается только вертикально. На конце дымохода устанавливают крышку.
Для полного сгорания газов требуется строго следовать инструкции.
При оборудовании водяной рубашки для печи следует применять жароустойчивую сталь толщиной не менее 4 мм. Верхняя часть нагревается больше всего. Значение доходит до 750 градусов. Поэтому для контура в этой части приходится применять достаточно плотную сталь.
Отопление на отработанном масле своими руками из газового баллона
Проще всего выполнить печь из газового баллона. В итоге получаются прочные и долговечные конструкции. Баллон имеет толстые стенки, которые прослужат долгое время. Такой прибор может отопить площадь до 90 кв м.
Для работы потребуется цельный баллон на 50 л с толщиной стенок 1,5 см. Больший показатель негативно скажется на прогревании оборудования.
Печь из баллона не требует принудительной циркуляции воздуха. Газы в камерах перемещаются путем самотека. Такой котел может быть водогрейный. Чертежи простой системы находятся в свободном доступе. Для сооружения отопительного прибора потребуется сам баллон, труба для дымохода, дрель, сварка с электродами, болгарка с кругами для отрезки и шлифовки, термоустойчивая краска по металлу.
Этапы возведения котла из баллона:
- С помощью болгарки срезается верхняя часть конструкции;
- Затем снизу привариваются ножки длиной 20 см;
- В верхней части оборудуется отверстие, в которое вставляется труба, соединяющаяся с дымоходом;
- Делается еще одно отверстие с оборудованной заслонкой;
- В отрезанной части монтируются отверстия размером около 6 см, которые используются для заливки топлива.
Завершающим этапом станет покраска конструкции термоустойчивой краской. Порядок выполнения монтаж работ не имеет особых трудностей. Наверху конструкции можно соорудить небольшую площадку, которую можно использовать для хозяйственных нужд (нагрева воды). Оптимальная форма площадки – круглая или прямоугольная.
Все рекомендации по изготовлению пиролизного котла своими руками вы найдете в следующем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/piroliznyj-kotel-svoimi-rukami
Как сделать масляную печку из стальных листов
Альтернативой баллону являются стальные листы. Это популярный вариант для гаража или мастерской. Это не только отличный обогреватель, но и плита для готовки. Особенно порадуют небольшие размеры печки.
Выполнение заготовок для печи из стальных листов:
- Для начала следует ознакомиться с чертежами.
- Для крышки и дна берется материал толщиной 6 мм. Для стенок достаточно 4 мм. Выполнить заготовки можно, используя болгарку.
- Из стали в 4 мм вырезается полоска, которая в ширину составляет 11, 5 см. Образует кольцо с диаметром 34 см. Путем сварки получается труба для резервуара.
- Дальше делается круг, выполняющий роль крышки. К ней крепятся уголки из металла.
- Из стали 6 мм толщиной вырезают два круга размером 35 см.
- В центре кружка предусматривается отверстие для дымохода. Рядом вырезается еще одна дыра для подачи топлива.
Затем оборудуется нижняя часть бака. Вырезается круг из стали толщиной 6 мм. Следует отступить пару сантиметров от края и сделать отверстие для дымохода. Его оборудуют из полоски стали длиной 13 см. В итоге получится труба с 10 см диаметром. Далее оборудуется перегородка. Перегородка устанавливается в круг с диаметром 35 см.
Дальше следует вернуться к первой трубе, которая уже выполнена. Снизу на ней просверливают отверстия. Данную трубу можно соединять с крышкой. Труба должна занимать строго вертикальное положение.
Сварка трубы и крышки не происходит. Достаточно обеспечить плотную стыковку.
Потом соединяют без сварки 2 части емкости. Для уплотнения используется специальное кольца. Затем приваривают к трубе с отверстиями конструкцию для заливки топлива, а с другой стороны – соединенную кольцами емкость. Отверстие заливки оборудуется небольшой крышечкой. Завершающий этап – установка дымохода.
О том, какие трубы лучше выбрать для установки дымохода, читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/truby-dlya-dymokhoda
Техника безопасности при отоплении на отработанном масле
Печь на отработанном масле может нести некоторые риски пожароопасности. Именно поэтому использование конструкции имеет ряд требований и правил. Важно ознакомиться с ними для безопасной эксплуатации конструкции.
Нюансы техники безопасности:
- Перед началом использования потребуется проверить работоспособность конструкции;
- Во время работы не требуется доливать масло;
- Когда устройство остынет, можно добавлять топливо;
- Не нужно размещать возле печи легковоспламеняемые материалы;
- На печку не должны попадать посторонние предметы.
Лучше всего такие мазутные буржуйки использовать в гаражах. Это экономный вариант отопления. При желании можно подключить к системе водонагреватель или оборудовать место для готовки.
Очень важно придумать качественное отопление гаража. Самые экономичные способы отопления гаражного помещения описаны в этой статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/otoplenie-garazha-samyj-ekonomnyj-sposob
Принцип работы печки на отработанном масле (видео)
Котлы на отработке для частного дома представляют собой экономный обогреватель для хозяйственных помещений. Самодельные конструкции отлично впишутся в гараж, мастерскую и любое другое хозяйственное помещение. Для постройки понадобится старый газовый баллон или металлические листы.
homeli.ru
Жидкотопливный котёл на отработанном масле: виды топлива, применение, популярные промышленные модели теплогенераторов и их самодельные аналоги
Отработанное масло на сегодняшний день является дешёвым, но очень эффективным видом топлива. К тому же применение новейших научных и технологических разработок в области производства жидкотопливных агрегатов, позволило создать ряд современных котлов на отработке.
Аппараты, использующие в качестве топлива отработанное масло, безопасны, экономичны, соответствуют экологическим требованиям. При желании возможно самостоятельное изготовление масляного отопительного устройства.
Топливо, применяемое для агрегатов на отработке
Под отработанным понимают масло, которое однажды уже побывало в употреблении. В качестве такого топлива используют масло, использованное:
- в двигателях автомобилей, речных судов;
- в заводской или строительной технике;
- в электрогенераторах.
Одним из видов масляного топлива является диатермическое масло, изготовленное на основе минеральных или синтетических масел, подвергнутых специальной многоэтапной очистке.
Анализ применения отопительных агрегатов данной категории показал, что при сжигании одного литра топлива образуется примерно 10 тысяч килокалорий тепловой энергии. Этим количеством тепла можно в течение часа обогревать дом площадью 100 м2. Отопительные системы на отработанном масле используются на промышленных предприятиях, автомойках, автосервисах, гаражах, торговых заведениях. Всё большее применение такое оборудование находит для отопления загородных коттеджей.
Котлы на отработанном масле промышленного производства
Отопительное оборудование, функционирующее на отработанном масле, является относительно новой продукцией, предлагаемой современными производителями. Это высокоэффективные агрегаты, основным недостатком которых является довольно высокая стоимость.
Среди оборудования, использующего для генерации тепла отработку, можно выделить следующие модельные ряды:
- Стальные жаротрубные агрегаты Kroll (Германия) мощностью 75-200 кВт, их стоимость составляет 4420-6800 евро.
- Теплогенераторные установки Clean Burn мощностью 58-150 кВт, стоимостью – 9200-13600 евро. Эти отопительные и водогрейные устройства рекомендованы для использования на автомойках, автосервисах, промышленных объектах, где имеется значительное количество отработанного масла, а производство горячей воды приносит экономическую выгоду.
- Напольный низкотемпературный котёл De Dietrich (производство Франция) имеет линейку мощности 20-200 кВт, стоимость устройств, в зависимости от их мощности, составляет 3680-8650 евро.
Котлам, предназначенным для использования в качестве энергоносителя отработанного масла, присущи самые высокие качественные характеристики. Прочные, надёжные и высокоэффективные устройства быстро окупают затраты на их приобретение.
Для снижения расходов на приобретение такого агрегата можно сделать котел на отработке своими руками.
Самодельные отопительные агрегаты на отработке

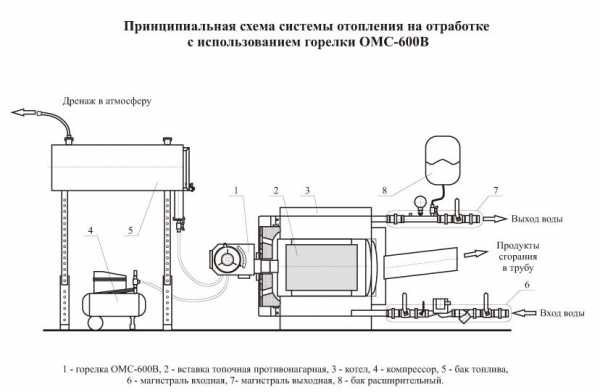

В качестве основы для изготовления отопительного агрегата на отработке можно использовать котёл другого типа. Потребуются также дополнительные комплектующие элементы: циркуляционный насос, компрессор, горелка, расширительный бак. Для проведения работ понадобится достаточно мощный сварочный аппарат. Мощность самодельных агрегатов достигает 15 кВт, что достаточно для обогрева 50 м2 площади.
Схему и чертеж отопительного устройства выбирают в зависимости от целевого назначения агрегатов, изготовленных самостоятельно. Их, чаще всего, применяют для обогрева гаражей, мелких промышленных и хозяйственных сооружений.
Меры предосторожности при установке самодельного теплогенератора на отработке:
- Дымоход для такого котла должен быть оборудован заслонкой, а потолок защищён кожухом от чрезмерного нагрева.
- Поскольку в самодельных агрегатах используются горелки открытого типа, сжигающие кислород в помещении, потребуется создание притока наружного воздуха во избежание отравления людей угарным газом.
- Рядом с отопительным агрегатом не должны находиться легковоспламеняющиеся предметы.
- Устройство должно находиться в легкодоступном месте, поскольку топливо необходимо доливать достаточно часто.
- Сильный нагрев наружной поверхности котлов требует соблюдения мер безопасности по защите от ожогов.
Самодельные агрегаты на отработке, с одной стороны, позволят вам сэкономить на приобретении дорогостоящего оборудования, но, с другой стороны, никогда не смогут обеспечить мощность, присущую установкам заводского изготовления.
