Котлы на отработанном масле, принцип работы, чертежи
Предисловие. В данном материале рассмотрим простой способ сделать дополнительный источник тепла в гараже или производственном помещении, использующий недорогой тип топлива – отработанное масло для двигателей автомобиля. Расскажем о том, как работает котел на отработанном масле, принцип работы, чертеж этого устройства. И вы сможете сделать котёл на отработанном масле самостоятельно.
Котел на отработанном масле – эффективный вид отопления, при этом экономичный по стоимости монтажа и использования. Применяется котел на отработке для обогрева производственных помещений, гаражей и других хозпостроек. Основное преимущество котла в том, что он требует минимум затрат на изготовление, а отработка самый дешевый и эффективный в плане тепловой отдачи вид топлива.
Плюсы и минусы котла на «отработке»
Преимущества котла на «отработке»
Процесс горения топлива во второй камере
Стоимость переработанного масла для двигателя низкая. При этом изготовление котла на отработанном масле своими руками требует минимальное количество деталей, а ремонт и обслуживание котла не сложное. Устройство просто в эксплуатации и стойко к различным механическим поломкам. К устройству можно в любой момент добавить водяной контур для создания водяной системы отопления в отапливаемом помещении.
При работе на элементах котла и в трубе дымохода образуется минимальное количество гари за счет того, что отработка выгорает практически полностью. К преимуществам относят также быстрый прогрев помещения, когда используют для обогрева котлы на отработанном масле. Принцип работы устройства с водяным контуром прост и будет понятен каждому.
Недостатки котла на «отработке»
Схема котла на отработанном масле
К минусам котла на отработанном масле следует отнести повышенные требования по технике безопасности и пожарной безопасности, которые предъявляются к помещению котельной. Для установки котла нужно позаботиться о свободном пространстве вокруг, а в помещении должна быть вентиляция и выполнено утепление котельной материалами с повышенным классом негорючести.
Печь должна быть в напольном исполнении, дымоход должен быть высотой не менее 4 метров. При эксплуатации котла требуется периодическая чистка печи и утепленного дымохода. Использование котла на полную мощность приводит к быстрому прогоранию стенок котла. Стоит отметить и правила, которые следует неукоснительно соблюдать при эксплуатации отопительного оборудования.
Котлы на отработанном масле принцип работы

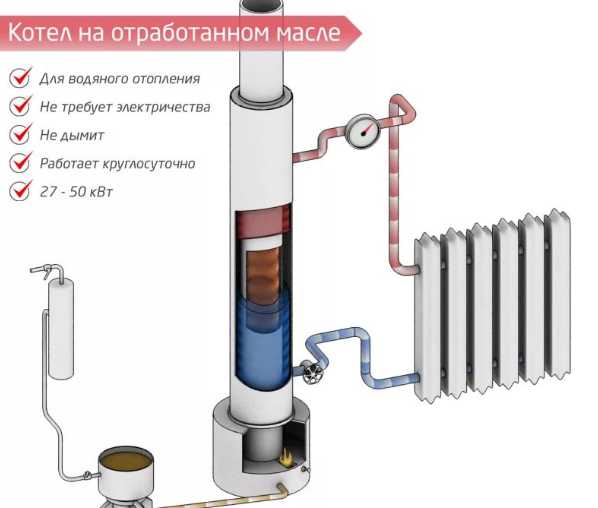

Принцип работы котла с водяным контуром
Альтернативным источником получения тепла в производственных помещениях и гаражах является котёл на отработанном масле с водяным контуром. Своими руками сделать прибор не сложно, он требует минимум затрат при монтаже, а отработка есть у каждого авто владельца в избытке.
Самый простой способ изготовить на отработанном масле своими руками, сделать его из буржуйки. Схема устройства состоит из двух секций, где в первом находится отработанное масло, которое сгорает здесь при умеренной температуре. Во втором отделении происходит догорание смешанных с воздухом продуктов сгорания и температура здесь уже доходит до 800 градусов по Цельсию.
Главный принцип работы подобного котла – подача воздуха в обе камеры сгорания. Для этого, в первом отделении печи делается отверстие, которое служит для заливки топлива и подачи воздуха. Отверстие должно быть с заслонкой для регулировки подачи воздуха. Во вторую камеру, воздух попадает через трубу, которая соединяет оба отделения в небольшие отверстия в 10 мм.
Правила эксплуатации котла на отработанном масле
Нельзя оставлять без присмотра работающий котел;
Нельзя при работающем режиме котла добавлять топливо;
Нельзя перекрывать отверстия горелки котла при работе;
Нельзя допускать попадания на раскаленный котел воды;
Нельзя сжигать другие материалы, кроме отработанного масла;
Нельзя держать воспламеняющиеся материалы вблизи прибора.
Чертежи котла на отработанном масле из буржуйки
Чертеж котла на отработанном масле с водяным контуром
Материалы и инструменты для изготовления котла
Для изготовления котла из буржуйки потребуется сварочный аппарат не менее 200 ампер, болгарка с отрезными и зачистными кругами, дрель и сверла. К основному набору понадобятся вспомогательные инструменты: молоток, кувалда, зубило, напильник, электроды, заклепки, плоскогубцы. Не забудьте про средства индивидуальной защиты: очки, перчатки, сварочная маска и т.д.
Котел на отработанном масле своими руками
1. Для начала нужно изготовить бак из листового железа, который будет служить емкостью для топлива.
2. В баке следует прорезать отверстие и установить задвижку для регулировки подачи воздуха в котел.
3. Вместо дымохода привариваем металлическую трубу с отверстиями для выхода продуктов сгорания.
4. На трубу с отверстиями надеваем подготовленную камеру вторичного сгорания со съемной крышкой.
5. Привариваем верхнюю камеру сгорания к нижней части котла, чтобы не оставалось зазоров.
Видео. Как изготовить котел на «отработке» самостоятельно
: file_put_contents(/var/www/fastuser/data/www/xn—-jtbaaoqpdidh0am.xn--p1ai/wp-content/uploads/2013/4218ca82e994fa08d5ed190a964c508a.jpg): failed to open stream: No such file or directory in
xn—-jtbaaoqpdidh0am.xn--p1ai
Печь на отработанном масле с водяным контуром
Печь с водяным контуром на отработке – как сделать своими руками.
Зимой остро встает вопрос о том, как отопить небольшое помещение без десятков килограмм сожженного угля/дров, а также без специального оборудования. К счастью, уже давно есть довольно простое решение – печь на отработке.
В то время, как обычные печи довольно дорогие в эксплуатации, а плюс к этому и менее эффективные для небольших помещений. Печь, работающая на старом техническом масле, способна нагреть помещение площадью более 80 «квадратов». Кроме того, её даже не обязательно покупать, хоть и стоит она довольно мало. Вы можете сделать её своими руками буквально из металлолома, потратив несколько часов времени (тут уж предугадать невозможно – у всех людей разные способности). Нужно лишь посмотреть видео и чертежи из этой статьи.
Еще один важный фактор – ломаться, ввиду простой конструкции, там практически нечему. Вещь долговечная, поэтому можно без опасения приобретать даже очень старые печи на отработанном масле через знакомых или используя специальные доски объявлений. Но если вы хотите сэкономить – советуем прочесть нашу статью до конца. Вы сможете не только посмотреть на видео, как этот агрегат работает, но и разобраться в его устройстве, дабы потом сделать нечто похожее своими руками. Мы рассмотрим конкретную модификацию – печь на отработке с водяным контуром, которая способна обогреть огромную площадь и практически не требует ухода (кроме чистки).
Как работает агрегат на отработанном масле
Перед тем, как приступить к изготовлению оборудования своими руками. советуем ознакомиться с принципом работы этой печи. Конечно, можно посмотреть видео, но там вы не найдете ответа на многие вопросы, которые у вас возникнут в процессе.
Прелесть этой конструкции в простоте, при первом взгляде мало кто может поверить, что данный небольшой агрегат способен дать такое количество жара, которого хватит на отопление сравнительно большого помещения. На деле было доказано, что с использованием наддува и обдува (эти системы служат для увеличения эффективности) можно отопить, как минимум,
Конструкция печи

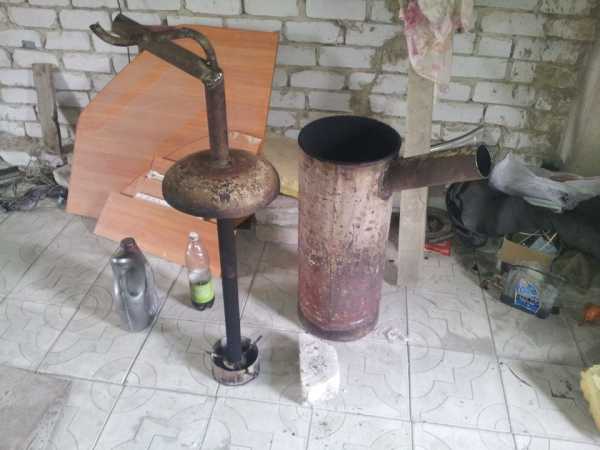

Увидев на видео или фотографии то, как выглядит данная конструкция, вы сразу поймете, что повторить такое сможет любой человек, имеющий прямые руки. Состоит агрегат, работающий на масле, всего из двух резервуаров – они находятся на расстоянии друг от друга и соединены лишь трубой.
Труба имеет отверстия (довольно крупные), находящиеся на определенном расстоянии друг от друга. Нижний элемент используется в качестве бака – туда вы заливаете отработанное масло, там же происходит первичный розжиг с применением бензина/растворителя или обычной тряпки/бумаги – тут уж кому как удобнее. После того, как масло занялось, начинают выделяться пары – они поднимаются в верхний резервуар.
Там происходит бурная реакция горения, в результате чего генерируется огромное количество тепла. Советуем использовать для создания печи толстые листы железа, ведь температура воздействия на материал будет огромной. Если листы будут тонкими, то уже после первого запуска всю конструкцию перекосит и пользоваться ей будет невозможно.
Также часто для создания подобных агрегатов используют готовые элементы. Самый популярный вариант – старый газовый баллон или металлические бочки. Баллон имеет толстые стенки, такая конструкция «живет» очень долго и терпит грубую эксплуатацию. Бочку же легче найти, чем газовый баллон, да и стоит она дешевле, но отработает она поменьше, ведь зачастую они состоят из довольно тонких листов железа.
Зачем нужен водяной контур
Если использовать классическую схему для подобной печи, то единственный вариант распространить тепло – с помощью вентилятора. Если в доме несколько комнат, то никаким образом это сделать не удастся. Тут приходит на помощь водяной контур. Говоря простым языком – такой способ подразумевает циркуляцию воды по трубе. Она нагревается возле печи, которая работает на масле, после чего направляется по трубе в другие помещения. Затем возвращается обратно остывшей и так далее по кругу.
Технически это выглядит следующим образом – емкость устанавливается непосредственно на печке. В этом резервуаре находится выход в отопительный контур. куда поступает нагретая вода. Она делает «круг» и возвращается туда же. Таким образом, пока печь работает, по помещению циркулирует горячая вода .
По сути, данный способ является отличной системой автономного отопления. Сделать это на обычной печи вряд ли получится – она должна быть действительно больших размеров, а весь процесс нужно автоматизировать. То есть – капельная подача топлива. наддув, а также огромный дымоход для приличной тяги.
Сам агрегат при постоянной эксплуатации подвергается высоким нагрузкам, поэтому советуем использовать для изготовления толстое железо.
Похожие статьи:
Печь на отработке своими руками Печь из газового баллона – как сделать её своими руками Как сделать печь на отработке Как сделать печь на дровах и отработке
Как сделать печку на отработке с водяным контуром, используя чертежи?

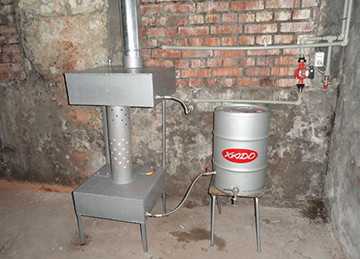

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.
Особенности печей на отработке
Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.
Печка на масле работает как буржуйка. быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления .

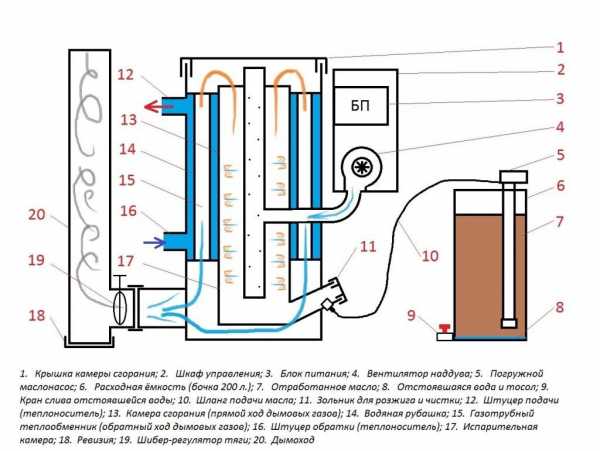

Конструкция на отработке и принцип действия
Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.
При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.
Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

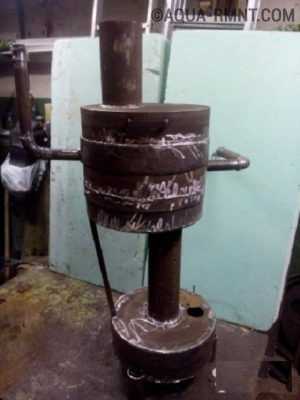

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.
При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.
Работа печи на отработке с водяным контуром: видео
Плюсы и минусы печи на отработке
- печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
- простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
- дешевое доступное топливо;
- эффективный и быстрый разогрев;
- небольшие размеры.
- печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки ;
- печь в процессе активного горения создает шум и гудение.
Требования к топливу
Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.
Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.
Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

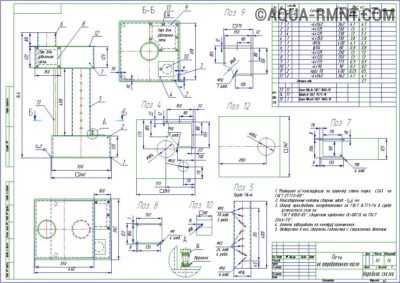

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке .
Круглая печь из листового металла
Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.
Из металлической трубы с водяным контуром
Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.
По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.
Из профилированной трубы
Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.
Из газового баллона
Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.
Водяной контур выполняют в виде котла, через который проходит дымоход.
Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.
Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.
Технология изготовления печи на отработанном масле
Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.
Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.
- сварочный аппарат;
- болгарка с отрезным кругом;
- шлифовальный круг для зачистки швов;
- дрель или сверлильный станок, сверла;
- рулетка.
Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.
Последовательность изготовления своими руками:
- Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
- Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
- В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
- Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
- Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
- Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
- К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
- Сваривают верхнюю камеру и крышку с дымовой трубой.
- Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
- Верхнюю часть печи надевают на нижний бак внатяг.
- Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
- Подсоединяют печку к дымоходу.
Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.
Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.
Изготовление печи на отработке: видео
Как подключить к печи на отработке водяной контур
Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.
Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.
На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.
Противопожарные меры и правила эксплуатации
Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.
К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:
- Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
- Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
- Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
- Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
- Запрещается доливать масло в работающую печь.
- В помещении обязательно должен быть порошковый или солевой химический огнетушитель.
Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.
Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.
Котёл с водяным контуром на отработанном масле. Чертежи и инструкция по изготовлению своими руками
Самодельный котёл отопления, работающий на отработанном автомобильном масле
Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.
Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства. Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.
Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива
В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.
Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.
Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции
Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.
Типы конструкций на отработке
В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:
- бытовые печи;
- водонагревательные агрегаты;
- отопительные котлы.
Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении. Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи.
Бытовая масляная печь
Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.
Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель
Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках.
Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.
Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома
Нередко агрегаты, работающие на слитом масле, дублируют устройствами, использующими электричество, газ или твёрдое топливо. Это обеспечивает функциональность инженерных систем в случае перебоев с доставкой отработки.
Изготовление котла, работающего на отработанном топливе
По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.
Чертежи отопительных агрегатов
Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.
Двухобъёмный
Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.
Чертёж двухобъёмного котла с прямоугольными рабочими камерами
