подробные чертежи и видео для изготовления своими руками

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.

Особенности печей на отработке

Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.

Печка на масле работает как буржуйка: быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления.

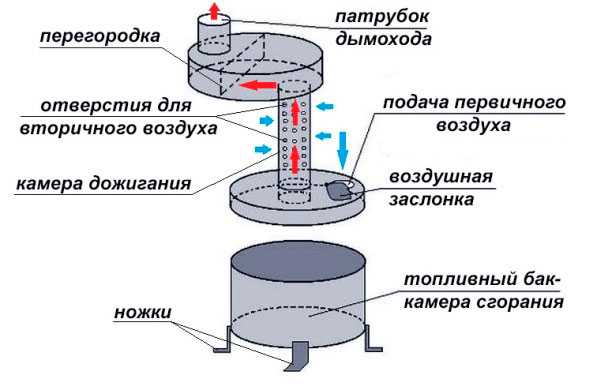

Конструкция на отработке и принцип действия

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Плюсы и минусы печи на отработке

Достоинства печи:

  • печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
  • простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
  • дешевое доступное топливо;
  • эффективный и быстрый разогрев;
  • небольшие размеры.

Недостатки:

  • печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки;
  • печь в процессе активного горения создает шум и гудение.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

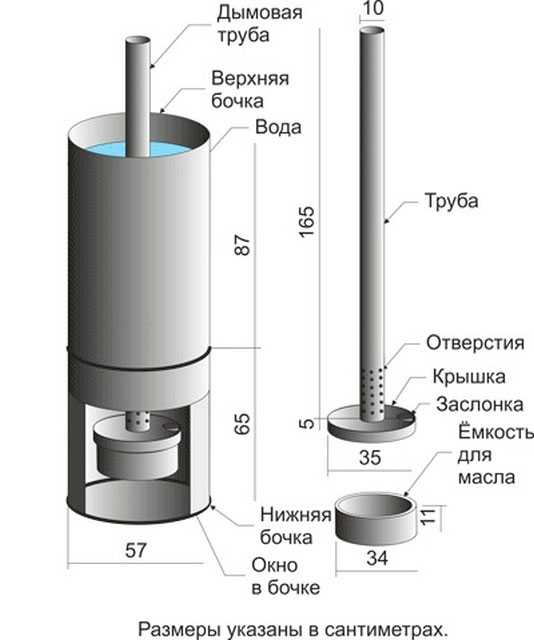

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

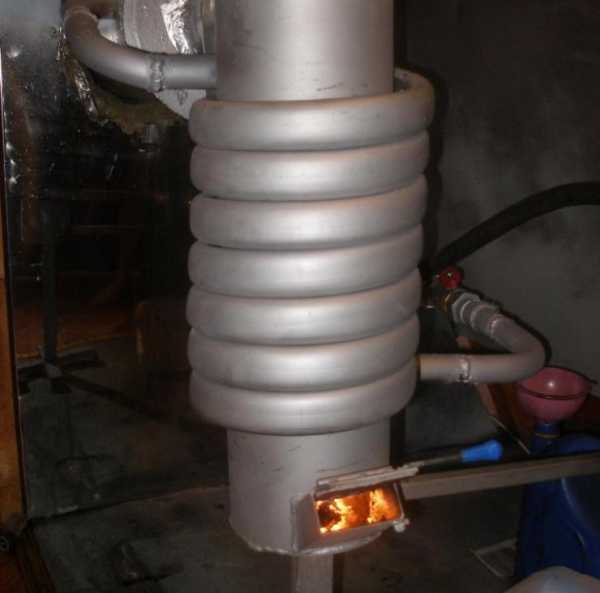

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Технология изготовления печи на отработанном масле

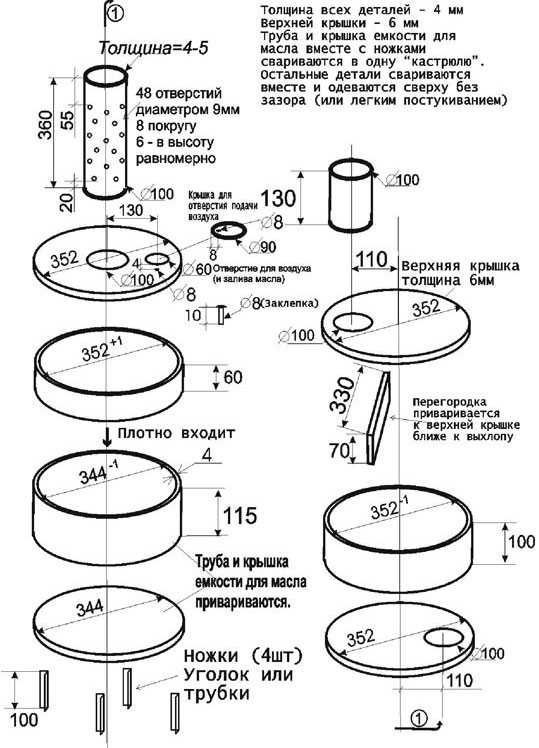

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу.
    Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.
Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

gidpopechkam.ru

конструкция, чертежи, пошаговая инструкция по изготовлению

Для нежилых помещений и производственных предприятий используют экономичные агрегаты для отопления. Оптимальный вариант — печь с водяным контуром на отработанном масле.

Топливом служат любые использованные жидкости без дополнительных примесей. Обычно такие масла подвергают утилизации, но с помощью печей их вторичная эксплуатация приносит экономическую выгоду.

Печи такого вида устанавливают в помещениях, где водное отопление невозможно или будет неэкономным

Конструкция и особенности

Печи с водяным контуром обычно устанавливают в местах, где есть источник отработанного топлива. Агрегаты можно увидеть в гаражах, складских помещениях, ангарах, автосервисах. Сливать использованную жидкость в почву или канализацию строго запрещено законом, поэтому его преобразуют в топливо, что позволяет дополнительно экономить на отоплении промышленных зданий.

Такие печи помогают использовать отработанное топливо

Принцип работы самодельной печи на отработке с водяным контуром схож с особенностями эксплуатирования буржуйки. Агрегат быстро нагревается, отдавая тепло в окружающую среду. С прекращением подачи топлива он быстро остывает. Обогреть помещение с большой площадью можно благодаря водяному контуру.

На стандартных чертежах печки с водяным контуром на отработке изображают конструкцию агрегата с двумя камерами, соединёнными металлической трубой. Дымоход крепят к верхнему проёму, в нижнем находится чаша для подачи масла. На топливо наливают небольшое количество бензина или жидкости для розжига, именно так начинается отопление. Верхний слой начинает гореть, он закипает и испаряется. Кислород поступает через металлическую трубу.

Подача топлива может быть ручной и автоматической. При первом варианте в нижнем проёме делают отверстия для залива и розжига масла. В печке с автоматической подачей добавляют патрубок, который соединяют с внешним баком, крепят заслонку. С её помощью контролируют потоки кислорода и температуру возгорания.

Водяной контур делают из бака, его располагают вокруг дымовой трубы или сверху топки. В ёмкости должны быть штуцера для подачи и выхода воды. Объем контура зависит от протяжённости отопительной системы.

Естественная циркуляция предусматривает наличие большого бака, это позволит избежать перегрева. В принудительном варианте есть насос, поэтому габариты ёмкости могут быть меньшими.

Подробнее о печи на отработанном масле закрытого типа горения:

Преимущества и недостатки

У печи, работающей на отработанном масле, есть свои достоинства и недостатки.

К первым относят:

  • универсальную конструкцию, которая позволяет установить агрегат в любом помещении;
  • быстрый прогрев воздуха;
  • экономия на топливе;
  • незначительные габариты;
  • при самостоятельном изготовлении используются доступные материалы;
  • простые чертежи, позволяющие быстро изготовить устройство своими руками.
Нужно набраться немного терпения и чудо-печь будет готова

Недостатков не так много, но все же их необходимо учитывать. Из-за использования масла в качестве топлива внутренняя поверхность дымовой трубы и самой печи мгновенно покрывается слоем сажи. Во время работы агрегат быстро нагревается, поэтому издаёт громкий шум и гудение. Конструкцию практически никогда не используют в жилых помещениях.

В качестве топлива можно использовать индустриальное или моторное масло.

Жидкость не должна содержать каких-либо примесей, в противном случае может произойти взрыв. К пожару может привести также вода в топливе. Она быстро закипает, из-за чего масло вспенивается и резко воспламеняется.

Разновидности моделей

Печи на отработке можно сделать любой формы и конструкции.

В работе используют стальные листы, обрезки металлических труб, пустые кислородные баллоны, из инструментов необходимы болгарка, шлифовальный и сварочный аппарат, плоскогубцы.

Выделяют несколько моделей агрегатов с водяным контуром:

  • круглая печь из баллона;
  • конструкция из металлической трубы;
  • из сваренных листов стали;
  • с профилированной трубой в качестве основы.

В этом видео вы узнаете о печи на отработанном масле с водным контуром:

Распространённый вариант — устройство из трубы. Необходимо подготовить две детали с диаметрами 35 и 10 см. Полученная печь сможет обогреть комнату площадью до 80 квадратных метров.

Сначала вырезают и подготавливают все детали: элемент из меньшей трубы длиной 36 см, делают в ней 48 круглых отверстий дрелью. Затем вырезают из большей заготовки ёмкость для масла высотой 11 см, вторая деталь длиной 6 см должна плотно входить в первую. Протяжённость третьего элемента — 10 см. Из стали изготавливают крышку с отверстием для дымовой трубы, дно и задвижку с центральным проёмом для топливной ёмкости, заслонку для подачи кислорода. Также из стали подготавливают перегородку, приваривают её к верхней крышке. Из уголков вырезают четыре ножки.

У всех элементов зачищают места среза. Сваривают корпус из трубы, дна и ножек. Соединяют детали крышки нижнего бака, крепят на ней заслонку. Необходимо скрепить все составляющие верхней камеры, к её задвижке приваривают дымовую трубу. Ближе к отверстию подсоединяют перегородку. С корпусом сваривают верхний бак, плотно надевают его на нижний. Все швы затирают, обрабатывают герметиком, всю конструкцию покрывают антикоррозийным составом и органической краской. Готовую печь соединяют с дымоходом, второй его конец выводят наружу помещения.

Контур приваривают к поверхности печи или изготавливают для него отдельную ёмкость. Бак может быть любого размера, его плотно присоединяют к дымоходу и верхней камере печи. В стенке нужно сделать два проёма для горячей и остывшей воды. На выходе нужно закрепить манометр и термометр, рядом устанавливают расширительную ёмкость и циркулярный насос.

Правила эксплуатации

У печи на отработанном масле есть открытые поверхности, поэтому возникает риск возгорания. Пол нужно покрыть жаропрочными материалами — керамической плиткой, бетоном или металлом. Деревянный настил обшивают листами железа. Примыкающие стены и легковоспламеняющиеся конструкции вблизи печки также покрывают сталью. Агрегат не устанавливают на сквозняках, отдельно хранят запасы топлива, ветошь и резиновые предметы. В работающее устройство нельзя доливать новое масло. В здании нужно обязательно хранить огнетушитель на порошковой основе.

Микроклимат и распределение тепла в помещении можно улучшить с помощью водяного контура на самодельной печи. Использование отработанного масла вместо топлива позволяет экономно и эффективно обогреть здание.

В этом видео вы узнаете подробнее об устройстве печи на отработке:

Правила эксплуатации

У печи на отработанном масле есть открытые поверхности, поэтому возникает риск возгорания. Пол нужно покрыть жаропрочными материалами — керамической плиткой, бетоном или металлом. Деревянный настил обшивают листами железа. Примыкающие стены и легковоспламеняющиеся конструкции вблизи печки также покрывают сталью. Агрегат не устанавливают на сквозняках, отдельно хранят запасы топлива, ветошь и резиновые предметы. В работающее устройство нельзя доливать новое масло. В здании нужно обязательно хранить огнетушитель на порошковой основе.

Микроклимат и распределение тепла в помещении можно улучшить с помощью водяного контура на самодельной печи. Использование отработанного масла вместо топлива позволяет экономно и эффективно обогреть здание.

В этом видео вы узнаете подробнее об устройстве печи на отработке:

‘; blockSettingArray[0][“setting_type”] = 1; blockSettingArray[0][“element”] = “h2”; blockSettingArray[0][“elementPosition”] = 1; blockSettingArray[0][“elementPlace”] = 1; blockSettingArray[4] = []; blockSettingArray[4][“minSymbols”] = 0; blockSettingArray[4][“minHeaders”] = 0; blockSettingArray[4][“text”] = ‘

‘; blockSettingArray[4][“setting_type”] = 5; blockSettingArray[9] = []; blockSettingArray[9][“minSymbols”] = 0; blockSettingArray[9][“minHeaders”] = 0; blockSettingArray[9][“text”] = ‘

‘; blockSettingArray[9][“setting_type”] = 6; blockSettingArray[9][“elementPlace”] = 90; var jsInputerLaunch = 15;

kaminguru.com

Изготовление котлов на отработке для дачи с водяным контуром: устройство своими руками, эксплуатация

Многие владельцы частных домовладений возводят на своем участке бани, мастерские или теплицы. Нередко перед ними возникает проблема с обогревом используемых помещений. Для эффективного ее решения можно устроить автономную систему отопления, которая незаменима в ситуации, когда нет возможности подключиться к централизованному отоплению.

Для создания такой системы в большинстве случаев используется котел на отработанном масле. Преимущество этого оборудования заключается в возможности его создания своими руками. Чтобы изготовить такую установку, необходимо приобрести некоторые детали и иметь определенные навыки в обращении со сварочным аппаратом. О технологии изготовления такого оборудования пойдет речь в этой статье.

В чем заключаются преимущества котла на отработке?

Использование автономного отопления на отработанном масле имеет немало преимуществ:

  • владелец получает доступное топливо. Для работы такой печи отопления может использоваться минеральное или синтетическое масло, а также трансмиссионное;
  • устройство является экологически безопасным и не несет вреда здоровью человека и окружающей среде. Сгорание масла при работе котла происходит полностью, при этом образование вредных веществ не возникает;
  • благодаря такой печи можно в короткий срок обеспечить прогрев помещения и обеспечить комфортную температуру в помещении. Обеспечивается это за счет режима принудительной конвекции;
  • конструкция такой печи на отработке достаточно простая, содержит небольшое количество деталей, поэтому вероятность поломки в процессе её эксплуатации крайне низкая;
  • изготовить установку на отработке можно своими руками.

Отметим и недостатки, которые присущи для такой печи на отработке:

  • при её использовании возникает необходимость в частом проведении обслуживания и регулярной очистке;
  • на базе системы необходимо использовать специальный масляный фильтр. Он нужен по причине неоднородности масла, а также из-за риска наличия в его составе различных примесей;
  • когда в помещении используется такая печь на отработке, то содержащийся в воздухе кислород выгорает достаточно быстро. Поэтому необходимо в помещение, в котором установлено такое оборудование, обеспечить хорошую вентиляцию.

Конструкция и принцип работы печи на отработке

Если вы загорелись идеей построить такую установку для последующего использования с целью обогрева гаража или мастерской, то сначала необходимо изучить чертеж, где приведены подробности его устройства.

Основные элементы системы

Согласно чертежу, такой вид оборудования включает в свой состав две камеры:

  • испарительная — предназначена для приготовления смеси для последующего сжигания;
  • камера сгорания – в ней происходит процесс горения топлива – отработанного масла.

Для работы котла печи необходимо установить насос, посредством которого подается масло.

Основные принципы функционирования установки

Довольно простой принцип заложен в основу работы этой печи. Отработанное масло подается при помощи маслонасоса из расходной емкости в испарительную камеру. Это устройство в большинстве случаев изготовлено из металлической трубы с большой толщиной стенок. Она в состоянии выдерживать высокие температуры. При работе оборудования температура этой трубы нагревается до 40 градусов Цельсия. Отработанное масло, оказавшись на дне камеры, начинает испаряться, в результате чего образуется масляной пар. Далее, он поступает в камеру сгорания.

Следует знать, что все установки, использующие для работы отработанное масло, имеют устройство для подогрева. Если оно будет отсутствовать, то отработанное масло, которое не достигло нужной температуры, будет плохо загораться. Оно не прогорит. В результате возникает большое количество сажи, которое приведет к необходимости быстрой прочистки устройства.

В камере сгорания имеется перфорированный воздуховод. Он используется для наддува воздуха при помощи встроенного вентилятора. С поступающим в камеру сгорания воздухом происходит смешивание масляных паров, что приводит к полному сгоранию и нагреву теплоносителя. Продукты сгорания, которые отдали свое тепло, после этого направляются в дымоход.

Котел печь на отработке своими руками

Если вы решили такое оборудование для отопления хозяйственных помещений сделать своими руками, то эта задача не будет для вас слишком сложной. Главное — заранее подготовить все необходимые материалы и инструменты:

  • насос, обеспечивающий подачу масла;
  • воздушный компрессор;
  • циркуляционный насос;
  • котел;
  • горелка;
  • трубы для устройства магистрали;
  • расширительный бачок.

Основные составляющие печи можно изготовить, не испытав каких-либо сложностей. Самая трудоемкая задача — изготовление специальной горелки. Поэтому на этом остановимся более подробно.

Монтаж специальной горелки

Для котлов печей, работающих на отработанном масле, изготавливаются специальные горелки, которые могут различаться своей формой. При их создании необходимо выполнить следующее требование: зона, где происходит процесс сгорания, должна располагаться ниже зоны, где масляный газ смешивается с воздухом. В этом случае будет обеспечено свободное стекание масла туда. По размеру гнезда у котла изготавливается крышка устройства. В качестве материала используются листы железа 3 мм.

Для изготовления горелки потребуется две пластины. Первая должна иметь такой же размер, чтобы могла свободно войти в специальное установочное гнездо. Вторая должна легко ложиться на него. В элементе большего размера необходимо просверлить отверстие для его закрепления к корпусу котла.

Для теплоизоляции между листами необходимо положить 5 слоев асбеста. Болтами и гайками необходимо соединить пластины между собой. Они накручиваются с обеих сторон на трубу. Работа с асбестом, который является канцерогенным материалом, должна проводиться в перчатках и с использованием респиратора.

Для изготовления корпуса самодельной горелки необходимо использовать полудюймовые углы, тройники и сгоны. Также потребуется переходник с 2 дюймов на 0,5 и штуцер, посредством которого будет производиться подключение маслопровода.

Следует знать об обязательном условии: все элементы должны быть изготовлены из стали, поскольку на участке горения в процессе работы установки будет преобладать высокая температура. Обязательно необходимо промазать все резьбовые соединения, используя высокотемпературный герметик на силиконовой основе. Если возникнет необходимость в разборке конструкций, то на пять часов на соединение необходимо наложить мокрую тряпку, после чего открутить его будет довольно просто.

Чтобы избежать избыточного нагрева расположенных внутри конструкции котла полудюймовых трубок, следует обмотать их двумя слоями асбеста. Для этого необходимо выполнить смачивание материала, а потом закрепить его проволокой. Асбест следует уложить и внутри переходника на участке с резьбой в два слоя материала. Для приклеивания следует использовать силиконовый герметизирующий состав. Необходимость в этом связана с тем, что именно на этом участке до максимальных значений поднимается температура. Если дополнительная защита будет отсутствовать, то произойдет быстрое прогорание металла.

Для поджигания смеси необходимо использовать обычную свечу накаливания, используемую в дизельных двигателях. Она начинает работу сразу после включения горелки. При работе свеча разогревается до температуры 100 градусов Цельсия, что приводит к зажиганию масла. Когда появляется необходимость в замене элемента, то возникают определенные сложности, связанные с тем, что свечу, которая закреплена при помощи герметика, после нескольких циклов работы извлечь довольно сложно. Имеется еще один нюанс: только сверху должна осуществляться подача воздуха в устройство, поскольку в этом случае будет исключено попадание в компрессор брызг масла.

Проблемы техники безопасности

Определенная опасность для человека существует при использовании любых приборов для обогрева. В случае с печами, работающими на отработанном масле, она еще больше возрастает. Конструкции, которые изготовлены своими руками, относятся к числу небезопасных. Чтобы минимизировать риск такой угрозы, необходимо придерживаться следующих правил:

В составе системы отопления должен присутствовать грамотно выполненный дымоход, который должен полностью отводить продукты сгорания.

В помещении должна присутствовать вентиляция в месте установки отопительного прибора.

Также дымоотвод должен быть снабжен заслонкой, посредством которой должна обеспечиваться регулировка тяги. Только при её наличии можно добиться оптимальных показателей разности давления в дымоходе, посредством которых образуется достаточная тяга.

На участке прохода дымохода через кровлю он должен быть защищен при помощи специального кожуха, выполненного из огнеупорного материала. Если это требование не будет выполнено, то при использовании установки может произойти возгорание.

Строго запрещено для хранения отработанного масла выбирать место в непосредственной близости от котла.

Заключение

Для многих людей для отопления гаражей и мастерских единственный вариант – устройство собственной системы отопления. Создать в помещении комфортную температуру с минимальными затратами может помочь котел на отработке. Этот котел на отработке своими руками можно изготовить без особых проблем. Однако необходимо предварительно познакомиться с технологией изготовления печи на отработки с водяным контуром.

Если оборудование будет собрано неправильно или в процессе его монтажа будут допущены ошибки, то последствия могут быть серьезными не только для помещения, но и для здоровья и жизни человека. С особой аккуратностью необходимо выполнять все манипуляции при создании котла. Следует постоянно сверяться с инструкцией по изготовлению и монтажу установки. В этом случае установка будет служить длительное время, а в процессе эксплуатации оно не доставит проблем и обеспечит эффективное отопление помещения.
