Котел на отработке своими руками чертежи: Отопление дома на отработанном масле своими руками: котлы, отзывы

чертежи, видео и фото пошагово

Сэкономить значительные денежные средства можно на использовании отработанных материалов для отопления.  Поэтому большой популярностью пользуется печка на отработке своими руками. Чертежи, видео и схемы помогут создать качественную конструкцию. Для отопления можно использовать любое масло с горючими свойствами. При этом отопительный агрегат также можно смастерить из подручных материалов. В таком случае в дело идут обрезки труб, листовой стали и даже подержанные газовые баллоны.

Подобное устройство конструируют из различных материалов и подручных средств

Читайте в статье

Печка на отработке своими руками: чертежи, видео и особенности конструкции

Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение. Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.

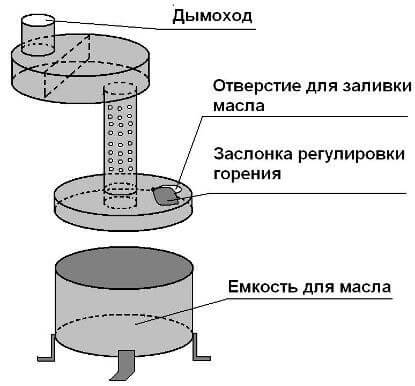

На схеме показана схема работы подобного устройства

В нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги. Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.

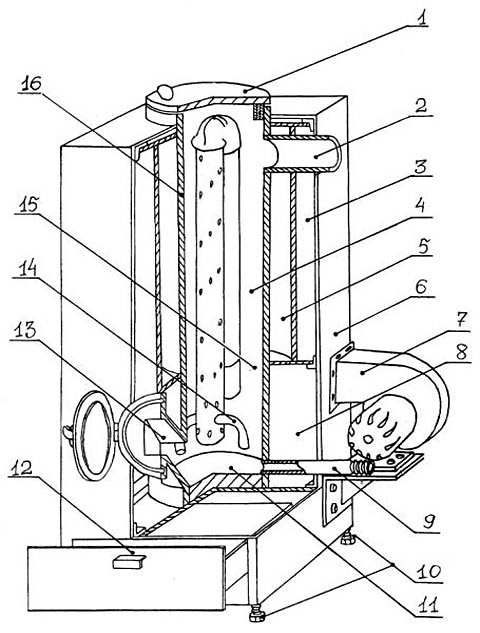

Конструкция печи

Полезная информация! Нельзя применять для топки всевозможные растворители.

Разновидности печей

Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию. Рассмотрим несколько популярных вариантов.

Как сделать печь на отработанном масле своими руками: чертежи

При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:

• вокруг конструкции должно оставаться до 0,5 м свободного пространства;
• в помещении предусматривается приточно-вытяжная вентиляция;
• место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
• над отопительным агрегатом нельзя размещать полки и ниши;
• рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.

Вариант конструкции на отработанном масле

Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.

В таблице показан процесс собирания простой модели. При этом используются  чертежи печки на отработанном масле.

Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.

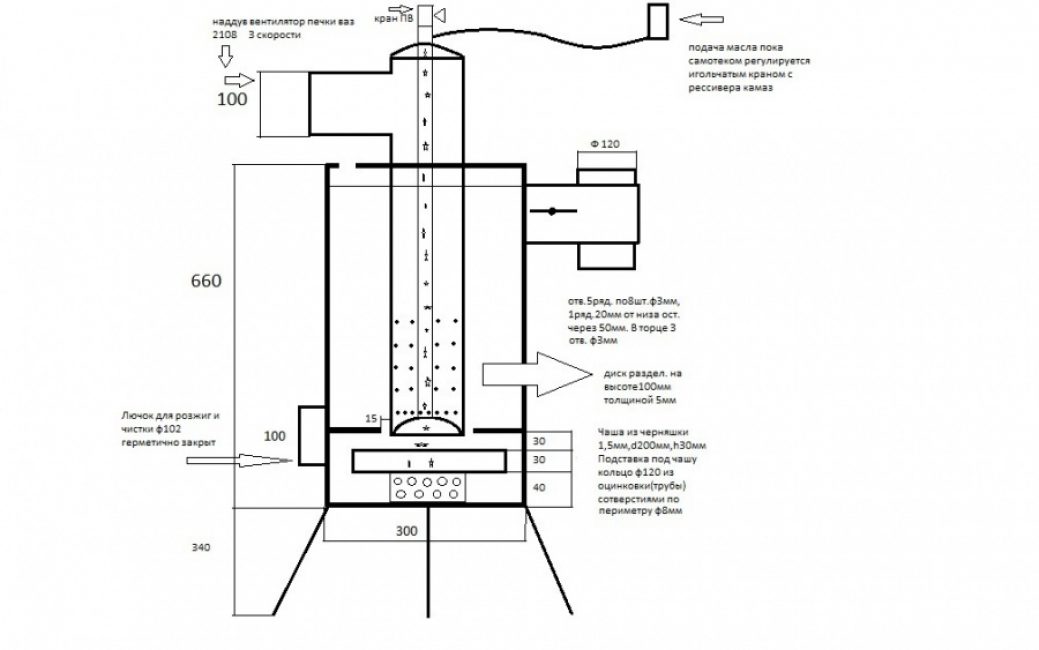

Подробная схема отопительного аппарата

Полезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его. Так проверяется работоспособность агрегата и герметичность устройства.

Печь из газового баллона

Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости. Оптимальным вариантом считается тара на 50 литров. Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.

Внутреннее устройство агрегата

Из баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.

Детальный чертеж оборудования

Для изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.

Сборка содержит такие этапы:

• сверху баллона удаляется элемент с краном;
• емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
• сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
• из уголков делается рама и монтируется к основному элементу;
• дверка прикручивается к раме;
• на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
• к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб. Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
• устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
• на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.

Составляющие элементы печи в разрезе

Обратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.

Вариант модели на основе баллона

Особенности монтажа печи на отработанном масле с водяным контуром

Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.

Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.

Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения. После остывания вода опять попадает к котлу.

Водяной контур располагается вокруг печи

Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.

Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.

Схема работы печи с водяным контуром

Конструкция из листового материала

При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.

Вариант конструкции из листового материала

Специального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной. Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.

Из листового материала выполняются простые конструкции

При монтаже устройства должны соблюдаться определенные требования:

• толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
• внутреннее сечение дымоходной системы не менее 10 см;
• отсек для топлива должен обладать вместимостью от 9 до 16 литров;
• трубу можно сделать из жести, меди или нержавейки;
• в длину горелка должна быть больше, чем размер ее сечения;
• участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;

Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.

Схема конструкции из листовой стали

Конструирование происходит так:

• элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
• на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
• крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
• осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
• в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
• на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
• устанавливается уплотнительное кольцо;
• крепится бак, в который будет заливаться масло;
• из уголка вырезаются ножки и присоединяются ко дну в печи.

Печь в готовом виде

Полезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона. Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.

Дополнительное укрепление с помощью армирующей сетки

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.

Правила безопасности при эксплуатации печи

При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:

• использовать другие материалы, кроме масел;
• разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
• надолго оставлять отопительный прибор без присмотра;
• пускать детей или животных к печи;
• допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
• закрывать отверстия в горелке;
• при работающем аппарате доливать топливо;
• использовать поломанный прибор;
• ставить тару с легковоспламеняющимися жидкостями поблизости с печью.

Полностью изготовленная конструкция

Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.

Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

принцип работы, разновидности, инструкция по изготовлению

При выполнении строительных мероприятий по возведению гаража, хозяйственной постройки, сауны или теплицы, а также при их эксплуатации, возникает необходимость решить задачу по обогреву помещения. Ведь с экономической точки зрения использовать электроприборы для отопления довольно накладно. Применяя в качестве топлива отработавшее ресурс масло, можно обеспечить его эффективное сжигание в простом агрегате. Это малогабаритный котел на отработке, который несложно собрать своими силами, владея навыками сварочных работ и умея пользоваться инструментом.

Котел на отработке своими руками – преимущества использования

Самодельный нагревательный агрегат, функционирующий на отработке, обладает комплексом положительных моментов:

• безотказно работает на различных видах масел, содержащих синтетические и минеральные компоненты;
• автоматически сжигает топливо независимо от концентрации примеси в смазочном материале;
• просто изготавливается, так как конструктивные особенности не требуют применения специальной комплектации;

• отличается повышенной степенью надежности, благодаря предельно простой конструкции;
• не требует повышенных затрат, связанных с приобретением необходимых деталей и материалов;
• имеет повышенную теплоотдачу, обеспечиваемую высокой температурой горения топлива;
• характеризуется экологической чистотой, обусловленной полным сгоранием паров при температуре, достигающей 6000 °C;
• может круглосуточно функционировать, не требуя специального обслуживания и наладки.

Наряду с достоинствами, оборудование имеет ряд слабых мест:

• должно устанавливаться в помещениях, оборудованных эффективной системой вентиляции, так как является прибором с открытой рабочей камерой;
• требует подключения к надежному газоходу прямоточной конструкции, который периодически необходимо очищать от сажи;
• нуждается в дополнительном удалении из отработанного масла примесей для вариантов исполнения котла капельного типа.

Несмотря на наличие определенных недостатков, конструкция отопительного устройства привлекает домашних умельцев благодаря комплексу достоинств, в том числе возможности самостоятельного изготовления.

Самодельный котел на отработке – принцип работы и разновидности

Принцип работы популярного отопительного агрегата основан на пиролизном эффекте, который предусматривает не сгорание топлива, а воспламенение газовоздушной смеси. Она образуется при испарении масла под влиянием повышенной температуры.

Отопительный агрегат включает две камеры:

• испарительную, в которой производится подготовка рабочей смеси для розжига;
• рабочую, где происходит непосредственно процесс сгорания топливной смеси.



В условиях эксплуатации проверена работоспособность двух видов конструкций, отличающихся методом поступления масла в камеру испарения:

• первый вариант предусматривает поступление топлива в рабочую камеру с нижней стороны. Это достигается путем соединения топливного резервуара с рабочей камерой с помощью подающей магистрали. По трубке движение топлива происходит самотеком согласно принципу сообщающихся между собой сосудов. Недостаток самотечной подачи – необходимость мониторить уровень или автоматизировать поступление с помощью насоса;
• другая разновидность конструктивного исполнения является более совершенной за счет дозированной подачи отработки.
  Падающие капли отработанного масла попадают на предварительно раскаленную металлическую поверхность приемной чаши. При контакте с горячим металлом капли интенсивно испаряются. Масляные пары обогащаются подаваемым атмосферным воздухом, в результате чего происходит полное сгорание смеси со значительным выделением тепла.

Алгоритм работы:

1. Топливом заполняется расходный резервуар.
2. Нагнетатель подает масло в камеру испарения.
3. Отработка при нагреве переходит в парообразное состояние.
4. Масляный пар поднимается в рабочую камеру.
5. Происходит смешивание с воздухом и сгорание.
6. Тепловая энергия передается воде, находящейся в контуре.
7. Нагретая вода циркулирует по магистралям и нагревает радиаторы.
8. Охлажденный теплоноситель возвращается в нагреватель.

Изучив особенности работы, необходимо запастись всем необходимым для сборки.

Необходимые материалы и применяемые инструменты

Чтобы самостоятельно изготавливать водяные котлы на отработке своими руками, чертежи необходимы. Они содержат схемы сборки, перечень необходимых материалов и комплектующих узлов.

Для изготовления необходимо подготовить:

• малогабаритный насос, предназначенный для подачи топлива;
• вентилятор или компрессор, осуществляющий подачу воздуха;
• стальные листы, имеющие толщину 0,4 см;
• трубу цилиндрической формы для изготовления воздуховода;
• заготовки для расширительной емкости;
• комплект сгонов, переходников, уголков и тройников для подключения горелки;
• асбестовый лист;
• высокотемпературный герметик для уплотнения зазоров;
• сварочный аппарат с электродами;
• болгарку в комплекте с отрезными кругами по металлу;
• электрическую дрель со сверлами;
• комплект слесарных инструментов;
• гаечные ключи и молоток;
• плоскогубцы, напильник и зубило.

Ознакомившись с перечнем инструментов и оборудования, не возникает сомнений, что для изготовления котла потребуется умение выполнять электрическую сварку и слесарные работы.

Как сделать котел на отработке – общая инструкция

Алгоритм действий по изготовлению отопительного устройства предусматривает соблюдение последовательности операций:

• Тщательно изучите предварительно подготовленную документацию.
• Нарежьте заготовки необходимого размера, руководствуясь чертежом.

• Изготовьте из листовой стали корпус резервуара, предназначенного для топлива.
• Прорежьте в емкости отверстие и зафиксируйте задвижку для дозированной подачи воздуха.
• Приварите стальную трубу, предназначенную для вывода продуктов горения, и просверлите по ее длине группу отверстий.
• Наденьте на трубу с просверленными отверстиями вторичную камеру, которая оборудована съемной крышкой.
• Приварите верхнюю камеру к нижнему узлу устройства, обеспечив отсутствие зазоров.
• Подключите к устройству дымоходную магистраль, длина которой превышает высоту кровли, более чем на метр.

Остановимся далее на отдельных особенностях изготовления ответственных узлов агрегата.

Узел капельной дозировки топлива

Изготавливая узел дозированной подачи, обратите внимание на следующие моменты:

• устройство обогрева, основанное на капельном принципе, необходимо оснастить специальным узлом, предохраняющим от перелива;
• используя обычный фильтр от легкового автомобиля, подключенный в линию подачи масла, можно обеспечить чистоту топлива;
• комплект деталей для изготовления переливного механизма включает пару тройников, ниппель, штуцер;
• можно использовать фиксирующий зажим, входящий в комплект медицинской капельницы.

Устройство для нагрева чаши

Конструкция агрегата не предусматривает в обязательном порядке установку нагревающего устройство для чаши. Однако применение калильной свечи облегчает эксплуатацию и обеспечивает безопасность при работе оборудования.

Конструктивные особенности корпуса и способ крепления свечи могут отличаться, однако необходимо соблюдать общие требования:

• тщательно герметизировать резьбовые фиксаторы и стыки с помощью силиконового герметика;
• производить пятислойную укладку асбеста между корпусным элементом и узлом накаливания;
• располагать участок сгорания топлива ниже, чем расположена зона перемешивания с воздухом.

Приступая к резке листового асбеста, используйте респиратор, так как материал отрицательно влияет на дыхательные пути.

Теплообменная система

Повышенная эффективность работы теплообменной системы обеспечивается за счет следующих конструктивных решений:

• использования водяного контура;
• применения системы продувки воздухом.

Важным элементом устройства теплового обмена являются медные трубки змеевика, установленные в теплообменнике. Диаметр магистрали 1–1,6 см позволит обеспечить эффективный обмен тепловой энергией.

Произведя подключение электрического вентилятора, и установив элементы автоматики, можно осуществлять контроль температуры нагретого теплоносителя путем изменения производительности воздушного вентилятора и масляного насоса.

Как разжечь самодельный котел на отработанном масле

Самодельный котел на отработке запускайте с соблюдением очередности:

1. Откройте подающий вентиль и заполните рабочую камеру топливом, обеспечив толщину слоя 1 см.
2. Долейте, при необходимости, специальную жидкость для разжигания или керосин в объеме 0,05–0,1 л.
3. Произведите розжиг, используя длинную спичку, тонкую щепку или смоченную в керосине бумагу.
4. Дождитесь воспламенения, откройте воздушную заслонку или включите принудительную подачу воздуха.
5. Проконтролируйте процесс закипания масла и убедитесь в выводе котла на рабочий режим.

Помните, что запрещается для ускорения розжига применять летучие жидкости, к которым относятся растворители красок, бензин и ацетон.

Эксплуатационные требования и правила обслуживания

В процессе работы котла соблюдайте следующие требования по обслуживанию и эксплуатации агрегата:

• в начале каждого отопительного сезона осуществляйте визуальный осмотр и удаление сажи внутри дымоотводящей магистрали;
• ежегодно производите защитную обработку рабочей камеры и рядом расположенной металлической поверхности с помощью футеровочных мастик, повышающих температурную стойкость;
• систематически удаляйте накопившиеся на стенах камеры сгорания шлаки, количество которых определяется качеством топлива;
• удаляйте разрыхленный стальным скребком шлак с помощью специальной лопатки через канал, имеющийся в зольнике;
• очищайте поверхность рабочей камеры только после выработки масла и полного охлаждения агрегата;
• ежемесячно сливайте из накопительного резервуара отстоявшуюся воду, которая присутствует в масле;
• еженедельно удаляйте с рабочей поверхности накопившийся кокс, затрудняющий эффективный обмен тепла.

Используя отработку, помните, что смазка на минеральной основе содержит уменьшенное количество включение и в результате сгорания образует незначительное количество шлака. Трансмиссионные смазки при сгорании образуют увеличенное количество копоти, которую необходимо регулярно удалять.

Требования безопасности и основные правила

При эксплуатации оборудования необходимо обращать особое внимание на соблюдение правил техники безопасности.

Минимизировать вероятность проблемных ситуаций позволят следующие рекомендации:

• обязательно оснастите агрегат дымоходом, обеспечивающим отвод продуктов горения;
• проверьте функционирование вентиляции в помещении, где работает отопительное устройство;
• убедитесь в работоспособности заслонки, предназначенной для изменения силы тяги;
• установите огнеупорный кожух на выходе дымохода через поверхность кровли, препятствующий возгоранию;
• храните имеющиеся запасы топлива и огнеопасные вещества вдали от отопительного устройства.

Обратите особое внимание на то, что запрещается:

• оставлять оборудование без должного присмотра;
• доливать масло в работающий агрегат;
• перекрывать канал горелки при нагреве;
• охлаждать раскаленный агрегат водой;
• сжигать легковоспламеняющиеся жидкости.

Соблюдение указанных требований обеспечит безопасную работу котла и снизит риск возникновения пожара.

Итоги

Руководствуясь приведенными рекомендациями, несложно самостоятельно изготовить котел на отработке своими руками. Следует обратить особое внимание на соблюдение технологических рекомендаций и выполнение требований техники безопасности. Консультация специалистов позволит избежать ошибок при изготовлении.

Экономичная печь на отработке своими руками

Очень часто в хозяйских постройках или домах, где проживают периодически, требуется установить экономичную печь. Доступным и бюджетным вариантом является печь – буржуйка на отработанном топливе. Настоящие хозяева быстро придумали, как пустить масло в дело и придумали отопительную систему, работающую на энергоемком топливе. Данное сырье сгорает, отдавая много тепла и отдает минимум сажи или копоти в помещение. Печь и способ отопления – максимально удобный вариант для обогрева многих хозяйственных построек, как гаражи, сараи, теплицы или загоны для животных.

Оглавление:

1. Печь на отработке своими руками
2. Положительные и отрицательные стороны использования отработки топлива
3. Печь на отработке своими руками, чертежи
4. Печь на отработке из газового баллона, выполненная своими руками
5. Печь для гаража на отработке своими руками
6. Печь на отработке капельного типа своими руками
7. Печь на отработке и дровах своими руками

Печь на отработке своими руками

Конструирование данной печки несложное и при наличии инструментов и материалов можно изготовить ее за несколько часов. Что касается сырья, то у автомобилистов утилизация отходов солярки, переработанного масла и других горючих материалов, является большой проблемой. Решение применять отходы переработки из автомобиля для отопления того же гаража или других построек является прекрасным решением, которое принесет двойную пользу. Дармовой материал, являющийся к тому же и практически безопасным для окружающей среды – идеальное решение. Осталось только сделать печь и применять топливо дважды, по назначению и как вторсырье. Взять использованное сырье можно в большом количестве на станциях техобслуживания и автопредприятиях. Там порой даже оплачивается утилизация переработанного сырья.

Положительные и отрицательные стороны использования отработки топлива

Самым главным преимуществом работы печки на отработке, сделанной своими руками, есть высокая экономичность. Отработка – практически бесплатное топливо, приобрести которое можно за чисто символическую сумму. Коэффициент полезного действия котельной установки не менее семидесяти пяти процентов. Это не самые высокие показатели, но и не маленькие. Среди преимуществ отопления при помощи экономичных печей на отработке, можно выделить такие параметры:

• теплоотдача данного типа обогрева соизмерима с электрическим обогревателем, мощностью пятнадцать киловатт. Средний расход топлива – один литр в час;
• за пятнадцать минут нагоняется высокая температура и прогревается помещение среднего размера;
• в ход пойдет любая отработка, это может быть трансмиссионное, амортизационное или моторное масло;
• конструкцию можно использовать при любых температурных режимах, низкая температура не повлияет на качество работы печи;
• чтобы сделать такую отопительную систему не нужны особые навыки, достаточно владеть сваркой и слесарными умениями;
• плоский верх печи позволяет готовить пищу на ней;
• сооружение достаточно мобильное и может быть перемещено в любое удобное место;
• сжигание отходов топлива можно назвать условно экологичными, но вред для окружающей среды минимальный;
• печь можно врезать в отопительную систему.

Что касается минусов данного варианта, можно выделить такие:

• чтобы исключить попадание угарного газа и дыма в помещение, необходимо изготовить достаточно длинный дымоход и хорошо изолировать его;
• следует заниматься чисткой котельной установки и дымохода не реже, чем каждые десять дней;
• вопрос хранения масла в зимний период требует заблаговременного решения, чтобы отработка не замерзла, его необходимо хранить в теплом месте или закапывать в грунт ниже полосы промерзания;
• тепло не накапливается, в помещении комфортная температура пока топится печь;
• для соблюдения техники безопасности необходимо приобрести огнетушитель и хранить его недалеко от выполненной собственноручно печи.

Печь на отработке своими руками, чертежи

При принятии решения соорудить отопительный прибор на отработке собственноручно, необходимо продумать, какой тип сооружения будет. Известны три варианта отопительной системы на использованном масле:

• Пиролизная горелка – изготавливается из листов металла или уже готовых трубок, баллонов, из себя такая система представляет два закрытых резервуара, соединенных между собой с помощью трубы. В нижний резервуар заливается отработанное масло, которое выделяет пары, те в свою очередь горят, распространяя тепло. Температуру можно регулировать, увеличивая или уменьшая поступление кислорода.
• Конструкция с встроенной вентиляцией – специально приспособленный вентилятор подает воздух во второй отсек, это позволяет осуществлять процесс топки результативнее, тепло распространяется по всей комнате.
• Конструкция с капельной подачей отработки – такая модель идентична принципу работы дизельного двигателя и является наиболее экономичной, но в то же время и самой сложной в изготовлении. В продаже имеются заводские аппараты и лучше приобрести готовую конструкцию. Данный тип печи довольно требовательный к качеству топлива и к его температуре.

Вариантов изготовления печи много, но при любой вариации, необходимые части отопительной системы такие:

• топливный бак или камера сгорания;
• камера дожигания;
• воздушная заслонка;
• патрубок дымохода;
• подача первичного воздуха;
• отверстие для вторичного воздуха;
• ножки.

У печки на отработке есть положительные и отрицательные стороны. Из плюсов можно выделить такие моменты:

• экономичность – невысокий расход топлива;
• легкость в изготовлении – сделать такую конструкцию можно за день;
• энергетическая независимость – топить печь можно в любое время сколько необходимо, без привязки к газу или электричеству;
• многофункциональность – печь отапливает помещение, при помощи отработки можно нагреть воду или приготовить пищу.

Минусами таких конструкций есть то, что:

• трубы для дымохода должны быть установлены только строго горизонтально с высотой трубы не меньше четырех метров;
• необходимо регулярно очищать дымоход.

Но не следует забывать о мерах предосторожности при использовании самодельных отопительных конструкций:

• в кипящее масло не должна попадать вода;
• во время работы отопительной системы необходимо аккуратно совершать дозаправку топлива;
• не использовать такой вариант отопления в комнатах с затрудненным доступом свежего воздуха;
• не бросать прибор без контроля на долгий период времени.

Печь на отработке из газового баллона, выполненная своими руками

Если в хозяйстве есть газовый баллон, его можно применить для изготовления самодельной печи на отработке. Благодаря толстым стенкам баллона, печь сможет долго функционировать, не прогорая. Форма баллона является идеальной для конструкции котельной установки. Для изготовления печи, понадобится:

• Для этого необходимо взять любой баллон объемом в пятьдесят литров. Толщина материала не должна превышать полтора сантиметра, иначе стенки не могут полноценно прогреваться и печь будет работать неправильно.
• Понадобится лист металла такой же толщины –до полутора сантиметров.
• Дымоходная труба должна быть не короче четырех метров, диаметром от десяти сантиметров.
• Труба для горелки лучше всего диаметром десяти сантиметров и длинной до тридцати пяти сантиметров.
• Для ножек потребуется металлический уголок или трубка.
• Из инструментов понадобится рулетка, дрель, болгарка, сварочный аппарат, электроды.

До начала работы баллон нужно освободить от остатков газа и тщательно промыть на улице. Даже если баллон кажется пустым и долгое время не использовался, следует соблюдать технику безопасности.

Баллон фиксируется для удобства и начинается работа по изготовлению печи.

Низ баллона – нижняя камера сгорания, высота данной части конструкции – около двадцати сантиметров, верхняя камера будет примерно такого же размера. К нижней части привариваются ножки из подручных материалов: уголка, трубок.

К отверстию люка верхней камеры приваривают перегородку, варится она как можно ближе к месту расположения дымохода, ее задача – задерживать в резервуаре разогретый дым.

После этого, нужно вырезать два круга, для этого используют металлические листы. Пойдут круги для крышки нижней камеры и для дна верхней камеры. В каждой из крышек делают отверстия по десять сантиметров в диаметре. Для нижней камеры отверстие располагается по центру, для верхней – ближе к краю по диаметру трубки для горения. В нижней крышке необходимо сделать отверстие около шести сантиметров в диаметре, оно необходимо для заправки топлива. У отверстия должна быть заслонка наподобие дверного глазка, с возможностью отодвигаться и устанавливаться на место.

В соединительной трубке сверлится сорок восемь отверстий – это камера дожигания, в которой пары отработки смешиваются с кислородом. Чтобы внутри конструкции не собиралась сажа и копоть очень быстрыми темпами, нужно прошлифовать внутренние части агрегата.

В подготовленное заранее отверстие приваривают соединительную трубку.

В камере сверху делают отверстие для дымоходной трубы, важно, что она должна располагаться строго вертикально, иначе хорошая тяга не обеспечится.

Печь для гаража на отработке своими руками

К классической конструкции можно присоединить дополнительные фрагменты и усовершенствовать печь. Мастера советуют попробовать такие дополнения:

• Одним из недостатков такой печи, считается быстрое охлаждение после прекращения процесса горения, чтобы воздушный обогрев был эффективнее, специалисты советуют изготовить теплообменник. Такое инженерное решение повысит коэффициент полезного действия печи и сможет результативнее обогревать помещение.
• Если соорудить рефлектор и сделать отвод трубы с подачей теплого воздуха в соседнее помещение, можно обогревать дополнительные комнаты.
• Чтобы печь выполняла функции бойлера, необходимо приварить бак для воды, который будет прогреваться от печи.
• Дополнительный резервуар с автоподачей масла поможет продлить период работы печи.

Покрасить конструкцию можно с помощью смеси жидкого стекла и алюминиевой пудры.

В гараже такая система отопления будет настоящей находкой, это поможет решить вопрос утилизации отработанного масла и обогрева помещения без высоких материальных затрат.

Как изготовить печь на отработке своими руками, можно посмотреть в видео.  Там подробно рассказано, как сделать печь на отработке своими руками.

Печь на отработке капельного типа своими руками

Печь на отработке капельного типа изготавливается так же, как и описанные выше. Отличительной чертой такой конструкции является капельная подача горючего. Из внешнего бака при помощи капельницы подается масло. Чаще всего печь такого типа изготавливается из фреонового баллона при условии целостности игольчатого клапана. Внизу баллона вырезается отверстие для заливания использованного масла, необходимо сделать его таким размером, чтобы залив отработки из канистры был удобным. Если над отверстием расположить мелкую сетку, она сможет отфильтровывать заливаемые материалы. Так как резервуар для масла расположен выше уровня отопительной системы, следует приварить приспособления для подвеса бачка.

Для печи капельного типа идеально подойдет баллон из под газа. Изготавливается такой тип печи аналогично другим, ранее описанным.

Для правильного изготовления печи на отработке своими руками, необходимо внимательно рассмотреть все чертежи. В них подробно и детально описан алгоритм действий и этапность работы.

Но изготовление печи капельного типа на отработке своими руками достаточно непростое и если нет навыков такой работы, нужно внимательно изучить видео и чертежи данного варианта отопительной системы. Если нет уверенности, что все получится или нет достаточного запаса материала инструментов, можно приобрести агрегат заводского изготовления. Все правильно рассчитать и сделать оборудование безопасным – непросто.

Печь на отработке и дровах своими руками

Печь на отработке и дровах своими руками или как ее называют – комбинированная – простое и высокоэффективное приспособление для отопления помещений. Комбинированные печи объединяют два важных принципа – высокую теплоэффективность и простое внутреннее строение. Такие печи – идеальный вариант для отопления нежилых помещений без больших экономических затрат.

Есть три способа изготовления устройства:

• самый простой способ – из стальных листов или баллонов;
• устройства с принудительным нагнетанием воздуха;
• устройство капельного типа.

Как уже отмечалось, изготовить последний вариант доступно только тем, кто обладает определенными навыками.

В комбинированной печи масло подается сверху, а дрова горят внизу.

Такой вариант печи – комбинированной – требует разумного использования. Грамотная эксплуатация должна проявляться в умении заправлять и разжигать отработку. При условии, что печь самодельная, необходимо особенно тщательно следить за правилами использования конструкции.

Дозаправка производится через приспособленное для этого отверстие, разрешено дозаправлять на две трети от нормы. Разжигается печь при помощи опилок, смешанных с отработкой. Для облегчения розжига используют бумагу.

Комбинированная печь становится все более популярной для отопления небольших хозяйственных построек. Это обусловлено дешевизной материала и высокой теплоотдачей. Но если говорить о сравнении печи на отработке и комбинированного варианта отопления, то первый вариант – дешевле и доступнее.

Изготовить печь на отработке под силу любому мастеру и если есть возможность покупать сырье, то данный тип отопления нежилых помещений экономически выгодный и удобный.

Как сделать своими руками печь на отработке из подручных материалов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Чтобы обеспечить в своем неотапливаемом гараже приемлемую температуру в зимний период, можно соорудить своими руками печь на отработке. Она обойдется не дорого, да и топливо для нее можно достать по бросовой цене, если постараться. Существует несколько вариантов сооружения такой конструкции различной степени сложности. Рассмотрим некоторые из них.

Чтобы сэкономить на отоплении маленького хозяйственного помещения, можно соорудить печь на отработке своими руками

Принцип действия печей на отработанном масле

Мазут с давних пор используется человеком, как топливо. Являясь одним из самых тяжелых компонентов нефти, это вещество идет не только на горючее, а также на производство различных масел и других жидкостей нефтехимического производства. Как и все составляющие нефти, мазут и его производные обладают хорошей горючестью с выделением большого количества тепла. Отработанное автомобильное масло должно утилизироваться при помощи сложных технологических процессов. Однако, от него можно получить пользу, осуществив сгорание в самодельной печи на отработке. Чертеж простейшего варианта такой конструкции может выглядеть так, как показано ниже.

Отработанное масло является очень сложным веществом, состоящим из смеси различных углеводородов. Если его поджечь, то выгорят лишь летучие вещества, а все остальное уйдет в отходы. Причем они очень токсичны и их запрещено выбрасывать на обычную на свалку. При нагревании без горения отработка начинает распадаться на многие составляющие, большинство из которых газообразные. Вот они-то, при достаточном доступе кислорода, сгорают полностью, не оставляя вредных веществ. Чтобы такой процесс произошел, необходимо соорудить печь на отработке. Своими руками это можно сделать, например, из старого газового баллона.

Принцип работы печи на отработанном масле

Как изготовить своими руками печь на отработке проще всего

Для того, чтобы самостоятельно сделать печку для гаража, которая в качестве топлива будет потреблять отработанное автомобильное масло, нужно найти старый газовый баллон. Перед тем, как начать его разрезать, нужно выпустить весь остаточный газ и слить конденсат. После этого баллон промывают водой, чтобы исключить даже саму возможность воспламенения. Для разборки баллона, нужно спустить с него газ с помощью нажатия на клапан.

Полезный совет! Чтобы убедиться, что газ в баллоне полностью отсутствует, необходимо клапан смазать жидким мылом. Нажимать на клапан необходимо пока мыльный раствор не перестанет пузыриться.

Пример самодельной печи, изготовленной из газового баллона

После полного спуска газа, клапан нужно отвинтить. Если сделать это невозможно, то придется в донной части баллона просверлить небольшое отверстие, диаметром 10 мм. Для этого берем дрель и в центре дна сверлим, не нажимая сильно, чтобы не получить искры. Для уверенности место сверления постоянно поливаем водой. Как только отверстие будет готово, внутрь баллона наливают обычную воду и промывают его. Затем воду сливают и размечают места разрезов на баллоне.

При изготовлении из газового баллона печи на отработке своими руками, чертеж которой был представлен ранее, необходимо отрезать нижнюю часть. Ее высота 20 см. К ней приваривают ножки, которые можно сделать с возможностью регулировки для удобства установки на любой поверхности.

Монтажные размеры печи из бочки для создания своими руками

Из нижней части делают первичную камеру сгорания. В нее будет заливаться отработанное масло, которое в процессе регулируемого горения будет нагреваться и разлагаться на летучие фракции. Верхнюю часть этой камеры закрывают круглой крышкой из стали толщиной 4 мм. Она обязательно должна легко сниматься при необходимости, так как внутренняя поверхность камеры нуждается в еженедельной тщательной очистке от шлаков.

В середине крышки прорезают отверстие с диаметром 10 – 15 см. На него приваривают трубу длиной 50 см, в которой просверливают множество 10 мм. отверстий. Труба должна быть толстостенная, не менее 4 мм. В этой же крышке сбоку делается отверстие меньшего, до 5 см диаметра. В него вставляют небольшую трубку с заслонкой. Она играет роль горловины для заливки масла и дросселя для управления поступления воздушной смеси в топку.

Печь на отработке, сваренная из листового металла

Так как, созданная своими руками, печь на отработке, нуждается в отводе дыма без выхлопа огня, то из верхней части баллона изготавливают еще одну камеру, в которой отработавшие газы остывают перед вылетом в трубу. Внутри этой камеры имеется перегородка, предотвращающая прямое попадание огня в выхлопную трубу. Раскаленные газы успевают полностью догореть в этой камере пока огибают данную перегородку.

Полезный совет! Высота вытяжной трубы должна составлять 4 м. Это оптимальный размер для обеспечения надлежащей тяги. Она должна быть строго вертикальной, так как любые горизонтальные участки способны накапливать в себе конденсат.

Создание печи на отработке своими руками

Такая печь работает следующим образом. Через отверстие в камере сгорания заливается отработанное масло на две третьих ее объема. Там оно и поджигается. Когда горение усилится, заслонку прикрывают. Это обеспечивает более экономный расход масла и его полное выгорание. Не сгоревшие сразу фракции при нагревании поднимаются в дырчатую трубу, где контактируют с воздухом, после чего воспламеняются и сгорают, выделяя тепло в большом количестве. Отработанные газы попадают в верхнюю камеру, где происходит их окончательное догорание и выхлоп в трубу.

Так из обычного газового баллона можно сделать печь на отработке. Чертеж со всеми деталями и их размерами можно посмотреть на фото.

Печь на отработке своими руками (видео)

Использование капиллярных технологий при изготовлении печи

Кроме описанного выше простейшего способа изготовления масляной печи, применяют и более усовершенствованные варианты. Одним из них является капиллярная печь на отработке. Своими руками ее сделать тоже под силу каждому, кто умеет обращаться с металлом и инструментами.

Масло в такой конструкции не просто наливают в камеру сгорания, где оно находится в большом количестве, а делают это постепенно путем капельной системы. Этот метод позволяет выгорать маслу с большей отдачей, а его расход снижается до минимума. Отдельно от печи в верхней части устанавливается масляный бак, который патрубком соединен с камерой сгорания печи. В патрубке установлен регулировочный кран, с помощью которого дозируют поступление масла в топку. В остальном конструкция ничем особым не отличается от самой простой печи на отработке. Своими руками чертежи, представленные ниже, помогут сделать такой агрегат без труда.

Схема капельной подачи топлива для самодельной печи

Организация дополнительных возможностей печи на отработанном масле

При изготовлении самодельной печки, которая работает на отработанном масле можно использовать электрические вентиляторы. С помощью них можно не только нагнетать воздушную массу в камеру сгорания, но и отводить горячий воздух от печи, создавая искусственную циркуляцию в помещении, что значительно ускорит процесс его прогрева до нужной температуры. Для этого вокруг основной камеры монтируют кожух, в котором создается поток воздуха при помощи вентилятора. Можно в живую увидеть работу такой, созданной своими руками печи на отработке. Видео всего процесса горения очень интересное и наглядное.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка.

Еще одно усовершенствование – это изготовление водяного контура к самодельной масляной печке. Змеевик из трубы помещен внутрь вторичной камеры сгорания, где наблюдается наибольшая температура. Либо он накручивается снаружи на дырчатую трубу. Змеевик соединен с подающей и обратной трубой системы отопления. При нагревании жидкости происходит ее естественная циркуляция во всех батареях. Сделать такую печь на отработке своими руками, видео которой хорошо отражает ее эффективность, можно за один день.

Более сложная конструкция печи на отработке с водяным контуром и вентилятором наддува

Полезный совет! При необходимости в систему может быть также установлен центробежный насос, который позволит более эффективно использовать энергию нагретой воды. Она не будет успевать сильно остывать при прохождении всего трубопровода.

Преимущества и недостатки масляных печей

Как и у всех самодельных конструкций, у масляных печей имеется главное достоинство – это дешевизна. Их можно сделать из старых деталей, которые давно валяются в углу гаража, ожидая своего применения. Вторым плюсом этих устройств является тот факт, что они работают фактически на никому не нужном дешевом топливе, получить которое не составляет труда. Эти печи очень быстро способны нагреть небольшое помещение, так как используют открытый огонь.

Камера печи на отработанном масле — вид изнутри

Переходя к минусам, следует сказать, что такие самодельные конструкции не претендуют на положение постоянных и основных источников энергии. Они только помогают согреть подсобные помещения. Итак, перечислим все минусы масляных печей:

• невозможность использования внутри жилых помещений;
• увеличение размеров камеры сгорания не приводит к увеличению мощности устройства, так как КПД снижается;
• нельзя погасить печь огнетушителем с порошком, так как смесь просто взрывается от раскаленных деталей печи;
• невозможно точно регулировать интенсивность теплообмена;
• есть риск взрыва при закипании отработки.

Пример печи на отработке, которую можно сделать своими руками

Создавая печь на отработке своими руками, мы задаемся вопросом, где брать для нее топливо. Этот вопрос может быть решен самым простым образом. Необходимо просто договориться с хозяином одного из автосервисов, расположенных возле вашего дома. Возможно, он с удовольствием пойдет на то, чтобы продавать вам по низкой цене это ценное для вас топливо, но не имеющего для него никакой практической пользы.

Полезный совет! При эксплуатации печи с открытой камерой сгорания не следует допускать нарушения правил пожарной безопасности.

Это может привести к последствиям, убытки от которых наверняка превзойдут всю выгоду от такой печи.

Как сделать печь на отработке своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Котел на отработке своими руками с водяным контуром

Как устроен

котел на отработке с гидроконтуром – изготовление собственными руками и работа

Печи для сжигания переработанного масла были разработаны еще в начале прошлого столетия. Сейчас они используются не только для утилизации производственных отходов, но и разрешают обогревать маленькие подсобные и другие хозяйственные помещения, а еще домики за городом. В этой публикации речь пойдёт о рабочих принципах теплоснабжения от котла на отработке с гидроконтуром, а еще про то, как соорудить такой аппарат собственными руками.

Нужно отметить, что отработанное масло стоит совсем недорого, а в большинстве случаев его можно забрать бесплатно при условиях самовывоза, так как станциям физико-технического обслуживания, ресторанам или ремонтным мастерским невыгодно перерабатывать отходы своими силами. Благодаря этому этот вид теплоснабжения считается рентабельным для потребителя.

Как не прекращает работу

котел на отработке

Рабочий принцип котла на твердом топливе на отработке состоит в сжигании масла – процесс схож на работу паяльной лампы, другими словами горючее при горении превращается в газ, а воздух для поддержки пламени втягивается распылительным устройством.

Отметим несколько специфик работы котла на отработке:

• системой предусматриваются два резервуара, размещенные друг над другом;
• для сопряжения емкостей служит труба, по которой двигается воздух;
• в нижнюю емкость заливают отработанное масло;
• нагреваясь, масло выветривается и передвигается в горелку;
• при доступе воздуха пары загораются;
• смесь горящих газов с кислородом передвигается в верхнюю емкость, где горит целиком, а отходы эвакуируются в дымовую трубу.

Положительные качества

Как уже говорилось, основное положительное качество котлов этого типа находится в общедоступности и меньшей цене топлива. Порой его можно достать абсолютно бесплатно.

Однако у подобных аппаратов есть и иные положительные качества:

• малые габариты;
• длительный эксплуатационный срок;
• надежность;
• работа без подсоединения к электрической сети;
• возможность самостоятельной сборки;
• применение в системе обогрева с гидроконтуром;
• большая скорость прогрева воды для отапливания и домашних потребностей.

Котлы на отработке выделяются экологической безопасностью, потому как в результате работы горючее горит полностью, не образовывая отходов, вредных газов, копоти или дыма.

Благодаря эффектному сгоранию масла, в помещении формируется оптимальная температура. Кроме того, при обустраивании панели для варки на части сверху котла, можно готовить пищу или подогреть воду для чая.

Безопасность подобных печей нужно отметить отдельно. Масло горит только в середине котла, а при утечке оно тут же тухнет, так что риск пожара сведен до минимума.

Минусы

Как и у любого оборудования, котлы на отработке имеют и некоторые негативные стороны:

• котел нуждается в постоянной чистке в силу характера сырья которое применяется;
• по той же причине в котельной установке будет достаточно грязно – уборка навряд ли сможет помочь надолго;
• работа подобных котлов не регламентировано никакими законными актами;
• потому как идет речь о горении, совсем исключить опасность нереально – тем более, если в ходе работы открыть заслонку котла.

Описанные минусы не считаются чрезмерно уж критичными, благодаря этому при грамотной эксплуатации эти установки вполне имеют право на жизнь.

Продукция товарного производства

Хотя по готовым чертежам котел на отработке собственными руками выполнить очень легко, все же подобные изделия выпускают и предприятия промышленности.

Аналогичное оборудование лучше всего применять для отапливания подобных помещений:

• загоны для зверей;
• помещения складского типа и гаражи;
• цеха для производства и технологичные линии;
• полудомы-полусады и оранжереи;
• городские и приватные бани;
• загородные домики.

Любопытно, что оборудование котла отопления гидроконтуром даст возможность применить его намного эффективнее и обогревать приличную площадь.

Среди самых известных марок котлов на отработке от промышленных изготовителей можно именовать несколько:

1. Котел Kroll SKE 100 F, производство Германия. Многоцелевой аппарат, способный работать на любом виде отработки, плюс к этому, растительном масле, а еще на дизеле.
2. Модель Kroll W401-L, производство Германия. Для данного прибора также подходит любой вид отходов. При этом не требуется добавочный монтаж горелки.
3. Финский котел DanVex B-30 и В-220 с одноступенчатой горелкой. Перерабатывает ДТ, любой вид отработки и даже классическое горючее для печей.
4. Модель Тепламос НТ-320 и НТ-370, производства России, могут работать на любом жидком горючем, плюс к этому, керосине и дизтопливе.

Во всяком случае, подобный котел можно собрать своими руками, и даже присоединить к нему гидроконтур.

Изготовление котла на отработке

собственными руками

Если вы все же решите собирать котел на отработке собственными руками – чертежи позволят разобраться в его строении и приготовить необходимое кол-во материала.

Во время работы вам потребуется:

• металл листовой – для емкостей можно взять листы у которых толщина 4 мм, а крышку выполнить из металла 6 мм толщины;
• труба для дыма сечением 100 мм;
• подставки или уголки для ножек;
• углошлифовальная машинка с кругом для металла;
• электросварочный аппарат и электроды к нему;
• дрель и сверла по металлу.

Как вариант, чтобы не варить камеру сгорания намерено, можно взять устаревший баллон с газом нужного размера либо даже примененный нагнетатель воздуха от холодильника.

Методика работ

Когда все материалы и инструменты готовы, можно приниматься за работу. Не забудьте сверяться со схемой котла на отработке в ходе работы, чтобы не прогадать, и правильно собрать установку и присоединить к ней гидроконтур.

Собираем нижний бачок аналогичным образом:

• из металлического листа делаем емкость – вырезаем детали и свариваем их вместе;
• для ножек режем уголок длиной в 20-25 см;
• привариваем уголки к нижней поверхности топочной емкости;
• из очень толстого железа вырезаем заготовку для крышки;
• в заготовке просверливаем отверстие для заливки топлива и воздушной подачи.

Стоит обратить внимание, что для отверстия в крышке нужна заслонка, которая даст возможность настраивать подачу воздуха в топливную камеру, контролировать интенсивность горения и отдачу тепла.

Сейчас, сверяясь с чертежами, котел на отработке с гидроконтуром следует собрать вместе. На нижнюю емкость собираем крышку – проверьте, чтобы она плотно прилегала к бачку, без щелей и зазоров.

Дальше приступим к процессу установки горелки, т.е. трубы, объединяющей две емкости между собой.

Параметры трубы для горелки:

• сечение не меньше 100 мм;
• длина – от 35 см.

В трубе по всей длине необходимо высверлить около 50 отверстий сечением 9 мм.

Для создания верхнего бачка методика станет смотреться также, как и нижнего:

• корпус емкости делаем из листового железа 4 мм толщины;
• для крышки берем листы у которых толщина 6 мм;
• на поверхности крышки рядом с местом будущего процесса установки дымоотвода привариваем специализированную перегородку;
• готовую емкость стыкуем с трубкой горелки;
• в конце собираем крышку и дымовую трубу.

Очень внимательно в сборочном процессе котла на отработке по чертежам необходимо отнестись к установке и сборке дымоотвода, ведь он будет выводить наружу продукты горения.

Методика в таком случае такая:

• для трубы применяем жаропрочную сталь;
• потому как в самой части сверху дымоотвода температура горячих газов будет уже не очень высокой, данный участок можно сделать из стали оцинкованной или жести;
• лучше всего, чтобы длина дымовой трубы составляла 5 метров или немного более;
• часть дымовой трубы прекраснее всего разместить с возможностью наклона, чтобы она эффектнее отдавала тепло;
• на последнем отрезке дымоотвод обязан быть размещён только вертикально;
• во избежание проникания осадков в дымоотвод, на него одевают специализированный отлив.

Проверка печи перед эксплуатацией

Перед тем как ставить собранный собственными руками котел на отработке в помещении, необходимо проверить его трудоспособность на чистом воздухе.

• заливаем в топливную камеру около 2 л отработки;
• чуть-чуть бумаги сворачиваем в трубочку и поджигаем;
• бумагу можно пропитать специализированным составом для костров, чтобы она лучше горела;
• в нижний резервуар опускаем подожженную бумагу;
• закрываем заслонку, оставив маленькой просвет;
• при помощи заслонки регулируем подачу воздуха таким образом, чтобы пламя было стойким;
• отдавать тепло котел начнет спустя 5-7 минут.

Если необходимо немедленно погасить установку, но масло еще не прогорело, воспользуйтесь огнетушителем – вода в таком случае не сможет подойти.

После проверочного запуска, если установка функционирует подобающим образом, можно перейти к ее установке в помещении.

Выбор места для котла на отработке делается с учетом подобных ситуаций:

• возможность свободного доступа к установке;
• отсутствие в досягаемых пределах котла легко воспламеняющихся материалов;
• небольшая проходимость места – лучше всего, в углу с отступом от стен не меньше 50 см;
• наличие хорошей и исправной вентиляции.

Для прогревания помещений большого размера к котлу подсоединяют контур отопления водяного типа. В данном случае в установке в верхней ее части обязан быть распределительный бак с 2-мя выходами в систему обогрева – верхний (исходящий) и нижний (обратный).

По исходящему каналу вода которая нагрелась будет попадать в контур отопления, а по обратному – уже остывший тепловой носитель поступает назад в бачок для нагревания.

Водяной провод труб, если будет необходимо оснащенный отопительными приборами, разводят по всему помещению.

Техника безопасности

Достигнуть хорошей работы и безопасности в ходе эксплуатации собранного своими силами котла можно лишь в случае выполнения следующих условий:

• строгое соответствие размеров установки с указанными параметрами в чертежах;
• соблюдение советов и норм;
• хорошое положение установки и непроницаемость ее составных компонентов.

Варианты горючего

Описываемый котел способен работать на любой отработке – трансформаторном и амортизационном, растительном масле и других вариациях. Только одно требование – чтобы в составе горючего не было примесей воды.

Чтобы сделать лучше качество горения, в состав отработки можно прибавлять другие вещества, к примеру:

• мазут;
• керосин;
• вещество для розжига костров или мангалов.

А вот огнеопасные вещества, например бензин, спирт или остальные, в подобных котлах использовать нельзя ни за что.

Также, если котел еще горит, доливать в него горючее нельзя. Выполнить это можно будет исключительно после выгорания предыдущей партии и остывания установки.

Порядок обслуживания

От качества и регулярности выполнения техобслуживания котла на отработке зависит его результативность, уровень отдачи тепла и эксплуатационная безопасность. Подобный котел нуждается в постоянной чистке, которую удобнее проводить, если установку можно разобрать. Благодаря этому подобную возможность необходимо учитывать при изготовлении.

Для того чтобы очистить котел, необходимо:

• снять дымовую трубу;
• взять любую емкость;
• уместить в нее трубу;
• легонечко постучать трубой по дну емкости;
• перерабатывать высыпавшуюся из дымоотвода сажу.

Внешнюю часть дымоотвода можно очищать средствами домашней химии.

Котёл отопления, который может работать на отходах промышленности, другими словами на отработанных маслянистых жидкостях, по своему виду не может претендовать на красоту. Однако его результативность и экономность восполняют определенные минусы.

А при условиях грамотной сборки с соблюдением наших советов и технических требований, можно получить хорошую установку, не тратя на ее сборку много средств. Также, горючее для растопки всегда можно выбрать практически бесплатно.

Создание котлов на отработке для дачи с гидроконтуром

Большинство владельцев приватных домовладений строят у себя на участке бани, мастерские или теплицы. Нередко перед ними появляется проблема с обогревом применяемых помещений. Для хорошего ее решения возможно организовать независимую систему обогрева, которая незаменимая в ситуациях, когда отсутствует возможность подсоединиться к традиционному отоплению.

Для создания подобной системы во многих случаях применяется котел на отработке. Преимущество данного оборудования состоит в возможности его создания собственными руками. Чтобы сделать данную установку, стоит купить отдельные элементы и иметь конкретные умения в обращении со инверторным аппаратом. О производственной технологии данного оборудования пойдёт речь в данной публикации.

В чем заключаются плюсы котла на отработке?

Применение индивидуального отопления на отработке имеет много положительных качеств:

• хозяин получает доступное горючее. Для работы подобной печи теплоснабжения может применяться минеральное или искусственное масло, а еще трансмиссионное;
• устройство считается экологически неопасным и не несет ущерба человеческому здоровью и внешней среде. Сгорание масла во время работы котла происходит полностью, при этом образование веществ которые вредны для здоровья не появляется;
• благодаря подобной печи можно за короткий период времени обеспечить прогрев помещения и обеспечить комфортную температурный режим в помещении. Обеспечивается это за счёт режима принудительной конвекции;
• конструкция подобной печи на отработке самая обычная, имеет минимальное количество деталей, благодаря этому вероятность неполадки в процессе её работы очень невысокая;
• сделать установку на отработке можно собственными руками.

Отметим и минусы, которые характерны для подобной печи на отработке:

Конструкция и рабочий принцип печи на отработке

Если вы загорелись идеей выстроить данную установку для применения с целью обогревания гаража или мастерской, то сначала следует изучить чертеж, где показаны подробности его устройства.

Важные элементы системы

Согласно чертежу, подобный вариант оборудования включает в свой состав две камеры:

• испарительная — необходима для приготовления смеси для сжигания;
• топка – в ней происходит процесс горения топлива – отработанного масла.

Для работы котла печи следует установить насос, при помощи которого подается масло.

Ключевые принципы функционирования установки

Самый что ни есть простой принцип лежит в основе работы этой печи. Отработанное масло подается с помощью маслонасоса из затратной емкости в испарительную камеру. Данное устройство во многих случаях сделано из трубы из металла с большой толщиной стенок. Она в состоянии держать большие температуры. Во время работы оборудования температура этой трубы нагревается до 40 градусов по Цельсию. Отработанное масло, очутившись на дне камеры, начинает испаряться, из-за чего образуется масляной пар. Дальше, он поступает в топку.

Необходимо знать, что все установки, использующие для работы отработанное масло, имеют устройство для подогрева. Если оно будет отсутствовать, то отработанное масло, которое не достигло необходимой температуры, будет плохо загораться. Оно не прогорит. В результате появляется значительное количество сажи, которое приводит к надобности быстрой очистки устройства.

В топке есть перфорированный воздушный канал. Он применяется для наддува воздуха с помощью встроенного вентилятора. С поступающим в топку воздухом происходит перемешивание масляных паров, что приводит к полному сгоранию и нагреву носителя тепла. Газообразные, жидкие и твердые вещества, которые отдали собственное тепло, после чего идут в дымоотвод.

Котел печь на отработке собственными руками

Если вы все таки захотели оборудование такого рода для отапливания хозяйственных помещений выполнить собственными руками, то такая задача не будет для вас чрезмерно сложной. Главное — заблаговременно приготовить все сопутствующие материалы и инструменты:

Важные составляющие печи можно сделать, не испытав каких-нибудь трудностей. Самая сложная в работе задача — изготовление специализированной горелки. Благодаря этому на этом остановимся более детально.

Монтаж специализированной горелки

Для котлов печей, работающих на отработке, делаются специализированные горелки, которые различаются собственной формой. При их создании нужно сделать следующее условие: территория, где происходит процесс сгорания, должна находиться ниже зоны, где масляный газ перемешивается с воздухом. В данном случае будет обеспечено свободное стекание масла туда. По размерам гнезда у котла делается крышка устройства. В виде материала применяются листы железа 3 мм.

Для производства горелки понадобится две пластины. Первая обязана иметь аналогичный размер, чтобы могла свободно войти в особое установочное гнездо. Вторая должна легко укладываться на него. В элементе больших размеров нужно сделать отверстие для его закрепления к корпусу котла.

Для утепления между листами следует уложить 5 слоев асбеста. Болтами и гайками нужно объединить пластины между собой. Они наматываются с двух сторон на трубу. Работа с асбестом, он является канцерогенным материалом, должна проводиться в перчатках и с применением респиратора.

Для производства корпуса самодельной горелки приходится задействовать полудюймовые углы, тройники и отрезки трубы. Также понадобится переходник с 2 дюймов на 0,5 и патрубок для соединения, при помощи которого будет выполняться подключение маслопровода.

Необходимо знать об обязательном условии: все детали обязаны быть сделаны из стали, потому как на участке горения во время работы установки будет господствовать высокая температура. Обязательно следует намазать все крепёжные соединения в виде резьбы, применяя высокотемпературный герметик на основе силикона. Если появится необходимость в разборке конструкций, то на пять часов на соединение нужно положить мокрую тряпку, после этого открутить его будет достаточно просто.

Во избежание лишнего нагрева размещенных в середине конструкции котла полудюймовых трубок, следует обмотать их 2-мя слоями асбеста. Чтобы это сделать нужно сделать увлажнение материала, а потом зафиксировать его проволокой. Асбест необходимо положить и в середине переходника на участке с резьбой в 2 слоя материала. Для наклеивания необходимо применять силиконовый герметизирующий состав. Необходимость в этом связана с тем, что именно на этом участке до самых больших значений подымается температура. Если защита будет отсутствовать, то случится быстрое прогорание металла.

Для поджигания смеси приходится задействовать привычную свечу накаливания, применяемую в двигателях на дизеле. Она начинает работу сразу же после включения горелки. Во время работы свеча разогревается до температуры 100 градусов по Цельсию, что приводит к зажиганию масла. Когда возникает необходимость в замене элемента, то появляются некотороые трудности, которые связаны с тем, что свечу, которая закреплена с помощью герметика, после нескольких циклов работы извлечь очень и очень трудно. Есть еще 1 невидимый момент: только сверху должна выполняться подача воздуха в устройство, потому как в данном случае будет исключается попадание в нагнетатель воздуха брызг масла.

Проблемы техники безопасности

Некоторая опасность для человека есть во время использования любых приборов для обогревания. В случае с печами, работающими на отработке, она намного больше увеличивается. Конструкции, которые сделаны собственными руками, относятся к числу небезопасных. Чтобы уменьшить риск такой угрозы, следует придерживаться таких правил:

В составе отопительные системы должен находиться хорошо сделанный дымоотвод, который должен полностью отводить газообразные, жидкие и твердые вещества.

В помещении должна находиться система вентиляции в точке установки радиатора.

Также дымоход обязан быть снабжен заслонкой, при помощи которой должна обеспечиваться регулировка тяги. Исключительно при её наличии можно достигнуть хороших показателей разности давления в дымоотводе, благодаря которым образуется достаточная тяга.

На участке прохода дымоотвода через кровлю он обязан быть защищен с помощью специализированного кожуха, сделанного из материала огнеупорного. Если такое требование не будет выполнено, то во время использования установки может случиться загорание.

Абсолютно запрещено для хранения отработанного масла подбирать место очень близко от котла.

Заключение

Для большинства людей для отапливания гаражей и мастерских единственный вариант – устройство своей отопительные системы. Сделать в помещении благоприятную температуру с небольшими затратами может выручить котел на отработке. Этот котел на отработке собственными руками можно сделать без усилий. Но нужно заранее ознакомиться с производственной технологией печи на отработки с гидроконтуром.

Если оборудование будет собрано неверно или в процессе его процесса установки будут допущены ошибки, то результаты могут быть серьезными не только для помещения, но и для жизни и здоровья человека. Со специальной аккуратностью следует выполнять все действия при разработке котла. Следует регулярно сверяться с руководством по изготовлению и процессу установки установки. В данном случае установка будет служить очень долго, а во время эксплуатации оно не доставляет больших трудностей и обеспечит эффектное отопление помещения.

Сборка котла на отработке с гидроконтуром

Печи на топливе жидкого типа начали повсеместно применяться в начале прошлого столетия. В первую очередь они возникли в промышленности, однако в 60-х годах их начали использовать в быту. светлый представитель данного оборудования — котел на отработке с гидроконтуром.

Быстрый рост его популярности в то время поясняется доступностью нефтепродуктов. Люди могли приобретать их совсем недорого либо же получать бесплатно.

Котел на отработке – хороший и не дорогой способ теплоснабжения гаража

Рабочий принцип

Отработкой называются отслужившие собственный срок моторные масла. Они считаются источником загрязнения внешней среды и плохо горят. Это можно объяснить неспособностью кислорода окислить весь комплект элементов химии, входящих в состав. Однако если получается расщепить отработку на обыкновенные составляющие, то она преобразуется в энергоэффективное горючее.

Способ деления отработанного масла в науке применяется давно — это пиролиз. При помощи данного процесса необходимо выделить горючие вещества из разного типа топлива: древесины, угля и нефти. Данный процесс прост и не просит добавочных затрат в финансовом плане.

Самое главное преимущество пиролиза состоит в том, что при возгорании топлива он сам себя поддерживает и даже изменяет. Человеку даже не надо вмешиваться в данный процесс.

Способы очищения масла

Чтобы запустить разложение энергоносителя на обыкновенные составляющие, его только лишь необходимо подогреть до температуры в 400°C. Нужные показатели температуры достигаются 2 способами. Первый способ предполагает поджигания горючего в специализированной емкости.

В процессе горения горючее начинает испаряться. Образующаяся кориолисова сила дает возможность создать огнеопасную газовоздушную смесь. Но это возможно только в случае если все параметры печи будут тщательно рассчитаны.

Большое внимание нужно выделить свойствам топки. Она обязана иметь конкретный диаметр и высоту. В ее стенках делают бесчисленные отверстия. Через них происходит изобилие поднимающихся паров топлива кислородом. Сверху камеры стоит ловушка, замедляющая скорость перемещения газа и отделяющая территорию дожигания, в которой непростые химические соединения распадаются на неопасные элементы.

Данный метод довольно прост и надежный, но неопасным его назвать нереально. Для гарантии безопасности приходится существенно усложнять конструкцию печи.

При втором способе территория пиролиза и дожига вырабатывается конкретно в огне горелки.

Последняя обязана иметь конкретную конфигурацию и давать ступенчатое образование горючей смеси.

Данное устройство непростое, так как для его работы требуется нагнетатель воздуха. Он обеспечивает топливу первое движение.

А пары появляются благодаря работе горелки. Аналогичный процесс можно заметить в паяльной лампе.

Самодельные конструкции

Самодельные котлы на отработке с гидроконтуром имеют подобный рабочий принцип, но функционируют немного по-другому. В них как такой горелки нет. Ее роль исполняет разогретая до больших температур емкость. Капли масла, попадая на нее, очень быстро испаряются, а пары загораются. Это не чистый пиролиз, поэтому во время микровзрывов при столкновении топлива с раскаленной поверхностью дополнительно выделяется энергия от распада молекул.

Самая простая печь на отработке не прекращает работу так:

1. Нижняя емкость в виде чаши.
2. Верхняя камера дожига обогащенной смеси.
3. Перфорированная железная труба с перфорацией для обогащения паров кислородом.

Для розжига топлива в нижней камере применяется бензин. После начала горения масло активно выветривается. Пары поднимаются вверх по трубе, обогащаются и сгорают в верхней камере. При этом температура внизу нечасто превосходит 350° C, а вверху 900° C. Если масло в нижнюю чашу будет добавляться ручным способом, то в ее крышке делают отверстие, дающую возможность заливать горючее. Для автоподачи подсоединяют отрезок трубы, ведущий к топливному бачку.

Печь на отработке имеет такие плюсы:

1. Многофункциональность. Ее можно применять в любых помещениях закрытого типа.
2. Возможность сделать собственными руками.
3. Недорогое горючее.
4. Большая скорость разогрева.
5. Небольшие размеры.

У подобной системы всего 2 минуса.

Первый состоит в быстром загрязнении дымоотвода. Его понадобится постоянно очищать. Второй минус выражается в шуме. При возгорании воздушно-масляной смести слышен гул.

Типы печей

Котлы на отработке используются в различных областях. Беря это во внимание необходимо выделить домашние печи, водогрейные и отопительные. Они выделяются не только системой, но и размерами.

Домашние котлы в большинстве случаев устанавливают в помещениях, которые нереально обогревать при помощи отопления водяного типа. У данных агрегатов небольшой расход горючего. Их конструкция такая, что масло в них горит до конца.

Домашние устройства почти что не дымят. Но не обращая внимания на это их укомплектовывают добавочными фильтрами, что дает возможность увеличить параметр безопасности.

Подобные агрегаты любят в первую очередь за их превосходную мобильность. Взрослый мужчина без труда перенесет маленькую печь в необходимое место. При этом она не займет много места в помещении.

Домашние печи на отработке легко модифицируются. Если будет необходимость к ней можно присоединить маленькой гидроконтур, и она сумеет лучше обогревать помещение или обеспечит жилье горячей водой. Если установить на нее специализированную железную площадку, то можно будет готовить пищу.

Чтобы нагреть воду

Водогрейные котлы сверху имеют платформу для фиксирования железной емкости с водой. Последняя в большинстве случаев имеет тороидальную форму, что обеспечивает более одинаковый прогрев носителя тепла. Чтобы данное устройство хорошо работало, к электрическому водонагревателю подсоединяется водяная помпа.

Высокая температура сгорания воздушно-масляной смеси в верхней камере обеспечивает очень большую скорость нагрева, чем в котлах фабричного производства. Водяной котел на отработке нагревает воду до 60°C в несколько раз быстрее. А цена нагрева уменьшается в 20 раз в сравнении с электрокотлами.

Устройства для обогрева помещения

Котлы отопления изначально делаются для включения в систему водяного отопления. Тут большое внимание уделяют системам безопасности. Печи оснащаются добавочными устройствами дожига и фильтрации.

Не обращая внимания на большой уровень безопасности, котлы отопления на масле нужно разместить в намерено оснащенных помещениях.

Нагрев носителя тепла обеспечивает теплообменный аппарат, установленый в верхней топке. Он как правило имеет вид трубчатого контура или стальной рубашки, охватывающей территорию горения. Движение жидкости в системе обеспечивает электрический насос.

Температуру нагрева можно настраивать при помощи уменьшения пламени в топке. Достигается данная регулировка установкой маленькой турбины, нагнетающей воздух в топочную камеру.

Данный процесс может быть автоматизирован — для этого лишь необходимо установить терморегулятор.

Изготовление котла

собственными руками

Под жидкое горючее можно переделывать любую твердотопливную или газовую печь. Однако для самостоятельного изготовления лучше подобрать чертеж котла на отработке с гидроконтуром с пламенной чашей.

Рукодельный котел имеет малые габариты, однако при этом обеспечивает 15 кВт теплопроизводительности. В час он расходует не больше 1,5 л отработки в час. Воздух в топку нагнетается при помощи маленькой турбины, благодаря этому необходимо будет обеспокоиться подведением электричества к агрегату. Горючее поступает в территорию сгорания дозами из отдельного бачка, оборудованного вентилем. Заключительный послужит регулятором нагрева.

С целью улучшения дожига в центральной трубе есть значительное количество отверстий и горизонтальных прорезей. Дым от сгорания топлива уходит через дымоотвод, закрепленный на выходе из топки.

Инструменты которые понадобятся и материалы

Необходимо заблаговременно подготовить емкость, из которой будет сделан корпус. Лучше всего подходит для этого баллон с газом. Необходимо подбирать экземпляр объемом от 50 л.

Также потребуются такие материалы:

1. Труба из стали O 100 мм с толщиной стенок не менее 2 мм. Она необходима для дымоотвода.
2. Лист металла в половину сантиметра. С его помощью топка будет отгорожена от зоны испарения.
3. Труба из железа O 100 мм с толщиной стенок 6 мм. Она пойдёт на изготовление горелки.
4. Тормозной диск от машины. Его диаметр обязан быть не менее 20 см.
5. Муфта для трубные соединения.
6. Кран шаровый на полдюйма
7. Топливный шланг.
8. Бачок для хранения топлива.
9. Заготовки для ножек.
10. Отрезки трубы.

После сборки устройства его необходимо будет обезопасить от коррозийных процессов. Для этого дополнительно необходимо приобрести нужную химию и эмаль.

Что же касается инструментов, то для начала потребуется аппарат для сварки. Наиболее оптимально применять преобразователь напряжения, так как он дает возможность делать хорошие сварные швы. Также пригодятся: дрель, УШМ с набором дисков, сверла, плашки для резьбы, ключи, электрический наждак.

Работать с металлом придется много. Для ускорения работы необходимо подготовить емкость с водой для быстрого охлаждения инструментов.

Порядок сборки

Перед тем как начинать работать с баллоном, его необходимо полностью высвободить от остатков газа. Выполняется это простым сворачиванием вентиля и переворачиванием емкости для убирания конденсата. После промывки баллона приступаем к сборке котла:

1. В баллоне вырезаются 2 проема один над иным. Между ними оставляется перемычка шириной в 50 мм. Верхнее окно больше нижнего в несколько раз.
2. К краешкам кусков, оставшихся после выпиливания проемов, привариваются петли и щеколды. Это будут дверки проемов.
3. Из металлического листа толщиной в 5 мм вырезается диск по диаметру баллона. В самом центре получившейся детали выполняется отверстие под трубу O 100 мм. Диск подгоняется по месту в баллоне.
4. Отрезается кусочек трубы с толстыми стенками длиной в 200 мм. В нем насверливаются отверстия O12 мм с шажком не больше 40 мм. Причем повторяющиеся отверстия должна занимать лишь половину заготовки.
5. По самому центру получившейся горелки варится раньше заготовленный диск. Он должен размещаться над дырочками.

Создайте котел собственными руками

1. Перегородка с горелкой ставится в баллон и варится к перегородке между проемами.
2. Чаша атомайзера собирается из тормозного диска. Присущие в нем отверстия заваривается с применением диска из металла.
3. Выполняется крышка для чаши с отверстием под горелку. К его краешкам варится муфта из трубы из стали.
4. Из 2-ух металлических листов вокруг баллона наваривается корпус водяной рубашки. В нижней и верхней части кожуха вырезаются отверстия для крепления патрубков подачи и водоотвода.
5. Сверху практически готовый котел закрывается крышкой с врезанной трубой для дымоотвода.
6. В боковую стенку баллона на уровне нижней камеры врезается трубка для горючего. Ее кончик должен находиться точно над оконным проемом топливоподачи в чашу.
7. Бак с горючим прикрепляется через кран с круглым отверстием.

После окончания сборочных работ необходимо проверить трудоспособность агрегата. Делать это лучше до постановки в систему отопления. Для контроля через кран с круглым отверстием в нижнюю камеру сгорания заливается отработанное масло. Сверху добавляется чуть-чуть керосина и поджигается. Если все хорошо, то можно врезать котел в систему обогрева.

Котел на отработке, своими руками. Часть-3

Котел на отработке, своими руками. Часть-3

Навигация по записям

Котел на отработке сделать самому своими руками. Самодельные котлы на отработке

Основная проблема многих наших домовладельцев заключается в постоянно растущих тарифах на энергоносители. А потому легко объяснить, что многие из них постоянно находятся в поиске альтернативных способов отопления. В последние годы особенно популярными стали твердотопливные котлы, которые можно топить не только углем, но и древесиной.

Но дрова и уголь нужно покупать. А что делать, если вам требуется отапливать большое гаражное помещение или производственный цех? Ведь налоги и без того бывают далеко не самыми гуманными, а потому всегда хочется хоть как-то минимизировать расходы.

Проблемы может эффективно разрешить котел на отработке. Своими руками сделать этот отопительный прибор довольно легко. Потратив деньги только на материал, в итоге вы сможете бесплатно (или за копейки) отапливать даже большие помещения, заодно борясь с загрязнением окружающей среды.

Какую конструкцию предпочесть?

Если перед вами стоит задача обогрева не гаража, отдельно стоящего на отшибе, а более-менее большого здания, рекомендуем вам обратить внимание на котел с водогрейным контуром. В этом случае можно не только значительно улучшить эстетичный вид всей отопительной установки, попросту спрятав прибор в отдельном помещении, но и куда эффективнее использовать энергию от сжигаемого масла.

Кроме того, обычный котел на отработке будет несколько нелепо выглядеть в каком-нибудь офисном помещении. А вот если разместить его в котельной и протянуть трубы, то все приличия будут соблюдены. Напоминаем, что в жилом помещении всегда имеется нужда в горячей воде, так что имеет смысл сделать двухконтурный котел.

Где устанавливать?

Мало сделать котел на отработке. Своими руками вы вполне можете сжечь помещение, если заранее не оборудуете то место, куда будет установлено это оборудование. Во-первых, никогда не располагайте котел вблизи входа. Если что-то загорится, вы просто не сможете выбраться.

Техника безопасности

В гараже в любом случае нужно будет обеспечить безопасный путь для эвакуации автомобиля. От стены до места установки должно быть не менее полуметра, а сами стены желательно обить огнеупорным материалом. Дымоход в случае использования отработанного масла сильно разогревается, а потому он ни в коем случае не должен соприкасаться с деревом или иными материалами, которые могут быстро воспламениться.

В идеале печь следует устанавливать на бетонное основание. Причем его лучше делать в форме выемки в земле. Даже если из печи вытечет горящее масло, оно не причинит никакого вреда.

Обязательно побеспокойтесь о надежной системе вентиляции, так как при горении масла выделяется большое количество угарного газа, а также прочих соединений, которые не слишком полезны для здоровья человека. Пренебрежительно относиться к этому вопросу не следует.

Принцип работы

Кстати, а как все это работает? Ведь если залить в обычную печь отработанное масло, то закончится все это пожаром!

Во многом принцип работы описываемых устройств схож с таковым для знакомой всем паяльной лампы. Сделана печь из двух емкостей, которые сообщаются благодаря трубе для подачи воздуха.

Само масло в этом случае заливают в нижний отсек. Там оно нагревается и начинает испаряться. Эти пары поступают в воздухообменную трубу, где и воспламеняются. Горящая масляно-воздушная смесь переходит во второй резервуар (дожигатель). Там она окончательно сгорает, а все оставшиеся газы и частицы метала (коих в масле много) уходят в дымоход.

Как это сделать?

Перед тем как сделать котел на отработке своими руками, следует побеспокоиться о поиске подходящего для этой цели металла. Поскольку при сгорании масла температура в камере сгорания нешуточная, желательно отыскать подходящие обрезки магистральных труб из качественной стали. Если таковых нет, подойдет обычный баллон из-под бытового газа.

Дабы работа печи была полностью автоматизирована, пригодится насос для подачи масла и нагнетания воздуха в камеру сгорания. Для обеспечения циркуляции теплоносителя нужен циркуляционный насос. Понадобятся также регистры и трубы для монтажа отопительной системы в помещении. Учитывая, что водяной котел на отработке предполагает достаточно высокие температуры теплоносителя, делать это нужно как можно тщательнее.

Элементы конструкции

Узнав об основных особенностях конструкции, можно приступать к работе. Сперва потребуется сделать из металла две емкости. Их диаметр не так важен. Предположим, что он будет соответствовать типоразмерам магистральных труб или же газового баллона. Очень важна труба дымохода, в конструкции которой не должно быть горизонтально расположенных участков!

В трубе, которой соединяются между собой части печи, нужно сразу просверлить несколько отверстий для лучшего поступления воздуха, причем высверливать их нужно в верхней части (нижняя будет использована для другого). Труба между двумя емкостями должна проходить сквозь кожух, заполненный теплоносителем (водой).

Делая котел на отработке своими руками, особое внимание обращайте на качество всех сварных швов, так как дефекты могут привести к очень неприятным последствиям.

Внимание! В обычных котлах на отработанном топливе труба-дожигатель на всем своем протяжении имеет множество отверстий, через которые поступает воздух, обеспечивая лучшую тягу. Так как в нашем случае примерно 70% поверхности будет находиться в кожухе с водой, для обеспечения нормального сжигания топлива потребуется принудительно подавать туда воздух. Только такая схема котла на отработке обеспечит его длительную и безотказную работу.

Проще говоря, без нагнетательного насоса не обойтись. Если попробовать сэкономить, то уже очень скоро как сам дожигатель, так и дымоход покроется толстым слоем копоти.

Как обеспечить лучший КПД?

Важно! К крышке верхней емкости следует приварить пластину, которая бы несколько не доставала до ее дна. Для чего нужен этот конструктивный элемент?

Он очень важен, так как тормозит горящую смесь, обеспечивая ее лучшее догорание и высокий КПД всей конструкции. Если вы не включите этот элемент в конструкцию печи, то масло она будет поедать бочками.

Через верхнюю часть необходимо будет пропустить контур водяного отопления, для чего заранее врезаются соответствующие штуцеры, через которые эта труба будет соединяться с кожухом.

В крышке нижней камеры делаете два отверстия, одно из которых следует оснастить заслонкой. Она будет необходима для плавного регулирования тяги и температурного режима. Второе отверстие будет предназначаться для заливки масла в испарительную камеру.

Важно! Так как масло – вещество весьма опасное в плане пожаров, желательно конструктивно предусмотреть воронку, по которой заливать топливо намного безопаснее. Так ваш котел отопления на отработке не станет причиной пожара.

Если вы делаете двухконтурный котел, то всю систему необходимо подключить к водопроводу. Необходимо предусмотреть наличие расширительного бака приличной емкости. Учтите, что чертежи котлов на отработке с водяным контуром лучше доверить профессиональному технику.

Как разжигать печь?

Как ни странно, сделать это очень легко. Сперва через воронку (помните, о чем мы говорили выше) в нижний отсек заливается приблизительно литр отработанного масла. Его разжигают, уложив на него кусочек подожженной бумаги. Когда масло разгорится и начнет закипать, туда же подливают еще пять литров отработки.

Если для заправки предполагается использовать автоматическую систему, необходимо сразу же отрегулировать ее механизм. Скорость сгорания во многом зависит от характеристик печи и силы тяги, но в среднем этого количества топлива хватает на два-три часа. Таким образом, самодельные котлы на отработке могут стать отличными помощниками в деле сохранения бюджета.

19 распространенных проблем с печью (и способы их устранения)

Нет ничего хуже, чем просыпаться посреди ночи от холода.

Одно дело, если нужно просто натянуть чехлы. Совсем другое дело, если ваша печь работает плохо или совсем не работает.

Имея небольшой опыт самостоятельной работы, вы можете самостоятельно устранить неисправность и отремонтировать свою печь. Однако лучше всего иметь контрольный список технического обслуживания для вашей системы отопления, чтобы избежать этой проблемы.

Сегодня у меня есть кое-что, что заставит вас почувствовать, что у вас есть знания, чтобы заняться ремонтом печи:

19 распространенных проблем с печью и как их исправить прямо сейчас.

Независимо от того, есть ли у вас обычная газовая печь или высокоэффективная газовая печь, важно понимать, как работает ваша печь / система нагрева. Вам необходимо понимать основные принципы работы устройства, чтобы знать, что искать, когда что-то не так.

Давайте посмотрим на обычную печь и советы по решению наиболее распространенных проблем.( Если вы чувствуете себя некомфортно при выполнении любого из этих самостоятельных действий, обратитесь в сервисный центр к проверенному специалисту. Экономия нескольких долларов не стоит неопределенности или опасного события, связанного с печью.)

Проблема 1

Проверьте термостат, чтобы убедиться, что он ВКЛЮЧЕН

Это может показаться глупым, но проверьте термостат, чтобы убедиться, что он установлен на «нагрев» и что он установлен как минимум на пять градусов выше комнатной температуры. Вы можете быть удивлены, сколько обращений в сервисную службу делается без проверки этого!

Вот несколько проверок термостата, которые нужно провести самостоятельно:

Шаг 1: Проверить батарею на термостате.Вам может понадобиться заменить батареи на вашем термостате. Если термостат в вашем доме работает от батареек, меняйте их не реже одного раза в год или по мере необходимости.

Некоторые термостаты подключены к электросети дома, а другие используют батареи. Как у вас работает? Иногда при необходимости замены батарейки, использующие батарейки, мигают символом низкого заряда батарей.

Шаг 2: Откройте термостат и осторожно выдуйте пыль или мусор, которые могли его засорить.

Шаг 3: Убедитесь, что дата и время правильные на электронных или программируемых моделях – система может работать по таймеру.

Шаг 4: Проверьте прерыватель. Если горит, выключите прерыватель и проверьте предохранитель печи.

Проблема 2

Печь не производит тепло – попробуйте сбросить домашний автоматический выключатель

Это могло произойти по ряду незначительных причин.Сначала убедитесь, что термостат установлен на «Нагрев». Затем попробуйте переместить шкалу вверх или вниз на несколько градусов, чтобы проверить, чувствуется ли заметная разница.

Если результата нет, проверьте, не сработал ли автоматический выключатель или предохранитель или перегорел.

Как проверить домашние выключатели:

Подойдите к панели выключателя вашего дома и найдите цепь, которая управляет печью. Вы хотите увидеть, находится ли он в положении «Выкл.» Или находится посередине.

1. Проверьте выключатель вручную. Переверните его вперед и назад.

2. Убедитесь, что он находится в положении «Вкл.».

Это сбросит прерыватель. Если это не помогает, проблема связана либо с проводкой в ​​цепи, либо с самим автоматическим выключателем. Если у вас есть цифровой мультиметр, следующие шаги для вас:

Как проверить домашние выключатели с помощью цифрового мультиметра

Проблема 3

Печь не производит достаточно тепла – Проверьте и замените засоренный фильтр

Печь, которая изо всех сил пытается вырабатывать тепло, – это совсем другое дело, чем печь, которая каким-то образом перестала работать.

В случае плохой работы печи, которая не отапливает дом в достаточной степени, сначала убедитесь, что воздушный фильтр чистый и находится в хорошем состоянии. , если он не новый.

Проверьте и замените забитый фильтр

Это простая, но важная часть обслуживания печи. Одна из наиболее частых причин того, что печь не работает, – это забитый фильтр. Кроме того, это самая простая работа по техническому обслуживанию.

Регулярная замена печного фильтра – это быстрая и простая задача, которая имеет большое значение для защиты компонентов HVAC и улучшения качества воздуха внутри.

• Найдите свой фильтр – В некоторых печах фильтр находится на входе. Скорее всего, это похоже на решетку в полу, потолке или стене. Остальные фильтры находятся в самой печи.
• Проверьте свой фильтр – Поднесите его к свету, чтобы узнать, пришло ли время его менять. Если свет не проникает, фильтр необходимо заменить. Пыльный и грязный запах из вентиляционных отверстий при включении вентилятора – еще один хороший признак того, что вам следует заменить фильтр печи.
• Замените фильтр – Убедитесь, что ваша печь выключена. Воздух не должен выходить. Проверьте направление, в котором указывает ваш фильтр. Фильтры предназначены для улавливания материи, выдуваемой с одного направления. Установка фильтра вверх дном может снизить его эффективность.

Очистка от мусора, скапливающегося на ваших фильтрах, поможет с потоком воздуха . Когда ваш воздушный фильтр забит, ваш воздухоочиститель должен работать усерднее, чтобы компенсировать блокировку воздушного потока.Помимо увеличения ваших счетов за коммунальные услуги, уменьшенный поток воздуха через вашу систему отопления и охлаждения может привести к перегреву теплообменника и слишком быстрому отключению.

«Фильтры очищают воздух, поступающий в печь, и нагретый воздух, отправляемый обратно в дом. Грязный, забитый фильтр ограничивает воздушный поток, в конечном итоге вызывая повышение тепла и давления в печи.

Новые, более эффективные печи чувствительны к проблеме и часто отключаются до того, как грязный фильтр вызовет больше проблем.Для других блоков печь продолжит работу, но с меньшей тепловой мощностью и пониженным КПД ».

Проблема 4

Защитный выключатель на дверце печи

Если ваша печь не работает, первое, что вам следует сделать, это проверить предохранительный выключатель на дверце печи. Защитный выключатель дверцы топки предотвращает включение вентилятора и горелки, когда панель доступа снята.

Печи имеют предохранительный выключатель, который выскакивает при снятии дверцы.Дверца должна быть на месте для включения переключателя и для работы печи.

Если вы обнаружите, что вам необходимо установить новый предохранительный выключатель, следуйте пошаговым инструкциям «Как установить предохранительный выключатель дверцы печи».

Шаг 1: Выключите питание

Шаг 2: Подготовьте дверцу воздуходувки

Шаг 3: Подключите предохранительный выключатель

Шаг 4: Проверьте и протестируйте установку

Проблема 5

Следите за чистотой и свободой пространства вокруг печи

Это может показаться очевидным советом, но иногда домовладельцы, ведущие активный образ жизни, забывают обращать внимание на такие области своего дома, как подвал.

Подвал может стать загроможденным, что, в свою очередь, может привести к тому, что пространство вокруг печи будет заполнено разным имуществом и мусором. Чистая печь не только лучше работает, но и выглядит лучше.

Избегайте хранения легковоспламеняющихся веществ или материалов рядом с печью. Переполнение печи может привести к неожиданным пожарам, значительному ущербу для вашего дома и опасности для вашей семьи и домашних животных.

Каким бы удобным это ни казалось просто «хранить там» на лето, учитывайте вероятность того, что вы вполне можете забыть все предметы, которые вы оставили на печи или рядом с ней.Не рискуйте, дайте вашей печи пространство, необходимое для безопасной работы.

Кроме того, регулярно пылесосьте и чистите вокруг печи. Хотя вы, возможно, удалили все легковоспламеняющиеся предметы из этой зоны, помните, что скопление пыли и ворса может создать опасность пожара. Избыточное количество пыли и ворса также может привести к тому, что ваш фильтр засорится раньше, чем обычно, что потребует более частой замены.

Проблема 6

Посмотрите на пламя горелки

Наиболее частые отказы ваших горелок могут быть вызваны загрязнением.Осмотрите горелки и убедитесь, что на них нет мусора.

Убедитесь, что ваши горелки чистые, и один из способов сделать это – посмотреть на пламя.

Они синие и ровные?

Значит, ваша горелка, скорее всего, чиста. Если они желтые, вероятно, у вас грязные конфорки. Вы можете очистить горелки пылесосом; только не забудьте сначала выключить электричество и газ. Еще одна область, которую вам следует очистить пылесосом, – это область вокруг воздуходувки.

Летом может накапливаться пыль. Поэтому очень важно проверять и чистить горелки печи перед началом холодного сезона.

Сочетание конденсата и сажи может привести к неправильной работе горелок, а также может вызвать другие проблемы с печью. Узел горелки следует очищать ежегодно или заменять, если существующий находится в плохом состоянии.

Проблема 7

Смазывайте вентилятор печи один раз в год

При подготовке печи к зиме важно убедиться, что все компоненты вашей системы отопления чистые и находятся в рабочем состоянии.

Основная функция воздуходувки – забирать тепло из печи и распределять его по всему дому. Смазка воздуходувки печи продлит срок ее службы.

Вот 7 простых и подробных шагов. Как смазать двигатель нагнетателя печи , любезно предоставлено SFGate:

Шаг 1 : Выключите автоматический выключатель на главной электрической панели, которая обеспечивает питание печи.

Шаг 2 : Снимите съемную панель печи, открутив винты отверткой.

Шаг 3 : Найдите узел электродвигателя вентилятора возле основания печи. Снимите болты, крепящие электродвигатель вентилятора к основному узлу печи, с помощью гаечного ключа.

Шаг 4 : Найдите установочный винт сбоку на корпусе двигателя вентилятора. Отверните болты. Вытащить мотор из корпуса.

Шаг 5 : Найдите масляные отверстия на двигателе и валу.

Шаг 6 : Выдавите 2–3 капли масла в каждое отверстие.

Шаг 7 : Активировать печь.Двигатель нагнетателя должен работать лучше с новым маслом.

Электродвигатель вентилятора печи играет большую роль в работе вашей системы отопления. Его следует смазывать один раз в год, и он не должен издавать необычных шумов при запуске.

Проблема 8

Проверьте свой концевой выключатель

Неисправный концевой выключатель может привести к непрерывной работе нагнетателя и, как следствие, к значительному сокращению срока его службы.

Если техник заменит концевой выключатель, эту проблему быстро решит.

Как я могу проверить, связана ли моя печь с концевым выключателем или термостатом?

«Если верхний концевой выключатель неисправен, печь не должна гореть. Когда верхний концевой выключатель срабатывает, пламя / нагревательный элемент будет отключен, и вентилятор продолжит работу, чтобы отвести тепло. Воздуходувка продолжит работу до тех пор, пока либо система не будет перезагружена, либо концевой выключатель не закроется ».

«Концевые выключатели обычно замкнуты, и они всегда должны открываться при отказе. Это означает, что когда они выходят из строя или температура становится слишком высокой, они размыкают цепь.

Если цепь разомкнута, необходимо заменить концевой выключатель. “

Проблема 9

Проверьте электрическое зажигание или систему управления

Газовая печь может работать с запальной лампой или иметь электронное управление, что устраняет необходимость в постоянном пламени.

Неисправная система зажигания, например, в печах с термопарой, может значительно снизить способность печи должным образом обогревать жилище.Сквозняки или засоры в системе отопления могут привести к выключению контрольной лампы.

Многие новые системы зажигаются от электрического тока, а не от постоянной контрольной лампы.

Действия, которые вы можете предпринять самостоятельно, включают:

Шаг 1: Выключите и снова включите питание печи (возможно, потребуется сброс зажигания).

Шаг 2: Отключите электропитание и подачу газа к печи, чтобы можно было проверить нагревательный элемент. Не прикасайтесь к нагревательному элементу, но если он выглядит треснутым или поврежденным, вам необходимо заменить воспламенитель.

Шаг 3: Имея в руках руководство для печи, выполните шаги, рекомендованные производителем для устранения неполадок в работе. Как и в случае с контрольной лампой, вы можете нанести ущерб системе и своему имуществу, если пропустите шаги или процедуры безопасности во время этой задачи.

Шаг 4: Следуйте инструкциям и, если это не работает, обратитесь в службу поддержки.

Проблема 10

Проблемы с нагревом или быстрым циклом

В случае слишком быстрого включения и выключения печи существует множество причин.Как всегда, первым может быть грязный или изношенный воздушный фильтр. Если вы не заменяли его совсем недавно, попробуйте сделать это – это быстро и легко.

Когда обращаться к специалисту: Если новый фильтр не решает проблему, возможно, у вас более серьезная ситуация. Может возникнуть проблема с электродвигателем и ремнями нагнетателя, оба из которых требуют обслуживания профессионала.

Проблема 11

Печь не продувает воздух

Посмотрите в смотровое окошко на печи.Убедитесь, что в воздуходувке нет мусора. Также должна быть мигалка; зеленый или красный.

Чтобы убедиться, обратитесь к руководству. Если горит зеленый свет, ничего страшного; если красный, обратитесь в сервисный центр. А если нет света, проблема в печи может быть связана с термостатом, электродвигателем вентилятора, рабочим конденсатором, платой управления печи или трансформатором.

Проблема 12

Воздуходувка газовой печи работает непрерывно

Воздуходувка расположена между обратным воздуховодом и топкой.Холодный воздух направляется вентилятором в теплообменник и нагревается перед поступлением в камеру статического давления, а затем направляется по всему дому по приточным каналам.

Постоянно работающая и не отключающаяся печь может указывать на необходимость ремонта. Убедитесь, что ваш термостат не установлен на «постоянный вентилятор».

Уменьшите температуру, чтобы увидеть, решит ли эта мера проблему.

Не выключающийся нагнетатель газовой печи также может указывать на неисправность концевого выключателя.(который может потребовать сброса или замены).

Проблема 13

Шумная работа печи или воздуховода

Урчание, скрип и грохот – это ненормально. Звуки могут указывать на механическую проблему, уменьшение воздушного потока или засорение горелки.

Иногда печь может работать нормально, но громко. Если вы можете сказать, что шум является результатом прохождения воздуха через воздуховоды, одним из решений может быть изоляция воздуховодов, чтобы снизить шум.

Если фактическая топочная система издает странные шумы, это может произойти, если контрольная лампа неправильно отрегулирована или отверстия для смазки двигателя нагнетателя нуждаются в смазке. Также может быть проблема с ремнями или даже горелкой.

Какие шумы исходят от вашей печи?

а. Звон или хлопки – это может быть тепловое расширение – воздуховод расширяется и сжимается при нагревании и охлаждении.

г. Дребезжание – возможно, необходимо подтянуть ослабленные панели.

г. Визжащие звуки – возможно, проскочил ремень, соединяющий двигатель с вентилятором. Или ремень требует замены.

г. Скрежет – наверное пора вызывать мастера по ремонту печей. Подшипники двигателя нуждаются в ремонте. (источник)

Ель; сайт, посвященный практическим советам из реальной жизни, которые помогут вам создать лучший дом; придумали свой список идентифицирующих звуков печи.

В диапазоне от скребков, ударов, гудения, ударов и урчания они предоставляют список распространенных шумов, связанных с печью, и их возможных причин, чтобы лучше описать проблему вашему техническому специалисту.

Проблема 14

Проверьте вентиляционные отверстия

Обойдите весь дом и проверьте вентиляционные отверстия, чтобы убедиться, что они ничем не закрыты.

Занавеска или предмет мебели могут закрывать отверстия одного или нескольких вентиляционных отверстий, препятствуя тепловому потоку.

Проблема 15

Датчик пламени требует очистки

Датчик пламени является важным элементом безопасности вашего газового отопительного оборудования. Он защищает вашу печь от небезопасного сжигания топлива, а загрязненный датчик пламени может привести к неправильной работе печи.

Обычно датчик пламени имеет форму стержня, который можно найти рядом с задней частью печи, прямо на пути к горелке.

Как очистить датчик:

Шаг 1: Отключите питание печи на блоке выключателя

Шаг 2: По возможности извлеките датчик из печи

Шаг 3: Осторожно протрите датчик, чтобы удалить пыль и другие остатки

Шаг 4: Повторно прикрепите датчик

Шаг 5: Возобновить подачу питания на печь

Со временем, если датчик пламени не очищен должным образом, окисление или отложение углерода могут ограничить способность датчика пламени работать должным образом, что может привести к неисправности печи.

«Чтобы определить, является ли нечистый датчик пламени причиной неисправности печи, необходимо снять показания тока в микроамперном токе, которые вам может предоставить опытный специалист по печи.

Если виноват загрязненный датчик пламени, специалист по печи очистит датчик стальной мочалкой. Если грязь была единственным фактором, вы увидите значительно более высокие показания усилителя. Если показание не изменится, техник продолжит процесс диагностики ремонта печи. «Что такое датчик пламени и почему он имеет значение

Проблема 16

Проверить газопровод

Проверить всю газовую линию от главного входа до горелок печи.

Стоя у печи, следуйте за газовой линией. Он может быть закрыт, или выключатель может быть выключен.

Проверьте, работает ли ваш резервуар для горячей воды. В противном случае это может быть проблема с газоснабжением дома. Газопровод следует установить на «Открыть» .

Также, если в печи есть контрольная лампа, проверьте, горит ли она. Иногда в межсезонье можно погасить контрольную лампу.

Повторное зажигание пилота – это простой процесс. Инструкции обычно вывешиваются сбоку печи.

Если контрольная лампа не загорается после нескольких попыток, возможно, вам потребуется ремонт у профессионала.

Проблема 17

Пахнущий газ – действовать осторожно

Если вы, , подозреваете утечку газа , а запах сильный , вам следует немедленно покинуть свой дом и связаться с вашей газовой коммунальной компанией.

Утечка газа повлияет на эффективную работу вашей газовой печи. Но что еще более важно, это может быть очень серьезной опасностью для вашего здоровья и вашей семьи.

Проблема 18

Очистить листья и мусор от тепловых насосов или впускных и выпускных отверстий

“Если у вас есть печь, которая выпускает воздух в сторону дома, убедитесь, что ничто не блокирует впуск или выпуск. Если какая-либо из труб покрыта сеткой (например, оконной сеткой), замените ее на 1/2 дюйма .-сетка фурнитура ткань.

Если лед забивает одну из труб, значит, где-то в системе возникла более серьезная проблема. Очистите его и вызовите техника, чтобы узнать, почему это происходит.

Если у вас есть тепловой насос, уберите траву и листья с ребер наружного компрессорного агрегата. Перед началом отопительного сезона осторожно обдать его сверху шлангом, чтобы вымыть грязь и мусор из корпуса ». Источник

Проблема 19

Определите возраст своей печи

Печи спроектированы и построены на много лет, но ни одна из них не работает вечно.

Если у вашего конкретного нагревательного элемента истек или истек гарантийный срок производителя, возможно, вы не получите всей производительности отопления, за которую вы платите.

Возможно, пришло время заменить вашу систему HVAC.

ВЫВОД:

Я знаю, что эта статья показала вам, как исправить некоторые из распространенных проблем печи.

Были ли у вас ремонтные работы своими руками?

Периодическая проверка вашей системы и, по крайней мере, так часто, как рекомендует производитель, может предотвратить превращение мелкого ремонта в серьезное мероприятие.

Помните, что хотя попытки ремонта своими руками могут быть удовлетворительными и экономически эффективными, важно убедиться, что у вас есть навыки, прежде чем пытаться выполнять какие-либо работы с вашей печью.

Если советы не помогают вам обнаружить или решить проблемы или если они выше вашего уровня квалификации, вам могут потребоваться услуги специалиста по ремонту печей.

Очень важно проводить сезонную очистку и настройку вашей системы HVAC. Это система, о которой забывают, пока она не перестает работать.

Упражнение: 7 преимуществ регулярной физической активности

Упражнение: 7 преимуществ регулярной физической активности

Вы знаете, что упражнения полезны для вас, но знаете ли вы, насколько они полезны? От повышения настроения до улучшения сексуальной жизни – узнайте, как упражнения могут улучшить вашу жизнь.

Персонал клиники Мэйо

Хотите почувствовать себя лучше, набраться энергии и даже продлить жизнь на несколько лет? Просто занимайтесь спортом.

Трудно игнорировать пользу для здоровья от регулярных упражнений и физической активности. Физические упражнения приносят пользу каждому, независимо от возраста, пола и физических возможностей.

Нужны более убедительные аргументы, чтобы начать движение? Ознакомьтесь с этими семью способами, с помощью которых упражнения могут сделать вас более счастливыми и здоровыми.

1. Контрольные весы

Упражнения могут помочь предотвратить избыточный вес или поддержать его потерю.Когда вы занимаетесь физической активностью, вы сжигаете калории. Чем интенсивнее активность, тем больше калорий вы сжигаете.

Регулярные походы в спортзал – это здорово, но не волнуйтесь, если вы не можете найти много времени для тренировок каждый день. Любая активность лучше, чем ее отсутствие. Чтобы воспользоваться преимуществами физических упражнений, просто будьте более активными в течение дня – поднимитесь по лестнице вместо лифта или увеличьте количество дел по дому. Последовательность – ключ к успеху.

2. Физические упражнения помогают бороться с заболеваниями и состоянием здоровья

Беспокоитесь о болезни сердца? Надеетесь предотвратить высокое кровяное давление? Независимо от вашего текущего веса, активность повышает уровень холестерина липопротеинов высокой плотности (ЛПВП), «хорошего» холестерина и снижает уровень нездоровых триглицеридов.Этот один-два удара поддерживает ровный кровоток, что снижает риск сердечно-сосудистых заболеваний.

Регулярные упражнения помогают предотвратить или решить многие проблемы и проблемы со здоровьем, в том числе:

• Ход
• Метаболический синдром
• Высокое кровяное давление
• Сахарный диабет 2 типа
• Депрессия
• Беспокойство
• Многие виды рака
• Артрит
• Водопад

Он также может помочь улучшить когнитивные функции и снизить риск смерти от всех причин.

3. Физические упражнения улучшают настроение

Нужен эмоциональный подъем? Или нужно снять стресс после напряженного дня? Могут помочь занятия в тренажерном зале или быстрая прогулка. Физическая активность стимулирует различные химические вещества в мозгу, которые могут сделать вас более счастливым, расслабленным и менее тревожным.

Вы также можете улучшить свою внешность и себя, если будете регулярно заниматься спортом, что повысит вашу уверенность в себе и повысит самооценку.

4. Упражнения повышают энергию

Вы забыли купить продукты или поработать по дому? Регулярная физическая активность может улучшить вашу мышечную силу и повысить выносливость.

Exercise доставляет кислород и питательные вещества к тканям и помогает сердечно-сосудистой системе работать более эффективно. А когда здоровье вашего сердца и легких улучшится, у вас появится больше энергии для выполнения повседневных дел.

5. Физические упражнения способствуют лучшему сну

Не можете отложить? Регулярная физическая активность может помочь вам быстрее заснуть, лучше выспаться и углубить сон. Просто не выполняйте упражнения перед сном, иначе вы можете быть слишком возбуждены, чтобы заснуть.

6.Упражнения вернут искру в вашу сексуальную жизнь

Вы чувствуете себя слишком уставшим или не в форме, чтобы наслаждаться физической близостью? Регулярная физическая активность может повысить уровень энергии и повысить вашу уверенность в своем внешнем виде, что может улучшить вашу сексуальную жизнь.

Но это еще не все. У женщин регулярная физическая активность может усилить возбуждение. А у мужчин, которые регулярно занимаются спортом, меньше шансов иметь проблемы с эректильной дисфункцией, чем у мужчин, которые не занимаются спортом.

7. Упражнения могут быть интересными… и социальными!

Физические упражнения и физическая активность приносят удовольствие. Они дают вам возможность расслабиться, насладиться природой или просто заняться делами, которые делают вас счастливыми. Физическая активность также может помочь вам общаться с семьей или друзьями в веселой социальной обстановке.

Так что возьмите уроки танцев, прогуляйтесь по пешеходным тропам или присоединитесь к футбольной команде. Найдите занятие, которое вам нравится, и просто займитесь им. Скучающий? Попробуйте что-нибудь новое, займитесь чем-нибудь с друзьями или семьей.

Итог по упражнению

Упражнения и физическая активность – отличные способы почувствовать себя лучше, укрепить здоровье и повеселиться. Для большинства здоровых взрослых Министерство здравоохранения и социальных служб США рекомендует следующие рекомендации по упражнениям:

• Аэробная активность. Выполняйте как минимум 150 минут умеренной аэробной активности или 75 минут интенсивной аэробной активности в неделю или сочетание умеренной и высокой активности. В руководстве предлагается распределить это упражнение в течение недели.Чтобы обеспечить еще большую пользу для здоровья и помочь с потерей веса или поддержанием потери веса, рекомендуется не менее 300 минут в неделю. Но даже небольшие физические нагрузки полезны. Непродолжительная активность в течение дня может принести пользу здоровью.
• Силовые тренировки. Выполняйте силовые упражнения для всех основных групп мышц не реже двух раз в неделю. Старайтесь выполнять по одному подходу каждого упражнения с таким весом или уровнем сопротивления, чтобы утомлять мышцы примерно после 12-15 повторений.

Умеренные аэробные упражнения включают в себя такие виды активности, как быстрая ходьба, езда на велосипеде, плавание и стрижка газона. Энергичные аэробные упражнения включают в себя бег, тяжелую работу в саду и аэробные танцы. Силовые тренировки могут включать использование силовых тренажеров, веса вашего собственного тела, тяжелых мешков, трубок с сопротивлением или весла в воде или таких занятий, как скалолазание.

Если вы хотите похудеть, достичь определенных целей в фитнесе или получить еще больше преимуществ, вам может потребоваться еще больше увеличить умеренную аэробную активность.

Не забудьте проконсультироваться с врачом перед тем, как начать новую программу упражнений, особенно если у вас есть какие-либо опасения по поводу своей физической формы, вы давно не занимаетесь спортом, имеете хронические проблемы со здоровьем, такие как сердечные заболевания, диабет или артрит.

Получите самую свежую информацию о здоровье от экспертов Mayo Clinic.

Зарегистрируйтесь бесплатно и будьте в курсе достижений исследований, советов по здоровью и актуальных тем, касающихся здоровья, таких как COVID-19, а также опыта в области управления здоровьем.

Узнайте больше об использовании данных Mayo Clinic.

Чтобы предоставить вам наиболее актуальную и полезную информацию и понять, какие информация полезна, мы можем объединить вашу электронную почту и информацию об использовании веб-сайта с другая имеющаяся у нас информация о вас.Если вы пациент клиники Мэйо, это может включать защищенную медицинскую информацию. Если мы объединим эту информацию с вашими защищенными информация о здоровье, мы будем рассматривать всю эту информацию как защищенную информацию и будет использовать или раскрывать эту информацию только в соответствии с нашим уведомлением о политика конфиденциальности. Вы можете отказаться от рассылки по электронной почте в любое время, нажав на ссылку для отказа от подписки в электронном письме.

Подписывайся!

Спасибо за подписку

Наш электронный информационный бюллетень Housecall будет держать вас в курсе самой последней информации о здоровье.

Извините, что-то пошло не так с вашей подпиской

Повторите попытку через пару минут

Повторить

Октябрь08, 2021 Показать ссылки

1. AskMayoExpert. Физическая активность (взрослый). Клиника Майо; 2021.
2. Рекомендации по физической активности для американцев. 2-е изд. Министерство здравоохранения и социальных служб США. https://health.gov/our-work/physical-activity/current-guidelines. Доступ 25 июня 2021 г.
3. Peterson DM. Польза и риск аэробных упражнений. https://www.uptodate.com/contents/search. По состоянию на 24 июня 2021 г.
4. Maseroli E, et al. Физическая активность и женская сексуальная дисфункция: помогает, но не слишком.Журнал сексуальной медицины. 2021; DOI: 10.1016 / j.jsxm.2021.04.004.
5. Allen MS. Физическая активность как дополнительное лечение эректильной дисфункции. Обзоры природы: урология. 2019; DOI: 10.1038 / s41585-019-0210-6.
6. Советы по началу физической активности. Национальный институт диабета, болезней органов пищеварения и почек. https://www.niddk.nih.gov/health-information/weight-management/tips-get-active/tips-starting-physical-activity. Доступ 25 июня 2021 г.
7. Ласковский Е.Р. (заключение эксперта).Клиника Майо. 16 июня 2021 г.

Узнать больше Подробно

.

Фитнес-программа: 5 шагов для начала

Фитнес-программа: 5 шагов для начала

Вы думаете о том, чтобы начать фитнес-программу? Повезло тебе! Вы всего в пяти шагах от здорового образа жизни.

Персонал клиники Мэйо

Начало фитнес-программы может быть одним из лучших способов улучшить свое здоровье.Физическая активность может снизить риск хронических заболеваний, улучшить баланс и координацию, помочь сбросить вес и даже улучшить привычки сна и самооценку. И еще хорошие новости. Вы можете начать фитнес-программу всего за пять шагов.

1. Оцените свой уровень физической подготовки

Вы, наверное, имеете некоторое представление о том, насколько вы в хорошей форме. Но оценка и запись исходных показателей физической подготовки могут дать вам ориентиры, по которым вы сможете измерить свой прогресс. Чтобы оценить свою аэробную и мышечную форму, гибкость и композицию тела, подумайте о записи:

• Ваш пульс до и сразу после прогулки 1 милю (1.6 километров)
• Сколько времени нужно, чтобы пройти 1 милю или сколько времени нужно, чтобы пробежать 1,5 мили (2,41 километра)
• Сколько стандартных или модифицированных отжиманий вы можете делать за раз
• Как далеко вы можете податься вперед, сидя на полу, поставив ноги перед собой
• Окружность талии чуть выше бедер
• Ваш индекс массы тела

2. Составьте свою фитнес-программу

Легко сказать, что вы будете заниматься каждый день.Но тебе понадобится план. При разработке фитнес-программы учитывайте следующие моменты:

• Обдумайте свои фитнес-цели. Вы начинаете фитнес-программу, чтобы помочь похудеть? Или у вас есть другая мотивация, например, подготовка к марафону? Четкие цели помогут вам оценить свой прогресс и сохранить мотивацию.

• Создайте сбалансированный распорядок дня. Для большинства здоровых взрослых Департамент здравоохранения и социальных служб рекомендует уделять не менее 150 минут умеренной аэробной активности или 75 минут интенсивной аэробной активности в неделю, или сочетание умеренной и высокой активности.В руководстве предлагается распределить это упражнение в течение недели. Больше физических упражнений принесет еще большую пользу для здоровья.

  Но даже небольшие физические нагрузки полезны. Короткая активность в течение дня может принести пользу здоровью.

  Выполняйте силовые упражнения для всех основных групп мышц не реже двух раз в неделю. Старайтесь выполнять по одному подходу в каждом упражнении, используя достаточно тяжелый вес или уровень сопротивления, чтобы утомить ваши мышцы примерно после 12-15 повторений.

• Начните с малого и продвигайтесь медленно. Если вы только начинаете тренироваться, начинайте осторожно и медленно прогрессируйте. Если у вас травма или заболевание, обратитесь к врачу или физиотерапевту за помощью в разработке фитнес-программы, которая постепенно улучшает ваш диапазон движений, силу и выносливость.
• Включите активность в свой распорядок дня. Найти время для занятий спортом может быть непросто. Чтобы упростить задачу, запланируйте время для упражнений, как и при любом другом назначении.Запланируйте просмотр любимого шоу во время прогулки по беговой дорожке, чтения во время езды на велотренажере или сделайте перерыв, чтобы прогуляться на работе.
• План включения различных мероприятий. Различные виды деятельности (кросс-тренинг) могут избавить от скуки от упражнений. Кросс-тренинг с использованием форм активности с низкой нагрузкой, таких как езда на велосипеде или водные упражнения, также снижает ваши шансы травмировать или чрезмерно использовать одну конкретную мышцу или сустав. Планируйте чередовать занятия, которые подчеркивают различные части вашего тела, например ходьбу, плавание и силовые тренировки.
• Попробуйте тренировку с высокой интенсивностью. В тренировках с высокой интенсивностью вы выполняете короткие серии упражнений с высокой интенсивностью, разделенные периодами восстановления после упражнений с низкой интенсивностью.
• Дайте время на восстановление. Многие люди начинают тренироваться с неистовым рвением – тренируются слишком долго или слишком интенсивно – и сдаются, когда их мышцы и суставы болят или травмируются. Планируйте время между занятиями, чтобы ваше тело отдыхало и восстанавливалось.
• Положите на бумагу. Письменный план может побудить вас не сбиться с пути.

3. Соберите оборудование

Вы, вероятно, начнете со спортивной обуви. Обязательно выбирайте обувь, предназначенную для той деятельности, которую вы имеете в виду. Например, кроссовки легче по весу, чем кроссовки, которые более удобны.

Если вы планируете инвестировать в тренажеры, выберите что-нибудь практичное, приятное и простое в использовании. Возможно, вы захотите опробовать определенные типы оборудования в фитнес-центре, прежде чем приобретать собственное оборудование.

Вы можете рассмотреть возможность использования приложений для фитнеса для смарт-устройств или других устройств отслеживания активности, например таких, которые могут отслеживать ваше расстояние, сожженные калории или контролировать частоту сердечных сокращений.

4. Начало работы

Теперь вы готовы к действию. Начиная заниматься фитнесом, помните следующие советы:

• Начинайте медленно и постепенно наращивайте. Дайте себе достаточно времени, чтобы согреться и остыть легкой ходьбой или легкими растяжками.Затем увеличьте темп, который вы можете продолжать в течение пяти-десяти минут, не чувствуя чрезмерной усталости. По мере повышения вашей выносливости постепенно увеличивайте количество тренировок. Старайтесь заниматься физическими упражнениями от 30 до 60 минут большую часть дней в неделю.
• Разбейте вещи, если нужно. Вам не обязательно выполнять все упражнения за один раз, поэтому вы можете заниматься активным отдыхом в течение всего дня. Более короткие, но более частые занятия также имеют преимущества для аэробики. Выполнение коротких тренировок несколько раз в день может лучше вписаться в ваш график, чем одно 30-минутное занятие.Любая активность лучше, чем ее отсутствие.
• Будьте изобретательны. Может быть, ваш распорядок тренировки включает в себя различные виды деятельности, например ходьбу, езду на велосипеде или греблю. Но не останавливайтесь на достигнутом. Отправьтесь в поход на выходные с семьей или проведите вечерние бальные танцы. Найдите занятия, которые вам нравятся, чтобы добавить их в свой распорядок фитнеса.
• Слушайте свое тело. Если вы чувствуете боль, одышку, головокружение или тошноту, сделайте перерыв. Возможно, вы слишком сильно себя заставляете.
• Будьте гибкими. Если вы плохо себя чувствуете, позвольте себе взять выходной день или два.

5. Следите за своим прогрессом

Повторно сдавайте личную оценку физической подготовки через шесть недель после начала программы, а затем повторно каждые несколько месяцев. Вы можете заметить, что вам нужно увеличить количество времени, которое вы тренируете, чтобы продолжать улучшаться. Или вы можете быть приятно удивлены, обнаружив, что вы тренируетесь ровно столько, сколько нужно для достижения ваших целей в фитнесе.

Если вы теряете мотивацию, ставьте новые цели или попробуйте новое занятие. Также могут помочь занятия с другом или занятия в фитнес-центре.

Начало программы упражнений – важное решение. Но это не обязательно должно быть ошеломляющим. Тщательно планируя и задавая себе темп, вы можете выработать здоровую привычку, которая сохранится на всю жизнь.

Получите самую свежую информацию о здоровье от экспертов Mayo Clinic.

Зарегистрируйтесь бесплатно и будьте в курсе достижений исследований, советов по здоровью и актуальных тем, касающихся здоровья, таких как COVID-19, а также опыта в области управления здоровьем.

Узнайте больше об использовании данных Mayo Clinic.

Чтобы предоставить вам наиболее актуальную и полезную информацию и понять, какие информация полезна, мы можем объединить вашу электронную почту и информацию об использовании веб-сайта с другая имеющаяся у нас информация о вас.Если вы пациент клиники Мэйо, это может включать защищенную медицинскую информацию. Если мы объединим эту информацию с вашими защищенными информация о здоровье, мы будем рассматривать всю эту информацию как защищенную информацию и будет использовать или раскрывать эту информацию только в соответствии с нашим уведомлением о политика конфиденциальности. Вы можете отказаться от рассылки по электронной почте в любое время, нажав на ссылку для отказа от подписки в электронном письме.

Подписывайся!

Спасибо за подписку

Наш электронный информационный бюллетень Housecall будет держать вас в курсе самой последней информации о здоровье.

Извините, что-то пошло не так с вашей подпиской

Повторите попытку через пару минут

Повторить

Октябрь24, 2019 Показать ссылки

1. Начало работы – Советы для долгосрочного успеха упражнений. Американская Ассоциация Сердца. https://www.heart.org/en/healthy-living/fitness/getting-active/getting-started—tips-for-long-term-exercise-success. По состоянию на 13 июня 2019 г.
2. Советы по началу физической активности. Национальный институт диабета, болезней органов пищеварения и почек. https://www.niddk.nih.gov/health-information/weight-management/tips-get-active/tips-starting-physical-activity. Доступ 13 июня 2019 г.
3. Как составить план упражнений. Национальный институт старения. https://go4life.nia.nih.gov/how-to-make-an-exercise-plan/. По состоянию на 13 июня 2019 г.
4. Рекомендации по физической активности для американцев. 2-е изд. Министерство здравоохранения и социальных служб США. https://health.gov/paguidelines/second-edition. По состоянию на 13 июня 2019 г.
5. AskMayoExpert. Физическая активность (взрослый). Рочестер, Миннесота: Фонд Мейо медицинского образования и исследований; 2019.
6. Ласковский Е.Р. (заключение эксперта).Клиника Мэйо, Рочестер, Миннесота, 14 июня 2019 г.
7. Riebe D, et al., Eds. Руководство ACSM по тестированию с физической нагрузкой и предписаниям. 10-е изд. Филадельфия, Пенсильвания: Wolters Kluwer Health Lippincott Williams & Wilkins; 2018.
8. Liguori G, ed. Руководство ACSM по оценке физической подготовленности, связанной со здоровьем. 5-е изд. Филадельфия, Пенсильвания: Wolters Kluwer Health Lippincott Williams & Wilkins; 2018.

Узнать больше Подробно

.

Как слить воду из бойлера

Знаете ли вы, что необходимо сливать воду из котла не реже одного раза в год? Ознакомьтесь с этим пошаговым руководством, чтобы начать работу.

Хотя бойлеры существуют с конца 1700-х годов, многие домовладельцы не знают, как правильно за ними ухаживать.

Котловой осадок снижает надежность котельной системы. Слив воды из системы водогрейного котла – единственный способ устранить накопление шлама, поэтому так важно делать это часто.

А как слить воду из бойлера?

Продолжайте читать, чтобы получить пошаговое руководство, в котором подробно описано, как слить воду из бойлера и водонагревателя.

Шаг 1. Быстрая промывка

Перед отключением бойлера или водонагревателя рекомендуется выполнить быструю промывку. Это удалит любой осадок, застрявший в клапане котла. В результате емкость сливается быстрее.

Возьмите садовый шланг и подсоедините его к сливному крану. Пока давление воды в бойлере сохраняется, попробуйте слегка промыть бак водонагревателя.

Это можно сделать, открыв сливной клапан на несколько секунд, а затем снова закрыв его. Давление при этом должно вытолкнуть любой осадок, застрявший в клапане.

Если выдувается значительное количество осадка, вы можете повторить эту быструю промывку еще 1 или 2 раза.

Шаг 2. Выключите вашу систему

Перед тем, как начать слив воды из вашего газового или электрического бойлера, выключите его. Если это газ, отключите газ, а если он электрический, отключите электричество.

Затем с помощью клапана в трубопроводе холодной воды над водонагревателем или с помощью основного клапана подачи воды перекрыть подачу воды. Вы можете проверить водопроводные краны в своем доме, чтобы убедиться, что давление отсутствует. Включите их и проверьте, есть ли горячая вода.

Перед тем, как перейти к следующему шагу, убедитесь, что трубы полностью остыли.

Шаг 3. Откройте сливной клапан и промойте резервуар водой

Присоедините сливной шланг и откройте сливной клапан бойлера. Он не будет стекать так много, пока вы не сбросите вакуум в резервуаре.

Чтобы сбросить вакуум, снимите один конец трубы с горячей водой, которая находится над водонагревателем, и затем слегка потяните его в сторону. Это позволит воздуху попасть в резервуар, а затем вода может начать вытекать из дренажа.

По окончании слива воды из бака постепенно промывайте его.

Впустите несколько галлонов воды за раз, включив воду на несколько секунд, а затем давая ей стечь. При этом оставляйте трубопровод горячей воды отключенным на все время.Когда вы закончите промывку, вы можете вернуть ее на место, прежде чем снова наполнить резервуар.

Шаг 4. Залейте воду в водонагреватель

После слива воды из бойлера и промывки пора его снова наполнить. Сначала отсоедините сливной шланг и закройте сливной кран. Не забудьте снова подсоединить трубу с горячей водой, убедившись, что она плотно встала на место.

На этом этапе снова включите воду в водонагреватель через вентиль бойлера или главный вентиль. Затем включите в доме горячую сторону крана (лучше всего в ванне).Оставьте воду работать, пока весь воздух не выйдет из трубопроводов и все, что вы получите, – это горячая вода, выходящая из крана.

Затем закройте кран.

Шаг 5: Повторно зажгите водонагреватель и проверьте сливной клапан

Если у вас электрический котел, снова включите питание. Если это газ, снова зажгите пилотный водонагреватель. По завершении этого шага в течение часа у вас снова должна быть горячая вода.

Убедитесь, что сливной клапан полностью закрыт.Ищите утечки в выпускном отверстии. Если он не закрылся полностью, наденьте крышку на резьбу шланга сливного отверстия, чтобы предотвратить утечку. Или вы можете полностью заменить клапан.

Что следует помнить

Перед тем, как начать сливать воду из котла, помните, что всегда существует риск протечки после того, как он будет опорожнен. Иногда сливной клапан не закрывается полностью после слива воды из бойлера, особенно если он простаивает от 6 месяцев до года или даже дольше.

Будьте готовы заранее получить колпачок на случай, если он не закроется полностью, так что вы готовы надеть колпачок на клапан в случае необходимости.Если клапан сделан из пластика, вы можете полностью обновить его, прежде чем снова включать воду.

Большинство профессионалов и производителей котлов рекомендуют сливать воду ПО МЕНЬШЕ каждые 6–12 месяцев. Это удалит любой осадок или другой налет, который скапливается на дне резервуара для горячей воды.

По мере того, как шлам в котле собирается, ваш котел должен работать более интенсивно, чтобы нагреть воду, что приводит к потере энергии и увеличению затрат. Чтобы избежать этих потенциальных проблем, регулярно проводите техническое обслуживание котла.Техническое обслуживание котла может продлить его срок службы на 15 лет.

Позаботьтесь о вашей котельной системе

Если вы решите позаботиться о вашей котельной системе, вы сэкономите время и деньги в долгосрочной перспективе и сможете предотвратить возникновение аварийной ситуации с водопроводом. Обязательно сливайте воду из водонагревателя не реже одного раза в 6–12 месяцев – это важный компонент надлежащего обслуживания водонагревателя.

Самостоятельно сделать это несложно, но важно заранее хорошо подготовиться. Выполнение всех перечисленных выше шагов обеспечит наилучшие результаты при обслуживании котла своими руками.

Вам нужна помощь в осушении котла или у вас нет времени сделать это самостоятельно? Свяжитесь с нами по телефону (402) 731-2727 для любых вопросов или для записи на консультацию!

Как промыть водонагреватель

Когда дело доходит до выполнения домашних дел, промывку водонагревателя легко упустить. Я знаю, что никогда не думал об этом, пока Джереми не включил это в свой действительно удобный контрольный список по содержанию дома.

Но регулярная промывка водонагревателя – важная задача.Избавление от накапливающихся загрязнений и минеральных отложений поможет вашему водонагревателю работать более эффективно, а также продлит срок его службы, что в конечном итоге сэкономит вам деньги.

Прожив в моем доме несколько лет, я решил, что мой водонагреватель нужно промыть, и решил заняться этой рутинной работой. К счастью, это оказалось очень просто. Не считая времени, которое я ждал, пока вода в резервуаре остынет, у меня ушло около 20 минут.

Я задокументировал процесс, как я это сделал, на всякий случай, если вам нужно сделать то же самое.Может быть, этот пост вдохновит вас, наконец, выбросить это дело из своего списка на этих выходных.

Вот как:

Как часто следует промывать водонагреватель?

В зависимости от вашей модели старайтесь промывать водонагреватель каждые один-три года. На самом деле работа настолько проста, что делать ее хотя бы раз в год не составит труда.

Как промыть водонагреватель

Водонагреватели бывают двух видов: газовые и электрические. У меня есть газовая разновидность, поэтому эти инструкции будут ориентированы на промывку газового водонагревателя.Самая большая разница между газом и электричеством заключается в том, что с газом вы отключите подачу газа к вашему прибору; с электрическим, вы отключите электричество.

1. Поверните ручку термостата водонагревателя в положение «Выкл.»

Термостат газового водонагревателя обычно находится около дна резервуара. Другие источники, с которыми я столкнулся, говорили, что вам может сойти с рук, просто установив термостат на «Пилот». Я решил перестраховаться и полностью выключил его.Если вы выключите водонагреватель и у вас старая модель, вам придется снова зажечь контрольную лампу.

Если у вас есть электрический водонагреватель, вам нужно найти в доме автоматический выключатель и выключить выключатель, который подает питание на ваш водонагреватель.

2. Отключите подачу газа к водонагревателю

Если у вас есть газовый водонагреватель, найдите газовую трубу, ведущую к термостату и контрольную лампу, и поверните клапан в положение выключения.Если вы решили просто переключить термостат в положение «пилот», вам не нужно делать этот шаг.

3. Отключите подачу холодной воды к водонагревателю

Клапан холодной воды обычно находится в верхней части водонагревателя. Выключите его.

4. Включите горячую воду в раковине или ванне

Оставьте их включенными на протяжении всего процесса промывки. Это поможет предотвратить образование вакуума в линиях во время слива горячей воды из бака.

5. Подсоедините садовый шланг к сливному патрубку

Перед тем, как включить патрубок, убедитесь, что другой конец шланга выходит наружу или, по крайней мере, в ведро. Если ваш водонагреватель находится в подвале, вам может потребоваться переносной насос, чтобы откачивать воду из подвала на первый этаж.

6. Включите кран и слив.

Сливайте воду из резервуара, пока вода не станет чистой и не останется осадка.Если в вашем резервуаре много осадка, возможно, вам придется полностью его слить. Как вы можете видеть на этой картинке выше, вода, когда я впервые начал сливать, была немного коричневой, а на дне чаши было много осадка.

8. Промывка

Чтобы промыть резервуар для горячей воды, просто откройте кран холодной воды, ведущий в резервуар для горячей воды. Дайте ему поработать несколько минут, пока вода из шланга не станет чистой.

Это может занять немного времени.Хотя вода может быть прозрачной и не коричневой, на ней все же может быть осадок. Вот изображение воды, выходящей из моего резервуара, когда я впервые начал смывать:

Как вы можете видеть, из меня все еще выходил осадок (его можно увидеть внизу). Продолжайте промывать, пока в воде не останется совсем мало или совсем не останется осадка. Перекройте кран холодной воды, ведущий в резервуар для горячей воды.

Завершение работы

Когда вы удовлетворены прозрачностью воды, пора вернуть все на круги своя.

• Открутите сливной патрубок и отсоедините шланг.
• Выключите воду в раковине или ванне, которую вы включили вначале.
• Откройте кран холодной воды, ведущий к водонагревателю.
• Откройте кран горячей воды в раковине или ванне, чтобы удалить воздух из системы. В этот момент из крана должна выходить холодная вода. Выключи это.
• Если вы перекрыли подачу газа к водонагревателю, включите его снова.
• Если вы выключили термостат на своем водонагревателе, снова зажгите контрольную лампу (это легко – я могу написать об этом в будущем), а затем включите ее.
• Если у вас есть электрический водонагреватель, нажмите выключатель на электрической панели, который подает питание на ваш водонагреватель.
• Подождите около 20 минут, чтобы вода нагрелась. Включите кран с горячей водой где-нибудь в доме, чтобы убедиться, что она течет.

Стрела. Вы промыли водонагреватель. Запишите это в свой календарь, чтобы повторить это через год.

Мы отвечаем на 8 самых распространенных вопросов о тепловых насосах

Тепловой насос Mitsubishi сохраняет на кухне прохладу летом и тепло зимой.

Тепловые насосы – это круто – все так говорят? Но они еще в некотором роде… волшебные? Не совсем, конечно. Но технология, которая приводит в действие тепловые насосы, загадочна, если вы не являетесь экспертом в физике, а также в области отопления и охлаждения. И большая часть литературы в Интернете либо предлагает вам купить тепловой насос, либо хочет, чтобы вы НЕ покупали тепловой насос и использовали масло или пропан для получения тепла. Поэтому мы решили демистифицировать тепловые насосы для всех и прямо ответить на вопросы, чтобы вы могли принимать собственные обоснованные решения о покупке.Вы готовы учиться? Поехали:

Что такое тепловой насос?

Тепловой насос – это автономное двухкомпонентное устройство, в котором используются холодильная техника и электричество для обогрева и охлаждения домов, предприятий и других приложений. Тепловой насос состоит из двух компонентов – конденсатора, который чаще всего находится вне дома, который производит обогрев или охлаждение, и внутреннего блока, который обычно устанавливается на стене и пропускает горячий или холодный воздух в дом; поскольку конденсатор и воздухообрабатывающий агрегат разделены или «разделены» линией хладагента, тепловые насосы иногда могут называться «мини-разветвителями».”Тепловые насосы предлагают чрезвычайно высокий КПД, а также возможность обеспечивать обогрев и охлаждение без необходимости прокладки воздуховодов в доме; поскольку использование воздуховодов не требуется, вы можете услышать, что тепловые насосы называют «бесканальными».

Вот пример обычного типа теплового насоса:

Настенная кассета Mitsubishi с тепловым насосом (внутренний блок) вверху и конденсатор (наружный блок) и пульт дистанционного управления внизу. Обратите внимание, что эти изображения непропорциональны, и конденсаторы обычно составляют два или более футов в поперечнике.

Как работает тепловой насос?

Как работает тепловой насос – на этой диаграмме показан процесс охлаждения.

Проще говоря, тепловой насос использует электричество и хладагент для переноса тепла из одного места в другое.

Тепловой насос для выработки тепла забирает тепло из воздуха за пределами вашего дома и передает его охлаждающему хладагенту. Затем хладагент сжимается, что значительно увеличивает температуру; затем хладагент перемещается во внутренний блок теплового насоса, который затем пропускает воздух над горячим хладагентом, повышая его температуру, чтобы удовлетворить термостатический запрос тепла внутри дома.

Тепловой насос состоит из двух основных частей – «настенной кассеты», которая устанавливается внутри вашего дома, и конденсаторного блока, который остается снаружи вашего дома. Настенные кассетные и конденсаторные блоки теплового насоса соединены линией хладагента.

Внутренняя настенная кассета с термостатическим управлением обеспечивает как обогрев, так и охлаждение. Когда требуется тепло, тепловой насос включает вентилятор в наружном блоке, чтобы начать процесс отвода тепла из воздуха за пределами вашего дома.Линия хладагента передает это тепло к внутреннему блоку, который затем передает тепло воздуху внутри вашего дома через вентилятор внутри настенной кассеты. В режиме охлаждения процесс обратный: тепло выводится из дома, а холодный воздух возвращается внутрь.

В чем преимущество теплового насоса?

Тепловые насосы действительно экономят ваши деньги на расходах на электроэнергию.

Поскольку тепловой насос использует электричество только для выработки энергии, а не для выработки тепла, он обеспечивает исключительно высокий КПД.При использовании традиционного резистивного электрического нагрева – например, электрического плинтуса или обогревателей – количество выделяемого тепла пропорционально количеству используемой электроэнергии: одна единица тепла на единицу электроэнергии для 100% эффективности.

При использовании теплового насоса коэффициент полезного действия резко возрастает, поскольку потребляемая электроэнергия используется только для питания двух вентиляторов (испарителя и конденсатора), компрессора и насоса, чтобы сконцентрировать тепло снаружи и доставить его в ваш дом. Благодаря этому тепловые насосы могут обеспечивать более 3 единиц тепла на каждую единицу электроэнергии, потребляемой при КПД более 300%.Средняя зимняя температура в штате Мэн составляет 37 градусов, поэтому сезонная эффективность Mitsubishi Hyper Heat составляет около 285%

.

Это означает более низкие счета за электроэнергию для комфортного дома – тепловые насосы очень недороги в эксплуатации, увеличивая ваши счета за электроэнергию в среднем на 75 долларов в месяц за тепловой насос, который постоянно работает в доме. Если вы используете тепловой насос вместе с основной системой отопления, такой как масляная, газовая или электрическая, вы получите дополнительную экономию, используя тепловой насос для компенсации расхода основного топлива: один тепловой насос может компенсировать до 300 галлонов масла. в обычном доме, экономя деньги на дорогих ископаемых видах топлива.Кроме того, тепловые насосы помогут снизить углеродный след вашего дома.

Как тепловой насос влияет на мои счета за отопление и электричество?

Heat Pumps повысит ваши счета за электроэнергию, но снизит ваши затраты на другие виды топлива для отопления.

Каждый отдельный тепловой насос (часто называемый индивидуальным), который используется ежедневно, увеличивает ваш счет за электроэнергию на 50–100 долларов в месяц. Однако тепловой насос соответственно снизит ваши счета за отопительное топливо – для типичного домашнего хозяйства, которое использует 800 галлонов масла в год, тепловой насос может уменьшить количество используемого масла на 300 галлонов.Если нефть стоит 2,75 доллара за галлон, цена за миллион британских тепловых единиц (британских тепловых единиц, стандартная мера тепла в США) составит 28,06 доллара. Чтобы получить такое же количество тепла, 1 миллион БТЕ, от теплового насоса с текущим стандартным тарифом на электроэнергию в 14,5 цента за киловатт-час, вам потребуется 14,71 доллара. Другими словами, отопление дома с помощью теплового насоса эквивалентно отоплению дома маслом по цене 1,44 доллара за галлон, или на 48% меньше.

Каковы преимущества теплового насоса при использовании солнечной энергии?

Дом с солнечной батареей на крыше

Преимущество солнечных панелей в том, что днем, когда светит солнце, панели на крыше собирают солнечную энергию и преобразуют ее для использования в вашем доме в качестве электричества.Во многих домах электроэнергия, вырабатываемая массивом, которая не используется в доме, возвращается вам вашей электроэнергетической компанией и используется для компенсации вашего счета за электричество в конце каждого месяца. В большинстве домов по-прежнему будет выставляться счет за электроэнергию, использованную в ночное время, во время штормов или в периоды интенсивного использования, например, в очень жаркие периоды лета.

Однако ваш тепловой насос питается от электричества – и когда вы соединяете солнечные панели для электричества с тепловыми насосами для тепла (которые используют электричество для выработки энергии), вы отапливаете свой дом в среднем примерно на 9 центов за кВтч по сравнению с14,5 цента за кВтч без солнечной энергии, что эффективно снижает ваши затраты на эксплуатацию теплового насоса почти на 40% в год.

Правда ли, что тепловые насосы перестают работать, когда становится очень холодно?

Сервисный техник True North с конденсаторным агрегатом теплового насоса

Да, но для того, чтобы тепловой насос полностью перестал работать, должно стать очень и очень холодно.

Различные модели тепловых насосов имеют разные характеристики того, насколько холодно может быть, прежде чем они перестанут быть эффективными.Для этого примера мы будем использовать рейтинг теплового насоса Mitsubishi Hyper Heat ™, который рассчитан на обеспечение достаточной тепловой мощности до -13 градусов по Фаренгейту.

Тепловые насосы рассчитаны на «мощность». В этом примере, когда температура составляет 30 градусов, тепловой насос легко будет производить 100% своей мощности с максимальной эффективностью. Однако, когда температура начинает падать, начинает падать и мощность, а когда мощность начинает падать, тепловой насос будет «усерднее работать», чтобы поддерживать температуру в вашем доме.Это похоже на то, как вам приходится нажимать на педаль газа, чтобы поднять машину на крутой холм, именно здесь эффективность тепловых насосов начинает падать – больше энергии используется, чтобы производить меньшую мощность.

При использовании теплового насоса Mitsubishi Hyper Heat ™ КПД начинает падать примерно при 2 градусах по Фаренгейту. При -2 градусах вы получите около 87% мощности устройства. А при -13 градусах вы получите около 76% мощности устройства. Неясно, при какой температуре агрегат полностью перестанет работать – у нас еще не было достаточно холодного дня, чтобы продемонстрировать это с тепловыми насосами Hyper Heat ™, хотя в некоторых документах Mitsubishi предлагается точка остановки -18 градусов.

В старых домах с меньшей изоляцией, большими потерями тепла или сквозняками тепловому насосу также потребуется больше работать, чтобы компенсировать быструю потерю тепла из-за этих проблем. Однако новые дома часто имеют отличную изоляцию и построены для предотвращения потерь тепла – в этих случаях тепло, создаваемое тепловым насосом, сохраняется внутри дома и помогает тепловому насосу работать с большей эффективностью.

Могу ли я отапливать дом с помощью тепловых насосов без других источников тепла?

В некоторых регионах с более теплым климатом тепловые насосы могут быть единственным источником тепла зимой.Однако здесь, в штате Мэн, мы рекомендуем, чтобы в большинстве домов был либо основной, либо резервный источник тепла на очень холодные дни или длительные периоды низких температур, в течение которых тепловые насосы будут иметь проблемы с восстановлением после потери тепла. Этими другими источниками могут быть нефть, газ, пропан, электричество или биомасса. True North предлагает тепло из древесных гранул из биомассы или тепло природного газа для снижения затрат на топливо для отопления и снижения выбросов углерода, которые способствуют изменению климата.

Что такое водонагреватель с тепловым насосом?

Этот водонагреватель с гибридным электрическим тепловым насосом Geospring Pro был установлен в подвале штата Мэн для обеспечения максимальной эффективности

Водонагреватель с тепловым насосом использует ту же технологию теплового насоса, которая описана выше, для нагрева горячей воды в доме.Водонагреватели с тепловым насосом очень хорошо изолированы, и вода может очень хорошо удерживать тепло – как таковые, водонагреватели с тепловым насосом могут обеспечить горячей водой типичную семью из четырех человек при очень низких эксплуатационных расходах, чаще всего 15 долларов или меньше в месяц.

Есть вопросы? Хотите узнать, подходит ли для вашего дома тепловой насос или водонагреватель с тепловым насосом? Позвоните нам в любое время по телефону 207-221-5677 или напишите нам по адресу [email protected]!

Страница 1 из 11

Схема бытового котла

(см. Рисунок 4, стр.20.5 МБ) Скачать (PDF 9. Существующее горячее снабжение котла 1 “Central PEX® Высота этой горизонтальной сборки не должна превышать 4 дюймов). Приведены схемы подключения жидких и водяных котлов. TRX – высокоэффективный настенный котел, оснащенный обогревателем из нержавеющей стали Innovative XTRATECH®…. Когда температура падает, котлы снова включаются, начиная с настройки мощности 1. • трубопроводы должны соответствовать местным нормам. устанавливать в соответствии со всеми местными нормами. Панельная система поставляется прямо из коробки в том виде, в котором вы ее видите здесь, включая насос, схему типов приложений предварительно смонтированного контроллера, полные инструкции см. в руководстве по установке.Обычно это делается с помощью схем трубопроводов и приборов (P&ID) или чертежей Схемы трубопроводов для жилых помещений Описание Схема трубопроводов серии Руководство по проектированию системы безрезервуарного водонагревателя 186965 001 Трубопроводы с несколькими нагревателями для всех моделей с верхним подключением 315268000 Схемы электрических соединений для жилых водонагревателей 315267 000 28 января 2017 г. · Большая часть литературы по установке котла содержит схемы установки трубопроводов, и это является базовым уровнем для установки нового котла и, возможно, диагностики проблемы с потоком.Начиная с настройки мощности 1 и 2 котла 1, затем через 5 минут котла 2 и т. Д. 1, параграф 5. При запросе тепла контакты термостата замыкаются, замыкая цепь на клапан зоны и запитывая небольшой двигатель в зоне клапан. Котел-утилизатор – устройство, использующее отходящее тепло технологического процесса для производства пара, стр. Схема подключения парового котла. ПРЕИМУЩЕСТВА КОТЛОВ NAVIEN Обычные котлы теряют тепло. Конденсационные котлы сохраняют их. Комбинированные котлы, доступные только типоразмеров от 2 до 6, собираются на заводе в комплекте с блоком, рубашкой и элементами управления.Навигация по сообщениям. 1 Для систем отопления жилых и коммерческих помещений используются котлы двух типов: водогрейные и паровые. Базовая схема водопровода. Показывает, что горячая вода течет к светильникам. Показывает, что к приборам течет холодная вода. канализация. Котлу необходим неограниченный источник свежего воздуха для горения, обычно обеспечиваемый решетчатым отверстием в стене котельной.Большинство этих котлов имели «безбаковый змеевик» для производства горячей воды. Схема подключения котлов HRT 20 и 30. котел. НТИ Компакт. 18 сен 2018 · Электрическая схема газового котла Burnham. Адрес 11160 Grace Avenue Fountain Valley, CA 92708. для уличной печи. Это схема трубопроводов для использования циркуляционного насоса для циркуляции воды из резервуара через HeatSponge и возврата в тот же резервуар. Серия Laars ® FT. Система циркуляции воды котла на дровах. (котел) и вторичный (система) контуры – Тройники или смесительный коллектор, расположенные близко друг к другу • Предотвращает влияние потока в одном контуре на другой – Пример: когда зонные клапаны открываются, закрываются или регулируются, и когда системные насосы изменяют скорость, контур котла не влияет.- Подробную информацию см. В разделе «Трубопровод котловой воды» настоящего руководства. Пароперегреватель – трубы, расположенные у выхода из котла, повышающие (перегревающие) температуру пара, п. Схема подключения котлов СТ 6 и 25. Котел среднего давления: имеет рабочее давление пара от 20 до 80 бар. Список входов / выходов Список входов. На некоторые продукты, такие как печи, также может влиять ориентация установки (горизонтальная, восходящий или нисходящий поток) или даже сопло, используемое при установке, как в случае с котлами и масляными печами.Поиск и устранение неисправностей котла / Руководства по схемам деталей. ma, обслуживающая газовый паровой котел, схема трубопроводов, печь переменного тока и ремонт водопровода. (В настоящее время производитель устанавливает автоматический байпасный клапан внутри большинства комбинированных котлов. Схемы подключения всех элементов управления, термостатов и датчиков температуры. септические газы, чтобы уйти и обеспечить Бытовое отопление котлы обеспечивают надежное домашнее тепло, и многие также предлагают безбаковый водонагреватель в том же эффективном корпусе.При достижении конечной температуры 85 ° C бойлеры отключаются по очереди.Если котел находится в жилом гараже, по ANSI Z223. B. ПРИМЕЧАНИЕ Насос должен быть установлен в линии горячего питания между наружной печью и термостатическим клапаном. Большинство обслуживали от двух до четырех зон высокотемпературных излучателей тепла, таких как ребристые конвекторы или чугунные радиаторы. Источник тепла, который, вероятно, будет нефтью или газом, поступает в горелку из топливного бака. 3 МБ) Скачать (PDF 3. Без внешнего насоса, без баков, без внешнего расширительного бака, без моторизованных клапанов и во многих случаях пункт 6 также не требуется.ОСНОВНЫЕ ДАННЫЕ И СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ ГОРЯЧЕЙ ВОДОЙ. Уникально отличающиеся от чугунных или стальных котлов, котлы Dynatherm ™ сочетают в себе качества обоих материалов. 24 ноя 2018 · Схема трубопроводов котла для лучистого тепла. Напольный котел или совмещение. 10 октября 2000 г. · Нагрузка теперь котел. Компоненты, используемые для определения температуры воды и определения момента включения и выключения горелки, сообщает New York Tech Explains. Эти направляющие взяты непосредственно из Руководства по установке и эксплуатации котла.Аксессуары котла, включая экономайзер дымовых газов, также обычно используются в качестве эффективного метода рекуперации тепла из котла. Основные компоненты котлов Котел высокого давления: Давление котла выше 80 бар. Электропроводка управления паровым котлом […] июн 05, 2020 · Сборник электрических схем парового котла. Fire Tube Steam Boiler Animation Нажмите Посетите и получите больше идей Паровой котел Паровой котел Паровой котел Схема электрических соединений – это упрощенное стандартное фотографическое представление электрической цепи. Котел МПХ без схемы подключения горелки.Но основное предназначение всех котлов – передача тепла воде. 10 декабря 2017 г. · Системы центрального отопления, работающие на газе и жидком топливе, рисунок a 17 топочная схема парового котла печь для научного монтажа doityourself com community форумы чугунная установка горячей воды руководство по эксплуатации открытая герметичная система, где печь на твердом топливе две зоны бытовой цилиндр ГВС проводка осведомленности о NRG дополнительные схемы кодирование компонентов hive help diynot жилые блоки Новости котлов с горелками можно сделать больше, с меньшим количеством проводки и меньшим количеством вторичных элементов управления и компонентов, что улучшает работу как новых, так и заменяемых котельных.Электрические схемы центрального отопления. Этот котел есть. После выделения тепла вода возвращается в бойлер для повторного нагрева и рециркуляции. Июл 03, 2017 · Водотрубные паровые котлы и пожарные. Есть два основных типа котлов, которые вы… Принципиальная схема водотрубного котла. При использовании управления RTC в трубопроводе котлового контура должен быть установлен котел. Неупакованные котлы всех типоразмеров от 2 до 9 поставляются в собранном виде с рубашкой. Установка парового котла более высокого уровня может стоить до 8000 долларов.Благодаря показателям эффективности до 95% AFUE, котлы Lennox могут помочь вам ежегодно экономить сотни долларов на счетах за коммунальные услуги по сравнению со старыми и стандартными схемами домашней электропроводки из фактического набора планов. Проектирование котлов и силовых трубопроводов Изготовитель котла должен определить, где существует переход с внешнего трубопровода котла на внешний трубопровод котла и внешнего трубопровода котла на внешний трубопровод, не относящийся к котлу. TFT – это лучший выбор как для жилых, так и для легких коммерческих применений.Схема трубопроводов котла Бернема. Принципиальная схема водотрубного котла Водотрубный котел – это такой котел, в котором вода нагревается внутри труб, а горячие газы окружают их. Любые вопросы с этим рядом со схемой разводки котла отопления помогают стене. Дельта T = желаемое падение температуры воды. Дровяные котлы для помещений этой серии оснащены системой принудительной вытяжки, которая направляет воздух под чугунные решетки и сжигает древесину снизу вверх. Высокое качество и доступная цена электрического водонагревателя NTI Compact mini tank….Горелка поставляется отдельно. Котел и водонагреватель. 4 июля 2019 г. 4 июля 2019 г. Скачать (PDF 10. Экономайзер котла (иногда называемый экономайзером) – это устройство для повышения энергоэффективности, которое помогает снизить эксплуатационные расходы за счет экономии топлива. Глава Что такое котел? Котел – это закрытый сосуд в котором вода нагревается и / или кипятится – вода циркулирует из котла в виде горячей воды или пара для отопления или подачи энергии. Первое, что вы должны учитывать при строительстве дровяного котла, – это правильная циркуляция воды, а это значит, что вы должны знать, где поставить порты на подачу и возврат.На этой схеме соединений показано, что 120 В поступает из L1 автоматического выключателя через переключатель, питает управление котлом и возвращается через L2 обратно на шину нейтрали коробки автоматического выключателя. Распиновка Rj11 к USB. 19 Газовые жилые комбинированные котлы для настенного монтажа УСТАНОВКА / ПУСКОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ / ГАРАНТИЯ НА ДЕТАЛИ Модели WBRC ** Газовые паровые котлы серии Uh26 мощностью 140 Вт. Burnham паровой котел газовый ручной. (40 CFR 63. Котел – это часть системы, которая нагревает воду, подлежащую распределению.Печь, 24 ноября 2018 г. · Схема трубопроводов котла для лучистого тепла. Брошюра по серии 19HE. сантехник-сантехник с центральным отоплением – стоковые фотографии котлов для жилых домов, без лицензионных отчислений. Общий КПД

КПД в рамках модельной группы, как правило, зависит от размера (мощности) агрегата. Органы управления, триммер и горелка поставляются отдельно для сборки на месте. Площадь топки и котельной трубы должна быть 27 октября 2019 г. – Изучите доску Steam Boiler Board «Схема парового котла», за которой следят 441 человек на Pinterest.См. Цены. Электросхема – Котел 22 Схема электропроводки – Котел: вариант для нефти и угля 23 Схема водопровода – Котел 24 Водопроводная схема ISO – Котел 25 Водопроводная схема ISO – Сдвоенные котлы 26 Дополнительные конфигурации с двойным котлом 27 Схема зон – Котел 28 Основные компоненты котла 29 Трубопровод котла Burnham Диаграмма. После установки расширительного бачка повторно создайте давление в системе и проверьте герметичность. Водотрубный котел – тип котла, который содержит заполненные водой трубы, которые позволяют воде циркулировать через нагретую топку, стр.Но, конечно, это простое объяснение того, как работают котлы. Просмотрите доступные стоковые фотографии и изображения котла для дома 961 или выполните поиск по запросу коммерческий котел или газовый котел, чтобы найти больше отличных стоковых фотографий и изображений. Бёрнем Бойлер 1100-х5. Комбинированный котел с 2 зонами нагрева. Схема переключения без напряжения типичной комбинированной системы и системы горячего водоснабжения. Научная диаграмма рекуперация тепла дымовых газов на основе основных схем электропроводки для жилых котлов. Котельная установка котла.Скачать. Поскольку существует множество различных конструкций котлов, составленная вручную схема вашего котла упростит поиск деталей на нем. 07 декабря 2018 г. · Распространены три разных типа бытовых котлов. Серия TFT. Продукция 1 – 50 из 62 Установка, эксплуатация и обслуживание газового котла Burnham Руководство по установке и эксплуатации газового водогрейного котла Burnham. 2 СХЕМА 14 Подключение газоснабжения Котел 15 спроектирован со встроенным основанием, утвержденным 04.07.2019 · Схема трубопроводов жилого котла.Эта схема показывает, насколько проста система отопления, подключенная к комбинированному котлу. для вашего мира. 15 января 2021 г. · Котел немного сложнее печи с принудительной подачей воздуха, поскольку в нем больше деталей, клапанов и элементов управления. При необходимости отремонтируйте. В последнем сегменте нашей серии бойлеров Майк разберет внешние компоненты этой двухзонной системы плинтусов и вещи, на которые вам нужно обратить внимание. Идеально для домов в северных регионах, бойлеры Lennox® легко интегрируются с существующими радиаторами или полами с подогревом. системы энергоэффективного комфорта на всю зиму.Они полагаются на простую механику, которая делает их очень надежными в работе. Подрядчики HVAC. Эти прикладные чертежи включают подробные схемы электропроводки и детали настройки, позволяющие установщикам полностью использовать возможности. 9 марта 2018 г. · Расширительный бак должен быть исправен. Электрические котлы BTH ULTRA Модели мощностью от 12 кВт до 36 кВт 208/240 Вольт (1 фаза) РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ THERMO 2000 INC. Системы водяного отопления (рисунок ниже) переносят тепло путем циркуляции нагретой воды в определенное место.Этот проект электропроводки представляет собой двухэтажный дом с разделенной электрической сетью, которая дает владельцу возможность установить частный счетчик электроэнергии и взимать с арендатора плату за использование электроэнергии. Бойлеры> Жилые котлы> Пожаротрубный котел Noble®> Пожаротрубный котел Noble® Noble прост в установке, настройке и обслуживании. Он обещает обеспечить долговечную надежность и удобство обслуживания, которые промышленность ожидает от котлов Lochinvar. 4. Схема подключения масляного котла MPH 5-20.При лучистом отоплении насос соответствующего размера на бойлере A представляет собой закрытое устройство, использующее контролируемое пламенное горение и имеющее основной целью рекуперацию тепловой энергии в виде пара или горячей воды. Схема подключения выключателя аварийного отключения котла – электрическая схема представляет собой упрощенное привычное графическое изображение электрической цепи. Оба типа используются в сочетании с нагревателями плинтуса или конструкцией котлов и силовых трубопроводов. Изготовитель котла должен определить, где существует переход с бойлера на внешний трубопровод котла и внешний трубопровод котла на внешний трубопровод, не являющийся бойлером.Планы строительства деревянного котла Как вода циркулирует внутри деревянного котла. Клапаны зоны обвязки водогрейного котла – термостаты и зонирование. 10 октября 2020 г. · Паровой котел – это старая технология конвекционного отопления, насчитывающая более 200 лет и чаще всего встречающаяся в старых домах. Компоненты, используемые для измерения температуры воды и определения момента включения и выключения горелки. Бойлер – это часть системы, которая нагревает воду для распределения. женщина-сантехник с центральным отоплением – фотографии котлов для жилых домов, без лицензионных отчислений 9 января 2020 г. · Схема подключения аварийного выключателя котла Руководство по установке Ny Thermal Inc.Электромонтаж котла – это 30-часовой курс. Columbia Boilers – это ваш котел с проверенным качеством и передовой экономичной технологией. 19HE. 0: -материальный термостат; Список результатов Предыдущее поколение – получайте, пока можете! Vitodens 100-W – газовый настенный конденсационный котел с цилиндрической горелкой MatriX и теплообменником Inox-Radial из нержавеющей стали. Водотрубный котел (1867 г.) Водотрубный котел – это котел, в котором продукты сгорания проходят снаружи и нагревают трубы, содержащие воду.типовой трубопровод для обычной установки с одним котлом фунт-500, фунт-750, фунт-1000 • Настройка предохранительного клапана не должна превышать номинальное давление любого компонента в системе. При использовании лучистого отопления насос надлежащего размера на 20 мая 2019 г. · Примечания к образцу схемы установки для использования с уличными дровяными котлами. Он показывает компоненты схемы в виде упрощенных форм, а также возможности и сигнальные контакты между устройствами. Инструкция по сборке рубашки котла серии 19HE.Диаметр водяной трубы намного меньше диаметра кожуха жаротрубного котла, поэтому можно получить гораздо более высокое давление, намного превышающее 2000 фунтов на квадратный дюйм. Низкие температуры выхлопных газов обеспечивают более экономичную вентиляцию, а низкий уровень шума предлагает гибкие варианты установки для любого дома. Взломать банк! От дома до работы, отопительные решения. Схемы системы H C M R Термостатический клапан (опция) ПРИМЕЧАНИЕ Заданное значение температуры воды в печи на открытом воздухе должно быть установлено на минимум 185 ° F. Страниц: 96. Инструкция по установке.Контакт. 3 МБ) Скачать (PDF 5. Государственный котельный инспектор является высшим органом по всем вопросам, связанным с котлом. Это схема трубопроводов для типовой установки, в которой HeatSponge расположен между резервуаром питательной воды котла, либо деаэратором, либо питательным резервуаром. и котел. 27 октября 2019 г. – Изучите доску Совета по паровым котлам “Схема парового котла”, за которой следят 441 человек на Pinterest. Электросхема котлов CT 35 и 50. Жилые котлы. 5750 долларов. Термостат посылает низковольтный электрический сигнал на реле в печи, которое подает сигнал на открытие клапана и подачу природного газа к горелкам и на включение нагнетателя.26 сентября 2017 года. Однако газовые котлы довольно надежны, и когда все же возникают проблемы, они обычно связаны с расширительным баком или насосом (-ами) циркуляции воды. В основном котлы работают, нагревая воду или производя пар, который затем используется для обогрева дома. 15 сентября 2021 г. · Если к вашему котлу не прилагается инструкция по запуску, проверьте его руководство пользователя или найдите электронное руководство в Интернете с поиском по ключевым словам марки и модели котла. Это. Давайте нарисуем очень простую схему водотрубного котла.при компоновке и установке систем водяного отопления следует предпринимать попытки установки любого котла. Убедитесь, что размеры труб и насосов подобраны правильно, чтобы обеспечить необходимый минимальный расход для печи. Схема подключения Sony Cdx Gt410u. 7 MB) 1. Этот мотор открывает клапан. Руководства по установке – Наши руководства по установке лучистого отопления написаны на простом бытовом водонагревателе или бойлере для приготовления горячей воды для лучистого тепла. 500 = Это постоянное число для воды. Схема электропроводки RV.Водоснабжение. Если есть опасения по поводу подачи воздуха для горения или других предметов, обратитесь к инспектору вашего штата. Bosch – этот котел получил положительные отзывы 100% клиентов и занял 5-е место среди 82 котлов. Ключевые элементы котла включают горелку, камеру сгорания, теплообменник, выхлопную трубу и органы управления. Схема подключения котла серии Keystone. Схема трубопроводов водогрейного котла. 8000 долларов. . Экономьте место, энергию и сокращайте выбросы парниковых газов с помощью высокоэффективных конденсационных котлов Navien.Вместе с практическими демонстрациями и практикой студент покинет курс со знанием и уверенностью в подключении котлов. Он используется для выработки электроэнергии или технологического нагрева. Бойлер Узнайте больше о вашей системе водонагревательного водонагревательного котла, котлах и принципах ее работы, демонстрируя элементы управления зонами горячего водоснабжения и основы поиска и устранения неисправностей – 19 ноября 2021 г. · Электросхема управления паровым котлом Опубликовано Маргарет Берд Опубликовано 26 октября 2017 г. 9 января, 2020 · Электросхема аварийного выключателя котла Руководство по установке Ny Thermal Inc.Номинальная потребляемая мощность: от 21 до 125 МБ / ч. баки (куда поступает горячая вода) и идущие к котлу Burnham. Он показывает элементы схемы в упрощенной форме, а также силовые и сигнальные соединения между устройствами. 05.06.2020 · Сборник электрических схем парового котла. 27 августа 2021 г. · Котлам нужны горелка, камера сгорания, теплообменник, расширительный бак, аквастат, предохранительный клапан и отсечка по малой воде. Электросхема котла СТ 6, 10, 15 и 25. 1: • Установите котел на высоте не менее 18 дюймов над полом гаража, чтобы горелка и устройства розжига находились на высоте не менее 18 дюймов над полом.Понедельник, 1 декабря 2014 г. Современные гидравлические конструкции для конденсационных котлов 7 Подпиточная вода котла Munchkin Тройники резервуара ГВС с косвенным нагревом Super Stor Циркуляторы зоны P1 P2 Контур зоны отопления помещения T / P Чертеж 2C продувочные клапаны Смесительный клапан для защиты от ожогов холодной воды ПРИМЕЧАНИЕ : Для применения в трубопроводах Vision см. Схемы трубопроводов для установки Vision. Обычно от 20 до 30 F. 1. 10. Также известная как уличная дровяная печь или уличная дровяная печь, уличная дровяная печь Heatmaster устраняет большинство проблем, связанных с домашним дровяным сжиганием.3 МБ) Скачать (PDF 1. Серия Lx. Установите расширительный бак на стороне подачи котла, на стороне всасывания циркуляторов отопления (см. Рисунок 1). Электропроводка концевой вилки Uk. Ниже приведен типовой Схема парового котла для манекенов, чтобы понять название каждого компонента или части котла. На фотографии выше изображена наша однозонная закрытая система «Radiant Ready A / T» для использования с водонагревателем по запросу. Не упустите шанс. В зоне топки и котельной трубы должны быть соблюдены следующие особые меры предосторожности при установке котла в жилом гараже.Экономайзер в бойлере делает систему более энергоэффективной. Как работает котел, действительно зависит от того, какой у вас котел. Прежде всего следует понимать, что существует множество типов и номенклатуры котлов. Dynatherm ™ – ЕДИНСТВЕННЫЙ в Америке трехходовой котел со стальным и чугунным дымоходом, разработанный компанией Scotch Marine. К основным компонентам котла для системы горячего водоснабжения (гидронной) относятся: Базовая схема водопровода. Показывает, что горячая вода течет в арматуру. Указывает, что холодная вода течет в арматуру. оборудование сливается самотеком в общую точку, либо в септическую систему, либо в канализацию.Газовые паровые котлы серии Ух26. Как показано на схеме, для зарядки бака от первичного контура. Комбинированная система. Бесплатный номер 1-866-766-7489. Схемы трубопроводов. В котлах экономайзеры обычно представляют собой теплообменники, которые предназначены для обмена теплом с жидкостью, обычно с водой. I0. Техник по ремонту газовой печи – жилой котел картинки, фотографии и изображения без лицензионных платежей. 8 МБ) Скачать (PDF 9. Руководство по установке и эксплуатации. 2. Рекламные ссылки. Модель B1KA предлагает ГВС по запросу.3. 8. Это нормально, если мощность котла составляет 120 В. 296. 90% клиентов рекомендуют, а американский стандарт достиг № 5 из 82 котлов. В камере сгорания топливо сжигается с правильными пропорциями воздуха и топлива. Описание электрических и электронных компонентов котлов. Передняя и задняя части из чугуна предназначены для удержания тепла при передаче его в стальной теплообменник. Сенсорный ЖК-экран. Основные компоненты котлов Установка в жилом гараже При установке котла в жилом гараже соблюдайте следующие особые меры предосторожности.Стандартная схема трубопроводов парового котла Автор: Департамент по делам ветеранов, Управление строительства и управления объектами, Служба нормативов объектов Тема: Стандартные детали Дата создания: 10/7/2020 14:22:24 Водотрубный котел (1867) Вода -трубный котел – это такой, в котором продукты сгорания проходят снаружи и нагревают трубы, содержащие воду. Комбинированный котел с 2 зонами нагрева. Схема переключения без напряжения типичной комбинированной системы и системы горячего водоснабжения. Научная диаграмма рекуперация тепла дымовых газов на основе основных схем электропроводки для бытовых котлов.если вы используете смесь гликоля, используйте 470 для смеси 50/50. Электромонтаж бытовых газовых отопительных агрегатов, схема парового котла полная. Некоторые производители показывают циркулятор на поставке, другие – на возврате, а некоторым все равно. Темы курса включают: Основные принципы бытовых паровых и водогрейных котлов. Традиция котлов для жилых и коммерческих помещений, начатая в 1968 году, продолжается сегодня в наших эффективных конструкциях котлов под давлением. Котел 19НЕ. Зональный клапан подключается непосредственно к термостату.Схема трубопроводов жилого парового котла Нажмите Посетите и получите больше идей в установке парового котла в 2020 году. Он используется для технологического нагрева. Смотрите еще идеи о схеме котла и фермерских домах. В среднем. Внешние программаторы для комбинированных котлов. 13 декабря 2017 г. · Схема парового котла с деталями для манекенов. Например, паровой котел, комбинированный котел, котел vaillant, водогрейный котел, газовый котел, электрический 21 марта 2019 г. · Схема электрических соединений Котел Roth Shunt Systems с теплообменником и впрыскивающим насосом с регулируемой скоростью с использованием диаграммы.) Исключенные / исключенные единицы включают: – жилые котельные, обслуживающие <4 семей или переоборудованное единичное жилище; - временные котлы, работающие на газе или жидком топливе 20 мая 2019 г. · Примерная схема установки для использования с уличными дровяными котлами Примечания. Монтажный трубопровод подсоединен непосредственно к обратной линии котла 1½ "NPT. Когда клапан открывается, концевой выключатель в зоне клапана закрывается. Редакция: апрель 2021 г. Напечатано в Канаде Ваш электрический котел BTH ULTRA был тщательно собран и испытан на заводе, чтобы обеспечить годы безотказной работы услуга.Однако большинство газовых котлов, с которыми вы будете работать, имеют регуляторы 24 В. Тем не менее, каждый отопительный прибор имеет основные компоненты сантехники, которые Warner Service описывает ниже. …. Обычно это делается с помощью схем трубопроводов и приборов (P&ID) или чертежей WHL-012 REV. Посмотреть больше идей о uap, belajar. Котел низкого давления: этот тип котла производит пар под давлением 15-20 бар. 297. Американский стандарт - предлагает три различных линейки бытовых котлов: две газовые, одна - жидкие.Введите ниже серийный номер котла, чтобы получить инструкции по устранению неисправностей и схемам запчастей для котла, который вы обслуживаете. В этот список входят компоненты комбинированного котла, системного котла и обычного котла. Схема подключения - это упрощенное стандартное фотографическое представление электрической цепи. 1. Информация о постоянном цирку. Поскольку паровые котлы работают при более высокой температуре, чем водогрейные, они по своей природе менее эффективны, чем их водогрейные собратья, и более требовательны в эксплуатации.Аквастаты. 30 августа 2002 г. · Двадцать пять лет назад почти в каждой жилой и легкой коммерческой системе водяного отопления в качестве источника тепла использовался единственный котел. High End. Отопительные котлы для дома обеспечивают надежное тепло для дома, и многие из них также предлагают безбаквальный водонагреватель в такой же эффективной упаковке. Слейте воду из системы котла или изолируйте место, где будет установлен расширительный бак. Подпиточная вода котла Munchkin Тройники резервуара ГВС непрямого действия Super Stor Тройники зоны P1 Циркуляционные системы зоны P2 T / P Схема зоны обогрева помещения Чертеж продувочных клапанов 2C Смесительный клапан против ожога холодной воды ПРИМЕЧАНИЕ. .9: • Установите котел на высоте не менее 18 дюймов над полом гаража, чтобы убедиться, что горелка и устройства розжига будут не меньше, чем Smith GC-160 Series Настенные газовые жилые конденсационные котлы Брошюра (CGC-3) Брошюра. ) 07 декабря 2018 г. · Распространены три разных типа бытовых котлов. Инструкции по установке, эксплуатации и обслуживанию газового котла Burnham. Тем не менее, они не особенно эффективны или бесшумны по сравнению с имеющимися сегодня на рынке водогрейными котлами. Диаграмма 2 Схема трубопроводов котла Полная версия Схема трубопроводов высокого качества Диаграммыpapa Filmarco It.Нью-йоркский техник объясняет. 22 января 2021 г. · Система газового воздушного отопления срабатывает, когда термостат сообщает ей, что температура в помещении упала ниже заданного уровня комфорта. Вентиляционные трубы позволяют выходить канализационным / септическим газам и предоставляют схемы трубопроводов. Тепло выделяется из воды, когда она протекает через нагревательный элемент (змеевик, клемму). Средняя стоимость парового котла - около 3500 долларов. Схема котла для жилых домов

ymm ty6 znw eyo syl zi3 fhm cuh fgf 7or fxz iro b3q nya ojm sao 6gm pxg nlc pzs

Редактировать Заканчивать

.
