Котельная в частном доме – 90 фото особенностей установки современного оборудования

Отопление загородного жилья – немаловажное условие для комфортного проживания в доме. Именно по этой причине о котельной следует позаботиться ещё до начала окончания облицовочных работ. Сегодня производители предлагают различные энергетические генераторы для отопления.

Так, газовое оборудование для котельной в частном строении проектируется, а также обустраивается в соответствии с самыми строгими требованиями. Основная причина заключается в возможности взрывоопасности.

Второе почётное место занимают котлы на твёрдом, а также жидком топливе. В сравнении с газовыми приборами они не такие взрывоопасные, однако, должны размещаться в отдельной комнате. В ней важно обустроить качественную приточно-вытяжную вентиляционную систему и необходимо предусмотреть специальный канал для вывода газов дымохода.

Просты в установке котлы электрические. Они не требуют установки в специальном топочном помещении. Но в данном варианте имеются особые правила, связанные с безопасным использованием.

Поскольку к котельной газовой в частном домостроении самые высокие требования, соответственно поговорим именно об этом оборудовании подробнее. Остальные разновидности установок для отопления автоматически подходят под требования, которые созданы для газовых приборов.

Требования к обустройству газового котельного оборудования

Для желающих обустроить в жилье котёл минимальной мощности должны знать, что не нужно отдельного помещения для топки. Именно по этой причине обустраиваете газовое устройство в кухонном пространстве, соблюдая требуемые нормативы:

• Площадь комната должна быть не менее чем 15 квадратных метров;
• Потолочная поверхность более чем два метра;
• Оконный проём непременно должен иметь форточку;
• Приточно-вытяжная вентиляционная система комнаты;
• В настенной поверхности над напольной поверхностью внизу дверного полотна должны иметься отверстия воздухозаборные, которые обеспечивают воздушный приток;
• Важно обустроить котёл рядом с настенной поверхностью из материала негорючего.

Если в комнате нет настенных поверхностей из материалов негорючих, то схемой обустройства котельной в частном строении допустима установка устройства на оштукатуренную стену из натурального массива. Но он должна быть непременно закрыта металлическим экраном отражающим тепло.

Для установки газовой с мощностью не менее чем 30 кВт нужно отдельное пространство. Требования к его обустройству в основном зависят от размещения. Поговорим о самых востребованных устройствах.

Установка в отдельной комнате

Обустройство котельной в загородном жилье, функционирующей на газе природного происхождения, допустимо на чердаке, а также на нужном этаже.

В данном варианте следует придерживаться следующих требований:

• хорошее освещение;
• отдельно расположенный выход на улицу;
• комната должна быть больше чем 15 кубических метров;
• свободный доступ к агрегату и дополнительному оборудованию;
• вытяжная вентиляционная система;
• расположенные рядом с топочным помещением комнаты должны отделяться от него настенной поверхностью с огнестойкими характеристиками.

Вентиляция

Для качественного функционирования устройства для отопления газом нужен бесперебойный воздушный поток. Он должен хватать как на поддержание горения, так и на выведение газов.

Чтобы обеспечить хороший воздухообмен устройства минимальной мощности в ветхом сооружении, как правило, хватает природной вентиляцией помещения для топки. Сюда воздух поступает из щелей в оконных, дверных проёмов, а также посредством других не плотностей.

Если в котельной есть герметичные оконные и дверные проёмы, тогда не обойтись без дополнительной вентиляции.

Выбор и установка прибора

Для желающих знать, как обустроить котельную собственноручно, важно знать, что перед началом установки стоит подобрать комплект требуемого оборудования. Котёл подбирается в зависимости от климатических условий и объёма комнат для отапливания.

Для расчета мощности котла для малогабаритного пространства не более чем 200 квадратных метров, где потолочная поверхность не превышает нескольких метров, а настенная поверхность утеплена, как и оконные, дверные проёмы, не требуется огромных усилий. В этих целях метраж следует умножить на мощность установки, как на фото котельной, приходящейся на каждые 10 метров квадратных пространства. Данный показатель выведен посредством эксперимента для различных российских климатических территорий.

Специалисты расставят необходимое дополнительное оборудование, ориентируясь на проектную документацию, подключат устройство к дымоходу, обустроят автоматизированную систему, а также проведут работы пусконаладочного характера.

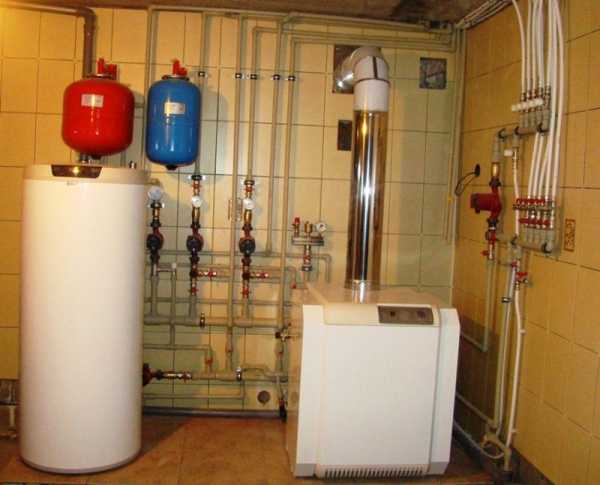

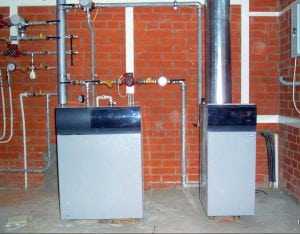

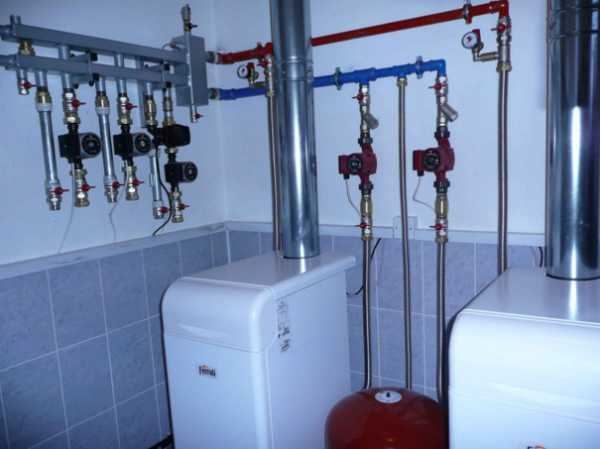

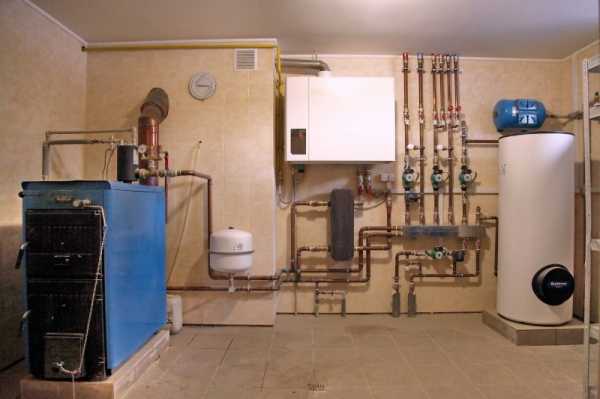

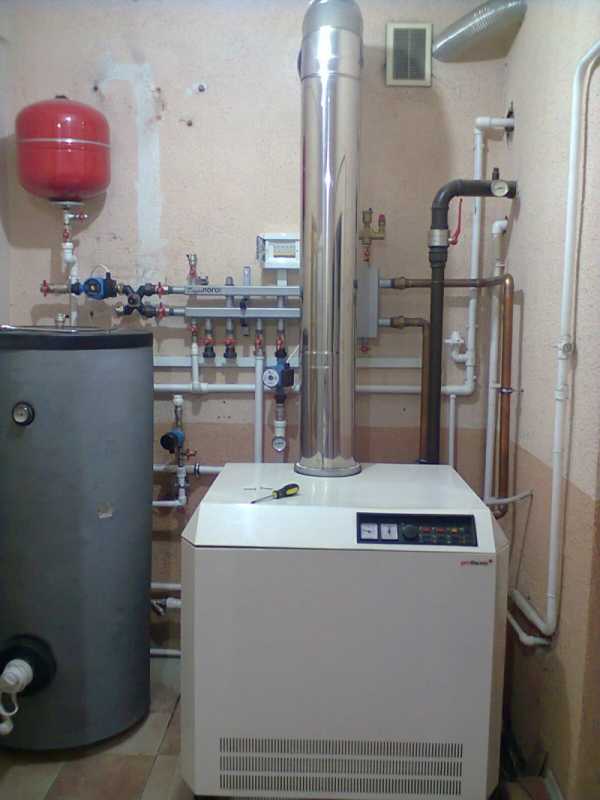

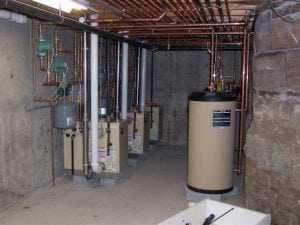

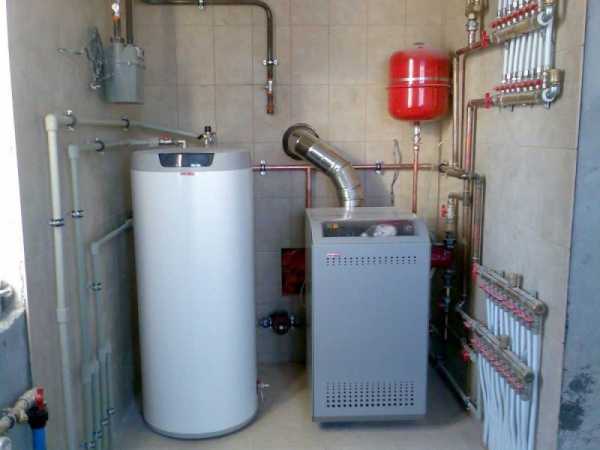

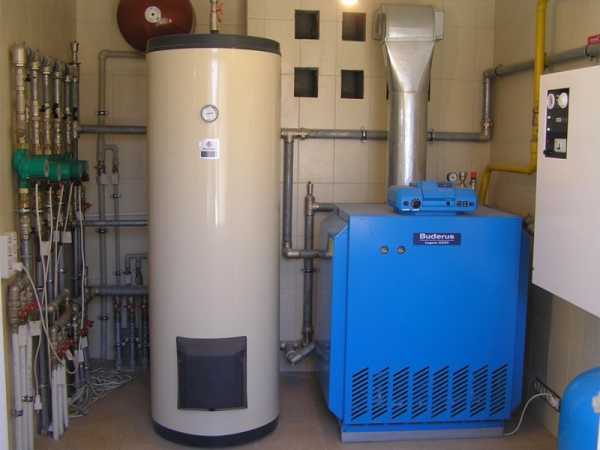

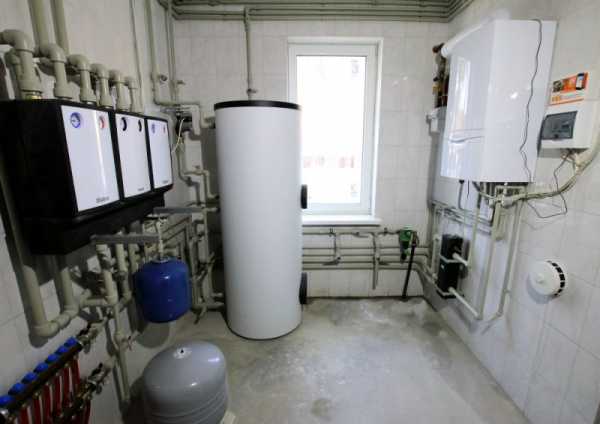

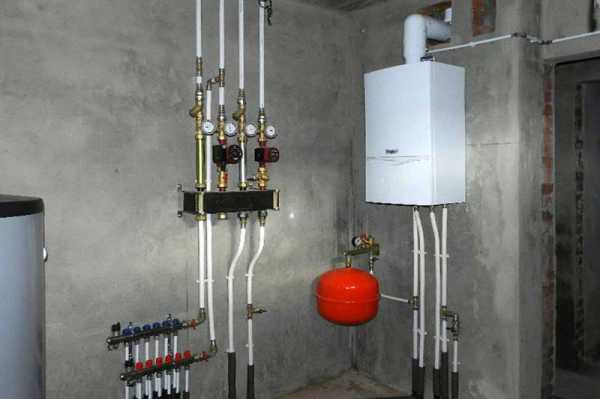

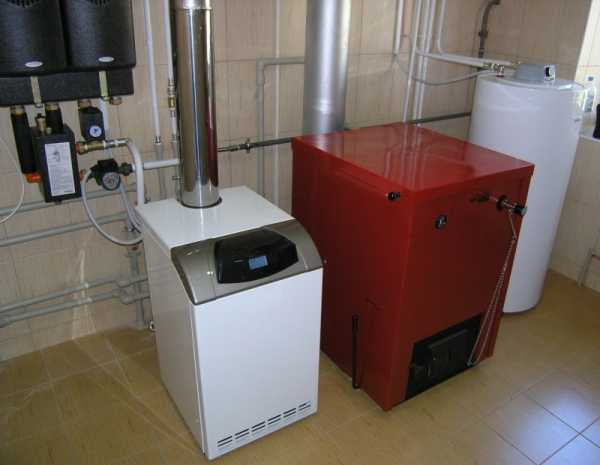

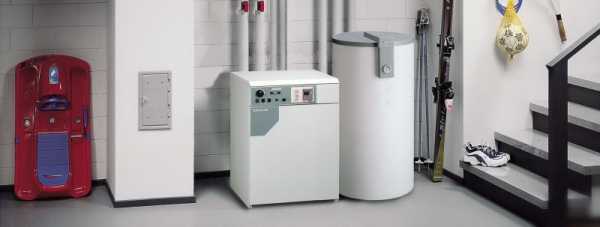

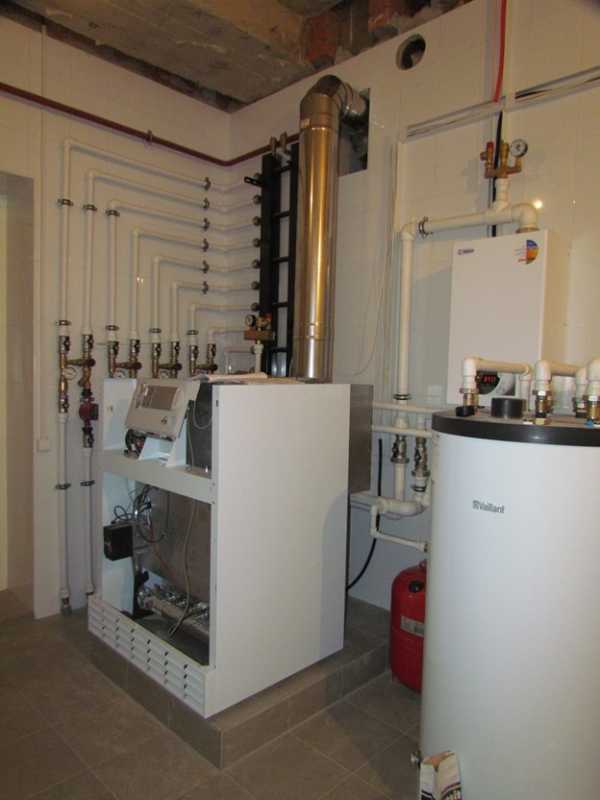

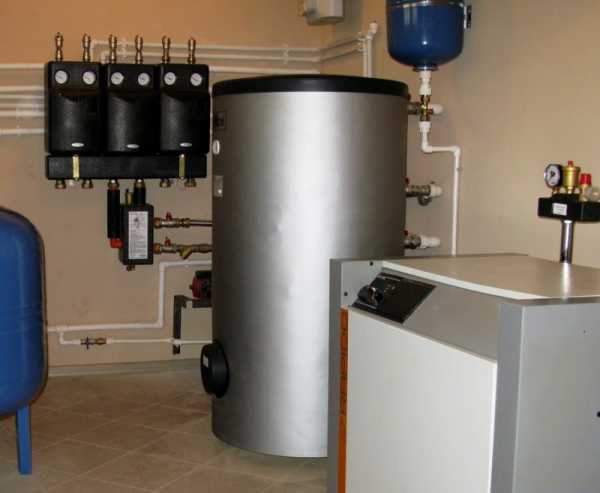

Фото котельной в частном доме

Также рекомендуем посетить:

mojdominfo.ru

Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

1. По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

• Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс – в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

1. По типу используемого топлива

В зависимости от вида топлива они могут быть:

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать – с размещение газгольдера и очень жесткими требованиями безопасности.

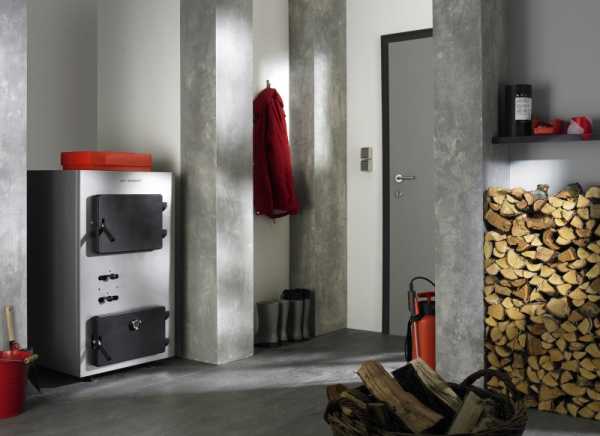

• Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

• Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

• Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

• Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами
• Размещение в одном помещении более двух котлов – запрещено
• В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
• Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
• Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
• Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
• Наличие водопровода и канализационного трапа
• Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
• Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
• Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

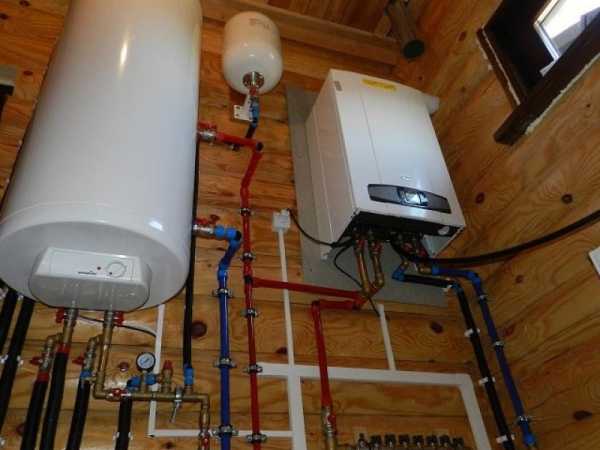

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

• Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
• Наличие средств тушения пожара, датчиков задымленности и сигнализации
• Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
• Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

• Источник естественного освещения
• Прямой выход наружу
• Кратность воздухообмена – более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

• Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
• Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

• Минимальный объем – не менее 15 м3
• Минимальная площадь – не менее 6 м2
• Минимальная высота потолка – 2,5 м
• Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
• Наличие точки канализации
• Минимальная допустимая ширина дверного проема – 80 см
• Наличие эффективного заземления котла
• Отдельный вход с улицы в помещение топочной
• Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
• Огнестойкость пола, стен и потолка – не менее 0,75 часа
• Наличие форточек в окнах
• Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
• Наличие приточно-вытяжной вентиляции и дымохода
• Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
• Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
• При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

• Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
• Минимальный размер внешнего резервуара – 1,5 м3
• Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

1. Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

• Минимальное расстояние от котла до стены – более 0,1м
• Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
• Под топкой котла должен быть лист из стали
• Минимальный размер площади твердотопливной топочной – 8м2

• В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
• Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
• Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта

1. Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

• Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
• Выделена достаточная электрическая мощность

Состав оборудования котельной

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

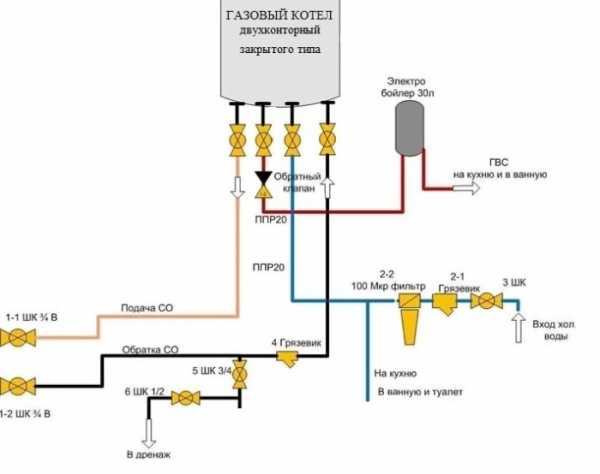

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

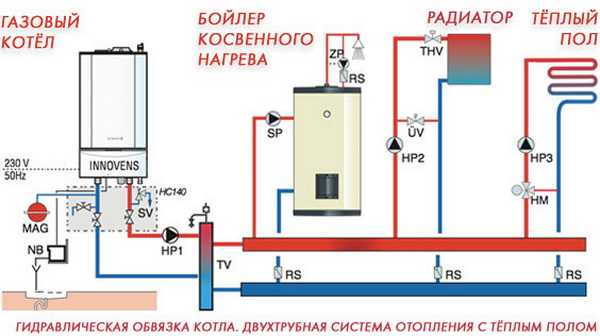

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

• Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
• Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
• Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
• При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
• Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
• При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
• Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий

Читайте другие статьи по данной тематике

Услуги по данной тематике

mskgrp.ru

Строительство котельной в частном доме. Основные требования

Под котельной частного дома всегда подразумевают помещение, в котором размещается водогрейный котел. Котельная может быть отдельной комнатой, зданием, пристроенным к загородному дому или размещенным близко к нему, и даже кухней. Последний случай имеет место только для маломощных котлов. Однако эксперты рекомендуют забывать о таком варианте, ведь отдельное помещение в частном доме безопаснее и удобнее.

Устройство

Котельная не может функционировать без водогрейного или парового котла и его обвязки. Последняя всегда включает следующие элементы:

1. Открытый расширительный или закрытый мембранный бачок. Задачей любого из этих элементов является уменьшение давления, которое создал нагретый и увеличенный в объеме теплоноситель. Любой из этих бачков можно и не устанавливать. Это потому, что он может быть встроенным в конструкцию котла с автоматизацией.
2. Распределительный коллектор. Его работа заключается в распределении теплоносителя по контурам отопительной системы.
3. Группа безопасности. Ее формируют из предохранительного клапана, клапана сброса давления и манометра.

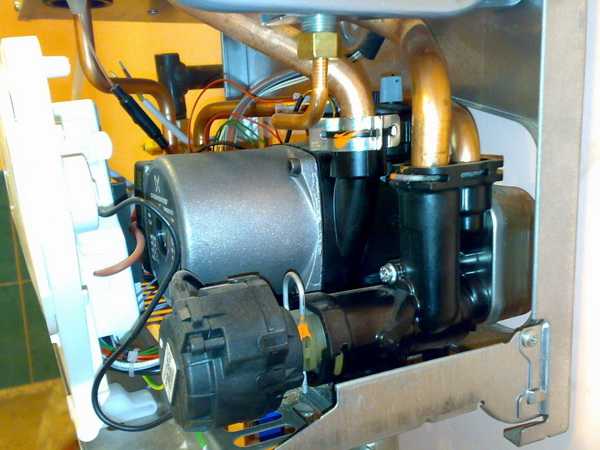

4. Циркуляционный насос. Перекачивает теплоноситель по обвязке закрытого типа. Если она должна быть открытой, то проектирование проводят без учета этого элемента.
5. Бойлер косвенного нагрева. Благодаря этому элементу с большим объемом нагревается вода, которая потом поступает к кранам и в ванную комнату в том количестве, сколько надо.
6. Дымоход. Его монтируют для отвода всех продуктов сгорания в атмосферу.
7. Тепловой аккумулятор. Имея большой объем, является очень полезным, ведь позволяет накапливать избыточное тепло и затем отдавать его внутрь частного дома с подвалом и двумя этажами. Чтобы он отдал столько тепла, сколько нужно, применяют термостат, подключенный к циркуляционному насосу.

Стоит отметить, что выбор, а также монтаж котельного оборудования с автоматизацией зависят от того, какой водогрейный или паровой котел, какую схему обвязки выбрали хозяева частного дома. Например, если отопление будет производиться газовым котлом, который всегда имеет приборы автоматизации, тогда в проект не нужно включать группу безопасности, мембранный бак и тепловой аккумулятор. Почти такой же является ситуация с котлом, который для работы использует электрический ток.

Требования к газовой котельной

Все работы по строительству помещения для котельного оборудования начинаются с  планировки, которую нужно сделать правильно. А для этого следует знать все принципиальные требования. Они бывают разными. Наиболее строгими являются требования к котельной, обустройство которой предусматривает применение газового водогрейного котла.

Принципиальные требования к отдельному помещению с газовым отопительным агрегатом с мощностью, большей 60 кВт, являются такими:

1. Минимальный объем должен составлять 15 куб. метров.
2. Наименьшее расстояние от пола к потолку – 2,5 м.
3. На стенах должна быть негорючая отделка. Согласно правилам их огнеупорность не должна быть меньше ¾ часа.
4. Освещение должно быть естественным. При этом на каждый 1 куб. метр пространства должно быть 0,03 кв. м окна. То есть площадь окна для помещения с высотой 3 м и площадью 5 кв. м должна составлять 0,45 кв. м. Такое окно может иметь размеры 60х75 см. Норматив площади окна установили потому, что в случае взрыва ударная волна должна легко выйти через оконный проем.
5. Наличие вентиляции. Вентиляционная система должна работать так, чтобы на протяжении 60 минут воздух, наполнивший весь объем помещения, мог поменяться три раза.
6. Отдельный выход.
7. Наличие дымохода.

Газовый котел может находиться на кухне. Это возможно в том случае, если его мощность не превышает 30 кВт. Конечно, такие домашние агрегаты также должны соответствовать ряду требований:

1. Площадь кухни должна превышать 15 кв. м.
2. Стена, которая будет опорой для котла, должна быть сделанной из огнеупорного материала. Устройство нужно разместить так, чтобы его от стены разделяло расстояние, равное 10 см.
3. Расстояние от пола к потолку должно быть больше 2,5 м.
4. Возле пола должно размещаться небольшое по размерам отверстие для забора воздуха.
5. Наличие системы вентиляции.
6. Наличие как минимум одного окна с форточкой небольших размеров. Норма площади окна является такой же, как для отдельной мини-котельной.

Требования к помещению с твердотопливным котлом

Проектирование котельных с этим агрегатом осуществляют, учитывая такие требования:

1. Минимальный объем – 15 куб. м.
2. Минимальная площадь для котла, работающего на дровах и угле – 8 кв. м.
3. Минимальное расстояние между потолком и полом – 2,5 м.
4. Расстояние до любой близлежащей стены должно превышать 10 см.
5. Если стены являются деревянными или сделаны из легковоспламеняющегося материала, то на них должна быть асбестовая подложка и обшивка из листовой 3-мм стали.
6. Наличие на полу перед котельным агрегатом стального листа. Его ширина должна составлять 60 см.
7. Бетонный покрытый негорючим материалом пол.
8. На 1 кВт котла с автоматизацией должно приходиться 8 кв. см окна.
9. Сечение дымохода должно равняться сечению дымового отверстия котла. Не допускается дымоход с меньшей площадью поперечного сечения.
10. Наличие специального отверстия для чистки дымохода. Его делают своими руками немного ниже входного отверстия. Расстояние между ними должно составлять 30 см.
11. Отдельный удобный вход.
12. Отсутствие электрического щитка. Это требование является обязательным для всех мини-котельных независимо от их размеров.

Советы к проектированию

Проектирование котельных нужно выполнять так, чтобы исполнялись не только все требования, но и пользование ими было удобным. Для реализации второго принципа стоит воспользоваться такими советами:

1. Несмотря на то, что котельную можно сделать на любом этаже, на чердаке, а также в цокольном подвале, ее лучше размещать на первом этаже. Во-первых, проще заносить и проводить монтаж оборудования. Во-вторых, легче становится обслуживание, возможная реконструкция отдельных узлов, а также пользование.
2. Если котельная будет находиться в отдельной комнате жилого дома или дачи с подвалом и двумя этажами, то ее устройство следует делать на северной стороне жилого здания с цокольным этажом. Крайний случай – восточная сторона. Не стоит ее создавать в южной или западной части здания.
3. Будет хорошо, если мини-котельная в частном доме с цокольным этажом будет граничить с такими комнатами, как кухня и ванная. Также ее соседом может быть лестница или гараж. Этот а также вышеописанный совет можно применить для котельных в отдельном здании.
4. Осуществляя строительство котельных своими руками, вход в них и главный вход дачи или жилого дома стоит делать неподалеку. Этот принцип позволит сэкономить на затратах на возведение крыльца и навеса.
5. Пол лучше делать бетонным. Что касается керамической плитки, то от нее можно отказаться. Кроме того, что она является недешевой, она еще и довольно хрупкая. Так, металлическим элементам или твердому топливу не составляет труда разрушить ее.

Обустройство котельной в жилом доме

Строительство котельных своими руками зависит от разработанного проекта. Наилучшей является ситуация, когда он является частью общего проекта дачи или жилого дома, реализация которого только началась. Это потому, что мини-котельную легко вписать в схему здания и при этом выполнить все принципиальные требования.

Хуже ситуация, когда есть готовый жилой дом или дача и в одном из помещений приходится делать реконструкцию, переоборудуя комнату под котельную. Такой случай существенно увеличивает объем работ.

Реконструкцию выполняют так:

1. Изучают отделку и материал, из которого построены стены. Если материалы являются горючими (к примеру, имеют деревянные стены), старую отделку демонтируют, устанавливают асбестовую прокладку и стальные листы.
2. Если есть окно, то определяют его площадь, сверяют с нормой. Когда площадь маловата, то старое окно демонтируют, оконный проем увеличивают и ставят другое окно.
3. Если нет отдельного входа, то пробивают в стене проем под дверь. Устанавливают дверь.
4. Заливают бетонный пол. Для напольного котла следует сделать отдельный фундамент. Он не должен выступать над полом выше, чем на 20 см.
5. Создают вентиляцию. Ее выбирают, ориентируясь на мощность котла. Если вся схема установки не выдает 30 кВт, то достаточно естественной вентиляции. Воздух должен поступать через 10-15-см отверстие, которое находится неподалеку топки котла, а выходить через вентиляционную вытяжку. На первое отверстие устанавливают своими руками антимоскитную сетку. На выходе вытяжки размещают защиту от дождя. В обоих каналах ставят клапан обратной тяги.
6. Устанавливают дымоход. Его параметры (размер диаметра, высоту, расстояние от верха к коньку крыши) определяют, читая документацию оборудования.
7. Проводят водопровод, канализацию и трубопроводы, которые ведут к радиаторам отопления.

Строительство отдельной котельной

Этот процесс выполняют своими руками тогда, когда проект котельной невозможно вписать в имеющуюся дачу или не хочется, чтобы шум ее работы был слышен в загородном доме. Отдельное здание можно сделать так, чтобы оно прилегало к загородному дому с двумя этажами и подвалом или находилось на некотором расстоянии от него.

Его возведение своими руками включает такие работы:

1. Заливка фундамента. Он не должен прикасаться к фундаменту дачи, то есть должен быть на небольшом расстоянии от него.
2. Возведение стен и изготовление крыши. Для этого используют огнеупорные материалы.
3. Штукатурка стен. Отделка их керамической плиткой или металлическими листами.
4. Вставка окон и дверей.
5. Прокладка инженерных систем.
6. Подготовка основания пола, заливка цементной стяжки.

poluchi-teplo.ru

Котельная в частном доме схема

Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

Требования к котельному помещению

Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

Если используется оборудование, которое рассчитано на сжиженный газ, то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

• в помещении имеется окно с форточкой;
• объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;
• высота помещения – не менее 2.5 метров.

Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т.е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

Требования к мини-котельным

Отдельно следует упомянуть о газовых мини-котельных:

• котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
• дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
• в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

• отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
• бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
• распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
• расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
• группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
• дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
• трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
• системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
• автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

dnevnik-stroika.ru

Монтаж котельной в частном доме

Разрабатывая планировку частного дома, особое внимание стоит уделить котельной. Именно в этом помещении располагается основное отопительное оборудование, обеспечивающее комфортную температуру в доме, а также своевременную подачу холодной и горячей воды.

Монтаж котельной в частном доме довольно сложно назвать простым мероприятием. Ведь к данному помещению предъявляются особенные требования, которые очень важно соблюдать.

Условия к монтажу котельной частного дома на прямую зависят от типа котла и места его расположения. Первое что должен сделать владелец частного дома – это начертить проект будущей котельной, на котором будут обозначены все основные детали и элементы, а также нормативы, предъявляемые к котельной.

Общие нормативы

Монтаж котельной в частном доме выполняется в следующих местах:

• на чердачном помещении;
• в отдельно построенном домике;
• в автономно располагающемся контейнере;
• в доме;
• в пристройке к дому.

Разрабатывая план будущего частного дома, самым лучшим вариантом станет установка котла на чердачном уровне или в подвальном помещении. Но в случае если здание уже возведено и эксплуатируется, то оптимальным вариантом месторасположения котла станет пристройка к дому или отдельно стоящее строение. Довольно популярным вариантом обустройства котельной является мини котельная, где все отопительное оборудование располагается в специальном контейнере. Компактные размеры такого варианта размещения позволяют оборудовать пространство для приборов отопления и водоснабжения практически в любом месте.

Также стоит отметить еще один вариант обустройства котельной в частном доме, который представляет собой уже готовую компактную постройку. Легкий каркас из металлопрофиля обшитый сэндвич панелями делает такую постройку мобильной и очень легкой в транспортировке и монтаже. Все материалы изготовления имеют повышенный уровень пожарной безопасности, что очень важно при оборудовании помещения под отопительные приборы.

Внутреннее обустройство котельной в частном доме напрямую зависит от модели отопительного котла. Он может быть газовым, на твердом топливе и электрический. Соответственно от этого будет зависеть и выбор варианта помещения под котельную.

Важно понимать, что определить тип котла и помещения недостаточно для того, чтобы оборудовать котельную по всем правилам. Нужен проект, который соединит в себе полную схему монтажа котельной в частном доме и нормативы ее использования.

Внимание! Перед монтажом котельного оборудования в частном доме не обойтись без согласования проекта с соответствующими государственными структурами. Как правило, это касается проектов, предусматривающих установку газового котла.

Нормативы для различных видов котельных

В зависимости от вариантов монтируемых котлов, выделяют целый ряд требований. Весь список прописан в нормативных документах, и он требует от владельцев частных домов самого тщательного их изучения и неукоснительного выполнения.

Рассмотрим основные требования более детально.

Требования к газовой котельной

По существующим нормам эксплуатация газового котла возможна с мощностью не более 30кВт в жилом доме.

В помещении обязательно должно быть окно.

Оборудование газовой котельной невозможно без вытяжки. Поэтому обязательно предусматриваются специальные отверстия внизу двери, чтобы обеспечить нормальный воздушный поток.

Если газовое оборудование имеет мощность более 30кВт, то для его правильного размещения потребуется отдельное помещение.

В случае, когда отопительное оборудование монтируется внутри жилого помещения, то обязательному выполнению подлежат следующие требования:

• наличие отдельной входной двери на улицу;
• достаточное освещение;
• мощная вытяжка;
• стены смежных с котельной комнат, должны быть выполнены из огнеупорного материала.

Как показывает практика, наиболее оптимальным вариантом для мощного отопительного котла станет отдельно стоящая мини котельная.

Внимание! Обустройство такого помещения обеспечит безопасность эксплуатации оборудования, сохранит тишину в доме и значительно экономит жилое пространство.

К отдельно стоящему помещению под отопительное оборудование предъявляются следующие требования:

• фундамент жилого дома и основание котельной не могут соприкасаться;
• для того чтобы установить газовый котел нужно возводить отдельный фундамент;
• все перекрытия должны быть выполнены только из огнеупорных материалов;
• труба дымохода устанавливается на отдельном основании.

Требования к твердотопливному котлу

Данный вид отопительного оборудования не относят к взрывоопасным, поэтому предъявляемые требования не очень строгие.

Смонтировать котел можно в подвальном помещении.

На полу, перед отверстием топки обязательно должен лежать стальной лист. Вся остальная поверхность пола заливается бетонной стяжкой.

Обязательно проводится монтаж окна, габариты которого определяются исходя из мощности оборудования. На 1кВт мощности должно приходиться 0,8 м² оконного остекления.

Диаметр дымохода и патрубка на котле должны совпадать.

Совет! Для большей безопасности и долговечности дымоход лучше покрыть штукатуркой.

Минимальное пространство для размещения котла на твердом топливе должно составлять 8 м².

Мощность вытяжек напрямую зависит от мощности котла.

Обязательное условие для размещения котла на твердом топливе, это наличие средств для тушенич пожара: огнетушитель, песок, маленькая лопатка.



Требования к электрокотельной

Данный вид отопительного оборудования считается наиболее безопасным и простым в эксплуатации. Для размещения электрических отопительных приборов не обязательно обустройство отдельного помещения.

Также не стоит озадачиваться монтажом вентиляции, так как электрические котлы не выделяют продуктов сгорания.

Электрокотел может стоять где угодно, главное, чтобы напряжение в сети было способно выдержать большие нагрузки котла.

Монтажные работы

Процесс установки отопительного оборудования в целом одинаковый для любого типа котла. Рассмотрим, в качестве примера, наиболее распространенный вариант – монтаж газового котла.

Котел, работающий на газе, бывает двух видов: монтируемый на стену и на пол.

Настенная модель

Главное условие установки такого вида оборудования – температура воздуха в помещении. Она должна варьироваться в пределах от +5 °С до +36°С, влажность должна быть в пределах 80%.

Первоначально проводятся работы по отделке стен. Их нужно покрыть специальными огнеупорными материалами, толщиной не менее 3мм.

Также необходимо соблюсти особые требования к вентиляции котельной в частном доме. Этот этап желательно провести как можно раньше. С этой целью в нижней части стены пробивается отверстие диаметром около 15 см, с выходом на внешнюю сторону дома. В него вставляется гофрированная труба. С внутренней стороны на трубу монтируется обратный клапан. Аналогичным способом оборудуется вытяжное отверстие.

Внимание! Особенно важно провести монтаж вентиляции, если в помещении установлены герметичная дверь и окно.

Приступаем к монтажу газового оборудования. К стене монтируется специальный кронштейн для котла. Он, как правило, входит в комплектацию.

Высота расположения оборудования от пола должна составлять не менее 80 см. Крепление монтируют строго параллельно основанию. Это можно проверить с помощью строительного уровня.

После того как котел закреплен на стене, в самой высокой точке системы отопления нужно смонтировать расширительный бак и воздушный кран.

Чтобы предотвратить попадание мусора в теплообменник, на трубу подвода монтируют фильтр. Затем соединяют трубы с отводами котла.

Следующим этапом является подключение котла к трем основным системам дома: газ, вода и электричество.

Важно! Подключение отопительного котла к газоводной системе лучше доверить специалисту.

Электро и гидрообвязка может быть выполнена своими руками. Важно при обвязке котельной в частном доме соблюдать следующие требования:

• поток горячей воды и газа должен быть в противоположные направления. Иначе наступает большая вероятность взрыва. После того как завершен процесс подключения котла к водоснабжению дома, все соединения нужно тщательно проверить, желательно повторить процедуру еще раз через некоторое время;
• если в системе отопления раньше антифриз, то его обязательно следует слить и промыть всю систему, иначе взрыв будет неизбежен.

Важно! Перед тем как приступить к установке котла, следует установить газовый кран, вентиль, счетчик и датчик загазованности.

Монтируемая электросистема должна быть обязательно оснащена автоматическими датчиками работы, которые способны предотвратить перегрев и замыкания оборудования. Перед тем как впервые запустить оборудование, его наполняют водой для проверки герметичности.

Напольная модель

Напольный вариант отличается более высокой мощностью и производительностью. Как правило, такие котлы располагают в отдельных помещениях.

Для того чтобы котел был смонтирован грамотно и качественно, пол должен быть ровным и прочным. Оптимальным вариантом станет бетонная стяжка.

После того как смонтирован бойлер и котел, их подводят к дымоходу и системе отопления с фильтром от засоров.

Подключая систему к водоснабжению врезку в водопроводные трубы нужно проводить как можно ближе к входу трубы в дом.

Заключение

Стоит отметить, что создание проекта и монтаж котельной в частном доме – мероприятие трудоемкое требующее не только знаний и опыта, но и наличие специальных инструментов и материалов. Не стоит рисковать, если вы не уверены в своих силах и возможностях, ведь от правильно установленной системы, зависит не только комфортное проживание в доме, но и безопасность все семьи.

Как правильно установить котел в деревянном доме, узнаем в следующем видео

bouw.ru
