Котельная в частном доме Своими руками: Инструкция +Видео
Обустройство отдельной котельной в частном доме своими руками. Достаточно частным явлением является необходимость в своем деревянном или кирпичном доме построить искусственную отопительную систему. Самым популярным решением этой проблемы стало обустройство котельной в частном доме, своими руками которую сделать не составит труда. Но следует сразу же понимать, что данная система является потенциальной опасностью, поэтому строить ее следует строго по всем документам, в которых указаны нормативы.
Котел может быть расположен в самом частном доме (в подвале, на кухне или на цоколе), а может находиться в отдельной пристройке. Системы, установка которых выполняется в жилых помещениях (к примеру, на кухне), не должны иметь мощность больше, чем в 30 кВт. Если же установка будет произведена в отдельном помещении (на цоколе или в подвале), допустимо устанавливать котел мощностью от 30 до 200 кВт. Если по своей мощности установка больше, нежели 200 кВт, она может быть размещена в отдельной пристройке, или же в строении, которое стоит отдельно от дома.
Виды теплоносителей
В роли топлива для системы отопления можно использовать различные виды теплоносителей. Если вы решили использовать природный газ, то самым лучшим с точки зрения безопасности будет решение вынести рабочий котел подальше от жилого помещения. Но в этом случае даже к такому устройству будет применен ряд требований, которые обязательно следует выполнить.
Есть такие разновидности выносных котельных:
- Стационарные (их устанавливают в отдельно расположенном здании, подальше от жилого дома).
- Крышные (как правила, находятся в пределах чердачного помещения постройки).
- Блочно-модульные (их используют как отдельный мобильный блок).
- Пристроенные (расположены внутри пристройки возле дома).
- Встроенные (расположены внутри дома).
Для проведения установки котельной будет лучше, если вы воспользуетесь услугами опытного строителя, который сможет выполнить установку правильно, чем сделать все собственноручно и так, что потом все равно потребуется помощь подрядчика, но тогда это обойдется даже дороже. Помимо этого, опытные специалисты рекомендуют различные варианты выполнения работ, а это позволит существенно сэкономить на времени и материалах.
Подбираем энергоноситель
Итак, чтобы выбрать энергетический носитель для отдельной котельной в частном доме своими руками, давайте рассмотрим информацию по каждому из них.
- Самым выгодным с точки зрения экономии является природный газ. У него есть и много других достоинств, а именно то, что этот энергоноситель является экологически чистым. После его сгорания остается по минимуму сажи, что дает возможность провести очищение котла и дымохода в несколько раз реже, чем если бы вы использовали другие виды топлива. Газ можно хранить в особой емкости – газгольдере или же подключиться к газопроводу. Последний вариант самый выгодный, но иногда очень сложно добиться разрешения для подключения.
- Жидкое топливо разрешено использовать и без получения разрешений от различных организаций. Во время проектирования участка имейте ввиду, что требуется создать все условия для подъезда заправщика к емкостям для топлива. Системы, которые питаются от дизельного топлива, требуют ежегодную регулярную очистку от накопленной сажи (в дымоходе и котле). Не менее важно покупать только качественное дизельное топливо, так как иначе котел начнет часто ломаться, а после и вовсе может выйти из строя.
- Твердое топливо является самым дешевым и доступным типом энергетического носителя, но его использование имеет несколько далеко не самых радужных перспектив. В таком случае котле будет протапливаться своими руками, а дрова потребуется подкидывать постоянно и в ручном режиме. Регулировка температуру также будет проблематичной. К примеру, чтобы прогреть дом, придется вставать ночью и подсыпать в топку топливо. Также быстро засоряется дымоход и котел, из-за чего требуется частая чистка. Отопление твердотопливным энергоносителем можно использовать как резервное или же в том случае, когда не получается организовать никакие другие виды отопления.
- Для электрических котлов не требуется отдельное помещение, а также не нужна будет чистка своими руками – такие котлы полностью экологичные, так как от них нет отходов. Электрические котлы могут питать от трех- или однофазной сети. Если мощность устройства больше 12 кВт, подойдет лишь трехфазная сеть, и для ее подключения потребуется получить особое разрешение из соответствующих инстанций. Недостатком системы является высокое потребление, и как следствие, стоимость электрической энергии.
Подготовительные работы
При проектировании следует учесть требования нормативных актов, а также придерживаться рекомендаций.
К ним можно отнести:
- Монтаж котельной в частном доме своими руками следует проводить в помещении для котла, так как выделяемого тепла будет недостаточно.
- Рекомендуем купить заранее все котельное оборудование, еще до начала строительных работ. Это даст все шансы учесть требования, выставленные производителем к установке котла и правильно создать технологические отверстия в конструкциях, которые послужат для подвода труб, дымохода и прочего.
- Нельзя делать пристройку к любому другому дому, а особенно к деревянному в том месте, где есть окна или другие виды проемов. Для этого лучше всего использовать глухие стены постройки или заделывать оконные и дверные проемы, которые есть в стене, примыкающей к котельной.
- Высота потолков в котельной должна быть не менее 2,5 метров. Внутренний объем помещения котельной не должен быть меньше, чем 15 м 3. Площадь обязательно должна быть хотя бы 4 м2.
- Также советуем выдерживать размеры котельной, которые нужны для газового котла даже в тех случаях, если установка будет работать на каком-либо другом виде теплового носителя.
- В помещении обязательно должна быть вентиляция. За 1 час вытяжка должна прокачивать такой объем воздуха, который в 3 раза больше, чем суммарный объем помещение и то количество воздуха, которое расходуется на горение топлива.
Установка начальных систем
По требованиям, которые указаны во всей нормативной документации, в котельную следует подводить контур заземления. Для этого следует использовать четыре трубы из металла, которое следует вбить в почву строго вертикально по всему периметру котельной, т.е. по ее углам. Соединение труб следует выполнять при помощи уголков из металла, сваркой. По стальным пруткам подведите заземление к дому, причем их диаметр должен быть больше, чем 1,2 см.
В котельной частного дома своими руками должен быть установлен канализационный сток, который будет служить защитой при сливе воды из отопительной системы. Для этого можно сделать отверстие в полу (что-то вроде приямка), глубина которого должна быть 50 см. для обеспечения притока свежего воздуха для вытяжки советуем сделать в стене специальное отверстие. Размеры отверстия подбираем в расчете 8 см
Также обратите внимание на то, что нельзя соединять несущие стены с тем, которые построены, для котельной потребуется строительство отдельных стен, которые ни от чего не зависят, даже в том случае, когда они будут примыкать к зданию. Если вы используете газопровод для подачи теплового носителя, требуется сделать в стене гильзу ввода, через которую будет проложена труба. Гильзу следует закрепить в стене керамзобетоном. В роли гильзы можно использовать обрезок трубы 10*10 см, причем изнутри отверстие обязательно должно быть утеплено. В помещении обязательно должно быть естественное освещение, не меньше 0,025 м 2 на каждый м3 объема помещения изнутри.
Установка потолка
Главное требования к верхнему перекрытию заключается в том, чтобы оно оставалось легким. Это требуется для того, чтобы обеспечивать безопасность, так как при взрыве именно верхняя часть здания будет принимать на себя основной удар разрушения. В результате из-за этого энергия будет погашена благодаря разрушению лишь одного перекрытия сверху, но никак не стенами.
Помимо этого, следует выдерживать нормы утепления. Для этого можно использовать теплоотражающую пленку, или же обшить потолки ГКЛ/КВЛ. Котельная обязательно должна быть огнестойкой, уровень 0,75 часа и чтобы огонь не распространялся по всей конструкции. Для этого нужно правильно подбирать стройматериалы и использовать обработку уязвимых к огню частей для подстраховки.
Отделка
Как гласят требования нормативной документации, пол обязательно должен быть выровненным, а стены покрыты слоем штукатурки. Желательно, чтобы нижняя часть помещения была водонепроницаемой. Это даст возможность минимизировать негативные последствия при возможной аварии в отопительной системе.
При отделочных работах можно также дополнительно повышать теплоизоляционные/шумоизоляционные свойства помещения, которое будет играть роль котельной. Для этого допустимо использовать панели ПВХ или отражающие ТИМ-панели.
ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
- Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
- homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
- Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
- Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
- Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
- Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
- Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.
domsdelat.ru
Котельная в частном доме | Москва
- 1. Что это такое?
- 2. Требования к котельной в частном доме
- 2.1. Требования к газовой котельной в частном доме
- 2.2. Требования к твердотопливной котельной в доме
- 3. Особенности газовых домашних котельных
- 4. Устройство котельной в частном доме: где расположить
Что это такое?
Котельная в частном доме — это комплекс оборудования, который обеспечивает подачу в домовладение горячего водоснабжения и тепла. Чаще всего ее монтаж заказывают при невозможности провести централизованное теплоснабжение. Котельная, которая не зависит от посторонних организаций и ресурсов, называется автономной.
Котельное оборудование может работать практически на любом виде топлива. Самый популярный вариант — газ, затем идут дизель, твёрдое топливо и электричество. Очень часто используются комбинированные котлы, которые в обычном режиме работают на газе, а при перебоях с подачей автоматически переключаются на дизель или твёрдое топливо.
Требования к котельной в частном доме
Просто так сделать котельную дома нельзя — для неё нужно подготовить помещение, которое будет соответствовать довольно строгим требованиям. Основные и общие требования такие:
- не больше двух котлов на одно помещение;
- дверь должна быть противопожарной;
- размеры окна должны быть не менее 0,5 кв. м;
- отделка должна выполняться из минеральных огнеупорных материалов;
- вентиляция, равно как и трубы с дымоходами, напрямую зависят от типа котлов — твердотопливные, жидкотопливные, газовые и т. д.
Подробнее можно прочитать в СНиП, которые варьируются по типам котлов, или узнать у специалиста. Например, обустройство твердотопливной котельной в корне отличается от обустройства газовой, и в некоторых случаях установить котёл определённого вида в доме не получится. Само проектирование требует очень индивидуального подхода.
Требования к газовой котельной в частном доме
- котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
- площадь окна — от 0,5 кв. м, ширина двери — не менее 0,8 м, высота потолка — от 2,5 м;
- минимальная площадь котельной — 6 кв. м;
- вытяжка в котельной обязательна.
Требования к твердотопливной котельной в доме
- котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
- расстояние от стены до котла должно быть минимум 10 см;
- стены и пол около котла желательно обшить негорючими материалами;
- минимальная площадь такой котельной — 8 кв. м.
Дизельные и электрические домашние котельные самые нетребовательные — им не нужны разрешительные документы. Важно только следить за состоянием оборудования и своевременно вызывать специалистов для профилактического обслуживания.
Особенности газовых домашних котельных
Особенным спросом в России пользуется проектирование и строительство частных котельных на газовом топливе, потому что именно газ считается самым доступным и повсеместно распространённым вариантом.
КПД домашних газовых котельных легко превышает 90%, а ещё они экологически чисты, не выделяют большого количества дыма, бесшумны и не требуют сверхсложного ухода. В отличие от твёрдого и жидкого топлива, газ не нужно загружать в котёл самостоятельно, докупать и где-то хранить.

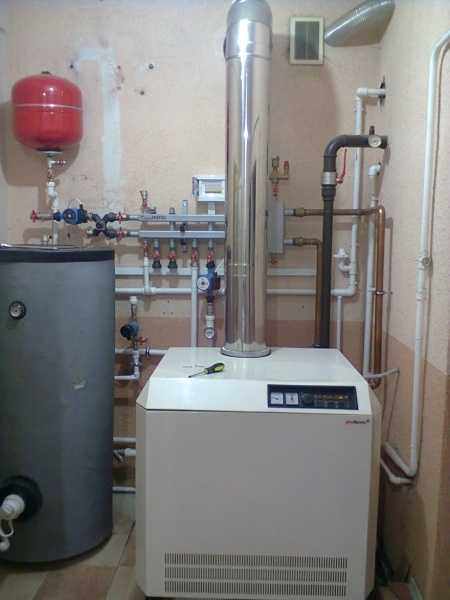

Видео: Как выглядит котельная в частном доме
Сложность при установке котельной на газе в частном доме одна — нужны разрешительные документы и соблюдение нормативов, о которых написано выше. Однако, если вы обратитесь с вопросом проектирования котельной к специалистам, то все вопросы получения лицензии они возьмут на себя.
Устройство котельной в частном доме: где расположить
- Пристроенные к дому котельные — это отдельно стоящие здания, которые примыкают к отапливаемому объекту, хотя находятся в отдельном помещении.
- Встроенные котельные — это не пристройка к дому, а оборудование, размещённое непосредственно в жилом здании. Желательно проектировать котельное помещение ещё на этапе строительства, потому что не все котлы можно размещать в жилом объекте.
- Отдельно стоящие котельные — как видно из названия, они стоят отдельно, могут быть стационарными (капитальной застройки) или блочно-модульными. Во втором случае котельную собирают на заводе и доставляют к месту монтажа автомобильным или ж/д-транспортом.
Также котельную можно разместить в подвале частного дома, особенно если речь идёт о двухэтажной постройке. Мини-котельные можно установить практически как угодно — важно только то, чтобы мощность котлов не превышала допустимые нормативы, а помещение имело качественную вентиляцию.
Частная домашняя котельная нужна, особенно в двухэтажном или одноэтажном доме на удалении, в деревянной постройке, отрезанной от централизованных тепломагистралей, для тех, кто хочет сэкономить. Из-за близкой расположенности к отапливаемому объекту тепло практически не теряется, что многократно повышает КПД котельной и снижает траты.
Для расчёта стоимости котельной, пожалуйста,заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.
По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]
Вас также может заинтересовать
О том, какие котлы нужны современной энергетикеПроизводители котельных установок — это признанные лидеры энергетической отрасли, особенно в плане инноваций. За каких-то пару лет они совершили мощнейший прорыв вперед, сильно продвинув технологии создания промышленных котлов.
Строительство газовых котельныхИменно газовые котельные на сегодняшний день являются самыми распространенными и востребованными. Причина — в дешевизне и доступности газа: газификация затронула практически все области России, и провести газовое отопление могут позволить себе все за немногими исключениями. Кроме того, газ отличается экологической чистотой и простотой транспортировки.
Подключение 2 котлов в котельнойВ средней полосе России 2 котла в котельной — не роскошь, а необходимость. В этой статье будут рассмотрены несколько вариантов подключения двух котлов применительно к частному дому или коттеджу.
Котельная 1 МВтКотельная 1 МВт — это модульная установка, предназначенная для обеспечения потребителей теплом и горячим водоснабжением, а также вентиляцией. Отличаясь относительной маломощностью, такая котельная станет идеальным вариантом для загородного дома, небольшого поселка, производственного, бытового или социального здания, по тем или иным причинам отрезанного от централизованных магистралей.
www.kotel-modul.ru
Котельное оборудование для частного дома
Установка котельного оборудования в частном доме давно стала необходимостью. По сравнению с печным его КПД гораздо выше и затраты сил на эксплуатацию минимальны. Принимая решение об обустройстве котельной в доме, стоит рассмотреть основные виды оборудования и правила его эксплуатации.

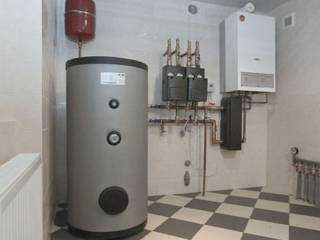

На фото показано обустройство котельной частного дома. Строительство подобного помещения потребует серьезного системного подхода при выборе оборудования и места размещения. Для этих целей стоит обратиться в специализированное учреждение, совместно со специалистами составить техническое задание по проектированию, согласовать объем работ и произвести выбор оборудования для котельной частного дома. Можно обойтись и без привлечения сторонних организаций, но стоит помнить, что любая ошибка может обернуться крупными финансовыми потерями, штрафами или серьёзной аварией.
По типам котельные можно разделить на газовые, твердотопливные и электрические. Различаются они по комплектации, топливу и условиям эксплуатации.
Газовое котельное оборудование
Оборудование газовой котельной в частном доме не такое уж редкое явление. Низкая цена топлива обеспечила газовому котлу популярность, но его установка потребует соблюдения ряда условий. Это продиктовано взрывоопасностью газа. В зависимости от выбранной мощности будет определяться место размещения. Для котла мощностью до 30 кВт подойдет любое помещение объемом не менее 7,5 м3. Как правило, такой котел размещают на кухне. Требования СНиП весьма строги:
- Настенный котел устанавливается, либо на стенах из трудновоспламенимых материалов, либо требуется монтаж защитных экранов
- Свободное пространство между оборудованием и мебелью не менее 0.7 м
- Установка напольного котла требует монтаж специальной подложки
- Необходима постоянная вентиляция за счет воздухозаборного отверстия в нижней части стены или двери.
Котел мощностью от 30 кВт до 200 кВт, согласно требованиям противопожарной безопасности, размещается в отдельном помещении. При оборудовании котельной в подвале, согласно СНиП, требования становятся жестче:
- Необходим источник естественного освещения
- Оборудование, позволяющее сменить воздух в помещении трижды в течение часа
- Объем помещения от 15 м3, а высота комнаты не менее 2,5 метров
Котлы мощностью свыше 200 кВт устанавливаются только в отдельном здании. Такая котельная должна иметь отдельный фундамент, стены и крыша должны быть изготовлены из негорючих материалов, а сам котел должен располагаться на специальной подложке в 25 см от пола.
Устройство газового котла
Оборудование газовой котельной в частном доме включает в себя:
- Отопительный котел, вырабатывающий и распределяющий по теплопроводящей жидкости тепло
- Распределительные коллекторы, для обеспечения постоянной температуры в радиаторах
- Дымоход, для выведения продуктов горения из помещения
- Расширительные баки, чтобы обеспечить стабильность системы и избежать возможного разрыва труб
- Предохранительные клапаны, комплекс измерительных приборов и воздуховоды, необходимы для контроля всей системы
- Бойлер, который устанавливается при необходимости нагрева воды. В зависимости от потребности в горячей воде и мощности котла, подбирается оптимальный объем
- Автоматика и система подпитки, служит для поддержания температуры и оптимального давления в радиаторах
- Запорные механизмы и магистральные трубы, для распределения теплоносителя по помещению.
Выбор котельного газового оборудование для частного дома позволит оптимизировать затраты на отопление и сэкономить свои средства.
Твердотопливное котельное оборудование.
При нежелании или отсутствии возможности использования газа, стоит обратить внимание на твердое топливо. Требования противопожарной безопасности в этом случае мягче, а само топливо доступнее. Перед топкой необходимо разместить стальной лист площадью не менее 60 см. Если стены помещения сделаны из горючих материалов, то придется их обшить асбестовой подложкой и сталью. Промежуток между котлом и стеной должен составлять не менее 10 см. В котельную необходимо обеспечить легкий доступ, чтобы доставка топлива не причиняла хлопот.
При организации твердотопливной котельной в частном доме важно обеспечить достаточную вентиляцию помещения:
- Площадь окна должна исходить из соотношения 8 см2 к 1 кВт мощности котла
- Площадь сечения дымоходной трубы должна быть единой и сечение дымоходного отверстия не должно ее превышать
- Для проверки состояния дымоходной трубы и ее очистки от продуктов горения необходимо специальное отверстие
- Нежелательно размещение котельной по соседству с жилыми помещениями из-за возможной утечки продуктов горения
- При использовании угольного топлива необходимы специальные осветительные приборы и скрытая электропроводка, чтобы избежать воспламенения угольной пыли
На рынке сейчас представлено несколько видов твердотопливного оборудования. Благодаря низкой стоимости и простоте эксплуатации, традиционные котлы могут заинтересовать владельца частного дома. Принцип их работы прост и неизменен долгие годы: в открытую топку вручную закладывается топливо, а продукты горения выбрасываются в атмосферу. Нуждается в частой чистке от золы и шлака, а КПД ниже, чем у современных аналогов.
Котлы длительного горения экономически выгоднее, чем традиционные в эксплуатации. Закладываемое топливо прогорает в нем эффективнее за счет изменения процесса горения. Используется принцип свечи, топливо сгорает сверху вниз. Данный тип использует в работе систему автоматического поддержания горения, поэтому потребует подключения к электросети.
Пиролизные котлы за счет использования энергии выделяемых при горении газов показывают наивысшие показатели КПД и экологичности. Но стоимость такого котла выше и окупиться он лишь спустя долгий срок.
Устройство твердотопливного котла
Материалом для изготовления котла обычно служат сталь или чугун. Стальное оборудование обойдется дешевле и будет проще в обслуживании, но чугунное гораздо долговечнее. Если планируется постоянное использование котла, то выбор лучше остановить на чугуне.
Схема простого твердотопливного котла проще, чем газового и включает в себя те же основные элементы оборудования:
- Система удаления шлака и продуктов горения, состоит из специальных трубок и дымохода
- Топка для сжигания топлива. В зависимости от топливного элемента, подразделяется на топки с ручной загрузкой и автоматической. При автоматической загрузке необходимо постоянное подключение к электросети для работы оборудования
- Камера нагрева, в которой происходит прогрев теплопередающего элемента
- Система контроля температуры. В зависимости от выбранного котла может быть автоматической или ручной.
Электрическое котельное оборудование
Электрическое котельное оборудование — наиболее безопасный вид оборудования, а потому не требует особых условий установки и эксплуатации. При отсутствии возможности выделения отдельного помещения под котельную, наиболее приемлемый вариант. Не требует запаса топлива, что позволит освободить пространство. Также не выделяет в атмосферу продуктов горения или распада. Данное оборудование отличается своей бесшумностью и малыми габаритами. В процессе эксплуатации не требует постоянного надзора и профилактики. Отрицательным моментом является высокая стоимость электроэнергии в большинстве регионов, что делает использование такого котла затратным.
Устройство электрического котла
Существуют три основных типа электрических котлов, различающихся по принципу работы. Тэновые котлы используют нагревательный элемент для поддержания заданной температуры жидкости в системе. Такие котлы способны работать не только с водой, но и с незамерзающей жидкостью. Происходит постоянный нагрев проточной жидкости, благодаря чему сохраняется температура в системе. Котел оснащен несколькими датчиками, анализирующими температуру жидкости и температуру воздуха в помещение. Монтаж оборудования прост, а управление позволит выбрать оптимальный режим работы. Из-за низкого качества воды на нагревательных элементах может образоваться накипь, что уменьшит теплоотдачу и повысит затраты электроэнергии на нагрев жидкости.
Электродные котлы производят нагрев не за счет нагревательных элементов, а передавая электричество воде. Повышение температуры происходит за счет сопротивления воды в момент прохождения электрического разряда. Происходит распад молекул воды на ионы разной полярности, который происходит с выделением тепла. Не стоит беспокоиться по поводу безопасности использования такого оборудования, так как в случае неполадок котел отключается. Основные сложности возникают при монтаже данного оборудования. Так как работа котла возможна лишь при оптимальном уровне удельного сопротивления воды, необходимо специальное оборудование для ее измерения и изменения. В процессе работы происходит постепенное растворение электродов, поэтому необходима их периодическая замена. Но электрокотлы этого типа наиболее компактны и дешевы, а выход на номинальную мощность происходит плавно.
Индукционные котлы используют принцип индукционного нагрева специальных ферромагнитных элементов. Внутри герметичного отсека располагается катушка индукции, которая передает энергию на специальный сердечник или замкнутый трубопровод, который нагревает теплоноситель. Несмотря на высокую стоимость самого котла, экономически это наиболее выгодный вариант. Отсутствие нагревательных элементов и электродов, позволяют сэкономить на постоянной замене элементов.
Заключение
Строительство частного дома, подразумевает под собой жизнь в нем долгие годы, поэтому подходить к этому следует основательного и придирчиво. Оборудование котельной частного дома позволит обеспечить комфорт семье долгие годы, а потому его выбор так важен.
