Содержание

Крепление утеплителя к стене: как крепить грибками

Утеплитель, закрепленный грибками на внешней стене

Для всеобщей экономии энергоносителей и сохранения комфортной среды проживания, важно знать, как закрепить утеплитель к стене при строительстве или капитальном ремонте. Это зависит от многих факторов, включая материалы стыкуемых поверхностей и способ монтажа.

Что важно знать о подготовке поверхности под монтаж утеплителя

Когда возникает вопрос у домовладельца: как закрепить утеплитель к стене, необходимо ознакомиться с методикой производства работ, особенно при желании самостоятельного монтажа. В креплении минеральной ваты, самоклеющихся рулонов, фасованных утеплителей или напыляемого состава нет ничего сложного. Даже новичок способен выполнить большую часть работ своими руками, если воспользоваться советами специалистов.

Обшивка утеплителем бывает натужной и внутренней. Но каким бы ни был способ крепления утеплителя к стене, важно соблюдение простых условий:

  • строение не должно быть ветхим;
  • прикрепляемые материалы не должны утяжелять строение или оседать под собственным весом;
  • обрабатываемая поверхность не должна осыпаться.

Начинать работы по теплоизоляции можно только после проведения ревизии стен. Достаточно убедиться, что новая постройка прошла процесс первичной усадки. Если дом простоял много лет без утепления, стоит осмотреть его на наличие серьезных дефектов.

Не стоит крепить минвату или наносить ППУ на ветхую постройку с трещинами или утеплять стены дома под снос!

Крепление минеральной ваты на кирпичной стене

Если стена оштукатурена, для начала ее слегка простукивают, чтобы отделившаяся от основы поверхность осыпалась. В таких местах все работы проводят заново. При этом рекомендуется предварительно обработать голую стену фунгицидным составом, если есть подозрение, что присутствует грибок.

Не стоит жалеть усилий, времени и финансовых затрат, если отвалилась штукатурка по всей утепляемой стене. Это произошло бы рано или поздно. Было бы хуже, если бы штукатурка отделилась вместе с утеплителем или осыпалась под ним после финишной отделки на минеральную вату. После завершения нанесения штукатурки в «лысинах» ее слой должен быть такой же, как в остальных местах.

При многократном нанесении штукатурки, шпатлевки или грунтовки каждый слой должен наноситься на полностью высохшую поверхность.

Тщательное выравнивание штукатурки требуется только под оклеивание листами пенопласта или материалов с подобными свойствами, например, к кирпичной стене. Под базальтовую вату (другой пористый материал) и напыление пенополиуретаном обработка поверхности с выравниванием не требуется. Можно не выравнивать поверхность и под крепление утеплителя к стене грибками.

Работы по гидроизоляции проводят до того, как закрепить утеплитель на стене или параллельно с ними. Применение паронепроницаемых материалов без достаточной вентиляции предполагает обработку противогрибковыми препаратами. Если поверхность контактирует с нагревающимися коммуникациями, производят крепление теплоизолятора и обработку противопожарным составом. Особенно важно учесть данные факторы, если это сруб или другая постройка из древесины, пораженной снаружи плесенью.

Способы нанесения утеплителей

Схемы утепления стены и крепления утеплителя

Когда предварительная обработка стен завершена, можно переходить к основному этапу работ по утеплению.

Независимо от способа крепления между листами или рулонами не должно быть зазоров. Тонкие материалы не склеивают между собой, но важна точная подгонка. Листовые материалы укладывают снизу вверх, чтобы они опирались на нижний слой, который уже держится на стене или другом основании. Когда подходящего основания нет или вскоре планируется делать «теплый пол», рекомендуется установить цокольный профиль. Это алюминиевая или жестяная пластина с перфорацией, прикрепляемая внизу стены, чтобы предотвратить сползание плит утеплителя, как на фото.

Большинство рулонных и фольгированных разновидностей утепляющего материала закрепляют тем же способом, что и обои, только нужен специальный клей.

Методика крепления утеплителя показана в видеоролике.


У некоторых рулонов с фольгой предусмотрена одна клеевая сторона. Другие рулонные теплоизоляции крепятся на фанерные щиты или деревянное основание скобами строительного степлера прямо на потолок. При всей простоте это более надежный метод фиксации, чем крепление минваты под брус мансарды или бани.

Обработку металлических и деревянных поверхностей под наклоном нередко производят напылением ППУ. Готовая поверхность напоминает «снежок», застывшую пену или склеенные шарики пенопласта. Этот способ производится специальным аппаратом, подающим под давлением двухкомпонентный состав. Пенополиуретан распыляют тонким слоем из насадки, после чего смесь расширяется и затвердевает.

Оборудование для напыления ППУ утеплителя легко взять в аренду. Потренировавшись на 2-3 кв.м., можно наработать навык и дальше работать без ошибок.

Правильно выбранный способ монтажа – гарантия надежной теплоизоляции на многие годы. Некоторые материалы не предполагают закрепления. Например, керамзит засыпают между лагами, а пласты каменной ваты вставляются враспор между балками крыши или досками каркаса. Дальнейшая облицовка гипсокартоном или перекрытие контробрешеткой закрепит стандартно расфасованный утеплитель.

Есть еще так называемая «теплая» штукатурка, которую с недавних пор используют в качестве дополнительного средства по обустройству дома. Ее применяют при выравнивании стен, нанося в 2-3 слоя. Однако, как маскировка грубых дефектов для наружных стен, она не эффективна.

Иногда невозможно обойтись без грубого выравнивания под маяки. Когда стартовый слой высохнет, наносится теплая штукатурка. С ней внешняя стена угловой квартиры более комфортная при прикосновении, и она меньше промерзает.

Монтаж на дюбели для крепления утеплителя с «грибками»

Схема закрепления минераловатного утеплителя грибком

Специалисты нередко совмещают оклеивание пенопластом и дополнительную фиксацию тарельчатыми «зонтиками» или «грибками». Такой способ крепления считается механическим, он предполагает использование электрического инструмента.

В целях безопасности важно отключить рубильником подачу электричества в помещении, где есть скрытая проводка. Универсальный инструмент для работы с дюбелями или перфоратор подключают через удлинитель из соседней комнаты.

Листы точно подгоняют по краям перед креплением «зонтиками». Но можно размещать ряды со смещением швов, чтобы исключить мостики холода.

Дюбель-зонты выпускаются из прочного полимера, внутри которого должен быть установлен металлический стержень или длинный гвоздь. Их используют там, где фиксация пластов утеплителя по-другому невозможна. Монтаж прост и надежен:

  • пластину утеплителя предварительно фиксируют клеем (с плотным прижатием) или кронштейном;
  • теплоизоляционный слой сверлится насквозь;
  • на конце перфоратора должен быть закреплен бур нужной длины;
  • производится заглубление с фиксацией в стене на 3-5 см;
  • достаточно фиксации плит в центре и на прямоугольных стыках;
  • дюбели для крепления утеплителя стыкуют стопорными винтами или специальными стержнями.

Дюбель для крепления

Этот способ закрепления подходит и для полимерных утеплителей внутри постройки, и под утепление стен снаружи дома с сайдингом каменной ватой. Каменная вата – очень эффективный утеплитель для стен.

Если стена небольшой толщины, нужно работать осторожно, правильно рассчитав заглубление.

Как производится клеевая фиксация плит утеплителя

Самый простой способ, как крепить утеплитель к стене – нанесение клея с прижатием на поверхность с просохшей грунтовкой. Однако фиксация будет неполной, если поверхность имеет:

  • кривизну;
  • бугристые дефекты;
  • выступающие наплывы цементной смеси;
  • торчащие гвозди или концы проволоки, выступающие наружу острые углы металлического каркаса и т.п.

Сложности вызывают только выпуклые поверхности. Небольшие вогнутые фрагменты стены, как правило, не мешают обработке.

При фиксации плит и монтаже цокольного профиля горизонталь и вертикаль обязательно выверяют универсальным уровнем.

Монтаж утеплителя на клей

Есть клеевые смеси разного типа, но для наружных работ чаще всего используют цементную основу. Для внутренних стен подойдет полимерный клей.

Цементную смесь EK THERMEX или Ceresit CT 190 готовят по классической пропорции, указанной на упаковке, разведя инструментом с подходящей насадкой, чтобы избежать комкования.

Смесь лучше перемешивать дважды с интервалом в 10-15 мин. Шероховатая поверхность плиты пенопласта будет приклеена намного качественнее. Для этого ее прорабатывают специальной теркой или валиком с игольчатой насадкой. Готовую смесь наносят на обе поверхности или только на плиты утеплителя.

Если грунтовки нет, лучше необработанную стену немного увлажнить, а потом приклеивать плиту. Кирпичная или каменная кладка, ЖБИ плита и цементная штукатурка быстро вбирают в себя воду из клеевой смеси, она не успеет «схватиться». Не нужно полностью покрывать площадь утеплителя клеевой основой. Достаточно немного распределить «Церезит» по периметру или точечно, в центре и по углам.

Неравномерное нанесение клеевой смеси обеспечит небольшие воздушные камеры, которые дают дополнительную теплоизоляцию.

Полимерные смеси для фиксации (Ceresit CT 84, Insta STIK или Soudabond EASY) обходятся дороже, но они быстрее схватываются после прижатия блока к стене. Клей-пенка продается в баллончиках, которыми очень удобно пользоваться. Их используют на небольшой площади преимущественно для внутренних работ по утеплению.

Утепление на обрешетку

Еще один распространенный способ: крепление утеплителя к деревянной стене или под вентилируемые фасады. Он отличается минимальной жесткостью фиксации относительно перечисленных выше методов.

Предполагается:

  1. Прокладывание пароизоляционной пленки.
  2. Подготовка монтажа нижнего ряда утеплителя цокольным профилем.
  3. Крепление бруса поверх пароизоляции по ширине плит (ориентировочно шаг в 60 см).
  4. Закладывание минеральной ваты в образовавшиеся ниши и покрытие ветрозащитой.
Утепление стен в обрешетке

Чем плотнее устанавливают утеплитель, тем качественнее защита, исключающая мостики холода. Если есть «завалинка» или выступ над фундаментом дома, дополнительная поддержка снизу в виде цокольного профиля или сложный крепеж для утеплителя не требуется. Но желательно сначала сделать гидроизоляцию, и только потом заняться креплением утеплителя к стене.

Очевидно, что все описанные способы прикрепить теплоизоляцию на стены, вполне доступны. Они подходят для утепления загородного дома, угловой квартиры, дачи с мансардой или бани своими руками. Инструкцию по использованию клеевой основы также можно найти на баллоне с пеной или пакете сухой цементной смеси. Если остались какие-то вопросы, например, нужен ли клей для минваты, следует дополнительно посмотреть видео с рекомендациями специалиста.

Дюбель для утеплителя, Дюбель для крепления утеплителя

Дюбель для утеплителя – это специализированный крепеж, и выбор дюбеля зависит от конкретного теплоизолятора и технологии его крепления к утепляемой поверхности. дюбели для теплоизоляции часто называют грибками, или зонтиками, или чуть ближе к техническому названию – «тарельчатый дюбель». Именно тарельчатые дюбели, состоящие из длух элементов – анкерного и тарельчатого – применяют чаще остальных для монтажа плитной теплоизоляции и мягких матов (изовер, минераловатные маты и так далее). Причем технологии крепежа утеплителей на клеевые составы, пены или «в распор» в обрешеточный каркас под финишную облицовку вагонкой или сайдингом, термоизоляция в составе «мокрого фасада» – ни одна их этих и других технологий не отрицает, а наоборот, рекомендует применить для фиксации утеплителя еще и тарельчатые дюбели. Исключение – горизонтальные поверхности утепления под пологую кровлю, полы и т.п. Что касается фасадных утеплений – то практически любой монтаж утеплителя не обходится без анкерно-тарельчатого дюбеля.

Дюбель для крепления утеплителя

Вопрос о необходимости особенного дюбеля для крепежа утепляющих мягких и жестких плит понятен – обычно утеплители отличает мягкость, эластичность, пористость и неплотность. Даже легкие плиты экструдированного пенополистирола, жесткого пеноплекса и МДВП достаточно пористы и пластичны. Прибивать плиты гвоздями или прикручивать шурупами к обрешетке или любому другому вертикальному основанию – недопустимо, и такой ошибки не сделает даже неопытный строитель. Применение утеплителя предполагает бережное к нему отношение, аккуратный монтаж с максимальным сохранением целостности термоизолирующего слоя и – желательно – полному исключению холодных мостиков. Металлы «насквозь» – недопустимы, смятие и точечные нагрузки на неплотный, «дышащий» материал – тоже. Состав дюбеля для утеплителя:

  • Тарельчатая часть, или гриб, зонтик, шляпка – обеспечивает распределение точечного усилия по поверхности, и распределение нагрузки от веса утеплителя, и защиту утеплителя от повреждений при монтаже и в процессе работы. Есть виды анкерно-тарельчатых дюбелей с дополнительными расширительными шайбами. Эта часть присутствует не во всех видах дюбелей и служит для увеличения площади тарельчатой части. Дюбели с шайбами приобретают, когда нужно смонтировать особе мягкий и дышащий, деликатный утеплитель. Шайба в этом случае увеличит контактную площадь крепления и уменьшит локальную нагрузку на утеплитель, распределив ее.
  • Анкерный распорный элемент – обеспечивает фиксацию утеплителя на основании, служит несущим элементом, работает на основе сил трения.
  • Гвозди – имеются в составе дюбелей, их вбивают в распорные анкерные элементы, что дает плотность фиксации утеплителя и повышает прочность крепежа.

Если монтируют плотные и жесткие утепляющие плиты – то выбирают вид дюбеля с анкерной гильзой. Гильзы входят в состав особо надежных дюбелей, работают в целях усиления крепежа.

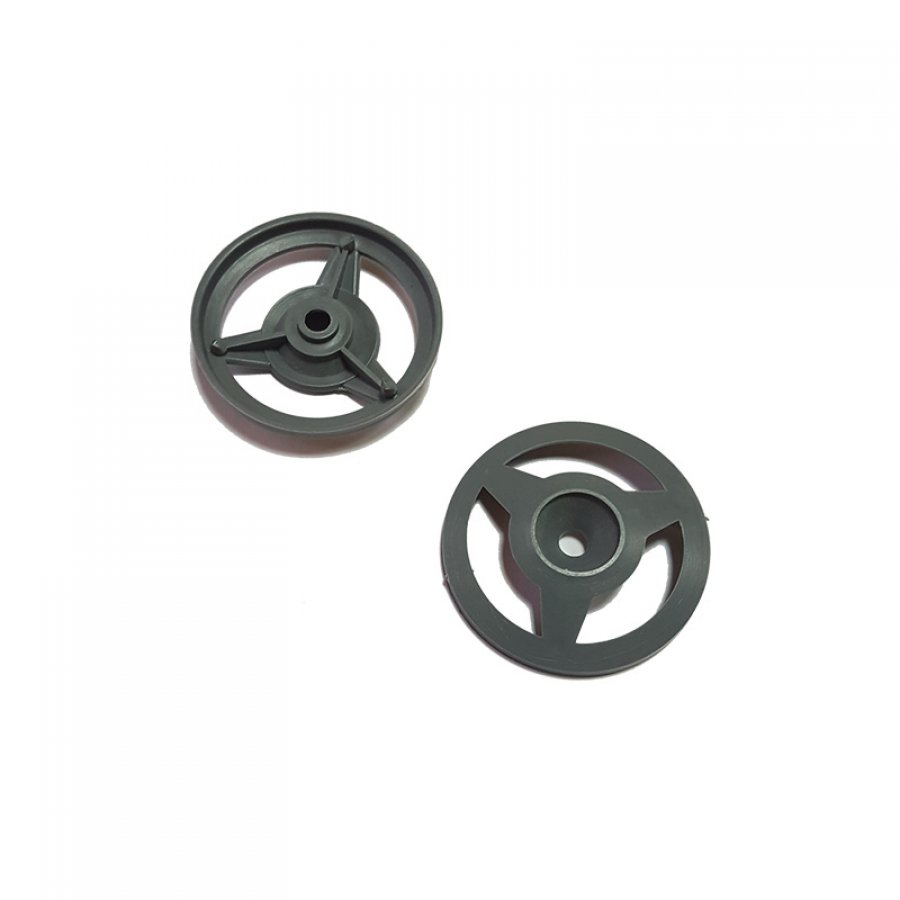

Самый «сложный» дюбель содержит и расширительную шайбу, и анкерную гильзу; простой состоит только из тарельчатого элемента, распорного элемента и гвоздя – минимальный набор и трех деталей.

Особые виды дюбелей для теплоизоляции – это фасадные и кровельные дюбели. Фасадные дюбели могут быть пластиковыми, металлическими оцинкованными и так далее. Выбор зависит от технологии утепления фасада и плотности (веса) утеплительных плит или матов.

Дюбели для термоизоляции кровель, состоящие из полых пластиковых стержней для прохода металлического гвоздя или анкера, отличить от стеновых легко. Основная цель такого дюбеля не просто прочное соединение изолятора и основы: важно исключить холодные мостики на кровле при монтаже утеплителя по стальному профнастилу, бетонным и даже деревянным поверхностям. Расчеты теплотехников ясно показывают, что, казалось бы, крошечная площадь прямого контакта кровли с металлом метизов дает изрядные суммарные потери тепла через кровлю.

Не лишним будет и разделить дюбели для теплоизоляции по материалу, и как следствие – по цене. Основных видов дюбелей условно три:

  • Пластиковый дюбель – дешевый, но достаточно прочный и при этом отвечающих всем требованиям к крепежу теплоизоляции. Кроме пластика, в таком дюбеле нет других материалов, металл полностью отстутствует, что с точки зрения изоляции отлично. Прочность тоже впечатляет: пластиковый гвоздь, анкер и шляпка подходят для всех видов утеплителя, кроме толстых и тяжелых плитных – пеноплекса, пенополистирола. Для плит толщиной от 50 мм пластиковые гвозди – несерьезный и ненадежный крепеж. Покупая дюбели, ориентируются по их техническим характеристикам, где обязан быть предел нагрузки - для пластиковых элементов это значение варьируется примерно от 25 до 350 кг/м2. Возможны и более прочные пластиковые дюбели. Температурный диапазон пластика от -40 до +80 град С, что соответствует работе в холодных районах.
  • Для монтажа тяжелых плит теплоизоляции на стены нужны прочные дюбели: с гвоздями из оцинкованной стали, анкерная и тарельчатая части – ударопрочный полипропилен. Нагрузка на такой дюбель возможна немалая – 600-750 кг/м2. Такой крепеж будет надежным. Минус – не только высокая цена, но и сталь в составе дюбеля, дающая сильный холодный мост.
  • Самые дорогие, прочные и эффективные дюбели для теплоизоляции – это дюбели с термоголовками. Крепежная часть – гвоздь – из оцинкованной стали, и плюс дополнительная деталь в виде полимерной головки, надевающейся на конец анкера. Термонасадка резко снижает теплопроводность крепежного элемента и соответственно теплопотери через изоляцию. Разница в цене с пластиковыми дюбелями – в 10-15 раз.

Монтаж дюбелей при теплоизоляционных работах несложен. Размеры дюбелей подбирают по утеплителю: нужно сложить толщину слоев отделок и утепляющего материала, учесть кривизну стен – около 5 см, и добавить заход крепежной части в основу (стену) не менее 5 см. сумма будет длиной требуемого дюбеля, в продаже имеются теплоизоляционные дюбеля на 100 – 400 мм. Диаметры стержней – 8; 10 мм. Диаметры тарельчатой части 50 – 100 мм, у дюбелей с расширительной шайбой до 150 мм.

Для крепления подготавливают отверстия соответствующего диаметра, засверливая по уложенному утеплителю на глубину стержней плюс 1 см. дюбель в засверленное отверстие вставляют вручную, при этом пластиковая тарелка должна ровно прилегать к утеплителю. Расширительные шайбы, если они есть, надевают перед монтажом дюбеля, под тарельчатую часть. Затем вставляют и забивают гвоздь, и в последнюю очередь надевается термоголовка. Важно не экономить дюбеля, а рассчитывать их потребность по норме – от 5 до 7 дюбелей на стандартную площадь плиты утеплителя. Начинают крепеж плит с центра, укрепляя один дюбель, далее крепят плиту в углах и на линиях стыка.

Строительные грибки для крепежа утеплителя

Теплоизоляция дома является одним из наиболее важных этапов строительства. Она позволяет создать в здании комфортный микроклимат при минимальном расходе энергоресурсов. Выполняется изоляция фасада пенопластовыми, полистирольными или минеральными плитами с помощью грибков для крепления утеплителя.

Оглавление:

  1. Рекомендации по выбору
  2. Как рассчитать количество
  3. Этапы крепления
  4. Цена

Разновидности

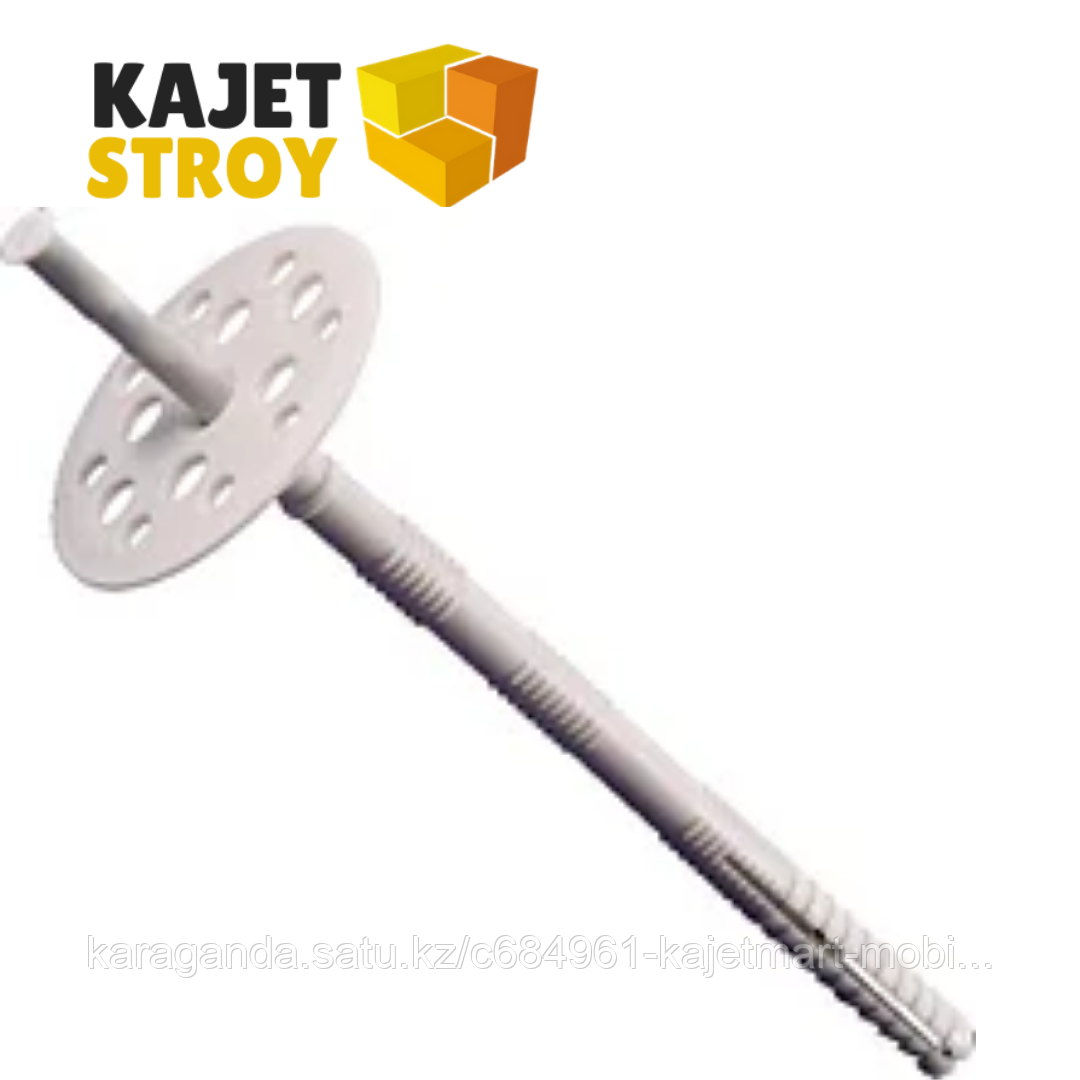

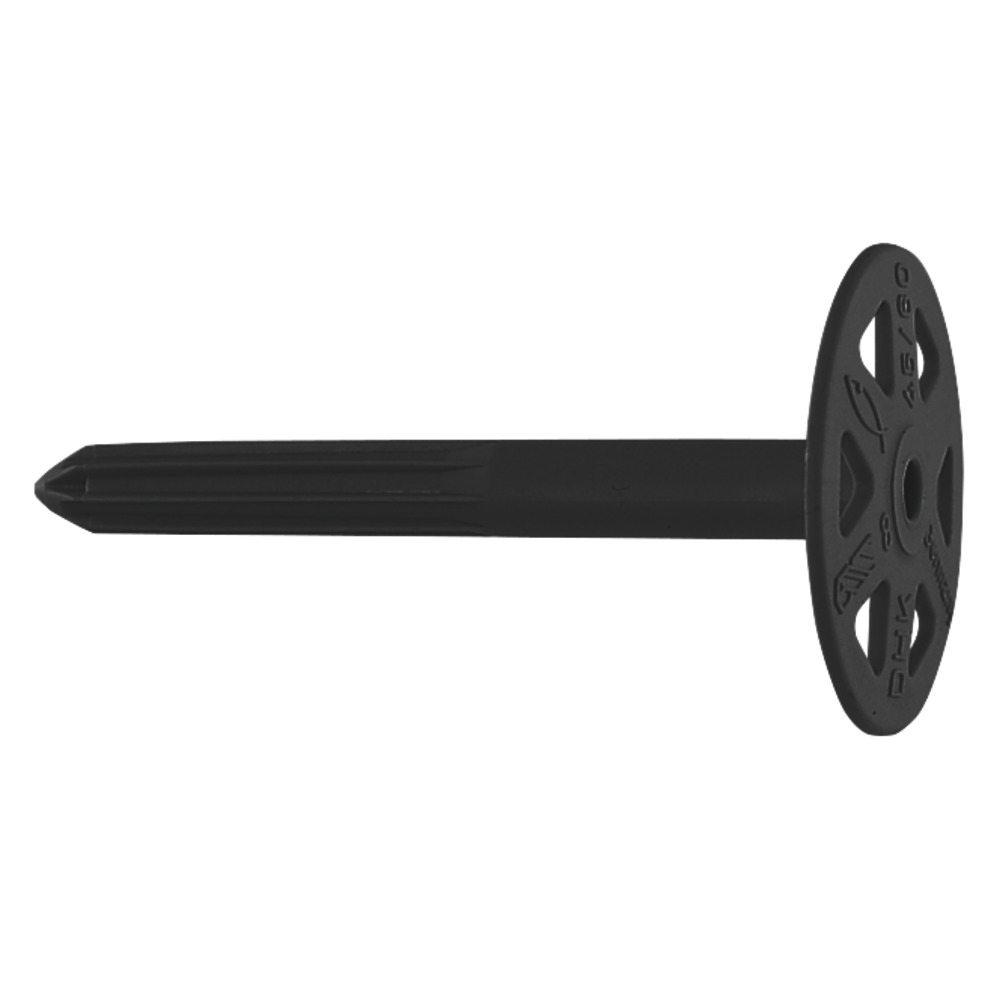

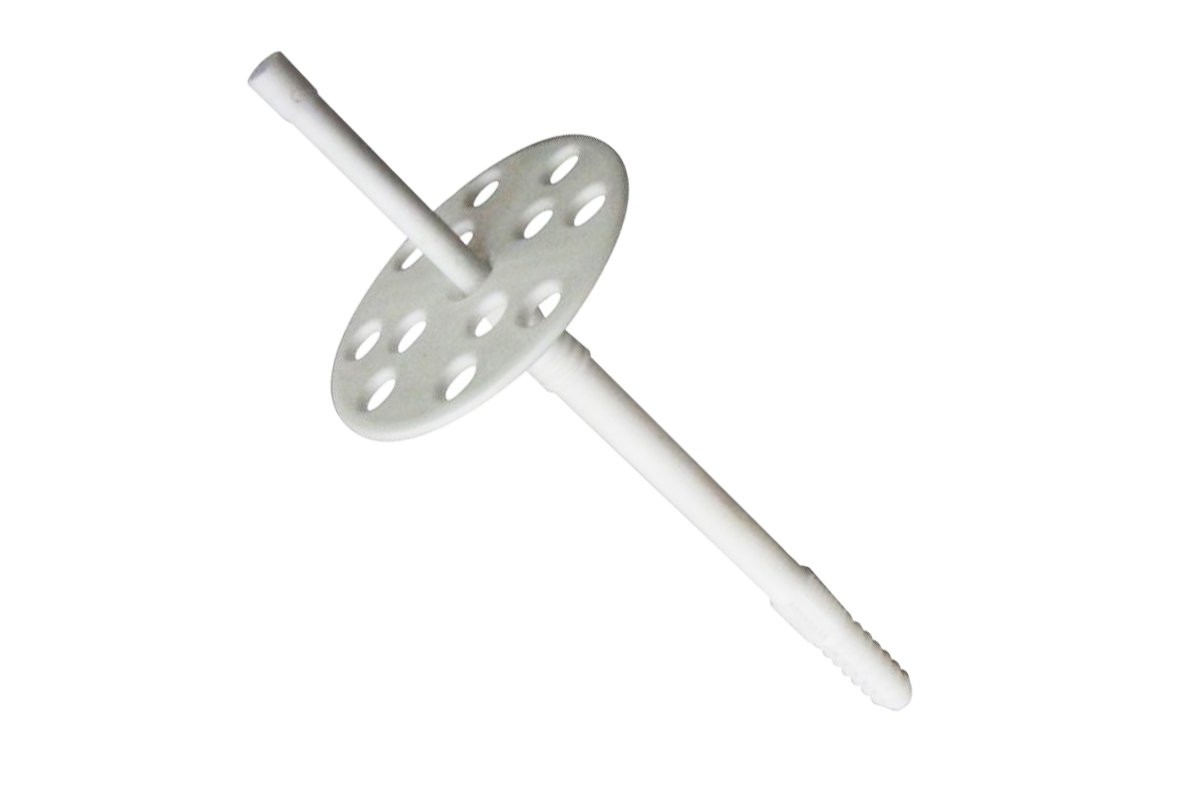

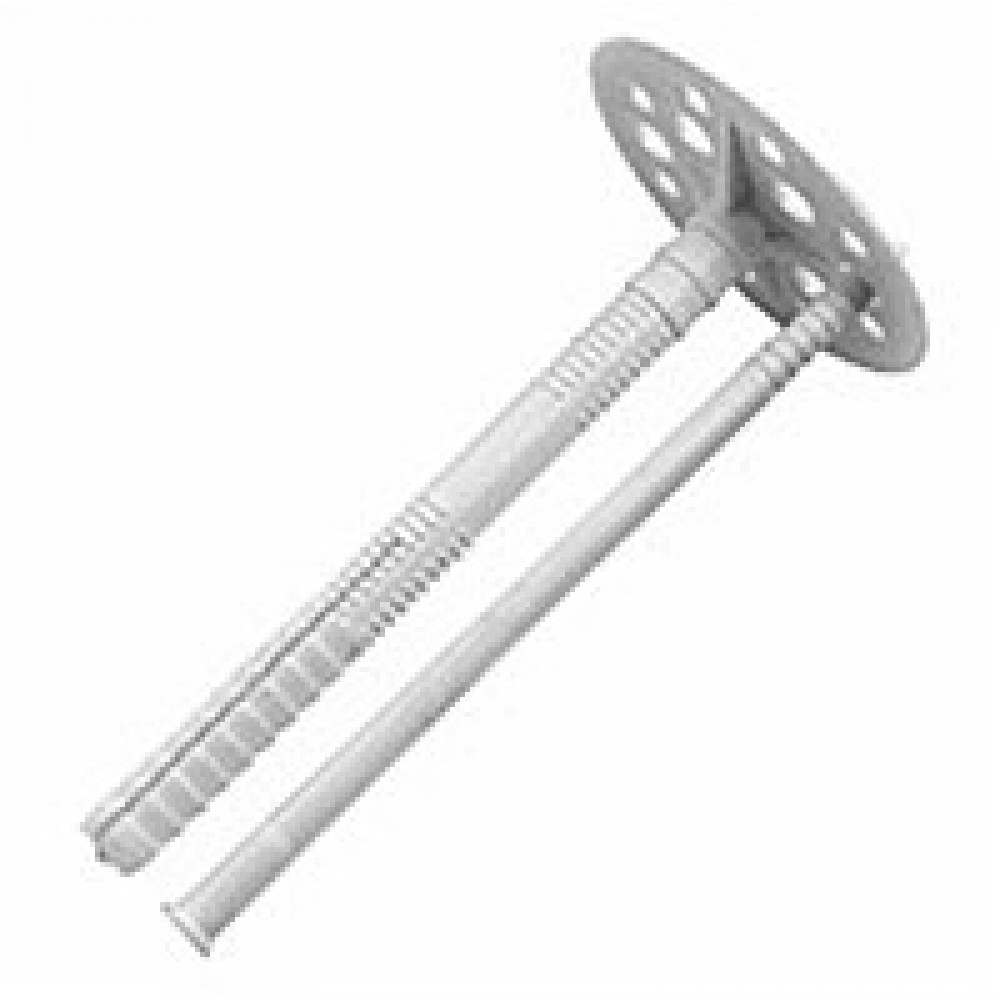

1. Тарельчатые с пластиковым анкером состоят из стержня с круглой шляпкой и распорного элемента. Изготавливаются, как правило, из полипропилена. Тарельчатые дюбели отличаются наличием в их наружной шляпке конических отверстий, обеспечивающих надежное крепление теплоизоляции. Теплопроводность – менее 0,004 Вт/К, температурный диапазон использования – от -40 до +80°C. Необходимую длину грибка определяют путем суммирования толщины слоя утеплителя и длины распорной части. Несущая нагрузка, которую способны выдержать элементы, составляет от 20 до 380 кг. Используются они для крепления теплоизоляционных материалов малого веса (минеральной ваты) к бетонным, каменным, кирпичным фасадам. К достоинствам распорных виниловых грибков можно отнести их низкую стоимость, химическую стойкость и обеспечение высокого показателя адгезии к армирующей поверхности. Основным недостатком считается невозможность монтажа тяжелого облицовочного слоя поверх теплоизоляции.

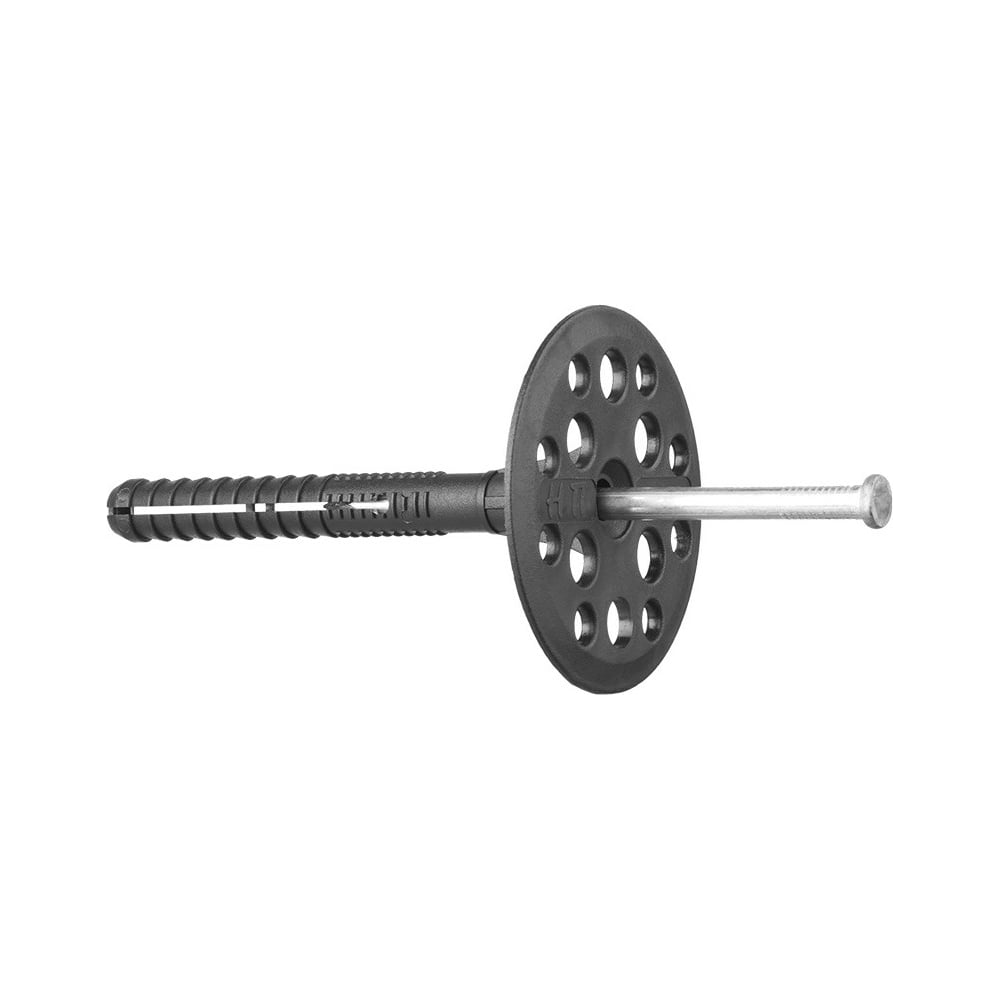

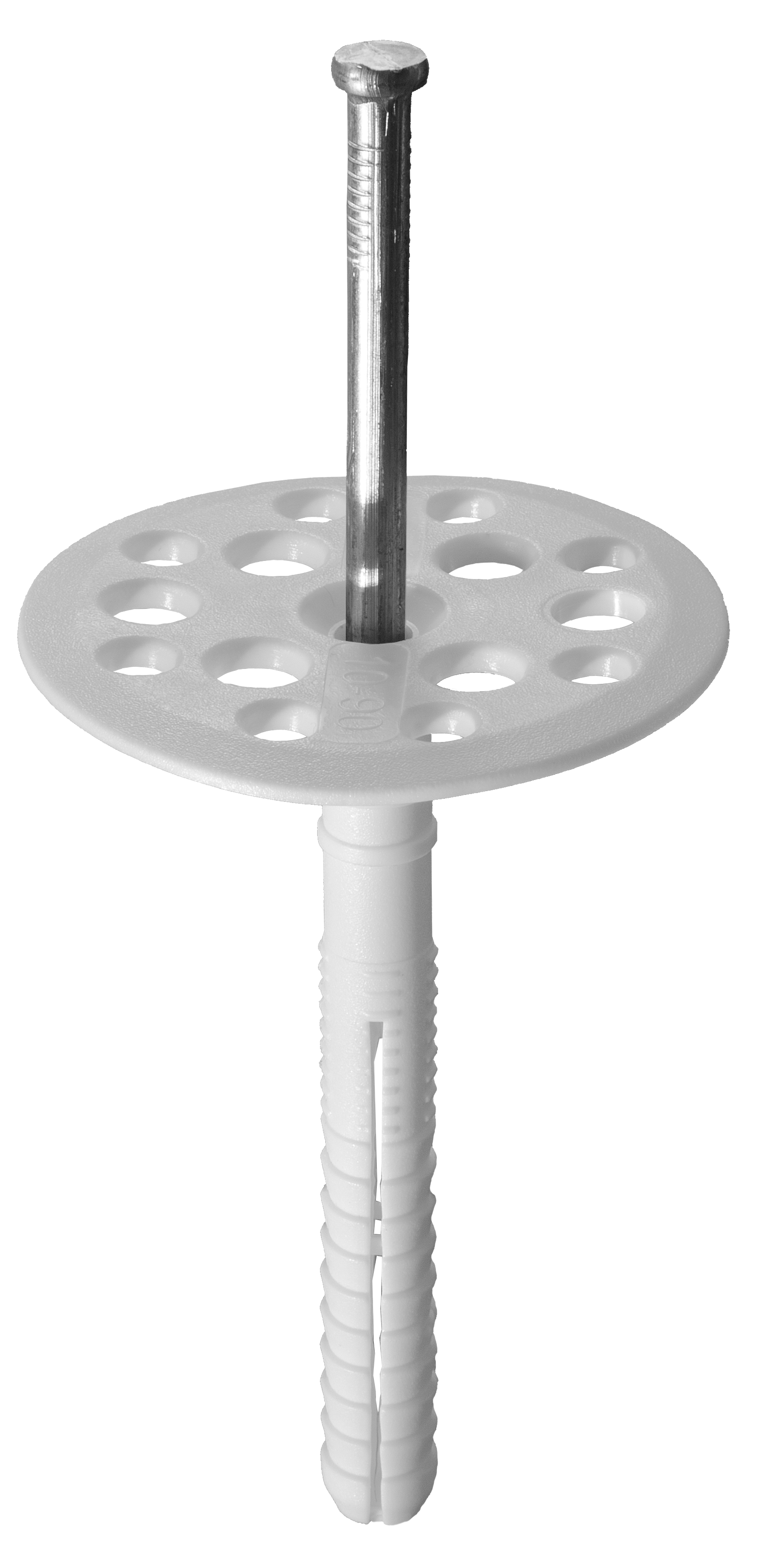

2. Тарельчатые с металлическим анкером состоят из металлического гвоздя с круглой шляпкой и распорного элемента. Дюбель изготавливают из ударостойкого полипропилена, а стержень – из оцинкованной стали. Антикоррозийное покрытие гвоздя позволяет увеличить надежность и срок службы изоляции. Диаметр распорного элемента дюбеля для крепления утеплителя – от 4 до 6 мм. Температурный диапазон использования – от -55 до +60 °C. Максимальная несущая нагрузка – 750 кг. Средние размеры грибков для ваты – 10х200 мм.

Применяются для изоляции фасадов и утепления потолков. К преимуществам относят возможность монтажа поверх термоплит тяжелых облицовочных материалов, а также штукатурки. Основным недостатком утепления на грибках с металлическим стержнем является образование «мостиков холода».

3. Тарельчатые с термоголовкой. Их конструкция включает в себя распорную гильзу со шляпкой и стальной стержень, на конец которого одевается небольшая пластиковая головка. Благодаря металлическому гвоздю можно применять для крепления относительно тяжелых изоляционных материалов. Термоголовка, надевающаяся на стержень в конце установки, позволяет полностью устранить теплопотери. Использование таких грибков подразумевает технология крепления утеплителя к деревянной стене. Преимуществом является химическая устойчивость к негативному воздействию окружающей среды и способность выдерживать большие рабочие нагрузки (до 0,92 кН). Недостатком считается высокая цена.


Рекомендации по приобретению

При покупке виниловых грибков для крепления пенопласта следует обратить внимание на поверхность тарелки – она должна быть шершавой. Приобретая тарельчатые анкера с металлическим стержнем, проверьте наличие антикоррозийного покрытия. Для теплоизоляции фасадов высотных зданий лучше отдать свое предпочтение грибкам с термоголовкой, отличающихся высокими показателями прочности и не допускающих проникновения влаги в крепежное отверстие.

В районах с температурой воздуха ниже -40 °C не рекомендуется использовать полипропиленовые дюбели из-за возможности появления микротрещин на шляпке.

Расчет необходимого количества крепежных элементов

Согласно конструктивным правилам, расход теплоизоляционных грибков на 1 м2 составляет от 4 до 10 штук. Свыше 10 штук на м2 использовать не рекомендуется, поскольку это не только увеличит денежные затраты, но и существенно снизит теплосопротивление здания.

Монтаж своими руками

Осуществить правильное крепление теплоизоляции при помощи строительных грибков просто, для этого достаточно выполнить последовательно несколько операций:

  • Производится разметка мест под крепежные элементы. Соседние дюбеля-зонты могут располагаться на расстоянии, не превышающем по горизонтали 80 см, а по вертикали – 30.
  • Грибок вручную вдавливают в отверстие до полного прижатия тарелки к поверхности изоляции. При дюбелении плит утеплителя к потолку молоток для лучшего вхождения крепежа использовать не рекомендуется.
  • Производится установка распорного стержня и его забивание до окончательной фиксации.

Стоимость

Цена фасадных дюбелей по Москве составляет не менее 1,5 руб/шт. Оптовый заказ поможет существенно сэкономить. Организация самовывоза также снизит итоговую цену заказа.

Вид грибковЦена, руб/шт.
с пластиковым анкером1,5
с металлическим анкером4
с металлическим анкером и термоголовкой5,1

Купить грибок для утеплителя можно в любой московской строительной компании. Специалисты рекомендуют сначала определиться с необходимым количеством крепежных элементов и только потом переходить к их заказу или покупке.

Грибки для крепления утеплителя

Теплоизоляция жилых или иных помещений – это очень важный этап строительства и отделки.  Основное ее предназначение – снижение теплообмена между окружающей средой и внутренним микроклиматом строения.

По санитарным нормам при правильно смонтированной теплоизоляции разница между температурой внутренней поверхности стены и средней температурой в центре помещения должна составлять не более шести градусов.

Кроме того, качественно произведенная теплоизоляция позволяет сэкономить значительные средства на обогрев в холодное время года.

Материалы для теплоизоляции

На современном строительном рынке материалы для утепления замкнутых конструкций представлены весьма широко. Вот некоторые из них:


  • Пенополистерол или пенопласт. Очень популярный и недорогой утеплитель, легко крепится на стенах с помощью специального клея и тарельчатых дюбель-гвоздей.
  • Пенофольгированная пленка. Обеспечивает надежную теплоизоляцию при небольшой толщине, что позволяет значительно экономить пространство.
  • Минеральная вата. Из достоинств стоит отметить высокую пожароустойчивость, благодаря чему широко применяется в промышленном строительстве.
  • Стекловолокно. Низкая гигроскопичность делает ее незаменимой при утеплении теплотрасс и водопроводов.
  • Базальтовая теплоизоляция. Очень надежный и экологичный утеплительный материал, но несколько дороговат.
  • Плиты из экструдированного пенополистерола.  В отличие от пенопласта имеют плотную однородную структуру, лучше переносят механическое воздействие.

При выборе материала для теплоизоляции не последнее значение имеет цена и удобство монтажа. Это относится как к самому материалу, так и к комплектующим, необходимым для его установки.

Тарельчатый дюбель

Большинство теплоизоляционных листовых или рулонных материалов можно зафиксировать на стене с помощью специального дюбеля-грибка для крепления утеплителя.

Выделяют три конструктивных детали такого дюбеля для утеплителя:

  • Широкая шляпка, которая непосредственно прижимает пористый утеплитель к основанию. Чаще всего изготавливается из пластика, но встречаются и металлические варианты, применяются все реже, поскольку подвержены коррозии. Диаметр шляпки, как правило, 60 мм. Шляпки с прижимными отверстиями придают крепежу дополнительную жесткость.
  • Гильза, которая собственно и является распорным дюбелем. Может представлять собой единую конструкцию со шляпкой. Диаметр гильзы 10 мм, длина может быть от 70 мм до 400 мм.
  • Стержень. Может быть изготовлен из пластика, полиамида или металла. Последний вариант стоит применять лишь при большой нагрузке на крепеж, что случается не часто, или при длине тарельчатого дюбеля более 140 мм. Это связано с высокой теплопроводностью металла, которая способствует созданию мостиков холода. Как вариант – использование металлического стержня с пластиковой термоголовкой. Она может быть закреплена на стержне сразу или идти в комплекте отдельно.

Рекомендации по выбору дюбеля-грибка для утеплителя

  • Дюбель для утеплителя с пластиковым гвоздем следует использовать при монтаже легких материалов, например пенопласта или минеральной ваты. Для утеплителя с большой плотностью лучше использовать металлический стержень, но помните о мостиках холода, применяйте термоголовки.
  • При покупке обязательно проверьте изделие на прочность. Если при изгибе оно треснуло или деформировалось, то его использовать не стоит.
  • Также при покупке вставьте стержень до конца в гильзу, для оптимальной надежности распорная часть должна увеличиться минимум в два раза.
  • Стержень из металла должен иметь антикоррозийное покрытие. Тщательно проверьте, нет ли следов ржавчины, если есть, то не вздумайте покупать. Если они начали ржаветь уже на складе, представьте, что будет при дальнейшей эксплуатации.
  • Когда фиксация производится на пористом основании, например, кирпич или достаточно рыхлый бетон, используйте дюбеля для утеплителя с дополнительными усиками на гильзе. Это усилит надежность монтажа.
  • Тарельчатый дюбель всегда приобретайте в комплекте с гвоздями. Попытка сэкономить и найти гвозди отдельно, редко может увенчаться успехом. Только зря потратите время.

Последовательность монтажа

Для того чтобы установить дюбель-грибок для надежного крепления утеплителя следует  придерживаться следующего алгоритма действий:

  • Для начала нужно предварительно разметить точки крепления дюбелей.
  • Затем просверлить отверстия диаметром 10 мм прямо через слой утеплителя глубиной больше длины гильзы примерно на 10мм. Если получится немного длиннее, то не страшно, главное не меньше.
  • Далее требуется вставить дюбель в отверстие, добиваясь максимально плотного прижатие материала шляпкой.
  • Стержень вручную вводится в гильзу и забивается молотком до полной фиксации. Шляпку можно немного притопить, но сильно углублять не стоит. Если вы все сделали правильно, то крепеж и так прослужит долгие годы.
  • Если это предусмотрено конструкцией крепежного элемента, то нужно зафиксировать защитную крышку.

Как рассчитать длину грибка?

Для правильного расчета данного параметра следует просто сложить следующие значения:

  • Толщина теплоизоляционного материала.
  • Глубина необходимого крепежного отверстия в стене. Эта величина крайне важна, так как именно от нее зависит надежность всего соединения. Для плотного бетона или кирпича минимальным будет отверстие в 50 мм, а при более рыхлом  и пористом основании может достигать 100-120 мм.
  • Толщина клеевого слоя. Чаще всего принято считать, что это примерно 5 мм.
  • Толщина старой штукатурки, если она не была предварительно демонтирована.
  • Также можно добавить 10 мм на погрешность уровня стены. При большей кривизне ровный качественный монтаж будет просто затруднителен.

Стоит выбирать размер дюбеля-грибка близкого к полученной сумме с допуском в большую сторону. К примеру, для крепления стандартного листа пенопласта к плотной кирпичной стене подойдет крепеж длиной 110-120мм.

Расчет необходимого количества дюбелей

Для вычисления общего числа необходимого крепежа следует вначале составить схему расположения утеплителя на стене. Навыки чертежника здесь не нужны, достаточно простого условного рисунка, главное, выяснить количество закрепляемых листов, включая и небольшие обрезанные куски, и прикинуть точки для оптимального крепления теплоизоляции. Также принимается во внимание и плотность утеплителя, то есть его вес.

Легкие материалы крепят  четырьмя дюбелями на квадратный метр, а более тяжелые, например, базальтовую вату, шестью. Столько же крепежа используют и на угловых листах. При большой высоте утепляемой стены количество точек крепления может возрасти до семи-девяти. Следует помнить и о возможной повышенной ветровой нагрузке на здание.

Крепеж производят на стыках утеплителя, так чтобы шляпка прижимала сразу несколько листов, и от одного до трех симметрично по центру каждого листа.

Обязательно возьмите десяток дюбелей в запас на случай потери или поломки. Большого финансового урона вам это не принесет, но избавит от ненужной поездки в магазин из-за нескольких штук.

Советы по установке теплоизоляции

  • При выборе теплоизоляционного материала следует обращать внимание на  показатель теплопроводности данного утеплителя, чем он ниже, тем лучше. Также учитывайте способность противостоять влаге и возгоранию, паропроницаемость и экологичность.
  • Работы по утепления нужно начинать с тщательной  подготовки поверхности, по возможности снять старую штукатурку и смыть грязь, дыры и щели лучше заделать цементным раствором.
  • Перед началом монтажа отвесом проверьте уровень стены, чтобы определить степень отклонения от вертикальной оси.
  • Излишки клеевого состава нужно удалять сразу, так как в застывшем виде он может повредить утеплительный материал.
  • Укладку начинают с цоколя с последующим смещением рядов, по принципу кирпичной кладки.
  • Зазоры между листами изоляции не должны превышать трех миллиметров.
  • Образовавшиеся дверные или оконные откосы также следует утеплить.
  • Крепление дюбелями производится после полного высыхания клея,  не менее чем через 48 часов.
  • При нанесении штукатурки на утеплитель обязательно используйте армирующую сетку.


Просмотров: 2972
06.04.2017

Похожие статьи

Как правильно использовать и крепить дюбель-гвоздь?

При монтаже различных объектов на вертикальной горизонтальной поверхности часто используют дюбель-гвозди. Они обеспечивают надежное крепление с...

Подробнее...

Чем можно заменить пластмассовый дюбель?

Нередко приходится срочно выполнять отделочно-ремонтные работы. Часто необходимо что-нибудь повеселить, а пластмассовый заводской дюбель с нужн...

Подробнее...

Установка окон и дверей (металлический рамный дюбель, анкерная пластина, дюбель-гвоздь)

Крепеж – это не просто болты, гайки, шурупы, это, в первую очередь, надежность, качество, долговечность. Именно поэтому компании продающие метизы, на ...

Подробнее...

Использование крепежа при работе с ГКЛ (черные, клопы, дюбель-гвоздь, бабочка, ДРИВА)

Как каждому овощу свое время, так и каждому крепежу свое место. Не стоит выбирать дорогущий и высокопрочный метиз для закрепления крючка под полотенце...

Подробнее...

обзор вариантов. Разновидности и размеры дюбелей для утепления. Обзор грибков для монтажа утеплителя. Тарельчатый дюбель для крепления утеплителя: размеры

Способы крепления утеплителя к стене – аспекты выбора


Стены здания строят согласно ГОСТам, по правилам. Они должны отвечать требованиям, среди которых важнейшее место занимает прочность. Кроме этого, они должны быть еще и теплыми. Для этого дополнительно монтируют теплоизоляционные материалы. Как проводят крепление утеплителя к стене, разобрано в этой статье.

Крепление утеплителя к стене: особенности

Монтаж утеплителя внутри помещения и снаружи практически одинаковый. Но, есть некоторые различия:

  1. Внутри помещения применяют метод обрешетки. Это созданный каркас из деревянных реек. В него фиксируют материал.
  2. Снаружи этот метод применяют редко из-за особенностей дерева. В основном теплоизоляцию крепят на клей-пену или же применяют дюбели.

Для выбора метода крепления учитывают температурные показатели, нагрузку на стену, постоянную влажность и другие факторы, влияющие на вид крепежа и на теплоизоляцию.

Виды фиксаторов


Для фасада и кровли применяются разные типы дюбелей, отличающихся размером шляпки

Утеплитель представляет собой неоднородный многослойный материал, нередко с пористой структурой. Сложность его крепления заключается в риске нарушения целостности структуры, особенно при использовании гидроизоляции и пароизоляции. По этой причине фиксаторы разделяют на две основные группы:

  • дюбели для фасадных работ и теплоизоляции стен;
  • дюбели для кровельного утепления.

Первый вид крепежей представляет собой целостную или разборную конструкцию в виде гриба. Разборный состоит из гильзы с распорной частью, головки в виде прижимного диска и стержня. Дюбель для утепления отличается от обычного только увеличенным объемом головки. Диаметр диска составляет 45-90 мм. Изготавливается из различных видов пластика и металла.

Второй вид дюбелей представляет собой полый пластмассовый стержень с широким прижимным диском. Он имеет особый способ установки – в тело теплоизолятора. Гвоздь насквозь проходит и погружается в бетон или другой плотный материал.

Особенности выбора дюбеля для утеплителя

Теплоизоляция – материал неоднородный, и, как правило, многослойный. Удерживать его силой трения, как это происходит в плотном материале невозможно. Кроме того, при креплении необходимо беспокоиться о его целостности, особенно в тех случаях, когда утеплитель комбинируется с гидроизоляцией и пароизоляцией.

О дюбелях-зонтиках для крепления фасадного утеплителя расскажет это видео:

Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

  1. дюбель для фасадной теплоизоляции и утепления стен;
  2. крепеж для кровельной теплоизоляции.

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

  • гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
  • головка в виде прижимного диска – составляет единое целое с дюбелем;
  • стержень – при забивании распирает гильзу.

По сути, кроме как большим объемом головки дюбель для утеплителя ничем не отличается от обычного.

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

Устройство дюбеля для крепления утеплителя

Преимущества и недостатки

В абсолютном большинстве случаев используется пластиковый крепеж.

  • Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
  • Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.

Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.

Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов.

  • Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
  • Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.

Разновидности дюбелей

Дюбели можно классифицировать по нескольким критериям – по конструкции, материалу и исполнению. Выбор зависит от особенностей самого утеплителя.

Конструкция

Есть два основных метода крепежа:

  • Безраспорный. Дюбель не нуждается в метизе. Крепеж устанавливается в заранее просверленное отверстие сквозь утеплитель.
  • Распорный. Гвоздь или шуруп вбивается или закручивается в тело стержня. Под стержень предварительно проделывается отверстие, в которое его необходимо поместить.


Распорный
Безраспорный

Первый вариант применяется для ячеистого бетона, а второй – для плотных материалов (кирпич, бетон).

Материал изготовления


Гвоздь из полиамида, армированный стекловолокном, имеет прочность металла

Сам дюбель изготавливается из разных видов пластмасс. Металл использовать запрещено из-за высокой теплопроводности. Шуруп или гвоздь выполняется из пластика или металла.

Основные виды пластмасс для дюбелей:

  • Нейлон или полиамид. Это легкий материал, отличающийся высокой степенью прочности. Его можно использовать для крепления на любые поверхности. Предельно допустимая нагрузка на крепеж для утеплителя составляет 120 кг. Рабочая – 30 кг.
  • Полипропилен. Отличается повышенной прочностью и твердостью. Нагрузка достигает 150 кг.
  • Полиамид, армированный стекловолокном. Это новый материал, который имеет такую же прочность, как и металлы. Имеет низкую теплопроводность, благодаря чему является более приоритетным материалом, чем металлические детали.

Распорный стержень может изготавливаться из такого же пластика, что и дюбель-гриб для теплоизоляции, либо из металла.


Нержавеющая сталь – более долговечный материал, чем оцинкованная сталь

Из металлов используются следующие материалы:

  • Оцинкованная сталь. Толщина цинкового слоя должна составлять не менее 6 мкм. Применяется в обычных условиях с нормальным уровнем влажности.
  • Нержавеющая сталь. Это более дорогостоящий фиксатор, но он не подвержен образованию коррозии. Основная сфера использования стальных держателей – места с повышенным уровнем влажности.

По конструктивному исполнению выделяют:

  • Гвоздь и дюбель изготовлены из одного вида пластика. Разные виды использовать не советуется, так как коэффициенты теплового расширения у них будут различаться. Дюбель для теплоизоляции с пластиковым гвоздем используется практически во всех климатических условиях.
  • Дюбель из пластика, стержень – из металла. Прочность крепления повышается, но металл проводит тепло. Это приводит к образованию холодового мостика.
  • Пластиковый дюбель грибок для утеплителя и стержень из металла с термоголовкой. Такая конструкция позволяет избежать появление холодового мостика. Шляпка шурупа покрывается колпаком из нейлона, а гвоздь оказывается внутри.

Каждая из комбинаций дюбель-гвоздей для теплоизоляции имеет свои положительные и отрицательные стороны, а также свою стоимость. Выбор зависит от климатических особенностей помещения, в котором производится утепление.

Размеры изделий

Для пластмассовых дюбелей нет нормативов ГОСТ, но для изделий из полиамида они существуют. В документе прописано, какая марка пластика может использоваться и в каких макроклиматических условиях.


Формула расчета длины дюбеля для различной толщины утеплителя

Крепеж для теплоизоляции должен иметь достаточную длину. Это связано с углублением через несколько слоев теплоизоляции. Размеры других частей варьируются в небольшом диапазоне:

  • диаметр шляпки – от 45 мм до 90 мм;
  • 2 диаметра стержня – по 8 мм и 10 мм;
  • длина от 40 мм до 400 мм.

От прочности фиксатора и материала стен зависит несущая способность. Нагрузка может составлять от 0,3 кН до 23 кН.

Расчет длины можно произвести по формуле  L = Н + I + К +W. L – длина дюбеля, Н – толщина изоляции, К – толщина слоя штукатурки или клея (если есть), I – добавка на фиксацию в бетон/кирпич/дерево (50 мм), W – запас.

При использовании пенопласта толщиной 50 мм, установленного на слой клея 5 мм, потребуется дюбель длиной 110 мм. В случае кривой стены с перекосом в 50 мм размер увеличится до 160 мм на соответствующее значение. Для двойного слоя изоляции нужен дюбель 210 мм.

Не всегда излишняя длина будет положительным фактором. Это нужно учитывать при утеплении тонких стен в квартире.

Технология крепления


Порядок установки: сверление отверстия, забивка гвоздя

Теплоизолятор укладывается на поверхность на промежуточном этапе монтажа. Сначала производится укладка каркаса из деревянных брусков, между которыми кладутся листы утеплителя. Сложность монтажной работы заключается в необходимости заранее учесть все нюансы крепежных механизмов. Если утепляется потолок со штукатуркой, глубину установки дюбеля зонтика следует увеличить.

Сам утеплитель фиксируют при помощи клея (в случае пенополиуретана, пенополистирола и пенопласта) или враспорку в полученные ячейки каркаса (для минваты). На каждой панели необходимо отметить места, в которые будет установлен держатель. Просверливается отверстие определенной глубины с запасом в 10-15 мм. Если не добавить этот запас, грибки для крепления утеплителя будут плохо удерживать теплоизоляционный материал.

В полученное отверстие устанавливается дюбель для утеплителя. Его головка в виде диска должна немного прижимать утеплитель. Если есть гвоздь, его нужно вбить. В случае шурупа используется винтовой метод установки. Головку грибка прикрывают колпачком, если он предусмотрен в конструкции.

Рекомендуется выбирать место стыков для крепления. Это позволит уменьшить количество отверстий и щелей, через которые уходит тепло. Также при фасадных работах все швы закрывают специальным алюминиевым армирующим скотчем.

Монтажные работы


Количество дюбелей рассчитывают исходя из наличия или отсутствия дополнительных крепежей, например, клея

Прежде всего необходимо рассчитать, какое количество дюбелей нужно, какая у них должна быть длина и диаметр. Это зависит от утеплителя. Его вес практически не имеет значения, важна толщина и степень рыхлости.

Длина крепежа для утеплителя гриб зависит от нескольких параметров. Толщина листа утеплителя, клеевого слоя, пароизоляции, гидроизоляции. Также необходимо учесть отклонение от вертикали и максимально возможное углубление в стену. Все эти критерии должны быть указаны в документации и по ним подбирается размер.

Диаметр шляпки определяется степенью рыхлости теплоизоляции. Этот критерий примерный, точные значения нигде не указаны. Если теплоизоляция легкая и рыхлая по структуре, диаметр должен быть большим. В случае укладки пенопласта можно подобрать дюбели с маленькой головкой. Для укладки минеральной ваты выбирают наибольшие шляпки.

Количество крепежей зависит от веса теплоизоляционных плит и возможной нагрузки самого тарельчатого дюбеля для крепления утеплителя. Их должно быть минимум 5 на одну пластину – 4 крепятся в углах, 1 в центральной точке.

Все эти значения применимы, если утепляется внутренняя часть дома.

Если теплоизоляция будет крепиться на фасаде, необходимо учесть ветровую нагрузку. Количество креплений увеличивается, их должно быть минимум 6, расположенных в два параллельных ряда. Если строение имеет высоту до 20 метров, на 1 кв.м. приходится 7 дюбелей. При высоте более 20 метров расход крепежных элементов возрастает до 9 штук.

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.


Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями.
Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.


Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

Функциональность крепежных элементов

Грибок для крепления утеплителя часто используется в неблагоприятных условиях окружающей среды. Поэтому и пластиковые элементы, и металлический сердечник должны обладать особыми техническими свойствами:

  • механической прочностью;
  • устойчивостью к ультрафиолетовому излучению и агрессивной среде;
  • выдерживать нагрузки от массы утеплителя в зависимости от его типа и вида финишной отделки;
  • низкой степенью теплопроводности;
  • переносить резкие смены температурного режима;
  • иметь высокую сцепляемость с материалом базовой поверхности.

Прочность дюбеля и самого грибка должна быть такой, чтобы при вкручивании или забивании в отверстие стены, потолка, кровли при их утеплении, эти элементы не разрушались.

Устойчивость к ультрафиолету необходима, когда стены обложенные утеплителем, закрепленным дюбелями-зонтиками, длительное время остаются под лучами солнца. Изделия также должно хорошо сохраняться в слое штукатурки, когда проводится утепление фасадов мокрым способом, то есть, выдерживать щелочную среду и при этом не ржаветь. Поэтому сердечник и выполняется из оцинкованной стали.

Нагрузки от веса утеплителя хоть и не такие большие, как от других видов строительных материалов, но все же достаточные, если например, учитывать площадь утепляемого фасада с последующим оштукатуриванием. Если производится крепление грибками, последние должны выдерживать не только вес утеплителя, но и цементного раствора.


Утепление стены с последующим оштукатуриванием

Низкая теплопроводность материала, из которого изготавливается дюбель-грибок, исключает образование в месте его прохода через слой теплоизоляции мостика холода. Изделие не должно разрушаться под воздействием положительных и отрицательных температур, что иногда случается с некачественными пластиками, которые могут использоваться для изготовления шляпки крепежа. Грибки должны обладать хорошей адгезией с материалом стен, потолков, самого утеплителя. Ведь часть сердечника должна находиться в теле базовой конструкции, удерживая на весу теплоизоляцию, а шляпка гриба при поклейке арматурной сетки по утеплителю соединяется с ней в единое целое.

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м2, нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Особенности пластикового крепежа


Все элементы крепежа производятся из полипропилена высокой ударной прочности

Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

  • хорошая устойчивость к агрессивным средам;
  • небольшая стоимость;
  • сниженная теплопроводность, в результате чего не создаются мостики холода;
  • способность выдерживать значительные температурные перепады;
  • длительность эксплуатации – они не ржавеют и не гниют;
  • могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки


Грибок для крепления утеплителя состоит из пластиковой гильзы и металлического сердечника

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

  • высокая стоимость;
  • образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
  • слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

Крепежные изделии с термоголовкой


Термоголовка, которой оснащен металлический сердечник, позволяет избежать образования мостиков холода.

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.


Расчет длины дюбелей при креплении утеплителя на кирпичную стену

Расчет количества и длины дюбелей

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.


Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.


Монтаж фольгированной пароизоляции с помощью грибков

Весь процесс монтажа состоит из нескольких несложных операций:

  • Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
  • После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
  • Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.


Установка стартовой планки

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

Поэтапная технология утепления с использованием крепежа в виде грибков

Прежде, чем крепить теплоизоляцию, необходимо разместить на площади будущего утепления пароизоляционный материал. Наряду со своим непосредственным предназначением он будет служить в качестве дополнительного крепления.

Утепление стен

Процесс установки состоит из простых операций:

  1. Вся площадь размещения утеплителя должна быть размечена для сверления с шагом 0,8 м по горизонтали и 0,3 м по вертикали.
  2. Затем сверлятся отверстия. Диаметр сверления должен соответствовать ножке крепления.
  3. Потом гильза руками вставляется в данное отверстие. Сердцевина помещается в гильзу и забивается до упора. При этом раскрывается зонтик специальной крышкой защиты.

Если используются шайбы, то они фиксируются на пластиковой гильзе до установки сердечника.

Для начала монтажа утеплителя, необходимо сперва установить направляющую планку внизу стены. При установке она не даст материалу сползти вниз.

Если утеплитель крепится на клей, то грибки монтируются только после полного высыхания клея. Образовавшиеся стыки между частями материала обрабатывают монтажной пеной. Также можно применить фольгированный скотч, если применяется пенопласт.

Расчет нужного количества крепежных элементов выполняется по формуле:

W (количество) = S (площадь покрытия) * Q (количество дюбелей на каждый квадратный метр).

Величина Q для пеноплекса будет равна 4, а для базальтовой ваты 6.

Подставив все данные в формулу, получится необходимое количество крепежей. Всегда нужно помнить про запас.

Теплоизоляция цоколя

Цоколь любого здания необходимо должным образом утеплить. Из-за плохого утепления    этой части постройки холод через почву и пол будет попадать в дом. Монтаж теплоизоляции выглядит следующим образом:

  1. Для того, чтобы начать крепить теплоизоляцию, необходимо обеспечить доступ к поверхности цоколя. Лучше всего данную операцию производить на этапе возведения здания.
  2. На поверхность наносится мастика, которая способствует адгезии клеевой основы.
  3. В качестве теплоизолятора лучше использовать пенополистирол. Он не подвержен действию влаги. Клеем выступает мастика, которая прекрасно зафиксирует листы утеплителя.
  4. Для теплоизоляции цоколя не нужно тратиться на грибки. Приклеенный уплотнительный материал в любом случае будет засыпаться грунтом. Тем самым будет обеспечено прижимание уплотнителя к периметру цоколя.
  5. После приклеивания материала стыковочные швы необходимо заполнить монтажной пеной.

Описанный алгоритм действий достаточно прост, хотя и считается сложнее утепления стен.

Утепление мансарды


Особое внимание при утеплении дома уделяется мансарде. От правильности ее утепления зависит сохранение тепла в доме. При монтаже утеплителя используют прижимные шайбы рондоль.

Различают несколько вариантов монтажа в зависимости от материала, который применяется для утепления:

Утепление пенопластом

  1. В данном случае ширина листа выбирается не менее 100 мм. Если уплотнителя с такой толщиной под рукой нет, то можно использовать толщину 50 мм, уложив в два ряда. Работа по укладке будет завершена быстрее в случае соответствия ширины материала и расположения стропил.
  2. Пенопласт устанавливается с помощью монтажной пены или клеевого состава. Если товар плотно прилегает к стенкам стропил, то можно пройтись только по краям уплотнителя (на соединительных стыках). В данном случае пена послужит дополнительным соединительным элементом.

Если планируются штукатурные работы, то применяется метод двойной обшивки.

Внимание! Перед монтажом пенопласта, необходимо проложить гидроизоляционный материал.

Для дополнительного крепления утеплитель фиксируют рейкой или доской, на которую затем устанавливается отделочный материал.

Минеральная вата

Еще одним вариантом утепления мансарды является установка рулонных материалов. Минеральная вата проста в установке. Она обладает рядом отличительных особенностей:

  1. Материал легко режется и устанавливается между стропами. Обрезанный материал должен быть на четыре сантиметра больше, чем расстояние между стропами.
  2. Затем данные полосы заталкиваются в деревянную конструкцию между стропами. По желанию минвата может дополнительно фиксироваться, хотя сама по себе плотно прилегает ко всем сторонам конструкции.
  3. Для установки минеральной ваты не потребуются клей и дюбеля. Данный материал крепится с помощью гвоздиков небольшого размера и шпагата. На стропилы набиваются гвозди на расстоянии 50 сантиметров и натягивается шпагат, который будет удерживать утеплитель.

Утепление потолка

Крепление утеплителя к потолку имеет ряд особенностей и сложностей при монтаже.

Для утепления бетонного потолка минеральной ватой используют грибки. Одному в данном случае не справиться. Один монтажник держит лист уплотнителя, другой намечает точки крепления, просверливает и закрепляет уплотнитель.

Совет! При монтаже пользуйтесь строительными очками. Сверху все мелкие частицы сыпятся в глаза. Респиратором также желательно пользоваться. Пыль в помещении затруднит дыхание.

Пенопласт на бетонный, деревянный  потолок можно закрепить с помощью клея. Стоимость данного материала невелика, поэтому она наиболее доступна для большого числа желающих утеплить потолок.

В деревянных домах листы утеплителя крепятся на каркас, сооруженный заранее.

В случае отделки потолка вагонкой, гипсокартоном на отделочный материал укладывается уплотнитель, который поднимается к потолку и фиксируется специальными крепежами.

Какой подойдет

При монтаже теплоизолятора применяют особые дюбеля, название которых грибки или зонтики. Они надежно фиксируют утеплитель, причем делают это как с плотными материалами, так и с хрупкими. Применяя зонтик, стало возможно фиксировать теплоизолятор к бетонной, каменной, кирпичной поверхности.

Сегодня зонтик могут выпускать в нескольких вариантах, но для проведения теплоизоляционных работ больше всего подходят именно пластиковые изделия.

А связано это с целым рядом достоинств:

  1. Невысокая цена. Приобрести пластиковый дюбель можно по цене 2-6 рубля за штуку. При этом низкая стоимость совершенно не влияет на высокое качество зонтиков, а применять их можно совершенно в разных условиях.
    На фото- тарельчатый дюбель для крепления утеплителя
  2. Не создает мостика холода. Мостик холода – это то место, через которое может проникнуть холод в помещении. Если применять металлический крепеж, то он сам по себе является потенциальным мостиком холода, а вот пластиковый зонтик не пропускает холод.
  3. Длительный срок службы. Пластиковый грибок имеет срок эксплуатации более 50 лет. Но здесь нужно учесть тот фактор, что поверхность изделия покрывается армирующим составом и штукатуркой. Так что указанный показатель можно смело удваивать.

И хотя пластиковый зонтик как нельзя лучше подходит для монтажа утеплителя, он имеет несколько недостатков.

На видео- тарельчатый дюбель для крепления утеплителя:

Их также важно учитывать при выборе изделия:

  1. Не стоит задействовать зонтик с пластиковым гвоздем, когда его длина больше 140 мм. Причина в том, что крепеж большой длины не отличается надежностью и, так что в процессе монтажа они ломаются и деформируются.
  2. Применять пластиковые дюбели целесообразно при крепеже легких утеплителей – пенопласт, пенополистирол минвата.

Какова нагрузка дюбеля бабочки для гипсокартона, поможет понять данная статья.

Где можно использовать дюбель для теплоизоляции с пластиковым гвоздем, можно увидеть здесь в статье.

Виды и размеры

Конструкция тарельчатого дюбеля предполагает наличие таких элементов, как сердечник, гильза и широкая шляпка. В продаже можно встретить крепление с резьбой. Их можно просто вбивать в поверхность. Для их изготовления могут применять дюбеметалл или пластик. Стоимость таких изделий в 2 раза превышает цену пластиковых элементов. Но при этом они способны выдерживать большую нагрузку. Задействуют их при креплении пустотелых и тонких утеплителей.

Пластиковые элементы могут быть двух видов – полипропиленовые и нейлоновые. Второй вариант можно применять при креплении материала в любую стену – дерево, бетон, газосиликат.

На видео- кровельный тарельчатый дюбель:

С учетом от толщины теплоизолятор грибки из пластика должны иметь разные размеры. Сегодня изготовители предлагают широкий размерный ряд. Длина изделий может достигать 70-200 мм, хотя могут быть использованы отдельные крепления, длин которых достигает 395 мм. Диаметр дюбеля из пластика составляет 10 мм, но этого достаточно для получения необходимой прочности.

Металлические изделия

Этот вариант тарельчатого гвоздя также имеет определенную популярность среди застройщиков, ведь сталь, которая применяется для изготовления изделия, намного надежнее пластика.

К преимуществам металлических дюбелей можно отнести:

  1. Надежность. Несущие способности элементов в 2 раза выше, чем у пластикового крепежа. Металлический дюбель способен выдержать нагрузку в 300 кг. Задействовать тарельчатые элементы можно при монтаж тяжелых теплоизоляторов.
  2. Широкий размерный ряд. Стандартными остаются ширина шляпки – 60 мм и диаметр – 10 мм, а вот длина может достигать 90-300мм. Такие размеры позволяют работать с огромным ассортиментом утеплителей. Если вам необходима длина побольше, то сделать такой элемент можно на заказ.
  3. Простота применения. Для монтажа утеплителя необходимо вбить дюбель гвоздем. По сравнению с пластиковым вариантом металлический намного прочнее, так что во время удара он не сломается и не погнется. Кроме этого, металлический крепеж отлично распирает дюбель, благодаря чему он надежно крепит теплоизолятор.

На видео- недостатки тарельчатого дюбеля:

Но у металлических дюбелей есть ряд недостатков:

  1. Металл отлично проводит холод. Устранить такую проблему можно, если купить не обычный металлический элемент, а крепеж с термоголовкой. Она изготовлена из пластика, надевается на шляпку и защищает металл от влияния холода.
  2. И хотя поверхность цинкованная, то со временем коррозия наносит разрушение этому защитному слою, в результате чего на фасаде возникают бурые следы. Чтобы решить эту проблему, необходимо опять обратиться к варианту с термоголовкой. В таких элементах металл сосредоточен далеко от поверхности.
  3. Вес металлических дюбелей намного больше, так как у них сердечники из металла. Но особо для фасада нет никакой разницы, хотя перевозка усложняется.

Тип ДС-2

Этот вариант тарельчатого дюбеля был разработан специалистами России.

Он заметно отличается от представленных ранее вариантов по следующим признакам:

  1. Диаметр прижимного элемента составляет 60 м. Благодаря этому удается получить надежную фиксацию всех типов утеплителей.
  2. Распорный анкерный элемент может иметь длину, 50,80 и 100 мм.
  3. Для изготовления гвоздей применяют стеклопластик. Это материал, который имеет высокие показатели прочности и низкую проводимость тепла.

К преимуществам можно отнести:

  1. Отсутствует мостик холода, благодаря чему можно не переживать за потери тепловой энергии при низких температурах.
  2. Высокая надежность.
  3. Широкий размерный ряд. Длина изделия может достигать до 260 мм.

К минусам изделий относят:

  1. Перед монтажными работать система собирается из составных элементов, благодаря чему повышается время установки.
  2. Если гвоздь сломается, то отыскать ему замену проблематично.
  3. Выполнять отверстия нужно конкретно на заданную глубину. Если она будет больше, то закрепить элемент надежно не получиться.

Итоги

Дюбели для теплоизоляции бывают трех основных видов:

  • Дюбель с пластиковым гвоздем недорогой, но его прочности не всегда будет достаточно.
  • Использование дюбелей для теплоизоляции с металлическим гвоздем создает мостики холода, но решить эту проблемы отчасти можно, используя термоголовку.

Также была приведена средняя стоимость крепежа на рынке и размеры такового. Благодаря приведенной формуле любой хозяин сможет заранее определить расход и подсчитать, во сколько обойдется крепеж для теплоизоляции.

Источники

  • https://otdelkasten.com/uteplenie/kreplenie-uteplitelja-k-stene
  • https://StrojDvor.ru/otoplenie/raznovidnosti-i-razmery-dyubelej-dlya-utepleniya/
  • http://stroyres.net/metallicheskie/metizyi/dyubel/dlya-uteplitelya.html
  • https://ZnatokTepla.ru/utepliteli/gribki-i-dyubeli-dlya-krepleniya-uteplitelya.html
  • http://stroitel-lab.ru/obzor-gribkov-dlya-montazha-uteplitelya.html
  • https://KrepezhInfo.ru/kreplenie-dlya-uteplitelya-vidy-sposoby-ustanovki/
  • https://ResForBuild.ru/metall/sredstva-krepezha/dyubelya/tarelchatyj-dlya-krepleniya-uteplitelya.html
  • https://uteplix.com/materialy/dyubelya-dlya-krepleniya-uteplitelya.html

[свернуть]

Крепеж для кровельной изоляции

КРЕПЕЖ ТЕПЛОИЗОЛЯЦИИ в ПЛОСКИХ КРОВЛЯХ

В качестве крепежа утеплителя в системах плоских (эксплуатируемых) кровель используется типовой тарельчатый дюбель совместно с металлическим анкерным элементом. Тип анкерного элемента определяется в зависимости от типа основания кровли  (металл, бетон, дерево и др.).



Механический крепеж утеплителя осуществляется как после укладки утеплителя, так и при монтаже гидроизоляционной мембраны. Основная задача кровельных  дюбелей – обеспечить стабильное положение теплоизоляционной плиты и гидроизоляции (в случае применения кровельных мембран), испытывающих динамические ветровые нагрузки.



ОСНОВНЫЕ ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К КРОВЕЛЬНОМУ КРЕПЕЖУ

• Подвижность пластикового дюбеля относительно металлического анкера. С целью предотвращения потенциального разрыва гидроизоляционного слоя вследствие локальной деформации утеплителя, возникающего, например, за счет хождения по кровельному пирогу, необходимо использовать дюбеля с телескопическим эффектом. Такой дюбель способен «проваливаться» под нагрузкой.



•Низкая теплопроводность. Минимальная теплопроводность кровельного дюбеля снижает эффект мостов холода, делая теплосопротивление кровельного пирога более ровным по поверхности.



• Антикоррозийная защита внутреннего металлического элемента . Влияние паров влаги, возникающих в местах крепления к элементам профнастила могут оказывать коррозионное воздействие на крепежные элементы. В связи с этим, крепежный элемент должен иметь надежное антикоррозийное покрытие.



РАСЧЕТ КОЛИЧЕСТВА КРОВЕЛЬНОГО КРЕПЕЖА

Одним из основных  назначений кровельных крепежей  является противостояние ветровой нагрузке. Соответственно, количество дюбелей на 1 кв.м подбирается в зависимости от высоты, близости места крепления к краям кровли, особенностей места расположения объекта.  В зависимости от вышеуказанных характеристик, расход кровельных  дюбелей составит 6-8 штук на 1 м.кв.



МАРКА  ТИП  ПРИМЕНЕНИЕ


Кровельный тарельчатый дюбель

ТАРЕЛЬЧАТЫЙ ПОЛИМЕРНЫЙ ДЮБЕЛЬ Тарельчатый дюбель применяется для крепления теплоизоляции и гидроизоляционных рулонных материалов и мембран к основанию кровли. Тарельчатая часть служит для распределения нагрузки. Телескопический принцип работы крепежной системы, содержащей тарельчатый дюбель и крепежный элемент предотвращает повреждение гидроизоляционного ковра при вертикальных нагрузках в зоне крепления.

Кровельный тарельчатый дюбель

 ТАРЕЛЬЧАТЫЙ ПОЛИМЕРНЫЙ ДЮБЕЛЬ С ШИПАМИ Шипы увеличивают разрывное усилие гидроизоляционного полотна на 15-20%, что дает либо экономию в количестве крепежа на м2, либо возможность (если расчетное количество крепежа превышает допустимые нормы) не уменьшать ширину полотнищ гидроизоляции.

FBD - винт с уменьшенным сверлом

 САМОРЕЗ ДЛЯ ПРОФНАСТИЛА FBD - кровельный сверлоконечный саморез (шуруп) изготовлен из высококачественной закаленной углеродистой стали марки SAE 1022, с антикоррозионными покрытиями XYLAN®, RUSPERT® TYPE II.
Сверлоконечный саморез (шуруп) применяется при креплении в профилированный металлический лист толщиной от 1,00 до 3,00 мм.

FBS - винт остроконечный

 САМОРЕЗ УНИВЕРСАЛЬНЫЙ

FBS  - кровельный остроконечный саморез (шуруп) изготовлен из высококачественной закаленной углеродистой стали марки SAE 1022, с антикоррозионными покрытиями XYLAN®, RUSPERT® TYPE II.



Остроконечный саморез применяется при креплении в:



• профилированный металлический лист толщиной от 0,7мм до 1,00мм



• бетонное основание с использованием полиамидного дюбеля



• деревянное основание



ШАЙБА

ШАЙБА УНИВЕРСАЛЬНАЯ Выполняет функцию распределения нагрузки на закрепляемый материал к любому основанию. Основная сфера применения -крепление мембран непосредственно на основание кровли и к ограждающим конструкциям без теплоизоляции. Геометрия шайбы обеспечивает ее жесткость и предохраняет мембрану от "подреза" как самой шайбой, так и от головки шурупа.



Специалисты нашей компании, обладая богатым практическим опытом применения крепежных элементов различного назначения, помогут Вам осуществить оптимальный выбор материала для Вашего проекта.







Механическое крепление кровельного пирога к бетонному основанию.

В статье «Подбор крепежа для устройства мембранной кровли» велась речь о мембранных кровлях с основанием из профлиста и о подборе крепежа для них. При устройстве мембранных кровель на железобетонных основаниях используются более широкий спектр видов утеплителя:

Комплект крепежа

В случае с основанием из профлиста (А) достаточно телескопического крепежа и самореза. С бетонными же основаниями (Б) все немного иначе. Для того, чтобы закрепиться в бетонное основание, необходимо использовать дюбель (анкерная пластиковая гильза).

То есть крепеж состоит из:

  • телескопического крепежа;
  • самореза;
  • пластикового дюбеля.

Подбор телескопического крепления для бетонного основания следует осуществлять из расчета

ВТ – 15% = ДК,

где ВТ – высота теплоизоляционного материала, а ДК – длина крепежа. Разница величин этих двух показателей должна равняться или быть более, чем 20 мм. Такой расчет позволяет сохранить целостность мембранного слоя при 10% деформации утеплителя.

Анкерная гильза, или по-другому – дюбель, - распорный элемент, прочно фиксирующийся в основании после ввинчивания самореза. Размер гильзы может составлять от 45 до 60 мм – длина дюбеля зависит от основания. Отверстия для дюбелей необходимо подготавливать заранее, до монтажа утеплителя. Ниже приведена таблица подбора крепежа с анкерным элементом, высотой 45 мм.


Саморез для закрепления в основание из цементно-песчаной стяжки (раствор не ниже М150) или бетона класса В15-В25 используется остроконечный винт диаметром 4,8 мм для дюбеля d=8мм.

Длина самореза/винта получается из суммы анкерной зоны, разницы между длиной тарельчатого крепежа и слоя теплоизоляции, остатка винта в «телескопе» (примерно 15 мм). Ниже приведен подробный расчет.

Способы крепления теплоизоляции

Крепление нескольких слоев теплоизоляции не требует отдельного монтажа – все слои фиксируются одновременно. Также необходимо понимать, что крепеж утеплителя производится отдельно от фиксации ПВХ-мембран.

  Плиты из минеральной ваты размером 1200х600 мм следует фиксировать как минимум в двух местах. Крепеж не следует устанавливать в швах между плитами – такой способ не обеспечит должной фиксации.
  XPS-плиты следует закреплять только с одного края – в месте, где L-кромка будет прижимать нижнюю плиту.
       На PIR-плиты размером 1200х600 мм устанавливаются четыре и более крепежа.
        Если теплоизоляция устраивается из PIR-плит размером 2400х1200 мм, то крепежей нужно 6 или более.

Пример подбора крепежа

В качестве примера примем кровельный пирог (снизу вверх):

  • пароизоляционная пленка;
  • теплоизоляция ТЕХНОРУФ Н30 + ТЕХНОРУФ В60 общей толщиной 150 мм;
  • ПВХ-мембрана Logicroof V-RP 1,2.

1. Длина телескопического крепежа рассчитывается по формуле, приведенной выше:

150 – 15% = 127,5 мм.

Округляем до большего значения. Длина должна составлять 130 мм.

2. Анкерный элемент, который будет использоваться при монтаже, имеет длину 45 мм.

3. Считаем длину самореза:

45+(150-130)+15=80 мм.

Для фиксации теплоизоляции толщиной 150 мм к бетонному основанию потребуется:

    • телескопический крепеж с длинной 130 мм;
    • саморез 4,8х80мм;
    • анкерный элемент (дюбель) – 45 мм.

    Преимущества и особенности монтажа кровель с механическим креплением

    Современные технологии позволяют создавать все новые решения в области устройства кровли. Механический монтаж кровельного пирога – отличная альтернатива другим, традиционным способам устройства кровель. Он имеет следующие преимущества:

    • отсутствие мокрых и грязных процессов;
    • отсутствие воздушных пузырей в кровельном пироге;
    • «дышащая» конструкция;
    • круглогодичный монтаж;
    • ремонтопригодность кровли.

    К особенностям такого способа монтажа можно отнести – определенную трудоемкость монтажа. Для того, чтобы произвести фиксацию, необходимо предварительно бурить отверстие, установить в него дюбель, а потом через телескопический крепеж вкручивать саморез в анкер. При проведении этих работ от монтажников требуется аккуратность и ответственность.

    Если ваш проект предусматривает монтаж кровли с механическим креплением, то в нашем интернет-магазине вы найдете полный спектр материалов для устройства кровельного пирога (утеплитель, мембраны, пленки, крепеж). Если вам необходимо сделать расчет материалов и узнать их общую стоимость, обращайтесь к нашим специалистам – позвоните по телефону горячей линии или пишите на электронную почту. Все способы связи с нами можно найти в разделе «Контакты».

    Сплошная жесткая изоляция | Крепеж

    Выберите свое приложение. Найдите подходящее решение для настенного крепления.

    НЕПРЕРЫВНАЯ ЖЕСТКАЯ ИЗОЛЯЦИЯ

    СТРОИТЕЛЬНАЯ WRAP

    САМОУПЛОТНЯЮЩИЕСЯ КРЕПЛЕНИЯ

    EIFS

    Шайба

    Шайба
    Шайба
    Шайба STUCCO для крепления сплошной жесткой изоляции (ci).Зубцы позволяют предварительно зафиксировать изоляцию (для быстрой сборки крепежа на стене).

    Plasti-Grip® PMF Anchor

    Прикрепляет жесткую непрерывную изоляцию к бетонным / каменным основаниям.

    Plasti-Grip® ci Шайба зубцов

    Белая шайба диаметром 1-3 / 4 дюйма с отверстиями для ключей. Зубцы позволяют предварительно нанести пятна в изоляцию для облегчения сборки крепежа на стене.

    Pos-I- Система анкерного крепления из шпона Tie®

    Используется с шайбами ​​для анкеров Thermal-Grip для крепления жесткой изоляции, включая экструдированный полистирол (XPS), полиизоцианурат (полиизо), пенополистирол (EPS), минеральную / минеральную вату и т. Д.

    Шайба для галстуков Thermal-Grip®

    Пластиковая шайба диаметром 2 дюйма, используемая с кирпичной стяжкой в ​​форме бочки для крепления сплошной жесткой изоляции (ci). Зубцы позволяют предварительно зафиксировать изоляцию (для быстрого крепления на стене)

    Ураганная шайба Grip-Lok®

    Шайба диаметром 3 дюйма, используемая для крепления минеральной ваты.

    Grip-Deck TubeSeal ™

    Помогает герметизировать проникновение глухих крепежных элементов в ваш WRB и воздушный барьер.

    Самосверлящие винты Grip-Deck®

    Используются со стальными шпильками.

    Винты Grip-Deck® HiLo

    Используются для деревянных и легких металлических поверхностей.

    Винты SIP

    Эпоксидное E-покрытие для защиты от коррозии.

    SIP TP - Наконечник резьбы для дерева и древесины.

    SIP LD - Легкое сверло для гофрированного стального настила и стальных шпилек (16-20 ga.).

    SIP HD - Сверло для тяжелых условий эксплуатации по конструкционной стали (12 калибра и более).

    Система крепления Grip-Lok® Autofeed

    Система Autofeed Grip-Lok® позволяет быстро прикрепить изоляцию к стальным или деревянным стойкам путем быстрого соединения адаптера Bullseye® с головкой наших шайб Thermal-Grip® ci.

    404 - Не найдено - Hilti USA

    404 - Не найдено - Hilti USA Перейти к основному содержанию

    Страница, к которой вы пытаетесь получить доступ, не существует

    Это может быть потому, что

    • Страница удалена.
      Если вы использовали закладку, рекомендуем обновить ссылку.
    • Также возможно, что в ссылке есть опечатка.

    Пожалуйста, попробуйте следующие варианты

    • Используйте наш поиск, чтобы найти то, что вы искали.
    • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
    • Начните просматривать нашу домашнюю страницу.
    Нужна помощь? Связаться с нами

    Зарегистрируйтесь здесь

    Выполняйте работу быстрее онлайн.
    Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

    Зарегистрируйтесь сейчас

    Не можете войти в систему или забыли пароль?

    Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.

    Нужна помощь? Связаться с нами

    Зарегистрируйтесь здесь

    Выполняйте работу быстрее онлайн.
    Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

    Зарегистрируйтесь сейчас

    Выберите следующий шаг для продолжения

    Ошибка входа

    К сожалению, мы не можем войти в систему.
    Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

    Обновление количества

    Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

    Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

    404 - Не найдено - Hilti USA

    404 - Не найдено - Hilti USA Перейти к основному содержанию

    Страница, к которой вы пытаетесь получить доступ, не существует

    Это может быть потому, что

    • Страница удалена.
      Если вы использовали закладку, рекомендуем обновить ссылку.
    • Также возможно, что в ссылке есть опечатка.

    Пожалуйста, попробуйте следующие варианты

    • Используйте наш поиск, чтобы найти то, что вы искали.
    • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
    • Начните просматривать нашу домашнюю страницу.
    Нужна помощь? Связаться с нами

    Зарегистрируйтесь здесь

    Выполняйте работу быстрее онлайн.
    Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

    Зарегистрируйтесь сейчас

    Не можете войти в систему или забыли пароль?

    Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.

    Нужна помощь? Связаться с нами

    Зарегистрируйтесь здесь

    Выполняйте работу быстрее онлайн.
    Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

    Зарегистрируйтесь сейчас

    Выберите следующий шаг для продолжения

    Ошибка входа

    К сожалению, мы не можем войти в систему.
    Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

    Обновление количества

    Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

    Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

    Крепежные детали и пластины | Кровельные изделия OMG

    Крепеж для кровли Heavy Duty # 14

    Предназначен для крепления изоляции к стали (от 18 до 22 Ga.), деревянных и конструкционных бетонных настилов, а также крепление мембраны к деревянным и бетонным настилам.

    Застежка RetroDriller

    Предназначен для крепления однослойных мембранных систем к прогонам из конструкционной стали (до 3/16 дюйма) при модернизации металлических крыш со стоячим фальцем.

    Напорные пластины

    Разнообразные 2- и 3-дюймовые круглые пластины для закрепления изоляции и для крепления внахлест в однослойных приложениях.

    Бетонные крепежи

    Забивные, безрезьбовые крепежные детали, предназначенные для крепления изоляции и однослойной мембраны к конструкционному бетону.

    Полимерный GypTec

    Застежка шнека из стеклонаполненного нейлона с 1-дюймовым. Головка предназначена для закрепления изоляции и однослойной мембраны на гипсе и цементном древесном волокне. Доступен для крепления изоляции (3 дюйма) или для швов внахлест (2 дюйма).

    Застежка Lite-Deck

    Предназначен для крепления теплоизоляции к гипсовым и цементным древесноволокнистым настилам.

    Кладочный якорь

    Молоток в застежке, предназначенный для использования с концевой планкой OMG.

    Крепеж Purlin

    Для крепления однослойных мембранных систем к прогонам из конструкционной стали (калибр 12-18) при модернизации металлических крыш со стоячим фальцем.

    Панели прекращения

    Для заделки однослойной мембраны у стен парапета и проходов.

    Брусчатые планки

    Предназначен для крепления однослойной мембраны к стальным, деревянным, бетонным, гипсовым и цементным настилам.

    HeadLok

    Специальный крепеж с плоской головкой, разработанный для широкого спектра применений панелей, включая структурные изолированные панели, сборные стеновые панели и гвоздь. Может использоваться в деревянных, конструкционных бетонных, гофрированных и стальных основаниях.

    TreadSafe ™

    Система крепления трубок для крепления термопластичной мембраны к сжимаемой изоляции.

    К сожалению, товаров не найдено.

    Какие крепежи для крепления изоляционной плиты к фанере?

    Строительный клей

    Строительный клей полезен для множества целей на стройплощадке, и одна из этих целей - прикрепить изоляционную панель из жесткого пенопласта к фанере. Не растекание клея по всей доске позволяет сэкономить клей и, тем не менее, обеспечить хорошее сцепление.Примерно через каждые 12 дюймов требуется только одна капля клея. Когда вы прижимаете доску к фанере, капли клея будут хорошо контактировать с поверхностью фанеры и надежно держатся.

    Винты

    Использование винтов в сочетании с конструкционным клеем обеспечивает прочное соединение изоляционной плиты и фанеры. Винты также действуют как зажимы, удерживая пенопласт и фанеру вместе, пока клей высыхает. Шурупы должны быть достаточно длинными, чтобы проникать как в пенопласт, так и в фанеру, но не должны быть достаточно длинными, чтобы выступать с другой стороны фанеры.Винты длиной 2 1/2 дюйма подходят для крепления пенопласта толщиной 2 дюйма к фанере толщиной 3/4 дюйма.

    Гвозди

    Гвозди подходят для крепления изоляционной плиты к фанере в некоторых ситуациях, но они не так хороши, как шурупы. Поскольку у гвоздей нет ниток, движение и изменения погоды могут со временем привести к тому, что они вылезут из дерева, что приведет к образованию зазоров между изоляционной плитой и фанерой. Однако использование пары гвоздей может быть самым простым способом удержать небольшие кусочки изоляционной плиты, вставленные в щели или между другими пенопластами.

    Шайбы

    Важно использовать шайбы вместе с винтами и гвоздями. Поскольку поверхность пенопласта пористая, головка гвоздя или винта пройдет сквозь пенопласт без шайбы. Шайбы для пенопласта не имеют отверстия посередине; это простые стальные диски диаметром около 2 или 3 дюймов. Гвоздь или шуруп вбивают прямо через диск, через пенопласт и фанеру. Диск распределяет тянущее давление гвоздя или винта по широкой площади, предотвращая его протаскивание через пену.

    Завод Поставляет крепеж для изоляции для строительного использования

    О продуктах и ​​поставщиках:
     Выберите из широкого ассортимента оптимального качества, эффективности и прочности.  крепеж для изоляции  на Alibaba.com для всех видов различных конструктивных целей. Эти прочные изделия изготавливаются с использованием передовых технологий и бескомпромиссных материалов, которые обеспечивают устойчивость, долговечность и устойчивость к любым внешним воздействиям. Независимо от того, хотите ли вы провести строительные или другие электромонтажные работы, эти.Крепеж  для утеплителя  с легкостью решит все Ваши задачи. Ведущий.  крепеж для утеплителя.  поставщики и оптовики на сайте предлагают эту продукцию по конкурентоспособным ценам и с огромными скидками.
     Отличительные качества. Крепежные детали  для изоляции , доступные на объекте, изготовлены из материалов, которые обладают высокой прочностью и могут служить в течение длительного периода времени. Эти продукты очень устойчивы и могут противостоять всем видам помех, не теряя сцепления или фиксации.Эти дельные. Крепежные детали  для изоляции  также подвергаются горячему погружению для повышения качества и оптимальных характеристик. Файл. Крепежные детали  для изоляции Проданные здесь  доступны с различной обработкой поверхности, типами головок и хвостовиков в зависимости от ваших требований.

     Alibaba.com предлагает великолепные варианты. Крепежные детали  для изоляции , которые доступны в различных формах, размерах, цветах, характеристиках и других аспектах в зависимости от ваших конкретных потребностей. Эти продукты имеют такие характеристики, как антикоррозионные, водонепроницаемые, влагопоглощающие, термостойкие и многие другие.Прочный. Крепежные детали  для изоляции  имеют определенные типы стержней, такие как гладкий стержень, кольцевой стержень, алмазные головки, плоские головки, ударные головки и зонтичные головки. Файл. Крепежные детали  для изоляции  имеют полированную оцинкованную поверхность, улучшающую эксплуатационные характеристики.

     Просмотрите массив. Крепежные детали  для изоляции Ассортимент  на Alibaba.com - покупайте эти продукты в рамках своего бюджета и доступности. Эти продукты имеют гарантии качества от поставщиков.Они сертифицированы и могут быть адаптированы под вас.

    Крепеж для изоляции - fischer international

    Крепежный элемент для крепления изоляционных плит

    Установка / свойства

    Найдено 35 товаров и 252 варианта

    Найдено 35 товаров и 252 варианта

    TermoZ CNplus

    Универсальный фиксатор ETICS с набором болтов

    Показать 15 вариантов

    ТермоЗ ЦН 8

    Высокоэффективное крепление с помощью молотка ETICS с составным гвоздем

    Показать 15 вариантов

    ТермоЗ ПН 8

    Молоток ETIC без тепловых мостов с гвоздем GFK

    Показать 7 вариантов

    TermoZ SV II ecotwist

    Инновационный зенкованный фиксатор ETICS для всех классов строительных материалов

    Показать 3 варианта

    TermoZ CS / CS II

    Прочное крепление винтами для всех изоляционных материалов и оснований

    Показать 15 вариантов

    TermoZ CS DT 110V

    Крепежный винт с потайной головкой для мягких изоляционных плит

    Показать 15 вариантов

    ТермоЗ 8 У

    Универсальное винтовое крепление ETICS с помощью стального винта с покрытием Delta-Seal

    Показать 10 вариантов

    TermoFix 6H-NT

    Крепление шурупами ETIC для панельных строительных материалов сертифицированным шурупом Power-Fast

    Показать 14 вариантов

    ТермоЗ 6Н

    Эффективное крепление ETICS с потайной головкой для картонных материалов

    Показать 20 вариантов

    Инструмент для демонтажа

    Инструмент для демонтажа термоз CNplus

    Показать 1 вариант

    Заглушка круглая MW / PS

    Заглушка круглая для однородной отделки поверхности изоляции после установки винтов с потайной головкой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
